Свайный фундамент своими руками видео: Свайный фундамент своими руками: пошаговая инструкция, видео

Свайный фундамент своими руками c фото и видео

Если вы живёте в болотистой местности и грунт не позволяет вам залить обыкновенный ленточный или столбчатый фундамент, или же вы попросту очень экономный и расчётливый человек – тогда свайный фундамент – это оптимальное решение для вашего нового дома.

Что такое свайный фундамент

Свайный фундамент – это тип фундамента, который не предусматривает монолитной заливки цемента, а требует только бурение нескольких скважин (в зависимости от нагрузок). В скважины вставляют арматуру и заливают цементом, таким образом экономя и время, и затраты. Правда, обычные неглубокие скважины не выдержат жилой дом, а ориентированы на более лёгкие постройки с нагрузкой до полутора. Если же вы хотите увеличить нагрузки, тогда вам придётся увеличить количество свай или сделать расширение каждой сваи внизу (расширение делается обычной садовой лопатой, а остатки земли забираются тем же садовым буром). Расширение сваи увеличивает нагрузки  до 10 тонн.

С чего начать?

Для начала вам нужно определиться, сколько основных буронабивных (тех, которые располагаются по периметру здания) и внутренних свай сделать. Для этого необходим расчёт общего веса дома (для основных свай) и нагрузок, которые создают пол, потолок и перегородки (для внутренних свай).
После того, как вы пробурили скважины, нельзя сразу заливать бетон. Сначала необходимо сделать  из рубероида своего рода «цилиндры» по диаметру скважины и на 20-30 см выше уровня земли. Если этого не сделать, цементное молочко из бетонной массы может легко уйти в грунт, и тогда она потеряет свою прочность.

Также рубероид будет предохранять ваши сваи от сильных морозов.
Итак, скважина готова и «утеплена». Далее делаем арматуру. Для каркаса вам понадобится не более трёх прутьев диаметром 6 мм, скреплённых через  50-60 см поперечинами. Арматуру вставляем в скважину. Теперь можно делать заливку. Бетон при заливке нужно трамбовать, только тогда он получится крепким. На одну сваю вам понадобится около 75 л.

Для того, чтобы соединить столбы с ростверком, необходимо вывести арматурные стержни выше свай (h=h ростверка – 3 см). Ростверк укладывается поверх свай для большей надёжности и плотности конструкции. Он может быть как монолитным, так и из балок. После того, как ростверк будет готов, все швы нужно заполнить бетоном и выровнять поверхность. Теперь можно возводить стены.
Следует помнить, что свайный фундамент своими руками не рассчитан на многоэтажные дома, лучше всего он подходит для двух, максимум трёхэтажных деревянных построек.

Материалы и инструменты

Несъёмной опалубкой заливной сваи могут являться куски асбоцементной трубы диаметром до 200 мм., или рубероидовая гильза, намотанная в два слоя.

Нарезаются листы рубероида в соответствии с размером (глубиной) будущего фундамента, сворачиваются в цилиндр, верхняя часть этого цилиндра, для удержания формы сваи, закрепляется скотчем по окружности или прошивается степлером. Для надежности, в будущие сваи, необходимо поместить арматуру, длиной в пределах высоты столба сваи. Готовятся составные для бетона: цемент, песок, щебень и вода.

Так как, будущая скважина будет построена с расширением к нижней части (оно необходимо для увеличения опоры и для предотвращения вытеснения сваи зимой), поэтому потребуется инструменты:
— бур садовый диаметром 200 мм.;
— бур-лопатка для уширения дна, максимальный размер ширины 190 мм.;
— трамбовка.
— гидроуровень

У нас был опыт бурение скважин на воду телефон бурильщика узнали через СМИ. Но такой способ бурения не подходит для данного случая.
Бур можно приобрести в продаже, вместо трамбовки можно использовать обрезок бревна нужного диаметра, прикрепив к нему поперечный брусок для рукоятки. Бур-лопатку можно заказать в слесарной мастерской или приобрести в магазине устройство ТИСЭ-Ф для бурения и уширения основания скважины.

После бурения скважины, лопаткой расширяют основание скважины. Для этого лопатка опускается в готовую скважину, углубляется в стенку и проворачивается. После полного оборота, вынимается срезанный грунт. Для расширения дна скважины, процедура проводится несколько раз.

Бетон

Необходимо уделить внимание качеству бетона. Если бетон готовите сами, считать пропорции и отмерять удобнее всего 10 литровыми ведрами. Используется цемент марки М-500, на одно ведро цемента понадобится четыре ведра песка и ведро щебенки. Для облегчения работы по приготовлению раствора, понадобится бетономешалка, которую можно приобрести в магазине или взять в аренду.

В бетономешалку засыпаются составные части будущего раствора (в зависимости от объёма бетономешалки), затем все это перемешивается и заливается водой. Готовый раствор заливается в приготовленные гильзы.

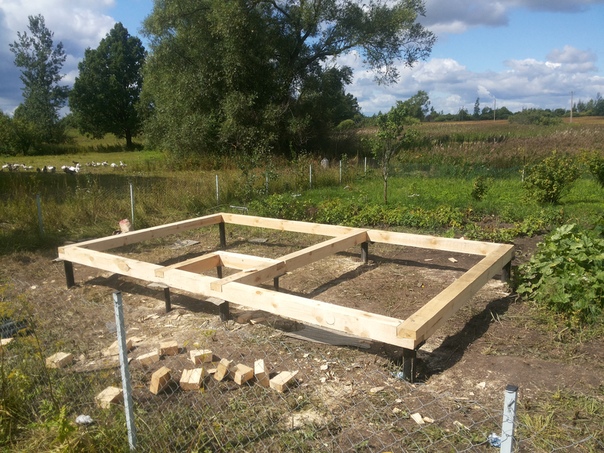

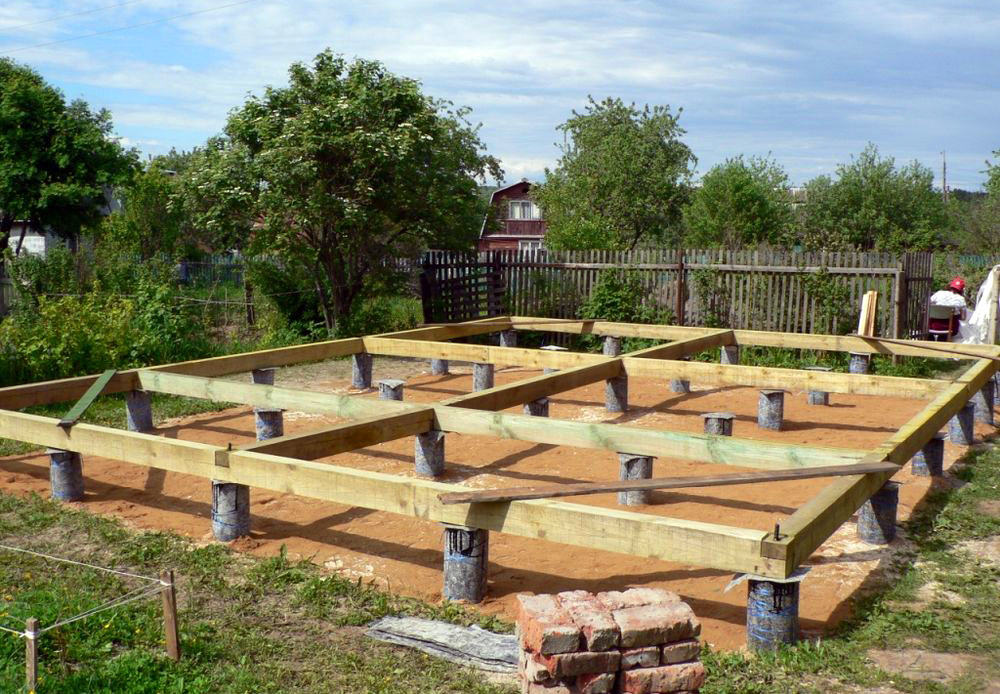

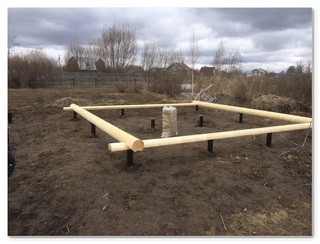

Крепление каркаса постройки к фундаменту

Опытные строители предлагают при возведении каркасной постройки, в оголовок сваи вмуровывать закладные анкер-дюбели. Во время заливки верхней части опалубки сваи, в ещё незастывший бетон вмуровываются анкер-дюбели, смещая их в бок от центра таким образом, чтобы при укладки нижней обвязки каркаса, болты крепления находились сбоку, с внутренней стороны периметра.

После выравнивания диагоналей нижней обвязки, при помощи стальных Г-образных пластин и шурупов, брусья соединяются с анкер-дюбелями. Такое соединение надежно закрепляет элементы каркаса при сборке, не препятствует движению древесины при её высыхании, так как в строительстве мы обычно используем сырой пиломатериал.

Видео возведения свайного фундамента своими руками

Читаем дальше — узнаём больше!

Оценка: 2.5 из 5
Голосов: 129

Свайный фундамент своими руками: использование и строительство

Однажды, готовя под фундамент котлован, вы обнаружили, что грунт становится слабее по мере заглубления вместо того, чтобы с глубиной уплотняться все больше. Если, в конце концов, вы достигли твёрдого основания, то наименее дорогостоящим и самым простым является решение размещения ленточного фундамента. Но в случае, когда слабый грунт расположен ниже разумных пределов, то целесообразнее устроить другие типы конструкции, одним из которых выступает свайный фундамент.

Оглавление:

1. Понятие свайного фундамента
2. Причины выбора свайных фундаментов
3. Конструкции свайного фундамента
4. Расположение и материалы свай
5. Технология строительства свайного фундамента.
6. Бурение скважины
7. Бетонирование и армирование свай
8. Устройство ростверка
9. Ограничения в использовании свайного фундамента



Понятие свайного фундамента

С давних пор на территории, которая часто подвергалась затоплению, люди возводили дома на сваях, вбитых в землю. Сваи изготавливали из бревен и загонялись вручную в почву – подобный процесс хоть и отнимал у застройщиков много сил и времени, но позволял, тем не менее, приподнять на метр-два дом и спасти от воды имущество.

Свайный фундамент до сих пор пользуется большой популярностью, когда приходится сооружать постройку на слабом грунте, малопрочном или сильносжимаемом, то есть на такой почве, что не подходит для обычного мелкозаглубленного фундамента.

Свайный фундамент характеризуется множеством преимуществ и среди строителей слыл одним из самых надежных конструкций. Если сравнивать свайный и столбчатый фундамент, технология свайного фундамента является намного проще, потому что отпадает необходимость вырывать ямы, засыпать пазухи и делать опалубку.

При возведении свайного фундамента иногда получается обойтись без земляных работ – сваи принято вгонять специальной техникой в грунт, а скважины для буронабивных свай можно пробурить с помощью ручного строительного бура.

Свайный фундамент широчайшее применение нашел в гражданском и промышленном строительстве. Использование свайного фундамента способствует сокращению работы по сооружению подвала зданий, или вообще исключает подобное из строительных работ. С большим успехом свайные фундаменты используются в строительстве коттеджей, загородных жилых и дачных домов.

Причины выбора свайных фундаментов

Чем же может быть обусловлено устройство свайного фундамента при строительстве загородного дома? Главной причиной выступает слабый верхний слой почвы. К слабому грунту причисляют растительные грунты с торфом или перегноем, лессовидные грунты, которые теряют устойчивость при наличии воды, песчано-глинистые грунты плывуны, что сильно насыщены водой, суглинки и глинистые почвы в текущем и пластичном состоянии.

В выше описанных ситуациях есть необходимость нагрузку перенести от здания к более плотной почве, которая располагается на глубине. Свайный фундамент также позволяет справиться с пучинисностыми грунтами.

Ещё одной причиной с другой стороны является строительство в плотных грунтах. Свайные фундаменты могут использоваться для уменьшения объема земельной работы и затрат, которые могут спровоцировать такие работы – вывоз грунта после рытья котлована, засыпка и дальнейшее бетонирование.

Если вы решили с малыми трудозатратами и быстро возвести фундамент, то возведение свайного фундамента своими руками для этих целей подойдет как нельзя кстати. Чтобы установить сваю, который имеет длину 3 метра и диаметр 30 сантиметров, вам нужно вырыть 0,2 метров кубических земли. В случае с выбором ленточного фундамента, объемы земельных работ будут существенно больше.

Если вы выбираете фундамент исходя из разновидности несущего остова, к примеру, если применяется каркасный остов на слабом грунте, то рациональнее устроить не ленточный фундамент, а свайные «кусты» под колонны.

Конструкции свайного фундамента

Существует много разновидностей свайных фундаментов, зависящих от вида используемых свай и методики их изготовления, расположения свай под сооружением, уровня погружения свай в почву и конструкции ростверков. Заострить свое внимание стоит исключительно на тех конструкциях свайного фундамента, которые под силу застройщику создавать своими руками.

Сваи представляют собой длинные стержни, которые погружаются в почву в готовом виде или изготавливаются непосредственно в грунте. С одной стороны готовые сваи имеют заостренный конец, что принято заострять и защищать стальным наконечником от различных повреждений при погружении в почву. На верхний конец надевают стальное кольцо, чтобы свая не раскололась от ударов молота. По поводу изготавливаемых свай, то подобная методика подразумевает бурение скважин с армированием и следующей заливкой бетонной массы.

По способу погружения в землю сваи подразделяются на:

• забивные, которые погружаются с помощью вибропогружателей и подобных вдавливающих механизмов;
• буровые железобетонные сваи, которые устанавливаются в пробуренных скважинах;
• набивные бетонные сваи и сваи из железобетона, которые создаются посредством бурения скважины и заливки бетона;
• винтовые сваи, что устанавливаются путем закручивания в почвы сваи в форме сверла.



По методу воздействия сваи бывают:

• висячие сваи, которые передают нагрузку путем трение земли о стенки свай;
• стойки, что передают нагрузку на прочный грунт, который находится под толщей слабой почвы. Данный фундамент почти не дает осадки.



По принципу расположения бывают сваи:

• одиночные, которые выполняют роль отдельно стоящей опоры;
• объединенные в свайные ленты, что располагаются по периметру стен и распределяют нагрузку равномерно;
• объединенные в свайные кусты, что размещаются под колоннами несущих основ зданий.



Расположение и материалы свай

По поводу чертежа свайного фундамента и расположения свай, то они, как правило, размещаются строго вертикально, но существуют и варианты наклонного расположения свай. Такие решения используются обычно в почве с горизонтальными силами, к примеру, на площадке под воздействием долговременных осадков или весеннего таяния могут возникнуть силы, что вызывают подвижки грунтов.

Материалы, которые используются для изготовления свай:

1. Дерево. Сваями из древесины выступают очищенные ровные столбы, что имеют диаметр до 34 сантиметров и длину до 8,5 м. Для изделий используют твердые хвойные породы дерева (лиственницу, сосну, ель и пихту). Деревянные сваи считают самым дешевым способом, однако практикуют его редко. Это объясняется подверженностью древесины быстрому гниению. Однако используя доступные сегодня на рынке препараты для обработки дерева, подобная методика имеет право на жизнь.
2. Сталь. Недостатков у подобных свай много. Во-первых, требуется крановое оборудование, если диаметр труб составляет больше 10 сантиметров и длина более 3 метров. Также необходимо обработать металл самым тщательным образом с помощью антикоррозийного покрытия. К тому же такой способ предполагает большие затраты металла.
3. Железобетон. Достоинством этих свай выступает возможность их выполнения непосредственно на месте, если в наличии есть соответствующая техника. Для изготовления подобных свай используют бетон не ниже маркировки М200. Срок полезной службы железобетонных свай составляет больше 100 лет.



Наилучшими вариантами для частного загородного строительства выступают железобетонные изделия сплошного сечения, винтовые стальные и набивные бетонные сваи. Наиболее предпочтительным решением заглубления называют буронабивной способ.

Технология строительства свайного фундамента

Если сравнивать методику возведения столбчатого фундамента, требующую рытье ям с откосами, создание опалубки и засыпание пазух, то технология строительства свайного фундамента является более технологичной. Фундамент в общем виде подразумевает бурение скважины определенного диаметра, установку в нее арматуры и заливку в созданную яму бетона. Большой плюс подобного варианта кроется в том, что можно выполнять бурение скважины ручным строительным буром.

Бурение скважины

Количество буронабивных свай, что будут располагаться по периметру здания и зафиксируются в плане свайного фундамента, следует определять, исходя из веса будущего жилого дома вместе с эксплуатационными нагрузками. Параметры внутренних свай получится определить, учитывая нагрузки, которые создаются полом, кровлей, перегородками и эксплуатационными нагрузками.

При подсчетах необходимо не забывать, что максимально возможное значение диаметра ручного бура, который можно использовать вручную, должно достигать 300 миллиметров, подобные буры в свободной продаже имеются в большом ассортименте. Можно регулировать длину штанги буров, а это позволяет в свою очередь выполнять скважины глубиной до 5 метров и больше.

Режущие лопасти бура располагаются таким способом, чтобы прикладываемые усилия при бурении были минимальными. Сейчас выпускаются строительные аппараты для ручного бурения, что позволяют устраивать значительное уширение нижней части скважины. Вместе с этим получается опорная пята для сваи, позволяющая эффектно сократить количество свай и сэкономить бетон.

Если вам нужно бурить скважину диаметром 500-600 миллиметров, то для работы принято использовать моторизированные и электрические буры. К примеру, электрический ям-бур, что применяется для бурения скважины под установку высоковольтных линий и помогает получить скважину диаметром до одного и глубиной до четырех метров.

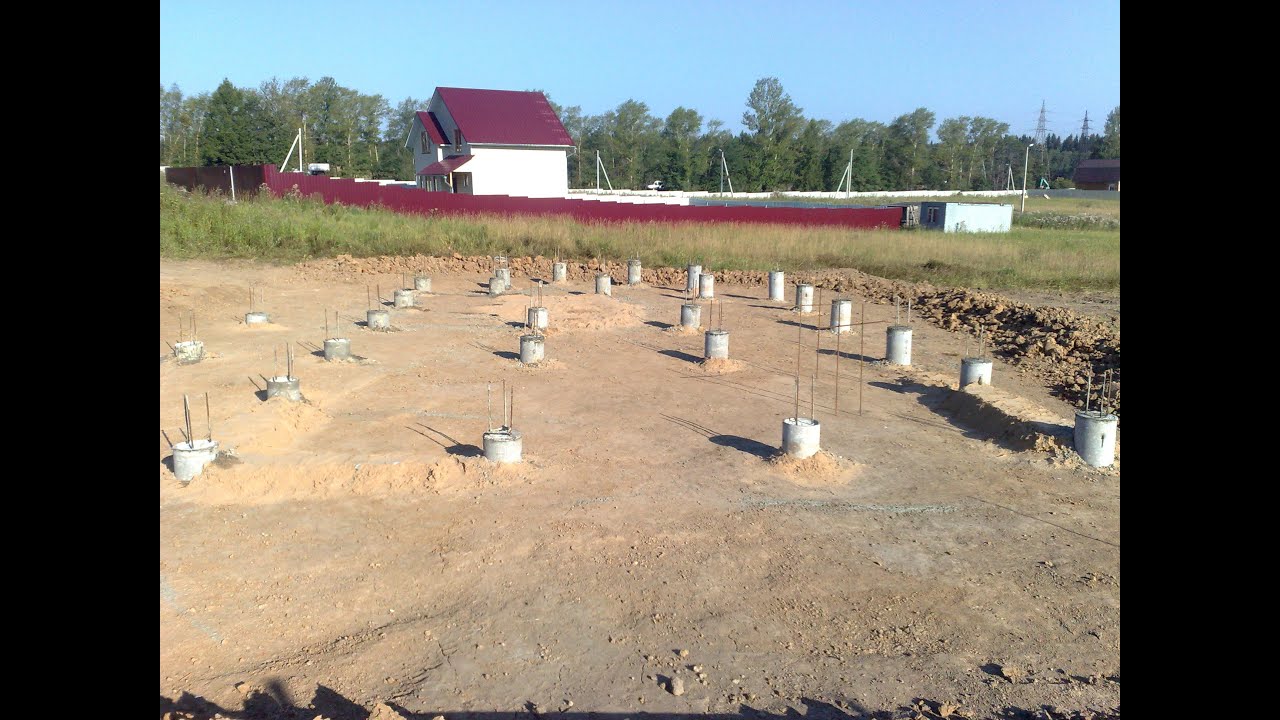

Бетонирование и армирование свай

После того, как были пробурены скважины, необходимо посмотреть руководство о свайном фундаменте и изготовить трубы из рубероида по диаметру скважины, которые имеют длину на 200-300 миллиметров больше, чем глубина ямы. Верхнюю часть «трубы» нужно делать из двух-трех слоёв рубероида, затем стянуть их с помощью мягкой стальной проволоки. Эта часть станет опалубкой. Затем аккуратно вставьте трубу в скважину.

Если на дне в скважине имеется в небольшом количестве вода, то не нужно на это обращать внимание. Однако если воды больше 1/4 глубины ямы, то перед заливкой бетона её следует откачать.

Если не использовать так называемую «трубу», то это спровоцирует отрицательные результаты, которые влияют на прочность столбов фундамента. Когда бетон схватывается и набирает прочность, большое значение остается за наличием в бетонной массе «цементного молочка», а оно с легкостью может уйти в почву, и в итоге не получиться проектной прочности.

Силы морозного пучения при промерзании грунта будут действовать намного сильней на шероховатые стенки сваи, что получены при заливке бетона в яму без обустройства трубы, чем более гладкие с использованием «трубы».

Когда скважина сделана, для увеличения прочности столбов нужно сделать пространственный арматурный каркас. Хватит трех вертикальных прутков из арматуры диаметров 6 миллиметров, которые скреплены между собой через каждые 500-600 миллиметров поперечинами.

Вертикальные стержни для соединения столбов и ростверка нужно выводить выше заливаемых изделий на высоту, что равняется высоте ростверка минус два-три сантиметра. После установки в скважину каркаса подается бетон (40 – 60 сантиметров), при этом производят его уплотнение с использованием вибраторов.

Устройство ростверка

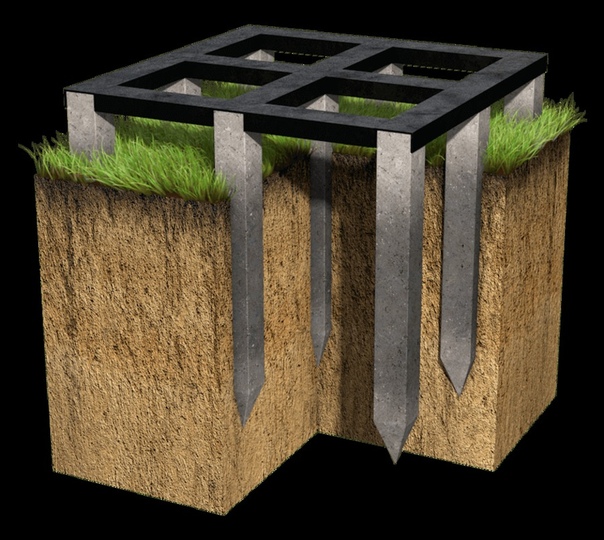

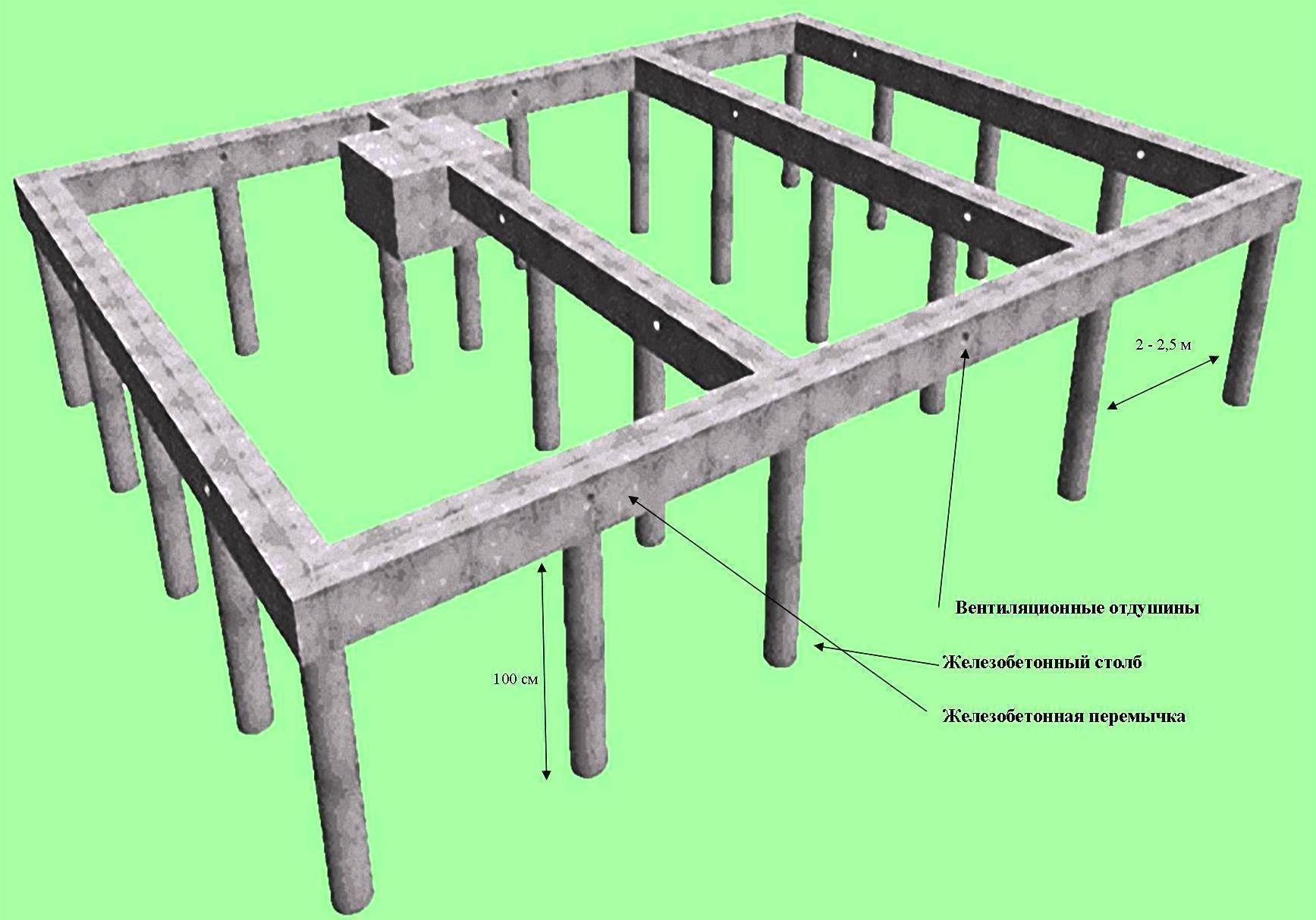

Ростверком фундамента свайного типа выступает конструкция, что объединяет сваи и обеспечивает равномерное распределение нагрузок на грунт и сваи. Ростверки бывают сборными, монолитными и сборно-монолитными, а также высокими и низкими. Низкие ростверки размещаются заглубленными в грунт, и часть вертикальных нагрузок передается на почву. По поводу высоких ростверков, то их нагрузка полностью передается на сваи.

По сваям ростверк выполняют монолитным или из сборных железобетонных балок. Для легких домов рекомендуемые параметры ростверков такие:

• высота — не меньше 300 миллиметров;
• при однорядном размещении свай ширину принимают равной ширине цоколя, если цоколь отсутствует — толщине стены первого этажа, но не меньше 400 миллиметров.



Не допускается разрезание или пересечение ростверка санитарно-техническими трубопроводами. Отклонение от вертикального положения центров свай после бетонирования или погружения не должно составлять больше 5 сантиметров.

При монтаже сборных элементов следует обязательно посмотреть видео о свайном фундаменте своими руками и уделять особое внимание закреплению на оголовке свай. В процессе заполнения бетонной смесью полости набивной сваи бетонируют Т-образный арматурный стержень вертикально. На оголовок сваи необходимо укладывать горизонтально следующий арматурный стержень.

Длина такого стержня должна быть равной ширине сваи с пластинками-ограничителями, что приварены с обеих сторон. Их высоты должно хватить для захвата сваи и элемента ростверка, что монтируется. Затем монтажный стык принято бетонировать, а коротыши вертикальных стержней — приваривать к монтажным петлям ростверка с использованием арматурных стержней желаемой длины.

При замене сборной балки ростверка на железобетонные несущие перемычки их рекомендуется закреплять между собой сваркой путем арматурных стержней или связывать проволочной скруткой. После того, как ростверк устроен, все швы и стыки нужно заполнить цементным раствором или мелкозернистым бетоном.

Перед возведением стен жилого дома нужно проверить отметки верхней плоскости ростверка и выровнять при необходимости цементным раствором под монтажный горизонт. Для этого можно воспользоваться нивелиром или водяным уровнем. Проверку размеров ростверка и прямоугольности плана окончательно измеряют его диагонали и стороны.

Ограничения в использовании свайного фундамента

Не смотря на все достоинства и стоимость свайного фундамента, эти конструкции имеют и свои недостатки, а если быть точнее — ограничения, которые препятствуют их применению, а конкретно:

• Свайный фундамент плох в горизонтально-подвижной почве, к которой относят просадочные и набухающие грунты. Характерность земли можно определить только посредством лабораторных исследований, в рамках которых понадобится проведение детального геологического исследования из-за недостаточного уровня устойчивости к опрокидыванию.
• При устройстве свайного фундамента возникают сложности со строительством цоколя. Пространство между сваями нужно заполнить (выполнить забирку) как и в конструкции столбчатых фундаментов. А это дополнительные расходы денег и затраты сил.



Таким образом, вы знаете, в каких случаях стоит устраивать свайный фундамент на своем земельном участке, и как сделать свайный фундамент. Выбирая фундамент для собственного жилого дома, необходимо хорошо обдумать все возможные минусы и плюсы, чтобы принять окончательное решение. Если вы не разберетесь во всем, свайный фундамент может не только оказаться идеальным решением в строительстве, но и стать самой большой ошибкой.


Свайный фундамент своими руками: пошаговая инструкция, видео

Фундамент – важная составляющая любого строения, от качества этой конструкции зависит срок службы сооружения, которое возведено на данном основании. Существует несколько видов оснований для капитальных строений, но в случае, когда строение возводится на почвах склонных к пучению, обустраивается основание на винтовых сваях. Перед тем как начать возведение свайной конструкции своими руками, нужно разобраться в нюансах обустройство.

Какие виды свайного фундамента существуют

Применить свайный фундамент можно при строительстве любых сооружений, как одноэтажных, так и высоток. Подобные основания не трудозатратны и по финансам стоят дешевле, особенно если речь идет о слабых почвах. Есть несколько причин, которые учитываются при возведении свайного фундамента:

• слабые почвы, особенно верхний слой. Эти грунты при большом содержании воды, например при летних ливнях, начинают плыть, что может пагубно сказаться на строении с обычным основанием. В этом случае стоит перенести нагрузку, которую оказывает здание на почву на более твердые нижние слои почвы;
• грунты с повышенной плотностью. В этом случает свайный фундамент сэкономит много времени и средств. Вырыть котлован на твердых почвах вручную очень сложно, поэтому придется использовать тяжелую технику. Плюс к этому искать машину для вывозки земли. Стоит отнести к расходам покупку бетона, арматуры, и материала для опалубки;
• если ландшафт имеет сильный рельеф и обустройство ленточного фундамента предполагает большое количество земельных работ по приведению участка в состояние горизонта.

Есть несколько разновидностей фундамента на сваях:

• свайно-винтовой;
• свайно-ростверковый;
• свайно-ленточный.

У каждого из этих оснований есть преимущества и минусы, о которых нужно знать перед обустройством.

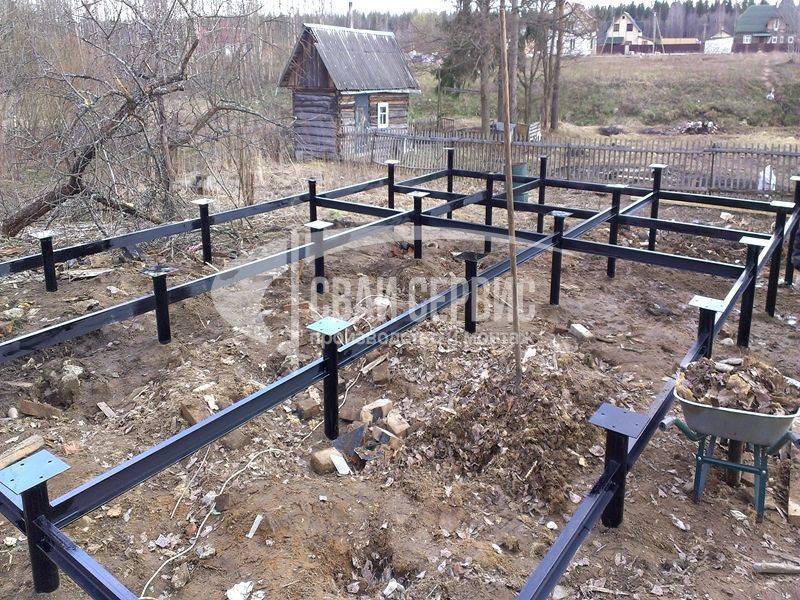

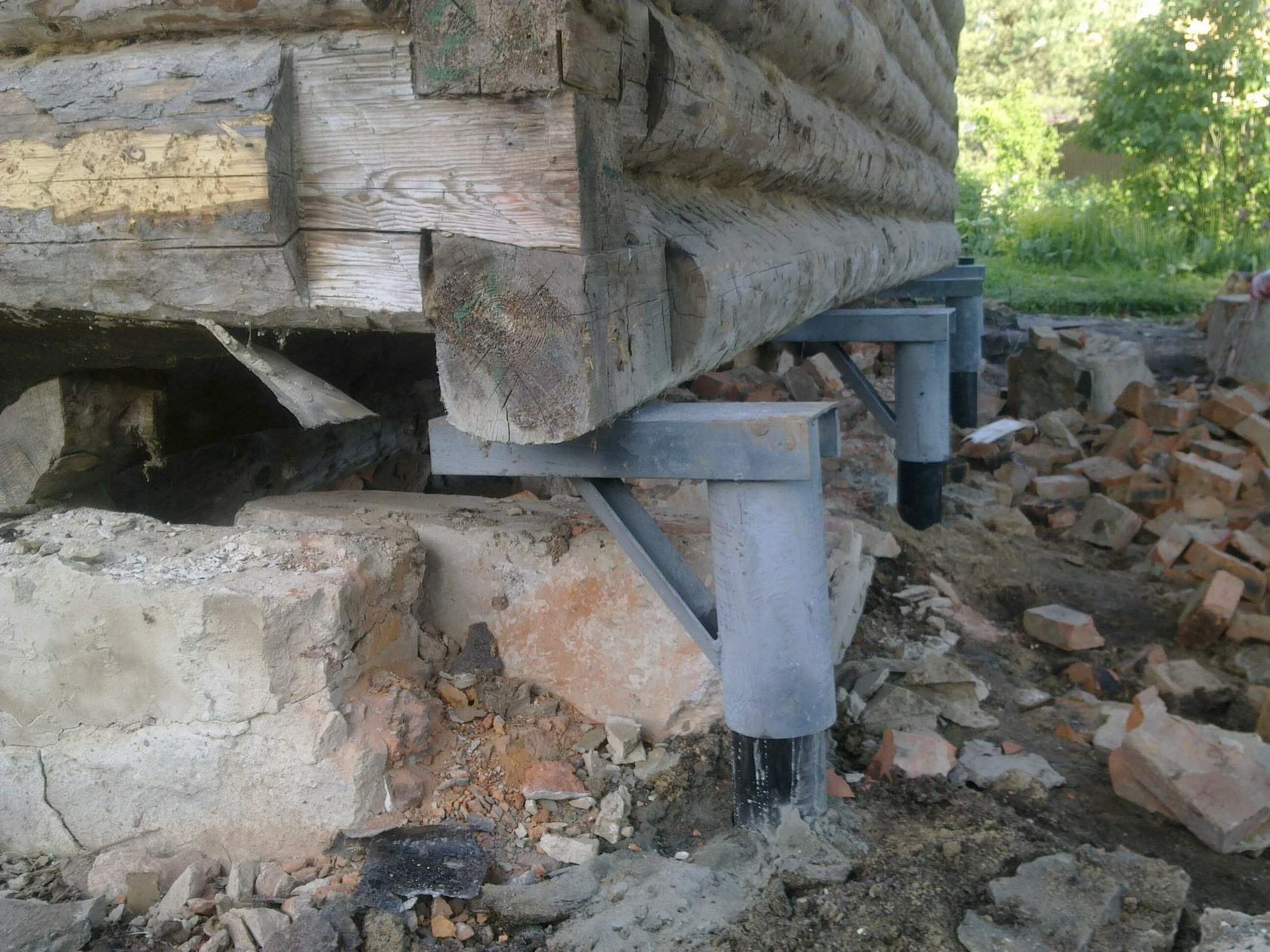

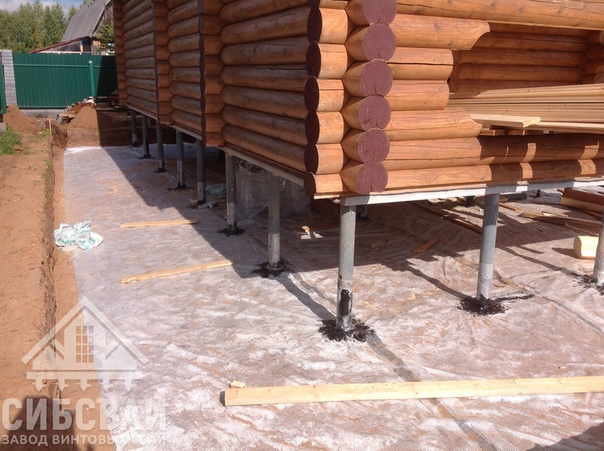

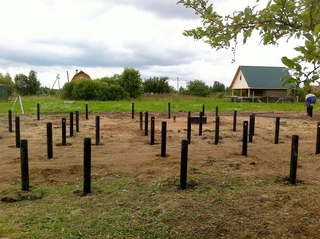

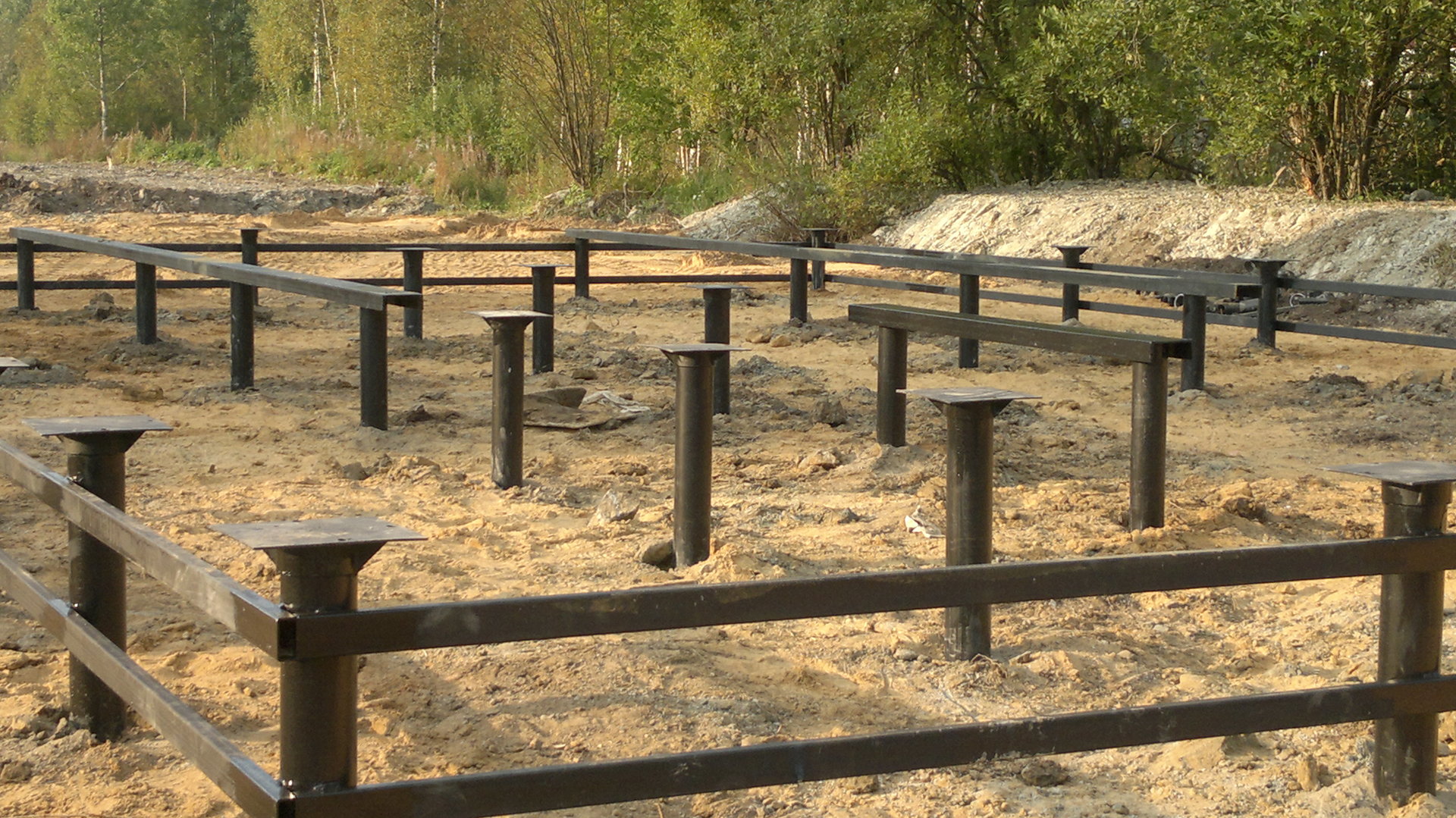

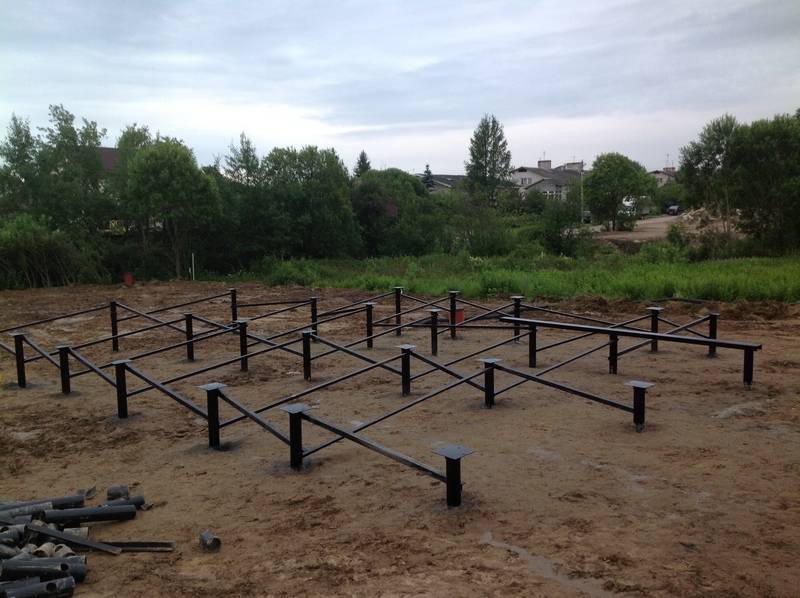

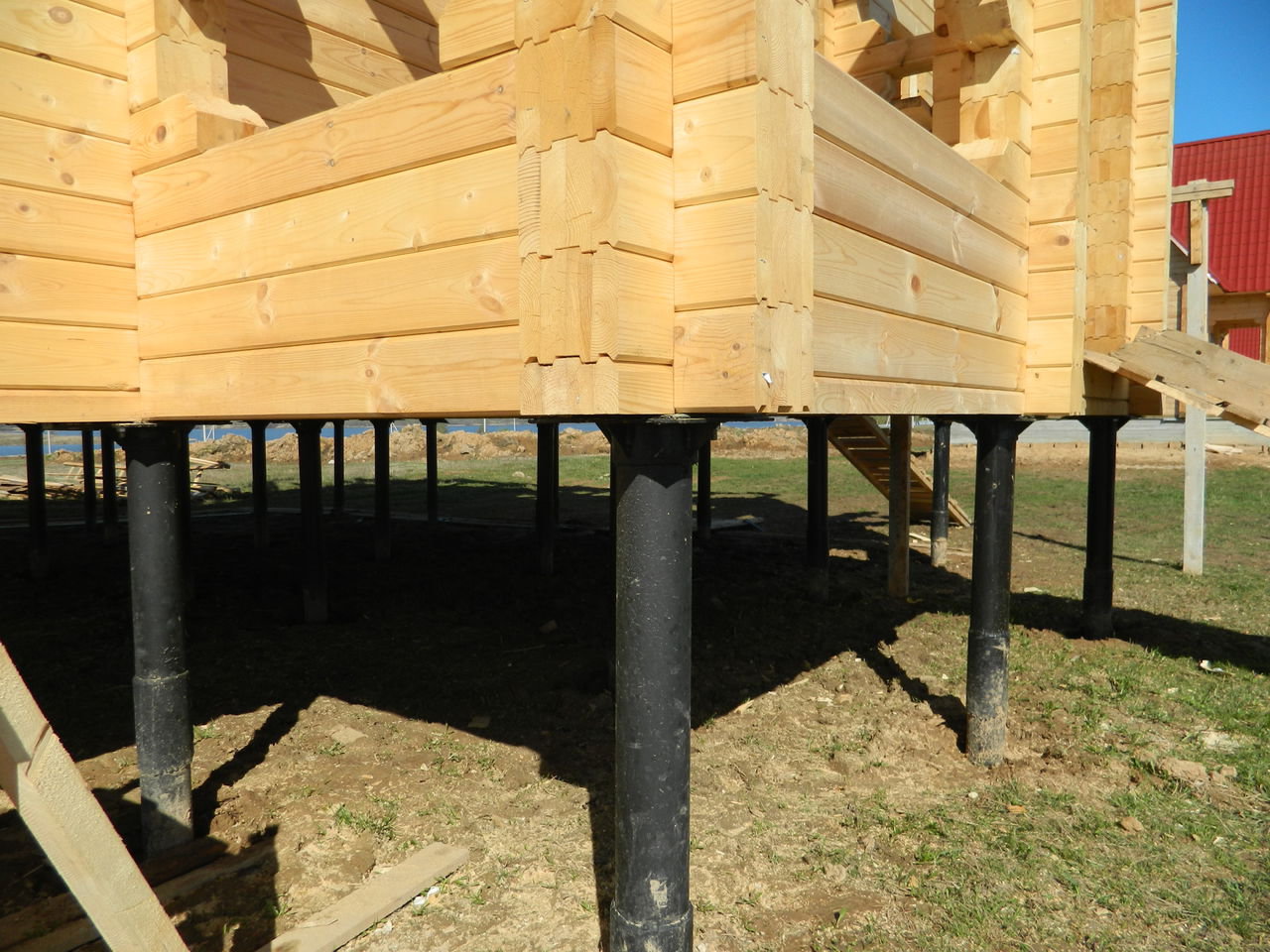

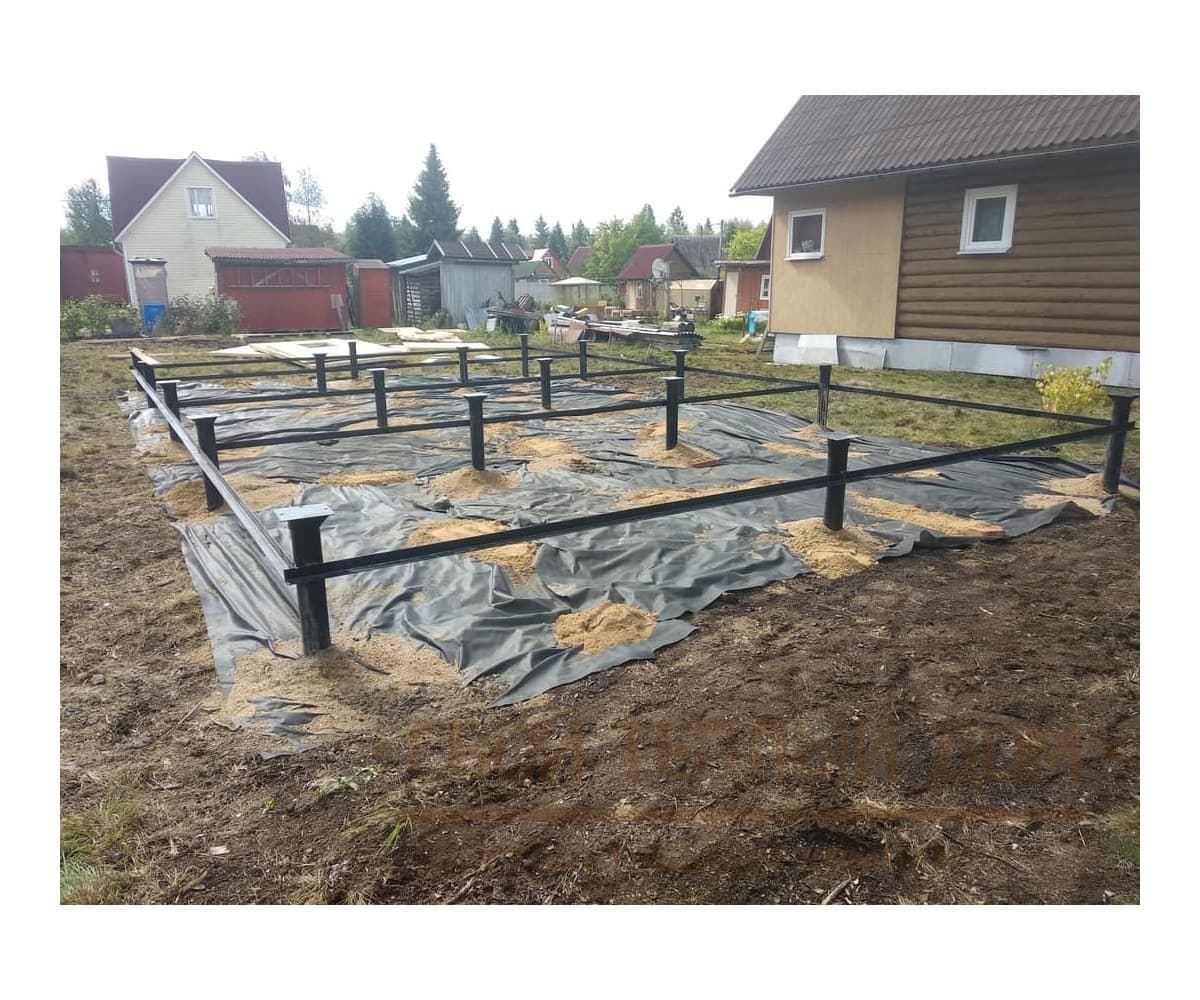

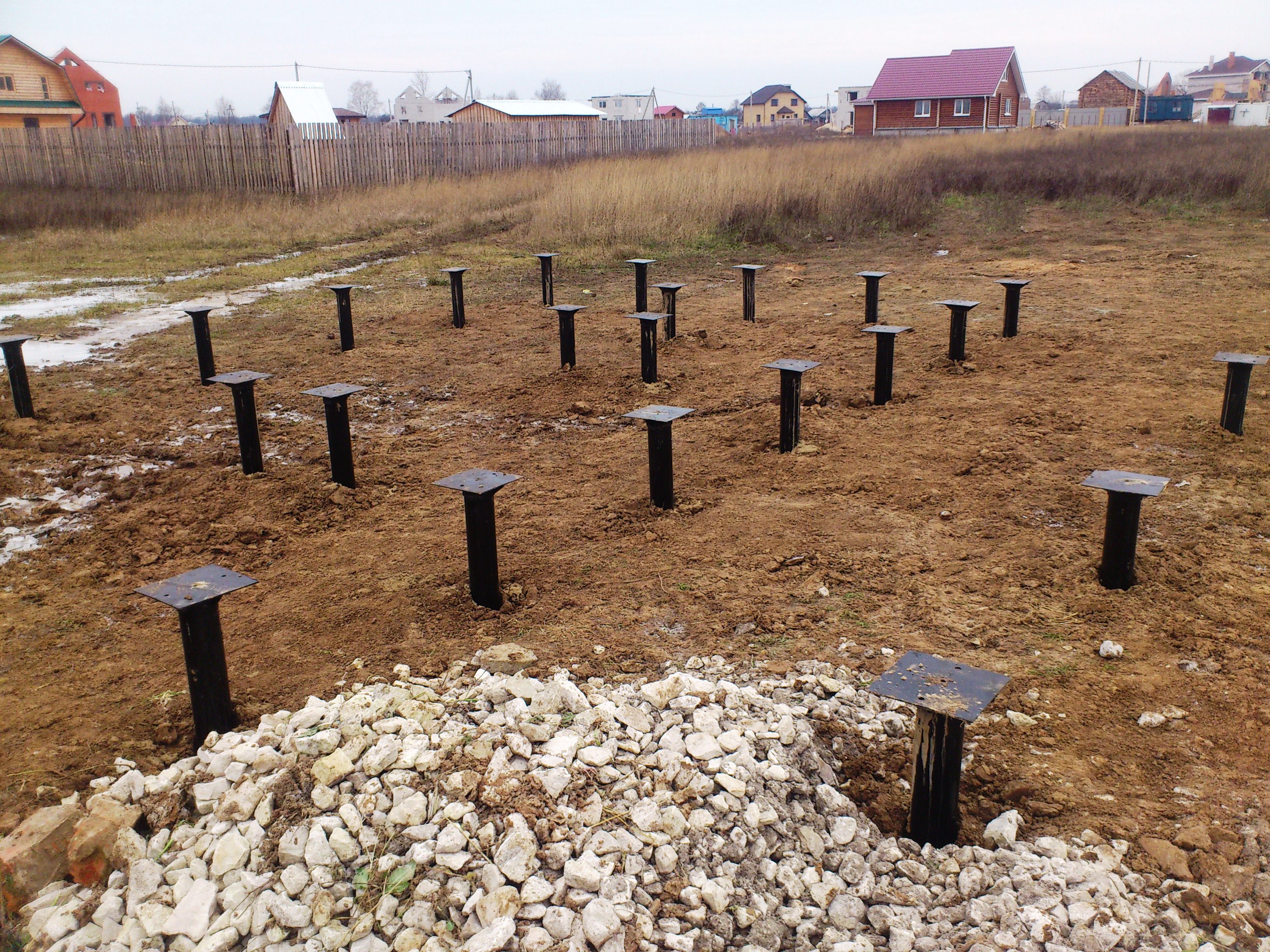

Свайно-винтовой фундамент: плюсы и недостатки

Все характеристики  этой технологии хорошо изучены, так как эта технология известна не первый год – плюсы:

• стоимость – дешевле плитного или ленточного основания;
• не нужны земельные работы, увеличивается скорость возведения. не нужно выравнивать грунт;
• не нарушается структура грунта;
• отсутствие вибрационных колебаний, такие конструкции можно устанавливать даже возле архитектурных монументов;
• возможность строительства на болотистых почвах и на берегах рек;
• монтировать можно в любую погоду;
• конструкцию можно использовать многократно, при необходимости;
• минимум затрат при обустройстве, не нужна облицовка.

Свайно-винтовой фундамент — недостатки:

• подверженность коррозии – опоры могут проржаветь при недостаточной обработке;
• исходя из первого пункта – недолговечность;
• невозможность возведения цоколя, или обустроить подвал под свайным фундаментом.

Свайно-ростверковый фундамент: плюсы и недостатки

Как и в других видах оснований, в этом виде фундаментов есть положительные стороны и отрицательные моменты. К положительным можно отнести:

• обустройство на любых видах грунта;
• высокая устойчивость;
• большая несущая способность, легко удерживает здания с большим весом стен и кровли;
• экономичность – можно сделать своими руками, при этом не нужно тратить большие средства на закупку раствора;
• благодаря удовлетворительной монолитности, при усадке грунта, перекоса здания не происходит, оно оседает равномерно;
• не нужно тщательно проводить подготовку участка;
• хорошо проветривается нижняя часть строение, естественным путем, что предотвращает появление конденсата;
• безопасность – во время паводка снижается риск затопления;
• скорость возведения;
• уменьшение сроков строительства.

Важно! При обустройстве этого вида основания, нужно точно произвести расчеты и соблюдать технологии. Если случиться, что здание будет иметь больший удельный вес, чем могут выдержать сваи, конструкция дома может разрушиться.

Недостатки:

• невозможно обустроить это основание на каменистой почве;
• если есть ландшафтное смещение горизонта участка – установить свайно-ростверковое основание установить очень сложно;
• стоимость этого фундамента намного дороже, по сравнению с другими видами свайных оснований;
• при применении этого вида фундамента нет возможности обустроить цоколь. И применить его можно только для зданий с легким и средним удельным весом;
• ошибка в расчетах может привести к разрушению одной или нескольких сваи, и как следствие к перекосу.

Так же стоит отметить, что заказать грамотные расчеты у специалиста будут стоить не дешево, от этого и стоимость возведения основания возрастет.

Свайно-ленточный фундамент: характеристики и минусы

Распространенный вид столбчатого основания, у которого есть положительные характеристики и особенности. Преимущества:

• возведение на сложных рельефах;
• экономичность, можно сделать своими руками с минимальными вложениями;
• не реагирует на подвижные почвы, при этом не бояться небольших толчков;
• обустроить можно, применив только подручный инструмент;
• скорость обустройства основания, и тем самым уменьшение сроков строительства.

Недостатки:

• невозможность начать работу по обустройству не проведя геодезическое измерение;
• каждая свая рассчитывается индивидуально, включая глубину залегания и толщину опоры;
• невозможно обустроить цокольный этаж и подвал;
• пространство под полом подлежит обязательному утеплению;
• высота здания на данном основании не должна превышать трех этажей.

Пошаговое руководство по возведению свайного фундамента самостоятельно

Часто хозяева земельных участков решаются провести работы по возведению фундамента своими силами, это обусловлено тем, что стоимость возведения основания под дом с привлечением бригады профессионалов возрастает в разы. Попробуем разобрать основные моменты возведения всех видов свайных оснований.

Основные нюансы обустройства свайно-ростверкового фундамента самостоятельно – инструкция по возведению

Стоит отметить, что эта конструкция похожа на ленточный фундамент, если смотреть на нее со стороны. На самом же деле, обустраиваются бетонные армированные опоры, которые соединены между собой, ростверком – сплошным ленточным монолитом по всему периметру здания.

Основная нагрузка ложиться на сваи, которые могут быть прямоугольными или круглыми, и заглублены ниже уровня промерзания земли.

При обустройстве этого вида свайного основания нет необходимости вынимать большое количество грунта со строительной площадки, поэтому легко справиться с этой работой самостоятельно.

Обустроить свайно-ростверковый фундамент можно несколькими способами:

• можно купить уже готовые сваи и при помощи специальной техники вдавить их глубоко в землю. Затем опоры обрезаются по одному уровню, и проводят соединение готовым ростверком. Таким образом, на каждую опору нагрузка будет распределена равномерно.
• Можно вместо готовых опор вкопать в землю, полую, сотую, трубу, которую впоследствии залить внутрь бетон, для лучшей устойчивости. Затем обустраивается обвязка труб арматурой, монтируется опалубка, и заливается ростверк.

Важно! Прочность и устойчивость фундамента достигается благодаря ростверку, но который уже укладывается материал для возведения стен, после тщательной гидроизоляции.

Как уже понятно, ростверк можно обустроить двумя способами, и конечно для самостоятельного возведения основания, лучше выбрать второй вариант – залить бетонную ленту. Этот способ не требует привлечения дополнительной техники и рабочей силы.

В какой последовательности выполняется работа:

• стоит сразу предусмотреть некоторое расстояние между ростверком и поверхностью почвы, чтобы при зимнем вспучивании он не пострадал;
• разметить участок, с точным определением местоположения опор;
• при помощи ручного или электрического бура обустроить скважины под сваи;
• установить сваи в отверстия;
• монтаж опалубки;
• проведите работу по армированию будущего ростверка. Арматура должна быть полностью утоплена в бетоне, поэтому под нижний ряд армировки подкладывают небольшие брусочки;
• не забываем обвязать арматуру вокруг опор, для прочности основания;
• после этого можно начать послойную заливку бетона, для предотвращения появление воздушных пузырей внутри бетона.

Стоит отметить, что для этого типа фундамента, нужно выполнить сооружение отмостка, для того, чтобы влага не разрушала бетон.

Прежде чем начать строительство, нужно знать удельный вес будущего сооружения. Стоит помнить, что свайно-ростверковый фундамент не подойдет для слишком тяжелых сооружений, так как обладает низкой сопротивляемостью. Обычно такой фундамент применяют при постройке домов из газобетона, или каркасных конструкций.

Совет! Для лучшей устойчивости здания, ростверк должен быть шире, чем толщина стен.

Как обустроить свайно-ленточный фундамент самостоятельно

Этот вид основания хорошо себя показал на участках со сложным рельефом. Он состоит из свай и монолитной ленты по периметру. Возвести свайно-ленточный фундамент не сложно, посмотрев видео:

Соблюдая следующую технологию:

• произвести разметку участка, при помощи колышков и шнуровки. По углам будущего сооружения устанавливаются колышки, соединяемые шнуровкой;
• наметить места, где будут установлены сваи;
• выкопать траншею под ленту;
• на дне траншеи нужно пробурить отверстия для установки свай;
• дно каждого отверстия засыпается гравийная подушка, с хорошим уплотнением;
• установить опоры из асбестовых труб;
• при помощи рубероида обустроить изоляцию каждой трубы;
• произвести армирование каждой трубы. Для этого арматура просто устанавливается внутрь, при этом арматура должна торчать на 20 сантиметров над поверхностью земли;
• в каждую трубу заливается бетон;
• как только бетон в трубах схватится, можно приступать к сооружению ленты. Дно котлована прокладывается брусками, на которые укладывается сетка армирования. Стоит прочно связать арматуру для ленты, и ту, которая торчит из опор;
• монтируется опалубка из заранее сколоченных щитов – она должна быть на 5 см выше цоколя.

Полезно знать! Для устойчивости конструкции опалубки стоит установить специальные распорки по всему периметру, как снаружи, так и изнутри.

• Можно начинать бетонирование, периодически утрамбовывая смесь, для предотвращения пузырения.

Как только бетон застынет, нужно снять опалубку и закрыть свайный фундамент гидроизоляцией.

Для возведения этого типа фундамента нужно рассчитывать точное количество опор, как советуют строители, сваи должны, находится друг от друга на расстоянии полуметра, если здание имеет большой удельный вес. При легкой конструкции будет достаточно полутора метров.

Фундамент винтовой, инструкция по обустройству

Если вам не принципиально наличие цоколя в доме, то можно смело браться, а устройство винтового фундамента – это трубы с винтом на конце, которые можно просто вкрутить в землю. Как правильно установить сваи, можно наглядно посмотреть на видео:

Опишем основные этапы возведения:

• производим разметку участка, и определяем, сколько свай нужно купить, для основания;
• для бурения скважины берем бур меньшим диаметром, чем винт на опор;
• вкручиваем сваи;

Совет! Опоры устанавливаются строго по уровню, иначе под тяжестью строения их может перекосить.

• Если опоры слишком длинные, их нужно отпилить;

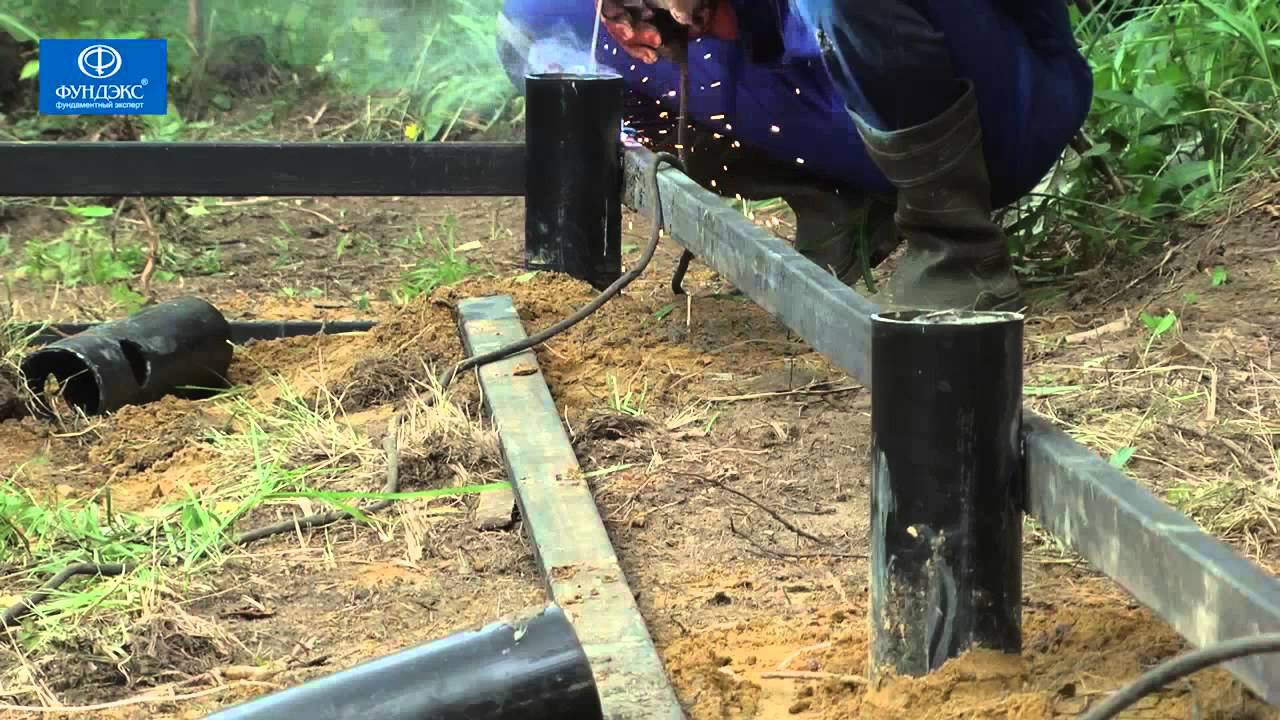

• На опру приваривается пятка из стали, на которую следует смонтировать швеллер, или соорудить обвязку брусом, тогда не нужно будет ломать голову, как отделать свайный фундамент.

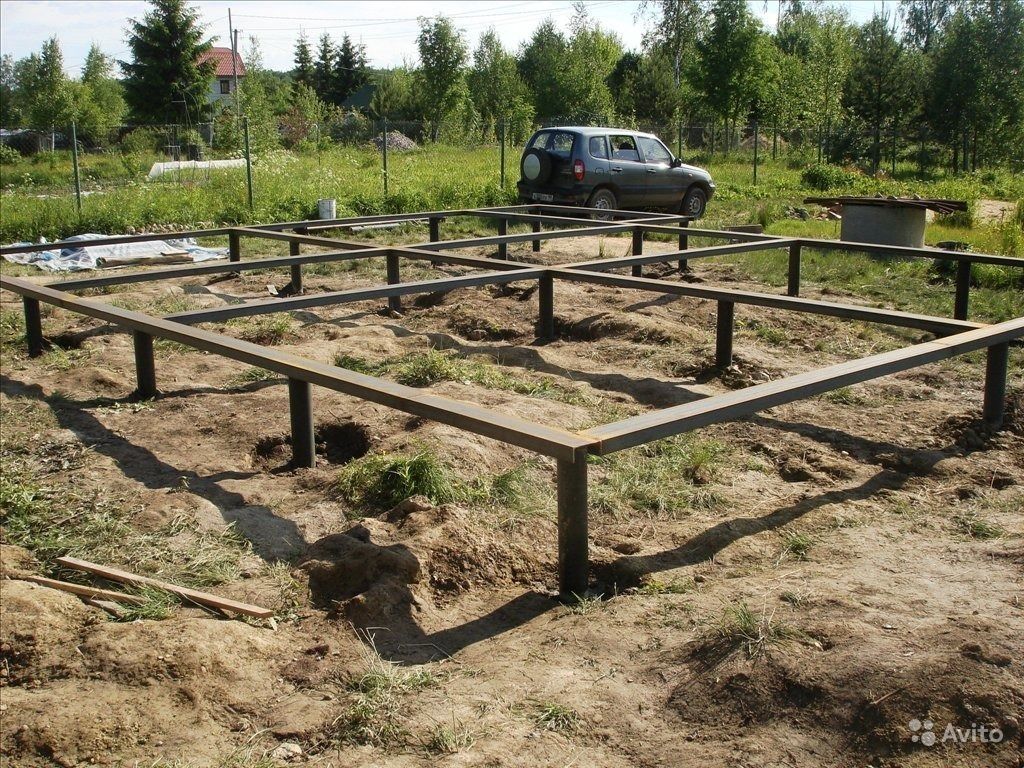

Швеллер можно закрепить при помощи болтов с клепками, или приварить к металлическим пластинам, брус крепиться на длинные анкера.

В заключение

Можно великолепно справиться самостоятельно с обустройством основания под строение, если выполнять правила сооружения и технологию. Подойдите к обустройству со всей ответственностью, не стоит торопиться, и тогда у вас все получится, тем более вы понимаете, как это сделать.

Свайный фундамент своими руками — как правильно сделать

Строительство фундамента для любого строения является очень важным и ответственным этапом. Но перед тем как начинать его возведение, необходимо сделать некоторые подготовительные работы. В первую очередь нужно тщательно исследовать грунты на участке и разработать проект дома.

От того, какие грунты будут обнаружены на территории и тяжести будущего строения, напрямую зависит выбор типа фундамента. На сложных почвах, рыхлых и болотистых оптимально будет сделать свайный фундамент. Именно этот тип основания имеет ряд преимуществ:

• Скорость возведения фундамента. Свайные фундаменты для малоэтажного строительства при использовании готовых заводских изделий или изготовлении на месте сборных конструкций являются самым быстрым методом работ по возведению нулевого цикла. К примеру, свайно-винтовой фундамент, который сегодня является самым популярным типом основания из свайных конструкций, монтируется в течение 2-3 суток. Для небольшого строения вполне можно закончить установку за 1 день.
• Работы выполняются круглогодично. Обустройство свайных фундаментов в регионах с суровым климатом, а также на вечномерзлых грунтах – самый доступный метод организации опоры зданий.
• Не требуется схватывания фундамента. Преимуществом фундаментов из свай также в том, что возведение дома можно начинать непосредственно после скрепления свай.

Подготовительные работы

Перед тем, как сделать свайный фундамент своими руками, необходимо тщательно спланировать размещение его на участке и определить необходимое количество опор.

Важно определиться с основным материалом постройки дома, так как чем больше будет конструктивный вес здания, тем меньше допускаются промежутки между опорами. Обычно сваи монтируют в 1,5-2,5 метрах одна от другой. От массивности строения также будет зависеть расчет толщины свай. Диаметр винтовых свай от 57 до 133 мм. Далее, располагая исходными данными, определяют глубину заглубления. Она может быть различной для каждой отдельной сваи, и зависеть от особенностей грунта, месторасположения дома, климатических особенностей региона и других факторов. Для строительства малоэтажных домов обычно используют сваи от 1650 до 3500 мм.

Обустройство

Свайно-винтовой фундамент

Одной из разновидностей фундаментов из свай является винтовой тип фундамента, который рекомендован при установке в рыхлом и влажном грунте. Самое большое достоинство этой конструкции нулевого цикла в том, что его монтаж не требует от владельца участка больших навыков и использование дополнительной техники. Главное – это придерживаться основных требований при устройстве фундамента.

Винтовая свая – это цельнометаллическая полая труба (ствол, имеющий острый наконечник с лопастями). Так как такая свая напрямую будет контактировать с влагой, большое значение имеет материал ее изготовления. При выборе сваи следует уточнить качество материала, от этого будет зависеть надежность и долговечность конструкции.

Свайный фундамент
При установке свайно-винтового фундамента для дома не нужно использовать специализированную технику. Они достаточно просто ввинчиваются в почву двумя-тремя людьми. После установки и заглубления свай, их подрезают до необходимого уровня. Полое пространство в сердцевине свай рекомендуется заполнить бетонным раствором. После этого при помощи сварки проводят крепеж оголовка. Части свай, выступающие над землей, скрепляют между собой, используя швеллер, ростверк из железобетона, уголок, брус или монолитную плиту.

Винтовой фундамент не всегда требует использования для заполнения бетонного раствора. Этот этап можно опустить, если возводится облегченный вид строения.

Свайно-ленточный фундамент

Такая конструкция будет рассчитана на большие нагрузки. Недостаточность несущей способности свай (вертикальная нагрузка) в этом типе фундаментов компенсируется ростверком (монолитной лентой из железобетона). В данном варианте возведения фундамента необходимо учитывать весь комплекс работ.

Этапы обустройства свайно-ленточного фундамента начинаются с подготовительных работ по подготовке участка. Затем выполняют разметку фундамента и готовят шурфы под будущие сваи. Форма свай может иметь различный вид, и зависеть от применяемых материалов и технологии (опалубка или готовые трубы). Шаг свай, как правило, составляет 1,5-2 метра.

В подготовленные скважины опускают асбестоцементные трубы или подготовленные каркасы из арматуры. Обязательно проводят мероприятия по гидроизоляции, для чего используют качественный рубероид.

Бетонируют сваи тяжелым бетоном М 400. Если работы проводятся зимой, то в бетонный раствор обязательно добавляют специальные морозоустойчивые пластификаторы. В летнее время бетон должен использоваться максимально быстро, для избежания его дальнейшего растрескивания.

Для придания конструкции фундамента дополнительной прочности и жесткости, все сваи объединяют железобетонной лентой. Ширина монолитной конструкции и опалубки зависит от веса строения.

Стандартная ширина ленты 400 миллиметров и такая же высота. Сначала для ленточного монолита делают опалубку. Ростверк армируют, связывая его с арматурой, выпущенной заранее из свай. Потом проводят послойное бетонирование основания тяжелым бетоном марки М 400 с вибрированием.

При естественных условиях затвердевания бетон наберет 50% прочности за неделю, и можно будет приступать к возведению дома.

При грамотном и качественном исполнении всех работ свайные фундаменты обеспечат любому строения на многие годы надежность и долговечность.

Свайный фундамент своими руками пошаговая инструкция с видео

Статья будет полезна новичкам каркасного строительства, в ней Вы найдёте пошаговую инструкция о том, как возвести свайный фундамент своими руками, с помощью двух мужчин и приспособления для вкручивания свай.

Фундамент на винтовых сваях используется для возведения домов, коттеджей, дач, турбаз и пансионатов по каркасной технологии строительства. Существует три способа монтажа свай для такого фундамента ручной, ручно-механический и с применением спецтехники. Мы рассмотрим самый простой и дешевый способ строительства свайно-винтового фундамента для каркасного дома – ручной.

Винтовые сваи состоят из трёх элементов:

• Торец сваи имеет заострённую форму и к нему приварены лопасти, для легкого вкручивания.
• «Тело» сваи представляет собой цилиндрическую трубу определённого диаметра.
• Опорная площадка сваи с отверстиями для установки рычагов, используемых для ввёртывания сваи.

Диаметр сваи это важный параметр, его следует выбирать, исходя из предполагаемой нагрузки строения – чем выше вес, тем больше диаметр свай. Сваи изготавливаются из металла и покрываются антикоррозийной защитой от воздействия влаги.

Другой важный параметр при выборе сваи для Вашего свайного фундамента это тип грунта на участке. Винтовые сваи изготавливаются под различных типов грунтов и делятся на 3 типа:

• Сваи со специальным зубчатым торцом и имитацией лопастей. Такие опоры применяют для фундаментов на грунтах, подверженных сильному промерзанию. Нижний торец сваи имеет неширокие лопасти и зубчатую форму, в результате чего, при ввёртывании ее в грунт, он заполняет внутренние полости сваи. Такая форма торца сваи укрепляет опору всей конструкции.
• Сваи для средних широт и нормальных грунтов с глубиной промерзания до 1.5 метра. Эти сваи наиболее распространены в Украине и предназначены для фундаментов под дома небольшого веса.
• Сваи с широкими лопастями используется на пучинистых или рыхлых грунтах. За счет широких лопастей сваи, они укрепляет опору всей конструкции. Сами лопасти должны иметь не менее двух полных оборотов вокруг сваи.

Теперь Приступаем к Возведению Самого Фундамента

ШАГ 1
Прежде всего нам понадобятся сами сваи и инструмент для монтажа свай:

При этом длина и тип свай, а также их количество на метр фундамента зависит от многих факторов – почвы на участке, самой площади фундамента и как результат нагрузки на сваю. Также не забудьте освободить участок от кустарников и корней деревьев.

ШАГ 2
Размечаем участок под фундамент и начинаем бурение:

ЭТО ВАЖНО
Не забудьте прикрепить уровень к “телу” сваи, чтобы избежать перекосов.

ШАГ 3

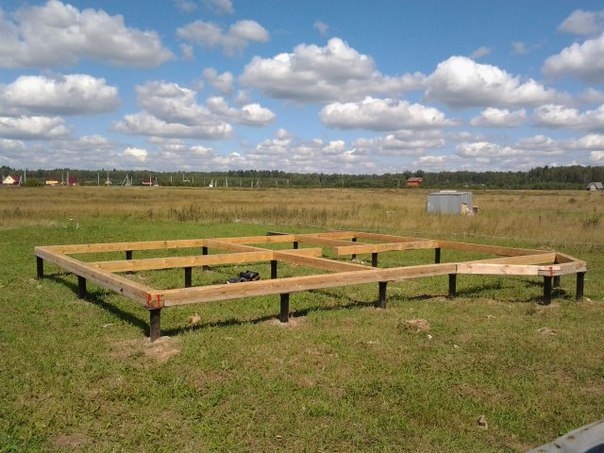

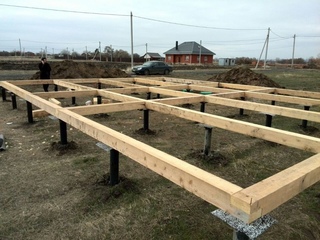

После установки всех свай, крепим брус и свайно-винтовой фундамент дома готов

Для лучшего понимания рекомендуем посмотреть наше видео,
о том как сделать свайный фундамент своими руками:

Больше о технологиях в строительстве смотрите в нашем видео-блоге на этой странице:
https://masterovoy.com.ua/nashe-video/

Приглянулся проект? Мы Бесплатно Просчитаем Всё Для Вас (+ Акция…

Создание свайно-ленточного и свайно-винтового фундамента своими руками

Устройство свайного фундамента

Перед тем как мы рассмотрим условия применения, достоинство и недостатки свайного фундамента, хотелось бы поговорить о том, что собой представляет данный тип фундамента и из чего он состоит.

Свайный фундамент своими руками

Свайный фундамент – в основном железобетонная конструкция, служащая для того что бы выдерживать вес постройки, которая возведена на нем, и для того, что бы передавать создаваемые нагрузки на почву.

Устройство свайного фундамента

Свайный фундамент состоит из свай и ростверков.

Сваи – элементы конструкции свайного фундамента, которые представляют собой длинные столбики, пронизывающие грунт до определенной отметки и передающие все нагрузки на почву. Сваи могут быть деревянные, металлические, бетонные и железобетонные. По форме сечения круглые, квадратные, пирамидальные. Так же существуют пустотелые и полнотелые сваи. По способу залегания в земле сваи делятся на подпорные и висячие. Сейчас немного рассмотрим каждый вид и тип свай.

Деревянные сваи являются наиболее дешевым и недолговечным вариантом. Изготавливаются в основном из лиственницы, ели, пихты и сосны. Используются крайне редко и то для легких построек. Что бы продлить срок службы деревянных свай используют различные антисептические средства, защищающие от поражения древесины грибком и другими заболеваниями.

Деревянные сваи

Металлические сваи часто используются в создании свайного фундамента своими руками. Преимущество металлических свай – быстрота монтажа фундамента, независимость от времени года строительства и средняя долговечность конструкции. Недостаток – высокая цена на материал и необходимость обработки антикоррозийными средствами.

Бетонные и железобетонные сваи так же являются популярным вариантом. Их преимущество в хорошем соотношении цена-качество. Могут изготавливаться как на заводе, так и на месте строительства (заливание вручную). Долговечность железобетонных свай превышает отметку в 1 век. Для создания данного вида свай своими руками рекомендуется использовать цемент марки М400.

Пустотелые сваи представляют собой трубы, которые сначала устанавливаются в почву, а потом уже по желанию заливаются бетонным раствором. Данный вид свай считается весьма хорошим, т.к. при создании легких конструкции сэкономится расход на материал, а при создании тяжелых конструкций облегчится установка свай в почву, т.к. раствор будет заливаться после полной установки.

Полнотелые сваи являются стандартным вариантом, на котором нет смысла останавливаться.

Подпорные сваи отличаются от висячих тем, что на самом конце, который первоначально входит в почву, у них находится «ножка» большего поперечного сечения, передающая всю нагрузку конструкции на почву. Данное приспособление позволяет выдерживать больший вес конструкции (до 9 т на столбик).

Висячие сваи представляют собой столбики постоянного поперечного сечения. Передача нагрузки от свай на почву происходит при помощи сил трения между грунтом и столбиком. Сваи как бы «зависают» в грунте на определенной глубине.

Длина свай может быть различная и зависит от вида конструкции (многоэтажное здание, хозблок, жилой дом, беседка, летняя кухня). В основном, минимальная длина свай составляет 3 метра, а максимальная, как утверждают некоторые источники, может достигать и до 20 метров (но я лично не встречал настолько длинные).

Шаг установки свай так же зависит от конструкции и от вида почвы, расстояние колеблется в пределах от 1,5 до 2,5 метров.

Диаметр свай так же различен и зависит от типа сооружения. В основном используют сваи от 20 см в диаметре.

По способу монтажа свай в почву выделяют:

Забивные сваи – установка свай в почву с участием спец техники, которая забивает столбики вибрационными силами либо вдавливанием.

Набивные сваи – сначала бурится скважина, в нее укладывается арматура и заливается бетон.

Буровые железобетонные сваи – готовые изделия, устанавливаемые подъемными кранами в заранее подготовленные ямы.

Винтовые сваи – наиболее простые в монтаже, представляют собой металлические столбики с резьбой (похожие на саморезы либо сверла), которые ввинчиваются в почву либо вручную, либо с помощью специальной техники.

Винтовые сваи

Что касается  свай, вроде бы все что можно рассказали. Следует еще отметить, что для создания своими руками рекомендуется использовать буровые железобетонные сваи либо винтовые. Так же обязательно делаем сваи с подпором на почву, для обеспечения достаточной устойчивости конструкции.

Теперь переходим ко второму элементу свайного фундамента – ростверкам. Ростверки представляют собой горизонтальную, бетонную либо металлическую конструкцию, которая связывает все сваи в одно целое и служит как приемник всех нагрузок для равномерного распределения на все сваи.

Классификация ростверков более скромная. Существуют монолитные, сборные и сборно-монолитные ростверки.

Монолитные ростверки изготавливаются сразу же на месте строительства свайного фундамента при помощи опалубки, арматурной перевязки и жидкого бетонного раствора.

Сборные и сборно-монолитные ростверки представляют собой заводские железобетонные блоки, которые устанавливаются на месте строительства. Их преимущество – сокращение времени на создание свайного фундамента своими руками. Недостаток – потребность в спец технике (подъемном кране), более высокие материальные затраты и меньшая прочность фундамента.

Так же ростверки могут быть высокими и низкими.

Высокие ростверки располагаются на незначительной высоте от земной поверхности и передают все создаваемые нагрузки исключительно на сваи.

Низкие ростверки более удачный вариант, т.к. они создаются на почве. Снимается небольшой слой грунта (до 30 см), создается дренажный слой, выставляется опалубка и заливается бетонный раствор. Таким образом, низкие ростверки передают часть нагрузок на грунт, снижая нагрузки на сваи и тем самым обеспечивая запас прочности всего фундамента. Низкие ростверки представляют собой свайно-ленточный фундамент, о создании которого мы поговорим чуть ниже.

 Где нужно использовать свайный фундамент?

Условия применения свайного фундамента следующие:

• Водонасыщенные почвы с высоким уровнем грунтовых вод
• Пучащие почвы
• Рыхлые болотные почвы
• «Плавающие» почвы
• Почвы слабой устойчивости

Другими словами можно сказать, что свайный фундамент подходит для почв со сложными горно-геологическими условиями.

Достоинство свайного фундамента заключается в следующем:

• Более низкий расход материалов, чем у остальных фундаментов
• Простота возведения фундамента
• Долговечность фундамента
• Подходит для наиболее сложных природных условий
• Возможность создания в любую погоду
• Применяется как для легких построек, так и для многоэтажных зданий

Недостатком свайного фундамента является обязательное привлечение подъемного крана и расчет свайного фундамента специалистами (об этом мы тоже поговорим).

Расчет свайного фундамента

Расчет свайного фундамента требует ОБЯЗАТЕЛЬНОЙ работы специалистов. Крайне не рекомендуется самостоятельно рассчитывать свайный фундамент, тем более, если в дальнейшем он будет предназначен для жилого дома.

Причина того, что не допускается расчет свайного фундамента своими руками, заключается в том, что неопытный человек упускает множество важных нюансов. Эти нюансы в дальнейшем негативно влияют на долговечность конструкции, материальные затраты на поддержание и ремонт фундамента, а так же на внешний вид фундамента.

Мы знаем, что «скупой платит дважды», поэтому настоятельно рекомендуем вам обратиться за помощью к специалистам, которые как никто другой, точно определят размеры, материал, способ установки и другие элементы создания свайного фундамента своими руками. Опытные архитекторы сначала изучат свойства почвы, глубину залегания водоносного пласта, тектонические нарушение и другие факторы, которые в дальнейшем будут влиять на фундамент.

Помимо этого, специалисты смогут начертить  точную схему необходимого вам фундамента, а так же подбить смету на все стройматериалы для его возведения.

Сразу следует отметить, что материальные затраты на создание фундамента составляют около 30% всех затрат на построение здания, поэтому оплата работы специалиста не сильно изменит общую стоимость постройки, за то существенно повлияет на ее долговечность!

Инструкция по созданию свайного фундамента своими руками

Наиболее популярными вариантами свайного фундамента для дачи являются винтовой, свайный с ростверком  и свайно-ленточный фундамент, поэтому далее мы предоставим инструкцию по их возведению своими руками.

Свайно-винтовой фундамент своими руками

Создание свайно-винтового фундамента своими руками является наиболее быстрым и приемлемым для дачных построек.  Если вы собираетесь строить гараж либо беседку, свайно-винтовой фундамент как раз подойдет, т.к. будет иметь следующие преимущества:

• Монтаж конструкции можно осуществить за один рабочий день
• Минимальное количество земельных работ
• Минимум материальных затрат
• Пригоден для любого вида почв

Видео-урок создания свайно-винтового фундамента

Для начала создаем чертеж схему свайно-винтового фундамента, где рассчитываем точное количество свай. Далее приобретаем готовые металлические винтовые сваи и если они имеют небольшую длину, вкручиваем их в землю при помощи штанги и нескольких помощников.

Рекомендуемые размеры постройки для создания свайно-винтового фундамента составляют 4*6 метров.

Заводом изготовителем, в основном выпускаются пустотелые винтовые сваи, поэтому если будущая постройка будет тяжелой, заливаем их бетонным раствором, легкая – ничего не делаем.

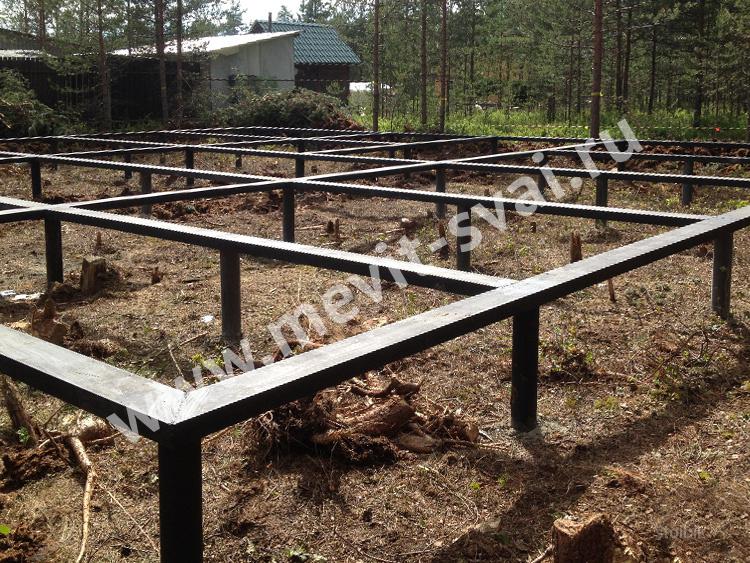

Как только все сваи будут ввинчены в землю, необходимо подрезать их по уровню (можно использовать водяной уровень) и соединить между собой металлическим швеллером с помощью сварки.

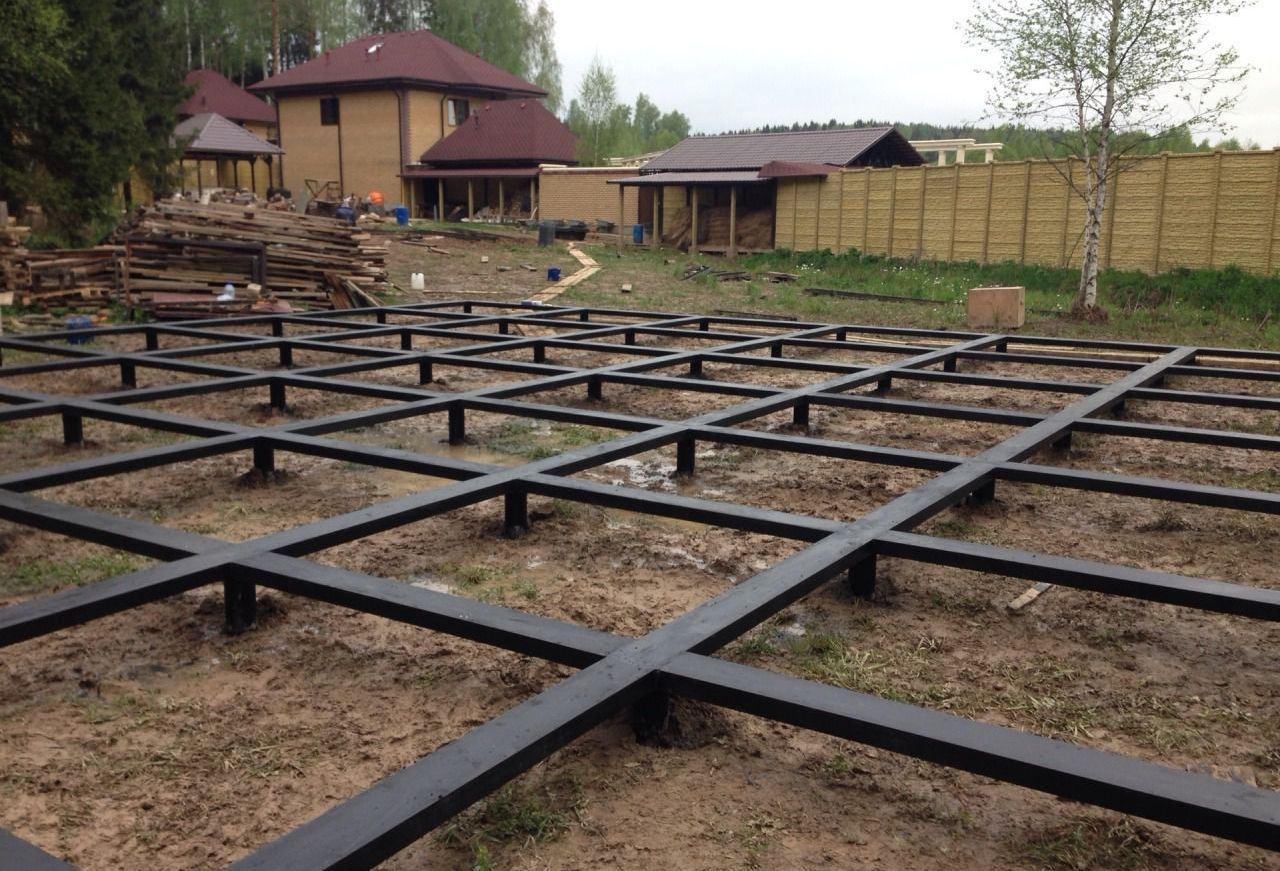

На швеллер рекомендуется установить сборный ростверк и далее переходить к возведению стен.  На этом краткая инструкция по созданию свайно-винтового фундамента своими руками считается законченной, как вы видите, ничего сложного нет. Далее переходим к более сложному фундаменту – свайному с ростверками.

Свайно-винтовой фундамент своими руками

Свайный ленточный фундамент своими руками

Данный вид фундамента является более надежным и устойчивым. Ничего сложного в его возведении нет, и сейчас вы в это убедитесь.

Видео пример создания свайно-ленточного фундамента

Для начала рассчитываем размеры фундамента и подготавливаем местность.

Далее при помощи бура вырываем необходимое количество ям определённой глубины и делаем траншею для ленточного фундамента, после чего приступаем к созданию свай.

Рекомендуется создать небольшую подушку из щебня и песка (дренажный слой), которую тщательно утрамбовываем. Далее создаем гидроизоляцию свай, используя листы рубероида. Из них делаем формочки, в которые будут заливаться сваи, связываем эти формочки леской и устанавливаем в ямы. В формочки необходимо установить арматурную перевязку из нескольких прутьев, диаметром 12 мм. Арматуру перевязываем проволокой и делаем такой длины, что бы она выступала из ямы на 15-20 см (для дальнейшей перевязки с ростверками).

Формочка из рубероида для свай

Когда арматурная перевязка будет создана, начинаем заливать бетонный раствор, после чего ждем 5-7 дней до его полного застывания.

После того как сваи будут созданы,переходим к созданию ростверки. Первым делом сколачиваем деревянную опалубку, что бы ширина будущего фундамент была не менее 40 см (а то и 50). Далее в опалубку укладываем прутья арматуры, связывая их проволокой с арматурой, торчащей из свай.  Когда железный каркас будет создан, приступаем к созданию ленточного фундамента: заливаем бетонный раствор, даем ее схватиться, и сбиваем опалубку.

Опалубка для свайно-ленточного фундамента

Детально прочитать о создании ленточного фундамента можно в соответствующей статье, где более подробно описан процесс.

Устройство свайно-ленточного фундамента

Следует отметить, что процесс создания свайного фундамента с ростверками схожий, отличие в том, что ростверки будут находиться на высоте 30-50 см от земли, не передавая ей нагрузки. Такой вариант не всегда устраивает дачников, т.к. слишком сильно бросается в глаза щель между землей и постройкой, хотя ее можно красиво закрыть пластиком.

Как вы видите, построение свайно-ленточного фундамента так же не представляет ничего сложного. Создание данного фундамента позволяет сэкономить на стройматериалах (готовые сваи стоят дороже), а так же не требует привлечение спец техники, поэтому идеально подходит для дачных участков.

Заливка фундамента своими руками видео и фото

Заливка фундамента своими руками

Для того, чтобы залить фундамент своими руками – не обязательно быть строителем-профессионалом. Несмотря на то, что фундамент является опорой дома, его основанием – построить его после просмотра обучающего видео может практически любой. Конечно же, практиковаться в строительстве фундамента лучше всего начинать на небольших бытовых сооружениях, например, бытовых или хозяйственных.

Виды фундаментов

Существует несколько конструкций фундаментов, которые используются в строительстве. Из них своими руками, пожалуй, нельзя построить только свайный фундамент на железобетонных промышленных сваях, потому что при его формировании используется серьезное промышленное строительное оборудование. Но, впрочем, такую машину для забивания свай вполне можно и арендовать на небольшое время.

Одной из самых популярных конструкций фундамента, используемой в индивидуальном строительстве является ленточный фундамент. Для того, чтобы понять его устройство и как произвести его заливку своими руками – можно посмотреть обучающее видео в конце нашей статьи.

Образец ленточного фундамента

Конструкция ленточного фундамента

Итак, ленточный фундамент получил свое название из-за того, что его конструкция представляет собой сплошную замкнутую бетонную ленту, углубленную в грунт. Она может располагаться как по периметру дома, так и по внутренним несущим стенам.

Размеры фундамента рассчитываются в зависимости от нескольких параметров.

1. Самым главным параметром является несущая способность грунта – то есть показатель давления, которое может выдержать грунт без сжимания. Скальный грунт, например, может выдержать большую нагрузку и строить на нем фундамент в принципе нецелесообразно.

   Таблица — несущая способность грунта

2. Следующий параметр – это глубина промерзания грунта. От ее величины зависит то, на какую величину придется заглублять ленточный фундамент для того, чтобы он не перемещался и не разрушался под воздействием сезонных температурных изменений грунта. Чем южнее расположено ваше строение, тем на меньшую величину придется заглублять ваш фундамент. Впрочем, ленточный фундамент можно не закапывать в землю на всю глубину возможного промерзания, а опустить на небольшую величину. Оставшуюся глубину до горизонта промерзания можно выбрать бетонными ногами-опорами, интегрированными в фундамент.

   Глубина сезонного промерзания грунта

Ширина бетонной ленты и используемая для ее заливки марка прочности бетона рассчитывается исходя из планируемого веса вашего строения.

Как построить фундамент на сваях — Boothe Concrete

Расшифрованное видео, опубликованное 4 ноября 2016 г. на YouTube Я покажу вам, как сделать фундамент из стальных свай. Наша компания только начинает строительство этого прекрасного нового дома здесь, на озере Остин. Мы работаем с Shiflett Group Architects, и я хочу поговорить с вами о фундаменте, который мы делаем для этого особенного дома на берегу озера.Как видите, у нас здесь красивый ровный участок, спускающийся к озеру Остин. За нами озеро Остин представляет собой искусственное озеро постоянного уровня. Мы находимся недалеко от центра Остина, и прелесть этого в том, что нам не нужно беспокоиться о подъеме и падении уровня воды. Однако недостатком этой собственности является то, что у нас есть уровень грунтовых вод, который сейчас находится всего в нескольких футах от моих ног. Если бы я вырыл яму рядом со мной, около четырех футов глубиной, она начала бы наполняться водой. И то, как мы справимся с этим на этом конкретном участке, заключается в том, что мы собираемся использовать стальные сваи.Каждый раз, когда вы строите фундамент, первым шагом всегда будет приглашение инженера-геотехника, который сделает для вас образец керна. И когда он пришел на этот участок, он бурил до упора, пока мы не наткнулись на скалу глубиной чуть более 50 футов. То, что мы обнаружили, было хорошей почвой на первых нескольких футах, а затем очень хорошей почвой от уровня грунтовых вод до самого дна, пока мы не получили камень. Итак, стальные сваи были рекомендацией инженера-строителя. Итак, позвольте мне рассказать о том, как это работает. Когда мы закончим, это будет выглядеть как очень типичная плита на ровном фундаменте, но стальные сваи действительно будут выполнять тяжелую работу по поддержке этого фундамента.Вот как мы делаем стальные сваи. Их закладывает свайный подрядчик. Первым шагом при установке этих стальных свай является бурение отверстия глубиной около 10 футов, и это даст нам основу для этих колонн. Теперь эти стальные сваи имеют длину около 30 футов. Там стальная стенка толщиной три восьмых дюйма, а там около восьми дюймов в диаметре. И прежде чем мы начнем водить их, мы собираемся закрыть колодец, мы не хотим, чтобы эта колонна заполнялась водой или грязью. Мы хотим оставить эту колонну свободной, чтобы мы могли позже заполнить ее арматурой и бетоном.Итак, первый шаг после того, как мы просверлим это, это то, что мы собираемся опустить эту первую трубу. И вы заметите, когда приедет вилочный погрузчик, что первые 30 футов опускаются как ни в чем не бывало. Все, что мы собираемся сделать, это просто придавить его вилочным погрузчиком. Теперь я упомянул, что скала была 50 футов и глубина, а эти колонны бывают 30 футов, поэтому, когда мы находимся всего в нескольких футах от земли от первой колонны, мы должны принести еще одну колонну. И эти две секции образуют колонну вместе, а затем мы можем продолжить продвигать ее, как только доберемся примерно до последних пяти футов или около того.Прежде чем мы наткнемся на скалу, вилочный погрузчик не может двигаться дальше, и именно здесь нам нужно вызвать сваебой. В этом случае мы используем сваебойную установку, поддерживаемую краном, которая будет загонять эту стальную колонну до упора. В этом случае мы ударяемся о камень глубиной от 55 до 60 футов, и теперь эти стальные фунты, как только они ударятся о камень и ударятся об отказ, каждый из них может выдержать 300 000 фунтов несущей способности. Очень, очень впечатляет. Инженер проектирует их по очень специфической сетке, так что наши точечные нагрузки от дома на плиту распределяются на эти сваи, и теперь наш дом фактически парит над всем этим супермиссом под нами.Теперь стальные сваи установлены как для дома, так и для ландшафтного дизайна. Мы собираемся пригласить нашу бригаду бетонщиков, Boothe Concrete, для формирования плиты дома, и мы собираемся интегрировать арматуру дома в стальные сваи. Мы вернемся через пару недель и покажем вам прогресс.

Хорошо, мы вернулись, прошло пару недель, и, как вы видите, ребята из Boothe Concrete проделали фантастическую работу. Осталось всего несколько дней до заливки плиты, но позвольте мне показать вам теперь, когда мы готовы, как мы объединили эту бетонную плиту со стальными сваями, которые мы забили.Итак, помните, в прошлый раз, когда мы вбивали эти сваи в коренную породу, вы заметите, что эти сваи находятся в нижней части наших балок. Если вы не знакомы с железобетонными плитами, вы обычно думаете, что толщина плиты составляет всего несколько дюймов. Фактически, это будет плита толщиной 5 дюймов, но вся прочность плиты исходит от балок. Это та сетка, которую вы видите. Он глубже на всем протяжении этого фундамента внутри этих балок. У нас есть слой арматуры, который интегрируется в бетон, придает жесткость плите и придает ей прочность.А в основании балок вот чем будут стальные сваи. Прежде чем мы дошли до этого момента, мы залили эти стальные сваи бетоном, а потом у нас торчала арматура. И этот арматурный стержень будет интегрирован в арматурный стержень нашей плиты, так что теперь у нас есть сетка из балок. Внизу стоят сваи, и фактически вся бетонная плита будет сидеть на этих сваях. Каждая из этих свай может выдержать нагрузку в 280 000 фунтов, так что у нас есть несущая способность этой стали в несколько миллионов фунтов.Теперь, когда мы все готовы, это действительно впечатляющая основа. Если вы не знакомы с желтым пластиком, это наша пароизоляция. Здесь мы используем стеганоидную пленку толщиной 15 мл, которая предотвратит попадание влаги, содержащейся в почве, в наш бетон. И теперь, когда мы выльем это на следующей неделе, мы покроем это в течение нескольких дней, а затем будем готовы двигаться дальше. Вы знаете, что хотите правильно потратить время и деньги на свой фундамент, потому что независимо от того, что вы делаете на своем фундаменте, переезды будут иметь большие проблемы с вашим домом.Это лучший способ сделать это, если у вас действительно плохая почва. Я настоятельно рекомендую вам поговорить со своим инженером, вашим строителем и/или вашим архитектором о том, могут ли стальные сваи быть вариантом для вашей собственности.

Забивка свай, часть I: Введение в молоты и методы

Посмотреть полную статью можно здесь.

Забивка свай — это процесс установки сваи — раскосной структурной колонны — в землю без предварительной выемки грунта.Эти сваи забивают, толкают или иным образом устанавливают в землю. Как метод строительства забивка свай существовала еще до того, как человечество стало грамотным. По сути, забивные сваи — самый старый тип фундамента глубокого заложения.

Забивные сваи позволяют размещать конструкцию в месте, которое в противном случае было бы непригодным с учетом подземных условий. Это делает эту технику невероятно полезной и по сей день. Несмотря на то, что метод забивки свай претерпел значительные изменения, для установки сваи в землю по-прежнему используется одна и та же базовая техника.

История забивания свай: от римского мира до наших дней

Забивка свай существует уже тысячи лет. С самого начала человеческой истории забивные сваи использовались для возведения укрытия над водой или землей. Используя таким образом забивные сваи, древние люди также могли защитить себя и свою пищу от животных и других людей.

В римском мире забивные сваи обычно использовались для обеспечения стабильного фундамента в различных грунтах вокруг Средиземного моря.Римляне — искусные планировщики инфраструктуры — также использовали забивные сваи для поддержки военных и гражданских работ. Фактически, один из старейших мостов в Риме был назван «Pons Sublicius», что означает «мост из свай». В конце Римской республики один из самых амбициозных и сложных мостов был построен армией Юлия Цезаря, когда они пересекали реку Рейн. Этот мост поддерживался серией свай и был разработан не только для того, чтобы быть устойчивым, но и для того, чтобы выдерживать атаки противоборствующих армий.

В римскую эпоху сваи делались из дерева. Эти сваи забивали отбойными молотами, которые поддерживались небольшими деревянными установками. Деревянные сваи продолжали использоваться до конца девятнадцатого века.

В этот же период китайские и другие азиатские строители использовали инновационный метод забивки свай. Каменный блок поднимали с помощью веревок, которые, как научили люди, натягивали и располагали в виде звезды вокруг оголовка сваи. По мере того как веревки тянулись и растягивались, каменный блок подбрасывался вверх, а затем направлялся вниз, чтобы нанести удар по оголовку сваи.

В Венеции, городе, построенном в болотистой дельте реки По, ранние итальянцы использовали деревянные сваи для поддержки зданий. Эти сваи были забиты через мягкую грязь болота на слой валунов ниже. Эти забивные сваи исключительно хорошо сохранились; в 1902 году, когда упала колокольня собора Святого Марка, деревянные сваи были в таком хорошем состоянии, что их использовали для поддержки реконструированной башни. Колокольня и ее опорные плиты были построены в 900 г. н.э.

г.

В девятнадцатом веке ряд достижений позволил более широко использовать забивные сваи.Во-первых, пар заменил человеческую силу, чтобы вращать лебедки, которые забивали сваи. Разработка парового молота, использование бетонных свай и создание первой формулы динамического забивания свай позволили еще более эффективно устанавливать сваи.

В 1845 году шотландский изобретатель Джеймс Нейсмит разработал паровой молот, который использовался для забивания свай на Королевских верфях в Девонпорте, Англия. Это открытие стало возможным благодаря широкому использованию энергии пара, которая применялась как в Великобритании, так и в России для паровых машин.Паровой молот Нейсмита изначально был разработан для использования в качестве кузнечного молота для производства стали. Его использование в качестве сваебойного механизма позволяло забивать сваи со скоростью одна за четыре с половиной минуты. В то время при забивании свай с помощью человека можно было установить только одну сваю более чем за двенадцать часов.

Паровые молоты стали использоваться в Соединенных Штатах после 1875 года. В 1887 году Vulcan Iron Works разработала первый молот «№1». Этот молот и последующие стали самыми популярными типами паровых молотов в Соединенных Штатах.В Европе паровые молоты производились такими компаниями, как BSP, Menck + Hambrock и Nilens.

Эти ранние паровые молоты полагались исключительно на падение поршня в качестве энергии, используемой для забивания сваи. В двадцатом веке были разработаны паровые молоты с направленным вниз усилием. В этих молотах использовался пар (а позже и сжатый воздух) для ускорения ползуна вниз с большей силой, чем могла бы обеспечить только сила тяжести. Было два типа таких молотков. Составные молоты использовали воздух или пар при ходе вниз, а молоты двойного или дифференциального действия использовали воздух или пар при полном давлении для ускорения ползуна вниз.

Хотя сваи таймера чрезвычайно прочны при надлежащих условиях, они подвержены разрушению. Кроме того, деревянные сваи ограничены по размеру и длине, поскольку они могут быть только такими же длинными или широкими, как деревья, из которых они были вырезаны. В конце 1800-х годов французский инженер представил в Европе бетонные сваи. Вскоре после этого американец А.А. Рэймонд впервые использовал бетонные сваи в Соединенных Штатах при строительстве фундамента здания в Чикаго. Раймонд основал компанию Raymond Concrete Pile Company, которая стала одним из крупнейших и наиболее успешных предприятий по забивке свай в мире.

В то время как деревянные сваи обычно забивались до допустимой нагрузки менее 50 тысяч фунтов, бетонные сваи могли забиваться до 60 тысяч фунтов или более. В результате при той же нагрузке при использовании бетонных свай можно было использовать меньшее количество свай и меньшие фундаменты (по сравнению с деревянными сваями). Поскольку производство бетона стало более совершенным, использование бетонных свай стало более распространенным.

На рубеже двадцатого века также начали использовать стальные сваи. В то время использовались два типа стальных свай: двутавровые и трубчатые.Двутавровые сваи использовались как способ решения проблем, возникающих при использовании двутавровых свай. Когда двутавровые сваи забивали в плотный песок и гравий для опор и устоев мостов, часто происходило подмывание. Двутавровые сваи выдерживали жесткую забивку, что позволяло забивать их достаточно глубоко, чтобы противостоять размыву.

Трубы

использовались в качестве свай двумя разными способами. Трубы с открытыми или закрытыми концами использовались без заливки бетоном в тех случаях, когда сваи должны выдерживать боковые или морские растягивающие нагрузки, например, на морских нефтяных платформах. Бетонные заливные трубы использовались в других целях и приводились в движение оправками. Стальные трубы, заполненные бетоном, могут включать кессоны, сваи-баллоны, однотрубные сваи и сваи-оболочки.

В дополнение к усовершенствованию самих свай, эволюционировали и буровые установки, которые их забивали. Скидочные буровые установки чаще всего использовались до разработки крановых буровых установок. С появлением мобильных кранов использование блочных установок прекратилось.

Модель CZM EK250, оснащенная гидромолотами, более эффективная, чем традиционная установка на кране, является одной из самых инновационных и передовых единиц фундаментного оборудования на рынке.

Динамика свай

Хотя забивка свай может показаться простым процессом — забивание сваи в землю с применением силы — для успешной забивки свай на самом деле требуется знание нескольких типов техники. Это включает в себя понимание того, как свая будет взаимодействовать с грунтом (геотехническая инженерия), динамики движущихся тел (инженерная механика) и напряжений во время забивки и после установки (строительная инженерия). Лучше всего это можно продемонстрировать, исследуя динамику сваи.

Динамическая формула была первой попыткой создать уравнение, которое моделировало бы динамику забивки свай и делало его полезным для подрядчиков. Динамическая формула использовала ньютоновскую механику удара как способ моделирования движения сваи. Полученную формулу затем можно было бы применить к текущей работе. Наиболее популярной динамической формулой является формула Engineering News.

Хотя динамическая формула широко использовалась в прошлом, когда в строительных проектах стали использовать бетонные и стальные трубы, она утратила свою полезность.Динамическая формула не учитывает систему забивки и грунт, взаимодействующий со сваей. Кроме того, он моделирует сваю как одну жесткую массу. В результате использование динамической формулы с бетонными сваями привело к растрескиванию при растяжении.

Волновое уравнение — или теория волн напряжений — решает многие из этих вопросов. Австралиец Дэвид Виктор Айзекс изучил использование динамической формулы с бетонными сваями и разработал математическую модель, которая учитывала последовательное распространение и отражение волн. При этом он мог учитывать напряжения и смещения сваи при ее забивании. Эта формула также учитывает такие факторы, как растягивающие напряжения в бетонных сваях, влияние веса ползуна, а также влияние жесткости подушки молота и веса приводной крышки.

Британский совет по исследованиям в области строительства дополнил работу Айзекса, заказав исследование волн напряжения в сваях. Исследование привело к разработке серии диаграмм, которые затем можно было использовать для оценки напряжений и сопротивления бетонных свай.В исследовании также рассматривался ряд технических вопросов, которые интересуют и по сей день, таких как контрольно-измерительные приборы и сбор данных о напряжениях и усилиях в сваях, влияние подушки молота на генерацию и воздействие волны напряжения сваи, взаимосвязь веса тарана к весу сваи и поперечному сечению, а также испытания падающей башни на материале подушки для определения жесткости подушки.

После Второй мировой войны инженер-механик Э.А.Л. Смит из компании Raymond Concrete Pile Company разработал численный метод для моделирования волн напряжения в сваях и поведения свай. Техника Смита состояла из пяти основных элементов:

1. Разделение сваи на ряд пружин и масс;
2. Интегрирование модели с использованием метода конечных разностей первого порядка;
3. Моделирование молота и подушки сваи методом статического гистерезиса;
4. Моделирование грунта как комбинации демпферов, зависящих от скорости, и демпферов, зависящих от перемещения; и
5. Моделирование нелинейности грунта.

Модель грунта, предложенная Смитом, до сих пор является стандартной во многих волновых уравнениях, используемых сегодня, включая программу Техасского транспортного института, которая была разработана с использованием модели Смита.В 1960-х программа WEAP добавила еще один элемент: сложность сгорания дизель-молотов.

Помимо динамической формулы, методы полевого мониторинга также могут использоваться для понимания динамики сваи. Принципы геотехнической инженерии, которые учитывают неопределенность, создаваемую использованием почвы и горных пород, усовершенствовали формулы, используемые для забивки свай. Первоначально количество ударов молота на фут использовалось как способ определения емкости сваи. Позже теория волны напряжения использовалась для сравнения силы и скорости сваи в данный момент времени.С помощью этого метода удалось разделить статическую и динамическую составляющие сопротивления грунта. Компьютерная модель, программа анализа волн сваи Case (или CAPWAP), позволила дополнительно уточнить реакцию грунта для определения емкости сваи.

Установка для забивки крутонаклонных свай нового поколения Junttan PMx26 уникальна своими возможностями. Открывая новую эру в сваебойных машинах, установка свай до 12 м с наклоном до 1:3 в стороны и вперед и 1:2,5 назад. Как обычно в каждом случае, эта установка была разработана и вдохновлена ​​нашими клиентами, чтобы добиться большего успеха.

Внедрение дизельных молотов

В 1920-х годах в Германии впервые были разработаны дизельные молоты. Эти типы молотов имели два явных преимущества перед другими методами забивания свай. Во-первых, они могли работать без внешнего источника питания. Во-вторых, они, как правило, были легче других молотков, но обладали сравнимой ударной силой. Дизель-молоты были впервые представлены в Соединенных Штатах после Второй мировой войны.

Большинство производимых сегодня дизель-молотов трубчатого типа с воздушным охлаждением.Однако в некоторых случаях используются дизельные молоты стержневого типа и дизельные молоты с водяным охлаждением. Ползун стержневых дизель-молотов перемещается по колоннам, аналогичным колоннам пневматических/паровых молотов. Однако камера сгорания скрыта, так как воздух сжимается, а дуэль впрыскивается. Затем камера обнажается, когда плунжер выбрасывается вверх из места сгорания. Сегодня дизель-молоты стержневого типа используются только для очень небольших дизель-молотов. Напротив, дизельные молоты с водяным охлаждением имеют резервуар для воды, который окружает камеру сгорания.Хотя эта модель обеспечивает превосходную охлаждающую способность, они неудобны в использовании. В результате дизель-молоты с водяным охлаждением не пользуются популярностью в строительной отрасли.

Вибромолоты

В ХХ веке инженеры бывшего Советского Союза разработали первый вибропогружатель. Этот молот приводился в действие электродвигателем мощностью 28 кВт и имел динамическую силу 214 кН. В 1950-х годах и позже в Советском Союзе были разработаны различные вибрационные молоты и оборудование для бурения грунта.

Два наиболее важных типа вибрационных молотов, разработанных в Советском Союзе, включают ВПМ-170 и ВУ-1,6. ВПМ-170 мог забивать свайные трубы диаметром 1600 миллиметров в любой тип грунта, кроме каменистых. Он также может работать на двух разных частотах. Трубу такого же диаметра ВУ-1,6 можно было погрузить на глубину до 30 метров. Он также мог удалить вилку из сваи во время движения. Этот молот имел большое центральное отверстие, которое позволяло ему удалять грунт, не останавливая сваебой.

Эта советская технология была лицензирована японцами, которые затем разработали собственные вибромолоты. Следует отметить молот Урага, в котором внутри каждого эксцентрика размещался электродвигатель. Это сделало молот Урага машиной с «прямым приводом».

В 1969 году американцы представили свой первый гидравлический вибромолот MKT V-10. Эта машина во многом отличается от современных вибромолотов. Во-первых, для демпфирования стрелы и крюка крана использовались спиральные стальные пружины; современные машины обычно используют резиновые пружины.Во-вторых, эксцентрики В-10 были длинными и устанавливались перпендикулярно самой машине. Сегодня на большинстве машин эксцентрики устанавливаются спереди на заднюю часть корпуса и приводятся в движение напрямую или через ведущую шестерню с изменяемой скоростью. Со временем американцы разработали уникальный тип вибромолота с тонкими молотами для забивания шпунтовых свай, гидравлическим приводом и мощными двигателями, насосами и моторами.

Ударно-вибрационные молоты

Первый ударно-вибрационный молот был построен в Советском Союзе в 1949 году. Этот тип молота включает в себя вибропогружатель, который создает как вибрации, так и удары при забивании сваи. Первоначальный ударно-вибрационный молот был приварен к верхней части металлической трубы, а затем молоток вбивал руб в различные почвы. Результаты забивки свай таким способом сравнивались с забивкой свай с использованием только вибрации. Сравнение этих двух результатов показало, что ударно-вибрационная забивка существенно эффективнее по максимальной глубине забивки и скорости установки сваи.

Впервые ударно-вибрационный молот был применен при строительстве Сталинградской (ныне Волгоградской) электростанции. С помощью этих молотов в песчаник средней твердости были забиты сваи для сооружения противофильтрационной стены под плотиной. Ударно-вибрационные молоты, использованные в этом проекте, превосходили обычные вибрационные, воздушно-паровые и дизельные молоты. Успешное использование этих молотков привело к их более широкому распространению, особенно в Европе.

С 1980 года HPSI разрабатывает и производит самые качественные, самые надежные и долговечные вибромолоты и гидравлические системы на рынке. Модель HPSI 500 адаптируется к любому типу свай (трубчатые сваи, стальные шпунтовые сваи, двутавровые сваи, шпунтовые сваи, бетонные сваи и т. д.) с использованием различных специальных зажимных приспособлений.

Обзор проектирования и строительства свайных фундаментов

В отличие от конструктивного проектирования, проектирование свайного фундамента не является аккуратным и точным. То, как взаимодействуют сваи и окружающие грунты, усложняет процесс, поскольку введение свай в грунт обычно меняет характер грунта.В результате часто возникают интенсивные деформации вблизи свай. Поскольку грунты неоднородны, а группировка и форма свай могут сильно различаться, проектирование и строительство свайного фундамента может быть сложным процессом.

Вместо того, чтобы пытаться в общих чертах охарактеризовать поведение свай, имеет смысл работать над пониманием факторов, влияющих на успешное проектирование свайных фундаментов. Инженер по фундаменту должен иметь представление о следующих основных факторах:

• Нагрузки на фундамент;
• Подземные условия;
• Значение особых дизайнерских мероприятий;
• Критерии эффективности Фонда; и
• Текущие методы проектирования и строительства фундаментов, специфичные для района, где должны быть выполнены работы.

Следует проконсультироваться с опытным инженером-геотехником от начальных этапов планирования до окончательного проектирования и строительства. Этот инженер может помочь в выборе типа сваи, оценке длины сваи и выборе наилучшего метода определения емкости сваи.

Чтобы успешно воплотить проектирование свай в строительство, инженеры должны оценить требования методов статического анализа, динамических методов полевой установки и контроля строительства. Инструменты, которые будут использоваться для свайного фундамента, должны быть четко включены в планы.

Свайный фундамент должен соответствовать проектным требованиям по несущей способности, поперечной нагрузке и несущей способности. Для достижения этой цели подрядчикам может потребоваться забивка свай до заданной длины или до требуемой предельной грузоподъемности. Следует соблюдать осторожность, чтобы избежать чрезмерного забивания, которое может привести к повреждению свай и/или перерасходу средств на фундамент. Использование анализа волновых уравнений, динамического мониторинга процесса забивки свай и испытаний под статической нагрузкой могут помочь в достижении этих целей.

Во время строительства квалифицированные инженеры должны контролировать и проверять установку свай.Самые лучшие проекты, планы и спецификации часто терпят неудачу, если не осуществляется надлежащий контроль и проверка. Наконец, анализ результатов забивки свай после завершения строительства по сравнению с прогнозами, длиной сваи, полевыми проблемами и возможностями испытаний под нагрузкой необходим, чтобы помочь вовлеченным инженерам набраться опыта и лучше спланировать следующий забивной фундамент.

Процесс проектирования и возведения свайного фундамента уникален по сравнению с другими типами структурного проектирования и строительства.Мощность сваи необходимо учитывать как при проектировании, так и при строительстве. Лучший способ сделать это — использовать динамические данные, а не методы статического анализа. Кроме того, при проектировании следует учитывать возможность забивки свай, поскольку могут возникнуть большие затраты, если сваи, которые были выбраны и запланированы, не могут быть забиты.

Процесс проектирования и строительства фундаментов с забивными сваями можно описать с помощью следующей блок-схемы из 18 блоков:

1. Установить требования к структурным условиям и характеристикам площадки: определить общие требования к конструкции.
2. Получить общую геологию участка: это может включать обширные геологические исследования или поверхностное исследование.
3. Собрать опыт строительства фундаментов в этом районе: проконсультируйтесь с подрядчиками, которые завершили строительство свайного фундамента в этом районе.
4. Разработать и выполнить программу разведки недр: принять решение о том, какую информацию необходимо получить на участке.
5. Оцените информацию и выберите систему фундамента: используйте информацию, собранную выше, чтобы принять решение о правильной системе фундамента.
6. Глубокий фундамент: выбор между забивными сваями и системой глубокого фундамента
7. Забивная свая
8. Выберите тип забивной сваи на основе использования формул и с учетом несущей способности сваи, геотехнических возможностей типа сваи для грунтовых условий на площадке, возможностей имеющихся подрядчиков и стоимости.
9. Расчет длины сваи, грузоподъемности и производительности
10. Расчет управляемости: это делается с помощью программы волнового уравнения.
11. Дизайн удовлетворительный: просмотрите все аспекты проекта и при необходимости внесите изменения
12. Подготовка планов и спецификаций, установка процедуры определения пропускной способности на местах
13. Выбор подрядчика
14. Выполните анализ волнового уравнения представленного оборудования подрядчика: анализ должен быть выполнен повторно на основе оборудования для забивки свай, которое подрядчик планирует использовать.
15. Установить предварительные критерии вождения
16. Забейте тестовую сваю и оцените грузоподъемность
17. Настройка критериев вождения или дизайна
18. Строительный контроль: наблюдение и проверка забивки свай по мере ее проведения.

На протяжении всего процесса для успешного завершения любого проекта по забивке свай необходима хорошая коммуникация. Это включает в себя взаимодействие между инженерами на этапе проектирования, консультации со специалистами и непосредственное общение с буровыми бригадами и лабораторным персоналом. Во время строительства все стороны должны поддерживать связь, чтобы они могли решать любые вопросы строительства по мере их возникновения.

Забивка свай — важный метод строительства, который используется во всем мире.Разработанный на заре цивилизации, когда люди начали строить сооружения, его полезность неоднократно подтверждалась. Изучение истории и будущего строительства забивных свай может помочь вам сделать правильный выбор при реализации строительного проекта.

Посмотреть полную статью можно здесь.

Ремонт фундамента — Как исправить проблемы с фундаментом

Бетон под вашим домом в бедственном положении? Проблемы с фундаментом могут привести к серьезным структурным повреждениям в вашем доме. Независимо от того, являетесь ли вы домовладельцем или потенциальным покупателем, проблемы с фундаментом пугают, и у вас, вероятно, возникает много вопросов.

Некоторые из основных вопросов:

К счастью, есть способы отремонтировать бетонный фундамент, не разрушая его и не начав с нуля.

Если вы подозреваете проблемы, сделайте следующее:

1. Самостоятельно проверить фундамент на наличие очевидных проблем
2. Попросите эксперта по ремонту провести осмотр фундамента дома
3. При необходимости проконсультируйтесь с инженером-строителем

Найдите специалиста по ремонту фундамента рядом со мной.

КАКОВЫ ПРИЗНАКИ ПРОБЛЕМ ФУНДАМЕНТА?

Вам интересно, есть ли у вас проблемы с фундаментом? Все основания со временем оседают, но проблемы возникают, когда эта осадка неравномерна или экстремальна.

Вот общие признаки напряжения фундамента:

Внешние предупреждающие знаки

• Вращение стены
• Разделение вокруг гаражных ворот, окон и/или стен
• Треснувший кирпич
• Сломанный и/или треснувший фундамент
• Смещенные молдинги

Внутренние предупреждающие знаки

• Смещенные двери и окна
• Гипсокартон с трещинами
• Трещины в полу
• Неровные полы

Посмотрите эти фотографии проблем с фундаментом, чтобы точно знать, что искать в вашем доме.

Выпуклые полы, потрескавшиеся стены и двери, которые не закрываются, — все это признаки повреждения фундамента. Шестьдесят процентов всех домов, построенных на обширных почвах, страдают от повреждения фундамента. Беда возникает, когда только часть фундамента вздымается или оседает, вызывая трещины и другие повреждения.

Это дифференциальное движение в значительной степени вызвано разницей во влажности почвы. Потеря или увеличение влажности почвы может вызвать серьезную усадку или вздутие.

Если каркас дома не начинает деформироваться до истечения трех или более лет удовлетворительной эксплуатации, сомнительно, что деформация вызвана осадкой фундамента на всю глубину, о чем всегда свидетельствуют совпадающие трещины.Трещины возникают на каждой стороне части стены фундамента, которая подвергается нисходящему движению, вызванному разрушением несущей способности грунта.

Трещины осадки почти всегда вертикальны, и их не следует путать с трещинами, которые возникают, когда стена подвергается боковому перемещению под давлением грунта.

ЧТО ВЫЗЫВАЕТ ПРОБЛЕМЫ С ФУНДАМЕНТОМ?

Основным виновником подавляющего большинства повреждений является вода. Изменения влажности вызывают набухание или усадку компонентов почвы, что приводит к перемещению под вашим фундаментом.

Ваша собственность может быть более подвержена повреждению фундамента, если:

• Он был построен на экспансивной глине
• Он был построен на неправильно уплотненном насыпном грунте
• Зона вокруг фундамента имеет плохой дренаж
• Вы живете в районе с резкими сезонными изменениями
• Вы столкнулись с протечкой водопровода под вашим домом
• Корни деревьев растут слишком близко к вашему дому
• Землетрясение, наводнение или засуха повредили конструкцию

Почвы с самым высоким содержанием глины, как правило, более восприимчивы, в то время как почвы с самым низким содержанием глины подвержены наименьшему воздействию.В некоторых районах движение незначительное; у других он весьма выражен.

При использовании в качестве основания неустойчивых грунтов перемещение передается на фундамент. Поскольку движение грунта редко бывает равномерным, фундамент подвергается дифференциальному или вздымающемуся воздействию. Проблема проявляется как в плитных, так и в столбчато-балочных фундаментах.

Если весь грунт под фундаментом набухает равномерно, обычно проблем не возникает. Однако проблемы возникают, когда оседает только часть дома.Затем дифференциальное движение вызывает трещины или другие повреждения.

Проблемы, связанные с осадкой фундамента:

• Повреждение конструкции
• Потеря стоимости недвижимости
• Опасность споткнуться
• Неприглядные трещины
• Неисправности оборудования

Какой бы ни была причина, заселение может разрушить ценность вашего дома и даже сделать его небезопасным. Если вы видите признаки сбоя, не откладывайте решение проблемы. Чем дольше вы ждете, тем больше будет опускаться ваш фундамент, что приведет к дальнейшему дорогостоящему ущербу.

ТРЕЩИНЫ ФУНДАМЕНТА

Микротрещины являются обычным результатом нормальной осадки фундамента. Однако стоит насторожиться, если вдруг появятся большие трещины. Если трещина шире одной восьмой дюйма, у вас могут возникнуть проблемы с фундаментом.

Согласно статье Realtor.com о проблемах с фундаментом:

«Горизонтальные или зубчатые трещины под углом 45 градусов являются наиболее серьезными и обычно указывают на то, что вам потребуется профессиональная помощь».

Если вы не уверены, проследите за трещинами в вашем фундаменте, если они продолжают расширяться, вызовите компанию, занимающуюся фундаментом, для осмотра трещин.

Решения для фундамента
Время: 02:36
Узнайте, как можно навсегда отремонтировать фундамент с помощью надежных методов Рэма Джека.

МЕТОДЫ РЕМОНТА БЕТОННОГО ФУНДАМЕНТА

Прошлые методы ремонта просевшего бетона различались. Дерево, бетон, цемент и сталь заливали, толкали, поворачивали или каким-то образом вдавливали в землю, пытаясь спасти эти фундаменты и плиты, в то время как на раннем этапе все и каждый, обученный или неподготовленный, становились «экспертами» в этом типе ремонта. Часто ремонт оказывался бесполезным.

Другие, более успешные методы восстановления включают обширное нарушение работы семьи или бизнеса, использующего здание. Обычно желательно исправить осадку строительных плит и монолитных фундаментов в жилых помещениях без необходимости перемещения всей мебели, техники и, возможно, всей семьи, или в коммерческих помещениях без нарушения работы.

Однако с помощью современных технологий и квалифицированных специалистов существует ряд очень успешных решений проблемы просевшего бетона, практически не нарушающих нормальную жизнь или деловую рутину.

Двумя наиболее распространенными методами этого типа ремонта являются подъем плиты и гидравлический домкрат (также известный как пробивка).

В процессе подъема плиты под плиту или балку закачивают цементный раствор, чтобы создать подъемную силу, которая восстанавливает исходную высоту элемента.

При бурении стальные столбы вбиваются в неустойчивый грунт, а гидравлические домкраты используются для подъема или стабилизации бетонных плит, затронутых изменениями в подстилающем грунте. Используемый метод ремонта зависит от типа дистресса, который лечится.

Выбор правильного метода ремонта

Прежде чем принять решение о методе ремонта, вы должны определить, что вызывает неисправность. Осмотрите молдинги и отделочные доски, растворные швы в кирпичной облицовке и окна в низинах в поисках подсказок. Также обратите внимание на недавнюю погоду. Необычно сухая или влажная погода может вызвать движение подстилающей почвы.

Наиболее часто используемый метод исправления небольших плит из просевшего бетона, таких как плиты жилых домов, подъездные пути, тротуары, настилы бассейнов и т. д.занимается слэбджекингом.

Слэбджекинг выполняется путем закачки цементного раствора через небольшие, стратегически расположенные отверстия в бетонной плите. Оказавшись на месте, раствор затвердевает в плотную бетонную массу и обеспечивает надежную опору для бетонной плиты.

Если используется цементно-известковый раствор, содержание извести в растворе будет придавать преимущества стабилизации извести основанию или подстилающему основанию. Эта комбинированная обработка не только восстанавливает плиту до надлежащего качества, но и стабилизирует подпочвенный слой, чтобы предотвратить повторное возникновение проблемы.

Для более крупных проблем , особенно тех, которые возникают при смещении фундамента жилых и коммерческих зданий, обычно используются гидравлические сваи для подъема и стабилизации фундамента.

Пирсинг предполагает использование стратегически расположенных механических домкратов для подъема осевшей балки до уровня. Балку следует поднимать осторожно, чтобы избежать дальнейших или ненужных повреждений. После подъема балка удерживается на высоте с помощью специально разработанного распорного основания и опоры.

Фундамент устанавливается достаточно глубоко, чтобы не зависеть от колебаний влажности почвы.Он также предназначен для адекватного распределения нагрузки без создания ненужного объема или массы. Пирс привязан к фундаменту сталью и поддерживает фундаментную балку.

КАКИЕ РЕГИОНЫ НАИБОЛЕЕ ПОСТРАДАЮТ ОТ НЕИСПРАВНОСТИ ФУНДАМЕНТА?

Тип почвы в некоторых районах страны приводит к более высокому уровню проблем с фундаментом. Районы с высоким содержанием глины и прибрежные районы с большим количеством песка, как правило, подвергаются наибольшему ущербу. Дома в этих регионах подвержены большему риску повреждения фундамента.

Проблемы фонда в Техасе

Следующие районы Техаса имеют обширную глинистую почву, которая может вызвать движение фундамента:

• Даллас
• Форт-Уэрт
• Хьюстон
• Корпус-Кристи
• Остин
• Сан-Антонио

Почвенные условия в Техасе реагируют на дождь и засуху, как губка. Это расширение и сжатие при изменении влажности создает нагрузку на фундамент.

Проблемы с фундаментом также распространены в районах, подверженных наводнениям, как это было во время урагана Харви в 2017 году.Если вы живете в Хьюстоне, вы можете поднять свой дом над поймой. FEMA предлагает это руководство по процессу возведения дома.

Дополнительные факторы, которые способствуют обрушению фундамента в Техасе, включают плохой дренаж вокруг домов и коррозию чугунной сантехники или обрушение кедровых опор под старыми домами.

Для получения дополнительной информации:
Руководство эксперта по выявлению проблем с домашним фондом в Техасе
Проблемы с фондом Хьюстона
Проблемы с фондом Далласа

Проблемы фонда в Оклахоме

Районы Оклахомы, включая Талсу и Оклахома-Сити, также имеют почву с высоким содержанием глины.На самом деле грязь во многих местах красная, потому что там так много глины.

Проблема усугубляется тем, что в Оклахоме часто бывает сильная засуха (помните, что вы узнали о Пыльном котле?), которая иссушает почву, заставляя ее сжиматься и отрываться от фундамента.

В Оклахоме расширение и сжатие почвы часто приводит к проблемам в подвале вашего дома. Иногда стены подвала требуют выпрямления, чтобы правильно поддерживать дом.

Эксперты Фонда

в Оклахоме рекомендуют поливать фундамент во время засухи и перенаправлять дождь в сторону от вашего дома с помощью желобов и надлежащего уклона во время дождя.

Проблемы фонда в штате Миссури

Миссури — еще один штат с большим количеством проблем с фундаментом, чем в среднем. Канзас-Сити и Сент-Луис имеют обширные глинистые почвы и переменчивую погоду, которые усугубляют проблемы.

Если ваш подвал протекает или влажный, вам может понадобиться гидроизоляция подвала. Или, что еще хуже, у вас могут быть искривленные стены подвала, которые необходимо исправить.

Проблемы фонда в Миссисипи

Миссисипи и, в частности, Джексон, также часто имеют проблемы с фундаментом.Почва в этом районе, известная как глина Язу, ослабляет фундамент, подвергая его риску разрушения.

Объем этой почвы увеличивается при намокании и сжимается при высыхании, иногда на целых 38%. Это резкое движение грунта приводит к смещению конструкций, поломке подземного водопровода и другим повреждениям.

Если у вас под домом лежит глина Yazoo, важно поддерживать постоянную влажность. Иногда это может означать перенаправление дождевой воды от вашего дома, в других случаях это может означать использование влажного дома, чтобы предотвратить высыхание земли.

ЯВЛЯЕТСЯ ЛИ ГЛИНА ЕДИНСТВЕННЫМ ТИПОМ ПОЧВЫ, КОТОРЫЙ ВЫЗЫВАЕТ ПРОБЛЕМЫ С ФУНДАМЕНТОМ?

Глина — не единственный тип грунта, негативно влияющий на фундамент. Вторым злейшим врагом бетонного фундамента дома является песок. Хотя песок не расширяется и не сжимается, как глинистая почва, его можно смыть, создавая щели под фундаментом. Торф — это еще один тип почвы, который сжимается и расширяется, как глина.

Узнайте больше о экспансивных почвах.

Суглинок и горная порода являются лучшими почвами для поддержки фундамента.Они хорошо уплотняются, не двигаются и не набухают при изменении влажности.

СТОИТ ЛИ МНЕ ПОКУПАТЬ ДОМ С ПРОБЛЕМАМИ С ФУНДАМЕНТОМ?

Многие покупатели жилья бегут в никуда, когда видят дом с проблемами в фундаменте. Есть опасения, что ремонт дома за счет возведения и достаточной поддержки его фундамента будет стоить тысячи долларов.

Если вы покупаете дом, обратите внимание на общие признаки проблем с фундаментом. Также обязательно проведите домашний осмотр. Однако иногда на этом этапе упускают из виду проблемы с фундаментом.

Чтобы убедиться, что дом, который вы хотите приобрести, является структурно прочным, попросите его оценить подрядчика фундамента или инженера. Они также смогут дать вам представление о том, сколько будут стоить ремонтные работы, чтобы вы могли сделать предложение с учетом этого.

В некоторых случаях вы можете получить хорошую скидку на дом с проблемами фундамента. Но убедитесь, что вы знаете, во что вы ввязываетесь. Некоторые проблемы с фундаментом можно исправить легко и по доступной цене, в то время как для других может потребоваться совершенно новый фундамент и до 100 000 долларов.Не соглашайтесь с тем, что говорит агент по недвижимости, только эксперт фонда может помочь вам определить, чего ожидать.

НУЖНО ЛИ МНЕ УСТАНОВИТЬ ФУНДАМЕНТ ПЕРЕД ПРОДАЖЕЙ ДОМА?

Если вы хотите получить высшую цену за свой дом, он должен быть почти в идеальном состоянии. Это включает в себя устранение проблем с фундаментом, если вы можете себе это позволить. См. средние затраты на ремонт фундамента.

Большинство фундаментных компаний предлагают пожизненную гарантию на ремонт, которая может быть передана новым владельцам. Это даст потенциальным покупателям душевное спокойствие, потому что они знают, что проблема решена.

В некоторых случаях вы можете продать свой дом как есть. Инвесторы нередко покупают дома с проблемами фундамента. Кроме того, если у вас есть преимущество на рынке продавца, некоторые покупатели готовы сами взять на себя ремонт.

Подробнее об этом читайте в статье «Как продать дом с проблемами фундамента».

Связанный: Бетонные работы перед продажей дома

КАК НАНЯТЬ ПОДРЯДЧИКА ПО РЕМОНТУ

Работа с фундаментом определенно не является проектом «сделай сам», поэтому имеет смысл привлечь как минимум трех лицензированных подрядчиков, которые предоставят вам подробное предложение вместе с оценкой ваших проблем. В среднем проверка занимает около двух часов. Рон Дэвидсон из Ram Jack Systems также предлагает следующие советы и меры предосторожности:

• Изучите методы ремонта и задайте много вопросов. Не принимайте окончательное решение на основе рекламы и дешевых цен. Если это звучит слишком хорошо, чтобы быть правдой, возможно, так оно и есть.

• Не сотрудничайте с подрядчиком, методы ремонта которого не прошли оценку ICC-ES (Служба оценки Международного совета по нормам и правилам).Эта некоммерческая организация следит за тем, чтобы строительные материалы соответствовали нормам.

• В большинстве районов страны у уважаемого подрядчика есть пункт о глубине гидравлической забивки свай (обычно от 20 до 30 футов). За пределами этой глубины обычно взимается дополнительная плата в размере от 20 до 30 долларов за фут. Если у подрядчика нет пункта о глубине, будьте осторожны. Маловероятно, что подрядчик будет продолжать работать в убыток, а вместо этого просто остановится на глубине, гарантирующей прибыль.

• Некоторые ремонтные работы требуют демонтажа ландшафта на участках, где проводятся работы, и подрядчик, как правило, не гарантирует, что куст или кустарник выживут после удаления и замены.

• Гарантии или гарантии на фундаментные работы очень важны, поэтому внимательно следите за их условиями. Помните, что гарантия хороша настолько, насколько хороша компания, которая ее поддерживает. Ищите национальную компанию, которая может предложить гарантийное доверие . Это означает, что если компания прекратит свою деятельность, у нее есть план предоставления последующих услуг, если это необходимо.

Поиск компаний по ремонту фундаментов рядом со мной

8 популярных методов забивки свай в строительстве

Свайные фундаменты являются одним из методов, используемых для обеспечения прочного основания конструкций. Этот метод чаще всего выбирается, когда почва нестабильна или когда в области непосредственно под местом возведения конструкции имеется значительная влажность и вода. Этот один основополагающий метод может быть реализован различными способами в соответствии с различными условиями и потребностями.

Вот восемь популярных методов установки свай в строительстве:

Метод №1: Забивные сваи

Сборные сваи забиваются (или забиваются, отсюда и название) глубоко в землю с помощью копров и сваебойного молота. Преимущество забивных свай в том, что они изготавливаются из стали, бетона или дерева. Этот метод также полезен из-за того, что он уплотняет почву во время процесса удара молотком. Некоторые почвы, такие как ил, не так хорошо уплотняются, как другие, и в таких случаях это преимущество теряется.Еще одним преимуществом забивных свай является то, что они позволяют свае распределять нагрузку на надстройку как за счет веса, так и за счет трения.

Одним из недостатков забивных свай является то, что процесс забивания может фактически повредить или снизить прочность сваи. Накладки используются для защиты молота от прямого удара по свае в качестве меры, позволяющей избежать повреждения свай. Тем не менее резкие удары все еще могут нанести ущерб, несмотря на все усилия.

Метод №2: Забивные сваи

Этот метод забивки свай, также называемый монолитным или буронабивным, требует предварительной выемки и укрепления отверстия.Свая изготавливается из бетона путем заливки непосредственно в отверстие. Это несущие сваи, и они не распределяют нагрузку за счет трения, как это делают забивные сваи.

Они выгодны тем, что не вызывают таких сильных вибраций и шума, как забивные сваи, поэтому они гораздо менее агрессивны, особенно в густонаселенных районах. Кроме того, они более устойчивы к стихийным бедствиям, таким как сильный ветер, шторм и землетрясения.

Метод №3: Забивные и монолитные сваи

Стальной корпус вбивается в землю, как забивная свая.Затем в оболочку заливается бетон, что делает этот метод наилучшей комбинацией между двумя ранее упомянутыми методами забивки свай.

Преимущества этого метода основаны на преимуществах забивных и буронабивных свай: он позволяет распределять нагрузку за счет трения, уплотняет окружающий грунт, а свая не теряет целостности при забивании, потому что это только оболочка что на самом деле забито.

Метод №4: Винтовые сваи

Эти сваи, также известные как винтовые сваи, сделаны из стали и работают как забивные сваи.Однако вместо того, чтобы забивать сваю на место, эти сваи завинчиваются, что снижает шумовое загрязнение.

Их любят за простоту установки и минимальное воздействие на окружающую среду по сравнению с другими типами свай. Винтовые сваи также невероятно универсальны и могут использоваться практически на любом типе грунта.

Метод №5: Висячие сваи

В отличие от свай с торцевой опорой, сваи с опорой на трение не обязательно должны доходить до твердого слоя грунта, который может находиться далеко под поверхностью.Эти сваи распределяют вес по всей своей поверхности за счет трения.

В случае свай с опорой на трение, чем длиннее свая, тем большую нагрузку она может выдержать, поскольку у нее больше площадь поверхности, с которой создается трение.

Метод №6: Опорные сваи

Для торцевых или несущих свай наиболее важной частью является то, что свая достигает достаточной глубины, чтобы преодолеть слабый грунт ближе к поверхности и удариться о твердый грунт под ним. Вся нагрузка, которую принимает на себя свая, приходится на нижний конец сваи, который теперь опирается на грунт, достаточно прочный, чтобы выдержать ее.

Метод №7: Шпунтовые сваи

Эти сваи длинные и плоские, часто изогнутые в форме буквы Z или U для увеличения прочности и распределения нагрузки. Сваи устанавливаются в соединенную линию, часто со встроенным в них механизмом блокировки.

Эти сваи могут быть как временными, так и постоянными и используются для различных целей, включая использование в качестве барьерных стен, подпорных стен, волноломов и поддержки земляных работ, все из которых являются обычными областями применения шпунтовых свай.

Метод №8: Сваи для уплотнения грунта

Этот метод чаще всего используется для стабилизации грунта, который недостаточно прочен, чтобы выдерживать нагрузку. Их также можно назвать сваями для уплотнения песка, но они полезны не только для песчаной почвы. Скорее, они являются хорошим выбором для многих различных мягких почв.

Эти сваи создаются на месте с использованием временной стальной оболочки в качестве направляющей. Стальная оболочка отталкивает материал в сторону, затем засыпается песок, чтобы заполнить созданное им отверстие.Затем стальную оболочку снимают, позволяя песку заполнить оставленное на ее месте отверстие. Это уплотняет почву вокруг него, создавая более плотную основу.

Забивные сваи

и набивные сваи — сравнение

«Забивка свай» — это метод, который часто используется в сочетании с оборудованием для забивки свай или отдельно от него для установки свай. При забивке свай используется тщательно направленный и находящийся под давлением поток воды, помогающий укладывать сваи. Подача концентрированной струи воды на острие сваи нарушает кольцо земляного полотна непосредственно под ней.Техника распыления разжижает грунт на кончике сваи во время установки сваи, уменьшая трение и сцепление между соседними частицами грунта земляного полотна вокруг струи воды. Это значительно снижает несущую способность грунтов под вершиной сваи, в результате чего свая опускается к своей конечной высоте вершины с гораздо меньшим сопротивлением почвы, в основном под действием собственного веса. В менее частых применениях струи сжатого воздуха используются вместо струй воды под давлением с тем же конечным результатом.

Укладка длинных свай в плотные грунты может занять много времени при использовании традиционного сваебойного молота и забивной установки. Гидродинамическая обработка свай обеспечивает значительную экономию времени и средств по сравнению с традиционной забивкой свай, а при необходимости методы гидродинамической обработки могут полностью исключить необходимость в буровой установке. Сваебойное оборудование обычно состоит из крана с выводами для установки свай, струйной трубы (или труб) с соединительными шлангами и струйного насоса. Нагнетание свай можно использовать для большинства типов стальных, деревянных и бетонных свай.Сборные железобетонные сваи могут быть изготовлены с уже залитой на месте струйной трубой, если предполагается струйная обработка. Сваи, размещенные в однородном гранулированном грунте, могут быть установлены со струйной трубой, проходящей через центральный размер сваи или рядом с ним. Другие сваи могут иметь две водоструйные трубы, установленные с каждой стороны, чтобы обеспечить равномерное покрытие струей воды во время укладки. Конструкция выпускных отверстий струйной трубы и выбор насоса зависят от предполагаемых условий грунта и типов свай.

Подаваемое давление воды и скорость потока через струйную трубу напрямую влияют на объем затронутых грунтов земляного полотна.Слишком большой поток и давление могут привести к плохой управляемости и выравниванию обрабатываемой сваи или к смещению и нарушению выравнивания соседних свай. Слишком слабый поток или давление воды может сделать технику промывки неэффективной. Необходимо оценить и понять тип грунта, поддерживающего сваи. Техника струйной обработки создает локальное нарушение почвы везде, где она используется. Лабораторные испытания показали, что струйная обработка свай может значительно снизить поперечную прочность установленных свай, поскольку этот метод может вымывать мелкие частицы почвы из окружающей грунтовой матрицы. Гидродинамическая обработка свай наиболее эффективна в сыпучих грунтах без значительного сцепления (зацепления). Сток воды из нагнетательного шланга насоса, включая вопросы контроля эрозии и мутности, является еще одним фактором, который необходимо планировать заранее.

Самая серьезная проблема может заключаться в том, что любое негативное воздействие гидромониторной обработки свай будет скрытым. В типичном проекте по забивке свай используется сваебойный молот с известным весом и высотой падения. Учет количества ударов свайного молота по заданной длине сваи позволяет прямо оценить прочность сваи.И наоборот, если сваю нагнетают до ее конечной высоты, ее окончательная прочность может быть в лучшем случае оценена эмпирически, но не определена конкретно.

По этим причинам, чем более спекулятивными становятся последствия струйной обработки, тем менее рекомендуемой становится эта техника. Стоимость проекта, конечное использование завершенного проекта и факторы безопасности будут влиять на решение о разрешении нагнетания свай и в какой степени. Менее рискованное использование струйной обработки было бы через твердые песчаные грунты над твердым слоем скальной породы, который обеспечивает известную несущую способность на конечной высоте вершины сваи.

Другим вариантом является комбинация этих двух методов. Например, инженер-проектировщик может указать, что можно использовать промывку свай, но только через указанную отметку кончика сваи. Это может обеспечить некоторую экономию времени, но это будет компенсировано необходимостью мобилизации как гидромониторного оборудования, так и приводной установки. Потребуется анализ затрат по конкретному проекту. В некоторых проектах указывается, что можно использовать гидродинамическую обработку свай, но последние 5–10 футов все равно необходимо забивать с помощью молота и забивной установки, что позволяет использовать преимущества обоих методов по усмотрению строительного подрядчика.

Дешевый самодельный сваебой

воранет кхиочаом/YouTube
Предоставлено: woranet khieochaoom/YouTube

Друг прислал мне ссылку на видео ниже, и мне показалось, что это блестящее использование подручных средств (людей, цепи и доски) для выполнения задачи, которую мы в США не сочли бы возможной без машины. . Это низкотехнологичный метод и, кажется, работает довольно хорошо.

Многие из тех, кто комментировал на YouTube, думают, что это было снято в Пакистане, но я считаю, что это было снято в Таиланде, потому что текст в описании написан на тайском языке.Учитывая низкую стоимость рабочей силы и высокую стоимость оборудования в развивающихся странах, трудно поверить, что только они забивают сваи таким способом.

Первое видео показывает, как забивают сваи. Что не показано, так это то, что сваи забиваются в ямы; куча грязи слева — это выдача. На втором видео показаны ямы для свай, выкапываемые вручную с помощью инструмента, который представляет собой нечто среднее между копателем для столбов и лопатой. Третье видео показывает, как сваи бросают в ямы, достаточно большие, чтобы не требовалось забивки.Обратите внимание на наличие глиняных пробок цилиндрической формы, вытащенных из ям при раскопках.

Смейтесь, если хотите, но вам не нужно углубляться в историю большинства стран, чтобы увидеть множество вещей, сделанных вручную. Мой прадед был каменщиком в конце 1800-х годов, и я почти уверен, что у него не было вилочного погрузчика, электрической растворомешалки или бензиновой отрезной пилы. То, что эти ребята делают в Таиланде, казалось бы ему вполне нормальным, за исключением разве что бубна.

Подъем фундаментов для выравнивания полов

Распечатка стенограммы

Продолжительность: 4:39

Итак, вы собираетесь поднять фундамент, чтобы выровнять пол и здание над ним…

Когда землетрясения вызывают проседание фундамента или части фундамента, некоторые этажи необходимо повторно выровнен.

Это можно сделать несколькими способами.

PMO или инженер принимают решение о том, следует ли использовать домкраты для подъема фундамента.

Сегодня мы рассмотрим, как безопасно и правильно поднять фундамент.

Перед тем как отправиться под пол, учтите несколько соображений безопасности.

В первую очередь проверьте безопасность работы электро- и газоснабжения и установите защитные барьеры вокруг участка.

Во-вторых, убедитесь, что на вашем электроприборе и оборудовании имеется этикетка с текущим тестом прибора.

В-третьих, носите правильное защитное снаряжение для выполнения задания.

[Наконец-то] относитесь к этой области как к замкнутому пространству — скажите напарнику, что вы уходите под пол, и подготовьте план спасения.

Теперь подготовьте здание. Возможно, вам придется снять часть облицовки, особенно облицовку кирпичом; крыльцо, ступеньки или палубы; или трубы и стоки.

Этап 1: Выкопать котлованы под фундамент.

Выкопать котлован размером 600 х 600 мм на расстояниях и глубине, указанных инженером или PMO.

Частичное заполнение ям бетоном толщиной не менее 200 мм.

После того, как бетон затвердеет, установите домкраты на бетон «не по центру».

Спуститесь под пол и отсоедините сваи от всех несущих, которые нужно поднять.

Сконцентрируйте домкраты для подъема под несущими стенами.

Следующим шагом будет постепенное поднятие фундамента и пола в новое положение.

Вращайте все домкраты понемногу, чтобы обеспечить равномерное давление на пол и фундамент.

Плотно установить деревянные подкладки под фундамент в котлованах.

Снимите домкраты и завершите заполнение ям блочным бетоном.

Встряхните бетон, чтобы заполнить пустоты под фундаментом.

Последний шаг — проверить, закрылись ли трещины в фундаменте.

Все оставшиеся трещины размером более одного мм необходимо заполнить.

Варианты заполнения см. в Руководстве, пункт A4. 4.

Наконец, восстановите облицовку, службы и другие элементы.

А вот как поднять фундамент.

Прежде чем начать, убедитесь, что вы в безопасности.

Шаг 1, подготовьте здание.

Шаг 2, копать ямы.

Шаг 3, повторное выравнивание с помощью домкратов.

Полностью заполните пустоту под фундаментом.

Шаг 4, заполните все трещины

И, наконец, очистите работу. Вы можете узнать больше о подъеме фундамента в Приложении A:1 Руководства.

Помните: сделайте это правильно с первого раза и сделайте это безопасно, чтобы избежать обратных вызовов или несчастных случаев.

.
