Электрический выключатель, розетка – как установить на стене

Правила подключения выключателей

Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя, полезно ознакомиться с правилами его подключения к электропроводке.

Правила ПУЭ требуют разрывать цепь исключительно фазного провода, а не нулевого. Если выключателем размыкать нулевой провод, то эксплуатационная безопасность электропроводки снижается.

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона.

Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

Ниже приведена электромонтажная схема подключения выключателя в схеме подключения люстры. Фазный провод со счетчика подключается к автомату и далее идет на выключатель.

И еще одно требование правил ПУЭ, при подключении выключателя фазный провод должен подключаться к нижнему контакту выключателя.

При подключении многоклавишного выключателя без розетки при допущении любых из возможных ошибок, ничего плохого не произойдет. Так что можете действовать смело.

Ели все провода соединить вместе, то будут оба светильника гореть постоянно. Если напутаете с проводами, не включив один светильник, Вы не сможете включить второй.

Хотя такой вариант может быть полезен для исключения возможности забыть выключить свет во вспомогательном помещении. Если свет выключили в прихожей, то он автоматически выключится и, например, в кладовке или туалете.

Установка скрытой розетки и выключателя на стене

Принято провода для подключения настенных и потолочных светильников и электрических розеток прятать в стену. Когда я сделал бра для прихожей, пришлось, подключить светильник с помощью внешнего провода с вилкой и выключателем на самом проводе. Провод был спрятан за зеркалом, а вот выключатель с вилкой оставались на виду, в дополнение была занята одна из позиций розетки.

Когда наступило время ремонта прихожей, представилась возможность спрятать электрические провода бра в стену и установить настенный выключатель скрытой установки.

Выключатель нужно было установить на кирпичную стену, зашитую листами гипсокартона много лет назад. В те времена листы гипсокартона крепились не саморезами на металлическом или деревянном каркасе, а с помощью гипса или алебастра. На кирпичную стену наносили в нескольких местах горки раствора, и прижимали к стене лист. Горки расплющивались и после затвердевания, а гипс и алебастр твердеют быстро, гипсокартон прочно фиксировался на стене.

Электрическая розетка была закреплена непосредственно за лист гипсокартона и когда была снята ее крышка, обнаружилось, что края гипсокартона в местах зацепления лапок крепления розетки раскрошились.

При снятии крышки с розетки также выяснилось, что она была запитана не от распределительной коробки, а от соседней розетки, установленной в нескольких метрах от нее. Соседняя розетка тоже была закреплена таким же способом и держалась ненадежно. В результате возникла необходимость не только установить выключатель для бра, но и переустановить обе розетки.

Установить специальные коробки для гипсокартона не представлялось возможным, так как менять место установки розеток не хотелось, а стенки гипсокартона на старых местах были раскрошены. В дополнение современные пластмассовые коробки для скрытой установки выключателей и розеток имеют большую глубину, и держатся в гипсокартоне, как свидетельствует практика, ненадежно. Решил использовать металлические коробки.

Доработка конструкции крепления выключателя и розеток

Для надежного закрепления розеток и выключателя в коробках, перед монтажом в стене решил коробки доработать, установив в них крепежные стойки с резьбой. Для установки стоек необходимо измерять расстояние в корпусе розетки между винтами крепления механизма лапок и на обратной стороне металлической коробки сделать разметку с кернением мест для сверления отверстий.

Далее в коробке сверлятся исходя из диаметра резьбы стоек, отверстия, и стойки закрепляются гайками или винтами, в зависимости от вида стоек.

Длина стоек выбирается исходя из размеров основания выключателя или розетки из расчета, чтобы корпус прибора плотно прилегал к торцу стоек. Лучше всего для крепления подходят винты с резьбой М4.

Монтаж коробок для установки розеток, выключателя, и подключения их к электропроводке ничем не отличается.

Установка на стену коробок для розеток и выключателя

Внимание! Перед работой по установке розеток не забудьте обесточить электропроводку.

После снятия электрической розетки перед глазами открылась следующая картина. Это дыра в листе гипсокартона, на глубине которой не более двух сантиметров находилась кирпичная стена. Коробка имеет глубину около четырех сантиметров, следовательно, придется удалять часть стены.

Из отверстия выходили два двойных провода электропроводки, сверху от распределительной коробки, слева от соседней розетки. Оставлять квартиру без электричества было неудобно, поэтому индикатором фазы был определен фазный провод и на него плотно надета изолирующая пластиковая трубка. Провод слева был коротковат. Поэтому пришлось место установки сдвинуть ближе к этому проводу.

Для того, чтобы сделать выборку в стене для установки коробки нужно выполнить разметку. Для этого коробка прикладывается к стене, и обводится по контуру карандашом.

Далее пилкой по металлу, зажатой в ручку, или просто удерживая пилку в руке, обвернув ее сложенной в несколько слоев бумаги или тряпки для защиты руки, делается пропил по нанесенной карандашом линии. После удаления лишнего гипсокартона, необходимо сделать выборку в кирпиче.

Сначала нужно просверлить дрелью с функцией перфоратора или перфоратором на расстоянии друг от друга, равному диаметру сверла, отверстия на нужную глубину. Кирпич сверлится легко, что демонстрирует ниже представленный видеоролик. На сверление всех отверстий у меня ушло не более пяти минут.

Всего просмотров:
69051

После просверливания всех отверстий нужно их расширить в сторону соседних, очень плавно наклоняя дрель в режиме сверления. Как видно на фотографии, многие соседние отверстия слились.

Теперь нужно удалить перемычки кирпича между отверстиями. Кирпич выдерживает большее давление, но против ударов имеет низкую устойчивость. Поэтому с помощью зубила и молотка перегородки легко ломаются.

После удаления кирпичных перемычек выборка в стене для установки коробки под розетку стала достаточной глубины.

Закрепить коробку в стене можно с помощью раствора, например, цемента, алебастра, гипса или ротбанда. Я использовал ротбанд, так как он был под рукой и с ним очень удобно работать.

Сначала выборка заполняется раствором по бокам. Затем на дно коробки наносится горка раствора и коробка вставляется в выборку заподлицо стены, выдавливая излишки раствора.

Следует отметить, что если Вы делаете ремонт и планируете в дальнейшем выравнивать стены, то необходимо коробку под розетку утопить на такую глубину, чтобы ее поверхность оказалась на уровне плоскости выровненной стены.

После того, как закрепляющий коробку раствор застынет можно приступать к установке в коробку розетки и подключению ее к электропроводке.

Подключение электрической розетки к электропроводке

К этой розетке требовалось подключить параллельно другую розетку, к которой будет подключен светильник с выключателем. Поэтому к каждой ее клемме необходимо присоединить по два провода.

Для надежного контакта концы проводов несколько изогнуты, а на винты надеты пружинные шайбы типа гровер. С правой стороны к розетке подходят провода электросети от распределительной коробки, а слева, уходящие ко второй розетке.

Теперь розетка установлена в металлической коробке, что гарантирует пожарную безопасность, надежно закреплена и выполнено подключение проводов электросети.

Перед установкой коробки для выключателя, сначала необходимо в стене проложить провод для подключения бра. Так как между гипсокартонной облицовкой и кирпичной стеной имелся зазор, то проще всего было протянуть провод через это пространство. Но в моем случае из-за крепления гипсокартона на алебастре, такая возможность представилась частично.

Часть провода с помощью одножильной стальной проволоки и дополнительно просверленного в гипсокартоне отверстия с помощью сверла-перки получилось протащить через полость, а кусок пришлось прокладывать в штробе, сделанной в гипсокартоне.

Как сделать штробу в стене

Перед штроблением необходимо с помощью линейки и карандаша сделать разметку, нанести крайние линии штробы. Ширина штробы должна быть чуть шире провода, глубина на пару миллиметров больше, чем толщина провода.

Далее приложив линейку с помощью самодельного резака (таким резаком хорошо режется также органическое стекло и пластмасса), сделанного из поломанной пилки по металлу, прорезать канавки. Штроба в гипсокартоне, как и в штукатурке прорезаются легко.

С небольшим нажимом отверткой с плоским лезвием удаляется гипсокартон или штукатурка из штробы. Теперь можно укладывать проводку в штробу.

После установки коробок для розетки и выключателя в стене, прокладки провода для бра и закрытия ротбандом, можно приступать к подсоединению электропроводов.

Подключение светильника скрытой проводки к розетке

Подключение в розетке проводов бра практически не отличается от подключения дополнительной розетки, описанной выше.

Так как провод для подключения бра был взят многожильным, то для хорошего контакта с одножильным проводом пришлось сделать на концах проводов колечки. Осталось закрутить винты и переходить к подключению выключателя.

С правой стороны к розетке подходят провода от соседней розетки, а слева идущие на выключатель.

Подключение выключателя скрытой проводки

Когда делался монтаж коробок и прокладка провода для бра, в коробке выключателя была оставлена петля неразделанного провода. Теперь пришло время подготовки его к монтажу.

Так как был взять провод в двойной изоляции, то сначала необходимо острым ножом аккуратно, чтобы не повредить внутреннюю изоляцию проводов, разрезать внешнюю изоляцию на половину длины петли.

Далее провод, который подключен к фазному выводу розетки разрезается посередине, с концов снимается изоляция и формируются колечки. Неразрезанный провод возвращается в изоляционную трубку.

Прикручивается выключатель к ранее установленным стойкам в коробке и к выводам выключателя подсоединяются подготовленные провода винтами с гроверами.

Установка розеток и выключателя для бра окончена, осталось установить клавишу на выключатель и крышку на розетку.

Электрическая схема подключения

светильника с выключателем к розетке

В результате проделанной работы получилась вот такая не стандартная электрическая принципиальная схема соединения двух розеток, выключателя и бра.

Подключить к проводам в распределительной коробке дополнительную розетку без повреждения декоративного покрытия стены невозможно. В дополнение, распределительные коробки зачастую скрыты под слоем штукатурки или расположены выше уровня подвесных потолков и их найти проблематично.

Поэтому подключение по такой схеме вполне оправдано и надежно, если все выполнено по правилам, с учетом соответствия сечения проводов планируемой нагрузке.

Розетки и выключатель на стене установлены надежно, и теперь о них можно забыть навсегда.

Теперь лишних проводов на стене нет и стало удобно включать светильник. При желании можно в выключатель установить подсветку. Тогда будет удобно включать свет в темное время суток.

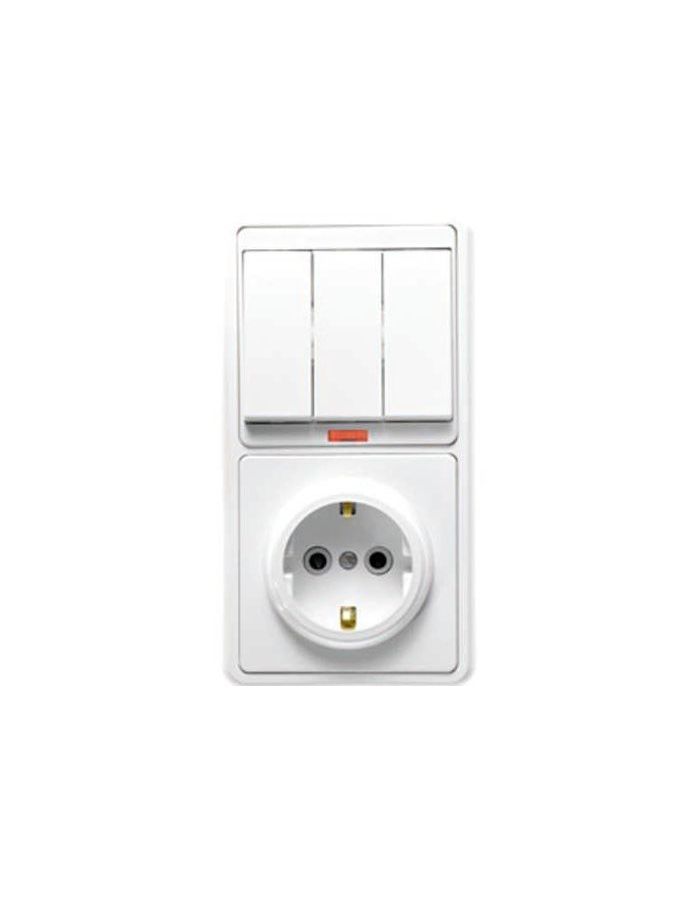

Схема подключения блока – двух клавишного выключателя

Viko (Вико) с розеткой

Для того чтобы включить два или три светильника, раньше устанавливали несколько выключателей рядом. Из эстетических и экономических соображений, выключатели стали объединять в один блок. В дополнение, в блоке выключателей часто размещается еще и электрическая розетка. На фотографии показан двух клавишный выключатель Viko (Вико) с розеткой.

Конструкция двух или трехклавишного выключателя практически не отличается от одноклавишного, за исключением дополнительных клавиш и нескольких контактов. Блок выключателей еще дополнен электрической розеткой, что позволяет подключать к нему электроприборы. Это бывает удобно для временного подключения, например, электрического фена, электробритвы или пылесоса. Конструкция розетки не отличается от конструкции индивидуальной розетки. Просто выключатель и розетка объединены в одном корпусе.

Для того, чтобы добраться до клемм подключения выключателя, нужно надавить сбоку на клавишу отверткой одновременно поддевая ее за нижний край. Защелка отожмется, и клавиша легко снимается. При подключении двухклавишного выключателя нижний его контакт подсоединяется к фазному проводу, верхние выводы к проводам, идущих от светильников.

Для подключения розетки кроме фазного провода, подсоединенного к выключателю, нужен еще и дополнительный нулевой. Если Вы захотите заменить обыкновенный выключатель на блок выключателей с розеткой, то не следует забывать о необходимости прокладки еще одного провода. Может только выручить, если был установлен двухклавишный выключатель, а Вы устанавливаете блок с одноклавишным. Тогда неиспользуемый провод можно переключить в распределительной коробке и использовать в качестве недостающего.

Электрическая схема выключателя Viko

Ниже приведена электрическая схема подключения блока выключателей с двумя выключателями и розеткой. По такой же схеме выполняется подключение дополнительно к обыкновенному выключателю электрической розетки.

Схемы подключения одно, двух и трехклавишных выключателей при подключении одно, двух, трех и многорожковых люстр приведены в статье «Как подключить люстру».

Как закрепить расшатавшийся выключатель или розетку

Выключатели и розетки для внутренней проводки, установленные в металлические электрические коробки, со временем расшатываются. Подтягивание крепежных винтов обеспечивает фиксацию на короткое время. Лапки на концах острые и площадь соприкосновения со стенками электрической коробки маленькая, поэтому они плохо держат. Сильнее затянуть винты не позволяет конструкция, лапки гнутся и еще хуже держат выключатель.

Для обеспечения надежной и долговременной фиксации выключателей нужно на бока внутри электрической коробки на места, в которые упираются разжимные фиксирующие лапки, наклеить кусочки кожи или плотного картона толщиной не менее 2 мм на всю глубину коробки. Берется полоска, намазывается клеем и вставляется до упора в дно коробки. Излишки отрезаются ножом.

Тогда при затягивании винтов зубцы лапок будут впиваться в наклейки, и скользить больше не будут. Всю эту работу можно проделать без демонтажа выключателя.

Как закрепить электрическую коробку

выключателя или розетки в стене

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы.

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

Словарь по розеткам, выключателям, терморегуляторам и другим ЭУИ

25 августа 2017

Что общего между мастером-электриком и врачом? Зачастую их объединяет склонность к написанию непонятных текстов. То, что электрик пишет на листе бумаги, часто похоже на рецепт и часто также неразборчиво и непонятно. Двойные розетки с/з с/у сл.к. — догадываетесь, что это такое? Чтобы помочь вам в этом разобраться, мы составили небольшой словарик, надеемся, что он будет Вам полезен.

Периодически наши торговые партнеры при составлении ценников или при описаний продукции на сайтах используют ряд аббревиатур, общепринятых среди специалистов, но непонятных для покупателей розеток и выключателей.

Разберем, что значат самые распространенные из них.

Общие аббревиатуры, относящиеся ко всем электроустановочным изделиям

Что такое розетки и выключатели с/у? Что такое розетки и выключатели сп?

Это розетки и выключатели скрытой установки (С/У), они же розетки для скрытой проводки (СП), т. е. встраиваемые, утапливаемые в стену.

Как это выглядит?

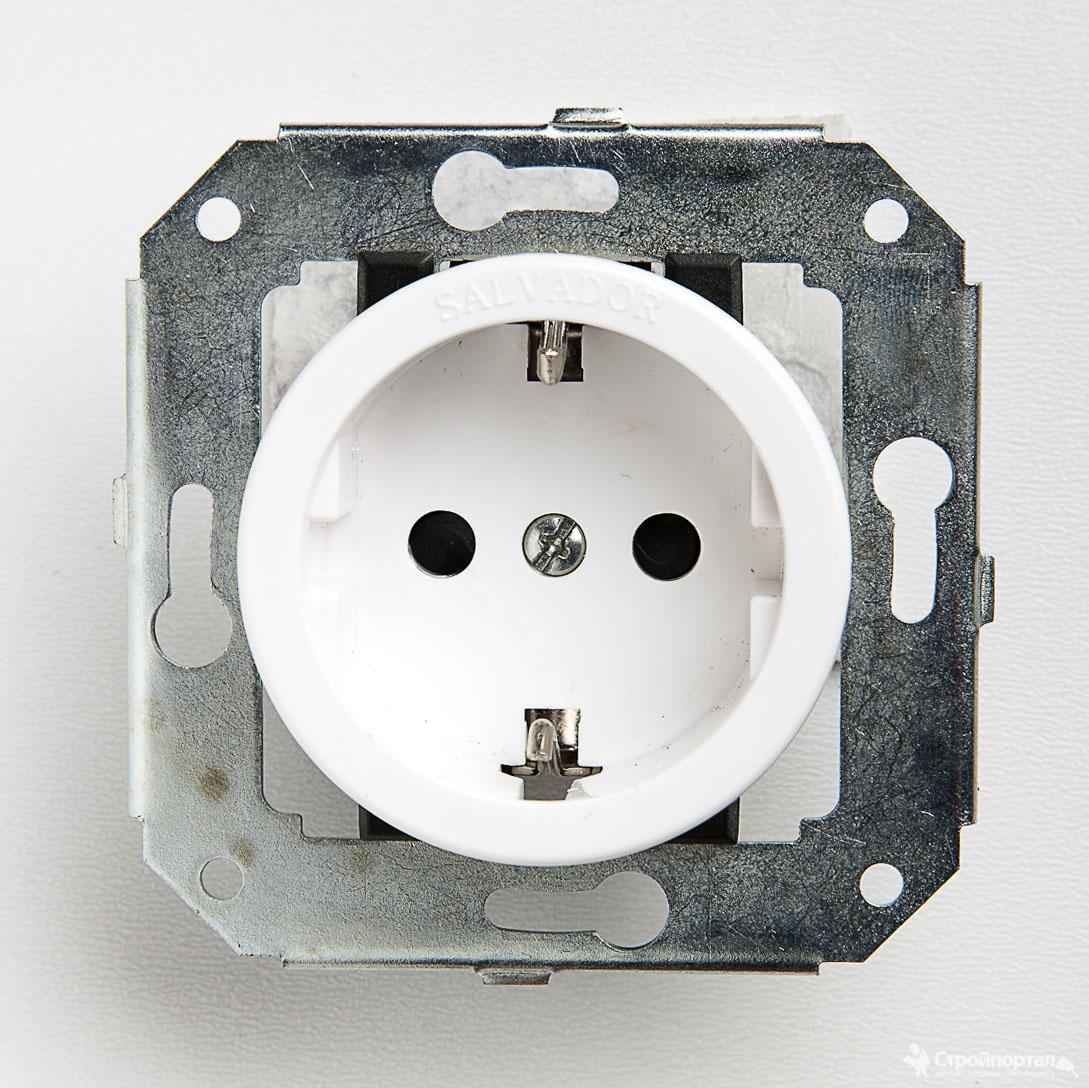

На фото: белая розетка скрытой установки с заземлением в однопостовой рамке Florence.

Какие еще бывают розетки и выключатели, кроме изделий скрытой установки (или изделий для скрытой проводки)? Розетки и выключатели могут быть открытой установки, они же навесные розетки и выключатели, см. п.2.

Что такое розетки и выключатели о/у? Что такое розетки и выключатели оп?

Это розетки и выключатели открытой установки (они же розетки для открытой проводки), т.е. навешиваемые на стену.

Как это выглядит?

На фото: белая розетка открытой установки с заземлением стороннего производителя.

Какие еще бывают розетки и выключатели, кроме изделий открытой установки (или изделий для открытой проводки)? Розетки и выключатели могут быть скрытой установки, они же встраиваемые розетки и выключатели, см. п.1.

Что такое розетки и выключатели опт. уп.?

Это розетки и выключатели в оптовой упаковке.

Как это выглядит?

На фото: картонная упаковка электроустановочных изделий Florence, внутри нее – электроустановочные изделия одного и того же артикула в полимерных блистерах.

Как еще могут быть упакованы розетки и выключатели, кроме оптовой упаковки? Они могут иметь индивидуальную упаковку, например, они могут быть упакованы в прозрачный полимерный блистер. Как правило, блистер — это упаковка, предназначенная для удобного размещения изделия на крючках или на стеллажах гипермаркета.

Аббревиатуры в описании электрических розеток

Что такое розетки с/з?

Это розетки и выключатели с заземлением.

Как это выглядит?

На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке, артикул механизма 1E10201300.

Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть без заземления, см. п.2.

Что такое розетки б/з?

Это розетки и выключатели без заземления.

Как это выглядит?

На фото: белая розетка Florence скрытой установки без заземления в однопостовой рамке, артикул механизма 1E10301300.

Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением, см. п.1.

Что такое розетки с/з нем. ст.?

Это розетки и выключатели с заземлением немецкого стандарта, т. е. стандарта Schuko (два контакта заземления сверху и снизу на лицевой панели розетки).

Как это выглядит?

На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке.

Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением французского стандарта. Они не получили широкого хождения в России, хотя электроприборы, снабженные евровилками, поддерживают этот формат заземления.

Что такое розетки з/ш?

Это розетки с защитными шторками.

Как это выглядит?

На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence.

Для чего нужны защитные шторки? Это обсуждается в отдельной статье «От чего защищают розетки с защитными шторками?».

Какие еще могут быть розетки, кроме этих? Розетки могут быть без защитных шторок, по умолчанию вам часто предложат именно такие розетки. Они дешевле, но их лучше устанавливать вне детских комнат или комнат с повышенной влажностью. Кстати, розетки для влажных помещений (т.е. розетки с высокой степенью защиты) должны в том числе иметь защитные шторки.

Что такое розетки 2к+з?

Это розетки с заземлением.

Как это выглядит?

На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence.

Какие еще могут быть розетки, кроме розеток с заземлением? Розетки без заземления, см. п.2.

Что такое розетка с кр.?

Это розетки с крышкой.

Как это выглядит?

На фото: белая розетка с крышкой скрытой установки с заземлением в однопостовой рамке Florence.

Что такое розетка дв.? Что такое роз.х2?

Это двойная розетка.

Как это выглядит?

На фото: двойная белая розетка скрытой установки с заземлением Florence.

Что такое розетка для каб. кан.?

Это розетка для кабельного канала.

Как это выглядит?

На фото: белая розетка для кабель-канала стороннего производителя. Розетки для кабельных каналов имеют в конструкции пазы для монтажа в профиль кабель-канала. Есть серии кабель-каналов, которые позволяют встраивать практически любые электроустановочные изделия с помощью специально разработанных пластиковых суппортов.

Аббревиатуры в описании выключателей и переключателей

Что такое выключатель1 кл.?

Это одноклавишный выключатель.

Как это выглядит?

На фото: одноклавишный выключатель скрытой установки в однопостовой рамке Florence.

Какие еще бывают выключатели? Выключатели могут быть двухклавишными и трехклавишными.

Что такое выключатель 2 кл.?

Это двухклавишный выключатель.

Как это выглядит?

На фото: двухклавишный выключатель скрытой установки в однопостовой рамке Florence.

Какие еще бывают выключатели? Выключатели могут быть одноклавишными и трехклавишными.

Что такое выключатель с подсв.?

Это выключатель с подсветкой.

Как это выглядит?

На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.

Какие еще бывают выключатели? Выключатели могут быть без подсветки.

Что такое пер. на 2 напр.?

Это переключатель на 2 направления, он же универсальный выключатель, он же проходной выключатель, он же переключатель с электрической схемой:

Как это выглядит?

На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.

Какие еще бывают выключатели, кроме универсальных выключателей (=переключателей на два положения)? Выключатели могут иметь другую электрическую схему, например, схема одноклавишных выключателей Florence с арт. 1E31301300, 1E31301301, 1E31301302, 1E31301303 такая:

Аббревиатуры в описании телевизионных розеток

Что такое ТВ-розетка окон.

? TV оконеч.? TV-FM-SAT окон.?

Это оконечная телевизионная розетка. Телевизионный кабель доходит до ТВ-розетки и подключается к ней. При этом другие ТВ-розетки подключаются через свои телевизионные кабели (топология сети «звезда»).

Как это выглядит?

На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.

Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.

Аббревиатуры в описании интернет-розеток и других слаботочных розеток

Что такое розетка RJ45

Это интернет-розетка, RJ45 – это обозначение разъема.

Как это выглядит?

На фото: одиночная интернет-розетка RJ45 категории 5е Florence.

Какие еще бывают слаботочные розетки? Есть много вариантов похожих разъемов, например, разъем RJ14, который соответствует телефонной розетке.

Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

Как это выглядит?

На фото: двойная интернет-розетка RJ45 категории 5е Florence.

Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.

Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

Как это выглядит?

На фото: двойная интернет-розетка RJ45 категории 5е Florence.

Аббревиатуры в описании рамок электроустановочных изделий

Что такое гор. рамка?

Это горизонтальная рамка. Не все рамки универсальны. В серии Florence механизмы корректно устанавливаются в многопостовые рамки только если рамки расположены горизонтально.

Как это выглядит?

На фото: тройная рамка для электроустановочных изделий Florence.

Что такое рамка 2 пост.?

Это двухпостовая рамка, т.е. рамка на два механизма.

Как это выглядит?

На фото: двойная рамка для электроустановочных изделий Florence.

Какие еще бывают рамки? Рамки могут быть одно-, двух-, трех-, четырех- и пятипостовые. Все эти виды рамок присутствуют в серии Florence.

Аббревиатуры в описании аксессуаров для электроустановочных изделий

Что такое л.

п. розетки?

Это лицевая панель розетки.

Как это выглядит?

На фото: лицевая панель белой розетки скрытой установки с заземлением Florence 1E10201300, поставляется в комплекте с розеткой.

Аббревиатуры в описании термостатов

Что такое эл. термостат?

Это электронный термостат. Температура поддержания на таком термостате задается с помощью электронного табло.

Как это выглядит?

На фото: электронный термостат OKE-20 в однопостовой рамке Florence (рамка поставляется в комплекте).

Какие еще бывают термостаты, кроме электронных? Термостаты бывают механическими, на которых температура поддержания задается вручную с помощью шкалы, например, аналоговый термостат OKE-10.

Встретили другую непонятную аббревиатуру? Спросите у нас, что она значит! Мы доступны по телефонам, указанным в разделе «Контакты». Если вам понадобится консультация по выбору электроустановочных изделий, наши сотрудники всегда будут рады вам помочь!

Умный двухклавишный выключатель Xiaomi Aqara без нулевой линии

Схема подключения светильника при объединении розетки и выключателя в одном блоке

Объединенные в одном корпусе розетка и выключатель – далеко не редкость. Сегодня на заводах их выпускают большим тиражом. Их главные преимущества – экономия проводов и места, меньшие трудовые и временные затраты и высокая безопасность в эксплуатации. Чтобы соединить прибор с лампочкой, необходимо выполнить следующие действия:

Подготовить место на поверхности стены под подрозетник. В современных домах из железобетонных элементов уже имеются посадочные отверстия с проводкой. Если их нет, нужно воспользоваться перфоратором. В деревянных домах часто применяют накладные конструкции с внешней проводкой.
От главного электрощитка к распределительной коробке прокладывается двухжильный провод. По нему будет идти фаза и ноль.
С распредкорпусом также нужно соединить паражильный проводник от лампочки и три провода от блока с выключателем и розеткой.
Источник тока в щитке подключается с проводами: фаза посылается на розетку и выключатель.
Нулевые жилы лампочки и розетки необходимо соединить с аналогичным проводом общей электросети.
Остальные две жилы (идущие от патрона люстры и выключателя) объединяются и изолируются.
При наличии проводника «земля» в корпусе выключателя-розетки необходимо соединить его с заземляющим проводником.

Такая схема подключения позволит использовать независимо друг от друга объединенные в один модуль приборы. Однако существует иная методика – когда ток в розетку подается в положении включенного выключателя и наоборот. При таком варианте алгоритм действий следующий:

Подготавливается место установки (по выше приведенной схеме).
К распределительной коробке подводятся три двухжильных проводника – по паре (фаза + ноль) от розетки, выключателя и щитка.
Фазную жилу общей сети необходимо соединить с аналогичным проводом выключателя.
Нулевая ветка перекручивается с проводом от розетки
Два оставшиеся свободными проводника в устройстве соединяются между собой.

Важно! Приведенная схема подсоединения коммутируемой посредством выключателя розетки пригодна для редкого употребления. Например, она может использоваться для включения и выключения лампочки в подвале, питаемой через удлинитель с вилкой.

Важно к важному

Сборный тип двойных розеток немного сложнее установить.

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Главное, попытайтесь разобраться в этой самой простой схеме.

Для фиксации понадобиться специальная коробка, для установки в неё устройства.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Затем на полтора см очищаются от изоляции. Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке.

Смотрите также: Правила прокладки кабеля в земле снип

Конструктивные особенности прибора

Подготовленные подрозетники и выведенные провода Особенности установки розетки в кирпичную стену Кирпичная кладка имеет свои особенности. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже.

Самое главное, чтобы они друг другу не мешали. Она составляет от 15 до 20 см. По застывании припоя в раструб колпачка выдавливают силикон. От этого в конечном счете зависит вся сложность работ.

Правила безопасности и соединения проводников, выбор сечения кабеля

Обычно они идут наборами кругов с различным диаметром. Делать нужно именно в такой последовательности. При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см. Накладные розетки и особенности их монтажа Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции.

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании если здание проседает или его поведет. От качества материалов будет зависеть долговечность конструкции, а от инструментов — насколько легко можно будет собрать всё вместе. Негласно минимальной считается высота в 25 см; при меньшей резко возрастает вероятность аварии во время влажной уборки. Без гофр, если поведет стену, жилу может порвать, что приведёт к замыканию и не рабочему состоянию розетки и выключателей. Как подключить розетки. Схема подключения трёх и более розеток.

Как подключить одноклавишный выключатель от розетки

Нередко в решении практических задач при подключении дополнительных светильников или просто лампочек возникает потребность подсоединить выключатель от розетки. Сделать это можно двумя способами:

Подключением фазы от розетки и нуля с землей от распредкоробки, когда светильник находится близко к последней.
Подсоединением фазы, нуля и земли от розетки, когда лампочка находится далеко от источника и тянуть провода через всю квартиру является нецелесообразным.

Интересно! В конечном итоге хозяину решать, какой вариант выбрать. Однако следует учесть, что если розетка постоянно нагружается мощными приборами, то ее контакты могут быстро ослабнуть. Со временем это приведет к ухудшению питания прибора освещения. Механизм последовательных действий для подключения для обоих версий ничем не отличается (за исключением подключенного питания) от того, когда розеточный вывод уже подключен и эксплуатируется, и приведен ниже.

Можно ли подключить к выключателю розетку

Полноценная совместная работа розетки и выключателя, если первая питается от последней, практически невозможна. Однако существует некоторые вариативные методы, чтобы соединить их. Рассмотрим их детально.

Розетка вместо выключателя

Установить розетку вместо имеющегося выключателя можно, например, когда требуется провести ряд временных работ по ремонту или отделке помещения с помощью электрооборудования или подключить лампочку на переноске. В таком случае нужно выполнить следующий ряд действий:

Выключить автомат – обесточить сеть. Перед работой нужно удостовериться в отсутствии напряжения на контактах с помощью щупа-измерителя.
Разобрать выключатель и освободить подходящую к нему проводку.
Демонтировать основание выключателя, а на его место установить розеточное и соединить его контакты с освободившимися проводами.
Далее необходимо снять крышку распредкоробки и разъединить провода от бывшего выключателя от жил, идущих к лампочке.
Один из проводников от новой розетки соединить с фазой, другой с нулем и закрыть их слоем изоляции, провода от светильника временно свести вместе и заизолировать.
Закрыть крышку распределительного модуля, включить рубильник.
Проверить розетку, например, включив в него вилку с переходником и лампочкой. Если она загорается – схема собрана правильно.

Подключение от двойного выключателя

Двухклавишные выключатель также можно соединить с розеткой для питания от нее электроприборов, однако в таком случае останется работать только одна клавиша. Алгоритм действий следующий:

Необходимо обесточить электрическую сеть, перед работой обязательно проверив контакты измерительным щупом.
Установить розетку и подключенными к ней двумя жилами.
Далее нужно разобрать выключатель и освободить входной и один из двух выходных проводов.
К входному контакту (фаза) подключить один провод розетки.
Второй проводник розетки (ноль) соединить с одной из выходных жил от выключателя (тот который был предварительно отсоединен) и заизолировать.
Открыв крышку распредкоробки, необходимо разъединить нулевую жилу для одной из лампочек и соединить ее той жилой, которая была отсоединена в выходе на выключателе и скручена с нулевым проводником розетки.
Все соединения контактов изолируются, крышки на выключателе, розетке и распределительном модуле закрываются.
Включается рубильник и проверяется исправность работы схемы.

Почему именно фазу, а не ноль должен разрывать выключатель света ?

На первый взгляд нет никакой разницы обе схемы работают одинаково, ведь и при разрыве нуля выключателем, свет так же погаснет, как и при разрыве фазы.

Чтобы лучше разобраться в этом, давайте, для наглядности, рассмотрим схему подключения выключателя, в которой к нему подведен нулевой проводник (ноль).

Как вы видите, при такой схеме подключения выключателя, на светильнике всегда есть напряжение, это и есть тот главный недостаток, который может вызывать серьезные проблемы и неудобства в работе и обслуживании источников света.

В первую очередь, главная опасность такого способа подключения состоит в том, что вас может «ударить током», например, при замене ламп, когда вы случайно коснётесь токопроводящих контактов.

Кроме того, при нарушении изоляции питающего кабеля или повреждении электрического соединения внутри светильника, фазный проводник может замкнуть на корпус. И тогда, при простом касании люстры или бра, вы сами станете проводником, частью электрической сети, ощутите серьезный электрический разряд, при этом, в определенных условиях, поражение электрическим током может быть даже смертельным.

Это становится особенно актуально потому, что для групп освещения, в том же ПУЭ, разрешено не устанавливать дифференциальную защиту, например, УЗО, поэтому вы узнаете о напряжении на корпусе, лишь когда почувствуете разряд, при этом светильник может быть даже не включен.

Еще одна не такая опасная, но не менее неприятная проблема — это мерцание ламп при выключенном свете. Современные энергоэффективные лампы — энергосберегающие (люминесцентные) или светодиодные, могут реагировать даже на незначительные колебания в электрической сети, даже сверхнизкие токи могут запускать их. Поэтому, даже при выключенном выключателе света может наблюдаться мерцание таких ламп, а это уменьшает как ресурс ламп, так и просто многих раздражает.

Поэтому, чтобы избежать этих и некоторых других проблем, правильно делать так, чтобы выключатель разрывал именно фазу, а не ноль.

К сожалению, чаще всего, люди задаются вопросом фаза или ноль должна быть в выключателе в случае, когда уже столкнулись с неправильной разводкой проводов, имея ноль в выключателе и все вышеописанные проблемы. Что же делать в таком случае?

Основные выводы

Соединить розетку с выключателем можно для различных целей и разными способами:

Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.

Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.

ОсвещениеКак правильно установить и подключить двойной выключатель на две лампочки

ОсвещениеКак правильно подключать светильник на двойной выключатель своими руками

Как подключить комбинированный выключатель и розетку? Проводка комбинированного устройства

Схемы подключения и установка комбинированного выключателя и розетки

Что такое комбинированный выключатель/розетка и как его подключить?

Комбинированное устройство представляет собой комбинацию выключателя и розетки в одном корпусе. Встроенный переключатель может быть подключен для управления розеткой в корпусе. Переключатель также может быть подключен через перемычку, где переключатель будет управлять дополнительной точкой нагрузки, такой как точка освещения.

Перед установкой электропроводки комбинированного устройства необходимо знать основные различия между комбинированным защитным контактом GFCI и комбинированной розеткой выключателя. На линейных клеммах обычного комбинированного переключателя и розетки имеется неповрежденный отрывной язычок, тогда как в комбинированном устройстве GFCI или AFCI его нет. Кроме того, на комбинированном переключателе / розетке GFCI есть кнопки проверки и сброса, и одна сторона может использоваться в качестве клеммы линии (источника), а вторая — в качестве клемм нагрузки, т. е. те точки нагрузки, которые необходимо защитить, должны подключаться к нагрузке. терминалы GFCI.

В комбинированном устройстве «Выключатель и розетка» узкое лезвие предназначено для линии (горячее), а более широкое лезвие — для нейтрального. На линии (горячей) стороне есть неповрежденный ребристый язычок, который можно снять, если переключатель необходим для управления дополнительной нагрузкой, в противном случае можно добавить перемычку между клеммой нагрузки переключателя и нижней клеммой линии (при удалении плавник), следовательно, он будет контролировать розетку в корпусе.

В сегодняшних руководствах по проводке мы покажем, как подключить и установить комбинированный выключатель и розетку в жилых помещениях для управления точкой освещения, добавить розетку к существующему комбинированному устройству, подключить выключатель и розетку из разных источников, добавить GFCI. защищенный комбинированный выключатель/розетку и используйте выключатель в комбинированном устройстве для управления розеткой в нем.

Подключение лампочки с комбинированным выключателем и розеткой

На этой простой схеме подключения комбинированный выключатель и розетка подключены к сети переменного тока 120 В через автоматический выключатель. Отрывной язычок цел, поэтому линия (горячая) подключена к (единственной) одной латунной клемме со стороны линии. Нейтраль подключается к нейтральной серебряной клемме. Латунная клемма нагрузки переключателя и нейтраль подключены к лампочке.

Таким образом, встроенный выключатель управляет точкой освещения, а розетку можно использовать для других нагрузок и подключать через вилки.

Кроме того, не забудьте выполнить надлежащее заземление и заземляющие соединения в соответствии с вашими местными кодами.

Сопутствующая проводка:

Подключение розетки к комбинированному выключателю и розетке

На этой схеме встроенный выключатель в комбинированном устройстве управляет точкой освещения, тогда как розетка может использоваться для других нагрузок. Чтобы добавить дополнительную розетку к комбинированному устройству, просто соедините клеммы линии, нейтрали и заземления, как показано на рисунке ниже.Используйте тугие проволочные гайки для соединений кабелей и проводов.

Похожие сообщения:

Комбинированное электромонтажное устройство, в котором выключатель и розетка управляются разными источниками

На этой схеме встроенный выключатель управляется отдельным источником (т.е. проводами от разных CB), а розетка подключена ко второму источнику. Для этого просто удалите отрывной ребро между линейными клеммами и подключите верхнюю клемму к первому источнику, а нижнюю линейную клемму ко второму источнику.

Нижняя нейтраль должна быть подключена к двум нейтральным проводам источника, а коммутационная нагрузка должна быть подключена к точке нагрузки, т. е. к вентилятору, лампочке и т. д.

Имейте в виду, что если в вашем существующем или новом комбинированном устройстве с выключателем-розеткой отсутствует отрывной язычок, то такой тип проводного соединения невозможен.

Похожие сообщения:

Электромонтажное комбинированное устройство, в котором встроенный переключатель управляет розеткой

В этом проводном соединении встроенный переключатель управляет розеткой в корпусе комбинированного устройства. Чтобы выполнить эту проводку, просто удалите отрывной язычок между двумя горячими клеммами (горячая сторона). Теперь возьмите перемычку и соедините клемму нагрузки переключателя с нижней клеммой со стороны линии (как показано на рис. ниже). Наконец, подключите нейтральный и заземляющий провод, как показано на рис.

Таким образом, встроенный переключатель управляет операциями включения/выключения розетки в комбинированном устройстве. Обратите внимание, что если между двумя клеммами линии нет отрывного ребра, это соединение невозможно.

Подключение комбинированного выключателя и розетки с защитой GFCI

Как обсуждалось в предыдущем посте здесь, любая розетка, выключатель и комбинированное устройство, подключенное к стороне нагрузки GFCI, защищены от замыканий на землю.

Как показано на следующей схеме подключения, комбинированный выключатель и розетка, обычная розетка и выключатель подключены к стороне нагрузки GFCI, следовательно, все они защищены GFCI.

Имейте в виду, что если мы подключим все эти розетки и выключатели к линейной стороне GFCI, они вообще не будут защищены GFCI.

Общая информация о электрических розетках:

Примечание. Мы использовали красный для горячего, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. д.

Используйте провода калибра 14 и 12 для автоматических выключателей на 15 и 20 А.
15A и 20A GFCI может быть установлен только на автоматический выключатель на 15-20A и 20A (но не на 15 и 30A) соответственно.
Латунные винты должны быть подключены к горячему (линейному, токоведущему или фазному) проводу (черному, коричневому или красному).
Серебряные винты должны быть подключены к нейтральному проводу (белому или синему)
Зеленый винт должен быть подключен к заземляющему проводу (зеленому/желтому или голому)
Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
Нейтральный провод не требуется в розетках 240В.
Если в розетке четыре контакта, то нужен нейтральный провод и четыре провода от выключателя должны быть подключены к розетке i.е. 2 горячие линии (линия 1 и линия 2), нейтральный и заземляющий провод.
Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать розетку.
Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие руководства по монтажу электропроводки

Fix-It Chick: добавьте электрическую розетку рядом с выключателем света | Новости, спорт, работа

Добавить электрическую розетку рядом с существующим выключателем света несложно, если в коробке есть нейтральный провод.

Шаг 1: Отключите питание выключателя освещения на главном электрическом щите.

Шаг 2: Снимите пластину переключателя и отвинтите переключатель от розетки.

Шаг 3: Вытащите переключатель из коробки. Если за выключателем есть пучок из двух белых проводов, соединенных вместе, и два отдельных провода, идущих к выключателю, добавить розетку будет несложно.

Шаг 4: Используйте датчик напряжения, чтобы убедиться, что питание коробки отключено, прикоснувшись датчиком к каждому проводу отдельно.

Шаг 5: Пометьте изолентой два провода, прикрепленных к выключателю, и отсоедините провода от выключателя.

Шаг 6: Снимите существующую выпускную коробку и замените ее двойной выпускной коробкой.

Шаг 7: Снимите гайку, соединяющую два нейтральных провода в задней части коробки, и добавьте в смесь третий белый провод. Скрутите провода вместе и закройте их проволочной гайкой. Прикрепите свободный конец нового провода к серебряному винту на новой розетке.

Шаг 8: Подсоедините два коротких черных провода к черному проводу, который изначально был на золотом винте переключателя. Это должен быть горячий провод. Скрутите три провода вместе и закройте их проволочной гайкой. Прикрепите свободный конец одного нового провода к золотому винту на выключателе, а свободный конец второго нового провода присоедините к золотому винту на розетке.

Шаг 9: Подсоедините белый провод, который изначально был на переключателе, к серебряному винту на переключателе.

Шаг 10: Если к выключателю был присоединен заземляющий провод, подсоедините к нему два коротких зеленых или оголенных провода и закройте все три гайкой. Подведите свободный конец одного провода заземления к зеленому винту на выключателе, а свободный конец второго провода к зеленому винту на розетке.

Шаг 11: После того, как все провода подсоединены, нажмите выключатель и вставьте розетку в новую коробку. Закрепите их крепежными винтами.

Шаг 12: Включите питание и убедитесь, что все работает правильно, прежде чем прикреплять новую накладку.

— У вас есть вопрос по ремонту дома для ремонтника? Отправьте его Линде Коттин по адресу [email protected].

Как подключить два светильника, управляемых одним выключателем

Марк Дж. Донован

Обычная схема электропроводки, встречающаяся во многих домах, представляет собой два светильника, управляемых одним выключателем.

Существует множество способов подключения такого типа цепей, однако я сосредоточусь на случае, когда питание подается от панели главной цепи в распределительную коробку с однополюсным выключателем.

Предупреждение. Бытовое электричество может травмировать и даже убить вас, если вы вступите с ним в контакт. Крайне важно, чтобы питание было сначала отключено автоматическим выключателем, а затем проверено на выключателе и осветительных приборах, чтобы убедиться, что они действительно выключены, прежде чем выполнять какие-либо электрические работы с ними.

Обычно в этих типах цепей используется кабель Romex 14-2 или 12-2. Кабель 14-2 Romex используется для цепей на 15 ампер, а кабель 12-2 Romex используется для цепей на 20 ампер.

Черновая обработка электропроводки

Для грубой схемы, в которой два источника света управляются одним выключателем, кабель Romex должен быть сначала проложен от панели в электрическую коробку выключателя света. Это ваш питающий кабель. Второй кабель Romex должен быть подведен от выключателя света к одной из электрических коробок освещения.

Третий кабель Romex должен быть проложен между двумя световыми электрическими коробками. Узнайте, как протянуть кабель Romex через стену, здесь .

Подключение электрической коробки выключателя

Подсоедините черный провод кабеля питания к латунному винту на однополюсном выключателе освещения.

Подсоедините черный провод, идущий от электрической коробки освещения, к серебряному винту на однополюсном выключателе освещения.

Используйте гайку для провода, чтобы соединить два белых провода (обратные линии) вместе.

Два светильника с одним выключателем

Наконец, скрутите вместе два оголенных провода заземления с помощью гайки Greeny.Обратите внимание, что один из проводов должен выступать из конца «Зеленого». Прикрепите этот оголенный провод заземления к зеленому винту на переключателе. Убедитесь, что при креплении проводов к винтам провода согнуты в изогнутую форму и установлены по часовой стрелке вокруг винтов.

Подключение электрической коробки первого света

Используя проволочный зажим, скрутите и соедините черные провода двух кабелей Romex вместе с 5-6-дюймовым коннектором (используя только отрезок черного экранированного провода, извлеченный из небольшого отрезка запасного кабеля Romex).

Прикрепите черную косичку к одной стороне световой цепи. (Обратите внимание, что свиной хвост может не понадобиться, если вы подключаете напрямую к осветительному прибору. В этой конкретной ситуации черный провод осветительного прибора должен быть скручен и соединен вместе с помощью гайки с двумя черными проводами, связанными с Romex. кабели.)

Посмотрите видео ниже о подключении электрической розетки.

Повторите процедуру для белых проводов (обратные провода).Используя проволочную гайку, скрутите и соедините вместе белые провода двух кабелей Romex вместе с коннектором длиной 5-6 дюймов (используя только отрезок белого экранированного провода, извлеченный из небольшого отрезка запасного кабеля Romex).

Подсоедините белую косичку к другой стороне цепи освещения. (Обратите внимание, что хвостик белого провода может не понадобиться, если вы подключаете напрямую к осветительному прибору. В этой конкретной ситуации белый провод осветительного прибора должен быть скручен и соединен вместе с помощью проволочной гайки с двумя белыми проводами, связанными с кабели ромекс.)

Наконец, скрутите вместе два оголенных провода заземления с помощью гайки Greeny. Опять же, один из проводов должен торчать из конца «Грини». Прикрепите этот оголенный провод заземления к зеленому винту на светильнике или к металлическому шасси светильника.

Подключение электрощита второго освещения

Электрическая коробка второго света очень проста в подключении. Просто подключите черный провод, связанный с кабелем Romex, к одной стороне светильника, а затем белый провод, связанный с кабелем Romex, к другой стороне светильника.

Здесь можно найти местного подрядчика по электроснабжению.

Затем скрутите вместе два оголенных провода заземления с помощью гайки Greeny.

Узнайте, как заменить выключатель света в этой электронной книге.

Опять же, один из проводов должен выступать из конца «Грини». Прикрепите этот оголенный провод заземления к зеленому винту на светильнике или к металлическому шасси светильника.

После подключения электрических коробок и осветительных приборов закрепите их в соответствующих электрических коробках и прикрепите крышку переключателя к электрической распределительной коробке.

Наконец, установите лампочки в осветительные приборы, а затем включите питание новой цепи освещения на панели главной цепи.

Хотите добавить диммер для управления освещением? Посмотрите, как это сделать, в этом видео о том, как установить трехпозиционный диммерный выключатель , или в этой статье , посвященной установке светового диммера .

Для получения справки по строительству нового индивидуального дома см. Лист предложений по строительству нового дома HomeAdditionPlus.com . Бюллетень предложений по строительству нового дома предоставляет вам информацию о том, как планировать индивидуальный проект строительства дома и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает в себя подробную таблицу разбивки затрат и электронную таблицу для оценки ваших собственных затрат на строительство нового дома.

Заполните нашу быструю и удобную форму за 3-5 минут и получите бесплатное ценовое предложение по пристройке дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке дома. Этот процесс является бесплатным, и вы не обязаны продолжать его после того, как получите смету стоимости пристройки к дому.

Проводка трехпозиционного переключателя | Как подключить трехпозиционные выключатели

Трехпозиционный выключатель — это тип, который включает свет с обоих концов коридора. На этих схемах ясно показано, как подключить пару трехпозиционных выключателей света в трех различных ситуациях.

Трехпозиционные выключатели света управляют светом из двух мест, например, с обоих концов лестницы или коридора.

Трехпозиционный выключатель сконструирован и подключен немного иначе, чем обычный однополюсный выключатель света. Начнем с того, что на переключателе не написано «ВЫКЛ» и «ВКЛ», а также нет верхней и нижней частей. Также есть еще один терминал. Вместо двух клеммных винтов и заземляющего винта, как у обычного («однополюсного») выключателя света, трехходовой выключатель имеет три клеммных винта и заземляющий винт.

Примечание. Многие современные выключатели имеют отверстия для подключения проводов, а не винты, которые фиксируют провода на месте.Тем не менее, принцип тот же.

На большинстве трехпозиционных переключателей две клеммы имеют одинаковый цвет (обычно серебристый или латунный), а третья клемма, называемая «общая клемма», имеет другой, часто более темный цвет.

Не во всех трехпозиционных переключателях эти клеммы расположены в одинаковой конфигурации, поэтому при их подключении необходимо обращать внимание на их цвета (и инструкции, прилагаемые к упаковке).

Переключатель, показанный здесь, имеет серебряный и золотой винты, расположенные друг напротив друга, и бронзовый винт в третьем положении.Зеленый винт на одном конце предназначен для провода заземления.

При замене существующего трехпозиционного выключателя обязательно верните провода на соответствующие винтовые клеммы. Наденьте кусок изоленты на провод, идущий к винту общей клеммы. Два других провода можно подключить к любой из идентичных клемм.

Обратитесь к рисункам ниже, чтобы выполнить предварительную проводку для каждой из этих ситуаций.

Обратите внимание, что на этих схемах предполагается, что вы следуете всем рекомендуемым методам безопасной установки электрических цепей.

Всегда отключайте питание цепи перед работой с оголенными проводами.

Как работает трехпозиционный выключатель

Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, когда он выключен.

Принимая это во внимание, белый провод от источника питания всегда идет непрерывно к светильнику, а оголенные провода заземления всегда крепятся к заземляющим винтам. А вот «горячий» или «заряженный» провод, идущий от источника питания, проходит через выключатели.

В случае трехпозиционного переключателя к паре переключателей подключаются три провода — два черных «путевых» провода и третий «общий» провод.

Когда питание цепи включено, любой из них может быть «горячим», в зависимости от того, как переключаются переключатели.

Поскольку для подключения выключателей часто используется трехпроводной неметаллический кабель с заземлением, такой как Romex, во время установки часто вносятся небольшие изменения. Этот тип кабеля содержит белый провод, который должен служить черным проводом.По этой причине белый провод окрашен или обмотан черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных выключателей и ламп.

Как подключить трехпозиционные выключатели

Существует три основных способа установки трехпозиционных переключателей для управления одним или несколькими источниками света. Правильный для вас будет зависеть от того, где питание входит в цепь (на один из переключателей или на осветительную арматуру), а также от размещения переключателей и источников света.

Обратите внимание: все выключатели, имеющие зеленый винт или провод заземления, должны быть заземлены на металлическую электрическую коробку или на оголенный или зеленый провод заземления цепи.

A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем идти к свету, а затем заканчиваться на другом выключателе. Обратите внимание, что на этой иллюстрации входящий белый провод проходит через первую распределительную коробку и заканчивается на осветительном приборе.

Проводка трехпозиционного выключателя, где питание подключается сначала к выключателю, а затем к свету .

B) Провода от источника питания могут сначала войти в коробку светильника, пройти оттуда к одному выключателю, а затем подключить этот выключатель к другому выключателю.В этой конфигурации входящий белый провод подключается непосредственно к светильнику. Черный провод соединяется с белым проводом с изоляцией, который проходит через первую распределительную коробку и соединяется с общей клеммой на втором переключателе. Затем красный и черный дорожки подключаются к парным клеммам дорожки на обоих переключателях. Проводка трехпозиционного переключателя, где питание идет непосредственно на свет .

В) Провода от источника питания идут от выключателя к выключателю, и далее идут к светильнику.В этой конфигурации питание поступает к первому выключателю, а светильник размещается после второго выключателя.

Белый провод, соединенный гайками в каждой распределительной коробке, идет от источника к светильнику. Заряженный черный провод подключается к общему выводу первого выключателя, а затем проносится парными путешественниками к парным выводам второго выключателя. Общий вывод второго выключателя посылает черный провод к светильнику.

Проводка трехпозиционного выключателя, где мощность начинается с одного выключателя и идет ко второму выключателю , прежде чем перейти к свету.

Получить предварительно проверенную местную электропроводку Pro

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству в Sunset Books, старшим редактором журнала Home Magazine, автором более 30 работ по благоустройству дома. книг и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Don Vandervort

Некоторые часто задаваемые вопросы об умной розетке и умном коммутаторе TP-Link

Основные/расширенные настройки умной розетки/переключателя см. в следующих часто задаваемых вопросах:

Как подключить умную розетку TP-LINK к домашней сети через Kasa?

Как создать облачную учетную запись для моего смарт-модуля TP-LINK в Kasa, чтобы Kasa могла управлять им удаленно?

Введение в расширенные настройки TP-LINK Smart Plug в приложении Kasa.

Как обновить прошивку смарт-устройств в приложении Kasa?

Q1: Можно ли подключить удлинитель к умной розетке?

О: Да, вы можете подключить удлинитель к смарт-разъему TP-Link и включать/выключать его с помощью приложения Kasa или голосовой команды с помощью Amazon Echo/Google Assistant. Общая потребляемая мощность и мощность устройств, подключенных к удлинителю, должны быть в пределах номинальной силы тока и мощности умной розетки.

Q2: Может ли Smart Plug/Switch управлять несколькими источниками света?

A: Да, могут, если общий потребляемый ток и мощность не превышают номинальную силу тока и мощность Smart Plug/Switch .

Например, вы можете использовать его для управления елочными огнями снаружи.

Q3: блокирует ли Smart Plug обе вилки на панели розеток?

A: Возможно, да. Из-за конструкции Smart Plug рекомендуется размещать ее в верхней розетке, чтобы можно было использовать нижнюю. Тем не менее, мы предлагаем новый мини-штекер HS105. Эта модель предназначена для того, чтобы розетка 2 ^и на панели розеток оставалась свободной.

Q4: Могу ли я использовать Smart Plug/Switch на моем телевизоре, чтобы Alexa/Google Assistant/Home Kit могли включать/выключать телевизор с помощью голоса?

О: Нет, большинство телевизоров переходят в режим ожидания, когда вы их выключаете. Поскольку интеллектуальная розетка отключает все питание после выключения телевизора, ее необходимо будет включать вручную после восстановления питания.

Q5: Может ли TP-Link Smart Plug/Switch работать с Apple Home Kit?

О: Нет, наши смарт-устройства не поддерживают Apple Home Kit.

Q6: Могу ли я попросить Alexa « включить свет в спальне через 10 минут «?

A: Да, Alexa имеет встроенную функцию таймера, которая выполнит желаемое действие после того, как сообщит ему об ожидании «x» времени.

Чтобы выполнить этот запрос, вам необходимо создать «Процедуры» в приложении Alexa. Для получения подробной инструкции обратитесь в службу поддержки Alexa.

Например,

В приложении Alexa при настройке «Подпрограммы» триггером является

Голос: Алекса, включи свет в спальне через 10 минут,

Действие

Подождите (Действие 1): установите таймер на 10 минут.

Устройство (Действие 2): Включите свет в спальне

Когда вы произносите голосовую команду «Алекса, включи свет в спальне через 10 минут», свет в спальне включится через 10 минут.

В7: Нужно ли покупать умные лампочки, чтобы иметь возможность управлять освещением с помощью Alexa с помощью умной розетки/переключателя?

A: Никакие умные лампочки не нужны. Коммутатор будет управлять всем, что находится в цепи, на которой он установлен, а Alexa обеспечит голосовое управление для этого устройства.

Q8: Является ли HS200/HS210KIT диммером?

A: Нет, HS200/HS210KIT не имеет функции диммера. HS220 — это диммер, но только двухсторонний.

Q9: Могу ли я вручную включать/выключать лампу/другие устройства с помощью переключателя на HS200?

A: Да, когда HS200 правильно подключен к электрической системе, вы сможете управлять лампой/другими устройствами в системе вручную.

Q10: Может ли HS200 работать по двухпроводной схеме?

О: Нет, для правильной работы HS200 вам потребуется не менее трех проводов: фаза, нагрузка и нейтраль.

Q11: Может ли HS200 работать с двухполюсным переключателем, если другой переключатель всегда включен?

A: Возможно, но только после модификации схемы. Мы не рекомендуем вам делать это и не можем предоставить техническую поддержку для такого рода приложений. Если вы хотите продолжить, мы настоятельно рекомендуем вам нанять профессионального электрика для его установки.

Q12: Можно ли использовать переключатель HS200 в комбинации с трехпозиционным переключателем света (два переключателя управляют одним светом)?

A: Возможно, но только после некоторой модификации схемы. Мы не рекомендуем вам делать это и не можем предоставить техническую поддержку для такого рода приложений. Если вы хотите продолжить, мы настоятельно рекомендуем вам нанять профессионального электрика для его установки.

Q13: C и я использую комплект HS210 с обычным трехпозиционным переключателем?

A: Да, но вам нужно подключить только один HS210 к проводу Line и обычный трехпозиционный переключатель к проводу нагрузки.

Q14: Какой тип диммера у HS220?

A: Тип диммера нашего HS220 относится к лампам накаливания/галогенам (управление прямой фазой) на основе TRIAC.

Q15: Могу ли я установить интеллектуальный коммутатор TP-Link в распределительную коробку с 2 или 3 постами?

A: Все наши интеллектуальные коммутаторы TP-Link разработаны с одним блоком, и все они уже имеют оригинальную табличку в упаковке. В настоящее время мы не продаем 2-местные/3-местные настенные панели. Вообще говоря, если каждый переключатель в 2-клавишном/3-клавишном или более коммутационном блоке может управлять одним источником света или рядом светильников по отдельности, то можно вместо этого установить интеллектуальный переключатель TP-Link в этот блок. Перед его установкой рекомендуется сначала найти спецификацию интеллектуального переключателя на нашем официальном веб-сайте и проверить, совместим ли размер монтажной коробки с нашим переключателем.

Q16 ： Какой тип реле у смарт-вилки и переключателя Kasa?

A: для диммерного переключателя HS220 используется реле SRC, а для других умных розеток и переключателей Kasa используется механическое реле

3-позиционные переключатели и 4-позиционные переключатели

Управление освещением с помощью двух или более выключателей

На этой странице описывается, как использовать 3-позиционные и 4-позиционные переключатели для управления освещением от

двух и более мест.Это первая из нескольких связанных страниц, объясняющих

как управлять светом с помощью нескольких выключателей. Нажмите

здесь для обзора всех этих страниц.

Свет или светильники могут управляться более чем одним переключателем. Обычная практика

в домашнем строительстве стоит использовать 3-позиционные выключатели. «3-х полосный» это электрика

обозначение однополюсного двухпозиционного переключателя (SPDT).

Ниже показан трехпозиционный переключатель. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние.

(требуется включенный Javascript):

Вот типичная схема в четырех возможных состояниях.:

Выключатели должны создавать замкнутую цепь, чтобы ток протекал, а лампочка

зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда

оба переключателя находятся в нижнем положении, цепь замкнута (внизу справа). Если один переключатель

вверх, а один вниз, ток заходит в тупик, ток не течет и

лампочка не горит (вверху слева и внизу слева).

Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет проводов. Это функционально

раскраска, предназначенная для иллюстрации состояния напряжения каждого сегмента провода.

Красный указывает на горячий провод (120 вольт переменного тока).
Зеленый указывает на нейтральный провод с потенциалом земли.
Синий указывает
провод, который плавает. «Плавающий» здесь означает изолированный от горячего

и нейтраль с помощью выключателей и/или лампочек.

Для выбора цвета провода для вашей цепи см. далее на этой странице.

Управление светом с тремя и более выключателями

Для

более двух переключателей, один или несколько 4-позиционных переключателей добавляются между 3-позиционными

переключатели.Четырехпозиционный переключатель имеет два положения. В первом положении контакты

подключены напрямую, так что переключатель не действует. На позиции

два, переключатель перекрестно соединяет контакты слева с контактами на

справа, в соединении «X». Наведите указатель мыши на изображение, чтобы

увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как

4-позиционные переключатели работают — анимация. Эта одноминутная анимация является

ярчайшая иллюстрация функции трех- и четырехпозиционного переключателя.

(Не беспокойтесь о размере файла — он должен загрузиться за считанные секунды даже через модем.)

Ниже приведен пример схемы освещения с четырьмя выключателями. Эта схема также показывает

черновые коробки, проволочные гайки и правильный цветовой код.

Обратите внимание, что фонарь можно разместить в любом месте обратного провода, как показано выше.

как белый. Это может быть так, как показано в конце прогона, но это может быть между любым

пару распределительных коробок (как показано на следующем рисунке) или даже между панелью

и первая распределительная коробка.Вы можете использовать столько 4-позиционных переключателей, сколько захотите.

Цветовая маркировка

Официальное слово см. в своде правил National Electric. вот попробую

чтобы немного описать, что такое цветовая кодировка и как должны быть проложены провода.

окрашены в цепи освещения (и почему).

Обычной практикой при подключении схемы с несколькими переключателями является использование двухжильного кабеля (черный

и белый) кабель от панели до первого выключателя, а затем трехжильный (черный,

красный, белый) кабель между парами выключателей.Белый обозначает нейтральный, ток

несущий провод, соединенный с землей в панели автоматического выключателя. Черный и

красные используются для «горячих» проводников 120 вольт по отношению к земле.

На предыдущем рисунке показана схема, которая следует этому соглашению.

NEC допускает определенные исключения для цепей освещения, поэтому стандарт

двухжильный (черный и белый) и трехжильный (черный, красный и белый)

можно использовать, и использовать эффективно. В частности, это часто удобно и

эффективно разместить свет между двумя выключателями или между панелью и

первый переключатель.В таких случаях удобно и допустимо подвести 120 вольт

к выключателю через провод белый .

Если вы размещаете свет в таком месте, помните о путанице, которая

может произойти от этого цвета провода. На картинке выше белый всегда нейтрален,

в то время как черный или красный могут быть горячими. Если свет расположен между двумя средними

выключатели, то белый провод, идущий от лампы к выключателю, на самом деле

иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер.

для обозначения любого «горячего» белого провода, питающего выключатель.Такое цветовое кодирование

показано в следующем примере:

Другие варианты

Вот еще пара вариаций схемы 3-х и 4-х позиционного переключателя. Все

4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, пропустите

оба четырехпозиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите.

вместо любого из показанных на следующих схемах.

Вот пример света в середине пробега. Обратите внимание на шаблон

очень похоже, но цветовой код немного сложнее.Два белых провода

должны быть отмечены черным, где питание переключателей.

Маркируя провод, как указано выше, вы информируете всех, кто работает в коробке позже.

что это провод, который будет подавать (иногда) 120 вольт на выключатель.

Это позволит рабочему правильно подключить сменные выключатели. (Для цепей

только с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)

Вот еще вариант, где кабель от панели идет напрямую к

световой короб, который, в свою очередь, находится между некоторыми выключателями..

<Страница главных переключателей | Следующий урок : 4-позиционные переключатели -- анимация>

Связанные страницы:

Почему половина электрической розетки работает, а другая половина нет?

Почему половина электрической розетки работает, а другая половина нет? — Редди Электрик

Розетка
поломка – частая проблема, с которой сталкиваются домовладельцы. Обычно розетка не
работают правильно, потому что есть проблема с проводкой, но есть четыре других
распространенные причины, по которым работает только половина электрической розетки.За
например, у вас может быть один из следующих:

Вилка с выключателем
Розетка, в которую была вставлена проводка с затылком
Неправильно использованная гайка для провода
Был использован неправильный тип металлического провода

Прочтите, как это может повлиять на вашу розетку и, что более важно, когда вызывать мастера.

Вилки с переключателем

В первую очередь проверьте, есть ли у вас
коммутируемая розетка. В большинстве домов есть дуплексные розетки, которые позволяют подключать
два устройства в них сразу.Полугорячая (или коммутируемая) розетка – это
дуплексная розетка, в которой только одна вилка постоянно включена, а другая
половина включается и выключается обычным настенным выключателем.

Этот тип розетки обычно встречается
в современной постройке и в помещениях, не имеющих верхнего света.
Например, розетки-выключатели обычно находятся в гостиных и спальнях.
где вам нужно будет подключить лампу к коммутируемой стороне
торговая точка. Это позволяет легко включать и выключать лампу одним движением ручки.
настенный выключатель.

Проводка с обратной связью

Существует два способа подключения стандартного
вилка или переключатель. Правильный способ — намотать проволоку на винт и
затяните винт. Неправильный способ — наносить удар в спину, толкая
его в разъем, который захватывает провод внутри. Это создает свободный
связь, которая легко сгорает. Это можно проверить без
помощью профессионала, но если это необходимо исправить, найм
предлагается профессиональный. Для проверки снимите выпускную пластину и
извлеките емкость из распределительной коробки.Затем вы должны увидеть,
провода были обмотаны должным образом или забиты в спину.

Неправильное использование проволочных гаек

Технически проволочная гайка предназначена
чтобы все провода были вместе и закрыты. Некоторые электрики используют проволочные гайки
для соединения проводов. Неправильное их использование приведет к
розетка перестала функционировать должным образом. Позвоните специалисту, чтобы ваш
провода правильно подключены.

Неправильный тип металлической проволоки

Алюминий и медь являются двумя основными
виды металла, используемые для проводов.Медь прочнее, и большинство устройств
рассчитан на медную проводку. Алюминий хрупок, легко ломается и имеет более
устойчивость к электричеству. Высокое сопротивление вызывает накопление тепла
внутри розетки и сжигает проводку.

Даже небольшая электрическая проблема
Может показаться, что всегда разумно обратиться к профессионалу. Позвоните обученному
специалисты Reddi по телефону (316) 771-9699.

Ресурсы, найденные на нашем веб-сайте,
предоставлены в качестве общих рекомендаций, и Reddi Industries не берет на себя
любой ответственности, вытекающей из предоставленной информации.

Свайный фундамент своими руками видео: Свайный фундамент своими руками: пошаговая инструкция, видео

Из чего построить курятник: Как построить курятник своими руками: практические советы

Want to say something? Post a comment
Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Comment
Name*

Email*

Website

Рубрики

Баня

Дом

Как установить

Материал

Печ

Разное

Своими руками

Советы

Что лучше
