Ворота из профильной трубы — делаем сами

При возведении ограждения какого-либо участка своими руками неизбежно встаёт вопрос о том, из чего сделать ворота? Вариантов несколько, но заметное уменьшение трудоёмкости и материальных затрат даёт конструкция из профильной (квадратной) трубы. Она отлично согласуется как с металлическим, так и с деревянным забором.

Профильная труба как материал. Плюсы и минусы

Часто решение применить трубу профильного типа в сооружении ворот обосновано её главными преимуществами.

  • Она имеет невысокую стоимость.
  • Благодаря профильной конструкции изделия получаются не гнущимися.
  • Прочность деталей также велика.
  • В прямоугольную трубу удобно вкручивать саморезы.
  • Такой материал выглядит эстетично.
  • Заготовки имеют малый вес.

Эти плюсы перевешивают недостатки профильной трубы, а они тоже есть:

  • подверженность коррозии при воздействии атмосферных осадков,
  • появление перекосов внутри конструкции во время интенсивной эксплуатации в случае использования во время монтажа резьбовых соединений,
  • описываемую трубу, впрочем, как и круглую, неудобно красить эмалью.

Если правильно смонтировать ворота из этого материала, соблюсти все нюансы, то указанные недостатки проявятся по минимуму, а изделие прослужит долго.

Подготовка к постройке. Расчёт размеров конструкции

Габариты ворот должны соответствовать высоте ограждения и стандартной ширине въезда для автомобиля. Если забор на участке достигает в верхней точке, например, полтора метра, то и высота нашего изделия должна составлять столько же для эстетичности. Стандартная величина размера для заезда транспорта — три метра. Выходит, оптимальные габариты каждой створки 1,5 м х 1,5 м.

Этот пример будем использовать в дальнейших расчётах. Перед началом вычисления размеров профиля и количества материалов нужно убедиться, что для будущей конструкции в ограде оставлен достаточный проём. Далее необходимо установить стойки для крепления створок нашего изделия.

Эти вертикали изготавливают из деревянных брусков с профилем 50 мм х 50 мм или металлических уголков 50 мм х 50 мм. Их прикрепляют к забору или заглубляют в землю и бетонируют. При монтаже стоек требуется соблюсти строгую вертикальность. Расстояние между ними должно быть равно ширине ворот плюс свободное пространство для петель. Последнее принимаем равным оптимально 1 см с каждой стороны.

В нашем примере расстояние между стойками составит L = 1,5 м + 1,5 м + 0,01 м + 0,01 м = 3,02 м.

Верхний и нижний шарнир прикрепляют к каждой створке, отступив от угла примерно по 20 см.

Выбор профтрубы: какая лучше

Перед подбором подходящих заготовок необходимо определиться с материалом прямоугольного проката. Последний выпускается с применением следующих видов стали:

  • углеродистая (обычная),
  • оцинкованная (с покрытием для защиты от коррозии),
  • нержавеющая.

Последний вариант сразу отпадает, поскольку указанный материал слишком дорогой для любых стандартных ворот. Если бюджет запланирован минимальный, выбираем углеродистую сталь. Когда средств достаточно, лучше использовать оцинковку. В нашем примере будет фигурировать обычная сталь.

Профильные трубы разделяются ещё по способу их изготовления — бывают сварными горяче- или холоднокатаными, либо бесшовными. Последние также из-за высокой стоимости не берутся в расчёт. Для ворот обычно используют сварные и одновременно холоднокатаные (для мебельных каркасов), так как горячекатанные обладают низкой точностью.

В итоге нами будут использоваться заготовки из прямоугольной профильной трубы, сварной и холоднокатаной, изготовленной из простой углеродистой стали.

Пример заготовок профильной трубы квадратного сечения

Квадратный профиль для ворот подойдёт идеально, поскольку он дешевле, чем вытянутый прямоугольный, с ним легче работать. Размер стороны выбираем из следующих соображений.

Величина должна быть больше среднего диаметра применяемых саморезов (до 5 мм), тогда как к прочности заготовки никаких требований не предъявляется. Вместе с тем увеличение размеров приводит к излишнему весу конструкции. Поэтому достаточно взять профиль 10 мм х 10 мм.

А вот стенка должна иметь достаточную толщину для проварки электродами. Минимальный подходящий здесь размер 1,5 мм. Итог: для нашего примера берём прокат квадратного сечения 10 мм х 10 мм х 1,5 мм.

Расчёт материала

Возьмём для рассмотрения простейшую конструкцию ворот: квадраты с диагоналями. То есть каждая створка будет выглядеть как квадрат с двумя перекрещенными по центру диагоналями. Рассчитаем, сколько нужно материала для таких изделий. Периметр каждого прямоугольного элемента ворот в нашем примере равен L = 1,5 м + 1,5 м + 1,5 м + 1,5 м = 6 м. Ведь любая сторона створки составляет 1,5 м.

Любая же диагональ этого элемента ворот является гипотенузой прямоугольного треугольника с катетами по 1,5 м. Длина гипотенузы по теореме Пифагора будет равняться корню из следующей суммы квадратов катетов: S = 1,52 + 1,52 = 2,25 + 2,25 = 4,5. Когда извлекаем корень из последнего числа, получаем окончательный результат: приближенно диагональ равна 2,12 м.

Рисунок изделия с размерами

У нас две створки ворот. В каждой теперь есть подсчитанный периметр и две вычисленные диагонали. Поэтому общую длину необходимых заготовок находим, как сумму периметра и диагоналей, помноженную на два. Lобщ = (6 м + 2,12 м + 2,12 м) х 2 = 10,24 м х 2 = 20,48 м. Принимаем с запасом Lобщ = 21 м.

Для усиления углов створок понадобятся ещё косынки — небольшие прямоугольные треугольники из листового металла. Они будут привариваться там, где диагонали стыкуются с горизонтальными и вертикальными профильными трубами. Размеры косынок одинаковы и стандартны: на каждый катет по 10 см вполне достаточно.

Материал этих элементов — обычная листовая сталь толщиной 2 мм. Их можно либо приобрести как есть, либо вырезать из листа. Лучше и проще такие детали купить уже готовыми с подходящими размерами, потому что у них будет соблюдена перпендикулярность при прямом угле.

Остаётся приготовить четыре шарнира. Подойдут простые садовые механизмы, открывающиеся по типу книжки, высотой оптимально — минимум 10 см. Общий список материалов получится таким:

  • труба профильная 10 мм х 10 мм х 1,5 мм суммарной длиной 21 м,
  • косынки 10 см х 10 см — 8 штук (по количеству углов створок) толщиной 2 мм,
  • шарниры — 4 штуки.

Стоит подумать сразу, как будут фиксироваться закрытые ворота — навесным замком или простым засовом. В зависимости от этого нужно также приобрести соответствующие детали.

Если планируется использовать навесной замок, то покупаются два простых ушка и сам запирающий механизм с ключами. Ушки можно прикрутить и после монтажа ворот саморезами. То же самое касается засова — его легко приделать по окончании работ с помощью шурупов.

Необходимые инструменты

Предварительно посчитаем расход электродов. На 1 м шва уйдёт по стандартным нормам около 0,3 части одного расходника. Длина всех швов вычисляется так: для проварки косынки нужно заполнить две её стороны, то есть 20 см. А таких деталей 8 штук. Получаем 1,6 м. Накидываем на всё остальное 40 см. Получаем 2 метра шва. Значит, достаточно 0,6 электрода. Возьмём 2 штуки, чтобы хватило наверняка.

Для работы понадобятся следующие инструменты:

  • сварочный аппарат,
  • электроды в количестве 2 штук,
  • угольник,
  • болгарка,
  • напильник.

При этом болгарка нужна для отрезания заготовок от проката, а напильник необходим для зачистки заусенцев.

Пошаговая инструкция по изготовлению ворот из профильной трубы своими руками

  1. Отрезаем все заготовки, согласно рассчитанным размерам: вертикали, горизонтали и диагонали. При этом нужно помнить, что ширина любой створки ворот на самом деле чуть больше каждой горизонтальной заготовки. А именно: больше на величину двух толщин вертикально установленного профиля (2 х 1 см). Поэтому длина горизонтальной заготовки корректируется: L = 1,5 м — 2 см = 1,48 м.

    Резка деталей

  2. Раскладываем все полученные элементы на земле, распределяя их по типажу в отдельные стопки. Так легче и быстрее пойдёт дальнейшая работа.
  3. Начинаем варить первую створку. Укладываем её верхнюю горизонталь на бетонный пол. К последней приставляем вертикаль. Здесь необходимо соблюсти перпендикулярность. Для этого кладём поверх стыка косынку, выравниваем трубы по кромкам (катетам) этой детали и прихватываем начальным маленьким швом собранный угол.
  4. Проверяем перпендикулярность угольником.
  5. Переворачиваем элемент, провариваем полностью всё соединение.
  6. Теперь к вертикали приставляем нижнюю горизонталь. Аналогично накладываем косынку и повторяем операции из пунктов 3, 4 и 5.
  7. Далее устанавливаем вторую вертикаль. Привариваем её, накладывая косынки и подгоняя углы до соблюдения перпендикулярности, аналогично пунктам 3,4 и 5.

    Прикладывание четвёртой стороны

  8. Квадрат готов, но он ещё хлипкий. Начинаем приваривать диагонали. Уложив недоделанную створку на бетонный пол (косынками вниз), накладываем сверху первую диагональ, отмечаем маркером её точные размеры (ориентируясь по готовым углам створки), отрезаем излишки болгаркой.
  9. Привариваем эту диагональ к косынкам и профилям, вставив её внутрь квадрата.
  10. Следующую подобную деталь размечаем так же, как в пункте 8, но ещё придётся разрезать её пополам там, где проходит первая, уже приваренная, диагональ.
  11. Привариваем половинки второй детали, чтобы получилось запланированное перекрещивание.
  12. С помощью сварки прикрепляем шарниры (петли), отступив по 20 см от верхнего и нижнего угла створки соответственно.

    Приваривание петли

  13. Устанавливаем засов или ушки для навесного замка, с помощью сварки или саморезов. Ворота готовы.

Нужно помнить: когда прикрепляем петли, важно не перепутать их верх и низ. А также предварительно, перед сваркой, необходимо тщательно продумать, в какую сторону открываются ворота и соответствующие шарниры.

Вариант без сварки

В случае, когда решено соорудить ворота без применения сварочного аппарата (ведь он дорог, не у всех есть, да и не все умеют с ним обращаться) – нужно использовать болты с гайками. Для этого в списке инструментов заменяем оборудование для сварки на дрель.

В инструкции все сварочные операции заменяем на сверление отверстий и соединение деталей болтами с гайками. Выглядеть это будет так.

  1. Начальные операции до пункта 3 производим точно так же, как в предыдущей инструкции.
  2. Далее косынку тоже накладываем сверху угла. Затем приставляем под неё угольник. После этого просим помощника всё зафиксировать руками и сверлим отверстия сквозь косынку и профиль.
  3. На каждом катете косынки должно получиться по 2 дырки для одного отдельного профиля. Сразу вставляем болты и стягиваем соединения гайками. И так каждый раз.
  4. При монтаже диагоналей тоже сверлим отверстия в косынках, приставляя диагональные трубы, по одной дырке на косынку.
  5. В центре створки ворот, где происходит перекрещивание, скрепляем две профильные трубы с помощью болтов с гайками и тонких металлических планок. Ширина последних равна размеру профиля трубы (10 мм).
  6. Петли, как и ушки для навесного замка, прикручиваем к воротам саморезами.

Если диаметр резьбовых соединений принимаем минимально возможный для сохранения прочности конструкции — 6 мм, то количество крепежа подсчитываем по следующему принципу. На каждый угол понадобится 2 резьбовых комплекта для вертикали, 2 для горизонтали и 1 для диагонали. Всего углов 4 штуки. В центре створки, на перекрещивании, получится ещё 3 резьбовых соединения.

Получаем вот что. Общее число крепежей составит для одной створки N1 = (2 + 2 + 1) х 4 + 3 = 23 штуки. Для всего изделия количество комплектов равно N = 2 х ((2 + 2 + 1) х 4 + 3) = 2 х 23 = 46 болтов с гайками.

Необходимо помнить, что подобная конструкция не очень надёжна: резьбовые соединения быстро ржавеют под воздействием атмосферных осадков.

Советы по отделке

Сооружённую конструкцию нужно обязательно покрасить, чтобы минимизировать воздействие внешней среды. Но перед покрытием эмалью необходимо ворота прогрунтовать.

Используют обычный грунт по металлу и нитроэмаль для железных изделий. В качестве инструмента для нанесения покрытий применяют простую кисточку или миниатюрный валик.

Перед покрытием грунтовкой створки следует протереть тряпкой, смоченной в ацетоне или бензине, для обезжиривания.

Ворота и ограждения, выкрашенные до монтажа

Инструкция как сварить калитку из профильной трубы своими руками


На чтение 9 мин.
Обновлено

Как сварить калитку из профильной трубы, задавался вопросом не один владелец частного дома. Ведь такой нехитрый элемент помогает повысить комфорт и безопасность жилища.

Для этой задачи часто берут профильную трубу, потому, что она обладает необходимыми техническими характеристиками:

  • имеет невысокую стоимость;
  • выделяется надежностью и прочностью в процессе использования;
  • характеризуется небольшим весом;
  • почти не подвергается коррозийным образованиям;
  • превосходно переносит любые механические нагрузки.

Сварить данную конструкцию из профтрубы может практически любой домашний мастер обладающий навыком сварщика, и помощь специалистов в этом вопросе ему не потребуется. Так же для данной работы не понадобятся особенные знания и умения. Элементарных понятий о сварном процессе, использовании дрели и болгарки будет вполне достаточно. И плюс ко всему этому, потребуется минимальная способность создать чертеж.

Перед тем, как приступать к постройке, следует внимательно изучить все плюсы и минусы такой постройки. И так, преимущества входной калитки из профильной трубы следующие.

  1. Минимальная простота изготовления и монтажа.
  2. Невысокий уровень сложности земляных работ. Все они сводятся к созданию ям для столбов – опоры из трубы.
  3. Длительный срок использования.
  4. Небольшая стоимость и хорошая устойчивость к коррозийным процессам.
  5. Презентабельный общий вид конструкции из трубы.

Так же перед тем, как брать в руки сварочный аппарат и дрель, необходимо запомнить минусы такого строительства. Их не так много, но знать их важно.

Такая конструкция может деформироваться в последствие механических воздействий. На ней полностью нет звукоизоляции. Если на такой конструкции возникает даже незначительное повреждение, то результатом этого будет коррозия.

Конструкция строения

Смотреть видео

Наиболее простой вид входных сооружений из профильной трубы – это распашной. Для него при работе потребуется помощник.

Второй вид: конструкция, оснащенная раздвижным механизмом, что, несомненно, является дорогим удовольствием. Такое строение можно заказать у специалистов, так же можно справиться с ее возведением и самостоятельно.

Роликовые направляющие к строению можно приобрести в строительных магазинах. Так же можно их выполнить своими руками. К слову следует добавить, что этот тип механизмов в использовании проявил себя, как самый удобный.

Какое потребуется оборудование и стройматериалы

Перед тем, как варить калитку из проф трубы необходимо приобрести следующие материалы:

  • саморезы;
  • защелку и комплект петель;
  • профтрубы разного сечения, которые будут использованы так же и для опорных столбов для обрешетки и состыковочного приспособления для калитки из профтрубы;
  • грунтовку для металла;
  • краску;
  • материал для обшивки и кованые детали для украшения.

Помимо этого для калитки из профтрубы следует приготовить:

  • сварочный аппарат (автомат) и электроды;
  • болгарку;
  • дрель;
  • уровень;
  • рулетку;
  • молоток.

Подготовительные работы и разработка чертежа

Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала.

Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.

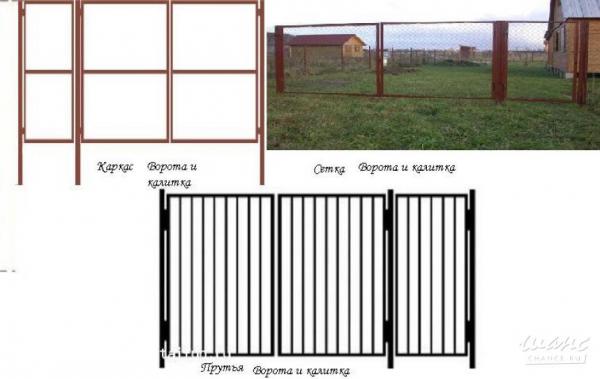

Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.

Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.

Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.

Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.

Установка столбов

На размеченных местах в соответствии к плану делают ямки для столбов. Их рекомендуют делать ямобуром. Его за небольшие деньги советуют брать в аренду. По стандартам глубина каждого углубления должна составлять ровно метр. Увеличивать или уменьшать глубину не рекомендуют.

На дно каждой подготовленной ямы засыпается щебень, который будет служить «подушкой» для столба. После чего конструкцию бетонируют цементным раствором. Песок, щебень и цемент берут в пропорции 2:4:1.

Как сделать столбы из кирпичей?

Кирпич известен тем, что практически не подвергается влиянию разрушения и выглядит очень презентабельно. Но, забор из данного материала получается дорогим. Поэтому из кирпича сооружают опоры, а на пролет применяется, например, профнастил.

Процесс установки кирпича считается достаточно кропотливым, и к нему следует подойти так, как к строительству дома. Придется тщательно почистить территорию, выполнить разметку, проложить гидроизоляцию и смонтировать надежный фундамент.

Смотреть видео

Любой неправильный этап данного процесса приведет к тому, что столбы «дадут» крен и начнут разрушаться. Поэтому делать такую постройку должны  грамотные профессиональные мастера. Любитель, у которого «не набита рука» в данном деле, качественно выполнить строительство не сможет.

Так же, остановив свой выбор на конструкции из кирпича, необходимо учесть, что закупка материала и участие квалифицированных специалистов обойдутся недешево.

Как сделать калитку одновременно со столбами

Прежде всего, необходимо отметить, что данный вариант обустройства входного отверстия удобен тем, что позволяет без лишних измерений точно рассчитать размеры калитки. Если стоит задача, как правильно сварить калитку из профильной трубы, то легче варианта найти трудно, а если у вас возникает проблемы при проведении сварочных работ, то в этой статье описаны все этапы сварки профтруб.

Алгоритм работы следующий.

  1. Нарезается профтруба на размеры указанные в схеме. К столбам забора следует сварить верхнюю, а затем нижнюю планку будущего каркаса калитки из профильной трубы.
  1. Затем следует сварить вертикальные планки каркаса для калитки. На одну из планок перед приваркой наваривают петли навесов. При сварных работах правильность расположения планок проверяется уровнем. Их важно расположить и сварить правильно, иначе сооруженная конструкция будет функционировать плохо.

  1. Также навесы сваривают на боковые стойки забора.
  1. Посередине будущего каркаса нужно сварить горизонтальную планку.
  2. После этого каркас срезается с основания, снимается с петель.
  1. На готовом каркасе убирается все лишнее, и укрепляются сварные швы. Каркас советуют тщательно сварить еще раз по всему периметру.
  1. Далее выполняется врезка замка.
  1. И теперь пришло время произвести примерку каркаса калитки. Если калитку получилось сварить правильно, то она будет легко закрываться и открываться.
  1. Затем выполняется крепление опорных планок.
  1. Готовая рама покрывается обшивочным материалом.
  1. На верхнем столбике забора, на стороне, где расположен замок, нужно сварить фиксатор.

Самые распространенные размеры профтрубы для каркаса калитки – это 40*20 мм. Но, в зависимости от габарита ворот, сварить можно из сортамента и на 60*40 мм.

Как приварить точеные петли

Чтобы калиточный проем функционировал эффективно, необходимо учесть много факторов. И вопрос, как правильно сварить калитку из профильной трубы, нельзя решить при халатном отношении к работе. Построенная конструкция должна надежно закрываться, открываться и удерживать силовую нагрузку.

Смотреть видео



Два первых критерия и плотное прилегание конструкции зависит от того, насколько правильно произведен процесс установки петель. Чтобы калиточный проход открывался без громкого скрипа и рывков, важно выбрать правильный вариант сварки данных деталей для профильной постройки.

Вначале рекомендуют запомнить, что парная работа петель основана, прежде всего, на их одинаковом размещении на условно проведенной прямой линии. То есть в пространстве они должны располагаться ровно по оси. И это должно быть учтено перед тем, как сварить ворота и дверной проем в них.

При правильном расположении нагрузка от веса дверной конструкции на опоры навесов будет распределена равномерно.

Обшивка

Задача, как самому сварить калитку из профильной трубы, не станет невероятно сложным процессом, если действовать строго по инструкции. Рассмотрим его на примере оформления профилированным листом.

Если данный этап сравнить с остальной работой, то он является наиболее легким:

  • вырезается лист нужных размеров;
  • подготовленные листы крепят к каркасу саморезами.

Выполнить обшивку к калитке самому очень просто. Но, спешить в этом деле не стоит. Терпение и аккуратность не должны сбрасываться со счетов. Если самому эту работу не приходилось выполнять, расстраиваться не нужно. Все получиться правильно, если правильно вымерять нужные листы материала, и действовать без излишней спешки.

Особенности установки каркаса и крепления к столбам

Как ставить каркас, было уже описано, но есть еще несколько рекомендаций, которые нужно знать.

  • Обустройство забора из профиля и ворот лучше осуществить стеновым профлистом, который помечен маркировкой «С».
  • Шум при работе позволяют уменьшить шариковые петли.
  • Чтобы сделать постройку правильно, нужно не забыть о двадцатисантиметровом зазоре снизу. Если сваривать без учета этого зазора, то в зимний период из-за скопления снега будут большие сложности с открытием. Такой же зазор рекомендуют оставлять и в верхней части. Это нужно для декоративного оформления. А какой декор выбрать, каждый будет решать сам.
  • Так же при работе не стоит забивать о мерах безопасности. А в данном случае они очень важны. Сварка без соблюдения мер безопасности и неправильное обращение с профлистом может привести к получению очень серьезных травм во время работы.
  • Монтировать профильный лист необходимо аккуратно, потому, что на нем очень легко остаются царапины. Если они возникли, то расстраиваться не стоит. Небольшие изъяны легко убрать краской в баллончике.
  • Чтобы закрепить ворота и калитку к столбикам, следует применять навесы большых размеров. Конструкция с такими элементами будет жесткой и не станет провисать. Профессиональные мастера, как самый лучший вариант рекомендуют крепежи на основе подшипника. Они уверяют, что с этими механизмами все будет работать долго и надежно.

На этом все монтажные действия заканчиваются. Данное строительство интересно тем, что во время него можно проявить креативность и сварить все по своему желанию. Входную конструкцию можно обшить, украсить интересными элементами декора.

Смотреть видео

Различные интересные идеи для оформления можно подобрать в интернете. Проблем с выбором подходящего варианта не возникнет. Профессиональные мастера и домашние умельцы предоставили множество превосходных вариантов на любой вкус и для любых финансовых возможностей.

Как сделать ворота из профнастила

В настоящее время ассортимент каждого строительного магазина изобилует огромным количеством материалов, предназначенных для обустройства и монтажа ворот. Однако большинство застройщиков предпочитают использовать профнастил, поскольку он обладает рядом полезных свойств: долговечность, прочность, эстетичность и доступная стоимость. Сырье изготавливается на заводе посредством метода холодного проката стальных листов, обе стороны которых обрабатываются защитным слоем цинка, предохраняющим поверхность от пагубных воздействий окружающей среды и преждевременного разрушения. Для того чтобы более подробно ознакомиться с представленным материалом, а также ответить на вопрос, как сделать ворота из профнастила самостоятельно, следует разобраться в особенностях его использования и изучить технологию сборки.

Преимущества конструкций

Использование этого материала обусловлено рядом определяющих достоинств. Из них существенными признаются:

  • продолжительный период эксплуатации;
  • небольшой удельный вес конструкции;
  • огромный выбор цветовой гаммы и текстуры;
  • отсутствует необходимость проведения периодического ремонта;
  • ценовая доступность;
  • легкость монтажа.

Типы конструкций

Виды конструкций

Из множества имеющихся вариантов изготовления ворот стоит выделить два ярких представителя:

  1. Распашные – две створки, которые расходятся в противоположные друг от друга стороны.
  2. Откатные – одно полотно, перемещающееся вдоль ограждения.

Из представленного списка свой взор стоит остановить на втором виде, поскольку он экономит окружающее пространство и не прихотлив к воздействиям непогоды.

Для того чтобы возвести своими руками откатную конструкцию потребуется правильно рассчитать пропорции противовеса и подготовить надежный фундамент. В противном случае ворота могут деформироваться и выйти из строя.

Требуемые инструменты и приспособления

Абсолютно в любом строительном мероприятии предшествующим этапом всего хода работ является подбор необходимого инструмента. Чтобы изготовить откатные ворота потребуется:

  • строительный уровень и рулетка;
  • аппарат для сварки;
  • болгарка или специальная ножовка;
  • дрель с перфоратором и набором бит;
  • угловая шлифмашина;
  • резиновая киянка;
  • клепальник;
  • набор гаечных ключей;
  • штыковая лопата;
  • резервуар для приготовления бетонной или цементной смеси.

Структурные элементы конструкции

Предварительное проектирование и подбор оптимальных габаритов будущих ворот, от которых напрямую будет зависеть общий вес конструкции, – залог качественного и продолжительного срока службы. Составные детали подбираются с учетом общего веса, ширины проема и высоты облицовочного профнастила.

Кроме этого, важными элементами откатной конструкции являются консольные принадлежности, в состав которых входят:

  • верхний страховочный ролик;
  • нижние ролики;
  • концевой ролик и заглушка балки;
  • пара улавливателей;
  • направляющая рейка.

Вместе с тем неотъемлемая часть ворот – надежная рама, которая выполняет важную опорную функцию. При ее изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.

Если есть желание обустроить ворота автоматикой, то не забудьте приобрести в дополнение к расходным материалам электрический привод, дистанционные пульты, маяк, зубчатые рейки. Также для крепления профнастила потребуется использование саморезов по металлу или вытяжных кровельных заклепок из расчета 15 шт. на лист.

Технология сборки

Для того чтобы надлежащим образом возвести откатные ворота следует составить примерный чертеж конструкции, в котором осуществить расчет требуемых материалов и указать все составные элементы.

Далее стоит приступить к подготовке мест под основание ворот и опорных столбов. В большинстве случаев они выполняются в качестве траншеи под закладной элемент и углублений.

Для упрощения этого процесса нелишним будет выбрать в качестве опорных столбов уже имеющиеся удерживающие основания забора.

Обустройство фундамента

Названный пункт включает в себя изготовление основания под опорные столбы и сами ворота. При отсутствии возможности использования опор от забора стоит выкопать две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. Воротное основание предусматривает оборудование траншеи с шириной 50 см и глубиной не менее 1,5 м.

Важной особенностью является расположение траншеи. Она должна быть обустроена вплотную к ограждению!

Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи. Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам.

Установка опорных столбов

На поверхность швеллерной балки устанавливаются две роликовые тележки, которые будут осуществлять движение створки. Не стоит забывать и про размещение электрических питающих кабелей. Как правило, все схемы и чертежи прилагаются в комплекте на электрический привод.

Каждый раз при укладке швеллера с наваренными арматурными изделиями проверяйте их горизонтальность посредством строительного уровня. Вместе с тем во избежание перекосов и дальнейшей деформации ворот контролируйте их положение, которое должно четко совпадать с линией скольжения будущей створки.

Изготовление рамы

Перед тем как приступить к нарезке и сварке металлического профиля, следует определить размеры внутреннего каркаса и рамы. Для изготовления последней составляющей необходимо использовать профиль с сечением от 60×40 и страховочных перегородок 40×20.

На нижнюю балку рамной конструкции устанавливается направляющий рельс, и все элементы скрепляются посредством сварочного аппарата. Далее с помощью заклепок или металлических саморезов фиксируем профнастил на раме.

Не стоит забывать про технику безопасности при ведении работ с металлическими изделиями. Для этого стоит приобрести индивидуальные средства защиты очки и перчатки. Нелишним мероприятием будет являться предварительная очистка поверхности трубы от ржавчины и прочей грязи.

Заключительные мероприятия

На крайнюю швеллерную балку, забетонированную в фундаменте, следует зафиксировать каретки и раздвинуть их в противоположные стороны. Затем на них надевается рамная конструкция с накатным роликом и выравнивается по строительному уровню. После необходимо сваркой точечно прихватить платформу кареток со швеллером, еще раз проверить вертикальность, горизонтальность, отсутствие перекосов и окончательно проварить по всему периметру. Далее закрепляем уловители, верхний страховочный и концевой роликовые механизмы.

Крепление элементов должно осуществляться так, чтобы концевой ролик створки при закрытии ворот закатывался за улавливатель для снятия с него лишней нагрузки.

Важные особенности при установке

Аккуратные ворота из профлиста

Некоторые мастера, пренебрегая рекомендациями профессионалов по вопросу, как правильно возвести откатные ворота, осуществляют установку кареток с наваренными регулировочными шпильками. Использование этих приспособлений обусловлено удобством управления и их демонтажа в случае выхода из строя.

Пара неучтенных миллиметров впоследствии может привести к тому, что потребуется заново просверливать швеллерную балку, осуществлять подгон под новые размеры и пр. Это будет стоить как минимум пары затраченных дней и, в конечном счете заставит вернуться к предложенному способу установки.

В заключение хотелось бы отметить, что при возведении откатных ворот, прежде всего, стоит разобраться со всеми тонкостями монтажа и изучить не одну схему обустройства. Вместе с этим следует подсчитать вес конструкции и правильно подобрать все составные элементы. Для реализации последней задачи нелишним будет обратиться за помощью к специалистам, которые смогут не только указать на ошибки при составлении чертежа, но и посоветовать требуемое оборудование.

Видео

В видео подробно рассказывается о тонкостях сборки ворот из профнастила:

Фото

На фото изображены различные варианты ворот, изготовленных из профлиста:

Красивые ворота из профнастила

Откатные ворота

Откатные из профнастила

Еще откатной вариант

Распашные ворота

Ворота и калитка

Ворота из красивого профлиста

Красивой формы

На даче

Под дерево

С элементами ковки

Вид со двора

Ворота на петлях

Встроенная калитка в воротах

Схема

Если вы решите сделать ворота из профнастила, то предоставленные схемы помогут в этом:

Чертеж конструкции ворот

Чертеж откатных ворот

Ворота с разных ракурсов

Каркас ворот

Конструкция ворот

Схема откатных ворот

Комплектация распашных ворот

Как построить деревянные ворота забор

Вы только что построили деревянный забор вокруг своего двора, и теперь вам нужно поставить калитку. Строительство ворот предполагает изготовление каркаса ворот и прикрепление ворот к забору с помощью петель. Вот как построить деревянные заборные ворота:

Припасы:

  • Деревянные доски 2 на 4 дюйма
  • Деревянные доски 1 на 6 дюймов
  • Винты с шестигранной головкой 2 ½ дюйма
  • Гвозди
  • Клей для дерева
  • Петли для ворот
  • Защелка для ворот

Инструкции:

  1. Измерьте проем ворот перед тем, как начать резку дерева.
  2. Отрежьте две планки 2 на 4 по высоте забора для опор. Отрежьте еще два листа 2 на 4 ширины забора минус 5 дюймов (10 сантиметров) для защелки, петель и стоек. Вырежьте еще 2 на 4 для перекладины, которая будет проходить по диагонали через внутреннюю часть ворот между перилами и стойками [источник: Oosterhouse].
  3. Соедините стойки, перила и перекладину вместе деревянным клеем и винтами, чтобы создать прочный каркас для ворот [источник: Oosterhouse].
  4. Отрежьте достаточно 1 на 6 такой же высоты, что и ваш забор, чтобы охватить ширину проема, менее примерно на дюйм (2.5 сантиметров), чтобы освободить место для петель ворот и защелки. Эти доски будут формировать фасад ворот [источник: Oosterhouse].
  5. Прикрепите доски размером 1 на 6 к одной стороне рамы с помощью гвоздей [источник: Oosterhouse].
  6. Определите, в каком направлении будут открываться ваши ворота, и затем прикрутите одну сторону каждой петли ворот к стойке забора [источник: Universal Forest Products].
  7. Совместите ворота со стойками забора и прикрутите петли другой стороной к воротам [источник: Oosterhouse].Закрепите ворота на стойке забора, прикрепив петли на высоте 2,5 см от земли. Это обеспечит зазор и предотвратит гниение древесины влагой из земли [источник: Oosterhouse].
  8. Установите фиксатор на другой столб ограждения и ворота [источник: Universal Forest Products].
  9. Убедитесь, что ваши ворота правильно распахиваются, когда вы закончите [источник: Universal Forest Products].

Как установить стальную стойку забора в землю с использованием бетона

Слишком часто стальные стойки забора подвергаются коррозии в основании в результате неправильной установки, что приводит к дорогостоящему преждевременному выходу из строя и ремонту.Следуйте этому руководству и сделайте все правильно с первого раза.

Когда дело доходит до установки стальных столбов для забора в бетон, многие люди занимают пренебрежительное отношение. Предположение, что бетон будет защищать и поддерживать ваши стальные столбы забора до следующего ледникового периода, может оказаться опасно ложным.

Слишком часто стальные стойки забора подвергаются коррозии в основании в результате неправильной установки, что приводит к дорогостоящему преждевременному выходу из строя и ремонту. Следуйте этому руководству и сделайте все правильно с первого раза.

Стальные опоры должны соответствовать и устанавливаться в соответствии с соответствующими австралийскими стандартами, и эти стандарты могут (среди прочего) включать:

  • AS 1725 — тканевое ограждение Chainlink — Защитные ограждения и ворота
  • AS / NZS 4680: 2006 — Готовые изделия, оцинкованные горячим способом
  • AS / NZS 4792: 2006 — Полые оцинкованные профили
  • AS / NZS 4791: 2006 — Открытые профили, оцинкованные в линию
  • AS 4312 — коррозионная активность окружающей среды
  • AS / NZS 1170.2.2011 Расчетные нагрузки на конструкцию (ветровые нагрузки)

Почему выходят из строя стойки стальных заборов?

Срок службы оцинкованных изделий значительно различается.

По данным Австралазийской ассоциации производителей проволоки, срок службы оцинкованных столбов, установленных вблизи большинства прибрежных районов Австралии, может составлять от 3 до более 50 лет.

The Wire Association добавляет, что

«простое практическое правило: оцинкованные стойки AS / NZS 4792 HDG300 прослужат в 3 раза дольше, чем предварительно оцинкованные стойки AS / NZS 4792 ZB100 / ZB100, а оцинкованные столбики — в пакетном режиме для AS / NZS 4680 прослужит в 5 раз дольше, чем оцинкованные столбы в тех же условиях.”

Важно помнить, что может потребоваться учет определенного микроклимата. Эти микроклиматические условия могут усложнить категории коррозии от C1 до CZ, как это определено стандартом ISO 9223.

Например, критический микроклимат может существовать там, где столб подвергается воздействию высоких уровней солености, но защищен от очищающего (и уменьшающего коррозию) воздействия дождя.

Аналогичным образом, установки спортивных площадок, которые часто поливают водой, могут иметь климатические уровни коррозии намного выше, чем окружающая среда.

Вероятно, самая распространенная зона, где стальные стойки подвергаются коррозии до точки отказа, находится на уровне земли. Эта коррозия возникает из-за неправильного нанесения бетона. Бетон должен иметь купол вокруг столбов, чтобы исключить скопление воды.

В случае опорных стоек плиты должны быть закреплены болтами и выровнены над готовым уровнем земли и завершены заливкой цементным раствором под пластиной. В местах скопления воды и почвы уровень коррозии значительно возрастает.

Так как же избежать преждевременного выхода из строя стальной стойки?

Подходят ли мои стальные стойки для работы?

И AWIA, и Австралийская ассоциация гальванизаторов совершенно ясно заявляют, что срок службы любого гальванического покрытия прямо пропорционален толщине покрытия. со стойками, подготовленными к AS / NZS 4680 служит в 5 раз дольше, чем оцинкованные стойки в тех же условиях.

Другими словами, вы получаете то, за что платите; делайте это дешево, и в конечном итоге это, вероятно, будет стоить вам дороже.

Как рассчитать правильную глубину отверстия под столбы ограждения?

Устойчивость ограждения начинается снизу. Глубина опор вашего забора будет варьироваться в зависимости от высоты забора, ветровой нагрузки, типа почвы, а также других факторов.

Например, для забора на 1800 мм в ветровой зоне A потребуются опоры минимум 600 мм в глубину и 200 мм в ширину, тогда как размеры опор для того же ограждения в ветровой зоне D должны быть не менее 700–1100 мм в глубину и 250 мм в ширину.

Для прочного защитного ограждения, такого как забор Diamond Chainwire, потребуются опоры глубиной 800 мм и шириной 300 мм.

Убедитесь, что почва внизу достаточно плотно уплотнена, чтобы обеспечить адекватную опору, и что верхний слой почвы не входит в глубину вашей опоры.

Как подготовить столбы к бетонированию?

Убедитесь, что вы выбрали для работы стальные и оцинкованные опоры соответствующего качества.

Австралийская ассоциация производителей проводов рекомендует нанесение эпоксидной мастичной краски на 100–200 мм выше и ниже отметки уровня земли на столбе.Это поможет предотвратить контакт с влагой или скоплением почвы у основания стойки.

Нижняя часть стойки должна располагаться минимум на 40 мм от нижней части бетонного нижнего колонтитула.

Эта бетонная основа имеет решающее значение для предотвращения контакта почвы, влаги и дна трубы. Это, к сожалению, распространенная ошибка, которая серьезно ограничит срок службы ваших сообщений. Не менее важно установить верхнюю часть опоры, чтобы исключить скопление воды.

Подходит ли ваш бетон для работы?

Залить бетон прочностью 20 МПа с сужением вверху для обеспечения стекания воды.Убедитесь, что под стойкой достаточно бетона.

Контрольные стойки находятся на правильном уровне и вертикальны. Возможно, вам потребуется закрепить стойки в правильном месте, пока бетон не застынет.

Как исправить сообщения, которые уже ржавеют?

Если ранее установленные столбы проявляют признаки коррозии, вы можете принять меры по исправлению положения, чтобы продлить срок службы стали. Стандарт AS / NZS 2312 отмечает, что ремонтная покраска не должна откладываться более чем на 2% поверхности столба с красной ржавчиной.

Правильная подготовка пораженных столбов и покраска с использованием одобренной в отрасли системы покрытия может значительно увеличить срок службы пораженных столбов.

На самом деле оцинкованная сталь — один из самых успешных строительных продуктов Австралии, срок службы которого обычно составляет 50 лет полезной службы, а в некоторых случаях — до 110 лет.

Protective гордится тем, что является частью великой австралийской традиции создания продуктов, которые не подведут.

Использование сокращений в процессе установки не даст вам наилучших результатов, поэтому сделайте это правильно, и ваш хорошо спроектированный, правильно установленный забор станет частью наследия, которое вы передадите следующему поколению.

Дополнительная информация:

Самый дешевый способ построить деревянный забор

  • Меню
  • ДОМ
  • РУКОВОДСТВО
    • Уход за газоном
      • Как построить яму для пожара в земле
      • Искусственная трава своими руками — стоит ли?
      • Как разгладить неровную лужайку
      • Как быстро вырастить газон
      • Лучший способ избавиться от сорняков во дворе — 7 простых шагов
      • Сколько времени нужно семенам травы, чтобы полностью прорасти?
      • Как прочитать свечу зажигания | Фотографии свечей зажигания
      • Как использовать аэратор для газона
      • Техники воздуходувки — 8 дополнительных способов использования воздуходувки!
      • Как сажать семена травы на оголенных участках
      • Как уберечь птиц от еды семян травы
      • Как отрезать и удалить пень бензопилой
    • Ремонт газонного оборудования
      • Газонокосилка с подачей газа
      • Как определить неисправность свечи зажигания газонокосилки
      • Как точить лезвия косилки
      • Как заменить шнур на газонокосилке
      • Как изменить строчку на Weedeater
      • Лучшие поедатели сорняков
      • Как предотвратить прилипание травы к деке косилки
      • Как прочитать свечу зажигания | Фотографии свечей зажигания
    • Патио и сад
      • Лучшие идеи для сада с детьми
      • Самые быстрорастущие вечнозеленые кусты для уединения
      • Как соединить бочки от дождя
      • Как отрезать и удалить пень бензопилой
      • Сколько стоит шнур и другие дрова. Факты, которые можно использовать
      • Как навсегда избавиться от муравьев
      • Как собрать контейнер для компоста своими руками из поддонов
      • Как ухаживать за цитронеллой
      • Как ухаживать за кактусами и суккулентами
    • Товары для дома
      • Самый дешевый способ построить деревянный забор
      • Сколько стоит деревянный шнур
      • Можно ли использовать магазинный пылесос для очистки воды?
      • Идеи для верстака своими руками
      • Как снять посудомоечную машину
      • Как очистить окрашенный раствор
      • Как перекрасить кухонные шкафы
      • Как построить яму для пожара в земле
      • Как отрезать и удалить пень бензопилой
      • Как построить платы под корнхол
      • Как подключить трехсторонний выключатель света
      • Как подключить потолочный вентилятор к свету
      • Как удалить плесень с дерева и гипсокартона — устранение плесени
      • Как построить отдельно стоящую беседку
      • Мешки с песком для затопления | Где купить — как использовать
    • Борьба с вредителями
      • Как навсегда избавиться от муравьев
      • Как избавиться от клопов
      • Как избавиться от комаров
    • Ремонт дома
      • Как установить светодиодное зеркало
      • Как подключить трехсторонний выключатель света
      • Как снять встроенную посудомоечную машину
      • Как исправить скрипящий пол
      • Детали туалета — Схема бачка унитаза
      • Как подключить потолочный вентилятор к свету
      • Как удалить плесень с дерева и гипсокартона — устранение плесени
  • КАТЕГОРИИ ОТЗЫВОВ
    • Газонное оборудование
      • Лучшие инструменты для газонов с батарейным питанием
      • Воздуходувка Best Stihl Leaf
      • Лучшая самоходная косилка
      • Лучшая газонокосилка
      • Лучшие косилки с нулевым поворотом
      • Лучшая электрическая воздуходувка для листьев | Триммер для струн Combo
      • Лучшая воздуходувка для рюкзака
      • Газонокосилка для живой изгороди Best
      • Лучшее семя травы
      • Лучшая аккумуляторная воздуходувка для листьев
      • Лучшие воздуходувки для вакуумного мульчирования
      • Лучший аккумуляторный поедатель сорняков | Триммер для струн
      • Лучшие пожиратели газовой травы | Триммеры для струн
      • Сменная головка Best Weed Eater
      • Лучший аэратор для газонов
      • Лучшая барабанная косилка
      • Лучший электрический кусторез
      • Лучшая электрическая косилка
      • Лучшие электрические косилки для полос

Как сделать деформированные ворота забора в Minecraft

В этом уроке Minecraft объясняется, как изготовить деформированные ворота забор, со скриншотами и пошаговыми инструкциями.

В Minecraft ворота забора, включая деформированные ворота забора, являются еще одним важным элементом в вашем инвентаре.

Давайте разберемся, как сделать искривленную калитку.

Поддерживаемые платформы

Деформированные ворота для забора доступны в следующих версиях Minecraft:

* Версия, в которой он был добавлен или удален, если применимо.
ПРИМЕЧАНИЕ. Pocket Edition (PE), Xbox One, PS4, Nintendo Switch и Windows 10 Edition теперь называются Bedrock Edition.Мы продолжим показывать их индивидуально для истории версий.

Где найти искривленные ворота в творческом режиме

Определения
  • Платформа — это подходящая платформа.
  • Версия (и) — это номера версий Minecraft, где элемент можно найти в указанном месте меню ( мы протестировали и подтвердили этот номер версии ).
  • Расположение меню Creative — это расположение элемента в меню Creative.

Материалы, необходимые для изготовления деформированных ворот заборов

В Minecraft это материалы, которые вы можете использовать для изготовления деформированных ворот забора:

Как изготовить деформированные ворота забор в режиме выживания

1. Откройте меню крафта

Во-первых, откройте свой верстак, чтобы у вас была крафтовая сетка 3×3, которая выглядит так:

2. Добавьте элементы, чтобы сделать ворота деформированного забора

В меню крафта вы должны увидеть область крафта, которая состоит из сетки крафта 3×3.Чтобы сделать изогнутые ворота забора, поместите 2 деформированных доски и 4 палки в сетку крафта 3×3.

При изготовлении деформированных ворот важно, чтобы деформированные доски и палки располагались в точном соответствии с рисунком ниже. В первом ряду должна быть 1 палка в первой коробке, 1 деформированная доска во второй коробке и 1 палка в третьей коробке. Во втором ряду должна быть 1 палка в первом ящике, 1 деформированная доска во втором ящике и 1 палка в третьем ящике. Это крафтинг Minecraft

Может ли мой сосед поставить забор без моего разрешения

Английская компания по обслуживанию недвижимости

  • Посетите фантастические услуги.com
  • Категории

  • Меню

    • Товары для дома

      Категории

      • Посмотреть все Товары для дома
      • Электрические наконечники
      • Охрана и безопасность
      • Украшение
      • Сантехника
    • Садовый совет

      Категории

      • Посмотреть все Садовые советы
      • Уход за газоном
      • Правила сада
      • Благоустройство территорий
      • Заводы в Великобритании
    • Руководства по очистке

      Категории

      • Посмотреть все руководства по очистке
      • Чистка ковров
      • Очистка духовки
      • Мытье окон
      • Разгрузка
    • Советы по перемещению и упаковке

      Категории

      • Посмотреть все советы по перемещению и упаковке
      • Переезд за границу
      • Переезд офиса
      • Советы по упаковке
      • Советы по хранению
    • Проблемы с вредителями

      Категории

      • Посмотреть все проблемы с вредителями
      • Насекомые
      • Заражение грызунами
    • Истории компании

      Категории

      • Посмотреть все истории компании
      • В центре внимания
      • Партнеры
      • Жизнь в изоляции
  • Поиск

    Общие селекторы

    Только точные совпадения

    Только точное совпадение

    Искать в заголовке

    Искать в названии

    Искать в содержании

    Искать в содержании

    Искать в отрывке

    Искать в сообщениях

    Искать в сообщениях

    Искать на страницах

    Искать на страницах

    Скрытый

    Фильтр по категориям

    Все о лужайке

    Все о лужайке

    Советы по чистке ковров

    Советы по чистке ковров

Пикетный забор и ворота | Лучшие дома и сады

перейти к содержанию

Верхняя панель навигации

Исследовать

Лучшие дома и сады

  • каникулы

  • Садоводство

  • Рецепты и приготовление

  • Украшения

  • Идеи по благоустройству дома

  • Уборка и организация

  • Магазин

  • Номера

  • Новости

  • Красота и стиль

  • Здоровье и Семья

  • Домашние питомцы

  • Местные службы

Поиск

близко

Меню профиля

Мой аккаунт

Вниз треугольник

Предыдущий
Мой аккаунт

Счет

  • Присоединяйся сейчас

  • Мой профайл

  • Настройки электронной почты

  • Новостная рассылка

  • Управление подпиской: эта ссылка открывается в новой вкладке

  • Помогите

  • Выйти


Подробнее

  • Сделать подарочную подписку

  • BH&G Insider

  • Архив журнала BH&G

Авторизоваться

Подписывайся

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
