Замок гаражный на ворота: какой лучше выбрать
Говоря о том, какой гаражный замок лучше выбрать, стоит понимать, что первым делом нужно позаботиться о самой двери. Нет смысла в гаражных воротах из листа металла, толщина которого меньше 4 мм.
В гараж замок нужно будет устанавливать либо на калитку, либо на ворота. Следовательно, замычка должна быть прочной и массивной, как короб из листа металла, минимальная толщина которого 3 мм, также и массивные крепкие ригели. Помимо того, прочным должно быть и крепление замка к двери. По возможным способам установки замки делятся на накладные, навесные и врезные.
Стоит сразу заметить, что нет смысла ставить навесную замычку, поскольку любой человек, который более или менее разбирается в замках, сможет ее сломать за 5 минут, тем более что в последние годы появляются все более новые и качественные инструменты, которые позволяют сделать такие нехорошие дела. Возможен также и другой вариант взлома – прицепить трос к автомобилю и поехать.
Бывает, что ворота не выдерживают такой силы и ломаются.
Какой замок лучше выбрать – врезной или накладной?
Выбор нужно делать между врезным либо накладным защитным механизмом. Стоит знать, что принципиальных отличий между ними нет. Главное – позаботиться о том, чтобы после крепления накладного замка снаружи не было видно точек его закрепления.
Рекомендуется также подумать о том, чтобы исключить возможность открытия замычки изнутри гаража. При этом ворота необходимо крепить либо с помощью внутренних петель, либо делать растяжки изнутри. Нужно это для того, чтобы ворота не упали в случае, если кто-то попытается срезать петли.
Важно понимать, что потенциальная возможность вскрытия дверного, гаражного либо сейфового замка с помощью применения отмычек будет зависеть от двух факторов:
- Технологический уровень изготовления запорного механизма.
- Наличие в таком механизме секретности специальных ловушек.
com/embed/E7uOv93TDow» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Замок для гаража рекомендуется выбирать сувальдный массивный. Выбор можно делать как среди известных дорогих производителей, цена на продукцию которых порядка 100 долларов, так и среди отечественных, которые могут обойтись в 20 долларов, однако ничем не хуже (по некоторым параметрам даже лучше). Но стоит заметить, что российских качественных производителей не очень много.
Проблемы, с которыми можно столкнуться при использовании защитных механизмов
Одним из них может быть, к примеру, Керберос. У данного изготовителя совсем недавно появились достаточно неплохие замычки с уровнем защиты 4 класса, с различными новшествами, которые защищают от взлома, с некоторыми интересными решениями против отмычек. Есть варианты замков с цинковым покрытием, которое сможет защитить от коррозии, и достаточно большое количество лет, кроме того, не будет необходимости в смазке. Это является важным нюансом, поскольку в замки часто попадает различная грязь, пыль, влага и так далее.
В других замычках, которые будут смазаны маслом, песок и пыль могут налипать на сувальды, а это затрудняет их скольжение между собой, соответственно, может поспособствовать тому, что замок заклинит. На сухую сувальду пыль липнуть не будет никогда.
Другим преимуществом является вставка в ригель, которая предохраняет его от перепиливания. Стоит заметить, что у данного производителя подобные вставки действительно стоящие, в отличие, например, от замычек изготовителей “Класс”, “Цербер” и некоторых других с подобными принадлежностями.
На что обязательно нужно обратить внимание при покупке защитных механизмов
Есть и другой вариант – приобретение изделия, которое имеет царапины на сувальдах, заусенцы по краям, металлическую стружку в коробе замка, большие зазоры, которые не соответствуют необходимым требованиям ГОСТов, а ключи от него и вовсе противно брать в руки. Это свидетельствует о том, что подобная замычка изготавливалась пьяным мастером на скорую руку при помощи молотка, напильника и чего-нибудь еще.
Какой замок для гаража лучше выбрать – решать каждому самостоятельно, однако вряд ли подобное изделие сможет быть надежным и дать уверенность в том, что автомобиль останется на своем месте.
Все вышеперечисленное было сказано для того, чтобы интересующиеся люди знали, что при покупке замка необходимо попросить продавца открыть крышку короба. Это нужно затем, чтобы можно было убедиться в том, что подобные замки действительно качественные и надежные. Важно знать, что обращать внимание нужно на внешний вид обработанных поверхностей деталей, возможные зазоры между ними (они должны соответствовать ГОСТам), нет ли в коробе замка стружки, из качественного ли металла изготовлены ключи. В случае если замок для гаража будет соответствовать подобному описанию, значит, его детали были изготовлены с помощью хорошего заводского оборудования, следовательно, замычка будет служить надежно и достаточно большое количество лет.
Статистика говорит о том, что за прошлый год в России произошло достаточно большое количество краж.
При этом они совершались как из гаражного охраняемого кооператива, так и из чьего-то отдельного гаража.
Практика показывает, что сторож вовсе не эффективен, если дело касается гаражного кооператива с большой площадью. Именно поэтому есть смысл задуматься над тем, какой замок лучше выбрать для гаража и каким образом дополнительно укрепить свои ворота.
Некоторые достаточно распространенные примеры взлома гаража
- Это говорит о том, что обязательно нужно позаботиться о покупке замка, качество которого лучше. Таким образом можно будет избежать подобных проблем.Первый пример – над гаражом может выступать плита (которая часто служит для козырька). Можно поставить гидравлический домкрат, сверху на него бревно. Это все упереть в козырек и поднять плиту, после чего человек сможет пролезть в щель. Последним действием будет отпирание замычки из средины и открытие ворот. Следует заметить, что такой способ может занять всего несколько минут.
- Второй пример – сломать заднюю стенку либо крышу гаража и открыть замок изнутри.
- Третий пример – открыть соседний гараж, в котором двери либо замок попроще. После этого сломать боковые стены и попасть в нужный гараж. Был случай, когда воры ломали стены порядка 8 гаражей с помощью лома (толщина их, как правило, в полкирпича).
- Четвертый пример – отбить с помощью лома нижнюю часть створки ворот. В щель, которая образовалась, запустить какого-нибудь человека небольшого роста, а он изнутри сможет открыть гараж.
- Следующий пример – высверлить болты, которые крепят гаражный замок к воротам. После этого сломать механизм замычки, вырезать металл двери с помощью сварки, ножниц по металлу и так далее.
Советы по тому, как нужно покупать гаражный замок
При выборе замычки в магазине нужно попытаться понять, есть ли у продавца, который отвечает на вопросы, понимание того, о чем идет речь. Необходимо уточнить тип изделия, которое понравилось (его предназначение должно быть исключительно для гаражей). Далее оценить внешний вид отпорных ключей – они должны быть обязательно пронумерованы.
В случае если выбор пал на достаточно сложный замок с трехточечной системой запирания, рекомендуется сперва вспомнить конструкцию ворот в собственном гараже. Это нужно, чтобы учесть то, что малейший перекос створок (в особенности в зимний период) может резко увеличить сопротивление перемещению вертикальных тяг. Следовательно, в один прекрасный момент владелец рискует остаться возле запертого гаража, при этом в руках будет сломанный ключ.
Можно сделать вывод о том, что оптимальным гаражным замком будет вариант с сувальдным механизмом секретности (он является криптостойким и способен выдерживать достаточно большие нагрузки). Не рекомендуется связываться с кустарными изделиями, потому как каждая качественно изготовленная деталь требует наличия специального оборудования, четкого соблюдения технологии и соответствующей инженерной базы.
Стоит заметить, что даже высококвалифицированный слесарь не в силах обеспечить подобное. Помимо того, такие замки изготовляются по одной и той же схеме.
Следовательно, одним ключом можно будет открыть все изделия данного мастера.Что делать в том случае, если заклинило замычку?
Для профилактики обслуживания гаражных сувадльных замков рекомендуется регулярно смазывать их жидкими маслами. Однако важно помнить о том, что в зимний период масло имеет свойство замерзать. Выходом будет применение морозостойких масел.В тех случаях, когда возникают проблемы с отпиранием гаража, ни в коем случае нельзя допускать применения грубой физической силы. Проблема может быть вызвана перекосом ворот в весенний период. Для ее решения прежде всего необходимо восстановить их геометрию при помощи домкрата или мощного рычага. Только после этого следует совершать попытки прокрутить ключ. В случае если засорился механизм секретности, понадобится залить в него любую смазку, которая имеет высокую проникающую способность (это может быть, к примеру, WD-40). Через несколько минут можно снова пробовать открыть ворота.
youtube.com/embed/9Ui97205LgA» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Другим вариантом при низких температурах может быть использование оружейного масла (которое является более дешевым и продается в любом оружейном магазине). Не рекомендуется использовать машинные масла, поскольку их применение может вызвать коррозию деталей из-за используемых насадок.
Какой замок приобрести лучше?
Говоря о том, какие гаражные замки лучшие, стоит понимать, что ответ будет зависеть от многих факторов. Само собой разумеется, что лучшими изделиями являются те, которые имеют повышенную надежность и изготавливаются лидирующими производителями.
Однако фактом является и то, что такие замычки для гаражных ворот имеют достаточно высокую стоимость, следовательно, такую покупку не могут себе позволить многие люди. Следует понимать, что все будет зависеть от того, насколько владельцы ценят свои автомобили и все, что находится в запертом помещении. Если есть что терять, разумеется, не нужно жалеть денег.
Есть и другой вариант (тот, который использует достаточно большое количество людей) – поставить несколько приличных и недорогих замков среднего класса с различными конструкциями.
Можно поставить три вида изделий – накладной, врезной и даже самый обыкновенный навесной замок. Как минимум это поможет выиграть время, которое придется потратить ворам на открытие всех установленных механизмов защиты. Не стоит забывать и о советах по укреплению ворот и гаражных дверей, которые были достаточно подробно изложены выше.

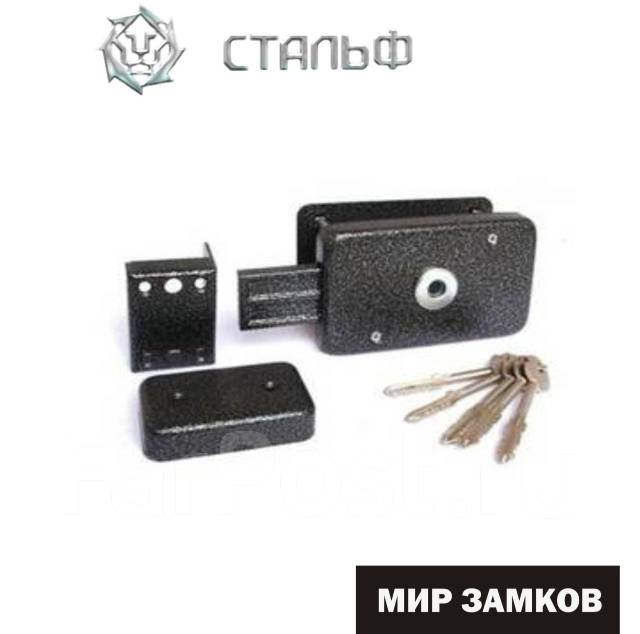

Замок накладной гаражный для металлических дверей на гараж
Чтобы защитить «железного друга» от злоумышленников, нужна несокрушимая крепость. Одной из самых важных, ключевых, составляющих для обеспечения безопасности гаража является качественный замок.
В публикации мы поделимся с Вами основной информацией о навесных замках и рекомендациями по их выбору.
Особенности накладных замков
Накладной замок – своеобразная коробка, которая крепится на внутреннюю сторону ворот благодаря специальной установочной пластине.
При этом корпус замка ожжет находиться и снаружи ворот. Из-за способа установления их ещё часто называют плоскими или коробчатыми.
Достоинства и недостатки накладных конструкций
Подобная модель подкупает потребителей следующими преимуществами:
- Простота монтажа, ремонта и замены.
Поскольку сам корпус находится на поверхности ворот и плотно к ней прилегает, то даже для непрофессионала не возникнет трудностей с установкой. Замок гораздо легче снять в случае надобности замены или ремонта. - По той же причине полотно гаражных ворот остается целым и более прочным.
- Возможность совмещения с другими защитными конструкциями.
Дополнительную охрану помещения обеспечат клиновидные накладки и предохранительные задвижки.
К несовершенствам механизма относят:
- Неосуществимость установки на ворота с двойным притвором.
- Не подлежат усовершенствованию и обновлению.
В случае нефункциональности детали конструкции не подлежат замене. - Многие находят вид замка неэстетичным.
Виды гаражных накладных замков
При таком несметном количестве разных защитных конструкций на современном рынке очень тяжело выбрать действительно нужную и качественную. Поможет не растеряться при выборе базовое представление о типах накладных замков.
Итак, запирающие механизмы бывают:
- Сувальдные.
Пластинки с вырезанными сувальдами взаимодействуют с выступами ключа при открывании. Такие модели являются наиболее надёжными. - Цилиндровые.
Секретный механизм в них спрятан внутри цилиндрического корпуса, бывает двух видов: дисковый и штифтовый.
По способу действия их тоже три: электронный, механический и электромеханический (комбинированный).
Выделяют ригельные (от 1 до 5) и безригельные замки в зависимости от наличия засова.
Главным параметрами при выборе замка являются материал и параметры гаражных ворот.
Низкокачественными считаются модели из алюминия и латуни, наиболее надежными – чугунные и стальные конструкции. При покупке замка обязательно ознакомьтесь с сертификатом качества.Поскольку механизм будет установлен на поверхность полотна гаражных ворот, то необходимо учитывать их толщину и конструкцию.
Как усилить надёжность накладного замка для гаража
Для дополнительной защиты гаражного помещения рекомендуется останавливать свой выбор на конструкциях, открывающихся и закрывающихся лишь при помощи ключа – это минимизирует риск угона.
Помните, что наиболее укреплённой частью гаража должны быть дверь с замком. Даже проникнув в гараж иными способами, намертво закрытая дверь не оставит угонщикам шанса.
Отметим еще раз важность качества материалов.
Также позаботьтесь о том, чтобы петли ворот находились изнутри, что исключало бы возможность демонтажа двери. С целью защиты от вырезания и выбивания замка рекомендуют устанавливать его на предварительно приваренной с внутренней стороны металлической пластине.
Подобная «уловка» скроет внешние признаки крепления накладной конструкции.
Выше мы уже обращали внимание, что подобный механизм отлично «сработается» с другими защитными конструкциями – бронекладками, предупреждающими выпиливание и высверливание, вспомогательными клиновидными и предохранительными механизмами.
Электронный гаражный замок
Наиболее удобный и надёжный вариант. Подобрать инструмент для взлома крайне затруднительно. Однако дорогостоящий и проблематичный в самостоятельной установке.
Принцип работы электронного механизма заключается в воздействии магнитного импульса от блока управления при открывании.
Механической основой зачастую служит ригельная система – с её помощью двери приводятся в движение. В блок управления вст
Как выбрать гаражный замок
Содержание статьи
Замок гаражный риф 1
Замок для гаражных ворот, при его надежности, позволит сохранить свой автомобиль в целости и сохранности, станет преградой для злоумышленников. При выборе устройства недопустимы спешка или экономия.
Какие замки для ворот гаражных используются, как правильно устанавливаются, предлагает разобраться эта статья.
Виды и особенности гаражных замков
В капитальном гараже конструкция ворот состоит из двух распашных створок, на одной из них может располагаться калитка (см. Гаражные металлические распашные ворота и их правильное изготовление).
Изнутри закрытые створки полностью фиксируются на задвижки, засовы, специальные крюки-фиксаторы. В гараж можно войти через калитку в створке, что требует врезки в нее запорного устройства, как видно на фото.
Затворы в калитке на створке гаражных ворот
В гаражные ворота можно установить такие типы замков:
- Реечные замки. Еще совсем недавно для запирания гаража широко использовали реечные огромных размеров конструкции с большим ключом. Для открывания калитки, ключ помещался в скважину и с большим трудом вталкивался внутрь. Немалые усилия, прикладываемые при этом, тяжелый ключ, достаточно низкий уровень секретности и стойкости к взломам, с лихвой могли перекрывать единственное достоинство замка такого типа — его прочность. Эти причины послужили тому, что замки реечного типа в настоящее время практически не используются.
- Навесные. Это старые, добрые конструкции для запирания гаражных ворот, которые в большом ассортименте представлены в специализированных магазинах. Установить такой замок можно лишь после фиксации на наружной части створок специальных петель.
Навесные запирающие устройства функциональны, просты при изготовлении и относительно надежны в эксплуатации, способны обеспечить достаточно хорошую степень взломостойкости гаража, но имеют недостатки: главный из них — способ установки снаружи, что позволяет воспользовавшись монтировкой, злоумышленнику сбить замок, а значит, нет гарантии 100%-ой защиты гаража от проникновения вора.
Совет: Обезопасить запорное устройство гаража, лучше навесным замком, имеющим обтекаемую форму, где вместо дужки устроен съемный запорный палец. Высокопрочная сталь, используемая для изготовления устройства, дополнительное покрытие, делающее замок устойчивее к образованию коррозии, более обтекаемая геометрия, увеличивают стойкость замка, исключают возможность перепиливания его и точного удара для взлома.
Навесной замок
- Замки гаражные врезные. Такие конструкции занимают особое место в группе замков для гаража. Врезные замки фиксируются внутри дверцы-калитки через лицевую планку толщиной свыше 2,5 миллиметров, что часто является слабым местом запорной системы. Для исключения возможности ее повреждения при механическом воздействии на ворота, следует убедиться в ее достаточно надежной фиксации к корпусу замка.
class замок гаражный
Совет: При выборе запорного накладного устройства следует избегать грубейшей ошибки многих владельцев гаражей. В этом случае не исключена вероятность проникновения взломщиков внутрь помещения, например, через пролом в стене, поэтому замок изнутри должен отпираться только ключом. В данном случае существует стопроцентная гарантия невозможности открытия ворот изнутри.
Замок гаражный згц
В замках накладного типа важнейшая роль принадлежит засову, который замыкает ворота. При закрывании замков, засов выходит из корпуса, а при отпирании — прячется внутрь.
Несколько цилиндрических стержней, которые образуют засов, обеспечивают защиту объекта более надежную, а в момент механического воздействия, нагрузка распределяется по всему корпусу, что предотвращает быстрый выход его из строя.
- Замки цилиндрового и сувальдного типа. Замки для гаражных ворот такого типа в последнее время стали самыми востребованными. Сложная кодовая система отлично противостоит воздействию отмычек. Но при отсутствии специальной защиты от высверливания цилиндра, злоумышленнику легко спилить замок для гаража.
Цилиндровые замки для гаража
Замок в гараж с сувальдной системой является наилучшим вариантом при защите любого гаража. Его секретную часть образует пакет из фигурных пластин, в пазах которых движется стойка засова.
Высокая защита механизма секрета замка, наличие защитных броненакладок, оптимально выбранная конфигурация сувальд, огромное количество комбинаций ключа, более 1 000 000, большие размеры и повышенная прочность полностью исключают возможность перепиливания замка, устраняют вероятность взлома с помощью отмычек и других подручных средств.
- Винтовой замок на гараж. Некоторые владельцы гаражей считают такие конструкции надежными, поэтому их применяют до сих пор. Замки, пользующиеся спросом несколько десятилетий назад, изготавливались под заказ, не отличаются особой секретностью и сейчас. Их легко взламывать или открывать, несмотря на большие размеры. Не добавит удобств и ношение ключа к такому замку. Единственное преимущество конструкции – более низкая цена изделия.
Замки, пользующиеся спросом несколько десятилетий назад, изготавливались под заказ, не отличаются особой секретностью и сейчас. Их легко взламывать или открывать, несмотря на большие размеры. Не добавит удобств и ношение ключа к такому замку. Единственное преимущество конструкции – более низкая цена изделия.Как установить гаражный замок
Установить замки на гаражные ворота не так просто, как кажется. При этом потребуются предварительная подготовка и тщательное планирование всех операций.
В противном случае, при неправильной установке запорного устройства, можно нарушить его функциональность, а иногда и целостность.
Для монтажа своими руками замков необходимо приобрести:
- Замки на ворота гаража.
Совет: Для надежного запирания гаража не следует приобретать только один замок.
- Металлическую пластину.
- Металлический уголок.
- Электрическую дрель.
- Винты.
- Электросварочный аппарат.
После определения типов запорных устройств и проверив серийные номера ключей, можно приступать к подготовке монтажа.
Инструкция установки замка в гараже:
- К воротам гаража внахлест приваривается металлическая пластина, в дальнейшем на нее будет установлен замок.
- При применении навесного замка следует приварить два крепежных элемента на двух створках.
- На приваренной пластине намечаются места для сверления отверстий под крепежные винты.
- Аккуратно просверливаются отверстия.
Совет: Для установки замка навесного типа следует заранее приобрести специальные детали для продевания дуги замка.
- В торце каркасе створок вырезаются для входа ригелей пазы.
- Устанавливается замок.
- Контролируется правильность его фиксации.
- В наружной поверхности створки вырезается скважина под ключ, соответствующая профилю замка.
- Металлический уголок устанавливается дополнительно, для увеличения жесткости ответной части, в которую будут входить ригели.
- При установке используются все отверстия для фиксации, что позволит максимально защитить гараж от несанкционированного взлома.
Совет: Необходимо следить, чтобы места фиксации запорной системы с наружной стороны были невидимыми.
Как правильно устанавливаются гаражные замки вертикальные, можно познакомиться по видео.
Замок для гаража
Неофициальная статистика утверждает, что в восьми случаях из десяти незаконное проникновение в помещение гаража осуществлялось через гаражные ворота после вскрытия замков, без выведения из строя запирающих систем. В каждом третьем случае вскрытие замка для гаража обнаруживалось только в связи с пропавшим имуществом, поэтому сегодня вопрос,какой замок лучше, как никогда остается злободневным для автолюбителей и просто владельцев кооперативных гаражей.
Какие замки используют для гаража
Такая ситуация с замками не вызывает удивления, потому что 99% ворот закрываются обычными замками для гаража стандартной конструкции. Лишь некоторые из производителей на собственный страх и риск пытаются улучшить свой продукт, повысить его стойкость и надежность. Весь ассортимент замков для гаража можно разделить на несколько категорий:
- Навесные замки. Сегодня это устройство с мощным и прочным корпусом, разбить его или повредить даже с помощью молотка или лома достаточно сложно;
- Винтовые замки. Чаще всего такой замок изготавливается кустарно своими руками или заказывается в ближайшей слесарной мастерской по своим чертежам, что делает его наиболее уязвимым для взломщиков, хорошо знакомых с его секретами;
- Врезные замки, практически все гаражи обязательно имеют встроенный внутренний замок. Чаще всего это сувальдный или реечный замок для гаража, со своим необычным ключом.
У каждого автолюбителя свой взгляд на совершенство и надежность гаражных замков, поэтому любую оценку надежности они воспринимают с большой долей скептицизма.
Хороший замок тот, который выстоял перед отмычкой, ключом-повороткой или ударами лома.
Важно! Большинство гаражей оборудованы замками стандартной конструкции, которые могут быть относительно неплохими по исполнению, все же хорошо известными большинству гаражных взломщиков.
Поэтому лучше всего замки для гаража своими руками сделать, обязательно предусмотреть нестандартный способ открытия или хитрое устройство блокировки. Такой ход позволит сделать процесс вскрытия замка невозможным, поможет остановить большинство злоумышленников средней квалификации.
Какой замок для гаража выбрать
Не все владельцы гаражей в состоянии придумать замок замысловатой или нестандартной конструкции. Чаще всего приходится выбирать то, что есть в продаже, и злоумышленники пользуются этим. Но даже в случае вынужденной необходимости при использовании стандартных промышленных моделей можно придумать немало способов и обмануть вора.
Способы обмануть вора своими руками
Чаще всего используется:
- Установка на дверях гаража замков-ловушек. При этом механизм регулярно очищается и смазывается так, чтобы ход ключа и механизма создавал у злоумышленника полное впечатление рабочего устройства. Такой подход заставляет преступника тратить время на заведомо нерабочий замок;
- Изменение толщины плоского ключа. Чтобы не дать преступнику возможности работать отмычкой, стандартная втулка с прорезью заменяется нестандартной с уменьшенными размерами отверстия. Сам ключ приходиться заменять новым, самодельным, более тонким. Способность втулки произвольно проворачиваться позволяет защитить секрет от высверливания;
- Изменяется положение замка на проушинах двери гаража таким образом, чтобы перед замочной скважиной оставалось минимум пространства, можно было вставить ключ в замок только под определенным углом, и не более. Такой ход не позволяет преступнику работать отмычкой, кроме того, нет возможности вставить в скважину ключ — поворотку.
При этом механизм регулярно очищается и смазывается так, чтобы ход ключа и механизма создавал у злоумышленника полное впечатление рабочего устройства. Такой подход заставляет преступника тратить время на заведомо нерабочий замок;С потерей ключа замок приходится менять, восстановить конструкцию очень сложно.
С появлением сложных врезных конструкций авторитет навесного замка, как средства для защиты гаража, стал понемногу уменьшаться. Большинство навесных замков с круглой личинкой, крестообразным или плоским ключом относительно легко открываются современными отмычками.
Максимальный защитный эффект от навесной конструкции можно получить, только если использовать его совместно с внутренним врезным замком.
Совет! Наиболее стойким к взлому считается замок с помповым механизмом секрета.
Внутренние замки для гаражных дверей и ворот
Принято считать,что внутренние замки гаража обладают гораздо большей стойкостью. Обычно людей вводит в заблуждение массивный корпус и мощные запирающие цилиндры. В реальности все обстоит не так просто.
Например, очень красивый и массивный сувальдный замок достаточно просто открывается парой отмычек. Чтобы этого не происходило, приходится рядом устанавливать внутренний замок с приводом на вертикальные запоры ворот. При повороте ключа запоры перемещаются и стопорят ригель, открыть первый замок можно только на обратном движении второго.
В итоге получается система из двух замков, в которой один блокирует сувальдный механизм другого.

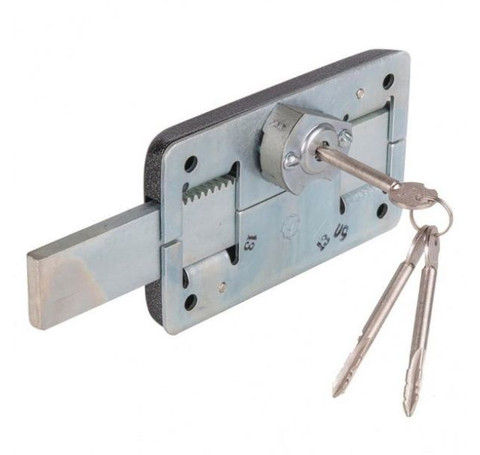

Особой любовью владельцев гаражей пользуются реечные замки. Чаще всего механизм замка оформлен в виде зубчатых рейки и колеса. Чтобы открыть замок гаража, необходимо вставить ключ и провернуть зубчатое колесо, которое выдвигает запорную рейку или возвращает ее на место. Простой и мощный механизм страдает одним изъяном, несмотря на усиленную конструкцию секрета, его довольно легко открыть отмычкой. Чтобы предупредить вскрытие замка для гаража «усатой» отмычкой, реечные замки переделывают на «падающую» конструкцию ключа.
В этом случае вместо стандартного секрета с блокирующими штифтами используется цилиндрический ключ, на конце которого имеется поворотная часть с выступами. На обратной стороне зубчатого колеса высверливают два круглых паза. После того как ключ вставлен, поворотная часть под собственным весом отгибается вниз на 90о. Далее ключ обратным движением прижимает подвижный наконечник к плоскости колеса.
Остается только попасть выступами ключа в отверстия на колесе, сильно потянуть на себя и провернуть реечный привод. Без совпадения отверстий на колесе и выступов на ключе ход рейки невозможен.
Винтовые замки
Одним из самых старых видов «хитрого» замка считаются винтовые системы. Основным запирающим элементом является винт диаметром 10- 12 мм. С помощью ключа специальной формы винт заворачивается в резьбовую втулку ворот и тем самым прижимает проушину на одной створке ворот к массивной стальной плите с резьбовой втулкой, расположенной на второй створке.
Несмотря на очевидную простоту, открыть такой замок на двери гаража достаточно непросто. Во-первых, головка винта всегда выполнена в виде эксцентрика неправильной формы, утопленного в «тело» двери гаража, поэтому снять отпечаток головки винта практически невозможно. На закаленной торцевой поверхности винта высверлена пара отверстий под выступы на торце ключа. При изготовлении пары резьбовая втулка – винт, параметры резьбы, ее наклон, шаг и направление подбираются индивидуально.
Кроме того, резьба и ход винта искусственно загрубляются так, чтобы было невозможно восстановить характеристики резьбы на втулке, и винт проворачивался с небольшим, но ощутимым усилием.
Устройство винтового замка очень простое, что делает его практически безотказным и максимально стойким к отмычкам. Если ключ не попадет в руки злоумышленников, открыть такой замок на гараже очень сложно.
Заключение
Чтобы предупредить проникновение злоумышленников в гараж, конструкция замка должна оставаться максимально запутанной и трудно читаемой по движению ригелей, запоров, реек и любых других частей механизма. Только в этом случае существует большая вероятность, что жулики за короткое время просто не успеют разобраться в премудростях конструкции и оставят попытки открыть ворота гаража.
youtube.com/embed/fPS8b-Rwr5w»/>
Устанавливаем гаражный замок своими руками
Гаражей без замков или сигнализации не бывает. И хотя современный криминал, вооруженный техникой и опытом, способен вскрывать большинство охранных систем, устанавливать гаражный замок, а лучше несколько замков, крайне важно. Это поможет отпугнуть и остановить какую-то часть любителей легкой наживы в гаражных кооперативах.
Условия правильной установки гаражного замка
Установка гаражных замков не решает всех проблем, но с умом выполненный монтаж позволяет серьезно осложнить возможность взлома. Чтобы правильно установить любой гаражный замок, потребуется выполнить несколько основных правил:
- По возможности устанавливать задвижки, крепление и сам замок лучше своими руками, чем меньше посторонних людей знает о том, как устроены ваши гаражные ворота, тем меньше желающих будет испробовать их на прочность;
- Корпус замка не должен устанавливаться непосредственно к внешнему стальному листу, даже если это обваренные сваркой шпильки или болты. Не рекомендуют также крепить замки винтами к торцевой поверхности замочного корпуса, как на фото;
- Не стоит устанавливать в качестве декоративного элемента, обрамляющего прорезь под ключ, внешнюю накладку, идущую в комплекте с замком. Если вам необходима задвижка, чтобы предохранять отверстие в гаражных воротах от попадания влаги, используйте самодельную накладку или установите взятую от другой замочной системы.
Важно! Фирменная накладка на воротах для криминала является хорошей подсказкой, какой именно вы установили замок в гараж, что существенно увеличивает вероятность успешного взлома.
Сегодня в качестве гаражных чаще всего устанавливают внутренние сувальдные замки, с пакетом из трех или четырех запорных цилиндров из твердого сплава, как на фото. Производители предпочитают устанавливать не менее четырех пластин секрета, что обеспечивает до миллиона комбинаций формы гребенок ключа.
Как установить замок сувальной системы
Метод и способ крепления замковой системы на гаражные ворота, приведенный ниже, рекомендуется использовать только в качестве типового, так как в каждом конкретном случае устанавливать замок приходится, исходя из конструкции дверей собственного гаража и используемого замка.
Общий ход работ и способ крепления, скорее всего, подойдет для любых гаражных ворот.
Разметка места под установку гаражного замка
Чтобы правильно установить замковую систему на гаражной двери, предварительно необходимо произвести измерение и определить точное положение корпуса замка с обратной стороны ворот:
- Корпус устанавливают чаще всего на правой половине ворот, при этом необходимо измерить и выверить расстояние точки замочной скважины и корпуса по вертикали;
- Вторым действием необходимо найти удобное положение корпуса, при котором замковые цилиндры заходят в отверстия ответной части двери не менее чем на половину вылета. Лучше всего корпус приблизить к ответной планке на минимально возможное расстояние с остаточным зазором в 4- 5 мм. При этом боковой срез корпуса не должен выходить за срез гаражной двери;
- Последним измерением проверяется расстояние входа от «пятачка» ключа до лицевой поверхности замка, это поможет рассчитать длину от внешней поверхности двери гаража, на которой необходимо установить замок.
Совет! Глубину погружения ключа в замочную скважину обычно выбирают максимальной, так легче собрать крепление под замок и установить крепежные болты.
Монтаж крепления, как установить гаражный замок
На основании полученной разметки положение замка на гаражной двери получается сильно смещенным к срезу ворот. Кроме того, вертикальный стальной профиль квадратного сечения на воротах оказывается толще, поэтому часть стенки приходится срезать болгаркой на глубину около 10 мм.
Внесенные изменения на прочность гаражных ворот особо не повлияют. Если есть сомнения, для уверенности вовнутрь профиля можно установить и вварить отрезок меньшего по сечению квадрата.
Далее примеряем корпус к выбранному месту, чтобы определить высоту переходного крепления из уголков, на которые и предстоит устанавливать и крепить замок. Нам необходимо измерить расстояние от внутренней поверхности листа гаражной двери до лицевой плоскости замка, по этому размеру вырезаем два уголка.
Остается просверлить в них отверстия под монтажные болты, соединить и установить всю сборку на размеченное место крепления, с обратной стороны гаражной двери.
Проще всего приварить крепление из уголков на гаражную дверь, если она демонтирована и лежит в горизонтальном положении. Обычно процедуру монтажа замка выполняют перед тем, как установить гаражные ворота на петли. Чуть сложнее дело обстоит, если замок приходится устанавливать на старые ворота. В этом случае нужно вырезать слой утеплителя и внутренней облицовки, зафиксировать замок с креплением из уголков с помощью тонкой шпильки, протянутой через сквозную замочную скважину и отверстие под ключ в двери.
Точками сварки прихватываем каждый из двух уголков к двери, после чего замок нужно снять с ворот и проварить полноценный шов на каждом из креплений. После сварки швы зачищаются, и можно устанавливать замок с креплением корпуса болтовым соединением. Остается вырезать отверстия под рабочие цилиндры — ригеля на ответной планке.
Для этого необходимо получить точное положение отверстий под ригеля на вертикальной стойке второй створки ворот. Одеваем планку, идущую в комплекте к замку, на выдвинутые цилиндры, и определяем положение отверстий под крепеж на стойке ворот. Остается просверлить отверстия под крепеж и установить планку. В некоторых случаях нет возможности установить планку, а отверстия под цилиндры приходится высверливать в вертикальной стойке на срезе гаражных ворот.
Совет! Чтобы получить точную разметку под отверстия, торцы цилиндров покрывают краской и выдвигают до контакта с поверхностью стойки. Далее находим центры отпечатков и высверливаем отверстия под ригеля.
Заключение
Преимуществом приведенного способа устанавливать сувальдные замки является простота монтажа и возможность замены конструкции корпуса в случае поломки или заклинивания. Удаление корпуса от наружной поверхности позволяет установить защитную прокладку из пенопропилена или резины, предохраняющую механизм от ударов и промерзания.
Выбор замка внутри гаража и инструкция по его монтажу
Внутренний замок в гараже устанавливается со стороны помещения. Благодаря этому расположению конструкция защищена от попаданий грязи и пыли, а также от различных перепадов температур. Внутри механизм замаскирован створками, благодаря чему взломщику сложнее будет определить вид устройства и быстро подобрать соответствующий тип взлома. Гаражные внутренние замки все же разделяются между собой по ряду особенностей, которые необходимо знать при покупке.
Основные плюсы
Внутренний замок на гараж имеет ряд преимуществ и отличительных характеристик, что заставляет многих владельцев гаражей останавливать на них свой выбор:
- Тело внутреннего замка будет на 100% спрятано от глаз злоумышленников;
- Когда он спрятан под внутренней обивкой, он защищен от попаданий грязи, что будет способствовать более длительной его эксплуатации;
- Такие врезные механизмы белее устойчивы к взломам.
Но важно понимать, что все положительные характеристики будут сведены к минимуму, если провести неправильный монтаж с нарушением технологий и инструкций при работе с запирающим устройством.
Основные проблемы с эксплуатацией могут начаться, если вовремя работ был допущен перекос, что впоследствии может привести к заклиниванию всего механизма.
Также немаловажным моментом является то, что под такую конструкцию должен быть оборудован специальный короб, а все отверстия для будущих крепежных элементов хорошо обработаны. Дополнительно должна быть выполнена качественная подгонка под замочную скважину прорези.
Какие бывают виды внутренних замков
При покупке лучше выбирать, исходя из тех качеств, которые будут соответствовать вашим требованиям и обеспечат удобство эксплуатации гаражных ворот.
Разновидности замков:
- Реечный. Представляет собой самый простой по характеристикам механизм, к тому же у него самый простой способ установки. Всего в нем предусмотрены 2 или 1 ригеля. К преимуществам данной конструкции относится низкая цена.
- Цилиндровый. Имеет конструкцию, усиленную внутри поперечно расположенными пластинами. Особое внимание здесь необходимо будет обратить на защиту замочной скважины. Качественное покрытие, установленное поверх отверстия, станет надежным препятствием при механическом высверливании замка.
У него роль барьера будут выполнять штифты, цилиндр и массивный ригель. Для лучшей надежности такой замок прикрывается слоем обшивки усиленным, что будет предохранять от вбивания молотка.
Еще одна интересная технология предполагает применение ключей с зубцами, которые будут различными по величине. Такой замок будет отпираться только при полном соответствии на ключе зубцов и остальных тончайших специальных пластин внутри механизма.
Без полного соответствия зубцов в сульвадном замке дверь открыть практически невозможно.
Такой механизм обладает высокой устойчивостью к различным взломам при этом сочетается с невысокой ценой. В данной конструкции также предусмотрена функция дополнительной защиты и невосприимчивость металла к коррозии.
Выбираем замок-барьер для гаража
На первом этапе владельцу гаража необходимо определиться с типом запирающего механизма. Те, у которых механический набор цифр будут служить непродолжительное время. Это связано с тем, что код в них будет часто набираться и после нескольких месяцев применения на кнопках отобразятся эти несколько цифр.
Ключ используют большинство владельцев гаражных построек.
Но такой вариант тоже наделен несколькими недостатками. Так, составляющие детали в замке могут замерзать, окисляться, засоряться. В этой ситуации при усиленном повороте ключа может поломаться все устройство. Главным достоинством здесь будет – простота эксплуатации и низкая цена.
При покупке важно обратить внимание на:
- Наличие инструкции по монтажу;
- Полноценную защиту конструкции от грубого или интеллектуального взлома;
- Весь корпус должен быть изготовлен из толстых ригелей и прочной стали.
Также важно помнить, что нельзя покупать гаражные замки, который имеют один тип секретности в механизме. Нужно, например, приобретать устройство с двумя защитами, в котором основной будет с сувальдный секрет и дополнительно будет присутствовать цилиндровый механизм.
При покупке необходимо учитывать параметры корпуса:
- Ширину;
- Длину;
- Толщину.
Ведь конструкция должна идеально подойти к створке гаража и под внутренней обшивкой спрятаться.
При покупке не стоит обращать внимание на модели, имеющие низкую цену, поскольку качество будет соответствующее.
Установка замка
Внутренний замок для гаража как накладной и врезной можно устанавливать своими руками. Инвентарь при этом используется каждый раз одинаковый.
Для работы необходимы:
- Пластины и уголки;
- Сварочный аппарат;
- Электрическая дрель;
- Саморезы, болты;
- Дрель.
Кроме того, обязательно должна быть инструкция по установке запорного накладного устройства.
Перед началом работ необходимо проверить замок на исправность, полную комплектацию и легкость при проворачивании ключа. После чего приваривается пластина к внутренней стороне створки.
Затем делается разметка, для чего прикладывается механизм к пластине и высверливаются отверстия, соответствующие для крепежа.
Отверстия для скважины должны соответствовать ее размерам.
После чего такие же отверстия необходимо сделать с наружной стороны ворот в точности напротив внутренней прорези. Чтобы рама стояла более жестко, необходимо укрепить ее при помощи стального уголка.
Затем можно прикручивать устройство и крепко затягивать болты. Ручки, идущие в комплекте, крепко фиксируют. При проведении монтажа нужно проверить сразу качество фиксации и насколько легко работает механизм.
Установка врезного замка:
- Сделать металлический небольшой короб;
- Приварить к раме ворот этот коробок;
- На торце элемента разметить точки фиксации механизма;
- Прорезать в раме отверстия;
- Высверлить скважину для ключа.
Затем нужно тщательно измерить расстояния между точками крепления устройства, после чего в паз вставить замок.
Личину с отверстием для ввода ключа фиксируют к нему при помощи саморезов. При окончании монтажа квадратный стержень ставится в замок для установки ручек. В завершение все закрепляют болтами и устанавливают ручки.
Внутренний замок в гараж, если он установлен правильно и сам по себе качественный, станет эффективным барьером против грабителей. Самое важное при покупке подобрать именно ту конструкцию, которая будет соответствовать вашим требованиям.
Гаражные замки по лучшим ценам — отличные предложения на гаражные замки от глобальных продавцов гаражных замков
Отличные новости !!! Вы попали в нужное место для гаражных замков. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти верхние гаражные замки в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть гаражные замки на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в гаражных замках и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями.
Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести гаражные замки по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.
На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Замки для гаражных ворот по лучшей цене — Выгодные предложения на замки для гаражных ворот от глобальных продавцов замков для гаражных ворот
Отличные новости !!! Вы попали в нужное место для замков для гаражных ворот.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти замки для гаражных ворот станут одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили замки для гаражных ворот на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в замках для гаражных ворот и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.
Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.
Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести замки для гаражных ворот по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
Начните самый лучший шоппинг прямо здесь.
Гаражные замки по лучшей цене — Отличные предложения на гаражные замки от глобальных продавцов замков в гараже
Отличные новости !!! Вы попали в нужное место для гаража замков. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот гараж с верхними замками в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть гараж для замков на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в гаражных замках и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.
Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.
Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести гараж для замков по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||
