Устройство и схема включения люминесцентной лампы
Люминесцентная лампа (ЛЛ) представляет собой источник света, создаваемый электрическим разрядом в среде паров ртути и инертного газа. При этом возникает невидимое ультрафиолетовое свечение, действующее на слой люминофора, нанесенный изнутри на стеклянную колбу. Типовая схема включения люминесцентной лампы представляет собой пускорегулирующее устройство с электромагнитным балластом (ЭмПРА).
Устройство и описание ЛЛ
Колба большинства ламп всегда имела цилиндрическую форму, но сейчас она может быть в виде сложной фигуры. На торцах в нее вмонтированы электроды, конструктивно похожие на некоторые спирали ламп накаливания, изготовленные из вольфрама. Они подпаяны к расположенным снаружи штырькам, на которые подается напряжение.
Газовая электропроводная среда внутри ЛЛ имеет отрицательное сопротивление. Оно проявляется в снижении напряжения между противоположными электродами при росте тока, который необходимо ограничивать.
Схема включения люминесцентной лампы содержит балластник (дроссель), основное назначение которого — создание большого импульса напряжения для ее зажигания. Кроме него в ЭмПРА входит стартер — лампа тлеющего разряда с размещенными внутри нее двумя электродами в среде инертного газа. Один из них изготовлен из биметаллической пластины. В исходном состоянии электроды разомкнуты.
Принцип работы ЛЛ
Стартерная схема включения люминесцентных ламп работает следующим образом.
- На схему подается напряжение, но сначала через ЛЛ ток не идет из-за большого сопротивления среды. По спиралям катодов ток проходит и разогревает их. Кроме того, он поступает также на стартер, для которого подаваемого напряжения достаточно, чтобы внутри возник тлеющий разряд.
- При разогреве контактов пускателя от проходящего тока биметаллическая пластина замыкается. После этого проводником становится металл, и разряд прекращается.
- Биметаллический электрод остывает и размыкает контакт. При этом дроссель выдает импульс высокого напряжения из-за самоиндукции, и ЛЛ зажигается.
- Через лампу идет ток, который затем в 2 раза уменьшается, поскольку напряжение на дросселе падает. Его недостаточно для повторного запуска стартера, контакты которого остаются разомкнутыми при горении ЛЛ.
Схема включения двух ламп люминесцентных, установленных в одном светильнике, предусматривает использование для них одного общего дросселя. Они подключаются последовательно, но на каждой лампе установлено по одному параллельному стартеру.
Недостатком светильника является отключение второй лампы, если одна из них вышла из строя.
Важно! С люминесцентными лампами необходимо использовать специальные выключатели. У бюджетных устройств стартовые токи большие, и контакты могут залипать.
Бездроссельное включение люминесцентных ламп: схемы
Несмотря на дешевизну, электромагнитные балласты имеют недостатки. Они и явились причиной создания электронных схем зажигания (ЭПРА).
Как запускается ЛЛ с ЭПРА
Бездроссельное включение люминесцентных ламп производится через электронный блок, в котором формируется последовательное изменение напряжения при их зажигании.
Достоинства электронной схемы запуска:
- возможность пуска с любой временной задержкой;
- не нужны массивный электромагнитный дроссель и стартер;
- отсутствие гудения и моргания ламп;
- высокая светоотдача;
- легкость и компактность устройства;
- больший срок эксплуатации.
Современные электронные балласты обладают компактными размерами и низким потреблением энергии. Их называют драйверами, помещая в цоколь малогабаритной лампы. Бездроссельное включение люминесцентных ламп позволяет использовать обычные стандартные патроны.
Система ЭПРА преобразует сетевое переменное напряжение 220 В в высокочастотное. Сначала разогреваются электроды ЛЛ, а затем подается высокое напряжение. При высокой частоте повышается КПД и полностью исключается мерцание. Схема включения люминесцентной лампы может обеспечивать холодный запуск или с плавным увеличением яркости. В первом случае срок эксплуатации электродов существенно сокращается.
Повышенное напряжение в электронной схеме создается через колебательный контур, приводящий к резонансу и зажиганию лампы.
Запуск совершается намного легче, чем в классической схеме с электромагнитным дросселем. Затем также снижается напряжение до необходимого значения удерживания разряда.
Выпрямление напряжения осуществляется диодным мостом, после чего оно сглаживается параллельно подключенным конденсатором С1. После подключения к сети сразу заряжается конденсатор С4 и пробивается динистор. Запускается полумостовой генератор на трансформаторе TR1 и транзисторах Т1 и Т2. При достижении частоты 45-50 кГц создается резонанс c помощью последовательного контура С2, С3, L1, подключенного к электродам, и лампа зажигается. В этой схеме также есть дроссель, но с очень малыми габаритами, позволяющими поместить его в цоколь лампы.
ЭПРА имеет автоматическую подстройку под ЛЛ по мере изменения характеристик. Через некоторое время для изношенной лампы требуется повышение напряжения для зажигания. В схеме ЭмПРА она просто не запустится, а электронный балласт подстраивается под изменение характеристик и тем самым позволяет эксплуатировать устройство в благоприятных режимах.
Преимущества современных ЭПРА следующие:
- плавное включение;
- экономичность работы;
- сохранение электродов;
- исключение мерцания;
- работоспособность при низкой температуре;
- компактность;
- долговечность.
Недостатками являются более высокая стоимость и сложная схема зажигания.
Применение умножителей напряжения
Способ дает возможность включать ЛЛ без электромагнитного балласта, но применяется преимущественно для продления жизни лампам. Схема включения сгоревших люминесцентных ламп позволяет им проработать еще некоторое время, если мощность не превышает 20-40 Вт. При этом нити накала могут быть как целыми, так и перегоревшими. В обоих случаях выводы каждой нити накала нужно закоротить.
После выпрямления напряжение удваивается, и лампа загорается моментально. Конденсаторы С1, С2 выбираются под рабочее напряжение 600 В. Их недостаток заключается в больших габаритах. Конденсаторы С3, С4 устанавливают слюдяные на 1000 В.
ЛЛ не предназначена для питания постоянным током. Со временем ртуть скапливается около одного из электродов, и свечение ослабевает. Для его восстановления изменяют полярность, перевернув лампу. Можно установить переключатель, чтобы ее не снимать.
Бесстартерная схема включения люминесцентных ламп
Схема со стартером требует долгого разогрева лампы. Кроме того, его иногда приходится менять. В связи с этим существует другая схема с подогревом электродов через вторичные обмотки трансформатора, который также выполняет функцию балласта.
Когда производится включение люминесцентных ламп без стартера, на них должно быть обозначение RS (быстрый старт). Светильник со стартерным запуском здесь не подойдет, поскольку его электроды дольше разогреваются, и спирали быстро перегорят.
Как включить сгоревшую лампу?

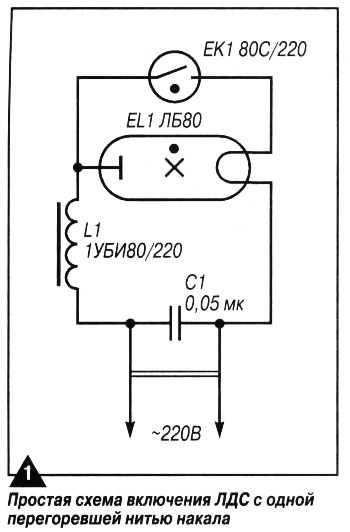

Если спирали вышли из строя, ЛЛ можно зажечь без умножителя напряжения, используя обычную схему ЭмПРА. Схема включения перегоревшей люминесцентной лампы незначительно изменяется по сравнению с обычной.
Для этого к стартеру последовательно подключают конденсатор, а штырьки электродов замыкают накоротко. После такой небольшой переделки лампа проработает еще какое-то время.
Заключение
Конструкция и схема включения люминесцентной лампы постоянно совершенствуется в сторону экономичности, уменьшения размеров и повышения срока службы. Важно правильно ее эксплуатировать, разбираться во всем многообразии выпускаемых типов и знать эффективные способы подключения.
Подключение светодиодной лампы вместо люминесцентных
Заходя в любое производственное помещение, учебное заведение или даже некоторые квартиры, можно увидеть люминесцентные светильники. Они по праву завоевали репутацию лучших приборов освещения прошлых лет. Но время идет, и уже сейчас многие стараются заменить световые приборы на более высокотехнологичные, долговечные и энергосберегающие – светодиодные лампы. И все же, как установить освещение на кристаллах на 220 вольт вместо ЛДС?
Для некоторых такая замена не представляет ничего сложного, но основная масса людей не представляет, как можно подключить светодиодную лампу взамен люминесцентной.
Им проще и надежней поменять светильник целиком, и единственное, что их останавливает – это высокая стоимость такого устройства.
А ведь при затрате минимума усилий люминесцентный прибор очень быстро превращается в светодиодный светильник. Нужно лишь понять, как это сделать.
Подключение светодиодной лампы Т8
Самым распространенным корпусом люминесцентных ламп является Т8, обычная и привычная для всех ЛДС. Для большего удобства замены светодиоды выпускаются в том числе и в подобных корпусах. Особенность диодных трубок заключается в том, что для их работы не требуется пускорегулирующий аппарат, все, что нужно, уже встроено в саму светодиодную лампу.
Схема подключения светодиодной трубки
Для того чтобы модернизировать люминесцентный светильник, требуется лишь исключить из схемы стартер и дроссель и изменить подачу напряжения на лампы. Если электричество на ЛДС поступает по принципу «контактный штырь – фаза, контактный штырь – ноль» с каждой стороны, то светодиодные трубки подключаются «фаза на одну сторону лампы, ноль на другую». При этом не имеет значения, на какой из штырьков цоколя будет подходить провод, т. к. каждая сторона закорочена внутри осветительного прибора.
Существование светодиодных светильников, которые нужно подключать лишь с одной стороны (один штырь цоколя – фаза, другой – ноль), также имеет место. Такие лампы сейчас уже отсутствуют в свободной продаже, т. к. производятся они в Украине, но встретить их все-таки возможно. На таком световом приборе указана сторона подключения.
Если замена люминесцентных ламп происходит в арендованном офисе, и нет уверенности, что не придется со временем переехать в другой, демонтировать дроссели и стартеры будет неправильно. Лучше их просто отключить с возможностью восстановления до исходного состояния. Тогда при необходимости можно вернуть на место люминесцентные лампы, а светодиодные забрать с собой.
Преимущества светодиодов
Люминесцентные светильники потребляют большее количество электроэнергии за счет потерь, связанных с работой пускорегулирующего аппарата.
А если установлен более старый образец, работающий посредством электромагнитного балласта, энергопотребление возрастает еще на 20–25%.
Светодиодной трубке не требуется стартера, балласта или ЭПРА. К тому же такой осветительный прибор не содержит опасных тяжелых металлов (таких, как ртуть), а потому не требует особой утилизации, в отличие от люминесцентных.
Также у световых приборов на кристаллах отсутствует мерцание и гудение, что более положительно сказывается на состоянии организма, как физическом, так и психическом. Да и долговечность службы люминесцентных ламп всего около 6 000 часов против 50 000 у светодиодной.
Светодиодная трубка Т8
Технические преимущества
Основной особенностью, обеспечивающей большой срок службы светодиодной лампы на 220 вольт, можно назвать грамотно продуманное отведение тепла от световых элементов. Основной радиатор, обеспечивающий теплоотведение, дублирует дополнительное приспособление в виде продольной пластины по всей длине трубки.
В результате чего оборудование не перегревается, а значит, дольше не выходит из строя.
К тому же есть и третья точка теплоотведения – это двухсторонняя печатная плата, изготовленная из особого стеклотекстолита с повышенной плотностью.
Строение светодиодной трубки
Особенности платы
Удивительно, но контакты на плате диодной лампы не паяные. Монтаж производится с помощью инновационных контактных соединений, которые позолочены с целью повышения надежности и увеличения срока службы.
Драйвер выполнен на основе микросхем, минимизирующих габариты и позволяющих обойтись без таких деталей, как высоковольтный электролитический конденсатор. В результате данных инноваций улучшается работа светового прибора, снижаются до нуля скачки напряжения, в частности и при подаче его на лампу, а также не имеется электрических помех.
Стабилизирующее устройство смонтировано с использованием ШИМ (широтно-импульсный модулятор), который поддерживает необходимое напряжение на светодиодах при разнице этих показателей от 175 вольт до 275 вольт.
Максимально допустимая нагрузка на широтно-полюсной модулятор составляет 35 ватт. Поэтому даже при большой нагрузке температура прибора не возрастает.
Светодиодная трубка с модульной системой
Схема подключения
Схема подключения светодиодного светильника не представляет собой ничего сложного. Световые элементы на основе кристаллов подключаются к сети с переменным напряжением 220 вольт через диммер или к стабилизирующему трансформатору 12 В или 24 В. При желании стабилизирующее устройство для подключения чипов к общей электрической сети можно собрать своими руками, хотя процесс это непростой и довольно продолжительный по времени.
Что же касается светодиодных трубок Т8 с цоколем G13 и им подобных, равно как и приборов освещения с цоколем Е27, то для их подключения не требуется устанавливать дополнительные устройства. Все, что нужно для их бесперебойной стабильной работы – подать напряжение на контакты. Все необходимые элементы схемы уже включены в устройство.
Вообще при приобретении имеет смысл обратить внимание на упаковку осветительного прибора, точнее на маркировки на ней.
В обязательном порядке помимо информации о номинальном напряжении, силе светового потока и цветовой температуры там будет указано, требуются ли дополнительные устройства для подключения лампы.
Схема подключения светодиодной лампы
Но обычно приборы со встроенным диммером называются лампами, в то время как требующие дополнительного оборудования – светодиодами или LED-элементами.
Также установка стабилизирующего трансформатора, а иногда и контроллера необходима и при монтаже светодиодной полосы. Контроллер – это своего рода мозг подсветки. Монтируется он при условии того, что световая полоса является многоцветной, и «продумывает» переменное включение разных цветов при помощи пульта дистанционного управления.
Схема светодиодного фонаря
Большое распространение получили в наше время и переносные фонари на основе светодиодов. Небольшие и налобные фонарики могут иметь в своей схеме от трех до двадцати двух элементов на кристаллах. Более мощные, с использованием аккумуляторных батарей и возможностью подзарядки от сети в 220 В – до 64 светодиодов.
Их несомненное преимущество перед приборами на основе лампы накаливания – в яркости свечения и в то же время экономичности. Заряд батареи расходуется в 10–20 раз медленнее. При этом сила светового потока в разы сильнее.
Схема светодиодного аккумуляторного фонаря
Все дело в том, что обычные лампы накаливания рассеивают свет вокруг себя, а значит, половина светового потока идет назад. В фонарях установлены отражатели с целью уменьшить потери и направить луч в нужном направлении. Но проблема в том, что лампочка находится очень близко к отражателю, а значит, загораживает часть отраженного светового потока.
Таким образом, лампа теряет около 30 процентов света.
Светодиоды, в отличие от приборов с нитью накаливания, изначально светят вперед, не тратя силу на освещение пространства вокруг и позади себя. Конечно, отражатель здесь тоже присутствует, но служит он больше для коррекции луча светового потока, а не для его усиления.
Схема, по которой происходит подключение светодиодного фонаря, предельно проста и вполне жизнеспособна при ее сборке своими руками.
Вывод
Подключение светодиодной лампы – дело простое и не требующее каких-либо особых знаний и навыков. Главное – делать все правильно и четко по инструкции. Экономичные и имеющие очень большой срок эксплуатации осветительные приборы – хороший вариант для дома, квартиры или дачи.
При ассортименте, присутствующем сейчас на полках магазинов, возможен подбор любого типа подобных ламп в любом корпусе и для любых люстр. Замена любого вида освещения, даже люминесцентных приборов, очень проста. Ну а о лампах накаливания и говорить не приходится. А выгода от такой замены, конечно же, немалая.
ЭПРА (электронный балласт) — принцип работы и схема подключения
Что такое ЭПРА и для чего он нужен
Применение электронной пуско-регулирующей аппаратуры или аппарата (сокращенно ЭПРА) дает существенную прибавку к сроку полезной эксплуатации осветительного оборудования этого вида.
ЭПРА – это очередной виток развития систем зажигания лампы. Электронный баласт выпускается в виде отдельного модуля с контактами для подачи напряжения питания и контактами для подключения одного или нескольких источников света.
Такой блок пришел на замену простой, но морально устаревшей схемы с дросселем и стартером. Такой конструкцией обычно оснащаются все современные светильники.
Устройство ЭПРА
Электронный пускорегулирующий аппарат (electronic ballast) является сложным электронным устройством. В состав входят:
- Фильтр помех: необходим для нивелирования влияния помех из электросети и в нее;
- Выпрямитель: необходим для преобразования переменного тока в постоянный;
- Опционально: корректор мощности;
- Сглаживающий фильтр: служит для снижения пульсаций;
- Инвертор: повышает напряжение до необходимого;
- Балласт: аналог электро-магнитного дросселя.
В некоторых моделях инвертор может быть дополнен регулятором яркости. Для этого необходим внешний светорегулятор (либо ручной, либо автоматический на базе фоторезистора). Схем разработано очень много. Элементная база ЭПРА для люминесцентных ламп (лл) весьма разнообразна: от мощных полевых транзисторов в мостовой схеме при нагрузках в сотни Ватт, до микросхем-драйверов в маломощных светильниках.
Но тем не менее алгоритм работы един.
В упрощенном виде подключение одной лампы дневного света выглядит так:
Схема подключения ЭПРА с одной лампой
Т.е. подключение состоит всего из двух компонентов: люминесцентного источника света и электронного балласта. С точки зрения электрика это намного проще классического подключения люминесцентного светильника при использовании электромагнитного дросселя и стартера. На клеммы N и L подается сетевое напряжение. Вывод ground – заземление. Для работы электронного балласта подключение заземляющего контакта не является обязательным и служит лишь для безопасной эксплуатации.
ЭПРА сложны и состоят из множества электронных компонентов. Человеку без инженерного образования понять схему очень сложно. К тому же не каждый электрик сможет разобраться во внутреннем устройстве.
Один из вариантов принципиальной схемы ЭПРА
Это достаточно простая схема для инженера-электроника. В упрощенном понимании работа электронного балласта выполняется следующем образом.
Выпрямление производится двухполупериодным выпрямителем – диодным мостом. Сглаживание пульсаций выполняется электролитическим конденсатором, рассчитанным на напряжение выше сетевого, так как амплитудное значение синусоиды для сети переменного тока примерно в полтора раза выше сетевого (√2*220В). Остальными процессами управляет микросхема. За подачу напряжения на лампы отвечают полевые транзисторы. Далее преобразователь работает автономно, частота не изменяется.
Знание электроники позволяет создать и схему питания люминесцентной лампы от низковольтных источников. Схема получается достаточно компактна. Самое важно правильно намотать трансформатор.
Принципиальная схема питания лл от низковольтного источника
Принцип работы пускателя
Какая бы ни была применена схема для пуска люминесцентной лампы. Общий принцип работы остается неизменным. В принципе, сходные процессы происходят при использовании дросселя и стартера. Всего три фазы:
- Первоначальный прогрев электродов. В электронном баласте это происходит достаточно мягким повышением напряжения на вольфрамовые нити.
- Поджиг. В этот момент схема подает высоковольтный импульс (обычно около полутора киловольт). Этого достаточно для электрического пробоя газа и паров ртути. Напряжение поджига у люминесцентных ламп существенно выше напряжения горения.
- Горение. После высоковольтного импульса схема снижает напряжение до необходимого для поддержания тлеющего разряда. Частота переменного тока на электродах может достигать 38 кГц в зависимости от схемы.
В электронном баласте это происходит достаточно мягким повышением напряжения на вольфрамовые нити.В ЭПРА поджигающей импульс обеспечивается электронной схемой. В классической схеме – за счет энергии, накопленной дросселем. Прогрев электродов также обеспечивает ЭПРА. При стартерной схеме включения, электроды прогреваются в момент замыкания контактов стартера. Его можно заменить кнопкой без фиксации.
Схемы подключения
Разработка такого электронного устройства велась для минимизации конструкции светильника и замещения крупногабаритного дросселя и стартера одним единственным модулем, который подключается к сети питания переменного тока и к электродам люминесцентного источника света.
ЭПРА лишены всех минусов классических схем подключения.
Существуют модули, предназначенные для одновременного подключения четырех ламп.
Подключение ЭПРА к четырем лампам
Как в случае с одной или двумя лампами, схема не требует никаких дополнительных элементов. Модуль ЭПРА соединяется напрямую с лл.
Схема подключения ЭПРА 4х18 Вт (Пример:Navigator NB-ETL-418-EA3)
Схема подключения ЭПРА 2х36 Вт (Пример:ELECTRONIC BALLAST ETL-236)
Схема подключения ЭПРА 2х18 Вт (Пример:Navigator NB-ETL-218-EA3)
Во всех случаях выключатель рекомендовано ставить именно на фазовый провод. При наличии нуля потенциал может сохраняться. Об этом будет говорить слабое мерцание ламп в выключенном положении. С рабочими, но дешевыми ЭПРА иногда тоже наблюдается такое явление. Возможно, что причина в том, что с электролитического конденсатора не ушел полностью заряд. В этом случая поможет простая доработка: достаточно зашунтировать электролитический конденсатор резистором на сотню килоом.
Ремонт ЭПРА
Если модуль ЭПРА вышел из строя, то для его ремонта потребуются определенные знания электроники и умение пользоваться мультиметром. Если базовых знаний электроники нет, то лучше всего просто произвести замену блока целиком, либо отдать в мастерскую на ремонт. Чтобы рассмотреть подробности ремонта ЭПРА не хватит многотомника.
Поиск неисправности необходимо начинать с осмотра платы. Неисправные электронные элементы имеют характерную черному. Корпуса деталей могут почернеть, а на плате будет заметно темное пятно. Обязательно нужно просмотреть и токоведущие дорожки.
Как и любом ремонте, часто, перегоревший элемент – это не причина, а следствие.
Инструментальную диагностику начинаем с проверки предохранителя. Как правило на плате он обозначается латинской буквой F и цифрой – порядковым номером.
Прозвонка элементов ЭПРА с помощью мультиметра
При ремонте балласта для люминесцентных источников света обратите внимание на электролитические конденсаторы.
Если конденсатор деформирован – вздулся, он подлежит замене. Здесь важно использовать конденсатор с напряжением не ниже того, который был установлен. Больше – можно, меньше – нет. Емкость не желательно менять. Обязательно соблюсти полярность. Неправильная полярность – основная причина взрыва конденсатора.
Далее стоит произвести прозвонку полупроводников. Диоды не должны быть в пробое – при любой полярности щупов мультиметра Вы не должны слышать писк. Тоже касается и униполярных транзисторов. Затвор, исток, сток не должны прозваниваться накоротко в любых позициях.
Большинство мастеров сервисных центров предпочитают не браться за ремонт схемы пускателя. Да и потребителю могут выставить счет на сумму большую, чем стоит новый аппарат. Мастера считают, что при выходе более одного компонента на плате, ремонт считается экономически нецелесообразным.
Выбор ЭПРА.
Если Вы решились на модернизацию светильников путем замены дросселя и стартера на современный электронный пускатель для люминесцентных ламп, то первый фактор который нужно учесть, это производитель. От неизвестных марок и подозрительно дешевых устройств лучше отказаться. Но и нельзя сразу сказать, что дешево – это плохо и недолговечно. Информация сегодня открыта вся, желательно ознакомиться и с отзывами по конкретной модели в Интернете. Среди производителей внимания заслуживают:
- Helvar,
- Philips,
- Osram,
- Tridonic
Виды ЭПРА
При выборе важно изучить документацию. Наиболее важны следующие характеристики:
- Тип источника света,
- Мощность источников света,
- Условия и режимы эксплуатации.
У некоторых моделей марок Tridonic, Philips, Helvar имеется возможность подключения как переменного напряжения (~220), так и постоянного (=220).
Плюсы и минусы.
Подводя итоги, можно сказать, что, как и любое электронное изделие, электронный пускатель обладает достоинствами и недостатками.
Плюсы
- Больший срок эксплуатации лл.
- Больший КПД, меньшие потери (как минимум, отсутствует постоянное перемагничивание сердечника дросселя). Экономия до 30 процентов.
- Нет реактивных выбросов в сеть питания. Не создают помехи другой аппаратуре.
- Отсутствие мерцания при пуске и эффекта стробирования при работе.
- Автоматика отключается при выходе лампы из строя.
- Плавный прогрев электродов.
- Стабильный световой поток при скачках напряжения.
- Возможность работы и на постоянном токе (не все модели).
- Имеют защиту от короткого замыкания.
- Отсутствие характерного шума.
- Возможен запуск ламп при низких температурах окружающей среды.
Экономия до 30 процентов.Минусы
- Некачественные, дешевые электронные балласты – недолговечны.
- Главный недостаток – цена (они окупаются со временем).
- Часть моделей не совместимы со светодиодными аналогами люминесцентных ламп.
| Cableguy | Драйвер люминесцентной лампы 12 В постоянного тока | 30 декабря 2016 г. 5:25:40 |
| Это замечательная маленькая трасса. Мне очень не повезло с другими схемами, и эта работает очень хорошо. Я заменил трансформатор трансформатором от старого ЖК-монитора, чтобы я мог использовать панель для освещения в своей мастерской, а также включил регулируемый регулятор на стороне трансформатора, чтобы использовать трансформаторы от ЖК-панелей ноутбуков.Я обнаружил, что если импеданс трансформатора меньше 0,5 Ом, и к трансформатору не подключена нагрузка, он имеет тенденцию взорваться за несколько секунд. | ||
| матовый | Драйвер люминесцентной лампы 12 В постоянного тока | 21 ноября 2014 г. 18:03:28 |
| Привет, какова длина дуги? | ||
| andikovaci | Драйвер люминесцентной лампы 12 В постоянного тока | 5 января 2012 г. 3:34:19 |
| HI, Я не понимаю трансформатор 6 В 300 мА, вы имеете в виду, что 6 В должно быть выходом или входом трансформатора? Если на выходе 6V, то должен быть вход? |
||
| rohit | Драйвер люминесцентной лампы 12 В постоянного тока | 21 октября 2011 г. 23:39:00 |
| , почему бы вам не разместить схему, которая имеет вход 12 В постоянного тока и выход 240 В переменного тока, подходящую для питания любого cfl, максимум 40 Вт | ||
| Dmax | Драйвер люминесцентной лампы 12 В постоянного тока | 2 апреля 2011 г. 22:09:51 |
Спасибо, что разместили это, я собрал драйвер сегодня, мне пришлось использовать силовой транзистор NPN, так как это все, что у меня было под рукой. работает очень хорошо, еще раз спасибо 🙂 |
||
| fazle haq | Драйвер люминесцентной лампы 12 В постоянного тока | 15 марта 2011 г. 15:03:21 |
| У меня есть макет печатной платы с 6 резисторами, 3 конденсаторами, 4 транзисторами, один из них — 2N3055 и трансформатор 220v / 9v и 12 или 2A … так что любой знает эту схему, я могу дать страницу | ||
| Сагар | Драйвер люминесцентной лампы 12 В постоянного тока | 21 июля 2010 г. 4:51:24 |
| Что означает трансформатор T1,6V 300mA.Можете ли вы предоставить подробности.Также как насчет одного конца обоих заполнений, оба открыты | ||
| аноним | Драйвер люминесцентной лампы 12 В постоянного тока | суббота, 20 марта 2010 г. 9:22:03 |
| можно пропустить C4 ?? | ||
| Кармело | Драйвер люминесцентной лампы 12 В постоянного тока для неона 8 Вт | 25 сентября 2009 г. 15:39:33 |
| Привет, у меня 8w 56Volt 145 ma неон, эта схема мне подходит для этого ??? Иначе как можно доработать эту схему для моего неона ??? Благодарность |
||
| хамед | Драйвер люминесцентной лампы 12 В постоянного тока | суббота, 18 июля 2009 г. 11:18:53 |
| привет, я не могу использовать эту карту! Эта лампа 4 Вт или 40 Вт ?? танки | ||
Canon: Canon Technology | Canon Science Lab
Для этого сайта требуется браузер с поддержкой JavaScript.
Лампы накаливания и люминесцентные лампы
Мы не можем производить солнечный свет, но мы можем создать такое же освещение. Примеры включают лампы накаливания и люминесцентное освещение.
То, что излучает свет, известно как источник света.
Источники света можно разделить на источники естественного света, такие как солнце, звезды, молния и биолюминесценция, и источники искусственного света, включая лампы накаливания, флуоресцентное освещение и натриевые лампы.Их также можно классифицировать по характеристикам интенсивности света, то есть постоянным источникам света, которые излучают одинаковое количество света в течение фиксированного периода времени (например, солнце и лампы накаливания), и источникам света, которые меняются во времени. Люминесцентное освещение может казаться постоянным, но на самом деле оно изменяется в соответствии с частотой источника питания. Человеческий глаз просто не способен обнаруживать такие быстрые изменения.
Лампа накаливания светит из-за тепла
Лампа накаливания кажется желтоватой по сравнению с флуоресцентным светом.
Это потому, что лампы накаливания производят свет от тепла. В лампе накаливания нагревается нить. Нити накаливания сделаны из двойных спиралей вольфрама, одного из видов металла. Вольфрам имеет высокое электрическое сопротивление, заставляя его светиться (накаливаться) при прохождении электрического тока. Электрический ток из-за высокого электрического сопротивления приводит к нагреву из-за трения между материалом и электронами, которые проходят через материал. Вольфрам используется для изготовления нитей лампы накаливания, поскольку он чрезвычайно устойчив к плавлению при высоких температурах.Он также не горит, потому что в лампы накаливания впрыскивается газ, чтобы удалить весь кислород.
Лампа накаливания была изобретена Томасом Эдисоном в 1879 году. В то время нити представляли собой карбонизированные волокна, изготовленные путем удушения определенного вида бамбука, выращенного в Киото, Япония, но в наши дни для производства лампочек используются различные материалы и методы.
Есть много типов лампочек, каждая из которых имеет свое предназначение. Например, есть кремнеземные лампы с частицами кремнезема, покрытые электростатическим способом на их внутренней поверхности, чтобы значительно улучшить передачу и рассеивание света, криптоновые лампы, в которые впрыскивается криптон (более высокий атомный вес, чем обычно используемый газ аргон) для увеличения яркости, и рефлекторные лампы, в которых используется высокоэффективный газ. отражающий алюминий на их внутренней поверхности.
Флуоресцентный свет сложнее, чем кажется
Флуоресцентный свет, распространенный вид освещения в офисах, имеет более сложный механизм излучения света, чем лампа накаливания. Ультрафиолетовые лучи, создаваемые люминесцентными лампами, преобразуются в видимый свет, который мы можем видеть. Здесь важную роль играют явления электрического разряда, а также «возбужденное состояние» и «основное состояние» электронов. Начнем с рассмотрения основной конструкции люминесцентной лампы.
Люминесцентные лампы представляют собой тонкие стеклянные трубки, покрытые люминесцентным материалом на своей внутренней поверхности.
Пары ртути впрыскиваются внутрь, а электроды прикреплены к обоим концам. Когда подается напряжение, электрический ток течет по электродам, заставляя нити на обоих концах нагреваться и начать испускать электроны. Затем небольшая газоразрядная лампа внутри люминесцентной лампы выключается; электроны испускаются из электрода и начинают течь к положительному электроду.Именно эти электроны производят ультрафиолетовый свет.
Столкновение электронов и атомов внутри люминесцентных ламп
Давайте подробнее рассмотрим механизм, с помощью которого флуоресцентный свет испускает ультрафиолетовые лучи. Электроны, испускаемые электродом, сталкиваются с атомами ртути, составляющими пар внутри стеклянной трубки. Это заставляет атомы ртути переходить в возбужденное состояние, в котором электроны на внешней орбите атомов и молекул получают энергию, заставляя их прыгать на более высокую орбиту.
Возбужденные атомы ртути постоянно пытаются вернуться в свое прежнее низкоэнергетическое состояние (основное состояние), потому что они настолько нестабильны. Когда это происходит, разница энергий между двумя орбитальными уровнями высвобождается в виде света в форме ультрафиолетовых волн. Однако, поскольку ультрафиолетовые лучи не видны человеческому глазу, внутренняя часть стеклянной трубки покрыта флуоресцентным материалом, который преобразует ультрафиолетовые лучи в видимый свет. Именно это покрытие заставляет люминесцентные лампы светиться белым.Люминесцентные лампы не всегда прямые. Они бывают и в других формах, таких как кольца и луковицы. Некоторые типы люминесцентных ламп претерпели гениальные модификации, например, лампы, использующие металлическую линию на внешней поверхности трубки (тип быстрого запуска), устраняя необходимость в газоразрядной лампе внутри.
Белые светодиоды, используемые в освещении
Светодиоды, используемые в освещении, излучают белый свет, похожий на солнечный.
Белый свет создается, когда присутствуют три основных цвета света — RGB (красный, зеленый и синий).Сначала были только красные и зеленые светодиоды, но развитие синих светодиодов привело к разработке белых светодиодов для использования в освещении.
Есть два способа создать белые светодиоды. Первый — это «многокристальный метод», в котором комбинируются все три светодиода основного цвета, а второй — «однокристальный метод», сочетающий люминофор и синий светодиод. Многокомпонентный метод с использованием трех цветов требует баланса между яркостью и цветом для обеспечения равномерного освещения и требует, чтобы каждый из трех цветных чипов был оснащен цепью питания.
Это стало причиной разработки однокристального метода, который излучает почти белый (квази-белый) цвет с использованием одного синего светодиода и желтого люминофора. Это потому, что смешанные синий и желтый свет кажутся человеческому глазу почти белыми.
Используя однокристальный метод, были разработаны белые светодиоды, в которых используется синий светодиод в сочетании с желтым + красным люминофором или зеленым + красным люминофором для достижения более естественного белого света на основе светодиодов.
Кроме того, недавно были разработаны светодиоды, которые излучают ближний ультрафиолетовый свет (светодиод ближнего ультрафиолетового света: длина волны 380–420 нм), и их использование в качестве источника возбуждающего света привело к появлению белых светодиодов, способных излучать весь видимый световой диапазон.
Источники света имеют «цветовую температуру»
В нашей повседневной жизни мы часто замечаем, что цвет одежды, видимый при флуоресцентном освещении в помещении, выглядит по-другому при солнечном свете на открытом воздухе и что одна и та же еда кажется более аппетитной при освещении лампами накаливания, чем при флуоресцентном освещении. Вы когда-нибудь задумывались, что вызывает такие различия? Мы видим цвет объекта, когда свет падает на него и отражается обратно в наши глаза. Короче говоря, цвета, которые мы воспринимаем, изменяются в соответствии с составляющей длины волны источника света, освещающего объекты, которые мы видим.Это приводит к вышеупомянутым различиям, которые мы воспринимаем в освещении одежды и пищи.
Различия в цвете представлены «цветовой температурой». Цветовая температура — это числовое значение, представляющее цветность, а не температуру источника света. Все предметы излучают свет при нагревании до чрезвычайно высокой температуры. Цветовая температура указывает, какой цвет мы бы увидели, если бы нагревали до определенной температуры объект, который вообще не отражает свет, то есть «черное тело».Единица измерения, используемая в этом случае, — градусы Кельвина. Низкотемпературные объекты кажутся красными, а по мере нагрева становятся синими.
Как видно из приведенной ниже таблицы, цветовая температура красноватых цветов низкая, а голубоватых — высокая. Цветовая температура используется для таких целей, как настройка цвета на мониторе компьютера.
Цветовая температура и источники света
| Цветовая температура | Источник света |
|---|---|
| 10,000 | Ясное небо |
| 9000 | Мутное небо |
| 8000 | |
| 7000 | Облачное небо |
| 6,000 | Лампа проблесковая |
| 4,500 | Белая люминесцентная лампа |
| 4,000 | |
| 3,500 | Вольфрамовая лампа, 500 Вт |
| 3,000 | Восход, закат |
| 2,500 | Лампочка 100 Вт |
| 2,000 | |
| 1,000 | Свечи |
Люминесцентные лампы — Руководство по устройству электроустановок
Подробнее см. Также «Схемы освещения».
Люминесцентные лампы и сопутствующее оборудование
Мощность Pn (ватт), указанная на лампе люминесцентной лампы, не включает мощность, рассеиваемую в балласте.
Ток определяется по формуле: Ia = Pballast + PnUCosφ {\ displaystyle {\ mbox {Ia}} = {\ frac {{\ mbox {P}} _ {\ mbox {ballast}} + {\ mbox {Pn} }} {{\ mbox {UCos}} \ varphi}}}
Где U = напряжение, приложенное к лампе вместе с соответствующим оборудованием.
Если для балласта не указано значение потерь мощности, можно использовать значение 25% от Pn.
Стандартные трубчатые люминесцентные лампы
С (если не указано иное):
- cos φ = 0,6 без коррекции коэффициента мощности (PF) [1] конденсатор
- cos φ = 0.86 с коррекцией коэффициента мощности [1] (одинарная или сдвоенная трубка)
- cos φ = 0,96 для ЭПРА.
Если для балласта не указано значение потери мощности, можно использовать значение 25% от Pn.
На рисунке A6 приведены эти значения для различных схем балласта.
Рис. A6 — Потребляемый ток и потребляемая мощность люминесцентных ламп обычных размеров (при 230 В — 50 Гц)
| Расположение ламп, стартеров и балластов | Мощность трубки (Вт) [a] | Ток (А) при 230 В | Длина трубки (см) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Магнитный балласт | Электронный балласт | ||||||||||||||||
| Без конденсатора коррекции коэффициента мощности | С конденсатором коррекции коэффициента мощности | ||||||||||||||||
| Одинарная трубка | 18 | 0.20 | 0,14 | 0,10 | 60 | ||||||||||||
| 36 | 0,33 | 0,23 | 0,18 | 120 | |||||||||||||
| 58 | 0,50 | 0,36 | 0,28 | 150 | |||||||||||||
| Двойные трубы | 2 х 18 | 0,28 | 0,18 | 60 | |||||||||||||
| 2 х 36 | 0,46 | 0.Мощность в ваттах, указанная на трубке
Компактные люминесцентные лампыКомпактные люминесцентные лампы обладают такими же характеристиками экономии и длительного срока службы, как и классические лампы. Они обычно используются в общественных местах, которые постоянно освещаются (например: коридоры, коридоры, бары и т. Д.), И могут быть установлены в ситуациях, которые иначе освещаются лампами накаливания (см. Рис. A7). Рис. A7 — Потребление тока и потребляемая мощность компактных люминесцентных ламп (при 230 В — 50 Гц)
| |||||||||||||||
