Расшифровка hss e: характеристики, марки и условные обозначения
Быстрорежущие стали (быстрорез): марки, свойства, маркировка
Такой материал, как быстрорежущие стали, отличается уникальными свойствами, что дает возможность использовать его для изготовления инструментов, обладающих повышенной прочностью. Характеристики сталей, относящихся к категории быстрорежущих, позволяют производить из них инструменты самого различного назначения.
Фрезы, метчики, развертки – типичные изделия, производимые из высококачественной быстрорежущей стали
Характеристики быстрорежущих сталей
К категории быстрорежущие стали относят сплавы, химический состав которых дополнен рядом легирующих добавок. Благодаря таким добавкам сталям придаются свойства, позволяющие использовать их для изготовления режущего инструмента, способного эффективно работать на высоких скоростях. Быстрорежущие инструментальные стали от обычных углеродистых сплавов как раз и отличает то, что инструмент, который из них изготовлен, может с успехом применяться для обработки твердых материалов на повышенных скоростях.
Фрезеровка детали на профессиональном гравировальном станке
К наиболее примечательным характеристикам, которыми отличаются быстрорежущие стали различных марок, нужно отнести следующие.
- Твердость, сохраняемая в горячем состоянии (горячая твердость). Как известно, любой инструмент, используемый для выполнения обработки резанием, в процессе такой обработки интенсивно нагревается. В результате нагрева обычные инструментальные стали подвергаются отпуску, что в итоге приводит к снижению твердости инструмента. Такого не происходит, если для изготовления была использована быстрорежущая сталь, которая способна сохранять свою твердость даже при нагреве инструмента до 6000. Что характерно, стали быстрорежущих марок, которые часто называют быстрорезы, обладают даже меньшей твердостью по сравнению с обычными углеродистыми, если температура резания находится в нормальных пределах: до 2000.
- Повышенная красностойкость. Данный параметр любого металла характеризует период времени, в течение которого инструмент, изготовленный из него, способен выдерживать высокую температуру, не теряя своих первоначальных характеристик.
Быстрорежущие стали в качестве материала для изготовления режущего инструмента не имеют себе равных по данному параметру. - Сопротивление разрушению. Режущий инструмент, кроме способности переносить воздействие повышенных температур, должен отличаться и улучшенными механическими характеристиками, что в полной мере демонстрируют стали быстрорежущих марок. Инструмент, изготовленный из таких сталей, обладающий высокой прочностью, может успешно работать на большой глубине резания (сверла) и на высоких скоростях подач (резцы, сверла и др.).
Быстрорежущие стали в качестве материала для изготовления режущего инструмента не имеют себе равных по данному параметру.
Характеристики и назначение быстрорежущих сталей
Расшифровка обозначения марок сталей
Изначально быстрорежущая сталь как материал для изготовления режущих инструментов была изобретена британскими специалистами. С учетом того, что инструмент из такой стали может использоваться для высокоскоростной обработки металлов, этот материал назвали «rapidsteel» (слово «рапид» здесь как раз и означает высокую скорость).
Такое свойство данных сталей и придуманное им в свое время английское название послужили причиной того, что обозначения всех марок данного материала начинаются с буквы «Р».
Правила маркировки сталей, относящихся к категории быстрорежущих, строго регламентированы соответствующим ГОСТ, что значительно упрощает процесс их расшифровки.
Первая цифра, стоящая после буквы Р в обозначении стали, указывает на процентное содержание в ней такого элемента как вольфрам, который во многом и определяет основные свойства данного материала. Кроме вольфрама быстрорежущая сталь содержит в своем составе ванадий, молибден и кобальт, которые в маркировке обозначаются, соответственно буквами Ф, М и К. После каждой из такой буквы в маркировке стоит цифра, указывающая на процентное содержание соответствующего элемента в химическом составе стали.
Пример расшифровки марки быстрорежущей стали
В зависимости от содержания в составе стали тех или иных элементов, а также от их количества, все подобные сплавы делятся на три основных категории.
Определить, к какой из категорий относится сталь, достаточно легко, расшифровав ее маркировку.
Итак, стали быстрорежущих марок принято разделять на следующие категории:
- сплавы, в которых кобальта содержится до 10%, а вольфрама до 22%; к таким сталям относятся сплавы марок Р6М5Ф2К8, Р10М4Ф3К10 и др.;
- стали с содержанием не более 5% кобальта и до 18% вольфрама; такими сталями являются сплавы марок Р9К5, Р18Ф2К5, Р10Ф5К5 и др.;
- сплавы, в которых как кобальта, так и вольфрама содержится не более 16%; к таким сплавам относится сталь Р9, Р18, Р12, Р6М5 и др.
Определение разновидности стали по искре
Как уже говорилось выше, характеристики сталей, относящихся к категории быстрорежущих, преимущественно определяются содержанием в них такого элемента как вольфрам.
Следует иметь в виду, что если в быстрорежущем сплаве содержится слишком большое количество вольфрама, кобальта и ванадия, то по причине формирования карбидной неоднородности такой стали режущая кромка инструмента, который из нее изготовлен, может выкрашиваться под воздействием механических нагрузок. Таких недостатков лишены инструменты, изготовленные из сталей, содержащих в своем составе молибден. Режущая кромка подобных инструментов не только не выкрашивается, но и отличается тем, что имеет одинаковые показатели твердости по всей своей длине.
Маркой стали для изготовления инструментов, к которым предъявляются повышенные требования по их технологическим характеристикам, является Р18. Обладая мелкозернистой внутренней структурой, такая сталь демонстрирует отличную износостойкость. Преимуществом использования стали данной марки является еще и то, что при выполнении закалки изделий из нее они не перегреваются, чего не скажешь о быстрорежущих сплавах других марок. По причине достаточно высокой стоимости инструментов, изготовленных из стали этой марки, ее часто заменяют на более дешевый сплав Р9.
Технические характеристики стали марки Р18
Достаточно невысокая стоимость стали марки Р9, как и ее разновидности — Р9К5, которая по своим характеристикам во многом схожа с быстрорежущим сплавом Р18, объясняется рядом недостатков данного материала. Наиболее значимым из них является то, что в отожженном состоянии такой металл легко поддается пластической деформации. Между тем сталь марки Р18 также не лишена недостатков. Так, из данной стали не изготавливают высокоточный инструмент, что объясняется тем, что изделия из нее плохо поддаются шлифовке. Хорошие показатели прочности и пластичности, в том числе и в нагретом состоянии, демонстрируют инструменты, изготовленные из стали марки Р12, которая по своим характеристикам также схожа со сталью Р18.
Свойства стали марки Р9К5
Методы производства и обработки
Для производства инструментов, изготавливаемых из быстрорежущих сплавов, используются две основные технологии:
- классический метод, который предполагает разливку расплавленного металла в слитки, в дальнейшем подвергающиеся проковке;
- метод порошковой металлургии, при котором расплавленный металл распыляется при помощи струи азота.
Классическая технология, предполагающая проковку изделия из быстрорежущего сплава, которое предварительно было отлито в специальную форму, позволяет наделить такое изделие более высокими качественными характеристиками.
Подобная технология помогает избежать формирования карбидных ликваций в готовом изделии, а также дает возможность подвергнуть его предварительному отжигу и дальнейшей закалке. Кроме того, данная технология изготовления позволяет избежать такого явления, как «нафталиновый излом», которое приводит к значительному повышению хрупкости готового изделия, изготовленного из быстрорежущего сплава.
Закалка готовых инструментов, выполненных из быстрорежущего сплава, осуществляется при температурах, которые способствуют лучшему растворению в них легирующих добавок, но в то же время не приводят к росту зерна их внутренней структуры.
После выполнения закалки быстрорежущие сплавы имеют в своей структуре до 30% аустенита, что не самым лучшим образом сказывается на теплопроводности материала и его твердости. Для того чтобы уменьшить количество аустенита в структуре сплава до минимальных значений, используются две технологии:
- проводят несколько циклов нагрева изделия, выдержки при определенной температуре и охлаждение: многократный отпуск;
- перед выполнением отпуска, изделие подвергается охлаждению до достаточно низкой температуры: до –800.
Улучшение характеристики изделий
Чтобы инструменты, изготовленные из быстрорежущих сплавов, обладали высокой твердостью, износостойкостью и коррозионной устойчивостью, их поверхность необходимо подвергнуть обработке, к методам выполнения которой относятся следующие.
- Насыщение поверхностного слоя изделия азотом — азотирование. Проводиться такая обработка может в газовой среде, состоящей из азота (80%) и аммиака (20%), либо полностью в аммиачной среде. Время выполнения подобной технологической операции — 10–40 минут, температура, при которой она осуществляется — 550–6600. Использование газовой среды, содержащей азот и аммиак, позволяет сформировать менее хрупкий поверхностный слой.
- Насыщение поверхностного слоя изделия углеродом и азотом — цианирование, которое осуществляется в расплаве цианида натрия или других солей с этим же анионом. В зависимости от назначения детали цианирование может быть высоко-, средне- и низкотемпературным. Чем выше температура и время выдержки детали в расплаве, тем больше толщина получаемого слоя.
- Сульфидирование, которое выполняется в жидких расплавах сульфидов, куда добавляются соединения серы. Проводится такая процедура на протяжении 45–180 минут, при этом температура расплава должна составлять 450–5600.
Проводиться такая обработка может в газовой среде, состоящей из азота (80%) и аммиака (20%), либо полностью в аммиачной среде. Время выполнения подобной технологической операции — 10–40 минут, температура, при которой она осуществляется — 550–6600. Использование газовой среды, содержащей азот и аммиак, позволяет сформировать менее хрупкий поверхностный слой.
Инструменты, изготовленные из быстрорежущих сплавов, также подвергают обработке паром, что позволяет улучшить характеристики их поверхностного слоя.
Следует иметь в виду, что все вышеперечисленные операции выполняются с инструментом, режущая часть которого уже заточена, отшлифована и подвергнута термической обработке.
Оценка статьи:
Загрузка…
Поделиться с друзьями:
HSS-R, HSS-G, HSS-Co, HSS-E — trunk_2007 — LiveJournal
По поводу царицы полей Р18
| Grade | C | Cr | Mo | W | V | Co |
|---|---|---|---|---|---|---|
| Р18 | 0,73-0,83 | 3,8-4,4 | <1,0 | 17,0-18,5 | 1,0-1,4 | <0,50 |
| T1 | 0.65–0.80 | 3.75–4.00 | — | 17.25–18.75 | 0.9–1.3 | — |
В 70-х годах XX века, в связи с дефицитом вольфрама, быстрорежущая сталь марки Р18 была почти повсеместно заменена на сталь марки Р6М5, которая в свою очередь вытесняется безвольфрамовыми Р0М5Ф1 и Р0М2Ф3.
Обозначение HSS расшифровывается как «быстрорежущая сталь» и в общем случае применимо ко всему классу быстрорежущих сталей. Однако, в большинстве случаев так обозначается самая массовая сталь этого класса — Р6М5 (M-2; 1.3343; Z85WDCV; HS 6-5-2; F-5613)
| Grade | C | Cr | Mo | W | V | Co |
|---|---|---|---|---|---|---|
| Р6М5 | 0,82-0,90 | 3,8-4,4 | 4,8-5,3 | 5,5-6,5 | 1,7-2,1 | <0,50 |
| M2 | 0.95 | 4.2 | 5.0 | 6.0 | 2.0 |
Приблизительный перевод европейских наименований сталей на наши ГОСТы:
HSS — High Speed Steel — инструментальная быстрорежущая сталь, аналог Р6М5 (1.3343 — S6-5-2 DIN).
HSS-R — инструмент изготовленый прокатом.
HSS-G — инструментальная сталь, аналог Р6М5. G (Grinding) — шлифованный инструмент.

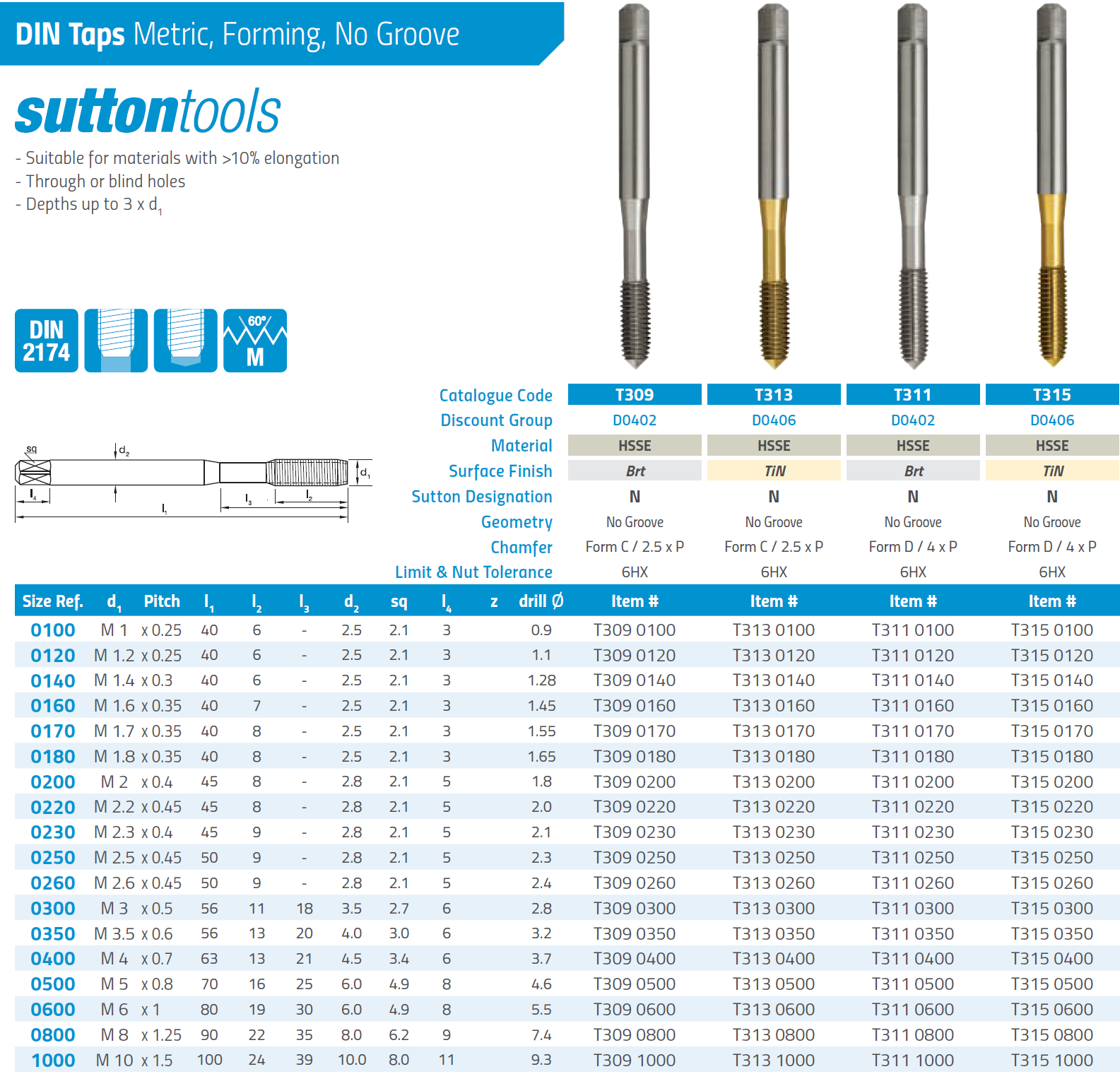

HSSE, HSS-E, HSS-Co вариант HSS-G легированый кобальтом обычно это M35 — инструментальная быстрорежущая сталь, аналог Р6М5К5.
CHSS-Co8 — инструментальная быстрорежущая сталь, аналог Р6М5К8 — M42.
«M42 is a molybdenum series high speed steel alloy wit,h an additional 8% cobalt. It is widely used in metal manufacturing because of its superior red-hardness as compared to more conventional high speed steels, allowing for shorter cycle times in production environments due to higher cutting speeds or from the increase in time between tool changes. M42 is also less prone to chipping when used for interrupted cuts and cost less when compared to the same tool made of carbide. Tools made from cobalt-bearing high speed steels can often be identified by the letters HSS-Co. «
C.V. — хромованадиевая инструментальная сталь.
«Нонейм» может просверлить дырку, но для отверстий точного диаметра требуется хорошая оснастка. К тому же их зачастую делают из плохой стали, поэтому перезаточить их практически невозможно — после отработки заводской заточки сверло остается только выбросить.
http://www.master-forum.
ru/rigging-tests?Id=611
Про HSS-R гугль выдает адекватную ссылку ровно 1 — на раздел о быстрорежущих сталях в немецкой Wiki. Охренеть.
Сверла по металлу HSS: что это, характеристики, применение
Из-за огромного разнообразия представленных в продаже сверл простому обывателю иногда сложно определиться с подходящим вариантом. Особенно следует быть внимательным к выбору инструмента для сверления металлических или стальных поверхностей: ошибки в этом случае чреваты серьезными поломками. Специалисты в подобных ситуациях рекомендуют пользоваться сверлами по металлу HSS.
Что характерно для стали HSS
Обозначение «HSS» указывает на сталь быстрорежущего типа, из которой производятся приспособления для резки. Речь в первую очередь идет о сверлах, фрезах, плашках и метчиках. По своим характеристикам этот высокоуглеродистый материал немного напоминает твердые сплавы, отличаясь от них большей прочностью и дешевизной. Уровень твердости здесь может достигать 62-64 единицам (шкала HRC).
Существует три основные разновидности этой стали:
- Вольфрамовая. Дороговизна этого компонента объясняет факт практически полного отсутствия вольфрамовых сталей в широком доступе.
- Молибденовая. Более распространенный вариант, имеющий в своем составе ванадий и углерод: это придает ему высокую абразивную стойкость.
- Высоколегированная.
Если в составе сплава имеется вольфрам, это придает ему «красностойкость»: благодаря ей инструмент продолжает оставаться острым после достижения температуры, при которой материал раскаляется докрасна (примерно + 530 градусов). Кобальт делает сплавы еще более красностойкими и износостойкими.
Как маркируют отечественные изделия
Маркировка быстрорежущей стали отличается только числовыми обозначениями (буква везде одинаковая – «М»).
Цифра же содержит указание на различные характеристики материала:
- М1. Из этой стали делают продукцию универсального назначения. Обладает большой гибкостью и хорошо переносит механические воздействия. Уровень красностойкости здесь невысокий.
- М2. Данный материал чаще всего служит основой производства универсальных сверл. Марка М2 имеет высокую красностойкость, что позволяет режущим приспособлениям длительное время сохранять свою функциональность.
- М7. Из этого материала в основном производят изделия значительной мощности, которые должны быть не только гибкими, но и надежными. Сверла по металлу марки М7 используются для сверления твердых поверхностей большой толщины.
- М50. Сверла, изготовленные из этого сплава, обычно применяются в портативных приспособлениях, где значительный изгиб инструмента выступает наиболее распространенной причиной поломок. Уровень красностойкости здесь ниже, по сравнению с другими марками.
- М35. Для обозначения этого материала может также использоваться аббревиатура HSSE. Кобальт здесь присутствует в большем количестве, что делает материал более красностойким, по сравнению со сталью М2. Есть и обратный эффект – из-за этого ударные нагрузки инструментами переносятся не так хорошо.
- М42. Доля кобальта здесь очень значительна, что объясняет другое название сплава – «суперкобальт». Изготовленные из М42 инструменты, наряду с отличной красностойкостью, очень хорошо переносят истирание. Из стали данного типа в основном производятся инструменты для работы со сложными неподатливыми материалами.
Из этой стали делают продукцию универсального назначения. Обладает большой гибкостью и хорошо переносит механические воздействия. Уровень красностойкости здесь невысокий.
Есть и обратный эффект – из-за этого ударные нагрузки инструментами переносятся не так хорошо.Как принято обозначать на Западе
Сверло из аналогичного материала на Западе маркируются, как «HSS». Наличие дополнительных буквенных указателей помогает сложить представление о способе легирования.
Расшифровка принятых на западе обозначений:
- HSS(R). Наименее стойкие сверла, изготовленные методом роликового обкатывания в режиме высокого нагревания.
- HSS G. Режущую кромку здесь шлифуют боразоном. Это самые популярные инструменты, что объясняется их высокой стойкостью. Во время сверления эффект вибрации здесь минимален.
- HSS E. Литера «E» дает понять, что в составе имеется кобальт. Сверл данного типа можно проделывать отверстия в сложных материалах повышенной вязкости (на отечественном рынке таким образом помечаются сплавы М35). В некоторых случаях производитель может более точное указывать процентное содержание кобальта (к примеру, HSS-Co 5 или HSS-Co8).
- HSS G TiN. В качестве напыления в данном случае применяется нитрид титана. Это позволяет сделать поверхностный слой инструмента на порядок тверже, при увеличении стойкости к нагреву до + 600 градусов.
- HSS G TiAIN. Указание на напыление сверл нитридом титана, который дополнительно легирован алюминием. Таким образом достигается увеличение прочности защитного слоя почти на 3000 HV. Сопротивляемость нагреву увеличивается почти на 900 градусов.
- HSS E VAP. Предназначены для сверления нержавеющих оснований: налипание стружки здесь практически не происходит. Поломки изделий этой серии случаются крайне редко, а отверстия получаются очень качественными.
- HSS 4241. Маркированными подобным образом приспособлениями обрабатывают деревянные, пластиковые и алюминиевые изделия.
Литера «E» дает понять, что в составе имеется кобальт. Сверл данного типа можно проделывать отверстия в сложных материалах повышенной вязкости (на отечественном рынке таким образом помечаются сплавы М35). В некоторых случаях производитель может более точное указывать процентное содержание кобальта (к примеру, HSS-Co 5 или HSS-Co8).
Рекомендации по выбору
Подбирая сверло по металлу, желательно покупать продукцию известных брендов, где и заточка на высшем уровне, и сплав прочный и качественный:
Ruko. Отличный вариант в соотношении цена/качество. Рекомендуется обратить внимание на модели TL 3000, отличающиеся своей многофункциональностью и титановым напылением. Эти сверла хороши в тех случаях, когда при работе образуется средняя и длинная стружка.
Bosch. Известный мировой бренд разнообразных ручных строительных инструментов и их комплектующих. Особенно ценят продукцию Bosch профессиональные строители.
Haisser. Очень мощные сверла, которые применяются в промышленности и быту. Они способны переносить самые экстремальные нагрузки благодаря титановому сплаву и особенной заточке.
«EKTO». Продукция этого отечественного производителя на порядок дешевле, чем у западных аналогов, при неплохом качестве и продолжительности службы.
Рекомендуется в основном для бытового применения.
Какие сверла по металлу лучше?
Сверла по металлу изготавливают из инструментальной быстрорежущей стали HSS (High Speed Steel). Это легированные стали с содержанием таких элементов, как вольфрам, молибден, а также ванадий и кобальт. Эти добавки положительно влияют на такие характеристики стали, как горячая твердость (температура нагрева, которую может выдержать сталь), красностойкость (время, которое сталь может выдерживать высокую температуру), сопротивление разрушению.
В процессе работы режущего инструмента происходит интенсивное выделение тепла, которое идет на разогрев инструмента. Для инструмента из обычной углеродистой стали недопустим режим работы при нагреве выше 200°C, т.к. твердость стали начинает стремительно падать. Современные быстрорежущие стали сохраняют свои свойства при 500-600°C, что позволяет существенно увеличить скорость сверления.
Очень важную роль играет процесс изготовления и термообработки сверл. Крупные предприятия — лидеры отрасли — имеют в своем распоряжении дорогостоящее контрольно-измерительное оборудование, что позволяет поддерживать стабильно высокое качество выпускаемой продукции. Сверла NoName зачастую делают из плохой стали, не выдерживается геометрия, перезаточить их практически невозможно — после отработки заводской заточки сверло становится непригодным для дальнейшего использования.
Коротко перечислим основные виды сверл по металлу из быстрорежущей стали:
- Сталь сверл HSS-E содержит кобальт и превосходит по режущим свойствам остальные стали, поэтому применяются для работы по вязким и сложным материалам. Их в основном используют для сверления нержавеющей стали, а также легированной и нелегированной стали с пределом прочности до 1200 Н/мм2.
Тестирование сверл Diager HSS-E Co 5% Сверло Diager HSS-TiN в работе - Трехслойное покрытие сверл HSS-TiAlN (титаново-алюминиево-нитритное) имеет более низкий коэффициент трения, а также образует термальный барьер (сверло не теряет свои свойства при разогреве наружной оболочки до 700°C), повышается прочность и увеличивается срок жизни сверла приблизительно в 5 раз. Сверло с покрытием TiAlN не следует затачивать повторно, повреждение покрытия сведет все преимущества этого сверла на нет. Сверла HSS-TiAlN используют для производительного сверления легированной и нелегированной стали с пределом прочности до 1100 Н/мм2, алюминия, чугуна.
- Сверла HSS-TiN из стали, покрытой нитридом титана, также значительно меньше нагреваются в процессе работы, что увеличивает такие характеристики сверла, как прочность и срок жизни не менее, чем в 3 раза. Сверла с покрытием TiN не следует затачивать повторно. Сверла HSS-TiN используют для сверления легированной и нелегированной стали с пределом прочности до 1100 Н/мм2, чугуна.
- Сверла HSS-G—шлифованные сверла из инструментальной быстрорежущей стали имеют повышенную стойкость и малые радиальные биения. Сверла HSS-G —самые распространенные режущие инструменты для решения стандартных задач. Сверла HSS-G используются для сверления легированной и нелегированной стали с пределом прочности до 900 Н/мм2, чугуна.
- Cверла HSS-R прошли роликовую прокатку и термическую обработку. Сверла имеют наименьшую стойкость. Используются в основном для сверления мягких сталей, чугуна.
Сверло с покрытием TiAlN не следует затачивать повторно, повреждение покрытия сведет все преимущества этого сверла на нет. Сверла HSS-TiAlN используют для производительного сверления легированной и нелегированной стали с пределом прочности до 1100 Н/мм2, алюминия, чугуна.
Отдельно стоит выделить твердосплавные сверла или сверла с впаянным твердосплавным наконечником, они имеют максимальную прочность, способны выдерживать большие нагрузки. Используются для сверления жаропрочных сталей, нержавеющей стали, сплавов титана.
На вопрос «Какие сверла по металлу лучше?» мы ответим так — сверла, которые позволят выполнить конкретную задачу максимально эффективно.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
