Дизайн котельной: чем отделать стены в частном деревянном доме? Как отделывают ее плиткой своими руками? Требования

Содержание

чем отделать стены в частном деревянном доме? Как отделывают ее плиткой своими руками? Требования

Перед владельцем собственного дома встает необходимость обустроить котельную. Оборудовать помещение необходимо с учетом всех требований пожаробезопасности, чтобы котельная соответствовала стандартам СНИП, а все нюансы ее постройки и отделки заранее продумывают и закладывают в рабочем проекте.

Особенности и подготовка

Котельная в частном доме должна быть максимально безопасной для использования, поэтому помещение должно соответствовать требованиям СНИП и иным нормативным актам. Основными стандартами, допускающимися при оборудовании котельной, являются:

  • площадь помещения для оборудования котельной в коттедже или в деревянном доме должна быть не менее 8 кв. м;
  • высота стен помещения котельной должна составлять как минимум 2,5 м;
  • на территории одной котельной может быть установлено не более двух котлов;
  • помещение оборудуют принудительной вытяжной системой;
  • наружная дверь в котельную выбирается шириной как минимум 80 см, при этом монтируется она так, чтобы иметь возможность открываться наружу;
  • внутренняя отделка пола допускается листами из стали либо керамической плиткой;
  • для подключения электрической проводки необходимо выполнить заземление;
  • отделка котельной допускается материалами с огнестойкими характеристиками;
  • в конструкции котельной должно присутствовать окно, снабженное открывающейся форточкой;
  • для удаления продуктов горения в котельной оборудуют отдельный дымоход;
  • котел в помещении разрешается размещать на расстоянии не менее 10 см от стены;
  • вся система трубопровода и ответственные узлы отопительного оборудования должны находиться в зоне свободного доступа для ремонта и осмотра;
  • при условии нахождения котельной внутри жилого дома, в помещении, где стоит котел, нужно оборудовать 2 двери – уличную и ведущую в дом;
  • вся система электропроводки в котельной должна быть выполнена по скрытому типу, то есть внутри стальных труб, а светильники должны иметь защиту в виде металлической сетки.

Обустроить котельную внутри деревянного дома с соблюдением требований СНИП не всегда представляется возможным, поэтому нередко возле жилого дома сооружают дополнительную пристройку, где и размещают котельное оборудование.

Чем отделать?

Чтобы выполнить отделку котельной своими руками, прежде всего, необходимо определиться с материалами, которые будут обладать огнестойкими характеристиками. При выборе огнеупорного материала следует руководствоваться не красотой интерьера, а практичностью и безопасностью этого помещения. Стены котельной в деревянном доме можно обшить гипсокартоном с последующим покрытием штукатуркой и водоэмульсионной краской, пол отделать плиткой либо панелями из металла.

Обшивая стены в котельной деревянного дома, древесину необходимо защищать от возгорания. Для этого перед началом отделочных работ дерево пропитывают специальными антипиренами. Делают обработку даже в том варианте, если при постройке дома материал уже обрабатывался подобными огнестойкими составами.

Стены

Для стен в котельной чаще всего используют толстые листы гипсокартона, но, кроме того, можно применять цементно-стружечные плиты (ЦСП) или кислотно-волокнистые листы (КВЛ). Листы КВЛ сегодня пользуются большим спросом, так как этот материал считается экологичным, он не содержит в своем составе асбест и не выделяет токсические продукты при сильном нагревании. Кислотно-волокнистый лист обладает хорошей прочностью, гибкостью и в течение определенного времени он выдерживает нагревание до 100°C. Кроме того, этот материал хорош тем, что он стоек к морозам, резким перепадам температурных режимов и совершенно не боится влаги.

Выбирая материал для отделки стен, важно помнить, что по правилам пожарной безопасности стена котельной в случае возгорания должна удержать огонь как минимум 45 мин. После того как на стены закрепляют отделочные панели, следующим этапом будет выполнение штукатурных работ. Нанесенная на панели штукатурка является дополнительной защитой стен от внезапного возгорания, а также предохраняет стены от воздействия неблагоприятных факторов.

Для штукатурки стен в котельной применяется специальный огнестойкий состав. Такая смесь имеет серый цвет, и при желании стены после выполнения штукатурных работ можно покрасить краской на водной основе. Термостойкая штукатурка имеет свойство выдерживать открытое пламя от 30 до 150 мин. Эти свойства состав термостойкой штукатурки сохраняет даже под слоем водоэмульсионной краски.

Что касается окон, то в котельной можно поставить как деревянные, так и пластиковые конструкции, но при этом стоит знать, что при горении пластик выделяет большое количество ядовитых веществ, тогда как дерево такими свойствами не обладает.

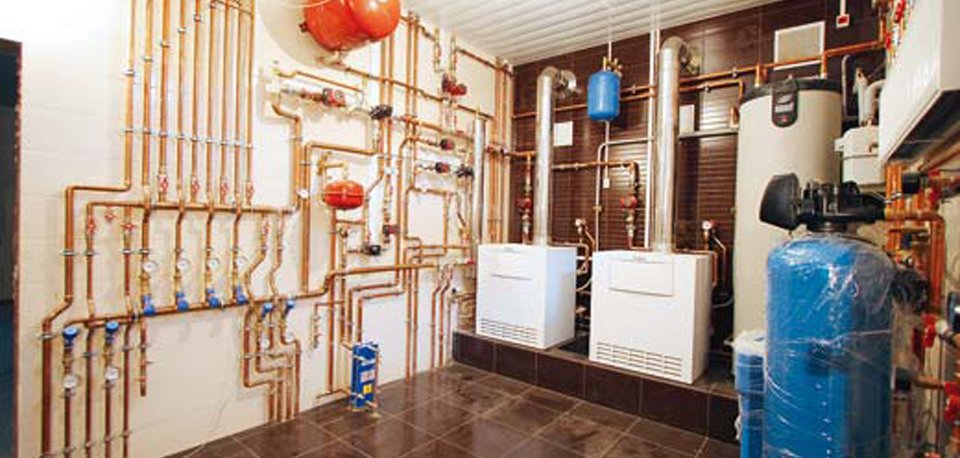

При желании стены в котельной деревянного дома можно отделать керамической плиткой и это будет еще одним оптимальным решением, выполняющим стандарты СНИП. Плитку кладут на выровненные и оштукатуренные стены. Такой вариант поможет сделать современный и оригинальный интерьер в помещении котельной.

Пол

Основная эксплуатационная нагрузка в помещении котельной приходится на область пола, поэтому его поверхность делают прочной и износоустойчивой. Для обустройства финишной поверхности пола применяют керамогранит или листовой металл – это самые надежные огнестойкие материалы на сегодняшний день.

Прежде чем выполнять установку котла и всего отопительного оборудования, полы в котельной необходимо тщательно выровнять. Сделать это можно несколькими способами.

  • Применение мокрой стяжки с помощью специального раствора. Пол получается гладким и ровным, но застывает состав примерно 28-30 суток. Если стяжка на полу уже была сделана, то ее проверяют и выравнивают с использованием самовыравнивающейся смеси.
  • Использование полусухого типа стяжки, которую делают из цементно-песчаной смеси, выравнивая ее по специальным маякам. Сохнет такая стяжка 7-10 дней.
  • Самым быстрым способом считается сухая стяжка, когда между выставленными маяками насыпают слой керамзита, затем укладывают гипсоволокнистые плиты, а поверх них уже монтируют облицовку.

Что касается применения напольной керамической плитки, то в деревянном доме ее применяют, учитывая характеристики и внешний вид этого отделочного материала. По мнению специалистов, наиболее простым материалом в уходе и применении считается плитка не из кафеля, а из керамогранита. Он гораздо прочнее и способен сохранять свою привлекательность в течение длительного времени интенсивной эксплуатации. Для обустройства пола в котельной рекомендуется применять плитку крупного формата, так как минимум стыковочных швов создает более прочную и монолитную поверхность.

Потолок

Для оборудования потолка в котельной чаще всего применяют гипсокартон, его подвесная система дает возможность быстро и просто проложить коммуникации в виде электропроводки, а также разместить огнестойкий утеплитель.

Монтажные работы по закреплению гипсокартона на потолке выглядят следующим образом:

  • из специальных профилей собирается каркас и крепится к потолку;
  • размещается утеплитель и электропроводка для питания светильников;
  • листы гипсокартона крепят к каркасу при помощи саморезов;
  • шляпки саморезов и стыковочные швы закрывают при помощи шпаклевки.

Выбор гипсокартона объясняется его невысокой стоимостью и тем, что этот материал негорючий. После того как листы материала закреплены на своих местах, потолок можно обработать слоем термостойкой штукатурки, а затем покрасить водоэмульсионным составом.

Продумываем интерьер

При создании интерьера в котельном помещении необходимо руководствоваться, прежде всего, его функциональностью. Продумывая отделку, важно учитывать расположение окон и дверей, размещение и количество розеток, светильников, выключателей. Чтобы помещение казалось теплым и просторным, дизайнеры рекомендуют использовать светлые оттенки для стен и потолка, а освещение делать равномерным, но в то же время и достаточно интенсивным.

Для котельной рекомендуется выбирать простые и компактные светильники без дизайнерских изысков. Важно помнить, что каждый светильник будет заключен в специальную защитную металлическую обрешетку. Чрезмерное число светильников не нужно, важно, чтобы в помещении было достаточно светло и для обслуживания светильника к нему можно было иметь свободный доступ.

При создании интерьера котельной нужно понимать, что главное – это безопасность и слаженная работа отопительного оборудования, поэтому специалисты не рекомендуют в этом помещении заниматься излишним украшательством.

Если площадь помещения большая, то в определенном нормами СНИП месте можно продумать зону размещения стеллажей для хранения негорючих материалов, необходимых в котельной. Стеллажи и мебель в этом помещении должны быть изготовлены только из металла. Кроме того, в котельной нужно предусмотреть место для размещения пожарного оборудования и огнетушителя.

О требованиях к помещению котельной в частном доме смотрите в видео.

RT // Ventur — Industrial fans and blowers

Фильтры

Сигнализация фильтра
интегрирована с системой управления.
Аварийный сигнал активируется в случае
засорения фильтра или один раз в год
для проверки или замены фильтра.
Сигнализацию можно легко отключить с
помощью панели управления.

Слив конденсата


Установка кондиционирования RT
оборудована дренажной трубкой, которая
должна быть соединена с системой
дренажа. Если подключение к системе
дренажа невозможно, блок RT может быть
оснащен резервуаром для конденсата,
доступным в качестве аксессуара.

Нагреватель
(электрический или водяной)


Блок RT оборудован электронагревателем.
Нагреватель гарантирует, что температура
приточного воздуха не опустится ниже
заданной температуры. Опционально блок
RT может быть оснащен усиленным
электрическим нагревателем,
водонагревателем или улучшенным
водонагревателем.

В теплые летние дни система
управления обеспечивает обеспечивает
прохладный воздух в комнате.

Функции управления


Высокоточный противоточный
теплообменник
     Электрический
нагреватель
     Автоматический
байпас
     Индивидуально
регулируемый поток воздуха

Вентилятор типа EC с постоянной регулировкой
расхода воздуха

Регулируемая подача
воздуха

     G3 Фильтры
(выхлопные), фильтры F7 (поставка)

Наружная воздушная заслонка, работающая
от 230 В
     2 входа для внешних
устройств управления min / normal / max

Выход сигнализации

Дополнительные
опции

     Усовершенствованный
нагреватель
     Встроенный
резервуар для конденсата

Воздушный клапан
     Система
управления ECO2 для энергоэффективного
дома
     Режим энергосбережения
с интеллектуальным нагревом

Класс защиты IP X5

Блочные модульные котельные от производителя

Блочные модульные котельные

Модульная котельная «Яик» предназначена для отопления и горячего водоснабжения жилых и общественных зданий, а также объектов производственного, административного  назначения.

Состоит из блоков различного функционального назначения. В центральной ее части, в зависимости от необходимой теплопроизводительности, может находиться от 2 до 5 котловых блоков , которые используются для отопления и горячего водоснабжения. Котловые блоки сконструированы на базе современных котлов «Яик».

Котельная КБТа «Яик» имеет утепленный цельнометаллический корпус, оснащена надежным импортным оборудованием, изготовленным со значительным запасом прочности и рассчитана (с учетом ремонтов) не менее чем на 10 лет безупречной работы. Своевременное проведение необходимых регламентных работ квалифицированными специалистами значительно увеличивает срок эксплуатации всего котельного оборудования.
КБТа «Яик» работает в автоматическом режиме. Двухуровневая система автоматики обеспечивает надежную и безопасную работу котельной. Заданная программа анализирует текущую ситуацию и позволяет в автоматическом режиме устанавливать необходимую теплопроизводительность в зависимости от температуры окружающей среды.

По желанию заказчика котельная может быть оснащена системой компьютерного мониторинга и управления, которая предназначена для удаленного мониторинга состояния котельных и управления ими посредством модемной SMS-связи по GSM-каналу.

КБТа «Яик» оснащена собственной автоматической системой водоподготовки. Используемый в КБТа принцип водоподогрева для системы горячего водоснабжения абсолютно надежен и способен в любое время обеспечить потребителя горячей водой. Оборудована узлами учета газа и тепловой энергии, отвечающими требованиям Правил учета газа и Правилам учета тепловой энергии и теплоносителя.

КБТа «Яик» поставляются в полной заводской готовности и требуют минимальных затрат времени и средств на производство монтажных и пусконаладочных работ. Полностью исключаются капитальные затраты на строительство котельных и прокладку теплотрасс.
Себестоимость тепловой энергии, полученной потребителем, значительно меньше, по сравнению с центральным отоплением, из-за отсутствия теплопотерь, неизбежных при передаче тепла на значительные расстояния. Кроме того, затраты на содержание, и обслуживание КБТа «Яик» незначительны по сравнению с затратами на содержание, текущий и капитальный ремонт котельного хозяйства, теплотрасс, ликвидацию аварий.

КБТа «Яик» имеет высокий КПД и автоматически обеспечивает оптимальный режим работы всего котельного оборудования. При этом она производит ровно столько тепла и горячей воды, сколько требуется потребителю в данный момент.

Блочная модульная котельная «Яик» работает в автоматическом режиме, при котором не требуется постоянного присутствия дежурного персонала. Сборка КБТа «Яик» осуществляется высококвалифицированными специалистами в заводских условиях, после чего котельная проходит заводские испытания и настройку.
Котельная установка на шасси. При необходимости может быть доставлена на аварийный объект в течении 1,5 — 2 часов. Оснащена автономной эл. станцией, установлены горелки, работающие на дизельном топливе. Внутренний контур котельной заполнен незамерзающим теплоносителем. Соединение котельной с системой отопления осуществляется гибкими шлангами.

Участок монтажа «НМЗ» возьмет на себя все необходимые работы по привязке и установке котельной непосредственно у заказчика, а также пусконаладочные работы, гарантийное и послегарантийное обслуживание.

На что обратить внимание при выборе котельной установки
На рынке огромное количество предложений по блочным котельным установкам. Как не допустить перерасход денежных средств при покупке и при этом в процессе эксплуатации не оказаться в положении «скупой платит дважды». Посмотрим на что обратить внимание при выборе котельной установки мощностью до 5 МВт.

Общеизвестно «ценность» котельной определяют следующие характеристики: эффективность, надежность, функциональность (уровень автоматизации), цена покупки и стоимость эксплуатации, доступность сервиса. Эффективность котельной определяет ее комплектация. Говоря простым языком, каждый узел должен быть самым современным. Главный элемент – это котел. Необходимо отметить следующее: если по бытовым котлам наблюдается существенная разница по качеству и функциональности между отечественными изделиями и импортом, то по промышленным котлам малой мощности, а именно ими комплектуются котельные до 5 МВт., и КПД, и дизайн, и надежность примерно одного порядка. При выборе котла надо иметь ввиду один существенный момент. По способу сжигания топлива котлы бывают инжекционные и с наддувом. В первом – количество кислорода, участвующего в процессе горения зависит от разряжения в дымовой трубе, поэтому котел может обеспечить КПД в 90% только в момент режимной настройки. При смене погоды его эффективность снижается. Правильная настройка котла (горелки) с наддувом обеспечит его эффективную работу в течение трех лет, при условии, что газ сохранит характеристики. Хотя котлы с наддувом в два-три раза дороже инжекционных, при высокой стоимости газа они быстро окупаются. Поэтому на котельных установках мощностью свыше 200 кВт. применение инжекционных котлов нежелательно.

Эффективность по электроэнергии обеспечивает насосная группа. К сожалению, данного типоразмера насосов альтернативы импорту Россия предложить не может. Надежность — способность сохранять работоспособность всего комплекса оборудования на протяжении всего срока эксплуатации, а это не менее 10 лет.

За счет чего этого можно добиться:

  • Установка котлов из низколегированной стали, укомплектованных дутьевыми горелками, производства признанного мирового лидера;
  • Применение насосного оборудования;
  • Установка оборудования для предотвращения отложения солей в теплосистеме;
  • Применение системы автоматизации, позволяющей оборудованию работать в щадящем режиме с равномерной наработкой – включение в работу того оборудования, которое уже «отдохнуло».
  • Во времена развитого социализма к функциональности котельной требования у нас были не высокие.

Тепло – уже хорошо, а если еще есть и горячая вода…. . Все остальное обеспечивали работники котельной, а это целый штат – как минимум четыре оператора, слесарь- электрик и слесарь –сантехник, старший по котельной. Сегодня, когда отчисления в пенсионную систему растут, минимальная заработная плата растет, и правительство Страны обещает для спасения пенсионной системы процесс роста ускорить, необходимо выбор делать на автоматизированной котельной. Это позволит сократить штат работников котельной. На сколько – мы поговорим ниже. А сейчас попробуем разобраться: как отличить при выборе автоматизированную котельную от простой, имеющей необходимый набор КИП и А. Отличить несложно. Любая котельная должна иметь такой набор автоматики, которая при возникновении нештатной ситуации обеспечит немедленную остановку котельной. Это требование правил безопасности. В тех случаях, когда нештатная ситуация была вызвана внешними условиями – отключением эл.энергии, газа, воды или скачком по напряжению и давлению автоматизированная котельная, после устранения внешних неполадок, сама себя протестирует и запустит в работу. В неавтоматизированную котельную должен придти человек, определить причину остановки и после ее устранения – запустить ее в работу. Кроме того автоматизированная котельная при каждом изменении температуры меняет режим работы. Это экономит затраты на газ и электроэнергию и позволяет обеспечить заданный тепловой режим в отапливаемом помещении в любое время суток без участия человека.

Содержание человека – это постоянные эксплуатационные затраты. Эти затраты можно сократить в разы. Современная автоматика позволяет «завязывать» на один диспетчерский пункт большое количество котельных и наличие мобильной сервисной службы или договора на эксплуатацию со специализированным предприятием, позволяет в разы снизить количество обслуживающего персонала. Доступность сервиса завода – изготовителя зависит в первую очередь от его удаленности от объекта.
Общий вывод напрашивается сам, чем больше требований выставит заказчик перед заводом при заказе изделия, тем ниже в конечном счете будут эксплуатационные затраты.

Принимая решение о выборе котельной необходимо руководствоваться следующими соображениями: котельная должна быть автоматизирована, причём уровень автоматизации должен предусматривать эксплуатацию её без обслуживающего персонала; безопасна; экономична; удобна в обслуживании. И главное — определяющим в выборе должно стать оптимальное соотношение цена/качество, а не просто низкая цена или громко разрекламированный бренд.

Документация

Дизайн прачечной комнаты совмещенной с котельной. Прачечная в доме – полезное помещение должно быть уютным. Пляжный стиль во внутреннем дворике

ПОСТИРОЧНАЯ КОМНАТА

Современное жилище все чаще позволяет организовать отдельное помещение для хлопот с бельем – постирочную комнату. Что же она представляет собой сейчас?

Это специализированная комната, где хозяйка сможет полностью заниматься столовым, постельным, носильным бельем, приводить в порядок покрывала и чехлы, шторы и уличный текстиль.

Здесь белье сортируется, если нужно, замачивается и отбеливается, стирается, сушится и гладится, снова сортируется и отправляется по «точкам непосредственной дислокации» — полкам шкафов и гардеробов.

РАЗМЕСТИМ И ОСНАСТИМ

Постирочная комната располагается не на виду. В доме для нее выделяют помещение в цоколе или на втором этаже, то есть там, где нет свободного доступа посторонних людей. Подойдет неудобный уголок, пригодный только для хозяйственных задач. Площадь этого помещения должна быть достаточной для размещения всего необходимого оборудования и мебели. При выборе места учитывают расстояние от стояков водоснабжения и канализации, чем ближе к ним окажется помещение, тем лучше.

Для постирочной комнаты очень важно наличие хорошей вентиляции и отопления, ведь стирать и сушить вещи придется и зимой. На полу делается гидроизоляция, для удобства предусматривается трап – с ним будет проще поддерживать порядок и в случае необходимости он быстро отведет воду из помещения. Иногда трап используют непосредственно для слива воды из машины.

Отделка постирочной осуществляется простыми в уходе материалами, чаще всего плиткой. Можно остановить свой выбор на моющихся панелях, покраске.

ФУНКЦИОНАЛ ПРЕЖДЕ ВСЕГО

Это рабочее помещение, где все должно способствовать более удобной реализации своей главной задачи. Стоит предусмотреть столешницу, где можно оставить стопку чистого белья или разобрать грязное. Мебель лучше выбрать простую и удобную. В ней разместится все необходимое, прежде всего, химия для ухода за бельем: порошки, жидкости для стирки, кондиционеры, подкрахмаливател, отбеливатели, средства для глажения.

Компоновка мебели должна обеспечивать минимальное передвижение хозяйки по помещению, например, повесив шкафчик прямо над машиной, можно брать из него необходимое средство и сразу закладывать его в кювету. В постирочной, особенно расположенной на жилом уровне, можно устроить небольшой склад для туалетной бумаги, салфеток, бумажных полотенец и других нужных вещей. Разместить здесь средства и предметы для уборки, швабру, совок. В специальный шкаф «прописать» пылесос со всем его хозяйством – сменными пакетами и фильтрами, насадками.

Корзины для хранения грязного белья лучше поставить ближе у входа, чтобы домашние не делая лишних движений, оставляли здесь нуждающиеся в стирке вещи. Некоторые хозяйки стараются сразу отдельно собирать белый и цветной хлопок, деликатные вещи, рабочую одежду, в которой они занимаются садом и т.д. Поэтому, если позволяет место, корзин берется быть несколько, так не придется лишний раз сортировать белье, и с первого взгляда будет видно – набирается загрузка или нет.

Для уже выстиранного белья, которое не будет сушиться в сушке, нужно организовать систему для раскладывания и развешивания. Придумать, где держать уже сухое белье до глажения. И конечно, оборудовать уголок для глажки с паровой системой и хорошей гладильной доской со стульчиком.

НУЖНА МОЙКА

В постирочной комнате устанавливается специальная фаянсовая мойка – она немного отличается от тех, которые применяют в обычных ванных. Ее корытце более глубокое, стенки прямые, хотя для интенсивного застирывания может быть сделана наклонная ребристая стенка по типу старинных досок для стирки.

Мойка необходима для индивидуальной работы с бельем, замачивания отдельных вещей, для удаления пятен, легкой ручной стирки особо тонких и деликатных изделий.

БУДЕТ ЭКОНОМИТЬ

Главный атрибут помещения — стиральная и сушильная машины. Алгоритм их выбора должен включать два важнейших момента. Прежде всего, агрегаты должны быть экономичны. Этот параметр всегда указывается производителем. Он обозначается латинской литерой от G до A. Большинство сегодняшних стиральных машин имеют наивысший класс энергоээффективности — А, причем на практике оказываются еще более экономичными (на 10, 20, 30 и даже 50%). Параметр оценивает расход энергии и воды при стандартной стирке хлопка при 60 градусах (это самый длинный цикл, и при этом он идет с подогревом воды). У сушильных машин довольно хорошим на данный момент является класс В, приборы с классом А тоже уже существуют в премиальном сегменте.

В домах, где установлен двухфазный счетчик, может оказаться полезным таймер. Это устройство позволит откладывать стирку на ночь (благо сну, машина стоящая за закрытой дверью, не помещает) для использования электричества по более низким ночным тарифам.

НЕ БОРИТЕСЬ С ЛИШНИМ ВЕСОМ

Второй важнейший показатель загрузка. В идеале обе машины должны иметь одинаковую загрузку, чтобы выстиранное белье могло полностью уместиться в сушке и не ждать своей очереди в корзине.

Компактные и узкие машины для постирочной покупают редко, здесь 15-20 см не играют заметной роли. Поэтому чаще выбор падает на полноразмерные модели с шириной, глубиной, высотой 60х60х85 см. Они рассчитаны на 7-9, а то и10 кг белья. Имеются приборы и больших габаритов и соответственно загрузки, например, до 12 кг.

ДЛЯ КОМФОРТА

Для постирочных применяют два типа машин – с фронтальной и вертикальной загрузкой, причем часто это активаторные приборы. Первые можно ставить под столешницу, активаторные для этого не подходят, у них крышка и панель управления расположены сверху.

Иногда, стиральная и сушильная машины активаторного типа продаются в паре как лаундри центр. Их ставят одну на другую, при этом блок управления центром оказывается расположенным на уровне глаз.

Фронтальные машины так тоже ставят, но панели управления у этих приборов отдельные, и включать-выключать сушку придется вытягивая руку вверх (панель будет на высоте 160 см). Установка машин одна на другую экономит место, вниз идет стиральная машина, как наиболее часто используемая, к тому же испытывающая больше нагрузок от вибрации при отжиме. Колонна из машин может быть поставлена нишу.

Если же выбор падает в пользу машины с горизонтальной загрузкой, можно обратить внимание на модели, установленные на ящик. Люк у них расположен выше, придется меньше наклоняться при загрузке и разгрузке белья. Чтобы приподнять машину, можно устроить подиум, в том числе с выдвижным коробом. У ряда производителей машины со стандартными размерами имеют более высокую точку расположения люка, например, у Candy. В этом отношении вертикалки несколько комфортнее, так как загрузка у них идет сверху.

СУШКА

Сушильную машину для постирочной комнаты выбирать проще, чем для обычной ванной – можно взять агрегат любого типа – конденсаторный или отводной. Сушки отводного типа работают очень просто, воздух, наполненный влагой, они просто выводят через шланг в вентиляцию. Уход за такими машинами минимален. Конденсаторные машины собирают влагу в особой емкости, которую придется постоянно очищать, внимания хозяйки также потребуют фильтры прибора. Но можно упростить этот момент, устроив отвод сконденсированной жидкости по шлангу в канализацию.

Для сушки белья также предлагаются специальные сушильные шкафы. Сушка в них идет благодаря активной циркуляции воздушных потоков за счет работы вентилятора, при небольшом нагреве воздуха или без него. Сушильный шкаф используется для деликатного высушивания и проветривания вещей, удаления запахов (костра, например). Шкаф рассчитан на уход не только за одеждой, но и за обувью.
, которая позволит тратить на глажку гораздо меньше времени.

Выбрать большую доску, с регулируемой высотой, чтобы при необходимости быстренько, стоя, привести в порядок одну вещицу, или удобно устроившись на стуле перегладить целую партию. Удобно, если доска оснащена подставкой под утюг и штативом для направления его провода, чтобы он не мешал работе.

Доска может быть активной, оснащенной специальным вентилятором, который обеспечивает нужный эффект: всасывание – для фиксации вещей, например, детской юбки со складками и выдувание – для расправления вещей сложной формы, они будут гладиться, словно на весу. Доска может быть оборудована функцией подогрева, температура его невелика или пульверизацией — парообразованием. Эти функции дают возможность очень бережно, буквально руками, разлаживать деликатные вещицы.

В семьях с большим хозяйством приобретаются гладильные прессы или машины, с их помощью быстро отглаживаются простые (с точки зрения геометрии) изделия: простыни, скатерти, шторы.

СОВМЕСТИТЬ ПОЛЕЗНОЕ И ПРИЯТНОЕ

Постирочная комната может быть превращена в мини-мастерскую, оборудованную швейной машиной, здесь найдется место для коллекции ниток и всяких мелочей для шитья, а также уголок для манекена, на котором так удобно подгонять вещи и вымерять их длину.

Многих хозяйкам приходится тратить в постирочной комнате не один час своего времени. Чтобы это время было проведено более приятно, на стене можно повесить радиоприемник или небольшой телевизор.

Алексей Кузьмин, копирование только со ссылкой на перво

Цвет и для постирочной комнаты выбирается также в соответствии с цветовой гаммой самого дома. Классический вариант для – это конечно, белый и все оттенки молочного, ванили, слоновой кости. Они расширяют пространство, создавая атмосферу праздничной чистоты!

Элегантная палитра серого чаще используются для покраски деревянной в светлых помещениях с окнами, где достаточно естественного солнечного света. Мебель в натуральных оттенках дерева подойдет для стиля кантри, рустик, лофт, приближая вас к естественным природным ценностям.

Нежно-голубая гамма освежает даже небольшой постирочной комнаты, наполняя ее дыханием морской лазури. Более сочные оттенки синего эффектно смотрятся на белом фоне, настраивая на позитивную и продуктивную работу. В таком хочется сделать и успеть многое и побыстрее, строить реальные планы на будущее. Желтый цвет поднимет вам настроение и наполнит солнцем даже закрытое подвальное помещение постирочной комнаты.

Средиземноморская палитра: бирюзовый, оливковый, мята, шалфей, персик, манго – это буйство теплых красок средиземноморья, которые превратят обыденные хозяйственные хлопоты в увлекательную историю с прекрасной концовкой! Добавить ярких красок можно с помощью обоев, колоритных аксессуаров, штор и светильников. Эти детали вы можете менять от сезона к сезону, тем самым легко и незатратно обновляя

Состоит из нескольких составляющих: стиральной машины, сушилки для белья, корзин или контейнеров, гладильной доски, полок или столешницы для хранения бытовой химии или выстиранного белья.

Прачечную можно обустроить в отдельном помещении, если позволяет жилищная площадь. Если в свободной площади есть ограничения, то прачечную совмещают с другими комнатами. Как правило, это , рабочий кабинет, кухня или ванная. При желании прачечную можно обустроить в любой комнате, даже в гостиной или детской комнате, достаточно правильно подобрать оборудование и дизайн интерьера. В этом случае важно обеспечить звукоизоляцию.

Эргономичное обустройство прачечной подразумевает грамотное расположение оборудования и расположение, скрытое от посторонних взглядов. Для этого используются шкафы, портьеры, перегородки.

Можно объединять сразу несколько зон, к примеру, кухню, прачечную и рабочий кабинет. Это прекрасный выбор для современных людей, которые хотят успевать делать сразу несколько дел при минимальных временных затратах.

Мини-офис или небольшой рабочий кабинет, совмещенный с пачечной, является хорошей идеей при недостаточном свободном пространстве. При этом можно функционально задействовать столешницу, размещенную нас машинами, достаточно дополнить обстановку навесными полками или шкафом.

Даже балкон можно задействовать, разместив машины одну над другой. Если есть еще свободное место, то можно установить полки или стеллажи.

При оформлении прачечной следует уделять столько же внимания, сколько и другим комнатам дома или квартиры важно учитывать цветовое сочетание. Так светлые тона визуально расширяют пространство, поднимают потолки.

Отдельная комната для прачечной с удобными полками для хранения

Сортировочные корзины для белья в прачечной комнате

Маленький угол в доме для размещения прачечной

Стиральные машины, помещенные в шкаф

Маленькая аккуратная прачечная комната в доме

Стиральная машина в интерьере гардеробной комнаты

Прачечная комната, спрятанная за выдвижной дверью

Маленькая прачечная в стенной нише

Большой шкаф, скрывающий небольшую прачечную

Стиральные машины в нижней части кухонного буфета

Как спрятать прачечную в шкафу

Подсобный шкаф со стиральными принадлежностями

Отдельный шкаф для стиральных принадлежностей

Сен

23/11

Стирка – это очень важное и, к тому же, повседневное занятие. Постирать белье в современной стиральной машине сейчас может даже ребенок, это очень просто, а сам процесс не занимает много времени. Но как быть с оборудованием, где разместить, как эргономично обустроить пространство и не нарушить стилистические свойства интерьера?

Выход, конечно же, есть – обустроить в доме отдельную комнату, в которой и разместится прачечная
. Это удобно и практично, а вопрос, куда поставить стиральную или сушильную машину уже не будет актуальным. Безусловно, организация прачечной комнаты – удовольствие затратное, но конечный результат того стоит.

Идеальным вариантом помещения под прачечную станет кладовка. Там вы можете и гладильную доску поставить, и средства для уборки: швабру, веник, совок. В небольшой кладовой можно разместить . На стены можно повесить шкафчики с дверцами, на полки которых можно будет складывать постельное белье и полотенца. Если ваша кладовка совсем маленькая и поместит лишь стиральную и сушильную машины, то для хранения бытовой химии и подручных средств для уборки пригодятся полки, оборудованные прямо на распашных дверях кладовки.

Очень практично можно использовать . Ведь удобная небольшая прачечная
под лестницей – это еще один оригинальный способ обустроить пустующее пространство. Под лестницей поместится не только стиральная машина, но и корзина для белья, и шкаф для бытовой химии, и возможно даже сушильная машина.

Также для обустройства прачечной подойдет и , при условии ее расположения не в спальной части дома. В гардеробной хватит места и для стиральной машины, и для одежды. Чтобы такая прачечно-гардеробная комната была не только практичной, но также удобной и стильной, ее можно разграничить на функциональные зоны с помощью декоративной перегородки с или занавеской.

Для тех, у кого нет отдельной комнаты для обустройства прачечной, стиральную машину можно поставить на кухне или в ванной. Эта идея хоть и не новая, но также очень практичная.

Так как для стирки вам нужна, в большинстве случаев, только стиральная машина, то в отдельно отведенной комнате для прачечной остается еще много места, которое можно использовать с пользой.

Навесные шкафы и полочки помогут освободить место на полу для удобного , дивана, кресла-качалки или для раковины, которая также необходима в комнате для стирки. Под раковиной можно поставить удобные корзины, отдельно для чистого и грязного белья. Не лишней будет в прачечной и стойка для отутюженных вещей. Гладильную доску, чтобы она не мешала, можно закрепить на стене, и в то время, когда она не используется, складывать. Идеальным вариантом для прачечной комнаты станет мини-шкаф со встраиваемой гладильной доской.

Ну и конечно, в прачечной было бы неплохо обустроить место для отдыха, тогда время в перерывах между домашними хлопотами будет протекать приятнее. На стену прикрепите телевизор, а на полку поставьте магнитофон, и пока белье стирается, вы сможете насладиться приятной музыкой или посмотреть любимую телепередачу. Эта техника вам понадобится не только тогда, когда вы уютно расположитесь в кресле в прачечной комнате, но и во время глажки белья.

Прачечная комната – это помещение не только для стиральной машины и оборудования. Поэтому, чтобы чувствовать себя в нем максимально комфортно, необходимо продумать, каким будет дизайн интерьера прачечной
.

Гармонично впишется в интерьер прачечной
комнаты современная . А чтобы обстановка стала веселее, украсьте мебель незамысловатым рисунком с помощью .

Дизайн интерьера прачечной комнаты

Если в прачечной нет окна, необходимо позаботиться и о хорошем освещении. Необычная люстра, или светильник на стену сделают обстановку более светлой и уютной. Очень красиво будет смотреться в прачечной. Оно добавит света и визуально увеличит пространство.

Живые в красивых вазонах, букет полевых цветов на тумбочке или возле раковины добавят нотку свежести в интерьер прачечной и оживят его.

Стирайте и утюжьте свои вещи с комфортом!

В наше время уже нет необходимости тратить заветные часы на поход в общественные прачечные, ведь можно оборудовать прекрасную прачечную, или, как часто ее называют, «постирочную», у себя в доме

Размер имеет значение

Размер прачечной необходимо выбирать, отталкиваясь от площади самого дома и наличия в нем свободных комнат. Следует знать, что помещение должно быть такого размера, чтобы перед стиральной машиной оставалось место для удобной загрузки-выгрузки белья
. Немаловажно, чтобы был обеспечен доступ воздуха к белью, хранящемуся в контейнерах и корзинах, к емкостям для сортировки белья и т. д. Многие домовладельцы не сильно озадачиваются этим вопросом при проектировании, и в результате под постирочную отводится совсем небольшое пространство (поскольку другого места не предусмотрено): это может быть либо маленькая комната или закуток под лестницей, либо угол в гардеробной или кладовой, либо часть кухонной зоны.

В последнее время владельцы частных домов стали предусмотрительно выделять довольно просторное помещение для хозяйственных нужд, часто оно совмещено с гардеробной и гладильной зонами и занимает часть цокольного этажа, а иногда ему отводят даже небольшое крыло здания

Технические требования к помещению

Определенных технических требований именно к прачечным в частных домах, к сожалению, не существует, но уважающие себя архитекторы во время разработки инженерной части проекта обязательно обращаются к инженерам-проектировщикам, которые при расчетах учитывают требования СНиПа 41-01-2003 «Отопление, вентиляция и кондиционирование». Итак, в неотапливаемом подвале устраивать прачечную, а особенно сушилку запрещено.
Лучше, если прачечная будет расположена недалеко от водопроводного и канализационного стояков и в ней будет предусмотрено окно. Также ее необходимо оснастить системами отопления и принудительной вентиляции, поскольку это зона повышенной влажности. Как правило, в зависимости от размеров помещения и установленного оборудования, инженеры делают теплотехнический расчет, где в том числе дают рекомендации по выбору вентиляционных систем. Для прачечной часто проектируют приточно-вытяжную установку с механическим побуждением (или со смешанным, если имеется канал естественной вытяжки). Кратность воздухообмена по притоку должна быть не менее 10, по вытяжке — не менее 13. Если в прачечной будет помещение для сушки и глажки, то в нем кратность воздухообмена по притоку должна быть не менее 4, по вытяжке — не менее 6.

Отметим, что если в прачечной установлен котел с естественным отведением продуктов сгорания, то устройство принудительной вентиляции недопустимо. В этом случае необходима приточно-вытяжная система. Также следует предусмотреть достаточное расстояние между котлом и пунктом забора воды (не менее 60 см). Требования к электрооборудованию в постирочной регламентируются действующими ПУЭ и СНиПами для помещений с повышенной влажностью: осветительные приборы, распределительные щиты, розетки и пр. должны быть во влаго-, брызгозащищенном исполнении и т. д.

Полы в прачечной должны быть гидроизолированы и облицованы керамической плиткой. В идеале необходим уклон и сливной трап

Оборудование для прачечной

Домашняя прачечная состоит из следующих компонентов:

  1. Стиральная машина (или даже несколько машин, если состав семьи большой) с различными режимами стирки.
  2. Сушильная машина.
  3. Раковина.
  4. Оборудование для глажки и отпаривания (гладильная доска, утюг, парогенератор и др.).
  5. Корзины/контейнеры для грязного белья, а также небольшие полки и столешницы.

Последние, кстати, смогут значительно облегчить вам жизнь: на них удобно хранить бытовую химию, складывать свежевыстиранное белье и т. п.

Все оборудование необходимо грамотно расставить. Так, если в помещении установлено две стиральные машины, они должны находиться на небольшом расстоянии друг от друга (примерно 5 см). Это связано с тем, что вибрация, появляющаяся во время работы каждой их них, может негативно сказаться на сроке эксплуатации приборов.

При определении диаметра трубы канализационного стояка следует помнить, что слив грязной воды может происходить от двух машин одновременно, следовательно, размер трубы нужно подбирать с учетом залповых сбросов.

На подающем трубопроводе обязательно монтируют фильтры грубой очистки (идеальным вариантом будет установка комплекса очистительных систем с регулятором жесткости воды). Причем к каждому прибору должна вести своя труба водоснабжения, которую при необходимости можно перекрыть без ущерба для другой машины.

Навесные шкафы и полочки помогут освободить место на полу для удобного, кресла или диванчика. Под раковиной можно поставить корзины для чистого и грязного белья. Не лишней будет в прачечной и стойка для глаженых вещей. Гладильную доску, чтобы она не мешала, можно закрепить на стене и в то время, когда она не используется, складывать ее. Оптимальным вариантом для домашней прачечной станет мини-шкаф со встроенной гладильной доской.

Дизайн помещения

Безусловно, многие считают, что домашняя прачечная — сугубо функциональное пространство, которое не должно отличаться особой красотой и уж тем более отвечать какой-то стилистике. Но это мнение ошибочно. Ведь гармония в дизайне дома достигается именно путем декора всех помещений, пусть даже и чисто утилитарного назначения. Что касается оформления прачечной, то упор здесь можно делать на цвет. Как правило, под нее выделяют не слишком большую площадь. Поэтому лучше всего выдержать интерьер в светлых тонах, которые визуально расширят пространство и к тому же привнесут в него ощущение свежести и чистоты. В качестве акцентов могут выступить яркие постеры или фотографии на стенах. Подберите цветные корзины для белья и коробки для мелочей, перелейте чистящие средства в красивые бутылки — иными словами, создайте для себя комфортную атмосферу, и три часа стирки и глажки пролетят незаметно!

Для отделки стен прачечной, как правило, используют мозаику, керамическую плитку, керамогранит, а также краску и штукатурку для влажных помещений

Пример оборудования прачечной зоны в частном доме

План прачечной зоны с расположением оборудования

Некоторые владельцы коттеджей предпочитают обустроить собственную мини-прачечную или даже химчистку в подвальном помещении дома и отказаться от услуг соответствующих компаний. Существует ряд фирм, которые помогают грамотно распланировать и оборудовать домашнюю прачечную. Например, в данном проекте под нее отведена часть цокольного этажа. Здесь предусмотрены просторные стирально-сушильная и гладильная зоны, а также отдельные помещения для хранения белья и моющих средств.

Котельная в частном доме


Отдельное помещение для установки отопительного котла в просторечии называют котельная в частном доме или топочная. Помещение может быть как заключенным в контур дома, так и отдельно стоящим и предназначено для размещения оборудования, обеспечивающего бесперебойную, постоянную работоспособность систем отопления и водоснабжения. Автономное сооружение возводится, когда отсутствует возможность подключения объекта к централизованной системе отопления как правило до начала строительства дома. Это дает возможность оформить всю необходимую документацию на подключение газопровода, процесс подготовки которой занимает не один месяц.


Отопительный котел может работать так же на альтернативных видах топлива, учитывая географические особенности местности.


Дешевле всего в Москве топить дом дровами, но это требует значительного труда от пользователей. Вариант с палетным котлом удобнее, но топливо чуть дороже. Отопление дома дизельным топливом эффективно, но побочный эффект — неприятный запах. Распространено так же отопление дома сжиженным природным газом. Бесспорное преимущество — бесперебойное обслуживание и чистое помещение котельной в частном доме, пригодное для совмещения его с постирочной. Газ в этом случае существенно дороже магистрального. Отопление дома при помощи электрокотла — самый простой и чистый вариант, но и самый дорогой. В южных районах России, где много солнца, для питания электрического котла используют солнечные батареи и ветрогенераторы. В Москве такой вариант не эффективен.


Альтернативным источником отопления в Московской области, экономящим электроэнергию для обогрева дома, является тепловой насос, который устанавливают в котельной частного дома вместе с  конденсатором и тепловым аккумулятором. Системы требует тщательного расчета эффективности и выбора принципа работы в зависимости от размера и расположения участка под строительство энергоэффективного дома.



Для частного жилья монтаж котельного оборудования – процесс сложный, ответственный, требующий технических знаний и комплексного проектирования. Запорная, регулирующая арматура должна рационально располагаться, соответствовать нормативным требованиям, положениям. Кроме того важен выбор производителя т.к. от надежности каждого фитинга или крана зависит комфорт проживания в доме.



Основные требования


Идеальный вариант, когда проектирование котельной начинается, когда строительство жилья еще не начато. Рассмотрим некоторые ключевые моменты:

  • отопительное оборудование предпочтительно устанавливать в специально предназначенных помещениях или отдельно стоящих постройках;
  • перед покупкой и установкой котла необходимо выполнять расчет мощности, соответствующий площади отапливаемых помещения, сделать теплотехнический расчет, в котором учитываются основные теплопотери через ограждающие конструкции;
  • при проектировании помещения для котельной в частном доме необходимо рассчитать объем помещения, дверные и оконные проемы, площадь остекления;
  • материал стен, полов и потолков должен обеспечивать устойчивость к огню, пожарную безопасность;
  • необходимо обеспечить требования по вентиляции, дымоходам или газоходам.


Разновидности котельных жилых домов


Требования к помещениям для размещения отопительного оборудования зависят от вида топлива и размера отапливаемой площади.


Современные блочно модульные котельные оснащены комплектующими ведущих заводов изготовителей, имеют высокую энергетическую эффективность. Благодаря интеллектуальной системе присутствует возможность грамотного, рационального управления в режимах, зависимых от погодных условий. Такие тепловые узлы обслуживают как целые поселки, так и дома или таунхаусы.


Выбирая дизельные котельные, следует отметить, что они применяются не только для частной эксплуатации, включают объекты промышленного назначения. Одним из преимуществ жидкого топлива является более простая схема получения разрешения на монтаж, по сравнению с газовыми. Дизельное топливо возможно приобрести практически в любом регионе, что упрощает процесс эксплуатации.


Газовые котельные наиболее распространенный и требующий строго соблюдаются положения о безопасности, эксплуатации вариант.  Необходимо наличие соответствующей документации, разрешение специализированных организаций. Обязательное условие – наличие вентиляционного канала, обеспечивающего приток и вытяжку воздуха. Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации.

В случае, если газовый котел предполагается устанавливать на территории цокольного этажа, в отдельно стоящем помещении или в заранее спроектированной котельной, допускается установка оборудования мощностью от 30 до 200 кВт. Объем комнаты в данном случае должен превышать 15 м³. Ввысота потолков должна превышать 2,5 м. Кроме того, в отдельно стоящее помещение или комнату котельной, оборудованной в доме, должна вести дверь, ширина которой должна составлять не менее 80 см. Если нет возможности вывести дверь на улицу, допускается вывод двери в коридор, связующий дом с улицей. Площадь остекления окна должна составлять 0,03 м от объема помещения.


Нормирование вентиляции


При установке котельного оборудования для частного дома особое значение уделяется вытяжной вентиляции. За один час воздух помещения должен полностью обновляться троекратно. Большинство проектировщиков отдают предпочтение монтажу вертикальных труб, шахт для обеспечения естественной вытяжки воздуха. Достаточную тягу обеспечивают приточные клапаны, располагающиеся под потолком помещения и в двери. Газоход выполняет функцию вывода продуктов сгорания и проектируется на стадии разработки архитектурной части проекта т.к существуют жесткие требования по материалам, обслуживанию, герметичности и высоте трубы.



Правильный подход к выбору, расстановке отопительного оборудования, грамотная проектировка схем, выполнение работ квалифицированными специалистами является залогом качественной, долгой работы, продуктивного использования технического помещения, оптимизации жилого пространства.


Также ознакомьтесь с:


Проект котельной — Дизайн, отделка и ремонт квартиры

Обустройство промышленных больших зданий, собственно, как и немаленьких загородных коттеджей, требует целого ряда помещение специального назначения. Основным из них становится котельная, благодаря которой можно обеспечить теплом все огромное здание. Но это весьма сложная с технической стороны, комната, которую сделать не опытному строителю будет крайне сложно. Это ведь не просто помещение с огромным камином посредине. Важно провести сбалансированную систему труб, которые смогут прогнать температуру по всему дому, и удержать ее там же.

Кроме источника тепла – котла – важно продумать и всю систему отопления дома, которая будет основана на его работе и активном функционировании. Система топки также должна обладать целым рядом преимуществ и автоматизаций. Это все требует дотошного и внимательного подхода, и только так можно будет обеспечить самые комфортные температурные условия помещения любого назначения.

Почему в современном мире котельные также популярны?

Прогресс и технологии все существование человечества опережали и без того быстротечное время. Это касается не только научных сфер, но и бытовых, включая отопление. Еще несколько десятков лет назад отопление было совершенно иным. Но сегодня, с учтем современных технологий и систем отопления, многие прошлые отопительные аппараты ушли на задний план. Но котельные все же еще держаться на плаву вместе с современными технологиями.

Так что же удерживает их актуальность? Этому можно выделить несколько объяснений:

  • Независимость от городской системы отопления;
  • Простота обеспечения теплом большого помещения.

Эти простые по своей сути плюсы и обеспечивают котельные комнаты относительно высокой актуальностью. Все зависит от типажа здания, его размеров, операций, которые проходят в этом помещении и так далее.

Как создать правильную котельную комнату?

Как уже упоминалось, создание котельной очень непростой и сложный процесс, даже для опытного строителя. Нов се же, профессионалы могут это совершить. Главное найти хороших умельцев, которые составляет грамотный проект котельной, и только тогда можно быть уверенным в результате.

Требования к котельным в частном доме: советы по обустройству

Дом, в котором люди проживают круглогодично, нужно в холодную погоду обогревать. И круглый год в доме нужна горячая вода. Если дом не подключён к системе центрального отопления и горячего водоснабжения (ГВС), то хозяину самому надо позаботиться о решении этих задач. Наилучшим вариантом является обустройство собственной домовой котельной.

Содержание статьи

Нормативные документы

Котельные установки являются технологическими объектами повышенной опасности. В соответствии с физикой и технологией происходящих в них процессов они требуют при своём создании и эксплуатации строжайшего соблюдения правил газовой и электробезопасности, пожаробезопасности, безопасности эксплуатации установок с повышенным давлением. Эти правила выработаны многолетним опытом их использования в разных условиях. Правила оформлены в виде десятков специализированных документов государственного уровня. В случае их несоблюдения, особенно сопровождающегося аварийной ситуацией, виновные могут быть привлечены к административной, дисциплинарной, материальной или уголовной ответственности. Перед началом строительства котельной эти правила необходимо тщательно изучить. А ещё лучше работу поручить профессионалам.

Вариантов создания частной котельной множество. Они различаются местом расположения, типом котла, видом топлива, мощностью и многими другими признаками.

ФОТО: remstroiblog.ruТехническая структура домашней котельной

Требования к котельным частного дома в зависимости от расположения

Котельная может быть встроена в основное здание, вынесена в отдельно стоящее сооружение, размещена в пристройке. Главное, чтобы была обеспечена долговременная, надёжная и безопасная работа всего технологического оборудования при соблюдении расчётных параметров эксплуатации, обозначенных в технической документации. Кроме того, должны быть обеспечены условия для технического освидетельствования всего оборудования, профилактического обслуживания и текущего ремонта. При выборе любого варианта расположения должны быть соблюдены нормы по площади помещения и его объёму.

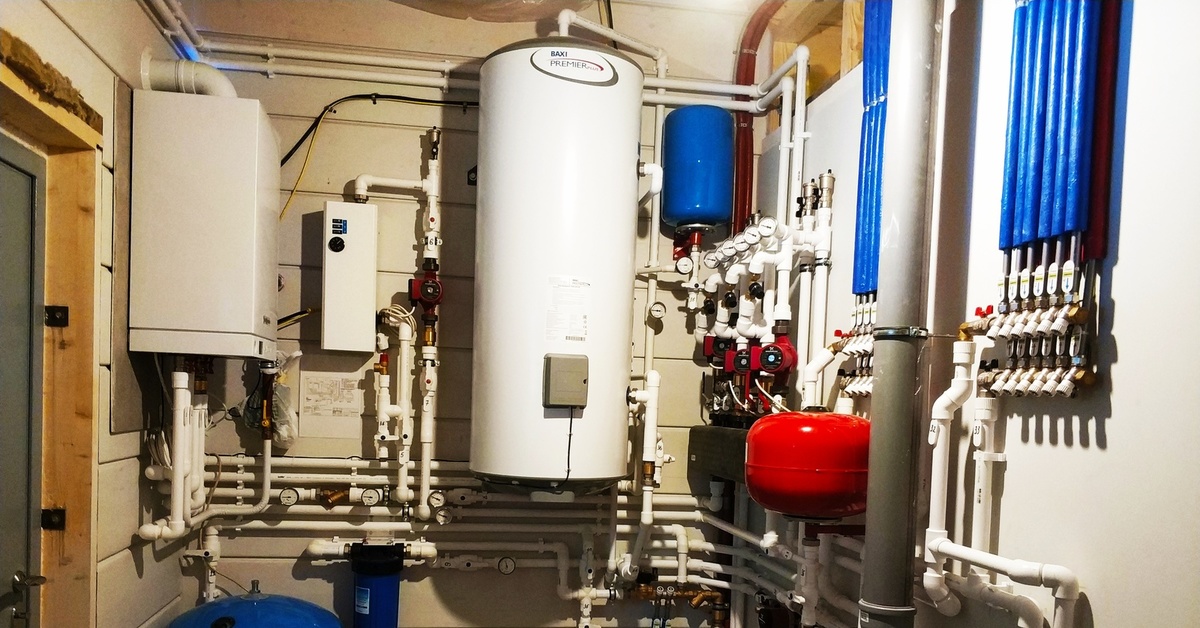

ФОТО: avatars.mds.yandex.netКотельная в частном доме

Отдельная котельная

Котельная в отдельном здании – это самый лучший вариант. Но и самый дорогой. Положительные моменты у такого решения:

  • в основном (жилом) здании нет производственных шумов;
  • нет запахов от газа, дыма, смазочных материалов;
  • нет даже слабой вибрации от работающих механизмов – насосов и вентиляторов;
  • повышенная степень безопасности – если в здании котельной произойдёт взрыв или пожар, то основной дом не пострадает, и его удастся защитить.

Самый большой недостаток этого варианта – резкое возрастание стоимости. Надо построить само здание котельной, увеличивается расход трубопроводов.

Встроенная котельная

Встроенная котельная получается значительно дешевле, так как она является частью общего дома.  Но нужно построить хорошую изоляционную перегородку между жилой частью и котельной. Все достоинства предыдущего варианта в этом случае инвертируются в недостатки, только экономия на трубах появляется. Во встроенную часть должно быть два входа – из дома и с участка.

Пристроенная котельная

Если дом построен давно, а потом возникла потребность где-то разместить котельную, то появляется вариант создания пристройки. У такого расположения те же достоинства и недостатки, что и у встроенного варианта, но появляются дополнительные расходы на строительство пристройки.

Модульная котельная

Обычно котельную собирают и монтируют на площадке из привезённого из разных мест и от разных производителей оборудования. Но есть ещё один интересный и эффективный способ решения задачи. На заводе комплектуют, собирают, монтируют и испытывают котельную целиком в виде законченной компактной конструкции. На площадке остаётся необходимость подключения её к технологическим магистралям – водоснабжения, теплоснабжения, к газопроводу (если котельная газовая) или к резервуару жидкого топлива (если горелки жидкотопливные), к дымоходу. Такая котельная называется блочно-модульная (БМК), она может работать даже под открытым небом. Мощность и комплектация БМК выбираются заказчиком.

ФОТО: YouTube.comМодульная котельная

Требования к оборудованию в зависимости от типа котла

Источником энергии для котла может служить электричество, газ, жидкое топливо, уголь, дрова. Котлы при этом различаются по конструкции топки и вспомогательному оборудованию. Кроме отличий по видам топлива котлы различаются по способам их установки. Существуют конструкции для напольной установки и для настенной. Двухконтурные котлы имеют встроенный бойлер, который снабжает дом горячей водой для хозяйственных нужд. В одноконтурных котлах внешний бойлер можно подсоединить к специальному патрубку. Кроме того, у котлов разный дизайн, разная степень оснащения автоматикой.

Электрический котёл

Электрические котлы в работе самые безопасные, удобные и бесшумные. Но отапливать дом электричеством – слишком дорогое удовольствие.

Статья по теме:

Несмотря на широкий ассортимент, сложно подобрать подходящий электрический котел для отопления частного дома. Чтобы сделать правильные выводы было проще, ознакомьтесь внимательно с нюансами выбора, тонкостями расчета необходимой мощности системы отопления, с моделями лучших электрокотлов для сетей 220 и 380 В.

Газовый котёл

Газовые котлы сжигают в своей топке природный или сжиженный газ. У них высокий коэффициент полезного действия (КПД). Управлять ими просто. Их можно переводить с одного типа газа на другой. Их используют для частных домов чаще всего.

Статья по теме:

Напольный газовый котёл: основные виды, эксплуатационные характеристики, рекомендации по выбору, обзор популярных производителей и модели, отзывы реальных потребителей.

Жидкотопливный агрегат

В качестве жидкого топлива используется дизельное. При появлении возможности работать на газе они легко переводятся на новое топливо заменой горелки. Необходимо наличие резервуара для хранения запаса топлива. К горелке оно подаётся топливным насосом.

Твёрдотопливный котёл

Не везде проведены газовые магистрали и  построены газозаправочные станции. Котлы на твёрдом топливе применяют там, где газ недоступен. Топливом служат уголь, дрова, торф, брикеты. Топка требуют непрерывного контроля наличия топлива. Нужно оборудованное место для хранения запаса топлива.

ФОТО: avatars.mds.yandex.netТвёрдотопливный котёл напольного типа российского производства

Требования к прочим элементам котельной частного дома

Котельная, даже небольшая по мощности и размерам, представляет собой комплекс сложного технического оборудования, которое нужно устанавливать, эксплуатировать и обслуживать по определённым правилам.

Дымоход

Продукты сгорания, образующиеся при сжигании любого вида топлива, необходимо удалять из зоны горения, иначе процесс горения прекратится. Кроме того, эти продукты опасны для человека, они не должны попадать в жилую зону дома и вообще туда, где человек может находиться. В домашних котельных функцию дымоудаления выполняет дымовая труба, соединённая с топкой котла дымоходом. Конструктивные размеры дымохода и дымовой трубы рассчитываются по формулам. Газовые службы обращают на дымоходы особое внимание и при нарушении правил их создания и эксплуатации могут отключить подачу газа. Правила устройства дымоходов зафиксированы в документах СНиП 2.04.05-91 и  ДБН В.2.5-20-2001.

Наиболее эффективны в эксплуатации дымоходы, у которых трубы изготовлены из нержавеющей стали. Они создают хорошую тягу, нержавейка огнеупорна и антикоррозионна. Срок службы дымохода при регулярном использовании – до 15 лет. Можно собирать модульным способом. При сборке дымохода надо минимизировать число поворотных участков и не допускать их расположение с отрицательным углом к горизонту.

ФОТО: klimatlab.comКонструктивные и монтажные элементы дымохода

Существуют определённые требования к положению и высоте дымовой трубы в зависимости от формы крыши дома. Дымовая труба обязательно должна быть утеплена для предотвращения образования конденсата.

ФОТО: klimatlab.comТребования к соотношению формы крыши и высоты дымовой трубы

Вентиляция

Водогрейный котёл в домовой котельной является источником загрязнения воздуха и нагрева окружающего пространства. Для создания комфортных для человека условий необходимо обеспечить непрерывную циркуляцию воздуха в помещении – удаление нагретого и поступление свежего. Рециркуляция может происходить естественным путём, когда движение воздуха происходит за счёт обычных сквозняков. Если этого недостаточно, то организуется система приточно-вытяжной вентиляции с установкой вентиляторов и фильтров, а иногда ещё и нагревателей или охладителей воздуха.

Двери

Дверь в котельную – это очень важный элемент и сооружается она по определённым правилам. Дверь всегда должна открываться наружу, «от себя». Ширина проёма двери должна быть не менее 800 мм. Если дверь делается двустворчатая, то обе створки должны свободно открываться. Чтобы дверь не хлопала с ударом, она снабжается механизмом мягкого закрывания (доводчиком). Дверь между жилой частью дома и помещением котельной выполняет противопожарные функции. В случае пожара в котельной огонь не должен попасть в основной дом через дверь. Поэтому она должна быть сделана из негорючего материала – металла – и покрыта негорючими красками – порошковыми или нитроэмалью. Для постоянного наблюдения за тем, что происходит в помещении котельной, в двери обязательно должно быть окно площадью не меньше 0,5 м2. По требованиям газовой безопасности дверь должна иметь вентиляционную решётку.

ФОТО: dm-plus.ruДверь в котельную с окном и вентиляционной решёткой

Рекомендации по обустройству котельной для отопления жилого дома

Строительству котельной должен предшествовать тщательный анализ различных вариантов её размещения и оснащения оборудованием, расчёта мощности.

Выбор и расчёт мощности котельного оборудования

Базовая формула для расчёта мощности котельной:

W=S×Wуд/10 кВт

Здесь:

  • W – требуемая мощность котла.
  • S – общая площадь жилых и бытовых помещений дома.
  • Wуд – удельная мощность в расчёте на 10 м2.

Удельная мощность умножается на коэффициент корректировки по климатическому поясу, для Московского региона он равен от 1,2 до 1,5.

Формула справедлива для домов с высотой потолка 2,6 м. Если потолок выше, то результат умножается на Ндействит \2,6. Учёт теплопотерь через стены, крышу и пол производится умножением на коэффициент от 0,6 до 1,8. Величину, полученную расчётом, следует увеличить на 20-25 % для запаса на непредвиденные обстоятельства.

Определение оптимального места и размера для помещения котельной

Самый разумный вариант – это проектирование котельной одновременно с проектом дома. В этом случае можно предусмотреть отдельное помещение. Но если по расчётам мощность котла не превышает 30 кВт, то котёл можно разместить в углу кухни.

В любом случае в помещении должна быть обеспечена хорошая вентиляция. Отделка помещения обязательно выполняется из пожаробезопасных материалов. К котлу всегда необходим свободный доступ для его осмотра, обслуживания и ремонта.

Для хранения газовых баллонов надо предусмотреть отдельное помещение. В случае применения газгольдера (газового хранилища) он должен находиться на расстоянии от дома не менее 10 м.

Важно! Установка газовой котельной должна соответствовать нормам СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000.

Отделка котельной изнутри с фото примеров

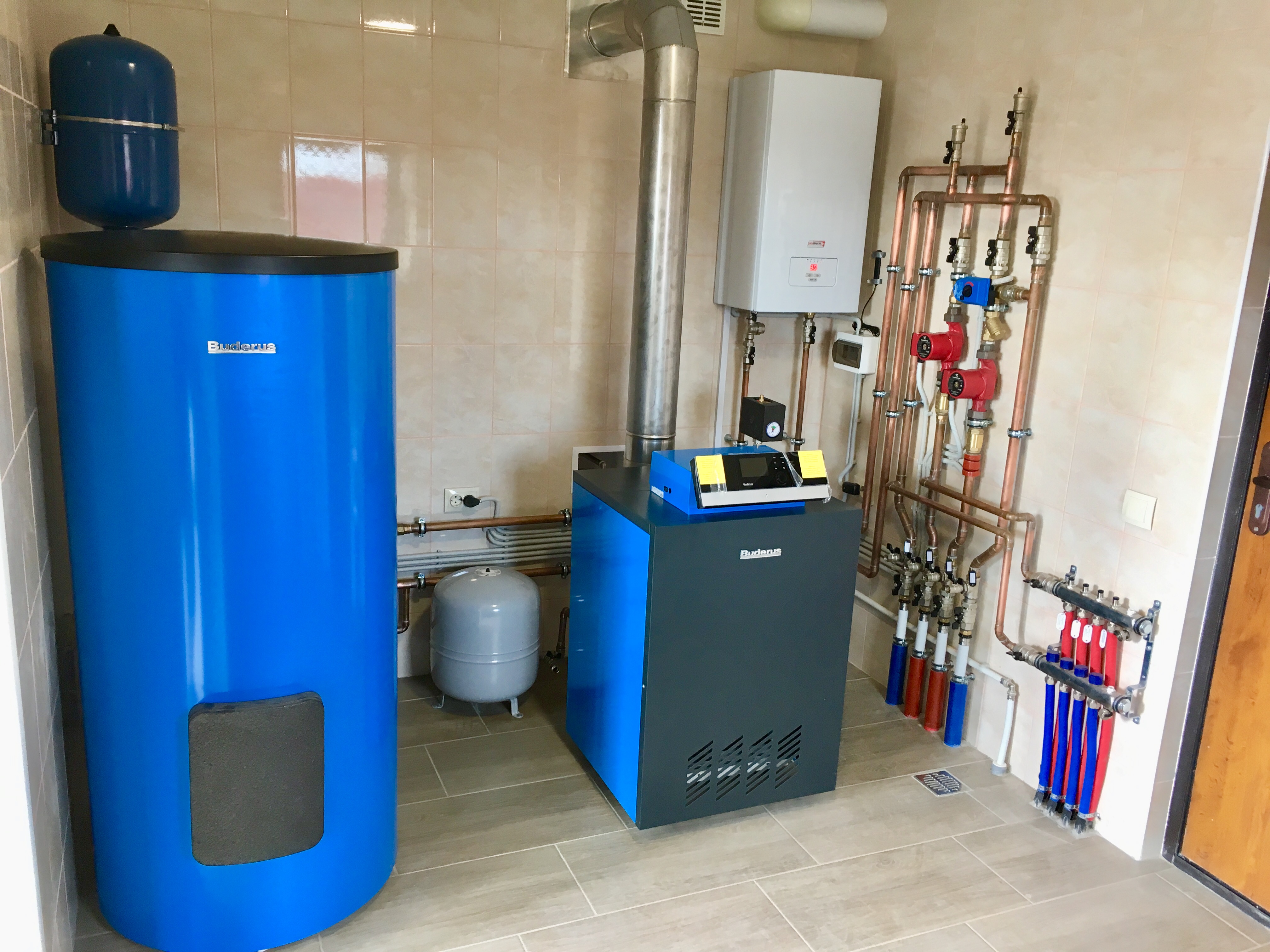

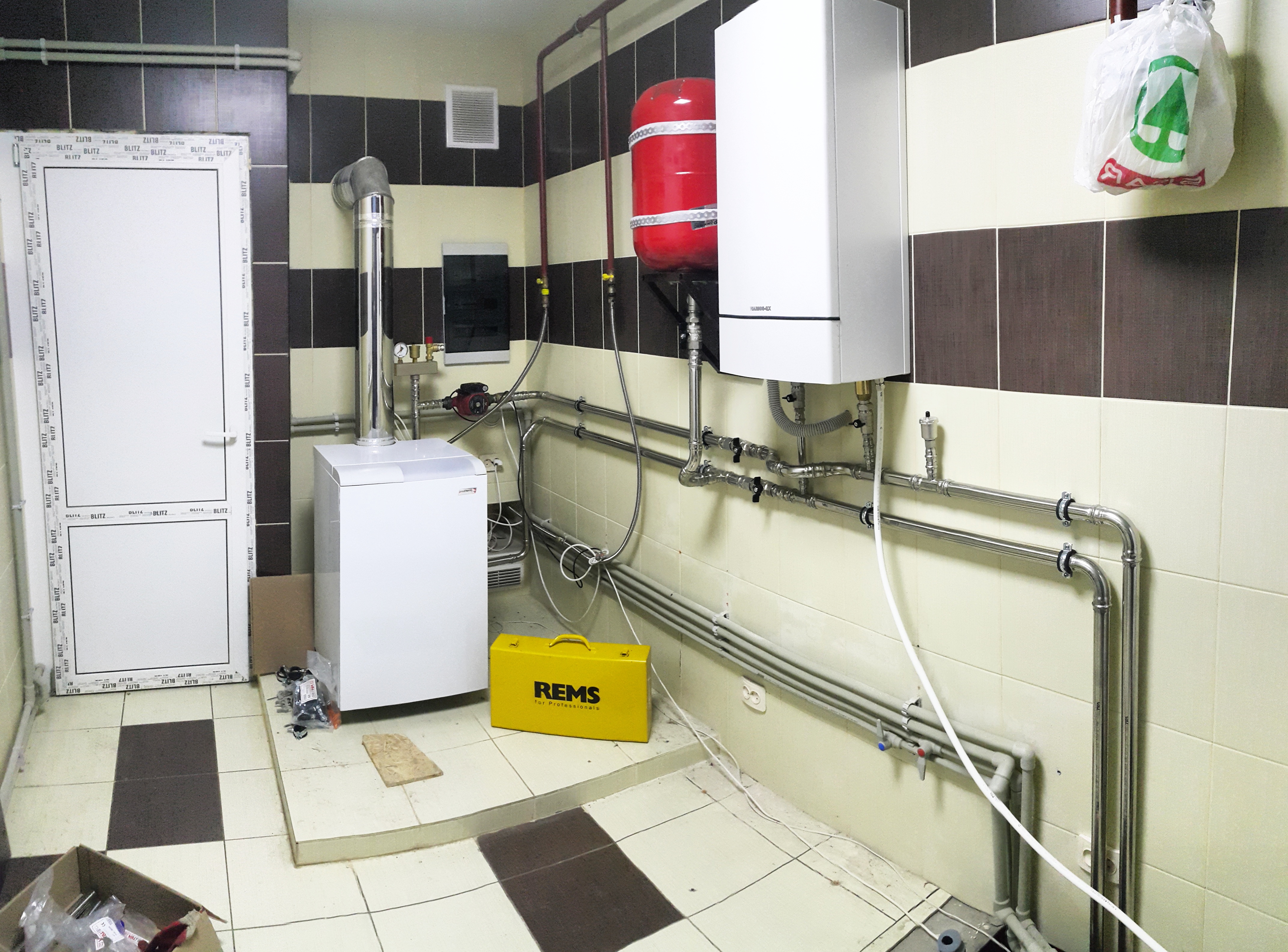

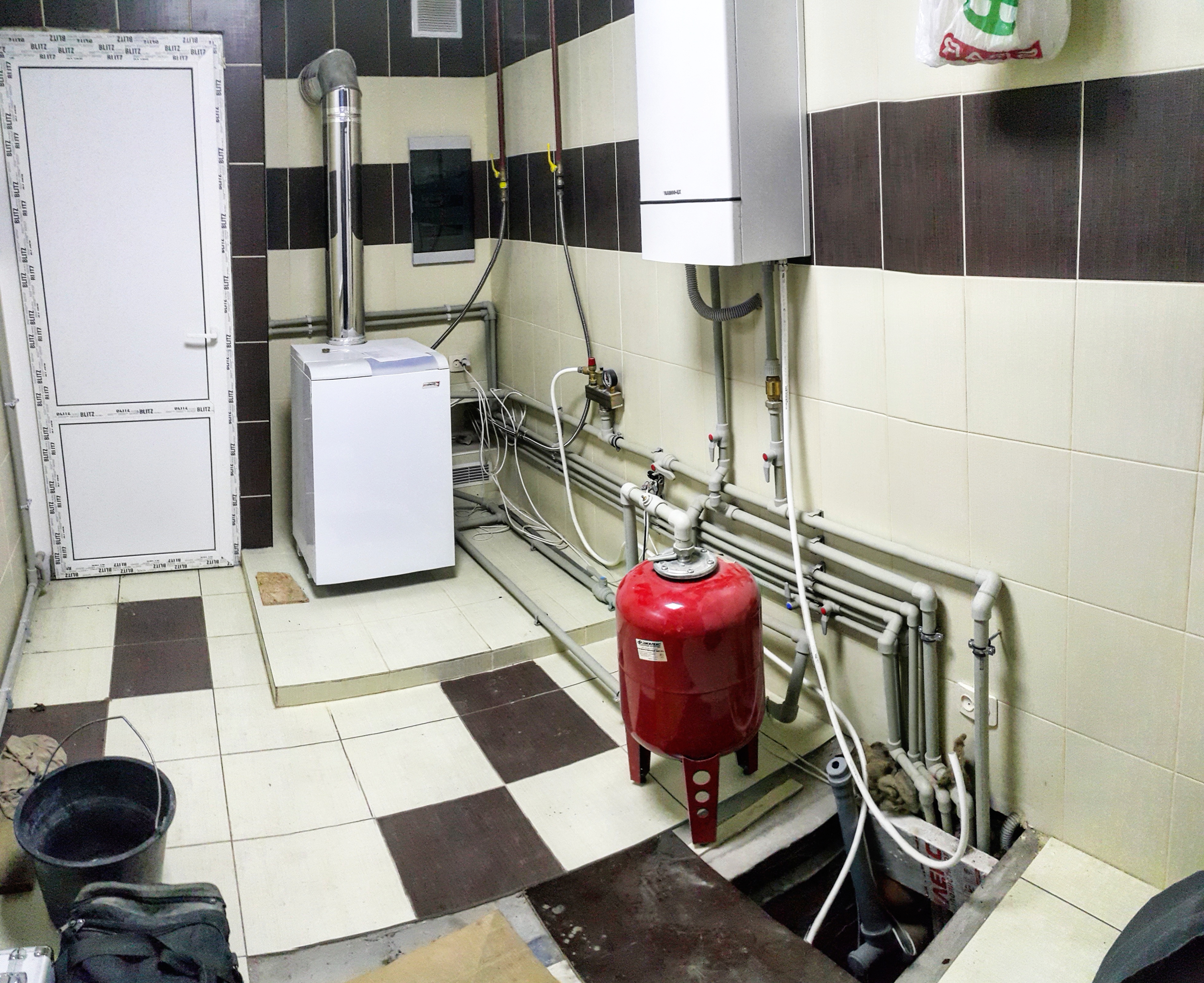

Несколько примеров готовых котельных.

ФОТО: obustroeno.comНебольшая котельная в отдельном помещенииФОТО: obustroeno.comПомещение котельной, отделанное плиткойФОТО: obustroeno.comУголок котельной с распределительной арматурой

Заключение

Собственная котельная обеспечивает хозяевам дома комфорт, уют и тепло. Но, приступая к созданию собственной котельной, они должны помнить об ответственности. Котельная – сложный теплотехнический и технологический объект. И строитель должен тщательно изучить все правила её создания, эксплуатации и обслуживания. И тогда всё будет в порядке.

Предыдущая

ИнженерияПриродное электричество, доступное каждому — ветрогенератор своими руками

Следующая

ИнженерияКак найти скрытую проводку

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Требования к проектированию котельной — Поставщик котла EPCB Теплое напоминание

Как спроектировать котельную, чтобы сделать ее более подходящей для завода. Давайте посмотрим на Требования к проектированию котельной.

Есть три точки.

  1. Расположение котельной
  2. Планировка котельной, вспомогательного помещения и гостиной
  3. Требования гражданского строительства

Давайте посмотрим поближе.

Прежде всего.нам нужно выбрать оптимальное место для котельной.

1 Расположение котельной

Это основные факторы, определяющие место расположения котельной.

1.1 Котельная должна быть отдельной.
1.2 Нам нужно держать котельную как можно дальше от людей и зданий.
1.3 Если мы должны построить котельную соединить с другими зданиями или установить в зданиях.

Мы не можем строить его в густонаселенных местах и ​​важных локациях, прилегающих к первому этажу и следующему этажу, а также по обеим сторонам основного коридора и путей эвакуации.

Мы должны построить его на цокольном или цокольном этаже здания в зависимости от внешнего вида здания.

1.4 Не можем построить котельную в жилом доме.
1.5 Котельная пылеугольного котла.

Следует постараться впринципе освоить район с повышенными экологическими требованиями. Районы, такие как жилые, коммерческие, живописные и т. д.

1.6 Котельная котла с циркулирующим кипящим слоем

.

Нужно строить в пригороде подальше от жилых массивов.

После того, как мы выбрали место для котельной, нам нужно сделать правильную планировку интерьера котельной.

2 Планировка котельной, подсобного помещения и гостиной

2.1 Необходимо правильно оформить воздухозаборники котельной:

К компоновке воздухозаборника предъявляются следующие требования.

1) Портов доступа должно быть больше двух.

Однако, если длина котла менее 12 метров и площадь котельной менее 200 кв.Выход может быть один.

2) Независимая котельная.

Должна быть дорожка для сотрудников, ведущая на улицу!

3) Многоэтажная котельная.

Котельная должна иметь более 2 входов на этаж. На каждом этаже должна быть лестница с прямым выходом на землю.

2.2 Устройство дверей котельной.

Дверь котельной, ведущая наружу, должна открываться наружу. котельная двери работы или жизни через котельные должны быть в котельную открыты.

2.3 Требования к высоте котельной.

Высота рабочей площадки котла и подъездной дороги должна соответствовать требованиям грузоподъемного оборудования. Его высота должна быть выше 2 метров.

Если высота котельной «А». Высота такого оборудования, как корпус котла и экономайзер при охлаждении – «В», тогда А должна быть на 0,7 м выше, чем В.

3 Строительные требования к проекту котельной

3.1 Класс пожарной опасности и степень огнестойкости котельной должны соответствовать следующим требованиям:
1) Оценка пожарной безопасности котельной

Котельная относится к заводу по производству котлов класса D.

Одиночный паровой котел номинальной паропроизводительностью до 4 т/ч или индивидуальный водогрейный котел номинальной тепловой мощностью более 2,8 МВт.

Класс огнестойкости здания котельной не ниже среднего предела огнестойкости;

Одиночный паровой котел с номинальной мощностью испарения менее или равной 4 т/ч или отдельный водогрейный котел с номинальной тепловой мощностью менее 2,8 МВт.

Здание котельной класса огнестойкости не ниже 3 класса огнестойкости.

В других зданиях в котельной. Уровень огнеупоров между котлами должен быть не ниже среднего класса огнестойкости

.

2) Производственное предприятие класса C

  Конструкция котельной

Котельная, расположенная между резервуаром для мазута и насосным отделением, а также резервуаром для дизельного топлива и насосным отделением, являются производственными предприятиями класса C.

Его конструкция должна иметь класс огнестойкости не ниже вторичного.

Эти помещения устроены во вспомогательной котельной.

Брандмауэр должен быть установлен отдельно от других комнат;

3) Производственное предприятие класса А

Котельная газового котла является производственным предприятием класса А.

Его конструкция должна быть не ниже двух классов огнестойкости.

Противопожарная перегородка должна быть установлена ​​между котельной и примыкающим к корпусу котла напором, чтобы отделить котельную.

Двери должны открываться наружу и не должны вести к котельной.

Пол должен быть искробезопасным.

4) Взрывозащищенное устройство сброса давления конструкции котельной

Стены, полы или кровля котельной должны иметь соответствующие меры взрывозащиты.

Площадь должна быть эквивалентна площади котельной 10% от площади сброса давления.

Направление сброса давления не направлено к местам скопления людей, помещениям и проходам, а также к сбросу давления в этих местах.

Площадь взрывозащищенной поверхности сброса давления разгрузочного бункера котельной также должна соответствовать требованиям.

Когда зона сброса давления не может удовлетворить вышеуказанным требованиям, можно использовать монтаж стены и верха (потолка) котельной металлическим взрывом путем соединения соединительной детали.

Примечание. Зона сброса давления должна включать окна, световые люки, легкие крыши и стены плотностью не более 120 кг/м2 и другие слабые места.

5) Размещение брандмауэра.

Если это жидкотопливная котельная, то следует поставить противопожарные перегородки непосредственно между помещением самой котельной и помещением вспомогательного оборудования.

Смотровые окна для работы котла также должны быть изготовлены из взрывозащищенного стекла.

В дополнение к этому нам также необходимо иметь требования к конструкции котла.

3.2 Требования к фундаментам котельных

При многоярусной компоновке котельной, фундамента котла и швов цокольного этажа следует принять меры по адаптации к расчетной площади.

3.3 Требования к кровлям котельной проекта

Котельная должна быть отведена под самое крупное оборудование монтажно-транспортное отверстие, установка окон и дверей может быть совмещена с отверстием или отверстиями, предусмотренными в несущих стенах.

3.4 Требования к колоннам в котельной

Расстояние между колоннами котельной, пролет и внутренний пол до верхней части высоты колонны соответствуют техническим требованиям в помещении, должны соответствовать существующим национальным стандартам «Гармонизированный стандартный модуль заводских зданий» GB50006.

Есть еще несколько предостережений.

3.5 Использование мер по виброизоляции

Когда котельная оборудована тяжелым вибрационным оборудованием, таким как мельницы, воздуходувки и насосы.

3.6 Установка защитных поручней

Когда Оборудование вокруг скважины под подъемник, характеристики шлакообразования, золошлаковую ванну и высокую платформу.

3.7 Установка зенковки конструкции котельной

Дымоход и соединения дымохода, должны быть установлены расчетные швы.

3.8 Требования к вентиляции и освещению

Стены окон, выходящие за пределы котельной, кроме требований по сбросу давления, должны соответствовать требованиям по вентиляции и освещению

3.

9 Котельная и другие примыкающие к ней постройки, прилегающая к ней стена должны быть противопожарными.

Конечно. Гигиенические требования не менее важны!

3.10 Санитарные требования к проекту котельной

Медицинские учреждения проектируют котельную жилую комнату, должны соответствовать действующему государственному стандарту гигиены труда «Проектирование санитарно-гигиенических норм промышленных предприятий», соответствующим положениям ГБЗ1.

3.11 Требования к платформе и эскалаторам

Платформы и эскалаторы не должны сжигать противоскользящие материалы.Ширина рабочей площадки не менее 800 мм, ширина эскалатора не менее 600 мм. Высота платформы и эскалатора в свету должна быть не менее 2 м. Часто используемая стальная лестница имеет уклон не более 45º.

Важные аспекты проектирования котельных на винокурнях — Dalkita

пример парового котла, используемого на спиртзаводе

Место, Место, Место

В идеале котельная на вашем спиртзаводе должна располагаться как можно ближе к оборудованию, которое она обслуживает. В общем, это означает максимальное приближение к вашему перегонному аппарату и ферментерам. Это предназначено для минимизации расстояния, которое должен пройти пар, холодная вода и т. д., чтобы добраться до вашего оборудования и от него, что снижает затраты на трубопровод и потери на отопление/охлаждение. Не существует четко определенного правила относительно близости к оборудованию, но это важное соображение при проектировании.

Котлы не обязательно должны находиться в отдельном помещении от дистилляционного оборудования, но часто.
Некоторые важные соображения относительно отдельной котельной включают:

Чистота. Дистилляция и ферментация могут быть довольно влажными процессами, поэтому может быть хорошей идеей держать бойлеры и другое оборудование отдельно.
Шум. Котлы, воздушные компрессоры и вспомогательное оборудование часто могут быть шумными.
Тепловые котлы выделяют значительное количество тепла и могут создавать дискомфорт в окружающей среде.
Горение. Хотя существуют безопасные способы сжигания рядом с вашим производством легковоспламеняющихся жидкостей (т. е. вашим дистиллятором), обычно рекомендуется разделять эти два ингредиента.

Котельные должны иметь воздух для горения, поступающий извне, а также дымоходы для выхода топлива наружу.Поскольку котельная имеет соединения с внешним миром, вы, как правило, хотите разместить ее возле внешней стены или иметь доступную трассу на крышу.

Определенное оборудование внутри котельной время от времени выпускает воду, поэтому обычно требуется небольшой слив в полу. В существующих зданиях помните о существующем расположении подземных канализационных линий и о том, как новый сток сможет соединиться с существующей системой. Расстояние от существующих канализационных линий и глубина существующей канализационной линии играют роль, поскольку канализационные линии обычно имеют уклон около ¼ дюйма на фут.

пример плана котельной

Зона

Для малых и средних ликероводочных заводов с производственной площадью примерно от 1000 до 5000 квадратных футов площадь котельных составляет примерно 130-270 квадратных футов. Это составляет 5-12% от этой площади, необходимой для этого помещения, с более высоким процентом на небольших винокурнях, где общая площадь меньше, но потребности в механике / котле все еще относительно велики.Размер помещения сильно различается в зависимости от размера перегонного куба, процессов ферментации и затирания, а также общих технологических решений.

Необходимо учитывать физический размер оборудования в котельной, а также свободное пространство для оборудования. Сам котел обычно является самой большой частью оборудования и обычно имеет самые большие зазоры, по крайней мере, с одной или со всех сторон, требующих доступа, обычно зазор 2–3 фута. Размеры и зазоры между котлом и всем оборудованием сильно различаются, и их необходимо анализировать в каждом конкретном случае при выборе оборудования.

котельная в углу производственного помещения

внутри котельной

Оборудование котельной

На большинстве винокуренных заводов в котельной имеется следующее оборудование:

Весьма вероятно:
— Паровой котел
— Резервуар питательной воды котла
— Сепаратор продувки

Скорее всего:
— Бытовые водонагреватели
— Проточные водонагреватели

— Нагреватели технологической воды
— Проточные водонагреватели

— Вспомогательное оборудование чиллера
— Резервуар подачи гликоля
— Резервуар для хранения рассола

— Воздушный компрессор

Менее вероятно:

— Фильтрация воды на входе (т. е. фильтрация обратным осмосом)
— Резервуары для хранения горячей или холодной воды
— Теплообменники
— Расширительные баки

Обычно котел иногда требуется размещать в отдельном помещении, поэтому наиболее логично, чтобы большая часть его вспомогательного оборудования, такого как бак питательной воды и сепаратор продувки, находилась рядом с ним. Не все оборудование обязательно находится внутри котельной, но для удобства иметь все оборудование «за домом» в одном месте часто бывает хорошей идеей. Котельная иногда может служить своего рода подсобным помещением, а также может иметь в ней некоторое электрооборудование, если это необходимо.Однако котельные не должны считаться складскими помещениями, и в них не должно быть горючих хранилищ.

Отопление, вентиляция и охлаждение зданий (HVAC) всегда расположены в котельной спиртзавода, но могут быть. Оборудование HVAC, обеспечивающее общее отопление и охлаждение здания, часто располагается снаружи, на крыше или рядом со зданием.

Большинство спиртзаводов используют чиллер для охлаждения дистилляторов и ферментеров. Чиллеры обычно стоят снаружи, так как они отводят значительное количество тепла.Обычно они находятся на крыше или примыкают к зданию. В зависимости от системы чиллера внутри может располагаться вспомогательное оборудование, которое может находиться в котельной.

Альтернативы

Некоторые небольшие винокурни, которые ограничены в пространстве, могут использовать электрические перегонные кубы, но часто все же нуждаются в горячей воде для затирания. Это часто делается с помощью проточных водонагревателей и накопительных баков. Есть много способов нагреть ваш дистиллятор, но наиболее распространенным является пар.

Хотя чиллеры часто используются для охлаждения, в определенных климатических условиях (обычно в более сухом) для охлаждения дистилляторов и ферментеров можно использовать методы испарительного охлаждения. Испарительные охладители расположены снаружи.

Дополнительные аспекты конструкции

Поскольку стены часто строятся до того, как оборудование будет доставлено в здание, мы часто проектируем большие дверные проемы, чтобы позволить вносить в помещение крупногабаритное оборудование. Часто это две двустворчатые двери шириной 3 фута.Это также позволяет легко удалять/заменять оборудование в будущем, когда потребности могут измениться.

Кто проектирует котельную?

Грамотно спроектированная котельная и спиртзавод – это результат правильного планирования и опытной, слаженной команды. Это включает в себя правильный выбор оборудования для поддержки вашего процесса винокурни, как правило, со знающим инженером-механиком и архитектором. Инженер-механик, получив основные параметры технологических потребностей в отоплении и охлаждении, сможет решить технические аспекты котельной и оборудования.

внутри котельной, в которой используются проточные водонагреватели



Пример плана котельной



Автор статьи:

Мэтью Тейлор-Реннерт

Далкита Архитектура и строительство

Основы работы с котлами: Разборка котельной

Основываясь только на названии, термин

котел должен естественно наводить людей на мысль о горячей воде.

Однако люди часто удивляются, когда узнают, что мы работаем и с котлами. Возможно, дело в том, что технология котлов существует так давно и используется для самых разных целей по-разному с течением времени (например, для приведения в действие паровых двигателей локомотивов!), что трудно поверить, что котел все еще может быть важным элементом оборудования в современных котельных. . Но это правда, котлы и сегодня могут быть весьма полезными, особенно если их разместить в правильных обстоятельствах.



Для целей этого поста мы пропустим урок истории котлов в целом и вместо этого сосредоточимся на основах того, как сегодня котлы используются для отопления помещений, нагрева воды, а иногда и того, и другого.

Вы знаете о котле в вашем доме, но внимательно ли вы изучали, как работает котельная? Технически котел представляет собой закрытый сосуд или систему труб, в которых вода нагревается и циркулирует либо в виде горячей воды, либо в виде пара для подачи тепла или электроэнергии. Таким образом, на самом базовом уровне бойлеры являются конечным водонагревателем. Между водонагревателем и бойлером определенно есть сходство, основанное на определении, внутренней функции и некоторых общих технологиях, но есть и несколько ключевых различий.

Водонагреватели служат отдельной цели: производить и хранить горячую воду для бытовых нужд, таких как купание, мытье посуды, стирка, приготовление пищи и т. д. Бойлеры также производят горячую воду, но они не могут хранить ее, а горячую воду (и/или пар), который они производят, можно использовать для различных целей. Коммерческие котлы сегодня чаще всего используются для отопления помещений, но также все еще используются для нагрева воды для бытовых нужд, а иногда и для того и другого, при правильной настройке.



Как работают котлы

Котлы могут быть довольно сложными частями оборудования с множеством мелких компонентов, которые могут различаться в зависимости от того, как они используются. Но независимо от конечного использования основная концепция функции любого котла, как правило, одинакова, поэтому давайте начнем с этого.

Коммерческие котлы бывают различных типов и размеров, которые могут варьироваться от 2 на 2 фута до более 5 футов в высоту и более 8 футов в длину, в зависимости от применения. Некоторые котлы имеют вертикальную конфигурацию, поэтому они выше и тоньше, чтобы уменьшить занимаемую площадь, в то время как другие имеют горизонтальную конфигурацию — короткие и широкие. Снаружи сам котел выглядит просто как большая коробка (хотя некоторые котлы до сих пор представляют собой просто цилиндрические сосуды).Он имеет подключение к водопроводу, вентиляционный дымоход и/или вытяжную систему, а также внешнее антикоррозийное порошковое покрытие. Панель рабочего состояния показывает, что котел работает. Котел подключен к источнику топлива, чтобы поддерживать пламя внутри.

Внутренняя часть котла — это место, где сложно обобщить, потому что механические части и конфигурации, как правило, различаются в зависимости от типа котла и фирменных технологий каждого производителя. Но независимо от типа внутри почти любого котла есть два основных элемента: горелка и теплообменник — сердце вашего котла.Обычно классифицируемые по типу используемого теплообменника, наиболее распространенные сегодня на рынке котлы включают водотрубные котлы , жаротрубные котлы , высокоэффективные конденсационные котлы и .

Для наших целей и для простоты мы начнем с очень распространенного типа котла, используемого во многих коммерческих зданиях, водотрубного котла . В данном случае теплообменник (также называемый трубным пучком) представляет собой ряд металлических трубок, по которым проходит вода.Исторически сложилось так, что эти трубки в основном изготавливались из меди из-за естественной способности металла удерживать тепло, в то время как в некоторых моделях используются трубки из нержавеющей стали из-за ее естественной устойчивости к коррозии. Но многие современные модели котлов теперь оснащены теплообменниками с пучками труб, изготовленными из мельхиора , прочного, безопасного для воды сплава на основе меди с примесью никеля и некоторых других коррозионно-стойких элементов. Часто эти трубы имеют «оребрение», а не гладкие, чтобы увеличить площадь поверхности для большей теплопередачи.Тепло вырабатывается метко названной горелкой , которая сжигает такое топливо, как природный газ, для получения очень горячего пламени, которое проходит под теплообменником по всей длине, окружая теплообменник наверху горячими дымовыми газами, образующимися при этом. пламя, нагревающее воду внутри. Когда котел включается, пилотная сборка дает искру, создавая сверхгорячее пламя вдоль горелки, которая нагревает медные трубы и воду в этих трубах, в результате чего получается очень, очень горячая вода или пар, который обеспечивает тепло для намеченной цели. .(Жаротрубный котел концептуально является суммой , противоположной водотрубного котла, поэтому вместо этого выхлопные газы фактически проходят через пучок труб, который окружен водой, которую он нагревает. )



Как можно использовать бойлеры

Вот как котел создает горячую воду или пар на супер базовом уровне — то, что происходит с этой горячей водой оттуда, зависит от того, как используется котел. Как мы упоминали ранее, бойлеры работают для нагрева воды, но не могут хранить горячей воды.Таким образом, когда котел используется для подачи горячей воды для общего пользования (известный как нагрев воды для бытовых нужд ), он должен быть подключен к какому-либо другому оборудованию, которое может хранить горячую воду, например, к накопительному баку (или нескольким) или косвенный водонагреватель. Но современные котлы на самом деле чаще всего используются просто для отопления помещений (известных как водяное отопление ), поэтому нет необходимости хранить горячую воду, потому что она направляется в систему для обогрева здания.

Отопление помещений – горячая история о водяном отоплении

Наиболее часто встречающиеся котельные системы называются водяными системами отопления, и они используют только горячую воду или пар для нагрева воздуха внутри помещения . Самый стандартный метод водяного отопления использует радиаторы для распределения тепла. В здании или доме с лучистым теплом вода нагревается бойлером до температуры чуть ниже точки кипения и течет по трубам к радиаторам по всему зданию, которые затем выделяют это тепло для обогрева пространств и комнат, в которых они находятся. .В современных применениях даже был разработан лучистый обогрев пола , в котором трубы могут быть помещены под пол с аналогичным эффектом. По трубам, уложенным в пол, течет супергорячая вода, которая нагревает материал пола (часто используется плитка) и, поднимаясь от пола, нагревает помещение.

Вода в этих системах течет по непрерывному контуру от котла к трубам, к радиаторам, а затем обратно в котел для повторного нагрева. Это известно как закрытая система .Вода в этих системах не имеет отношения к горячей воде, которая течет из вашего крана или в вашу стиральную машину — она используется только для обогрева. На самом деле, эта вода не имеет рейтинга для потребления человеком. Это не означает, что с ним что-то не так, у него просто есть другие задачи, например, его повторное использование в системе для повторного нагрева.

В отоплении помещений замкнутая система намного эффективнее, чем постоянное использование свежего нового потока воды (так называемая открытая система) для обогрева всего здания.Поскольку этот водный поток никогда не контактирует с питьевой водой, используемой для душа и мытья, в зданиях с водяным отоплением по-прежнему требуется еще одно отдельное оборудование для горячего водоснабжения — как правило, это классический водонагреватель бакового типа . Иногда это косвенный водонагреватель, но мы скоро вернемся к нему. Во-первых, давайте поговорим о том, как котлы или используются независимо от отопления помещений, например, котлы использовались исключительно для производства горячей воды для бытовых нужд.

Бойлер против водонагревателя – бытовой спор

Если в здании есть коммерческий котел, но он , а не обогревает здание, то котел, вероятно, используется для нагрева воды для бытовых нужд вместо нескольких водонагревателей. В этих случаях к отдельному накопительному баку подключается бойлер горячего водоснабжения ; вода подается в здание из городского водопровода и нагревается через котельную. Горячая вода поступает из котла в резервуар или резервуары для хранения, где она удерживается до тех пор, пока кто-нибудь не включит кран с горячей водой или не запустит оборудование, требующее горячей воды.Вы можете думать о резервуаре для хранения как о гигантском термосе; он полон воды, которую нужно держать горячей. Накопительный бак не может нагревать воду — только бойлер может нагревать воду.

Итак, если вам все-таки нужен отдельный накопительный бак, то когда и зачем использовать бойлер для горячего водоснабжения, а не только баковый водонагреватель со встроенным накопительным баком? Честно говоря, полный ответ на этот вопрос требует отдельного поста. ( Так что следите за обновлениями в части 3 этой серии, когда мы углубимся в эту горячую тему!) А пока мы остановимся на кратком обзоре .

Иногда водогрейные котлы необходимы по умолчанию, когда стандартные водонагреватели не могут быть установлены из-за проблем с вентиляцией или нехватки места. Однако чаще бытовые водогрейные котлы используются, когда водонагреватели резервуарного типа просто не могут производить достаточно горячей воды достаточно быстро, чтобы удовлетворить потребности, необходимые для применения. Короче говоря, иногда вам просто нужно , больше , мощность !

Бойлер для горячей воды часто можно найти в крупных отелях, например, из-за огромного объема горячей воды, необходимой отелям в определенное время в течение дня.Чем больше гостей может принять отель в любой момент времени, тем больше горячей воды потребуется отелю для удовлетворения потребностей. При расчетном часе выезда в 11:00 в полном отеле сотни гостей могут постоянно принимать душ в течение 3-часового промежутка времени. Через несколько часов у уборщиков, скорее всего, будет партия грязного белья, которое нужно постирать и продезинфицировать. Один котел с несколькими накопительными баками может обеспечить наличие большого количества горячей воды, когда это необходимо, без включения котла каждый раз, когда требуется небольшое количество горячей воды в течение остальной части дня.

Бойлер может потреблять намного больше БТЕ, чем один водонагреватель, а это означает, что требуется несколько водонагревателей , чтобы обеспечить выход горячей воды одного бойлера. Как мы упоминали ранее, пламя внутри котла очень большое и очень горячее — намного больше, чем пламя водонагревателя. Помните, что самые большие котлы могут быть более 8 футов в длину, а это значит, что они могут содержать около восьми футов горелки или около восьми футов пламени. Это дает котлам возможность очень быстро нагревать эти медные трубы и воду, содержащуюся в них, и это является частью того, что делает бойлеры с накопительными баками хорошим выбором для коммерческих применений, которым требуется большой объем горячей воды одновременно , например, предприятия по производству продуктов питания, пивоварни, жилые дома для престарелых или крупные отели.

Еще одно применение водогрейного котла, о котором стоит упомянуть, — это подогрев коммерческого бассейна. Если в вашем здании или отеле есть бассейн, то использование водогрейного котла часто является лучшим выбором для нагревателя бассейна, потому что дополнительная мощность котла необходима для эффективного обогрева большого бассейна. Мало того, что сам бассейн действует как резервуар для хранения (экономя ваши деньги), химические вещества для бассейна наносят ущерб внутренней части водонагревателя, вызывая преждевременный выход из строя. Эта химическая проблема в сочетании с возможностью перегрузки стандартного водонагревателя резервуарного типа делает бойлеры лучшим выбором для бассейнов.

Двойная работа с комбинированной системой отопления

Мы кратко рассмотрели водяные котельные (используемые только для отопления) и бытовые котельные (используемые только для горячей питьевой воды). Но как насчет установки, в которой котел используется для обогрева здания , а подает горячую воду к кранам и приборам здания? Это можно сделать, соединив бойлер водяного отопления с баком косвенного (или змеевикового) водонагревателя. Эта система бойлер + бойлер косвенного нагрева известна как комбинированная бойлерная система .

Косвенный водонагреватель представляет собой нечто среднее между водонагревателем и накопительным баком. похож на водонагреватель — у него есть отдельный вход для холодной воды, который наполняется свежей питьевой водой из муниципальной системы, но ему не хватает механических способностей, чтобы напрямую нагревать эту воду самостоятельно. Но непрямой бак также больше, чем просто накопительный бак, потому что он технически нагревает воду внутри него, просто косвенно . Комбинированные системы водоснабжения и отопления становятся все более популярными, поскольку при определенных условиях они могут обеспечить большую эффективность.

Косвенный водонагреватель похож на мотоциклетную коляску, которая использует питание основного прибора для получения дополнительной бонусной функции. Косвенные водонагреватели установлены рядом и подключены к водяному котлу отопления через вторичный замкнутый контур трубы, которая заполнена горячей водой, вырабатываемой котлом, и проходит от котла в бак косвенного нагрева. Когда эта труба попадает внутрь бака косвенного нагрева, она соединяется с теплообменником , другой медной трубой, которая закручена как штопор (или змеевик) внутри бака, а затем возвращается обратно к котлу.Тепло передается от воды, нагретой котлом, в этой змеевиковой трубе к более холодной воде, которая удерживается в резервуаре косвенного нагрева. (Обычно мы говорим, что термин «нагреватель горячей воды» является излишним, но использование горячей воды для нагрева другой воды означает, что бак косвенного нагрева буквально означает «нагреватель горячей воды».) По мере продолжения этого процесса вся вода, содержащаяся в баке косвенного нагрева, нагревается до ГОРЯЧЕЙ — и это горячая вода, которая будет выходить из ваших раковин, посудомоечных машин и кранов.

Этот тип установки имеет свой собственный набор плюсов и минусов, которые мы не можем полностью охватить здесь, поэтому, если вы ищете более подробную информацию об этом, ознакомьтесь с Часть 2 в нашей серии «Разборка котельной», где мы по-настоящему изучить все тонкости комбинированных бойлерных систем и косвенных водонагревателей.



Рекомендации по котлам

Следует признать, что это был довольно общий обзор котлов и некоторых современных способов их использования. Существует гораздо больше информации о котлах, которую мы могли бы рассказать, но большая ее часть является супертехнической и откровенно скучной, а наша цель — обучение, а не успокоение! Однако здесь стоит упомянуть еще несколько факторов, касающихся котлов: эффективность, безопасность и долговечность.

Коэффициенты эффективности

Не все котлы одинаковы.Существует множество подкатегорий котлов в зависимости от функции, источника топлива, типа теплообменника, используемых материалов и т. д. И, как и в случае с водонагревателями, технологические достижения позволили котлам повысить эффективность за счет максимального использования энергии.

В прошлом большинство установленных котлов были атмосферными единицами, что означает, что они забирают воздух для горения из окружающей атмосферы, чтобы питать свое пламя, а выхлопные газы удаляются через дымоход. Эти типы котлов считаются «стандартной эффективностью» и имеют КПД около 80-86%. Но более новые котлы, представленные сегодня на рынке, могут обеспечивать высокий КПД 95 % и выше благодаря конструкции с конденсацией с закрытым сгоранием , которая ограничивает тепловые потери при максимальной теплопередаче, а также модулирующему управлению , которое позволяет котлу огонь на разных уровнях. Модулирующие средства управления котлом будут контролировать тепло, поглощаемое зданием, измеряя температуру котловой воды при ее выходе и снова при ее возврате в котел.Чем больше разница температур, тем больше тепла должен добавить котел к воде. Когда разница температур невелика, котел может оставаться на малом огне, что делает эти устройства намного более эффективными. Различные уровни горения могут быть достигнуты несколькими способами, включая изменение количества горелок в оборудовании или изменение интенсивности пламени за счет снижения уровня топлива или создания отрицательного давления воздуха внутри устройства.

Коэффициенты безопасности

Точно так же, как водонагреватели могут взорваться, бойлеры также подвержены этому риску по тем же причинам (тепловое расширение, повышенное давление, закрытый сосуд).Но поскольку котлы имеют большую мощность, у них есть потенциал сделать намного большую стрелу. По этой причине для большинства коммерческих котлов, независимо от их использования, требуется разрешение на эксплуатацию и официальная проверка безопасности при первоначальной установке до выдачи разрешения. Эти законы различаются в зависимости от штата, а также в некоторой степени от размера и типа котла. В большинстве штатов также требуются регулярные периодические проверки для продления разрешений. В Индиане, например, проверки безопасности котлов на самом деле регулируются IDHS (Департаментом внутренней безопасности штата Индиана), и многие периодические проверки проводятся государственными инспекторами, и счета за них выставляются владельцу в рамках процесса продления разрешения. Вот почему так важно, чтобы ваш котел регулярно проверялся в рамках плана профилактического обслуживания, а любые проблемы быстро решались, чтобы обеспечить его постоянную безопасную работу.

Факторы долговечности

Итак, каков срок службы котла? Что ж, при регулярном техническом обслуживании и обслуживании котел может прослужить на удивление долго. Мы видели коммерческие котлы, которые прослужили до 30 лет, но срок службы котла и его частей сильно различается в зависимости от множества факторов.Тип применения, качество воды, погодные условия, жилая среда и регулярное техническое обслуживание — все это играет большую роль в сроке службы котельной системы.

Как и в случае с водонагревателями бакового типа, важно убедиться, что ваш бойлер и комбинированный бак используют умягченную воду. Осадок в теплообменнике котла может засорить трубы и затруднить свободный поток воды. Это может привести к тому, что котел будет подпрыгивать вверх и вниз, что в конечном итоге приведет к выходу теплообменника из строя, что приведет к утечке из теплообменника, которая: как гигантская лужа на полу вашего дома. Небрежное отношение к умягчению воды может привести к катастрофическому выходу из строя вашего оборудования.

Каждая деталь котла, от внешних панелей из листового металла до внутренних компонентов, может быть отремонтирована или заменена, но, конечно, во многих случаях ремонт не так экономичен, как замена. Теплообменники и другие внутренние компоненты могут нуждаться в полной замене, и в зависимости от типа котла замена теплообменника может стоить столько же, сколько и новый котел.

Точно так же, как вы всегда должны вызывать квалифицированного специалиста для решения проблем с водонагревателем, вы не должны доверять ремонт вашего котла кому попало.Компоненты котельной системы могут показаться довольно простыми для понимания, но есть много критических частей, которые должны быть в рабочем состоянии, чтобы котел работал бесперебойно и безопасно. Неопытному глазу легко упустить из виду что-то важное, что приведет к еще большим проблемам в будущем. Всегда обращайтесь к профессионалам для обслуживания и обслуживания вашего котла и водонагревательного оборудования.

Важно понимать основы котлов и водонагревателей, чтобы сделать осознанный выбор.Не знаете, с чего начать? Свяжитесь с нашими обученными специалистами в Reliable Water Services (800-356-1444), чтобы получить лучшую рекомендацию для вашего бизнеса. Мы будем рады помочь вам выбрать лучшую систему водяного отопления для вашего коммерческого применения.



Знакомство с котельной

Топливо для котлов

В паровых котлах используются три наиболее распространенных вида топлива: уголь, нефть и газ. Однако в некоторых котлах наряду с электроэнергией для электродных котлов также используются промышленные или коммерческие отходы.

Уголь

Уголь — это общий термин для семейства твердых видов топлива с высоким содержанием углерода. В этом семействе есть несколько типов углей, каждый из которых связан со стадиями образования угля и количеством углерода. Эти этапы:

  • Торф.
  • Угли бурые или бурые.
  • Битум.
  • Полубитумный.
  • Антрацит.

Битуминозные и антрацитовые типы, как правило, используются в качестве котельного топлива.

В Великобритании сокращается использование кускового угля для топки котлов. Этому есть ряд причин в том числе:

Наличие и стоимость — Поскольку многие угольные пласты истощаются, в Великобритании добывается меньше угля, чем раньше, и следует ожидать, что его снижение продолжится.

Скорость реакции на изменение нагрузки — При использовании кускового угля существует значительный временной лаг между:

  • Потребность в тепле.
  • Загрузка угля в котел.
  • Зажигание угля.
  • Пар вырабатывается для удовлетворения спроса.

Чтобы преодолеть эту задержку, котлы, предназначенные для сжигания угля, должны содержать больше воды при температуре насыщения, чтобы обеспечить запас энергии для покрытия этого временного запаздывания. Это, в свою очередь, означает, что котлы больше по размеру и, следовательно, дороже по стоимости покупки и занимают больше места для производства ценной продукции.

Зола — Зола образуется при сжигании угля.

Удаление золы может быть затруднительным, что обычно связано с ручным вмешательством и уменьшением количества пара, доступного во время удаления золы. Затем пепел необходимо утилизировать, что само по себе может быть дорогостоящим.

Складское оборудование — Существует ряд различных устройств, включая шаговые кочегарки, разбрызгиватели и кочегарки с цепной решеткой. Общей темой является то, что все они нуждаются в существенном  обслуживании.

Выбросы — Уголь содержит в среднем 1.5% серы (S) по весу, но этот уровень может достигать 3% в зависимости от того, где был добыт уголь.

В процессе сгорания :

  • Сера соединяется с кислородом (O2) из ​​воздуха с образованием SO2 или SO3.
  • Водород (H) из топлива будет соединяться с кислородом (O2) из ​​воздуха с образованием воды (h3O).

После завершения процесса сгорания SO3 соединяется с водой (h3O) с образованием серной кислоты (h3SO4), которая может конденсироваться в дымоходе, вызывая коррозию, если не поддерживается правильная температура дымохода.В качестве альтернативы он уносится в атмосферу с дымовыми газами. Эта серная кислота возвращается на землю с дождем, вызывая:

  • Повреждение каркаса зданий.
  • Стресс и повреждение растений и растительности.

Зола, образующаяся при сжигании угля, легкая, и часть ее неизбежно будет переноситься с выхлопными газами в дымовую трубу и выбрасываться в виде твердых частиц в окружающую среду.

Однако уголь

по-прежнему используется для топки многих очень больших водотрубных котлов на электростанциях.

Из-за большого масштаба этих операций разработка решений упомянутых выше проблем становится экономически выгодной, и может также возникнуть давление со стороны правительства с целью использования топлива отечественного производства для национальной безопасности электроснабжения.

  • Уголь, используемый на электростанциях, измельчается до очень мелкого порошка, обычно называемого «пылевидным топливом» и обычно обозначаемого аббревиатурой «пф».
  • Небольшой размер частиц pf означает, что его отношение площади поверхности к объему значительно увеличивается, что делает сгорание очень быстрым и устраняет проблему скорости отклика, возникающую при использовании кускового угля.
  • Небольшой размер частиц также означает, что ПФ очень легко течет, почти как жидкость, и вводится в топку котла через горелки, исключая кочегары, используемые с кусковым углем.
  • Для дальнейшего повышения гибкости и снижения мощности котла вокруг стен и крыши котла может быть установлено 30+ горелок, каждая из которых может управляться независимо для увеличения или уменьшения тепла в определенной области топки. Например, для регулирования температуры пара, выходящего из пароперегревателя.

По качеству выбрасываемых в атмосферу газов:

  • Котловые газы будут направляться через электрофильтр, в котором электрически заряженные пластины притягивают золу и другие частицы, удаляя их из газового потока.
  • Сернистый материал будет удален в газоочистителе.
  • Окончательный выброс в окружающую среду высокого качества.

При сжигании 1 кг угля можно получить около 8 кг пара.

Масло

Масло для котельного топлива создается из остатка, полученного из сырой нефти после ее перегонки для получения более легких масел, таких как бензин, парафин, керосин, дизельное топливо или газойль. Доступны различные марки, каждая из которых подходит для котлов разной мощности; оценки следующие:

  • Класс D — Дизельное топливо или газойль.
  • Класс E — Легкое жидкое топливо.
  • Класс F — Среднее жидкое топливо.
  • Класс G — Тяжелое жидкое топливо.

Нефть начала конкурировать с углем в качестве предпочтительного топлива для котлов в Великобритании в 1950-х годах. Частично это произошло из-за того, что тогдашнее Министерство топлива и энергетики спонсировало исследования по улучшению котельной.

К преимуществам нефти перед углем относятся:

  • Более короткое время отклика между запросом и требуемым количеством вырабатываемого пара.
  • Это означает, что в котловой воде должно храниться меньше энергии. Следовательно, котел мог бы быть меньше, излучая меньше тепла в окружающую среду, с последующим повышением эффективности.
  • Меньший размер также означал, что котел занимал меньше производственной площади.
  • Механические кочегары были устранены, что уменьшило объем работ по техническому обслуживанию.
  • Масло

  • содержит только следы золы, что практически устраняет проблему обращения с золой и ее удаления.
  • Устранены трудности с приемкой, хранением и транспортировкой угля.

Приблизительно 15 кг пара можно получить из 1 кг масла или 14 кг пара из 1 литра масла.

Газ

Газ — это вид котельного топлива, который легко сжигается с очень небольшим избытком воздуха. Топливные газы доступны в двух различных формах:

  • Природный газ – это газ, который добывается (естественным образом) под землей. Он используется в естественном состоянии (за исключением удаления примесей) и содержит большое количество метана.
  • Сжиженные нефтяные газы (СНГ) — это газы, которые получают при переработке нефти и затем хранят под давлением в жидком состоянии до использования.Наиболее распространенными формами СНГ являются пропан и бутан.

В конце 1960-х наличие природного газа (например, из Северного моря) привело к дальнейшему развитию котлов.

К преимуществам сжигания газа по сравнению с мазутом относятся:

  • Хранение топлива не проблема; газ подается прямо в котельную.
  • В природном газе присутствуют только следы серы, а это означает, что количество серной кислоты в дымовых газах практически равно нулю.

Приблизительно 42 кг пара можно произвести из 1 Терм газа (эквивалентно 105,5 МДж) для котла на 10 бар изб. при общем рабочем КПД 80%.

Отходы в качестве основного топлива

У этого есть два аспекта:

Отходы — Здесь отходы сжигаются для получения тепла, которое используется для производства пара.

Мотивы могут включать безопасную и надлежащую утилизацию опасных материалов. Хорошим примером может быть больница:

.

  • В этих обстоятельствах может случиться так, что надлежащее и полное сжигание отходов затруднено, что требует сложных горелок, контроля соотношения воздуха и мониторинга выбросов, особенно твердых частиц.Стоимость такой утилизации может быть высокой, и только часть стоимости возмещается за счет использования тепла, вырабатываемого для производства пара. Однако общая экономическая сторона схемы, принимая во внимание стоимость удаления отходов другими способами, может быть привлекательной.
  • Использование отходов в качестве топлива может включать экономическую утилизацию горючих отходов технологического процесса. Примеры включают кору, снятую с древесины на бумажных фабриках, стебли (багассу) на фабриках по производству сахарного тростника, а иногда даже подстилку с птицефермы.Процесс сжигания снова будет довольно сложным, но общая экономия затрат на утилизацию отходов и производство пара для других целей на месте может сделать такие схемы привлекательными.

Отработанное тепло — здесь горячие газы от процесса, такого как плавильная печь, могут быть направлены через котел с целью повышения эффективности установки. Системы этого типа различаются по уровню сложности в зависимости от потребности в паре на предприятии.Если технологический спрос на пар отсутствует, пар можно перегреть, а затем использовать для выработки электроэнергии.

Этот тип технологии становится популярным на электростанциях комбинированного производства тепла и электроэнергии (ТЭЦ):

  • Газовая турбина приводит в действие генератор переменного тока для производства электроэнергии.
  • Горячие (обычно 500 °C) выхлопные газы турбины направляются в котел, который производит насыщенный пар для использования на установке.

Этот тип установки обеспечивает очень высокую эффективность.Другие преимущества могут включать в себя либо надежность электроснабжения на месте, либо возможность продавать электроэнергию по наценке национальному поставщику электроэнергии.

Котельная и дымоход — Национальные здания

Котельная производит горячую воду или, реже, пар для обогрева здания и нагрева воды для бытовых нужд. Иногда пар также используется для питания абсорбционного холодильного оборудования. Котельная в большом здании обычно содержит не менее двух котлов, так что один может работать, даже если другой чистится или ремонтируется.Все котлы подключены к единому дымоходу. Котельная может быть размещена в любом месте здания; общие места — это подвал, механическое помещение на уровне земли, технический пол или крыша. Он должен располагаться на внешней стене, так как для него требуется воздухозаборная решетка и дверь или

.
Съемная панель

для снятия и замены котлов. Из-за шума и тепла, которые она излучает, котельная должна быть размещена ниже или рядом с такими зонами, как погрузочные доки и вестибюли, которые не будут подвергаться неблагоприятному воздействию.Полезно расположить котельную рядом с установкой охлажденной воды; два объекта часто объединяются в одной комнате. Трубы подачи и обратки горячей воды проходят от котлов через вертикальные шахты на другие этажи здания.

Котлы и связанное с ними оборудование создают очень большие нагрузки на пол, что необходимо учитывать при проектировании несущей конструкции.

Котлы могут работать на газе, электричестве или жидком топливе. Электрические котлы, которые обычно экономичны только в районах с очень низкими затратами на электроэнергию, устраняют необходимость в воздухозаборниках для горения и дымоходе.Как правило, двухнедельный запас топлива для жидкотопливного котла хранится в резервуарах в здании или рядом с ним. Заправочные патрубки должны быть доступны для транспортных средств, подающих масло. Эти резервуары обычно закапывают рядом со зданием, если позволяет место. Если резервуары находятся внутри здания, они должны быть установлены в помещении с естественной вентиляцией, спроектированном таким образом, чтобы оно могло вместить все содержимое резервуара и не допустить утечки содержимого в здание в случае протечки резервуара. Предпочтительно расположение подвала на внешней стене.Масло для котла на верхнем этаже здания закачивается шахтой по трубе из нижних резервуаров.

Приблизительную площадь котельной можно определить по таблице на стр. 190-191. В больших зданиях длинная узкая комната обычно предпочтительнее квадратной. Высота потолка котельной варьируется от минимума 12 футов (3,66 м) для здания среднего размера до максимума 16 футов (4,88 м) для большого здания.

Размер дымохода, связанного с котлами, работающими на топливе, зависит от типа топлива, высоты дымохода, типа используемой тяги (естественной, принудительной или искусственной) и других факторов. В целях предварительного проектирования предусмотрите площадь пола 2 фута X 2 фута (610 кв. мм) для дымохода в очень маленьком здании и 6 футов X 6 футов (1,83 кв. м) в очень большом здании, интерполируя между этими крайними значениями. для зданий других размеров. Имейте в виду, что дымоход проходит через каждый этаж здания над котельной.

ТИПОВАЯ СХЕМА КОТЕЛЬНОЙ

Продолжить чтение здесь: Установка охлажденной воды

Была ли эта статья полезной?

5 советов по проектированию котельной пивоварни

Одним из самых недооцененных аспектов пивоварения является паровой котел пивоварни.Очевидно, что для приготовления хорошего пива нужно найти правильное сочетание ингредиентов, но пивоварням нужен пар для кипячения воды, стерилизации важных инструментов и разлива пива в кеги. Короче говоря, котельная на любом пивоваренном заводе является неотъемлемой частью работы, поэтому пивоваренные заводы любого размера должны убедиться, что их котельная находится на высшем уровне. Вот несколько советов, как это сделать.

Используйте маленькие котлы

Если вы не управляете одной из самых больших пивоварен в мире, скорее всего, место в вашей пивоварне будет в большом почете.Поэтому крайне важно иметь небольшой компактный котел, который может выполнять свою работу, не занимая много места. Помните, чем меньше места вы занимаете своим котлом, тем больше у вас остается места для других вещей, которые могут помочь вам в развитии вашего бизнеса. Когда дело доходит до поиска компактного котла, который может удовлетворить потребности пивоваренного завода в паре, не ищите ничего, кроме модели Miura LX, которая достаточно мала, чтобы пройти через дверной проем, и составляет примерно 50% размера большинства жаротрубных котлов. Модель Miura EX всего на 33% меньше традиционных котлов, но она также может быть хорошим выбором для пивоварни, которой нужен небольшой, но мощный котел.

Быстрое начало работы

На небольших крафтовых пивоварнях время – деньги, поэтому вам нужен котел, который сможет начать производить пар как можно быстрее. В то время как обычным жаротрубным котлам может потребоваться до часа, чтобы начать производить большие объемы пара, модульные котлы Miura могут достичь пиковой мощности в течение пяти минут после холодного запуска. Все, что вам нужно сделать, это включить свет, включить бойлер Miura, и через несколько минут вы будете варить нектар богов.

Используйте смягчитель воды

Один из аксессуаров, который необходим каждой пивоварне в котельной, — это умягчитель воды.Использование умягчителя воды — это простой способ предотвратить образование накипи, которое может снизить эффективность вашего котла и сократить срок его службы, что в конечном итоге будет стоить вам больших денег. К счастью, Miura может предоставить вам датчик жесткости, который поможет вам внимательно следить за водой, гарантируя, что вы подаете в бойлер только высококачественную воду.

Вести журнал технического обслуживания

Если вы хотите, чтобы бойлер вашей пивоварни прослужил долго, и, очевидно, вы этого хотите, лучшее, что вы можете сделать, — это обеспечить регулярное техническое обслуживание и проверки. Ведение журнала технического обслуживания в вашей котельной позволяет легко быть в курсе регулярных проверок, которые могут помочь поддерживать эффективную работу вашего котла в течение многих лет. Конечно, если у вас есть котел Miura, вы сможете использовать их систему удаленного мониторинга, чтобы дважды проверить, все ли работает правильно. Кроме того, для плановых проверок котлов Miura требуется всего три часа, что сводит к минимуму время простоя, необходимое для более тщательной проверки котла.

Отслеживание эффективности использования топлива

Где-то в котельной вы должны внимательно следить за тем, сколько топлива вы используете.Если вы используете больше топлива, чем обычно, это может быть признаком того, что с вашим котлом что-то не так, что необходимо устранить. С котлом Miura у вас будет возможность переключаться между несколькими видами топлива, что поможет вам сэкономить деньги. На самом деле, многие пивоварни сообщают об экономии 20-30% стоимости топлива после установки котла Miura.

В прошлом Miura поставляла многим пивоварням компактный и эффективный паровой котел. Свяжитесь с представителем Miura сегодня, чтобы узнать больше о том, как котел Miura может помочь вашей пивоварне повысить прибыль.

Котельная Sea-Can | Портативный арендный котел

Чтобы отпраздновать 100-летие лидерства в котловой отрасли, мы представили
наш новейший продукт. Котельная Sea-Can Boiler Room™, изготовленная по индивидуальному заказу

Характеристики котла:

  • Изготавливается по индивидуальному заказу в соответствии с вашими требованиями
  • Предварительно собранный
  • Sea-Can представляет собой закрытый контейнер размером 8 футов в высоту x 8 футов в ширину x 20 футов или 40 футов в длину
  • Конструкция упаковки на салазках
  • Топливом может быть природный газ, мазут № 2, пропан, электричество или древесные гранулы
  • Пар от 15 до 300 фунтов на кв. дюйм
  • Горячая вода от 30 до 100 фунтов на кв. дюйм
  • Электрический до 75 лошадиных сил
  • Котлы с низким содержанием воды

Опции контейнера:

  1. HBW Sea-Can Boiler Room™ — модель RC (контейнер после восстановления)
  2. HBW Sea-Can Boiler Room™ — модель NC (новый контейнер)
  3. HBW Sea-Can Boiler Room™ — модель MU (несколько контейнеров)
  4. HBW Sea-Can Boiler Room™ — модель CB (изготовлено по индивидуальному заказу)
  5. Бойлер на салазках HBW™ — модель SM (котел и все компоненты смонтированы на общем основании, с трубопроводами и электропроводкой)

Преимущества продукта

НИЗКАЯ СТОИМОСТЬ – Котел и/или оборудование можно легко модернизировать в любое время, устраняя необходимость переделки здания и/или котельной, экономя время и ресурсы.Сокращается время простоя производства и/или отопления. «Sea-Can Boiler Room™» может приблизить пар к вашему технологическому оборудованию.

ПОЛНОСТЬЮ ПОРТАТИВНЫЙ – Каждое устройство предварительно смонтировано и подключено, включая осветительные и сервисные розетки для стационарных или временных установок для отопления или технологических установок. Весь блок можно перемещать на новое место в течение всего срока службы.

READY-TO-GO – Легко транспортируется с помощью тентованного грузовика или крана с прицепом.

КАЧЕСТВО – Каждая установка полностью проходит заводские испытания и проверяется на предмет оптимальной эффективности работы. Установки проверены и сертифицированы TSSA и ESA.

УДОБНЫЙ – Освобождает место на вашем заводе для других целей.

COMPACT – Вся котельная установка, оборудование для очистки воды и система управления смонтированы внутри «Sea-Can Boiler Room™».

КОНСТРУКЦИЯ – Котел и оборудование размещены в котельной Sea-Can Boiler Room™, что обеспечивает легкий доступ для обслуживания и обслуживания.

ПОВЫШЕННАЯ БЕЗОПАСНОСТЬ – Каждая установка имеет 36-дюймовую люк (или двери) с антипаниковой планкой для удобного входа и выхода. Вентиляция и подача свежего воздуха осуществляется через жалюзийную форточку. В установку могут быть установлены ручные или автоматические огнетушители. Пол из рифленых пластин используется для увеличения тяги.

БЕЗОПАСНОСТЬ – Котельные могут быть заперты, доступ к ним разрешен только уполномоченному персоналу. Системы безопасности могут быть привязаны к панели.

ЗАЩИТА ОТ ПОГОДЫ – Все котельные имеют второй источник отопления, использующий жидкотопливную печь или газовый тепловентилятор, управляемый отдельным термостатом.Никаких дополнительных конструкций для защиты котельной не требуется.

ПРОСТАЯ УСТАНОВКА – При стационарной установке весь блок можно установить на железобетонную плиту. Все сервисные соединения имеют нормальную трубную резьбу до 2 дюймов и фланцевые более 2 дюймов. Все соединения заканчиваются на внешней стене или крыше котельной. Следует учитывать следующие соединения: подача воды, возврат конденсата, топливо, линия продувки, подача пара и электричество к заранее смонтированному разъединителю внутри котельной.

УДОБСТВО ДЛЯ ПЕРСОНАЛА – В этих устройствах предусмотрено место для ведения журналов регистрации, анализа химического состава воды и т. д., и предназначены для удобства операторов котлов.

ЭСТЕТИЧЕСКИ ПРИЯТНО – Внешний вид может быть окрашен в любой цвет по вашему выбору, чтобы сделать его визуально привлекательным. Внутренние стены «Sea-Can Boiler Room» окрашены глянцевой белой краской, а полы в шахматном порядке окрашены в черный цвет.

ОБСЛУЖИВАНИЕ КЛИЕНТОВ – Квалифицированный персонал готов ответить на любые ваши вопросы по телефону 1-888-211-1402. Наши специалисты по обслуживанию имеют многолетний опыт работы с котельной Sea-Can.Мы предлагаем круглосуточное обслуживание, а наш автопарк и отдел запасных частей полностью укомплектованы.

ФИНАНСИРОВАНИЕ – до 60 месяцев

ЗАПРОС ПРЕДЛОЖЕНИЯ

Джим Бил доб. 24, электронная почта: [email protected]
Стив Фогель, доб.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
