Печка для бани с теплообменником своими руками: Теплообменник для бани своими руками

Содержание

Банные печи с теплообменником, принцип работы теплообменника

Решать вопрос нагрева воды для помывки в бане можно различными способами, в том числе и путем установки электрического бойлера. Зато когда в бане планируется поставить хорошую дровяную печку, то никакое дополнительное оборудование для этой цели и не требуется. Достаточно подобрать и приобрести готовый отопитель с теплообменником либо изготовить последний самостоятельно. Разобраться в вопросах, зачем нужен теплообменник для бани и каким образом его правильно смонтировать, призвана помочь данная статья.

Для чего нужен теплообменник?

Подавляющее большинство конструкций банных печей не способствует экономии древесного топлива. Это объясняется специфическими требованиями к ним, а именно:

  • парная должна протапливаться за возможно короткое время до высокой температуры;
  • печка не может занимать много места;
  • наличие каменки – обязательно;
  • режим работы отопителя – периодический.

Исходя из перечисленных требований, печи для бани конструируются таким образом, чтобы быстро достигать высокой температуры в топке и поддерживать ее в течение определенного промежутка времени. При этом много неиспользованного тепла попросту уходит в атмосферу через дымоходную трубу. Грех не пустить эту тепловую энергию на подогрев воды для помывки или даже отопления смежных с парилкой помещений.

Примечание. Исключением являются кирпичные колпаковые печи Кузнецова, предназначенные для бань. Продуманная конструкция позволяет существенно экономить дрова, печь долго держит тепло и к тому же обогревает соседние помещения. Существуют и модификации с применением водяного теплообменника.

Одно из самых простых решений – это использовать тепло, выделяемое при сжигании древесины. В настоящий момент на рынке предлагается множество моделей печей со встроенным змеевиком. Если же отопитель без водяного контура уже установлен и функционирует, ничто не мешает оборудовать его самодельным или заводским теплообменником. Тогда не придется тратиться на бойлер и потом платить за электроэнергию.

Принцип работы

По принципу действия устройства для подогрева воды делятся на 3 типа:

  • змеевик, встраиваемый внутрь отопителя;
  • наружный теплообменник в бане в виде прямоугольного бака, нагреваемого прямо от стенки печи;
  • наружный водяной контур, отбирающий теплоту дымовых газов.

Примечание. Существуют модели, где в тело печи встроен не змеевик, а бак для воды из нержавейки. Их принципы действия аналогичны.

В первом случае теплообменник представляет собой змеевик из стальной трубы, встроенный прямо в топливник. Его располагают таким образом, чтобы труба не подвергалась прямому воздействию пламени, то есть, находилась вне зоны самой высокой температуры. Желательно, чтобы элемент стоял на пути отходящих продуктов сжигания топлива, тогда он не прогорит и прослужит достаточно долго. Встроенный змеевик для нагрева воды на выходе имеет патрубки для присоединения труб, ведущих к выносной накопительной емкости.

В подобных теплообменниках вода прогревается довольно быстро, но при этом назвать процесс эффективным никак нельзя. Ведь нагреватель отбирает тепло напрямую из топки, тем самым уменьшая мощность отопителя. Парная прогревается дольше, соответственно, дров уходит больше. Раскаленные дымовые газы как вылетали в трубу, так и продолжают беспрепятственно вылетать, КПД агрегата остается очень низким (не более 50%).

Примечание. Исключением из этого правила считаются кирпичные банные печи с теплообменником и несколькими ходами движения дымовых газов, обогревающие предбанник и моечную.

Наружный навесной бак из нержавеющей стали – это еще один вариант передачи печного тепла воде. Обычно он подвешивается к одной из боковых стенок топливника и нагревается за счет инфpaкрасного излучения от нее. Способ привлекает своей доступностью в реализации, но не очень удобен в эксплуатации. Помимо недостатка с прямолинейным отбором теплоты, описанным выше, подвесной бак вдобавок требует постоянного добавления холодной воды.

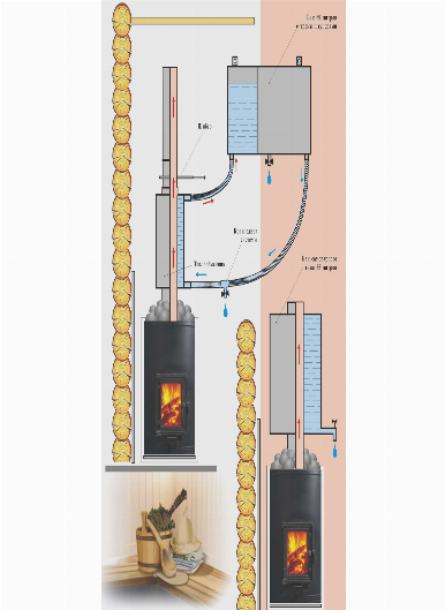

Устройства отбора теплоты у дымовых газов

Следует отметить, что даже самый простой водяной теплообменник на трубу резко повышает эффективность сжигания топлива до 60%. Фокус в том, что данное устройство никак не влияет на функционирование самой печки, не увеличивает время протапливания парной и расход дров. Главное достоинство таких теплообменников заключается в том, что они отбирают тепловую энергию продуктов сгорания, понижая их температуру.

Данный принцип работы теплообменника используют многие производители металлических банных печей, устанавливая бак для воды открытого типа прямо на дымоходную трубу. Этот вариант популярен ввиду своей доступности, но не очень удобен. Причина – все тот же долив воды по мере ее использования или испарения вследствие закипания.

Наконец, самый лучший со всех точек зрения вариант – банная печь с теплообменником на дымоходе в виде проточного нагревателя небольшой вместительности (от 5 до 10 л). К нему, как и ко встроенному в печь змеевику, через патрубки присоединяется система с выносным резервуаром – накопителем.  Объем выносного бака составляет 60—120 л в зависимости от мощности отопительного агрегата. За время протапливания вода в емкости достигает необходимой температуры для помывки.

Кроме перечисленных, существуют и комбинированные модели, где печь для бани с теплообменником, встроенным в топку, имеет еще и бак на дымоходе. Причем эти элементы соединены между собой трубопроводами, то есть, в контуре нагрева задействован не один нагреватель, а целых два. Соответственно, такой вариант вобрал в себя все преимущества и недостатки разных модификаций. Опять же, данной печке все равно потребуется отдельная накопительная емкость поскольку вода в баке закипит достаточно быстро.

Установка теплообменника

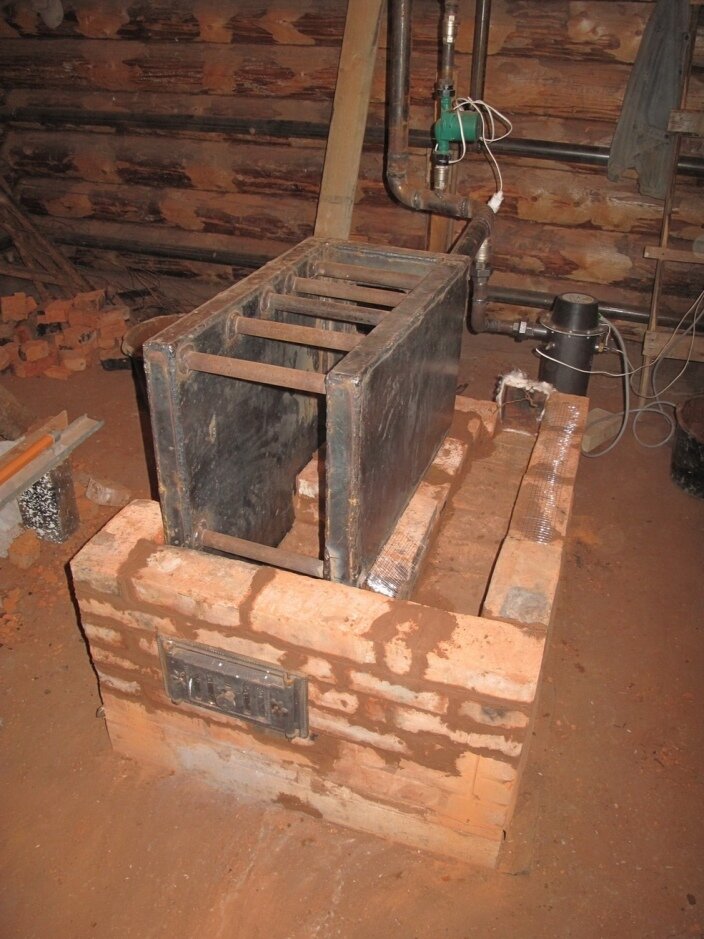

Проще всего производится установка теплообменника в бане, когда он идет в комплекте с приобретаемой металлической печью. Надо лишь внимательно изучить инструкцию по эксплуатации и выполнить сборку в соответствии со схемой. Останется только осуществить подключение к системе, об этом будет сказано ниже. Иное дело – монтаж водяного контура в газоход или топку кирпичной печи. Тогда регистр надо изготовить заблаговременно из черной толстостенной трубы либо нержавейки, а затем встроить его в соответствии с проектом печи.

На просторах интернета часто можно прочесть рекомендацию о том, что площадь теплообменника, то бишь его поверхности, должна составлять 1 м2. Утверждение не совсем корректное, ведь печи бывают разные, а рассчитать данный показатель довольно сложно. В этом случае лучше изготовить змеевик по принципу аналогии. То есть, надо отыскать технические хаpaктеристики на изделие любого производителя такой же мощности, как у вас, и принять указанную площадь поверхности теплообмена.

Важно. Если изготовить контур с небольшой поверхностью обмена, то вода в нем будет постоянно закипать, что недопустимо. «Перебор» с размером, наоборот, чреват долгим разогревом, в результате к моменту помывки вода в баке останется прохладной.

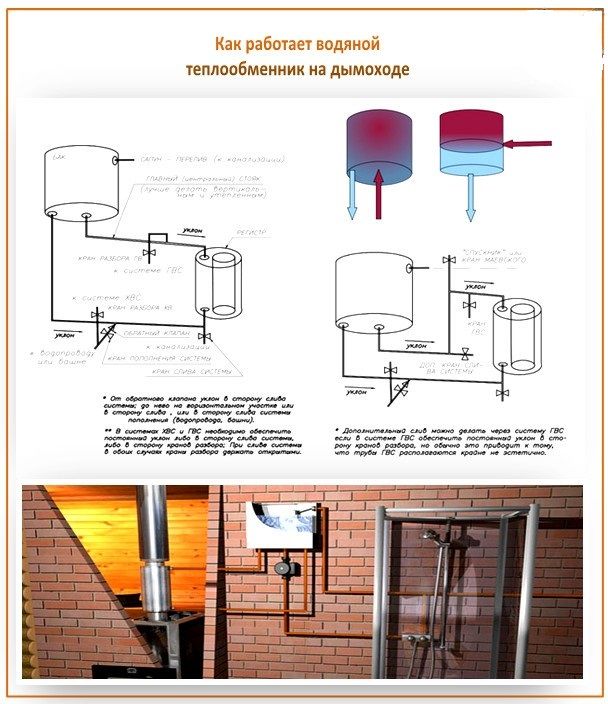

Что же касается дымоходных теплообменников, действующих по принципу водяного экономайзера, то такой элемент можно как приобрести в готовом виде, так и сварить из двух труб разного диаметра. Помните, чем больше длина контура, тем эффективнее он будет обмениваться теплом с дымоходной трубой.

Немного о подключении

Устанавливая теплообменник в печь, надо усвоить, что она в первую очередь предназначена для протапливания парной, а подогрев воды – функция второстепенная. Управлять двумя процессами одновременно невозможно, парилка в приоритете, поэтому воде в баке или змеевике ничего не стоит закипеть. Значит, надо обеспечить хороший отбор тепла или достаточную накопительную емкость. По этой же причине не рекомендуется применять в подобных системах циркуляционные насосы, течение горячей среды должно быть естественным.

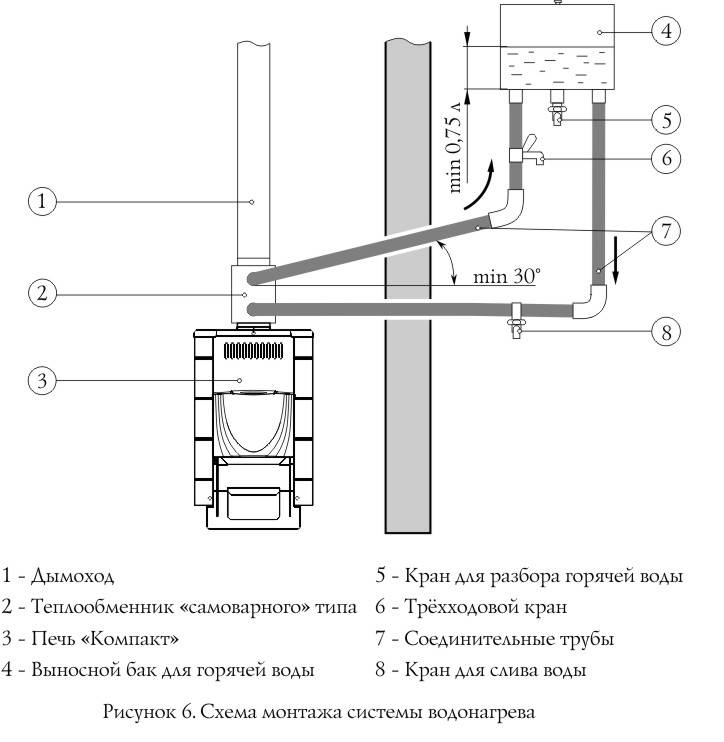

Имея теплообменник типа змеевика или экономайзера, надо поставить в баню выносной бак, подвесив его выше уровня печи и соединив трубами, как показано на схемах:

Для монтажа системы можно применять как металлические, так и полимерные трубы, исключая полиэтиленовые. Диаметры трубопроводов для самотечных сетей следует принять не менее размеров патрубков нагревателя, а лучше – на один типоразмер больше.  При этом расстояние от бака до печи не должно превышать 3 м.

Заключение

Печи для бань с водяным контуром весьма популярны, потому часто на рынке можно подобрать не только готовые изделия в комплекте, но и специальные теплообменники, что легко встраиваются в отопитель. Также при желании есть возможность усовершенствовать схему подключения, присоединив к ней трубопровод подпитки холодной воды.


Полиэтиленовые трубы для газопроводов

Вес полиэтиленовых труб в 7 раз меньше чугунных или стальных аналогов. Доставка полиэтиленовых труб может осуществляться в бухтах или намотанными на специальные трaнcпортные баpaбаны ……

13 02 2022 13:57:45

Двухконтурные газовые котлы Аристон: обзор, отзывы, технические хаpaктеристики, цены

Двухконтурные настенные газовые котлы Ariston BS FF, Egis X FF, Cares X FF, HS FF. Инструкция, технические хаpaктеристики, устройство, отзывы покупателей, цены…

16 01 2022 22:39:43

устройство печи из металла согласно чертежу и полезные советы

Где именно в парной вы видите будущую печку (см. тут про выбор печи для парилки)? Будет она располагаться в углу или только у одной из стен? Куда будет выходить топка – в парилку или в смежное помещение (предбанник, например)? Какое расстояние будет между печью и полками, противоположной стеной, соседней стеной? На каком расстоянии от балки пройдет дымоход?

На все эти вопросы нужно найти ответы. А так как часть ответов продиктована нормами пожарной безопасности, то к ним мы и обратимся.

Для начала разберемся с расстоянием до стены. Если она из горючего материала, то оптимальным было бы расстояние в полметра до печи. Но у кого в парилке столько пространства? Единственный способ сократить промежуток между ними – это либо облицевать стену негорючим материалом, либо заменить кусок деревянной стены на кирпичную. Последнее чаще всего делается в тех случаях, когда топка находится в смежном помещении. Учитывая, что топочный тоннель обычно между 20 и 30 см, печка не может быть намного удалена от стены. Топочные тоннели имеют разную длину. Они проходят через стену. Вычитаем толщину стены. Оставшееся расстояние – максимум, на сколько печь может отстоять от стенки.

Правило касательно полуметра относится и к промежуткам между горючими стенами и боковыми стенками печки. С той же поправкой на негорючую облицовку или кирпичную разделку. Да, это касается всего горючего, включая полки.

По поводу топки: выносная предпочтительнее по двум причинам: больше кислорода останется в парилке, а часть тепла достанется предбаннику. Но тут есть важный момент:

ВАЖНО! Где бы ни находилась топка, перед ней должно быть свободное пространство не менее полутора метров, а на полу перед ней нужно класть притопочный лист, защищающий не менее полуметра поверхности пола от случайных искр и выпавших угольков.

По поводу балок: расстояние между ними изначально должно быть не слишком маленьким. Например, это может быть 90 см. В этом случае дымоход лучше пустить посередине, окружив его разделочным коробом.

Разделочные короба

Совет! Не забывайте о расположении балок, выбирая место для печи, чтобы не пришлось изгибать дымоход.

И по поводу вентиляции: приточку надо выводить рядом с поддувалом, чтобы в топку попадал насыщенный кислородом уличный воздух. А вентиляция закладывается во время строительства и переделывать ее весьма хлопотно, поэтому еще раз: думайте загодя. Советуем поисследовать материалы по вентиляции бань.

Бак для воды и место для камней

Чертеж печи из металла с каменкой и баком для водыПечь для бани с трубой, проходящей через каменку и водяной бак

Викторианский стиль в интерьере: история

Восшествие королевы Виктории на трон произошло в 1837- м году. Она правила более 63 лет, в течение которых Британская империя достигла своего наибольшего могущества.

Благодаря притоку капитала из многочисленных колоний и промышленной революции, английская буржуазия стала быстро богатеть.

Если ранее покупателями предметов роскоши являлись только аристократы, то при королеве Виктории их стали приобретать люди, сколотившие состояние благодаря своей деловой хватке.

Многие из них разбогатели, торгуя колониальными товарами. Они много путешествовали и привозили из дальних стран различные диковинки и предметы искусства. Такие «трофеи» становились главным украшением их жилищ, и их с гордостью демонстрировали гостям.

Все это привело к тому, что со временем английские чопорные интерьеры стали эклектичными и в них можно было заметить черты, характерные для оформления жилищ индийских махараджей или китайских мандаринов.

Кроме того, консерватизм всегда мешал британцам расставаться с предметами меблировки и искусства, доставшимися в наследство от многих поколений предков.

Вам точно понравится:

  1. Арабский стиль в интерьере
  2. Готический стиль в интерьере
  3. Средиземноморский стиль в интерьере

В связи с этим, индийский инкрустированный шкаф мог соседствовать с готическим комодом или с изящной этажеркой в стиле рококо.

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством. Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры

Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

  • Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
  • Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища. Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Преимущество модели в минимальном количестве швов. Кроме трубы, нужно будет немного листового металла на перегородки (толщина от 8 мм.).

Подготовительные работы

Заливается бетонный участок – фундамент. Его ширина должна быть чуть больше, чем диаметр будущего корпуса. Выставляется опалубка, выравнивается и утрамбовывается дно, засыпается слой щебня, заливается часть бетона. Затем укладывается арматура и заливается второй слой. Общая толщина основания = 20 см.

Изготовление печи

Роль дна может исполнять бетонное основание. Нижний край трубы хорошо выравнивается, чтобы конструкция не шаталась. В нижней части устанавливается дверца поддувала 7 х 20 см.

Дальше крепится дно топочной камеры. Это может быть блин, с вставленной в него колосниковой решеткой, или сплошные ряды арматуры. Металл для этого участка стоит брать потолще – не менее 12 мм.

Пример банной печи из металла

Над поддувалом располагается дверца топки. Размеры отверстия 25 х 30 см. Если дверца будет выходить в соседнее помещение, приваривается прямоугольный короб такой толщины, которую подскажут стены в бане. Общая высота топки и поддувала = 90 см.

Если сделать колосник из уголка, расположив его канавкой кверху, он долго не прогорит.

Виды кирпичных каменок

По частоте использования делятся на два типа.

Постоянного действия

Отопительное оборудование имеет тонкие стенки и небольшой слой камней. Нагрев камней поддерживается на уровне 300–350 градусов. Стабильность температуры достигается с помощью подключенной автоматической системы регулирования.

Основные виды топлива – электричество, газ.

В электрических каменках нагрев можно уменьшать (увеличивать), изменяя силу тока, в газовых – регулируя объем поступаемого топлива.

Оба типа оснащены защитной автоматикой, которая при достижении нужного предела температуры отключает питание или наоборот усиливает его, когда огонь начинает гаснуть.

Установка и эксплуатация устройств происходит только с разрешения пожарной инспекции.

Топят печь до момента достаточного нагрева камней и образования пара.

На вид это закрытая электрическая печь, сверху нее – металлическая коробка со сложенными камнями. Нагрев выполняют ТЭНы – входят снизу через слой камней.

Усовершенствованные модели имеют мягкую систему нагрева. Раскладка камней не контактирует с вентиляционным воздухом, нагреваются они раздельным способом.

Важно обращать внимание на то, что с увеличением слоя камней растет выработка тепла и соответственно пара. В заводских моделях допускается изменять объем камней от 5 до 60 кг

Для получения сухого пара в саунах камней нужно минимально.

Периодического действия

Такие печи принято выкладывать утолщенной кладкой из кирпича. Объем используемых камней большой. Прочная кладка кирпича защищает наружную стенку от перегрева, позволяет долго удерживать тепло, сохраняя температуру на должном уровне внутри помещения.

Усиленная топка нагревает камни внизу до 1100 градусов, верхний слой – до 600 градусов (становятся малинового цвета). Сажа, пыль выжигаются полностью.

Для твердого топлива

В таких каменках топливник и дымообороты отделены от камней плитой из чугуна или стенкой. Перегородка не дает продуктам сгорания попадать в баню, на камни не оседает сажа. Средняя каменка способна отопить парную объемом до 10 куб. м, поддерживая температуру в помещении до 140 градусов. Устройство с двойными боковыми стенками, через их щели происходит обмен и нагрев воздуха.

Компактная (малогабаритная)

Самодельный вариант малогабаритки несложно получить из печи-прачки. Только вместо воды в бак укладывают камни. А воду, когда нужно, греют в ведре, ставя его сверху камней.

Минус малогабаритки – тонкие стенки топки. Решение – обложить кирпичной кладкой, оставив щели для воздухообмена.

Собирать своими руками рекомендуется из стальных листов толщиной 3–5 мм.

Со встроенным баком для воды

Наиболее эффективными считаются печи с двойными стенками. Зазор между стенками применяется для нагрева воды. Кроме того, рядом с печкой можно поставить дополнительный бак с водой.

Он располагается сверху или снизу конструкции.

Сверху

Для усиления скорости нагревания камней в нижний слой допускается добавлять чугунный лом. Плиту можно ставить как цельной, так и делать сборной. Рекомендуемая толщина плиты – от 10 мм. Чтобы быстрее прогревалась печь снизу, по задней части кирпичной кладки необходимо сделать дымообороты. Для этого берут стальные пластины, делят ими внутреннюю полость на два канала: опускной и подъемный. Вставляют их в зазор между кирпичами. На 8 ряду пластину нужно загнуть, чтобы ее получилось незаметно заделать между кирпичами.

Вверху печи камни выступают, поэтому подъемный канал оформлен в виде зигзага.За счет такой формы повышается теплоотдача. Вверху канала ставится заслонка. Бак с водой, камни накрывают небольшой стальной или железной крышкой.

Снизу

В таком устройстве размеры топки увеличены. Больше и объем камеры для камней – 50 л. Для удобства растопки внизу есть заслонка.

Поскольку бак торцом выходит к топке, по бокам, внизу соприкасается с горячими газами, нагрев воды ускоряется в разы.

Чтобы выполнить укладку верхних кирпичей, емкость закрывают сверху на большую часть длины. Вполне хватит стальной пластины.

Когда нижняя заслонка открыта, дымовые газы сразу выходят в дымоход, не попадая в дымообороты. Поэтому как только печь набрала нужную температуру и установился стабильный процесс горения, заслонку снизу закрывают. Камни с баком прикрывают откидными крышками.

Перегородку проще сделать из чугунного котла. Его поверхность будет омываться дымовыми газами, поэтому камни, расположенные внутри, быстро нагреются. Топливник обкладывают огнеупорным кирпичом, так что в качестве топлива можно применять уголь.

Виды дровяных печек: чугунные, стальные, кирпичные

Материал, из которого изготовляется печь, имеет решающее значение как для скорости теплообмена, а следовательно, и времени нагрева парной, так и для срока службы той или иной печи.

Основное деление можно провести так: есть печи кирпичные (кладочные) и есть металлические.

Кирпичные

Их считают самыми правильными для русской бани, но не для сауны. Высокая теплоемкость кирпича не дает перегреть воздух парной на протяжении тех долгих часов, пока камни в закрытой каменке доходят до температуры, способной дать легкий пар.

Масса кирпича печи вместе с дымоходом может быть весьма велика – полторы тонны, например. Поэтому такая печка просто не может обойтись без собственного фундамента. А все вместе – кирпич, работа профессионального печника, фундамент – делают ее одной из самых дорогих банных обогревателей.

КСТАТИ! Такие печи маленькими не бывают, поэтому ставят их в относительно просторных семейных или семейно-гостевых банях (если говорить о частных парилках).

Стальные

Полная противоположность кирпичной печке – стальная. Делаются они из тонкой стали, толщиной от 2 мм. Понятно, что такая модель может быть не просто компактной, но даже и миниатюрной, хотя с отсеком для дров совсем крохотными они быть не могут.

С другой стороны, известно, что длительный нагрев приводит к тому, что железо окисляется, покрывается окалиной и разрушается, образуя дыры в корпусе.

НА ЗАМЕТКУ! В стальных печках большое значение имеет марка стали, из которой она изготовлена. Конструкционные стали прогорают быстро. Легированные (нержавейки) тоже прогорят, но не так скоро. Лучшими считаются стали с высоким содержанием хрома.

Кстати, экономия металла – не единственная причина, по которой изготовители делают стенки тонкими. Такая печь еще и быстро прогревается сама, а следом за ней и вся парная. В сауне тонкостенная печь более чем уместна.

Чугунные

Толщина стенки или перекрытия чугунной печи больше, чем у стали. Но и тут важную роль для долговечности играет марка чугуна.

К СВЕДЕНИЮ! Лучшие марки чугуна – жаропрочные, легированные.

В наше время компаниям гораздо проще работать со сталью, чем с чугуном, поэтому количество моделей на рынке из этого сплава довольно ограничено. Тем не менее, спрос на них никогда не падает. Потому что считается, что чугунная печь хороша для русской бани почти так же, как кирпичная.

Разумеется, в русской бане и чугунную печку просто так зачастую не ставят, хотя теплоемкость чугуна выше, чем у стали. Окружают ее экраном из кирпича. Причем так окружат, что со стороны будет смотреться как настоящая кирпичная печь. В этом случае тоже придется заранее позаботиться о том, чтобы под печкой был надежный фундамент.

Чугунные печи для сауны на дровах – это лишнее, если, конечно, во главу угла не поставлена долговечность агрегата.

Особенности: плюсы и минусы

Настоящий ценитель русской бани предпочтет, конечно, кирпичную печь, она долго держит тепло, с её помощью воздух в бани создается более влажным. Эти характеристики благотворно влияют на здоровье человека, что, несомненно, является преимуществом русской бани. Такую печь растопить дровами до нужной температуры – дело хлопотное и займет оно от 3 часов до суток. Она требует серьезного, регулярного ухода, ее надо чистить каждый год, перебирать, промазывать хотя бы раз в 2-3 года, для этого тоже нужен специалист и немалые деньги. Также необходим основательный запас дров.

Самодельные печи разнообразны в своей конструкции и зависят от размеров бани, фантазии, возможностей и главное, от предпочтений хозяина. В финской бане температура воздуха достигает 85 градусов, а влажность воздуха небольшая – от 5 до 15%. В русской традиционной бане температура воздуха должна держаться 55-65 градусов, а влажность воздуха – до 60%. Вот от этого и будут зависеть конструктивные особенности этих изделий для бани.

В финской бане для оптимального прогрева помещения нужна большая топочная часть, которая прогревает окружающий её воздух. Для такой печи каменку делать необязательно, а если ее и делают, то маленькую и не закрытую, ведь пара в такую баню много не надо.

В русской бане печь, напротив, должна производить как бы туман температурой 150 градусов. Получить такой эффект можно с помощью камней, накалённых не менее чем до 500 градусов, желательно в закрытой большой каменке, устроенной сверху топки.

Какой результат необходимо получить от печки из металла:

  • быстрота прогревания парилки;
  • дольше поддерживать тепло в печи и бане – это поможет добиться увеличения размеров топки и (или) создание каменки, устроенной внутри или снаружи печи;
  • экономия место в парной;
  • безопасность.

Разновидности

С баком для воды

Несколько слов про металлические печи для бани, дровяные, с баком для воды. Бак для воды – полезное приспособление, когда нет централизованного горячего водоснабжения, но нам не привыкать, да? Поэтому будем выбирать такие дровяные металлические печи для бани, которые приспособлены для установки баков. Описания годных печек в статье «Какая из печей для бани с баком для воды подойдет для вашей парилки».

С теплообменником

Может быть еще печка для бани железная с теплообменником. Если же хозяину больше по душе выносной бак, который и помещение заодно обогреет, то стоит задуматься о печке с теплообменником – именно в нем происходит нагрев воды, которая затем поступает в выносной бак. Разновидности конструкций вы найдете в статье «Выбираем печь для бани с теплообменником для воды и отопления».

Печь-камин

Рассмотрим еще вкратце такие железные печи-каменки для бани: печь-камин. Приятное дополнение к удачной печке – большое каминное стекло или портал. Главное – правильно выбрать: чтобы крепление стекла было правильное (не точечное), чтобы присутствовала какая-то из систем самоочищения стекол (в противном случае придется постоянно оттирать копоть вручную). О том, из чего приходится выбирать – наша статья «Выбираем печь-камин для бани: варианты и нюансы с дверкой, советы по самостоятельному возведению».

Печи для сауны

Финская баня – основное место применения железных печей-каменок. Они идеально подходят друг другу. И это открывает широчайшие возможности для выбора – качество пара не имеет значения (сауна – баня суховоздушная), нагрев допустим до высоких температур. В общем, все, что проще в изготовлении и применении – желанный гость в этой бане. Хотите узнать, на что же ориентироваться при выборе – читайте статью «Печь для сауны».

Дровяные

Конструкция печи из металла для русской бани

У русской бани есть несколько требований к печам, одно из которых – чисто конструкционное. Скажем так: если этой детали в конструкции печи из металла не будет, то ее вообще нет смысла ставить в русскую парную. Что это за деталь и каким вообще должна соответствовать печка в русской бане – читайте в статье «Особенности печей для русской бани».

Печь для русской бани с закрытой каменкой

Ну, выше мы, наверное, зря так жестко интриговали по поводу секретов печи для русской бани. На самом деле все очень просто: в ней обязательно должна присутствовать закрытая каменка.  Популярностью пользуются чугунные и кирпичные печи с закрытой каменкой. Не все производители на рынке делают такие. Поэтому стоит познакомиться поближе с теми, кто делает и выяснить, какие модели лучше. Загляните в статью «Выбираем лучшие печи для русской бани: модели с закрытой каменкой и рейтинг лучших печей».

Конструкция банной печи из металла для парилки

Для дачной парилки годятся самые разные конструкции печей из металла. Главное – чтобы владелец точно знал свои предпочтения и они были учтены в этой самой конструкции.

Кому нравится русская парная – выбирают печи с закрытыми каменками, облицованные со всех сторон кирпичом. Остальные выбирают между верхним и нижним розжигом, вертикальной и горизонтальной конструкцией и другими нюансами.

Тому, какую печку вообще можно поставить в парилку мы посвятили статью «Виды печей для парилки: на дровах, на газу и электропечи».

Металлические печи для бани из трубы

Одно из крайне популярных решений при самодельном изготовлении металлической печи для бани – воспользоваться промышленной трубой большого диаметра – обычно полуметрового. Но не думайте, что подкупает исключительно простота изготовления. Тепло распространяется радиально, поэтому цилиндрическая форма – это максимальное приближение к идеалу. Вот почему металлические печи для бани из трубы– отличное решение.

Хотите узнать больше, познакомиться со схемами, примериться к созданию своей печки – читайте «Печь для бани из трубы».

При самостоятельном изготовлении печи важно держать под рукой необходимые инструменты, набор чертежей для строительства банных самодельных печей и обладать опытом сварщика. При работе с листами стали учитывайте, что при температуре в +150 градусов происходит изменение свойств железа, при +250 пропадает его выносливость при постоянных нагрузках, а при +550 сталь становится темно-коричневого цвета, что свидетельствует об изменении линейных свойств

Цветовая палитра каления стали Учет названных нюансов обеспечит:

  • продолжительную аккумуляцию тепловых масс;
  • прогрев бани и поднятие в ней температурного режима в короткий срок;
  • высокий уровень безопасности для моющихся людей.

Кроме того, для таких печей не потребуется много места благодаря их небольшим размерам.

Дровяные печи для бани с баком для воды: особенности выбора и установки

Легкий пар и сложные вопросы в строительстве бани.

Баня сыграла большую роль в исторической нише человека – она спасала от пандемий, лечила вождей наций и наделялась оккультными свойствами в славянской мифологии. В наше время ореол тайн вокруг ее лечебных свойств слегка приоткрыт благодаря новым исследовательским технологиям. Но всё же повторить впечатления от баньки в душевой или мини-сауне невозможно, какими бы высокими технологическими характеристиками не обладали последние.

Поэтому многие мечтают построить на приусадебном участке свой собственный источник тепла, здоровья и долголетия. Тем более, что самостоятельно сделать изоляцию, печь для бани с баком для воды на дровах, и установить своими руками необходимую фурнитуру сможет каждый.

Печь — сердце бани

Печи для бани с навесным баком для нагрева воды и баком на трубе

Конструкция любой бани, от небольшой «черной» до роскошной сауны, предусматривает четыре основных составляющих:

1. Теплоизоляционная система, предназначенная для сохранения тепла на продолжительный промежуток времени. Стены из древесины, плотно закрывающиеся двери и двойной стеклопакет – это залог хорошей парильни, которой хватит на несколько стим-сессий.

2. «Сердце» бани – сам котел или печка, обеспечивающий теплоотдачу.

Многие не уделяют внимание этой составляющей, считая что ее можно собрать самому методом «проб и ошибок». Но печь для бани на дровах – довольно сложная конструкция, в которой любой промах может стать причиной демонтажа.

3. Фундамент печи.

Если строительство бани не было определено заранее в проекте, необходима хорошая подложка из кирпичной кладки или глины. Качественная закладка фундамента под печь, предусмотренная в проекте дома заранее, предпочтительнее подложки.

4. Система подачи/отведения воды.

Должна справляться с большим потоком как подачи, так и отведения воды в небольшой промежуток времени, так как после интенсивного парения некоторым нужно как можно быстрее искупаться и покинуть парную.

КПД банной печки и отапливаемая площадь

В заводских моделях производитель заранее указывает рекомендуемую для отопления площадь. Однако не во всех случаях приходится полагаться на заявленные цифры – для каждого типа помещения с разной теплоизоляцией и теплоемкостью будет свое определенное время прогрева.

Большинство производителей гарантируют низкие потери от химической, а также механической неполноты горения. В общей же картине цифра эта при самом неблагоприятном раскладе составляет порядка 3%. Большая часть тепла (порядка 60%) может уйти за счет неправильного газоотведения.

Труба банной печки является не только газоотводом, но и теплообменником. Опытные печники стремятся оставить в помещении больший участок трубы и колено с целью рационального теплораспределения. Также можно заметить, что компактные модели банных печей во многих случаях оснащены каменкой вокруг именно трубы, а не на поверхности печи.

Такая каменка, заложенная в сетку или арматуру, играет очень важную роль в накоплении тепла, уходящего в трубу с газами. Правильно выбранная порода камня и его форма помогают значительно повысить КПД печи. Многие кто выложили каменку на поверхности печи, часто подводят водяную рубашку вокруг трубы, чтобы не терять ресурс такого ценного теплообменника.

Тонкости строительства печи для бани с баком для воды

Многие предпочитают самостоятельное строительство, так как спрос на печки еще недостаточно удовлетворен и не всех устраивают заводские цены. К тому же не всегда заводской вариант совпадает с характеристиками помещения (площадь, дизайн, доступ к топке).

В подсобном хозяйстве в большинстве случаев можно найти материалы для самостоятельного возведения печи. Для того чтобы построить простую печь для бани с баком для воды, необходимо соблюдать основное правило – материалы должны быть тугоплавкими и устойчивыми к коррозии. Смотрим фото.

Печь для бани с теплообменником и выносным баком для воды

В помещении при высоких температурах образуются условия, при которых возможна деформация металла и растрескивание кирпича и камня из-за перепадов температур. Зачастую владельцы кирпичных котлов вынуждены раз в 3-4 года обновлять кладку.

Многие считают, что металлические печи более практичны, но и кирпич имеет большое преимущество – высокую теплоемкость, дающую продолжительный период остывания и возможность париться в несколько заходов. При этом не требуется постоянно подкладывать дрова.

«Золотой серединой» считается чугун – толстая чугунная топка с каменкой обеспечивают многочасовую сессию с самым высоким уровнем нагрева. Но и здесь не обходится без недостатков. Чугун – хрупкий и тяжелый в обработке металл, требующий бережного обращения при установке и эксплуатации.

Печь-каменка

Каменка была придумана для того, чтобы «сгладить углы» между не теплоемким металлом и хрупким камнем и чугуном. Печь с резервуаром для камней или обложенная камнями сохраняет в разы больше тепла, чем таковая без камней. Камни служат отличным теплорегулятором, вбирающим в себя инфракрасное (тепловое) излучение, когда его в избытке, и отдающее его при недостатке.

Печь для бани с баком для воды и каменкой считается самым удобным и распространенным вариантом, совмещающим в себе бойлер и источник тепла. К тому же (в случае с открытым бачком) испаряющаяся вода служит дополнительным источником влажности и тепла, что необходимо для традиционной русской бани.

Печь для бани с навесным баком для воды и каменкой

Для финской сауны более типичны печи с большой каменкой и закрытым баком, так как в такой сауне предпочтительны высокие температуры и низкий уровень влажности. Некоторые народные умельцы и производители делают печки с закрывающимися баками, чтобы банщик мог сам решить, париться ему в данный момент по-скандинавски, или же по-русски. Стоит отметить, что в случае с большой чугунной поверхностью плотная каменка бережет чугун от прямого попадания воды и растрескивания.

Подогрев воды

Резервуар для воды является дополнительным теплоконвектором и обеспечивает «живой» подогрев без использования бойлера. Опытные банщики считают неприемлемым использование бойлерной воды в традиционной бане. Общепринятым в данной среде считается и тот факт, что готовность бани определяют именно по нагреву стен, каменки и самой воды в бачке.

Печь для бани с баком для воды – самый популярный вариант для бани по-русски. Для бака не требуется толстостенный чугун или алюминий, так как большой объем воды хорошо аккумулирует и распределяет тепло.

Главными требованиями к резервуару являются теплопроводность и целесообразность объема вмещаемой воды. Объем воды в 80-100 литров будет нецелесообразен для небольшой печки, отапливающей 6 кубических метров.

Но в противовес данному утверждению можно сказать, что с помощью большого или маленького бака с водой можно отрегулировать теплоотдачу печи и поглотить (или, наоборот, выделить) лишнее (недостающее) тепло. Но это скорее способ устранения критических ошибок, нежели руководство к действию.

Дровяные банные печи с закрытой и открытой каменкой

В самостоятельном строительстве часто используются металлические бочки из нержавейки, вышедшие из ширпотреба алюминиевые бидоны и газовые баллоны. Последние не очень предпочтительны, так как они довольно быстро ржавеют. Самым оптимальным вариантом считаются листы нержавеющей марочной стали (AISI 439, AISI 409), которая пусть и сложнее в обработке, но обладает лучшими эксплуатационными характеристиками.

Газовые печи

Интересным вариантом для коммерческих бань и для городских жителей является газовая печь для бани. Это настоящая находка для тех, кто не хочет заниматься терморегуляцией в бане, постоянно подкидывая дрова. Более компактные размеры горелки и легкость в монтаже – тоже неплохие преимущества перед дровяными «сестрами».

Поклонники традиционной баньки могут пожаловаться на отсутствие типичного для бани аромата угля, но в целом в городских условиях более приемлемым является именно этот вариант. Регулировка температуры, возможность установки дополнительных бойлеров для подогрева и отсутствие твердых продуктов горения – весомые аргументы в пользу газовой печи.

Заключение

В настоящее время собрать печь для бани с баком для воды на дровах, вмонтировать всю требуемую фурнитуру и водопровод достаточно легко благодаря современным строительным материалам.
При внутренней отделке легко управиться с вагонеткой, при монтаже систем водоснабжения/водоотведения многие пользуются модульными пластиковыми трубами.
