Электропроводка в гараже своими руками: схема, фото, пошаговая инструкция

Технология монтажа электропроводки в гараже хоть отличается от электромонтажа в квартире или доме, но не существенно. Отличия заключаются в основном в особенностях вашего конкретного гаража. Если у вас постройка во дворе, нужно проложить к ней питание, а если в гаражном обществе или кооперативе, то, скорее всего, придется подключаться к линии, проложенной по опорам. Для этого обязательно обращаться к электрику, который обслуживает это общество. Стоимость монтажа электричества, выполненного специалистом, может заметно ударить по Вашему карману, но в большинстве случаев вы можете проложить или заменить проводку сами. В этой статье вы узнаете, как может быть проведена электропроводка в гараже своими руками.

Если у вас мало опыта, то внимательно следуйте советам, описанным в статье, а после окончания работ – проконсультируйтесь со специалистом и попросите его проверить правильность монтажа.

Создание схемы

Перед тем как Вы перейдете к подготовке стен, необходимо тщательно составить схему монтажа электропроводки в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.

Гараж – это пожароопасное место, автомобилисты всегда хранят в них горюче-смазочные материалы, да и саму машину. Кстати для определения класса пожароопасности гаража можете воспользоваться пунктами ПУЭ с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:

• Электропроводка должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
• Если в гараже есть отопление, хоть центральное, хоть буржуйка, то провод нужно прокладывать на расстоянии не менее чем 10 см от отопительных труб при параллельной прокладке, согласно ПУЭ 2.1.57. При этом при прокладке к трубопроводу ближе чем 25 см – кабель должен быть дополнительно защищен от повреждений, то есть, проложен в трубе, например.
• Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
• Установка розеток осуществляется на высоте 60 см от пола.
• В отличии от квартиры в гараже нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из станков, если таковые имеются, а также розетку в электрощите.
• Частое расположение розеток опасно тем, что вы можете повредить и розетки с выключателями, и проводку к ним при выполнении каких-то работ в гараже, и при переносе тяжелых предметов снести электроточку.
• Во многих случаях лучше обзавестись удлинителем на барабане и разматывать его до того места, где будет проводиться работа.
• В смотровой яме розетки 220В не устанавливайте. В яме может скапливаться вода, в целях электробезопасности нельзя устанавливать и светильники 220В.
• В яме лучше использовать 12В лампы (в стационарных светильниках), использовать переносные светильники или разместить розетку 12В для их подключения, подробнее см. ПУЭ 6.1.16, 17.
• Отдельно на освещение и розетки рекомендуется установить автоматические выключатели и УЗО. Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
• Понижающий трансформатор 220/12 для освещения смотровой ямы и переносок установите в электрощите.
• Если это возможно, то обязательно сделайте в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, а именно они установлены в большинстве станков, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (недешевое удовольствие), или выходить из положения поиском однофазных, например, коллекторных двигателей. Также это позволит подключить нагрузку большей мощности, при том же токе вводного автомата.

Схема трёхфазного электрощита для подключения однофазного и трёхфазного оборудования:

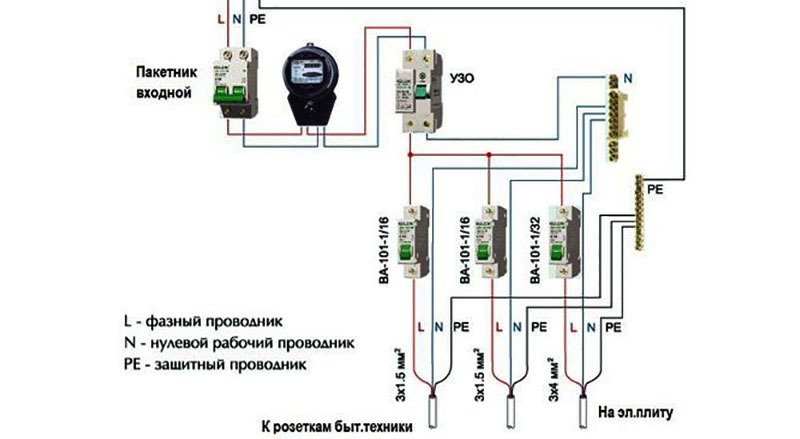

Общая схема электропроводки в гараже:



Последний вариант монтажа мы более подробно рассмотрели в статье: схема проводки в гараже!

Следует отметить, что лучше всего для создания схемы использовать план постройки (если таков имеется). В данном документе чертеж соблюден со всеми точными размерами, что будет удобно для создания правильного проекта.

Расчет количества материалов

После создания схемы необходимо переходить к следующему этапу – подсчету количества материалов для электромонтажа. Для начала считайте количество кабеля. Учтите, что электропроводка в гараже будет как внутренняя, так и наружная (для прокладки от столба к счетчику и ввода), поэтому приобрести потребуется материалы для всех видов работ. От столба обычно прокладывают провод СИП, его сечение вам укажут в техусловиях на подключение, при этом согласно ПУЭ 7.1.34 и в таблице 2.4.2 «Наименьшее сечение или диаметр проводов ответвлений от ВЛ к вводам», сечение алюминиевых жил разрешено использовать не меньше чем 16 кв. мм, либо больше 2.5 кв. мм, если это питание отдельного электрооборудования (гараж таковым не является).

На основании выше сказанного (ПУЭ 7.1.34) проводка внутри гаража должна быть выполнена медным проводом или кабелем. Для прокладки проводки внутри гаража используйте ВВГнг-LS.

Чтобы правильно рассчитать сечение кабеля необходимо точно определить, какие электроприборы будут установлены внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент «1,2» (запас мощности в 20%), на основании чего по таблице выбрать подходящее значение. На розетки прокладывайте кабель сечением токопроводящих жил в 2.5 кв. мм, к отдельным приборам – рассчитывайте по мощности.

Что касается длины, то ее обязательно берем с запасом, т.к. проводник будет разрезаться на части (от розетки к щитку, от выключателя к светильнику и т.д.). На каждое соединение проводов необходимо брать запас в 10-15 см.

Просчитайте точное количество розеток в гараже. Их должно быть не менее 2х. Одна для удлинителя (на случай ремонта машины), а вторая для стационарного электроприбора (к примеру, компрессора либо сварочного аппарата). Выключателя будет два: один для смотровой ямы, второй для главного освещения. При необходимости можно добавить еще выключатели для управления светом на каждой из стен, например.

Отдельное внимание необходимо уделить светильникам. В наше время популярностью пользуются светодиодные и люминесцентные светильники. Первый вариант более экономичный и долговечный, но в то же время и более дорогой.

При этом будет отлично, если сам светильник будет иметь высокий класс пылевлагозащиты – IP54 и выше. Это особенно важно, если гараж неотапливаемый и может скапливаться конденсат.

Если будет осуществляться монтаж открытой электропроводки в гараже, необходимо также просчитать количество креплений, гофры либо кабель-каналов. Согласно СНиП 3.05.06-85 (таблица 2) шаг крепления открытой проводки в трубах диаметром 20 мм – не более 1 м, 32 мм – не более 1,4 метра Такие требования можно применить к прокладке кабеля в гофре. При этом есть требования для крепления кабеля без труб и гофр при открытой проводки, они описаны в ВСН 180-84. п.7.2., где сказано: «Расстояние между точками крепления проводов и кабелей должны быть не менее 500 мм при горизонтальной прокладке и 1000 мм — при вертикальной». В данном случае нужно учитывать требования, но фактически нужно крепить гофру каждые 0,3-0,7 метра, так, чтобы она не провисала.

Монтаж проводки скрытым способом мы не рекомендуем использовать, т.к. он более трудоемкий и вряд ли улучшит интерьер помещения. После того как все элементы будут рассчитаны, переходим к основному процессу.

Основной процесс

Монтаж проводки в гараже состоит из трех основных этапов:

• подготовка;
• уличная прокладка;
• внутренняя разводка кабеля.

Рассмотрим подробно каждый из этапов в виде пошаговой инструкции, чтобы Вы знали как провести электропроводку в гараже своими руками.

Подготовительные работы

Подготовительные работы заключаются в нарезке кабеля и подготовке стен. Нарезка осуществляется с учетом запаса длины (как мы уже говорили, не менее 10 см на каждое соединение). Далее стены размечаются согласно созданной схеме. Для разметки можно использовать разметочный шнур.  Разметка шнуром наиболее проста и эффективная. Необходимо закрепить шнур в начальной точке (как показано на фото ниже), после чего протянуть его до следующего разветвления либо концевой точки электропроводки. Далее шнур натягивается вдоль стены, отводиться в сторону и резко отпускается. В результате на стене должен остаться окрашенный отпечаток, который и будет являться разметкой. Главная задача – натянуть шнур строго вертикально (либо горизонтально), чтобы след соответствовал пометкам на схеме. Для этого можете использовать отвес и строительный уровень. Также есть вариант сделать лазерный уровень своими руками, что поможет осуществить разметку стен под электропроводку в гараже.

После разметки стены необходимо подготовить штробы под проводку (при внутреннем способе укладки).

Обычно такой вариант используют при монтаже электропроводки в бетонном гараже. Следует отметить, что линию можно так же пустить по технологическому проему между плитами перекрытия, но не всегда такой вариант существует.

Для штробления стен рекомендуется использовать болгарку с диском по бетону либо перфоратор. Если же данного инструмента не найдется под рукой, зубило и молоток Вам в помощь. Глубина штробы должна составлять не более 2 см, толщина выбирается в соответствии с сечением жилы, но так же не более 2 см. Когда вся трасса будет представлена штробами, можно переходить далее.

Обращаем Ваше внимание на то, что в кирпичном гараже можно спрятать электропроводку в швах между рядами (как показано на фото), чтобы не заниматься созданием штроб!

Так же в процессе подготовительных работ необходимо сделать заземление.

Уличные работы

Прокладку внешней электропроводки необходимо передать в руки электрика-специалиста. Для начала выбирается способ внешней прокладки кабеля. Рекомендуется использовать воздушный способ, т.к. он менее затратный и трудоемкий. Если расстояние от уличного столба до гаража составляет больше 25 метров, согласно ПУЭ 2.4.12. позаботьтесь о создании промежуточной опоры во дворе.

К воздушной разводке электропроводки предъявляются некоторые требования:

• высота над проезжей частью – не менее 6 метров;
• высота над пешеходной зоной — не менее 3,75 метров;
• высота ввода в помещение – не менее 2,75 метров.

Последнее требование может создать некоторые проблемы, т.к. гараж является невысокой постройкой, а при заведении кабеля через крышу может образоваться множество проблем (сложность гидроизоляции помещения, высокий риск механического повреждения и т.д.).

В этом случае рекомендуется устанавливать рядом трубостойку – стальную трубу, немного изогнутую вверху (как показано на картинке).

При подземной прокладке электропроводки к гаражу таких сложностей не возникает. Необходимо всего лишь вырыть траншею (от центральной линии электропередач к распределительному щитку) и поместить в нее бронированный медный кабель, например ВБбШв. Главное заранее в фундаменте оставить входное отверстие для ввода внутрь. Чтобы защитить кабель от механических повреждений, рекомендуется поместить его в специальный стальной короб, поверх которого дополнительно укладывается резиновая лента с надписью «Не копать, ниже кабель». Под фундаментом линию необходимо защитить трубой, диаметр которой в два раза больше сечения жилы. Снаружи труба должна выходить не больше, чем на 5 см.

Недостаток подземного монтажа проводки в гараже: высокая стоимость бронированного кабеля, а так же трудоемкость работ. Несмотря на затраты такой способ более долговечный.

Прокладка внутри помещения

Внутренний монтаж гаражной электропроводки не представляет сложностей. Рассмотрим прокладку проводки скрытого и открытого типа.

Скрытый способ

При разводке скрытым способом необходимо в штробы поместить кабель и закрепить его. Для крепления используются специальные пластиковые хомуты либо металлические скобы.

Рекомендуется использовать дедовский способ крепления кабеля с помощью алебастра. Раствором прихватывается трасса через каждые 25-30 см.

После этого необходимо установить распределительные коробки, а так же подключить розетки и выключатели. Далее все жилы соединяются, и осуществляется прозвонка электропроводки в гараже мультиметром. Обращаем Ваше внимание на то, что соединение должно осуществляться с помощью обжимки гильзами, сваркой, пайкой или клеммными колодками. Если проблем не возникнет и проводка разведена по правилам, необходимо заштукатурить стены и подождать, пока они высохнут.

Настоятельно рекомендуем Вам сфотографировать проводку перед отделкой стен. Это позволит Вам быстро найти места прохождения неисправного участка сети (хотя для этого лучше использовать самодельный металлоискатель).

Наружный способ

Если Вы решили провести электропроводку в деревянном либо железном гараже, то линию необходимо вести открытым способом. Это намного проще и удобнее, ведь при необходимости подключения новой розетки не нужно долбить стену от установочной коробки к новой «точке».

Открытая проводка, как правило, тянется в специальных кабель-каналах. Они не портят внешний вид помещения и являются безопасными (если материал изготовления каналов самозатухающий). Также можно использовать крепление на изолированных опорах, но в этом случае эстетический вид помещения немного пострадает, да и безопасность снизиться.

Если у вас деревянный гараж или из СИП-панелей, или вы собираетесь обшивать стены другим горючим материалом, необходимо использовать правила прокладки электропроводки по сгораемым покрытиям, их можно найти в Главе 2.1 ПУЭ (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7.

Там сказано, что при прокладке по сгораемым покрытиям необходимо открытую проводку помещать в трубы. Можно прокладывать и в стальных и медных трубах. Нужно использовать кабели с негорючей изоляцией, на практике используют изделия с приставкой в маркировке FR, -нг-LS. Также можно выполнять монтаж в серой ПВХ-гофре не поддерживающей горение. Расстояние между проводом и сгораемой поверхностью должно быть не менее 10 мм. При прокладке кабеля в оболочке из сгораемых материалов (без приставок –нг-LS и пр.) без трубы необходимо также подкладывать несгораемую (металлическую, например) полосу.

Вот и вся технология монтажа электропроводки в гараже своими руками. Не забываем по окончанию работ вызвать электрика, чтобы он все проверил.

Как, вы видите, процесс монтажа проводки в гараже трудоемкий, но не представляет ничего сверхъестественного, поэтому может стать под силу даже Вам, электрику-новичку! Можете также ознакомиться с видео ролики, в которых все виды работ предоставлены более наглядно:

Вот таким образом может быть проведена проводка в гараже. Надеемся, предоставленная нами пошаговая инструкция, схема и советы помогли выполнить электромонтаж.

схема и монтаж электропроводки своими руками, как правильно сделать заземление

Для многих владельцев гараж относится к категории часто посещаемых мест, и используется он не только для стоянки автомобиля, но и в качестве мастерской, склада или подсобного помещения.

Электричество в гараже всегда необходимо, ведь нередко возникает необходимость в подзарядке аккумулятора или накачке спущенного колеса, да и тем владельцам, которые хранят в яме урожай, электричество тоже крайне важно.

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность.

В любом случае важно правильно расположить лампочки, розетки и выключатели.

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

• Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
• Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.

• Розетки. Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.
• Электрощиток. Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.

Правила безопасности

Перед тем как переходить к подключению электричества в гараже, необходимо изучить основные требования безопасности. Из-за повышенной влажности, широкого диапазона температур и токопроводящих стен гараж является помещением повышенной опасности.

Поэтому все электротехнические изделия должны соответствовать классу безопасности IP44, то есть быть защищены от пыли и влаги.

Необходимо принимать во внимание все основные правила СНиП:

• Проводка прокладывается строго горизонтальными или вертикальными линиями, а все соединения должны быть выполнены под прямым углом. Никакие зигзаги и диагональные линии недопустимы.
• Если гараж входит в состав кооперативного владения, то необходимо получить соответствующее разрешение о подключении электричества, потому что, как правило, кооперативы подключены к собственной подстанции. Всю необходимую информацию по перечню документов и срокам получения одобрения необходимо уточнять у администрации.
• Проводка прокладывается по стене на расстоянии 10 см до потолка. Также нужно выдерживать отступ в 15-20 см от проходящих коммуникаций и углов.

• Расположить розетки нужно на высоте 50-60 см от пола – это оптимальное расстояние для комфортной работы в гараже. Для выключателей оптимальным расстоянием считается 150 см от пола.
• Розетки и выключатели должны быть изготовлены из материалов, не поддерживающих горение.
• При составлении плана и выборе кабеля нужно учитывать максимальную нагрузку всех электроприборов. Суммарная мощность необходима для того, чтобы подобрать по сечению и номинальному току кабели и автоматы. Правильно подобранный кабель выдержит нагрузку мощных электрических устройств.

Материалы и оборудование

Электропроводка бывает двух видов: закрытая и открытая. Разница заключается в том, прокладывается ли проводка по стене или скрыта внутри.

Закрытая проводка защищена от механических повреждений и воды, но требует проведения более кропотливой работы. Еще одно преимущество закрытого типа – при воспламенении проводки огонь не распространится внутри гаража, а быстро потухнет по причине отсутствия кислорода. Также нельзя не отметить более привлекательный и законченный внешний вид.

Открытая проводка прокладывается быстро и дает возможность при необходимости в короткие сроки заменить провод или кабель. К тому же не требуется подготавливать стены и делать штробу.

Как правило, владельцы небольших гаражей выбирают открытую электропроводку, поскольку ее легче обслуживать, хотя она всегда остается на виду. Если необходимо провести электричество в гараж на загородном участке, то владельцу следует рассмотреть вариант с капитальной электропроводкой закрытого типа. Но при любых обстоятельствах кабели и провода для электрооборудования должны быть защищены электротехническими изделиями: гофрированными трубами, кабельными каналами или металлорукавом.

Если проводка будет проходить по стене, отделанной пожаробезопасными материалами, то можно использовать кабельный канал. Он представляет собой пластиковый лоток с защелкивающимися крышками. В таком случае в любой момент без особых проблем можно произвести замену кабеля или провода.

Для открытой проводки по легковоспламеняющимся покрытиям лучше использовать металлорукав, так как он не требует дополнительных аксессуаров и может укладываться даже под прямым углом.

При закрытой проводке не стоит закрывать кабель и провод внутри стен. Разумнее скрыть в перекрытиях гофрированные трубы, в которых можно протягивать кабели и провода. В таком случае даже через несколько лет не потребуется вскрывать стены и перекрытия и делать полноценный ремонт для замены проводки – достаточно будет лишь достать старые провода и протянуть новые.

Для крепления труб к вертикальным и горизонтальным поверхностям используются специальные аксессуары – крепежи. Также все соединения должны быть герметичны – для этого современные производители предлагают специальные муфты.

Все соединения и ответвления линий должны быть закрыты в разветвительной коробке. Не стоит вмуровывать коробку непосредственно в стену – необходимо оставить прибор доступным.

Для самой проводки специалисты рекомендуют выбирать трехжильный провод с фазой, нулем и заземлением.

Провод заземления необходим для защиты человека от поражения током, а также для сохранения работоспособности приборов. Для этого отлично подойдет медный кабель с изоляцией из негорючих материалов.

При прокладке проводки в гофрированной трубе, кабельном канале или металлорукаве можно использовать кабель марки ВВГнг 3х1,5. Для монтажа проводки отрытым типом или укладке по легковоспламеняющимся поверхностям отлично подходит кабель марки ВВГнг LS 3х1,5. Кабель с алюминиевыми жилами стоит в несколько раз дешевле, но имеет меньший срок эксплуатации. К тому же на изгибах провод может заломаться, а при повторном ремонте вполне вероятно потребуется полная замена кабеля.

Пошаговая технология монтажа

Для работы понадобится подготовить все необходимые материалы и инструменты:

• уровень и краску с кистью для нанесения разметки будущей электропроводки;
• молоток и монтажное зубило;
• отвертка-индикатор;
• бокорезы;

• монтажный нож;
• плоскогубцы с пластиковыми рукоятками;
• дрель со сменными сверлами;
• крепежные элементы;
• изоленту;
• резиновые перчатки.

Все инструменты обязательно должны иметь изолированные ручки.

Протянуть электричество самостоятельно в гараж можно только для однофазной сети 220 В. При проведении трехфазной сети 380 В необходимо получить разрешение в местном предприятии электроснабжения. В таком случае ситуация усложняется также составлением и согласованием проекта, но всеми работами, связанными с проводкой, будет заниматься уполномоченная организация. К тому же напряжение 380 В необходимо в больших мастерских и капитальных гаражах для нескольких автомобилей и габаритной техники.

Для сети в 220 В понадобится электрощиток в 50 А – тогда будет запас по току нагрузки. Поместить щиток лучше рядом с входной дверью.

Подготовка

Для начала необходимо составить схему электрификации внутри гаража. В ней должны быть указаны особенности строения и внутреннее обустройство. Следует составить чертеж и указать, в каких местах должны находиться выключатели, приборы освещения и розетки, а также для чего они будут использоваться. Также на чертеже должны быть указаны все линии электрических коммуникаций. В этом случае необходимо выбрать схему, соответствующую последней версии правил устройств электроустановок.

На ней должны быть указаны:

• место вводной линии кабеля, подходящего к гаражу;
• вводный распределительный щит;
• розетки;
• выключатели;
• приборы освещения;
• кабели и провода.

Также необходимо полностью укомплектовать распределительный щиток. В него должны входить следующие элементы:

• автоматические выключатели – они необходимы для защиты от коротких замыканий и перегрузок;
• прибор учета электроэнергии – является неотъемлемой частью электрической сети;
• устройство защитного отключения – повышает электробезопасность человека;
• реле для контроля напряжения – отвечает за отключение тех участков сети, на которых напряжение достигло максимально допустимой точки;
• ограничители перенапряжения – необходимы для защиты сети от коммутационных и грозовых перенапряжений.

Внутри помещения

Качество и безопасность электропроводки зависит также и от кабеля. Сечение провода определяет не толщину жилы, а его максимально допустимую нагрузку.

Для каждого прибора необходимо подобрать определенное сечение:

• Розетки. Минимальное разрешенное сечение провода не должно быть меньше 2,5 кв. мм, а сами розетки должны быть рассчитаны на предел тока 16 А. Этого вполне достаточно для подключения прибора мощностью до 3 кВт.
• Если планируется подключать в гараже мощное оборудование, то стоит установить специальную розетку с отдельной линией. На всякий случай специалисты рекомендуют установить одну такую розетку.
• Освещение. Считается менее нагруженной линией, поэтому провод должен иметь сечение не менее 1,5 кв. мм.

Подробная схема работы должна показать, как правильно провести проводку своими руками:

• Любые работы с электричеством проводятся только при полном отсутствии напряжения.
• Развести электропроводку проще по уже готовой разметке. Для этого нужно расчертить на стене схему, где будет проходить проводка. Такой подход облегчит работы на последующих этапах. Также можно выполнить разметку выключателей, розеток, соединительных коробок и приборов освещения.
• Затем нужно протянуть вводный кабель в гараж. Чтобы провести электропроводку, достаточно одной линии, от которой будут питаться несколько групп. После этого можно переходить к установке щитка и протяжке кабеля по всему помещению согласно схеме.

• Для прокладки кабеля необходимо использовать электротехнические изделия. Чтобы протянуть кабель внутри трубы или металлорукава, стоит использовать специальный зонд. Такими протяжками многие производители уже снабдили электротехническую продукцию. Принцип работы довольно прост: внутри трубы находится проволока, которая выступает с двух сторон. С одной стороны прикрепляется кабель и надежно обматывается проволокой. После этого с другой стороны кабель протягивается внутри трубы при помощи проволоки.
• Все соединения проводов необходимо производить в распределительной коробке.

• После этого нужно установить светильники и розетки.
• Затем необходимо подключить проводку к светильникам, розеткам, выключателям и электрическому щитку.
• В завершении процесса необходимо проверить работоспособность системы. Для этого нужно включить автомат и убедиться в корректной работе.

Уличные работы

По улице можно провести электричество по воздуху или под землей. Воздушная линия может вестись от столба или от дома.

Если расстояние от объекта до гаража превышает 25 м, то необходимо дополнительно позаботиться об установке дополнительных столбов. В таком случае нужен подходящий по мощности многожильный кабель и стальная несущая проводка для более надежного крепления.

В случае если проводка ведется из жилого дома, то она должна быть защищена домашним автоматом, а когда ведется дополнительная отдельная линия от столба, то необходимо установить в гараже счетчик. При этом провод на месте ввода в гараж должен иметь дополнительную изоляцию.

Основные требования по высоте для подключения электричества воздушным путем:

• возле зданий – не менее 2,75 м;
• над пешеходной частью – не менее 3,75 м;
• над проезжей частью – минимум 6 м.

В случае если высота гаража меньше 2,75 м, то для воздушного подключения необходимо дополнительно установить на крыше сооружения специальную стальную трубу, которая будет служить для подключения кабеля.

Чтобы проложить линию под землей необходимо использовать специальные гофрированные трубы ПВХ или ПНД – это зависит от покрова. Если кабель будет засыпаться землей, то вполне хватит трубы из ПВХ, а когда необходимо в дальнейшем залить коммуникации бетоном, то подойдет только тяжелая труба из ПНД. Но в любом случае изначально подготавливается траншея в 80 см глубиной, на дно которой насыпается песок толщиной около 10 см.

Полезные рекомендации

Укладка проводки требует определенных знаний и опыта работы. Но руководствуясь несколькими рекомендациями и правилами, даже новичок справится с этой задачей.

• При подключении осветительных приборов внутри гаража неплохо продумать освещение и снаружи. Для этого понадобится установить два отдельных выключателя или один двухклавишный.
• Если подключение розетки производится шлейфом, то такая линия должна включать не более трех розеток.
• Устройство защитного отключения защищает не технику, а человека. При коротком замыкании устройство за доли секунды разомкнет цепь и защитит от утечки тока.
• Чтобы защитить цепь от перегрузки или короткого замыкания, используется автоматический выключатель.

• Не допускается скрутка проводов, особенно из разнородных металлов. Вместо устаревшей скрутки с изолентой, необходимо использовать спайку и специальные наконечники, которые можно приобрести в магазине электрики.
• Дополнительное заземляющее устройство, установленное на вводе в распределительный щит, увеличит безопасность работы с электроприборами. Для этого можно использовать металлические прутья диаметра 15-16 мм. Их необходимо соединить стальной лентой и вкопать в землю.

• Если владелец пользуется погребом, то обязательно нужно провести вниз хотя бы один осветительный прибор. Неплохо поместить дополнительное освещение возле лестницы, чтобы спуск и подъем не сопровождался какими-либо проблемами.
• Для ввода электропроводки внутрь гаража воздушным путем отверстие в стене необходимо сделать под наклоном наружу – это позволит предотвратить поступление воды с улицы внутрь.
• При работе на высоте стоит использовать деревянные стремянки или специальные козлы и помосты. Нельзя использовать для подъема металлические бочки, столы, стулья и прочую мебель.

О том, как сделать освещение в гараже самостоятельно, смотрите далее.

Электропроводка в гараже своими руками: схемы, фото, видео, пошаговая инструкция

Даже в самом простом гараже необходимо освещение, но если монтаж проводки выполнен на скорую руку, то было бы неразумно ожидать, что она будет надежной и пожаробезопасной. Создавая в этом помещении надлежащие условия для труда, нельзя пренебрегать правилами работы с электропроводкой, иначе последствия могут быть самыми непредсказуемыми. В этой статье мы расскажем вам, как сделать электропроводку в гараже своими руками, придерживаясь норм и предписаний.

Виды гаражей и способы подключения к электроснабжению

В зависимости от того, где находится гараж, может отличаться способ его подключения к электроснабжению.

В кооперативных гаражах

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

В частном доме

Как правило, гараж частного дома подключается к электроснабжению через общий автомат. Рассчитывая мощность электрооборудования, которое будет подключено в гараже, необходимо учитывать электропотребление приборов, находящихся в доме. Если это будет не просто гараж, а автомастерская, в которой будут проводиться электросварочные работы, тогда схема электропроводки в гараже своими руками должна включать отдельную линию 220 или 380 В.

Составляем схему электропроводки

Чтобы правильно составить схему электропроводки, составьте список электроприборов, которыми планируете пользоваться в гараже. В обязательном порядке учитывается количество светильников и их место расположения.

Если гараж используется только для парковки и мелкого ремонта автомобиля, то нет надобности в большом количестве розеток и светильников, но и сильно экономить тоже не нужно. Над верстаком или возле входа можно установить несколько розеток и двухклавишный выключатель для того, чтобы можно было разделить линии освещения по группам.

В многофункциональном гараже должно быть хорошее освещение и много удобно расположенных розеток. Также необходимо обеспечить безопасное освещение смотровой ямы.

Что включить в схему?

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

Простая схема

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

Схема электропроводки гаража со смотровой ямой

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

1. Группа розеток 1.
2. Группа розеток 2.
3. Группа освещения 1.
4. Группа освещения 2.
5. Освещение смотровой ямы.

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

Видео: схемы проводки

itemprop=»video» >

В Интернете можно найти фото самых разнообразных схем подключения электропроводки в гараже.

Приобретение расходных материалов

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать здесь.

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

• Распределительный щиток – 1 шт.
• Счетчик электроэнергии – 1 шт. (если нужен).
• УЗО – 1 шт.
• Подрозетники – по количеству врезных выключателей и розеток.
• Распредкоробки – в каждом месте, где будет отвод на розетки и выключатели.
• Автоматические выключатели – тип и количество по схеме. Возможно, потребуется установить некоторые автоматы отдельно, например, возле точильного станка, компрессора и т.п.
• Проводка. Лучше приобрести медный трехжильный провод. Для освещения ‒ 1,5 мм2. Для розеток ‒ 2,5 мм2. Для разводки по гаражу до щитка ‒ 4 мм2. Количество – по схеме +10% на неучтенные выводы в распредкоробках и подрозетниках. Для того чтобы запитать более мощные потребители, рекомендуется провести отдельную линию электропроводки от распределительного щитка до нужного места.
• Гофрированные трубы ПВХ под электропроводку. Диаметр и количество подбираются под имеющуюся проводку. Если проводка будет проходить через легковоспламеняемые материалы, то в таких местах должна быть уложена металлическая гофротруба.
• Если в гараже будет точка для подключения электрооборудования 380V, то надо позаботиться о приобретении специфической розетки и соответствующего кабеля.
• Розетки. Их количество должно быть достаточным для удобного пользования. Важно помнить, что над верстаком может быть несколько светильников – они могут быть подключены как через распредкоробки, так и непосредственно в розетки.
• Выключатель. Кто-то предпочитает одним выключателем отключать освещение в гараже, другому нравится разделить на несколько групп, а третий устанавливает выключатель под каждой лампой – каждый может сделать так, как ему будет удобно пользоваться.

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

itemprop=»video» >

Монтаж

Выполнить монтаж электропроводки в гараже своими руками вполне возможно, в чем вы сейчас убедитесь.

Итак, схема имеется, инструмент и материалы приготовлены – можно приступать к работе.

• Нанесем разметку на стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распредкоробки. При этом важно помнить, что укладка провода по косой нежелательна. Потом, если нужно будет что-то закрепить на стене, определить, где в стене проходит провод, окажется затруднительно – все отводы лучше выполнить под прямым углом.
• Разметив стены, еще раз сверьтесь со схемой, проверив, ничего ли не упущено.
• Загоните автомобиль в гараж и проверьте, удобно ли расположены розетки и светильники. Если нет, то отметьте места, где бы их было бы лучше установить. Будет ли светильник, установленный на потолке или стене должным образом освещать двигатель, чтобы можно было проверить уровень масла.
• Теперь автомобиль не нужен, и лучше, если он будет находиться вне гаража.
• Коронкой подходящего размера делаются все отверстия под распредкоробки и подрозетники.
• Согласно нанесенной разметке, вырезаются штробы, затем перфоратором удаляется лишний строительный материал по глубине реза. В результате должна получиться канавка, в которой спрячется предназначенная для него гофрированная труба.

Теперь можно провести электропроводку в гараже, в чем поможет пошаговая инструкция. Сразу оговоримся, что профессионалы сначала укладывают гофру в стену, устанавливают подрозетники, а потом затягивают кабель. Но если электропроводка в гараже своими руками прокладывается впервые, то лучше придерживаться предложенной нами технологии.

• Загнув конец проволоки, торчащей из гофры, саму гофру укладывают в штробу с таким расчетом, чтобы она входила в подрозетники.
• Отмеченный кусок гофры отрезается, а конец проволоки подгибается, чтобы он не провалился внутрь.
• Затем провод продевается в гофру так, чтобы оставались с двух сторон свободные концы – сантиметров по 15. Более детально с этим процессом можно ознакомиться, посмотрев видео.

itemprop=»video» >

• Гофра с проводом укладывается в штробу и замазывается алебастром. Такие действия выполняются и с оставшимся проводом.
• Затем провод вместе с гофрой вводится в подрозетники / распредкоробки, и только после этого они устанавливаются и закрепляются алебастром. В тех местах, где на стене будут установлены светильники, провод просто выводится наружу.
• После установки вводного щитка выполняется подключение проводов к автоматам. Чтобы было легче сориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в этой цепи.

Когда разводка электропроводки в гараже выполняется неспециалистом, то часто возникают проблемы с подключением УЗО. Подборка из двух видеороликов поможет избежать ошибок при подключении этого прибора.

itemprop=»video» >

itemprop=»video» >

• Выполнив подключение проводов, желательно еще раз проверить, правильно ли всё собрано в щитке.
• Теперь можно включить вводный автомат, затем УЗО и по очереди все автоматы.
• Если монтаж выполнен правильно, то все точки подключения должны работать.

Как видим, даже непрофессионал может справиться с этой работой. Если же после прочтения вы всё еще продолжаете сомневаться в своих способностях и от одной мысли о работе с электричеством начинают потеть ладошки, то лучше пригласите специалиста.

Как сделать электропроводку в гараже

Самая полная информация по теме: «как сделать электропроводку в гараже» с полным описанием и комментариями от профессионального мастера.

Технология монтажа электропроводки в гараже существенно отличается от варианта с квартирой либо домом. Как ни крути, для работы все равно потребуется помощь квалифицированного специалиста, который подведет электричество от столба к щитку, а также подключит трансформатор, счетчик и автоматические выключатели. Обойтись без помощи профессионального электрика не получится, т.к. для наружного ответвления кабеля от центральной ЛЭП необходимо иметь лицензию для работы с высоким напряжением.

Стоимость монтажа электричества, выполненного специалистом, может заметно ударить по Вашему карману, а вот если Вы самостоятельно проведете электричество внутри гаража, электрику останется только подключить Вас к общей сети. Самостоятельная разводка линии имеет несколько весомых преимуществ. Во-первых, вы сэкономите собственные деньги. Ну и, во-вторых, наберетесь практики в электромонтажных работах. Далее мы расскажем, как должна быть выполнена электропроводка в гараже своими руками.

Также рекомендуем Вам заплатить опытному электрику, чтобы после окончания прокладки электропроводки в гараже, он проверил качество соединения и правильность проделанной Вами работы. Сумма выйдет незначительная, но зато Вы не будете лишний раз беспокоиться по поводу безопасности.

Перед тем как Вы перейдете к подготовке стен, необходимо тщательно составить схему монтажа электропроводки в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Что бы самостоятельно начертить схему гаражной проводки, рекомендуем Вам учитывать следующие требования:

• Трасса должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
• В целях безопасности от механических повреждений, разводка осуществляется на расстоянии 10-15 см от потолка и на расстоянии от труб отопления не менее чем на 15 см.
• Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
• Установка розеток осуществляется на высоте 60 см от пола. Рекомендуется размещать одну розетку на 6 кв.м. либо через каждые 4 м.
• Если предусмотрена смотровая яма в гараже либо подвал, выключатель и розетка должны обязательно быть вынесены за пределы этой зоны. Это связано с тем, что в смотровой яме и подвале повышенная влажность.
• Отдельно на освещение и розетки рекомендуется установить автоматические выключатели и УЗО. Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
• Для смотровой ямы необходимо устанавливать 12-и вольтные светильники (достаточно даже одного). Для этого в схему электропроводки включите понижающий трансформатор, который будет установлен в электрощите, где и рубильник.

Освещение в смотровой яме

К Вашему вниманию наглядные схемы (без смотровой ямы):

Со смотровой ямой:

Последний вариант монтажа мы более подробно рассмотрели в статье: схема проводки в гараже!

Следует отметить, что лучше всего для создания схемы использовать план постройки (если таков имеется). В данном документе чертеж соблюден со всеми точными размерами, что будет удобно для создания правильного проекта.

После создания схемы необходимо переходить к следующему этапу – подсчету количества материалов. Для начала подсчитываем количество кабеля. Электропроводка в гараже будет как внутренняя, так и наружная (от столба к счетчику), поэтому приобрести потребуется материалы для всех видов работ. Для монтажа наружной проводки рекомендуется использовать медные жилы, сечением не менее 10 мм.кв.

Обращаем Ваше внимание на то, что изделие с алюминиевыми жилами использовать не желательно. Во-первых, потребуется большее поперечное сечение проводов, а во-вторых, алюминий не такой эластичный, поэтому чаще подвергается механическим повреждениям!

Чтобы правильно рассчитать сечение кабеля необходимо точно определить, какие электроприборы будут установлены внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент «1,2» (запас мощности в 20%), на основании чего по таблице выбрать подходящее значение. Для розеток в гараже рекомендуется использовать жилы, сечением не менее 4 мм.кв. Выключателям достаточно 1,5 мм.кв.

Что касается длины, то ее обязательно берем с запасом, т.к. проводник будет разрезаться на части (от розетки к щитку, от выключателя к светильнику и т.д.). На каждое соединение необходимо брать запас в 10-15 см (для соединения проводов между собой).

Просчитайте точное количество розеток в гараже. Их должно быть не менее 2х. Одна для удлинителя (на случай ремонта машины), а вторая для стационарного электроприбора (к примеру, компрессора либо сварочного аппарата). Выключателя будет два: один для смотровой ямы, второй для главного освещения. При необходимости можно добавить еще выключатели.

Отдельное внимание необходимо уделить светильникам. В наше время популярностью пользуются светодиодные и люминесцентные светильники. Первый вариант более экономичный и долговечный, но в то же время и более дорогой.

Если будет осуществляться монтаж открытой электропроводки в гараже, необходимо также просчитать количество креплений, гофры либо кабель-каналов. Монтаж проводки скрытым способом мы не рекомендуем использовать, т.к. он более трудоемкий и вряд ли улучшит интерьер помещения. После того как все элементы будут рассчитаны, переходим к основному процессу.

Монтаж проводки в гараже состоит из трех основных этапов:

• подготовка;
• уличная прокладка;
• внутренняя разводка кабеля.

Рассмотрим подробно каждый из этапов, чтобы Вы знали как сделать электропроводку в гараже от А до Я своими силами.

Подготовительные работы заключаются в нарезке кабеля и подготовке стен. Нарезка осуществляется с учетом запаса длины (как мы уже говорили, не менее 10 см на каждое соединение). Далее стены размечаются согласно созданной схеме. Для разметки можно использовать разметочный шнур. Разметка шнуром наиболее проста и эффективная. Необходимо закрепить шнур в начальной точке (как показано на фото ниже), после чего протянуть его до следующего разветвления либо концевой точки электропроводки. Далее шнур натягивается вдоль стены, отводиться в сторону и резко отпускается. В результате на стене должен остаться окрашенный отпечаток, который и будет являться разметкой. Главная задача – натянуть шнур строго вертикально (либо горизонтально), чтобы след соответствовал пометкам на схеме. Для этого можете использовать отвес и строительный уровень. Также есть вариант сделать лазерный уровень своими руками, что поможет осуществить разметку стен под электропроводку в гараже.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

После разметки стены необходимо подготовить штробы под проводку (при внутреннем способе укладки).

Штробление стены дрелью с коронкой

Обычно такой вариант используют при монтаже электропроводки в бетонном гараже своими руками. Следует отметить, что линию можно так же пустить по технологическому проему между плитами перекрытия, но не всегда такой вариант существует.

Для штробления стен рекомендуется использовать болгарку с диском по бетону либо перфоратор. Если же данного инструмента не найдется под рукой, зубило и молоток Вам в помощь. Глубина штробы должна составлять не более 2 см, толщина выбирается в соответствии с сечением жилы, но так же не более 2 см. Когда вся трасса будет представлена штробами, можно переходить далее.

Обращаем Ваше внимание на то, что в кирпичном гараже можно спрятать электропроводку в швах между рядами (как показано на фото), чтобы не заниматься созданием штроб!

Так же в процессе подготовительных работ необходимо сделать заземление.

Прокладку внешней электропроводки необходимо передать в руки электрика-специалиста. Для начала выбирается способ внешней прокладки кабеля. Рекомендуется использовать воздушный способ, т.к. он менее затратный и трудоемкий. Если расстояние от уличного столба до гаража составляет больше 25 метров, позаботьтесь о создании промежуточной опоры во дворе.

К воздушной разводке электропроводки предъявляются некоторые требования:

• высота над проезжей частью – не менее 6 метров;
• высота над пешеходной зоной — не менее 3,75 метров;
• высота ввода в помещение – не менее 2,75 метров.

Последнее требование может создать некоторые проблемы, т.к. гараж является невысокой постройкой, а при заведении ЛЭП через крышу может образоваться множество проблем (сложность гидроизоляции помещения, высокий риск механического повреждения и т.д.).

В этом случае рекомендуется устанавливать рядом трубостойку – стальную трубу, немного изогнутую вверху (как показано на картинке).

При подземной прокладке электропроводки к гаражу таких сложностей не возникает. Необходимо всего лишь вырыть траншею (от центральной линии электропередач к распределительному щитку) и поместить в нее бронированный медный кабель, например ВБбШв. Главное заранее в фундаменте оставить входное отверстие для ввода внутрь. Чтобы защитить изделие от механических повреждений, рекомендуется поместить его в специальный стальной короб, поверх которого дополнительно укладывается резиновая лента с надписью «Не копать, ниже кабель». Под фундаментом линию необходимо защитить трубой, диаметр которой в два раза больше сечения жилы. Снаружи труба должна выходить не больше, чем на 5 см.

Подземное ведение линии электросети

Недостаток подземного монтажа проводки в гараже: высокая стоимость бронированного кабеля, а так же трудоемкость работ. Несмотря на затраты такой способ более долговечный.

Внутренний монтаж гаражной электропроводки не представляет сложностей. Рассмотрим прокладку проводки скрытого и открытого типа.

Скрытый способ

При разводке скрытым способом необходимо в штробы поместить кабель и закрепить его. Для крепления используются специальные пластиковые хомуты либо металлические скобы.

Рекомендуется использовать дедовский способ крепления кабеля с помощью алебастра. Раствором прихватывается трасса через каждые 25-30 см.

После этого необходимо установить распределительные коробки, а так же подключить розетки и выключатели. Далее все жилы соединяются, и осуществляется прозвонка электропроводки в гараже мультиметром. Обращаем Ваше внимание на то, что соединение должно осуществляться только с помощью клеммных колодок. Они недорогие и очень надежные. Если проблем не возникнет и проводка разведена по правилам, необходимо заштукатурить стены и подождать, пока они высохнут.

Настоятельно рекомендуем Вам сфотографировать проводку перед отделкой стен. Это позволит Вам быстро найти места прохождения неисправного участка сети (хотя для этого лучше использовать самодельный металлоискатель).

Наружный способ

Если Вы решили провести электропроводку в деревянном либо железном гараже, то линию необходимо вести открытым способом. Это намного проще и удобнее, ведь при необходимости подключения новой розетки не нужно долбить стену от установочной коробки к новой «точке».

Открытая проводка, как правило, тянется в специальных кабель-каналах. Они не портят внешний вид помещения и являются безопасными (если материал изготовления каналов самозатухающий). Также можно использовать крепление на изолированных опорах, но в этом случае эстетический вид помещения немного пострадает, да и безопасность снизиться.

Вот и вся технология монтажа электропроводки в гараже своими руками. Не забываем по окончанию работ вызвать электрика, чтобы он все проверил.

Как, вы видите, процесс монтажа проводки в гараже трудоемкий, но не представляет ничего сверхъестественного, поэтому может стать под силу даже Вам, электрику-новичку! Можете также ознакомиться с видео, в котором все виды работ предоставлены более наглядно:

Рекомендуем так же просмотреть технологию монтажа электропроводки в бане!

Электропроводка в гараже: варианты подключения, схемы электропроводки, монтаж

Даже в самом простом гараже необходимо освещение, но если монтаж проводки выполнен на скорую руку, то было бы неразумно ожидать, что она будет надежной и пожаробезопасной. Создавая в этом помещении надлежащие условия для труда, нельзя пренебрегать правилами работы с электропроводкой, иначе последствия могут быть самыми непредсказуемыми. В этой статье мы расскажем вам, как сделать электропроводку в гараже своими руками, придерживаясь норм и предписаний.

Виды гаражей и способы подключения к электроснабжению

В зависимости от того, где находится гараж, может отличаться способ его подключения к электроснабжению.

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

Как правило, гараж частного дома подключается к электроснабжению через общий автомат. Рассчитывая мощность электрооборудования, которое будет подключено в гараже, необходимо учитывать электропотребление приборов, находящихся в доме. Если это будет не просто гараж, а автомастерская, в которой будут проводиться электросварочные работы, тогда схема электропроводки в гараже своими руками должна включать отдельную линию 220 или 380 В.

Чтобы правильно составить схему электропроводки, составьте список электроприборов, которыми планируете пользоваться в гараже. В обязательном порядке учитывается количество светильников и их место расположения.

Если гараж используется только для парковки и мелкого ремонта автомобиля, то нет надобности в большом количестве розеток и светильников, но и сильно экономить тоже не нужно. Над верстаком или возле входа можно установить несколько розеток и двухклавишный выключатель для того, чтобы можно было разделить линии освещения по группам.

В многофункциональном гараже должно быть хорошее освещение и много удобно расположенных розеток. Также необходимо обеспечить безопасное освещение смотровой ямы.

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

1. Группа розеток 1.
2. Группа розеток 2.
3. Группа освещения 1.
4. Группа освещения 2.
5. Освещение смотровой ямы.

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

В Интернете можно найти фото самых разнообразных схем подключения электропроводки в гараже.

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать здесь.

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

Выполнить монтаж электропроводки в гараже своими руками вполне возможно, в чем вы сейчас убедитесь.

Итак, схема имеется, инструмент и материалы приготовлены – можно приступать к работе.

• Нанесем разметку на стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распредкоробки. При этом важно помнить, что укладка провода по косой нежелательна. Потом, если нужно будет что-то закрепить на стене, определить, где в стене проходит провод, окажется затруднительно – все отводы лучше выполнить под прямым углом.
• Разметив стены, еще раз сверьтесь со схемой, проверив, ничего ли не упущено.
• Загоните автомобиль в гараж и проверьте, удобно ли расположены розетки и светильники. Если нет, то отметьте места, где бы их было бы лучше установить. Будет ли светильник, установленный на потолке или стене должным образом освещать двигатель, чтобы можно было проверить уровень масла.
• Теперь автомобиль не нужен, и лучше, если он будет находиться вне гаража.
• Коронкой подходящего размера делаются все отверстия под распредкоробки и подрозетники.
• Согласно нанесенной разметке, вырезаются штробы, затем перфоратором удаляется лишний строительный материал по глубине реза. В результате должна получиться канавка, в которой спрячется предназначенная для него гофрированная труба.

Теперь можно провести электропроводку в гараже, в чем поможет пошаговая инструкция. Сразу оговоримся, что профессионалы сначала укладывают гофру в стену, устанавливают подрозетники, а потом затягивают кабель. Но если электропроводка в гараже своими руками прокладывается впервые, то лучше придерживаться предложенной нами технологии.

• Загнув конец проволоки, торчащей из гофры, саму гофру укладывают в штробу с таким расчетом, чтобы она входила в подрозетники.
• Отмеченный кусок гофры отрезается, а конец проволоки подгибается, чтобы он не провалился внутрь.
• Затем провод продевается в гофру так, чтобы оставались с двух сторон свободные концы – сантиметров по 15. Более детально с этим процессом можно ознакомиться, посмотрев видео.

• Гофра с проводом укладывается в штробу и замазывается алебастром. Такие действия выполняются и с оставшимся проводом.
• Затем провод вместе с гофрой вводится в подрозетники / распредкоробки, и только после этого они устанавливаются и закрепляются алебастром. В тех местах, где на стене будут установлены светильники, провод просто выводится наружу.
• После установки вводного щитка выполняется подключение проводов к автоматам. Чтобы было легче сориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в этой цепи.

Когда разводка электропроводки в гараже выполняется неспециалистом, то часто возникают проблемы с подключением УЗО. Подборка из двух видеороликов поможет избежать ошибок при подключении этого прибора.

• Выполнив подключение проводов, желательно еще раз проверить, правильно ли всё собрано в щитке.
• Теперь можно включить вводный автомат, затем УЗО и по очереди все автоматы.
• Если монтаж выполнен правильно, то все точки подключения должны работать.

Как видим, даже непрофессионал может справиться с этой работой. Если же после прочтения вы всё еще продолжаете сомневаться в своих способностях и от одной мысли о работе с электричеством начинают потеть ладошки, то лучше пригласите специалиста.

Сообщества › Гаражные дела › Блог › Электропроводка в гараже

Купил я как-то недавно гараж. А там проводка – делалась в то время, когда я только в садик пошёл. Щиток – стеклотекстолитовая пластинка. На неё – счётчик старого образца, механический, пара выключателей, пробки – керамические предохранители. Провода – прикреплены скобочками из консервной банки, и гвоздиками к стене. Лампочки – две подключенные последовательно, тускло горящие. Розетка – старая, прибита к деревянному квадратику. Света короче никакого. Понадобилось мне что-то отрезать болгаркой, а тут – не тебе… евровилка в советскую розетку не лезет… И так меня всё это взбесило… Хочу, чтоб зашёл в свой гаражик. Щёлк рубильничком – светло везде и уютно. Решил я переделать проводку по-человечески.

Советы по вопросам как правильно сделать электропроводку в гараже, можете посмотреть здесь elektrik-v-tule.ru/

Хорошо сделано! Буду примерно так же делать.

Отлично сделал))) У меня плафоны овальные такие же, тоже в гофре на клипсах повесил провода на стену, распаячные коробки такие же, соединения делал скруткой, а потом их пайкой дополнительно.

безопасность прежде всего жизнь одна так что принебрегать заземлением не советаю

декрафт не очень хорошие авты

бюджетный вариант. нагрузок больших не планируется

С энергосберегающими лампочками зимой устанете. Они разгораются очень долго, уже проверял. Особенно в -30. Лучше светодиодные тогда ставить. А так, у меня в гараже по периметру накалки 100 Вт стоят, а над рабочим местом светодиодные с Али, светят хорошо, но для полного освещения гаража слабоваты. Винтовые клемники лучше на Wagо быстрозажимные сменить. Это я по себе уже знаю, 2 года назад проводил электричество в гараже.Если б сейчас проводил, многое бы изменил… Кстати по поводу света в подвал. Я себе сделал так: засунул компьютерный блок питания в герметичный корпус для развязки, там вроде как защита IP65. Вытянул линию 12 вольт и увел в погреб, а в погребе повесил плафон со светодиодными лентами. Конечно, обычный трансформатор надежнее, т.к. он еще и гальваническую развязку с сетью обеспечивает, но громоздкий и денег стоит. А БП ATX можно и бесплатно раздабыть.
У меня такой вопрос: а как Вам позволили подключить автомат до счетчика без его пломбировки?

автомат после счетчика подключен уже. нормально зимой лампы разгораются, не ощутил особых неудобств. БП от компа уже есть, может с ним буду делать

С энергосберегающими лампочками зимой устанете. Они разгораются очень долго, уже проверял. Особенно в -30. Лучше светодиодные тогда ставить. А так, у меня в гараже по периметру накалки 100 Вт стоят, а над рабочим местом светодиодные с Али, светят хорошо, но для полного освещения гаража слабоваты. Винтовые клемники лучше на Wagо быстрозажимные сменить. Это я по себе уже знаю, 2 года назад проводил электричество в гараже.Если б сейчас проводил, многое бы изменил… Кстати по поводу света в подвал. Я себе сделал так: засунул компьютерный блок питания в герметичный корпус для развязки, там вроде как защита IP65. Вытянул линию 12 вольт и увел в погреб, а в погребе повесил плафон со светодиодными лентами. Конечно, обычный трансформатор надежнее, т.к. он еще и гальваническую развязку с сетью обеспечивает, но громоздкий и денег стоит. А БП ATX можно и бесплатно раздабыть.
У меня такой вопрос: а как Вам позволили подключить автомат до счетчика без его пломбировки?

не везде с автоматом до счетчика проблемы бывают 🙂 я когда электрику делал тоже сразу узнал у ответственного, нужно ли в отдельный корпус и пломбировку на что мне махнули рукой “да ладно тебе, не парься”.Так и стоит, ниче не проверяли.Только показания передаю и все.

Мне вообще не давали подключить до счетчика вводной автомат, пока я не объяснил председателю как можно опломбировать. Он подумал и согласился 🙂 А то у мне на счетчики не везет, старый намотал мне самоиндукцией 20 киловатт я его и заменил на новый и на всякий случай автомат воткнул до счетчика…

ага любят некоторые счетчики самоход, у нас как то на доверии (гаражей немного и народ адекватный порядочный) так что как то проще с всем.

Мне вообще не давали подключить до счетчика вводной автомат, пока я не объяснил председателю как можно опломбировать. Он подумал и согласился 🙂 А то у мне на счетчики не везет, старый намотал мне самоиндукцией 20 киловатт я его и заменил на новый и на всякий случай автомат воткнул до счетчика…

Да просто показал, что так вот можно опломбировать, следовательно воровства электроэнергии не будет, т.к. ввод опломбирован. Ну и все, сделали.

Согласен с коментами…
Клемники- НАФИГ!
УЗО- НАФИГ!
Ну и — а какой умник посоветовал на ввод ставить 20А, а после него(вроде на розетки) 25А?
Ты уверен, что вот енто вот(подкл. к счётчику) делал электрик?

Розеток мала, света будет мала…

Хз… Света должно быть так что бы красить было можно

я не крашу ничего

А я тебе не про красить а про количество света

На зажимах лучше не делать. Нужно скрутить и сварить или спаять. Сначала надо было покрасить все в белый…

ну нафиг ещё красить. не до этого

Сделай раз хорошо… Потом замахаешся переделывать. Проходил…

прально тебе человек говорит, делать надо сразу и хорошо а плохо оно само по себе может получиться.С светлыми стенами/потолком и светлее и визуально просторнее помещение

поставь 1 лампочку и запитай её от датчика движения. Открыл дверь, загорелась лампочка. У мня горит 2 минуты. За это время успеешь включить тот свет что тебе нужен.
Также и уходя из гаража у мня лампа горит :), дверь закрыл — сама потухла.
Шикарно.

я думаю это лишнее. калитку открыл. светло. щиток у входа.

Помещения в гаражном кооперативе, как правило, используются еще и в качестве мастерской. Слесарные работы, ремонт и обслуживания автомобиля, сложно выполнять в условиях квартиры. Поэтому автовладельцы организуют рабочее место в собственном гараже.

Если вы планируете выполнять более сложные работы, чем замена масла и фильтров, помещение необходимо электрифицировать. Большинство гаражных кооперативов предоставляют подобный сервис, но услуга, как правило, заканчивается подключением ввода к счетчику. Дальнейшая разводка электропроводки в гараже выполняется владельцем. Вызов электрика обойдется в немалую сумму. Однако при наличии элементарных навыков электрика, работу можно выполнить своими руками.

Требуется лишь соблюдение некоторых мер безопасности

Основное правило (неформальное), прокладка должна быть выполнена аккуратно, с использованием качественных материалов. Распространенное заблуждение: «в гараж сойдет любой хлам» может привести к пожару или поражению электротоком.

Основные моменты, которые следует знать:

• Электропроводка укладывается либо в штробы, либо в пожаробезопасную гофру. Для гаража это особенно актуально, поскольку вероятность повреждения магистрали в подобных помещениях выше.
• При монтаже проводки в металлическом гараже, изолирующие гофры обязательны. Коммутационное оборудование монтируется на панели, изготовленные из диэлектрических материалов.
• Необходимо учитывать воздействие сырости и агрессивных жидкостей.
• Обязательно разведение линии освещения и силовых розеток на отдельные автоматы защиты.
• После прибора учета устанавливается общий вводной автомат: покидая гараж, вы сможете обесточить его одним движением. Допускается отдельная линия освещения, которая постоянно будет под нагрузкой.
• Линия энергообеспечения смотровой ямы (подвала) выполняется с отдельной защитой, желательно применение источника пониженного напряжения (12 вольт) с гальванической развязкой от сети 220 вольт.

Часто возникает ситуация, когда вы приобретаете гараж с уже выполненной электрификацией. Если схема электропроводки в гараже выполнена предыдущим хозяином с нарушениями, ее необходимо переделать.

Как правильно спланировать электроснабжение гаража

Перед укладкой проводки в гараже своими руками, необходимо нарисовать схему. Вне зависимости от состояния помещения (новый гараж, или в нем уже размещено оборудование: верстаки, светоточки, стеллажи), выполните планировку.

1. Дежурный свет. Обеспечивает равномерное освещение всего пространства, особенно в районе входа. Высокая мощность не требуется, желательно подключение к отдельному автомату защиты: после принудительного отключения всего энергоснабжения, дежурный свет будет работать. Нельзя совмещать эту линию с энергообеспечением смотровой ямы (подвала).
2. Зоны проведения работ. Целесообразно организовать отдельные световые точки с выключателями. Выполняя работу в разных местах помещения, вы обеспечите яркий свет там, где необходимо. Остальные лампы будут погашены, экономя электроэнергию.
3. Выбирая места для светоточек, учитывайте теневые зоны от установленных полок, стеллажей, и стоящего в гараже автомобиля. Комбинируйте направленные и рассеивающие источники света для разных задач. Например, над верстаком устанавливается яркая направленная лампа с абажуром, а для общего освещения лучше подойдет плоский рассеивающий плафон.
4. Освещение смотровой ямы не обязательно должно быть мощным. Достаточно, чтобы вам было видно, куда поставить ногу, или где лежит упавший ключ. Слишком яркий свет в яме будет утомлять глаза. Применяются плоские длинные светильники, за которые вы не будете цепляться в тесноте. Если в стенах смотровой ямы организованы ниши для инструмента, свет можно организовать в них.Идеальный вариант — 12 вольтовые водозащищенные светодиодные ленты, или LED светильники в алюминиевых профилях. Во-первых, они достаточно ударопрочные и занимают мало места. Во-вторых — экономичность быстро окупит высокую стоимость.
5. Другой вопрос — освещение подвала. В нем могут быть установлены полки и стеллажи. Учитывая малую высоту перекрытия, светильники должны быть плоскими. Оптимальный вариант — размещение плафонов по периметру потолка. Опять же, обратите внимание на светодиодные решения. В подвале может быть сыро, и замена линий 220 вольт на 12, повысит безопасность. Основной элемент освещения — переноска. Лампа по возможности должна быть низковольтной. В идеале точка подключения находится под рукой (розетка в яме), линия на отдельном автомате защиты. Разумеется, переноска должна быть ударопрочной, особенно при напряжении питания 220 вольт. Удобно пользоваться удлиненной лампой, которую можно подвесить под днище, либо положить на пол, направив свет вверх.

Важно! Установка светильников и выключателей на металлические стены недопустима. Используйте диэлектрические подложки.

Общее правило размещения точек электропитания в гараже: дежурная розетка возле вводного щитка, и группы розеток в зонах проведения работ. Каждая группа заводится на отдельный автомат защиты. При срабатывании автомата, у вас не должен обесточиться весь гараж.

В тесных помещениях не рекомендуется применение многоточечных переносных удлинителей, есть риск запутаться в проводах. Оптимальный вариант — закрепить модуль стационарно.

Электропроводка в гараже своими руками начинается от распределительного устройства. Если прибор учета электроэнергии расположен снаружи, «точкой отсчета» является входной автомат. Если счетчик внутри — этот же автомат устанавливается сразу после него. Входной автомат может быть подключен перед счетчиком (с доступом потребителя), тогда он опечатывается вместе с прибором учета.

После опечатывания оборудования работником энергосбыта, вы не будете иметь возможность изменить конфигурацию ввода. Поэтому схема проводки в гараже планируется изначально с учетом расположения этих элементов.

• Щитовая располагается как можно ближе к точке ввода. Чем меньше длина кабеля до первого автомата защиты (в зоне вашей ответственности), тем выше уровень безопасности.
• Желательно всю коммутацию выполнить в одной коробке. Исключение можно сделать в случае, когда прибор учета не подходит к вашему распределительному щитку.
• Все автоматы защиты должны иметь маркировку. Мнение, что: «я и так все помню», опасно. Бывают случаи, когда вы физически не сможете сказать спасателям, как обесточить ту или иную линию.
• Электрощиток с металлическим корпусом должен быть заземлен. Как сделать заземление в гараже своими руками, зависит от материала стен.

Для чего вообще нужна «земля» в гараже?

1. Для защиты от пожара. В случае прикосновения фазы (неисправный электроинструмент, поврежденный провод) к заземленным частям конструкции, нагрев не происходит, срабатывает автомат защиты.
2. Для защиты от поражения электротоком. Только для этого необходимо еще одно условие: установка УЗО.

Заземление выполняется по стандартным правилам: в грунт вертикально устанавливаются 3 жестких проводника, соединенные между собой.

От контура заземления в гараж проводится стальная шина (медный кабель). От точки подключения заземления выполняется разводка в щиток, и в розеточную сеть. Корпус металлического гаража заземляется на общих основаниях, и не может являться точкой подключения или шиной заземления.

• Использование незаземленной розеточной сети, и незаземленного электроинструмента в металлическом корпусе недопустимо! Особенно в металлическом, заземленном гараже.
• Необходимо помнить, что обычные автоматы защиты, заземление не являются гарантией от поражения электротоком. Для этого предназначены УЗО.

С точки зрения безопасности, вопрос: «как сделать проводку в гараже своими руками?» стоит на первом месте. У вас может быть отличное заземление, дорогой несгораемый электрощит, а слабым звеном окажется поврежденный провод с неправильно рассчитанным сечением.

Подобрать нужный кабель можно по таблице.

При этом необходимо помнить, что диаметр медной жилы и сечение проводника, это разные величины. Если вы располагаете качественным проводом без маркировки, замерьте микрометром или штангенциркулем диаметр зачищенной жилы, и рассчитайте сечение по формуле:

сечение = 0.785 × диаметр²

Классическая разводка линий для гаража не подходит, распределительные коробки лишь повышают уязвимость проводки. Оптимальный вариант — звезда: один защитный автомат — один потребитель (группа).

На рисунке изображена схема проводки в гараже.

В зависимости от материала, из которого построен гараж, организуем укладку кабеля. Для каменных и металлических конструкций используется обычная гофра (стальная либо пластиковая). Необходимо помнить, что укладка провода в гофру, лишь повышает устойчивость к механическим повреждениям, и не является защитой от пожара. Даже маркировка «НГ» не является 100% гарантией от возгорания при перегреве. Поэтому защитные автоматы не должны быть излишне мощными. Оптимальное срабатывание по перегреву — превышение допустимого тока в 2 раза.

Гофра с кабелем укладывается параллельно и перпендикулярно. Не допускаются диагонали, округление углов. Перед уложенными линиями не должно быть полок, стеллажей. Особенно опасно передавливание изоляции металлическим ящиком или канистрой.

Рекомендуется применение кабеля питания с двойной изоляцией. Одно- или многожильные провода — вопрос удобства монтажа. На эффективность электропитания это не влияет.

Разумеется, электропроводку можно уложить в кабельные короба. Это несколько дороже, чем гофра, зато на порядок эстетичней.

В некоторых случаях, оно может быть и основным. Не все гаражи имеют энергоснабжение.

• Аккумулятор устанавливается на полу, либо на небольшой подставке. Необходимо учитывать температурный режим: зимой АКБ утепляется, летом напротив, желательна вентиляция. Подключение потребителей организуется с помощью вводного щитка, он не должен быть в одном корпусе с распределителем 220 вольт.
• Входной кабель обязательно оснащается предохранителем, на клеммы надеваются изоляторы. Иначе упавший рожковый ключ может закоротить батарею и вызвать пожар.
• Если вы используете 12 вольтовые LED светильники, есть смысл установить переключатели (между драйвером и лампой). При перебоях с подачей энергии, в всегда сможете подключить аккумулятор
• Регулярно контролируйте уровень заряда АКБ, чтобы не пришлось выводить ее из состояния сульфатации.
• Для работы с оборудованием, требующим 220 вольт питания, можно использовать инвертор 12–220 В. Для удобства, его высоковольтный выход подключается к розеточной сети гаража. Обычный автомат в таком случае заменяется на переключатель резервного питания. То есть, розетки одновременно не должны быть подключены к инвертору и входу 220 вольт.

Если вы не будете пользоваться гаражом длительный срок, аккумулятор следует полностью отключить от резервной линии питания.

Автор статьи: Борис Купинов

Здравствуйте. Меня зовут Борис. Я уже более 7 лет работаю прорабом в строительной компании. Я считаю, что в настоящее время являюсь профессионалом в своей области и хочу помочь всем посетителям сайта решать разнообразные вопросы. Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте желательна консультация с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 3.8 проголосовавших: 16

Схема проводки в гараже: особенности проектирования и установкаа

Любые здания предназначены для выполнения двух базовых задач — проживания и решения каких-либо технических моментов. Независимо от предназначения строений, в них должна быть хорошая и надежная система электроснабжения, способная выдержать нагрузку, создаваемую всеми подключаемыми одновременно приборами. В помещениях, предназначенных для проживания, большее внимание уделяется дизайну интерьера, но вот в зданиях, в которых люди содержат свое транспортное средство, основной аспект делается совершенно на другом.

Схема проводки в гараже, как правило, проектируется максимально простая и открытая. Делать ее скрытой никакого смысла не имеет, поскольку это накладывает дополнительные финансовые затраты, а также требует больших физических затрат. Помимо этого в процессе обслуживания может возникать множество дополнительных проблем. Поэтому большинство водителей стремится к простоте. Но при этом следует уделять большое внимание надежности, поскольку в этом помещении не только стоит машина, но и содержатся емкости с топливом, которые в случае возгорания могут взорваться.

Давайте постараемся разобраться в том, как развести проводку в гараже (схема приведена в статье), чтобы вы не переживали о сохранности своего транспортного средства, и могли спокойно спать, ни о чем не переживая.

Виды напряжения

Прежде чем поговорить о том, как сделать проводку в гараже (схема может быть как открытой, так и закрытой), давайте сперва разберемся с тем, каким бывает электрическое напряжение. Как показывает практика, в большинстве случаев хватает однофазной системы на 220 Вольт. С ее помощью можно создать хорошее освещение в помещении и запитать подавляющее большинство оборудования.

Трехфазное питание мощностью 380 Вт есть смысл проводить в случае если гараж рассчитан на несколько автомобилей или в если в здании будет находиться электрический котел, а также различные станки промышленного назначения. В этом случае проводка в гараже своими руками (схема, фото и основные особенности рассмотрены в статье) должна быть способна выдержать большую нагрузку. В противном случае создается угроза короткого замыкания, которое может привести к пожару.

Составление проекта

Давайте на этом остановимся более подробно. Электропроводка гаража должна обеспечивать максимальный комфорт использования электричества. Но при этом еще необходимо соответствовать основным нормам безопасности, поэтому следует очень серьезно подходить к ее планированию. Перед тем как приступить к каким-либо работам и закупке расходных материалов, рекомендуется предварительно разработать проект электросети, в котором будут продуманы все ключевые нюансы. Так вы сможете не только сделать все качественно, но и сэкономить значительную сумму денег.

В процессе составления подробного плана гаража старайтесь делать все с соблюдением масштабов в трехмерной проекции.

Проект должен предусматривать следующее:

• размеры стен, пола и потолка;
• место монтажа электрического щитка;
• точные координаты расположения элементов освещения, розеток и выключателей.

Чтобы снизить финансовые затраты на проводку кабеля, очень важно рассчитать оптимальные маршруты от электрощитка с учетом его перехода из одной комнаты в другую и месторасположения распределительных коробок. Далее в самом гараже на рабочие поверхности наносится разметка, на основании которой будет прокладываться сеть. При этом необходимо брать во внимание то, как именно вы будете проводить кабеля.

Они могут располагаться следующим образом:

• в самом помещении, в котором уже есть собственный трансформатор;
• около основного здания, которое уже подключено к основной линии электропередач;
• отдельно на приусадебном участке посредством воздушного или кабельного подведения.

В зависимости от выбранного метода определяется объем требуемых работ и рассчитываются ориентировочные финансовые затраты. Также при планировании проекта очень важно продумать систему безопасности. Схема проводки в гараже должна предусматривать молниеотвод, защиту от скачков и перепадов напряжения в общей сети электроснабжения, а также заземление.

Из каких элементов состоит система?

Электроснабжение любого здания включает в себя определенные элементы, обеспечивающие ее нормальное функционирование.

Основными среди них являются следующие:

• основной распределительный щиток;
• электрический счетчик;
• система автоматики;
• кабели и провода;
• элементы освещения;
• выключатели и розетки.

В зависимости от индивидуальных целей и потребностей конкретного человека схема проводки в гараже (фото вариантов разводки электрики удивят своей оригинальностью каждого) может предполагать наличие обогревательного оборудования и других устройств.

Ввод питания

Итак, как провести проводку в гараже? Схема сети начинается с монтажа общего электрического щитка. Он может находиться как внутри, так и снаружи помещения, однако, чаще всего выбирают первый вариант. Он более практичен, удобен и надежен, а также лучше в обслуживании. Как правило, специалисты рекомендуют монтаж устройства производить непосредственно около входной двери. В случае возникновения каких-либо проблем вы сможете обесточить здание и исключить вероятность поражения электрическим током.

При выборе вводного щита нужно учитывать следующие нюансы:

• практичность в эксплуатации;
• защищенность от проникновения сторонних лиц;
• наличие интегрированной системы защиты;
• максимальное количество подключаемых устройств.

Если гараж находится в общем кооперативе, то возникает необходимостью подключения отдельного счетчика. В этом случае лучше выбирать модели распределительных щитков, в которых уже есть встроенный прибор учета затраченной электроэнергии.

Система защиты

Как уже было сказано ранее, схема эл. проводки в гараже должна обязательно быть надежной. С целью повышения уровня безопасности в нее включают специальное защитное оборудование, которое предотвращает выход из строя приборов и устройств в случае перепадов напряжения в общей сети электроснабжения.

К таковому относятся:

• автоматические выключатели;
• реле контроля напряжения;
• УЗО;
• дифференциальный автомат;
• ОПН;
• стабилизаторы напряжения.

Чаще всего простая схема проводки в гараже своими руками предполагает установку на входе автоматических отсекателей напряжения. Они стоят относительно недорого и очень посты в монтаже, однако обеспечивают средний уровень защиты. Поэтому лучше всего рассмотреть другие и более надежные варианты.

Автоматические выключатели

Эти контактные коммутационные аппараты являются обязательной составляющей электрической сети любого здания, независимо от его предназначения, поскольку они защищают от перегрузок, возникающих в результате скачков напряжения.

Система автоматики располагается внутри распределительного щитка перед прибором учета и контроля потребления энергетического ресурса. Если используется упрощенная схема проводки в гараже, которая предполагает наличие лишь осветительных приборов, а также нескольких розеток и выключателей, то никаких дополнительных средств защиты не требуется.

Однако, учитывая современные реалии и огромное разнообразие оборудования, которым пользуются люди в домашних условиях, одних лишь автоматических выключателей будет недостаточно для обеспечения высокого уровня защиты. Система должна быть способна выдерживать большие нагрузки, поэтому требуется хорошая и качественная автоматика.

УЗО и дифавтоматы

Их основная задача заключается в том, чтобы защитить человека от поражения электрическим током в случае повреждения изоляции проводки. Особенно это очень важно, если в гараже есть смотровая яма, в которой находится какое-либо оборудование. Как правило, в ней повышенная влажность воздуха, создающая угрозу для здоровья и жизни механика.

Ограничители перенапряжения

Если электрическая сеть подводиться к зданию по воздушной линии, то во время грозы в нее может ударить молния, что, в свою очередь, приведет к сгоранию всех электрических приборов, подключенных в данный момент к системе электроснабжения. Для снижения высокого потенциала предназначены ограничители перенапряжения, которые отводят основной импульс на землю. Их монтаж осуществляется между автоматикой и счетчиком.

Если этого оборудования схема подключения проводки в гараже не предусматривает, то в этом случае рекомендуется полностью обесточивать здание накануне начала грозы. Но подобный вариант не слишком практичен, поскольку ограничивает возможности нормального эксплуатирования гаража.

Реле контроля напряжения

Как показывает практика, в гаражных кооперативах одновременно работает несколько мастеров, поэтому на систему электроснабжения создается большая нагрузка. Если при этом проводятся аналогичные действия и работы, которые выполняются с ошибками, то в электрической схеме могут случиться различные неисправности.

Обрыв нулевой фазы — это одно из наиболее распространенных явлений. При нем происходит сильный скачок напряжения, который может привести к выходу из строя осветительных приборов и работающих электродвигателей. Избежать подобной неприятной ситуации помогут реле контроля, которые автоматически отключают подачу питания в случае возникновения перегрузок.

Современное оборудование, предназначенное для автоматизированной защиты, выпускается в очень компактном исполнении, благодаря чему его без проблем можно установить в распределительный щиток. Однако даже несмотря на это, многие люди не используют эти приборы. В результате этого проводка в гараже своими руками (схема может быть выполнена самыми различными способами) получается ненадежной.

Понижающие разделительные трансформаторы

Выполняя осмотр днища транспортного средства в смотровой яме, механик вынужден находиться при повышенной влажности воздуха, что особенно опасно при работе с какими-либо электрическими приборами. Чтобы снизить риск удара электрическим током, рекомендуется использовать при этом осветительное оборудование максимальной мощностью не более 36 Вольт. Однако некоторым устройствам требуется значительно большее напряжение, поэтому чтобы их эксплуатация была безопасной, используются разделительные трансформаторы. Они практически полностью исключают вероятность получения электрических травм.

Кабели и провода

Выбирая расходные материалы для прокладки электрической сети в помещении, необходимо особое внимание уделять качеству изоляционного слоя. Желательно, чтобы материал, из которого она изготовлена, был устойчив к возгоранию. В этом случае короткое замыкание не приведет к пожару.

Кабель проводки, подверженный легкому воспламенению, представляет очень большую опасность. Его следует прокладывать исключительно в специальных металлических коробах, локализующих распространение огня в случае возгорания. Квалифицированные электрики советуют выбирать провода, в маркировке которых присутствует индекс «НГ».

Помимо этого необходимо обращать внимание на следующие нюансы:

• материал расходников;
• поперечное сечение;
• класс применяемого напряжения;
• прочность изоляционного слоя.

Только с учетом всех этих критериев электропроводка гаража получится качественной и безопасной. Не стоит экономить на кабелях, поскольку здоровье и жизнь человека бесценны.

Лампы и выключатели

Лучше всего, чтобы осветительное оборудование было подключено к различным коммутационным аппаратам.

Система освещения при этом должна быть разделена:

• общая — распространяется на всю площадь здания;
• местная — отвечает за конкретное рабочее место.

Стоит отметить, что для обеспечения комфортного уровня освещенности гаража идеально подходят люминесцентные лампы, рассчитанные для использования на промышленных объектах. Как правило, их устанавливают в непосредственной близости от входной двери.

Местное освещение реализовывается при помощи обычных ламп накаливания, которые в зонах с повышенным уровнем опасности подключаются через разделяющие трансформаторы. Выключатели к ним монтируются возле рабочего места. Исключением является только смотровая яма, поскольку в ней очень высокая влажность, из-за которой может произойти короткое замыкание. Желательно, чтобы осветительные приборы обладали классом защиты IP67, а также металлической решеткой, исключающей вероятность разбития лампы в случае падения.

Розетки

Схема разводки проводки в гараже должна обладать продуманным расположением стационарно установленных разъемов электрических сетей. При выборе розеток важно учитывать номинальную мощность, которую потребляет оборудование. Сварочные аппараты, нагревательные приборы, пускозарядные устройства должны работать от отдельных линий, оснащенных собственными элементами защиты. Если вы планируете использовать переносное оборудование, то розетки лучше разместить по периметру помещения, что избавиться от ненужных проводов и переносок. Их удобно монтировать на высоте приблизительно полтора метра.

Все элементы должны быть оснащены защитными крышками, которые исключат случайное попадание в них жидкости. В наши дни все чаще стали отказываться от электросетей, выполненных по системе TN-C, поэтому все переходят на розетки, обладающие защитным контактом, который будет синхронизироваться с заземлением.

В процессе прокладки кабеля к нему придется подключать различные элементы сети. Делать это лучше через распределительные коробки, в которых должны быть хорошо заизолированы все контакты. Их размещают в местах пересечения проводов.

Общие советы и рекомендации

Самое главное в процессе подключения электропроводки – это соблюдение техники безопасности. В противном случае последствия могут быть плачевными.

Чтобы схема проводки в гараже была надежной и безопасной, ее следует реализовывать со всеми современными нормами. При этом она должна быть максимально простой и понятной. Кабель лучше всего использовать трехжильный. Он обладает хорошими техническими характеристиками и способен выдерживать большую нагрузку при одновременном подключении нескольких приборов. Если в гараже будет трехфазная сеть, то лучше использовать пятижильный кабель. В этом случае создаваемая нагрузка может быть неравномерной.

Трехфазная сеть с напряжением 380 Вольт выполняется по аналогичному алгоритму, что и классическая, рассчитанная для бытового использования. Однако в ней должны быть продуманно распределены по количеству фаз источники потребления электроэнергии.

Чтобы упростить себе задачу и максимально снизить финансовые затраты, специалисты рекомендуют использовать исключительно современные автоматические выключатели. Они стоят относительно недорого, но способны при этом обеспечить хорошую защиту от скачков и перепадов напряжения. Однако здесь немаловажное значение имеют конкретные условия эксплуатации помещения.

Вот собственно и все нюансы, которые следует учитывать при прокладке электропроводки в гараже. Если вы хорошо продумаете все вышеуказанные аспекты, то сможете качественно выполнить все работы, результат которых вас не разочарует.

Электропроводка в каркасном доме своими руками: пошаговая инструкция по монтажу

В сети очень много теоретических рассуждений о том как самому построить дом электропроводка в каркасном доме. К сожалению, большинство из этих статей написаны с требований ГОСТ, но далеки от практической реализации.

В статье я рассмотрю варианты, как может быть сделана электрика в каркасном доме правильно. А в конце статьи я поделюсь секретом, как сделать скрытую электропроводку при строительстве каркасного дома с небольшими отступлениями от правил полностью пожаробезопасной и эффективной.

Распределительный щит каркасного дома;

Заключение.

Для начала давайте посмотрим, что по поводу электрики в частных домах говорят правила. Будем рассматривать с примерами т.к. технологии строительства у каркасных домов немногим различаются.

Планирование

Монтаж электросети в доме всегда начинается с планирования и составления схемы. На этот этап часто обращают мало внимания, но он не менее важен, чем сами работы по обустройству электропроводки.

Если неправильно составить схему и не предусмотреть всё во время планирования, можно допустить немало ошибок.

При планировании учитывают два важнейших момента:

1. Планировку самого дома;
2. Необходимую мощность сети.

Определяя мощность, хорошо продумывают, какие приборы будут использоваться в быту. Если освещение не потребляет много электроэнергии, то, например, насосы потребуют уже заметных мощностей сети. Смотря и на то, как потребители электричества будут распределены по помещениям.

Планировка дома играет важную роль, поскольку разные помещения предназначены для различного использования, и, соответственно, в них надо проводить различную проводку.

Необходимо планировать всё так, чтобы электросетью было удобно пользоваться. Например, в главной жилой комнате предусматривают столько розеток, чтобы можно было подключить всю технику, и ещё остались свободные для временного пользования.

От выбора мощности и распределения потребителей по типам зависит расположение распределительных щитков и защитных устройств, их количество.

Благодаря правильно составленной схеме, можно будет легко рассчитать количество необходимых материалов и их тип, в частности — марки кабелей, их сечение и количество жил. Это избавит от ненужных трат.

Выбор проводки

От правильного выбора, как марки кабеля, так и способа его прокладки, зависит слишком многое. Поэтому к этому вопросу всегда подходят с особым тщанием, изучая такие нормативные документы, как ПУЭ и ГОСТы.

ПУЭ рекомендуют для каркасных домов использовать провода, только сделанные из меди. Существует два типа рекомендованных кабелей для домовой электросети в деревянных строениях:

Первый тип отличается повышенной защитой. Количество жил и площадь сечения могут отличаться в зависимости от потребностей. Так, для подведения тока к осветительным приборам достаточно проводки, с сечением в 1,5 кв. мм, в то время как для розеток надо не менее 2,5 кв. мм.

Защита ВВГ-кабеля состоит из нескольких слоёв, что заметно снижает риск механического повреждения. Подобная проводка может жить не одно десятилетие, не доставляя владельцу особых проблем.

NYM-провода в целом подобны кабелю марки ВВГнг, но имеют более высокую цену за ещё более усиленную защиту, созданную по немецкой технологии. Особенностью такой проводки является изоляция каждой из жил по отдельности.

Это повышает и срок службы благодаря снижению уровня окисления.

Разобравшись с необходимым сечением и маркой проводки, приступают к выбору типа её прокладки. Остановиться можно на:

• Открытой;
• Скрытой электропроводке.

У каждого из вариантов есть свои плюсы и минусы. Главное отличие между ними в том, что в первом случае проводку кладут вдоль стен снаружи, в специальных трубах, кабель-каналах или просто открыто, а во втором — её обустраивают внутри стен, потолка и пола.

Каждый тип прокладки имеет свои требования к его безопасности, особенно, когда дело касается каркасных домов. Например, внутренний тип прокладки требует строгой защиты от контактов кабеля со стенами. Он считается нежелательным для таких помещений, как бани (хотя, в парных проведение проводов запрещено в принципе).

Коммутация электрической сети

Распределительные коробки нужны для развода проводки, с целью провести электроэнергию во все помещения дома. Они изготавливаются из разных материалов и могут иметь различную форму.

Некоторые из них устанавливаются на поверхности и подходят для внешней проводки. Другие же актуальны для скрытой прокладки проводов.

В ходе самостоятельного монтажа важно учитывать расцветку проводов:

• у фазы (L) – белая;
• у нуля (N) – синяя;
• у заземления (PE) – зеленые и синие полосы.

Для надежного контакта рекомендуется пользоваться клеммами от хороших производителей с простой конструкцией с пружинным механизмом.

С проводов убирается часть изоляции, и освободившиеся концы вставляются в клеммы, где они прочно фиксируются пружиной. Соединение получается качественным, а сами контакты не греются.

Отличить розетки с заземлением несложно – снаружи у них два пружинистых контакта. То есть в ходе установке вилки сначала задействуются именно они, а потом уже подключается фаза с нулем. Это позволит безопасно подключать приборы в случае повреждения проводки.

Ввод кабеля в дом

Прежде чем по проводам внутри дома пойдёт ток, домовую электросеть необходимо подключить к сети поставщика электроэнергии. Ввод электрики в дом может осуществляться одним из двух способов:

• Надземным;
• Подземным.

Выбор одного из них зависит от расположения дома и бюджета строительства.

Подземный способ подсоединения внешней электросети считается более эстетичным и безопасным. В то же время, и стоит он дороже. Траншея, которая ведёт к дому, должна быть правильно обустроена, защищена от грунтовых вод и сдвигов земли. Обычно и требуемая длина кабеля больше.

Надземный или воздушный способ существенно дешевле. Но такой провод может, например, порваться от сильного ветра. Стоимость работ может вырасти, если расстояние от источника электроэнергии до дома превышает полкилометра — придётся устанавливать дополнительные опоры. Существуют различные ограничения относительно взаимного расположения электрических проводов и пешеходных дорог.

Независимо от выбранного способа ввода тока в дом, требования к самой проводке, по которой он будет подаваться, — одинаковы. Его жильность строго зависит от мощности передаваемой энергии. Если она стандартная и не превышает 220 В с однофазным подключением, кабель должен быть трёхжильным. Пятижильный необходим тогда, когда к каркасному дому подводят популярное нынче трёхфазное подключение, мощностью 380 В.

Первым делом, вводный провод подключают к счётчику. Его вешают с внешней стены дома, в доступном для контролёра месте, защищая герметичным коробом. Непосредственно от счётчика кабель заводят в строение. Для этого в стене сверлят дырку, а проводку размещают в гофрированном рукаве. В двухэтажных домах вводный провод протягивают по межэтажным перекрытиям. После того, как он заведён в дом, его подключают к внутридомовому распределительному щитку.

Между счётчиком и заводкой в дом должен находиться автоматический включатель, защищающий электросети в случае, если произойдёт повреждение с внешней стороны строения.

В результате, даже в случае аварии, счётчик не пострадает.

Нормативно-правовая база

Выполнение электромонтажа в каркасном строении регламентируется, главным образом, двумя нормативными документами:

• СП 31-105-2002. Указанный Ввод правил введен в действие со второй половины 2002 года и выступает основным законодательным актом, который устанавливает норма и правила возведения жилых построек с деревянным каркасом в России;
• ПУЭ. Действующая сегодня актуальная редакция этого главного для каждого электрика нормативного документа представлена 6-м и 7-м изданиями Правил устройства электроустановок.

Оба указанных документа принимались в течение 2002-2003 годов. Очевидно, что значительная часть содержащихся в СП и ПУЭ требований устарели и не отвечают современными реалиям. Тем не менее, других регламентирующих документов попросту нет. Упрощает ситуацию для домовладельцев отсутствие строгого контроля над соответствием возведенного объекта нормативным требованиям, что не снимает необходимости и важности соблюдения противопожарных правил в процессе строительства и последующей эксплуатации.

Распределительный щит

Распределительный щиток отвечает за то, как в дальнейшем по дому будет распределяться поступающая энергия. Порядок разводки от него должен быть чётко указан на разработанной заранее схеме.

Сам находится в том месте, где кабель внешней электросети вводится в дом. Он обязательно должен содержать автоматический включатель для защиты от короткого замыкания и перепадов напряжения.

Все остальные элементы подключаются после того, как кабель был подключён к вводному автомату. Это касается и автоматических выключателей исходящих линий, и УЗО, и дифференциальных автоматов.

Правила безопасности предполагают, что на каждое помещение в каркаснике выделят два автоматических выключатель — один из них будет отвечать за линию освещения, а второй — за розетки. В том случае, когда в помещении предполагается размещение какой-либо мощной бытовой техники, то под неё тоже выделяют свой автомат.

Наружная прокладка электропроводки

Как уже было отмечено выше, каждый способ монтажа электропроводки в каркасном доме имеет свои достоинства и недостатки. Внешняя прокладка кабеля не является исключением.

Основным её достоинством является относительная дешевизна и лёгкость. Данная технология прокладки несколько больше подходит для устройства электросети своими руками, поскольку не предполагает никаких работ внутри каркаса стен.

Провод при ней всегда доступен для ремонта или замены. Можно всегда дополнить схему домовой электросети новыми элементами или переместить розетки с включателями в другое место. При открытом проведении кабеля всегда можно выбрать, каким именном образом он будет защищён — с помощью труб или рукавов. Это позволит соотнести работы с бюджетом и остановиться на наиболее выгодном варианте.

Главными же недостатками такого способа является его большая подверженность неблагоприятным механическим воздействиям и сложность со вписыванием в интерьер. Часто именно из-за последней проблемы, владельцы домов отказываются от наружной проводки.

Выполнить монтаж открытым способом в каркасном доме можно одним из трёх вариантов:

• Креплением со скобами;
• Внутри труб;
• Внутри кабель-каналов.

Вариант со скобами предполагает, что хорошо изолированный кабель остаётся полностью открытым. Его кладут по стене так, чтобы каждые полметра-метр находились удерживающие скобы, которые вбивают в перегородки. Под провод, между ним и стеной, укладывают подложку из негорючего материала. Она должна выступать на сантиметр с каждой стороны проводки.

Также подходит вариант, когда кабель удерживают не скобы, а фарафоровые изоляторы. Он особенно хорош в домах с интерьером в ретро-стиле. Обычно его применяют с витым проводом.

Крепление внутри металлических электротехнических труб обойдётся дороже, чем предыдущий вариант, хотя считается более безопасным. Трубы хорошо защищают провод от соприкасания с горючей поверхностью стен. В то же время, у них есть не достаток — они довольно громоздкие и склонны собирать пыль.

В современных каркасных домах всё чаще отдают предпочтения кабель-каналам, поскольку они компактны и могут вписаться в большинство интерьерных решений. Их делают из специального огнеупорного пластика.

Они могут быть самых разных цветов и дизайнерских решений, при том, что их общий принцип один — это узкие короба, которые крепят с помощью клея к стенам в местах, где будут уложены провода.

После того, как провод окажется в таком канале, сверху его закрывают крышкой.

Проведение электричества к дому

Без электричества невозможно максимально комфортное проживание в частном доме. Поэтому при строительстве каркасного здания или другой жилой конструкции заключается договор между электросетевой компанией и владельцем дома. Предварительно определяется наличие и расположение электросети с напряжением в 220 или 380 вольт. Такие сети отличаются тем, что на столбах расположены четыре провода либо комплекс кабелей, свёрнутых в жгут. При отсутствии такого напряжения определяется расположение источника с напряжение в 6 – 10 кВт, которая имеет три провода.

При подключении к сети действуют определенные правила

После выбора электросети нужно заключить договор, а для этого понадобится пакет документов. Формальные вопросы решаются довольно просто, но особенного внимания требует техническая сторона дела. Далее осуществляется определение места ответвления проводов, идущих в сторону каркасного дома. Чаще всего таковым является ближайшая опора воздушных линий. При этом кабель может быть проложен под землёй или же натянут по столбам. При осуществлении однофазного подключения или других вариантов существует множество технических моментов. Поэтому самостоятельно организовать такой процесс сложно и помощью профессионалов позволяет создать безопасную сеть в каркасном доме.

Соблюдение правил — гарантия безопасности

При воздушном типе проведения запрещено проводить кабель через стены каркасных или деревянных конструкций. При подземном методе используются специальные гофры, через которые прокладывается провод. В местах прохождения элементов через фундамент или стены здания, в области выхода и входа трубы устанавливаются металлические трубки длиной около 2 метров. После окончания всех работ следует залить пустое пространство внутри гофры легкой цементосодержащей смесью, которую легко пробить. Часто используется пакля, которая предварительно смешивается с раствором цемента.

Популярным вариантом является введение в дом кабеля через фундамент. При этом действуют следующие правила:

• Места входа и выхода проводника из земли должны защищаться металлическими трубами длиной 2 метра;
• Если для подвода электричества был использован бронированный кабель вместо самонесущего провода, то подвешивание его производится с использованием троса;
• К стене дома поднимающийся из земли кабель укрепляется с помощью накладных скоб;
• В случае использования троса его соединяют со стеной при помощи рым-болта;
• Кабель, вводимый в дом, должен иметь прогиб ниже отверстия, чтобы осадочная вода не проникала внутрь.

В прокладке нельзя натягивать кабель. Свободное его расположение обеспечивает эффективную эксплуатацию электросети. При этом схемы подключения могут быть различными.

Тщательная организация подключения обеспечивает безопасность

При проведении электросети в каркасный дом используются различные методики. Заключительным этапом любого процесса является монтаж устройства для распределения электроэнергии по дому. Профессиональное проведение всех работ позволяет учесть все важные моменты и обеспечить безопасность.

Скрытая электропроводка

Скрытая проводка в каркасном доме обустраивается своими руками достаточно редко, поскольку требует довольно сложных работ ещё на этапе возведения конструкции. Нередко её монтируют в фабричных условиях. Но, если владелец всё же решился делать такую элекстросеть самостоятельно, то ему необходимо участь требования Правил устройства электроустановок (ПУЭ).

ПУЭ гласят, что в деревянных домах, к которым относятся и каркасники, проводку скрытым способ можно устраивать лишь в металлических трубах. Это могут быть как просто трубы из подходящего металла, так и специальные электротехнические.

Металл подходит не любой. Он должен быть не хрупким, и не подверженным быстрому окислению. Предпочтение отдают нержавеющей стали или меди. Последний вариант является наиболее дорогим.

Толщина стенок труб зависит от сечения проводов, которые в них укладывают. Но, должна быть не меньше 2,5 мм. Иначе, есть опасность, что труба прогорит или накалиться при коротком замыкании и это приведёт к пожару.

На поворотах и изгибах их соединяют с помощью сварки. Некоторые современные варианты электротехнических труб могут похвастать наличием специальной резьбы. Там, где кабель выходит из труб наружу, монтируют втулки из пластика, защищающие его от повреждения.

В целом, главными достоинствами скрытого способа монтажа являются большее соответствие современным эстетическим требованиям и меньшая подверженность механическим повреждениям. Кабель надёжно спрятан внутри стен и внешняя среда с ним никак не контактирует.

Что касается недостатков, то стоит отметить более высокую стоимость и сложность работ, а также, последующую сложность ремонта. Для того чтобы заменить часть проводки или как-то изменить домовую схему, придётся разбирать участок каркасной конструкции.

Использование гофрированных труб

При открытой проводке своими руками часто используется такой способ укрытия кабеля, как пропуск его в гофрированную трубу. Использование трубы позволяет закрыть два и более провода, идущих по стене, что делает более эстетичным вид проводки. Кроме того, так как труба изготовлена из жаростойкого материала, уменьшается риск возникновения пожара при повреждении проводки. Да и от механических повреждений провода надежно защищены.

Провода спрятаны в гофрированную трубу

Кроме гофрированной трубы можно для этих целей использовать и жесткие пластиковые трубы. Любая защита для проводов должна соответствовать всем стандартам – быть достаточно крепкой и огнеупорной.

Гофрированные трубы или их пластиковые аналоги крепятся к стене с помощью специальных клипс.

Почти идеальное решение, но внешне выглядит все равно не очень привлекательно

Проводка в гараже. Способы монтажа

Что ни говори, а без электричества в гараже никак не обойтись. Даже если вы появляетесь в нём всего пару раз в день на пять минут, чтобы забрать, а потом поставить машину. Ведь вы не будете загонять автомобиль впотьмах, и к тому же периодически надо заряжать аккумулятор. Ну, а для большинства владельцев, гараж – это второй дом. Поэтому был, есть и остаётся актуальным такой вопрос, как проводка в гараже. Поговорим об этом подробнее, как делать, с чего начинать, какие требования и правила соблюсти?

Схема электроснабжения

Перед тем, как провести проводку в гараже, особое внимание уделите схеме электроснабжения. Какое бы ни было строение – огромный дом или небольшой гараж – начинать всегда надо именно с неё. Прежде всего, нарисуйте схематический чертёж вашего помещения. Что должно быть на нём отражено?

• Вводная линия, которая подходит к зданию гаража.
• Места, где будут установлены светильники – само гаражное помещение, яма для осмотра машины, погреб. Возможно, над каким-то станком (токарным, сверлильным) понадобится дополнительное освещение.
• Положение распределительного щитка, правильнее всего устанавливать его у входа. Когда будете покидать помещение, вы сможете спокойно его обесточить и сразу выйти на улицу, а не пробираться впотёмках через весь гараж.

• Запланированные места для розеток (около верстака, рабочего стола или станка, в другом месте, где возможно понадобится подключать электроинструмент).
• Приблизительный маршрут электропроводки гаража (то есть, по какому пути вы планируете подводить провода от распределительного щитка к светильникам и розеткам).
• Если у вас в гараже будут находиться механические станки, компрессор для накачки шин, то отобразите на схеме их место расположения, потому что к этим токоприёмникам потребуется подвести отдельные линии от индивидуальных автоматов.

Схема электрической проводки в гараже делается для того, чтобы чётко определить количество нужных материалов – розеток, выключателей, автоматов, светильников, распределительных коробок.

Вы составите список, пройдёте по нескольким магазинам электротоваров, спокойно определитесь с ценами и подберёте качественные, доступные для вас коммутационные аппараты и провода.

Также схема электропроводки в гараже поможет вам определиться с максимальной нагрузкой. Вы посчитаете суммарную мощность всех потребителей электроэнергии и правильно подберёте по сечению и номинальному току вводные и отходящие кабели и автоматы.

Молниезащита

Любые строения надо защищать от ударов молний, и гараж – не исключение.

Защита крупных жилых и промышленных зданий выполняется стационарно на этапе возведения строений. Когда гараж находится поблизости какого-то высотного здания, то в принципе ничего страшного не будет, если на нём нет громоотвода. Маловероятно, что молния попадёт в него. В случае, когда строится гаражный кооператив, молниезащита тоже выполняется централизовано. А вот если он расположен отдельно, вдали от высоких зданий, позаботьтесь об установке громоотвода ещё до того, как начнёте делать монтаж электропроводки в гараже.

Здесь особых сложностей у вас не возникнет. Вся система состоит из трёх основных элементов:

• приёмника молний;
• проводника, отводящего ток в землю;
• заземлителя.

В качестве приёмника используют стальной прут диаметром не меньше 1 см, длиною не меньше 20 см. Его монтируют в вертикальном положении на самом высоком месте гаража. Применение стального прута связано с тем, что в момент удара молнии, материал приёмника должен выдержать механическую и тепловую нагрузку.

Прут соединяется с токоотводящим проводником, это делают при помощи сварки, пайки либо болта с гайкой. Между приёмником и заземлителем необходимо выбрать самый короткий путь.

Заземлители могут быть искусственные и естественные. В случае с гаражом, вряд ли подойдёт вариант естественного заземлителя, так как в качестве него чаще всего используют различные трубопроводы. Для монтажа искусственного заземлителя подойдут старые рессоры, металлические пруты и уголки.

Заземлитель нужно закопать в землю. Расстояние от него до входных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не меньше чем 5 м.

Согласно правил, в радиусе 4 м заземлитель надо оградить, чтобы в случае удара молнии человек не попал в зону действия шагового напряжения.

Чаще всего в качестве заземлителя используют металлические пруты. Их размер зависит от того, какая в данном месте почва и насколько близко подходят к поверхности грунтовые воды. В случае, когда почва сухая, а уровень воды низко, достаточно будет взять пруты длиною 2-3 м. Их вбивают в грунт, а на глубине 0,5 м увязывают между собой при помощи металлической перемычки.

Освещение

Осветительная электропроводка в гараже своими руками выполняется без каких-либо сложностей. Особенно, если гараж у вас только для хранения автомобиля, в этом случае вообще достаточно пары светильников.

Если же вы проводите в гараже всё свободное время, занимаясь ремонтом машины и другими работами, то помимо основных осветительных приборов на потолке могут понадобиться ещё дополнительные на стенах. Желательно также установить ещё один прибор освещения над входом в гараж. А также, если у вас есть там различные станки, то не лишними будут светильники прямо над этими рабочими местами.

Рационально будет расположить на боковых стенах люминесцентные светильники и подключить их к двухклавишному выключателю. Одной клавишей включается одна сторона, второй – другая. Это очень удобно, если машина стоит внутри гаража и вам необходимо производить какие-то работы с одной стороны, например, менять колёса, заниматься с крыльями или дверками. Включили одной клавишей нужную сторону освещения и занимайтесь себе спокойно, потом точно также перешли на другую сторону.

Для осветительной электропроводки в гараже своими руками вы можете установить следующие светильники:

• модели НБП, ПСХ, НПО, НСП, рассчитанные на лампы накаливания;
• модели ЛПО и ЛСП люминесцентных светильников;
• наиболее выгодные светодиодные светильники, у них самый долгий срок эксплуатации, при этом низкий расход электроэнергии. Они работают при любой температуре, но есть один недостаток – это цена, стоят такие приборы освещения не дёшево.

Помните, что металлические корпуса осветительных приборов обязательно подлежат заземлению.

Если монтируете источники света на высоте ниже 2 м от уровня пола, то они должны быть защищены от случайного механического повреждения.

Правила монтажа проводки для подсобных помещений

Зачастую гаражные капитальные строения оборудуются ямами для осмотра машин и подвалами. Поэтому перед тем, как сделать электропроводку в гараже, ознакомьтесь с некоторыми нюансами и правилами именно для этих помещений.

Чтобы обеспечить безопасную эксплуатацию осветительной проводки в яме для осмотра и подвале, надо запитывать её с помощью понижающего трансформатора 220/36 В. В силу того, что эти помещения углублены и бывают сырыми, сам трансформатор следует располагать у входных ворот в гараж либо около распределительного щитка.

В сухих подвалах можно применять для освещения напряжение 220 В, но подключение надо выполнять через дифференциальный автомат или УЗО.

Проводка осветительная в гараже для подвального и смотрового помещения осуществляется открытым способом по поверхностям потолков и стен, допускается использование труб или электротехнических коробов из пластика.

Подвал и яма для осмотра должны быть подключены от распределительного щитка двумя независимыми линиями. Запрещается устанавливать в них коммутационные аппараты. Если уж будет крайняя необходимость, то в сухих смотровых ямах и подвалах допускается монтаж розеток и выключателей с классом защиты не меньше IP 44.

Яма для осмотра имеет стеснённые размеры, поэтому для монтажа светильников сделайте ниши. Когда такой возможности нет, то используйте светильники, имеющие защитную решётку. При использовании переносных дополнительных светильников подключайте их при помощи понижающего трансформатора (36 В) или автомобильного аккумулятора (12 В).

Основные элементы распределительного щитка

Как правильно собрать распределительный щиток в гараже? Чаще всего владельцы автомобилей и гаражных помещений упрощают схему и обходятся лишь автоматическими выключателями, пренебрегая другими элементами защиты. Да, это гораздо дешевле, но не всегда оправдано. Желательно, чтобы в щитке были смонтированы следующие основные элементы:

• Автоматические выключатели. Их установка обязательна, так как это основная защита от коротких замыканий и перегрузок. Если у вас совсем старинный гараж с одной лампочкой по центру и одной розеткой, вполне можно обойтись только вводным автоматом. Но для современных гаражей этого уже недостаточно, так как часто приходится использовать различный электроинструмент, систему обогрева, зарядные и пусковые устройства.

В схеме отходящие автоматические выключатели располагаются после прибора учёта.

• Устройства защитного отключения (УЗО), которые подключаются вместе с обыкновенными автоматическими выключателями, или дифференциальные автоматы. Их основная цель – защита человека от токов утечки, которые возникают в случае повреждения изоляции электропроводки. Установка таких защитных элементов особенно актуальна, если вам придётся работать с электрифицированным инструментом в подвале либо смотровой яме, где окружающая среда имеет повышенную влажность.

• Реле для контроля напряжения. В гаражных кооперативах очень много умельцев, которые с утра до вечера что-то мастерят. Не всегда среди них только первоклассные профессионалы, находятся и те у кого, «очумелые руки», поэтому часто в гаражах случаются неисправности в электросети. Например, при обрыве ноля в трёхфазной схеме появится повышенное напряжение, что в свою очередь может привести к сгоранию двигателей и ламп освещения. Реле, контролирующее напряжение, в подобной ситуации автоматически обесточит вашу схему и спасёт оборудование.
• Ограничители перенапряжения. Их устанавливают в случае запитки гаража от воздушной ЛЭП. Во время грозы в линию может ударить молния. Установленные на ВЛ разрядники должны погасить попавший потенциал, но остаточная величина всё-таки может оказать влияние на проводку. В этом случае спасут схему ограничители, они отведут повышенный потенциал на контур земли. Устанавливаются эти защитные элементы между вводным автоматом и счётчиком. В случае отсутствия ограничителей, когда приближается гроза, отключите вводной автомат на гараж.

Внутренняя проводка

Если на момент строительства гаража в нём сразу делалась скрытая проводка, то вы вполне можете воспользоваться ею, лишь усовершенствовав согласно своей схеме. Если таковой нет, то время своё не тратьте, стены не штробите, выполняйте разводку открытым способом.

Кабель выбирайте с медными жилами и оболочкой из негорючих материалов, подойдёт марка ВВГнг, прокладывайте его в кабель-каналах, гофре или металлических трубах.

Для осветительной нагрузки достаточно будет сечения 1,5 мм 2 , для розеток 2,5-4 мм 2 .

Однофазная проводка

Однофазная электропроводка в гараже своими руками выполняется просто, схема выглядит примерно так:

1. На распределительный щиток приходит вводной кабель и подключается к входным контактам общего автомата. Для однофазного электроснабжения 220 В достаточно двух- или трёхжильного провода, а автомат лучше всего подойдёт двухполюсный, на номинальный ток 25 А или 32 А.
2. После него монтируется счётчик электрической энергии, к которому подключаются фазный и нулевой провод.
3. После счётчика ноль идёт к нулевой шинке, а фаза на отходящие однополюсные автоматы.
4. К нулевой шинке подсоединяются все нули дифференциальных автоматов и УЗО.
5. Через однополюсные автоматы запитано освещение, через дифференциальные – розетки.

Как правило, вся электрика в обычном гараже состоит из двух-трёх автоматов для освещения (помещение самого гаража, яма, погреб) и двух дифференциальных автоматов для розеточных групп. Имейте в виду, что дифференциальные автоматы можно заменить устройствами защитного отключения (УЗО) в связке с обыкновенными автоматическими выключателями.

Трёхфазная проводка

Очень многие владельцы гаражей не просто ставят в нём на хранение автомобиль и изредка занимаются им, но и выполняют различные работы на специальном электрооборудовании. В этом случае разводка электропроводки в гараже понадобится трёхфазная (380 В). При таком варианте электричество на распределительный щиток подаётся четырёх- или пятижильным вводным кабелем.

Жилы проведённой в гараж линии подключаются к трёхфазному вводному автомату, после него в схеме идёт счётчик электроэнергии, затем ещё один общий автомат трёхфазного исполнения.

Для подключения однофазных автоматов освещения берите одну фазу с общего автомата. Только равномерно распределяйте нагрузку, не цепляйте все однополюсные автоматы на одну фазу. Для этой коммутации вам достаточно будет двух- или трёхжильного провода (одна жила – защитное заземление).

Линию 380 В для подключения трёхфазных электрических приборов выполняйте четырёх- или пятижильным проводником (здесь пятая жила будет для защитного заземления).

Наглядно про монтаж электричества в гараже на видео

Помните! На время, когда в гаражном помещении не находятся люди, электропитание необходимо отключать. Этого требует техника пожарной безопасности.

Вкратце рассказали вам, как сделать проводку в гараже своими руками. Как видите, это не дом и не баня, здесь всё гораздо проще, можно осилить и самому без помощи профессионалов. Хотя, если ваш гараж, находится в кооперативном массиве, будьте уверены, там помощники найдутся.

Насколько это сложно или просто — электропроводка в гараже своими руками. О том, что обязательно должна включать в себя схема проводки в гараже, какие использовать материалы и какие электроприборы установить, вы сейчас узнаете.

Если вас не пугают кусачки и пассатижи, слово ПУЭ не является ругательством, и аббревиатура ПУГНП не вводит вас в состояние глубокого транса, значит, электропроводка в гараже своими руками, схема которой будет рассмотрена в нашей статье, вполне окажется вам по силам.

Мы не будем проектировать мини-автосервис с подъёмниками, станочным парком и несколькими постами сварки. Равно как и не станем ограничиваться «дедушкиным вариантом» с одинокой лампочкой в центре потолка и розеткой для подключения «переноски». Итак, приступим.

Стандартная схема электропроводки в гараже включает в себя
:

• установку средств защиты от поражения током;
• прокладку кабелей;
• подключение освещения;
• размещение розеток.

Освещение

В темноте работать можно, но без особого удовольствия. А нам нужно сделать так, чтобы пребывание в этом священном для автомобилиста месте доставляло только положительные эмоции. К тому же, ползать с фонариком в поисках сбежавшей гайки в наши планы не входит, а значит, начнём с освещения.

Чем больше свет – тем лучше, однако покрывать весь потолок светильниками абсолютно незачем. Можно правильно расположить несколько светильников, чтобы получить равномерное освещение.

Для бытового применения вполне достаточно, чтобы у нас присутствовало:

1. Общее освещение, позволяющее нормально видеть то, что происходит в помещении.
2. Локальное освещение в зоне верстака.
3. Освещение в смотровой яме в случае её наличия.

Разумеется, светильники должны быть защищены от разрушения в случае механического воздействия, и обеспечивать безопасность пользователя при попадании влаги не хуже IP65.

В качестве одной из схем установки светильников можно порекомендовать расположение линейных люминесцентных светильников под потолком ближе к стенам. Эти лампы будут обеспечивать общее освещение. На стандартный гараж 4 х 6 метров достаточно по 2 лампы на 36 Вт с каждой стороны и по одной у задней стенки и около ворот.

Освещение рабочих зон верстаков выполним защищёнными светодиодными светильниками направленного излучения с рабочим напряжением 12 вольт.

Они не греются, что исключает возможность обжечься, а напряжение ниже 36 вольт исключает поражение электрическим током в случае разрушения светильника. К тому же они наиболее рационально расходуют электроэнергию.

Смотровую яму освещаем антивандальными светодиодными плафонами с рассеянным светом. Напряжение питания – 12 вольт, трансформатор размещаем в электрощите у входа в гараж. В яму среднего размера 1 х 4 метра достаточно установить в шахматном порядке 3-5 небольших светильников.

Розетки и выключатели

Размещаем розетки таким образом, чтобы ими было удобно пользоваться, однако местоположение должно исключать возможность непреднамеренного повреждения самих розеток. Обычно из размещают в 60 сантиметрах от пола.

Удобнее всего расположить 2-4 розетки над верстаком, 1 розетку около выключателя освещения, и 1 возле ворот.

Это должны быть защищенные от влаги розетки с заземляющим контактом и с крышкой. Установка розетки в смотровой яме нежелательна, лучше при необходимости воспользуйтесь удлинителем.

В целях экономии электроэнергии установим выключатели с двумя клавишами, таким образом, мы сможем регулировать интенсивность освещения в рабочей зоне. Выключатель размещаем в 15 сантиметрах от дверного проёма на высоте 1,5 метра от пола.

На освещение в смотровой яме устанавливаем отдельный выключатель таким образом, чтобы при выключении он обесточивал трансформатор.

Электропроводка

Если на момент постройки гаража в стены была заложена скрытая проводка – используем её. Однако в случае отсутствия таковой не тратим свои силы на то, чтобы штробить стены. Сделаем открытую проводку.

Кабели прокладываем в металлической трубе, гофре, кабель – каналах, либо в самозатухающей трубке. Желательно применять негорючий кабель ВВГнг или NYM.

Для освещения достаточно использовать медный кабель 3 х 1,5 мм 2 ; для розеток над верстаком – 3 х 2,5 мм 2 ; для розетки, предназначенной для подключения нагрузки большой мощности – 3 х 4 мм 2 .

Разводка электропроводки в гараже — схема защиты

Так как в гараже не только ставят автомобиль, но ещё иногда работают, то необходимо обеспечить безопасность, как электрическую, так и пожарную. Для этого обязательно используем вместе с заземлением дифференциальный автомат или УЗО.

Заземляющий провод ведем от общего щитка, провод должен быть сечением не менее 6 мм 2 . В случае отсутствия в щитке заземляющей шины делаем точечное заземление.

На входе в гараж устанавливаем щиток, на котором монтируем УЗО с номинальным током не меньше, чем разрешенный для вашего гаража в кооперативе. В случае с гаражом в частном доме оптимальным будет 32А. Дифференциальный ток выбираем не более 30 мА. Температурные условия – соответствующие минимальной температуре в вашем регионе.

Идеальный вариант – использовать раздельные УЗО для освещения и розеток. Если сработает защита розеток, то вы сможете при свете разобраться в причинах произошедшего.

Ниже рисунок примерной схемы защиты гаража.

Но если вы планируете использовать отдельное УЗО на 32-40 А, то установите после него на розетки обычный «автомат» на 25А, а на освещение – 10А. Этого вполне хватит, чтобы подключать к розеткам по очереди основные инструменты.

Электроприборы

Если вам нравится побыть в гараже и смастерить что-то своими руками, через некоторое время у вас соберётся необходимый минимум электроинструмента.

Чтобы быть к этому готовым, лучше заранее запланировать нагрузку на электросеть и учесть это при составлении схемы электропроводки в гараже.

Ниже приведена примерная мощность бытовых электроприборов:

• зарядное устройство – 0,2 КВт;
• электролобзик – 0,6 КВт;
• УШМ («болгарка») – 1 КВт;
• электродрель – 1 КВт;
• точило – 1 КВт;
• мойка высокого давления – 2 КВт;
• сварочный полуавтомат – 2,5 КВт;
• тепловая пушка – 3 КВт.

Как видим – ничего сверхмощного у нас не предвидится, а значит кабель сечением 4 мм 2 и автоматический выключатель на 25 А мы выбрали правильно.

Ниже таблица выбора сечения проводов по допустимой мощности и току.

В качестве заключения стоит заметить, что потраченное время, силы и деньги обязательно принесут вам удовлетворение от проведённой работы. А качественно сделанная своими руками проводка позволит вам быть уверенными в электрической и пожарной безопасности вашего гаража.

Видео о самостоятельном изготовлении освещения гаража.

Гараж для любого водителя является крайне важным помещением, обеспечивающим защиту и хранение машины от осадков, угона и повреждений. Некоторые делают в нем ремонтную яму, чтобы самостоятельно менять запчасти и заботиться об автомобиле. Но для этих работ необходимо освещение. Поэтому каждый мужчина должен знать, как сделать проводку в гараже.

Способы установки кабелей

Электрификация помещения для стоянки авто является ответственной работой, к которой надо обязательно привлекать профессионала, ведь некоторые манипуляции можно выполнять только с допуском и разрешением от местных органов. Именно поэтому проводка в делается, если автолюбитель имеет определенные навыки и знания. Электрификация этой постройки выполняется следующими способами:

1. Наружным. В этом случае от централизованной линии передач протягиваются кабели к стенам гаража. Для проведения подобных работ потребуется составить проект и утвердить план. Выполнять внешний монтаж может лишь квалифицированный электрик с лицензией.
2. Внутренняя проводка в гараже бывает скрытой либо открытой. Ее выполнение предполагает установку составляющих элементов электроснабжения внутри здания. Эти работы можно осуществлять своими руками, помимо монтажа счетчиков, автоматов и подводки кабеля к щитку, где обязательно присутствие специалиста.

Для создания искусственного света внутри гаража придется составить схему в виде готового чертежа.

Монтаж проводки в гараже

Для многих автолюбителей это строение становится не только местом для хранения транспортного средства, но и мастерской, в которой они проводят все свободное время. Вот почему функциональность и удобство применения проводки должны находиться на первом месте. Чтобы придать гаражу более привлекательный вид и обеспечить максимальную безопасность, необходимо использовать различные способы маскировки и монтажа кабелей.

Например, можно их проложить по стенам или спрятать в специальные пластиковые конструкции. Еще для подобных целей используют накладные коробки. Правда, первый способ запрещается прокладывать по легковоспламеняющимся стенам: дереву или фанере. К тому же такой вариант является небезопасным. Лучше для этих поверхностей использовать металлические короба.

Как сделать проводку в гараже своими руками по схеме?

Избежать ошибок при монтаже получится, если заранее составить план будущей электропроводки. На нем следует отметить все места установки выключателей, кабелей, розеток, а также расположение лампочек. Элементы проводки скреплять необходимо между собой только прямыми линиями. При этом начинать соединение следует от распределительного щитка. На плане обязательно отмечаются способы каждого подключения.

Когда делается проводка в гараже, выключатели с индикатором надо соединять всегда последовательно, а розетки монтировать перед ними. Более того, необходимо принимать во внимание, что расстояние от кабелей до потолка должно быть около 100 мм, а от разъема для подключения электроприборов до поверхности пола — 500 мм. В помещении общий выключатель обычно располагают с правой стороны от гаражных ворот на высоте примерно 1,5 метра. Следует помнить, что в гараже нельзя монтировать выключатели и розетки напряжением 220 В. Разрешается только установка ламп от 12 В, подвешенных с наружной стороны сооружения или оборудованных герметичными плафонами.

Инструменты для монтажа

Перед тем как провести проводку в гараже, следует заранее подготовить:

• Перфоратор либо дрель.
• Острый нож и кусачки.
• Крестовую отвертку.
• Бокс.
• Осветительные приборы.
• Счетчик.
• Выключатели.
• Розетки.

Какой выбрать кабель для электрификации гаража?

Ваша основная задача — проводка в гараже. Но прежде чем ее делать, подберите нужный кабель. Желательно для подобных целей использовать медный многожильный провод. При покупке следует обращать внимание на маркировку кабеля, которая указывает сечение каждой жилы, а также их количество. Предположим, на проводе на писано 2х0,75. Значит, присутствует две жилы сечением 0,75 кв. мм. Такого кабеля вполне хватит под освещение.

Подготовка перед монтажом проводки своими руками

Из гаража стоит вынести перед прокладкой кабеля канистры с керосином, бензином либо краской. Еще, согласно пожарной безопасности, нельзя заправлять транспортное средство в этом строении, а также пользоваться керосином для промывки двигателя. При нарушении всех этих правил, гараж будет относиться к классу B-la, иначе говоря, являться взрывоопасным помещением. Поэтому придется выключатели и предохранители от осветительных цепей расположить отдельно, например, на улице.

Этапы выполнения электромонтажных работ

Первым делом в гараже устанавливают защищающий от перенапряжения. Самый подходящий вариант — двухфазный выключатель. Внутри строения монтируют щиток, в котором будут размещены счетчик и автомат. При его выборе следует ориентироваться на размеры этих электрических элементов. Затем к ящику подключается кабель, протянутый к гаражу с улицы. Его подсоединяют сначала к счетчику, а потом уже к выключателю. Для верхнего освещения и розеток будет достаточно сделать два автомата.

Выполнив присоединение провода к щитку, можно переходить к разводке внутри помещения. Рекомендуется вести кабель по стене закрытым либо открытым методом, используя для крепления специальные зажимы. Первый вариант подразумевает если гараж возведен из кирпича, или установку специальных коробов для маскировки проводов. А вот второй способ позволяет сэкономить время и силы, но, к сожалению, не так эстетичен.

Потом выполняется установка лампочек и розеток. Делать это можно не только от электрического бокса, но и, напротив, к нему. В первом случае провода ведут прямо к лампе или розетке, а во втором — к щитку. При подведении фазного провода к выключателю не забывайте обесточивать гараж. После стоит выполнить тестовое включение автомата.

Правила безопасности

Осуществлять любые работы по замене, проведению электричества в гараж, ремонту и даже установке лампочек или розеток можно лишь при отключенном напряжении. Для этого следует опустить выключатели вниз в распределительном ящике. Электромонтаж стоит выполнять только в удобной обуви и одежде, не затрудняющей движения. В смотровой яме розетки ставить не рекомендуется, так как это место повышенной влажности. Лучше отдать предпочтение трехфазной сети, нежели однофазной, которая считается небезопасной. Укладку кабеля необходимо выполнять строго вертикально либо горизонтально, делая повороты под углом 90 градусов.

Разводку следует прокладывать на небольшом расстоянии от радиаторов отопления и потолка. Розетки и выключатели лучше тоже устанавливать на удобной высоте от пола. Инструмент для создания проводки должен быть целым с изолированными рукоятками, без оголенных концов и некачественных соединений. При проведении высотных работ обязательно наличие специальных козлов или помостов. При этом запрещается применять пеноблоки, бочки и другие самодельные конструкции. Проводка в гараже при правильной установке будет радовать хозяев не менее 30 лет.

Проводка в гараже вещь нужная. Ведь как минимум освещение в этом помещении вам точно понадобится. И, несмотря на кажущуюся внешне простоту монтажа, вам все равно неукоснительно придется соблюдать определенные правила.

Электропроводка в гараже, или как правильно распределить электроэнергию

Если свет от электростанции до вашего дома поступает без проблем, а вы планируете в своем новом гараже воспользоваться также этим благом цивилизации и пока не знаете, что делать, мы предлагаем ознакомиться с этой статьей. Как правильно провести кабель знают и электрики, и «самоделкины» – последние умудряются делать чудеса с электропроводкой. Но даже они четко соблюдают все правила безопасности. Так что читаем и запоминаем: внутренняя проводка в нашем гараже не терпит любых отклонений от всем известного комплекса ЭТМ (электрозащитных технических мероприятий). Так что придерживаться правил вам придется.

Также придется учесть и все особенности строения здания (в разных домах может быть разная система проводки). В первую очередь нужно смотреть, где расположен гараж – в доме или как отдельная постройка. В любом варианте подключение к внешним электросетям присутствует (это или воздушная линия, или кабель, проложенный под землей). Здесь также есть свои нормативы и довольно жесткие, но будем считать, что эта часть электропроводки у вас уже по умолчанию есть. Как и в случае с обычной квартирой или домом, поступающее в гараж электричество должно фиксироваться и подсчитываться прибором (это необходимо для дальнейшей оплаты). Электрический счетчик многие недолюбливают, но если не хотите дождаться проблем и отключений, лучше поставьте одно такое устройство на все постройки сразу. Щиток с предохранительными устройствами для установки счетчика идеально подойдет.

Провести проводку к счетчику от вводного устройства необходимо будет при помощи кабеля. Конечно, в вашем гараже электроприборов, скорее всего, будет не так много, как к примеру на вашей кухне, но тем не менее, некоторые граждане успешно умудряются делать из своего гаража настоящую дополнительную комнату – с обогревом (батареями или даже электрокамином), с мини-кухней (с кофеваркой, электроплиткой и электрочайником), с телевизором, компьютером, принтером и так далее. Впрочем, такой гараж будет реально выглядеть как дополнительная комната на первом этаже вашего дома. Устройства защитного отключения (любимое у электриков сокращение УЗО) здесь также придется поставить (даже если речь идет о хозяйственной постройке). Электроэнергия будет проходить от главного вводно-распределительного устройства (находится возле ввода питающей линии) по групповым линиям до розеток и системы освещения. Розеток в гараже желательно установить несколько. Лучше пусть останется лишняя, нежели потом будет не хватать.

Электропитание или проводка в гараже своими руками

Существует множество советов как «запитать» гараж. Одни носят рекомендательный характер, другие – обязательный. Главное, не пренебрегайте правилами безопасности!

• Электропитание в постройки подается чаще всего по однофазной системе (необходимы линейный провод и еще нулевой). При внутренней разводке внутри помещения кабели групповой сети обязательно должны быть трехпроводными.
• Подключать электроэнергию нужно в присутствии официального лица – представителя вашей энергоснабжающей организации (это требование, как вы сами понимаете, соблюдается потребителями далеко не всегда).
• Монтировать новую систему проводки должен специалист с лицензией на этот вид работ. Но если же мы устанавливаем все сами, то этот пункт также будет не соблюден. Хотя подстраховаться от ошибок и как минимум проконсультироваться с электриком не помешает.
• Помните, что все электроустановки большой мощности с металлическими корпусами (стиральные машины, кондиционеры, бойлеры) должны быть заземлены (соединить надо с нулевым проводом вашей электросети).
• Если разводка электропроводов монтируется в кирпичном помещении, то предпочтение отдают скрытой электропроводке (идет под слоем штукатурки). Если гараж относится к дому с бетонными перекрытиями, где есть пустоты, то провода ведут по ним (штробить бетон не надо). Правда, провода должны быть обязательно с двойной изоляцией.
• Если проводка планируется под полом, то линии следует проводить по трубам либо покрывать цементом. Как и в обычных домах, провода от имеющихся коробок прокладывают не по диагонали и как вам вздумается, а только по вертикали или горизонтали.
• При проведении линий на стыках (между стеной и полом), если в гараже будет плинтус, определите на какой высоте он будет находиться, чтобы не повредить проводку. Рядом с дверью гаража кабель тянут на расстоянии примерно в 100 мм.
• В деревянных домах обычно используют открытую проводку. В отличие от кирпича, дерево может быстро загореться от любой искры при коротком замыкании. Если речь идет о каркасном, панельном доме, то электросети уже уложены в готовые стены здания.
• Установить можно специальные кабель-каналы (они идут для открытой проводки). Тогда различные кабели с телефонными, электрическими, телевизионными или компьютерными линиями удобно убирать внутрь.
• В гараже (который стоит отдельно от дома) желательно использовать проводку в железных трубах. Рекомендуется также применять и герметичные электроустановочные материалы. Если помещение достаточно сырое (гараж представляет из себя подвал), то нужно использовать напряжение в 12 В.
• Учтите, что новая проводка в вашем гараже будет в основном рассчитана на подключение разного рода инструментов и возможно сварки. Поэтому провод нужно брать с запасом
  . При этом потребуется единый электрощит, расположенный поблизости от входа в гараж (с набором автоматических выключателей).

Электропроводка в гараже своими руками – пошаговая инструкция монтажа

Как сделать электропроводку в гараже своими руками — пошаговая схема

Шаг 1:
Подготовка и безопасность

Вынесите из гаража емкости (канистры) с бензином, а также с керосином или краской (если таковые имеются). По правилам пожарной безопасности заправлять автомобиль в гараже нельзя. Также нельзя и пользоваться промывочными керосиновыми материалами. Если вы все-таки не можете соблюсти эти правила, то помещение будет отнесено в классу В-la, а значит при установке проводки должны использоваться газоводопроводные трубы, а все лампы относиться к классу взрывобезопасных. Также придется все предохранители и выключатели (от осветительных цепей) установить отдельно во взрывобезопасном помещении. Как вариант – на улице.

Шаг 2:
Выбираем провод

Для нашей электропроводки можно закупить как медный, так и алюминиевый провод (первый предпочтительнее).

Сопротивление алюминиевого провода выше, чем медного, а потому лучше сразу (совет знающих электриков) закупить медный провод.

Сколько закупить проводов – об этом лучше спросить у электрика или поинтересоваться у продавца (существуют специальные таблицы по ). Решаем, какую проводку выбрать лучше (открытую по стенам или скрытую – которая будет спрятана под слоем штукатурки). Для скрытой требования к изоляции будут ниже (нужен только один слой). Если будет и часть открытой, то кабель понадобится уже с двойной изоляцией.

Шаг 3:
Проводим провод через стену

Тянуть линии нужно через трубы с уплотненным заполнителем (волокнистым). Для освещения территории гаража можете купить светильники. Их удобно расположить в проемах стен. Лампы должны быть напряжением не больше 36 В, если речь идет о переносных лампах, то вообще – до 12 В. Для запитки переносных электроприборов можно использовать гибкий провод (он должен быть с медными жилами, плюс резиновая изоляция). Использовать кабели например с полиэтиленовой изоляцией стандартами вообще запрещено. Сама система гаражного освещения должна подключаться только в одном месте (не как с выключателями на каждый квартирный светильник), это фактически приводит к установке двух проводок.

Обратите внимание на тип отделочных материалов и проводят они ток или нет, а также учтите, из чего вообще построен ваш гараж (из бетона, камня или металла). Желательно защитить себя от пожара защитной аппаратурой. Кабели внутренней проводки монтируют через электрический щиток (для этого понадобится металлический шкаф небольших размеров с дверцей). Нужно установить электросчетчик с группой автоматов, подключить к счетчику кабель. Каждый кабель провести к фазному проводу.

Даже в самом простом гараже необходимо освещение, но если монтаж проводки выполнен на скорую руку, то было бы неразумно ожидать, что она будет надежной и пожаробезопасной. Создавая в этом помещении надлежащие условия для труда, нельзя пренебрегать правилами работы с электропроводкой, иначе последствия могут быть самыми непредсказуемыми. В этой статье мы расскажем вам, как сделать электропроводку в гараже своими руками, придерживаясь норм и предписаний.

Виды гаражей и способы подключения к электроснабжению

В зависимости от того, где находится гараж, может отличаться способ его подключения к электроснабжению.

В кооперативных гаражах

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

В частном доме

Как правило, гараж частного дома подключается к электроснабжению через общий автомат. Рассчитывая мощность электрооборудования, которое будет подключено в гараже, необходимо учитывать электропотребление приборов, находящихся в доме. Если это будет не просто гараж, а автомастерская, в которой будут проводиться электросварочные работы, тогда схема электропроводки в гараже своими руками должна включать отдельную линию 220 или 380 В.

Составляем схему электропроводки

Чтобы правильно составить схему электропроводки, составьте список электроприборов, которыми планируете пользоваться в гараже. В обязательном порядке учитывается количество светильников и их место расположения.

Если гараж используется только для парковки и мелкого ремонта автомобиля, то нет надобности в большом количестве розеток и светильников, но и сильно экономить тоже не нужно. Над верстаком или возле входа можно установить несколько розеток и двухклавишный выключатель для того, чтобы можно было разделить линии освещения по группам.

В многофункциональном гараже должно быть хорошее освещение и много удобно расположенных розеток. Также необходимо обеспечить безопасное освещение смотровой ямы.

Что включить в схему?

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

Простая схема

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

1. Группа розеток 1.
2. Группа розеток 2.
3. Группа освещения 1.
4. Группа освещения 2.
5. Освещение смотровой ямы.

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

Видео: схемы проводки

itemprop=»video» >

В Интернете можно найти фото самых разнообразных схем подключения электропроводки в гараже.

Приобретение расходных материалов

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать .

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

• Распределительный щиток – 1 шт.
• Счетчик электроэнергии – 1 шт. (если нужен).
• УЗО – 1 шт.
• Подрозетники – по количеству врезных выключателей и розеток.
• Распредкоробки – в каждом месте, где будет отвод на розетки и выключатели.
• Автоматические выключатели – тип и количество по схеме. Возможно, потребуется установить некоторые автоматы отдельно, например, возле точильного станка, компрессора и т. п.
• Проводка. Лучше приобрести медный трехжильный провод. Для освещения ‒ 1,5 мм2. Для розеток ‒ 2,5 мм2. Для разводки по гаражу до щитка ‒ 4 мм2. Количество – по схеме +10% на неучтенные выводы в распредкоробках и подрозетниках. Для того чтобы запитать более мощные потребители, рекомендуется провести отдельную линию электропроводки от распределительного щитка до нужного места.
• Гофрированные трубы ПВХ под электропроводку. Диаметр и количество подбираются под имеющуюся проводку. Если проводка будет проходить через легковоспламеняемые материалы, то в таких местах должна быть уложена металлическая гофротруба.
• Если в гараже будет точка для подключения электрооборудования 380V, то надо позаботиться о приобретении специфической розетки и соответствующего кабеля.
• Розетки. Их количество должно быть достаточным для удобного пользования. Важно помнить, что над верстаком может быть несколько светильников – они могут быть подключены как через распредкоробки, так и непосредственно в розетки.
• Выключатель. Кто-то предпочитает одним выключателем отключать освещение в гараже, другому нравится разделить на несколько групп, а третий устанавливает выключатель под каждой лампой – каждый может сделать так, как ему будет удобно пользоваться.

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

itemprop=»video» >

Монтаж

Выполнить монтаж электропроводки в гараже своими руками вполне возможно, в чем вы сейчас убедитесь.

Итак, схема имеется, инструмент и материалы приготовлены – можно приступать к работе.

• Нанесем разметку на стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распредкоробки. При этом важно помнить, что укладка провода по косой нежелательна. Потом, если нужно будет что-то закрепить на стене, определить, где в стене проходит провод, окажется затруднительно – все отводы лучше выполнить под прямым углом.
• Разметив стены, еще раз сверьтесь со схемой, проверив, ничего ли не упущено.
• Загоните автомобиль в гараж и проверьте, удобно ли расположены розетки и светильники. Если нет, то отметьте места, где бы их было бы лучше установить. Будет ли светильник, установленный на потолке или стене должным образом освещать двигатель, чтобы можно было проверить уровень масла.
• Теперь автомобиль не нужен, и лучше, если он будет находиться вне гаража.
• Коронкой подходящего размера делаются все отверстия под распредкоробки и подрозетники.
• Согласно нанесенной разметке, вырезаются штробы, затем перфоратором удаляется лишний строительный материал по глубине реза. В результате должна получиться канавка, в которой спрячется предназначенная для него гофрированная труба.

Теперь можно провести электропроводку в гараже, в чем поможет пошаговая инструкция. Сразу оговоримся, что профессионалы сначала укладывают гофру в стену, устанавливают подрозетники, а потом затягивают кабель. Но если электропроводка в гараже своими руками прокладывается впервые, то лучше придерживаться предложенной нами технологии.

• Загнув конец проволоки, торчащей из гофры, саму гофру укладывают в штробу с таким расчетом, чтобы она входила в подрозетники.
• Отмеченный кусок гофры отрезается, а конец проволоки подгибается, чтобы он не провалился внутрь.
• Затем провод продевается в гофру так, чтобы оставались с двух сторон свободные концы – сантиметров по 15. Более детально с этим процессом можно ознакомиться, посмотрев видео.

itemprop=»video» >

• Гофра с проводом укладывается в штробу и замазывается алебастром. Такие действия выполняются и с оставшимся проводом.
• Затем провод вместе с гофрой вводится в подрозетники / распредкоробки, и только после этого они устанавливаются и закрепляются алебастром. В тех местах, где на стене будут установлены светильники, провод просто выводится наружу.
• После установки вводного щитка выполняется подключение проводов к автоматам. Чтобы было легче сориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в этой цепи.

Когда разводка электропроводки в гараже выполняется неспециалистом, то часто возникают проблемы с подключением УЗО. Подборка из двух видеороликов поможет избежать ошибок при подключении этого прибора.

itemprop=»video» >

itemprop=»video» >

• Выполнив подключение проводов, желательно еще раз проверить, правильно ли всё собрано в щитке.
• Теперь можно включить вводный автомат, затем УЗО и по очереди все автоматы.
• Если монтаж выполнен правильно, то все точки подключения должны работать.

Как видим, даже непрофессионал может справиться с этой работой. Если же после прочтения вы всё еще продолжаете сомневаться в своих способностях и от одной мысли о работе с электричеством начинают потеть ладошки, то лучше пригласите специалиста.

Основы электропроводки в гараже | ХГТВ

В наши дни мы требуем от наших гаражей больше, чем когда-либо прежде, и нам нужно оборудовать их, чтобы обеспечить мощность, необходимую для работы всех наших инструментов и гаджетов. Розетка или две тут и там не помогут. Слишком большое количество электроинструментов и специализированного оборудования может легко перегрузить плохо спланированную электрическую систему, что может привести к возникновению опасных ситуаций, таких как возгорание электропроводки.

В первую очередь определите, какие действия, которые вы планируете выполнять в гараже, потребуют энергии.Если место предназначено просто для парковки автомобилей или хранения вещей, то будет достаточно нескольких стандартных розеток. Большинство пристроенных гаражей к домам, построенным за последние пару десятилетий, имеют соответствующую проводку и достаточное количество розеток для удовлетворения этих потребностей. Для отдельно стоящего, недавно построенного гаража или реконструкции существующего отдельно стоящего гаража без электричества потребуется собственная отдельная система.

Если вы планируете добавить водонагреватель, установить оборудование для стирки, заняться деревообработкой или тяжелыми автомобильными работами, вам необходимо убедиться, что вы допускаете правильную проводку оборудования. Для многих бытовых приборов, таких как водонагреватели и сушилки для белья, требуется напряжение в цепи 240 вольт. То же самое относится и к тяжелому оборудованию, такому как столярная пила (настольная пила промышленного уровня).

Если вы планируете одновременно эксплуатировать большое количество оборудования, лучше настроить на 240 вольт с проводкой большего сечения (толщины), чтобы система не перегружалась и не отключала выключатели. При напряжении 240 вольт электроинструмент будет потреблять вдвое меньше ампер при работе, чем при 120 вольт.Чем выше потребляемый ток, тем ближе вы подходите к сработавшему выключателю, и если вы используете несколько инструментов одновременно, это может легко произойти.

Гаражи также подвержены воздействию влаги: дождь, дующий через открытые двери, вода, капающая с автомобилей, поломка водонагревателя или стиральной машины. Поэтому обязательно наличие защитных розеток прерывателя цепи замыкания на землю (GFCI). Это розетки, которые вы найдете в ванных комнатах и ​​на кухнях, которые в основном защищают вас от удара током, если вы соприкасаетесь с водой во время работы прибора.

Удобство – еще один фактор, влияющий на электрическую систему гаража. Стандартные розетки расположены на расстоянии фута или около того от пола. Если вы планируете добавить рабочие столы вдоль стен, вам также понадобятся розетки на той же высоте над прилавком, что и на кухне. Таким образом, вам не придется сбрасывать шнур за столешницу.

Для выделенных рабочих станций вы также можете установить розетку для кабеля, которая позволит вам подключать инструменты над головой, чтобы не протягивать шнуры по полу.Если вы добавляете устройства открывания гаражных ворот, вам понадобятся розетки на потолке для их питания. Эти розетки также можно использовать для установки выдвижной катушки для шнура питания, которая также может использоваться в качестве отводного шнура и даст вам доступ к электропитанию по всему гаражу, а при необходимости и к подъездной дорожке. Для дополнительного доступа снаружи установите розетку или две на внешней стене гаража или внутри возле дверей.

Имейте в виду, что когда вы ремонтируете или строите, а стены открыты для голых стоек, это лучшее время для выполнения электромонтажных работ.Вернуться и добавить проводку позже будет дороже и трудоемче.

Установка электропроводки в гараже

Вопросы о электропроводке в гараже

---

Вопрос от JD, домовладельца в Северной Калифорнии:
Должен ли я использовать выключатели GFCI Ground Fault или ARC в моем гараже?

Следующей весной будем переделывать и расширять пристроенный гараж в жилом доме. Это будет пещера для пенсионеров.Все вилки будут на 20 ампер с проводом №10. Раньше я использовал электрические обжимные станки Бьюкенена с гильзами и колпачками. Мне они нравятся больше, чем крутящиеся на проволоке гайки.

Моя проблема в том, что у меня целый магазин, у меня дома в городе, а не в моем будущем пенсионном доме, который нужно переделывать, магазинным оборудованием 1930-х и 1940-х годов, которое я полностью восстановил. Если какое-либо из этих устройств находится в цепи замыкания на землю или короткого замыкания, старые двигатели каждый раз будут отключать цепь.

Я знаю, что старый код позволял годами использовать «прямые» вилки в гаражах, потому что люди кричали о том, что их старые холодильники или морозильники отключают эти цепи, я даже читал это в справочном материале по разработке старого кода.

Но так как большая часть этого старого оборудования была заменена за последние 25 лет, разработчики кода NEC добавили гаражи к методу работы с дуговым замыканием на землю.

Проблема для таких как я. Итак, я должен играть в игру и заменять все после того, как работа будет сделана? Должен ли я использовать выключатели GFCI Ground Fault или ARC Fault, а затем просто поменять их местами?

Будь я проклят, если буду менять каждый электродвигатель на восстановленной технике.

Есть предложения?

Ответ Дейва:
Защита от замыканий на землю GFCI для гаражных цепей

JD, я слышал, откуда вы, однако я бы попробовал новые розетки и автоматические выключатели ARC Fault и GFCI.Я тоже помню, когда появились эти новые устройства, было много неприятных отключений, но было несколько улучшений, которые сделали эти устройства намного более надежными. При работе в гараже с заземленным бетонным полом важно иметь защиту GFCI, особенно при использовании старых двигателей и оборудования с неизолированным металлическим каркасом. Если ваши старые двигатели продолжают отключать GFCI, я бы посоветовал вам выполнить некоторые тесты на непрерывность двигателей и заменить любую изношенную тканевую проводку или провода с треснутой изоляцией на новый провод.У меня также есть коллекция старого электрооборудования, которое я буду использовать, по крайней мере, как доску для демонстрации старой истории электротехники.

Резьбовые соединители проводов по сравнению со старым стилем обжимных и гильзовых соединений Бьюкенена
После нескольких лет работы в области электротехники и работы с тысячами вопросов по этому вопросу стало очевидным, что расширение и сжатие металлических компонентов электрической цепи будет способствовать ослаблению соединения, что приведет к нарушению электрического соединения и повреждению оборудования.Так как разъем обжимного типа был популярным продуктом, я выступаю за использование разъема с резьбой на проводе для соединений цепей с меньшей силой тока, особенно типов с внутренней пружиной, которая будет сгибаться при колебаниях температуры. Сказав это, я использую обжимные изделия для более крупных проводов с одобренным обжимным инструментом, который обеспечивает плотный обжим и хорошее соединение. Мы видим, что обжимной тип проводных соединителей широко используется в промышленности, однако единственный способ сделать эти соединения надежными — это использовать обжимной инструмент с четырьмя зубьями и диэлектрическую смазку, как это требуется для приложения.

Будьте в безопасности и наслаждайтесь своим новым гаражным проектом!

---

Вопрос от Джима, мастера на все руки из Огайо:
Как установить флуоресцентное освещение в гараже?

У моего сына есть отдельно стоящий гараж на одну машину, и единственный свет, который у него есть в гараже, это от открывания двери. У меня есть три 4-футовых люминесцентных светильника, которые я хотел бы установить, но точно не знаю, как это сделать. В гараже есть как минимум одна розетка.

Ответ Дейва:
Как правило, розетка может использоваться для источника питания, где проводка может быть продлена до выключателя, а затем до осветительных приборов.

---

Могу ли я заменить 15-амперный выключатель на 20-амперный?

Когда я включаю свет и использую что-либо, выключатель срабатывает. Могу ли я заменить 15-амперный выключатель на 20-амперный?

Как подключить новый гараж Проект

Электропроводка нового гаража и планирование электрических цепей: содержит все основные требования к электрическим цепям для предлагаемого гаража…

Как восстановить потерянную энергию в гараже

Стив из Калифорнии спрашивает: Я замкнул розетку в гараже, и теперь не работает электричество, как я могу это исправить? Как решить проблему с потерей питания в гараже.

Установка электроснабжения в гараже

Как подключить автоматический выключатель GFCI к электрическому щиту в гараже? Электропроводка в гараже, как подключить автоматический выключатель GFCI.

Как установить проводку для освещения гаража

Как добавить светильник к существующему свету? Электропроводка для дополнительных светильников.

Как подключить люминесцентную лампу в гараже

Как установить проводку для светильника: при установке люминесцентного освещения в гараже, который будет отделан гипсокартоном, кабель NM или Romex может быть установлен в месте, где будет установлен светильник после отделки и покраски гипсокартона.

Электрические нормы для гаражных розеток и розеток GFI

Как спланировать и установить электрическую проводку для гаражных розеток и цепей освещения: электрические нормы и правила защиты GFCI для розеток 15 А и 20 А, 125 В в гаражах.

---

Проект электрики и отдельного гаража

Размер кабеля для подпанели гаража

Вопрос от Ко:
Проект электрики и отдельно стоящего гаража.
У меня есть ремонт в отдельно стоящем гараже (с жилой площадью наверху), подземный трубопровод 3/4 дюйма из ПВХ. Его длина составляет 53 фута, с изгибом радиусом 4 дюйма (90 градусов) на обоих концах. Каков самый большой набор кабелей, которые, как известно, протягиваются через 3/4-дюймовый ПВХ для питания дополнительной панели (горячая/горячая/нейтральная/земля)?
Я оцениваю № 6 для обеих ног и нейтрали и № 8 для земли.

Ответ Дэйва
Ко, похоже, вы можете быть ограничены медными THW/THWN #6 и #8. Размер ПВХ и количество изгибов могут быть проблемой. Используйте много смазки для проволоки.
Урок здесь заключается в том, чтобы всегда увеличивать размер трубы из ПВХ. ПВХ недорог, поэтому планируйте заранее, пока траншея открыта!
Для получения дополнительной информации о заполнении кабелепровода:
https://ask-the-electrician.com/wire-in-conduit.html

---

Обнаружение проблемы в электрической цепи

Эд спрашивает:
Я добавил несколько лампочек, выключателей и розеток в свой гараж.Источников энергии было два. Один был от существующего трехпанельного коммутатора, который работал повсюду. С этим все работало.

Но я взорвал его с другой линией. Первоначально он питал только две розетки: одна на потолке рядом с устройством открывания гаражных ворот (который подключался к ней), а другая розетка была выключателем (GFI?) На задней стене. Мой план состоял в том, чтобы подключиться к этой линии для трех источников света и трех розеток (исходные два плюс еще один). Но когда я был готов проверить это, один переключатель еще не был установлен, но провода были на месте, свернутые вместе (и зачищенные).Так что замкнуло. После того, как я разделил провода, я сбросил выключатель без питания. Я отключил основное питание, вошел в панель и переключил черный провод с линии на выключатель, который, как я знал, работал, но все равно ничего. Возможно ли, что провода были повреждены?

Спасибо за любой совет, который вы можете дать.

Эд в De Land Florida

Ответ Дэйва:

Эд, вполне возможно, что когда вы восстанавливаете питание в цепи, там есть электричество вплоть до разрыва соединения, так что будьте очень осторожны.Здесь пригодится тестер напряжения типа Tick, чтобы вы могли видеть, где находится напряжение и где оно останавливается, что, скорее всего, даст четкое указание на местонахождение проблемы.

---

Электрощит для гаражного электрощита

Майкл из Полсона, штат Монтана, спрашивает:

У меня есть главная электрическая панель Cutler Hammer. Я хочу добавить еще один выключатель на 100А для своей гаражной панели. Кажется, на панели нет места для подключения другого выключателя.Придется менять панель или я что-то упустил?

Ответ Дейва:
Майкл, в зависимости от конкретной панели Cutlet Hammer, которая у вас есть, можно заменить несколько полноразмерных автоматических выключателей тандемными автоматическими выключателями, что освободит необходимое место для автоматического выключателя на 100 ампер для панели гаража. .

---

Статическое электричество от электронного балласта

Джоди спрашивает:
Я установил новый электронный балласт в люминесцентный светильник.На моем радио теперь помехи. Как я могу это остановить?

Ответ Дейва:
Привет, Джоди, да, некоторые из этих светильников производят линейный шум, особенно экономичные светильники для магазинов. Во-первых, убедитесь, что прибор заземлен. Затем купите себе полосу вилки, которая имеет встроенное подавление носа и кондиционирование линии, что должно устранить линейный шум. Имейте в виду, что шум может также передаваться прямо в сигнал антенны. В этом случае вам может потребоваться обновить прибор до лучшего бренда.
Подробнее о кондиционированных лентах для розеток

Установка собственного устройства открывания гаражных ворот

Майкл Чотинер

Все устройства для открывания гаражных ворот популярных марок поставляются с подробными пошаговыми инструкциями по установке двигателя устройства открывания, компонентов системы привода и элементов управления, а также по выполнению электрических соединений. Если вы сообразительны, терпеливы и находчивы, вы, вероятно, сможете установить устройство для открывания гаражных ворот самостоятельно за четыре-шесть часов. Но реальный вопрос заключается в следующем: как только вам удастся установить открывалку, будет ли она работать должным образом?

Прочтите эту статью до конца перед началом установки, чтобы узнать советы, которых нет в руководстве производителя.Они предоставят вам все возможности для правильной установки с первого раза и точной настройки устройства открывания, чтобы оно работало безупречно.

Подготовьтесь к успеху

Первое, что нужно сделать, это выбрать устройство для открывания гаражных ворот, которое хорошо сочетается с дверью и вашим стилем жизни. В приведенных ниже таблицах приведены рекомендации по номинальной мощности и дополнительным функциям.

Ряд проблем с самой дверью гаража может повлиять на работу устройства открывания и его срок службы.К наиболее распространенным проблемам, которые приводят к прерывистой работе и отказу сошника, относятся:

• Сломанные, изношенные или неправильно отрегулированные пружины баланса
• Сломанные, заблокированные или неправильно натянутые тросы
• Смещенные гусеницы
• Погнутые или изношенные ролики

Любой или все перечисленные выше элементы могут затруднить открывание и закрывание двери, чем это необходимо, что приведет к тому, что механизм открывания будет работать слишком медленно или вообще не будет работать. Перегрузка сошника приведет к тому, что двигатель сгорит раньше, чем должен.

Если ваша дверь шумная и ее трудно открыть вручную, существующие условия, скорее всего, также усложнят задачу новичку. Если дверь хочет захлопнуться, когда вы опускаете ее вручную, что-то нужно исправить, прежде чем устанавливать открыватель.

• Визуально осмотрите тросы, ролики и пружины, чтобы определить, не сломаны ли они, не погнуты и не заблокированы ли они.
• С помощью уровня проверьте вертикальность вертикальных участков гусениц и измерьте расстояние между гусеницами в нескольких точках, чтобы убедиться в отсутствии смещения.
• Чтобы проверить балансировку двери, поднимите дверь вручную из закрытого положения на полпути в проеме и отпустите ручку. Если дверь поднимается или опускается сама по себе, необходимо отрегулировать натяжение пружины. Если дверь падает, это признак сломанной пружины.

Хотя заменить неисправные ролики, которые не прикреплены к тросам, и/или отрегулировать гусеницы нетрудно, пружины и натянутые тросы слишком опасны для самостоятельной работы. Наш совет: если вы подозреваете, что гаражные ворота не двигаются так свободно, как должны, обратитесь к профессиональному установщику, прежде чем пытаться установить новый привод самостоятельно.

Инвентаризация выбранного вами пакета

Большая часть того, что вам понадобится для установки устройства открывания гаражных ворот, входит в комплект поставки. Этот отрывок из руководства по установке популярной модели (ниже) показывает типичные основные части, входящие в комплект, и то, как они сочетаются друг с другом.

Предоставлено компанией Chamberlain Устройство открывания гаражных ворот

Обратите внимание: если вы заменяете существующий сошник, вам необходимо заменить все связанные с ним детали (например, не только двигатель).Нельзя ожидать, что элементы управления или датчики безопасности старой системы будут работать с новой.

Также имейте в виду, что некоторые вещи, которые могут вам понадобиться, могут не входить в комплект. Например:

• Вам понадобится заземленная розетка на 120 В на потолке рядом с местом, где будет установлен двигатель открывателя. Если его там еще нет, установите его у лицензированного профессионала.
• Если высота ваших гаражных ворот превышает 7 футов, вам потребуется удлинитель направляющих для замены передней секции направляющих, входящей в комплект для ворот стандартной высоты.Вам также понадобится удлиненная цепь или ремень.
• Для двери с деревянной или пластиковой обшивкой вам понадобится панель управления. Он крепится к центру двери гаража и фиксирует кронштейн, который зацепляет рычаг, который втягивает и опускает дверь.
• В зависимости от каркаса вашего гаража и вашего доступа к элементам каркаса вам могут понадобиться обрезки 2×4, 2×6 и фанеры для блокировки там, где тяжелые компоненты, которые будут находиться под нагрузкой, должны быть надежно закреплены.
• Имейте под рукой тяжелый уголок, который заменит слабую ленту, которую большинство производителей используют для крепления двигателя открывателя.Уголок также пригодится для изготовления распорок, чтобы устранить раскачивание и вибрацию опоры двигателя.

Также соберите инструменты, которые могут вам понадобиться:

• 6-футовая стремянка (обычно 8-футовая лестница удерживает сошник на месте, пока вы измеряете длину уголка – при необходимости подложите доски под сошник, чтобы поднять его)
• Зажимы
• Дрель-шуруповерт с битами и наконечниками для отверток и торцевых ключей (беспроводная)
• Отвертки
• Универсальный нож
• Кусачки/инструмент для зачистки проводов
• Проволочный степлер
• Ножовка или другая пила для резки металла
• Ножницы
• Плоскогубцы — Швеллеры и иглы
• Рулетка
• 4 фута.(мин.) уровень
• Гаечные ключи различных типов и размеров, в том числе: набор головок, разводной ключ, рожковые ключи

Сборка и установка механизма открывания гаражных ворот – шаг за шагом

Подробные пошаговые инструкции см. в руководстве по установке производителя. Процедуры для самых популярных марок и моделей аналогичны, а руководства хороши и хорошо иллюстрированы. В большинстве случаев лучше выполнять шаги установки в таком порядке:

1. Установите панель управления (деревянные или пластиковые двери).
2. Установите кронштейн жатки.
3. Соберите систему направляющих и прикрутите ее к двигателю.
4. Добавьте тележку, шкив и приводную цепь или ремень.
5. Вставьте стопорный болт в направляющую по направлению к концу двигателя.
6. Вставьте конец направляющей в кронштейн жатки.
7. Поднимите и поддержите моторный конец узла примерно в правильном положении для крепления.
8. Соберите потолочный кронштейн и прикрепите двигатель открывателя.(Не подключайте шнур питания, пока не будут выполнены все перечисленные ниже действия по подключению.)
9. Прикрепите дверной кронштейн к панели управления.
10. Прикрепите изогнутый рычаг к дверному кронштейну; прикрепите прямую руку к тележке.
11. Установите компоненты датчика препятствий.
12. Установите кнопочный настенный выключатель и подсоедините провода к клеммам.
13. Подсоедините провод от настенного выключателя к клеммам электродвигателя открывателя.
14. Подсоедините провода от датчиков препятствий к клеммам на двигателе открывателя.
15. Подключите устройство открывания и убедитесь, что на элементы управления и датчики безопасности подается питание.

Проверьте работу двери и выполните необходимые регулировки усилия

После завершения сборки и электрических подключений попробуйте несколько раз поднять и опустить дверь, чтобы убедиться, что все работает правильно. Поначалу это бывает редко, но современные открыватели имеют элементы управления для регулировки усилия и расстояния хода как вверх, так и вниз.В зависимости от марки и модели регуляторы регулировки могут быть электронными или аналоговыми. Вы найдете их на корпусе мотора открывателя — либо в виде набора кнопок, либо в виде винтов, каждый из которых помечен для движения, которым они управляют.

Вот руководство по устранению неполадок, разработанное, чтобы помочь вам внести окончательные коррективы, чтобы устройство открывания и дверь работали идеально.

Должны ли вы установить устройство открывания гаражных ворот самостоятельно?

Если вам нравятся испытания, обязательно попробуйте. Просто не забудьте оставить опасные регулировки пружин и тросов профессионалу.Воспользуйтесь нашим Руководством по устранению неполадок и регулировке (см. выше), чтобы заставить дверь работать после того, как вы точно следовали инструкциям производителя по установке.

Об авторе:  Майкл Чотинер — домовладелец и давний владелец строительного бизнеса, который пишет о том, что нужно делать, а что нельзя делать для проекта «Сделай сам» для Home Depot. Советы Майкла по открывателям гаражных ворот предназначены для того, чтобы дать домовладельцам прочные знания, необходимые для принятия решения о том, устанавливать ли их самостоятельно или обратиться к профессионалу.Полный набор открывателей гаражных ворот Home Depot, включая стили, упомянутые Майклом, доступен в Интернете.

Как провести электропроводку к пристроенным гаражам

Пристроенные гаражи — отличная идея, потому что они дают вам безопасное место для хранения вашего автомобиля. Пристроенные гаражи также являются отличными рабочими зонами для домашних проектов и хобби. Не все пристроенные гаражи оснащены электричеством или достаточным количеством розеток для ваших нужд. Наем электрика может быть очень дорогостоящим и может стать дороже, только если вам нужно добавить электрические панели.Самое простое решение для расширения электрических возможностей в пристроенных гаражах — это провести электропроводку от основного дома до гаража.

Шаг 1. Найдите провода

Пристроенные гаражи имеют общую стену с домом, и провода, которые вам нужны, находятся там. Определите область, где вы хотите разместить новую розетку. Вам нужно будет найти провода в стене, которые находятся ближе всего к этому месту. Используйте карандаш, чтобы отметить область, а затем поверните к детектору напряжения. Проведите его по стене. На детекторе загорятся индикаторы или прозвучит звуковой сигнал, чтобы предупредить вас о наличии тока.Отметьте эту область карандашом. Основываясь на этих выводах, вы можете изменить местоположение розетки.

Этап 2. Установка распределительной коробки

Стены примыкающих к дому гаражей обычно изготавливаются из одних и тех же материалов и имеют одинаковую изоляцию. После того, как вы определили, где находятся провода, вам нужно будет установить розетку. Прежде чем сделать это, выключите электричество на автоматическом выключателе и разместите записку, предупреждающую всех, кто может наткнуться на него, не включать его снова.Используйте искатель шпилек, чтобы найти шпильки в стене и отметить их.

С помощью пилы аккуратно прорежьте отверстие размером с выпускную коробку. Найдите черный и белый провода: обрежьте их, а затем снимите часть оболочки. Отрежьте кусок черного и белого провода от новых катушек и зачистите концы. Прикрепите их к проводам в стене с помощью колпачков, а затем проденьте их в розетку. По сути, вы создаете мост. Поместите распределительную коробку в проделанное отверстие и прикрепите ее винтами через пластиковую рамку вокруг коробки.

Шаг 3. Установка розетки

Розетка — довольно простое устройство, и ее легко подключить. Используйте отвертку, чтобы ослабить клеммные винты, затем оберните черный провод вокруг латунного винта, а белый провод вокруг серебряного винта и затяните. Если на розетке есть медный провод, примотайте его изолентой к розетке. Прикоснитесь выводами детектора напряжения к проводам в розетке. Если провода подключены правильно, извещатель издаст звуковой сигнал. Присоедините розетку к розетке, наденьте крышку и включите питание.

Что нужно знать перед подключением электропроводки в сарае

Что должен знать каждый домовладелец перед прокладкой электропроводки в сарае

Глубокая ночь. Ваш кондиционер сломался, и вы не можете спать из-за жары. К сожалению, ваша жена хранила коробку вентилятора в сарае на заднем дворе. Умирая от легкого движения воздуха, вы берете фонарик, светящий в лучшем случае тусклым светом, и направляетесь на задний двор. Как только вы открываете дверь, фонарик гаснет, оставляя вас в темноте.Хотите ли вы просто свет, чтобы помочь вам ориентироваться в темноте, или вам нужен полностью функциональный гараж, проводка в сарае не так сложна, как вы думаете. Вам просто нужно предварительное планирование, немного ноу-хау и пару выходных вашего времени.

Электромонтаж сарая – с чего начать

Планирование — первый важный шаг к электропроводке сарая под открытым небом. «Вы сэкономите много денег, если подумаете об этом заранее», — сказал Даниэль Стоддард, лицензированный электрик класса А, из Bendanco Construction, Inc.в Элктоне, Вирджиния.

Для чего используется сарай?

Первый вопрос, который нужно задать, предлагает Стоддард, это то, для чего вы используете сарай. Электрические требования для сарая отличаются от требований гаража.

Если вам нужна простая линия, которую Стоддард называет «кабель и вилка», работа — это относительно простой проект «сделай сам» на выходные. Если вы хотите использовать свой сарай для гаража, в котором есть электроинструменты, сварочный аппарат, воздушный компрессор или аналогичные устройства для отсоса сока, вам нужно немного больше спланировать.

Какие инструменты вы будете использовать?

Одна электрическая цепь может работать только с таким количеством ампер. Поэтому, если вы планируете использовать инструменты, требующие большого тока, такие как настольная пила и пылесборник, вам нужно запустить достаточное количество цепей, чтобы справиться с нагрузкой. Кроме того, хотя большинство инструментов и приборов работают от сети 110 В, некоторым требуется 220 В. Такие вещи, как сварочные аппараты, компрессоры и кондиционеры, часто требуют питания 220 В.

Зная, что вы будете использовать в своем гараже, вы поймете, какой тип проводки и розеток, а также сколько цепей вам нужно установить.Как только вы примете это решение, разумно обратиться к электрику, чтобы убедиться, что ваши цепи достаточно тяжелые.

Выдержит ли панель дома дополнительную нагрузку?

В большинстве современных домов есть 200-амперная сеть, которая должна обеспечить достаточное количество энергии для ведения домашнего хозяйства и дополнительную нагрузку складского помещения с освещением. Но если вы планируете добавить гараж с инструментами или иметь какое-то отопление и охлаждение в вашем здании, вы хотите начать подсчет ампер, чтобы убедиться, что у вас достаточно для его покрытия.Проект может потребовать подключения дополнительной панели.

Если вы не разбираетесь в электрике, Стоддард предлагает сфотографировать вашу текущую панель и показать ее электрику вместе со своими планами, чтобы увидеть, возможно ли то, что вы хотите сделать.

«Часто люди присылают мне свои планы и спрашивают: «Выполнимо ли это?», — сказал он. Быстрый расчет с его стороны подскажет домовладельцу то, что ему нужно знать.

Как вы будете получать электроэнергию от дома к зданию?

Для одиночной цепи лучший способ провести электричество на открытом воздухе — это использовать удлинитель.Поскольку дома, построенные после 1980 года, оснащены наружными розетками с защитой GFI, совершенно безопасно иметь единственную розетку в здании, подключенную к дому с помощью удлинителя с наружным номиналом.

«Он фактически превращает ваш открытый сарай в еще одно устройство», — сказал Стоддард.

Он предостерегает домовладельцев отсоединять и хранить удлинитель, когда он не используется, или, если вы хотите, чтобы он всегда был подключен, использовать только шнуры, помеченные для использования на открытом воздухе.

Если вы создаете гараж с несколькими цепями или дополнительной панелью, лучший способ провести электричество на открытом воздухе — это закопать линии в землю.Конечно, размещение сарая будет влиять на возможность закапывания линий. Есть ли на вашем пути другие инженерные коммуникации? Есть ли хардтоп или бетон для пересечения? Это то, что нужно учитывать при планировании. Ваши ответы также повлияют на стоимость проекта.

Сколько времени займет проект?

Фаза планирования занимает больше всего времени. Если вы планируете использовать электропроводку в открытом навесе, чтобы использовать его в качестве гаража, несколько эскизов и фотографий того, что вы хотите, помогут, когда вы перейдете к практическому этапу.Используйте этот этап, чтобы проконсультироваться с электриком об инструментах, которые вы планируете использовать, и о прочности ваших цепей.

Однако после того, как вы закончите свои планы, вы можете легко выполнить простую работу «кабель и вилка» за полдня. Если вы хотите еще несколько сосудов, это может занять выходные. Электропроводка для гаража имеет самую длинную практическую фазу, состоящую из двух или более выходных, в зависимости от того, насколько далеко ваше здание находится от вашего дома.

Что еще мне нужно знать?

Для любого строительного проекта всегда уточняйте коды у местных органов власти и у ассоциации домовладельцев.Вы хотите убедиться, что вам не нужны никакие разрешения и что вы соблюдаете все постановления.

Я не думаю, что смогу это сделать, что теперь?

Если вы уверены в своих силах смонтировать электропроводку в собственном сарае, но нуждаетесь в небольшом обучении, ознакомьтесь со следующими книгами:

Но если вас пугает обучение электромонтажу, у вас есть несколько вариантов. Вы можете нанять лицензированного электрика. Или вы можете купить сарай с уже установленной проводкой. Ulrich Lifestyle предлагает несколько пакетов электрооборудования в соответствии с вашими потребностями.Если у вас уже есть здание, в котором нет места для нового, рассмотрите возможность обмена старой модели или продажи ее до прибытия новой.

Электропроводка сарая дает вам выбор. Дает свет в темноте. Он достает из гаража инструменты для деревообработки. И это обеспечивает среду с контролируемым климатом для вас, чтобы заниматься своими увлечениями.

Готовы начать? Есть еще несколько вопросов? В любом случае, мы можем помочь, когда дело доходит до проводки сарая!

Как проложить воздушный провод к отдельно стоящему гаражу

Следуйте строительным нормам и другим протоколам и приобретите необходимое электрооборудование для прокладки верхнего электрического провода к отдельно стоящему гаражу.Сначала проложите кабели снаружи в кабелепроводе, проложите растяжку для усиления силового кабеля и закрепите силовой провод на растяжке с помощью стяжек.

Как провести надземный электрический провод к отдельно стоящему гаражу

Прокладка подземных электрических проводов к отдельно стоящему гаражу из-за препятствий, таких как внутренние дворики или подъездные пути, может быть обломом. Одним из распространенных и полезных решений этой проблемы является прокладка воздушных проводов.

Подача электроэнергии от главной панели вашего дома к отдельно стоящему гаражу по проводам, проложенным на определенной высоте от земли, называется воздушным проводом.В этой статье мы расскажем вам, как провести воздушный провод в отдельно стоящий гараж.

Для домов, где подземная проводка становится проблемой, воздушная проводка может быть удобным способом подачи электроэнергии в отдельные гаражи. Таким образом, факторы, которые необходимо учитывать при прокладке воздушных проводов в вашем отдельно стоящем гараже, следующие:

Соблюдение местных кодов коммунальных услуг

Любая модификация или новое электрическое подключение в жилых домах требует проверки и разрешения от местных коммунальных служб или необходимо поддерживать необходимые коды.Таким образом, прежде чем начать электропроводку в вашем отдельно стоящем гараже, вы должны связаться с местным офисом, чтобы ознакомиться с нормами и законами, касающимися воздушной проводки.

Кроме того, многие муниципалитеты не разрешают воздушную проводку или предъявляют к ней особые требования. Поэтому вы должны проверить свой дом и получить разрешение на прокладку воздушной проводки.

Обеспечение свободного пространства вокруг проводки

1. Воздушные провода должны находиться на безопасном расстоянии от общественных зон дома, таких как вход, внутренний дворик и сад.
2. Воздушные проводники должны находиться на расстоянии 3 фута от подъездов, балконов, дверей и окон в открытом состоянии.
3. Воздушные линии должны находиться на безопасном расстоянии от деревьев или электрических столбов.
4. Воздушные провода должны находиться вдали от источников воды, таких как плавательные бассейны, гидромассажные ванны и спа. Они должны, по крайней мере, поддерживать безопасное расстояние в 10 футов по горизонтали и 22,5 фута по вертикали в соответствии с правилами коммунальных служб.
5. Расстояние до общественных мест, таких как улицы, дороги, парковочные места, должно быть не менее 18 футов.

Эти расстояния могут различаться в зависимости от коммунальных кодов разных штатов и муниципалитетов. Так что вам лучше провести исследование и следовать местным правилам.

Покупка необходимых электрических деталей

Важно купить правильные детали для подключения воздушной проводки. Поэтому вы можете обратиться к электрику за советом по поводу оборудования, которое вам понадобится для электропроводки в вашем гараже. Количество кабелей и проводов будет зависеть от расстояния между главным щитом вашего дома и гаражом, к которому вы хотите подключить электроэнергию.

Также это будет зависеть от того, есть ли в пространстве между гаражом и вашим домом какие-либо препятствия или нет. Количество этих частей будет варьироваться от дома к дому, так как размеры разные. Тем не менее, общие части, которые требуются:

1. Огородоизненные Masteads
2. Gurnbukles
3. Парень проволоки
4. Парень проволочные зажимы
5. Cable Cable
6. кабельные связи
7. жесткий трубопровод
8. Изоляторы

бегущий накладной провод в отдельно стоящий гараж

Процесс прокладки ВЛ в ​​ваш гараж совсем не сложная задача, но необходимо иметь базовые столярные и технические навыки, связанные с электромонтажными работами.Кроме того, вы должны иметь необходимые навыки электрика и инструменты, чтобы иметь возможность провести воздушные провода от главного щитка до отдельно стоящего гаража.

В противном случае вы можете обратиться за помощью к опытным электрикам в вашем районе. Они сделают вашу работу без каких-либо хлопот. Однако, если у вас есть базовые знания в области электротехники и вы не хотите тратить дополнительные деньги на оплату услуг электриков, вы можете сделать это самостоятельно, выполнив следующие действия:

Шаг 1

Сначала выньте кабели из главной панели и установите их снаружи в трубопроводе на высоте не менее 13 футов от земли.Установите еще один трубопровод на стороне отдельного гаража. 13 футов — это безопасная высота просвета для проезда любого транспортного средства по земле. Кроме того, не забудьте использовать защищенную от непогоды мачту.

Шаг 2

Затем протяните растяжку, чтобы усилить силовой кабель, так как он не может выдержать собственного веса. Не забудьте установить дополнительные опоры для подключения растяжки. Пропустите растяжку, оставив некоторый провис, так как длина троса меняется в зависимости от температуры.

Шаг 3

Наконец, с помощью стяжек прикрепите провод питания к растяжке примерно через каждые 12 дюймов.Или вы также можете обернуть силовые провода вокруг растяжки.

Почему стоит выбрать воздушную проводку?

Более традиционным и хорошо зарекомендовавшим себя методом обеспечения электроснабжения является подземная проводка. Но в некоторых случаях копать под землей практически сложно, так как грунт иногда бывает каменистым или в земле есть бетонные конструкции. В таких условиях метод воздушной проводки является более эффективным и простым способом.

Часто задаваемые вопросы

Сколько стоит воздушная проводка к отдельно стоящему гаражу?

Стоимость зависит от длины провода.Также стоимость провода, трубопроводов и сервисных мачт варьируется в зависимости от их качества. Тем не менее, от 1000 до 2000 долларов должно быть достаточно, чтобы легко выполнить работу.

Должен ли я использовать кабелепроводы для воздушной проводки?

Да, вы должны использовать кабелепроводы. Электрические кабели нельзя оставлять открытыми снаружи, так как экстремальная температура и дождевая вода могут представлять опасность.

Какой тип кабелепроводов следует использовать для воздушной проводки?

Идеальным типом кабелепроводов будет жесткий металл.Поскольку трубы будут подвергаться прямому воздействию солнечных лучей, жесткие металлические трубы обеспечат более длительную защиту.

Провода какого сечения нужны для электроснабжения гаража?

Медные проводники 12 AWG с прерывателем на 20 ампер и медные проводники 14 AWG с прерывателем на 15 ампер являются идеальным выбором для гаража.

Как провести кабель Ethernet через наружную стену?

Чтобы провести кабель Ethernet через наружную стену, сначала необходимо просверлить отверстие в подходящем месте во внешней стене, проложить кабель Ethernet в нужном месте внешней стены и, наконец, загерметизировать отверстия вокруг кабеля для предотвращения проникновения воды. .

В заключение

Прокладка воздушных проводов к отдельно стоящему гаражу не составит большого труда, если вы знаете технические навыки, необходимые для выполнения электромонтажных работ. Кроме того, вы всегда можете воспользоваться профессиональной помощью электрика. И последнее, но не менее важное: убедитесь, что вы соблюдаете общие электротехнические, строительные нормы и правила безопасности, чтобы избежать каких-либо неудобств.

Как проложить подземную электропроводку (в гараж, сарай или магазин)

Нередко требуется прокладка электропроводки 120 В под землей.Возможно, вы захотите подать электроэнергию в свой сарай, мастерскую или гараж. Другое распространенное использование — подача питания к фонарному столбу или электрическому двигателю ворот. В любом случае вы должны знать о нескольких требованиях к подземной проводке, чтобы соответствовать большинству действующих строительных норм и правил. Мы покажем вам, как установить подземную электропроводку из одного места в другое.

Требования к подземной электропроводке – насколько глубоко я должен закопать провод?

Первый вопрос, который нам всегда задают: «Насколько глубоко мы закапываем проводку или кабель?» Это отличный вопрос.И ответ заключается в том, что это зависит от того, какой провод вы используете и прокладываете ли вы его в кабелепроводе или нет. Поскольку большинство людей задают вопрос, чтобы удовлетворить конкретное желание максимальной глубины заглубления, давайте начнем с этого. В зависимости от того, насколько глубоко вы прокладываете подземную электропроводку при ее установке, у нас есть следующие варианты:

Глубина заглубления 24 дюйма более). Вам не нужно использовать кабелепровод на этой глубине с кабелем UF, однако вам необходимо предусмотреть кабелепровод из ПВХ на ваших вертикальных каналах, начиная с 18 дюймов.

Глубина заглубления 18 дюймов

• Провода THWN-2 можно прокладывать внутри кабелепровода из ПВХ на глубине всего 18 дюймов в земле. Это защитит провод от повреждения в случае, если кто-то перекопает кабель. THWN-2 в основном водостойкий THHN (термопластичный высокотермостойкий провод с нейлоновым покрытием)

Глубина заглубления 12 дюймов

• защищен GFCI.Защитите его ПВХ там, где он появляется дома, в гараже или магазине.

Глубина заглубления 6 дюймов

• Если вы используете оцинкованный жесткий ЭМП (металлический электрический кабелепровод) с отдельными проводниками внутри, вы можете закопать его на глубину всего 6 дюймов. Идея здесь в том, что ЕМТ может выдержать удар лопатой или другую существенную потенциальную причину короткого замыкания проводки.

Общие примечания по проводу для подземных работ

Если вы когда-нибудь захотите использовать металлический кабелепровод EMT вместо ПВХ, вы можете это сделать.Как правило, мы используем серый 3/4-дюймовый ПВХ для одной линии. Кроме того, несмотря на то, что требуемая глубина заглубления, указанная выше, в целом должна быть точной, сначала проверьте местные строительные нормы и правила. Прежде чем приступить к работе, вы должны быть абсолютно уверены, что соблюдаете требования. Обычно мы предпочитаем использовать кабелепровод из ПВХ при подаче электроэнергии в удаленное место под землей. Это дает вам гораздо большую защиту по сравнению с кабелем, проложенным в земле, в долгосрочной перспективе.

В конце концов, просто разберитесь со своими вариантами и выберите самый безопасный или самый простой маршрут в зависимости от ситуации.Если вы можете обойтись без кабелепровода, а проводка находится в области, которая не может помешать копанию в будущем, то лучше всего использовать кабель для прямого захоронения. Если вы бежите через середину своего двора, лучшим выбором может показаться труба из ПВХ или металла, даже если это излишество.

Пошаговая инструкция по прокладке подземной электропроводки

Мы не предоставляем множество инструкций по прокладке подземной электропроводки. Установка проводки или кабелепровода требует много работы, но не много подробных инструкций.

Звоните, прежде чем копать!

Не забывайте планировать заранее и звоните, прежде чем копать. Вы же не хотите задеть какие-либо подземные водопроводные линии, электрические линии, канализационные стоки или что-либо еще. В большинстве муниципалитетов вашу собственность проверят в течение дня или двух бесплатно и по вашему телефону. Выделение важных строк флажками перед началом действительно избавит вас от многих хлопот и головной боли. Не пропускайте этот шаг!

Копание траншеи

Мы выкопали много траншей с помощью лопат.Не делайте этого, если вам дорого ваше время. Если у вас есть кто-то, кого вы отчаянно хотите помучить, или вы проходите всего несколько футов, то использование траншейной лопаты вполне подойдет. Однако, если вам нужно пройти большое расстояние с закопанным электрическим кабелем, мы рекомендуем арендовать траншеекопатель.

В большинстве мест можно арендовать 24-дюймовый траншеекопатель менее чем за 200 долларов в день. Вы даже можете заплатить меньше, если вам это нужно всего на несколько часов. Это сэкономит вам бесчисленное количество часов и хлопот, поэтому, если вы можете себе это позволить, возьмите его в местном магазине проката инструментов.

С помощью траншеекопателя спланируйте свой курс и выкопайте траншею в том месте, где вы планируете проложить кабель для прямого захоронения или трубу из ПВХ.

Вырежьте входные и выходные отверстия

Вырежьте входные и выходные отверстия от начальной точки (например, электрического щита) до конца участка.

Это помогает использовать то, что известно как выпускной корпус кабелепровода из ПВХ (LB).

Они облегчают ввод провода в здание (как источник, так и место назначения, гараж или магазин). Вы просто снимаете пластину с помощью двух винтов и подаете провод по мере необходимости, не беспокоясь о резком повороте под прямым углом в точке ввода.

Совет для профессионалов: Используйте тепловую пушку, чтобы согнуть трубу из ПВХ, если вам нужно сделать изгиб, чтобы упереться трубой в дом, гараж или мастерскую.
