Громоотвод своими руками: 👀 Как сделать громоотвод (молниеприемник) в частном доме

Принцип работы громоотвода

В первую очередь рассмотрим, как действует молниезащита частного дома и что требуется для её полного обеспечения. Изучить все составляющие системы можно на этой схеме:

Как Вы видите, расположенные на крыше металлические стержни выполняют роль молниеприемников, перенаправляющих разряд молнии на землю с помощью токоотвода и заземления.

Распространено мнение, что если неподалёку от частного дома находится телефонная вышка, тогда громоотвод можно и не делать. Это ошибочный подход, ведь лучше затратить определённое количество времени, чтобы в итоге обеспечить себе полноценную защиту от разряда молнии. Для того чтобы Вы понимали, как устроен молниеотвод и каким образом его можно сделать самостоятельно, мы поэтапно разберём особенности подбора каждого из элементов данной системы.

Видео о молниезащите частного дома

Элементы защиты громоотвода

Молниеприемник

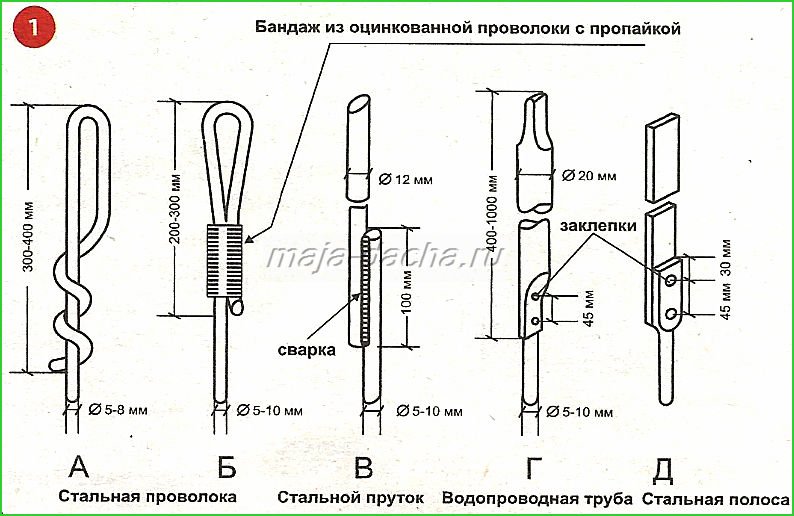

Главная задача – правильно выбрать молниеприемник, на который возлагается обязанность гарантировать защиту дома в определённой зоне действия. В качестве такого приемника может использоваться трос, сетка, штырь или даже сама крыша. Детально опишем специфику применения каждого из этих вариантов.

Относительно штыря отметим, что в продаже можно найти готовые изделия, уже имеющие надежное крепление и требуемую форму. Обычно металлом производства молниеприемника выступает сталь, алюминий или медь. Наиболее эффективным считается последний вариант. Чтобы приемник в полной мере выполнял свои функции, его сечение должно достигать 35 мм2 и более (если используется медь) или не менее 70 мм2 (в случае применения стали).

Важным является правильный выбор длины приемника, которая должна составлять в бытовых условиях от 0,5 до 2 метров. Штыри весьма удобно использовать с той целью, чтобы поместить громоотвод на бане, садовом домике или постройке итого рода.

В готовом виде продаётся и металлическая сетка. Стандартно сетчатый молниеприемник – это ячеистый каркас, произведенный из арматуры, толщина которой достигает 6 мм. Ячейки могут иметь размеры от 3 до 12 метров. Зачастую подобный вариант молниезащиты применяется в крупных зданиях (например, торговых центрах) или многоквартирных домах.

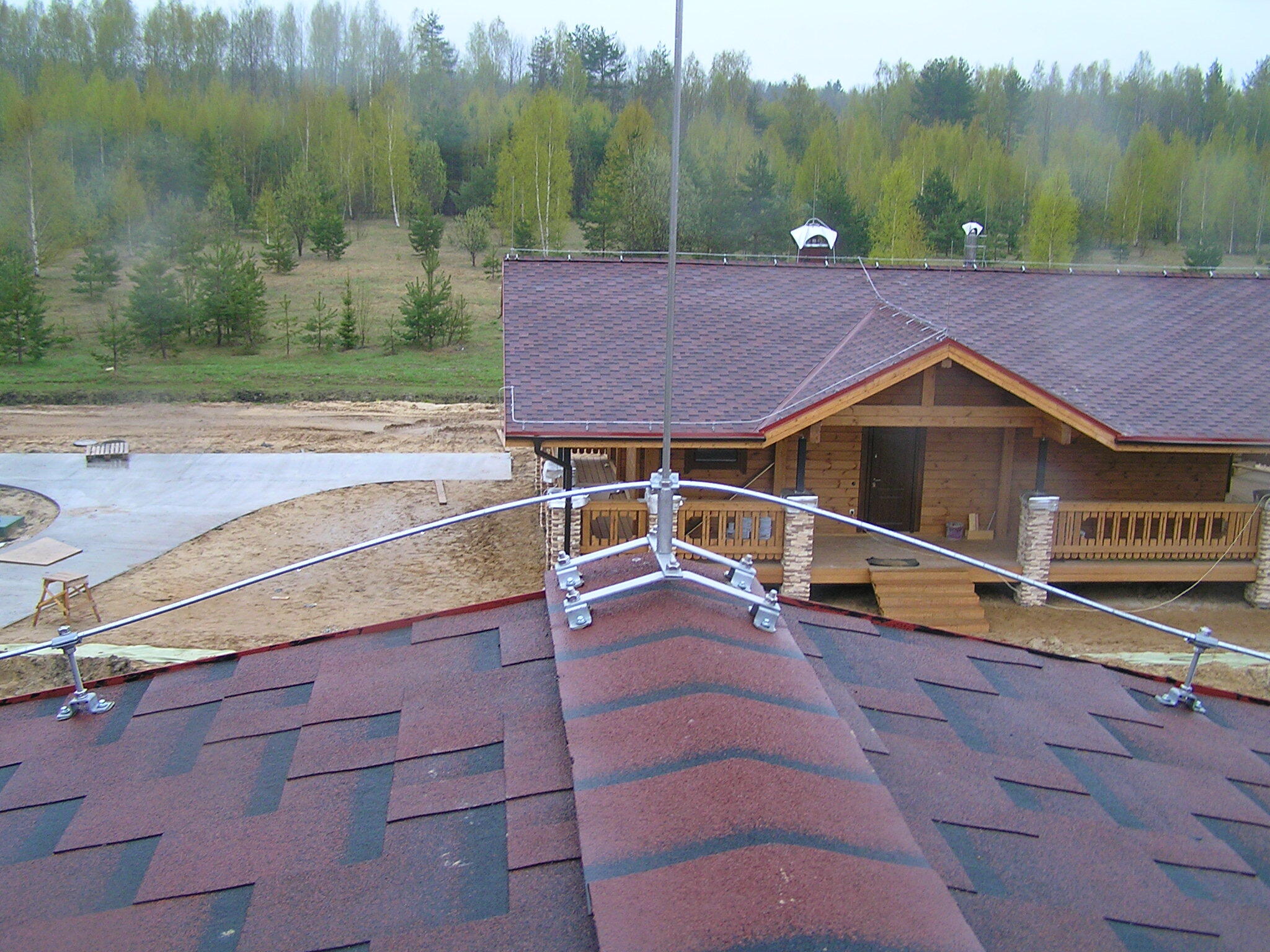

Самым удобным в домашних условиях является трос, который к тому же выполняет свои функции лучше, нежели сетка. Для того чтобы соорудить в частном доме громоотвод из троса, следует растянуть его вдоль всей крыши (по коньку), а именно на деревянных брусках. Как это выглядит можно рассмотреть на фото ниже. Диаметр троса для защиты от молнии должен составлять не менее 5 мм. Такой вариант обычно применяется, если стоит задача соорудить молниеотвод на здании с крышей из шифера.

Ещё один вариант – использование в качестве приёмника самой кровли. Это возможно, только если крыша жилого дома накрыта металлочерепицей, профнастилом или другим кровельным материалом из металла. Кроме того, крыша должна соответствовать двум важнейшим условиям.

Во-первых, толщина кровельного материала (металла) не может быть тоньше 0,4 мм. Во-вторых, не допускается наличие под кровлей каких-либо легко возгорающихся материалов. Соорудить громоотвод в доме с металлической кровлей довольно просто, при этом экономятся средства на приобретении специальных молниеприемников.

Обратите внимание, если Вы желаете применить сетку, ее монтаж следует выполнять на высоте не меньше 15 см над крышей!

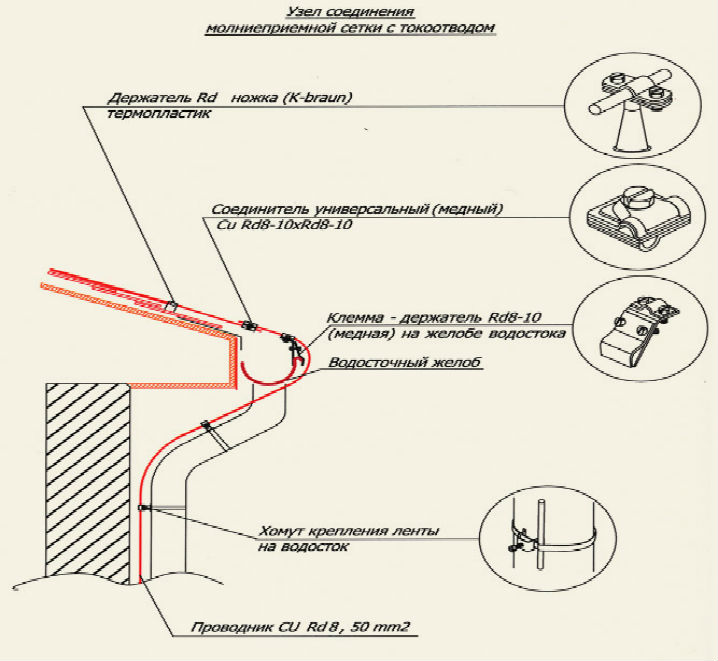

Токоотвод

В частном доме в качестве токоотвода зачастую используется 6-милиметровая медная, алюминиевая или стальная проволока. Эту проволоку необходимо соединить с системой заземления и молниеприемником при помощи сварки или болтов.

Лишь одно, но очень важное условие выдвигается к токоотводу – его необходимо полностью отгородить от окружающей среды, а также проложить к земле по самому краткому пути. Относительно изоляции отметим, что в загородных домах в основном применяются стандартные кабельные каналы. Они также уместны при необходимости самостоятельно сделать открытую проводку.

Заземлитель

Последним, но не менее важным элементом громоотвода выступает заземляющий контур. О нем мы расскажем кратко, так как подробно о создании заземляющего контура мы рассказывали в статье о заземлении для частного дома своими руками.

Он должен располагаться вблизи от дома, однако не на прогулочной части прилегающей территории, а рядом с ограждением. Отведение заряда молнии на землю выполняется при помощи металлических стержней, углублённых в почву на 0,8 метров.

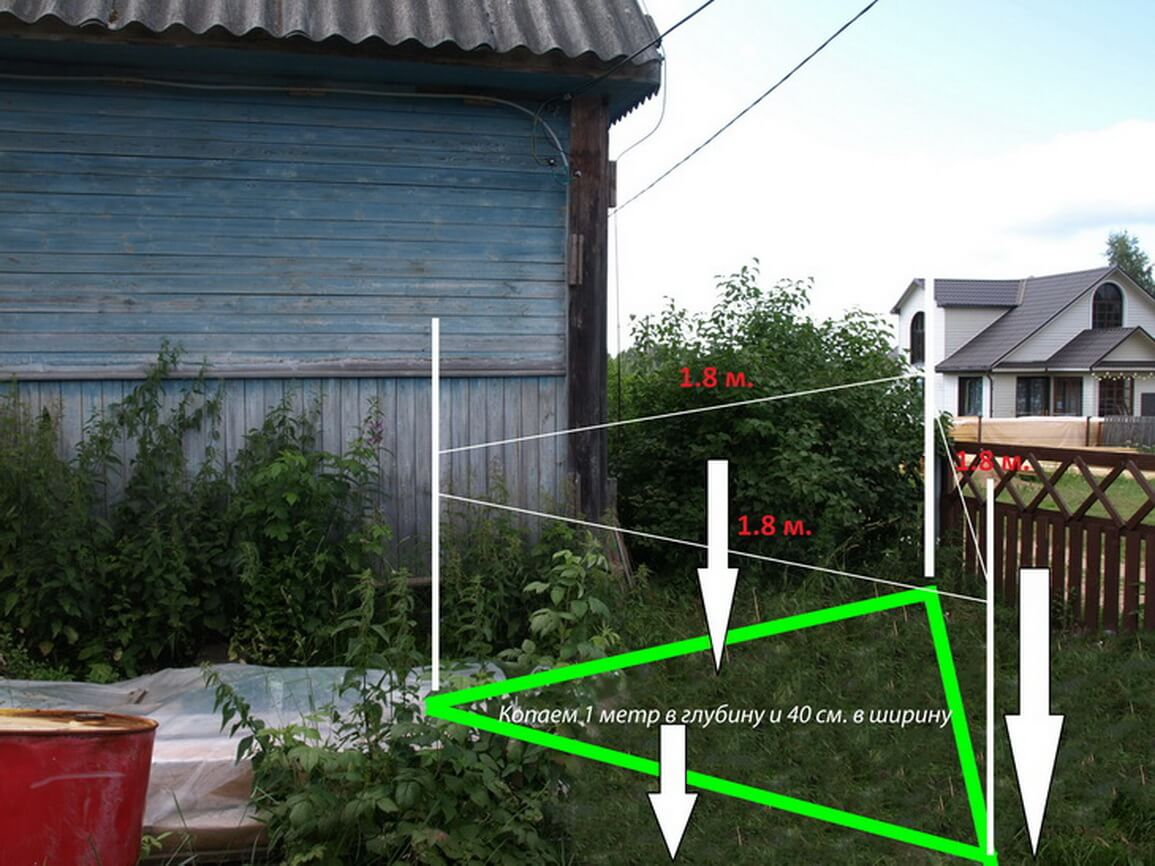

Эти стержни следует укладывать в соответствии со схемой треугольник, представленной на фото:

Таким образом, мы рассмотрели все элементы молниезащиты, и теперь опишем, как правильно соорудить громоотвод своими руками, чтобы он функционировал максимально эффективно.

Инструкция по изготовлению громоотвода

Чтобы Вы могли лучше понять, как самостоятельно собрать систему громоотвода для частного дома, мы подготовили поэтапную инструкцию с примерами на фото:

1. Делаем расчёт материала. Первостепенное значение имеет правильный подбор длины молниеприемника. Чтобы обеспечить максимальную защиту, необходимо выполнить такие расчёты: высота мачты равна 1,5 радиуса защищённой территории. Например, если стержень достигает 10 метров высоты, тогда зона защиты составляет 30 метров в диаметре. Представленная ниже схема демонстрирует суть данных расчётов. Подчеркнём, что громоотвод может эффективно функционировать лишь при высоте до 12 метров. Если в этом случае невозможно гарантировать одним молниеприемником защиту всего дома, тогда лучше соорудить в разных местах 2-3 мачты.
2. Размещаем приемник в правильных местах в соответствии с представленными выше рекомендациями.
3. Прокладываем по стенам и крыше токоотвод, начиная от стержней и заканчивая заземлением. Проволоку следует закреплять пластиковыми крепежами. Чтобы удлинить проволоку, применяйте универсальные соединители из меди. Для облегчения работы можно проложить токоотвод по водостоку, при этом зафиксировать проволоку хомутами.

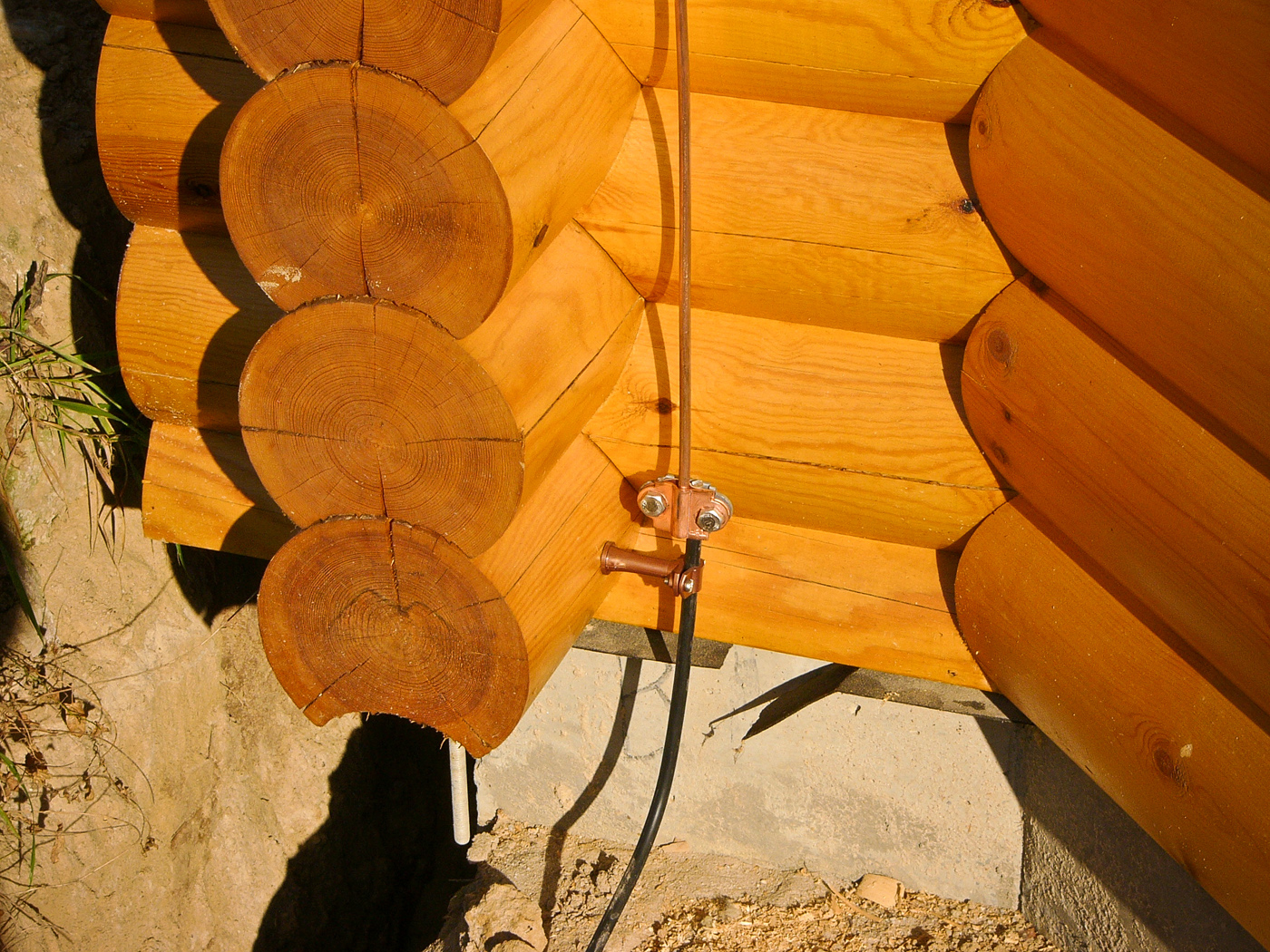

4. Выполняем соединение токоотвода и заземляющего контура. С этой целью рекомендуется прибегнуть к сварке или применению болтов. Максимальный контакт, а, следовательно, и эффективность громоотвода, обеспечивается благодаря очистке всех участков от грязи и ржавчины до металлического цвета.
5. Испытайте сделанный своими руками громоотвод, измерив его сопротивление с помощью мультиметра. Табло должно показать значение до 10 Ом.

Также советуем посмотреть видео инструкцию по сомостоятельному монтажу громоотвода и молниезащиты в частном доме.

Понравилась статья? Поделиться с друзьями:

устройство, варианты конструкции и установка своими руками

Люди, проживающие в частных домах, опасаются попадания в свое жилище молнии. Некоторые из них в целях обезопасить себя от этого задумываются о защите строения. Их озабоченность вполне понятна, поскольку есть регионы, где в году интенсивность молний может доходить до 80 часов. В такой местности необходимо устанавливать громоотводы. Устройство такого сооружения, естественно, требует определенных затрат. Однако в некоторых случаях их можно свести к минимуму, если все работы по созданию громоотвода выполнять своими руками.

Зона защиты

Следует понимать, что любые сооружения, призванные защищать от молнии, имеют ограниченный радиус действия. Они защищают пространство только вокруг себя. Поэтому при создании конструкции громоотвода работы необходимо выполнять так, чтобы в зону защиты попали все объекты, располагающиеся на участке. Только в этом случае им будет обеспечена защита от попадания молнии.

В настоящий момент по степени надежности различают сооружения, защищающие от молний. Выделяют два их типа:

Громоотводы первого типа обеспечивают защиту на 99%, что позволяет называть их самыми надежными конструкциями против молний. Сооружения второго типа обеспечивает защиту на 95%.

Устройство

Если вы серьезно опасаетесь попадания молнии в свой дом и, дабы обезопасить себя от этого, решили устроить молниеотвод, то в этом случае во время работ вам потребуется создать следующие элементы этого сооружения:

• молниеприемник;
• токоотвод;
• заземлитель.

Молниеприемник

Это приспособление, которое своим видом напоминает металлический стержень. После установки оно будет возвышаться над кровлей строения. Именно на него будут приходиться удары молний. Таким образом, обеспечивается надежная защита строения. Кроме этого, такое приспособление в состоянии выдержать серьезные нагрузки напряжения, возникающие при попадании молнии. При создании этого элемента можно использовать различные материалы.

Лучший выбор — полосовая или круглая сталь, у которой площадь сечения составляет не менее 60 кв. м. К этому элементу предъявляются определенные требования в плане длины. Этот параметр у него должен составлять не менее 20 см. Размещаться приспособление должно строго в вертикальном положении. Самое высокое здание на участке — идеальное место для его закрепления.

Токоотвод

Токоотвод имеет вид толстой проволоки, у которой диаметр равен 6 миллиметров. Для его создания лучший выбор — оцинкованная сталь. Касаемо места его расположения, лучше выбирать участки, в которые попадание молнии наиболее вероятно. Например, хорошим местом для его размещения может стать край фронтона. Также его можно расположить на коньке. Закрепление этого элемента громоотвода производится вплотную к частному дому, но с небольшим отступом 20 см.

Если на доме устроена кровля из материалов, которые легко воспламеняются, то в этом случае тем более необходим зазор. Для закрепления токоотвода необходимо использовать специальный крепеж: гвозди и скобы. Для большей надежности крепления этого элемента можно использовать хомуты.

Заземлитель

Он необходим, чтобы отвести удар тока от молнии в землю. Выбирая материал для создания этого элемента громоотвода, необходимо использовать такой, который хорошо проводит электрический заряд. Также необходимо, чтобы материал обладал минимальным сопротивлением. Если говорить о его расположении, то размещают этот элемент громоотвода недалеко от крыльца частного дома, не менее 5 м. Не рекомендуется устанавливать заземлитель в непосредственной близости от дорожек, а также в местах, где могут находиться люди. После его размещения, дабы убедиться, что он не нанесет вреда, можно создать вокруг него ограждение.

При устройстве забора от заземлителя необходимо сделать отступ 4 метра, а сам забор устраивать по радиусу. Если на улице стоит хорошая погода, то он не принесет никакого вреда. Но если пасмурно, а тем более началась гроза, то стоять в непосредственной близости от него может быть опасно для здоровья. Установка заземлителя производится в грунт. Решение относительно величины заглубления этого элемента принимает сам владелец дома. При этом во внимание должны приниматься следующие моменты:

• тип почвы;
• наличие грунтовых вод.

Например, если на участке преобладает сухая почва, а уровень грунтовых вод низкий, устраивают заземлитель, состоящий из двух стержней. Длина каждого из них не должна превышать 3 метров. Составляющие этого элемента необходимо закрепить на перемычке, у которой площадь сечения должна быть 100 кв. м.

Когда это сделано, выполняется закрепление заземлителя на токоотводе при помощи сварки. После этого он погружается в грунт на глубину 0,5 метра. В том случае, если на участке грунт торфяной и обладает высокой влажностью, а близко к поверхности расположены грунтовые воды, то возможность заземления на полметра отсутствует. Поэтому в таком случае необходимо использовать металлические уголки, которые будут выступать в качестве заземлителя. Их погружают на глубину 80 см.

Громоотвод своими руками

Если строится многоэтажный дом, то в этом случае работы по устройству громоотвода проводят специалисты. Эти конструкции имеют свой радиус зоны защиты, что дает возможность для их размещения на каждом здании. Перед тем как устанавливать эту конструкцию, выполняют проверку, способны ли уже установленные громоотводы обеспечить защиту от молний возведенного здания или же необходимо возведение нового.

В случае с индивидуальными домами вопрос с молниеотводом решает сам владелец. Есть целый ряд факторов размещения строений, которые позволяют свести к минимуму риск попадания молнии в дом:

• если в самом низком месте на участке располагается дом, вероятность попадания в него молнии во время грозы небольшая;
• если рядом с жилищем расположено здание большой высоты, то при ударе молнии более вероятно попадание молнии по нему. Таким образом, ваш дом будет в безопасности;
• если на соседнем доме установлен громоотвод, то его защитная зона действия может распространяться и на ваш дом. А в этом случае нет большой необходимости в устройстве молниеотвода.

Таким образом, нельзя говорить о том, что дом, на котором нет громоотвода, подвержен высокому риску попадания молнии.

Варианты создания громоотвода

Если вы провели осмотр своих и соседних домов и в результате обнаружили, что на близлежащих строениях такой защиты, как молниеотвод нет, то в этом случае самое разумное — выполнить работы по его созданию своими руками. Особую опасность представляют строения, крыши которых покрыты металлочерепицей или листами из стали. Хотя такая кровля и выглядит привлекательной, но отсутствие заземления повышает риск попадания молнии в такой дом.

В большинстве случаев монтаж этого кровельного покрытия производится на обрешетку, которая выполнена из дерева. Это обеспечивает накопление заряда. Разрядка такого устройства может произойти только после грозы. Человек, прикоснувшись к нему, может получить разряд тока в несколько тысяч вольт. Кроме этого, не стоит забывать, что после удара молнии может возникнуть искра, от которой деревянный дом может легко воспламениться.

Если вы хотите избежать таких неприятных ситуаций, то необходимо подумать о заземлении, которое должно располагаться через каждые 20 см. Если на вашем жилище кровля металлическая, то в этом случае можно отказаться от создания громоотвода. Отличным молниеприемником станет сам материал кровли.

Дерево в качестве громоотвода

Чтобы спасти от разрядов молний свое жилище, можно установить молниеотвод на его крыше. Однако возможны и другие варианты. Если рядом с вашим жилищем располагается высокое дерево, то громоотвод своими руками вы можете установить на нём, но при условии, что от строения оно располагается на удалении трех метров, а его высота в 2,5 раза больше, чем у вашего дома.

Если такой вариант громоотвода вам показался привлекательным и вы решили устроить его, то вам потребуется проволока 5 мм. Вначале следует подготовить ее, затем один конец нужно закопать в грунт, предварительно приварив его к заземлителю. Другой конец будет выступать в качестве молниеприемника. Его необходимо разместить на самой верхушке дерева.

В том случае если высокое дерево на вашем участке отсутствует, можно вместо него использовать мачту молниеприемника с двумя металлическими стержнями. Их установка выполняется на противоположных концах крыши. Водосток в этом случае будет выступать в качестве токоотвода. Большое значение имеет материал его изготовления. Он обязательно должен быть металлическим. Про устройство заземлителя в этом случае также не стоит забывать.

Заключение

Вне зависимости от того, какой способ вы выбрали для установки громоотвода, необходимо помнить что, качественно выполнив монтаж этой конструкции, вы обеспечите себе комфортное проживание в своем деревянном доме. Но необходимо периодически проверять состояние громоотвода, созданного своими руками. Особое внимание необходимо обращать на его соединения. Нарушения в них должны отсутствовать. Только в этом случае вы можете не бояться попадания молнии в дом.

Громоотвод в частном доме

Молния всегда наводит ужас и трепет на наблюдающих за ней. Она способна принести много вреда, если ударит поблизости или непосредственно в жилой дом. Это касается как воздействия на само строение и технику, которая в нем находится, а также людей. Чтобы предотвратить или минимизировать последствия такого воздействия, потребуется установка громоотвода на крышу или на объект, находящийся рядом.

Необходимые цифры

Громоотвод способен выполнять защиту только определенного участка, который подпадает под радиус территории воздействия. Обычно территория представлена в виде окружности. Одна окружность покрывает участок на уровне земли, а вторая – на уровне крыши дома. Если схематически изобразить область действия громоотвода, то она похожа на колпак в форме конуса, который, образно говоря, надет на дом. Вершина конуса максимально приближена к наивысшей точке громоотвода, но не совпадает с ней, что будет видно по расчётным формулам. Последние применяются для определения физических размеров.

Чтобы подсчеты по формулам было вести легче, необходимо нести определенные обозначения для переменных. Одной из них является высота колпака в виде конуса, ее можно обозначить как hф. В расчетах потребуется также знать высоту строения, на котором будет смонтирован громоотвод, ее можно обозначить как hо. В процессе потребуется выяснить радиус двух окружностей, о которых говорилось выше. На уровне земли он будет обозначен как Rб, а на уровне здания Rк. Чтобы определить, на какой высоте должна располагаться вершина конуса, необходимо выполнить расчет по образцу:

• hф = 0,85 × hм (переменная указывает на длину молниеотвода).

При проведении расчетов необходимо определить Rб, это можно сделать по формуле:

• Rб = (1,1-0,002) × hм.

Важно также знать территорию защиты громоотводом на уровне крыши. Для этого определяется параметр Rк по формуле:

• Rк = (1,1-0,002) × (hм — hо ÷ 0,85).

Такие вычисления для громоотвода производятся в случае желаемой зоны защиты с эффективностью в 99,55%. Если будет достаточно защиты в 95%, тогда в качестве расчетов можно использовать следующие формулы:

• hф = 0,92 × hм;
• Rб = 1,5 × hм;
• Rк =1,5 × (hм — hо ÷ 0,92).

Значение высоты громоотвода можно подставлять произвольно или вывести из существующих формул.

Процесс монтажа

Работы по установке громоотвода проводятся с соблюдением правил техники безопасности, которые касаются высотных работ. С какого именно модуля громоотвода удобнее начать монтаж будет зависеть от конкретных условий и высоты здания.

Контур

У громоотвода должен быть рассеиватель, который обеспечивает передачу импульса от молнии в землю. Этим рассеивателем выступает заземлитель. Он изготавливается по образцу того, что делается для заземления сети в доме. Параметры контура в громоотводе должны быть такими, чтобы рассеивание произошло максимально быстро. Располагается контур громоотвода в таком месте, чтобы от молниеприемника к нему был кратчайший путь. Если придется сделать это возле крыльца или другой пешеходной зоны возле дома, то необходимо удалить его хотя бы на четыре метра. Оптимальным считается расстояние в пять метров.

Желательно, чтобы во время грозы территорию, на которой находится контур от громоотвода, никто не посещал. Этого проще добиться, если сделать предупредительные знаки или ограждение. Место, где будет находиться этот элемент громоотвода не должно совпадать с тем, где расположен контур заземления сети дома. Импульс может быть настолько сильным, что попадет в здание посредством последнего. Металл, который будет применяться для этого модуля громоотвода должен иметь минимальное сопротивление.

Установка осуществляется довольно просто. После определения места, необходимо вырыть траншею или приямок в форме треугольника. Глубина, на которую будет выполняться закладка одинакова для различных видов грунта. Разница заключается лишь в том, будут ли использованы стержни. Если грунт в местности имеет хорошую впитывающую способность, а грунтовые воды находятся ниже четырех метров, тогда по углам треугольника забивается три стержня с длиной в три метра. Они утапливаются практически полностью. В качестве стержней используется арматура с диаметром в 10 мм. Далее необходимо соединить вершины уголком или шинкой из металла.

Обратите внимание! Планка подбирается такого размера, чтобы площадь ее сечения составляла минимум 100 квадратных миллиметров.

Если дом стоит на болотистом грунте, тогда нет необходимости вбивать штыри. Треугольник сооружается без них и погружается на глубину в 80 см, как и в предыдущем случае. Обязательно делается вывод элемента, чтобы соединить контур с токоотводом.

Промежуточный модуль

Промежуточным модулем громоотвода является проводник, который укладывается между молниеприемником и контуром. Идеальным решением в качестве материала для этого модуля является медь. Она может быть представлена круглым или плоским проводником. Если нет возможности использовать медь, тогда устанавливается проволока, которая покрыта цинком. Это необходимо для защиты элемента от воздействия различных природных факторов. Окрашивать токоотвод нельзя, т. к. это может повлиять на его свойства.

Монтаж модуля громоотвода производится по наивысшим точкам здания. В их качестве можно использовать, например, конек. Нельзя располагать проводник громоотвода впритык кровле. Если последняя выполнена из металла, то заряд уйдет в нее. Также из-за перегрева может возникнуть пожар. Поэтому необходимо позаботиться о наличии подставок в 20 см. Они выполняются из металла, но размещаются на кровле через диэлектрические проставки. Проводник прочно фиксируется на подставки, чтобы исключить потерю формы от ветровой или снеговой нагрузки.

Если в качестве проводника будет использована стальная проволока, которая покрыта цинком, то ее диаметр должен быть минимум 5 миллиметров. Лучше использовать проводник большего диаметра, чтобы уменьшить его сопротивление. Часть проводника спускается по стене к заземлителю громоотвода. Лучше, если она будет находиться в гофре или другом изоляторе. Наглядно процесс установки громоотвода показан в видео ниже.

Мачта

Мачта или молниеприемник по строению и назначению полностью соответствует своему названию. В некоторых случаях приходится располагать его на большой высоте над строением, чтобы он выполнял свою функцию. В таком варианте этот элемент громоотвода дополнительно укрепляется растяжками в виде тросов. Часто, чтобы защитить все здание, одной мачты бывает мало, т. к. ее высота получается слишком большой. В этом случае есть смысл подумать об установке двух небольших мачт, окружности конусов которых покрою полностью дом и территорию возле него.

Крепить молниеприемник для громоотвода необходимо по уровню вертикально, чтобы он был выше близлежащих строений. Если дом находится в конце участка и рядом нет высотных зданий, тогда будет достаточно сделать его высоту в 25 см. Можно зафиксировать элемент не на самой кровле, а на мачту, которая будет установлена впритык к дому. Но в этом случае верхняя часть громоотвода должна быть изолирована от нижней части, чтобы разряд уходил в землю не по мачте, а через токоотвод. Необходимо также правильно рассчитать площадь сечения проводника, который будет использован для этой части громоотвода. В классическом варианте площадь сечения берется от 60 мм квадратных. Особое внимание следует уделить узлу соединения молниеприемника и токоотвода.

Резюме

С необходимостью громоотвода для каждого здания сложно поспорить, т. к. от его наличия может зависеть жизнь людей. Для высотных зданий часто применяется не только молниеотвод в виде мачты, но и решетка, которая укладывается поверх кровельного настила с определенным зазором. Если рядом с домом есть высокое дерево или столб, который не задействован ни под что, тогда разместить громоотвод можно на нем, чтобы дополнительно обезопасить здание. Но здание должно располагаться в зоне колпака, т. к. от такого громоотвода не будет пользы. В этом случае контур заземления можно разместить дальше от дома.

Громоотвод требует периодического обслуживания, т. к. все его элементы являются металлическими. Особое внимание необходимо уделить местам, где токоотвод соединяется с контуром заземления и мачтой. В некоторых случаях позволяется использование консервирующей смазки.

установка на даче и в частном доме

Иногда владельцы частных домов задумываются о том, как защитить себя и свой дом от удара молнией. Ведь есть регионы, где интенсивность гроз составляет от 80 часов в год. Поэтому возникает необходимость в установке громоотвода. А это может потребовать дополнительных расходов. Но ведь всегда можно сделать громоотвод на даче или в частном доме своими руками.

Зона защиты

Схема зоны защиты громоотвода

Надо понимать, что любой громоотвод будет действовать только на определенном расстоянии и защищать лишь пространство вокруг себя. Необходимо установить его таким образом, чтобы в эту зону вошли все здания, находящиеся на участке, тем самым обеспечив их защиту от попадания молнии.

Различают степень надёжности громоотвода — тип А и тип Б. При этом речь идёт о зоне защиты. Первый тип защищает на 99,55% и определяется как самый надёжный, второй — на 95%. Существует термин «условная граница зоны» — здесь надёжность будет самой слабой.

Защиту зоны можно рассчитать. Параметры будут зависеть от типа и высоты громоотвода. Предположим, на кровле крыши смонтирован одиночный громоотвод-стержень, имеющий высоту (h) 150 метров. Если представить это с помощью схемы, то зона защиты громоотвода выглядит как конус. Рассмотрим формулы и пример расчета:

Зная высоту громоотвода, можно вычислить значения R_x, R_oи h_o.

Для зоны А расчёт будет выглядеть следующим образом: h_o= 0,85h; R_o= (1,1-0,02)h; R_x= (1,1-0,02)*(h-h_x/0,85).

Для зоны Б: h_o = 0,92h; R_o = 1,5h; R_x = 1,5(h – h_x/0,092).

Где h_o — высота конуса, R_o — радиус на уровне земли, h_x — высота здания, R_x — радиус на уровне высоты здания.

Эту формулу можно использовать и для расчёта других неизвестных. Например, нам необходимо узнать высоту громоотвода,  но мы знаем значения h_x и R_x, тогда для типа Б расчёт будет выглядеть так:

h = R_x + 1,63h_x/1,5.

Провести такой расчёт совсем не сложно, зато это станет гарантией того, что ваш дом надёжно защищён от грозовых ударов молний.

Устройство

Устройство громоотвода

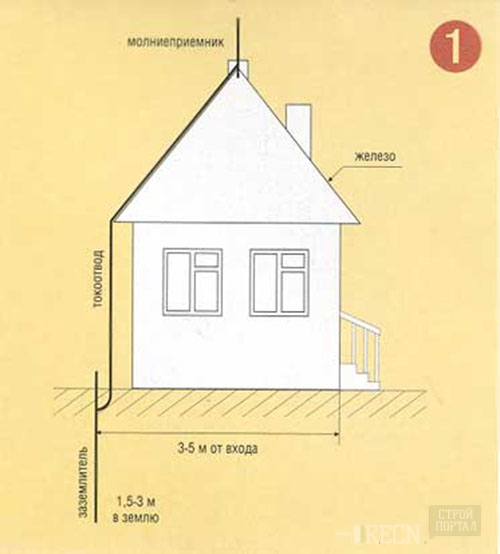

Для того, чтобы соорудить громоотвод, необходимы следующие элементы:

• молниеприёмник,
• токоотвод,
• заземлитель.

Молниеприёмник выглядит как металлический стержень. Он будет возвышаться над кровлей и принимать прямые удары молний, обеспечивая защиту дома и выдерживая нагрузки высокого напряжения. Лучше всего в качестве материала подойдёт сталь полосовая или круглая, имеющая площадь сечения не меньше 60 кв.мм. Также есть требования к длине такого молниеприёмника — стержень должен быть больше или равен 20 см. Размещают его исключительно в вертикальном положении. В качестве места лучше всего выбрать самую высокую точку здания.

Токоотвод представляет из себя толстую проволоку диаметром 5-6 мм. Хорошим материалом станет оцинкованная сталь. Располагается токоотвод в месте, где предположительно может ударить молния. К примеру, таким местом может стать конёк или край фронтона. Крепится токоотвод не совсем вплотную к зданию. Необходимо отступить расстояние в 15-20 см. Если же речь идёт о кровле из легковоспламеняющихся материалов, то тут надо быть особенно аккуратным и обязательно оставлять зазор. В качестве крепёжных элементов можно использовать скобы, гвозди или хомуты.

Заземлитель необходим, чтобы отвести удар тока в землю. При выборе материала нужно учитывать, что этот элемент должен легко проводить электрический заряд, поэтому выбирать стоит тот материал, который будет обладать минимальным значением сопротивления. Располагают его на некотором расстоянии от крыльца дома — не менее пяти. Также не стоит располагать его рядом с дорожками и другими местами, где часто могут находится люди. Чтобы окончательно убедиться в том, что он не принесёт никому вреда, его можно оградить забором. Отступать от заземлителя необходимо не менее 4 метров, располагая забор по радиусу. При хорошей погоде в нем нет никакого вреда, но во время грозы находиться рядом с ним может быть опасно. Как уже говорилось, заземлитель устанавливается в грунт. Но вот принимать решение, насколько глубоко его ставить, нужно для каждого случая индивидуально. Критерии, по которым это делают, следующие: тип почвы и наличие грунтовых вод.

К примеру, для сухой почвы с низким уровнем грунтовых вод его обычно монтируют из двух стержней, длина которых составляет 2-3 метра. Эти стержни необходимо закрепить на перемычке площадью сечения 100 кв.мм. Далее заготовку закрепляем с помощью сварки на токоотводе и погружаем в грунт не менее чем на полметра.

Если же грунт влажный или торфяной, а грунтовые воды достаточно близко к поверхности и нет возможности забить заземлитель на полметра, то его стоит сделать из металлических уголков, которые погружают в землю горизонтально глубиной на 80 см.

Громоотвод своими руками

Установка громоотвода

Если речь идёт о многоэтажном строительстве, то тут монтаж громоотвода выполняют специалисты. У таких конструкций тоже есть радиус зоны защиты, что позволяет размещать их на каждом здании. Перед установкой проверяют, попадает ли здание под защиту уже существующих громоотводов или же необходимо установить новый.

На даче или в частном доме такие вопросы решаются исключительно самими владельцами. Есть факторы размещения здания, которые могут в какой-то степени обезопасить вас от попадания молний. К примеру, если дом располагается по рельефу в наиболее низком месте. К тому же, принять на себя удар может расположенное рядом с вашим здание, имеющее большую высоту. Да и громоотвод, расположенный на доме соседа, возможно, оградит вас от беды. Поэтому нельзя твёрдо быть уверенным, что дом, на котором его нет, подвержен опасности.

Если вы осмотрели свои и соседние участки и не обнаружили такой защиты, то лучше всего побеспокоиться о её создании самостоятельно. Большую опасность представляют дома, в качестве кровельного покрытия у которых использованы металлочерепица или стальные листы. За привлекательным внешним видом скрывается проблема отсутствия заземления. Как правило, такое кровельное покрытие монтируется на обрешётку из дерева или рубероид, что способствует накапливанию электрического заряда из атмосферы. Разрядиться такое устройство может после грозы при обычном соприкосновении с человеком, пропуская ток в несколько тысяч вольт. Не нужно забывать, что молния может дать искру, от которой так легко воспламеняется дерево.

Чтобы обезопасить себя от пожара и смертельных исходов, заземление необходимо предусмотреть через каждые 20 м. В случае с металлической кровлей, можно обойтись без молниеотвода. Сам кровельный материал станет отличным молниеприёмником.

Дерево в качестве громоотвода

Схема использования дерева в качестве несущей конструкции

Спасти здание от зарядов молний можно не только установив громоотвод на крыше. Поможет и установка его на высоком дереве, при условии, что оно находится на расстоянии не меньше 3 м от вашего дома и выше его в 2,5 раза.

Для сооружения такой конструкции понадобится проволока диаметром 5 мм. Один её конец необходимо закопать в землю, предварительно приварив к заземлителю. Другой конец проволоки будет молниеприёмником. Его размещают на верхушке дерева.

Если на участке нет высокого дерева, то может помочь мачта с молниеприёмником и двумя стержнями из металла, которые устанавливают на противоположных концах крыши. В качестве токоотвода в этом случае применяют водосток. Важно, чтобы он был выполнен из металла. Но и здесь не стоит забывать про устройство заземлителя.

Важно: При установке заземлителя его сопротивление электрическому току должно быть не более десяти Ом.

Какой бы способ установки громоотвода вы не выбрали, стоит помнить, что его качественный монтаж обеспечит вам комфортное проживание только в том случае, если вы будете периодически проверять его состояние. Для правильной работы необходимо проследить, чтобы все соединения не были нарушены.

Громоотвод своими руками – как сделать громоотвод на даче

Достаточно часто владельцы частных домов забывают об установке громоотвода, тем самым лишая свой дом защиты от удара молнии. Многие думают, что если возле дома есть высокие деревья, то молния попадет в них, но так случается не всегда. Простая конструкция молниеотвода позволяет сделать все работы самостоятельно. Ознакомиться со всеми нюансами, котДостаточно часто владельцы частных домов забывают об установке громоотвода, тем самым лишая свой дом защиты от удара молнии. Многие думают, что если возле дома есть высокие деревья, то молния попадет в них, но так случается не всегда. Простая конструкция молниеотвода позволяет сделать все работы самостоятельно. Ознакомиться со всеми нюансами, которые могут возникнуть при проведении данных работ, вы сможете, прочитав данную статью.

Содержание:

1. Устройство молниеотвода

2. Установка громоотвода

3. Громоотвод на даче своими руками

4. Видео

Наличие громоотвода на доме позволит вам защитить его от попадания грозы, а даже если это и случится, то отвести разряд в землю. При этом молниеотвод будет служить проводником, который не позволит произойти возгоранию здания.

Устройство молниеотвода

Молниеотвод, в простонародье громоотвод, состоит из трех основных элементов – молниеприемника, токоотвода, заземлителя.

Правильная работа громоотвода будет зависеть от каждой детали в отдельности и от всей системы в целом. Все они должны отвечать заданным параметрам. Устанавливать громоотвод можно как на крыше дома, так и на рядом стоящих постройках.

Важно: все детали молниеотвода должны быть выполнены из одного вида металла.

Молниепримник

По своей конструкции молниеприемники разделяются на стержневые, тросовые. В качестве молниеприемника используется стержень из металла сечением не менее 50 мм или натягивается трос вдоль конька крыши. Он может быть изготовлен из железа, меди или алюминия.

Важно: чем выше сделать громоотвод, тем большая площадь будет защищена. Для частных домов достаточно конструкции высотой не более 30 метров.

Токоотвод

Токоотвод соединяет молниеприемник и заземлитель, в качестве крепления используют пайку и болтовое соединение. Для этого используют проволоку, диаметр ее должен быть не менее 6 миллиметров.

Важно: токоотвод не должен располагаться под острым углом, чтобы не было возникновения искрового заряда.

Необходимо сделать расстояние в 10-15 см между стеною и токоотводом. Для крепежа используют специальные металлические скобы. Это позволит избежать нагревания.

Заземление

Особое внимание следует уделить заземлению молниезащиты всего здания. Так как непосредственно через заземлитель будет гасится электрический заряд молнии. Заземлитель изготавливают из арматуры, которую закапывают в землю на глубину примерно двух метров.

Важно: заземление громоотвода должно быть отдельным от заземления дома. Оно должно быть отдалено от дома и мест где проходят люди.

Вид заземлителя громоотвода будет зависеть от типа грунта и высоты прилегания почвенных вод. Так для сухих грунтов с низким прилеганием почвенных вод в качестве заземлителя можно использовать два стержня длиной не менее двух метров, которые закапывают в землю на расстоянии полуметра друг от друга. Токоотвод в данном случае крепят непосредственно к перемычке, соединяющей стержни между собой. Во влажных грунтах заземлитель изготовляют из уголков или труб, которые соединяют в треугольник. Такой заземлитель закапывают на глубину не меньше метра.

Установка громоотвода

Тип громоотвода выбирается в соответствии с кровельным покрытием здания. Крыши, покрытые металлической кровлей не обязательно оборудовать дополнительным громоотводом. Достаточно будет прикрепить токоотводы к противоположным скатам крыши и соединить их с заземлителем. Если на кровле имеется дымоходная труба, то по ней прокладывают проволоку, которую соединяют с кровлей.

Важно: токоотвод следует располагать на противоположной стороне от входа в дом.

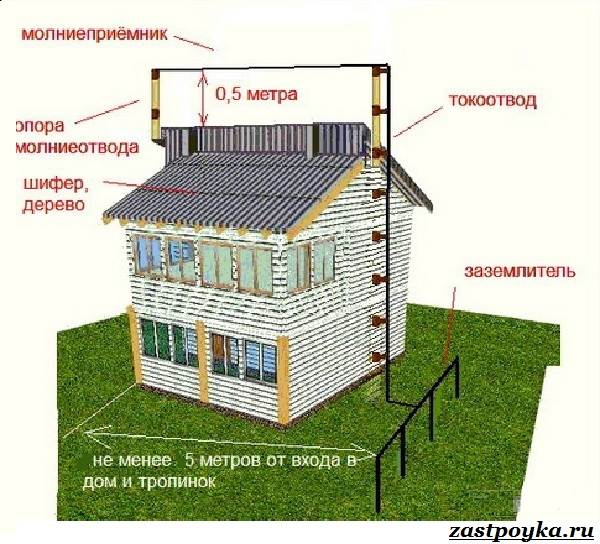

Для крыш, покрытых шифером устанавливают тросовый молниеотвод. Для этого устанавливают деревянные подпорки, на которые натягивают трос вдоль всего конька крыши. Токоотвод присоединяют непосредственно к тросу и спускают по стене дома к заземлителю. При этом токоотвод необходимо заизолировать, поместив его в трубу.

Если покрытие кровли выполнено из черепицы, то громоотвод имеет вид металлической сетки. Все стыки сетки между собой припаиваются. После чего присоединяется токоотвод и заземлитель.Так же если рядом с домом находятся высокие деревья или постройки, вы можете установить громоотвод на них.

Важно: если длина здания не превышает 10 метров, то токоотвод и заземлитель располагают, с одной стороны. Для больших зданий необходима установка токоотводов с двух сторон дома.

В качестве крепежей используют болтовое соединение или сварку.

Громоотвод на даче своими руками

Особое внимание следует уделить установке громоотвода на даче. Так как чаще всего дачные строения изготавливают из легковоспламеняющихся материалов на открытой местности. Важно обратить внимания на окна в крыше, коньки и фронтоны, которые в первую очередь страдают от попадания молнии. Сделать громоотвод своими руками вы можете в течении пару дней. Проведение этих работ не потребует от вас особых навыков.

На дачных постройках применяют стержневые или тросовые молниеприменики. Установить стержневой громоотвод на своей даче можно самостоятельно, для этого возьмите трубу или стержень и прикрепите к самой верхней точке на крыше, так чтоб он возвышался минимум на 1,5 — 2 метра над зданием. После чего к этой трубе подведите токоотвод. Тросовый громоотвод устанавливают на крышах, покрытых шифером. Для чего на противоположных фронтах крыши крепят вертикальные деревянные бруски, между которыми будет натянут металлический трос. Трос должен быть минимум на 25 выше конька. После чего присоединяют токоотвод.

Важно: токоотвод должен располагаться по наружной стене дома вдали от входных дверей и окон.

Токоотвод соединяют с заземлителем. От качества этого соединения будет зависеть работа всей установки. Каждый год перед периодом гроз, вам необходимо будет проверять громоотвод на работоспособность – целостность всех соединений. Если необходимо зачищать металл от коррозии, восстанавливать соединительную сварку. Сделать громоотвод не сложно, но необходимо соблюсти последовательность соединения всех элементов, чтобы защитить свой дом от возможных гроз.

Видео

Добавить комментарий

Факты о громоотводе для детей

Типичный громоотвод на крыше

Громоотвод или Громоотвод — это железный стержень , который используется для удара молнии, а не для чего-то другого. Это часть системы молниезащиты. Такая система состоит из множества таких стержней. Эти стержни обычно устанавливают на возвышенностях зданий и сооружений. Кроме того, проложены пути, по которым электричество может проходить от крыши до земли, это было сделано в 1749 году, а затем улучшено в 1752 году.

История

Молния может повредить конструкции из большинства материалов (каменная кладка, дерево, бетон и даже сталь). Огромные токи могут нагревать материалы, особенно воду, до высоких температур. Это вызовет пожар, потерю прочности и взрывы от перегретого пара и воздуха.

Европа

Деревянная церковь с громоотводами и заземляющими проводами

Башня церкви обычно была самым высоким сооружением в средневековых европейских городах и деревнях.Также в это здание очень часто попадала молния. Вначале христианские церкви пытались предотвратить поражение молнией молитвами. Священники молились,

«смягчите разрушение града и циклонов, а также силу бури и молний; остановите враждебные громы и сильные ветры; и низвергните духов бурь и силы воздуха».

Питер Алвардс («Разумные и богословские соображения относительно грома и молнии», 1745) сказал, что люди, которые хотят защитить себя от молнии, должны идти куда угодно, кроме церкви или вокруг нее.

В Европе громоотвод был изобретен теологом и естествоиспытателем Вацлавом Прокопом Дивишем между 1750 и 1754 годами. Он является изобретателем первого заземленного громоотвода , который он установил 15 июля 1754 года в своем саду. дом в Пржиметице-у-Знойма. Он состоял из 400 острых металлических шипов, прикрепленных в верхней части 42 м высоты, поддерживающий пилона. Конструкция крепилась тремя металлическими цепями, токопроводящими прикрепленными к железным заземляющим конусам, заложенным в утрамбованный грунт.Он описал свою «погодную машину» в трактате «Descriptio machinae meteorologicae». Первоначальная идея заключалась в том, чтобы постоянно отбирать электричество из облаков, чтобы на самом деле предотвращал молнии и бури, только в случае неудачи машина также должна была иметь возможность напрямую привлекать освещение и направлять его на землю. Он предложил использовать свою машину на церковных башнях и кораблях. Он отправлял свои наблюдения относительно работы машины Яну Антонину Скринчи, профессору физики Карлова университета в Праге, который опубликовал их в «Prager Postzeitungen», «Brünner Intelligenz-Zettel» и в «Stuttgartisches Journal».Эта машина также упоминается Леонардом Эйлером в «Lettres à une Princesse d ‘Allemagne». В 1755 году Дивиш попросил австрийского императора Фердинанда I позволить ему построить больше машин в нескольких местах для благосостояния людей. Император позволил математикам в Вене рассудить это предложение, но они отказались от него. Аббат Марси, придворный математик и друг Дивиша, прокомментировал это так: «Богохульство, как невежество» (осуждая то, чего они не знают). В 1756 году машина была повреждена ветром, а затем отстроена заново, а затем 10 марта 1760 года разгневанные жители Пржиметиц снесли постройку, обвинив Дивиша в засухе, поразившей регион в том году.Позже в том же году, после лета, когда грозы нанесли большой ущерб полям и виноградникам, люди умоляли его восстановить машину, что он и сделал на территории монастыря Луки, и построил еще одну на вершине монастыря. колокольня в Пржиметицах.

США

В Соединенных Штатах, заостренный молниеотвод, часто ошибочно называемый «грозовым аттрактором», был изобретен Бенджамином Франклином в рамках его новаторских исследований электричества.Франклин подумал, что с заостренным на конце железным прутом

«Электрический огонь, я думаю, выйдет из облака бесшумно, прежде чем он сможет подойти достаточно близко, чтобы поразить […]».

Франклин размышлял о громоотводах в течение нескольких лет до того, как сообщил об эксперименте с воздушным змеем. Фактически, этот эксперимент состоялся из-за того, что он устал ждать, пока Крайст-Черч в Филадельфии будет завершен, чтобы он мог поместить на него громоотвод. Было определенное сопротивление со стороны церквей, которые считали, что установка этих стержней противоречит божественной воле.Франклин возразил, что нет религиозных возражений против крыш на зданиях, чтобы противостоять осадкам, поэтому молния, которая, как он доказал, была просто гигантской электрической искрой, не должна быть исключением. В порядке благотворительности Франклин отказался от патентования изобретения.

В 19 веке громоотвод стал символом американской изобретательности и декоративным мотивом. Громоотводы часто украшались декоративными стеклянными шарами (которые сейчас ценятся коллекционерами). Орнаментальная привлекательность этих стеклянных шаров была использована и в флюгерах.

Шары из цельного стекла время от времени использовались для предотвращения ударов молнии по кораблям. Здесь стоит отметить не потому, что это сработало, а не потому, что это многое говорит о донаучной мысли. Стеклянные предметы плохо проводят электричество. Молния поражает их редко. Следовательно, согласно теории, в стекле должно быть что-то, что отталкивает молнии. Следовательно, лучший метод предотвращения удара молнии по деревянному кораблю — это закопать небольшой твердый стеклянный шар в вершину самой высокой мачты.Случайное поведение молнии гарантировало, что этот метод получил немало доверия даже после разработки морского громоотвода вскоре после первоначальной работы Франклина.

Патент

Николы Теслы в США 1266175 был усовершенствован в области молниезащиты. Патент был выдан из-за ошибки в первоначальной теории действия Франклина; заостренный громоотвод фактически ионизирует воздух вокруг себя. Это делает воздух проводящим, что, в свою очередь, увеличивает вероятность удара.Спустя много лет после получения патента, в 1919 году доктор Тесла написал для журнала The Electrical Experimenter статью под названием «Известные научные иллюзии», в которой он объясняет логику заостренного громоотвода Франклина и раскрывает свои усовершенствованные метод и устройство.

Детские картинки

• «Machina meteorologica», изобретенная Дивишем, работала как громоотвод

• Самые ранние работы Франклина по электричеству

• Громоотвод ESE, установленный в монастыре Св.Николай Анапаусас (Μονή του Αγίου Νικολάου), Метеоры, Греция

О нас — Lightning Rod Games

Марк Лафрамбуаз ранее работал игровым дизайнером в Disney Interactive, где он помогал разрабатывать основные системы игрового процесса для популярной Facebook / мобильной игры Words of Wonder . Опыт отношений Марка на расстоянии послужил источником вдохновения для сюжета и игрового процесса A Fold Apart. Он рад объединить в этом проекте свою страсть к разгадыванию головокружительных головоломок и душевные повествования.

Стивен Смит занимается разработкой программного обеспечения более десяти лет. В последний раз его видели в Electronic Arts Worldwide Motion Capture перед тем, как уйти, чтобы основать Lightning Rod Games. Имея степень в области компьютерных наук и диплом в области изящных искусств, он находит удачный баланс в игровой индустрии. Стивен — настоящий универсал и любит решать проблемы в новых областях.

Стефани Чен (Stephanie Chen) — 2D-художник, страстно увлекающийся дизайном и созданием иллюстраций для игр.Она более десяти лет работала с международными игровыми компаниями и присоединилась к Lightning Rod Games в качестве концепт-художника. Ее фокус в A Fold Apart — это 2D-дизайн персонажей и окружающей среды, включая материалы, текстуры и пользовательский интерфейс, а также помощь в создании новых 3D-ресурсов по мере необходимости.

Дэвид Чжу — опытный 3D-аниматор и выпускник Шеридана, который помогает оживить наших персонажей. Ранее он работал в анимационных и игровых студиях, включая Ubisoft, и специализируется на риггинге, раскадровке и цифровой фоновой живописи.Его основные обязанности на A Fold Apart включают создание анимации, используемой главными персонажами и окружениями уровней.

Райан Белдесси профессионально занимается играми в качестве программиста и дизайнера с 2014 года. Он имеет степень в области компьютерных наук и работает специалистом широкого профиля.

Кит Кван — гейм-дизайнер, который любит рассказывать интересные истории с очаровательными персонажами. A Fold Apart — первая профессиональная игра, над которой они работали после окончания Игрового центра Нью-Йоркского университета, и они с нетерпением ждут возможности помочь своей команде создавать еще более душевные впечатления в будущем.

Молниеотвод с автоматическим развертыванием | Hackaday

Как хакеры, радиолюбители и строители всевозможных вещей, которые ходят в наших дворах или прикреплены к нашим домам, мы часто встречаем сопротивление со стороны строительных ассоциаций и подзаконных актов в отношении того, что для нас является безвредной необходимостью, но для других представляет опасность для их зрения -линии, значения свойств или рассматриваются как угроза безопасности. Студент научно-исследовательской лаборатории мехатроники Академии округа Берген обнаружил ту же проблему с громоотводами для домов, памятников и зданий прекрасной архитектуры; люди не хотят добавлять неприглядные громоотводы, несмотря на их проверенную защиту.Ее решение? Обнаруживайте приближение шторма и автоматически активируйте громоотвод на время шторма.

Для обнаружения приближающегося шторма она отслеживает изменение атмосферного давления с помощью датчика атмосферного давления, температуры и высоты Adafruit BMP085 (теперь замененного на BME280), подключенного к Arduino с моторным щитом. Если давление низкое и тенденция к снижению, она поворачивает громоотвод вверх с помощью двигателя, полученного от спутниковой антенны.Когда риск уменьшается, она снова поворачивает штангу вниз. По общему признанию, молниеотвод еще не прикреплен, и нужно будет позаботиться о том, как развернуть разрядный кабель, но это только начало. Вы можете увидеть это в действии на видео ниже.

Мы уже видели эту проблему здесь, на Hackaday. В одном случае у хакера возникла проблема с плохо работающими антеннами HDTV, которые им пришлось покрыть неприглядной алюминиевой фольгой, и поэтому они заменили их гораздо более красивыми и более эффективными самодельными антеннами.А как насчет ваших собственных «неприглядных» антенн, спутниковых антенн или других спорных вариантов использования? Приходилось ли вам приходить к подобным решениям? Если да, мы хотели бы о них услышать.

.
