что это такое, схема, принцип работы

Для организации подачи теплоносителя в многоквартирные дома обязательно производится учет важных технических характеристик и параметров. Чтобы настраивать температуру зачастую используется элеваторный узел отопления, что помогает добиться полного соответствия параметров теплоносителя с характеристиками трубопровода и приборов в жилых помещениях.

Простыми словами, элеватор — это узел системы отопления, который снижает температуру поступающего теплоносителя до нужного уровня.

Из-за больших расстояний, потраченных на транспортировку и особенностей погодных условий, во многих регионах создаются специально продуманные тепловые режимы, которые в редких случаях производятся посредством прямой подачи на радиаторы в квартиры.

Чтобы до конца разобраться в ситуации с регулировкой общего теплового режима в многоэтажных постройках, я советую рассмотреть такой важный элемент, как элеваторный узел отопления и разобрать принцип его работы тщательнее.

СодержаниеПоказать

Элеваторный узел системы отопления: что это такое

Три режима работы магистральных сетей теплоснабжения измеряются в градусах, выглядят они так:

  1. 95/70.
  2. 130/70.
  3. 150/70.

Первое значение относится к температуре подачи, а второе соответственно обратному трубопроводу. Поскольку расстояние до котельных зачастую достаточно большое, происходит потеря энергии, вынуждающая вносить коррективы в числа с учетом погоды за окном. Эти три варианта были разработаны для экономии расхода топлива.

Назначение элеваторного узла

Этот важный элемент в системе предназначен для понижения давления и нормализации температуры теплоносителя. Происходит процесс путем добавления в трубопровод более холодной воды из цепи отопления.

Согласно общепринятым санитарным нормам жидкость в радиаторах не должна превышать показателя в 95 градусов, приведу несколько очевидных фактов, касающихся этого момента:

  1. Максимально нагретые приборы в квартире могут нанести вред ребенку после прикосновения.
  2. Чугунные радиаторы в этой ситуации станут уязвимыми к механическим повреждениям и хрупкими, алюминиевые экземпляры способны выйти из строя.
  3. Пластиковые трубы, используемые в разводке помещения, не рассчитаны на очень высокие температуры и могут потерять эстетичный внешний вид.

Чтобы предотвратить подобные эксцессы в теплотрассу подбирают элеватор, в многоквартирных домах невозможно обойтись без подобной детали.

Устройство

Внешне этот элемент выглядит как своеобразная металлическая или чугунная конструкция с тремя отверстиями, на каждом из которых есть фланцы для подсоединения агрегата к системе, из чего состоит элеваторный узел, следует узнать подробнее. Внутреннее строение у меня вызвало намного больший интерес, изначально нужно разобрать составляющие по отдельности, выглядит это так:

  1. Корпус.
  2. Сопло.
  3. Смесительная камера.
  4. Подача.
  5. Обратная магистраль.
  6. Выход в систему.

На подаче можно обнаружить максимально высокое давление, при выходе из диффузора более низкое, а в обратной системе минимальное, подобное происходит и с температурой жидкости. Перемычка, находящаяся в вертикальном положении, врезается в корпус под 90 градусов.

Принципиальная схема элеваторного узла

Элеватор отопления не сможет продуктивно функционировать без должной обвязки, хотя приспособление достаточно простое, и похоже на насос, который под определенным давлением подает жидкость, но некоторые нюансы в этом вопросе есть, буду разбирать точнее.

Максимально нагретая вода попадает во входной патрубок, и перемещается вперед за счет давления. Благодаря соплу создается эффект инжекции, что заставляет жидкость, попадая в приемную камеру создать зону разряжения.

Поскольку давление понижается, туда засасывает воду из патрубка, который, в свою очередь, подключен к обратному трубопроводу. Из-за этих манипуляций теплоноситель попадает в горловину элеватора и начинается смешивание горячего и холодного потока.

Нормализованная с учетом всех норм безопасности вода через диффузор возвращается в систему и распределяется по радиаторам, расположенным в квартирах, так выглядит схема элеваторного узла отопления.

Принцип работы агрегата в системе отопления

Я считаю, что принцип работы элеватора отопления можно сравнить с водяным насосом, который функционирует без каких-либо ресурсов извне.

Конструкция достаточно простая и бюджетная, именно поэтому большинство тепловых пунктов используют этот элемент в системах многоквартирных домов. Но каждый агрегат должен эксплуатироваться надлежащим образом, без определенных условий перебоев в работе не избежать.

Элеватор отопления имеет три отверстия с фланцами для закрепления, одно из которых подключается к подающему трубопроводу, второе отвечает за подачу жидкости на радиаторы, а в третье поступает обратный поток. Для правильной работы сети необходимо, чтобы между подающим и обратным потоком перепад давления превышал гидравлическое сопротивление системы отопления.

Элеватор с автоматической регулировкой

Такой тип устройства я не считаю максимально практичным из-за его зависимости от внешних факторов, но устройство довольно современное и заслуживает внимания. Конструкция предполагает смену сечения сопла посредством регулировки автоматическим способом.

Как работает элеваторный узел, он связан со специально разработанным для этого процесса механизмом, который расположен внутри корпуса элеватора. Именно эта составляющая отвечает за передвижение дроссельной иглы вперед и назад, зависимо от температуры жидкости в системе.

Подвижный элемент в сопле воздействует на просвет, в результате чего изменяется подача теплоносителя и его расход. Изменения в проходимости жидкости не только регулируют температуру в трубах, но и скорость передвижения воды в системе отопления. Это обусловлено сменой коэффициента при смешивании холодного и горячего потока. Я рассказал вам, по какой схеме элеватора отопления происходит изменение температуры в магистральной трубе.

Не менее важным фактором стоит считать то, что используя незаменимый элемент, можно регулировать также давление в трубах и радиаторах квартир.

Устройство направляет поток, создавая изменения теплоносителя в контуре отопления. Конструкция приспособления предполагает циркуляцию жидкости, поэтому зачастую к ней идут такие удачные дополнения, как распределительные агрегаты. В многоквартирных домах подобные устройства необходимы лишь потому, что в них проживает сразу несколько потребителей.

За распределение воды отвечает коллектор или гребенка, после попадания в эту емкость теплоноситель из автоматического элеваторного узла уходит по комнатам жильцов через множество выходов. На напор в системе подобная манипуляция не влияет, он остается прежним.

Недостатки

Схема теплового узла и само приспособление вопреки всем своим положительным сторонам имеет минусы, к которым следует отнести следующее:

  1. Размеры составляющих устройства достаточно тяжело рассчитать, но если этого не сделать, то обеспечить максимальную продуктивность не получится.
  2. Обеспечивая перепад давления на двух магистралях, необходимо придерживаться показателя, не превышающего 2 Бар.
  3. Для регулирования необходимо оборудовать агрегат электрическим приводом.

Чтобы управлять температурой, потребуется изменять диаметр сопла, но не все модели приспособления оснащены такими устройствами, я считаю это главной проблемой в работе элеваторного узла системы отопления.

Технические характеристики стандартных моделей

Заводские экземпляры имеют 7 типов конструкций, отличающихся по размеру, у каждой из них есть свой специальный номер. Чтобы удачно подобрать хороший вариант и избежать проблем при опрессовке, стоит учесть два параметра – это диаметр камеры смешивания и сопла.

Со второй составляющей дело обстоит проще, ее можно заменить при необходимости, ведь корпус является съемным. К таким действиям прибегают в 2 вариантах:

  1. Износ детали по истечении определенного времени (выработка об абразивные частицы).
  2. Изменения в коэффициенте смешивания, что необходимо для повышения или снижения температуры теплоносителя.

Я узнал интересный факт об эксплуатации элеваторного агрегата, зачастую в технических характеристиках не найти пункта, который знакомит покупателя с сечением сопла, диаметр рассчитывается отдельно. Основное внимание приковывается к смесительно-инжекционной камере, чтобы максимально точно вычислить размер под конкретную систему отопления.

Расчет и подбор элеватора

Руководствуясь специальными формулами в первую очередь, нужно рассчитать диаметр камеры смешивания, затем выбрать необходимый номер элеватора отопления, после чего определяется размер сопла. Непонятные килокалории стоит сразу перевести в распространенные единицы, зачастую их преобразуют в Бар.

Узкая часть сопла элеватора исчисляется в миллиметрах, для этого процесса также есть формула. Расчеты для меня небыли сложными, хотя при взгляде на блокнот для записей все операции казались огромными. Вычислив напор на выходе с центральной магистрали, стоит применить альтернативную формулу, чтобы выявить диаметр. Но хочу обратить внимание, что результат будет выражаться в сантиметрах.

Монтаж элеватора в систему

Располагается это приспособление чаще всего в подвале дома, но прежде чем начинать манипуляции связанные с установкой, помещение проверяется на такие нюансы как:

  1. Отсутствие понижения температуры ниже 0 градусов по Цельсию.
  2. Комната должна быть крытой.
  3. Наличие вытяжной вентиляции, так как после образования на трубах конденсата агрегат быстро выйдет из строя.

Модели со встроенными автоматическими механизмами нуждаются в бесперебойной подаче электричества, поэтому без установки независимого источника питания такое оборудование будет небезопасным.

При отключении подачи важного для работы ресурса процесс регулировки температуры не должен останавливаться, в противном случае произойдет масса неприятных моментов, а чтобы избежать перепада напряжения, необходима установка конденсационного выпрямителя.

Проверка состояния работы элеваторного узла

Неисправности можно выявить достаточно легко, нужно проанализировать показания манометров, установленных в разных контрольных точках.

Зачастую к эксцессам в работе приводят обильные засорения мелкими абразивными частицами, это выражается в падении давления по сравнению с прежними показателями. Скачки вызываются из-за возникновения коррозийных отложений или некорректной работы сопла.

Периодическая чистка грязевиков оградит элеваторный узел от множества проблем и неприятностей, чтобы определить некоторые неисправности потребуется проверка всех составляющих агрегата.

Просматривать также необходимо сетки при открытии сливных кранов, а при появлении коррозии лучше сразу заменить сопло для элеватора новым экземпляром, чтобы избежать вертикального разрегулирования контура системы.

Видео по теме

Элеваторный узел отопления

Отопительная система является одной из самых важных для жизнеобеспечения любого здания, особенно если речь идёт о жилых помещениях. В частных домах всё чаще встречаются системы автономного типа, а вот в многоквартирных домах ещё не ушли от центрального отопления.

Элеваторный узел оборудованный современной автоматикой

Именно в подвалах многоэтажных домов возможно увидеть элеваторный узел отопления и, собственно, понять специфику его работы и то, какие возможности даёт его использование.

Содержание

Элеваторный узел, что это такое?

Элеватором в системе отопления называют специальное устройство, основное назначение которого – обеспечение оптимального давления внутри системы, а также установление допустимой температуры воды (теплоносителя). Помимо этого, с помощью элеваторного узла происходит увеличение объёмов теплоносителя.

Дело в том, что в тепловой магистрали, зачастую, находится вода, температура которой равняется 130-150°С, а по санитарным нормам теплоноситель не должен превышать 95°С. Из этого следует, что воду необходимо охладить. Достичь этого возможно, используя элеваторный узел отопления.

к меню ↑

Принцип и схема работы узла

Теплоноситель подаётся к дому по трубам. Трубопровода всего два:

  1. Подающий. Его основная функция подавать горячую воду в дом.
  2. Обратный. Он, в свою очередь, отводит остывший, отдавший своё тепло, теплоноситель обратно в котельную.

Базовая схема обвязки элеваторного узла

Когда вода (теплоноситель) подходит в подвал здания, её ожидает три пути в зависимости от того, какой температуры она будет. В нашей стране существуют три основных тепловых режима:

  • до 95 °С;
  • до 130 °С;
  • до 150 °С.

Когда вода нагрета до 95 °С, то в данном случает она сразу распределяется по системе отопления. Если же она превышает эту отметку, её необходимо охладить (этого требуют санитарные нормы). И в данном случае в дело «вступает» элеваторный узел отопления.

Охлаждение происходит за счёт смешивания в элеваторе горячей воды из подающей трубы и остывшей из обратной. Таким образом, элеваторный узел работает сразу как два устройства:

  1. Как смеситель.
  2. В качестве циркуляционного насоса.

Перегретая вода попадает в сопло элеватора, в то время, как в зону разряжения попадает вода из обратного трубопровода. Затем эти два потока оказываются в смешивающей камере, где, исходя из названия, происходит смешивание. И вот уже смешанная вода попадает к потребителю.

Элеваторный узел отопления

Помимо того, что использовать такое устройство значит применить наиболее простой и экономный способ охладить теплоноситель, при этом элеватор может ещё и повысить общую эффективность всей системы.

Кроме всего прочего, именно за счёт элеваторного узла мы имеем возможность экономить. Забирая из тепловой сети определённое небольшое количество воды, разбавляем её водой из обратного трубопровода, за тепло которой уже заплатили, и производим повторную «отправку» в квартиры.

к меню ↑

Составляющие элеваторного узла системы отопления

Устройство имеет достаточно несложную конструкцию. Выделяют три основные составляющие устройства:

  • сопло;
  • струйный элеватор;
  • камера разряжения.

Также существует такое понятие как «обвязка». Это специальная запорная арматура, контрольные термометры и манометры. Именно эти компоненты и составляют элеваторный узел отопления.

Смесительный элеваторный узел

С функциональной точки зрения элеватор является смешивающим устройством, в который вода поступает, проходя через ряд фильтров. Эти фильтры находятся сразу после задвижки (входной) и очищают теплоноситель (воду) от грязи. По этой причине их часто называют грязевиками. Сама оболочка элеватора стальная.

к меню ↑

Достоинства и недостатки подобного узла

Элеватор как и любая другая система имеет определённые сильные и слабые стороны.

Большое распространение такого элемента тепловой системы приобрело благодаря целому ряду достоинств, среди них:

  • простота схемы устройства;
  • минимальное обслуживание системы;
  • долговечность устройства;
  • доступная цена;
  • независимость от электрического тока;
  • коэффициент смешения не зависит от гидро-теплового режима внешней среды;
  • наличие дополнительной функции: узел может выполнить роль циркуляционного насоса.

Демонтированные сопла для элеватора

Недостатками данной технологии являются:

  • отсутствие возможности проведения регулировки температуры теплоносителя на выходе;
  • достаточно трудоёмкая процедура расчёта диаметра насадки-конуса, а также размеров камеры смешения.

У элеватора есть также небольшой нюанс, который касается установки – перепад давления между подающей линией и обратной должен находится в пределах 0,8-2 атм.

к меню ↑

Схема подключения элеваторного узла к отопительной системе

Системы отопления и горячего водоснабжения (ГВС) являются в некоторой степени взаимосвязанными. Как говорилось выше, для отопительной системы необходима температура воды до 95°С, а в ГВС –на уровне 60-65 °С. Поэтому здесь также требуется использование элеваторного узла.

Исходя из данных требований, различают три схемы подключения:

  1. С регулятором расхода воды. При этом расход теплоносителя остаётся неизменным. Это помогает избежать такого явления как поэтажная разрегулировка. Однако данная схема «регулятор расхода + элеватор» не в состоянии поддерживать температуру при отклонениях от нормального температурного графика.
  2. С регулируемым соплом. Благодаря вводимой в сопло игле происходит регулировка площади поперечного сечения. Это увеличивает коэффициент смешивания и позволяет уменьшить температуру после элеватора. Недостатком подобной схемы есть то, что количество поставляемого тепла уменьшается из-за гидросопротивления конуса.
  3. С регулирующим насосом. Монтаж насоса производится на линии смешения или же параллельно ей. Дополнительно устанавливаются регуляторы температуры теплоносителя и его расхода.

Наглядный пример элеваторного узла системы отопления

Данная схема является достаточно эффективной, так как позволяет:

  1. Регулировать температуру воды не только при плюсовой температуре наружного воздуха.
  2. Поддерживать циркуляцию теплоносителя во внутренней среде, даже если произойдёт остановка внешней.

Недостатком подобной является дороговизна и увеличение затрат на эксплуатацию за счёт применения насоса, для функционирования которого необходимо электричество.

к меню ↑

Что такое элеваторный узел в системе центрального отопления? (видео)

Портал об отоплении » Водяное отопление

что это такое, принцип работы

Что это такое — элеваторный узел системы отопления, четко осознает далеко не каждый потребитель. В отечественных климатических условиях сложно представить себе жилище без источника обогрева. Рассматриваемая система позволяет оптимизировать отопление, в отличие от печного аналога, которое не могло обогреть пол, по причине существенного ухода теплого воздуха вверх. Попробуем разобраться с тонкостями элеваторного оборудования и его преимуществами.

Общие сведения

Поскольку техническое развитие не стоит на месте, специалисты сконструировали водяную систему отопления. Здесь уместно задать вопрос: «А что это такое элеваторный узел системы отопления?». Он представляет собой конструкцию, позволяющую обогреть воздух в помещении, независимо от высоты потолков и общей площади комнат.

В частном доме владельцы чаще всего используют тип индивидуального отопления. В квартирах, как правило, эксплуатируется центральная система. Далее рассмотрим, что собой представляет элеваторный блок, какие функции он выполняет.

Рассматриваемый агрегат представляет собой устройство, входящее в узел отопления, которое выполняет опции струйного либо инжекционного насоса. Главная задача подобной модификации – увеличение давления внутри работающей конструкции обогрева. Проще говоря, элеваторная система прокачивает теплоноситель по системе, одновременно повышая его объем.

Понять, что это такое элеваторный узел системы отопления, поможет следующий пример:

  • При подаче из основного водопровода поставляется порядка 5 кубических метров жидкости для теплоносителя.
  • В рабочую систему уже поступает в два раза больше материала.
  • Увеличение подачи и объема связаны преимущественно с обычными физическими законами.
  • Прежде всего, учитывайте, что элеватор в тепловой системе – это подсоединение к центральным тепловым сетям, где эксплуатируется главная ТЭЦ под давлением или в котельной.

Принцип работы

Работа элеваторного узла системы отопления заключается в подаче воды, которая движется по трубопроводу. В зимний период температура жидкости может достигать 150 градусов по Цельсию. Несмотря на то, что градус кипения составляет 100 градусов, дополнительную роль в работе системы играет один из законов физики. При рассматриваемой температуре вода начинает кипеть только в случае нахождения в открытом резервуаре без подачи дополнительного давления. Поскольку в трубопроводе имеется дополнительная нагрузка, жидкость активнее циркулирует при помощи насосного оборудования. В связи с этим кипение не происходит даже при превышении критических значений.

Особенности

Элеваторный узел системы отопления, фото которого представлено ниже, при температуре в 150 градусов не может работать эффективно. На это имеется ряд предпосылок:

  • Чугун очень не любит термических перепадов. Если в квартире используются радиаторы из такого материала, в этом случае он подвержены деформации и выходу из строя. Поломка может дойти до степени полного разрушения батареи.
  • Чрезмерная температура также активно нагревает металлические радиаторы, вследствие чего можно получить ожоги.
  • Современная обвязка приспособлений выполняется из пластика, который максимально выдерживает 90 градусов. При 150 градусах – он начнет просто плавиться.
  • Чтобы остудит основной очаг, как раз и используется элеватор.

Предназначение

Назначение элеваторного узла в системе отопления направлено на понижение температуры жидкости, используемой в конструкции. В жилище после прохождения данного узла попадает теплоноситель нормальной температуры. Как выяснилось, элеваторы необходимы для того, чтобы понижать температуру воды для систем отопления.

Сам процесс производится достаточно просто. Приспособление включает в себя рабочую камеру, где смешивается горячая вода и жидкость, поступающая из обратного контура. Такое решение дает возможность получать достаточное количество теплоносителя без чрезмерного расхода воды.

Обслуживание

Далее рассмотрим особенности обслуживания элеваторного узла системы отопления. Что это такое, рассмотрено выше. В процессе эксплуатации системы возникают определенные потери температур жидкости. При этом необходимо учитывать, что подача воды осуществляется через сопло с уменьшенным диаметром, в отличие от размеров трубопровода горячей воды. Увеличение скорости движения жидкости обеспечивается давлением, что дает возможность обеспечить теплоносителем все стояки. Такая конструкция гарантирует равномерный обогрев комнат, независимо от наличия или отсутствия распределительного блока.

Номера элеваторных узлов системы отопления требуют правильного обслуживания. Некоторые работники просто снимают сопло и устанавливают заслонки из металла, отвечающие за ручную регулировку скорости подачи воды. Это не самый худший вариант, гораздо проблематичнее эксплуатировать систему без них.

В подобной ситуации жилища в непосредственной близости от системы будут получать излишнее количество тепла, даже в самый сильный мороз жильцам придется проветривать квартиру. А в помещениях, размещенных вдалеке от развязки, напротив, будет холодно. Людям придется использовать дополнительные источники обогрева. На самом деле, виной всему является неправильное обслуживание системы.

Эксплуатация

Принцип работы элеваторного узла системы отопления более понятен при изучении схемы. Она дает возможность понять, что конструкция выполняет опцию сразу двух приспособлений: насоса циркуляционного типа и смесителя.

Конфигурация устройства максимально проста, но довольно эффективна. Система отличается приемлемой ценой, не требует подключения электрической энергии. Для эффективной работы необходимо соблюдать определенные правила, а именно:

  • В части прямого и обратного оборота следует поддерживать давление порядка 0,9-2,0 Бар.
  • Температурный режим выходной жидкости не поддается регулировке.
  • Все детали приспособления должны точно подгоняться, что требует проведения соответствующих расчетов.

Невзирая на некоторые сложности эксплуатации, элеваторный узел системы отопления, размеры которого требуют правильной корректировки, достаточно популярен в коммунальной отрасли и отличается высоким показателем эффективности. На итоговые результаты работы конструкции абсолютно не влияют перепады тепловых и гидравлических параметров. Блок не нуждается в постоянном наблюдении, а его регулировка осуществляется правильным подбором размера сопла.

Основные неисправности

Чаще всего в рассматриваемом узле поломки случаются по причине выхода из строя самого устройства. Это может быть связано с изменением диаметра сопла или его засорения. Кроме того, может деформироваться арматура, грязевики либо сбиться настройки регуляторных элементов.

Заметить неисправность несложно. Главным признаком поломки является наличие перепадов температур до подключения к системе и после нее. В случае значительного различия показателей, можно смело говорить о нарушениях в работе блока. Если разница параметров не очень существенная, проблема, скорее всего, заключается в засорении сопла. Для ремонта лучше воспользоваться услугами специалистов, поскольку самостоятельное вмешательство может привести к ухудшению ситуации.

Прочие неполадки

Чтобы устранить засорение сопла, оно снимается механическим путем и тщательно прочищается при помощи ветоши и щетки. Если диаметр этого элемента изменяется вследствие наличия ржавчины, работа отопительной системы будет нарушена. При этом помещения в нижней части многоэтажного дома будут перегреваться, а верхние квартиры – испытывать недостаток тепла. Проблема решается единственным путем – заменой сопла.

Манометры отопительной системы монтируются перед грязевиком и за ним. Если приборы показывают значительный перепад давления, это свидетельствует о засорении грязеочистительного элемента. Неисправность устраняется путем удаления загрязнений через спусковые краны, размещенные в нижней части узла. В случае невозможности решить проблему данным способом, грязевик разбирается и чистится.

В завершение

Система отопления жилища с простейшей элеваторной системой – не самая совершенная конструкция. Такой узел сложно поддается регулировке, часто требует разборки и замены сопла инжекторного типа. Оптимальным вариантом считается модернизированная элеваторная установка с возможностью автоматической корректировки элементов, дающих возможность смешивать теплоноситель в конкретном диапазоне.

схемы, принципы работы и проверки

Содержание статьи:

Уменьшение тепловых потерь является основной задачей при планировании централизованного отопления. Для этого, еще на этапе нагрева теплоносителя, создаются особые условия для его транспортировки: повышенное давление, максимальный температурный режим. Но для того чтобы при распределении горячей воды уровень ее нагрева понизился до требуемого устанавливают элеваторный узел отопления: схемы, принципы работы и проверки должны строго соответствовать нормам. Несмотря на то что он является частью центрального отопления, обычный пользователь должен знать принцип его работы.

Назначение элеваторного узла

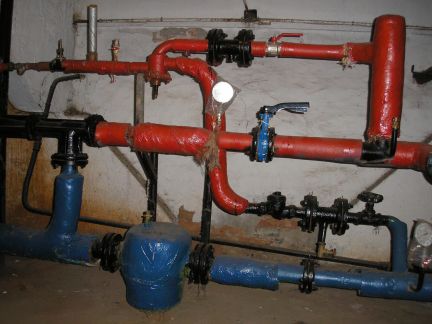

Внешний вид элеваторного узла отопления

Еще на первых этапах проектирования центрального отопления инженеры столкнулись с проблемой сохранения тепловой энергии из-за протяженности теплотрасс. Для уменьшения тепловых потерь применяются два основных метода:

  • Максимальная теплоизоляция поверхности трубы;
  • Установка в зданиях элеваторных узлов.

Рабочий температурный режим в наружных трубах отопления составляет 150 или 130 град. Подавать воду потребителям такую температуру запрещено. Именно поэтому был разработан регулируемый элеваторный узел отопления. Он предназначен для смешивания горячего и холодного потоков теплоносителя с целью оптимизации его температуры. Помимо этого также уменьшается давление до приемлемого уровня.

Для нормальной работы автоматический элеваторный узел отопления устанавливают в заранее подготовленном помещении. Для жилых многоквартирных домов таковым является подвал. Монтаж и дальнейшее обслуживание должны выполнять только специалисты. Любое нарушение режима работы может привести к возникновению аварийных ситуаций. Монтаж в частных домах подобного элемента отопления нецелесообразно. Это связано с тем, что котлы не смогут обеспечить должный температурный режим работы. Поэтому он применяется только для создания разветвленных отопительных систем с большой протяженностью наружных теплопроводов.

Беря за основу принцип работы этого элеваторного узла отопления, можно сделать аналогичную систему и для автономной системы. Но для этого применяют двух или трехходовые клапаны с термостатами.

Схема работы элеваторного узла

Конструкция элеваторного узла

На первый взгляд, принцип работы элеваторного узла системы отопления должен представлять собой довольно сложную систему. Однако на практике была разработана удачная конструкция, которая по своим техническим характеристикам схожа с трехходовым смесительным клапаном.

Конструктивно он состоит из следующих элементов:

  • Входной патрубок. Через него поступает теплоноситель с высокой температурой под максимальным давлением;
  • Обратный патрубок. Необходим для подключения остывшей воды для дальнейшего смешивания с потоком горячей;
  • Сопло. Ключевой элемент схемы элеваторных узлов системы отопления. Горячая вода поступает в него под давлением и создает разряжение в приемной камере. В результате этого остывший теплоноситель смешивается с нагретым;
  • Выходной патрубок. Подключается к распределительной системе трубопроводов для дальнейшей транспортировки жидкости к потребителям.

Схема элеваторного узла отопления

Помимо него элеваторный узел системы центрального отопления должен включать в себя дополнительные элементы. К ним относятся грязевики, запорная арматура и датчики. Последние обязательны для установки, так как с их помощью выполняется контроль параметров всей системы.

Разобравшись, что такое элеваторный узел отопления, нужно подробнее узнать о его видах и способах регулировки режимов работы.

После проверки работы элеваторного узла и всей системы отопления нужно обязательно потребовать обновленный паспорт на устройство. В нем указываются изначальные характеристики и фактические после контрольных поверок.

Виды элеваторных узлов отопления

Регулировочный смесительный узел

Эта схема отопления элеваторного узла не раскрывает механизм регулировки температурного режима. А это является основным из способов оптимизации расхода тепловой энергии в зависимости от внешних факторов – температуры на улице, степени теплоизоляции дома и так далее. Для этого в сопло устанавливается специальный стержень конусной формы. Зубчатые передачи обеспечивают его соединение с задвижкой. Регулируя положение стержня, изменяется пропускная способность сопла.

В зависимости от установленного оборудования различают два вида регулируемых элеваторных узлов отопления:

  • Ручной способ. Вращение задвижки выполняется традиционным методом. При этом ответственный работник должен следить за показаниями манометров и термометров системы;
  • Автоматический. На штифт задвижки устанавливается сервопривод, который соединяется с датчиками температуры и давления. В зависимости от установленных показателей выполняются движения стержня.

Типичный чертеж элеваторного узла должен включать в себя не только требуемые элементы, эксплуатационные характеристики системы. А для этого нужно сделать расчет параметров. Подобная работа выполняется только специализированными проектными организациями, так как требует учета всех факторов.

Установка регулируемого элеваторного узла для отопления в сочетании со счетчиком расхода тепловой энергии позволят сэкономить до 30% расхода горячего теплоносителя.

Особенности монтажа и проверка

Монтаж элеваторного узла

Стоит сразу отметить, что установка и проверка работы элеваторного узла и системы отопления – это прерогатива представителей обслуживающей компании. Делать это жильцам дома категорически запрещено. Однако знания схемы элеваторных узлов центральной системы отопления рекомендуется.

При проектировании и монтаже учитываются характеристики входящего теплоносителя. Также принимаются во внимание разветвленность сети в доме, количество приборов отопления и температурный режим работы. Любой автоматический элеваторный узел для отопления состоит из двух частей.

  • Регулировка интенсивности потока входящий горячей воды, а также замеры ее технических показателей – температуры и напора;
  • Непосредственно сам смесительный узел.

Основной характеристикой является коэффициент смешивания. Это отношение объемов горячей и холодной воды. Данный параметр является результатом точных расчетов. Он не может быть константой, так как зависит от внешних факторов. Установка должна выполняться строго по схеме элеваторного узла системы отопления. После этого делается точная настройка. Для уменьшения погрешности рекомендуется максимальная нагрузка. Таким образом температура воды в обратной трубе будет минимальной. Это является необходимым условием для точного регулирования работы автоматической задвижки.

Через определенный промежуток времени необходимы плановые проверки работы элеваторного узла и системы отопления в целом. Точный порядок действий зависит от конкретной схемы. Однако можно составить общий план, в который входят следующие обязательные процедуры:

  • Проверка целостности труб, запорной арматуры и приборов, а также соответствие их параметров паспортных данным;
  • Юстировка датчиков температуры и давления;
  • Определение потерь давления во время прохождения теплоносителя через сопло;
  • Вычисление коэффициента смещения. Даже для самой точной схемы отопления элеваторного узла со временем происходит износ оборудования и трубопроводов. Эта поправка обязательно учитывается при настройке.

После выполнения этих работ автоматический элеваторный узел центрального отопления должен опечатываться, чтобы предотвратить постороннее вмешательство.

Нельзя применять самодельные схемы элеваторных узлов для центральных систем отопления. В них зачастую не учитываются важнейшие характеристики, что может не только снизить эффективность работы, но и стать причиной аварийной ситуации.

Требования к помещению

В подавляющем большинстве случаев смесительные узлы монтируются в подвале здания. Для выполнения своих функций необходимо учитывать характеристику помещения – сезонные перепады температуры и влажности.

Существует ряд требований к этим показателям, выполнение которых обязательно. В особенности это касается элеваторных узлов системы центрального отопления с установленными автоматическими сервоприводами:

  • Температура в помещении не должна опускаться ниже 0°С;
  • Для предотвращения появления конденсата на поверхности труб обустраивается система вытяжной вентиляции;
  • Для электрических приборов обязательно монтируется отдельная щитовая. Рекомендуется предусмотреть источник автономного питания на случай аварийного отключения подачи электричества.

Однако по факту редко можно встретить следование этим правилам. В итоге даже для самого эффективного чертежа элеваторного узла его практическое исполнение может существенно отличаться. Именно поэтому появились альтернативные схемы для смешивания потоков теплоносителя.

В некоторых новых многоквартирных домах, подключаемых к центральному отоплению, не предусмотрена схема отопления с элеваторным узлом. Для его монтажа нужно обратиться в управляющую компанию.

Другие варианты тепловых узлов

Усовершенствованный смесительный узел

Отталкиваясь от основного принципа работы элеваторного узла системы отопления, были разработаны альтернативные способы поддержания нужного уровня температуры в трубах для пользователей. Их отличие от традиционной схемы заключается в наличии сложной электронной системы управления.

Первое, на что обратили внимание разработчики этого узла – оптимальный расход горячей воды. Поэтому на входном патрубке обязательно устанавливается счетчик тепловой энергии. Он дает возможность не только увидеть объем поступившего в систему дома теплоносителя, но и может автоматически подсчитывать его стоимость и передавать данные в управляющую компанию.

Установленные насосы позволяют контролировать скорость прохождения теплоносителя по трубам. Это необходимо для уменьшения погрешности при смешивании потоков жидкости в сопле. Для этого на входную и обратную трубы монтируют температурные датчики. Если уровень нагрева воды меньше заданного – насос на обратной прекращает свою работу. Для увеличения объема горячего теплоносителя активируется соответствующее насосное оборудование.

Однако нужно учитывать и недостатки подобной системы:

  • Зависимость от электропитания. Аварийный источник электричества может работать лишь незначительное время. Для защиты от перепада напряжения необходима установка конденсационного выпрямителя;
  • При увеличении сложности системы повышается вероятность выхода ее из строя. Достаточно одному из датчиков выйти из строя – параметры оптимального смешивания изменятся.

Несмотря на эти факторы, популярность новых систем связана с их удобством эксплуатации и значительной экономии средств на отопление. Именно поэтому усовершенствованные элеваторные узлы для системы центрального отопления будут пользоваться спросом.

Что же касается первичных расходов на закупку оборудования и монтаж – эти капиталовложения возвращаются в виде сэкономленных средств на оплату отопления в течение 3-5 лет. Но при условии, что проектированием и установкой занимаются профессиональные и честные компании.

Пример интегрирования элеваторного узла отопления в совокупности со счетчиком учета тепловой энергии:

что это такое и схема в многоквартирном доме

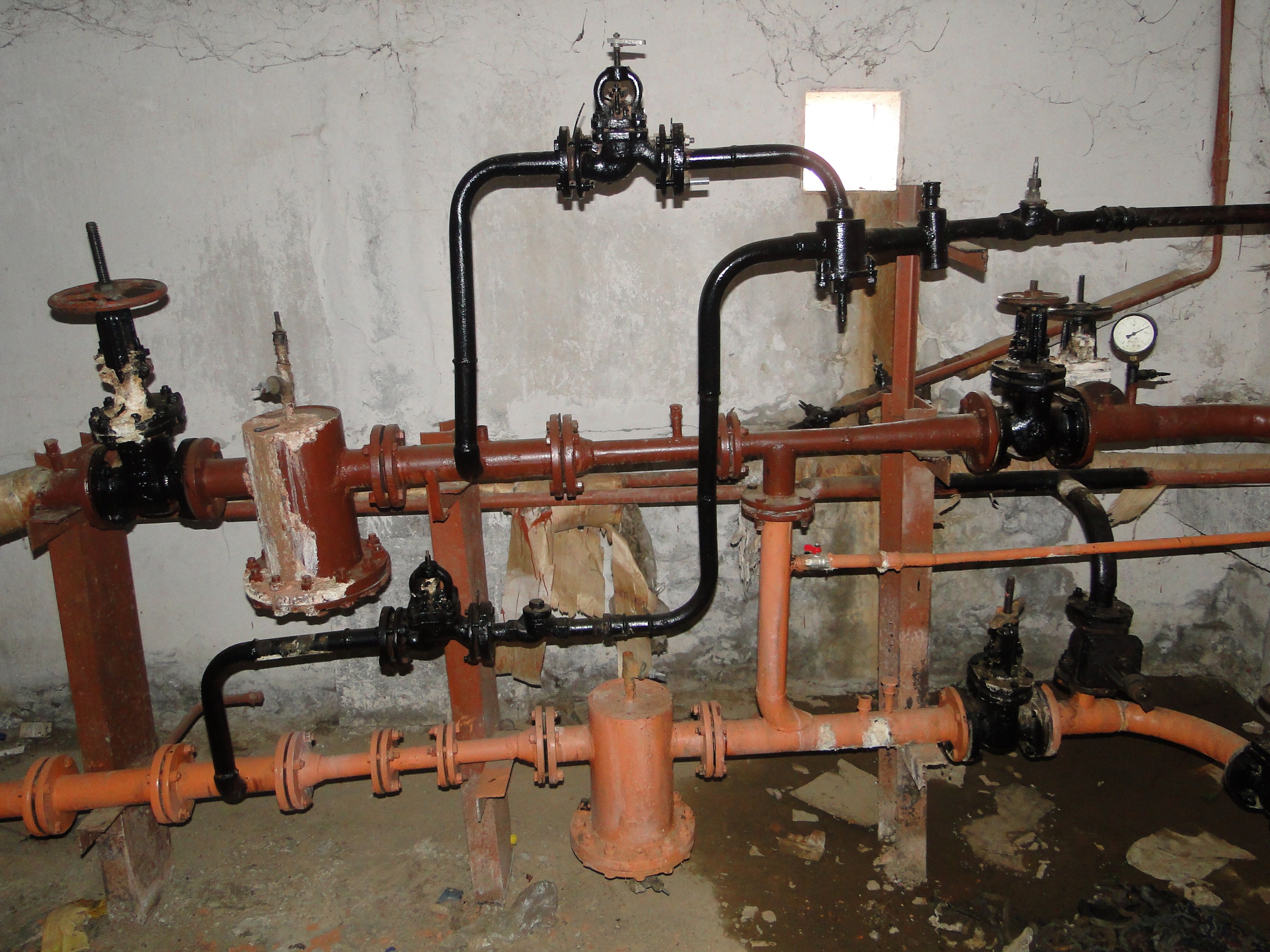

В тепловых пунктах, обслуживающих многоквартирные дома прошлых времен, можно встретить особое оборудование, которое обеспечивает быструю передачу тепловой энергии во все точки системы. Как правило, элеваторный узел устанавливался несколько десятилетий назад, но продолжает исправно работать и сегодня. Хоть такое оборудование и является устаревшим, его не спешат менять по причине его эффективности. Но, несмотря на преимущества, есть у таких узлов и свои недостатки.

Элеваторный узел и что это?

Элеваторный или тепловой узел – это приспособление, одновременно выполняющее функции инжекционного насоса. Главное предназначение такой конструкции заключается в повышении давления в отопительных сетях и увеличении прокачки и объема теплового носителя в магистрали.

Элеватор отопления позволяет транспортировать по магистрали теплоноситель с температурой +150°С, что повышает энергоэффективность системы отопления. Если сравнить теплоотдачу определенного объема жидкости с температурой +90°С с таким же объемом жидкости с температурой 150 градусов, то количество транспортируемой тепловой энергии во втором случае будет значительно больше.

Описывая элеваторный узел системы отопления и что это такое, стоит отметить, что такие устройства позволяют быстро перемещать по магистрали теплоноситель с температурой выше точки кипения без преобразования жидкости в пар. Это достигается благодаря тому, что в сети постоянно поддерживается высокое давление.

Схема и принцип работы

Схема элеваторного узла отопления довольно простая. Внешне конструкция напоминает громоздкий тройник из металлических труб, каждая из которых на конце имеет соединительный фланец.

Типовая схема элеваторного узла отопления выглядит следующим образом:

  1. Левый патрубок напоминает сопло, которое сужается до необходимого расчетного диаметра.
  2. После него следует цилиндр камеры смешивания.
  3. Снизу находится патрубок для присоединения обратного трубопровода.
  4. С правой стороны есть еще один патрубок. Это специальный диффузор с расширением, направляющий нагретый теплоноситель в отопительную систему.

Рассмотрев устройство элеватора теплового узла, стоит разобраться в его подключении. К левому патрубку подключается подающая магистраль отопительной централизованной сети. К нижнему патрубку подключается трубопровод с обраткой. С двух сторон устанавливаются отсекающие задвижки и сетчатые фильтры грубой очистки.

Рекомендуем к прочтению:

Важно! Конструкция теплового узла обязательно дополняется датчиками температуры, манометрами и тепловыми счетчиками.

Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:

  • При прохождении теплоносителя через патрубок с соплом его скорость увеличивается за счет повышенного давления жидкости в магистрали. Это позволяет добиться эффекта инжекционного насоса. Благодаря соплу обеспечивается более эффективная циркуляция жидкости в трубопроводах.
  • При попадании воды в смесительную камеру напор уменьшается. При прохождении струи через диффузор в камере смешивания среда разрежается. Благодаря эффекту инжекции жидкость с большим давлением увлекает за собой воду из обратной магистрали.
  • Охлажденные и нагретые потоки перемешиваются в камере элеватора. В итоге при выходе из диффузора теплоноситель имеет температуру в пределах 95 градусов.

Важно! Для эффективной работы элеваторного узла разница давлений в подающей и обратной магистрали должна быть в определенных пределах, чтобы преодолевать гидравлическое сопротивление жидкости.

Плюсы и минусы теплового узла

Элеваторный узел системы отопления имеет следующие преимущества:

  1. Приемлемая стоимость и простота конструкции делают элеватор востребованным, несмотря на его внушительный «возраст».
  2. Это энергонезависимое устройство не нуждается в электроснабжении для работы.
  3. Благодаря наличию элеватора отопления сечение магистрального трубопровода можно сделать меньше, что позволяет сэкономить на его устройстве.

Минусы этого приспособления заключаются в невозможности регулировки температуры теплоносителя. Однако этот недостаток можно нивелировать использованием приборов для регулировки диаметра сопла. В таком случае контроль над температурой осуществляется управлением скоростью потока, что сказывается на степени разрежения в смесительной камере.

Расчет элеваторного узла

Для проведения расчета элеваторного узла сначала вычисляют диаметр камеры смешивания и подбирают соответствующий номер элеватора. После этого высчитывают диаметр рабочего сопла.

Для расчетов пригодятся следующие формулы:

Расчет сечения инжекционной камеры ведется в сантиметрах. Для определения этого числа нужно знать расход нагретого теплоносителя в сети с учетом гидравлического сопротивления.

Рекомендуем к прочтению:

Это значение можно найти, используя приведенную в таблице формулу, где:

  • Q – это объем тепловой энергии, измеряемый в ккал/ч, расходующейся на обогрев всего сооружения;
  • Tсм – температура теплового носителя в выходном патрубке после элеваторного тройника;
  • T2о – температура обратки;
  • h – сопротивление водяного столба жидкости, которое измеряется в метрах (этот показатель учитывается в разводке всего контура, в том числе и в радиаторах).

По отдельной формуле рассчитывается диаметр узкой части сопла. Для этого нужно знать габариты инжекторной камеры в сантиметрах и коэффициент смешивания. По отдельной формуле находится коэффициент инжекции. Для расчета нам понадобится температура теплоносителя на входящем патрубке.

Когда мы будем знать напор на трубопроводе, идущем от магистрали централизованного отопления, можно вычислить диаметр сопла. Для этого необходимые параметры системы переводят в сантиметры.

После проведения расчетов мы получаем необходимые данные, на основании которых можно подобрать подходящую модель элеваторного узла и определить условия для его правильной и бесперебойной работы. Иными словами, мы можем определить необходимую производительность системы, зная объем циркулирующего теплоносителя, который прокачивается через элеватор за единицу времени, а также минимальный напор жидкости. Основными параметрами при выборе подходящей модели прибора является сечение горловины камеры смешивания и сопла элеватора.

Важно! Диаметр сопла округляем в меньшую сторону до сотых долей миллиметра. Но минимальное значение не может быть меньше трех миллиметров, потому что сопло быстро засорится.

Распространенные поломки и методы их устранения

Несмотря на простоту конструкции, элеватор может выйти из строя. Поломки возникают по разным причинам, но чаще всего к этому приводят загрязнения, выход из строя арматуры и регуляторов, сбившиеся настройки, неправильный диаметр сопла или засорившиеся грязевики.

В зависимости от поломки существуют разные способы ремонта элеватора:

  1. Если причиной неисправности стало засорившееся сопло, то его нужно снять и прочистить.
  2. Если диаметр сопла изменился из-за коррозии или размывания водой, то деталь заменяют новой. При выборе нового сопла важно точно подобрать его диаметр. Иначе это вызовет разбалансировку системы и сильный перегрев радиаторов отопления на первом этаже дома на фоне уменьшения теплоотдачи приборов на последних этажах.
  3. Когда засоряются грязевики, об этом можно догадаться по увеличенной разнице давления на подающем и обратном трубопроводе. Чтобы контролировать давление до фильтров и после них, устанавливаются манометры. Для устранения засора открывают спускной кран на самом грязевике. Он расположен в нижней части устройства. Если эти действия не приведут к желаемому результату, то придется разбирать грязевик и прочищать его составляющие детали по отдельности.

О поломках элеваторного узла можно догадаться по значительному перепаду температуры в трубопроводе до прибора и после него. Если разница температур не превышает 5°С, то причина поломки кроется в засорении устройства или изменении сечения сопла. Если разница превышает 5 градусов, то нужно провести диагностику узла для выявления неисправной детали и ее замены. Для ремонта элеватора, его диагностики или полной замены приглашают мастера с необходимыми инструментами и навыками проведения подобных работ.

с гвс, без гвс, с размерами и счетчиком


Теплоноситель в системах центрального теплоснабжения проходит по тепловому пункту до того, как попасть непосредственно в секции радиаторов каждой квартиры и отдельного помещения. В таком узле вода приводится к расчетной температуре, а баланс обеспечивается благодаря тому, что правильно работает схема элеваторного узла отопления. В подвале любого многоэтажного дома, отапливаемого по центральной магистрали, можно найти такой элеватор.


Принцип работы узла


Разбираясь, что такое элеватор, стоит отметить необходимость этого комплекса для соединения с его помощью тепловых сетей и частных потребителей. Тепловой узел – это модуль, выполняющий функции насосного оборудования. Чтобы увидеть, что такое элеватор в системе отопления, необходимо опуститься в подвал практически любого многоквартирного дома. Там среди запорной арматуры и измерителей давления удастся обнаружить искомый элемент отопительной системы (схема указана на рисунке ниже).


Выясняя, элеватор, что это такое, стоит определить его функционал по выполняемым задачам. В их число входит перераспределение давления изнутри отопительной системы, при этом выдается теплоноситель с допустимой температурой. Фактически объем воды удваивается, перемещаясь по магистралям от котельной. Такой эффект достигается при наличии воды в отдельном герметизированном сосуде.


Температура теплоносителя, поступающего из котельной, обычно находится в пределах 105-1500С. Использовать его с данным параметром в бытовых условиях не представляется возможным по соображениям безопасности.


Нормативными документами регламентировано граничное температурное значение для теплоносителя, которое должно составлять не более 950С.


Для справки. В настоящее время активно обсуждается вопрос о снижении температуры горячей воды с 600С, предусмотренной СанПин, до 500С, мотивируя это необходимостью экономить на ресурсах. Как отмечают эксперты, такую минимальную разницу потребитель не заметит, а для того, чтобы ежесуточно проводилась надлежащая дезинфекция воды в трубах, рекомендуется повышать ее до 700С. Насколько эта инициатива рациональна и обдумана, пока рано судить. Изменения в СанПин еще не внесены.


Возвращаясь к теме элеватора системы отопления, отметим, что температуру в системе обеспечивает именно он. Благодаря данным действиям удается снизить риски:


  • с чрезмерно перегретыми батареями легко получить ожег;


  • радиаторы отопления не всегда способны выдерживать длительное время воздействие повышенной температуры теплоносителя под давлением;


  • разводка из полимерных или металлопластиковых труб не предусматривает их применение с таким горячими теплоносителями.


Чем удобен именно этот узел


Элеваторный узел в любом многоквартирном доме


Можно услышать мнение о том, что было бы удобнее не использовать элеватор отопления с таким принципом работы, а подавать напрямую воду меньшей температуры. Однако, это мнение ошибочное, ведь придется существенно повысить диаметры магистралей для передачи более холодного теплоносителя.


ВИДЕО: Элеваторный узел магистрали ЦО



Фактически, грамотная схема теплового узла отопления позволяет подмешивать в подающий объем воды часть объема из обратки, который уже остыл. Хотя в некоторых источниках элеваторный узел системы отопления относят к устаревшему гидравлическому оборудованию, но он доказал свою эффективность в работе. Более современными приборами, используемыми вместо схемы элеваторного узла, являются следующие типы:


  • пластинчатый теплообменник;


  • смеситель с трехходовым клапаном.


Функционирование элеватора


Рассматривая, элеваторный узел системы отопления, что это такое и как работает, стоит отметить, что у рабочей конструкции есть сходство с водяными насосами. Однако, эксплуатация не требует передачи энергии из других систем. Свою надежность он проявляет при определенных условиях.


Снаружи базовая часть аппарата внешне схожа с гидравлическим тройником, смонтированным на обратной ветке. Однако, сквозь стандартный тройник теплоноситель безболезненно проникал бы в обратку без прохождения по радиаторам. Такое поведение являлось бы бессмысленным.


Стандартная схема элеватора


В классической схеме элеваторного узла системы отопления присутствуют следующие составные части:


  • Предкамера, подающая труба, на конце которой расположено сопло определенного диаметра. В нее поступает теплоноситель из обратки.


  • В выходной части вмонтирован диффузор. Он передает воду потребителям.


Сегодня встречаются узлы, где диаметр сопла регулируется электрическим приводом. Это дает возможность оптимизировать температуру теплоносителя в автоматическом режиме.


Выбор узла с электроприводом основан на том, что можно изменять коэффициент смешения теплоносителя в пределах 2-5, что невозможно в элеваторах, где диаметр сопла не регулируется. Таким образом система с регулируемым соплом позволяет значительно экономить на отоплении, что возможно в домах, где установлены центральные счетчики.


Строение


Как работает схема теплового узла


В целом принцип работы можно описать таким образом:


  • вода перемещается по магистрали от котельной к входу в сопло;


  • во время прохода по небольшому диаметру существенно повышается скорость рабочего теплоносителя;


  • формируется район с небольшим разряжением;


  • за счет образовавшегося вакуума вода подсасывается из обратки;


  • турбулентные потоки однородной массой отправляются к выходу сквозь диффузор.


Более подробно можно все рассмотреть на рабочей схеме.


Для эффективной работы системы, в которой задействована схема элеваторного узла системы отопления, нужно обеспечить величину по значениям давления между подачей и обраткой больше, чем значение расчетного гидросопротивления.


Недостатки системы


Кроме позитивных качеств, тепловой узел или схема теплового узла имеют определенный недостаток. Он заключаются в следующем. Элеватор системы отопления не имеет возможности проводить регулировку выходной температурной смеси. В такой ситуации понадобится замерить разогретый теплоноситель из магистрали или от обратного трубопровода. Понижать температуру удастся лишь при изменении габаритов сопла, что конструкционно не получается сделать.


В некоторых случаях спасают элеваторы, имеющие электропривод. В их конструкцию входит механический привод. Данный узел приводится в действие с помощью электрического привода. Таким способом удается варьировать в диаметре сопла. Базовым элементом такой конструкции является дроссельная иголка, имеющая конусный вид. Она входит в отверстие по внутреннему диаметру конструкции. Перемещаясь на определенное расстояние, ей удается корректировать температуру смеси именно за счет изменения диаметра сопло.


На валу бывает смонтирован как привод ручной в виде рукоятки, так и запускаемый дистанционно электроприводной движок.


За счет таких модернизированных решений котельная в подвале не претерпевает значительных дорогостоящих переоборудований. Достаточно смонтировать регулятор, чтобы получить современный тепловой узел.


Неисправности


В большинстве случаев поломки вызваны следующими факторами:


  • засорение оборудования;


  • постепенное увеличение диаметра сопло в процессе эксплуатации, в результате чего температуру теплоносителя сложнее контролировать;


  • забитые грязевики;


  • поломка арматуры;


  • выход из строя регуляторов и т.д.


Определить поломку этого устройства несложно, она сразу сказывается на температуре теплоносителя и на ее резком перепаде. При незначительных отклонениях от нормы, скорее всего, речь идет о засорении или небольшом увеличении диаметра сопло. Если перепад очень значительный (более 5 градусов), тогда уже нужно проводить диагностику и вызывать специалиста для ремонта.


Диаметр сопло увеличивается либо в процессе коррозии при контакте с водой, либо в результате непроизвольного сверления. И то, и другое в итоге приводит к разбалансировке системы и должно быть устранено незамедлительно.


Нужно знать, что современные модернизированные системы могут эксплуатироваться с узлами учета потребления электроэнергии. При отсутствии данного устройства в цепи отопления тяжело добиться экономичного эффекта. Установка же счетчиков тепла и горячей воды позволяет существенно снижать коммунальные платежки.


ВИДЕО: Принцип работы узла


Лифт Кондиционер с подогревателем

Лифт
Блок кондиционера / обогревателя-A

Лифт
Блок кондиционера / обогревателя-B

Лифт воздушный
Характеристики кондиционера / нагревателя

  • Устройство легко устанавливается практически в любом положении наверху
    лифт
  • Автономная компактная конструкция для легкой установки
  • Компактный роторный компрессор экономит место и вес
  • Номинальная холодопроизводительность 7100 BTUH (Блок-A)
  • Номинальная холодопроизводительность 14000 BTUH (Блок-B)
  • Механический термостат нагрева / охлаждения, установленный на гибком трубопроводе возвратного воздуха
    воздуховод для безопасных настроек и более точного измерения температуры 15 ‘шлангокабель для удаленного
    монтаж термостата; опционально доступен термостат с автоматическим переключением нагрева / охлаждения
  • Стандартный электрический нагреватель мощностью 1600 Вт обеспечивает мощность 5600 БТЕ / ч
    вместимость
  • Вентилятор можно настроить на непрерывную работу для улучшения качества воздуха
    циркуляция и фильтрация
  • 150 CFM Расход воздуха (блок-A)
  • Скорость воздушного потока 450 куб. Фут / мин (блок-B)
  • Компрессор герметично закрыт на заводе для герметичности
    расход хладагента и эффективная работа
  • Черная отделка на клапане приточного воздуха скрывает его в щели
    между подвесным потолком и внутренней стеной
  • Компрессор и внешний шкаф установлены на амортизаторах.
    резина для дополнительной прочности и снижения шума
  • Изготовлены долговечные медные трубки с ударными петлями для
    усилить вибростойкость системы
  • Паяные соединения газового флюса на трубах для защиты от коррозии
  • Пусковая цепь с пусковым конденсатором и реле для пуска
    легче на компрессоре
  • Вся конструкция внешнего шкафа из оцинкованной стали
    обеспечивает коррозионную стойкость
  • Прочный поддон из оцинкованной стали специально разработан
    для стойкости к коррозии благодаря паяным бронзой углам и углам с порошковым покрытием
    эпоксидная краска
  • Предусмотрена защита от замерзания испарителя.
    замерзание (Установка-А)
  • Предусмотрена защита от замерзания испарителя.
    замерзание, а также реле высокого и низкого давления для защиты от отказа вентилятора или
    потеря хладагента (Установка-B)
  • 4-контактный разъем подключается к кондиционеру для облегчения
    подключение термостата
  • Простое и удобное подключение полевой проводки к клеммам
    Печатная плата
  • Моющийся фильтр падает в крышку возвратного воздуха
  • Нормально открытый контакт для удаленного контроля отключения агрегата.
    или отключение электроэнергии (Блок-B)

Лифт AC / Нагреватель
Технические характеристики

BTUH

Характеристики переменного тока лифта / нагревателя Unit-A Блок-Б
Электрические характеристики 115 В переменного тока, 60 Гц, 1 фаза
Холодопроизводительность 7 100 14.000
Тепловая мощность БТЕЧ 5,600 5,600
Воздушная доставка CFM 150 450
Охлаждающий усилитель с заторможенным ротором. * 34 67
Приблизительный ток охлаждения при полной нагрузке.* 9,8 16,1
Приблизительный ток нагрева при полной нагрузке. * 15,4 15,7
Эксплуатационная мощность охлаждения ** 990 1,537
Эксплуатационная мощность охлаждения *** 1,150 1.909
Погонная мощность Обогрев 1,600 1,600
Длина 22-1 / 8 « 39 «
Ширина 18-1 / 8 « 23 «
Высота 19-1 / 8 « 18-1 / 8 «
Масса 75 фунтов 180 фунтов

Лифт кондиционер
с электронагревателем
PDF-проспект

Протестировано при следующих условиях
условия:
* Только кондиционер.Не включает испаритель конденсата.
** Охлаждение A.R.I. Стандартные условия 80F. DB / 67F. WB в помещении, 95F. DB Outdoor at
115 В переменного тока.
*** Охлаждение A.R.I. Стандартные условия 95F. DB / 71F. WB в помещении, 115F. DB Outdoor at
103,5 В переменного тока.
Лифт воздушный
Комплект кондиционера / обогревателя, Блок-A

Блок-A:
Модель AC6531B692A
В основном используется в кабинах лифтов, которые выходят в кондиционируемые помещения или вестибюли, а также в небольшие
кабины, которые не могут вместить более крупный Unit-B.Охлаждение / обогрев 7,100 / 5,600 BTUH, короткий капот.
Дополнительный
информация

Компоненты блока А

Отдел охраны труда — Лифт

(626) 471-6911
факс (626) 471-6921
Эрик Гувер, старший инженер

Штаб-квартира лифта
sandiegoelevator @ dir.ca.gov
7575 Метрополитен Драйв, офис 203
Сан-Диего, Калифорния 92108-4402
(619) 767-2050
факс (619) 767-2058
Дэн Баркер, ведущий инженер по технике безопасности

Окружной офис Сакраменто
[email protected]
1750 Howe Avenue, Suite 420
Сакраменто, Калифорния 95825
(916) 263-2830
факс (916) 263-2837
Леон Харрис, исполняющий обязанности старшего инженера

Районный офис в районе залива
bayareaelevator @ dir.ca.gov

1515 Клэй Стрит, Люкс 1301
Окленд, Калифорния 94612
(510) 622-3026
факс (510) 622-3045
Ли Сверри, старший инженер
Дэйв Хендерсон, старший инженер

Окружной офис Сан-Хосе
[email protected]
6980 Santa Teresa Blvd., Suite 130
Сан-Хосе, Калифорния 95119
(408) 362-2120
факс (408) 362-2131
Аль Гонсалес, старший инженер

Районный офис Сан-Бернардино
sbelevator @ dir.ca.gov

464 W. Fourth Street, Suite 325
Сан-Бернардино, Калифорния 92401
(909) 889-6395
факс (909) 889-8074
Уолтер Уинфилд, старший инженер

Районный офис Санта-Ана
[email protected]

2 MacArthur Place, Suite 700
Санта-Ана, Калифорния 92707
(714) 567-7212
факс (714) 567-7299
Дон Скотт, и.о. старшего инженера

Районный офис Монровии
MonroviaElevator @ dir.ca.gov
800 Royal Oaks Drive, Suite 105
Монровия, Калифорния

Окружной офис Сан-Диего
[email protected]

7575 Метрополитен Драйв, офис 203
Сан-Диего, Калифорния 92108-4402
(619) 767-2050
факс (619) 767-2058
Джим Хамфри, исполняющий обязанности старшего инженера

Раздел сертификации
ElevatorCert @ dir.ca.gov

1750 Howe Avenue, Suite 420
Сакраменто, Калифорния 95825
(916) 274-5709
Факс (916) 263-1957
Л.Дж. Долин, младший инженер

Чтобы узнать, какой районный офис обслуживает какой город, нажмите
здесь

Список был недавно изменен, внимательно прочтите его.

Детали лифта и их функции

В этой статье мы расскажем вам о различных частях лифта и его функциях.

Лифты существуют уже много лет. Давайте подробнее рассмотрим детали лифтов и их функции.

Регуляторы скорости

Система регулирования скорости лифтов известна как регулятор скорости. Если лифт работает больше предельной скорости, регулятор скорости регулирует скорость. Обычно он прикрепляется к днищу автомобиля и также известен как трос регулятора.

Электродвигатель

В случае возникновения какого-либо серьезного состояния лифта, электродвигатели помогают предотвратить его и обеспечивают бесперебойную работу лифта.

Рельсы лифта

Скольжение вверх и вниз в лифтах возможно при правильном функционировании лифтовых направляющих.

Кабина

Это основная часть лифта, которая предназначена для перевозки товаров и услуг или проезда людей.

Вал лифта

Кабина лифта перемещается в это пространство. В зависимости от типа лифта расположение шахты может варьироваться.

Двери

Как и обычные двери, двери лифта также предназначены для входа и выхода.Двери лифта бывают двух типов: Ручные двери и Автоматические двери.

  • Ручные двери: Эти типы дверей открываются с помощью человека, который хочет войти в лифт.
  • Автоматические двери: Автоматические двери — это тип дверей, которые автоматически открываются, когда они приводятся в движение дверным приводом.

Привод

Все, что работает от электричества, должно иметь мотор. Привод — это часть, которая содержит двигатель, приводящий в движение подъемник.

Буферы

Буфер — это устройство, расположенное в нижней части лифта, предназначенное для защиты людей. Буферы могут остановить спускающийся автомобиль, аккумулируя или рассеивая кинетическую энергию автомобиля.

Защитное устройство

Это механическое устройство, прикрепленное к лифту из соображений безопасности. В случае, если лифт движется вниз с максимальной скоростью или превышает ограничение скорости, устройство безопасности может обеспечить безопасность и безопасность движения.

Ну, это были некоторые части лифта и его функции.Путешествовать в лифте просто потрясающе. Но навыки и знания техника, а также эффективное обслуживание лифтов могут сделать поездку незабываемой.

Регенеративные приводы лифтов — как они работают

В этом видео показано, как работают рекуперативные приводы лифта и как они могут улавливать энергию лифта и возвращать ее к электросети здания.


Приводы регенерации лифтов — как они работают

При подъеме полностью загруженного автомобиля на тяговом лифте электроэнергия передается от инженерных сетей здания к лифтовой системе.Однако при спуске та же полностью загруженная машина будет регенерировать энергию. Другими словами, энергия, накопленная в механической системе, преобразуется обратно в электрическую.

Исторически сложилось так, что для ЧРП эта энергия шунтировалась через тормозной резистор и рассеивалась в виде тепла. Это привело к двум проблемам: во-первых, тепло представляло собой потерянную энергию. Затраты для владельца здания могут быть значительными в зависимости от размера, нагрузки и количества лифтов в здании.Во-вторых, дополнительное тепло в машинном отделении часто приводило к дополнительным расходам на охлаждение.

Есть более экологичная альтернатива. Рекуперативный привод R6 Line компании KEB заменяет традиционный тормозной резистор и может использоваться вместе с приводом лифта. Когда возникает ситуация капитального ремонта, блок рекуперации R6 становится активным и коммутирует энергию обратно в здание для потребления другими нагрузками, такими как освещение или HVAC.

R6 очень компактен и доступен с мощностью до 500 ампер.Меньшие блоки могут использоваться как в установках на 208 В, так и на 460 В и автоматически определяют сетевое напряжение и частоту. Блоки R6 требуют небольшой настройки и просты в использовании. Они оснащены внутренними предохранителями постоянного тока и программируемыми входами / выходами.

Для приложений, которые должны соответствовать стандартам качества электроэнергии IEEE 519, можно использовать пассивные фильтры гармоник KEB для соответствия самым строгим требованиям.

Регенераторы линии R6 не только экономят энергию, но и экономят деньги.Для эффективных безредукторных систем окупаемость инвестиций может составлять менее 2 лет. KEB предлагает онлайн-калькулятор, который можно использовать для оценки экономии, которую владелец здания может рассчитывать получить.

Используйте блок регенерации R6 Line от KEB.

Чтобы узнать больше о приводе регенерации лифта KEB R6, свяжитесь с нами через нашу страницу «Контакты» или позвоните нам. Будем рады ответить на ваши вопросы.

Дополнительная информация:

Калькулятор регенерации лифта

Имеет ли смысл регенерация лифта для моего здания?

Лифты и эскалаторы — MITSUBISHI ELECTRIC

  • Вернуться на главную страницу
  • Обзор
    • Политика
    • Лифты
    • Эскалаторы и
      движущиеся дорожки
    • Mitsubishi Electric
      Inazawa Works
    • Инструменты
  • Приложения
  • Продукты
  • Модернизация
  • Галерея проектов
  • Инновации
  • Новости / События
  • Участники
  • Глобальная сеть
  • Свяжитесь с нами
  • Зеленые технологии
1.Система привода

(1) Метод тяги

Два типа приводных систем канатных лифтов включают барабанный (элеватор намоточно-барабанного типа) и тяговый (элеватор тягового типа). Метод тяги включает в себя:

(а) С редуктором
Вращение двигателя (скорость) снижено на 1/10 -го с помощью редуктора, оснащенного редуктором.
с червячной или косозубой передачей, и передается на тяговый шкив
тяговая машина.
б) Безредукторный
Канальный шкив соединен непосредственно с валом тягового двигателя, и вращение (скорость) двигателя передается непосредственно на канатный шкив без промежуточной передачи.

(2) Гидравлический тип

С приводной системой гидравлического типа гидроагрегат нагнетает масло в гидравлический домкрат (комбинированный плунжер и цилиндр)

Гидравлические компоненты для лифтов и лифтов.Пусковой элеватор

НАСОС

Стр. Ред. Дата

SEHg01.pdf (2600 КБ)

09.07.2015
НАСОС СКОРОСТНОЙ И МОЩНОСТИ НАСОС 90 / E — 93 / E — 11 / M 01010 г 08 28.09.2011
НАСОС СКОРОСТНОЙ И МОЩНОСТИ НАСОС 2 «- 08 / E 01012 г 00 28.09.2011
ПОТЕРЯ ДАВЛЕНИЯ В ТРУБЕ 01020 г 01
ХАРАКТЕРИСТИКИ МАСЛА 01121g 01
ВХОДНОЙ ТОК ПОДВОДНЫХ ДВИГАТЕЛЕЙ 01131 г 05
ВХОДНОЙ ТОК ДВИГАТЕЛЯ ТИПА B5 В ВОЗДУХЕ 01140 г 00 21.05.2013
РАЗМЕРЫ НАСОСНЫЙ БЛОК 90 / M 02102g 05 2005-09-06
РАЗМЕРЫ НАСОСНЫЙ БЛОК 90 / M2 02103g 01
КЛАПАН В СБОРЕ И СХЕМА НАСОСНОГО БЛОКА 11 / M 02160 г 05 16.02.2013
РАБОЧИЕ ПАРАМЕТРЫ НАСОСНОГО БЛОКА 11 / M 02161g 01 26.08.2015
ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ НАСОСНОГО БЛОКА 11 / M 02162g 01 27.06.2013
РАЗМЕРЫ НАСОСНЫЙ БЛОК 11 / M-SLAE 02180 г 01 03.03.2014
НАСОСЫ С РЕДУКТОРОМ НАСОСА 02500 г 00 13.11.2009
КЛАПАН В СБОРЕ И СХЕМА КЛАПАН LX ДЛЯ ИНВЕРТОРА 02520 г 03 02.08.2011
РАБОТА КЛАПАНА В СБОРЕ LX 02521 г 00 02.08.2011
ВНЕШНИЙ АВАРИЙНЫЙ МОДУЛЬ 02601g 00 05.10.2012 РАЗМЕРЫ НАСОСНЫЙ БЛОК 11 / M-VN 02601g 01 05.10.2012 РАЗМЕРЫ НАСОСНЫЙ БЛОК 93 / E-VN 02606g 01 05.10.2012
РАЗМЕРЫ НАСОСНЫЙ БЛОК LX-SLAE 02620 г 00 26.08.2015
РАЗМЕРЫ НАСОСНЫЙ БЛОК 90 / E 03102g 05 2004-11-04
РАЗМЕРЫ НАСОСНЫЙ БЛОК 90 / E2 03103g 01
КЛАПАН В СБОРЕ И СХЕМА НАСОСНОГО БЛОКА 93 / E — 2DS 03132 г 04 05.10.2012
РАБОТА НАСОСНОГО БЛОКА КЛАПАНА В СБОРЕ 93 / E — 2DS 03133g 01 05.10.2012
КЛАПАН В СБОРЕ И СХЕМА НАСОСНОГО БЛОКА 93 / E — 2DS С ПРЕОБРАЗОВАТЕЛЕМ ВВЕРХУ 03134g 01 01.02.2013
РАЗМЕРЫ НАСОСНЫЙ БЛОК 2 «- 08 / E 03202g 00 30.09.2011
РАЗМЕРЫ НАСОСНЫЙ БЛОК 2 «- 08 / E2 03203g 00 30.09.2011
КЛАПАН В СБОРЕ И СХЕМА НАСОСНОГО БЛОКА 2 «- 04 / E Soft-Stop 03212 г 00 2008-03-20
КЛАПАН В СБОРЕ И СХЕМА НАСОСНОГО БЛОКА 2 «- 08 / E + DS Soft-Stop 03213 г 00 05.10.2012 ТАБЛИЦА СКОРОСТИ И ДВИГАТЕЛЯ AE (SLAE И 2DSAE) ТИП НАСОСА 03335 г 00 2013-05-20
РАЗМЕРЫ НАСОСНЫЙ БЛОК 93 / E-SLAE 93 / E-2DSAE 03340 г 01 03.03.2014
РАЗМЕРЫ НАСОСНЫЙ БЛОК 93 / E-SL, 93 / E-2DS, 11 / M-SL 04300 г 04 09.10.2012
КЛАПАН В СБОРЕ И СХЕМА НАСОСНОГО БЛОКА 93 / E + DS 04341г 01 05.08.2016
РАЗМЕРЫ ШКАФ SL-01 05200 г 00
ХАРАКТЕРИСТИКИ ШКАФ SL-01 05201g 01 21.05.2009
РАЗМЕРЫ ШКАФ SL-02 05210 г 01 29.08.2006
ХАРАКТЕРИСТИКИ ШКАФ SL-02 05211g 01 29.08.2006
НАСОС СКОРОСТИ И МОЩНОСТИ НАСОС 02 / E — 93 / E SLA 05300 г 01 2013-05-20
НАСОС СКОРОСТНОЙ И НАСОСНЫЙ НАСОС 02 / E — 2 « 05302g 00 2013-05-20
РАЗМЕРЫ НАСОСНЫЙ БЛОК 02 / E 05305 г 02 22.07.2009
РАЗМЕРЫ НАСОСНЫЙ БЛОК 93 / E-SLA 05315 г 02 2013-05-20
ЗАЩИТА ОТ НЕПРЕДНАМЕРЕННОГО ДВИЖЕНИЯ АВТОМОБИЛЯ 05500 г 02 05.10.2012
НАСОС СКОРОСТИ И МОТОРНЫЙ НАСОС 96 / E-98 / E 06200 г 08 24.05.2013
РАЗМЕРЫ НАСОСНЫЙ БЛОК 96 / E — 98 / E 06210г 07 06.05.2013
РАЗМЕРЫ НАСОСНЫЙ БЛОК 01 / E, 01 / E-SLA 06211г 03 06.05.2013
РАЗМЕРЫ НАСОСНЫЙ БЛОК 98 / E-SL 06212г 01 09.07.2015
КЛАПАН В СБОРЕ И СХЕМА НАСОСНОГО БЛОКА 96 / E — 98 / E — 01 / E 06220 г 06 05.10.2012
НАСОС ЭЛЕКТРИЧЕСКОГО СОЕДИНЕНИЯ 96 / E — 98 / E — 01 / E 06230г 05 24.05.2013
НАСОС ИСПЫТАНИЯ НА КАПЕЛЬ 96 / E 06240 г 00
КЛАПАН В СБОРЕ И СХЕМА 96 / E + DS 1/2 » 06250г 02 06.05.2013
НАСОС СКОРОСТИ И ДВИГАТЕЛЬ НАСТОЛЬНОГО НАСОСА 03 / E 06400 г 01 16.05.2013
НАСОС СКОРОСТИ И ДВИГАТЕЛЬ НАСТОЛЬНОГО НАСОСА 03 / E-4C, 03 / U-4C, HSL / E-4C, HSL / U-4C 06404g 00 09.07.2015
РАЗМЕРЫ НАСОСНЫЙ БЛОК 03 / E 06410г 01 11-11-2008
КЛАПАН В СБОРЕ И СХЕМА НАСОСНОГО БЛОКА 03 / E — HSL / E 06420 г 02 05.08.2016
НАСОС ЭЛЕКТРИЧЕСКОГО СОЕДИНЕНИЯ 03 / E 06430 г 01 30.09.2008
РАЗМЕРЫ НАСОСНЫЙ БЛОК HSL / U, HSL / E 06610г 00 09.07.2015
СКОРОСТЬ И НАСОС НАСТОЛЬНОГО ДВИГАТЕЛЯ 96 / U-98 / U 07200 г 13 24.05.2013
РАЗМЕРЫ НАСОСНЫЙ БЛОК 96 / U — 98 / U 07210g 09 05.10.2012
РАЗМЕРЫ НАСОСНЫЙ БЛОК 01 / U, 01 / U-SLA 07211g 05 06.05.2013
РАЗМЕРЫ НАСОСНЫЙ БЛОК 98 / U-SL 07212g 01 09.07.2015
РАЗМЕРЫ НАСОСНЫЙ БЛОК 96 / U-ВЕРТИКАЛЬНЫЙ 07214g 01 14.07.2008
КЛАПАН В СБОРЕ И СХЕМА НАСОСНОГО БЛОКА 96 / U — 98 / U — 01 / U 07220 г 06
НАСОСНЫЙ БЛОК ЭЛЕКТРИЧЕСКОГО СОЕДИНЕНИЯ 96 / U — 98 / U — 01 / U 07230 г 06 24.05.2013
НАСОС ИСПЫТАНИЯ НА КАПЕЛЬ 96 / U-98 / U-01 / U 07240 г 01
СКОРОСТЬ И ДВИГАТЕЛЬ НАСОС НАСТОЛЬНЫЙ НАСОС ВВЕРХ-ВНИЗ 07300 г 00 05.08.2016
РАЗМЕРЫ НАСОС ВВЕРХ-ВНИЗ 07301g 00 09.07.2015
КЛАПАН В СБОРЕ И СХЕМА ПОДЪЕМНОГО НАСОСА 07302g 03 05.08.2016
НАСОС СКОРОСТИ И МОТОРНЫЙ НАСОС 03 / U 07400 г 01 16.05.2013
РАЗМЕРЫ НАСОСНЫЙ БЛОК 03 / U 07410g 03 11-11-2008
КЛАПАН В СБОРЕ И СХЕМА НАСОСНОГО БЛОКА 03 / U — HSL / U 07420 г 02 05.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
