как загерметизировать, герметизация дымохода, проход вентиляции через кровлю, как закрыть трубу от дождя, как сделать примыкание, проход

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Подготовительные работы:

Первое, что необходимо сделать – это определить максимально удобное для выведения трубы место. Рекомендация специалистов в этом вопросе проста: дымоход должен быть расположен строго по вертикали. Но, как и в любом вопросе, существуют некоторые тонкости:

  1. Желательно выбрать под место выведения трубы самую высокую точку на каркасе крыши, как можно ближе к коньку. Максимальная удалённость от конька не должна превышать 0,8 м, минимальная – от 0,5 м.
  2. Дымоход не должен проходить через стропильный каркас. Потому как изменяя и ослабляя его, велик шанс что с приходом зимы и обильных осадков каркас не выдержит, и крыша рухнет. К тому же, банальный вопрос герметизации также имеет место быть. Чтобы не допустить всего этого, можно воспользоваться методом печников – вывести трубу, используя поворотные детали на 450 и 900.
  3. Длина каждой составляющей детали трубы рассчитывается так, чтобы не допустить стыков в месте перекрытия или кровельного материала. Лучше стыковые детали располагать ниже или выше мест пересечения, что позволит также избежать вероятности неполной герметизации кровли.
  4. Возвышаться над коньком дымоход должен обязательно. Вопрос в другом – насколько высота трубы должна превышать конёк? Печники отмечают, что наиболее удачный вариант, если высота конька будет на 1-1,5 м ниже дымохода.

Важно знать! Главное правило, которое следует соблюдать – это выбрать «холодную» зону. Т.е. место, где большую часть времени выход из дымохода находится на затенённом участке крыши.

Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

  1. Протечки. При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
  2. Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
  3. Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
  4. Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

Необходимый для работы инструмент

  • Маркер перманентный – для определения зоны под отверстие.
  • Болгарка с алмазным диском – понадобится для создания отверстия под выведение трубы.
  • Перфоратор.
  • Утеплитель – изоляционный слой можно сделать из вспененного полиэтилена, полиуретана или фольгированного изовера.
  • Дрель.
  • Лобзик.
  • Клейкая лента – для фиксации гидро- и пароизоляционного слоя.
  • Пена монтажная – надёжная герметизация без монтажной пены в данном случае невозможна.
  • Гофрированная ПВХ-труба – используется в качестве втулки.

Заделка с помощью раствора

Для заделки щели между трубой дымохода и крышей с покрытием из шифера или черепицы, используют влагостойкий цементный раствор и декоративный воротник. Это самый доступный способ своими руками изолировать чердак и стропила от влаги. Для этого требуется сухая строительная смесь, вода, емкость для замешивания, стальные уголки и воротник. Монтажные работы выполняют в следующем порядке:

  1. Щель между кровлей и внешней стенкой трубы обкладывают уголками из нержавейки. Если дымоход овальной или круглой формой можно использовать резиновый уплотнитель на клейкой основе.
  2. Через оголовок дымохода надевают декоративный воротник из оцинкованной стали, закрепляют его с помощью саморезов.
  3. В зазор между воротником и трубой заливают предварительно замешанный вязкий раствор и дают ему застыть в течение 1 дня.
  4. Через сутки проверяют качество заливки и степень застывания раствора. Из листа листовой стали изготавливают поверхность для отведения жидкости. Для этого в нем вырезают отверстие, диаметр которого соответствует размеру воротника, надевают на оголовок и фиксируют саморезами.

Важно! Чтобы конструкция получилась надежной и не разрушилась при первом же серьезном ливне, используют качественный водостойкий цемент. В противном случае на нем появятся трещины, через которые вода протечет внутрь стропильного каркаса.

Как вывести печную трубу через крышу?

Для того, чтобы избежать осложнений во время работы, следует придерживаться следующего плана:

  1. После определения места и способа размещения дымохода печной трубы, (лучше, если дымоход будет идти строго вертикально) на кровельном профилированном листе маркером отмечается участок для отвода.

Совет: обычный маркер со временем стирается, поэтому лучше использовать перманентный.

  1. Далее наступает очередь болгарки. С её помощью вырезается в отмеченном месте отверстие.

Важно! отступить от края намеченного под отверстие контура несколько см во внутрь. Почему именно так? Если будет допущена ошибка и отверстие будет немного уже необходимого, подправить это дело можно. А вот нарастить один-другой сантиметр на профилированном листе вряд ли получится. Конечно, такой вопрос также решаем путём добавления заплаток и дополнительных герметизирующих слоёв, однако говорить о 100% герметизации и прочности установки уже язык не повернётся.

  1. На получившейся выделенной рамке в углах делаются надрезы до прочерченной линии контура.
  2. Края профильного листа загибаются наружу – вверх, чтобы после выведения трубы надёжно закрепить на коробе дымоотвода.
  3. При помощи всё той же болгарки по контуру убирается слой за слоем, а изнутри дома выпиливается входное отверстие под короб.

Если дом располагается в серверных регионах, где толщина теплоизоляционного слоя достигает 15-20 см, печники рекомендуют использовать сэндвич-трубу. Она представляет собой утеплённую конструкцию с зажатым между листами металла теплоизоляционным слоем.

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

  • Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
  • Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
  • Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
  • Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

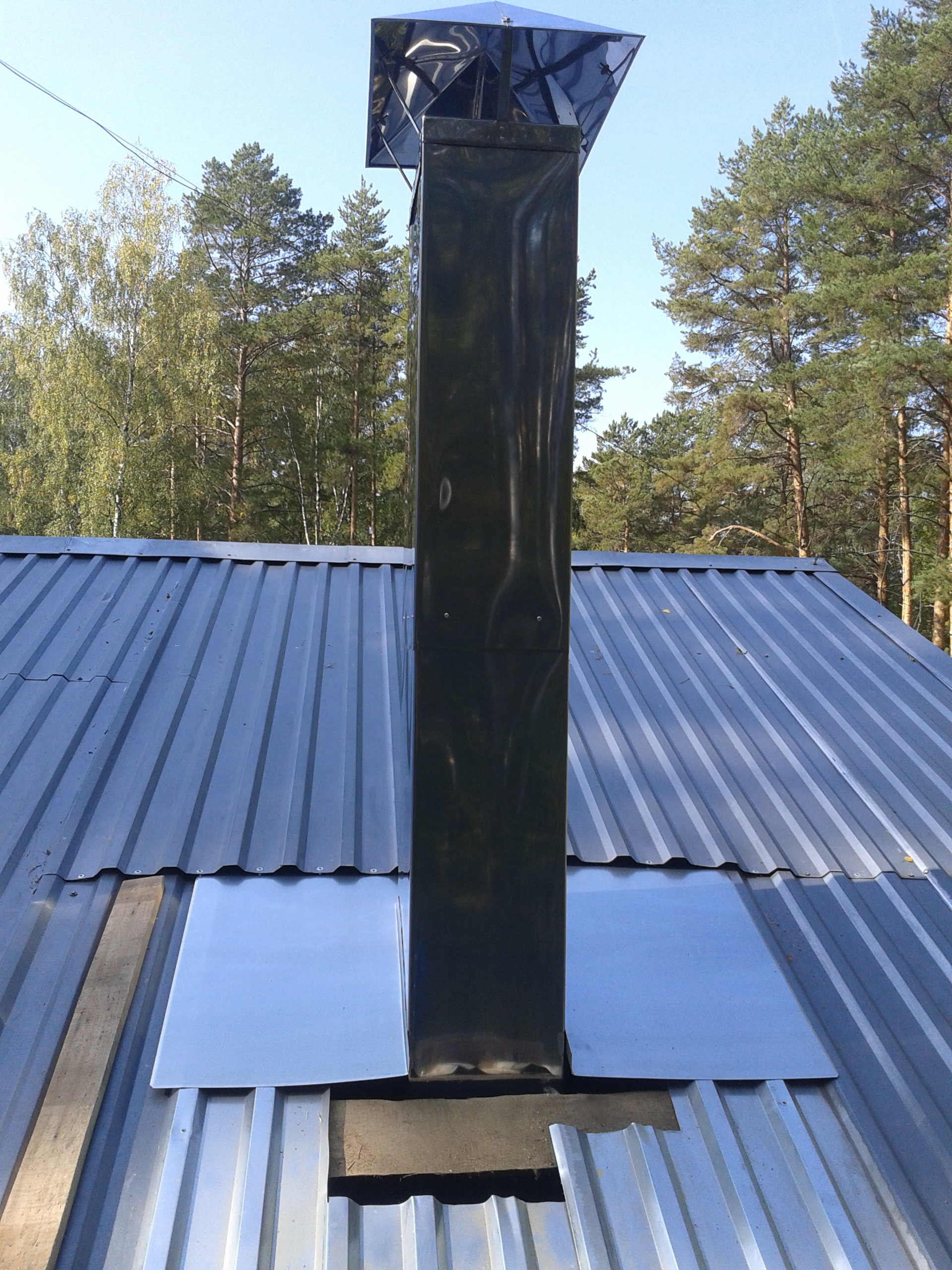

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Герметизация трубы

Теперь осталось провести дымоход через отверстие в кровле и надёжно закрепить его. Сначала нужно произвести монтаж защитной втулки из гофрированной трубы, тем самым защитив стены. Лучше использовать металлическую гофрированную втулку, но можно и из пластика.

Примечание: использовать пластиковую гофрированную трубу разумно лишь в том случае, если дымоотвод выводится не через крышу, а через стену здания.

После вывода короба дымохода укладывается утеплитель. В качестве утеплителя можно выбрать вспененный полиэтилен, керамзит или минеральную вату. Все эти и указанные в разделе инструментов утеплители не подвержены возгораниям.

Необходимость качественной гидроизоляции прохода на кровле

Профнастил является качественным и долговечным кровельным материалом, который обладает хорошей несущей способностью, а также устойчивостью к коррозии и гниению. Крыша дома может иметь не только отверстия для вентиляции, но и печную трубу. Наличие различных отверстий приводит к нарушению гидроизоляции кровельного материала, поэтому крайне важно провести герметизацию стыков.

Качественная герметизации – надежная защита от протечек

Если провести процесс герметизации неправильно, могут возникнуть такие проблемы:

  1. Протечки. Если в процессе монтажа кровли остались неизолированные щели, это приводит к проникновению влаги в дом, отсыриванию потолка и стен, возникновению грибка.
  2. Гниение стропил. При попадании влаги через стыки дерево, из которого изготовлены стропила, гниет и разрушается.
  3. Коррозия профнастила. Верхний слой профнастила покрыт антикоррозийным веществом. Но его внутренняя сторона может быть повреждена при попадании влаги.
  4. Снижение теплоизоляции. При попадании влаги снижается способность кровли защищать дом от холода.

Для качественной заделки стыков существуют различные способы и материалы для герметизации.

Установка Мастер Флеш на профнастил

Рекомендуется дополнительно использовать прорезиненный утеплитель-насадку Мастер Флеш, который не допустит попадания влаги в дымоход.

Примечание: для надёжной фиксации влагоизоляционной накладки используется герметик с пометкой «огнестойкий».

Как выглядит устройство?

Проходка отдалённо напоминает пирамиду с закруглёнными краями или вовсе круглую из силиконового материала или синтетических эластомеров.

  1. Резиновая накладка уместна в том случае, когда рабочие температуры не превышают порог в 1100. Выше этого порога материал начинает плавиться с последующим возгоранием. Не очень хорошо реагирует на химические соединения, в составе которых присутствуют минеральные масла или жир.
  2. Силиконовые накладки пользуются большей популярностью в виду высоких порогов рабочих температур, т.к. материал способен спокойно переносить даже нагревание до 2000 и выше. Однако у Мастер Флеша из силикона есть один недостаток – слабость к солнечным лучам. Поэтому в южных регионах, где большую часть времени тепло и солнечно, владельцы частных домов отказываются от силиконовых в пользу резиновых утеплителей в виду частой замены кровельного проходника.

В среднем, замена проходника производится раз в 10-15 лет, а на его установку не потратится более получаса:

  • труба продевается в проходку;
  • Мастер Флеш подгоняется к профилированному кровельному листу;
  • фиксируется с помощью огнестойкого герметика;
  • закрепляется дополнительно на саморезы.

При подгоне проходника Мастер Флеша под диаметр трубы нередко допускается такая ошибка: с проходки срезается лишний слой, из-за чего утеплитель свободно надевается на трубу или болтается вовсе. Спешить с покупкой нового не нужно. Решить проблему можно с помощью всё того же огнестойкого герметика, которым заполняются зазоры между проходкой и дымоходной печной трубой.

После герметизации дымохода осталось довести его до нужной высоты и выполнить внешнюю отделку фартука.

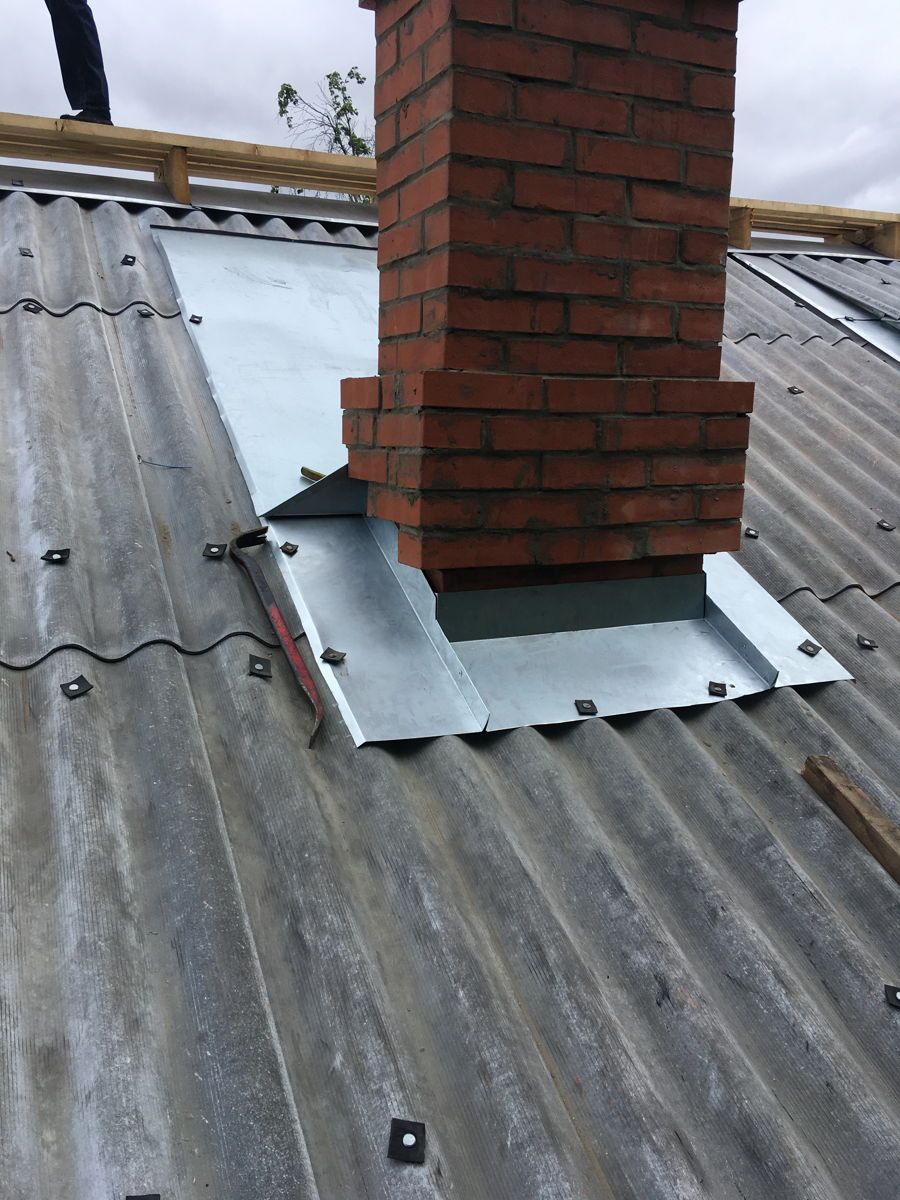

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

  1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
  2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
  3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
  4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
  5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Герметизация прямоугольной трубы

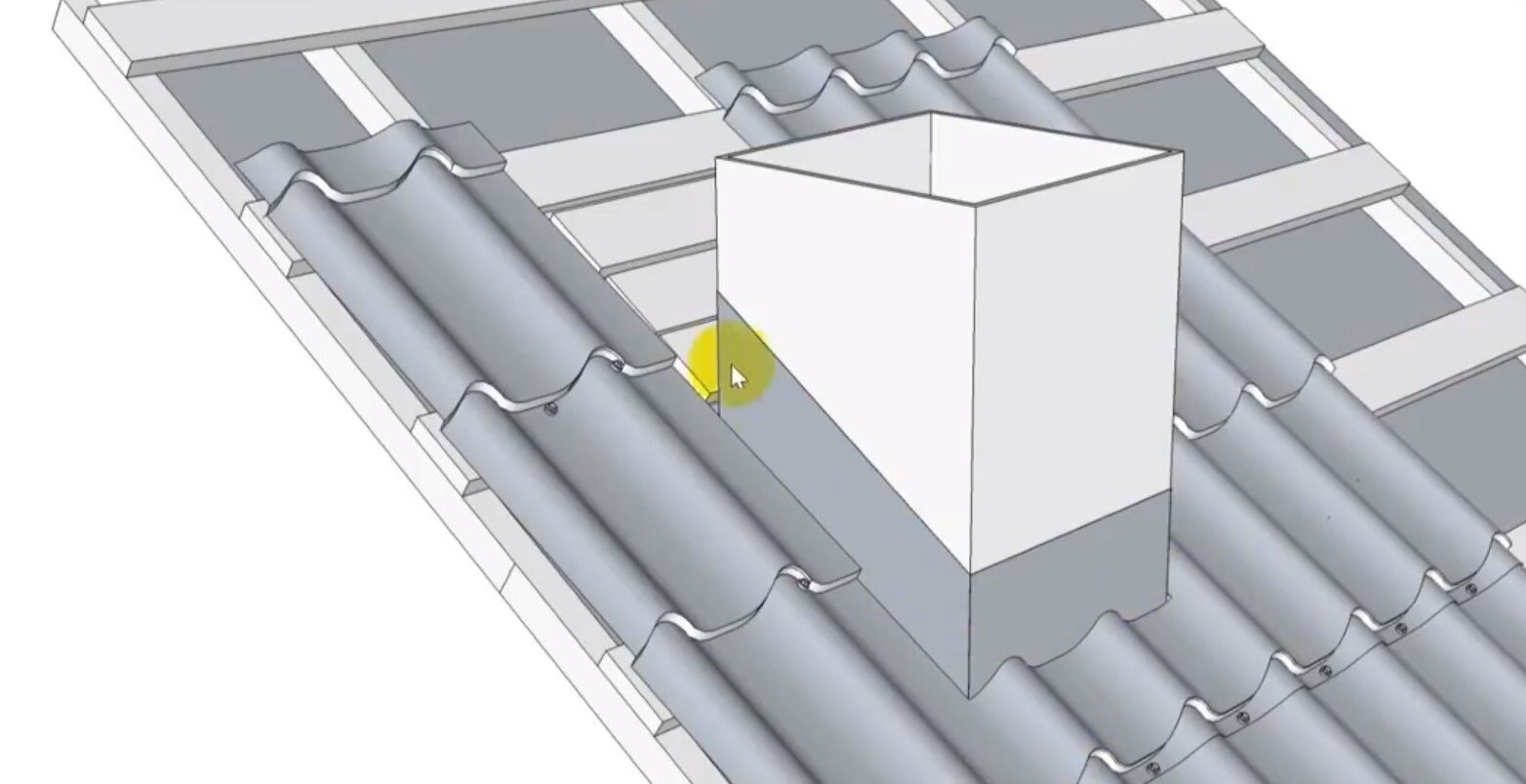

Схема сборки фартука

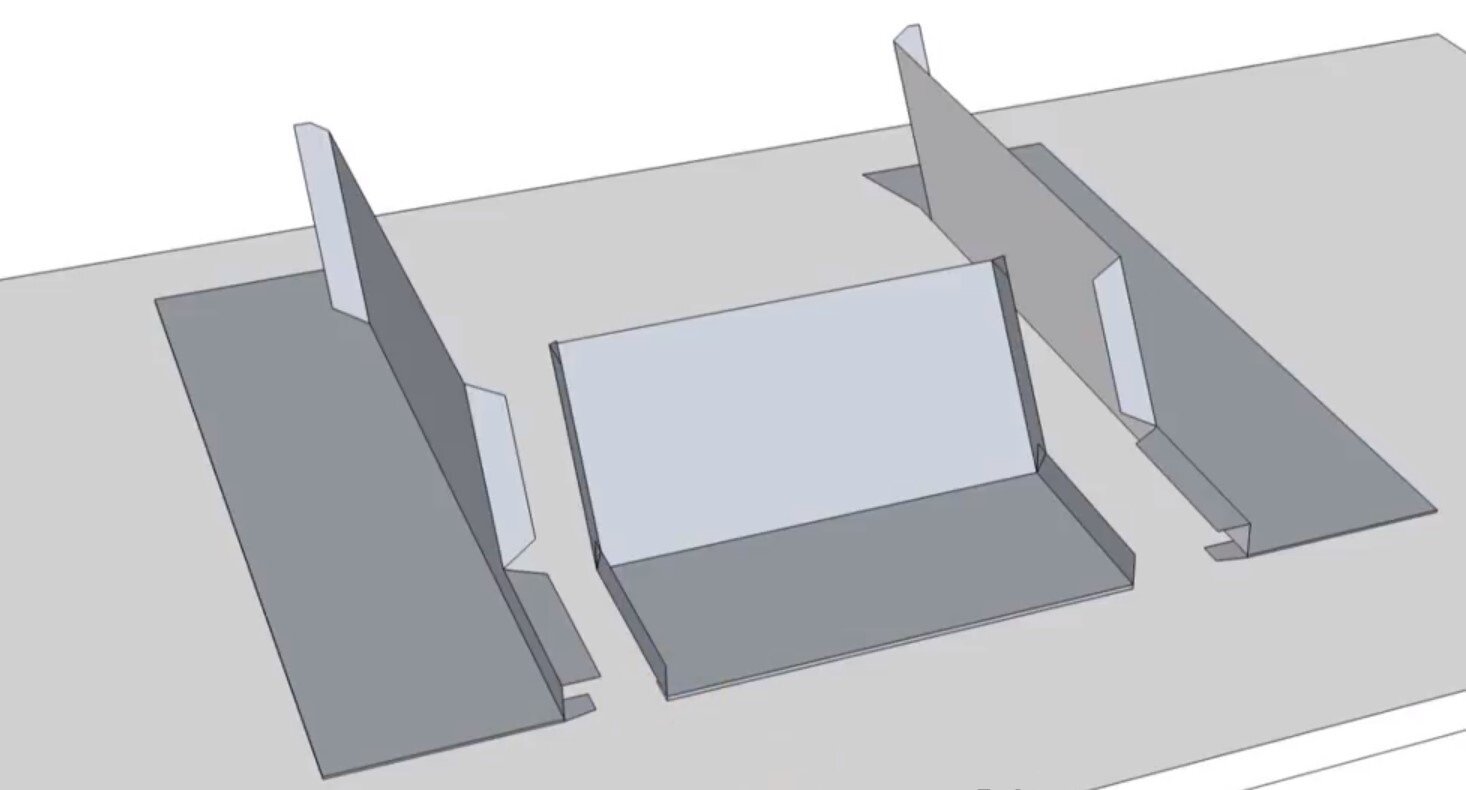

Элементы дл сборки фартука

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Как обойти круглую трубу профнастилом?

С круглой трубой маневр с прямоугольной рамкой в профилированном листе для закрепления дымохода уже не пройдёт. Однако современные дымоотводные конструкции в большинстве случаев имеют округлую форму с тонкими стенками. Решить проблему с гидроизоляцией помогут битумные вставки. В продаже в строительных магазинах есть даже самоклеящиеся ленты на битумной основе с силиконовой плёнкой для создания влагостойкой прослойки. Поверх закреплённой битумной накладки также используется кровельный проходник Мастер Флеш для дополнительной гидроизоляции готовой конструкции.

Замена кирпичной трубы на металлическую

Чем обмотать металлическую трубу дымохода, решить не сложно. Рынок строительных материалов предлагает для этого много товаров.

Лучше изолировать хорошим качественным товаром, который соответствует противопожарным и строительным нормам. Это создаст дополнительные условия безопасности.

Из предлагаемых вариантов чаще всего используют:

  1. Волокнистый стройматериал;
  2. Минеральную вату;
  3. Стекловату.

Металлический вариант, а в частности его утепление, заслуживает отдельного внимания. Дилемму, чем утеплить металлическую трубу дымохода, нужно решать во время составления проекта строительства.

Изолировать уже созданную схему не всегда получается без перестройки кровельного сооружения.

Если возводить современную конструкцию, то можно использовать готовые трубы «сендвич». Такие конструкции выполняются быстро, с небольшими тратами на специалистов.

Но, они стоят не дешево. Впрочем, данную стоимость оправдывает длительное время службы и простота конструирования.

В них минеральная вата располагается между двумя заготовками. Изоляция таким образом выходит на самом высоком уровне.

При помощи утепления останавливают или предотвращают необратимые химреакции, которые проходят под влиянием влаги и веществ распада топлива.

Усиленный действием кислоты конденсат, не спеша, но интенсивно портит стройматериалы. Особенную опасность конденсат приносит в период оттаивания трубы после зимы.

«Чем обмотать трубу дымохода металлического в бане?» — популярный вопрос среди дачников. Ведь существует множество материалов, используемых для этой дачи. Отсутствие горючих веществ в покрытии — первостепенный нюанс, который нужно учитывать. Предпочтительно использовать качественный материал, обладающий всеми необходимыми свойствами. Также он должен быть полностью безопасным для использования.

Самые распространенные материалы:

  1. Стекловата;
  2. Волокнистые стройматериалы;
  3. Минеральная вата.

Утепление печных труб металлического дымохода — отдельная тема для обсуждения. Ведь содержит ряд нюансов, о которых будет сказано далее. Это весьма сложная задача, поэтому выполнять ее рекомендуется ее во время строительства бани. С готовой постройкой работать труднее, ведь может потребоваться перестройка кровли.

Чем изолировать дымоходную трубу, каждый решает сам. Важно помнить то, что такое утепление позволяет защитить дымоход от негативного воздействия продуктов горения, а также влаги. Если вовремя не побеспокоиться об изоляции, то возникает риск разрушения бани. Ведь усиленный действием кислоты конденсат медленно разрушает стройматериалы.

Устройство фартука для дымохода

Вокруг выведенного дымохода устанавливается фартук. Лучше использовать листы оцинкованной стали. Внешнюю сторону фартука можно оставить «голой» или обшить декоративными материалами. Все стыки между кровлей и планками примыкания. В качестве герметика можно использовать битумную мастику вкупе с битумной самоклеящейся лентой, что позволит обустроить дополнительный гидроизоляционный слой. Примыкающая к дымоотводу линия фиксируется оцинкованным профилем, поверх которого наклеивается гидроизолирующая плёнка.

Изготовление коробов

О том, чем утеплить железную трубу дымохода, было сказано ранее. Теперь можно переходить к следующему этапу. Многим кажется, что изготовление короба для дымохода — слишком сложная задача. В действительности это не так. Достаточно подойти к работе ответственно, со знанием дела.

Необходимые инструменты:

  • Дрель;
  • Ножницы по металлу;
  • Циркуль;
  • Металлические листы;
  • Саморезы.

Этапы работы:

  1. Подготовка отверстия. По краям необходимо закрепить брусья, которые будут выступать в качестве опоры для корпуса.
  2. Из металлического листа вырезается две заготовки. Им придается П-образная форма. Затем готовые детали прикручивают к потолку с помощью саморезов.
  3. Опять изготавливается две заготовки, но они уже закрепляются на стоящие листы с небольшим заступом. Получается цельное обрамление в потолке.
  4. Теперь делается днище для короба из металлического листа. В центре заготовки должно находится отверстие для дымохода, тут потребуется циркуль.
  5. В коробе размещаются четыре крепежа в два сантиметра. Они вырезаются и отгибаются перпендикулярно днищу.
  6. К днищу приделываются стенки. Теперь в короб вставляют дымоотвод, он дополнительно закрепляется хомутами. Пустоты заполняются изоляционной прослойкой.

Многие люди боятся самостоятельно изготавливать металлический короб на трубу дымохода. Но, это не содержит больших сложностей.

При изготовлении короба нужен следующий инструментарий:

  1. Ножницы по металлу.
  2. Лист оцинкованный.
  3. Саморезы.
  4. Цыркуль.
  5. Дрель.

Дальнейшая последовательность действий:

  • Подготавливается отверстие. Его края нужно закрепить брусьями-опорами. Они создадут поддержку для короба.
  • Из оцинкованного листа вырезается пара деталей. По их краях, на расстоянии пяти сантиметров, делается сгиб на 90 градусов. Эти п-образные детали саморезами крепят на подготовленные отверстия в потолочном покрытии.
  • Аналогично подготавливают еще две п-образные заготовки, и их крепят внахлест на уже стоящие листы. В итоге выходит цельное обрамление проделанного выхода в потолочном покрытии.
  • Дальнейшая часть действий – это днище для короба. Из того же оцинкованного листа вырезается элемент, по габаритам отвечающий сделанному проему. В его центре рисуют циркулем окружность для входа дымоотводящей заготовки.
  • От центральной части днища короба размещают 4 крепежа (каждое из них имеет двухсантиметровую ширину). Далее они вырезаются и отгибаются под угол в 90 градусов. В итоге образуется основание с отверстием и 4-мя полосками для крепежа.
  • Днище крепят к стенкам. Сквозь выход вставляют дымоотвод и крепят его хомутом. Пустое место наполняют изоляционной прослойкой.

По предложенной инструкции изготовить короб не сложно. Если соблюдать все точно, работа не составит труда даже для малоопытного обывателя.

Выводы

Выбор способа герметизации стыка трубы и профнастила зависит от формы дымохода и особенностей кровельной конструкции. Создать надежное примыкание можно при помощи фартука (для прямоугольных конструкций) и доборных элементов (для изделий круглого сечения).

Выбор места вывода дымохода тоже имеет большое значение. Чем ниже по скату расположена труба, тем больше скапливается воды на стыках. Это повышает риск протечек. Оптимальный вариант расположения дымоходного отверстия – в коньке крыши или недалеко от него.

Следуя технологии заделывания примыкания трубы и профнастила для определенных дымоходов, можно надежно защитить крышу от протекания. Особенно важно сделать это при наличии утепленной веранды.

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Видео-инструкция

Если правильно уложить профнастил на крышу, то это стопроцентная гарантия избежать протечек. А это самый важный критерий надежности кровельного покрытия. Правда, необходимо отметить, что в любой крышной конструкции есть несколько элементов, которые создают примыкание к профилированным листам. Это конек, ендовы, фронтальные планки и так далее. Но, как показывает практика, самый опасный элемент, где могут произойти протечки – это труба, торчащая из крыши. Чаще всего это печные трубы.

Старые печники, зная об этой проблеме, делали специальное утолщение, когда возводилась печная труба из кирпича. В настоящее время об этом уже практически никто не вспоминает тем более современные трубы имеют круглое сечение, и часто изготавливается из металла или других материалов, но только не из кирпича. Потому что последний вариант сложен в исполнении и требует знания определенных нюансов сооружения, о которых молодые мастера и не знают.

Что нужно сделать, чтобы в местах примыкания трубы и профнастила не происходили протечки? Нужна хорошая герметизация стыков. Хотя специалисты отмечают, что и месторасположения печной трубы будет влиять на эту проблему, потому что установка ее ближе к свесу (карнизу) создает условия повышения объема воды, которая стекает по скату крыши. Чем больше воды, тем повышается вероятность протечки.

Но и это еще не все. Специалисты отмечают, что установленная выше по скату печная труба имеет наименьшую длину, которая располагается в зоне холодного воздуха. А это минимальное конденсация влажного воздуха, который является причиной нарастания сажи и пыли на внутренних поверхностях трубной конструкции. Плюс при конденсации выходящих газов образуется на стенках трубы кислота, которая разъедает материал (кирпич, металл и так далее). Кстати, в СНиПе под номером 41-01-2003 под названием «Отопление, вентиляция и кондиционирование» точно указывается высота установки печной трубы, но вот о точном месте установки ничего не говориться.

Давайте по отдельности рассмотрим несколько конструкций печных труб, проходящих через профнастильную кровлю. И определимся, как можно заделать стыки между ними.

Примыкание профнастила к печной трубе с прямоугольным сечением

В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.

Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию. Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка, и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе.

Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:

  • Сначала она наносится на нижний край дымохода.
  • Затем заделываются стыки примыкания по бокам трубной конструкции.
  • И последний – это верхняя кромка, ближняя к коньку кровли.

Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.

Добавим, что сложность сооружения гидроизоляционного барьера зависит в основном от того, в каком месте устанавливается труба.

Место примыкания трубы, проведенной через проход в коньке на крыше из профнастила

Самый простой вариант, как заделать проведенную через профнастил трубу, это когда она торчит из конька крыши. К тому же этот вариант обеспечивает максимум надежности, потому что в такой конструкции не образовываются снеговые карманы. Именно их наличие повышает вероятность образования протечек. Правда, у такого варианта есть и свой достаточно большой минус. Чтобы провести трубу через конек крыши, необходимо последний разделить. А значит, придется под края участков монтировать дополнительно две опорные стойки. Герметизация же примыкания проводится тем же фартуком, только другой конфигурации. Изготавливаются они из гладкого металлического листа.

Внимание! Обычно пространство между фартуком и профнастилом заполняется силиконовым герметиком. Сегодня производители предлагают использовать самоклеящиеся ленты, изготовленные из бутилкаучука.

Верхний участок примыкания между фартуком и самой трубой герметизируется по стандартной технологии. То есть, при помощи верхних планок фартука, которые обязательно поверх закрываются силиконовым герметиком.

Место примыкания трубы, проведенной через проход в скате на крыше

К сожалению, не всегда планировка дома позволяет провести вывод трубы через конек на крыше, а соответственно и сделать проход в нем. Поэтому остается другой вариант – проход через профнастил на скате кровли. И этот вариант, как показывает практика, самый сложный в плане проведения гидроизоляционных и защитных работ.

Начнем с того, что основная задача состоит в том, чтобы правильно установить верхнюю часть фартука. Поэтому основное требование – это установить данный элемент под профнастил.

Внимание! Если верхняя плоскость трубы имеет размер больше 80 см, то на него необходимо установить фасонный фартук, в котором есть такая часть, как разуклонка.

Посмотрите на фото ниже, и вы сразу все поймете. Это похоже на волнорез, который отводит стекающую воду по крыше в две разные стороны от трубы.

Установить такой фартук достаточно сложно. К тому же на участках примыкания его частей и профнастила образуются две ендовы, которые герметизируются точно так же, как и ендовы на самой крыше из профнастила. То есть, установка дополнительных металлических планок и усиленная гидроизоляция.

Примыкание профнастила к печной трубе с круглым сечением

Сегодня современные печи комплектуются дымоходами круглого сечения, которые изготавливаются из металлического листа, уложенного в несколько слоев с прокладкой утеплителей. Вариантов герметизации таких конструкций немало.

Вот только самые часто используемые.

  1. Проход такой трубы герметизируется с помощью материалов, изготовленных на основе битума. Чаще всего используются для этой операции рулонные виды.
  2. Установка самоклеящейся фольгированной ленты с битумным нижним слоем. Кстати, фольга является отличным защитным слоем, который противостоит солнечным лучам.
  3. Монтаж специальных фартуков, которые выпускаются в виде колпаков. Их еще называют кровельный проход. Достаточно простое и надежное приспособление. Его надевают на круглую трубу и края прикрепляют к обрешетке кровли.

Если под кровлей дома располагается отапливаемая мансарда, то проход под трубу обязательно не только герметизируют, но и утепляют. Зазор между трубой и фартуком прокладывают специальной термостойкой прокладкой. Она крепится на плоскость круглой трубы.

Как видите, заделать зазор между трубой печи или вентиляции можно разными способами. Все зависит от формы трубного элемента. Главное – точно следовать технологии установки фартука, потому что именно является важным звеном в герметизации участка примыкания.

  • Крыша из профнастила
  • Расчет профнастила на крышу
  • Какой профнастил выбрать для крыши
  • Как правильно стелить профнастил на крышу

В данный момент на строительном рынке представлено множество кровельных материалов, которые используются для качественного и красивого покрытия крыши. Широкую популярность получил профнастил – многослойный защитный стройматериал. При создании кровли следует уделить особое внимание герметизации трубы через крышу.

Неправильный монтаж прохода для дыма и вентиляции ведет к возникновению протечек и разгерметизации крыши. В этой статье читатель узнает, как правильно заделать трубу на крыше.

Герметизация печной трубы на крыше. Заделка квадратных и круглых дымоходов

Герметизация трубы на крыше – проблема, с которой приходится сталкиваться, обеспечивая нормальные условия для любого сооружения, оборудованного печью. Это может быть дом, баня, производственное или подсобное помещение. Ненадлежащим образом проведенная герметизация обернется образованием на стенках трубы конденсата. Испаряющийся при обогреве конденсат ухудшит тягу, увеличит давление, что может привести к образованию трещин и даже разрушению трубы.

Герметизация печной трубы производится разными материалами и способами, в зависимости от типа кровли и вида дымохода

Зачем проводить гидроизоляцию дымохода

Установка дымохода на крыше нарушает ее герметичность, создает проблемы с гидроизоляцией кровли.

Через дымовую трубу удаляются отработанные продукты горения, сохраняющие достаточно высокую температуру. Стенки дымохода разогреваются и практически мгновенно испаряют попадающую на них холодную атмосферную влагу. Испарением создается дополнительное давление. Оно нежелательно, так как препятствует нормальной тяге. Влияние дополнительного давления способно привести даже к разрушению печной трубы.

Важно знать! Возникновение резкого температурного перепада также приводит к образованию конденсата на внутренних стенках трубы. Накапливающийся конденсат стекает вниз, создается паровое давление.

Проведение гидроизоляции надлежащим образом позволяет избежать описанных нежелательных явлений. Эксплуатация отопительных приборов будет протекать в соответствии с заявленными параметрами, без ухудшений. Не будет происходить падения уровня теплоотдачи. Равномерность процесса разогрева позволит легко испарить конденсат и вывести в атмосферу вместе с дымом.

Обустройство дымохода согласно правилам пожарной безопасности

Отвод отработанных продуктов горения через трубу дымохода следует осуществлять, соблюдая правила пожарной безопасности. Печные газы вполне могут привести к возгоранию кровли, особенно ее деревянных несущих конструкций.

Проводить работы по герметизации дымохода требуют правила пожарной безопасности

Во избежание воспламенения:

  • строительными нормативами регламентированы размеры зазора, который в обязательном порядке оставляют между трубой и элементами кровли, подверженными воспламенению;
  • этот участок обрабатывается материалами, которые поспособствуют снижению опасности, к примеру, асбестом;
  • проходящая через кровельный пирог часть дымохода изготавливается, по обыкновению, в виде короба с применением оцинкованного металла. Пространство между внутренней стенкой короба и трубой заполняется негорючими материалами.

Современные кровельные технологии позволяют устанавливать проход дымохода на коньке или скате крыши. Ранее подобная установка на коньке крыши требовала соответствующих изменений в системе стропил, а установка на скате кровли – могла обернуться зимой образованием кармана, накапливающего снег. Современные изолирующие материалы легко завести под коньковую планку, исключив возможность протечки.

С чего начинать гидроизоляцию

Безопасность работы отопительных приборов во многом определяется правильно проведенной гидроизоляцией при разделке трубы на крыше. Проводя эту операцию учитывают, что:

  • каким бы ни было кровельное покрытие, следует добиться сохранения определенного расстояния между стропильной системой и крышей. Если кровля уложена из негорючих материалов – 10-25 см, если из горючих – 15-30 см;
  • конструкция сложного кровельного пирога, включающая слои гидроизолята, утеплителя и пароизоляции, не должна нарушаться. Попадание влаги внутрь кровельного пирога приведет к его разрушению. Изолирующие слои, составляющие кровельный пирог, ввиду их горючести, требуется отделить от печной трубы зазором;

Устанавливая дымоход, следует позаботиться о том, чтобы между трубой и крышей оставался зазор, который заполняется изолирующими материалами

  • зазор обустраивается посредством монтажа короба, который отделит трубу от крыши. Расстояние между внутренней стенкой короба и трубой – примерно 15 см. Внутреннее пространство короба заполняется негорючими теплоизоляционными материалами.

Изоляционные пленки в кровельном пироге разрезаются «конвертом», подтягиваются к поперечной балке и стропилам и прикрепляются гвоздями. Гидроизоляция прижимается обрешеткой, пароизоляция фиксируется с помощью специальной рамки. Специальными лентами окантовываются стыки короба и изоляционных слоев кровельного пирога.

Как провести гидроизоляцию

Протечка на крыше, появившаяся около трубы, обычно связана с некачественным проведением герметизации разделки крыши. Во избежание протечки устанавливаются изоляционные фартуки. Их монтаж проводится в следующем порядке:

  1. Чтобы отвести от дымовой трубы влагу, в гидроизоляционный слой над печной трубой укладывают дренажный желоб;
  2. Полная герметичность стыка между кровельным покрытием и дымоходом обеспечивается монтажом внутреннего фартука.
  3. Из гидроизоляционного материала вырезается подложка, размещаемая под нижней кромкой внутреннего фартука. Край такого «галстука», если кровля выполнена из металлочерепицы или шифера, выводится на ее поверхность между нижними листами. С помощью плоскогубцев по краям конструкции создается бортик, призванный направлять воду вниз по скату.
  4. Укладывается кровельное покрытие вокруг трубы.
  5. Проводится установка наружного декоративного фартука поверх кровли. Единственное отличие от установки внутреннего фартука состоит в закреплении верхней кромки непосредственно к стенке трубы.
  6. Изоляционный фартук изготавливают либо самостоятельно, либо приобретается изготовленный промышленным способом кровельный проход. Его основание – стальной лист, на который крепится фартук в виде колпачка. Дымовую трубу пропускают внутри фартука.

Вокруг трубы обязательно должен быть фартук из негорючего материала, лучше всего из металла

Материалы для герметизации

Материалы, позволяющие успешно герметизировать трубу на крыше делятся на три вида:

1. Вата. Ее выпускают в виде рулонов или измельченной, с укороченными муллитокремнезистыми волокнами. Она отличается:

  • высокой термостойкостью;
  • низкой теплопроводностью и небольшой теплоемкостью;
  • химической стойкостью;
  • стойкостью к вибрациям, деформациям, термоударам;
  • незначительной плотностью и эластичностью;
  • плотным прилеганием к конструкциям;
  • огнестойкостью;
  • хорошей электро- и звукоизоляцией.

2. Рулонные фильтры. Выполняются из волокон, включающих муллитокремнезистый состав. Отличаются гибкостью, легко режутся ножом. Их легко зафиксировать механическим креплением или использовав неорганический клей.

3. Асбестовые или каолиновые плиты. Также выполняются из муллитокремнезистого волокна. Проявляют устойчивость при воздействии щелочей и кислот, но при высокой температуре требуется дополнительная изоляция материала от воздействия высококонцентрированной кислоты или щелочи. Каолиновые и асбестовые плиты отличаются:

  • устойчивостью к воздействию воды, пара, минеральных масел;
  • устойчивостью к воздействию расплавов цветных металлов;
  • низкой теплопроводностью;
  • эластичностью и небольшой плотностью;
  • низкой теплопроводностью;
  • хорошей звукоизоляцией;
  • сохранением электроизоляционных свойств при температуре 700-800º С;
  • устойчивостью к вибрациям и деформациям.

Для герметизации дымовых труб подходят материалы на основе асбеста, поскольку он не горюч

Заделка квадратной трубы на шиферной крыше

Традиционно кирпичному дымоотводу на шиферной крыше герметичность придавалась созданием утолщения на уровне кровли. Шифер не позволяет применять специальные детали для изоляции, поэтому ее добиваются, устраивая цементно-песчаный фартук:

  1. Щели между трубой и кровлей перекрываются подворотничками. Их изготавливают из полосок оцинкованной стали, примыкающих частью к кирпичной трубе, а другой частью – к шиферу..
  2. Производится заливка стального оклада цементно-песчаным раствором, поднимающимся над уровнем крыши. При использовании картонного цилиндра заливку выполнить легко.
  3. Чтобы отвести воду, со стороны конька сооружается наклонный выступ.

Иногда щель между трубой и кровлей перекрывается картонным цилиндром, обернутым в полиэтиленовую пленку, а бортик водоотвода вылепливается из пластилина. В таком случае после затвердевания залитого асбестоцементного раствора производится удаление цилиндра и бортиков.

Обратите внимание! Такая конструкция вряд ли произведет эстетическое впечатление, но герметичность обеспечит.

Заделка круглых многослойных дымоходов

Герметизация современного круглого дымоотвода облегчается тем, что труба укомплектована необходимыми приспособлениями. Готовый фартук-колпак состоит из металлического листа с отверстием, которое закрывается наклоненным к листу усеченным конусом колпака. Установка проходит следующим образом:

  1. Проделав в гидроизоляции отверстие, мастикой приклеивают к предварительно прогрунтованной для повышения адгезивных свойств трубе края материала.
  2. Лист прикрепляется к обрешетке, трубу пропускают через колпак. Стык колпака и стенок перекрывается стальным хомутом, снабженным термостойкой прокладкой.

Для круглого металлического дымохода можно использовать специальный герметик

Помимо металлических фартуков-колпаков возможно использование специальной эластичной гибкой трубной заделки. Герметик гибкий для печных труб может использоваться, чтобы заизолировать любые дополнительные элементы на крышах.

Заделка квадратной трубы на кровле из металлочерепицы, ондулина, профнастила

На крышах из металлочерепицы или профнастила для герметизации используются планки примыкания.

Гидроизоляционную мембрану на участке, где проводится монтаж дымоотвода, разрезают и частично удаляют. Остальная часть гидроизоляции крепится к стенкам трубы, перекрывая их на 5-10 см. К стенкам мембрана приклеивается битумной мастикой.

Металлический фартук вокруг дымоотвода собирается из внешних и нижних планок примыкания. Внешняя планка примыкания заливается герметиком для трубы дымохода.

Важно! Укладывая фартук под металлочерепицу, нижний и боковые элементы, выполненные их гладкого металла, заводят под кровельный материал, верхний элемент – под конек, применяя уплотнители и герметик.

Сверху вручную укладывается кровельный материал, места стыков обрабатываются герметиком.

При работе на ондулиновой кровле после закрепления пленки гидроизоляции из металлических уголков формируются нижний и верхний галстуки. Конструкция накрывается листами ондулина, сверху устанавливается фартук. Для обработки швов применяется битумная мастика.

Примыкание кровли к трубе дымохода: варианты, схемы, инструкции

Одно из самых жизненно важных требований к крыше во все времена – это пожаробезопасность. Конечно, соломенные шапки и деревянная дранка уже давно позади, но и не все современные кровельные материалы могут похвастать хорошей сопротивляемостью открытого пламени. Причем часть из них достаточно всего лишь хорошо разогреть, чтобы деревянная обрешетка и кровельный настил начали тлеть.

Вот как раз с этой целью и устанавливают надежное примыкание кровли к трубе дымохода дома – создать максимально надежный барьер между накалившейся в самые холодные зимние дни сталью и малозащищенной крышей. А как выглядит эта конструкция для разного вида покрытий, мы вам покажем в деталях.

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

  • высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;
  • технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
  • шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

  • Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
  • Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
  • Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
  • Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
  • Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
  • Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
  • Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
  • Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

  • Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
  • Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
  • Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
  • Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

  • Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
  • Шаг 2. Лист нужно загнуть наверх на 5 см.
  • Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
  • Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
  • Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Один из самых популярных и проверенных методов обустройства примыкания кровли к дымоходной трубе – использование специальных гидроизоляционных лентой.

Например, сложно придумать что-то лучше для крыши из штучных материалов, для которой не подходит фартук из оцинкованной стали. Работать с такими лентами легко, главное только придерживаться температурного режима – от +5 до +40°С.

В этой статье мы рассмотрим самые качественные и популярные ленты. А вообще их вариантов немало, ведь каждый производитель кровельного материала старается выпустить свой кровельный элемент, который будет больше всего подходить к конкретной марке.

Например, если вам нужно обойти круглый дымоход, вам поможет лента по типу Экобит. Она хороша тем, что имеет саморасширяющуюся основу и без проблем герметизируется.

Ее нижнюю часть нужно завести под черепицу, а верхнюю наложить на кровельное покрытие. Далее оба слоя прижмите и приклейте к стенам дымохода и к черепице. Далее края верхней ленты закройте металлическими профилями.

Вот как выглядят такие гидроизоляционные ленты:

В общей сложности, сегодня выпускают ленты на двух основаниях. Так, бутил-каучуковая отличается самыми высокими гидроизоляционными качествами, а алюминиевая позволяет герметично обогнуть даже самые сложные формы.

Easy-Form: прочность алюминия

Easy-Form – алюминиевая лента с бутиловым слоем на поверхности. Растяжимость у такой ленты – 70%, и при этом есть жесткая прокладка из полиэстерового материала.

Она самоклеящася и замечательно подходит для гидроизоляции дымохода. Не поддается гниению, устойчива к морозу и перепаду температуры, не теряет своих свойств в пределах температуры от -20° до +80°С.

Такая лента полностью заменяет собой использование свинцовых листов, и при этом обходится дешевле и куда проще в монтаже. Гарантию на нее дают 10 лет. А работать достаточно просто, хотя инструкция и выглядит объемной:

  • Шаг 1. Еще на стадии строительства обрешетки включите в нее дополнительные элементы из бруса сечением 40х40 или 50х30 мм. Закрепите их вдоль стен дымохода.
  • Шаг 2. С передней стороны трубы закройте покрывающим фартуком. Обычно такой рекомендует сам производитель, из определенного материала для каждого вида кровли.
  • Шаг 3. Установите фартук на свое место – по нижнему краю трубы.
  • Шаг 4. Сделайте на фартуке разметку, а по ней –срезы. Следите за тем, чтобы верхняя часть фартука была точно по ширине трубы, а у волнистой части было по одной волне по сторонам.
  • Шаг 5. Сделайте карандашом разметку и отрежьте лишний материал по нижнему гребню волны острым ножом.
  • Шаг 6. Готовый фартук прижмите к трубе и зафиксируйте к поверхности фирменными кровельными гвоздями, прямо в брус обрешетки. Гвозди, вбивайте в вершину каждой волны, строго вертикально, кроме волн, которые выходят по сторонам за габариты трубы.
  • Шаг 7. Отрезанный кусок теперь приложите к месту монтажа и придайте ей форму рельефа угла.
  • Шаг 8. С тыльной стороны ленты снимите защитную пленку, которая закрывает клеевой слой. Приложите ленту к трубе так, чтобы она закрыла верхнюю и нижнюю часть фартука на 70-80 мм. Чтобы лента прилегла плотно к кровле, подрежьте ее угол.
  • Шаг 9. Прижмите ленту ко всей поверхности с небольшим усилием. Сделайте так на одном нижнему углу у трубы, а затем – на втором.
  • Шаг 10. Приложите к трубе фартук бокового примыкания, прижмите и отметьте линию среза. Резать нужно будет по вертикальным границам трубы, острым ножом. Сам нож прижимайте не сильно, так, чтобы тот входил в фартук только на 2/3 толщины материала. Затем согните его и аккуратно отломите.
  • Шаг 11. Подготовленные боковые части фартука прибейте гвоздями к кровле, по три гвоздя в каждую деталь: один в центр и еще по одному снизу и сверху.
  • Шаг 12. Отрежьте от самоклеящейся ленты кусок, который будет превышать по длине ширину трубы на 200 мм. Этот отрезок подойдет для герметизации задней части дымоходной трубы.
  • Шаг 13. Теперь ленту приклейте к передней стороне трубы. Теперь длина ленты должна превышать ширину трубы на 200-300 мм. Сама лента будет загибаться на боковые стороны трубы и заходить под боковые детали фартука.
  • Шаг 14. Прижмите верхний край ленты металлической фиксирующей планкой и закрепите на дюбели. Отогните края фартука от поверхности трубы.
  • Шаг 15. Заделайте угол между стеной трубы и отогнутым краем слоем полиуретанового герметика.
  • Шаг 16. С задней стороны уложите дополнительный кусок ондулина, от конька до трубы.

Вот как все это выглядит на практике. Часть 1:

Часть 2:

В случае с металлической кровлей весь процесс заключается в следующем:

Wakaflex и Grind Line: современная гидроизоляция

Вакафлекс – армированная полиизобутиленовая мастика, которая поставляется в виде рулона 5 метров длиной и 28 см шириной. С ее обратной стороны нанесены полоски из синтетического каучука, которые клеятся на основание при помощи прикаточного ролика.

Давайте шаг за шагом разберем технологию монтажа ленты Вакафлекс:

  • Шаг 1. Подрежьте гидроизоляционную пленку так, чтобы был обеспечен нахлест на трубу не менее 10 см.
  • Шаг 2. Прямо над проемом для трубы сделайте дренажный желобок из гидроизоляции.
  • Шаг 3. Подрежьте черепицу вокруг трубы и уложите ее с зазором 2-3 см.
  • Шаг 4. Теперь отрежьте Вакафлекс на длину, которая будет равна ширине трубы + 5 см для каждой стороны трубы.
  • Шаг 5. Согните полосу при помощи уголка так, чтобы в итоге ширина уголка получилась 15-16 см.
  • Шаг 6. Далее широкой частью приложите полосу к трубе, снимите защитную пленку и прижмите Вакафлекс к основанию.
  • Шаг 7.  Растяните ленту руками по поверхности и прикатайте при помощи ролика.
  • Шаг 8. Верхнюю часть Вакафлекса разрежьте под углом 45°, но при этом не дорезайте 1 см до линии трубы и ската. Приклейте роликом.

Если вы все сделали правильно, боковой рулон должен начинаться от нижней части наклеенной полосы и заканчиваться на 15 см выше верха трубы.

Дальше инструкция такая:

  • Шаг 1. Снимите защитную пленку и приклейте верхнюю часть Вакафлекса на трубу.
  • Шаг 2. Отступите 2-3 см от уровня трубы и надрежьте ленту параллельно трубе, но не доводите линию реза до этой самой точки 2 см.
  • Шаг 3. Теперь отрежьте боковую часть ленты так, чтобы она была параллельна стоку воды с крыши.
  • Шаг 4. При помощи ножниц закруглите углы полос Вакафлекса, чтобы у примыкания был красивый внешний вид и его не срывал ветер.
  • Шаг 5. Далее нижнюю часть рулона приклейте к черепице и прокатайте роликом.
  • Шаг 6. Разрежьте верхнюю часть рулона и не доводите линию реза 1 см. Подрезанные части приклейте на трубу и черепицу, затем прокатайте.
  • Шаг 7. Проклейте левый и правый угол трубы остатками от полосы. Это защитит их от сползающего льда и с снега. В итоге нахлест на боковую сторону дымоходной трубы должен получиться около 2 см.

Лента должна быть уложена под черепицу выше ряда черепицы. При этом, чтобы защитить кровлю от талой воды сделайте верхний рулон ленты сдвоенным. Для этого отрежьте две полосы, уберите защитную пленку и наклейте на нижнюю полосу с 5 см нахлестом и прокатайте роликом.

Но бывает также так, что черепицы расположены не самым удачным образом, и ширины сдвоенной полосы не будет достаточно. В таком случае верхнюю гидроизоляцию трубы под кровлю не получится завести. Тогда за трубой устраивают настил из досок. К слову, неплохой альтернативой Вакафлексу служит лента от Grind Line:

Вот как с ней нужно работать:

  • Шаг 1. Уложите сдвоенный рулон с небольшим уклоном в желобок и приклейте ленту к трубе.
  • Шаг 2. Снимите защитную пленку и прижмите ленту к деревянному настилу к волнам черепиц.
  • Шаг 3. Прокатайте роликом все места, кроме нижнего участка – того самого, который примыкает к трубе и пока еще не закрыт черепицей.
  • Шаг 4. Теперь сделайте разрез параллельно линии трубы в низ, и отступите 2-3 см. Не доводите линию реза до линии ската 1 см.
  • Шаг 5. Отрежьте ножницами лишнюю часть рулона ножницами, скруглите углы.
  • Шаг 6. Чтобы избежать протечек из-за большого снежного мешка над трубой, отогните верхнюю кромку Вакафлекса на ширину 2-3 см.
  • Шаг 7. Теперь уложите черепицу так, чтобы частично накрывала ленту над трубой.

Как только узел примыкания будет готово, можно переходить к монтажу коньковых элементов.

Итак, чтобы защитить швы примыкания:

  • Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
  • Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
  • Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
  • Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
  • Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
  • Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
  • Шаг 7. На верхней части просверлите отверстия  с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
  • Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

Готовый обход дымохода должен выглядеть со всех сторон вот так:



















Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

  • Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
  • Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
  • Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
  • Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
  • Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
  • Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
  • Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

Если в качестве дымоходной трубы у вас идет круглая металлическая или керамическая труба, тогда логично, что ее не обойти при помощи металлических планок. Здесь нужна мягкая проходка:

Если у вас остались вопросы по поводу обустройства примыкания кровли к дымоходу, задавайте их в комментариях!

Щель вытяжная труба шиферная крыша. Течет труба на крыше

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. Результатом является отверстие по внешнему периметру дымохода, в которую свободно проникает атмосферная влага. Если эту щель не заделать герметично, то вода быстро начнет разрушать элементы кровли, с которыми соприкасается непосредственно.

Возможны следующие негативные последствия разгерметизации крыши из профнастила в районе печной трубы:

  • Гниение деревянных конструктивных элементов кровли.
  • Структурное разрушение синтетических материалов теплоизоляции кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения строения идут по нарастающей.
  • Коррозия профнастила от стыковочного края. В месте, где профнастил был разрезан, его защитные слои становятся уязвимыми для внешнего воздействия. Разрушение защиты спровоцирует процесс ржавления железной основы.

Обратите внимание! Герметизация печной трубы на крыше из профнастила не представляет трудностей и может быть выполнена с использованием готовых приспособлений. Специальные фартуки от производителя кровельного профнастила надежны в эксплуатации и не портят эстетику строения.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.

Установка дымовой трубы, как правило, не является сложным процессом, тем не менее, в некоторых местах, например в переходах через перекрытия, могут возникнуть некоторые сложности. Немаловажным моментом является обеспечение должной гидроизоляции. Об этом, и об иных нюансах, связанных с тем, чем заделать дымоходную трубу, мы и поговорим в этой статье.

Даже если трубу на крыше разместить максимально плотно, все равно будут оставаться незначительные щели. Во время дождя через них в чердачное помещение будет постоянно попадать влага, что со временем будет приводить к порче кровельных конструкций. Вот почему уплотнение трубы на крыше является таким важным.

Какими способами можно устранять зазоры

Легче всего решить вопрос с тем, чем заделать щель между трубой и крышей – установить сверху фартук. Его можно сделать и самому, в таком случае нужно будет заблаговременно предусмотреть планки для соединения с трубой. Есть и более простой способ – купить готовый проход для кровли из нержавейки. Зачастую для дымохода делают проходы круглой формы, а изготавливают их из нержавеющей стали. Проход насаживают на трубу, а место стыка фиксируют хомутом из стали.

Если нужно замазать незначительные зазоры, образовавшиеся между трубой и крышей, то для этих целей можно использовать силиконовый герметик (прочитайте: “Какие герметики для печных труб лучше использовать – виды. характеристики”). В продаже их можно встретить огромное множество, нам же потребуется термоустойчивый его вид.

Процесс, как заделать крышу вокруг круглой трубы, будет немного отличаться в зависимости от типа кровельного покрытия, то есть, кроме основных рекомендаций еще есть и алгоритмы, которые будут несколько разниться.

Заделка щелей между трубой и крышей из шифера

Иногда возникает вопрос, как заделать щель между трубой и шифером.

Технология предусматривает такую последовательность:

  1. Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
  2. Далее на трубу одевают кольцо листового асбоцемента.
  3. Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
  4. Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.

Избавляемся от щелей на крыше, покрытой черепицей

На крыше из черепицы щели лучше всего заделать раствором песка с цементом, который наилучшим образом защитит внутреннюю часть строения от влаги и осадков.

Чтобы добиться наилучшей влагоизоляции, потребуется:

  1. Установить на крыше воротник из оцинковки, таким образом, появится место для заливки раствора.
  2. Залить раствор цемента с песком, следя за тем, чтобы он четко заполнил все пространство между кровлей и дымоходом.
  3. Кроме этого, потребуется изготовить поверхность, и расположить ее под углом, чтобы по ней стекала лишняя жидкость.

Материал для гидроизоляции битумной крыши

Среди вариантов, чем замазать трубу на крыше, если она возвышается над кровлей из битума, наиболее оптимальным считается использование самоклеящейся ленты Вакафлекс.

Выполнить изоляцию можно таким способом:

  1. Сначала из ленты Вакафлекс выполняют разделку.
  2. На следующем этапе эту разделку нужно прижать футляром для трубы.
  3. В конце все оставшиеся щели между соединяемыми деталями герметизируют битумной мастикой.

Процесс устранения щелей в крыше из профнастила

Как правило, при выведении дымохода через крышу из профнастила, используют уже готовую трубную разделку Мастер Флеш. Его достоинство еще и в том, что пользоваться таким набором очень удобно, он применим для кровли из практически любых материалов. Читайте также: “Способы устройства печной трубы на крыше дома – преимущества и недостатки разных вариантов”.

В сущности, Мастер Флеш представляет собой колпак-фартук, выполненный из силикона или резины, помещенный на основу из алюминия.

Что касается рабочих температур, то у силиконового варианта изделий он существенно шире – в диапазоне от -50 до 130 ℃.

Процесс герметизации щелей на профильной крыше включает следующие манипуляции:

  1. В колпаке прорезают зазор, диаметр которого чуть меньше сечения дымовой трубы.
  2. На дымоход надевают Мастер Флеш.
  3. В основании дымохода укладывают прокладку.
  4. Стыки между материалом герметизируют силиконовым герметиком.
  5. Основание дымовой трубы фиксируют на профильной крыше с помощью шурупов.

Нередко описанные манипуляции не обеспечивают достаточной герметичности на профильной крыше, так что во время осадков в щели подтекает вода. В таких случаях оптимальным вариантом является применение самоклеящейся ленты, армированной алюминием. Применять подобный материал очень удобно, поскольку он не нуждается в предварительном прогреве перед использованием.

Таким образом, тот факт, насколько качественно будет загерметизирована крыша из профнастила в месте выхода дымовой трубы, зависит во многом от выбора материала и качества выполненных работ. Однако мы уверены, что точно следуя нашим инструкциям и относясь к работе ответственно, вы сможете уберечь свое жилище от любых неожиданностей, связанных с протеканием крыши.

Несмотря на все старания кровельщиков уложить кровельное покрытие по возможности плотнее к дымоходу и различным выступам, все равно в местах примыкания остаются неплотности. Вода с крыши, таким образом, может через образовавшиеся щели попасть в подкровельное пространство. Поэтому все их необходимо хорошенько герметизировать.

Один из самых обсуждаемых вопросов среди печников – как заделать трубу на крыше. Во времена, когда печное отопление присутствовало практически везде, при обустройстве дымохода на крыше выполняли специальное утолщение, которое и защищало кровлю от протекания. В наше время повсеместно кирпичные трубы уступили свои позиции металлическим, зачастую серийным сварным дымоходам. Стоит также отметить, что современные печники, выбрав кирпич для трубы на крыше, утолщения не делают.

Чтобы не столкнуться с неприятнейшей ситуацией, когда течет труба, нужно разобраться, как заделать трубу на крыше.

Принципы заделки зазоров

Щели закрывают, используя различные подручные материалы. Схематично их можно разделить на две группы:

  • Элементы, с помощью которых закрывают щели между дымоотводом и крышей. Это разные фартуки, воротники как фабричного, так и собственного изготовления. Материалом для них служат устойчивые к коррозии оцинкованная сталь, резина или силикон. Доборные элементы могут отличаться по внешнему виду и своим техническим характеристикам. Функционально их установка обеспечивает начальное черновое закрытие стыков.
  • Всевозможные герметики, с помощью которых заполняют оставшиеся щели. К примеру, цементные смеси или мастики. Сегодня для решения этих задач используются и более современные материалы, которые отличаются простотой, и очень удобны при выполнении работ по изоляции, к примеру, самоклеящиеся ленты.

Чем заделать щель между трубой и крышей

Сразу, как сделана труба, перед кровельщиками встает вопрос, каким образом заделать и гидроизолировать стыки,
как герметизировать печную трубу. Для этого используют различные материалы. Отметим несколько самых распространенных.

  • Силиконовый герметик для печной трубы на крыше. Это морозостойкий, водонепроницаемый материал. Он прост в использовании и доступен по стоимости. К тому же силиконовый герметик имеет высокий уровень термостойкости, вплоть до 150˚ С, поэтому широко используется при строительстве бань и парных.
  • Мастика битумная. Обрабатываемую поверхность предварительно очищают и подсушивают. Мастику наносят слоем высотой в 3 или 4 мм. Если щель оказалась слишком широкой, то ее можно для начала заполнить монтажной пеной, и только потом нанести битумную мастику.
  • Экобит. Этот изоляционный материал обеспечивает достаточно хорошую гидроизоляцию. Он представляет собой упроченную самоклеящуюся алюминиевую ленту с герметизирующим слоем из специального модифицированного битума. Ее прокладывают по периметру дымохода.
  • Enkryl . Это однокомпонентная акриловая мастика немецкого производства, которую используют для обработки проблемных стыков. Процесс гидроизоляции проходит в 4 этапа.

1. обезжиривают поверхность по периметру трубы;

2. с помощью кисти наносят первый слой жидкой мастики Enkryl;

3. трубу обматывают Polyflexvlies Rolle (это армирующая ткань на основе вискозы), которая будет обеспечивать дополнительную эластичность гидроизоляции;

4. минут через 15–20, когда мастика уже впитается в ткань, наносят второй слой.

Как утверждает производитель, вряд ли можно будет увидеть, что течёт крыша возле трубы, в течение 9–10 лет.

Как заделать трубу на крыше из разных материалов

Технологии заделки щелей зависят от таких факторов, как тип материала кровли, величина зазора, форма дымового канала. Рассмотрим пошагово процесс герметизации трубы на крыше от дождя для популярных покрытий.

Черепичная крыша

  • Образовавшиеся между покрытием кровли и наружной стенкой дымохода зазоры нужно обложить уголками из нержавеющей стали. Если дымоотвод имеет овальную либо круглую форму, металлические уголки можно заменить на уплотнители из резины с клейкой основой.
  • Из листовой оцинкованной стали готовят специальный декоративный воротник. Его надевают через оголовок дымоотвода и крепят на саморезы. Таким образом между ними формируется пространство под заливку.
  • В сформированный зазор заливают вязкий цементно-песчаный водостойкий раствор и оставляют на сутки. Этого времени обычно должно хватить для застывания смеси.
  • Для отведения воды с крыши формируют наклонную поверхность. Делают это следующим образом: в листе нержавейки вырезают отверстие. Его диаметр должен соответствовать размерам воротника. Надев раскроенный лист на оголовок, его крепят на саморезы.

Кровля из шифера

Заделка раствором – самая доступная технология герметизации шиферной крыши. Однако в случае дымоотводов круглой формы использование этого способа связано с определенными сложностями. Данную проблему можно удачно решить по следующему алгоритму.

  • На плотный картон помещают лист полиэтилена и формируют кольцо. Его вставляют в щель между кровельным покрытием и дымоотводом.
  • На шифере формируют временный ограничительный бортик из какого-либо пластичного материала, скажем, пластилина.
  • В полученный промежуток заливают асбестоцементный раствор.
  • После того как строительная смесь затвердеет, бортик и картонный цилиндр убирают.
  • На их месте остается асбестовое кольцо, которое и служит в качестве гидроизоляции.

Кровля из битумной черепицы

На мягкой кровле обычно делают разделку. Заделку щелей выполняют, используя специальный фартук, который обрамляют гибкой самоклеящейся лентой на основе каучука, к примеру, «Вакафлекс». Ленту тщательно приклеивают на имеющийся клеевой слой по периметру дымохода, заводя ее с поверхности кровли на стенки дымоотвода. Затем разделку прижимают футляром. Оставшиеся между гибким кровельным материалом и дымоходом бреши герметизируют битумной мастикой.

В случае если размеры щелей достаточно велики, их сначала заполняют паклей либо веревкой. До этого материал пропитывают составами, которые придают ему водонепроницаемые качества. Например, использовать масляную краску, битум и другое. Зазоры можно заполнить также цементным раствором.

Гидроизоляция печной трубы на крыше из профнастила

Примыкание профлиста к дымоходу с прямоугольным сечением
. Самый распространенный способ герметизации дымоотвода в этом случае – установка фартука. Данный фасонный элемент изготавливают из листовой оцинкованной стали. Устанавливают его на крышу выкрашенным в цвет кровли.

  • Основная часть монтажных работ связана с планками примыкания из металла, которые необходимо расположить в нижней доле дымохода.
  • Так как труба выведена через профнастил, то в результате паро- и гидроизоляционный слои оказываются разрезанными. Их при помощи скотча аккуратно приклеивают к внешним стенкам дымоотвода.
  • По его периметру проделывают неглубокую штробу (около 1,5 см), используя для этого специальную машинку.
  • Часть планки примыкания, загнув верхний край, заводят штробу и дополнительно фиксируют на силиконовый герметик с высоким уровнем термостойкости.
  • Следующий этап герметизации – установка галстука. Это водоизоляционный лист, через который вода стекает в водосточную систему, минуя дымоход.
  • Поверх установленных элементов укладывают профнастил.
  • Затем наступает очередь установки дополнительного внешнего фальш-фартука. Его монтаж практически не отличается от установки внутреннего. Единственная разница – верхние планки прикручивают не к штробе, а самому дымоходу.

Примыкания к круглой или овальной трубе.
Места сопряжения можно крайне просто гидроизолировать при помощи эластичной проходки, скажем, Master Flash. Для кровель из профнастила их используют следующим образом:

  • Выбирают проходку соответствующего размера и аккуратно обрезают ее в узкой части пока не добьются плотного облегания дымохода.
  • Убирают насадку на трубу печки и аккуратно натягивают на нее до самого конца эластичную проходку. Далее ее крепят к крыше на самоклеящееся основание, силиконовый герметик либо кровельные саморезы.
  • Отделку дымохода на крыше завершают, установив на него декоративный фартук, внешне похожий на колпак. Его выбирают под цвет кровли. Фартук предохраняет проходку от повреждений вследствие механических воздействий или ультрафиолета.

В статье рассмотрены варианты герметизации щелей между дымоходом и крышей. Как заделать трубу на крыше на примере наиболее распространенных видов кровельных

Чем лучше заделать щель между трубой и крышей?

Вывод трубы или шахты вентиляции через крышу подразумевает проделывание в ней отверстия. При проходе трубы здесь всегда остается щель, которая даже при своем самом минимальном значении будет пропускать влагу. Сегодня рассмотрим, как добиться идеальной герметичности в местах примыканий трубы к кровле и чем заделать образовавшуюся щель между трубой и крышей.

Последствия плохой герметизации стыков

При выводе дымохода всегда в кровле делается отверстие чуть большего диаметра, чем сам дымоход. Это связано с необходимостью удобного и беспроблемного монтажа трубы и правилами безопасности. Если труба сильно нагревается, а кровельный пирог сформирован из легковоспламеняющихся материалов, то зазор между трубой и крышей достигает 15 см.

Плохо герметизированные стыки чреваты рядом неприятных последствий:

  • Снижение времени эксплуатации стропильной системы. Древесина плохо реагирует на попадание влаги, загнивает или поражается плесенью. Все это снижает жесткость стропильного каркаса и ведет к его разрушению;
  • Разрушение кровельного материала. Большая часть кровельных материалов прекрасно защищены от попадания влаги снаружи, но не внутри. Вода в кровельном пироге приведет к разрушению кровли и ее быстрому износу;
  • Разрушение утеплителя. Теплоизоляционные материалы, как правило, особенно чувствительны к повышенной влажности. В подобных условиях они теряют свои утепляющие свойства и начинают разрушаться;
  • Высокая влажность в подкровельном пространстве. Влажный воздух может стать причиной повышенной влажности в самой мансарде. Там станет неприятно находиться и будет портиться внутренняя отделка комнаты.

Грамотная и тщательная герметизация зазора – гарантия долгой и надежной службы крыши и всего дома. Рассмотрим подробнее, чем заделать щель между трубой и крышей на различных типах кровли.

Принципы герметизации зазора между дымоходом и крышей

Закрытие щелей осуществляется при помощи ряда подручных материалов, которые можно схематически распределить в две категории:

  1. Элементы, закрывающие щель между кровлей и трубой. Это различные фартуки, воротники, которые изготавливаются из оцинкованной стали, резины или силикона. Они могут иметь различный внешний вид и технические характеристики, быть самодельными или фабричными. Их основное назначение – первичное черновое закрытие бреши между крышей и трубой;
  2. Различные герметики, то есть материалы, заполняющие оставшиеся щели. К ним относятся цементные смеси, герметики. Среди современных поколений – клеящиеся ленты, которые удобны и просты в работе.

Для разных типов кровель соотношение и выбор этих материалов будет различен. Рассмотрим этот вопрос подробнее.

Крыша из черепицы

На черепичных кровлях удобнее использовать раствор цемента и песка. Для такого типа кровли это наилучшее и удобное решение герметизации зазоров.

Представим пошагово, как заделать трубу на крыше из черепицы:

  • Из оцинкованной стали готовится специальный воротник, который формирует место для заливки раствора;
  • При заполнении зазора цементно-песчаной смесью важно следить, чтобы она заполняла все ниши у кровли и самой трубы;
  • Для отвода дождевой воды создается наклонная поверхность.

Шиферная крыша

Чем заделать трубу на крыше из шифера? Ответ прост: асбестоцементной смесью.

Порядок работ будет следующим:

  • В листе из стали делается отверстие в виде круга и насаживается на дымоход;
  • Раствор асбеста и цемента создается в пропорциях 2:1;
  • Зазор между дымоходом и листом заливается разведенной асбестоцементной смесью;
  • Смесью заполняется промежуток между дымоходом и кровлей. Для удобства потребуется ограничитель, который можно сделать из доски или картона.

Кровля из мягкой черепицы

На крышах из гибкой черепицы делается разделка. Щель необходимо закрыть специальным элементом-фартуком. Он обрамляется гибкой клеящейся лентой типа «Вакафлекс» на основе каучука.
Лента заводится на дымоход и основание и тщательно приклеивается за счет собственного клеевого слоя. Далее разделка прижимается футляром трубы и все зазоры заполняются битумной мастикой.

Также заполнение зазоров может выполняться цементно-песчаным раствором.

Крыша из профлиста

Вопрос, как заделать щель между трубой и крышей из профнастила, легко решается при помощи готовых трубных разделок, которые позволяют быстро и качество заделывать все щели. Готовые трубные разделки представляют соединение фартука и колпака в единой детали. Они производятся из различных материалов и рассчитаны на широкий диапазон температурных колебаний.

Работа с данным элементом выглядит так:

  • В колпаке делается отверстие, по диаметру меньшее, чем диаметр выводимой трубы;
  • При помощи мыльного раствора элемент натягивается на трубу;
  • В основание колпака укладывается прокладка;
  • Все стыки заполняются термоустойчивым герметиком на основе силикона;
  • Основание крепится к крыше при помощи шурупов.

Ремонт протекающей трубной разводки

Часто бывает, что место стыка дымохода и кровли начинает пропускать воду. Быстро и легко исправить данную ситуацию поможет клейкая лента с алюминиевым армированием. Ее применение удобно тем, что не требует особой подготовки. Она накладывается на очищенную поверхность в месте вероятного пропуска влаги и приклеивается благодаря собственному клеевому слою.

Подведем итоги

Герметизация зазоров между трубой и кровлей – несложное, но ответственное дело. С ним под силу справиться даже начинающему строителю. Для проведения этих работ правильно необходимо учитывать:

  • Размер зазора;
  • Тип кровельного материала;
  • Форму трубы.

Современный рынок предлагает широкий выбор не только различных герметиков, но и готовых разделок для организации качественного примыкания трубы и кровли. Советуем обратить на них внимание при обустройстве дымохода своими руками.

Как можно грамотно заделать трубу на крыше?

Рассмотрены варианты герметизации зазоров между дымоходом и крышей на примере наиболее распространенных видов кровельных покрытий. Даны полезные советы и

11968

0

0

Многие считают, что отделка дымохода на крыше нужна только для красоты, отчасти это верно, но эстетическая составляющая стоит здесь далеко не на первом месте. Облицовка нужна, прежде всего, для защиты печной трубы, причем как изнутри, так и снаружи. Далее мы разберем 3 наиболее популярные способа обустройства дымохода, плюс вы узнаете, зачем это нужно и как обшить трубу своими руками.

Зачем отделывать трубу

Причин, по которым необходимо отделывать печные трубы на крыше, как минимум 3:

  1. Высокие температуры, с одной стороны, и холодный воздух с другой — приводят к тому, что на внутренней поверхности трубы оседает конденсат. Но это не простая вода, конденсат представляет собой агрессивный кислотный коктейль, который постепенно разъедает трубу. Наружное утепление смещает точку росы внутрь утеплителя и исключает появление конденсата;
  1. 222222Если для сооружения дымохода был использован полнотелый клинкерный кирпич или труба из нержавеющей стали, то этим материалам погодные неприятности не страшны. В то время как обычный кирпич без наружной защиты через пару лет начнет сыпаться, сталь будет ржаветь, а бетон трескаться;
  2. Кроме прочности дымохода существует еще такой важный момент, как защита от дождя самой крыши. Если герметизация сектора соединения трубы с кровлей была выполнена плохо, то уже через год утеплитель придет в негодность, а деревянная стропильная система начнет портиться.

Нормативы и возможные варианты отделки

Дымоходная система, как, впрочем, и все печное хозяйство относятся к важным пожароопасным объектам, соответственно все моменты обустройства строго регламентируются.

Нормы и правила

Все важные моменты, касающиеся обустройства отопления, вентиляции и системы кондиционирования подробно расписаны в СНиП 41-01-2003. Труд довольно объемный, поэтому я перескажу только те нормы, которые относятся к печным трубам:

  • Температура воспламенения теплоизоляции и отделочных материалов трубы должна быть на 20 ºС выше, чем максимальная температура дымохода снаружи, но в идеале дымоход желательно облицовывать негорючими материалами;
  • Обшивка трубы металлом допускается, но металл должен иметь антикоррозийное покрытие;
  • Кирпичная труба должна иметь стены толщиной от 120 мм;
  • Бетонные дымоходы в частных домах монтируются редко, но если вы решите ставить такую трубу, то бетон должен быть армированным, жаропрочным и иметь толщину стенок от 60 мм;
  • Минимальный зазор между дымоходом и деревянной кровельной обрешеткой составляет от 130 мм;
  • Для керамических дымоходов, не защищенных теплоизоляцией, зазор между трубой и деревянными конструкциями кровли составляет от 250 мм;

Чем можно отделать дымоходную трубу

ИллюстрацииРекомендации
Клинкерная плитка
.

Выше упомянутый клинкерный кирпич штука хорошая, но дорогая. Поэтому многие выкладывают трубу из обычного кирпича, а сверху облицовывают ее клинкерной плиткой.

Материал способен выдержать любые капризы погоды, плюс такой плиткой можно облицовывать не только дымоходы, но и сами печи внутри дома.

Штукатурка
.

Вариант не такой прочный, как клинкерная плитка, но если на поверхности трубы закрепить армирующую сетку из стеклопластика или оцинкованного металла, то держаться штукатурка будет хорошо.

Но имейте в виду, своими руками качественно оштукатурить поверхность, стоя на склоне крыши способен далеко не каждый.

Сайдинг
.

Для облицовки дымохода можно использовать любой вид сайдинга, кроме пластикового.

Как металлический, так и цементный сайдинг одинаково хорошо подходят для облицовки дымоходов. Более того, данный материал монтируется на обрешетку, а значит, есть возможность заложить под него утеплитель.

Профнастил
.

Отделка дымоходов профнастилом сейчас одна из самых распространенных. Особенно хорошо этот вариант гармонирует с металлочерепицей.

Но если подобрать цвет, то стальные дымоходы на кровлях из шифера, ондулина или керамической черепицы также впишутся в общий дизайн.

Битумная черепица
.

Так как материал производится с добавлением битума, отделывать им настоящую печную трубу категорически запрещено.

В данном случае речь может идти только о монтаже вокруг трубы декоративного кокона из огнестойкой фанеры, на который и набивается битумная черепица.
Но этот вариант подходит только для сэндвич-труб оборудованных оголовком с искрогасителем.

Три варианта самостоятельного обустройства дымохода снаружи

Существует 3 варианта, где человек без особой подготовки сможет все сделать своими руками. Первый вариант касается кирпичных труб, которые в облицовке не нуждаются, но вам нужно загерметизировать стык с кровлей. После этого идет каркасный вариант и вариант с готовыми заводскими решениями.

Вариант №1: обустраиваем кирпичную трубу

Гидроизоляция трубы на крыше должна проводиться до укладки кровельного материала. Если кровля уже лежит, то придется ее частично разбирать. Снимается весь периметр на 50–70 см вокруг, плюс нужно снять нижнюю часть кровли от трубы и до края ската.

Из материалов нам понадобится пристенный металлический профиль. Его можно согнуть из оцинковки своими руками или купить готовый. Профиль состоит из 4 частей, которые при монтаже накладываются друг на друга.

Наружный фартук для трубы однозначно лучше покупать, причем покупать желательно вместе с кровельным материалом, так проще подобрать цвет.

Так называемый галстук представляет собой лист кровельного железа с загнутыми по бокам бортами. Он укладывается от нижней части трубы до края ската и заводится под нижнюю секцию пристенного профиля.

Для того чтобы герметично соединить кирпичную трубу с пристенным профилем нам нужно прорезать болгаркой на трубе штробу глубиной порядка 20–30 мм. В эту штробу вставляется загнутый край профиля.

Дальше вставляем загнутый край профиля в штробу и заполняем штробу герметиком. После чего фиксируем все 4 части профиля и галстук, заведенный снизу саморезами с прессшайбами. Поверх всей этой конструкции укладывается кровельный материал.

Верхний фартук крепится к трубе саморезами по всему периметру. На трубу он должен заходить не менее чем на 100 мм. Нижняя часть фартука зачастую делается из мягких битумных материалов. Ее обжимают вокруг рифленой кровли и приклеивают к этой кровле мастикой или специальным клеем.

Схема работает примерно так: основное количество влаги отводит от трубы верхний фартук, но если этот барьер не справился со своей задачей и влага, попала под кровлю, то ее соберет пристенный профиль и вода стечет по галстуку с крыши.

Вариант №2: монтаж каркаса

Этот способ хорошо подходит для утепления и облицовки дымохода профнастилом, сайдингом и прочими подобными материалами. Для начала основа обшивается металлопрофилем, на него позже мы будем крепить профнастил. Каркас лучше делать из стенового профиля под гипсокартон, он шире, чем потолочный.

С металлопрофилем работать несложно, но если вы не уверены в своих силах, то можно соорудить каркас из деревянных брусков. Правда деревянный каркас нужно будет хорошо пропитать антипиренами, антисептиками и водоотталкивающим составом. Между рейками каркаса, для утепления трубы закладываются плиты плотной минеральной ваты.

Профнастил или любой другой листовой материал к рейкам каркаса прикручивается саморезами с прессшайбами. Венчает всю эту конструкцию зонтик для защиты от дождя.

Вариант №3: готовые решения

С круглыми трубами сейчас вообще никаких проблем нет. Для них выпускаются специальные гибкие фартуки. По опыту смонтировать такой фартук можно максимум за пару часов. Фото-инструкция по монтажу такого фартука дана ниже.

  1. Выбираете нужный вам диаметр трубы и вырезаете в мягком полимерном конусе отверстие;
  2. Натягиваете конус на трубу, примыкание должно быть плотным;
  3. Обжимаете нижнее кольцо из мягкого металла по форме кровли;
  4. Густо смазываете периметр под кольцом герметикам;
  5. Прикручиваете кольцо к кровельному материалу саморезами с прессшайбами.

Вывод

Подробно рассказать обо всех способах отделки печных труб в одной публикации довольно проблематично, поэтому я попытался подобрать для вас 3 наиболее доступные для домашнего мастера варианта. Если после прочтения статьи и просмотра видео в этой статье остались вопросы, пишите в комментарии, постараюсь помочь.


Монтаж дымовой трубы в целом не составляет сложностей, однако есть некоторые места, к примеру, проходы через перекрытия, что могут вызвать сложности при отсутствии опыта. Важно помнить, что при установке дымохода следует обеспечить должную гидроизоляцию.

Как бы плотно к крыше не была размещена труба, щель все равно будет присутствовать. В дождливую погоду осадки будут попадать во внутренние слои кровельного пирога и наносить непоправимый урон. Именно поэтому заделка зазоров между трубой и крышей – это важный этап возведения дымохода, которым не стоит пренебрегать.

Способы заделки зазоров

Самый простой способ, с помощью которого можно заделать щель между трубой и крышей – это установить сверху специальный защитный элемент – фартук. Такой элемент можно соорудить самостоятельно, однако потребуется заранее предусмотреть планки примыкания на трубе. Можно поступить еще проще – приобрести готовый кровельный проход из нержавеющей стали. Как правило, проход для дымохода имеет круглое сечение, а материалом для его производства служит оцинкованная сталь. Проход одевается на трубу, а место стыка дополнительно закрепляется стальным хомутом. Оцинкованный проход для дымохода представлен на рисунке:

Если необходимо заделать небольшие зазоры между трубой и кровлей, подойдет герметик на силиконовой основе. На сегодняшний день в любом строительном магазине представлен огромный выбор герметиков, свой выбор необходимо остановить на термостойком варианте.

Кроме общих рекомендаций существует также своя специфика заделки щелей для различных кровельных материалов. Поэтому алгоритм проведения гидроизоляции отличается на шиферной, черепичной, битумной крыше, а также кровле из профнастила.

Заделка щелей на шиферной кровле

При необходимости заделать щель на шиферной крыше используется асбестоцементная смесь. Технология процесса такова:

  1. Вырезается круглое отверстие в стальном листе, что применяется для отделки конька.
  2. На трубу надевается кольцо листового асбоцемента.
  3. Для полной герметичности необходимо заделать стык трубы с кровлей раствором цемента и асбеста, что разводятся в пропорции 1 к 2.
  4. Также необходимо залить асбестоцементным раствором щель между трубой дымохода и листом шифера. Для этой цели можно изготовить временный ограничитель из картона.

Как устранить зазоры на кровле из черепицы

Оптимальный способ заделать щели на крыше из черепицы – это использовать цементно-песчаный раствор. Именно такой метод герметизации трубы обеспечит надежную защиту от попадания любого вида атмосферных осадков.

Для того чтобы произвести гидроизоляцию, необходимо:

  1. Подготовить воротник из оцинкованной стали на крыше, и тем самым создать место для заполнения раствором.
  2. Залить щель цементно-песчаным раствором, следить, чтобы он плотно прилегал к кровле и дымоходу.
  3. Дополнительно изготовить наклонную поверхность на воротнике для отвода жидкости.

Варианты гидроизоляции битумной крыши

Для гидроизоляции дымовой трубы, что возвышается над битумной кровлей, используется самоклеющаяся лента Вакафлекс. Этапы выполнения работы следующие:

  1. Изготовление разделки из кровельной ленты Вакафлекс.
  2. Прижимание разделки футляром из трубы.
  3. Заделка зазоров между соединяемыми элементами специальной битумной мастикой.

Заделка щелей на крыше из профнастила

Если необходимо вывести дымоотводящее устройство через кровлю из профнастила, чаще всего применяется готовая трубная разделка Мастер Флеш. Этот кровельный элемент очень удобен в использовании и может быть применен не только для профнастила, но и для других материалов крыши.

Мастер Флеш – это фартук-колпак, что представляет собой резиновый или силиконовый фартук на алюминиевой основе.

Силиконовый Мастер Флеш имеет более широкий диапазон рабочей температуры, однако чаще всего достаточно и резинового, что выдерживает нагрузку от -50 до +130 градусов.

Заделка щелей на кровле из профнастила выглядит следующим образом:

  1. Сделать отверстие в колпаке, чтобы оно было несколько меньше диаметра дымохода.
  2. Одеть Мастер Флеш на трубу.
  3. Под основание подложить прокладку.
  4. Все стыки надежно герметизировать термостойким герметиком на силиконовой основе.
  5. Прикрепить основание к крыше из профнастила шурупами.

Бывают случаи, когда такой гидроизоляции недостаточно и в месте стыка протекает вода. Выходом из положения станет использование специальной самоклеющейся ленты, что армирована алюминием. Ее очень удобно использовать, ведь нет необходимости в предварительном разогреве перед монтажом.

Правильный выбор гидроизоляционного материала поможет защитить вашу крышу от протекания и преждевременного выхода из строя. Следование инструкциям и старательное выполнение работы убережет от любых неприятностей.

Установка дымовой трубы, как правило, не является сложным процессом, тем не менее, в некоторых местах, например в переходах через перекрытия, могут возникнуть некоторые сложности. Немаловажным моментом является обеспечение должной гидроизоляции. Об этом, и об иных нюансах, связанных с тем, чем заделать дымоходную трубу, мы и поговорим в этой статье.

Даже если трубу на крыше разместить максимально плотно, все равно будут оставаться незначительные щели. Во время дождя через них в чердачное помещение будет постоянно попадать влага, что со временем будет приводить к порче кровельных конструкций. Вот почему уплотнение трубы на крыше является таким важным.

Какими способами можно устранять зазоры

Легче всего решить вопрос с тем, чем заделать щель между трубой и крышей – установить сверху фартук. Его можно сделать и самому, в таком случае нужно будет заблаговременно предусмотреть планки для соединения с трубой. Есть и более простой способ – купить готовый проход для кровли из нержавейки. Зачастую для дымохода делают проходы круглой формы, а изготавливают их из нержавеющей стали, также используется оцинкованная труба для дымохода , чаще всего. Проход насаживают на трубу, а место стыка фиксируют хомутом из стали.

Если нужно замазать незначительные зазоры, образовавшиеся между трубой и крышей, то для этих целей можно использовать силиконовый герметик (прочитайте: » «). В продаже их можно встретить огромное множество, нам же потребуется термоустойчивый его вид.

Процесс, как заделать крышу вокруг круглой трубы, будет немного отличаться в зависимости от типа кровельного покрытия, то есть, кроме основных рекомендаций еще есть и алгоритмы, которые будут несколько разниться.

Заделка щелей между трубой и крышей из шифера

Иногда возникает вопрос, как заделать щель между трубой и шифером.

Технология предусматривает такую последовательность:

  1. Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
  2. Далее на трубу одевают кольцо листового асбоцемента.
  3. Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
  4. Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.

Избавляемся от щелей на крыше, покрытой черепицей

На крыше из черепицы щели лучше всего заделать раствором песка с цементом, который наилучшим образом защитит внутреннюю часть строения от влаги и осадков.

Чтобы добиться наилучшей влагоизоляции, потребуется:

  1. Установить на крыше воротник из оцинковки, таким образом, появится место для заливки раствора.
  2. Залить раствор цемента с песком, следя за тем, чтобы он четко заполнил все пространство между кровлей и дымоходом.
  3. Кроме этого, потребуется изготовить поверхность, и расположить ее под углом, чтобы по ней стекала лишняя жидкость.

Материал для гидроизоляции битумной крыши

Среди вариантов, чем замазать трубу на крыше, если она возвышается над кровлей из битума, наиболее оптимальным считается использование самоклеящейся ленты Вакафлекс.

Выполнить изоляцию можно таким способом:

  1. Сначала из ленты Вакафлекс выполняют разделку.
  2. На следующем этапе эту разделку нужно прижать футляром для трубы.
  3. В конце все оставшиеся щели между соединяемыми деталями герметизируют битумной мастикой.

Процесс устранения щелей в крыше из профнастила

В сущности, Мастер Флеш представляет собой колпак-фартук, выполненный из силикона или резины, помещенный на основу из алюминия.

Что касается рабочих температур, то у силиконового варианта изделий он существенно шире – в диапазоне от -50 до 130 ℃.

Процесс герметизации щелей на профильной крыше включает следующие манипуляции:

  1. В колпаке прорезают зазор, диаметр которого чуть меньше сечения дымовой трубы.
  2. На дымоход надевают Мастер Флеш.
  3. В основании дымохода укладывают прокладку.
  4. Стыки между материалом герметизируют силиконовым герметиком.
  5. Основание дымовой трубы фиксируют на профильной крыше с помощью шурупов.

Нередко описанные манипуляции не обеспечивают достаточной герметичности на профильной крыше, так что во время осадков в щели подтекает вода. В таких случаях оптимальным вариантом является применение самоклеящейся ленты, армированной алюминием. Применять подобный материал очень удобно, поскольку он не нуждается в предварительном прогреве перед использованием.

Таким образом, тот факт, насколько качественно будет загерметизирована крыша из профнастила в месте выхода дымовой трубы, зависит во многом от выбора материала и качества выполненных работ. Однако мы уверены, что точно следуя нашим инструкциям и относясь к работе ответственно, вы сможете уберечь свое жилище от любых неожиданностей, связанных с протеканием крыши.

Как запечатать металлическую крышу вокруг дымохода? [Пошаговое руководство]

Есть ли течь в вашей крыше? Часто протечки на крыше вызваны протечкой обшивки, а обшивка используется для защиты дымоходов, слуховых окон и вентиляционных отверстий. Итак, вы можете узнать , как герметизировать металлическую крышу вокруг дымохода.

Для герметизации металлической крыши вокруг дымохода требуется много работы. Но не беспокойтесь. Это не так сложно. Вам нужно сосредоточиться на пошаговой инструкции и сделать все шаги правильно.

Прочтите эту статью, чтобы выполнить свою работу.

Как герметизировать металлическую крышу вокруг дымохода: шаг за шагом

Отливы из листового металла почти всегда виноваты в протечках дымохода. Кроме того, протечка может направлять потоки в дом, поскольку гидроизоляция обычно используется там, где есть большой поток воды.

Так что знать, как герметизировать металлическую крышу вокруг дымохода, будет большим подспорьем. Прежде чем приступить к герметизации, следует принять соответствующие меры безопасности.Затем, выполняя шаги один за другим, вы добьетесь успеха.

Необходимые инструменты для герметизации металлической крыши вокруг дымохода

Запечатать будет легче, если перед началом процесса будут собраны все необходимые инструменты. Необходимые инструменты для пломбирования. Необходимые инструменты:

  • Молоток
  • Рулетка
  • Пара ножниц по металлу с прямым лезвием
  • Шлифовальная машина или циркулярная пила
  • Оцинкованный металлический накладной элемент 6 калибра, согнутый под нужными углами и размерами
  • Рулон самоклеющейся кровли
  • Два тюбика полиуретанового герметика
  • Гвозди

Защитное оборудование

Ваша безопасность — наш приоритет.Итак, соберите все защитное снаряжение и наденьте необходимое защитное снаряжение. Необходимое оборудование для обеспечения безопасности;

  • Прочная выдвижная лестница
  • Кронштейны для крыши
  • 2×10 досок
  • Страховочный пояс
  • Ремешок
  • Захват для веревки
  • Веревка и
  • Кровля
  • Перчатки для рук
  • Защитные очки
  • Пылезащитные маски
  • Защита органов слуха

Пошаговое руководство объяснено в остальной части статьи.

Этап 1

Перед началом работы определите уклон крыши. Затем поместите кусок предварительно изогнутой нижней планки, чтобы закрыть переднюю часть дымохода, и убедитесь, что он подходит. Чтобы развернуться в сторону, сделайте изгиб на 45 градусов.

Этап 2

На противоположном конце дымохода отметьте кромку, обрежьте и загните конец обшивки. Затем поместите оклад и, чтобы удержать оклад на месте, забейте четыре на равных расстояниях 1 дюйм. оцинкованные кровельные гвозди в передний край.

После того, как вы закончили отрывать и очищать, полностью уложите черепицу до кончика дымохода и запечатайте его полосами защиты от льда и воды шириной 12 дюймов. Через верхнюю часть дымохода проложите полосу шириной 36 дюймов. Приклейте эту часть к панелям крыши и на 8 дюймов вверх по задней части дымохода.

Завершите установку первой части основания.

Этап 3

Чтобы поместиться на 1-1/2 дюйма на передней стороне, отрежьте и скрутите часть предварительно согнутого 8-дюймового стержня. мигает квадратный шаг. Нанесите каплю герметика размером с мармеладку на угол, где дымоход соединяется с крышей. Прибейте угловую ступеньку к крыше двумя кровельными гвоздями после заделки ее в герметик.

Этап 4

Поверх первого шага оклада уложите следующую черепицу. Затем поверх этого гонта прибейте новую ступенчатую планку. Продолжайте подниматься по дымоходу, пока не дойдете до верхнего угла. Заключительный шаг, прошивающий все вокруг вершины, должен быть разрезан и согнут.

Этап 5

Прибейте седло к крыше и закрепите его дополнительными полосами мембраны, чтобы закончить гидроизоляцию основания. Разрежьте черепицу точно по ендове, оставив около 2 дюймов металла открытым. Покройте галькой ту часть седла, которая находится на крыше.

Этап 6

Для установки Г-образного наличника прорежьте в строительном растворе прорези глубиной 1 дюйм. Используйте циркулярную пилу или шлифовальную машину с алмазным диском для сухой резки.

Шаг 7

Выдвиньте переднюю заглушку на 8 дюймов длиннее ширины дымохода и закрутите ее вокруг передних углов дымохода.

Этап 8

Вставьте фланец заглушки в канавку строительного раствора. Чтобы не помять оклад, используйте кусок дерева.

Этап 9

С каждой стороны дымохода просверлите отверстие 3/16 дюйма. х 1-1/2 дюйма. большая дыра через металл и к кирпичам.Затем, чтобы расширить анкер и прикрепить оклад, вдавите расширяющиеся пластиковые анкеры в отверстия, а затем забейте висячий гвоздь.

Шаг 10

Отрежьте боковую заглушку, чтобы она соответствовала углу крыши, и перекройте каждую нижнюю заглушку не менее чем на 2 дюйма. Вбейте выдвижные анкеры и забейте оклад в отверстия.

Согните и установите заглушку вокруг задней части дымохода.

Шаг 11

Заполните зазор полиуретановым герметиком после установки всех накладок.

Вердикт

Надеюсь, вы поняли , как герметизировать металлическую крышу вокруг дымохода. Итак, следуйте пошаговым инструкциям и выполняйте свою работу.

Не пропускайте и не пропускайте ни одного шага. Пропуск любых шагов будет болью позже. Убедитесь, что вы в безопасности.

Всего наилучшего.

Методы герметизации кровельных труб. Как заделать трубу на крыше

11968

0

0

Многие считают, что отделка дымохода на крыше нужна только для красоты, отчасти это так, но эстетическая составляющая здесь далеко не на первом месте.Обшивка нужна, в первую очередь, для защиты дымохода, как изнутри, так и снаружи. Далее мы разберем 3 самых популярных способа обустройства дымохода, плюс вы узнаете, зачем это нужно и чем обшить трубу своими руками.

Зачем отделывать трубу

Есть как минимум 3 причины, по которым необходимо отделывать дымоходы на крыше:

  1. Высокие температуры, с одной стороны, и холодный воздух, с другой, приводят к оседанию конденсата на внутренней поверхности трубы. Но это не просто вода, конденсат представляет собой агрессивный кислотный коктейль, который постепенно разъедает трубу. Наружное утепление смещает точку росы внутрь утеплителя и исключает появление конденсата;
  1. Если для строительства дымохода использовался полнотелый клинкерный кирпич или труба из нержавеющей стали, то погодные неприятности этим материалам не страшны. В то время как обычный кирпич без внешней защиты через пару лет начнет крошиться, сталь – ржаветь, а бетон – трескаться;
  2. Помимо прочности дымохода, есть еще такой важный момент, как защита самой кровли от дождя.Если герметизация участка, соединяющего трубу с кровлей, была выполнена некачественно, то через год утеплитель придет в негодность, а деревянная стропильная система начнет портиться.

Стандарты и возможные варианты отделки

Дымоходная система, как, впрочем, и все печное хозяйство, относится к важным пожароопасным объектам, соответственно все аспекты обустройства строго регламентированы.

Свод правил

Все важные моменты по устройству систем отопления, вентиляции и кондиционирования воздуха подробно изложены в СНиП 41-01-2003.Работа достаточно объемная, поэтому перескажу только те нормы, которые относятся к дымоходам:

  • Температура воспламенения теплоизоляционных и отделочных материалов трубы должна быть на 20 ºС выше максимальной температуры дымохода снаружи, но в идеале дымоход желательно покрыть негорючими материалами;
  • Допускается обшивка трубы металлом, но металл должен иметь антикоррозийное покрытие;
  • Кирпичная труба должна иметь стенки толщиной 120 мм;
  • Бетонные дымоходы в частных домах устанавливаются редко, но если вы решили установить такую ​​трубу, то бетон должен быть армированным, жаростойким и иметь толщину стенки 60 мм;
  • Минимальный зазор между дымоходом и деревянной обшивкой кровли от 130 мм;
  • Для керамических дымоходов, не защищенных теплоизоляцией, зазор между трубой и деревянными конструкциями крыши от 250 мм;

Как украсить дымоход

Иллюстрации Рекомендации
Клинкерная плитка .

Упомянутый выше клинкерный кирпич вещь хорошая, но дорогая. Поэтому многие выкладывают трубу из обычного кирпича, а сверху покрывают клинкерной плиткой.

Материал способен противостоять любым капризам погоды, плюс такой плиткой можно крыть не только дымоходы, но и сами печи внутри дома.

Гипс .

Вариант не такой прочный, как клинкерная плитка, но если на поверхность трубы закрепить армирующую сетку из стекловолокна или оцинкованного металла, то штукатурка будет хорошо держаться.

Но имейте в виду, не каждый способен оштукатурить поверхность своими руками, стоя на скате крыши.

Сайдинг .

Для облицовки дымохода можно использовать любой вид сайдинга, кроме пластикового.

И металлический, и цементный сайдинг одинаково хорошо подходят для облицовки дымоходов. Причем этот материал монтируется на обрешетку, а значит, под него можно укладывать утеплитель.

Гофрокартон .

Отделка дымоходов профнастилом сейчас одна из самых распространенных. Этот вариант особенно хорошо гармонирует с металлочерепицей.

А вот если выбрать цвет, то в общий дизайн впишутся и стальные дымоходы на крышах из шифера, ондулина или керамической черепицы.

Черепица битумная .

Поскольку материал изготовлен с добавлением битума, отделывать им настоящий дымоход категорически запрещается.

В данном случае речь может идти только об установке вокруг трубы декоративного кокона из огнеупорной фанеры, на которую набивается битумная черепица.
Но этот вариант подходит только для сэндвич-труб, оснащенных искрогасительной головкой.

Три варианта самостоятельного обустройства дымохода снаружи

Есть 3 варианта, где человек может сделать все своими руками без особой подготовки. Первый вариант касается кирпичных труб, которые не нуждаются в облицовке, но нужно герметизировать стык с кровлей.После этого идет рамная версия и версия с готовыми заводскими решениями.

Вариант №1: обустройство кирпичной трубы

Гидроизоляция кровельных труб должна выполняться до укладки кровельного материала. Если крыша уже лежит, то придется ее частично разобрать. Весь периметр снимается на 50–70 см по кругу, плюс нужно убрать нижнюю часть крыши от трубы до края ската.

Из материалов нам понадобится настенный металлический профиль.Ее можно согнуть из оцинкованной стали своими руками или купить уже готовую. Профиль состоит из 4-х частей, которые при монтаже накладываются друг на друга.

Внешний фартук на трубу однозначно лучше купить, и желательно покупать вместе с кровельным материалом, так проще подобрать цвет.

Так называемая стяжка представляет собой лист кровельного железа с загнутыми по бокам бортами. Его укладывают снизу трубы до края ската и вставляют под нижний участок стенового профиля.

Для того, чтобы плотно соединить кирпичную трубу со стеновым профилем, нам необходимо вырезать на трубе болгаркой паз глубиной около 20-30 мм. В эту штробу вставляется загнутый край профиля.

Затем загнутый край профиля вставляем в штробу и заливаем штробу герметиком. Затем закрепляем все 4 части профиля и стяжку, прикрученную снизу саморезами с пресс-шайбами. Поверх всей этой конструкции укладывается кровельный материал.

Верхний фартук крепится к трубе саморезами по всему периметру. Он должен заходить на трубу не менее чем на 100 мм. Нижняя часть фартука часто выполняется из мягких битумных материалов. Его обжимают вокруг профнастила и приклеивают к этой крыше мастикой или специальным клеем.

Схема работает так: верхний фартук отводит основное количество влаги из трубы, но если этот барьер не справился со своей задачей и влага попала под кровлю, то стеновой профиль ее соберет и вода потечет вниз галстук с крыши.

Вариант №2: установка рамы

Этот способ хорошо подходит для утепления и облицовки дымохода профнастилом, сайдингом и другими подобными материалами. Для начала основание обшивается металлическим профилем, позже к нему прикрепим профнастил. Каркас лучше сделать из стенового профиля для гипсокартона, он шире потолочного.

Работать с металлопрофилем несложно, но если вы не уверены в своих силах, то можно соорудить каркас из деревянных брусков.Правда, деревянный каркас нужно будет хорошо пропитать антипиренами, антисептиками и водоотталкивающим составом. Между планками каркаса укладываются плиты плотной минеральной ваты для утепления трубы.

Профнастил или любой другой листовой материал прикручивается к каркасным рейкам саморезами с пресс-шайбами. Вся конструкция увенчана зонтом для защиты от дождя.

Вариант №3: готовые решения

Теперь с круглыми трубами проблем нет.Для них выпускаются специальные гибкие фартуки. По опыту такой фартук можно смонтировать максимум за пару часов. Фото инструкции по установке такого фартука приведены ниже.

  1. Выберите нужный диаметр трубы и прорежьте отверстие в мягком полимерном конусе;
  2. Натяните конус на трубу, прилегание должно быть плотным;
  3. Обожмите нижнее кольцо из мягкого металла по форме крыши;
  4. Периметр под кольцом смазать герметиком;
  5. Закрепите кольцо к кровельному материалу с помощью саморезов и пресс-шайб.

Заключение

Подробно рассказать обо всех способах отделки дымоходов в одной публикации достаточно проблематично, поэтому я постарался подобрать для вас 3 варианта, наиболее доступных домашнему мастеру. Если после прочтения статьи и просмотра видео в этой статье у вас остались вопросы, пишите в комментариях, постараюсь помочь.


Установка дымохода в целом несложная, но есть места, например проходы через потолки, которые при отсутствии опыта могут быть затруднены.Важно помнить, что при установке дымохода необходимо обеспечить надлежащую гидроизоляцию.

Как бы плотно ни была прижата труба к крыше, щель все равно останется. В дождливую погоду осадки попадут во внутренние слои кровельного пирога и нанесут непоправимый ущерб. Именно поэтому заделка щелей между трубой и крышей – важный этап строительства дымохода, которым не следует пренебрегать.

Способы заделки зазоров

Самый простой способ закрыть зазор между трубой и кровлей – установить сверху специальный защитный элемент – фартук. Такой элемент можно соорудить самостоятельно, однако необходимо будет заранее предусмотреть планки примыкания на трубе. Можно поступить еще проще – приобрести готовый кровельный проход из нержавейки. Как правило, дымоход имеет круглое сечение, а материалом для его изготовления служит оцинкованная сталь. На трубу надевается проход, а стык дополнительно закрепляется стальным хомутом. Оцинкованный дымоход показан на рисунке:

Если нужно заделать небольшие зазоры между трубой и кровлей, подойдет герметик на силиконовой основе.Сегодня в любом строительном магазине огромный выбор герметиков, свой выбор необходимо остановить на термостойком варианте.

Помимо общих рекомендаций, существует и своя специфика по заделке щелей для различных кровельных материалов. Поэтому алгоритм гидроизоляции различается на шиферных, черепичных, битумных кровлях, а также кровлях из профнастила.

Заделка щелей на шиферной кровле

При необходимости закрытия щели на шиферной кровле применяется асбоцементная смесь. Технологический процесс следующий:

  1. В стальном листе вырезается круглое отверстие, которое используется для отделки конька.
  2. На трубу надевается кольцо из листового асбоцемента.
  3. Для полной герметичности необходимо герметизировать стык трубы с кровлей раствором из цемента и асбеста, которые разводятся в соотношении 1 к 2.
  4. Также необходимо заполнить зазор между дымоход и шиферный лист с асбестоцементным раствором.Для этой цели можно сделать временную остановку из картона.

Как устранить щели в кровле из гонта

Наилучший способ заделки щелей в кровле из гонта – это использование песчано-цементного раствора. Именно такой способ герметизации трубы обеспечит надежную защиту от попадания любого вида атмосферных осадков.

Для выполнения гидроизоляции необходимо:

  1. Подготовить на кровле воротник из оцинкованной стали и таким образом создать место для заливки раствором.
  2. Заполните зазор цементно-песчаным раствором, убедитесь, что он плотно прилегает к кровле и дымоходу.
  3. Дополнительно сделать на манжете наклонную поверхность для слива жидкости.

Варианты гидроизоляции битумной кровли

Для гидроизоляции дымохода, возвышающегося над битумной кровлей, используется самоклеящаяся лента Wacaflex. Этапы работы следующие:

  1. Изготовление нарезки из кровельной ленты Wacaflex.
  2. Обжатие разреза корпусом трубы.
  3. Заделка швов между соединяемыми элементами специальной битумной мастикой.

Заделка трещин кровли из профнастила

При необходимости вывести устройство дымоудаления через крышу из профнастила чаще всего используется готовая труборезка Master Flash. Этот кровельный элемент очень удобен в эксплуатации и может использоваться не только для профнастила, но и для других кровельных материалов.

Мастер Флэш — фартук-колпачок, представляющий собой резиновый или силиконовый фартук на алюминиевой основе.

Силикон Мастер Флэш имеет более широкий диапазон рабочих температур, но чаще всего достаточно резинового, который выдерживает нагрузку от -50 до +130 градусов.

Заделка щелей на кровле из профнастила выглядит так:

  1. В колпаке сделать отверстие, чтобы оно было чуть меньше диаметра дымохода.
  2. Оденьте Мастера Флэш на трубе.
  3. Поместите прокладку под основание.
  4. Все стыки надежно герметизированы термостойким герметиком на силиконовой основе.
  5. Прикрепите основание к гофрированной крыше с помощью винтов.

Бывают случаи, когда такой гидроизоляции недостаточно и на стыке течет вода. Выход – использовать специальную самоклеящуюся ленту, армированную алюминием. Очень удобен в использовании, так как не требует предварительного нагрева перед установкой.

Правильный выбор гидроизоляционного материала поможет защитить вашу крышу от протечек и преждевременного выхода из строя. Следование инструкциям и добросовестное выполнение работы убережет вас от любых неприятностей.

Кровля из профнастила – удачное решение для защиты здания от атмосферных воздействий на многие десятилетия вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных помещений или других объектов.

Правильная герметизация дымохода на крыше из профнастила – залог безопасности всей конструкции. Гидроизоляцию стыка трубы и кровли проводят как на этапе монтажа кровли, так и при ремонте (замене) кровельного покрытия или дымохода.

Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. В результате получается отверстие по внешнему периметру дымохода, в которое может беспрепятственно проникать атмосферная влага. Если эту щель заделать неплотно, то вода быстро начнет разрушать элементы кровли, с которыми вступает в непосредственный контакт.

Возможны следующие негативные последствия разгерметизации кровли из профнастила в районе дымохода:

  • Гниющие деревянные конструктивные элементы кровли.
  • Структурное разрушение синтетических материалов для утепления кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения конструкции усиливаются.
  • Коррозия гофрокартона от края стыка. В месте разреза профнастила его защитные слои становятся уязвимыми для внешних воздействий. Разрушение защиты спровоцирует процесс ржавления железной основы.

Внимание! Герметизация дымохода на крыше из профнастила не представляет сложности и может быть выполнена с помощью готовых приспособлений.Специальные фартуки от производителя кровельного профнастила надежны в эксплуатации и не портят эстетику строения.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей и предпочтений мастера, но и от размера отверстия, формы трубы, кровельного материала.

Монтаж дымохода обычно не представляет собой сложного процесса, однако в некоторых местах, например, в переходах через перекрытия, могут возникнуть некоторые сложности. Важным моментом является обеспечение надлежащей гидроизоляции. Об этом, и о других нюансах, связанных с тем, как заделать дымоход, мы поговорим в этой статье.

Даже если трубу на крыше разместить максимально плотно, все равно будут небольшие зазоры. Во время дождя через них на чердак будет постоянно поступать влага, что со временем приведет к повреждению кровельных конструкций. Вот почему герметизация трубы на крыше так важна.

Какими методами можно устранить пробелы

Самый простой способ решить проблему, как закрыть щель между трубой и кровлей – установить сверху фартук.Можно сделать своими руками, в этом случае нужно будет заранее предусмотреть планки для соединения с трубой. Есть и более простой способ – купить готовый кровельный проход из нержавейки. Нередко для дымохода делают круглые проходы, и изготавливают их из нержавеющей стали, а также используют оцинкованную дымоходную трубу, чаще всего. Проход надевается на трубу, а стык фиксируется стальным хомутом.

Если вам необходимо замазать небольшие щели, образовавшиеся между трубой и кровлей, то для этих целей можно использовать силиконовый герметик (читай: «»).В продаже их можно найти огромное множество, но нужен термостойкий вид.

Процесс того, как герметизировать крышу вокруг круглой трубы, будет несколько отличаться в зависимости от типа кровельного покрытия, то есть помимо основных рекомендаций есть еще и алгоритмы, которые будут несколько отличаться.

Герметизация зазоров между дымоходом и шиферной крышей

Иногда возникает вопрос, чем закрыть зазор между трубой и шифером.

Технология предусматривает следующую последовательность:

  1. Сначала вырежьте круглое отверстие в стальном листе, которое понадобится для отделки конька.
  2. Далее на трубу надевается кольцо из листового асбоцемента.
  3. Для абсолютной герметизации, чтобы в дальнейшем не возникало проблем с протеканием трубы по кровле, стык трубы с кровлей герметизируется раствором асбоцемента (пропорция 1:2).
  4. Кроме того, этим же раствором заливают щель между дымоходом и листом шифера. Для этого на время можно сделать ограничитель из картона.

Удаление трещин в черепичной крыше

На кровле из черепицы щель лучше всего заделать раствором из песка и цемента, который наилучшим образом защитит внутреннюю часть здания от влаги и осадков.

Для достижения наилучшей влагоизоляции вам потребуется:

  1. Установите на крышу оцинкованный воротник, чтобы было место для заливки раствора.
  2. Залить цементный раствор песком, следя за тем, чтобы он четко заполнил все пространство между крышей и дымоходом.
  3. Кроме того, вам нужно будет сделать поверхность и расположить ее под углом, чтобы по ней стекала лишняя жидкость.

Материал для гидроизоляции битумной кровли

Среди вариантов покрытия трубы на крыше, если она возвышается над битумной кровлей, наиболее оптимальным является использование самоклеящейся ленты Wacaflex.

Вы можете выполнить изоляцию таким образом:

  1. Сначала производится резка из ленты Wacaflex.
  2. На следующем шаге этот срез необходимо запрессовать корпусом трубы.
  3. В завершение все оставшиеся зазоры между соединяемыми деталями заделываются битумной мастикой.

Процесс ликвидации трещин в кровле из профнастила

По сути, Master Flash представляет собой фартук-капюшон из силикона или резины, размещенный на алюминиевой основе.

Что касается рабочих температур, то у силиконового варианта изделий они значительно шире – в пределах от -50 до 130℃.

Процесс заделки трещин на профильной кровле включает в себя следующие манипуляции:

  1. В раструбе вырезается зазор, диаметр которого чуть меньше сечения дымохода.
  2. Мастер Флэш надевается на дымоход.
  3. В основание дымохода уложена прокладка.
  4. Стыки между материалами заделываются силиконовым герметиком.
  5. Основание дымохода крепится к профильной крыше с помощью шурупов.

Часто описанные манипуляции не обеспечивают достаточной герметичности на кровле из профиля, так что во время осадков в зазор просачивается вода. В таких случаях лучшим вариантом будет использование самоклеящейся ленты, армированной алюминием. Использовать такой материал очень удобно, так как его не нужно предварительно разогревать перед использованием.

Таким образом, от выбора материала и качества выполненных работ во многом зависит то, насколько качественно будет герметизирована профнастил на выходе дымохода. Однако мы уверены, что, внимательно следуя нашим инструкциям и ответственно работая, вы сможете защитить свой дом от любых неожиданностей, связанных с протечкой крыши.

Популярность каминов и печей в обустройстве загородных домов не снизилась и после появления более современных отопительных приборов, работающих на природном газе или электричестве.Дымоходы служат для отвода продуктов горения от печного оборудования: их проход через кровлю должен быть максимально герметичным.

Что происходит при недостаточной герметизации

Участок выхода дымохода через кровельную поверхность называется проходным узлом, или просто проходкой. Устанавливается в стену или на крышу здания: это второй способ установки, который наиболее популярен. В то же время осуществить качественную гидроизоляцию такой проходки гораздо сложнее.

Все ошибки, допущенные при герметизации трубы на крыше, могут спровоцировать следующие последствия:

  • Утечки … По статистике причиной большинства протечек кровли является именно некачественная гидроизоляция участков примыкания дымохода и кровельного материала.
  • Гниющая стропильная конструкция … Влага, попавшая под кровлю через плохо спроектированный проходной узел, становится причиной гниения и деформации деревянной стропильной конструкции.
  • Уменьшенная тяга … Из-за плохой герметичности зоны контакта между кровлей и дымоходом на поверхности дымохода начинает образовываться конденсат. В результате дымоход охлаждается и уменьшается внутренняя тяга.

Для устранения всех вышеперечисленных проблем необходимо тщательно соблюдать технологию герметизации проходки дымохода. В комплект практически всех кровельных материалов входят специальные доборные элементы или эластичные чехлы, позволяющие качественно утеплить указанный участок.

Назначение гидроизоляции труб на крыше

Гидроизоляцию дымохода обычно проводят по окончании кровельных работ, что провоцирует небрежность в этой процедуре у некоторых мастеров. Такое положение вещей является серьезной ошибкой, последствия которой могут быть очень плачевными.

Герметизация дымохода:

  1. Повышение безопасности печного оборудования … Дымоходы, обслуживающие твердотопливные печи, обычно очень горячие.Это накладывает дополнительную ответственность на изоляцию его поверхности от деревянной конструкции крыши.
  2. Повышение энергоэффективности … Если провести качественную изоляцию швов, тем самым можно значительно снизить теплопотери. В результате будет достигнута значительная экономия топливных материалов.
  3. Защита трубы от конденсата … Хорошо изолированный дымоход способен поддерживать стабильную температуру стенки. Это позволяет на порядок уменьшить количество образующегося конденсата.

Какой должна быть гидроизоляция

Не так давно была проведена гидроизоляция выхода дымохода подручными материалами. В настоящее время для этих целей выпускается значительное количество материалов и приспособлений, позволяющих решить проблему, как заделать щель между трубой и кровлей.

Гидроизоляция для проникновения должна иметь следующие качества:

  • Стойкий перенос влаги … Так как указанный участок находится на поверхности кровли, то это предполагает постоянное воздействие атмосферных осадков. Поэтому очень важно, чтобы теплоизоляционный материал был способен длительное время противостоять влаге и коррозии.
  • Теплостойкость . Поверхность дымохода может нагреваться до +600 градусов, поэтому гидроизоляция должна хорошо справляться со значительными колебаниями температуры. Постоянное воздействие солнечных лучей означает, что уплотнение кровельного дымохода обладает хорошей устойчивостью к ультрафиолетовому излучению.
  • Износостойкость … Как правило, любой кровельный материал рассчитан на эксплуатацию не менее 15-20 лет. Желательно, чтобы дополнительные элементы имели аналогичную продолжительность.
  • Совместимость с крышей … Прежде чем герметизировать трубу на крыше, важно выбрать наиболее подходящий вариант. Подбор материала для оформления места выхода дымохода осуществляется с учетом типа кровельного материала. Кровля из профнастила или металлочерепицы должна быть оборудована оцинкованными доборными элементами.На черепичных кровлях применяют керамические изделия, на мягких – битумные.

Не гидроизолируйте трубу бытовым силиконовым герметиком, нефтяным битумом или цементом. При подборе утеплителя необходимо учитывать температуру нагрева трубы и тип кровельного материала.

Какие есть средства для герметизации — чем лучше заделать щель

Благодаря готовым узлам проходки дымохода кровельные работы значительно упрощаются.С этими задачами могут справиться даже люди без соответствующего опыта.

Основные виды средств для герметизации проходок:

  1. Металлический воротник для кровельной трубы … Самый популярный вид изоляции дымохода. Чаще всего таким образом обустраивают квадратные или прямоугольные трубы. Такой фартук состоит из набора металлических уголков, которые крепятся к скатам крыши и наружным стенкам дымохода. Этот вариант обычно используется на крышах из профнастила, металла или шифера.
  2. Резиновые вкладыши … Это резиновые или латексные уплотнители в форме воронки. Такая форма изделий удобна для изоляции дымоходов с круглым сечением. Их натягивают на трубу, фиксируя к рейкам через кровельное покрытие. Чтобы добиться плотного прилегания резинового вкладыша к поверхности дымохода, важно правильно подобрать его диаметр.
  3. Мембраны … С помощью ленточных диффузных мембран удобно оклеивать периметр дымохода.Таким образом, можно проектировать трубы круглого и прямоугольного сечения. Справедливости ради надо сказать, что такой вид заделки не очень эстетичен.

Для достижения надежной гидроизоляции на проходку рекомендуется использовать многослойные конструкции, где сочетаются резиновый уплотнитель, внутренний фартук и наружный декоративный кант.

Дымоход через крышу. Примыкание крыши к дымоходной трубе. Устройство перехода на мягкую кровлю

Дымоход является элементом с повышенной пожарной опасностью , поэтому важно ответственно подойти к процессам снятия его с кровли и изоляции от содержимого.

Также важна защита трубы от проникновения влаги , которая может значительно сократить срок эксплуатации кровли.

В этой статье мы подробно рассмотрим, как обмотать трубу на крыше профнастилом и разберем вопросы.

Элементы отличаются между собой материалом изготовления:

  • Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке …Для производства изделий используется красный кирпич. Для кладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо работает известковый раствор.
  • Стальные дымоходы. Это бюджетный вариант, который характеризуется простотой монтажа, малым весом и большим выбором размеров сечения. Но стальные трубы быстро прогорают, и их безопасный срок службы относительно невелик.
  • Бутерброды. Эти дымоходы состоят из нескольких металлических труб разного размера, которые вставлены друг в друга. Между ними находятся слои теплоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Основные недостатки таких конструкций – высокая цена и возможность разгерметизации при резких перепадах температур, что может привести к полной непригодности трубы.
  • Модульные дымоходы. Как и бутерброды, эти дымоходы многослойные. Они состоят из слоев металла и огнеупорной глины (шамота). Между ними находится слой базальтового утеплителя. Корпус трубы выполнен из легкого бетона . Если внутри слой глины, то дымоходы называются шамотными, если внутри металлическая труба, то конструкция называется модульной.

Стальной дымоход

Кирпичный дымоход

Модульный дымоход

Существуют сложные конструкции труб, производство и установка которых стоит больших денег. Они редко используются в строительстве. К ним относятся стеклянные конструкции.

Выбор места

Наиболее оптимальным местом для выхода трубы является пространство у конька крыши, расположенное на расстоянии 50-80 от его верхней точки . .. Это обусловлено рядом соображений:

  • Чем ближе труба к карнизу крыши, тем больше снеговая нагрузка на нее. , а также увеличивается количество протекающей воды.
  • Чем выше труба, тем меньшая ее часть будет находиться в зоне холодного воздуха. Это уменьшит количество образующегося конденсата., замедлит накопление сажи и пыли.

Возможна установка трубы непосредственно на верхнюю линию конька. Это исключит возможность образования снежных карманов, минимизирует образование конденсата и протечек. Но такая конструкция нарушает целостность конькового прогона .

ПРИМЕЧАНИЕ!

Нежелательно, чтобы отверстие для трубы было перпендикулярно элементам. . В противном случае при возведении дымоходной конструкции придется обходить стропильные балки, что ее усложнит и увеличит расход материала.

Выбор места для трубы

Не исключен монтаж трубы в местах, близких к краю откосов. Но тогда потребуются большие затраты на его герметизацию.

Как провести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, начерчены контуры с параметрами длины и ширины , соответствующие размерам дымохода. Затем с помощью болгарки нужно вырезать отверстие с небольшим отступом от контуров.

  1. Также в элементах кровельного пирога выполнены отверстия , при расчете их ширины необходимо учитывать не только собственные размеры трубы, но и размеры защитного короба, который будет отделять дымоход от содержимое пирога. Обрешетка в месте соединения должна быть сплошной.
  2. Как сделать проход трубы через крышу из профнастила? Труба должна быть плотно окружена наружным и внутренним фартуками … Внутренний фартук находится под (кроме той части, которая окружает стенку трубы), он крепится к обрешетке. От него отходит паз из нержавеющей стали, который должен обходить дымоход со всех сторон и выходить прямо на концы скатов к планке карниза. Через него будут стекать осадки и конденсат.
  3. Если труба кирпичная, то прилегающие к ней края фартука должны быть загнуты на концах и заведены в пазы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые делаются болгаркой.

Под нижним фартуком должен быть слой гидроизоляции. Гидроизоляция кровельной трубы из профнастила выполняется в следующем порядке:

  • Внешний фартук устанавливается на лист профнастила и также крепится к обрешетке. По большей части выполняет декоративную функцию, делая стык дымохода и кровли более гладким, но этот элемент обеспечивает и дополнительную защиту.
  • Фартуки можно изготовить самостоятельно из цельного цинкового листа, либо приобрести готовый комплект гидроизоляционных планок.Первый вариант сложнее, так как требует самостоятельного выреза и загиба краев отверстия в листе. А вот второй вариант предполагает дополнительные траты денег.

Монтажная схема в разрезе

Части фартука, прилегающие к дымоходу, должны быть уплотнены герметиком.

Вырезать отверстия в профнастиле и в кровельном пироге для труб круглого сечения сложнее. , чем для прямоугольных дымоходов, но их можно изолировать простыми методами.Для этого используются насадки Master-Flash . Это резиновые или силиконовые изделия в виде ступенчатой ​​пирамиды с круглым сечением. Они плотно прилегают к дымоходу и надежно крепятся к профнастилу.

Основание насадки изготовлено из алюминия. Обратная сторона изделия имеет рифленую поверхность, что повышает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглая? Перед установкой патрубка необходимо отрезать такое количество пирамидальных колец, , которое обеспечит диаметр отверстия на 20% меньше диаметра трубы … Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к профнастилу с помощью силикона и крепится к нему саморезами. Место прилегания колец изделия к трубе герметизируется силиконом.

Изделие можно тянуть только за конус. Если приложить усилия к его основанию, то оно может прийти в негодность.

Вы также можете герметизировать круглые трубы с помощью самоклеящихся свинцовых лент.

Устранение протечек

Основной причиной протечек стыков трубы и кровли является нарушение герметичности конструкций перронов. Для решения этой проблемы необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед установкой крышу очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по примыкающему листу профнастила (или по фартуку). Затем его нужно нагреть горелкой и придавить деревянной доской.

Такая прокладка может служить несколько лет.

Серьезные утечки устраняются только заменой фартука.

Влага также может попасть под крышу из-за чрезмерного образования конденсата из трубы. Чтобы уменьшить его количество, на дымоход можно соорудить зонт. Зонты изготавливаются из таких металлов, как медь, оцинкованная сталь и нержавеющая сталь. Вытяжка не только уменьшает объем конденсата, но и гасит искры, выходящие из дымохода, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то могут возникнуть протечки из-за скопления большого количества снежных масс.Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательным уплотнением), которая будет отделять снег и упрощать его сход.

Гидроизоляционные трубы

Полезное видео

Проход дымохода через крышу из профнастила — видео инструкция:

Заключение

Основная сложность, возникающая при выводе дымохода на крышу, это установка гидроизоляционных элементов в местах стыков конструкций во избежание протечек, а также проблемы могут возникнуть при прохождении трубы через кровельный пирог.Но если работа выполнена правильно, эти трудности будут преодолены.

В контакте с

Место выхода дымового канала через кровлю представляет собой сложный конструктивный узел. Какие требования к его выполнению, а также к высоте и расположению части трубы, выступающей над крышей?

Доверимся специалистам

Определение высоты дымохода относительно конька крыши

По высоте дымохода нормативный документ (СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование «) утверждает, что если расстояние от хребта не больше 1.5 м, труба должна возвышаться над ним не менее чем на 50 см; на 1,5-3 м — быть не ниже конька, а на расстоянии более 3 м — не ниже линии, проведенной от конька под углом 10° к горизонту. А вот четких регламентов относительно расположения дымохода на крыше нет. Что говорят об этом специалисты?

Главный постулат: чем ближе труба к коньку, тем лучше. При этом оголовок трубы (то есть та ее часть, которая выступает над кровлей, а значит находится в зоне холода) будет очень мал; таким образом, снижается вероятность образования конденсата в дымоходе зимой.Выпадая внутрь, у самого устья или на защитно-декоративный зонт трубы, конденсат, содержащий агрессивные вещества, отнюдь не безвреден. Это может стать причиной плохой тяги в камине или котле, порчи материала отделки верха и кровли и даже сократить срок службы дымохода.

Размещая трубу на большом расстоянии от конька, в частности в зоне свеса карниза, следует учитывать, что она будет испытывать повышенные нагрузки при лавинообразном сходе снега с крыши.Для защиты дымохода от повреждений обязательно нужно смонтировать на склоне снегозадерживающую систему.

Многие придерживаются мнения, что дымоход вообще нужно выводить на линию конька. Это облегчает обустройство узла примыкания в месте выхода трубы, а также, так как не будет скопления снега, практически исключает возникновение протечек. Однако реализовать такое решение удается не всегда. Во-первых, требуется стропильная система, где нет несущего конькового бруса, либо создание зазора для дымохода в брусе и его усиление опорами, что проблематично в случае мансардной крыши.А во-вторых, фурнитура для вывода трубы через конек выпускается только для швеллеров с квадратным или прямоугольным сечением.

Что категорически не рекомендуют делать кровельщики, так это снимать дымоход в ендове. Реализация точки стыка здесь очень затруднена, а протечки практически неизбежны, т. к. дождевая вода будет стекать на трубу сразу с двух скатов, а зимой здесь вырастет целый сугроб. Кроме того, придется серьезно усложнить стропильную конструкцию крыши.

Выход дымохода через утепленную крышу

Выход дымохода через крышу

Как известно, слои парогидроизоляции, защищающие утеплитель в «пироге» мансардной крыши, должны быть сплошными по всей кровле. Кроме того, используемые для этой цели полимерные пленки являются горючими. Возникает вопрос: как соблюсти требования СНиП по пожарной безопасности, гласящие, что между наружными стенками дымохода и элементами кровли из горючих материалов должно оставаться расстояние не менее 13-25 см (в зависимости от вида трубка)?

Специалисты предлагают выделить участок крыши, примыкающий к дымоходу, в отдельную зону: по бокам от дымохода с помощью стропильных ног, а над и под ним — с помощью поперечных балок. Таким образом создается своеобразный короб, размеры которого определяются на основании СНиП. Объем короба заполнен каменной ватой высокой плотности, это негорючий утеплитель, к тому же он может обходиться без паро- и гидрозащиты.

Примыкание изоляционных пленок «пирога» к коробу выполняется традиционно: их разрезают крест-накрест, края подводят к стропилам или поперечным балкам и крепят гвоздями (скобами). Стыки герметизируются специальными лентами или клеями.

Чтобы дымоход не «пробивал» опорную стропильную балку или не попадал в зону ендовы, его расположение должно быть четко определено на этапе проектирования здания.

Дымоход

Есть и другой подход к проблеме. Поскольку наружные стенки современных многослойных дымоходов, как правило, не нагреваются более чем на 60°С в зоне выхода через кровлю, пленкам ничего не угрожает, а значит, их можно подводить прямо к трубе, закрепляя скотчем .В этом случае в гидроизоляционном слое над трубой необходимо установить канавку из нержавеющей стали (или из той же пленки) для отвода влаги, попавшей под кровлю.

Важно! Делая выбор в пользу дымохода с теплоизоляционным слоем, следует учитывать, что на температуру его наружной поверхности в месте выхода на крышу влияет ряд факторов: высота трубы, тип отопительного оборудования, толщина теплоизоляционного слоя и т. д.

Вывод стальной трубы через карнизный свес утепленной кровли имеет определенное преимущество. Поскольку в конструкции свеса отсутствуют паро-, гидро- и теплоизоляционные слои, то, таким образом, исчезают проблемы с проводкой дымового канала через кровельный «пирог», при этом обеспечивается непрерывность всех слоев и гарантия пожарной безопасности.

Также значительно упростит задачу по выводу трубы через П-образный вырез в карнизном свесе, что исключает само наличие примыкания к кровельному покрытию.Правда, в этом случае необходимо будет предусмотреть дополнительный слив в зоне выреза.

Однако необходимо учитывать, что, находясь далеко от конька, дымоход получится достаточно высоким и будет испытывать серьезные ветровые нагрузки. А потому для ее укрепления понадобится система растяжек, для которой также придется предусмотреть герметичный проход через крышу.

Узел примыкания к кровле

Керамический выход дымохода на крышу

Главное в его конструкции — обеспечить отвод воды отсюда, стекающей по стенам оголовка и по скату кровли, для чего вокруг трубы предусмотрен фартук.Для дымоходов прямоугольного или квадратного сечения создается с помощью фурнитуры для кровли. При кровлях из керамической и цементно-песчаной черепицы применяют пластиковые самоклеящиеся ленты (свинцовые, алюминиевые), которые одним краем приклеиваются к трубе, а другим к кровле. Для исключения подтекания воды под ленту ее верхний край закрывается металлической полосой гнутого профиля, фиксируется термостойкими дюбелями и стык обрабатывается кровельным герметиком.

На черепичных кровлях фартук обычно формируется из ендовного ковра или рядовой черепицы, уложенной с набегом на трубу, а на металлочерепице из гладких листов того же материала.

Выполняя узел примыкания со стороны дымохода, расположенной выше по скату, фартук необходимо завести под кровельное покрытие. Таким образом, верхний элемент кровли накроет ее внахлест, что исключит возможность протечек.

Открытие

Если ширина задней стенки дымохода (т. е. обращенной к коньку) более 80 см, то за трубой должен быть устроен уклон, или, в противном случае, желоб, небольшое наклонное сооружение, представляющее собой трещина в кровле, которая будет распределять потоки воды по сторонам и не даст скапливаться здесь снежной массе.

Создание склона — непростая задача. Ведь в этой зоне появляются две короткие долины, требующие такого же качественного исполнения, как и «настоящие».

Широкая дымовая труба создает еще одну трудность: затрудняя вентиляцию подкровельного пространства, вызывает необходимость установки на крыше специальных вентиляционных элементов — аэраторов и т.п.

Элементы стальной модульной дымоходной трубы с круглым сечением (трехслойные утепленные конструкции в оболочке из нержавеющей стали) изготовляют готовые элементы, обеспечивающие герметичность примыкания трубы к кровле. Это так называемые проходы , состоящие из стальной подошвы и закрепленного на ней фартука-заглушки. Во избежание их повреждения из-за термических деформаций трубы проходы жестко крепятся только к кровле, а на стык заглушки с трубой надевается «юбка» — стальной хомут с эластичным тепло- устойчивая прокладка, не позволяющая воде проникать под фартук.

Проход, встроенный в кровлю, герметизируется кусками термостойкой пластиковой ленты (на основе свинца или алюминия) или обрамляется специальной свинцовой деталью, придавая ей профиль рельефа кровли.Обратите внимание: верхний край подошвы должен быть заведен под чехол, а нижний край прикрыт внахлест.

Иногда для повышения герметичности проходки металла стальной лист подошвы монтируют поверх кровли, занося непосредственно под коньковый элемент. С точки зрения защиты от протечек решение надежное, но не эстетичное.

Одной из важнейших задач при строительстве бани является правильный вывод и заделка дымохода.Причем необходимо решать одновременно две задачи: обеспечить пожарную безопасность и изолировать стык трубы от потока атмосферных осадков и конденсата.

Прежде всего, прежде чем решать проблему с водопропуском, необходимо определить место выхода трубы на крышу. Высота трубы должна соответствовать определенным стандартам. Высота зависит от того, где в скатной крыше будет выходить труба.

При монтаже трубы действует правило: «Чем ближе к коньку, тем выше надо поднимать трубу.

Подъем дымовой трубы над плоскостью крыши

  • Если расстояние от центра дымовой трубы до конька крыши не превышает 1500 мм, дымовая труба должна быть поднята над коньком. не менее 500 мм ;
  • При расстоянии от центра трубы до конька от 1500 до 3000 мм верх трубы может быть заподлицо с коньком крыши;
  • На расстоянии более 3 метров верх трубы не должен находиться ниже линии, проведенной вниз от конька под углом 10 градусов к горизонту.

Куда лучше вывести трубу через крышу бани

Наиболее удобный вариант вывода трубы через крышу – провести ее через конек. В этом случае монтаж выполнить проще всего, на коньке редко бывают снежные карманы, к тому же благодаря такому расположению легко проводить работы по утеплению. Но у этого способа есть недостаток: стропильная система не должна иметь конькового бруса. Подойдет и вариант с двумя балками, которые крепятся в районе прохода дымохода через крышу, но реализовать это достаточно сложно, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендовна – элемент кровли, выполненный из своеобразного лотка, образующего внутренний угол между стыками элементов скатной кровли). Здесь обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление протечки лишь вопрос времени.

Удобнее всего провести трубу через крышу недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш — возле конька, но ниже его:

  • прост в установке,
  • снега обычно немного скапливается, а значит нет необходимости ставить снегозадержание,
  • установка не самая сложная,
  • из-за не очень большой высоты трубы нет необходимости ее армировать растяжками.

Если окажется, что дымоход проходит возле балок перекрытий, либо вплотную к ним (минимальное расстояние должно быть 13-25 см, в зависимости от типа трубы), выходит в ендову или близко к откосу, Выходом может стать дополнительное колено, с помощью которого можно вывести трубу в нужное место.

В любом случае потребуется приделать дренажную канавку для отвода конденсата в гидроизоляционном слое. Его можно купить (обычно он изготавливается из нержавеющей стали), а можно изготовить самостоятельно из пленки достаточной толщины.Паз фиксируется вокруг трубы и его конец выводится в сторону. Таким образом, конденсат стекает в эту канавку и отводится на скат крыши.

Проход через крышу в зависимости от кровельного материала и типа дымохода

При проходе через крышу самое главное — отвести воду, стекающую по крыше и по самой трубе. Для защиты от атмосферных осадков применяют защитные фартуки, верхний край которых заводят либо под лист рубероида, расположенный выше, либо под конек.

При выведении дымохода через крышу он должен быть закреплен, но так, чтобы оставался подвижным относительно кровли. В противном случае из-за теплового расширения/сжатия будет нарушена целостность и обязательно появятся протечки. Например, круглую трубу можно направить с помощью металлических полос или уголков.

При установке проверяйте вертикальность отвесом — это важно, чтобы не скапливался нагар и была хорошая тяга.

Проход кирпичной трубы через крышу

Если дымоход кирпичный, прямоугольный или квадратный, можно использовать материалы, которые идут в комплекте с кровельным материалом.

Фартук для квадратной или прямоугольной трубы можно сделать самостоятельно. Кровельщики обычно используют для этого листовой металл, но подойдет и листовой алюминий. Из металла изготовлены четыре отдельные части — две боковые, передняя и задняя.

Металлические полосы сгибаются так, что одна их часть идет на трубу, а другая крепится к обрешетке. В кирпичном дымоходе в верхней части фартука делается ребро, которое вставляется в специальный штроб и промазывается герметиком. Чтобы вода, стекающая по фартуку, не попадала на обрешетку и пирог утеплителя, под лицевую часть фартука подкладывается лист металла большой ширины, по краям которого борта загнуты.Он заходит под кровельный материал и называется «стяжкой».

Если на кровле используется металлочерепица, то из гладкого листа того же цвета делают фартук, верхний край которого подворачивают под ряд рубероида, расположенный выше, чтобы вода стекала на фартук, а под него не течет. Если труба выходит близко к коньку, ее можно либо подвернуть под сам конек, либо отогнуть на другую сторону.

Есть один важный нюанс: если ширина кирпичного дымохода более 80 см (его размер перпендикулярен стропилам), нужно сделать скат – небольшую двускатную крышу, расположенную выше.Удаляет осадок, снижая вероятность протечки. Но такая ширина дымоходов в бане скорее исключение, чем правило.

Проход круглой трубы через крышу

Распространены современные круглые дымоходы в банях. Изредка даже на крышах бань можно увидеть асбестовые трубы, еще реже – однотрубные без теплоизоляции.

Простая одиночная стена, выведенная через крышу, сопряжена с очень высоким риском возгорания. Поэтому крайне нежелательно использовать этот вариант.

Современные круглые трубы обычно представляют собой сэндвич-трубы

На видео ниже показан вариант герметизации трубы при монтаже на металлическую кровлю.

Если в качестве кровельного материала используется металлочерепица, то производители часто предлагают кровельные проходы. Их делают из листа одного цвета и соединяют со специальной заглушкой, через которую проходит труба.

Заделать круглую трубу на крыше с помощью заводской проходки легко и просто. Представляет собой фланец из алюминия, к которому крепится эластичная часть из резины или силикона.

Сборные проходки – самый простой способ герметизации стыка трубы и крыши

Они бывают разных размеров и углов. Можно подобрать под любой диаметр, тип кровли и место установки. Фланец проходки покрыт составом, аналогичным составу гофрированной части, по краям имеются канавки, в которые они залиты герметиком. Одна из проходок – «Мастер Флеш» имеет 11 типоразмеров, которые охватывают диаметры от 3 до 660 миллиметров.

Забивка «Мастер Флеш» МАСТЕР ФЛЕШ

При установке такой проходки часть гофры вырезается в соответствии с нужным диаметром. Затем надевается на трубу. Резина должна идти с усилием, чтобы обеспечить плотную посадку. Так как отверстие примерно на 20% меньше диаметра трубы, тянуть придется сильно. Чтобы прилагать меньше усилий, можно смазать оба мыльным раствором.

После того, как гофра натянута в нужное место, фланцу придается необходимая форма — материал пластиковый и можно использовать молоток, но работать нужно аккуратно.

Затем пазы, расположенные с внутренней стороны, заполняются герметиком, края прижимаются к кровельному материалу и фиксируются (саморезы идут в комплекте). Если кровельный материал не железный, саморезы не подойдут. Нужно использовать либо длинные саморезы, достающие до обрешетки, либо дюбеля для плит перекрытия.

Вариантов заводских проходок много, есть разъемные модели. Применяются, когда на дымоходе есть утолщения или необходимо установить их на уже собранный дымоход большой высоты.В этом варианте в комплект входят хомуты, соединяющие проходные части между собой. В остальном установка аналогична.

На видео показано, как герметизировать обычный проход в шиферной крыше с помощью угловой проходки MASTER FLASH.

Кровельные герметики

Для герметизации стыков разных частей прохода трубы бани через крышу нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно нейтральный силиконовый термостойкий герметик.

Если Master Flash устанавливается на металлическую кровлю (металлочерепица или металлопрофиль), то необходимо использовать силиконовый герметик, не содержащий уксуса (неуксусный герметик). Это необходимо для того, чтобы он не вступил в химическую реакцию с металлом и не разрушил его.

Герметик кровельный силиконовый

сохраняет свои свойства в диапазоне от -50°С до +300°С, что достаточно для любых погодных условий и вполне подходит для герметизации дымохода.

Но помните, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отверждения указано на упаковке, обычно это 24 часа.

Меры пожарной безопасности при использовании MASTER FLASH

MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого достаточно для герметизации сэндвич-трубы и, во многих случаях, дымохода из асбестоцементной трубы.

Что касается металлической монотрубы, то в этих случаях возможно применение MASTER FLASH в случаях, когда длина дымохода от печи до места прохода через крышу составляет не менее 3 метров.Как правило, в этой ситуации температуры не будут критическими, но если нет, то теплоизоляция участка, проходящего через кровельный пирог, необходима.

Перед выходом на крышу труба также проходит через потолок. Сделать правильный разрез потолка несложно: есть заводские проходные блоки, но можно обойтись и без них.


Тема обустройства малоэтажной застройки, которая все чаще появляется на загородных участках, снова набирает популярность.Люди хотят иметь собственную недвижимость, в которой они могут жить круглый год, при условии, что им будет комфортно и безопасно. Независимость от коммуникаций, чистый воздух, отсутствие городской суеты и масса факторов, которые поднадоели порядком горожан, стали поводом для приобретения или строительства загородных домов, и обустройства их для комфортного проживания. Один из основных вопросов при обустройстве, который волнует владельцев: как вывести дымоход через крышу, чтобы обеспечить нормальный обогрев построек в холодное время года и сохранность построек.

При обустройстве системы отопления, которая будет работать от печи или другого устройства, нужно точно определиться с конструкцией отвода продуктов сгорания с учетом всех необходимых правил пожарной безопасности и без нарушения герметичности кровли.

Особенности выбора места

Выйти из дымохода через крышу не так просто, как кажется. Неправильное определение места, где будет установлена ​​труба, может в дальнейшем привести к некачественной работе всей системы отопления и не только.Перечислим основные проблемы, которые могут возникнуть, если выбрано неправильное место для отвода продуктов горения в топку, с учетом того, что не будет нарушена герметизация дымохода на кровле и самой кровли.

  • Не рекомендуется устанавливать в помещениях, расположенных вблизи вентиляционных отверстий и мансардных окон во избежание попадания в помещение угарного газа.
  • Не рекомендуется установка на стыках откосов, где есть внешний угол, так как зимой это приведет к накоплению снега.
  • Не используйте твердые материалы для крепления системы. Это учитывается в тех случаях, когда сама крыша по каким-либо причинам «плывет». Если систему закрепить жестко, вместе с кровлей пострадает водосточная система.

Опытные строители советуют устанавливать дымоход непосредственно у конька. … Почему именно в этом, а не в другом месте:

  • В зоне стыка конструкции исключено просачивание влаги, так как в этом месте во время снегопадов скапливается наименьшее количество снега.
  • Расположение трубы в непосредственной близости от конька крыши снижает воздействие внешних факторов. Размещая конструкцию у конька, создаются благоприятные условия для наименьшего сбора конденсата в этом месте.

Увеличение расстояния от конька влияет на высоту самой дымоходной конструкции, так как она возвышается над крышей. Если рядом находится другое здание, затеняющее выходной узел, то этот фактор также необходимо учитывать, поднимая высоту сооружения над сооружением.

Особенности примыкания конструкции

Перед проведением дымохода через крышу необходимо подготовить специальные элементы, для изготовления которых требуются разные материалы. Изначально учитываются следующие точки:

  • Технические характеристики материала, используемого для монтажа.
  • Из чего сделана крыша.
  • Гидроизоляция дымохода на крыше, а также использование фартука в качестве монтажного элемента.

В конструкции для отвода продуктов сгорания используется материал с разными эксплуатационными характеристиками. Это может быть огнеупорный кирпич, металлические, керамические детали, даже стекло, прошедшее специальную предварительную обработку. Основным фактором при выборе является особенность работы дымоходной трубы с расчетом температуры продуктов сгорания. Место соединения можно видоизменять в зависимости от основы, из которой изготовлена ​​конструкция. При монтаже дымохода через крышу учитывается степень защиты кровли от влаги посредством гидроизоляции и утепления.Особенностью монтажа является использование дополнительных слоев гидро- и пароизоляции, которые при укладке не должны иметь изломов и стыков.

Согласно нормам, обеспечивающим безопасную эксплуатацию зданий, расстояние между вытяжными системами и сгораемыми элементами должно быть не менее 15 см. Это требование обязывает наличие специального короба для трубы, обеспечивающего буферный слой в районе примыкания конструкции дымохода. Специалисты рекомендуют отделять зону примыкания от конструкции крыши системой поперечных балок и стропильных ног.Способ изготовления защитной пленки с учетом необходимого расстояния выполняется с раскроем конвертным способом и фиксацией материала скобами к краям бруса.

В дальнейшем гидроизоляционную пленку закрепляют обрешеткой, а пароизоляционный слой отделкой, которые будут использоваться в качестве креплений.

Крыши из ондулина, особенности отвода

Перед снятием трубы необходимо изучить технические особенности материала, из которого сделана кровля.Ондулин входит в перечень кровельных материалов, которые используются для обустройства малоэтажных домов. Вывод дымохода через крышу из ондулина предполагает некоторые особенности при выполнении монтажных работ.

  • При выборе места проход трубы через ондулиновую кровлю лучше выполнять вблизи конька. Перед монтажом требуется обеспечить необходимую высоту свеса над вершиной конька, обеспечив при этом минимальное воздействие неблагоприятных факторов.Это же условие является оптимальным для предотвращения скопления влаги и других элементов в зоне конструкции.
  • Проход через кровлю для дымохода осуществляется на расстоянии от места расположения мансардных окон.
  • Проход трубы через кровлю не выполняется в местах стыков скатов, так как это приведет к скоплению снега в месте стыка.
  • Крепление конструкции не должно выполняться жестко, во избежание нарушения работы системы дымоудаления в случае разрушения кровельного материала.

Учитывается и материал, из которого он будет изготовлен. Проход дымохода через крышу осуществляется с условием использования в конструкции кровельного пирога. Перед монтажом дымохода через крышу из ондулина необходимо подготовить дополнительную конструкцию в виде короба для обеспечения пожарной безопасности всего здания. Необходимо дополнительно выполнить следующие мероприятия:

  • Установка стропильных «ножек» по обеим сторонам трубы дымохода.
  • С помощью поперечных балок трубу дымохода закрепляют в нижней и верхней точках с учетом толщины стропильных «ног».

Во всем остальном технология проведения проходки и устройство дымохода выполняется по нормам, которые применяются при выполнении таких работ.

Настил: особенности извлечения

Многих застройщиков интересует вопрос, как правильно вывести дымоход через крышу, если она из профнастила.Кровля из профнастила легкая, прочная и надежная в эксплуатации. Многие застройщики используют его в качестве основания крыши. При проходе через крышу из профлиста принципиальных отличий в конструкции нет, точно так же выбирается место в кровле и материал, который будет использоваться.

Перед проведением дымохода через крышу из профилированного листа требуется поэтапно выполнить все виды работ с учетом каждого конструктивного элемента.

  • Определяются диаметр, толщина и материал, из которого он будет изготовлен.Качество тяги зависит от высоты и ровности укладки.
  • Перед тем, как сделать отверстие в кровле, необходимо учитывать не только размеры трубы, но и крепеж, с помощью которого будет фиксироваться конструкция.
  • При соединении со стропильной системой необходимо учитывать наличие защитного короба.
  • При наличии сложных типов крыш с применением утеплителя рекомендуется выполнять проход дымохода из сэндвич-труб через перекрытие, чердак и кровельный материал.Используя дымоходный сэндвич при монтаже, вся конструкция в сборке предельно проста и быстра.

Принцип снятия во многом аналогичен стандартной сборке конструкций:

  • Используя готовый дымоход сэндвич, вы не тратите время на изоляцию. Монтаж дымохода из сэндвич-труб через крышу значительно упрощает работу.
  • Использование проходки в качестве конструктивного элемента обеспечивает наилучшую герметизацию стыка, что исключает попадание влаги внутрь чердака. В качестве проходной наиболее рациональным вариантом является использование материала, из которого изготовлена ​​сама труба. В продаже есть готовые элементы, полностью решающие вопрос герметизации стыка и его эластичности, особенно это важно, если кровля имеет волнистую поверхность.
  • Узел для прохода трубы через крышу имеет несколько разновидностей; его тип выбирается в соответствии с диаметром и формой системы.

Шиферная крыша: выход системы

Шифер

в последнее время используется не так часто, как другие, более современные и популярные.Тем не менее, его востребованность в строительстве остается высокой. Выход дымового отверстия осуществляется с помощью специального круга для обеспечения ровности краев. Самыми популярными материалами для изготовления шиферной кровли являются огнеупорный кирпич или готовые керамические трубы. Перед креплением дымохода на крыше изготавливается специальный фартук из шифера, чаще всего в качестве основы используется оцинкованная или нержавеющая сталь.

Возвращаясь к вопросу, как герметизировать стык с рубероидом, в качестве которого используются листы шифера, целесообразно использовать готовую втулку, обеспечивающую максимальное качество герметизации.Во всех остальных вопросах, касающихся организации монтажных работ по устройству устройства на шиферной кровле, они мало чем отличаются от вариантов укладки с другими видами крыш.

Металлочерепица: особенности вывода конструкции

Проход дымохода через металлочерепицу во многом аналогичен принципу работы с аналогичным материалом, а точнее профнастилом:

  • Место установки, диаметр и длина определены.
  • На поверхности кровли делается разметка для вырезания отверстия с учетом небольшого отклонения (1,5 см) в сторону увеличения.
  • Для монтажа дымоходной системы, проходящей на крышу через чердачные помещения, используются короба, крепящиеся к стропильной системе. При врезке в крышу также учитывается наличие гидроизоляции и утеплителя.
  • При монтаже на крышах сложного типа лучше использовать сэндвич-трубу, это даст возможность собрать конструкцию из частей, что в свою очередь экономит время и облегчает работу.

Многих начинающих мастеров интересует, зачем требуется утепление и как его правильно сделать. В строительстве в качестве утеплителя используется материал с высокой огнеупорностью. Минеральная вата и стекловолокно не только обеспечат наименьшие теплопотери, но и защитят дом от пожара. Работы по утеплению многослойного типа кровли следует проводить таким образом, чтобы они не мешали последующему монтажу самой трубы.

Элементы, используемые для выводов и пломбирования

Чаще всего дымоходы круглые, это усложняет выполнение отверстий в кровельном материале, что впоследствии может сказаться на герметичности стыков двух систем: кровли и дымохода.Для повышения качества проходки с дальнейшим креплением к конструкции кровли и соблюдением требуемого качества герметизации строители используют готовые проходки, различающиеся по форме изготовления и способу создания упругости на стыках. Для удобства существует несколько разновидностей этого элемента, который также используется при монтаже вентиляционных каналов.

При сооружении печи особое внимание необходимо уделить правильному устройству дымохода, без которого невозможна длительная эксплуатация отопительной конструкции.Поскольку услуги профессионального печника стоят дорого, нередко экономные домовладельцы выбирают установку дымохода на своей крыше.

Особенности конструктивного устройства дымоходов

Требуется установка печных труб в домах, где есть русская печь или камины, работающие на твердом топливе. Если вы хотите иметь настоящую отопительную конструкцию из кирпича или камня, необходимо правильно выбрать место для ее установки. В древности люди в первую очередь выкладывали печь, а уж потом возводили стены.

Чтобы не спровоцировать возникновение пожароопасной ситуации, необходимо придерживаться ряда правил. Таким образом, над печью нельзя размещать большое количество деревянных элементов потолка, так как там высокая температура воздуха, что чревато большими неприятностями, вплоть до возгорания балок и перекрытий.

Производительность конструкции дымохода зависит от того, насколько прямо дымоход расположен на крыше и от его длины.Для обеспечения требуемой силы тяги необходимо, чтобы воздух обдувал дымоход в месте расположения конька или недалеко от него.

Не допускать быстрого охлаждения газов, образующихся в шахте печи в результате сгорания топлива. Поэтому необходимо обеспечить не только правильную установку дымохода на крыше, но и качественную его изоляцию. Если этого не делать, в месте соприкосновения теплых воздушных масс с холодными постоянно будет появляться конденсат – со временем он насытит дымоход и начнет спускаться вниз, разрушая конструкцию и забивая ее.

Выбор материалов для дымохода

При строительстве печи необходимо грамотно закупить стройматериалы, только так можно обеспечить оптимальный температурный режим и долгий срок службы дымохода. Материалы должны быстро прогреваться.

Для строительства дымоходов используйте:

  • керамика;
  • металл;
  • Асбоцементные растворы

  • .

Каждый из перечисленных материалов имеет свои недостатки – это не позволяет назвать их выбор идеальным.Поэтому при покупке того или иного изделия следует учитывать, насколько изделие подходит для установки дымохода на крышу.

Например, металлические конструкции хорошо смотрятся, но только если соорудить многоярусный дымоход. Но делать корневую модель трубы из металла будет очень дорого.

В конструкции внутренних частей дымоходов используются кирпичи или модули — материалы огнестойкие и долговечные. Для внешних участков конструкции лучше использовать асбестоцементные изделия.

Разнообразие схем дымоходов

При строительстве дымохода используется одна из существующих схем, по которой производится выбор стройматериалов. При правильном выборе можно значительно сэкономить деньги и время на работу.

Схема расположения труб с учетом типа конструкции:

  • скрытые — монтируются в вентиляционных каналах внутри стен зданий;
  • навесной — дымоход подключается к выходу воздуховодов печей или каминов;
  • наружный – трубы монтируются на фасад или крышу;
  • коренной – вертикально расположенный стояк монтируется на собственный фундамент.

Прежде чем вывести трубу за пределы здания, сначала обустраивают внутренние скрытые участки, а затем приступают к сооружению наружного дымохода. Корневые или навесные схемы предполагают вывод дымоходных систем через крышу или чердак.

Самостоятельное строительство дымоходов

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Отличие заключается в наличии более жестких требований к эксплуатации дымохода.Поэтому процесс обустройства труб для печей требует точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Модульная труба

В том случае, если дымоход планируется закладывать в стену дома, этот нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробить отбойным молотком. Обустроить печной воздуховод можно в уже оборудованном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность дымоотводной конструкции.

Для реализации скрытой схемы трубы необходимо воспользоваться услугами опытного архитектора, так как при эксплуатации печи возможны температурные деформации — размеры канала увеличиваются от воздействия горячего газа, тем самым оголяя стены к деструктивным процессам.

Секции дымоходов внутри несущих конструкций могут комплектоваться многослойными блоками. Их размещают по всей поверхности стены, используя для фиксации термостойкий клей.Этот материал способен нейтрализовать термические деформации, благодаря демпферным прокладкам, и тем самым обеспечить целостность здания.

Основное преимущество данной конструкции в том, что нет необходимости утеплять трубу на крыше дома — канал будет выходить выше уровня крыши внутрь фронтона.

Стальной дымоход

Для работ по установке стальных дымоходов не требуется особых навыков и больших временных затрат, поэтому домовладельцы часто отдают им предпочтение, а стоят такие конструкции относительно недорого.

Следует иметь в виду, что:

  1. Любая металлическая труба должна состоять как минимум из двух частей и соответственно разбираться. После того, как через несколько лет первая секция выгорит от высоких температур, менять придется не всю конструкцию, а только ее секцию.
  2. Там, где будет производиться выход дымохода через крышу и стену, укладывается огнеупорная изоляция, иначе здание может загореться.
  3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно утеплить, чтобы холодные воздушные массы не охлаждали газ и тем самым не влияли на работу отопительного агрегата.В результате на поверхности трубы не будет собираться конденсат и она не будет ржаветь.
  4. Обязательно обустроить гидроизоляцию металлических труб с применением негорючих материалов.

Металлическая накладная конструкция монтируется поэтапно:

  1. Первое колено надевается на патрубок экрана или на выход воздуховода топки.
  2. Второе кольцо выносится через чердак в помещение и закрепляется на огнеупорной прокладке.
  3. Соедините оба колена.
  4. Третий сегмент выводится на чердак через сквозное отверстие в крыше. Место выхода трубы на улицу закрыто сферическим кожухом.

Труба из корневого кирпича

Кирпичный дымоход такого типа прослужит долгие годы. Обустраивают корневую трубу на фундаменте, который закладывается отдельно при возведении цокольного этажа.

Технология монтажа данного дымохода сложнее, чем накладной металлоконструкции.Дело в том, что корневая труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из жженого кирпича.

Особенность конструкции:

  1. Для строительства дымохода оставляют отверстие размером с кирпич или полкирпича. Для выкладки в один слой будет достаточно 4-6 кирпичей.
  2. Слои выкладываются так, чтобы нижний стык ряда находился под целым кирпичом.
  3. Перед выводом дымохода через крышу, в месте его перекрытия, делается специальный модуль — для смещения оси сечения, проходящего через крышу, относительно оси части дымохода, находящейся в помещении.

Этот тип конструкции сложный и устанавливается, когда нет других вариантов.

Внешний дымоход

Труба, собранная из металлических или асбестоцементных модулей, устанавливается вдоль фасада здания, двигаясь в направлении снизу вверх.

Внешние конструкции имеют характеристики:

  • в месте входа трубы в здание устраивается отверстие, через которое затем выводится горизонтальный отрезок дымохода;
  • место примыкания горизонтального и вертикального участков выполнено в виде тройника, у которого одна часть закрыта заглушкой.Этот элемент используется при чистке дымохода;
  • труба крепится к фасаду с помощью металлических хомутов разъемного типа. Нижняя часть дымохода усилена надстройкой, специально возведенной на отдельном фундаменте.

Выход из трубы через крышу

При выносе конструкции дымоудаления через перекрытие кровли необходимо обеспечить:

  • защита места его выхода, чтобы внутрь здания не попала влага или мусор;
  • надежная пожарная безопасность.

В любом случае потребуется устройство стропильной системы с прерывистым брусом или вообще без несущего бруса. Поэтому потребуются дополнительные опоры, но их не всегда можно сделать, особенно если есть чердак.

Не следует выводить дымоход в месте, где сходятся два ската крыши, так как тогда практически невозможно обеспечить качественное соединение и утепление.

При проведении строительных работ необходимо учитывать некоторые важные нюансы:

  1. Между крышей и стропилами выдерживается расстояние не менее 25 сантиметров.
  2. В случае, когда мансардная двускатная крыша строится из горючих строительных материалов, необходим зазор от 13 до 25 сантиметров. Если в данном случае использовались негорючие продукты, достаточно нескольких сантиметров.
  3. Дымоход необходимо вынуть из ящика.
  4. Для защиты теплоизоляционного слоя от влаги и воздействия горячего пара следует предусматривать сплошную тепло- и пароизоляцию, но обязательно с небольшим зазором.
  5. Идеальным решением было бы сооружение канала из металлического листа в зоне, прилегающей к дымоходу.Его размещают на расстоянии около 15 сантиметров от трубы. Имеющийся зазор заполняется негорючей теплоизоляцией, например, каменной ватой.

Изоляция конструкции дымохода

При установке дымохода на крыше изолированный дымоход имеет ряд преимуществ:

  1. Эффективность печи увеличена, причем в несколько раз.
  2. Уровень безопасности при эксплуатации объекта становится выше.
  3. Печка приобретает эстетичный вид.

Для изготовления трехуровневой гидроизоляции на двускатной крыше необходимо:

  1. Сначала загрунтуйте конструкцию полимерной мастикой и приклейте супердиффузионную мембрану, завернув ее края, что обеспечит герметичное соединение дымохода с кровлей даже при попадании влаги.
  2. Установите металлические уголки сверху и снизу. Верхние металлические листы укладывают на нижние так, чтобы влага самотеком направлялась вниз. Специалисты рекомендуют укладывать нижнюю стяжку до свеса крыши.
  3. Прибейте к ящику дополнительные стержни, чтобы зафиксировать углы.
  4. Загерметизируйте детали герметиком.
  5. Закрепите получившуюся конструкцию дюбелями.
  6. Уложите ондулин встык, обработав швы битумной мастикой.
  7. Поверх ондулина уложить по кругу специальный фартук из керамики, пластмассы или других материалов, используя для герметизации ондуфлеш.

Для того, чтобы провести качественный монтаж, необходимо знать, как правильно установить трубу на крышу и иметь соответствующие навыки.Обустройство дымохода связано с большими рисками, поэтому не следует забывать о мерах безопасности при проведении работ на крыше дома.

  1. Если решено не строить отдельный дымоход внизу, необходимо предусмотреть зазор между конструкцией дымохода и горючими материалами, используемыми для стен.
  2. Участок дымохода, который будет располагаться снаружи, необходимо делать без стыков. Когда это невозможно, стыковку следует производить над точкой выхода трубы из потолка, не касаясь обрешетки и кровли.Стыки стягиваются железными хомутами, покрываются асбестовым материалом и фиксируются.
  3. Если вы хотите выложить кирпичный дымоход, вам необходимо приобрести специальный обожженный кирпич, используя для кладки глину или крепкие марки цемента.
  4. Если вы не уверены, что сможете построить дымоход из кирпича самостоятельно, то лучше приобрести готовую конструкцию. Домовладельцу останется только изучить информацию о том, как крепить трубу к крыше. Сегодня в продаже имеются утепленные и защищенные дымоходные системы, которые не нужно покрывать асбестом и обрабатывать мастикой.
  5. Для повышения огнезащиты конструкции на нее нужно надеть козырек, предохраняющий от случайных искр и осадков.

Облицовка дымохода – Agway

Схема установки

Комплекты дымохода

доступны в двух размерах:

  • Одинарный дымоход 28 дюймов
  • 44-дюймовый двойной дымоход (показан)

Стандартные цвета

  • QC18262 Черный
  • QC18306 Древесный уголь
  • QC18326 Кофе
  • QC18229 Темно-коричневый

* Доступны другие цвета – подождите 2-3 недели

Прокладки

Примечание: все планки из калибра 29.

Установка дымохода

Примечание. При перекрытии зачищайте и очищайте вокруг существующих дымоходов, выполняйте необходимый ремонт основания и дымохода.

  1. Установите защиту от льда и воды вокруг дымохода, начиная снизу и продвигаясь вверх по бокам, заканчивая вверху. Верхняя часть должна иметь высоту не менее 24 дюймов по крыше и 4 дюйма по дымоходу; стороны и дно имеют 8 дюймов на крыше и 4 дюйма в дымоходе.
  2. Установите черепицу вокруг дымохода; линия уплотнения должна быть в пределах 3 дюймов от дымохода.
  3. Установите оклад торцевой стены, обрежьте и надрежьте оклад так, чтобы он проходил за дымоход на крыше, и загните стороны вверх по дымоходу. Крепление к крыше. Нанесите качественный бутиловый герметик на каждый угол крыши не менее чем на 8 дюймов.
  4. Начните ступенчатый отлив над торцевым отливом и нанесите качественный бутиловый герметик на каждую кромку ступенчатого откоса. Продолжайте с каждым шагом, прошивая стороны, заканчивая верх, обрезая и сгибая верхушку.
  5. Установите задний отлив в верхней части дымохода и выдвиньте его за края дымохода не менее чем на 3 дюйма.
  6. Установите ответную планку по бокам поверх ступенчатой ​​планки. Обрежьте планку счетчика так, чтобы она примыкала к планке заднего поддона и поверх торцевой планки. Закрепите в дымоходе на расстоянии 12 дюймов по бокам и закрепите перед торцевой стеновой прокладкой с помощью водонепроницаемых креплений.
  7.  Нанесите качественный бутиловый герметик на часть заднего поддона, прилавка и отливов торцевой стены в районе рта птицы. Также нанесите герметик на ответную планку, где она стыкуется с задней панелью в вертикальном шве.

Примыкание профнастила к кирпичной трубе. Обшивка кровельного дымохода: гарантия герметичности

Приоритет автономного отопления частного дома становится все более очевидным. Помимо значительной экономии, это возможность самостоятельного выбора альтернативных способов обогрева. Среди достаточного количества доступных вариантов по-прежнему пользуется популярностью печное отопление. Несмотря на определенные сложности монтажа, это лучший способ создать в доме благоприятный микроклимат.

Любое автономное отопление, за исключением электричества, требует отвода продуктов горения через дымоход. Сегодня имеется достаточно материала, с помощью которого его можно организовать. В том случае, если это огнеупорный кирпич, наиболее целесообразно защитить его от негативного воздействия агрессивных факторов окружающей среды посредством облицовки.

При строительстве дома часто возникает вопрос: как обшить дымоход профнастилом?

Футеровка дымохода представляет собой своеобразный щит, препятствующий образованию конденсата в результате взаимодействия разницы температуры окружающей среды и дымохода.

Отделка дымохода — начало кровельных отделочных работ, так как в противном случае можно повредить готовое кровельное покрытие, либо испачкать его. Визуально и сам дымоход, и кровельное покрытие должны составлять гармоничный тандем, поэтому для их обшивки целесообразнее всего подбирать одинаковые материалы.

В зависимости от того, какие материалы предполагается использовать для отделки, предусмотрено несколько вариантов облицовки. Каждый из них имеет ряд положительных характеристик, однако у каждого есть и некоторые недостатки.

Готовый заводской проект дымохода

Клинкерный кирпич и плитка

Довольно распространен способ, когда в отделке используется клинкерная плитка или кирпич. Достаточная степень прочности, устойчивость к погодным условиям и перепадам температур – основные его преимущества. Кроме того, это облицовочное покрытие не боится грязи, что немаловажно с эстетической точки зрения. Минус один: необходимость использования полнотелого клинкерного кирпича, посаженного на специальный клинкерный раствор, определяют высокую стоимость работ.Поэтому данный метод в большинстве случаев недоступен широкому кругу потребителей.

Сборные конструкции

Можно обшить дымоходы заранее подготовленным материалом. Как правило, это заводской вариант трубы, имеющий стальной швеллер. С помощью кирпича, армированной сетки, штукатурки дымоходы окончательно доводятся до идеального состояния.

Гипс

Говоря о дымоходе, подразумевающем бюджетный вариант облицовки, стоит вспомнить старый проверенный способ оштукатуривания лепниной.Несмотря на то, что этот способ считается самым бюджетным, он не менее долговечен и надежен.

В качестве альтернативных способов можно рассмотреть использование цементно-волокнистых плит, шифера и др.

Профнастил – приоритет выбора облицовочного материала

Рынок отделочных и облицовочных материалов достаточно разнообразен. Основными критериями, обосновывающими выбор того или иного варианта, являются надежность, прочность, долговечность. Однако не менее важна цена материала и простота его монтажа.

Схематическое изображение кожуха дымохода

Профнастил

более всего соответствует всем вышеперечисленным требованиям, благодаря высоким техническим характеристикам:

  • Стойкость к температурным перепадам,
  • Продолжительность эксплуатационного периода,
  • Простота и скорость установки,
  • Простота обслуживания
  • Низкий удельный вес
  • Низкая стоимость.

Из профнастила одинаково хорошо организовать кровельное покрытие и обшивку дымохода.Кроме того, он выглядит достаточно эффектно, добавляя строению респектабельности, солидности, подчеркивая стильность.

Профнастил имеет достаточно широкую цветовую палитру, что позволяет реализовать любое дизайнерское решение.

Разновидности профнастила, пригодные для облицовки дымохода

Широкий ассортимент профилированного листа значительно расширяет границы доступных облицовочных решений. Среди выпускаемых видов различают:

Как обшить дымоход профнастилом

  • Листы комбинированного типа, используемые при организации различных конструкций ограждающего и отделочного характера,
  • Профнастил несущего типа, отличающийся повышенной прочностью,
  • Алюминиевые профилированные листы, отличающиеся длительным сроком службы и повышенной устойчивостью к влаге,
  • Окрашенные профилированные полы,
  • Оцинкованный
  • Кровля
  • Облицовка.

Каждый из видов может использоваться как отделочный материал, а потому приоритет выбора определяет цену вопроса.

Тонкости облицовки дымохода

Обшивка дымохода профнастилом – лучший вариант для декорирования. Однако, прежде чем приступить к его покупке, необходимо знать о некоторых нюансах его хранения и тонкостях работы с ним.

При покупке профнастила необходимо позаботиться о соблюдении условий хранения.Для этих целей больше всего подходит сухое, хорошо проветриваемое помещение. Материал крепится в строго горизонтальном положении на ровной поверхности. Принудительное хранение на открытом воздухе обязательно должно предусматривать покрытие плотной водонепроницаемой пленкой.

Изначально необходимо сделать каркас из металла. Именно он является основой, к которой будет непосредственно крепиться кожа. Механизм крепления обеспечивает нахлест одного угла листа на другой. Прочность монтажа достигается за счет использования шурупов.Эстетическую привлекательность стыкам придают специальные уголки, используемые для отделки.

Внешнее совершенство конструкции, ее прочность, долговечность будут зависеть от того, насколько качественно будет осуществлен монтаж. Принципиально важно обеспечить максимально ровное расположение листов нижнего ряда. Возникающие ошибки в геометрии листа легко исправляются дополнительными компонентами в процессе монтажа.

Учитывая негативное отношение профнастила к высокотемпературному режиму, мысли об использовании болгарки при выполнении операций обшивки следует сразу отбросить.Идеальные инструменты – электролобзик и циркулярная пила со специальным полотном.

Строгое соблюдение требований обеспечивает корректность работы. В результате дымоход будет не просто доволен, он заслужит массу восторженных отзывов.

Дымоход необходим в любом доме, где установлен отопительный котел или печь, даже после установки котла нужно будет решить вопрос с отводом продуктов горения. Кроме того, существуют декоративные дымоходы, не обладающие никакими функциональными свойствами, но являющиеся важным элементом конструкции крыши. Декоративная отделка дымохода может быть выполнена с использованием самых разных материалов, и выбор постоянно расширяется.

Варианты и особенности экстерьера

Отделка дымохода на крыше выполняет декоративную роль. Чтобы избежать максимального дымоудаления и предотвратить образование конденсата, наружную часть трубы необходимо утеплить, а изоляционные материалы нуждаются в обязательной внешней защите. Отделка трубы дымохода должна гармонировать с дизайном крыши, и это сделает конструкцию дымохода законченным декоративным элементом.

Вариантов отделки очень много, можно назвать самые актуальные из них:

Дымоход с металлическим профилем снаружи

Отделка дымохода на крыше профнастилом один из простых вариантов, с такой работой справится даже начинающий домашний мастер. Прочным и долговечным решением станет оцинкованный лист, оснащенный антикоррозийным покрытием: он не горит, не разрушается под воздействием высокой температуры или сильных вибраций, а монтаж такой облицовки не занимает много времени.Однако это холодный материал, поэтому дымоход придется утеплять.

Отделка дымохода металлическим профилем осуществляется после возведения металлического каркаса. На него внахлест накладываются металлические листы, чтобы обеспечить максимально прочное соединение. Чтобы листы были ровными, пользуются строительным уровнем.

Металлопрофиль крепится саморезами, эту работу удобнее выполнять отверткой. Слой негорючей изоляции располагается между металлическим листом и дымоходом.

Оформление дымохода внутри здания

Камин или печь обычно монтируют в гостиной или офисе, поэтому возникает необходимость провести дымовые пути через второй этаж и чердак или мансарду. Оформление дымохода внутри дома может быть очень разнообразным по внешнему виду, но в любом случае он устанавливается на общих основаниях. Внутренняя отделка дымохода выполняется следующим образом:

  1. Для облицовки дымохода вокруг него делается каркас из металлического профиля, который обшивается специальными гипсокартонными листами.Они должны быть огнестойкими, это обеспечит пожарную безопасность дома. Такие листы обозначаются специальной аббревиатурой ГКЛО.
  2. Каркас утеплен: вокруг дымохода укладывается слой минеральной ваты или других негорючих изоляционных материалов.
  3. Гладкие листы гипсокартона отделываются любыми выбранными материалами: это могут быть обычные обои, керамическая плитка, штукатурка и многое другое. Такое оформление дымохода камина позволяет гармонично вписать его в пространство комнаты, а выбор материала зависит от стиля оформления интерьера.

Внутренняя отделка дымохода может иметь самую разнообразную цветовую гамму, поэтому ее можно подобрать на любой вкус. Однако в любом случае рекомендуется выбирать негорючие материалы, чтобы не повышать риск возгорания. Это особенно важно в деревянном доме: стены, расположенные возле дымохода, и особенно все участки отвода, необходимо обработать антипиренами.

При обустройстве дымохода неизбежно возникает вопрос, чем закрыть выходную трубу.Перепад температур, воздействие внешней среды и погодных условий – все это влияет на долговечность дымохода. Важной частью системы является ее декоративность. Красивая облицовка поднимет уровень эстетического восприятия кровли и придаст ей законченный вид.

Содержание:


Выбор материалов для отделки

Изначально при выборе материала для отделки дымохода необходимо учитывать его защитные возможности.Из негативных факторов, сокращающих срок эксплуатации дымохода, выделяют следующие:

  • влияние погоды
  • разница температур в течение года,
  • высокая рабочая температура
  • ультрафиолетовое излучение.

Основной проблемой остается разница между высокими рабочими и наружными температурами воздуха. Из-за этого в дымоходе образуется конденсат, который попадает в конструкцию и постепенно разрушает ее.Хорошая изоляция дымохода с помощью облицовочных материалов позволяет значительно снизить образование конденсата. Кроме того, важно следить за тем, чтобы облицовочные материалы соответствовали кровле. Используемый материал должен характеризоваться высокой степенью устойчивости к атмосферным явлениям и износостойкостью.

Отделка дымохода выполняется такими материалами:

  • декоративный кирпич
  • плитка,
  • цементные плиты
  • кровельный материал
  • готовых решений.

Отделка трубы дымохода декоративным кирпичом – наиболее практичный вариант. Особенно хорош в этом отношении клинкерный кирпич. В процессе эксплуатации не замечает загрязнений и прекрасно сочетается с любым типом кровли. Клинкерная плитка отличается высокой механической прочностью и устойчивостью к атмосферным воздействиям и чаще используется для облицовки высоких тонких труб. Для конструкции мощного дымохода используется полнотелый кирпич, уложенный в шахматном порядке на специальный клей.

Штукатурка

часто используется для декоративной отделки.Благодаря своей универсальности и доступной стоимости этот способ отделки используется довольно часто. Сам процесс нанесения материала аналогичен отделке фасадных стен, при этом выбор в сторону минеральных или акриловых разновидностей значительно увеличит срок эксплуатации.

Цементные плиты

хороши тем, что имеют небольшой вес и различные вариации текстуры, благодаря чему с их помощью можно воссоздать любую поверхность. При этом материал экологически чистый и негорючий.

Под кровельный материал часто используют профнастил. Представляет собой профилированный металлический лист, изготовленный из стальных шламов методом холодной прокатки. Декинг интересен тем, что помимо высоких защитных свойств и долговечности, он также имеет невысокую цену и достаточно декоративен. Металлоконструкции легкие и простые в монтаже, при этом обеспечивают привлекательный эстетичный вид.

Оригинальным решением является использование быстровозводимых конструкций. Чаще всего это резиновые изделия, обеспечивающие тепло- и гидроизоляцию.Широкий защитный фартук предотвратит попадание дымоходом влаги и грязи в пирог крыши, но не является хорошим элементом дизайна. Он больше подходит для наружных дымоходных труб из нержавеющей стали.

  Какие правила и нормы следует соблюдать

Перед изготовлением облицовки важно обратить внимание на соответствие готовой конструкции нормам СНиП. Требования к отоплению и вентиляции включают следующие позиции:

  • Изоляция горячих поверхностей предусматривает укладку теплоизоляции, способной обеспечить перепад температур на поверхности облицовки и внутренней части до 20°С,
  • Трубопроводы и воздуховоды

  • должны изготавливаться из материалов, имеющих защитное антикоррозионное покрытие.Или из тех, что сами по себе характеризуются коррозионной стойкостью,
  • свободное пространство между трубами и кровлей должно быть покрыто негорючим кровельным материалом,
  • не допускается применение асбестовых материалов,
  • если топка топится углем, то в этом случае нельзя устанавливать дымоходные трубы из нержавеющей стали,
  • устья дымоходов не должны препятствовать свободному выходу дыма из дымохода,
  • толщина дымовых труб из глиняного кирпича должна быть менее 120 мм, из жаропрочного бетона — 60 мм.

 Этапы обрезки крыши

  • Облицовочная отделка начинается с установки специального защитного фартука на выходе трубы дымохода на крышу. Фартук укладывается в два слоя: один заводится под крышу, второй слой защитного фартука укладывается поверх покрытия. Места контакта тщательно загерметизированы.
  • Дополнительная отделка трубы требуется в таких случаях:
    • недостаточная тяга в дымоходе,
    • для декорирования элементов дымохода, выходящих на крышу,
    • облицовка трубы дымохода выполнена из простого кирпича, не обладающего должной степенью эстетичности,
    • материалы дымохода не соответствуют стилю дома, выделяются из общего вида,

Уплотнение трубы

Отделка дымохода на крыше в первую очередь начинается с обеспечения должной степени герметизации выхода трубы.Еще совсем недавно правила предписывали сооружение расширенной кирпичной кладки на выходе из трубы. Это потребовалось для того, чтобы провести рубероид с целью герметизации стыка. В итоге конструкция приобрела довольно громоздкий вид и стала непривлекательной с эстетической точки зрения. Современные материалы позволяют избежать таких требований и в то же время обеспечить эффективную герметизацию. Любой рубероид необходимо завернуть в кладку трубы дымохода. Далее вокруг трубы устанавливается защитный фартук.Сам фартук часто изготавливают из оцинкованного металла толщиной 2-4 мм, но требует полимерного покрытия для устойчивости к атмосферным воздействиям. Для фартуков всегда используются негорючие материалы, способные выдерживать высокие температуры.

Наиболее оптимальным вариантом для обеспечения качественной герметизации является сочетание гибкой ленты для герметизации и металлического фартука с полимерным покрытием. Лента изготовлена ​​из алюминиевой фольги с добавлением битума и полимерных материалов в качестве самоклеящегося слоя.Прокладывается под фартуком, у выхода дымохода на крышу. После укладки фартука на швы наносится прозрачный силиконовый герметик, завершающий герметизацию.

 Шитье

Отделка кирпичного дымохода часто требует дополнительной облицовки. Как правило, в таких случаях требуется:

  • кладка кирпичная из простого кирпича,
  • при большой высоте трубы более двух метров над поверхностью кровли обеспечивается слабая тяга,
  • эстетических вкусов.

Кроме того, если воздуховоды имеют легкое пластиковое основание, то зачастую в кирпичной кладке нет необходимости. В этом случае кожух просто закрывает раму, через которую проходят такие коммуникации.

В качестве материала для каркаса часто используется профиль той же толщины и фактуры, что и для гипсокартона. Причем все соединения выполняются с помощью металлических дюбелей.

Обшивка дымохода листовым металлом – один из самых практичных способов.Трудозатраты и стоимость материала минимальны; установка довольно проста. При должной теплоизоляции поверхность обшивки не будет подвергаться сильному нагреву, что позволит покрыть ее резиновой краской для обеспечения дополнительной защиты металла от воздействия ультрафиолета и непогоды. Также окраска придаст дизайну дополнительную эстетичность.

  Футеровка трубы

Красивая отделка кирпичного дымохода часто подразумевает облицовку труб декоративным камнем искусственного или природного происхождения.В этом случае требуется производить облицовку трубы качественным декоративным кирпичом и обеспечивать прочность креплений надежными соединительными материалами. В противном случае при воздействии температур облицовка может оторваться от трубы. Но при этом стоит помнить, что качественный декоративный кирпич уже обладает должной степенью эстетичности. Часто он не нуждается в дополнительной облицовке, так как не нарушает целостности выбранной композиции. Если элементы облицовки имеют значительный вес, то в этом случае потребуется их дополнительное усиление.Кроме клеевого состава по краям плитки часто используют метизный или дюбельный крепеж.

Отделка дымохода внутри дома: подбор материала

В загородном доме камин или печь чаще встраивают в гостиной. Дымоход часто проходит через потолки и часто через все помещения. В этом случае возникает необходимость гармонично вписать выступающие части в интерьер.

  • Сначала изготавливается каркас из металлического профиля, который затем обшивается листами гипсокартона.Обычный материал для этого не подходит, поэтому требуется огнестойкий лист гипсокартона, который носит обозначение ГКЛО.
  • Для теплоизоляции внутрь каркаса вкладывается минеральная или стекловата. Благодаря этому материалу поверхность листа готова к отделке любым материалом, включая даже простую поклейку обоев на лист.
  • Отделка дымохода внутри дома не требует особых затрат. Например, керамическая плитка или гипсовая лепнина отлично сочетаются со многими стилями интерьера.Некоторые элементы целесообразно выполнять в виде мозаики, особенно ее сочетания из стекла разного цвета.

Самый прочный и долговечный материал для отделки, как внутренней, так и внешней – клинкерный кирпич. Он хорошо подходит для интерьеров, выдержанных в минималистическом стиле, и зачастую не требует дополнительной отделки.

Штукатурка часто используется для внутренней отделки в простоте и старине. Это древнейший способ, до сих пор сохраняющий множество приверженцев.

Выбор способа отделки в большей степени зависит от вкусовых предпочтений, так как правильная теплоизоляция дымохода позволит выполнить наружную отделку любым материалом.

  Преимущества и недостатки облицовочных материалов

Рынок предлагает огромное разнообразие различных материалов для отделки. Чтобы не запутаться в этом ассортименте, важно знать их отличительные виды, а также качества:

  • Сайдинг – пластиковая панель для наружной отделки.Их устанавливают в дымоход, если была обеспечена качественная теплоизоляция. Материал требует установки на жесткое основание, не токсичен и не боится воды. В то же время он плавится при воздействии пламени или высокой температуры и характеризуется низкой прочностью и морозостойкостью.
  • Штукатурка

  • отличается долговечностью и устойчивостью к атмосферным условиям, но при этом достаточно трудоемка в укладке и отличается высокой стоимостью. Также нанесение штукатурки часто подразумевает последующий слой декоративного стиля, или покраски.

  • Клинкерный кирпич ценится за его прочность и долговечность. При этом его декоративные свойства также на высоте. Из его недостатков выделяют высокую цену: от 1000 рублей за 1 м2, и его вес. Зачастую конструкция дымохода в этом случае потребует дополнительного усиления.
  • Керамическая плитка подходит исключительно для внутренней отделки. Монтируется на плоские и ровные поверхности, и при этом требователен к предварительным подготовительным работам.Плитка отличается своей эстетичностью и невысокой ценой.
  • Декинг – один из лучших материалов для отделки кровли и дымохода. Материал легкий, устойчивый к нагрузкам и атмосферным воздействиям. При этом производители предлагают широкую цветовую гамму. Из минусов профнастила выделяют его слабую звукоизоляцию.
  • Металлочерепица хороша простотой монтажа и долговечностью. Отделка дымохода металлическим профилем обеспечит эстетичность конструкции и ее устойчивость к воздействию климата.Как и профнастил, металлочерепица не способна обеспечить хорошую звукоизоляцию. В принципе, при отделке дымохода это не так важно.

Любой частный дом оборудован системой отопления. Это может быть газовый или твердотопливный котел, а может быть камин или русская печь. Обязательна система вентиляции и система отвода дыма или продуктов горения. Для этого на крыше устанавливается дымоход.

Дымоход – это часть кровли, которая должна быть эстетичной и гармонировать с общим видом дома, и в то же время безукоризненно выполнять свое назначение, несмотря на все негативные воздействия окружающей среды.Поэтому отделку дымохода на крыше необходимо производить в соответствии с принятыми нормами СНиП.

При некачественном выполнении работы могут возникнуть серьезные проблемы.

  • Незаделанные полностью или плохо заделанные зазоры между кровельным материалом и дымоходом могут протечь в крышу. В большинстве случаев это самое уязвимое место в кровле.
  • Влага, попадая на деревянную стропильную систему, приводит к загниванию, загниванию и быстрому разрушению балок.
  • Значительно ухудшает тягу в дымоходе из-за плохой герметизации щелей и скопления большого количества конденсата.

Любые строительные работы, особенно связанные с удалением дыма и продуктов горения из помещений, выполняются после согласования с пожарными службами и архитекторами. Заказчик сам решает, где установить дымоход, но все же стоит соблюдать некоторые правила.

  • Оптимальный вариант – установка рядом с коньком. В этом месте меньше всего скапливается снег, поэтому примыкание крыши к дымоходу будет меньше подвергаться воздействию атмосферных осадков и вероятность протечек снижается в разы.Кроме того, чем выше будет располагаться труба к коньку крыши, тем ниже ее необходимо установить.
  • Не следует устанавливать в низинах, местах скопления осадков. Даже если очень хорошо заделать дымоход гидроизоляционными материалами, герметиками, все равно нет гарантии, что крыша рано или поздно не протечет.
  • Чтобы дым из трубы не задувал в мансардное окно, дымоход следует устанавливать как можно дальше от таких окон.
  • Не рекомендуется делать примыкание трубы к кровле жестким, иначе при разрушении стропильной системы обрушится и дымоход.

Соединение дымохода с крышей

Труба дымохода может быть изготовлена ​​из разных материалов — металла, кирпича или асбоцемента. На материал, из которого будет изготовлена ​​труба, влияют технические характеристики котла и используемое для отопления топливо. Так, например, нормативные документы запрещают использование металлических дымоходов при сжигании угля и дров.

Материалы для герметизации используются в зависимости от материала самой трубы и каждый имеет свои особенности укладки.

Квадратная и прямоугольная формы дымохода наиболее удобны для гидроизоляции, так как в продаже всегда есть обрезные детали для отделки.

Отделка круглого дымохода на крыше выглядит следующим образом:

  • крепится по периметру коробки;
  • негорючий и не подверженный воздействию высоких температур утеплитель.

По нормам СНиП в целях безопасности запрещается укладывать любой горючий кровельный материал на расстоянии менее 15-25 см.

При строительстве дымохода по его периметру устанавливается стропильная система, отдельная от основной стропильной системы. В качестве утеплителя можно использовать любой теплоизоляционный негорючий материал, но лучше всего подойдет минеральная вата.

В верхней части трубы устанавливаются сетки или металлические прутья для защиты от птиц.

Материалы для отделки дымохода

От всех негативных воздействий, которым подвергается дымоход, будь то атмосферные или тепловые, защитит облицовка дымохода.Ко всему прочему, отделка разными материалами сделает его более привлекательным.

  • Огнеупорный кирпич или плитка. Выложенные таким образом трубы будут гармонировать с любым кровельным материалом и, что привлекательно, на кирпиче или черепице практически незаметно. Материал выдерживает перепады температур. Все швы промазаны специальным составом.
  • Штукатурные трубы. Используется акриловая, минеральная или силиконовая, но можно использовать и обычную. Техника нанесения штукатурки не отличается от техники шпаклевки стен.К достоинствам материала можно отнести доступность, возможность окрашивания в любой цвет, простоту нанесения и универсальность.
  • Цементно-волокнистые плиты легко справляются с большими перепадами температур, не восприимчивы к солнечным лучам и являются экологически чистым негорючим материалом.
  • Дымоход на крыше можно отделать тем же материалом, что и сама крыша, например, профнастилом. В этом случае за достаточно небольшую стоимость можно получить привлекательный вид трубы.

Примеры уплотнения дымохода

Использование подручных средств для герметизации дымохода уже давно неактуально. Рынок строительных материалов переполнен различными готовыми решениями этого вопроса.

Следует помнить, что заделку щелей между трубой дымохода и кровлей нельзя проводить с помощью обычного силиконового герметика, для этих целей используется специальный, выдерживающий высокие температуры.

  • Для труб квадратной или прямоугольной формы можно приобрести или изготовить самостоятельно металлический фартук, представляющий собой уголок из оцинкованного металла, свинцовой или алюминиевой ленты.На рисунке хорошо видна его форма. Его крепят к дымоходу и под кровельный материал – профнастил, шифер или металлочерепицу.
  • Круглый дымоход на крыше легко закрыть резиновым уплотнителем. Он плотно прилегает к окружности трубы любого диаметра, а его основание крепится саморезами к любому кровельному материалу.
  • Существуют и другие материалы для герметизации дымохода, но менее изящные и эстетичные, как первые два варианта. К ним относятся мембранные ленты. Они приклеиваются к трубе и кровле, предохраняя от попадания влаги в кровельный пирог через щели.
  • Для лучшей изоляции от протечек следует использовать одновременно несколько изоляционных материалов.

Всего

Монтаж и отделка дымохода на крыше – сложная и трудоемкая задача. Установить дымоход по всем правилам нормативной документации СНиП, пожарной и санитарной безопасности может только мастер с опытом и квалификацией.


Отделка дымохода – это не столько стремление к хорошему внешнему виду вашей кровли, сколько необходимость полной защиты всей конструкции от не слишком дружественного воздействия окружающей среды.Ветер, дождь, птицы, в конце концов, могут стать причиной неисправности печи.

Но, с другой стороны, крыша и дымоход над ней – это своеобразное представление вашего дома всему миру. Отсюда стремление отделки дымохода к дизайну. Это гармония «надо» и «хочу».

Гармония функциональности и дизайна

Отделку дымохода можно разделить на три самостоятельных этапа:

  • отделка внутри — перед выходом на чердак;
  • отделка внутри — по ходу выхода на крышу, а,
  • снаружи уже на крышу.

Самый ответственный этап — последний.

Именно здесь речь идет о влиянии внешних факторов на отделку, а это:

  • постоянное воздействие окружающей среды;
  • высокая температура внутри дымохода;
  • при значительной разнице температур и в течение довольно коротких промежутков времени.

Этапы работ наверху

Выполняя отделку вверху, акцентируем внимание на всех трех взаимосвязанных элементах дымохода:

  • основание — область стыка трубы с плоскостью крыши; здесь главная цель – обеспечить полную герметичность стыка и недопустимость проникновения внутрь влаги и мусора;
  • само тело трубы вверх — здесь мы в основном ориентируемся на теплосбережение, надежность и, хороший внешний вид;
  • выход кровли — помня о том, что «конец – венец», не забываем и об эстетической стороне вопроса, но здесь главное защитить отверстие дымохода от попадания дождевой воды и мусора из снаружи без повреждения тяги.

Материалы

Если говорить о материалах, то мы имеем в виду один очень существенный момент, который позволяет превратить всю работу просто в легкую экскурсию по крыше, но при одном условии:

  • вы тщательно просчитали параметры вашей печи и трубы заранее;
  • вы исследовали рынок строительных материалов в секторе отделки дымоходов;

  • и обнаружил, что, оказывается, уже есть замечательные готовые конструкции — металлические (фото «Б», «Г» и «Е»), полимерные (фото «А»), которые решают проблему в комплексно и обеспечивают формирование и защиту всех трех конструктивных элементов дымохода снаружи;
  • так что вам остается, помня о будущем, просто рассчитать размеры вашего дымохода в соответствии с размерами предлагаемых конструкций;
  • и это будет самый лучший и идеальный вариант облицовки дымохода, и, глядя на примеры, скажем прямо и определеннее – сказочный вариант этой ответственной работы;

  • инструкция по монтажу и весь крепеж прилагаются к готовой конструкции, что позволяет акцентировать внимание на самой кровле, а не на дымоходе;
  • проблема только одна — правильный расчет размеров.

Если ваша судьба отделывать каждый из трех компонентов по отдельности, то здесь в вашем распоряжении:

  • традиционная штукатурка , но с характеристикой устойчивости к повышенным температурам, и, что очень важно, ее постоянной и резкой бросает;
  • камень — очень часто используемый материал;
  • кирпич — а этот уже давно «поселился» в дымоходах;
  • Керамика , известная своей устойчивостью к любым внешним воздействиям.

Нормы и правила

Все работы по работе с дымоходом регламентируются «Строительными нормами и правилами» (СНиП).

Отметим основные положения настоящих правил под номером 41-01-2003 («Отопление, вентиляция и кондиционирование воздуха»), которые касаются оформления дымоходов:

  • все горячие поверхности должны быть изолированы, при этом розжиг температура используемого утеплителя должна быть не менее чем на 20 градусов выше предполагаемой температуры места контакта с поверхностью;
  • все используемые материалы должны обладать антикоррозионными свойствами;
  • если труба выполнена из кирпича, ее толщина должна быть 120 мм и более;

  • если для изготовления трубы использовался бетон, то здесь толщина должна быть от 60 мм;
  • стандарты допускают использование заводской готовности из асбестоцемента или нержавеющей стали, однако, если топка топки не углем;
  • защита выходов труб обязательна, в виде всевозможных зонтов и дефлекторов, но недопустимо, чтобы эта защита хоть в малой степени препятствовала выходу дыма из трубы и тем самым уменьшала его тягу;
  • зазор между телом трубы и сгораемыми элементами кровли должен быть не менее 130 мм;

  • если труба керамическая и не используется изоляция, то это расстояние увеличивается уже до 250 мм;
  • изоляцию пространства между трубами и негорючими материалами кровли по-прежнему требуется выполнять негорючими материалами.

Прогресс

Сначала дадим общий план будущей работы.

Схема

Вся работа будет заключаться в оформлении четырех элементов:

  • А – дымоход, как «виновник» всех работ;
  • Б – гибкая лента, накладываемая на плитку и повторяющая ее профиль;
  • С — металлический профиль;
  • D — эластичная лента, скрытая под плиткой.

Полезный совет!
Надо понимать, что способов облицовки места примыкания дымохода и кровли существует огромное количество.
Все они преследуют одну цель — надежное уплотнение швов.
Но способы достижения этой цели могут существенно различаться. Поэтому советуем перед началом работы очень аккуратно «проиграть» весь алгоритм работы.

Действующий

Работа будет состоять из следующих этапов:

  • сначала всю трубу очень аккуратно и по всему периметру покрываем рубероидом;
  • затем по всему периметру трубы для крепления утеплителя завершаем монтаж обрешетки, как продолжение обрешетки всей кровли, на нее потом будет ложиться черепица;
  • укладываем плитку на обрешетку – сверху будет идти отделка дымохода;

  • далее замеряем весь облицовочный материал и подготавливаем к монтажу;
  • далее, начиная снизу, закрепляем на поверхности трубы;
  • в качестве завершающего аккорда, все стыки тщательно обработаны герметиком.

Недостатки на примерах

А теперь немного хорошего критического взгляда на имеющиеся варианты.

Другими словами, учимся смотреть, анализировать и делать выводы:

  • фото «С» — здесь, похоже, слишком мал размер плоскости облицовки, идущей на крышу, что неизбежно приведет к попаданию влаги внутри; (См. также статью.)

  • фото «В» — тут можно было бы все сделать в принципе и поаккуратнее и не тянуть металл дымохода накладки;
  • фото «А» — поверхность стыка тоже маловата, но самое главное недопустимо закрыт выход трубы, возможны проблемы с тягой.

Полезный совет!
Если ваш дымоход выполнен в виде круглой трубы, то советуем обратить внимание на так называемые мастер-флеш-кожухи.
Работу с ними прекрасно иллюстрирует приложенный чертеж: готовимся к работе, вставляем трубу, выравниваем, закрепляем на плоскости крыши герметиком и не забываем про саморезы.
Часто такой инновационный подход может оказаться просто спасением.

Внутренняя облицовка

Когда мы ниже будем говорить об облицовке дымохода, мы согласуем ее с общей облицовкой печи — тот же материал и те же требования:

  • экстремальная устойчивость к высоким температурам;
  • , но наряду с высокими дизайнерскими качествами.

выводы

Если вы выбрали вариант обустройства каждой составляющей дымохода отдельно, то сначала займитесь утеплением трубы, затем переходите к примыканию к кровле, затем закройте выход, и, наконец, обустройте конструкция самой трубы. Эту последовательность вам еще раз напомнит и дополнительное видео в этой статье.

Вопросы и ответы: Обшивка дымохода для металлических крыш

A. Carl Hagstrom отвечает: Равномерно расположенные гребни кровельного профиля представляют собой настоящую проблему.Визуализируя стратегию обшивки нижней стороны дымохода, представьте плоскость крыши на вершине коньков, а не на нижней, плоской части кровельного профиля. По бокам дымохода выдвиньте обшивку за ближайший сформированный конек, сложите ее над коньком, а затем закрепите через обшивку в верхней точке конька кровельными винтами с неопреновой прокладкой.

Это противоречит рекомендациям производителей кровли размещать винты в плоскостях кровли, но я успешно использовал этот подход.

Заполните области, где базовая планка перекрывает плоскую часть кровельного профиля, теми же закрывающими полосами, которые используются для герметизации металлических заглушек конька. Это полоски из вспененного материала на клейкой основе, соответствующие профилю металлической кровли (см. иллюстрацию ниже).

Когда дымоход проходит через крышу ниже конька, используйте сверчок на склоне, чтобы отвести воду вокруг дымохода. Кровля, сверчковая долина и обшивка основания дымохода сходятся вместе в углах дымохода и должны перекрываться в правильном порядке.Сначала закрепите нижний лист кровли рядом с дымоходом, затем установите накладки внизу и по бокам дымохода. По мере того, как боковая планка основания приближается к гидроизоляции ендовы, она должна быть сформирована так, чтобы она лежала в нижней, «желобной» части кровли, чтобы второй лист кровли лежал ровно. Это приводит к странной форме куска основания, который я формирую, используя окрашенный алюминиевый рулон и подход «суеты и подгонки». Это не самая элегантная обшивка, но она герметична и подходит для тех типов зданий, где я устанавливаю металлические крыши.

Затем установите сверчковую ендову так, чтобы она перекрывала боковую базовую планку. Наконец, уложите верхний лист кровли поверх ендовы.

Производитель кровли может предоставить стальные плоские листы, которые будут соответствовать цвету крыши. Однако они, скорее всего, будут из закаленной стали (как и кровля), и их может быть трудно сформировать даже при использовании тормоза. Иногда я использовал окрашенную алюминиевую катушку в качестве прошивного материала. Его намного легче формировать, и его можно покрасить в тон кровельной стали.

Карл Хагстром — помощник редактора журнала Light Construction.

Исправление обшивки вокруг дымохода | Главная Руководства

Протечки крыши часто происходят там, где поверхность крыши соприкасается с дымоходом. Виновником обычно является мигание, которое либо было неправильно установлено, либо изношено до уровня утечки. Правильная облицовка дымохода состоит из двух слоев. Базовая планка крепится к поверхности крыши; обшивка колпачка перекрывает базовый слой и включает в себя Г-образную верхнюю часть, которая вставляется в канавки, прорезанные в растворе дымохода.Изготовление седла дымохода, или сверчка, которое отводит воду от дымохода, когда она стекает по поверхности крыши, требует специальных инструментов и опыта, и, вероятно, лучше всего передать его в слесарную мастерскую.

Рассчитайте уклон вашей крыши. Держите кусок фанеры или картона размером 2 на 2 фута перпендикулярно крыше. Поместите 2-футовый уровень на фанеру и нарисуйте линию через нее. Отметьте точку на расстоянии 12 дюймов вдоль линии. Держите угольник вдоль линии и проведите еще одну линию от отметки до нижней части фанеры.Измерьте длину второй линии. Уклон вашей крыши выражается как измерение подъема на каждые 12 дюймов пробега. Измерьте ширину дымохода. Предоставьте размеры ширины и уклона в слесарную мастерскую для изготовления седла дымохода.

Подденьте черепицу, гидроизоляцию и кровельную мембрану вокруг дымохода с помощью монтировки. Осмотрите настил крыши и замените поврежденные водой секции новой фанерой.

Закройте зону вокруг дымохода полосами льда и воды шириной 12 дюймов.Барьер должен заходить на 4 дюйма вверх по передней части дымохода и на 8 дюймов вверх по задней части. Установите черепицу до нижней части дымохода.

С помощью ножниц по металлу отрежьте кусок предварительно изогнутого цоколя по ширине нижней части дымохода плюс 8 дюймов. Начиная с верхнего левого угла планки, сделайте надрез под углом 45 градусов, пока не дойдете до изгиба планки. Повторите процесс в правом верхнем углу мигающей части.

Прикрепите основание к нижней части дымохода и отогните секции над срезом под углом 45 градусов, пока они не соприкоснутся с дымоходом.Отогните область под разрезом, пока она не встретится с поверхностью крыши. Прибейте вспышку к поверхности крыши 1-дюймовыми оцинкованными кровельными гвоздями, размещенными через каждые 6 дюймов.

Сделайте 1½-дюймовый надрез на предварительно согнутой ступени вдоль сгиба. Поместите ступенчатую планку вдоль стороны дымохода и согните секцию над разрезом так, чтобы она оборачивалась вокруг передней части дымохода. Прибейте ступеньку к поверхности крыши. Продолжайте установку ступеней с каждой стороны дымохода, перекрывая каждую часть на 4 дюйма.

Поместите седло дымохода к задней части дымохода так, чтобы оно перекрывало ступенчатый отлив сбоку дымохода. Прибейте его к настилу крыши, размещая гвозди каждые 6 дюймов.

Вырежьте канавки глубиной 1 дюйм в третьем строительном шве на передней части дымохода с помощью шлифовальной машины, оснащенной алмазным диском для сухой резки. Сделайте аналогичные надрезы по бокам дымохода, переместив надрезы к следующему растворному шву так, чтобы они оставались не менее чем на 4 дюйма выше ступенчатой ​​планки.

Отрежьте кусок заглушки по ширине дымохода плюс 8 дюймов.Вставьте L-образную верхнюю часть заглушки в канавки в передней части дымохода, прижав к ней кусок дерева и ударив по нему молотком. Согните заглушку вокруг дымохода. Просверлите отверстие в секции заглушки, которую вы согнули вокруг дымохода, и в кирпиче сверлом 3/16 дюйма. Прикрепите его к дымоходу с помощью расширяющегося пластикового анкера.

Отрежьте куски накладок, чтобы они соответствовали канавкам в боковой части дымохода так, чтобы они перекрывались не менее чем на 2 дюйма.Вставьте L-образную верхнюю часть каждой детали в паз и закрепите ее, по крайней мере, одним распорным пластиковым анкером и винтом. Установите заглушку на заднюю часть дымохода, перекрывая седло не менее чем на 4 дюйма.

Нанесите полоску полиуретанового герметика вдоль швов, прорезанных строительным раствором, герметизируя стыки между заглушкой и раствором.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
