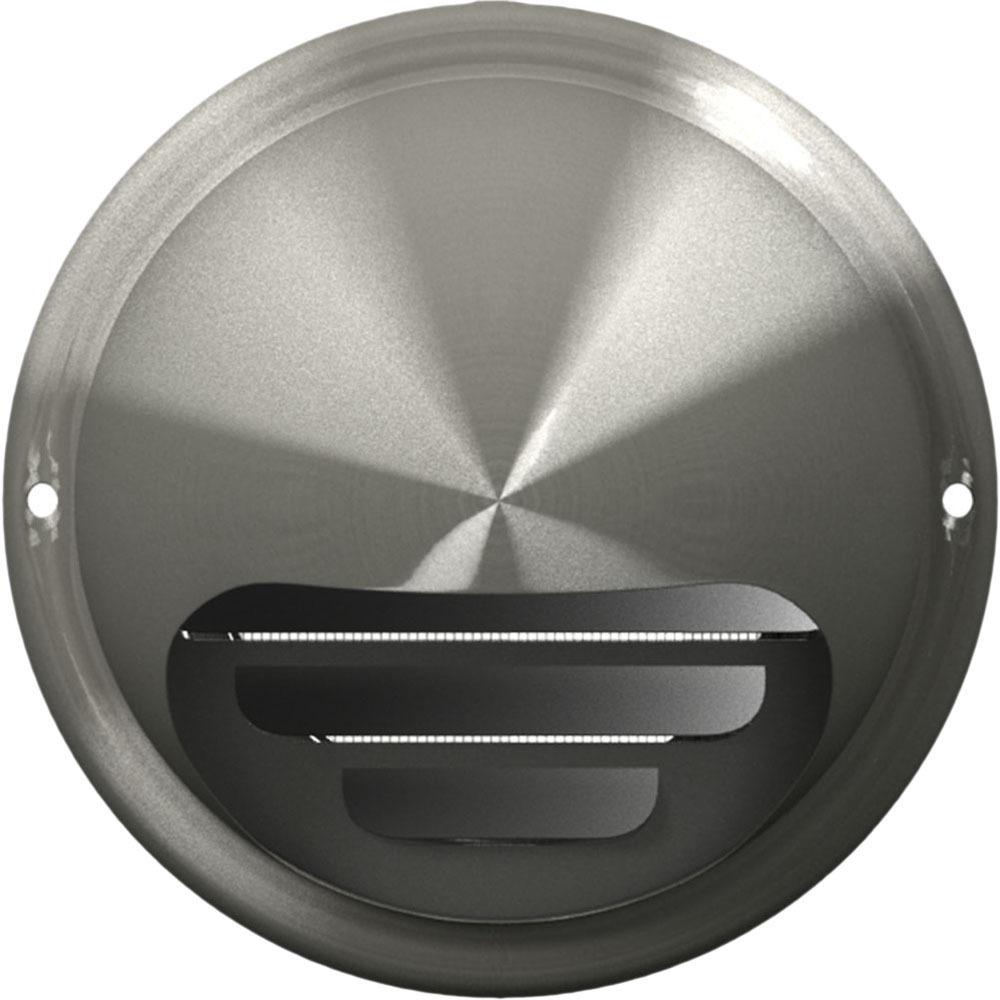

Выходы стеновые с обратным клапаном – защита от осадков и обратной тяги

Вытяжные выходы стеновые с обратным клапаном выполняют функцию защиты вентиляционной системы от действия любых осадков. Такие уличные решетки имеют специальный клапан, защищающий систему от тяги, идущей обратно, что важно для нормальной работы вентиляции. Очень важна эстетическая привлекательность конструкции, выполненной из прочного пластика с особым блеском. Такие уличные выходы идеально подходят для любого строения.

Вытяжные стеновые выходы с обратным клапаном: материал

Выполнены такие вытяжные выходы из ASA-пластика, основная характеристика которого – это стойкость к атмосферным воздействиям. Такой пластик отличается особой жесткостью и успешно противостоит:

  • кислотам;
  • повышенной и пониженной температуре;
  • химическим реагентам;
  • ультрафиолетовому излучению;
  • механическим повреждениям.

ASA-пластик, из которого изготовлены уличные решетки, выпускается с разным уровнем блеска, не исчезающим при атмосферных воздействиях.

Уличные решетки с обратным клапаном: устройство, способ монтажа и ухода

Стеновые выходы с обратным клапаном состоят:

  • из пластикового козырька;
  • корпуса с решеткой;
  • гравитационного клапана;
  • фланца.

Фланец, решетка и козырек выполнены из акрилонитрилстиролакрилатового (ASA) пластика. Клапан делают из тонколистового алюминия или тоже пластмассы. Стеновые выходы с обратным клапаном комплектуются специальной отбортовкой, которая скрывает неровности вытяжного отверстия системы вентиляции.

Эстетичность всех составляющих вентиляционной системы имеет немаловажное значение. Установленный на стене вытяжной выход подбирается в цвет кровли или стен. Пластиковый козырек выполняет защитную и декоративную функцию. Квадратный выход с гравитационным клапаном – это разъемная конструкция, легко монтируемая самостоятельно или с помощью специалистов. Уличные решетки предлагаются в разных дизайнерских разработках и цветовой гамме:

  • белый;
  • бежевый;
  • серый;
  • коричневый;
  • терракотовый.

Фланец крепится к стене шурупами или специальным клеем. Ухаживать за ним легко – просто протереть составные части влажной тряпкой.

Выходы стеновые с клапаном в конструкции в богатом ассортименте наличествуют в интернет-магазине, где их можно купить по приемлемым ценам. Выбрать их помогут профессиональные менеджеры, связаться с которыми можно по электронной почте или телефонам.

Приточная вентиляция через стену: особенности реализации

Приток и вытяжка – вот инь и ян любой вентиляции. Каким образом можно организовать то и другое? Куда впускать и откуда выпускать воздух? Кому подходит клапан в окне, а кому не обойтись без механической вентиляции через стену? Как сделать монтаж вентиляции в стене? Разбираемся.

Приточная вентиляция в квартире на улицу

Приточная вентиляция – это поступление свежего воздуха с улицы в квартиру. Недостатки притока напрямую влияют на самочувствие человека. Если в помещении не хватает свежего воздуха, то появляется ощущение духоты и физический дискомфорт, усталость, снижается работоспособность, утрачивается концентрация. В душном воздухе человек не чувствует себя отдохнувшим, даже если спит положенные 8-10 часов.

В жилом строительстве за редким исключением организован естественный приток, подразумевающий, что воздух заходит в дом неконтролируемо – через любые щели и отверстия в стенах и окнах. Естественный приток невидимый, неслышимый и бесплатный. Но, к сожалению, в большинстве случаев его оказывается недостаточно. Во-первых, современные строительные и облицовочные материалы, а также пластиковые стеклопакеты в окнах затрудняют прохождение воздуха. Во-вторых, даже в деревянном доме с деревянными окнами в летнее время приток воздуха будет минимальным из-за низкого перепада температур и давлений снаружи и внутри здания.

В этом случае нужно найти способ получать воздух снаружи дополнительно – из окна или из стены.

Вентиляция через окна

Самое очевидное – открывать окна на проветривание. Самое очевидное, но и зачастую самое неудобное. Вместе со свежим воздухом в квартиру попадает пыль и грязь, шум и запахи с улицы, а в холодное время года открытое окно чревато сквозняками и простудами.

Другой способ вентиляции через окно – приточный клапан, который устанавливается в раму окна. Так можно усилить естественный приток, создав дополнительное отверстие для притока воздуха. Это до некоторой степени улучшит ситуацию с притоком, но не изменит ее кардинально, потому что объем поступающего воздуха будет, как и раньше, зависеть от погодных условий.

Организовать вентиляцию в комнате без окон можно в стене.

Вентиляция в стене квартиры

Все прочие способы организации притока подразумевают поступление свежего воздуха через стену. Существуют два типа вентиляции через стену – естественная и механическая.

Естественная приточная вентиляция в стене организуется при помощи стенового приточного клапана. Принцип его действия в точности повторяет принцип работы оконного клапана: по сути, мы просто создаем дополнительное сквозное отверстие для прохождения воздуха, но контролировать его объем мы не можем.

При установке приточного клапана в стене здания необходимо учитывать климатические условия: в регионах с холодными затяжными зимами (большая часть России) стеновые клапаны промерзают сами и приводят к промерзанию стены вокруг.

Механическая приточная вентиляция через стену позволяет следить за объемом поступающего воздуха и регулировать его в соответствии со своими пожеланиями. Механическая вентиляция – это устройства с вентиляторами, которые принудительно нагнетают воздух снаружи.

Основные виды таких устройств:

проветриватели
Имеют несколько скоростей притока. Для холодных регионов желательно выбирать модели с функцией подогрева воздуха, иначе можно столкнуться с проблемой обмерзания, как и в случаях с клапанами.

рекуператоры
Строго говоря, это не приточная, а приточно-вытяжная вентиляция
. В корпусе рекуператора входящий уличный воздух до некоторой степени нагревается выходящим наружу воздухом. Правда, диапазон рабочих температур такого устройства ограничен. Например, работу рекуператора Mitsubishi Lossnay производитель рекомендует останавливать, если температура за окном опускается ниже 10°С, а влажность в помещении поднимается выше 40% (напоминаем, что 40% — нижняя граница нормы
; для детских, например, рекомендуется даже более влажный воздух).

бризеры
Такие устройства эффективны в наиболее широком диапазоне температур: от -40°С до +50°С благодаря нагревательному элементу. Входящий воздух попутно очищается от различных загрязнений.

Сквозные отверстия под приточную вентиляцию в стене

Для поступления воздуха снаружи необходимо проделать сквозное отверстие в стене – воздуховод. Для разных устройств понадобятся разные отверстия.

Диаметры вентиляционных отверстий в стене для распространенных устройств:

  • Приточные стеновые клапаны – 100-132 мм (клапан КИВ – 132 мм).
  • Проветриватели – 82-150 мм (Aeropac – 82 мм, iFresh – 125-150 мм).
  • Рекуператоры – одно отверстие 215-225 мм (рекуператор УВРК) либо два отверстия (для притока и вытяжки) по 80-90 мм с расстоянием 200-350 мм между ними (Mitsubishi Lossnay).
  • Бризеры – 132 мм.

Согласование сквозного отверстия под вентиляцию в стене

Действующие строительные нормы не предусматривают получения разрешительных бумаг на бурение в наружной стене сквозного отверстия диаметром менее 200 мм. Если же Вам требуется более широкое отверстие, то правильно будет обратиться в местную администрацию и согласовать работы с отделом архитектуры и градостроительства Вашего района. Предварительно вооружитесь документацией: попробуйте найти официальные правила содержания и ремонта фасадов зданий, разработанные для Вашего города.

Как сделать сквозное отверстие для приточной вентиляции в стене

Существует несколько способов бурения в зависимости от материала и толщины стены.

В тонкой деревянной стене можно проделать отверстия по периметру будущего воздуховода обычным сверлом, а потом аккуратно пробить или выпилить промежутки между отверстиями. Правда, этот способ не самый быстрый, и сквозное отверстие может получиться неаккуратным.

При работе с тонкой кирпичной кладкой (до 1 кирпича толщиной, 25 см) можно использовать перфоратор или мощную ударную дрель с коронками требуемого размера. Будьте готовы к тому, что работа эта долгая (возможно, придется выбивать какие-то фрагменты стены, если коронка «забуксует») и грязная – в самом прямом смысле, пыли и мусора будет очень много.

Для более толстых стен и стен из бетона оптимальный способ бурения – алмазная установка.

Толщина стен в типовом панельном жилом доме – от 30 до 38 см. В кирпичной многоэтажке стены обычно не тоньше полутора кирпичей – 38 см, а в холодных регионах достигают 64 см. Отделочный слой и утеплители добавляют еще несколько сантиметров.

Впрочем, и для тонких стен алмазное бурение подходит идеально. Во-первых, это намного быстрее, чем указанные способы. Например, стандартный монтаж бризера в стене типовой многоэтажки занимает не больше часа. Во-вторых, при алмазном бурении используются промышленный пылесос и водосборник, чтобы удалять пыль, грязь и воду (она необходима по технологии) во время работы. Алмазное бурение оставляет помещение чистым.

Бурение в стене отверстия под вентиляцию требует не только неплохих навыков обращения с инструментом, но и специального оборудования для проверки намеченной для сверления стены на предмет наличия арматуры и электропроводки.

Поэтому мы настоятельно рекомендуем доверить бурение сквозного вентиляционного отверстия в стене специалистам.

Воздуховод в стене обязательно нужно оснащать тепло- и шумоизоляционным материалом. Это, во-первых, предотвращает обмерзание стены, во-вторых, сокращает входящие шумы. Следите за тем, чтобы монтажная бригада не игнорировала этот важный шаг – вне зависимости от того, какое устройство Вам устанавливают.

Как располагать устройства приточной вентиляции на стене

Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.

Приточный клапан

Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.

Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).

Рекуператор

Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.

Проветриватели

Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.

Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.

Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.

Бризер

Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.

Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.

Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.

Вытяжная вентиляция через стену на улицу

В многоквартирных домах вытяжные отверстия располагаются во внутренних стенах в кухне, ванной и туалете. Они ведут в общедомовую шахту, а оттуда – на крышу. Там душный, пыльный, наполненный испарениями и запахами воздух из квартир выходит через трубу на улицу. Усилить вытяжку можно при помощи вентилятора. Только помните о том, что между вытяжкой и притоком должен сохраняться баланс: мощная вытяжка при слабом притоке может «опрокинуть» вентиляцию. Она начнет всасывать в квартиру воздух из отверстий, вовсе для того не предназначенных. Например, из подъездной двери.

Если Вы строите дом и хотите вывести вытяжную вентиляцию не на крышу, а через наружную стену, то необходимо будет пробурить сквозное отверстие в стене и установить в него вытяжной вентилятор. Крайне желательно дополнить его обратным клапаном, который гарантирует, что воздух будет идти только в одном направлении – из дома наружу, а не обратно. И не забудьте об утеплении воздуховода для вытяжной вентиляции.

Что касается рекомендаций по бурению вытяжного отверстия, то они будут такими же, как и в случае с воздуховодом приточной вентиляции.

Как правильно установить обратный клапан на воздуховод

Наличие принудительной вентиляции на кухне или в ванной комнате – обычное дело в современной квартире. Но при неправильно организованном воздухообмене возникает риск запотевания окон, появления плесени, нехватка кислорода и другие нежелательные моменты. Чтобы этого избежать, необходима установка вытяжки с обратным клапаном или подобное техническое решение.

Сделать это несложно, главное понять, где и в каких случаях необходима преграда для обратной тяги. Тут поможет знание норм вентиляции жилых помещений и основ физического закона движения воздуха.

Из этой статьи вы узнаете, какие конструкции обратных клапанов существуют, где их лучше применять и в каком месте вентиляционной системы размещать. Сам монтаж достаточно прост, но есть нюансы, с которыми лучше ознакомиться заранее, тогда самостоятельная установка пройдет легко и воздухообмен будет беспроблемным.

Как выбрать и установить обратный клапан для вентиляции

Стараясь наладить воздухообмен в частном доме или квартире, мы нередко совершаем ошибки. Например, ставим обратный клапан вентиляции с целью избавления от неприятных запахов, проникающих внутрь помещений сквозь вытяжные каналы. Боремся с последствиями, настоящая причина явления – отсутствие притока воздуха. Стоит разобраться, когда действительно нужны обратные вентиляционные клапаны, рассмотреть виды и способы установки возвратных устройств своими руками.

Классификация

Современная промышленность производит множество видов шиберных задвижек для вентиляции, которые отличаются друг от друга по множеству параметров. Конструкции шиберов различаются:

  • по форме – круглые и прямоугольные;
  • по конструктивному исполнению шибер может быть выдвижным или поворотным;
  • по типу управления – ручной, автоматический (электрический привод), пневматический, гидравлический;
  • по способу монтажа – с использованием фланцев или же по методике установки в раструб;
  • по материалу изготовления – антикоррозионная, легированная или хромированная сталь.

Внешняя форма задвижки зависит от структуры вентиляционной системы, в которую она будет устанавливаться. Однако в частных ситуациях, можно устанавливать исключительно шиберы прямоугольного типа. Таких случаев два.

Круглый

Как уже было сказано, используемая форма шибера зависит от формы вентиляции. Соответственно, применение круглого шибера для воздуховода возможно лишь в том случае, если его форма совпадает с трубами системы.

Прямоугольный

Прямоугольный шибер для вентиляции используется гораздо чаще, чем задвижки круглой формы. Помимо труб, его также можно устанавливать в дымоходы, водоотводы, системы сточных вод и т.д.

Более того, в некоторых ситуациях, для вентиляции можно использовать исключительно прямоугольный шибер. Таких случаев два.

  1. В случае наличия необходимости скрытия задвижки при условии минимального количества свободного места.
  2. В процессе установки систем вентиляции, конструкция которых предусматривает использования электрических нагревателей.

Для чего нужен обратный клапан

Основная функция клапана – пропускать воздух только в одном направлении, при возникновении обратного потока немедленно закрываться. Реализуется довольно просто: проходное сечение перекрывается заслонкой, вращающейся на поперечной оси внутри канала. Второй вариант: проход закрывается лепестками из тонкого полимера.

Справка. Все обратные клапаны, применяемые в системах отопления, водопровода и вентиляции, объединяет общее свойство – высокое аэродинамическое (гидравлическое) сопротивление потоку газов (воды). Отсюда вывод: нельзя ставить воздухораспределительные элементы где попало, рискуя нарушить схему вентилирования комнат.

Прежде чем очертить сферу применения клапанов, напомним важный момент: большинство систем бытовой вентиляции работает естественным путем. Тяга вертикальной трубы или шахты создает разрежение и отсасывает воздух, свежий приток компенсирует потери. В каких случаях применяется обратный клапан:

Решетка с вентклапаном неплохо помогает от задувания ветра на верхних этажах высотных зданий. Другой случай: конец вытяжной трубы поднят недостаточно высоко над крышей загородного дома либо плохо защищен от ветра. Но приток все равно понадобится, иначе слабая тяга не откроет створку клапана.

Варианты монтажа обратного клапана на воздуховоде кухонной вытяжки

Неправильное применение элементов

Распространенная ошибка – установка на кухне либо в туалете вентиляционной решетки с обратным воздушным клапаном. Якобы, он защищает от попадания запахов из соседних квартир многоэтажного дома. Почему данный подход неправильный:

Примечание. Как правильно сделать природный воздухообмен в загородном доме, читайте в отдельном материале.

Приведем второй пример – схему принудительной вентиляции кухни и санузла, которая встречается на многих интернет-ресурсах. Здесь задействованы 2 вентилятора на общем воздуховоде, два обратных клапана препятствуют возникновению паразитных потоков, третий отсекает наружный воздух. Почему схема на чертеже никуда не годится:

Уточнение. Если вентилятор кухонного зонта мощнее, он «задушит» агрегат санузла и как минимум заблокирует вытяжку из туалета.

Вывод: для каждого помещения нужен отдельный воздуховод, как того требуют нормы. Тогда обратные клапаны устанавливаются на выходах горизонтальных труб, чтоб не пускать холод с улицы. Вентканалы из душа и туалета объединять разрешается, как показано на чертеже.

Каналы из санузла соединять разрешается. А чтобы при одновременной работе вентиляторов воздух не перетекал в соседнюю трубу, стыкуем их под углом 45–60°

Правила размещения и монтажа своими руками

Первоначально определяем места установки обратных клапанов в схеме вентиляции. Рассмотрим пример монтажа в вентиляционной шахте за вентилятором.

  1. Отключаем вытяжку от электропитания и демонтируем.
  2. В проем воздуховода вставляем клапан и отмечаем на нем места крепления. Вынимаем его и сверлим по намеченным отверстиям.
  3. Опять вставляем устройство в канал и аналогично делаем разметку на стене, затем, вынув клапан, сверлим отверстия в бетонном проеме с помощью шлямбура.
  4. В бетон забиваем дюбели и прикручиваем устройство.
  5. Зазоры по краям тщательно замазываем силиконовым герметиком, чтобы не допускать утечки воздуха и ослабления мощности потока.
  6. В завершение устанавливаем вытяжку на место.

Последнее время в ассортименте появились обратные клапаны, которые можно установить перед вентилятором — накладные. Их крепление не так хлопотно – не требует демонтажа вентилятора. Решетка с обратным клапаном устанавливается перед входом в вентиляционный канал или на выходе из него. Её легко можно установить своими руками, прикрепив к проему на вентиляцию, используя саморезы или «жидкие» гвозди.

На выходе вентиляционной шахты применим клапан одностворчатый гравитационного действия и двустворчатый с использованием пружин совместно с мощным вентилятором.

Виды возвратных устройств

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых ) встречаются комбинированные модели – корпус металлический, створка пластиковая.

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Дополнение. К обратным клапанам также относятся вентиляционные решетки с горизонтальными поворотными жалюзи. Принцип работы аналогичный – под действием гравитации прямоугольные створки закрываются, не пуская внутрь канала наружный воздух.

Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.

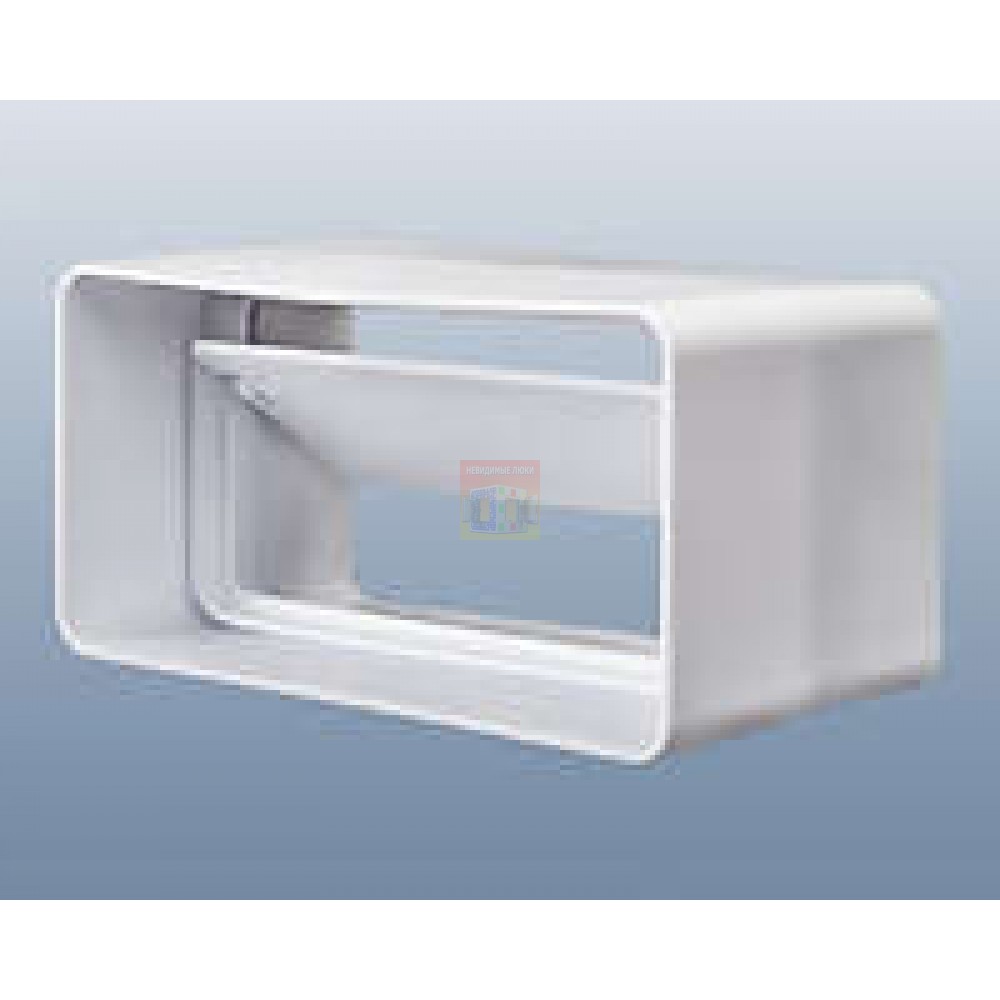

Конструкция и принцип работы заслонок

Одностворчатый обратный клапан состоит из таких деталей:

Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».

Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.

Запорные «хлопушки» в составе других вентиляционных принадлежностей – соединителей и монтажных пластин

В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:

Краткий обзор лучших производителей

При выборе проветривателя пользователи опираются на разные критерии. Один из важных показателей продолжительности и качества работы приточного клапана – его производитель.

Но иногда характеристики, указанные в паспорте изделия, не соответствуют действительности. Чтобы не столкнуться с подобной ситуацией, следует выбирать клапаны известных марок с хорошей репутацией.

Выбирая приточный клапан известного мирового бренда, выпускающего широкий ассортимент вентиляционного оборудования, получившего признание миллионов пользователей, можно быть уверенным в надежности, практичности изделия

Далее кратко рассмотрим лучшие бренды, продукция которых представлена на отечественном рынке.

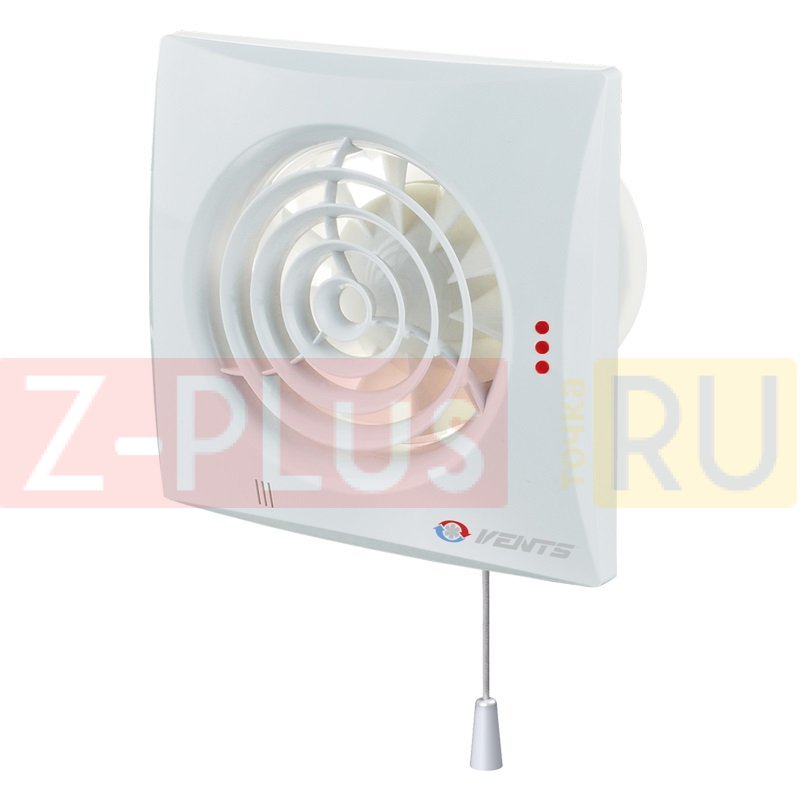

Автоматические приточные клапаны Vents считаются самыми популярными решениями. Vents – украинская компания, завоевавшая признание европейских пользователей. Сегодня ассортимент производителя насчитывает более 10 000 позиций.

Ventec – российское предприятие, выпускающее системы аспирации, вентиляции, специализирующееся на производстве металлокаркасных, корпусных изделий. Компания отличается превосходным уровнем сервиса.

Приточные клапаны бренда Ballu поставляются в 30 стран. Ballu – производитель, специализирующийся на инженерных системах, климатической технике. Наличие собственных лабораторий позволяет компании использовать инновационные решения в производстве.

Tion – российский бренд, стремительно набирающий популярность. вентиляцию, разрабатывает приспособления высокоэффективной фильтрации, дезинфекции.

Рекомендации по выбору

Возвратный элемент выбирается в зависимости от схемы вентиляции и места установки:

В системах механической вентиляции с принудительной подачей воздуха клапаны используются согласно схеме и спецификации, составленной проектировщиком. Не советуем разрабатывать подобный воздухообмен самостоятельно – ошибок избежать не удастся, а цена переделок выйдет слишком высокой.

Совет. Для монтажа внутри комнат покупайте недорогие пластиковые изделия. Оцинковка выглядит некрасиво, трубы и другие детали вентиляции придется зашивать гипсокартоном.

Создание своими руками

Для вентиляции естественного типа не трудно сделать клапан самостоятельно. Ход работ:

  1. Снимаем вентиляционную решетку.
  2. На тонком картоне делаем ее выкройку и вырезаем.

  3. Замеряем проем вентиляции и чертим его в центре картонной заготовки, посередине нарисуем вертикальную планку. Вырезаем два получившихся окна.
  4. Из плотного полиэтилена вырезаем две створки на это окно, ширина их вместе ровна ширине всей рамки.
  5. На скотч прикрепляем эти створки к картонной раме по бокам.
  6. Примеряем и проверяем. Створки должны открываться в канал вентиляции и не цепляться за поверхности.
  7. Прикладываем наше изделие к проему, прижимает вентиляционной рамкой и прикручиваем ее на прежнее место.

Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

Совет. Прежде чем сажать обратный клапан на силиконовый герметик, проверьте работоспособность схемы. Вставьте «хлопушку» в тройник, включите/остановите вытяжку 5–10 раз, меняя производительность. Заслонка должна захлопываться и открываться на 100%.

Нарушение воздухообмена

Подчас из вытяжных каналов в квартиры начинает поступать неприятный запах. Некоторые владельцы помещений, не разбирающиеся в сути проблемы, принимаются перекрывать вентиляционные окошки или механическими задвижками, или картонками, наглухо прикрепляя их к стене.

Такая конструктивная ошибка чревата опасными последствиями. Функционирование вытяжки пресекать недопустимо! И не имеет значения, пользуется в данный момент хозяин квартиры ванной, туалетом, кухней, или он временно уехал, или же просто не желает мириться с временными неудобствами.

Схема организации вытяжной вентиляции в многоэтажном доме

За перекрытием каналов следуют:

Единственный выход из ситуации

Решить проблему можно только одним способом: потребуется перекрыть движение поступающим извне воздушным потокам. При этом введенная система не должна мешать воздушным массам, заполнившим помещение, выходить наружу.

Задача решается установлением в вентиляционной системе обратного клапана.

Вентиляторы приточно-вытяжные: с нами чисто и свежо

В каталоге магазина представлены модели для обеспечения нормальной вентиляции в разных помещениях: кухонные вентиляторы ведущих мировых производителей различной мощности и размера, российские и зарубежные вентиляторы крышные приточно-вытяжные, защищенные от негативного внешнего воздействия специальным гальванизированным корпусом, также каминные и оконные вентиляторы, центробежные и многозональные.

Исходя из своих главных технологических характеристик, вентиляционные устройства делятся на вентиляторы приточно-вытяжные, применяемые в промышленности и в быту.

Бытовой приточно-вытяжной вентилятор предназначен для обеспечения комфортной обстановки в квартирах, частных домах и коттеджах. В качестве отличительных характеристик бытовых вентиляционных устройств называют их относительно невысокую производительность по воздуху, бесшумность, низкое энергопотребление и привлекательный дизайн. Цена на модели, представленные в каталоге магазина RoomKlimat, делает их доступными широкому кругу покупателей.

Разные типы обратных клапанов: принцип работы, устройство

И устройство обратного клапана, и принцип его работы не сложны. Благодаря простоте, система работает вполне надежно.

В воздуховод встраивается канал-затвор, способный функционировать только в одну сторону. Когда поток воздуха течет нормально, затвор остается открытым. Как только направление потока меняются, канал тут же перекрывается. Поддерживается автоматический режим работы.

При сохранении принципа работы, конструкции самих затворов различаются.

Одностворчатый обратный клапан

Одностворчатый обратный клапан

Устанавливается пластина (затвор), всецело перекрывающая вентканал. Крепится она на эксцентрично расположенной оси. Другими словами, одна из половинок затворки больше другой (тяжелее). Это способствует ее возвращению в закрытое положение (в исходное состояние), если не отмечается прямого тока воздуха через канал. По этой причине данные клапаны называют конструкциями гравитационного принципа действия.

Для домашних вентсистем изготавливают пластиковые варианты. При этом вес створки должен быть малозначительным, чтобы она могла открываться даже от естественной тяги в вентканале. Отсутствие тяги или обратное движение воздуха приводят к замыканию створки.

Одностворчатый обратный клапан на вентиляцию прямоугольного сечения

Двустворчатая модель обратного клапана

Их еще называют «бабочками». Они становятся похожи на мотылька, когда от центральной оси раскрываются полукруглые створки, словно крылья насекомого. Обычно створки клапанной системы оснащены пружинами, чтобы возвращать их в исходное состояние.

Двустворчатый обратный клапан на вентиляцию

Когда в воздуховоде создается поток определенной плотности, усилие слабенькой пружины преодолевается этим потоком. Тогда створка открывается, и этим обеспечивается нормальный проход. Напор усиливается — клапан открывается шире.

Многостворчатый обратный клапан

Эта конструкция подходит для системы, когда возникает потребность в перекрытии отдушины, имеющей большое сечение. Это устройство тем отличается от всех прочих, что его устанавливают на конце горизонтального вытяжного канала. К примеру, в точке выхода на улицу.

Необходимость использования

Неправильное поступление вовнутрь жилища приводит к постоянной нехватке чистого воздуха,

нет притока кислорода, происходит процесс накопления отработанного воздуха. Благодаря этому у людей все чаще и чаще проявляются частые головные боли, появляется плохой сон и другим болезням. Для понимания как это происходит, мы поговорим об этом более подробно.

Hansgrohe 27458673 Настенная воронка 2 3/8 дюйма с обратными клапанами с отделкой: матовый черный

Есть ли плата за доставку?

Мы предлагаем БЕСПЛАТНУЮ ДОСТАВКУ для большинства заказов на сумму более 99 долларов США в 48 континентальных штатах США. Для всех исключений стоимость доставки будет указана на странице продукта. Исключения включают, но не ограничиваются:

  • Туалеты American Standard и Duravit (стоимость доставки $99 за единицу)
  • Ванна American Standard и Duravit (стоимость доставки 150 долларов США за единицу)
  • Выберите тубы по определенной цене (стоимость доставки 150 долларов США за единицу)
  • Внутренние двери (фиксированная стоимость доставки 240 долларов США для любого количества дверей, поставляемых вместе)

Дополнительные сборы за доставку будут применяться к поставкам на Аляску, Флорида-Кис, Гавайи, Пуэрто-Рико, Виргинские острова США и другие территории, доступные только по морю или по воздуху (Нантакет, Мартас-Винъярд и т. д.).). Обратите внимание, что если вы отправляете свои товары в одно из вышеупомянутых мест, дополнительные сборы за доставку могут быть начислены после того, как заказ будет рассмотрен нашим отделом исполнения. Обычно этот процесс занимает от 1 до 3 рабочих дней.

Обратите внимание, что все наши бесплатные доставки имеют номер обочины , что означает, что ваши товары будут доставлены на обочину, подъезд или рядом с вашим зданием. Все грузовые поставки требуют подписи для выпуска. Для любых особых запросов, т.е.е. доставка на месте, служба белых перчаток и т. д. , пожалуйста, свяжитесь с нашим отделом обслуживания клиентов перед размещением заказа по телефону 1-800-504-9972 вариант 3 или по электронной почте [email protected]. Обратите внимание, что любые дополнительные расходы, взимаемые транспортной компанией за услуги, не запрошенные DecorPlanet.com (пересылка, повторная доставка после пропущенной встречи, плата за хранение и т. д.), являются обязанностью клиента.

Куда я могу отправить свой заказ?

Мы отправляем во все штаты США и Канаду.Обратите внимание, что стоимость доставки, любые возможные пошлины, тарифы, таможенные или брокерские сборы за доставку в Канаду являются обязанностью клиента.

В настоящее время мы не можем отправить:

  • за пределами США и Канады
  • на адреса APO/FPO/DPO или PO-Box

Каково время обработки?

Время обработки зависит от марки и категории продукта. Обычный срок обработки, то есть время, которое обычно требуется для того, чтобы товары покинули склад, можно найти под объявленной ценой на странице продукта (Обычно отправляется в …) .

Если ваша покупка содержит более одного товара, мы сделаем все возможное, чтобы объединить ваш заказ и отправить как можно больше товаров одной партией. Обратите внимание, что мы оставляем за собой право разделить ваш заказ, что означает, что вы можете получать посылки из разных мест по всей стране.

В маловероятном случае, если мы не сможем выполнить ваш заказ или его часть из-за задержанного заказа или других непредвиденных обстоятельств, наша служба поддержки клиентов свяжется с вами в течение 1–3 рабочих дней, используя контактную информацию, указанную в файле.

Сколько времени занимает доставка моего заказа?

После обработки вашего заказа обычно требуется от 3 до 7 рабочих дней для того, чтобы товары были доставлены вам. Срок доставки может варьироваться в зависимости от товара и адреса доставки.

Как я могу получить и проверить свои товары?

Пожалуйста, внимательно осмотрите посылку, когда она будет доставлена, и обратите внимание на состояние коробки. Если упаковка/коробка повреждена, пожалуйста, напишите «ПОВРЕЖДЕНО» в квитанции о доставке и примите посылку.Когда вы приносите посылку домой, внимательно осмотрите каждый предмет на наличие повреждений и как можно скорее сообщите нам о них. Если повреждения будут отмечены в подтверждении доставки, мы сможем предоставить бесплатную замену, если о повреждениях будет сообщено нам в течение 14 дней с момента получения доставки.

Если на упаковке нет видимых повреждений, проверьте товар на наличие скрытых повреждений в течение 48 часов .

Как сообщить о повреждениях и получить БЕСПЛАТНУЮ замену?

Чтобы иметь право на бесплатную замену, обо всех скрытых повреждениях (повреждениях, которые не были очевидны, пока упаковка не была открыта и которые не были указаны в подтверждении доставки/BOL), необходимо сообщить нам в течение 48 часов. .Эта политика применяется как к посылкам, так и к грузовым отправлениям, требуется подпись, а не подпись.

Чтобы получить БЕСПЛАТНУЮ замену, выполните следующие действия:

  • Сфотографировать упаковку
  • Сделайте полный обзор и фотографии крупным планом поврежденного предмета (ов), четко показывающие проблему
  • Отправьте фотографии по электронной почте [email protected] в течение 48 часов с момента получения товара ; пожалуйста, не забудьте написать «ПОВРЕЖДЕНИЕ ДОСТАВКИ — номер вашего заказа » в строке темы электронного письма, чтобы мы могли лучше помочь вам

Как только мы получим ваш отчет о повреждении, наша команда обслуживания клиентов рассмотрит его и свяжется с вами в течение 24–48 часов с информацией о вашем заказе на замену.

Обратите внимание, что если наша политика не соблюдается и о скрытом повреждении сообщается в течение 48 часов квитанции о доставке, мы не можем предоставить бесплатную замену, и все расходы, связанные с заменой поврежденного товара, будут нести ответственность клиент.

Случай короткого замыкания вытяжного вентилятора

ТАЙНА

У муниципального потребителя воды возникла проблема с вытяжным вентилятором на одной из подъемных станций: когда они щелкнули выключателем, чтобы запустить вентилятор вручную, он отключил два выключателя.Они вызвали на место происшествия инспектора систем управления ACES (CSI), чтобы выяснить причину.

ПОДСКАЗКИ

Когда CSI проследил проводку лифтовой станции 1960-х годов, он обнаружил, что проводка была настроена на использование стандартной настенной розетки в качестве быстроразъемного соединения. Это необычно сегодня, но совсем необычно в 1969 году, когда эта подъемник была введена в эксплуатацию.

В этой конкретной розетке переключатель проходил через верхнюю половину, а увлажнитель питался от нижней половины.

Когда CSI использовал свой омметр для измерения сопротивления в цепи, он показывал замыкание на землю в тех местах, где, как он знал, его быть не должно.

После опроса обслуживающего персонала он обнаружил, что вентилятор работал нормально, пока они не починили обратный клапан прямо над рассматриваемым выпускным отверстием. Во время этой операции вода попала под пластину выключателя, и когда они включили питание, произошло короткое замыкание в розетке.

Служба технического обслуживания заменила старую розетку на стандартную, но вентилятор продолжал замыкать.

Что-то в стандартной розетке вызвало короткое замыкание вентилятора?

ПЕРП

Когда CSI исследовал стандартную панель переключателей, он заметил, что, поскольку верхняя половина использовалась для управления, обе половины имели свой собственный независимый источник питания и независимую нейтраль или возврат.

Он также обнаружил латунную перемычку, соединяющую две половинки — стандартную для настенной розетки, чтобы их можно было соединить вместе.

Но электрик, который устанавливал новую, стандартную розетку, не понял, что перемычку в этом случае нужно снимать, т. к. при включении выключателя вентилятора он переводил питание на нейтраль, а нижняя половина вилки была подключен прямо к нейтрали, которая соединена с землей, поэтому произошло прямое короткое замыкание в верхнем автоматическом выключателе.

РЕШЕНИЕ

CSI подрезал две латунные перемычки, которые отделяли две вилки друг от друга, и короткое замыкание на массу исчезло.

Это хороший пример осложнений, возникающих, когда при текущем техническом обслуживании появляются инородные тела, или при необходимости ремонта появляются новые переменные, такие как латунная перемычка.

Если у вас есть проблемы с новым или устаревшим оборудованием, ACES имеет большой опыт устранения неполадок в обоих случаях. Можем помочь — звоните.

КОРПУС ЗАКРЫТ

15 лучших обратных клапанов осушителя 2022 года

После нескольких часов изучения и сравнения всех моделей, представленных на рынке, мы нашли лучший обратный клапан для осушителей 2022 года. Проверьте наш рейтинг ниже.

2140 отзывов Отсканировано

Ранг № 1

Заслонка обратной тяги, встроенная в 4-дюймовый сушильный канал для модернизации 4-дюймовый воздуховод предотвращает нежелательные сквозняки в металлических воздуховодах в линейном блокираторе тяги

  • Заслонка воздуховода 4 дюйма открывается и закрывается АВТОМАТИЧЕСКИ, ПРЕДОТВРАЩАЯ нежелательные сквозняки, а клапан воздуховода для воздуховода 4 дюйма может быть установлен горизонтально или вертикально.Не для использования в пластиковых воздуховодах.
  • Корпус заслонки диаметром 4 дюйма изготовлен из ОЦИНКОВАННОЙ СТАЛИ, створки выпускного клапана осушителя изготовлены из алюминия, ось и пружина дроссельной заслонки изготовлены из нержавеющей стали. ПРОФЕССИОНАЛЬНО долгий срок службы КАЧЕСТВО – это то, что символизирует бренд klimapartner!
  • Обратный клапан Жалюзи вытяжных вентиляторов ПРЕДНАЗНАЧЕНЫ для использования в кондиционерах, установки в сушильных каналах, ванных комнатах, ПРЕКРАЩАЮТ ПРИТОК ВОЗДУХА от вытяжек и систем отопления и предотвращают попадание холодного или теплого воздуха обратно в воздуховод.
  • Заслонка вентиляционного отверстия ванной комнаты или заслонка вытяжного вентилятора УСТАНАВЛИВАЕТСЯ путем вдавливания заслонки ОВК в воздуховод, лопасти открываются в сторону от вытяжного воздуха. Для правильного раскрытия пружине требуется не менее 15 Па.
  • Противоположная заслонка 4 обратная тяга должна располагаться за вентилятором ванной комнаты или встроенным вентилятором. Это поможет более слабым бустерным вентиляторам открыть 4-дюймовый демпфер предотвращения обратного потока.

Ранг № 2

Блокатор обратной тяги, заслонка обратной тяги, вентиляционный шланг осушителя, встроенный вытяжной вентилятор, обратная заслонка тяги (4 дюйма)

  • Идеально подходит для воздуховодов вытяжного вентилятора в ванной или на кухне, гидропоники, встроенных вытяжных вентиляторов или кухонной вытяжки. Предотвратите попадание холодного воздуха в ваш дом через вентиляционное отверстие осушителя с помощью нашего встроенного блокатора вентиляционного отверстия осушителя
  • Поставляется с полностью сбалансированной заслонкой в собранном виде, останавливает неприятные запахи, шум или сквозняки, идущие обратно через воздуховод
  • Этот обратный клапан можно использовать как часть длинного участка воздуховода для различных целей, включая вентиляцию всего дома, пассивную вентиляцию дымовой трубы, кондиционирование воздуха, положительное давление , вентиляция сушильной машины, системы отопления, вентиляции и кондиционирования воздуха и системы рекуперации тепла
  • Белый пластиковый вытяжной вентилятор Обратный затвор — патрубок с наружной резьбой — внешний диаметр ~ 124 мм
  • Совместим с диаметром 4 дюйма.Легко сделать своими руками!

Ранг № 3

Deflecto Plastic Dryer Vent Blocker, диаметр 4 дюйма, белый (BD04)

  • Предотвратите проникновение холодного воздуха в ваш дом через вентиляционное отверстие сушилки с помощью встроенного блокатора вентиляционных отверстий
  • Поток воздуха из сушилки открывает заслонку; гравитация удерживает блокиратор сквозняка закрытым, когда сушилка не используется
  • Пластиковая конструкция; Полипропилен, наполненный кальцием, имеет температуру плавления 325 градусов по Фаренгейту
  • Поставляется со сбалансированным демпфером в полностью собранном виде
  • Легко крепится к вентиляционной трубе и каналу сушилки для белья

Ранг №#4

Обратный клапан 6 дюймов, HG POWER Блокатор сквозняков Настенный жалюзи Обратный клапан Воздушный канал Обратный обратный клапан Поворотный клапан HVAC для шланга воздуховода осушителя (диаметр: 150-180 мм)

  • ОБРАТНАЯ ЗАСЛОНКА ЗАСЛОНКИ — Соединитель воздуховода квадратной конструкции с заслонкой обратной тяги, изготовлен из прочных экологически чистых материалов, кислото- и щелочестойкий, маслостойкий, термостойкий. Обратный клапан позволяет загрязненному воздуху выходить из дома, но предотвращает попадание загрязненного воздуха обратно в дом.Без обратного клапана неприятные запахи, которые иногда проникают в определенную комнату в доме, не могли бы рассеяться
  • ПРИНЦИП РАБОТЫ — 1. Когда начинается вытяжка, давление воздуха толкает и открывает дроссельные заслонки, и запах а выхлопные газы быстро выбрасываются в общественный дымоход. 2. По окончании выхлопа дроссельные заслонки воздуховода автоматически закрываются под действием силы тяжести. Обратный клапан будет всегда оставаться закрытым, чтобы предотвратить попадание выхлопных газов, мусора, пыли и запахов из общественного дымохода в помещение. помогает плавно открыть клапан, когда он приводился в движение воздушным потоком во время процесса выхлопа.И дроссельная заслонка автоматически закроется под действием силы тяжести после выхлопа. (Примечание: устанавливайте в указанном направлении)
  • ПРОСТАЯ УСТАНОВКА — Поставляется с винтами для настенного монтажа. Встроенный переходник воздуховода идеально подходит для жестких воздуховодов диаметром 150 мм и мягких и жестких воздуховодов диаметром 160-180 мм. (Примечание: НЕ совместим с мягким воздуховодом диаметром 150 мм, рекомендуется закрепить лентой из алюминиевой фольги) (Диаметр проема в стене: 150 мм ≤ внутренний диаметр ≤ 180 мм) установка )
  • ПОДРОБНЕЕ — [Материал ABS премиум-класса ] — прочный и экологически чистый; [Дымонепроницаемая уплотнительная лента] — маслостойкая и термостойкая, не оставляет следов масла; [Задняя пружина] — толкает клапан, чтобы открывать и закрывать; [Гравитация автоматически закрывает клапан — предотвращает попадание запаха и мусора в воздуховод; [ Дизайн угловой дуги ] — предотвращает случайные порезы; [ Губчатая кромка высокой плотности ] — уменьшает зазоры со стеной и повышает эффективность герметизации

Ранг №#5

2 шт. 4-дюймовая обратная заслонка воздуховода, обратный клапан, встроенный вентиляционный дефлектор вентилятора, профессиональный обратный клапан, встроенный подпружиненный, обратный клапан выхлопной трубы с 2 зажимами

  • 【Применить к】Разработан для использования в кондиционерах (AC), осушителях, вытяжных, вытяжных или вытяжных шкафах, отопительных каналах, вентиляционных отверстиях и других устройствах HVAC. нержавеющая сталь, устойчивая к ржавчине и долговечная, противопожарная
  • 【Хорошая герметизация】Заслонка обратного потока предотвращает попадание холодного или теплого воздуха, ветра, проникновение животных через вентиляционный канал, что предотвращает обратную тягу воздуха при выключенных вентиляторах
  • 【Дизайн двойного калибра】Заслонка обратной тяги для вставки в 4”~ 4.Вентиляционные каналы диаметром 7 дюймов. Заслонка обратного потока RKI открывается и закрывается автоматически
  • 【Установка с защелкой】Заслонка обратного потока устанавливается путем вставки ее в вентиляционную трубу до упора. Положение пружины должно быть горизонтальным для горизонтальной установки, чтобы она могла оптимально открываться и закрываться. Обратный клапан устанавливается таким образом, чтобы створки клапана открывались только в направлении выходящего воздуха

Ранг № 7

Блокатор обратной тяги, заслонка обратной тяги, вентиляционный шланг осушителя, встроенный вытяжной вентилятор, обратная заслонка тяги (4 дюйма)

  • Идеально подходит для воздуховодов вытяжного вентилятора в ванной или на кухне, гидропоники, встроенных вытяжных вентиляторов или кухонной вытяжки. Предотвратите попадание холодного воздуха в ваш дом через вентиляционное отверстие осушителя с помощью нашего встроенного блокатора вентиляционного отверстия осушителя
  • Поставляется с полностью сбалансированной заслонкой в собранном виде, останавливает неприятные запахи, шум или сквозняки, идущие обратно через воздуховод
  • Эта обратная заслонка может использоваться как часть длинного участка воздуховода для различных целей, включая вентиляцию всего дома, пассивную вентиляцию дымовой трубы, кондиционирование воздуха, положительное давление , системы вентиляции, ОВКВ и рекуперации тепла для сушильных машин
  • Белый пластиковый вытяжной вентилятор Обратный затвор — патрубок с наружной резьбой — внешний диаметр ~100 мм
  • Совместим с диаметром 4 дюйма.Легко сделать своими руками!

№ 8 в рейтинге продаж

ALDES 4-дюймовый круглый подпружиненный обратный клапан — профессиональный класс

  • Обратные заслонки премиум-класса с регулировкой воздушного потока
  • Подпружиненные алюминиевые заслонки дроссельной заслонки, заключенные в корпус из оцинкованной стали 20 калибра
  • Может устанавливаться в любом положении и ориентации для предотвращения обратного потока и предназначен для использования в системах кондиционирования, отопления, вентиляции и других применениях HVAC с температурой от -22 до 180 градусов по Фаренгейту (Fahrenheit)
  • Чрезвычайно простая и надежная установка встроенного воздуховода. Доступны размеры 4″, 5″, 6″, 7″, 8″, 10″, 12″, 14″ и 16″.
  • Минимальное давление открытия. От 0,04 до 0,08 дюйма водяного столба Максимальная автоматическая защита от обратного потока

Ранг № 10

Устройство блокировки тяги — Канал заслонки обратного потока — Ограничитель тяги — Предохранитель обратного потока — Вентиляционное отверстие встроенного вентилятора — Дефлектор вентиляционного отверстия (4 дюйма)

  • Клапан обратной тяги предназначен для врезки в дюймовые вентиляционные каналы. Клапан обратного потока RKI открывается и закрывается автоматически. Он имеет сильную пружину и может быть установлен как горизонтально, так и вертикально.Заслонка подходит для дооснащения, так как полностью находится внутри воздуховода
  • Заслонка имеет 2 клапана, предназначена для использования в кондиционерах (AC), осушителях, вытяжных, вытяжных или вытяжных зонтах, отопительных каналах, вентиляционных отверстиях и других устройствах HVAC
  • УСТАНОВКА: Обратный клапан устанавливается путем вставки его в вентиляционную трубу до упора. Положение пружины должно быть горизонтальным для горизонтальной установки, чтобы она могла оптимально открываться и закрываться. Обратный затвор устанавливается таким образом, что створки клапана открываются только в направлении выходящего воздуха.
  • Заслонка обратного потока открывается и закрывается автоматически при низком расходе воздуха. Он имеет пружину с плавным ходом и внутреннюю полосу из пеноматериала для предотвращения дребезжания лопастей и может быть установлен горизонтально или вертикально
  • Обратные клапаны могут быть вставлены в гибкие или негибкие вентиляционные каналы. Нельзя использовать с пластиковыми воздуховодами из-за разных размеров.

Ранг № 11

Neverest RK 4-дюймовый профессиональный соединительный воздуховод с обратным клапаном жалюзи

  • Клапан обратного потока предотвращает попадание холодного или теплого воздуха и проникновение ветра через вентиляционный канал.Клапан обратной тяги диаметром 4 дюйма изготовлен из оцинкованной стали, створки клапана изготовлены из алюминия, а ось и пружина изготовлены из нержавеющей стали, имеют глубину 3,5 дюйма и могут выдерживать температуры от 14 до 140 °F
  • Предназначены для использования в кондиционерах (AC), осушителях, вытяжных, вытяжных или вытяжных шкафах, отопительных каналах, вентиляционных отверстиях и других устройствах HVAC
  • Заслонка обратного потока открывается и закрывается автоматически при малых объемах воздуха. Он имеет пружину с плавным ходом и внутреннюю полосу из пеноматериала для предотвращения дребезжания лопастей и может быть установлен горизонтально или вертикально
  • УСТАНОВКА: Обратный клапан устанавливается путем вставки его в вентиляционную трубу до упора.Положение пружины должно быть горизонтальным для горизонтальной установки, чтобы она могла оптимально открываться и закрываться. Обратный затвор устанавливается таким образом, что створки клапана открываются только в направлении выходящего воздуха.
  • Обратные клапаны можно вставлять в гибкие или негибкие вентиляционные каналы. Нельзя использовать с пластиковыми воздуховодами из-за разных размеров.

Ранг № 13

Вентиляционное отверстие BetterVent для внутренней сушилки — защищает качество воздуха в помещении и экономит энергию, только электрические сушилки, в комплект входит ворсовый фильтр

  • ВЕНТИЛЯЦИОННЫЙ ВЕНТИЛЯТОР С ДВОЙНЫМ ФИЛЬТРОМ — Улавливайте ворсинки, пыль, шерсть домашних животных и многое другое с помощью энергосберегающего и экономичного вентканала BetterVent Dryer Vent. Благодаря сетчатому фильтру предварительной очистки из нержавеющей стали и фильтру из полиэстера этот вентиляционный клапан задерживает мельчайшие частицы пыли. Эта система с двойным фильтром, идеально подходящая для арендаторов и домовладельцев, обеспечивает здоровую микроклимат в помещении.
  • ВОДА НЕ ТРЕБУЕТСЯ И ЭНЕРГОЭФФЕКТИВНОСТЬ – Экономьте время, энергию и деньги с этим долговечным осушителем. Запатентованная система двойного фильтра BetterVent не требует воды, что исключает грязную очистку. Высушите одежду быстрее и увеличьте экономию в холодные месяцы, возвращая теплый сухой воздух в комнату.
  • ФУНКЦИЯ ПРЕДУПРЕЖДЕНИЯ О БЕЗОПАСНОСТИ. Не переживайте, если забудете почистить экран или фильтр. Защитная вентиляционная заслонка (подана заявка на патент) автоматически откроется, чтобы предотвратить перегрев сушильной машины до тех пор, пока не будет выполнено техническое обслуживание. После правильной калибровки заслонки она откроется только тогда, когда будет ограничено примерно 80% воздушного потока. Если вы заметили, что вашей сушилке требуется больше времени для сушки одежды, пора заменить фильтр.
  • ПОЛНЫЙ ВЕНТИЛЯЦИОННЫЙ КОМПЛЕКТ. Предоставляется все, что вам нужно для установки и использования BetterVent.В этот комплект входят инструкции, монтажное оборудование, 4 калибровочных гири и 2 полиэфирных фильтра. В комплект НЕ входит шланг переходного воздуховода. Легко чистите фильтры пылесосом для длительного использования. Подходит только для электрических сушилок.
  • СДЕЛАНО В США. Устойчивые и долговечные устройства BetterVents производятся в Соединенных Штатах Америки. Сэкономьте свое время и защитите свой дом с BetterVent.

Ранг № 14

Sioux Chief 696-1031GF Газоотводная коробка Ox Box 3/4″ NPT, белая

  • Коробка доступна для применения с железными трубами ½» или ¾» или для применения ½» CST как в стандартных, так и в огнестойких продуктах
  • Шаровой кран на ¼ оборота для простой, надежной и доступной эксплуатации ударопрочный ABS, обеспечивающий самую прочную законченную установку для всех потребностей газового оборудования
  • Клапан имеет сертификацию CSA по ANSI Z21. 15-1997 / CGA 9.1-M97
  • Тип соединения: Резьбовое

Ранг № 15

Funmit 6-дюймовая крышка вентиляционного отверстия с жалюзи предотвращает гнездование птиц для внешней крышки вентиляционного отверстия сушилки (белая)

  • Универсальное применение: подходит к трубе диаметром 6 дюймов / вентиляционному отверстию, наружные размеры заглушки 7,5×7,5 дюйма (Советы: перед покупкой проверьте размер жалюзийной вентиляционной крышки на изображении)
  • Большое улучшение дома: Помогает предотвратить попадание ветра, дождя и снега в вентиляционные отверстия наружной сушилки, а также от птиц и грызунов. пластиковая конструкция, содержит УФ-стабилизатор для уменьшения выцветания из-за воздействия солнечных лучей. верните все, что вас не устраивает

Ранг №№16

Адаптер Snap to Vent Wall Plate, система Easy Connect для сушильных шлангов от Ziggurat Products

  • УПРОСТИТЕ ПОДКЛЮЧЕНИЕ СУШИЛЬНОЙ МАШИНЫ: Разочарование металлическими хомутами и плохими уплотнениями привело нас к созданию нашей продукции. С адаптером настенной пластины Ziggurat вы можете быть уверены, что уплотнение между вашим шлангом и настенным каналом надежно и воздухонепроницаемо.
  • ПОКРЫВАЕТ БОЛЬШУЮ ПЛОЩАДЬ: Даже если настенный канал для вашей сушилки большой, наш переходник имеет размеры 7 на 7 дюймов, поэтому вы можете быть уверены, что его защитит.
  • ГЕРМЕТИЧНОСТЬ И ЛЕГКИЙ ДОСТУП: Используя наше уплотнительное кольцо, вы можете легко, но без мучительных металлических хомутов и инструментов сделать воздухонепроницаемое уплотнение для воздуховода.Просто нажмите на него, чтобы установить, и снимите его для ежегодной очистки. Наша цель — сделать вещи проще, и с нашей системой вы удивитесь, почему вы когда-то часами возились с вентиляционными отверстиями сушилки.
  • СОЧЕТАНИЕ С ДРУГИМИ НАШИМИ ПРОДУКТАМИ: Наши продукты не только подходят для любого дома, но и идеально сочетаются друг с другом. Соедините наш настенный адаптер с нашим STV-90 или STV-M для самого простого и эффективного подключения сушилки.
  • СОЗДАНО НА ДОЛГОВЕЧНОСТЬ: изделия Ziggurat изготавливаются из высококачественных материалов и рассчитаны на то, чтобы пережить все, что вы можете им бросить.Безопасный и эффективный, наш настенный адаптер прослужит вам столько, сколько вам нужно.

Ранг № 17

CCHK100ZW Устройство для сохранения тепла в сушилке с вентиляцией для Dundas Jafine в зимнем и летнем положениях

  • Размер 4 дюйма
  • Комплект для сохранения тепла позволяет использовать электрическую сушилку для направления теплого и влажного тепла обратно в дом зимой и для направления горячего влажного воздуха на улицу летом.
  • Особенности и преимущества: Быстрая и простая установка Дополнительный источник тепла в холодные зимние месяцы Направляет теплый воздух наружу, чтобы летом в доме было прохладно Экономит деньги на счетах за электроэнергию Съемный колпачок для очистки от ворсинок обеспечивает эффективность и безопасность работы Heat Keeper
  • Подходит 4 канала электросушилки Цвет: белый Вес:10. 7 унций Размеры: 7,5 x 4,5 x 5 дюймов

Ранг № 18

Соединитель воздуховода сушилки STV-M — Простой комплект для подключения вентилятора сушилки своими руками — от Ziggurat Products

  • ОБНОВЛЕННОЕ СОЕДИНЕНИЕ ДЛЯ ШЛАНГА. Благодаря отзывам клиентов компания ZIGGURAT рада сообщить, что мы увеличили колено под углом 90 градусов и прямое соединение воздуховода. Мы добавили 5-градусную тягу, чтобы убедиться, что он подходит для всех 4-дюймовых вентиляционных каналов. Также был обновлен соединитель с защелкой, чтобы сделать его еще проще в установке и использовании. Это соединение без инструментов теперь совместимо с полужесткими и гибкими шлангами. .
  • SAFER DRYER VENT HOOKUP — Этот защелкивающийся шланг для сушки от ZIGGURAT представляет собой высококачественный продукт для всех, кому нужны соединения для сушки. Наши разъемы для осушителей снижают риск потенциальных пожаров, помогают улучшить работу сушилки и не требуют крепления с помощью зажима. Эти продукты являются лучшим выбором для простоты и долговечности. Этот полный комплект легко устанавливается и работает эффективно.
  • НАБОР ПРОЧНОЙ ВЕНТИЛЯЦИОННОЙ ТРУБКИ — Наш комплект защелкивающихся вентилей STV-M рассчитан на долгие годы.Используя прочные, но гибкие материалы, мы нашли идеальный способ создать разъем для сушилки для белья, который будет выполнять свою работу долгие годы. Комплект соединителей шланга осушителя ZIGGURAT легко очищается и изготовлен из качественных материалов, чтобы предотвратить сдавливание, разрыв или другие повреждения соединения.
  • ПЛОТНОЕ СОЕДИНЕНИЕ ДЛЯ ВОЗДУХОВОДА. Этот комплект пластикового шланга для сушилки изготовлен из мягкой резины и плотно прилегает к шлангу сушилки для белья. Гибкость этого соединителя сушилки позволяет деталям правильно соединяться друг с другом, а также плотно прилегать к стене, когда прибор прижимается к ней.Этот комплект имеет размеры 8 x 4 x 5 дюймов и обеспечивает прочное соединение, не создавая громоздкого беспорядка за вашей стиральной машиной и сушилкой.
  • ПРОДУКЦИЯ, СДЕЛАННАЯ В США. Продукция ZIGGURAT была задумана отцом и сыном, которые заботились о безопасности и ценности. Наши безопасные альтернативы соединителям воздуховодов осушителей были разработаны для повышения безопасности в домашнем хозяйстве. Мы полагаемся на качество, чтобы продавать нашу продукцию. Вся наша продукция производится в США из высококачественных материалов. Мы создаем аксессуары для дома, которые облегчают жизнь нашим уважаемым клиентам.

Рейтинг продаж № 19

Funmit 4-дюймовая жалюзийная вентиляционная крышка для наружной стены Вентиляционный колпак Выпускное отверстие для воздушного потока Вентиляционное отверстие для осушителя с экраном Включает 4 винта для легкой установки (белый)

  • УНИВЕРСАЛЬНОЕ ПРИМЕНЕНИЕ: Подходит для трубы диаметром 4 дюйма / вентиляционного отверстия, внешние размеры накладки крышки составляют 6×6 дюймов. птиц и грызунов
  • ПРОСТАЯ УСТАНОВКА: Простая в установке крышка с жалюзи для вентиляции сушилки и вентилятора ванны
  • ПРОЧНЫЙ МАТЕРИАЛ: Ударопрочная полипластиковая конструкция, содержащая УФ-стабилизатор для уменьшения выцветания под воздействием солнечных лучей
  • ЗАМЕНА ИЛИ ПОЛНЫЙ ВОЗВРАТ ГАРАНТИЯ: Funmit стремится предоставить нашим клиентам качественный продукт и отличный сервис по разумной цене, и вы можете получить бесплатную замену или полный возврат средств, если вы не удовлетворены

Ранг №#20

Вентиляционный шланг осушителя Cenipar-4-дюймовый воздуховодный вентиляционный шланг Гибкая алюминиевая фольга без изоляции (4 дюйма 8 футов) с 2 зажимами

  • НОМЕР ДЕТАЛИ: Вентиляционный шланг осушителя Cenipar — гибкий вентиляционный шланг из алюминиевой фольги (4 дюйма 8 футов). В комплект поставки входит 1 гибкий вентиляционный шланг из алюминиевой фольги, 2 металлических хомута.
  • 🛒ВЫСОКОЕ КАЧЕСТВО:Гибкая вентиляционная труба из высококачественного огнестойкого алюминия со встроенной спиралью из коррозионностойкой стальной проволоки.Температурный диапазон от 0 до 185°F.(-18°C — 85°C).4 дюйма (диаметр) x 8 футов (длина) в полностью выдвинутом состоянии.
  • 🛒ИСПОЛЬЗОВАНИЕ: В основном используется в системах вентиляторов воздуховодов, используемых в различных проектах циркуляции и вентиляции, включая гидропонные посадочные комнаты и палатки, ванные комнаты и чердаки, транспортные средства для отопления и охлаждения и другие устройства. Его также можно использовать для охлаждения комнат с AV-оборудованием, шкафов, стеллажей и шкафов.
  • 🛒ПРОСТАЯ УСТАНОВКА: Вентиляционный шланг осушителя можно обрезать до необходимой длины в соответствии с потребностями, а прилагаемые зажимы помогут вам более плотно подсоединить вентиляционное отверстие.Пожалуйста, наденьте перчатки, чтобы избежать травм во время установки.
  • 🛒ВНИМАНИЕ: ГАРАНТИЯ 1 ГОД! Если у вас есть какие-либо вопросы, спросите нас, и мы сразу же решим их для вас. Мы будем строго выполнять проект контроля качества, что позволит нашим клиентам покупать с уверенностью и с удовлетворением использовать.

Последнее обновление от 30.10.2021 / Партнерские ссылки / Названия продуктов, изображения, описания из Amazon Product Advertising API

Как купить лучший обратный клапан для осушителя?

Вы испытываете стресс, думая о покупке отличного обратного клапана для осушителя? Сомнения продолжают закрадываться в ваш разум? Мы понимаем, потому что мы уже прошли весь процесс исследования обратного вентиляционного клапана осушителя, поэтому мы собрали полный список лучших обратных клапанов осушителя, доступных на текущем рынке.Мы также составили список вопросов, которые наверняка возникнут у вас.

Мы сделали все, что могли, с нашими мыслями и рекомендациями, но по-прежнему крайне важно, чтобы вы самостоятельно провели тщательное исследование обратного клапана осушителя, который вы рассматриваете для покупки. Ваши вопросы могут включать следующее:

  • Стоит ли покупать обратный клапан осушителя ?
  • Какие преимущества дает покупка обратного вентиляционного клапана осушителя ?
  • Какие факторы следует учитывать при покупке эффективного обратного клапана осушителя?
  • Почему так важно инвестировать в любой осушитель вентиляционный обратный клапан , а тем более в лучший?
  • Какие Обратные клапаны осушителя хороши на текущем рынке?
  • Где можно найти подобную информацию об обратном клапане осушителя?

Мы убеждены, что у вас, вероятно, есть гораздо больше вопросов, чем только эти, относительно обратного клапана осушителя, и единственный реальный способ удовлетворить вашу потребность в знаниях — это получить информацию из как можно большего количества авторитетных онлайн-источников.

Потенциальные источники могут включать руководства по покупке обратного клапана осушителя , рейтинговые веб-сайты, отзывы из уст в уста, онлайн-форумы и обзоры продуктов. Тщательное и внимательное исследование имеет решающее значение для того, чтобы убедиться, что вы получили наилучший обратный клапан для осушителя. Убедитесь, что вы используете только надежные и заслуживающие доверия веб-сайты и источники.

Мы предоставляем руководство по покупке обратного клапана для осушителя, и информация полностью объективна и достоверна.Мы используем как искусственный интеллект, так и большие данные для проверки собранной информации. Как мы создали это руководство по покупке? Мы сделали это, используя специально созданный набор алгоритмов, который позволяет нам составить список из 10 лучших доступных обратных клапанов осушителя, доступных в настоящее время на рынке.

Эта технология, которую мы используем для составления нашего списка, зависит от множества факторов, включая, помимо прочего, следующие:

  1. Стоимость бренда : Каждый бренд обратного клапана осушителя имеет собственную ценность.Большинство брендов предлагают какое-то уникальное торговое предложение, которое должно привнести на стол что-то отличное от конкурентов.
  2. Особенности: Какие навороты важны для обратного клапана осушителя?
  3. Технические характеристики : Можно измерить их мощность.
  4. Product Value : Это просто то, сколько денег вы получаете от обратного клапана осушителя.
  5. Оценки покупателей : Объективно оценены числовые оценки осушителя.
  6. Отзывы покупателей : Тесно связанные с рейтингами, эти параграфы содержат подробную информацию из первых рук от реальных пользователей об их вентиляционном обратном клапане осушителя.
  7. Качество продукции : Вы не всегда получаете то, за что платите с обратным клапаном осушителя, иногда меньше, а иногда больше.
  8. Надежность продукта : Насколько прочным и долговечным является обратный клапан осушителя, должно быть показателем того, как долго он будет работать для вас.

Мы всегда помним, что актуальность информации об обратном клапане осушителя является нашим главным приоритетом, поэтому мы постоянно обновляем наши веб-сайты. Узнайте больше о нас, используя онлайн-источники.

Если вы считаете, что все, что мы здесь представляем в отношении обратного клапана осушителя, является неуместным, неверным, вводящим в заблуждение или ошибочным, немедленно сообщите нам об этом! Мы здесь для вас все время. Свяжитесь с нами здесь. Или Вы можете прочитать больше о нас, чтобы увидеть наше видение.

Часто задаваемые вопросы:

В: Где должен располагаться вентиляционный канал осушителя?

A: идеальное место для вентиляционного отверстия сушилки — через стену непосредственно за сушилкой.В некоторых новых мобильных домах отверстие для вентилятора осушителя уже установлено на заводе.

В: Какой вентиляционный шланг лучше всего подходит для осушителя?

A: Алюминиевый шланг для воздуховодов TerraBloom размером 6 дюймов на 25 футов является одним из лучших на рынке воздуховодов для осушителей с ограниченным пространством. Способность втискиваться в небольшие пространства делает его одним из наших лучших вентиляционных шлангов для сушилок для ограниченного пространства.

В: Как чистить вентиляционные отверстия осушителя?

A: Как очистить вентиляционное отверстие сушилки Шаг 1: Отодвиньте сушилку от стены и отключите ее от сети.Шаг 2: Соберите всю одежду, которая упала за пределы сушилки, и пропылесосьте ворс. Шаг 3: Отсоедините внешний шланг воздуховода от задней части сушилки. Шаг 4: Отсоедините шланг внешнего воздуховода от стены, используя тот же метод, что и в шаге 3.

В: Может ли вентиляция осушителя находиться в помещении?

A: Хотя вентиляционное отверстие сушилки обычно выпускает влажный воздух из сушилки для белья на улицу, электрическую сушилку можно вентилировать в помещении. Газовые сушилки, напротив, необходимы для отвода выхлопных газов из сушилки наружу.

Связанное сообщение:

Воздушный клапан – обзор

Односедельный шаровой клапан

Линейные клапаны общего назначения приводятся в действие пневматической диафрагмой. На рис. 6.4 показан типичный шаровой регулирующий клапан с прямым литым корпусом. Давление воздуха открывает клапан, а хорошо показанная пружина закрывает клапан при снижении давления воздуха. Этот клапан «не закрывался». Пробка сверху направляется сменной втулкой. Сменное седло ввинчивается в литой корпус. Капот прикручен к корпусу болтами.Сальник крепится болтами, в упаковке имеется фонарное кольцо. Клапан рассчитан на относительно низкие давления. Обратите внимание на толщину стенки корпуса клапана, количество болтов и пропорции трима клапана.

Рисунок 6.4. Односедельный шаровой клапан с пневматической мембраной

В результате перепада давлений, воздействующего на неуравновешенную область плунжера клапана, область штока не подвергается давлению со стороны технологической среды, поэтому всегда существует направленная вверх сила. Направление потока обычно из-под седла или называется «поток к открытию».Поэтому требуется более мощный привод, когда восходящая сила велика из-за более высокого давления. На рис. 6.5 показан другой литой клапан, но для более высокого давления.

Рисунок 6.5. Односедельный шаровой клапан для более высоких давлений

На рис. 6.6 показан вариант конструкции неуравновешенного плунжера, который включает дополнительную направляющую снизу для уменьшения вибрации штока. Этот тип конструкции используется для клапанов более высокого давления, когда перепад давления на плунжере и седле может создать значительную турбулентность.Четко показан болтовой сальник с внешними тарельчатыми шайбами. Просмотрите главу 11, чтобы узнать о других вариантах герметизации.

Рисунок 6.6. Пробковый клапан с верхней и нижней направляющей

В качестве альтернативы сменным седлам с резьбовым соединением седла могут быть запрессованы или зажаты в нужном положении. Устанавливается клетка, которая устанавливается сверху или снизу седла и удерживается на месте крышкой или нижним фланцем. Эти клетки не направляют плунжер, как в шаровых клапанах с затвором клетки, описанных ниже, а просто фиксируют седло в нужном положении.Зажимные седла предпочтительнее резьбовых для некоторых агрессивных сред.

Показанные клапаны предназначены для обслуживания на месте. Все быстроизнашивающиеся детали можно осмотреть/заменить, если снять крышку и нижний фланец. Для некоторых применений с опасными жидкостями может потребоваться установка дренажного клапана в нижней части регулирующего клапана. Сливной клапан позволит безопасно удалить жидкость, оставшуюся в регулирующем клапане, до того, как регулирующий клапан будет демонтирован для обслуживания.

Характеристика клапана зависит от профиля плунжера. Стандартные характеристики складируются как стандартные детали, см. определение характеристики в главе 1. Специальные характеристики, подходящие для установленной системы, могут быть предоставлены за небольшое повышение цены и увеличение срока поставки.

Корпуса металлических шаровых клапанов могут быть покрыты термопластом, PFA (перфторалкокси) или FEP (фторированный этилен-полипропилен) для повышения коррозионной стойкости. Клапаны популярных размеров от DN15 до DN100 изготавливаются из ковкого чугуна или стали с последующей облицовкой. Эти клапаны рассчитаны на давление 16 бар при температуре от −60° до 180°C; крайности обоих не обязательно одновременно. На рис. 6.7 показан клапан с футеровкой и крышкой с сильфонным уплотнением из ПТФЭ для предотвращения неорганизованных выбросов. Седло и плунжер доступны в нескольких комбинациях, включая армированный PTFE, Hastelloy© или тантал.

Рисунок 6.7. Односедельный запорный клапан с футеровкой

Предоставлено Richter Chemie-Technik GmbH

Показанные клапаны относятся к классу «полнопроходных», площадь седла сравнима с площадью технологической трубы.Нередко можно увидеть установки, в которых регулирующий клапан имеет гораздо меньший номинальный размер, чем трубопровод; клапан 100 мм в трубопроводе 150 мм.

Во избежание проблем с редукционными фитингами в трубопроводе, дополнительной рентгенографией сварных швов или дополнительной резьбой для герметизации клапан может быть оснащен уменьшенным портом. На рис. 6.8 показано типичное расположение относительно небольшого порта в литом корпусе. Характеристика клапана создается профилем канавки, выточенной в параллельном плунжере.По сути, игольчатый клапан создается с параллельной иглой и параллельным седлом.

Рисунок 6.8. Шаровой регулирующий клапан с уменьшенным входным отверстием

Профилированные заглушки, как показано на рисунках 6.4 и 6.5, обычно направляются только сверху, но в некоторых конструкциях также направляются снизу. Направляющая обеспечивает выравнивание плунжера и седла и боковую жесткость для сопротивления вибрации. Шток клапана с верхней направляющей является наиболее гибким, если рассматривать его на изгиб, как раз в тот момент, когда плунжер касается седла. Вылет из верхней направляющей втулки максимальный.Это означает, что сила, необходимая для радиального отклонения штока, минимальна, что делает плунжер уязвимым для вибрации. Неуравновешенные радиальные силы потока вызваны неравномерным распределением потока вокруг пробки и вихрями, создаваемыми дросселированием и кавитацией при работе при высоких перепадах давления. Показанная конструкция с уменьшенным отверстием имеет дополнительное преимущество, заключающееся в том, что параллельный плунжер направляется снизу седлом.

Односедельный плунжерный клапан с полнопроходным седлом и направляющей седла дополняет верхнюю направляющую.Пробка, аналогичная показанной на рис. 6.13, предназначена для прохода через седло, клетка не требуется. Профилированные пазы проходят через стенку плунжера, и их форма определяет характеристики клапана. Этот тип конструкции ограничен клапанами диаметром до 50 мм и давлением 50 бар изб.

Рисунок 6.13. Седельный запорный клапан с уравновешенным цилиндрическим плунжером

Предоставлено Emerson Process Management

Односедельные клапаны также производятся в наклонном и угловом исполнении.Угловые клапаны в некоторых конструкциях имеют более крупные выпускные патрубки. Различные варианты сальниковой коробки могут быть установлены в соответствии с требованиями по выбросам. Небольшие клапаны могут быть изготовлены из цельного прутка. Клапаны более высокого давления могут быть изготовлены механической обработкой цельных поковок. Некоторые корпуса клапанов представляют собой готовый узел. Там, где используются сварные швы, обеспечение качества должно быть доступно для проверки. Корпуса некоторых клапанов отливаются только в виде резьбовых версий, а фланцы привариваются внахлест или встык. Резьбовые технологические соединения и узлы под сварку враструб не подходят для кислых сред, если на них распространяются требования NACE (см. главу 13).Кроме того, сварные соединения враструб трудно поддаются рентгенографии и, следовательно, не подходят для приложений с самыми высокими требованиями к целостности.

При необходимости некоторые конструкции клапанов могут быть оснащены паровыми рубашками для предотвращения потерь тепла и облегчения прогрева во время запуска горячего процесса. Если жидкость может образовывать кристаллы или оседать на холодных поверхностях, необходимо сообщить об этом производителю.

Односедельные клапаны используются в тех случаях, когда требуется низкая запорная утечка. Мягкие седла доступны в некоторых конструкциях для очень низкой степени утечки, но эти седла, как правило, снижают температурные характеристики.На всех металлических клапанах утечку можно уменьшить путем притирки плунжера к седлу. Типичная утечка при отключении составляет в худшем случае 0,01% от номинального расхода, ANSI B16.104, класс IV, при испытаниях на воздухе или воде. ANSI B16.104 Class VI возможен для некоторых размеров и конструкций. Подробную информацию о стандартных определениях утечек см. в главе 16.

Односедельные клапаны серийно производятся размерами от 6 мм до 200 мм. Большие размеры, до 1200 мм, доступны по специальному заказу. Некоторые конструкции ограничивают рабочее давление до 10 бар изб., даже в самых маленьких размерах.Как правило, клапаны можно приобрести для работы с классом PN 100 по ISO 7005, часть 1; 100 бар изб. при температуре окружающей среды. Клапаны высокого давления обычно рассчитаны на PN 420, но доступны клапаны на 760 бар изб. Клапаны 25 мм и 50 мм были разработаны для специального применения; эти размеры доступны в классах API 5000, 10 000 и 15 000 фунтов на квадратный дюйм и на 3447 бар изб.

Дросселирование через седло создает высокие скорости жидкости, что может привести к эрозии (волочению проволоки) и шуму. Скорость можно уменьшить, расположив несколько сидений последовательно.Образуется извилистый путь потока, и аналогичные перепады давления могут быть получены при более низких скоростях. На рис. 6.9 показано последовательное расположение клапана высокого давления с четырьмя седлами; при закрытии закрывается только нижнее седло. Возможны высокие перепады давления, но плунжер не сбалансирован; для аксиального размещения плунжера требуются большие усилия привода.

Рисунок 6.9. Угловой клапан высокого давления для больших перепадов давления

Предоставлено Dresser-Masoneilan

О ударных структурах в динамических потоках выпускного клапана: Physics of Fluids: Vol 31, No 2

A.Установка цилиндра и выпускного клапана

Чтобы получить оптический доступ к гофрированной области между головкой клапана и седлом, новая установка была разработана с коническим сечением 30° вместо полной осесимметричной геометрии. Альтернативой было бы использование двухмерного среза; однако тогда было бы невозможно воспроизвести геометрическое распределение проходного сечения предыдущих осесимметричных экспериментов во время последовательности открытия. Эта функция важна, поскольку распределение площади не полностью определяется 2D-профилем, поскольку изменение радиуса (и, следовательно, некоторое дополнение к распределению площади) не фиксируется.Разумеется, и 2D-установка, и 30-градусная установка имеют дополнительные боковые стенки, которых нет в осесимметричном случае, где развиваются пограничные слои и, следовательно, они также влияют на эффективную площадь потока. Однако этот эффект считается небольшим, по крайней мере, вблизи седла клапана. Некоторые незначительные изменения по сравнению с осесимметричными экспериментами были внесены в седло клапана, включая удаление крана для измерения давления в седле и удаление небольшой выемки непосредственно за седлом. Для простоты изготовления геометрия была увеличена до 1. 5 раз по сравнению с оригиналом. Большая часть установки была изготовлена ​​из алюминия, тогда как часть клапана была изготовлена ​​из пластика с помощью трехмерной печати.

Установка, использованная в экспериментах с динамическим клапаном, показана на рис. 6, а схема установки показана на рис. 7. Объем, представляющий цилиндр двигателя, имел эквивалентный радиус 90 мм, соответствующий цилиндру с Диаметр цилиндра 180 мм (B) и ход поршня 265 мм (S). Отныне этот объем будем называть цилиндром. Цилиндр мог быть герметизирован при подвижном выпускном клапане в закрытом положении.Цилиндр имел краны для измерения давления и температуры. Клапан (с эквивалентным диаметром D = 61,5 мм) приводился в действие электромагнитным линейным двигателем (LinMot P10-70×320U). Клапан соединен с линейным двигателем через шток привода клапана (VAR), который выходит через герметичный проход в дне цилиндра, и двухшарнирную муфту (для компенсации любого смещения между двигателем и трактом клапана). Положение клапана измеряли непосредственно на клапане с помощью линейного датчика Novotechnik ТЕ1-0025, установленного на боковой стенке, с заявленной повторяемостью 2 мк м и линейностью ±0. 2% от полной шкалы (FSO = 25 мм).

Седло, порт и выпускная труба были изготовлены из цельного куска алюминия, что давало большие поверхности для уплотнения и зажима боковых стенок. Порт имел два отвода для измерения давления, и в этом анализе используются только измерения от одного из них, расположенного выше по течению. Порт имел эквивалентный диаметр 52,5 мм ( d ) и прямой выход длиной приблизительно 4 d , выходящий в атмосферу.

Боковые стенки крепились винтами к порту, стенке цилиндра и дну цилиндра и герметизировались тонкой силиконовой пленкой.Боковые поверхности клапана герметизировались за счет зажима боковых стенок, которые могли защемить клапан, шток клапана и шток привода клапана. Для обеспечения герметизации боковые стороны клапана имели большие поверхности, параллельные нижней поверхности боковой стенки, которые были покрыты подшипниковой смазкой. У него также было устройство с линейными шарикоподшипниками, которые заставляли клапан опускаться и увеличивали площадь сопряжения с боковыми стенками.

Давление измерялось с помощью пьезорезистивных преобразователей Kistler 4045A5 с заявленной точностью ≤0.1% FSO (FSO = 500 кПа). Температуру регистрировали с помощью термопары Т-типа и считывателя термопар Fluke 51-II с точностью ±0,3 К. Сигналы давления и положения клапана регистрировали с помощью 16-разрядного преобразователя National Instrument PCI-6250 A/D- преобразователя, при частоте дискретизации 25 кГц в динамическом эксперименте и 16 кГц в статическом эксперименте.

При проведении эксперимента с динамическим клапаном клапан изначально закрыт, а в цилиндре создается давление до 300 кПа с помощью впускного отверстия в нижней части цилиндра.Как только состояние цилиндра стабилизировалось, на линейный двигатель (который открывает клапан, используя предварительно запрограммированную кривую подъема, эквивалентную частоте вращения двигателя 1350 об/мин) и на камеру шлирен-оптики посылался триггерный сигнал.

В статических экспериментах (см. рис. 8) дно цилиндра было заменено переходной секцией, чтобы цилиндр можно было соединить с лабораторной компрессорной системой CICERO в Лаборатории гидродинамики в KTH. 13 13. Ф. Лауранцон, Н.Тиллмарк, Р. Орлю и П. Х. Альфредссон, «Установка для характеристики пульсирующих потоков», Flow Meas. Инструм. 26 , 10–17 (2012). https://doi.org/10.1016/j.flowmeasinst.2012.04.009 Также был заменен линейный двигатель на стопорный механизм, удерживающий клапан на фиксированном подъеме клапана.

B. Шлирен-фотография

Шлирен-фотография использует то свойство, что показатель преломления ( n ) газа прямо пропорционален плотности ( ρ ), где K — постоянная Гладстона-Дейла.В частности, если свет проходит через область с градиентом плотности, нормальным к пути лучей, фронты волн будут изгибаться в сторону области с большей плотностью и, таким образом, искривлять пути лучей в этом направлении. 14 14. W. Merzkirch, Flow Visualization (Academic Press, 1974).

В шлирен-системе точечный источник света помещается в фокус линзы, излучая параллельный свет, идущий на испытуемый участок. Любой нормальный градиент плотности заставляет траекторию луча отклоняться от невозмущенной траектории луча и не проходить через фокальную точку второй линзы на другой стороне тестовой секции. Если непрозрачный экран (шлирен-нож) расположить очень близко к фокальной точке второй линзы, свет, прошедший через градиент плотности, попадет на нож и не пройдет в камеру, создав таким образом темную область на изображении. . В зависимости от угла наклона ножа (если используется прямой нож) будут лучше выделяться разные градиенты плотности.

В статических экспериментах использовались ножи с разными углами наклона и типами ножей для получения оптимального контраста изображений.Различные углы ножа, для которых будут показаны шлирен-изображения, приведены на рис. 9. В динамических экспериментах вместо шлирен-ножа использовалась радужная оболочка. Фотографии сделаны высокоскоростной камерой Photron FASTCAM APX-RS с частотой 6000 кадров в секунду.

Как мне безопасно работать с

Общие меры предосторожности

При перемещении баллонов надежно закрепите их на подходящем устройстве для транспортировки баллонов. На месте закрепите цилиндр цепью или другим способом. Снимите колпачок клапана только после того, как баллон будет надежно установлен, затем проверьте клапан баллона и его крепление. Удалите грязь или ржавчину. Песок, грязь, масло или грязная вода могут вызвать утечку газа, если они попадут в вентиль баллона или газовое соединение.

Никогда не открывайте поврежденный клапан. Обратитесь за консультацией к поставщику газа.

Существует четыре стандартных типа выпускных клапанов баллонов для предотвращения взаимозаменяемого оборудования для работы с газами с несовместимыми газами. Используйте только подходящее оборудование для выпуска определенного газа из его баллона.Никогда не используйте самодельные адаптеры и не применяйте принудительное соединение между выпускным отверстием вентиля баллона и оборудованием для работы с газами.

Независимо от того, является ли сжатый газ сжиженным, несжиженным или растворенным, поставщик газа может дать лучший совет по наиболее подходящему газоразрядному оборудованию и наиболее безопасному способу его использования для конкретной работы.

В общем, не смазывайте клапаны баллона, фитинги или резьбу регулятора, а также не наносите герметик и ленту. Используйте только смазочные материалы и герметики, рекомендованные поставщиком газа.

Баллоны, хранящиеся в холодных местах, могут иметь замерзшие клапаны. Для оттаивания клапана используйте только теплую воду или перенесите баллон в теплое место и дайте ему оттаять при комнатной температуре.

Для открытия клапанов используйте только рекомендованные ключи или маховики. Никогда не используйте более длинные ключи и не модифицируйте ключи, чтобы увеличить их эффективность. Не используйте даже правильный ключ, если он сильно изношен. Не используйте трубные ключи или подобные инструменты на маховиках. Любой из этих методов может легко повредить седло клапана или шпиндель.

Всегда открывайте вентили на всем газоразрядном оборудовании медленно. Быстрое открытие клапанов приводит к быстрому сжатию газа в каналах высокого давления, ведущих к седлам. Быстрое сжатие может привести к достаточно высоким температурам, чтобы сжечь регулятор и седла клапанов. Многие несчастные случаи, связанные с окисляющими газами, происходят из-за перегоревших регуляторов и седел клапанов, обычно вызванных слишком быстрым открытием клапанов.

Не прилагайте чрезмерных усилий при открытии вентилей баллонов — по возможности не более чем на три четверти оборота.Если возникает проблема, клапан можно быстро закрыть. Оставляйте ключи на баллонах, когда клапаны открыты, чтобы клапан можно было быстро закрыть в экстренной ситуации. Некоторые клапаны баллонов, такие как кислородные клапаны, имеют двойное седло. Эти клапаны должны быть полностью открыты, иначе они могут протечь.

Не применяйте чрезмерную силу при открытии или закрытии вентиля баллона. При закрытии поверните его ровно настолько, чтобы полностью остановить поток газа. Никогда не закрывайте клапан силой.

Закрывайте клапаны баллона, когда баллон фактически не используется.Не останавливайте поток газа из баллона простым нажатием на регулятор. В регуляторах могут возникать протечки седла, что приводит к повышению давления в оборудовании, присоединенном к регулятору. Кроме того, если клапан баллона остается открытым, посторонние предметы могут попасть в баллон, если давление в баллоне упадет ниже, чем давление в подключенном оборудовании. Сначала закройте клапан баллона, а затем закройте регулятор.

Сжиженные газы

Ручные клапаны обычно используются на баллонах, содержащих сжиженные газы.Также доступны специальные регуляторы расхода жидкости. Если необходимо удалить из баллона не только газ, но и жидкость, перед заказом обсудите это с поставщиком газа. Некоторые баллоны со сжиженным газом имеют эжекторные трубки, которые позволяют отводить жидкость из баллона. Поставщик может предоставить подходящие баллоны и специальные инструкции.

Не удаляйте газ быстро. Давление в цилиндре могло упасть ниже требуемого уровня. В этом случае или если требуется быстрое удаление газа, следуйте советам поставщика газа.

Несжиженные и растворенные газы

Используйте автоматические регуляторы давления для снижения давления газа с высокого уровня в баллоне до безопасного уровня для конкретной работы.

Существует два основных типа автоматических регуляторов давления: одноступенчатые и двухступенчатые или двухступенчатые. Как правило, двухступенчатые регуляторы обеспечивают более постоянное давление в более точных условиях, чем одноступенчатые регуляторы. Иногда для несжиженных газов используются ручные регуляторы расхода. Точное управление потоком может быть достигнуто, но оператор должен постоянно присутствовать.Ручные регуляторы расхода не регулируются автоматически в случае повышения давления в заблокированных системах.

Помощь викторины: Основы клапанов

Используйте поиск, чтобы быстро найти ответы на вопросы — откройте окно поиска (ctrl+f), затем введите ключевое слово из вопроса, чтобы перейти к этим терминам в материалах курса

Введение

Клапан представляет собой механическое устройство, которое регулирует поток жидкости и давление в системе или процессе. Клапан регулирует поток и давление в системе или технологической жидкости, выполняя любую из следующих функций:

  • Остановка и запуск потока жидкости
  • Изменение (дросселирование) количества потока жидкости
  • Управление направлением потока жидкости
  • Регулирование нижестоящей системы или технологическое давление
  • Компонент или трубопровод для сброса избыточного давления

Существует множество конструкций и типов клапанов, которые выполняют одну или несколько функций, указанных выше. Множество типов и конструкций клапанов безопасно подходят для широкого спектра промышленных применений.

Все клапаны независимо от типа имеют следующие основные части: корпус, крышку, трим (внутренние элементы), привод и уплотнение. Основные части клапана показаны на рисунке 1.

Корпус клапана

Рисунок 1 Основные части клапана

Корпус, иногда называемый кожухом, является основной границей давления клапана. Он служит основным элементом сборки клапана, потому что это каркас, который скрепляет все вместе.

Корпус, первая граница давления клапана, сопротивляется нагрузкам давления жидкости от соединительного трубопровода. Он получает входной и выходной трубопровод через резьбовые, болтовые или сварные соединения.

Корпуса клапанов отлиты или выкованы в различных формах. Хотя сфера или цилиндр теоретически были бы наиболее экономичной формой для сопротивления давлению жидкости при открытом клапане, есть много других соображений. Например, для многих клапанов требуется перегородка в корпусе клапана для поддержки отверстия седла, которое является дросселирующим отверстием. При закрытом клапане нагрузку на корпус определить сложно. Торцевые соединения клапана также искажают нагрузки на простую сферу и более сложные формы. Простота изготовления, сборки и стоимость являются дополнительными важными факторами. Следовательно, основная форма корпуса клапана обычно не является сферической, а варьируется от простых блочных форм до очень сложных форм, в которых крышка, съемная деталь для обеспечения возможности сборки, образует часть сопротивляющегося давлению корпуса.

Сужение прохода жидкости (эффект Вентури) также является распространенным методом уменьшения габаритных размеров и стоимости клапана.В других случаях к клапану добавляются большие концы для соединения с более крупной линией.

Крышка клапана

Крышка отверстия в корпусе клапана представляет собой крышку. В некоторых конструкциях сам корпус разделен на две секции, которые соединяются болтами. Как и корпуса клапанов, крышки различаются по конструкции. Некоторые крышки функционируют просто как крышки клапана, в то время как другие поддерживают внутренние детали клапана и аксессуары, такие как шток, диск и привод.

Крышка — это вторая главная граница давления клапана.Он отлит или выкован из того же материала, что и корпус, и соединен с корпусом резьбовым, болтовым или сварным соединением. Во всех случаях крепление крышки к корпусу считается границей давления. Это означает, что сварное соединение или болты, соединяющие крышку с корпусом, являются деталями, удерживающими давление.

Крышки клапанов, хотя и необходимы для большинства клапанов, вызывают беспокойство. Крышки могут усложнить изготовление клапанов, увеличить размер клапана, составить значительную часть стоимости клапана и стать источником потенциальных утечек.

Трим клапана

Внутренние элементы клапана вместе называются тримом клапана. Трим обычно включает в себя диск, седло, шток и втулки, необходимые для направления штока. Производительность клапана определяется поверхностью раздела диска и седла, а также отношением положения диска к седлу.

Благодаря отделке возможны базовые движения и управление потоком. В конструкциях трима с вращательным движением диск скользит близко к седлу, вызывая изменение отверстия для потока.В конструкции трима с линейным перемещением диск поднимается перпендикулярно от седла, так что появляется кольцевое отверстие.

Диск и седло

Для клапана с крышкой диск является третьей первичной границей главного давления. Диск обеспечивает возможность разрешать и запрещать поток жидкости. При закрытом диске на диск действует полное системное давление, если давление на стороне выпуска отсутствует. По этой причине диск является частью, удерживающей давление. Диски обычно кованые, а в некоторых конструкциях имеют твердую поверхность для обеспечения хороших характеристик износа.Для хорошей герметизации при закрытом клапане необходима качественная обработка поверхности посадочной поверхности диска. Большинство клапанов названы частично в соответствии с конструкцией их дисков.

Седло или уплотнительные кольца обеспечивают посадочную поверхность для диска. В некоторых конструкциях корпус механически обрабатывается, чтобы служить посадочной поверхностью, а уплотнительные кольца не используются. В других конструкциях кованые уплотнительные кольца навинчиваются или привариваются к корпусу, чтобы обеспечить посадочную поверхность. Для повышения износостойкости уплотнительных колец их поверхность часто наплавляют путем сварки с последующей механической обработкой контактной поверхности уплотнительного кольца.Чистовая обработка поверхности седла необходима для хорошего уплотнения, когда клапан закрыт. Уплотнительные кольца обычно не считаются деталями, контактирующими с давлением, поскольку корпус имеет достаточную толщину стенки, чтобы выдерживать расчетное давление, не полагаясь на толщину уплотнительных колец.

Шток

Шток, соединяющий привод и диск, отвечает за позиционирование диска. Стержни обычно кованые и соединены с диском резьбовыми или сварными соединениями. Для клапанов, требующих набивки или уплотнения штока для предотвращения утечек, необходима тонкая обработка поверхности штока в области уплотнения. Как правило, шток не считается частью границы давления.

Соединение диска со штоком может допускать некоторое качание или вращение для облегчения позиционирования диска на седле. В качестве альтернативы шток может быть достаточно гибким, чтобы диск мог прилегать к седлу. Однако постоянное колебание или вращение гибкого или слабо связанного диска может разрушить диск или его соединение со штоком.

Два типа штоков клапанов: поднимающиеся и не поднимающиеся штоки. Эти два типа стволов, показанные на рисунках 2 и 3, легко различимы при наблюдении.Для клапана с поднимающимся штоком шток будет подниматься над приводом при открытии клапана. Это происходит из-за того, что шток имеет резьбу и сопрягается с резьбой втулки вилки, которая является неотъемлемой частью крышки или прикреплена к ней.

Рис. 2. Поднимающиеся штоки. Рис. 3. Неподнимающиеся штоки. В конструкции с невыдвижным штоком диск клапана имеет внутреннюю резьбу и соединяется с резьбой штока.

Привод клапана

Привод приводит в действие узел штока и диска. Привод может быть маховиком с ручным управлением, ручным рычагом, моторным приводом, электромагнитным приводом, пневматическим приводом или гидравлическим домкратом. В некоторых конструкциях привод поддерживается крышкой. В других конструкциях вилка, установленная на крышке, поддерживает привод.

За исключением некоторых клапанов с гидравлическим управлением, приводы находятся за пределами границы давления. Хомуты, когда они используются, всегда находятся за пределами границы давления.

Уплотнение клапана

В большинстве клапанов используются те или иные уплотнения для предотвращения утечек из пространства между штоком и крышкой.Набивка обычно представляет собой волокнистый материал (например, лен) или другой состав (например, тефлон), который образует уплотнение между внутренними частями клапана и внешней частью, где шток проходит через корпус.

Уплотнение клапана должно быть надлежащим образом сжато, чтобы предотвратить утечку жидкости и повреждение штока клапана. Если уплотнение клапана слишком слабое, клапан будет протекать, что представляет угрозу безопасности. Если набивка слишком тугая, это ухудшит движение и может повредить шток.

Знакомство с типами клапанов

Из-за разнообразия типов систем, жидкостей и сред, в которых должны работать клапаны, было разработано огромное количество типов клапанов.Примерами распространенных типов являются шаровой клапан, задвижка, шаровой клапан, пробковый клапан, дроссельная заслонка, мембранный клапан, обратный клапан, пережимной клапан и предохранительный клапан. Каждый тип клапана был разработан для удовлетворения конкретных потребностей. Некоторые клапаны способны дросселировать поток, клапаны других типов могут только останавливать поток, другие хорошо работают в агрессивных системах, а третьи работают с жидкостями под высоким давлением. Каждый тип клапана имеет определенные присущие ему преимущества и недостатки. Понимание этих различий и того, как они влияют на применение или работу клапана, необходимо для успешной работы объекта.

Хотя все клапаны имеют одни и те же основные компоненты и в той или иной степени управляют потоком, методы управления потоком могут существенно различаться. Как правило, существует четыре метода управления потоком через клапан.

1. Переместите диск или заглушку в отверстие или напротив отверстия (например, шарового или игольчатого клапана).

2. Наденьте плоскую, цилиндрическую или сферическую поверхность на отверстие (например, задвижки и плунжерные клапаны).

3. Вращение диска или эллипса вокруг вала, проходящего через диаметр отверстия (например, дроссельной заслонки или шарового крана).

4. Вставьте гибкий материал в проточный канал (например, мембранные и пережимные клапаны).

Каждый метод управления потоком имеет характеристики, которые делают его лучшим выбором для данного приложения функции.

Резюме

Следующая важная информация в этой главе представлена ​​ниже:

  • Существует четыре основных типа элементов управления потоком, используемых в конструкции клапана.

1. Вставьте диск или заглушку в отверстие или против него (например, шаровой или игольчатый клапан).

2. Наденьте плоскую, цилиндрическую или сферическую поверхность на отверстие (например, задвижки и плунжерные клапаны).

3. Вращение диска или эллипса вокруг вала, проходящего через диаметр отверстия (например, дроссельной заслонки или шарового крана).

4. Вставьте гибкий материал в проточный канал (например, мембранные и пережимные клапаны).

  • Утечка штока клапана обычно контролируется надлежащим сжатием уплотнения вокруг штока клапана.
  • Большинство клапанов состоит из семи основных частей.

Задвижки

Задвижка представляет собой линейный клапан, используемый для запуска или остановки потока жидкости; однако он не регулирует и не дросселирует поток. Название ворота происходит от появления диска в потоке. На рис. 4 показан запорный клапан.

Диск задвижки полностью удаляется из потока, когда задвижка полностью открыта. Эта характеристика практически не создает сопротивления потоку, когда клапан открыт. Следовательно, на открытой задвижке возникает небольшой перепад давления.

Когда клапан полностью закрыт, поверхность контакта диска с уплотнительным кольцом существует на 360° и обеспечивается хорошее уплотнение. При правильном сопряжении диска с уплотнительным кольцом утечка через диск при закрытой задвижке очень мала или отсутствует.

Рисунок 4 Задвижка

При открытии задвижки путь потока увеличивается крайне нелинейным образом по отношению к проценту открытия. Это означает, что скорость потока изменяется неравномерно при движении штока. Кроме того, частично открытый диск затвора имеет тенденцию вибрировать от потока жидкости.Большая часть изменения расхода происходит вблизи отсечки с относительно высокой скоростью жидкости, что приводит к износу диска и седла и возможной утечке, если используется для регулирования потока. По этим причинам задвижки не используются для регулирования или дросселирования потока.

Задвижка может использоваться для широкого спектра жидкостей и обеспечивает герметичность в закрытом состоянии. Основные недостатки использования задвижки:

  • Она не подходит для дросселирования.
  • Подвержен вибрации в частично открытом состоянии.
  • Он более подвержен износу седла и диска, чем шаровой клапан.
  • Ремонт, такой как притирка и шлифовка, как правило, выполнить труднее.

Конструкция диска задвижки

Задвижки доступны с различными дисками. Классификация задвижек обычно производится по типу используемого диска: сплошной клин, гибкий клин, разъемный клин или параллельный диск.

Сплошные клинья, гибкие клинья и разрезные клинья используются в клапанах с наклонными седлами.Параллельные диски используются в клапанах с параллельными седлами.

Независимо от типа используемого клина или диска, диск обычно заменяем. В условиях, когда твердые частицы или высокая скорость могут вызвать быструю эрозию седла или диска, эти компоненты должны иметь высокую твердость поверхности и иметь сменные седла, а также диски. Если седла не подлежат замене, повреждение седла требует снятия клапана с линии для повторной обработки седла или повторной обработки седла на месте. Клапаны, используемые в коррозионной среде, обычно должны иметь сменные седла.

Сплошной клин

Рис. 5 Задвижка с цельным клином

Задвижка с цельным клином, показанная на Рис. 5, является наиболее часто используемым дисковым затвором из-за его простоты и прочности. Клапан с этим типом клина может быть установлен в любом положении и подходит практически для всех жидкостей. Это практично для турбулентного потока.

Гибкий клин

Рис. 6 Клиновая задвижка

Гибкая клиновая задвижка, показанная на Рис. 6, представляет собой цельный диск с разрезом по периметру для улучшения возможности согласования погрешности или изменения угла между седлами.Разрез различается по размеру, форме и глубине. Неглубокий, узкий разрез дает небольшую гибкость, но сохраняет прочность. Более глубокая и широкая прорезь или залитая выемка оставляет мало материала в центре, что обеспечивает большую гибкость, но снижает прочность.

Правильный профиль половины диска на Рис. 6 Задвижка с гибким клином Конструкция гибкого клина может обеспечить одинаковые свойства отклонения на кромке диска, так что сила расклинивания, приложенная к седлу, равномерно и плотно прижимает посадочную поверхность диска к седлу. .

Рис. 6 Клиновая задвижка Felxiable

Задвижки, используемые в паровых системах, имеют гибкие клинья. Причина использования гибкого затвора состоит в том, чтобы предотвратить заедание затвора внутри клапана, когда клапан находится в закрытом положении. При нагреве паропроводов они расширяются и вызывают некоторую деформацию корпусов клапанов. Если твердый затвор плотно прилегает между седлом клапана в системе с холодным паром, когда система нагревается и трубы удлиняются, седла будут прижиматься к затвору и запирать клапан.Эта проблема решается за счет использования гибкого затвора, конструкция которого позволяет затвору изгибаться при сжатии седла клапана.

Основная проблема, связанная с гибкими воротами, заключается в том, что вода имеет тенденцию скапливаться в горловине корпуса. При определенных условиях попадание пара может привести к разрыву шейки корпуса клапана, отрыву крышки или разрушению седла. Соблюдение правильных процедур нагревания предотвращает эти проблемы.

Задвижка с разъемным клином

Рисунок 7 Задвижка с разъемным клином

Задвижка с разъемным клином, как показано на Рисунке 7, имеет шаровую конструкцию.Они саморегулирующиеся и самоустанавливающиеся на обеих поверхностях сиденья. Диск может свободно приспосабливаться к посадочной поверхности, если одна половина диска слегка смещена из-за посторонних предметов, застрявших между половиной диска и посадочным кольцом. Этот тип клина подходит для работы с неконденсирующими газами и жидкостями при нормальных температурах, особенно с коррозионно-активными жидкостями. Свобода перемещения диска в держателе предотвращает заклинивание, даже если клапан мог быть закрыт в горячем состоянии, а затем сжаться из-за охлаждения.Этот тип клапана должен быть установлен со штоком в вертикальном положении.

Параллельный диск

Задвижка с параллельным диском, показанная на рис. 8, предназначена для предотвращения заклинивания клапана из-за тепловых переходных процессов. Эта конструкция используется как при низком, так и при высоком давлении.

Клиновые поверхности между половинками дисков с параллельными поверхностями прижимаются друг к другу под действием усилия штока и раздвигают диски, чтобы обеспечить герметичность по отношению к седлам. Конические клинья могут быть частью половинок диска или отдельными элементами.Нижний клин может упираться в ребро в нижней части клапана, так что шток может развивать посадочное усилие. В одном варианте контактные поверхности клина изогнуты, чтобы поддерживать точку контакта близкой к оптимальной.

В других параллельных дисковых затворах две половины не раздвигаются под действием клина. Вместо этого давление на входе прижимает диск на выходе к седлу. Несущее кольцо поднимает диски, а пружина или пружины удерживают диски врозь и сидят, когда давление на входе отсутствует.

Другая конструкция диска с параллельными затворами предусматривает герметизацию только одного порта. В этих конструкциях сторона высокого давления выталкивает диск (разгружая диск) на стороне высокого давления, но заставляет диск закрываться на стороне низкого давления. В таких конструкциях величина утечки через седло имеет тенденцию к уменьшению по мере увеличения перепада давления на седле. Эти клапаны обычно имеют маркировку направления потока, которая показывает, какая сторона является стороной высокого давления (разгрузочной). Следует позаботиться о том, чтобы эти клапаны не были установлены в системе задом наперед.

Рис. 8 Задвижка с параллельным диском

Некоторые задвижки с параллельным диском, используемые в системах высокого давления, имеют встроенную вентиляционную крышку и байпасную линию. Трехходовой клапан используется для установки линии в обход, чтобы выровнять давление на дисках перед открытием. Когда задвижка закрыта, трехходовой клапан позиционируется для вентиляции крышки в одну или другую сторону. Это предотвратит накопление влаги в крышке. Трехходовой клапан располагается на стороне высокого давления задвижки в закрытом состоянии, чтобы поток не обходил запорный клапан.Высокое давление воздействует на сжатие пружины и выталкивает одну заслонку из гнезда. Трехходовой клапан направляет этот поток обратно к источнику давления.

Конструкция штока задвижки

Задвижки классифицируются как задвижки с выдвижным или невыдвижным штоком. Для задвижки с невыдвижным штоком шток ввинчивается на нижнем конце в затвор. Когда маховик на штоке вращается, заслонка перемещается вверх или вниз по штоку по резьбе, в то время как шток остается вертикально неподвижным.Клапан этого типа почти всегда будет иметь индикатор стрелочного типа, навинченный на верхний конец штока, чтобы указать положение клапана. На рисунках 2 и 3 показаны задвижки с выдвижным штоком и задвижки с невыдвижным штоком.

Конфигурация с неподнимающимся штоком размещает резьбу штока в пределах границ, установленных уплотнением клапана вне контакта с окружающей средой. Такая конфигурация обеспечивает простое вращение штока в набивке без особой опасности попадания грязи в набивку снаружи внутрь.

Задвижки с выдвижным штоком сконструированы таким образом, что шток поднимается из пути потока, когда задвижка открыта. Задвижки с выдвижным штоком бывают двух основных конструкций. У некоторых есть шток, который поднимается через маховик, в то время как у других шток привинчен к крышке.

Конструкция седла задвижки

Седла для задвижки изготавливаются либо за одно целое с корпусом клапана, либо в виде кольца седла. В конструкции седлового кольца предусмотрены седла, которые либо ввинчиваются в нужное положение, либо вдавливаются в нужное положение, а уплотнение приваривается к корпусу клапана.Последняя форма конструкции рекомендуется для эксплуатации при более высоких температурах.

Встроенные седла обеспечивают седло из того же материала, что и корпус клапана, в то время как запрессованные или резьбовые седла допускают различные варианты. Кольца с твердым покрытием могут быть поставлены для применения, где они необходимы.

Небольшие задвижки из кованой стали могут иметь твердосплавные седла, запрессованные в корпус. В некоторых сериях этот тип клапана размером от 1/2 до 2 дюймов рассчитан на рабочее давление пара 2500 фунтов на кв. дюйм.В больших задвижках диски часто бывают сплошного клинового типа с ввинченными, приваренными или запрессованными седловыми кольцами. Ввинченные седла считаются заменяемыми, поскольку их можно снять и установить новые седла.

Шаровые клапаны

Рис. 9 Шаровой клапан с Z-образным корпусом

Шаровой клапан представляет собой линейный клапан, используемый для остановки, запуска и регулирования потока жидкости. Шаровой клапан с Z-образным корпусом показан на рис. 9.

Как показано на рис. 9, диск шарового клапана можно полностью снять с пути потока или полностью перекрыть путь потока.Основным принципом работы шарового клапана является перпендикулярное движение диска от седла. Это приводит к постепенному закрытию кольцевого пространства между диском и кольцом седла по мере закрытия клапана. Эта характеристика придает шаровому клапану хорошую дросселирующую способность, что позволяет использовать его для регулирования расхода. Таким образом, шаровой клапан может использоваться как для остановки и запуска потока жидкости, так и для регулирования потока.

По сравнению с задвижкой шаровой клапан обычно дает гораздо меньшую утечку через седло.Это связано с тем, что контакт кольца диска с седлом находится под более прямым углом, что позволяет усилию закрывания плотно прилегать к диску.

Шаровые клапаны могут быть установлены таким образом, что диск закрывается против потока жидкости или в том же направлении. Когда диск закрывается против направления потока, кинетическая энергия жидкости препятствует закрытию, но способствует открытию клапана. Когда диск закрывается в том же направлении потока, кинетическая энергия жидкости способствует закрытию, но препятствует открытию. Эта характеристика предпочтительнее других конструкций, когда необходимы быстродействующие запорные клапаны.

Шаровые клапаны также имеют недостатки. Наиболее очевидным недостатком простого шарового клапана является высокая потеря напора из-за двух или более поворотов протекающей жидкости под прямым углом. Препятствия и разрывы в пути потока приводят к потере напора. В большой линии высокого давления гидродинамические эффекты от пульсаций, ударов и перепадов давления могут повредить трим, уплотнение штока и приводы. Кроме того, клапаны больших размеров требуют значительной мощности для работы и особенно шумны в приложениях с высоким давлением.

Другими недостатками шаровых клапанов являются большие отверстия, необходимые для сборки диска, больший вес, чем у других клапанов с таким же номинальным расходом, и консольное крепление диска к штоку.

Конструкции корпуса шарового клапана

Три основных типа корпуса шарового клапана: Z-образный, Y-образный и угловой.

Конструкция Z-образного корпуса

Самая простая конструкция и наиболее распространенная для воды — это Z-образный корпус. Z-образный корпус показан на рис. 9. Для этой конструкции корпуса Z-образная диафрагма или перегородка, пересекающая шаровидный корпус, содержит седло.Горизонтальная установка седла позволяет штоку и диску перемещаться под прямым углом к ​​оси трубы. Шток проходит через крышку, которая прикреплена к большому отверстию в верхней части корпуса клапана. Это обеспечивает симметричную форму, упрощающую изготовление, установку и ремонт.

Конструкция с Y-образным корпусом

Рис. 10. Проходной клапан с Y-образным корпусом

На рис. 10 показан типичный проходной клапан с Y-образным корпусом. Эта конструкция является средством от высокого перепада давления, присущего шаровым клапанам.Седло и шток расположены под углом примерно 45°. Угол обеспечивает более прямой путь потока (при полном открытии) и обеспечивает относительно устойчивую к давлению оболочку штока, крышки и набивки.

Запорные клапаны с Y-образным корпусом лучше всего подходят для высокого давления и других тяжелых условий эксплуатации. При небольших размерах для прерывистого потока потеря давления может быть не столь важной, как другие соображения в пользу конструкции Y-образного корпуса. Следовательно, проход потока небольших шаровых клапанов с Y-образным корпусом не так тщательно оптимизирован, как у более крупных клапанов.

Конструкция углового клапана

Рис. 10 Проходной клапан с Y-образным корпусом

Конструкция проходного клапана с угловым корпусом, показанная на Рис. 11, представляет собой простую модификацию базового запорного клапана. Имея концы под прямым углом, диафрагма может представлять собой простую плоскую пластину. Жидкость может протекать только с одним поворотом на 90° и вытекать вниз более симметрично, чем из обычного шара. Особым преимуществом конструкции углового корпуса является то, что он может функционировать как клапан, так и колено трубопровода.

Для умеренных условий давления, температуры и расхода угловой клапан очень похож на обычный шаровой. Условия нагнетания углового клапана благоприятны с точки зрения гидродинамики и эрозии.

Диски шаровых клапанов

Рис. 11 Угловой шаровой клапан

В большинстве шаровых клапанов используется одна из трех основных конструкций дисков: шаровой диск, композиционный диск и пробковый диск.

Шаровой диск

Шаровой диск устанавливается на коническое седло с плоской поверхностью. Конструкция с шаровым диском используется в основном в системах с относительно низким давлением и низкой температурой.Он способен дросселировать поток, но в основном используется для остановки и запуска потока.

Составной диск

В конструкции составного диска используется твердое неметаллическое вставное кольцо на диске. Вставное кольцо обеспечивает более плотное закрытие. Композитные диски в основном используются в системах с паром и горячей водой. Они устойчивы к эрозии и обладают достаточной упругостью, чтобы закрывать твердые частицы, не повреждая клапан. Составные диски сменные.

Заглушка

Благодаря своей конфигурации заглушка обеспечивает лучшее дросселирование, чем шаровые или композитные конструкции.Вставные диски доступны в различных конфигурациях. В общем, все они длинные и конические.

Соединения диска и штока шарового клапана

В шаровых кранах используется два метода соединения диска и штока: конструкция с Т-образным пазом и конструкция с дисковой гайкой. В конструкции с Т-образным пазом диск скользит по штоку. В конструкции с дисковой гайкой диск ввинчивается в шток.

Седла шаровых клапанов

Седла шаровых клапанов либо встроены в корпус клапана, либо ввинчены в него.Многие шаровые клапаны имеют заднее седло. Заднее сиденье — это посадочное место, обеспечивающее уплотнение между штоком и крышкой. Когда клапан полностью открыт, диск прилегает к заднему седлу. Конструкция заднего седла предотвращает повышение давления в системе на сальник клапана.

Запорный клапан Направление потока

Для низкотемпературных применений запорные и угловые клапаны обычно устанавливаются так, чтобы давление находилось под диском. Это облегчает эксплуатацию, помогает защитить набивку и в некоторой степени устраняет эрозионное воздействие на седло и поверхности диска.Для работы с высокотемпературным паром устанавливаются запорные клапаны, чтобы давление было выше диска. В противном случае шток будет сжиматься при охлаждении и стремиться приподнять диск над седлом.

Шаровые краны

Шаровой кран представляет собой клапан с вращательным движением, в котором для остановки или запуска потока жидкости используется диск в форме шара. Шар, показанный на рис. 12, выполняет ту же функцию, что и диск в шаровом клапане. Когда рукоятка клапана поворачивается, чтобы открыть клапан, шар поворачивается до точки, в которой отверстие в шаре находится на одной линии с входом и выходом корпуса клапана.Когда клапан закрыт, шар поворачивается так, что отверстие становится перпендикулярным отверстиям потока в корпусе клапана, и поток останавливается.

Большинство приводов шаровых кранов относятся к быстродействующему типу, для управления которым требуется поворот рукоятки клапана на 90°. Другие приводы шаровых кранов имеют планетарную передачу. Этот тип зубчатой ​​передачи позволяет использовать относительно небольшой маховик и рабочую силу для управления довольно большим клапаном.

Некоторые шаровые краны имеют плунжер с покрытием со сферической поверхностью, который в открытом положении смещается в одну сторону и поворачивается в канал потока до тех пор, пока полностью не перекрывает путь потока.Посадка осуществляется за счет эксцентричного движения плунжера. Клапан не требует смазки и может использоваться для дросселирования.

Рис. 12 Типовой шаровой кран

Преимущества

Шаровой кран, как правило, является наименее дорогим из всех конфигураций клапана и имеет низкие затраты на техническое обслуживание. В дополнение к быстрому открытию-закрытию на четверть оборота шаровые краны компактны, не требуют смазки и обеспечивают герметичность при низком крутящем моменте.

Недостатки

Обычные шаровые краны имеют относительно плохие характеристики дросселирования. В положении дросселирования частично открытое седло быстро разрушается из-за столкновения с высокоскоростным потоком.

Схемы отверстий

Шаровые краны доступны в конфигурациях Вентури, уменьшенных и полнопроходных. Полнопроходная схема имеет шар с отверстием, равным внутреннему диаметру трубы.

Материалы для клапанов

Шары обычно металлические в металлических корпусах с отделкой (седлом), изготовленной из эластомерных (эластичных материалов, напоминающих резину) материалов. Пластиковая конструкция также доступна.

Эластичные седла шаровых кранов изготавливаются из различных эластомерных материалов. Наиболее распространенными материалами седла являются тефлон (TFE), заполненный TFE, нейлон, Buna-N, неопрен и комбинации этих материалов. Из-за эластомерных материалов эти клапаны нельзя использовать при повышенных температурах. Необходимо соблюдать осторожность при выборе материала седла, чтобы убедиться, что он совместим с материалами, с которыми работает клапан.

Конструкция штока шарового крана

Шток шарового крана не крепится к шару.Обычно он имеет прямоугольную часть на конце шара, которая входит в прорезь, прорезанную в шаре. Увеличение позволяет вращать шар при повороте штока.

Конструкция крышки шарового крана

Крышка крышки крепится к корпусу и удерживает узел штока и шар на месте. Регулировка крышки крышки позволяет сжать набивку, обеспечивающую уплотнение штока. Уплотнение для штоков шаровых кранов обычно представляет собой штампованные уплотнительные кольца, обычно из материала TFE, заполненного TFE или материала, пропитанного TFE.Некоторые штоки шаровых кранов уплотняются с помощью уплотнительных колец, а не сальникового уплотнения.

Положение шарового крана

Некоторые шаровые краны оснащены упорами, допускающими поворот только на 90°. Другие не имеют упоров и могут поворачиваться на 360°. С упорами или без них, поворот на 90° — это все, что требуется для закрытия или открытия шарового крана.

Ручка указывает положение шара клапана. Когда ручка лежит вдоль оси клапана, клапан открыт. Когда ручка расположена под углом 90° к оси клапана, клапан закрыт.Некоторые штоки шаровых кранов имеют канавку, прорезанную на верхней поверхности штока, которая показывает путь потока через шар. Наблюдение за положением канавки указывает на положение порта через шар. Эта функция особенно выгодна для многоходовых шаровых кранов.

Пробковые клапаны

Пробковый клапан представляет собой клапан вращательного движения, используемый для остановки или запуска потока жидкости. Название происходит от формы диска, напоминающего вилку. Пробковый клапан показан на рис. 13. Простейшей формой пробкового клапана является кран.Корпус пробкового клапана подвергается механической обработке для установки конической или цилиндрической пробки. Диск представляет собой сплошную заглушку с просверленным проходом под прямым углом к ​​продольной оси заглушки.

Рисунок 13 Запорный клапан

В открытом положении проход в затворе совпадает с впускным и выпускным отверстиями клапана Рисунок 13 Заглушка Корпус клапана. Когда заглушка поворачивается на 90° из открытого положения, твердая часть заглушки блокирует порты и останавливает поток жидкости.

Плунжерные клапаны доступны как со смазкой, так и без смазки, с различными типами портовых отверстий через плунжер, а также с несколькими конструкциями плунжера.

Пробковые порты

Важной характеристикой пробкового клапана является его простота адаптации к многопортовой конструкции. Широко используются многоходовые клапаны. Их установка упрощает обвязку, и они обеспечивают более удобную эксплуатацию, чем многоходовые задвижки. Они также исключают фитинги труб. Использование многоходового клапана, в зависимости от количества портов в пробковом клапане, устраняет необходимость в четырех обычных запорных клапанах.

Пробковые клапаны обычно используются в недроссельных, двухпозиционных операциях, особенно там, где необходимо частое срабатывание клапана.Эти клапаны обычно не рекомендуются для дросселирования, потому что, как и в случае с задвижкой, большой процент изменения расхода возникает вблизи отсечки при высокой скорости. Однако для дросселирования был разработан ромбовидный порт.

Многоходовые пробковые клапаны

Многоходовые клапаны особенно выгодны на перекачивающих линиях и для отводящих систем. Один многоходовой клапан может быть установлен вместо трех или четырех задвижек или других типов запорной арматуры. Недостатком является то, что многие конфигурации многоходовых клапанов не полностью перекрывают поток.

В большинстве случаев один поток всегда открыт. Эти клапаны предназначены для отвода потока одной линии и одновременного перекрытия потока из других линий. Если требуется полное перекрытие потока, необходимо использовать такой тип многоходового клапана, который допускает это, или следует установить дополнительный клапан на основной линии перед многоходовым клапаном, чтобы обеспечить полное перекрытие потока.

В некоторых многопортовых конфигурациях также возможен одновременный поток более чем на один порт.Особое внимание следует уделить указанию конкретного расположения портов, необходимого для обеспечения возможности надлежащей работы.

Диски запорных клапанов

Заглушки бывают круглыми или цилиндрическими с конусом. Они могут иметь различные типы портовых отверстий, каждое из которых имеет различную площадь по отношению к соответствующему внутреннему диаметру трубы.

Прямоугольная заглушка порта

Наиболее распространенной формой порта является прямоугольный порт. Прямоугольный порт составляет не менее 70% площади поперечного сечения соответствующей трубы.

Заглушка с круглым отверстием

Заглушка с круглым отверстием — термин, описывающий клапан с круглым отверстием в заглушке. Если порт того же размера или больше, чем внутренний диаметр трубы, он называется полным портом. Если отверстие меньше внутреннего диаметра трубы, порт называется стандартным круглым портом. Клапаны со стандартными круглыми портами используются только там, где ограничение потока не имеет значения.

Заглушка с ромбовидным отверстием

Заглушка с ромбовидным отверстием имеет ромбовидное отверстие в заглушке. Эта конструкция предназначена для дросселирования службы. Все клапаны с алмазным портом относятся к типу Вентури с ограниченным потоком.

Конструкция плунжерного клапана со смазкой

Зазоры и предотвращение утечек являются главными факторами, которые необходимо учитывать при использовании плунжерных клапанов. Многие пробковые клапаны имеют цельнометаллическую конструкцию. В этих версиях узкий зазор вокруг заглушки может привести к утечке. Если зазор уменьшить путем более глубокого погружения конической пробки в корпус, момент срабатывания быстро возрастет, что может привести к заеданию. Чтобы исправить это положение, ряд канавок вокруг корпуса и отверстий порта плунжера снабжается смазкой перед срабатыванием.Нанесение смазки смазывает движение плунжера и герметизирует зазор между плунжером и корпусом. Смазка, впрыскиваемая в фитинг в верхней части штока, проходит вниз через обратный клапан в проходном канале, мимо верхней части плунжера в канавки на плунжере и вниз к глубине под плунжером. Смазка должна быть совместима с температурой и характером жидкости. Все производители смазываемых пробковых клапанов разработали серию смазочных материалов, совместимых с широким спектром сред. Следует следовать их рекомендациям относительно того, какой смазочный материал лучше всего подходит для данной службы.

Наиболее распространенными средами, регулируемыми пробковыми клапанами, являются газы и жидкие углеводороды. На некоторых водопроводных линиях есть такие клапаны, при условии, что загрязнение смазкой не представляет серьезной опасности. Смазываемые пробковые клапаны могут иметь размер до 24 дюймов и выдерживать давление до 6000 фунтов на кв. дюйм. Доступны стальные или железные корпуса. Пробка может быть цилиндрической или конической.

Плунжеры без смазки

Существует два основных типа несмазываемых плунжерных клапанов: подъемного типа и с эластомерной втулкой или с покрытием плунжера.Клапаны подъемного типа позволяют слегка приподнять конусообразную заглушку, чтобы отсоединить ее от поверхности седла и обеспечить легкое вращение. Механический подъем может осуществляться с помощью кулачка или внешнего рычага.

В обычном несмазываемом плунжерном клапане с эластомерной втулкой втулка из ТФЭ полностью окружает плунжер. Он удерживается и фиксируется на месте металлическим корпусом. Такая конструкция обеспечивает постоянное первичное уплотнение между втулкой и плунжером, независимо от положения.Муфта TFE долговечна и инертна ко всем химическим веществам, кроме нескольких редко встречающихся. Он также имеет низкий коэффициент трения и поэтому является самосмазывающимся.

Установка пробкового клапана с ручным управлением

При установке пробковых клапанов необходимо предусмотреть место для работы рукоятки, рычага или ключа. Ручной привод обычно длиннее клапана и поворачивается в положение, параллельное трубе, из положения под углом 90° к трубе.

Сальник пробкового клапана

Сальник пробкового клапана эквивалентен крышке задвижки или шарового клапана.Сальник крепит узел штока к корпусу клапана. Существует три основных типа сальников: одинарный сальник, сальник с резьбой и сальник с болтовым креплением.

Для обеспечения герметичности клапана заглушка всегда должна быть установлена. Регулировку сальника следует выполнять достаточно туго, чтобы предотвратить смещение плунжера и воздействие рабочей жидкости на посадочные поверхности. Следует проявлять осторожность, чтобы не перетянуть сальник, что приведет к металлическому контакту между корпусом и заглушкой. Такой контакт металла с металлом создает дополнительную силу, которая потребует чрезмерных усилий для управления клапаном.

Мембранные клапаны

Мембранный клапан представляет собой линейный клапан, который используется для запуска, регулирования и остановки потока жидкости. Название происходит от его гибкого диска, который соединяется с седлом, расположенным в открытой зоне в верхней части корпуса клапана, образуя уплотнение. Мембранный клапан показан на рис. 14.

Рис. 14 Проходной мембранный клапан

Мембранные клапаны, по сути, представляют собой простые клапаны с пережимным зажимом. Упругая, гибкая диафрагма соединяется с компрессором с помощью шпильки, запрессованной в диафрагму.Компрессор перемещается вверх и вниз с помощью штока клапана. Следовательно, диафрагма поднимается, когда компрессор поднимается. Когда компрессор опускается, диафрагма прижимается к контурному дну прямоточного клапана, показанного на рис. 14, или к водосливу корпуса водосливного клапана, показанного на рис. 15.

Мембранные клапаны также можно использовать для дросселирования. Дроссельный клапан водосливного типа является лучшим дроссельным клапаном, но имеет ограниченный диапазон. Его характеристики дросселирования в основном аналогичны характеристикам быстродействующего клапана из-за большой площади запирания вдоль седла.

Мембранный клапан водосливного типа доступен для управления небольшими расходами. В нем используется компонент компрессора, состоящий из двух частей. Вместо того, чтобы вся диафрагма отрывалась от водослива при открытии клапана, первые приращения хода штока поднимают внутренний компонент компрессора, что приводит к подъему только центральной части диафрагмы. Это создает относительно небольшое отверстие в центре клапана. После того, как внутренний компрессор полностью открыт, внешний компонент компрессора поднимается вместе с внутренним компрессором, а оставшаяся часть дросселирования аналогична дросселированию, которое происходит в обычном клапане.

Мембранные клапаны особенно подходят для работы с агрессивными жидкостями, волокнистыми шламами, радиоактивными жидкостями или другими жидкостями, которые не должны быть загрязнены.

Конструкция мембраны

Рабочий механизм мембранного клапана не подвергается воздействию среды внутри трубопровода. Липкие или вязкие жидкости не могут попасть в крышку и нарушить работу рабочего механизма. Многие жидкости, которые забивают, разъедают или засоряют рабочие части клапанов большинства других типов, проходят через мембранный клапан без каких-либо проблем.И наоборот, нельзя допускать, чтобы смазочные материалы, используемые для рабочего механизма, загрязняли перекачиваемую жидкость. Нет никаких сальниковых уплотнений, которые нужно обслуживать, и нет возможности утечки штока. Существует широкий выбор доступных материалов диафрагмы. Срок службы диафрагмы зависит от характера обрабатываемого материала, температуры, давления и частоты операций.

Некоторые эластомерные материалы диафрагмы могут быть уникальными по своей превосходной стойкости к определенным химическим веществам при высоких температурах. Однако механические свойства любого эластомерного материала будут снижаться при более высокой температуре с возможным разрушением диафрагмы при высоком давлении.Следовательно, при использовании в условиях повышенных температур следует проконсультироваться с производителем.

Рисунок 15 Переливной мембранный клапан

Все эластомерные материалы лучше всего работают при температуре ниже 150°F. Некоторые из них будут работать при более высоких температурах. Витон, например, известен своей превосходной химической стойкостью и стабильностью при высоких температурах. Однако при изготовлении диафрагмы витон имеет пониженную прочность на растяжение, как и любой другой эластомерный материал при повышенных температурах.Прочность соединения с тканью также снижается при повышенных температурах, а в случае витона могут достигаться температуры, при которых прочность соединения может стать критической.

Концентрация жидкости также является важным фактором при выборе диафрагмы. Многие материалы диафрагмы демонстрируют удовлетворительную коррозионную стойкость к определенным коррозионным веществам до определенной концентрации и/или температуры. Эластомер также может иметь ограничения максимальной температуры, основанные на механических свойствах, которые могут превышать допустимую рабочую температуру в зависимости от его коррозионной стойкости.Это следует проверить по таблице коррозии.

Узлы штока мембранного клапана

Шток мембранного клапана не вращается. Клапаны доступны с индикаторными и неиндикаторными штоками. Клапан со штоком с индикатором идентичен клапану со штоком без индикации, за исключением того, что предусмотрен более длинный шток, который проходит через маховик. В конструкции штока без индикации маховик вращает втулку штока, которая входит в зацепление с резьбой штока и перемещает шток вверх и вниз. По мере того, как шток движется, компрессор, прикрепленный к штоку, движется.Мембрана, в свою очередь, крепится к компрессору.

Узлы крышки мембранного клапана

В некоторых мембранных клапанах используется быстро открывающаяся крышка и рычажный привод. Эта крышка взаимозаменяема со стандартной крышкой на обычных кузовах водосливного типа. Поворот рычага на 90° переводит диафрагму из полностью открытого положения в полностью закрытое. Мембранные клапаны также могут быть оснащены приводами цепного колеса, удлиненными штоками, приводами конического редуктора, пневмоприводами и гидравлическими приводами.

Многие мембранные клапаны используются в вакуумных системах.Стандартная конструкция крышки может быть использована в вакууме до размера 4 дюймов. На клапанах размером 4 дюйма и больше следует использовать герметичную вакуумную крышку. Это рекомендуется для предотвращения преждевременного выхода из строя диафрагмы.

Герметичные крышки поставляются с уплотнительной втулкой для моделей без индикации и с уплотнительной втулкой и уплотнительным кольцом для моделей с индикацией. Конструкция узла крышки мембранного клапана показана на рис. 15. Эта конструкция рекомендуется для клапанов, работающих с опасными жидкостями и газами.В случае выхода из строя диафрагмы опасные материалы не выбрасываются в атмосферу. Если обрабатываемые материалы чрезвычайно опасны, рекомендуется предусмотреть средства для безопасного удаления корродирующих веществ с крышки.

Редукционные клапаны

Редукционные клапаны автоматически снижают давление подачи до предварительно выбранного значения, пока давление подачи не ниже выбранного давления. Как показано на рис. 16, основными частями редукционного клапана являются главный клапан; клапан с восходящим седлом, который имеет поршень наверху штока клапана, вспомогательный (или регулирующий) клапан с восходящим седлом, управляющую диафрагму, а также регулировочную пружину и винт.

Рисунок 16 Регулируемый редукционный клапан

Работа редукционного клапана регулируется высоким давлением на входе клапана и регулировочным винтом в верхней части узла клапана. Давление, поступающее в главный клапан, помогает пружине главного клапана удерживать редукционный клапан закрытым, толкая вверх диск главного клапана. Однако часть высокого давления сбрасывается на вспомогательный клапан поверх основного клапана. Вспомогательный клапан управляет подачей высокого давления на поршень сверху главного клапана.Поршень имеет большую площадь поверхности, чем диск основного клапана, в результате чего создается результирующая направленная вниз сила для открытия главного клапана. Вспомогательный клапан управляется регулирующей диафрагмой, расположенной непосредственно над вспомогательным клапаном.

Управляющая диафрагма передает направленное вниз усилие, которое стремится открыть вспомогательный клапан. Сила, направленная вниз, создается регулировочной пружиной, которая управляется регулировочным винтом. Пониженное давление на выходе главного клапана сбрасывается обратно в камеру под диафрагмой, чтобы противодействовать направленному вниз усилию регулировочной пружины.Положение вспомогательного клапана и, в конечном счете, положение основного клапана определяется положением диафрагмы. Положение диафрагмы определяется силой противоположных сил направленной вниз силы регулировочной пружины против направленной вверх силы выходного пониженного давления. Другие редукционные клапаны работают по тому же основному принципу, но могут использовать газовое, пневматическое или гидравлическое управление вместо регулировочной пружины и винта.

Нерегулируемые редукционные клапаны, показанные на рис. 17, заменяют регулировочную пружину и винт куполом с предварительным давлением над диафрагмой.Шток клапана прямо или косвенно соединен с диафрагмой. Клапанная пружина под диафрагмой удерживает клапан в закрытом состоянии. Как и в регулируемом клапане, пониженное давление сбрасывается через отверстие под диафрагму, чтобы открыть клапан. Положение клапана определяется силой противоположных сил направленной вниз силы купола с предварительным давлением по сравнению с направленной вверх силой пониженного давления на выходе.

Рис. 17 Нерегулируемый редукционный клапан

Нерегулируемые редукционные клапаны устраняют необходимость в промежуточном вспомогательном клапане, используемом в регулируемых редукционных клапанах, поскольку противодействующие силы воздействуют непосредственно на диафрагму.Таким образом, нерегулируемые редукционные клапаны более чувствительны к большим колебаниям давления и менее подвержены отказам, чем регулируемые редукционные клапаны.

Пережимные клапаны

Рис. 18 Пережимные клапаны

Относительно недорогой пережимной клапан, Рис. 18 Пережимные клапаны, показанный на Рис. 18, является самым простым клапаном любой конструкции. Это просто промышленная версия пережимного крана, используемого в лаборатории для управления потоком жидкости через резиновую трубку.

Пережимные клапаны подходят для двухпозиционных и дроссельных операций. Однако эффективный диапазон дросселирования обычно составляет от 10% до 95% номинальной пропускной способности.

Пережимные клапаны идеально подходят для работы со шламами, жидкостями с большим количеством взвешенных частиц и системами, пневматически транспортирующими твердые частицы. Поскольку рабочий механизм полностью изолирован от жидкости, эти клапаны также находят применение там, где могут возникнуть проблемы с коррозией или загрязнением жидкости металлами.

Пережимной регулирующий клапан состоит из втулки, отлитой из резины или другого синтетического материала, и пережимного механизма.Все рабочие части являются полностью внешними по отношению к клапану. Формованная втулка называется корпусом клапана.

Корпуса пережимных клапанов изготавливаются из натуральных и синтетических каучуков и пластмасс, обладающих хорошей стойкостью к истиранию. Эти свойства позволяют незначительно повредить втулку клапана, тем самым обеспечивая практически беспрепятственный поток. Втулки доступны либо с удлиненными ступицами и хомутами, предназначенными для надевания на конец трубы, либо с фланцевым концом стандартных размеров.

Корпуса пережимных клапанов

Пережимные клапаны имеют формованные корпуса, армированные тканью. Пережимные клапаны обычно имеют максимальную рабочую температуру 250 o F. При 250 o F максимальное рабочее давление обычно варьируется от 100 фунтов на кв. дюйм для клапана диаметром 1 дюйм и снижается до 15 фунтов на кв. дюйм для клапана диаметром 12 дюймов. Доступны специальные пережимные клапаны для диапазонов температур от -100°F до 550°F и рабочего давления 300 фунтов на кв. дюйм.

Большинство пережимных клапанов поставляются с открытой втулкой (корпусом клапана).В другом стиле рукав полностью заключен в металлический корпус. Этот тип регулирует поток с помощью обычного колеса и винтового зажимного устройства, гидравлически или пневматически, при этом давление жидкости или газа внутри металлического корпуса сжимает стенки муфты, чтобы перекрыть поток.

Большинство клапанов с открытыми втулками имеют ограниченное применение вакуума из-за тенденции к разрушению муфт при приложении вакуума. Некоторые из закрытых клапанов можно использовать в вакууме, создавая вакуум внутри металлического корпуса и, таким образом, предотвращая разрушение втулки.

Поворотные затворы

Рисунок 19 Типовой поворотный затвор

Поворотный затвор, показанный на рисунке 19, представляет собой поворотный затвор, который используется для остановки, регулирования и запуска потока жидкости. Поворотные затворы легко и быстро управляются, потому что поворот рукоятки на 90° переводит диск из полностью закрытого положения в полностью открытое. Дисковые затворы большего размера приводятся в действие маховиками, соединенными со штоком через шестерни, которые обеспечивают механическое преимущество за счет скорости.

Поворотные затворы обладают многими преимуществами по сравнению с запорными, шаровыми, плунжерными и шаровыми кранами, особенно для больших клапанов. Экономия в весе, пространстве и стоимости являются наиболее очевидными преимуществами. Затраты на техническое обслуживание обычно невелики, поскольку количество движущихся частей минимально, а карманов для улавливания жидкостей нет.

Поворотные затворы особенно хорошо подходят для работы с большими потоками жидкостей или газов при относительно низком давлении, а также для работы со шламами или жидкостями с большим количеством взвешенных твердых частиц.

Поворотные затворы построены по принципу трубного демпфера. Элемент управления потоком представляет собой диск примерно такого же диаметра, как внутренний диаметр примыкающей трубы, который вращается либо вокруг вертикальной, либо по горизонтальной оси.Когда диск располагается параллельно участку трубопровода, клапан полностью открыт. Когда диск приближается к перпендикулярному положению, клапан закрывается. Промежуточные положения для дросселирования могут быть зафиксированы с помощью фиксирующих рукояток устройств.

Конструкция седла дискового затвора

Остановка потока достигается уплотнением диска клапана относительно седла, которое находится на периферии внутреннего диаметра корпуса клапана. Многие дисковые затворы имеют эластомерное седло, к которому прилегает диск.Другие дисковые затворы имеют уплотнительное кольцо, в котором используется зажимное кольцо и опорное кольцо на резиновом кольце с зазубренными краями. Такая конструкция предотвращает выдавливание уплотнительных колец. В ранних конструкциях для уплотнения металлического седла использовался металлический диск. Такое расположение не обеспечивало герметичного закрытия, но обеспечивало достаточное закрытие в некоторых случаях применения (например, в линиях распределения воды).

Конструкция корпуса дроссельной заслонки

Конструкция корпуса дроссельной заслонки различается. Наиболее экономичным является межфланцевый тип, который помещается между двумя фланцами трубопровода.Другой тип, вафельная конструкция с проушинами, удерживается на месте между двумя фланцами трубы с помощью болтов, которые соединяют два фланца и проходят через отверстия во внешнем корпусе клапана. Поворотные затворы доступны с обычными фланцевыми концами для крепления болтами к фланцам труб, а также с конструкцией с резьбовым концом.

Диск и шток дискового затвора в сборе

Шток и диск дискового затвора представляют собой отдельные детали. Диск расточен под шток. Для крепления диска к штоку используются два метода, чтобы диск вращался при повороте штока.В первом способе диск просверливается и крепится к штоку с помощью болтов или штифтов. Альтернативный метод включает в себя расточку диска, как и раньше, а затем придание формы верхнему отверстию штока под квадратный или шестигранный шток. Этот метод позволяет диску «плавать» и искать свой центр в седле. Достигается равномерное уплотнение и устраняются внешние крепления штока. Этот метод сборки предпочтителен в случае закрытых дисков и в коррозионно-активных средах.

Чтобы диск удерживался в правильном положении, шток должен выступать за нижнюю часть диска и входить во втулку в нижней части корпуса клапана.Одна или две такие же втулки расположены вдоль верхней части штока. Эти вводы должны быть либо устойчивыми к перекачиваемым средам, либо герметизированы, чтобы коррозионные среды не могли соприкасаться с ними.

Уплотнения штока выполняются либо с набивкой в ​​обычный сальник, либо с помощью кольцевых уплотнений. Некоторые производители клапанов, особенно те, которые специализируются на работе с коррозионно-активными материалами, размещают уплотнение штока внутри клапана, чтобы никакие материалы, с которыми работает клапан, не соприкасались со штоком клапана.Если используется сальник или внешнее уплотнительное кольцо, жидкость, проходящая через клапан, будет соприкасаться со штоком клапана.

Игольчатые клапаны

Рисунок 20 Игольчатый клапан

Игольчатый клапан, как показано на Рисунке 20, используется для относительно точной регулировки расхода жидкости.

Отличительной чертой игольчатого клапана является длинная коническая игольчатая точка на конце штока клапана. Эта «игла» действует как диск. Более длинная часть иглы меньше отверстия в седле клапана и проходит через отверстие перед седлом иглы.Такое расположение позволяет очень постепенно увеличивать или уменьшать размер отверстия. Игольчатые клапаны часто используются в качестве составных частей других, более сложных клапанов. Например, они используются в некоторых типах редукционных клапанов.

Применение игольчатых клапанов

Большинство регуляторов насосов постоянного давления имеют игольчатые клапаны, чтобы свести к минимуму влияние колебаний давления нагнетания насоса. Игольчатые клапаны также используются в некоторых компонентах автоматических систем управления горением, где необходимо очень точное регулирование расхода.

Конструкции корпуса игольчатого клапана

Одним из типов конструкции корпуса игольчатого клапана является прутковый корпус. Корпуса стержней распространены, а в шаровых типах шар, вращающийся в штоке, обеспечивает необходимое вращение для посадки без повреждений. Корпус прутка показан на рис. 21.

Рис. 21 Клапан для прутка

Игольчатые клапаны часто используются в качестве дозирующих клапанов. Дозирующие клапаны используются для чрезвычайно точного регулирования расхода. Тонкий диск или отверстие обеспечивают линейные характеристики потока.Таким образом, количество оборотов маховика может быть напрямую связано с объемом потока. Типичный дозирующий клапан имеет шток с 40 витками резьбы на дюйм.

Игольчатые клапаны обычно используют один из двух типов уплотнения штока: уплотнительное кольцо с опорными кольцами из ТФЭ или цилиндр сальникового уплотнения из ТФЭ. Игольчатые клапаны часто оснащаются сменными седлами для простоты обслуживания.

Обратные клапаны

Обратные клапаны предназначены для предотвращения реверсирования потока в системе трубопроводов. Эти клапаны активируются потоком материала в трубопроводе.Давление жидкости, проходящей через систему, открывает клапан, а любое изменение направления потока закрывает клапан. Закрытие осуществляется за счет веса запорного механизма, обратного давления, пружины или комбинации этих средств. Общие типы обратных клапанов: поворотные, с наклонным диском, поршневые, дроссельные и стопорные.

Поворотные обратные клапаны

Поворотный обратный клапан показан на рис. 22. Клапан пропускает полный, беспрепятственный поток и автоматически закрывается при снижении давления.Эти клапаны полностью закрываются, когда расход достигает нуля, и предотвращают обратный поток. Турбулентность и падение давления внутри клапана очень низкие.

Рис. 22 Поворотный обратный клапан

Поворотный обратный клапан обычно рекомендуется использовать в системах с задвижками из-за низкого перепада давления на клапане. Поворотные обратные клапаны доступны с Y-образной или прямой конструкцией корпуса. Прямой обратный клапан показан на рис. 22. В любом случае диск и шарнир подвешены к корпусу с помощью шарнирного штифта.Седло либо металл-металл, либо металлическое седло к составному диску. Диски из композиционного материала обычно рекомендуются для тех случаев, когда в жидкости может присутствовать грязь или другие частицы, где шум нежелателен или где требуется надежное отсечение.

Поворотные обратные клапаны с прямым корпусом содержат диск, шарнирно закрепленный в верхней части. Диск плотно прилегает к седлу, которое составляет единое целое с корпусом. Этот тип обратного клапана обычно имеет сменные седельные кольца. Посадочная поверхность расположена под небольшим углом, чтобы обеспечить более легкое открытие при более низком давлении, более надежное уплотнение и меньший удар при закрытии при более высоком давлении.

Поворотные обратные клапаны обычно устанавливаются вместе с задвижками, поскольку они обеспечивают относительно свободный поток. Они рекомендуются для линий с низкоскоростным потоком и не должны использоваться на линиях с пульсирующим потоком, когда постоянные хлопки или удары могут повредить элементы седла. Это условие можно частично исправить, используя внешний рычаг и вес.

Обратные клапаны с наклонным диском

Обратный клапан с наклонным диском, показанный на рис. 23, аналогичен поворотному обратному клапану.Как и поворотный клапан, тип наклонного диска снижает сопротивление жидкости и турбулентность благодаря своей прямоточной конструкции.

Рисунок 23 Работа обратного клапана с наклонным диском

Обратные клапаны с наклонным диском могут быть установлены в горизонтальных и вертикальных линиях с направленным вверх потоком. Некоторые конструкции просто помещаются между двумя поверхностями фланцев и обеспечивают компактную и легкую установку, особенно в клапанах большего диаметра.

Диск отрывается от седла, чтобы открыть клапан.Конструкция диска с аэродинамическим профилем позволяет ему «плавать» по потоку. Дисковые упоры, встроенные в корпус, позиционируют диск для достижения оптимальных характеристик потока. Большая полость корпуса помогает свести к минимуму ограничение потока. По мере уменьшения потока диск начинает закрываться и герметизироваться до того, как возникает обратный поток. Противодавление на диск перемещает его через мягкое уплотнение в металлическое седло для плотного перекрытия без захлопывания. Если давление обратного потока недостаточно для обеспечения герметичности, клапан можно оснастить внешним рычагом и грузом.

Эти клапаны доступны с мягким уплотнительным кольцом, металлическим уплотнением седла или уплотнением металл-металл. Последний рекомендуется для эксплуатации при высоких температурах. Мягкие уплотнительные кольца можно заменить, но для замены необходимо снять клапан с линии.

Подъемные обратные клапаны

Подъемный обратный клапан, показанный на рис. 24, обычно используется в трубопроводных системах, в которых шаровые клапаны используются в качестве регулирующего клапана. У них такое же расположение посадок, как у шаровых клапанов.

Подъемные обратные клапаны подходят для установки в горизонтальных или вертикальных линиях с восходящим потоком. Они рекомендуются для использования с паром, воздухом, газом, водой и на паропроводах с высокими скоростями потока. Эти клапаны доступны в трех формах корпуса: горизонтальной, угловой и вертикальной.

Рисунок 24 Подъемный обратный клапан

Поток к подъемным обратным клапанам всегда должен поступать под седло. Когда поток входит, диск или шар поднимаются в направляющих от седла под давлением восходящего потока. Когда поток останавливается или меняет направление, диск или шар прижимаются к седлу клапана как обратным потоком, так и силой тяжести.

Некоторые типы подъемных обратных клапанов могут устанавливаться горизонтально. В этой конструкции шар подвешен на системе направляющих ребер. Этот тип конструкции обратного клапана обычно используется в пластиковых обратных клапанах.

Седла металлических обратных клапанов подъема кузова либо составляют единое целое с корпусом, либо содержат заменяемые седловые кольца. Конструкция диска аналогична конструкции диска запорных клапанов с металлическими или композитными дисками.Металлические дисковые и седельные клапаны могут быть перешлифованы с использованием тех же методов, что и для шаровых клапанов.

Поршневые обратные клапаны

Рис. 25 Поршневой обратный клапан

Поршневой обратный клапан, показанный на Рис. 25, по существу является подъемным обратным клапаном. Он имеет демпфер, состоящий из поршня и цилиндра, что обеспечивает амортизирующий эффект при работе. Из-за сходства конструкции с подъемными обратными клапанами характеристики потока через поршневой обратный клапан практически такие же, как и через подъемный обратный клапан.

Установка такая же, как и для проверки лифта, в том смысле, что поток должен поступать из-под сиденья. Конструкция седла и диска поршневого обратного клапана такая же, как у подъемных обратных клапанов.

Поршневые обратные клапаны в основном используются в сочетании с шаровыми и угловыми клапанами в трубопроводных системах, где направление потока очень часто меняется. Клапаны этого типа используются в водяных, паровых и воздушных системах.

Дроссельный обратный клапан

Рисунок 26 Дроссельный обратный клапан

Дроссельные обратные клапаны имеют посадку, аналогичную посадке дисковых затворов.Характеристики потока через эти обратные клапаны аналогичны характеристикам потока через поворотные затворы. Следовательно, дроссельные обратные клапаны довольно часто используются в системах, использующих поворотные затворы. Кроме того, конструкция корпуса обратного поворотного затвора такова, что имеется достаточно места для беспрепятственного перемещения диска поворотного затвора внутри корпуса обратного затвора без необходимости установки прокладок.

Конструкция обратного дроссельного клапана основана на гибком уплотнительном элементе, прилегающем к отверстию корпуса клапана под углом 45°.Небольшое расстояние, которое диск должен пройти от полностью открытого до полностью закрытого положения, предотвращает «захлопывание», характерное для некоторых других типов обратных клапанов. На рис. 26 показан внутренний узел дроссельного обратного клапана.

Поскольку характеристики потока аналогичны характеристикам потока дисковых затворов, применение этих клапанов практически одинаково. Также благодаря относительно тихой работе они находят применение в системах отопления, вентиляции и кондиционирования воздуха. Простота конструкции также позволяет производить их большого диаметра – до 72 дюймов.

Как и в случае дисковых затворов, базовая конструкция корпуса позволяет устанавливать вкладыши, изготовленные из многих материалов. Это позволяет изготовить коррозионно-стойкий клапан с меньшими затратами, чем если бы было необходимо изготовить весь корпус из более высокого сплава или более дорогого металла. Особенно это касается таких конструкций, как титановые.

Гибкие уплотнительные элементы изготавливаются из Buna-N, неопрена, нордела, хайпалона, витона, тиона, уретана, бутила, силикона и ТФЭ в стандартной комплектации, а другие материалы доступны по специальному заказу.

Корпус клапана представляет собой отрезок трубы с фланцами или резьбовыми, рифлеными или гладкими концами. Интерьер скучен до чистовой отделки. Фланцевые концевые блоки могут иметь вкладыши из различных металлов или пластмасс в зависимости от требований к эксплуатации. Внутренние детали и застежки всегда из того же материала, что и подкладка.

Обратные поворотные затворы могут быть установлены горизонтально или вертикально с вертикальным потоком вверх или вниз. Следует позаботиться о том, чтобы клапан был установлен таким образом, чтобы входящий поток исходил с конца шарнирной стойки клапана; в противном случае весь поток будет остановлен.

Запорные обратные клапаны

Рисунок 27 Запорный обратный клапан

Запорный обратный клапан, показанный на рисунке 27, представляет собой комбинацию подъемного обратного клапана и шарового клапана. У него есть шток, который в закрытом состоянии предотвращает отрыв диска от седла и обеспечивает герметичность (аналогично шаровому клапану). Когда шток перемещается в открытое положение, клапан работает как обратный клапан. Шток не соединен с диском и предназначен для плотного закрытия клапана или ограничения перемещения диска клапана в направлении открытия.

Предохранительные и предохранительные клапаны

Предохранительные и предохранительные клапаны предотвращают повреждение оборудования, сбрасывая случайное избыточное давление в жидкостных системах. Основное различие между предохранительным клапаном и предохранительным клапаном заключается в степени открытия при заданном давлении.

Предохранительный клапан, показанный на рис. 28, постепенно открывается, когда давление на входе превышает заданное значение. Предохранительный клапан открывается только при необходимости для сброса избыточного давления. Предохранительный клапан, показанный на рис. 29, быстро полностью открывается, как только достигается уставка давления.Предохранительный клапан будет оставаться полностью открытым до тех пор, пока давление не упадет ниже давления сброса. Давление сброса ниже заданного значения давления срабатывания. Разница между уставкой давления срабатывания и давлением, при котором предохранительный клапан сбрасывается, называется продувкой. Продувка выражается в процентах от заданного значения рабочего давления.

Рисунок 28 Предохранительный клапан

Предохранительные клапаны обычно используются для несжимаемых жидкостей, таких как вода или масло. Предохранительные клапаны обычно используются для сжимаемых жидкостей, таких как пар или другие газы.Предохранительные клапаны часто можно отличить по наличию внешнего рычага в верхней части корпуса клапана, который используется для проверки работоспособности.

Как показано на рис. 29, давление в системе создает силу, которая пытается вытолкнуть диск предохранительного клапана из седла. Давление пружины на шток прижимает диск к седлу. При давлении, определяемом сжатием пружины, давление в системе превышает давление пружины, и предохранительный клапан открывается. По мере сброса давления в системе клапан закрывается, когда давление пружины снова превышает давление в системе.Большинство предохранительных и предохранительных клапанов открываются под действием пружины сжатия. Заданное значение давления регулируется путем поворота регулировочных гаек в верхней части бугеля, чтобы увеличить или уменьшить сжатие пружины.

Рисунок 29 Предохранительный клапан

Предохранительные клапаны с пилотным управлением

Предохранительные клапаны с пилотным управлением предназначены для поддержания давления за счет использования небольшого прохода в верхней части поршня, который соединен со штоком таким образом, что системное давление закрывает основной предохранительный клапан клапан. Когда малый пилотный клапан открывается, давление в поршне сбрасывается, а системное давление под диском открывает главный предохранительный клапан.Такие пилотные клапаны обычно имеют соленоидный привод, при этом возбуждающий сигнал исходит от систем измерения давления.

Сводка

Ниже приводится краткая информация, содержащаяся в этой главе.

  • Задвижки обычно используются в системах, где требуется низкое сопротивление потоку при полностью открытом клапане и нет необходимости дросселировать поток.
  • Шаровые клапаны используются в системах, где желательны хорошие характеристики дросселирования и низкая утечка через седло, а также допустимы относительно высокие потери напора в открытом клапане.
  • Шаровые краны обеспечивают быстрое открытие-закрытие на четверть оборота и имеют плохие характеристики дросселирования. Пробковые клапаны часто используются для направления потока между несколькими различными портами с помощью одного клапана.
  • Мембранные клапаны и пережимные клапаны используются в системах, где желательно, чтобы весь рабочий механизм был полностью изолирован от жидкости.
  • Поворотные затворы имеют значительные преимущества по сравнению с клапанами других конструкций по весу, занимаемому месту и стоимости для крупных клапанов.
  • Обратные клапаны автоматически открываются, пропуская поток в одном направлении, и закрываются, чтобы предотвратить поток в обратном направлении.
  • Запорный обратный клапан представляет собой комбинацию подъемного обратного клапана и шарового клапана и сочетает в себе характеристики обоих.
  • Предохранительные/предохранительные клапаны используются для обеспечения автоматической защиты от избыточного давления в системе .

Введение

Приводы клапанов выбираются на основе ряда факторов, включая крутящий момент, необходимый для работы клапана, и потребность в автоматическом срабатывании. Типы приводов включают ручной маховик, ручной рычаг, электродвигатель, пневматический, соленоидный, гидравлический поршень и автоматический привод. Все приводы, кроме ручного маховика и рычага, могут быть адаптированы к автоматическому приводу.

Ручные, фиксированные и молотковые приводы

Рис. 30 Фиксированный маховик

Ручные приводы могут устанавливать клапан в любое положение, но не позволяют работать в автоматическом режиме. Наиболее распространенным типом механического привода является маховик. К этому типу относятся маховики, прикрепленные к штоку, молотковые маховики и маховики, соединенные со штоком через шестерни.

Маховики, прикрепленные к штоку

Как показано на рис. 30, штурвалы, закрепленные на штоке, обеспечивают только механическое преимущество колеса. Когда эти клапаны подвергаются воздействию высоких рабочих температур, их заклинивание затрудняет работу.

Маховик молотка

Рисунок 31 Маховик молотка

Как показано на Рисунке 31, маховик молотка свободно перемещается на протяжении части своего оборота, а затем ударяется о выступ на вспомогательном колесе. Вторичное колесо крепится к штоку клапана.При таком расположении клапан можно захлопнуть для плотного закрытия или открыть, если он застрял в закрытом состоянии.

Шестерни

Рисунок 32 Головка с ручным приводом

Если для клапана с ручным приводом требуется дополнительное механическое преимущество, крышка клапана оснащается головками с ручным приводом, как показано на Рисунке 32. Специальный гаечный ключ или маховик крепятся к валу-шестерне. позволяет одному человеку управлять клапаном, когда могут потребоваться два человека без преимущества передаточного механизма.Поскольку для выполнения одного оборота штока клапана необходимо несколько оборотов шестерни, время работы больших клапанов исключительно велико. Использование переносных пневмодвигателей, соединенных с валом-шестерней, сокращает время работы клапана.

Приводы с электродвигателями

Электродвигатели обеспечивают ручное, полуавтоматическое и автоматическое управление клапаном. Двигатели используются в основном для функций открытия-закрытия, хотя их можно адаптировать для позиционирования клапана в любой точке открытия, как показано на Рисунке 33. Двигатель обычно представляет собой реверсивный высокоскоростной двигатель, соединенный через зубчатую передачу для снижения скорости двигателя и, таким образом, увеличения крутящего момента на штоке. Направление вращения двигателя определяет направление движения диска. Электрическое срабатывание может быть полуавтоматическим, например, когда двигатель запускается системой управления. Маховик, который может быть соединен с зубчатой ​​передачей, обеспечивает ручное управление клапаном. Обычно предусмотрены концевые выключатели для автоматической остановки двигателя в положениях полностью открытого и полностью закрытого клапана.Концевые выключатели управляются либо физически положением клапана, либо крутящим моментом двигателя.

Рисунок 33 Привод с электродвигателем

Пневматические приводы

Рисунок 34 Пневматический привод

Пневматические приводы, как показано на Рисунке 34, обеспечивают автоматическое или полуавтоматическое управление клапаном. Эти приводы преобразуют воздушный сигнал в движение штока клапана за счет давления воздуха, воздействующего на диафрагму или поршень, соединенные со штоком. Пневматические приводы используются в дроссельных клапанах для открытия-закрытия, где требуется быстрое действие.Когда давление воздуха закрывает клапан, а действие пружины открывает клапан, привод называется прямым действием. Когда давление воздуха открывает клапан, а действие пружины закрывает клапан, привод называется реверсивным. В дуплексных приводах воздух подается к обеим сторонам диафрагмы. Перепад давления на диафрагме позиционирует шток клапана. Автоматическая работа обеспечивается, когда воздушные сигналы автоматически контролируются схемой. Полуавтоматическая работа обеспечивается ручными переключателями в схеме клапанов управления подачей воздуха.

Гидравлические приводы

Гидравлические приводы обеспечивают полуавтоматическое или автоматическое позиционирование клапана, аналогично пневматическим приводам. Эти приводы используют поршень для преобразования сигнального давления в движение штока клапана. Гидравлическая жидкость подается к любой стороне поршня, а другая сторона сливается или прокачивается. В качестве гидравлической жидкости используется вода или масло. Электромагнитные клапаны обычно используются для автоматического управления гидравлической жидкостью, чтобы открывать или закрывать клапан.Ручные клапаны также можно использовать для управления гидравлической жидкостью; тем самым обеспечивая полуавтоматическую работу.

Самоприводные клапаны

Рис. 35 Электромагнитный клапан

Самоприводные клапаны используют системную жидкость для позиционирования клапана. Предохранительные клапаны, предохранительные клапаны, обратные клапаны и конденсатоотводчики являются примерами клапанов с автоматическим приводом. Все эти клапаны используют некоторые характеристики жидкости системы для приведения в действие клапана. Для работы этих клапанов не требуется никакого источника энергии вне системы.

Клапаны с электромагнитным управлением

Клапаны с электромагнитным управлением обеспечивают автоматическое позиционирование клапана при открытии-закрытии, как показано на рис. 35. Большинство клапанов с электромагнитным управлением также имеют ручной дублер, который позволяет вручную позиционировать клапан до тех пор, пока блокировка находится в ручном положении. Соленоиды позиционируют клапан, притягивая магнитный стержень, прикрепленный к штоку клапана. В одинарных соленоидных клапанах давление пружины препятствует движению стержня, когда на соленоид подается питание.Эти клапаны могут быть устроены таким образом, что питание соленоида либо открывает, либо закрывает клапан. Когда питание соленоида отключено, пружина возвращает клапан в противоположное положение. Два соленоида могут использоваться для открытия и закрытия путем подачи питания на соответствующий соленоид.

Клапаны с одинарным электромагнитным клапаном называются «открытие при отказе» или «закрытие при отказе» в зависимости от положения клапана при обесточенном соленоиде. Соленоидные клапаны Fail open открываются под давлением пружины и закрываются при подаче питания на соленоид.Закрытые электромагнитные клапаны закрываются под давлением пружины и открываются при подаче питания на соленоид. Двойные электромагнитные клапаны обычно выходят из строя «как есть». То есть положение клапана не меняется, когда оба соленоида обесточены.

Одним из применений электромагнитных клапанов являются воздушные системы, например те, которые используются для подачи воздуха к пневматическим приводам клапанов. Электромагнитные клапаны используются для управления подачей воздуха к пневматическому приводу и, таким образом, положением клапана с пневматическим приводом.

Скорость силовых приводов

Соображения безопасности предприятия диктуют скорость для некоторых предохранительных клапанов.Там, где система должна быть очень быстро изолирована или открыта, требуется очень быстрое срабатывание клапана. Когда открытие клапана приводит к впрыскиванию относительно холодной воды в горячую систему, необходимо более медленное открытие, чтобы свести к минимуму тепловой удар. Инженерный проект выбирает привод для предохранительных клапанов на основе требований к скорости и мощности, а также доступности энергии для привода.

Как правило, наиболее быстрое срабатывание обеспечивается гидравлическими, пневматическими и электромагнитными приводами. Однако соленоиды не подходят для больших клапанов, потому что их размер и требования к мощности будут чрезмерными.Кроме того, для гидравлических и пневматических приводов требуется система подачи гидравлической или пневматической энергии. Скорость срабатывания в любом случае можно установить, установив отверстия соответствующего размера в гидравлических или пневматических линиях. В некоторых случаях клапан закрывается давлением пружины, которому противостоит гидравлическое или пневматическое давление, удерживающее клапан открытым.

Электрические двигатели обеспечивают относительно быстрое срабатывание. Фактическая скорость клапана определяется комбинацией скорости двигателя и передаточного отношения.Эта комбинация может быть выбрана для обеспечения полного хода клапана в диапазоне примерно от двух до нескольких секунд.

Индикация положения клапана

Операторам требуется указание положения определенных клапанов, чтобы обеспечить грамотное управление установкой. Для таких клапанов предусмотрена дистанционная индикация положения клапана в виде габаритных огней, которые указывают, открыты ли клапаны или закрыты. В схемах дистанционной индикации положения клапана используется датчик положения, определяющий положение штока и диска или положение привода.Одним из типов датчиков положения является механический концевой выключатель, который физически приводится в действие движением клапана.

Другим типом являются магнитные переключатели или трансформаторы, которые воспринимают движение своих магнитных сердечников, которые физически приводятся в действие движением клапана.

Локальная индикация положения клапана относится к некоторым визуально различимым характеристикам клапана, которые указывают положение клапана. Положение клапана с поднимающимся штоком указывается положением штока. Клапаны с невыдвижным штоком иногда имеют небольшие механические указатели, которые приводятся в действие приводом клапана одновременно с работой клапана.Клапаны с механическим приводом обычно имеют механический указатель, который обеспечивает локальную индикацию положения клапана. С другой стороны, некоторые клапаны не имеют функции индикации положения.

Резюме

Важная информация в этой главе приведена ниже.

  • Ручные приводы являются наиболее распространенным типом приводов клапанов. Ручные приводы включают маховики, прикрепленные непосредственно к штоку клапана, и маховики, прикрепленные через шестерни, чтобы обеспечить механическое преимущество.
  • Приводы с электродвигателями состоят из реверсивных электродвигателей, соединенных со штоком клапана через зубчатую передачу, которая снижает скорость вращения и увеличивает крутящий момент.
  • Пневматические приводы используют давление воздуха на одной или обеих сторонах диафрагмы, чтобы обеспечить усилие для позиционирования клапана.
  • Гидравлические приводы используют жидкость под давлением на одной или обеих сторонах поршня для обеспечения усилия, необходимого для позиционирования клапана.
  • Соленоидные приводы имеют магнитную заглушку, прикрепленную к штоку клапана.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
