Устройство смотровой ямы в гараже при высоком уровне грунтовых вод: Смотровая яма при высоком уровне грунтовых вод. — Стройка и ремонт

Содержание

Стоит ли делать смотровую яму в гараже? | Строительный двор

На этапе строительства гаража часто рекомендуют устраивать смотровую яму, но так ли на самом деле оправдывает себя это сооружение?

Стоит ли делать смотровую яму в гараже?

Что такое смотровая яма?

Смотровая яма — это углубление в центре гаража, которое позволяет получить доступ к нижней части кузова автомобиля. Благодаря этому сооружению можно самостоятельно выполнять отдельные ремонтные работы, не прибегая к услугам автосервиса.

Размеры смотровой ямы

Смотровая яма закладывается под размеры автомобиля, поэтому при изменении транспортного средства она может уже не подойти по габаритам. Для обычного легкового автомобиля обычно используют габариты 500 х 80 см.

Глубина ямы зависит от роста владельца автомобиля, рекомендуется прибавлять к росту 10 — 20 см, в результате глубина стандартной ямы получается около 2 м.

Строительство ямы в готовом гараже

Иногда смотровую яму делают в уже готовом гараже. Это приводит к определенным сложностям.

  • Конструкция фундамента должна позволять это сделать. Если в основании гаража монолитная плита, то смотровую яму сделать не получится.
  • При высоком уровне грунтовых вод для ямы потребуется дренаж. Сделать дренаж, когда гараж уже построен, достаточно сложно.
  • Значительная глубина потребует удаления напольного покрытия и выкапывания больших объемов грунта. Эти работы проще провести на этапе возведения гаража.
  • Габариты гаража могут быть не рассчитаны для устройства ямы. При небольшом свободном пространстве колесо автомобиля может попасть в яму при заезде.

Из этого можно сделать вывод, что устройство ямы лучше планировать еще на стадии строительства гаража.

Вред для автомобиля

Устраивая яму, мы рассчитываем упростить работу с автомобилем, но может оказаться, что поход в автосервис вышел бы дешевле. Связано это с повышенной влажностью, которую создает яма внутри гаража. Рассмотрим ошибки, которые тут можно допустить.

  • Автомобиль постоянно держат над смотровой ямой, из-за этого транспортное средство подвергается постоянному воздействию влаги из ямы. Правильнее держать автомобиль рядом, но для этого гараж должен обладать достаточной площадью.
  • Устройство ямы при высоком залегании грунтовых вод. Если уровень грунтовых вод находится выше 2 — 2,5 м, то от строительства ямы лучше отказаться или сделать лежачую яму. Чтобы избежать проникания грунтовых вод, необходимо делать дренажную систему, также потребуется качественная гидроизоляция (цементная гидроизоляция на обратное давление — внутри и бесшовная битумная гидроизоляция — снаружи).

В зоне морозного пучения грунтов стенки смотровой ямы необходимо дополнительно утеплять.

Выводы

  • При строительстве гаража со смотровой ямой нельзя использовать некоторые виды фундаментов.
  • Устройство дополнительного дренажа и гидроизоляции потребует больших затрат на строительство, но эти этапы нельзя упускать.
  • Строительство смотровой ямы в готовом гараже затруднено отсутствием возможности сделать дренаж и изменить конструкцию фундамента.
  • При игнорировании важных вопросов при проектировании яма может нанести вред автомобилю.

Смотровая яма не такое простое сооружение, как может показаться на первый взгляд, поэтому подходить к ее проектированию следует с повышенным вниманием ко всем деталям.

Смотрите также:

КАК СДЕЛАТЬ СМОТРОВУЮ ЯМУ В ГАРАЖЕ

Если Вы не «наездник» и эксплуатируете автомобиль с умом, следите за его состоянием, выявляете дефекты, проводите регулярно ТО, готовите автомобиль к  сезонным условиям эксплуатации, то без смотровой ямы  не обойтись. Преимущества  смотровой ямы  трудно переоценить. Но как сделать смотровую яму в гараже своими руками?

Я предлагаю устройство смотровой ямы в гараже  быстрым и простым способом, не требующим каких то  навыков, умения и опыта. Не нужно уметь выкладывать кирпичную кладку,  выводить углы. Этот способ идеально  подходит для участков с высоким УГВ, то есть если есть вероятность, что  грунтовая вода в смотровой яме гаража может быть.

Устройство смотровой ямы в гараже заключается в следующем. На месте будущей ямы по  периметру выкапывается замкнутая траншея. Траншея заполняется бетоном,  через 5-6 дней  убираем оставшийся грунт, оголяя стены,  и  яма готова. Глубину смотровой ямы  ограничивает лишь длина черенка лопаты, наверно максимально допустимой глубиной всё-таки будет 1,5 м.

У меня  гараж стоит на участке с  уровнем грунтовых вод — 90 см. За гаражом на расстоянии 4 м от стен сделана водоотводная канава, глубину смотровой ямы сделал так, чтобы вода уходила  в  канаву. Соблюдая уклон ямы и водоотводной трубы,  обеспечил сток  дренирующей влаги. Немного поднял пол гаража, и глубина ямы получилась 1,0 м.

При моём росте 1,83 м, сидя на небольшой табуретке,  спокойно занимаюсь автомобилем, мелким ремонтом, ТО.

После того, как залили стены, вынули грунт, пол смотровой ямы следует выровнять, сделав с небольшим уклоном к трубе слива. Нижний пояс стен ямы получится не ровным, чуть выбрав грунт, под подошвой стены, закладываем не хватающую  часть  кирпичом 1-2 ряда и штукатурим.  По верхнему поясу сделаем так же,  докладываем кирпичом до нулевой отметки пола гаража. В основание пола я укладывал размельчённый бой шифера и заливал раствором в пропорции 1:3, слоем 3-4 см (яму эксплуатирую более  7 лет, пол без трещин).











Рисунок  1.  Устройство смотровой ямы в гараже:

1 – водоотводная труба;

2 – бетонная стена смотровой ямы;

3 – брусок – лага;

4 – настил из тёса;

5 – насыпной уплотнённый грунт;

6 – уровень грунтовых вод;

7 – фундамент гаража;

8 – настил из досок закрывающий яму;

9 – водоотводная канава;

10 – стены гаража.

При устройстве в гараже смотровой  ямы, стены получились не  красивыми — раковины, шишки, я особо не старался, главное, чтобы получились прочные стены. Чтобы этого избежать, рекомендую, перед заливкой отгородить лицевую сторону стен будущей ямы щитом из фанеры, ДСП, OSB или банально плёнкой. Толщину стен ямы нужно делать в пределах 15-20 см. Этот размер может  регулироваться шириной лопаты (подгибанием краёв).

Если устанавливается щит, то толщина стены может уменьшиться до 10 см, это из — за  неровностей стен (смотря как выровнять). При бетонировании главное не забыть об арматуре.



(Кстати,  в яме хорошо хранится картофель и не только…)

Стены нужно сделать с небольшим уклоном 1:10, так, чтобы ширина ямы в основании, была меньше, чем вверху. Делается для компенсации действия боковых  давящих  сил в грунте и для удобства работы в смотровой яме гаража.

Как сделать смотровую яму в гараже своими руками.

Бетонировать пол гаража не стоит. Уже знаю по личному опыту, что бетонный пол притягивает  влагу и в гараже будет сыро. Для кузова машины такая среда губительна. Я пошёл другим  простым путём. После того, как выровнял пол грунтом, создав уклон к воротам (уклон позволил чуть увеличить глубину ямы), уложил бруски,  пропитанные отработкой, в грунт заподлицо. По колее – следу колёс,  вдоль обеих сторон  ямы сделал  стяжку цементным раствором по слою щебня  на тот же уровень  с грунтом. Затем по подготовке из стяжки и грунта  уложил  гидроизоляцию —  рубероид. По такому «ковру» обрезной тёс толщиной 2,5 см. Саму яму  накрыл досками.  В гараже теперь сухо круглый год.  Если машина мокрая, после дождя или влажного снега, то в  гараж не загоняю, пока не обветрится.

Как сделать смотровую яму в гараже своими руками.

Как Вы считаете, круто сделал?

А как Вы обустроили и производили устройство смотровой ямы в своём гараже?

Описание и фотографии можете скинуть на E-mail.

Жду комментарии и отзывы!

Удачи!



Как сделать смотровую яму в гараже из бетона

Если вы читаете эту статью, наверняка вы уже решили, что смотровая яма из бетона в гараже действительно необходима, и нам нет необходимости рассказывать вам о том, для чего она нужна и обо всех ее плюсах и минусах, а остается лишь подробно осветить устройство смотровой ямы и все этапы ее строительства.

Считаем все же необходимым предупредить вас об основном минусе гаража с ямой – повышенная влажность. Кроме того, если уровень залегания грунтовых вод на вашей местности высокий, появляется существенный риск постоянного затопления смотровой канавы водой, и не поможет ни гидроизоляция, ни большой слой бетона на стенах и дне ямы. В данном случае может помочь лишь обустройство специальной дренажной системы, однако эта процедура довольно дорогостоящая и вряд ли будет сопоставима с выгодой от использования смотровой ямы автолюбителем для ремонта своего автомобиля.

Однако даже если у вас не возникнет проблем с грунтовыми водами, яма все равно будет способствовать появлению влаги на дне автомобиля, если он будет располагаться над ней. Усиленное скопление конденсата на авто наблюдается в холодное время года в отапливаемых гаражах.

Для того чтобы избавиться от описанной выше проблемы, мы бы рекомендовали вам, если позволяет место, обустраивать погреб и смотровую яму в месте, отличном от места стоянки автомобиля.

Какими должны быть размеры смотровой ямы в гараже

Перед тем как вы приступите к строительству смотровой ямы в гараже из бетона, необходимо определиться с ее размерами, ведь именно эти параметры вкупе с описанными выше рекомендациями помогут нам определиться с местом ее нахождения.

Решение вопроса, какие размеры должны быть у нашей смотровой ямы, начнем с ее длины. Как правило, длина смотровой ямы принимается равной длине автомобиля + 1000 мм.

Расчеты производятся таким образом для того, чтобы обеспечить автолюбителю свободный доступ в смотровую канаву в то время, когда над ней находится автомобиль.

Так как длина среднего легкового автомобиля составляет 4000 – 4500 мм, то длина смотровой ямы в гараже среднестатистического автолюбителя не превышает 5500 мм.

Конечно, ширина смотровой ямы должна зависеть от ширины колесной базы вашего автомобиля, однако следует учитывать и тот факт, что возможно придется воспользоваться ей и при ремонте других автомобилей, так, например, вряд ли на яму, сделанную специально под огромный внедорожник, сможет без проблем заехать небольшая малолитражка. Поэтому ширина смотровой ямы, как правило, составляет 700 – 800 мм.

Что же касается глубины, то здесь уже надо “плясать” не от автомобиля, а от автолюбителя, точнее его роста. Необходимо сделать канаву такой глубины, чтобы не приходилось в ней работать в полусогнутом состоянии, в постоянном страхе разбить голову о днище автомобиля. Как правило, глубина смотровой ямы считается таким образом: к росту человека, который будет в ней работать, прибавляется 100 – 150 мм. Именно полученному числу должна равняться чистовая глубина смотровой ямы, с учетом уже залитого пола.

Как разметить и выкопать смотровую яму в гараже

Следует заметить, что размеры смотровой ямы, с которыми мы определились выше, это ее размеры в чистом виде, после возведения стен пола и т.п. Перед тем же, как вырыть яму в гараже, нам необходимо ее разметить с припуском на толщину стен и т.д.

Для длины и ширины берутся припуски по 400-500 мм., а для пола 200 мм. после того как габариты ямы будут размечены на земле, можно приступать к выемке грунта. Копая яму, обращайте внимание на устойчивость грунта, чтобы вас не завалило, при необходимости укрепляйте стены ямы досками и распорками.

Возводим стены смотровой ямы

На данном этапе вам уже необходимо точно определиться, как вы собираетесь сделать смотровую яму в гараже? Если быть точнее, то вопрос в материале, который будет использоваться для стен – кирпич или бетон. Вариант смотровой ямы из металла мы не рассматриваем, т.к. в этом случае нужна идеальная гидроизоляция, сделать которую не так уж и просто, в противном случае стены быстро съест коррозия.

Большинство автолюбителей возводят стены из кирпича, однако в этом случае так же совершенной гидроизоляцией приходится пренебречь, т.к. покрыть обратную сторону кирпича через минимальный зазор между стеной и грунтом не представляется возможным.

Для примера мы разместили фото смотровых ям в гараже с различным исполнением стен:

Если вы все-таки решитесь строить смотровую яму из кирпича, вы легко сделаете это своими руками, т.к. о кладке кирпичей мы рассказывали уже не раз. Здесь же мы подробней остановимся на возведении бетонной смотровой ямы в гараже.

Бетонирование смотровой ямы в гараже

Делаем пол в смотровой яме из бетона

Перед тем как мы приступим к строительству стен, нам необходимо “довести до ума пол”, для этого первым делом выравниваем на нем грунт. Далее следует насыпать и утрамбовать примерно 100 мм щебня, который покрывается вдвое меньшим слоем речного песка, последний, в свою очередь, тщательно трамбуется. Далее следует уложить гидроизоляционный материал, однако крайне желательно перед этим промазать получившуюся «подушку» глиной, ее слой послужит дополнительной защитой от влаги.

Гидроизоляция смотровой ямы в гараже очень важный этап ее возведения, ни в коем случае не пренебрегайте им при возведении пола и стен.

Широко распространены для гидроизоляции в гараже следующие материалы:

  • рубероид и еврорубероид;
  • рубемаст;
  • полиэтиленовая пленка.

Далее следует армировать наш будущий пол смотровой ямы, сделать это можно либо уложив и связав прутья арматуры, либо используя специальную армирующую сетку с сечением арматуры 40 – 50 мм.

После этого готовим раствор со следующими пропорциями компонентов:

  • 1 часть цемента;
  • 2 части песка;
  • 4 части щебня.

Заливаем этим раствором пол, толщина слоя от 50 мм. После выравнивания ждем схватывания раствора, в жаркое время года бетон необходимо регулярно поливать во избежание его растрескивания.

Делаем стены

Для возведения стен будем использовать раствор с такими же пропорциями. Заливать стены мы будем поэтапно слоями высотой 300 – 400 мм. Для этого выставляем по всему периметру ямы опалубку, при этом ориентируемся на толщину стен в 150 – 200 мм. Монтируя щиты, следует пользоваться уровнем, т.к. их отклонение от вертикали недопустимо.

Производим армирование, аналогично армированию пола, следует делать армирование таким образом, чтобы арматура выступала выше заливаемого бетона, тем самым межслойные швы будут дополнительно укреплены. Далее производим бетонирование смотровой ямы в гараже, заливаем его в полученную опалубку, трамбуя его деревянным бруском, чтобы выгнать наружу весь воздух.

Освещение смотровой ямы в гараже обычно монтируется в самом верхнем слое заливаемого бетона.

Однако заливая последний слой, следует позаботиться не только об освещении, а и подумать о том, чем можно будет закрыть яму в гараже. Этим вы не только обезопасите себя от случайного падения в нее, но и убережете своего “железного друга” ведь на его днище будет скапливаться гораздо меньше конденсата.

В большинстве случаем для этих целей используют доски, укладываемые по ширине ямы. Нам потребуется сварить и смонтировать прямоугольный каркас из металлического уголка. К каркасу привариваются металлические прутки, это может быть арматура или достаточной толщины проволока, которые при заливке последнего бетонного слоя стены смотровой ямы погружаются в раствор.

Освещение и вентиляция смотровой ямы в гараже

Хотелось бы осветить еще несколько моментов, перед тем как вы начнете строить гараж со смотровой ямой из бетона своими руками. Первый из них – это вентиляция смотровой ямы, без которой из-за высокой влажности и, возможно, по различным причинам токсичности воздуха работать будет просто небезопасно для здоровья.

Вентиляция прокладывается под землей и выводится на улицу при помощи специальных труб или шланга соответствующего диаметра. Обязательно наденьте защиту на уличное отверстие в трубе, т.к. в противном случае вентиляция быстро перестанет функционировать по причине засора.

Теперь об освещении, если вы планируете оборудовать яму стационарными светильниками и розеткой, учтите что допускается использование электроприборов, работающих только от 36 Вольт. Применение 220 Вольт в смотровой яме запрещено и опасно для жизни!

Ширина смотровой ямы

Расчет оптимального размера смотровой ямы в гараже для легкового автомобиля: ширина и глубина, фото

В статье пойдет речь о смотровой яме в гараже. Она дает дополнительные возможности при выполнении ремонта. С её помощью можно производить лёгкий и средний ремонт автомобиля, слив/замену масла.

Для автовладельца, обладающего навыками ремонта, оборудовать гараж смотровой ямой будет весьма удачным решением.

Чтобы построить её правильно, следует учитывать рекомендации по характеристикам конструкции. Рекомендации, в первую очередь, касаются размеров, гидроизоляции и материалов. Соблюдая нормы и правила, вы получите удобную и безопасную площадку для выполнения ремонта.

Скрыть содержание

Что такое смотровая яма?

Смотровая яма повышает функциональные возможности гаража. Автовладелец может производить сложные виды ремонта, избегать лишнего похода в сервисный центр. Смотровая яма в гараже зачастую существенно экономит деньги и время. Обладая навыками, можно самостоятельно выполнить одну из наиболее регулярных процедур — слить и заменить масло.

Возводить конструкцию можно самостоятельно, в процессе постройки гаража и когда гараж уже построен.

Нужна ли яма в гараже, помимо ремонта? Разумеется. Ее можно использовать как небольшой склад — складывать туда вещи, которые занимают лишнее место в гараже.

Если придерживаться предписаний и технологий, данная конструкция будет безопасна и комфортна при использовании. Гараж со смотровой ямой значительно расширяет возможности автовладельца при выполнении самостоятельного ремонта.

Смотровая яма в гараже — фото:

Конструкция и постройка

Смотровую яму можно возводить на любом этапе строительства гаража. Но лучшим решением будет спланировать строительство «с нуля» и закладывать фундамент для гаража с ямой. Иначе придется приложить больше сил и потратить большее количество времени.

Если вы только приступаете к строительству гаража, то настоятельно рекомендуется для повышения гидроизоляции сразу же создавать дренажную систему. Трубы соединяются с коллектором. С помощью этого количество влажности и испарений удастся сильно снизить и минимизировать вред автомобилю.

О том, как сделать смотровую яму в гараже своими руками, читайте здесь.

Чтобы узнать, какие есть требования к смотровым ямам в гараже, давайте разберем наиболее важные вопросы.

Размер смотровой ямы в гараже

Размер конструкции напрямую зависит от размеров автомобиля и водителя. Для расчетов необходимо узнать точную длину и ширину машины. Помимо этого, следует учитывать рост автовладельца.

Оптимальный размер смотровой ямы в гараже для легкового автомобиля должен быть следующий: ширина около 80 сантиметров, глубина смотровой ямы в гараже должна быть на 10-20 сантиметров больше роста автовладельца. Это делается, чтобы обеспечить удобство при проведении ремонта — не приходилось сгибаться, без труда получалось дотягиваться до нужных частей автомобиля.

Длинна смотровой ямы должна быть приблизительно на метр больше длины вашей машины. Дополнительный метр нужны для создания лестницы, то есть входа/выхода.

Таким образом, размеры ямы в гараже для стандартного автомобиля:

  • длинна — 5 метров;
  • ширина — 80 сантиметров;
  • высота/глубина — 2 метра.

Схема смотровой ямы в гараже — ширина:

В гараже смотровая яма нередко вызывает опасения у автовладельцев. Одним из них является влажность и ее потенциальный вред. В этом есть доля правды. Если яма под гаражом была плохо покрыта гидроизоляцией, влага может конденсироваться, образовывать испарения. В таком случае автомобиль подвергается опасности.

Постоянное нахождение над углублением, из которого поднимаются испарения, будет негативно влиять на металл. Процессы коррозии ускоряются, детали начинают ржаветь. Самым лучшим решением будет подобрать размеры гаража с ямой таким образом, чтобы было два места для вашей машины. Первое место — обычный грунт/пол гаража, второе — смотровая яма.

По необходимости автомобиль следует завозить на смотровую яму, производить ремонт. Остальное время машина стоит на грунте, и не может быть даже теоретически подвержена влиянию влажности. Но подобное не всегда удается осуществить. Гараж может быть попросту слишком мал для двух отдельных стоянок. В таком случае вопросом гидроизоляции придется заняться основательно.

Самое важное, что необходимо выяснить — на каком уровне залегают грунтовые воды. При высоких уровнях — 2.5 метра и меньше яму лучше не строить. Единственным возможным решением при таких уровнях грунтовых вод будет лежачая яма. Её глубина гораздо меньше, следовательно, влажность/испарения станут меньшей проблемой.

Помимо отделки специальными материалами для обеспечения гидроизоляции, следует дополнительно использовать щит, которым закрывают яму, чтобы влажность не распространялась по помещению, и тем самым не наносила вред автомобилю.

Щит из дерева должен быть толщиной 30-50 миллиметров. Относительная тонкость объясняется тем, что щит не нагружается массой автомобиля. Его основная функция — защита помещения от влажности.

Еще одной полезной процедурой станет периодическое осушение гаража. Яму осушать лучше всего летом — для этого нужно ее открыть, если вы уехали на сутки или дольше.

Подробнее о гидроизоляции смотровой ямы читайте в статье — здесь.

Яму в гараже из кирпича и бетона, при желании можно отштукатурить или даже выложить плиткой. Перед этим стены покрывают глиной и застилают полиэтиленом. После покрытия монтируют опалубку, её толщина составляет 15 сантиметров.

Для гидроизоляции лучше брать качественный материал, так как конструкция подвергается постоянному воздействию влажности. Одним из стандартных решений является полимерная мембрана. Для однослойной мембраны толщина составляет 1.5-2 миллиметра, для двухслойной — около трёх миллиметров. Полимерные мембраны — это долговечный и стойкий материал, но достаточно дорогой.

Более дешевым вариантом является использование битумных материалов (рубероид, битумная смазка). Их срок службы не превышает двадцати лет, после этого гидроизоляция придет в негодность. Склеивать куски изоляции можно нагревом или же битумным растворителем.

Помимо гидроизоляции, можно использовать теплоизоляцию. Теплоизоляционный материал следует наклеивать на бетон/кирпич конструкции. Распространенным решением является пенополистирол.

При постройке необходимо позаботиться о страховой рейке. Страховая рейка блокирует попадание колес автомобиля в смотровую яму. Второй плюс — вода с колес собирается в углублении, и не попадает вниз. Выполнить рейку необходимо в виде буквы T, используя металл. Она должна быть выполнена прочно, выдерживать вес автомобиля.

Для создания удобства работы вы можете также встроить полки и выступы в стенах конструкции. В них можно складывать инструмент и прочие необходимые вещи.

Как видите, смотровая яма избавит вас от лишних походов в сервисный центр. Главным условием является постройка с соблюдением норм и правил. Конструкцию можно возвести своими силами, даже если гараж уже построен. Особое внимание нужно уделять гидроизоляции и размерам.

Если грунтовые воды залегают слишком высоко (2.5 метра и выше), то строить яму не рекомендуется. Влажность будет слишком велика, и испарения, скорее всего, навредят автомобилю. Как обойтись без ямы в гараже? Возможным решением будет создание лежачей ямы. Тогда грунтовые воды не смогут вызывать коррозию металла.

Полезное видео

Смотрите видео о смотровой яме в гараже:

Смотровая яма: размеры по гост

Транспортное средство требует регулярного обслуживания и в некоторых случаях ремонта. Устройство автомобиля таково, что проводить подобный сервис без наличия смотровой ямы просто невозможно. Она обязательно есть в гаражах предприятий с собственным автопарком, на станциях технического обслуживания. Некоторые частные автовладельцы, предпочитающие делать ремонт своими руками, обустраивают такую и для собственных нужд.Благодаря наличию смотровой ямы, можно без каких-либо проблем проводить ремонт следующих узлов транспортного средства:

  • поддон картера;
  • глушитель;
  • выхлопная труба;
  • днище;
  • коробка передач;
  • ходовая часть.

Если она отсутствует в гараже, мастер просто не сможет осуществить не только обслуживание, но и полноценный осмотр важных частей автомобиля. Недостаточно просто сделать смотровую яму. Она должна соответствовать определенным стандартам. Иначе осуществлять какие-либо манипуляции не получится.

Что собой представляет смотровая яма?

Это углубление в основании гаражного строения. Оно позволяет беспрепятственно проводить ремонтные работы и текущее обслуживание. Даже частный автомобилист сможет осматривать днище транспортного средства в профилактических целях, что позволяет своевременно предотвратить серьезную поломку. Удобство смотровой ямы обусловлено не только наличием достаточного количества света, но и возможностью полного обзора узлов, которое обеспечивается правильным выбором размеров данного углубления в полу гаража.Существует определенный государственный установленный стандарт, следование которому позволяет избежать ошибок при обустройстве смотровой ямы. Если следовать ГОСТу, механик сможет стоять в полный рост, проводить доскональный осмотр и спокойно дотягиваться до требуемых узлов. К важным параметрам относится не только глубина и ширина, но и длина. Слишком короткая смотровая яма не позволяет провести полную проверку днища машины, что в значительной степени усложняет любые ремонтные и сервисные работы.

Существующие стандарты и нормы

Нормативная документация разработана для предприятий, чья прямая деятельность связана с осмотром транспортной техники. Следовательно, данное углубление проверяется на соответствие существующим ГОСТам. Если оно удовлетворяет требованиям, компетентные органы осуществляют регистрацию. Иначе выдается предписание о несоответствии.

Соблюдение государственного стандарта не требуется в тех случаях, когда сооружение не используют для ведения коммерческой деятельности. В нормативных документах особое внимание уделяется освещению, вентиляционной системе, безопасности находящегося в яме обслуживающего персонала. Габариты в стандартах тоже прописываются, но они относятся к второстепенным. Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости.

Это никоим образом не означает того, что конструкция может возводиться произвольно. Если не соблюдать определенных правил, нахождение в сооружение может быть небезопасным и неудобным. Кроме того, обязательно учитывается и тот факт, планируется ли обслуживать легковые или грузовые транспортные средства.

Что учитывается при оборудовании смотровой ямы?

Углубление, как уже упоминалось ранее, делается в основании гаража. Следовательно, обязательно необходимо знать уровень пролегания грунтовых вод. Иначе оно постоянно будет влажным или затопленным. Проводить какие-либо работы в подобных условиях нельзя, поскольку это несет в себе угрозу жизни. Оптимальная глубина залегания составляет два с половиной метра ниже уровня земли. Если она выше этого показателя, обустройство ямы запрещено.Защита конструкции не позволит устранить данный недостаток. Влага будет скапливаться постоянно, а автомобиль в подобных условиях начнет подвергаться коррозийным процессам. В подобных ситуация яму делают эстакадной и располагают на улице, но неподалеку от самого гаража. Это актуально как для конструкций, используемых на предприятиях, так и для частных сооружений. Если пренебречь данной рекомендацией, узлы машины будут ржаветь.

Размеры конструкции

Габариты сооружения рассчитывают по следующим параметрам:
  1. Длину выбирают такой, чтобы можно было спокойно спускаться вниз и осматривать все днище. Иными словами, должен оставаться «зазор» для беспрепятственного поднятия/спуска в углубление даже тогда, когда сверху стоит машина. Чтобы добиться этого, яму делают длиннее автомобиля как минимум на один метр.
  2. Глубину конструкции делают на 10 сантиметров больше человеческого роста. Здесь учитывают либо средний, либо индивидуальный показатель. Все зависит от того, где обустраивают смотровую яму. Она должна быть такой, чтобы не приходилось пригибаться или, наоборот, тянуться вверх.
  3. Ширину рассчитывают по параметрам транспортного средства — размер колесной пары. Его замеряют или делают приближенным к классу и типу машин, которые планируется осматривать/ремонтировать. Это обусловлено тем, что в будущем автомобиль может меняться. Кроме того, на сервисных станциях обслуживают десятки различных марок машин.

Данные параметры напрямую зависят от целей использования смотровой ямы и того, какие машины планируется обслуживать — легковые и/или грузовые.

Глубина, длина и ширина для станции технического обслуживания

Смотровая яма в частном гараже может иметь размеры под индивидуальные нужды автовладельца. На СТО подобное просто не позволит выполнять поставленные перед предприятием, работающим на коммерческой основе, цели. Чтобы обслуживать и ремонтировать различные марки автомобилей, на станциях оборудуют универсальный смотровые ямы, оптимальные размеры которых следующие;

  • 100 см в ширину;
  • 550 см в длину;
  • 180 см в высоту.

Показатели глубины на СТО считаются не до уровня поверхности пола. Высота определяется до колес автомобиля, когда он находится на смотровой яме. Это обязательно учитывается при обустройстве углубления. Такая особенность обусловлена тем, что рабочая поверхность на станциях технического обслуживания не всегда находится на одной плоскости с основанием.

Габариты при обслуживании грузовых автомобилей

Отличаются большими размерами. Проектирование смотровой ямы в данном случае значительно затрудняется. Проблема заключается в том, что у грузовых транспортных средств данной категории расстояние между колесами у различных моделей значительно отличается. Таким образом, здесь требуется применение уже иного подхода.Яму обустраивает по эталонному образцу. В качестве примеру берется имеющаяся в автопарке грузовая машина. Из полученного показателя отнимают 30-40 см. Такой подход не всегда оправдан и для некоторых моделей осмотр/ремонт становится затруднителен. Лучше делать универсальное углубление с усредненными показателями, то есть шириной в 100 см. Такая яма позволяет осматривать модели с базой и в 80, и в 120 см.

Смотровая яма для частного гаража

Оборудовать углубление под авто определенной марки — не лучший вариант, поскольку машину рано или поздно поменяют, а, следовательно, изменятся и параметры. Чтобы можно было отремонтировать/осмотреть любое легковое транспортное средство, яму делают шириной в 75-80 см. Длина не ограничивается «плюс» одним метром к габаритам машины. Размер может быть больше. Если есть возможность, оборудуют спуск с лестницей. Глубину не следует делать универсальной. Лучше измерить свой рост и прибавить сантиметров 15-25.

Правила и требования к возведению смотровой ямы в гараже

Сегодня расскажем о том, как сделать смотровую яму в гараже. Для многих автолюбителей это необходимый элемент гаражной постройки, потому многие из нас стараются сэкономить, отчего некоторые профилактические работы, связанные с автомобилем, проводят самостоятельно. Сразу надо оговориться, что при кажущейся простоте конструкции смотровой ямы, соорудить ее не так просто. Поэтому большинство владельцев гаражей предпочитают пригласить опытных мастеров, чтобы получить гарантированно высокое качество конечного результата. Но чтобы гарантия была стопроцентная, надо самому знать технологию возведения гаражной ямы. Поэтому читайте статью, запоминайте все, и это будет гарантия, что мастера вас не обманут.

Смотровая яма в гараже

Планирование сооружения смотровой ямы

Есть две ситуации, когда строят яму в гараже:

Первый вариант проще, потому что ничто не мешает выкопать грунт под размеры намеченного сооружения. Для этого даже можно воспользоваться услугами экскаватора, тем самым убыстрить сам процесс и отойти от трудоемких земляных работ.

Но обе ситуации случаются часто, так что разберемся с ними по отдельности. Но предварительно расскажем о размерах ямы в гараже под машину.

Размеры смотровой ямы

В основе размерных показателей лежит автомобильная база, а точнее, расстояние между колесами вашего авто, как по ширине, так и по длине. Но есть и минимальные параметры ширины, которые чаще и берутся за основу. Это 80-85 см. Что касается длины, то к длине автомобиля приплюсовывают 1 м. Хотя надо отдать должное, что для удобства использования смотровой ямы многие не останавливаются на этом размере, поэтому в гаражах можно встретить ямы длиною до 6 м.

Эскиз, где показана минимальная ширина смотровой ямы

Теперь с глубиной. Понятно, что рост владельца гаража и должен стать этим габаритом. При этом он руками должен достать до любой детали или узла на машине. Но специалисты рекомендуют углублять смотровую яму до 2 м. И если даже рост человека небольшой, то можно на дно всегда установить подставку или настил. Правда, это возможно сделать не всегда. Многое будет зависеть от уровня пролегания грунтовых вод. Если он высокий, к примеру, 1,2-1,5 м, то о яме можно забыть.

Это были габаритные размеры. Теперь о размерах строительных. По понятным причинам сам котлован под яму выкапывается побольше. Это связано с тем, что для формирования самого сооружения необходимо конструкцию обустроить. А для этого на дно надо уложить подушку с гидроизоляцией и залить ее стяжкой. Стены собирают из блоков или кирпича или заливают монолитной конструкцией в опалубку. Для всех этих материалов необходимо пространство без учета выбранных габаритов смотрового сооружения.

Поэтому котлован выкапывают шириною, равной ширине смотровой ямы, плюс толщина стен, плюс 30 см. Длина рассчитывается точно также. Глубина – это толщина подушки, толщина стяжки и слоя гидроизоляции, плюс 1,8-2,0 м.

Эскиз смотровой ямы со всеми размерами На нашем сайте Вы можете ознакомиться с самыми популярными проектами гаражей и прочих «малых форм» для загородного дома – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

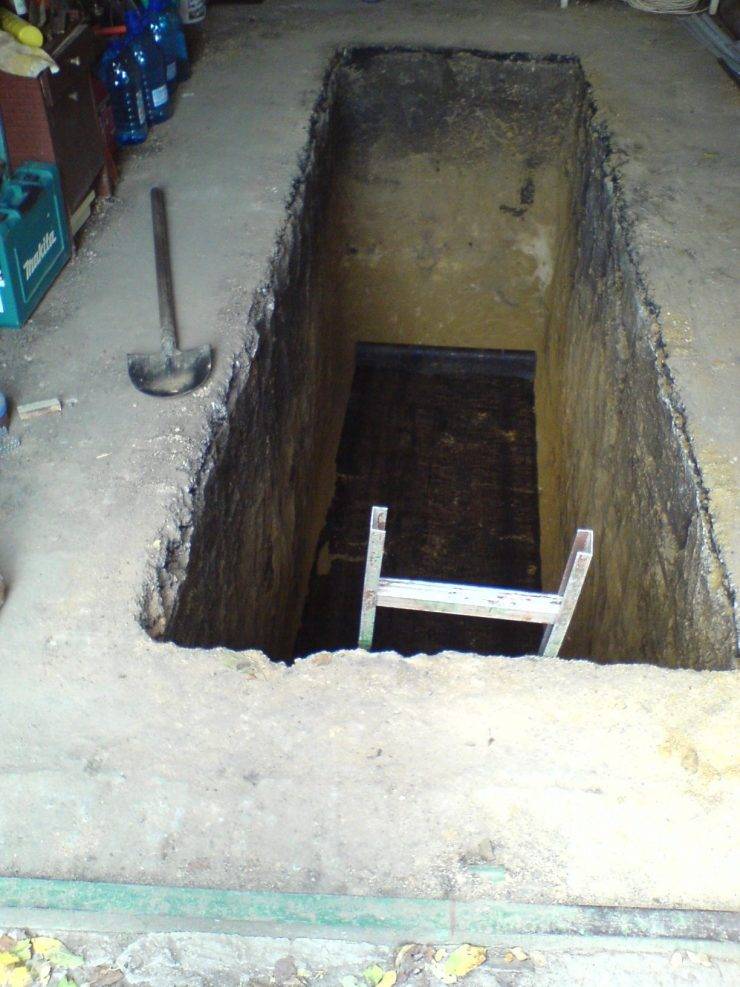

Выкапывание котлована (выемка грунта)

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

  1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.

  2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.

  3. Проводится гидроизоляция всей ямы: пол и стенки.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и строительства гаражей и прочих «малых архитектурных форм» для загородного дома. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом. Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом.

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека. Поэтому основное внимание сооружению стенок.

Как уже было сказано выше, здесь два варианта:

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Это может быть интересно! В статье по следующей ссылке читайте про подвал в гараже.

Рекомендуется в бетонные стены заложить армирующий каркас в виде решетки из арматуры диаметром 6-8 мм. Решетки устанавливают вдоль стен так, чтобы они оказались посередине пространства опалубки. На соседних стенках каркасы связываются между собой вязальной проволокой.

Через неделю после заливки бетонного раствора снимают опалубку. Но свою прочность бетон наберет только через 28 дней. После чего нужно поверхности сооружения прогрунтовать и продумать вид отделки. Оптимальный вариант – керамическая плитка. Она хорошо отмывается. Но можно яму покрасить, оштукатурить или облицевать кирпичом. Что касается ямы из кирпича или блоков, то ее обязательно штукатурят, затем белят или отделывают кафелем.

В принципе, можно считать, что строительство смотровой ямы в гараже закончено. Необходимо добавить, что нередко по периметру сооружения вровень с полом укладывают ограничительную конструкцию. Это стальной уголок, сваренный в виде прямоугольника, равному размерам смотровой ямы. Его крепят к штырям или шпилькам, заложенным в процессе заливки бетона.

Облицовка керамической плиткой

Пластиковые модели

Сегодня производители изделий из полимерных и пластмассовых материалов предлагают готовые пластиковые ямы для гаража. Надо отдать должное данному виду продукции, которая упростила сооружение смотровых ям. Предложений на рынке с каждым годом все больше и больше. Здесь не только широкий размерный ряд, но и разнообразие сырьевого материала, да и цены значительно разняться.

Для готового котлована нет надобности проводить гидроизоляцию. Главное – заложить хорошую песчаную подушку и засыпать песком пространство между стенками выкопанного углубления и сами пластиковым изделием.

Чтобы вы поняли, о чем идет речь, предлагаем посмотреть видео, в котором описывается одна из представленных на рынке моделей.

Про ошибки обустройства ямы в гараже – следующее видео:

Это может быть интересно! В статье по следующей ссылке читайте про проект современного шале в Les Houches.

Заключение по теме

Итак, нами разобрана тема – смотровая яма в гараже (размеры и правила сооружения). Насколько сложен весь строительный процесс, судить Вам. Но учтите, что точные размеры ямы – залог успеха. Сделали яму меньше – неудобно будет в ней находиться. Сделали больше, особенно по ширине, то возникает вероятность, что машина просто не сможет на ней поместиться.

Прочитать позже

Отправим материал на почту

Распечатать

Оптимальные размеры смотровой ямы в гараже.

Этапы строительства.

Любовь к автомобилям у мужчин в крови. Каким бы ни было его материальное положение, заглянуть вечерком под капот дело чести. Замену масла, свечей и прочий мелкий ремонт можно выполнить самостоятельно, не обращаясь за помощью в сервисный центр. Для решения более серьёзных проблем нужна смотровая яма. Построить её не составит труда, важно лишь правильно организовать процесс и рассчитать размеры.

Неприятный момент, который можно предотвратить

Помимо очевидных преимуществ, перечислять которые нет смысла, смотровая яма может нанести вред вашему авто. В низине влажность чрезмерно повышена, и если машина постоянно стоит над неприкрытой ямой, то это может стать причиной коррозии днища. Проблема высокой влажности и образования конденсата встречается повсеместно, и это никак не зависит от размера смотровой ямы в гараже.

Решить эту проблему можно с помощью качественной гидроизоляции, о которой необходимо позаботиться в процессе строительства. Первоначально необходимо выяснить уровень залегания грунтовых вод. Если он не превышает глубину 2,5 метра, то придётся обустраивать дренажную систему, которая будет отводить воду в специально предусмотренный колодец. При заливке стен обязательно добавляйте в бетон гидроизоляционный состав, который будет препятствовать образованию конденсата. Также можно изолировать наружную сторону стен гидроизоляционной мембраной, но это необходимо сделать на этапе монтаже опалубки.

чертеж смотровой ямы схема смотровой ямы с нишами

Как рассчитать размер смотровой ямы в гараже

Определяющим критерием при определении размеров смотровой ямы является автомобиль, а точнее его габариты. Но как быть в том случае, если вы часто меняете авто? Не переделывать же яму после каждой новой покупки? Конечно же нет, просто нужно сразу рассчитать оптимальную ширину. Она напрямую зависит от размера колёсной базы авто и величины самого хозяина. Ширина в 70-80 см максимально близка к универсальному значению. С глубиной дела обстоят ещё проще. Здесь всё зависит от роста хозяина, при этом, он должен без проблем дотягиваться до днища. Также стоит обратить внимание на комфортность положения, ведь если находясь в яме придётся вытягиваться или наоборот пригибаться, то продуктивной работы не получится. Чтобы было легче считать, прибавьте к своему росту 10-15 см, и вы получите оптимальную глубину. Данные размеры смотровой ямы в гараже являются базовыми, но в них можно вносить небольшие изменения.

план смотровой ямы с нишами для инструмента котлован под яму

ЧИТАТЬ ПО ТЕМЕ:

Что лучше выбрать для пола в гараже.

Строительство смотровой ямы

Процесс строительства смотровой ямы не растянется на длительный срок, но окажется весьма трудоёмким. В первую очередь это касается земляных работ, то есть рытья котлована. Он рассчитывается с учётом глубины самой ямы, толщины пола, стен и гидроизоляции. К ширине придётся добавить ещё 50 см, которые уйдут на стены.

гидроизоляция, опалубка и армирование заливка бетона с вибрированием

Теперь, когда котлован вырыт, приступаем к полу. На дно необходимо насыпать 10 см слой щебня и хорошо утрамбовать. Поверх него насыпаем вдвое меньший слой песка и также утрамбовываем. Этот «пирог» нужно застелить гидроизоляционной плёнкой, на которую затем положится армирующий каркас. Всё готово, можно смело заливать бетон. На этапе его приготовления нужно добавить специальное средство, которое придаст высохшему полу гидроизоляционное свойство. Раствор заливается в опалубку слоем 10 см, выравнивается, и оставляется до полного высыхания. Как правило, при благоприятных погодных условиях на это уходит порядка 3 дней.

После того, как пол окончательно высох, настал черёд стен. Для них также сооружается опалубка, укладывается гидроизоляционная мембрана и устанавливается армирующий каркас, который добавит стенам прочности. На данном этапе можно подогнать толщину стен под готовые размеры смотровой ямы в гараже.

По высохшим стенам проводится финишная обработка. Их можно оштукатурить, отделать плиткой или плитами из гипсоволокна. На края ямы устанавливается каркас, сваренный из металлических уголков, и закрепляется. В последствии он послужит опорой для досок или других панелей, закрывающих яму. Их можно накрыть плёнкой, что послужит дополнительной защитой от конденсата.



Гидроизоляция смотровой ямы

Защита от грунтовых вод — гидроизоляция смотровой ямы: как сделать своими руками и чем ее можно засыпать

Смотровая яма нужна в гараже, если вы планируете время от времени ремонтировать автомобиль. Не обязательно нанимать для ее строительства специалистов, все работы можно сделать своими силами.

Обратите пристальное внимание на гидроизоляцию ямы в гараже. Выполните работу качественно, тогда в гараже не будет влажно, машине не будет страшна коррозия. Давайте же разберемся если вода в яме гаража, что делать?

Скрыть содержание

Для чего нужна смотровая яма?

Сегодня многие владельцы автомобилей предпочитают самостоятельно ухаживать за транспортными средствами, выполнять ремонт. Если вы принадлежите к их числу, то вам нужен собственный гараж, в котором будут специальные приспособления. Таким можно назвать смотровую яму.

Ее строительство лишь сначала кажется простым. На самом деле работы должны осуществляться в соответствии с принятыми строительными предписаниями. Углубление должно быть сделано строго по размерам. Смотровую яму делают так, чтобы она была светлой и сухой. Защита от грунтовых вод ямы в гараже является приоритетной задачей для автовладельца.

Что делать, если грунтовые воды расположены высоко?

Яма в гараже когда есть грунтовые воды, может стать причиной проблем. Близость к таким водам часто становится причиной постоянной сырости в гараже. На стенках появляется плесень, появляются трещины на полу и стенах. При поднятии воды возможно подтопление постройки.

Существует еще одна проблема. Она заключается в следующем. Когда вы сделаете смотровую яму, может наблюдаться разность температур. В углублении он будет более холодным.

ВАЖНО! При отсутствии качественной гидроизоляции фундаментов и ямы гаража, холодный воздух пойдет вверх. Поднимаясь, он покроет днище автомобиля конденсатом, из-за этого может появиться ржавчина. Кроме того, в помещении будет душно и влажно.

Есть два надежных способа решения вопроса: «Как сделать яму в гараже если грунтовые воды близко?». Первый основан на тщательном устройстве гидроизоляции. Второй предполагает вынос ямы подальше от стоянки автомобиля. Вы можете выбрать любой вариант, но рекомендуется закрывать сооружение подходящими по размеру досками. Предварительно обмотайте их полиэтиленовой пленкой.

Чем засыпать?

Если вы решили, что смотровая яма вам больше не нужна, то ее можно засыпать. Для этого потребуется песок и гравий. На дно ямы насыпьте песок, потом насыпьте гравий. Землю использовать не нужно! Также можно глиной засыпать яму в гараже.

Сделать гидроизоляцию вы можете своими силами, не обращаясь к специалистам. Первичную защиту делайте следующим образом:

  1. На дно перед началом процесса бетонирования насыпьте гравий, его слой должен составлять 15 см.
  2. После этого насыпьте 5 см песка. Подушку нужно утрамбовать, слои будут отлично отводить влагу.
  3. Земляные стены еще до нанесения гидроизолирующего материала рекомендуется смазать жирной глиной. Для этой цели лучше всего подходит красная.

В продаже есть разные материалы, которые отлично подходят для защиты углубления. Битумные материалы производители выпускают в виде рулонов. Закройте материалом полки и ниши, которые находятся в углублении. Разделите рулон на фрагменты, нужно заранее смазать все части специальными растворителями.

Материал уложите так, чтобы листы размещались внахлест хотя бы на 10 см. Обратите внимание на стыки. Для их склеивания нужно воспользоваться горелкой, либо замажьте стыки расплавленным битумом. Некоторые автовладельцы используют для этой цели растворитель.

Полимерные мембраны. Их укладывают внахлест на каркас, для армирования используется металлическая сетка. Всю поверхность ямы закройте материалом. Соединяют мембраны сваркой. Может применяться горячая струя воздуха. Поскольку способ основан на использовании сварочного оборудования, такую работу лучше доверить специалистам.

Проникающие материалы. Купите специальную смесь, смешайте с водой. Раствор нужно наносить на слегка влажную поверхность смотровой ямы. После кристаллизации пору в бетоне надежно закупориваются.

Жидкая резина. Нанесите материал на увлаженную поверхность. Этот способ подходит, если температура окружающей среды находится в диапазоне от + 10 до + 24. Завершив напыление, подождите несколько часов.

Гидроизоляцию при строительстве гаража нужно делать в комплексе, она должна быть внутренней и наружной. Важно правильно определить глубину котлована.

Производя вычисления, обязательно принимайте во внимание то, какой толщины будет подготовительный слой. Важна и высота потолка ямы.

Выкопайте котлован, учитывая отступы. Делайте их шириной не менее 1 метра. Выровняйте дно котлована, делая небольшой уклон к стенам от центра. Сделайте гидрозатвор из глины, уложите. Слой должен быть не менее 10 см, утрамбуйте основание.

Для отвода воды от объекта сделайте дренажные траншеи. Их глубина должна быть не менее 0,5 м. Не забывайте про то, что траншеи нужно сделать с уклоном. На дно настелите геотекстиль, располагайте его так, чтобы он на метр выступал за края траншеи.

На геотекстиль насыпьте гравий слоем 5 см. Купите дренажные трубы и положите их в траншеи. Делайте уклон 50 см на 1 погонный метр. Для устройства дренажных труб покупайте асбоцементные изделия, либо полимерные или керамические трубы. Их нужно вывести к тому месту, где будет собираться вода. Трубы засыпьте слоем гравия толщиной 30 см. Заверните «пирог» с выступающим над траншеей полотном геотекстиля.

Котлован засыпьте щебнем и песком. Чередуйте слои, трамбуя каждый из них. Песок нужен для защиты гидроизоляции, ведь ее могут прорвать острые края крупных фракций. На основание положите рубероид, обязательно сварите его края, используя газовую горелку. Промажьте битумной мастикой. Повторите процедуру, настелив материал в 3 слоя. Если грунтовые воды могут подниматься выше ямы, то необходимо сделать еще больше слоев.

Подготовьте опалубку, залейте пол из бетона. Используйте те смеси, в состав которых входят модифицирующие добавки.

Смотрите видео, как сделать гидроизоляцию ямы в гараже своими руками:

Если гараж с ямой уже построен

Если объект эксплуатируется, но появилась потребность в защите смотровой ямы от грунтовых вод, то можно сделать следующее:

  1. Промажьте пол густой мастикой, стены покройте более жидкой.
  2. Затем сделайте раствор из цемента, оштукатурьте стены. Все стыки нужно обязательно покрыть мастикой, нанеся ее толстым слоем.

Как сделать гидроизоляцию гаража читайте в статье здесь.

Если желаете придать жесткости покрытию, наносите штукатурку на каркас из арматуры. Толщина слоя может составлять 4 см. Если есть необходимость, нанесите на штукатурку антисептический состав. В работе лучше всего использовать гидростойкий, а не обычный цемент.

Проникающая защита безопасна, она предотвратит подтопление гаража. Наносить смесь нужно на влажный бетон, так капилляры будут закрыты кристаллами. Такой способ вы можете использовать для защиты даже старых поверхностей.

Перед обработкой все пол и стены очистите от загрязнений, удалите пятна. Это позволит открыть поры. Состав лучше всего наносить слоями, для работы используйте шпатель. Вы можете использовать в труднодоступных местах кисть. Сверху гидроизоляцию покройте штукатуркой из цемента. Для ремонта щелей подойдет специальный состав для инъекций. Производители предлагают ряд материалов на основе полиуретанов.

Соблюдая правила, вы без труда разберетесь, как сделать смотровую яму в гараже если близко грунтовые воды. Это позволит вам неплохо сэкономить.

ru-house.net

Гидроизоляция смотровой ямы

Чтобы автомобиль постоянно был в готов к эксплуатации, необходимо постоянно следить за его состоянием и при обнаружении неполадок сразу же их исправлять. Для проведения ремонтных работ необходимо иметь удобный гараж со смотровой ямой. Но у многих автовладельцев гараж не оборудован ямой, поэтому ее приходится создавать собственными руками. Чтобы выполнить все действия правильно, нужно подробнее узнать о том, как именно проводится гидроизоляция смотровой ямы в гараже.

Основные трудности

Перед сооружением ямы необходимо учесть, что такие работы могут быть связаны с некоторыми проблемами. Первая из них – близкое расположение грунтовых вод. Из-за этого в гаражах часто наблюдается высокий уровень влажности. В некоторых случаях происходят даже подтопления, препятствующие выполнению работ по ремонту автомобиля.

Вторая проблема заключается в том, что после создания ямы может возникнуть разница температур, в результате чего на днище машины появляется конденсат. При этом в помещении будет постоянно наблюдаться повышенная влажность. Чтобы этого избежать, можно утеплить гараж и грамотно его гидроизолировать. Также избежать проблем можно благодаря закрытию смотровой ямы и созданию гидроизоляционного барьера между рвом и гаражом.

Материалы

Для укрытия ямы от влаги можно выбирать разные материалы. Они отличаются характеристиками и особенностями монтажа, а также стоимостью. Чтобы эффективно гидроизолировать смотровую яму, можно использовать:

  • полимерные мембраны;
  • битум;
  • жидкую резину.

Также часто применяется проникающая гидроизоляция. Во время применения каждого названного материала необходимо учитывать особенности проведения работ:

  1. Материалы из битума являются достаточно распространенными, так как они имеют низкую цену и могут эксплуатироваться в течение 20 лет. Стоит отметить и легкость монтажа. Часто такие материалы продаются в рулонном виде, что упрощает процесс укладки. Наиболее популярным является рубероид.
  2. Если применяются полимерные мембраны, их установка производится при помощи специального оборудования. Такие материалы имеют практически неограниченный срок использования. Также к преимуществам таких гидроизоляционных материалов можно отнести устойчивость к механическим воздействиям. Использование данных гидроизоляторов позволяет надежно защитить гараж от проникновения влаги. Но стоит отметить, что установка потребует от владельца гаража достаточно большого количества денег.
  3. Использование проникающей гидроизоляции подразумевает нанесение смазки на увлажненную поверхность. Такие составы проникают в поры кирпича и бетона, поэтому на поверхности создается гидроизоляционный слой, надежно защищающий помещение от влаги.

Последние описываемые материалы представляют собой эмульсию на основе битума, которая состоит из полимеров и стабилизаторов. Они отличаются хорошей эластичностью и высокой степенью защиты от влаги. Стоит отметить, что если для гидроизоляции используется рулонный битумный материал, его необходимо укладывать в 4 слоя, чтобы защита помещения была такой же, как и при использовании слоя проникающей гидроизоляции толщиной 2 мм.

Такое покрытие создается во время гидроизоляции фундаментов и крыш, поэтому можно не беспокоиться о том, что в смотровой яме появится влага. Стоит помнить, что обрабатываемая такими составами поверхность не должна иметь серьезных повреждений, так как это может привести к появлению протечек. Выбирая материал для гидроизоляции, стоит исходить не только из характеристик материалов, ведь нужно учитывать и количество денег, которое тратится на создание смотровой ямы.

Устройство гидроизоляции

Для выполнения первичной гидроизоляции понадобится насыпать гравийную подушку. Она должна быть толщиной 10-15 см. На нее высыпают песок. Достаточно засыпать слой 5 см. После того, как песчано-гравийная подушка будет утрамбована, можно не беспокоиться о проблеме отведения влаги. Земляные стены перед монтажом гидроизоляции промазывают красной глиной.

Какой применять способ монтажи гидроизолирующего слоя, зависит от особенностей выбранного материала. Существует несколько тонкостей:

  • Битумные материалы. Чаще всего они продаются в рулонах. Это позволяет закрывать самые труднодоступные места быстро и легко. Перед использованием каждый рулон необходимо смазать растворителями. После отмеченные и отрезанные фрагменты гидроизоляции укладывают на стены и пол. Листы должны заходить друг на друга внахлест на 15 см. Для соединения стыков используют горелку
  • Полимерные мембраны. Такой способ соединения материала предполагает использование сварки. Для этого применяется горячая воздушная струя. Мембраны необходимо уложить на каркас арматуры. Куски мембраны укладываются с нахлестом. Все стены необходимо тщательно укрыть. Такой способ требует использования специальных инструментов. Именно поэтому работы стоит проводить квалифицированным специалистам.
  • Приникающая гидроизоляция. Чтобы выполнить рабочий раствор, необходимо взять специальную смесь и смешать ее с водой. Приготовленный раствор необходимо нанести на пол и стены, предварительно их увлажнив. Защитный слой создается после того, как компоненты смеси кристаллизуются. Впоследствии они закупоривают все поры в бетоне.
  • Жидкая резина. Такой материал наносят на предварительно увлаженные поверхности. Все работы выполняются в температурном режиме от 10 до 25 градусов. После того, как напыление завершено, нужно подождать в течение 4 часов, чтобы материал застыл.

При соблюдении требований каждой технологии выполнить гидроизоляцию смотровой ямы от сильных грунтовых вод достаточно просто. Это можно сделать своими руками, без привлечения специалистов. Такое подход позволяет сэкономить большую сумму денег автовладельца. Также не помешает выполнить дренаж в гараже своими руками. Для этого необходимо выкопать канаву по периметру постройки и установить сливной бачок в самом низком месте.

Утепление

После выполнения гидроизоляции можно начинать утепление. Для этой цели понадобятся листы пенополистирола. Они продаются толщиной от 50 до 100 мм. Использование такого материала позволяет надежно защитить гараж от снижения температуры из-за потоков холодного воздуха снизу.

Пенополистирол не подвержен гниению и прост в монтаже, а также имеет свойство отталкивать воду. Его устанавливают на парашюты (специальные крепления) или клеют на цемент.

Парашютами крепления названы из-за формы. Их производят из пластика. Парашюты представляют собой крепежи грибовидной формы. Их забивают в стены (в заранее проделанное отверстие). Производят забивание парашютов через пенопласт. В крепеж устанавливают специальный гвоздь, не позволяющий ему выскочить.

Пенопласт используют не только в процессе утепления стен, а также для дверей и напольного покрытия. На пол иногда кладут пенополистирольный лист, отличающийся увеличенной прочностью. На утеплитель выкладывают бетонную стяжку с армированием. Ее толщина обычно не превышает 10 см.

Освещение

Для удобной работы в яме она оборудуется осветительными приборами. Переносное освещение для этой цели не подходит. Это объясняется возможным повреждением кабеля, что может послужить причиной короткого замыкания. При отсутствии автоматической системы пожаротушения последствия могут быть плачевными. Допустимое напряжение, которое можно подавать в смотровую яму – 36 V.

Важно! Выполнять розетки, которые будут иметь напряжение больше 36 V, строго запрещено.

Чтобы создать оптимальное освещение, понадобятся низковольтные приборы или фонари с аккумуляторами. При выполнении всех рекомендаций эксплуатация смотровой ямы будет максимально безопасной.

Если гараж уже построен

При наличии уже эксплуатирующегося объекта может появиться потребность в защите смотровой ямы от почвенных вод. В этом случае выполняют такие действия:

  • Промазывают пол и стены битумной мастикой. На пол необходимо расходовать густую смесь, для стен – применять жидкую.
  • После этого необходимо оштукатурить стены ямы цементными раствором.

Если нужно придать покрытию жесткости, можно наносить цемент на армирующий каркас. Слой должен быть толщиной не менее 4 см. При необходимости штукатурку обрабатывают антисептиком. Для работы лучше всего использовать гидростойкий цемент.

Проникающая защита более безопасна. Важно помнить, что перед обработкой пола и стен с них нужно удалить все загрязнения. Это позволит открыть поры бетона. При использовании проникающей гидроизоляции в труднодоступных местах лучше применять кисть.

Итоги

При соблюдении правил можно без труда гидроизолировать смотровую яму в гараже своими руками. Даже при высоком залегании грунтовых вод гараж можно будет выполнять ремонт автомобиля в любое время года. Также при самостоятельном оборудовании смотровой ямы можно неплохо сэкономить.

После гидроизоляции обычно выполняют теплоизоляцию и устанавливают освещение. В целях безопасности для смотровой ямы используют низковольтные приборы или фонари, работающие на батареях. Важно соблюдать технику безопасности при проведении работ с электричеством.

Каждый материал, применяемый для гидроизоляции, имеет свои особенности монтажа. Чтобы узнать тонкости оборудования смотровой ямы, стоит ознакомиться с представленным ниже видео.

bouw.ru

Смотровая яма в гараже своими руками: размеры, гидроизоляция

Если техобслуживание автомобиля вы делаете самостоятельно, то лучше всего оборудовать в гараже смотровую яму. Она позволяет проводить мелкий ремонт, экономить средства и время на дорогостоящий сервис.

Чтобы можно было эффективно использовать яму для технического осмотра необходимо соблюдение строительных норм и правил при ее обустройстве.

Оглавление:

  • Как сделать смотровую яму в гараже: видео
  • Определение размеров смотровой ямы
  • Материалы и инструменты
  • Технология изготовления смотровой ямы
  • Как сделать смотровую яму в гараже своими руками
  • Монтаж стен, фото
  • Гидроизоляция смотровой ямы в гараже своими руками
  • Приямок для сбора воды
  • Утепление смотровой ямы
  • Крышка для смотровой ямы

Как сделать смотровую яму в гараже: видео

Перед началом строительства необходимо определить качество почвы и уровень грунтовых вод. Наиболее подходящим является глинистый грунт, так как он не пропускает влагу и может служить естественным гидроизоляционным слоем.

При высоком уровне грунтовых вод смотровую яму оборудуют дренажной системой и погружными насосами, с помощью которых проводят осушение объекта.

Определение размеров смотровой ямы

Для обустройства смотровой ямы в гараже своими руками размеры определяют в зависимости от габаритов вашего автомобиля. Существуют общие требования, руководствуясь которыми производится строительство объекта для технического обслуживания автомобиля.

  • Ширину сооружения делают такого размера, чтобы в ней было удобно находится и работать. Она должна ограничиваться расстоянием между колес машины – от 80 см.
  • Длина соответствует длине автомобиля и к ней добавляется один метр для комфортной работы.
  • Глубина ямы рассчитывается из высоты собственного роста, к которой прибавляют 10–15 см. На случай продолжительной работы на полу конструируют деревянный трап.

Однако любой автовладелец может сделать конструкцию смотровой ямы в соответствии со своими желаниями. Например, высоту определить размером 1,5 м или только в свой рост.

Иногда не удается построить яму в полную длину авто, в этом случае она может быть выполнена в половину длины. Во время ремонта легковой автомобиль загоняют передом или задом, в зависимости от неисправности.

Смотровую яму располагают обычно возле одной из стены на расстоянии примерно одного метра. Большую часть гаража занимает оборудование, запчасти и т. п. При устройстве котлована необходимо учитывать толщину стен и глубину стяжки пола.

Материалы и инструменты

Для строительства ямы техобслуживания своими руками потребуются следующие инструменты:

  • совковые, штыковые лопаты;
  • ведра;
  • кельмы;
  • сварочный аппарат;
  • ножовки.

Необходимы материалы:

  • кирпич;
  • цемент, щебень, песок;
  • бетон М200 для заливки основания;
  • прутья арматурные;
  • уголки металлические, ширина 50 мм;
  • доски 400х50 мм;
  • гидроизоляционный материал.
Технология изготовления смотровой ямы
  • Для устройства котлована на сухих плотных почвах подойдет кирпич. Причем для строительства лучше использовать керамический, так как он более влагоустойчив. Стены выкладываются шириной 12–25 см в зависимости от способа кладки.
  • Если грунтовые воды близко подходят к основанию гаража, то для смотровой ямы подойдут блоки из влагостойкого бетона или армированный бетон. В случае использования других материалов необходимо было бы сделать наружную гидроизоляцию.
  • При заливке армированным бетоном используется бетон марки 250 для стен и 200 для пола. Стены подвержены большей нагрузки, поэтому для заливки требуется материал более высокой прочности. На полу необходимо сконструировать отмостку, чтобы вода могла уйти, а не впитывалась в грунт. Это позволяет избежать «пучения» грунта.
  • Для армирования бетона используют готовую сетку из проволоки 5–6 мм и шагом 150 мм или делается каркас из арматуры 10–12 мм с шагом 20 мм.
  • В процессе формирования стен необходимо предусмотреть обустройство ниши для осветительных приборов, хранения инструментов и других материалов. Предполагаемая высота для выемки может быть на уровне локтей.
Как сделать смотровую яму в гараже своими руками

Перед началом строительства делается разметка котлована в соответствии с размерами автомобиля. После чего по углам будущей ямы устанавливают колышки, между которых натягивают веревку. Далее начинают копать яму, землю при этом оставляют недалеко от гаража, так как она может понадобиться для утрамбовки и выравнивания основания.

В процессе работы необходимо следить за степенью влажности грунта. Если почва остается сухой, то гидроизоляцию можно не устанавливать. Однако для подстраховки площадь ямы покрывают гидроизолирующей пленкой.

Следующий этап – это выравнивание стен и утрамбовка пола. В процессе работы необязательно добиваться идеально гладкой поверхности, достаточно просто разровнять стены без заметных неровностей. Для устройства пола выкладывают два слоя щебня и один (верхний) из песка по 5 см. Все плотно утрамбовывают с помощью ручной трамбовки, песок при обработке смачивают водой.

После утрамбовки пол выстилают гидроизоляционной пленкой, стыки делаются внахлест по 15 см и сверху проклеиваются двусторонним скотчем. После чего на пол устанавливают утеплитель и армирующую сетку из металлических прутьев. Сверху заливают раствор бетона (М200) слоем от 5 см. Период застывания длится в зависимости от окружающей температуры: при + 20оС бетон затвердевает до 50% прочности за неделю, а при +17оС – за две недели.

Монтаж стен, фото

Заливка стен бетоном. Предварительно делают опалубку стен из щитов влагостойкой фанеры (толщиной 16 мм) или ОСП, которые соединяют досками и саморезами. Сначала устанавливают наружные щиты, затем внутренние, расстояние между ними должно быть не менее 15 мм.

Смотровая яма

Между стенами делают распорки во избежание деформации. Внутри опалубки монтируют армирующую сетку. Далее проводится заливка бетона, в процессе которой раствор штыкуют погружным вибратором для бетона. Спустя два-три дня опалубку разбирают.

При односторонней опалубке котлован предварительно покрывают гидроизоляционным материалом. После чего вдоль стен устанавливают один ряд щитов из ОСП плит. Между гидроизолирующим слоем и щитами устанавливают металлическую сетку и заливают это пространство бетоном.

Смотровая яма из кирпича. Периметр котлована покрывают гидроизоляционным полотном. Делается это внахлест, по краям материал прижимают досками. Далее производят кладку стен толщиной в полкирпича. На уровне локтя (примерно 1,2 метра) предусматривают ниши для инструментов. Размеры выемки делают высотой в 3 ряда кирпичей, ее перекрытие изготавливают из досок. В нишу можно вставить металлический короб.

Стены поднимаются практически до уровня пола гаража. Сверху на последний ряд устанавливают металлический уголок с полкой 50 мм, толщиной 5 мм. Полки с одной стороны укладывают параллельно основанию, так как сверху будут располагаться доски, закрывающие смотровую яму. После устройства стен делается заливка пола.

Обустройство металлической ямы для техосмотра (кессона). Одним из способов избежать грунтовых вод – это устройство кессона. Он представляет собой металлический короб, установленный в смотровой яме. Швы кессона герметично заваривают во избежание течи и обрабатывают специальными антикоррозионными составами.

Перед установкой короба необходимо вбить в грунт металлические пруты на глубину 1–1,5 метра, которые приваривают к корпусу кессона за боковые уголки. Таким образом предотвращают опасность «всплытия» конструкции при повышении уровня грунтовых вод. При устройстве кессона котлован приходится сделать немного больших размеров.

Чтобы короб не всплыл, можно просто сделать в его стенке дыру, куда будет заливаться вода при затоплении. В последующем ее приходится откачивать, однако кессон останется на своем месте.

Смотровая яма из дерева. Доски для устройства смотровой ямы необходимо обработать антисептическими и водоотталкивающими средствами. Перед монтажом в котловане дополнительно оборудуют гидроизоляционный слой. Доски устанавливают горизонтально, в узкой части ямы делаются распорки. Сверху закрепляют раму из металлических уголков, дно лучше залить бетоном.

Гидроизоляция смотровой ямы в гараже своими руками

Гидроизоляцию объекта можно осуществить как до устройства объекта, так и после его возведения.

Если уровень грунтовых вод не поднимается выше 2,5 метра, то опасность затопления для смотровой ямы не ожидается. Однако нужно учитывать, что геологическая ситуация может быть изменчивой. Поэтому при устройстве объекта лучше сделать наружную гидроизоляцию.

Для монтажа наружной гидроизоляции применяются специальные пленки или мембраны (акваизол, бутилкаучук и т. д.). Полотнища выстилают по стенам внахлест на 15 см, с заходом на пол гаража в 10–15 см. Для лучшей герметизации стык проклеивают двусторонним скотчем. Пленку нужно расправить таким образом, чтобы она плотно прилегала к поверхности стен.

Материал расплавляют паяльной лампой, в результате чего он более плотно прилегает к поверхности стен и основанию. Целостность пленки не должна быть повреждена, так как в этом случае будет нарушена гидроизоляция смотровой ямы.

Внутренняя гидроизоляция делается с помощью пропитки глубокого проникновения, позволяющая уменьшить гигроскопичность стен. Состав представляет собой грунтовку на основе цемента, содержащего полимерные частицы. Полимеры способны блокировать проникновение влаги сквозь основной материал.

Другой способ гидроизоляции – это обработка поверхности жидким веществом, которое при высыхании создает гидроизолирующий слой. Одним из таких средств является состав для бассейна. Его наносят в два слоя и после высыхания он образует водоотталкивающую пленку, напоминающую резину.

Приямок для сбора воды

Если устроенная своими руками гидроизоляция недостаточно эффективна, можно сделать дренажную систему возле гаража или устройство для сбора воды – приямок. Для чего в смотровой яме с одного конца выкапывают небольшой колодец, который одновременно с основанием оборудуют гидроизоляционным слоем и покрывают бетоном. В колодце также можно было бы установить кессон.

По мере скапливания воды в приямке, ее откачивают с помощью насоса. Для удобства устанавливается датчик наличия влаги, который включает насос в автоматическом режиме. Так как в смотровой яме полностью избавиться от влаги не получится, то пол лучше сделать из деревянного настила, обработанного водоотталкивающей пропиткой.

Утепление смотровой ямы

В целях утепления смотровой ямы используется ЭППС (экструдированный пенополистирол), обладающий хорошей водонепроницаемостью и низкой теплопроводностью. Материал может выдерживать значительные нагрузки.

ЭППС устанавливают между гидроизоляционной пленкой и стеной, толщина слоя пенополистирола должна составлять не менее 50 мм для создания необходимого эффекта. Утеплитель можно укладывать и под бетонную стяжку.

Крышка для смотровой ямы

Крышку изготавливают из металлических листов или досок. Для деревянной крышки подбирают доски из твердых пород дерева (лиственницы, дуба), толщиной более 40 мм. Предварительно их обрабатывают антисептическими средствами для защиты от грибка и влаги. Укладывают доски в проемы металлических уголков, установленных сверху смотровой ямы.

Металлические листы для крышки не очень удобны, так как они подвержены коррозии и тяжелее деревянных. Металлическое покрытие может прогибаться в процессе эксплуатации. Кроме того, использование металла обойдется дороже, чем дерева.

После окончания строительства стены можно оштукатурить или выполнить облицовку кафелем. Таким образом, сделать смотровую яму своими руками не представляет большого труда, если должным образом следовать рекомендациям специалистов.

Устройство смотровой ямы позволяет регулярно отслеживать техническое состояние своего автомобиля. Сооружение может быть использовать и в качестве хранения овощей, для чего в конструкции предусматривают специальные полки и ниши.

Видео: как правильно сделать смотровую яму в гараже

remontoni.guru

Гидроизоляция смотровой ямы в гараже

Чтобы автомобиль мог радовать всю семью поездками на отдых и за покупками как можно дольше, необходимо постоянно поддерживать его в хорошем состоянии. Для этого необходимо иметь удобный гараж и качественную смотровую яму. Чтобы смотровая яма прослужила долго, нужно произвести ее гидроизоляцию.

Перед тем как сделать гидроизоляцию смотровой ямы в гараже, нужно разобраться как правильно осуществлять подобные работы и определиться с материалами.

Устройство

Строительство смотровой ямы

Если делать все работы по устройству ямы своими руками, в том числе и процесс гидроизоляции, то лучше не полагаться на советы своих знакомых о том, как сделать яму, так как далеко не всегда они посоветуют то же, что и специалисты, которые придерживаются в работе строительных норм. Вам помогут нижеизложенные советы.

В частности, гидроизоляция в рулонах недорогая в закупке и довольно эффективно защищает от воды. Однако требуется соблюдение некоторых правил при укладки. Материал должен идти внахлёст, который должен составлять около 15 см, стыки следует проклеить. Если это требование не соблюсти, можно не достичь требуемого результата, и яма начнёт заполняться водой или сыреть.

Этапы работ

Один из способов изоляции

Самый эффективный вариант обустройства ямы в гараже – это приобрести её проект или (при наличии соответственных познаний) разработать его самостоятельно. Постройку гаража, если он ещё не построен, нужно зарегистрировать в соответствующих организациях, а вот яма в регистрации не нуждается.

Чтобы яма в гараже была надежно защищена от подземных  вод, требуется сделать прочный фундамент с дренажной системой, который будет иметь гидроизоляцию, учитывающую глубину ямы.

Обратите внимание! Очень хорошо было бы предусмотреть внутри ямы в её стенках ниши для хранения инструмента, чтобы не требовалось каждый раз вылезать из ямы за ними.

Саму яму необходимо закрывать, если она пока что не нужна для ремонта автомобиля. Обычно для этой цели служат палубные доски, укладываемые поперек длины ямы на уголок, который устанавливают по её краям.

С использованием рулонных материалов

Гидроизоляция, которая делается в смотровой яме, является самой важной частью всего процесса. Какие именно материалы понадобится закупить для проведения работ? Вот три из них, участвующие в трёх разных методах устройства гидроизоляции:

  • битум;
  • мембраны на основе полимеров;
  • проникающая гидроизоляция.

Каждый из этих методов отличается своими тонкостями, о которых пойдет речь ниже.

Битум

Битум для гидроизоляции Этот материал отличается сравнительно долгим сроком службы, до 20 лет. Битум можно найти и купить в виде рулонов, чем облегчается его монтаж. При установке материалы из битума необходимо смазывать на стыках при помощи особого растворителя и класть внахлест. Аналогами битума являются такие материалы, как рубероид, рубемаст или еврорубероид.

Проникающая гидроизоляция

Обработка проникающим составом Этот тип гидроизоляции представляет собой смазку, которая наносится на увлажненную поверхность. Она способна глубоко проникать во все поры строительных конструкций, неважно, будь то кирпич или бетон. Этот метод является одним из самых эффективных.

Полимерная мембрана

Это следующий вид гидроизоляции, также часто применяемый в устройстве смотровой ямы. Срок службы также немалый. Мембрану можно разделить на однослойную и ту, что имеет много слоёв. Их толщина варьируется от 1,5 до 3,1 мм. Чтобы применить мембрану, требуется потратить множество средств, нужен опыт и некоторое оборудование. Помощь приглашённых специалистов не будет лишней.

Утепление ямы

Ворота, обработанные вспененным полиуретаном

Когда гидроизоляция выполнена на надлежащем уровне, можно начинать утеплять сам гараж. В качестве утеплителя подойдут пенополистирольные листы толщиной 50 или 100 мм.

Обратите внимание! Пенополистирол (пенопласт) не гниет, кроме того способен отталкивать воду. К тому же его монтаж прост, будь то наклеивание с помощью клей-цемента или крепление на «парашюты».

Крепления, названные парашютами, получили такое определение из-за своей формы. Они выполнены из пластика и представляют собой полые грибовидные крепежи, которые забиваются в высверленное в стене отверстие через пенопласт. В этот крепёж забивается пластмассовый гвоздь, который не даёт ему выскочить из стены.

Пенопласт подходит не только для утепления стен гаража, но также для ворот и даже пола. Однако на пол стоит использовать специальный пенополистирольный лист, который отличается повышенной плотностью. Поверх утеплителя делается бетонная стяжка толщиной 10 см с армированием.

Освещение ямы

Яму оснащают проводкой и стационарными светильниками

Чтобы в яме было удобно работать, нужно сделать в ней качественное и безопасное освещение. Ни в коем случае не нужно использовать для этой цели переносное освещение, так как в случае, если какая-нибудь деталь от автомобиля сорвется на кабель, она может повредить его и стать причиной короткого замыкания и, если нет автоматов – пожара. Допустимым напряжением для смотровой ямы считается 36 V.

Обратите внимание! Розетки под напряжением выше 36 V в яме категорически запрещены! Для освещения можно использовать низковольтные светильники, или фонари на аккумуляторах.

Выполнив все рекомендации, можно будет по завершении работ пользоваться ямой, которая станет безопасным и удобным местом для ремонта своего автомобиля.

Видео

В следующем видеоролике демонстрируется самостоятельная гидроизоляция подвала гаража при помощи кристаллизола:

Последняя редакция: 17.06.2015 Автор: Вадим

kaksdelatgarazh.ru



Убежища от штормов в подземных гаражах в Оклахома-Сити и Талсе

Убежища от штормов в подземных гаражах в Оклахома-Сити и Талсе

Наши укрытия от торнадо в подземных гаражах уникальны тем, что, в отличие от других типов укрытий от штормов, они не требуют дополнительных квадратных метров. Кроме того, ваш автомобиль можно припарковать как обычно над убежищем от шторма, что позволит вам получить доступ в любое время. Этот компактный дизайн позволяет вам оставаться в стороне от непогоды и вреда, сводя к минимуму неудобства, когда убежище не используется.Мы предлагаем это убежище в двух размерах и двух типах установки:

Большой (вмещает 7+ человек)

  • 39 дюймов x 7 футов x 56 дюймов
  • Размер отверстия: 4 x 8 футов

Очень большой (вмещает 11+ человек)

  • 60 дюймов x 7 футов x 61 дюйм
  • Размер отверстия: 5 футов 8 дюймов x 8 футов

Стандартная установка*

Гаражное подземное штормовое укрытие со стандартной установкой. В убежище установлено следующее:

  • Обратная засыпка грунтом до верхней U-образной кромки, а оставшаяся часть засыпана мешковым бетоном.

*Если в отверстии укрытия слишком много воды, то это должна быть установка Deluxe. Это определяется наличием более 3 дюймов грунтовых вод в скважине и повышением уровня воды.

Установка Deluxe

Внутригаражное подземное штормовое убежище с улучшенной инсталляцией. В этом убежище установлено следующее:

  • Установка без пыли, так как бетон режется мокрой пилой с алмазным диском.
  • Обратная засыпка товарным бетоном из автобетоносмесителя, заливка со всех четырех сторон от верха укрытия до низа.
  • Поставляется с ручной лебедкой для дополнительного рычага при открытии раздвижной двери, если на крышке есть мусор.
  • Поставляется со скрытым под ним магниевым анодом. Это вытягивает электролиз из почвы, и он потребляет анод вместо стали.

Зачем выбирать подземное убежище от торнадо?

Никто в центральной части США не застрахован от торнадо. Как семейный бизнес, который работает в Оклахоме уже почти два десятилетия, мы своими глазами видели, какие разрушения оставляют после себя торнадо.Есть много причин выбрать подземное убежище от шторма, самая важная из которых заключается в том, что вам нужен способ защитить свою семью в случае торнадо. Во-вторых, подземные штормовые убежища практичны для тех, кто не хочет добавлять на свою собственность громоздкий контейнер. Наземные укрытия более незаметны и не мешают повседневной жизни.

О наших штормовых укрытиях в подземных гаражах

Наши навесы для гаражей прошли испытания на ударопрочность в Техасском техническом институте ветра и науки и соответствуют действующим стандартам FEMA и ICC или превосходят их, обеспечивая максимальную безопасность вашей семьи. Ваше убежище Ground Zero можно установить в новом или уже существующем доме, и установка большого убежища занимает всего 4 часа или меньше, а сверхбольшого убежища — 5 часов или меньше. После установки мы предоставим вам GPS-координаты, чтобы вы могли передать их в местную пожарную службу или управление по чрезвычайным ситуациям для регистрации.

Каждое из наших штормовых укрытий для подземных гаражей поставляется с пятью съемными стальными ступенями, набором скамеек 2×8, покрытых ковром, и съемными перилами.Ваше штормовое убежище будет покрыто эпоксидной смолой с порошковым покрытием, чтобы предотвратить коррозию с течением времени, и оснащено единственной на рынке запатентованной крышкой, состоящей из двух частей, в которой обе крышки открываются изнутри.

Чтобы гарантировать, что ваше подземное убежище выдержит испытание временем и природными условиями, наша пожизненная гарантия распространяется на плавающие, протекающие и производственные дефекты. Таким образом, вы можете спокойно отдыхать, зная, что ваше убежище будет в отличном состоянии, когда обрушится следующий шторм или торнадо.

ПРИМЕЧАНИЕ. Все цены включают установку.

Дополнительные возможности наших подземных убежищ

  • Изготовлены из стали 10-го калибра, запатентованная U-образная конструкция обеспечивает дополнительную прочность.
  • Двери и система направляющих изготовлены из листовой стали толщиной 1/4 дюйма и изогнуты для повышения прочности.
  • Задняя крышка крепится четырьмя болтами и может использоваться как аварийный выход. Заднюю крышку можно открыть с помощью трещотки с удлинителем 3 дюйма и головкой 9/16.
  • Два U-образных обжима 3/4″ с обеих сторон для придания дополнительной прочности стали и предотвращения всплытия укрытия от торнадо.
  • Лазерная резка деталей на современном волоконном лазере Mitsubishi 4020 для обеспечения точности и превосходного качества.
  • Дверь с автоматическим замком предотвращает ее открытие, когда подземное убежище не используется.
  • Убежище автоматически запирается, когда дверь закрывается, но есть два рычага разблокировки, доступные через любое отверстие для рук в верхней части двери убежища.
  • Край слегка приподнят на 1 дюйм над уровнем земли, чтобы предотвратить попадание воды в укрытие.
  • Сварен внутри и снаружи
  • Бригада монтажников очистит территорию после установки, чтобы избежать неудобств.

Свяжитесь с Ground Zero Shelters, Co.

Разместите свой заказ сегодня или позвоните нам по телефону 877.880.1351, чтобы узнать больше о том, что приюты Ground Zero могут сделать для вас. Наши представители всегда готовы ответить на ваши вопросы и работать с вами, чтобы построить лучшее подземное укрытие от шторма в соответствии с вашими потребностями.

%PDF-1.6
%
406 0 объект
>/OCProperties>/OCGs[1074 0 R 1075 0 R]>>/Контуры 306 0 R/Страницы 403 0 R/StructTreeRoot 428 0 R/Тип/Каталог>>
эндообъект
1076 0 объект
>/Шрифт>>>/Поля[]>>
эндообъект
1078 0 объект
>поток
2016-09-09T09:13:52ZPrint Server 1102016-09-12T12:43:05-04:002016-09-12T12:43:05-04:00Corel PDF Engine Version 11.410application/pdf

  • UUID: 10bd7105-8318-4378-a5c0-510d89697272uuid: 8ff9a2ba-83c1-43b2-9030-702e41e148a9

    конечный поток
    эндообъект
    306 0 объект
    >
    эндообъект
    403 0 объект
    >
    эндообъект
    428 0 объект
    >
    эндообъект
    1031 0 объект
    >
    эндообъект
    430 0 объект
    >
    эндообъект
    429 0 объект
    >
    эндообъект
    1041 0 объект
    >]/P 1040 0 R/S/Ссылка>>
    эндообъект
    1044 0 объект
    >]/P 1043 0 R/S/Ссылка>>
    эндообъект
    1043 0 объект
    >
    эндообъект
    432 0 объект
    >/ExtGState>/Font>/ProcSet[/PDF/Text]>>/Rotate 0/StructParents 0/Type/Page>>
    эндообъект
    1025 0 объект
    [1026 0 Ч 1028 0 Ч]
    эндообъект
    1024 0 объект
    >поток
    HWnF}W#D»NFX@좠ĚK wfyWL;N_,Y ggΜ9sv}W%%|>}|yrX ryXo6ذiYV

    Что следует знать о скважинах при передаче собственности

    Введение

    Что такое колодец? Скважина — это в основном отверстие, которое было пробурено, пробурено, промыто, протолкнуто или выкопано в землю для доступа к воде в земле или «подземным водам». Колодец удерживается открытым с помощью трубы, известной как «обсадная труба», которая доходит до водоносного горизонта. «Водоносный горизонт» — это слой отложений, таких как песок или гравий, или слой горных пород, таких как песчаник или известняк, которые насыщены водой и могут передавать воду в колодец. После установки обсадной трубы в водоносный горизонт пространство между отверстием и обсадной трубой заполняется материалом, называемым «жидким раствором», чтобы предотвратить попадание поверхностных загрязнителей в водоносный горизонт. Если скважина не работает под естественным артезианским давлением, для забора воды из скважины используется насос.Колодец для водоснабжения может обеспечить питьевой водой для частного или общественного пользования или может использоваться для приготовления пищи, купания, стирки или полива газона. Колодцы также строятся для орошения, поения скота или других сельскохозяйственных, коммерческих/промышленных целей, контроля качества или уровня воды или осушения для строительства.

    Колодец — это колодец? Да. «Напорная точка», также известная как «песчаная точка», представляет собой скважину,
    Стальной корпус размером от 1-1/4 до 2 дюймов с остроконечным колодцем, прикрепленным к днищу.Скважина строится путем забивания или забивания обсадной трубы в землю до тех пор, пока не встретится водоносный горизонт. Глубина буровой скважины обычно не превышает 25-30 футов. Требования государственных законов и правил к буровым скважинам относятся и к буровым скважинам. Дополнительные требования существуют из-за малой глубины, на которой размещаются колодцы с приводной точкой. Например, требуемые изоляционные расстояния (также известные как «уступы» или «разделительные» расстояния) удваиваются между колодцем и источниками загрязнения, просачивающимися в почву, если колодец не имеет по крайней мере 50 футов обсадной трубы или не проникает внутрь. удерживающий слой, такой как глина, толщиной не менее 10 футов.

    Безопасна ли скважина? Нет. Колодезные ямы представляют собой риск для безопасности и загрязнения скважины. Только обученные специалисты с соответствующим защитным снаряжением должны входить в яму колодца, потому что яма может содержать недостаточное количество кислорода или токсичные газы, которые могут вызвать удушье и смерть. Кроме того, колодезные ямы могут затопить и загрязнить колодец. Старые колодцы иногда заканчивались в колодцах ниже линии промерзания (обычно глубиной от 5 до 8 футов), чтобы предотвратить замерзание зимой. В новых колодцах используется «безамбарный переходник или узел», соединенный с обсадной трубой колодца, который позволяет обсадной трубе колодца выступать над землей и соединяет подземную водопроводную трубу с домом.

    Перейти > вверх.

    Раскрытие информации о скважине

    Что такое раскрытие информации о скважине? При продаже или передаче дома, фермы или другого имущества Закон штата Миннесота, раздел 103I.235, требует, чтобы продавец недвижимости раскрывал количество и состояние всех колодцев на участке и предоставлял карту-схему, показывающую расположение каждой скважины.

    Что означает «статус» скважины? Статус скважины — это ее рабочее состояние или состояние, которое может быть только одним из следующих: «используется», «не используется» или «запечатано».

    Если состояние скважины «используется», скважина эксплуатируется ежедневно, регулярно или сезонно. «Используемый» колодец включает колодец, который используется для бытовых нужд, орошения, противопожарной защиты, промывки или аварийной откачки. Указав в раскрытии информации о скважине, что скважина используется, продавец НЕ гарантирует, что скважина подходит с точки зрения качества воды или дебита (доступного объема) для любой конкретной цели.

    Если колодец находится в состоянии «не используется», колодец не функционирует, не может быстро качать воду или не эксплуатировался ежедневно, регулярно или сезонно.«Неиспользуемая» скважина не была опломбирована лицензированным подрядчиком. Скважина, которая «не используется» (т. е. «брошенная»), должна быть отремонтирована и снова введена в эксплуатацию, постоянно опломбирована лицензированным подрядчиком по скважинам, или владелец должен получить разрешение на техническое обслуживание скважины. Во многих случаях повторное использование старого колодца нецелесообразно.

    Если состояние скважины «закрыто», лицензированный подрядчик полностью заполнил скважину, закачав утвержденный цементный раствор под давлением по всей скважине после удаления всего насосного оборудования и любых препятствий или мусора внутри скважины. .Для того, чтобы скважина считалась юридически «опечатанной», в Департаменте здравоохранения штата Миннесота (MDH) должна храниться запись о запечатывании скважины и бурении скважины. Свяжитесь с MDH, чтобы убедиться, что запись о запечатывании находится в файле. Скважина, указанная как «закрытая», «заглушенная», «заполненная» или «заброшенная», не является скважиной, которая «запечатана». Колодец считается «заглушенным», если он имеет металлическую или пластиковую крышку, водонепроницаемую арматуру или насос, которые ввинчиваются, крепятся болтами или привариваются к верхней части колодца для предотвращения проникновения в колодец. Простое закрытие или закупорка верхней части скважины не является герметизацией.

    Что такое разрешение на обслуживание водяной скважины? Разрешение на техническое обслуживание водяной скважины позволяет неиспользуемой скважине оставаться в таком состоянии до тех пор, пока скважина не будет снова введена в эксплуатацию или не будет закрыта лицензированным подрядчиком по скважине. За разрешение взимается ежегодная плата за продление, и оно утверждается только в том случае, если колодец является структурно прочным и находится в безопасном и санитарном месте. Разрешение на техническое обслуживание не будет одобрено, если скважина полностью засыпана или «утеряна», или скважина представляет угрозу для здоровья, безопасности или окружающей среды.

    Когда требуется раскрытие информации о скважине? Открытие колодца требуется дважды. Во-первых, отчет о раскрытии информации по скважине должен быть предоставлен покупателю до подписания договора купли-продажи. В заявлении указывается расположение, количество и состояние всех колодцев на участке. Во-вторых, информация также требуется в свидетельстве о раскрытии информации о скважине MDH , где требуется свидетельство о стоимости недвижимости (CRV) для регистрации акта.Свидетельство подается в окружной регистратор или регистратор титулов. Эти требования к раскрытию информации о скважине должны соблюдаться независимо от того, кто является продавцом и является ли это собственностью, на которую обращено взыскание.

    Как узнать, было ли уже подано свидетельство о раскрытии информации о скважине на недвижимость? Секция управления скважиной MDH имеет веб-сайт, на котором представлена ​​информация о сертификатах раскрытия информации о скважине, которые были поданы в разделе Информация о сертификате раскрытия информации о скважине.С отделом управления скважинами также можно связаться по телефону, чтобы определить, был ли подан сертификат раскрытия информации о скважине, и получить копию сертификата. При отсутствии ранее поданного акта о раскрытии скважины необходимо подать акт о раскрытии скважины.

    Что делать, если было подано предыдущее свидетельство о раскрытии информации о скважине? Если ранее было подано свидетельство о раскрытии информации о скважине и не было изменений в количестве или статусе скважины (скважин), новое свидетельство о раскрытии информации о скважине не требуется, но в акте требуется следующая запись:   «Я ознакомлен с объектом недвижимости, описанным в данном документе, и удостоверяю, что состояние и количество скважин на описанном объекте недвижимости не изменились с момента последнего ранее поданного сертификата раскрытия информации о скважине . » В случае изменения количества или состояния скважин(ы) необходимо подать новое свидетельство о раскрытии информации о скважине.

    Что делать, если на участке нет колодца? Свидетельство о раскрытии скважины не требуется, но в акте требуется следующее заявление:  «Продавец удостоверяет, что продавец не знает о каких-либо скважинах на описываемом недвижимом имуществе».

    Что делать, если информация о скважине не сообщается покупателю? Если продавец не раскрывает известную скважину или продавец не раскрывает должным образом известное состояние скважины покупателю, продавец может нести ответственность перед покупателем за расходы, связанные с герметизацией скважины, и разумные гонорары адвокатов, если иск против продавца начинается в течение шести лет после завершения продажи имущества.

    Что делать, если колодец не может быть найден? Если известно, что на участке есть колодец, но местонахождение колодца неизвестно, необходимо приложить разумные усилия, чтобы найти колодец. Во-первых, обратитесь в MDH, чтобы узнать, есть ли запись о герметизации скважины. Если колодец был должным образом запечатан и теперь закопан или вне поля зрения, обычно нет необходимости раскапывать и определять местонахождение колодца. Однако при отсутствии документации о том, что колодец был должным образом опечатан, владелец собственности должен предпринять следующие шаги, чтобы попытаться найти колодец: провести физический обыск имущества; свяжитесь с бывшими владельцами, соседями или другими лицами, которые могут быть знакомы с недвижимостью и могут располагать информацией о колодце; и ищите городские, городские, окружные и государственные записи для получения информации о колодцах. Если эти поиски не дали результатов, обратитесь к лицензированному подрядчику по скважинам или в геофизическую компанию, которая специализируется на поиске скважин.

    Если колодец найден, его необходимо использовать или должным образом запечатать, как описано выше. Если все усилия по поиску не увенчались успехом, свяжитесь с MDH, чтобы обсудить процедуры и условия получения отклонения от требований по герметизации скважины.

    Есть ли что-либо еще, что необходимо раскрыть в отношении колодца на участке? В округе Вашингтон продавец также должен указать, находится ли недвижимость в «районе специального строительства скважин и бурения» (SWBCA).Это определенная территория штата с дополнительными требованиями к скважинам и бурениям из-за загрязнения подземных вод. Целями SWBCA являются информирование населения о потенциальных рисках для здоровья в районах загрязнения грунтовых вод, обеспечение строительства безопасных источников водоснабжения и предотвращение распространения загрязнения через колодцы или скважины.

    В дополнение к колодцам могут применяться другие законы, такие как договорное право, раскрытие информации об отдельных септических системах или раскрытие информации «Правда при продаже жилья», и вам следует обсудить их со своим агентом по недвижимости или адвокатом.

    Перейти > вверх.

    Испытание скважин

    Требуется ли проверка воды из колодца при передаче собственности? В штате Миннесота не требуется проверять воду из частных колодцев во время передачи собственности. Тем не менее, многие кредитные учреждения могут потребовать тестирования, как правило, на наличие бактерий группы кишечной палочки и нитратов, в качестве условия для одобрения кредита на покупку недвижимости. Однако в округе Дакота местное постановление требует проверки скважин во время передачи собственности.Для получения дополнительной информации свяжитесь с Экологической службой округа Дакота, которая управляет местной программой делегирования скважин, по телефону 952-891-7556.

    На наличие каких загрязнителей следует проверять скважину? MDH рекомендует ежегодно проверять все колодцы, используемые для питьевых целей, на общих бактерий группы кишечной палочки и каждые два-три года на нитратов . Если при предыдущем отборе проб были обнаружены нитраты, скважину следует проверять чаще. Перед тем, как давать воду младенцу, следует также проверить воду на содержание нитратов.Нитрат-азот в количестве, превышающем 10 миллиграммов на литр, может вызвать синдром синего ребенка (метгемоглобинемия) у младенцев, который является потенциально смертельным состоянием.

    MDH также рекомендует хотя бы один раз проверить колодезную воду на содержание мышьяка . Проверьте водопроводную воду хотя бы один раз на наличие свинца , который может быть выщелочен из водопроводной системы, или смойте стоячую воду из трубопроводов перед употреблением в качестве меры предосторожности. В определенных ситуациях может потребоваться тестирование на наличие других загрязнителей.Потенциальные покупатели могут также захотеть оценить эстетическое качество воды (запах, окрашивание, жесткость и т. д.), проведя анализ воды на содержание железа, марганца, сульфатов и минералов жесткости (кальций и магний).

    Затраты на тестирование на общее количество кишечных бактерий, нитратов, мышьяка и свинца относительно невелики. Затраты на тестирование большинства сельскохозяйственных химикатов или летучих органических соединений (нефтепродуктов или растворителей) значительно выше, поэтому они обычно не проводятся.MDH не проводит испытания существующих скважин. Питьевая вода должна быть проверена лабораторией, аккредитованной MDH, для проведения необходимых испытаний. Лаборатория предоставит бутылки для проб, инструкции по отбору проб и стоимость анализа. Лаборатории по тестированию воды также можно найти на желтых страницах в разделе «Лаборатории, тестирование».

    Что делать, если анализы воды показывают, что колодезная вода небезопасна? Если в колодезной воде обнаружено общее количество колиформных бактерий, прекратите пить воду или кипятите ее при полном кипении не менее 1 минуты перед использованием. После того, как вода остынет, ее можно будет пить с бактериальной точки зрения. Колодец следует продезинфицировать, а затем повторно проверить, чтобы подтвердить, что вода больше не содержит бактерий группы кишечной палочки. Если после дезинфекции в воде по-прежнему обнаруживается общее количество колиформных бактерий, лицензированный подрядчик по скважинам должен осмотреть скважину на наличие структурных проблем и, если возможно, устранить любые дефекты. Если в скважине обнаружена фекальная колиформная бактерия E. coli , существует повышенный риск заболевания, и лицензированный подрядчик по скважинам должен оценить конструкцию скважины и определить источник загрязнения.Если анализ воды превышает рекомендуемые уровни содержания нитратов, азота, мышьяка, свинца или других загрязняющих веществ, у владельца собственности есть варианты, включая очистку или альтернативные источники воды, которые могут включать строительство новой скважины. Более подробная информация о загрязняющих веществах и дезинфекции скважин доступна на странице «Качество воды/Испытания скважин/Дезинфекция скважин».

    Перейти > вверх.

    Обследование скважин

    Требует ли государство проверки колодцев при передаче собственности? №Штат Миннесота не требует проверки колодцев при передаче собственности. MDH не предоставляет услуги по обследованию скважин во время передачи собственности. Подрядчики скважин и некоторые профессиональные инспекторы могут осматривать скважины и водные системы. Некоторые распространенные дефекты, наблюдаемые во время проверок, включают: незакрепленную или поврежденную крышку колодца, треснутую обсадную трубу, оседание грунта вокруг обсадной трубы и открытое пространство вокруг обсадной трубы. Важные моменты, на которые следует обращать внимание во время осмотра, — это расстояние изоляции от потенциальных источников загрязнения и достаточная высота обсадной трубы над поверхностью земли (не менее 12 дюймов).Также рекомендуется проверить давление воды, любое оборудование для очистки воды и эстетическое качество воды. Необходимо проверить возраст колодца, так как у колодцев есть максимальный ожидаемый срок службы, но он сильно варьируется в зависимости от материалов, используемых в строительстве, химического состава воды, уровня использования и других факторов. Покупателям также может быть рекомендовано оценить колодец и систему водоснабжения на предмет количества добываемой воды, потому что некоторые колодцы или водоносные горизонты могут не давать достаточно воды для нормального бытового использования.Также учтите, что потребность в воде может значительно измениться при новом владении.

    Должна ли скважина соответствовать государственным правилам строительства скважин (код скважины) на момент передачи собственности? Отсутствует государственное требование, чтобы скважина соответствовала коду скважины при передаче собственности. Правила Миннесоты, глава 4725, применяются к строительству новых колодцев, модификации существующих колодцев и герметизации колодцев. Правила были установлены в 1974 году, поэтому многие колодцы были построены до принятия общегосударственных правил. Некоторые кредитные учреждения могут потребовать, чтобы скважина соответствовала определенным стандартам. В любом случае код скважины является хорошим ориентиром для оценки состояния любой скважины с точки зрения соответствия действующим стандартам строительства, требуемых изоляционных расстояний от источников загрязнения, санитарных условий и других факторов, влияющих на здоровье и безопасность.

    Может ли колодец располагаться внутри здания? Текущие правила не позволяют строить колодец внутри здания или здание над колодцем, за исключением колодца, который используется исключительно для защиты колодца, насоса и связанного с ним оборудования для очистки воды.Колодец не может располагаться, например, в пределах отдельного участка или угла сарая, гаража или другого строения. Колодец нельзя использовать для хранения оборудования, материалов или химикатов, которые могут вызвать загрязнение колодца или грунтовых вод, в том числе удобрений, нефтепродуктов, красок и чистящих растворителей. В противном случае код колодца требует, чтобы колодец располагался на расстоянии не менее 3 футов по горизонтали от любого другого здания или выступа здания, включая настилы, крыльца и свесы крыши.

    С 1974 по 1993 год правила Миннесоты разрешали строительство жилого колодца в «подвальном смещении», которое представляет собой отдельную комнату за пределами фундамента подвала. Обычно этот тип колодца располагался под передней или задней ступенькой, и в ступеньки часто встраивали стеклянный блок или порт доступа, чтобы обеспечить доступ к колодцу. Кроме того, смещение обычно было доступно из подвала, но этот доступ мог быть закрыт более поздними улучшениями дома. Если колодец не был запечатан, колодец все равно должен быть должным образом запечатан, снова введен в эксплуатацию, или владелец собственности должен подать заявление на получение разрешения на обслуживание водяного колодца.После 10 мая 1993 г. строительство колодца в цокольном отводе было запрещено.

    Имеются ли на участке другие объекты, которые следует оценить в отношении колодцев? Между колодцем и инженерными коммуникациями, такими как электрические линии или газовые трубы, и потенциальными источниками загрязнения, такими как септические системы, требуются определенные расстояния изоляции. Эти расстояния необходимо соблюдать при планировании новых зданий или пристроек или других улучшений собственности. Верх кожуха нельзя отрезать или закопать при внесении изменений в ландшафт, добавлении подъездной дороги или других улучшений собственности.Верхняя часть кожуха должна находиться на высоте не менее 12 дюймов над уровнем земли. Если требуемые изоляционные расстояния не могут быть соблюдены, скважина должна быть постоянно герметизирована.

    Перейти > вверх.

    Техническое обслуживание, ремонт и герметизация скважин

    Какова ответственность нового владельца недвижимости в отношении колодцев после покупки недвижимости? Владелец собственности несет ответственность за тестирование, техническое обслуживание, ремонт и герметизацию любых колодцев на территории.

    Кто может строить и ремонтировать колодцы? Закон требует, чтобы любое лицо, которое строит или ремонтирует колодцы в Миннесоте, должно иметь лицензию, за исключением того, что владелец собственности (или арендатор) может строить или ремонтировать колодец на своей земле, если колодец используется в домашних или сельскохозяйственных целях. Во всех случаях строительство или ремонт колодца должны соответствовать требованиям государственных правил, касающихся колодцев.

    Сколько стоит ремонт скважины? Стоимость ремонта колодца может быть больше, чем стоимость постоянной герметизации колодца, в зависимости от необходимой работы.Старая скважина, вновь введенная в эксплуатацию, не обязана отвечать всем требованиям настоящего регламента скважины (доведенного до действующего кодекса скважины), но любой ремонт или модификация существующей скважины должны соответствовать требованиям текущего строительства скважины. стандарты.

    Кто может герметизировать колодцы? В соответствии с законодательством штата Миннесота владелец собственности может , а не закрыть любую скважину или скважину. Лицензированный подрядчик по скважинам или лицензированный подрядчик по герметизации скважин должен герметизировать все скважины и скважины.

    Сколько стоит запечатать колодец? Стоимость герметизации скважины может варьироваться, хотя в некоторых случаях стоимость может быть выше из-за конкретной конструкции скважины, глубины и диаметра скважины, удаления обломков из скважины, местных геологических условий или проблем с доступом к Что ж. Возможно, вы захотите получить более одной оценки стоимости герметизации скважины.

    Имеется ли какая-либо финансовая помощь для строительства или герметизации колодцев? В большинстве округов штата Миннесота предоставляются гранты на долевое участие и другая финансовая помощь для поощрения закрытия «неиспользуемых» колодцев.Кроме того, для строительства и ремонта скважин доступны программы ограниченных грантов и займов под низкие проценты. Обязательно свяжитесь с агентством, которое предлагает финансовую помощь, и получите предварительное одобрение, прежде чем строить или герметизировать скважину.

    Перейти > вверх.

    Дополнительная информация

    Должен ли покупатель недвижимости запрашивать какую-либо информацию о колодце? Покупатель должен запросить копии протоколов строительства колодцев (Журналы колодцев и бурения) и протоколов герметизации колодцев (Журналы герметизации колодцев и бурения), отчеты о тестировании воды, а также отчеты о ремонте или техническом обслуживании.Покупатель должен проверить в MDH записи или ранее поданные сертификаты раскрытия информации о собственности.

    Есть ли у MDH другие публикации, которые могут быть полезны покупателю? Да. «Справочник владельца скважины» (PDF) — это бесплатный буклет с информацией о скважинах, в том числе о том, как работает скважина и система водоснабжения, требования к тестированию скважин и варианты очистки воды.

    В MDH также есть брошюры, которые также могут быть полезны покупателю, под названием:

    Этот информационный бюллетень представляет собой сводку требований законов и правил штата Миннесота, касающихся колодцев.Полный список требований см. в Уставе Миннесоты, глава 103I, и в Правилах Миннесоты, глава 4725.

    Как найти подрядчика по скважинам? Перейдите в наш каталог лицензированных подрядчиков по бурению скважин.

    Перейти > вверх.

    Вопросы?
    Обратитесь в отдел управления скважиной MDH
    651-201-4600 или
    800-383-9808
    [email protected]

    Департамент здравоохранения Миннесоты

    Индивидуальные домашние системы очистки сточных вод — Публикации

    Бытовые сточные воды поступают в септик, который отделяет твердые вещества от жидкостей.Твердые вещества удерживаются в септиктенке, а жидкости транспортируются к месту окончательной обработки почвы. Септик представляет собой «биореактор», в котором микроорганизмы расщепляют органические вещества в сточных водах на жидкости, газы и твердые вещества. Газы удаляются через вентиляционную трубу дома. Твердые вещества состоят как из накипи, так и из шлама. Накипь легче воды и всплывает на поверхность в септике. Твердые части тяжелее воды и оседают на дно резервуара. Бактерии питаются отходами, а фракция, которая не может быть разложена, называется «илом».Шлам скапливается на дне септика и его необходимо периодически удалять.

    Канализационная система состоит из пяти частей: (1) канализация дома, (2) канализационная линия от дома к септиктенку, (3) септиктенк, (4) выпускная канализационная труба септиктенка и (5) ) блок окончательной обработки почвы, который может быть блоком поглощения почвы или отстойником. Все отдельные системы очистки сточных вод должны соответствовать требованиям раздела 62-03 1-03 Административного кодекса штата Северная Дакота. Городские/окружные отделы здравоохранения или районные медицинские округа требуют разрешения перед строительством новой домашней системы очистки сточных вод или при ремонте существующей системы.В процессе планирования и перед началом строительства проконсультируйтесь с вашим местным административным органом, который занимается местными системами сточных вод, о местных требованиях.

    Независимо от того, нужно вам разрешение или нет, забота об элементарном здоровье человека требует, чтобы расположение отдельных компонентов домашней канализации соответствовало определенным требованиям. Например, держите септик и агрегат для поглощения грунта на расстоянии не менее 100 футов от любого частного колодца глубиной менее 100 футов и не менее 50 футов от колодцев глубиной более 100 футов.Общепринятые безопасные расстояния приведены в таблице 1.

    Когда система очистки сточных вод установлена, составьте карту установки. Измерьте и запишите расстояния от септического резервуара, места очистки септического резервуара и дренажного поля до надземных объектов, таких как здания, углы забора или большие деревья. После того, как территория зарастет травой, вы все равно сможете найти составные части септика.

    Сантехника дома для сточных вод

    Водопроводная система дома включает канализационные и вентиляционные трубы, а также гидрозатворы (рис. 1).Домашняя сантехника и системы очистки сточных вод должны соответствовать Сантехническому кодексу штата Северная Дакота. Соблюдение этого кода гарантирует, что водопроводная система будет безопасной и будет работать должным образом.

    Рисунок 1. Сантехника дома включает канализационные и вентиляционные трубы, а также сантехнические приборы.

    Сточные и вентиляционные трубы обычно представляют собой одну и ту же трубу, по которой сточные воды стекают вниз, а газы поднимаются по трубе. 3- или 4-дюймовая вертикальная труба служит основной трубой для отвода отходов, водяного пара и газов из дома.Основная труба также действует как вентиляционное отверстие для газов, которые собираются в септике. Газ из септика имеет неприятный запах, может вызвать серьезное заболевание, а в некоторых ситуациях может быть взрывоопасным. В холодную погоду газы, выходящие из дымовой трубы, содержат водяной пар, который образует слой инея, который может стать достаточно толстым, чтобы закрыть конец дымовой трубы. Чрезмерный снег на крыше также может заблокировать вентиляционную трубу. Закрытие вентиляционной трубы будет препятствовать правильному дренажу светильников. Вентиляционная труба, выступающая над крышей, должна быть изолирована, чтобы предотвратить ее закрытие морозом и снегом.

    Водосборник должен быть установлен в дренажной линии между каждым приспособлением и основной трубой. Сифон предотвращает попадание канализационных газов в дом через арматуру. Без вентиляционной трубы полный поток сточных вод в дренажной линии мог бы откачать воду из ловушек и пропустить канализационные газы в дом. Иногда, во время очень ветреных условий, давление ветра на вентиляционную трубу может заставить канализационный газ пройти через ловушку. Надлежащая вентиляция, установленная в соответствии с нормами сантехники, предотвратит эту проблему.

    Необходима надлежащая очистка дымохода, чтобы можно было обслуживать и очищать водопроводные и канализационные линии. Один очиститель должен быть установлен у основания трубы, а второй — в месте выхода канализационной линии из дома. Одной очистки может быть достаточно, если стог находится рядом с местом, где домашняя канализация выходит из здания.

    Чугунные или медные дренажные системы можно найти в старых домах. В большинстве новых домов используются пластиковые канализационные трубы, указанные в сантехнических нормах. При работе в старых домах избегайте прямых соединений медных и железных труб, поскольку в утюге могут образоваться точечные утечки из-за гальванического воздействия.Используйте изолированные соединители между медной и железной трубой, чтобы уменьшить эту проблему.

    Канализационная труба дома должна иметь уклон от 1 до 2 процентов. Это примерно от 1 до 2 дюймов на 8 футов. На слишком ровном уклоне жидкость будет замедляться, позволяя твердым частицам осесть в канализационной трубе. При слишком крутом уклоне жидкости будут вытекать из твердых частиц.

    Канализационная линия от дома до септика может быть пластиковой канализационной трубой с клеевыми соединениями или чугунной с хомутами из нержавеющей стали или освинцованными соединениями.Если используется пластиковая труба, она должна иметь номинальное давление, равное Schedule 40 или выше. Стыки должны быть проклеены, чтобы они были водонепроницаемыми и препятствовали проникновению корней.

    Сливная канализация дома должна иметь диаметр не менее 4 дюймов. Эта труба должна иметь равномерный уклон без выступов или понижений. Обычное место скопления инея в выпускной канализационной трубе дома — это сразу после того, как труба проходит через стену подвала или под ней. Если канализационная труба дома находится выше линии промерзания, эту проблему можно решить, наложив на трубу изоляцию из жесткого пенопласта толщиной 2 дюйма в процессе установки.Изоляция из жесткого пенопласта должна выступать не менее чем на 1 фут с каждой стороны трубы. Изоляция обычно не требуется, если канализация дома находится более чем на 4 фута ниже поверхности земли.

    Не делайте резких изгибов канализационной системы дома. Когда необходимы изгибы под углом 45 или 90 градусов, используйте колена с большим радиусом действия, чтобы змея сантехника могла пройти через канализационную линию. Если длинные отводы недоступны, используйте несколько отводов на 22 и полградуса.

    Никогда, ни при каких обстоятельствах не допускайте попадания стоков из фундамента в канализационную систему дома. Эта вода перегрузит септическую систему. Это может привести к тому, что вода и канализация попадут обратно в дом. Спустить воду по фундаменту подвала в отстойник. Установите дренажный насос и откачивайте воду из дренажного поля.

    Септики

    Септики

    используются для очистки сточных вод на объектах уже более 120 лет. Септик может состоять из одного или нескольких отсеков. Одно- и двухкамерные септики, как правило, используются в индивидуальных домашних системах очистки сточных вод.Бытовые сточные воды попадают в септик через домовую канализационную трубу (рис. 2). После прохождения через входную перегородку твердые частицы отделяются от жидкости, поскольку сточные воды медленно проходят через септик. Некоторые твердые частицы оседают на дно резервуара, а другие всплывают в слое пены наверху. Бактериальное действие частично разлагает твердые вещества.

    Рис. 2. Типовой септик. На дне скапливается ил, а пена плавает на поверхности жидкости.

    Материал в септике разделяется на три отдельных слоя:

    1. Верхний слой плавающей пены
    2. Средняя зона жидкости
    3. Нижний слой ила

    Слой накипи состоит в основном из кулинарных жиров и масел, мыльной пены и продуктов разложения, которые легче воды. Наибольшее количество бактерий происходит в слое ила, состоящего из твердых веществ тяжелее воды.

    Жидкость, сбрасываемая из септика, называется сточными водами.Сточные воды из правильно обслуживаемого септика слегка мутные и содержат мелкие взвешенные вещества, бактерии и питательные вещества. Сточные воды септика не должны сбрасываться непосредственно на поверхность земли или в поверхностные воды . Профессиональные санитары называют стоки на поверхности земли «дневным освещением». Человеческие выделения на поверхности земли могут быть источником опасных заболеваний, передающихся через воду, и иметь неприятный запах. Сточные воды должны быть доставлены в правильно спроектированное и построенное дренажное поле или отстойник для очистки.

    Все бытовые сточные воды должны направляться в септик. Бытовые сточные воды иногда называют «черной водой» или «серой водой», в зависимости от того, из какого прибора или приспособления они поступили. Независимо от источника, не допускайте попадания воды и других подобных отходов в обход септика. Серая вода, содержащая мыло или жир, направляемая непосредственно в дренажное поле, быстро закупоривает поры почвы.

    Размер

    Септики оцениваются по вместимости жидкости, а не по общей вместимости.Жидкостная емкость септика — это объем сточных вод, который он удерживает ниже выпускного отверстия резервуара. Емкость по жидкости часто называют «рабочей емкостью» септика. Для дома требуемая работоспособность определяется количеством спален, а не количеством людей в доме на момент строительства. В каждой спальне могут разместиться два человека, поэтому в стандартном доме с тремя спальнями может быть шесть человек, производящих бытовые сточные воды.

    Расположение и установка

    Септик должен находиться на расстоянии не менее 10 футов от дома.Резервуар должен быть выровнен прямо от точки, где сливная канализационная линия выходит из дома. Очень важно установить резервуар так, чтобы он был ровным, без уклона в любом направлении. Для откачки и очистки септик должен располагаться рядом с подъездной дорогой или другой подъездной дорогой. Большинство грузовиков с септическими насосами несут от 50 до 100 футов шланга, поэтому резервуар должен быть доступен с этого расстояния. Выберите место вдали от мест с интенсивным движением транспорта. Никогда не размещайте септики под тротуарами или патио, где резервуар недоступен для откачки.

    Домашняя система очистки сточных вод работает лучше всего и ее легче обслуживать, если и септиктенк, и дренажное поле находятся близко к поверхности земли. Неглубокий септик и дренажное поле обеспечивают легкий доступ к составным частям, а дренажное поле более эффективно очищает сточные воды. Сантехнические нормы Северной Дакоты рекомендуют для новых домов использовать подвальный отстойник (рис. 3), предназначенный для отвода сточных вод, если септик и дренажное поле могут работать под действием силы тяжести, а в доме есть подвальные туалеты и приспособления.Для этих типов систем канализационная труба выходит из дома через стену подвала. Отстойник поднимает воду в канализационную трубу. Если канализационная труба дома находится менее чем на 4 фута ниже поверхности земли, ее необходимо изолировать в траншее для защиты от замерзания. Готовые к установке подвальные отстойники для сточных вод доступны в большинстве хозяйственных или хозяйственных магазинов.

    Рисунок 3. Установка неглубокого септика.

    Наличие подкачивающей помпы в подвале имеет ряд важных преимуществ.Во-первых, это позволяет сточной воде из верхней части дома самотеком поступать в септическую систему. Это оказалось ценным во время наводнения или отключения электроэнергии. Во-вторых, домовладельцу не нужна насосная станция, которая откачивает все стоки из дома. В-третьих, подвальная выгребная яма включается только при использовании подвальных приборов. Наконец, он доступен для обслуживания и ремонта.

    Во многих старых домах септики установлены ниже уровня цокольного этажа. Новые дома могут иметь глубокий септик, p при отсутствии высокого уровня грунтовых вод (Рисунок 4) .Если подходящего уклона нет, необходимо установить подъемно-насосную станцию ​​на выходе из септика, чтобы дренажное поле можно было установить на небольшой глубине. В районах, где уровень грунтовых вод может подняться выше верхней части септиктенка, домовладельцы должны герметизировать входные и выходные отверстия для труб, любые соединения, крышку септиктенка и доступ к люку, чтобы они были водонепроницаемыми.

    Рис. 4. Установка глубокого септика. Подходит для использования там, где нет высокого уровня грунтовых вод.Всегда консультируйтесь с изготовителем резервуара, чтобы убедиться, что резервуар имеет несущую способность для работы с почвой.

    Сточные воды из дома и действие бактерий обычно обеспечивают достаточно тепла, чтобы септик не замерзал, даже если он расположен выше глубины промерзания. Когда верхняя часть септика установлена ​​в пределах 2 футов от поверхности земли, покрытие верхней части емкости 2-дюймовой изоляционной плитой из жесткого пенопласта поможет сохранить тепло в септике. Всякий раз, когда система строится выше глубины промерзания, очень важно укладывать все канализационные трубы на одном уровне, без повышений или понижений.

    Строительство

    Септики изготавливаются из материалов, устойчивых к коррозии и гниению. При правильной установке они будут водонепроницаемыми долгое время (30 и более лет). Сборные железобетонные резервуары являются наиболее распространенными. Однако резервуары также могут быть построены из монолитного бетона или из бетонных блоков с сердцевинами, заполненными бетоном, армированным арматурой. Резервуары из бетонных блоков должны быть покрыты не менее чем двумя слоями бетонной штукатурки. Также доступны стеклопластиковые и прочные пластиковые септики.Их необходимо устанавливать, тщательно следуя инструкциям производителя, чтобы они выдерживали давление почвы и воды.

    Септики должны быть рассчитаны на глубину жидкости не менее 3, но не более 6 1/2 футов. Горизонтальное расстояние между входом и выходом прямоугольных резервуаров должно примерно в три раза превышать ширину резервуара. Поступающие твердые частицы будут оседать на этом расстоянии, а не вытекать в дренажное поле. Круглые резервуары должны иметь внутренний диаметр не менее 5 футов.

    Глубина жидкости в септике – это расстояние от выпускной трубы до дна емкости. Вход септика должен быть не менее чем на 3 см выше выхода. В резервуаре должно быть место над уровнем жидкости для накопления накипи. Минимум 20 процентов глубины резервуара с жидкостью должно быть оставлено в качестве надводного борта между выходным уровнем и крышкой септиктенка. Для большинства выпускаемых резервуаров это будет около 12 дюймов.

    Впускные и выпускные перегородки

    Впускные и выпускные перегородки являются важными частями правильно установленного септика (рис. 2).Входная перегородка направляет поступающие сточные воды вниз в жидкостную зону септика. Выходная перегородка позволяет сточным водам вытекать из зоны жидкости, удерживая накипь в баке. Многие новые септики имеют съемный фильтр, встроенный в выпускную перегородку. Фильтр предотвращает попадание неразлагаемых материалов (презервативов, гигиенических прокладок и других предметов) в дренажное поле.

    Перегородки могут быть сконструированы как неотъемлемая часть септического резервуара или прикреплены к резервуару после строительства.В качестве перегородок часто используются пластиковые тройники диаметром четыре дюйма (рис. 2, 3 и 4).

    Перегородки должны быть прочными и коррозионностойкими. Прочный бетон, стекловолокно или пластик — отличные материалы. Никогда не используйте стальные перегородки, так как они быстро подвергаются коррозии. Если перегородки крепятся болтами, используйте только болты из нержавеющей стали.

    Нижняя часть впускной перегородки должна находиться не менее чем на 6 дюймов ниже поверхности жидкости, когда бак заполнен. Нижняя часть выпускной перегородки должна находиться не менее чем на 18 дюймов ниже поверхности жидкости.Верхняя часть перегородок должна быть открыта и доходить до крышки бака не ближе, чем на 1 дюйм. Это необходимо для правильного удаления газов из бака.

    Отверстия для доступа в септических резервуарах

    Доступ к септиктенкам необходим для осмотра и периодической очистки. Один люк диаметром не менее 15 дюймов должен быть в верхней части резервуара. Люк должен иметь бетонное покрытие с земляным покрытием толщиной не менее 6 дюймов, но не более 12 дюймов. Если верхняя часть резервуара находится более чем на 12 дюймов ниже уровня земли, к верхней части резервуара необходимо прикрепить удлинители, чтобы крышка находилась в пределах 12 дюймов от поверхности земли.В местах с высоким уровнем грунтовых вод удлинители и крышка должны быть водонепроницаемыми. Если доступ к люку находится на уровне земли, он должен быть снабжен фиксирующей скобой или запираться на висячий замок (Рисунок 5).

    Рис. 5. Способы крепления крышки люка для предотвращения несанкционированного проникновения.

    Для проверки работы септика в баке должно быть два смотровых отверстия диаметром от 4 до 6 дюймов каждое. Один должен быть над впускной перегородкой, а другой над выпускной перегородкой (рис. 2).Это позволяет легко проверить, правильно ли сточные воды поступают в резервуар или выходят из него, или произошло засорение. Смотровые окна должны быть закрыты крышками на уровне или чуть выше уровня земли. Крышки препятствуют утечке газа и падению детьми предметов в бак.

    Септики необходимо регулярно чистить, чтобы удалить осадок, скапливающийся на дне резервуара. Обратите внимание, что для очистки резервуара необходимо использовать люк, а не смотровые окна. Для большинства домов уборка раз в три года является удовлетворительной.Однако дом с измельчителем мусора, которым пользуются жильцы, может потребовать периодичность очистки от одного до двух лет. Измельчители мусора увеличивают поступление органических веществ в септик.

    Резервуары для хранения

    Некоторые дома находятся в районах, где септик и дренажное поле не работают. Наиболее распространенными причинами являются места с высоким уровнем грунтовых вод, коренной породой близко к поверхности и очень небольшими участками с недостаточной площадью дренажного поля. Часто единственным вариантом является использование накопительного резервуара для хозяйственно-бытовых сточных вод (рис. 6).Люди со сборными резервуарами должны соблюдать правила экономии воды, чтобы резервуар не заполнялся быстро. Резервуары для хранения необходимо регулярно откачивать, а сокращение ежедневного потребления воды в доме будет способствовать снижению годовых затрат на откачку.

    Рисунок 6. Сборный бак для хозяйственно-бытовых стоков. Подкачивать нужно периодически (обычно раз в две недели-месяц).

    Сборный резервуар должен быть водонепроницаемым и вмещать не менее 400 галлонов на каждую спальню в доме.Однако для любого дома минимальный размер резервуара должен вмещать не менее 1000 галлонов. Для обычного дома с тремя спальнями, в котором проживают четыре человека, резервуар объемом 1200 галлонов обеспечит хранение от шести до десяти дней. Сборный резервуар должен быть расположен таким образом, чтобы он был доступен для насосной станции при любых погодных условиях и чтобы случайные разливы во время перекачки не создавали неудобств. Резервуар должен быть выровнен и установлен на твердой осевшей почве, способной выдержать вес полного резервуара. Стояк сборной емкости должен выйти на поверхность.Крышка должна иметь замок или закрываться на цепочку, чтобы дети или другие посторонние лица не могли проникнуть в нее (Рисунок 5).

    Поскольку резервуар водонепроницаем, он может попытаться всплыть из-под земли сразу после откачки, если местный уровень грунтовых вод находится в пределах 3 футов от поверхности земли. В местах с высоким уровнем грунтовых вод могут потребоваться грунтовые анкеры. Как правило, лучше всего держать резервуар выше уровня грунтовых вод и откачивать сточные воды из дома, если это необходимо.

    Может потребоваться установка счетчика для измерения расхода воды в доме и, следовательно, количества воды, поступающей в накопительный резервуар.Периодически проверяя водомер, вы сможете определить, когда бак полон. Лучшим методом было бы использовать сигнализацию о высоком уровне воды. Они могут быть либо электронными с дистанционным считывателем в доме, либо плавающим индикатором, выступающим над поверхностью земли.

    Насосные станции

    Насосные станции необходимы в ситуациях, когда сточные воды не могут течь самотеком и должны быть подняты к месту назначения. Во многих новых домах используются подъемные станции в подвале, а снаружи дома сточные воды самотеком проходят через септик в дренажное поле.Многие производители изготавливают полностью готовые к установке насосные станции для подвалов. Многие старые местные системы снабжены насосными станциями, которые перекачивают всю воду, поступающую из септиктенка, в дренажное поле (рис. 7). Откачка требуется при установке глубокого септического резервуара и неглубокой установки для поглощения почвы или когда установка для поглощения почвы находится на большей высоте, чем септик. Для системы поглощения насыпного грунта потребуется насосная станция. Насосная станция состоит из двух основных частей — водонепроницаемого резервуара и насосной системы, включающей в себя насос, выключатели, систему сигнализации и электропроводку.

    Рисунок 7. Насосная камера сточных вод септика. Работоспособность должна равняться примерно четверти суточного объема сточных вод. Резерв плюс работоспособность должен равняться примерно суточному объему сточных вод. Это дает время для исправления любых проблем с насосом.

    Танки

    Бак, в котором находится насос, должен быть водонепроницаемым. В противном случае грунтовые воды могут просочиться в резервуар, и избыточная вода легко переполнит дренажное поле. Независимо от того, находится ли насосная станция в подвале или снаружи, резервуар должен иметь достаточный объем под входной трубой, чтобы вместить дневной объем сточных вод.Резервуар должен вмещать около одной четверти суточного объема сточных вод между уровнями включения и выключения управления насосом. Некоторая резервная емкость в насосной емкости должна быть доступна на случай отказа насоса. Разумная резервная мощность составляет три четверти расчетного суточного объема сточных вод.

    Например, для дома с тремя спальнями с проектным объемом 450 галлонов в сутки (галлонов в день) требуется резервуар с рабочим объемом около 110 галлонов (объем между накачкой и откачкой) и резервной емкостью около 330 л. галлоны.Рабочий объем плюс резервная емкость составляет около 450 галлонов, или объем хранения сточных вод за один день.

    Элементы управления насосом часто имеют ограниченный диапазон между настройками включения и выключения. Обычно используются диапазоны от 12 до 30 дюймов. В следующей таблице приведены некоторые емкости круглых резервуаров в галлонах на фут глубины.

    Вместимость прямоугольных резервуаров в галлонах на фут глубины можно рассчитать, умножив длину в футах на ширину в футах на 7,5. Например, прямоугольный резервуар с внутренней шириной 4 фута и внутренней длиной 5 футов имеет вместимость 4 x 5 x 7.5, или 150 галлонов на фут глубины. С 12-дюймовой настройкой включения-выключения для насоса этот резервуар легко справится с домом с тремя спальнями. Для круглого резервуара потребуется диаметр не менее 48 дюймов, но если бы установка включения-выключения была 30 дюймов, можно было бы использовать резервуар диаметром от 30 до 36 дюймов.

    Материалы бака насосной станции

    включают бетон (аналогичный сборным бакам), бетонные секции водопропускных труб и полные, готовые к установке пластиковые блоки. Металлические баки не служат очень долго, потому что сточные воды очень агрессивны.Установки с открытым дном, такие как бетонные секции водопропускных труб, должны иметь водонепроницаемое монолитное бетонное покрытие. Все стыки между секциями водопропускных труб должны быть герметизированы, чтобы они были водонепроницаемыми. Флотация может быть проблемой для сборных резервуаров в условиях высокого уровня грунтовых вод. В этом случае могут потребоваться грунтовые анкеры для предотвращения движения вверх.

    Надёжная крышка люка должна быть расположена в верхней части насосного бака. Крышка должна быть запираемой, чтобы дети не могли ее снять.

    Канализационные насосы

    Многие производители изготавливают подъемные насосы специально для сточных вод. Подъемные насосы должны быть прочными и устойчивыми к коррозии, иметь герметичные двигатели и электрические соединения. Они должны быть в состоянии противостоять кислой и коррозионной среде, присутствующей в резервуарах для сточных вод. Дренажные насосы, продаваемые в хозяйственных и хозяйственных магазинах для слива воды из подвала, не рекомендуется использовать на канализационных станциях. Дренажные насосы на пьедестале с открытым двигателем не должны использоваться, кроме как в экстренных случаях.

    Все подъемные насосы предназначены для погружения в воду. Корпуса насосов обычно изготавливаются из литой бронзы, чугуна и пластика. Все болты, гайки и винты изготовлены из нержавеющей стали. Насос должен быть установлен на бетонном блоке или опоре на дне резервуара, чтобы песок и другие твердые частицы не попадали в насос и не попадали в дренажное поле.

    Производительность насоса оценивается исходя из того, какой расход может быть произведен по сравнению с величиной напора (вертикальный подъем плюс потери на трение), который он поднимает. Например, насос с двигателем мощностью 3/4 л.с. может перекачивать 40 галлонов в минуту (галлонов в минуту) при подъеме на высоту 15 футов.При подъеме на 25 футов тот же насос будет иметь скорость потока всего 15 галлонов в минуту.

    Скорость потока обычно не является ограничивающим фактором при выборе насоса при перекачке в траншеи или в абсорбирующий слой. Однако ограничивающим фактором может быть максимальная грузоподъемность насоса. Всегда определяйте вертикальный подъем, измеряя расстояние от нагнетания насоса до выхода трубы в дренажном поле. Выберите насос с максимальной грузоподъемностью не менее чем на 5 футов выше этой разницы высот. Используйте гибкую пластиковую трубу диаметром 1¼ дюйма или больше от насосной станции до дренажного поля.Пластиковая труба должна быть закопана ниже глубины промерзания с равномерным уклоном обратно в насосную камеру. Зимой вода в магистрали должна стекать обратно в насосную станцию, чтобы предотвратить замерзание. Низкие места в неглубоко заглубленной трубе замерзнут.

    При выборе насоса для системы абсорбции грунта насыпи рассчитывайте насос на подачу около 7,5 галлонов в минуту на 100 квадратных футов площади каменного ложа. Например, насыпь для дома с тремя спальнями имеет площадь около 300 квадратных футов скального пласта, поэтому насос должен иметь скорость потока около 27 галлонов в минуту.Насос должен иметь эту производительность при требуемом напоре. Требуемый напор будет представлять собой разницу высот в футах между напором насоса и насыпью, плюс потери на трение в трубе, плюс 5 футов. Для насыпных систем используйте пластиковую трубу диаметром не менее 1½ дюйма. При скорости закачки 27 галлонов в минуту потери на трение в трубе будут составлять около 5 футов потери напора на 100 погонных футов трубы.

    Пример. Необходимо выбрать насос для подъема 27 галлонов в минуту сточных вод из насосной камеры в насыпь для дома с тремя спальнями.Насыпь находится в 200 футах от резервуара насоса и на 10 футов по вертикали выше уровня нагнетания насоса. Насос должен преодолеть напор в 10 футов (для перепада высот) + 10 футов (для потерь на трение) + 5 футов = 25 футов. Выбранный насос должен подавать около 27 галлонов в минуту при напоре около 25 футов.

    Установите насос с штуцером или быстроразъемной муфтой в верхней части бака насоса. Это облегчает установку и снятие насоса. Не устанавливайте обратный клапан на выходе из насосной станции.Если насос имеет встроенный обратный клапан, снимите его. Замкните выпускную трубу с дренажным отверстием диаметром ¼ дюйма, просверленным в нижней точке петли. Дренажное отверстие позволяет воде из трубы стекать обратно в бак насоса после отключения насоса.

    Элементы управления насосом

    Все канализационные насосы должны включаться и выключаться в зависимости от уровня жидкости в баке. Наиболее распространенным устройством включения/выключения насоса является переключатель контроля уровня ртути, запаянный в пластиковую или резиновую грушу, стойкую к стокам (рис. 8).Длина шнура между точкой крепления и ртутной грушей определяет уровень воды, при котором насос включается и выключается.

    Рис. 8. Органы управления насосом уровня жидкости. Все электрические соединения должны находиться вне насосной камеры и на поверхности земли.

    Лицензированный электрик должен устанавливать всю электропроводку насосной станции. Электрические розетки не должны устанавливаться внутри бака насоса. Сантехнические нормы штата требуют, чтобы все электрические соединения находились за пределами бака насоса.В переключателях управления включением/выключением обычно используются дополнительные вилки, в которых шнур управления вставляется в электрическую розетку, а электрический шнур насоса вставляется в вилку шнура управления. В качестве электрической розетки для обслуживания насоса необходимо использовать защищенную от непогоды коробку снаружи насосного бака.

    Насосы должны иметь систему аварийной сигнализации, чтобы предупредить домовладельца, если насос перестанет качать. Система сигнализации определяет отказ насоса, когда вода поднимается выше контрольного значения включения насоса. Датчик представляет собой еще один переключатель контроля уровня ртути в водонепроницаемой колбе.Обычно он устанавливается на 3-6 дюймов выше, чем датчик уровня воды с насосом. Цепь сигнализации отказа насоса должна быть подключена к электрической цепи, отдельной от насоса.

    Домовладелец может выбрать один из нескольких способов оповещения о неисправности насоса. Распространены дистанционные сигнализации, расположенные в удобном месте в доме или гараже. Их можно запрограммировать на подачу звука, похожего на сигнал детектора дыма, на вспышку света или на звонок по номеру телефона. Многие аварийные сигналы находятся на баке насоса на столбе и используют либо свет, либо зуммер, чтобы предупредить об отказе насоса.Некоторые используют свет, направленный на окно в доме.

    Выпускной коллектор септика

    Выходная канализационная труба отводит сточные воды из септика в насосную камеру или дренажное поле. Выпускная канализационная труба должна быть водонепроницаемой в месте выхода из септика и иметь диаметр не менее 4 дюймов. Пластиковая труба (из ПВХ или АБС) должна быть сортамента 40. Пластиковая труба с более тонкой стенкой часто проседает, когда грунт оседает. Уложите трубу с уклоном не менее 1/8 дюйма на фут.Для выпускной канализационной трубы не требуется максимального уклона, так как по ней проходит только жидкость. Выпускная канализационная труба должна быть проложена ровно, без углублений, где сточные воды могут скапливаться и замерзать.

    Системы поглощения почвы

    Система поглощения почвы должна работать круглый год. Это означает, что он должен проникать в сточные воды влажными весенними и холодными зимами. Сточные воды из септика примерно на 99% состоят из воды, но также содержат биологический материал (мелкие частицы). Дополнительная обработка биологического материала происходит в почвенной абсорбционной системе (рис. 9).Площадь поглощения почвы должна быть такой, чтобы она могла проникать в ежедневный поток сточных вод из дома, а также эффективно разлагать биологические материалы в сточных водах.

    Рисунок 9. Расположение участка биологической очистки под дренажным полем.

    Способность почвы обрабатывать и инфильтрировать сточные воды зависит от текстуры и местной гидрологии на глубине, на которой сточные воды будут попадать в почву. В прошлом проводился тест на «просачивание», и результаты использовались для определения размера системы поглощения почвы.Скорость инфильтрации почвы обычно выражалась в «минутах на дюйм» или в миллидюймах на дюйм. Чем ниже mpi, тем выше скорость инфильтрации. Однако тесты на перколяцию оказались ненадежными во многих ситуациях. В настоящее время во многих местных медицинских округах требуется зарегистрированный классификатор почвы для определения текстуры почвы и гидрологии местных подземных вод в целях проектирования. Тесты на просачивание до сих пор принимаются в некоторых медицинских округах или если участок под застройку был создан с насыпной землей. Процедура проведения теста на перколяцию приведена в Приложении А.

    Впитывающие желоба

    Траншеи являются наиболее распространенным и эффективным дренажным полем. Их можно использовать в районах, где исторически высокий уровень грунтовых вод находится не менее чем на 24 дюйма (2 фута) ниже дна траншеи. Однако предпочтительным является расстояние в 36 дюймов или более между уровнем грунтовых вод и дном траншеи. Траншеи наиболее подходят для текстур почвы со скоростью просачивания 60 минут на дюйм (м/дюйм) или меньше (таблица 3). Траншеи можно использовать на грунтах с плотностью от 61 до 90 м/дюйм, при условии отсутствия высокого уровня грунтовых вод и использования достаточной длины траншеи.Для почв со скоростью просачивания от 61 до 90 м/д увеличьте площадь траншеи на 25 процентов по сравнению с площадью, необходимой для почвы со скоростью просачивания 60 м/д. Для почв со скоростью просачивания более 90 м/дюйм нельзя использовать траншеи в качестве системы поглощения почвы без консультации с местным санитарным врачом.

    Квадратные метры (длина и ширина) необходимой поглощающей траншеи для данного дома и участка основаны на среднесуточном расходе сточных вод и механическом составе почвы на глубине дна траншеи.Если текстура почвы представляет собой смесь, например, мелкий песок с примесью ила, спроектируйте более мелкую почву. Обязательно соорудите хотя бы этот объем поглощающей траншеи. Многие домовладельцы и установщики считают, что это больше траншеи, чем им требуется, и прокладывают меньше траншеи, чтобы сэкономить деньги. Обычно это заканчивается ложной экономией. Система выходит из строя в течение нескольких лет, и затем необходимо выполнить дополнительную работу по модернизации системы. Рекомендации для области дна траншеи основаны на системе обработки с длительным сроком службы, а не на временном решении.Заложенные в требования к площади дна траншеи снижаются фильтрующие способности с течением времени из-за накопления биологического материала на дне траншеи.

    Строительство траншеи

    Траншеи строятся с помощью обратной лопаты. Обычно используется ковш шириной от 24 до 36 дюймов. Более широкий ковш делает более широкую траншею, что увеличивает площадь дна траншеи и уменьшает длину траншеи. Не оставляйте следов от колес в траншее, так как уплотнение запечатает поверхность, что значительно снизит эффективность впитывающей траншеи.

    Дно каждой траншеи должно быть ровным по всей длине. Ровное дно траншеи позволяет стокам инфильтроваться равномерно по всей ее длине. Если дно траншеи имеет уклон, все стоки будут собираться в низинах. Это может привести к преждевременному выходу из строя или дневному освещению стоков. В большинстве случаев максимальная длина любой траншеи не должна превышать 100 футов от места, где стоки попадают в траншею. Траншея может иметь длину 200 футов, если сточные воды доставляются в центр.На наклонных участках траншеи должны следовать контуру склона, чтобы дно траншеи было ровным по всей длине (Рисунок 10).

    Рис.10. Траншеи сооружаются по контуру склона. Дно траншей должно быть ровным.

    Никогда не прокладывайте траншеи в суглинках или глинистых почвах во влажных условиях. На той глубине, где будет дно траншеи, берут пробу грунта и определяют влажность грунта. Если почву можно скатать в нить диаметром 1/8 дюйма, не разорвав ее, то она слишком влажная, чтобы копать траншеи.Влажная почва будет уплотняться и размазываться, запечатывая траншею и значительно увеличивая вероятность отказа. Если грунт достаточно сухой для строительства, он рассыплется, когда вы попытаетесь свернуть его в нитку.

    Засыпанные камнем траншеи

    Траншеи, использующие щебень для поддержки вскрыши, могут быть построены шириной от 18 до 36 дюймов и глубиной от 6 до 48 дюймов. Глубина дробленой породы зависит от глубины траншеи (Рисунок 11) и распределительной трубы. В траншее используйте промытую дробленую породу диаметром от ¾ до 2½ дюймов (некоторые поставщики называют ее дренированной породой).Промытая порода важна, потому что к большинству камней прикреплена мелкая глина. При использовании непромытой породы глина смывается сточными водами и попадает на дно траншеи. Это может снизить скорость инфильтрации и привести к преждевременному выходу из строя. Глубина почвенного покрова над скалой будет зависеть от глубины залегания распределительной трубы.

    Рис.11. Поперечный разрез поглощающей траншеи, заполненной камнем.

    Пластиковая канализационная труба диаметром четыре дюйма с отверстиями диаметром ½ дюйма или больше, расположенными на расстоянии 12 дюймов друг от друга или ближе, используется для распределительной трубы (Рисунок 12).Он доступен в хозяйственных и хозяйственных магазинах. Распределительная труба может иметь небольшой уклон (уклон от 1 до 2 дюймов на высоте 100 футов), чтобы облегчить распределение сточных вод по всей длине траншеи. Труба должна быть покрыта щебнем толщиной не менее 2 дюймов. Скала под трубой распределяет сточные воды по дну и боковым стенкам траншеи, позволяя жидкости просачиваться в почву. Труба ориентируется в траншее отверстиями вниз. При использовании трубы с двойным рядом отверстий поместите трубу отверстиями вниз в положение на 5 и 7 часов.

    Рис.12. Засыпанная гравием траншея с пластиковым ящиком на переднем плане.

    Скала должна быть покрыта, чтобы предотвратить просачивание почвы и закупорку пространств между камнями (Рисунок 13). Можно использовать несколько продуктов. Чаще всего используется красная канифольная бумага или геотекстильная ткань. Также можно использовать слой сена или соломы толщиной от 4 до 6 дюймов. Не используйте пластик (черный или прозрачный) для покрытия камней в траншее. Засыпав скалу, засыпьте траншеи землей.Переполните траншеи обратной засыпкой толщиной от 4 до 6 дюймов, чтобы она могла осесть.

    Рис.13. Траншея засыпана гравием и покрыта геотекстилем.

    Траншеи без гравия

    В бесгравийных траншейных системах

    используются пластиковые трубы или камеры (рис. 14–17) вместо щебня для поддержки вскрыши. С этими продуктами в траншеях не требуется камней. Безгравийные системы становятся все более распространенными, потому что они могут быть установлены с меньшим количеством персонала, требуют меньше тяжелого оборудования и обеспечивают больший объем стоков в траншее.Как и в любой траншейной системе, дно траншеи должно быть ровным для хорошего распределения сточных вод.

    Рис. 14. Поперечное сечение конструкции траншеи без гравия с использованием пластиковой трубы (внешний диаметр 10 или 12 дюймов), заключенной в чехол из геотекстильной ткани.

    Рисунок 15. Цилиндрическая бесгравийная труба в неглубоких траншеях. Обратите внимание на покрытие из геотекстиля.

    Рис. 16. Поперечное сечение конструкции траншеи без гравия с использованием пластиковой камеры (иногда называемой камерным блоком).

    Рисунок 17. Безгравийная система камерного типа, устанавливаемая на очень маленьком участке дома. Обычно камеры использовались в траншеях.

    Площадь дна траншеи определяется по Таблице 3 с использованием 6-дюймового столба гравия. В конструкциях системы труб и камер используется эквивалент траншеи шириной 3 фута. Например, предположим, что мы хотим установить бесгравийную систему траншей для дома с тремя спальнями с илистым суглинком на дне траншеи.Из Таблицы 3 необходимая нижняя площадь будет составлять 300 квадратных футов на спальню, что в сумме составит 900 квадратных футов. Использование эквивалентной ширины траншеи в 3 фута требует 300 футов траншеи. Мы могли бы прорыть три траншеи длиной 100 футов каждая или четыре траншеи длиной 75 футов каждая.

    В системе безгравийных труб используется пластиковая гофрированная труба, покрытая неразлагаемым геотекстильным покрытием. Он может быть установлен в траншеях шириной минимум 18 дюймов и максимальной глубиной 4 фута. Внешний диаметр трубы составляет 12 дюймов, что обеспечивает длину окружности чуть более 3 футов.Это эквивалентно траншее шириной 3 фута, потому что область обработки биоматом формируется на носке снаружи трубы и увеличивает площадь инфильтрации. Система камер также имеет максимальную глубину захоронения 4 фута. Конструкция камеры имеет различные варианты ширины от 18 дюймов до 3 футов. Выбор основан на требованиях к месту и структуре почвы.

    Распределение сточных вод

    Большинство траншейных дренажных полей имеют от двух до четырех отдельных траншей, требующих какого-либо метода справедливого распределения сточных вод между траншеями.Обычно используются два метода: распределительные ящики и распределительные ящики. Откидные ящики используются на склонах, где траншеи выровнены по контуру склона (Рисунок 9). Распределительные коробки используются на ровной местности, где отметки дна всех траншей примерно одинаковы.

    Коробки для хранения

    Дренажные ящики являются предпочтительным методом распределения сточных вод и могут использоваться на почти ровной или наклонной местности (рис. 18, 19 и 20). Коробки обычно изготавливаются из бетона или пластика.У них есть вход, два выхода, которые распределяют сточные воды в траншею, и выход, который отводит перелив в следующий распределительный ящик. Вход и выход обычно имеют диаметр 4 дюйма для размещения пластиковой трубы. Отводные ящики позволяют полностью использовать траншею, прежде чем любые сточные воды попадут в следующую траншею. Откидные ящики необходимы для траншейных систем, установленных на склонах холмов. Очень важно равномерное распределение стоков по всему дренажному полю. В противном случае все стоки будут собираться в низинах и перегружать почву.Если траншея становится перегруженной и сточные воды выходят на поверхность, выпускные отверстия из коробки для сброса могут быть заблокированы, чтобы дать траншее время восстановить свою способность инфильтрировать сточные воды.

    Рис. 18. Отводная коробка с указанием высоты впускной и выпускной труб.



    Рис. 19. Расположение боксов, используемых для распределения сточных вод в систему абсорбционных траншей.

    Рисунок 20. Бетонные короба для отвода стоков, используемые для распределения стоков по абсорбционным траншеям.Обратите внимание, что расстояние между траншеями составляет 6 футов, минимальное разделяющее расстояние. Траншея справа засыпана, а траншея слева готова для покрытия сеном, соломой, необработанной строительной бумагой или геотекстильной тканью.

    Распределительные коробки

    Распределительные коробки

    используются только на ровной местности (Рисунок 21). Распределительные коробки обычно изготавливаются из бетона или пластика. У них есть вход и обычно три выхода для каждой из поглощающих траншей.Вход и выход обычно имеют диаметр 4 дюйма для размещения пластиковой трубы. Все выходы из распределительной коробки установлены на одной высоте, поэтому очень важно иметь основание под коробкой из щебня или гравия, чтобы поддерживать ее на одном уровне. Однако на практике из-за воздействия мороза или затопления удержание всех отводов на одной высоте в течение всего срока службы системы практически невозможно. Если коробка наклонится, траншея, обслуживаемая самым нижним выходом, получит наибольшее количество сточных вод.По этой причине распределительные коробки можно использовать только там, где высота самой нижней траншеи достаточно высока, чтобы сточные воды возвращались в распределительную коробку без просачивания через поверхность.

    Рисунок 21. Распределительная коробка, используемая для распределения сточных вод в систему абсорбционных траншей.

    Распространенным признаком проблем с распределительной коробкой является то, что почва становится сырой над одной траншеей, но остается сухой над другими. Чтобы проверить наличие этой проблемы, откройте верхнюю часть распределительной коробки и проверьте поток воды к выходным отверстиям.Возможно, вам придется перекопать коробку и снова выровнять ее. После выравнивания коробки выход, идущий в траншею, которая была сырой, может быть временно (на две-четыре недели) заглушена, чтобы траншея могла отдохнуть.

    Абсорбционные кровати

    Поглощающие грядки в основном представляют собой прямоугольные ямы, вырытые в почве (рис. 22). В зависимости от участка дома глубина может варьироваться от 1 до 4 футов. Их нельзя использовать в местах с уклоном более 6 процентов. Абсорбционные слои не так эффективны при очистке сточных вод, как траншеи, потому что абсорбционные слои имеют меньшую площадь боковых стенок для инфильтрации.Таким образом, требуется на 25-50% больше площади дна, чем для траншей. Даже с учетом требований большей площади дна поглощающие грядки требуют меньше общей площади двора, чем траншеи, и их можно использовать на небольших участках домов. Структура почвы и количество спален в доме определяют необходимую площадь дна поглощающей грядки (табл. 4).

    Рисунок 22. Конструкция и расположение абсорбционного слоя.

    Поглощающую грядку следует копать экскаватором.По днищу станины нельзя ездить на колесной или гусеничной технике. Дно абсорбирующей кровати должно быть ровным во всех направлениях. Минимум 6 дюймов скалы должны быть помещены в нижней части кровати. Используйте промытую породу диаметром от ¾ до 2½ дюймов. Камень необходимо промыть, чтобы удалить частицы глины. При использовании непромытой породы глина смывается сточными водами и оказывается на дне пласта. Это может снизить скорость инфильтрации и привести к преждевременному выходу из строя.

    Трубы в абсорбционных слоях обычно изготовлены из перфорированного пластика диаметром 4 дюйма.Трубы должны быть ровными, на расстоянии от 4 до 6 футов и от 1,5 до 3 футов от края кровати. Трубы обычно соединяются на концах, образуя непрерывную петлю, хотя они могут заканчиваться, как показано на рис. 22. Сточные воды будут распределяться с помощью четырехстороннего тройника, но также можно использовать распределительную коробку. Все стыки должны быть проклеены. Затем промытый камень помещается над распределительной трубой на глубину от 2 до 4 дюймов. После того, как распределительная труба будет покрыта камнем, над камнем необходимо разместить сепаратор грунта.Допустимы любые из следующих материалов: слой сена или соломы толщиной от 4 до 6 дюймов, необработанная строительная бумага (называемая красной канифольной бумагой) или геотекстиль, специально разработанный для дренажных полей. Покройте грядку слоем почвы толщиной от 6 до 18 дюймов и сформируйте крону, чтобы учесть любое оседание, а также дайте грядке пролить воду. Неглубокие абсорбирующие грядки часто имеют постоянную насыпь. Не сажайте деревья или кустарники поверх абсорбирующей грядки.

    Холмы сточных вод

    Курганы сточных вод могут проследить свое происхождение от первых курганов «НОДАК», которые Дж.Клейтон Рассел и Ричард Витц разработали его в 1947 году в Государственном университете Северной Дакоты. На протяжении многих лет параметры конструкции и формы курганов постоянно менялись по мере того, как становилось доступно больше исследовательской информации. Существующие параметры конструкции насыпи позволяют использовать больше воды и использовать другие методы строительства, чем многие более ранние конструкции.

    Насыпь для сточных вод представляет собой специальную конструкцию дренажного поля, используемую в местах с высоким уровнем грунтовых вод (в пределах 2–3 футов от поверхности) и почвами с низкой скоростью инфильтрации.Насыпь сточных вод использует более высокую скорость инфильтрации поверхностных почв по сравнению с подземными почвами. Канализационная насыпь сооружается над существующей поверхностью земли. Насыпь представляет собой слой с высокой скоростью инфильтрации, установленный поверх песчаной насыпи, разбросанной по существующему грунту (Рисунок 23). Пласт с высокой скоростью инфильтрации может быть построен с использованием чистой породы или бесгравийных систем (Рисунок 24). Область, где песок соприкасается с существующим грунтом, называется базальной зоной. На почвах с низкой скоростью инфильтрации площадь основания должна быть достаточно большой, чтобы обеспечить просачивание ежедневного объема сточных вод на поверхность почвы.В условиях высокого уровня грунтовых вод приподнятый слой позволяет проводить биологическую очистку до того, как сточные воды попадут на уровень грунтовых вод.

    Рисунок 23. Особенности конструкции канализационной насыпи.

    Рисунок 24. Поперечный разрез канализационной насыпи, показывающий два типа систем безгравийного выщелачивания.

    Сточные воды перекачиваются в насыпную систему и распределяются по слою быстрой инфильтрации под давлением (Рисунок 25).Сточные воды перекачиваются в насыпь через пластиковую трубу диаметром 1½ дюйма или больше. Резервуар насоса должен быть достаточно большим, а органы управления насосом должны быть настроены таким образом, чтобы доза, равная примерно одной четвертой суточного объема сточных вод, сбрасывалась в насыпь при запуске насоса. Расчетная нагрузка дома с тремя спальнями составляет 450 галлонов в день, поэтому насос должен сбрасывать около 110 галлонов на дозу. Это обеспечивает период отдыха между дозами и позволяет выделениям просачиваться перед следующей дозой. Кроме того, это увеличивает срок службы насоса.Частые запуски и остановки насоса сокращают срок службы двигателя.



    Рисунок 25. Септик, насосная камера и канализационная насыпь.

    Холмы сточных вод всегда должны проектироваться с системой распределения сточных вод под давлением (Рисунок 26). Система распределения под давлением равномерно распределяет сточные воды по всей площади основания и помогает предотвратить перегрузку в любом месте под насыпью. Пластиковые трубы могут быть установлены либо в каменном ложе, либо внутри трубы без гравия.Производители труб без гравия производят продукцию специально для использования в канализационных насыпях.

    Рис. 26. Система распределения давления с использованием двух параллельных труб с центральной подачей. Насос в насосной камере подает стоки под давлением.

    Система распределения давления изготовлена ​​из 1¼- или 1½-дюймовой трубы из ПВХ. Диаметр трубы важен, потому что слишком большой диаметр (например, 2 дюйма) может привести к неравномерному распределению сточных вод.Для насыпи сточных вод, требующей зоны быстрой инфильтрации 6 футов или уже, используются две параллельные трубы. Для насыпи сточных вод, требующей зоны быстрой фильтрации шириной от 7 до 10 футов, используются три параллельные трубы. При использовании пластиковых безгравийных систем вместо каменной, труба распределения давления крепится внутри камеры или трубы.

    Распределительные трубы должны иметь отверстия диаметром ¼ дюйма через каждые 40 дюймов в нижней части труб. Стыки труб и заглушки должны быть проклеены. В противном случае они разорвутся во время строительства, под давлением или позже из-за осадки и морозного пучения.Трубы соединяются в центре, где сточные воды входят в систему распределения под давлением из напорной трубы насоса. Для защиты от замерзания распределительный и нагнетательный трубопроводы должны быть рассчитаны на слив воды при выключенном насосе. Этого можно добиться, используя дренажное отверстие диаметром ¼ дюйма в нагнетательной трубе бака насоса.

    Размер

    Площадь основания насыпи (площадь контакта насыпного песка с существующим грунтом) определяет все остальные параметры конструкции насыпи.Базальная площадь определяется гранулометрическим составом существующей почвы. Для медленно проницаемых глинистых и суглинистых почв используйте расчетную норму загрузки сточных вод от 0,20 до 0,25 галлона в день на квадратный фут.

    Пример: для дома с тремя спальнями, производящего 450 галлонов сточных вод в день, площадь контакта между насыпным песком и существующим грунтом должна составлять от 1800 футов2 (450 галл. 0,20 галлона в сутки/фут2). На рис. 27 показана насыпь для дома с тремя спальнями.Базальная площадь контакта этой насыпи с ровной поверхностью составляет 2150 квадратных футов. Необходимое количество чистого, промытого песка составляет около 72 кубических ярдов.

    Рисунок 27. Холм сточных вод на равнинной местности. Размеры рассчитывались исходя из стока из трехкомнатного дома с насыпью, построенной над суглинком на глинистой почве.

    Площадь быстрой инфильтрации определяется по скорости всасывания среднего песка. Средний песок имеет скорость загрузки 1.2 галлона в день на квадратный фут. В примере с домом с тремя спальнями необходимая площадь скального грунта составляет 375 футов2 (450 галлонов в день ÷ 1,2 галлона/день/фут2). Если вместо камня используется бесгравийная система, ее размер должен обеспечивать площадь быстрой инфильтрации 375 футов2. Для почв с низкой проницаемостью оставьте ширину трубы распределения сточных вод от 4 до 6 футов. Для нашего примера дома с тремя спальнями длина каменной подушки или системы без гравия будет около 375 футов2 ÷ 6 = 63 фута. Для каменного пласта шириной 6 футов и толщиной 12 дюймов потребуется около 14 кубических ярдов промытой породы.Для безгравийных систем требуются два ряда пластиковых камер или два ряда труб без гравия, каждый длиной 63 фута.

    Курганы должны располагаться на равнинных участках или гребнях холмов; однако их можно строить на наклонной местности (рис. 28). Однако максимальный уклон будет определяться текстурой почвы и скоростью просачивания. Например, если текстура верхнего слоя почвы представляет собой суглинок со скоростью просачивания 120 м/дюйм, то уклон земли не должен превышать 3 процентов (вертикальный перепад на 3 фута на 100 футов).Если скорость фильтрации составляет от 60 до 120 м/д, то уклон грунта не должен превышать 6%, а если скорость фильтрации 30 м/д и менее, то насыпи могут быть устроены на склонах до 12%.

    Рисунок 28. Холм сточных вод на наклонной местности. Для большинства почв максимальный уклон не должен превышать 6 процентов (вертикальный перепад на 6 футов на 100 футов). Размеры рассчитаны на количество стоков из трехкомнатного дома с насыпью, сооруженной над суглинком на глинистую почву.

    Когда насыпь сооружается на склоне, базальной зоной может считаться только область контакта песка с почвой под площадью распределения (каменное ложе или без гравия) и вниз по склону. В условиях наклонной почвы концы и верхняя часть насыпи получают очень мало сточных вод и не вносят вклад в площадь инфильтрации.

    Строительство

    Курганы требуют очень тщательного и тщательного строительства. Известно, что курганы разрушаются по двум основным причинам: слишком маленькая площадь основания для сточных вод из дома и плохая практика строительства.Чтобы насыпь работала по плану, необходимо очень тщательно соблюдать методы строительства. Кроме того, домовладелец должен использовать воду с умом.

    Первым шагом в строительстве насыпи является скашивание травы или растительного покрова над основанием на высоту не более 2 дюймов и удаление всех обрезков. Затем вкопайте канализационную трубу от насосной станции. Линия должна быть проложена ниже уровня замерзания или иметь равномерный уклон назад к насосной камере, чтобы она стекала после отключения насоса. Выкопанную траншею необходимо засыпать, а грунт плотно утрамбовать, чтобы стоки не протекали по трубе.

    Далее идет подготовка земли. Землю необходимо взрыхлить или разрыхлить чизельным плугом или зубьями ковша обратной лопаты. После того, как поверхность подготовлена, нельзя допускать движения колес в базальной зоне. Колёсный транспорт запечатает почву. Не работайте в условиях влажной почвы, потому что влажная почва уплотнит, размоет и запечатает почву.

    Далее идет насыпной песок. Засыпной песок должен быть промыт и проверен, чтобы убедиться, что он содержит не более 10 процентов мелких частиц . Чтобы проверить, насыпьте 2,5 дюйма песка в литровую банку и добавьте воды примерно на три четверти.Накройте крышкой и встряхните, чтобы смешать песок и воду. Дайте смеси постоять в течение часа и измерьте скопление ила и глины поверх песка. Если глубина составляет ¼ дюйма или меньше, песок достаточно чистый для использования в насыпи. Этот тест должен быть сделан до того, как песок будет доставлен на площадку. Песок из карьера сильно различается, даже из одной и той же области карьера, и его не следует использовать.

    Насыпьте чистый песок, начиная с одного конца, и продвигайтесь к другому концу. Двигайтесь по песку по мере продвижения. Придайте песку форму с помощью экскаватора с гусеницами или гусеничного трактора, но убедитесь, что под гусеницами находится не менее 6 дюймов песка.Для этой операции нельзя использовать колесные транспортные средства. Не позволяйте гусеницам проходить прямо по земле. После формирования с помощью тракторного ножа выровняйте и окончательно придайте форму вручную. Верх песчаной подушки должен быть ровным по всей длине насыпи.

    Для скальных пластов необходимо сформировать траншею глубиной около 12 дюймов и шириной 6 футов поверх песка необходимой длины. Поместите 6 дюймов камня диаметром от ¾ до 3 дюймов в траншею. Поместите трубу распределения давления на камень и засыпьте ее 2-дюймовым слоем камня.Покройте камень одним из следующих материалов: слоем сена или соломы толщиной от 4 до 6 дюймов, необработанной строительной бумагой (бумага из красной канифоли) или геотекстильным материалом, предназначенным для дренажных полей септических систем.

    Для бесгравийной раздачи поместите бесгравийную трубу или камеру поверх ровного песка. Поместите распределительную трубу в безгравийные носители и соедините с нагнетательной трубой из бака насоса. Дважды проверьте все соединения. Проверьте насос и распределительную систему перед покрытием. Накройте безгравийную систему геотекстильным полотном и сверху накройте колпаком из тяжелого грунта (рис. 24).

    Накрыть насыпь суглинком или суглинистой почвой (рис. 23 и 24). Сделайте колпачок высотой 12 дюймов в центре кровати и высотой 6 дюймов в конце кровати. Сузьте крышку по бокам насыпи.

    Наконец, засыпьте насыпь 6-дюймовым плодородным слоем почвы и посейте траву. Не сажайте деревья и кустарники на вершине насыпи. Вокруг основания можно посадить влагостойкие кустарники. Постоянные спринклерные системы для газонов не следует устанавливать достаточно близко к насыпи, чтобы на нее попадала вода.

    Соорудите насыпи по контуру существующей земли. Никогда не размещайте насыпь в низине, где будет скапливаться вода. Если насыпь находится на наклонной поверхности, используйте насыпь на склоне холма, чтобы отводить стекающую воду вокруг насыпи. Насыпи могут быть построены, чтобы дополнить ваш ландшафтный дизайн. Кусты у основания насыпи будут использовать воду и помогут задерживать снег. Если насыпь сооружается осенью, в первую зиму ее следует накрыть соломой или сеном, чтобы предотвратить замерзание.

    Лагуны

    Небольшие лагуны (Рисунок 29) могут использоваться для сбора сточных вод септической системы в некоторых местах.Лагуны — жизнеспособный вариант, когда ближайший сосед находится не менее чем в четверти мили. Лагуны следует строить только на почвах с высоким содержанием глины. Лагуна должна действовать как контейнер, а не как камбуз для инфильтрации. Вода в лагуне должна удаляться путем испарения.

    Рис. 29. Поперечное сечение небольшого фермерского отстойника, размеры которого позволяют отводить сточные воды из типичного дома с тремя спальнями.

    Площадь лагуны должна составлять около 1000 квадратных футов на спальню.Для лагуны, обслуживающей дом с тремя спальнями, требуется около 3000 квадратных футов водной поверхности. Лагуна должна иметь рабочую глубину около 3 футов и минимальный надводный борт 2 фута. Стороны лагуны должны иметь уклон 3-1 и более. Круглая лагуна площадью 3000 квадратных футов с рабочей глубиной 3 фута и боковыми откосами 3-1 будет иметь диаметр 62 фута на рабочей глубине и диаметр 74 фута в верхней части дамбы. Лагуна также может быть квадратной или прямоугольной.

    Лагуна должна быть ограждена, чтобы не допустить детей и животных.Ежегодное техническое обслуживание требует проверки на наличие повреждений и проверки того, что животные не закапываются в стены лагуны. Рогозы и другие растения в лагуне помогают использовать питательные вещества в воде, но их корни могут создавать каналы для просачивания воды.

    Альтернативные септические системы

    У домовладельцев есть много альтернативных методов очистки и удаления сточных вод из дома. Некоторые альтернативные системы заменяют септик или модифицируют работу септика, чтобы ускорить или улучшить первоначальную очистку бытовых сточных вод.Некоторые методы, альтернативные традиционному дренажному полю, улучшают инфильтрацию очищенной воды. Многие из этих альтернативных систем разработаны как полные пакеты.

    Как правило, альтернативные системы дороже традиционных систем, и практически все они требуют постоянного электропитания. Однако в некоторых местах, где традиционная септическая система не может быть установлена, они представляют собой жизнеспособную альтернативу. Если вы находитесь в медицинском округе, в котором действуют правила использования септической системы на месте, проконсультируйтесь с местным санитарным врачом перед установкой альтернативной системы.Некоторые могут быть не одобрены. В районах, где нет санитарии, обратитесь в отдел гигиены окружающей среды Департамента здравоохранения Северной Дакоты. Некоторые из наиболее распространенных альтернативных систем перечислены здесь.

    Системы фильтрации

    Системы фильтрации физически улавливают взвешенные частицы в сточных водах и обеспечивают среду для ускорения процесса разложения. Они представляют собой мини-версии типичной системы очистки бытовых отходов. Системы фильтрации могут быть частью септиктенка или сразу после септиктенка.Песчаные фильтры используются уже много лет и могут быть сконфигурированы как однопроходные (отходы проходят только один раз) или многопроходные системы. Системы фильтрации, использующие торф, появились на рынке в последние 10 лет и используются как однопроходные системы. Другие системы фильтрации используют искусственные или синтетические материалы для фильтрации сточных вод и очистки твердых биологических веществ. В основном это многоходовые системы. В некоторых частях США искусственные водно-болотные угодья использовались для очистки бытовых сточных вод.Однако исследования искусственных водно-болотных угодий в штатах северного уровня не увенчались успехом.

    За исключением некоторых однопроходных фильтров, все остальные должны использовать насос для циркуляции сточных вод за несколько проходов. Постоянное использование насоса увеличивает затраты на электроэнергию и требует наличия системы сигнализации. Часто системы не могут работать, если не работает насос.

    Альтернативные дренажные поля

    Большинство альтернативных дренажных полей представляют собой разновидности систем траншей, абсорбирующих слоев и насыпей, описанных в этой публикации.Наземные системы используются в районах с высоким уровнем грунтовых вод, в районах с неглубокой коренной породой или другими проблемами инфильтрации. Они представляют собой сочетание траншейной и насыпной технологий. Дно траншеи – поверхность земли. Растительность удаляется, а земля вскапывается или рыхлится там, где будет дно траншеи. Затем добавляется гравий, укладываются распределительные трубы и засыпаются гравием, а затем слоем почвы.

    Чередование дренажных полей — еще один способ распределения сточных вод.Построено два дренажных поля. Каждый из них имеет от 50 до 100 процентов площади, необходимой для дома. Пока одно дренажное поле используется, другое отдыхает. Как правило, один будет использоваться около двух лет, затем домовладелец переключится на другой. Поток из септика регулирует специальный короб с двухходовым клапаном или шиберным затвором.

    Капельное орошение используется для распределения очищенных сточных вод в некоторых частях США. Капельные линии обычно закапываются примерно на 1 фут ниже поверхности почвы.Капельные линии могут очень легко забиться, поэтому сточные воды должны быть очищены, отфильтрованы и хлорированы, прежде чем они будут перекачаны в капельные линии. Эти системы могут быть очень дорогими как в установке, так и в обслуживании.

    Как не допустить попадания воды в гараж: полезное руководство «Сделай сам»

    Вы ожидаете немного воды в гараже после сильного дождя. С припаркованной машины капает, но быстро высыхает. Вы не ожидаете, что вода просачивается сквозь бетонный пол гаража или образует влажные пятна на стенах.

    Как понять, почему пол и стены в гараже мокрые? Как исправить то, что не всегда видно?

    Наши услуги по восстановлению воды охватывают все, от промокших чердаков до затопленных гаражей, поэтому мы хорошо знакомы с головной болью этого домовладельца. Предлагаем вам наше краткое руководство по выявлению и решению типичных проблем с водой в гараже.

    Мокрые стены в гараже: поиск и устранение проблемы

    Сквозь них ничего не видно, поэтому требуется немного детективной работы на все руки.Утечка воды в гараж под стеной или из-за гипсокартона обычно вызвана одной из этих проблем.

    1. Старые швы

    Старые стыковые швы на наружных стенах подвержены протечкам во время непогоды. Осмотрите стенные швы, особенно вокруг дверей и окон. Избавьте себя от намокания гипсокартона, загерметизировав швы стен гаража герметиком или водонепроницаемой пеной.

    2. Стареющие пороги

    Вода в гараже может быть признаком протечки старых порогов.Проверьте горизонтальные подоконники в нижней части каркасных стен, где они соприкасаются с полом. Плохие подоконники следует заменить, но герметик или пена часто останавливают утечки.

    3. Неисправная сантехника

    У водонагревателя или стиральной машины могут возникнуть проблемы с водопроводом за стеной. Если вы обнаружите лужи на полу гаража вдоль той же стены, что и прибор, вы можете вызвать сантехника, чтобы найти и устранить утечку.

    4. Проблемы с кровлей

    Неплотно прилегающая кровля и плохая черепица пропускают дождь внутрь наружных стен, где он стекает по каркасным стойкам.Когда вода движется к нижней части стены, она просачивается на пол гаража. Выявляйте и устраняйте проблемы с крышей, а также проверяйте желоба.

    Мокрый пол в гараже: причины и решения

    Вода, просачивающаяся сквозь бетонный пол гаража, часто является результатом сезонного повышения уровня грунтовых вод. Трудно контролировать глубокую влажность почвы вокруг дома, но вы можете решить проблему с водой на полу гаража, устранив эти недостатки.

    1. Трещины в полу

    Даже когда они маленькие, они обеспечивают прямой путь для грунтовой влаги в гараж.Заделайте трещины в полу, тщательно очистив их и заполнив водостойким составом для заделки бетона.

    2. Точечная коррозия

    Старые бетонные полы со временем покрываются крошечными отверстиями, которые становятся колодцами для влаги. Обработайте весь пол, покрыв его продуктом на основе силиката. Избегайте обычных красок для пола, которые не создают барьера для влаги.

    3. Конденсация в теплую погоду

    Теплый воздух на холодном бетоне образует пар, который оседает и превращается в воду на полу гаража.Решение этой весенне-летней проблемы простое. Запустите осушитель в гараже, но обязательно регулярно проверяйте его резервуар.

    Вода под воротами гаража: защита от дождя и снега

    Иногда знание того, как остановить попадание воды в гараж, начинается с двери. Недостаточно держать его закрытым в плохую погоду, когда у вас есть одна из этих проблем.

    1. Изношенные уплотнители

    Резиновая полоса вдоль нижней части гаражных ворот со временем изнашивается и пропускает дождь, талый снег, переносимый ветром мусор и даже жуков.Когда вы замените его, защитите его от непогоды с помощью приподнятых резиновых уплотнителей пола.

    2. Подъездная дорога

    Если земля рядом с подъездной дорожкой немного выше бетона, проливные дожди могут залить подъездную дорожку и просочиться под ворота гаража. Сделайте понижение уровня рядом с подъездной дорожкой приоритетным проектом по озеленению.

    3. Участок подъездной дороги

    Высота засчитывается снова, если гараж построен частично ниже уровня вашей собственности. Компенсируйте наклон подъездной дорожки к гаражу, установив дренажный канал, чтобы отвести воду от ворот гаража.

    Что делать с водой в гараже в Чикаго, Иллинойс? Мы можем помочь

    С годами ваш гараж становится идеальным местом для домашнего хранения. Влажные стены и полы быстро придают гаражу затхлый запах и ощущение. Вся эта влага в конечном итоге просачивается в хранящиеся вещи и приводит к появлению плесени и грибка. Используйте наше руководство, чтобы сосредоточиться на проблемах с мокрым гаражом и решить их.

    Если ваш гараж внезапно заполнится водой на несколько дюймов, немедленно позвоните нам. Наши сертифицированные специалисты по очистке воды 24 часа в сутки 7 дней в неделю предлагают лучшие услуги по восстановлению в Чикаго и пригородах.Мы занимаемся даже устранением плесени и мелким ремонтом сантехники. Вы всегда можете положиться на нас здесь, в ServiceMaster Restoration by Zaba.

    Позвоните нам сейчас для экстренной помощи: 773-647-1985

    Как удалить плесень с мокрого пола в гараже?

    Начните с уборки гаража и подметания полов. Потрите заплесневелые бетонные полы смесью воды и белого уксуса или разбавленным раствором отбеливателя. Всегда работайте с воротами гаража, открытыми на свежий воздух.

    Сколько стоит гидроизоляция гаражных ворот?

    Утеплитель гаражных ворот продается отрезками.Будьте готовы заплатить от 10 до 15 долларов за 16-футовую резиновую полосу, которая защищает гараж на две машины от дождя и влажности. Вы также можете купить герметик для гаражных ворот из ПВХ или винила.

    Могу ли я сделать водонепроницаемыми каменные стены гаража?

    Да. Подготовьте стены, зачистив их. Заполните любые отверстия или трещины шпаклевкой для каменной кладки или герметиком для трещин. Подождите несколько дней, а затем покрасьте стены гаража двумя слоями гидроизоляционного состава на основе латекса.

    Влага в подвалах: причины и решения

    Обзор решений проблем влажности в подвалах

    Лучший способ решить любую строительную проблему — сначала сделать то, что легко и дешево.Затем действуйте в логическом порядке, выполняя следующий наименее затратный метод с наиболее положительным вероятным результатом. При проблемах с влажностью лучший подход почти всегда состоит в том, чтобы удалить или контролировать источник влаги, а не пытаться остановить его на последней линии обороны.

    1. Во-первых, самым простым и наименее затратным методом является удаление избыточных внутренних источников влаги в подвале (увлажнители, кухня) и вентиляция других источников (сушилка для белья, ванная комната).

    2. Во-вторых, если проблема заключается в конденсации летом, не проветривайте подвал напрямую теплым влажным воздухом.Рекомендуется вентиляция через систему кондиционирования воздуха или с теплообменником осушительного типа.

    Осушение не является постоянным решением

    Осушение можно использовать как средство уменьшения симптомов влажности и запаха в подвале, но это не постоянное и не полное решение. На самом деле, если осушитель используется в подвале с проблемами влажности, он может нанести больший ущерб. При высыхании воздуха в подвале влага быстрее попадает в подвал, вызывая высолы и отслаивание бетона, а также дальнейшее повреждение внутренней отделки.

    Внутренняя мембрана или покрытие является временным решением

    Привлекательно решить проблему влажности в подвале с помощью мембраны или покрытия внутри. Это дешевле, чем дренажная система, и в некоторых случаях работает какое-то время. Однако вода все еще там, и со временем эти системы приходят в негодность или просто перемещают воду по другому пути в подвал.

    Рекомендуемый подход

    Оценка желобов, водосточных труб и выравнивания поверхности:  Рекомендуемый подход после удаления внутренних источников влаги – оценить желоба, водосточные трубы и выравнивание поверхности вокруг дома.Они должны быть исправлены в первую очередь и могут решить проблему.

    Внутренняя или наружная дренажная система: Затем, если проблема с влажностью не устранена, установите внутреннюю или наружную дренажную систему. Все эти техники описаны ниже. Если вашей целью является отделка подвала, в котором есть проблемы с водой, рекомендуется сначала решить проблему с водой.

    Система сброса давления под плитой: Рекомендуется активная система сброса давления под плитой, включающая слой намытой породы под плитой.Это вытягивает влажный воздух из-под плиты и может помочь уменьшить количество паров влаги, попадающих в дом через отверстия в плите. Это также помогает контролировать радон и другие почвенные газы. Отстойники и другие открытые соединения с грунтом за пределами фундамента и под плитой должны быть заблокированы и герметизированы.

    Пошаговый процесс

    1. Контроль внутренних источников влаги.
    2. В летнее время не проветривать помещение наружным воздухом.
    3. Правильная система планировки, желоба и водосточной трубы.
    4. Обеспечьте внутреннюю или внешнюю дренажную систему.

    Примечания

    • Осушитель может помочь уменьшить симптомы влажности и запаха, но не решает проблему.
    • Мембрана или покрытие внутри без дренажа, как правило, не решит проблему в долгосрочной перспективе.
    • Перед утеплением стены должны быть сухими. Перед укладкой ковра плиты должны быть теплыми и сухими.

    Часть 5, подраздел 5-1 Стандарты для водяных скважин

    Уведомление

    Информация, содержащаяся на этом веб-сайте, не является официальной версией Сборника правил и положений штата Нью-Йорк (NYCRR).Не делается никаких заявлений относительно его точности. Для обеспечения точности и в целях доказательства следует обратиться к Официальному сборнику правил и положений штата Нью-Йорк, который можно получить в West Publishing по телефону 1-800-344-5009.

    (Уполномоченный орган: Закон об общественном здравоохранении 206(18))

    Раздел

    Раздел 5-B.1 Применение и определения

    • (а) Применимость
      • (1) Этот регламент применяется к колодцам, используемым для питья, кулинарии и/или пищевой промышленности, и является минимальным стандартом для строительства, реконструкции, развития и ликвидации таких колодцев.Дополнительные требования могут потребоваться для определенных колодцев, которые обслуживают общественную систему водоснабжения, как определено в подразделе 5-1 настоящего Раздела.
      • (2) Установка новых и заменяемых колодцев должна соответствовать всем применимым положениям настоящего Приложения. Отклонения могут быть разрешены только по усмотрению Департамента или местного департамента здравоохранения в соответствии с: отказом, выданным в соответствии с Частью 75 настоящего Раздела; или отклонение, выданное в соответствии с подразделом 5-2 настоящего Раздела; или письменное разрешение, выданное Департаментом или местным отделом здравоохранения до 1 декабря 2005 г.; или письменное разрешение местного отдела здравоохранения в соответствии с местными санитарными нормами.
      • (3) Другие государственные органы, региональные власти и местные отделы здравоохранения, уполномоченные регулировать водозаборные скважины, могут устанавливать дополнительные требования к водозаборным скважинам в рамках своей соответствующей юрисдикции.
    • (b) Определения. В настоящем регламенте следующие слова и термины имеют указанное значение:
      • (1) Адекватные средства, достаточные для достижения цели, для которой что-либо предназначено, и в такой степени, чтобы не представлялось необоснованного риска для здоровья или безопасности.Элемент, установленный, обслуживаемый, спроектированный и собранный, деятельность, проводимая или выполняемая в соответствии с общепринятыми стандартами, принципами или практикой, применимыми к конкретной торговле, бизнесу, роду деятельности или профессии, является адекватным по смыслу настоящего Приложения.
      • (2) Испытание эрлифтом означает метод проведения испытания продуктивности водяной скважины путем нагнетания воздуха через индукторную трубу для вытеснения воды из эжекторной трубы. Трубка индуктора погружается на глубину примерно на 60 процентов ниже статического уровня воды, чтобы обеспечить успешное завершение испытания.Бурильная труба используется в качестве индукторной трубы/механизма подачи воздуха, а обсадная колонна и/или ствол скважины — в качестве эдуктора. Расход воды в галлонах в минуту (галлонов в минуту) определяется, когда вода выходит из верхней части колодца. По падению давления воздуха в трубе индуктора можно оценить депрессию в скважине.
      • (3) API означает Американский нефтяной институт.
      • (4) ASTM означает Американское общество испытаний и материалов.
      • (5) Испытание на откачку означает метод оценки дебита скважины путем откачки известного количества воды из статического уровня воды и поддержания стабильного уровня воды в течение измеряемого периода времени.
      • (6) Загрязняющие вещества включают, помимо прочего, любые физические, химические, микробиологические или радиологические вещества или вещества в воде, которые могут присутствовать на уровнях, представляющих опасность для здоровья населения.
      • (7) Вывод из эксплуатации означает действие по заполнению, герметизации и закупорке водяных колодцев в соответствии с требованиями Раздела 5-B.6(a) настоящего правила таким образом, чтобы дальнейшее существование колодца не представляло опасности для здоровья или безопасности. и не служат каналом для миграции загрязняющих веществ в водоносный горизонт или внутри него.
      • (8) Департамент означает Департамент здравоохранения штата Нью-Йорк.
      • (9) Приводной башмак означает крепление режущей кромки со скошенной кромкой к нижней части первой секции постоянной стальной обсадной колонны для защиты обсадной колонны во время ее перемещения и обеспечения надежной посадки в сцементированных геологических материалах.
      • (10) галлонов в минуту означает галлонов в минуту.
      • (11) Затирка означает материал с низкой проницаемостью, такой как чистый цемент, бентонитовый раствор, бентонитовая крошка, бентонитовые гранулы, гранулированный бентонит или другие материалы, обладающие эквивалентными герметизирующими свойствами.
      • (12) Гидроразрыв пласта означает процедуру закачки воды, и/или песка, и/или мелких частиц высокопрочного пластика в геологическую формацию, чтобы вызвать трещину и увеличить дебит.
      • (13) Местный отдел здравоохранения означает городской, окружной или частичный отдел здравоохранения.
      • (14) NSF означает Международный национальный фонд санитарии, ранее известный как Национальный фонд санитарии.
      • (15) Лицо означает физическое лицо, корпорацию, компанию, ассоциацию, товарищество, государственное агентство или муниципалитет, включая округ.
      • (16) Адаптер без приямка означает сборку частей, которая позволит воде из колодца течь через стенку обсадной трубы или ее продолжение в трубу, ведущую к зданию или другому месту водопользования, и который должен быть сконструированы и установлены таким образом, чтобы предотвратить попадание загрязняющих веществ в скважину и добываемую воду.
      • (17) Безамбарная установка означает сборку заводского изготовления, которая навинчивается или приваривается к обсадной колонне ниже уровня земли и обеспечивает доступ к скважине для технического обслуживания и ремонта, и должна быть сконструирована и установлена ​​таким образом, чтобы предотвратить попадание загрязняющих веществ в скважину и произведенная вода.
      • (18) Под питьевой водой понимается вода, соответствующая требованиям к качеству воды, установленным подпунктом 5-1 Государственного санитарного кодекса.
      • (19) Скважина коммунального водоснабжения – скважина, используемая или предназначенная для использования в системе коммунального водоснабжения в соответствии с определением подраздела 5-1 Государственного санитарного кодекса.
      • (20) SDR означает «соотношение стандартных размеров», что означает отношение среднего наружного диаметра трубы к минимальной толщине стенки трубы.
      • (21) Стабилизированный уровень воды возникает, когда вода в колодце достигает устойчивого состояния в течение периода отвода подземных вод с постоянной скоростью (т.е. стабилизировалась просадка).
      • (22) Статический уровень воды – это естественный уровень воды в неоткачиваемой скважине или полностью восстановленной после откачки скважине, измеренный от верха обсадной трубы скважины или поверхности земли.
      • (23) UL означает Underwriters Laboratories.
      • (24) USDA означает Министерство сельского хозяйства США.
      • (25) USFDA означает Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США.
      • (26) Водозаборная скважина (колодец) – любые земляные работы с целью получения подземных вод для питьевых, кулинарных и/или пищевых целей с установленными элементами (включая обсадную колонну, экран, цементный раствор, переходники и т.др.).
      • (27) Бурение скважин на воду или деятельность по бурению скважин на воду — строительство или реконструкция скважин на воду, устройство или ремонт соединения через обсадную трубу и ремонт скважин на воду, в том числе ремонт, требующий вскрытия обсадной трубы.
      • (28) Обсадная труба колодца означает водонепроницаемый, непористый материал, используемый для поддержания устья колодца и обеспечения доступа внутрь колодца.
      • (29) Под обработкой или реконструкцией водозаборной скважины понимаются действия по удалению глины, ила, мелкого песка и/или органических/неорганических отложений из водоносного горизонта и/или гравийной набивки для увеличения пористости и проницаемости пласта водоносного горизонта и сведения к минимуму откачка глины, ила и мелкого песка при получении воды без изменения физической конструкции скважины.К таким действиям относятся вычерпывание, промывка струей, подъем воздуха, закачка, помпаж, гидроразрыв пласта и/или химическая обработка.
      • (30) Реконструкция колодца – замена или ремонт водяного колодца.
      • (31) Дебит скважины означает устойчивое количество воды в единицу времени, которое может вытекать или непрерывно откачиваться из скважины и обычно выражается в галлонах в минуту (галлонов в минуту).

    Раздел 5-B.2 Расположение и защита водяных колодцев

    • (a) Скважина должна быть расположена таким образом, чтобы был обеспечен адекватный доступ к ней для осмотра, технического обслуживания, ремонта, реконструкции, обработки и испытаний.
    • (b) Колодец должен быть расположен в месте, где он не подвержен сезонному затоплению или загрязнению поверхностных вод, или он должен быть устроен таким образом, чтобы сезонные паводковые воды не могли попасть в колодец.
    • (c) Колодец должен быть расположен выше любого потенциального или известного источника загрязнения, если только границы собственности, топография участка, расположение сооружений и доступность не требуют другого местоположения. Должны соблюдаться минимальные горизонтальные разделительные расстояния от потенциальных источников загрязнения, перечисленных в таблице 1.
    • (d) Поверхность земли, непосредственно окружающая обсадную колонну колодца, должна быть выровнена для отвода поверхностных вод от колодца. Бетон нельзя использовать для выравнивания.

    Раздел 5-B.3 Строительство водяных колодцев

    • (a) Приемлемые методы строительства скважин на воду включают бурение скважин, проходку, бурение, нагнетание воды и выемку грунтовых вод в водоносный горизонт для получения подземных вод в качестве источника водоснабжения. Приемлемые методы бурения скважин на воду включают бурение с помощью тросового инструмента, ударное бурение, бурение с помощью воздуха или бурового раствора, прямое или обратное вращательное бурение, ультразвуковое бурение, проходку обсадной колонны водяных скважин и бурение грунтовыми шнеками для получения подземных вод.
    • (b) Все нижеследующие положения применяются к строительству водяных колодцев.
      • (1) Скважины должны быть сооружены в соответствии с требованиями Таблицы 2.
      • (2) Скважина должна быть построена для поддержания существующей естественной защиты от загрязнения водоносных горизонтов и других геологических материалов, вскрытых во время бурения и установки скважины.
      • (3) Колодец должен быть построен таким образом, чтобы исключить и предотвратить попадание в колодец всех известных источников загрязнения.
      • (4) Скважина должна иметь минимальную длину обсадной колонны от одного фута выше конечного уровня до девятнадцати футов ниже конечного уровня после завершения бурения скважины, за следующими исключениями:
        • (i) Требуемая общая длина обсадной трубы может превышать двадцать футов в зависимости от геологических условий и должна соответствовать стандартам строительства скважин, указанным в Таблице 2; и
        • (ii) Если единственным доступным жизнеспособным источником подземных вод является неглубокий водоносный горизонт, где скважина должна быть завершена на глубине менее девятнадцати футов ниже уровня земли, Департамент или местный отдел здравоохранения, имеющий юрисдикцию, может разрешить использование обсадной трубы глубиной менее общая длина двадцать футов, а также такие дополнительные меры, которые необходимы, включая, помимо прочего, увеличение разделительных расстояний в соответствии с таблицей 1, примечание 1, для обеспечения снабжения питьевой водой.
      • (5) Если колодец расположен в колодце, пол колодца должен быть не менее чем на шесть дюймов выше уровня земли, а постоянная обсадная труба должна выступать над полом не менее чем на шесть дюймов.
      • (6) По окончании бурения скважины и до тех пор, пока скважина не будет оборудована насосом, верхняя часть обсадной трубы должна быть защищена водонепроницаемой и защищенной от паразитов крышкой скважины.
      • (7) Корпус и соединения должны иметь достаточную прочность и конструкцию, чтобы гарантировать целостность, форму и способность правильно функционировать во время и после установки.
      • (8) Стальная труба, используемая в качестве постоянной обсадной трубы, должна быть новой трубой с этикеткой или оттиском, указывающим на соответствие спецификации ASTM A53, A106, A500 или A589 или спецификации API 5L.
      • (9) Ведомый стальной несъемный корпус, оканчивающийся в скальной породе, должен быть снабжен приводным башмаком, прочно закрепленным в скальной породе.
      • (10) Труба из ПВХ, используемая в качестве постоянного кожуха, должна быть новой трубой с этикеткой или оттиском, указывающим на соответствие спецификации ASTM F 480 и стандартам NSF или UL, и должна соответствовать Schedule 80 или SDR 21 или выше.Труба из ПВХ, установленная на глубине более 200 футов, должна иметь SDR 17 или выше.
      • (11) Обсадная труба, изготовленная из термопластичных материалов, отличных от ПВХ, должна быть новой трубой с этикеткой или оттиском, указывающим на соответствие спецификации ASTM F 480 (т. е. водопроводная труба SDR) и стандартам NSF или UL для использования с питьевой водой.
      • (12) ПВХ и другие термопластичные материалы могут использоваться в качестве кожуха в скальной породе, если они не забиты и залиты цементным раствором, при условии, что такое использование соответствует другим требованиям, изложенным в этом Приложении.
      • (13) Сталь, ПВХ и другие материалы, используемые в качестве временной оболочки при строительстве скважин, должны быть чистыми и не содержать загрязнений. ПВХ и другие термопластические материалы, кроме ПВХ, используемые в качестве временной оболочки, должны иметь этикетку или оттиск, свидетельствующие о соответствии стандартам NSF или UL для использования с питьевой водой.
      • (14) Колодец должен быть достаточно прямым и вертикальным, чтобы обеспечить нормальную установку и эксплуатацию насоса.
      • (15) Верхние двадцать футов обсадной трубы водяной скважины не должны использоваться в качестве всасывающей линии, если обсадная труба не защищена стандартным или более тяжелым наружным кожухом.
      • (16) Если коренная порода находится в пределах 19 футов от поверхности земли, должна быть пробурена скважина увеличенного размера, а постоянная обсадная труба в скважине увеличенного размера должна быть герметизирована цементным раствором на минимальную глубину 19 футов ниже уровня земли или на пять футов в глубину. компетентная коренная порода, в зависимости от того, что глубже.
      • (17) Затрубное пространство между обсадной трубой колодца и стволом скважины замоноличивают в соответствии с таблицей 2. При использовании внутренней и наружной обсадных труб кольцевое пространство между этими обсадными трубами герметизируют раствором.
      • (18) Артезианская скважина, выходящая на поверхность земли, должна быть сооружена, оборудована и эксплуатироваться таким образом, чтобы можно было регулировать скорость сброса с целью сохранения подземных вод и предотвращения потери напора артезианских вод за счет сведения к минимуму неконтролируемых непрерывных сбросов сточных вод. Сливы в канализационную трубу, если она установлена, не должны быть соединены напрямую с канализацией или другим источником загрязнения и должны быть оборудованы воздушным зазором или устройством предотвращения обратного потока. Сливные трубы должны быть надлежащим образом экранированы для предотвращения проникновения вредителей.
      • (19) Скважины, законченные в рыхлом материале или на границе раздела рыхлого и сцементированного материала, должны быть при необходимости экранированы и достаточно развиты для получения воды без песка и для сведения к минимуму попадания мелких материалов в скважину.
      • (20) Свинцовые пакеры, свинцовые пробки или свинцовая вата не должны использоваться в качестве компонентов скважин.
      • (21) Запрещается использовать припои, содержащие более 0,2% свинца, для изготовления соединений и фитингов в любой системе питьевого водоснабжения или водоводах любого водопользователя.
      • (22) Скважины должны разрабатываться эрлифтом, бурением, помпажем, промывкой, гидроразрывом пласта и/или химической обработкой до полного удаления песка. Горный шлам, образующийся при бурении скважин на воду и освоении скважин, подлежит очистке из скважины. На заключительном этапе скважина может быть откачана до отходов со скоростью откачки, равной или превышающей скорость откачки постоянного насоса, до тех пор, пока вода не станет настолько чистой, насколько это возможно с учетом состояния грунтовых вод в этом районе. Запрещается использовать стационарный насос для разработки скважины без согласия владельца.
      • (23) Вода, которая используется для строительства и обустройства колодца или иным образом подается в колодец, кроме воды из самого колодца, должна быть получена из водопроводной системы общего пользования или, при необходимости, из частного водопровода питьевой воды. источник при условии, что такой закрытый источник не является поверхностной водой, а также известным или предполагаемым загрязнением.
      • (24) Соединение с обсадной трубой водозаборной скважины, выполненное под землей, должно быть защищено безамбарным переходником или безамбарным узлом (резьбовые или сварные соединения).Подземное соединение не должно погружаться в воду во время установки. Используемые безотстойные адаптеры или блоки без отстойников должны иметь этикетку или оттиск, свидетельствующие о соответствии стандарту адаптеров без отстойников Совета по водным системам (PAS-97).
      • (25) Безямный адаптер или безямный блок должны обеспечивать достаточный зазор в пределах внутреннего диаметра водозаборной скважины, чтобы можно было вставлять или извлекать компоненты системы водоснабжения изнутри скважины через верхнюю часть обсадной колонны, и быть сконструированы и установлены таким образом, чтобы исключалась возможность попадания грязи. или другие посторонние предметы из внутренней части обсадной трубы.
      • (26) Удлинения существующих обсадных труб водяных колодцев на высоту не менее 12 дюймов над уровнем земли должны быть изготовлены из того же материала, что и существующая обсадная труба.
      • (27) Любые химикаты или другие добавки, включая дезинфицирующие средства, используемые во время строительства, должны соответствовать спецификации, приемлемой для использования в водяных колодцах, а любые излишки, не требуемые для эксплуатации колодца, должны быть удалены из колодца.
      • (28) Водозаборная скважина должна быть спроектирована, эксплуатироваться и обслуживаться таким образом, чтобы исключались перекрестные соединения или любые другие соединения трубопроводов, которые могут привести к попаданию загрязняющих веществ в систему водоснабжения или водоносный горизонт.Физическое соединение между водопроводом, соответствующим требованиям настоящих правил, и другим водопроводом, не соответствующим требованиям настоящих правил, запрещается, если не обеспечено приемлемое управление перекрестным соединением.
      • (29) Все буровые растворы, используемые для буровых работ, должны быть пищевого качества или одобрены NSF или UL, или должны представлять собой воду, соответствующую параграфу 5-B.3(b)(23) настоящего Приложения.

    Раздел 5-Б.4 Дебит скважины и дебит воды

    • (a) Целью испытания водозаборной скважины является предоставление доказательств того, что водозаборная скважина будет обеспечивать устойчивый дебит в течение длительного периода времени, и количественное определение этого дебита. Новые и реконструируемые скважины перед вводом в эксплуатацию должны быть испытаны на дебит. Испытание на текучесть для дебита водяной скважины должно соответствовать следующим эксплуатационным требованиям:
      • (1) испытания дебита водяной скважины должны проводиться в течение периода времени, достаточного для количественной оценки дебита скважины.
      • (2) Наблюдения за уровнем воды и расходом должны производиться и регистрироваться, как минимум, до начала испытаний на водоотдачу, сразу после прекращения водозабора и периодически в периоды спада и восстановления. Частота измерений должна быть установлена ​​в зависимости от метода испытаний.
      • (3) вода, сбрасываемая во время испытаний на водоносность, должна сбрасываться таким образом, чтобы избежать короткого замыкания воды обратно в водоносный горизонт.
      • (4) для скважин, подвергшихся гидроразрыву пласта, испытание на продуктивность не должно начинаться до тех пор, пока не будет завершена реконструкция и, как минимум, до тех пор, пока из скважины не будет удален объем закачиваемой/сбрасываемой в водоносный горизонт воды.
      • (5) дебит скважины, определенный для новых скважин, должен быть записан в форме отчета о завершении скважины, представляемой для этой скважины в Департамент охраны окружающей среды штата Нью-Йорк. Данные, полученные во время испытания на дебит, должны быть предоставлены владельцу скважины и предоставлены по запросу в государственные или местные органы, обладающие юрисдикцией.
    • (b) Стандартный тест скважины должен включать:
      • (1) Минимальный четырехчасовой период стабильной депрессии при откачке с постоянным расходом.
      • (2) В период установившейся депрессии стабилизированный уровень воды не должен колебаться более чем на плюс-минус 0,5 фута (т. е. в пределах вертикального допуска в один фут) на каждые 100 футов воды в колодце (т. е. начальный уровень воды до забоя скважины) в течение всего времени постоянной производительности откачки. Измерение уровня воды может производиться с помощью стальной ленты, калиброванного манометра, прикрепленного к воздухопроводу, заканчивающемуся не менее чем в пяти футах над впускным отверстием насоса, электрическим звуковым сигналом или датчиком давления.
      • (3) Период восстановления должен включать в себя наблюдение за уровнем воды в колодце после прекращения откачки от уровня спада до не менее 90 процентов от начального уровня воды или в течение 24 часов, в зависимости от того, что наступит раньше. Если уровень воды не восстановится до 90 процентов через 24 часа, испытанный расход может оказаться неустойчивым в течение длительного периода времени.
    • (c) Требования к испытаниям дебита скважины, изложенные в подразделе 5-B.4(b) может быть изменен, или может быть использован альтернативный тест на предел текучести, отвечающий минимальным эксплуатационным требованиям, изложенным в подразделе 5-B.4(a), следующим образом:
      • (1) если местный отдел здравоохранения, обладающий соответствующей юрисдикцией, определил, что существует адекватная гидрогеологическая информация и единые условия; или
      • (2) когда опытный гидрогеолог или лицензированный профессиональный инженер руководит и сертифицирует испытания; или
      • (3) для сооружений, планируемых для использования колодезной воды менее 500 галлонов в день, могут быть использованы методы испытаний с откачкой, вычерпыванием или эрлифтом.
      • (4) дебит фонтанирующей артезианской скважины может быть определен прямым измерением расхода, если дебит артезианской скважины равен или превышает требуемый расход воды.

    Раздел 5-B.5 Насосы для водяных скважин: конструкция, установка, ремонт и техническое обслуживание

    Все следующие положения применяются к водяным скважинным насосам, конструкции, установке, ремонту и техническому обслуживанию:

    • (a) Все оборудование системы водоснабжения должно быть легко доступно для обслуживания или ремонта.
    • (b) Насос должен быть установлен так, чтобы не было незащищенных отверстий внутрь насоса или обсадной колонны.
    • (c) Отводная труба должна представлять собой: непрерывную несращенную трубу, за исключением тех случаев, когда она сращена и надлежащим образом соединена для использования обратного клапана или где сращена и надлежащим образом соединена для поддержки удлинения глубины на существующем скважинном насосе, из пластиковой трубы, одобренной для использования. с питьевой водой с минимальным рабочим давлением 160 фунтов на квадратный дюйм, содержащей этикетку или оттиск, свидетельствующие о соответствии требованиям NSF или UL; или резьбовая и соединенная труба из ПВХ сортамента 80 или более тяжелая, содержащая этикетку или оттиск, указывающий на соответствие требованиям NSF или UL; или резьбовые и соединенные трубы из оцинкованной стали, нержавеющей стали или меди.Кроме того, отводная труба должна быть достаточного размера и установлена ​​с учетом возможных рабочих нагрузок с учетом глубины скважины, уровня откачки, размера насоса и настроек насоса.
    • (d) Ручной насос должен иметь закрытый, обращенный вниз, экранированный носик и герметичный узел уплотнения штока насоса. Сливное отверстие должно быть установлено в стояке нагнетания ручного насоса ниже линии промерзания, чтобы защитить стояк и головку насоса от замерзания.
    • (e) Вентиляционное отверстие должно быть предусмотрено на всех крышках и уплотнителях скважин, за исключением тех, которые используются на струйных установках с двойной трубой и пакером.Вентиляционное отверстие должно быть экранировано, обращено вниз и заканчиваться не менее чем на 12 дюймов над уровнем земли или на шесть дюймов над полом колодца.
    • (f) Вентиляционное сито должно быть размером от 20 до 30 меш на дюйм, не должно уменьшать открытую площадь вентиляционного отверстия более чем на 50 процентов и должно быть изготовлено из нержавеющей стали или другого коррозионностойкого материала.
    • (g) Крышки и уплотнения колодцев должны быть плотно прикреплены к обсадной трубе колодца, водонепроницаемы, защищены от паразитов и должны обеспечивать вентиляцию, как указано в этом разделе. Раздельные колпачки использовать нельзя.
    • (h) В качестве смазочных материалов для двигателей погружных насосов и вертикальных валов турбин должны использоваться только смазочные материалы с этикеткой, указывающей на соответствие одобренным USDA, USFDA или NSF составам для контакта с пищевыми продуктами.
    • (i) После того, как новая скважина была построена или существующая скважина была отремонтирована или обслужена способом, требующим вскрытия обсадной колонны, скважина должна быть откачана до тех пор, пока откачиваемая вода не станет достаточно чистой. После откачки отходов колодец, насосное оборудование и строительная сантехника перед вводом в эксплуатацию должны быть продезинфицированы.

    Раздел 5-B.6 Закрытие и закрытие водяных колодцев

    • (a) Все закрытие, ликвидация и вывод из эксплуатации водяных колодцев должны соответствовать требованиям Приложения 5-A к настоящему разделу.

    Раздел 5-B.7 Делимость

    Если какие-либо положения настоящего Приложения будут признаны недействительными, такая недействительность не повлияет на другие положения, которые могут быть введены в действие без недействительных положений.

    Таблица 1 Минимальные расстояния, необходимые для защиты водяных колодцев от загрязнения

    Источник загрязнения Расстояние (футы) 1
    Хранилища химических веществ, не защищенные от непогоды (например,г., хранение соли и песка/соли) 2 300
    Зона захоронения отходов или зона захоронения опасных или радиоактивных отходов 2 300
    Нанесение на поверхность земли или закачка под землю сточных вод или переработанного осадка с муниципальных или общественных очистных сооружений 200
    Внесение на поверхность земли или подземная закачка отходов сепарации 200
    Разбрасывание или подпочвенное внесение жидкого или твердого навоза 3 200
    Складские помещения для навозных куч 4 200
    Скотный двор, зернохранилище, водосточные желоба и загоны для животных 5, 6 100
    Выгребные ямы (т.е. ямы без подготовки септика) 200
    Абсорбционные системы очистки сточных вод, расположенные в крупнозернистом гравии или на прямом пути дренажа к колодцу 200
    Смешивание удобрений и/или пестицидов и/или зоны очистки 150
    Фильтрационная яма (после септика) 5 150
    Подземные одностенные емкости для хранения химикатов или нефти 150
    Абсорбционное поле или слой 5 100
    Закрытые хранилища химических веществ, защищенные от непогоды (например,г. хранение соли и песка/соли в крытых сооружениях) 7 100
    Компоненты септической системы (негерметичные) 5 100
    Песчаный фильтр периодического действия без водонепроницаемого вкладыша 5 100
    Санитарная яма 5 100
    Система поглощения поверхностных сточных вод, предназначенная для отвода ливневых вод с автостоянок, дорог или проездов 5 100
    Кладбища 100
    Санузел с водонепроницаемым сводом 50
    Септик, аэробная установка, герметичная линия стоков к распределительной коробке 50
    Санитарная или комбинированная канализация 50
    Система поглощения поверхностных вод без отходов, связанных с автомобилем (например,г., бассейн с чистой водой, сухой колодец с чистой водой) 50
    Ручей, озеро, водоток, дренажная канава или болото 25
    Все известные источники загрязнения, не указанные выше 100

    Примечания к таблице 1:

    1. Перечисленные расстояния отделения водяных колодцев от источников загрязнения должны быть увеличены на 50% всякий раз, когда вода из водоносного горизонта попадает в водяной колодец на глубине менее 50 футов ниже уровня земли.Если невозможно увеличить разделительные расстояния на 50 %, то должно быть обеспечено максимально возможное увеличение разделительных расстояний с такими дополнительными мерами, которые необходимы для предотвращения загрязнения. См. также примечание 6 к таблице 2.
    2. Водяные колодцы не должны располагаться на прямой линии потока от этих объектов или в любом шлейфе загрязняющих веществ, создаваемом этими объектами, за исключением таких дополнительных мер (например, дозорный мониторинг подземных вод, гидравлическая изоляция, очистка исходной воды), которые необходимы для предотвращения загрязнение.
    3. На основании оценки сельскохозяйственных угодий на месте, проведенной сертифицированным специалистом по планированию управления питательными веществами или должностным лицом округа охраны почв и водных ресурсов (SWCD), водяные колодцы могут быть расположены в не менее 100 футов от участков, подлежащих разбрасыванию навоза.
    4. Водяные колодцы могут быть расположены в 100 футах от временных (30 дней или менее) навозных кучек/площадок хранения, которые контролируются для предотвращения загрязнения поверхностных или грунтовых вод, или в 100 футах от иным образом управляемых навозных кучек, которые контролируются в соответствии с правилами таким образом, чтобы предотвратить загрязнение поверхностных или подземных вод.
    5. Когда эти источники загрязнения расположены в крупном гравии или расположены выше и на прямом пути дренажа к колодцу, колодец должен быть расположен на расстоянии не менее 200 футов от ближайшей части этих источников.
    6. Загон для животных не включает небольшие приюты для домашних животных или конуры, в которых содержится 3 или менее взрослых домашних животных.
    7. Места для хранения химикатов, используемые в этой позиции, не включают должным образом обслуживаемые складские помещения для хранения химикатов, используемых для очистки воды, а также места хранения бытовых химикатов, обычно используемых в быту.

    Таблица 2. Стандарты для обсадных труб, цементации, диаметра и экранов

    Водоносный пласт Покрывающий материал Минимальная длина или глубина корпуса 1 Увеличенное отверстие для раствора, диаметр 1 Установка обсадной колонны и цементного раствора 1 Диаметр скважины
    Часть в кожухе Часть без оболочки Диаметр скважинного фильтра 2 (где применимо)
    1.Песок или гравий Неуплотненный спелеоматериал; песок или песок и гравий минимум 19 футов; но на 5 футов ниже уровня закачки 3 Не требуется Заливка не требуется. минимум 2″ Не применяется минимум 2″
    2. Песок или гравий Глина, твердый грунт, ил, ил или аналогичный материал на глубину более 15 футов 5 футов ниже уровня закачки 3 Размер корпуса плюс 2″, если используется заливка раствора под давлением,
    Размер корпуса плюс 4″, если используется заливка цементным раствором. 4,5,6     		Верхняя скважина должна быть заполнена глинистым шламом не менее чем на одну треть при проходке несъемной обсадной колонны; после установки обсадной трубы в стационарное положение затрубное пространство заполнить раствором 5 минимум 2″ Не применяется минимум 2″
    3. Песок или гравий Глина, твердый грунт, ил, ил или аналогичный материал, содержащий слои песка или гравия в пределах 15 футов от поверхности земли. 5 футов ниже уровня закачки 4 Размер корпуса плюс 2″, если используется заливка раствора под давлением,
    Размер корпуса плюс 4″, если используется заливка цементным раствором. 4,5,6     		Кольцевое пространство вокруг корпуса должно быть заполнено цементным раствором. минимум 2″ Не применяется минимум 2″
    4. Расщепленный, расколотый или иным образом расколотый сланец, известняк, магматическая, метаморфическая или подобные породы или песчаник Неуплотненный спелеоматериал, в основном песок или песок и гравий на глубину 19 футов или более. Сквозная вскрышная порода Не требуется Обсадная колонна должна быть прочно закреплена в скале. Затирка не требуется. Минимум 6 дюймов 6″ предпочтительнее Не применяется
    5. Растрескавшиеся, расколотые или иным образом расколотые сланцы, известняки, изверженные, метаморфические или аналогичные породы или песчаники Глина, твердый наполнитель, тил, сланец или аналогичный материал на глубину 19 футов или более Сквозь вскрышные породы Размер корпуса плюс 2″, если используется заливка цементным раствором под давлением, Размер корпуса плюс 4″, если используется заливка цементным раствором. 4, 5,6 Обсадная колонна должна быть прочно закреплена в скале. Кольцевое пространство вокруг корпуса должно быть залито. Минимум 6 дюймов 6″ предпочтительнее Не применяется
    6. Расщепленный, расколотый или иным образом расколотый сланец, известняк, магматическая, метаморфическая или подобные породы или песчаник Неуплотненные материалы на глубину менее 19 футов минимум 19 футов Размер корпуса плюс 2″, если используется заливка раствора под давлением,
    Размер корпуса плюс 4″, если используется заливка цементным раствором. 4,6     		Обсадная колонна должна быть прочно закреплена в скале. Кольцевое пространство вокруг корпуса должно быть залито. Минимум 6 дюймов 6″ предпочтительнее Не применяется

    Примечания к таблице 2:

    1. В случае проточной артезианской скважины следует попытаться установить и герметизировать скважину таким образом, чтобы защитить артезианские водоносные горизонты, предотвратить эрозию вышележащих геологических материалов и ограничить поток внутри обсадной колонны скважины, уделяя должное внимание практичность, стоимость и безопасность.
    2. Эти диаметры также должны применяться в обстоятельствах, когда использование перфорированной обсадной колонны считается практичным. Скважинные скважины, обычно обозначаемые в торговле как трубы диаметром 1 1/4 дюйма, должны рассматриваться как скважинные фильтры с номинальным диаметром 2 дюйма для целей настоящих правил.
    3. Используемый в этой таблице термин «уровень откачки» означает наименьшую отметку уровня воды в колодце во время откачки, определяемую по сведениям подрядчика по водоснабжению с учетом обычных сезонных колебаний и понижения давления.
    4. Напорная закачка включает методы закачки цементного раствора с помощью насосов и трем-трубок или с использованием вытеснения цементного раствора через обсадную колонну или иным образом снизу вверх вокруг обсадной колонны с помощью одной или нескольких высверливаемых пробок. При использовании нагнетания с диаметром ствола скважины, превышающем диаметр обсадной трубы всего на 2 дюйма, обсадная колонна должна собираться без муфт, если только установка не производится в соответствии с методом «Обсадная колонна и цементация», описанным в строке «2» этой таблицы. Гравитационная установка включает любые метод, основанный на силе тяжести для подачи цементного раствора, либо сухого, либо в виде суспензии, вниз в кольцевое пространство между обсадной колонной и стволом скважины или между внутренней обсадной трубой и внешней обсадной колонной.
    5. Для скважин, сооружаемых с помощью тросового инструмента, полой штанги, гидродинамического бурения или другого метода бурения, при котором забивается постоянная обсадная труба, и где не используются ни временная обсадная труба, ни буровая скважина увеличенного размера, могут использоваться методы сухой забивки цементным раствором с использованием гранулированного бентонита. В этих методах используется непрерывная подача гранулированного бентонита в начальное отверстие или непрерывная насыпка вокруг обсадной колонны по мере забивки обсадной колонны. Раструбные швы или сварные швы, выходящие за пределы наружного диаметра постоянной обсадной колонны, должны использоваться на достаточном расстоянии друг от друга, чтобы обеспечить непрерывную заливку цементным раствором и простираться вниз в зону насыщения (т.

    • Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2025 © Все права защищены.
