Установка принудительной вентиляции в квартире: как работает, виды, устройство и монтаж

Содержание

механическая и искусственная система вытяжки, приточная и естественная вытяжная циркуляция воздуха

На сегодняшний день большинство людей в нашей стране живут в квартирах, расположенных либо в пятиэтажных, либо в многоэтажных домах, построенных еще во время существования Советского Союза. Для многих такое жилье является довольно комфортным, хотя некоторым оно нравится не очень. Они по возможности пытаются улучшить его, делая ремонт, покупая новую технику и так далее. Многие нередко забывают о том, чем они дышат – а именно о чистоте воздушных масс. И сегодня мы поговорим об особенностях принудительной вентиляционной системы в квартире, что позволила бы сделать воздух в ней максимально чистым и приятным.

Устройство и принцип работы

Как уже стало ясно, чтобы сделать воздушные массы в рассматриваемом типе помещения чистым и безопасным, следует сделать качественную вентсистему. Она может быть:

естественной;
приточной;
принудительной.

Несмотря на то что речь будет идти именно о принудительном решении, отметим, что любая вентиляция должна соответствовать следующим требованиям:

массы воздуха внутри помещения должны транспортироваться от жилой части до кухни и санузла;
проветриватели пассивного типа должны быть на расстоянии не менее двух метров от пола, чтобы в помещении не оказывался загрязненный воздух;
вывод вентшахты должен располагаться выше домовой крыши.

Принудительный вариант будет необходим в квартире тогда, когда обычное решение по определенным причинам не справляется с возложенной на него обязанностью и не имеет возможности обеспечить необходимый воздухопоток. Но чаще всего вентиляция принудительного типа в квартире связана не лишь с негативными действиями ее владельцев (установкой пластиковых окон, неверной теплоизоляцией в помещении, монтажом термодверей), но и с неправильной деятельностью коммунальных служб. Наблюдение за правильной работой вентканалов и необходимой прочисткой воздуховодов если и производится, то очень нечасто.

Кстати, говоря о пластиковых окнах, отметим, что острую необходимость в приточной вентиляции испытывают именно рассматриваемые типы помещений. Дело в том, что герметичность пластиковых окон в комнате либо на кухне существенно нарушает микроклимат в комнатах, по причине чего проветривание в этом случае будет обязательным.

Устройство этого механизма в помещении являет собой сочетание определенных частей разного назначения, совместно выполняющих единую задачу. Речь идет о следующих элементах:

вентиляторах, создающих постоянное движение воздуха в вентмагистралях;
поглотителях звука, что поглощают шум механизмов, а также шумы аэродинамической направленности;
воздуховодах;
воздушных клапанах, что нужны для регулирования воздухопотоков, подаваемых извне – когда холодно, они защищают систему от воздействия ветров;
фильтров, что осуществляют очистку воздуха от пуха и пыли; есть даже решения, не пропускающие пыльцу растений;
заборных решеток, которые защищают воздушные магистрали от попадания грызунов, насекомых и различных предметов;
калориферов, что осуществляют обогрев воздуха приточного типа в зимний период;
блоков автоматики, что осуществляют активацию и деактивацию нагревателей и вентиляцию.

Принцип работы принудительной вентсистемы заключается в том, что большая коробка из металла с трубами, торчащими в различные стороны, обычно монтируется в незаметном месте. По одной трубке воздух идет с улицы в установку, а по остальным – наоборот. То есть основной может оказать не только приточная вентсистема принудительного типа, но и приточно-вытяжная. Тогда по одним трубам свежий воздух попадает в помещение, а по иным – уходит. «Сердцем» этой системы будет все та же большая коробка с большим вентилятором, расположенным внутри. Кстати, такие решения очень часто используются для вентилирования мастерской или цеха.

Преимущества и недостатки

Плюсами такого механизма будут следующие моменты.

Такой вариант вентсистемы, оснащенный фильтрационной системой, дает возможность осуществить предварительную очистку воздушных потоков, идущих с улицы, что будет довольно важно для формирования качественного микроклимата в помещениях, где живет большое количество людей.
При правильном планировании использования подобной системы существует возможность отбора тепла у уходящих газов и нагрева воздуха, который поступает. Данное решение дает возможность существенно уменьшить расходы на отопление и восстановить около 60 процентов потерь тепла за счет процесса рекуперации.
Автоконтроль над расходом воздуха, который реагирует на то, есть ли в комнате люди, также реагирует на интенсивность воздушного обмена, снижая его в случае, когда в квартире никого нет.
Высокая производительность.
Бесшумность.

У такой системы, как и у любой другой, существуют и недостатки.

Негабаритность. Для квартир с небольшими размерами будет неплохим решением установить небольшую копию приточно-вытяжного механизма, то есть маленькую моноблочную вентиляционную установку.
Сложный монтаж. Такая установка обычно влезает только на балкон или вообще устанавливается на кронштейне за окном, а воздуховоды за навесным потолком. Да и монтаж необходимо осуществлять еще до чистовой отделки квартиры, то есть все это делается во время ремонта.

Виды

Следует сказать, что принудительная вентиляция может реализовываться по различным критериям. Существуют две большие категории:

по направлению движения воздухомасс;
по функционалу и назначению.

Теперь следует рассмотреть эти категории несколько подробнее.

По направлению движения воздуха

Итак, если смотреть на направление движения воздушных масс, то принудительная вентсистема может являться:

приточной;
вытяжной;
приточно-вытяжной.

Вентиляция первого типа будет отличным решением вопроса вентилирования помещения. Она будет идеальным вариантом, осуществляющим принудительное нагнетание, фильтрование и последующее очищение воздушных масс. Как правило, такие решения еще и оснащаются электрокалорифером, что позволяет регулировать вентилирование в различные времена года. К тому же он может оказаться дополнительным источником тепла в такой конструкции.

Чтобы обеспечить работу такого механизма, в квартире необходимо создать систему воздуховодов, а также решеток, что позволят подавать в квартиру очищенные и теплые воздушные массы. Невысокая сложность осуществления такого типа работ позволяет оптимизировать процесс создания всего необходимого на стадии возведения здания или же при проведении капремонта квартиры.

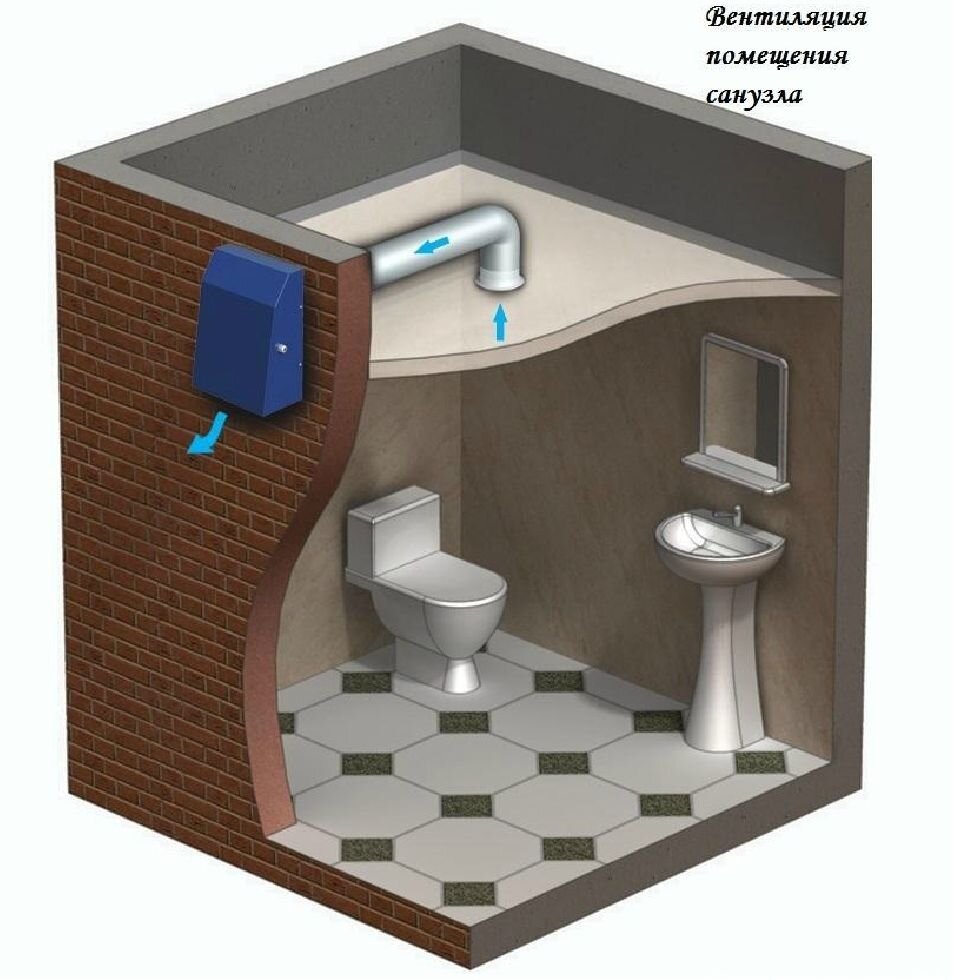

Если говорить о вытяжном варианте, то это решение будет хорошим вариантом для помещений с грязным воздухом и высокой влажностью. Как правило, подобными комнатами будут санузел и кухня. И естественная вентиляция здесь не всегда эффективна. Чтобы проверить ее эффективность, следует взять бумажную полоску и поднести ее к вентрешетке. Если она прилипла, то естественная вентиляция включена. А если нет, то придется делать принудительный вариант. Для этого следует установить вытяжные вентиляторы бытового типа, чтобы сырость и различные запахи в помещениях не задерживались.

В качестве вытяжек применяются вентиляторы настенного типа, которые легко смонтировать. Достаточно просто демонтировать решетку, после чего поменять ее на вентилятор подходящих размеров. Он будет осуществлять проталкивание воздушных масс по каналу.

Если говорить о приточно-вытяжной системе, то она призвана сбалансировать потоки воздуха, которые перемещаются между внешней средой и определенной квартирой. С одной стороны, в квартире всегда должен быть чистый воздух, чтобы ее обитателям было максимально комфортно, а с другой – грязный воздух должен удаляться наружу. Именно для этого и необходимы приточно-вытяжные решения. К тому же такие установки могут утилизировать и использовать энергию приходящих воздушных масс, трансформируя ее в тепло. Они отлично чистят воздух от микробов и пыли.

По функционалу и назначению

Существуют и другие типы вентиляции. Описанные ранее мы упоминать снова не будем. Первый вариант, о котором хочется сказать, – так называемая гибридная побудительная вентиляционная система. В ней используются дефлекторы, вентиляторы, решетки, эжекторы, флюгерки, канальные подогреватели. Львиную долю времени они применяются как обычные, а побуждение будет активироваться только при наличии нагрузок пикового типа либо если нет тяги.

Механическая или искусственная вентсистема используется, где мощности обычной объективно не хватает. В подобных механизмах обычно применяют оборудование и технику, что позволяют транспортировать, очищать и согревать воздушные массы. Подобные вентиляционные решения могут убирать или осуществлять подачу воздухомасс в вентилируемую квартиру вне зависимости от ситуации на улице. И если говорить о практической стороне вопроса, то в офисных и квартирных помещениях лучше применять как раз такую либо же гибридную вентсистему.

Местная локальная предназначается для подачи свежих воздухомасс на некоторые места или для выведения грязного воздуха от мест формирования различных выделений. Такой тип вентисистемы используют, когда места выделения вредных веществ являются какими-то локальными и можно сделать так, что они не будут распространяться по помещению. В таких случаях использование местной вентиляции будет не только максимально эффективным, но и дешевым. Такая вентиляция обычно применяется на производстве. В бытовых условиях обычно применяют общеобменную вентиляцию.

Этот вариант вентиляции, в отличие от прошлой категории, предназначен для вентилирования всего помещения. Такой тип вентиляции может быть как приточным, так и вытяжным, причем с обратным клапаном.

Расчет системы

Если есть необходимость сделать собственноручно принудительную вентиляцию, то следует предварительно осуществить расчет системы. Все будет зависеть от схемы вентиляции. Мы расскажем некоторые подробности проведения расчетов. Самым сложными будут вычисления, которые необходимы для вентиляции принудительного плана приточно-вытяжного типа. В этом случае понадобятся данные:

мощность и количество вентиляторов;
воздуховодное сечение;
производительность;
наличие шума;
мощность различной техники вспомогательного типа.

Очень важным будет расчет по кратности. Данная величина является одной из основных, которая нужна для расчёта принудительной вентсистемы. Этот параметр дает возможность понять, какое количество раз должен измениться воздух в интересующем нас месте за 60 минут. То есть если кратность будет три, то это значит, что за 60 минут воздух в квартире поменяется 3 раза. Данный расчет подойдет для людей, которые решили самостоятельно сделать рассматриваемый тип вентиляции в квартире либо частном доме.

Также важным параметром будет расчет площади вентканалов. Это необходимо для эффективной работы механизма принудительной вентиляции. На размер этого показателя будет влиять скорость воздухомасс, которые отводятся, и их объем.

Установка оборудования

Теперь мы поговорим о том, как осуществить монтаж такой системы собственноручно. Вначале следует сделать клапан приточного типа. Для этого следует осуществить ряд действий:

проделать в стене сквозную дыру с размером около семи сантиметров, после чего вставить туда трубку;
теперь ее нужно прикрыть решеткой, защитив ее от попадания мелких предметов и мусора с улицы;
щели между трубой и отверстием задуваются монтажной пеной;
в помещении на трубу монтируют короб, который имеет шумовую изоляцию.

После этого требуется осуществить монтаж вентилятора. Подобная вентиляционная система будет актуальной как для кухни, так и для ванной или санузла. Лучше всего, если вентилятор будет издавать минимальный шум. Как правило, речь идет о так называемых центробежных решениях.

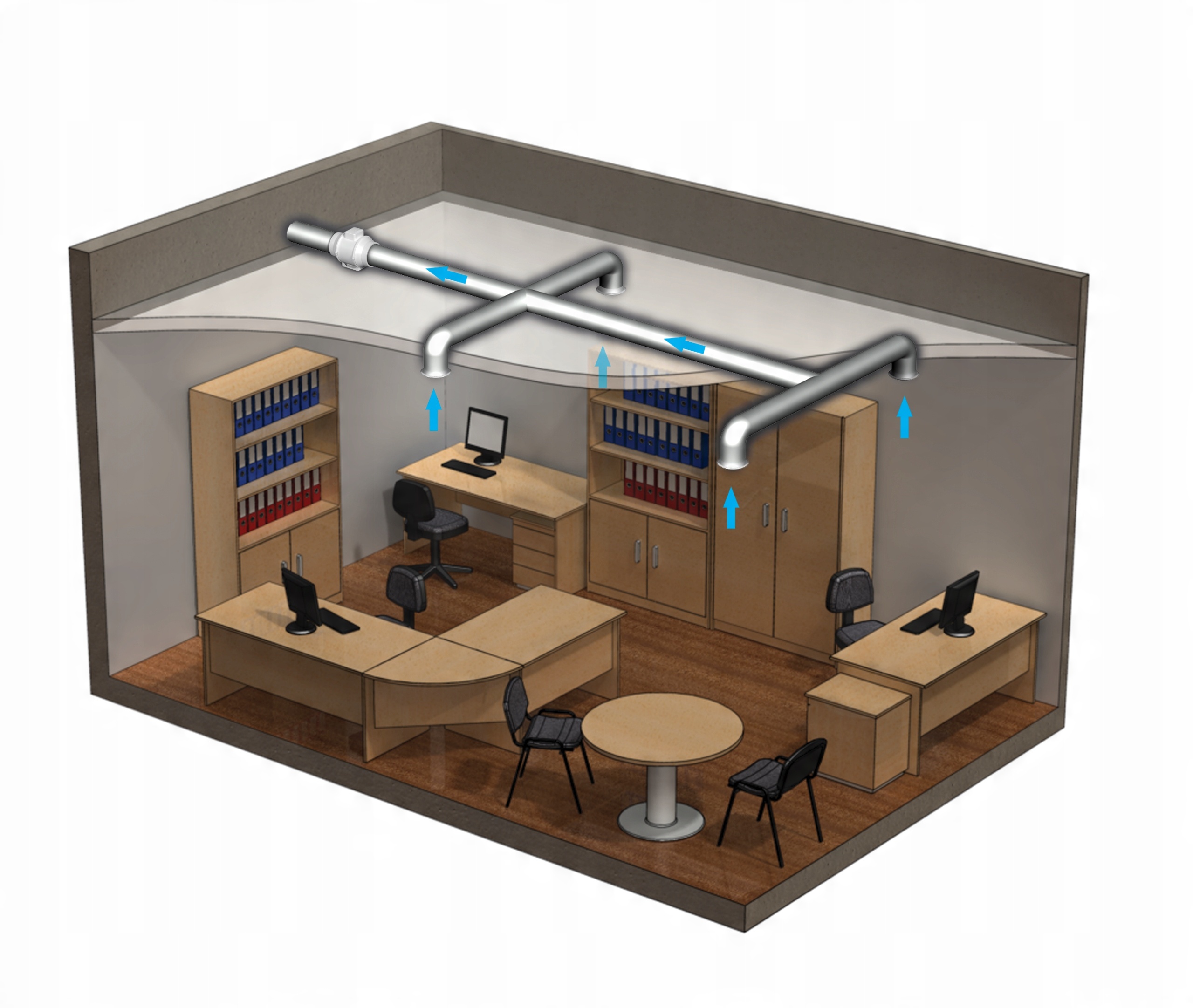

Теперь требуется проложить воздуховод. Сделать это легко по такой схеме.

Покупаем нужные части для создания вентиляции. Речь идет о трубах для воздуховодов, соединительных частях, а также уплотнителях. Все это должно быть разведено по заранее запланированной схеме по постройке.
После этого осуществляется монтаж заборной решетки и выводной решетки для использованного воздуха. Монтаж обеих решеток должен быть выполнен в противоположных местах.
Теперь подключаем принудительное оборудование к общему вентмеханизму.
Аккуратно соединяем вентиляционные воздуховоды, чтобы когда они будут подключены, элементы не разошлись из-за дополнительного давления.

Также не будет лишним рассказать о монтаже такой вентиляции на кухне, так как многие сталкиваются при этом с проблемами. Почему-то существует ошибочное мнение, что одной вытяжки там будет достаточно. На самом деле это не так.

Для обеспечения качественного воздухообмена сначала следует определить расположение вытяжки и приточной дыры. Лучше пробивать дыры на кухне в стене, где находится окно, поближе к потолку. После этого следует выполнить такие действия.

Проделать отверстия с диаметром 12 сантиметров для вентиляции и вытяжки. Причем сделать их максимально рядом одно с другим.
В сделанные дыры установить трубы под уклоном на внешнюю сторону для удаления конденсата, который обязательно будет образовываться. Если остались зазоры, то их следует заделать при помощи монтажной пены.
Когда пена застынет, на трубу, что расположилась ближе к стене кухни, к которой будет устанавливаться мебель, следует установить обратный клапан.
Следующий шаг – прокладывание воздуховода к вытяжке на кухне. Для этого используются различные поворотные элементы, которые соединяются между собой герметиком на силиконовой основе.
Далее осуществляем протяжку воздуховодных труб для приточного потока воздуха. Определяется местоположение решетки, после чего она устанавливается на потолке. Теперь проводим туда магистраль и делаем припуск на уровень подвесного потолка.

На этом процесс монтажа будет завершен.

Принудительная вентиляция в квартире: виды и установка системы

Наличие вентиляции в помещении жилого дома делает пребывание там человека комфортным. Подобная система может быть принудительной, естественной или смешанной. Какой вид выбрать, можно решить в зависимости от особенностей здания и каждого помещения, которое нуждается в постоянном обновлении воздуха.

Принудительная вентиляция в квартире считается наиболее эффективной, с ее помощью можно добиться удаления отработанного воздуха и притока свежего, при этом кислород может поступать в отдельные комнаты или во всю квартиру. Для создания такой системы необходимо приобрести соответствующее оборудование, которое должно справляться с обновлением воздуха в помещении определенной площади.

Почему стоит выбрать принудительную вентиляцию

Принудительная вентиляция в квартире имеет определенные преимущества перед альтернативными решениями. Сюда следует отнести возможность регулировки мощности системы, бесшумность работы оборудования, а также простоту обустройства. Можно приобрести системы, которые будут оснащены функционалом, способным не только обновлять, но и нагревать воздух в холодное время года. Для реализации такой задумки необязательно иметь специальные навыки, но определенное внимание следует уделить не только выбору, но и месту установки оборудования. Актуальной такая система считается, если установлены окна из пластика, через которые не может проникнуть свежий воздух.

По той причине, что квартиры наиболее часто ограничены в свободном пространстве, рекомендуется выбирать устройства компактных размеров, управлять которыми можно будет с помощью пульта. В качестве дополнительного преимущества подобных систем выступает наличие обратных клапанов почти в каждом узле, благодаря чему отработанный воздух не возвращается обратно в помещения, а при отключенном оборудовании введение воздуха не производится.

Разновидности принудительной вентиляции

Если вами была выбрана принудительная вентиляция в квартире, то может быть установлена одна из существующих систем подобного типа. Сюда следует отнести вытяжные конструкции, приточное оборудование и приточно-вытяжные приборы. Первая разновидность работает по принципу удаления воздуха из разных помещений. Приточное оборудование обеспечивает нагнетание кислорода, который был очищен, а также нагрет.

Приточно-вытяжные приборы выполняют функцию первой пары разновидностей одновременно. Эти виды систем подразделяются на общие обменные и местные. Первая разновидность используется для больших и специализированных помещений и может обслуживать целое здание. Для установки подобной системы необходимо создать проект вентиляции, которая в процессе работы будет играть роль приточной установки и вытяжки. Местные системы могут быть вытяжными или приточными, их установка осуществляется в отдельно взятом помещении. Такая вентиляция предназначается для комнат, в которых должен быть свежий и чистый воздух. К последнему в таких случаях обычно предъявляются особые требования. Дополнительно принудительная вентиляция в квартире может подразделяться на моноблочные, а также наборные системы. Из отдельных элементов состоят первые, тогда как вторые создаются из разных составляющих, устанавливаемых в комнаты постройки. Они могут быть объединены и подсоединены к мощному оборудованию.

Особенности монтажа принудительной вентиляции

Когда осуществляется установка принудительной вентиляции в квартире, многие задумываются о том, по какой технологии вести работы. Для этого вы можете обойтись только собственными силами, так как процесс довольно прост. Важно провести расчеты, которые определяют мощность оборудования, ведь оно должно справляться со своими задачами. Если в квартире будет целостная система, то для этого следует запланировать проведение магистрали, ее установка осуществляется еще на этапе строительства дома. Придется монтировать приточные клапаны, а также вытяжные вентиляторы.

Оптимальным решением для квартиры является установка оборудования для отдельной комнаты. Чаще создается принудительная вентиляция в санузле или помещении ванной. Подобная система может дополнять существующую естественную вытяжку. Для этого в вентиляционную шахту, если таковая имеется, устанавливается вытяжной вентилятор. Он эффективно будет очищать воздух. В кухне должна быть вытяжка, которая выводит отработанные газы за пределы помещения и выполняет функции очищения кислорода от загрязнений, примесей и запаха. После воздух вновь возвращается в комнату. Если создание системы производится на этапе строительства, то проектирование вентиляции должно предусматривать монтаж моноблочный системы, она обеспечивает создание оптимальной влажности и атмосферы в каждом помещении.

Технология установки системы

Если вами будет устанавливаться система принудительной вентиляции в квартире, то необходимо разобраться с технологией проведения работ. Для начала стоит усовершенствовать существующую вентиляцию. Для этого к ней присоединяются дополнительные вентиляторы и клапаны. Эта методика позволит превратить естественную вентиляцию в принудительную. Важно следовать простым правилам, первое из них предусматривает просверливание в стене отверстия, диаметр которого не должен быть больше 7 см. С пылью позволит справиться открытое окно. С наружной стороны в трубу следует уставить решетку, которая будет исключать попадание крупного мусора. Щели заделываются с помощью строительной пены. Со внутренней стороны помещений, сверху трубы, которая выступает, устанавливается коробка. Перед монтажом коробка наполняется шумоизоляционным материалом. Данная методика частично улучшит вентиляцию, но, чтобы обеспечить отток воздуха, необходимо установить вентилятор. Немаловажным является и правильный его выбор. Подобное устройство может быть:

осевым;
оконным;
центробежным;
канальным;
потолочным.

Как показывает практика, самый бесшумным и удобным является центробежный вентилятор, он может работать автономно, поэтому рекомендован для использования в тандеме с системой воздухоотвода.

Методика проведения работ

Если вами будет устанавливаться система принудительной вентиляции в квартире, то необходимо будет следовать определенным рекомендациям, они указывают на необходимость приобретения оборудования, которое пригодится в работе. Сюда следует отнести пластиковые трубы, из которых выполняется воздухоотвод. На следующем этапе монтируются заборники для поступления свежего воздуха и вывода отработанного. Эти элементы должны находиться друг напротив друга. Далее устанавливается оборудование принудительной вентиляции в общую систему. Соединение труб между собой необходимо осуществить аккуратно, делая сопряжения герметичными. Это обусловлено повышением давления воздуха при включении системы. Если соединения будут некачественными, то они попросту разойдутся при эксплуатации, потоки воздуха станут неравномерными. Это послужит причиной нарушения работоспособности вентиляции.

Для справки

Принудительная вытяжная вентиляция (квартире она необходима) еще называется искусственной, механической или приточно-вытяжной. Она реализуется только в двух случаях: когда естественную систему проблематично установить или когда все остальные разновидности вентиляции неэффективны. Принудительная система основывается на побуждении движения воздушных потоков с помощью оборудования. С учетом того, что тяга в каналах зависит от разницы температур снаружи и внутри здания, в жаркое время или в тех областях, где большую часть времени тепло, рекомендуется монтировать принудительную вентиляцию. При этом есть возможность установить систему кондиционирования, а одним из узлов может стать система фильтрации. Это и гарантирует подачу внутрь очищенного воздуха.

Установка приточных устройств

Если вами будет выполняться установка принудительной вентиляции в квартире, то можно применить оконные клапаны. Они представляют собой привод, который располагается в верхней перекладине рамы окна. Данные устройства могут быть установлены в любую разновидность окон, а их пропускная способность изменяется в пределах от 5 до 35 м³/ч, что верно для автоматического режима. Цена таких устройств варьируется от 20 до 25$. В продаже можно встретить и стеновые канальные клапаны, которые устанавливаются в предварительно просверленные отверстия. Их пропускная способность — от 20 до 50 м³/ч, тогда как заплатить за устройство придется цену от 23 до 28$. Действие таких установок основано на гигрорегулировании. Это явление связано со свойствами полиамидной ткани, которые выражены в расширении при повышении влажности и сокращении – при уменьшении, это обеспечивает закрывание и открывание створки клапана. Тканевые элементы выступают в качестве приводов всего устройства.

Монтаж оконного клапана

Принудительная вентиляция на кухне в квартире может быть установлена. Сделать это вы можете самостоятельно, для чего створка окна снимается со штока нижней петли. Далее кондуктор клапана присоединяется саморезами к верхней части горизонтального профиля створки. С помощью дрели стоит проделать отверстие нужной ширины и длины. Кондуктор укрепляются в верхнем углу профиля оконной рамы, в том месте, где будет располагаться отверстие, имеющееся в створке. В раме необходимо проделать такое же отверстие и зафиксировать оконный клапан на створку. Наружный козырек прикрепляется на раму снаружи, после регулятор следует переключить в нужный режим. Сварка устанавливается в исходное положение. Если вами будет обустраиваться вентиляция в квартире своими руками по технологии монтажа оконного клапана, то вы получите дополнительные преимущества в виде удаления конденсата со стеклопакетов. Эта проблема является довольно частой для офисов или квартир, но решить ее можно просто. Манипуляции по установке клапана займут примерно час.

Работы по установке стенового клапана

Расположить такой клапан следует на высоте 2 м от поверхности пола, вблизи приборов отопления. Это обусловлено тем, что входящий поток воздуха должен прогреваться. Дорогостоящие модели таких клапанов могут обладать подогревающими элементами. Устройство обладает звуковым и пылевым фильтром, сеткой от насекомых, а в качестве преимущества перед оконным выступает более высокая производительность. Перед тем как сделать принудительную вентиляцию в квартире на основе стенового клапана, в стене следует проделать отверстие, диаметр которого может составить от 75 до 110 мм. Самостоятельно осуществить такие работы вряд ли удастся, так как для этого понадобится использование керносверлильной машины. Поэтому за помощью следует обратиться к специалистам. Проделывание отверстия диаметром в 110 мм в бетонной стене обойдется примерно в 1$ за сантиметр длины канала. После того как удастся проделать отверстие, следует установить воздуховод, длина которого должна быть равна толщине стены. Со стороны помещения устанавливается приточно-стеновое устройство, фиксируется шурупами к стене каркас, крепежи поставляются в комплекте. С улицы в воздуховоде следует установить настенный козырек, а на последнем этапе мастер осуществляет регулировку режима работы.

Установка вытяжного вентилятора

Принудительная вентиляция в квартире с пластиковыми окнами может предусматривать наличие вытяжного вентилятора. Так как он работает бесшумно и потребляет примерно 12,5-22 Вт/час, а его толщина не больше 150 мм, его можно закрепить в стеновом шкафу или под подвесным потолком. Для того чтобы воздух из помещения выходил на улицу, от выхода оборудования необходимо провести воздуховод сквозь отверстие в стене. Настенный козырек будет закрывать наружную сторону воздуховода. Если же вы обустроили экономвариант, то его можно вывести на приток в кухню или санузел.

Монтаж вытяжных устройств

Рассматривая виды принудительной вентиляции в квартире, которые были описаны выше, можно предпочесть специальные устройства, которые устанавливаются в туалете, ванной или кухне. Для их монтажа под вентилятором следует провести в комнату воздуховод, в него устанавливается вытяжное устройство. Настроить последнее необходимо на нужный режим работы. Если помещения туалета и ванной располагаются рядом, то можно использовать один воздуховод для проведения вытяжки в два помещения. При этом допустимо применить специальный тройник для системы воздуховода. Если же речь идет о кухне, то следует дополнительно использовать жировой фильтр. Предпочитая современные вытяжки, вы получите оборудование, которое обладает несколькими режимами работы. Иногда в таких устройствах есть датчик присутствия, который заставляет срабатывать вытяжку, когда в помещение входит человек. Если осуществить монтаж вентиляции в квартире, то можно предпочесть оборудование с одним из нескольких режимов активации. Например, устройство может начать работать при изменении влажности, при появлении вредных примесей по типу табачного дыма или летучих органических соединений.

Обслуживание приточно-вытяжной системы

Принудительная приточная вентиляция в квартире предусматривает уход за ней, для чего один или два раза в год, в зависимости от интенсивности и частоты использования, следует осуществлять чистку внутренних поверхностей и фильтров. В процессе этого вы удалите налет на решетках и козырьках с помощью пылесоса или других подходящих способов. Нужно протереть поверхности корпуса и заслонки устройства, используя влажную ветошь. По той причине, что вентилятор работает от сети, необходимо проверить состояние электрического кабеля и соединений. Если эксплуатация нерегулярна, то один раз в квартал следует запустить оборудование на 5 или 10 минут. Когда устанавливается принудительная вентиляция в квартире своими руками, она должна соответствовать требованиям СНиП, а применение дополнительных устройств по типу контролеров, регуляторов, таймеров и датчиков позволит оптимизировать энергозатраты и продлит срок их эксплуатации.

Заключение

Приточно-вытяжная вентиляция в квартире, доме или офисе способна улучшить качество жизни человека. Ведь свежий воздух так необходим для нормальной работы мозга.

Естественная и принудительная приточно-вытяжная вентиляция – в чем отличия?

Когда речь заходит о микроклимате помещения любого типа, нередко возникает вопрос, а в чём, собственно говоря, состоят отличия принудительной вентиляции от естественной?

И вопрос этот весьма важный, учитывая реалии современного бытия – с его тенденциями к энергосбережению.

Но давайте обо всё по порядку…

Естественная приточно-вытяжная вентиляция

Это наиболее распространённый, наименее энергозатратный и древний как мир способ создания комфортной жилой и рабочей атмосферы в здании.

Преимущества естественной вентиляции

Казалось бы, преимущества совершенно очевидны – ведь ни одного киловатта электроэнергии на его обслуживание тратить не приходится.

Нет необходимости приобретения дорогостоящего инженерного оборудования.

Исключены износ и поломки.

Минимальны затраты на обслуживание и эксплуатацию: «чистьте чаще дымоход – свежий воздух сам придёт».

Свежий воздух поступает в помещение из окружающей среды через приоткрытые окна и двери, через стыки оконных рам и зазоры в дверных блоках, через специальные отверстия в наружных стенах.

А отработанный воздух удаляется из помещения либо тем же способом, либо через вытяжные каналы.

Самый распространённый пример — наши квартиры.

Чистый воздух мы привычно добываем проветриванием, а всё, что выдыхаем – уходит в вентиляционные шахты.

Однако стоит отметить и недостатки естественной вентиляции, связанные в первую очередь с техническим прогрессом человечества.

Недостатки естественной вентиляции:

Популярные технологии экономии тепла за счёт установки пластиковых стеклопакетов исключают проникновение атмосферного воздуха сквозь щели и зазоры в оконных рамах.

Качество наружного воздуха зачастую оказывается не только низким, но и опасным для здоровья человека – промышленные предприятия и автомобильный транспорт выбрасывают в атмосферу тонны химических веществ, делающих воздух порой абсолютно непригодным для дыхания.

Климатические условия далеко не всегда позволяют эффективно проветривать помещения.

Жители многоквартирных домов могут только позавидовать владельцам загородных коттеджей, для которых естественная вентиляция по-прежнему остаётся вполне актуальным способом создания микроклимата.

Но скажем откровенно – частные дома вдоль автомобильных трасс определённо выпадают из этого списка.

Принудительная приточно-вытяжная вентиляция

Т.е. сам термин предполагает некое механическое воздействие, обеспечивающее приток наружного атмосферного воздуха в помещение.

Поскольку в основе любой вентиляционной установки заложен, как минимум один вентилятор — тут уже без электроэнергии точно не обойтись, если только вы не Шамаханская царица, вокруг которой суетится заботливая прислуга с веерами и опахалами…

Достоинств принудительной вентиляции множество:

Экономия тепловой энергии благодаря рекуперации тепла.

Существенное снижение затрат на отопление помещения в зимний период.

Очистка (фильтрация) приточного воздуха.

Стабильный воздухообмен по всему объёму вентилируемого помещения.

Автоматический контроль качества воздуха в помещении, его температуры и влажности.

Всё, однако, имеет свою цену, и благословенный научно-технический прогресс, давший нам массу возможностей для контроля среды обитания, весьма требователен к ресурсам.

К недостаткам принудительной вентиляции можно отнести:

Высокая стоимость приточно-вытяжных систем вентиляции.

Затраты на электроэнергию.

Затраты на эксплуатацию вентиляционного оборудования – ремонт, замена узлов и агрегатов, своевременная смена фильтров.

Высокие требования к проектированию.

Но ведь жизнь дорожает по всем параметрам, не правда ли?

И если сравнить затраты на грамотную организацию приточно-вытяжной вентиляции, то они окажутся существенно ниже тех, которые мы неизбежно несём в связи с растущими рисками для здоровья.

Всё, что мы экономим на чистом воздухе, в итоге отдаём врачам и аптекарям!

Здоровье дороже – это несомненный факт.

А главная задача специалистов компании TURKOV– создание экономных и энергоэффективных климатических систем по доступной цене.

Мы заботимся о вас, друзья — будьте здоровы!

Зачем нужна установка принудительной вентиляции в квартире?

С каждым годом появляются все новые строительные материалы. Показатели прочности и теплоизоляции все время улучшаются. Это замечательно, но появляется такая проблема, как недостаток свежего воздуха. Застой воздушных масс происходит из-за слишком хорошей герметизации помещения. Ведь современные ПВХ окна и входные двери оснащены уплотнительными резинками, исключающими сквозняки. По правилам, при наличии в квартире металлопластиковых окон их нужно минимум три раза в день открывать на 15 минут, для проветривания помещения и удаления избыточной влаги.

Естественно, никто этого не делает, особенно в холодный период года. Нарушение правил эксплуатации ведет к тому, что окна потеют, на уплотнительных резинках появляется плесень, которая впоследствии переходит на откосы и стены квартиры. А если помещение изначально было влажным, то этот процесс произойдет гораздо быстрее.

Испарение на окнах из-за плохой вентиляции

Не пройдет и полгода, как помещение начнет «радовать» темными углами и серо-зеленым налетом на стенах. Что же делать, если не хочется зимой каждый день открывать окна и выстуживать квартиру? В этом случае наилучшим решением будет принудительная вентиляция в квартире. Многоэтажные дома изначально оборудованы вентиляционными шахтами, но из-за излишней герметизации такой естественной вентиляции недостаточно.

Есть два способа решения этой проблемы:

Чтобы увеличить воздухооборот в вытяжные отверстия (они обычно расположены в кухне и санузле) нужно вставить специальные вентиляторы или вытяжки. А для притока свежего воздуха нужны дополнительные входные каналы. Они могут быть сделаны в стенах, но это не всегда удобно. Дополнительный приток можно обеспечить за счет системы проветривания в пластиковых окнах. Монтаж такой системы возможен и на уже установленные окна. Для этого в нескольких местах на раме и створке вырезается уплотнительная резинка. На это место крепится специальная система воздушных клапанов. При необходимости ее можно будет снять, но для этого придется заменить порезанный уплотнитель.
Второй способ принудительной вентиляции в квартире работает по обратной схеме. В стене делается отверстие, в которое устанавливается специальный вентилятор для дополнительного притока воздушных масс. Он нагнетает воздух в помещении. Внутри создается избыточное давление, за счет которого отработанные воздушные массы выдавливаются в вентиляционные шахты.

Принудительная вентиляция в квартире с пластиковыми окнами чаще всего делается с помощью первого метода, потому что в этом случае можно обойтись без лишних отверстий в стенах.

Монтаж вентиляции над батареей

Независимо от выбранного способа есть санитарные нормы оборота воздуха для каждого помещения. Подбирать вентиляционную систему нужно исходя из них.

Таблица кратностей воздуха согласно СНиП

Комната	Отток (м3/ч) или кратность*
Спальня, гостиная	3 м3/ч на 1 м2 жилой комнаты
Совместный санузел	50
Туалет	25
Ванная комната	25
Кладовка	1,5 (кратность)
Кухня с электрической плитой	60
Кухня с газовой плитой	90

* — Кратность — это количество раз, за которое должен обновиться воздух в помещении за 1 час.

Есть второй способ вычисления необходимого воздухооборота, исходя из количества жильцов. Так на одного человека, постоянно находящегося в комнате должно приходиться от 20 м³/ч до 60 м³/ч.

Нюансы монтажа

Перед установкой следует проверить работоспособность естественной вентиляции. Как вариант, она засорилась. В этом случае, возможно, нет необходимости в дополнительной аэрации, а достаточно прочистить существующую систему.

Для проверки к вентиляционной решетке нужно поднести горящую спичку или зажигалку. Если огонь отклоняется в сторону решетки, то канал работает нормально. Если пламя не шевелится, то тяги нет, и требуется прочистить вытяжной канал.

Для прочистки требуется снять решетку и с помощью пылесоса, ёршика и троса максимально далеко очистить воздуховод от загрязнений. Если эти меры не помогут и засор глубже чем ожидалось, то потребуется помощь специалистов.

Установка принудительной вентиляции в квартире

До устранения засора заниматься установкой какой-либо принудительной системы не имеет смысла.

Установка принудительной вентиляции в квартире процесс не слишком сложный.

Обладая необходимыми навыками с ним можно справиться своими силами.

Требуется просверлить во внешней стене небольшое отверстие для притока воздуха (6 — 7 см в диаметре). Отверстие сверлят под уклоном 5^о в сторону улицы. Лучшим считается место над батареей.
В канал вставить трубу. Щели заделать монтажной пеной.
Наружная часть воздуховода закрывается мелкой решеткой.
На второй конец трубы надевается клапан, который помещается в короб с теплоизоляционным материалом. Делается это для того, чтобы воздух частично согревался перед попаданием в квартиру.
Установка вытяжки в вентиляционную шахту.

Обойтись без лишних дыр в стенах можно, установив в окнах приточные клапаны.

Вентиляторы бывают:

Осевые – всем известные бытовые приборы, которые используются в жаркое время года.
Потолочные – монтируются в потолок.
Оконные – крепятся в специально прорезанные форточке (для пластиковых окон практически не используются).
Канальные – устанавливаются в вытяжные каналы, эти модели рассчитаны на большие офисные, либо производственные здания. В быту практически не используются.
Центробежные – лучший выбор для установки в вытяжной канал.

Мощность вытяжки подбирается из объема и назначения комнаты:

Чтобы правильно определить этот параметр площадь кухни нужно умножить на 10. Модель в это помещение лучше выбирать с мелкой сеткой.
Для ванной кратность равна семи, и прибор здесь лучше подбирать реагирующий на влажность. Также популярным решением для санузла является агрегат, подключенный к выключателю. Тогда вытяжка работает, только когда в комнате включен свет. Это предотвращает лишний расход энергии. Если осуществить такой монтаж нет возможности, то альтернативой ему может стать устройство с таймером.

Cхема работы рекуператора

Еще одной распространенной системой принудительной вентиляции в квартире является схема с рекуператором. Рекуператоры бывают различных видов, но работают они все по одному принципу. Выходящий из помещения теплый воздух отдает свое тепло входящему холодному потоку. Этот метод позволяет значительно сократить теплопотери.

О другом способе вентиляции (естественном) для дома можно узнать из этой статьи.

Дополнительно в этом видео.

приточная и вытяжная, принудительная и естественная

Если, приходя с улицы домой, Вы чувствуете духоту, неприятные запахи и первым делом проветриваете помещения, то скорее всего система вентиляции в вашей квартире работает недостаточно эффективно.

Повседневные заботы отодвигают на второй план важность поступления свежего, насыщенного кислородом, воздуха. Установка герметичных стеклопакетов и входных дверей, плотно прилегающих к коробке и наименее подверженных влажностным и температурным и изменениям, только ухудшают систему вентилирования.

Эффективная вентиляция, какая она?

В любых городских квартирах вне зависимости от типа и года постройки присутствует естественный приток свежего воздуха через открытую форточку, оконные и дверные щели и удаление наружу через вентиляционные шахты в санузле и на кухне.

Когда-то естественная приточно-вытяжная вентиляция полностью оправдывала себя. Сегодня этот метод уже недостаточно эффективен из-за герметичности окон и дверей, и мы не спешим открывать окна в холодное время года. Решить эту проблему можно, установив принудительные приточные устройства при условии хорошо работающей вытяжки. Правильный подбор оборудования гарантирует эффективное вентилирование. В первую очередь, необходимо произведи расчёты воздухообмена.

Проверяем нормы воздухообмена

Зная нормы подачи воздуха, несложно определить необходимое количество поступающих воздушных масс. Норма на 1-го человека в помещении — 3 м3/ч на 1 кв. метр площади или 30 м3/ч. Исходя из этого, можно рассчитать воздухообмен для конкретного случая и подобрать подходящий способ вентилирования, требуемое оборудование.

Вентиляция может быть естественной – осуществление тяги при помощи разности температур наружного и внутреннего воздуха или же при тяге, осуществляемой механическим способом (принудительная).

Способ естественной вентиляции в квартире

Самый простой способ вентилирования через щели окон и дверей. Но, как мы уже знаем, часто малоэффективный. В другом случае, приток воздуха может осуществляться с помощью стеновых или оконных клапанов. Они состоят из отверстия в стене или створке, раме окна, через которое в помещение поступают воздушные массы. Обязательным условием работы приточных клапанов является наличие исправно работающей вытяжки.

Недостатком таких устройств является то, что количество воздуха, проникающего в помещение, зависит от погодных условий: зимой велика температурная разница, обеспечивающая природную тягу, а в летний период при разности температуры менее 15° C эта тяга малозаметна. Стеновые и оконные клапаны часто промерзают зимой из-за отсутствия подогрева входного воздуха и практически не очищают его.

Метод принудительно-вытяжной циркуляции воздуха

Вытяжная вентиляция работает по принципу принудительного удаления отработанного воздуха механическим образом. Для этого используют вентиляторы, встраиваемые в кухонные вытяжки, и вентиляционную шахту в ванной и туалете. В зимний сезон желательно предусмотреть подогрев поступающего воздуха. С этой задачей справятся приточные установки со встроенными нагревателями.

Устройство принудительной приточной вентиляции в квартире

Принцип работы заключается в принудительной подаче наружного воздуха в помещение через приточки и удаление естественной тягой через вентиляционные каналы в санузле и кухне.

Такие устройства бывают разных видов, но в основном они состоят из воздухозаборника, вентилятора, воздушного клапана, нагревателя и фильтров очистки. В этом случае монтаж требует бурения отверстия в стене и подключения к сети питания.

Существуют приточки с климат-контролем — автоматическим управлением температуры нагрева воздуха – бризеры.

Преимущества бризеров:

Не нужно открывать окна!
Подогрев поступающего воздуха зимой позволит сохранить тепло в квартире во время проветривания и предотвратит промерзание устройства.
В бризерах используется высокоэффективная система фильтрации с HEPA фильтром класса Н11 – медицинский стандарт очистки воздуха от пыли, аллергенов, мельчайших микроорганизмов, вирусов и плесневых грибов.
Обладают высокой производительностью. Постоянный приток воздушных масс в нужном количестве независимо от погодных условий и сезона.
Автоматическая система управления (включение и выключение вентилятора, контроль работы воздушного клапана и нагревателя, регулирование температуры воздуха, поступающего в помещение и др.).
Оборудование работает почти бесшумно.

Установка принудительной вентиляции в квартире: необходимость, выбор вентилятора

В ванных комнатах и санузлах применяют вытяжную вентиляцию – как правило, принудительную. Устанавливается именно такой тип вентиляции (вытяжной). Приток воздуха поступает либо через специальные щели в дверях, либо при помощи вентиляционных решеток в дверях и стенах.

Чем обусловлена необходимость вентиляции

В условиях повышенной влажности ванные принадлежности будет очень долго высыхать, а если вы хотите пользоваться крючками или полками на присосках, то ничего не будет держаться на стенах. На мокром полу можно легко поскользнуться. А влажный воздух будет попадать в другие помещения в квартире, ухудшая микроклимат и охлаждая их. Это самые безобидные проблемы.

Есть и другие:

Когда мы принимаем душ, влажность в ванной многократно возрастает. Осевший на стены конденсат попадает в плиточные швы, и кладка постепенно будет разрушаться.

Еще одна серьезная проблема – образование плесени. А из ванной она разойдется по всей квартире, что очень вредно для здоровья.

Также в ванной могут начать накапливаться неприятные запахи.

Что такое естественная вентиляция

Как правило, при строительстве многоэтажного дома устанавливается естественная вентиляция. Это может быть окошко между ванной и туалетом, если они раздельные. Дом имеет общую вентиляционную систему, но работает она часто неэффективно из-за разницы давления на разных этажах. Также на первом этаже может быть холодно и некомфортно, если ее использовать.

Установка принудительной вентиляции

Если вы заботитесь о своем здоровье и комфортном микроклимате в квартире, установите собственную принудительную вентиляцию. Надежным считается вентилятор Blauberg производства Германии. Это популярные модели за счет:

хорошего качества всех составных частей;

высокого КПД – вентилятор отличается хорошей производительностью при малых затратах энергии;

простого монтажа;

легкого обслуживания – его нужно просто периодически протирать.

Расчет вентиляции для санузла в квартире

Кратность ее должна отвечать нормам микроклимата в помещении: согласно СанПин 2.1.2.2645-10 и СП 60.13330.216. Если мы говорим о санузле, то расчет можно произвести по кратности: 50 м³ в час на один унитаз или 25 м³ в час на одну раковину. Если в ванной комнате установлен душ, положенная кратность – 75 м³ в час.

Систему вентиляции нельзя объединять с другими системами в помещении, она должна быть установлена отдельно. У нее должны быть свои отдельные вытяжные каналы.

На сайте «РусВент» вам помогут подобрать вентилятор для своего помещения и сделать нужные расчеты.

Принудительная вентиляция в квартире с пластиковыми окнами

Приточная вентиляция квартиры может носить естественный и механический (принудительный) характер.

Вентиляция пластиковых окон

Наличие пластиковых окон значительно затрудняет естественный воздухообмен в современных жилых домах. Недостаток «проветривания» и дефицит свежего воздуха влияет на самочувствие жильцов и приводит к головокружениям, чрезмерной сухости, раздражениям и аллергическим реакциям.

Преимущества принудительной очистки воздуха

Решить проблему подачи свежего воздуха без постоянного ручного процесса открытия форточек и оконных рам можно с помощью современных технических средств. Приточно-принудительный способ замещения воздуха применяется и в тех случаях, когда ощущается недостаток в работе естественной вентиляции вытяжной вентшахты здания. В помещениях квартир, где требуется постоянный приток уличных атмосферных потоков (гостиная, кухня, спальня, детская) крепятся приточные клапаны, бытовые вентиляционные установки, в отдельных случаях производится монтаж системы приточно-вытяжной вентиляции.

Принудительный приток и вытяжка воздуха осуществляется приточно-вытяжными моноблоки, установка которых рассчитывается индивидуально, исходя из температурно-влажностных и микроклиматических параметров каждого помещения. Преимущество механической системы вентиляции в квартире с металлопластиковыми окнами заключается в том, что воздухообмен происходит независимо от сезона, погоды и времени суток. В отличие, от встраиваемых в ПВХ окна, клапанов типа Аэрэко, устройство принудительной вентиляции быстро доставит чистый отфильтрованный воздух в помещения, позволит избежать проникновения шумов с улицы, не приведёт к резким падениям температуры в холодное время.

Механическая приточная вентиляция

С другой стороны в элитных квартирах, загородных коттеджах и на дачах возможна организация правильной системы приточно-вытяжной вентиляции. При строительстве проектируются вентиляционные короба и каналы, отвечающие за подачу и отвод воздушных масс. Принцип работы «приточки» основан на том, что подача внутрь дома и раздача по отдельным помещениям свежего воздуха осуществляется централизовано. Таким образом, климатические удобства доставляются не только на кухню, в ванную и туалет, как принято устаревшими ГОСТ требованиями и строи тельными нормами СниП к вентиляции жилых квартир.

Принудительная вентиляция в квартире с окнами Veka, м. Партизанская, 6-й этаж

Фото: принудительная вентиляция в квартире с металлопластиковыми окнами

Эффективная организация центральных систем механической вентиляции на стадии новостройки или строительства основана на грамотном подборе комплектующих и климатического оборудования. В основе климатического комфорта загородного дома и элитного жилья лежит сложная система, состоящая их вентотверстий, фильтров, калориферов, вентиляторов, воздуховодов, диффузоров, вытяжных установок и кондиционеров. Решение проблемы профессиональной очистки воздуха можно доверить только квалифицированным экспертам по монтажу вентиляции.

Вентиляция в металлопластиковых окнах

Бюджетный вариант без искусственной вентиляции квартир и офисов с металлопластиковыми окнами без основных действий по фильтрации, нагреву или кондиционированию для обеспечения полного климатического комфорта можно с помощью встроенных систем (приточных клапанов). Такие устройства, со встроенным микропроветриванием, можно устанавливать в помещениях, где микроклиматические параметры неизменны и не требуется механических устройств для усиленного воздухообмена, поддержания температуры и влажности. Такие оконные системы вводятся в эксплуатацию круглогодично.

Можно ли устанавливать металлопластиковые окна зимой?

Зима – не повод отказываться от ремонта, а тем более от замены старых окон. Здесь главное определить, при какой температуре за окном это можно делать. Для пластиковых окон на базе профиля VEKA она не должна опускаться ниже минус 60⁰С и подниматься выше плюс 80⁰С. По сути, производятся окна ПВХ в холодное время года в теплых производственных помещениях, где профильные системы выдерживаются требуемое количество суток при положительных температурах. Помимо этого, технология изготовления металлопластиковых окон максимально формализована, основной обязанностью рабочих остается только детальное выполнение инструкции по сборке.

Как правило, монтаж металлопластиковых окон зимой предполагает множество преимуществ, о которых мало кто знает.

Во-первых, холодное время года позволит жильцам сразу же оценить качество проведения работ по установке. Отсутствие сквозняка и холода свидетельствует о том, что монтаж выполнен с соблюдением всех требований.

Во-вторых, зимой недобросовестные установщики не смогут сэкономить на качестве строительных материалов, так как использование самых дешевых из них будет просто невозможно. Например, некачественная монтажная пена мгновенно потеряет свои расширительные свойства. Как правило, в холодное время применяют специальные составы для герметизации и утепления оконных проемов. От обычной зимняя монтажная пена отличается иной структурой, поэтому она способна заделать самые маленькие отверстия.

Сегодня производится большое количество пластиковых окон, которые между собой могут отличаться показателем морозостойкости. Все характеристики производители окон обычно указывают для каждой конкретной модели, поэтому при выборе стоит ознакомиться с сопроводительными документами. Еще одно несомненное преимущество зимней установки – быстрота выполнения заказа. Не будем забывать и о существенных скидках и сравнительно низкой стоимости самих окон ПВХ по сравнению с летним периодом.

И все же, опытные специалисты не советуют производить монтаж пластиковых окон, если температура воздуха опускается ниже минус 15⁰С. Как правило, на установку одной конструкции уходит совсем немного времени. Но если на улице морозная погода, то этого будет достаточно, чтобы в помещении стало холодно. Лучше всего, если на период монтажных работ все вещи, которые могут подвергнуться воздействию уличной температуры, будут вынесены из комнаты.

Как сделать вентиляцию в помещении, где есть металлопластиковые окна?

Проектирование систем принудительной вентиляция квартиры, частного дома, офиса может значительно различаться. Это зависит от размеров и назначения помещения.
К примеру, в ванных, санузлах и на кухнях потребуется автоматический запуск механической вентиляции, в момент нахождения там людей. Во время их отсутствия, нет экономического обоснования в запуске энергопотребляющих вентиляторов – воздухообмен происходит через вентиляционные решётки и шахты вытяжной вентиляции.

В связи с этим энергосберегающие системы вентиляции воздуха, проектируемые климатической компанией ООО «СтройИнжиниринг» для сантехнических помещений в жилых и офисных зданиях рассчитываются с учётом целесообразности установки вытяжных вентиляторов с обратным клапаном, предотвращающим процесс естественного воздухообмена. Процесс, где сочетаются естественная и принудительная вентиляции, является основой технологии энергосбережения, применяемый нашими специалистами.

Установка принудительной вентиляции – задача для экспертов

Эксперты вентиляционной компании ООО «СтройИнжиниринг» возьмут на себя заботу о контроле за климатической обстановкой Ваших квартир, ванных, частных домов, дач и офисов. Лицензированные специалисты проведут подбор и установку оборудования для различных по стоимости и комплектации систем приточно-вытяжной вентиляции.

Если Вы не хотите уличного шума и пыли, лучшим решением будет профессиональный монтаж принудительной вентиляции. Особые условия владельцам офисных, складских, торговых и выставочных комплексов в Москве и МО!

Наши устройства надёжно работают в жилых и коммерческих помещениях, подавая чистый и замещая отработанный воздух. В квартирах, где уже установлены пластиковые окна, экспертами компании СтройИнжиниринг разрабатываются, оптимальные по цене и функционалу, решения.

В каких помещениях с герметичными окнами, понадобятся наши услуги

Приточно-вытяжная вентиляция в квартире
Нужна ли приточная вентиляция в коттедже
Вентиляция частного дома — схемы конструкции
Вентиляция офиса — норматив

Предыдущий обзор — приточная вентиляция на ПВХ окна

Естественная вентиляция в квартире. Когда необходима принудительная вентиляция в квартире

Квартиры в многоэтажных домах подключены к общей системе вентиляции, обеспечивающей отвод отработанных воздушных масс в окружающую среду через вытяжной канал.

Такая структура вентиляционной системы очень эффективна, однако, только если речь идет о новостройках. При этом со временем его функциональность снижается и приводит к нарушению микроклимата в здании.Принудительная вентиляция в квартире является выходом из этой ситуации и позволяет не только создать максимально комфортные условия проживания людей, но и избавить их от многих проблем.

Воздушные потоки и типы систем принудительной вентиляции

Большинство жилых многоквартирных домов оборудовано системами вентиляции естественного типа. Она состоит из нескольких вытяжных каналов, соединенных с единым отводящим каналом, идущим по стояку. Окна, двери, форточки и балконы служат приточными воздуховодами, то есть всеми предметами, через которые воздух может беспрепятственно поступать в квартиру.

Такая система воздухообмена достаточно эффективна и обеспечивает создание оптимальных условий для жизнедеятельности человека. Однако со временем его функциональность постепенно снижается, что может привести к нарушению микроклимата в квартире. Основной причиной снижения эффективности системы является недостаточное техническое обслуживание коммуникаций, что приводит к их засорению и уменьшению диаметра.

Типовая схема организации естественной вытяжки в квартирах

Последствия нарушения распределения воздушных масс в квартире разнообразны, начиная от развития плесени и заканчивая появлением различных насекомых.Избежать такого развития событий поможет хорошая система вентиляции в квартире, призванная устранить избыточную влажность и нормализовать воздухообмен.

Принцип работы приточной вентиляции основан на использовании различных механизмов, усиливающих поток воздуха и обеспечивающих его очистку. На сегодняшний день существует несколько видов таких систем, позволяющих нормализовать соотношение влажности и тепловых показателей внутри квартиры. Выглядят они так:

Вышеперечисленные модели способны полностью удовлетворить потребности помещения в свежем воздухе и обеспечить полное удаление шламовых масс.

Расчет параметров и их влияние на выбор компонентов системы

Выбор того или иного типа системы основывается на степени функциональности существующей системы вентиляции. В большинстве случаев именно этот критерий играет основополагающую роль. Однако при расчете параметров приточной вентиляции необходимо учитывать и другие факторы, влияющие на вентиляцию квартиры:

площадь помещения;
уровень герметичности окон, дверей и балконов;
существующих воздушных потоков;
расположение входных и выходных отверстий.

Все эти критерии необходимо учитывать при выборе модели системы вентиляции. Однако параметры воздухообмена, указанные в технической документации, различны по своим значениям для жилых и хозяйственных помещений, о чем не следует забывать.

Спальня и гостиная должны быть обеспечены 3 куб.м. свежий воздух на 1 кв.м. площадь. При этом приточная вентиляция в ванной и туалете рассчитывается исходя из требований 25 куб. м/ч.независимо от площади помещения.

Соблюдение требований СНиП позволяет создать в квартире оптимальные условия и полностью нормализовать микроклимат. Кроме того, исходя из скорости движения воздушных масс и их объема выбираются основные параметры системы, такие как сечение воздуховодов, мощность и количество вентиляторов, а также целесообразность установки дополнительное оборудование.

Принудительная вытяжная вентиляция и ее особенности

Установка системы принудительной вытяжной вентиляции целесообразна в том случае, когда приточный воздух подается в штатном режиме, а вытяжные массы не удаляются в полном объеме.Как правило, причиной этого являются забитые вентиляционные каналы, не способные в полной мере выполнять возложенные на них функции. В результате нарушения циркуляции происходит застой воздушных масс, теплый воздух скапливается под потолком и способствует появлению сырости. При этом из-за избыточного давления внутри квартиры свежий воздух по приточным каналам выталкивается обратно на улицу или не поступает вовсе.

Для стабилизации циркуляции и нормализации микроклимата используется принцип принудительной вытяжной вентиляции.Он основан на использовании нескольких вентиляторов, которые устанавливаются на входе внутри вытяжных каналов, обеспечивающих необходимую тягу. Как правило, их установка осуществляется на существующие вентиляционные отверстия, расположенные на кухне или в ванной и подключенные к общему каналу.

Вытяжной вентилятор с обратным клапаном

В случае, когда основной выход вытяжного воздуха полностью забит и не функционирует, прямо в стенах создаются отверстия и выводятся как в подъезд, так и на улицу.Такое расположение дополнительных каналов позволяет обеспечить нормальное распределение воздушных потоков и обеспечить оптимальный микроклимат внутри квартиры. Мощность вентиляторов и их количество выбирают исходя из существующих условий в помещении и полученных изначально проектных параметров.

Модели приточно-вытяжной вентиляции

Монтаж приточной вентиляции целесообразен в диаметрально противоположных условиях, когда доступ кислорода ограничен, а вытяжка полностью работоспособна. Такая ситуация тоже не редкость и встречается довольно часто. Это связано с новыми металлопластиковыми окнами и дверьми, обеспечивающими 100% герметичность помещения. В результате холодный воздух не может полноценно поступать в квартиру, что крайне важно с точки зрения энергоэффективности, но совершенно нецелесообразно применительно к вентиляции.

Для увеличения циркуляции воздушных масс используются приточные вентиляторы, для установки которых необходимо создание специальных сквозных отверстий, выходящих непосредственно на улицу.Они оснащены специальным приточным клапаном или вентилятором, который увеличивает скорость и объем поступающего воздуха, а с другой стороны монтируются специальные заслонки, позволяющие регулировать эти параметры.

Приточно-вытяжная система принудительной вентиляции в квартире установлена с общим нарушением распределения воздушных потоков. Иногда его используют для улучшения функциональности существующей системы, которая не справляется со своей задачей. Однако в большинстве случаев эта модель подразумевает создание новых каналов, предназначенных для установки механического оборудования, и полное перекрытие старых бездействующих отверстий.

Дополнительные компоненты и их назначение

В состав системы приточной вентиляции квартиры помимо необходимых вентиляторов и воздуховодов могут входить дополнительные элементы. Их включение в общую схему позволяет улучшить качество воздуха и обеспечить максимально комфортные условия проживания. Их список выглядит следующим образом:

Вентиляционные решетки, защищающие воздуховоды от грызунов и скопления пыли. Обычно они устанавливаются с наружными воздуховодами, а также выполняют декоративную функцию.
Клапаны или жалюзи обеспечивают регулировку скорости и объема приточного воздуха, а при необходимости могут и вовсе их перекрыть.
Подогреватели организуют подогрев приточного воздуха в зимний период.
Шумопоглотители устраняют все посторонние шумы, которые доносятся с улицы или появляются из-за работы вентиляторов и других механизмов.
Воздушные фильтры предотвращают попадание в квартиру любого мелкого мусора, пыли и пыльцы.
Блок управления, контролирующий работу всей системы, включая или исключая отдельные ее части.Он работает полностью автоматически на основе заданных параметров и требует постоянной подачи электрического тока.

Установка всех этих устройств абсолютно не влияет на функциональность системы вентиляции в квартире, обеспечивая дополнительный комфорт ее жильцам. Их установка выполняется исключительно в роли модернизации и только способствует улучшению качества воздуха, но никак не влияет на его мобильность.

Заключение

Применение модели с принудительной вентиляцией целесообразно в том случае, когда естественная система не справляется с возложенными на нее функциями.Нарушение воздухообмена в квартире может быть связано с закупоркой вытяжного канала или высокой герметичностью окон и дверей. Выбор типа приточной вентиляции производится на основании имеющихся параметров и в соответствии с требованиями технических документов. При этом установка таких систем позволяет оптимизировать распределение потоков и полностью исключить все негативные факторы, связанные с застоем воздуха.

Правильная вентиляция в квартире (доме) позволяет создать оптимальный микроклимат и обеспечить сохранность конструкций.Основные правила организации воздухообмена и распространенные при этом ошибки подробно рассмотрены в данном обзоре.

Немного теории

Вентиляция – это организованный воздухообмен, созданный для отвода избыточного тепла, влаги и других веществ, скапливающихся в помещениях. Этот процесс нужен для защиты и сохранения конструкций, создания оптимального микроклимата и качества воздуха.

Характеристики воздуха, обеспечивающие физиологический комфорт при длительном и систематическом воздействии, считаются оптимальными для человека.Как правило, это:

Температура воздуха — от 21 до 25°С.
Относительная влажность — от 40 до 60%.
Скорость воздуха не более 0,2 — 0,3 м/с.
Газовый состав воздуха близок к природному (азот 75,5%, кислород 23,1%, инертные газы 1,4%).

Типы вентиляции:

Естественный — самый распространенный тип воздухообмена за счет разницы плотности теплого воздуха внутри помещения и более холодного снаружи. Этот тип вентиляции прост в проектировании и эксплуатации.
Принудительный (механический) — обеспечивается с помощью вентиляторов. Он может быть приточно-вытяжным или приточно-вытяжным.
Смешанный — сочетание принудительного и естественного воздухообмена.

Рекомендуемая величина воздухообмена определяется исходя из количества проживающих людей, площади помещений и типа вентиляции. Для естественной вентиляции в помещениях, где на одного человека приходится не менее 20 м² жилой площади, рекомендуется расход воздуха не менее 30 м³ в час. Общее правило – не менее 3 м³ воздуха в час на каждый квадратный метр жилой площади.

Вентиляционное устройство в доме или квартире

Чаще всего в домах и квартирах применяют смешанную вентиляцию с периодическим применением приточно-вытяжной вентиляции в местах повышенной влажности.

Естественный приток воздуха обеспечивается вентиляцией через открытые окна и двери и инфильтрацией через щели и неплотности в ограждающих конструкциях.

Современные строительные технологии уменьшают образование щелей и других естественных мест проникновения воздуха внутрь.В частности, это относится. Такие конструкции требуют особого внимания:

Щелевые клапаны применяются в верхней части оконных рам.
Области применения обычных клапанов инфильтрации воздуха через наружные стены.
Установки механических фильтров, обеспечивающие как пассивную, так и принудительную подачу воздуха. В то же время он также позволяет очищать и изменять температуру входящего потока.

Для удаления воздуха при отсутствии канальной вентиляции используйте окна, форточки и фрамуги.Удаление воздуха происходит либо за счет разности плотности воздуха внутри и снаружи здания, либо за счет разности давлений с наветренной и подветренной сторон. Этот тип воздухообмена является наиболее несовершенным.

Более удачная схема с использованием вертикальных вытяжных вентиляционных каналов, расположенных внутри стен или в блоках крепления. Для предотвращения промерзания вентиляционные каналы, проходящие через холодные чердаки, необходимо утеплить. А для усиления тяги оснастить выходы дефлекторами.

Варианты вентиляции в помещении:


а) Основная система смешанной вентиляции с периодически включаемыми вытяжными вентиляторами в зонах загрязнения воздуха.	б) Пассивно-канальная вытяжная вентиляция.
в) Принудительная канальная вытяжная вентиляция.	г) Приточно-вытяжная принудительная канальная вентиляция с рекуперацией.
Зазор 1-2 см под дверью.
2 — вытяжные вентиляторы с выходом воздуховода через стену.
3 — швеллеры диаметром не менее 125 мм.
4 — уклон не более 30°.
5-канальный вытяжной вентилятор.
6 — система приточно-вытяжной вентиляции с рекуперацией тепла.

Приточные отверстия для удаления воздуха естественной вытяжной вентиляции из верхних зон помещения размещают под потолком не ниже 0.4 м от потолка и при этом не ниже 2 м от пола до низа проемов. Это позволяет удалять только теплый, загазованный воздух из области, расположенной выше человеческого роста.

В домах с печами и каминами к отопительным приборам прокладывают отдельные каналы, что позволяет избежать недостатка воздуха в зоне горения, возникновения обратной тяги, снижения концентрации кислорода.

Особенности вентиляции в домах с печами и каминами:

Применение пассивной или принудительной вытяжки при отсутствии приточно-вытяжной вентиляции может привести к обратной тяге и забросу продуктов горения в помещение.

1 — клапан инфильтрации воздуха или окно в помещении, примыкающем к парилке.

2 — принудительная тяга для удаления горячего воздуха.

3 — вентиль в парилку для обеспечения 5 — 8 кратного воздухообмена в час.

4 — отдельный подводящий канал для банной печи.

5 — банная печь.

6 — регулируемый воздухозаборник для пассивной вытяжки под верхними полками в углу напротив духовки.

7 — дополнительный приток воздуха через щель 3 см под дверью в парилку.

8 — печь или камин.

9 — отдельный подводящий канал для топки.

10 — принудительная приточная вентиляция.

Механическую вытяжку необходимо устанавливать в местах скопления загрязненного воздуха (над кухонной плитой), в местах с повышенной влажностью (ванные комнаты, сауны, бассейны). Также принудительная вентиляция незаменима при низких температурах и в тех случаях, когда циркуляция воздуха в доме составляет менее пяти объемов рассматриваемого помещения в час.


а) Вентиляция в домах с подвалами, имеющих свободный воздухообмен с жилой площадью, организуется как в обычном многоэтажном доме.	б) Вентиляция в подвале, отделенном от жилого помещения, организована как в отдельном одноэтажном здании.
в) Вентиляция подвалов и подвалов домов с открытым грунтом в радоноопасных зонах.	г) Вентиляция в подвалах и подвалах домов с плитой на грунте в радоноопасных зонах.
1 — утепление грунта и строительных конструкций из ПВХ-пленки или гидроизоляции.
2 — воздухозаборник перфорированный.
3 — постоянно открытые форточки (Smin = 0,05 м²) общей площадью 1/100 — 1/150 площади подвала.
4 — постоянно работающая приточная вентиляция. Он сжимает воздух в помещении, чтобы предотвратить проникновение радона.
5 — постоянно работающий вытяжной вентилятор.
6 — гравий (щебень).

Ошибки при устройстве вентиляции в квартирах и домах

Полное отсутствие системы вентиляции. Банальная экономия и надежда на обычную вентиляцию через форточки не решат всех проблем.Все должно быть спланировано и обосновано. Вентиляция необходима в помещениях без окон.
Отсутствие потока воздуха. В современных домах со сплошным контуром тепло- и пароизоляции отсутствуют случайные источники циркуляции воздуха. Отдельные приточные каналы нужны и для нормальной работы печей и каминов. При этом подавать воздух нужно с улицы, а не из-под земли. Это связано с возможностью образования радиоактивных почвенных газов в пространстве под полом. Если отдельный канал для печей не предусмотрен, то потребуется установка механической приточной вентиляции.
Межкомнатные двери устанавливаются без зазоров (решеток) внизу. При организации естественной вентиляции менее загрязненный воздух движется от источников инфильтрации или открытых окон и дверей через все помещения в систему воздуховодов. Для свободного движения воздуха предусмотрены зазоры под дверями (S = 80 см²) и решетки на дверях в ванные комнаты (S = 200 см²).
Воздушное сообщение с лестничными клетками или смежными помещениями. Через негерметичные каналы для прохода труб, коммуникаций, через розетки и замочные скважины в квартиру поступает загрязненный воздух с подъездов или соседних квартир.
Монтаж вентиляционных каналов по наружным стенам и их проход по неотапливаемым помещениям без утепления. В результате охлаждения каналов ухудшается тяга, а на внутренних поверхностях образуется конденсат. Если воздуховоды расположены у наружной стены, то между последней и воздуховодом должен быть оставлен воздушный или утепленный зазор не менее 50 мм.
Два и более вытяжных канала в отдаленных местах дома. Это снижает эффективность воздухообмена.
Наличие горизонтальных участков воздуховодов. Такие помещения требуют установки дополнительных вентиляторов.
Подсоединение колпака над плитой к вытяжной вентиляции с закрытым отверстием. В результате вытяжка воздуха из кухни прекращается. Вытяжку необходимо подключать с сохранением заборной решетки вытяжного канала с установленным обратным клапаном, чтобы отработанный воздух не выбрасывался обратно в кухню.
Удаление воздуха из санузлов не через вертикальный канал, а через стену на улицу. В холодное время воздух может не удаляться по проходному каналу, а, наоборот, попадать в ванную комнату. При использовании таким же образом вытяжного вентилятора его лопасти могут примерзать.
Общий вентиляционный канал для двух смежных помещений. При таком подходе воздух может не выбрасываться наружу, а смешиваться между этими помещениями.
Общий вентиляционный канал для помещений на разных этажах. Это способствует переброске загрязненного воздуха с нижнего этажа на верхний.
Отсутствие отдельного канала для номеров на верхнем этаже. Это приводит к повышенной влажности, температуре и загрязнению воздуха.
Отсутствие отдельного канала для помещений первого этажа. Загрязненный воздух с нижнего этажа поднимается на верхний, препятствуя притоку свежего воздуха снаружи.
Отсутствие вытяжного канала в помещениях без окон. Это приводит к застою воздуха.
Выходной вентиляционный канал на чердак. Приводит к ухудшению воздухообмена и увлажнению кровельных конструкций.
Прокладка воздуховодов от технических помещений через жилые помещения. В этом случае возможна утечка загрязненного воздуха в жилую часть дома.
Отсутствие естественной приточно-вытяжной вентиляции подвалов. Эти помещения являются местами повышенной влажности и концентрации почвенных газов. В радоноопасных районах (радон — радиогенный газ, непрерывно образующийся в горных породах при радиоактивном распаде уран-радиевого ряда) вытяжную вентиляцию подвалов необходимо изолировать от остальных каналов дома.
Отсутствие или недостаточная циркуляция воздуха в холодных подземных помещениях. В наружных стенах подвалов и технических подполей, не имеющих вытяжного зонта, следует предусматривать форточки общей площадью не 1/400 площади пола.Площадь одного такого отверстия должна быть не менее 0,05 м². В радоноопасных помещениях общая площадь воздуха должна составлять не менее 1/100 — 1/150 площади подвала.
Отсутствие или недостаточная вентиляция бань и саун. Для оптимального микроклимата в таких помещениях следует организовать воздухообмен 5 — 8 объемов в час. Воздух подается по отдельному приточному воздуховоду под печью или обогревателем. Воздух удаляется через воздуховод, расположенный в противоположном углу парилки.
Отсутствие или недостаточная вентиляция чердака. В кровле с холодным чердаком внутреннее пространство должно вентилироваться наружным воздухом через специальные отверстия в стенах. Площадь их поперечного сечения при сплошной скатной кровле должна быть не менее 1/1000 площади перекрытия.

Ошибки вентиляционных устройств в жилых и санузлах:

НЕПРАВИЛЬНО	СПРАВА

1) Почти герметичные окна.	1) Клапан инфильтрации воздуха или щелевые клапаны в окнах.
2) Конденсат.	1) Клапан инфильтрации воздуха или щелевые клапаны в окнах.
3) Отсутствие вентиляционного зазора под межкомнатными дверями.	2) Воздушный зазор или решетка S = 80 см².
4) При выключенном вентиляторе поступает холодный воздух.	3) Пассивная вытяжка с включенным вентилятором при повышенной влажности.
5) Конденсат.	4) Воздушный зазор или решетка S = 80 см².
6) Вытяжка через стену на улицу.
7) Без вентиляционного зазора и решетки.

НЕПРАВИЛЬНО	СПРАВА

1) Подключение вытяжного зонта вместо установки вытяжной вентиляции.	1) Вытяжка в отдельный вентиляционный канал.
2) Отсутствие вентиляционного зазора под дверьми.	2) Воздушный зазор (решетка) S = 200 см².
3) Вытяжная вентиляция.	3) Приточная вентиляция во время работы печи.
4) Почти герметичные окна.	4) Щелевые клапаны в окнах.
4) Почти герметичные окна.	5) Вытяжная вентиляция отсутствует.
5) Отсутствие приточного воздуховода топки (приточной вентиляции помещения).	6) Воздушный зазор (решетка) S = 200 см².
	7) Приточный воздуховод печи или приточная вентиляция помещения.

Таким образом, проектирование и монтаж вентиляции в квартире или доме можно выполнить самостоятельно.Главное, разобраться, понять суть процесса и не допустить типичных ошибок, подробно рассмотренных в этом материале.

Вытяжные отверстия в квартире располагаются в помещениях с повышенной влажностью и грязным воздухом. Обычно это ванная комната и кухня. Помните вентиляционные решетки над раковиной или плитой? Это выхлопные трубы.

Возьмите полоску газетной бумаги и поднесите ее к вентиляционной решетке на расстоянии 1-2 см. Если газета прилипла к решетке, значит работает естественная вентиляция… Если газета остается неподвижной или немного отклоняется, то стоит установить в квартиру вытяжные бытовые вентиляторы. В противном случае в комнатах останутся неприятные запахи и сырость.

В качестве вытяжных вентиляторов для ванных комнат обычно используются настенные вентиляторы. Их легко установить: нужно всего лишь снять решетку и заменить ее вентилятором подходящего диаметра. Он будет проталкивать воздух по воздуховоду и обеспечивать бесперебойную работу вытяжной вентиляции.

При выборе приточной вентиляции для ванной комнаты необходимо ориентироваться на следующие параметры:

Производительность вентилятора должна быть 90-120 м3/ч.Подробнее о нормах воздухообмена в квартире можно прочитать .
Вентилятор должен быть водонепроницаемым. В ванной сыро – электроприбор с плохой изоляцией может стать серьезной проблемой.
Часто вентилятор ассоциируется со светом в ванной: горит свет — включается, и наоборот. Этого недостаточно для нормального воздухообмена. Принудительную вентиляцию лучше купить с таймером – она дороже, но свою работу делает.
Хорошим бонусом будет обратный клапан… Это предотвратит попадание воздуха из вытяжного канала обратно в квартиру. А это возможно, например, если ваш сосед тоже установил себе вытяжной вентилятор, но гораздо более мощный, чем ваш. В этом случае его вентилятор будет просто проталкивать воздух через вытяжку куда угодно, в том числе и в вашу квартиру.

На кухне также можно установить настенный вытяжной вентилятор. Но все же чаще над плитой вешают специальный кухонный колпак-зонт.

Такая вытяжка намного сложнее обычного вентилятора.У него столько функций и возможностей, что хватит на отдельную статью. Здесь мы выделим только самые важные моменты:

Вытяжка всегда должна работать в фоновом режиме, а во время готовки переключаться в более интенсивный режим. Если включать только на время приготовления, то все остальное время вытяжка будет торчать, как пробка в вентиляционном канале.
Фоновая производительность кухонной вытяжки должна быть 60 м3/ч, если на кухне электрическая плита, и 90 м3/ч, если газовая.
Максимальная производительность вытяжки по нормам должна быть 180 м3/ч. Более слабая вытяжка может не справиться с запахом подгоревших котлет.

Особых сложностей в установке кухонной вытяжки нет, но все же это дорогое устройство (цена приточной вентиляции для кухни около 5 000 – 15 000 рублей), поэтому с ее установкой лучше не экспериментировать. Профессиональные монтажники сделают все лучше. Так же дадут гарантию.

Обобщаем информацию по приточно-вытяжной вентиляции:

Проблема: не работает вытяжка, в ванной сыро и пахнет, на кухне тоже сыро и пахнет.
Оптимальное решение: бытовой вытяжной вентилятор в ванную комнату и вытяжка-зонтик на кухню.

Вентиляция в квартире включена в проект строительства многоквартирных домов. Работает он следующим образом: загрязненный воздух удаляется из помещений с наибольшим загрязнением: кухонь, ванных комнат и туалетов через вытяжные отверстия – качественная вентиляция в квартире просто необходима. Главное, о чем нужно позаботиться перед тем, как сделать вентиляцию в квартире, это количество притока. Профессиональная установка вентиляции в квартире всегда имеет предварительные расчеты количества приточного воздуха. Он должен быть достаточно большим, чтобы его хватило для жизни жильцов, и в то же время не превышать объем, который успевает нагреть отопительная система.

Это стандартная система вентиляции в квартире, которой на данный момент недостаточно. Когда необходим дополнительный монтаж систем вентиляции и кондиционирования в квартире? Во-первых, если владельцы заменили старые окна на стеклопакеты.Пластиковые окна герметичны и не обеспечивают дополнительного притока воздуха, на который рассчитана система. Во-вторых, работа требует дополнительного объема воздуха от бытовой вентиляции. большое количество бытовой и компьютерной техники. Все эти агрегаты в процессе работы поглощают кислород, нагревают и, соответственно, нагревают воздух в помещении. В этих случаях необходимо установить дополнительную приточную вентиляцию. Не забывайте, что санитарные нормы, в соответствии с которыми строились дома двадцать-тридцать лет назад, рассчитаны только на среднее количество членов семьи в квартире – поэтому без бытовых систем вентиляции сложно представить современный комфорт в больших квартирах.

На сегодняшний день используются следующие типы систем вентиляции:

Естественная вентиляция;
Приточно-вытяжная вентиляция;
Приточно-вытяжная система с рекуперацией тепла.

Рассмотрим каждый тип подробнее.

Естественная вентиляция – наиболее экономичное решение. Она включает в себя приточные клапаны, вытяжные каналы, которые можно дополнительно оборудовать временными вентиляторами для увеличения циркуляции воздуха или бесшумными вытяжными вентиляторами с заслонками, позволяющими регулировать воздухообмен.Приточные клапаны могут устанавливаться в наружных стенах зданий либо уже встроенных в рамы пластиковых окон. Таким образом, при проветривании воздух самотеком поступает в жилые помещения. Оборудование подачи клапанов антиоксидантными, шумоизоляционными материалами и антимоскитными сетками позволяет решить проблему проникновения в дом пыли, посторонних звуков и насекомых.

Приточно-вытяжная вентиляция подразумевает использование моноблочной или наборной приточной установки. Он обеспечивает приток свежего воздуха, который распределяется по помещениям через систему воздуховодов и диффузоров, установленных в стенах помещений.Использование электрического или водяного нагревателя позволяет подогреть поступающий воздух до нужной температуры… Отвод отработанного воздуха обеспечивается канальными воздуховодами системы… Для повышения эффективности данная система может быть оборудована канальными вытяжными вентиляторами или кровельный вытяжной агрегат.

Приточно-вытяжная вентиляция с рекуперацией тепла использует современные энергосберегающие технологии и является наиболее эффективным решением. Работает следующим образом: Приточная установка прокачивает свежий воздух через теплообменник. В теплообменнике наружный воздух нагревается за счет тепла вытяжного воздуха и поступает в систему воздуховодов, откуда распространяется по помещению. Отработанный воздух удаляется с помощью вытяжных вентиляторов (крышных или канальных). Использование рекуперации позволяет сэкономить до 40% затрат на отопление.

Вентиляция в квартирах с металлопластиковыми окнами. Приточная вентиляция в квартире с пластиковыми окнами Вентиляция в квартире с пластиковыми окнами

Важным этапом в любой квартире или доме будет замена старых деревянных окон на пластиковые.Изменение будет настолько разительным, что вы будете думать только об одном – почему вы не сделали этого раньше. Конструкция значительно снизит потребление тепла, существенно снизит уличный шум, не позволит сильно нагреваться помещению в жару.

Но такая герметичность может быть двоякой, в частности нарушится вентиляция в квартире или доме.

Может показаться странным, но при проектировании жилищ в советское время зазоры между каркасами и капитальными стенами также учитывались как приток и отток воздушных масс.

Поэтому вентиляционные каналы помещений тех лет сегодня не справляются с возросшей на них нагрузкой. Сегодня мы расскажем вам о приточной вентиляции для пластиковых окон и ее видах.

Убираем влагу из помещения

Большинство жилых домов оснащены самыми дешевыми и простыми системами вентиляции. Они состоят из примитивной вытяжки на кухне или в ванной, а приток воздуха обеспечивают щели в дверных и оконных проемах.

Этот вариант вполне успешно справляется в домах с обычными деревянными коробками, обеспечивая требуемые по нормам 30м 3 /час воздуха на человека. Если установить пластиковые окна и поставить уплотнители на двери, приток воздуха просто исчезнет.

Это будет способствовать нарушению микроклимата помещения:

повысится влажность;
в комнатах станет душно;
появляется дискомфорт и ощущение нехватки свежего воздуха.

В вентиляционной шахте может быть даже «обратный отток» из-за дефицита атмосферных воздушных масс, т. е. будет иметь место переток воздуха из квартиры наружу. В результате в многоквартирном доме в вашу начнут перетекать запахи из соседних квартир.

Вентиляция для пластиковых окон имеет свои особенности. Например, многие пользователи заметят, что кроме системы без сквозняков у них будет много других проблем, в частности, заложенность и запотевание стекол.

После претензий к производителю будет дана рекомендация держать створки в режиме проветривания практически постоянно. Но тогда в чем преимущество системы?

Типы вентиляции

Спросите об их конструкции подробнее и узнайте:

есть окно;
есть ли на створке «гребенка» или нет. Цена устройства небольшая, а польза от него довольно существенная;
используется ли в нем вентиляционный клапан;
может ли она осуществлять самовентиляцию.

Рассмотрим их ниже:

Гребень

Устройство позволяет регулировать створку в определенных положениях.

Это несколько отличается от обычного механизма складывания. Дает возможность установить ширину открывания створки в нескольких промежуточных положениях.

Оконная створка

Традиционный вариант расположения створок окна.
Обеспечивает нормальную вентиляцию.
Воздух поступает в верхнюю часть помещения, смешивается с тем, что уже есть в помещении и распространяется дальше по всему его объему.

Основной недостаток в том, что из-за усложнения конструкции стоимость окна увеличивается. Кроме того, световой поток уменьшается, хоть и незначительно.

Самовентилируемое окно

Используется специальный профиль с отверстиями в нижней внешней и верхней внутренней частях.
Позволяет воздуху поступать в верхнюю половину комнаты.
В конструкции окна предусмотрена специальная камера, через которую проходит воздушный поток, нагревается и попадает в помещение.

Ограничения по применению — не рекомендуется устанавливать более широкий, а значит более дорогой профиль на верхних этажах. В этом случае недостаточная тяга не сможет обеспечить подачу воздуха в необходимом объеме. А в жаркую погоду система не сможет полноценно работать из-за самой физики процесса конвекции.

Клапаны для приточной оконной вентиляции

Для поддержания микроклимата не только рядом должно быть многофункционально.Ниже мы рассмотрим их основные параметры, характеризующие класс адаптации:

Метод установки предлагает нам два варианта:

замена старого стеклопакета на новый, но уже с меньшими габаритами, чтобы в образовавшееся пространство установить вентиляционный клапан;
размещение клапана в верхней крышке одной из оконных створок.

Первый способ имеет недостатки — уменьшается световой поток и увеличиваются денежные затраты.

Управление — автоматическое или ручное . .. Варианты с вентилями, которые нельзя регулировать, рекомендуем не рассматривать. По цене предпочтительным выглядит ручной способ управления, позволяющий регулировать подачу воздуха и экономить тепло. Автоматический режим позволяет поддерживать выбранную температуру и влажность в помещении.

Совет: при необходимости можно комбинировать оба режима, для чего устанавливается комбинированная система управления.

Нормы воздухообмена — должны обеспечивать приток и отток воздуха в помещении на уровне не менее 30 м 3 /час на человека.

Уровень звукопоглощения … Современная конструкция окна позволяет гасить шум мощностью 30-35 дБ, поэтому инструкция требует установки вентиляционного клапана с такими же техническими возможностями.

Эксплуатация в зимних условиях может быть затруднена, так как заранее трудно угадать — появится конденсат или лед при низких температурах. Это еще зависит от характеристик внутреннего и наружного воздуха, параметров его потоков, материала корпуса и прочего.

Мы предлагаем вам сделать следующее, чтобы устранить некоторые из «факторов риска»:

обеспечить достаточную теплоизоляцию клапана, уделяя особое внимание внешней части помещения;
установите пластиковый «терморазрыв» при использовании металлического корпуса.

Сам клапан представляет собой сложное устройство, поэтому его средняя стоимость может достигать 40-60 долларов.

Выход

Эффективная работа рассматриваемых опций возможна только при исправно функционирующей вентиляции. Хотя предлагаемые методы помогают осуществить нормальный воздухообмен в помещении, есть и другие факторы, которые могут на это повлиять ().

Видео в этой статье поможет вам найти дополнительную информацию по этой теме.

Цель изобретения пластиковых окон – предоставить потребителям возможность использовать одну раму вместо двух, удешевив остекление. Пластик герметичный, привлекательный, не требовательный в уходе. Но у любой медали есть две стороны. После удаления дерева в квартире с пластиковыми окнами требуется дополнительная вентиляция. В противном случае конденсат испортит строительные конструкции и мебель. Кондиционер или очиститель воздуха не могут решить проблему.

Что происходит в квартире с пластиковыми стеклопакетами

Большинство квартир в нашей стране имеют естественную вентиляцию. Подача воздуха обеспечивается неплотностями в рамах и дверных коробках.Отработанный воздушный поток удаляется через вентиляционные отверстия в кухнях, ванных комнатах, санузлах. достаточно, если в жилище есть деревянные двери и не нарушена целостность каналов.

После установки окон ПВХ даже при исправно работающей вентиляции изменения неизбежны. После прекращения притока воздуха канал на кухне или в ванной превращается из вытяжного в приточный канал. Комнаты наполняются неприятными запахами от соседей, повышается влажность, что способствует размножению бактерий и образованию грибков.

Домовладельцы вынуждены обеспечивать приток свежего воздуха или другие системы вентиляции.

Какие функции вентиляции в квартире с металлопластиковыми окнами

В помещениях с деревянными конструкциями для повышения эффективности вентиляции появилась возможность установки вентиляторов в вытяжных каналах. Зимой их даже не нужно было включать из-за разницы температур.

Установка пластиковых окон кардинально меняет ситуацию. Воздух в вашем доме со временем может стать более токсичным, чем снаружи.

Из простых решений у арендаторов четыре:

обычная вентиляция;
установка электровентиляторов в шахтах;
установка устройств микровентиляции;
установка приточной арматуры;
установка компактных вентиляторов.

Плюсом вентиляции является попадание кислорода в помещение. Но в городе его дополняют пыль, шум, выхлопные газы. Это означает, что данный метод является кратковременным и малоэффективным.

Электрические вентиляторы подходят для кухонь и ванных комнат. Они устанавливаются в сточных шахтах, включаются вручную или автоматически (при повышении влажности или снижении качества воздуха). Эти устройства предлагаются многими производителями по разным ценам.

Микровентиляция – это разгерметизация пластика путем установки в него устройства, пропускающего воздух с улицы в помещение. По сути, это организация слотов и установка в них устройств, стоимость которых зависит от производителя и комплектации.

Приточные клапаны могут устанавливаться в наружную стену, на стык окна и стены, в профиль, под подоконную доску. Это пластиковые трубы, по которым движется поток воздуха с улицы. На рынке представлены модели с разным расходом, который регулируется вручную или автоматически. Лучше всего нанять специалиста для расчета количества и расположения клапанов. Для повышения эффективности приточно-вытяжной установки необходим вентилятор в шахте.

Другой вариант – вытяжной вентилятор, выдувающий поток отработанного воздуха. Он подходит для кухни и может работать непрерывно или по запросу. Обратный клапан перекрывает поток воздуха с улицы. Дорогие модели оснащены датчиками, которые включают вентилятор при определенном уровне загрязнения. Для ванных комнат и туалетов есть водонепроницаемые модели для установки в наружные стены.

Параметры и состав принудительной вентиляции

Оптимальный вариант — сплит-система на всю квартиру на балконе, в кладовке, в прихожей.При монтаже необходимо учитывать необходимость обслуживания и ремонта. Конструкцию можно разместить в стене, подвесном потолке, на полу. Поток воздуха с улицы подается коллектором, соединенным с помещением воздуховодами, установленными в подвесном потолке. Поток отходов удаляется из ванной комнаты, ванной комнаты или кухни. После подключения к электросети такая приточная вентиляция в квартире с пластиковыми окнами работает круглый год автоматически.

Перед разработкой проекта производится расчет точки росы и воздухообмена в соответствии с требованиями СНиП. Если проект составлен правильно, баланс восстанавливается, что не допускает образования конденсата.

Система может состоять из:

устройства принудительного притока и естественного выхлопа;
устройства для принудительных приточных и вытяжных электровентиляторов;
приточно-вытяжное устройство с рекуператором;
клапаны подачи и.

Оборудование подбирается исходя из особенностей конкретной квартиры, предпочтений и финансовых возможностей заказчика. Сначала рассчитывается точка росы и скорость воздухообмена в каждом помещении. Затем подбираются устройства (приточные клапаны с очисткой и подогревом, электровентиляторы) и разрабатывается проект разводки воздуховодов.

Такая система легко настраивается, полностью обеспечивает требуемые параметры воздуха, практически не зависит от внешних факторов.

Нужно ли дополнительно проветривать каркасный дом

Показатели герметичности в каркасном доме высокие, если он построен по современным технологиям. Естественная вентиляция хорошо работает только зимой, но снижает температуру в помещении. Для постоянного проживания требуется обязательная система. По конструкции он не отличается от тех, что монтируются в квартирах.

Тип системы зависит от размера и характеристик дома. Самый экономичный вариант – естественный приток и принудительный дренаж.Но такая вентиляция снижает температуру в помещении. Поэтому лучше установить дорогую конструкцию, поддерживающую заданные параметры температуры и влажности.

Все вышеперечисленное не относится к дому или даче, в котором они периодически проживают. Летом вентиляцию обеспечивают проветриванием.

Современные квартиры оборудованы пластиковыми окнами вместо деревянных, что ухудшает воздухообмен в доме. Естественную вентиляцию можно наладить путем проветривания или установки приточно-вытяжных механизмов.

Для чего нужна система вентиляции в квартире с пластиковыми окнами?

Пластиковые окна нарушают не только теплообмен в квартире, но и способствуют накоплению углекислого газа и влаги. Они сделаны по технологии полной герметичности, поэтому тепло не уходит из квартиры, но и влага тоже не уходит. Поэтому приточная вентиляция в квартире с пластиковыми окнами – это просто спасение для всех членов семьи и дома.

Вентиляция для квартиры делится на несколько видов:

Натуральный. Осуществляется проветриванием пластиковых окон в различных режимах или с помощью вентиляционных шахт, установленных в функциональных помещениях квартиры.
Принудительно. Обеспечивается установкой различных устройств на пластиковые окна или установкой систем в квартире.

Важно правильно установить вентиляцию и не ошибиться с ее выбором, изучив для этого специализированную литературу.

Естественная вентиляция

Правильный воздухообмен в квартире позволяет удалить лишнюю влагу и отработанный воздух, а вместе с ними и споры грибков и плесени. Естественная вентиляция справляется с этой задачей только при сквозной вентиляции, но ее нельзя использовать в холодное время года.

Но не все из нас заботятся о вентиляции и регулярно ее проверяют, хотя вентиляционные шахты в квартирах часто работают плохо, так как забиваются строительным или уличным мусором.Не все знают, как проверить вентиляцию в квартире самостоятельно.

Проверить эффективность вентиляции в каналах можно бумажкой. Если лист притягивается, значит хорошо работает вентиляция. Если он не шевелится, то смысла в такой вентиляции нет, придется вызывать мастера для проверки работоспособности и чистки каналов.

Чтобы естественная вентиляция в квартире с пластиковыми окнами нормализовала микроклимат в квартире, ее необходимо переоборудовать на принудительную вентиляцию.Это можно сделать, установив специализированные воздуходувки или сплит-системы с функцией климат-контроля.

Принудительная вентиляция

В новостройках на этапе строительства устанавливается система принудительной вентиляции. А там, где вентиляция такого типа не предусмотрена проектом, ее устанавливают в процессе ремонта.

Принцип действия устройства принудительной вентиляции заключается в организации тяги по специальным каналам вентиляторами.

Приточный блок монтируется внутри помещения через специализированный вентиль, который устанавливается в отверстие в стене.Снаружи отверстие закрывается решеткой, защищающей его от мусора и различных инородных тел.

Приточная вентиляция в виде системы устанавливается в одном помещении и затем распределяется по всем помещениям с помощью вентканалов или монтируется отдельно в каждой комнате квартиры.

Принудительная вентиляция устанавливается на бытовых вентиляционных каналах с естественной вентиляцией. Он состоит из вентиляторов, которые увеличивают тягу воздуха. Их часто устанавливают на кухне или в ванной, иногда и в других помещениях, где необходимо наладить воздухообмен.

Приточно-вытяжные установки могут быть оснащены дополнительными устройствами: обогревателем или рекуператором, что позволит обогревать холодный наружный воздух в зимний период. А рекуператор дополнительно сэкономит на обогреве помещения.

Перед установкой системы принудительной вентиляции необходимо знать следующие параметры:

размер помещения или всей квартиры, где будет установлена приточная вентиляция;

Влажность воздуха

в самой комнате и необходимое значение для комфортного проживания в этой квартире;
экологическая обстановка в районе, уровень загазованности и движение автомобилей;
количество человек, проживающих в квартире постоянно;
наличие хронических заболеваний органов дыхания и иммунной системы у жителей.

Эти данные помогут выбрать правильное устройство или метод вентиляции для восстановления воздухообмена в помещении.

Комбинация вентиляции и окон

Любого, кто заботится о собственном здоровье, интересует возможность поддержания правильного воздухообмена в квартире с пластиковыми окнами.

Существует множество вариантов модернизации естественной приточной вентиляции в многоквартирных домах. Среди наиболее эффективных способов есть те, которые устанавливаются на сами стеклопакеты или уже идут вместе с конструкцией окон с завода.

Окна с окном

Вентиляционная система для окон ПВХ, например, от такой фирмы, как с помощью окна, является самой распространенной. Вентиляционное отверстие обеспечивает постоянную подачу чистого воздуха. Он смешивается с вытяжным комнатным воздухом, происходит диффузия, за счет чего нормализуется микроклимат.

При естественной вентиляции исключается появление сквозняков или образование конденсата на окнах. Вентиляционный клапан можно зафиксировать в нескольких положениях. Но у этой конструкции масса недостатков:

Вентиляция для пластиковых окон устанавливается на этапе проектирования оконного проема.После того, как вся конструкция смонтирована, улучшить вентиляцию невозможно.
Такая вентиляция пластиковых окон значительно увеличивает вес конструкции, что может негативно сказаться на самом доме. На стенах и оконном проеме частного дома могут появиться трещины, поэтому перед вызовом замерщика лучше проконсультироваться со специалистами строительной компании.
Дополнение конструкции окном увеличивает ее стоимость.
Увеличение пластиковых перегородок в оконной раме затемняет конструкцию, света в помещении становится намного меньше.

Самовентилируемые пластиковые окна

Металлопластиковые окна с вентиляцией с помощью системы самовентиляции – оптимальный вариант как для многоквартирного дома, так и для частных домов. Приточная вентиляция устанавливается на пластиковые окна и в производственных зданиях, т.е. помогает основной системе вентиляции.

Такая вентиляция в пластиковых окнах представлена щелями в верхней или нижней части пластиковой оконной рамы. Этот тип вентиляции позволяет чистому воздуху непрерывно поступать в помещение через отверстия.А благодаря особому расположению отверстий в раме холодный воздух нагревается и поступает в помещение уже подогретым.

Самовентиляция в окнах имеет несколько недостатков:

Этот режим вентиляции не работает в квартирах на верхних этажах и в частных многоэтажных домах. При установке вентиляции после постройки дома нужно тщательно продумать, как улучшить вентиляцию верхних этажей без использования этого метода.
Данную систему вентиляции нельзя установить в уже установленные стеклопакеты, поэтому придется полностью менять всю оконную конструкцию.
Высокая стоимость окон с возможностью самопроветривания. Производители увеличивают стоимость в три и более раза из-за усложнения условий производства таких конструкций.

Именно поэтому большинство людей используют специализированные вентиляционные клапаны в виде пластиковых оконных ручек или гребенок.

Приточный клапан на пластиковое окно

Вентиляция в частном доме, где установлены пластиковые окна – необходимое условие, если хозяин дома заботится о здоровье членов своей семьи

Квартиру нужно регулярно проветривать, особенно если другая система вентиляции не дает должного эффекта.Лучше всего с нормализацией воздухообмена в квартире справятся вентиляционные клапаны, которые необходимо устанавливать на пластиковые окна.

Вентиляционный клапан совмещает несколько функций, и для правильной вентиляции необходимо выбрать соответствующий класс устройства.

Установка клапана требует полного демонтажа стеклопакета или замены части окна, отвечающей за вентиляцию. Такие апгрейды утяжеляют конструкцию и существенно влияют на стоимость окна.Но монтаж осуществляется менее чем за час, а воздухообмен нормализуется в течение суток, что говорит о несомненном достоинстве конструкции.

После установки приточного клапана необходимо определиться с режимом управления: автоматический, ручной или смешанный.

Ручной режим проветривания помогает владельцу самостоятельно контролировать движение воздушных масс в квартире или доме. Частичную вентиляцию можно использовать в той части дома, где она действительно необходима.

А в автоматическом режиме участие владельца не требуется. Как только датчики в клапане начинают реагировать на изменение температуры, система подает свежий воздух. Температура нормализуется, а с ней восстанавливается воздухообмен.

Смешанное управление клапаном позволяет при необходимости переключаться между ручным и автоматическим управлением.

Клапан пластиковой оконной ручки

Улучшить воздухообмен в герметичных конструкциях можно, если установить специальный клапан на оконной ручке.

Ручка клапана монтируется в оконный профиль вместо обычной пластиковой ручки. Клапан с такой системой крепления имеет множество преимуществ:

Клапан не выступает за оконный профиль, не загромождает конструкцию, не мешает свободному открыванию окна.
Конденсат часто скапливается в местах, где целостность оконного профиля больше всего нарушена. Ручка просверливается прямо в самом профиле, там собирается конденсат.Наличие ручки клапана исключает образование конденсата и улучшает воздухообмен в холодное время года.
Если работает принудительная вентиляция, то установка клапана создаст дополнительные условия комфорта и полностью устранит застой вытяжного воздуха.
Ручной клапан представляет собой конструкцию с прямоточной подачей чистого наружного воздуха в помещение. При прямом притоке воздуха зимой клапан не замерзнет из-за отсутствия конденсата.
С улицы будет поступать только очищенный воздух, ведь на клапане установлен воздушный фильтр, способный удалять даже аллергены.Особых хлопот такой фильтр не доставит: даже в душном мегаполисе его придется менять не чаще нескольких раз в год.

Этот метод является новинкой в мире вентиляционных систем для конструкций из ПВХ, поэтому не все специалисты знают о его существовании и возможностях его монтажа.

Это не значит, что клапан сложно установить самостоятельно. Конструкцию можно приобрести в крупных хозяйственных магазинах, к ней прилагается инструкция.Соблюдая правила сбора и сверления профиля, вы легко сможете установить вентиляцию за несколько минут.

Гребенчатые окна

Самый удобный способ проветрить квартиру — открыть окно. А вот полностью открытое зимой окно может привести к негативным последствиям для всех членов семьи и для самого дома. Поэтому разработчики оконных конструкций придумали гребенки, обеспечивающие ступенчатое проветривание в любое время года.

Гребень — регулятор, помогающий зафиксировать окно в нескольких положениях. Регулятор можно установить как на уже установленное окно, так и заказать при первоначальном монтаже оконной конструкции.

Такая система устанавливается без помощи специалистов за несколько минут и не требует больших финансовых затрат, а результат превосходит все ожидания. Это делает гребенчатую вентиляцию самым популярным методом улучшения вентиляции в доме.

Вентиляция в многоквартирных домах часто работает неудовлетворительно. Из-за этого болеют дети и взрослые, портится мебель, строительные конструкции покрываются грибком.Ни очистители воздуха, ни бытовые кондиционеры не решают проблему. Для гигиены воздуха помещений необходимо организовать воздухообмен. Не каждая семья может позволить себе установку дорогостоящей системы вентиляции. Однако в битве за свежесть зачастую можно обойтись малой кровью, взяв на вооружение самые простые и доступные технологии.

Дороги воздушных масс

В большинстве современных жилых многоквартирных домов предусмотрена естественная (гравитационная) вытяжная вентиляция.Свежий воздух поступает в помещения в основном через неплотности в окнах (между створкой и рамой) и оттуда через подрезы межкомнатных дверей перемещается в коридор, а затем к вентиляционным решеткам в ванной и на кухне . В пути воздух впитывает различного рода загрязнения.

Из квартир загрязненный воздух поступает в вытяжные каналы естественной вентиляции, которые в многоэтажных домах (6 и более этажей), как правило, транспортируют его на теплый чердак, откуда воздух удаляется в атмосферу через общий шахты для строительных отходов.В домах высотой до 5 этажей «вытяжка» обычно выходит прямо в атмосферу (вентиляционные каналы в этом случае выведены на крышу, их оголовки прикрыты дефлекторами).

Каналы естественной вентиляции монтируются в домах на этапе строительства: из поэтажно унифицированных бетонных блоков. Каждую вертикаль квартир можно обслуживать двумя вентиляционными каналами, а если рядом санузел и кухня, то достаточно будет и одного.

Для обеспечения противопожарной защиты и оптимальной аэродинамики в большинстве современных домов загрязненный воздух поступает не сразу в вентиляционные каналы, а через сателлитные воздуховоды. Исток спутника находится за стеновыми вентиляционными решетками на кухне (в туалете, ванной), а выход, состыкованный с общедомовым каналом, этажом выше.

К сожалению, самотечная вентиляция не всегда работает достаточно эффективно. Кроме того, жильцы, желая втиснуть в свои маленькие кухни и санузлы побольше действительно нужного им оборудования, часто посягают на целостность вентиляционных каналов, хотя это категорически запрещено.В результате нарушается работоспособность системы естественной вентиляции, восстановление которой становится очень сложным и затратным.

Методы организации эффективной вентиляции во всем доме подробно рассмотрены в современной технической литературе, например, в рекомендациях ТР АВОК-4-2004. Мы ограничимся обзором типичных проблем с вентиляцией в квартире и простых технических решений , которые легко реализовать для улучшения воздухообмена.

Только вентиляторы …

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и на улице и других. Например, зимой при большой разнице температур в квартире и на улице система естественной вентиляции может хорошо работать, а летом ее эффективность резко падает.

Если в квартире обычные деревянные окна (те, что устанавливались во всех жилых домах в советское время), зимой, осенью и весной эффективность проветривания жильцов вполне удовлетворительна, то проблема решается с помощью одного или два вентилятора, установленных в вытяжных отверстиях в санузлах и на кухне.

Наибольшее распространение на сегодняшний день получили вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью применяются вентиляторы, рассчитанные на 12 В). Такие устройства крепятся в вытяжных отверстиях нагнетательных шахт или на конце воздуховода. Такой прибор можно включать и выключать с помощью тросового выключателя или, что чаще, с кнопки света при входе на кухню или в ванную.

Однако возможны и другие методы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната является основным источником повышенной влажности в квартире.Здесь часто используются водонепроницаемые модели с датчиком влажности. Такой прибор включается сам по себе, когда уровень относительной влажности в ванной превышает заданный предел (можно настроить на включение на 60–90%), и выключается при испарении пара, высыхании мокрых поверхностей, замедлении испарения. и воздух в комнате становится суше.

Среди моделей с датчиком влажности — Decor 300CH от Soler & Palau, CB-100 PLUS H от Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

Вентиляторы с датчиком движения и таймером задержки выключения очень часто используются в туалетах. При появлении человека такой вентилятор включается автоматически, а после того, как комната опустеет, таймер контролирует работу вентилятора в течение заданного времени (2–20 минут). По окончании периода задержки отключает вентилятор. Примером может служить модель ТП 100/125 МА от Вентс.

На кухне используются вентиляторы, которые включаются по сигналу внешнего датчика качества воздуха.

Датчик обычно представляет собой устройство размером с пачку сигарет, и его датчики постоянно контролируют качество воздуха в помещении.Как только становится хуже (появляется запах сигаретного дыма, а также неприятные запахи), включается вентилятор. После нормализации качества воздуха датчик автоматически выключает прибор с небольшой задержкой по времени (3–20 минут).

Примером может служить осевой настенный вентилятор Vario (Vortice) с датчиком дыма C.

Дешевые модели вентиляторов являются расходным материалом, будьте готовы заменить их через 3–6 месяцев непрерывной эксплуатации. Только самые качественные устройства могут работать до 30 000–40 000 часов подряд (примерно 4.5 лет). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным мотором, который имеет функцию «турбо». Однако здесь нужно знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м 3 /ч.

Помимо вентиляторов перечисленных фирм, стоит отметить аппараты марок Sylavent, O.ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine, а также Arktos и Smart.

Окна +

Если эффективность вентиляции в квартире до установки герметичных металлопластиковых окон со стеклопакетами вас полностью устраивает, а после их установки вы чувствуете нехватку свежего воздуха, решение проблемы притока воздуха в дом может быть неожиданно простым.Установите оконные защелки в режим зимнего проветривания (ручка защелки вверх и немного вправо) или летнего проветривания (ручка вверх). Свежий воздух, необходимый для дыхания, будет просачиваться в помещения через щели, образовавшиеся в пролетах окон. Никаких дополнительных приспособлений и приспособлений вам не понадобится.

Увы, через приоткрытые даже таким образом окна в дом будет проникать уличный шум, возникнут сквозняки, особенно опасные для пожилых людей и детей. Если эти явления недопустимы, то для разгерметизации квартиры лучше использовать приточные вентиляционные клапаны, обеспечивающие бесшумный доступ свежего воздуха в жилище и нормализующие работу естественной вентиляции.

Клапаны приточной вентиляции

могут быть установлены в разных местах квартиры. Это может быть наружная стена — со стороны окна, на высоте роста человека (например, клапаны КИВ-125), запененный стык окна со стеной (клапаны Климбокс от КБЕ), створка или импост профиля пластикового или деревянного окна (клапаны ЭММ от «Аэрэко»). Siegenia — Aubi предлагает очень интересные модели приточно-вентиляционных клапанов, устанавливаемых в зазор между торцом стеклопакета и оконным профилем (Аэромат-80) или под окном порог (Аэрофлет).

Клапаны приточно-вентиляционные не потребляют электроэнергию, их пропускная способность в зависимости от модели может быть от 2 до 50 м 3 /ч (у некоторых моделей подача может регулироваться вручную или автоматически).

Количество и расположение клапанов определяется по расчету. Обычно их устанавливают в каждую жилплощадь, не менее двух клапанов на квартиру. Например, для нормализации работы системы естественной вентиляции, удаляющей из дома 90 м 3 /ч отработанного воздуха, достаточно установить в жилых комнатах 3-4 клапана производительностью 30 м 3 /ч каждый. при перепаде давления между квартирой и улицей 10 Па.

Надо сказать, что чем лучше тяга в вентиляционных каналах и чем выше ветровое давление на фасады, тем больше воздуха будет поступать через приточные вентиляционные клапаны в жилое помещение. Иногда приточного воздуха может быть даже слишком много, поэтому вентили приходится закрывать. Не рекомендуется располагать изголовье кровати, особенно детской, рядом с клапанами, так как зимой от них заметно тянет холодом.

А вот летом в безветренную погоду свежий воздух может вообще не поступать в дом, даже если вентили полностью открыты.Поэтому, чтобы обеспечить квартиру свежим воздухом (особенно, если она расположена на последнем или предпоследнем этаже дома), помимо вентилей лучше оборудовать вытяжные отверстия на кухне и в ванной хорошей вытяжкой. фанаты.

Капитальный ремонт или замена?

Перепланировка, выполненная соседом сверху, или банальное засорение канала-спутника (после длительной эксплуатации из него извлекаются килограммы сажи, куски бетона…) часто приводит к тому, что отработанный воздух из квартира не снимается вообще.Пламя свечи перед вентиляционными решетками даже не шевелится. Для реанимации системы вентиляции достаточно обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Однако помощи ждать не приходится…

Если вы терпеть не можете спертый воздух в своем доме, есть вариант организовать индивидуальную вытяжную вентиляционную систему для квартиры, выводящую отработанный воздух из кухни и санузла прямо на улицу, а имеющиеся вытяжные вентиляционные отверстия просто поставить заглушками в этих комнатах.

Такая система может работать непрерывно или «по требованию» (например, может включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узким местом таких установок является промерзание вытяжных отверстий на улице в сильные морозы. Впрочем, большую часть года функционируют без проблем — было бы электричество в доме.

Прежде всего, для нормальной работы системы свежий воздух должен поступать с улицы в жилые помещения — спальню, гостиную.Если в комнатах старые деревянные окна, специального оборудования не требуется. Если установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовывать. Например, с вышеупомянутыми приточными клапанами, установленными в сквозных отверстиях в наружных стенах.

Вытяжка воздуха из кухни часто производится настенным центробежным вытяжным вентилятором, прикладываемым к сквозному отверстию, прорезанному в наружной стене дома. Со стороны фасада дома проем закрыт вытяжной вентиляционной решеткой.

Вентилятор центробежный настенный для кухни должен иметь встроенный обратный клапан для предотвращения попадания в помещение холодного воздуха с улицы при его выключении. Пример: вентиляторы серии ZF (Вентс). В южных районах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Такие устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O.ERRE, Xpelair, Ductex и др.

Для вытяжки воздуха из ванной и туалета – помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью около 80–150 м 3 /ч: его обычно размещают в ванной, за подвесным потолком.С его помощью влажный воздух из ванной и туалета откачивается на улицу по влагостойкому и шумоизолированному воздуховоду. Прокладывать такой воздуховод необходимо через жилые помещения, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком или в пустотах декоративного опускания потолка по периметру помещения. Забор воздуха в санузел и выход воздуховода на улицу закрыты вентиляционными решетками.

Для санузлов в квартиру логично купить центробежный вентилятор с низким уровнем шума (32–36 дБ(А)), приспособленный для длительной эксплуатации (ресурс – не менее 30 000–40 000 часов).

Рекомендуем ВКП-мини (Вентс) производительностью от 80 до 176 м 3 /ч. К входам данного устройства можно подключить до 4-х коротких воздуховодов, выход только один. Прочные модели канальных вентиляторов из полимерных материалов, не боящиеся длительного контакта с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточно-вытяжные вентиляционные решетки в широком ассортименте доступны от Trox, Systemair, Halton, Swegon, IMP Klima, Arktos.

Нет смога и запаха

В современных мегаполисах пластиковые окна часто устанавливают только для того, чтобы наглухо изолировать квартиру от улицы. Воздух за окнами из-за близости к трассе загрязнен массой опасных химических соединений. И вдыхание его со временем обязательно сказывается на здоровье домочадцев…

Увы, герметизация дома, как единственная мера борьбы со смогом, не сулит ничего хорошего жильцам квартиры. В обшарпанном доме воздух быстро становится еще более ядовитым, чем на улице. Поэтому помимо установки герметичных окон необходимо оборудовать жилище механической системой вентиляции.

Самое простое решение – приточная установка, тщательно очищающая наружный воздух от загрязнений и при необходимости подогревающая его до комфортной +17 ºС перед подачей в квартиру.Отвод отработанного воздуха из жилого помещения организуется через каналы естественной вытяжной вентиляции (при их исправности), в противном случае — с использованием индивидуальной вытяжной системы вентиляции квартиры.

Такие системы, если они, конечно, правильно спроектированы и установлены, поддерживают высочайший уровень климатического комфорта в помещении и не создают сквозняков. Проблем с подогревом приточного воздуха нет даже в сильные морозы.

Для организации притока свежего очищенного воздуха в помещение площадью 10–30 м 2 очень удобны приточно-вытяжные установки на одно помещение, например Марта, или другие подобные устройства.Такая установка монтируется под окном или в любом другом месте комнаты, но обязательно на стене, граничащей с улицей. Он засасывает воздух из атмосферы (как правило, в объеме от 40 до 120 м 3 /ч) через просверленный в стене канал диаметром 100–150 мм, обрабатывает поток до необходимых кондиций, а затем запускает его в комнату.

Примечательно, что приточно-вытяжные установки на одну комнату можно установить в уже готовые помещения, не нарушая интерьер, не портя отделку, и всего за несколько часов.В режиме рециркуляции установка работает как высокоэффективный очиститель воздуха в помещении.

Если несколько помещений нуждаются в очищении наружного воздуха от загрязнений, логично рассмотреть возможность установки системы вентиляции на базе моноблочной приточной установки. Он будет забирать воздух с улицы, подготавливать его соответствующим образом, а затем подавать по сети приточных воздуховодов во все помещения, которые в нем нуждаются. Если дом, в котором вы живете, имеет внутренний дворик и качество воздуха в нем лучше, чем у фасада, выходящего на проезжую часть, то логично «подпитывать» квартиру свежим воздухом из этого экологически более благоприятного воздушного бассейна.

Конструктивно моноблочная приточная установка для квартиры представляет собой коробку, собранную из теплоизоляционных панелей, канального или центробежного вентилятора, электрокалорифера (чаще всего однофазного, 220 В, но в некоторых случаях трехфазного 380 В модели также используются), фильтры, а также система автоматики и другие элементы.

Центральные приточно-вытяжные установки монтируются на лоджии, но иногда и непосредственно в квартире – например, на антресоли, в кладовке, в гардеробной или в коридоре.В зависимости от конструктивных особенностей их размещают за подвесным потолком, устанавливают на пол или на стену, в горизонтальном или вертикальном положении.

Модели

с атмосферостойким покрытием корпуса и его достаточно эффективной теплоизоляцией также могут располагаться вне отапливаемого помещения — на лоджии или на стене здания — как и внешние блоки сплит-систем. Нужно только предусмотреть возможность их регулярного обслуживания (замена фильтров, ремонт двигателя и другие работы).

Для подачи воздуха в помещения часто предусматривают коллекторный воздуховод (основной участок), от которого в разные помещения отводятся приточные воздуховоды меньшего диаметра. Сеть вентиляционных каналов расположена за подвесным потолком. Гармонирующие с интерьером воздухораспределительные устройства устанавливаются на горловинах приточных воздуховодов.

После подключения к сети и запуска приточно-вытяжная установка работает в автоматическом режиме круглый год. Важно лишь вовремя оплачивать счета за электроэнергию и проводить техническое обслуживание.

Среди моноблочных приточных установок для объемных помещений можно отметить TLP и TA-MINI от Systemair, SAU125 A от Ostberg, CAU от SHUFT, Compact от Arktos, Elf от Engineering Equipment, Fresh Air от Electrolux, GLP 125 от General Climate, ККП от ВЕЗА, Альфа Вент от 2ВВ и другие. Ну а производителей качественных воздуховодов, вытяжных вентиляторов и вентиляционных решеток мы уже упоминали выше.

Предоставленный материал

www.mir-klimata.info

Требования к вентиляции в квартире

В соответствии с действующими санитарными нормами достаточной считается такая вентиляция, при которой в каждом помещении вытяжной воздух полностью заменяется свежим не менее двух раз в час.

Изначально в каждую квартиру вентиляция подается из общего вентканала. Однако в некоторых ситуациях мощности такой системы недостаточно для обеспечения необходимого уровня воздухообмена.

Совсем не обязательно вызывать специалистов для проверки работоспособности системы вентиляции.Вы можете воспользоваться основными методиками и сделать выводы о качестве воздухообмена самостоятельно.

Проверка вентиляции перед началом работы

Приступить к проверке текущей системы вентиляции. В результате вы определите, почему вентиляция работает не так, как надо.

Начните с элементарного бумажного чека вытяжного шкафа. Для этого берут полоску газетной бумаги шириной около 3 см и длиной около 15 см, подносят ее на расстоянии 5-6 см к вентиляционному отверстию и наблюдают за поведением бумаги.

В нормальных условиях бумага наклоняется в сторону выпускного отверстия.

Категорически не рекомендуется использовать зажженные свечи или спички для проверки эффективности воздухообмена, так как в вентиляционных каналах могут скапливаться горючие газы. Это случается крайне редко, но игнорировать такую возможность нельзя – неосторожное обращение может привести к катастрофическим последствиям.

Если бумага не прогибается или едва заметно шевелится, проблема с вентиляцией.

Далее необходимо установить, в чем именно заключается проблема. Откройте окна и двери, а затем повторите проверку с помощью бумажной полоски. Если бумага начинает заметно отклоняться в вентиляционное отверстие, с ходами все в порядке. При отсутствии каких-либо изменений можно сделать вывод, что закупорка в канале.

Вам нужно избавиться от засоров. Прочистку каналов можно провести и самостоятельно. Следующее руководство поможет вам в этом.

Очистка каналов

Приступить к индивидуальной проверке каждого вентиляционного отверстия. Если бумага ведет себя иначе, во внутренних коробках будет присутствовать грязь.

Чтобы устранить такую неприятность, достаточно вооружиться обычной щеткой для посуды, прикрепленной к гибкому и тонкому стальному тросу, и пройтись аналогичной конструкцией по вентиляционному каналу.

Избавиться от остатков мусора можно пылесосом с длинной трубкой. Например, можно подключить длинный кусок обычного гибкого поливного шланга. Такое изделие обладает необходимой гибкостью и в то же время является достаточно жестким.

Если в результате вышеперечисленных мероприятий вы не обнаружили засоров, то проблема на уровне основного вентиляционного канала. Чистится она в уже знакомом вам порядке, нужно только взять ерша большего размера. Кроме того, могут понадобиться и другие аксессуары, например, стержень из стекловолокна, металлический или деревянный брусок, крючок и т. д.

Будьте предельно осторожны при очистке главного вентиляционного канала. В них часто строят свои гнезда осы и другие опасные или крайне неприятные животные.

Учтите тот факт, что в большинстве случаев жителям многоквартирных домов запрещается самостоятельно забираться в магистральный вентиляционный канал – уход за ним входит в обязанности организации, на балансе которой находится дом, или домовладельца. Поэтому лучше сразу обратиться в соответствующее место, чтобы избежать неприятных разбирательств в будущем и не заниматься ненужной работой, не входящей в ваши обязанности.

Руководство по проектированию системы вентиляции

В данном руководстве будет рассмотрен порядок самостоятельного устройства простейшей вентиляционной системы, состоящей из приточного клапана и вытяжного вентилятора.Набравшись опыта, вы сможете самостоятельно монтировать более сложные системы воздухообмена, а пока ознакомьтесь с инструкцией и пошагово выполните все ее пункты.

Установка клапанов приточной вентиляции

Традиционно вентили устанавливаются над радиаторами отопления в пространстве до подоконника.

Работа клапана основана на предельно простой схеме: уличный воздух поступает в клапан по трубе. Из-за близости клапана к вентилятору воздух будет нагреваться при прохождении мимо батареи до приемлемой температуры.

Конструкция заслонки выполнена таким образом, что воздух поступает в помещение без частиц пыли.

Порядок обустройства подающего клапана

Первый шаг. Просверлите в стене отверстие диаметром примерно 60-70 мм. Сверлите так, чтобы отверстие имело небольшой уклон вниз, иначе в помещение будет попадать влага извне.

Перед началом работы откройте окно. В противном случае пыль начнет втягиваться в комнату через только что созданное отверстие.

Второй шаг.Вставьте подходящую трубу в готовое отверстие. Внешний конец трубы должен находиться на одном уровне с поверхностью стены и выступать примерно на 10 мм внутрь помещения.

Шаг третий. Свободное пространство между стенками просверленного отверстия и трубкой заполнить пенополиуретаном.

Четвертый шаг. Прикрепите прилагаемую коробку к стене. Для фиксации используйте дюбели.

Пятый шаг. Вставьте звукопоглощающий материал из комплекта в коробку.

Шестой шаг. Закройте установленный клапан лицевой крышкой.

Для обеспечения достаточного и равномерного потока чистого кислорода такие клапаны должны быть оборудованы в каждом помещении. Один клапан способен обеспечить в среднем приток свежего воздуха 30-45 м3 в час. Одному человеку для нормальной жизнедеятельности необходимо 30 м3 воздуха в час.

Имея приведенные выше данные, вы можете установить необходимый расход воздуха и необходимое количество клапанов конкретно для вашего дома.

Вытяжной вентилятор в сборе

Для обеспечения максимальной эффективности и производительности системы вентиляции установите современные вытяжные вентиляторы в ванной и на кухне.Сегодня в специализированных магазинах доступен большой выбор таких устройств с различными характеристиками.

Чтобы определить подходящую мощность вытяжного вентилятора, нужно объем комнаты умножить на 7, для ванной комнаты умножить на 10 для кухни.

Для установки в ванной лучше всего приобрести блок, оснащенный датчиком влажности. Такое устройство будет автоматически запускаться при повышении уровня влажности выше допустимого значения.

Вытяжной вентилятор с предустановленным таймером – хороший выбор для туалета.Благодаря таймеру агрегат автоматически выключится через некоторое время после запуска.

Для кухонных установок попробуйте найти сетчатый вентилятор. Благодаря сетке будет исключена возможность попадания в помещение всевозможных насекомых и мусора. Такие сетки легко снимаются и моются обычной водой.

Если Вы не смогли найти в продаже описанные выше вытяжные вентиляторы, или не можете их купить из-за отсутствия достаточных средств, приобретите обычную модель. В ванной рекомендуется подключать вентилятор напрямую к выключателю – в результате вытяжка будет запускаться при включении света.

Установка блока осуществляется согласно инструкции, ничего сложного в этом нет. Обычно достаточно просто прикрепить корпус и сопутствующие детали к стене с помощью саморезов. В целом следуйте рекомендациям производителя выбранной модели вентилятора.

Для дальнейшего повышения эффективности воздухообмена рекомендуется создавать зазоры 1-1,5 см между полом и нижними кромками межкомнатных дверей. Такие зазоры нужны везде, за исключением санузлов.Для маскировки щели можно установить специальную декоративную перфорированную панель или сетку.

Теперь у вас есть информация, необходимая для самостоятельной настройки простой приточно-вытяжной вентиляции. Следуйте полученным рекомендациям, и вы навсегда забудете о проблемах, связанных с неэффективным воздухообменом.

Удачной работы!

стройдай.ру

Зачем выбирать принудительную вентиляцию

Принудительная вентиляция в квартире имеет определенные преимущества перед альтернативными решениями.Сюда следует отнести возможность регулировки мощности системы, бесшумность работы оборудования, а также простоту обустройства. Вы можете приобрести системы, которые будут оснащены функционалом, способным не только обновлять, но и обогревать воздух в холодное время года. Для реализации такой идеи не обязательно иметь специальные навыки, но следует уделить определенное внимание не только выбору, но и месту установки оборудования. Такая система считается актуальной, если установлены пластиковые окна, через которые не может проникнуть свежий воздух.

В связи с тем, что квартиры чаще всего ограничены в свободном пространстве, рекомендуется выбирать компактные устройства, которыми можно управлять с помощью пульта дистанционного управления. Дополнительным преимуществом таких систем является наличие обратных клапанов практически в каждом агрегате, благодаря чему отработанный воздух не возвращается в помещение, а при выключении оборудования воздух не подается.

Типы принудительной вентиляции

Если вы выбрали в квартире принудительную вентиляцию, то можно установить одну из существующих систем этого типа.Сюда должны входить вытяжные конструкции, приточное оборудование и приточно-вытяжные устройства. Первый тип работает по принципу удаления воздуха из разных помещений. Оборудование снабжения обеспечивает закачку очищенного и подогретого кислорода.

Приточно-вытяжные устройства выполняют функцию первой пары разновидностей одновременно. Эти типы систем подразделяются на общеобменные и местные. Первая разновидность используется для больших и специализированных помещений и может обслуживать целое здание.Для установки такой системы необходимо создать проект вентиляции, которая в процессе эксплуатации будет играть роль приточной и вытяжной установки. Локальные системы могут быть вытяжными или приточными, их установка осуществляется в отдельном помещении. Такая вентиляция предназначена для помещений, в которых должен быть свежий и чистый воздух. К последнему в таких случаях обычно предъявляются особые требования. Дополнительно приточно-вытяжную вентиляцию в квартире можно подразделить на моноблочные и наборные системы.Первые состоят из отдельных элементов, а вторые создаются из разных компонентов, установленных в помещениях здания. Их можно комбинировать и подключать к мощному оборудованию.

Особенности монтажа приточной вентиляции

Когда в квартире устанавливают приточно-вытяжную вентиляцию, многие задумываются над тем, с какой техникой работать. Сделать это можно только самостоятельно, так как процесс довольно простой. Важно проводить расчеты, определяющие мощность оборудования, ведь оно должно справляться со своими задачами.Если в квартире есть интегральная система, то для этого необходимо спланировать проведение магистрали, ее монтаж осуществляется еще на этапе строительства дома. Придется установить приточные клапаны, а также вытяжные вентиляторы.

Лучшее решение для квартиры – установка оборудования для отдельной комнаты. Чаще принудительную вентиляцию создают в ванной или санузле. Такая система может дополнить существующую систему естественной экстракции. Для этого в вентиляционную шахту устанавливается вытяжной вентилятор, если таковой имеется.Он эффективно очистит воздух. На кухне должна быть вытяжка, выводящая выхлопные газы за пределы помещения и выполняющая функцию очистки кислорода от примесей, примесей и запахов. Затем воздух возвращается в помещение. Если создание системы осуществляется на этапе строительства, то проект вентиляции должен предусматривать установку моноблочной системы, она обеспечивает создание оптимальной влажности и атмосферы в каждом помещении.

Технология монтажа системы

Если вы собираетесь установить в квартире систему принудительной вентиляции, то вам необходимо разобраться в технологии работ.Для начала стоит улучшить существующую вентиляцию. Для этого к нему подключаются дополнительные вентиляторы и вентили. Этот метод преобразует естественную вентиляцию в принудительную вентиляцию. Важно соблюдать простые правила, первое из которых предусматривает сверление в стене отверстия, диаметр которого не должен быть более 7 см. Открытое окно поможет справиться с пылью. С внешней стороны в трубу следует установить решетку, которая исключит попадание крупного мусора.Зазоры заделываются строительной пеной. Изнутри помещения поверх выступающей трубы устанавливается короб. Перед установкой короб заполняется звукоизоляционным материалом. Этот прием частично улучшит вентиляцию, но для обеспечения оттока воздуха необходимо установить вентилятор. Важен и его правильный выбор. Аналогичное устройство может быть:

осевой;
окно;
центробежный;
канал;
потолок.

Как показывает практика, наиболее тихим и удобным является центробежный вентилятор, он может работать автономно, поэтому рекомендуется для использования в паре с вытяжной системой.

Методы работы

Если вы собираетесь установить в квартире систему принудительной вентиляции, то вам нужно будет следовать определенным рекомендациям, они указывают на необходимость приобретения оборудования, которое пригодится вам в работе. Сюда следует отнести пластиковые трубы, из которых осуществляется выход воздуха. На следующем этапе монтируются воздухозаборники для забора свежего воздуха и вывода отработанного. Эти элементы должны располагаться друг напротив друга. Далее в общую систему устанавливается оборудование принудительной вентиляции.Соединение труб друг с другом необходимо выполнять аккуратно, делая стыки герметичными. Это связано с увеличением давления воздуха при включении системы. Если соединения будут некачественными, то в процессе эксплуатации они просто разойдутся, потоки воздуха станут неравномерными. Это приведет к нарушению работы вентиляции.

Для справки

Приточно-вытяжная вентиляция (она нужна квартире) еще называется искусственной, механической или приточно-вытяжной.Его реализуют только в двух случаях: когда естественную систему установить проблематично, или когда все остальные виды вентиляции малоэффективны. Форсированная система основана на форсировании движения воздушных потоков с помощью оборудования. Учитывая, что тяга в воздуховодах зависит от разницы температур снаружи и внутри здания, в жаркую погоду или в помещениях, где большую часть времени тепло, рекомендуется устанавливать приточно-вытяжную вентиляцию. При этом возможна установка системы кондиционирования, а одним из узлов может стать система фильтрации.Это гарантирует подачу очищенного воздуха внутрь.

Установка устройств подачи воздуха

Если вы будете устанавливать в квартире приточно-вытяжную вентиляцию, то можно использовать оконные клапаны. Они представляют собой привод, который находится в верхней перекладине оконной рамы. Эти устройства можно устанавливать в окна любого типа, а их производительность варьируется от 5 до 35 м 3 /ч, что справедливо для автоматического режима. Цена таких устройств колеблется от 20 до 25 долларов.На рынке также можно найти настенные клапаны для воздуховодов, которые устанавливаются в предварительно просверленные отверстия. Их пропускная способность составляет от 20 до 50 м 3 /ч, при этом цена на устройство составит от 23 до 28 $. Работа таких установок основана на гигрорегулировании. Это явление связано со свойствами полиамидной ткани, которые выражаются в расширении при повышении влажности и сужении — при понижении, что обеспечивает закрытие и открытие створки клапана. Элементы ткани действуют как приводы для всего устройства.

Установка оконного клапана

Приточно-вытяжная вентиляция на кухне может быть установлена в квартире. Сделать это можно самостоятельно, для чего оконная створка снимается со штока нижней петли. Далее кондуктор клапана крепится саморезами к верхней части горизонтального профиля створки. При помощи дрели стоит сделать отверстие нужной ширины и длины. Кондуктор закрепляется в верхнем углу профиля оконной рамы, в том месте, где будет располагаться отверстие в створке.Необходимо сделать такое же отверстие в раме и закрепить оконный клапан на створке. Внешний козырек крепится к раме снаружи, после чего следует перевести регулятор в нужный режим. Сварка устанавливается в исходное положение. Если вы устроите вентиляцию в квартире своими руками по технологии установки оконного клапана, то получите дополнительные преимущества в виде удаления конденсата из стеклопакетов. Эта проблема довольно распространена в офисах или квартирах, но решается просто. Манипуляции по установке клапана займут около часа.

Работы по установке настенного клапана

Такой вентиль должен располагаться на высоте 2 м от поверхности пола, вблизи отопительных приборов. Это связано с тем, что входящий поток воздуха должен прогреваться. Дорогие модели таких клапанов могут иметь ТЭНы. Устройство имеет звуковой и пылевой фильтр, москитную сетку, а более высокая производительность является преимуществом перед окном. Перед тем, как сделать приточно-вытяжную вентиляцию в квартире на основе стенового клапана, в стене следует проделать отверстие, диаметр которого может быть от 75 до 110 мм.Самостоятельно провести такие работы вряд ли получится, так как для этого потребуется использование станка для колонкового бурения. Поэтому следует обратиться за помощью к специалисту. Проделывание отверстия диаметром 110 мм в бетонной стене обойдется примерно в 1 доллар за сантиметр длины канала. После того, как вам удастся сделать отверстие, следует установить воздуховод, длина которого должна равняться толщине стены. Приточно-стеновое устройство устанавливается со стороны помещения, каркас крепится саморезами к стене, крепеж идет в комплекте.С улицы в воздуховод следует установить настенный козырек, а на последнем этапе мастер регулирует режим работы.

Установка вытяжного вентилятора

Принудительная вентиляция в квартире с пластиковыми окнами может включать вытяжной вентилятор. Так как он работает бесшумно и потребляет около 12,5-22 Вт/ч, а его толщина не более 150 мм, его можно закрепить в навесном шкафу или под подвесным потолком. Чтобы воздух из помещения выходил на улицу, необходимо пропустить воздуховод от выхода оборудования через отверстие в стене.Настенная крышка закроет воздуховод снаружи. Если вы обустроили эконом вариант, то его можно вывести на приток в кухню или ванную комнату.

Установка вытяжных устройств

Учитывая виды приточной вентиляции в квартире, которые были описаны выше, можно отдать предпочтение специальным устройствам, которые устанавливаются в туалете, ванной или кухне. Для их установки под вентилятор в помещение следует провести воздуховод, в нем устанавливается вытяжное устройство.Необходимо настроить последний на нужный режим работы. Если помещения туалета и ванной расположены рядом друг с другом, то можно использовать один воздуховод для вывода вытяжки на два помещения. В этом случае допустимо использовать специальный тройник для системы воздуховодов. Если речь идет о кухне, то дополнительно следует использовать жироулавливающий фильтр. Если вы предпочитаете современные вытяжки, вы получите оборудование, имеющее несколько режимов работы. Иногда такие устройства имеют датчик присутствия, который приводит в действие вытяжку, когда человек входит в помещение.Если вы устанавливаете вентиляцию в квартире, вы можете предпочесть оборудование с одним из нескольких режимов работы. Например, прибор может начать работать при изменении влажности, при появлении вредных примесей, таких как табачный дым или летучие органические соединения.

Обслуживание приточно-вытяжной системы

Приточно-вытяжная вентиляция в квартире предусматривает ее техническое обслуживание, для чего один или два раза в год, в зависимости от интенсивности и частоты использования, следует очищать внутренние поверхности и фильтры. В процессе вы будете удалять налет с решеток и козырьков с помощью пылесоса или других подходящих средств. Необходимо протирать поверхности корпуса и шторки прибора влажной тряпкой. По причине того, что вентилятор питается от сети, необходимо проверить состояние электрического кабеля и соединений. Если работа нерегулярная, то раз в квартал оборудование следует запускать на 5 или 10 минут. При установке принудительной вентиляции в квартире своими руками она должна соответствовать требованиям СНиП, а использование дополнительных устройств, таких как контроллеры, регуляторы, таймеры и датчики, позволит оптимизировать затраты на электроэнергию и продлить срок их службы.

Заключение

Приточно-вытяжная вентиляция в квартире, доме или офисе может улучшить качество жизни человека. Ведь свежий воздух так необходим для нормальной работы мозга.

Пластиковые окна – гениальное изобретение второй половины 20 века. Они красивы, аккуратны, герметичны, практически не требуют ухода, прекрасно изолируют квартиру. Их преимущества можно перечислять не один час.

Но изобрели их немецкие инженеры от безысходности, так как после Великой Отечественной войны требовались огромные ресурсы для восстановления поверженной и поверженной Германии.Леса для изготовления окон практически не было, либо это было очень дорого. На смену ему были придуманы пластиковые окна, которые стоили в несколько раз дороже деревянных. Суть их изобретения заключалась в том, что для сохранения тепла в квартирах требовался всего один каркас, и это значительно удешевляло изделие. В результате оказалось, что пластиковый однокамерный стеклопакет полностью заменил двухрамные деревянные окна без каких-либо теплопотерь.

Но, несмотря на все замечательные качества металлопластиковых окон, они не лишены недостатков.Причем недостатки настолько серьезны, что ставят под сомнение необходимость их использования. Так это или нет, давайте разбираться вместе.

Светопропускание — проблема пластиковых окон

Сегодня большинство людей начинают ремонт дома с замены старых деревянных окон на новые, металлопластиковые. Но вот что заметили большинство людей, устанавливавших эти современные изделия: хотя стеклопакет визуально занимает в новых окнах 90% всей площади, света в квартирах стало меньше.Но если посчитать, то получается, что площадь остекления таких окон примерно на 20% меньше, чем у деревянных. И это не самая главная проблема.

Что происходит в квартире с хорошими окнами, но без хорошей вентиляции

Давайте углубимся в теорию. Принцип вентиляции в наших домах естественный, а это значит, что загрязненный и отработанный воздух выходит из ванной комнаты и попадает в нее. Свежий воздух поступает в наши квартиры через естественные неплотности в окнах.В наших старых, не всегда красивых деревянных окнах были разные трещины. Мы с ними дрались, но они нас побеждали, регулярно заставляя обклеивать их полосками бумаги. Но благодаря им наша система вентиляции работала как часы: выходил один воздух, уступая место чистому и свежему воздуху.

Что происходит с вентиляцией после установки окон ПВХ? Но ничего, нельзя сказать то, чего нет. В квартире не работает вентиляция, и опять же это не самое страшное, на самом деле самое страшное появляется чуть позже.Через непродолжительное время в жилище появляется повышенная влажность, что является идеальным местом для размножения микроорганизмов, причем не только «добрых и хороших». Вместе с бактериями во влажном теплом помещении появляются грибки.

Не думайте, что по углам вашего дома дружным строем начнут появляться грибы. Ваш дом превращается в настоящую грибную плантацию, но эти грибы – «маленькие убийцы», живущие на стенах и потолке, способные свалить с ног здорового человека с тяжелой формой астмы или аллергии за считанные месяцы.Циркуляция воздуха в такой квартире нарушается и это приводит к резкому снижению содержания в ней кислорода и повышению уровня токсических веществ.

Второй сценарий развития событий.

Предположим, что система вентиляции в квартире после установки окон ПВХ и герметичных дверей с хорошей герметизацией работает. Но поскольку притока воздуха нет, в работе остается только естественная вытяжка, которая находится в туалете и на кухне. Вытяжка работает исправно и выкачивает воздух из помещения, но вакуум все равно работать не будет, так как одна из двух вытяжных систем просто превратится в приточную. В чем угроза? И практически ничего, кроме появления в квартире чудесных ароматов из соседних кухонь или туалетов, из системы которых будет откачиваться воздух.

http://www.youtube.com/watch?v=VDbXkfEmhtM И все это из-за отсутствия циркуляции воздуха, которое было вызвано отличными герметичными пластиковыми окнами.Не подумайте, мы ни в коем случае не предлагаем отказаться от действительно хороших окон ПВХ, тем более, что благодаря их производству сохраняется лес, а это, как известно, легкие планеты. Мы рассказали эти страшилки для того, чтобы вы поняли, что к замене ваших деревянных окон на изделия из ПВХ нужно подходить комплексно, т.е. сразу принимать меры по налаживанию вентиляции в герметичном помещении.

Как сделать вентиляцию в герметичной квартире

Есть несколько вариантов реализации этого проекта: восстановить естественный приток воздуха или организовать в своем доме принудительную вентиляцию. Но такой вид вентиляционной системы достаточно затратен. Гораздо проще, быстрее и намного дешевле организовать естественную вентиляцию помещения одним из предложенных нами способов.

Проветрить квартиру.
Установите системы микровентиляции на окна из ПВХ.
Организуйте циркуляцию воздуха путем установки.
Установить компактную приточно-вытяжную вентиляцию в квартире.

Проветривание дома Очень хорошая и не совсем эффективная привычка для восстановления циркуляции воздуха в помещении.Он хорош тем, что при проветривании в помещение поступает кислород, и создается приток воздушных масс. Но почему не совсем эффективно? Вместе с кислородом в квартиру попадают: выхлопные газы, промышленные продукты, пыль, с которой справляются не все хорошие воздушные фильтры, уличный шум. И все это в хороших погодных условиях. Вентиляция превосходна как краткосрочная мера для увеличения циркуляции воздуха и для закаливания тела. А еще это отличный способ самоутверждения: «Я проветриваю комнату, значит, я делаю что-то для улучшения микроклимата в доме и своего здоровья!» Системы микровентиляции Микровентиляция – это устройство, которое пропускает слабый приток воздуха с улицы. Благодаря разнообразию таких приспособлений легко, а главное без особых финансовых затрат организовать «естественные щели» в оконных проемах. Такие устройства хороши еще и тем, что большинство из них можно установить самостоятельно, не прибегая к помощи профессионалов. Некоторые виды устройств все же приходится устанавливать с помощью производителей оконных систем. Есть и более серьезные устройства, которые автоматически при изменении влажности или температуры внутри квартиры либо открываются, пропуская воздух беспрепятственно в помещение, либо закрываются, полностью перекрывая доступ воздуха в жилище.Система микровентиляции обеспечит ваш дом достаточным притоком свежего воздуха, удалит лишнюю влагу из помещений и создаст хороший микроклимат в вашей квартире. Установка приточных стеновых клапанов в квартире Замечательный и недорогой «инструмент» для создания притока воздуха. В стене сверлится отверстие определенного диаметра, и в него «вживляется» приточный клапан.

Выглядит как отрезок пластиковой трубы диаметром 5-6 см.
Принцип его работы заключается в том, что воздух через него беспрепятственно входит в помещение, но не может вернуться обратно.Клапан обеспечивает регулирование расхода воздуха, его фильтрацию от механических примесей.
При установке его за отопительными приборами, то есть за батарею, приточный воздух также будет обогреваться им. Ничего сложного и дорогого в этом нет, а польза есть, и некоторая другая.

Единственное «НО» в том, что их может понадобиться несколько для создания достаточного количества потоков приточного воздуха. Установка малогабаритной приточной вентиляции
Это один из самых современных и цивилизованных вариантов создания вентиляционной системы в вашей квартире.Это больше относится к принудительной вентиляции, но мы не могли не затронуть эту тему, ввиду ее сумасшедшей популярности. Компактная приточная вентиляция в квартире – это и приток, и вытяжка воздуха «в одном флаконе». Причем вентиляция не простая, а с системой фильтрации и подогрева поступающего воздуха без дополнительных энергозатрат. Как это работает? Этот аппарат выглядит как небольшая, довольно симпатичная коробочка, которую вешают на стену; внутри него два вентилятора, воздушный фильтр, рекуператор и блок управления всем этим «бытовым».Очень удобное устройство, которое стоит денег, чтобы купить и установить его. Даже при полностью неработающей системе вентиляции в вашей квартире этот прибор способен ее реализовать. Справедливости ради нужно отметить, что есть еще несколько вариантов решения задач вентиляционной системы, таких как установка отдельной вентиляции с рекуператором или моноблочной системы, автоматически оборудующей в жилом помещении систему вентиляции и систему кондиционирования. . Но мы не стали вникать в такие сложности, так как эти системы требуют серьезного инженерного подхода, расчетов, проектирования и больших денег.Цель данной статьи показать важность комплексного подхода к решению некоторых задач, а именно: установка пластиковых окон требует немедленного решения

Варианты вентиляции для жилых зданий

Все жилые здания нуждаются в вентиляции, и когда эта система реализована неправильно или работает со сбоями, плохое качество воздуха может иметь такие негативные последствия, как неприятные запахи и проблемы со здоровьем.

Вентиляцию можно разделить на две подкатегории: естественная и механическая вентиляция.Как следует из названия, естественная вентиляция — это вентиляция, которая происходит самопроизвольно благодаря градиентам температуры воздуха и конвекции; в то время как механическая вентиляция зависит от оборудования, потребляющего энергию, такого как вентиляторы или вентиляционные установки.

Получите конструкцию вентиляции, соответствующую нормам и улучшающую качество воздуха в помещении.

Для жилых помещений Механический кодекс г. Нью-Йорка требует, чтобы механическая система вентиляции обеспечивала поток воздуха, эквивалентный большему из следующего:

0.35 воздухообменов в час, рассчитано исходя из общей площади пола
15 кубических футов в минуту на человека

Любое неотапливаемое помещение или помещение с температурой ниже 50°F, не подлежащее постоянному населению, освобождается от этих требований. Также есть специальные требования для кухонь и ванных комнат:

Кухни: 100 куб. футов в минуту (периодически) или 25 куб. футов в минуту (непрерывно)
Ванные комнаты: 50 кубических футов в минуту (периодически) или 20 кубических футов в минуту (постоянно)

Естественная вентиляция через работающие окна

Основное преимущество использования открывающихся окон для естественной вентиляции заключается в том, что затраты на электроэнергию равны нулю, так как нет потребляющей мощности инжекторов и вытяжек.Недостатком естественной вентиляции является то, что ее самой по себе недостаточно во многих приложениях, где на это указывает Механический кодекс Нью-Йорка и делает механическую вентиляцию обязательной.

Независимо от того, является ли механическая вентиляция обязательной или факультативной, Глава 12 Строительного кодекса Нью-Йорка требует естественной вентиляции для всех жилых помещений, а разрешенными средствами вентиляции являются окна и застекленные двери. В конкретном случае помещений, отнесенных к группе жилых помещений R-3, мансардные окна и полупрозрачные панели также могут использоваться в качестве средств естественной вентиляции. Установлены следующие требования:

Общая площадь окон или подобных вентиляционных средств должна составлять не менее 5% общей площади жилого помещения
Каждое отдельное окно или проем должно иметь застекленную площадь не менее 12 квадратных футов, из которых открываемая площадь должна составлять не менее 6 квадратных футов. В ванных и туалетных комнатах минимальная площадь остекления на окно составляет 3 кв. фута, с открываемой площадью 1,5 кв. фута
Смежные помещения, соединенные дверью, считаются отдельными помещениями для целей вентиляции: требования должны определяться индивидуально для каждого
При наличии механической вентиляционной системы, обеспечивающей не менее 40 кубических футов свежего воздуха, требуемая площадь окон уменьшается до 2.5% от общей площади. Требуемая открываемая площадь окна также уменьшена до 5,5 квадратных футов

Важно отметить, что при наличии мезонина или двухуровневого помещения при проектировании вентиляции необходимо учитывать общую площадь пола, а не только площадь нижнего этажа.

Отдельная механическая вентиляция через блоки PTAC или ERV

Когда в соответствии с нормами требуются механические системы вентиляции, существует два основных подхода: использование централизованных систем или разделение их по жилым единицам.Второй подход жизнеспособен как с блокированными конечными кондиционерами (PTAC), так и с установками вентиляции с рекуперацией энергии (ERV).

Основным преимуществом этого подхода является изоляция между жилыми единицами, что повышает общее качество воздуха и позволяет индивидуально и независимо управлять системами вентиляции.

Блоки PTAC

Моноблочные оконечные кондиционеры работают по тому же принципу, что и оконные кондиционеры: они устанавливаются непосредственно между вентилируемым помещением и улицей, всасывая приточный воздух и нагревая или охлаждая его в соответствии с текущими потребностями ОВиК.Преимущество PTAC заключается в том, что они объединяют отопление, охлаждение и вентиляцию в единое целое и не требуют воздуховодов.

Единицы ERV

Вентиляция с рекуперацией энергии

— это очень энергоэффективная альтернатива, основанная на использовании отработанного воздуха для предварительного кондиционирования приточного воздуха и снижения общей нагрузки на охлаждение или обогрев. Их основной принцип следующий:

Летом отработанный воздух используется для предварительного охлаждения и осушения всасываемого воздуха
С другой стороны, зимой отработанный воздух подогревает и увлажняет приточный воздух

Важно отметить, что блоки ERV могут обеспечивать полную нагрузку HVAC только при определенных условиях температуры и влажности.В противном случае они должны работать вместе с кондиционером или обогревателем

Подача наружного воздуха в коридор и вытяжка через выпуск туалета

Механический кодекс Нью-Йорка не разрешает использовать отработанный воздух из ванных комнат для вентиляции других помещений, но всасывание воздуха из других помещений допустимо. В случае многоквартирных домов обычная система нагнетания может подавать воздух в коридоры, который затем поступает в отдельные дома, прежде чем окончательно выпустить вентиляторы туалетов.При использовании этой вентиляционной системы необходимо учитывать несколько важных соображений:

Вытяжки для ванных комнат отвечают за всю вентиляционную нагрузку каждой квартиры и должны иметь соответствующие размеры. Механический кодекс Нью-Йорка разрешает комбинированную вытяжную систему для кухни и ванной комнаты

Форсунки, обеспечивающие подачу наружного воздуха в каждый коридор, должны обеспечивать поток воздуха, уравновешивающий общую вытяжку всех отдельных квартир

При установке воздухоотвода необходимо учитывать несколько зазоров:

В двух футах от окон, принадлежащих той же квартире
В четырех футах от окон соседних зданий или принадлежащих к другому типу размещения в том же здании
В десяти футах от любого воздухозаборного отверстия и в десяти футах над общественным тротуаром

И последнее соображение заключается в том, что для всех впускных и выпускных отверстий требуются устойчивые к коррозии решетки, экраны или жалюзи. Размер отверстия должен быть между 1/4 и 1/2 дюйма

Простота – основное преимущество этой вентиляционной системы. Когда все двери в коридоре закрыты, в коридоре создается положительное давление, а в жилых помещениях создается отрицательное давление. Однако Механический кодекс не считает это проблемой, и давление имеет тенденцию уравновешиваться в течение дня, когда двери квартиры открываются и закрываются

Основным ограничением этого подхода является плохое разделение на отсеки, что имеет некоторые последствия, которые могут отрицательно сказаться на общей производительности системы вентиляции.В частности, влияние эффекта стека может быть значительным:

Когда температура наружного воздуха ниже температуры здания, воздух имеет тенденцию просачиваться в здание на нижних этажах и выходить из него на верхних этажах
При более высокой температуре наружного воздуха возникает противоположный эффект: воздух имеет тенденцию просачиваться на верхние этажи и выходить из нижних

Общее влияние на вентиляционное оборудование заключается в увеличении энергопотребления и снижении производительности:

В полах, где есть вероятность просачивания наружного воздуха, вытяжка должна работать интенсивнее
С другой стороны, уровни, где утечка воздуха направлена наружу, как правило, имеют проблемы с качеством воздуха – воздух может втягиваться с других уровней, неся запахи или загрязняющие вещества

Индивидуальные стояки механической вентиляции на каждую квартиру

Строительство отдельного стояка для каждой квартиры обеспечивает отличный контроль над вентиляцией, поскольку вытяжка из каждой квартиры полностью изолирована от остальных. Проблемы с эффектом дыма также предотвращаются — поскольку каждая жилая единица имеет специальную систему вентиляции, можно добиться максимальной герметичности между различными помещениями без ущерба для общего качества воздуха. Таким образом, этот подход к вентиляции повышает общую энергоэффективность здания, поскольку изолированные системы не должны работать против объемного движения воздуха.

Эффективность этой схемы вентиляции дополнительно повышается за счет того, что каждой системой можно управлять индивидуально, что невозможно, когда одна система впрыска обеспечивает приток воздуха для всего этажа.Контроль влажности также улучшается, когда вентиляция отделена от жилой единицы.

Конечно, установка отдельного вентиляционного стояка для каждой квартиры сопряжена с более высокими первоначальными затратами, поскольку каждая квартира имеет индивидуальную систему нагнетания и вытяжки, и это может быть целесообразным вариантом только в новостройках из-за нехватки места.

Общие рекомендации по энергоэффективности

Производительность системы вентиляции может быть значительно улучшена за счет использования частотно-регулируемых приводов.По сути, частотно-регулируемый привод регулирует скорость вращения вентилятора в соответствии с вентиляционной нагрузкой, а не циклически включает и выключает его. Управление скоростью лучше сокращения рабочего цикла, потому что его экономия является квадратичной, а снижение рабочего цикла обеспечивает только линейную экономию.

Вентилятор, работающий с рабочим циклом 75 %, потребляет около 75 % энергии по сравнению с другим вентилятором с такими же характеристиками, работающим все время.
С другой стороны, вентилятор, работающий на скорости 75 %, потребляет только около 42 % энергии, потребляемой вентилятором, работающим на полной скорости
В этом сценарии сокращение рабочего цикла до 75 % дает экономию 25 %, но работа вентилятора на скорости 75 % экономит 58 % энергии. Другими словами, контроль скорости обеспечивает дополнительную экономию на 33%.

Наряду с обогревом и охлаждением помещений вентиляция играет ключевую роль в поддержании оптимальных внутренних условий для здоровья и комфорта человека. Существуют различные возможные компоновки системы, каждая из которых имеет свои преимущества и ограничения, и, в конце концов, оптимальный выбор определяется условиями проекта и доступным бюджетом. Раздельные системы вентиляции, как правило, имеют более высокую энергоэффективность при более высокой стоимости; в то время как централизованные системы, как правило, страдают от эффекта стека в более высоких зданиях, но экономически эффективны в зданиях меньшей высоты, где привычки использования одинаковы в отдельных жилых единицах.

Примечание редактора: этот пост был первоначально опубликован в ноябре 2016 года и был переработан и обновлен для обеспечения точности и полноты.

Плюсы и минусы принудительного воздушного отопления

Йода был поклонником силы.

Но подходит ли вам принудительное воздушное отопление? Вот плюсы и минусы принудительного воздушного отопления.

Ключевое/ые слово/а: принудительная подача воздуха

Вы знаете, что такое воздушное отопление. Возможно, вы даже знаете, что средняя американская семья тратит около 1200 долларов в год на отопление и охлаждение воздуха.Но вы можете не знать, что такое принудительное воздушное отопление.

Принудительное воздушное отопление — это способ, которым система охлаждения или обогрева распределяет воздух по всему дому или строению. Воздух проталкивается через воздуховоды и вентиляционные отверстия, которые подключены к блоку, который нагревает или охлаждает.

Противопоставляется системе кондиционирования. Устройство почти всегда находится на открытом воздухе и по-прежнему использует воздуховоды и вентиляционные отверстия. Но этот воздух используется в замкнутом контуре, где тепло вытягивается или выталкивается из вашего дома в зависимости от того, используете ли вы тепло или кондиционер.

У метода принудительного воздушного отопления есть свои плюсы и минусы. Примите во внимание эти моменты, прежде чем купить тот или иной для вашего дома.

Энергоэффективный

В системах воздушного отопления используется природный газ, одно из самых доступных веществ, в отличие от воды или электричества. Это не только доступно, но и безопасно для окружающей среды.

Новая технология также позволила этим системам обеспечить еще более высокий уровень эффективности вашей печи.

Плюсы и минусы принудительного воздушного отопления

Принудительное воздушное отопление поможет вам согреться в зимние месяцы. Убедитесь, что тот блок, который вы решите использовать, будет наиболее полезным для вашего пространства.

Профи

Принудительная подача воздуха — это комплексный, доступный вариант, разумный и эффективный. Отопление быстрое и имеет смысл для многих домовладельцев.

Время нагрева

Больше, чем любая другая система отопления, система принудительной вентиляции быстро прокачивает теплый воздух по дому.

Воздух нагревается напрямую, а затем оперативно раздается по всему дому с помощью системы воздуховодов. Этот процесс занимает мало времени, в отличие от других, где воздух должен распределяться из центральной системы или нагреваться вода.

Простой процесс установки

В то время как вам, возможно, придется разобрать полы, чтобы установить что-то вроде лучистого обогревателя, принудительное воздушное отопление может работать с системами, которые уже есть в вашем доме.

Если у вас уже есть воздуховод для кондиционера, это еще больше ускорит процесс установки.Воздуховод с принудительным воздушным отоплением может работать с этим воздуховодом и свести процесс установки к минимуму.

Экономичный

Другие системы, такие как лучистые обогреватели, дороже, чем принудительное воздушное отопление. Для эффективности отопления, которое вы получаете, принудительное воздушное отопление очень эффективно при сохранении разумной цены.

Поскольку установка принудительного воздушного отопления, как правило, проще, чем другие альтернативы, это также снижает общую цену.

Надежность

Системы отопления, использующие электричество или тепловые насосы, имеют гораздо более высокую вероятность выхода из строя, чем системы воздушного отопления.

Воздуховоды более долговечны и имеют меньше рабочих частей, чем эти другие системы, поэтому вы можете рассчитывать на то, что они продолжат работать, когда вам абсолютно необходимо обогреть свой дом. Это создает для вас душевное спокойствие, что является еще одним преимуществом выбора надежного метода отопления вашего дома.

Минусы

Хотя принудительная вентиляция является популярным вариантом для многих домов, есть несколько недостатков, которые нельзя упускать из виду при принятии решений.

Потенциальные риски для здоровья

Поскольку воздух циркулирует в наших домах, это означает, что пыль, частицы и, возможно, плесень также переносятся.

Плесень может начать накапливаться внутри блока принудительной вентиляции и распространяться по всему дому, поэтому вы должны следить за тем, чтобы блок был должным образом очищен для безопасности вашей семьи.

Шум

Какой бы современной ни была ваша система отопления, она всегда будет издавать какой-то шум.Он может быть очень хорошо настроен и очень хорошо собран, но полное устранение шума практически невозможно.

Вы проталкиваете воздух через воздуховоды, в которых создается давление, создающее звук. Тем не менее, в основном любой тип системы отопления будет издавать какой-то звук.

Центральный регулятор температуры

Принудительное воздушное отопление использует один термостат для управления воздухом во всех комнатах. Тем не менее, тепло может быть не одинаковым в каждой комнате дома.

Расположение комнаты и воздуховодов может привести к тому, что в некоторых частях дома будет теплее, чем в других.Если бы в каждой комнате был свой температурный контроль, этой проблемы можно было бы избежать. Однако индивидуальный контроль температуры обычно невозможен.

Негерметичный воздуховод

Несмотря на то, что ваши воздуховоды очень надежны, они также могут протечь. Если ваша система плохо спроектирована, по мере ее износа вы можете начать терять часть эффективности, которой вы когда-то наслаждались.

Негерметичные воздуховоды также способствуют попаданию загрязняющих веществ в ваш дом.

Внимательно следите за счетами за электроэнергию, так как всплеск является одним из первых признаков того, что воздуховоды нуждаются в обслуживании.Вы также можете осмотреть свой дом, чтобы увидеть, не кажется ли вам, что ваша система работает менее эффективно, чем раньше.

Получите один для вашего дома

Не проводите зиму в доме со сломанным обогревателем даже несколько дней — все знают, как ужасно оставаться в доме, в котором слишком холодно.

Убедитесь, что ваше воздушное отопление готово к работе еще до наступления зимы, подготовившись с Masters Heating & Cooling. В случае, если вы попали в аварийную ситуацию с отоплением, они могут обслуживать вас семь дней в неделю, двадцать четыре часа в сутки.

Но перед этим проведите настройку, чтобы убедиться, что все работает правильно. Вам необходимо провести техническое обслуживание, чтобы убедиться, что у вас не будет поломки в середине зимы. Техническое обслуживание также может помочь вам сэкономить деньги, позволяя вашим системам функционировать более эффективно.

Или полностью установить новую систему отопления. Что бы вы ни делали, убедитесь, что вы готовы оставаться в тепле и уюте в предстоящие холодные месяцы.

Застройщик: Квартира Fresh Air 101

Время прочтения: 5 минут

Обеспечение надлежащей вентиляции является важнейшим компонентом проектирования многоквартирных домов из-за ее влияния на здоровье и комфорт жильцов.Вентиляция связывает всю систему HVAC воедино. Без вентиляции воздух в помещении не может освежиться и насытиться кислородом. Какой набор «легких» лучше всего поставить в вашем здании?

Глоток свежего воздуха

Качество воздуха в помещении (IAQ) относится к качеству воздуха внутри и вокруг зданий и сооружений, особенно в том, что касается здоровья и комфорта людей, находящихся в здании. Увеличение количества наружного воздуха, поступающего в здание, помогает контролировать уровни загрязняющих веществ, запахи, температуру, влажность и другие факторы, которые могут повлиять на здоровье и комфорт людей, находящихся в здании.

Вентиляция можно разделить на две подкатегории: естественная и механическая вентиляция.

Естественная вентиляция

Естественная вентиляция возникает в результате естественных сил, таких как давление ветра или разница в плотности воздуха, через преднамеренные открытия, такие как окна и двери.

Требования к вентиляции изложены в разделе 402 IMC и ASHRAE 62.2 — Вентиляция и приемлемое качество воздуха в жилых помещениях .Минимальная площадь, открываемая наружу, должна составлять 4% от общей площади вентилируемого пола. Конкретный подход и конструкция систем естественной вентиляции будут различаться в зависимости от типа здания и местного климата. В соответствии с кодом, вот дополнительные требования:

Размеры окон: В соответствии с разделом 402.2 IMC и разделом 6.6.1 ASHRAE 62.2-2019 минимальная открываемая наружу площадь должна составлять 4% от общей площади вентилируемого пола. Окна должны иметь такие размеры, чтобы чистая открываемая площадь равнялась 4% от общей площади пола.

Если невозможно обеспечить минимальный размер открываемой площади, потребуется механическая вентиляция.

Вытяжка для ванной комнаты Требуется: В соответствии с ASHRAE 62.2-2019, раздел 5, в каждой ванной комнате должна быть установлена местная механическая вытяжная система.
Кухонная вытяжка: Рециркуляционная вытяжка может использоваться вместе с естественной вентиляцией, если открываемая площадь составляет 4% от общей площади вентилируемого пола.

Механическая вентиляция

Механическая вентиляция основана на оборудовании, которое потребляет электроэнергию, подавая воздух в помещение или удаляя его из него с помощью приводного оборудования, такого как вентиляторы с приводом от двигателя и воздуходувки.

Требования к механической вентиляции описаны в IMC, раздел 403, и ASHRAE 62.2-2019, раздел 4, вентиляция жилых помещений. Энергетические нормы, такие как Стандарт ASHRAE 90.1 — Энергетический стандарт для зданий, за исключением малоэтажных жилых зданий , часто требуют рекуперации энергии воздух-воздух для механических систем вентиляции.

Когда системы механической вентиляции требуются в соответствии с нормами?

Канал OA (наружный воздух) к блоку HVAC

Механическая вытяжная система, приточная система или их комбинация должны быть установлены для работы в жилом помещении для обеспечения непрерывной вентиляции жилого помещения с наружным блоком со скоростью не ниже, чем указано в ASHRAE 62.2 раздел 4.1.1. Этого можно добиться, подключив воздуховод наружного воздуха к агрегату.

ERV Единицы: Вентиляция с рекуперацией энергии — это очень энергоэффективная альтернатива, основанная на использовании вытяжного воздуха для предварительного кондиционирования всасываемого воздуха и снижения общей нагрузки на охлаждение или обогрев. Важно отметить, что блоки ERV могут соответствовать полной нагрузке HVAC только при определенных условиях температуры и влажности. В противном случае они должны работать вместе с кондиционером или обогревателем.

Вентиляция всего дома/квартиры: Хорошо спроектированная система вентиляции обеспечит достаточный уровень воздухообмена, удаление загрязняющих веществ и примесей, а также повышение уровня комфорта в многоквартирных жилых домах. Самое главное, правильная система вентиляции – это свежий воздух и комфорт в помещении.

BASE4 | Ваши эксперты МООС!

Выбор системы вентиляции для многоквартирного дома будет зависеть от многих аспектов, включая стоимость.Идея состоит в том, чтобы разместить систему, которая может создать идеальную среду обитания для жильцов при сохранении бюджета. BASE4 поможет вам сделать правильный выбор для вашего проекта!

Оформить заказ STONEPILEllc — строительный онлайн-колледж , единственное высшее учебное заведение, на 100 % занимающееся инновациями и образованием в области строительства.

Спасибо,

Блэр Хильдахл
BASE4 Директор
608.304.5228
[электронная почта защищена]

Источник:
1. https://www.epa.gov/indoor-air-quality-iaq/how-much-ventilation-do-i-need-my-home-improve-indoor-air-quality

Вентиляция: как дышат здания | Американская ассоциация легких

Надлежащая вентиляция обеспечивает свежий и здоровый воздух в помещении.

Как и легкие, дома должны дышать, чтобы свежий воздух поступал внутрь, а загрязненный воздух выходил наружу. Воздух в помещении может содержать большое количество влаги, запахов, газов, пыли и других загрязнителей воздуха.Чтобы воздух в помещении оставался безопасным, свежий наружный воздух необходим для разбавления этих загрязняющих веществ в помещении.

Чтобы обеспечить хорошее качество воздуха, необходимо подавать и циркулировать достаточное количество воздуха, чтобы он достигал всех частей дома. Почти во всех домах окна и конструктивные элементы способствуют притоку свежего воздуха. Во многих домах есть дополнительные механические системы, которые добавляют потоку воды. Некоторые источники, такие как печи и ванные комнаты, нуждаются в специальной вентиляции, которая может удалять загрязнения, которые они производят. Вентиляция над печами должна выводить воздух наружу, чтобы избежать перераспределения загрязняющих веществ от приготовления пищи внутри дома.

Вентиляция помогает уменьшить загрязнение воздуха в помещении, но лучше всего она работает в сочетании с удалением из здания известных источников загрязнения воздуха. Например, единственный способ уменьшить воздействие пассивного курения в помещении — не допускать курения в помещении или возле подъездов. Вентиляция не решит эту проблему.

Наружный воздух также может загрязнять помещения, поэтому также важно принимать меры по уменьшению загрязнения атмосферного воздуха.

Как свежий воздух приходит в ваш дом

Воздух входит в здания и выходит тремя разными путями:

Двери и окна, когда бы они ни были открыты.
Швы, трещины и отверстия в местах соединения частей здания, включая полы и стены, вокруг окон и труб.
Точечная вентиляция, включая вентиляторы, вытягивающие воздух из ванной комнаты.
Механические системы для всего дома до систем в больших зданиях, которые нагнетают воздух в здание и выводят его из него.

Какие проблемы возникают из-за плохой вентиляции?

Когда циркулирует недостаточно воздуха, в помещении накапливается загрязнение.Иногда попытки сделать здания более энергоэффективными могут иметь неприятные последствия, поскольку не позволяют достаточному количеству воздуха перемещаться, что приводит к увеличению загрязнения.
Угарный газ может накапливаться до смертельного уровня в помещении без надлежащей вентиляции, но это не единственный риск.
Концентрация радона, который может вызвать рак легких, может увеличиваться в домах с плохой вентиляцией.
Высокая влажность снаружи может сделать воздух в помещении более влажным, увеличивая риск повреждений от влаги в помещении, таких как рост плесени или гниение древесины.

Как использовать вентиляцию для защиты здоровья

Используйте вытяжные вентиляторы в ванных комнатах для удаления влаги и газов из дома.
Установите на кухне вытяжной вентилятор, который выдувает воздух наружу. Используйте вентилятор или откройте окно во время приготовления пищи, чтобы удалить пары и взвешенные в воздухе частицы.
Убедитесь, что газ, пропан, дрова или другие устройства для сжигания полностью выходят наружу. Не используйте безвентиляторные печи. Установите детектор угарного газа в нескольких местах в вашем доме.
Выведите сушилки для белья на улицу. Регулярно прочищайте вентиляционное отверстие, чтобы убедиться, что пыль не блокирует поток воздуха.
Если вы рисуете или используете в доме материалы для хобби или химикаты, добавьте дополнительную вентиляцию. Откройте окна и используйте портативный оконный вентилятор, чтобы вытянуть воздух из комнаты.
Проверьте свой дом на наличие радона, и если у вас повышенный уровень, наймите профессионала, чтобы установить вентиляцию и удалить его. Радон является второй ведущей причиной рака легких.
Если воздух в помещении остается слишком влажным, ищите источники влаги, которые необходимо контролировать.Если это все еще не решает проблему, может помочь осушитель. Если вы пользуетесь осушителем воздуха, не забывайте регулярно его чистить. Проконсультируйтесь со специалистом по воздушным системам, чтобы узнать, нуждается ли ваша система в доработках.
Никогда не простаивайте машину в пристроенном гараже. Выхлоп может попасть в ваш дом.

Для получения дополнительной информации:

Введение в качество воздуха в помещении: количество вентиляции, Агентство по охране окружающей среды США.

Классная инсталляция в роскошной квартире у воды

Компания Air Forced Air, специализирующаяся на кондиционировании воздуха из Западного Госфорда, в сотрудничестве с застройщиком элитной недвижимости Central Real реализовала жилой проект премиум-класса, расположенный в 100 метрах от берега Брисбен-Уотерс в эксклюзивном пригороде Центрального побережья Пойнт-Фредерик.

Среднеэтажное здание с шестью надземными этажами и двухуровневым подвалом, комплекс состоит из 29 роскошных квартир.

Учитывая престижное расположение и продажную цену каждой квартиры, задача дизайнера состояла в том, чтобы расширить границы с помощью технических характеристик и отделки, чтобы создать первый в своем роде дом в этом районе.

Все единицы были проданы сверх плана в течение нескольких недель после запуска проекта, и в то время были побиты рекорды продаж для Центрального побережья. Требования тендера включали кондиционирование воздуха во всех 29 элитных единицах и подвальные механические службы, включая всю автостоянку. вытяжка, подача свежего воздуха в вестибюль и полный механический пакет для воздуха и услуг.Индивидуальный контроль температуры для каждого блока также был требованием.

Из-за первоклассного характера проекта компания Air Forced Air выбрала VRF-системы Fujitsu General J-IIS.

Эта спецификация соответствовала ожиданиям высшего качества сборки и обеспечивала владельцам устройств высокую эффективность работы.

Директор

Air Forced Air Стивен Тригг сказал, что он выбрал VRF-систему Fujitsu General из-за ее высокой производительности, которая соответствовала брифу проекта.

«Компактные наружные блоки системы Fujitsu General VRF J-IIS идеально подошли для этого многоэтажного проекта с ограниченным пространством, — сказал он.

«Меньшие блоки также были лучше визуально, а удлиненные трубопроводы этой системы были еще одной полезной функцией.

«Fujitsu General также предоставляет пятилетнюю гарантию на детали и работу для жилых установок, что является уникальным для Fujitsu и дает Central Real значительную степень уверенности».

Монтаж системы ОВКВ начат в январе 2018 г. и завершен в декабре 2018 г.Строительство прошло гладко и без проблем, жители смогли переехать в свои элитные роскошные дома с января 2019 года.

Несмотря на то, что установка прошла гладко, генеральный директор Central Real Ричард Эллис сказал, что всегда есть некоторые проблемы, особенно в проекте с такими высокими требованиями к качеству, важно обеспечить качественное выполнение работ.

К счастью, команда Air Forced Air приняла вызов.

Несмотря на то, что удлиненный трубопровод был преимуществом для этого проекта, было установлено 29 коллекторов, от которых подводились трубопроводы к внутренним блокам.Этот метод был выбран вместо использования разделительных трубок, чтобы упростить установку трубопровода и обеспечить более чистую отделку.

В каждой квартире требуется от четырех до пяти внутренних блоков; по одному на каждую спальню и один или два в гостиной. Из-за ограниченного пространства над шкафами узкие перегородки Fujitsu (ARXK) были проще в установке. Эти мини-каналы оснащены дренажными насосами, что делает их идеальными для этой высокотехнологичной установки.

«Мы смогли соединить наружные блоки с тонкими переборками глубиной 450 мм, что имело большое значение, поскольку над шкафами в спальнях было мало места, где они должны были располагаться», — объяснил Тригг.

«В больших квартирах мы соединили вместе два фанкойла для жилых зон, которые были скрыты за длинной линейной решеткой».

Окончательная конфигурация наружной установки включала 15 единиц на крыше и еще 14 единиц на автостоянке. В подвале находился поворотный стол мусоровоза, а агрегаты крепились над ним на стене, что никак не сказывалось на доступной площади пола.

Эллис сказал, что решение было эффективным и дало положительный результат.

«У нас была большая вентилируемая площадка для въезда мусоровоза, поэтому блоки на автостоянке можно было скрыть», — сказал Эллис.

«Это не вызвало никаких проблем с шумом или вентиляцией. Отрицательных отзывов не было, а установка прошла без дефектов, что свидетельствует о качестве навыков, предоставленных Air Forced Air и системой Fujitsu».

Инженеры-проектировщики Fujitsu General работали с Air Forced Air, чтобы предоставить данные для выбора, дизайн системы и рейтинги эффективности для спецификации апартаментов Marina. Для этого проекта требовалась система, производительность которой превышала стандартную.Система Fujitsu General VRF позволила реализовать эти высокие ожидания.
