Что такое датчик температуры охлаждающей жидкости (ДТОЖ)

Назначение

Датчиков в автомобиле существует множество. Все они контролируют работу различных систем автомобиля и его двигателя. Если датчики выдают некорректные показания, то работоспособность автомобиля ставится под угрозу. То же самое можно сказать и о ДТОЖ.

Дополнительно рекомендуем прочитать статью нашего эксперта, из которой вы сможете узнать, как производить замену охлаждающей жидкости.

ДТОЖ предназначен для поддержания стабильной работы двигателя внутреннего сгорания (далее ДВС). За счёт ДТОЖ автомобиль быстрее прогревается и меньше достигает слишком высоких температур. Некоторые путают ДТОЖ с датчиком указателя температуры охлаждающей жидкости. Это — два совершенно разных прибора.

ДТОЖ предоставляет свои показания электронному блоку управления двигателем, а второй датчик уведомляет водителя о температуре рабочей жидкости в системе охлаждения. Выход из строя второго датчика не приводит к серьёзным последствиям в отличие от первого.

Говоря о ДТОЖ, следует также упомянуть о назначении системы охлаждения двигателя, так как работа этих двух агрегатов неразрывно связана. Чаще всего используется жидкостная система охлаждения, главной задачей которой является отведение тепла от двигателя.

Кроме этого, система также несёт функции охлаждения масла в системе смазки, воздуха, который циркулирует в системе турбонаддува, отработавших газов, рабочей жидкости коробки передач. Также у неё имеется функция нагревания воздуха в системах вентиляции и отопления.

Работа столь важной системы автомобиля напрямую зависит от такой маленькой детали, как ДТОЖ. Поэтому не стоит недооценивать датчик и пренебрегать его диагностикой.

Устройство и принцип работы

ДТОЖ по своему устройству напоминает резистор. Конструкция датчика предусматривает изменение его сопротивления электрическому току при колебаниях температуры окружающей среды. Эти изменения фиксируются и используется для подачи команд ДВС.

Предшественниками современных ДТОЖ были термореле. Термореле были установлены в системах впрыска. Когда контакты находились в открытом положении, двигатель нагревался. Если контакт замыкался — значит двигатель уже достаточно прогрелся (достиг рабочей температуры).

В основе устройства современных ДТОЖ лежит термистор, который и устанавливает зависимость сопротивления от температуры. В основе термистора лежат оксиды кобальта и никеля. При росте температуры в этих веществах растёт количество свободных электронов, за счёт чего и падает сопротивление.

Некоторые термисторы в ДТОЖ характеризуются отрицательным температурным коэффициентом. При этом термистор выдаёт максимальные показатели при холодном двигателе. На датчик подаётся напряжение около 5 вольт. После этого по мере прогревания силового агрегата сопротивление понижается. Электронный блок управления (далее ЭБУ) двигателем следит за изменением напряжения и рассчитывает температуру жидкости. После нагревания двигателя ЭБУ начинает обеднять топливную смесь. Неисправность ДТОЖ может также привести к ошибочному обогащению топливной смеси. Результатом этого будет усиленное загрязнение атмосферы и преждевременный выход из строя свечей.

Если количество оборотов двигателя при запуске будет недостаточным — может произойти остановка двигателя. Уплывающая команда ЭБУ на повышение оборотов может это предотвратить. Для поддержания управляемости в процессе запуска двигателя клапан рециркуляции должен быть закрыт до тех пор, пока двигатель не достигнет своей установленной рабочей температуры.

Здесь результатом неисправности ДТОЖ будут плавающие обороты двигателя. Двигатель при этом тоже может остановиться. Угол зажигания также зависит от функционирования датчика, так как этот параметр регулируется системой. Выброс вредных газов при такой регулировке значительно снижается. В конечном итоге мощность и тяга двигателя, а также уровень потребления топлива напрямую зависят от работы ДТОЖ.

Таким образом, ДТОЖ очень важен для корректного функционирования автомобиля.

Место установки датчика

Где находится датчик температуры охлаждающей жидкости в автомобиле? У разных моделей место установки ДТОЖ различается. Чаще всего он устанавливается в головке блока цилиндров возле корпуса термостата или на нём. Обязательным является расположение датчика возле отводящего патрубка, по которому охлаждающая жидкость поступает обратно в радиатор. Такое расположение необходимо для точности передачи данных в ЭБУ.

Виды датчиков

Классификация ДТОЖ по изменению сопротивления:

1. Датчик с отрицательным температурным коэффициентом. Принцип работы в том, что внутреннее сопротивление падает, если температура увеличивается.
2. Датчик с плюсовым температурным коэффициентом. Принцип работы обратный, чем у первого типа датчика, то есть внутреннее сопротивление растет с ростом температуры.

Самый популярный в применении автомобильной промышленности — это первый вид ДТОЖ. Бывает, что в машине установлены 2 датчика, основной и дополнительный.

Основной датчик занимается передачей информации электронному блоку управления, а дополнительный — включением вентилятора.

Какие симптомы указывают на проблемы с датчиком?

В процессе длительной эксплуатации автомобиля могут наблюдаться явные и косвенные признаки, свидетельствующие о проблемах с температурным датчиком либо его электрической цепью. Первые прямо указывают на необходимость проверки работоспособности прибора:

• перестал работать указатель нагрева мотора на приборной панели;
• охлаждающий вентилятор перестал включаться, хотя водяная рубашка двигателя уже прогрелась до 100 °С;
• протечка антифриза из-под корпуса детали;
• вентилятор запускается невпопад, в том числе и при холодном моторе.

Если на вашем авто проявились перечисленные признаки неисправности датчика температуры охлаждающей жидкости, то смело приступайте к его диагностике и устранению проблемы, о чем будет сказано далее. Косвенные симптомы могут указывать как на поломку измерителя, так и других элементов системы охлаждения либо силового агрегата. Вот самые распространенные из них:

1. Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием.
2. Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов.
3. Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.

Исправность электронного измерителя температуры можно проверить в домашних условиях. Если наблюдаются косвенные симптомы неисправности, то испытание поможет их выявить или исключить из ряда деталей, находящихся «под подозрением». При успешной проверке неполадки придется искать в другом месте или обращаться в ближайшую автомастерскую.

Замена датчика температуры охлаждающей жидкости

Замена датчика температуры охлаждающей жидкости легко проводится самостоятельно. Перед заменой необходимо предварительно слить охлаждающую жидкость в подготовленную ёмкость. Далее выполняется демонтаж старого датчика. ДТОЖ вкручен в специальное отверстие с резьбой. Выкрутите и извлеките его, а затем в обратном порядке установите новый датчик. Перед монтажными работами уточните в инструкции по эксплуатации автомобиля точное расположение датчика.

После приобретения нового датчика рекомендуется проверить его на предмет брака методами, описанными выше. Перед вкручиванием нового датчика в посадочное место резьбу рекомендуется обработать герметиком. После установки нового датчика к нему подсоединяется проводка. Затем охлаждающая жидкость в системе должна быть доведена до нормы. То есть недопустимы протекания жидкости. Убедившись в их отсутствии, можно запускать двигатель.

Как правильно подобрать и установить датчик температуры для котла?

Датчик температуры для котла является основным устройством, позволяющим детектировать нагрев оборудования за счёт изменения какой-либо физической величины, имеющей высокую термозависимость. Термостат на основе получаемых от него данных контролирует режимы работы и не допускает аварийных ситуаций. Как правильно выбрать и установить датчик?

Устройство и принцип работы

Принцип работы термодатчиков основан на измерении сопротивления, давления, физических размеров (тепловое расширение), термо-ЭДС, которые имеют сильную зависимость от температуры в конкретном диапазоне. Данные о величине нагрева могут быть получены на основе проведённых калибровок датчиков при выполнении пересчёта по соответствующим формулам.

В автоматических термостатах эти формулы заложены в управляющую программу, а в механических – установлены специальные устройства, которые каким-либо простым способом регулируют режимы работы, например, механические или электрические реле, которые замыкают или размыкают нужные контакты.

Термодатчики имеют относительно простую конструкцию – небольшой корпус с креплениями, внутри которого находится сам датчик. Они могут быть герметичными или открытыми, в зависимости от способа детектирования. Для передачи измеренных данных они могут оснащаться беспроводными датчиками или подключаться по проводному соединению.

Классификация видов термодатчиков

Выбор датчика зависит от того, в какой среде необходимо контролировать температуру: внутри котла, в помещении или в системе отопления. От правильности их выбора зависит эффективность и безопасность работы отопительного оборудования.

Датчик температуры для котла отопления классифицируется по следующим критериям:

• по способу определения температуры,
• по типу взаимодействия с термостатом.

Виды датчиков по способу определения температуры

По способу определения температуры датчики бывают:

1. Дилатометрические, представляющие собой биметаллические пластины или спирали, принцип работы которых основан на тепловом расширении металлов или других типов твёрдых тел.
2. Резистивные, имеющие сильную зависимость от температуры в определённом измеряемом диапазоне, которая проявляется в виде резких изменений электросопротивления.
3. Термоэлектрические, представляющие собой термопары (сплавы двух разнородных проводников, например, хромель-алюмель), в которых при определённых температурных интервалах начинает индуцировать термо-ЭДС.
4. Манометрические, принцип действия которых основан на изменении давления газа или жидкости в замкнутом объёме.

Дилатометрические датчики изготавливаются из материалов с высоким коэффициентом теплового расширения, которые реагируют на минимальные температурные колебания. Принцип их работы основан на замыкании либо размыкании электрических контактов. Для повышения их чувствительности и качества контакта в конструкциях используют магниты.

Резистивные термодатчики изготавливаются из специальных сплавов проводников или полупроводников. Конструктивно состоят из катушки с намотанным тонким медным, платиновым или никелевым проводом и керамического корпуса или полупроводниковых пластин, помещённых в пластиковый или стеклянный корпус.

Полупроводниковые резисторы бывают двух видов:

• термисторы, имеющие нелинейную температурную зависимость, характеризующуюся снижением сопротивления при нагреве,
• позисторы, также имеющие нелинейную зависимость от температуры, но отличающиеся от термисторов повышением сопротивления при нагреве.

Термоэлектрические датчики изготавливаются из двух специально подобранных разнородных металлов или сплавов, в точке контакта которых при нагреве индуцируется термо-ЭДС, величина которой пропорциональна разности температур двух спаев. При этом измеряемая величина не зависит от температуры, длины и сечения проводов.

Манометрические датчики позволяют определять температуру немагнитным способом без применения источников энергии, что позволяет их применять для дистанционных измерений. Однако их чувствительность на порядок хуже, чем у других термодатчиков, а также присутствует эффект инерционности.

Виды датчиков по способу взаимодействия с термостатом

Измерители температуры по типу взаимодействия с термостатом подразделяются на следующие виды:

• проводные, передающие данные на контроллер по проводам,
• беспроводные – высокотехнологичные современные устройства, передающие данные на определённой радиочастоте.

Проводной датчик температуры для котла

Классификация по способу размещения

Температурные датчики по способу размещения подразделяются на следующие виды:

• накладной, крепится к нагреваемой поверхности с плотным полным контактом чувствительного элемента,
• погружной, предназначен для прямого контактирования с теплоносителем,
• комнатный, используется для контроля температуры окружающей среды,
• внешний, устанавливается вне отапливаемых помещений.

Критерии выбора

Выбор датчика температуры следует проводить с учётом следующих критериев:

• диапазон измеряемых температур, датчик должен быть максимально чувствительным и реагировать на изменения нагрева с минимальной задержкой,
• технических особенностей установки: погружной или закрепляемый, достаточно ли пространства для монтажа и т. д.,
• условий измерений, при которых возможна минимизация негативных влияющих факторов,
• характеристик датчика: необходимость подачи напряжения, скорость передаваемого сигнала, погрешность измерений, допустимость эксплуатации в конкретных условиях,
• срок эксплуатации, периоды обслуживаний, необходимость калибровок,
• величина выходного сигнала.

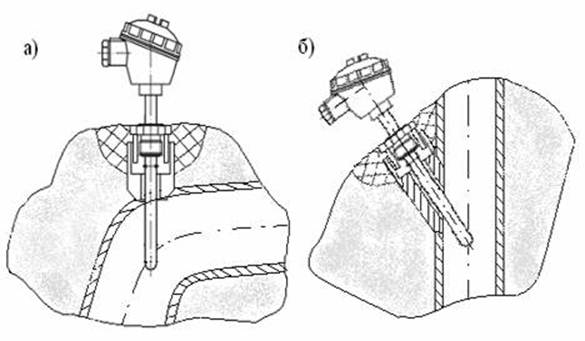

Погружной датчик температуры для котла

Подключение температурного датчика для котла

Все датчики температуры должны подключаться к термостату или специальному управляющему контроллеру, отвечающего за рабочие режимы котла. При этом необходимо тщательно изучить инструкцию по подключению, чтобы совпали требования к подсоединению с техническими характеристиками датчиков.

Обычно рекомендуется приобретать датчики, которые рекомендует производитель котла. Связано это с их высокой совместимостью и гарантией правильной работы. Если в продаже таковые отсутствуют, то нужно обращать внимание на сертифицированные аналоги.

Подключение наружного датчика

Датчик наружной температуры для котла монтируется на внешней стороне стены дома с обязательным выполнением следующих требований:

• необходимо исключить попадание прямых солнечных лучей на его поверхность,
• поверхность контакта стены должна быть неметаллической,
• прокладка кабеля в местах с повышенной влажностью, при наличии химических или биологических факторов, которые могут повредить изоляцию, запрещена,
• высота расположения датчика на стене должна быть на уровне 2/3 высоты дома, если количество этажей до трёх, либо между вторым и третьим этажом, если здание многоэтажное,
• необходимо исключить негативные факторы, снижающие чувствительность или точность измерения датчика.

Наружные датчик температуры для котла

Подключение термодатчика осуществляется при выключенном электропитании котла. Для соединения применяется цельный кабель с сечением жил 0,5 мм2 и длиной до 30 м. Места подключения проводов к котлу и датчику должны быть загерметизированы и изолированы.

При подсоединении важно соблюдать полярность, в зависимости от типа термодатчика. Если участок кабеля проходит по улице, то его следует защитить специальной гофрированной трубкой.

После выполнения всех монтажных работ, необходимо проверить их качество, а затем настроить термостат. Если были допущены ошибки, то их следует исправить, иначе велика вероятность поломок котла или недостаточного обогрева помещений.

Подключение комнатного датчика

Датчик комнатной температуры для котла монтируется на внешней стене здания с внутренней стороны помещения. Требования по выбору места следующие:

• отсутствие поблизости источников тепла или холода,
• постоянный доступ к пространству помещения (отсутствие предметов декора, интерьера, которые могут заслонять датчик и влиять на достоверность измерений),
• высота от пола должна составлять 1,2-1,5 м,
• при монтаже электрических датчиков важно, чтобы поблизости не было источников электромагнитного излучения: проложенной электропроводки, установленных мощных электроприборов и т. п.

Комнатный датчик температуры для котла

Способ подключения аналогичный методу для внешнего термодатчика, выполняется в соответствии с требованиями производителя котла. Может монтироваться в специально подготовленное углубление в стене или на поверхность, главное, чтобы чувствительный элемент не был закрыт снаружи.

Подключение датчика для газового котла

Беспроводной датчик температуры для газового котла монтируется непосредственно на контроллер или на газовый клапан. Проводные термодатчики присоединяются способом, который предусмотрен производителем и описан в инструкции.

Подключение водяного термодатчика

Датчик температуры воды для котла в многоконтурной системе устанавливается на поверхность возвратной трубы отопления либо внутрь неё, а также допустима установка на циркуляционный насос. Такое положение обусловлено необходимостью исключения попадания обратно в котёл теплоносителя с высокой температурой.

В одноконтурной или однотрубной системе вариант установки датчика на возвратную трубу с теплоносителем запрещён. В случае повышения нагрева циркуляция перекроется и возникнет значительный градиент температур между дальними и ближними комнатами.

Особенности эксплуатации

При эксплуатации термодатчиков необходимо следовать следующим правилам:

• чувствительный элемент должен иметь максимальный контакт со средой для теплообмена,
• обслуживание и калибровку нужно проводить в соответствии с рекомендациями производителей,
• важно исключать негативные внешние влияния, которые могут отразиться на результатах измерений.

Термодатчики для котлов достаточно легко подобрать и относительно просто установить и подключить. Для этого важно соблюдать инструкцию по подключению и выполнять последовательно все этапы монтажа.

Датчик температуры для котла отопления: как выбрать и установить

Датчик температуры для котла отопления (ДТ) — это устройство, как правило термопара либо резистивный первичный датчик, обеспечивающее замер температуры в водяном контуре агрегата и в дымоотводящем тракте на выходе из него с помощью электрического сигнала в читаемом исполнительным механизмом формате.

СодержаниеПоказать

Виды термодатчиков

Функционирование измерителя зависит от напряжения на диоде измерительной цепи. Изменение температуры прямо пропорционально сопротивлению диода. Чем ниже температура, тем меньше сопротивление, и наоборот.

В теплоэнергетике в основном применяют два типа ДТ:

1. Контактного типа, когда обеспечивается прямой контакт измеряемой среды с датчиком. Например, в водяной или газовой среде.
2. Бесконтактного типа измеряют не саму температурную среду, а уровень выделяемого ею тепла или холода, посредством измерения излучения, которое она испускает.

Кроме того, ДТ подразделяются по принципу действия на такие группы датчиков: электронные, электрические, механические и резистивные. Дополнительно ДТ различают по варианту размещения:

• накладные, которые монтируют с обеспечением надежного контакта на поверхности с измеряемой средой;
• погружные — располагаются в толще среды с измеряемым температурным потоком;
• комнатные — датчик температуры воздуха, контролирующие Т внутреннего воздуха в отапливаемом помещении;
• наружные — измеряют температуру внешнего воздуха за отапливаемым объектом.

По способу определения температуры

К ним относятся простейшие термопары, состоящие из 2-х разнородных металлов, генерирующих электрическое напряжение прямо пропорционально изменению температуры и резистивный датчик температуры RTD.

Этот резистор изменяет собственное электросопротивление, которое прямо пропорционально изменению температуры. Конструктивно он выполнен из катушки с намотанным тонким проводом из меди, платины или никеля и керамического корпуса.

Гораздо реже применяются манометрические термодатчики, измеряющие давление газовой или жидкой среды в замкнутом сосуде.

Они способны измерять температуру немагнитным методом без использования источника тока, что позволяет их использовать для дистанционного контроля. Тем не менее они обладают чувствительностью значительнее меньше других модификаций ДТ и обладают эффектом инерционности.

Контактные датчики

Эта группа датчиков в котле отвечают за контроль по температуре нагреваемой воды, чтобы не допустить закипание ее выше 100 С, поэтому их еще называют датчиками перегрева. При достижении граничной температуры в отопительном контуре, ДТ расцепляет электроконтакты клапана-отсекателя, который перекрывает подачу газа в котел, после чего он отключается.

К этой группе датчиков относятся специальные погружные датчики температуры NTC с «позитивным температурным коэффициентом», контролирующих температуру внутри водяного контура газового котлоагрегата. Они работают на базе терморезисторов или биометрических пластин и хорошо совместимы с датчиками разрежения в топке.

Как выбрать термодатчик

ДТ — основные элементы автоматики безопасности и регулирования любого котла. Выбор их производиться заводом-изготовителем в составе системы защиты агрегата. Тем не менее существуют ситуации, когда это нужно выполнить самостоятельно, например, при реконструкции схемы теплоснабжения дома или установки в схему дополнительного бойлера косвенного нагрева воды.

Выбор датчик температуры для газового котла проводят с учетом таких показателей:

• ДТ должен быть чувствительным в рабочих температурных диапазонах и фиксировать все изменения нагреваемой среды с наименьшей задержкой, при высоких значениях температур, например, как в топке котла;
• учитывать специфику контролируемой среды и технологические особенности монтажа: погруженный либо фиксируемый на корпусе;
• учитывать все негативные воздействующие факторы и по возможности минимизировать их;
• учитывать конструктивные особенности ДТ: по напряжению, скорости передающего сигнала, допустимые погрешности при измерениях, области применения, максимальный срок службы, необходимость периодической проверки и аттестации прибора.

В то же время выбирая ДТ, требуется тщательным образом ознакомиться с инструкцией и схемой подключения, чтобы совпадали требования с уже установленным оборудованием на котле.

Как правило, положено заказывать измерители, которые советует производитель котлоагрегата, чтобы обеспечить совместимость элементов системы безопасности и гарантировать их безошибочную работу. В том случае, когда в торговой сети подобные модификации отсутствуют, следует выбирать из сертифицированных аналогов.

В каком месте установить

ДТ устанавливается предельно близко к контролируемому параметру. Так в двухконтурных котлах они размещаются на обратном перед входом в котел, на выходе из него в подающем трубопроводе, на выходе из агрегата в контуре ГВС.

ДТ по контролю за уходящей температуры дымовых газов, устанавливается на выходе из котла перед устьем дымовой трубы. Беспроводные ДТ для котлоагрегата размещаются прямо на контроллере либо на газовом клапане-отсекатель. Проводные — подключаются вариантом, обозначенным заводом-изготовителем оборудования.

Подключение датчика температуры

Котловые ДТ подключаются к определенному регулирующему контроллеру, который отвечает за основные температурные режимы агрегата и к термостату.

Комнатный датчик

ДТ для определения внутренней температуры в помещении, в системе регулирования режимами отопления, устанавливают на комнатной стенке при соблюдении следующих условий:

•  Должны отсутствовать вблизи внешние источники тепловой энергии или охлажденного воздуха, например, от кондиционера;
• свободный доступ воздушных потоков к точке замера температуры, рядом с ДТ не должны быть установлены предметы мебели или шторы, способные заслонять его от конвективного теплообмена в комнате;
• ДТ устанавливается на расстоянии не менее 1.3 м от уровня пола;
• в зоне работы терморегулятора не должны быть ЭМ-излучения, электропроводки и любых мощных бытовых электрических приборов.

Допускается установка ДТ в выполненное углубление в стенке, при этом важно, чтобы термоэлемент не был сверху закрыт.

Подсоединение внешнего датчика

Датчик с наружи дома устанавливается в схеме погодозависимой автоматики котла и размещается на наружной стороне дома. Чтобы не исказить реальные показания температур наружного воздуха потребуется при его установки выполнить ряд условий:

• исключение прямого воздействие УФ- лучей на измерительную часть ДТ;
• контакт со стеной не должен быть металлическим;
• тщательно отнестись к условиям прокладки кабеля ДТ, особенно в местах подверженных воздействию химико-биологических источников, способных испортить изоляцию кабеля;
• уровень месторасположения ДТ на стенке обязан быть не выше 2/3 дома, а если здание трехэтажное, то между 2-м и 3-м этажом;
• нужно исключить все возможные отрицательные факторы, уменьшающие чувствительность либо точность замеров датчика, например, работу рядом установленного кондиционера или вентилятора, с большой скоростью движения воздушных масс.

Подключение датчика для газового котлоагрегата

Датчик температуры работающий в системе безопасности газового котла размещают на контроллер либо на клапан с газовой сети. При самостоятельном подключении вначале изучается схема, представленная заводом-изготовителем, выбирается место установки, маркировка и размещение контактной группы.

Алгоритм подключения датчика на газовый котел своими силами:

1.  Снимаю на газовом агрегате переднюю панель, чтобы открыть доступ к плате и контактной группе.
2. Извлекаю перемычку, установленную заводом между клеммами.
3. К данным клеммам подсоединяю нужные провода от контактов ДТ с полярностью указанной на схеме производителем оборудования.
4. При установке беспроводного термодатчика к релейному блоку — подключаю 3-х жильный провод на 220 В с заземляющей линией.

Подсоединение водяного термодатчика

Датчик температуры для контроля нагрева воды в двухконтурном котле устанавливают безконтактного типа, на поверхности обратной трубы, а контактного — непосредственно вводят в трубопровод.   В некоторых случаях разрешена установка ДТ на циркуляционном отопительном насосе, чтобы исключить попадание в котлоагрегат обратного теплоносителя, имеющего высокую температуру.

Для одноконтурного агрегата запрещено устанавливать датчик температур в обратный трубопровод, чтобы не перекрыть циркуляцию при высокой температуре обратки, что приведет к аварийной остановке котла или недогреву дальних комнат. В этом случае рекомендуется устанавливать ДТ на выходе горячей воды из котла, чтобы не допустить ее перегрева, когда котел может быть остановлен в аварийном порядке, например, из-за низкого разрежения в топке.

Датчик+ термостат

Это схема относится к энергоэффективным, поскольку управление котлом осуществляется по двум точкам контроля: температуре нагреваемой воды и внутреннего воздуха в помещении. Это особенно важно в моменты переходных климатических сезонов —  весной и осенью, когда комнаты прогреваются не только от отопительной системы, но и от солнечных лучей.

Если котел работает только по температуре теплоносителя, то будет происходить процесс тактования котла, когда он будет постоянно включаться-отключаться, весьма вредно для его внутренних узлов и особенного для горелки.

При схеме работы от комнатного термостат, показатели которого более стабильны и меняются медленно, работа котла становится более стабильной и приносит реальную экономию на отопление до 20 %.

Правильная эксплуатация

При эксплуатации термодатчиков строго должна выполнятся инструкция завода-изготовителя котла и измерительного устройства. Для того чтобы обеспечить точность измерений чувствительный элемент должен обладать наибольшим контактом с измеряемой средой, кроме того потребуется своевременно проводить обслуживание измерительного устройства и его калибровку по срокам обозначенным инструкцией.

Специфика эксплуатации ДТ с соблюдением техники безопасности:

• ДТ устанавливается в ту среду, которая должна контролироваться и регулироваться по теплообмену;
• при установке должны быть исключены все негативные факторы, способные изменить показание датчика;
• запрещается эксплуатировать измеритель, с поврежденной изоляцией;
• запрещено выполнять самостоятельную разборку датчика;
• все ремонтные и обслуживающие операции выполняют при полном отключении сетей измерителя от напряжения 220В.

Неисправности

Высокотемпературные условия эксплуатации датчиков, особенно при нестабильных режимах работы котла, приводят к тому, что первичные измерители выходят из строя. Котел будет часто срабатывать на отключение при периодическом отказе термопары или диагностика работы котла будет сигнализировать ошибку, а приборы могут показывать «обрыв цепи».

Шаги по устранению неисправности датчика температуры:

1. Чтобы отремонтировать ДТ проверяю правильность выводов -ve и + ve
2. Убеждаюсь, что установлен кабель в соответствии с рекомендациями завода-изготовителя.
3. Проверяю, отсутствие внешних источников тепла, способных исказить показания ДТ.
4. Проверяю настройку регулятора температуры.
5. Диагностирую возможные ошибки обрыва.
6. Осматриваю датчик на предмет повреждений.
7. Проверяю неисправную термопару мультиметром.

Датчик температур — основной измеритель в системе безопасности и управления котлом. Он выполняет не только защитную функцию, но и способствует до 30 % экономии тепловой энергии и расхода газа, поскольку не допускает режимов перегрева и тактования котла.

Современные российские требования по эксплуатации бытовых котлов обязывают всех производителей котлов устанавливать ДТ в систему безопасности и защиты, лучше если эта работа будет выполняться непосредственно на заводе.

Датчик температуры для котла отопления: как работает, подключение

В частных домах основной источник тепла — отопительный котел. Для того чтобы контролировать процесс разогрева оборудования необходим датчик температуры для котла отопления. Именно от его нормальной работы во многом зависит как комфорт во всем доме, так и безопасность работы отопительного оборудования.

Устройство и принцип работы

Нагревательные котлы могут быть дополнены термодатчиками как внутреннего, так и наружного исполнения (выносные).

Встроенные отвечают за регулировку нагревательной установки в зависимости от температуры жидкости внутри системы отопления.

Внешние помогают откорректировать работу нагревательной установки в соответствии с показаниями или комнатной, или уличной температуры. Совместное использование пары таких датчиков дают возможность более точно отрегулировать работу котельной установки, а значит, есть экономия энергоресурсов при изменении погодных условий.

Работа приборов состоит из постоянного измерения процессов:

• сопротивление;
• давление;
• тепловое расширение.

Которые пребывают в прямой связи от температуры наполнителя отопительной системы.

Автоматические термостаты работают, согласно заложенной в них программе, управляя работой отопительных приборов.

Механические контроллеры при воздействии высоких температур способны изменять свою теплопроводность, замыкая/размыкая соединения соответствующих клапанов.

Все термодатчики помещены в специальный, небольших размеров, блок-корпус  с монтажом напрямую в конструкцию отопления.

Полученные результаты могут передаваться по беспроводному каналу связи, такому как WI-Fi, или передаваться по проводам.

Управляться термодатчиками могут как электрические, так и твердотопливные котлы.

Функция программирования с помощью теплового реле в паре с термодатчиками позволяют автоматизировать процедуру регулировки нагревательной системы. К тому же это дает возможность значительно снизить денежные траты на отопление.

Вообще вся конструкция может быть оснащена тремя устройствами слежения за температурой:

1. Комнатным.
2. Уличным.
3. Для водяных систем теплых полов.

Классификация видов термодатчиков

Для того чтобы правильно выбрать датчик температуры котла надо знать где она (температура) будет контролироваться:

• изнутри котельной установки;
• температура окружающего воздуха в комнатах;
• охлаждающей жидкости внутри самой конструкции отопления.

Правильное место установки измерителя влияет не только на эффективную работу котельного оборудования, но и на безопасность его использования.

Подразделяют два основных критерия, по которым правильно подбирается термодатчик:

1. Каким способом температура определяется.
2. Как датчик взаимодействует с термостатом.

Виды датчиков по способу определения температуры

Способов измерения температуры несколько:

1. Дилатометрический. Находится в прямой зависимости от состояния биметаллической пластины большим коэффициентом теплового расширения, которая может расширяться под влиянием тепла. Повышают чувствительность датчика специально размещенные внутри магниты.
2. Термоэлектрический. Состоит из пары разнородных проводников, которые при тепловом расширении способны выдавать термо-ЭДС. Отличается повышенной точностью за счет того что протяженность и сечение кабелей не оказывают существенного влияния на результат измерений.
3. Манометрические. Измеряют, насколько изменяется состояние жидкостей или газов в некоем ограниченном объеме при нагревании.
4. Резистивные. Используются специальные сплавы с большим тепловым расширением. Они чутко реагируют на малейшие температурные изменения. Обычно представлены в виде катушки с омедненным проводом, помещенную в пластмассовый корпус.
5. Полупроводниковые. Существуют в двух вариантах:
   • нелинейные температурные термисторы с одновременным понижением сопротивления при нагревании;
   • позисторы с нелинейной зависимостью, которая выражается в повышении коэффициента сопротивления при нагреве.

Виды контактных датчиков

Температурный специальный датчик для котла может подключаться к оборудованию двумя способами:

• с помощью проводов, по которым температурные данные передаются на управляющий контроллер;
• по беспроводной технологии. Работают на выделенной радиочастоте.

Но следует учесть, что миниатюрных беспроводных девайсов, для систем отопления, не бывает. Для питания устройства, считывания информации и одновременной передачи сигнала — необходим управляющий контроллер. Поэтому, именно беспроводной, может быть только термостат в паре с комнатным датчиком. А сам термодатчик для котельного оборудования небольших размеров.

Места размещения

Естественно датчик нужно разместить в зоне влияния отопителя. Поэтому их различают и по способу размещения:

• накладные — устанавливают с плотным контактом непосредственно на нагреваемой поверхности;
• погружные — размещаются внутри теплоносителя;
• комнатные — контролируется температура в помещении;
• наружные — измеряется состояние внешней среды за пределами дома. Обладают влагозащищенным корпусом.

Датчик управляет котлом

Для того чтобы полнее обеспечить комфортное проживание в доме с минимумом затрат тепловой энергии используются различные устройства. Такой датчик температуры на газовый котел позволяет его запрограммировать на разные режимы работы. Пользователю остается задать нужные параметры.

Механические термостаты

Эти модели — наиболее простые. Без обширного функционала. Работают за счет применения мембранных датчиков расположенных в герметичной капсуле заполненной жидкостью. При нагревании жидкость расширяется и при определенной температуре оказывает давление на мембрану и терморегулятор дает понять отопительному котлу, что можно снизить/повысить мощность.

Механические устройства снабжены выражающимся диском выбора температуры. Из-за своей погрешности в 3–4° и проводного способа подключения эти регуляторы недорогие.

Электромеханические

Немного улучшенная версия предыдущего регулятора температуры — электромеханические приборы.

По принципу регулирования температуры похожи на механику, но принцип срабатывания немного отличается. В конструкции применены термочувствительные металлы. При изменении нагрева создается микро-разряд или меняется сопротивление.

Есть модели с небольшим дисплеем для контроля нагревания и возможностью регулировок с уменьшенным шагом. Эти изменения отразились на небольшом повышении точности девайса и на его цене — стал дороже механики.

Электронные

Более точные электронные модели наиболее популярны. Это уже более современные терморегуляторы. Отличаются многофункциональностью и удобством в использовании.

1. Могут применяться совместно с датчиками температуры теплых полов.
2. Возможность программирования.
3. Есть защита от перегрева и замерзания.
4. Предупреждают об остановке работы циркуляционного насоса.
5. Погрешность измерения в пределах 0.5–0.7 °С.

Более продвинутые версии, снабжены встроенным Wi-Fi для беспроводного соединения с бойлером. Такой беспроводной комнатный датчик, несмотря на высокую цену, имеет небольшой срок самоокупаемости при правильной эксплуатации.

Как выбрать выносной термодатчик

На что обратить внимание при покупке термодатчика? Есть несколько параметров:

• измеритель температуры нужен предельной чувствительности и с большим диапазоном измеряемых температур. Чтобы быстро реагировал на перемену в нагреве;
• тип датчика — погружной или наружный. Есть ли место для монтажа. Он должен соответствовать габаритам водонагревателя;
• параметры термодатчика. Есть ли необходимость в дополнительном напряжении. С какой скоростью сигнал передается и с какой погрешностью. Возможность работы в нужных условиях;
• срок службы, периодичность обслуживания, надобность в дополнительных калибровках;
• уровень выходного сигнала;
• допустимая сила тока, сопротивления и так далее;

При походе в магазин за новым девайсом лучше взять с собой технический паспорт на нагревательную установку.

В паре с термостатом

Посмотрите, как датчики температуры будут работать с котлом — с поддержкой термостата или напрямую.

У многих современных термостатов есть возможность подстроить управление отоплением в зависимости от погоды. В этом случае мощность отопительной установки можно корректировать автоматически, если термостат работает в паре с уличным температурным датчиком.

Уличный термостат — единая конструкция, состоящая из самого датчика и длинного (2–6 метров) провода для присоединения к термостату.

Необходимо учитывать:

• в каком температурном диапазоне датчик на газовый котел сможет работать;
• уровень влагозащиты;
• величина погрешности измерений воздуха в помещении. Допустимая ± 1 °С. Хорошая ± 0.5 °С;
• длина соединительного кабеля. Из коробки провод длиной до 6 метров с присоединённым термодатчиком.

Прямое подключение к котлу

Как правило, те котлы, которые приобретены, уже оснащаются измерителями температуры и разработаны они тем же поставщиком. Если есть желание установить удаленное управление бойлером с помощью контроллера нужен кабель (как правило, двухжильный). Но докупать его нужно самостоятельно. Сечение провода и сопротивление можно узнать из инструкции к датчику.

Подключают, как правило, к термостату. При автоматизированном управлении работой котельного оборудования подключение производят к контроллеру, который выводит котел на рабочие режимы.

В любом варианте подключение строго регламентировано, согласно прилагаемой инструкции.

Дополнительные приборы контроля, если они необходимы, может порекомендовать производитель котельного аппарата. Так можно гарантировать совместимость девайсов и их корректную работу.

Если на момент покупки рекомендованный заводом датчик на газовый котел отсутствует, нужно его заменить сертифицированными аналогами.

Уличное подключение датчика

Датчик уличной температуры для котельного оборудования монтируют на наружную сторону стены строения с обязательным соблюдением таких условий как:

• термодатчик не должен напрямую нагреваться солнцем;
• стенка здания помещения не должна быть обшита металлом;
• исключить прокладку кабельных линий в местах, где есть вероятность попадания дождевых осадков;
• исключить контакт с химическими веществами, которые могут нарушить изоляцию;
• предельная высота размещения термодатчика — 2/3 высоты дома;
• исключить влияние посторонних факторов, которые могут повлиять на внешний датчик температуры.
• защитить провод дополнительной гофрированной трубкой;

Подключается выносной термодатчик с соблюдением полярности, когда на котел не подается электропитание. Основное условие — кабель сечением 0.5 мм² должен быть цельный, и длина не должна превышать 30 метров. Места присоединения кабеля к котлу и измерителю обязательно заизолировать и герметизировать.

После подключения проверяется качество монтажных работ и настраивается термостат. При дополнительном осмотре могут быть выявлены ошибки. В этом случае требуется полная переделка. Неправильный монтаж уличного датчика может привести или к выходу котельного оборудования из строя или плохому прогреву помещений.

Подключение датчика внутри здания

Комнатный датчик температуры для газового котла устанавливается изнутри помещения на внешней стенке, не нарушая следующих условий:

1. Исключить нахождение вблизи устройства обогревателей или кондиционеров.
2. Свободный доступ к внутреннему пространству. Исключить все предметы интерьера, заслоняющие комнатный датчик.
3. Допустимая высота 1.2–1.5 метра от пола.
4. Не должно быть рядом проложенной электропроводки.

Способ подключения устройства к котельному оборудованию аналогичен внешнему термодатчику.

Подключение термодатчика для газового котла

Датчик температуры для газового котла необходимо установить на сам контроллер. Как вариант, допускается монтаж на газовый клапан.

Последовательность действий при самостоятельном подключении:

1. В инструкции к газовому котлу обязательно должна быть приложена схема. В ней есть сам котел отопления и место подключения прибора, его маркировка и расположение контактов.
2. Теперь на самом газовом нагревателе необходимо снять переднюю панель. Она перекрывает доступ к плате и контактам.
3. Надо извлечь заводскую перемычку между клеммами.
4. К этим клеммам подсоединяйте провода от контактов датчика. Полярность проводов значения не имеет.
5. Если устанавливается беспроводной термодатчик температуры воздуха к релейному блоку — подключить трехжильный провод с заземлением на 220 В.

Если есть сомнения в правильности установки, рекомендуется снова обратиться к инструкции к газовому котлу.

Особенности эксплуатации и техники безопасности

Термодатчики помогают улучшить микроклимат, но их нормальная работа зависит от выполнения простых правил:

• сам элемент, измеряющий температуры в помещении, необходимо максимально погружать в ту среду, где требуется улучшить теплообмен;
• правильная и долговечная служба детектора комнатной температуры зависит от своевременного осмотра и калибровки в полном соответствии с советами от производителей;
• исключить негативное воздействие внешних факторов, которые могут повлиять на точность замеров температуры для котлов;
• недопустима эксплуатация электрических датчиков с поврежденной изоляцией;
• категорически запрещается самостоятельная разборка терморегулятора;
• все профилактические работы производятся при отключенном от сети 220В оборудовании.

Замена и подключение

Если терморегулятор сломался, то выяснить источник поломки совсем несложно и под силу владельцу отопительной установки:

1. Если вода не нагревается источник болезни кроется как в температурном датчике, так и в термостате. Поломку ТЭНа мы в данном случае не рассматриваем. Условно считаем, что он работает исправно.
2. Термодатчик снимается с бойлера и тестером в режиме «прозвонки» проверяют все провода на наличие обрыва.
3. Если при работающем термостате замеры температуры показывают нулевое значение — однозначно он неисправен. Самостоятельно его не починить, лучше купить новый и заменить.
4. Если терморегулятор в режиме «прозвонки» отзывается на бойлере необходимо установить минимальное значение температуры и вновь провести замеры.
5. Если он исправен то в режиме «нагрев» его контакты должны быть разомкнуты, а сопротивление на входе и выходе вырасти.

Замена термостата на аналогичный расписана подробно в инструкции к отопителю. Если точно такого в продаже нет, подыскивается аналогичный с соответствующими параметрами.

Заключение

Понятно, что тепло в доме можно выставить и в ручную, но согласитесь, удобнее когда весь процесс отопления происходит автоматически без вашего участия. Не малую роль здесь играют датчики измерения температуры, работающие в паре с авторегуляторами.

Достаточно один раз правильно настроить оборудование и заданный тепловой режим будет поддерживаться во всем доме сам собой. При этом достигается существенная экономия энергоресурсов.

Котел без управления терморегулятором расходует больше (на 25–30 %) энергии, чем бойлер, оснащённый автоматическим контролем температуры в помещении. Дополнительно повышается комфортность проживания в доме, долговечность труб увеличивается, а износ самого котла снижается. В конечном итоге все вложенные средства на автоматизацию процесса обогрева быстро окупятся.

Видео по теме

Хорошая реклама

виды, назначение, устройство, типовые схемы

Проконтролировать степень нагрева любого объекта независимо от его агрегатного состояния помогают специальные устройства — датчики температуры. Их принцип работы и исполнение могут существенно отличаться. Это позволяет подобрать оптимальный вариант в зависимости от преследуемых целей. Зная для чего предназначено устройство, стоит разобраться, как подключить прибор, чтобы он позволил снимать показатели с заданной точностью.

Основные разновидности

Чтобы было проще выбрать подходящую модель, стоит рассмотреть основные виды датчиков температуры, разобраться с их устройством и конструктивными особенностями. Это позволит определиться с наилучшим решением для конкретной ситуации.

Термопара

В состав температурного датчика входят две проволоки, изготовленные из разных металлов. Концы этих проволочек образуют контакт, формируемый посредством скручивания, сваркой встык либо путем формирования узкого сварного шва. Этот контакт называют горячим спаем.

К свободным концам крепятся компенсационные провода, используемые для присоединения измерительного прибора либо автоматического устройства управления. Контакт, образующийся в этих точках соединения, называют холодным спаем.

Когда концы проводов оказываются в зонах, нагретых до различной температуры, внутри термодатчика формируется электрический ток. Его сила напрямую зависит от материалов, которые использовались при изготовлении термопары, и может варьироваться в широком диапазоне.

Наибольшее распространение получили термопары:

• Хромоалюминиевые;
• Железоникелевые;
• Медно-константановые и другие.

Внимание! Стоимость термопары напрямую зависит от вида материала, который использовался для изготовления проволок.

Термопара позволяют определять температуру с достаточно высокой точностью. Однако получить искомый параметры бывает достаточно сложно. Принцип работы датчика предполагает наличие разности температур между разъемами. Используется так называемый термоэлектрический эффект. Горячий спай должен находиться внутри вещества, степень нагрева которого предстоит проконтролировать. Холодный — в окружающей среде.

Терморезисторы

Для подобных приборов характерен более простой принцип работы. Они используют зависимость сопротивления материала от степени нагрева окружающего воздуха. Делятся на отрицательные (NTC) и положительные (PTC). Наибольшую точность демонстрируются температурные датчики, для изготовления которых использовалась платина.

Параметры работы терморезисторов определяются двумя характеристиками:

• базовое сопротивление;
• температура, при которой был найден первый параметр.

Согласно ГОСТ базовое сопротивление должно определяться при 0 °С с использованием нескольких номинальных сопротивлений и температурным коэффициентом, зависящим от значения сопротивления при искомой и нулевой температуре. Для расчета используется специальная формула.

В нормативном документе также можно найти табличное значение температурного коэффициента для термопар, изготовленных из никеля, платины и меди, и коэффициенты полинома, позволяющие рассчитать температуру объекта в зависимости от действительного значения сопротивления.

Проблемой терморезистора считается низкий температурный коэффициент сопротивления. Порядок использования напрямую зависит от комплектации конкретной модели. Базовые включаются в цепь с источника и контролируемого дифференциального напряжения. Для более точного определения предпочтительно использование аналого-цифровых преобразователей. При наличии в датчике аналогового выхода оцифровка значение осуществляется путем подключения терморезистора к преобразователю.

Комбинированные

В состав устройства входит несколько проводников, формирующих единое устройство. У некоторых моделей имеется встроенный цифровой интерфейс. К комбинированным датчикам прибегают, если надо подключить устройства параллельно. Такое устройство позволяет произвести расчеты с погрешностью в 2 °С. Однако необходимо оптимизировать интерфейс.

Цифровые

Имеют трехвыводную микросхему. Для считывания показателей используются несколько датчиков, работающих параллельно. Они снимают показания с достаточно высокой точностью. Около 0.5 °С. Могут эксплуатироваться в широком температурном диапазоне. Однако для получения искомого значения необходимо много времени, порядка 750 секунд. Уменьшить время можно путем регулировки параметров.

Бесконтактные

В состав устройства входит тонкая пленка, нагреваемая под воздействием инфракрасных лучей. Такие термодатчики устанавливаются внутрь пирометров, позволяющих определить степень нагрева объекта на расстоянии. Это актуально при измерении температуры тел, разогреваемых до достаточно высокой температуры. В такой ситуации использование контактных устройств становится невозможным. Однако точность показаний в этом случае остаточно низкая.

Существуют также бесконтактные датчики для измерения степени нагрева металла. Благодаря такому прибору, подключенному к специальному оборудованию, удается проконтролировать состояния сплава, нагретого до температуры более 1000 °С. Это подходящий вариант для литейных и прокатных предприятий, кузнечнопрессового производства и ряда специализированных предприятий, занимающихся выпуском огнеупорных материалов.

Кварцевые

Актуальны для объектов, уровень нагрева которых выходит за стандартные значения. Они востребованы, если температура колеблется в интервале от −80 °С до 250 °С. Их принцип работы основан на использовании частотной зависимости. Может выполнять несколько функций, зависящих от расположения среза по осям кристалла.

Для датчиков кварцевого типа характерна высокая стабильность, разрешение и точность определения искомого параметра. Считаются более предпочтительными при измерении искомого параметра. Чаще всего устанавливаются внутрь цифровых термометров.

Шумовые

Позволяет снять показания, используя разность потенциалов на резисторе. Последняя зависит от степени нагрева устройства. Для использования подобного прибора надо знать одну из температур. Сравнивая два полученных шума, от известной и найденной температуры, определяются искомый параметр.

Благодаря принципу работы такого датчика можно менять температуру в интервале от −270 °С до +1100 °С. При этом имеется возможность изменения показателей в термодинамике, однако реализовать данный способ на практике достаточно сложно.

Ядерного квадрупольного резонанса

Биметаллический терморегулятор использует момент ядра, образующегося при отклонении заряда от симметрии сферы и градиент поля тока решетки кристалла. На частоту влияет градиент поля решетки, который может меняться в достаточно широком диапазоне в зависимости от вещества. Чем выше степень нагрева объекта, тем выше частота.

ЯКР образует ампулу, внутрь которой помещено вещество. Она помещается внутрь обмотки индуктивности для дальнейшего соединения с контуром генератора. При совпадении частот энергия, излучаемая генератором, поглощается. Если измерения производятся на морозе, погрешность составляет 0.02 градуса. При нагреве до 27 °С точность измерения повышается. К преимуществам стоит отнести стабильность показателей. Однако преобразующая функция является нелинейной.

Объемные

Биметаллическое устройства в своей работе использует способность материала расширяться и сжиматься при изменении температуры. Диапазон действия напрямую зависит от стабильности материала. Температура может варьироваться от −60 °С до +400 °С. Погрешность варьируется в интервале 1–5 %.

Если устройство используется для измерения степени нагрева жидкости, точность измерения повышается и погрешность снижается до 1–3 %, зависит от среды. На интервал работы также влияет температура, при которой закипает либо замерзает жидкость.

Канальный

К данному типу относятся все цифровые модели, использующие для передачи сигнала каналы. Канальность устройства зависит от количества задействованных «магистралей». У одной модели может быть один канал, у другой три.

Назначение

Необходимость в использовании датчиков, контролирующих температурные параметры, может возникнуть в различных ситуациях. Это универсальные приборы используются повсеместно на предприятиях, где стабильность температурных параметров способно нанести вред качеству выпускаемой продукции либо повлиять на технические характеристики эксплуатируемого оборудования.

Их активно подключают на предприятиях нефтегазового и энергетического комплекса, обеспечивается реализация технологических процессов на литейном, машиностроительном, прокатном производстве, при изготовлении металлоконструкций и выполнении механической обработки. Они незаменимы в транспортной индустрии, на предприятиях пищевой промышленности, в фармацевтики, сельском хозяйстве.

И их помощью:

• контролирует протекание химических реакций;
• проводятся научные исследования;
• обеспечивается поддержание степени нагрева обрабатываемого изделия в заданном диапазоне;
• поддерживаются оптимальные температурные параметры в различных узлах автомобильного и железнодорожного транспорта;
• создаются нужные условия для обработки зерна и при производстве комбикорма;
• измеряется температура конкретного объекта с заданной точностью;
• реализуется обратная связь, благодаря которой удается избежать преждевременного выхода оборудования из строя.

Внимание! Термопары могут не только использоваться для контроля температуры, но и выступать в качестве источника энергии.

Как выбрать

Чтобы определиться с тем, какой датчик для измерения температуры нужен, стоит учесть ряд параметров. При правильном подборе, удастся обеспечить комфортную работу прибора. Внимания заслуживает:

• Рабочая температура. Устройства конкретного типа ориентированы на использование в определенном температурном диапазоне. При этом учитывается погрешность, с которой определяются результаты. При небольших перепадах, можно воспользоваться термисторами. Если эксплуатация будет производиться в достаточно жестких условиях, стоит выбрать приборы шумового типа;
• Условия проведения замеров. Схема подключения может отличаться. Одни устройства позволяют поместить термометр внутрь материала, другие допускают измерения только снаружи. Радиационные модели позволят снять показания через преграду. При наличии агрессивной среды предпочтительны модели в коррозионно-стойком корпусе либо выносные датчики бесконтактного типа;
• Время до замены либо калибровки. Зависит от условий работы. Датчик температуры воздуха может эксплуатироваться в обычных условиях, при повышенной влажности, пожароопасности, в условиях окислительной среды. Если калибровка невозможна, устройство придется заменить;
• Величина выходного сигнала. Его параметры должны соотноситься с возможностями электроприборов и учитывать порядок дальнейшей обработки. Параметры выходного сигнала зависят от показателей температуры, которые в дальнейшем будут преобразованы в энергию.
• Погрешность. Для измерения показателей с высокой точностью потребуется больше времени. Наибольшей точностью обладают цифровые модели датчиков, измеряющих температуру воздуха в помещении. Биметаллический термометр, использующий принцип ЯКР, позволяет снять показания быстрее прочих аналогов;
• Разрешение. Влияет на точность производимых измерений. При работе в малом режиме 0.5 °С, в максимальном — 0.625 °С;
• Напряжение. Сопротивление резистора существенно влияет на выходное напряжение. Последнее бывает линейным и нелинейным. Температура объекта влияет на эталонные величины, устанавливаемые на выводах термометра каждого датчика;
• Время сработки. Влияет на скорость получения замеров. Быстрые замеры получаются с большой погрешность. Если требуется точность, придется пренебречь временем срабатывания.

Порядок подключения

Схема подключения датчика температуры может существенно отличаться. Все зависит от того, какой разновидности отдано предпочтение. Прежде чем приступить к монтажу, надо определиться с требуемой точностью и назначением прибора. Если он будет использоваться для контроля температуры воздуха внутри помещения, потребуется одна схема. Если понадобиться измерить степень нагрева вещества, придется воспользоваться другой.

Как подключить кремниевый

Для подключения датчика температуры кремниевого типа может использоваться схема:

• 2-х проводная. Актуальна при отсутствии повышенных требований к высокой точности, так как в этом случае к измеренному сопротивлению добавляется сопротивление присоединенных проводов. Это существенно увеличивает величину дополнительной погрешности;
• 3-х проводная. Установка датчика температуры по данной схеме позволяет повысить точность. Такое подключение допускает измерение сопротивления проводов, а затем вычесть полученное значение из измеренного;
• 4-х проводная. По такой схеме устройство подключается таким образом, чтобы полностью исключить влияния подводящих проводов. Это позволяет избавиться от дополнительной ошибки и существенно повысить точность контроля.

Как подключить термопару

Для подключения холодных концов используются компенсационные провода либо монтаж производится напрямую к клеммам аналогового входа. При этом важно соблюдать полярность на входе в промышленный контроллер, используемый для программной компенсации температуры холодного спая и последующего расчета температуры в заданной точке.

Внутреннюю компенсацию выполняют с использованием температуры модуля, используемого для подключения термопары. Для точной внешней компенсации температуру холодного спая контролируют дополнительным термометром сопротивления, подключаемым к специальному входу.

Как воспользоваться бесконтактным устройством

У датчиков температуры бесконтактного типа есть особенность определения степени нагрева устройства. Непосредственное подключение в этом случае не требуется. Устройство приближается к контролируемому объекту и обеспечивается его совмещение с соответствующим датчиком. Это оказывает существенно влияние на конечный результат, который во многом зависит от опыта и знаний специалиста, производящего измерения. Если поменяем бесконтактное устройство на контактную модель, точность увеличится.

На схеме, приводимой в инструкции к конкретному устройству, указан порядок подключения и последующей эксплуатации датчика температуры. Прежде чем приступить к монтажным работам, стоит с ней тщательно ознакомиться, чтобы избежать типовых ошибок, допускаемых неопытными пользователями при самостоятельном выполнении монтажных работ.

Видео по теме

Хорошая реклама

виды, назначение, устройство, типовые схемы

Проконтролировать степень нагрева любого объекта независимо от его агрегатного состояния помогают специальные устройства — датчики температуры. Их принцип работы и исполнение могут существенно отличаться. Это позволяет подобрать оптимальный вариант в зависимости от преследуемых целей. Зная для чего предназначено устройство, стоит разобраться, как подключить прибор, чтобы он позволил снимать показатели с заданной точностью.

Основные разновидности

Чтобы было проще выбрать подходящую модель, стоит рассмотреть основные виды датчиков температуры, разобраться с их устройством и конструктивными особенностями. Это позволит определиться с наилучшим решением для конкретной ситуации.

Термопара

В состав температурного датчика входят две проволоки, изготовленные из разных металлов. Концы этих проволочек образуют контакт, формируемый посредством скручивания, сваркой встык либо путем формирования узкого сварного шва. Этот контакт называют горячим спаем.

К свободным концам крепятся компенсационные провода, используемые для присоединения измерительного прибора либо автоматического устройства управления. Контакт, образующийся в этих точках соединения, называют холодным спаем.

Когда концы проводов оказываются в зонах, нагретых до различной температуры, внутри термодатчика формируется электрический ток. Его сила напрямую зависит от материалов, которые использовались при изготовлении термопары, и может варьироваться в широком диапазоне.

Наибольшее распространение получили термопары:

• Хромоалюминиевые;
• Железоникелевые;
• Медно-константановые и другие.

Внимание! Стоимость термопары напрямую зависит от вида материала, который использовался для изготовления проволок.

Термопара позволяют определять температуру с достаточно высокой точностью. Однако получить искомый параметры бывает достаточно сложно. Принцип работы датчика предполагает наличие разности температур между разъемами. Используется так называемый термоэлектрический эффект. Горячий спай должен находиться внутри вещества, степень нагрева которого предстоит проконтролировать. Холодный — в окружающей среде.

Терморезисторы

Для подобных приборов характерен более простой принцип работы. Они используют зависимость сопротивления материала от степени нагрева окружающего воздуха. Делятся на отрицательные (NTC) и положительные (PTC). Наибольшую точность демонстрируются температурные датчики, для изготовления которых использовалась платина.

Параметры работы терморезисторов определяются двумя характеристиками:

• базовое сопротивление;
• температура, при которой был найден первый параметр.

Согласно ГОСТ базовое сопротивление должно определяться при 0 °С с использованием нескольких номинальных сопротивлений и температурным коэффициентом, зависящим от значения сопротивления при искомой и нулевой температуре. Для расчета используется специальная формула.

В нормативном документе также можно найти табличное значение температурного коэффициента для термопар, изготовленных из никеля, платины и меди, и коэффициенты полинома, позволяющие рассчитать температуру объекта в зависимости от действительного значения сопротивления.

Проблемой терморезистора считается низкий температурный коэффициент сопротивления. Порядок использования напрямую зависит от комплектации конкретной модели. Базовые включаются в цепь с источника и контролируемого дифференциального напряжения. Для более точного определения предпочтительно использование аналого-цифровых преобразователей. При наличии в датчике аналогового выхода оцифровка значение осуществляется путем подключения терморезистора к преобразователю.

Комбинированные

В состав устройства входит несколько проводников, формирующих единое устройство. У некоторых моделей имеется встроенный цифровой интерфейс. К комбинированным датчикам прибегают, если надо подключить устройства параллельно. Такое устройство позволяет произвести расчеты с погрешностью в 2 °С. Однако необходимо оптимизировать интерфейс.

Цифровые

Имеют трехвыводную микросхему. Для считывания показателей используются несколько датчиков, работающих параллельно. Они снимают показания с достаточно высокой точностью. Около 0.5 °С. Могут эксплуатироваться в широком температурном диапазоне. Однако для получения искомого значения необходимо много времени, порядка 750 секунд. Уменьшить время можно путем регулировки параметров.

Бесконтактные

В состав устройства входит тонкая пленка, нагреваемая под воздействием инфракрасных лучей. Такие термодатчики устанавливаются внутрь пирометров, позволяющих определить степень нагрева объекта на расстоянии. Это актуально при измерении температуры тел, разогреваемых до достаточно высокой температуры. В такой ситуации использование контактных устройств становится невозможным. Однако точность показаний в этом случае остаточно низкая.

Существуют также бесконтактные датчики для измерения степени нагрева металла. Благодаря такому прибору, подключенному к специальному оборудованию, удается проконтролировать состояния сплава, нагретого до температуры более 1000 °С. Это подходящий вариант для литейных и прокатных предприятий, кузнечнопрессового производства и ряда специализированных предприятий, занимающихся выпуском огнеупорных материалов.

Кварцевые

Актуальны для объектов, уровень нагрева которых выходит за стандартные значения. Они востребованы, если температура колеблется в интервале от −80 °С до 250 °С. Их принцип работы основан на использовании частотной зависимости. Может выполнять несколько функций, зависящих от расположения среза по осям кристалла.

Для датчиков кварцевого типа характерна высокая стабильность, разрешение и точность определения искомого параметра. Считаются более предпочтительными при измерении искомого параметра. Чаще всего устанавливаются внутрь цифровых термометров.

Шумовые

Позволяет снять показания, используя разность потенциалов на резисторе. Последняя зависит от степени нагрева устройства. Для использования подобного прибора надо знать одну из температур. Сравнивая два полученных шума, от известной и найденной температуры, определяются искомый параметр.

Благодаря принципу работы такого датчика можно менять температуру в интервале от −270 °С до +1100 °С. При этом имеется возможность изменения показателей в термодинамике, однако реализовать данный способ на практике достаточно сложно.

Ядерного квадрупольного резонанса

Биметаллический терморегулятор использует момент ядра, образующегося при отклонении заряда от симметрии сферы и градиент поля тока решетки кристалла. На частоту влияет градиент поля решетки, который может меняться в достаточно широком диапазоне в зависимости от вещества. Чем выше степень нагрева объекта, тем выше частота.

ЯКР образует ампулу, внутрь которой помещено вещество. Она помещается внутрь обмотки индуктивности для дальнейшего соединения с контуром генератора. При совпадении частот энергия, излучаемая генератором, поглощается. Если измерения производятся на морозе, погрешность составляет 0.02 градуса. При нагреве до 27 °С точность измерения повышается. К преимуществам стоит отнести стабильность показателей. Однако преобразующая функция является нелинейной.

Объемные

Биметаллическое устройства в своей работе использует способность материала расширяться и сжиматься при изменении температуры. Диапазон действия напрямую зависит от стабильности материала. Температура может варьироваться от −60 °С до +400 °С. Погрешность варьируется в интервале 1–5 %.

Если устройство используется для измерения степени нагрева жидкости, точность измерения повышается и погрешность снижается до 1–3 %, зависит от среды. На интервал работы также влияет температура, при которой закипает либо замерзает жидкость.

Канальный

К данному типу относятся все цифровые модели, использующие для передачи сигнала каналы. Канальность устройства зависит от количества задействованных «магистралей». У одной модели может быть один канал, у другой три.

Назначение

Необходимость в использовании датчиков, контролирующих температурные параметры, может возникнуть в различных ситуациях. Это универсальные приборы используются повсеместно на предприятиях, где стабильность температурных параметров способно нанести вред качеству выпускаемой продукции либо повлиять на технические характеристики эксплуатируемого оборудования.

Их активно подключают на предприятиях нефтегазового и энергетического комплекса, обеспечивается реализация технологических процессов на литейном, машиностроительном, прокатном производстве, при изготовлении металлоконструкций и выполнении механической обработки. Они незаменимы в транспортной индустрии, на предприятиях пищевой промышленности, в фармацевтики, сельском хозяйстве.

И их помощью:

• контролирует протекание химических реакций;
• проводятся научные исследования;
• обеспечивается поддержание степени нагрева обрабатываемого изделия в заданном диапазоне;
• поддерживаются оптимальные температурные параметры в различных узлах автомобильного и железнодорожного транспорта;
• создаются нужные условия для обработки зерна и при производстве комбикорма;
• измеряется температура конкретного объекта с заданной точностью;
• реализуется обратная связь, благодаря которой удается избежать преждевременного выхода оборудования из строя.

Внимание! Термопары могут не только использоваться для контроля температуры, но и выступать в качестве источника энергии.

Как выбрать

Чтобы определиться с тем, какой датчик для измерения температуры нужен, стоит учесть ряд параметров. При правильном подборе, удастся обеспечить комфортную работу прибора. Внимания заслуживает:

• Рабочая температура. Устройства конкретного типа ориентированы на использование в определенном температурном диапазоне. При этом учитывается погрешность, с которой определяются результаты. При небольших перепадах, можно воспользоваться термисторами. Если эксплуатация будет производиться в достаточно жестких условиях, стоит выбрать приборы шумового типа;
• Условия проведения замеров. Схема подключения может отличаться. Одни устройства позволяют поместить термометр внутрь материала, другие допускают измерения только снаружи. Радиационные модели позволят снять показания через преграду. При наличии агрессивной среды предпочтительны модели в коррозионно-стойком корпусе либо выносные датчики бесконтактного типа;
• Время до замены либо калибровки. Зависит от условий работы. Датчик температуры воздуха может эксплуатироваться в обычных условиях, при повышенной влажности, пожароопасности, в условиях окислительной среды. Если калибровка невозможна, устройство придется заменить;
• Величина выходного сигнала. Его параметры должны соотноситься с возможностями электроприборов и учитывать порядок дальнейшей обработки. Параметры выходного сигнала зависят от показателей температуры, которые в дальнейшем будут преобразованы в энергию.
• Погрешность. Для измерения показателей с высокой точностью потребуется больше времени. Наибольшей точностью обладают цифровые модели датчиков, измеряющих температуру воздуха в помещении. Биметаллический термометр, использующий принцип ЯКР, позволяет снять показания быстрее прочих аналогов;
• Разрешение. Влияет на точность производимых измерений. При работе в малом режиме 0.5 °С, в максимальном — 0.625 °С;
• Напряжение. Сопротивление резистора существенно влияет на выходное напряжение. Последнее бывает линейным и нелинейным. Температура объекта влияет на эталонные величины, устанавливаемые на выводах термометра каждого датчика;
• Время сработки. Влияет на скорость получения замеров. Быстрые замеры получаются с большой погрешность. Если требуется точность, придется пренебречь временем срабатывания.

Порядок подключения

Схема подключения датчика температуры может существенно отличаться. Все зависит от того, какой разновидности отдано предпочтение. Прежде чем приступить к монтажу, надо определиться с требуемой точностью и назначением прибора. Если он будет использоваться для контроля температуры воздуха внутри помещения, потребуется одна схема. Если понадобиться измерить степень нагрева вещества, придется воспользоваться другой.

Как подключить кремниевый

Для подключения датчика температуры кремниевого типа может использоваться схема:

• 2-х проводная. Актуальна при отсутствии повышенных требований к высокой точности, так как в этом случае к измеренному сопротивлению добавляется сопротивление присоединенных проводов. Это существенно увеличивает величину дополнительной погрешности;
• 3-х проводная. Установка датчика температуры по данной схеме позволяет повысить точность. Такое подключение допускает измерение сопротивления проводов, а затем вычесть полученное значение из измеренного;
• 4-х проводная. По такой схеме устройство подключается таким образом, чтобы полностью исключить влияния подводящих проводов. Это позволяет избавиться от дополнительной ошибки и существенно повысить точность контроля.

Как подключить термопару

Для подключения холодных концов используются компенсационные провода либо монтаж производится напрямую к клеммам аналогового входа. При этом важно соблюдать полярность на входе в промышленный контроллер, используемый для программной компенсации температуры холодного спая и последующего расчета температуры в заданной точке.

Внутреннюю компенсацию выполняют с использованием температуры модуля, используемого для подключения термопары. Для точной внешней компенсации температуру холодного спая контролируют дополнительным термометром сопротивления, подключаемым к специальному входу.

Как воспользоваться бесконтактным устройством

У датчиков температуры бесконтактного типа есть особенность определения степени нагрева устройства. Непосредственное подключение в этом случае не требуется. Устройство приближается к контролируемому объекту и обеспечивается его совмещение с соответствующим датчиком. Это оказывает существенно влияние на конечный результат, который во многом зависит от опыта и знаний специалиста, производящего измерения. Если поменяем бесконтактное устройство на контактную модель, точность увеличится.

На схеме, приводимой в инструкции к конкретному устройству, указан порядок подключения и последующей эксплуатации датчика температуры. Прежде чем приступить к монтажным работам, стоит с ней тщательно ознакомиться, чтобы избежать типовых ошибок, допускаемых неопытными пользователями при самостоятельном выполнении монтажных работ.

Видео по теме

Хорошая реклама

База знаний

Monnit | Установка беспроводного датчика температуры

Этот технический совет предназначен для того, чтобы дать некоторые предложения по установке беспроводных датчиков температуры для вашего приложения. Для получения документации по продукту и дополнительной помощи посетите www.monnit.com/support.

Перед установкой сенсора

Перед установкой датчика добавьте датчик в свою учетную запись iMonnit.Датчики должны быть зарегистрированы на шлюзе для работы. Регистрация сенсора (ов) и шлюза (ов) с iMonnit Mobile стала проще, чем когда-либо прежде. Вы можете просто отсканировать QR-код, и ваш идентификатор и защитный код будут введены автоматически.

• Откройте iMonnit®.
• На странице обзора выберите Добавить устройство.

• Вам нужно будет ввести идентификатор устройства и код безопасности с вашего шлюза MonnitLink ™ в соответствующие текстовые поля.
• Используйте камеру своего смартфона, чтобы сначала отсканировать QR-код на своих шлюзах.Затем просканируйте датчик (и).
• Если в вашем телефоне нет камеры или он не принимает QR-код, вы можете ввести идентификатор устройства и код безопасности вручную.

1. Идентификатор устройства — это уникальный номер, расположенный на этикетке каждого устройства. Он будет помечен как «ID» на вашем шлюзе MonnitLink ™ или датчике Monnit.
2. Затем вам будет предложено ввести код безопасности (SC) на вашем устройстве. Код безопасности будет состоять только из букв, без цифр.Его также можно найти на этикетке со штрих-кодом вашего шлюза MonnitLink ™ или датчика Monnit®.

Вы увидите, что ваш датчик успешно добавлен.

Когда вы закончите добавлять датчик в свою учетную запись, вставьте аккумулятор. Отогните черную наклейку крышки отсека для батареи и вставьте батарейку типа «таблетка» в датчик, как показано на следующем рисунке. Датчик включится в течение 10-20 секунд. После подключения ваш датчик готов к развертыванию.

Размещение и монтаж датчика

Беспроводные датчики температуры

Monnit контролируют температуру окружающей среды вокруг датчика. Беспроводные датчики Monnit имеют монтажные фланцы и могут быть прикреплены к большинству поверхностей с помощью прилагаемых крепежных винтов или двусторонней ленты.

Правильная ориентация антенны для оптимальной работы

Чтобы получить максимальную производительность от беспроводных датчиков Monnit, важно соблюдать правильную ориентацию антенны и расположение датчика.Все антенны должны быть ориентированы в одном направлении, вертикально от датчика. Если датчик установлен на задней панели на горизонтальной поверхности, вам следует согнуть антенну как можно ближе к корпусу датчика, чтобы антенна была направлена ​​максимально вертикально. Вы должны сделать антенный провод как можно более прямым, избегая его перегибов и изгибов. Датчики должны находиться на расстоянии не менее 3 футов от других датчиков и беспроводного шлюза для правильной работы.

Сконфигурируйте настройки датчика в программном обеспечении

Чтобы изменить параметры работы датчика, щелкните строку обзора датчика, чтобы отобразить подробную информацию.Щелкните вкладку «Редактировать», чтобы получить доступ к панели конфигурации датчика.

Панель редактирования датчика позволяет вам установить первичные конфигурации для датчика. Наведение указателя мыши на значок вопросительного знака у каждого набора объяснит эту настройку. Когда вы закончите вносить изменения, нажмите кнопку «Сохранить» внизу этого раздела.

Примечание: Обязательно нажимайте кнопку «Сохранить» каждый раз, когда вы вносите изменения в любой из параметров датчика. Все изменения, внесенные в настройки датчика, будут загружены в датчик при следующем такте датчика (регистрации).После внесения изменений и «Сохранения» вы не сможете снова редактировать конфигурации этого датчика, пока датчик не загрузит новую настройку.

Для получения информации о настройке датчика и уведомлений см. Следующую статью базы знаний https://www.monnit.com/support/setup/getting-started—actions

lm_sensors — ArchWiki

lm_sensors (датчики мониторинга Linux) — бесплатное приложение с открытым исходным кодом, которое предоставляет инструменты и драйверы для мониторинга температуры, напряжения и вентиляторов.В этом документе объясняется, как установить, настроить и использовать lm_sensors.

Установка

Установите пакет lm_sensors.

Настройка

Используйте sensor-detect как root для обнаружения и создания списка модулей ядра:

 # датчики-обнаружение


Он попросит проверить различное оборудование. «Безопасные» ответы — это значения по умолчанию, поэтому простое нажатие Enter на все вопросы, как правило, не вызовет никаких проблем. Это создаст файл / etc / conf.d / lm_sensors файл конфигурации, который используется lm_sensors.service для автоматической загрузки модулей ядра при загрузке.

По завершении обнаружения отображается сводка датчиков.

Пример:

 # датчики-обнаружение

 Эта программа поможет вам определить, какие модули ядра вам нужны
загрузить, чтобы наиболее эффективно использовать lm_sensors. Это вообще безопасно
и рекомендуется принять ответы по умолчанию на все вопросы,
если вы не знаете, что делаете.Некоторые южные мосты, процессоры или контроллеры памяти содержат встроенные датчики.
Вы хотите найти их? Это совершенно безопасно. (Да нет):
Модуль cpuid загружен успешно.
Кремниевые интегрированные системы SIS5595 ... Нет
Интегрированные датчики VIA VT82C686 ... Нет
Интегрированные датчики VIA VT8231 ... Нет
Термодатчики AMD K8 ... Нет
Термодатчики AMD Family 10h ... Нет

...

Теперь следует краткое изложение исследований, которые я только что провел.Просто нажмите ENTER, чтобы продолжить:

Драйвер coretemp:
  * Чип «Интел цифровой термодатчик» (достоверность: 9)

Драйвер lm90:
  * Шина `SMBus nForce2 adapter at 4d00 '
    Busdriver ʻi2c_nforce2 ', адрес I2C 0x4c
    Чип `Winbond W83L771AWG / ASG '(достоверность: 6)

Вы хотите заменить /etc/conf.d/lm_sensors? (Да нет):
ln -s '/usr/lib/systemd/system/lm_sensors.service' '/etc/systemd/system/multi-user.target.wants/lm_sensors.service'
Выгрузка i2c-dev ... ОК
Выгрузка cpuid ... ОК


Примечание. Служба systemd включается автоматически, если пользователи отвечают YES на вопрос о создании / etc / conf.Датчики света . Ответ ДА также автоматически запускает службу.

Датчики хода

Пример работы датчиков :

 $ датчики

 coretemp-isa-0000
Адаптер: адаптер ISA
Сердечник 0: + 35,0 ° C (крит. = + 105,0 ° C)
Ядро 1: + 32,0 ° C (крит. = + 105,0 ° C)

w83l771-i2c-0-4c
Адаптер: адаптер SMBus nForce2 на 4d00
temp1: + 28,0 ° C (низкая = -40,0 ° C, высокая = + 70,0 ° C)
                       (крит = + 85,0 ° C, hyst = + 75,0 ° C)
темп2: +37.4 ° C (низкая = -40,0 ° C, высокая = + 70,0 ° C)
                       (крит = + 110,0 ° C, hyst = + 100,0 ° C)


Считывание значений SPD из модулей памяти (опционально)

Для чтения значений синхронизации SPD из модулей памяти установите пакет i2c-tools. После установки загрузите модуль ядра eeprom .

 # modprobe eeprom


Наконец, просмотрите информацию о памяти с помощью decode-dimms .

Вот частичный вывод одной машины:

 # decode-dimms

Декодер обнаружения последовательного присутствия памяти

Филип Эдельброк, Кристиан Цукшвердт, Буркарт Лингнер,
Жан Дельвар, Трент Пьефо и другие


Расшифровка EEPROM: / sys / bus / i2c / drivers / eeprom / 0-0050
Предполагается, что DIMM находится в банке 1

--- === Информация о SPD EEPROM === ---
EEPROM CRC байтов 0-116 OK (0x583F)
Количество байтов, записанных в SDRAM EEPROM 176
Общее количество байтов в EEPROM 512
Тип основной памяти DDR3 SDRAM
Тип модуля UDIMM

--- === Характеристики памяти === ---
Точная временная база 2.500 пс
Средняя временная развертка 0,125 нс
Максимальная скорость модуля 1066 МГц (PC3-8533)
Размер 2048 МБ
Банки x ряды x столбцы x биты 8 x 14 x 10 x 64
Уровень 2
SDRAM Device Width 8 бит
tCL-tRCD-tRP-tRAS 7-7-7-33
Поддерживаемые задержки CAS (tCL) 8T, 7T, 6T, 5T

--- === Параметры времени === ---
Минимальное время восстановления записи (tWR) 15.000 нс
Минимальная задержка между активными строками и активными рядами (tRRD) 7,500 нс
Минимальная задержка активного до автоматического обновления (tRC) 49,500 нс
Минимальная задержка восстановления (tRFC) 110,000 нс
Минимальная задержка записи для чтения CMD (tWTR) 7,500 нс
Минимальная задержка от чтения до предзарядки CMD (tRTP) 7,500 нс
Минимальная задержка четырех окон активации (tFAW) 30,000 нс

--- === Дополнительные функции === ---
Рабочее напряжение 1,5 В
RZQ / 6 поддерживается? да
RZQ / 7 поддерживается? да
DLL-Off Mode поддерживается? Нет
Диапазон рабочих температур 0-85 ° C
Частота обновления в расширенном временном диапазоне 1X
Автообновление? да
Показания датчика температуры на кристалле? Нет
Частичное самообновление массива? Нет
Погрешность термодатчика Не реализовано
SDRAM Тип устройства Стандартный Монолитный

--- === Физические характеристики === ---
Высота модуля (мм) 15
Толщина модуля (мм) 1 спереди, 1 сзади
Ширина модуля (мм) 133.5
Справочная карта модуля B

--- === Данные производителя === ---
Производитель модуля недействителен
Код места производства 0x02
Номер детали OCZ3G1600LV2G

...


Использование данных датчика

Графические интерфейсы

Существует множество интерфейсов для данных датчиков.

• psensor — приложение GTK для мониторинга аппаратных датчиков, включая температуру и скорость вращения вентиляторов.Контролирует материнскую плату и ЦП (с помощью lm-датчиков), графических процессоров Nvidia (с помощью XNVCtrl) и жестких дисков (с помощью hddtemp или libatasmart).

https://wpitchoune.net/psensor/ || psensor

• xsensors — интерфейс X11 для lm_sensors.

http://linuxhardware.org/xsensors/ || xsensors

Для определенных сред рабочего стола:

• Freon (расширение GNOME Shell) — Расширение для отображения температуры процессора, температуры диска, температуры видеокарты, напряжения и оборотов вентилятора в GNOME Shell.

https://github.com/UshakovVasilii/gnome-shell-extension-freon || gnome-shell-extension-freon ^AUR

• GNOME Sensors Applet — Аплет для панели GNOME для отображения показаний аппаратных датчиков, включая температуру процессора, скорость вращения вентилятора и показания напряжения.

http://sensors-applet.sourceforge.net/ || Sensor-applet

• lm-sensor (плагин LXPanel) — Отслеживание температуры / напряжения / скорости вращения вентилятора в LXDE с помощью lm-датчиков.

http://danamlund.dk/sensors_lxpanel_plugin/ || Sensor-lxpanel-plugin ^AUR

• MATE Sensors Applet — Отображение показаний аппаратных датчиков на панели MATE.

https://github.com/mate-desktop/mate-sensors-applet || mate-sensor-applet

• Sensors (плагин панели Xfce4) — Плагин аппаратных датчиков для панели Xfce.

http: // goodies.xfce.org/projects/panel-plugins/xfce4-sensors-plugin || xfce4-sizes-plugin

• Thermal Monitor (апплет Plasma 5) — апплет KDE Plasma для мониторинга ЦП, графического процессора и других доступных датчиков температуры.

https://gitlab.com/agurenko/plasma-applet-thermal-monitor || плазма5-апплеты-термомонитор-git ^AUR

сенсор

Существует необязательный демон под названием sensord (входит в пакет lm_sensors), который может регистрировать данные в базе данных циклического перебора (rrd), а затем визуализировать их графически.См. Подробности на странице руководства sensord (8).

Советы и хитрости

Регулируемые значения

В некоторых случаях отображаемые данные могут быть неверными или пользователи могут захотеть переименовать вывод. Примеры использования включают:

• Неправильные значения температуры из-за неправильного смещения (т.е. температура сообщается на 20 ° C выше фактической).
• Пользователи хотят переименовать выход некоторых датчиков.
• Ядра могут отображаться в неправильном порядке.

Все вышеперечисленное (и многое другое) можно настроить, переопределив параметры пакета, предоставляемые в / etc / sensor3.conf , создав /etc/sensors.d/ foo , в котором любое количество настроек переопределит значения по умолчанию. Рекомендуется переименовать «foo» в марку и модель материнской платы, но это обозначение не является обязательным.

Примечание: Не редактируйте /etc/sensors3.conf напрямую, так как обновления пакетов перезаписывают любые изменения, что приводит к их потере.

Пример 1. Регулировка отклонений температуры

Это реальный пример на материнской плате Zotac ION-ITX-A-U.Значения coretemp отклонены на 20 ° C (слишком высоко) и скорректированы в соответствии со спецификациями Intel.

 $ датчики

 coretemp-isa-0000
Адаптер: адаптер ISA
Сердечник 0: + 57,0 ° C (крит. = + 125,0 ° C)
Ядро 1: + 55,0 ° C (крит. = + 125,0 ° C)
...


Запустите датчики с переключателем -u , чтобы увидеть, какие параметры доступны для каждого физического чипа (необработанный режим):

 $ датчики -u

 coretemp-isa-0000
Адаптер: адаптер ISA
Ядро 0:
  temp2_input: 57.000
  temp2_crit: 125,000
  temp2_crit_alarm: 0,000
Ядро 1:
  temp3_input: 55,000
  temp3_crit: 125,000
  temp3_crit_alarm: 0,000
...


Создайте следующий файл, переопределив значения по умолчанию:

 /etc/sensors.d/Zotac-IONITX-A-U

 микросхема "coretemp-isa-0000"
  label temp2 "Core 0"
  вычислить temp2 @ -20, @ - 20

  метка temp3 "Ядро 1"
  вычислить temp3 @ -20, @ - 20


Теперь при вызове датчиков показывает значения настройки:

 $ датчики

 coretemp-isa-0000
Адаптер: адаптер ISA
Ядро 0: +37.0 ° C (крит = + 105,0 ° C)
Ядро 1: + 35,0 ° C (крит. = + 105,0 ° C)
...


Пример 2. Переименование меток

Это реальный пример на Asus A7M266. Пользователь желает более подробных имен для температурных меток temp1 и temp2 :

 $ датчики

 as99127f-i2c-0-2d
Адаптер: адаптер SMBus Via Pro на e800
...
temp1: + 35,0 ° C (высокая = + 0,0 ° C, hyst = -128,0 ° C)
temp2: + 47,5 ° C (высокая = + 100,0 ° C, hyst = + 75,0 ° C)
...


Создайте следующий файл, чтобы изменить значения по умолчанию:

 / и т.д / датчики.г / Asus_A7M266

 микросхема "as99127f- *"
  этикетка temp1 "Mobo Temp"
  метка temp2 "CPU0 Temp"


Теперь при вызове датчиков показывает значения настройки:

 $ датчики

 as99127f-i2c-0-2d
Адаптер: адаптер SMBus Via Pro на e800
...
Температура Mobo: + 35,0 ° C (высокая = + 0,0 ° C, hyst = -128,0 ° C)
CPU0 Temp: + 47,5 ° C (высокая = + 100,0 ° C, hyst = + 75,0 ° C)
...


Пример 3. Перенумерация ядер для многопроцессорных систем

Это реальный пример рабочей станции HP Z600 с двумя процессорами Xeon.Фактическая нумерация физических ядер неверна: пронумерованы 0, 1, 9, 10, которые повторяются во втором процессоре. Большинство пользователей ожидают, что данные о температуре ядра будут отображаться в последовательном порядке, т.е. 0,1,2,3,4,5,6,7.

 $ датчики

 coretemp-isa-0000
Адаптер: адаптер ISA
Сердечник 0: + 65,0 ° C (высокий = + 85,0 ° C, крит = + 95,0 ° C)
Ядро 1: + 65,0 ° C (высокая = + 85,0 ° C, крит = + 95,0 ° C)
Ядро 9: + 66,0 ° C (высокая = + 85,0 ° C, крит = + 95,0 ° C)
Core 10: + 66,0 ° C (высокий = + 85,0 ° C, крит = +95.0 ° С)

coretemp-isa-0004
Адаптер: адаптер ISA
Сердечник 0: + 54,0 ° C (высокий = + 85,0 ° C, крит = + 95,0 ° C)
Ядро 1: + 56,0 ° C (высокое = + 85,0 ° C, крит = + 95,0 ° C)
Сердечник 9: + 60,0 ° C (высокий = + 85,0 ° C, крит = + 95,0 ° C)
Сердечник 10: + 61,0 ° C (высокий = + 85,0 ° C, крит = + 95,0 ° C)
...


Снова запустите датчики с переключателем -u , чтобы увидеть, какие опции доступны для каждого физического чипа:

 $ датчики -u coretemp-isa-0000

 coretemp-isa-0000
Адаптер: адаптер ISA
Ядро 0:
  temp2_input: 61.000
  temp2_max: 85,000
  temp2_crit: 95,000
  temp2_crit_alarm: 0,000
Ядро 1:
  temp3_input: 61,000
  temp3_max: 85,000
  temp3_crit: 95,000
  temp3_crit_alarm: 0,000
Ядро 9:
  temp11_input: 62,000
  temp11_max: 85,000
  temp11_crit: 95,000
Ядро 10:
  temp12_input: 63,000
  temp12_max: 85,000
  temp12_crit: 95,000


 $ датчики -u coretemp-isa-0004

 coretemp-isa-0004
Адаптер: адаптер ISA
Ядро 0:
  temp2_input: 53,000
  temp2_max: 85,000
  temp2_crit: 95,000
  temp2_crit_alarm: 0.000
Ядро 1:
  temp3_input: 54,000
  temp3_max: 85,000
  temp3_crit: 95,000
  temp3_crit_alarm: 0,000
Ядро 9:
  temp11_input: 59,000
  temp11_max: 85,000
  temp11_crit: 95,000
Ядро 10:
  temp12_input: 59,000
  temp12_max: 85,000
  temp12_crit: 95,000
...


Создайте следующий файл, переопределив значения по умолчанию:

 /etc/sensors.d/HP_Z600

 микросхема "coretemp-isa-0000"
  label temp2 "Core 0"
  метка temp3 "Ядро 1"
  этикетка temp11 "Core 2"
  этикетка temp12 "Core 3"

микросхема "coretemp-isa-0004"
  этикетка temp2 "Core 4"
  этикетка temp3 "Core 5"
  этикетка temp11 "Core 6"
  этикетка temp12 "Core 7"

Теперь при вызове датчиков показывает значения настройки:

 $ датчики

 coretemp-isa-0000
Адаптер: адаптер ISA
Core0: +64.0 ° C (высокий = + 85,0 ° C, крит = + 95,0 ° C)
Core1: + 63,0 ° C (высокий = + 85,0 ° C, крит = + 95,0 ° C)
Core2: + 65,0 ° C (высокий = + 85,0 ° C, крит = + 95,0 ° C)
Core3: + 66,0 ° C (высокий = + 85,0 ° C, крит = + 95,0 ° C)

coretemp-isa-0004
Адаптер: адаптер ISA
Core4: + 53,0 ° C (высокий = + 85,0 ° C, крит = + 95,0 ° C)
Core5: + 54,0 ° C (высокий = + 85,0 ° C, крит = + 95,0 ° C)
Core6: + 59,0 ° C (высокий = + 85,0 ° C, крит = + 95,0 ° C)
Core7: + 60,0 ° C (высокий = + 85,0 ° C, крит = + 95,0 ° C)
...


Автоматическое развертывание lm_sensors

Пользователи, желающие развернуть lm_sensors на нескольких машинах, могут использовать следующее, чтобы принять значения по умолчанию для всех вопросов:

 # датчики-обнаружение --авто


Устранение неисправностей

Модуль K10Temp

У некоторых процессоров K10 есть проблемы с датчиком температуры.Из документации ядра ( linux- <версия> / Documentation / hwmon / k10temp ):

Все эти процессоры имеют датчик, но на процессорах для Socket F или AM2 + датчик может возвращать несогласованные значения (ошибка 319). Драйвер откажется загружать эти версии, если пользователи не укажут параметр модуля force = 1 .

По техническим причинам драйвер может определять только тип сокета материнской платы, но не реальные возможности процессора.Следовательно, пользователи процессора AM3 на материнской плате AM2 + могут безопасно использовать параметр force = 1 .

На затронутых машинах модуль сообщит «ненадежный датчик температуры процессора; мониторинг отключен». Чтобы в любом случае принудительно отслеживать мониторинг, вы можете запустить следующее:

 # rmmod k10temp
# modprobe k10temp force = 1


Подтвердите, что датчик действительно действительный и надежный. Если да, можете отредактировать /etc/modprobe.d/k10temp.conf и добавить:

 опции k10temp force = 1


Это позволит модулю загружаться при загрузке.

Материнские платы Asus B450 / X399 / X470 / A320M-K / A320M-K-BR с разъемом AM4

Некоторые современные материнские платы Asus используют микросхему ITE IT8665E (B450 / X399 / X470) / IT8655E (A320M-K / A320M-K-BR), для доступа к датчикам температуры, вентилятора и напряжения может потребоваться модуль asus-wmi-sensor . Установите asus-wmi-сенсоры-dkms-git ^AUR и загрузите модуль ядра asus-wmi-сенсоры , модуль использует интерфейс UEFI и может потребовать обновления BIOS на некоторых платах [1].

В качестве альтернативы, модуль it87 считывает значения из чипа напрямую, устанавливает it87-dkms-git ^AUR и загружает модуль ядра it87 .

Материнские платы Asus Z97 / Z170 / X570

На некоторых последних материнских платах Asus для доступа к вентиляторам и датчикам напряжения может потребоваться загрузка модуля ядра nct6775 .

Дополнительно добавьте в параметры загрузки ядра:

 acpi_enforce_resources = слабый


Материнские платы Gigabyte B250 / Z370 / B450M

Некоторые материнские платы Gigabyte используют микросхему ITE IT8686E, которая не поддерживается драйвером ядра it87 по состоянию на май 2019 г. [2].Однако он поддерживается исходной версией драйвера ядра [3]. Вариант DKMS содержится в it87-dkms-git ^AUR . Как и в случае с материнскими платами #Asus Z97 / Z170 / X570, перед установкой модуля требуется параметр ядра:

 acpi_enforce_resources = слабый


Кроме того, укажите идентификатор чипа при загрузке модуля следующим образом:

 # modprobe it87 force_id 0x8686


Или вы можете загрузить модуль во время процесса загрузки, создав следующие два файла:

 / и т.д / модули-загрузка.d / it87.conf

 it87


 /etc/modprobe.d/it87.conf

 параметры it87 force_id = 0x8686


После загрузки модуля вы можете использовать инструмент датчиков для проверки микросхемы.
Теперь вы также можете использовать fancontrol для управления шагом скорости вентилятора корпуса.

Опциональная установка zenpower-dkms ^AUR может позволить более точную настройку системы охлаждения материнской платы. Однако он отключает модуль k10temp по умолчанию.

Гигабайт GA-J1900N-D3V

В этой материнской плате используется микросхема ITE IT8620E (полезна также для считывания напряжений, температуры материнской платы, скорости вращения вентилятора).По состоянию на октябрь 2014 г. lm_sensors не поддерживает драйверы для микросхемы ITE IT8620E [4] [5]. Разработчики lm_sensors сообщили, что чип в некоторой степени совместим с IT8728F в части аппаратного мониторинга. Однако по состоянию на август 2016 года [6] IT8620E указан как поддерживаемый.

Вы можете загрузить модуль во время выполнения с помощью modprobe:

 $ modprobe it87 force_id = 0x8728


Или вы можете загрузить модули во время процесса загрузки, создав следующие два файла:

 / и т.д / модули-загрузка.d / it87.conf

 it87

 /etc/modprobe.d/it87.conf

 параметры it87 force_id = 0x8603

После загрузки модуля вы можете использовать инструмент датчиков для проверки микросхемы.

Теперь вы также можете использовать fancontrol для управления скоростью вентилятора вашего корпуса.

Проблемы с экраном ноутбука после запуска датчиков

Это вызвано тем, что lm-сенсоры ошибаются со значениями Vcom на экране при поиске сенсоров. Это уже обсуждалось и решалось на форумах: https: // bbs.archlinux.org/viewtopic.php?id=193048. Однако не забудьте внимательно прочитать поток, прежде чем запускать любую из предложенных команд.

Датчики для автоматизации и управления

• Где купить
• Глобальный


  Америка

  • США
    английский
  • Мексика
    испанский
  • Бразилия
    португальский

  Европа, Ближний Восток, Африка

  • Европа
    Английский, французский, немецкий, итальянский
  • Турция
    турецкий
  • Южная Африка
    английский

  Азиатско-Тихоокеанский регион

  • Индия
    английский
  • Япония
    Японский
  • Большой Китай
    Китайский (упрощенный), китайский (традиционный), английский
  • Корея
    корейский язык
  • Сингапур
    английский
  • Малайзия
    английский
  • Таиланд
    английский

  Распространение по всему миру

• Моя библиотека

• Подготовить цитату

• Зарегистрироваться / Войти


  Преимущества счета

  • Сохранение, управление и обмен элементами с помощью My Library
  • Создайте и экспортируйте спецификацию материалов с помощью My Wish List
  • Отправляйте запросы о продуктах с помощью «Моего списка желаний»
  • Получение персонализированной информации о продуктах и ​​отрасли

  Зарегистрируйтесь сейчас

Этикетки с указанием температуры | датчики и зондирование

текст.перейти к содержанию
text.skipToNavigation

переключить

• Услуги

  • Конфигурируемые

    • Конфигурируемые

    • Датчик термопары

      • Датчик термопары

    • Датчики RTD

      • Датчики RTD

    • Датчики давления

      • Датчики давления

    • Термисторы

      • Термисторы

  • Калибровка

    • Калибровка

    • Инфракрасная температура

      • Инфракрасная температура

    • Относительная влажность

      • Относительная влажность

    • Давление

      • Давление

    • Сила / деформация

      • Сила / деформация

    • Расход

      • Поток

    • Температура

      • Температура

  • Обслуживание клиентов

    • Служба поддержки клиентов

  • Индивидуальное проектирование

    • Заказное проектирование

  • Заказ по номеру детали

    • Заказ по номеру детали:

• Ресурсы

Чат

Чат

Тележка

• • Услуги

    • Услуги

    • Конфигурируемые

      • Конфигурируемые

      • Датчик термопары

      • Датчики RTD

      • Датчики давления

      • Термисторы

    • Калибровка

      • Калибровка

      • Инфракрасная температура

      • Относительная влажность

      • Давление

.
