Угол наклона крыши из профнастила

Наклон крыши с профнастилом

По минимальному уклону мнения специалистов расходятся. Производители профилированного листа не рекомендуют делать угол наклона крыши профнастила меньше 12 градусов. Разработчики СНиПа допускают минимальный угол 8 градусов, а в исключительных случаях – 6 градусов. Меньше делать нельзя. Но такая кровля требуется только в тех случаях, когда крышу из профнастила нужно завести под другую кровлю.

Например, к дому с шиферной крышей была сделана щитовая пристройка с рубероидной кровлей. Со временем она пришла в негодность, и хозяева решили ее разобрать и построить новую, из газосиликатных блоков, с кровлей из профлиста. Вот ее-то и надо заводить под шиферную крышу дома, чтобы вода последовательно стекала с дома на пристройку, а оттуда – по водостокам. И тут возникает дилемма: сделаешь хороший, крутой скат кровли – будешь головой задевать потолок, поднимешь потолок на достаточную высоту – скат получается слишком пологим. Приходится искать компромиссный вариант, хотя возможности для маневра здесь сильно ограничены.

Во всех остальных случаях минимальный угол интересует застройщиков чисто теоретически. На практике больше нужен оптимальный угол кровли, состоящий из нескольких составляющих. Большое значение имеет регион проживания, так как кровля, помимо собственного веса, подвержена еще двум значительным нагрузкам: снеговой и ветровой. Если толщина снежного покрова в вашей местности внушительная, угол ската крыши нужно делать больше, чтобы снег скатывался. Сразу оговоримся: на таких кровлях нужно обязательно ставить защиту от коварного снега: во время оттепели сугробы с крыш из профнастила съезжают, как с горки, и могут причинить травму.

Если в регионе часто дуют сильные или порывистые ветра, а осадков выпадает немного, скат кровли наоборот – нужно делать меньше, уменьшая парусность и ветровую нагрузку.

Как рассчитать угол наклона кровли из профнастила

Если крыша двухскатная, для расчета нам понадобится высота конька и половина ширины постройки. К примеру, наш дом шириной 6 метров, высота от верха стены до коньковой доски 1,8 м. Теперь придется вспомнить общий курс геометрии и формулу тангенса угла: tgA=a:b. Считаем: tgA=3:1,8=1,67 В таблице Брадиса находим примерное значение угла наклона: 58-59 градусов. Можно округлить до 60.

Кстати, угол наклона кровли – тот редкий случай, когда «правило золотой середины» не работает. Профессиональные строители никогда не делают его 35-45º. Такая крыша и снег надолго задерживает, и ветровые нагрузки плохо переносит.

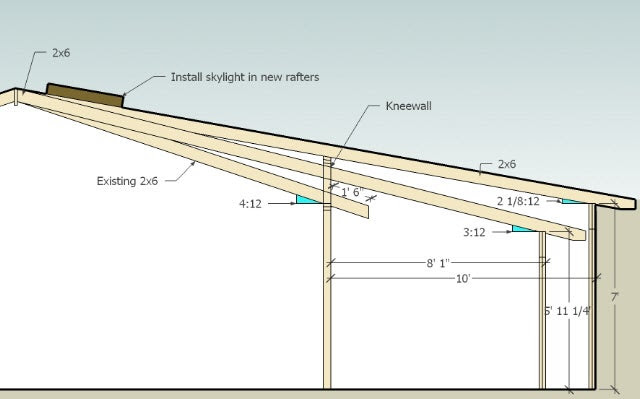

Угол наклона односкатной крыши из профнастила

Несмотря на то, что под такой кровлей, как правило, не планируют чердачных помещений, угол наклона необходимо все-таки выбрать больше 12 градусов. В противном случае, когда минимальный угол наклона односкатной крыши из профнастила составляет от 6 до 12 градусов, придется проводить дополнительные мероприятия.

Во-первых – делать сплошную обрешетку, с расстоянием между досками в 1 см, на случай их разбухания. Ведь с такой кровли снег не будет скатываться. Это потребует периодической его уборки с кровли, значит, она должна выдерживать еще и ваш вес.

Во вторых, придется делать больше нахлест на продольных стыках. Вдобавок все стыки: и продольные, и поперечные нужно промазать герметиком, лучше силиконовым. Иначе ветер будет загонять дождь под профлисты, да и снег при весеннем таянии или во время оттепели будет задерживать воду, и она также будет затекать через стыки.

Зато такая кровля хорошо защищена от механических воздействий, благодаря своей жесткости. Системе водоотведения тоже необходимо уделить должное внимание. После дождя на ней не должно быть остатков влаги, и тем более, грязи, а она обязательно будет копиться, следовательно, кровлю нужно периодически мыть, чтобы покрытие служило, как можно дольше.

Теперь вы знаете, как правильно рассчитать угол наклона крыши профнастила, и как грамотно определить оптимальный уклон ската, который зависит еще и от предназначения чердачного пространства. Если там задумывается мансарда, хочется, чтобы объем помещения был побольше. В этом случае разумно скат сделать ломаным, из двух частей. От конька – пологим, а вторую часть – к карнизу – более крутым. Такие кровли хорошо себя зарекомендовали, благодаря рациональному подходу к этому вопросу: и места много, и кровля функциональная.



Узнать подробнее о профнастиле!



Все статьи

Разбираемся, как выбрать угол для крыши из профнастила.


Выбор уклона для кровли из профлиста — очень важное дело. От него многое зависит: например, величина полезного пространства в мансарде. Но нельзя просто взять и сделать понравившийся угол. Здесь нужен хороший расчёт и проект.


Разберёмся, какие типы уклонов существуют, в чём их преимущества и недостатки, а также какие факторы влияют на выбор угла для кровли из профлиста.

Каков минимальный угол?

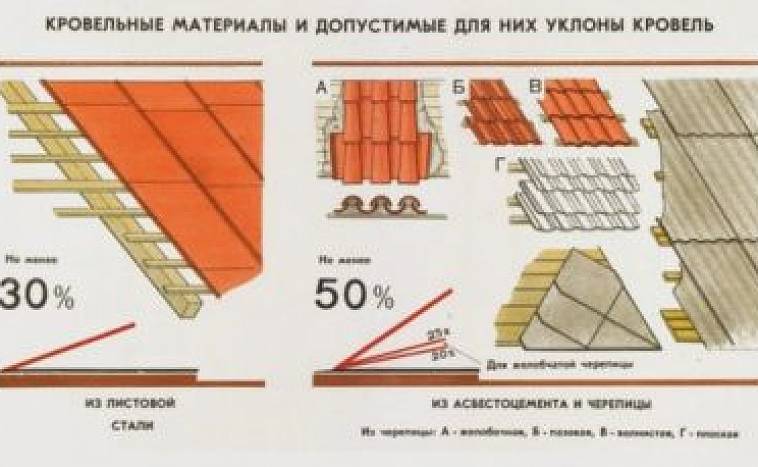

Согласно СНиП II-26-76, в жилых постройках минимальный угол для кровли из профлиста должен быть не менее 10°. А минимальный уклон кровли из профлиста для односкатной крыши должен составлять не менее 8° — такие кровли чаще всего встречаются в промышленных постройках.


В СНиП II-26-76 также указано, какой должен быть оптимальный уклон для крыши из профнастила. Он составляет 20°. В этом случае кровля гораздо более надёжно защищена от протечек.


Следует признать, что строители в редких случаях возводят кровли из профнастила с уклоном ниже минимального. Чаще всего это временные постройки и инверсионные кровли. В этом случае используют профлист с самой большой несущей способностью. О выборе такого профлиста мы уже писали.

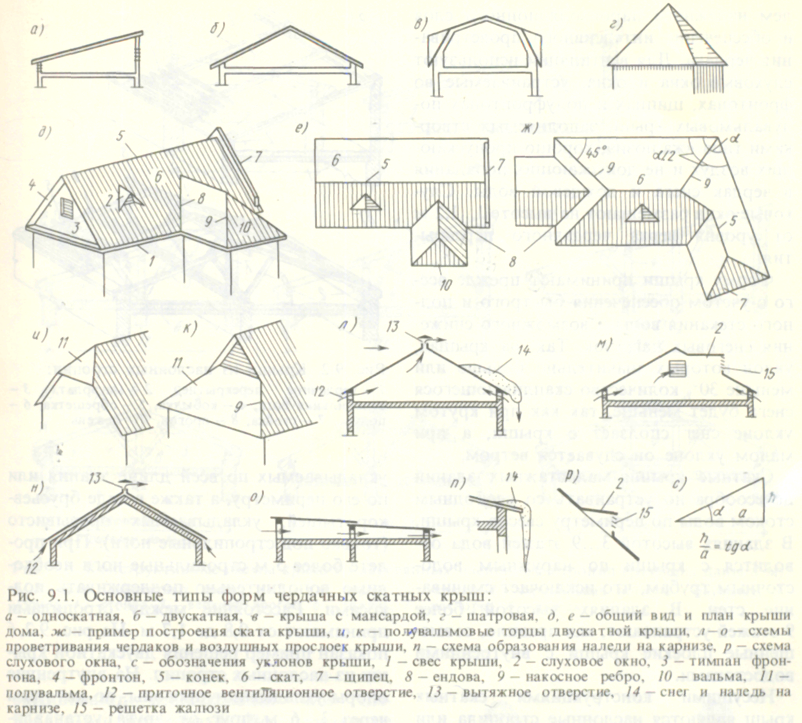

Какие уклоны бывают?


Разные строители относят кровли к плоским или крутым по-разному. У кого-то выше 20° — уже крутая, а у кого-то нет. Но чаще всего встречается именно такая классификация:

  • Плоские кровли — меньше 5°.
  • Малоуклонные кровли — от 5° до 30°.
  • Крутоуклонные кровли — более 30°.


Эти цифры больше относятся к частному домостроению. В хозяйственных и промышленных постройках нечасто встретишь кровлю из профлиста с уклоном более 30°.


ОБРАТИТЕ ВНИМАНИЕ: согласно СНиП II-26-76, использовать профнастил на плоских кровлях в качестве верхнего кровельного покрытия НЕЛЬЗЯ! Его можно лишь положить в качестве нижнего слоя — так сказать, основания. Но при этом профнастил обязательно должен быть несущим! Поэтому, разбирая дальше особенности плоских кровель, мы будем опираться именно на этот факт.

В чём плюсы и минусы кровель с разным уклоном?


Мы указали разные типы наклонов для кровли из профнастила, но у каждого есть свои достоинства, недостатки и особенности. Разберёмся в них.

Плоские кровли: менее 5°


Преимущества:

  • Высокая устойчивость к ветру. Плоские кровли гораздо более аэродинамичны, чем крутые. Ветер их огибает, поэтому почти нет риска, что он опрокинет крышу.
  • Нет конька. Как говорится, нет конька — нет проблем! На плоских крышах не устанавливают конёк, поэтому вам не придётся испытывать проблем с его монтажом.


Недостатки:

  • Высокая снеговая нагрузка. В снежных районах осадки зимой будут скапливаться на таких кровлях. Крыша будет испытывать большие нагрузки.
  • Зимой надо чистить. Исходя из предыдущего пункта, владельцу дома с плоской кровлей скорее всего придётся не раз чистить крышу от снега зимой.
  • Отсутствие мансарды. Если у вас плоская крыша, то вы сможете надстроить мансардный этаж, но тогда ваша кровля станет скатной.


Особенности:

  • Используйте профнастил исключительно как основание для верхнего кровельного покрытия.


Какой профнастил подойдет:

  • Строители рекомендуют использовать для плоских кровель только несущий профнастил — он начинается с буквы «Н» в названии. Варианты от Компании Металл Профиль: Н-60, Н-75, Н-114.




Малоуклонные кровли: 5-30°


Преимущества:

  • Малая вероятность протечки. У таких кровель возможность, что крыша протечёт, гораздо ниже, чем у плоских. Вода будет скатываться вниз, не задерживаясь надолго. Но строители всё же рекомендуют делать герметизацию швов при уклонах до 12°.
  • Средняя устойчивость к ветру. Такие кровли обладают достаточной устойчивостью к ветру. Да, он пытается опрокинуть и приподнять крышу, но, если это не ураган, то у него ничего не получится.
  • Можно сделать чердак. Пространство под кровлей можно будет использовать как мансарду или чердак. Разве что полезного пространства в нём будет не очень много.


Недостатки:

  • Средняя снеговая нагрузка. Если выпадет слишком много снега, то снежная шапка сможет продавить такую кровлю.
  • Зимой надо чистить. Как и в случае с плоской кровлей, владельцу дома с малоуклонной крышей придётся очищать скопившийся снег.
  • Увеличенный расход материала. Малоуклонные кровли могут быть и двускатными, и даже вальмовыми. Поэтому на них потребуется больше профлиста, чем на плоские.


Особенности:

  • Чем больше угол, тем меньше нужно делать нахлёст профлиста. Для малоуклонных крыш строители рекомендуют делать горизонтальный нахлёст 15-20 см, а на вертикальный допускается одна гофра.


Какой профнастил подойдет:

  • На кровлях с уклоном 5-8° строители рекомендуют использовать несущий профнастил Н-60 и Н-75. Но если уклон 8-30°, то подойдут также универсальные профлисты. У Компании Металл Профиль это МП-18, МП-20, МП-35, НС-35.




Крутоуклонные кровли: более 30°


Преимущества:

  • Крайне малая вероятность протечки. Вода на кровлях из профнастила с таким уклоном просто не успевает просочиться в стыки — она скатывается вниз под силой тяжести. Дополнительная герметизация не нужна.
  • Можно сделать мансарду. При таком наклоне под кровлей можно сделать комфортную мансарду или вместительный чердак. Полезного пространства будет много.
  • Малая снеговая нагрузка. Снег, как и вода, под действием своего веса будет просто спадать с кровли под таким уклоном.


Недостатки:

  • Повышенные ветровые нагрузки. Сильные порывы ветра попытаются опрокинуть кровлю с крутым уклоном. Поэтому на профлист будет действовать дополнительная нагрузка.
  • Большой расход материала. На кровли из профлиста с крутым уклоном уходит больше всего материалов. Разница по сравнению с плоскими крышами может доходить до двух раз.
  • Сложный монтаж. Из-за большого наклона монтажникам будет неудобно устанавливать профлист на обрешётку.


Особенности:

  • Такие кровли меньше остальных требовательны к нахлёсту профлиста. Здесь хватит порядка 10-15 см горизонтального нахлёста и одну гофру вертикального.


Какой профнастил подойдет:

  • Для кровель с крутым уклоном можно подобрать гораздо больше видов профнастила. Если речь идёт о продукции Компании Металл Профиль, то строители рекомендуют: С-21, С-44, МП-10, МП-18, МП-20, МП-35, НС-35.


​




Что влияет на выбор угла кровли?


Выбирать угол для кровли из профлиста по принципу «хочу вот такую» — неправильно. Нужно учитывать сразу несколько факторов, из-за которых крутая или плоская кровли могут вам совсем не подойти. Вот, что влияет на выбор уклона для кровли из профлиста:

  • снеговая нагрузка;
  • ветровая нагрузка;
  • тип чердачного помещения.


Разберёмся, как именно влияют эти факторы на вашу кровлю.

Ветровая нагрузка


Климатические особенности везде разные. Где-то ветер совсем слабый, а кое-где дует очень сильно. И он по-разному влияет на кровли с разным углом. Если упростить, то ветер старается опрокинуть крыши с крутым уклоном и приподнять плоские. Но сила ветра везде разная.


Ветровая нагрузка варьируется от незначительных 24 кг/м2 до внушительных 120 кг/м2. В последнем случае это очень серьёзная нагрузка на кровлю. Вот какие рекомендации дают в СНИП по поводу наклона для кровли из профнастила в регионах с разной ветровой нагрузкой:

  • При средней ветровой нагрузке рекомендуется делать скаты под углом 35-45°
  • При сильной ветровой нагрузке лучше установить угол кровли порядка 15-25°.
  • Также в регионах с сильным ветром не рекомендуется ставить плоские кровли — их может сорвать.

Снеговая нагрузка


Не менее важен параметр снеговой нагрузки, который в разных регионах сильно отличается. Например, в Норильске выпадает порядка 500 килограммов снега на один квадратный метр! Это примерно как поставить на кровлю взрослую лошадь. Вряд ли кому-то захочется так делать.


Но всё вышеописанное касается плоской поверхности. На кровлях с крутым уклоном снег задерживается меньше и просто спадает вниз. Поэтому строители рекомендуют в регионах с серьёзной снеговой нагрузкой делать уклон для кровли из профлиста порядка 45°.


Учтите, что снег начинает скапливаться на кровле уже при наклоне 30°.


Важный момент: исходя из практики, на кровлях из профнастила с уклоном 60° и более снег не задерживается вовсе.

Тип чердачного помещения


Ещё один важный фактор — тип помещения, которое вы хотите сделать под крышей. Здесь всё подчиняется одному простому правилу: чем меньше угол кровли, тем меньше полезного пространства получите.


Но нужно также учитывать и высоту конька. Ведь, например, крышу под углом 30° можно сделать как с высотой 3 метра, так и с высотой 1,5 метра. Понятно, что во втором случае под ней поместится только ребёнок.


Выходит, что с плоской кровлей у вас совсем не получится сделать ни мансарду, ни чердак. При наклоне в 20° и высоте конька в 2 метра взрослый человек с трудом сможет встать в полный рост. А, начиная с 30° и трёхметрового конька, комфорт сильно возрастает.


Выбирайте параметр высоты конька, исходя из своих предпочтений.

Итог


Помните, что чем больше угол, тем больше материала у вас уйдёт на кровлю, и тем более тяжёлой она станет — в этом случае используйте усиленную стропильную систему. А в случае с минимальным уклоном строители советуют применять сплошную обрешётку.


Если обобщить, то для средней полосы России строители рекомендуют делать уклон для кровли из профлиста от 25° до 40°. Такой угол позволит крыше спокойно выдерживать и ветровые, и снеговые нагрузки, характерные для большинства территорий РФ. Если у вас сильный ветер — делайте угол 25° и ниже. Если сильный снег — лучше около 45°.


И самое важное: выбирайте надёжный профлист у проверенных производителей! Удачной стройки!

В статье упоминаются категории:
В статье упоминаются товары:

строим крышу с минимальным углом

Одно из самых кропотливых занятий в период проектирования крыши из профнастила – это выбор ее угла. Здесь не играют роль никакие эстетические соображения: соотношение высоты крыши к ее общей площади в будущем скажется на том, как много полезного пространства остается в мансарде, будут ли проблемы с накоплением снега, и даже не унесет ли ветер вашу крышу в сильную бурю.

И такое не редкость. Итак, какой же он — минимальный уклон кровли из профлиста? И как построить крышу с минимальным уклоном: все плюсы, минусы, рекомендации и тонкости строительства — здесь.

Давайте обратимся к официальным данным. Так, согласно СНиП, строительным нормам и правилам, крыть профнастилом можно любую крышу, скат которой имеет уклон не менее 8°. Только так осадки не смогут проникать сквозь стыки и места крепления. Шаг обрешетки при таком раскладе нужно делать 40 см.

Но 8° — это минимальный угол наклона для крыш хозяйственных и промышленных построек, а для жилых домов этот порог – 10°. Современные строительные фирмы и вовсе дают гарантии на свою работу только при условии, что они кроют профнастилом крышу с уклоном не менее 12°. А вот максимальный угол для крыши из профлиста может быть хоть 70°.

Поэтому для профилированного стального листа в качестве кровельного материала СНиП рекомендуют 20° уклона как самый оптимальный вариант. Но что делать, если вам необходимо построить почти плоскую крышу? Для гаража, хозпостройки или беседки? Тогда просто следуйте нашим советам – и никаких проблем не возникнет.

Уклон крыши 8° соответствует значению 1:7 – это минимальное значение, которое может быть при монтаже профнастила. И после завершения всех работ необходимо тщательно проверить кровлю на предмет вентиляции.  Впрочем кровельщики в определении угла говорят не только о градусах, но и о процентах и даже коэффициентах. Все это — одно и тоже, разница только для проектных документов и при заказе материалов. Мы подготовили для вас таблицу, которая поможет вам разобраться, что к чему:

Теперь давайте разберемся в строительных терминах. Итак:

  • Плоскими называют такие крыши, угол наклона которых не превышает 5°.
  • Скатными — те, которые обычно больше 20°. Естественно, что скатные крыши более водонепроницаемы, а потому и более популярны в частном строительстве.
  • Крыши с небольшим углом наклона – до 25°. Здесь уже можно оборудовать чердачные помещения, но без окон.
  • Крутые – те, что имеют уклон более 40°. Крутые позволяют обустроить хорошую жилую мансарду, которая не бывает лишней.
  • Большим называют тот уклон кровли, который приходится на промежуток 45-60°.
  • А вот идеальным на сегодняшний день считается угол уклона крыши 38-45°.

Итак, минимальный угол наклона крыши из профнастила – это 8°. Вот подробный видео мастер-класс, как строятся такие крыши:


Если вам необходимо построить крышу еще меньшего наклона, тогда профилированный лист должен быть уже снизу кровельного пирога – как перекрытие. Меняется принцип конструкции.

А теперь о том, с чем вам придется столкнуться во время строительства крыши минимального уклона и что от нее ожидать в будущем.

Преимущества

Давайте сначала перечислим преимущества. Основные плюсы строительства такой кровли:

  1. Меньший расход материала.
  2. Более легкие и безопасные кровельные работы.
  3. Меньший вес покрытия.

Учитывайте еще такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама кровля. Материала ведь пойдет уже больше. А это – давление на дом и фундамент. В данном случае нагрузка будет несущественной.

Недостатки

Теперь о досадных минусах. Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

Расход материала для пологой кровли также увеличится, т.к. нахлест листов друг на друга придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Поэтому оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица:

Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

Кроме того, при недостаточном угле наклона невозможно оборудовать жилую мансарду, которая сокращает теплопотери дома через кровлю до 9%.

И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес снега зимой. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

Но даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет небезопасно! Почему? Читайте далее.

На определение угла наклона кровли из профнастила на самом деле влияет много исходных данных. В первую очередь это – климатические особенности местности, где стоит ваш дом. Поэтому заранее узнайте, какая здесь высота снежного покрова, как часто идет дождь, насколько сильным бывает ветер и какое у него преобладает направление:

Уклон кровли из такого материала, как профлист, рассчитывается не из эстетических соображений, а исходя из погодных факторов. Так, к минимальному значению стремится уклон крыш тех домов, которые находятся в районах с сильными ветрами. В этих местностях опасна так называемая парусность кровли. Вы слышали или видели, как иногда по полям «гуляют» сорванные мощным ветром поликарбонатные теплицы? А ведь их тоже не ставили на землю без крепления. Теперь представьте себе возможные последствия, если у вас буквально сорвет часть крыши. Помните, какой самый главный недостаток профнастила? Парусность!

Вот какие требования СНиП по этому поводу. При среднем значении ветровой нагрузки угол ската нужно делать 35-45°, а при сильном ветре – 15-25°. Там же, где сильные ветра – норма, угол наклона крыши из профлиста делайте близким к минимальному, чтобы снизить сопротивление ветра. Но и почти плоские кровли из этого материала рискуют быть легко сорванными, а потому полное отсутствие уклона в этом случае тоже не вариант. Вот довольно впечатляющая запись с видеорегистратора, где ветром срывает пологую крышу из профнастила:

Поэтому не думайте, что ветровая нагрузка более безобидна, чем снеговая. В Новгородской области, например, её среднее значение – 23 кг/м, а снеговая — около 75 кг/м.

Тогда не стоит ли делать все крыши плоскими? Вовсе нет. Снега в России, как известно, зимой бывает много. И такие хрупкие на первый взгляд снежинки на самом деле весят немало. Например, за одну зиму на плоской кровле может скопиться снега весом с целую роту солдат. Никакие стропила такое не выдержат, а потому в районах со значительными снеговыми нагрузками уклон крыши приходится делать и до 45° – чтобы снег не задерживался. Тогда в усилении стропил необходимости нет – осадки на таком покрытии уже не будут задерживаться, легко сползая вниз.

Вот карта, по которой вы сможете найти параметры для своей местности:

Для примера: в Якутске снеговая нагрузка на крыше иногда достигает 550 кг на один квадратный метр. Вот почему крыши домов в этом регионе всегда высокие и крутые. А вот в южных странах их можно хоть соломой покрывать в горизонтальном положении.

Даже небольшой слой снега по весу намного тяжелее, чем вы можете себе представить. И, в отличие от дождя, снег задерживается на крыше, а в некоторых регионах его высота на кровлях иногда превышает больше метра. И хуже всего в этом случае приходится как раз кровле с минимальным уклоном.

Поэтому принимать решение, насколько малым делать угол крыши из профнастила, нужно взвешенно.

Первым делом обратите внимание, какие кровли у ваших соседей. Обычно они имеют почти одинаковый уклон, значение которого выведено опытным путем и проверено ураганами. А рассчитать точный угол наклона готовой крыши можно как при помощи специальных графиков и матриц, так и вооружившись обычным угольником.

Профессиональные строители, например, вычисляют уклон крыши при помощи такого прибора, как уклономер, либо при помощи некоторых геометрических формул. Результат записывается в градусах или соотношении:

Но можно сделать проще. Вспоминаем школьный курс геометрии и считаем длину гипотенузы и катетов. Гипотенуза – это скат крыши, расстояние от конька до перекрытия – противолежащий катет, расстояние от середины перекрытия до нижней точки ската – прилежащий катет. А теперь задействуем тригонометрическую функцию или вооружаемся инженерным калькулятором:

Другой, не менее распространенный, и верный способ: определяем соотношение между высотой от конька к перекрытию, и половиной ширины перекрытия. Делим высоту на половину ширины здания, затем умножаем на 100.

Таким образом, уклон вашей крыши следует рассчитывать, исходя из четырех основных факторов:

  1. Запланированного бюджета.
  2. Предполагаемых снеговых нагрузок.
  3. Среднего значения ветра.
  4. Необходимости в полезном подкровельном пространстве.

И если вы все-таки пришли к решению, что вам нужна крыша с минимальным углом, мы подскажем, как избежать ошибок в строительстве.

Обычно минимальные уклоны крыши с усиленными стропилами делают у тех домов, которые находятся в районах с частыми солнечными днями и малым количеством осадков. Чтобы снизить нагрев внутренних помещений, в кровельном пироге предусматривают теплоизоляционные материалы и вентилируемый зазор. В остальном же остается позаботиться только о том, чтобы в дом не попала вода.

Защита от протечек

На пологих крышах при монтаже профнастила обязательно используйте уплотнительные ленты и мастики для нахлестов и стыков листов. А от протечек и повреждений такую крышу защищают специальные мембранные гидроизоляционные материалы. Вот стандартный пирог такой конструкции: профнастил=>гидроизоляция=>стропила=>утеплитель=>пароизоляция.

Если вы делаете крышу со склоном меньше 10°, в качестве гидроизоляции используйте современную трехслойную мембрану. Только этот материал сможет защитить кровельный пирог от сырости внутри.

И, наконец, насколько бы минимальным не был уклон кровли, водосточную систему для него соорудить все равно придется. Влага, как и снег, задерживается на таких поверхностях больше, чем многие ожидают. А потому планируйте уклон так, чтобы он шел в сторону водоприемных воронок, если система сбора будет внутренней, либо в сторону желобов, если наружной.

Система стропил и обрешетка

Как и в обычных проектах, при минимальном уклоне профнастил так же укладывается на обрешетку и крепится саморезами с резиновыми прокладками. При этом нахлест листов (от 10 см до 20 см) необходимо закрепить стальными заклепками в верх волны. Рекомендуем сделать наложение в две волны.

Чем меньше угол наклона крыши, тем шире необходимо делать нахлест листов. И тем меньше остается полезная площадь материала:

  • В пределах 15-30° уклона нахлест делайте 15-20 см.
  • С углом 30° нахлест должен быть от 10 до 15 см.
  • Если угол наклона меньше 14°, то листы укладывать нужно по горизонтали с нахлестом 20 см.
  • При минимальном угле наклона 8° стыки между листами необходимо делать двойными, тщательно обрабатывая их герметиком, чтобы внутрь не попала вода.

Обычная система стропил устанавливается с шагом от 60 см до 1 метра, но при минимальном уклоне крыши лучше сократить этот шаг до 40 см. Основание получится более крепким, и легче перенесет скопление снега на крыше.

Кроме того, при уклонах минимального значения между системой стропил и профнастилом обязателен вентилируемый зазор – это тоже мера уменьшения теплопотерь. Чем меньше угол наклона, тем шире вам придется делать зазор для проветривания – а это не менее 50 мм.

Тонкости монтажа

Вот подробный мастер-класс, как происходит монтаж профнастила на такую крышу:

Соблюдайте технологию, следуйте нашим советам – и все получится!

Уклон кровли из профлиста: требования СНиП

  • Преимущества профлиста как кровельного материала
  • Основные правила устройства крыши
  • Сегодня на обширном рынке материалов для покрытия крыши профлист приобрел большую популярность. Его с успехом используют и в промышленном, и в частном строительстве. Профнастил помимо высоких эксплуатационные характеристик имеет и красивый вид – возможность заказать лист нужного размера значительно облегчает его монтаж. Единственное – нужно соблюдать правильный уклон кровли из профлиста.

    Учет минимального уклона необходим не только с позиций видения образа будущего дома. Данный вопрос актуален и в связи с климатическими условиями района предполагаемого строительства.

    Преимущества профлиста как кровельного материала ↑

    Сразу отметим его

    • высокую прочность,
    • надежность в эксплуатации,
    • легкость,
    • эстетичность.

    Его можно использовать при уклоне ската не меньше 8° (1:7) согласно СниП. Уклон кровли в этом случае не дает перехлестывать дождевым водам через волны профнастила. То же касается и воздействия снеговой нагрузки. Это существенное преимущество, поскольку позволяет работы по накрытию производить круглый год, невзирая на капризы природы. Профлисты адаптированы к использованию в неблагоприятных условиях. Ему не грозит коррозия после дождя, как и выгорание под лучами солнца.

    Этот строительный материал широко применяется для покрытия больших скатных крыш. Повышенная жесткость ребер не дает ему деформироваться, он прочный и экономичный.

    Основные правила устройства крыши ↑

    Способ укладки материала при выполнении монтажа профлиста на крышу в немалой степени определяет уклон кровли из профнастила. При работе с ним следует придерживаться определенных особенностей укладки и правил эксплуатации.

    Какой должен быть уклон кровли ↑

    Минимальный уклон кровли из профлиста для жилых зданий считается – 12°,оптимальным считают–20°, а из профнастила для промышленный сооружений равен, соответственно, – 8°.

    Эти ограничения могут измениться в зависимости от числа положенных слоев. Например, если выполняют укладку в два слоя, то наклон необходимо увеличить, чтобы не дать различным осадкам скапливаться при стыках профильного листа. Чтобы защитить их от осадков, стыки промазывают герметическим наполнителем.

    • В том случае когда наклон крыши менее 14°, то при укладке нахлест соседних листов в горизонтальном направлении не должен быть меньше 20 см.

    На стыке с ендовой и коньком герметизацию проводят при помощи специальных профилированных уплотнителей. Такая прокладка не позволяет осадкам попадать под элементы кровли во время сильной непогоды, например, ливневого дождя. При ее установке подобной оставляют зазор, достаточный для движения воздуха.

    Следует особо отметить, что в процессе перекрытия крыши с углом наклона 12° и меньше проводят герметизацию стыков горизонтальных и вертикальных перехлестов профилирующих листов при помощи силиконового герметика.

    • 15 –30°, требуется нахлест в интервале, от 15 до 20 см.
    • Более 30° – допустим нахлест от 10 до 15 см

    Как крепится профлист на конструкцию крыши ↑

    Для крепления профнастила конструкциям крыши, выполненным из дерева, больше всего подходят специальные саморезы для кровли, которые выполнены на конце со сверлом и оснащены неопреновой прокладкой. В отличие от крепления шифера здесь крепление проводят только в нижней части волны.

    Используемые саморезы имеют размеры – 4,8 х 35 мм. Для закрепления коньков в верхней части используют саморезы побольше, длиной в 8 см. Следует позаботиться также о паро- и гидроизоляции, и о наличии зазора, обеспечивающего вентиляцию пространства под крышей. Эти требования при монтаже профнастила – обязательны.

    Какую выбрать обрешетку ↑

    У производственных и промышленных объектов крыша, как правило, плоская или односкатная. Для плоских крыш используют несущий профнастил, имеющий высоту профиля, начиная от 4,4 см. Его приваривают на металлический каркас. Затем по нему устраивают неэксплуатируемую плоскую крышу.

    Для скатных крыш в основном берут профилированный лист, высота профиля которого не меньше, чем 3,5 см, а толщина листа – около 0,6/0,7 мм.

    Важно знать, что чем выше профиль, тем он сможет выдержать большую нагрузку.

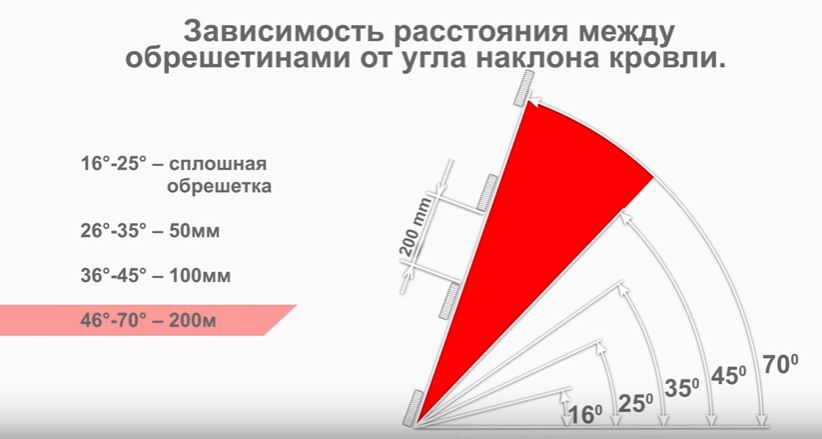

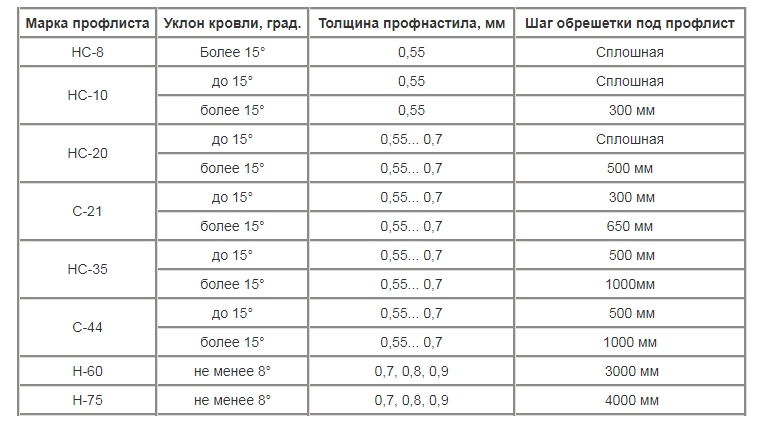

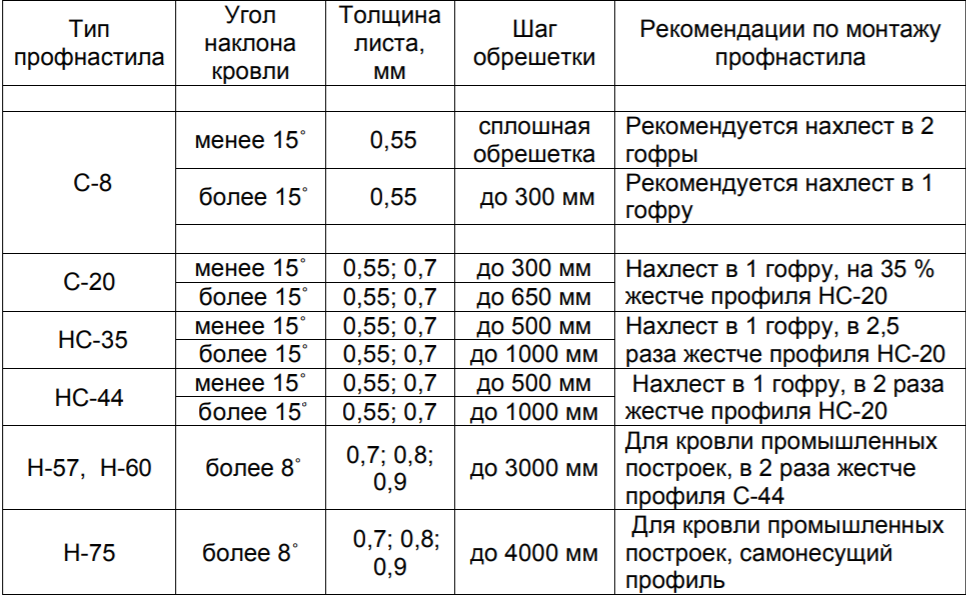

    Размер обрешетки определяет высота волны использованного листа и уклон кровли из профлиста.

    • Если для работы используют профнастил марки С20, то при уклоне меньше 15°выполняется сплошная обрешетка, а нахлест листов – в две гофры.
    • При угле меньше 15° и используемом материале марки С35, то для обрешетки рекомендуется выбирать шаг в 30 см, нахлест – в одну волну. В некоторых отдельных случаях допущен шаг в 65 см.
    • Еще марки профилирующего листа – С44 и более. В этом случае расстояние между решетинами увеличивают до 500 мм, возможно, и более. Если крутизна ската превышает 15°, конструкцию под листы выполняют с шагом, начиная от 350 и заканчивая 500 мм, смотря какова высота гофры профнастила.

    Полезные рекомендации

    • При любом наклоне кровли предполагается также устроить водосточную систему, которая будет «отвечать» за правильное удаление осадков и излишков влаги с поверхности крыши. Его наклон должен быть организован так, чтобы при установке внутренней системы водосбора он был направлен в сторону воронок для приема воды, либо по направлению желобов, если есть наружный водосбор. Важно также, чтобы был обеспечен оптимальный уклон кровли из профлиста.
    • При организации наклона до 10° рекомендуется укладывать специальные мембранные покрытия, которые в состоянии надежно защитить кровлю от влаги и повреждения материалов.

    Важно знать, что если наклон крыши уменьшается, то необходимо соответственно увеличить зазор для вентиляции.

    • При монтаже профилированных листов нужно следовать всем требованиям к условиям укладки, шагу крепления и рекомендуемому размеру нахлеста. В частности, их монтируют с нахлестом на основание, чтобы обеспечить защитить подкровельное пространство.

    Пренебрежение любым из требуемых критериев может привести к плачевным последствиям.


    © 2021 stylekrov.ru

    Минимальный уклон кровли из профлиста — как высчитать угол наклона (видео, фото)

    Профнастил – практичный, недорогой и долговечны материал, с помощью которого перекрывают крыши малоэтажных частных домов, садовых или хозяйственных построек, производственных сооружений. Крыши из этого материала славятся надежностью и устойчивостью к коррозии. При условии правильного расчета и монтажа, такая конструкция может прослужить до 20-25 лет. Залогом длительного срока эксплуатации профнастила считается правильно выбранный угол наклона крыши, от которого зависит эффективность отвода воды и схода снега с поверхности ската. В этой статье мы расскажем про рекомендуемый и минимальный уклон кровли из профлиста, который обеспечивает уверенную гидроизоляцию сооружения.

    Содержание статьи

    Характеристика материала

    Чтобы правильно выбрать угол наклона крыши из профнастила, необходимо знать технические и эксплуатационные свойства этого материала. Он изготавливается из прокатной рулонной стали толщиной 0,5-0,7 мм, которая в процессе производства покрывается цинковым сплавом и полимерным или лакокрасочным покрытием. С помощью мощного роликов на поверхности стального листа выдавливается трапециевидный или прямоугольный профиль. Процесс профилирования увеличивает прочность и несущую способность этого кровельного материала. Различают 3 категории профлиста:

    1. Стеновой. Эта категория профнастила изготавливается из наиболее тонкой стали и имеет небольшую высоту профиля. Стоит стеновой профилированный лист дешевле, а используется для обшивки стен, изготовления заборов и оград, сооружения крыш с небольшой площадью.
    2. Несущий. Несущий профилированный лист снабжается дополнительными ребрами жесткости, которые увеличивают несущую способность материала. Он изготавливается из более толстой стальной заготовки, имеет высоту профиля до 114 мм. Он применяется для строительства гаражей, ангаров, устройства перекрытий и создания крыш с большой площадью и расстоянием между стропилами.
    3. Универсальный. Универсальный профилированный лист обладает средними характеристиками, позволяющими использовать этот материал для выполнения большинства строительных задач. Этот вид покрытия маркируется буквами «НС»

    Строение стального профилированного листа

    Виды профилированного стального листа

    Обратите внимание! Согласно строительным нормам для обустройства перекрытий в качестве кровельного материала допускается использование профлиста стенового, несущего и универсального типа, если высота профиля материала превышает 20 мм, а угол наклона крыши составляет не менее 8 градусов.

    Факторы выбора уклона

    Непрофессиональным строителям, незнакомым со строительным нормами, часто кажется, что уклон кровли из профлиста выбирается только в соответствии с архитектурным стилем сооружения и вкусом заказчика. Однако, такой подход является грубой ошибкой, потому что на выбор этого важного показателя оказывают влияние факторы, которые можно условно разделить на 2 группы: технические и механические. К техническим факторам, которые учитывают, определяя угол наклона крыши из профнастила, являются свойства самого материала. К климатическим факторам относятся:

    • Определяя угол наклона крыши из профлиста, в первую очередь учитывают снеговую нагрузку. В регионах, где выпадает большое количество снега, делают конструкции с уклоном от 20-25 градусов, чтобы предотвратить образование снежной шапки на поверхности скатов.
    • Важным фактором, который учитывается в процессе проектирования кровельной конструкции, является количество выпадающих дождей. Чем больше в регионе строительства выпадает осадков, тем круче делают угол наклона крыши.
    • Также на уклон скатов из профлиста оказывает влияние ветровая нагрузка. Если в регионе строительства дуют сильные, порывистые ветра, то кровлю делают боле пологой, чтобы снизить парусность конструкции.

    Минимальный уклон крыш из профнастила

    Рекомендованные уклоны для разных кровельных материалов

    Важно! При определении уклона кровли важнейшими факторами являются рекомендации производителя кровельного материала и климатические условия в зоне строительства. После этого создается проект конструкции, отражающий состав, сечение и взаимное расположение элементов стропильной системы.

    Минимальный уклон

    Согласно строительным нормам минимально разрешенный уклон крыши из профлиста составляет 8 градусов при условии монтажа сплошной или частой обрешетки. Однако, опытные кровельные мастера утверждают, что, соблюдая некоторые специальные условия, этот материал можно укладывать и на более пологие скаты. Если угол наклона крыши меньше рекомендованного нахлест между листами увеличивается, а горизонтальные и вертикальные стыки обрабатываются силиконовым герметиком. Различают 3 вида крыш из профлиста:

    • Малоуклонные. Если угол наклона крыши из профилированного листа меньше 14 градусов для повышения гидроизоляционных свойств покрытия горизонтальный и вертикальный нахлест увеличивают до 20 см, делают частую или сплошную обрешетку, используют мембранный материал для защиты стропил от влаги. Каждый лист материала перекрывает предыдущий на 3 волны, что уменьшает полезную площадь материала, увеличивая расход.
    • Среднеуклонные. Если уклон кровли составляет 15-30 градусов, то нахлест между листами профнастила делается 15-20 см, что соответствует 1-2 волнам. Такой наклон скатов позволяет экономить средства на выполнение кровельных работ за счет увеличения полезной площади листа.
    • Крутоуклонные. Если уклон кровли превышает 30 градусов, при монтаже профнастила допускается минимальный нахлест 10-15 см, соответствующий 1 волне материала. При этом для настила можно использовать решетчатую обрешетку с шагом до 25 см.

    Определение угла наклона

    Варианты использования профнастила

    Учтите, что при настиле профилированного листа прослеживается четкая закономерность: чем меньше угол наклона скатов конструкции, тем больше необходим нахлест между листами, чтобы защитить крышу от протечек в стыках и срывания материала порывами ветра.

    Зависимость вида обрешетки от уклона

    Производственные постройки чаще всего перекрываются крышей плоского типа, хозяйственные – односкатного типа, а жилые – двухскатными, вальмовыми и четырёхскатными.  В независимости от вида кровельной конструкции покрытие должно настилаться на надежное основание, которое выдерживает интенсивные нагрузки, равномерно распределяет вес профнастила. Уклон кровли из профнастила оказывает влияние на выбор типа обрешетки:

    1. Если высота профиля материала не превышает 20 мм, а уклон крыши меньше 15 градусов, то для обеспечения надежной опоры монтируется сплошное основание и обрезной доски толщиной 2-3 см.
    2. Если высота профиля больше 35 мм, а уклон кровли также меньше 15 градусов, допускается монтаж решетчатого основания, шаг между досками в котором составляет 30 см.
    3. Если высота профиля 44 мм или больше, а уклон кровли превышает 15 градусов, для монтажа обрешетки используется обрезная доска толщиной 2-3 см, приколачиваемая с шагом 35-50 см.

    Учтите, что любая кровля из профнастила, каким бы крутым не был угол наклона скатов, требует устройства водосточной системы, состоящей из водосточных желобов, воронок, труб, которая отвечает за сбор и перенос дождевой или талой воды в ливневую канализацию.

    Размеры обрешетки

    Требования у обрешетке в зависимости от уклона

    Видео-инструкция

    Минимальный уклон кровли из профнастила: рекомендации и требования СНиП

    Одним из основных параметров при характеристике крыши является угол наклона ее скатов относительно горизонтальной плоскости, или уклон. От величины этого показателя зависит целый ряд важных эксплуатационных и конструкционных особенностей кровли. Поэтому уклон выбирается не произвольным образом, а в зависимости от климатических условий местности, розы ветров, количества осадков, конструкции стропильной системы, кровельного покрытия и длины скатов. Мы рассмотрим такой кровельный материал, как профилированный стальной лист или профнастил, и минимальный уклон кровли из профнастила, рекомендуемый строительными нормами и правилами.

    Уклон принято измерять в процентах или градусах, при этом соотношение между ними определяют по таблицам, 1° = 1. 7%, но 45° = 100%.

    При максимальном наклоне кровли снеговая нагрузка сводится к минимуму и дождевая вода отводится легко и быстро, но при этом многократно возрастает парусность крыши. При минимальных уклонах парусностью можно пренебречь, но требования к герметичности и водонепроницаемости кровли возрастают, также растет нагрузка, создаваемая давлением снега. Поэтому для разных материалов кровельных покрытий рекомендуют оптимальные и минимальные значения уклона.

    Таблица соотношений градусов и процентов уклона

    Для строителя, самостоятельно определяющего угол наклона скатов своей крыши, достаточно вспомнить азы тригонометрии. Итак, высота конька будет равна противолежащему катету, половина ширины перекрытия (ширины дома) или нижней затяжки будет равна прилежащему катету, длина ската — гипотенузе. Нам следует определить угол между гипотенузой (скатом) и прилежащим катетом (перекрытием).

    Разделив высоту конька на длину стропильной ноги или ската, мы получим синус угла наклона. Далее по таблице или с помощью калькулятора можно легко определить его значение в градусах или процентах. Для определения угла можно использовать также косинус или тангенс. Это соотношения половины ширины перекрытия к длине ската или высоты конька к половине ширины перекрытия соответственно.

    L – гипотенуза, H – высота конька, В/2 – половина ширины перекрытия

    Существует и другой способ определения уклона крыши, который основан на том, что высоту конька (говоря про высоту конька, здесь и ранее имелось в виду расстояние от перекрытия до верхней точки пересечения стропил) делят на половину ширины перекрытия и умножают на 100. Далее уклон определяется по таблице.

    Таким образом, при проектировании стропильной системы у нас есть две заданные величины: ширина дома и желаемый угол наклона. Далее с помощью простых тригонометрических функций вычисляем расстояние от перекрытия до конька и длину стропил.

    Профлист, или профнастил — это строительный материал, который представляет собой холоднокатаный стальной лист, штампованный в виде волнистого или трапециевидного профиля. Далее сталь покрывается слоем цинка или алюминия для антикоррозионных свойств. В заключительной стадии производства изделие нарезается, и листы подвергаются покраске методом напыления полимерного порошкового красителя посредством электростатического поля с последующей термообработкой. В результате получается оцинкованный стальной профилированный лист с защитным полимерным покрытием, которое может иметь различные цвета.

    Профлист используют в качестве ограждающего или несущего материала при строительстве стен и кровель, а также заборов и других конструкций. Стеновой лист обозначается литерой «С», кровельный — «Н», универсальный — «НС». Длина листа может колебаться от 0.1 до 12 метров, ширина — от 1.035 м до 1.8 м. Полезная ширина отличается от габаритной на 4 – 5 см за счет перехлеста листов при монтаже. Толщина стали бывает различной и колеблется от 0.4 до 1 мм.

    Чаще всего форма гофры — трапеция

    Высота гофры (волны или трапеции профиля) для кровельных профлистов составляет от 20 и более миллиметров. Для небольших пролетов или при сплошной обрешетке возможно применение и меньших гофр высотой от 8 мм.

    Минимальный уклон кровли из профлиста предполагает частую или сплошную обрешетку, с ростом уклона шаг обрешетки также возрастает. Максимальный шаг для кровель из профнастила составляет до 4 метров.

    Обрешетка для профлиста используется различная, чаще не сплошная

    Строительные нормы рекомендуют делать уклон кровли из профнастила равным 20° или 36.4%. При этом минимальный уклон для промышленных и хозяйственных объектов с несущим профилем должен быть не менее 8° или 14.1%. Для жилых объектов и объектов, предназначенных для постоянного использования людьми, минимальный уклон принимается равным 10° или 17.6%.

    При этом стоит учитывать, что с уменьшением угла наклона скатов увеличивается поперечный и продольный перехлест листов, т.е. уменьшается их эффективная площадь. При уклоне более 35° нахлест составляет не менее 150 мм, если угол наклона от 15 до 30 градусов — не менее 200 мм, если уклон не превышает 15° — нахлест не менее длины двух волн, при этом стыки следует обрабатывать силиконовым или тиоколовым герметиком. Необходима обработка как поперечных, так и продольных стыков.

    Монтаж профнастила лучше доверить профессионалам

    Профнастил — хороший строительный материал в соотношении цена/качество, кроме того, он неплохо смотрится и имеет в ассортименте широкую цветовую палитру покрытий. Однако очень важную роль играет качество его укладки и мастерство кровельщика, подборка материалов кровельного пирога, утеплителя и гидроизоляции. Поэтому доверять кровельные работы с профилированным листом, как и выбор самой кровли, необходимо только грамотным специалистам и опытным профессионалам с хорошими рекомендациями.

    Минимальный шаг для гофрированной металлической крыши

    В основном бывают двух типов крыш: скатные и плоские. Используемые в основном для промышленных, коммерческих или производственных объектов, варианты плоских кровель не так многочисленны, как скатные. Сделанные в основном из битума, резиновых мембран или даже смолы, эти крыши имеют очень небольшой наклон, чтобы вода стекала.

    Не может быть пустот, швов, трещин и т. Д., Иначе вода найдет себе выход. Пондинг — огромная проблема, хотя на некоторых плоских крышах водосток достигает середины крыши и попадает в водосточную систему.Есть некоторые жилые плоские крыши, но скатная кровля встречается гораздо чаще.

    С скатными крышами забирать воду из дома намного проще. Чем круче склон, тем легче дождевой воде и другим осадкам попадать в желоба. Если это не очень крутой склон, вода может не стекать, что вызывает проблемы.

    При выборе кровельного покрытия важно знать, какой у вас уклон крыши. Хотя в разных юрисдикциях могут быть разные правила, даже плоские крыши должны иметь общий уклон не менее дюйма на каждые 12 дюймов.Отсюда разные поверхности крыши нуждаются в разных уклонах.

    Металлические кровельные системы, такие как фальцевая крыша или гофрированная металлическая кровля, идеально подходят для пологих кровель, которые не являются «плоскими» крышами. Эти металлические панели выпускаются в виде больших листов, которые покрывают всю длину вашей крыши от конька до желоба. Это означает, что у воды меньше возможностей попасть под материал.

    Еще одним преимуществом фальцевых или гофрированных панелей крыши является то, что дождевая вода направляется, чтобы уравновесить вес воды на крыше.Это также сводит к минимуму образование больших скоплений воды, обеспечивая лучшую защиту кровельного материала. Для этих панелей общепринятый уклон составляет не менее 2 дюймов на 12 дюймов. Хотя, очевидно, чем больше уклон, тем лучше.

    Для алюминиевой черепицы уклон составляет 3 дюйма на каждые 12 дюймов. Швов и креплений у битумной черепицы больше, поэтому имеет смысл сделать более крутой шаг, чем у панелей. Однако этот уклон можно минимизировать, если использовать дополнительные герметики или специальные подкладки.

    Для небольшой перспективы асфальт или композитная черепица нуждаются в уклоне не менее четырех дюймов на 12 дюймов. Минимальный уклон для сланцевой и глиняной плитки составляет 4 дюйма на 12 дюймов, а для сланцевой черепицы. Эти шаги могут быть уменьшены с помощью утвержденных подкладок. Ознакомьтесь с кодами и спецификациями в вашем регионе.

    Преимущества алюминиевой кровли

    В большинстве жилых домов наклон крыши, покрывающей дом, не вызывает беспокойства, потому что они построены специально для традиционной черепицы.Независимо от наклона металлическая кровля предлагает лучшую долгосрочную защиту для вашего дома. По долголетию и разнообразию.

    Металлические кровельные материалы и монтаж на вершине горы выдерживают испытание временем. Практически не требует обслуживания, это действительно обновление типа «установил и забыл». Мы предлагаем пожизненную гарантию на каждый проект. Мы уверены, что вам больше не придется беспокоиться о своей крыше без пропорционального распределения и передачи.

    Mountaintop Metal Roofing предлагает широкий ассортимент продукции Permalock, одного из самых надежных производителей крыш в отрасли.От гладкой черепицы, черепицы под дерево и сланец до кедра и профилей со стоячим швом — у нас есть тот вид, который вы, ну, ну, ищете. Имея на выбор более 200 цветов и различные варианты отделки, мы сможем подобрать любую архитектуру.

    Если вы хотите купить новую крышу по необходимости или для улучшения внешнего вида вашего дома, свяжитесь с компанией Mountaintop Metal Roofing для бесплатной оценки. В отличие от других подрядчиков по кровле, алюминиевые кровли — это все, что мы делаем. Работая с нами, вы можете быть уверены, что работа будет выполнена правильно с первого раза.

    Минимальный уклон крыши

    — Myrooff.com

    Наклон крыши на языке непрофессионала означает просто крутизну крыши. Наклон крыши определяется путем деления вертикального подъема и его горизонтального пролета, или того, что люди в кровельной промышленности называют уклоном.

    Существуют разные виды крыш, и все они имеют определенные характеристики для установки. Минимальный уклон крыши также регулируется стандартами, установленными различными строительными нормами, применяемыми в соответствующих регионах.

    Важность уклона кровли

    Основная причина наличия уклона крыши — отводить воду и снег от крыши и избегать любой просачивания, которая может возникнуть в результате застоя воды на крыше.

    Как правило, в местах с сильными дождями или снежными бурями уклон крыш будет выше, чем в местах с меньшим количеством дождя и снега.

    Помимо отвода воды и снега, существует еще ряд причин, по которым уклон является таким важным компонентом, и его нельзя игнорировать при проектировании и установке крыши любого типа.

    Он будет определять ряд других характеристик крыши, таких как кровельный материал, который будет использоваться, архитектурные свойства крыши, проходимость по крыше и участки крыши, которые должны быть покрыты. Шаг также влияет на экономические аспекты установки.

    Например, крутые уклоны приводят к использованию большего количества кровельного материала. В свою очередь, это приведет к более высокой стоимости монтажа крыши.

    Факторы, влияющие на минимальный уклон кровли

    В связи с тем, что существует множество стилей кровли и различных видов кровельных материалов, не существует универсального минимального уклона кровли.

    В большинстве случаев производители рекомендуют минимальный уклон крыши для своих кровельных материалов, но, в конечном итоге, выбор правильного уклона зависит от установщика, поскольку каждая крыша уникальна и требует различных соображений.

    Ниже приведены некоторые рекомендуемые минимальные уклоны для различных типов крыш:

    МИНИМАЛЬНЫЙ ШАГ ДЛЯ МЕТАЛЛИЧЕСКОЙ КРЫШИ

    Минимальный уклон металлической крыши зависит от профиля крыши.Что касается металлической кровли, то под профилем понимается форма, которую принимают металлические листы, когда они изгибаются для формирования панелей.

    Чтобы получить минимальный уклон металлической крыши, вертикальный подъем на фут делится на горизонтальный уклон. Большинство металлических крыш имеют минимальный уклон три из двенадцати, но иногда он может уменьшаться в зависимости от того, существуют ли специальные процедуры установки, изданные производителем в отношении этого конкретного кровельного материала.

    Однако на всякий случай рекомендуется сначала ознакомиться с рекомендациями производителя по минимальному уклону металлических крыш, прежде чем принимать решение о какой-либо форме настройки.

    ПЛОСКИЕ КРЫШИ

    Плоские крыши составляют основную часть крыш коммерческих и промышленных зданий. Хотя их конструкция кажется простой, существует множество технических соображений, которые необходимо учитывать на этапах строительства и монтажа.

    Хорошо спроектированная и сконструированная плоская крыша должна обеспечивать быстрый и эффективный поток воды с поверхности крыши в желоба, не допуская образования прудов на поверхности.

    Образование прудов на плоских крышах отрицательно сказывается на долговечности и эффективности кровли. Пруды не будут делать ничего, кроме заиливания, которое создаст нагрузку на кровельную мембрану, вызывая отвлечение кровельного покрытия.

    Крайне важно выбрать правильный уклон плоской крыши, чтобы избежать всех этих потенциальных проблем.

    Чтобы вода текла по плоской крыше, минимальный уклон должен быть не более 1 0 . Однако это возможно только теоретически; это очень сложно осуществить на практике.

    В связи с этим существуют и другие факторы, которые принимаются во внимание при разработке идеального уклона для плоской крыши.Некоторые из факторов включают:

    • Прогибы на конструктивных элементах — Возможные прогибы на конструктивных элементах могут изменить общий уклон плоской крыши и препятствовать свободному течению воды или снега. К этим элементам в основном относятся древесина, металлические настилы или настил под крышами. Если возможно, прогибы следует устранить, прежде чем принимать решение о конечном уклоне крыши.
    • Неточности в конструкции — Есть определенные случаи, когда неточности в конструкции могут привести к тому, что для плоской крыши будет выбран другой уклон.
    • Тип используемого гидроизоляционного материала. Для плоских крыш используются разные типы гидроизоляционных материалов. Поскольку они различаются как по качеству, так и по способу установки, выбор, предпочтительный для плоской крыши, в конечном итоге повлияет на окончательный уклон плоской крыши.

    Как правило, минимальный уклон плоской крыши составляет 1 0 , но, как указывалось ранее, это возможно только теоретически. Требуются рекомендации производителя, уникальные условия кровли, а также навыки и опыт установщика, чтобы получить правильный уклон.

    ШЛАНГОВЫЕ КРЫШИ

    Шиферные крыши в завершенном виде выглядят очень привлекательно, но процесс их установки никогда не бывает легким. Это один из самых сложных типов крыш в отрасли.

    Многие думают, что из-за простоты планшетов процесс установки еще и прост. Однако существует ряд факторов, которые необходимо учитывать для обеспечения успешной установки.

    Эти факторы включают наклон крыши, тип используемого сланца, размер нахлеста, размер сланца, а также степень воздействия на площадку.

    Что касается уклона, строительный стандарт BS 5534 рекомендует минимальный уклон 20 0 для шиферных крыш.

    Но поскольку все еще существует большое разнообразие систем шиферной кровли, бывают случаи, когда минимальный уклон может снизиться до 15 0 в зависимости от уникальности кровли.

    МИНИМАЛЬНЫЙ ШАГ ДЛЯ ПЕРЕГОРОДКИ

    Для кровли из гонтовой черепицы важно правильно функционировать, и один из методов обеспечения этого — соблюдение требований к уклону черепицы.

    Рекомендуемый минимальный уклон кровли для черепицы составляет 2/12, или просто две единицы вертикального подъема на каждые двенадцать единиц горизонтального пролета.

    Однако, к сожалению, многие установщики обычно игнорируют это требование из-за стремления к быстрому процессу установки. Как бы хорошо ни выглядела кровля из черепицы, если не соблюдены требования к минимальному уклону, нет никаких гарантий, что она прослужит долго, не говоря уже о том, чтобы правильно выполнять свою задачу.

    МИНИМАЛЬНЫЙ ШАГ ДЛЯ ЧЕРЕПНОЙ КРЫШИ

    Как и в случае с другими кровельными материалами, производители всегда дают рекомендации по минимальному уклону для черепичных крыш.Однако бывают случаи, когда принятый уклон может опускаться ниже рекомендуемого минимума.

    Обычно это происходит, когда для установки черепичной крыши с низким уклоном используется подкладка или специальная техника крепления. То же самое может быть и в случае, когда черепичная крыша имеет пониженную экспозицию.

    МИНИМАЛЬНЫЙ НАКЛОН ДЛЯ АСфальтовой черепицы

    Требования к кровле из асфальтовой черепицы содержатся в Международных строительных нормах и правилах. В соответствии с этим кодексом минимальный уклон для битумной черепицы составляет 17 градусов или от двух единиц по вертикали до двенадцати единиц по горизонтали.

    В случае, если необходим уклон больше указанного, необходимо использовать двойную подкладку в соответствии с требованиями Международного строительного кодекса.

    МИНИМАЛЬНЫЙ ШАГ ДЛЯ ГОФРИРОВАННОЙ МЕТАЛЛИЧЕСКОЙ КРЫШИ

    Как и для других металлических крыш, минимальный уклон для гофрированной металлической крыши во многом зависит от профиля крыши.

    В большинстве случаев предпочтительным является шаг три из двенадцати, но при этом также следует учитывать рекомендации производителя, а также уникальное состояние гофрированной металлической крыши.Эти соображения относительно уклона также применимы к металлическим крышам со стоячим фальцем.

    Дренаж

    Основная цель установки дренажа — перенаправить сток с крыши в другие отведенные места. Вода будет течь, пока угол слива больше нуля; однако не любой шаг выше нуля подходит для всех видов дренажа.

    Можно утверждать, что минимальный уклон крыши для дренажа составляет 1 0 , поскольку этого достаточно для протекания воды, но есть и другие конструктивные соображения, которые необходимо учитывать при определении окончательного минимального уклона.

    Эти соображения включают длину крыши, кровельный материал, размер крыши, а также характеристики осадков в рассматриваемом регионе.

    Широкая крыша с крутым уклоном приведет к более быстрому стеканию, следовательно, потребуется немного более крутой уклон для эффективного отвода дождевой воды.

    Маленькая крыша с меньшей длиной, с другой стороны, не будет собирать много воды за короткий период времени и будет отлично работать с минимальным уклоном крыши для отвода воды.

    Очевидно, существуют определенные стандарты для разных видов уклонов крыш. Важно понимать, что стандарты установлены для общего руководства, и они редко используются в соответствии с книгой при практическом применении.

    Когда дело доходит до фактического процесса установки, специалисты по кровельным покрытиям будут вынуждены сделать осознанный выбор в ситуациях, когда установленный минимальный уклон крыши представляет собой проблему при проектировании и установке. Вот почему никогда не может быть единого минимального уклона, подходящего для всех типов крыш.

    Минимальный уклон металлической кровли: требования и рекомендации

    Мой сосед, наконец, решил на лето снять металлическую крышу, и я спросил его, почему он так долго не жаловался на свою черепицу. Он сказал, что его беспокоит пристройка с низким уклоном к дому, который он построил некоторое время назад. Он не был уверен, подойдет ли минимальный уклон металлической крыши к этой части его дома.

    Минимальный уклон металлической кровли с открытыми креплениями и швами без герметика составляет 3:12, что означает падение 3 дюйма на каждые 12 дюймов горизонтального пробега.Кровля с открытым крепежом и притертыми швами герметиком может опускаться ниже — ½: 12. Металлические крыши со стоячим фальцем, которые либо механически крепятся, либо защелкиваются на месте, могут иметь высоту: 12.

    Ключом к пониманию минимального уклона металлических крыш является знакомство с различными типами металлических крыш, доступных домовладельцам. Поскольку металлическая кровля становится все более популярной, с каждым годом на рынке появляется все больше продуктов. Ниже мы рассмотрим ваши варианты металлической кровли и определим, какая из них лучше всего подходит для вашей кровли с низким уклоном.

    Можно ли поставить металлическую крышу на крышу с низким уклоном?

    Да, для малоскатной кровли можно использовать металлочерепицу. Фактически, многие подрядчики рекомендуют уклон кровли из битумной черепицы не ниже 4:12, что не оставляет вам слишком много вариантов, если уклон вашей крыши меньше этого.

    К счастью, металлическая крыша очень хорошо работает на низких уклонах. Самый распространенный и самый дешевый вид металлической кровли — это типичная гофрированная кровля с открытыми креплениями.Металлические панели накладываются друг на друга, и винты вставляются через перехлесты, чтобы удерживать секции вместе на крыше.

    Некоторых домовладельцев может смущать мысль о том, что открытые крепежные детали буквально пробивают тысячи отверстий в вашем дорогом кровельном материале, особенно на низком склоне. Тем не менее, этот тип кровли десятилетиями работал так же герметично, как и гонтовая кровля, и гораздо более долговечен.

    Металлическая кровля этого стандартного типа может быть лишь немного ниже черепичной, так как максимальная глубина для гофрированных металлических кровельных листов без герметика составляет 3:12.Тем не менее, вы можете опускаться ниже, не ставя под угрозу свою конструкцию, используя металлическую кровлю с герметиком и другие продукты, такие как панели с защелкивающимся швом.

    Какой бы продукт вы ни выбрали, вы получаете металлическую крышу, которая по своим характеристикам не уступает кровле из гонтовой черепицы или даже лучше. Для применений с низким уклоном ваши варианты кровельных материалов ограничены, и выбор металлической кровли для таких сценариев является долгосрочным и экономичным выбором.

    Минимальный шаг крыши для металлической крыши

    Одна из непонятных частей, связанных с уклоном крыши, — это терминология, используемая при обозначении уклона крыши.Хотя многие из нас, возможно, помнят из школьных уроков математики, что мы измеряем углы — или уклон — в градусах, кровельная промышленность предпочитает другое измерение. Соотношения, такие как 3:12, являются обычным способом обозначения уклона крыши.

    С помощью простого калькулятора уклона крыши можно определить угол наклона крыши. Минимальный уклон для плоской металлической кровли внахлест 3:12. Это соотношение составляет чуть более 14 градусов.

    Металлические кровли с притиркой и герметиком между нахлестами могут достигать ½: 12, что составляет около 2.5 градусов. Металлические крыши со стоячим фальцем имеют угол чуть более 1 градуса. Для обоих этих типов кровли на самых низких уклонах будет почти плоской.

    Вы также можете использовать геометрию для определения угла, если у вас есть только калькулятор, но вам, по крайней мере, нужно знать длину вашего стропила и понимать кнопки SIN, COS и TAN на вашем устройстве. .

    Лучший кровельный материал для малоскатной крыши

    Выбор лучшего кровельного материала для невысокой крыши зависит от уклона вашей крыши.Если предположить, что ваша крыша неглубокая, чем 4:12, и вы хотите использовать металлическую крышу, то определяющим фактором является только то, насколько мелкая у вас крыша и сколько денег вы готовы заплатить.

    Для крыши, которая лишь немного меньше 4:12, лучше всего выбрать гофрированный металл внахлест. Термин «внахлест» означает, что секции кровельной панели «нахлестываются» друг на друга по краям. Крепеж — обычно металлический винт диаметром 2 дюйма с толстой резиновой шайбой — ввинчивается сверху через перекрывающиеся края панели в основание под металлическими панелями.

    Неопреновая шайба обеспечивает отличное уплотнение, а сами саморезы лишь минимально проникают в металл, так как резьба прекрасная. Шайба закрывает верхнюю часть отверстия, которое проходит через приподнятую часть перехлеста, а не впадину. Таким образом, вода не будет скапливаться поверх отверстий для винтов, а будет стекать по сторонам притира.

    Если герметик не наносится на притирочные металлические панели, то минимальный уклон составляет 3:12. Некоторые металлические панели, которые накладываются друг на друга, требуют герметика между швами, помимо крепежа.Если вы решите нанести металлический кровельный герметик, такой как бутиловый герметик, между нахлестами, тогда ваш минимальный уклон будет 1/2: 12.

    Минимальный уклон металлической фальцевой кровли ¼: 12. Но что такое фальцевая крыша? Вы, наверное, видели их раньше, так как они долгое время широко использовались в промышленных приложениях и теперь пользуются все большей популярностью среди домовладельцев.

    Крыши со стоячим фальцем — это металлические кровельные панели с краями на 2 дюйма или выше над самой нижней точкой металлической панели.Эти приподнятые края сцепляются друг с другом либо механически, либо через какой-то запатентованный защелкивающийся замок, который имеет тенденцию варьироваться в зависимости от марки металлических кровельных панелей.

    Преимущество кровли со стоячим фальцем состоит в том, что в нем отсутствуют открытые крепежные детали и шов, если он находится намного выше области, в которой будет собираться вода, отсюда и причина, по которой этот тип кровли имеет минимальный уклон.

    Неподвижный шов — отличный вариант для кровли с низким уклоном, но, как правило, он стоит дороже для панелей со стоячим фальцем в стиле защелкивания.Эти панели также могут иметь скрытую планку с гвоздями, которая удерживает панель на месте, а следующая панель защелкивается на полосе, которая постоянно закрывает крепеж от непогоды.

    Металлическая кровля с приподнятым фальцем с механическим креплением требует, чтобы кровельный подрядчик установил панели, так как они обычно используют механические закаточные машины для скрепления панелей вместе. Вы можете арендовать механический закаточный инструмент и сделать это самостоятельно, хотя это не рекомендуется, поскольку это может привести к аннулированию гарантии на вашу кровельную панель, если вы попытаетесь сделать это самостоятельно.

    Рекомендации для металлической кровли с малым уклоном?

    Давайте рассмотрим некоторые меры предосторожности и передовой опыт при установке металлической крыши любого типа на низкоскатной крыше. Для начала вот несколько советов, которые следует учесть перед установкой:

    Использование герметика для защиты перекрытий ваших металлических кровельных панелей — не только хорошая идея — многие кровельщики считают его важной практикой при установке металлических кровельных панелей на уклонах менее 4:12.

    Почему? После того, как металлические панели скреплены винтами внахлестку, пространство между панелями становится чрезвычайно маленьким. Это хорошо, потому что вам нужна водонепроницаемая изоляция. Однако из-за отсутствия герметика между притертыми металлическими листами остается небольшое пространство.

    Если на вашу крышу попали тонны дождя или груды мокрого снега, вы можете испытать эффект впитывания металлических кровельных панелей. По сути, вода ищет ближайший и самый простой выход. Если из-за таяния снега на вашу крышу повысится давление, вода может попасть в ваш дом.

    Или, если у вас очень длинный пробег по крыше, вы можете почувствовать, как вода просачивается под концы ваших металлических кровельных панелей. В любом случае вода просочилась в вашу металлическую крышу, и вы должны устранить утечку герметиком. Почему бы не сделать это правильно с первого раза и не нанести бутиловый герметик на весь срок службы между металлическими кровельными панелями? Это избавит вас от множества головных болей в будущем.

    Металлические швы внахлест и откос

    Убедитесь, что секции металлической кровли достаточно перекрываются, чтобы с каждой стороны было перекрытие не менее пары дюймов.Металлические панели с нахлестом обычно имеют ширину 26 дюймов, так что они перекрывают стропильные фермы под ними как минимум на дюйм. Это дает возможность нахлеста по горизонтали примерно на 4 дюйма на деталь.

    В инструкциях производителя будет указано соответствующее количество перекрытий для металлических кровельных панелей. Однако, если вы устанавливаете использованные металлические панели в хозяйственной постройке, убедитесь, что имеется достаточный нахлест, чтобы обеспечить надлежащую герметичность. И всегда используйте бутиловый герметик, чтобы обеспечить герметичность замка.

    Еще одна важная часть металлической панели — это торцевой шов.В то время как металлические панели могут иметь длину до 24 футов, некоторые могут найти крышу только до 16 футов. Если это так, то вы можете столкнуться с завершающимися кругами. Производители также дадут рекомендации относительно длины концевого перекрытия, но она должна быть не менее 12 дюймов с герметиком для кровли из металлических панелей с низким уклоном.

    По возможности избегайте конечных кругов, особенно если вы живете в районах с сильным снегопадом. Почему? Концевые нахлесты часто являются частью крыши, на которую не наносится герметик, поскольку многие считают нахлест в 12 дюймов более чем достаточным, чтобы избежать проблем с отводом влаги.

    Однако влага может легко проникнуть внутрь на 12 дюймов и более, если есть такая возможность. Использование герметика смягчит большинство этих проблем на торцевых нахлестах металлических панелей, но более простым решением является использование более длинных металлических панелей, которые будут соответствовать всей ширине вашей крыши.

    Поначалу платить больше за специально заказанные панели может быть болезненно, но протечки на металлической крыше в конце перекрытия могут повредить конструкцию крыши под ней и вызвать серьезные головные боли.

    Требования к снеговой нагрузке на скат металлической крыши

    Требования к уклону металлических крыш теоретически учитывают снеговую нагрузку.Однако, если вы живете в районах мира с большим количеством снега, будь то в Канаде или в штате Мэн, ставка на крышу ¼: 12, не протекающую под 4 футами снега, — не лучшая идея.

    Многие подрядчики в районах с сильным снегопадом не устанавливают металлическую крышу на уклоне ниже 1:12. Если на вашей крыше обычно лежит снег всю зиму, это будет считаться районом с сильным снегопадом.

    Если вы живете в районе с сильным снегопадом и вам нужна металлическая крыша, но уклон вашей крыши меньше 1:12, вы можете сделать несколько вещей.

    Во-первых, вы можете поднять уклон своей крыши с помощью запатентованной системы прогонов, например, от RoofHugger или аналогичных производителей. Прогоны — это горизонтальные опоры, прикрепленные к существующей крыше или обшивке, к которой крепятся металлические панели, создавая воздушный зазор между подконструкцией и кровельным материалом.

    Эта система позволяет вам увеличить уклон крыши, не снимая старую кровлю, если вы захотите. Вы даже можете использовать его на старой металлической крыше, так как есть специальные прогоны, подходящие для большинства металлических кровельных профилей.

    Во-вторых, вы можете просто полностью отказаться от металлической крыши и выбрать другой тип кровельной системы — например, те, которые используются для плоских крыш.

    Заключение

    Один из важнейших аспектов металлической кровли — соблюдение указаний производителей при установке. Когда на рынке присутствует так много различных продуктов, когда речь идет о металлической кровле, просто глупо предполагать, что один тип металлических панелей будет лучше других работать с более низким уклоном.

    Наконец, подумайте о металлической крыше логически. Помните, что вода будет искать отверстия и отверстия, чтобы войти. Выпуклые швы со скрытыми креплениями будут более водонепроницаемыми, чем металлические панели с открытыми креплениями, независимо от того, сколько герметика для крыши вы используете.

    Спасибо, что нашли время прочитать эту статью. Я надеюсь, что это помогло развеять некоторую путаницу в отношении различных типов металлической кровли в приложениях с низким уклоном. Как всегда, отправьте мне сообщение, чтобы сообщить, что еще я могу добавить к этой статье, чтобы сделать ее более информативной.

    Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

    Установка металлической кровли с малым уклоном | Новости металлического строительства

    Автор: Марк Робинс,
    Старший редактор
    Опубликовано: 30 ноября, 2017

    Металлические крыши с низким уклоном имеют простую геометрию, их проще и дешевле устанавливать, чем крыши со средним и крутым уклоном.Металлические крыши с малым уклоном требуют меньше материала, что снижает общую нагрузку на конструкцию здания. Крыши с малым уклоном не являются полностью плоскими, их уклон обычно составляет от 1/4: 12 до 3:12. Минимальный уклон металлической кровли зависит от профиля крыши, конструкции здания, климата и расположения участка. Как правило, в одноэтажных складах большой площади и в сборных металлических зданиях используются системы металлической кровли с низким уклоном.

    Джим Буш, вице-президент по продажам ATAS International, Аллентаун, Пенсильвания., считает, что большие здания с длинными уклонами часто лучше всего подходят для пологих крыш, поскольку общая высота здания может быть минимизирована с помощью систем с низким уклоном. Франк Рессо, ЧП, президент Resso Engineering, Ньюнан, штат Джорджия, соглашается, говоря, что (как правило) металлические крыши с небольшим уклоном, как правило, используются на зданиях, которые имеют большую площадь и протяженность от карниза до конька, чтобы уменьшить общая высота крыши и минимизация требований к конструкции несущего каркаса. «Здания с плоскими металлическими крышами, как правило, больше озабочены производительностью системы, чем эстетическими преимуществами, которые может обеспечить более визуальная линия крыши», — говорит Рессо.«С точки зрения бюджета и эстетики, модернизация плоской монолитной кровли (BUR) из металла — главные кандидаты для использования в качестве металлической кровли с низким уклоном».

    Чарли Смит, национальный менеджер по восстановлению в McElroy Metal, Bossier City, La., Утверждает, что лучшие установки с низким уклоном находятся в зданиях квадратной формы без выступов и впадин, с размерами, которые позволяют использовать панели одной длины без ступенек. . «Формирование площадки с использованием правильной панели и зажима может позволить одиночные проходы на глубину до 300 футов», — говорит он. «Традиционные конструкции со стальным настилом с жесткой установкой под металлической крышей дают наилучшие результаты.Металлические здания с открытым каркасом и изоляцией из войлока являются наиболее распространенными, но создают большинство проблем с гидроизоляцией и установкой во время первоначальной установки. Наклон в полдюйма намного лучше, чем уклон в 1/4 дюйма. При уклоне 1/4 дюйма слишком велика вероятность появления луж из-за неровностей конструкции, особенно возле карниза. Металлическая строительная конструкция рассчитана на наличие металлической крыши на ней, потому что металлическая крыша направляет поток воды и поддерживает равную нагрузку по всей конструкции.Ключевым моментом здесь является то, что вода остается в русле, что обеспечивает одинаковую нагрузку на прогоны ».

    Способность к скоплению воды

    Для предотвращения повреждений необходимо правильно спроектировать и установить крыши с низким уклоном, чтобы отводить от здания влагу в виде дождя, снега, конденсата и льда. Вода будет проникать в здание по швам, точкам крепления и проникновениям.

    «Детали с низким уклоном должны включать в себя водонепроницаемые элементы в своей конструкции, чтобы учесть возможность скопления воды», — говорит Буш.«Во всех деталях используется большое количество герметика для обеспечения водонепроницаемости. Крыши со скосом основаны на принципах отвода воды и обычно имеют большее количество отводных каналов в сборках гидроизоляции ».

    Рессо соглашается с тем, что металлическая кровля с низким уклоном отличается от кровли с крутым уклоном тем, что сопротивление проникновению воды через швы панелей является еще более важным аспектом конструкции системы. «Часто низкий уклон диктуется геометрией здания: широкие участки крыши, которые просто должны иметь меньший уклон, чтобы на практике ограничить общую высоту крыши / здания», — говорит он.«Таким образом, для металлической кровли с низким уклоном характерно использование очень длинных металлических панелей, направляющих большой объем осадков и отводящих эту воду с меньшей скоростью из-за сравнительно более плоской поверхности крыши. Все это приводит к гораздо более высокому риску затопления столярных изделий из металлических панелей — даже погружения — в воду ».

    Соединение защелкиванием по сравнению со швом

    Хотя некоторые кровельные панели с защелкивающимся швом или сквозным креплением внахлест используются на металлических крышах с низким уклоном в некритических приложениях, предпочтительным методом является использование системы с механическими швами, которая часто включает герметики в конструкции шва.«Системы с механическим соединением швов основаны на множестве складок металла с герметиком, чтобы создать стойкую к атмосферным воздействиям конструкцию стыка», — говорит Буш. «Швы также приподняты над поверхностью крыши, как правило, на 2 дюйма или больше, чтобы свести к минимуму возможность попадания воды в швы. Принципы построения швов с защелкиванием основаны на уклоне для отвода воды и не считаются устойчивыми к атмосферным воздействиям конструкциями шва ». Соединение панелей не имеет такого же уровня компрессионного уплотнения на герметике в шве после установки, как панели с механическим швом.Алекс Р. Детмер, менеджер по техническому обслуживанию на месте в Kingspan Insulated Panels, Деланд, Флорида, утверждает, что герметизация с помощью закаточной машины полностью затягивает шов.

    Resso подчеркивает, что этот герметик для швов должен наноситься на заводе. «Герметик, установленный на стройплощадке вручную или с помощью машины, может быть непоследовательным и может испортиться из-за грязи и мусора при установке в неконтролируемой внешней среде», — добавляет он. Кроме того, «защелкивающиеся панели, которые предназначены для прохода через открытый каркас, сжимаются при защелкивании вместе, но расслабляются после завершения зацепления панели, ослабляя компрессионное уплотнение», — говорит Смит.«Когда на улице холодно, во многих случаях герметик очень трудно сжать, поэтому он затрудняет правильное соединение шва. Был, по крайней мере, один значительный судебный процесс по поводу использования панелей SnapTone над открытым каркасом на невысоком склоне ». Рессо ссылается на стандарт испытаний ASTM E2140, который был разработан в значительной степени с целью установления эталона производительности для систем панелей, установленных на пологом уклоне, включая системы, которые потенциально могут подвергаться воздействию панельных швов, которые могут быть погружены в воду во время сильных штормов.

    Предотвращение проникновения

    Помимо увеличения уклона крыши в конструкции, что можно сделать для предотвращения образования луж и проникновения воды на плоские металлические крыши? Детмер предлагает убедиться, что вы исключили любые концевые нахлесты, когда одна панель нахлестывается другой. «Однократная панель от конька до карниза устранит многие проблемы с утечкой», — добавляет он. «Кроме того, определенно поможет нанесение подходящего герметика в нужную область с валиком подходящего размера».

    Бен Кинг, менеджер по контрактам в Kingspan Insulated Panels, также подчеркивает важность герметика и то, как вы применяете его для воздушного и водяного уплотнения.«Это очень важно установить, поскольку изолированный характер продукта разделяет две среды, которые могут конденсировать воду, если они не останутся разделенными».

    Внимание к размещению герметика в конструкции гидроизоляции действительно является критической проблемой при установке на металлических крышах с низким уклоном. Поскольку металлические крыши с малым уклоном имеют более высокую вероятность того, что ветер будет удерживать воду на крыше и удерживать воду против оконечных оконцеваний, все детали гидроизоляции, включая карниз, грабли, гребень, верхнюю стенку, боковину и детали проходки, должны быть водонепроницаемыми.«Для достижения этого в этих условиях потребуется использовать открытые крепежные детали, удерживающие два или три слоя металла вместе с герметиком из бутиловой ленты, сжатым между ними», — добавляет Смит.

    Смит считает, что, поскольку вероятность выхода воды через швы гораздо выше на кровлях с малым уклоном, чем на более крутых склонах, особенно при увеличении длины участка от карниза до конька, структурная гидростатическая система кровли при гидростатической установке могут потребоваться детали.«Структурные системы предназначены для преодоления открытого каркаса, а гидростатические свойства означают, что они водонепроницаемы», — говорит он. «Кроме того, для обеспечения водонепроницаемости большинству асимметричных структурных панелей потребуется дополнительный герметик для труб, наносимый в полевых условиях, вокруг зажима. Это даже несмотря на то, что в большинстве случаев в шве и внутри зажима используется заводской герметик. В герметике вокруг зажима все еще есть разрыв, который необходимо устранить с помощью герметика, наносимого в полевых условиях ».

    Консультации по малым склонам

    Смит участвовал в восстановлении миллионов квадратных футов металлической кровли с низким уклоном и разработал множество творческих решений для повторяющихся проблем, которые он видел.Его советы по успешному монтажу металлочерепицы с низким уклоном включают:

    • По возможности устраните концевые перехлесты, используя пластину, сформированную на месте, если расстояние от карниза до конька больше, чем предусмотрено доставкой.

    • Удалите внутренний желоб — для достижения наилучших результатов вода должна стекать с торца панелей во внешний желоб.

    • Если на плоской металлической крыше есть впадины, их следует опускать ниже плоскости кровли; В большинстве случаев это можно сделать, используя высокий зажим.
    • При наличии вальцов или впадин используйте вертикальные ребристые панели, они обеспечивают максимальную гибкость во время и после установки на металлических крышах с малым уклоном.

    • Для бордюров используйте гидростатические детали бордюров, вбитые в крышу. Не устанавливайте бордюр над / над бордюром, который устанавливается после установки крыши, или нижний / нижний бордюр, который устанавливается до установки крыши.

    Во время установки Resso советует быть особенно осторожным, чтобы ограничить пешеходное движение по крыше, даже во время фальцовки, потому что ходьба по крыше может вызвать локальные углубления, в которых может скапливаться вода.«Излишнее пешеходное движение может привести к разделению материала закрытия конька и плоскости кровельной панели», — говорит он.

    Для успешной установки металлической кровли с низким уклоном Марк Грэм, вице-президент по техническим услугам Национальной ассоциации кровельных подрядчиков, Роузмонт, штат Иллинойс, советует монтажникам быть полностью осведомленными о требованиях производителей металлических панелей. «Установщик действительно должен следовать инструкциям производителя и придерживаться их, — говорит он. «Между отдельными производителями панелей есть существенные различия.Сделайте свою домашнюю работу и проверьте конфигурацию панели. Установка у каждого производителя немного отличается. Проведите предварительное исследование и квалификацию ». Буш соглашается, говоря, что детали, рекомендованные производителями во время процесса установки, в конечном итоге будут нести общую ответственность за проектирование водонепроницаемости здания. «Если их рекомендуемые детали не будут соблюдены, это приведет к аннулированию любых гарантий, связанных с проектом», — предупреждает он.

    Металлическая гофрированная кровля Минимальный уклон

    Крышка задней панели — Flatiron Steel
    Минимум Наклон 2:12 — Используйте герметизирующую ленту на уклонах менее 3:12 Покрытие стены [24 ”] — Ширина детали шва 1˜⁄˜” 2˝⁄ ˛ ” Гофрированный металл кровля по дизайну обладает наиболее впечатляющими характеристиками, которые может предложить металл .Постоянный… Читать здесь

    ОТДЕЛ СТРАХОВАНИЯ ТЕХАСА
    Крыша Наклон : Металлические кровельные панели могут быть установлены на крышах с крышей с уклоном всего за 3:12. : 12. Таблица 1 Присоединение минимума калибра 26 гофрированного металла кровли панелей к минимум 1 × 4 № 2 деревянных прогонов из сосны южной желтой Дизайн Ветер Давление Узор крепежа Расстояние между крепежными элементами 1 × 4 Дерево… Получить документ

    Водостоки — »Подразделение старой мельницы
    Наклон .Минимальная крыша уклон , разрешенный для любой конструкции, составляет ½ дюйма на 12 дюймов. панель с двумя ребрами жесткости, классическая гофра , металл, , , гофрированный, , пластик и , гофрированный, , стекловолокно, , кровля, стили или любые вариации этих стилей и кровельные материалы, не допускаются. Постоянный шов Металл Кровля … Получить Doc

    Металл Кровля Технология
    Металл Кровля Технология Полная линейка кровли , стеновых и фасадных панелей Минимум Наклон 1/2/12 шаг Предел текучести 50 KSI fy Вес 1.356 PSF Положительный изгиб 1 x IN./4 0,213 Гофрированный металл Металлические панели обеспечивают внутренний… Читать документ

    КАК УСТАНОВИТЬ Неподвижный шов Металл Крыша YouTube
    Откройте для себя преимущества стоячего шва Металл Кровля и узнайте, как установить эту великолепную металлическую крышу из металла http://www.lametalroof.com/ стоячий фальц- металл крыша .php — откройте для себя преимущества Standing Seam Metal Roofing и узнайте, как установить этот великолепный металлический roo + — ·… Посмотреть видео

    ОТДЕЛ СТРАХОВАНИЯ ТЕХАСА
    Перехлесты заделываются герметиком, тогда минимум крыша уклон должен быть 2 1:12.Таблица 1 Крепление минимум калибра 26 гофрированных металлических кровельных панелей к настилам деревянных конструкционных панелей OSB 32 15 ”Дизайн Ветер Давление Крепежный узор Расстояние между крепежными элементами… Просмотреть полный исходный код

    Rustic 7/8 Гофрированный
    Подходящие планки и плоская ложа доступны для ржавого металла кровли . Рустик Гофрированный лучше всего работает в средах с низкой влажностью Минимум крыша уклон 3:12 рекомендуется для ржавого гофрированного .… Просмотреть этот документ

    Указания по уклону крыши | Профессиональный кровельный журнал

    Правильный уклон крыши может быть важным фактором при проектировании высокоэффективных кровельных систем. Минимум и максимум
    Пределы уклона крыши различаются в зависимости от конкретной системы крыши и типов проекта. Ниже приводится обзор требований к коду.
    и рекомендации NRCA по уклону крыши, а также некоторые дополнительные факторы, которые следует учитывать проектировщикам.

    Требования кода

    Строительные нормы и правила обычно устанавливают предписывающие минимальные требования к уклону крыши для различных типов кровельных систем.Для
    Например, Международный строительный кодекс , ® 2018 Edition (IBC ® 2018) предписывает минимальный уклон крыши 1/4: 12 для
    асфальтобетонные, модифицированные полимером битумные, термореактивные и термопластические однослойные и жидкие мембраны в
    новое строительство. Это требование к минимальному уклону крыши 1/4: 12 также распространяется на кровельные системы из распыляемой полиуретановой пены (SPF).
    в новом строительстве.

    Для кровельных систем из металлических панелей с непаянными швами с нанесенным герметиком внахлест IBC 2018 предписывает минимальную кровлю 1/2: 12.
    склон.Для фальцевых металлических кровельных панелей требуется минимальный уклон кровли 1/4: 12.

    Для систем с крутым уклоном IBC 2018 предусматривает минимальный уклон кровли 1:12 для рулонной кровли с минеральным покрытием;
    2:12 минимальный уклон кровли для битумной черепицы, фотовольтаической черепицы и фотоэлектрических элементов, встроенных в здание; 2 1/2: 12 минимум
    уклон кровли под глиняную и бетонную черепицу; Минимальный уклон кровли 3:12 для металлических кровельных панелей с непаянными швами без
    применяется герметик внахлест, металлическая черепица и деревянная черепица; и минимальный уклон крыши 4:12 для сланца и дерева.

    Международный жилищный кодекс , ® 2018 Edition (IRC ® 2018) предписывает минимальный уклон крыш, аналогичный тем,
    IBC 2018, за исключением IRC 2018, указывает минимальный уклон крыши 3:12 для сотрясений древесины.

    В случае замены кровельной системы и повторного покрытия существующих низкосклонных кровельных систем IBC 2018 и IRC 2018 отказываются от
    минимальные требования к уклону 1/4: 12 кодов и применяют минимальные требования к положительному дренажу крыши, основанные на характеристиках.Оба
    кодексы определяют термин положительный дренаж крыши как: «Состояние дренажа, при котором учитывались все
    Погрузочные прогибы на настиле крыши и дополнительный уклон были предусмотрены для обеспечения дренажа крыши в пределах 48
    часов осадков «.

    Хотя строительные нормы и правила прямо не предписывают максимально допустимые уклоны крыш, пожарные классификации, которые
    требуется кодексом — часто включают ограничения максимального уклона крыши. Например, некоторые мембранные узлы из EPDM
    имеют ограничения по максимальному уклону крыши до 1/2: 12.Некоторые мембранные сборки TPO также имеют относительно низкую максимальную
    ограничения уклона крыши. Сборки ПВХ-мембран обычно имеют более высокие ограничения по максимальному уклону крыши; некоторые
    безлимитный. Компоновки с крутым уклоном обычно не имеют ограничений по максимальному уклону крыши.

    Проектировщики должны ссылаться на классификацию огнестойкости сборки крыши для определения максимального уклона крыши.
    ограничения. У отдельных производителей можно проконсультироваться по их классификациям пожара, которые относятся к категории кровли.
    зависит от конфигурации сборки.Эта информация также доступна через онлайн-каталог классификаций UL по адресу
    www.ul.com или приложение RoofNav FM Approvals на сайте www.roofnav.com.

    Рекомендации NRCA

    Рекомендации NRCA по минимальному уклону крыши приведены в разделах, посвященных системам кровли, документа NRCA Roofing.
    Руководство по эксплуатации.

    NRCA рекомендует использовать мембранные кровельные системы, кровельные системы с жидким покрытием и системы SPF с уклоном для обеспечения положительного дренажа кровли.
    Кроме того, для нового строительства система крыши должна соответствовать требованиям строительных норм по минимальному уклону крыши.

    Для систем кровли из металлических панелей NRCA рекомендует уклон 1/2: 12 или более для систем структурных панелей и 3:12 или более.
    для архитектурных панельных систем.

    Для систем кровли из битумной черепицы, глины и бетонной черепицы, металлической черепицы, шифера и дерева, а также кровельных систем из черепицы, NRCA
    рекомендует уклоны 4:12 и более.

    Рекомендации NRCA по минимальному уклону крыши для систем с крутым уклоном, как правило, больше (при более крутых
    уклонов), чем те, которые указаны в строительных нормах и правилах.Хотя значения кода представляют минимальные требования в контексте
    минимальных юридических требований к строительству, рекомендации NRCA являются руководящими принципами передовой практики.

    Дополнительные соображения

    Дизайнеры также должны учитывать следующие специфические условия проекта.

    Для крутых крыш, где две части крыши с одинаковым уклоном пересекаются, образуя долину, результирующий уклон впадины равен
    меньше, чем у двух смежных поверхностей крыши.Например, если крыши с уклоном 4:12 пересекаются в долине,
    фактический уклон долины составляет всего около 3:12. Чтобы учесть это, дизайнеры должны учитывать больше минимума
    рекомендуемый уклон крыши для крутых крыш с впадинами или другой сложной геометрией.

    Кроме того, участки крыши с крутым уклоном и длинными стропилами испытывают больший сток воды, чем участки крыши с
    короткие стропила. Чтобы лучше справиться с этим стоком воды, проектировщикам следует учитывать уклон крыши больше, чем
    минимальный рекомендуемый уклон.

    Для крыш с низким уклоном, где конусообразная изоляционная сверчка или седло создает впадину, уклон впадины будет меньше.
    чем у сверчка или седла. Небольшое скопление воды вдоль долин крикета и седловины обычно происходит и
    следует ожидать.

    Дополнительная информация относительно уклона крыши и соображений проектирования для конкретного проекта представлена ​​в NRCA.
    Руководство по кровельным работам.

    Марк С. Грэм — заместитель NRCA
    президент технических служб.

    @MarkGrahamNRCA


    Этот столбец является частью Research + Tech. Щелкните здесь, чтобы прочитать дополнительные истории из этого раздела.

    Каков минимальный уклон крыши для металлических панелей и других типов крыш?

    Требования к минимальному уклону крыши для металлических панелей варьируются в зависимости от условий соединения панелей. Требуемый уклон крыши зависит от материала и использования. См. Приведенные ниже разделы 7-го издания Строительных норм Флориды (2020), чтобы определить, какой уклон подходит для вашего конкретного сценария проектирования.

    Определение

    ПАНЕЛЬ КРЫШИ МЕТАЛЛИЧЕСКАЯ. Блокирующий металлический лист, имеющий

    минимальная установленная атмосферная выдержка 3 квадратных фута

    (0,279 м2) на лист.

    Ссылки на код

    1507,4 Металлические кровельные панели. Монтаж металлических кровельных панелей

    Монтаж металлических кровельных панелей должен соответствовать положениям этого раздела. Металлические кровельные панели должны изготавливаться на заводе или на месте в соответствии со спецификациями одобрения продукции и ограничениями использования производителя.Металлические кровельные панели должны производиться на заводе или на месте в соответствии с программой обеспечения качества, которая проверяется сторонней организацией по обеспечению качества, утвержденной для этой цели Строительной комиссией Флориды.

    1507.4.1 Требования к палубе. Металлические кровельные панели кровельные покрытия

    следует наносить на сплошную или плотно подогнанную палубу, за исключением случаев, когда кровельное покрытие специально предназначено для нанесения на разнесенные опоры.

    1507.4.2 Наклон палубы. Минимальные уклоны металлических кровельных панелей

    должен соответствовать следующему:

    1. Минимальный уклон для металлических кровель внахлест, непаянных фальцевых крыш без нанесенного герметика внахлест должен составлять три единицы по вертикали и 12 единиц по горизонтали (наклон 25%).
    1. Минимальный уклон для металлических кровель внахлест, непаянных швов с нанесенным герметиком должен составлять половину единицы по вертикали и 12 единиц по горизонтали (уклон 4%).

    Герметики внахлест следует наносить в соответствии с утвержденными инструкциями производителя по установке .Минимальный уклон стоячего фальца кровельных систем должен составлять четверть единицы по вертикали и 12 единиц по горизонтали (уклон 2%).

    1507.5.2 Наклон палубы. Металлическая черепица не должна устанавливаться на скатах кровли ниже трех единиц по вертикали и 12 единиц по горизонтали (уклон 25%).

    1507.6.2 Наклон палубы. Рулонная кровля с минеральным покрытием не должна применяться на скатах кровли ниже одной единицы по вертикали на 12 единиц по горизонтали (уклон 8%).

    1507.10 Застроенные крыши Застроенные крыши должны иметь расчетный уклон не менее одной четвертой единицы по вертикали на 12 единиц по горизонтали (уклон 2 процента) для дренажа, за исключением кровель из каменноугольной смолы, которая должна иметь расчетный уклон не менее одной восьмой единицы по вертикали на 12 единиц по горизонтали (уклон 1 процент).

    1523.6.5.2.4 Металлическая черепица / панели. Вся металлическая кровля должна быть испытана в соответствии с TAS 100. Вся металлическая кровля должна выдерживать минимальное сопротивление ветровому поднятию, как определено в Главе 16 (Зоны высокоскоростных ураганов) для уклона крыши 9.5 градусов (0,0166 рад) и средняя высота крыши 15 футов (4,6 м).

    1523.6.5.2.6 Фиброцементные черепичные или плиточные панели.
    Вся черепица или черепица из фиброцемента должны противостоять минимальному сопротивлению ветровому поднятию, как определено в Главе 16 (Зоны высокоскоростных ураганов) для уклона крыши 9,5 градусов (0,0166 рад) и средней высоты крыши 15 футов (4,6 м). .

    2405,4 Остекленный каркас крыши

    В конструкции типа I и II наклонные рамы остекления и световые люки должны быть изготовлены из негорючих материалов.В конструкциях, где кислотные пары, вредные для металла, возникают при эксплуатации зданий, разрешается использовать одобренную древесину, обработанную под давлением, или другие одобренные некоррозионные материалы для створок и рам. Каркас, поддерживающий наклонное остекление и световые люки, должен быть спроектирован таким образом, чтобы выдерживать вторичные нагрузки на крышу, указанные в главе 16. Световые люки, расположенные под углом менее 45 градусов (0,79 рад) от горизонтальной плоскости, должны быть установлены на высоте не менее 4 дюймов (102 мм) над плоскость кровли на бордюре, построенном в соответствии с требованиями каркаса.Мансардные окна не должны устанавливаться в плоскости крыши, если угол наклона крыши составляет менее 45 градусов (0,79 рад) от горизонтали.

    Исключение: установка светового люка без бордюра разрешается на крышах с минимальным уклоном 14 градусов (три блока по вертикали на 12 блоков по горизонтали) в помещениях группы R-3. Все световые люки, установленные на крыше с уклоном более 14 градусов (0,25 рад), должны быть установлены на высоте не менее 4 дюймов (102 мм) над плоскостью крыши на бордюре, сконструированном в соответствии с требованиями рамы, если иное не указано в инструкциях производителя.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
