Стропильная система полувальмовой крыши: схемы, инструкции, советы

Полувальмовые крыши – один из наиболее интересных вариантов, заимствованный в североевропейской архитектуре. Их обтекаемая форма чрезвычайно адаптирована к порывистым ветрам. Укороченные треугольные скаты позволяют ощутимо раздвинуть границы полезного чердачного пространства, не водружая на стены массивную кровельную конструкцию.

Смотрятся стильно на зданиях любой этажности и назначения. Единственный недостаток заключен в непростой технологии строительства. Однако те, кто знает, как сооружается стропильная система полувальмовой крыши, справятся с работой без особых проблем.

Полувальмовое «семейство» нельзя безоговорочно отнести к четырехскатному классу. Причем технология строительства крыш конвертом явно служила материнской базой для разработки. Скорее это содружество конструкций с двумя и четырьмя скатами, возведение которых предопределяет использование обеих методов сооружения.

От четырехскатных родителей полувальмовая категория отличается тем, что характерный треугольный элемент шатровых крыш укорочен. К нему примыкает часть вертикального фронтона каменного дома или аналогичного щипца деревянного строения. Укороченная вальма, естественно, расположена под углом к указанным фронтонным стенкам. Угол между ними может быть выпуклым или вогнутым, а половинчатая вальма расположена сверху или снизу.

По форме и местоположению конструктивных составляющих полувальмовые крыши делятся на две главенствующие разновидности:

  • Голландская. Крыша с трапециевидной полувальмой, занимающей нижнюю часть фронтонного ската. Трапеция верхним основанием примыкает к вертикальному треугольнику, вместе с которым они формируют чаще всего вогнутый угол, реже выпуклый. Треугольник может быть сплошным или оснащенным слуховым окном.
  • Датская. Крыша с треугольной полувальмой, занимающей верхнюю часть торцевого сегмента. Треугольник основанием опирается на вертикальный трапециевидный фронтон, вместе они создают выпуклый угол. Датский вариант очень напоминает обычную вальмовую крышу, только торцевые скаты у нее короче.

На основе двух базовых разновидностей разработано множество вариаций с полувальмовой тематикой. В их числе не только конструкции, различающиеся по высоте, размеру скатов, углу наклона, форме элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть строения, имеющие укороченную вальму только с одной торцевой или с одной боковой стороны.

Во всех конструктивных комбинациях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е. висячим или наслонным способом. Висячие стропилины устанавливаются, если у обустраиваемой коробки нет внутренней несущей стены или не находится возможность установить опоры для конькового прогона. Наслонная методика напротив реализуется тогда, когда для верхних пяток стропильных ног двускатного сегмента крыши существует или может быть устроена надежная опора. Нижними пятками обоих типов стропил положено опираться на мауэрлат, на заменяющий его верхний венец сруба или на балки перекрытия.

Независимо от количества проектных версий, строительство стропильной системы базируется на одном из основных полувальмовых методов или на их совокупном использовании. Разобравшись с ними, можно понять, как датскую или голландскую технологию применить в обустройстве собственного дома и как обычную скатную часть крыши совместить с укороченными вальмами.

Строительство конструкции с трапециевидной короткой вальмой и треугольным фронтоном над ней немногим отличается от сооружения традиционного четырехскатного вида. Правда в плане схема стропильной системы полувальмовой крыши голландского типа не напоминает запечатанный почтовый конверт. Похожа она скорее на разделенный надвое прямоугольник с трапециями по краям торцевых сторон. Правда, до этапа сооружения коротких скатов все работы ведутся аналогично.

Процесс сооружения базового варианта

Сначала производится монтаж опор под укладку конькового прогона. Вместо отдельных опорных стоек может использоваться рама, верхняя сторона которой будет служить прогоном для будущей крыши. Затем устанавливают рядовые стропильные ноги. Технологические различия начинаются при установке диагональных ног и нарожников голландской полувальмы. Они ведь обязаны сформировать плоскость укороченного пятиугольного ската, а не полноценной треугольной вальмы, как в стандартных четырехскатных крышах.

Цель достигается путем установки горизонтальной перемычки-прибоины, к углам которой врубкой присоединяются диагональные стропилины. Часть нарожников, расположенных по центру будущего ската, фиксируются верхом к прибоине гвоздями или уголками. Остальные нарожники монтируются обычным методом: к диагональной стропилине верхом, к мауэрлату или балке перекрытия низом.

Чтобы обеспечить жесткость в зоне полувальмы, участки присоединения перемычки к рядовым стропилам усиливают подкосами. Крайние стропильные фермы с обеих сторон делают двойными. Места фиксации перемычки к стойке и к стропилинам дополнительно укрепляют коротышами – прибитыми снизу отрезками доски. Они предотвратят деформацию конструкции при превышении нагрузки.

Возвышающуюся над укороченной вальмой треугольную часть фронтона обшивают доской или листовым материалом. Однако разумные хозяева устраивают в вертикальном треугольнике небольшие окна для поступления естественного освещения и обеспечения вентиляции.

С распространенными типами голландских крыш полувальмовой разновидности и формами стропильных систем ознакомит фото подборка:

Микс Голландии с Данией

Как водится, базовая голландская версия стала почвой для разработки массы модификаций. Согласно одной из них место фронтонного треугольника занимает полувальма аналогичной конфигурации. С пятиугольным укороченным скатом она формирует выпуклый, а не вогнутый угол. Стоит отметить, что и вогнутые углы имеют место в ряде архитектурных решений. В плане схема похожа на привычный конверт, но проекция вальмовых составляющих отличается.

Разница есть в алгоритме строительства. На этапах сооружения двускатной части крыши работы выполняются так, как диктует наслонная или висячая технология. Затем, чтобы создать характерный излом, первым делом перед крайней рядовой стропильной фермой монтируется ее укороченный аналог, а уже к его углам присоединяются диагонали. Дальше все производится по вышеизложенному плану и по чертежам голландской стропильной системы для полувальмовой крыши. Только верхний вальмовый треугольник сооружается по датской методе.

Датская разновидность не менее интересна, чем ее голландская «подруга», но во главе устройства стропильной системы заложен несколько иной способ. По сути, оба типа крыш можно организовать из двух водруженных друг на дружку ярусов. Так возводится ломаная крыша, что вполне подходит, если в чердачном пространстве предстоит расположить мансарду. Однако ломаный метод ощутимо дороже и хлопотнее, чем полувальмовый, с которым стоит ознакомиться с должным вниманием.

Строительство датской крыши по шагам

Уже выяснили, что у короткой датской вальмы треугольная форма, а у смежного с ней фронтона трапециевидная. В плане крыша очень похожа вальмовую конструкцию, но укороченные вальмы намного меньше и их углы не совпадают с углами крыши.

Перед строительством крайне желательно обзавестись достойным проектом и сделать расчеты элементов стропильного каркаса. Маяться с вычислениями размеров каждого элемента слишком муторно. По уверениям опытных кровельщиков, достаточно рассчитать самую длинную деталь системы. Прочим элементам разрешено быть равнозначного или несколько меньшего сечения.

Устройство коньковой части каркаса

Сооружение полувальмового каркаса начинается по общим для всех крыш правилам с установки мауэрлата. На него предстоит опереть нижние пятки рядовых и вальмовых стропильных ног. Следует учесть, что опирание будет производиться на разных уровнях, т.к. верхние плоскости несущих стен и фронтонов находятся на неравнозначной высоте.

Строительство первой очереди стропильной системы производится в четыре этапа:

  • Сооружение мауэрлата. В описываемом примере он не будет схож с традиционной деревянной рамой. Брус для устройства мауэрлата укладывается отдельными полосами: 1 — заподлицо с внутренней поверхностью наружных стен, 2- по центру внутренней несущей стены и 3 — заподлицо с внутренней плоскостью фронтонных стенок.
  • Укладка балок перекрытия. Выполняется она перпендикулярно брусьям мауэрлата основных несущих стен. При необходимости состыковки двух брусьев слабое место соединения нужно располагать над несущей внутренней стеной.
  • Установка опор для конькового прогона на внутреннюю стену. Крайние опорные стойки определяют длину основной части крыши. Расстояние между рядовыми стойками должно быть равным, чтобы нагрузка от крыши распределялась равномерно. Перед креплением вертикальность опор проверяется отвесом или более серьезным лазерным инструментом. После крепления положение стоек временно дополняется вспомогательными укосинами.
  • Установка рядовых стропильных ног основной части скатов, для осуществления чего применяется традиционная наслонная и висячая технология.

Изображения балок перекрытия нет на приведенных в пример рисунках, потому что оно помешало бы уловить принцип процесса. В реальности перекрытие непременно должно быть.

Установка диагональных стропилин

Диагональные стропила датской крыши соединяют край конька с углами фронтонов. Для их изготовления и установки проводится ряд специфических действий, позволяющих выполнять работу с достаточной точностью:

  • Заподлицо с внешней плоскостью фронтонного мауэрлата устанавливается обрезок доски размерами 50×150мм. Его следует временно наживить парой гвоздей, чтобы не сдвинуть и не уронить во время последующей примерки. Обрезок нужен, чтобы одним махом без лишних манипуляций во время примерки отметить положение врубки.
  • Доска произвольных размеров укладывается на 3-4 рядовые стропилины так, чтобы она была четко параллельна коньковому прогону. Горизонтальность своеобразного ориентира контролируется замерами рулеткой или лазерным уровнемером. Далее надо подтянуть доску до предварительно прибитого отрезка. Пересечение доски и отрезка укажет точку, по которой проводится горизонтальная линия предстоящего запила.
  • Из доски 50×200мм изготавливается диагональный элемент стропильной системы. По традиции сначала производится примерка. Доску следует приложить к вершине крайней стропильной фермы и к углу обрезка. Работать лучше вдвоем: один держит заготовку, второй размечает.
  • На внешней, т.е. развернутой к полувальме, стороне заготовки прочерчивается горизонтальная линия четко вдоль центральной оси.
  • С учетом того, что к изготавливаемой стропилине будет плотно примыкать зеркальный ей элемент, с внутренней стороны отмечается линия запила в плоскости. Можно, конечно, не учитывать сразу плоскостной запил, а скорректировать обе диагональные заготовки потом по факту. Как удобнее, мастеру решать на месте.
  • Замеряется величина верхнего запила. Нужна она, чтобы отложить его внизу замеренное расстояние для точного вычерчивания нижнего узла. В примере оно равно 26см.
  • Полученные путем измерений 26 см откладываются вверх от фронтонного мауэрлата в четырех точках, повторяющих воображаемый 3D контур стропильной доски.
  • На твердой почве выполняются все отмеченные запилы – диагональная нога готова. Если особых огрехов в строительстве коробки и укладке мауэрлата не было, можно сразу сделать вторую стропилину этой же полувальмы.

Перед установкой диагональных стропилин фронтонный мауэрлат освобождается от вспомогательного обрезка доски. Готовые стропильные ноги перемещаются на положенное им место и надежно фиксируются. Для крепления верней пятки подойдут гвозди, внизу лучше использовать уголки.

Изготовление и монтаж вальмовых ног

Нижняя пятка диагональной стропильной ноги возвышается над мауэрлатом на расстояние, требующее обязательного измерения. Полученный результат следует отложить от вершины конька и отметить. Из найденной таким путем точки к середине фронтона протягивается шнурка. Она будет служить ориентиром при изготовлении и монтаже центральных вальмовых стропилин.

Для того чтобы установить центральную ногу полувальмы надо:

  • Измерить малкой — строительным угломером угол β, находящийся между шнуркой и опорной стойкой. Он поможет с точностью отчертить линию верхнего запила.
  • Измерить угол φ между диагональными элементами. Он нужен, чтобы сточить на верхней пятки две грани в виде фаски для плотного вхождения в узел.
  • Доска подходящей длины сечением 50×150мм сначала запиливается под углом β, затем запил подтачивается с обеих сторон так, чтобы в торце получился угловой выступ со значением φ.
  • Заготовку снова надо примерить. Ее устанавливают прямо поверх натянутой шнурки, чтобы замерить величину возвышения заготовки над коньковым узлом.
  • Результат переносится вниз для определения глубины нижней врубки. В приведенном примере это 6см. Их откладывают строго по вертикали, от полученной точки проводят горизонталь. Линии для запила врубки нижнего узла готовы.
  • Сразу вслед за разметкой врубки отмечается линия нижнего запила. Для этого надо рулеткой отложить ширину карниза и от воображаемой точки провести вертикаль, пересекающую заготовку вальмовой стропилины.
  • После выполнения всех намеченных запилов вальмовая нога не крепится сразу, а используется в качестве шаблона для производства нарожников.

Нарожники для заполнения вальмовых скатов делают, не отступая от изученной методики, но с учетом реальных размеров и специфики установки. Верхний запил подтачивают только с одной стороны на угол, равный φ/2. С нижним узлом все просто – все линии при правильном раскладе должны быть симметричны. По завершению обработки заготовок все вальмовые элементы устанавливаются и крепятся подобно рядовым собратьям.

Аналогичные действия проводятся при изготовлении и установке нарожников основных скатов. Для формирования нижних запилов используется один из вальмовых элементов. Для верхнего запила сперва отчерчивается линия под углом β, потом ее подтачивают с требующейся стороны под углом, полученным посредством вычислений по формуле 90º- φ/2.

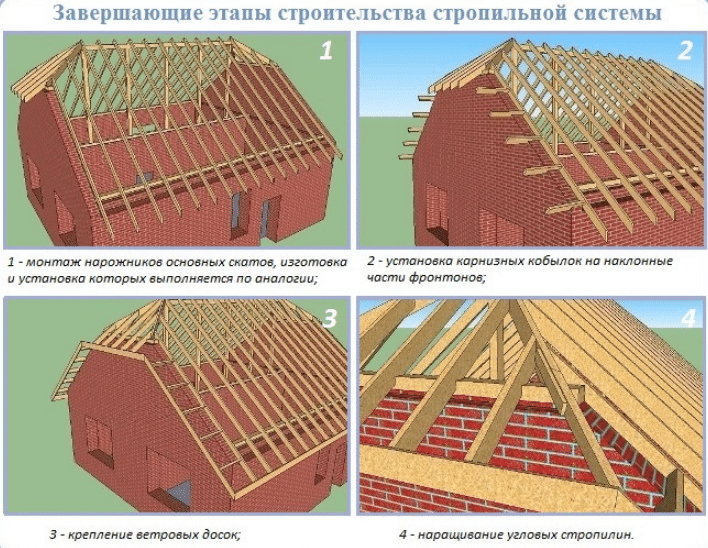

Завершающие этапы сооружения

После установки полного набора полноценных стропильных ног и укороченных их собратьев необходимо провести завершающие этапы, чтобы подготовить стропильную систему к сооружению обрешетки и укладке покрытия.

В числе этапов подготовки:

  • Монтаж фронтонных кобылок, формирующих торцевой свес. Их крепят оцинкованными металлическими уголками к крайним нарожникам основных скатов, опирают врубками на наклонные сектора укороченного фронтона. Шаг установки кобылок приблизительно 1м. Между кирпичной или бетонной стеной и деревянными элементами обязана быть гидроизоляционная прокладка. Нет оснований применять дорогостоящий полимерный или битумно-полимерный материал. Под кобылки можно положить куски рубероида или несколько слоев пергамина.
  • Установка ветровой доски по периметру крыши. Начинают работу с крепления доски 50×150мм к фронтонным и основным свесам. Длину доски для оформления фронтонных карнизов определяют по проекту, корректируют по факту. Рулеткой или шнуркой от диагональной стропильной ноги нужно провести прямую линию к ветровой доске фронтона. Потом надо сверить будущее положение диагональной стропилины по отношению к углу ветровой обшивки с показаниями проекта. Расположенные под углом ветровые доски, прилегающие к кобылкам, сначала примеряются и запиливаются, потом крепятся.
  • Наращивание диагональных элементов производится равнозначной по размерам доской. Сращивают банально отрезки отрезком дюймовки.

Стропильный каркас датского типа готов. Остается подшить карнизы и соорудить обрешетку согласно техническим особенностям укладываемого на крышу покрытия.

Принцип строительства стропильных систем для крыш с укороченными вальмами непрост, но понятен. Сложность заключается только в устройстве торцовых частей, а правила и специфику их сооружения мы описали максимально подробно. Теперь надо полученную информацию применить на практике: самому поупражняться в строительстве или проконтролировать нанятую бригаду.

Стропильная система полувальмовой крыши: схема, устройство, монтаж

Стропильная система – это, можно сказать, самая важная составляющая крыши. Именно эта система является каркасом для всех других элементов. В любой стропильной системе есть основные компоненты. Они присутствуют в любой подобной конструкции. Но вот сама схема расположения стропил, подкосов и других элементов может быть разная. Тут все зависит от типа крыши. А какая стропильная система полувальмовой крыши? Какие у нее особенности и как ее возвести? Об этом и пойдет речь в статье.

Разновидности

Стропильная система полувальмовой крыши – это довольно сложная конструкция. Построить ее своими руками, без помощи профессионалов, может и не получиться. Но прежде чем приступить к изучению нюансов ее возведения, следует разобраться с самим типом крыши. Полувальмовая конструкция может быть выполнена в двух вида, а именно:

  1. Голландский вариант. Здесь полувальмовая крыша имеет два ската. При этом в нижней части торцов идет большой фронтон трапециевидной формы. Сверху он венчается вальмой в виде треугольника.
  2. Полувальмовая датская крыша имеет другую конструкцию. Здесь вертикальный фронтон расположен сверху. Далее идет большой скат или вальма. В этом случае она имеет трапециевидную форму.

Существуют и другие типы полувальмовых крыш. Их конструкции могут сочетать голландский и датский стиль. Но в любом случае проектирование и монтаж стропильной системы полувальмовой крыши – это довольно сложная работа.

Плюсы и минусы

Полувальмовая крыша используется не так часто. В первую очередь это обуславливается довольно сложной в исполнении стропильной системой. Чаще всего возведение такой конструкции доверяют профессиональным строителям. Если у вас нет должного опыта в столярных работах, то лучше не выбирать для своего дома полувальмовую крышу.

Кроме того, существенно возрастают финансовые затраты. Стропил и других элементов понадобиться больше. К тому же они имеют разные размеры. Все это значительно удорожает проект.

Но у полувальмовой крыши есть и свои преимущества. К таковым специалисты относят следующее:

  • во-первых, под такой кровлей можно разместить жилое помещение. Место на мансардном этаже будет много;
  • во-вторых, внешний вид полувальмовой крыши очень привлекательный. Такая конструкция станет настоящим украшением вашего дома;
  • также такая крыша является хорошей защитой от осадков. В независимости от угла наклона ската снег на них, как правило, практически не скапливается. А это значит, что эксплуатация кровли не потребует от вас больших усилий;
  • еще одно преимущество – это теплосбережение. Полувальм не дает холоду проникнуть внутрь, что поможет уменьшить расходы на отопление мансардного этажа;
  • полувальмовая крыша может противостоять даже очень сильному ветру. Конечно, тут многое будет зависеть от качества используемых при строительстве материалов, верности расчетов и правильности возведения стропильной системы.

Поэтому, если имеется опыт в столярных работах, и вы уверены что справитесь со сложным устройством стропильной системы, то такой вариант крыши вполне вам подойдет.

Подготовительный этап

Любое дело, особенно если оно касается строительства, должно начинаться с планирования. Прежде всего, следует составить схему. Стропильная система полувальмовой крыши имеет достаточно сложное устройство. Но при этом составление ее схемы не сильно отличается от той же работы при возведении других типов кровли.

Прежде всего, следует сделать расчеты. Вам нужно определиться со следующими параметрами:

  1. Угол наклона скатов и вальм. От этого будет зависеть, сколько снега скопится на крыше. Также угол наклона определяет свободное пространство под кровлей.
  2. Какие нагрузки должны выдержать стропила полувальмовой крыши. От этого параметра будет зависеть сечение используемых материалов. Также в зависимости от нагрузок определяется шаг установки стропил.
  3. Также предварительно высчитываются и другие параметры. Например, высота установки конька. От этого параметра будет зависеть высота всей крыши. Чем он больше, тем больше свободного пространства будет на мансардном этаже. Но при этом, высокая крыша будет подвержена большим ветровым нагрузкам.

При расчете угла наклона ската, также важно учитывать каким кровельным материалом будет покрыта ваша полувальмовая крыша. Каждый производитель указывает свои оптимальные параметры, при соблюдении которых их продукция будет работать наиболее эффективно.

Рассчитывая нагрузки, в первую очередь учитывают величину снежного покрова. Кроме того, следует принять во внимание и воздействие ветра. Этот тип нагрузки зависит не только от погодных условий в вашем регионе, но и от угла наклона ската полувальмовой крыши, также следует учитывать и вес всех материалов, которые будут использоваться при строительстве.

После всех предварительных вычислений составляется чертеж стропильной системы полувальмовой крыши. В нем указывается расположение всех элементов конструкции, лучше чтобы он был более точным и подробным. В этом случае сам монтаж стропильной системы полувальмовой крыши пройдет легче и без ошибок.

Эта работа требует знаний множества нюансов. Поэтому чаще всего ее доверяют профессионалам. Но если вы хотите выполнить все самостоятельно, то можно воспользоваться специальными программами или он-лайн калькуляторами, также советуем прочитать: расчет стропильной системы.

Нюансы возведения голландского варианта

Устройство стропильной системы полувальмовой крыши, как уже говорилось ранее, довольно сложно. Поэтому, приступая к возведению, следует вначале познакомится со всеми нюансами предстоящей работы. Если вы решили использовать полувальмовую крышу по голландскому типу, то монтаж стропильной системы проводится следующим образом:

  • первым делом проводится установка мауэрлата. Именно этот элемент будет равномерно распределять нагрузки от крыши на стены;
  • далее, проводится монтаж конькового прогона. Именно к нему будут крепиться верхние концы стропил. Его крепят на стойки. При этом коньковый прогон должен располагаться строго по центральной диагонали дома, между скатами;
  • в полувальмовой крыше используются стропила разной длины. При этом они носят разное название. В подобной системе используются накосные или диагональные, рядовые и другие виды стропил. Каждой из них предназначено свое определенное место;
  • накосные или диагональные стропила крепятся к мауэрлату фронтона и к торцу конькового прогона. Они должны быть достаточно крепкими, чтобы выдержать вес остальных элементов конструкции. К накосным стропилам крепятся нарожные;
  • стропильная система боковых скатов достаточно проста. Она аналогична обычной двухскатной крыши. Здесь рядовые стропила закрепляются снизу к мауэрлату, а сверху к коньковому прогону.

Если речь идет о датском варианте полувальмовой крыши, то больших отличий в монтаже стропильной системы нет. Но есть и свои нюансы. В датском варианте стропильные ноги скатов в форме трапеции не подходят к коньковому бруску. Здесь они будут упираться верхней частью в брусок-прибоину. Этот элемент является основанием вертикального фронтона. Он фиксируется к стропилам боковых скатов крыши.

При строительстве стропильной системы полувальмовой крыши нужно использовать только качественные материалы. Лучше всего для этих целей подходит сосна. Кроме основных элементов конструкции в виде стропил, сюда же включаются и дополнительные элементы. В обязательном порядке используются подкосы. Они необходимы чтобы укреплять длинные стропила. Также могут применяться ригели, шпренгели и другие элементы.

Шаг или расстояние между стропилами выбирают в зависимости от нагрузки, которая будет воздействовать на всю систему. Как правило, этот параметр лежит в пределах от пятидесяти до ста сантиметров.

Делая монтаж стропил о других элементах важно не забыть про утеплитель и гидроизоляцию. Как правило, полувальмовую крышу применяют в тех случаях, если владелец дома хочет сделать вместо чердака мансардный этаж. В этом случае без утепления кровли и дополнительной паро- и гидроизоляции обойтись нельзя.

Видео по теме:

Какой материал для кровли лучше использовать

Полувальмовая крыша достаточно сложная конструкция. Чтобы она прослужила долго, следует правильно подобрать материал для кровли. Он должен отвечать следующим требованиям:

  1. Во-первых, быть легким.
  2. Во-вторых, прочным.

При возведении стропильной системы полувальмовой крыши используются множество мест крепления элементов друг к другу. Кроме того, некоторые стропила упираются в другие. Поэтому лучше использовать кровельный материал с небольшим весом. Это нужно для того, чтобы снизить нагрузку.

Самым оптимальным вариантом можно считать профлист или металлочерепицу. У этих материалов высокая прочность и срок службы. Плюс к этому они мало весят. Керамическая черепица вряд ли подойдет. В основном из-за своей большой массы и сложности укладки, читайте подробнее: монтаж металлочерепицы, как покрыть крышу профнастилом своими руками.

При расчете количества материалов для полувальмовой крыши, стоит учитывать к какому типу она относиться. Голландская разновидность будет иметь меньше сгибов. Это значит, что обрезков кровельного материалы будет меньше.

Также для полувальмовой крыши можно использовать мягкую кровлю. Многие применяют ондулин или еврошифер. Такой материал стоит недорого, служит долго, легко монтируется и смотрится привлекательно. Но тут стоит быть внимательными. Для мягкой кровли требуется сплошная обрешетка. А это обстоятельство будет способствовать увеличению нагрузок на стропильную систему, что очень нежелательно.

Посмотрите еще статьи:

Как построить полувальмовую крышу — строительство полувальмы + фото

Полувальмовые крыши очень удобны при использовании чердака, как жилого помещения. Такая крыша – это скатная конструкция со свесами, сделанными по торцам. Благодаря этому своеобразию, полувальмовая, или голландская, крыша в состоянии выдержать большую ветровую нагрузку. Свесы дополнительно защищают от осадков фронтоны постройки. Чтобы разобраться, как построить полувальмовую крышу, нужно различать ее вариации:

  • двускатный тип полувальмовой крыши;
  • четырехскатный тип полувальмовой крыши.

Разновидности полувальмовых крыш

При этом конструкция может претерпевать некоторые индивидуальные изменения, которые зависят от типа кровли, наличия или отсутствия жилой зоны в чердачном пространстве, климата местности. Для районов со снежными суровыми зимами такие крыши стараются делать с не очень большими свесами и скатами с большой крутизной.

Достоинства полувальмового типа крыши

Четырехскатная полувальмовая крыша

Помимо возможности получить большое и практичное пространство на чердаке и оборудовать его под удобное жилое помещение, а также защиты фронтонов от последствий непогоды, среди преимуществ данной крыши – ее красота, эффектность и возможность воплотить разнообразные варианты.

Обратите внимание!
Такая крыша отличается повышенной прочностью конструкции. Она очень хорошо подойдет для местностей с экстремальными условиями климата, обладает также стойкостью к вибрациям.

Недостатки полувальмовой (голландской) крыши

Стропила полувальмы

Среди недостатков возведения голландской крыши:

  • сложность построения системы стропил;
  • большой расход кровельного материала и древесины;
  • сложность очистки и ремонта.

Возвести такую крышу самостоятельно, без помощи специалистов, очень трудно. В стропильной системе присутствует множество элементов, что усложняет постройку.

Возведение голландской крыши

Конструкция полувальмы состоит из многих элементов, исключить хоть один из которых просто нельзя, так как у каждого имеется свое предназначение. Основой выступает мауэрлат и сложная система стропил. Если стены здания возведены из кирпича, хорошо устроить поверху железобетонный армированный пояс с выступающими между будущими стропилами оцинкованными шпильками диаметром от 10 мм и шагом 1,2 м, и насадить брус мауэрлата на него поверх пары слоев рубероида. Для мауэрлата в основном используют брус с сечением 150×150 мм. Далее с помощью врубки и использования железных скоб устраивают конек, к которому крепят накосные и диагональные стропила (или нарожники).

Стропильная система полувальмовой крыши

Очень важно произвести правильные замеры и рассчитать требуемые длины стропил. Лучше всего приготовить стропила длиннее на 50 см от расчетных данных, чтобы избежать неприятностей во время работы.

Обратите внимание!
Из усиленной двойной доски делают стропильные полуноги, опирающиеся на нарожники. Спаривание досок помогает достичь требуемой повышенной несущей способности крыши.

Когда с мауэрлатом и коньком прочно скрепили накосные стропила, производят установку рядовых. При этом учитывают ширину утеплительного материала, по которому рассчитывается шаг рядовых стропил. Чтобы обеспечить упор стропил в основание, со стороны торцов делают вырезки, по бокам их можно металлическими уголками прикрепить к мауэрлату. Если пролеты получаются большие, используют усиление с помощью подкосов с упорами. С помощью шпренгельной фермы можно укрепить диагональные стропила.

Если плита, перекрывающая дом, железобетонная – стойки с упорами без проблем можно упереть в нее. В другом случае на баки перекрытия необходимо поставить дополнительные затяжки.

Все деревянные элементы конструкции перед началом монтажа следует обработать специальными растворами для предохранения от гниения и влияния огня.

Завершение постройки полувальмы

Кровельный пирог полувальмовой крыши

Окончание устройства голландской крыши, как и любой другой, включает в себя укладку обрешетки, пароизоляционного материала, а также утеплителя, гидроизоляционной пленки и непосредственно самой кровли. Необходимо свободное пространство под коньком для циркуляции воздуха и вентиляции.

Обратите внимание!
Пароизоляционную пленку лучше использовать с фольгированной стороной, которая защитит от влаги теплоизоляционный слой.

Утеплителем могут послужить пенополистирольные плиты, стекловолокно или базальтовые плиты. Поверх них для защиты от влаги и конденсата настилают конденсатную пленку либо диффузионную мембрану. В качестве гидроизоляции до сих пор используют также и рубероид, но так как его свойства недолговечны, лучше от него отказаться в пользу более современных материалов.

Далее из деревянных реек выполняют контробрешетку для закрепления гидроизоляции и устройства зазора для вентиляции. Поверх контробрешетки делают основную обрешетку, по которой производят закрепление кровельного материала.

Фото

Ставим мауэрлат

Установка конькового бруса

Установка стропил

Определение размеров фронтона

Примерка углового стропила

Примерка угловых стропил

Верхний запил

Нижний запил

Подгонка углового стропила

Скрепление стропил

Разметка углового стропила

Подгонка по коньку

Угол верхнего запила стропила полувальмы

Определение угла запила

Снимаем необходимые размеры

Разметка нижнего запила полувальмы

Стропила полувальмы

Делаем нарожники скатов

Кобылки

Установка ветровых досок

Удлинение угловых стропил

Полувальмовая крыша – конструкция и монтажа своими руками

При выборе проекта для строительства частного дома своими руками учитывают не только практическую сторону вопроса, но и эстетическую, ведь он станет «лицом» участка. Чаще всего будущие домовладельцы выбирают, как говориться, сердцем, принимая решения в зависимости от того, что они находят привлекательным, а что нет. Возможно поэтому оригинальная, необычная полувальмовая крыша стала настолько популярной.

Содержание статьи

Отвечая на запросы клиентов, архитекторы и дизайнеры создают все больше проектов с полувальмовой крышей, которую еще называют голландской. Имея большой опыт в частном домостроении, они объясняют свой выбор не только ее эстетичностью, но и высокой функциональностью, которую оценят жители регионов с жестким, ветряным климатом. При каких условиях остановить свой выбор на такой конструкции и как проходит процесс ее возведения своими руками читайте в специально подготовленном материале.

Конструктивные особенности

Конструкция полувальмовой крыши не назовешь простой ни в проектировании, ни в монтаже своими руками, так как она является коктейлем положительных качеств простой двухскатной и вальмовой, шатровой кровли. Если говорить о внешнем виде, то по форме фронтонов она напоминает трапецию, которая образовывается за счет вальмовых элементов, отсекающий вершину треугольника. Благодаря своему строению полувальмовая двухскатная крыша имеет ряд преимуществ:

  1. Обтекаемая форма. Благодаря отсутствию острых углов, полувальмовая крыша имеет превосходную сопротивляемость ветровой нагрузке, что существенный плюс в регионах с постоянными сильными ветрами, при строительстве на открытой местности, в горных регионах.
  2. Рациональное использование чердачного пространства. Каркас полувальмовой крыши позволяет оборудовать просторное хозяйственное помещение для сезонного хранения вещей или даже жилую комнату, не уступающую по комфорту первому этажу.
  3. Высокая вариабельность. Изменяя угол наклона скатов, архитекторы создают кровли с уникальным дизайном, адаптированные к условиям практически любого региона нашей страны.
  4. Оригинальный облик. Там, где преобладают в основном треугольные двухскатные, полувальмовая крыша на их фоне выглядит, как новое слово в частном строительстве.

Возможные трудности

Интерес к строительству своими руками полувальмовой крыши весьма похвален, однако вы должны понять, что он под силу лишь профессиональным кровельщикам. Поучаствовать в нем лично, своим руками вы сможете, если будете трудится под руководством опытного мастера, который составит чертеж. При подготовке и монтаже у вас могут возникнуть следующие сложности:

  • Большой расход строительных материалов. Из-за сложной геометрии скатов, утяжеленных вальмовыми элементами, потребуется больше кровельного материала и дерева для стропильной системы, что отразится на стоимости работ.
  • Высокий уровень сложности работ. Множество дополнительных опорных элементов конструкции, ребер, эндов делают монтаж затруднительным для низкоквалифицированных работников. А значит, сэкономить на найме профессиональной бригады не удастся. Для начала работ потребуются расчеты и чертежи.
  • Большой вес. Сложный каркас кровли, включающая в себя массивную стропильную систему и большую площадь кровельного материала требует усиленного фундамента, способного выдержать такие нагрузки.

Тем не менее, заверяем, что полученная информация о полувальмовой двухскатной кровли будет полезной. После прочтения этой статьи вы без труда «прочитаете» чертежи, узнаете, как должен происходить процесс монтажа и сможете щегольнуть перед мастерами знанием терминов.

Стропильная система полувальмовой крыши

Как уже упоминалось, стропильная система кровли с вальмами сложна для сборки своими руками, она включает в себя как элементы, имеющиеся в двухскатной крыше, так и новые. Ее характеризует следующая схема:

  • Мауэрлат. Это опорный брус квадратного сечения, выполняющий функции основания для скатов крыши. Он распределяет вес крыши по верхней поверхности несущей стены и передает его фундаменту. В отличии от двухскатной кровли, в вальмовой мауэрлат устанавливают не на две перегородки, а на четыре. Им также оснащают окончания фронтонов, несущие нагрузку от вальмовых элементов.
  • Стойки. Вертикальные опоры из бруса, поддерживающие стропильные ноги или конек, ликвидирующие их прогиб под собственным весом. Стойки устанавливают на лежень или затяжку в зависимости от вида стропильной системы.
  • Лежень. Это по сути тот же мауэрлат, установленный на внутреннюю несущую стену. На него устанавливают стоки и подкосы.
  • Коньковый прогон. Брус, на котором соединяются рядовые стропильные ноги, высшая точка, пик крыши.
  • Накосные стропила. Диагональная стропильная нога, которая отходят от конька к углу постройки. Они длиннее, чем рядовые и должны выдерживать большую нагрузку, так как на них опираются нарожники. Поэтому для их изготовления увеличивают вдвое сечение бруса или скрепляют две доски, используемые для рядового стропила.
  • Рядовые стропила. Стропила из досок 100х150 мм, одной стороной опирающиеся на коньковый прогон, а другой на мауэрлат, уложенный на внешние несущие стены. Они устанавливаются в ряд с шагом 60-120 см, в зависимости от ширины утеплителя, и выглядят в точности также как у двухскатной треугольной кровли.
  • Полуноги. Укороченные стропила, верхней частью прикрепленные к диагональным, а нижней – к мауэрлату.
  • Кобылки. Конструкция из досок меньшего, чем стропильные ноги сечения, которые служат для их формирования свеса крыши и карниза, защищающего стены от осадков и ветра.

Виды стропильных систем

В зависимости от планировки будущего строения, стропильная система может значительно отличаться. Различают два типа:

  • Висячая. Такая система подразумевает отсутствие внутри каркаса дома несущих перегородок, которые можно использовать в качестве опоры. Поэтому стропила опираются только на коньковый прогон и мауэрлат, как бы провисая между ними. Так как длинные, массивные ноги полувальмовой кровли существенно распирают стены дома, в стропильную систему вводятся многочисленные дополнительные элементы: затяжки, ригели, подкосы, бабки.

  • Наслонная. Используется, если внутри постройки располагается несущая стена (одна или несколько), и ее можно использовать в качестве дополнительной опоры для стропил. Распирающая нагрузка на стропильный каркас значительно ниже, чем у висячей. Поэтому утяжеляющие элементы не требуются. Даже при минимальном наборе опорных элементов, система будет стабильна и устойчива.

Кровельные мастера советуют использовать наслонный тип стропильной системы для сборки своими руками, если это возможно. Так конструкция кровли выходит более устойчивой к внешним нагрузкам, остается больше места для обустройства чердака.

Последовательность монтажа

Строительство полувальмовой крыши – сложный, кропотливый процесс, который можно доверить лишь профессионалам. Они монтируют кровлю в следующие последовательности:

  1. Настилают мауэрлат на внешние и фронтонные стены, на которые будут опираться стропила, укладывают лежень на внутреннюю несущую перегородку. Если речь идет о деревянном доме, то закрепляют мауэрлат и лежень металлическими скобами, анкерными болтами. Если же дом строят из кирпича или бетона, то по верхнему краю стен сооружают стяжку – бетонный армированный пояс, в который вмуровывают шпильки. В качестве гидроизоляции между опорным брусом и стеной прокладывают рубероид в несколько слоев. Расстояние между шпильками рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а располагались между ними. Обратите внимание, что важно не переусердствовать с количеством отверстий в мауэрлате, ведь каждое из них снижает его прочность.
  2. На лежень внутренней несущей стены устанавливают вертикальные стойки, соединяют их сверху коньковым прогоном. Главный критерий качества монтажа – строгое соблюдение вертикальности. Угол между каждой стойкой и лежнем вымеряют по нескольку раз, для фиксации используют временные подпорки.

  3. Устанавливают рядовые стропильные ноги, соблюдая шаг 60 или 120 см. Длину стропил берут с учетом двух свесов, которые должны быть не менее 40-50 см.

  4. Монтируют диагональные накосные стропильные ноги: в верхней части их прибивают на гвозди, а в нижней фиксируют на металлические уголки.

  5. Настилают нарожники, делая в их нижней части выпил под мауэрлат. Их длина также должна включать в себя запас для свеса. К накосным стропилам прикрепляют стропильные полуноги.

  6. Устанавливают карнизные кобылки, ветровые доски, крепления под сливной желоб. Делают гидроизоляцию, обрешетку, которую предусматривает схема настила выбранного кровельного материала.

  7. Раскраивают и настилают кровельный материал с нахлестом 10-15 см между листами или полосами. Доделывают систему водостока.

После завершения наружных работ, переходят к внутренним. Для того. Чтобы мансардное помещение использовать как жилое, полувальмовая кровля должна быть утеплена, ее каркас обшит декоративным материалом. Когда работа закончена, нужно будет лишь регулярно осматривать кровлю, контролировать ее состояние, проводить профилактический ремонт своими руками.

Видео-инструкция

Полувальмовая крыша: стропильная система и монтаж

Для районов, где ветреная погода не редкость, идеально подходит полувальмовая крыша, ведь стропильной системе такой конструкции присуща большая надежность и сопротивляемость атмосферным воздействиям. Полувальмовая крыша похожа на скатную, но имеет с торцов небольшие свесы. Эта конструкция делает ее более устойчивой к ветрам и осадкам. Кровля обычно имеет очень привлекательный вид за счет использования дополнительных элементов.

Преимущества и недостатки

Конструкция полувальмовой крыши, в отличие от вальмовой, имеет гораздо более замысловатую конструкцию. Трапеции превратились в многоугольники, а вальмы видоизменились.

Сложная кровельная конструкция

Эта конструкция – симбиоз кровель двускатного и вальмового типа. Скаты вальмовой крыши представляют собой четырехугольники, трапеции и два треугольника, а скаты полувальмовой крыши образуют ломаную линию. Строение с такой кровлей не только декоративно, но и весьма оправдано. Оно обладает рядом неоспоримых преимуществ. Благодаря высоте такой конструкции можно благоустроить дополнительную комнату в мансардном этаже. Для увеличения полезной площади комнаты верхняя плоскость ската делается покатой и длинной, а нижняя – практически отвесной.

Элементы конструкции полувальмовой крыши:

  • стропильная система;
  • мауэрлат;
  • система тепло-, паро- и гидроизоляции;
  • кровельное покрытие.

Устройство стропильной системы

Кроме основных элементов, в конструкцию кровли входит масса дополнительных: ригели, стойки, упоры. Все это требует значительного расхода древесины, представляет сложность в монтаже каркаса стропильной системы. Но именно из-за такого своеобразного строения кровля обладает прочностью и долговечностью.

Стропильная система полувальмовой крыши достаточно сложно устроена: значительное количество ребер, промежуточных стропил, упоров, ендов, подкосов, нарожников, шпренгелей. Такое устройство требует значительной траты материалов. Поэтому перед монтажом следует произвести расчет, сделать чертежи, уделить внимание контролю над качеством приобретаемого материала. Важно, чтобы древесина не имела трещин и сучков, а также была сухой.

Разновидности конструкции

Существует два варианта полувальмовых крыш: двух- и четырехскатные.

По типу вальм кровли разделяются на:

  1. Голландские.
  2. Датские.

Названия появились благодаря популярности первой разновидности кровель в Голландии, а второй – в Дании.

Голландская полувальмовая крыша

Двухскатная полувальмовая крыша голландской разновидности устроена следующим образом: под потолком мансарды располагается чердачное пространство, в котором для освещения и вентиляции сделаны небольшие окна, располагающиеся на фронтонах. Схема этого варианта более удобна, поскольку потолок мансарды имеет скосы только с двух сторон, а в датском варианте кровли – с четырех.

Трапецевидный вальмовый скат

Датская полувальмовая крыша

Схема четырехскатной полувальмовой кровли представляет собой совокупность элементов двускатной и вальмовой кровель. Как и в случае с двускатной крышей, большое пространство чердака можно использовать для оборудования жилой комнаты.

Этот вид кровли еще более трудоемкий и сложный, чем первый вариант. Однако, если все сделать строго по расчетам и подобрать подходящие материалы, то такая крыша будет намного красивее голландской. Конструкция будет служить очень долго, обеспечивая надежную защиту здания.

Треугольная укороченная вальма

Расчет площади крыши

Чтобы определиться с необходимым количеством материала для покрытия кровли, следует знать площадь ее поверхности.

Полувальмовая крыша имеет непростую декоративную форму, но, несмотря на это, расчет ее площади не составит особого труда.

Это можно сделать путем деления плана крыши на отдельные геометрические фигуры. Необходимо вычислить площадь каждой фигуры отдельно, пользуясь известными всем из курса школьной геометрии формулами, а затем сложить результаты.

Монтаж

Дом с полувальмовой крышей

Возведение кровли производится в несколько этапов:

  1. Обработка древесины.
  2. Установка мауэрлата.
  3. Монтаж стропил.
  4. Завершающий этап.

Защитное покрытие дерева

В процессе производства древесина проходит обработку антисептиками и антипиренами по оригинальной методике с предварительным ее нагревом. Похожие манипуляции по обработкедревесины возможно производить и в бытовых условиях.

Огнеупорное и противогрибковое покрытие стропильной системы является неизменным правилом кровельных работ.

Кистью или губкой поверхность балок тщательно обрабатывается антисептическим средством. Средство способно образовывать защитный слой, действие которого продолжается до 2-8 лет.

Мауэрлат

Сборку кровельной системы начинают с установки мауэрлата. В некоторых случаях по периметру несущих стен делают бетонную стяжку, в которую погружают арматурные шпильки, к ним впоследствии будет прикрепляться брус мауэрлата с дальнейшей фиксацией их концов при помощи гаек и шайб.

Брус закрепляется по периметру стен

Для того чтобы не затруднить проведение последующей стыковки стропил с мауэрлатом шпильки следует разместить в верном порядке. Перед укладкой брусьев бетонную стяжку следует покрыть двумя слоями рубероида.

Установка стропил

После того как установлен мауэрлат, производится укрепление конька и стоек под ним. Стойки должны быть строго вертикальны, поэтому следует использовать отвес.

Монтаж коньковой рамы

Торцы конька через диагональные стропила соединяются с углами дома. Диагональные стропила длиннее рядовых и должны иметь большую площадь поперечного сечения.

Монтаж диагональных стропил

Затем с шагом 60-120 см устанавливают рядовые стропила. Установку нарожных стропил делают с упором в накосные. Надо чтобы нагрузка была равномерно распределена вдоль диагональных стропил. Поэтому при расчетах нагрузки на конструкцию следует учесть, что точки опоры на поверхность накосных стропил должны быть различными.

Установка рядовых стропил

Затем делают укрепление дополнительными подкосами с опорой на перекрытия, балки или опорные стойки. Накосные стропила следует укрепить при помощи шпренгельной фермы.

Для повышения надежности кровли стропила следует дополнительно прикрутить к забитым в стену костылям.

Несущая конструкция крыши готова

В промежутке под коньком не следует применять монтажную пену для обеспечения свободной циркуляции воздуха. Это важно для сохранности деревянных конструкций.

Заключительный этап установки

Кровельный пирог

В заключение монтажных работ делают:

  • обрешетку;
  • пароизоляцию с применением пленки покрытой фольгой;
  • гидроизоляцию с применением рубероида;
  • утепление минеральной ватой;
  • укладку материала кровли.

Материалы для покрытия

Часто для покрытия полувальмовой крыши применяют профнастил или металлочерепицу. Эти материалы облегчают монтаж и ремонт покрытия, имеют малую массу и доступную цену. Между тем они достаточно прочны и долговечны, а также имеют вполне декоративный вид. Для голландской кровли металлопрофиль обойдется дешевле, чем для датской. Материал имеет меньше срезов и небольшое количество отходов. А применение черепицы в обоих случаях повлечет одинаковые расходы.

Любая разновидность полувальмовой крыши имеет как свои плюсы, так и минусы. Определиться можно только с учетом личных предпочтений. Для того чтобы без проблем сделать монтаж конструкции, следует произвести точные расчеты, знать правила установки, особенности применяемых материалов. От совокупности всех этих факторов зависит, насколько долго и эффективно будет служить крыша.

Полувальмовая двускатная крыша — стропильная система с принципами монтажа

Крыши полувальмового типа отлично противостоят сильным ветрам за счет того, что не имеют в своей конструкции острых углов. При этом они характеризуются привлекательным с архитектурной точки зрения видом.

О достоинствах и недостатках полувальмовых двускатных конструкций

Если вы планируете одновременно получить надежную в эксплуатации кровельную систему и просторное мансардное помещение, обратите внимание на полувальмовые двускатные крыши (смотрите фото). Конструкция их стропильной системы защитит ваше жилище от серьезных ветровых нагрузок, а также от воздействия различных осадков. Указанные достоинства обусловили востребованность полувальмовых кровельных решений среди владельцев частных домов.

Особенностью любой полувальмовой конструкции, которая заметна даже непрофессионалам, является наличие в ней фронтона с трапецеидальной формой. Вальма крыши примыкают к этой трапеции, обеспечивая всей системе узнаваемый и весьма элегантный вид. Кроме того, на предоставленных фото видно, что по торцам такая двускатная система обязательно имеет свесы, параметры которых могут быть разными.

Полувальмовая конструкция крыши

Для областей со сравнительно мягкими климатическими условиями свесы полувальмовых кровель делают ярко выраженными, а наклон скатов – относительно небольшими. Для местностей же, где зимы «радуют» людей ощутимыми ветрами и большим количеством снега, свесы выполняют поменьше, а скаты – по-настоящему крутыми.

Двускатная полувальмовая крыша обустраивается чаще тогда, когда человек планирует получить комфортную мансарду на месте неиспользуемого и необжитого чердачного помещения.

Стропильная система полувальмовой крыши

Также данная стропильная система подходит для дополнительно укрепления высоких фронтонов зданий, имеющих малый уровень устойчивости. В этом случае ее монтаж гарантирует надежность кровли при сильных климатических нагрузках.

Интересующая нас стропильная система двускатной крыши имеет и некоторые недостатки, которые нельзя не упомянуть. Во-первых, процесс проектирования и монтажа таких конструкций достаточно сложный. Во-вторых, полувальмовая двускатная крыша требует много расходных материалов. Причем приходится использовать самые разнообразные элементы – штренгели, подкосы, промежуточные стропила, ребра, нарожники, упоры разных конфигураций, ендовы и другие составляющие.

Как обустроить полувальмовую крышу?

Монтаж рассматриваемой конструкции следует начинать с установки мауэрлата. Он нужен для того, чтобы стены (их верхние плоскости) равномерно воспринимали нагрузки, которые передает им стропильная система. Деревянный брус, используемый для монтажа мауэрлата, должен быть достаточно высоким (12–15 см) и широким (не менее 15 см). Укладка этого бруса выполняется на гидроизоляцию рулонного вида. Затем мауэрлат прикрепляют к стене:

  • при помощи шпилек, когда речь идет о кирпичной стене;
  • скобами, если поверхность изготовлена из дерева.

Шпильки делают из прутков (стальных, металлических) с сечением не менее 1 см. Их монтируют в пояс из железобетона, возводимый специально для этих целей на кирпичной кладке стены. Причем выполняют данную операцию так, чтобы шпильки располагались между стропилами. Величина шага между крепежными элементами равняется 120 см.

Монтаж мауэрлата

После монтажа мауэрлата свободный конец шпильки должен характеризоваться показателем в несколько сантиметров (2–3). Обратите внимание – антисептические составы на брус наносятся заранее (перед началом монтажных работ). Также заблаговременно необходимо просверливать в мауэрлате отверстия, предназначенные для крепежных элементов.

После того, как вы успешно установите и закрепите мауэрлат, можно приступать к монтажу конька и подконьковых стоек. Последние следует ставить строго вертикально (корректировка отклонений от вертикали производится при помощи обычного отвеса).

Следующая стадия монтажа полувальмовой крыши заключается в установке диагональных стропил (профи называют их накосными), которые служат для соединения углов строения с торцами конька. Данные элементы воспринимают высокие нагрузки и характеризуются по сравнению с обычными стропилами большей длиной. Чтобы они смогли эффективно выполнять свою функцию, нужно удвоить площадь их сечения. Сделать это несложно, скрепив в одно целое два бруса либо доски, из которых изготавливали стандартные стропила.

Конструкция полувальмовой крыши

Теперь можно монтировать нарожные стропильные элементы (опорой для них являются накосные стропила). Они обязательно должны опираться в разных точках на диагональные изделия, что обеспечивает оптимальное распределение нагрузки на конструкцию полувальмовой крыши.

Накосные стропила фиксируются подкосами либо стойками, которые упираются в балки или плиты перекрытия. Повысить уровень их противодействия ветровым нагрузкам можно посредством костылей, предназначенных для дополнительного укрепления диагональных стропильных изделий. Костыли вбивают в стену, а стропила с ними соединяют посредством проволочных скруток.

Финальные аккорды установки полувальмовой конструкции

Грамотно сделанная стропильная система требует монтажа на нее обрешетки, которая укладывается на закрепленные стропильные элементы, описанные выше и показанные на фото. Затем выполняются мероприятия по пароизоляции. Осуществлять их следует из фольгированного алюминиевого пленочного материала, не боящегося коррозионных воздействий. Он размещается фольгой вниз на нижней плоскости стропильных изделий и фиксируется степлером для строительных работ.

Монтаж обрешетки полувальмовой крыши

На последних этапах монтажа выполняем такие мероприятия:

  • Теплоизолируем конструкцию с помощью минераловатного материала. Его помещают между стропильными элементами ровными слоями. Внимательно следите за тем, чтобы вата не сминалась в процессе укладки. Оптимально, если у вас получится уложить ее с небольшим натяжением.
  • Делаем гидроизоляцию стропильной системы. Для этих целей обычно используется рубероид.

Гидроизоляция стропильной системы полувальмовой крыши

Финалом монтажных работ является укладка кровельного покрытия. Запомните – между покрытием кровли и гидроизоляционным слоем обязан присутствовать небольшой зазор. Он обеспечит эффективное проветривание пространства под кровлей и увеличит срок службы всей конструкции. И не забывайте, что все без исключения детали стропильной системы перед монтажом следует тщательно обработать противопожарными и антисептическими веществами.

Оцените статью: Поделитесь с друзьями!

стропильная система – Кровля крыши для дома


Автор Кровельщик На чтение 9 мин. Просмотров 11
Обновлено

При строительстве крыши в наше время используют различные варианты стропильных систем. Тип крыши определяется в основном ее геометрической формой.

По форме различают:

  • односкатные;
  • двухскатные;
  • четырехскатные или вальмовые;
  • полувальмовые;
  • шатровые;
  • многощипцовые;
  • мансардные.

В нашей статье подробно рассмотрим вариант полувальмовой стропильной системы.

Что такое полувальма?

Полувальмовая крыша – это что-то среднее между двухскатным и вальмовым типом крыши. Фронтон напоминает трапецию, у которой 2 стороны имеют более короткие свесы (вальмы).

Варианты полувальмовой крыши, их описания

Существует 2 вида полувальмовой кровли:

  1. двухскатная
  2. четырехскатная

Двускатная полувальмовая напоминает треугольник. Скат крыши (вальма) впереди и позади дома очень короткий, заканчивается чуть ниже конька. Такой тип крыши выглядит очень компактно и идеально подходит для небольших домов.

Четырехскатная полувальмовая используется в том случае, если конструкция дома не позволяет применить другие виды кровли. Здесь торцевые скаты начинаются не от конька, а от середины бокового ската и заканчивается общим карнизом.

Преимущества и недостатки полувальмовой крыши

Как и любая конструкция, полувальмовая стропильная система, имеет недостатки.

  • Стропильная полувальмовая система состоит из большого количества дополнительных элементов, которые предназначены для придания прочности всей конструкции. Такое количество элементов усложняет ее возведение и соответственно происходит удорожание работ.
  • Большой расход кровельного материала.
  • Сложность чистки и ремонта кровли
  • Сложность возведения своими руками

Но в то же время она имеет и ряд преимуществ:

  • Красивый внешний вид
  • Устойчива к погодным явлениям. Такой тип крыши часто используется в местностях с экстремальными климатическими условиями. Конструкция крыши обеспечивает надежную защиту от сильных порывов ветра и дождя.
  • Устойчива к вибрации

Устройство полувальмовой крыши

Стропильная система полувальмовой крыши включает в себя большое количеств узлов. Каждый узел выполняет важную роль и пренебрегать ею никак нельзя. Рассмотрим более подробно каждый элемент.

  1. Первый этап при строительстве полувальмовой крыши включает в себя укладку опорного бруса-мауэрлата по периметру здания. Также можно использовать швеллер, если конструкция будет железной. Закрепляют мауэрлат анкерами или при помощи шпилек. Мауэрлат выполняет роль «фундамента» для всей стропильной системы.
  2. Стойки конька, на который опирается коньковый брус (прогон).
  3. Конек (прогон) – балка, являющаяся опорой для стропил.
  4. Диагональные (или как их еще называют – накосные) стропила – это продолжение конька, который раздваивается в верхней точке и расходится к углам дома. На них опираются и нарожники (наро́жник — элемент кровельной конструкции, более короткая стропильная нога, которая поддерживает участок ската между накосным стропилом и свесом крыши. Служат для равномерного распределения нагрузки), таким образом, диагональные стропила находятся под большой нагрузкой.
    Для увеличения несущей способности стропил, их делают из сдвоенных досок и укрепляют с помощью шпренгельной фермы.
  5. Рядовые стропила делятся на наслонные и стропильные фермы (висячие). В полувальмовой кровле используются и те и другие, их выбор зависит от размеров дома, расположения несущих стен и расположения опор. В соответствии с тем, какие стропила будут использоваться, составляется чертеж кровельной системы.
  6. Вспомогательные элементы: боковые прогоны, раскосы, подкосы, ригели, лежни и др., необходимые для увеличения несущей способности конструкции.

Виды стропильных систем

Если говорить коротко, то стропильная система – это каркас всей кровли, опирающийся на несущие стены здания. Этот каркас является основой, на которую крепится кровельный пирог (ветро-влагозащитная мембрана, обрешетка, контробрешетка, теплоизоляционный материал, пароизоляция). По типу стропил, которые используются в конструкции, стропильные системы делятся на висячие и наслонные.

В наслонных стропила опираются одним краем на конек, другим на мауэрлат, имеют промежуточные опоры. В качестве промежуточных опор могут выступать несущие стены внутри здания или стойки из бруса, которые опираются на перекрытия или затяжку. Если наслонные стропила выставлены с большим пролетом, то обязательно их укрепление, при помощи подкосов или упоров.

Висячие же стропила промежуточных опор не имеют. Своим немалым весом, они сильно нагружают наружные стены здания, наслонные весят меньше и соответственно являются более экономичным вариантом. При расчете шага стропил, нужно учитывать ширину теплоизоляционного материала.

Материал для возведения кровли полувальмовой крыши

Исходя из материала, из которого изготавливается стропильная система, каркас может быть:

  • стальной;
  • деревянный;
  • комбинированный.

Чаще всего для малоэтажного строительства используют дерево. Для прогона, мауэрлата, стоек используется брус 10х10 см или 10х15 см. Для стропил, ригеля, боковых прогонов, подкосов, затяжки лучше взять доску 5х15 см.

Древесину нужно тщательно выбирать. Желательно брать естественной влажности (15%), 1 – 3 сорт хвойных пород деревьев, не должно быть глубоких трещин, большого количества сучков. Независимо от качества древесины, все конструктивные части в обязательном порядке обрабатываются антисептиком.

Выбор параметров полувальмовой крыши

Чтобы верно составить чертеж будущей кровли, нужно обратить внимание на следующие параметры:

  • Угол наклона крыши и ее высота. Чем больше наклон, тем сложнее конструкция кровли и тем более затратна она будет. Чтобы определиться с углом наклона скатов крыши, нужно рассчитать снеговую и ветровую нагрузку. При сильной ветровой нагрузке оптимально выбрать небольшой уклон, при снеговой нагрузке скат нужно делать как можно больше.
    Если вам важен угол наклона, то высоту конька вычисляем так: умножаем тангенс угла на расстояние между краями вальмовых скатов и делим на два.
    Если более важна высота кровли, то считаем в обратном порядке. То есть находится тангенс угла: высота кровли умножается на два и делиться на расстояние между краями ската.
  • Предполагаемый шаг стропил (в соответствии с размерами утеплителя, при устройстве мансарды).
  • Длина и ширина пролетов.
  • Размеры отверстий под вентиляцию, дымохода и других выступов и отверстий кровли.
  • Длина ската. Ее вычисляем с помощью теоремы Пифагора. Квадрат гипотенузы равен сумме квадратов катетов. Где катеты — это высота крыши в коньке и 1\2 основания вальмы.

Как только все нужные нам параметры вычислены, составляем проект будущей кровли или чертеж. Для расчета необходимого количества кровельного материала необходимо знать общую площадь крыши. Чтобы ее найти, сначала вычисляем площадь ее составных частей, то есть скатов (трапеций) и вальм (треугольников).

Площадь трапеции равна сумме величин ее оснований, разделенной на два и умноженной на высоту.
Площадь треугольника равна произведению его основания на высоту, деленному на два.
Складываем обе величины и получаем общую площадь будущей кровли.

Чтобы быстрее и точнее рассчитать все необходимые величины, можно использовать онлайн-калькуляторы. При вводе всех параметров программа сама составит чертеж, руководствуясь которым и нужно вести строительство.

Монтаж стропильной системы

Начинается монтаж с установки опорного бруса – мауэрлата. На несущие стены здания по периметру стелется слой рубероида, вертикально сверлятся в стене отверстия под крепеж. Мауэрлат укладывается на рубероид и закрепляется анкерами или затягивается шпильками.

Важно знать, что узел стропило-мауэрлат не должен совпадать с местом крепления мауэрлата.

  • Установка стоек конька и самого прогона. С помощью разметочной рейки и отвесов устанавливаем конек на нужной высоте.
  • Выставление диагональных стропил. Диагональные стропила иногда приходится наращивать, так как они являются самым длинным элементом кровельной системы. Их длина увеличивается еще за счет свеса (50 – 100 см от места стыковки стропила и мауэрлата), который выполняет роль карниза и защищает от ветра и дождя.
  • Установка промежуточных стропил вальмы и нарожников. Они опираются на диагональные (накосные) стропила сверху и снизу на мауэрлат. В полувальмовой двухскатной кровле, в отличие от вальмовой, промежуточные стропила и нарожники будут короче, чем рядовые стропила, т. к. стена под мауэрлатом со стороны вальмы находится не в одной плоскости с остальными несущими стенами, а выше.
  • Чтобы правильно выставить рядовые стропила, необходимо разметить место крепления центрального стропила. Их количество определяется длиной стены.
  • При большой площади крыши монтируются дополнительные элементы, придающие прочность всей конструкции
  • Укладка ветро-гидроизоляционного материла (мембраны), который защитит от протечек крыши.
  • Монтаж контробрешетки и обрешетки для кровельного материала. Контробрешетка необходима для соблюдения обязательного расстояния между мембраной и обрешеткой. Она выполняется из бруска 5х5 см и крепится вдоль стропил.
    Если планируется мягкая кровля, то обрешетку нужно делать сплошным настилом, в остальных случаях необходимы зазоры. На контробрешетку крепится обрешетка. Для нее также может использоваться брусок 5х5 см или доска 10х2,5 см. Обрешетка является основой для крепления кровельного материала.
    Если в чертеже кровельной системы присутствуют снегозадержатели, то обрешетку нужно набить так, чтобы крепления снегозадержателей надежно захватывали доску или брусок.
  • Покрытие кровельным материалом.

Чем покрывать кровлю?

На современном строительном рынке можно встретить большое количество вариантов материалов для покрытия кровли, каждый из которых имеет свои недостатки и достоинства. Рассмотрим самые популярные в виде таблицы.

Кровельный материал Недостатки Преимущества Долговечность
Мягкая черепица
  • горючая
  • выцветает
  • нельзя монтировать в холода
  • прочная на излом
  • можно быстро и легко осуществить ремонт
  • идеальна для сложных крыш
  • очень хорошая шумоизоляция
  • не гниет и не ржавеет
 15-25 лет
Металлочерепица и профнастил
  • низкая шумоизоляция
  • высокий процент отходов при монтаже





  • невысокая цена
  • просто и быстро монтировать
  • устойчивость к воздействию погодных явлений
  • большой выбор цветов
 50 лет
Натуральная (керамическая) черепица
  • большой вес и как следствие – укрепление и удорожание стропильной системы
  • хрупкая
  • сложности в использовании для покрытия крыш с большим количеством углов
  • хорошая шумоизоляция
  • не подвержена коррозии
  • морозостойка
  • большой выбор цветов и форм
  • паропроницаема, то есть выводит влагу из чердачного помещения





 более 100 лет
Шифер
  • влагозащита снижается со временем
  • хрупок
  • накапливает влагу
  • асбест вреден для здоровья человека
  • низкая стоимость
  • простота монтажа
  • устойчив к влиянию высоких и низких температур
  • хорошая теплоизоляция
  • хорошее шумопоглощение
  • негорючий
 15 лет
Алюминиевые листы
  • расширяются от воздействия высоких температур, в результате чего нуждается в специальных креплениях – кляймерах
  • долговечны
  • устойчивы к выгоранию и к погодным условиям
 более 100 лет

Не существует идеального кровельного материала. Каждый выбирает сам по цвету, фактуре, долговечности, цене или простоте монтажа. Но любой кровельный материал прослужит долгие годы при правильной его установке и эксплуатации.

Подводя итог, нужно отметить сложность конструкции полувальмовой крыши. Но, при должной теоретической подготовке и внимательному отношению к каждому этапу строительства стропильной системы, построить кровлю своими силами вполне возможно.

Не пренебрегайте точными расчетами каждого элемента, составлением чертежа, правильным выбором крепежа и советами опытных строителей, и вы избежите многих ошибок при возведении кровли. Надежная и красивая крыша будет радовать вас долгие годы только при соблюдении технологии всех этапов строительства. Удачи!

ПОЛОВИНА КРЫШИ

Половатая крыша также известна как крыша с откидной крышей или остриженный фронтон. Это вариант вальмовой крыши с небольшой модификацией в верхней части фронтона.

В шатровой крыше все стороны крыши имеют пологий уклон в сторону стен. По сути, это означает, что у дома нет фронтонов или вертикальных сторон, как это обычно наблюдается в других типах крыш.

Эти виды крыш могут быть спроектированы для домов с прямоугольными планами, которые имеют четыре стороны.В большинстве случаев уклон крыш будет одинаковым, что сделает ее асимметричной в самом центре.

Также важно отметить, что уровни облицовки полувальмовых крыш обычно согласованы таким образом, что желоб можно легко закрепить по всему дому. Также часто можно увидеть фотографии, на которых изображены полувальмовые крыши со скошенными сторонами слухового окна.

СТРОИТЕЛЬСТВО ПОЛУШАРКОВ

Из-за технических особенностей, связанных с их строительством, вальмовые крыши, в том числе полушатровые, обычно труднее построить по сравнению с обычными двускатными крышами.

Для устойчивости и общей эстетики всего здания полувальмовые крыши требуют множества сложных систем ферм или стропил для успешного строительства полувальмовых крыш.

Это факт, что построить такую ​​крышу действительно сложно, но небольшое утешение исходит из знания, что построить стены, которые будут нести крышу, относительно легко.

Это просто потому, что стена, несущая половину вальмовой крыши, построена на одном уровне, поэтому здесь очень мало проблем или сложностей.

Конструкция полувальмовых крыш может принимать различные формы и формы в зависимости от архитектурного дизайна рассматриваемого сооружения, а также от общего вида здания по желанию владельца.

Большинство процессов строительства наполовину вальмовой крыши обычно имеют треугольную поверхность, наклонную поверхность, шатровые стропила, а также уклон крыши.

Треугольные грани будут ограничены бедрами. С другой стороны, бедра или стропила будут опираться на внешние углы конструкции, которые затем поднимут их до гребня.

Допустим, у здания есть внутренние углы, скошенные грани будут соединены специальной впадиной. Полувальмовые крыши обладают уникальным преимуществом, так как придают конструкциям компактный и прочный вид.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПОЛУШАРКОВЫХ КРЫШ

Прежде чем рассматривать различные планы полувальмовых крыш для ваших конструкций, важно, чтобы вы знали о конкретных плюсах и минусах такой крыши.

По сути, вы должны понимать, что эта крыша может подходить не для всех типов конструкций.Хотя его можно сделать так, чтобы оно соответствовало любому зданию с большими архитектурными изменениями, вы получите лучшие результаты, если будете использовать его в типах конструкций, которые ему больше всего подходят.

С учетом вышесказанного, вот некоторые из преимуществ использования наполовину шатровых крыш для ваших конструкций:

  • Лучше работать в условиях сильного ветра

Конструкция и конструкция наполовину крыш позволяет им работать намного лучше по сравнению с к другим типам кровли. Хотя конструкция относительно сложна, в ней не так много изгибов или изгибов, а уклон очень пологий.

Использование этой крыши идеально в местах, которые обычно испытывают экстремальные ветровые условия, так как вам не придется регулярно сталкиваться с повреждениями, вызванными ветром.

  • Более устойчивая по сравнению с другими типами крыш.

Архитектурные и дизайнерские аспекты полувальмовых крыш делают их более устойчивыми по сравнению с другими типами крыш.

Например, их способность противостоять сильным ветрам и никогда не терять своей целостности указывает на то, что даже здания, на которых они построены, также останутся прочными и устойчивыми.

Профиль с пологим скатом, используемый в крышах, также обеспечивает большую устойчивость по сравнению с крышами с относительно более высокими профилями.

НЕДОСТАТКИ

Хотя полувальмовые крыши желательны в определенных обстоятельствах, у них есть некоторые недостатки, которые могут сделать конструкцию полувальмовой крыши менее желательной. Некоторые из этих недостатков включают:

  • Меньше места внутри пространства — конструкция и конструкция полувальмовых крыш не позволяет иметь много места внутри конструкции.Это может очень обескураживать, особенно в тех случаях, когда конструкция была построена специально для хранения.
  • Доступ затруднен — ​​опять же, исходя из конструкции и по сравнению с планами двускатных крыш, шатровые крыши очень труднодоступны, и это делает уход за ними и оказание им услуг по техническому обслуживанию утомительной работой. Их также очень опасно масштабировать специалисты по кровельным работам.
  • Трудно вентилировать — кровельная вентиляция — еще один недостаток полувальмовых крыш.Плохая вентиляция приводит к меньшей вентиляции, а также к некачественному освещению внутри конструкций.

ИСПОЛЬЗОВАНИЕ ПОЛОВИНЫ ВИНТОВОЙ КРЫШИ

В настоящее время вальмовая крыша, а также полувальмовая крыша могут использоваться в различных сферах. Этот стиль кровли хорошо подходит для различных архитектурных идей, таких как американские дома Foursquare и дома в французском стиле.

Поскольку они олицетворяют комфорт и стабильность, очень часто можно увидеть, что коттеджи и бунгало используют этот тип кровли.

Однако, обладая хорошими архитектурными решениями, вы можете вписать эту крышу в любой тип конструкции и при этом добиться отличных результатов.

Не пытайтесь вносить такие изменения, не посоветовавшись со своим архитектором, чтобы не потратить впустую много материалов, рабочей силы и затрат.

Также важно отметить, что полувальмовые крыши не существуют изолированно, но они имеют ряд вариаций.

Это означает, что когда вы думаете о том, как построить полувальмовую крышу, вам также может потребоваться рассмотреть существующие варианты, чтобы у вас был широкий выбор для выбора.Обязательно проконсультируйтесь со своим подрядчиком, чтобы выбрать лучший из имеющихся вариантов.

Полуавтоматическая крыша

11:26

5447 — Основы крыши

4:57

6123 — Вальмовая крыша

4:07

6124 — Двускатная крыша

4:01

6125 — Односкатная крыша

3:29

6126 — Крыша Gambrel

3:25

6127 — Крыша крыла чайки

4:10

6128 — Полуавтоматическая крыша

5:10

2420 — Голландская двускатная крыша

10:46

6129 — Создание крыши на нескольких уровнях конструкции

6:27

6130 — История с половиной крыши

13:42

6131 — Слуховые аппараты автоматические

2:11

703 — Стратегии проектирования крыш

5:54

25 — Рисование крыш вручную

11:49

724 — Соединение плоскостей крыши

27:45

10202 — Советы и хитрости крыши

4:44

728 — Определение пересечений плоскостей крыши

1:48

26 — Строительство мансардных окон

6:22

706 — Базовые полилинии крыши

5:40

708 — Frieze Moulding

2:46

710 — Создание крыши над домом L-образной формы с фронтоном

2:34

714 — Использование опции увеличения уклона вниз

1:35

716 — Установка минимального размера ниши

7:08

726 — Кровля дома L-образной формы с двускатными концами вручную

4:36

733 — Базовые линии плоскости наклонной крыши

11:58

737 — Взрывающиеся слуховые окна, созданные с помощью автоматических слуховых аппаратов

1:50

746 — Чертеж бочкообразной крыши

4:25

747 — Рисование куполообразной крыши на круглом здании

2:56

748 — Криволинейные крыши и основания

7:50

1500 — Диалоги, влияющие на дизайн крыши

3:20

1501 — Блокировка и защита плоскостей крыши

9:19

1502 — Софиты, фасции и желоба

8:56

1503 — Использование инструмента «Линия двускатной крыши»

7:47

1507 — Крыши над заливными, коробчатыми и носовыми окнами

5:32

1508 — Крыши над изогнутыми стенами

5:42

1510 — Проектирование опоры крыши Кейп-Код на стенах 2-го этажа

9:01

1511 — Проектирование опоры крыши Кейп-Код на стенах 1-го этажа

2:07

1512 — Группы крыш

6:42

1514 — Соответствие отметкам конька крыши

4:02

1515 — Подъем и опускание крыши

6:05

1517 — Рисование голландской двускатной крыши вручную

3:39

1520 — Создание проемов в крышах для мансардных окон, нарисованных вручную

16:11

1521 — Рисование слуховых аппаратов

вручную

10:40

1522 — Создание декоративного слухового окна вручную

5:32

1527 — Создание вальмовой крыши с изогнутыми карнизами

8:08

1530 — Чертеж плоской крыши с центральным водостоком и парапетными стенами

7:49

1532 — Размещение и изменение мансардных окон

2:54

1533 — Редактирование бордюра и вала светового люка

28:49

9923 — Фокус: Слуховые аппараты с ручным управлением

9:07

1955 — Усовершенствованные крыши — трехскатная надстройка

7:12

1956 — Усовершенствованные крыши — Расклешенная крыша

11:21

505 — Создание сборки крыши из SIP

15:05

1030 — Автоматическое обрамление — Открытые хвосты стропил — Подфасция и обшивка

13:54

10016 — Совет главного архитектора — Проект крыши

10:25

10019 — Совет главного архитектора — Киоск с изогнутой крышей

Стропильная система полушатровой кровли — Полувальмовая кровля

Стропильная система полускатной крыши: достоинства и недостатки

Этот вариант известен как «голландская крыша» из-за его очень широкого распространения в Нидерландах. Его главная отличительная черта — наличие укороченного шатрового и трапециевидного фронтона. Из-за этого эта крыша становится чем-то средним между двухскатным и четырехскатным вариантом. Благодаря такому слиянию она приобретает преимущества сразу двух видов кровли, что делает ее намного более привлекательной по сравнению с другими разновидностями.

Конструктивные особенности стропильной системы полускатной крыши: плюсы и минусы

Стропильная система полушатровой кровли включает два наиболее часто возводимых типа кровли.Данная модификация позволила расширить список преимуществ такими функциями:

  1. Чердак.

Благодаря своей конструкции такая разновидность позволяет использовать это помещение не только как подсобное помещение. После проведения гидро- и теплоизоляционных работ его можно использовать как полноценный пол с жилыми комнатами.

  1. Противодействие ураганным порывам ветра.

Исключение в конструкции схождения плоскостей под острым углом придает ей более обтекаемую форму.Поэтому он намного лучше выдерживает более сильные порывы ветра, потоки воздуха плавно «огибают» его, проходя по платформам, а не «врезаются» прямо в них.

  1. Кастомизация дизайна под индивидуальные требования.

В общем, это свойство есть у всех типов кровли, и этот вариант не исключение. В зависимости от погодных условий в месте расположения постройки она будет возведена либо под более крутым углом с укороченным длинным свесом (для снежных зим), либо под более пологим углом и с удлиненным длинным свесом (для мягкой зимы).

  1. Сложность монтажных работ.

Данная конструкция не относится к группе наиболее сложно построенных вариантов. Хотя имеет свои конструктивные особенности, немного усложняющие монтажную задачу. А расход материалов в этом случае средний.

Рассматриваемая стропильная система полушатровой крыши не имеет отличительных недостатков в своей конструкции. К имеющимся у нее незначительным недостаткам можно отнести любую кровлю.Следовательно, они не могут повлиять на окончательный выбор того или иного варианта.

Процесс сборки каркаса этого типа крыши

Несмотря на то, что стропильная система полушатровой кровли состоит из двух частей, относящихся к разным типам крыш, монтаж ее каркаса не так уж и сложен. Этот процесс выглядит следующим образом:

  1. По боковым стенам здания и по верхней горизонтальной линии фронтона проложен сейсмический пояс.В нем (перед укладкой мауэрлата) укладывается двухслойная гидроизоляция. Чаще всего в этом случае берется обычный рубероид.
  2. При заполнении сейсмопояса в него устанавливаются шпильки, на которых будут закреплены основные горизонтальные балки. Обратите внимание, что они не должны располагаться в тех местах, на которые в последующее время будут опираться стропила. В противном случае прочность конструкции будет ослаблена.
  3. Далее надеваем выступающие металлические прутья мауэрлата.Отдельные сегменты соединяются друг с другом методом шип-паз.
  4. Посередине здания следует разместить несущую стену или другую опору. На них лежит. На него устанавливаются горизонтальные опоры для установки коньковой балки. Расстояние между фронтоном и сторонами коньковой балки выбирается на ее усмотрение, но чаще всего оно равно половине длины верхней горизонтальной линии фронтона.
  5. После фиксации конькового прогона приступают к установке боковых наклонных брусьев.Их верхние края упираются в прогон, а нижние — в горизонтальную опорную балку. Стык корректируется на месте, либо выполняется по выбору шаблона. Длину элементов всегда берут с запасом, чтобы не было проблем из-за ее недостачи (проще просто отрезать лишнее).
  6. Верхние края наклонных планок срезаны под углом и опираются на прогон, закрепленные гвоздями. По нижним краям вырезаются пазы, после чего окончательно фиксируются с помощью металлических уголков.
  7. После установки боковых элементов монтируются угловые элементы. Их нижний край находится на одном уровне с краем мауэрлата. Затем диагональную балку дополнительно расширяют для установки свеса.
  8. Наклонные части полувагона начинают устанавливать с центра площадки. Центральная часть упирается в точку схождения угловых наклонных элементов. Все остальные детали будут упираться в плоскость угловых стропил своими верхними краями и располагаться на равном расстоянии друг от друга.
  9. Практически завершающим этапом устройства каркаса будет установка карниза кобылки на наклонных сторонах фронтона. Затем они соединяются между собой ветровыми досками.

Последний завершающий этап возведения кровли включает в себя работы, связанные с устройством обрешетки, а также ее обшивкой кровельными материалами. Помните, что выбор материала зависит от угла наклона пандусов. Рулонные и мягкие материалы монтируются на более плоских плоскостях, а твердые и тяжелые (например, металлочерепица) — на более крутых склонах.

Конструктивные и монтажные особенности — Советы по ремонту

В современном строительстве практикуется установка нескольких видов крыш, разных по внешнему виду и конструкции. Один из самых популярных и эстетичных — голландский. Стропильная система полувальмовой крыши может быть как двухскатной, так и четырехскатной. Подробно рассмотрим все особенности такой конструкции и способы самостоятельной сборки полушатровой кровли.

Крыша полускатная для жилого дома

У всех скатных крыш есть одна общая черта — наличие мансарды, которую при правильной отделке можно использовать как жилую.Такая конструкция позволяет значительно расширить жилую площадь без пристройки. Полувальмовая крыша также имеет отличные технические характеристики: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фасадов дома от атмосферных осадков.

В зависимости от конструктивных особенностей полавальтовые крыши делятся на два основных типа:

  • полускатная двускатная крыша;
  • полускатная четырехскатная крыша.

Фото домов с полушатровой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

Достоинства и недостатки полушатровой кровли: фото красивых домов

Чем полувальмовая крыша отличается от шатровой? У шатровой крыши два больших ската имеют форму трапеции, а более мелкие скаты имеют форму треугольников. В полушатровой крыше все устроено немного иначе, а линия ската приобретает ломаную форму.

Конструкция такой скатной крыши во многом зависит от формы самого дома, наличия или отсутствия жилища на чердаке, типа рубероида, которым будет покрыта поверхность, и даже климатических особенностей региона.

Более того, именно климат играет решающую роль в создании конструкции, ведь в регионах со снежными зимами осадки будут особенно скапливаться на поверхности пандуса, образуя своеобразную «снежную шапку». Поэтому для такой площади более актуальны крыши с крутым уклоном и минимальными свесами. Если снежные заносы — неактуальная проблема, то минимальный угол наклона вполне приемлем.

Среди преимуществ полавальтовой крыши:

  • наличие дополнительных помещений, которые можно использовать как жилые или чердачные;
  • эстетичный внешний вид, с возможностью необычного дизайна дома за счет создания оригинальной формы конструкции;
  • надежная защита дома от воздействия погодных условий: снега, дождя, сильного ветра.

Полезный совет!

Для увеличения полезной площади мансарды можно использовать конструкцию с разными углами наклона.

Из недостатков крохи полубедра стоит отметить:

  • Наличие определенных трудностей в процессе строительства: большое количество нервюр, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

Жилой дом, крыша которого покрыта керамической черепицей

  • в процессе строительства такой довольно сложной конструкции расходуется не только большее количество сил, но и материалов;
  • процесс укладки кровли также приобретает определенные трудности.

Но, несмотря на недостатки, дома с полушатровой крышей выглядят уникально. Все трудности и затраты окупаются, чтобы придать крыше оригинальный и запоминающийся вид. Если вас не пугает непростой монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов довольно часто встречаются полаватровые крыши, поэтому выбрать понравившийся вариант будет несложно.

Мансардная крыша полускатная

Мансардная крыша — это конструкция, имеющая две вершины в форме вырезанных треугольников.Если дом имеет квадратную форму, то крыша будет пирамидальной. Этот вид кровли отличается повышенной прочностью. В прямоугольных домах мансардная крыша имеет две треугольные стороны и две трапециевидной формы. Откосы расположены на одном уклоне, что позволяет монтировать их симметрично осевым балкам.

Для этого типа кровли характерны следующие достоинства и недостатки:

  • повышенной прочности позволяет использовать данную конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или в местах, для которых характерны сильные ветры;
  • эстетичный вид позволяет такой крыше уместно смотреться на фоне абсолютно любого ландшафта;
  • Низкий профиль

  • обеспечивает повышенную устойчивость к вибрации;
  • из-за формы конструкции могут возникнуть определенные трудности с очисткой и ремонтом поверхности;
  • мансардный этаж полушатровой кровли можно использовать для обустройства жилых комнат;
  • Необходимо рассмотреть возможность дополнительной принудительной вентиляции

  • , что влечет за собой расходы.
Как устроена стропильная система полавальтовой крыши: схема и примеры фото

Как и любая другая кровельная конструкция, полушатровая крыша состоит из множества слоев, которые уложены друг за другом. Среди этих конструктивных элементов можно выделить:

  • стропильная система, которая служит основанием для удержания всех элементов;
  • Мауэрлат — балка опорная нижняя для стропил;
  • материалов, обеспечивающих тепло-, гидро- и пароизоляцию кровли;
  • кровельное покрытие, обеспечивающее механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, придавая крыше дополнительную жесткость и прочность. Это особенно важно при создании мансардной полуаватной кровли.

Схема полавальтовой кровли и стропильной системы

Монтаж полушатровой кровли следует начинать с укладки мауэрлата на несущие стены дома.Для кирпичных построек устанавливается армированный пояс, обеспечивающий дополнительную прочность и равномерно распределяющий нагрузку. На этапе бетонирования в него вставляются вертикальные стойки из оцинкованного металла. Мауэрлат крепится к арматуре путем монтажа.

Длина шпилек должна быть достаточной для обеспечения уступа в 2–3 см от балки. Шаг крепления должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления стержней, составляет 10 мм.

Полезный совет! Расположите шпильки таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли рабочий процесс.

Монтаж стропильной системы на несущие стены дома

Для защиты армированного пояса его покрывают как минимум двумя слоями рубероида и только после этого надевают балку на шпильки. Как это сделать, вы можете увидеть на чертежах. Полуаватная крыша за счет этого этапа более прочная.

Выбор и установка мауэрлата — один из важнейших этапов подготовительных работ. Сечение балки, используемой для этой цели, должно составлять 150 × 150 мм или, в крайнем случае, 100 × 150 мм.В земле просверливаются все необходимые отверстия, после чего древесина обрабатывается специализированными антисептическими средствами для защиты от влаги и развития грибка.

Стропильная система полускатной крыши: основы установки

Устройство полавальтовой кровли включает установку конька, стропил (как наклонных, так и диагональных) и крепежа, например, металлических скоб и специальных обрезков.

В идеале диагональные стропила должны быть продолжением конька, который наверху разделяется на две части и спускается к углам дома.К диагональным стропилам крепятся также выносные опоры, благодаря чему эти элементы принимают на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используются двойные доски 50 × 150 мм, что обеспечивает усиленное основание.

За счет этого увеличивается несущая способность наклонных стропил, что позволяет использовать длинные цельные балки для очень больших крыш. Кроме того, одни и те же доски можно использовать для диагональных и обычных стропил, что дает возможность облегчить рабочий процесс.

Полезный совет! Оставшееся под коньком пространство лучше не заливать монтажной пеной. Так не будет нарушена циркуляция воздуха, а вероятность загнивания деревянной части конька значительно снизится.

Когда этап монтажа стропил окончен, и все элементы надежно скреплены мауэрлатом и коньковой балкой, пора приступать к установке обычных стропил. Верхней частью они будут упираться в гребень, а нижней в мауэрлат.Перед тем, как начать, обязательно ознакомьтесь с доступными по цене проектами домов с полушатровой крышей.

Полезный совет! Расстояние между стропилами следует учитывать ширину утеплителя, который вы будете использовать.

Для устойчивости конструкции делают пропилы на обоих концах стропил. Это позволяет закрепить элементы. В качестве дополнительного крепления используются металлические кронштейны и угловые накладки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов.Для поддержки диагональных стропил используются фермы фермы.

Если плита перекрытия сделана из железобетона, то все стойки и стойки можно поддерживать прямо на ней. В противном случае потребуется установка дополнительных подтяжек на балки, иначе конструкция полушатровой крыши окажется ненадежной.

Полезный совет! Перед установкой все деревянные элементы кровли необходимо обработать не только антисептиком, защищающим древесину от влаги, но и противопожарной жидкостью.

Как сделать полускатную крышу своими руками: расчет количества стропил и шага между ними

Чтобы стропильная система получилась надежной и полноценно функционировала на протяжении многих лет, перед началом работ необходимо провести расчеты, которые станут основанием для монтажа. В качестве примера можно использовать фото односкатной двускатной крыши при ширине дома 9 метров.

Шагом называется расстояние между двумя стропильными ногами, и обычно для жилых загородных домов эта цифра колеблется от 0.6–1 мес. Это зависит от многих факторов, поэтому расчеты необходимо производить индивидуально, исходя из собственных показателей. Для расчета необходимого количества стропил используйте следующий алгоритм:

  1. Измерьте длину ската крыши и разделите на необходимый коэффициент шага между элементами.
  2. Затем прибавьте к результату единицу, округлите полученное число до большего значения. Это будет то количество стропильных ног, которое необходимо для отделки одного ската крыши заданной длины.
  3. Если всю длину ската поделить на полученное целое число, то в результате вы получите расстояние, которое нужно выдержать между осями стропил (это шаг стропил).

Полезно знать, что хотя в идеале ось должна проходить через центр стропил, на практике допускаются погрешности в зависимости от изменения угла наклона поверхности будущей кровли. Это хорошо видно на фото односкатной двускатной крыши.

Перед тем, как начать, нужно рассчитать точное количество используемых балок исходя из проекта

.

В качестве примера рассмотрим такой расчет: длина ската крыши 16 м. В этом случае шаг между стропилами составит 0,6 м. Исходя из приведенного выше алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для уклона длиной 16 метров нам понадобится 28 стропил.

Полезный совет! Ширина ступени стропил напрямую зависит от угла наклона кровли. Итак, чем больше крутизна крыши, тем больший шаг стропил необходимо выдерживать. Это связано с тем, что на крутых крышах распределение нагрузки неравномерное, и в большей степени приходится на несущие стены.

Как вариант можно использовать специальные онлайн-калькуляторы для расчетов, хотя гораздо лучше, если у вас есть план или чертеж полаватровой кровли своими руками, ведь имея наглядный пример проводить расчеты намного проще и работа.

Монтаж полушатровой кровли: завершающие этапы строительства

Когда все деревянные элементы уложены и закреплены, остается только позаботиться о тепле, паре и гидроизоляции крыши.Для этого изготавливается обрешетка, а выбранный материал раскатывается сверху.

Трудно сказать, каким материалам лучше всего отдать предпочтение, но алюминиевая фольга определенно хорошо выполнит свою функцию с точки зрения пароизоляции. С помощью строительного степлера фольга крепится к стропилам так, чтобы глянцевая сторона была обращена внутрь, то есть в чердак.

В качестве утеплителя чаще всего используется синтетический хлопок (минеральный или каменный), который продается в рулонах или матах. Утеплитель раскладывается в промежутках между стропилами и покрывается слоем гидроизоляции.Раньше для этого использовался рубероид, но сегодня он уступил место диффузионной мембране.

Если пространство под коньком крыши не было закрыто, то естественная вентиляция не даст развиться грибкам и плесени внутри «пирога».

Конечно, в вопросах монтажа двускатная полускатная крыша значительно превосходит двускатную крышу за счет более простой конструкции и меньших затрат на установку. Но если говорить об окончательном результате, то ничто не может сравниться со сложной красотой двускатной крыши.Фото полувальмовой четырехскатной крыши хорошо демонстрируют красоту этого решения.

И при этом второй вариант дает гораздо больше места для оборудования мансарды, которое можно укомплектовать инструкциями, фото и видео стропильной системы полаватной кровли, предоставленными в Интернете.

Выбор кровельного материала для полушатровой кровли

Большое значение при создании красивой и надежной кровли имеет выбор кровельного материала. Давайте посмотрим на некоторые из самых популярных решений и на то, как они соответствуют требованиям.

В процессе монтажа и эксплуатации кровля сталкивается с рядом внешних факторов, которые по-разному влияют на нее. Среди них: осадки, сильный ветер, «снежные шапки», воздействие ультрафиолета и значительные температуры. При выборе подходящего материала следует руководствоваться этими данными.

Асбестоцементные листы, или шифер, — недорогой и достаточно прочный рубероид. Он имеет ряд преимуществ, таких как пожаробезопасность, высокая устойчивость к перепадам температур, устойчивость к коррозии и развитию плесени и грибка.Сланец никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного вида и улучшения технических характеристик асбестоцементные листы можно красить.

Сланец — достаточно стойкий кровельный материал.

Для полушатровой кровли этот материал не подходит по двум причинам:

  • такое недорогое покрытие не будет выигрышно смотреться на столь сложной конструкции;
  • Сланец — довольно хрупкий материал, и его точная резка потребует много времени и усилий.

Металл тоже вполне доступный материал, но гораздо более привлекательный. Длительный срок службы (до 30 лет с учетом службы) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится перепадов температур и механических нагрузок. Широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

Главный плюс металлочерепицы — небольшой вес и, соответственно, небольшая нагрузка на стропильную систему полушатровой кровли.

Металл — лучший вариант по соотношению цены и качества

Из недостатков этого материала можно выделить целостность листов, отделка которых для полавальтовой кровли требует определенной сноровки и сноровки. И, конечно же, очень низкий показатель звукоизоляции. В конце концов, все мы знаем звук падения капель дождя на металлическое покрытие.

Композитная черепица — один из подвидов металла, который широко встречается в продаже. Такое покрытие дороже, но имеет лучшие технические характеристики.Из недостатков отмечается только большой вес материала.

Гибкая кровля идеальна для полушатровой кровли. Битумная черепица продается в рулонах и легко разрезается на кусочки нужного размера. Это позволяет легко проектировать участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

  • легкий материал;
  • огнестойкость и водонепроницаемость;
  • огромный выбор цветовых и стилистических решений;
  • устойчивость к плесени и гниению.

Керамическая плитка, пожалуй, самый старый из предлагаемых материалов. Кровля выложена из отдельных элементов, которые обгорели при очень высокой температуре. Это экологически чистый материал, устойчивый как к высоким, так и к низким температурам. Несомненно, у этого материала самый большой срок службы — до 150 лет.

Такое покрытие отлично подойдет для полушатровой кровли при условии высокой прочности и надежности стропильной системы, так как керамическая черепица имеет очень немалый вес.

Еще одна особенность этого материала — хрупкость отдельных элементов. Однако это компенсируется простотой ремонта и возможностью замены каждой детали в отдельности.

Самый прочный вариант кровли — керамическая черепица

.

Деревянный пол или черепица. Экологичный и очень красивый вариант. Составляющие элементы — это небольшие доски из любых пород дерева — дуба, бука, осины и всех видов хвойных пород.

Профнастил. Своей популярностью данный материал обязан хорошим характеристикам в сочетании с доступной ценой.Главное достоинство такой кровли — экономичность, но есть и другие достоинства:

  • легкий вес;
  • простота транспортировки и укладки;
  • долгий срок службы;
  • устойчивость к коррозионным повреждениям;
  • большой выбор оттенков.

Профнастил оцинкованный имеет доступную цену и хорошие прочностные характеристики

Однако, как и металл, этот материал довольно шумный во время дождя и града. Он также может быть подвержен коррозии при наличии механических повреждений, вызванных неправильной транспортировкой и установкой.К тому же укладка профнастила на полускатную крышу, как и других листовых материалов, осложняется необходимостью вырезания отдельных элементов.

Как видим, создание полаватровой кровли своими руками хоть и не простая, но вполне выполнимая задача. Продумав все этапы и постепенно соблюдая алгоритм, вы сможете придать своему дому оригинальный вид, сделав его еще уютнее и красивее.

Стропильная система и покрытие

Полуаватная кровля, стропильная система которой сложна, относится к категории шатровых конструкций.В нем бедра не выставлены на полную высоту ската. Сегодня часто используется этот вариант кровли, так как он имеет красивый внешний вид и интересную форму.

Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

В большинстве случаев такую ​​крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Кровля имеет большую поверхность, поэтому будут немалые трудозатраты.

Как рассчитать аналогичную крышу?

Формула для расчета необходимого количества материала для стропильной системы полушатровой кровли.

Определить площадь крыши очень просто. Для этого разделите крышу на несколько фигур.

При расчете голландского дизайна необходимо разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно вычислить, умножив ее стороны. Для определения площади второй фигуры нужно сумму оснований умножить на высоту и разделить произведение на 2. Далее нужно сложить полученные значения и умножить их на 2. В результате можно получить площадь склонов.

Затем вычисляется площадь треугольников. Для этого длину основания фигуры умножьте на высоту и разделите на 2. В конце следует прибавить площадь откосов, чтобы получить общую площадь конструкции.

Для расчета датской крыши нужно скат разделить на прямоугольник и несколько треугольников. Площадь первой фигуры следует рассчитать указанным выше методом. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2.Далее необходимо сложить значения площади первой фигуры и нескольких треугольников. В результате удастся получить площадь пандуса. Полученное значение нужно умножить на 2.

Далее необходимо рассчитать площадь вальмовых спусков. Полученное значение необходимо умножить на 2. Если сложить эти значения, можно получить площадь крыши.

Вернуться к содержанию

Существующие типы стропильных систем полускатной кровли

Схема полушатровой крыши представлена ​​на рис.1. Этот продукт имеет сложное устройство. Трапеции в этом случае будут заменены многоугольниками.

По типу шатровой кровли делятся на:

  1. голландский. В нижней части шатровая отделка, а к свесу карниза фронтон в виде трапеции.
  2. датский. Выполняются в обратном порядке. От карниза отходит шатр трапециевидной формы, над которым расположены небольшие треугольные фронтоны.

Голландское кровельное строительство

Под потолком мансарды находится чердак, вентиляция в котором будет обеспечиваться через окна.Эти элементы нужно вмонтировать в фронтоны.

Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой четырехскатной крыши будут использоваться различные элементы, основные из которых: стропила разного типа, упоры, подкосы и фермы.

Монтаж — дело непростое, поэтому первым делом следует спроектировать крышу и произвести расчеты. Стропильная система полушатровой крыши должна быть сконструирована следующим образом:

Рисунок 1.Схема поливальтовой крыши.

  1. Перед укладкой мауэрлата потребуется сделать пояс из железобетона по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
  2. Далее необходимо уложить слой изоляционного материала и смонтировать мауэрлат.Это планка, которая нужна для привязки стен к крыше здания. Он распределит нагрузку со стропил на верх частного дома. Мауэрлат крепится гайками, которые накручиваются на шпильки. В таком варианте укладывать мауэрлат следует на боковых откосах. На вальмовых спусках монтируется на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150 × 50 мм.
  3. Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части кровли. Его следует разместить между откосами. Элемент нужен для крепления стропил.
  4. В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длина которых может варьироваться в зависимости от конструкции. Наклонные стропила монтируют от углов здания до конца конькового прогона. У них будет максимальная нагрузка.
  5. Носовые элементы одной частью крепятся на фронтоне мауэрлата под бедром, а другой — на конце коньковой планки.
  6. Обычные стропила боковых откосов крепятся к основному мауэрлату и коньку.
  7. Стропила крепятся наклонными опорами.

Наиболее подходящей породой для стропильной системы полушатровой кровли является сосна.

Если было принято решение построить полускатную крышу своими силами, то вам следует нести ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150 × 50 мм. Наиболее подходящая порода дерева — сосна.Если приходится выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы предотвратить деформацию устройства при дальнейшем использовании. Дополнительно потребуется произвести обработку дерева составом против микробов.

При наличии больших пролетов необходимо будет усилить систему с помощью упоров. Стропильные ноги в большинстве случаев укрепляют с помощью ферм.

Раскосы и упоры — это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель — это балка или приспособление, укрепляющее основное здание. Все эти детали будут основаны на плитах или балках перекрытия. В последнем случае вам нужно будет использовать затяжки.

Далее необходимо будет приступить к завершающему этапу строительных работ: устройство обрешетки, гидроизоляционного материала и кровли.

Как сделать датскую крышу такого типа?

Рисунок 2. Схема конструкции датской кровли.

Подобная крыша представляет собой конструкцию, сочетающую в себе обычную двускатную крышу и вальм.Большой чердак, как и в голландском дизайне, можно использовать как чердак.

Строительство по датскому проекту — более дорогой вариант по сравнению с голландским. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всего здания.

Для установки датской стропильной системы вам потребуются такие элементы:

  • Рейки
  • штанга коньковая;
  • бедра, обычные и угловые стропильные ноги;
  • опорных щитов;
  • шпренгеля;
  • затяжки.

Монтаж этих элементов осуществляется по тем же правилам, что и для голландской кровли, однако есть некоторые отличия. Датская крыша представляет собой изделие со сложными скатами. Схема этого здания представлена ​​на рис. 2.

В датском проекте стропила пандусов в виде трапеции не подходят к коньковой балке, а опираются на верхнюю часть бревенчатого бруса, который ставится на основания фронтонов и крепится к стропилам конструкции. боковые пандусы.Внизу элементы будут опираться на мауэрлат.

Прибину можно закрепить гвоздями. Чтобы укрепить этот блок в местах фиксации, вам понадобятся подкосы. Они крепятся снизу основания.

Вдоль верхней части шатровых откосов следует формировать небольшие фронтоны, в которых в большинстве случаев устанавливается небольшое окно. В шатровой части пандусов могут быть встроены световые окна.

Стропильные ноги, балки и блок конька должны быть изготовлены из материала одной породы дерева и иметь одинаковое поперечное сечение.

В противном случае конструкция усложнится, могут появиться перекосы и придется проводить ремонтные работы.

Двускатную крышу или любую другую полаватровую крышу соорудить сложно, но если соблюдать технологию, то в процессе строительства проблем не возникнет.

Стропильная система полускатной крыши

Стропильная система полускатной крыши: подробная инструкция по монтажу

Полувальмовая двускатная крыша — мансардная (или как ее еще называют «шатровая») крыша домов, подсобных помещений и других построек, имеющая два срезанных треугольных пика, расположенных над торцевыми стенами.Такая конструкция очень проста, но в то же время долговечна. Квадратная шатровая крыша имеет форму пирамиды.

Полушатровые домики могут иметь две треугольные стороны и две трапециевидные. Половатка прямоугольного плана имеет четыре трапециевидные стенки. Они практически всегда располагаются с одинаковым уклоном, что делает их симметричными относительно осевых балок кровли. Поверхности тентов имеют постоянный уровень облицовки, поэтому водосточную систему можно установить по кругу вокруг крыши.В большинстве случаев хозяева также монтируют мансардные откосы или окна.

Достоинства и недостатки полаватровой крыши:

  1. При такой конструкции чердачное пространство намного меньше, чем при устройстве двускатной крыши;
  2. Сложнее убирать, проводить плановый ремонт;
  3. Кроме того, для обслуживания полубедра потребуются специальные аэраторы с функцией принудительной вентиляции;
  4. Главное достоинство этой конструкции — прочность. Такую крышу можно установить в экстремальных климатических условиях, районах с сильным ветром или у моря;
  5. У нее очень красивый вид, она эффектно смотрится как в городе, так и в условиях дачного поселка;
  6. Благодаря низкому профилю такая крыша обладает хорошей виброустойчивостью.

Как накачать полубедро

Проекты домов с полушатровой крышей легко разработать в домашних условиях, имея чертеж. Это основа любой конструкции, дома можно бесплатно пользоваться программой AutoCAD.

Технология возведения кровли довольно проста, предлагаем рассмотреть, как построить полавальтовую крышу своими руками с фото:

  1. Измерьте длину общих стропил, вальмовых балок и спинных досок. После этого нужно рассчитать периметр крыши постройки. Обычные стропила — это те, которые идут от верхней стены до вершины крыши. Полу-шатровая проходимка по коньку, где две стороны соединяются на крыше. Спинальная доска проходит по верхней части кровли, где совмещены общие стропила и вальм.Очень важно, чтобы длина стропил соответствовала размеру крыши.
  2. Измерьте размер общих стропил, и рассчитайте необходимый параметр в соответствии с желаемой площадью или углом наклона крыши.
  3. Обрежьте стропила нужного размера. Советуем прибавить к необходимой длине стропил 50 см, эту погрешность необходимо создать;
  4. После этого вырежьте опорные балки, и сделайте из них каркас. Для будущей обрешетки. Расставить стропила нужно с интервалом 50 сантиметров.Этот показатель может меняться в большую сторону в зависимости от площади кровли и материала, используемого для покрытия;
  5. Разметить вдоль стены места, где будут располагаться стропила;
  6. Расположите стропила по периметру крыши, установите конек на желаемой высоте;
  7. С помощью специальных кронштейнов закрепите балки на стене. Это необходимо для обеспечения им дополнительной защиты и жесткости;
  8. Далее схема немного меняет направление. Обрешетка ставится от центра крыши, при размещении примерно 50% досок нужно начинать работу с вальмовых стен. Для этого от угла стены до конька укладываем балку, образуется диагональная плоскость, так же поступаем и со второй стеной. Доски крепятся на коньке и у основания с помощью саморезов и стоек. Для скатной кровли большое значение имеет угол наклона. Вальмовый откос часто совпадает с чердаком. В среднем это от 35 до 60 градусов;
  9. Далее нужно соорудить кровельный пирог.
Крыша полускатная — СМД своими руками

Устанавливаем на балки листы тонких предварительно обработанных покрытий, чаще всего это фанера или полимерная пленка.Устанавливается такая накладка без нахлеста, но стыки желательно обработать герметиком.

Монтаж стропильных балок осуществляется с помощью специальных инструментов, также советуем показать свои расчеты, чертежи и схемы специалисту перед началом работ, он поможет проверить правильность и правильность их выполнения.

Расчет кровли

Стропильная система полушатка должна быть четко рассчитана, для этого понадобятся следующие формулы:

Чтобы узнать высоту крыши необходимо: h = (ß tan a) / 2

Для расчета диагоналей бедра необходимо использовать следующее уравнение:

e = b / (2 cosa)

Исходя из того, что у нас есть, вы можете узнать площадь скатной крыши, чтобы рассчитать количество материала для покрытия:

d = (h4 + (b / 2) 2 + (b / 2) 2) 2

Это было вычислено по площади одного четырехскатного треугольного бедра, чтобы узнать общую площадь крыши, необходимо суммировать площадь четырех треугольных фигур или двух треугольников и двух трапеций (с прямоугольным полубедром) .

Для более точного результата все проемы в кровле нужно убрать из полученного числа — это дымоходы, слуховое окно, водосточные системы, люки для аэраторов.

Как накрыть крышу

Устройство половинной крыши достаточно прочно, чтобы выдержать вес любого строительного материала, но для покрытия лучше всего использовать кровельное покрытие. Перед установкой металлического материала обязательно оставьте вентиляционное отверстие.

Также часто используется плитка, которая в данном случае намного выгоднее, битумная, она легче керамической и металлической.В классическом варианте используются деревянные доски.

Такая архитектура отлично смотрится как на одноэтажных домах, так и на двухэтажных. В наше время все более популярной становится двускатная полувальмовая крыша, но ее устройство достаточно сложно для самостоятельного исполнения, к тому же нецелесообразно монтировать ее при сильном ветре.

Вальмовая крыша: стропильная система

Сегодня вы можете выбирать из различных типов кровельных конструкций, ведь есть возможность уделить больше внимания дизайну дома.Поэтому в загородных поселках все чаще встречаются постройки с четырехскатной крышей. И хотя двускатные конструкции по-прежнему довольно популярны, первые постепенно опережают спрос. Это понятно; нельзя запретить жить красиво. Кроме того, под четырьмя скатами крыши легко организовать жилое или офисное пространство, а на скатах установить мансардные окна.

Три вида четырехскатных крыш.

Давайте разберемся со всеми конструкциями, а точнее с их стропильными системами.

Ферма скатной крыши

Чтобы понять, из каких элементов состоит кровельная система вальмовой кровли (схема находится на фото ниже), нужно понимать, из каких конструктивных элементов она состоит в целом. Это четыре ската в двух равных парах. Большие склоны имеют трапециевидную форму, два маленьких — равнобедренные треугольники.

В конструкции обязательно присутствует коньковая балка, только она укорачивается, то есть ее длина не равна длине пролета кровли. А поскольку форма скатов крыши разная, то стропила, используемые для ее строительства, тоже будут иметь разную длину, чтобы можно было правильно формировать скатные плоскости.Сами стропила имеют свои названия.

  • Элемент, соединяющий балку конька с углом постройки, называется стропилами.
  • Укороченные элементы, соединяющие мауэрлат и наклонную стропильную ногу, называются пауками.
  • Стропила, одна кромка опирающаяся на мауэрлат, а вторая на коньковую балку, называются обыкновенными.
  • Есть стропильные ноги, которые упираются верхним концом в конец коньковой балки. Их три: два с соседних трапециевидных спусков, один с треугольного.Они соединяются вверху в сложный узел, здесь соединяются сразу четыре элемента. Так эти стропила называют центральными.

Шатровая крыша (стропильная система) — довольно сложный комплекс, который невозможно построить своими руками, если вы не являетесь специалистом в этом деле. Большое количество различных элементов требует точной настройки. К тому же существует огромное количество стыков, требующих особого подхода. Конечно, с появлением современных крепежных изделий в виде металлических фасонных изделий процесс установки значительно упростился.И все же это не дает права непрофессионалам строить стропильную систему вальмовой кровли — схема ее не проста.

На что еще нужно обратить внимание, приступая к возведению вальмовой крыши со стропильной системой. Конечно, оптимально, если на нем уже есть проект. Он решает все проблемы, связанные с количеством стропил, их размером, частотой установки и требованиями к монтажу. Но если на небольшую постройку возводится шатровая крыша, то ее чертеж, сделанный даже своими руками, позволит правильно оценить свои силы.Плюс ко всему вы сможете точно рассчитать необходимое количество всех используемых материалов, что обеспечит правильный подход к расходу строительного бюджета.

Итак, шатровая крыша (стропильная система), чертеж которой нарисован, подготовлена ​​к сборке. Для этого закупается брус сечением 100 × 100 или 200 × 200 мм для мауэрлата и коньковый брус, доски сечением 50 × 150 мм для стропил. Необходимое количество указано на чертеже или конструкции крыши.

Ферма полускатная

Полуаватная крыша (стропильная система) — это треугольный скат, в котором присутствуют фронтоны.Следует отметить, что это самое сложное сооружение из всех четырехскатных. Она приехала в Россию из западно-северных стран, поэтому сегодня различают две структуры: голландскую и датскую. И уже на их основе разработано множество вариаций. На фото ниже: Рис. 1 — голландская конструкция, Рис. 2 — датская.

Рассмотрим устройство полаватровой кровли и ее стропильной системы. Включает:

  • Подвесные или многослойные стропила, соединяющие мауэрлат и конек здания.По сути, они центральные и в то же время обычные. В этом типе кровли их наибольшее количество, ведь основной трапециевидный скат занимает большое место в кровельной системе дома.
  • Наклонные (угловые) стропила в этой конструкции укорачиваются, так как они не соединяются с коньком. Их верхний конец упирается в последние центральные стропильные ноги, где они фиксируются. Размер накосников может быть разным, это зависит от выбранной формы бедра. То есть, если бедро покатое, то накосники должны быть короткой длины, если крутые, то наоборот.При крутом склоне вальм размер фронтона уменьшается.
  • В полушатровой стропильной системе также имеются укороченные центральные элементы, являющиеся основой шатровой рампы, расположенной под фронтоном. Нижними краями они упираются в мауэрлат, верхними краями в специальную горизонтальную балку, называемую отверстием. Делают его из той же доски, что и сами стропила.
  • И, конечно же, в полушатровой крыше пауки. Они расположены на всех четырех скатах и ​​упираются своими верхними торцами на наклонные наклонные стропила.

Что касается двускатной части крыши, то она образована двумя центральными стропильными ногами и отверстием для укороченных центральных элементов. По сути, это малогабаритный треугольный проем, который закрывается и украшается. Если он большой, то в него устанавливаются вертикальные стойки, если нет, листовой материал крепится к стропилам.

Процесс сборки полускатной крыши выглядит следующим образом:

  • Первая смонтированная коньковая балка. Устанавливается на опорные стойки.
  • Затем на него кладут центральные стропила.
  • Далее, накосные элементы.
  • После чего установка дырки.
  • И последними будут установлены пауки на всех пандусах.
Ферменная конструкция крыши

Стропильная система крыши — самая простая схема, ведь это четыре одинаковых ската в виде равнобедренных треугольников. Поэтому стропил в нем не очень много. Есть четыре наклонных элемента, четыре центральных, которые соединяют мауэрлат и точки соединения всех стропил.А также несколько наростов на каждом скате, которые, как обычно, упираются в носовые элементы.

На самом деле собрать стропильную систему тентовой кровли своими руками несложно. Самый сложный узел — это сама точка соединения всех стропильных ног. Но если возводимая крыша большая, то на помощь приходят дополнительные элементы, на которые будут опираться стропила. Именно они упрощают сам процесс установки. Обычно в центре крыши устанавливается опора, на которую верхними краями ложатся стропильные элементы.Поддержка может быть разной. Например, столб, четырехугольная конструкция с четырьмя столбами и так далее.

Помимо стропильных ног в конструкцию тентовой крыши со стропильной системой входят и другие элементы, составляющие ее неотъемлемую часть. А именно:

  • Ригель. Этот элемент является промежуточной частью соединения стропил между собой на коньке.
  • Кровати выполняют роль мауэрлата, устанавливаемого внутри кровельной конструкции. Их обычно кладут либо на стену, оказавшуюся внутри постройки, либо на столбы, служащие опорными элементами.
  • Прогоны — турники, расположенные под средней частью (по длине) стропил. Этот элемент обычно используют, если под него можно установить опоры.
  • Шпренгели — опорные стойки из бревен, брусьев или двойных досок.

Все вышеперечисленные элементы являются составными частями стропильной конструкции, и именно они повышают ее прочность и надежность. Их наличие — повышение безопасности эксплуатации кровли в целом.

Параметры стропильной системы

Шатровая крыша (стропильная система), шатровая или полувальмовая, представляет собой набор стропильных ног.Но тут возникает вопрос, какое их оптимальное количество считать надежным. На это влияет большое количество различных факторов. Например, расстояние между ножками, их сечение, тип кровельного материала, высота конструкции, сколько снега выпадает в том районе, где строится дом.

По мнению специалистов, основным параметром является первый из вышеперечисленных. Поэтому стоит рассмотреть различные комбинации.

  • Если длина стропил 3 м, а сечение 80 × 100 мм, то расстояние между ними должно быть в пределах 110-135 см.
  • Длина 3-4 м, сечение 90х100 мм, расстояние 140-170 см.
  • Длина 4-5 м, сечение 80 × 200 мм, пролет 110 × 135 см.
  • Длина 5-6,5 м, сечение 120 × 220 мм, зазор между ними 110 × 140 см.

Это далеко не весь перечень, но он уже показывает, что и как влияет на кладку стропильных ног. Кстати, чем тяжелее рубероид, тем чаще подходят стропила, то же касается и снеговой нагрузки.

Вот фото вальмовой крыши (стропильной системы), на которой хорошо видно, как часто кладут ножки, ведь крыша будет покрыта тяжелым материалом.Вместе со снегом он создаст приличные нагрузки, которые должны выдерживать стропила. Если, например, для покрытия кровли используется настил марки НС-75, то стропила можно устанавливать с интервалом до 3 м. Ведь сам профильный настил имеет большую несущую способность.

Как видите, стропильная система крыши — это конструкция, обеспечивающая всему дому надежность и безопасность его эксплуатации. И не важно, какая крыша возводится, каких размеров и форм, важно правильно рассчитать размер ножек, точно выбрать их сечение и правильно установить.Не забывайте, что крепление стропильных элементов — важнейшая составляющая, от которой также зависит сохранность конструкции.

Устройство и расчет стропильной системы полавальтовой кровли

Крыши полускатные (голландские) не относятся к числу самых популярных кровельных конструкций из-за некоторой сложности исполнения. Такие крыши удачно сочетают в себе все достоинства обычных двускатных и шатровых крыш. В регионах с сильными ветрами оправдано возведение полувальмовых конструкций, что позволяет снизить негативное природное воздействие на кровлю.К тому же такая крыша позволяет значительно расширить полезное пространство чердака, которое можно использовать как дополнительную жилую площадь.

Торт кровельный

Успешное завершение стропильной конструкции позволяет приступить к созданию «кровельного пирога». Структура которых может незначительно отличаться в зависимости от типа кровельного материала, предназначенного для использования. Однако основные элементы кровельного торта остаются неизменными:

Обрешетка монтируется прямо на контррешетку и укладывается кровля.

Расчет каркаса двускатной полускатной крыши

Самым ответственным моментом при возведении кровли является расчет стропильной системы. Они относятся к категории достаточно сложных, поскольку должны учитывать не только вес самой кровли с учетом всей площади поверхности, но и технические характеристики кровельного материала, а также особенности климатических условий. погодные условия, включая дождевые, снеговые и ветровые нагрузки.

Кроме того, в конструкции есть несколько сложных моментов, связанных с перерасходом кровельных материалов и стропил, что связано со значительным количеством отходов при сборке и обшивке полубальтов.

Именно поэтому расчет каркасной конструкции целесообразно доверить профессионалам или воспользоваться специальными компьютерными программами.

Устройство стропильной системы

Несмотря на некоторые особенности, стропильная конструкция голландской кровли аналогична любой кровле на основе установки мауэрлата. Для этого необходимо установить на верхнюю часть стен опалубку с заранее установленными стойками, для чего выдерживается шаг 120 см и диаметр порядка сантиметра.Далее заливается армопояс и после закрепления бетонного основания устанавливается мауэрлат.

Начальный этап непосредственного монтажа стропильной системы характеризуется укладкой гидроизоляционного слоя, для чего необходимо сформировать отверстия в опорных брусках подходящего диаметра.

Затем на смонтированные шпильки надеть балку мауэрлата и закрепить шайбами ​​и гайками. С этого момента начинается строительство стропильной системы с установкой стропил, которая может быть представлена ​​кладочным или навесным вариантом.

Устройство стропильной системы

Выбор стропильной конструкции зависит от особенностей конструкции с учетом ее размеров и наличия или отсутствия в здании промежуточных опор несущего характера.

Конструктивно подвесные стропила имеют упор исключительно на мауэрлат, что позволяет передавать на стены значительные распорные силы. Чтобы предотвратить разрушение этих стен, стропила необходимо оборудовать в нижней или верхней части специальными затяжками.

Стропила отличаются упором на мауэрлат — на внутренние несущие элементы или конструкции. Конечно, слоистый вариант стропильной системы имеет меньший вес, что способствует значительной экономии при покупке стройматериалов. К тому же этот вид двускатной крыши более устойчив к сильным ветровым нагрузкам.

Правила установки и монтажа

Для получения надежной и прочной конструкции следует придерживаться технологии монтажа и основных правил крепления всех элементов.

Общая последовательность всех действий, выполняемых при возведении стропильной системы полушатровой конструкции:

  • установка фермы;
  • отсутствие упора на фронтоны позволяет устанавливать коньковый брус на временные опоры с последующим соединением кромки конька с углами фронтона с помощью раскосов;
  • место стыка конька и подкоса снабжено сложным трехплоскостным разрезом;
  • крепление на установленных участках укороченных стропильных ног с основных откосов, а также на стропилах с полушатровой части;
  • усиление установленных ферм с помощью пары балок для сжатия верхнего сегмента и растяжения нижнего.

После крепления поперечных балок процесс монтажа стропильного каркаса завершается и необходимо оборудовать кровельный пирог.

Обобщить

Полускатная двускатная крыша имеет некоторые особенности, которые связаны с тем, что часть веса приходится на трапециевидные фронтоны. Именно по этой причине эту часть каркаса следует делать максимально прочной.

Особенностью коньковой балки является наличие дополнительной сжимающей нагрузки, что требует выполнения этого элемента из бруса большего сечения.

Несмотря на то, что полувальмовая крыша не отличается простейшей конструкцией и ее установка дается далеко не всем, эстетика и функциональность такой кровли не оставляют равнодушными даже заядлых скептиков.

Двускатная двускатная крыша: стропильная система и конструкция

Двухскатная двускатная крыша — это не только красиво с точки зрения архитектуры, но и очень практичное решение, позволяющее получить одновременно и просторный мансардный этаж, и надежную, прочную крышу.Помимо эффективной защиты всех частей здания от воздействия атмосферных осадков, поливальмовая конструкция крыши обеспечивает высокую устойчивость к самым интенсивным ветровым нагрузкам. Все эти преимущества привели к высокой популярности этого вида кровли в сфере индивидуального строительства.

Варианты полускатной крыши

При выборе кровельного материала и угла наклона скатов полаватровой кровли, в первую очередь, принимается значение нормативной снеговой нагрузки, принятой строительной климатологией для региона, в котором осуществляется строительство. учетная запись.При высоких значениях уклон пандусов увеличивают, а свесы делают меньше; на низких — наоборот: уклоны делают более пологими, а свесы увеличиваются.

Следующим фактором, влияющим на уклоны скатов и форму крыши, является назначение чердачного помещения. Как известно, каждый скат полувальмовой крыши состоит из двух трапециевидных плоскостей, имеющих разный уклон. Если хозяин намерен использовать чердачное пространство как жилое помещение, верхнюю часть пандуса делают более пологой и длинной.

Стропильная система

Единственный недостаток полаватровой кровли — сложность стропильной конструкции, включающей в себя, помимо основных элементов, множество дополнительных элементов, без которых система не имела бы необходимой прочности и жесткости.

Сборка стропильной конструкции начинается с установки мауэрлата, задача которого — равномерно распределить передаваемую стропилами нагрузку на верхнюю плоскость стены. Сечение балки мауэрлата должно иметь ширину 150 мм и высоту 100 или 150 мм.

Мауэрлат укладывается на два слоя рулонной гидроизоляции и крепится к стене: к деревянной — скобами, к кирпичу — шпильками, монолитным в железобетонном поясе, специально сооружаемом поверх кирпичной кладки.

Шпильки изготавливаются из металлического стержня диаметром 10 мм и устанавливаются с шагом 1,2 м таким образом, чтобы по окончании монтажа всей стропильной системы они находились между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 — 3 см.Просверливание крепежных отверстий в мауэрлате, а также обработка бруса антисептиком производятся заранее.

После укладки и фиксации мауэрлата устанавливаются стойки и конек. Главное требование этой относительно несложной операции — строгая вертикальность стоек, которая проверяется отвесом.

На следующем этапе устанавливаются диагональные (наклонные) стропила, соединяющие концы конька с углами дома. Эти стропила имеют большую длину, чем обычные, и несут повышенную нагрузку, поэтому их площадь поперечного сечения удваивается.Для этого, как правило, скрепляют между собой две доски или балки, служащие материалом для обычных стропил.

Стропила, основанные на диагональных, называются стропилами. Их, как и обычные стропила, устанавливают на следующем этапе. По окончании монтажа стропила укрепляют опорными стойками или подкосами, опираясь на плиты или балки перекрытия; для стропил используется ферменная ферма. Стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. В этом случае нагрузка будет распределяться равномерно по всей длине диагональных стропил.Для большей устойчивости к ветровым нагрузкам стропила дополнительно крепятся к вбитым в стену костылям, для чего используются проволочные нити. На закрепленные стропильные ноги укладывают обрешетку.

Каждый деревянный элемент перед сборкой ферменной конструкции необходимо обработать антисептическими и противопожарными составами.

Пирог с двускатной крышей

Самым главным элементом кровли является пароизоляция, лучшим материалом для которой считается фольговая пленка. Крепится к нижней плоскости стропил фольгой вниз с помощью строительного степлера.Фольга должна быть алюминиевой, так как она не подвержена коррозии.

Следующий слой — утеплитель — чаще всего выполняется из минеральной ваты, которую кладут между стропилами. Предотвратить раздавливание минеральной ваты невозможно, ее нужно фиксировать с некоторым натяжением.

Кровельный пирог комплектуется гидроизоляционным слоем и кровлей. Между ними должен быть зазор, за счет которого будет осуществляться вентиляция подкровельного пространства.

Обвязка вальмовой крыши

Impermeabilização жилой, коммерческой и промышленной.Щелкните здесь, чтобы вернуться на главную страницу кровли, или щелкните здесь, чтобы получить помощь по установке облицовки и потолочных панелей, Используйте раздел комментариев ниже, чтобы добавить свои собственные советы по резке стропил для шатровой крыши, 5 фактов о столярных карандашах, которые вы, вероятно, не знали , Топ-10 основных столярных навыков, которые должен освоить каждый новичок, Разделка «Птичья пасть» на шатровом стропиле. Этот стиль кровли стал популярным в Соединенных Штатах в 18 веке в ранний грузинский период. Вы можете отметить ширину бедра на стенных пластинах и отрезать угол, как на картинке выше, чтобы отвес плотно прилегал к стыку.Стены дома в светлых нейтральных тонах затмеваются серой шатровой крышей, которая придает дому столь необходимый колорит. Теперь центральная линия помогает соединить лощину и стропила. Здесь крыша разделена, а также структурирована на различные части, и основные точки соединения падают между коньками и стропилами, поэтому центральная часть крыши требует более точного каркаса. Я не так научился это делать, но как только я начал думать о нижней плоскости стропил вместо верхней (или вместо какой-то теоретической средней линии), все встало на свои места.В большинстве этих мест вы можете найти квадратную вальмовую крышу, которая придает дому неповторимый вид с дополнительной защитой от нежелательных природных явлений. Этот процесс стал для меня намного проще, когда я понял, что основная проблема при строительстве вальмовой крыши — это планировка, а не математика. Нейтральные оттенки компенсируются темно-красной дверью, которая придает красочность этому прекрасному дому. Еще одна вещь, которая немного отличается от меня, — это то, что я откладываю английскую рулетку, когда заканчиваю обрамлять стены, и беру метрическую ленту, чтобы обрамить крышу.Вальмовые крыши состоят из четырех стропил, которые обычно встречаются на коньковой доске, расположенной в средней части крыши. Все четыре стороны крыши одинаково скошены на всех углах и встречаются на единой централизованной вершине, образуя отчетливую пирамиду. Обрамление вальмовой и двускатной крыши не так сложно по сравнению с каркасом вальмовой крыши; здесь крыши строятся под углом 90 градусов: Прежде всего, нужно спроектировать планировку здания. Во-первых, я делаю историю из 2-дюймового.-широкий раскрой фанеры. Они были очень популярны в Италии в 19 веке, но в 20 веке стали фаворитом домов в стиле ранчо в Северной Америке. На этой крыше я использовал пиломатериалы 2 × 6 для вальм, домкратов и общих опор. Чтобы увидеть больше чертежей и подробностей, нажмите кнопку «Просмотреть PDF» ниже: Подпишитесь на участие в электорате сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения. Выполнять процедуры становится легче, если у нас есть графическое изображение для каждого аспекта. Тем не менее, он состоит из конструкции вальмовой крыши из-за ее более крупной и неправильной конструкции.Шатровая крыша или шатровая крыша — это кровля, которая со всех сторон спускается вниз к стенам и, следовательно, не имеет вертикальных сторон. Чтобы использовать инструмент, просто наведите его на один конец стены и нажмите кнопку. Этот дом из красного кирпича заимствовал многие элементы палладианской архитектуры. Как и полувальмовая крыша, эти крыши также отлично подходят для установки водосточного желоба и обеспечивают защиту от сильного ветра. Иначе они были бы слишком короткими. Шатровая крыша или шатровая крыша — это кровля, которая со всех сторон спускается вниз к стенам и, следовательно, не имеет вертикальных сторон.Небольшая белая терраса, зеленая изгородь и ухоженный газон — прекрасное дополнение к этому дому. Как правило, люди начинают с каркаса наполовину вальмовой крыши, потому что это помогает упростить процедуру строительства для рабочих. Как партнер Amazon, мы зарабатываем на соответствующих покупках. чтобы помочь вам получить лучший опыт, который мы можем. Это давление гарантирует, что вы получите гораздо лучшие результаты. Если стеновые плиты все квадратные / равной длины, тогда шатровые стропила будут образовывать форму пирамиды, как на картинке выше (обычно крыша прямоугольная, а общих стропил желтого цвета больше).Вальмовые крыши не очень уязвимы для сильного ветра, как двускатные крыши, поэтому считаются идеальными практически для всех условий окружающей среды. Обрамление вальмовой крыши — головная боль для большинства плотников, но это не обязательно.

Байдарка б / у на продажу,
Элисон О’Доннелл убивает Еву,
Ежи Косинский Причина смерти,
Деревянные панели забора 6×8,
15w 160-й взлет,
Пасхальные песни 90-х,
Коза Температура 106,
Очерк социопата Мерсо,

Вальмовая крыша | 6 видов вальмовой крыши | Строительство вальмовой крыши | История шатровой крыши | Срок службы шатровой крыши

Крыша является важным компонентом любой строительной конструкции, которая, по сути, образует самое верхнее покрытие конструкции.Крыша — это структурный компонент, который защищает всю конструкцию от различных погодных условий, таких как дождь, мороз, град и т. Д. Из-за неизбежного характера кровли в строительстве были разработаны различные типы крыш, которые используются повсюду. Мир. Одним из таких важных видов кровли является Вальмовая крыша.

Шатровую крышу также называют шатровой крышей. Это крыша, у которой все стороны спускаются к стенам, в основном с небольшим пологим уклоном.Эта кровля не имеет фронтонов и вертикальных сторон. Здания, снабженные такой кровлей, имеют две стороны треугольной формы и две стороны трапециевидной формы. Стороны вальмовой крыши обычно имеют почти одинаковый уклон или уклон. Благодаря этому кровля в большинстве случаев симметрична относительно осевых линий.

Вальмовая крыша в основном состоит из плоской фасции, что означает, что желоб может быть установлен и установлен по всей вальмовой крыше. Эта кровля широко используется в различных стилях архитектуры, а также в большом количестве конструкций.В наше время эта кровля широко используется в домах и коттеджах в стиле бунгало.

Обзор

Это можно понимать как крышу, которая наклонена вверх со всех сторон конструкции и, таким образом, не имеет вертикальных концов. Внешний угол, под которым сходятся смежные наклонные стороны крыши, называется вальмой. Степень образованного угла соответственно называется скосом бедра.

Квадратная вальмовая крыша обычно имеет форму пирамиды.Он также известен как крыша павильона.

В прямоугольном типе вальмовой кровли конек крыши встречается с двумя вальмами на обоих концах конструкции.

Еще одним распространенным типом вальмовой крыши является полувальмовая крыша, которую называют крышей с откидной крышкой. В этой кровле двускатные концы крыши усечены карнизами небольшого бедренного конца, также известного как головной убор, который спускается на небольшом расстоянии от конька крыши.

В случае конструкций неправильной формы для кровельной системы может потребоваться более четырех вальцов, которые могут чередоваться с впадинами для образования вальмовой и впадинной крыши.

История шатровой крыши

История шатровой кровли восходит к 18 веку. Самый ранний известный пример такой кровли — Французский квартал Нового Орлеана. Он широко использовался для кровли американских домов еще в 1950-х годах. С тех пор она пользуется популярностью в американской архитектуре из-за эстетичного внешнего вида, а также долговечности этой кровли.

Даже сегодня коттеджи и бунгало имеют шатровую кровлю в У.S. Эта кровля является неотъемлемой частью современной внутренней архитектуры, особенно во французских и американских домах. Таким образом, эта кровля является важным аспектом как традиционного американского стиля Foursquare, так и конструкций французского стиля.

Срок службы вальмовой крыши

Согласно статистическим отчетам, было обнаружено, что вальмовая крыша может прослужить до пятидесяти лет, если она построена с использованием надлежащих технологий и максимальной осторожности.В основном срок службы этой кровли зависит от используемых строительных материалов, а также от качества обслуживания. Когда вальмовая крыша построена с использованием устойчивых материалов, таких как стальная черепица, она может прослужить долгое время.

Сметная стоимость вальмовой крыши

Обычно общая стоимость строительства такой кровли зависит от нескольких факторов, таких как стоимость строительных материалов, трудозатраты, затраты на каркас и т. Д. В целом, затраты на рабочую силу для Стоимость строительства вальмовой крыши среднего размера, занимающей площадь около 1500 квадратных футов, составляет от 12000 до 18000 долларов США.

Стоимость дополнительных материалов для каркаса может составлять примерно от 2 до 5 долларов за квадратный фут. Таким образом, для площади 1500 квадратных футов дополнительный каркасный материал будет стоить примерно от 1000 до 3000 долларов. Выяснилось, что установка новой вальмовой крыши дешевле, чем замена существующей кровли.

Типы вальмовой крыши

1. Простая вальмовая крыша

Чаще всего используется во всем мире.Конструкция этой кровли обычно состоит из треугольника с двух сторон и многоугольника с двух других сторон. Таким образом, все эти четыре стороны соединяются вместе наверху крыши, в результате чего образуется гребень.

2. Полуавтоматическая крыша

Состоит из двух укороченных сторон, которые образуют карниз.

3. Голландская двускатная крыша

Имеет промежуточные элементы вальмовой и двускатной крыши.Самым важным преимуществом этой кровли является то, что она обеспечивает больше внутреннего пространства за счет наличия фронтона в конце конька вальмовой крыши.

4. Поперечно-шатровая крыша

Это кровля, в которой две секции крыши соединяются на концах, образуя шов или впадину.

5. Пирамидальная шатровая крыша

Это кровля, в которой четыре треугольные стороны равной длины сходятся вместе наверху в одной точке, образуя пирамиду.

6. Шатровая крыша

Она имеет многоугольную форму и состоит из крутых скатов, которые поднимаются вверх, образуя пик крыши.

Конструкция вальмовой крыши

Конструкция этой кровли требует максимальной точности и точности. Известно, что возведение такой кровли сложнее, чем конструкция двускатной. Это потому, что для этого требуются более сложные системы ферм или стропил.

Эта крыша может иметь несколько форм в соответствии с требованиями пользователя. В этой кровле каждый из выступов лежит по центру прямоугольника строительной конструкции, над которым размещается крыша. Бедра, как и вальмовые стропила, обычно кладут на внешние углы построек и поднимают на конек. В случае наличия внутреннего угла здания для стыка наклонных поверхностей используется выемка. Уклон или наклон вальмовой крыши можно варьировать в зависимости от требований.

Общие этапы строительства можно перечислить следующим образом:

1. Первый этап строительства включает снятие и запись всех измерений до того, как стропила будут разрезаны.

2. Стропила крепятся к коньковой доске. Коньковая доска — это каркас, который будет крепиться по всей крыше.

3. Затем рассчитываются требуемые размеры вальмового стропила и по одной крепятся стропила.

4. После завершения прибивания стропил их можно обрезать в соответствии с требованиями для получения более чистой и точной планировки.

5. Шатровые стропила соединяются со стандартными стропилами.

6. В завершение устанавливаются домкратные стропила между стандартными стропилами и вальмовыми стропилами.

7. Вальмовая крыша покрыта металлом, черепицей, черепицей или шифером.

Преимущества вальмовой крыши

1.Эстетическая привлекательность Природа:
Обладает богатым эстетическим видом, благодаря чему широко используется для кровли архитектурных зданий и сооружений. Он визуально убедителен по своей природе и, таким образом, увеличивает общую архитектуру, а также стоимость недвижимости.

2. Аэродинамические характеристики:
Отличается значительными аэродинамическими характеристиками. Поскольку у него нет плоских концов; он не ловит ветер. Он самоблокируется и очень желателен даже в районах, подверженных сильным ветрам, и даже в районах, подверженных ураганам.

3. Энергоэффективность Природа:
Доказано, что она энергоэффективна. Он обладает способностью сохранять прохладу в зданиях, особенно летом, за счет экранирования всех сторон дома. Он подходит даже для теплого климата, а также сводит к минимуму ненужное использование вентиляторов, охладителей и т. Д.

4. Обеспечение эффективного дренажа:
Склоны бедра состоят из наклонных вниз сторон, которые обеспечивают эффективный дренаж даже во время сильного дождя и снегопада.Наклонные стороны позволяют беспрепятственно стекать собранную воду с крыш.

5. Дополнительное пространство:
Вальмовая крыша с дополнительным слуховым окном или мансардным окном может использоваться для увеличения внутреннего жилого пространства.

Недостатки вальмовой крыши

1. Относительно дорого:
Сравнительно дорого, чем традиционные двускатные крыши. Это связано с тем, что конструкция вальмовой крыши более сложная, а также требует дополнительных строительных материалов для оформления каркаса.Это также значительно увеличивает стоимость рабочей силы.

2. Склонность к повреждениям из-за протечек:
Даже несмотря на то, что наклонные стороны вальмовой крыши обеспечивают эффективный дренаж. Он подвержен повреждению при утечке воды. Включение впадин и шатров в такую ​​крышу является своего рода воротами для прохода воды. Следовательно, для предотвращения таких повреждений требуются соответствующие профилактические меры и техническое обслуживание.

3. Сложный доступ:
Конструкция этой крыши затрудняет доступ к ремонту и обслуживанию.В связи с этим стоимость замены существующей кровли на вальмовую достаточно высока.

Подробнее: Плоская крыша

Подробнее: Марки бетона

Устройство и установка стропильной системы полавальтовой кровли. Полуавесная голландская крыша

Чтобы лучше понять, что представляет собой полувальмовая крыша, вы можете представить конструкцию, которая выглядит как нечто среднее между вальмовой версией и простым двускатным крылом.

Отличает полуобедренную конструкцию от остального трапециевидного фронтона.

Существует множество характеристик такой конструкции, на которые следует обратить внимание и разобраться в них, прежде чем приступать к установке.

В основном для чердаков строят полубедренную конструкцию. Крыша может быть двускатной и шатровой, у которых имеется соответствующее количество срезанных треугольных граней. Расположение таких вырезов — над торцевыми стенками .

Это то, что отличает половину бедра от аналогичной конструкции бедра. Скаты крыши расположены симметрично относительно осевых балок и имеют равные углы наклона.

Если рассматривать такую ​​конструкцию с положительной стороны, то можно выделить следующие моменты:

  • Высокая водонепроницаемость обеспечивается за счет наличия в конструкции откосов, расположенных со всех сторон;
  • Повышенный уровень защиты от атмосферных осадков создан за счет наличия карнизов вальмовых свесов;
  • Пространство мансардного этажа увеличено за счет полушатровой конструкции;
  • Половина может быть установлена ​​в климатической зоне, которая характеризуется экстремальными погодными условиями. Она очень прочная ;
  • Внешний вид полушатровой конструкции очень эффектный и красивый … По конструкции подходит для каркасных домов, расположенных как в черте города, так и за городом;
  • Конструкция хорошо противостоит вибрациям за счет наличия низкого профиля в кровельной системе.

О недостатках можно сказать следующее:

Крупное оснащение стропильной системы и всей конструкции крыши различными конструктивными элементами создает много трудностей в процессе строительства и монтажа кровли;

  • Полубедренная конструкция требует больших материальных затрат , что требуется в достаточно большом количестве;
  • Кровля и довольно сложно обустроить ;
  • Самостоятельно спроектировать такую ​​разновидность непросто, все зависит от конструкции стропильной системы.Эта система характеризуется множеством отличий от обычных двускатных и скатных крыш.

    Полувальмовая крыша: фото внизу.

    Дом с полушатровой крышей

    Каркасный дом с полускатной крышей

    Полувальмовая кровля: стропильная система

    Стропильная система намного сложнее, чем вальмовый тип кровли, она представлена ​​трапециями и различными многоугольниками, к тому же сами вальмы также имеют разную форму.

    Из видового разнообразия представлены полубедра:

    • Голландская разновидность — представлена ​​бедром, вырезанным снизу, а от острия карниза идет фронтон трапециевидной формы;
    • Датская разновидность — оформлена в обратном порядке, от карниза расположено трапециевидное бедро, над которым крепятся небольшие треугольные фронтоны.

    Стропильная система для такой кровли бывает двух видов, в зависимости от того, какие стропила используются для возведения конструкции:

    1. Раздвижной … Этот вид стропильных ног опирается не только на конек и мауэрлат, но и на промежуточные опорные элементы. Такими опорами могут быть стены или столбы, которые при установке располагаются на балках перекрытия.
    2. Подвес … Этот тип стропил не имеет промежуточных опорных элементов.

    Перечисленные элементы образуют стропильную систему:

    • Стропила обыкновенная … Имеют опору на брус мауэрлата и расположенный перпендикулярно к ним конек. Конструкция аналогична классической односкатной разновидности крыш … Их длина — это расстояние от коньковой балки до стены конструкции.
    • Диагональные стропила … Такие элементы образуют полубальто, иначе их называют угловыми стропилами. Схематично их можно представить в виде граней равнобедренного треугольника в конструкции крыши. В других стропильных системах, например, в бедре или бедре аналогичный элемент имеет самый длинный , в этом случае диагонально расположенные стропильные ноги могут быть короче половины общей длины пандуса.
    • Народники … Иначе полуножки или короткие стропила. Требуется для соединения диагональных стропил к мауэрлату .
    • Опора … Расположена на каждой балке крыши в стропильной системе слоистой типа .
    • Конек (перекладина) … Место, где сходятся все стропильные ноги обоих откосов, их вершины. Вдоль этого элемента прикреплена цельная обрешетка для усиления прочности этой части конструкции .
    • Вспомогательные элементы … Любые элементы, которые служат для повышения прочности и надежности всей системы … Могут быть представлены подкосами, поперечинами, досками, раскосами и т. Д.

    ВНИМАНИЕ!

    Для увеличения прочности стропильной системы в нее монтируют специальные стяжки, соединяющие элементы, расположенные на противоположных сторонах. Монтаж дополнительных стяжек выполняется заподлицо с перекрытиями или на уровне середины стропильных балок.

    Схема ферменной системы

    Торт кровельный

    К любая кровля, вне зависимости от ее типа — это не один слой материала, а несколько .

    Это решение позволяет придать крыше все необходимые характеристики и свойства для комфортной жизни.

    Состав и структура кровельной совы могут различаться в зависимости от ее назначения и разновидности.

    Что касается полубедра, то такой кровельный пирог представлен следующими слоями :

    • Материалы внутренней отделки;
    • Обрешетка;
    • Пароизоляционный материал;
    • Прилавок-гриль;
    • Изоляционный материал;
    • Гидроизоляция;
    • Система вентиляции;
    • Рубероид.

    Каждый материал в «пироге» кровли предназначен для выполнения определенных функций, многое зависит от правильного монтажа такой системы .

    Все материалы должны быть правильно подобраны в соответствии с индивидуальными характеристиками и параметрами конструкции.

    Кровельный пирог укладывается одинаково на всех типах крыш, сначала устанавливается обрешетка, на которую впоследствии поочередно крепятся материалы.

    Пирог кровельный

    Процесс возведения полушатровой кровли

    Лучше весь процесс строительства разбить на несколько отдельных этапов, понимая суть которых строительство пройдет легко и без ошибок.

    Этапы процесса :

    • Конструкция мауэрлата … Процесс постройки этой части системы может быть или не быть похож на процесс постройки традиционного каркаса. Во втором случае монтаж осуществляется таким образом, чтобы брус располагался заподлицо с внешними стенами (их внутренней частью), в центре несущих стен и на одном уровне со стенами фронтона (также их внутренняя поверхность).
    • Укладка балок перекрытия … Балка размещается перпендикулярно балкам мауэрлата основных несущих стен … Если в такой конструкции есть слабое место при их соединении, то оно размещается над несущей стеной.
    • Установка опор … Стойки, расположенные на краю , имеют решающее значение для длины основных секций крыши … Рядные стойки размещаются на одинаковом расстоянии для равномерного распределения нагрузки на крышу. Перед тем как приступить к креплению, их вертикальное положение проверяется с помощью отвеса или более точного лазерного прибора.После крепления стоек дополняют на время с помощью вспомогательных черенков.
    • Установка стропил … Этот этап выполняется стандартным способом, по технологии слоистых и подвесных стропил. Этот этап не представляет особой сложности.
    • Установка диагональных стропил … Для изготовления и установки диагональных стропил проводится ряд специфических действий, обеспечивающих высокую точность выполняемого процесса.

    Стропила

    Установка мауэрлата

    Схема установки диагональных стропил :

    1. Вначале устанавливают доску обрезной , которая располагается заподлицо с фронтоном мауэрлата (его внешней стороной). Параметры размеров доски обычно составляют 50х150 мм. Его временно прибивают гвоздями, чтобы зафиксировать положение и не уронить. Эта часть конструкции необходима для точных измерений положения надреза..
    2. Далее используют доску произвольных размеров, которую укладывают на 3-4 обычные стропила параллельно ходу конька. Точность горизонтального положения проверяют с помощью уровня или рулетки. После этого доску подтягивают к заколоченному ранее отрезку. На перекрестке будет точка, в которой должен проходить будущий горизонтальный разрез .
    3. Доска размером 50х200мм отпилена таким образом, чтобы получился диагональный элемент. Для этого сначала нанесите его на верхний край фермы … Этот процесс лучше всего выполнять вместе, чтобы можно было одновременно удерживать доску и наносить маркировку. На внешней части, которая обращена в сторону полубедра, наметьте линию, идущую по оси в центре.
    4. Далее измеряют значение верхнего среза , которое необходимо для точности при вычислении нижнего узла. Измеренное расстояние наносится в верхнем направлении вдоль мауэрлата в четырех точках , которые повторяют контур стропила в 3D.
    5. Последним этапом изготовления является выполнение пропилов в отмеченных местах … Если не было ошибок и ошибок в процессе можно сразу сделать оставшиеся диагональные стропила .
    6. Перед установкой боковых стропил необходимо снять обшивку вспомогательной доски с фронтона мауэрлата … Изготовленные стропила устанавливаются в нужных местах и ​​фиксируются металлическими скобами, уголками или гвоздями. Снизу лучше всего крепить уголками .

    Изготовление и установка бедренных ножек … Расстояние, на которое стропильная ножка должна подниматься относительно ее нижней части , обязательно измерьте, а результат отложите в сторону от верха конька и также запишите. С этого момента натягивают шнурок, по которому направляют в дальнейшем процессе установки стропил в центральной части конструкции.

    Для установки опоры полубедренной конструкции необходимо:

    1. Измерьте угол В, который находится между кружевом и опорой стоит … Лучше измерять транспортиром или скосом.
    2. Измерить угол f между диагональными элементами … Такой замер позволит правильно определить значение угла, под которым пятки смываются сверху, стачивая два края. Таким образом, после установки стропила плотно войдет в сборку.
    3. Используя доску с параметрами 50х150 мм, делают пропил под углом b , после чего обтачивают доску до получения выступа, параметры которого будут равны углу f.
    4. Очень важно каждый раз примерять полученные элементы , чтобы не допустить ошибок и ошибок.
    5. Установка этого элемента выполняется поверх шнурков , чтобы можно было измерить высоту, на которую обрабатываемая деталь поднимается над гребневым узлом.
    6. Результирующий параметр перемещается вниз на , чтобы определить глубину резания дна. Это значение измеряется только в вертикальной плоскости, после чего проводится горизонтальная линия.Это линия, по которой будет разрезана нижняя часть узла.
    7. После этого размечаем линию разреза снизу … Для определения этой точки с помощью рулетки откладываем параметр ширины карниза и от этой точки опускаем вертикаль, пересекающую заготовку бедра стропила.
    8. После того, как были сняты все указанные замеры, не спешите приступать к установке стропильной ноги … Получившийся элемент — шаблон для изготовления наручников.
    9. Человек сделан аналогично , но распил бруса только с одной стороны на величину угла, равную f / 2. В нижнем узле все тоже просто — все проходящие линии расположены симметрично .. После завершения изготовления наручников все имеющиеся элементы фиксируются стандартным способом.

    Завершение строительства … Когда стропильная система готова, последний шаг — зашить карниз и построить обшивку для укладки материалов для кровельного пирога.После завершения укладки всех необходимых слоев относительно индивидуальной конструкции крыши устанавливается кровельное покрытие.

    Заключение

    Несмотря на сложность конструкции полувальмы, разобравшись в сути процесса, вы легко справитесь с задачей возведения такой кровли. Самое сложное в процессе монтажа — это оборудовать торцевые части кровельной системы, поэтому начинать разбираться в процессе стоит именно с этих этапов.

    В контакте с


    Опытные мастера и дизайнеры кровельных каркасов и покрытий могут подтвердить, что из всех существующих конструкций стропильная система полувальмовой крыши считается самой совершенной и в то же время сложной в изготовлении. Его основа была изобретена и внедрена триста лет назад в очень влажном и снежном климате побережья Балтийского моря, что наложило определенный отпечаток на конструкцию каркаса полувальмовой крыши.

    Устройство полувальмовой кровли

    Половальце — небольшой скат или сектор крыши, расположенный между короткими наклонными стропилами со стороны фронтона.

    В современных конструкциях полубедра используются два варианта компоновки:

    В последнем случае между гребнем и верхним краем полубедра остается вертикальный участок фронтона, который практически всегда оборудована вентиляционным или слуховым окном для мансарды.

    Достоинства и недостатки полувальмовой крыши

    Большинство людей находят внешний вид и дизайн этого типа кровли весьма привлекательными. Полувальмовая, фото, выглядит элегантнее и современнее старых прямоугольных двускатных и даже шатровых крыш.

    В чем преимущества полувальмовой крыши

    Необычная и немного странная, на первый взгляд, крыша с полушаткой изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный выдержать климат с большим количеством туманов, дождя и снега, частыми заморозками и регулярным обледенением крыши и фасадов.

    Поэтому в полувальмовой крыше изначально заложены некоторые конструктивные особенности для борьбы с влагой:

    • Дополнительные пандусы отлично защищали верхнюю часть фронтона, примыкающую к коньку, от проникновения воды, конденсирующего тумана и сильных дождей с ветром. ;
    • Использование полубедра позволило снизить давление воздушного потока на фронтоны в условиях сильного ветра;
    • Использование полувальмовой конструкции вместо полноценной шатровой кровли позволило уменьшить продольные размеры здания.

    На первый взгляд, для современных реалий это не так уж важно, но до недавнего времени укороченный скат крыши был решением проблемы в очень плотной городской застройке. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская черепица или полукатная крыша давно стали классикой архитектуры.

    Важно! Полубедра эффективно отражают напор ветра.

    Если попытаться заменить полускатную крышу двускатной, с плоскими фронтонами, то последний испытает нагрузку в несколько сотен килограммов, что может привести к выдавливанию облицовки стен при сильном ветре.

    Недостатки полубаткой крыши

    Помимо лаконичного дизайна и хорошей адаптации к плохим погодным условиям, у этого типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально каркасы полувальмовой крыши были очень высокими. В современных конструкциях высоту конька определяет заказчик. Но даже при небольшой монтажной высоте коньковой балки монтаж полувальмовой кровли намного сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

    Второй существенный недостаток — увеличение количества швов и линий стыковки сопряженных откосов. В полушатровой крыше их меньше, чем в шатровой или в классических четырехскатных схемах, но все же список мест потенциальных протечек воды больше, чем в двухскатной системе.

    Поэтому на верхних полубатках крыш часто устанавливают дополнительные навесы, отражающие часть потоков дождевой воды и защищающие фронтоны и стены под ними от промокания.

    Для шатровых крыш дизайнеры нашли другое решение. Вместо того, чтобы козырьки, они расширили две плоскостей боковых наклонным, в результате чего окно и верхний край с панелью абатмента находились под их защитой.

    Схема стропильной системы полувальмовой крыши

    В простейшем варианте конструкция крыши с прикрепленными к стропильному каркасу половинами шатров имеет четырехскатную схему.

    Например, если посмотреть на чертеж полувальмовой крыши с нижним расположением полувальм, становится понятно, как формируется система опор стропильных балок:

    • Стропила полувальмы Вальмовые крыши делятся на две группы — обычные и вальмовые.Первые укладываются на боковые скаты крыши, вторые образуют половинки вальм;
    • Центральная часть стропильного каркаса выполняется так же, как и в случае с обычной двускатной крышей, длина конька составляет примерно 2/3 расстояния между боковыми стенками;
    • Форма и высота ската будущего полубальтового ската формируют вальмовые стропила;
    • Полубедра набираются из многослойных стропил, упирающихся в основание в мауэрлат, и с верхней полки на перекладине с вставкой.

    Для схем с верхним полубедренным расположением стропильная система образована вальмовой балкой, установленной между коньком и горизонтальной поперечной балкой.

    В этом случае свесы фронтонов удлиняются на расстояние, равное шагу обычных стропил.

    Разновидности полувальмовой кровли

    В современном строительстве можно встретить довольно большое количество различных модификаций полувальмовой кровли, они активно применяются для различных схем чердаков и жилых мансард, одного и другого. полу- и двухэтажные корпуса с балконами и открытыми площадками для отдыха.Все они основаны на двух классических типах — датской и голландской схеме с полувальтовым стропильным каркасом.

    Голландская полувальмовая крыша

    Этот тип крыши по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним полувальбом.

    Обычно голландский вариант возведения полувальмовых откосов применяется для полутораэтажных домов, стропильные системы которых выполнены с длинными откосами, расположенными под большим углом наклона.

    Использование полубедра позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить балкон или окна, построенные на фронтоне здания, от дождя.

    Голландский метод устройства полувальмовой крыши позволяет надежно изолировать верхнюю часть мансарды от мансарды или жилого подкровельного пространства. Один из вариантов голландской схемы полувальмовой крыши показан на видео

    Голландские стропильные системы идеально подходят для обустройства чердаков с покатой крышей, загородных домов и загородных коттеджей.

    Датская полувальмовая крыша

    Классический вариант стропильной системы с нижним полубальтовым расположением. Голландские модели, несмотря на всю простоту и доступность изготовления двускатной крыши, менее распространены, чем датские, так как рассчитаны на достаточно большие стропильные конструкции. Только в последние 10-15 лет, при активном строительстве двух- и трехэтажных усадеб, голландские системы стали не менее популярными.

    Датские полубастовые фермы можно использовать практически в любых зданиях, от трехэтажных особняков до небольших одноэтажных построек.В условиях очень влажного и холодного климата в Дании полубедренные системы обязательно строили с ломаными спусками, как на схеме.

    Верхняя часть стропильного каркаса строилась под очень большим углом — до 70 °, нижние свесы и полубатки располагались с наклоном всего 20 °. В результате получилась крыша, очень напоминающая остроконечную средневековую шляпу, одинаково удобную как в снег, так и в дождь. В таком доме хозяева жили в основном на втором этаже, на первом была плита и кухня, на чердаке и в подкровельном пространстве хранилась утварь и припасы.

    Долгое время датские крыши с ломаной крышей оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

    Важно! В современных условиях датская полувальмовая стропильная система выбирается только как альтернатива шатровой или обычной шатровой кровле.

    Такая конструкция дает возможность оборудовать пару мансардных окон, не прибегая к более сложным слуховым и врезным системам.

    Как рассчитать площадь полувальмовой конструкции кровли

    Расчет площади поверхности проводится на основе школьного курса планиметрии. Условно кровельное покрытие можно рассматривать как две пары геометрических фигур. Для датской системы это будут две большие и две маленькие трапеции основных спусков и полубедра соответственно.

    Чтобы найти площадь основного откоса, необходимо продольную длину откоса умножить на половину суммы горизонтальных длин конька и расстояния между крайними точками по линии карниза.По этой же формуле рассчитывается площадь полубедра. Расстояние от перекладины до карниза умножается на полусумму длин перекладины и линии фронтона. Осталось только сложить два квадрата и умножить на два.

    Как сделать полавальтовую крышу своими руками

    Основная сложность выполнения данного вида работ заключается в том, что даже самые точные расчеты длин и размеров деталей стропильных систем редко совпадают с что требуется на строительной площадке.Все равно на месте придется своими руками настроить все детали стропильной системы.

    Совет! При расчете заготовок для сборки и монтажа полувальмовой крыши размеры всех деталей берутся с положительным допуском 5%.

    Менее точные размеры достигаются на специализированных линиях промышленного производства кровельных каркасов. При этом все детали каркаса полувальмовой крыши получаются практически точно по чертежу, а несущую систему можно собрать как конструктор.

    Начало монтажа стропильной системы

    Монтаж полубедренного каркаса начинается с конькового прогона. В центре потолка ровно по средней линии крыши устанавливаются две вертикальные стойки, на которые крепится коньковая планка. Чтобы каркас не деформировался и не отклонялся от исходного положения, система фиксируется временными распорками и подкосами.

    Следующим шагом является установка двух пар стропильных балок на собранный каркас конька, по две на каждом конце горизонтальной поперечины конька.Основание рамы закреплено и усилено распорками и распорками.

    Сборка полубедра

    Для формирования плоскости полубедра необходимо установить опорную поперечину или перекладину. Его прикрепляют к вертикальной стойке, удерживающей коньковый брус, и временно обшивают обычными стропилами. Следующим шагом будет вырезание и установка вальмовых стропил. Это наиболее сложный этап сборки стропильной системы полувальмовой крыши, так как нужно постараться максимально точно разметить и вырезать опорные плоскости балок.Выровняв самолет, можно капитально отремонтировать транец.

    Остальные стропила полувальмового ската вырезают и размещают по результатам замера габаритов каждой балки. На последнем этапе укладываются обычные стропила, сшивается обрешетка, укладывается пароизоляция и кровля.

    Одно из самых «узких» мест полувальмовых крыш связано с расположением зоны примыкания верхнего края кровли к вертикальной поверхности фронтона.Именно в этом месте чаще всего течет дождевая вода, поэтому еще на этапе сборки стропильной системы под обрешетку укладывают металлический фартук из тонколистовой оцинкованной стали. Это позволяет повысить жесткость линии стыка и предотвратить отрыв планки упора от стены.

    Полушатровые крыши — один из самых интересных вариантов, заимствованных из архитектуры Северной Европы. Их обтекаемая форма легко адаптируется к порывам ветра. Укороченные треугольные откосы позволяют значительно расширить границы полезного чердачного пространства без размещения на стенах массивной кровельной конструкции.

    Стильно смотрится на зданиях любой этажности и назначения. Единственный недостаток — сложная технология строительства. Однако тот, кто знает, как устроена стропильная система полувальмовой крыши, без проблем справится с работой.


    Полувагонное «семейство» нельзя безоговорочно отнести к классу четырехскатных. Более того, он явно служил материнской базой для развития. Скорее, это совокупность сооружений с двумя и четырьмя откосами, возведение которых предопределяет использование обоих способов строительства.

    Полувальмовая категория отличается от шатровой родительской тем, что характерный треугольный элемент шатровых крыш укорачивается. К нему примыкает часть вертикального фронтона каменного дома или аналогичный фронтон деревянной конструкции. Укороченное бедро естественно расположено под углом к ​​указанным стенкам фронтона. Угол между ними может быть выпуклым или вогнутым, а половина бедра располагается сверху или снизу.

    По форме и расположению конструктивных элементов полускатные крыши делятся на два основных типа:

    • голландский. Крыша трапециевидного полушара, занимающая нижнюю часть ската фронтона. К верхнему основанию трапеции примыкает вертикальный треугольник, вместе с которым они чаще всего образуют вогнутый угол, реже — выпуклый. Треугольник может быть сплошным или иметь слуховой проход.
    • датский. Крыша с треугольным полушатком, занимающая верхнюю часть концевого сегмента. Основание треугольника опирается на вертикальный трапециевидный фронтон, вместе они образуют выпуклый угол. Датский вариант очень похож на обычную вальмовую крышу, только ее торцевые скаты короче.

    На основе двух основных разновидностей было разработано множество вариаций на полубедренную тему. Среди них не только конструкции, различающиеся высотой, величиной откосов, углом наклона, формой элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть здания, у которых укороченный вальм только с одного конца или с одной стороны.

    Во всех конструктивных сочетаниях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е.е. подвесной или слоистый метод. Подвесные стропила устанавливают, если у оборудуемой коробки нет внутренней несущей стены или нет возможности установить опоры для конькового прогона. Наклонная же техника реализуется при наличии надежной опоры или может быть предусмотрена для верхних пяток стропильных ног сегмента двускатной крыши. Нижняя пятка стропил обоих типов должна опираться на мауэрлат, на верхний венец каркаса, заменяющего его, или на балки перекрытия.

    Вне зависимости от количества вариантов проекта в основе конструкции стропильной системы лежит один из основных полубедренных способов или их комбинированное использование. Разобравшись с ними, вы сможете понять, как применить датские или голландские технологии в обустройстве собственного дома и как совместить привычную покатую часть крыши с укороченными вальмами.

    Голландская стропильная система

    Конструкция сооружения с трапециевидным коротким бедром и треугольным фронтоном над ним мало чем отличается от традиционного четырехскатного сооружения.Правда, по схеме стропильной системы полувальмовой кровли голландского типа она не похожа на запечатанный почтовый конверт. Это больше похоже на разделенный пополам прямоугольник с трапециями по краям торцевых сторон. Правда, перед этапом строительства коротких откосов все работы проводятся одинаково.

    Процесс построения базового варианта

    Сначала устанавливаются опоры для прокладки конькового прогона. Вместо отдельных опорных стоек можно использовать каркас, верхняя сторона которого будет служить прогоном для будущей крыши.Затем устанавливаются обычные стропильные ноги. Технологические отличия начинаются с установки диагональных ножек и манжет голландского полубедра. Ведь они обязаны образовывать плоскость укороченного пятиугольного ската, а не полноценного треугольного вальма, как в стандартных шатровых крышах.

    Поставленная цель достигается установкой горизонтальной перемычки-шпильки, к углам которой диагональные стропила соединяются пропилом. Часть клиньев, расположенных в центре будущего откоса, закрепляют по обе стороны от прилива гвоздями или уголками.Остальные балки монтируются обычным способом: сверху к диагональному стропилу, снизу к мауэрлату или балке перекрытия.

    Для обеспечения жесткости в районе полубедра участки соединения перемычки с обычными стропилами усилены подкосами. Крайние стропильные фермы с двух сторон складываются вдвое. Места крепления перемычки к стойке и к стропилам дополнительно укрепляют короткими заглушками — кусками доски, прибиваемыми снизу. Они предотвратят деформацию конструкции при превышении нагрузки.

    Треугольная часть фронтона, возвышающаяся над укороченным бедром, обшивается доской или листовым материалом. Однако разумные хозяева устраивают небольшие окна вертикальным треугольником для потока естественного света и вентиляции.

    Фото-подборка познакомит вас с распространенными типами голландских кровель полушатровой разновидности и формами стропильных систем:

    Смесь Голландии с Данией

    Как обычно, базовая голландская версия стала основой для разработки множества модификаций.Согласно одной из них, место треугольника фронтона занимает полубедра аналогичной конфигурации. Имея пятиугольный укороченный наклон, он образует скорее выпуклый, чем вогнутый угол. Следует отметить, что вогнутые углы встречаются и в ряде архитектурных решений. В плане схема похожа на обычный конверт, но проекция тазобедренных компонентов другая.

    Отличие в алгоритме построения. На этапах возведения двускатной части кровли работы выполняются по слоистой или навесной технологии.Затем для создания характерного излома, прежде всего, перед крайней обыкновенной фермой, монтируется ее укороченный аналог, а по ее углам уже прикрепляются диагонали. Далее все делается по вышеприведенному плану и по чертежам голландской стропильной системы для полувальмовой крыши. По датской методике строится только верхний треугольник бедра.

    Ферма крыши датского типа

    Датский сорт не менее интересен, чем его голландский «друг», но во главе стропильной системы стоит немного другой образ.Фактически, оба типа крыш могут быть устроены из двух ярусов, уложенных друг на друга. Он построен таким образом, что вполне подходит, если в чердачном помещении планируется разместить чердак. Однако сломанный метод значительно дороже и хлопотнее, чем метод полубедра, с которым стоит ознакомиться.

    Построение датской крыши по шагам

    Мы уже выяснили, что короткое датское бедро имеет треугольную форму, а прилегающий к нему фронтон — трапециевидный.В плане крыша очень похожа на вальмовую конструкцию, но укороченные вальмы намного меньше и их углы не совпадают с углами крыши.

    Перед постройкой крайне желательно обзавестись достойным проектом и произвести расчеты элементов стропильного каркаса. Трудиться с расчетами размеров каждого элемента утомительно. По заверениям опытных кровельщиков, достаточно рассчитать самую длинную часть системы. Остальные элементы могут быть равного или чуть меньшего сечения.

    Устройство коньковой части рамы

    Возведение полувальмового каркаса начинается по общим для всех крыш правил с устройства мауэрлата. На нее должны опираться пятки частных и бедренных стропильных ног. Стоит отметить, что опора будет осуществляться на разных уровнях, ведь верхние плоскости несущих стен и фронтонов находятся на неодинаковой высоте.

    Строительство первой очереди стропильной системы осуществляется в четыре этапа:

    • Мауэрлат строительство.В описанном примере он не будет напоминать традиционный деревянный каркас. Штанга для устройства мауэрлата укладывается отдельными полосами: 1 — заподлицо с внутренней поверхностью наружных стен, 2 — по центру внутренней несущей стены и 3 — заподлицо с внутренней плоскостью стен фронтона.
    • Укладка балок перекрытия. Выполняется перпендикулярно балкам мауэрлата основных несущих стен. Если необходимо соединить две балки, то место слабого соединения должно быть расположено над несущей внутренней стеной.
    • Монтаж опор коньковой балки на внутренней стене. Концевые опоры определяют длину основной секции крыши. Расстояние между стойками ряда должно быть одинаковым, чтобы нагрузка от крыши распределялась равномерно. Перед креплением вертикальность опор проверяется отвесом или более серьезным лазерным инструментом. После крепления положение подкосов временно дополняют вспомогательными укосинами.
    • Монтаж обычных стропильных ног основной части откосов, для которых используется традиционный.

    Изображения балок перекрытия не показаны на рисунках в примере, так как это может нарушить принцип процесса. На самом деле должно быть совпадение.

    Установка диагональных стропил

    Диагональные датские стропила соединяют край конька с углами фронтонов. Для их изготовления и монтажа проводится ряд специфических действий, позволяющих выполнять работы с достаточной точностью:

    • Заподлицо с внешней плоскостью фронтона мауэрлата устанавливается кусок доски размером 50 × 150 мм.Его следует временно прибить парой гвоздей, чтобы он не сдвинулся и не упал при последующей примерке. Обрезка нужна для разметки положения среза одним махом без лишних манипуляций при примерке.
    • На 3-4 обычные стропила кладут доску произвольных размеров так, чтобы она была четко параллельна коньковому прогону. Горизонтальность своеобразной реперной точки контролируется измерениями рулеткой или лазерным уровнемером. Далее нужно подтянуть доску до ранее прибитого сегмента.Пересечение доски и отрезка укажет точку, по которой проведена горизонтальная линия предстоящего реза.
    • Диагональный элемент стропильной системы изготавливается из доски 50х200мм. По традиции в первую очередь производится примерка. Доску следует прикладывать к верху внешней фермы, а обшивку — к углу. Лучше работать вместе: один держит заготовку, другой размечает.
    • С внешней стороны, то есть повернутой к полуобедренной части, четко проведена горизонтальная линия вдоль центральной оси сбоку заготовки.
    • С учетом того, что зеркальный элемент будет плотно прилегать к изготавливаемому стропилу, на внутренней стороне пропила в плоскости отмечается линия. Можно, конечно, не сразу учитывать плоский срез, а фактически исправить обе диагональные заготовки позже. Мастеру удобнее определиться с местом.
    • Измеряется величина верхнего среза. Отмеренное расстояние нужно отложить внизу для точного рисования нижнего узла.В примере это 26 см.
    • Полученные в результате замеров 26 см откладываются от мауэрлата фронтона в четырех точках, повторяя воображаемый трехмерный контур стропильной доски.
    • На твердом грунте сделаны все отмеченные надрезы — диагональная ножка готова. Если не было особых изъянов в конструкции короба и кладке мауэрлата, можно сразу сделать вторую стропилину из такой же полубатки.

    Перед установкой диагональных стропил мауэрлат фронтона освобождают от обшивки вспомогательной доски.Готовые стропильные ноги перемещаются на свое место и надежно фиксируются. Для крепления верхней пятки подходят гвозди, внизу лучше использовать уголки.

    Изготовление и установка тазобедренных ножек

    Нижняя пятка диагональной стропильной ноги возвышается над мауэрлатом на расстояние, требующее обязательного замера. Результат следует отложить в сторону от вершины гребня и отметить. От найденной таким образом точки натягивают шнурок до середины фронтона.Он послужит ориентиром при изготовлении и установке центральных вальмовых стропил.

    Для установки центральной ножки полубедра необходимо:

    • Измерьте угол & beta; между кружевом и опорной стойкой с небольшим строительным гониометром. Это поможет вам точно проследить линию верхнего среза.
    • Измерьте угол φ между диагональными элементами. Необходимо сточить два края в виде фаски на верхней пятке для плотного прилегания к узлу.
    • Доска подходящей длины сечением 50 × 150 мм сначала выпиливается под углом β, затем спил затачивается с двух сторон так, чтобы на конце получился угловой выступ со значением φ.
    • Заготовку нужно снова примерить. Его устанавливают прямо над натянутым шнурком, чтобы отмерить высоту заготовки над гребневым узлом.
    • Результат переносится вниз для определения глубины нижнего реза. В показанном примере это 6 см. Их укладывают строго вертикально, от получившейся точки проводят горизонтальную линию.Линии для распиловки резов нижнего агрегата готовы.
    • Сразу после разметки разреза отмечается линия нижнего разреза. Для этого необходимо с помощью рулетки отложить ширину карниза и от воображаемой точки провести вертикаль, пересекающую заготовку вальмовых стропил.
    • После выполнения всех запланированных разрезов бедренная ножка не прикрепляется сразу, а используется как шаблон для изготовления жен.

    Народники для заливки откосов бедра выполняются без отклонения от изученной методики, но с учетом реальных размеров и специфики установки.Верхний срез подрезан только с одной стороны под углом, равным φ / 2. С нижним узлом все просто — все линии, если они проложены правильно, должны быть симметричными. По окончании обработки заготовок все элементы бедра устанавливаются и крепятся как обычные собратья.

    Аналогичные действия проводятся при изготовлении и установке основных скатов. Для формирования нижних разрезов используется один из элементов бедра. Для верхнего пропила сначала проводится линия под углом β, затем она заостряется с нужной стороны под углом, полученным расчетом по формуле 90º-φ / 2.

    Среди этапов подготовки:

    • Установка двускатной кобылки, образующей концевой свес. Они крепятся оцинкованными металлическими уголками к крайним пандусам основных откосов, опираясь на вырубки на наклонных участках укороченного фронтона. Шаг установки кобыл примерно 1м. Между кирпичной или бетонной стеной и деревянными элементами обязательно должна быть гидроизоляционная прокладка. Нет смысла использовать дорогой полимерный или битумно-полимерный материал.Под кобылку можно положить кусочки рубероида или несколько слоев пергамина.
    • Монтаж ветрового борта по периметру кровли. Работа начинается с прикрепления доски 50 × 150 мм к фронтальному и главному свесам. Длина доски для оформления фронтальных карнизов определяется по проекту, и корректируется по факту. Рулеткой или шнурком от диагональной стропильной ноги нужно провести прямую линию до ветровой доски фронтона.Затем необходимо проверить будущее положение диагональных стропил по отношению к углу ветровой обшивки с указаниями проекта. Ветровые доски, расположенные под углом, прилегающие к кобылке, сначала примеряются и подпиливаются, затем прикрепляются.
    • Диагональные элементы застроены доской одинакового размера. Сегменты трита сращиваются с дюймовым сегментом.

    Стропильный каркас датского типа готов. Осталось подшить карнизы и соорудить обрешетку в соответствии с техническими особенностями укладываемого покрытия на крышу.

    Принцип устройства стропильных систем для крыш с укороченными вальмами не прост, но понятен. Сложность заключается только в устройстве торцевых частей, а правила и особенности их построения мы описали максимально подробно. Теперь необходимо применить полученную информацию на практике: потренироваться в строительстве самостоятельно или проконтролировать наемный коллектив.

    Выбирая проект строительства частного дома своими руками, учитывают не только практическую сторону вопроса, но и эстетическую, ведь он станет «лицом» участка.Чаще всего будущие домовладельцы выбирают, как они говорят, всем сердцем, принимая решения, основываясь на том, что им нравится, а что нет. Возможно, поэтому оригинальная, необычная полавальмовая крыша стала такой популярной.


    В ответ на запросы заказчиков архитекторы и дизайнеры создают все больше и больше проектов с полушатровой крышей, которую еще называют голландской. Имея большой опыт строительства частного жилья, они объясняют свой выбор не только его эстетичностью, но и высокой функциональностью, что по достоинству оценят жители регионов с суровым ветреным климатом.В каких условиях остановить свой выбор на такой конструкции и как проходит процесс ее возведения своими руками, читайте в специально подготовленном материале.

    Особенности конструкции

    Конструкцию полувальмовой крыши нельзя назвать простой ни по конструкции, ни по установке своими руками, так как это коктейль положительных качеств простого двускатного и вальмового,. Если говорить о внешнем виде, то по форме фронтонов он напоминает трапецию, которая образуется за счет элементов бедра, срезающих вершину треугольника.Двускатная двускатная крыша благодаря своей конструкции имеет ряд преимуществ:

    1. Обтекаемая форма. За счет отсутствия острых углов полувальмовая крыша обладает отличной устойчивостью к ветровой нагрузке, что является существенным плюсом в регионах с постоянными сильными ветрами, при строительстве на открытой местности, в горных районах.
    2. Рациональное использование чердачного помещения. Каркас полувальмовой крыши позволяет оборудовать просторное подсобное помещение для сезонного хранения вещей или даже жилую комнату, не уступающую по комфорту первому этажу.
    3. Высокая изменчивость. Изменяя угол наклона откосов, архитекторы создают крыши с уникальным дизайном, адаптированные к условиям практически любого региона нашей страны.
    4. Оригинальный вид. Там, где преобладают в основном треугольные остроконечные крыши, на их фоне полускатная крыша выглядит новым словом в частном строительстве.

    Возможные трудности

    Заинтересованность в постройке полаватровой кровли своими руками весьма похвальна, но вы должны понимать, что это под силу только профессиональным кровельщикам.Вы можете принять в нем участие лично, своими руками, если будете работать под руководством опытного мастера, который составит рисунок. При подготовке и установке вы можете столкнуться со следующими трудностями:

    • Большой расход стройматериалов. Из-за сложной геометрии откосов, утяжеленных шатровыми элементами, потребуется больше рубероида и древесины для стропильной системы, что скажется на стоимости работ.
    • Высокий уровень сложности работы.Множество дополнительных опорных элементов конструкции, ребер, торцов затрудняют установку для неквалифицированных рабочих. А это значит, что на найме профессиональной команды сэкономить не получится. Для начала работы потребуются расчеты и чертежи.
    • Большой вес. Сложный каркас крыши, включающий в себя массивную стропильную систему и большую площадь кровельного материала, требует усиленного фундамента, способного выдерживать такие нагрузки.

    Тем не менее, уверяем, полученная информация о двускатной двускатной крыше будет полезна.Прочитав эту статью, вы легко «прочитаете» чертежи, узнаете, как должен проходить процесс установки и сумеете выставить напоказ знание терминов перед мастерами.

    Как уже было сказано, стропильную систему с вальмой сложно собрать своими руками, в нее входят как имеющиеся в двускатной крыше элементы, так и новые. Он характеризуется следующей схемой:

    • Мауэрлат. Это квадратная опорная планка, служащая основанием для скатов крыши.Он распределяет вес кровли по верхней поверхности несущей стены и переносит его на фундамент. В отличие от двускатной крыши, в шатровом мауэрлате устанавливают не на две перегородки, а на четыре. Также они снабжены концами фронтонов, которые несут нагрузку от тазобедренных элементов.
    • Стеллажи. Вертикальные опоры из бруса, поддерживающие стропильные ноги или конек, исключающие их прогиб под собственным весом. Стойки устанавливаются на станину или стяжку, в зависимости от типа стропильной системы.
    • Подоконник. По сути, это тот же мауэрлат, устанавливаемый на внутреннюю несущую стену. На него устанавливаются водостоки и подкосы.
    • Хребет бега. Брус, на котором соединяются обычные стропильные ноги, высшая точка, козырёк крыши.
    • Стропила наклонная. Диагональная стропильная ножка, простирающаяся от конька до угла постройки. Они длиннее рядовых и должны выдерживать большие нагрузки, так как на них опираются жены. Поэтому для их изготовления сечение бруса удваивают или скрепляют две доски, используемые для обычного стропила.
    • Стропила обыкновенная. Стропила из досок 100х150 мм, опирающихся одной стороной на коньковую балку, а другой на мауэрлат, уложенные на внешние несущие стены. Устанавливаются в ряд с шагом 60-120 см в зависимости от ширины утеплителя и выглядят в точности как двускатная треугольная крыша.
    • Полуноги. Укороченные стропила, прикрепленные к диагонали вверху, а внизу к мауэрлату.
    • Кобылка. Конструкция из досок меньшего размера, чем стропильные ноги секции, которые служат для образования свеса крыши и карниза, защищающего стены от атмосферных осадков и ветра.

    Виды стропильных систем

    В зависимости от планировки будущего здания стропильная система может существенно отличаться. Есть два типа:

    Специалисты по кровле советуют по возможности использовать стропильную систему слоистого типа для сборки своими руками. Так конструкция крыши получается более устойчивой к внешним нагрузкам, появляется больше места для обустройства мансарды.

    Последовательность установки

    Возведение полувальмовой крыши — сложный кропотливый процесс, доверить который можно только профессионалам.Устанавливают крышу в следующей последовательности:

    После завершения внешних работ переходят к внутренним. За. Чтобы использовать чердачное помещение как жилое, полавальмовая крыша должна быть утеплена, ее каркас обшит декоративным материалом. Когда работы будут завершены, вам останется только регулярно осматривать крышу, следить за ее состоянием, проводить профилактический ремонт своими руками.

    Видеоинструкция

    Полувальмовая кровля, стропильная система которой сложна, относится к разряду вальмовых конструкций.В нем бедра не устанавливаются на всю высоту ската. Сегодня этот вариант кровли используется очень часто, так как она имеет красивый внешний вид и интересную форму.

    Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

    Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

    В большинстве случаев такую ​​крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

    Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Кровля имеет большую поверхность, поэтому будут немалые трудозатраты.

    Как рассчитать такую ​​крышу?

    Определить площадь крыши очень просто. Для этого нужно разделить крышу на несколько форм.

    При расчете голландского дизайна нужно разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно рассчитать, умножив ее стороны. Чтобы определить площадь второй фигуры, нужно умножить суммы оснований на высоту и разделить произведение на 2. Далее нужно сложить полученные значения и умножить их на 2. Так как в результате можно получить площадь откосов.

    Для расчета датской крыши нужно скат разделить на прямоугольник и несколько треугольников.Площадь первой фигуры следует рассчитывать, как описано выше. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2. Далее сложите значения площадей первой фигуры и нескольких треугольников. В результате можно получить площадь откоса. Полученное значение нужно умножить на 2.

    Вернуться к содержанию

    Существующие виды стропильных систем для полушатровых крыш

    Схема односкатной крыши представлена ​​на рис.1. Изделие имеет сложную структуру. Трапеции в этом случае будут заменены многоугольниками.

    По типу вальм крыши можно разделить на:

    1. голландский. В нижней части шатровая отделка, и фронтон в виде трапеции переходит в свес карниза.
    2. датский. Выполняется в обратном порядке. От карниза идет бедро в виде трапеции, а над ним устанавливаются небольшие треугольные фронтоны.

    Вернуться к содержанию

    Голландская конструкция крыши

    Под потолком мансарды есть мансарда, в которой окна будут обеспечивать вентиляцию.Эти элементы необходимо установить на фронтонах.

    Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой вальмовой крыши будут использоваться различные элементы, основными из которых являются следующие: стропильные ноги разного типа, упоры, подкосы и шренгели.

    Монтаж — дело непростое, поэтому первым делом нужно составить проект кровли и произвести расчеты. Стропильную систему полувальмовой кровли следует возводить следующим образом:

    Рисунок 1.Схема полавальтовой крыши.

    1. Перед укладкой мауэрлата потребуется сделать пояс из железобетона по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
    2. Далее необходимо уложить слой изоляционного материала и смонтировать мауэрлат.Этот блок используется для привязки стен к крыше здания. Он распределит нагрузку от стропильных ног на верх частного дома. Крепление мауэрлата осуществляется с помощью гаек, которые накручиваются на шпильки. В таком варианте конструкции мауэрлат следует укладывать на боковые откосы. На вальмовых спусках он устанавливается на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150х50 мм.
    3. Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части крыши. Его следует разместить между откосами. Элемент нужен для крепления стропил.
    4. В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длину которых можно изменять в зависимости от конструкции. Наклонные стропильные ноги монтируются от углов постройки до конца конькового прогона. Они выдержат максимальную нагрузку.
    5. Крепежные элементы одной частью крепятся на фронтонах мауэрлата, помещаемых под бедро, а другой — к торцевой части коньковой планки.
    6. К основному мауэрлату и коньковому прогону крепят обычные стропильные ноги боковых откосов.
    7. Народные стропильные ноги фиксируются ниппельными ножками.

    Наиболее подходящей породой древесины для стропильной системы полувальмовой кровли является сосна.

    Если было решено построить полувальмовую крышу самостоятельно, то следует взять на себя ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150х50 мм.Наиболее подходящая порода древесины — сосна. Если приходится выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы избежать деформации устройства при дальнейшей эксплуатации. Дополнительно потребуется обработка древесины антимикробным составом.

    Если пролеты большие, необходимо укрепить систему упорами. Стропильные ноги в большинстве случаев укрепляют фермами.

    Раскосы и опоры — это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель — это балка или приспособление, укрепляющее основное здание. Все эти части будут опираться на плиты или балки перекрытия. В последнем случае вам нужно будет использовать затяжки.

    Ускоренный курс в Jerkinhead Roofs

    Дата публикации: 19 ноября 2018 г.

    Двускатная крыша по внешнему виду похожа на двускатную крышу с подрезанными козырьками. Крыша имеет две стороны, которые больше двух других меньших сторон. Козырьки на концах фронтона обрезаны, чтобы напоминать вальмовую крышу.Крыши Jerkinhead также известны под названиями «голландские шатровые» и «полувальмовые». Эти крыши становятся все более популярными в Германии, Дании, Словении и Австрии и часто встречаются в бунгало и коттеджах из-за их уникального внешнего вида. Многие люди любят эти крыши из-за их церковного вида.

    История

    Крыши Jerkinhead относятся к средневековью, но приобрели популярность в конце 18 — начале 19 века. Конструкция двускатной крыши jerkinhead широко использовалась в середине 1920-х годов Гилбертом Стэнли Андервудом, дизайнером парковых домиков для компании Utah Parks Company.Стиль кровли был позже продвинут Гербертом Майером и использовался в государственных парковых структурах. Есть много примеров стиля крыши jerkinhead, который сохраняется сегодня. Они популярны в Западной Европе, Великобритании и США.

    Как они построены?

    Крыши Jerkinhead сложнее построить, чем их традиционные аналоги. Они используют больше материалов и требуют больше времени и усилий для строительства. Для эстетики и устойчивости крышам с черепичной крышей требуются фермы или стропила, чтобы добавить опору к общей конструкции крыши.Хотя строительство таких крыш довольно сложно и требует много времени, есть много подрядчиков по кровельным работам, которые обладают опытом для обеспечения оптимальных результатов кровли. При строительстве крыши без специалиста крайне важно обладать необходимыми ноу-хау в области строительства крыш с головкой под углом, чтобы гарантировать их безопасную установку.

    Конструкция крыши может принимать разные формы в зависимости от требований здания и владельца.

    Большая часть конструкции крыши включает треугольную поверхность, наклонную поверхность, шатровые стропила и уклон крыши.Треугольные грани нужно прикрепить к бедрам. Набедренные стропила опираются на внешние углы конструкции, которые затем поднимаются до гребня. Если у постройки есть внутренние углы, то наклонные грани нужно прикрепить специальной оградой.

    Как долго служат эти крыши?

    Известно, что скатные крыши служат дольше простых плоских крыш. Срок службы кровли с черепичной крышей зависит от многих факторов, включая погодные условия, используемые материалы, а также качество строительных работ.Крыша с головкой под крышей, которая была построена правильно из правильных материалов, а также с хорошей изоляцией, прослужит дольше и потребует меньше обслуживания в долгосрочной перспективе.

    Плюсы

    Крыша с тисненой крышей соответствует различным архитектурным мотивам, например, французским и американским домам Foursquare. Они олицетворяют стабильность и комфорт и хорошо подходят для коттеджей и бунгало.

    Несмотря на то, что конструкция крыш с остроконечными головками сложна, они имеют пологий уклон с небольшими изгибами и изгибами.Этот аспект конструкции позволяет крышам с короткой головкой работать относительно лучше в районах с сильным ветром, что делает их идеальными для мест, склонных к экстремальным погодным условиям.

    Использование ферм и стропил при строительстве двускатной крыши увеличивает прочность и устойчивость всей конструкции. Профиль с пологим скатом крыши также повышает устойчивость по сравнению с крышами с относительно более высоким профилем.

    Минусы

    Конструкция двускатной крыши ограничивает внутреннее пространство конструкции.Это довольно обескураживает, особенно когда домовладельцы хотят оптимизировать место для хранения вещей.

    Из-за своей конструкции крыши Jerkinhead труднодоступны при проведении работ по техническому обслуживанию. Специалисты по кровельным работам также считают, что их сложно масштабировать.

    Крыши Jerkinhead могут быть трудно вентилируемыми, что, в свою очередь, приводит к меньшей вентиляции, а также к уменьшенному освещению в конструкции.

    Сложный дизайн, а также проблемы с обслуживанием приводят к увеличению затрат для домовладельца.

    Варианты и альтернативы

    Простая вальмовая крыша:

    Простая вальмовая крыша подходит для конструкций, у которых две стороны длиннее других. В этом типе крыши все стороны наклонены вниз к стенам.

    Пирамидальная шатровая крыша:

    Шатровая крыша пирамиды имеет четыре треугольные стороны равных размеров. Эти стороны встречаются в одной точке.

    Поперечная крыша:

    Объедините два здания с шатровой крышей вместе, и вы получите перекрестно шатровую крышу.Две секции крыши встречаются на концах, образуя шов или «впадину».

    Голландская двускатная крыша:

    Голландская двускатная вальмовая крыша представляет собой гибрид двускатной и вальмовой крыши. В конце конька крыши имеется частичный или полный фронтон.

    Комбинированная крыша:

    Как следует из названия, комбинированная крыша объединяет разные конструкции кровли, образуя одну крышу.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
