Схема подключения двух выключателей на одну лампочку

Схема с двумя выключателями на одну лампочку значительно расширяет технические и функциональные возможности устройств, предназначенных для включения осветительных приборов. Используя подобный прием, пользователь получает возможность более комфортной эксплуатации системы освещения. На рынке продаж представлено многообразие данных устройств, благодаря которому можно реализовать наиболее подходящий для себя вариант.

Общая информация

Стандартная ситуация с наличием одного выключателя далеко не всегда оправдана.

Установка дублирующих выключателей не только удобна и эффективна, но и способствует экономному потреблению электроэнергии.

Существует немало случаев, когда схема включения двух выключателей на одну лампочку будет более рациональным способом:

  • в имеющих два выхода помещениях большой длины. Уходя из здания в другом конце коридора, невозможно отключить горящий светильник, что приводит к расходованию электричества впустую;
  • при отдельном расположении приборов отключения на лестничных площадках или нижних этажах многоквартирных домов;
  • неудобства при потребности включить внешний фонарь возле здания. Каждый раз для этого придется в полной темноте идти к расположенному при входе устройству;
  • жильцам квартир с проходными комнатами — из-за неудобств, когда приходится поочередно включать светильники в разных помещениях;
  • часто весьма некомфортно мы ощущаем себя в спальнях при потребности выключить верхний свет, когда у изголовья нет второго дополнительного устройства.

Особенности использования

Каких-то особых трудностей такая операция не имеет. Грамотно составленная схема включения двух выключателей на одну лампочку может вызывать только одно неудобство – для отключения потребуется только тот прибор, которым включалось освещение, что иногда приводит к некоторой путанице.

Но, если все-таки для потребителя существенной является потребность в выполнении одним устройством функции включения, а вторым — отключения источника света, то стоит остановиться на использовании устройства проходного типа. Его отличие от классического коммутирующего прибора состоит в ряде характеристик исполнения:

  • Оснащенность тремя контактами вместо стандартных двух. Появляется возможность поочередного переключения фаз с одного элемента на другой.
  • Еще одно отличие – переход на другой проводник в случае с разрывом электроцепи на первом.

Два выключателя на одну лампочку – схема подходящая и для люминесцентных приборов, и для ламп накаливания.

Таким способом можно воспользоваться и для всех прочих приборов, где действует принцип включения и отключения.

Схема подключения двух выключателей на одну лампочку

Главный технологический прием – это прокладка кабеля трехжильного формата в тех зонах, где осуществляется обустройство перекидных конструкций. Нет проблем и с подключением большего числа устройств? В таком случае применяется провод с четырьмя жилами. Наличие проходных моделей, имеющих 2 режима положения и 3 контактных элемента даст возможность параллельного управления из пары точек.

Комплектующие и приборы

Несколько составляющих необходимы при монтаже схемы с парой коммутирующих конструкций:

  1. Предназначенная для защиты токопроводников ответвительная коробка. В помещениях с большими размерами может потребоваться несколько штук.
  2. Провода с количеством жил 2-х до 4-х.
  3. Осветительный прибор.
  4. Два устройства коммутирующего вида.

Принцип работы

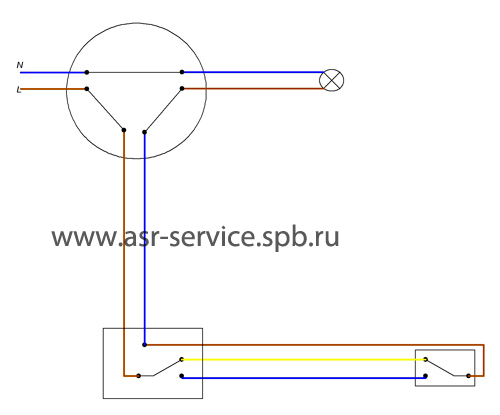

Подключение двух независимых выключателей на одну лампочку по схеме схема выполняется в следующей последовательности:

  1. Выполнение прокладки «ноля» к коробке и прибору освещения.
  2. Подобным образом к коробке подводится «фаза» с последующим переходом к контакту первого переключателя.
  3. Соединяются попарно по 2 перекидных контакта первого и второго переключателя.
  4. Выполняется подключение к электро узлу источника света выходящей из контакта 2-ого выключателя фазы.

Никаких особых сложностей данный монтаж не представляет.

Рабочий процесс выглядит так:

  1. Монтаж коммутирующих конструкций перекидного вида.
  2. Вывод от установленных элементов кабелей с тремя жилами.
  3. Установка необходимого количества светильников с параллельным по отношению друг к другу подсоединением.
  4. Двухжильный кабель выводится из светильников.
  5. В удобном месте монтируется коробка соединения.
  6. От перекидных конструкций к ней подводятся провода. Такая же операция выполняется для кабелей приборов освещения и питания.
  7. Соединение происходит с учетом вышеприведенных рекомендаций.

По схеме  подключение двух выключателей на одну лампочку представляет собой соединение между собой двух пар контактов с переходом при включенном освещении фазы 2-ого выключателя к осветительному прибору.


Условия безопасности

Обязательным условием при монтаже является соблюдение ряда правил:

  • точно обозначить расположение фазы и нуля;
  • обесточить проводку в квартире;
  • закрепление коробки и фурнитуры производить с максимальной жесткостью;
  • подобрать с учетом потребляемой энергии прибором освещения нужное сечение трехжильного кабеля.

Важно иметь ввиду разное положение клавиш при выключенном свете.

Альтернативные варианты

К таким способам относятся применение снабженных элементами фиксации освещенности и происходящего в помещение движения устройств светодиодного исполнения или специальных реле бистабильной конструкции. Последние более практичны при разном количестве выключателей.

Схема подсоединения двух выключателей на одну лампочку с присутствием датчиков движения из-за множества сопутствующих факторов менее удобна для использования.

Включение лампочки двумя выключателями. Два выключателя на одну лампочку. | Ремонт квартир, помещений

Два выключателя на одну лампочку.

1 лампа и 2 выключателя.

1. Эти выключатели еще называют «переключатель на два направления». Подключаются следующим образом: к первому (любому) переключателю приходит фаза, затем из него выходят два проводника (для его подключения можно использовать трехжильный кабель). Эти проводники будут поочередно подавать фазу на второй переключатель — то по одному проводнику, то по второму — в зависимости от его положения.

Второй переключатель подключаем наоборот — те две жилы, которые вышли из первого переключателя, подключаем на вход, а выход — уже к нагрузке (лампочке). Ноль на нагрузку берем с общей шины жилого дома, например из распределительной коробки.

Таким образом, включив первый переключатель, фаза подается по одной из отходящих линий на второй переключатель, а через него уже на нагрузку. Далее нажав на второй переключатель, мы переключаем фазу с первого подходящего проводника на второй, где её нет — свет выключается.

Включить свет можно как с первого, так и со второго переключателя.

2. Фаза (первый провод) подходит к среднему контакту лампочки, от её цоколя идёт на контакты двух переключателей, переключающие контакты обоих переключателей закорачиваются друг с другом (второй провод), оставшиеся два контакта переключателей соединяются и выходят к нулю (третий провод). Трех проходная схема.

Пример: коридор, один переключатель в начале — другой в конце. Входим — включаем, проходим — выключаем, а назад — наоборот.

3. Можно использовать два тумблера, спрятать в кабель-канале, рядом с каждым поставить два светодиода (неонку), чтобы ночью было видно тумблер.

Во всех включателях поставить неонки (конечно через сопротивление).

В продаже есть переключатели, на них нарисована схема подключения.

Схема предельно проста, но провода много уходит (тройной провод на 1 выключатель).

схема подключения, как правильно подключить светильник и сделать проходное управление

Обычно в помещении монтируют всего один выключатель, у самого входа. Однако это не всегда удобно. Существуют ситуации, когда уместнее будет подключить два выключателя на одну и ту же лампочку.

Преимущества управления освещением двумя выключателями

К лампе можно подключить  сразу несколько переключателей. Они называются «проходными», «дублирующими» или «перекидными». Подобная схема обеспечивает удобство управления приборами электроосвещения в следующих случаях:

  1. Длинный коридор. Перекидной выключатель часто монтируют в учебных заведениях и медицинских учреждениях. Однако протяженные коридоры встречаются и на производстве, и в обычных жилых домах, и в общежитиях. Во всех перечисленных случаях намного удобнее будет поставить на лампы верхнего освещения несколько выключателей так, чтобы ими можно было управлять из разных мест помещения.
  2. Лестницы. Будь то лестница в специализированном учреждении, в подъезде или доме, установка нескольких переключателей будет способствовать безопасности жильцов, сотрудников и посетителей. При небольшом количестве освещения, на любой лестнице будет очень легко оступиться и получить серьезные травмы.
  3. В проходных помещениях и крупных строениях с несколькими входами. Это могут быть гаражи, хозяйственные постройки, цеха, склады и сараи. Чтобы не было необходимости идти до другого входа в темноте, затем искать выключатель наощупь или с фонариком, лучше сразу установить по коммутатору у каждой двери. Это каждый раз будет экономить силы и время.
  4. Спальни. Намного удобнее управлять светом, если в спальне установлено несколько коммутаторов. Один выключатель нужно смонтировать на пороге комнаты, и один рядом с кроватью. Таким образом, вечером лампы можно выключать, не поднимаясь с постели. При этом, покидая помещение, нет необходимости каждый раз приближаться к кровати снова. Его можно будет выключить сразу, у дверного проема.

Какие выключатели нужны: особенности конструкции

Обычные выключатели нельзя поставить в качестве проходных. Их конструкция не предусматривает такой возможности в принципе. В выключенном состоянии, контакты обычного переключателя размыкают электрическую цепь. Даже если ввести в схему второй выключатель, это ни на что не повлияет. Если первый переключатель находится в размыкающем цепь положении, второй не сможет зажечь электричество.

В это же время, переключатели должны быть подключены к одной цепи. Так как им придется управлять одной лампой, их надо соединить.

Чтобы справиться с этой задачей, были разработаны специальные проходные переключатели.

Важно! Чтобы контролировать лампы из 3х и более мест, существуют схемы на «перекрестные переключатели». Ими заменяют устройства проходного типа, но не наоборот. Перекрестные выключатели обойдутся пользователю дороже, но их цена оправдана. Со своими задачами они справляются успешно.

Лицевая сторона перекидных коммутаторов внешне схожа с устройствами обычного типа. Некоторые производители добавляют на клавиши рисунок в виде вертикально размещенных треугольников, смотрящих острыми углами в противоположные стороны. Однако принципиальные отличия находятся с обратной стороны.

Перекидные выключатели с одной кнопкой имеют три клеммы для соединения с проводкой. Обычное устройство имеет всего 2 клеммы. Перекрестный выключатель с одной клавишей располагает 4.

С помощью двухклавишных коммутаторов можно как соединить лампочки на один выключатель, так и запускать две группы ламп одного и того же светильника.

Двухклавишный переходной коммутатор должен иметь 6 клемм для соединения с проводкой. Обычный двойной переключатель имеет 3 клеммы. В то же время, перекрестный коммутатор будет иметь 8 клемм.

В обычном коммутаторе цепь может находиться в двух положениях:

  1. Замкнутое.
  2. Разомкнутое.

Важно! Однако конструктивное отличие проходного выключателя обеспечивает важную особенность схемы его подключения. Цепь идет от него по 2 линиям сразу. В каждом положении выключателя, одна из цепей разорвана, а вторая замкнута. Таким образом, пролегающая через коммутатор цепь никогда не бывает разомкнута окончательно.

Схема подключения двух выключателей

Как выглядит схема подключения двух выключателей на одну лампу:

  1. Два проходных, или дублирующих переключателя, соединяются последовательно. Их нужно расположить в промежутке промеж фазы и люстры, или любым другим бытовым прибором, работающим от электроэнергии. Каждый выключатель соединяется с другим посредством 2-х проводов.
  2. Если перевести клавишу управления в режим «выключения», электрическая лампа прекратит работу. В этом случае фазный провод размыкается. Однако каждый из проходных коммутаторов, включенных в цепь, по-прежнему может запитать лампу. Когда замыкается контакт на одном включателе, то же самое автоматически произойдет с контактом на другом.
  3. Клемма под фазу в переключателях этого типа, как и в обычных устройствах, находится по одну сторону. Выходные клеммы под соседний коммутатор располагаются с другой стороны. Эти 2 клеммы на каждом из приборов нужно соединить между собой, при этом порядок подключения неважен.
  4. После этого подводится оставшаяся проводка. На один переключатель уходит фаза, а на другой – нужное электрическое устройство, подсоединенное к нулю.
  5. Все устройства подключаются через распределительный блок. Под 2 группы потребляющих электричество ламп, потребуются двойные выключатели. У них должно быть на одну клавишу больше. И, соответственно, больше на 1 клемму.

Для организации такой схемы понадобятся выключатели с различными модификациями. Один должен быть рассчитан на соединение с фазой сверху. Второй должен быть выпущен для подключения фазы через низ.

Комплектующие и приборы

Составляющие схемы электролинии:

  1. Ответвительная коробка. В ней электрические кабели помещения собираются между собой.
  2. Кабели.
  3. Лампа, или другой тип подключаемого устройства.
  4. Сами проходные коммутаторы.

Проходной коммутатор должен подключаться при помощи трехжильного кабеля. Возможные варианты:

  • ВВГнг-Ls 3х1,5 мм2;
  • NYM 3х1.5 мм2.

Трехжильный кабель состоит из:

  • токопроводящей жилы;
  • изоляции из ПВХ-пластиката;
  • 2-х видов защитных оболочек.

Принцип работы

Управление светом несколькими переключателями возможно постольку, поскольку при нажатии кнопки на корпусе, одна цепь разрывается, а другая замыкается. Вследствие этого, в цепи из-за переходного выключателя происходит процесс коммутации. Это означает, что движение электрического тока перераспределяется после того, как управляющая клавиша изменит свое положение. Обычное устройство в этот момент просто замыкает или разрывает контур. Принцип работы перекидного коммутатора отличается тем, что при нажатии на кнопку, прибор перебрасывает ток с ветки на ветку.

На некоторых, особо качественных изделиях, производитель рисует внутри схему подключения. Обычно фазная клемма располагается сверху, а 2 коммутаторные – снизу.

Собирать выключатель нужно в подрозетнике. Для начала, нужно найти общий, фазный выход. Если вы не уверены в своих выводах, а схема отсутствует, можно взять любой тестер. Также подойдет и отвертка с индикатором, на батарейке.

Интересно! Пройдитесь щупами прибора по контактам. Проверяйте их как в положении включения лампы, так и в обратном. Во всех этих состояниях, тестер при контакте с клеммой должен издавать звуковой сигнал, или выдавать цифру «ноль» на дисплее. На эту общую клемму и пойдет кабель с фазой.

Оставшиеся клеммы соединяете двумя проводами с другим переключателем. Перед этим, над ним нужно произвести ту же манипуляцию:

  • найти общую клемму;
  • подвести к ней фазный провод для лампы;
  • свободные жилы подключить к соседнему коммутатору.

В конце процедуры, нужно собрать схему воедино в распределительном блоке. В нее должны отходить 4 трехжильных провода:

  • кабель питания на распределительной коробке;
  • кабель на 1-й переключатель;
  • кабель на 2-й переключатель;
  • провод, идущий к лампе.

Монтаж облегчает цветовая маркировка. Распределение цветов на кабеле ВВГ:

  • белый или серый провод уходит на фазу;
  • провод синего цвета предназначен для ноля;
  • желто-зеленый провод – заземление.

Для ВВГ существует и другой вариант маркировки:

  • белый или серый провод под фазу;
  • коричневый – под ноль;
  • черный – под «землю».

Как подключить кнопку к сети правильно, будет ясно из порядка сборки:

  1. Нулевой провод на автомате соединяется с нолем, отходящем от лампы. Делается это при помощи клемм ваго.
  2. Затем подключаются провода заземления. Для этого понадобится заземляющий проводник.
  3. «Земля» вводного провода подключается к«земле» лампы. Потом эта жила должна уйти на корпус устройства.
  4. Следующие шаги – соединение фазных проводников. Вводная фаза подключается к фазе, идущей на общую клемму 1го переключателя.
  5. Общий фазный провод от 2го коммутатора, при помощи особого зажима, подключается к фазному проводу нужного устройства.
  6. В конце нужно соединять между собой жилы коммутаторов.

После завершения работ, подавайте напряжение на сеть. Не забудьте проверить, как работает лампа.

Важно! Общая клемма может оказаться любой. Даже если вы уже использовали проходные переключатели, на устройствах от другого производителя расположение общей клеммы может быть совершенно иным. Если какой-то из контактов выглядит более удаленным, чем другие два, это еще ни о чем не говорит. Самый верный вариант обнаружить нужную клемму – воспользоваться тестером. Также допустимо использовать индикаторную отвертку.

Условия безопасности

Монтаж подобной схемы не отличается особой сложностью. Однако, для успешного проведения работ, необходимо соблюдать ряд требований безопасности. Как сделать работу правильно:

  1. Обязательно обесточьте квартиру/здание/этаж перед началом работ.
  2. Только по положению управляющих клавиш на одном из выключателей, не получится определить – включен или выключен осветительный прибор. Если вы надумали менять лампочку, обязательно отключите перед этим подачу света на распределительном щитке. В противном случае, вы рискуете своим здоровьем. Лампа может и взорваться прямо перед вашими глазами.
  3. Если приходится скручивать концы проводов, для надежности их следует пропаять и закрепить при помощи изоленты.
  4. Фурнитура и ответвительный блок должны быть закреплены максимально устойчиво.
  5. Сечение кабеля должно быть подобрано, исходя из мощностей поступающей электроэнергии и самой лампы.

Основные выводы

Проходные выключатели – отличный вариант коммутаторов для больших или протяженных помещений. Целесообразность их применения неоспорима. Однако, чтобы правильно подключить два выключателя проходного типа своими руками, необходимо хорошо представлять себе схему и соблюдать обязательные требования безопасности.

Предыдущая

ОсвещениеКак правильно подключать светильник на двойной выключатель своими руками

Следующая

ОсвещениеКак организовать освещение в зале кафе, бара или ресторана

Схема подключения проходного выключателя с 2х или 3х мест

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

  • Работа лестничных выключателей
  • Способ подключения проходных переключателей
  • Практический пример и реализация схемы включения
  • Возможность создать схему управления лампой из 3х и более мест.

Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

  1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
  2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
  3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
  4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
  5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

  1. Шнур питания подключается к переключателю S1.
  2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
  3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
  4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
  5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

  1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
  2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
  3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Пошаговая установка

Проходной выключатель S1

Ещё раз напомним — всегда начинаем любую установку с отключением напряжения в сети 220V. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

  • Источник питания — 1 шт.
  • Для питания других выключателей — 2 шт.
  • Для лестничного выключателя S2 — 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап — сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

  • кабельный вывод от переключателя S1 (внизу)
  • кабель, который ведет к лампе (вверху)

Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.

Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

Схема подключения проходного выключателя с 2-х мест, а также с 3-х и 4-х

Часто ли вы, ложась спать, сожалели о том, что выключатель света находится возле двери, а не у изголовья кровати?

Доводилось ли вам идти по узкому коридору своей прихожей в кромешной темноте, чтобы включить свет на другом его конце? Вы живете в собственном двухэтажном доме, и вам лень бегать с одного этажа на другой, чтобы включить/выключить свет на лестнице?

Если все или что-то из вышеизложенного – про вас, советуем вам присмотреться к так называемым проходным выключателям.

Проходные выключатели

Проходными выключателями называют устройства, предназначенные для обеспечения управления одним источником света из двух или более различных мест. Иными словами, при такой схеме вы будете иметь два выключателя на одну лампочку.

Основное принципиальное отличие проходных выключателей от обычных одноклавишных заключается в количестве контактов. В то время, как у одноклавишных выключателей их два – на вход и выход, их проходные собратья имеют 3 контакта. Поэтому проходной выключатель, по своей сути, является не выключателем, а переключателем, перекидывающим электрическую цепь с одного рабочего контакта на другой.

На первый взгляд может показаться, что проходные выключатели работают по тому же принципу, что и двухклавишные, которые также имеют 3 контакта. Однако это не совсем так: при замыкании одного из контактов проходного переключателя, замыкается и другой, а положение, в котором обе цепи разомкнуты у нее просто отсутствует. Оба этих факта не имею никакого отношения к двухклавишным выключателям.

Проходные выключатели могут быть не только механическими, но и электронными, в частности сенсорными. Такие модели имеют более стильный вид и широкое многообразия дизайнерских решений. Современные сенсоры обладают высокой чувствительностью и срабатывают еще до прикосновения – достаточно всего лишь поднести руку на расстояние нескольких сантиметров от выключателя.

Проходные выключатели

Проходные выключатели могут также предусматривать возможность включения и выключения осветительных приборов посредством пульта дистанционного управления.

Как подключить проходной выключатель: схема подключения

Подключение проходного выключателя на 2 точки

Схема подключения проходного выключателя на 2 точки представлена на рисунке, по которому не сложно понять принцип ее работы и организации. При положении переключателей, изображенном на схеме, цепь разомкнута, т.е. светильник выключен. При нажатии на клавишу одного из переключателей, то есть при изменении его положения, цепь замкнется, запитав светильник, и лампочка в нем загорится.

Руководствуясь схемой подключения проходного выключателя с двух мест, можно произвести монтаж такой системы у себя дома.

На заметку. Учитывая сферу применения подобных схем, их еще называют коридорными схемами освещения.

Основные правила сборки такой схемы:

  • фазный провод с автомата должен идти на общий проводник первого переключателя и выходить с общего проводника второго переключателя на прибор освещения;
  • два других(вспомогательных) проводника, должны соединяться между собой в распределительной коробке;
  • нулевая фаза изаземление подаются напрямую на прибор освещения, минуя выходные переключатели.

Но для начала необходимо установить сам выключатель. Если снять с него клавишу и накладные рамки,вашему вниманию представятся три контактных клеммы. Нужно выяснить, какая из них является общей. Наиболее добросовестные производители проходных выключателей изображают на обратной стороне своих изделий схемы, по которым легко определить, где находится общая клемма.

Если же переключатель не снабдили этим приятным и облегчающим установку бонусом,можно воспользоваться тестером для так называемой прозвонки электрической цепи или специальной индикаторной отверткой с батарейкой.

Важно! Щупами тестера нужно поочередно прикасаться к каждому из контактов, изменяя положение клавиши переключателя. Клемма, на которой тестер при любом положении клавиши будет подавать сигнал (или показывать «ноль» — в зависимости от модели тестера), и будет являться общей.

На общую клемму подсоединяется фаза питающего кабеля. На две другие клеммы подключаются, соответственно, два оставшихся провода. Далее выключатель собирается и монтируется в подрозетнике.

Алгоритм подключения второго выключателя точно такой же. Резюмируя вышеизложенное, можно привести данный алгоритм к такому виду:

  1. поиск общего контакта,
  2. подключение к нему фазного проводника,
  3. соединение двух других контактов с двумя другими проводами.

Далее необходимо осуществить подключение проводов к распределительной коробке. В нее должны заходить:

  • питающий кабель из автомата освещения распределительного щитка,
  • кабель на первый выключатель,
  • кабель на второй выключатель,
  • кабель осветительный прибор.

Начинать подключение целесообразно с нулевых проводников. Нулевую жилу с кабеля автомата, стоящего на вводе, необходимо соединить с «нулем», отходящим на светильник. При наличии в схеме заземления – соединяем все жилы заземляющего проводника. По аналогии с манипуляциями, производимыми над нулевыми проводами, «землю» с вводного кабеля объединяем с «землей» кабеля, идущего к осветительному прибору, подключая его к корпусу светильника.

Далее производим подключение фазных проводников. Фазу кабеля на вводусоединяем с фазой кабеля, идущего на общую клемму первого проходного выключателя. Общий же провод со второго проходного выключателя соединяем с фазной жилой кабеля, идущего к светильнику.

Если вы успешно справились с вышеописанными манипуляциями, то теперь остается только соединить между собой второстепенные жилы первого и второго выключателей.

Когда схема подключения проходного выключателя с двух мест полностью собрана, можно подать напряжение в сеть и проверить работоспособность системы освещения.

Подключение проходного выключателя на 3 точки

Схема подключения проходного выключателя на 3 точки, как понятно из ее названия, позволяет управлять освещением в комнате из трех мест. Например, вы сможете включить свет в начале и в конце коридора, а также на выходе из комнаты, дверь в которую расположена в середине коридора.

На три точки

Существуют также схемы подключения проходных выключателей с 4-х и более мест, но собираются они по тому же принципу, что и трехточечная. Подобные схемы нашли применения также на лестничных площадках многоэтажных зданий.

Итак, для обеспечения функционирования схемы проходных выключателей с трех мест понадобятся не только два проходных выключателя, но и один перекрестный.

На заметку. Перекрестные выключатели имеют не три контакта, как проходные, а четыре. Такая конструкция позволяет единовременно включать и выключать по два контакта. Следовательно, посредством такого выключателя одновременно замыкаются или размыкаются две питающие линии.

Принципиальным отличием перекрестных выключателей от их проходных коллег является тот факт, что перекрестные модели не могут использоваться в схеме подключения самостоятельно, применяясь только в комплекте с проходными. На участке сети, представляющей собой цепочку из выключателей, первым и последним всегда устанавливаются проходные выключатели, остальные же будут перекрестными.

Таким образом, в трехточечной схеме от четырех контактов (двух входов и двух выходов)перекрестного выключателя, идет по два провода к каждому из проходных выключателей.

Монтаж схемы с тремя включения осветительных приборов осуществляется по следующему алгоритму:

  • «ноль» подключается непосредственно к лампе,
  • заземление (естественно, при его наличии) также заводится прямо на лампу,
  • фаза подключается на общий контакт одного из проходных выключателей,
  • общий контакт другого проходного выключателя соединяется со свободным проводом лампы,
  • свободные клеммы проходных выключателей попарно соединяются с контактами перекрестного выключателя.

В случае необходимости организации схемы, обеспечивающей включение и выключение света из четырех и более точек, к вышеописанным манипуляциям добавится процесс последовательного соединения перекрестных переключателей посредством коммутации двух соответствующих клемм каждого из них.

Проходной выключатель своими руками

Если брать во внимание стоимость проходных выключателей, то нет ничего удивительно в том, что у некоторых людей возникает вопрос, можно ли сделать проходной выключатель света своими руками и как это осуществить.

Самый простой вариант создания проходного выключателя – модернизация выключателя обычного двухклавишного. Перевернув замыкающее коромысло на 180 градусов и поменяв местами зажимы контактов, вы добьетесь своей цели. Две клавиши при этой нужно объединить в одну большую, так как контакты должны переключаться синхронно.

К сожалению, не все модели двухклавишных выключателей поддаются подобной реконструкции, и никто не гарантирует, что такой самопальный проходной выключатель станет корректно работать и прослужит долгое время.

Практичное решение для вашего дома

Как видите, электрические схемы, обеспечивающие возможность включать и выключать свет в помещении из разных мест, довольно просты в устройстве и могут собраны своими руками даже при наличии небольшого опыта в работе с электрикой.

При этом такие схемы способны привнести в вашу жизнь приятную долю комфорта, поэтому все чаще при организации систем освещения в современных домах и квартирах используются проходные и перекидные выключатели.

из двух, трех и более точек, фото, видео

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Содержание статьи

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Схема проходного выключателя с двух мест

В данной статье рассматривается, какой должна быть схема проходного выключателя с двух мест, позволяющая управлять освещением помещения (включать и выключать) из разных точек. Кроме того, что разные группы ламп можно подключать к различным выключателям, иногда нужно в одном месте включить свет, а пройдя помещение, в другом выключить. Это реализуется с помощью перекрестных переключателей.

В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек. Самый типичный случай, это длинный коридор или гараж, где пара выключателей избавляет от необходимости сначала выключить свет, а потом в потемках идти к противоположному выходу.

Другой пример — в спальне, было бы удобно разместить один выключатель у входа, а второй у прикроватной тумбочки. Это удобно, включать свет, когда вошли, и когда уже ложитесь спать, выключить освещение, не вставая с кровати.

Маркировка и внешний вид проходного выключателя

Также такой принцип включения/выключения света очень полезен для подъезда многоквартирного дома, когда освещение подъезда и лестницы можно выключать на своем этаже, уже дойдя до квартиры (но надо учитывать, что таким образом будет все освещение включаться или отключаться на всех этажах одновременно).

А если вы хотите каждую отдельную лампочку контролировать из нескольких мест, то это потребует монтажа отдельной схемы управления и выключателей для светильников на каждом этаже.

Управление лампочкой из двух мест (схема проходного выключателя с двух мест)

Правильное название нужного вам типа выключателя — «проходной переключатель». Хотя внешне он выглядит как типичный выключатель на одну клавишу, переключателем он называется не зря. Данный прибор, при обоих положениях клавиши не выполняет разрыв электрической цепи, а производит переключение с одного контакта на другой.

В типовой схеме с двумя переключателями, установленными в разрыве цепи между лампочкой и фазой, между переключателями проложены два провода и нажатие на клавишу любого может включить или выключить освещение, не зависимо от положения второго выключателя.

То есть, если цепь разомкнута, то нажатие на клавишу любого из переключателей, замкнет цепь, а второе переключение на том же или на втором выключателе — разомкнет.

Собрать такую схему никакой сложности не представляет, достаточно найти на каждом переключателе общую клемму, которая не переключается, у одного из переключателей к этой клемме подсоединяют провод фазы, на втором выключателе к общей клемме присоединяют провод от лампочки или светильника.

А оставшиеся на каждом переключатели по две клеммы соедините между переключателями в любом порядке. Нулевой идет прямо к лампочке, как это и должно быть. Так что, в итоге, после сборки данной схемы, у вас в распределительной коробке пройдут пять проводов. Иногда такие переключатели делают двойными, то есть, один корпус с двумя независимыми клавишами и шестью клеммами.

Управление светом из трех и более мест (схема проходного выключателя с двух мест)

Если схема проходного выключателя с двух мест уже более или менее понятна, то для реализации этой же задачи, но с тремя выключателями, вам понадобиться кроме знакомых уже проходных переключателей (2 шт. ) еще и один перекрестный переключатель. Внешне его можно отличить только по четырем клеммам для проводов, а так — типичный одноклавишный выключатель. Существуют и двойные перекрестные переключатели на две клавиши и, соответственно, на восемь клемм.

В случае управлением освещением из трех точек, проходные выключатели ставят в начале переключающей цепи и в конце, а перекрестный выключатель — между ними. Это можно посмотреть на стандартной схеме, как подключают перекрестный и проходные переключатели.

Перекрестный переключатель имеет такое название потому, что через него проходят две линии электропитания. И этот прибор каждым нажатием клавиши переключает их накрест. Типичный пример использования цепи из трех выключателей — подъезд и лестничные пролеты трехэтажного дома. Проходные переключатели монтируют на первом и третьем этажах, а перекрестный — на втором.

Теперь можно при входе в подъезд или выйдя из любой квартиры на лестничную клетку включить свет, любой из переключателей замкнет цепь. А при выходе из подъезда или когда подниметесь на нужный этаж, опять-таки, любым из переключателей независимо выключить лампочку.

Надо отметить, что если точек контроля освещением четыре или больше, то в данной схеме просто увеличивается количество перекрестных переключателей в середине цепи.

Итак, поняв отличие специальные переключателей от бытовых выключателей освещения, вы точно знаете, как собирается и коммутируется схема проходного выключателя с двух мест. Как видите сделать управление из множества мест одной лампочкой совершенно не сложно. Вот если вы захотите управлять из нескольких мест каждым светильником отдельно, то тогда вам придется монтировать намного больше схем.

Как подключить двухпозиционный переключатель (со схемой)

Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, — это установка для подключения лестничного освещения . Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает. Освещение лестницы дома или в любом другом месте обычно осуществляется с помощью так называемого двустороннего переключателя. В настоящее время на рынке существует множество различных типов переключателей, и некоторые из них могут использоваться напрямую для двустороннего подключения без каких-либо специальных двусторонних проводных соединений.Но в этом уроке мы покажем вам, как сделать проводку двухпозиционного переключателя с обычными бытовыми переключателями. Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице. Двусторонним переключателем можно управлять независимо от любого переключателя, что означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода подключения с 2-проводной коммутацией , один — это , 2-проводное управление , а другое — , 3-проводное управление . Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

Необходимые компоненты для подключения двухпозиционного переключателя

  • Два двухпозиционных переключателя
  • Лампа
  • Электропитание переменного тока
  • Соединительные провода

Подключение двухпозиционного переключателя с использованием двухпроводного управления

Это первый метод двусторонней коммутации, это старый метод .Если вы собираетесь установить новый, воспользуйтесь тремя методами управления проводом.

Как вы видите на схеме двухпозиционного переключателя ниже, вы обнаружите, что фаза / напряжение соединены с общим проводом первого двухпозиционного переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии , индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности Ex-nor, приведенной ниже:

Переключатель 1

Переключатель 2

Состояние лампы

0

0

1

0

1

0

1

0

0

1

1

1

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

Это новый метод подключения 2-проводного переключателя , который немного отличается от метода двухпроводного управления. Этот метод широко используется в настоящее время, поскольку он более эффективен, чем двухпроводная система управления.

Как вы можете видеть на принципиальной схеме двухпозиционного переключателя под номером , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: В 3-проводном методе управления, когда переключатели находятся в таком же состоянии , световой индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, которая приведена ниже:

Переключатель 1

Переключатель 2

Состояние лампы

0

0

0

0

1

1

1

0

1

1

1

0

Где 0 представляет состояние ВЫКЛ, а 1 представляет состояние ВКЛ.

Применение двухстороннего переключателя:

  • В основном на лестничной клетке.
  • Ошибочное срабатывание устройств безопасности / защиты цепи.
  • Большой зал с двумя въездными / выездными воротами.
  • Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например, входа и выхода.

Электрические схемы переключателя света

— Do-it-yourself-help.com

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства с выключателем розетки. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями.

Подключение контура переключателя

Когда источник электрического тока исходит от осветительной арматуры и управляется из удаленного места, используется петля переключателя.

Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к клемме нейтрали на лампе, а горячий источник соединяется с белым контурным проводом.Белый провод с обоих концов помечен черным, чтобы определить его как горячий. На SW1 он подключен к одному из выводов. Черный контурный провод подключается к другому выводу, а на светильник — к горячему выводу на приспособлении.

Это обновленная версия первой аранжировки. Поскольку электрический код в обновлении NEC 2011 года требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и переключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

Подключение однополюсного переключателя света

Здесь однополюсный переключатель управляет питанием светильника. Источник находится у переключателя, и оттуда к свету идет двухжильный кабель. Горячий провод источника подключается к клемме переключателя, а другая клемма подключается к черному проводу кабеля. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. На светофоре белый провод подключается к нейтральному выводу, а черный провод подключается к горячему.

Электромонтаж двух переключателей для двух ламп

Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами. Источник находится в распределительной коробке, и к каждому светильнику подведен 2-проводной кабель. Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп.

Схема подключения нескольких источников света

На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда идет двухжильный кабель к приборам. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету.Это простейшее размещение более одного светильника на одном выключателе.

Схема подключения диммера

Реостат или диммер позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света. Переключатель диммера будет иметь многожильные провода, которые необходимо отрезать от сплошного кабеля в виде косички. Подобное устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. Схему подключения регулятора скорости для подключения реостата для управления скоростью вентилятора.

Для подключения этой цепи от диммера к свету идет двухжильный кабель. Источник находится на диммере, и горячий провод соединен с одним горячим проводом на устройстве. Другой провод от диммера соединен с черным проводом кабеля, идущим к горячему выводу на светильник. Нейтральный провод источника соединен с белым проводом кабеля, который продолжается до нейтральной клеммы на фонаре.

Подключение переключателя к настенной розетке

Здесь розетка управляется однополюсным выключателем.Обычно это используется для включения и выключения настольной лампы при входе в комнату. На этой схеме 2-проводной кабель проходит между SW1 и розеткой. Источник находится на SW1, и горячий провод подключен к одной из клемм там. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке. Нейтраль источника соединяется в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.

Схема подключения

для раздельной розетки

На этой схеме показано подключение разъемной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая. Розетка разделяется путем разрыва перемычки между двумя клеммами цвета латуни. Перемычка между нейтральными серебряными клеммами должна оставаться нетронутой.

Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель. Нейтральный провод схемы подключается к одной из нейтральных клемм на розетке, к выключателю он не идет. Горячий источник соединяется с кабелем, который подключается к нижней, всегда горячей половине розетки, и к белому кабельному проводу, идущему к SW1.Белый провод с обоих концов помечен черным, чтобы определить его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и коммутатором, а красный провод кабеля используется для передачи горячего источника к коммутатору. Нейтраль от источника соединяется с распределительной коробкой с помощью белого провода, и на этой схеме белый провод закрывается гайкой. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок. Если вы используете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.

Подключение двойной коммутируемой розетки

В этой схеме раздельная розетка управляется двумя отдельными переключателями. При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест.

Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым.Источник находится на SW1, и 3-проводный кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Горячий провод источника соединен с кабелем SW1 и с черным проводом, идущим к коробке розеток. В коробке черный провод соединен с белым проводом, идущим к SW2. Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий.

Красный провод кабеля проходит от SW1 к клемме под напряжением в верхней половине разъемной розетки. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки. Неважно, какой именно, требуется только одно соединение.

От розетки черный провод кабеля, идущий к SW2, подключается к горячей клемме на нижней половине и к переключателю на другом конце.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы можно было подключить нейтральный источник ко второй распределительной коробке.

Здесь белый не используется для горячего, вместо этого черный провод служит для второго переключателя.Красный провод к SW2 подключен к горячему полюсу в нижней половине розетки и к переключателю на другом конце.

Подключение к трехпозиционной розетке

На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Эта схема подключена так же, как и 3-сторонние фонари по этой ссылке.

Между выключателем и розеткой проходит трехжильный кабель. Источник находится на SW1, где горячий соединяется с общей клеммой, а нейтраль соединяется с нейтралью на выходе. Красный и черный провода, идущие от SW1 к розетке, используются в качестве дорожных. На выходе путешественники соединяются, чтобы бежать к SW2, используя красный и белый провода в этом кабеле. Белый провод с обоих концов помечен черным, чтобы определить его как горячий. Черный провод к SW2 подключается к горячему на розетке и к общему проводу SW2 на другом конце.

Электропроводка для розетки и комбинированного переключателя

Комбинированный выключатель розетки удобен, когда вам нужны оба, но у вас есть только одна коробка.Подобно ранее упомянутым разъемным розеткам, в этих устройствах используется съемный соединитель между двумя горячими клеммами, чтобы при необходимости разделить его. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей. Если вам нужно подобное устройство с защитой от замыкания на землю на кухне, в ванной или прачечной, загляните сюда, чтобы увидеть электрические схемы для комбинированного выключателя розетки gfci.

На этой схеме показан первый вариант подключения для этого устройства.При таком расположении перемычка между горячими клеммами остается неизменной. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой именно. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника соединен с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральному выводу.

Если у вас есть второе устройство в той же коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д., Будет подключено таким же образом. Вкладка на комбо остается нетронутой, и источник горячего подключения соединен с помощью гибкого провода к горячим клеммам на каждом устройстве в коробке. Нейтраль источника подсоединяется к обоим устройствам и к белому проводу, идущему к клемме нейтрали устройства. Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора.

Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. В этой конфигурации соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их. Переключатель управляет светом, и половина розетки комбинированного устройства всегда горячая.

Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве. Горячий от источника подключается к черному проводу, идущему к комбо-разъему и к входной стороне переключателя.Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от фонаря подключается к выходу переключателя и к горячему выводу на другом конце.

Источник 2 подключается к комбинированному устройству, где горячий и нейтральный провод подключаются к соответствующим клеммам на розетке половины устройства.

Наконец, комбинированный переключатель можно использовать для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.Это удобно, если вы хотите использовать переключатель для управления осветительной арматурой или другим устройством, подключенным к комбо. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль контура подключена к нейтральной стороне розетки.

Еще подобное на Do-It-Yourself-Help.com

Стандартная проводка однополюсного выключателя света

Самый простой и наиболее распространенный выключатель света на самом деле упоминается продавцами оборудования и электриками как «однополюсный выключатель света».«При использовании однополюсного переключателя света поворот тумблера или весла вверх замыкает цепь, включает свет или приборы, а его опускание разрывает цепь, выключая свет или розетки.

Однополюсный переключатель имеет два латунных винтовых зажима на стороне, к которой присоединяются черные («горячие») провода цепи. Один черный провод идет от источника питания, а другой идет к свету (ам).

Когда вы выключаете выключатель, он прерывает электричество, которое проходит по черному проводу от источника питания к прибору.По этой причине две основные клеммы подключены к черным проводам. Оголенный провод заземления схемы — если он есть — подсоединяется к зеленому винту заземления на переключателе.

Схемы подключения на этой странице могут помочь вам спланировать правильный способ подключения выключателя света. Всегда отключайте питание цепи перед работой с проводкой. См. Как отключить электричество в доме.

Опять же… белые провода цепи обходят выключатель, ЕСЛИ… белый провод не был преобразован в работу черного провода.Во многих домах используется трехжильный неметаллический кабель (например, марки Romex®), который состоит из одного черного провода, одного белого провода и одного голого или зеленого заземляющего провода.

Однополюсный выключатель света управляет освещением из одного места.

При подключении переключателей этот тип кабеля может использоваться в качестве ножки переключателя — там, где вам понадобятся два черных провода для перехода от переключателя к черным проводам, расположенным у фонаря или в промежуточной электрической коробке.

Как показано на схемах ниже, вы можете покрасить пару дюймов конца белого провода в черный цвет или обернуть его черной изолентой, чтобы указать, что он используется как черный провод.Электрические нормы могут отличаться от этой практики.

Стандартная схема однополюсного переключателя света

Схема подключения однополюсного переключателя

Правильный способ подключения однополюсного переключателя зависит от того, где переключатель расположен относительно света. На схемах ниже показаны различные варианты.

Правильная разводка однополюсного переключателя, который управляет светом из центра цепи.

Самый простой способ подключения — это одиночный световой сигнал, который появляется в конце цепи.

Когда некоммутируемая цепь продолжается от включенного света, вот как ее подключить.

Диммерный переключатель подключается так же, как однополюсный переключатель. На этой иллюстрации вы можете видеть, как раскаленные докрасна «выводные» провода диммера подключены к входящему черному проводу от источника электроэнергии (электрическая панель), а черный провод идет к черному проводу светильника, который в данном случае , это белый провод, обмотанный черной изолентой.

Диммерный переключатель прерывает черный провод, идущий к осветительной арматуре.

Тип переключателя, который будет включать освещение в коридоре с любого конца коридора, называется трехпозиционным переключателем; у него есть дополнительный терминал. Для получения информации о различных способах подключения переключателя этого типа см. Раздел «Подключение трехпозиционных переключателей».

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Как работает проводка двухпозиционного переключателя?

В этом руководстве мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем. Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичный двухпозиционный переключатель.Это не руководство пользователя по установке или подключению двухпозиционного переключателя. Если вы планируете реализовать аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вводном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начнете подниматься по лестнице, а когда вы подниметесь наверх, вы можете выключить свет просто переключение переключателя, расположенного в верхней части лестницы.

Существует несколько способов установить двустороннее соединение коммутатора. Один из них — это более старый метод, который сейчас нечасто используется, а другой — более современная и безопасная версия, которая применяется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Прежде чем продолжить, важный компонент, называемый двухсторонним переключателем света, является основным элементом двухстороннего переключения, независимо от типа используемой проводки. Это стандартный однополюсный переключатель с тремя выводами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются COM, 1 Way и 2 Way. В одном положении COM и L1 подключены, а во втором — COM и L2.

Этот тип соединения обычно называют конструкцией «Разрыв перед включением», поскольку первое соединение должно быть разорвано перед выполнением второго соединения.

На следующем изображении показан вид спереди и сзади типичного бытового двустороннего переключателя.

Стандартная схема подключения двухпозиционного переключателя

Первый способ подключения — это пара двухпозиционных переключателей света с 3-проводным управлением.Ниже представлена ​​простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что оба терминала COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко визуализировать, как работает проводка.В состоянии, показанном на изображении выше, свет выключен. Если один из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить другой выключатель.

Когда мы сравниваем эту схему с цифровой электроникой, то это похоже на схему Ex-OR Gate, где состояние индикатора (включено или выключено) зависит от клемм COM клемм обоих переключателей, подключенных к соответствующим клеммам L1 и L2. .

Коммутатор 1 COM

Коммутатор 2 COM

Легкая

L1

L1

ВЫКЛ.

L1

L2

ПО

L2

L1

ПО

L2

L2

ВЫКЛ.

Этот метод рекомендуется, поскольку и линейный, и нейтральный провод идут от одной цепи освещения (или выключателя), даже если в ней используется больше проводов.

Альтернативный метод

Следующая конструкция проводки — это старая система, которую вы можете найти в некоторых старых домах и промышленных помещениях. Его также называют двухпроводной управляющей проводкой.

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, то необходимо использовать предыдущую схему проводки.

Я включил альтернативный метод подключения только для справки и объясню его недостатки.

Что касается самой разводки, следующая схема показывает реализацию двухпроводного переключателя двухпозиционного управления.

Клеммы L1 обоих переключателей соединены вместе, и клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампы подключен к нейтрали источника переменного тока.

По умолчанию (как показано на схеме) свет выключен. Но когда один из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

Коммутатор 1 COM

Переключатель 2 COM

Свет

L1

L1

ПО

L1

L2

ВЫКЛ.

L2

L1

ВЫКЛ.

L2

L2

ПО

Несмотря на то, что этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или выключателей).

Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга.

Но в этой проводке нейтраль и провод под напряжением прокладываются отдельно в разных частях дома, что делает провода гигантской индукционной петлей. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод. Тумблер SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень похоже на двусторонний переключатель света.

На следующем изображении показан типичный тумблер SPDT с его выводами.

Для подключения я выбрал стандартный способ с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно.

электрические — 2 выключателя, управляющие одним светильником?

Менее опытные мастера часто спотыкаются о трехстороннем (и переключаемых розетках).Вот как работают трехпозиционные переключатели. (В Великобритании называется двусторонним).

Очевидно, у вас провода не желтые. На самом деле, цветовая кодировка проводки не очень сильна, поскольку цвет проводов определяется производителем кабеля, а не его использованием (было бы неплохо).

Но вы замечаете, что каждый коммутатор имеет 3 провода, а два из них — дорожные . Третий называется «общим» на коммутаторе и может выполнять одну из двух задач, как вы видите на схеме.

Обычная ошибка новичков — перепутать провода. Обычно они отмечены на переключателе цветом винта или надписью, но люди не думают искать это, они часто выбирают свой собственный способ согласования проводов. И часто это не срабатывает.

Итак, когда вы сталкиваетесь с ситуацией, когда эта информация была потеряна, что вы делаете?

Во-первых, вы знаете, что оба путешественника бегут вместе, поэтому они оба должны быть подключены к одному кабелю на обоих концах. Так что внимательно посмотрите на проводку к одному из них.Проследите за проводами, откуда они берутся. Если двое из них подключены к одному кабелю, это ваши путешественники . Если все 3 подключены к одному кабелю, нельзя сказать: проверьте другой переключатель.

Мы также знаем, что цвета среднего кабеля не меняются. Таким образом, если на одном переключателе «путешественники» черные и красные, то, скорее всего, на другом переключателе они черные и красные (если где-то нет промежуточного соединения).

Хуже того, есть только 3 возможности, так как путешественники меняются местами.Просто пробуйте по одному, пока не получится.

Моя политика такова: когда я знаю, кто из них путешественник, я помечаю их обоих цветной лентой (не черной или коричневой), одного цвета, поскольку путешественники взаимозаменяемы и нет необходимости различать их.

Не отсоединяйте другие провода . Вы будете удивлены, сколько фотографий мы получаем с шестью аккуратно отрезанными и зачищенными проводами и «что мне теперь делать?» Когда меняли только односторонний переключатель …

Двустороннее подключение переключателя света

Двустороннее подключение переключателя света

Двусторонний переключатель света означает управление одним светом или электрическим устройством с помощью двух разных переключателей из разных мест.Здесь каждый коммутатор будет иметь общую клемму L1 и L2 (L = линейная клемма). С помощью электрического провода соединяются 2 клеммы переключателя. Здесь после того, как электрическая цепь завершается, когда оба включаются или два выключаются. Если один из переключателей переходит в положение ВКЛ или ВЫКЛ, это означает, что электрическая цепь между переключателями и светом не замкнута, следовательно, ток не будет течь. Использование электрического переключателя зависит от ваших электрических характеристик. Всегда помните, что двухпозиционный переключатель имеет три контакта.

2-позиционные переключатели света полезны для включения или выключения света с разных конечных точек.В этой статье описано простое двустороннее подключение переключателя света с аккуратной схемой и деталями проводки.

Включение / выключение света с двух сторон более удобно, когда мы рассматриваем лестницу, двухстороннее управление освещением просто и легко построить.

ВНИМАНИЕ Высокое напряжение переменного тока — Обращайтесь с осторожностью

Схема подключения двухстороннего света

Для построения этой схемы нам нужны двухпозиционные переключатели, здесь общая клемма на одном переключателе соединена с фазной линией, а общая клемма другого переключателя подключена к ламповой нагрузке, всегда предпочитайте подключение переключателя к фазной линии. Контактные клеммы каждого переключателя соединены друг с другом, нейтраль напрямую подключена к ламповой нагрузке.

Лестничный корпус Осветительная проводка

Двухстороннее управление освещением в основном используется для освещения лестничных клеток. Два переключателя расположены рядом с лестницей на двух концах, когда мы включаем / выключаем переключатель на любом конце, текущее состояние света меняется на противоположное, если свет находится в состоянии ВКЛ, то он становится ВЫКЛЮЧЕН, если свет присутствует в состоянии ВЫКЛ, то он становится ВКЛ.

По этой анимации вы можете понять работу двухстороннего света.

Примечание: Эта цепь участвует в работе с высоким переменным напряжением, поэтому обращайтесь с ней с особой осторожностью, осторожностью и защитой.

Схема подключения двухпозиционного переключателя

Вот решение для двусторонней коммутации, опубликованное для одного из наших пользователей, который подключил питание к одной из распределительных коробок и не имел радиальной цепи для подбора нейтрали на патроне лампы.

Двухстороннее переключение с подачей питания на коммутатор


Теги: Схема подключения двухпозиционного переключателя, двухпозиционный переключатель, двустороннее переключение


Я включил этот метод двухстороннего переключения для справки, потому что вы можете встретить его в старых домах, но я не рекомендую вам его использовать. Если вы выполняете новую установку или замену двухпозиционной системы переключения, используйте трехпроводной метод управления.

Вы, скорее всего, встретите эту двухстороннюю схему освещения в промышленных / коммерческих условиях, где установка выполняется на основе кабелепровода / кабелепровода и используются одножильные проводники.

Рис. 1: Схема двухстороннего переключения света с использованием двухпроводного управления

Оборотная сторона двухпроводной системы управления

Этот подход часто называют «методом экономии кабеля», потому что для него требуется только двухпроводное управление. Это нормально, если выполнено правильно, но вот на что вам нужно обратить внимание: если это используется на лестничной клетке, где у вас есть переключатель наверху и переключатель внизу, существует опасность того, что нейтраль и напряжение будут поступать из разных цепей освещения.См. Fi2 2.

Рис. 2. Двухстороннее переключение с 2-проводным управлением (НЕ ДЕЛАЙТЕ ЭТОГО)

Первая причина — BAD — из соображений безопасности; скажем, мы работаем над освещением наверху, поэтому мы выключаем цепь освещения наверху, думая, что мы в безопасности. НЕПРАВИЛЬНО . Живое напряжение принимается внизу, и все еще есть токоведущие проводники, питающие выключатель наверху, и если кто-то щелкнет выключателем внизу на этой диаграмме, то живое питание также будет распространяться до лампы (вы жареный ребенок !!).

Если вы видите, что этот метод используется у себя дома ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОЙ ИЗ НИХ . Если вы не уверены, что ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОМ ИЗ НИХ.

Примечание: если бы этот метод использовался в длинном коридоре, где оба переключателя находились внизу и, предположительно, нейтраль не была заимствована из другой цепи (НЕ ПРИЗЫВАЙТЕ ЭТО), то этой проблемы безопасности не существовало бы. Но читайте дальше ..

Вы видите, что этот метод предлагается на многих сайтах DIY, но вопросы безопасности редко объясняются должным образом.Вот еще одна причина не делать этого, которую я еще не нашел ни на одном сайте DIY:

Индукционные петли и радиопомехи

Как вы, возможно, знаете, любой проводник с током излучает электромагнитное поле. Преимущество сдвоенных и заземляющих кабелей заключается в том, что токопроводящие и обратные провода всегда находятся в непосредственной близости (в одном кабеле), поэтому возникает эффект компенсации.

Теперь снова рассмотрим Рис. 2, ток питания покидает потребительский блок (плату предохранителей) и проходит по дому к выключателю на нижнем этаже, затем он направляется наверх ко второму выключателю через свет. Путь к нейтрали вполне может пройти вокруг цепи освещения наверху, прежде чем вернуться вниз к потребительскому блоку. BINGO, мы только что превратили наш дом в массивную индукционную петлю , идеально сконструированную, чтобы создавать помехи для самых разных вещей:

  • Слуховые аппараты с индукционной петлей
  • Радиоприемники
  • Мой милый Стратт (это электрогитара, если вы не музыкант)
  • Компьютерные сети

Я думал, что закончил, но пока мы обсуждаем, почему этот метод не очень хорош:

Ошибочное срабатывание устройств безопасности / защиты цепи

Практика «заимствования» нейтрали у цепи, которая не питала звук, вполне может нанести ущерб современному потребительскому устройству, имеющему несколько УЗО или АВДТ.

Итак, подведем итог: если вы не хотите поссать в темноте, потому что ваша жена включила чайник внизу, используйте метод трехпроводного управления


Теги: Схема 2-стороннего освещения, 2-ходовой переключатель, Схема подключения 2-ходового переключателя, электрическая проводка, как подключить свет, как подключить двухсторонний переключатель, Схема подключения света, схема освещения, схема подключения освещения, два переключатель пути


Двухстороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой. Они подключены так, что срабатывание любого переключателя будет управлять светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на обоих концах.

Здесь у нас есть система двусторонней коммутации, которая использует два однонаправленных двухпозиционных переключателя и трехпроводное управление, показанное старыми цветами кабелей. Аналогичного результата можно добиться, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется.Это предпочтительный подход.

Здесь у нас есть схема (рис. 1), которая позволяет легко визуализировать, как эта схема работает. В этом состоянии лампа выключена, изменение положения любого переключателя приведет к включению лампы под напряжением. Если вы теперь измените положение другого переключателя, цепь снова разомкнется.

Рис.1: Схема подключения двухстороннего переключения (3-проводное управление)

Схема хороша и проста для визуализации принципа того, как это работает, но мало помогает, когда доходит до фактического подключения этого в реальной жизни !!

На рис. 2 ниже показано, как мы достигаем этой конфигурации.Как и любая кольцевая круглая радиальная схема, кабель переключателя от потолочной розетки содержит два провода: постоянное напряжение и переключаемое напряжение. Это кабель C внизу, один провод подключается к L1, а другой к L2 на верхнем коммутаторе.

Кабель D (рис. 2) представляет собой трехжильный кабель с заземлением, это «трехпроводное управление», соединяющее два переключателя света вместе. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором.

Все провода заземления должны подключаться к клемме заземления на задней панели переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. Примечание A на рис. 2).

Рис. 2: Двухстороннее переключение с использованием 3-проводного управления (показано старым цветом кабеля)

ПРИМЕЧАНИЕ: Синий и желтый провода в кабеле «D» и черный провод в кабеле «C» являются коммутируемыми сроками службы и, следовательно, должны быть отмечены красной оболочкой на каждом конце, как показано.

Выключатель сброса от распределительной коробки

Существует вероятность, что если в вашем доме используется проводка этих старых цветов, падение переключателя может происходить из-за кольцевой радиальной цепи освещения, выполненной с помощью распределительных коробок, а не потолочных розеток, как показано на рис. 2.Проводка переключателя такая же, но провод переключателя (кабель C) ведет к другой настройке.

Рис. 3: трехстороннее переключение, подключенное к схеме радиального освещения с выходом и входом, с распределительными коробками


Теги: Схема 2-стороннего освещения, 2-ходовой переключатель, Схема подключения 2-ходового переключателя, электрическая проводка, как подключить свет, как подключить двухсторонний переключатель, Схема подключения света, схема освещения, схема подключения освещения, два переключатель пути


Двухстороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой. Они подключены так, что срабатывание любого переключателя будет управлять светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на обоих концах.

Здесь у нас есть система двусторонней коммутации, в которой используются два однонаправленных двусторонних переключателя и трехпроводное управление, показанное в новых гармонизированных цветах кабелей. Аналогичного результата можно добиться, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется.Это предпочтительный подход.

Здесь у нас есть схема (рис. 1), которая позволяет легко визуализировать, как эта схема работает. В этом состоянии лампа выключена, изменение положения любого переключателя приведет к включению лампы под напряжением. Если вы теперь измените положение другого переключателя, цепь снова разомкнется.

Рис.1: Схема подключения двухстороннего переключения (3-проводное управление)

Схема хороша и проста, чтобы визуализировать принцип работы двухпозиционного переключателя, но она мало помогает, когда нужно на самом деле подключить это в реальной жизни !!

На рис. 2 ниже показано, как мы достигаем этой конфигурации.Как и любая кольцевая круглая радиальная схема, кабель переключателя от потолочной розетки содержит два провода: постоянное напряжение и переключаемое напряжение. Это кабель C внизу, один провод подключается к L1, а другой к L2 на верхнем коммутаторе.

Кабель D (рис. 2) представляет собой трехжильный кабель с заземлением, это «трехпроводное управление», соединяющее два переключателя света вместе. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором.

Все провода заземления должны подключаться к клемме заземления на задней панели переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. Примечание A на рис. 2).

Рис. 2: Двухстороннее переключение света (3-проводная система, новые гармонизированные цвета кабелей)

ПРИМЕЧАНИЕ.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
