Схема 2 выключателя на одну лампочку: Как сделать два выключателя на одну лампочку: схема подключения

Содержание

Подключение выключателя

Содержание:

  1. Устройство и принцип работы выключателя в электрической схеме.
  2. Подключение одноклавишного выключателя
  3. Подключение двухклавишного выключателя

Примечание: в данной статье приведены схемы подключения простых выключателей, в случае необходимости организации управления освещением с двух и более мест смотрите статью: Подключение проходных и перекрестных выключателей.

1. Устройство и принцип работы выключателя в электрической схеме.

Для того что бы разобраться со схемой подключения выключателя необходимо понять как он работает, для этого представим себе простейшую схему подключения лампочки:

И так, как видно на схеме, что бы включить лампочку к ней необходимо подключить два провода: фазу и ноль, при этом электрический ток будет протекать от фазного провода к нулевому через вольфрамовую нить лампочки, проходящий ток раскаляет данную нить, что приводит к ее свечению. Вся эта схема в общем называется электрической цепью.

Что же нужно сделать что бы выключить лампочку? Необходимо разорвать электрическую цепь путем отключения от лампочки хотя бы одного из подключенных к ней проводов:

В этом случае электрический ток перестанет протекать через лампочку и, как следствие, она погаснет. Но разрезать один из проводов каждый раз когда необходимо отключить свет не слишком удобно. Для этого необходимо специальное устройство которое сможет размыкать и замыкать электрическую цепь по необходимости, этим устройством и является выключатель. Он представляет из себя подвижный контакт который замыкается либо размыкается при нажатии на клавишу выключателя, тем самым замыкая, либо размыкая электрическую цепь.

На электрической схеме выключатель обозначается следующим образом:

Теперь установим в нашу электрическую цепь выключатель и посмотрим как это работает:

В свою очередь лампочка на схеме обозначается следующим образом:

Подключение лампочки в электрическую сеть осуществляется через специальное устройство которое называется патроном:

Схема проходного выключателя с двух мест — советы электрика

Схема подключения проходного выключателя с 2х или 3х мест

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

  • Работа лестничных выключателей
  • Способ подключения проходных переключателей
  • Практический пример и реализация схемы включения
  • Возможность создать схему управления лампой из 3х и более мест.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

  1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
  2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
  3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
  4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
  5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

  1. Шнур питания подключается к переключателю S1.
  2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
  3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
  4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
  5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

  1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
  2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
  3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Пошаговая установка

Проходной выключатель S1

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Обратите внимание

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

  • Источник питания — 1 шт.
  • Для питания других выключателей — 2 шт.
  • Для лестничного выключателя S2 — 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап — сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

  • кабельный вывод от переключателя S1 (внизу)
  • кабель, который ведет к лампе (вверху)

Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.

Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест.

Как сделать два выключателя на одну лампочку: схема подключения

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Обычный выключатель на одну лампу

Схема подключения лампы к обычному выключателю

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

Схема подключения двух и более ламп к обычному выключателю

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

Схема подключения двухклавишного выключателя

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя.

В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно.

Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

Схема подключения пятирожковой люстры

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки.

Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения.

При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут».

А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится.

Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Источник: https://LampaGid.ru/elektrika/montazh/2-lampy-1-vyklyuchatel

Как подключить две лампочки к одному выключателю: схема, видео, инструкция

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные.

Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения.

Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

  • Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
  • Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
  • Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

  1. Одноклавишные, двухклавишные, трехклавишные и т. д.
  2. Проходные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности.

Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания.

Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

  Изящный белый интерьер | Роскошь и уют

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт.

Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи.

Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит.

Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

  Лепнина, декор, гипс, потолки

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному.

Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе.

Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю.

В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку.

При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности.

Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Заключение

Последовательное подключение двух ламп к сети через выключатель имеет одну отрицательную сторону и поэтому используется крайне редко. Она заключается в том, что при выходе из строя одного источника света, вся цепочка перестаёт работать, а это очень неудобно.

При параллельном подключении такого эффекта нет, поэтому то оно и является самым распространенным и востребованным, как вы бытовых условиях, так и на производстве.

Что же касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определённый ток, а превышение этого номинала приведёт к его перегреву, подгоранию и в результате к выходу его из строя.

Надеемся, теперь вам стало понятно, как подключить две лампочки к одному выключателю света и какая схема наиболее подходящая!

Источник: https://www.remontostroitel.ru/kak-podklyuchit-dve-lampochki-k-odnomu-vyklyuchatelyu-shema-video-instruktsiya.html

Схема подключения двух выключателей на одну лампочку

  • Подключить к одной лампе или светильнику два и более выключателя совсем несложно, схема подключения при этом выглядит вот так:
  • Но в быту сложно представить условия, где можно эффективно применять такое подключение.

Главным недостатком этой схемы является то, что удобства в управлении светильником или лампой она не добавляет. Ведь включая свет, например, выключателем «А», вы не выключите его выключателем «B», а только этим же «А», всё это вызывает только путаницу.

  1. Если же вам требуется, чтобы оба выключателя не только управляли лампой, но и были связаны между собой, и вы могли бы включая свет одним выключателем, выключать его другим и наоборот – необходимо использовать переключатели их еще называют проходные выключатели или перекидные и изменить схему подключения.
  2. Переключатель (проходной выключатель) внешне ничем не отличим от обычного выключателя, но в его основе лежит принципиально другая, более сложная схема управления.
  3. Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.

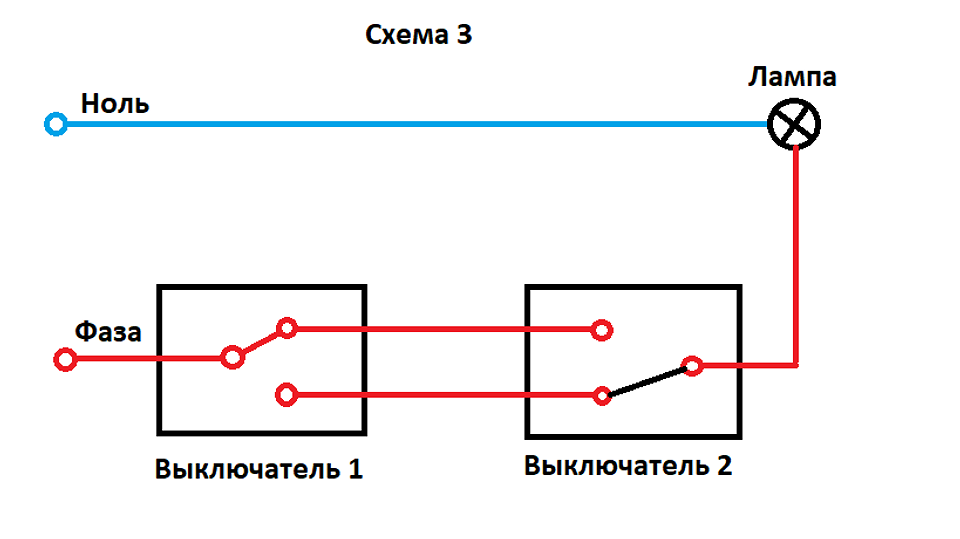

  4. Ниже, для наглядности, представлены схематически выключатель и переключатель вместе, и вы можете увидеть их различия.

Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так:

  • Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.
  • Более того, для удобства самостоятельного подключения двух переключателей к одной лампе, я рекомендую пользоваться ЭТИМ материалом, в котором пошагово, наглядно показан процесс подключения и установки проходных выключателей.
  • Если же вы решите, что двух выключателей для управления одной лампой вам мало и удобнее если их будет три, пять или больше, тогда вам потребуется изучить схему подключения трех и более выключателей на одну лампу, где к обычным проходным переключателям, добавляются перекрестные.

Не пугайтесь, в этом нет ничего сложного, вы обязательно разберетесь, а для удобства всегда сможете посмотреть, как подключить систему из трех и более переключателей к одной лампе – ЗДЕСЬ. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в х к статье, я стараюсь оперативно помочь всем!

Итак, подведем итоги, чтобы подключить к одной лампе два выключателя, необходимо выполнить электропроводку по ЭТОЙ схеме, а также купить и установить вместо обычных выключателей — переключатели, приобрести их вы сможете любом электротехническом магазине или отделе строительного супермаркета.

Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/130-skhema-podklyucheniya-dvukh-vyklyuchatelej-na-odnu-lampochku

Как подключить два выключателя к одной лампе?

Давно закончились те времена, когда схему подключения электроприборов подгоняли под имеющиеся коммутирующие устройства. Сейчас существует очень много различных выключателей, как по функциональности, так и по технической возможности. На рынке их такое многообразие, что можно делать проводку таким образом, чтобы работа с электроприборами и освещением была максимально удобной для пользователя. Один из частных случаев удобства электропроводки это оснащение нескольких выключателей для одного источника света.

Преимущества применения двух выключателей для одной лампы

Наверняка всем известна классическая схема подключения одной лампы. Для этого вам нужно 1 выключатель, который располагается в наиболее удобном и доступном для вас месте: в начале проходных комнат, коридоров, на входе в помещение и т.п. Эта схема очень неудобна и с этим неудобством сталкивались практически все.

А сейчас можно установить два выключателя на одно осветительное устройство, что несет за собой ряд преимуществ и установить их можно несколькими способами:

  • В проходных комнатах или помещениях с двумя входами, особенно когда входы расположены друг напротив друга. Установив по одному выключателю на каждый вход вы избавляете себя от ненужной прогулки по темноте. чтобы включить свет. Ведь очень часто в таких помещениях входят в одну дверь, а выходят через другую;
  • Экономию электроэнергии можно получить, если установить два выключателя на концах большого коридора, так как при движении в любом направлении вы не будете использовать свет лишнее время.
  • В подъезде многоквартирного дома между этажами, установка двух выключателей крайне удобна;
  • Если один выключатель разместить у входа в спальню, а другой у изголовья кровати. то не нужно будет вставать с кровати, чтобы выключить свет. И наоборот, проснувшись, не возникнет необходимости аккуратно идти по комнате, чтобы включить свет. Это особенно актуально тогда. когда у спальни очень большие размеры.

Как видно из вышеперечисленного, два выключателя это не только дополнительное удобство, но и экономия электроэнергии, что в конечном счете экономит ваши деньги. Ведь с помощью двух выключателей свет можно выключать тогда, когда он стал вам не нужен.

Рекомендуем  Прихожая в скандинавском стиле: примеры интерьеров

Какие выключатели использовать для управления светом с двух точек?

Рассмотренное выше применение двух выключателей означает, что осветительный прибор может быть выключен или включен сразу с двух точек. Обычные выключатели, которыми пользуются очень давно не пригодны для этой схемы.

Так как они изначально конструктивно рассчитаны на работу в обычной цепи. Как бы вы не старались соединить между собой обычные выключатели, если у одного из них контакт будет разомкнут, то вторым вы ничего не сделаете.

Поэтому оба выключателя должны быть соединены между собой, так как для работы со светильником должна быть одна общая электрическая цепь.

Для независимого управления освещением используются так называемые проходные выключатели. Существуют еще и перекрестные выключатели, но это более сложные устройства, о которых мы расскажем вам позднее.

Перекрестные переключатели можно устанавливать вместо проходных, но стоят они намного дороже последних. Внешне, проходные и перекрестные переключатели никак не отличаются от обычных выключателей.

В них так же присутствует одна или две клавиши.

Проходной переключатель отличаются от обычного наличием дополнительной клеммы с обратной стороны корпуса. То есть к проходному переключателю можно сразу подключить 3 проводника. У обычного выключателя только 2 клеммы, у перекрестного — 4.

Если вам понадобится управление сразу двумя группами ламп одного светильника, то вам будут нужны двойные проходные переключатели, у которых с обратной стороны корпуса расположено шесть клемм. У сдвоенных обычных переключателей — 3 клеммы, а у перекрестных — 8.

Цепь, которая подводится к проходному выключателю должна выходить из него по двум линиями, между которыми он и производит переключение.

То есть, в каждом из своих двух положений этот выключатель замыкает одну линию, а вторую разрывает. Получается, что такой переключатель никогда не разрывает цепь, которая через него проходит.

Как это выглядит на практике мы рассмотрели в следующей главе и привели простые схемы подключения.

Рекомендуем  Порошковый огнетушитель: как его заправить самому?

Схема подключения проходного выключателя к цепи

Подключить два проходных выключателя к одному осветительному прибору или любому другому прибору или к цепи, соединенной последовательно, можно только одним способом.

В этой схеме видно, что проходные коммутаторы соединены последовательно друг за другом в разрыве цепи между потребителем и фазой. Причем они должны быть соединены двумя проводами. На следующей схеме двух выключателей можно посмотреть наглядно на всю работу в целом.

На первой схеме электроприбор был включен а на этом его выключили с помощью выключателя №2. Очевидно, что точно такое же действие можно сделать с помощью выключателя № 1. И с помощью любого выключателя вы можете запитать электроприбор.

Собрать такую схему своими руками достаточно просто. У переключателей точно так же, как изображено на рисунках, входная (общая) клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные – с другой. Так что смело соединяем их, причем в любом порядке, 2-мя проводами между собой.

А потом, к уже подсоединенным коммутаторам, подводим остальную проводку: к одному из них производим подключение лампы, к которой подведен ноль, а к другому – фазы.

Так как подключить все электроустройства следует через распределительную коробку, ниже приведена схема правильной сборки всей цепи с ее использованием.

Для того, чтобы выключать и выключать 2 группы электропотребителей вам потребуются сдвоенные проходные коммутаторы. Следующая схема как раз подходит для такой цепи, которую собирают с помощью распределительной коробки.

На этом рисунке отчетливо заметно, что вам будут нужны проходные коммутаторы двух разных модификаций. Один с подключением фазы сверху. а другой с включением снизу. Несмотря на то, что это кажется сложным —  сделать такую цепь очень просто. На переключателях есть отметки в виде стрелок. которые показывают, какой провод куда лучше заводить.

[ajax_load_more post_type=»post» post_status=»any» images_loaded=»true»]

Источник: https://mensnewspaper.ru/kak-podklyuchit-dva-vyklyuchatelya-k-odnoj-lampe/

Схема и правила подключения двух выключателей для управления одной лампочкой

Обычно в помещении монтируют всего один выключатель, у самого входа. Однако это не всегда удобно. Существуют ситуации, когда уместнее будет подключить два выключателя на одну и ту же лампочку.

Преимущества управления освещением двумя выключателями

К лампе можно подключить  сразу несколько переключателей. Они называются «проходными», «дублирующими» или «перекидными». Подобная схема обеспечивает удобство управления приборами электроосвещения в следующих случаях:

  1. Длинный коридор. Перекидной выключатель часто монтируют в учебных заведениях и медицинских учреждениях. Однако протяженные коридоры встречаются и на производстве, и в обычных жилых домах, и в общежитиях. Во всех перечисленных случаях намного удобнее будет поставить на лампы верхнего освещения несколько выключателей так, чтобы ими можно было управлять из разных мест помещения.
  2. Лестницы. Будь то лестница в специализированном учреждении, в подъезде или доме, установка нескольких переключателей будет способствовать безопасности жильцов, сотрудников и посетителей. При небольшом количестве освещения, на любой лестнице будет очень легко оступиться и получить серьезные травмы.
  3. В проходных помещениях и крупных строениях с несколькими входами. Это могут быть гаражи, хозяйственные постройки, цеха, склады и сараи. Чтобы не было необходимости идти до другого входа в темноте, затем искать выключатель наощупь или с фонариком, лучше сразу установить по коммутатору у каждой двери. Это каждый раз будет экономить силы и время.
  4. Спальни. Намного удобнее управлять светом, если в спальне установлено несколько коммутаторов. Один выключатель нужно смонтировать на пороге комнаты, и один рядом с кроватью. Таким образом, вечером лампы можно выключать, не поднимаясь с постели. При этом, покидая помещение, нет необходимости каждый раз приближаться к кровати снова. Его можно будет выключить сразу, у дверного проема.

Какие выключатели нужны: особенности конструкции

Обычные выключатели нельзя поставить в качестве проходных. Их конструкция не предусматривает такой возможности в принципе. В выключенном состоянии, контакты обычного переключателя размыкают электрическую цепь. Даже если ввести в схему второй выключатель, это ни на что не повлияет. Если первый переключатель находится в размыкающем цепь положении, второй не сможет зажечь электричество.

В это же время, переключатели должны быть подключены к одной цепи. Так как им придется управлять одной лампой, их надо соединить.

Чтобы справиться с этой задачей, были разработаны специальные проходные переключатели.

Важно! Чтобы контролировать лампы из 3х и более мест, существуют схемы на «перекрестные переключатели». Ими заменяют устройства проходного типа, но не наоборот. Перекрестные выключатели обойдутся пользователю дороже, но их цена оправдана. Со своими задачами они справляются успешно.

Лицевая сторона перекидных коммутаторов внешне схожа с устройствами обычного типа. Некоторые производители добавляют на клавиши рисунок в виде вертикально размещенных треугольников, смотрящих острыми углами в противоположные стороны. Однако принципиальные отличия находятся с обратной стороны.

Перекидные выключатели с одной кнопкой имеют три клеммы для соединения с проводкой. Обычное устройство имеет всего 2 клеммы. Перекрестный выключатель с одной клавишей располагает 4.

С помощью двухклавишных коммутаторов можно как соединить лампочки на один выключатель, так и запускать две группы ламп одного и того же светильника.

Двухклавишный переходной коммутатор должен иметь 6 клемм для соединения с проводкой. Обычный двойной переключатель имеет 3 клеммы. В то же время, перекрестный коммутатор будет иметь 8 клемм.

В обычном коммутаторе цепь может находиться в двух положениях:

Важно! Однако конструктивное отличие проходного выключателя обеспечивает важную особенность схемы его подключения. Цепь идет от него по 2 линиям сразу. В каждом положении выключателя, одна из цепей разорвана, а вторая замкнута. Таким образом, пролегающая через коммутатор цепь никогда не бывает разомкнута окончательно.

Схема подключения двух выключателей

Как выглядит схема подключения двух выключателей на одну лампу:

  1. Два проходных, или дублирующих переключателя, соединяются последовательно. Их нужно расположить в промежутке промеж фазы и люстры, или любым другим бытовым прибором, работающим от электроэнергии. Каждый выключатель соединяется с другим посредством 2-х проводов.
  2. Если перевести клавишу управления в режим «выключения», электрическая лампа прекратит работу. В этом случае фазный провод размыкается. Однако каждый из проходных коммутаторов, включенных в цепь, по-прежнему может запитать лампу. Когда замыкается контакт на одном включателе, то же самое автоматически произойдет с контактом на другом.
  3. Клемма под фазу в переключателях этого типа, как и в обычных устройствах, находится по одну сторону. Выходные клеммы под соседний коммутатор располагаются с другой стороны. Эти 2 клеммы на каждом из приборов нужно соединить между собой, при этом порядок подключения неважен.
  4. После этого подводится оставшаяся проводка. На один переключатель уходит фаза, а на другой – нужное электрическое устройство, подсоединенное к нулю.
  5. Все устройства подключаются через распределительный блок. Под 2 группы потребляющих электричество ламп, потребуются двойные выключатели. У них должно быть на одну клавишу больше. И, соответственно, больше на 1 клемму.

Для организации такой схемы понадобятся выключатели с различными модификациями. Один должен быть рассчитан на соединение с фазой сверху. Второй должен быть выпущен для подключения фазы через низ.

Комплектующие и приборы

Составляющие схемы электролинии:

  1. Ответвительная коробка. В ней электрические кабели помещения собираются между собой.
  2. Кабели.
  3. Лампа, или другой тип подключаемого устройства.
  4. Сами проходные коммутаторы.

Проходной коммутатор должен подключаться при помощи трехжильного кабеля. Возможные варианты:

  • ВВГнг-Ls 3х1,5 мм2;
  • NYM 3х1.5 мм2.

Трехжильный кабель состоит из:

  • токопроводящей жилы;
  • изоляции из ПВХ-пластиката;
  • 2-х видов защитных оболочек.

Принцип работы

Управление светом несколькими переключателями возможно постольку, поскольку при нажатии кнопки на корпусе, одна цепь разрывается, а другая замыкается. Вследствие этого, в цепи из-за переходного выключателя происходит процесс коммутации.

Это означает, что движение электрического тока перераспределяется после того, как управляющая клавиша изменит свое положение. Обычное устройство в этот момент просто замыкает или разрывает контур.

Принцип работы перекидного коммутатора отличается тем, что при нажатии на кнопку, прибор перебрасывает ток с ветки на ветку.

На некоторых, особо качественных изделиях, производитель рисует внутри схему подключения. Обычно фазная клемма располагается сверху, а 2 коммутаторные – снизу.

Собирать выключатель нужно в подрозетнике. Для начала, нужно найти общий, фазный выход. Если вы не уверены в своих выводах, а схема отсутствует, можно взять любой тестер. Также подойдет и отвертка с индикатором, на батарейке.

Интересно! Пройдитесь щупами прибора по контактам. Проверяйте их как в положении включения лампы, так и в обратном. Во всех этих состояниях, тестер при контакте с клеммой должен издавать звуковой сигнал, или выдавать цифру «ноль» на дисплее. На эту общую клемму и пойдет кабель с фазой.

Оставшиеся клеммы соединяете двумя проводами с другим переключателем. Перед этим, над ним нужно произвести ту же манипуляцию:

  • найти общую клемму;
  • подвести к ней фазный провод для лампы;
  • свободные жилы подключить к соседнему коммутатору.

  Как отремонтировать энергосберегающую лампу своими руками

В конце процедуры, нужно собрать схему воедино в распределительном блоке. В нее должны отходить 4 трехжильных провода:

  • кабель питания на распределительной коробке;
  • кабель на 1-й переключатель;
  • кабель на 2-й переключатель;
  • провод, идущий к лампе.

Монтаж облегчает цветовая маркировка. Распределение цветов на кабеле ВВГ:

  • белый или серый провод уходит на фазу;
  • провод синего цвета предназначен для ноля;
  • желто-зеленый провод – заземление.

Для ВВГ существует и другой вариант маркировки:

  • белый или серый провод под фазу;
  • коричневый – под ноль;
  • черный – под «землю».

Как подключить кнопку к сети правильно, будет ясно из порядка сборки:

  1. Нулевой провод на автомате соединяется с нолем, отходящем от лампы. Делается это при помощи клемм ваго.
  2. Затем подключаются провода заземления. Для этого понадобится заземляющий проводник.
  3. «Земля» вводного провода подключается к«земле» лампы. Потом эта жила должна уйти на корпус устройства.
  4. Следующие шаги – соединение фазных проводников. Вводная фаза подключается к фазе, идущей на общую клемму 1го переключателя.
  5. Общий фазный провод от 2го коммутатора, при помощи особого зажима, подключается к фазному проводу нужного устройства.
  6. В конце нужно соединять между собой жилы коммутаторов.

После завершения работ, подавайте напряжение на сеть. Не забудьте проверить, как работает лампа.

Важно! Общая клемма может оказаться любой. Даже если вы уже использовали проходные переключатели, на устройствах от другого производителя расположение общей клеммы может быть совершенно иным.

Если какой-то из контактов выглядит более удаленным, чем другие два, это еще ни о чем не говорит. Самый верный вариант обнаружить нужную клемму – воспользоваться тестером.

Также допустимо использовать индикаторную отвертку.

Условия безопасности

Монтаж подобной схемы не отличается особой сложностью. Однако, для успешного проведения работ, необходимо соблюдать ряд требований безопасности. Как сделать работу правильно:

  1. Обязательно обесточьте квартиру/здание/этаж перед началом работ.
  2. Только по положению управляющих клавиш на одном из выключателей, не получится определить – включен или выключен осветительный прибор. Если вы надумали менять лампочку, обязательно отключите перед этим подачу света на распределительном щитке. В противном случае, вы рискуете своим здоровьем. Лампа может и взорваться прямо перед вашими глазами.
  3. Если приходится скручивать концы проводов, для надежности их следует пропаять и закрепить при помощи изоленты.
  4. Фурнитура и ответвительный блок должны быть закреплены максимально устойчиво.
  5. Сечение кабеля должно быть подобрано, исходя из мощностей поступающей электроэнергии и самой лампы.

Основные выводы

Проходные выключатели – отличный вариант коммутаторов для больших или протяженных помещений. Целесообразность их применения неоспорима. Однако, чтобы правильно подключить два выключателя проходного типа своими руками, необходимо хорошо представлять себе схему и соблюдать обязательные требования безопасности.

ПредыдущаяСледующая

Источник: https://svetilnik.info/osveshhenie/podkljuchenije-dvuh-vyklyuchateley.html

Схема проходного выключателя с двух мест на одну лампочку

Схема подключения проводного выключателя с 2 мест. Знаете ли вы все преимущества и недостатки этой электросхемы? 3 важных нюанса подключения

Если вы решили воплотить в жизнь электросхему, описанную в статье, вам будет полезно пройти небольшой тест, чтобы убедиться в том, что вы готовы к работе.

Сколько контактов имеет ПВ?

Пояснение: ПВ содержит три контакта. Один из них — «общий», а два прочих соединяются со следующим ПВ.

В помещении не горит свет. Сперва была нажата кнопка первого ПВ, затем второго, а после этого — вновь первого. Будет ли гореть свет после этих действий?

Пояснение: Да, т.к. после третьего действия фазовое напряжение достигнет лампочки.

Может ли быть реализована электросхема с ПВ для работы с двумя лампами?

Пояснение: Да для этого используются двухкнопочные ПВ.

Электрическое освещение — незаменимый спутник любой современной квартиры. Управление светом осуществляется с помощью переключателей: на один источник освещения (обыкновенную лампочку, или несколько ламп) приходится один переключатель.

Но далеко не всегда это устраивает владельцев помещения по некоторым причинам.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? В данном материале мы дадим подробный ответ на этот вопрос, а также приведем схему подобного включения, и расскажем, как работает ПВ схема.

Для чего может понадобится схема ПВ света на 2 выключателя?

Ситуации, когда в комнате или ином помещении необходима реализация подобной схемы проходного выключателя, бывают самыми разнообразными. К примеру, большая спальная комната.

Очень удобно разместить переключатель света у каждой кровати, чтобы управление освещением было у каждого жильца. К тому же, вам не придется добираться в темноте до вашего спального места.

Войдя в комнату, вы включаете свет, а уже после того, как заняли свое место в кровати, вы выключаете его.

Также выгодно использовать подобную схему в небольших домах, величиной 3-5 этажей. Если делать выключатель света в парадной для каждого этажа по отдельности, это выльется в необходимости сборки лишних схем управления.

При использовании проходного выключателя с двух мест, жилец дома включит свет, заходя в подъезд, и выключит его, находясь на своем этаже.

Другой пример — большой кабинет на несколько рабочих мест. Наличие возможности выключить/включить свет сразу с двух и более точек делает такой офис гораздо уютнее.

Как выглядит проходной выключатель с 2 и более мест?

Схемы проходных выключателей

Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Это обыкновенный однокнопочный выключатель/включатель. Существует двух- и более кнопочное исполнение, применяющееся тогда, когда освещение более сложное, и каждая кнопка включает конкретную лампу. Вместо кнопочного переключателя используется и сенсорный, но принцип действия остается прежним.

Преимущества и недостатки схемы ПВ с 2 мест

У таковой схемы включения есть преимущества и недостатки. Они вытекают из самой сути работы подобного переключателя. К преимуществам относят:

  1. Повышение уровня комфорта. Из приведенных выше примеров исходит, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
  2. Простота исполнения. Данная электросхема очень проста в исполнении, и не требует применения какого-либо дополнительного специфичного оборудования;

Недостатком подобной реализации управления освещением называют только перерасход электроэнергии. Вспомним вышеупомянутый пример про подъезд.

Войдя в него, человек включает свет, а уже поднявшись на свой этаж выключает его. Освещение будет продолжать работать на всех этажах, пока житель дома не нажмет на переключатель.

Подобный расход нельзя внушительным, а когда речь идет о небольших помещениях, он и вовсе отсутствует.

Схема проходного выключателя с двух мест

Электросхема ПВ

На рисунке представлена простейшая электросхема управления освещением с двух мест с помощью проходных выключателей. Под цифрами 1 и 2 обозначены сами переключатели.

Красным цветом выделен фазный провод — то есть, провод, по которому идет напряжение.

На схеме в качестве источника света упрощенно изображена одиночная лампа, но на ее месте допускается более сложное освещение.

На рисунке отображается то, как работает ПВ схема: при нажатии на любой из переключателей будет выключен/включена лампочка.

Если первый переключатель передал напряжение на лампу, то нажатие на второй переключатель выключит свет — в этом месте фазный провод «прервется» Справедливо и обратное. На схеме изображена ситуация, когда оба переключателя выключены.

Лампочка не будет активна при любых расположениях кнопок. Но что будет в других ситуациях? Рассмотрим каждый из возможных вариантов.

На этой схеме последовательно был нажат сперва первый переключатель, а затем второй. Зеленая стрелка показывает, как действует контакт, после нажатия второй кнопке. Он обрывает течение электрического тока, поэтому лампочка становится неактивной.

Вслед за этим был вновь включен первый переключатель. Лампочка вновь загорится — фазовое напряжение достигнет источника света. После нажатия на первую кнопку, лампочка погаснет.

Так и работает электросхема проходного выключателя с двух мест на одну лампу. Ее механизм достаточно прост и понятен, коротко его описывают так:

  1. Если оба переключателя включены — источник освещения активен;
  2. Если один из переключателей включен — источник освещения активен.
  3. Оба переключателя выключены — источник освещения неактивен.

Как подключить проходной выключатель

Применение схемы включения с 2 мест

Каждый из переключателей имеет две клеммы. Для воплощения вышеописанной схемы в жизнь необходимо найти в каждой из них ту контактную клемму, где контакт закреплен одной стороной. Такую клемму называют «общей». В одном из переключателей к таковой подключается фазное напряжение, а в другом — провод от источника освещения.

Остальные клеммы соединяются между собой. Последовательность соединения любая. Синим цветом на схеме обозначается нулевой провод. Он проводится напрямую к источнику света от распределительной коробки.

В распределительной коробке находится пять соединений проводов.

3 нюанса по технике безопасности

При воплощении электросхемы в жизнь следует помнить о 3 нюансах:

  1. Для того чтобы определить какой провод фазовый — используйте специальный пробник.
  2. Не стоит использовать провода из различных металлов при их соединении «вскрутку». Из-за разности потенциалов провоцируется возгорание;
  3. При работе используйте толстые резиновые перчатки.

Как избежать 2 основные ошибок при подключении

  1. ПВ не устанавливается на «ноль». Он всегда соединяется с фазовым проводом. Иначе при необходимости проведения ремонтных работ, даже при отключении электричества,  ПВ не будет обесточен, что вызовет опасную ситуацию;
  2. ПВ не имеет положений «Выключено» и «Включено». Положение кнопки лишь показывает одно из двух возможных состояний.

Простая схема подключения с четырех мест

Принцип действия остается прежним. Но в схему включается также два дополнительных перекрестных выключателя, необходимые для того, чтобы обеспечить соединения всех контактов.

ПВ схема подключения на 4 точки

Работа перекрестных переключателей независима от других. Они могут передавать напряжение на источник света даже если кнопки проходных переключателей находятся в неактивной позиции. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Верно и обратное.

Данная схема расширяется до любого количества мест управления освещения. Но главный принцип сохраняется: в начале и конце пути (до лампочки) фазового провода находится два проходных выключателя. Между ними располагаются перекрестные. Их количество равняется количеству желаемых точке управления освещением.

Пять самых часто задаваемых вопросов

Можно ли сделать управление несколькими источниками освещениям с двух мест с помощью ПВ?

Да, подобная реализация возможна. Схема двойного ПВ на две лампочки будет отличаться лишь тем, что у каждого переключателей будет не одна кнопка, а несколько (по количеству ламп). Каждая кнопка будет регулировать только работу соответствующей ей лампочки и не влиять на работу остальных.

Можно ли сделать управление лампочкой из трех и более мест с помощью ПВ?

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Для решения этой проблемы дополнительно реализуются параллельные переключатели, которые позволяют увеличить количество мест управления освещением до любого нужного числа.

Чем отличается проходной выключатель от обычного?

Принцип действия обычного выключателя достаточно прост — при нажатии на кнопку от либо прерывает электрическую цепь, либо наоборот передает электрический ток далее. ПВ работает сложнее. При нажатии на кнопку происходит переключение между различными контактами. Конечный результат (будет ли активирована лампочка или нет) зависит от положения других переключателей.

Чем отличается проходной выключатель от параллельного?

Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. В ПВ всего три контакта, один — общий, а два других служат для передачи напряжения или разрыва электрической цепи — это зависит от положения кнопки.

На что нужно обращать внимание при выборе ПВ?

При выборе ПВ следует уделить пристальное внимание на конкретный тип устройства. Они могут различаться своими характеристиками, а также формой.

Выделяют ПВ открытого (для соединения с открытой проводкой) и закрытого тип (Для соединения с проводкой, идущей внутри стен).

Контакты устройства рассчитаны на конкретный электрический ток, поэтому при выборе модели следует ориентироваться на предполагаемую нагрузку.

Как подключить 4 ПВ?

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше.

Заключение

В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. Воспользовавшись этим материалом и пройдя тест для самопроверки вы без труда сможете воплотить приведенную выше электросхему в жизнь.

Источник: https://elektro220v.ru/pereklyuchateli/prohodnogo-vyklyuchatelya.html

Подключение двухклавишного выключателя: схемы, способы

Выключатели света — одно из самых распространенных электроустановочных изделий. В каждой квартире, доме, офисе есть хотя-бы несколько штук. Для экономии места и сокращения объема работ выключатели могут быть не с одной клавишей, а с двумя или даже с тремя. Но двойные, все же, более популярны. Потому дальше и будем говорить о сдвоенных (с двумя кнопками) выключателях. Их еще называют двухклавишными, двухкнопочными, двойными и т.д. Подключение двойного выключателя вполне по силам провести начинающему электрику. Даже без особых навыков с этим можно справиться самостоятельно.

Содержание статьи

Устройство выключателя с двумя клавишами

Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

Как устроен двойной выключатель света

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстру.

Техника безопасности — будьте внимательны

Самостоятельное подключение двойного выключателя — дело несложное. Справится можно даже без особых знаний и навыков. Но надо быть предельно аккуратным — это все-таки электричество. Технику безопасности соблюдаем обязательно. Что надо помнить:

  • Не браться двумя руками за оголенные провода.
  • Работать специнструментом из набора электрика с изолированными ручками.
  • Перед работой проверить на какой провод подается фаза, при необходимости пометить его. Если все провода одного цвета на фазном должна быть яркая метка. Это может быть кусок изоленты, другой липкий материал, желательно яркого цвета. Можно использовать лак для ногтей, краску и т.д. Важно только чтобы метка была видна со всех сторон.

    Проверка индикатором фазы

  • Убедиться в отсутствии напряжения на всех других проводниках.

Для проверки проще всего использовать отвертку-индикатор. Если ею прикоснуться к проводу под напряжением, на ней загорится сигнальная лампочка. Именно так определяют фазу. Если лампочка не горит, это ноль или провода, идущие от лампочек/люстры. Только разобравшись во всех проводах, можно приступать к подключению двухклавишного выключателя.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Подключение двойного выключателя делают по такой схеме

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его. Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Принципиальная схема подключения выключателя с 2-мя клавишами

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка. При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем  работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Схема подключения двойного выключателя с розеткой

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Схема подключения двойного выключателя с розеткой

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

  • Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
  • Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
  • Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля».  Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль». Этот способ опасен для здоровья, потому действуем очень осторожно.

Если подключение неправильное

Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:

  • Перепутаны фаза и ноль на распределительной коробке. В этом случае на всех выключателях, подключенных к этой ветке, подведен ноль. В этом надо убедиться, проведя несложный тест — прикоснуться индикаторной отверткой к проводу, который заходит на вход выключателя (одиночный провод, который заходит на разъем, расположенный вверху). Если на всех выключателях индикатор не горит (проверьте его работоспособность обязательно), точно перепутаны ноль и фаза в распределительном шкафу. Тогда отключаем вводной автомат и перекидываем концы. Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.

    Если на выключатель заведен «ноль» — надо переделывать

  • Перепутаны фаза и ноль в распределительной коробке. В этом случае неправильное подключение присутствует только на одном переключателе. В этом случае в распределительной коробке меняем ноль и фазу местами (не забудьте перед этим отключить автомат и убедиться в отсутствии напряжения на фазном проводе).

Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно.

Установка выключателя

Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:

  • От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают штробу.
  • На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
  • В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
  • От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
  • Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
  • Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
  • Устанавливают рамку, затем клавиши.

На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.

схемы и инструкция по монтажу

Автор Петр Андреевич На чтение 11 мин. Просмотров 587 Обновлено

Чтобы жить в комфорте, необходимо иметь возможность управлять освещением и менять его интенсивность в зависимости от потребностей. Для этого покупают люстру с двумя контурами для которой требуется подключить двойной выключатель по схеме, об этом подробно рассказано в настоящей публикации. Двукнопочные включатели – устройство позволяющее устанавливать три типа освещения различной интенсивности, если включать клавиши поочередно или одновременно

Общие сведения о двухклавишном выключателе

Одно из применений данного устройства – организация управление включением ламп в смежных помещениях. В квартирах чаще всего это раздельный санузел, когда туалет с ванной не совмещены, но не имеет смысла устанавливать два разъединяющих устройства. Второе назначение схема подключения двухклавишного выключателя на две лампочки – управление многорожковой люстрой, которая может работать в трех режимах. Например, это одна горящая лампочка, три других или все вместе.

Для реализации этих задач достаточно одного включателя, но с двумя клавишами. Тем более, в данном случае управлять освещением можно из одной точки, так как правильно реализованная схема – это один двухклавишный выключатель вместо двух однокнопочных. Такой вариант подключения удобен для кухни, когда есть верхний и нижний свет, которые можно зажигать порознь или вместе в зависимости от пожелания жильцов. Но главное, чтобы выполнить монтаж не нужно быть инженером-строителем или электриком. Достаточно воспользоваться рекомендации профессионалов.

Особенности монтажа двойного выключателя

Схема подключения двухклавишного выключателя – это не просто информация, а руководство, которое станет подспорьем при выполнении монтажных работ.

Фаза в данном случае одна, а нулевых разъемов два – по количеству контуров. Запитав силовой кабель от распределительной коробки, необходимо подсоединить шнур к включателю. Второй провод направляется к одному комплекту ламп, третий к другому. Оба вывода направляются в распредкоробку. Каждая клавиша положении «ВЫКЛ» разрывает именно фазу, чтобы обесточить контур. А пошаговая инструкция подключения состоит из шести этапов.

Выполнение подготовительных работ

В первую очередь, что необходимо сделать – обустроить «гнездо» для монтажа подстаканника. При этом в соответствии со схемой двухклавишного выключателя и его целевого назначения штробятся стены. Фаза одна, а значит от распредкоробки тянется один двужильный шнур, тогда как после включателя их может быть два, если нужно организовать два независимых, отдельно стоящих осветительных прибора.

Выполнить работы не получится без:

  1. Перфоратора с буром. Это наконечник из сплава, способного пробурить бетон или кирпич.
  2. Дрели, электролобзика, которые прекрасно справляются с гипсокартонном.
  3. Однополюсно автомата с устройством защитного отключения (УЗО) для обеспечения безопасности потребителей и пользователей.
  4. Собственно выключателя, оснащенного двумя клавишами, размыкающими контуры соответственно.
  5. Распредкоробки и заблаговременно приобретенной люстры или двух индивидуальных источников света.
  6. Подрозетника, он же подстаканник, который является кожухом, защищающим внутренности выключателя.
  7. Электрических кабелей достаточного сечения, чтобы выдерживать проектную нагрузку энергопотребления.
  8. Изоленты и специализированных крепежных элементов, обеспечивающих безопасное, надежное соединение проводов.
  9. Отвертки (крестовой или фигурной, плоской) с изолированными ручками, изготовленными из пластика, резины, полиуретана.
  10. Ножа (канцелярского, сапожного), кусачек, пассатижей, рукоятки которых также изготовлены из изолятора.

Когда используется двухклавишный выключатель, подключение предполагает установку распределительной коробки и прокладки силового кабеля. Предварительно система обесточивается на вводе. А на рубильник надевается табличка «Не включать! Идут работы».

Монтаж производится после полного высыхания штукатурки, грунтовки, обойного клея. УЗО и автомат устанавливаются в «входе». Их задача отреагировать на скачок напряжения или перегрузку сети, и своевременно отключить точки потребления, если подобное произойдет. Тогда короткое замыкание исключено.

При установке двухклавишного выключателя защитные устройства монтируют в щитовой. При ее отсутствии – на деревянной, пластиковой, текстолитовой рейке в квартире после счетчика.

Выбор и установка подходящего водрозетника

Это несложное приспособление позволяет исключить возможность взаимодействия влаги с контактами даже в случае затопления. Не имеет значения, какая стена – кирпичная, железобетонная, изготовлена из газоблока, пеноблока, дерева, шлакобетона или бутового камня.

При подключении двойного выключателя на две лампочки потребуется один «стакан» для выключателя. К светильникам контакты выводятся без дополнительного счаливания проводов.

Главное его закрепить с помощью:

  1. Цементного раствора для кирпичной, бетонной стены.
  2. Механически при наличии гипсокартонной обшивки.
  3. Затворенного водой гипса для газобетона, пенобетона.

По окончании подготовительных мероприятий необходимо дать просохнуть смесям, используемым для фиксации. Провода прокладываются под гипсокартонном или в желоба, которые нужно заблаговременно проштробить. Их закрепляют также цементным раствором, шпаклевкой или затворенными сухими смесями.

Каждый подстаканник оснащен распортными элементами для дополнительного фиксирования в стеновой панели. Для гипсовых, деревянных, фанерных и конструкций из ДСП или ОСБ используют специальные модификации. Но при выборе необходимо также обращать внимание на параметры.

Сейчас в продаже чаще всего встречаются изделия, изготовленные по двум стандартам. Отличаются они диаметром: 67 или 70 мм. Современные выключатели с подсветкой или без – это 67-миллимитровые устройства, о чем сказано в техническом паспорте к изделию.

Металлически подстаканники используются реже. У пластиковых аналогов часть имеются проушины для винтов крепления рамки включателя. Поэтому лучше покупать все вместе, когда можно убедиться лично, что крепеж соответствует, и будет надежным.

Еще один нюанс, на который необходимо обратить внимание – наличие распорного механизма. Исходя из его параметров определяется размер высверленного отверстия, чтобы выключатель не двигался, не прокручивался, не выпадал.

Тонкости работы с проводами

Всегда хорошо, когда кабель цельный. Счаливание двух отрезов предполагает плотное скручивание оголенных концов с последующим изолированием. Перед тем, как подключить две лампочки к одному выключателю, убедитесь, что сечения силового подающего кабеля достаточно, чтобы выдержать максимальную паспортную нагрузку.

Материал жил – алюминий или медь. Наличие изоляции обязательно. Имеет смысл использовать разноцветные шнуры, когда, например, красный или черный используется для фазы, а белый (желтый) – нуль.

Покупая двужильный провод, убедитесь, что есть два изоляционных слоя: по одному для каждой из жилы, и общий. Изначально тянут проводку от защитных приспособлений к распредкоробке, а уже затем от нее к выключателю и двум лампочкам.

Соединяют контакты, когда все трассы проложены и закреплены. Если подстаканник или разъединитель оснащен винтовым зажимом, не игнорируйте возможность дополнительно зафиксировать контакты. Но зажимайте не сильно, чтобы не повредить изоляционный слой.

При работе с неподключенными проводами можно браться за кабели голыми руками. В противном случае, даже если помещение обесточено, лучше использовать диэлектрические перчатки.

В местах загиба следите, чтобы на проводе не появлялся излом. В этом месте под изоляцией может образоваться разрыв жилы, и в процессе эксплуатации оно будет перегреваться. Всему виной дуга, образующаяся в местах разъединения проводника. Результат – перерасход электроэнергии, риск пожара, выход из строя бытовых приборов, необходимость укладки новой проводки.

Установка и подключение выключателя

Если вы хотите правильно подключить двойной выключатель на два лампочки, чтобы он прослужил долго, нужно придерживаться схемы. Используется специальный кабель, котрый имеет три жилы и заземляющий слой. В первую очередь проводят силовой кабель от защитных устройств к распределителю. Затем подключают все остальные жилы согласно схеме. последний шаг – подсоединение контактов размыкающего устройства и подключение «нулевой» линии.

В гнезде распредкоробки должен быть свободный кабель, длиной порядка 150 мм. В выключателе и коммутирующем отделе светильника по 100 мм. УЗО подбирается исходя из несущей способности провода и номинальной (максимально) нормы потребления светильника.

При подключении двухклавишного выключателя можно использовать два устройства защиты на каждый контур. Но чаще всего на комнату используется по одному прибору принудительного отключения. Тогда в случае короткого замыкания обесточится только одно помещение.

Схема подключения люстры на двухклавишный выключатель: правила

Если требуется организовать раздельное включение нескольких светильников или ламп на многосвечовой люстре, оборудование подключается к выключателям с двумя и тремя клавишами. Для многих домашних мастеров остается загадкой, почему клавиш две, а проводов больше, что вызывает, естественно, затруднения при подключении – все лампы могут зажечься, только если обе клавиши находятся в положении вкл. Сегодня мы с вами разберем, как устроена схема подключения люстры на двухклавишный выключатель. По прочтении материала вы легко сможете самостоятельно сделать всю работу правильно.

Многосвечовая люстра

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Строение люстры

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

Клеммная колодка в основании люстры

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Совет! Цветовая маркировка проводников помогает дополнительно ориентироваться при организации подключения электрических приборов. Не стоит ей доверять полностью, так как вы не можете знать, как выполнены подключения в распределительной коробке, не заглянув в нее.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

Схема подключения светильников к двухклавишным выключателям

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Что может случиться при таком подключении? Если у вас в люстре стоят лампы накаливания и им подобные, то никакой разницы не будет, однако если используются светодиодные и люминесцентные лампы со своей встроенной электротехнической частью, они начинаю мерцать в выключенном состоянии, так как постоянно находятся под напряжением. Этот момент ужасно раздражает, но это полбеды. Важнее то, что ресурс лампы, зависящий от ограниченного количества включений-выключений, начинает интенсивно вырабатываться.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками. Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения. Из специальной статьи вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Светильник с 3-мя проводами

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Обратите внимание, что он выходит не из внутренней трубки, а прикручен на винт к металлическому корпусу светильника. Перед вами самое настоящее заземление. Требуется оно для того, чтобы избежать поражений электрическим током при пробоях на корпус – ток всегда потечет по пути наименьшего сопротивления.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

Люстра с 6-ю проводами

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Интересно знать! Покупая дешевую электрику китайского производства, сталкиваешься с моделями, в которых провода имеют одноцветную изоляцию. Там мы либо проявляем всю свою внимательность, либо сами все маркируем. Последнее особенно советуем, если прибор будет подключаться на двухклавишный выключатель.

Схема на три провода

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.

Интересно знать! Вы можете разбить включение света хоть по одной лампочке. Для этого всего то и надо, что нужное количество проводов и клавиш выключателей.

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре. Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

К такому выключателю будет подсоединено три провода

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

Одноклавишный выключатель без лицевой панели

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

К двухклавишному выключателю подходят два провода

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Правильное соединение проводов в распределительной коробке

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Правильное соединение люстры и выключателя

Все это красиво прозвучало на словах, но по факту, наверняка, у многих читателей остались вопросы, в частности, как такое соединение произвести на деле. Давайте рассмотрим два метода, один – когда мы видим только выводы, и второй, когда мы самостоятельно прокладываем проводку. Начнем со второго, как с более сложного в реализации.

Представим, что вы строите собственный дом, и дело дошло до прокладки проводов. Как это правильно сделать?

Набор инструментария профессионального электрика

Для начала готовим нужный инструмент. Вам понадобятся:

  • кусачки, для укорачивания проводов;
  • канцелярский нож или специальные щипцы для очистки проводов от изоляции;
  • клеммы любого удобного типа;
  • плоскогубцы;
  • отвертка-индикатор;
  • тестер;
  • перфоратор;
  • крестовая отвертка;
  • изолента;
  • штроборез для организации скрытой проводки и некоторые другие приспособления, которые мы при необходимости упомянем по ходу дела.

Таблица 1. Как правильно проложить проводку?

Шаги, фотоОписание
Шаг 1 – сверление отверстия под коробкуПри скрытом монтаже проводки, прятать нужно и основание выключателей. Устанавливаются они в круглые пластиковые коробки, которые необходимо вмонтировать в стену. Установка элемента отличается в зависимости от материала стен. Если они из бетона или других твердых материалов, используем перфоратор с алмазным корончатым сверлом. Нам нужно пробурить углубление диаметром 73 мм. Если перед вами каркасная стена, то монтаж коробок ведется одновременно с их сборкой – кабель пропускается с обратной стороны и выводится в прорезанное отверстие (тут используется коронка по дереву). Затем ставится коробка, которая удерживается за счет винтовых затяжек. В бетонной стене коробки держатся за счет гипсового раствора.
Шаг 2 — штроблениеДалее нужно проштробить каналы, которые будут вести в распределительную коробку. Для этих целей лучше всего использовать штроборез – с ним штроба будет одной глубины и ровной — ее будет намного проще потом замазать. Ведется канавка сначала вертикально, пока не достигнет уровня распределительной коробки, а потом – горизонтально, прямо до нее.

Совет! Если у вас будет подвесной потолок, то вместо горизонтальной штробы можно пустить провода прямо по перекрытию.

Как вариант можно воспользоваться болгаркой или перфоратором. Последний вариант самых плохой, так как есть риск сколоть штукатурку. Если стена у вас каркасного типа, то, опять же, делаем протяжку во время ее сборки.

Шаг 3 — провода уложены в штробеЗатем прокладывается проводка. Нам нужен трехжильный провод сечением, достаточным для нагрузок от люстры. Провода в штробе нужно как-то закрепить. Для этого используются специальные дюбели с хомутами, самодельные фиксаторы из кусков проводов или раствор гипса, который застывает очень быстро.

Концы проводов выводятся в коробки, где мы их и будем соединять.

Шаг 4 – монтаж выключателяПровода зачищаем сначала от общей изоляции, а потом от внутренней, оголяя концы на 1-1,5 см. Длины выводов должно хватать, чтобы достать до нужных клемм в выключателе. Много тоже оставлять нельзя, иначе установить прибор не получится.

Контакты на выключателе будут промаркированы как L, L1 и L2. Первый – это общая фаза, подключаем сюда любой провод из трех и запоминаем его (как вариант, на другом конце можно прикрепить бирку). Остальные провода соединяем с подвижными контактами – тоже все разметьте, чтобы потом было легче ориентироваться.

После подключения выключатель крепится к своей коробке. Держится он в ней за счет раздвигающихся усиков, которые при затяжке винта, расклиниваются между стенками коробки, или на саморезах. В конце ставится лицевая декоративная панель, и сюда мы больше не возвращаемся.

Шаг 5 – соединение проводов в коробкеПереходим к распределительной коробке. В ней нам нужно отыскать общие нуль и фазу. Сделать это можно при помощи прозвонки, о чем мы поговорим ниже. Снимаем с них изоляцию, если использованы для соединения скрутки, предварительно все обесточив в щитке. Провод, который мы ранее подключали к неподвижной клемме (пусть будет синий) присоединяем к общей фазе.
Шаг 6 — провода до потолочных светильниковБерем такой же трехжильный провод и протягиваем его до точки, где будет установлена люстра. Проще всего выполнить поверхностный монтаж, как показано на фото. Проводники помещаются в пластиковую гофру и крепятся к основанию при помощи специальных клипс. Бывает и внутренняя разводка, когда провода прокладываются в пустотах плит перекрытия – подобная схема крайне неудобна при необходимости замены проводки.

При монтаже провода внутри каркаса, например, гипсокартонного, очень важно не связывать его с ним, так как в случае КЗ стенки гофры могут не выдержать и вся конструкция окажется под напряжением, что чревато авариями и поражением электрическим током. Прокладка всегда осуществляется по несгораемым и непроводящим электричество поверхностям. Если потолок из дерева, гофра используется из нержавеющей стали.

Шаг 7 – подключение люстрыТри провода от люстрымы будем соединять с проложенным кабелем. Нулевую скрутку кидаем на синий провод. Фазные — на оставшиеся. Соединения лучше всего сделать через клеммные колодки. Если их нет, можно и скрутить, только хорошо все заизолируйте.

Внимание! Если люстра предусматривает наличие заземления, то прокинуть к ней вы должны четырехжильный провод, чтобы соединить нужный вывод с общей землей.

Шаг 8 – соединения в распределительной коробкеВозвращаемся в распределительную коробку. Тут у нас будет 4 свободных провода – 2 от люстры, 2 от выключателя. Цветовая маркировка у них будет попарной. Все они фазные. Соединяем их по цветам и аккуратно укладываем.

На этом подключение заканчивается, закрываем распределительную коробку, вкручиваем лампочки, подаем напряжение через щиток и производим тестовый запуск. Если вы все сделали правильно, то все будет прекрасно работать.

А как быть, если провода уже замурованы в стене, и того хуже, не имеют цветной изоляции? Нам потребуется все прозвонить, для чего мы используем тестер и отвертку-индикатор. Действуем так (разбираем ситуацию на примере стенда).

Таблица 2. Как прозвонить провода?

Шаги, фотоОписание
Шаг 1 – раскрутить проводаПервым делом нам нужно отыскать фазу основного провода, идущего из щитка. Мы приблизительно можем сориентироваться по направлению, в котором уходят провода в стену, но гарантии, что угадаем, нет. Поэтому в щитке отключаем рубильник, отсоединяем все провода друг от друга и отводим их в стороны, чтобы они не касались друг друга.
Шаг 2 – поиск фазыБерем отвертку индикатор и поочередно касаемся ей проводов, подав на них предварительно напряжение. При соприкосновении с фазой, лампа на приборе загорится. Запоминаем провод и снова отключаем общий рубильник. Помечаем фазу маркером. Вторая жила будет, скорее всего, нулем. Если хотите провериться, то до отключения света используйте еще и тестер.
Шаг 3 – скрутка проводов в коробке выключателяТеперь нам нужно понять, откуда идут остальные провода. Идем, скажем, к выключателю, и соединяем в его коробке все три провода одной скруткой.
Шаг 4 – прозвонка проводов в коробкеБерем тестер и начинаем, перебирая, искать концы нужных проводов. Как только вы найдете первую пару, на приборе загорится лампочка. Пометьте эти провода. Затем оставьте один щуп на любом из найденных проводов и продолжите поиск, пока не найдете третий провод. Все просто.

Такую прозвонку мы будем делать для каждой электроточки, выходящей в коробку, включая люстру. Разметив все провода, мы свободно сможем выполнить подключения люстры к двухклавишному выключателю по описанной ранее схеме.

На этом все, мы разобрали материал подробнее некуда. Если вам до сих пор, что-то осталось непонятным, советуем с электрикой не связываться совсем, но думаем, если все прочитано внимательно, таких людей остаться не должно. Берегите себя, всего хорошего!

Видео — Как разобраться в проводах в распределительной коробке

Видео — Подключение люстры к двойному выключателю

Схема подключения двухпозиционного переключателя

Вот решение двусторонней коммутации, опубликованное для одного из наших пользователей, который подключил питание к одной из распределительных коробок и не имел радиальной цепи для подбора нейтрали на патроне лампы.

Двухстороннее переключение с подачей питания на коммутатор


Теги: Схема подключения двухпозиционного переключателя, двухпозиционный переключатель, двустороннее переключение


Я включил этот метод двухстороннего переключения для справки, потому что вы можете встретить его в старых домах, но я не рекомендую вам его использовать.Если вы выполняете новую установку или замену двухпозиционной системы переключения, используйте трехпроводной метод управления.

Вы, скорее всего, встретите эту двухстороннюю схему освещения в промышленных / коммерческих условиях, где установка выполняется на основе кабелепровода / кабелепровода и используются одножильные проводники.

Рис. 1: схема двухстороннего переключения света с использованием двухпроводного управления

Обратные стороны двухпроводной системы управления

Этот подход часто называют «методом экономии кабеля», потому что для него требуется только двухпроводное управление.Это нормально, если выполнено правильно, но вот на что вам нужно обратить внимание: там, где это используется на лестничной клетке, где у вас есть переключатель наверху и переключатель внизу, существует опасность того, что нейтраль и напряжение будут поступать из разных цепей освещения. См. Fi2 2.

Рис. 2. Двустороннее переключение с двухпроводным управлением (НЕ ДЕЛАЙТЕ ЭТО)

Первая причина — BAD — из соображений безопасности; скажем, мы работаем над освещением наверху, поэтому мы выключаем цепь освещения наверху, думая, что мы в безопасности.. НЕПРАВИЛЬНО . Живое напряжение принимается внизу, и все еще есть токоведущие проводники, питающие выключатель наверху, и если кто-то щелкнет выключателем внизу на этой диаграмме, то живое питание также будет доходить до лампы (вы жареный ребенок !!).

Если вы видите, что этот метод используется в вашем доме ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОМ ИЗ НИХ . Если вы не уверены, что ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОЙ ИЗ НИХ.

Примечание: если бы этот метод использовался в длинном коридоре, где оба переключателя находились внизу и, предположительно, нейтраль не была заимствована из другой цепи (НЕ ПРИЗЫВАЙТЕ ЭТО), то этой проблемы безопасности не существовало бы.Но читайте дальше ..

Вы видите, что этот метод предлагается на многих сайтах DIY, но вопросы безопасности редко объясняются должным образом. Вот еще одна причина не делать этого, которую я еще не нашел ни на одном сайте DIY:

Индукционные петли и радиопомехи

Как вы, возможно, знаете, любой проводник с током излучает электромагнитное поле. Преимущество сдвоенных и заземляющих кабелей заключается в том, что токопроводящие и обратные провода всегда находятся в непосредственной близости (в одном и том же кабеле), поэтому возникает эффект компенсации.

Теперь снова рассмотрим Рис. 2, ток питания покидает потребительский блок (плату предохранителей) и проходит по дому к выключателю на нижнем этаже, затем он направляется наверх ко второму выключателю через свет. Путь к нейтрали вполне может пройти вокруг цепи освещения наверху, прежде чем вернуться вниз к потребительскому блоку. BINGO, мы только что превратили наш дом в массивную индукционную петлю , идеально сконструированную, чтобы создавать помехи для самых разных вещей:

  • Слуховые аппараты с индукционной петлей
  • Радиоприемники
  • Мой милый Стратт (это электрогитара, если вы не музыкант)
  • Компьютерные сети

Я думал, что закончил, но пока мы обсуждаем, почему этот метод не очень хорош:

Ошибочное срабатывание устройств безопасности / защиты цепей

Практика «заимствования» нейтрали у цепи, которая не питала звук, вполне может нанести ущерб современному потребительскому устройству, имеющему несколько УЗО или АВДТ.

Итак, подведем итог: если вы не хотите поссать в темноте, потому что ваша жена включила чайник внизу, используйте метод трехпроводного управления🙂


Теги: Схема 2-стороннего освещения, 2-ходовой переключатель, Схема подключения 2-стороннего переключателя, электрическая проводка, как подключить свет, как подключить двухсторонний переключатель, Схема подключения света, схема освещения, схема подключения освещения, два переключатель пути


Двухстороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены таким образом, что любой переключатель управляет светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на обоих концах.

Здесь у нас есть система двусторонней коммутации, которая использует два однонаправленных двухпозиционных переключателя и трехпроводное управление, показанное в старых цветах кабелей. Аналогичного результата можно достичь, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется.Это предпочтительный подход.

Здесь у нас есть схема (рис. 1), которая позволяет легко визуализировать, как эта схема работает. В этом состоянии лампа выключена, изменение положения любого переключателя приведет к включению лампы под напряжением. Если вы теперь измените положение другого переключателя, цепь снова разомкнется.

Рис.1: Схема подключения двухстороннего переключения (3-проводное управление)

Схема хороша и проста для визуализации принципа того, как это работает, но мало помогает, когда доходит до фактического подключения этого в реальной жизни !!

На рис. 2 ниже показано, как мы достигаем этой конфигурации.Как и любая кольцевая радиальная схема, кабель переключателя от потолочной розетки содержит два провода: постоянное напряжение и переключаемое напряжение. Это кабель C внизу, один провод подключается к L1, а другой к L2 на верхнем коммутаторе.

Кабель D (рис. 2) представляет собой трехжильный кабель с заземлением, это «трехпроводное управление», соединяющее два переключателя света вместе. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором.

Все провода заземления должны подключаться к клемме заземления на задней панели переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. Примечание A на рис. 2).

Рис. 2: Двухстороннее переключение с использованием трехпроводного управления (показано старым цветом кабеля)

ПРИМЕЧАНИЕ. Синий и желтый провода в кабеле «D» и черный провод в кабеле «C» являются коммутируемыми сроками службы и, следовательно, должны быть помечены красной оболочкой на каждом конце, как показано.

Выключатель сброса от распределительной коробки

Существует вероятность, что если в вашем доме используется проводка этих старых цветов, падение переключателя может происходить из-за кольцевой радиальной цепи освещения, выполненной с помощью распределительных коробок, а не потолочных розеток, как показано на рис. 2.Проводка переключателя такая же, но провод переключателя (кабель C) ведет к другой настройке.

Рис. 3: трехстороннее переключение, подключенное к схеме радиального освещения с выходом и входом, выполненное с помощью распределительных коробок


Теги: Схема 2-стороннего освещения, 2-ходовой переключатель, Схема подключения 2-стороннего переключателя, электрическая проводка, как подключить свет, как подключить двухсторонний переключатель, Схема подключения света, схема освещения, схема подключения освещения, два переключатель пути


Двухстороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены таким образом, что любой переключатель управляет светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на обоих концах.

Здесь у нас есть система двусторонней коммутации, которая использует два однонаправленных двусторонних переключателя и трехпроводное управление, показанное в новых гармонизированных цветах кабелей. Аналогичного результата можно достичь, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется.Это предпочтительный подход.

Здесь у нас есть схема (рис. 1), которая позволяет легко визуализировать, как эта схема работает. В этом состоянии лампа выключена, изменение положения любого переключателя приведет к включению лампы под напряжением. Если вы теперь измените положение другого переключателя, цепь снова разомкнется.

Рис.1: Схема подключения двухстороннего переключения (3-проводное управление)

Схема хороша и проста для визуализации принципа работы двухпозиционного переключателя, но она мало помогает, когда нужно на самом деле подключить это в реальной жизни !!

На рис. 2 ниже показано, как мы достигаем этой конфигурации.Как и любая кольцевая радиальная схема, кабель переключателя от потолочной розетки содержит два провода: постоянное напряжение и переключаемое напряжение. Это кабель C внизу, один провод подключается к L1, а другой к L2 на верхнем коммутаторе.

Кабель D (рис. 2) представляет собой трехжильный кабель с заземлением, это «трехпроводное управление», соединяющее два переключателя света вместе. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором.

Все провода заземления должны подключаться к клемме заземления на задней панели переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. Примечание A на рис. 2).

Рис. 2: Двустороннее переключение света (3-проводная система, новые гармонизированные цвета кабелей)

ПРИМЕЧАНИЕ. Серый провод в кабеле «D» — это коммутируемый ток, а синий провод в кабеле «C» и черный провод в кабеле «D» — постоянный срок службы и, следовательно, должны иметь коричневую оболочку на каждом конце, как показано.


Теги: 2-сторонняя схема освещения, 2-ходовой переключатель, Схема подключения 2-стороннего переключателя, электрическая проводка, как подключить свет, как подключить двухсторонний переключатель, Схема подключения освещения, схема освещения, схема подключения освещения, двусторонняя переключатель


Схема выключателя света с задержкой времени, использующая транзисторы

Эта схема выключателя света с задержкой полезна для освещения мест, где требуется источник света малой мощности. Этот контур идеально подходит для небольших или временных объектов.Примеры мест, где можно использовать эту схему: ящик, шкаф, небольшая комната, багажник машины и т. Д.

Основная особенность этой схемы заключается в том, что она автоматически выключает свет, избегая ненужного потребления энергии.

Эта схема включает свет и остается включенным в течение установленного времени. Чтобы снова включить свет, необходимо нажать кнопку мгновенного контакта SW1. См. Схему.

Как работает выключатель света с временной задержкой?

Время, в течение которого свет остается включенным, зависит от номиналов резистора R2 и конденсатора C1.

Чтобы увеличить это время, вы можете изменить номинал резистора R2 на большее. R2 также можно заменить потенциометром, чтобы избежать необходимости замены резистора другим резистором другого номинала.

При нажатии кнопки SW1 электролитический конденсатор заряжается через резистор R5. Конденсатор будет иметь такое же напряжение источника питания, и транзистор Q1 попадет в свою область насыщения. Это, в свою очередь, приводит к насыщению транзистора Q2.

2N2222 Биполярный транзистор NPN Распиновка

Таким образом, мы получаем коллектор Q2 с напряжением немного ниже напряжения источника и лампочка горит.Эта схема может работать от батареи 9 В или источника напряжения 12 В постоянного тока.

TIP2955 Распиновка транзистора PNP

Мы можем заменить лампочку:

  • 2 белых светодиода последовательно с ограничивающим резистором 100 Ом для источника питания 9 В или ..
  • 3 белых светодиода последовательно с Ограничительный резистор 100 Ом для источника питания 12 В.

Список компонентов схемы

  • 1 2N2222A Транзистор NPN (Q1)
  • 1 TIP2955 Транзистор PNP (Q2)
  • 1 47 Ом, резистор 1/4 Вт (R1)
  • 1 4.7М, резистор 1/4 Вт (R2)
  • 1100 Ом Резистор 1/4 Вт (R3)
  • 1 2,2 кОм, резистор 1/4 Вт (R4)
  • 1100 Ом, резистор 1 Вт (R5)
  • 1 Электролитический конденсатор 470 мкФ (C1)
  • 1 Лампочка 12 В, 2 Вт (L1). Лампочку можно заменить светодиодами. (см. текст)
  • 1 выключатель мгновенного действия, однополюсный, NO. (SW1)

Вы можете увеличить количество света, излучаемого схемой выключателя света с временной задержкой , заменив лампу на более крупную.(3 Вт, 5 Вт)

Примечание: НЕТ = нормально открытый

Подвесное освещение, проводка выключателя света, ответы на часто задаваемые вопросы домовладельцев

Часто задаваемые вопросы домовладельцев

Мой корпус подвесного светильника поврежден? Что я должен делать?

Его потребуется заменить, так как крышка лампы (кожух) предназначена для защиты от прикосновения к деталям под напряжением.

Кабель от моей потолочной розетки отсоединяется, и я вижу кабель, что мне делать?

Из-за того, что заменять кабель неудобно, необходимо будет прийти электрику и заменить весь осветительный прибор, чтобы убедиться, что он безопасен для вас.

Я украшаю свой дом, могу ли я снять крышки переключателей?

Если вы просто отвинчиваете крышку переключателя, оттягиваете крышку от стены и не снимаете проводники, то сначала важно надежно изолировать эту цепь. Для этого просто выключите автоматический выключатель этой цепи. Теперь можно безопасно открутить крышки и немного отодвинуть их от стены. Перед включением цепи освещения убедитесь, что крышки надежно закрыты.

Если вы хотите полностью снять крышки выключателя со стены, чтобы украсить ее сзади, вы также должны сначала надежно изолировать эту световую цепь и также отметить, где проходят проводники. Если у вас в комнате есть промежуточный свет, и вы делаете это из-за большого количества кабелей, это может сбивать с толку. Если вам действительно нужно снять крышки, лучше позже вызвать электрика, чтобы проверить и проверить цепи, чтобы убедиться, что они в порядке.

Если вы обнаружите, что винтовые клеммы плохо закреплены, не поддавайтесь соблазну просто затянуть винты с помощью стандартной отвертки.Стандартных отверток недостаточно, чтобы защитить вас! Отвертки VDE необходимы для надежной затяжки винтовых клемм. Отвертки VDE защищают вас с напряжением до 1000 В и с напряжением 230–240 В, которое может потенциально нанести вам вред, поэтому важно использовать правильные инструменты.

Я хочу заменить подвесной светильник на другой, что я могу сделать?

При замене осветительной арматуры в доме лучше всего вызвать на помощь электрика. Проблемы часто возникают, когда вы хотите переключиться на современную систему освещения с 3 разъемами и блоком разъемов, но когда вы снимаете старый подвесной светильник, вы обнаруживаете, что их может быть до 6 проводов.

Определенные фонари нужно устанавливать определенным образом, и домовладельцы сталкиваются с сложной и опасной работой, выполняющей ее самостоятельно. Просто протолкните все провода, как многие делали раньше, может означать, что у вас повышенный риск возгорания из-за небезопасных или неправильных подключений.

Коммутация цепей в компьютерной сети

При коммутации каналов сетевые ресурсы (полоса пропускания) делятся на части, и битовая задержка постоянна во время соединения. Выделенный путь / канал, установленный между отправителем и получателем, обеспечивает гарантированную скорость передачи данных.Данные могут передаваться без задержек после установления канала.
Телефонная сеть является одним из примеров коммутации каналов. TDM (мультиплексирование с временным разделением) и FDM (мультиплексирование с частотным разделением) — это два метода мультиплексирования нескольких сигналов на одной несущей.

  • Мультиплексирование с частотным разделением: Делит на несколько диапазонов
    Мультиплексирование с частотным разделением каналов или FDM используется, когда несколько сигналов данных объединяются для одновременной передачи через общую среду связи.Это метод, с помощью которого общая полоса пропускания делится на серию неперекрывающихся поддиапазонов частот, где каждый поддиапазон передает свой сигнал. Практическое использование в радиочастотном спектре и оптоволокне для передачи нескольких независимых сигналов.
  • Мультиплексирование с временным разделением: Делит на кадры
    Мультиплексирование с временным разделением (TDM) — это метод передачи и приема независимых сигналов по общему сигнальному тракту с помощью синхронизированных переключателей на каждом конце линии передачи.TDM используется для междугородных каналов связи и несет большую нагрузку на трафик данных от конечного пользователя.
    Мультиплексирование с временным разделением каналов (TDM) также известно как цифровая коммутация каналов.

Преимущества коммутации цепи:
Имеет следующие преимущества:

  1. Основным преимуществом коммутации каналов является то, что между компьютерами устанавливается постоянный канал передачи, что дает гарантированный коэффициент передачи данных.
  2. При коммутации каналов нет задержки в потоке данных из-за выделенного пути передачи.

Недостатки коммутации цепи:
Имеет следующие недостатки:

  1. Подключение занимает много времени.
  2. При настройке выделенных каналов требуется большая пропускная способность.
  3. Его нельзя использовать для передачи каких-либо других данных, даже если канал свободен, поскольку соединение выделено при коммутации каналов.

Формулы коммутации цепи:

Скорость передачи = скорость соединения или скорость передачи /
                    нет.слотов = R / h бит / с
Время передачи = размер файла /
                    скорость передачи
                 = x / (R / h) = (x * h) / R секунда
Общее время для отправки пакета в пункт назначения =
               Время передачи + время настройки цепи


Вопрос о коммутации цепей
Эти вопросы помогут вам понять коммутацию цепей

Пример 1: Сколько времени требуется для отправки файла «x бит» от хоста A к хосту B по сети с коммутацией каналов, в которой используется TDM с «h слотами» и скорость передачи данных «R Мбит / с», установление канала время k секунд.Найдите общее время?

Пояснение:
Скорость передачи = скорость канала или скорость передачи / номер слотов = R / h бит / с
Время передачи = размер файла / скорость передачи = x / (R / h) = (x * h) / R

Общее время = время передачи + время настройки цепи = (x * ч) / R секунд + k секунд


Пример 2:
Если канал передает F кадров / сек и каждый слот имеет B битов, то определить скорость передачи?

Пояснение:
Поскольку не упоминается, сколько слотов в каждом кадре мы берем, в одном кадре есть один слот.
Скорость передачи — это количество данных, отправленных за 1 секунду.
Скорость передачи = F * B бит / сек

Чтобы узнать разницу между коммутацией каналов и коммутацией пакетов, см. — Различия между коммутацией каналов и коммутацией пакетов

Ссылки:
https://en.wikipedia.org/wiki/Circuit_switching
https://en.wikipedia.org/wiki/Frequency-division_multiplexing

Эта статья предоставлена ​​ Shaurya Uppal . Если вам нравится GeeksforGeeks, и вы хотели бы внести свой вклад, вы также можете написать статью, используя вклад.geeksforgeeks.org или отправьте свою статью по адресу [email protected] Смотрите, как ваша статья появляется на главной странице GeeksforGeeks, и помогайте другим гикам.

Пожалуйста, напишите комментарии, если вы обнаружите что-то неправильное, или вы хотите поделиться дополнительной информацией по теме, обсужденной выше.

Вниманию читателя! Не прекращайте учиться сейчас. Получите все важные концепции теории CS для собеседований SDE с курсом теории CS по приемлемой для студентов цене и будьте готовы к отрасли.

Теги статьи:

thumb_up
5

Пожалуйста, напишите нам по адресу submit @ geeksforgeeks.org, чтобы сообщить о любых проблемах с вышеуказанным содержанием.

Сообщение навигации

Назад

first_page Основные сетевые атаки в компьютерной сети

Следующая

last_page Непостоянное и постоянное соединение HTTP | Набор 2 (Практический вопрос)

Превратите любой выключатель света в умный выключатель за 30 долларов, не касаясь ни единого провода — BGR

Если вы покупаете продукт или услугу, прошедшие независимую оценку, по ссылке на
наш веб-сайт, мы можем получать партнерскую комиссию.

* Идея * умного выключателя света просто фантастическая — вместо того, чтобы тратить до 50 долларов на лампочку для подключения к Wi-Fi, вы можете получить один выключатель, который добавляет интеллектуальности каждому свету, которым он управляет. Проблема, конечно же, возникает тогда, когда пришло время установить новый интеллектуальный коммутатор. Большинство людей не хотят возиться с электрическими проводами сами, и электрики заряжают руки и ноги только для того, чтобы появиться у вас дома. Вот еще один вариант: приобретите интеллектуальный выключатель света Switchmate, который устанавливается прямо над существующим выключателем света, чтобы добавить интеллектуальное управление за считанные секунды!

Switchmate для тумблерных переключателей света от SimplySmart Home Цена по прейскуранту: 34 доллара США.99 Цена: 32,94 доллара США (32,94 доллара США / счет) Вы экономите: 2,05 доллара США (6%). Доступно на Amazon, BGR может получить комиссию. Купить
Switchmate для переключателей освещения Rocker Style от SimplySmartHome. SnapOn Smart Light Switch That L… Цена по прейскуранту: 34,99 доллара Цена: 29,61 доллара (29,61 доллара за счет) Вы экономите: 5,38 доллара (15%) Доступно на Amazon, BGR может получить комиссию. Купить сейчас

Дополнительная информация со страницы продукта:

  • 1 ВТОРАЯ УСТАНОВКА не требует инструментов, проводки и профессиональной помощи, все батареи включены в комплект! Магнитно крепится к винтам в имеющихся настенных панелях — просто вставьте на место и вперед!
  • ОТКРЫВАЕТСЯ НА ВЫКЛЮЧАТЕЛИ В СТИЛЕ ROCKER и идеально подходит для домовладельцев, жителей квартир, съемщиков квартир и студентов.Элегантный дизайн дополняет существующие настенные панели, обеспечивая чистый вид
  • ДОБАВЛЯЕТ УПРАВЛЯЕМЫЙ ПРИЛОЖЕНИЕМ ТАЙМЕР и дистанционное включение / выключение к существующим выключателям света и включает встроенный ручной выключатель для легкого управления освещением на настенной панели.
  • СОВМЕСТИМ С GOOGLE ASSISTANT для голосового управления — также может быть сопряжен с Power by SimplySmart Home для совместимости с Amazon Alexa и Google Home
  • БЕСПЛАТНОЕ ПРИЛОЖЕНИЕ SWITCHMATE доступно для бесплатной загрузки для мобильных устройств Android и iOS

Switchmate для переключателей света Toggle Style от SimplySmart Home Цена по прейскуранту: 34 доллара США.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
