Решетка для камней на трубу: выбираем решетку и корзину, каменку для печи или держатель камней

Содержание

выбираем решетку и корзину, каменку для печи или держатель камней

Банная печь состоит из разных элементов, в числе которых и сетка-каменка. Это полезное приспособление, от которого не стоит отказываться. Если вы приобрели печь без корзинки для камней, то ее можно сделать своими руками.

Назначение

Несложное приспособление выполняет важную функцию. Если топить баню достаточно сильно, печная труба быстро нагревается и раскаляется, от нее исходит мощный жар. Это чревато серьезными ожогами для тех, кто решит посетить парилку. Именно поэтому используют специальную сетку на трубу для камней.

Она служит барьером, снижает уровень теплового излучения и позволяет париться с комфортом, не опасаясь ожогов.

Также корзинка нужна и для других целей.

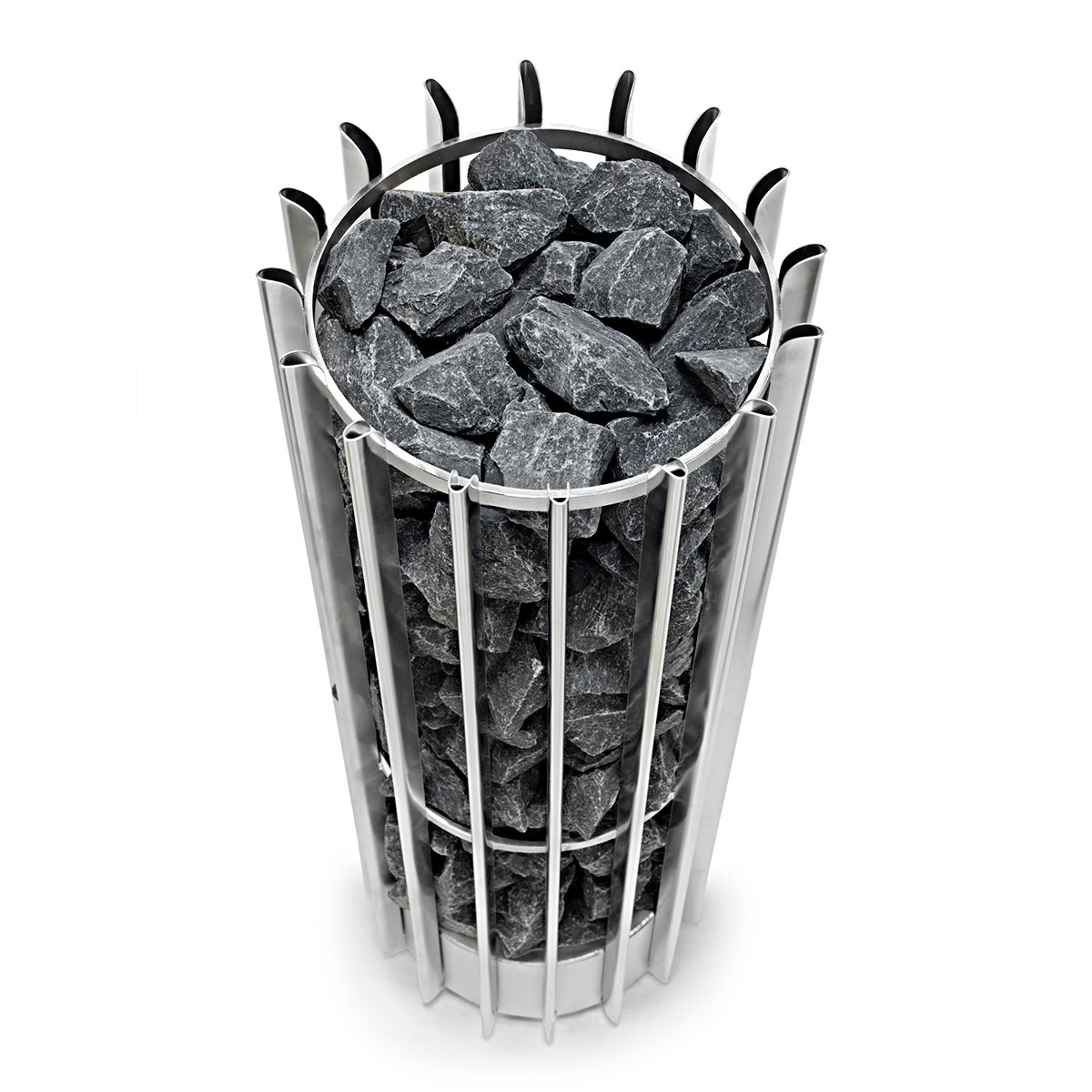

Внутрь решетчатой конструкции помещаются камни, которые нагреваются и забирают тепло. Если плеснуть на них воды, можно получить достаточное количество пара и как следует прогреть помещение.

Сетка с камнями позволяет снизить сухость воздуха. Это влияет не только на комфорт во время парения, но и помогает защитить деревянную отделку в помещении от перегрева.

За счет этой конструкции продлевается срок службы печной трубы, которая меньше контактирует с воздухом и водой, а значит, замедляются процессы коррозии.

В некоторых источниках можно встретить предложение использовать теплоизоляционный материал вместо решетки. Хотя это снизит уровень излучения, большая часть тепла будет уходить через трубу, соответственно, помещение станет плохо прогреваться. Также увеличится скорость горения и понадобится больше топлива. Учитывая это, лучше использовать именно решетку или корзинку – форма держателя для камней может быть разной.

Виды

По дизайну

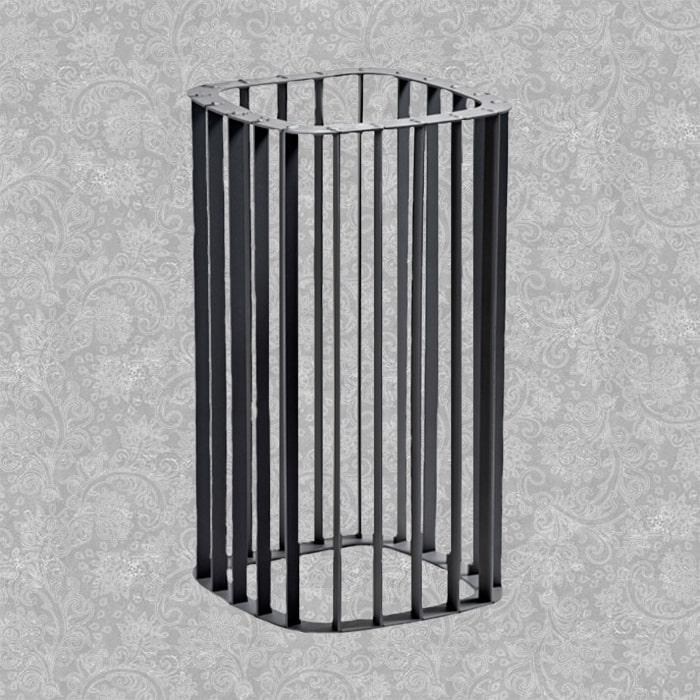

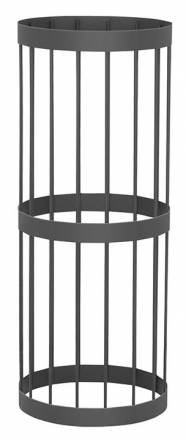

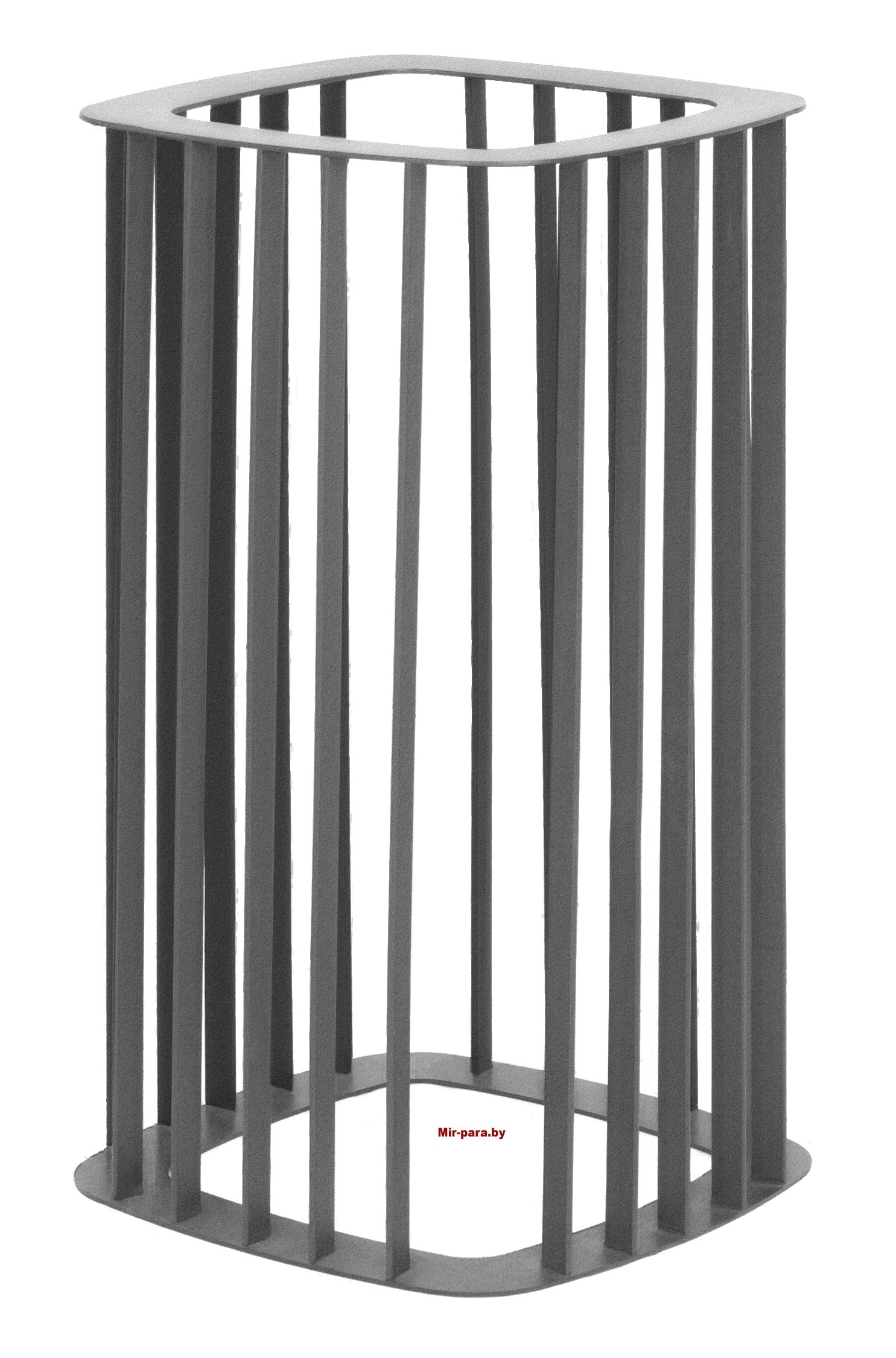

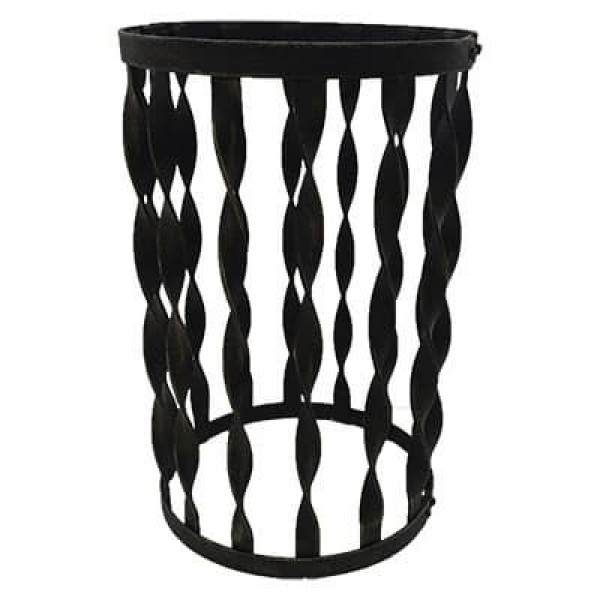

Самый простой вариант – держатель, изготовленный из стальных полос и прутков, но мастера могут сделать необычную корзину, украшенную узорами и орнаментами. Хотя красивая решетка будет смотреться эстетично, по функциональности все варианты примерно одинаковы.

По форме

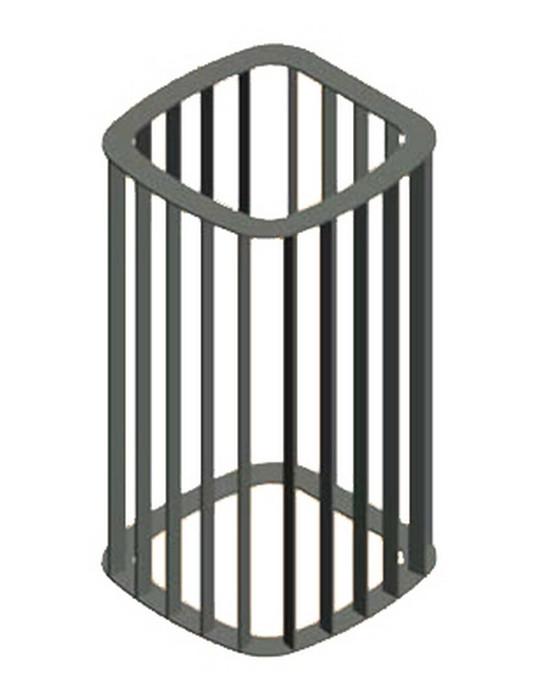

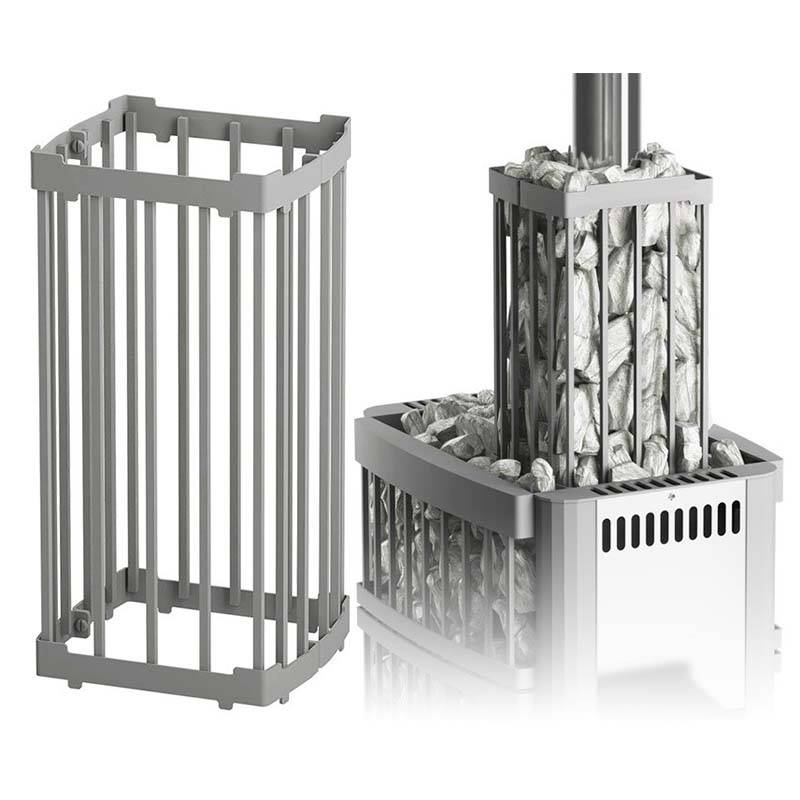

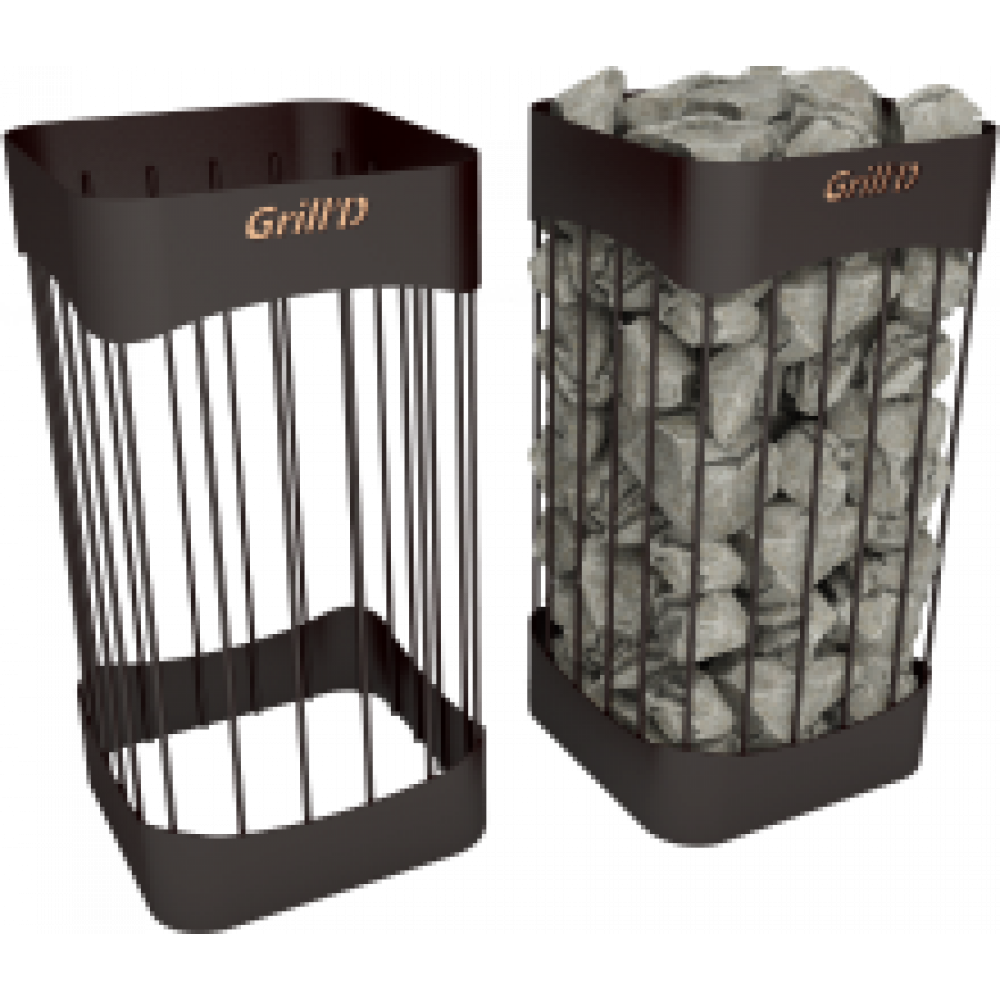

Круглые конструкции устанавливаются на трубу дымохода. Прямоугольные или овальные решетки могут закрывать всю печку целиком. Встречаются и нестандартные формы, разборные, состоящие из нескольких колен – как правило, их создают вручную, на заказ.

По типу решетки

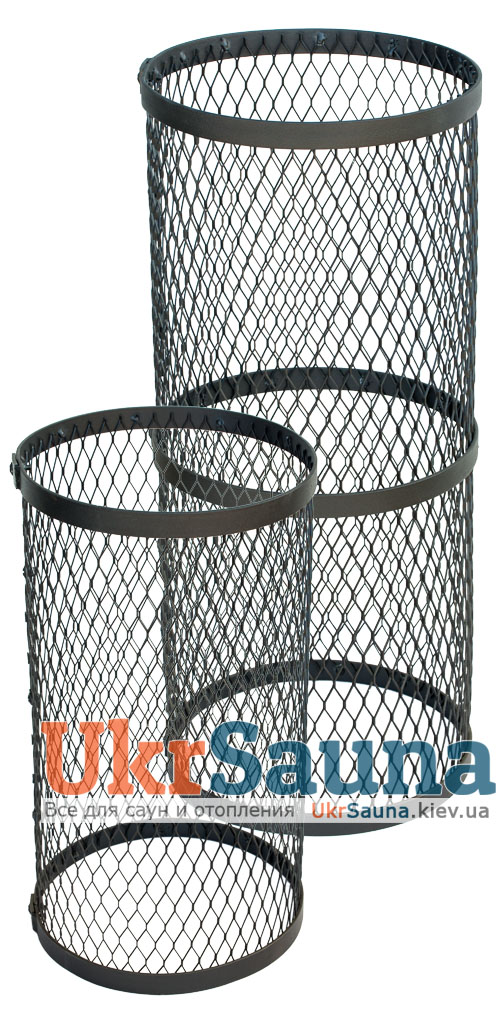

сетчатая обечайка из проволоки легко крепится и не создает дополнительного напряжения, которое может деформировать дымоход, также она обеспечивает большое количество пара;

решетчатые конструкции с толстыми прутьями используются для мощных печей в больших банях, перед установкой нужно укрепить дымоход;

корзины из листового материала просты в изготовлении, однако они отдают меньше пара, чем сетки и решетки.

По конфигурации

Каменка для печи может быть закрытой, с небольшой дверцей. Такая конструкция дольше сохраняет прогретый воздух с комфортным уровнем влажности, однако расход дров повышается. Открытые сетки позволяют быстрее прогревать помещение до более высоких температур – это актуально для тех, кто любит очень жаркую баню.

Какие камни необходимы?

Нужно внимательно отнестись к наполнению решетки. Есть несколько наиболее популярных пород, которые можно использовать, чтобы обложить трубу:

диабаз;

талькохлорит;

малиновый кварцит.

Их можно найти в магазинах, продающих товары для бани или строительства. Эти камни достаточно долговечные, они хорошо выдерживают перепады температур и тепловое воздействие.

Многие используют для укладки речную гальку – это тоже хороший вариант, если правильно подобрать размер. Кроме того, камни нужно будет тщательно вымыть и очистить перед тем, как поместить в решетку.

Укладка начинается с самых больших экземпляров, которые пойдут на дно конструкции. Это необходимо, чтобы корзина не проваливалась под их весом. Желательно выбирать камни одинаковой формы, чтобы добиться равного распределения нагрузки и исключить проседания сетки в одну сторону. Не используйте материал с острыми краями – он быстро начнет крошиться и осыпаться внутрь конструкции. Для печной решетки лучше подойдут круглые камни.

Как выбрать?

При покупке сетки стоит учитывать важные критерии.

Объем и вес камней. Конструкции могут быть рассчитаны на разную нагрузку. Желательно подбирать вариант с запасом, чтобы избежать быстрой деформации.

Размещение. Решетка может устанавливаться на трубу или вокруг печки.

Материал. Нержавеющая сталь с повышенной жаропрочностью выдерживает длительную эксплуатацию, но и стоимость имеет соответствующую. Черный металл дешевле, но изделие из него будет толще, кроме того, решетку нужно время от времени подкрашивать специальной защитной эмалью.

Помимо этого, выбор может быть между заводской и самодельной сеткой. Готовое изделие остается только установить на место, также в магазинах достаточно большое количество решеток разных форм и размеров. Самодельная конструкция будет актуальна при наличии дымохода нестандартной конфигурации. Также это вариант для тех, кто хочет сэкономить.

Особенности монтажа

Корзина имеет немалый вес за счет камней, поэтому ее необходимо как следует закрепить. Сделать это можно с помощью саморезов. В нижней части решетки просверливаются отверстия для креплений, также их нужно проделать в том месте, где конструкция будет крепиться к печи. Для лучшей устойчивости используются специальные «ушки», которые стягиваются болтами.

Сетку начинают устанавливать после того, как монтаж печи завершен.

Если конструкция разборная, то дымоход снимать не требуется, корзина просто закрепляется вокруг него. Затем можно приступать к укладке камней.

Как сделать своими руками?

Можно изготовить сетку самостоятельно. В первую очередь необходимо подобрать материалы. Для сборки конструкции нельзя использовать:

оцинкованную или окрашенную проволоку с покрытием из полиэфирных смол или ПВХ;

бронзовые и алюминиевые сетки, которые стоят в промышленных дымоходах;

материалы, образующие гальванические пары, например, медь и алюминий.

Сетка из цветных металлов подвержена коррозии, она быстро придет в негодность. Цинк при нагревании выделяет вредные вещества, что недопустимо в бане.

Для сборки можно использовать элементы из нержавеющей стали:

лист в качестве основы;

проволоку, чтобы сплести сетку;

полоски для армирования конструкции;

затяжные заклепки.

Процесс изготовления сетки потребует навыков сварных и слесарных работ, а также наличия соответствующих инструментов.

Помимо инвертора понадобится шлифмашина для зачистки металла, наждачная бумага, электроды.

Предварительно нужно будет сделать следующее:

провести раскройку заготовок в соответствии с необходимыми размерами;

зачистить зоны сварки от ржавчины и других загрязнений;

обезжирить места соединения, чтобы избежать окисления.

После этого можно приступать к сборке сетки. Детали свариваются между собой, в соответствии с выбранной схемой. При работе необходимо тщательно проварить все швы, чтобы корзина выдерживала нагрузки и не деформировалась. Также после окончания сварки нужно будет зачистить шлак и окалину. В труднодоступных местах, куда не подобраться с помощью шлифмашины, можно вручную пройтись наждачной бумагой. В некоторых случаях работы приходится выполнять прямо вокруг дымохода, если нет возможности его разобрать. Тогда нужно защитить трубу от брызг расплавленного металла.

Решетка, сделанная с соблюдением всех расчетов, по функциональным характеристикам не уступит заводскому изделию.

Обзор сетки для камней в баню смотрите далее.

Сетка для камней на трубу в баню

Опытному банщику или любителю крепкого пара со стажем объяснять, зачем нужна сетка для камней на трубу в баню, — дело абсолютно ненужное. Все, кто хотя бы раз в жизни парился в бане, знают, насколько бывает жестокой и неумолимой металлическая печь, особенно жаровая труба. Это небольшой участок металлического дымохода, длиной всего с метр, соединяющий фланец топочной камеры печи с остальной частью дымоходного канала.

Жаровая труба без сетки с камнем греет в бане слишком жестко

Зачем нужна сетка на трубу для камней

Если размеры парилки достаточно велики, например, 3х4 м и более, то сетку на трубу можно и не ставить. Если помещение топить по всем правилам, то поверхность жаровой трубы накаляется до малинового цвета. Терпеть исходящий жар сложно, но какое-то время возможно. При малейшей попытке попариться либо постоять рядом с каменкой и жаровым участком более 5 минут можно заработать ожог рук, груди и спины. Поэтому в первую очередь сетка для трубы в баню ставится для того, чтобы защитить любителей париться от мощного инфракрасного излучения.

Кроме того, использование сетки-решетки помогает улучшить атмосферу в бане:

Объем вокруг жаровой трубы наполняется специально отобранными камушками. Такая сетка — каменка на трубу позволяет получить достаточно большое количество пара без переделки печи;
Установленная на дымоход сетка благодаря защитному слою из кварцевого камня меньше сушит воздух в помещении и одновременно защищает деревянную отделку стен и потолка от перегрева и даже обугливания;
Улучшает рассеивание тепла, выделяющегося на жаровой трубе печи, инфракрасный поток получается менее концентрированным и лучше прогревает воздух внутри помещения бани.

К сведению! Считается, что наличие сетки с камнем позволяет сберечь материал трубы, который при контакте с воздухом и водой, поливаемой на каменку, быстро корродирует. Сгнивает и прогорает даже нержавейка, не говоря уже о более дешевых никелированных трубах.

Существует мнение, что жаровую трубу необходимо закрывать термоизоляцией или использовать готовый сэндвич вариант дымохода. С одной стороны, это так, теплоизолированная поверхность снизит инфракрасный поток тепла и сделает нахождение рядом с металлической печкой более комфортным.

При этом есть и два отрицательных момента такого решения. Например, большая часть тепла будет улетучиваться через дымоход, и проку от печи и самой каменки для парилки будет немного. Во вторых, резко увеличится скорость продуктов горения в дымоходе, печка будет прожорливая, потребует большего количества дров, реальную теплоотдачу от нее увеличить не получится. Поэтому сетка для камней на банную печь — это не прихоть, это крайне необходимый элемент каменки.

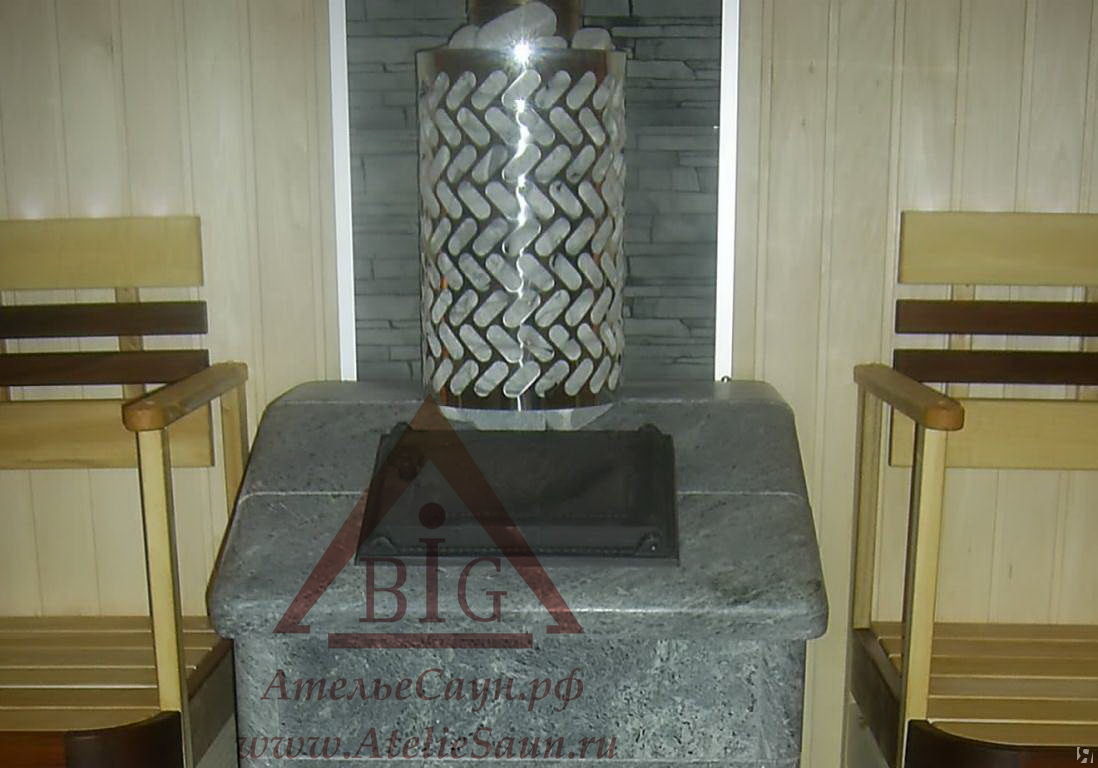

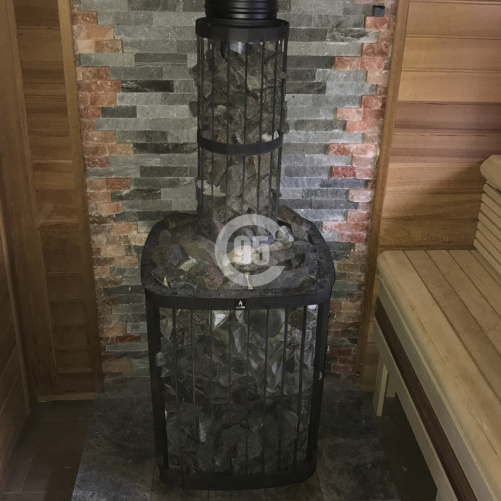

Классический вариант сетки для каменки в бане

Время эксплуатации камней

Изучив, как уложить камни в банную печь, нужно уделить внимание вопросам их эксплуатации. Со временем засыпку нужно менять. Рекомендуется полностью менять камни раз в 3-4 года. Это объясняется скоплением сажи, токсинов на поверхностях элементов засыпки. Из-за расширения и сужения при нагреве и остывании даже прочные камни начинают покрываться трещинами и рассыпаться. Забивая каналы, они снижают эффективность прогрева.

Чтобы камни прослужили дольше, не стоит поливать их холодной водой. Также нельзя допускать их соприкосновения с открытым огнем.

Сетка для камней – варианты

Существует достаточно много различных вариантов и схем изготовления сеточной оболочки под камень. Каждый из них по-своему интересен, но если не заниматься профессиональным изготовлением сеток для камней на печь, то лучше всего использовать давно проверенные и несложные в изготовлении собственными руками проекты.

В перечень наиболее популярных моделей входят:

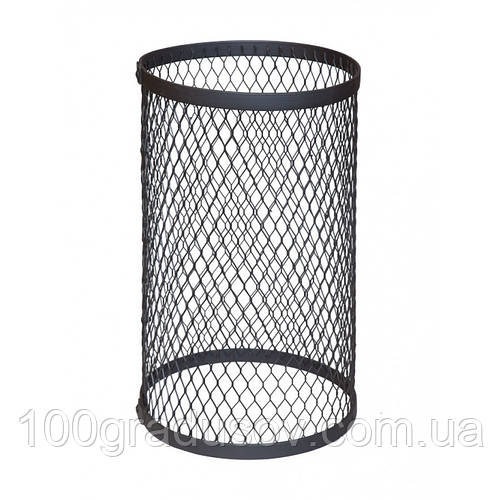

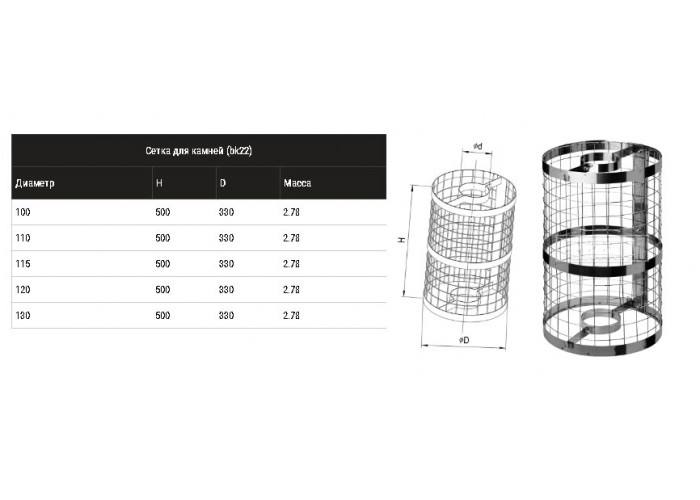

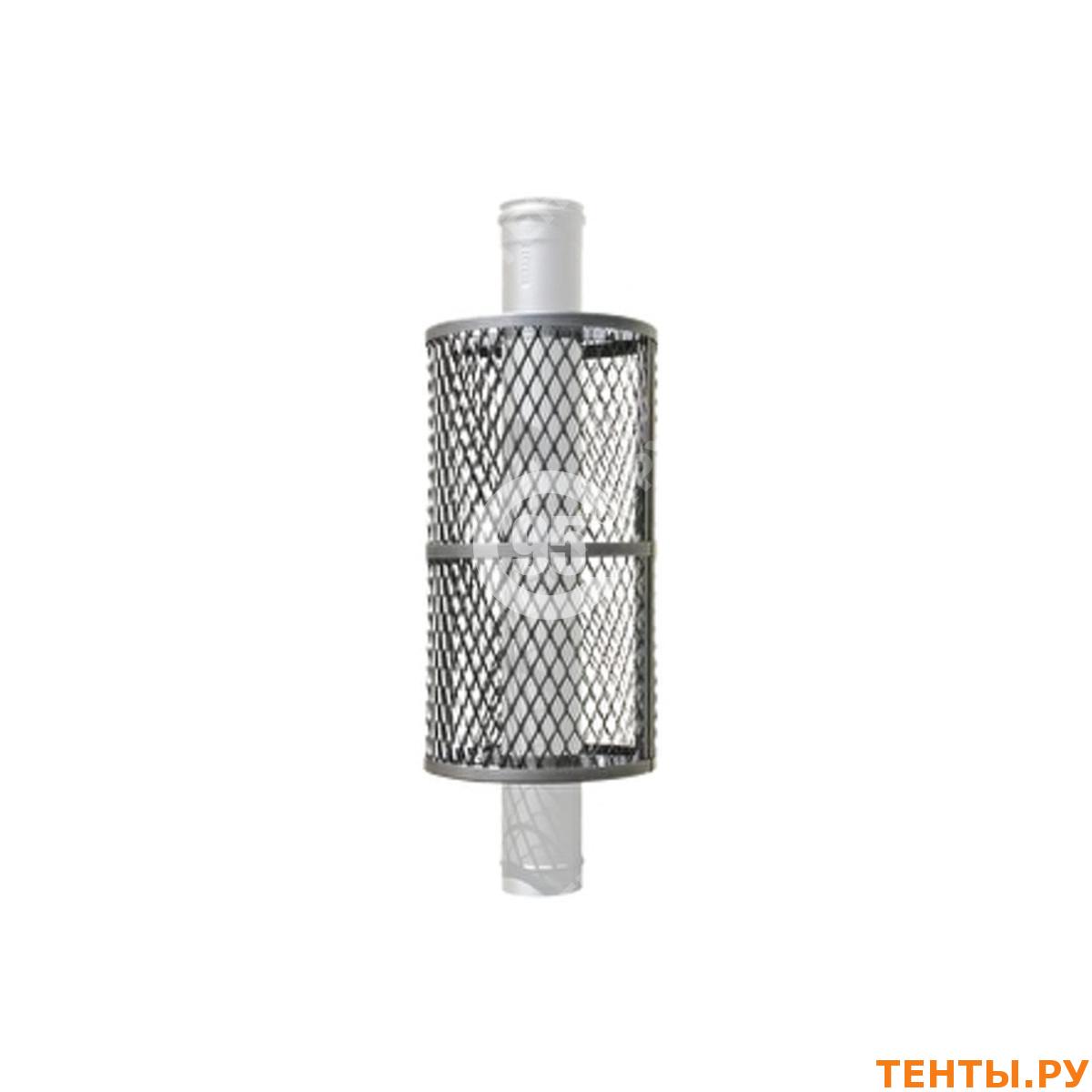

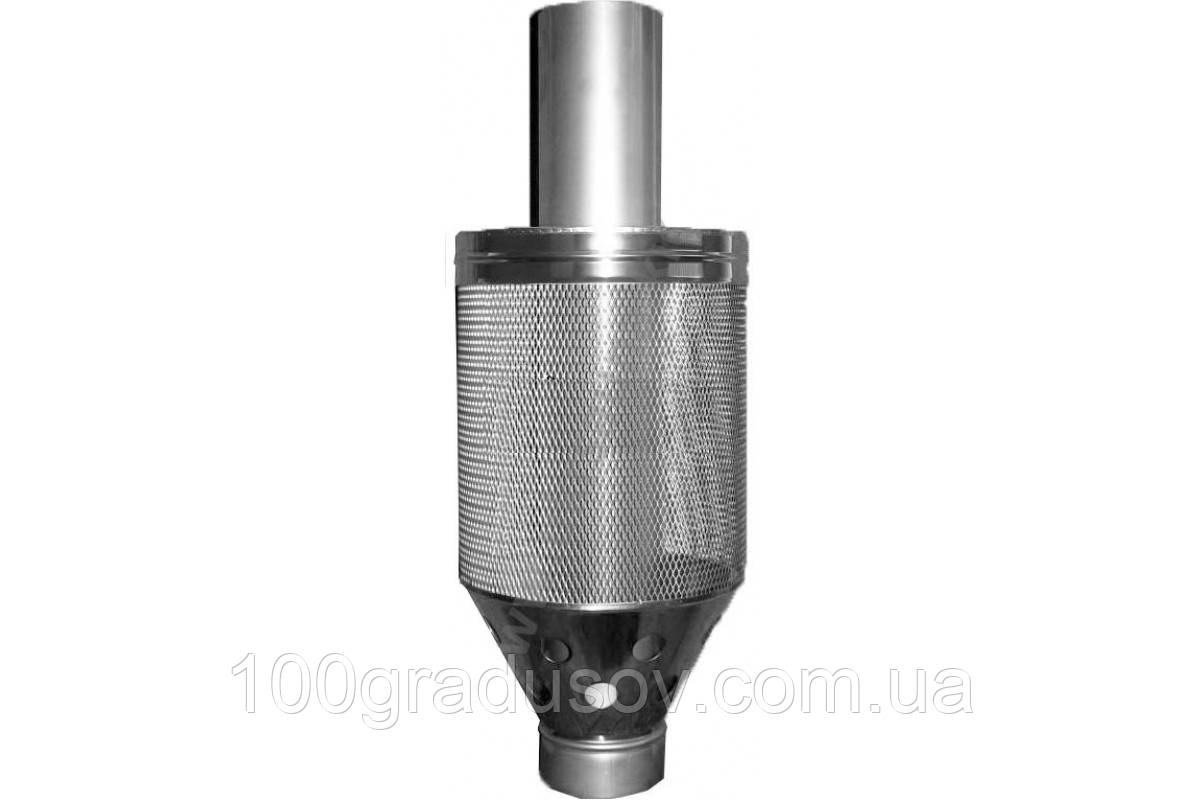

Конструкции в виде обечайки из сетки с размером ячейки 20х20 мм и 40х40 мм. Высота сетки на дымоход равна удвоенному диаметру;

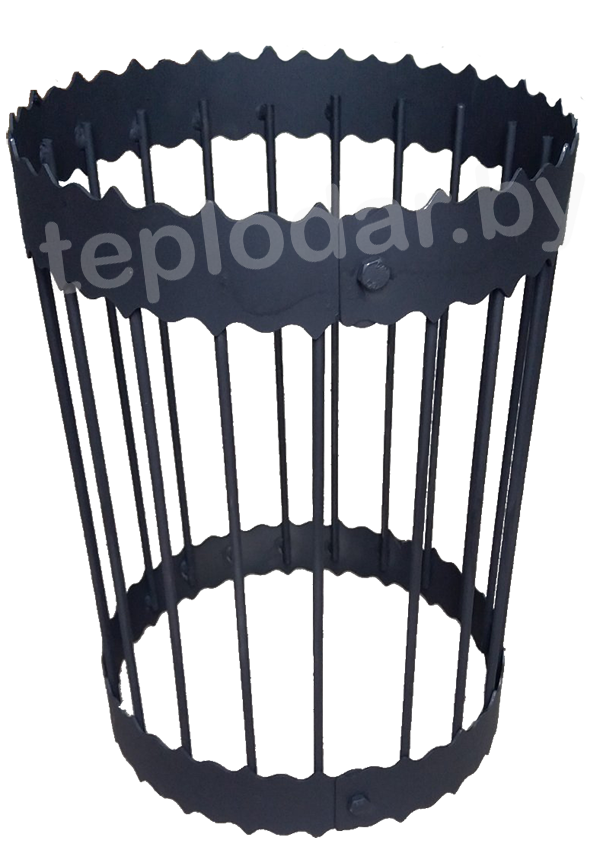

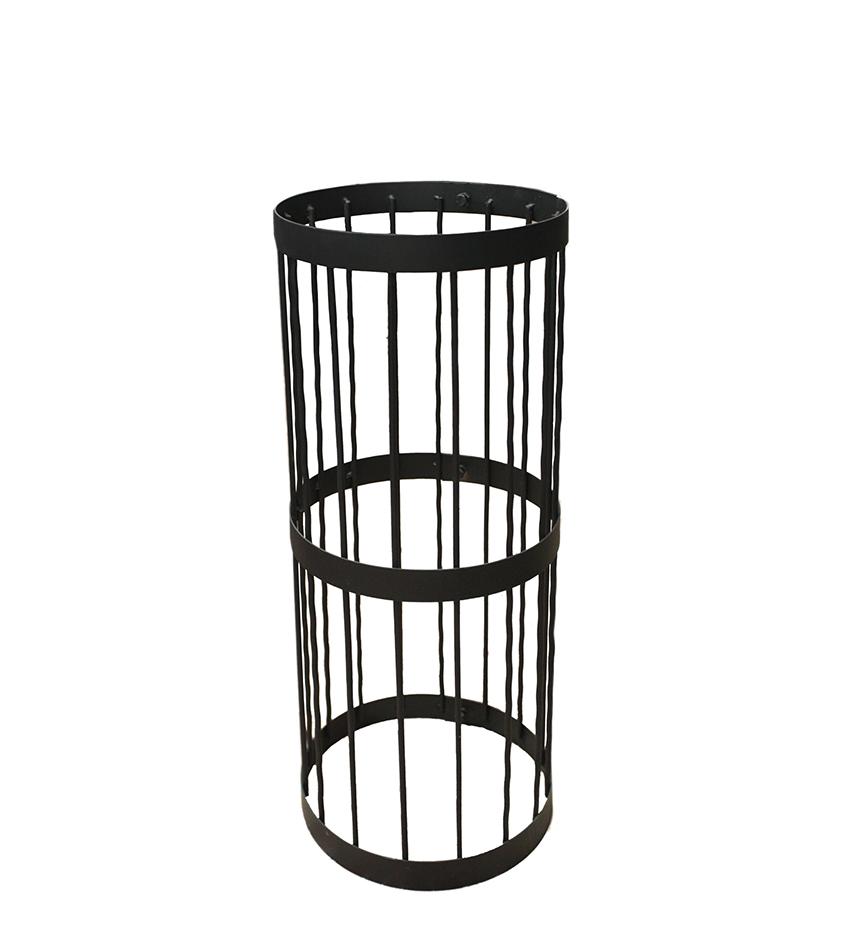

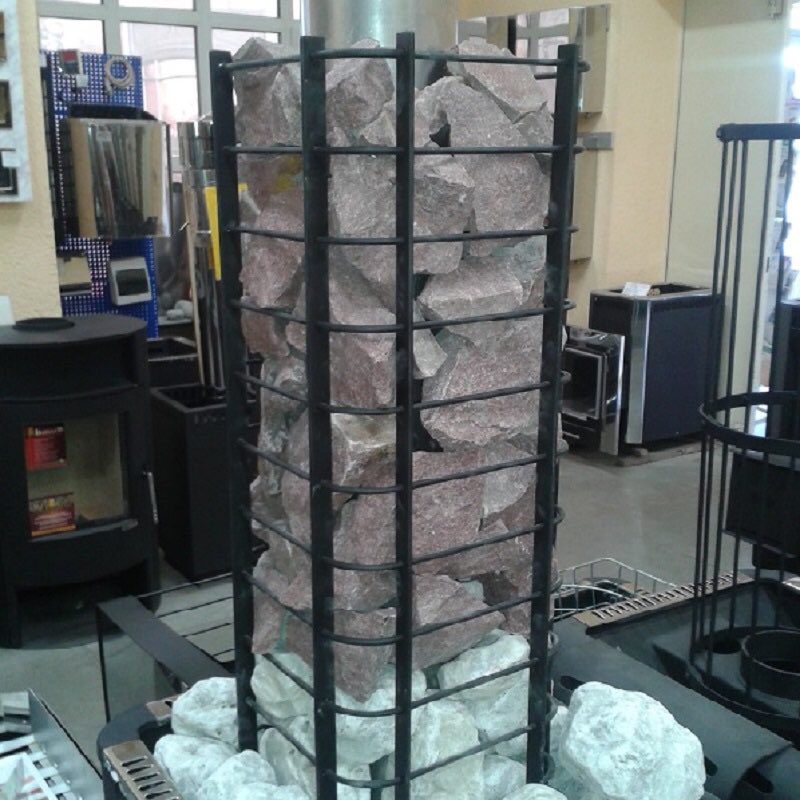

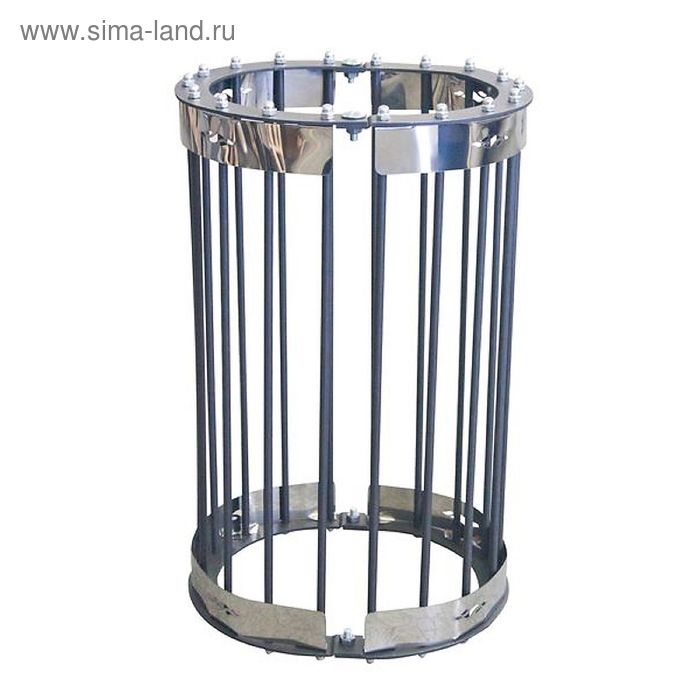

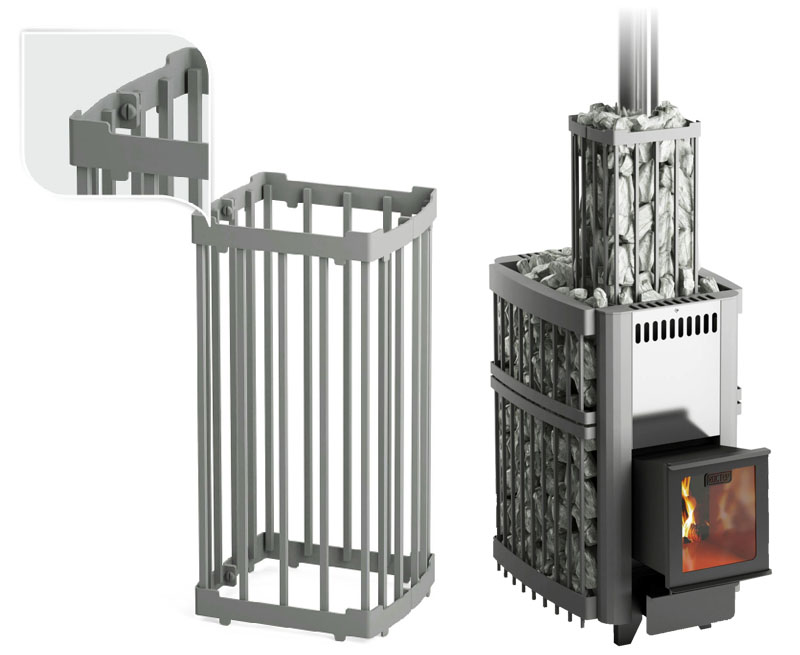

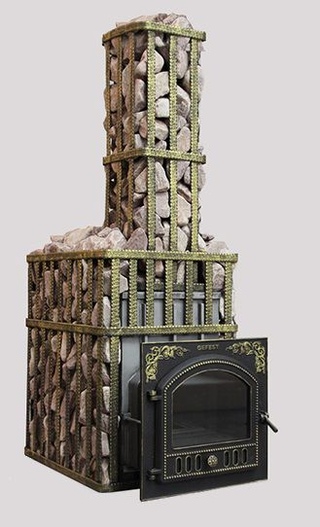

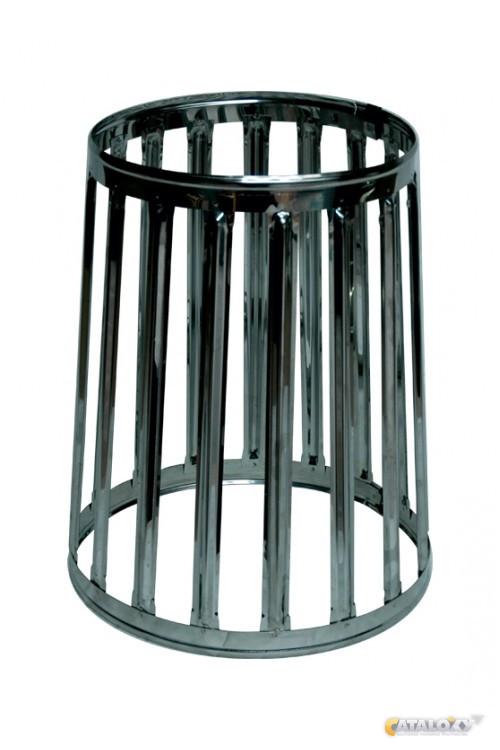

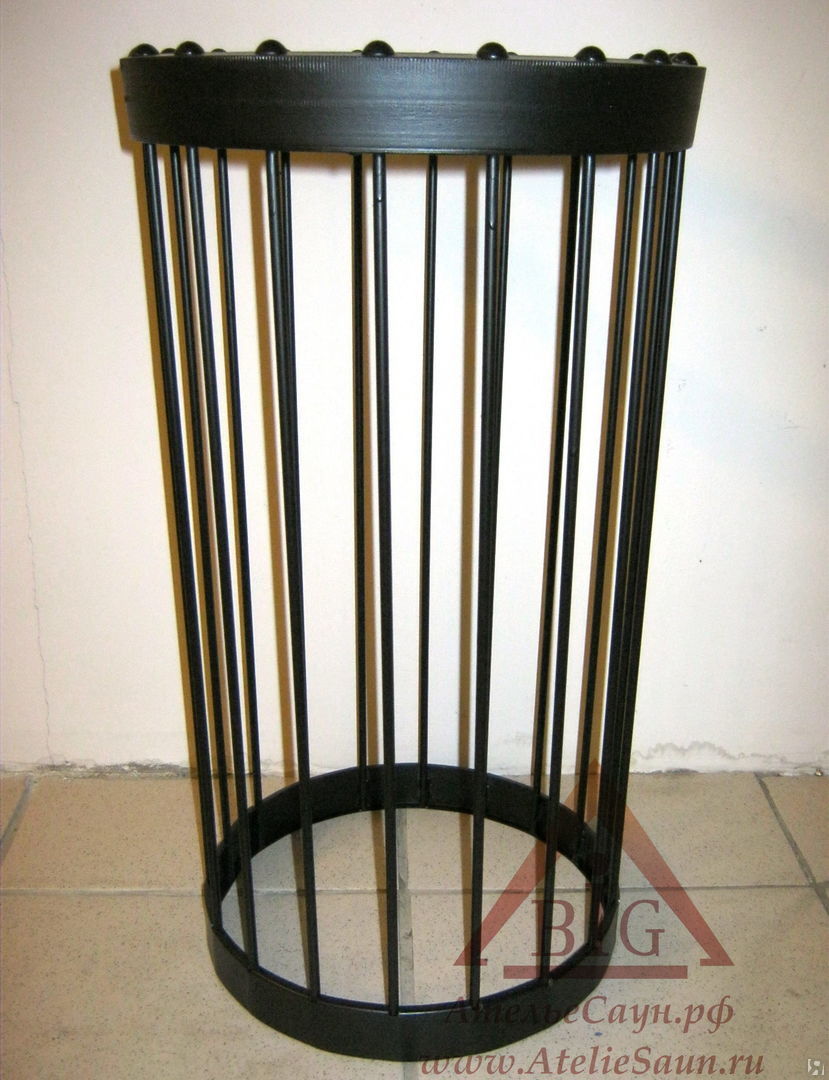

Стержневые или арматурные решетки для камней на трубу. Размеры конструкции могут быть самыми разными, от полутораметровых обечаек до небольших прямоугольных и квадратных корзин, по устройству чаще всего копируют устройство стандартной каменки – решетки для камней на печь в баню;

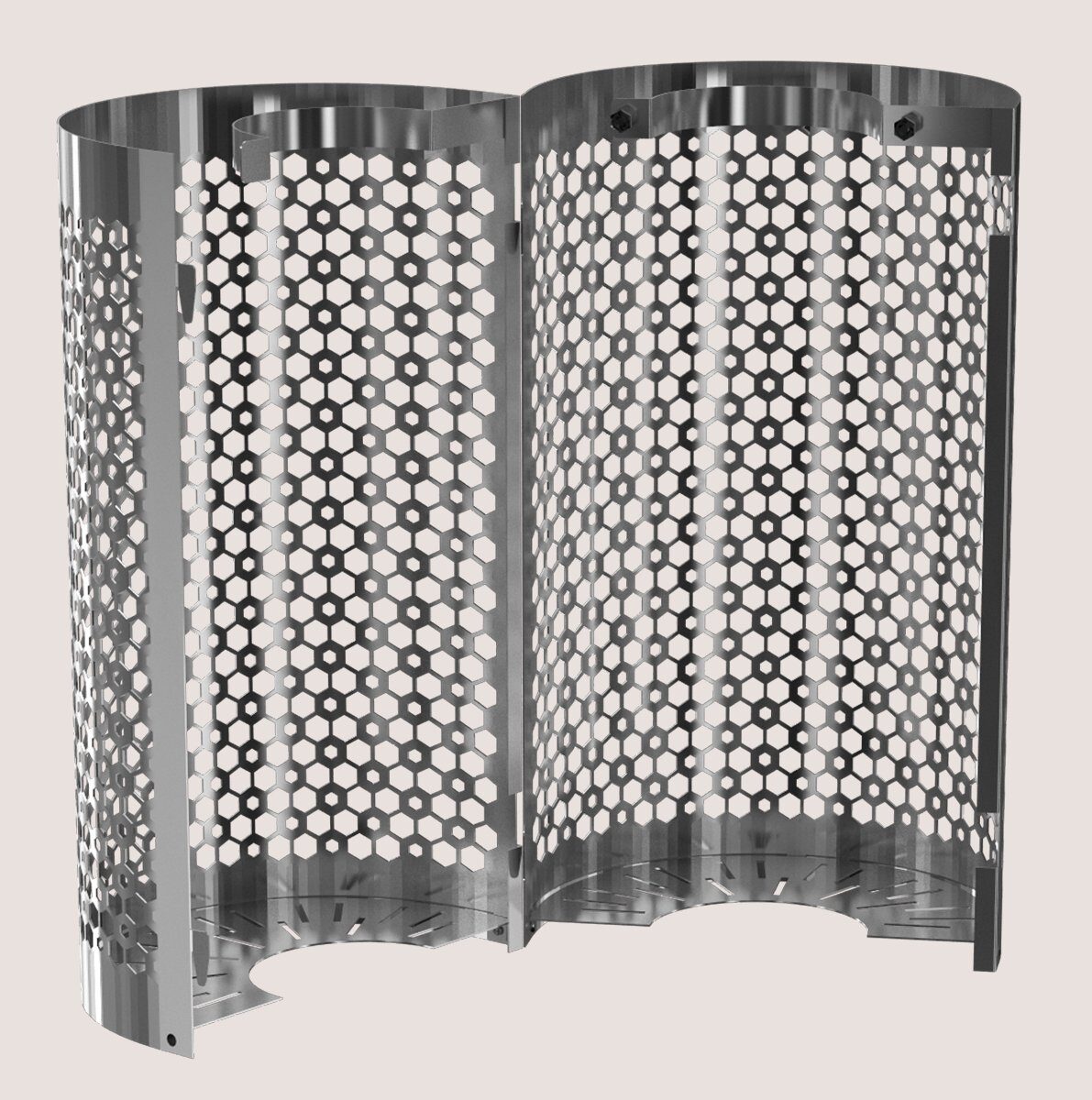

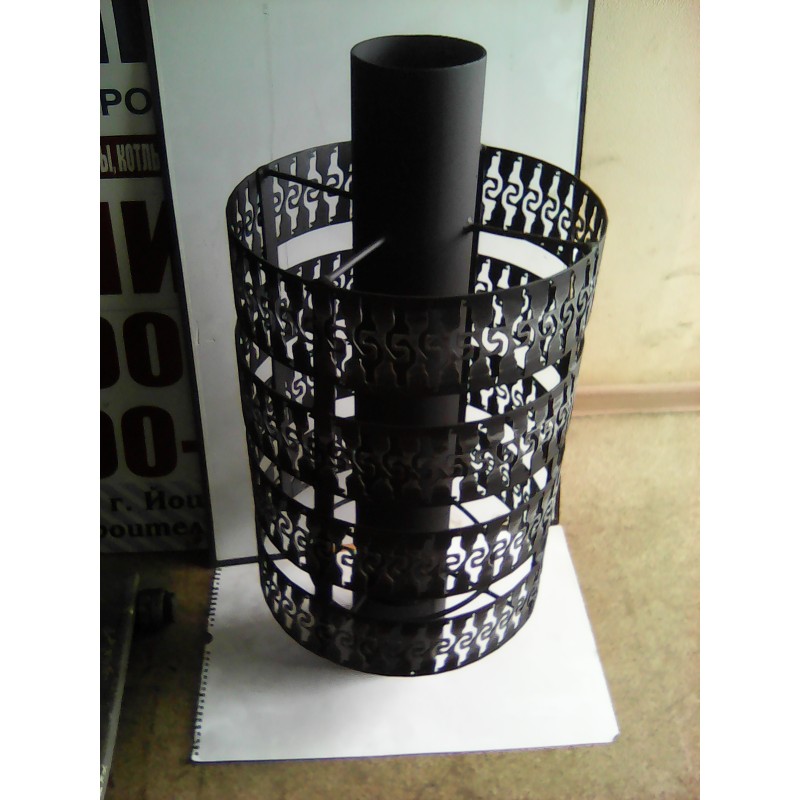

Кольцевые насадки из перфорированного листового металла. Наиболее симпатичные и долговечные из всех вариантов сетки для трубы в баню.

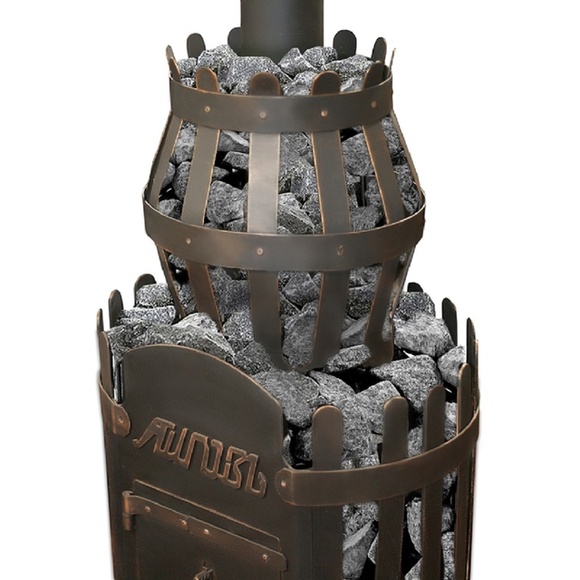

Кроме этого, существуют нестандартные схемы и конструкции для камня. Дело в том, что дымоходная труба от печки не всегда направляется вертикально на потолочное перекрытие. Если дымоход вынесен за пределы парилки, то приходится делать поворотное колено. В этом случае сетку для камней на дымоход приходится собирать из нескольких секций. В итоге получается сетчатое поворотное колено, примерно такое, как на фото.

Необычный вариант сетки с камнем, дымоход построен за пределами бани

Несмотря на необычный внешний вид, подобная конструкция работает исключительно эффективно, прежде всего из-за того, что вода, брызгая на каменистую засыпку, не стекает вниз, на корпус печи, а остается на поверхности жаровой трубы и испаряется практически полностью.

Жадеит, информация о камне

Камни бывают разные, это знают все, кто интересуется данной тематикой. Писать о них можно просто бесконечно. Эта статья будет посвящена малоизвестному, в России, камню, о котором написано очень много. Причём эта «малоизвестность» связана не с отсутствием информации, а скорее с культурно — фонетическими особенностями нашей страны. Жадеит – не путайте с жадом и нефритом.

Общие данные:

Жадеи́т (фр. jadeite, от jade — нефрит) — минерал зелёного цвета из группы щелочных моноклинных пироксенов спутанно-волокнистой структуры, силикат натрия и алюминия. Формула — NaAl[Si2O6] или Na2O·Al2O3·4SiO2.

Для сравнения формула нефрита — Ca2(Mg,Fe)5[Si4O11]2(OH)2.

Вроде бы всё просто и понятно, но сразу первое двоякое толкование – происхождение названия от термина «нефрит». Уже происходит смешение понятий.

Второй повод для «смешения» жадеита и нефрита – научный. До 1863 года оба камня (нефрит и жадеит) считались одним и тем же минералом и назывались – жад. В Азии это научное «разделение» камней не приняли до сих пор.

Пример.

Читаем средневековый манускрипт, в котором упоминаются украшения из жада, которые были заказаны императором Китая для членов своей семьи. Как определить – из чего (нефрита или жадеита) были сделаны эти украшения? Ответ – фактически никак, название, в это время, одно для двух камней. Но в Азии скажут из «жада», а в России из «нефрита», традиция.

Как раз из-за этой фонетической традиции у нас в стране известен нефрит, менее известен жад, а вот на жадеит никто не обращает внимание.

А вот теперь немного фактов о жадеите, которые вы без труда отыщите в интернете.

Жадеит – камень более ценный, чем нефрит. Связано это с более «качественными» свойствами. Жадеит более плотен, легче поддаётся обработке, встречается в широкой цветовой палитре, а, главное, встречается реже, чем нефрит. Это факт.

Теперь ещё немного цифр и фактов.

Украшения из жадеита сорта «империал» (изумрудно-зелёный полупрозрачный или прозрачный) продаются на аукционах мирового уровня за миллионы долларов. Стоимость «империала» доходит до 20 тыс. долларов США за 1 карат камня.

Стоимость украшений из чистого изумрудного жадеита империала доходит до 5 млн. долларов.

С жадеитом работают ювелирные дома «Tiffany» и «Cartier».

Так что «бросовый поделочный камень», как принято считать в России, на самом деле обладает широкой известность, популярностью и высокой стоимостью. В западных странах разработали специальную систему оценки, применяемую только для жадеита — 4C2T1V.

И это всё не считая исторической известности:

– из жадеита делали древние каменные орудия труда;

— в культуре индейцев жадеит был крайне ценным культовым шаманским камнем, из которого делали амулеты и предметы религиозных церемоний.

— жадеит – один из самых популярных в Азии камней, «императорский камень».

— в европейской культуре вас встречают «по одёжке», в азиатском обществе по качеству жадеитого украшения, которое на вас надето (не зависимо от пола человека – это обязательный атрибут жизни). При этом, украшение обязательно должно соприкасаться с телом иначе вас не воспримут серьёзно.

Теперь подробнее о жадеите, его сортовые особенности.

Применяются несколько вариантов градации жадеита. Самая популярная – по виду обработки.

Камень вида «А» — природный камень варят в воде, для устранения поверхностных загрязнений. На следующем этапе погружают в расплавленный воск. Затем очищают от лишнего воска и полируют.

По факту это натуральный природный высококачественный камень с приведённым в «порядок» внешним видом.

2. Камень вида «В» — камень отбеливают, вымачивая в кислоте (соляной или серной), для удаления пятен окисления. Эта процедура осветляет камень, для последующей пропитки жадеита воском (мелко или крупно молекулярная пропитка) или прозрачной полимерной смолой, под давлением. Пропитка заполняет все поверхностные поры и трещины и дает объекту улучшенную гладкость, блеск и цвет. По факту получаем натуральный (без вмешательства в структуру) камень красивого цвета и отличного качества.

3. Камень вида «С» — с камнем проводят те же процедуры обработки, что и с сортами «А» и «В», но добавляют пигмент для усиления цветности.

По факту получаем натуральный (без вмешательства в структуру) камень красивого цвета и отличного качества.

Градация жадеита по качеству камня.

«Империал» — самый дорогой, ярко-зелёный, высокой прозрачности, используется в ювелирных изделиях.Наиболее часто подделывается, не может стоить дёшево.

2. «Коммерциал» — дорогой, различные цвета и оттенки, используется для изготовления украшений и поделок. Ценится меньше чем «империал» из-за непрозрачности и неровностей цвета.

3. Хроломеланит – можно считать одним из подвидов «коммерциал». Тёмно-зелёный, не прозрачный с чёрными вкраплениями. Используется для изготовления украшений и поделок. Ценится меньше чем «империал» из-за непрозрачности.

4. Альбит-жад (альбитовый жадеит) – недорогой поделочный камень. Снижение стоимости объясняется включениями альбита и других пород, что значимо влияет на внешний вид камня. Используется для недорогих поделок, камень полностью не прозрачен, плотная структура.

5. «Утилити» — жадеит с большими примесями различных пород. «Банный» камень – крайне востребованный материал для бань и саун.

Но есть и огромное количество особенностей в оценке жадеита. И внутри каждого из вида жадеита есть своя внутренняя градация. Прозрачность, ровность цветовой гаммы, «художественная» ценность внешнего вида и многие другие факторы – это всё влияет на стоимость камня.

Пример одной из особенностей при оценке камня.

В природе встречается коричневато-оранжевый жадеит. Такой камень будет стоить довольно дорого. Коричневый цвет указывает на химическую замену в жадеите двух валентного железа на трёх валентное. Этот процесс идёт очень долго и наблюдается не более чем у 2 % добываемого жадеита. Соответственно стоимость такого камня повышается из-за редкости цвета.

И подобные особенности, при оценке жадеита, связаны не только с коричневым цветом. В природном жадеите очень ценится «лавандовый» оттенок, без каких либо «химических» формул, просто редкий и красивый цвет.

Выводом может стать простой факт – жадеит (не путайте с нефритом) считается драгоценным или уважаемым поделочным камнем практически во всё мире, за исключением России. У нас поверхностное отношение к этому камню связано, скорее, с историко-культурными особенностями. И такое отношение к жадеиту совершенно не оправдано – даже в варианте с доработкой цветности при помощи пигментов, этот камень остаётся натуральным и очень красивым.

Как выбрать сетку для камней на печь

Выбор конкретной модели сетки для камней в бане зависит от размеров трубы и парилки. Для небольшой бани при мощности печи 5-7 кВт можно использовать самые легкие самодельные сетки. Если для бани куплена полноценная металлическая печь в 12-15 кВт, то, возможно, более рациональным будет использовать не сетчатую, а решетчатую конструкцию.

Эффективность сетчатых обечаек

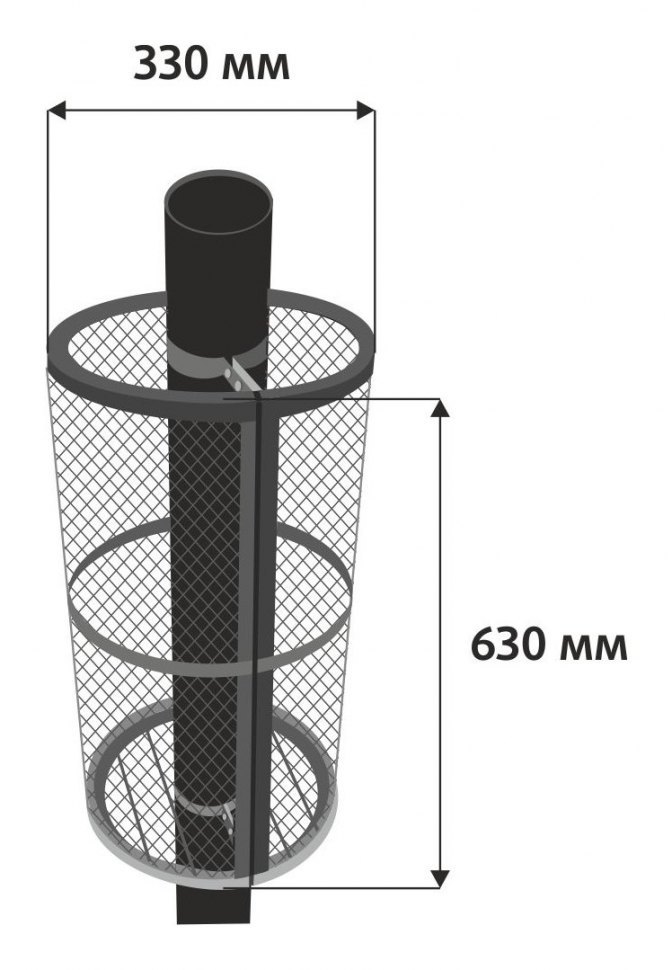

Несомненным преимуществом сетки является ее малый вес и универсальность крепления. Большинство моделей сетки для камней на дымоход имеют хомутовое крепление, что позволяет устанавливать насадку на трубу диаметром от 100 до 150 мм.

Важно! Сетчатая обечайка получается достаточно мягкой и не создает дополнительных изгибающих напряжений, способных изогнуть трубу дымохода.

У таких конструкций наименьший коэффициент экранирования каменистой засыпки, то есть все тепло, излучаемое камнями, легко передается в воздух помещения бани. Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки. Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой.

Сетка может быть до метра в высоту

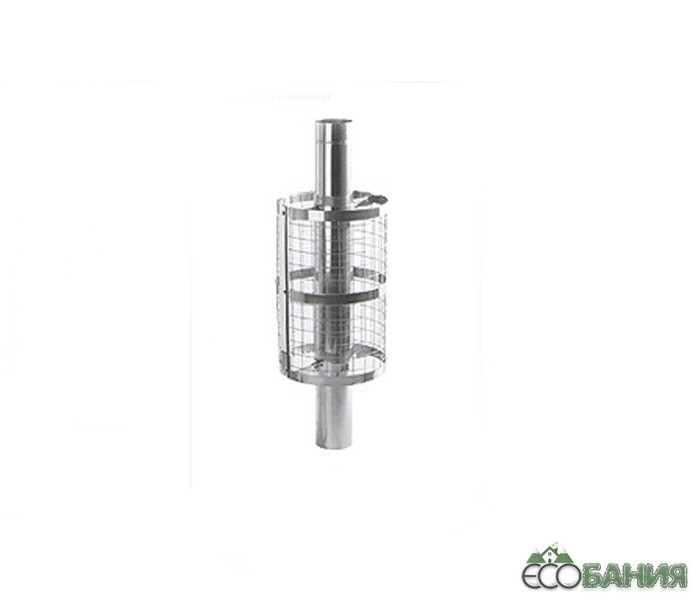

Одна из наиболее популярных моделей сетки для печки в баню изготавливается из тонкой миллиметровой проволоки, в результате сама обечайка получается мягкой и эластичной, поэтому корпус приходится усиливать дополнительными кольцами. В нижней части устанавливается металлический конус. Это позволяет сделать сетку более жесткой, не дать камням выдавить стены, и одновременно защищает фланец печи от протекания не испарившегося кипятка.

Решетчатые конструкции

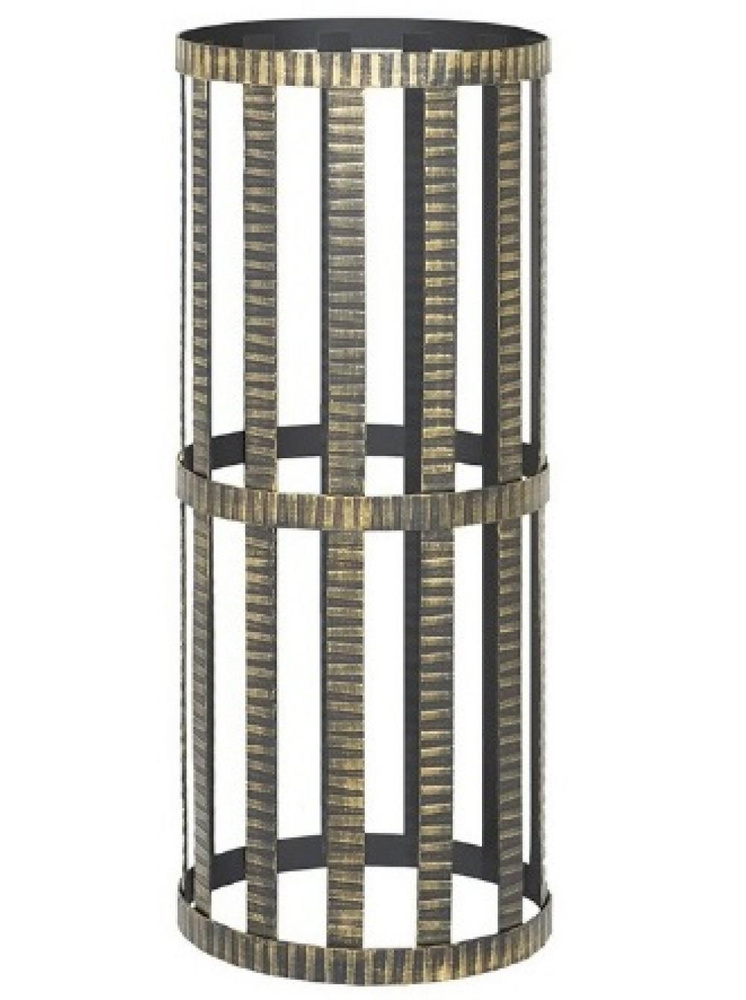

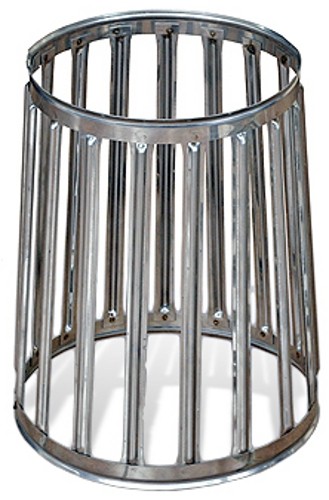

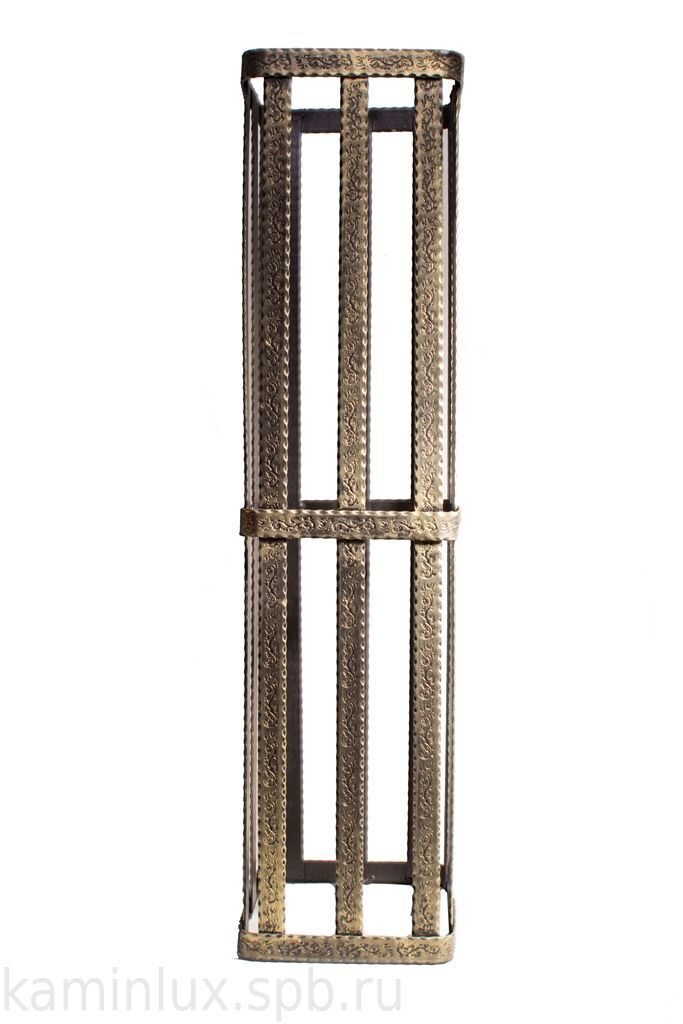

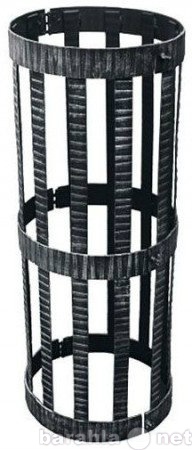

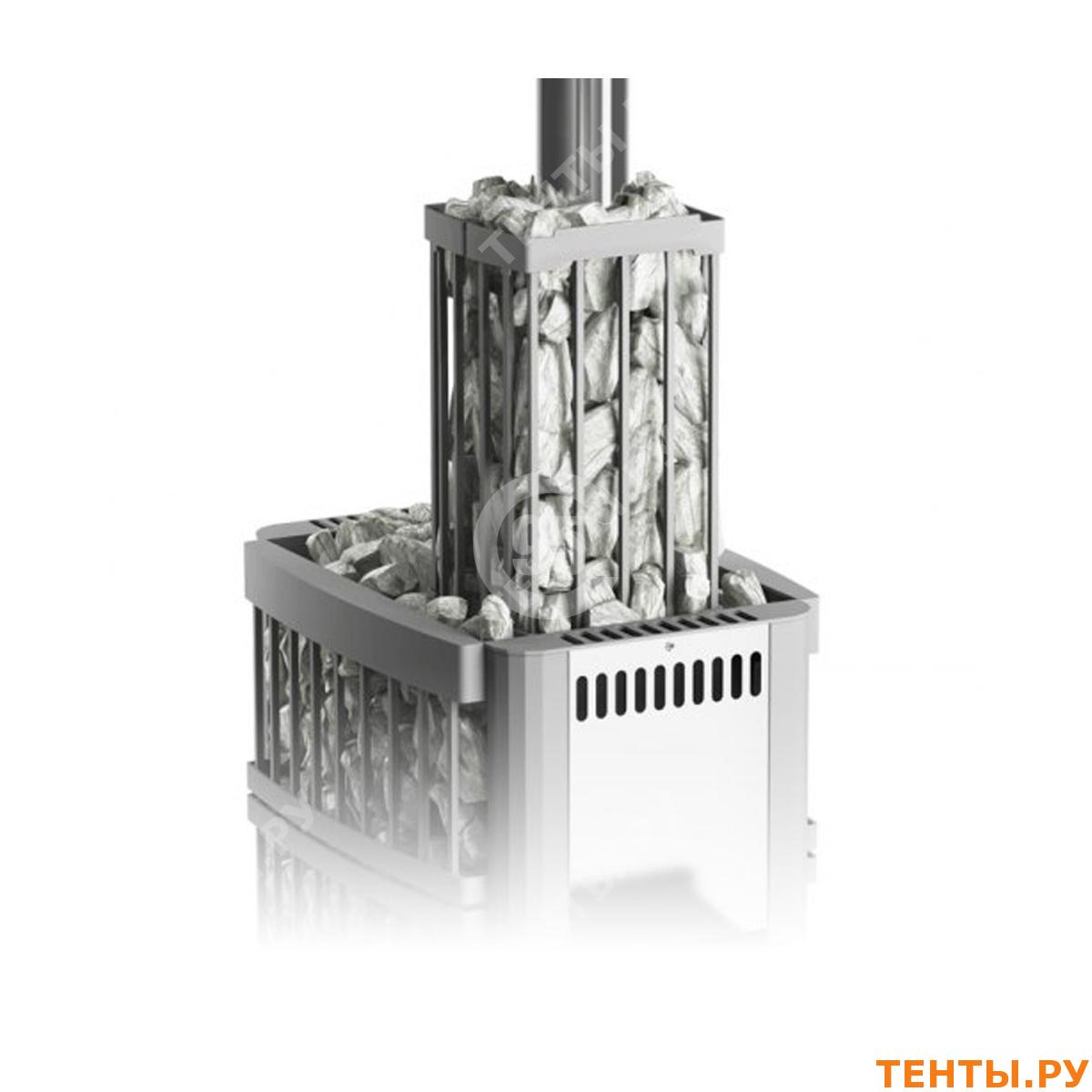

Решетка для камней на трубу обладает значительно большей прочностью, поэтому высота конструкции может достигать метра и более. Такая корзина изготавливается в виде вертикальных арматурных стержней, необязательно даже из легированного или жаростойкого металла, обвязанных в нижней и верхней части решетки стальными кольцами.

Такая решетка потребует укрепить дымоход бани

Используется на самых мощных печах для больших помещений бани. В эффективности теплоотдачи они практически не уступают сетчатой схеме, но при этом требуют особого внимания при установке на трубу. Так как при нагреве возникают значительные тепловые деформации, в результате труба дымохода может быть продавлена каменистой засыпкой.

Корзины на трубу из листового материала

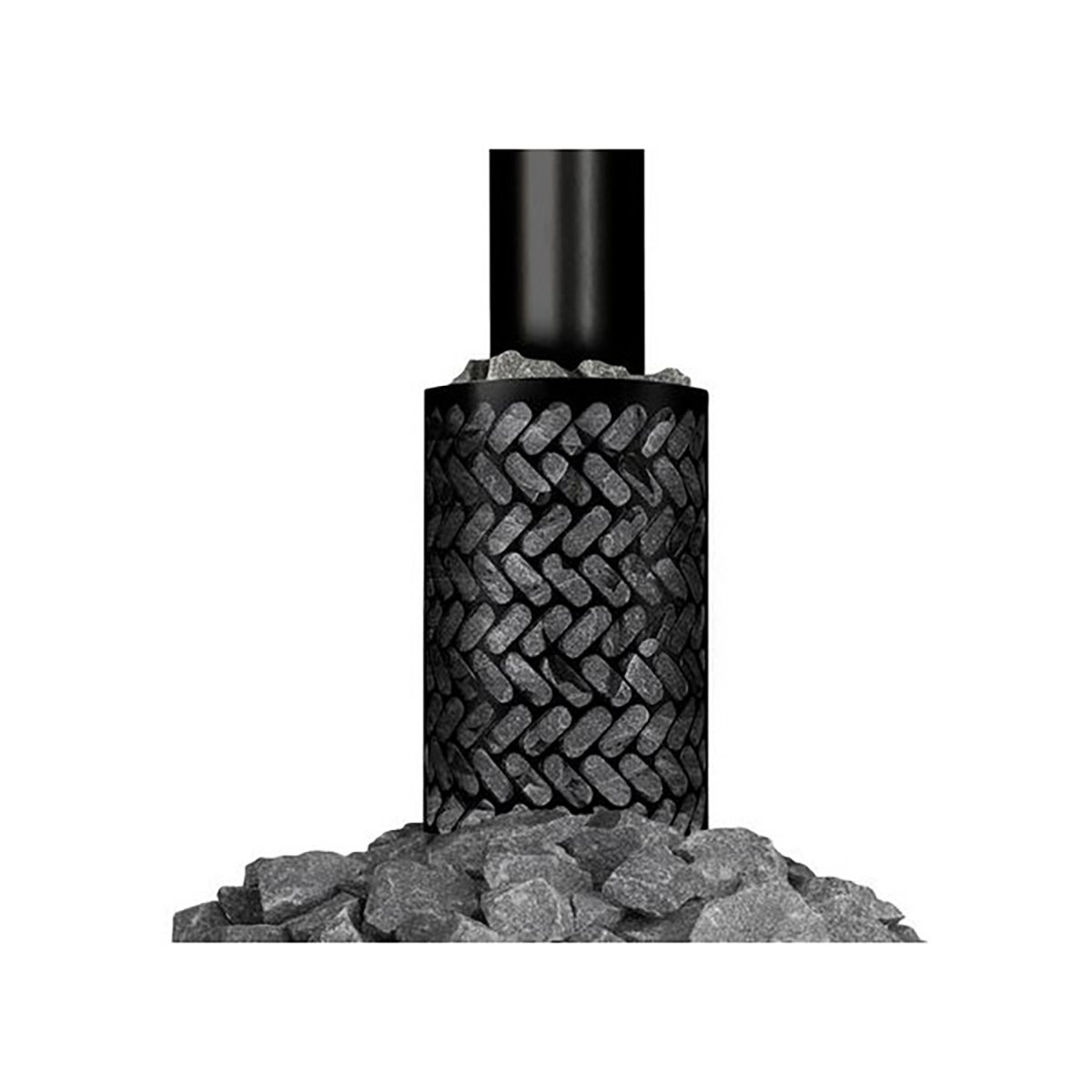

Наиболее симпатичный и простой в изготовлении вариант решетки на трубу. Получается достаточно прочная и надежная решетка. К положительным качествам можно отнести изящный декоративный вид из хромированного металла.

К недостаткам обычно относят высокий коэффициент экранирования поверхности

Это значит, что вылитый сверху на камни ковш кипятка может привести к появлению очень мощной струи пара в самом неожиданном месте. Горячий пар, бьющий через отверстие в непредсказуемом направлении, может стать причиной получения ожогов.

Разновидности камней

Укладывание камней в банную печь является ответственным мероприятием. Начать ее рассмотрение стоит с основных моментов выбора пород, подходящих для эксплуатации при высоких температурах. Для банной печи подходят следующие разновидности камней:

Название породы	Описание
Жадеит	Представляет собой полудрагоценный камень. Его свойства полностью соответствуют требованиям печей для парной. Это прочный, не впитывающий воду минерал, обладающий долговечностью и высокой теплоотдачей.
Талькохлорит	Это один из лучших материалов для печи в парной. Он способен не только накапливать тепло, но и равномерно его распределять в помещении. Прогревается баня в этом случае постепенно, а высокая температура долгое время сохраняется в парной. Предел нагрева для этого камня составляет 1 600 ºС
Базальт	Это очень прочный, а поэтому и долговечный камень. Он часто применяется для обустройства банных печей. Базальт не крошится, длительное время сохраняет свою целостность. Он отлично накапливает тепло, что обеспечивает поддержание высокой температуры в парной в течение длительного времени.
Габбро-диабаз	Этот камень представляет собой целый набор минералов. Имея вулканическое происхождение, он выдерживает высокие температуры. При этом все компоненты безопасны для человека, что делает минерал особенно ценным для использования в парной.
Кварцит	В состав этой породы входит 90% кварцита. Этот минерал быстро раскаляется, но его нужно применять в комплексе с другими камнями.
Перидотит	В состав входят оливин и пироксен, поэтому минерал безопасен для людей. Камень выдерживает большой нагрев, так как является вулканической породой.
Хромит	Состоит минерал преимущественно из хрома, который является безопасным веществом для человека. В результате нагрева структура камня не расширяется. Он очень плотный и тяжелый.

При укладке камней в банную печь стоит избегать применения таких пород, как гранит, шпат, слюда, электрофарфор, кварц, пирит, мрамор, кремень, известняк.

Сетка на трубу для камней своими руками

Сделать решетку или сетчатую обечайку для каменистой засыпки вокруг дымохода печи несложно, основная проблема, с которой, возможно, придется столкнуться, — это отсутствие подходящего материала. В открытой продаже сложно найти сетки-решетки с нужным размером ячейки, поэтому приходится довольствоваться деталями, заимствованными из других приборов и приспособлений.

Материалы и инструменты

В первую очередь необходимо определиться с материалом сетки для камней в баню. Однозначно не подойдет для изготовления обечайки три типа сетки:

Сварное полотно из проволоки 2-3 мм, использумое для изготовления ограждений;
Популярная и дешевая рабица, независимо от размеров;
Бытовые сетки, используемые в кухонных и домашних приборах.

Во всех случаях сетка изготавливается из мягкого пластичного металла, чаще всего низкоуглеродистой стали. От коррозии поверхность проволоки покрывается слоем цинка, краски или полимера, можно встретить алюминиевое или никелированное покрытие.

Важно! Все варианты бытовых сеток, будучи установленными на жаровой трубе дымохода бани, обгорают, выделяя при этом большое количество ядовитых веществ. Даже в том числе цинк и алюминий.

Оцинкованную сетку использовать нельзя

Необходимо подобрать металлическую сетку с размером ячейки 0,5-20 мм, обязательно из легированной или нержавеющей стали. Такие материалы используются в качестве фильтров — искрогасителей в дымоходе бани, в промышленных системах вентиляции.

Кроме того, потребуется небольшое количество:

Тонколистовой нержавейки, ее, как правило, используют для защитных экранов внутри бани;
Латунные или стальные заклепки;
Круглая болванка для сгибания заготовок;
Режущий и сварочный инструмент – болгарка, ножницы по металлу, инвертор.

Кроме того, потребуется запастись комплектом сверл, переточенных для сверления нержавейки, и дрелью с функцией регулировки оборотов вращения патрона.

Проектировка и чертеж

Если удалось раздобыть полноценную сетку из настоящей нержавейки, то наиболее удобным для изготовления вариантом будет приведенный ниже проект.

Удобный вариант для небольшой бани

Это наиболее предпочтительный вариант, на его изготовление уйдет не более 3 часов работы, а кроме того, подобная конструкция может быть изготовлена достаточно высокой, до метра и более.

Если удалось добыть только мелкоячеистую сетку, то лучше будет изготовить насадку на трубу для печки в бане по схеме, приведенной ниже.

Чуть сложнее в изготовлении, но при этом обладает массой дополнительных достоинств. Дополнительный конус в нижней части корпуса защищает печь от потоков горячей воды, а значит, тот, кто обрызгивает каменку кипятком, гарантированно не получит термический ожог раскаленным паром.

Этапы изготовления

Если выбрать для изготовления мелкоячеистый материал, то в первую очередь необходимо сформировать внешние стенки насадки. Сетку оборачивают вокруг болванки диаметром 30 см и фиксируют с помощью двух хомутов из проволоки. Края, все, что выходит по бокам за пределы 50 см, обрезают болгаркой.

Элемент фильтра-искрогасителя, отлично подойдет для камня на дымоход бани

Необходимо вырезать из листовой нержавейки три полоски шириной 40 мм и длиной 90-100 см. Из заготовок выбирают одну, наиболее ровную. С помощью ножниц по металлу вдоль полоски делают надрезы по 5-10 мм, с шагом 15-20 мм. Наиболее ровные будут использованы для изготовления верхнего и нижнего кольца. Из подготовленной заготовки можно будет согнуть кольцо для верхней части обечайки. Для этого полоску укладывают на торец гибочной болванки и аккуратно изгибают, подбивая металл молотком.

Из оставшихся двух полосок сгибают два срединных кольца, одно внутреннее, одно наружное. Диаметр выбирают по размеру болванки.

Остается лишь изготовить нижний конус обечайки. Для этого на листе металла размечают заготовку круга диаметром 40 см, внутри которого будет отверстие диаметром 100 мм. Круг вырезают ножницами по металлу и делают надрез от кромки до центра. В поверхность металла нужно просверлить не менее двух десятков отверстий, расположенных в хаотичном порядке. Конус изгибают руками и подгоняют по диаметру к размеру гибочной болванки.

Монтаж сетки

Самодельную решетку-сетку под камень собирают непосредственно на трубе печи. В первую очередь на дымоход устанавливают конус, опускают до корпуса, выравнивают по оси и приваривают сваркой к верхней плите печи бани. Далее необходимо одеть связанную проволокой сетку. Чтобы полотно не разворачивалось, внутрь обечайки и одновременно снаружи устанавливают два монтажных кольца, их прихватывают заклепками или сварочными точками непосредственно к металлу сетчатого полотна.

В последнюю очередь одевают верхнее кольцо. Оно одевается поверх сетки и прихватывается либо проволокой, либо сварочным инвертором. Чтобы сетка для камней в баню не отклонялась под нагрузкой, верхнее кольцо можно прихватить к трубе дымохода бани дополнительной поперечной полоской металла.

Совет! Если конструкцию предполагается периодически снимать и удалять из помещения в бане, то лучше всего использовать хомутовое крепление, приведенное в первом проекте сетки.

Отличие заключается лишь в том, что потребуется как минимум изготовить два хомута и приварить их к конусу и к верхнему кольцу.

Укладка камней

Приведенный вариант сетчатой обечайки предполагают использование камней трех размеров. В конус, расположенный в нижней части конструкции, предполагается закладывать мелкую кварцевую крошку и гальку размером до 25-30 мм. Среднюю часть можно заполнить более крупным камнем, до 50 мм. Остаток от середины и выше заполняют крупным камнем.

Кварцит и халькопирит

При подборе материала для засыпки нужно стараться не использовать камень с острыми краями. После двух-трех месяцев использования в помещении бани острые кромки крошатся и осыпаются внутри конструкции. Это необходимо учитывать, если делать сетку для камня полотна с большим размером ячейки.

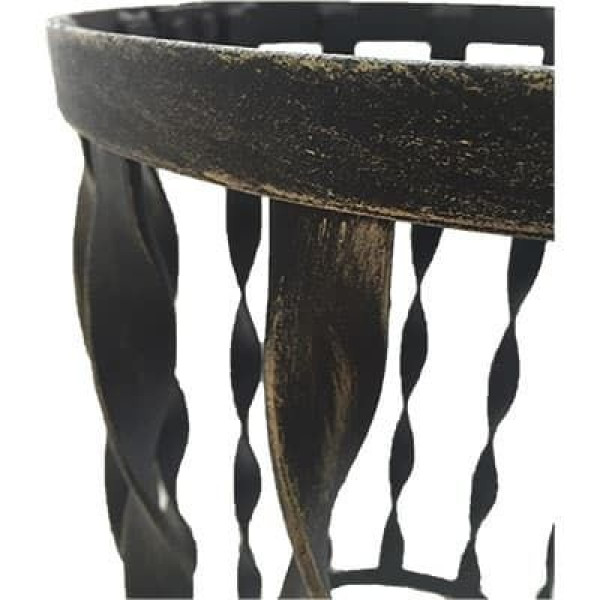

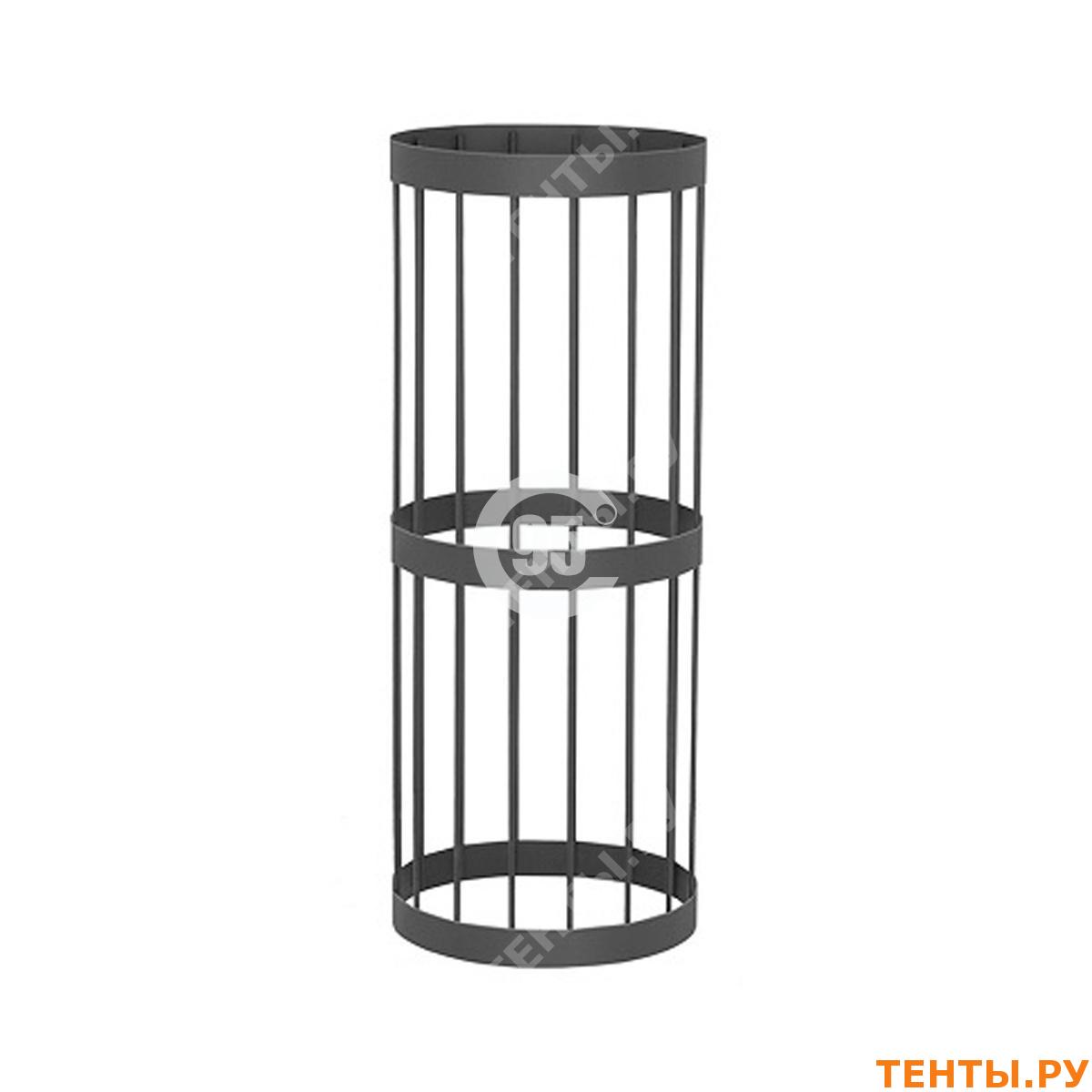

Сетка для камней Везувий Кованая. 730мм.

Сетка увеличивает тепловую эффективность печи за счёт нагрева камней закладки от разогретых камней. Сетка изготовлена из конструкционной стали, сочетает в себе элементы из кованой ленты шириной 350 мм и кованного прутка толщиной 10 мм. В зависимости от фракции, в сетку может уместиться от 45 до 60 кг камней.

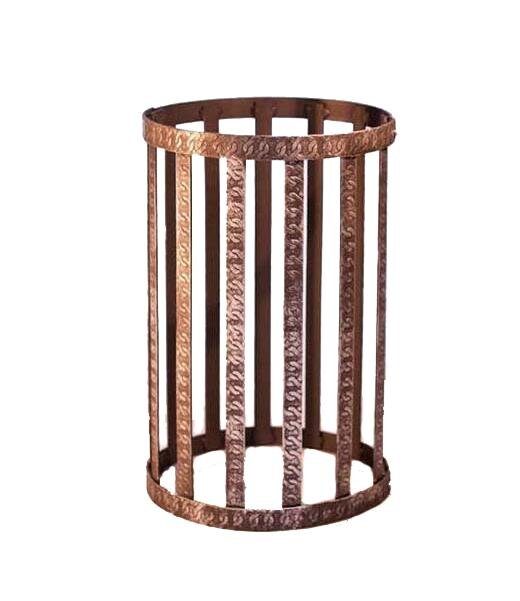

Сетка для камней КОВАННАЯ — один из важнейших элементов в парной, поскольку она позволяет убрать жесткое излучение, исходящее от раскаленного металла первой трубы. Благодаря этому Вы получите еще более мягкий, приятный и расслабляющий пар.

ЧТО ДАЕТ СЕТКА ДЛЯ КАМНЕЙ НА БАННУЮ ПЕЧЬ

Конструктивно приспособление выглядит достаточно просто и незатейливо. Обычно сетка для камней на печь представляет собой сваренный из металла проволочный или арматурный каркас цилиндрической формы, одетый на дымовую трубу и заполненный каменистой насыпкой подходящего размера. Установка сетки для камней на трубу в баню позволяет решить одновременно несколько проблем: Снизить интенсивность нагрева верхних слоев в парильном отделении бани. Все, кому приходилось париться с печкой, у которой дымоход оставался без чехла и без сетки для камней, знают, насколько обжигающим может быть раскаленный металл трубы; Перераспределить нагрев в бане. В классическом варианте решетка для камней в баню устанавливается на металлический корпус печи, что не всегда оправдано. Нижние слои воздуха в парилке остаются холодными, 40-45оС, тогда как притолок разогревается до 80оС; При правильном обустройстве сетка на трубу для камней отлично выполняет функции каменки, зачастую пара получается больше, чем в случае, когда засыпка укладывается на стены топки. Единственным недостатком является высокое расположение сетчатой коробки на дымоходе. Для высоких людей проблем, как правило, не возникает, для остальных нужно проявлять максимум аккуратности, чтобы не обжечься раскаленным паром.

Как только вы приняли решение о строительстве собственной бани (ведь это просто мечта большинства из нас – приехать на дачу, затопить баню и хорошенько, в свое удовольствие, попариться в ней со свежим березовым веничком!) – вам предстоит изучить немало полезной информации прежде чем закупать материалы и приступать к делу. На забывайте, что хорошая баня – это не просто деревянная «коробка» небольших размеров с абы какой печью и небольшим баком для воды. Печь – это самое сердце любой бани, и к ее выбору вам нужно отнестись особенно серьезно.

Предположим, ваша баня готова, печь в ней стоит отличная, бак для воды – из нержавеющей стали, в комнате отдыха появился замечательный камин и уютные кресла… А есть ли в вашей бане экономайзер? Знаете ли вы, что это за устройство, знакомо ли вам это слово? А может быть, вы считаете, что такое приспособление вам совершенно ни к чему? Итак, попробуем разобраться. Экономайзер представляет собой специальную корзину (часто по форме она больше напоминает цилиндр), изготовленную из металла, в которую укладываются камни. Экономайзер устанавливают прямо вокруг дымовой трубы.

Конечно, обойтись можно и без него, но все-таки у этого приспособления есть множество достоинств. Во-первых, он аккумулирует тепло дымовых газов. Во-вторых, что немаловажно, с его помощью существенно повышается коэффициент полезного действия вашей печи. И, наконец, в-третьих, с помощью экономайзера можно значительно уменьшить излучение от раскаленной трубы в бане. Кстати, если вы уже установили дымоход – не спешите огорчаться, ведь вы можете навесить экономайзер даже после установки дымохода.

Назначение

Также корзинка нужна и для других целей.

Внутрь решетчатой конструкции помещаются камни, которые нагреваются и забирают тепло. Если плеснуть на них воды, можно получить достаточное количество пара и как следует прогреть помещение.
Сетка с камнями позволяет снизить сухость воздуха. Это влияет не только на комфорт во время парения, но и помогает защитить деревянную отделку в помещении от перегрева.
За счет этой конструкции продлевается срок службы печной трубы, которая меньше контактирует с воздухом и водой, а значит, замедляются процессы коррозии.

По дизайну

По форме

По типу решетки

сетчатая обечайка из проволоки легко крепится и не создает дополнительного напряжения, которое может деформировать дымоход, также она обеспечивает большое количество пара;
решетчатые конструкции с толстыми прутьями используются для мощных печей в больших банях, перед установкой нужно укрепить дымоход;
корзины из листового материала просты в изготовлении, однако они отдают меньше пара, чем сетки и решетки.

По конфигурации

Какие камни необходимы?

диабаз;
талькохлорит;
малиновый кварцит.

Многие используют для укладки речную гальку – это тоже хороший вариант, если правильно подобрать размер. Кроме того, камни нужно будет тщательно вымыть и очистить перед тем, как поместить в решетку.

Как выбрать?

При покупке сетки стоит учитывать важные критерии.

Объем и вес камней. Конструкции могут быть рассчитаны на разную нагрузку. Желательно подбирать вариант с запасом, чтобы избежать быстрой деформации.
Размещение. Решетка может устанавливаться на трубу или вокруг печки.
Материал. Нержавеющая сталь с повышенной жаропрочностью выдерживает длительную эксплуатацию, но и стоимость имеет соответствующую. Черный металл дешевле, но изделие из него будет толще, кроме того, решетку нужно время от времени подкрашивать специальной защитной эмалью.

Особенности монтажа

Сетку начинают устанавливать после того, как монтаж печи завершен.

Если конструкция разборная, то дымоход снимать не требуется, корзина просто закрепляется вокруг него. Затем можно приступать к укладке камня.

Сетка на трубу для камней в баню — назначение, виды и установка

Сетка на трубу для камней решает несколько задач. Она уменьшает жесткое излучение от трубы в парилке, в результате, банный микроклимат становится мягче, а воздух более влажным. Защитная конструкция облагораживает черную печную трубу, которая в окружении каменной набивки выглядит намного привлекательнее. Из данной статьи вы узнаете, как сделать такое изделие своими руками.

Блок: 1/4 | Кол-во символов: 375
Источник: http://trubsovet.ru/nazn/primenenie/setka-kamenka.html

Разделы статьи

Для чего нужна?

Наверняка вы замечали, что в сауне или на выставочных моделях печей в магазине на дымоходе устанавливают специальную дополнительную сетку, и ее заполняют камнями.

Данное приспособление называется экономайзер – специальная сетка с камнями, которая огибает дымоход и несет в себе дополнительные важные функции.

В чем заключается основная функция этого незатейливого агрегата, давайте разбираться. Пока топится баня, вся поверхность печи нагревается и распространяет тепло. Чем дольше топится печь, тем больше тепла, а это означает и то, что поверхность печи раскаляется. Сама труба, то есть дымоход, также раскаляется, и если вы когда-либо сами топили баню, то могли заметить, что через полтора часа интенсивной топки труба дымохода становится красной от жара. Особенно это актуально для зимы, когда баню приходиться топить дольше.

Функция экономайзера – минимизировать жар, исходящий от дымохода. Воздух в небольшом помещении прогревается, а влажность резко понижается. Если температура нагрева свыше 60 градусов, то это опасно для человека, который никогда до этого не ходил в баню, он может получить тепловой удар. Поэтому все чаще стали использовать экономайзеры, ведь камни вокруг печи забирают часть тепла, перераспределяя его.

Вторая и главная функция заключается в том, что камни попросту не дают трубе перегреться, значит, из строя дымоход выйдет гораздо позже.

Камни помогут сохранять тепло чуть дольше, даже если их спрыскивать водой для высвобождения дополнительно тепла, а это означает, что топить баню придется не так долго.

Блок: 2/6 | Кол-во символов: 1924
Источник: https://stroy-podskazka.ru/banya/kamni/setka-na-trubu/

Виды

Круглая печь-сетка

Печные сетки для парилки различаются по нескольким параметрам:

По форме. Круглые устанавливаются на печную трубу, это позволяет полнее использовать тепловую энергию сгорания дров, экономит место и снижает вероятность ожогов. Прямоугольные или закругленные крепятся на корпус печи, повторяя ее форму. Они дают возможность разместить дополнительные камни.
По материалу. Самый простой, но полностью функциональный вариант – из арматурных прутьев. Делают сетки и из квадратного прутка методом холодной ковки, это обходится существенно дороже. Самыми дорогими, но и самыми красивыми конструкциями будут собранные из листов нержавейки с прорезанными (просеченными) отверстиями разной формы.
По степени открытости. Традиционные печи с закрытой каменкой, в которых камни не лежат навалом, а размещены в сетках, дают возможность запасти больше тепла. Открытые сетки позволяют быстрее прогревать помещение парилки.
Наиболее простыми в изготовлении станут сетки из арматурного прутка.

Блок: 2/5 | Кол-во символов: 999
Источник: https://pechiexpert.ru/pech-setka-dlya-bani-01/

Разновидности

Каждая сетка подбирается индивидуально, учитывая предпочтения потребителя, а также форму и размерный ряд самой печки.

По форме сетка может быть округлой, квадратной, конусообразной, ромбовидной или овальной. Сетка может быть изготовлена в виде решетки или корзины.

Длина сетки также рассчитывается исходя из размеров дымохода. Экономайзер может быть в длину всей дымоходной трубы, а может – вполовину или даже четверть.

Сетка может иметь какой-то определенный дизайн или может быть выполнена в стиле минимализма. Часто производители изготавливают сетку из толстых или тонких прутьев, которые расположены в форме ромба или квадрата.

Блок: 3/6 | Кол-во символов: 643
Источник: https://www. vsaunu777.ru/dizayn-saun/4178-setka-na-trubu-dlya-kamney-v-banyu-naznachenie-vidy-i-ustanovka-vse-o-saune-i-banyah.html

Что выбрать, популярные модели

При выборе конкретной модели сетки для камней на дымоход необходимо учитывать два условия:

Расположение печки в парилке бани;
Высоту свободной части дымохода;
Среднюю и максимальную производительность топки.

Например, если печка стоит у стены или в углу помещения, то оптимальным вариантом решетки для камней на трубу будет полузакрытая конструкция с глухой тыльной частью и щелевыми стенками, фото.

В том случае, если дымоход в парилке выводится через стену, потребуется горизонтальный вариант сетчатого контейнера.

Чаще всего для дымоходных труб нестандартной формы сетка для печки в баню изготавливается индивидуально, под заказ или своими руками. Кроме того, нужно будет предусмотреть дополнительное крепление, так как прочности дымохода будет явно недостаточно, чтобы удержать контейнер с камнями весом в 20-40 кг.

Для узкой и высокой парилки сетка для камней на дымоход выполняется вытянутой, как свеча. Такая конструкция более безопасна в тесном пространстве бани.

Насадки для камня изготавливают с перфорированными стенками, в виде прямоугольных и круглых контейнеров.

Иногда емкость для камня оформляют в виде фигурной конструкции с коваными прутьями. Для чугунных печей допускается установка сеток объемом не более 35 л, для стальных конструкций – не более 25 л.

Блок: 3/8 | Кол-во символов: 1293
Источник: https://bouw.ru/article/setka-dlya-kamney-na-trubu-v-banyu-svoimi-rukami

Сооружение сетки

Делать экономайзер для камней лучше собственными силами, так как аналогичное изделие, изготовленное в производственных условиях, стоит в несколько раз дороже по сравнению с ценой на трубу дымохода.

Чтобы самостоятельно изготовить сетку для камней на трубу в баню, нужно подготовить материалы, среди которых:

Лист нержавейки или его обрезки, оставшиеся после обустройства теплового экрана в помещении парной или укладки металла на место, находящееся на полу перед топкой печи.
Сетка, сделанная из нержавеющей проволоки с небольшими ячейками, которые смогут удерживать камни, расположенные внутри ее.
Полоски нержавейки. Благодаря их использованию конструкция приобретает более привлекательный вид и жесткость.
Затяжные заклепки из алюминия. С их помощью полоски стали крепят насквозь к экономайзеру.

Кстати, задействовать в парилке приспособления, сделанные из оцинкованной сетки, нельзя, поскольку цинк под действием высоких температур начинает выделять в окружающее пространство ядовитые компоненты.

Крепится корзина для камней на трубу при помощи специальных «ушек», которые помещают на дымоход и затем стягивают болтами. Надевают экономайзер после завершения установки печного агрегата. Чем большая часть дымохода будет прикрыта, тем лучше. Данное приспособление не дает стенкам дымоотводящего канала перегреваться, в результате чего увеличится продолжительность его эксплуатации.

Камни, которые помещают в сетку, выбирают из таких пород как, например, диабаз и талькохлорит, поскольку они долговечны и отличаются достойным внешним видом. Материал должен быть соответствующего размера, поскольку расстояние между этой конструкцией и трубой должно быть равно 3 сантиметрам.

Блок: 3/3 | Кол-во символов: 1764
Источник: https://trubaspec.com/dymokhodnye/kak-sdelat-setku-na-trubu-dlya-kamney-v-bane-teoriya-i-praktika.html

Ограничения в использовании металла для сетчатого каркаса

Для изготовления сетчатого контейнера нельзя использовать:

Оцинкованную или окрашенную проволоку, покрытую ПВХ, полиэфирными смолами;
Алюминиевые и бронзовые сетки из проволоки–путанки, используемые в промышленных дымоходах и выхлопных трубах в качестве сажеуловителей и искрогасителей;
Нельзя изготавливать контейнеры из разнородных материалов, образующих гальванические пары, например, алюминий–сталь, медь-алюминий.

Такая сетка на трубу для камней из цветных металлов быстро корродирует во влажной атмосфере парилки и нередко рассыпается просто на глазах.

Для средней по размеру банной печи потребуется сетка, вмещающая до 20 л каменной засыпки. Так как камни, используемые в засыпке, достаточно крупного размера, после укладки материала в сеточную корзину обязательно возникнет дисбаланс, отклоняющий контейнер в сторону от дымохода.

Поэтому в конструкции должно быть, как минимум, два хомута, фиксирующих сетку на дымоходе. Если на засыпку идет мелкий камень, то и сетка должна быть с ячейкой не менее 10 мм. Более мелкий наполнитель использовать небезопасно, материал дает очень мощный выход пара, иногда образовавшиеся осколки и отсев высыпаются через сетку на пол парилки.

Блок: 4/8 | Кол-во символов: 1231
Источник: https://bouw.ru/article/setka-dlya-kamney-na-trubu-v-banyu-svoimi-rukami

Изготовление своими руками

Для того, сделать сетку для банной печи самостоятельно, необходимо владеть навыками сварных и слесарных работ на начальном уровне. Расстраиваемая конструкция предназначена для крепления на дымоходной трубе печки. Высота изделия- 80 см, сторона квадрата основания- 30 см. Объем камней в такой сетке недостаточен для полноценного обеспечения парилки теплом и паром, она используется как дополнительное место для камней.

Конструкция печи в разрезе

Инструменты и материалы

В ходе изготовления понадобятся инструменты и оборудование:

сварочный инвертор;
угловая шлифмашина с диском для зачистки и для отрезания металла;
наждачная бумага;
электроды;
ручной слесарный инструмент.

Из материалов понадобится:

Уголок 40* см- 4 шт., длиной 28 см- 8 шт.;
Пруток или арматура 12-14 мм длиной 79см- 12 шт., длиной 28 см- 4 шт.;
Жаростойкая эмаль, растворитель, кисть, ветошь.

Для сварки потребуется негорючая одежда, маска сварщика, прочная обувь и спилковые краги. Для зачистки и покраски- респиратор и защитные перчатки.

Расчеты

Большая горка камней, лежащая в каменке- вовсе не лучший вариант для прогрева и создания хорошего пара. Чем дальше расположен камень от стенки топки или дымохода, тем меньше он прогревается. Пар от него получится холодный, слишком сырой и тяжелый. После одной- двух поддач камень верхнего слоя остывает и вместо пара создает лишь сырость. Для того, чтобы как следует прогреть такую каменку, придется долго топить печь, при этом повышается и время ожидания пара, и расход дров.

Примерные размеры печи

Наилучшая теплопередача осуществляется в слое 10-15 см от источника нагрева. Такие камни хорошо прогреваются и запасают большое количество тепла. Они способны отдавать его несколько раз- т.е. можно поддавать столько, сколько хочется.
Точный термодинамический расчет весьма сложен и требует инженерных знаний и навыков. Специалисты обычно применяют эмпирическое правило приблизительной оценки: на каждый квадратный метр площади парной потребуется объем сетки в 0,1 м3.

Инструкция по изготовлению

Качество конечного изделия будет напрямую зависеть от того, насколько тщательно будут проведены подготовительные работы. К ним относятся следующие операции:

Раскрой заготовок. Из прутка и уголка нарезать заготовки в соответствии с заданными размерами.
Зачистка от ржавчины и механических загрязнений зоны сварки.
Обезжиривание зоны сварки.

Лучше будет зачистить все заготовки на подготовительном этапе – это позволит сэкономить время при подготовке к покраске.

Далее начинается сборка сетки:

сварить короткие уголки в два квадрата; верхний собирается полками внутрь, а нижний – наружу;
к углам нижнего квадрата прихватить вертикальные стойки (углом внутрь), их необходимо ориентировать строго вертикально, проверяя по угольнику;
к верхним концам вертикальных стоек прихватить (в нескольких точках) верхний квадрат;
разметить места крепления прутков по 4 с каждой стороны квадрата;
прихватить прутки с внутренней стороны уголков;
на половине высоты связать вертикальные стойки и прутки короткими заготовками, они будут играть роль ребер жесткости;
убедиться в соответствии всех размеров и углов конструкции проектным значениям;
проварить полностью все швы;
зачистить шлак и окалину.

Для мест, к которым трудно подобраться угловой шлифмашиной, следует использовать напильники и наждачную бумагу.

После полной зачистки поверхностей изделия его необходимо обезжирить. Для этого подойдет уайт-спирит, бензин или другой органический растворитель. Теперь можно нанести слой жаростойкого грунта, а после его высыхания- слой ил два жаростойкой эмали.

Важно: Если дымоход уже установлен на печь и нет возможности его разобрать, сборку придется проводить прямо вокруг трубы дымохода.

Заготовки в этом случае потребуется полностью зачистить до начала установки- потом к внутренней стороне будет не подобраться. Трубу на время работы нужно защитить от брызг расплавленного металла.

Блок: 4/5 | Кол-во символов: 3914
Источник: https://pechiexpert.ru/pech-setka-dlya-bani-01/

Камни

Помимо того что необходимо использовать для экономайзера определенные материалы, также следует уделить внимание и камням, которыми вы будете заполнять нишу.

В любом магазине для вас представят широкий выбор камней любых размеров. Самые популярные породы камня, это:

диабаз – камень на основе полнокристаллических мелкозернистых вулканических пород;
талькохлорит – камень состоит из талька, хлорита и магнезита.

По большей степени талькохлорит – это декоративный камень, часто используется в строительстве.

Их преимущество заключается в том, что они отличаются от других камней особой прочностью и долговечностью. У них приятный внешний вид.

Размеры и диаметры камней разные, поэтому они подойдут для любой сетки без исключения.

Самые большие камни стоит класть на дно, чтобы не проваливалась конструкция. Укладывать камни нужно от большего к меньшему.

Со временем сетка будет постепенно деформироваться, а камни, если они слишком разные по форме, могут проседать или давить на слабое место в конструкции. Поэтому следует выбирать одинаковые по форме камни, предпочтительно, чтобы они все были круглыми.

Блок: 5/6 | Кол-во символов: 1655
Источник: https://stroy-podskazka.ru/banya/kamni/setka-na-trubu/

Нюансы установки

Сетка с камнями весит немало, смещение конструкции может серьезно повредить трубу дымохода. Поэтому ее требуется надежно закрепить.

В горизонтальных ребрах нижнего квадрата конструкции нужно просверлить по два отверстия под саморезы. В верхнем листе банной печи потребуется проделать ответные отверстия меньшего, чем у самореза, диаметра. Сетка устанавливается на печку и крепится к ней саморезами. Далее в нее опускается первая секция трубы дымохода, присоединяется к выходному патрубку. После монтажа всех секций дымохода можно приступать к загрузке камней.

Не стоит просто наваливать камни горкой. Существуют определенные правила их раскладки. Сначала необходимо рассортировать камни по размеру. Вниз кладутся самые крупные камни, плоской стронной к печке. Следующий ряд заполняют менее крупными, выкладывая их ровной стороной к дымоходу. Так, постепенно уменьшая размер, докладывают камни до верха сетки. После первой протопки возможна некоторая усадка камней. В этом случае сверху можно доложить оставшиеся.

Сетка для каменки позволяет разместить камни так, чтобы они быстро прогревались и эффективно отдавали тепло. С помощью такой конструкции будет получаться горячий, мягкий, и ароматный пар. В магазинах предлагают большое количество разнообразных моделей, но самую простую домашний мастер вполне может сделать своими руками.

Блок: 5/5 | Кол-во символов: 1352
Источник: https://pechiexpert.ru/pech-setka-dlya-bani-01/

Видео: заводские сетки для камней

Сетка для камней на трубу, сделанная своими руками может получиться не настолько красивой, как заводская. Но выполнять свою функцию она сможет не хуже фабричных брэндовых экономайзеров. Желаем успехов!

Блок: 4/4 | Кол-во символов: 236
Источник: http://trubsovet.ru/nazn/primenenie/setka-kamenka.html

Цены

Цены на сетки для камней разные, все зависит от диаметра, дизайна и размера. Но хочется отметить, что каменка, изготовленная своими руками, будет стоить в два, а, то и в три раза дешевле. Сетки же от фирменных производителей стоит еще дороже, поэтому лучше всего уделить этому делу время, чем переплачивать за такую же конструкцию.

Блок: 6/7 | Кол-во символов: 341
Источник: https://bane.guru/aksessuary/setka-dlya-kamney-svoimi-rukami-dlya-truby-v-bane.html

Сетка из облицовки

Не обязательно строить корзину из сеточного полотна, зачастую для изготовления контейнера используют любой, имеющийся под рукой материал. Главное, чтобы металл обладал стойкостью к раскаленному водяному пару и при этом был достаточно пластичным.

Например, идеальным материалом для изготовления контейнера на трубу можно считать металлическую сетку от радиатора или ограждение из перфорированного листа нержавейки. На печку мощностью 5-7 кВт потребуется небольшой лист перфорированной стали размером 60х100 см.

При желании перфорацию можно выполнить и самостоятельно, например, с помощью дрели сверлами разного диаметра. В этом случае сетка для камней смотрится более эффектно, чем сваренная из проволоки.

Заготовку плавно изгибают на деревянной оправке, таким образом, чтобы противоположные края листа ложились внахлест по линии шва.

Соединить стык можно углекислотной сваркой или заклепками, но перед этим потребуется выровнять и подрезать кромки шва. Внутри сетки для камня устанавливают монтажные хомуты, а донную часть закрывают перегородкой из цельного листа. Особенно важно заделывать нижнюю часть в том случае, если каменка предназначена для установки на печи из чугуна.

Блок: 7/8 | Кол-во символов: 1191
Источник: https://bouw.ru/article/setka-dlya-kamney-na-trubu-v-banyu-svoimi-rukami

Вывод

Использовать сетку-каменку можно для любой печи, но только не из кирпича, потому что она имеет меньшую инерционность. Благодаря сетке на трубу из аккуратно уложенных камней в бане создастся другая атмосфера, она защит печь и воздух в парилке, а также здоровье человека. Печь в бане приобретает оригинальный вид, и времяпровождение будет приятным и долгим, а окружающие смогут оценить ваш труд по достоинству.

Блок: 7/7 | Кол-во символов: 417
Источник: https://bane.guru/aksessuary/setka-dlya-kamney-svoimi-rukami-dlya-truby-v-bane.html

Кол-во блоков: 19 | Общее кол-во символов: 20380
Количество использованных доноров: 8
Информация по каждому донору:

https://stroy-podskazka.ru/banya/kamni/setka-na-trubu/: использовано 2 блоков из 6, кол-во символов 3579 (18%)
https://www.vsaunu777.ru/dizayn-saun/4178-setka-na-trubu-dlya-kamney-v-banyu-naznachenie-vidy-i-ustanovka-vse-o-saune-i-banyah.html: использовано 1 блоков из 6, кол-во символов 643 (3%)
https://trubaspec.com/dymokhodnye/kak-sdelat-setku-na-trubu-dlya-kamney-v-bane-teoriya-i-praktika.html: использовано 1 блоков из 3, кол-во символов 1764 (9%)
http://trubsovet. ru/nazn/primenenie/setka-kamenka.html: использовано 2 блоков из 4, кол-во символов 611 (3%)
https://2proraba.com/banya/setka-dlya-kamnej-na-bannuyu-pech.html: использовано 1 блоков из 6, кол-во символов 3045 (15%)
https://bouw.ru/article/setka-dlya-kamney-na-trubu-v-banyu-svoimi-rukami: использовано 3 блоков из 8, кол-во символов 3715 (18%)
https://pechiexpert.ru/pech-setka-dlya-bani-01/: использовано 3 блоков из 5, кол-во символов 6265 (31%)
https://bane.guru/aksessuary/setka-dlya-kamney-svoimi-rukami-dlya-truby-v-bane.html: использовано 2 блоков из 7, кол-во символов 758 (4%)

Руководство по установке дренажа | Изделия для дренажа и капельного орошения

Загрузить руководство по установке Tempo Drainage

В этом руководстве по установке предполагается, что вы ознакомились с Руководством по проектированию дренажа и/или имеете общее представление о проектировании дренажа. Ваш дизайн должен быть завершен до того, как вы начнете установку. Полный проект будет включать в себя сведения о размере и расположении решетки и резервуара, цвете решетки, типе трубы, расположении трубы, размере трубы, месте разгрузки и т. д.

Заблаговременное надлежащее планирование и проектирование помогут вам свести к минимуму головную боль и затраты на установку дренажной системы.

Прежде чем мы начнем

Важно отметить, что установка дренажной системы (включая рытье траншей и ям и засыпку) может потребовать больших физических усилий. Обязательно оцените заранее, хотите ли вы сделать это самостоятельно или нанять квалифицированного подрядчика по озеленению / дренажу.

Наконец, самое важное при проектировании и монтаже дренажных систем – учитывать, что дренажные системы работают по принципу, согласно которому вода стекает вниз по склону только самотеком.Мало того, что сеть трубопроводов должна непрерывно спускаться вниз по направлению к точке сброса, места расположения решеток должны быть расположены в низких точках собственности. Это две наиболее распространенные ошибки, которые допускают домовладельцы при проектировании и установке дренажной системы.

Если естественный рельеф местности, подлежащей осушению, не имеет необходимого уклона, вам все равно придется выкопать траншею с минимальным требуемым уклоном, а затем использовать комбинацию низкопрофильных бассейнов и водосборных бассейнов, некоторые из которых будут иметь один или несколько стояков, чтобы убедиться, что решетки заканчиваются на уровне земли.

Теперь вы готовы начать установку.

ШАГ 1:

Отметьте область

Перед тем, как приступить к установке системы, используйте баллончик с краской, чтобы отметить, где будут расположены трубопроводы и точки сбора (либо водосборники с решетками, либо просто решетки, соединенные с трубопроводом).

После того, как вы отметили площадь, измерьте общий участок трубы и рассчитайте минимальный требуемый перепад высот, убедившись, что перепад высот от первой точки сбора до точки нагнетания будет составлять не менее 1 ¼ дюйма для через каждые 5 футов трубы, что примерно равно уклону 2%.

ЭТАП 2:

Копать траншею

Используйте схему трубопровода, которую вы только что разметили, и начните копать траншею примерно на 6 дюймов шире, чем размер трубы, которую вы будете устанавливать (это позволит оставить примерно 3 дюйма открытой траншеи с каждой стороны трубы).

Начать копать черновую траншею в месте сброса. Убедитесь, что вы копаете траншею на правильную глубину в этой точке, чтобы, продвигаясь назад к самой дальней точке сбора, вы могли достичь минимального перепада высот, рассчитанного в шаге 1.

Для более крупных проектов вам понадобится траншеекопатель. Однако для небольших проектов можно использовать траншейную лопату.

После того, как траншея будет вырыта, используйте следующий процесс, чтобы получить ровный непрерывный уклон:

Поместите в траншею колья с интервалом 5 футов. Используйте молоток, чтобы закрепить колышки в земле.
Привяжите веревку к первому столбу (в месте сброса). Оберните веревку вокруг следующего колышка, убедившись, что нить натянута, но не слишком туго, чтобы не стянуть соседний стержень.Воспользуйтесь уровнем, чтобы сделать нить горизонтальной.
Измерьте расстояние по вертикали от струны до дна траншеи по обеим стойкам. Рассчитайте разницу между глубинами, убедившись, что минимальные рекомендуемые уклоны, указанные выше, соблюдены (перепад 1 ¼ дюйма между кольями). При необходимости отрегулируйте дно траншеи, чтобы поддерживать постоянный плавный уклон между кольями.
Повторите этот процесс для каждой 5-футовой длины траншеи.

Если уклон трассы требует глубины траншеи более 4 футов, примите меры предосторожности, чтобы укрепить стены траншеи, чтобы она не обрушилась.Если вы копаете траншею в травянистой местности, вырежьте полоски травы, немного превышающие ширину траншеи, и отложите поблизости.

ЭТАП 3:

Выкопать ямы для водосборников

Теперь, когда вы выкопали последнюю траншею, выкопайте по яме для каждого водосборника. Выкопайте яму достаточно глубоко, чтобы после того, как на дно ямы было добавлено 3–4 дюйма утрамбованного камня или гравия, выпускные отверстия бассейна совпадали с дном траншеи.

Если устанавливается водосборник диаметром 9 дюймов или 12 дюймов, а глубина траншеи слишком мала, чтобы решетка могла находиться на уровне земли, вместо нее следует использовать низкопрофильный резервуар (BS9LP или BS12LP).

При установке 9-дюймового или 12-дюймового бассейна, а глубина траншеи слишком глубокая, чтобы решетка могла закончиться на уровне земли, может потребоваться укладка стояков (ABR9 или ABR12) на бассейн, чтобы решетка уровень оценки. Имейте в виду, что для достижения нужной высоты можно использовать несколько подступенков вместе. Каждый стояк увеличивает высоту решетки примерно на 6 дюймов.

Если при установке 6-дюймового резервуара глубина траншеи слишком велика, чтобы решетка могла закончиться на уровне земли, отрежьте 6-дюймовую трубу из ПВХ и добавьте ее к верхней части водосборного резервуара. Отрежьте трубу до нужной длины, чтобы решетка после установки в трубу достигла уровня уклона. Решетку можно прикрепить непосредственно к верхней части трубы, но для лучшего прилегания используйте 6-дюймовую муфту между решеткой и трубой.

Примечание. Устанавливайте поддоны, поддоны с низким профилем и стояки так, чтобы каждая решетка была утоплена ниже уровня земли примерно на 1/8 дюйма для непроезжей части и на 1/4 дюйма для проходной установки.

ШАГ 4:

Установка бассейнов

Добавьте от 3 до 4 дюймов утрамбованного камня или гравия в яму, которую вы уже вырыли для бассейна.Разложите камень или гравий, следя за тем, чтобы дно ямы оставалось плоским.

Для более тяжелых условий эксплуатации, где возможно незначительное автомобильное движение, или для применения с горячей мастикой, водосборные бассейны должны быть залиты бетоном, чтобы предотвратить деформацию. При установке бассейна в бетон обязательно заклейте входные и выходные отверстия бассейна лентой, чтобы предотвратить попадание бетона или другого мусора в бассейн.

Перед размещением раковины в отверстии установите необходимые переходники и заглушки в квадратные или низкие раковины (не требуются для 6-дюймовых круглых раковин).Используйте переходник для бассейна 3” или 4” (ABA34), если вы будете подключаться к канализационной и дренажной трубе 3″ и 4″ (ASTM D2729), гофрированной трубе 3″ и 4″ или трубе с тройной стенкой 3″ и 4″. Используйте 6-дюймовый переходник для бассейна (ABA6), если вы будете подключаться к 6-дюймовой канализационной и дренажной трубе (ASTM D2729) или 6-дюймовой гофрированной трубе. Используйте заглушку для бассейна (ABP), чтобы закрыть все неиспользуемые отверстия.

Чтобы вырезать четыре дополнительных дренажных отверстия на дне квадратных раковин, мы рекомендуем использовать кольцевую пилу 5/8 дюйма. Это позволит стоячей воде выщелачиваться.

Теперь таз (круглый 6 дюймов или квадратный 9 дюймов, 12 дюймов или 18 дюймов) готов к установке в отверстие. Если вы собираетесь использовать бассейн с низким профилем, это делается на следующем шаге. После того, как бассейн будет помещен в отверстие, убедитесь, что выпускные отверстия будут совмещены с трубой.

Установите выбранную решетку на водосборник. Прикрепите решетку к раковине с помощью нержавеющих винтов # 6 x 1,5″ с плоской головкой Phillips.

ШАГ 5:

Подсоедините трубу к каждому бассейну или решетке

Подсоедините трубу к входу и выходу каждого водосборника.При использовании бассейна с низким профилем подсоедините трубу непосредственно к дну бассейна с помощью адаптера для бассейна, который вы уже прикрепили на шаге 4. Гофрированная труба будет защелкиваться непосредственно в этом адаптере, а труба из ПВХ будет запрессована.

Если резервуар не будет использоваться, подсоедините трубу непосредственно к выбранной решетке, используя соответствующий ступенчатый диаметр на основании решетки. Трехстенная труба подходит для наименьшего диаметра, канализационная и дренажная труба и гофрированная труба подходят для среднего диаметра, а ступичные фитинги для канализационной и дренажной трубы подходят для наибольшего диаметра. Для гофрированной трубы вы можете использовать клейкую ленту, чтобы сделать более надежное соединение.

ШАГ 6:

Подключение трубопроводной сети

Соедините остальную часть трубы и фитингов, используя прессовую посадку для труб из ПВХ или защелки для гофрированных труб. Убедитесь, что в трубе нет неровностей, которые могут повлиять на поток воды.

Теперь вы должны проверить систему, чтобы убедиться, что вода правильно течет к месту слива, а также проверить наличие утечек. Самый простой способ проверить это — запустить воду в каждую решетку, убедившись, что вода эффективно стекает, течет в правильном направлении и выходит в точке слива.

Если вы удовлетворены тем, как работает ваша дренажная система, теперь вы можете склеить трубу из ПВХ и фитинги вместе. Для приклеивания всех труб из ПВХ к фитингам можно использовать грунтовку для ПВХ и быстросхватывающийся клей для ПВХ средней вязкости. Для гофрированной трубы настоятельно рекомендуется использовать клейкую ленту для крепления компонентов.

Обратите внимание, что дренажная система работает при низком давлении, поэтому склеивание компонентов из ПВХ не обязательно.

ЭТАП 7:

Обратная засыпка траншеи

Следующим шагом будет засыпка траншеи ранее вынутым грунтом.После замены грунта его необходимо хорошо уплотнить (при необходимости с помощью виброплиты), чтобы устранить любые пустоты. Со временем любые пустоты, оставшиеся в почве, осядут и могут вызвать будущие проблемы с дренажем.

После замены и уплотнения почвы замените ранее удаленную траву.

Установка водосточной трубы для жилых помещений

Обычно домовладельцы направляют воду из водосточных желобов в трубу, которая идет прямо к месту сброса.Это часто приводит к засорению дренажных труб. Со временем мусор и частицы песка с крыши будут скапливаться в трубе и снижать эффективность дренажа. Водосборник помогает решить эту проблему двумя способами. Во-первых, решетка, закрывающая таз, будет отфильтровывать самый крупный мусор. Во-вторых, любой мусор, проходящий через решетку, будет скапливаться в поддоне водосборника, который можно легко очистить в любое время. В этом случае рекомендуется забетонировать водосборник.

Как установить французские водостоки

Хороший дренаж важен для того, чтобы дом оставался сухим и без плесени. Если грунтовые воды скапливаются в подвале, это не только неприятно для домовладельца, но и может привести к гниению древесины и плесени.

Самый надежный способ избавиться от нежелательной самостоятельной воды – установить французские трапы с трубами с прорезями, фильтровальной тканью и гравием.Старый способ установки французских водостоков заключается в том, чтобы делать это без гравия и ткани. Однако без гравия и ткани слив может со временем забиться песком и землей.

Установка французских дренажей
01:50

Правильно установите французские водостоки, и вы сможете избавиться от отдельно стоящей воды.

Наилучшей практикой для установки французских трапов является использование перфорированных дренажных труб, которые позволяют воде входить или выходить через небольшие отверстия вдоль трубы. Перфорация может быть круговой или щелевой. Но щелевые трубы лучше, чем трубы с маленькими круглыми отверстиями, потому что они уменьшают количество мелких частиц почвы, попадающих в трубу.

Определить область для повторной трассировки и дренажа

Найдите подходящую область двора для перенаправления избыточной воды. Выберите место, где поток воды не повлияет на соседние дома. Определите маршрут с небольшим уклоном, по крайней мере, в 1 метре от стен или ограждений, без каких-либо препятствий, таких как столбы, деревья или кустарники.

Совет: Дренаж с уклоном 6 дюймов на каждые 50 футов обеспечивает наилучший результат.Используйте полосатую аэрозольную краску, чтобы отметить путь дренажа.

Создайте траншею и добавьте гравий

Ориентируясь на следы аэрозольной краски, используйте лопату, чтобы выкопать траншею шириной 6 дюймов и глубиной, не превышающей глубину ближайшего фундамента (рис. 1). выкопали, добавьте 3-дюймовый слой гравия вдоль дна (Изображение 2).

Копание дренажной канавы

С помощью лопаты выкопайте траншею шириной шесть дюймов, чтобы сделать дренажную канаву.

Добавьте слой гравия в траншею

После рытья траншеи уложите водосточную трубу поверх тканевой обшивки, добавьте слой гравия и полностью засыпьте трубу.Оставьте примерно 5 дюймов между верхней частью гравия и поверхностью земли.

Добавить тканевую подкладку

Используйте ландшафтную ткань, чтобы выровнять всю траншею поверх слоя гравия, оставив примерно 10 дюймов лишней ткани с каждой стороны траншеи.

Вставка дренажной трубы

Поместите дренажную трубу поверх тканевой подкладки, затем добавьте гравий, полностью покрывая трубу. Оставьте примерно 5 дюймов между верхней частью гравия и поверхностью земли.

Дренажная труба с тканевым покрытием

Уложить дренажную трубу в тканевой подкладке в выкопанную канаву. Поместите дренажную трубу поверх тканевой подкладки, затем добавьте гравий, полностью покрывая трубу. Оставьте примерно 5 дюймов между верхней частью гравия и поверхностью земли.

Заглубить дренажную трубу в гравий

На следующем этапе создания французского водостока поместите водосточную трубу поверх тканевой подкладки. Добавляйте гравий, пока труба не будет полностью покрыта. От верхней части гравия до земли должно быть 5 дюймов.

Французская дренажная система

У вас во дворе проблемы со стоячей водой? Французский слив может быть тем, что вам нужно для решения ваших проблем с водой. При заглублении дренажной трубы французской дренажной системы в гравий расстояние от верхней части гравия до поверхности земли должно быть около пяти дюймов.

Подкладка излишков ткани

Сложите лишнюю ткань поверх гравия, создавая нахлест.Это поможет защитить облицованную дренажную трубу.

Засыпка и покрытие траншеи

Используйте лопату, чтобы заполнить траншею песком, а затем почвой. Покройте песок и верхний слой почвы дерном и добавьте слой камней вокруг открытого конца дренажной трубы.

Засыпка траншеи песком

Добавьте слой верхнего слоя почвы в дренажную канаву

После закрепления дренажной трубы в траншее и добавления слоя песка добавьте слой верхнего слоя почвы для дополнительного веса.

Выкопайте траншею снаружи фундамента. Траншея должна быть не менее 2 футов в ширину и может быть глубиной до 6 футов для подвала или неглубокой до двух футов для дома из плиты на уровне грунта.
Проложить трубу на целине. Очень важно, чтобы труба всегда имела наклон от более высокой начальной точки к более низкой конечной точке, чтобы сила тяжести могла вытеснить воду.Уклон всегда должен быть с уклоном от дома, чтобы вода отводилась от стен дома.
Покройте трубу промытым гравием толщиной не менее 12 дюймов.
Положите фильтровальную ткань поверх гравия, чтобы грязь не забила трубу.
Засыпьте фундамент верхним слоем почвы до исходной высоты.

Руководство по решеткам ливневых стоков

Управление водными ресурсами на поверхности

При выборе правильной решетки необходимо учитывать несколько факторов.

Города и округа управляют большим объемом водных ресурсов, чем когда-либо, так как ландшафт покрывает большую площадь, а внезапные наводнения становятся все более частыми. Современные методы биоочистки меняют способы управления водными ресурсами к лучшему. Системы Softscape могут увеличить скорость пополнения грунтовых вод и предложить множество других преимуществ, но канализация по-прежнему необходима в бетонных джунглях. Канализационные системы представляют собой совокупность построенных водных путей, которые функционируют как речная система, забирая воду из мелких капилляров и направляя их в более крупные каналы.В конечном итоге они впадают в реки, озера или океаны. У каждого водозаборника в жестком ландшафте есть отверстие, через которое вода может поступать, не создавая опасности. Решетки ливневой канализации отвечают за обеспечение безопасности уличных пользователей наверху. При выборе подходящей решетки необходимо учитывать несколько моментов.

Что следует учитывать при покупке решеток для ливневых стоков

Гидравлический КПД

Первая задача ливневой решетки — отводить поверхностные воды в канализационную систему. Размер и форма решетки определяют их гидравлическую эффективность.Различные ситуации изменяют скорость потока через решетку: дренажная решетка на дне бассейна перерабатывает воду иначе, чем решетка на обочине дороги. Открытая площадь решетки, конструкция отверстий, ускорение воды под действием силы тяжести, глубина воды и длина периметра решетки определяют, сколько поверхностной воды может удалить канализационная решетка.

Удаление мусора или проход

Решетки должны отфильтровывать мусор, который может засорить канализационную систему, как осенние листья.При этом мелкие частицы в целом должны проходить насквозь, чтобы они не засоряли саму решетку.

Сила и устойчивость

Большинство решеток ливневых стоков изготавливаются из чугуна, что обеспечивает их прочность и устойчивость. Прочность необходима в любом месте, где решетки будут проезжать легковые и грузовые автомобили: существуют даже сверхпрочные решетки, подходящие для аэропортов и доков. Эластичность — это способность решетки выдерживать атмосферные воздействия с течением времени при минимальном обслуживании. Часто выбирают чугун, потому что он образует патину, которая предотвращает возникновение разрушительной коррозии.

Решетки с глубокими параллельными канавками могут зажать велосипедную шину и сбросить велосипедиста.

Решетки для безопасности велосипедов

На дорогах много велосипедов, и с каждым годом все больше людей выбирают велосипеды для поездок на работу. Ранние конструкции решеток для ливневых стоков часто были опасны для велосипедистов. Благодаря широко расставленным решетчатым отверстиям, которые шли параллельно колесам, они работали как ловушки для колес, захватывая колесо и опрокидывая велосипед.Установка решеток с перпендикулярными стержнями, расположенными через каждые 6 дюймов, не создает такой же опасности. Поскольку чугунные решетки для ливневых стоков имеют очень долгий срок службы, на дорогах Северной Америки осталось много решеток, небезопасных для велосипедистов. Велосипедисты должны следить и сообщать в свои муниципалитеты, если они видят небезопасные решетки. Водосточные желоба также не должны иметь такой крутой уклон от дороги в сторону, чтобы велосипеды не скользили вбок.

Соответствие требованиям ADA

Если решетки находятся в доступных пешеходных зонах, они также должны соответствовать требованиям ADA, чтобы они не зацепляли ходунки, трости или инвалидные кресла и не представляли собой опасность споткнуться.Закон об американцах с ограниченными возможностями определяет такие вещи, как класс поверхности, и рекомендует отверстия решетки от 1/4 до 1/2 дюйма в зависимости от местоположения.

Для наиболее часто используемых типов ливневых стоков доступны различные решетки.

Решетки желоба

Дренаж траншейный — это длинный, узкий, линейный дренаж, который работает как небольшой капиллярный коллектор в канализационной системе. Траншеи часто можно увидеть в пешеходных зонах, тянущихся по тротуарам и подъездным путям, через площади и по краям зеленых насаждений.

Решетки Trench

, как правило, соответствуют требованиям ADA и подходят для велосипедистов. Из-за своей заметности в пешеходных и жилых помещениях более распространены декоративные и архитектурные траншейные водостоки. В отличие от больших уличных водозаборных решеток, траншейный не рассчитан на перемещение большого количества быстро текущей воды. Он более эффективен для предотвращения образования луж, чем для предотвращения наводнений, поскольку делает поверхности менее скользкими.

Решетка для защиты от пяток (малый расход воды)

Решетки с защитой от пяток, такие как R-4990 или R-4989, представляют собой решетки для ливневых стоков, которые подходят для обуви на высоком каблуке.В них нет отверстий размером не более 5/16 дюймов (8 мм) в любом направлении.

Стандартная траншейная решетка (средний расход воды)

Стандартные траншейные решетки, такие как серия типа A, имеют большую гидравлическую мощность, чем решетки с защитой от пяток. Они лучше подходят для мест, где ил или глина могут забить маленькую щель.

Декоративная решетка для желоба (переменный расход воды)

Декоративные решетки для траншей помогают сделать этот практичный элемент жесткого ландшафта акцентом.Взгляните на траншеи, основанные на греческих ключах, приливных волнах, листьях деревьев и геометрических узорах.

Решетки канализационные (впускная рама)

Канализационные решетки являются наиболее известными ливневыми решетками городского ландшафта, которые устанавливаются в водосточных желобах между бордюром и проезжей частью. Они бывают разных форм и размеров. Различные доступные решетки предлагают различную гидравлическую мощность и натяжение мусора при удалении воды с улицы. Города иногда украшают свои решетки названием города или панелями с предупреждениями о сточных водах, такими как «защитите наши реки» или изображением рыбы.

Лопастной тип (максимальный расход воды; направленный)

Гидравлическая способность решеток ливневой канализации, или способность перехватывать ливневую воду из желоба, является важной частью эффективной конструкции решеток. Лопастные решетки максимизируют поглощение воды в направлении потока, даже когда много воды движется быстро. Они становятся все более популярными по мере увеличения штормовых нагонов, и на рынке доступно несколько стилей.

Диагональное выравнивание (средний расход воды)

При испытаниях пропускной способности водостоков при разных уклонах и объемах воды диагональные водостоки занимают центральное место в группе.Лопастные и синусоидальные решетки очищают на 0,1–0,5 кубических фута в секунду больше в большинстве условий; горизонтальные и вертикальные дрены очищают на 0,1-0,15 куб. м меньше.

Горизонтальное выравнивание или перекрестный слив (нижний расход воды)

Системы с горизонтальным выравниванием или поперечным сливом немного более эффективны, чем стандартные вертикальные системы, но могут быть более проблематичными для велосипедов.

Вертикальное выравнивание или стандарт (нижний расход воды)

Во многих городах с низким риском затопления вертикально расположенные решетки для ливневых стоков являются стандартной системой. Часто велосипедистам легче проехать по ним.

Модели решеток с защитой от пяток (самый низкий расход)

Решетки с защитой от каблуков сконструированы таким образом, что даже высокие каблуки не застревают в них. Они также дружелюбны к тем, у кого есть трости или ходунки. К сожалению, маленькое отверстие решетчатых щелей делает их менее эффективными, поэтому их обычно устанавливают только в пешеходных зонах.

Декоративные и современные стили (переменный расход воды)

Некоторые помещения создают собственный стиль решеток, чтобы управлять определенными схемами потока воды и обеспечивать эстетическое дополнение.

Изображения решётки канализационного стока предоставлены Neenah Foundry

Бордюрные ящики

Бордюрные ящики представляют собой решетчатые или открытые чугунные рамы, встроенные в бетон тротуарного бордюра. Обычно они используются в сочетании со стандартной впускной рамой, создавая комбинацию решеток для слива канализации, которая очень эффективно собирает воду. В некоторых местах поток воды по сформированному желобу не приносит большого количества мусора непосредственно в бордюрный ящик, поэтому решетка не нужна.

Изображения решётки канализационного стока предоставлены Neenah Foundry

Решетка ливневой канализации в виде улья

Решетки для ульев представляют собой куполообразные решетки, которые часто используются в мягких ландшафтах, где существует вероятность большого количества органических растительных остатков. Мягкий подъем решетки помогает предотвратить засорение. Наклонные стороны, которые соскальзывают сабо на поверхность, особенно во влажных условиях. От момента к моменту мусор может застрять только на той стороне решетки, которая обращена к потоку воды.

Хотя ульи чаще всего можно увидеть в канавах и разделительных полосах для удаления органического мусора, их также можно использовать там, где может быть много выброшенного ветром мусора.

Изображения решётки канализационного стока предоставлены Neenah Foundry

Канавка может быть просто неровной поверхностью или проницаемой стеной для замедления воды, но может включать решетки и водостоки.

Канавные проверки

Канавные заграждения предназначены для защиты от эрозии путем замедления бокового потока воды в канавах или водопропускных трубах.Они немного отличаются от стандартных решеток для ливневых стоков, поскольку у них есть конкретная задача защиты другой инфраструктуры ливневых стоков, а не предотвращения скопления стоячей воды.

Канавы предназначены для отвода стока и часто встречаются вдоль дорог и автомагистралей. Однако канава обычно не предназначена для того, чтобы быть рекой с проточной водой. Вместо этого его работа состоит в том, чтобы поглощать ливневые воды в канализацию или обновлять уровень грунтовых вод. Канавные чеки имеют водопроницаемые стенки, которые не блокируют движущуюся воду постоянно, а скорее препятствуют ее движению достаточно быстро, чтобы прорезать каналы и размыть верхний слой почвы.Концепция проста, и поэтому может быть построена различными способами: от коммерчески доступных систем из сетки до простых барьеров, построенных из таких материалов, как сено или камень. Системы с малым объемом могут быть просто слоем гравия, уложенным у дренажного отверстия. Некоторые канавы являются частью более сложной дренажной системы с траншеями или канализационными входами внутри или рядом с сдерживающим барьером. В этих случаях они будут иметь решетки. Решетки в канавных чеках часто должны иметь дело с мусором, и важно, чтобы они были достаточно большими, чтобы не забиваться глиной или землей, и в то же время были достаточно маленькими, чтобы отфильтровывать материалы самого канавного чека, в случае сена или камень или любое органическое вещество в этом районе.

Поиск и обслуживание правильной решетки ливневой канализации

Одним из самых привлекательных качеств чугуна является его долговечность. Поскольку хорошо сконструированный канализационный вход может служить десятилетиями, а техническое обслуживание в основном сосредоточено на удалении мусора, муниципалитетам очень легко установить и забыть. По этой причине важно помнить о местных решетках всякий раз, когда место подвергается развитию. Расширение доступа велосипедистов к дорогам означает, что решетки должны быть безопасными для велосипедистов почти везде.Изменение моделей использования может потребовать обновления информации о прочности или удобстве для пешеходов на конкретной улице. Граждане могут помочь сообщить о небезопасных решетках в свои муниципалитеты. Городские власти и менеджеры объектов также могут напоминать своим бригадам о необходимости следить за небезопасными условиями.

Статьи по теме:

Правильный выбор дренажного канала для проезда

Канальные дренажи, траншейные дренажи или ленточные дренажи представляют собой линейные дренажные системы, используемые для предотвращения затопления поверхностными и дождевыми водами гаражей, подвалов, подъездных путей и садов.

Водостоки подъездных путей

Дренажные каналы представляют собой прямые дренажные полосы, собирающие и отводящие поверхностные воды. Их можно найти на подъездных дорожках, вокруг бассейнов, на парковках и в других местах. Дренажные каналы — эффективный способ собрать воду до того, как возникнут проблемы с дренажем. Избыток воды вокруг дома может просочиться в подвал и вызвать повреждение водой. Вода также может скапливаться вокруг ландшафта и наносить ущерб внешнему виду дома. Канальные дренажи бывают шириной 5 дюймов, шириной 8 дюймов и шириной 12 дюймов.

Существует несколько производителей дренажных каналов, таких как NDS, Polycast и Swiftdrain. Это может сбить с толку, когда вы найдете на Amazon дешевые сливы канала за 100 долларов и задаетесь вопросом, в чем разница с теми, которые стоят дороже. Дело в том, что то, что вы тратите сейчас, — это то, что вы сэкономите во времени, стоимости и переделывании работы позже. Есть дешевые варианты канального слива, но они просто не долговечны. Базовые жилые комплекты стоят около 50 долларов за погонный фут. Это будет включать металлическую решетку, торцевую заглушку, выходное отверстие и канал.За 12-футовую секцию гаража можно рассчитывать заплатить около 600 долларов за материалы для канализации.

Первое, что нужно учитывать, это сколько воды нам нужно слить. Существуют сложные способы и простые способы расчета стока воды. Простой способ можно рассчитать с помощью этой блок-схемы.

Нам нужно знать, сколько воды нам придется слить, чтобы выбрать правильную глубину, ширину и длину траншейной дренажной системы. Обычно достаточно канала шириной 6 дюймов, 8 дюймов или 12 дюймов.Не слишком увлекаясь блок-схемами и формулами, если у вас есть умеренные проблемы с объединением или дренажом, выберите 6-дюймовый или 8-дюймовый дренаж, а если у вас серьезные проблемы с объединением и дренажем, выберите дренажный канал шириной 12 дюймов. Посмотреть комплекты дренажных каналов .

Канальные трапы поставляются с различными вариантами решеток

При выборе правильного дренажа канала необходимо учитывать следующее:

Уклон поверхности, по которой проходит водосток
Количество собираемой воды
Что будет проходить по стоку канала (автомобили, люди, домашние животные)

Уклон земли, ведущий к дренажному каналу, влияет на скорость и объем воды, протекающей по каналу. Простой и удобный способ определения скорости потока через решетки можно найти здесь. Вообще говоря, дренажная система с предварительным уклоном от 0,7% до 1% достаточна для большинства жилых помещений.
Количество собираемой воды можно определить по блок-схемам уровня грунтовых вод. Это поможет нам определить ширину водостока. Для жилых помещений обычно выбирается ширина от 4 до 12 дюймов. Для большинства приложений 6 дюймов более чем достаточно.
Следует учитывать то, что выходит за пределы стока канала.Существуют различные классы грузоподъемности.

- А – Пешеходы
- B- Маленькие автомобили
- C- Легковые автомобили, внедорожники и грузовики
- Грузовые вилочные погрузчики D

Кроме того, если у вас есть животные или домашние животные, которые постоянно перебираются через решетки. Решетки стока канала доказательства лапы были бы другим соображением.

Канальные сливные решетки

Решетки

ADA или American with Disability Act — это решетки с отверстиями (прорезями) размером менее 1 x 1 дюйм.Это предотвратит застревание костылей и инвалидных колясок при переходе через водосток.

Канальные водосточные решетки изготавливаются из пластика, чугуна, оцинкованной стали, нержавеющей стали и бронзы. Пластик подходит для пешеходного и легкого автомобильного движения. Большинство производителей включают U.V. ингибиторы в решетке для увеличения срока ее службы. Солнечный свет может привести к повреждению и деформации решеток.

Водосточные желоба

также могут поставляться с рамами или направляющими для дополнительной поддержки решеток, установленных сверху.Это также увеличит срок службы водостока и сведет к минимуму вероятность смещения и поломки с течением времени. Теперь это небольшая дополнительная стоимость, которая со временем увеличивает срок службы стока.

Декоративные водосточные решетки также можно использовать для придания эстетического шарма подъездной дорожке. Urban Accessories, NDS и ACO предлагают полную линейку вариантов декоративных решеток. Решетки также могут поставляться неокрашенными, бронзовыми и с обожженным маслом, чтобы придать дополнительное ощущение дизайна.

Много решеток на выбор

Аксессуары

Уловители также могут быть добавлены к канальной дренажной системе для сбора листьев и другого мусора до того, как они попадут в трубу.Канальные стоки должны поставляться с одной торцевой крышкой, одним торцевым выходом, желобом, решетками и винтами.

Канальные стоки V.S. Французские стоки

Французский дренаж представляет собой траншею, заполненную камнями, галькой или гравием, которая содержит перфорированную трубу и отводит поверхностные воды из точки А в точку Б. Французский дренаж может иметь выдолбленные вдоль дна перфорированные трубы для отвода просачивающейся в землю воды. система. Французские дренажи полезны для предотвращения скопления воды, повреждения фундамента, наращивания подпорной стены и других целей использования септиков.

Размер французского дренажа

зависит от ожидаемого объема воды. Обычно для слива достаточно 2-3 труб. Фильтры, такие как песок, гравий, камни и галька, используются для предотвращения попадания частиц в окружающую почву. Гравий, камень и горная порода используются в качестве проницаемых материалов и размещаются вокруг трубы, чтобы облегчить поток воды.

Французские трапы

обычно закапываются вокруг стены фундамента с внешней стороны фундамента или устанавливаются под цокольным этажом по внутреннему периметру подвала.

Французские дренажи

могут быть полезным способом транспортировки воды, но также имеют недостатки, такие как обширные земляные работы, проблемы с засорением и необходимостью в дренажном насосе. Мы видели, что канальные дренажи обеспечивают более высокий уровень успеха, чем французские дренажные системы.

Французский слив

Наиболее популярными желобами являются серии Swiftdrain Sierra, серии NDS Pro, Josam и ACO 100. Эти водостоки имеют каналы из полимера и ПЭВП с различными вариантами решеток на выбор.Серия 600 – это лучший в своем классе водоотводной желоб для подъездных дорог с предварительным наклоном.

Водостоки подъездных путей должны стоить около 500-1500 долларов за десятифутовую секцию в зависимости от используемых материалов. Это будет включать в себя все материалы, необходимые для успешной установки, включая канал из полиэтилена высокой плотности, металлические решетки, торцевую заглушку и выходное отверстие.

Вариантов каменных решеток становится все больше

Много лет назад железо, пластик и подобные материалы были единственными вариантами решеток, используемых в суровых ландшафтах. Эти материалы могут выполнять свою работу, но могут создавать проблемы, которые делают их менее чем идеальными в различных ситуациях.

Тем не менее, каменные решетки открывают новые возможности. Армированные каменные решетки устойчивы к скольжению и термостойкие. Кроме того, они устойчивы к коррозии и долговечны. Эти факторы делают их идеальными для различных применений.

Поскольку каменные решетки стали более популярными, количество доступных опций также увеличилось. Армированный камень, будь то решетки для траншей, решеток для деревьев, решеток для бассейнов или крышек отстойников, может лучше соответствовать конкретным потребностям ландшафта.Для каждого из этих типов решеток доступно еще больше вариантов.

Варианты декоративной дренажной решетки для желоба

Армированный камень идеально подходит для декоративных водосточных решеток. Легко создать идеальный вид ландшафта благодаря декоративным возможностям, доступным для этих решеток.

Варианты декоративного оформления желобов продолжают расширяться, включая цвет и дизайн пазов.

Потребитель может выбрать собственный цвет в соответствии с окружающим пространством.Они также могут выбирать из множества дизайнов слотов, многие из которых помогают подчеркнуть определенную эстетику в этом районе. Эти параметры позволяют решетке течь внутри хардскейпа, а также сочетаться с другими решетками в этом районе.

Варианты практичных траншейных решеток

Водосточные решетки

Trench также имеют варианты индивидуальной настройки, которые делают решетки простыми в использовании и практичными. Многие модели доступны в соответствии с требованиями ADA или с прорезями для защиты пятки, что делает движение пешеходов более доступным.

Если транспортным средствам необходимо проехать через решетку, например, по подъездной дорожке, важно выбрать номинальную нагрузку, которая выдержит ожидаемые транспортные средства. Это может быть легко достигнуто при настройке решеток.

Решетки Trench также могут быть изготовлены по индивидуальному заказу по размеру и форме. Эта опция означает, что они могут вписать кривые и другие нестандартные формы в ландшафт, создавая дренажную систему, которая хорошо выглядит и работает эффективно.

Варианты решетки из каменного дерева

Варианты каменных решеток, доступных для решеток для деревьев, также расширяются. Как и в случае с траншейными решетками, дизайнеры должны учитывать потребности пешеходов в решетках для деревьев. Они бывают разных видов, которые соответствуют требованиям ADA или подходят для инвалидных колясок. Они также доступны в нестандартных цветах и дизайнах, чтобы соответствовать эстетике ландшафта.

Уникальные элементы дизайна в виде решеток из дерева можно использовать для создания акцента в ландшафте.

Тем не менее, решетка из дерева уникальна тем, что в ней находится живое растение, которому необходимо оставаться в живых. Жаростойкая природа армированного камня помогает в этом с самого начала.Тем не менее, расширяемый внутренний диаметр — еще один способ сохранить дерево здоровым по мере его роста. Это позволяет легко удовлетворить пространственные потребности растущего дерева.

Другие варианты решеток для деревьев также ориентированы на само дерево. Можно добавить легкие порты и собственные логотипы, чтобы воспользоваться преимуществами видного положения дерева в ландшафте. Между тем, запираемые варианты могут предотвратить кражу самой решетки.

Другие варианты каменных решеток

Еще один популярный вид каменных решеток – решетка для бассейна.Бассейн — это место, где безопасность и комфорт являются неотъемлемыми элементами ландшафтного дизайна. Жаропрочный армированный камень уже помогает в этом, так как меньше тепла делает решетку более безопасной и удобной для ходьбы, но доступны дополнительные опции, которые помогают еще больше.

Выбор варианта с защитой от скольжения помогает сохранить сцепление в этой области. Между тем, меньшие прорези, такие как авангардные прорези для дождя, доступные в стоках Jonite, помогут предотвратить попадание пальцев ног в прорези.Они помогают убедиться, что окружающая среда вокруг бассейна расслабляющая и свободная от стресса.

С другой стороны, крышки поддона, иногда также называемые крышками отверстий для техобслуживания, требуют не меньшего количества практичных опций. Некоторые укрытия намного больше других и могут нуждаться в приспособлениях, чтобы сделать их экономически эффективными и устойчивыми. Металлические подрамники также можно использовать для нескольких крышек поддона, что делает их очень прочными. Кроме того, поскольку доступ к крышкам поддона может быть затруднен, доступны варианты с петлями и замками.Эти опции помогают сделать этот тип решетки полезным в самых разных ситуациях.

Благодаря возможностям выращивания даже крышки отстойников могут стать практичным, но красивым дополнением к ландшафту.

Варианты этих каменных решеток не ограничиваются только практичностью, они также обладают множеством визуальных преимуществ. Армированный камень отлично подходит для бассейнов, потому что он имеет более низкую скорость поглощения воды по сравнению с натуральным камнем. Благодаря этому цвет решетки не тускнеет со временем.Между тем, уникальный дизайн слотов может превратить обычно унылую крышку отстойника в художественный элемент ландшафта. Обе решетки также бывают разных цветов и дизайнов, которые идеально сочетаются с другими решетками в более крупной дренажной системе.

Заключительные мысли

Решетки из армированного камня

представляют собой отличный материал для изготовления декоративных решеток для слива траншей, решеток для деревьев, решеток для бассейнов и крышек поддонов. Сам по себе материал — отличный выбор, но возможности, доступные при его использовании, делают его еще лучше.Это может помочь ландшафтным дизайнерам найти новые варианты или найти больше решений для своего следующего проекта.

Канализация — Stardew Valley Wiki



Часы работы:	Всегда
Закрыто:	Никогда
Жильцы:	Кробус

Канализация — это локация, которую можно разблокировать, получив Ржавый ключ после пожертвования 60 предметов (артефактов или минералов) в музей.В канализацию можно попасть либо через канализационную крышку на юге города Пеликан, либо через решетки на юге леса Синдерсап. Кробус находится здесь и продает редкие предметы.

В поздней игре Кробус может открыть проход через канализацию в Логово Жуков-Мутантов, как только игроки выполнят квест Темный Талисман.

Магазин Кробуса

Основная статья: Кробус

Кробус всегда продает статую «Знак сосуда», «Чудовищный камин», «Эссенцию пустоты», «Эссенцию солнца» и «Яйца пустоты», а также одну звездную каплю, один рецепт хрустального пола и одну нечестивую статую. Рецепт блюда.Кроме того, он также будет продавать определенное количество одного другого предмета каждый день.

Статуя Неопределенности

Статуя Неопределенности позволяет игроку менять профессию. После пожертвования 10 000 золотых статуя требует, чтобы игрок выбрал один навык для изменения. Той ночью после того, как игрок ляжет спать, появится экран «Выберите профессию» уровня 5, а затем соответствующий экран «Выберите профессию» уровня 10 для навыка, выбранного у статуи.

В меню Статуи появятся только навыки, для которых уже выбраны профессии. Как только игрок выбирает профессию для смены, бонусы существующих профессий исчезают. Навыки, дающие бонусы к цене продажи, не будут применяться к предметам, помещенным в корзину в день смены профессии.

Подобно тому, как повышение уровня навыка в конце дня заставляет игрока просыпаться с полным зарядом энергии на следующий день, несмотря ни на что, использование этой статуи в любой день заставит игрока проснуться с полным запасом энергии на следующий день также.

Логово жуков-мутантов

Основная статья: Логово жука-мутанта

В поздней игре игроки получат квест «Темный талисман», который отправляет их поговорить с Кробусом в канализацию.После разговора с ним он откроет проход внутри канализации в новую небольшую область, Логово жуков-мутантов. Внутри игроки могут собрать талисман для своего квеста, поймать уникальную рыбу (Slimejack) и сразиться с полчищами жуков.

Рыбалка

Основная статья: Рыбалка

См. также: Стратегия рыбалки

В канализации можно поймать карпа-мутанта, одну из пяти легендарных рыб в игре. Здесь также можно поймать радиоактивного карпа, одну из пяти легендарных рыб II.Карп, зеленые водоросли, белые водоросли и мусор — единственные другие предметы, которые можно поймать.

Галерея

История

1.0: Представлено.
1.1: Добавлен проход в Логово жуков-мутантов.
1.3.27: Добавлена Статуя Неопределенности.
1.4.1: Бонусы профессий теперь исчезают, как только на Статуе Неопределенности выбирается профессия для смены.В меню Статуи отображаются только навыки, которые уже выбрали профессии.
1.5: Теперь можно поймать радиоактивного карпа.

Гравий для предотвращения накопления воды | Главная Руководства

Автор: SF Gate Contributor Обновлено 30 января 2021 г.

Если проблема в лужах, то решением может быть гравий. Нежелательное скопление воды делает дорожки грязными и скользкими, превращает клумбы и бордюры в заболоченные болота и топит контейнерные растения. К счастью, разумное использование гравия может решить все эти проблемы.Grand River Natural Stone отмечает, что наилучший размер гравия для дренажа варьируется от 1/2 до 1,5 дюймов в диаметре, в зависимости от проекта.

Ландшафтный дизайн с использованием гравия

Вода стекает через гравий быстрее, чем через большинство типов почвы, поэтому использование камней для отвода воды помогает смягчить застой воды в ландшафтах и на пешеходных дорожках. Отводя воду или обеспечивая тягу, особенно в местах с пешеходным движением, домовладельцы уменьшают опасность поскользнуться и упасть. Лужи образуются на покрытых гравием дорожках и бордюрах с меньшей вероятностью, чем на поверхности почвы.

Некоторые ландшафтные дизайнеры рекомендуют насыпать слои песка и щебня под гравий, чтобы стабилизировать поверхность, но простой 2- или 3-дюймовый слой гравия предотвратит образование луж, а также предотвратит возможность того, что песок и камень размозжат его. вверх по гравию.

Использование камней для отвода воды

Когда скопление воды более сильное, ситуация требует более сложной дренажной системы, чем простой слой гравия, но гравий по-прежнему является важным компонентом решения.Французский дренаж представляет собой заполненную гравием траншею, которая отводит воду от области, где она скапливается, и рассеивает ее в более подходящем месте.

Простейший французский водосток состоит исключительно из траншеи, которая обеспечивает путь для прохождения воды; гравий в траншее предотвращает скопление мусора и препятствует оттоку воды. В более сложных дренажах используется перфорированная труба, расположенная на дне траншеи, чтобы лучше направлять воду, и здесь также гравий поверх трубы предотвращает попадание мусора в канализацию.Лучший размер гравия для дренажа во французском водостоке без перфорированной трубы – 1,5 дюйма.

Гравий на приподнятых грядках

Поскольку приподнятые грядки приподняты над поверхностью почвы, они позволяют садоводам высаживать растения в местах, где скапливается вода. Тем не менее, приподнятые грядки, особенно глубиной более 18 дюймов, могут иметь собственные проблемы с дренажем, поскольку потоку воды препятствуют стороны грядки. В глубоких грядках лучшим заполнителем для дренажа может быть слой гравия на дне, под почвой, который позволяет воде быстрее проходить через почву, чтобы она не скапливалась вокруг корневой системы растений.Служба распространения знаний Университета штата Орегон также рекомендует укладывать слой дробленого гравия под фильтрующими дождевыми садами

Гравий в контейнерах

Служба расширения Университета штата Иллинойс не рекомендует укладывать слой гравия под почву в контейнерах, утверждая, что вода имеет тенденцию скапливаться над гравием. слоя, а не стекает в него. Лучшая рекомендация — использовать в контейнерах только хорошую почвенную смесь, а если вы вообще используете гравий, положите слой под контейнер, чтобы вода, испаряющаяся из влажного гравия, повышала влажность вокруг растений.
