Рекуператор воздуха это: Как работает рекуператор ⟫ что это и зачем он нужен ™ Ventbazar.ua
что это такое и зачем нужны
Вентиляция воздуха в помещениях – одна из составляющих поддержания в них оптимальных для человека параметров микроклимата. В теплое время года эта задача решается достаточно просто. В холодное время года подаваемый в помещения воздух нужно подогревать. Один из вариантов его подготовки – использование приточно-вытяжной вентиляции с рекуператором.
Зачем нагревать подаваемый в помещения воздух
При расчете систем вентиляции для помещений учитывают три параметра: требуемую кратность воздухообмена, объем помещений и объем воздуха, необходимый для полного воздухообмена. При этом необходимо принимать во внимание назначение помещения. Так, количество свежего воздуха, необходимое одному человеку при низкой физической активности, составляет 20 м3/час. При средней физической активности эта цифра возрастает до 45 м3/час, при высокой – до 60 м3/час.
Помимо этого, важна температура и влажность воздуха. Между ними есть прямая зависимость: чем холоднее воздух, тем меньше влаги он может содержать.
Оптимальной для человека считается температура 21–22 °С и влажность 40–60 %. При этих показателях в одном кубическом метре воздуха содержится около 9 г воды. В холодное время года влажность воздуха понижается до 30 %. Соответственно, для создания комфортных условий его перед подачей в помещения нужно подогревать и увлажнять.
Зачем нужны рекуператоры
Само понятие рекуперации означает возвращение части энергии для ее повторного использования в рамках того же технологического процесса. Это явление активно используют, например, в железнодорожном транспорте (в частности, в локомотивах на электротяге). Применительно к системам вентиляции рекуперация позволяет выполнить теплообмен между двумя воздушными потоками (подаваемым в помещения и удаляемым) для уменьшения энергозатрат на подготовку воздуха.
Назначение и ценность рекуператоров легко понять на примерах. Так, в зимнее время приточно-вытяжная вентиляция без рекуператора будет подавать в помещения воздух, имеющий температуру, допустим, −20 °С.
Его нужно нагреть до приемлемых +20–22 °С. При объеме помещений до 1000 м3 на это может понадобиться порядка 14 кВт электроэнергии. Рекуператор позволяет снизить эту цифру до 1–1,5 кВт. В теплое время года ситуация обратная: в помещения подается нагретый до +35…40 °С воздух, а удаляется охлажденный до комфортных +20 °С. Рекуператор позволяет охладить его до подачи, снизив затраты на электроэнергию, потребляемую системой кондиционирования.
Какими могут быть и чем отличаются рекуператоры
Основной параметр рекуператора – его КПД. Он говорит о доле тепловой энергии, которую рекуператор может использовать повторно. Различают несколько видов таких устройств, отличающихся конструкцией и КПД:
- Пластинчатые перекрестно-потоковые рекуператоры представляют собой пакет тонких металлических, пластиковых или целлюлозных пластин, помещенных в металлический корпус. Потоки приточного и удаляемого воздуха движутся навстречу друг другу по соседним промежуткам между пластинами, не смешиваясь.
В результате теплый воздух нагревает пластины и через них передает тепло холодному. Рекуператоры с целлюлозными пластинами могут выравнивать не только температуру, но и влажность воздуха.
В результате теплый воздух нагревает пластины и через них передает тепло холодному. Рекуператоры с целлюлозными пластинами могут выравнивать не только температуру, но и влажность воздуха. Так работает пластинчатый перекрестно-потоковый рекуператор в системе вентиляции
Эффективность устройств этого вида достигает 60 %. Это не самое высокое значение, но рекуператоры отличаются компактностью и невысокой ценой, в их конструкции нет подвижных деталей, которые нуждаются в электропитании и подвержены износу. Их слабое место – возможность обмерзания со стороны вытяжки при отрицательных температурах (ниже −5 ⁰С). Чтобы избежать этого, в вентиляционном канале перед входом в рекуператор со стороны улицы устанавливают электронагреватель.
- Роторные рекуператоры состоят из металлического корпуса, в котором установлен вращающийся ротор. Он представляет собой цилиндр, заполненный чередующимися плоскими и гофрированными лентами. Они формируют множество ячеек, через которые проходит воздух. Ротор размещен таким образом, что одна его половина находится в канале для удаляемого воздуха, а вторая – в канале для приточного. Он медленно вращается, и ячейки поочередно обдуваются то теплым, то холодным воздухом. В результате температуры потоков выравниваются.
Ротор размещен таким образом, что одна его половина находится в канале для удаляемого воздуха, а вторая – в канале для приточного. Он медленно вращается, и ячейки поочередно обдуваются то теплым, то холодным воздухом. В результате температуры потоков выравниваются.Так работает роторный рекуператор в системе вентиляции
Эффективность таких устройств достигает 85 %, и они могут выравнивать не только температуру, но и влажность воздуха. При этом они габаритней и дороже перекрестно-поточных аналогов, у них есть движущиеся части, нуждающиеся в электропитании и подверженные износу. Обмерзание ячеек рекуператоров возможно, но при более низкой температуре: −20 ⁰С и ниже. Чтобы избежать этого, в сильные морозы нужно уменьшать скорость вращения ротора. Слабое место устройств – возможность смешивания удаляемого и приточного потоков воздуха. Поэтому устанавливать их для обслуживания помещений с вредными выбросами или специфическими запахами (кухни, санузлы, залы для курящих и прочие) не стоит.
- Рекуператоры с промежуточным теплоносителем представляют собой два отсека, по которым навстречу друг другу движется удаляемый и приточный потоки. Между ними размещена емкость с незамерзающей жидкостью (антифризом). Она играет роль промежуточного теплоносителя и нужна, чтобы передавать тепло от нагретого воздуха холодному. При использовании таких устройств потоки тоже не смешиваются, но их эффективность очень низкая: около 50 %.
Так схематично можно изобразить систему вентиляции с промежуточным теплоносителем
Плюсы и минусы систем вентиляции с рекуператорами
Из минусов следует отметить четыре момента:
- Установки с рекуператором стоят дороже.
- Добавляются агрегаты, значит, возрастает сложность и стоимость технического обслуживания системы вентиляции.
- Рекуператор занимает дополнительное место. И чем мощнее система, тем он габаритней.
- При установке роторных рекуператоров следует учитывать возможность смешивания удаляемого и приточного потоков воздуха.
Главный плюс использования установок приточно-вытяжной вентиляции с рекуператором – экономия электроэнергии для подготовки воздуха. Она доходит до 85 %. Кроме того, снижается потребность в электроэнергии самой установки. Так, установки без рекуператора комплектуют электронагревателем. Чтобы нагревать воздух от −25 ⁰С до +20 ⁰С с производительностью 200 м3/час (это минимальный приток свежего воздуха для дома или квартиры площадью 100–160 м2), его мощность должна быть не менее 3 кВт. Устранить такой перепад температур с помощью одного рекуператора тоже не получится, но при его использовании мощность электронагревателя будет уже не 3, а 1 кВт.
Для дачных домов площадью 100–160 м2 тоже удобно использовать системы вентиляции с рекуператором. Из-за высокой стоимости подключения газоснабжения помещения часто отапливают с помощью электричества. Чаще всего в этом случае выделяется лимит в 15 кВт в месяц. И эту электроэнергию нужно использовать не только для отопления, но и для освещения, подогрева воды, приготовления пищи, подключения бытовых электроприборов и прочего.
Рекуператор позволяет снизить затраты на подготовку воздуха в системе вентиляции с 10 до 1–1,5 кВт. Серьезный аргумент в пользу его использования.
В короткой перспективе системы вентиляции с рекуператором однозначно дороже аналогов без рекуператора. Но если их устанавливать для длительного использования, экономический эффект перевесит дополнительные вложения.
Что такое рекуператор?
С наступлением холодов все мечтают о том, чтобы скорее вернулись теплые летние дни и ночи. И это происходит не только из-за того, что мы замерзаем на улице, но и потому, что наступает время задуматься о сохранении тепла в своих квартирах и домах. Мало только отопить помещение, важно заботиться о постоянном поддержании необходимого температурного режима. На сегодняшний день производители энергосберегающего оборудования достигли того уровня, когда стал возможен выпуск приборов, работающих без нанесения урона окружающей среде. В число таких устройств входят рекуператоры, которые пока еще не столь популярны и востребованы среди потребителей, но по праву считаются незаменимым оборудованием в теплообмене.
Связь рекуперации и вентиляции
Всем известно, что такое вентиляция, каков ее принцип и в чем заключается главная роль. Но не столь часто мы встречаемся с понятием «рекуперация». На самом деле, эти два процесса тесно связаны друг с другом. Рекуперация в переводе с латинского языка означает «обратное получение» или «возвращение», что подразумевает под собой возврат тепла из того воздуха, который был нагрет и «выброшен» при вентиляции. При строительстве зданий в советское время о вентиляции помещений мало кто задумывался, да и по сути, она происходила естественным путем. Ведь окна были деревянными и со временем очень сильно изнашивались, что вынуждало хозяев прибегать к их утеплению подручными средствами. С одной стороны, это очень неудобно и трудоемко, с другой – осуществлялась самостоятельная циркуляция воздуха. С приходом пластиковых оконных конструкций осуществление вентиляции стало одной из важных задач в современном строительстве.
Качественную циркуляцию воздуха сегодня можно осуществить только при полном проветривании помещения при помощи настежь открытых окон, что недопустимо в зимний период времени. Следовательно, возникла острая потребность в таких устройствах, которые бы осуществляли естественный процесс принудительно. Хотя до сих пор многие хозяева своих домов, квартир, коттеджей не понимают всю суть и важность процессов вентиляции и рекуперации, поэтому продолжают активно заниматься только утеплением и герметизацией жилья, что является большой ошибкой. Ведь при поддержании данных процессов значительно экономятся энергия и время, затраченные на поддержание тепла в помещении.
Что такое рекуператор?
Рекуператор – это устройство теплообмена, принцип работы которого заключается в отдаче основной части тепла нагретого в помещении воздуха тем холодным воздушным массам, что поступают с улицы. Грубо говоря, входящий холод нагревается выходящим теплом.
Рекуператор в нашей стране довольно молодое и неизвестное устройство.
Длительное время рынок был ориентирован на выпуск крупногабаритных промышленных установок мощностью от 3 000 до 20 000 м3, которые применялись в основном на производстве, в крупных комплексах, бассейнах, спортивных залах. Такие устройства осуществляли лишь автоматическое поступление воздуха и его дальнейшее удаление, а нагрев происходил от основной системы отопления. Совсем недавно (около 5 лет назад) рекуператор для частных домов, квартир и коммерческих помещений найти было очень сложно. Но сейчас с развитием рынка поиск и приобретение данного устройства стал гораздо проще.
Одним из важных свойств рекуператора является возможность его применения не только в холодное время года, но и летом. Ведь суть работы устройства заключается как в нагревании входящего воздуха, так и в его охлаждении.
Главной характеристикой рекуператоров является эффективность, то есть, коэффициент полезного действия (КПД). Знание показателя КПД позволит с точностью определить насколько хорошо нагреются (охладятся) приточные воздушные массы.
На уровень прогрева также влияют температуры снаружи и внутри. КПД рекуператоров варьируется в диапазоне 30-96%, и чем выше показатель, тем, соответственно, лучше обеспечивается энергосбережение. На КПД также влияет конструкция устройства.
Расчет температуры воздуха после нагрева рекуператором производится по следующей формуле:
(tпомещения – tулицы) * КПДрекуператора + tулицы = tпосле рекуператора (нагрев)
А узнать температуру воздуха после охлаждения рекуператором поможет несколько иная формула:
tулицы + (tпомещения + tулицы) * КПДрекуператора = tпосле рекуператора (охлаждение)
У большинства наверняка возник вопрос об уместности рекуператора, если и так уже имеется котел отопления и кондиционеры охлаждения.
На самом деле, весь плюс в большой экономии средств, поскольку рекуператорам не требуется энергоноситель, чтобы выполнять функции обогрева и охлаждения.
Виды рекуператоров
Как говорилось ранее, рекуператоры на данный момент не столь популярны по сравнению с иной климатической техникой. Тем не менее, данное оборудование включает в себя пять подвидов, а деление происходит на основе принципа их конструкции. Существуют пластинчатые рекуператоры, роторные, камерные, с промежуточным теплоносителем и тепловые трубы. Рассмотрим каждый вид отдельно.
Наиболее простым и самым популярным устройством является пластинчатый рекуператор, внутри которого находится теплообменник в виде кассеты с большим количеством тоненьких листов из различного материала (сталь, алюминиевая фольга, пластик, специальная бумага). Листы внутри кассет бывают гофрированными и гладкими. Сама рекуперационная система включает в себя основной блок, вентилятор, обязательный отвод конденсата и перепускной клапан для регулирования интенсивности потока воздуха.
Главными преимуществами данного вида рекуператоров являются отсутствие подвижных элементов и высокий КПД.
Кстати, коэффициент полезного действия в пластинчатых устройствах напрямую зависит от пластин:
- Пластины из алюминия, а также теплообменники из оцинкованной стали – самые популярные устройства, поскольку отличаются наиболее низкой стоимостью. Минус – необходимость постоянно прибегать к режиму оттаивания.
- Теплообменник из пластика отличается самым высоким КПД, но при этом, соответственно, и высокой ценой;
- Специальная бумага, из которой изготавливаются пластины, также высокоэффективна. Но такие устройства ограничены в местах эксплуатации. Например, помещения с высокой влажностью находятся под запретом, ведь они отличаются большим скоплением конденсата, который мгновенно проникает через стенки кассеты. Также применяются пластины из двойной бумаги, что делает КПД еще больше, но при этом они также не защищены от влаги.
Стоит отметить, что при температуре от -200С пластинчатые рекуператоры начинают сильно обмерзать, что существенно снижает показатель их эффективности. Более-менее оптимальный КПД сохраняется при температуре поступающего воздуха не ниже -5-70С. Но русские зимы отличаются более низкой температурой, поэтому для поддержания коэффициента полезного действия рекуператора необходимо производить дополнительное нагревание воздуха.
Вторым по востребованности является роторный рекуператор, основной деталью которого является роторный теплообменник с определенной скоростью вращения. При вращении температура теплообменника повышается в области вытяжного канала, после он охлаждается в приточном канале. То есть, происходит передача тепла из вытяжного воздуха в поступающий. Кроме того, возобновляется влага благодаря возникновению конденсации из вытяжных воздушных масс и за счет испарения уличного воздуха.
КПД роторных рекуператоров гораздо выше по сравнению с пластинчатыми устройствами. Также, огромным плюсом является возможность их применения при низких температурах без дополнительного обогрева воздуха (-20 — -250С). Но на фоне всех имеющихся положительных свойств существуют и минусы.
Например, осуществляется передача вытяжных воздушных масс в приток. Чтобы максимально избежать этого процесса на данных рекуператорах размещаются специальные секторы, которые продувает приточный воздух, впоследствии моментально переходящий в вытяжку. Правда при этом происходит снижение общего коэффициента полезного действия. В конструкцию роторного теплообменника входят такие элементы, как ротор и его привод, а также ремень. От количества составляющих устройства напрямую зависит частота выхода прибора из строя и, соответственно, необходимость технического обслуживания, что является вторым недостатком роторных рекуператоров. Последний негативный момент — значительное потребление электроэнергии приводом ротора, следовательно, снижение экономии ресурсов.
Приборы, в устройстве которых имеется промежуточный теплоноситель, отличаются совершенно иной конструкцией. Внутри такого рекуператора находится два теплообменника, которые располагаются в вытяжном и приточном каналах соответственно. Между ними активно циркулирует вода или же водно-гликолевый состав. Удаляемый воздух нагревает сам теплоноситель, который в дальнейшем отдает тепло приточным воздушным массам. Поскольку работа теплоносителя осуществляется в замкнутой системе, снижается до минимума вероятность попадания грязи и микрочастиц в приточный воздух. Кроме того, в рекуператорах с промежуточным теплоносителем существует возможность регулировки передачи тепла за счет изменения скорости циркуляции теплоносителя. Данный вид устройства — отличный вариант модернизации имеющихся систем вентиляции раздельного типа. Отрицательная черта данного рекуператора – низкий коэффициент полезного действия. Такие устройства возвращают 25-55% тепла.
Камерные рекуператоры отличаются тем, что имеют в своей конструкции заслонки, которые делят теплообменную камеру пополам.
Именно они влияют на столь высокий КПД, достигающий 80-ти %, изменяя направление воздуха. При этом происходит смешивание воздушных потоков и передаются запахи, что относится к отрицательным характеристикам камерных рекуператоров. Кроме того, в конструкции присутствуют подвижные элементы.
Последним видом рекуператоров являются устройства, конструкция которых представлена закрытой системой трубок с фреоном, испаряющимся при нагревании. При прохождении холодного воздуха через трубки происходит конденсация пара с последующим его превращением в жидкость. КПД таких устройств варьируется от 50 до 70%.
Компания NIBE – ведущий производитель отопительного оборудования возобновляемыми источниками энергии
NIBE – крупный концерн, в состав которого входит известный завод Genvex, специализирующийся на производстве систем вентиляции и рекуперации.
Датским заводом был разработан пластинчатый рекуператор NIBE GV-HR110, активно распространяющийся на территории России.
Данный прибор отличается очень высоким КПД, показатель которого достигает 96%.
Рекуператор NIBE GV-HR110 укомплектован следующими элементами:
- противоточным теплообмеником;
- энергосберегающими вентиляторами, лопасти которых загнуты вперед;
- бесколлекторными электродвигателями;
- фильтром всасывания и откачки воздушных масс;
- контейнером для отвода конденсата;
- панелью управления контроля системы.
Кроме вышеперечисленных компонентов в комплект рекуператора NIBE GV-HR110 может входить электрический теплообменник, который выполняет роль дополнительного нагревателя воздуха. Это помогает предотвратить сильное обмерзание устройства.
Существует две модификации данной модели рекуператора от NIBЕ:
- для помещений площадью не более 180 м2 — NIBE GV-HR110–250;
- для помещений площадью не более 380 м2 — NIBE GV-HR110–400.
Раздумывая о том, стоит ли приобретать рекуператор, помните следующее:
Как бы Вы не утепляли фасад своего дома, какие бы надежные и дорогие окна Вы не ставили и как бы не старались оптимизировать вашу отопительную систему – все это будет перечеркнуто при проветривании помещения. Вентиляция забирает 50-70% всего тепла, которое было накоплено с течением определенного времени. Только применение рекуператоров позволит Вам производить необходимую вентиляцию помещения без особых теплопотерь.
Торговая сеть «Планета Электрика» рада представить свои покупателям ассортимент рекуператоров NIBE, с которым более подробно Вы можете ознакомиться в нашем каталоге.
виды, принцип работы и функции
Большинство владельцев собственных домов и коттеджей стремятся к повышению энергоэффективности своей техники. Это подтверждают многочисленные солнечные панели, устанавливаемые в южных регионах страны, батареи, предназначенные для экономии газа, тепла и других ресурсов.
Один из устройств, пользующийся популярностью в последнее время – рекуператор воздуха. В переводе рекуператор означает «обратное получение» или «возмещение». Его основная цель заключается в создании комфортной температуры в помещении, при уменьшении расходов на нагрев приточного воздуха.
Функции рекуператора воздуха
Рекуператор представляет собой теплообменник, который используется в приточно-вытяжной установке, и позволяет нагреть приточный воздух, без использования электричества или горячей воды.
Теплообменник работает в двух направлениях, сохраняя тепло в комнате. Нагретый воздух из помещения удаляется, а воздух с улицы поступает в комнату, нагретый до комфортной температуры. Современные модели оснащены автоматическим блоком управления для удобства использования. Приточно-вытяжная вентиляция с рекуператором создает благоприятный микроклимат и экономит деньги.
Подробнее о принципе работы оборудования
Принцип работы системы состоит в удалении отработанного воздуха через теплообменник.
Система состоит из корпуса с подсоединенными воздуховодами, фильтрами, установленным вентилятором и теплообменником.
Принцип действия:
- отработанный воздух собирается с помощью воздуховодов;
- вентилятор подает воздух в систему, который проходит через рекуператор и удаляется на улицу
Наличие приточно-вытяжной системы с рекуператором обеспечивает дом или квартиру свежим очищенным воздухом без проветривания.
Виды оборудования
Рекуператоры представлены на рынке в нескольких видах: роторные, пластинчатые, рециркуляционные водяные, камерные, тепловые трубы. Они имеют особенности и отличия, о которых нужно знать при установке. Рассмотрим каждый вид приточной вентиляции с рекуператором в отдельности.
Роторный
Оборудование работает при помощи вращательного элемента – барабана из алюминиевой фольги, который обладает высокой теплопроводностью. Отличительная особенность – устойчивость к низким температурам, поэтому подобные рекуператоры можно использовать на Севере страны и в Сибири, где температура опускается до -40 градусов.
Использование оборудования обеспечивает комфортный микроклимат, поскольку в помещение поступает не сухой воздух. Экономия электроэнергии достигается за счет установки нужного числа оборотов ротора, дополнительно можно регулировать его скорость вращения, меняя мощность теплоотдачи.
Пластинчатый
Название выбрано не случайно. Из-за особенностей конструкции, входной и выходной потоки воздуха ограждаются друг от друга пластинами из алюминия. На пластинах может образовываться конденсат. Для изоляции используется стеклоткань с полиуретановым покрытием.
Преимущества пластинчатого рекуператора:
- эффективность до 75%;
- длительный срок беспроблемной эксплуатации системы;
- невысокая стоимость оборудования;
- простое обслуживание системы.
Пластинчатые рекуператоры имеют недостатки: при низкой температуре возможно обмерзание, в помещении снижается уровень влажности.
Рециркуляционный водяной
Принцип работы рециркуляционного водяного рекуператора можно сравнить с работой котла, поскольку для передачи тепла применяется жидкость. Теплообменник устанавливается в вытяжку, а в качестве радиатора используется элемент, который предназначается для входящего потока с улицы.
В теплообменнике воздух нагревается, а радиатор – отдает тепло в комнату.
Камерный
Холодный и нагретый воздух поступают в камеру, которая отделяется заслонкой. В определенный период времени заслонка меняет направление, передавая тепло через стенки камеры. Вытяжной воздух сначала нагревает одну половину резервуара, после чего регулировочный элемент подает холод с улицы.
Недостаток камерных рекуператоров состоит в том, что входящий и выходящий потоки могут смешаться из-за подвижных элементов камеры. Высока вероятность загрязнения очищенного воздуха, который поступает в помещение.
Не исключено появление посторонних запахов.
Тепловые трубы
Рекуперация осуществляется за счет использования трубок, наполненных фреоном. При минусовой температуре воздух охлаждается, на поверхности образуется конденсат. В нагретом потоке фреон испаряется. Воздушные потоки находятся в специальных трубках-термосифонах, которые представляют собой трубки из меди, наполненные фреоном. Один конец трубки нагревается, в результате содержимое закипает, перегоняя тепло в другой конец трубки. Фреон конденсирует и отдает тепло в помещение.
Такие рекуператоры будут функционировать только при условии установки воздуховодов в вертикальном положении, строго друг над другом.
Тонкости выбора: на что обратить внимание при покупке рекуператора
Рассмотрим основные правила выбора оборудования для дома:
- Климатические особенности. Для умеренной зимы подойдут рекуператоры с пластинами, а в условиях низких температур лучше себя показывают роторные устройства.
- Экономия. Для бытового использования, выбирайте модели с максимальной эффективностью. Как правило, оборудование обладает средней мощностью.
- Фильтры очистки. Для удаления всех загрязнений, в том числе, мелкой пыли, лучше использовать оборудование с фильтром класса F7. Фильтры M5 защищают дом от крупной пыли.
- Производительность приточной системы вентиляции с рекуператором. Для расчета используется один показатель – объем воздуха, который поступает в комнату за 60 минут. По нормативам на одного взрослого человека необходимо 60 кубических метров.
- Материал и толщина корпуса. К примеру, корпус толщиной 30 мм не может работать при температуре ниже 5 градусов, для функционирования требуется изоляция. Если корпус изготовлен из алюминия, его нужно изолировать, поскольку алюминий является отличным проводником холода.
- Удобная система с автоматическим блоком управления. Это позволит установить нужную температуру и мощностью подачи воздуха в комнату.
Выбирая приточную вентиляцию для помещения, проконсультируйтесь со специалистом. Менеджер подскажет, какое именно оборудование эффективнее всего справится с поставленной задачей.
Что такое рекуператор и как он работает?
Если перевести слово рекуператор с латинского, то получится — получение чего-то обратно.
Когда какое-то помещение вентилируется, то часть теплого воздуха уходит наружу, что снижает эффективность например, отопления в холодный период. Чтобы снизить теплопотери, как-раз и применяются рекуператоры.
Рекуператор, другими словами это теплообменник.
Кстати, забегая вперед, весьма достойный рекуператор вполне можно изготовить своими руками и по качеству он не будет уступать покупному ничем.
Принцип работы рекуператора простым языком таков: есть квадратная труба, сквозь которую выходит воздух из помещения в одном направлении, а перпендикулярно движется свежий воздух с улицы. Внутри стоят специальные пластины, которые не позволяют потокам смешиваться, но благодаря им, тепло от выходящего на улицу воздуха передается входящему потоку свежего воздуха — происходит теплообмен.
В результате попадающий внутрь помещения воздух гораздо теплее, а как выгода — теплопотери существенно снижаются.
Экономия налицо. При наружнем морозе в -15˚C и температуре выходящего через вентиляцию воздуха около +20˚C, при использовании рекуператора, входящий свежий воздух будет иметь температуру около +4 — +8˚C. Собственно это и есть основное предназначение всех рекуператоров.
Рекуператоры бывают четырех видов.
- Пластинчатые — наиболее распространенные, с КПД 40-65%. Не требуют электричества, но обледенивают в зимний период и подсушивают воздух.
- Роторные — в них входящий воздух нагревается благодаря тому, что проходит сквозь вращающийся теплообменник. КПД до 87%. Плюс — не пересушивает воздух. Требует электричество.
- Рециркуляционные (с испольозанием воды или антифриза, в качестве посредника при передачи тепла). КПД 50-65%, требуют электричество и пересушивают воздух.
- Крышные (используются в промышленных установках и для квартиры или частного дома не подходят) КПД 55-68%.
Поэтому для простого покупателя выбор ограничивается между пластинчатыми и роторными.
Первые дешевле, но менее эффективны.
Вторые — дороже, но более выгодны в процессе эксплуатации.
Как изготовить рекуператор своими руками.
Процесс не такой сложный, как может показаться на первый взгляд.
Для работы необходим листовой оцинкованный металл, несколько пластиковых пластин толщиной 4 и шириной 20мм, и четыре фланца из пластика.
Этапы работы:
- Нарезаем металлические пластины размером 30х30см. Такого же размера режем пластиковые пластины.
- На первый лист накоеиваем с помощью силикона две пластмассовые полосы — например, слева и справа. На них, сверху приклеиваем вторую пластину. На нее тоже клеим две полосы, но уже спереди и сзади. И так далее.
- По достижении нашим теплообменником высоты около 150мм, заканчиваем клеить и оставляем изделие сохнуть.
- После высыхания, с каждой из сторон теплообменника приклеиваем по пластиковому фланцу, заделывая оставшееся вокруг него пространство герметиком. Воздух толжен проходить только сквозь фланцы.
- Делаем корпус самого рекуператора — из ДСП, фанеры, пластика — не важно, и помещаем наш теплообменник внутрь.
- Подключаем рекуператор к системе приточно-вытяжной вентиляции, соблюдая вход и выход воздушных потоков.
Воздух толжен проходить только сквозь фланцы.Советы из личного опыта:
Обязательно утеплите корпус рекуператора. Любым материалом, в принципе не важно.
Сделайте байпас на приточную вентиляцию. Периодически включая его, можно будет без труда разморозить обледеневший теплообменник зимой. Теплый воздух, выходящий из помещения растопит наледь, после чего снова можно будет пустить приточный воздух через рекуператор.
что это такое, применение, принцип работы
Рекуператор воздуха для квартиры — это небольшого размера, но очень эффективный теплообменный прибор, предназначенный не только для очистки воздуха, но и существенного снижения затрат на отопление.
Рекуператор в квартире выполняет одновременно две функции: притока и вытяжки воздуха. Многие, чего скрывать, считают это устройство ненужным излишеством, но те, кто уже им пользуется и оценил качества этого прибора, вряд ли уже смогут от него отказаться. Рекуператор воздуха — что это такое?
Это система вентиляции в вашей квартире или частном доме. Установка (монтаж) его становится еще более актуальной, если учесть то, что абсолютное число жителей нашей страны пользуются пластиковыми окнами и надежными металлическими дверями. Удобно, тихо, безопасно.
Но большим минусом этих современных атрибутов нашей жизни является плохая вентиляция наших квартир. Чистый воздух в квартиру практически не поступает. При наличии системы центрального отопления, он еще в добавок и очень сухой. Циркуляции воздушных потоков в помещении не происходит. Приобретая рекуператор для квартиры, вы решаете сразу несколько проблем:
— воздухообмен;
— увлажнение;
— обогащение воздуха кислородом.
Применение рекуператора воздуха для квартиры
А теперь давайте вспомним, как в холодное время года мы включаем разного рода обогреватели, а летом пользуемся кондиционерами, которые потребляют немалое количество электроэнергии совсем недешевой в наше рыночное время.
Рекуператор способен за короткое время полностью обновить воздух в вашей квартире, очистить его от пыли и других примесей, что особенно важно для людей, страдающих аллергией и для детей. К примеру, всего за каких то два часа он справится с этой задачей на площади типичной двухкомнатной квартиры.
Виды рекуператоров воздуха
Рекуператоры для квартиры бывают трех видов:
1. Пластинчатые.
Это устройство, состоящее из множества металлических пластинок, хорошо проводящих тепло. Приток и вытяжка в них осуществляется за счет того, при хорошем теплообмене воздух в пластинах не перемешивается. Рекуператоры данного вида лучше всего подходят для вентиляции больших по площади и высоте потолков квартир.
2. Роторные.
Этот вид рекуператоров отличается от пластинчатых устройств большим размером. Но, если кто-то сомневается, что громоздкие габариты могут нарушить интерьер его квартиры, то сомнения в этом случае совершенно не оправданы: современные модели роторных устройств хорошо вписываются в любое помещение. Приток и вытяжка воздуха в роторном рекуператоре осуществляется за счет крутящегося ротора (отсюда и его название), сделанного из гофрированной стали.
3. Этиленгликолевые.
Из-за сложности монтажа используются на больших объектах. Устройство этого вида состоит из двух теплообменников. Используемый теплоноситель, циркулирующий в них — этиленгликоль.
Роторный рекуператор воздуха
Преимущества рекуператора
1. Рекуператор воздуха для квартиры чаще всего выпускается производителями в форме цилиндра, состоящего из целого ряда трубочек или пластинок, изготовленных из керамики. Эти устройства удобны, компактны, не представляют сложностей при совершении монтажа.
2. Исходя из того, что рекуператор является прибором так называемой принудительной вентиляции, те же самые производители рекомендуют приобретать сразу два прибора: один из них будет работать на приток, другой на удаление уже отслуживших масс воздуха. Небольшие по размеру, рекуператоры для квартиры оснащены мощной системой очистки воздуха G4-F7.
3. Тепло в вашей квартире сохранится в зимние холода, прохлада и свежесть летом, при этом затраты за электроэнергию не очень сильно опустошат ваш бюджет. Это, пожалуй, является самым главным мотивом для приобретения рекуператора для вашей квартиры.
Принцип работы рекуператора воздуха
Недостатки рекуператоров воздуха
Но, конечно же, делая выбор, вам придется учесть и некоторые недостатки устройства, о которых надо знать еще до совершения покупки.
1. Рекуператор производит при работе много шума. Здесь надо заметить, что некоторые европейские фирмы научились бороться с этим недостатком: они встраивают в устройство приборы, способные подавлять шум.
2. Конструкция устройства допускает образование на его поверхности конденсата, по этой причине теплообменники могут обледенеть.
3. Цена данного товара зависит от многих факторов — от конкретной модели, от ее усовершенствования и т.д. Надо заметить, что некоторые виды рекуператоров для квартиры могут обойтись вам в несколько сотен евро, и это без учета оплаты его монтажа.
Рекуператор воздуха в частном доме: фото
Производители
Рекуператор для квартиры — это устройство, которое уже давно не вызывает споров о целесообразности его приобретения. Вопрос состоит лишь в том, какое устройство лучше, качественней, надежней, долговечнее.
Немецкая фирма по производству рекуператоров для квартир пришла на российский рынок относительно недавно, около пяти лет назад. Но за этот небольшой срок она продемонстрировала такое высокое качество своего товара, что многие потребители выбирают именно эту марку — Marley.
Вы можете выбрать здесь простенький электровентилятор и сложный агрегат для притока и вытяжки воздуха.
Разнообразие ассортимента, высокое качество , доступная цена- вот что определяет лидирующие позиции фирмы Marley. Хочу представить лишь один пример рекуператора для квартиры — это рекуператор марки Marley MFnY-180.
Рекуператор фирмы Marley
При вполне доступной цене в пределах 24-25 тыс. руб устройство обладает следующими преимуществами:
1. Произведено в Германии.
2. Полная бесшумность.
3. Долговечность при эксплуатации.
4. Простота в монтаже.
5. Не требует обслуживания.
6. Фильтры, защищающие от пыли и других микрочастиц G3 и G4.
7. Исключается повышение влажности, а значит, исключается образование плесени и грибка.
8. Значительно сокращаются затраты на отопление.
9. Энергопотребление всего 3-7 Вт.
10. Имеется пульт ДУ.
Сегодня мы разобрали рекуператоры воздуха для квартиры и частного дома, что это такое. Рассмотрели их виды, устройство и применение, преимущества и недостатки. Смотрим видео отзыв.
youtube.com/embed/Dj0p3QhhX88?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»>
nomortogelku.xyz
Читайте также:
Рекуператор и рекуперация тепла — понятия, применение, особенности, выбор модели.
Содержание:
Рекуператор — готовое устройство или элемент вентиляционной системы; рекуперация тепла — это процесс утилизации энергии. Это актуальные и полезные понятия в сфере энергосбережения, с которыми должен быть знаком сейчас каждый. Это важно для экономии платежей за тепло или кондиционирование в каждом доме или квартире.
Вникнем немного глубже в эти вопросы.
- Рекуператор – это отдельный элемент, который может переносить тепло. Как правило служит для передачи тепла вытяжного воздуха приточному. Благодаря этому воздух поступает тёплым в холодное время года и на его подогрев тратится минимальное количество энергии
- Рекуперация тепла — повторное использовании тепла (и влаги). Рекуператор нагревается от теплого комнатного воздуха в режиме, когда вентиляционная установка вытягивает отработанный воздух, и в режиме, когда вентиляционная установка закачивает свежий воздух этот рекуператор нагретый отдает это тепло свежему воздуху, а летом – приточный воздух поступает в помещение охлаждённым.
Рекуператор нагревается от теплого комнатного воздуха в режиме, когда вентиляционная установка вытягивает отработанный воздух, и в режиме, когда вентиляционная установка закачивает свежий воздух этот рекуператор нагретый отдает это тепло свежему воздуху, а летом – приточный воздух поступает в помещение охлаждённым. В старых строительных нормах, к сожалению, действующих до сих пор, указано, что воздухообмен в помещении осуществляется, путем проникновения воздуха извне, через форточки, щели в дверях и окнах, и его отвода, через вентиляционные отдушины. Однако, сегодня, при постоянном повышении стоимости энергоносителей, сквозняки обходятся достаточно дорого. Тем более, что массовое применение энергосберегающих технологий, как то, например, установка пластиковых окон и использование различных утеплителей, исключает свободное проникновение свежего воздуха в жилые помещения. При этом, сохраняется актуальность эффективного воздухообмена в жилых помещениях, позволяющего предупредить появление неприятных запахов, плесени и вредоносных микроорганизмов.
Поэтому, встает вопрос о принудительной вентиляции, которая, при наличии в ней рекуператора, способна стать и достаточно энергоэффективной
.
Зачем нужен рекуператор?
Рекуператор воздуха является специальным устройством, устанавливаемым в приточно-вытяжной системе вентиляции, для отбора тепла у удаляемого воздуха и передачи его приточному, что дает возможность пользователю существенно сэкономить на обогреве помещений. Причем, рекуперация позволяет вернуть до 90% тепла, при весьма незначительном расходе электроэнергии. Рекуператору требуется от 28 ватт, что примерно в 2 раза меньше, чем потребуется обычной лампе накаливания.
Преимущества рекуператоров
Главное преимущество их операции — это экономия энергии при нагреве или охлаждении воздуха. Обычный рекуператор потребляет электроэнергии не больше обычной лампочки. Установки с рекуператором работают на вытяжку отработанного, и приток свежего воздуха. Если в помещении отсутствует или не работает вытяжная вентиляция, рекуператор идеальное решение.
Как работает рекуператор воздуха?
С латыни, Recuperator переводится, как «отдающий обратно» или «возвращающий», что, во многом, объясняет принцип его функционирования. По сути, рекуператор в вентиляции является теплообменником, в котором потоки воздуха обмениваются теплом, через теплопроводящие поверхности.
Так, например, если рассматривать пластинчатый теплообменник, в котором потоки поступающего и выводимого воздуха встречно направлены, то передача тепловой энергии выполняется посредством перегородок, сделанных из пластика либо металла. Они отделяют чередующиеся потоки. При удалении воздуха, он отдает тепло перегородкам, что сопровождается снижением его температуры. Поступающий воздух, забирает тепло у перегородок, с другой стороны, и нагревается. Причем, с увеличением числа перегородок, существенно увеличиваются и температурные показатели поступающего в комнату воздуха.
Роторный рекуператор функционирует по принципу передачи тепла через две раздельные части вращающегося ротора, состоящего из воздухопроницаемых ячеек, выполненных из гофрированной алюминиевой ленты.
После нагрева отводимым воздухом части, находящейся вверху, ротор поворачивается, перемещая нагретый участок вниз, где тепло, вместе с влагой, отдается поступающему холодному потоку.
У приточно-вытяжной вентиляции, имеющей такой рекуператор, более высокий КПД и она не требует удаления конденсата. Кроме того, такой теплообмен более эффективен при низких температурах.
Какие виды и особенности рекуператоров?

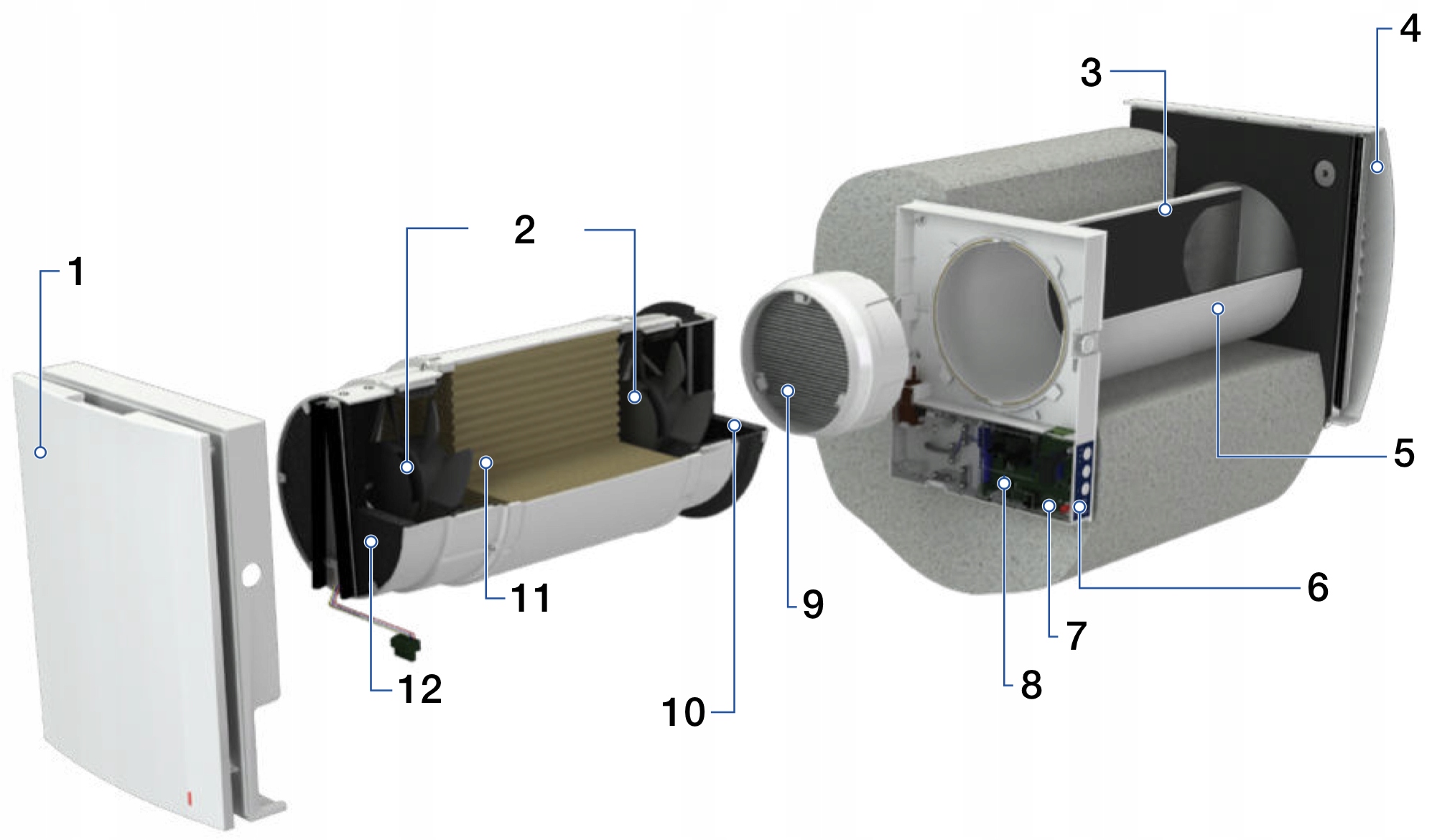

1. Бытовые рекуператоры с керамическим теплообменником. Еще их принято называть «стеновыми проветривателями».
Используются в небольших, компактных системах вентиляции, для комнаты или небольшого офиса. По сути, бытовой рекуператор выступает в роли местной вентиляции, способной обслужить только одно помещение. Его производительность стартует с 25 м3 до 250 кубометров воздуха в час.
Если говорить о конструкции, то, это прямоточная модель, наделенная медным или керамическим теплообменником, устанавливаемая в стене дома.
Может работать, как на приток, так и на отвод воздуха, либо в поочередном режиме, с интервалом переключения 50-70 секунд.
Бытовые модели выделяются:
впечатляющим коэффициентом утилизации тепла, достигающим 97%;
бесшумной работой;
низким энергопотреблением;
отсутствием в необходимости в проветривании и потерь тепла, при стабилизации уровня влажности;
простотой эксплуатации;
легкостью управления.
2. Роторный, пластинчатый, энтальпийный рекуператор
Используются в полноценных системах приточно-вытяжной вентиляции. Могут отличаться некоторыми особенностями конструкции. Так же могут быть применимы как отдельные элементы.
По способу направления воздушных потоков для теплообмена, теплоутилизатор может быть:
перекрестным;
противоточным;
прямоточным.
Что касается исполнения, то речь может идти о теплообменниках:
трубчатых;
пластинчатых;
ребристых;
пластинчатых оребренных;
роторных.
Материалом изготовления может быть:
сталь, медь либо алюминий;
пластик;
керамика;
целлюлоза.
Кроме того, выпускаются энтальпийные рекуператоры, в которых тепло и влага передается посредством специального мембранного материала, хорошо впитывающего влагу. Таким теплообменникам не грозит обмерзание. А вот пластинчатым теплообменникам, выполненным из металла либо пластика, при внешней температуре меньше 8 градусов, может угрожать осаждение конденсата, с последующим обмерзанием пластин. По этой причине, ПВУ, с такими утилизаторами, наделяются защитой, предупреждающей обмерзание.
Выбор рекуператора
Перед выбором, нужно определить задачу и после подбирать, что будет из всего описанного будет более эффективней.
Если мы говорим о бытовых моделях рекуператора воздуха — будет достаточно одной-две модели для обеспечения продуктивного воздухообмена в помещении, имеющем площадь до 35 квадратных метров._Design_ru.png)
При этом, выбирая оборудование, необходимо учитывать, не только площадь комнаты, но и ее высоту, планировку, количество регулярно присутствующих в ней людей и длительность их периодического пребывания. Технология таких расчетов имеет свои особенности. Поэтому, их лучше доверить специалистам.
Если говорить о всех других рекуператорах – тут точно нужно понимать его конечный КПД. Выбор рекуператора (роторного, пластинчатого или другого типа) для вентиляционной установки в офисе, на коммерческом объекте или в частном доме выполняется, наряду с прочими компонентами, на этапе проектирования и влияет на показатели энергоэффективности всего климатического оборудования на объекте. Такая задача по плечу опытным специалистам проектного подразделения, рассчитывающим не только рабочие параметры системы ОВиК, но и ее экономические показатели для быстрой окупаемости вложений за счет экономии энергозатрат.
А потому, по вопросам рекуперации тепла и рекуператорам для квартиры или дома, чтобы не потратить деньги на ветер, — советуйтесь с нашими профессионалами!
Рекуператор или приточка: что выбрать для дома?
Наличие правильного воздухообмена является ключевым фактором комфорта в доме и здоровья домочадцев.
И тогда сама собой напрашивается мысль о создании правильной вентиляции. В последнее время чего только нет на рынке климатического оборудования! Неподготовленному человеку трудно разобраться в том, что ему действительно необходимо для создания комфортного микроклимата в квартире.
Давайте разберёмся, для чего служат, к примеру, приточные вентиляционные клапаны, приточные установки и рекуператоры.
| 1. Приточный стеновой клапан с регулируемым открыванием КИВ-125 (он же КПВ, он же KIV и альпийская форточка) обеспечивает поступление свежего воздуха в жилые или другие помещения с постоянным нахождением людей. |
Применяется в системах естественной и механической вентиляции. Клапан имеет защиту от насекомых, шума, пыли, от промерзания стены и выпадения конденсата, а также регулировку количества поступающего воздуха.
Регулировать поток проходящего через клапан воздуха можно при помощи рукоятки на оголовке клапана или специального шнура, если клапан расположен высоко. На оголовке клапана расположена шкала, указывающая степень открытия клапана. Клапан имеет плавную регулировку вплоть до полного закрытия. КИВ-125 не требует никаких затрат электроэнергии.
Как он работает? Существующая вытяжка (вентканалы, расположенные на кухне и в санузлах), удаляя отработанный воздух, создаёт разряжение в помещениях квартиры, и за счет этого разряжения в помещение через клапаны КИВ-125 поступает свежий наружный воздух.
| 2. Приточная установка iFresh обеспечит Вас очищенным свежим воздухом для комфортного проживания и работы. |
Преимущества:
* Двойная очистка воздуха.
* Встроенный двухступенчатый керамический нагреватель — для вентиляции в холодное время года.
* Высокоэффективный вентилятор — для тихой работы (от 21 дБ) с минимальным потреблением электроэнергии.
* Производительность от 40 до 120 м3/ч
| 3. Рекуператор воздуха — это устройство приточно-вытяжной вентиляции для квартиры и комнаты, для частного дома и дачи. |
Рекуператор воздуха проветривает ваше помещение путем удаления старого воздуха и притока нового, очищенного фильтром, внутрь помещения. В процессе обмена воздуха происходит рекуперация, передача энергии от выходящего воздуха входящему. Этим рекуператор экономит энергию, затраченную на отопление зимой и кондиционирование летом.
* * * * *
Для эффективной работы приточного клапана или установки вытяжка должна быть активной.
Активная вытяжка — это любая стабильно работающая вытяжная система – механическая (с помощью вентиляторов) или естественная (вентканалы, расположенные на кухне и в санузлах). Для гарантированной работы вентиляции в квартире в любой сезон, независимо от этажа, рекомендуется устанавливать вытяжные вентиляторы на кухнях и в санузлах.
Рекуператоры работают независимо от наличия вытяжных каналов. Мы помним, что в задачи рекуператоров, помимо притока свежего воздуха, входит выведение отработанного воздуха.
НО! Естественная вытяжка есть в каждом доме. Именно поэтому, устанавливать рекуператоры в жилых помещениях, на наш взгляд, нецелесообразно. Они, скорее, подойдут для помещений, в которых совсем нет вытяжки (гараж, сарай, кладовка и т.д.). Обещанная экономия электроэнергии — тоже спорный вопрос, поскольку объёма поступающего воздуха будет явно недостаточно — не более 40 м3/ч. А разве этого Вы хотели добиться, заботясь о проветривании своего дома? Да и подогрева воздуха в мороз Вы тоже не почувствуете.
Если Вам нужна действительная экономия, то рекомендуем рассмотреть приточные клапаны КИВ-125. Производительность клапана зависит от создаваемого вытяжкой разряжения:
при разряжении 20 Па (создаёт механическая вытяжка) — 50 м3/ч;
при разряжении 10 Па (создаёт естественная вытяжка) — 35 м3/ч.
Если же Вам хочется большего притока свежего, очищенного и, при необходимости, ощутимо подогретого воздуха, стоит задуматься уже о приточной вентиляционной установке.
И ещё один немаловажный момент:
для наружного отверстия до 150 мм (которое необходимо для монтажа, например, КИВ-125 или iFresh) не требуется согласование (если здание не является объектом культурного наследия):
4.3.7.* Устройство систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,15 м, скрытое заборной решеткой, допускается повсеместно (для объектов культурного наследия — по согласованию с КГИОП).
*Постановление Правительства города Санкт-Петербурга «Об утверждении правил содержания и ремонта фасадов зданий и сооружений в Санкт-Петербурге» (№1135 от 14.09.2006 г.)
Для монтажа рекуператоров требуется наружное отверстие большего диаметра — 180 мм.
Что такое теплообменник?
Теплообменники передают энергию в виде тепла от одной среды (например, газа или жидкости) к другой. Они встречаются в промышленности, в автомобилях и в быту, в том числе в холодильниках и обогревателях. Теплообменники, специально предназначенные для извлечения тепла из отходов, выхлопных газов и жидкостей, а затем его повторного использования путем передачи непосредственно в другую среду, известны как рекуператоры. Recair производит сердцевину для вентиляторов с рекуперацией тепла воздух-воздух.
Как это работает?
В рекуперативном теплообменнике воздух-воздух входящий и выходящий потоки воздуха разделены сплошным барьером (т.
е. стенкой воздуховода). При наличии разницы температур между двумя воздушными потоками тепло от более теплого воздушного потока будет передаваться через преграду более холодному воздушному потоку в соответствии со вторым законом термодинамики. Это означает, что тепло будет перемещаться из более горячей области в более холодную. Таким образом, тепло от теплого спертого воздуха, выходящего из здания, передается прохладному свежему воздуху, поступающему в здание, или наоборот.
Как узнать, хорошо ли работает теплообменник?
В чем большинство людей хотят быть уверены при установке системы вентиляции с рекуперацией тепла, так это в том, что они не почувствуют холодных или горячих сквозняков: т. е. воздух, выходящий из теплообменника в дом, должен быть более или менее той же температуры, что и воздух уже в доме. Но люди могли требовать большего. Тот факт, что теплообменник подает воздух более или менее правильной температуры, не означает, что он работает на 100% эффективно.
Если он не восстанавливает как можно больше тепла, он не экономит вам столько денег, сколько мог бы! В течение всего срока службы теплообменника даже самые незначительные улучшения эффективности могут привести к значительной экономии ваших счетов за электроэнергию. Вот почему Recair постоянно стремится сделать свою продукцию максимально эффективной, чтобы все тепло передавалось от вытяжного воздуха к входящему, при этом отработанный воздух выходил из теплообменника при той же температуре, что и воздух снаружи, а свежий воздух входя в помещение той же температуры, что и воздух внутри.
Как компания Recair достигает максимальной производительности?
Чтобы достичь этого идеала, мы работали с нашим отделом исследований и разработок, чтобы понять, каким условиям должен соответствовать теплообменник, чтобы обеспечить максимально возможную тепловую эффективность для обоих воздушных потоков. Путем научных испытаний мы обнаружили, что максимально эффективный теплообменник должен соответствовать определенным критериям.
| Критерии максимума производительность |
Как Recair соответствует |
|---|---|
| Два воздушных потока должны быть в чисто противоточном расположении (т.д, с потоками, движущимися в противоположных направлениях). | Воздушные потоки во всех ядрах Recair полностью противоточные. |
| Массовые потоки воздуха должны быть в идеально сбалансированными (т. е. масса воздуха, проходящего в каждом направлении за заданный период времени, должна быть одинаковой). | Компания Recair рекомендует производителям блоков HRV обеспечить соблюдение этого условия, чтобы сердечники Recair, установленные в их блоках, могли обеспечивать превосходную производительность. |
| Не должно быть утечек ни между воздушными потоками, ни между любым из воздушных потоков и внешней частью теплообменника. | Recair имеют незначительную утечку (в среднем <0,5%), что делает их одними из лучших на рынке. |
| Чтобы два воздушных потока находились в максимально возможном контакте (через стенки воздуховода), площадь поверхности, доступная для теплообмена, должна быть как можно больше. | Благодаря уникальной конструкции треугольного воздуховода сердцевины Recair имеют в большую площадь теплообмена по сравнению с другими продуктами сопоставимого размера ( теплообменная емкость > на 50 % выше, чем у квадратных воздуховодов при той же потере давления ). |
Для максимальной теплопередачи распределение воздушных потоков должно быть равномерным. |
Небольшие треугольные каналы сердечников Recair обеспечивают противоток с равномерным распределением потока . |
| Все тепло должно передаваться непосредственно через стенку воздуховода : тепло не должно проходить по длине стенки воздуховода. | Для ограничения теплопроводности стенки воздуховодов в сердечниках Recair изготовлены из полистирола, материала с низкой теплопроводностью. |
| Для удобства использования теплообменник должен быть максимально компактным. | Recair обеспечивают наилучшее соотношение между поверхностью теплообмена и собственным объемом. |
| Для обеспечения экономической эффективности затраты на материалы, производство, установку и использование должны быть сведены к минимуму. | Продукция Recair экономична, требует небольшого количества материалов, легка в транспортировке и удобна в обращении. |
| Избегайте сквозняков, разница температур между поступающим свежим воздухом и комнатным воздухом не должна превышать 1,5°С. | При разнице температур внутри и снаружи помещения в 30º C только сердечник Recair достигает достаточной эффективности (>95%, включая тепло вентилятора), чтобы достичь этой цели. |
Если приведенная выше информация заинтересовала вас и вы хотите узнать больше, пожалуйста, заполните нашу контактную форму.
Воздух до воздушного рекуператора, эффективность до 95%, теплообменник Тепло RegLaim Heat Recovery Core
| Модель номера | HBS-3D366 / 366-H | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| принято | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| сертификат | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Нажмите на картинку, чтобы увидеть более крупный |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2020/08/03 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Сертификат Стандарт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сертификат Изображение |
Нажмите на картинку, чтобы увидеть более крупный |
||||
|---|---|---|---|---|---|
| CE-C-1202-10-63-01-2a | |||||
| Дата выпуска | 2010/12/27 | ||||
| Выдано | CCQS UK Ltd. | ||||
| Дата истечения срока действия | 30.12.2025 | ||||
Примечание. Не все сертификационные агенты предлагают онлайн-поиск, а у некоторых есть задержка для публикации новых сертификатов. если ты
не можете найти сертификат в Интернете, обратитесь в агентство по сертификации или к поставщику для дальнейшей проверки.
Информация о доставке
| FOB Port | Tianjin | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HBS-3D- # 3699 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| China
4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| принято | принято | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
uct Описание
| сертификат | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Нажмите на картинку, чтобы увидеть более крупный |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2020/08/03 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Сертификат Стандарт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сертификат Изображение |
Нажмите на картинку, чтобы увидеть более крупный |
||||
|---|---|---|---|---|---|
| CE-C-1202-10-63-01-2a | |||||
| Дата выпуска | 2010/12/27 | ||||
| Выдано | CCQS UK Ltd. | ||||
| Дата истечения срока действия | 30.12.2025 | ||||
Примечание. Не все сертификационные агенты предлагают онлайн-поиск, а у некоторых есть задержка для публикации новых сертификатов. если ты
не можете найти сертификат в Интернете, обратитесь в агентство по сертификации или к поставщику для дальнейшей проверки.
Информация о доставке
| FOB Port | Tianjin | ||||
|---|---|---|---|---|---|
Эти продукты, представленные здесь, продаются ведущими поставщиками и оптовиками блока рекуперации тепла воздуха , гарантируя превосходное качество и стабильную работу. Эти продукты можно использовать как для коммерческих, так и для бытовых проектов с легкой установкой и ремонтом.
д. в зависимости от ваших требований и выбора модели. Эти продукты оснащены самыми современными типами охлаждения и теплообменниками для эффективной работы. Имеющиеся рекуператоры тепла воздуха также оснащены мощными компрессорами и различной производительностью. Выберите один из этих мощных рекуператоров тепла воздуха , чтобы удовлетворить все ваши индивидуальные требования по улучшению качества воздуха, нагрева и охлаждения.
Мы расскажем, какие преимущества обещают рекуперационные установки, как они функционируют и в чем особенность установки такой системы в собственном доме.
.
Получается, что для корректной работы высокоэффективного рекуператора требуется либо разгонная секция очень большой длины, либо принудительное движение воздуха с вытекающей отсюда зависимостью от электроснабжения.
Но есть и положительный момент: турбулентность воздуха, движущегося по системе труб, способствует более эффективному теплообмену без замедления потока выхлопных газов..
Тот же принцип используется в рекуператорах, совмещенных с системой воздушного отопления: тепловые насосы в таких установках имеют гораздо более широкий диапазон рабочих температур и повышенный прирост мощности..
Это соотношение непостоянно: чем холоднее приточный воздух, тем эффективнее в целом работает рекуператор, и зависимость этих изменений не является линейной. Поэтому так важно обращать внимание на графики изменения основных характеристик в зависимости от других условий. / ч;
человек. При этом общая частота воздухообмена в час должна быть не менее 0,35. Если параметры вентиляционной системы в данный момент не соответствуют норме, рекуператор подбирается согласно нормативным требованиям, а в последующем дорабатывается вентиляционная система..
Для таких устройств предусмотрено ручное переключение режимов, а также внутренние алгоритмы управления, оптимизирующие теплообмен в зависимости от текущей разницы температур. Наиболее совершенные с точки зрения эргономики агрегаты подключаются к общедомовой системе автоматики и самостоятельно регулируют производительность в зависимости от количества людей или на основании данных комнатных газоанализаторов.
Очевидным недостатком такого типа размещения является повышенный шум из-за небольшого расстояния работающих двигателей от вентиляционных решеток.
Энергия выходящего воздуха поступает непосредственно в добавочный воздух. Передается как явное, так и скрытое (влажность) тепло.
Давайте рассмотрим самые распространенные заблуждения о кондиционерах и вентиляторах.
Объема воздуха, подаваемого приточным кондиционером, недостаточно даже для комфортного дыхания одного человека.
Ведь проблему проще (и обычно дешевле) предотвратить, чем устранять ее последствия.
Воздух, поступающий от проветривателя, распределяется по помещению без помощи труб.
Фактически эта функция подразумевает охлаждение зимой помещений с интенсивным тепловыделением (например, помещений, где находится большое количество техники). Это не имеет никакого отношения к воздушному отоплению, актуальному для большинства потребителей.
.. Если в помещении есть вентилятор, то для охлаждения помещения достаточно простого недорогого кондиционера. воздуха летом, так как функции подачи свежего воздуха, его фильтрации от всевозможных примесей и, при необходимости, подогрева решает вентилятор.
В случае рекуператора обогрев даже не требует дополнительных энергозатрат.
Это устройство встраивается в приточно-вытяжные вентиляционные каналы, помогая минимизировать «нагрев улицы».
Ставится только внутри помещения во избежание промерзания отводящих каналов при минусовых температурах. Алгоритма достоверного расчета объема вырабатываемой воды при использовании систем с рекуператором не существует, поэтому он определяется экспериментально.
Из-за небольшого расстояния между пластинами влага или лед значительно увеличивают аэродинамическое сопротивление. В случае замерзания необходимо перекрыть поступающий поток воздуха для прогрева пластин.
Через кожух из помещения выводится теплая воздушная масса, которая нагревает поступающий поток.
Поэтому при моделировании геометрии внутреннего воздуховода желательно минимизировать количество поворотов трубы на 90 градусов.Воздушные диффузоры также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.
Рекуперация тепла осуществляется теплообменником, который имеет КПД до 90% и совершенно не потребляет электроэнергии. Также есть модели, оснащенные функцией климат-контроля, то есть нагревают или охлаждают воздух до нужной температуры, как кондиционер.Благодаря тому, что рекуператор постоянно подает воздух снаружи, нет необходимости использовать увлажнитель, осушитель, ионизатор и другие устройства контроля этих параметров.
|
Характеристика |
Рекуператор |
Кондиционер |
|
|
Потребляемая мощность без обогрева (охлаждения), Вт |
|||
|
Количество блоков, шт. |
|||
|
Способ монтажа |
Стена/подсобное помещение |
Внутри и снаружи |
|
|
Нагрев/охлаждение |
(в зависимости от модели) |
||
|
(мягкий нагрев) |
(осушает воздух) |
||
|
(в зависимости от модели) |
|||
|
Удаление воздуха |
от 2 раз в час, |
||
|
Подача воздуха снаружи |
от 2 раз в час, |
(только в канале) |
|
|
Допускается работа при температуре окружающей среды |
|||
|
Теплообменник |
|||
|
Необходимость вентиляции |
3 раза в день |
||
|
Рост плесени |
полностью исключает |
продвигает |
|
|
Аллергические реакции у человека |
усиливает |
||
|
Частота сердечных сокращений, артериальное давление |
стабилизирует |
нарушено |
|
|
Необходимость очистки фильтров |
1-2 раза в год |
ежемесячно |
Какое оборудование выбрать рекуператор или кондиционер решать вам.
Want to say something? Post a comment
Want to say something? Post a comment
