Самодельное устройство для автоматического проветривания теплиц

Идея самодельного проветривателя для теплицы Владимира Семенова.  Одна из проблем, которую решают дачники летом — автоматизация проветривания теплиц на загородных дачах. Томаты, например, очень привередливы к тепловому режиму. Уже при +32 °С их соцветия не завязываются в плоды, а при отсутствии движения воздуха в теплице не переносится пыльца.

Известны различные способы автоматического открывания форточек теплиц: с помощью сервомоторов, плунжерных терморасширителей, гидро цилиндров, биметаллических пластин и др. Я же предлагаю вам изготовить простое устройство, выгодно отличающееся от перечисленных простотой изготовления, доступностью и дешевизной применяемых материалов.

Устройство для автоматического проветривания теплиц





1 — брусок-противовес

2 — форточка

3 — упор-ограничитель

4 — гвоздь

Итак, для изготовления одного комплекта устройства потребуются:

• две стеклянные банки — 3-литровая и емкостью 0,8 л;

• две крышки для банок — жестяная (под закатку) и полиэтиленовая;

• отрезок медной или латунной трубки диаметром 5–8 мм и длиной 300 мм;

• аптечная резиновая трубка длиной около 1 метра (можно заменить кембриком, трубкой от капельницы и т. п., главное условие — она должна быть гибкой, но не переламываться при изгибе, плотно надеваться на медную трубку).

Налейте в трехлитровую банку 0,8 л воды и надежно закатайте банку жестяной крышкой для консервирования. Затем просверлите или пробейте в центре крышки отверстие по диаметру медной трубки, вставьте трубку в банку, не доводя ее до дна на 1–3 мм, и тщательно пропаяйте шов (соединение должно быть герметичным).

Вот и все — у вас в руках пневмогидравлический термосифон. При изменении температуры окружающего воздуха от +10 °С до +30 °С нагревшийся в трехлитровой банке воздух вытеснит из нее через трубку около 400 г воды, которая через резиновый шланг поступит в 0,8-литровую банку. При остывании в термосифоне возникает разряжение и вода атмосферным давлением выдавливается из маленькой банки назад в большую.

Рекомендую провести небольшой опыт. Притопите большую банку в ведре с водой и поставьте ведро на огонь. Контролируя температуру воды в ведре термометром, убедитесь, что при нагреве воды на 20 °С из большой банки вылилось не менее 400 г воды. Дайте воде остыть, при этом вся вылившаяся в маленькую банку вода должна вернуться назад в термосифон. Если это не так, то проверьте качество пайки, плотность соединений шланга с медной трубкой и отсутствие трещин и отверстий в шланге.

Теплицу оборудуют минимум двумя расположенными на противоположных стенах теплицы форточками, которые должны свободно вращаться на горизонтальных осях (как правило — на гвоздях) и быть хорошо уравновешены. Маленькую банку подвешивают внутри теплицы к вбитому в верхнюю часть форточки длинному гвоздю, наливают в банку около 200 мл воды и закрывают полиэтиленовой крышкой с прорезанным в ней отверстием, в которое с зазором вставляют до дна резиновую трубку.

Внимание! Полость маленькой банки должна свободно соединяться с атмосферой!

Маленькую банку с крышкой, водой и трубкой уравновешивают противовесом — деревянным бруском, прибитым снаружи к нижней части форточки. При температуре +10 °С форточка должна быть полностью закрыта, а при +30 °С (внутри теплицы) вылившиеся в 0,5-литровую банку 400 г воды должны перевесить противовес (брус) и поставить форточку в горизонтальное положение. Дальнейшее опрокидывание форточки ограничивается упором, прибитым к боковой стойке рамы теплицы (см. рис.).

Регулировку проводят подбором массы противовеса, длины гвоздя и количества воды в маленькой банке. Температурный режим назначается в зависимости от выращиваемой в теплице культуры. В данном случае приведен режим для томатов.

Термосифон (3-литровая банка) подвешивается к раме (или устанавливается на полочку) в верхней части теплицы и соединяется с банкой резиновой трубкой. Обслуживание устройства сводится к доливке один раз в две недели в 0,8-литровую банку воды взамен испарившейся. В большую банку добавляют воду так (в случае необходимости) — переворачивают банку, отсасывают ртом через трубку воздух из нее и, зажав шланг, опускают конец трубки в сосуд с водой. Вода сама поступит в банку.

Отрегулированное устройство работает надежно и безотказно. Я применяю его в своих теплицах уже лет 15 и вполне в этом убедился.

Источник: vsam1.ru

Автоматическое проветривание теплиц Дуся-SUN | Рус-Теплица

ДУСЯ-SUN — это лучшее решение для проветривания теплиц.



Дуся-Sun – автоматический проветриватель (опенер) для теплиц. Важность проветривания теплицы трудно переоценить. От перегрева или переохлаждения растения в теплице могут погибнуть или заболеть даже быстрее чем от нерегулярного полива. Для владельца теплицы вопрос даже так не стоит – проветривать или нет. Вопрос стоит так – как проветривать?

Дуся-Sun – универсальное решение, подходящее для большинства приусадебных теплиц.

Дуся-Sun – автоматическая система проветривания с обратной связью: поршень открывает или закрывает форточку в зависимости от температуры воздуха в самой теплице, без электричества, без батареек!

Дуся-Сан автономно обеспечивает в Вашей теплице идеальную для роста растений температуру 16-25*С.

Комплектация:

Все необходимое для установки ДусяСан входит в комплект: термоцилиндр, рычаги и их соединения. Вам остается только собрать и привинтить автомат к форточке и парнику.

Как  работает ДУСЯ-SUN:

«Дуся-Сан» – это механическое устройство, работающее по принципу газового амортизатора. Оно чётко откалибровано на оптимальный для теплицы диапазон температур 16-25*С, в рамках которого его длина изменяется на 12см, позволяя открывать форточки для автоматического удержания температуры в теплицах в этих пределах.

Преимущества автомата для проветривания теплиц Дуся-SUN:

  • Экономичность. Автомат не требует батареек или электричества для работы.
  • Универсальность. Автомат для проветривания Дуся-SUN может использоваться с теплицами различной конструкции.
  • Максимальная простота, а, следовательно, и высокая надежность конструкции.
  • Повышение урожайности. Поскольку Дуся-SUN создает и поддерживает оптимальную для роста растений температуру, это, естественно, благотворно сказывается на их урожайности.
  • Улучшение вкусовых качеств овощей, выращенных в теплице, оснащенной автоматом для проветривания. Такие овощи не имеют характерного для тепличных овощей «пластмассового» привкуса.
  • Снижение трудоемкости ухода за растениями на дачном участке.
  • Температура открывания/закрывания форточки
    16-25*С
    Максимальный вес форточки
    7 кг
    Макс диапазон открытия форточки
    45 см.

Производитель: Беларусь

Автоматическое проветривание теплиц

В разгар лета у владельцев теплиц появляются и другие проблемы — перегрев растений и повышенная влажность. Один из способов борьбы с этими напастями — организация проветривания парника. Однако собственноручно открывать-закрывать форточки или двери могут себе позволить только те счастливцы, которые проводят все время рядом с любимыми помидорами. Немногие проводят все свое время рядом с любимыми помидорами Тем же, кто на дачу выбирается только по выходным, приходится искать способы автоматического проветривания теплиц. Рассмотрим, какие есть варианты. Но для начала выясним, для чего вообще нужно это делать.


Зачем проветривать теплицу

Многие владельцы сооружений закрытого грунта сталкиваются с тем, что их теплицы и парники не настолько эффективны, как того хотелось бы. В начале сезона польза от этого укрытия очевидна — парник оберегает растения от слишком низких температур по ночам и защищает от возможных возвратных заморозков. Но к середине лета картина меняется: светило, наконец, входит в полную мощь и готово изжарить в закрытой теплице зеленых бедолаг.К августу добавляется еще одна проблема. Днем все еще жарко, но ночами уже становится понятно, что в большинстве регионов страны далеко не субтропики. Нагретый днем воздух соприкасается с остывающим ночью покрытием теплицы, и появляется конденсат, собираясь на стекле или пленке, а затем заливая капелью кустики. Повышенная влажность становится благоприятной средой для развития патогенных грибов и ведет к развитию заболеваний растений.



В небольших частных теплицах обе эти проблемы в большинстве случаев решаются проветриванием. Часто владельцы из-за конструкции парника вынуждены вентилировать тепличное пространство только открыванием дверей — одной или обеих, расположенных в торцах сооружения друг напротив друга.


Из-за отсутствия огородника на даче в течение недели дверь приходится оставлять открытой постоянно, что сводит к минимуму тепличный эффект. По ночам в конце лета температуры внутри и снаружи практически выравниваются, созревание урожая замедляется.


Открытая дверь — часто единственный способ вентиляции в теплице

Для организации эффективного проветривания теплицы, то есть чтобы вентиляционные отверстия открывались и закрывались именно тогда, когда нужно, достаточно устроить автоматическое проветривание теплиц.

Принудительная вентиляция

Можно решить проблему стандартным способом — устройством принудительной вентиляции. Для автоматизации процесса электровентилятор следует подключить через датчики — температурный и влажностный. Тогда, если температура или влажность повысятся выше заданного параметра, вентилятор включится автоматически. Когда условия в теплице сравняются с предопределенными, автоматика отключит прибор. Установленный обратный клапан не даст проникнуть наружному воздуху в парник, если вентилятор находится в ждущем режиме. Помимо монтажа вентилятора, необходимо предусмотреть отверстия для притока воздуха.
Минус этой системы — ее энергозависимость. Для работы вентилятора нужно подведение к теплице электрического тока. И, если в жару вдруг отключат электроэнергию, урожая вы лишитесь. Есть возможность оборудовать систему вентиляции автономным питанием, установив, например, солнечные батареи. Но пока это не самый дешевый способ.


Варианты автоматических открывателей форточек

Снимает зависимость от электричества установка автоматических открывателей для форточек теплицы. Есть 3 вида устройств, способных взять на себя обязанности по их открыванию-закрыванию в ваше отсутствие:
гидравлические,
пневматические,


биметаллические.


Все они работают на свойстве тел расширяться при нагреве. В гидравлических устройствах расширяется жидкость, в пневматических — воздух, в биметаллических — 2 пластины из разных металлов, имеющих разный коэффициент теплового расширения. Рабочее тело нагревается, расширяется и действует на толкатель, который и приводит в движение фрамугу.

Дополнительный бонус: угол открывания зависит от температуры. Чем жарче в теплице, тем шире откроется створка. Выбор автоматического открывателя зависит от конструкции теплицы, веса открывающегося элемента и финансовых возможностей владельца. Планируя установить автоматический открыватель, учтите, что реагирует он только на повышение температуры и не учитывает изменение влажности.

Если есть желание, то можно сделать автоматический открыватель своими руками. Для создания термопривода умельцы используют детали от офисных кресел, автомобильные амортизаторы, стеклоподъемники и т.д. Еще можно попробовать соорудить проветриватель, используя в качестве гидро- или воздушного цилиндра банки с водой или пластиковые бутылки. Один из вариантов такого приспособления представлен в видеоролике. Хотя, учитывая стоимость и доступность уже готовых устройств, не думаю, что эта овчинка стоит выделки.

Автоматика для проветривания теплиц — вполне доступное приобретение для дачника, значительно облегчающее его жизнь и повышающее урожай.

автоматическое и естественное — БашАгроПласт

Практика установки теплиц на дачных и приусадебных участках активно распространяется среди современных садоводов, ведь с помощью несложных конструкций ускоряется рост посадки и увеличивается объем урожая, из-за чего собирать урожай можно несколько раз в год. Высокая эффективность использования теплицы проявляется, если конструкция обеспечивается достаточным количеством света и воды, а также регулярно проветривается.

Прежде чем выяснять особенности основных разновидностей проветривания, необходимо разобраться, почему именно этот аспект является определяющим. Тут нет ничего сложного, достаточно понять, что за счет проветривания осуществляется отвод излишка тепла из тепличного помещения и поддерживаются оптимальные условия для роста растений.
В теплицах постоянно образовывается скопление теплого воздуха, что существенно влияет на тепловой баланс. Это в свою очередь отражается на объемах урожая, а также на качество полученного продукта. Стандартом считается поддержание температуры воздуха на уровне не более +40 градусов Цельсия. В таких случаях проветривание следует совместить с притенением и подключением вентиляторов, чтобы обеспечить движение воздуха внутри тепличных помещений.

Автоматическое проветривание

Большинство систем проветривания, используемых в современных телицах, являются полностью автоматизированными. Они работают по заранее установленным параметрам и не требуют постоянного человеческого контроля.
Электрическое автоматическое проветривание. Многие садоводы отдают предпочтение набору вентиляторов, которые включаются в соответствии с заранее заданной программой. Датчик фиксирует повышение температуры воздуха, что запускает работу вентиляторов, вмонтированных в форточки, и они начинают выведение излишков тепла. Положительная сторона использования — повышенная чувствительность и простой механизм регулировки, а также отсутствие ограничений по мощности. Они занимают совсем мало места, поэтому вы всегда найдете, где их разместить. Есть и минусы — автоматика полностью зависит от подачи электричества, и перебой, случившийся в жаркий день и оставивший теплицу без проветривания, может поставить жирный крест на всем урожае. Поэтому обязательно позаботьтесь о резервном питании в виде аккумулятора, заряжаемого от солнечной батареи.

Гидравлическое автоматическое проветривание. Простая форма автоматического проветривания — форточка-автомат, работающая с помощью гидравлических толкателей. Когда температура воздуха в теплице повышается, выталкивается специальный шток и форточка отворяется. Но это конструктивное решение удобно не всегда, ведь требует защиты штока от перегрева на солнце и наличия страховки для удержания форточки. Закрытие форточки происходит при охлаждении воздуха в теплице. Вес, удерживающий форточку открытой, уменьшается, и она закрывается.
Конструирование подобной системы не отнимет много времени и сил, но по поводу актуальности ее использования можно долго спорить. Дело в том, что гидравлическое проветривание позволит проветривать только очень маленькие теплицы. Но и тут есть свои недостатки. Такая конструкция не может быть использована для боковых форточек, так как фрамуги закрываются исключительно под действием своего веса. Еще одна проблема заключается в том, что при резком похолодании остывание жидкостей в цилиндре происходит в течение 20 минут, соответственно, фрамуги остаются открытыми и впускают в теплицу холодный воздух.
Биметаллическое автоматическое проветривание. Конструкция состоит из пластин из металла и пластика, отличающиеся друг от друга коэффициентами теплового расширения. Нагреваясь, пластины сильно изгибаются, приоткрывая тем самым форточку, закрытие реализует охлаждение пластины до первоначальной температуры. Все работает автономно, цена конструкции сравнительно невысокая. Основной недостаток — слабая мощность, механизм способен поднимать только маленькую форточку.

Естественное проветривание

Реализуется путем выведения теплого воздуха из теплицы через форточки и двери. xprague Правильное расположение форточек обеспечивает эффективность проветривания на уровне с использованием автоматики. Естественное проветривание предусматривается еще на этапе проектирования конструкции теплицы. Единственный минус естественного проветривания — необходимость постоянного присутствия на участке огородника, который будет контролировать закрытие и открытие форточек и дверей.
Главное преимущество подобной системы — отсутствие дополнительных финансовых затрат, ведь для работы достаточно лишь регулярного открытия форточек и дверей. Эффективность работы определяется тремя факторами:

  • количество форточек — их площадь должна составить 25% от площади поверхности теплицы;
  • размер форточек — сила входящего потока воздуха будет выше, если использовать маленькие форточки, при этом возрастает и мощность вихря;
  • расположение форточек — важно учитывать особенность горячего воздуха подниматься, поэтому оптимальное месторасположение форточек — крыша теплицы.

Торцевая вентиляция — проветривание происходит через торцы теплицы. Но у этого метода есть один существенный минус — постоянные сквозняки, что негативно сказывается на процессе роста высаженных культур.
Верхняя вентиляция — используется в крупных промышленных теплицах. Принцип их работы основывается на прохождении воздуха извне через форточки на крыше теплицы, его полном прогреве и выведении через эти же форточки. Но популярность данный тип проветривания так и не получил, так как эксплуатация верхней вентиляции усложняется тем, что слишком высоко расположенные форточки неудобно открывать, те же проблемы сопровождают и процесс монтажа.
Делаем выводы
Можно оборудовать теплицу термометрами, установить откидные форточки и обеспечить постоянное присутствие человека, который контролирует температуру воздуха с помощью систематического проветривания. Но в разы проще единожды установить автоматику, которая снимет с вас необходимость контроля температуры воздуха в теплице, а это значит, что у вас останется время для правильного полива и подкормки.

автоматический с термоприводом и гидроцилиндром

Теплица позволяет наиболее успешно вырастить фрукты и овощи хорошего качества. Для того, чтобы растения вырастали правильно, необходимо обеспечить процесс полива, освещения и воздухообмена. Последний играет важную роль в различных процессах. Конечно, можно сделать естественную вентиляцию, но она слишком зависима от непостоянных погодных условий, поэтому нельзя гарантировать хороший воздухообмен.

Механизм проветривания

Сегодня активно применяется механизм автоматического проветривания теплиц, которое имеет массу преимуществ. Давайте рассмотрим, как работает данное устройство. Такая информация особенно пригодиться садоводам, которые решили сделать его своими руками.

Автоматическое проветривание ‒ основные преимущества и недостатки

Сегодня такое механизм автоматического проветривания приобрел особую популярность. Многие профессиональные садоводы уже оценили достоинства устройства. Можно выделить следующие преимущества:

  • обладают повышенным уровнем точности;
  • позволяют осуществлять полный цикл уход за культурными растениями;
  • имеют хорошую степень надежности.

Чтобы сделать механизм проветривания теплицы своими руками, необходимо учитывать некоторые недостатки:

  • нужно проводить электричество;
  • повышенная стоимость;
  • для управления необходимо приобрести некоторые знания.

Из-за довольно высокой стоимости многие люди решают выполнить установку устройства самостоятельно, без привлечения сторонних специалистов.

Для чего необходимо автоматическое проветривание

Очень многие садоводы, которые используют топливный или газовый обогрев, жалуются на то, что выделяющий угарный газ крайне негативно воздействует на развитие растений. Поэтому появляется необходимость искать более экологичный способ уход.

Устройство позволяет максимально оптимизировать процесс ухода за культурными растениями в теплице. Благодаря механизму, вы сможете, вне зависимости от погодных условий, постоянно поддерживать благоприятный микроклимат в тепличном помещении.

Основные разновидности механизмов

На данный момент существует три основных вида автоматического проветривания:

  • биметаллическая;
  • гидравлическая;
  • электрическая.

Каждый тип имеет свои преимущества и недостатки, которые необходимо тщательно и внимательно изучить перед покупкой всех материалов и инструментов.

Электрический вид

Практически каждый человек сможет сделать этот тип своими руками. Для этого необходимо термическое реле и вентилятор, которые взаимодействуя будет образовывать единую замкнутую электрическую цепь. Если в тепличном помещении температура становится выше допустимой, срабатывает вентилятор, который охлаждает воздух. Но, для работы механизма нужно бесперебойное электричество. На данный момент некоторые применяют солнечную батарею.

Основными преимуществами являются:

  • высокая мощность;
  • хорошая технологичность;
  • благодаря термическим датчикам, можно задать необходимое время проветривания.

Наиболее часто применяется принудительная электрическая вентиляция теплицы. Она используется в больших, крупногабаритных тепличных комплексах, чтобы создать нужные климатические условия.

Биметаллический способ воздухообмена

Считается самым простым способом. Его можно установить без дополнительных, специальных приспособлений. Для того, чтобы соорудить устройство, необходимы две металлические пластины, которые должны иметь различный коэффициент деформирования.

Когда на пластину воздействует температура, пластина увеличивается в размерах, при этом открывая форточку. При снижении температуры происходит обратное действие, то есть форточка закрывается. Основными преимуществами такой системы являются:

  • простой монтаж;
  • легкость в применении;
  • автономность.

Но необходимо учитывать габариты форточки, система не может поднимать слишком тяжелые конструкции.

Гидравлическая система

На сегодняшний день это самый эффективный способ воздухообмена в теплицах. Сам механизм устанавливается непосредственно на форточки, двери и фрамуги тепличного помещения. При помощи специальных рычагов и температурных датчиков происходит поднятие форточек.

Специальный гидроцилиндр при нагревании воздуха перемещается, и фрамуги открываются. На данный момент — это самый долговечный механизм. Кроме того, появляется возможность поднимать большие веса.

Полностью автоматический проветриватель с использованием термопривода

Некоторые предпочитают именно это устройство. Оно позволяет полностью автоматизировать весь уход. Необходим металлический цилиндр, который своевременно заполняется жидкостью, нагреваясь примерно до 23 градусов, двигает рабочий шток. Все это взаимодействует форточка открывается. Кроме того, можно сделать термопривод своими руками.

Механизм проветривания теплиц Колокша обладает именно таким устройством. Благодаря техническим характеристикам, можно полностью автоматизировать весь процесс ухода за культурными растениями.

Одним из самых популярных является механизм проветривания теплиц Дуся сан. Она обладает следующими техническими характеристиками:

  • температура воздействия от 16 до 25 градусов;
  • механизм поднимает вес до семи килограмм;
  • форточка может быть размеров 45 сантиметров;
  • срок эксплуатации составляет примерно пять лет;
  • простой монтаж.

Такой механизм крайне прост установить своими руками, поэтому его используют очень часто.

Если вы решили самостоятельно установить такое устройство в свое тепличное помещение, то вам нужно посмотреть видео-инструкцию. В ней опытный специалист расскажет о всех тонкостях и нюансах, которые вы должны обязательно учитывать при установке.

Вы можете сделать термопривод и гидроцилиндр самостоятельно, если у вас имеется специальные инструменты и материалы. Также можно приобрести готовую систему. Вне зависимости от ваших возможностей, система проветривания поможет вам оптимизировать уход за рассадой и культурными растениями.

Автоматическое проветривание теплицы, термопривод своими руками: фото, видео пошаговая инструкция


Создание комфортной атмосферы в теплице обеспечивает ее владельца отличным результатом в виде здорового и обильного урожая. Важным фактором в этом процессе является проветривание теплицы. За счет правильной его настройки можно процесс свести к максимальной автоматизации. Однако, не стоит пренебрегать естественными способами вентилирования этого помещения.


Есть ли необходимость в процедуре


Перед тем, как устанавливать автоматическое проветривание теплицы, необходимо знать, зачем оно нужно. Ведь от этого зависит правильность монтажа. Существует две основные причины:


  1. Вывод избыточного тепла


Во время использования теплиц происходит накопление тепла внутри них, но для произрастания культур нужны более жесткие условия по температурному балансу, от этого зависит урожайность всех растений, вкусовые качества продукции, а также другие важные характеристики. Можно считать идеальными условиями, когда температура внутри практически не превышает 38-400С.  В некоторые дни проветривание теплиц стоит совмещать с незначительным притенением от чрезмерных солнечных лучей. Также допускается устанавливать электрические вентиляторы для обеспечения движения воздушных масс. Более подробно узнать, как понизить температуру в теплице из поликарбоната, вы сможете узнать в нашей статье.


ВИДЕО: Автоматизация проветривания теплиц



  1. Отдельные виды растений нуждаются в соблюдении индивидуальных климатических условий


Обеспечить их ручным способом круглосуточно не всегда удается, поэтому применяется автоматическое проветривание теплиц. Они способны по заданным условиям обеспечивать приток/отток воздуха для парника. В некоторых случаях это совмещается с контролем уровня влажности и температуры.


Основные параметры


Современные теплицы с автоматическим проветриванием можно поделить на две крупные категории:


  • зависимые от источника электропитания;

  • с использованием автономных, независимых механизмов.


Первая группа использует подключение к бытовым сетям в 220В, реже можно встретить эксплуатацию с применением электрических аккумуляторов или с солнечными панелями. Для роботизированных моделей базовым элементом является термореле, настроенное на работу в определенном температурном интервале. С его помощью запускаются рабочие процессы. Обеспечивается вращение электровентиляторов, подающих свежий воздух внутрь. Используются любые удобные алгоритмы.


У подключенных к электросети автоматических теплиц есть свои положительные качества:


  • к ним легко подключить аппаратуру любой мощности для работы в требуемых условиях;

  • приток/отток воздуха запускается по параметрам, имеющим высокую степень точности или в четко указанное время;

  • автоматическая система проветривания теплиц имеет компактные габариты и способна к быстрой технологической перестройке или перенастройке.


При этом стоит отметить и недостатки энегрозависимых парников:


  • перебои с электроснабжением негативно могут отразиться на растениях, в такой ситуации требуется обязательная дублирующая система питания, например, от аккумуляторов;

  • выход из строя отдельных элементов влечет за собой замену крупного модуля или блока, и имеет высокую стоимость.


Отличной альтернативой служат установки с гидроцилиндром из амортизатора, сделанные своими руками, или подключение электрического привода к форточке для теплицы. В таких схемах присутствуют большое количество тяг, что оправдано для крупных теплиц.


Вторая группа с автономной схемой работы не нуждается в подведении электричества. Такое автоматическое открывание теплицы можно установить даже на даче, вдали от розеток, сэкономив на подводе проводов.


Основой для такого автоматического проветривания теплицы служит термопривод. Благодаря уникальному качеству некоторых материалов изменять свои свойства во время перепадов температур, можно монтировать независимые от электричества автономные механизмы.


Есть три разновидности таких аппаратов:


  • биметаллические;

  • пневматические;

  • гидравлические.


Идеальной конструкции пока инженеры не придумали, поэтому в каждой системе автоматического проветривания теплицы с термоприводом, сделанной своими руками или купленной в специализированном магазине, есть преимущества и недостатки.


Гидравлика и биметаллический элемент

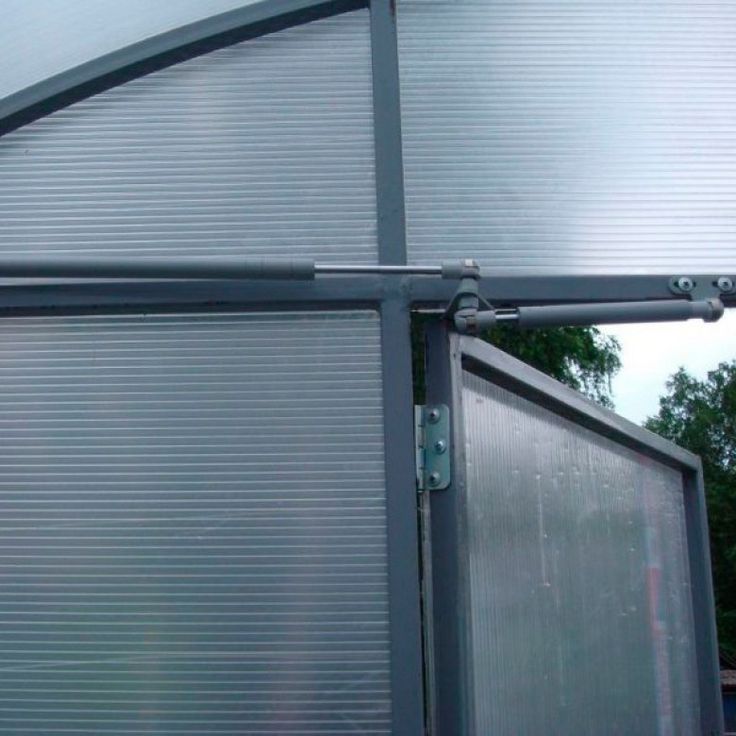

Высокая степень надежности присуща для гидравлических систем. В их основе работа гидроцилиндра, взятого из любого ненужного механизма. Базовый гидроцилиндр для теплицы легко демонтировать из сломанного компьютерного стула, от старого автомобиля или изъять из иного механизма. В некоторых случаях можно гидроцилиндр своими руками сделать.


Сборка финишной конструкции не составляет труда и доступна даже неопытным специалистам в этой области. Главное внимательно установить датчики и рычаги, которые будут связаны с открывающейся форточкой для теплицы.


Основной принцип работы заключается в том, что во время изменения усилия на какой-то из рычагов, осуществляется его наклон. За счет этой нагрузки открывается фрамуга. После охлаждения воздуха в помещении второе плечо поднимается, что приводит к закрытию форточки. Усилие формируется гидроцилиндром, который выполняет роль главного толкателя. Плечи рычага являются емкостями, соединенными гибким шлангом.


ВИДЕО: Как изготовить гидроцилиндр



Работа гидроцилиндра в четко обозначенное время обеспечивает открытие/закрытие форточки. Находящаяся внутри емкость наполнена воздухом и герметично закрыта. Она выполняет функции независимого термометра в системе. Команды, поступающие от нее, руководят цилиндром.


Чтобы использовать эту конструкцию, нужно понять принцип работы механизма. При остывании окружающего воздуха, температура его будет опускаться и внутри полости. Перепад давления заставит втянуться некоторому объему воздуха внутрь шланга. Наружная емкость станет легче, поэтому гидроцилиндр вернет пружину на противовес.


Гидроцилиндр не требует для запуска работы электричества или прочих источников энергии. Все управляется самостоятельно при помощи подручных материалов.


Недостатки гидравлики


Как и любая система, гидравлическая, наряду с большими преимуществами, имеет и небольшие «минусы»:


  • неудобство в использовании для больших площадей;

  • с резким охлаждением атмосферы гидравлика работает медленнее, что может негативно отразиться на растениях.


В биметаллических системах рабочий элемент при повышении температуры расширяется, а при понижении сжимается. Этот эффект заставляет толкать рабочий шток цилиндра или другого элемента.

Узнаем как изготовить автоматическое проветривание теплиц своими руками

Каждый огородник или дачник знает, что для выращивания овощей любая теплица должна быть оборудована системой проветривания. Лучше, если это будет автоматическая система, обеспечивающая правильный и надежный температурный режим. Ввиду стремительного роста инфляции, сделать автоматическое проветривание теплиц своими руками – это осуществить значительную экономию денежных средств.

Типы вентиляции теплиц

Существуют следующие типы вентиляции теплиц:

  • естественная;
  • принудительная;
  • автоматическая.

При естественном проветривании определяется количество и степень открытия дверей, окон и фрамуг теплицы. Также естественная вентиляция обеспечивается ввиду различного уровневого расположения форточек в крышах и стенах теплиц. Это вид самого простого проветривания. Он обеспечивается в малогабаритных помещениях теплиц. Здесь важно определить временную продолжительность проветривания в зависимости от температуры окружающей среды.

Принудительная вентиляция осуществляется принудительным нагнетанием воздуха с помощью установленных электрических вентиляторов. Важно знать, что обустраивая принудительную вентиляцию для устранения застоя воздуха в габаритных тепличных комплексах, надо ставить вентиляторы для рекуперации воздуха.

Автоматическая система вентиляции предусматривает открывание и закрывание окон, дверей и фрамуг в автоматическом режиме.

Назначение автоматического проветривания

Во время использования твердотопливного или газового обогрева в теплице скапливается большое количество отходов горения, а также углекислого и угарного газа, вредно воздействующего на растения: на их развитие, рост, созревание. В этом случае устанавливается автоматическая вентиляция теплицы, своими руками сделанная, и дающая возможность поддерживать нужный микроклимат.

Системы автоматического проветривания

Повышение или понижение температуры в помещении является недостаточным условием для процесса взращивания растений. Значение имеет поддержка нужного температурно-влажного режима. Ведь с повышением температуры воздуха повышается и влажность в теплице, способствуя размножению грибков. Поэтому для поддержания температуры в пределах 20-30 градусов и применяются различные методы или системы проветривания теплиц.

Существуют три основные системы проветривания помещений теплиц:

  • электрическая;
  • биметаллическая;
  • гидравлическая.

Электрическая система проветривания теплиц

Сделать и установить электрическое автоматическое проветривание теплиц своими руками достаточно просто. Оно состоит из термического реле и вентилятора, образуя замкнутую электрическую цепь.

Принцип работы простой: когда в помещении теплицы температурный показатель больше допустимого, тогда термическое реле запускает вентилятор охлаждения воздуха. Недостатком такой системы проветривания являются перебои в электроэнергии в жаркое время суток. Выход из такой ситуации — работа от системы аккумуляторов или установка солнечной батареи.

Разновидность электрической вентиляции

Разновидностью электрической вентиляции помещений является принудительная электрическая вентиляция. Она устанавливается в габаритных теплицах или же в комплексах, состоящих из ряда теплиц: при необходимости создания в разных помещениях различных климатических условий. Вся конструкция – это вентиляторы и терморегуляторы, замкнутые в систему и работающие независимо, создавая различный микроклимат. При этом к одному терморегулятору подключается нужное число вентиляторов, работающих на создание нужной температуры.

Принудительная электрическая вентиляция бывает вытяжная и приточная.

При вытяжном типе вентиляции теплиц проветривание осуществляется оттоком наружу теплого воздуха.

Приточный тип – это проветривание холодным воздухом внутрь.

Преимущества электрической системы проветривания:

  • большая мощность;
  • точное время проветривания согласно настройке термических датчиков;
  • высокая технологичность системы.

Биметаллический метод проветривания

Самым простым по устройству является биметаллическое автоматическое проветривание теплиц, своими руками установленное. И легко, и без иных дополнительных приспособлений.

Такая конструкция состоит из двух металлических специальных пластин, имеющих разный коэффициент деформации при воздействии на них внешнего тепла. Пластина, увеличиваясь в размерах и выгибаясь, открывает форточку при нагревании. А когда температура снижается – закрывает форточку, уменьшаясь и выгибаясь в исходное положение.

Преимущества биметаллической конструкции:

  • полная автономность в работе;
  • надежность;
  • простота.

Главным недостатком метода является невозможность поднятия тяжелых конструкций ввиду небольшой мощности.

Гидравлическая система проветривания

Многие дачники задаются вопросом: как сделать автоматическое проветривание теплицы своими руками самым эффективным? Ответ очевиден. Это гидравлическая система проветривания. Она устанавливается на форточки, фрамуги и двери теплиц.

Рассмотрим принцип открывания и закрывания фрамуги.

Конструктивно – это гидравлические рычаги, расположенные с внутренней и наружной стороны теплицы с установленными температурными датчиками на фрамугах. Когда, находящийся внутри помещения гидравлический цилиндр с воздухом нагревается, то этот нагретый воздух движется к цилиндру наружному. При этом ввиду нарушения баланса конструкции (перевеса) происходит открывание фрамуги.

Главным достоинством такой системы является долговечность и возможность поднятия большого веса. Недостатком является то, что ее невозможно применить на боковых форточках. К тому же она медленно реагирует на изменение погоды.

Модификации гидравлических систем проветривания теплиц

Можно сделать автоматическое проветривание теплиц своими руками, в основе которого будет лежать термический баллон и сильфон. Это герметичная система, заполненная ацетоном. Принцип работы тот же.

Есть промышленные форточки-автоматы, состоящие из самой форточки и масляного цилиндра с поршнем и толкателем. Расширяющееся при нагреве масло заставляет двигаться поршень, а соответственно, и толкатель, открывающий форточку. Обратный порядок процесса происходит при падении температуры.

Автоматический проветриватель

Существует еще одно устройство – автоматический термопривод или проветриватель.

Он состоит из металлического цилиндра, заполненного специальной жидкостью и рабочего штока. Жидкость, нагретая до температуры 23 градуса, толкает шток, который открывает форточку. Так осуществляется автоматическое проветривание теплицы. Термопривод своими руками при помощи комплектных крепежных деталей устанавливается на форточку теплицы.

Существуют различные термоприводы. С их помощью несложно наладить автоматическое проветривание теплицы. Своими руками из амортизатора, цилиндра компьютерного стола или гидроцилиндра автомобиля умельцы делают работающие механизмы проветривания.

Баночная система проветривания

Самым оригинальным гидравлическим методом проветривания есть баночный метод, состоящий на основе обычных хозяйственных закаточных банок.

Для этого используются трехлитровая и 800-граммовая банки.

Налитые в трехлитровую банку восемьсот грамм воды закатываются обычной закаточной крышкой. В крышку вставляется медная или латунная трубка, не доходящая до дна банки примерно три миллиметра, которая плотно герметизируется. В надетой на меньшую банку полиэтиленовой крышке проделывается отверстие под гибкую трубку с капельницы, и также герметизируется. Это будет один из видов пневматического сифона. Конструкция размещается внутри теплицы, приспособленная к раме бруса-противовеса.

Работает такая система довольно просто: когда температура повышается, теплый воздух вытесняет воду из большей емкости в меньшую. За счет увеличения веса банки происходит открытие форточки. Если температура понижается, вода уходит в большую банку, и фрамуга при помощи противовеса закрывается. Так работает бутылочная автоматическая система проветривания теплицы, своими руками сделанная и установленная.

Недостатки системы:

  • устройство работает только в горизонтальной оси;
  • требуется периодическая доливка воды в большую емкость.

Ну а на вопрос о том, из чего можно сделать автоматическое проветривание теплицы своими руками, которое было бы не затратное и не трудоемкое, можно предложить вариант бутылочного метода, где вместо стеклянных бьющихся банок устанавливают полиэтиленовые бутылки. Но это, так сказать, облегченная система. А как сделать ее более жесткой? Можно сделать автоматическое проветривание теплицы своими руками из амортизатора «Жигулей», точнее – из газового амортизатора от «Жигулей».

Термопривод из газового амортизатора

Не является секретом, что часто автоматическая вентиляция теплицы своими руками делается буквально из тех материалов, которые попадают под руку.

Чтобы сделать устройство для автоматического проветривания теплиц своими руками — термопривод из газового амортизатора — надо взять два куска металлической трубы диаметром три четверти дюйма и, нарезав резьбу на концах обоих кусков, соединить их с помощью тройника. Торцовые концы надо заглушить стандартными сантехническими заглушками. В газовом амортизаторе от автомобиля «Нива» отрезается нижняя шпилька, сверлится отверстие и нарезается резьба М10. Просверлив насквозь болт от тормозного шланга и заглушку сверлом на 10, закручиваем болт с контргайкой в заглушку.

Оставшаяся свободная часть болта вкручивается в резьбу в амортизаторе; все соединения уплотняются прокладками. Заглушка с внутренней резьбой соединяется с тройником при помощи сгона с контргайкой. Теперь надо открутить заглушку с конца трубы и залить масло. Для этого шток задвигается в нижнее положение, и в вертикальном положении трубы воздух выходит из амортизатора. Остается лишь закрутить заглушку и укрепить конструкцию на теплице.

Таким образом, необходимое условие для взращивания овощных или ягодных культур, рассады или цветов — это автоматическая вентиляция теплицы, своими руками сделанная и дающая существенную прибавку к семейному бюджету.

Добавление автоматических открывателей тепличных вентиляционных отверстий к вашим вентиляционным окнам

Большинство комплектов теплиц для приусадебного участка поставляются со встроенными вентиляционными отверстиями на крыше для вентиляции/охлаждения теплицы. Они работают довольно хорошо для большинства областей, если производитель правильно определил размер. Вентиляционные окна на крыше позволяют горячему воздуху внутри теплицы выходить наружу, в то время как более прохладный свежий воздух снаружи теплицы заменяет его. Эти теплицы обычно поставляются только с ручными открывателями вентиляционных отверстий, но их легко модернизировать с помощью автоматических открывателей вентиляционных отверстий.Эти открыватели дешевы в установке и в большинстве случаев просты в установке. Автоматизация системы охлаждения вашего тепличного комплекта является одним из наиболее рекомендуемых обновлений, а добавление автоматических открывателей вентиляционных отверстий является дешевым, и в большинстве случаев они также просты в установке. ACF Greenhouses предлагает несколько различных автоматических открывателей вентиляционных отверстий всего за 24,95 долларов США.

Посмотреть видео о работе автоматического открывателя вентиляционных отверстий

Как работает автоматический открыватель тепличных вентиляционных отверстий?
Их часто называют открывателями вентиляционных отверстий на солнечной энергии, поскольку для их работы требуется электричество.Вместо этого сила, называемая гидравлическим давлением, создает открытие и закрытие сошников. Прочная металлическая трубка содержит минеральный воск, который расширяется при нагревании. Это толкает поршень внутри него наружу, что открывает автоматический клапан. Когда температура падает, парафин сжимается, а сильная пружина закрывает вентиляционное отверстие и возвращает поршень в исходное положение. Большинство автоматических открывателей имеют регулируемые диапазоны температуры открытия и закрытия, что позволяет точно настроить их в соответствии с комплектом теплицы.

Как узнать, какой вентиляционный клапан выбрать для моего комплекта для теплицы?
Некоторые автоматические открыватели работают лучше, чем другие, для разных целей. Например, открыватели Univent имеют уникальную функцию быстрого отключения, что делает их идеальными для холодильных камер и большинства вентиляционных отверстий, которые вы хотите быстро открывать и/или закрывать вручную, не снимая открыватель. Если вы живете в очень ветреном районе или хотите автоматизировать вертикальный откидной вентиляционный клапан (также называемый боковым или торцевым вентиляционным отверстием), рекомендуется использовать тройные пружинные открыватели Bayliss из-за их превосходной устойчивости к ветру и прочности закрывания. Наконец, есть Gigavent для больших тяжелых вентиляционных окон.Они могут поднять до 65 фунтов. и имеют уникальный встроенный демпфер, который не дает сильному порыву ветра открыть прикрепленное вентиляционное окно.

Как узнать, что я получаю качественный автоматический открыватель вентиляционных отверстий?
Гидравлические автоматические открыватели вентиляционных отверстий были изобретены в Европе, где находятся два самых уважаемых производителя в мире: Bayliss Autovents и J. Orbesen Teknik ApS. Они оба хорошо известны тем, что производят вентиляционные отверстия самого высокого качества, которые рассчитаны на длительный срок службы, поэтому теплицы ACF предлагают только свою продукцию.Мы протестировали множество копий из Китая и других регионов, которые выглядят очень похоже, но качество у них разное. Обычно они изготавливаются из более тонких и дешевых материалов, а силовые цилиндры, как правило, выходят из строя в первые несколько месяцев работы, а не служат несколько лет, как их европейские аналоги.

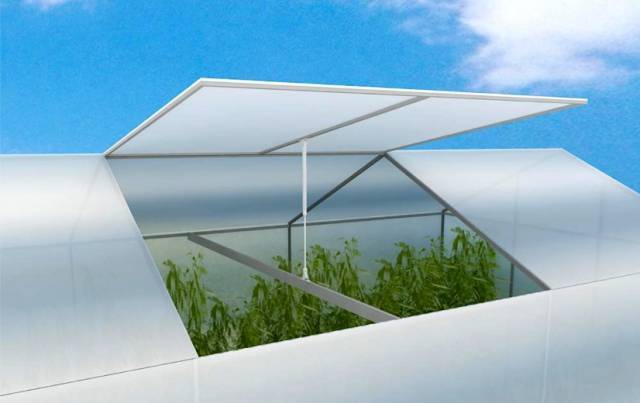

Автоматический крышный люк для теплиц

Торговому посреднику важно знать свойства продукта перед его выпуском на рынок. Основным элементом всех продуктов Orbesen Teknik является то, что это автоматический вентиляционный открыватель, изготовленный вручную датскими рабочими и обеспечивающий правильную температуру в теплице вашего клиента.Это также означает, что вашему клиенту не нужно думать об открытии окна в своей теплице.

Univent® предлагается вашим клиентам, желающим иметь широкий спектр применения для:

Изделие разработано с системой «Easy-clip», которая позволяет вашему клиенту отсоединить один конец рычага легким движением руки сила. Что дает доступ к приложениям выше.

Univent® оснащен 2 пружинами, которые позволяют закрыть вентиляцию, а 2 пружины обеспечивают более сильное закрывающее усилие.Однако оптовик может оптимизировать мощность пружин с помощью «сильной пружины» или «сверхпрочной пружины». Что дает еще более сильное закрывающее усилие для приложений ваших клиентов. Мы рекомендуем эту тепличную вентиляцию для теплиц, изготовленных из поликарбоната, так как это легкое окно. Ваш клиент может отрегулировать температуру открытия окна на цилиндре, если предыдущее или последующее открытие желательно между 17 °C и 30 °C. Термометр на баллоне можно приобрести.

Сошник предназначен для круглогодичного использования. Тем не менее, необходимо обеспечить открытие вентиляции зимой, если ваш клиент использует источник тепла внутри теплицы или, возможно, в ненастную погоду. Ваш клиент может обеспечить открывание вентиляции с помощью ремня безопасности, и ваш клиент должен не забыть отвинтить цилиндр при использовании ремня безопасности. Сообщите клиенту, что баллон выдерживает морозную погоду.

а) В зависимости от типа установленных пружин.

b) Вы также можете выбрать черный цвет. Другие цвета доступны за дополнительную плату.

Вентиляционный клапан Univent®

На фотографиях вы можете видеть Univent®, являющийся «близнецом» Univent® Black. Изделие оснащено открывателем и термодинамическим цилиндром, рассчитанным на подъем окна весом 14 кг.

Техническое обслуживание

Подвижные части открывателя и цилиндр необходимо смазывать легким маслом (оливковым маслом) один раз в год.

Гарантия

2-летняя гарантия для конечного пользователя и 3-летняя профессиональная гарантия действуют с даты покупки.

Руководство по эксплуатации и видео по установке

В комплект поставки вентиляционных открывателей входит руководство по эксплуатации, а Orbesen Teknik предлагает бесплатное видео по установке с собственным логотипом для веб-сайта вашей компании.

Упаковка

Вентиляционные открыватели поставляются из пенополистирола и закрываются крышкой, либо собственной крышкой Orbesen Teknik, либо есть возможность приобрести собственную крышку.Однако есть определенные требования.

Если вы хотите сотрудничать, вы можете заполнить нашу форму вверху или отправить электронное письмо по адресу [email protected]



Автоматические вентиляционные открыватели Датский поставщик

Автоматические вентиляционные открыватели Датский поставщик | Orbesen Teknik

Универсальный открыватель окон для теплиц

Торговому посреднику важно знать свойства продукта перед его выпуском на рынок. Основным элементом всех продуктов Orbesen Teknik является то, что это автоматический вентиляционный открыватель, изготовленный вручную датскими рабочими и обеспечивающий правильную температуру в теплице вашего клиента.Это также означает, что вашему клиенту не нужно думать о вентиляции в своей теплице.

Свойства продукта

Univent Black® предлагается вашим клиентам, которые желают широкий спектр применения: разработан с системой «Easy-clip», которая позволяет вашему клиенту отсоединять один конец рычагов с небольшим усилием руки.Что дает доступ к приложениям выше.

Univent Black® оснащен 2 пружинами, которые позволяют закрыть вентиляцию, а 2 пружины обеспечивают более сильное закрывающее усилие. Однако оптовый продавец может оптимизировать мощность пружины либо для «сильной пружины», либо для «сверхсильной пружины». Что дает еще более сильную закрывающую способность для сферы вашего клиента. Мы рекомендуем этот вариант для теплиц, изготовленных из поликарбоната, так как это легкое окно. Ваш клиент может с помощью цилиндра отрегулировать температуру открытия окна, если требуется предыдущее или более позднее открытие в диапазоне от 17 ° C до 30 ° C.Термометр на баллоне можно приобрести.

Сошник предназначен для круглогодичного использования. Однако необходимо обеспечить проветривание зимой, используя источник тепла в теплице или в ненастную погоду. Univent® Black зимой пристегивается ремнем безопасности. Пристегнув ремень безопасности, ваш клиент предотвратит выброс нагретого воздуха от источника тепла или захлопывание окна в ненастную погоду. Ваш покупатель должен не забыть отвинтить цилиндр при использовании ремня безопасности. Сообщите клиенту, что баллон выдерживает морозную погоду.

Материал
Алюминий
Вес окна
14 кг
Сила открытия (A)
7 кг
Стандартное закрытие силы (A)
0,8 кг
Диапазон температур, открытие
17 — 25 ºC
Максимальное открытие окна при
30 ºC
Максимальное открытие
45 см
Стандартный цвет (b)
Анодированный черный

а) В зависимости от типа установленных пружин.

b) Индивидуальные цвета доступны за дополнительную плату RU, EE, SK, LV, LT, BG & DE, SK, LV 45) 59 65 17 17
ФАКС: (+45) 59 65 12 86
ПОЧТА: info@orbesenteknik. com

Copyright 1981-2018© J. Orbesen teknik ApS

НУЖНА ПОМОЩЬ?

Пожалуйста, свяжитесь с нами

Телефон: (+45) 59 65 17 17
Mail: [email protected]

[email protected]

понедельник-четверг: 8:00 до 16:00

пятница : 8:00 – 14:00



?

Руководство по операциям и технологиям

Глава 5

Естественная вентиляция в теплицах

Естественная или пассивная вентиляция требует очень мало внешней энергии.При пассивной системе вентиляции горячий воздух выходит из вентиляционных отверстий, расположенных в крыше или торцах теплицы. Более холодный воздух подается через боковые вентиляционные отверстия (или другие неконтролируемые отверстия) для замены горячего воздуха из-за разницы в плотности воздушных масс разной температуры; результатом является понижение температуры в теплице. Теплицы с естественной вентиляцией в первую очередь зависят от давления ветра, который нагнетает воздух с одной стороны теплицы, мимо урожая и наружу через противоположную боковую стенку или через вентиляционные отверстия на крыше.Ветер, проходящий через вентиляционные отверстия конька теплицы, может создавать эффект «вакуума» и засасывать свежий воздух в вентиляционные отверстия боковых стенок. Вторичный, гораздо меньший эффект — это эффект плавучести (эффект подъема горячего и / или влажного воздуха), который становится наиболее важным в жаркие тихие дни. Плавучесть работает по тому принципу, что воздух при нагревании расширяется, увеличивая давление в теплице. Чтобы сбросить давление, воздух проталкивается через вентиляционные отверстия или другие отверстия в конструкции и заменяется воздухом, который втягивается или выталкивается ветром через другие отверстия в теплице.Естественная вентиляция будет работать до тех пор, пока наружный воздух имеет более низкую температуру или более сухой, чем в теплице, и при достаточной скорости наружного ветра. Летом перепады температур не столь велики из-за более высокой температуры наружного воздуха. Для эффективной естественной вентиляции необходимо наличие достаточного количества входных и выходных отверстий для отвода теплого воздуха над растениями и за их пределы. Для теплиц, соединенных с водосточным желобом, сочетание вентиляционных отверстий с наветренной стороны и непрерывных вентиляционных отверстий с подветренной стороны крыши приведет к наиболее эффективной конструкции вентиляции.Даже для конструкций с выдвижной или открытой крышей открытая наветренная боковая стенка очень важна для обеспечения хорошего охлаждения в середине лета. Вентиляционные отверстия можно открывать вручную, хотя большинство систем автоматически поднимаются или опускаются с помощью электродвигателей и интегрируются с компьютеризированными системами климат-контроля.

Ветряная вентиляция

«Ветровой эффект» заключается в том, что ветер, дующий снаружи теплицы, создает небольшие перепады давления между наветренной и подветренной сторонами теплицы, заставляя воздух двигаться в сторону подветренной стороны. Все, что необходимо, это (стратегически расположенные) впускные и выпускные отверстия, двигатели вентиляционных окон и электричество для работы двигателей. Ветровая вентиляция наиболее эффективна, когда вентиляционные отверстия теплицы ориентированы на использование преобладающих ветров.

Вентиляция, управляемая плавучестью

Разница температур внутри и снаружи теплицы или внутри теплицы вызывает выталкивающую силу, тем самым стимулируя воздушный поток. Естественная вентиляция использует это явление, когда температура воздуха внутри теплицы повышается до значения, превышающего температуру наружного воздуха.Естественная тенденция горячего и влажного воздуха подниматься вверх и скапливаться по направлению к фронтону приводит к температурным градиентам в теплице, что оказывает значительное влияние на структуру воздушных потоков внутри теплицы.

Высота теплицы

Тенденция к более высоким теплицам помогла вентиляции, поскольку она увеличивает эффект плавучести и направляет горячий воздух выше растений. Он также обеспечивает буферизацию воздуха и снижает резкие перепады температуры. Стандартная высота желоба в настоящее время составляет около 14 футов (4,5 м).3 м) и более высокие теплицы используются для некоторых культур. Это также дает место для энергетических/теневых экранов, высоких культур, таких как помидоры и огурцы, и многослойных подвесных корзин.

Типы систем вентиляции теплиц

Существует несколько вариантов проектирования теплицы с естественной вентиляцией. Естественная вентиляция использует отверстия в стенах и крыше для циркуляции и обмена воздуха, а не моторизованные вентиляторы. Эта установка основана на перепадах давления, создаваемых ветром и температурными градиентами.Вентиляции боковых стенок может быть достаточно, или можно использовать комбинацию вентиляции боковых стенок и крыши для максимизации потока воздуха. Не рекомендуется использовать крышную вентиляцию в одиночку.

Боковые вентиляционные отверстия

Боковые вентиляционные отверстия могут быть установлены в виде сворачиваемых боковых штор или в виде откидных вентиляционных отверстий (см. рис. 5.1). Боковые вентиляционные отверстия обычно имеют высоту от двух до трех футов и устанавливаются на уровне земли. Поскольку естественная вентиляция зависит от ветра или перепадов давления, боковые вентиляционные отверстия должны быть установлены на продольных стенах теплицы и на стенах, свободных от внешних препятствий, таких как растительность или другие постройки.Хотя некоторые шторные системы открываются снизу (т. е. сворачиваются), предпочтительны системы, которые открываются сверху (т. е. раскрывающиеся). Когда необходима вентиляция, шторы опускаются или поднимаются, что позволяет прохладному наружному воздуху проходить через теплицу.

Ридж Вентс

Вентиляционные отверстия

в боковых стенах в сочетании с вентиляцией крыши или конька могут увеличить поток воздуха через теплицу (см. рис. 5.2). Коньковая вентиляция может быть установлена ​​как выдвижная, навесная, с жестким остеклением, или как навесная, с каркасом из полиэтиленовой пленки. Коньковая вентиляция также может быть установлена ​​как рулонная крыша.

Вентиляционная операция

Вентиляционные отверстия можно открыть с помощью ручного рычага или моторизованного управления. В больших теплицах моторизованное управление более эффективно и экономит трудозатраты. К вентиляционной системе можно подключить термостат, чтобы она была полностью автоматической; однако в большинстве систем автоматическая вентиляция интегрирована с компьютеризированной системой климат-контроля. Регуляторы термостата или системы климат-контроля настроены на желаемую температуру.Когда теплица прогревается, вентиляционное отверстие открывается, позволяя нагретому воздуху выходить. Многие элементы управления имеют ступенчатую или модулирующую функцию, благодаря которой вентиляционное отверстие открывается только на несколько дюймов (5 см) в то время, когда охлаждение требуется в первую очередь.

Солнцезащитные экраны для теплиц

Потенциальная проблема теплиц с пассивным охлаждением возникает при использовании солнцезащитных экранов. Они необходимы для культур, отличных от клумбовых растений, выращиваемых в теплые месяцы года, когда существует угроза ожога цветов. Следует использовать солнцезащитные экраны свободного плетения (открытые), чтобы обеспечить проход воздуха для пассивного охлаждения.Открытый экран может выполнять двойную роль в качестве теплового экрана в теплом климате.

Нажмите на следующие темы для получения дополнительной информации о вентиляции и охлаждении теплиц.

Руководство по вентиляции и затенению теплиц

Растения, как и люди, вянут от жары, им нужна тень, вода и циркуляция охлаждающего воздуха. Немногие выживают в теплице при температуре выше 80°F/27ºC.

Самый простой способ обеспечить достаточную вентиляцию — просто открыть вентиляционные отверстия на крыше, боковые вентиляционные отверстия (жалюзи) и дверь теплицы.Влажность также следует поддерживать, регулярно увлажняя или смачивая твердые поверхности.

Поэтому, покупая теплицу, убедитесь, что в ней достаточно вентиляционных отверстий (как в крыше, так и в жалюзи), и будьте осторожны, чтобы не недооценить количество вентиляционных отверстий, необходимых даже для небольшой теплицы, поскольку в них больше остекления по отношению к площади пола, чем в больших теплицах.



Крышные и боковые вентиляционные отверстия

Все теплицы должны быть оборудованы одним или несколькими вентиляционными отверстиями на крыше. На каждые 50 кв.м площади пола у вас должно быть 10 кв.м кровельной вентиляции, это обеспечит регулярный охлаждающий обмен воздуха внутри теплицы.

Добавление боковых вентиляционных отверстий или жалюзи улучшит циркуляцию воздуха, а открытие дверцы также будет очень полезным.

Оставлять ли вентиляционные отверстия полностью или частично открытыми на ночь, будет зависеть от того, насколько упадет температура, и если погода переменчива, вам, возможно, придется оставить вентиляционные отверстия частично открытыми.

Автоматические вентиляционные отверстия

Если по какой-либо причине вентиляционные отверстия открыть не так просто, чтобы сэкономить ваше время и нервы, подумайте о покупке теплицы, в которой уже есть автоматические открыватели вентиляционных отверстий.Многие производители предложат их в качестве дополнительной опции, или их можно будет установить на существующую теплицу.

Автоматические открывалки также очень полезны, если вы находитесь вдали от дома в течение длительного периода времени. В отпуске вы можете расслабиться, зная, что вентиляционные отверстия открываются каждый день и закрываются вечером.

Если у вас уже есть теплица без автоматических вентиляционных отверстий, почему бы не подумать о том, чтобы добавить их к следующему вегетационному сезону? Автовентиляторы можно купить для популярных брендов теплиц, таких как Halls, Elite и VitaVia.

Затенение

В разгар лета теплица также нуждается в затенении. Поскольку это снижает пропускание света и, следовательно, рост растений, затенение должно быть сведено к минимуму, достаточному только для регулирования температуры ниже 80°F (27°C). Если вы выращиваете суккуленты, затенение не требуется.

Затенение может состоять из внутренних или внешних жалюзи для вашей теплицы или менее дорогой сетки, которая крепится на месте. Затенение, расположенное снаружи, предотвратит выделение тепла при прохождении через стекло, но его трудно установить и обслуживать.

Внутреннее затенение не так эффективно, поскольку оно не препятствует проникновению солнечного света через стекло теплицы, но его легче регулировать и поддерживать. Кроме того, имейте в виду, что шторы также могут быть полезны зимой, чтобы предотвратить потерю тепла в ночное время.

Альтернативой может быть краска для затенения, такая как Bayer Coolglass, которая смешивается с водой и наносится кистью или распылителем. В течение лета можно добавлять больше, а осенью он легко смывается, хотя на акриловом и поликарбонатном остеклении могут остаться следы.

Информация о вентиляции в теплице — контроль температуры в теплице

Преимущество выращивания растений в теплице заключается в том, что вы можете контролировать все факторы окружающей среды: температуру, поток воздуха и даже влажность воздуха. Летом и даже в другие месяцы в более теплом климате основной задачей является поддержание прохлады воздуха внутри теплицы.

При контроле температуры в теплице направление потока воздуха внутрь и наружу конструкции создаст большую часть охлаждающего эффекта.Существует два способа вентиляции теплиц, и лучший способ для вашей установки зависит от размера здания и вашего желания сэкономить время или деньги.

Информация о вентиляции теплицы

Двумя основными типами вентиляции теплиц являются естественная вентиляция и вентиляционная вентиляция.

Естественная вентиляция – Естественная вентиляция зависит от нескольких основных научных принципов. Тепло поднимается и воздух движется. Окна с подвижными жалюзи вмонтированы в стену у крыши в торцах теплицы.Теплый воздух внутри поднимается вверх и остается возле открытых окон. Ветер снаружи выталкивает более холодный наружный воздух внутрь, который, в свою очередь, выталкивает более теплый воздух из теплицы наружу.

Вентиляторная вентиляция – Вентиляционная вентиляция основана на использовании электрических вентиляторов теплицы для перемещения горячего воздуха наружу. Они могут быть установлены на концах стены или даже на самой крыше, при условии, что на ней есть подвижные панели или пространства для ветра.

Контроль температуры в теплице

Изучите информацию о вентиляции теплицы и сравните два типа, чтобы решить, какой из них подходит именно вам.При использовании естественной вентиляции вам нужно будет посещать теплицу несколько раз в день, чтобы проверить, нужно ли больше открывать или закрывать жалюзи. Это бесплатная система после ее настройки, но она требует затрат вашего времени каждый день.

С другой стороны, вентиляторную вентиляцию можно сделать полностью автоматической. Установите реле, чтобы включить вентилятор, как только воздух внутри теплицы достигнет определенной температуры, и вам больше никогда не придется беспокоиться о вентиляции. Тем не менее, система далеко не бесплатна, так как вам нужно будет периодически обслуживать ее и оплачивать ежемесячные счета за электроэнергию за использование самих вентиляторов.

8 вопросов по вентиляции теплиц

Теплицы — это натуральные термобоксы, предназначенные для улавливания тепла и создания идеального климата для растений, которым необходимы регулируемые условия для роста. В них может быть особенно жарко в летние месяцы, когда температура резко повышается, поэтому важно включить в теплицу хорошую систему вентиляции, чтобы заменить спертый воздух свежим воздухом. Независимо от того, являетесь ли вы владельцем теплицы или думаете о ее покупке или строительстве, важно знать, что происходит снаружи и внутри растущей среды.В этой статье мы ответим на некоторые часто задаваемые вопросы о вентиляции для теплиц и поможем вам найти решение, которое подходит именно вам.

1. Что такое метеостанции и зачем они мне нужны?

Независимо от того, какое решение по автоматизации вы выберете для своей системы выращивания, убедитесь, что у вас есть метеостанция. Метеостанции собирают информацию об окружающей среде за пределами вашей теплицы. Они помогают отслеживать ключевые показатели, такие как температура наружного воздуха, влажность и уровень солнечного излучения, а также измерять направление дождя и ветра.

Метеостанция будет в сочетании с любыми датчиками, которые работают ВНУТРИ теплицы и будут измерять микроклимат.

Пункты для рассмотрения:

  • Установите внешнюю метеостанцию ​​в доступном месте. Вам нужно будет регулярно чистить его, чтобы ваши показания были точными, особенно если вы находитесь в районе, подверженном жизни птиц, опаданию листьев или другим внешним факторам.
  • Качество ваших данных зависит от качества вашего датчика, поэтому приобретите надежную систему, которая прослужит вам долго и будет давать точные показания.

2. Что такое вентиляция крыши теплицы?

Вентиляционные отверстия на крыше — это метод пассивного охлаждения, использующий естественную конвекцию горячего воздуха. Вентиляционные отверстия на крыше являются одним из наиболее эффективных способов охлаждения конструкции, особенно если вы находитесь в умеренном климате. Горячий воздух поднимается вверх по теплице и выходит через вентиляционное отверстие, втягивая холодный воздух снизу. Открытая конструкция крыши регулируется; Открытие вентиляционного отверстия позволит вам поддерживать прохладу в теплице, а закрытие вентиляционного отверстия поможет вам удерживать тепло.Вентиляционные клапаны с открытой крышей включают в себя системы с открытой панелью, выдвижной пленкой, плоской крышей и низкопрофильные системы.

Пункты для рассмотрения:

  • Подача более прохладного наружного воздуха в теплицу в теплые погодные условия экономически выгодна. Многие производители сочли этот метод полезным, поскольку он сократил время производства и позволил получить растения более высокого качества.
  • Открытые вентиляционные отверстия на крыше помогут вам поддерживать заданные значения температуры и влажности.
  • Крыша открытой конструкции пропускает в теплицу больше естественного света.
  • Чтобы решить проблему с нежелательными вредителями, накройте открытые участки сетчатыми экранами. Однако имейте в виду, что это уменьшит количество движения воздуха до 45% в зависимости от типа экрана.

3. Что такое боковые вентиляционные отверстия?

Боковые вентиляционные отверстия защищают ваши растения и увеличивают поток воздуха в теплице. Если в вашей теплице растения размещены на скамье, вы можете просто свернуть боковые стенки до высоты скамейки и позволить прохладному воздуху проходить снизу, создавая идеальные условия для тепличных растений.Использование боковых вентиляционных отверстий снижает потребность в вентиляторах и электричестве, что снижает общую стоимость и делает решение экономичным.

Исследования (Санторини, 2005 г., Ван, 1999 г.) показали, что наиболее эффективной конфигурацией вентиляционных отверстий является комбинация потолочных и боковых вентиляционных отверстий, особенно в более теплом климате на малых высотах.

4. Что такое вентиляция за счет плавучести?

Вентиляция, управляемая плавучестью, представляет собой систему, в которой выталкивающая сила создается за счет разницы между внутренней и внешней температурой, которая управляет потоком воздуха.Теплый воздух имеет меньшую плотность и будет подниматься над холодным воздухом, создавая восходящий поток воздуха, как в традиционном камине.

К преимуществам искусственной вентиляции относятся:

  • Он не зависит от ветра и может проводиться в жаркие летние дни.
  • По сравнению с ветровой вентиляцией надувная вентиляция имеет более стабильный поток воздуха.
  • Больше контроля при выборе зон воздухозаборника.

Ограничения вентиляции с использованием плавучести включают:

  • Плавучая вентиляция основана на разнице температур снаружи и внутри.
  • В зависимости от расположения вашей теплицы на качество воздуха будет влиять загрязнение окружающей среды.
  • Поплавковая вентиляция зависит от конструкции теплицы.

5. Что такое ветровая вентиляция?

Ветер, дующий снаружи теплицы, создает небольшую разницу давлений между наветренной и защищенной сторонами теплицы, позволяя воздуху двигаться в сторону защищенной стороны. Ветровая вентиляция наиболее эффективна, когда вентиляционные отверстия в теплице ориентированы на использование преобладающих ветров.Однако влияние ветра невелико, если форточки на крыше не дополняются боковыми стенками.

Пункты для рассмотрения:

  • Длина и размер теплицы будут влиять на эффект ветра.

6. Какого размера должны быть вентиляционные отверстия на крыше и боковые вентиляционные отверстия?

Стандарты

Американского общества инженеров-агрономов и биологических инженеров предполагают, что площадь вентиляционного отверстия на крыше должна равняться общей площади вентиляционного отверстия в боковой стене, и каждое из них должно составлять не менее 15–20 процентов площади пола.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
