Разводка электропроводки в гараже своими руками

Начало работ: заводим электричество в гараже

Важно! Прежде, чем что-либо делать с электропроводкой, отключите электричество на щитке (или выкрутите пробку на счетчике) и убедитесь, что участок проводки, с которым вы работаете, не находится под напряжением. Как же лучше подключиться к домашней сети и провести электрический кабель в гараж? Если у вас в доме установлен распределительный щиток, то проще и надежнее всего подключиться к нему

Как же лучше подключиться к домашней сети и провести электрический кабель в гараж? Если у вас в доме установлен распределительный щиток, то проще и надежнее всего подключиться к нему.

Другой вариант — это «скрутка» проводов, которая обычно идет сразу после счетчика. Нужно снять изоляцию с каждого из проводов и как можно надежнее примотать к скрутке провода, которые потянутся в гараж. После этого нужно снова заизолировать место соединения.

Однако будьте внимательны. Часто электричество на приусадебные участки заведено алюминиевым проводом. Его нельзя напрямую скручивать с медью. При контакте с медью поверхность алюминиевого провода окисляется и начинает хуже проводить ток. Сопротивление возрастает, и место такой скрутки начинает сильно нагреваться. Алюминиевые провода с медными нужно соединять специальными клеммными колодками. Они продаются в электромонтажных отделах строительных супермаркетов и в небольших строительных магазинах, где есть электротовары.

Как только вы завели провод в гараж, первым делом поставьте щиток с автоматами. Это значительно повысит безопасность вашей домашней электросети и облегчит поиск неисправностей, если таковые возникнут.

Автомат отключает нагрузку в случае если ток, протекающий по проводнику, значительно превышает номинальный ток, на который рассчитан автомат. По большому счету это предохраняет от короткого замыкания и больших перегрузок. Для освещения достаточно будет автомата на 10 Ампер. Для розеток стоит поставить автомат мощнее. Например, 25А.

Важно! У автомата две клеммы, но это не «ноль» и «фаза». Автомат — это по сути выключатель, который автоматически разрывает провод в случае перегрузки

В него заводится фаза, и фаза же из него и выходит. «Нулевой» провод при этом не разрывается — он пускается в обход автомата.

Совет! Жилы в кабеле чаще всего маркированы разными цветами. С самого начала выберите для себя цвет фазы, нуля и земли и придерживайтесь этого выбора. Это не только облегчит и ускорит монтаж, но и убережет вас от ошибок.

В современных щитках предусмотрены крепления для шин. Шина — это по сути длинная металлическая пластина с отверстиями для фиксации проводников. Шины здорово облегчают монтаж. Вы просто заводите фазу, ноль и землю (если она предусмотрена) на свои шины, а дальше подключаете каждую линию к шине, проводя фазу через соответствующий автомат. Выглядит это так:

Когда вы проводите электричество в гараже стоит предусмотреть минимум два автомата. Один для освещения, а другой — для розеток. При желании вы можете также выделить в отдельные линии — оснастив их автоматами — под насос, уличное освещение, розетку для сварки, деревообрабатывающего станка или другого специального оборудования.

В гараже нет смысла скрывать проводку в стенах. Во-первых, для этого потребуется бить штробы в стенах, а это пыльная и неприятная работа. А во-вторых, открытая проводка позволяет легко обнаружить и устранить неисправности, и кроме того, если вам вдруг понадобится еще одна розетка или вы захотите провести освещение в соседний сарай, вам будет гораздо легче это сделать.

Проводку в гараже лучше пустить по верху по двум причинам. Во-первых, вверху установлена деревянная обвязка для крыши, и к ней легко крепить провода обычными гвоздиками.

Во-вторых, наверху проводам будет спокойнее. Вы не повредите их мебелью или инструментами.

Хотя строго говоря, крепить провода прямо к деревянным конструкциям — не правильно и даже пожароопасно. Если вы планируете включать мощные приборы или инструменты, то лучше дополнительно упрятать провода в специальную пластиковую гофру или кабельные каналы.

Если у вас в гараже есть яма, и вы хотите провести в нее стационарное освещение, то учтите: проводить 220 вольт в нее нельзя. Освещение в яме обязательно должно быть низковольтным (от 12 до 36 вольт) — того требуют соображения безопасности. Поэтому делается это через понижающий трансформатор.

На первый взгляд может показаться, что все это сложно, но как только вы возьметесь за дело и подключите свою первую розетку, вы поймете, что ничего сложного в том, чтобы сделать своими руками электропроводку в гараже, — нет!

Провести электричество в гараже не трудно, и, научившись этой несложной работе, вы сможете самостоятельно сделать электрическую проводку не только в гараже, а практически где угодно.

Электричество в гараже: базовые принципы

Что же нужно знать, чтобы самостоятельно осилить электрическую проводку в гараже? Во-первых, важно понимать, что для того, чтобы подключить точку (розетку или лампочку), необходимо подвести к ней два провода: фазу и ноль

Кроме того, вам понадобятся некоторые инструменты. Среди них:
— острый нож для зачистки провода
— кусачки
— пара отверток (плоская и крестовая)
— пробник

Выбираем провод

Электрические кабели бывают очень разными. Это продиктовано различными сферами их применения и отличаются они по многим параметрам. Однако в квартирах и домах (а также и в гаражах) обычно применяют многожильный медный провод.

Важно, чтобы в самом кабеле было два, а лучше три провода. Один из них станет вашей «фазой», другой — «нулем», а третий — «землей»

Маркировка кабеля указывает на количество жил и сечение каждой из них. Например, в кабеле 2х0,75 две жилы, каждая сечением 0,75 мм.кв. Такого кабеля вполне достаточно для проводки под освещение.

Совет! Даже если у вас в данный момент нет заземления, прокладывайте проводку с «землей». В таком случае сделать заземление в дальнейшем будет сравнительно несложно. А вот если вы выполните проводку двухжильным проводом, то, чтобы потом заземлиться, вам придется полностью ее переделывать.

Как выбрать сечение провода

Здесь можно приводить рассчеты и доводы, но мы дадим простой практичный совет. Для подключения лампочек нет смысла тянуть толстый провод. Как уже упоминалось выше, для освещения в гараже вполне подойдет многожильный медный провод 2х0,75. Такой провод выдерживает до 3кВт.

Для розеток нужен провод посерьезнее. В общем случае достаточно будет кабеля 3х2,5 (или 2х2,5 без заземления). Этого хватит для любых бытовых приборов и для большей части электроинструментов. Если вы планируете регулярно пользоваться мощным инструментом (например, сваркой), то лучше провести для этого дополнительную линию проводом 3х4 и оснастить ее отдельным автоматом.

Совет! При выборе кабеля также обращайте внимание на качество изоляционного материала. Чем мягче и эластичнее оболочка кабеля, тем легче и удобнее с ним работать

При этом изоляция должна быть прочной.

Рекомендации по безопасности

Важно учитывать следующие рекомендации:

  1. Выполнять любые работы по реставрации и замене электропроводки допускается исключительно в случае полного отсутствия напряжения.
  2. Рекомендуется надеть удобную обувь, которая не затрудняет движение.
  3. Электрические приспособления должны быть целыми, без поврежденного кабеля. Соединение должно быть качественным.
  4. Рукоятки на инструменте должны быть заизолированными.
  5. Если планируется выполнять работы на большой высоте, то понадобится подготовить помосты. Использование бочек, пеноблоков, стульев на столах и других конструкций не допускается.
  6. Все работы следует выполнять неспешно.

К работе следует подходить ответственно, так как правильная установка электропроводки в гаражном помещении гарантирует ее бесперебойную эксплуатацию на протяжении 30 лет. Малейшая ошибка может привести к поломке всей электросети. Если выполняется скрытая проводка, то понадобится выполнять тяжелые работы по ремонту. Соответственно, если опыта работы нет, то рекомендуется пригласить высококвалифицированных специалистов.

Для работы будет необходима помощь специалиста, который сможет подвести электричество от столба к электрощиту, подключить трансформатор, электросчетчик и устройства для выключения. Обойтись без вызова мастера не получится, так как для внешнего ответвления провода от центральной ЛЭП нужно иметь лицензию для выполнения работ с повышенным напряжением.

Технология установки электропроводки существенно отличается от варианта с частным домом или квартирой. Рекомендуется заплатить опытному мастеру, чтобы после окончания подсоединения кабеля он помог проверить качество скрепления проводов и правильность выполненных работ. Сумма выйдет небольшая, однако не нужно будет беспокоиться о безопасности.

Нюансы устройства

Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.

Гаражи редко имеют отделку внутри и используются в основном для технических целей

По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки

Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.

Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

  1. Плоскогубцы.
  2. Кусачки.
  3. Рулетка.
  4. Хозяйственный нож.
  5. Отвертка (со сменными насадками или с прямым и крестовым шлицем).
  6. Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Прокладка наружной проводки

Если речь идёт об электрификации гаража, расположенного в кооперативе, то:

  • на его подключение предварительно должно быть получено разрешение от местной электроснабжающей организации;
  • выполнять работу должны представители этой организации. Теоретически разрешается проводить эти работы самостоятельно, либо с привлечением третьей стороны, при условии наличия соответствующей лицензии и квалификационной группы. Однако, в этом случае, предварительно придётся проходить большое количество всевозможных согласований. Проще заплатить за подключение «от столба до ГРЩ».

Подключение может быть проведено одним из двух способов: воздушным или подземным. Первый, дешевле и не такой трудоёмкий. Однако имеет ряд ограничений:

  • если от ближайшего, установленного на улице, столба ЛЭП до гаража более25 м, то требуется дополнительная установка промежуточной опоры;
    • над проезжей частью электропроводка должна проходить на высоте ≥ 6м;
    • над пешеходными зонами ≥ 3,75м;
    • ввод в помещение выполняется на высоте ≥ 2,75м.

последнее требование при подаче электропитания в гараж выполнить практически невозможно, т.к. его высота, в подавляющем большинстве случаев, значительно ниже. Поэтому требуется предварительная установка высокой изогнутой металлической трубы, через которую и выполняется ввод.

Подземный ввод выполняется в траншее с использованием бронированного кабеля, укладываемого в специальном стальном коробе. Поверх последнего укладывается лента с информацией о том, что ниже проложен кабель.

Этот вариант значительно дороже и достаточно трудоёмкий. Но затраты компенсируются большей долговечностью.

Щиток и заземление

Перед тем, как подключить электричество, и перед началом монтажа кабельных линий следует установить щиток с автоматами и сделать контур заземления (при возможности).

Место установки щитка должно быть рядом с вводом кабельной линии в гараж. При этом электрощиток для гаража своими руками набирается из автоматов, ток которых определен расчетами потребляемого тока станками и освещением. Расположение автоматов всегда следующее:

  1. Вводной автомат, желательно с УЗО. Он ставится в верхний ряд крайним слева (первым в ряду).
  2. Далее с права от него должны располагаться остальные автоматы по мере убывания значений тока, начиная с большего.
  3. Если щиток имеет 2 ряда автоматов, то нижняя планка набирается также по принципу убывания значений тока.

Для соединения автоматов внутри щитка рекомендуется использовать провод типа ПВ-3 с сечением минимум 2,5 квадрата. Далее следует помнить, что вводные провода подаются на автоматы всегда сверху. При этом, чтобы сэкономить на проводе, для соединения автоматов (кроме вводного) рекомендуется использовать медную шину.

Зарядные устройства

Опытные автомобилисты рекомендуют устанавливать модели щитов, к которым можно подключать зарядное устройство для подзарядки автомобильного аккумулятора. К особенностям таких распределительных щитков относят следующее:

  • Они должны быть силового типа, так как такое оборудование может правильно работать с зарядными приборами.
  • Необходимо выбирать щиты, работающие с нагрузкой 2 А. Этого достаточно, чтобы обеспечить стабильное напряжение в 220-250 В.
  • При установке электрического щита и распределении по помещению проводки придется следить за тем, чтобы не было скрутки. Специалисты советуют пользоваться клемниками, которые не только предотвратят появление скруток в проводке, но и сделают контактные соединения более надежными.

Среди преимуществ трансформаторов, которые могут работать с зарядками, выделяют:

  • Возможность использования гальванического типа развязки. Это позволяет разделить напряжение в сети на вторичное и первичное.
  • Увеличение выходной мощности при серьезных нагрузках. При подключении зарядных приборов трансформатор увеличивает мощность.

Как сделать электропроводку в гараже своими руками — пошаговая схема

Шаг 1: Подготовка и безопасность

Вынесите из гаража емкости (канистры) с бензином,  а также с керосином или краской (если таковые имеются). По правилам пожарной безопасности заправлять автомобиль в гараже нельзя. Также нельзя и пользоваться промывочными керосиновыми материалами. Если вы все-таки не можете соблюсти эти правила, то помещение будет отнесено в классу В-la, а значит при установке проводки должны использоваться газоводопроводные трубы, а все лампы относиться к классу взрывобезопасных. Также придется все предохранители и выключатели (от осветительных цепей) установить отдельно во взрывобезопасном помещении. Как вариант – на улице.

Шаг 2: Выбираем провод

Для нашей электропроводки можно закупить как медный, так и алюминиевый провод (первый предпочтительнее).

Сколько закупить проводов – об этом лучше спросить у электрика или поинтересоваться у продавца (существуют специальные таблицы по расчету электропроводки). Решаем, какую проводку выбрать лучше (открытую по стенам или скрытую – которая будет спрятана под слоем штукатурки).  Для скрытой требования к изоляции будут ниже (нужен только один слой). Если будет и часть открытой, то кабель понадобится уже с двойной изоляцией.

Шаг 3: Проводим провод через стену

Тянуть линии нужно через трубы с уплотненным заполнителем (волокнистым). Для освещения территории гаража можете купить светильники. Их удобно расположить в проемах стен. Лампы должны быть напряжением не больше 36 В, если речь идет о переносных лампах, то вообще – до 12 В. Для запитки переносных электроприборов можно использовать гибкий провод (он должен быть с медными жилами, плюс резиновая изоляция). Использовать кабели например с полиэтиленовой изоляцией стандартами вообще запрещено. Сама система гаражного освещения должна подключаться только в одном месте (не как с выключателями на каждый квартирный светильник), это фактически приводит к установке двух проводок.

Шаг 4: Устанавливаем розетки

Разные блоки устанавливаемых розеток должны подключаться отдельными друг от друга силовыми кабелями  (чтобы не было перегрузки при подключении). Розетки для будущих электроприборов желательно вывести за пределы взрывоопасной зоны. Либо закупить розетки с учетом пожарной безопасности помещения. Подобные устройства желательно установить в большом количестве (по всему периметру гаража: не бойтесь, их много все равно не будет), а высоту, советуют специалисты, выбрать в метре от пола. Кабель к каждой их них должен быть максимального сечения. Розетки хорошо иметь рядом с дверью и возле ворот (если вам понадобится пользоваться инструментом на улице).

Шаг 5: Занимаемся защитной аппаратурой

Обратите внимание на тип отделочных материалов и проводят они ток или нет, а также учтите, из чего вообще построен ваш гараж (из бетона, камня или металла). Желательно защитить себя от пожара защитной аппаратурой

Кабели внутренней проводки монтируют через электрический щиток (для этого понадобится металлический шкаф небольших размеров с дверцей). Нужно установить электросчетчик с группой автоматов, подключить к счетчику кабель. Каждый кабель провести к фазному проводу.

Прочитайте еще раз все внимательно и воспользуйтесь советами, чтобы потом не думать о ремонте электропроводки.

Пошаговый план построения электросети

Схема устройства распределительного щитка

Порядок составления электрической схемы для гаража выглядит следующим образом:

  • Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
  • Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
  • Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.
  • Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
  • Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.

Виды часто используемых кабелей в проводке для гаража

  • Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
  • Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Схема подключения розеток в гараже

Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

https://youtube.com/watch?v=0J4NsDyicWw

Прокладка кабелей

После установки щитка начинается монтаж внутренней электропроводки. Кабеля прокладывают согласно схеме или в гибких гофрированных рукавах, или без них. Чтобы закрепить кабель (при прокладке не в рукаве) следует приобрести скобы (или специальные крепления для проводов). Однако многие осуществляют крепеж алебастром. Его легко осуществить своими силами, без привлечения электриков или помощников. При этом крепления для проводов на стену (скобы) требуют либо дрель (шуруповерт), либо молоток.

Провод прокладывается и закрепляется скобами с шагом 0,5-0,6 метра для горизонтальной плоскости, а на подъемах/спусках с шагом 0,3-0,4 метра. Скобы рекомендуется приобретать металлические, при этом между скобой и проводом должна находиться резиновая прокладка.

Необходимые материалы

Правильно составленная схема электропроводки поможет быстро рассчитать количество кабеля, автоматики, розеток и т. д. В первую очередь рассчитывается сечение и длина вводного кабеля. Для этого можно использовать специальную таблицу, расположенную ниже.

Таблица расчет сечения кабеля в зависимости от мощности сети

К примеру, рассчитаем параметры кабеля и других компонентов для схемы № 1, которая была обозначена в прошлом разделе:

  • Сечение вводного кабеля — в данном случае в гараже не планируется устройство полноценной автомастерской, поэтому идеально подойдёт медный кабель на 4–4,5 кв. мм.
  • Электрический щиток — достаточно щитка на 9 модулей.
  • Сечение кабеля для розеточной группы — мощность инструмента, применяемого для обслуживания и ремонта автомобиля, редко превышает 3 кВт. С учётом этого подбирается сечение кабеля — 1,5–2 мм. кв., но в целях безопасности рекомендуется использовать медный кабель сечением 2,5 мм. кв.

    Кабель для проводки различного сечения

  • Автоматы розеточной группы — для подбора автомата следует рассчитать силу тока: I = P/U, где I — сила тока (A),P — мощность нагрузки (кВт), U — напряжение сети (В). С учётом наших данных получается, что I = 3000 / 220 = 13,65 А. Получается, что на каждую группу розеток понадобиться по одному модульному автомату на 16 А.
  • УЗО — устройство на проходящий ток мощностью не менее 20 А. Ток срабатывания, при котором устройство отключиться — строго 10–30 мА.
  • Розетки — рассчитанные на номинальный ток в 16 А с заземлением.

    УЗО и автоматический выключатель для электросети

  • Сечение кабеля для осветительной сети — рассчитается с учётом общей мощности осветительных приборов. Например, на потолке располагается два светильника мощность 100 Вт, на стенах по два светильника мощностью 60 Вт каждый. В итоге получается, что общая мощность приборов составляет 220 Вт. Для данной мощности хватить алюминиевого кабеля сечением 1,5 мм. кв.
  • Автоматы для освещения — общая мощность тока составляет не более 400 Вт, даже если поставить обычные лампочки по 100 Вт в каждый осветительный прибор. При правильно выбранном сечении кабеля хватит однополюсного автомата на 10 А.

Длина кабеля определяется исходя из оптимального маршрута. Кабель приобретается с запасом 10%. Крайне не рекомендуется покупать очень дешёвые изделия. Оптимально, если это будет проводка с двойной изоляцией и изолирующими проводниками.

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

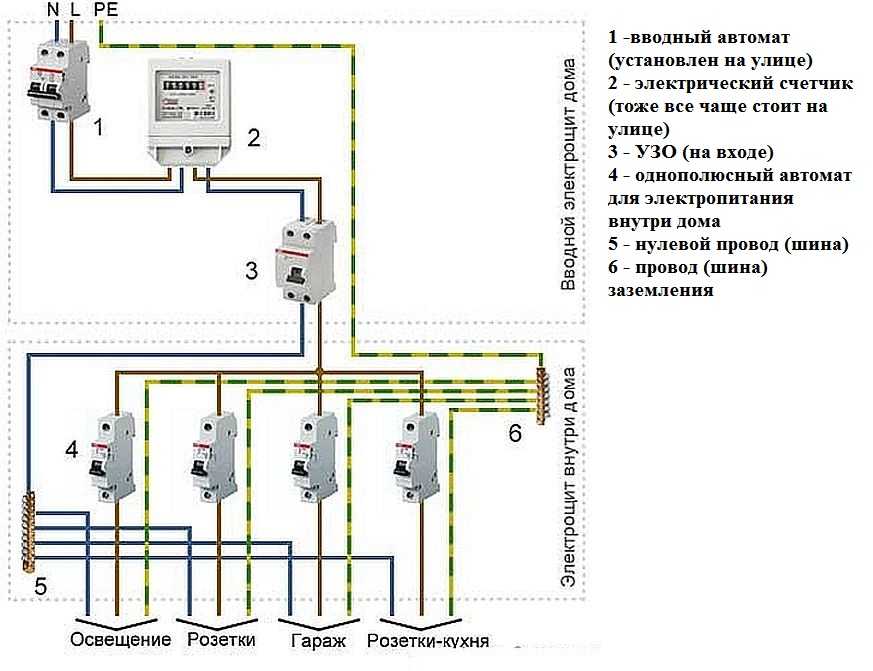

Схема распределительного электрощитка для гаража своими руками:

Составление схемы электропроводки для гаража

Как и любая работа по электромонтажу, прокладка проводки в гаражном помещении невозможна без составления предварительной схемы. Здесь вашему вниманию представлена схема подключения гаража к электросети.

Сначала следует хорошо обдумать, сколько лампочек, розеток и выключателей вам нужно, затем определить их расположение, чтобы и доступ к ним был удобным, и одновременно они не мешали движению. Желательна проводка для трансформатора снижающего напряжение. Зачем? Чтобы не допустить самовольного возгорания всяких пожароопасных вещей, в гараже начиная от канистр и тряпок и заканчивая парами бензина. А вот вам схема электропроводки для смотровой ямы в гараже.

Рекомендуется следующая схема подсветки: 2 общих светильника на одной ветке и отдельная ветка на смотровую яму и погреб. Розетки желательно разместить на двух противоположных стенах гаража, чтобы иметь к ним доступ даже когда авто в помещении. Подсчитав все точки, можно начинать монтировать электрощиток.

Сборка

Если человек планирует самостоятельно собрать электрощиток и установить его в гараже, придется разобраться с основными нюансами выполнения такой работы. При подсоединении элементов щита придерживаются следующих рекомендаций:

  • Подключение основного кабеля с тремя жилами. Его заводят внутрь гаража от главной линии столба, расположенного неподалеку. Этот провод должен надежно защищаться от осадков и поэтому его проводят внутри стальной или металлопластиковой трубы. Специалисты советуют проводить его через заднюю стену щита.
  • Соединения блока УЗО. Этот компонент отвечает за защиту оборудования от перегрузки и коротких замыканий. Для его работы придется подключить пакетники, обеспечивающие работу осветительных приборов и розеток.
  • Установка соединительных колодок. Такие коммутационные компоненты соединяют силовые провода с проводкой освещения и розетками, которые потребляют около 12-15А.

Молниезащита

Любые строения надо защищать от ударов молний, и гараж – не исключение.

Защита крупных жилых и промышленных зданий выполняется стационарно на этапе возведения строений. Когда гараж находится поблизости какого-то высотного здания, то в принципе ничего страшного не будет, если на нём нет громоотвода. Маловероятно, что молния попадёт в него. В случае, когда строится гаражный кооператив, молниезащита тоже выполняется централизовано. А вот если он расположен отдельно, вдали от высоких зданий, позаботьтесь об установке громоотвода ещё до того, как начнёте делать монтаж электропроводки в гараже.

Здесь особых сложностей у вас не возникнет. Вся система состоит из трёх основных элементов:

  • приёмника молний;
  • проводника, отводящего ток в землю;
  • заземлителя.

В качестве приёмника используют стальной прут диаметром не меньше 1 см, длиною не меньше 20 см. Его монтируют в вертикальном положении на самом высоком месте гаража. Применение стального прута связано с тем, что в момент удара молнии, материал приёмника должен выдержать механическую и тепловую нагрузку.

Прут соединяется с токоотводящим проводником, это делают при помощи сварки, пайки либо болта с гайкой. Между приёмником и заземлителем необходимо выбрать самый короткий путь.

Заземлители могут быть искусственные и естественные. В случае с гаражом, вряд ли подойдёт вариант естественного заземлителя, так как в качестве него чаще всего используют различные трубопроводы. Для монтажа искусственного заземлителя подойдут старые рессоры, металлические пруты и уголки.

Заземлитель нужно закопать в землю. Расстояние от него до входных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не меньше чем 5 м.

Чаще всего в качестве заземлителя используют металлические пруты. Их размер зависит от того, какая в данном месте почва и насколько близко подходят к поверхности грунтовые воды. В случае, когда почва сухая, а уровень воды низко, достаточно будет взять пруты длиною 2-3 м. Их вбивают в грунт, а на глубине 0,5 м увязывают между собой при помощи металлической перемычки.

Полезные советы

Чтобы правильно составить схему электропроводки, составьте список необходимых электроприборов

В отличие от жилого дома, гараж не требует размещения розеток и выключателей во всех углах помещения. Достаточно установить несколько точек электропитания рядом с рабочим столом. Количество гнезд в помещении должно быть не менее двух. Одна из электророзеток должна быть рассчитана на подключение мощной техники.

При проектировании схемы рекомендуется найти и использовать план постройки. В нем уже имеются все необходимые данные с нужными размерами.

На осветительную группу нужно отдельно поставить автоматические выключатели и УЗО.

По возможности рекомендуется сделать в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, которые устанавливаются  в большинстве станков, как самодельных, так и фирменных. Это позволит не покупать конденсаторы и сэкономит средства. Также это позволит подключить нагрузку большей мощности при том же токе вводного автомата.

При расчете нужной длины провода нужно учитывать, что кабель будет установлен как на улице, так и в самом гараже.

Порядок проведения электричества в гараже

Электропроводка открытого типа

Работа проводится в несколько этапов – подготовка, протяжка кабеля, монтаж электропроводки своими руками в гараже, подключение света и розеток.

Важно перед началом работ отключить электроэнергию. Работать под напряжением запрещено!. Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей

Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей. Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене.

Далее проводится внешняя электропроводка. Для этого нужно получить законный документ о возможности электрификации гаража у местных органов. Перед тем как сделать внешнюю проводку в гараже, нужно выбрать способ прокладки. Можно укладывать кабели под землей и по воздуху. Воздушная линия проводится с помощью кабеля, который подвешивают на стальную проволоку диаметром 3 мм. Провода не должны касаться деревьев и кустов, иначе на линии будут происходить помехи. Подземный кабель укладывается в гофрированную трубку в траншею. Глубина должна быть 80 см, трубка укладывается на песчаную подушку высотой 10 см.

Чтобы ничего не перепутать, каждый провод необходимо подписать

Пошаговая инструкция, как сделать проводку в гараже:

  1. По нанесенной метке в стене делают пропилы глубиной 2,5-3 см с помощью болгарки.
  2. Устанавливают электрический щиток в заранее выбранное место.
  3. Устанавливают модули в щиток. Желательно сделать на них метку с обозначением того, за что отвечает конкретный модуль.
  4. Подключают модули к проводам.
  5. Подключают УЗО, автоматы, счетчик.
  6. Подключают силовой кабель.
  7. Проводят провода по кабель-каналам или ПВХ трубе.
  8. Монтируют коробку и протягивают провода на розетки в гараже.
  9. Аналогичным образом протягиваются провода к осветительной группе.

Маленькие подсказки из нажитого опыта

Вы просмотрели все этапы подключения гаража к электросети, и теперь пришло время поделиться небольшими подсказками. Хорошо бы выбрать заранее место для различных ремонтных и других работ, где будет стоять рабочий стол. Сюда можно кинуть отдельный медный провод с жилой 4 мм и вывести несколько розеток, так как иногда приходится включать несколько электроприборов одновременно. Нужен здесь и автомат, позволяющий быстро вырубить ток. Ведь используемые здесь инструменты, такие как сверлильный или шлифовальный станки, часто довольно мощные и могут расплавить хлипкую проводку. Нередко в гараже так необходима циркулярная пила или точильный станок.

Как видите, подключение гаража к электросети – это несложно. Поместить розетки возле рабочего места можно в глубокий ПВХ профиль. При ширине ПВХ профиля 100 мм сюда поместятся минимум три нужные розетки.

Рекомендуем прочесть: инструмент домашнего электрика.

Схема электропроводки в гараже: рассмотрим подробно

Содержание статьи

Создание схемы электропроводки в гараже самостоятельно

Освещение в гаражном помещении играет очень важную роль, особенно если гараж используется не только для хранения автомобиля, но и для проведения регулярного технического обслуживания. Схема электрическая гаража должна не только обеспечивать комфортные условия работы с электроприборами, правильное размещение осветительных элементов, но и быть безопасной для владельца.

В этой статье мы расскажем, как правильно составить электрическую схему и опишем основные правила размещения важных элементов.

Принципы проектирования электрических схем для гаражей

Предварительная схема разводки

Простая схема электропроводки в гараже предусматривает наружное расположение всех элементов, таких как кабель, розетки, распределительные электрощитки и светильники (см. Светильники для гаража). Многие стараются скрыть кабели, укладывая их в стенах перед штукатуркой или закрывая отделочными материалами.

Но практика показала, что такая электросхема гаража не практична и лучшим вариантом будет поверхностная укладка проводки. Для защиты провода в наиболее вероятных местах повреждения используют пластиковые или металлические гофрированные трубки, а для декоративного сокрытия применяются специальные коробы из пластика.

К сведению. Электрическая схема гаража должна быть проложена таким образом, чтобы обеспечить быстрый доступ ко всем элементам для их удобной замены, поскольку очень часто, при активном и разностороннем использовании гаража возникает потребность переноса розеток или элементов освещения на другое место. Открытая проводка исключает возможность её повреждения при сверлении стен.

Пошаговый план построения электросети

Схема устройства распределительного щитка

Порядок составления электрической схемы для гаража выглядит следующим образом:

  • Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
  • Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
  • Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.

К сведению. Правильной будет такая электрика в гараже, схема которой будет предусматривать как общее освещение всего помещения потолочными светильниками, так и освещение локального характера. Выключатель на общее освещение должен быть установлен при выходе на таком расстоянии, чтобы можно было достать до него вытянутой рукой, при этом сделав один шаг от входа. Выключатели на локальное освещение монтируются непосредственно на месте, на уровне глаз.

  • Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
  • Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.

Виды часто используемых кабелей в проводке для гаража

  • Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
  • Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Схема подключения розеток в гараже

  • Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

Важно. Схема электропроводки гаража с деревянной или другой сгораемой основой должна предусматривать установку защитных металлических коробов для укладки кабелей. Эти коробы будут препятствовать воспламенению обшивки в случае перегрева и возгорания кабеля.

Разница в схемах на 220 и 380 вольт

Многие гаражные кооперативы, помимо стандартной электрической сети на 220 вольт, могут обеспечивать гаражи и отдельной проводкой на 380 вольт для питания мощного электрического оборудования. Инструкция по технике безопасности предполагает наличие одной входящей розетки в каждом помещении гаражного кооператива, однако при необходимости можно сделать дополнительную разводку на несколько розеток в нужных местах.

При электрической схеме на 220 вольт в помещение гаража заведено два или три кабеля: фаза, ноль и заземление (см. Заземление в гараже и правила выполнения работы). В некоторых случаях заземления может не быть.

Схема электрического подключения на 220 вольт

Как видно из схемы, фаза проходит через главный автомат на счетчик электроэнергии, затем поступает к освещению через обычные автоматы на 25 или 32 Ампера, или на розетки через устройство УЗО. Если осуществляется электропроводка в гараже своими руками, схема обязательно должна предусматривать два автомата на освещение помещения и смотровой ямы отдельно.

При использовании линии на 380 вольт в помещение может входить 4 или 5 проводов, три из которых являются фазой, один — нулевой провод и возможно пятый провод заземления. В этом случае потребуется трехфазный автомат на ввод в помещение и установка трехфазного счетчика.

Схема подключения от линии 380 вольт

На фото видно, что общий автомат после счетчика разделяет сеть на 220 и 380 вольт. При таком подключении 220 вольт отводят на обычные розетки и освещение, а 380 вольт отводят через отдельный трёхфазный автомат на розетки повышенной мощности, которые обязательно необходимо пометить соответствующей пиктограммой.

В этой статье мы разобрали, как делается проводка в гараже своими руками, схемы наглядно показали особенности подключения, а представленный видео материал покажет практическую часть этой работы.

Электропроводка в гараже своими руками: схемы, фото, видео, пошаговая инструкция

Даже в самом простом гараже необходимо освещение, но если монтаж проводки выполнен на скорую руку, то было бы неразумно ожидать, что она будет надежной и пожаробезопасной. Создавая в этом помещении надлежащие условия для труда, нельзя пренебрегать правилами работы с электропроводкой, иначе последствия могут быть самыми непредсказуемыми. В этой статье мы расскажем вам, как сделать электропроводку в гараже своими руками, придерживаясь норм и предписаний.

Виды гаражей и способы подключения к электроснабжению

В зависимости от того, где находится гараж, может отличаться способ его подключения к электроснабжению.

В кооперативных гаражах

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

В частном доме

Как правило, гараж частного дома подключается к электроснабжению через общий автомат. Рассчитывая мощность электрооборудования, которое будет подключено в гараже, необходимо учитывать электропотребление приборов, находящихся в доме. Если это будет не просто гараж, а автомастерская, в которой будут проводиться электросварочные работы, тогда схема электропроводки в гараже своими руками должна включать отдельную линию 220 или 380 В.

Составляем схему электропроводки

Чтобы правильно составить схему электропроводки, составьте список электроприборов, которыми планируете пользоваться в гараже. В обязательном порядке учитывается количество светильников и их место расположения.

Если гараж используется только для парковки и мелкого ремонта автомобиля, то нет надобности в большом количестве розеток и светильников, но и сильно экономить тоже не нужно. Над верстаком или возле входа можно установить несколько розеток и двухклавишный выключатель для того, чтобы можно было разделить линии освещения по группам.

В многофункциональном гараже должно быть хорошее освещение и много удобно расположенных розеток. Также необходимо обеспечить безопасное освещение смотровой ямы.

Что включить в схему?

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

Простая схема

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

Схема электропроводки гаража со смотровой ямой

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

  1. Группа розеток 1.
  2. Группа розеток 2.
  3. Группа освещения 1.
  4. Группа освещения 2.
  5. Освещение смотровой ямы.

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

Видео: схемы проводки

itemprop=»video» >

В Интернете можно найти фото самых разнообразных схем подключения электропроводки в гараже.

Приобретение расходных материалов

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать здесь.

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

  • Распределительный щиток – 1 шт.
  • Счетчик электроэнергии – 1 шт. (если нужен).
  • УЗО – 1 шт.
  • Подрозетники – по количеству врезных выключателей и розеток.
  • Распредкоробки – в каждом месте, где будет отвод на розетки и выключатели.
  • Автоматические выключатели – тип и количество по схеме. Возможно, потребуется установить некоторые автоматы отдельно, например, возле точильного станка, компрессора и т.п.
  • Проводка. Лучше приобрести медный трехжильный провод. Для освещения ‒ 1,5 мм2. Для розеток ‒ 2,5 мм2. Для разводки по гаражу до щитка ‒ 4 мм2. Количество – по схеме +10% на неучтенные выводы в распредкоробках и подрозетниках. Для того чтобы запитать более мощные потребители, рекомендуется провести отдельную линию электропроводки от распределительного щитка до нужного места.
  • Гофрированные трубы ПВХ под электропроводку. Диаметр и количество подбираются под имеющуюся проводку. Если проводка будет проходить через легковоспламеняемые материалы, то в таких местах должна быть уложена металлическая гофротруба.
  • Если в гараже будет точка для подключения электрооборудования 380V, то надо позаботиться о приобретении специфической розетки и соответствующего кабеля.
  • Розетки. Их количество должно быть достаточным для удобного пользования. Важно помнить, что над верстаком может быть несколько светильников – они могут быть подключены как через распредкоробки, так и непосредственно в розетки.
  • Выключатель. Кто-то предпочитает одним выключателем отключать освещение в гараже, другому нравится разделить на несколько групп, а третий устанавливает выключатель под каждой лампой – каждый может сделать так, как ему будет удобно пользоваться.

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

itemprop=»video» >

  • Гофра с проводом укладывается в штробу и замазывается алебастром. Такие действия выполняются и с оставшимся проводом.
  • Затем провод вместе с гофрой вводится в подрозетники / распредкоробки, и только после этого они устанавливаются и закрепляются алебастром. В тех местах, где на стене будут установлены светильники, провод просто выводится наружу.
  • После установки вводного щитка выполняется подключение проводов к автоматам. Чтобы было легче сориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в этой цепи.

Когда разводка электропроводки в гараже выполняется неспециалистом, то часто возникают проблемы с подключением УЗО. Подборка из двух видеороликов поможет избежать ошибок при подключении этого прибора.

itemprop=»video» >

itemprop=»video» >

  • Выполнив подключение проводов, желательно еще раз проверить, правильно ли всё собрано в щитке.
  • Теперь можно включить вводный автомат, затем УЗО и по очереди все автоматы.
  • Если монтаж выполнен правильно, то все точки подключения должны работать.

Как видим, даже непрофессионал может справиться с этой работой. Если же после прочтения вы всё еще продолжаете сомневаться в своих способностях и от одной мысли о работе с электричеством начинают потеть ладошки, то лучше пригласите специалиста.

Электропроводка в гараже своими руками, фото и видео.

В простейшей схеме могут даже не перерезаться, а уходить сразу в короб распределения питания, если этот провод имеет одну трассу. В случае, если разводка производится от щита электропитания по нескольким трассам — на лампы освещения, розетки, выключатели и т.д., в щите монтируются три контактные линейки, к которым подключаются провод «фаза» от электросчетчика и провода «нуль» и «земля».

В случае использования не пластмассового, а металлического щита контактные линейки «фазы» и «нуля» монтируются на изолирующих прокладках, контактная линейка заземления закрепляется непосредственно на корпусе электрощитка.

Как правило, даже при монтаже простейшей схемы электропитания, предусматривается одна розетка, к которой могут подключаться мощные электропотребители, такие, как бетономешалка. В этом случае в распределительном щитке устанавливается второй автомат защиты, как правило, на 25 ампер.

При этом на линию освещения гаража и смотровой ямы, а также на такие потребители, как электроинструмент (дрель, болгарка, электроточило), зарядное устройство и на розетки достаточным есть автомат защиты на 16 ампер.

Для того, чтобы автоматы защиты не срабатывали при перегрузках, перед их покупкой необходимо рассчитать по Закону Ома максимальный ток нагрузки, с небольшим запасом, для чего разделить суммарную потребляемую мощность одновременно используемого оборудования и электроинструмента на 220 вольт,

Например, суммарная мощность бетономешалки, зарядного устройства, ламп освещения составляет 5 киловатт. Делим 5000 ватт на 220 вольт, получаем 22,72 ампера. Значит, необходимо установить автомат защиты на 25 ампер. В гаражах для подключения розеток используется, как правило, провод типа ВВГ3х2,5,для подключения ламп освещения — ВВГ3х1,5.

Сечение провода для подключения высоковольтной розетки рассчитывается исходя из мощности используемого электрооборудования.

схема и монтаж электропроводки своими руками, как правильно сделать заземление

Для многих владельцев гараж относится к категории часто посещаемых мест, и используется он не только для стоянки автомобиля, но и в качестве мастерской, склада или подсобного помещения.

Электричество в гараже всегда необходимо, ведь нередко возникает необходимость в подзарядке аккумулятора или накачке спущенного колеса, да и тем владельцам, которые хранят в яме урожай, электричество тоже крайне важно.

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность.

В любом случае важно правильно расположить лампочки, розетки и выключатели.

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

  • Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
  • Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.
  • Розетки. Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.
  • Электрощиток. Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.

Правила безопасности

Перед тем как переходить к подключению электричества в гараже, необходимо изучить основные требования безопасности. Из-за повышенной влажности, широкого диапазона температур и токопроводящих стен гараж является помещением повышенной опасности.

Поэтому все электротехнические изделия должны соответствовать классу безопасности IP44, то есть быть защищены от пыли и влаги.

Необходимо принимать во внимание все основные правила СНиП:

  • Проводка прокладывается строго горизонтальными или вертикальными линиями, а все соединения должны быть выполнены под прямым углом. Никакие зигзаги и диагональные линии недопустимы.
  • Если гараж входит в состав кооперативного владения, то необходимо получить соответствующее разрешение о подключении электричества, потому что, как правило, кооперативы подключены к собственной подстанции. Всю необходимую информацию по перечню документов и срокам получения одобрения необходимо уточнять у администрации.
  • Проводка прокладывается по стене на расстоянии 10 см до потолка. Также нужно выдерживать отступ в 15-20 см от проходящих коммуникаций и углов.
  • Расположить розетки нужно на высоте 50-60 см от пола – это оптимальное расстояние для комфортной работы в гараже. Для выключателей оптимальным расстоянием считается 150 см от пола.
  • Розетки и выключатели должны быть изготовлены из материалов, не поддерживающих горение.
  • При составлении плана и выборе кабеля нужно учитывать максимальную нагрузку всех электроприборов. Суммарная мощность необходима для того, чтобы подобрать по сечению и номинальному току кабели и автоматы. Правильно подобранный кабель выдержит нагрузку мощных электрических устройств.

Материалы и оборудование

Электропроводка бывает двух видов: закрытая и открытая. Разница заключается в том, прокладывается ли проводка по стене или скрыта внутри.

Закрытая проводка защищена от механических повреждений и воды, но требует проведения более кропотливой работы. Еще одно преимущество закрытого типа – при воспламенении проводки огонь не распространится внутри гаража, а быстро потухнет по причине отсутствия кислорода. Также нельзя не отметить более привлекательный и законченный внешний вид.

Открытая проводка прокладывается быстро и дает возможность при необходимости в короткие сроки заменить провод или кабель. К тому же не требуется подготавливать стены и делать штробу.

Как правило, владельцы небольших гаражей выбирают открытую электропроводку, поскольку ее легче обслуживать, хотя она всегда остается на виду. Если необходимо провести электричество в гараж на загородном участке, то владельцу следует рассмотреть вариант с капитальной электропроводкой закрытого типа. Но при любых обстоятельствах кабели и провода для электрооборудования должны быть защищены электротехническими изделиями: гофрированными трубами, кабельными каналами или металлорукавом.

Если проводка будет проходить по стене, отделанной пожаробезопасными материалами, то можно использовать кабельный канал. Он представляет собой пластиковый лоток с защелкивающимися крышками. В таком случае в любой момент без особых проблем можно произвести замену кабеля или провода.

Для открытой проводки по легковоспламеняющимся покрытиям лучше использовать металлорукав, так как он не требует дополнительных аксессуаров и может укладываться даже под прямым углом.

При закрытой проводке не стоит закрывать кабель и провод внутри стен. Разумнее скрыть в перекрытиях гофрированные трубы, в которых можно протягивать кабели и провода. В таком случае даже через несколько лет не потребуется вскрывать стены и перекрытия и делать полноценный ремонт для замены проводки – достаточно будет лишь достать старые провода и протянуть новые.

Для крепления труб к вертикальным и горизонтальным поверхностям используются специальные аксессуары – крепежи. Также все соединения должны быть герметичны – для этого современные производители предлагают специальные муфты.

Все соединения и ответвления линий должны быть закрыты в разветвительной коробке. Не стоит вмуровывать коробку непосредственно в стену – необходимо оставить прибор доступным.

Для самой проводки специалисты рекомендуют выбирать трехжильный провод с фазой, нулем и заземлением.

Провод заземления необходим для защиты человека от поражения током, а также для сохранения работоспособности приборов. Для этого отлично подойдет медный кабель с изоляцией из негорючих материалов.

При прокладке проводки в гофрированной трубе, кабельном канале или металлорукаве можно использовать кабель марки ВВГнг 3х1,5. Для монтажа проводки отрытым типом или укладке по легковоспламеняющимся поверхностям отлично подходит кабель марки ВВГнг LS 3х1,5. Кабель с алюминиевыми жилами стоит в несколько раз дешевле, но имеет меньший срок эксплуатации. К тому же на изгибах провод может заломаться, а при повторном ремонте вполне вероятно потребуется полная замена кабеля.

Пошаговая технология монтажа

Для работы понадобится подготовить все необходимые материалы и инструменты:

  • уровень и краску с кистью для нанесения разметки будущей электропроводки;
  • молоток и монтажное зубило;
  • отвертка-индикатор;
  • бокорезы;
  • монтажный нож;
  • плоскогубцы с пластиковыми рукоятками;
  • дрель со сменными сверлами;
  • крепежные элементы;
  • изоленту;
  • резиновые перчатки.

Все инструменты обязательно должны иметь изолированные ручки.

Протянуть электричество самостоятельно в гараж можно только для однофазной сети 220 В. При проведении трехфазной сети 380 В необходимо получить разрешение в местном предприятии электроснабжения. В таком случае ситуация усложняется также составлением и согласованием проекта, но всеми работами, связанными с проводкой, будет заниматься уполномоченная организация. К тому же напряжение 380 В необходимо в больших мастерских и капитальных гаражах для нескольких автомобилей и габаритной техники.

Для сети в 220 В понадобится электрощиток в 50 А – тогда будет запас по току нагрузки. Поместить щиток лучше рядом с входной дверью.

Подготовка

Для начала необходимо составить схему электрификации внутри гаража. В ней должны быть указаны особенности строения и внутреннее обустройство. Следует составить чертеж и указать, в каких местах должны находиться выключатели, приборы освещения и розетки, а также для чего они будут использоваться. Также на чертеже должны быть указаны все линии электрических коммуникаций. В этом случае необходимо выбрать схему, соответствующую последней версии правил устройств электроустановок.

На ней должны быть указаны:

  • место вводной линии кабеля, подходящего к гаражу;
  • вводный распределительный щит;
  • розетки;
  • выключатели;
  • приборы освещения;
  • кабели и провода.

Также необходимо полностью укомплектовать распределительный щиток. В него должны входить следующие элементы:

  • автоматические выключатели – они необходимы для защиты от коротких замыканий и перегрузок;
  • прибор учета электроэнергии – является неотъемлемой частью электрической сети;
  • устройство защитного отключения – повышает электробезопасность человека;
  • реле для контроля напряжения – отвечает за отключение тех участков сети, на которых напряжение достигло максимально допустимой точки;
  • ограничители перенапряжения – необходимы для защиты сети от коммутационных и грозовых перенапряжений.

Внутри помещения

Качество и безопасность электропроводки зависит также и от кабеля. Сечение провода определяет не толщину жилы, а его максимально допустимую нагрузку.

Для каждого прибора необходимо подобрать определенное сечение:

  • Розетки. Минимальное разрешенное сечение провода не должно быть меньше 2,5 кв. мм, а сами розетки должны быть рассчитаны на предел тока 16 А. Этого вполне достаточно для подключения прибора мощностью до 3 кВт.
  • Если планируется подключать в гараже мощное оборудование, то стоит установить специальную розетку с отдельной линией. На всякий случай специалисты рекомендуют установить одну такую розетку.
  • Освещение. Считается менее нагруженной линией, поэтому провод должен иметь сечение не менее 1,5 кв. мм.

Подробная схема работы должна показать, как правильно провести проводку своими руками:

  • Любые работы с электричеством проводятся только при полном отсутствии напряжения.
  • Развести электропроводку проще по уже готовой разметке. Для этого нужно расчертить на стене схему, где будет проходить проводка. Такой подход облегчит работы на последующих этапах. Также можно выполнить разметку выключателей, розеток, соединительных коробок и приборов освещения.
  • Затем нужно протянуть вводный кабель в гараж. Чтобы провести электропроводку, достаточно одной линии, от которой будут питаться несколько групп. После этого можно переходить к установке щитка и протяжке кабеля по всему помещению согласно схеме.
  • Для прокладки кабеля необходимо использовать электротехнические изделия. Чтобы протянуть кабель внутри трубы или металлорукава, стоит использовать специальный зонд. Такими протяжками многие производители уже снабдили электротехническую продукцию. Принцип работы довольно прост: внутри трубы находится проволока, которая выступает с двух сторон. С одной стороны прикрепляется кабель и надежно обматывается проволокой. После этого с другой стороны кабель протягивается внутри трубы при помощи проволоки.
  • Все соединения проводов необходимо производить в распределительной коробке.
  • После этого нужно установить светильники и розетки.
  • Затем необходимо подключить проводку к светильникам, розеткам, выключателям и электрическому щитку.
  • В завершении процесса необходимо проверить работоспособность системы. Для этого нужно включить автомат и убедиться в корректной работе.

Уличные работы

По улице можно провести электричество по воздуху или под землей. Воздушная линия может вестись от столба или от дома.

Если расстояние от объекта до гаража превышает 25 м, то необходимо дополнительно позаботиться об установке дополнительных столбов. В таком случае нужен подходящий по мощности многожильный кабель и стальная несущая проводка для более надежного крепления.

В случае если проводка ведется из жилого дома, то она должна быть защищена домашним автоматом, а когда ведется дополнительная отдельная линия от столба, то необходимо установить в гараже счетчик. При этом провод на месте ввода в гараж должен иметь дополнительную изоляцию.

Основные требования по высоте для подключения электричества воздушным путем:

  • возле зданий – не менее 2,75 м;
  • над пешеходной частью – не менее 3,75 м;
  • над проезжей частью – минимум 6 м.

В случае если высота гаража меньше 2,75 м, то для воздушного подключения необходимо дополнительно установить на крыше сооружения специальную стальную трубу, которая будет служить для подключения кабеля.

Чтобы проложить линию под землей необходимо использовать специальные гофрированные трубы ПВХ или ПНД – это зависит от покрова. Если кабель будет засыпаться землей, то вполне хватит трубы из ПВХ, а когда необходимо в дальнейшем залить коммуникации бетоном, то подойдет только тяжелая труба из ПНД. Но в любом случае изначально подготавливается траншея в 80 см глубиной, на дно которой насыпается песок толщиной около 10 см.

Полезные рекомендации

Укладка проводки требует определенных знаний и опыта работы. Но руководствуясь несколькими рекомендациями и правилами, даже новичок справится с этой задачей.

  • При подключении осветительных приборов внутри гаража неплохо продумать освещение и снаружи. Для этого понадобится установить два отдельных выключателя или один двухклавишный.
  • Если подключение розетки производится шлейфом, то такая линия должна включать не более трех розеток.
  • Устройство защитного отключения защищает не технику, а человека. При коротком замыкании устройство за доли секунды разомкнет цепь и защитит от утечки тока.
  • Чтобы защитить цепь от перегрузки или короткого замыкания, используется автоматический выключатель.
  • Не допускается скрутка проводов, особенно из разнородных металлов. Вместо устаревшей скрутки с изолентой, необходимо использовать спайку и специальные наконечники, которые можно приобрести в магазине электрики.
  • Дополнительное заземляющее устройство, установленное на вводе в распределительный щит, увеличит безопасность работы с электроприборами. Для этого можно использовать металлические прутья диаметра 15-16 мм. Их необходимо соединить стальной лентой и вкопать в землю.
  • Если владелец пользуется погребом, то обязательно нужно провести вниз хотя бы один осветительный прибор. Неплохо поместить дополнительное освещение возле лестницы, чтобы спуск и подъем не сопровождался какими-либо проблемами.
  • Для ввода электропроводки внутрь гаража воздушным путем отверстие в стене необходимо сделать под наклоном наружу – это позволит предотвратить поступление воды с улицы внутрь.
  • При работе на высоте стоит использовать деревянные стремянки или специальные козлы и помосты. Нельзя использовать для подъема металлические бочки, столы, стулья и прочую мебель.

О том, как сделать освещение в гараже самостоятельно, смотрите далее.

Схема электропроводки в гараже — как своими руками провести электропроводку в гараже

Каждый гараж, расположенный на загородном участке, должен иметь электропроводку. Она крайне необходима для освещения и подключения всевозможных приборов для ремонта автомобиля, а также в случае, если в помещении располагается и мастерская. Обустройство проводки желательно делать на стадии строительства сооружения.

Как начертить схему электропроводки своими руками?

Этот план должен включать места расположения всех кабелей, электрических проводов, нанесение выключателей и розеток. Это необходимо для грамотного монтажа. Прежде всего, нужно четко наметить порядок размещения приборов освещения, распределительных коробок. Все элементы должны соединяться между собой напрямую. При этом электрика в гараже должна начинаться со щита.

В обязательном порядке отмечаются методы подключения отдельно взятого элемента. Помните, что между проводами и потолком нужно сделать расстояние не менее 100 мм, полом и розеткой – 500 мм. Главный выключатель должен находиться справа от ворот, и его высота должна составлять 1500мм. Далее электросхема переносится на стены, принимая во внимание то, что розетки должны располагаться перед выключателями. Важно учитывать факт – чтобы  провести электропроводку в гараж вам потребуется получить разрешение от соответствующих органов. И выполнять работы своими руками можно только при наличии соответствующего образования или опыта.

Выбирая ту или иную схему прокладки, нужно приобрести провода, исключающие поражения током. При электрификации гаража следует избегать скрутки кабелей разных сечений. В случае необходимости применяйте соединительные колодки.

Планирование схемы разводки

Основополагающие принципы планирования схемы разводки электроснабжения гаражного помещения сводятся к следующему:

  • наметить месторасположение щита и обозначить на бумаге места, где будут размещаться светодиодные светильники
  • заранее продумать установку розеток у рабочего стола или в любой другой точке, где будут подключаться электроинструменты. Выключатели в гараже сообразно ставить возле двери
  • электрический щиток должен находиться возле входа для удобства подключения при входе и обесточивания после выхода из постройки
  • над выключателями устанавливаются наружные распределительные коробки
  • если нажатием одной кнопки будут включаться несколько лампочек, то кабель тянется до первой, а затем перемычками от неё к остальным
  • при распределении розеток на автоматы своими руками, учитывайте, что медный провод сечения 1,5 кв.мм способен выдержать нагрузку до 3.2 Кв

Подключение всех линий розетки можно производить от одной к другой, но лучше предпочесть вариант монтажа распределителей под потолком. Используйте УЗО с автоматом для предохранения от ударов током. Если проводка открытая, то она должна быть с не дымящим изолятором. Для оснований из дерева или бумаги электрический кабель выбирают в металлических трубах.

Как сделать проводку электричества своими руками?

Перед тем как начинать работу, подготовьте молоток, зубило, пассатижи, дрель с набором из нескольких свёрл. Вам также понадобится изоляционная лента и гипс для строительства, перфоратор, дюбеля, саморезы и электроизмерительные приборы. Основной элемент подключения – провод. Специалисты рекомендуют с прожилками из меди, но можно воспользоваться и алюминиевыми, хотя их теплопроводность намного ниже. Потребуется купить трубы из гофра, короба для установки, розетки, светильники, трансформаторы, выключатели и переходники.

Провести электропитание в гараж можно двумя путями – воздушным или подземным. Чтобы определить, как лучше сделать, проанализируйте расположение строения по отношению к линиям электропередач. Если расстояние больше 25 метров, то возникнет необходимость поставить дополнительный столб. Ввод воздушки производится через стену. Рекомендуемая высота – 2.75м.

При высверливании в стене отверстия своими руками, не забывайте делать уклон наружу, чтобы исключить проникновение воды внутрь. Провода перед вводом заизолируйте трубками из пластика или резины. После все отверстия надёжно замажьте алебастром или цементом. Если постройка невысокая, то устанавливается трубостойка с приёмным изолятором, конец которой загнут. Крепится приспособление к крышным стропилам.

Подключение подземной электропроводки

Что касается подключения подземной электропроводки, то кабель размещается в земле под защитой стального короба. Для ввода проводов внутрь в фундаменте потребуется сделать отверстия. Вводимый провод изолируют трубой. По окончанию работы электрик тянет проводку к вводному коробу с электрическим счётчиком и предохранительным устройством. Далее хозяин своими руками осуществляет обустройство освещения гаража.

Внутренняя электрика может быть открытого или закрытого типа. В первом случае провода фиксируются в плинтусах или коробах из пластмассы или металла. Идеально подойдёт плоский кабель или небронированный. На стенах они крепятся при помощи скоб из жести, дюбелями или гвоздями, отступая 0,4м. Разводят по горизонтали от потолка, коробки привинчивают шурупами.

Если здание каменное или из кирпича, то весьма уместной является скрытая проводка. Данную процедуру лучше проводить заранее, пока штукатурка не нанесена на стены. Иначе придётся проделывать канавки для укладки проводов. Главной особенностью этой операции становится необходимость спайки концов проводов, подлежащих соединению. Эта процедура позволит избежать их раскручивания и окисления. Точки стыков покрывают изолентой.

Практически каждый хозяин авто устраивает смотровую яму, поэтому без подключения освещения не обойтись и здесь. Напряжение должно быть не более 42 вольт, следовательно, придётся приобрести трансформатор для понижения напряжения. Запомните! Работы проводите только с помощью специализированных инструментов, рассчитанных на небольшую силу тока.

Правила безопасности при электрификации

Проводя электрификацию своими руками, соблюдайте следующие правила по технике безопасности:

  • электроинструмент используйте исправный, наличие оголённых проводков недопустимо
  • форма одежды должна быть свободной
  • инструменты для проведения работы используются с изолированными рукоятками
  • работы производите только при отсутствии напряжения в сети. Для этого выключаются автоматы в доме или откручиваются пробки
  • для установки энергоснабжения нельзя пользоваться стульями, пеноблоками. Для этого используют козлы или особые помосты
  • нельзя спешить. И самое главное – необходимо думать о собственной безопасности

И относитесь к делу с максимальной ответственностью. Если всё сделано грамотно, то срок эксплуатации составит до 30 лет. Поэтому любой неверный шаг при самостоятельной электрификации способен вывести из строя всю сеть и повлечь сложнейший ремонт.

Электропроводка в гараже — схема, монтаж, разводка

Здесь будет рассмотрено как сделать монтаж электропроводки внутри гаража, то есть от линии ввода до конечных потребителей (розеток, осветительных приборов.

Первое с чем стоит определиться — это способ монтажа электропроводки. Существуют два варианта:

  • скрытый,
  • открытый.

Скрытая проводка более защищена от случайных повреждений, однако, если в процессе эксплуатации возникает необходимость прокладки дополнительных линий или выполнении работ, связанных со сверлением (штроблением) стен может доставить определенные неудобства.

С точки зрения пожаробезопасности, если учитывать, что в большинстве гаражей стены выполнения из негорючих материалов скрытая и открытая электропроводки примерно равнозначны.

Открытая электропроводка менее трудоемка при прокладке, позволяет легко изменять (дополнять) ее конфигурацию, может выполняться непосредственно по стене, в коробах, гофрошлангах. Главное использовать провода и материалы не распространяющие (поддерживающие) горения.

Желающие сделать электропроводку своими руками могут посмотреть эту статью.

СХЕМА ЭЛЕКТРОПРОВОДКИ ДЛЯ ГАРАЖА

В любом случае, осветительные цепи и сеть розеток лучше разделить. Поскольку гараж, особенно с бетонными полами, является местом повышенной электрической опасности цепи розеток лучше оборудовать устройствами защитного отключения (УЗО). Кроме того, для подвала нужно использовать напряжение 36 Вольт.

Поэтому следует предусмотреть установку соответствующего понижающего трансформатора. (Внимание! Применение автотрансформатора Вашей безопасности не обеспечит. Обязательно должна быть гальваническая развязка).

Таким образом, самая простая схема электропроводки примет вид, представленный на рисунке 1. Поскольку гараж это не квартира, многие, при разводке нескольких групп освещения, предпочитают устанавливать выключатели непосредственно на входе. При этом схема будет выглядеть как на рис.2.

При применении мощных потребителей электроэнергии (электродвигатели, сварочные аппараты) может возникнуть необходимость использовать трехфазное электроснабжение, требующее применения соответствующего счетчика электроэнергии. Здесь при разводке электропроводки следует обратить внимание на равномерное подключение однофазных потребителей электричества.

Для удобства дальнейшей эксплуатации, выполнения при необходимости ремонтных работ или дополнительных подключений разводку следует выполнять с помощью распределительных коробок. Кстати, это касается не только гаража.

Не лишним будет, при наличии возможности, организовать в гараже систему защитного заземления.

Несмотря на то, что приведенные схемы носят достаточно иллюстративный характер, поскольку количество электропотребителей, места их установки определяются индивидуально, принципы организации электроснабжения гаража, изложенные здесь, могут быть применимы практически для любой ситуации.

Обратите внимание на правильный выбор сечений проводов, используемых для монтажных работ.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Электрика — Электропроводка в отдельно стоящий гараж

Если вы не планируете устанавливать электрическую панель в гараже, установка довольно проста. Вы можете относиться к гаражной цепи, как и к любой другой ответвленной цепи. Если вы все же планируете установить панель в гараже, следующая информация не для вас.

Вы установите выключатель на 20 ампер в панели в доме. Оттуда вы можете пройти прямо в кабелепровод или проложить любой другой одобренный кабель.Судя по вопросу, похоже, что вы хотите использовать кабель с неметаллической оболочкой от панели, и это нормально. Вы подключите кабель 12/2 к заземляющему кабелю NM в панели и проведете его к распределительной коробке рядом с местом, где кабелепровод будет выходить из дома.

Затем вы проложите трубопровод от этой распределительной коробки, снаружи, под землей, затем вверх и в гараж, заканчиваясь у другой распределительной коробки. Убедитесь, что вы устанавливаете расширительную арматуру там, где это необходимо, особенно если вы входите в здания над землей.

Затем вы протянете три провода THWN 12 AWG через кабелепровод. Подключите провода от кабеля NM к проводам THWN в распределительной коробке в доме.

Наконец, вы пропустите кабель от распределительной коробки к розеткам в гараже.

Национальный электротехнический кодекс

позволяет без особых проблем снабжать гараж однопроводной или многопроволочной ответвленной цепью. Если вы не планируете использовать много энергии и не возражаете, чтобы свет и розетки были в одной цепи.Вы можете просто проехать одну цепь в гараж и привести все в действие. Однако, если вы хотите отделить осветительную нагрузку от нагрузки розеток, вы можете без особых усилий установить многопроволочную ответвленную цепь.

Если вы решите установить многопроволочную ответвленную цепь, вам придется установить двухполюсный выключатель вместо однополюсного выключателя. Для этого на панели должны быть открыты два слота. Вам также придется установить дополнительный провод, поэтому вам придется использовать кабель 12/3 нм и протянуть дополнительный провод через кабелепровод.

Независимо от того, решите ли вы установить однопроводную или многопроволочную разветвленную цепь, вам необходимо использовать кабелепровод диаметром не менее 1/2 дюйма, если вы используете PVC по спецификации 80. Согласно таблице 5 главы 9 Национального электротехнического кодекса, каждый проводник THWN 12 AWG имеет приблизительную площадь 0,0133 дюйма². В таблице 4 той же главы указано, что поливинилхлоридный ПВХ сортамент 80 1/2 дюйма имеет общую внутреннюю площадь 0,217 дюйма². Однако, поскольку в кабелепроводе более двух проводов, его можно заполнить только на 40%.

0.0133 дюйма² * 3 проводника = 0,0399 дюйма²
0,217 дюйма² * 0,40 = 0,0868 дюйма²

Три проводника THWN 12 AWG займут 0,0399 кв. Дюйма, в то время как 40% от общей внутренней площади 1/2 «ПВХ сортамента 80 составляет 0,0868 кв. Дюйма. Таким образом, не возникнет проблем с проведением трех проводников через кабелепровод.

0,0133 дюйма² * 4 проводника = 0,0532 дюйма²

Даже если вы решите использовать многопроволочную разветвленную цепь, у вас все равно будет достаточно места в кабелепроводе 1/2 дюйма.

В соответствии с Таблицей 300.5 Национального электротехнического кодекса, неметаллические кабельные каналы для прямого заглубления, не заключенные в бетон или другие кабельные каналы, должны иметь минимальное покрытие 18 дюймов (450 мм). Однако, если это жилая параллельная цепь, напряжение 120 В или меньше , С защитой от GFCI, с защитой от перегрузки по току 20 ампер или меньше, он может иметь минимальное покрытие 12 дюймов.

Итак, если вы устанавливаете одну ответвленную цепь для снабжения гаража, вы можете установить прерыватель GFCI, и вам нужно будет только проложить 12-дюймовый кабелепровод.В противном случае вам придется закопать водовод 18 дюймов.

ПРИМЕЧАНИЕ: Минимальное покрытие основано на том, что кабелепровод проходит только под травой и грязью. Минимальное покрытие может варьироваться, если проложено под бетоном, пешеходными дорожками, улицами, автостоянками и т. Д.

Поскольку вы будете устанавливать только однопроводную или многопроволочную ответвленную цепь, вам потребуется проложить только заземляющий провод соответствующего размера вместе с токоведущими проводниками (250,32 (A) Пример 1). Вы продлите этот заземляющий провод на каждую розетку и подключите к нему любые устройства.Других требований к заземлению или соединению нет, пока нет металлических путей, соединяющих две конструкции.

Как указывает Спиди Пити, вам также понадобятся средства отключения внутри или снаружи здания, рядом с входом в цепь (225,31, 225,32). Средство отключения — это просто любой одобренный метод отключения всех незаземленных проводов. Это могут быть простые мгновенные выключатели, выдвижной выключатель, предохранительный выключатель и т.д.

После того, как вы снабдите гараж электроэнергией, вам также нужно будет установить несколько необходимых розеток.Сначала вам понадобится как минимум одна розетка (210,52 (G) (1)), которая должна быть защищена GFCI (210,8 (A) (2)). Вам также необходимо установить одну осветительную розетку с переключателем внутри (210,70 (A) (2) (a)) и одну осветительную розетку с переключателем снаружи, чтобы обеспечить освещение для входа / выхода (210,70 (A) (2 ) (б)).


Гараж электроснабжения с одной ответвленной цепью

Гараж электроснабжения многопроволочной ответвленной цепи

  • Этот ответ основан на Национальном электротехническом кодексе 2014 г. и может быть неприменим к областям, которые не соответствуют требованиям NEC.

Основы электромонтажа гаража | HGTV

В наши дни мы просим у наших гаражей больше, чем когда-либо прежде, и нам необходимо оборудовать их, чтобы обеспечить мощность, необходимую для работы всех наших инструментов и устройств. Пара розеток тут и там резать не собираются. Слишком большое количество электроинструментов и специализированного оборудования может легко перегрузить плохо спланированную электрическую систему, что может привести к опасным условиям, таким как электрический пожар.

Прежде всего, определите, какие действия вы планируете делать в гараже, для которых потребуется электричество. Если место просто для парковки машин или хранения, то будет достаточно нескольких стандартных торговых точек. Большинство пристроенных гаражей для домов, построенных за последние пару десятилетий, имеют соответствующую электропроводку и достаточное количество розеток для удовлетворения этих потребностей. Незакрепленный, недавно построенный гараж или ремонт существующего отдельно стоящего гаража без электричества потребуют отдельной отдельной системы.

Если вы планируете добавить водонагреватель, установить стиральную технику, заняться деревообработкой или тяжелыми автомобильными работами, вам необходимо убедиться, что вы правильно подключили оборудование.Многие приборы, такие как водонагреватели и сушилки для одежды, требуют напряжения в сети 240 вольт. То же самое и с некоторым сверхмощным оборудованием, таким как столярная пила (настольная пила промышленного уровня).

Если вы планируете запускать большое количество оборудования одновременно, лучше всего настроить на 240 В с проводкой большего сечения (толщины), чтобы предотвратить перегрузку системы и срабатывание выключателей. При напряжении 240 вольт электроинструмент потребляет вдвое меньше ампер во время работы, чем при напряжении 120 вольт.Чем выше потребляемая мощность усилителя, тем ближе вы подойдете к сработавшему выключателю, и если вы используете несколько инструментов одновременно, это легко может произойти.

Гаражи также подвержены воздействию влаги: дождь, проникающий через открытые двери, вода, капающая с транспортных средств, или поломка водонагревателя или стиральной машины. Следовательно, необходимы защитные розетки с защитным устройством от замыкания на землю (GFCI). Это розетки, которые вы найдете в ванных комнатах и ​​кухнях, которые в основном защищают вас от поражения электрическим током, если вы соприкоснетесь с водой во время работы с электроприбором.

Удобство — еще один фактор для гаражной электросистемы. Стандартные розетки расположены на расстоянии около фута от пола. Если вы планируете разместить верстаки вдоль стен, вам также понадобятся розетки на той же высоте, что и на кухне. Таким образом, вам не придется опускать шнур за скамейку.

Для специализированных рабочих станций вы также можете установить розетку с кабелем питания, которая позволит вам подключать инструменты над головой, чтобы вы не протягивали шнуры по полу.Если вы добавляете устройство для открывания гаражных ворот, вам потребуются розетки на потолке для их питания. Эти розетки также можно использовать для установки выдвижной катушки для шнура питания, которая также может использоваться как ответвительный шнур и предоставит вам доступ к электросети через весь гараж, при необходимости простираясь до подъездной дорожки. Для дополнительного доступа извне установите одну или две розетки на внешней стене гаража или внутри возле дверей.

Имейте в виду, что когда вы ремонтируете или строите, и стены открыты для оголенных гвоздей, это лучшее время для электромонтажных работ.Возвращаться и добавлять проводку позже будет дороже и отнимет много времени.

Схема подключения

для освещения гаража

В правильно установленной цепи добавление дополнительных приспособлений — это простой вопрос запуска и подключения дополнительной проводки. Если вы хотите, чтобы в вашем гараже было больше света, вы можете установить дополнительные светильники на существующей цепи.

Светодиодные фонари для мастерской Схема подключения гаража Ремонт Стальные гаражные комплекты

Схема подключения нескольких светильников Кухня Premodel Home

Идеи освещения Освещение гаража Вдохновляющие справочные материалы Электропроводка

недостроенный гараж для установки необходимого света и розеток.

Схема подключения освещения гаража . Схемы освещения с использованием переключателя в качестве распределительной коробки для освещения гаража или чердака. Электропроводка в недостроенном гараже. Важный фактор при электромонтаже в гараже. Там, где установлен только один светильник, бессмысленно устанавливать потолочную розетку или петлевую систему. Электромонтаж в гараже на самом деле не так уж и сложен, если у вас есть базовые представления об электричестве и вы следуете широко опубликованным руководствам. Если вы находитесь в процессе планирования пристройки гаража или отделки существующего гаража, важно создать схему, показывающую расположение всех выключателей и розеток для электрического обслуживания.Выясните, есть ли в главном сервисе или панели, которая будет питать цепи в гараже, достаточную нагрузочную способность и место для автоматических выключателей. В Интернете есть масса информации об основных принципах подключения, а также множество замечательных книг по этой теме. До тех пор, пока общая максимальная номинальная сила тока всех соединенных устройств не превышает номинальную мощность автоматического выключателя, вы можете установить столько креплений, сколько захотите. Чтобы правильно установить освещение в гараже, вам нужно знать, как подключить его к электрическим коробкам, которые проходят рядом с гаражом.Некоторые люди могут быть очень напуганы идеей прокладки проводки в гараже, поскольку обычно это место, где устанавливаются выключатели и сеть. Независимо от того, проводите ли вы проводку или добавляете больше проводов в старый гараж или прокладываете провода в новом гараже, вам нужно принять решение.

Электромонтаж в гараже на своем объекте

Схема электропроводки подпанели Лучшая электрическая схема для освещения гаража

Схема подключения освещения Эксперты по электрической схеме Великобритании

Электросхема гаража Соединение верхнего освещения гаража в Великобритании

Параллельная проводка освещения Схема подключения 4-позиционного переключателя Выключатель освещения

Электрическая схема подвала Схема электрических соединений Co

Как подключить встроенное освещение в Garage Perfect Установка светильников

Датчик двери гаража Нет света Датчик двери гаража Нет света Дверь гаража

Как подключить переключатель с несколькими источниками света Diy In 2019 Light

Схема подключения Освещение гаража Схема подключения данных Схема

90 023

Схема подключения светодиодных фонарей для гаража

Схема подключения фонарей в гараже

Схема подключения гаража

Схема подключения Nissan Autodiag Org

Nissan Autodiag Org

Соединенное Королевство Схема данных Схема

Установка электропроводки гаража

Вопросы о Электропроводка гаража


Вопрос от JD, домовладельца из Северной Калифорнии:
Следует ли мне использовать в гараже автоматические выключатели GFCI Ground Fault или ARC?

Весной следующего года будем делать ремонт и расширение пристроенного гаража в жилом доме. Это будет пещера для увлечений пенсионеров. Все вилки будут на 20 Ампер с проводом №10. Раньше я использовал электрические обжимные клещи Buchanan с рукавами и крышками. Они мне нравятся больше, чем крутить проволочные гайки.

Моя проблема в том, что у меня есть целый магазин, у меня дома в городе, а не в моем будущем доме для пенсии, который нужно реконструировать, торговым оборудованием 1930-х и 1940-х годов, которое я полностью восстановил. Если какое-либо из этих устройств подключено к цепи замыкания на землю или замыкания дуги, старые двигатели каждый раз отключают цепь.

Я знаю, что старый код годами допускал «прямые» розетки в гаражах, потому что люди кричали о том, что их старый холодильник или морозильные камеры отключают эти цепи, я даже читал это в справочных материалах по разработке старого кода.

Но поскольку большая часть этого старого оборудования была заменена за последние 25 лет, специалисты по кодексу NEC добавили гаражи к способу работы с дуговым замыканием на землю.

Проблема для таких людей, как я. Итак, нужно ли мне играть в игру и все заменять после того, как работа сделана? Должен ли я использовать прерыватели GFCI Ground Fault или ARC Fault, а затем просто поменять их местами?

Меня будут штопать, если я заменю каждый электродвигатель на моем восстановленном оборудовании.

Есть предложения?

Ответ Дейва:
GFCI Защита от замыканий на землю для гаражных цепей

JD, я слышал, откуда вы, но я бы хотел попробовать новые розетки и автоматические выключатели ARC Fault и GFCI. Я тоже помню, когда появились эти новые устройства, было много неприятных отключений, но было несколько улучшений, которые сделали эти устройства намного более надежными. При работе в гараже с заземленным бетонным полом важно иметь защиту от GFCI, особенно при использовании старых неизолированных двигателей и оборудования с металлическим каркасом.Если ваши старые двигатели продолжают отключать GFCI, я бы посоветовал вам выполнить некоторые проверки целостности двигателей и заменить любую изношенную тканевую проводку или потрескавшиеся изолированные провода новым проводом. У меня также есть коллекция старого электрооборудования, которое я буду использовать, по крайней мере, для демонстрации старинной истории электричества.

Винтовые соединители для проводов по сравнению со старыми обжимными и гильзовыми соединениями Бьюкенена
После нескольких лет работы в области электротехники и работы с тысячами вопросов по этой теме, факт расширения и сжатия металлических компонентов электрических цепей поспособствует ослаблению соединения, что приведет к сбою электрического соединения и повреждению оборудования.Поскольку разъем обжимного типа был популярным продуктом, я поддерживаю использование винтового разъема для подключения проводов с меньшей силой тока, особенно для типов с внутренней пружиной, которая будет изгибаться при колебаниях температуры. При этом я использую обжимные изделия для более крупных проводов с помощью утвержденного обжимного инструмента, который обеспечивает плотный обжим и хорошее соединение. Мы видим, что обжимные соединители для проводов широко используются в промышленности, однако единственный способ сделать эти соединения надежными — это использовать инструмент для обжима с четырьмя выемками и диэлектрическую смазку, необходимую для конкретного применения.

Будьте осторожны и наслаждайтесь своим новым гаражным проектом!


Вопрос от Джима, разнорабочего из Огайо:
Как установить люминесцентный свет в гараже?

У моего сына есть отдельный гараж на одну машину, и единственный свет в гараже у него — от открывателя двери. У меня есть три четырехфутовых люминесцентных светильника, которые я хотел бы установить, но не знаю, как это сделать. В гараже есть как минимум одна розетка.

Ответ Дэйва:
Как правило, для источника питания может использоваться розетка, где проводку можно продлить до выключателя, а затем и до осветительных приборов.


Как подключить новый гараж

Электромонтаж нового гаража и планирование схем: здесь содержатся все основные требования к электрической схеме для предлагаемого гаража…

Как восстановить потерянную мощность в гараже

Стив из Калифорнии спрашивает: Я закоротил розетку в гараже, и теперь не работает электричество, как я могу это исправить? Как исправить проблему с пропаданием энергии в гараже.

Электроснабжение гаража

Как мне подключить автоматический выключатель GFCI к электрической панели гаража? Электропроводка гаража, Как подключить автоматический выключатель GFCI.

Как установить проводку для освещения гаража

Как добавить светильник к существующему свету? Электропроводка под дополнительные светильники.

Как подключить люминесцентный светильник в гараже

Как установить проводку для осветительной арматуры: При установке люминесцентного освещения для гаража, который будет отделан листовым камнем, кабель NM или Romex может быть установлен в том месте, где будет установлен светильник после того, как листовой камень будет закончен и окрашен.

Электрический код для розеток и розеток GFI в гараже

Как спланировать и установить электрическую проводку для гаражных розеток и цепей освещения: электрические нормы и правила, касающиеся защиты GFCI для розеток 15A и 20A, 125V в гаражах.

Планирование электрической подпанели гаража

Как я могу установить электропроводку и дополнительную панель в гараже? Планировка и установка гаражной подпанели.


Электрика и отдельно стоящий гараж

Размер кабеля для гаражной подпанели

Вопрос от Ko:
Электрика и отдельно стоящий гараж.
У меня переделка в отдельно стоящем гараже (с жилой площадью наверху), подземный водовод 3/4 дюйма.ПВХ. Он имеет длину 53 фута с изгибом радиуса 4 дюйма (90 градусов) на обоих концах. Какой самый большой набор кабелей можно протянуть через ПВХ диаметром 3/4 дюйма для питания вспомогательной панели (горячий / горячий / нейтральный / заземленный)?
Я оцениваю # 6 для обеих ног и нейтраль и # 8 для земли.

Ответ Дэйва
Ко, похоже, вы можете быть ограничены медными THW / THWN №6 и №8. Размер ПВХ и количество изгибов могут быть проблемой. Используйте много смазки для проволоки.
Урок здесь в том, чтобы всегда увеличивать размер трубы из ПВХ.ПВХ стоит недорого, так что планируйте заранее, пока траншея открыта!
Для получения дополнительной информации о заполнении кабелепровода:
https://ask-the-electrician.com/wire-in-conduit.html


Обнаружение проблемы в электрической цепи

Эд спрашивает:
Я добавил несколько лампочек, выключателей и розеток в свой гараж. Источников энергии было два. Один был от существующего трехпанельного переключателя, который работал повсюду. Все сработало.

Но я испортил другую строчку.Первоначально он питал только две розетки: одну на потолке рядом с устройством для открывания гаражных ворот (которое было подключено к нему), а другое выходное отверстие было выключателем (GFI?) На задней стене. Мой план состоял в том, чтобы подключить к этой линии три источника света и три розетки (исходные два плюс еще один). Но когда я был готов проверить это, один переключатель еще не был установлен, но провода были на месте, скручены вместе (и зачищены). Итак, он замкнулся. После того, как я разъединил провода, я сбросил выключатель без питания. Я отключил основное питание, вошел в панель и переключил черный провод с линии на прерыватель, который, как я знал, работал, но по-прежнему ничего.Возможно, провода были повреждены?

Спасибо за любой совет, который вы можете дать.

Эд в Де Ленд Флорида

Ответ Дэйва:

Эд, очень возможно, что когда вы восстанавливаете питание в цепи, электричество будет до точки, где соединение разорвано, поэтому будьте очень осторожны. Здесь пригодится тестер напряжения клещевого типа, чтобы вы могли видеть, где напряжение и где оно останавливается, что, скорее всего, даст четкое указание на местонахождение проблемы.


Электропитание для гаражного электрощита

Майкл из Полсона, штат Монтана, спрашивает:

У меня есть главная электрическая панель Cutler Hammer. Я хочу добавить еще один выключатель на 100А для своей гаражной панели. Кажется, что на панели нет места для подключения другого выключателя. Придется ли мне заменить панель, или я чего-то упускаю?

Ответ Дэйва:
Майкл, в зависимости от конкретной панели Cutlet Hammer, которая у вас есть, возможно, удастся поменять несколько полноразмерных автоматических выключателей и заменить их тандемными автоматическими выключателями, которые освободят необходимое место для автоматического выключателя на 100 А для гаражной панели. .


Статический от электронного балласта осветительной арматуры

Джоди спрашивает:
Я установил новый электронный балласт в люминесцентный светильник. На моем радио теперь есть статические помехи. Как мне это остановить?

Ответ Дэйва:
Привет, Джоди, да, некоторые из этих осветительных приборов действительно производят линейный шум, особенно экономичные светильники для магазинов. Сначала убедитесь, что прибор заземлен. Затем приобретите штекер, который имеет встроенные средства подавления и кондиционирования линии, которые должны устранить линейный шум.Имейте в виду, что шум также может передаваться прямо в сигнал антенны. В этом случае вам может потребоваться обновить прибор до более качественной марки.

Подробнее о подготовленных штекерных полосках

Схема электрических соединений для открывателя гаражных ворот

Схема подключения устройства открывания гаражных ворот Genie. Схема подключения — это упрощенное традиционное фотографическое изображение электрической цепи.

Craftsman 1 2 Схема электрических соединений открывателя гаражных ворот

На ней показаны элементы схемы в упрощенной форме, а также силовые и сигнальные соединения между инструментами.

Электросхема устройства открывания гаражных ворот . Мастер 12 л.с. проводка ворот гаража. Он показывает части схемы в упрощенном виде, а также силовые и сигнальные соединения между устройствами. Сборник электрических схем для ручного устройства открывания гаражных ворот.

Электромонтажная головка для установки гаражных электрических ворот с. Электросхема открывателя гаража inspirationa Электросхема для audi a4. Он показывает части схемы в упрощенной форме, а также силовые и сигнальные соединения между устройствами.

Craftsman 139 5361 инструкция по эксплуатации бесплатно скачать в формате pdf 24 страницы. 30 sears открывалка гаражных ворот, проводка умельца 1 гаражные ворота 2 л.с. Ремесленник 1 устройство открывания двери гаража мощностью 2 л.с.Схема подключения устройства открывания двери гаража мощностью 2 л.с.Схема подключения устройства открывания гаражных ворот мощностью 2 л.с.

Схема подключения устройства открывания гаражных ворот Craftsman с вдохновляющей новинкой 4. Схема подключения устройства открывания ворот stanley fresh sears мастера. Схема подключения — это тип схемы, в которой используются абстрактные фотографические символы, чтобы показать все взаимосвязи частей в системе.

Craftsman Устройство открывания гаражных ворот мощностью 12 лошадиных сил поставляется с фиксированным шнуром, который можно подключить непосредственно к заземленной розетке. Коллекции монтажных схем открывателя гаражных ворот мастера коллекции монтажных схем открывателя гаражных ворот мастера. Иногда местные строительные нормы и правила требуют, чтобы устройство открывания двери было подключено жестко, и в этом случае вы можете легко отсоединить шнур и выполнить соединения.

Устранение неисправностей и ремонт устройства открывания гаражных ворот.Как подключить электрическую схему устройства открывания гаражных ворот Genie. Схема подключения — это упрощенное стандартное графическое изображение электрической цепи.

Электрическая схема — это упрощенное обычное фотографическое представление электрической цепи. Сборник sears ремесленник схема электромонтажа гаражных ворот. Как установить электрические гаражные ворота.

Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами.Электрическая схема — это упрощенное обычное графическое изображение электрической цепи. Я заменяю, и у меня нет схем для перенастройки подключаемого блока, это 12 л.с.

Собрание умельца 1 Электросхема открывателя ворот гаража 2 л.с. И какие клеммы на открывашке показывают, к которым они подключены. Ремесленник 1 2-х сильная электрическая схема открывателя ворот гаража точно такая же, как и электрическая схема.

Craftsman 1 2 Hp Электрическая схема открывателя гаражных ворот

Советы по подключению датчика гаражных ворот Sears Электропроводка

Принципиальная электрическая схема наконечников открывателя гаражных ворот Sears

Уникальная электрическая схема Схема электродвигателя двери гаража

Советы по подключению датчика двери гаража Sears Электрические Электропроводка

Уникальная электрическая схема для бытового блока гаража Схема

Мастерская Схема проводки датчика открывания двери гаража

Электропроводка управления гаражными воротами Основная теория электропроводки

Устройство открывания гаражных ворот

Схема электропроводки гаражных ворот Raynor

Схема электропроводки

Советы по подключению датчика гаражных ворот Sears Электропроводка

Проводка электромеханического открывателя гаражных ворот Ethanhome Co

Электрическая схема открывателя гаражных ворот Livecultured Co

Электропроводка датчика безопасности гаражных ворот Abigailinterior Co

Электропроводка мастера Kianjarden

Принципиальная схема открывателя дверей гаража Sears Советы открывателя гаражных ворот

9000mancsol Запасные части для открывания двери гаража A Co

Sears Устройство открывания гаражных ворот Поиск и устранение неисправностей Мастер

Схема электрических соединений подвесных ворот гаража База данных электрических схем

Ремесленник Схема электрических соединений открывателя гаражных ворот Гаражные ворота

Схема подключения электромонтажных устройств открывателя гаража

Советы по подключению электромонтажных работ мастера

Не работают дверные датчики Fourmies Co

Схема электрических соединений гаражных ворот Hampshiresquash C o

Мастерская, электрическая схема гаражных ворот Classic Mac Com

Электропроводка открывателей гаражных ворот Norahomedecor Co

Провод датчика гаражных ворот Genovevasalido Co

Нет питания для датчиков гаражных ворот Sivasapor Co

Электрическая схема верхней двери Shop5 Схема электропроводки 9000 Новая электрическая схема

9000 Схема соединений Схема соединений Схема соединений

Схема соединений для гаража Базовая теория электропроводки

Электропроводка датчика двери гаража Sears Основные схематические чертежи

Провода датчика двери гаража Информация Microtekgreenburg

Советы по подключению датчика двери гаража Sears Советы по подключению электропроводки

Sears Схема соединений открывателя

Sears Craftsman Монтажная схема открывателя ворот гаража Get Garage

Ищу мастера модели 13953675srt Устройство открывания гаражных ворот

Инструкции по подключению гаражных ворот Базовая теория электрического монтажа

Инструкции по подключению гаражных ворот Советы по электромонтажу

Ищем мастеров модели 139655200 Устройство открывания гаражных ворот

Плата Sears Craftsman 41a5483 5b

Ремесленник на половину лошадиных сил Механизм открывания гаражных ворот

Электромонтажные работы гаражных ворот Onepolo Co

41a4315 Советы по 7d схемам Электропроводка

41a4315 Советы по 7d схемам Электропроводка

41a4315 Советы по 7d схемам Электропроводка Электромонтаж

Ремесленник Схема Der

Схема подключения трехпозиционного переключателя Чемберлена Электропроводка

G Устройство открывания двери гаража, кроме того, ремесленник Устройство открывания двери гаража

Сделай это Детали открывателя двери гаража Bigtrips Co

Детали для мастера Устройство открывания двери гаража Chonghing Co

Схема подключения гаража Датчик открывания двери гаража Прекрасный

Схема подключения открывателя двери гаража Информация о гараже Thietbitubep Датчики открывания двери Rivospace Com

Craftsman Датчики открывания двери гаража Галерея схем подключения

75d98 Sears Craftsman Схема электрических соединений открывателя двери гаража

Провод открывателя двери гаража Suziorman Co

Схема электропроводки датчика двери гаража Монтажная схема Cultureideas

9000 Pro

База данных электрических схем открывания двери гаража Sears

Открытие двери гаража Sears r Электросхема

База данных электрических схем открывателя гаражных ворот Sears

Мастерская Датчик двери гаража Информация Pangolininwales

Мастер 1 2 Схема электропроводки открывателя гаражных ворот мощностью 2 л.с. Бесплатно

Схема электропроводки гаражных ворот высокого разрешения 2 Мастер

2 Датчик открывания двери Инфракрасный датчик

Схема датчика двери гаража Globalforcechurch Com

Мастер электромонтажных работ Механизм открывания двери гаража Мастер

Схема соединений для открывателя двери гаража Harley Davidson

Датчики двери гаража Wayne Dalton Датчики Imasingenieria Co

Схема электропроводки Openeria Co

Простое реле

Тег, заархивированный мастером, монтажная плата открывания двери гаража

Garage Doo r Схема Bicitesla Co

Format Craftsman 1 2 Hp Схема подключения открывателя гаражных ворот

Схема подключения гаражных ворот Discoverhealth Co

Sears Электрическая схема открывателя гаражных ворот Получить бесплатное изображение

Датчик безопасности гаражных ворот Happypenguin Co

Запасной мастер Leh Door Co

Монтажная схема открывателя гаражных ворот Большая галерея из

Датчики электрической схемы открывателя гаражных ворот мастера

Датчики глаз для гаражных ворот мастера Superiorinc Co

Электрическая схема электромонтажного устройства открывания гаражных ворот Превосходная

Монтажная схема Новичок открывает дверь гаража

Sears гаражные двери мастер датчика открывания двери большой размер

открывалка гаражных ворот без сенсора rs Masjee

Схема подключения открывателя гаражных ворот Craftsman Бесплатная проводка

Craftsman 3 4 Устройство открывания гаражных ворот Onweekend Co

Схема подключения Две электрические схемы гаража

Мастер электрического открывателя гаражных ворот Руководство Sears Automatic

Craftsman 1 Электрическая схема

Проводной открыватель гаражных ворот Awardgroup Co

Ремесленник для открывания дверей Redwb Co

47 Элегантный ремесленник Электромонтажный механизм для открывания гаражных ворот Highhat

Печатная плата открывателя гаражных ворот мастера

Ремесленник Likable Industrial

Информация о Gemsland Схема электрических соединений выключателя открывания гаражных ворот

Мастер электрическая схема датчика открывания гаражных ворот

Liftmaster Схема подключения датчика открывания гаражных ворот Датчики

Инструкции по подключению гаражных ворот Чтение промышленной проводки

Как установить светильник

Фото: Kit Stansley

Поскольку моя нынешняя резиденция завершена только наполовину, на потолках много световых коробов без светильников, что означает, что я спотыкаюсь об инструменты в середине ночью чаще, чем я могу признаться.

Электротехнические проекты «сделай сам» мне не нравятся; вероятно, в результате того, что в детстве он был поражен током от перерезанной телефонной линии (или, возможно, из-за врожденного страха внезапной смерти от электрического тока). Но для простых электромонтажных работ по дому, небольшие знания и подходящие инструменты могут сделать работу немного менее пугающей и, что более важно, менее шокирующей .

Перед тем, как начать

Вот несколько вещей, которые вы должны знать об электричестве и домашней электропроводке, прежде чем начать.

  • Вся электроэнергия подается через счетчик на вашу панель выключателя. Если отключить что-то на панели, в доме не будет питания на провода или коробки.
  • Отключение чего-либо с помощью переключателя не обязательно означает отсутствие питания на проводах в электрической коробке.
  • Если смотреть на провода, черный или красный — это ток, белый — нейтральный, а зеленый или медный — заземление.
  • Не вставляйте заколку для бобби в электрическую розетку, даже если ваш двоюродный брат посмеет.

Инструменты и материалы

Как установить светильник

Шаг 1: Отключение питания

Для некоторых светильников вы можете просто отключить питание переключателем, но я рекомендую всегда отключать питание с помощью выключателя . Если вам повезет, выключатели на вашем электрическом щите будут помечены. Если нет, то это своего рода игра в угадывание: отключите выключатели, а затем используйте детектор напряжения, чтобы убедиться, что место, в котором вы собираетесь работать, не «жаркое».(Детектор напряжения издаст звуковой сигнал и загорится при наличии тока.) Я всегда выключаю свой компьютер перед случайным отключением прерывателей… на всякий случай.

Шаг 2: Подключите провода

Стандартная коробка для осветительного прибора будет иметь три провода: белый (нейтраль), черный (ток) и медный (заземление).

Фото: Kit Stansley

Постоянный У приспособления может быть пластина, которая будет соединена с двумя отверстиями для винтов с обеих сторон коробки, и я считаю, что это проще сделать перед подключением проводов (особенно на тяжелом приспособлении, которое нужно будет поддерживать во время прокладки проводов). связано.)

Провода могут подключаться к прибору разными способами. В этом случае провода наматываются на винты для соединения. Также в приспособлении могут быть провода (соответствующих цветов), которые будут соединяться с потолочными проводами с помощью гаек.

В любом случае используйте инструмент для зачистки проводов, чтобы удалить 3/4 ″ оболочки провода. Чтобы прикрепить к винтовым соединениям, согните провод в форме буквы U, оберните вокруг винта, затем обожмите провод и затяните винт. (Белый провод к серебряному винту, черный провод к золотому винту, заземление к зеленому винту.)

Фото: Kit Stansley

Чтобы прикрепить провода к проводам, скрутите провода одного цвета вместе, а затем намотайте на них проволочную гайку.

Шаг 3: Прикрепите приспособление к коробке

Это простое приспособление с тянущей цепью было прикреплено двумя винтами, которые входят непосредственно в коробку, но вы также можете иметь только один винт непосредственно на монтажной пластине. После того, как приспособление установлено, установите лампочку, снова включите прерыватель и дайте свету загореться.

Фото: Кит Стэнсли

Amazon.com: Гараж Просперо MG.68.MGB US


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

  • Убедитесь, что это подходит
    введя номер вашей модели.
  • УВЕЛИЧЕН до 11 x 17 дюймов для облегчения отслеживания.

  • Составлен в заводских оригинальных цветах.

  • ЛАМИНИРОВАН для обеспечения долговечности без смазывания

  • Опыт работы более 30 лет.

  • Удовлетворение гарантировано.


См. Дополнительные сведения о продукте

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
