Проходной выключатель на 2 лампы схема подключения: Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп (видео)

Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп (видео)

 Что такое проходной выключатель мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест». Основной целью статьи было рассказать о том, что бывают такие проходные выключатели. Они способны обеспечить питание лампы (люстры) из разных мест от 2 и более, но при этом в статье не были рассмотрены частные случаи. Под частным случаем мы понимаем возможность управлять не только одной лампой (группой ламп), но и включать – выключать и две группы. Ведь бывают и двойные проходные выключатели. Именно о подключении двойного проходного выключателя мы  расскажем в нашей статье.

Двойной проходной выключатель и как он монтируется в стену

По сути двойной проходной выключатель является размноженной копией своего младшего собрата, то есть одинарного проходного. Разве что в одном корпусе их уже двое. То есть два отдельных проходных выключателя в одном корпусе и есть один двойной проходной.
 На нашем рынке это продукция довольно таки редкая. Это мы к тому, что встречаются они не часто, но все же «есть в природе». Так двойные проходные выключатели выпускает legrand, lizard, viko… Это двухклавишные выключатели с обозначением на каждой из клавиш. (значок проходного выключателя)
 Монтаж двойного проходного выключателя в стену ни чем не отличается от монтажа обычного одинарного либо двойного выключателя. Более подробно о процессе установки выключателя в стену можно узнать из статьи «Монтаж встроенного выключателя в стену». После того как вы смонтировали выключатель, необходимо проложить проводку. То есть вам необходимо будет осуществить электрическое подключение двух проходных выключателей. Как раз о такой электрической схеме далее.

Схема подключения двойного проходного выключателя в 2 местах для 2 ламп (групп ламп)

По логике происходящего здесь все также как и для одинарного двойного выключателя, но взятого два раза. То есть фактически необходимо осуществить подключение двух двойных выключателей, так как в случае если бы они были просто в разных корпусах. Только что они не в разных все же корпусах, а в одном корпусе.
Схема будет выглядеть следующим образом.

А если вы будете все монтировать в распределительные коробки, то соединения будете еще и следующими.

О том как лучше соединить провода можно узнать из статьи «Как соединить электрические провода в проводке дома».
В принципе, здесь все так как мы и говорили, схема реализована с выключателями, словно это два независимых проходных выключателя.
В итоге у нас получается электрическая схема с двумя сдвоенными проходными переключателями, которые обеспечивают управления двумя лампами (группами ламп) в одном месте.

Подводя итог о подключении двойного проходного выключателя с 2-х мест для 2 ламп

 Итак, подводя итог нашей статьи можно сказать о том, что желающие управлять люстрой с двумя группами ламп с двух разных мест вполне могут реализовать свое желание на практике. Тому способствуют два фактора. Первое, производители выключателей производят сдвоенные проходные переключатели. Второе, воспользовавшись электрической схемой с нашего сайта вы сможете использовать 2 проходных выключателя, для управления двумя группами ламп из одного места.

Видео о подключении проходного выключателя

Как подключить проходной выключатель. Схема подключения

Здравствуйте, уважаемые читатели сайта sesaga.ru. В помещениях таких как спортзалы, коридоры, склады, а также на лестничных маршах, пролетах и т.п. часто возникает необходимость в установке выключателей, имеющих независимое друг от друга включение и отключение освещения, чтобы можно было войти через одну дверь и, допустим, включить свет, а выйти через другую и за собой свет погасить, или же наоборот.

Для решения этого вопроса были разработаны проходные выключатели, работающие в паре и позволяющие управлять освещением из двух мест.

Устройство проходного выключателя.

Механизм переключения контактов проходного одноклавишного выключателя практически такой же, как и у обычного двухклавишного выключателя. Отличие состоит лишь в расположении и переключении контактов.

У двухклавишного выключателя переключение контактов независимое и осуществляется двумя клавишами, поэтому контакты могут переключаться либо двумя клавишами одновременно, либо отдельно каждой клавишей.

У проходного одноклавишного выключателя переключение контактов зависимое и осуществляется одной клавишей, поэтому контакты переключаются одновременно.

Электрическая схема проходного выключателя.

Проходной выключатель имеет два контакта, включенных последовательно и образующих общую точку. Один контакт выключателя всегда замкнут, а второй всегда разомкнут.

При нажатии клавиши выключателя контакты переключаются и контакт, который был замкнут, размыкается, а который был разомкнут, замыкается. Такая работа контактов позволяет выключателю всегда быть готовым к включению или отключению освещения из двух мест.

Однако такая работа контактов требует особого включения в схему освещения, поэтому проходные выключатели подключаются строго по определенной схеме.

Схема подключения двух проходных выключателей.

На корпусе некоторых моделей проходных выключателей обозначают выводы, чтобы в процессе монтажа не прозванивать контакты. В модели, рассматриваемой в статье, выводы обозначены стрелками:

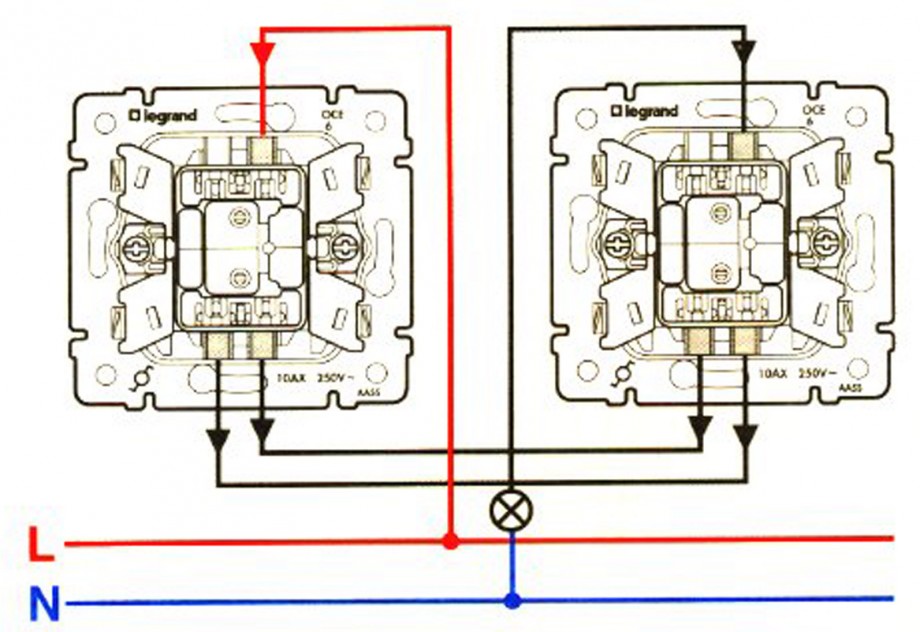

А теперь рассмотрим схему подключения двух выключателей SA1 и SA2.

Фаза L подключена к клемме 2 выключателя SA1, а к клемме 2 выключателя SA2 подключен верхний вывод лампы EL1. Одноименные клеммы выключателей 1-1 и 3-3 соединены между собой перемычками красного и зеленого цвета.
Ноль N соединен с нижним выводом лампы.

Разберем работу схемы.
В исходном состоянии выключателей лампа не горит. Фаза L проходит через контакт 2-3 выключателя SA1 и через перемычку зеленого цвета попадает на клемму 3 выключателя SA2 и дальше никуда не идет, так как контакт 2-3 разомкнут.

При нажатии клавиши выключателя SA2 его контакты 1-2 и 2-3 переключаются и контакт 1-2 размыкается, а 2-3 замыкается. Тогда фаза L через замкнутый контакт 2-3 выключателя SA1 и перемычку зеленого цвета проходит замкнутый контакт 2-3 выключателя SA2 и с клеммы 2 поступает на лампу. Лампа горит.

Теперь нажимаем клавишу выключателя SA1 и его контакты 1-2 и 2-3 переключаются и лампа гаснет. Здесь фаза L через замкнутый контакт 1-2 выключателя SA1 и перемычку красного цвета попадает на клемму 1 контакта
1-2 выключателя SA2 и дальше не идет, так как контакт 1-2 разомкнут.

Теперь если нажать клавишу выключателя SA2, лампа опять включится. Фаза L через замкнутый контакт 1-2 выключателя SA1, перемычку красного цвета и замкнутый контакт 1-2 выключателя SA2 попадает на лампу.

И независимо от того, каким из выключателей будет включена или выключена лампа ее всегда можно включить или выключить любым выключателем. Вот таким образом работают проходные выключатели.

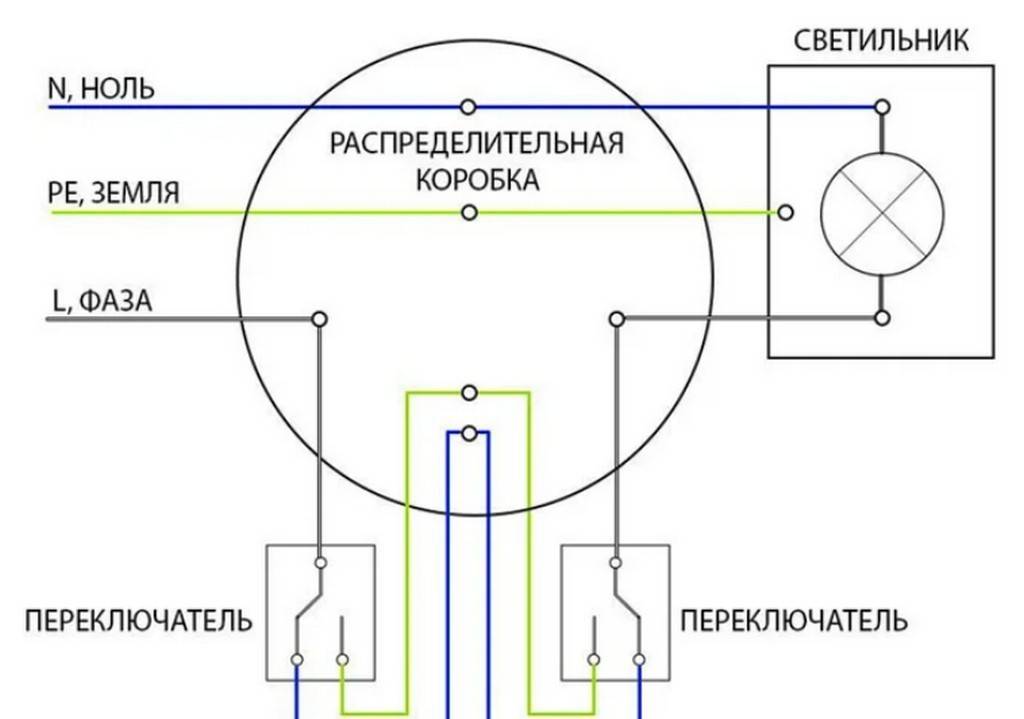

Нам еще осталось рассмотреть монтажную схему подключения с использованием распределительной коробки.

Фаза L заходит в распределительную коробку и в точке (1) соединяется с жилой провода, приходящей от клеммы 2 выключателя SA1. Одноименные клеммы 1-1 и 3-3 выключателей между собой соединены в точках (2 и 3). С клеммы 2 выключателя SA2 жила провода уходит в коробку и в точке (4) соединяется с жилой провода, приходящей от вывода лампы. Второй вывод лампы соединяется с нулем N в точке (5).

И теперь самое основное, что Вы должны запомнить при монтаже проходных выключателей: если после сборки схемы освещение работает не так, как требуется, значит, неправильно подключена клемма 2 выключателя. Проверяйте правильность подключения этой клеммы.

И в дополнение к сказанному предлагаю посмотреть ролик и окончательно разобраться в этой теме.

Вот и все, что хотел сказать об устройстве и подключении проходных выключателей. А в следующей статье Вы узнаете, как подключить перекрестный выключатель, дающий возможность управлять освещением с трех и более мест.
Удачи!

Проходной выключатель: подключение, схемы, сборка

Управлять включением одного источника света из разных мест можно при помощи проходного выключателя. Это удобно в длинных темных коридорах – включив свет, пройти коридор, а выключить его в другом конце. Другой человек на противоположном конце коридора также сможет включить или выключить свет. Также в систему можно поставить несколько ключей – полезно в больших залах, ведущих в разные комнаты.

Обычный выключатель имеет два контакта – вход и выход, играет роль размыкателя. Лампочка, подключенная к выключателю, либо горит, либо нет.Собрать проходную схему не получится.

Особенности проходной схемы

Выключатель для проходных схем имеет три контакта – вход и два выхода. Он работает не в режиме «включен-выключен», а подает электричество либо на один выход, либо на другой. Третьего положения не предусмотрено.

Схема состоит из следующих элементов: источник тока, лампочка, два выключателя, провод заземления, кабель.

На лампочку приходят провода заземления и массы. Провод фазы приходит к Вк №1. Между выключателями идут два провода, после Вк №2 к лампочке идет уже один.

Как работает

Схема работает в следующих режимах:

• Фаза подается от источника тока к Вк № 1.
• Ток течет между Вк №1 и №2 по жиле №1. Лампочка горит.
• Чтобы погасить свет, достаточно на одном переключателе перевести контакт на жилу №2. Цепь прерывается.
• Чтобы включить лампочку, достаточно щелкнуть любым выключателем. Контакт будет либо прерван, либо включен. Фаза либо вернется на жилу № 1, либо переключится на жилу № 2.

Как это собрать

Работы по электромонтажу лучше доверить профессиональному электрику. Если такой возможности нет, либо есть желание воплотить «хитрые» фишки в электропроводке своими руками, нужно делать все по следующим этапам.

1. Рисуем подробную схему. Определяем количество необходимых расходников (проводов, распаечных коробок, вид соединения и изоляции, подрозетников, стеновых креплений).
2. Чертим на стенах линии прохождения проводов, места для установки ключей и распаечной коробки. Коробку лучше размещать на линии щиток-первый выключатель-лампочка.
3. Прокладываем от щитка трехжильный кабель к распаечной коробке. Это силовой кабель – плюс, минус, заземление.
4. От коробки к Вк № 1 проводим трехжильный провод.
5. От коробки к Вк № 2 проводим трехжильный провод.
6. От коробки к лампочке проводим трехжильный провод.
7. Скрутки в коробке подключаем по следующим шагам:
8. Соединяем массу и заземление лампочки с соответствующими проводами силового кабеля.
9. Плюс силового кабеля подключаем к фазовой жиле Вк №1.
10. Соединяем соответственно синие и желто-зеленые жилы из кабелей, идущих на Вк №1 и №2.
11. Фазовая жила Вк №2 подключается к фазовой жиле кабеля, идущего к лампочке.
12. Изолируем все соединения.

Подключаем и проверяем

Подключаем выключатели и патрон лампочки.

• На вход Вк №1 – фазовый провод, выходы – синий и желто-зеленый.
• На вход Вк №2 – фазовый провод, выходы – синий и желто-зеленый.
• На лампочке подключаем, согласно стандартной схеме – фаза, ноль, заземление.

Определить фазу можно по цвету оплетки в кабеле. Он бывает черного, коричневого, белого и других цветов. У большинства производителей заземление – желто-зеленый цвет, а ноль – синий.

Если есть трудности с определением проводов, стоит воспользоваться индикатором или лампочкой-контролькой и блоком питания на 12 вольт. Подавая ток на стык в коробке, можно легко его найти у выключателя.

Перед сборкой схемы на стене, лучше потренироваться – подключить схему на столе. Это поможет понять схему и снизить риск ошибки.

Проложив провода, подключив и заизолировав распаечную коробку, проводятся тестовые испытания. Для этого подключаются лампочка, выключатели, подается ток. Если есть ошибка, она выявится на этом этапе, исправить будет легко. Если ошибка будет выявлена на финальном этапе отделки, то либо придется «глушить» распаечную коробку, либо сдирать обои и долбить стену, чтобы проложить новую проводку.

Внимание! При укладке проводов стоит пользоваться ПУЭ – Правилами устройства электроустановок. В этом документе все нормы четко прописаны, и отклоняться от них нельзя.

Проходной выключатель на две лампочки

В продаже есть проходные выключатели с двумя клавишами. Они предназначены для управления двумя источниками освещения. Применяются в изогнутых коридорах, на лестничных площадках, крупных помещениях.

Схема подключения принципиально не меняется, для каждой лампочки собирается отдельная цепь. Правильно подключить выключатели в этом случае сложнее, так как к каждому приходит два трехжильных провода из разных коробок. Лучше при прокладке кабелей наклеивать бирки с пометками, откуда этот провод.

Одна лампочка – три выключателя

Для длинных разветвленных коридоров, лестниц трехэтажного дома требуется установка трех и более выключателей, управляющих одним источником света.

Схема с двумя ключами принципиально при этом не изменяется. Добавляется подключение третьего выключателя, он отличается от простых проходных. От параллельного переключения, ключ соединяет сразу два контакта между собой и имеет 4 клеммы – два входа и два выхода. Его устанавливают в «разрыв» двух проводов, соединяющих выключатели.

К Вк №3 от распаечной коробки приходят два двухжильных провода – на вход и на выход. В коробке они подключаются к жилам, соединяющих крайние ключи.

Особенности монтажа электропроводки с тремя выключателями

При монтаже проводки обязательно фотографируйте с приложенной рулеткой прокладку проводов. Это значительно облегчит финальный монтаж после завершения ремонта.

Прокладка проводов бывает:

1. Скрытой. В стенах устраиваются борозды – штробы, куда заделывается проводка. применяется при каменных стенах. Штробы можно не проделывать, если предумотрен толстый штукатурный слой.
2. Поверхностной. На поверхности стен прокладываются защитные кабель каналы.
3. Открытой. В декоративных целях применяется витой кабель, крепящийся на фарфоровых изоляторах.

В зависимости от выбранного типа крепежа, потребуется различный набор инструментов. Штробить стены удобно штроборезом или болгаркой, подрозетники и распаечные коробки устанавливаются в ниши, выпиленные в стене алмазным корончатым сверлом. Деревянные стены легче обрабатываются, но для сохранения красоты внутренней отделки стоит применить декоративную проводку или спрятать ее в пластиковые направляющие каналы.

Монтаж проводки редко обходится без перфоратора – прохождения через стены, выборка пазов и крепеж фиксаторов к кирпичной стене требуют ударного сверления. Провода крепятся при помощи полосок из жести или специальных пластиковых дюбель-фиксаторов. Частота крепежа зависит от провисания проводов.

Для сборки электросети потребуются хорошие инструменты электрика – пассатижи, нож, отвертки, индикаторы. Пользоваться этими инструментами нужно согласно правилам техники безопасности.

В работе пользуйтесь защитными перчатками из прорезиненной изолированной ткани. Вешайте табличку с предупреждением о проводящихся работах на распределительный щиток, всегда обесточивайте цепь при работе.

Проверка собранной схемы проводится сначала тестером в режиме омметра, так легче выявить случайное короткое замыкание.

Крепить провода в распаечной коробке можно при помощи контактной сварки, скрутки, СИЗов, спайки оловом. Наиболее популярным методом является скрутка – долговечный и проверенныый способ. Для изолирования скруток лучше применять термоусадочную трубку ПВХ.

Современные лампы освещения требуют подключения заземления. В сочетании с дифавтоматами значительно снижается риск пожара, так как цепь обесточивается при малейшей утечке.

Как эксплуатировать проходные выключатели

Правильно собранная схема будет служить без проблем долгие годы, радуя пользователей продуманностью и удобством. Как в простых, так и в проходных или параллельных схемах есть движущиеся части. Они порой выходят из строя, заменить придется аналогичным по характеристикам. Проходной выключатель, двухклавишный или параллельного переключения отличается своей конструкцией, не взаимозаменяем.

Щелкая клавишей каждого выключателя, установленного в цепь, свет включается или выключается. Это и есть основной критерий правильно собранной цепи.

Схема подключения проходного выключателя с одной клавишей

Основное назначение проходного выключателя заключается в возможности управления светильником из разных точек. Актуальнее всего использовать такой вид электрофурнитуры в длинном коридоре, просторном коттедже и даже спальне (если первый установить возле кровати, а второй на входе в комнату). Далее мы рассмотрим несложную схему подключения проходного выключателя с одной клавишей, а также предоставим к Вашему вниманию наглядный видео урок по правильному подсоединению проводов в распределительной коробке.

Итак, сразу же следует отметить, что переключатель (его еще так могут называть) не используется в одиночку, для управления минимум должно присутствовать два изделия. Что касается подсоединения проводов, принцип не отличается от обычного варианта подключения выключателя света – ноль идет напрямую к светильнику, фаза идет на разрыв. Отличие лишь в том, что в схеме подключения одноклавишного проходного выключателя на выходе подсоединяются не одна фаза (как в классическом варианте), а две. Выведенные 2 контакта соединяются со следующим переключателем, у которого на выходе имеется один провод для подсоединения к люстре.

Фото на котором можно увидеть реальную картину коммутации жил на 2 лампы:

На выходе второго переключателя 2 контакта, т.к. в данном примере используются две лампочки

На словах немного сложно воспринять информацию, поэтому предоставляем электрическую схему подключения проходного выключателя с одной клавишей:

Как вы видите, два одноклавишных устройства подключаются трехжильным кабелем, который в свою очередь должен иметь подходящий диаметр жил. О том, как выбрать сечение кабеля по мощности, читайте в соответствующей статье!

Наглядный видео пример покажет Вам сущность подключения:

Инструкция по соединению проводов

Также хотелось бы упомянуть о том, что нередким случаем является такой вариант схемы, в котором присутствуют 3, а то и 4 одинарных проходных выключателя. В этом случае можно включать/выключать свет с 2х, 3х и даже 4х мест, что очень удобно при нахождении в длинном коридоре. Чтобы сделать такую цепочку контроля, нужно использовать еще один вид изделий – перекрестные, которые являются промежуточными элементами схемы.

Что касается схемы, по которой Вы будете осуществлять монтаж, она выглядит следующим образом:

Этот вариант дает возможность управлять светильником из трех мест. В том случае, если Вы желаете производить выключение с четырех мест, в схему добавляется еще один перекрестный выключатель.

Вот и вся схема подключения проходного выключателя с одной клавишей. Как Вы видите, ничего сложного нет, главное действовать внимательно и соблюдать коммутацию согласно цветовой маркировке проводов! Напоследок рекомендуем Вам уделить должное внимание выбору производителя изделий. Чтобы такая система управления освещением прослужила Вам долго, покупайте продукцию от известных производителей: ABB, Schneider (шнайдер), Legrand (легранд). Из недорогих фирм можем Вам посоветовать Viko (вико), чья продукция имеет оптимальное соотношение по стоимости и качеству!

Также читают:

Проходной выключатель схема подключения – фото инструкция. Как подключить проходной выключатель ~ Электрик в квартире и частном доме.

Обычные выключатели, которые установлены у нас дома, способны включать и отключать освещение из одного места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же.

Но что делать, если требуется необходимость управлять одним светильником из разных комнат одновременно. С помощью обычных выключателей такую схему сложно собрать. На помощь придут проходные выключатели или как их еще называют переключатели.

Такие выключатели используются для организации управления светильниками независимо из нескольких мест. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию.

Рассмотрим в этой статье, как собирается схема подключения проходного выключателя в распределительной коробке.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Часто для этой цели используют схемы с применением реле времени, но, следует признать, что они не так удобны в использовании, менее надежны и экономичны.

Все передвигаются по лестницам с разной скоростью, да и вы сами можете сегодня подниматься налегке, а завтра с тяжелым чемоданом. Ставить же большие временные задержки с учетом запаса – означает уменьшать экономию.

Предлагаемая схема позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице, выключить другим. Если же вам понадобится спуститься, вы используете проходной выключатель наверху для включения света, а внизу – для его выключения. Так же удобно использовать подобную схему для освещения длинных коридоров.

Впрочем, проходные выключатели будут полезны не только обладателям длинных коридоров и многоэтажных домов. Они очень пригодятся и обитателям небольших квартир. Типичная ситуация. В вашей квартире имеется проходная комната, при входе в которую вы включаете свет, затем проходите в следующую комнату, включаете свет в ней, а ставшее ненужным освещение в проходной комнате отключаете проходным выключателем. Согласитесь – очень удобно. Избавляет от лишнего хождения и экономит электричество.

Еще один пример. Вы заходите в спальню и у двери включаете свет. Укладываясь в кровать, включаете настольную лампу или бра, чтобы почитать книжку перед сном, но теперь вам надо снова встать, пойти к двери и выключить люстру! А можно этого не делать, если вы заранее установили у изголовья кровати проходной выключатель.

Для реализации такой схемы управления используются так называемые «проходные выключатели», которые, строго говоря, на самом деле являются переключателями. В отличие от обычных выключателей они имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных. Впрочем, по такой же схеме можно подключать не только лампы, но и любую другую нагрузку, управлять включением которой вам требуется из нескольких мест.

Как подключить проходной выключатель — схема управления светильником из 2 мест

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя. Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.

Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.

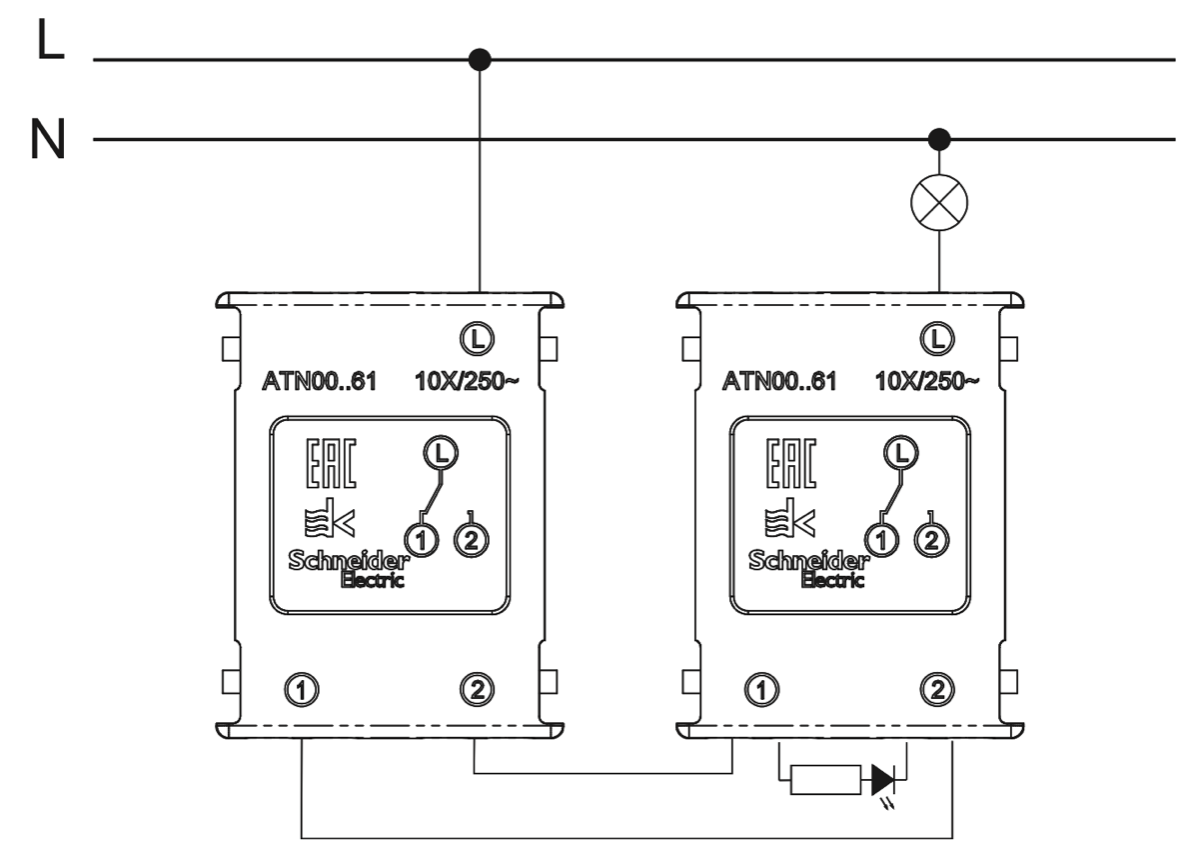

Проходной выключатель схема подключения — управление светильником из 2 мест

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей.

Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от светильника.

Второй провод от светильника напрямую соединяется с нулем распаечной коробки.

Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью управляемого светильника.

Как подключить проходной выключатель — схема управления светильником из 3 мест

В определенных случаях возникает необходимость обеспечить не два, а более пунктов управления светильниками. Например, свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Та же ситуация с длинным коридором, в который выходят двери нескольких комнат.

Реализовать такую схему можно, но понадобятся кроме простых проходных выключателей еще и перекрестные выключатели. В таких выключателях уже не три, а четыре контакта – два входных и два выходных, представляющих собой две пары одновременно переключаемых контактов. Соответственно и подводить к таким выключателям нужно четырехжильный провод.

Проходной выключатель схема подключения — управление светильником из 3 мест

В такой схеме управления используются обычные проходные выключатели на первом и последнем пункте управления светильниками и перекрестные – на всех остальных.

Количество пунктов управления не ограничено, возрастает только сложность коммутации в распределительной коробке из-за большого количества подводимых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы в них просто запутаетесь.

Принцип подключения таков – выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего перекрестного выключателя и так далее, вплоть до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, а второй провод от светильника – к нулю распаечной коробки.

К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному – четырехжильный.

На представленной схеме показано подключение трех пунктов управления светильниками, состоящих из одного перекрестного и двух проходных выключателей.

Небольшое разъяснение к схемам подключения

Давайте рассмотрим, как же работает схема подключения проходного выключателя. В представленных схемах использованы следующие элементы: соединительная коробка, лампа, проходные выключатели и соединяющие провода, в качестве которых, в процессе установки, применяют различные по конструкции кабели.

Первая из предложенных схем представляет собой подключение проходного выключателя, при котором управление осуществляется из двух различных местоположений, данный тип схемы считается достаточно простым в исполнении.

При таком виде подключения один провод, являющийся нулевым, направлен от источника электричества к лампе через соединительную коробку. Второй же, являющийся фазным, также через соединительную коробку направлен к контакту выключателя.

Таким образом, две пары контактов выключателей соединены между собой. Для загорания лампы, фаза подается к светильнику с общего контакта второго проходного выключателя.

На второй схеме представлено подключение проходных выключателей вместе с перекидным или перекрестным. При такая схема дает возможность управлять освещением из трех различных мест.

Со схемой подключения разобрались, теперь подробнее об ее монтаже. Он заключается в установке проходных выключателей и дальнейшей прокладке от них трехжильных кабелей. Также устанавливают, соединенные параллельно, лампы, от которых отходит двухжильный кабель.

Вместе с тем, монтируем также и соединительную коробку, куда прокладываем кабели от: переключателей, лампы, и источника электропитания, для соединения их между собой, в соответствии с вышеобозначенной схемой. При этом следует обратить внимание на выбор подходящего места монтажа соединительной коробки, беря в расчет длину используемых кабелей.

Надеюсь данная статья «проходной выключатель схема подключения» помогла Вам разобраться со всеми вопросами подключения, если будут вопросы или пожелания задавайте их в комментариях, с удовольствием отвечу.

Проходной выключатель — схема подключения

Проходной выключатель — схема подключения



            Проходной выключатель представляет собой устройство основной целью которого является управление одним источником света (люстрой) с двух разных мест. Проходной выключатель внешне ни чем не отличается от обычного и выполняет те же функции — разрывает или замыкает цепь освещения.

Схема подключения и принцип работы проходного выключателя



            Однако контактный механизм проходного выключателя отличается от обычного тем, что в обычном при отключении подвижный контакт разорвав цепь остается в незадействованном положении, а в проходном подвижный контакт всегда задействован.

            При нажатии кнопки вкл/откл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем. Собственно по этой причине проходные выключатели по другому называют перекидными.





            В процессе монтажа или реконструкции электропроводки необходимым условием проектирования является не только надежность, но и удобство использования и расположения ее элементов управления (розеток и выключателей).



1) Проходные выключатели актуальны для применения в многоэтажных помещениях. К примеру установив в доме проходной выключатель на первом и втором этаже можно управлять освещением (включать/отключать свет) с того этажа на котором вы находитесь.



2) Применение проходных выключателей в коридорах также очень удобно. Установив их на разных концах коридора можно включить освещение вначале коридора, а выключить в конце.



3) Наверняка многие сталкивались с необходимостью вставать в спальне с кровати, чтобы выключить свет, когда выключатель располагался у входа в спальню. Установив два проходных выключателя один возле входа в комнату, второй возле кровати, вы избавитесь от этого неудобства.



Давайте рассмотрим схему подключения и принцип работы проходного выключателя, или как его еще называют переключатель, так как многие зачастую думают, что он сложен по своей конструкции.





— управление лампой из двух мест.



 Представим, что у нас имеется длинная комната или коридор, на одном конце которого установлен проходной выключатель 1, а на другом конце проходной выключатель 2.

            В нормальном состоянии у нас лампа не горит (переключающий элемент В- 1 находится в положении 1. 1–1.3, а В-2 в положении 2.1–2.2) нет замкнутого контура, по которому проходил бы электрический ток.

            Если переключить В-1 (не зависимо от того в каком он был положении вкл/выкл) то у нас образуется замкнутый контур по участку 1.1–1.2 – 2.2–2.1, в результате этого лампа будет гореть. При переключении В-2 (переключающий элемент проходного В-2 будет находится в положении 2.1-2.3) – люстра погаснет.



            Управлять источником света (лампой, люстрой) можно не только из двух, но и из трех различных мест (комнат). Для этого нужно немного модернизировать рассмотренную выше схему управления.





При необходимости управлять источником света (лампой, люстрой) из трех мест необходимо в схему добавить один перекрестный переключатель.

            Работает схема следующим образом. В комнате 1 установлен проходной выключатель 1 (В-1), в комнате 2 устанавливается проходной выключатель 2 (В-2), в комнате 3 установлен перекрестный переключатель Х.



На рисунке контакты выключателей расположены таким образом что лампа не горит. Представим ситуацию когда в комнате 1 кто-то переключает В-1. Образуется замкнутая цепи по пути 1.1-1.2-Х(1)-Х(2)-2.2-2.1 и лампа горит.



Если переключить В-2 в комнате 2 с положения 2.1-2.2 на положение 2.1-2.3 то цепь разомкнется и лампа гореть не будет. При необходимости включить свет в комнате 3 достаточно переключить перекрестный переключатель и лампа начнет гореть по цепи 1.1-1.2-Х(1)-Х(3)- 2.3-2.1.



P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую,  полезную информацию по  ремонту своего жилища — своими руками, по оптимизации бюджета,  полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.



Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить заявку — Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.



P.S. S. Надеюсь, что мои советы, как подключить электрическую розетку с заземлением самостоятельно, будут вам полезны. Ну что ж читайте, оставляйте комментарии, спрашивайте, может что не понятно. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.



На главную



схема подключения устройства из разных мест

Проходной выключатель позволяет организовать удобное управление системой освещения из двух-трех мест одновременно. Это очень практичная система для длинных помещений, коридоров, лестниц и других комнат, в которых неудобно возвращаться к одному переключателю, чтобы выключить и включить свет. Разберем,
как сделать проходной выключатель своими руками и в каких случаях он необходим.

Рассмотрим, как правильно организовать процесс подключения. Для этого вам понадобятся специальные выключатели с тремя контактами. Они так и называются — проходные. Они позволяют включать и выключать свет с нескольких мест.

Схема подключения двух точек

Это очень удобно, если вы проживаете в своем доме, имеете крупные комнаты или длинные коридоры.
Представьте — вам нужно пройти шестиметровый коридор ночью. На входе вы включаете свет, пересекаете его, а на выходе — выключаете. То же самое можно проделать и в спальне, выключая свет в кровати, в кабинете и других комнатах. Поможет такая схема и на улице для освещения дорожек, беседок, участков и пр. Она позволяет экономить силы, время и электроэнергию. Конечно, можно заменить ее датчиком движения, но это не всегда удобно, да и тратиться на его покупку в большинстве случаев нецелесообразно.

Виды переключателей

Проходные переключатели выпускаются отдельным видом — они могут иметь одну/две/три клавиши для управления. Но если вы не хотите тратиться, то всегда можете переделать обычное устройство под него. По сути, все зависит только от разводки.

В квартирах обычно используют классический выключатель с одной клавишей. Если вы решили создать
в большой комнате, особенно если в ней несколько источников света, то можно выбрать устройства с двумя или тремя клавишами включения.

Основное отличие проходного блока от обычного — в наличии трех контактов и работе от трехжильного провода. Учитывайте это при создании проводки.

Обратите внимание:
при подключении делайте так, чтобы размыкалась фаза, а ноль шел на лампочку. В этом случае вас не ударит током при ее замене или во время ремонта.

Схема выглядит следующим образом:

1. Ноль из коробки подается на лампу.
2. Через переключатель фаза уходит на вход.
3. На выход уходит два кабеля, оба идут на второй выключатель.
4. Из второго выключателя идет кабель на лампу.

По сути, в создании схемы нет ничего сложного. Любой сможет быстро разобраться, посмотрев на картинку.

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим,
как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Схема переделки обычного в проходной

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете,
Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

В статье «Схемы подключения выключателей» мне не хватило места подробно показать, как из выключателя сделать переключатель. Показываю подробно здесь.

Задача

Итак, задача. Нужно собрать схему управления освещением с двух мест. Под рукой только клавишные включатели, что делать?

В чём разница?

Функциональная разница между обычным и выключателем проходным в возможностях управления освещением. Простой выключатель, после нажатия клавиши (или клавиш) размыкает или замыкает фазную цепь, идущую на прибор освещения. Проходной выключатель, не только размыкает (или замыкает) фазную цепь, но и одновременно замыкает (или размыкает) вторую фазную цепь, подключая к работе второй проходной выключатель цепи.

Важно понимать терминологию. Проходной выключатель часто называют переключателем. Он имеет три контакта и используется для , а так же с трех мест занимая крайние положения 1 и 3.

Так же существуют проходные переключатели (перекрестные переключатели или двойные проходные выключатели), которые имеют шесть контактов и используются для управления освещением с трех мест на месте 2, между положениями 1 и 3 для переключателей.

Конструктивная разница между простым выключателем и проходным выключателем (переключателем) в количестве контактов для подключения. В простом одноклавишном выключателе их два. В простом двухклавишном выключателе их по конструкции четыре, но два из них замкнуты. В проходном выключателе их должно быть три, но клавиша одна.

Как видим, по теории, конструктивно двухклавишный выключатель наиболее близок к проходному выключателю. Там и там работают три контакта, и это нам поможет из выключателя сделать переключатель.

Как из выключателя сделать переключатель

Посмотрим схему подключения двухклавишного выключателя. В выключателе есть контакты 1-2-3-4. По факту контакты 1 и 3 замкнуты, на них приходит фаза. С контактов 2 и 4 снимается фаза, идущая на освещение. Замыкание/размыкание контактов 1-3 и 2-4 независимо, что позволяет независимо управлять лампами А и Б.

Чтобы из выключателя сделать переключатель, нужно контакты 1-2 и 3-4 работать в противоположенных режимах, то есть когда контакты 1-2 замкнуты, 3-4 должны быть разомкнуты и наоборот. Причем переключение должно осуществляться одной клавишей.

Практика

На практике, чтобы выключателя сделать переключатель вам понадобится, для управления с двух мест, два одноклавишных выключателя и два двухклавишных выключателя одной фирмы и одной серии. Одна серия нужна для совпадения размеров клавиш.

• Далее берем двухклавишные выключатели и разбираем их, снимая клавиши;
• Общая задача, перевернуть одну контактную группу на 180 градусов и установить вместо двух клавиш одну общую;
• Не всякий выключатель даст себя «корежить», поэтому для этих самоделок нужно выбирать максимально простые модели выключателей.

Примечание:
чаще всего приходится проявлять смекалку в изготовлении проходного выключателя открытой проводки. Проходные выключатели для открытой проводки трудно найти. На фото проходной выключатель скрытой проводки.

После поворота контактной группы на 180 градусов, остается собрать выключатели и вместо двух клавиш поставить одну.

• Далее, полученных два проходных выключателя монтируются по схеме в месте, где нужно управлять освещением с двух мест.

Например, в спальне ставя один переключатель на входе, а второй у кровати. Или в доме, ставя один выключатель в холле, а второй на втором этаже. Или в длинном офисном коридоре, ставя переключатели в разных концах коридора. Вот хороший пример, правда без коридора:

управление освещением с двух мест

Цены на жилищно-коммунальные услуги повышаются ежегодно, что заставляет задумываться об экономии, в том числе и электроэнергии. Причем, это касается тех мест, о которых раньше человек даже не задумывался. Например, освещение лестниц и лестничных площадок в многоэтажных домах. В недалеком прошлом, когда цены на электроэнергию были мизерными, лестницы освещались 24 часа в сутки. Эта проблема актуальна и в частных домах, имеющих не один этаж, соединенный между собой лестницей. Чтобы сэкономить средства, свет приходится выключать, но для этого нужно или опять спуститься по лестнице или подняться по ней. Это крайне неудобно, поэтому иногда его попросту не выключают и, он горит до утра, когда не станет светло.

Для удобства освещения на подобных участках были разработаны, так называемые «проходные» выключатели. Их еще называют «дублирующими» или «перекидными». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому, чтобы их подключить, необходимо знать схему, а тем более, уметь разобраться в принципе их действия. Естественно, что это не совсем просто, но абсолютно реально.

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

• Вход подключен к выходу 1;
• Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.

Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.

Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.

Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.

Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

1. Нулевой провод подключается к одному из проводов лампы.
2. Фазный провод подключается к входному контакту одного из проходных выключателей.
3. Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
4. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
5. Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.

К каким клеммам подключаются провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.

Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.

Управление освещением с двух мест — идея не новая, но активно применяющаяся и в наши дни. Для ее реализации используются проходные выключатели.

Чем отличается проходной выключатель от обычного выключателя?

Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.

У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается с неподвижным контактом. Тем самым замыкается электрическая цепь и на лампу подается питающее напряжение. Существуют также конструкции двухполюсных одноклавишных выключателей по сути выполняющих ту же самую функцию, что и предыдущий. Его отличие состоит в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Сделано это для улучшения безопасности.

Рисунок 1. Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей

У проходного выключателя имеется два неподвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из неподвижных. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение — «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей правильно он называется — переключатель. Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.

Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.
Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Подключение проходного одноклавишного выключателя

На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест. Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.

Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей

На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.

Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.

Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей

На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1
установленных над проходными выключателями 3
. Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2
, то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Здесь: L
— линейный (фазный) провод; N
— нулевой провод; PE
— провод заземления.

Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей

Для лучшего понимания прочитанного, советую посмотреть следующее видео:

Подключение проходного двухклавишного выключателя

Электрическая схема проходного двухполюсного двухклавишного выключателя аналогична электрической схеме однополюсного одноклавишного проходного выключателя. Отличие состоит в том, что в один корпус встроен еще один комплект контактов (еще один подвижный и два неподвижных контакта). Внешне проходной двухклавишный выключатель похож на обычный двойной.

Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры.

Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Направления токов указаны стрелками.

Рисунок 5. Принципиальная схема подключения проходного двухклавишного выключателя

Рисунок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей

Управление освещением с трех мест и более

Бывают случаи, когда возникает необходимость во включении света в помещении не с одного или двух мест, а с трех, четырех и более. Для реализации такой схемы производители изготавливают промежуточные выключатели (переключатели). Пример схемы управления с трех мест показан на рисунке 7.

Рисунок 7. Принципиальная схема подключения двухполюсных двухклавишных проходных и промежуточного выключателей

Как видно из схемы промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Рисунок 8. Монтажная схема подключения однополюсных одноклавишных проходных выключателей и промежуточного выключателя

Для того чтобы можно было включать и выключать свет, например, из четырех мест, устанавливают еще один промежуточный выключатель. Ставится он между одним из проходных выключателей и существующим промежуточным выключателем. По аналогии можно увеличить число мест управления до любого значения.

Рисунок 9. Принципиальная схема управления освещением с пяти мест

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

А вот примерно так разводить по помещению.

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

2 лампы | Как подключить выключатель света

Источник питания входит в распределительную коробку (SB1), где нейтраль соединяется с осветительной арматурой (F1), где она соединяется со светильником (LT1) и, через кабель C3, со вторым светильником LT2. Горячее напряжение от источника питания подключается к двухпозиционному переключателю (SW1), где его можно переключить на клемму горячего освещения LT1 и соединить с LT2 кабелем C3.

---

Теги:  2 лампы, 2-позиционный переключатель, как подключить 2-позиционный переключатель, как подключить световой выключатель, Подача питания через переключатель, два источника света, двухсторонний, двухпозиционный переключатель света, двухпозиционный переключатель

---

Питание цепи подключается к светильнику F1 по кабелю C5. Нейтраль подключается к свету (LT1) и соединяется с LT2 кабелем C4. Горячий ток от источника питания подсоединяется к общему выводу выключателя (SW1) кабелем С1.

Ходовые части от выключателей через C1 и C2 сращиваются через крепления и соединяются кабелем C3.

Горячий свет поступает от общего вывода SW2 по кабелю C2, где он соединяется с горячим LT1 по кабелю C4.

---

Теги:  2 лампы, 3-позиционный переключатель, подача питания через свет, Трехпозиционный переключатель, путешественники, две фары

---

Ниже показаны два крепления между трехпозиционными переключателями.

Источник питания – через распределительную коробку SB1 и трехжильный кабель (C1) проходит оттуда к первому светильнику (F1). Два двухжильных кабеля (C3 и C4) проходят между приборами, а трехжильный кабель (C2) проходит от второго прибора (F2) до второго трехпозиционного переключателя (SW2).

Горячий источник подключен к общей клемме SW1. Нейтраль соединяется с белым проводом, питающим первое устройство, через кабель C1, где он соединяется с нейтралью обоих фонарей. Контактные провода от двух выключателей проходят прямо через светильники через кабель C3.

---

Теги:  2 лампы, 3-позиционный переключатель, как подключить выключатель света, Трехпозиционный переключатель, путешественники, две фары

---

Здесь у нас несколько светильников, управляемых 3-позиционными переключателями.

Горячая от источника питания (кабель С1) подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль приправлена, в распределительной коробке SB1, через ко второму трехходовому переключателю (SW2) через 3-жильный кабель (кабель C2, который также содержит бегунки, соединяющие два выключателя), где он соединяется с первым приспособлением (F1) и соединяется с нейтралью каждого фонаря.Таким же образом горячий вывод от общей клеммы трехпозиционного переключателя SW2 соединяется с горячим выводом на каждом светильнике через кабель C3 (соединенный в приспособлении F1).

---

Метки:  2 лампы, 3-позиционный выключатель, 3-позиционный выключатель, как подключить выключатель света, несколько источников света, Подача питания через выключатель, трехпозиционный выключатель света, трехпозиционный выключатель, путешественники, два источника света

---

Силовой кабель C1 подключается к цепи светильника F1. Здесь нейтраль соединяется с лампой F1 и соединяется с лампой F2.Горячий ток от источника питания проходит через оба светильника и заканчивается на общей клемме SW1 через кабель C3.

Ходовые части каждого выключателя соединяются между собой кабелем С4 (белый и красный провода с изоляцией).

Белый провод кабеля C3 с изоляционной лентой — это горячее соединение с лампой LT2 (где красный провод кабеля C2 используется для соединения горячего провода со следующим светом LT1).

---

Теги:  2 лампы, 3-позиционный выключатель, 3-позиционный выключатель, как подключить выключатель света, подача питания через свет, трехпозиционный выключатель света, трехпозиционный выключатель, путешественники, две фары

---

Как работают электрические цепи | Основы освещения

Основные схемы

Электрическая цепь представляет собой непрерывный путь, по которому существует и/или может протекать электрический ток. Простая электрическая схема
состоит из источника питания, двух токопроводящих проводов (один конец каждого из которых присоединен к каждой клемме ячейки) и небольшой лампы для
к которым присоединены свободные концы проводов, идущих от ячейки.

Если соединения выполнены правильно, цепь «замкнется», и через нее потечет ток, который зажжет лампу.

Простая электрическая схема

После того, как один из проводов удален от источника питания или в потоке сделан «разрыв», цепь теперь «размыкается» и лампа
больше не загорится.

На практике цепи «размыкаются» такими устройствами, как выключатели, предохранители и автоматические выключатели. Две общие схемы
классификация бывает последовательной и параллельной.

Элементы последовательной цепи соединены встык; один и тот же ток течет через его части одну за другой.

Цепи серии

В последовательной цепи ток через все компоненты одинаков, а
напряжение на компонентах представляет собой сумму напряжений
по каждому компоненту.

Пример последовательной цепи

Параллельные цепи

В параллельной цепи напряжение на каждом из компонентов одинаково, а общий ток равен сумме токов
через каждый компонент.

Если два или более компонента соединены параллельно, они имеют одинаковую разность потенциалов (
напряжение) на их концах. Потенциальные различия между
компоненты одинаковы по величине и имеют одинаковую полярность.Одно и то же напряжение применимо ко всем цепям
компоненты, соединенные параллельно.

Если каждая лампочка подключена к аккумулятору отдельным контуром, говорят, что лампочки подключены параллельно.

Пример параллельного контура.

Пример схемы

Рассмотрим очень простую схему, состоящую из четырех лампочек и одной на 6 В.
батарея.
Если провод соединяет батарею с одной лампочкой, со второй лампочкой, с третьей лампочкой, а затем обратно с батареей в одну непрерывную петлю,
говорят, что лампочки включены последовательно. Если три лампочки соединены последовательно, то через все
на них, а падение напряжения составляет 1,5 В на каждой лампочке, и этого может быть недостаточно, чтобы заставить их светиться.

Если лампочки соединены параллельно, ток, протекающий через лампочки, объединяется, образуя ток
течет в аккумуляторе, при этом падение напряжения составляет 6,0 В на каждой лампочке и все они светятся.

В последовательной цепи каждое устройство должно работать, чтобы цепь была полной.Перегорела одна лампочка в последовательной цепи
разрывает цепь. В параллельных цепях каждая лампочка имеет свою собственную цепь, поэтому все лампочки, кроме одной, могут перегореть, и
последний будет работать.

Часто задаваемые вопросы по установке

HS210 Содержание | TP-Link

Обзор проводки трехпозиционного коммутатора

Существует несколько типов выключателей света, с которыми вы столкнетесь при обновлении выключателя до интеллектуального выключателя в вашем доме.

Стандартный/однополюсный

При использовании стандартного или однополюсного настенного выключателя только один выключатель управляет светом или серией светильников.Это самый распространенный выключатель света в доме. Этот коммутатор можно модернизировать до интеллектуального коммутатора с помощью интеллектуального коммутатора Wi-Fi TP-Link HS200 (при условии, что в распределительной коробке есть нейтральные провода).

Как определить стандартный коммутатор?

Если ваш свет можно включить только из одного места, скорее всего, это стандартный/однополюсный выключатель. Вы можете идентифицировать однополюсный настенный выключатель, вынув его из распределительной коробки. Должно быть 2 провода (обычно черного цвета), подключенных к винтовым клеммам или нажимным разъемам на задней части корпуса переключателя.Также может быть подключен заземляющий провод.

Если к переключателю подключено более двух проводов, скорее всего, это трехпозиционный переключатель, однако в некоторых случаях к стандартному переключателю подключается более двух проводов. В ситуациях, когда один переключатель управляет несколькими осветительными приборами (например, в туалетном столике или несколькими подвесными светильниками и т. д.), вы можете найти несколько проводов, подключенных к одним и тем же винтовым клеммам/вставным разъемам на переключателе. Если никакие другие переключатели света не управляют этими огнями, скорее всего, у вас есть стандартный переключатель, который используется в качестве соединения для нескольких проводов нагрузки.Вы по-прежнему можете модернизировать эту конфигурацию с помощью интеллектуального коммутатора HS200, но вам потребуется соединить вместе пучок проводов нагрузки, так как HS200 имеет только один провод нагрузки.

Трехходовой

С трехпозиционным выключателем два отдельных выключателя света управляют светом или серией светильников. В этой конфигурации вы можете включать и выключать свет из любого места. Эта конфигурация переключателя часто встречается в коридорах, на лестницах или в комнатах, где у вас есть несколько точек входа. Некоторые трехпозиционные выключатели могут быть даже не расположены в одной комнате, но они все равно могут служить для управления освещением в общем пространстве (выключатель может быть расположен как в гараже, так и на кухне, если он управляет освещением внутреннего дворика, доступным из обоих мест). ).

Существует несколько конфигураций проводки для трехпозиционных переключателей, и не все из них совместимы с HS210. Хотя трудно точно знать, как ваш дом был подключен, когда он был первоначально построен, есть несколько вещей, на которые вы можете обратить внимание, чтобы увидеть, совместим ли ваш сценарий коммутатора с HS210.

Как определить трехпозиционный переключатель?

Трехпозиционные переключатели обычно имеют на корпусе три винтовых клеммы, одна из которых будет другого цвета или помечена как «общая».» Также может быть отдельный зеленый винт заземления, прикрепленный к монтажному фланцу коммутатора (провод заземления может быть подключен или не подключен). Если на вашем коммутаторе нет винтовых клемм, на задней части корпуса переключателя, одна из которых должна быть помечена как «общая». Маркировка на задней стороне переключателя может быть затруднена без очистки и использования фонарика.

Четырехходовой

С четырехпозиционным переключателем три или более переключателя управляют светом или серией огней.Эта конфигурация встречается нечасто, но ее можно найти в больших домах или комнатах с конфигурациями, позволяющими входить более чем из двух мест. В этой ситуации вы можете включать и выключать свет с любого из выключателей. Конфигурация четырехпозиционного переключателя состоит из двух трехпозиционных переключателей, по одному на каждом «конце» схемы переключения, и специального четырехпозиционного переключателя между двумя трехпозиционными переключателями.

Этот сценарий подключения является сложным, и HS210 не тестировался для работы с этой конфигурацией.

Как определить четырехпозиционный переключатель?

Четырехпозиционные переключатели часто имеют на корпусе четыре винтовых клеммы, две из которых будут помечены как «вход», а две — как «выход». Также может быть отдельный зеленый винт заземления, прикрепленный к монтажному фланцу коммутатора (провод заземления может быть подключен или не подключен). Если на вашем переключателе нет винтовых клемм, на задней стороне корпуса переключателя может быть четыре вставных разъема, два из которых должны быть помечены как «вход», а два — как «выход».

Стандартный переключатель	Трехпозиционный переключатель	Четырехпозиционный переключатель [CM2]
Этот стандартный переключатель имеет два провода питания (линейный и нагрузочный) и один медный провод заземления.	Этот трехпозиционный переключатель имеет один черный общий провод, один черный контактный провод, один красный контактный провод и один медный провод заземления.	Этот четырехпозиционный переключатель имеет комбинацию красного и черного проводов для входящих соединений и комбинацию красных и черных проводов для исходящих соединений в дополнение к медному проводу заземления.



Что делают все разные провода на трехпозиционном переключателе?

На стандартном переключателе переключатель просто разрешает или запрещает передачу энергии от одного провода к другому. Когда выключатель выключен, цепь разорвана, и питание не может поступать к осветительному прибору.Когда выключатель включен, цепь замыкается, и питание поступает на светильник, освещая вашу комнату.

Этот принцип, по сути, такой же, как и для трехпозиционного переключателя, но требуется дополнительный провод для включения или выключения второго переключателя. В трехходовом переключателе вместо того, чтобы разрешать и запрещать подачу питания, переключатель всегда посылает питание по одному из двух контактных проводов. В зависимости от состояния обоих переключателей «включено» или «выключено», свет будет либо включен, либо выключен.

Общий/линейный провод

По этому проводу подается питание в цепь от главного сервисного щита; это источник питания для вашего света, и он всегда будет под напряжением, независимо от того, как настроены выключатели. Этот провод будет подключен к общему винту на одном из трехпозиционных выключателей.

Тросы

Эти провода соединяют два настенных выключателя вместе и позволяют передавать питание между ними. Один из двух проводов перемещения всегда находится под напряжением, когда питание включено.

Общий/нагрузочный провод

Этот провод передает питание от выключателей к светильнику; этот провод будет под напряжением только при включенном светильнике. Этот провод будет подключен к общему винту на одном из трехпозиционных выключателей.

Схема	Описание
	В этом случае первый переключатель включен, а второй выключен. Мощность течет от первого выключателя ко второму выключателю через бегунок 1, но не доходит до светильника.
	В этом сценарии оба переключателя включены.» Энергия поступает от первого выключателя ко второму выключателю через бегунок 1, и свет включается.
	В этом сценарии оба переключателя выключены. Энергия поступает от первого переключателя ко второму переключателю через бегунок 2, и свет включается.
	В этом сценарии первый переключатель выключен, а второй переключатель включен. Мощность течет от первого выключателя ко второму выключателю через бегунок 2, но не доходит до светильника.



Что означают разные цвета проводов?

Когда вы откроете свою распределительную коробку, чтобы посмотреть на провода, подключенные к вашим настенным выключателям, вы можете найти радугу возможных цветов. В большинстве случаев вы увидите только черные, красные или белые провода, подключенные к коммутатору. Хотя цвет провода может подразумевать что-то о его назначении, нет никакой гарантии, что цвета проводов означают что-то различимое в вашей конфигурации трехпозиционного переключателя.

Часто цвет ваших проводов может быть даже трудно различим, поскольку они могут быть покрыты краской или покрыты текстурой стены, нанесенной аэрозолем. В этом случае вы, как правило, сможете определить цвет провода, если посмотрите на более уединенный участок провода.

Селектор цвета в настройках HS210 в основном используется для определения наличия трехпозиционной конфигурации переключателя и возможного необычного сценария подключения. Хотя цвета проводов могут не указывать на то, как они используются в настройке трехпозиционного переключателя, наличие проводов определенных цветов может указывать на более сложный сценарий подключения, в котором приложение Kasa не может вам помочь.Если ваша проводка включает в себя коричневые, оранжевые, фиолетовые, голубые, серые или желтые провода, приложение Kasa не позволит вам завершить настройку. Ваш дом может быть совместим с HS210; однако вам следует обратиться за помощью к лицензированному электрику.

Цвет провода	Назначение
Черный	Черный — стандартный цвет провода в большинстве домов.Этот провод обычно передает питание к осветительным приборам и от них.
Красный	Красные провода часто появляются в трехсторонних конфигурациях. Их можно использовать в качестве проводника или общего/линейного или общего/нагрузочного провода, в зависимости от того, как подключена цепь.
Белый	Белые провода обычно представляют собой нейтральные провода, но они могут иметь трехстороннюю конфигурацию, обмотанную черной лентой. Если это так, то этот провод, скорее всего, является одним из двух ваших проводов-путешественников. При такой ситуации с проводкой у вас также вряд ли будет пучок нейтральных проводов.
Коричневый	Коричневые провода часто указывают на электрическое напряжение 277 В. HS210 несовместим с электрическими сетями 277 В.
Оранжевый	Оранжевые провода часто указывают на электрическое напряжение 277 В.HS210 несовместим с электрическими сетями 277 В.
Фиолетовый	Фиолетовые провода обычно не используются в Северной Америке и могут указывать на необычный сценарий подключения. Фиолетовые провода более распространены в некоторых европейских странах.
Темно-синий	Темно-синие провода менее распространены, но могут появиться в вашем доме, проводя питание к вашим розеткам и светильникам.
Голубой	Голубые провода обычно не используются в Северной Америке и могут указывать на необычный сценарий подключения. Светло-голубые провода более распространены в Австралии и часто используются в качестве нейтрального провода.
Серый	Серые провода часто являются нейтральным проводом при использовании с электропитанием 277 В. HS210 несовместим с электрическими сетями 277 В.
Желтый	Желтые провода часто указывают на электрическое напряжение 277 В. HS210 несовместим с электрическими сетями 277 В.
Зеленый/Желтый	Зеленые и желтые полосатые провода — это провода заземления.
Зеленый	Зеленые полосатые провода — это провода заземления.
Голая медь	Неизолированные медные провода являются заземляющими проводами.



Как определить общий/линейный/нагрузочный и контактный провода?

Приложение Kasa поможет вам идентифицировать вашего пассажира и общие/линейные/нагрузочные провода.

Общие провода (линия и нагрузка)

Чтобы определить общие провода, подключенные к каждому настенному выключателю, вам нужно взглянуть на сам старый трехпозиционный выключатель.Не все трехпозиционные переключатели одинаковы, поэтому вам может потребоваться найти комбинацию из следующих, чтобы определить общий провод. Пока вы будете искать общую этикетку, на винтовых клеммах и этикетках проводов, поставляемых с HS210, используется терминология «Линия/Нагрузка». В целях установки вашей пары HS210 вы можете считать линию/нагрузку синонимом «общей».

Для обычной установки HS210 нет необходимости определять, какой из общих проводов соответствует линии, а какой нагрузке.

Черный винт	Только вставные	Вставки и винты
Если ваш коммутатор имеет винтовые клеммы, вы должны найти три винта на корпусе коммутатора (может быть дополнительный зеленый винт заземления). Два винта должны быть латунными, один другого цвета. Чаще всего этот другой винт черного цвета.Это ваш общий провод.	Если ваш выключатель не имеет винтовых клемм, вам придется искать маркировку, указывающую, какой провод является общим. Часто рядом с одним из трех вставных разъемов будет рельефная надпись, обозначающая общий провод.	Некоторые трехпозиционные переключатели будут иметь как винтовые клеммы, так и вставные разъемы, и переключатель может быть подключен с комбинацией того и другого при использовании. В этом случае ищите винт разного цвета или рельефную надпись, обозначающую общий провод.



Тросы

Идентификация проводов бегунов обычно зависит от идентификации общего провода. Если ваш настенный выключатель подключен к винтовым клеммам, два винта одного цвета, обычно из латуни, будут вашими общими проводами. Если в вашем настенном выключателе используются вставные разъемы, вы можете найти два вставных разъема без маркировки или два вставных разъема с маркировкой «путешественник». Это ваши дорожные провода.

Латунные винты	Только вставные
Если у вашего переключателя винтовые клеммы, вы должны найти два латунных винта.Два провода, подключенные к этим винтам, являются вашими путевыми проводами.	Если у вашего переключателя нет винтовых клемм, ваши контактные провода могут быть не маркированы. Ищите рельефную или печатную маркировку для общего провода, два других вставных соединения будут вашими контактными проводами.



Как идентифицировать нулевой провод?

Хотя вы не можете полагаться на цвет провода для обозначения линии, нагрузки, общего провода или проводника, вы можете использовать несколько подсказок, включая цвет провода, чтобы помочь вам идентифицировать нейтральные провода в вашей распределительной коробке.При поиске нейтральных проводов в распределительной коробке ищите два или более белых провода, соединенных вместе с помощью гайки. Возможно, вам придется перемещать провода в распределительной коробке, чтобы найти жгут, поскольку он часто находится в самом конце за любыми другими жгутами проводов.

За редким исключением, вы не должны видеть нейтральные провода, подключенные к старому настенному выключателю, который вы заменяете. Если вы найдете белый провод, подключенный к настенному выключателю, проверьте, не обмотан ли он черной изолентой. Если да, то это не нейтральный провод, а переделанный белый провод.Если к настенному выключателю подключен белый провод, не обмотанный черной изолентой, и по нему можно проследить соединение с пучком белых проводов, ваш старый настенный выключатель подключен к нейтрали и, вероятно, имеет более сложные функции, такие как таймер или пульт дистанционного управления.

Если все провода в вашей распределительной коробке кажутся белыми, возможно, они были покрыты краской или текстурой стены, когда ваш дом строился. Посмотрите внимательно, так как фактический цвет провода обычно все еще виден, но менее заметен.

Обычный комплект	Переполненный бокс	Окрашенный или текстурированный	Перепрофилированный нейтральный
Это обычная нетронутая распределительная коробка с пучком белых нулевых проводов.	Эта распределительная коробка забита проводами и есть несколько больших пучков, но пучок нулевого провода все еще можно найти сзади.	Эта распределительная коробка была покрыта краской или текстурой стены, и все провода выглядят белыми. При внимательном осмотре можно увидеть истинный цвет провода.	Эта распределительная коробка не имеет нейтрального провода, несмотря на наличие белого провода. Использование черной изоленты указывает на то, что этот белый провод был перепрофилирован для подачи питания.



Что делать, если мой выключатель не имеет нейтрального провода?

Поскольку для работы стандартных настенных выключателей не требуется нейтральный провод, а существует несколько способов правильного подключения трехпозиционного выключателя во время строительства, вы можете не найти нейтральный провод в одном или обоих местах.

• Если только одна из двух распределительных коробок имеет пучок нейтральных проводов, вы все равно сможете использовать HS210, следуя приведенным ниже инструкциям.
• Если ни один из ваших коммутаторов не имеет жгута нейтрального провода, вы не сможете использовать HS210. Электрик может помочь, но установка новой проводки может быть дорогостоящей.

Что делать, если только один из моих переключателей имеет нейтральный провод?

После проверки, если вы обнаружите, что один настенный выключатель имеет жгут нейтрального провода, а другой нет, вы все равно сможете использовать HS210. Хотя HS210 предназначен для работы в паре, вы можете заменить настенный выключатель нейтральным проводом, оставив старый настенный выключатель на месте.Если настенный переключатель без нейтрали очень старый, щелкает при нажатии или имеет какие-либо другие признаки старения, вы должны заменить этот переключатель новым стандартным трехпозиционным переключателем, чтобы обеспечить надежную работу. Следует отметить, что это нестандартная конфигурация для HS210, и результаты могут отличаться.

Что делать, если мои выключатели не имеют провода заземления?

Не все настенные выключатели подключены к заземляющим проводам, и не все распределительные коробки имеют доступ к заземляющему проводу.

• Если ваша распределительная коробка пластиковая и к вашему старому выключателю не был подключен заземляющий провод, в задней части распределительной коробки может быть пучок оголенных медных или зеленых проводов.Вам нужно будет развернуть этот пучок и подсоединить зеленый провод заземления от HS210 с помощью гайки.
• Если ваша распределительная коробка пластиковая и отсутствует заземляющий провод, вы можете просто заглушить заземляющий провод на HS210 с помощью гайки.
• Если ваша распределительная коробка металлическая, может отсутствовать заземляющий провод; в этом случае вы сможете подключить заземляющий провод к самой коробке.

Переключатель с заземлением	Выключатель без заземления	Коробка с заземлением	Коробка без заземления
Медный провод, подключенный к этому трехпозиционному переключателю, является проводом заземления.	Этот трехпозиционный переключатель оснащен заземляющим винтом, но не подключен к заземляющему проводу.	Эта распределительная коробка имеет доступный пучок заземляющих проводов.	В этой распределительной коробке нет доступных заземляющих проводов.

Handyman USA — Подключение 3- или 4-позиционного переключателя

Проложите двухжильный кабель от светильника к первому выключателю.
Между выключателями нужно будет проложить 3-жильный (с заземлением) кабель.(Белый и красный провода будут коммутируемыми.)

На картинке ниже мы показываем мощность, поступающую в осветительную арматуру. Черный (горячий) провод будет проходить насквозь, идя к первому выключателю. Прикрепите его к белому проводу провода, идущего к выключателю. Белый провод от источника питания будет присоединен к белому проводу фонаря. Черный провод фонаря должен быть присоединен к черному проводу, идущему к первому выключателю.

На выключателе белый провод (горячий), идущий от фонаря, будет подключен к темному винту.Отметьте его черным маркером или покрасьте конец в черный цвет, чтобы указать, что он горячий. Красно-белый провод 3-жильного провода, идущего к следующему выключателю, следует прикрепить к светлым винтам. Подсоедините черный провод трехжильного кабеля к черному, идущему к выключателю от света.

У второго переключателя подсоедините черный провод к темному винту, а белый и красный к светлым винтам.

Для получения более элементарных схем подключения различных трехходовых цепей прокрутите страницу вниз.

Подключение 4-позиционного переключателя

4-позиционный переключатель используется, когда вам нужно 3 или более переключателя для управления одним и тем же прибором. Я покажу, как соединить 3 переключателя, однако вы можете добавить в цепь столько 4-позиционных переключателей, сколько вам нужно.

Для подключения 4-позиционного переключателя вам понадобятся два 3-позиционных переключателя (по одному на каждом конце), а затем столько 4-позиционных переключателей, сколько вы хотите между ними. 2-жильный кабель проходит от светильника до первого выключателя, а затем 3-жильный кабель проходит между всеми выключателями.

На лампочке черный (горячий) провод будет проходить насквозь, идя к первому выключателю. Прикрепите его к белому проводу провода, идущего к выключателю. Белый провод от источника питания будет присоединен к белому проводу фонаря. Черный провод фонаря должен быть присоединен к черному проводу, идущему к первому выключателю.

У первого переключателя (трехпозиционный) белый провод (горячий), идущий от лампы, будет подключен к темному винту. Покрасьте конец черной краской или черным маркером, чтобы обозначить, что он горячий.Красно-белый провод 3-жильного провода, идущего к следующему выключателю, следует прикрепить к светлым винтам. Подсоедините черный провод трехжильного кабеля к черному, идущему к выключателю от света.

%PDF-1.4
%
998 0 объект
>
эндообъект

внешняя ссылка
998 55
0000000016 00000 н
0000005122 00000 н
0000005236 00000 н
0000006890 00000 н
0000007303 00000 н
0000007777 00000 н
0000008487 00000 н
0000009224 00000 н
0000009565 00000 н
0000009638 00000 н
0000009951 00000 н
0000010442 00000 н
0000011010 00000 н
0000011493 00000 н
0000011608 00000 н
0000011721 00000 н
0000012300 00000 н
0000012685 00000 н
0000013096 00000 н
0000013343 00000 н
0000013793 00000 н
0000014330 00000 н
0000015844 00000 н
0000018468 00000 н
0000020557 00000 н
0000022273 00000 н
0000024250 00000 н
0000025501 00000 н
0000025678 00000 н
0000025777 00000 н
0000025926 00000 н
0000026025 00000 н
0000026182 00000 н
0000028149 00000 н
0000028436 00000 н
0000030747 00000 н
0000032498 00000 н
0000032745 00000 н
0000032829 00000 н
0000032886 00000 н
0000035151 00000 н
0000038489 00000 н
0000042503 00000 н
0000046113 00000 н
0000047996 00000 н
0000048085 00000 н
0000048173 00000 н
0000048533 00000 н
0000048864 00000 н
0000049258 00000 н
0000049657 00000 н
0000080431 00000 н
0000080472 00000 н
0000127763 00000 н
0000001396 00000 н
трейлер
]/предыдущая 12379352>>
startxref
0
%%EOF

1052 0 объект
>поток
hYkXSg;7″$Ka»uDDchVPjEZ9%C! * рс8бк:+
j✪}Y;Nlq~ֻO@ !4nyÂ5xKzk|zHB1y ;KPQwsɧr2VAv˧sZR@» rGDlspokef2(89b(CY)GV >z
O0=z5+-‘לMc~y^zs }γxyۚ=GI^O. ~]]Ϻt3hJǞǏ;Y{D+N5]Aq(rk?/{GFWjxAռ¡== O\w˘bכSS\Ijnp~ o;rInǏpnTNX;G

R؞|NEvZi՘8n\$wm;8љID»5[ &0·TtOꦰ L\&FVT» Rp
oҒpa[ |n_RP)(Qab7.O|x55rgW-8SKeZc;RdTN»MA8 ‘̢dEteo/T>R» nEo΃?vD.OQ-b9:?}1vroTʐ/siW_30iד֡=|W0MO)ؠ 4=CD{Vpa75r

как подключить несколько светильников с выключателем на конце

 Показать цитируемый текст

Роберто: Чтобы попытаться сделать это проще.
Мы подключили точно такую ​​же установку.
Непрерывная цепочка (люминесцентных) ламп вдоль потолка.Единственный переключатель находится рядом с дверью за дальним концом.
Решение. Подключили нулевой белый провод от цепи питания
выключатель насквозь и к каждому приспособлению. Он останавливается на последнем приспособлении и
дальше не идет.
(Кстати, нейтраль непрерывна и никогда не переключается. В Северной Америке
проводка домашняя).
Также подключил заземляющий провод через и к каждой раме светильника и
металлические потолочные коробки и к металлической коробке с настенным выключателем в
утвержденным образом.
Мы также протянули черный провод от источника питания от точки начала
светильники до выключателя на дальнем конце, без
подключение к чему-либо на пути.(В нашем случае этот третий провод делает
на самом деле пройти физически через приспособления, потому что это было наиболее
удобно, но не соединяется ни с одним из них. Это провод под напряжением
от предохранителя/автоматического выключателя, который «несет» напряжение к
переключатель на дальнем конце). Этот черный провод под напряжением подключается к одной стороне
настенный выключатель.
Когда и только когда переключатель находится на красном проводе (часто
под напряжением) несет резервное напряжение с другой стороны
переключается на светильники и подключается ко всем черным проводам
освещает обратно вдоль строки.Другими словами, источник питания доходит до коммутатора; когда
переключатель находится в положении «под напряжением» возвращается ко «всем»
светильники, которые должны управляться этим переключателем.
Будет обнаружено, что когда переключатель находится на дальнем конце, по крайней мере, три
провода обязательны (плюс заземление).
Притертый ко всему металлу.
Белый нейтрален ко всем светильникам.
Черный живет на входной стороне переключателя.
Красный или соответствующим образом обозначенный другой цвет (в зависимости от требований кода)
ваш район) с другой стороны переключателя обратно к светильникам, где
он подключается ко «всем» черным проводам светильников.
Любая помощь? Терри.

Учебник по физике: два типа соединений

Когда в цепи с источником энергии присутствуют два или более электрических устройства, существует несколько основных способов их подключения. Они могут быть соединены последовательно или соединены параллельно . Предположим, что в одной цепи соединены три лампочки. Если они соединены последовательно, то они соединены таким образом, что отдельный заряд проходит через каждую из лампочек последовательно.При последовательном соединении заряд проходит через каждую лампочку. При параллельном соединении один заряд, проходящий через внешнюю цепь, пройдет только через одну из лампочек. Лампочки размещены в пределах отдельной линии ответвления, и заряд, пересекающий внешнюю цепь, будет проходить только через одно из ответвлений на своем пути обратно к клемме с низким потенциалом. Способ соединения резисторов будет иметь большое влияние на общее сопротивление цепи, общий ток в цепи и ток в каждом резисторе.В Уроке 4 мы исследуем влияние типа соединения на общий ток и сопротивление цепи.

Обычная лабораторная работа по физике включает в себя построение обоих типов цепей с лампочками, соединенными последовательно, и лампочками, соединенными параллельно. Между двумя схемами проводится сравнение и противопоставление.

Основными вопросами, вызывающими озабоченность в лабораторной деятельности, подобной этой, обычно являются следующие:

• Что происходит с общим током в цепи по мере увеличения количества резисторов (лампочек)?
• Что происходит с общим сопротивлением цепи по мере увеличения количества резисторов (лампочек)?
• Если один из резисторов выключен (т. е., лампочка гаснет ), что происходит с остальными резисторами (лампочками) в цепи? Они остаются включенными (т. е. горят)?



Изучение серийных соединений

При выполнении лабораторных работ для двух типов цепей сделаны совершенно разные наблюдения. Последовательную цепь можно построить, соединив лампочки таким образом, чтобы был единственный путь для потока заряда; луковицы добавляются к той же строке без точки разветвления.По мере того, как добавляется все больше и больше лампочек, яркость каждой лампочки постепенно уменьшается. Это наблюдение является показателем того, что ток в цепи уменьшается.

Таким образом, для последовательных цепей при добавлении большего количества резисторов общий ток в цепи уменьшается. Это уменьшение тока согласуется с выводом о том, что общее сопротивление увеличивается.

Последнее наблюдение, уникальное для последовательных цепей, — это эффект извлечения лампочки из патрона. Если одну из трех лампочек в последовательной цепи выкрутить из патрона, то наблюдается, что остальные лампочки тут же гаснут. Чтобы устройства в последовательной цепи работали, каждое устройство должно работать. Если один выходит, все выходят. Предположим, что все приборы на домашней кухне соединены последовательно. Чтобы холодильник работал на этой кухне, тостер, посудомоечная машина, мусоропровод и верхний свет должны быть включены. Чтобы работало одно последовательное устройство, должны работать все они.Если текущий отсекает от любого из них, он отсекается от всех них. Совершенно очевидно, что приборы на кухне не соединены последовательно.



Изучение параллельных соединений

Используя один и тот же набор проводов, D-элементов и лампочек, можно таким же образом исследовать параллельные цепи. Можно исследовать влияние количества резисторов на общий ток и общее сопротивление.На приведенных ниже схемах изображены обычные способы построения схемы с параллельным соединением лампочек. Следует отметить, что исследование общего тока для параллельных соединений требует добавления индикаторной лампочки . Индикаторная лампа размещена вне ветвей и позволяет наблюдать влияние дополнительных резисторов на общий ток. Лампочки, размещенные в параллельных ветвях, служат только индикатором тока через эту конкретную ветвь.Поэтому, исследуя влияние количества резисторов на общий ток и сопротивление, нужно внимательно наблюдать за индикаторной лампочкой, а не за лампочками, расположенными в ответвлениях. На диаграмме ниже показаны типичные наблюдения.

Глядя на индикаторные лампочки на приведенных выше диаграммах, становится ясно, что добавление большего количества резисторов приводит к тому, что индикаторная лампочка становится ярче. Для параллельных цепей с увеличением числа резисторов увеличивается и общий ток.Это увеличение тока согласуется с уменьшением общего сопротивления. Добавление дополнительных резисторов в отдельную ветвь приводит к неожиданному уменьшению общего сопротивления!

Если отдельная лампочка в параллельной ветви вывинчена из патрона, то в общей цепи и в других ветвях сохраняется ток. Удаление третьей лампочки из патрона приводит к преобразованию цепи из параллельной цепи с тремя лампочками в параллельную цепь с двумя лампочками.Если бы бытовая техника на домашней кухне была подключена параллельно, то холодильник мог бы функционировать без включения посудомоечной машины, тостера, мусоропровода и верхнего света. Один прибор может работать без включения других приборов. Поскольку каждое устройство находится в отдельной ветви, выключение этого устройства просто прерывает поток заряда в эту ветвь. Через другие ответвления к другим приборам по-прежнему будет поступать заряд. Совершенно очевидно, что бытовые приборы подключены параллельно.

Аналогия с платной будкой

Эффект добавления резисторов при параллельном подключении сильно отличается от последовательного. Добавление большего количества резисторов последовательно означает, что общее сопротивление больше; тем не менее, добавление большего количества резисторов параллельно означает, что общее сопротивление меньше. Тот факт, что можно добавить больше резисторов параллельно и получить меньшее сопротивление, многих раздражает. Аналогия может помочь прояснить причину этой изначально надоедливой истины.

Поток заряда по проводам цепи можно сравнить с потоком автомобилей по системе платных дорог в очень многолюдном мегаполисе. Основными источниками сопротивления в системе платных дорог являются пункты взимания платы. Остановка автомобилей и принуждение их к уплате пошлины в пункте взимания платы не только замедляет движение автомобилей, но и в районе с интенсивным движением также создает узкое место с резервным копированием на многие мили. Скорость, с которой автомобили проезжают мимо точки в этой системе взимания платы, значительно снижается из-за наличия пункта взимания платы.Очевидно, что пункты взимания платы являются основным препятствием для автомобильного потока.

Теперь предположим, что, пытаясь увеличить скорость потока, управление платных дорог решает добавить еще два пункта взимания платы на определенной станции взимания платы, где узкое место создает проблемы для путешественников. Они рассматривают два возможных способа подключения своих пунктов взимания платы — последовательно или параллельно. При последовательном добавлении пунктов взимания платы (т. Е. Сопротивлений) они добавляли бы их таким образом, что каждый автомобиль, движущийся по шоссе, должен был бы последовательно останавливаться у каждого пункта взимания платы.Имея только один проход через пункты взимания платы, каждая машина должна была бы останавливаться и платить за проезд в каждом пункте. Вместо того, чтобы платить 60 центов один раз в одной будке, теперь им придется платить по 20 центов три раза в каждой из трех будок. Совершенно очевидно, что последовательное добавление пунктов взимания платы будет иметь общий эффект увеличения общего сопротивления и снижения общей скорости автомобильного потока (то есть тока).

Другим способом добавления двух дополнительных пунктов взимания платы на этом конкретном пункте взимания платы может быть добавление пунктов взимания платы параллельно.Каждая будка может быть помещена в отдельную ветку. Автомобили, движущиеся по платной дороге, останавливались только у одной из трех будок. Было бы три возможных пути движения автомобилей через пункт взимания платы, и каждый автомобиль выбирал бы только один из путей. Совершенно очевидно, что параллельное добавление пунктов взимания платы будет иметь общий эффект уменьшения общего сопротивления и увеличения общей скорости автомобильного потока (то есть тока) вдоль платной дороги. Как и в случае с параллельным добавлением большего количества электрических резисторов, добавление большего количества пунктов взимания платы в параллельных ответвлениях создает меньшее общее сопротивление.Допуская больше путей (то есть ответвлений), по которым заряд и автомобили могут проходить через узкие места, скорость потока может быть увеличена.







Мы хотели бы предложить …

Зачем просто читать об этом и когда вы могли бы взаимодействовать с ним? Взаимодействие — это именно то, что вы делаете, когда используете один из интерактивов The Physics Classroom. Мы хотели бы предложить вам совместить чтение этой страницы с использованием нашего интерактивного конструктора цепей постоянного тока.Вы можете найти его в разделе Physics Interactives на нашем сайте. Конструктор цепей постоянного тока предоставляет учащимся набор для создания виртуальных схем. Вы можете легко перетаскивать источники напряжения, резисторы и провода на рабочее место, располагать и соединять их так, как пожелаете. Вольтметры и амперметры позволяют измерять падение тока и напряжения. Прикосновение к резистору или источнику напряжения позволяет изменить сопротивление или входное напряжение. Это просто. Это весело. И это безопасно (если только вы не используете его в ванной).





Проверьте свое понимание

1. Обратите внимание на электропроводку ниже. Укажите, являются ли соединения последовательными или параллельными. Объясните каждый выбор.



2.
