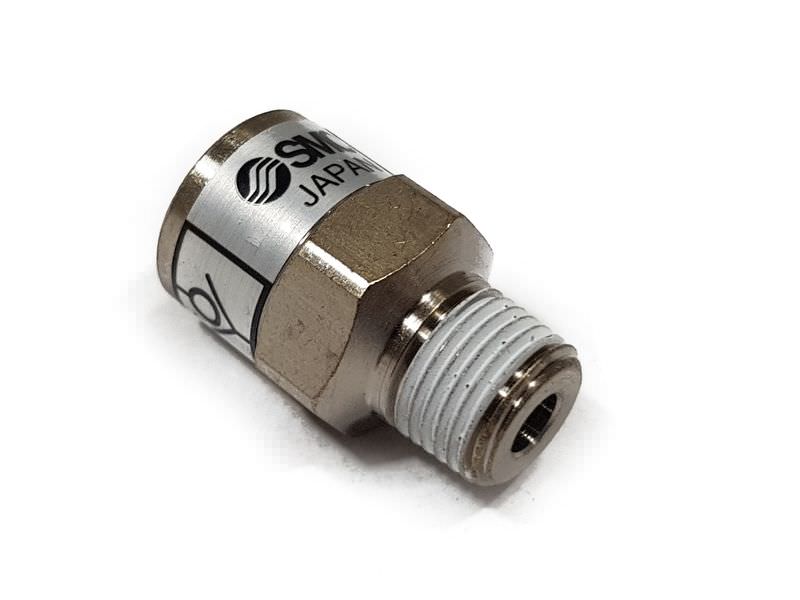

Обратный клапан для воды для насоса своими руками: делаем самодельный обратный клапан (воздушный и для воды)
делаем самодельный обратный клапан (воздушный и для воды)
Эксплуатация трубопроводов различного назначения предполагает, что жидкие и газообразные среды, которые по ним транспортируются, должны перемещаться в определенном направлении. Изготовив обратный клапан своими руками или купив его серийную модель, можно обеспечить данное требование эксплуатации трубопровода и элементов его оснащения, что позволит длительное время поддерживать их в работоспособном состоянии.
Обратный клапан погружного насоса
Назначение и принцип работы устройства
Обратный поток в трубопроводных системах может возникнуть по разным причинам. Если речь идет о жидких средах, такой причиной может стать отключение насоса, а в случае с вентиляцией – неправильная установка вытяжной трубы или малое количество поступающего воздуха. Что бы ни послужило причиной возникновения обратного потока рабочей среды в трубопроводной системе, такое явление крайне нежелательно, так как оно может привести не только к некорректной работе элементов такой системы, но и к их выходу из строя.
Чтобы предотвратить образование в трубопроводной системе обратного потока, как уже говорилось выше, на нее устанавливают обратные клапаны, которые могут отличаться как своим внешним видом и габаритами, так и конструктивным исполнением. Основная функция такого устройства, устанавливаемого на трубопроводах, по которым транспортируются жидкие и газообразные среды, состоит в том, чтобы пропускать рабочий поток в одну сторону и блокировать его движение в тот момент, когда он начинает двигаться в обратном направлении.
Устройство шарового обратного клапана
Конструкцию обратных клапанов вне зависимости от их типа составляют следующие элементы:
- корпус, внутреннюю часть которого образуют два сообщающихся цилиндра;
- запорный элемент, в качестве которого может выступать шар, створка или цилиндрический золотник;
- пружина, обеспечивающая прижатие запорного элемента к посадочному месту, расположенному на выходе из пропускного отверстия клапана.
Принцип действия обратного клапана достаточно прост и заключается в следующем.
- После того как поток рабочей среды, поступающий в клапан, достигнет требуемого давления, пружина, прижимающая запорный элемент, отжимается, давая возможность газу или жидкости свободно проходить через внутреннюю полость устройства.
- Если давление потока рабочей среды в трубопроводе падает, то пружина возвращает запорный элемент в закрытое состояние, перекрывая движение потока в обратном направлении.
Тарельчатый обратный клапан в разобранном виде
На современном рынке предлагается множество обратных клапанов различных типов, что позволяет подбирать такие устройства для решения определенных целей. Между тем многие домашние умельцы, руководствуясь естественным желанием сэкономить, изготавливают обратные клапаны своими руками и делятся чертежами и схемами своих самоделок в интернете.
Самостоятельное изготовление обратного клапана для воды
Самодельный обратный клапан для установки на трубопровод, по которому транспортируется вода, не требует при изготовлении дорогостоящих расходных материалов и сложного оборудования, что дает возможность хорошо сэкономить.
Итак, чтобы самостоятельно сделать обратный клапан, необходимо подготовить:
- муфту, на корпусе которой нарезана наружная резьба;
- тройник с внутренней резьбой;
- пружину, диаметр которой позволяет ей свободно входить в тройник;
- стальной шарик, диаметр которого чуть меньше, чем поперечное сечение внутренней полости в тройнике;
- резьбовую пробку;
- уплотнительную ленту ФУМ.
Пружину, если вы не нашли подходящей по диаметру, можно изготовить и самостоятельно, используя для этого стержень соответствующего диаметра и жесткую стальную проволоку. В стержне, на который будет навиваться самодельная пружина, необходимо просверлить отверстие, в него будет вставляться конец проволоки. Чтобы навивать пружину было более удобно, стержень можно зажать в тисках, а саму навивку проволоки выполнять, используя плоскогубцы.
Схема самодельного обратного клапана для воды
После того как все материалы для изготовления самодельного обратного клапана подготовлены, можно приступать к сборке, которая выполняется в следующей последовательности.
- Во внутреннее резьбовое отверстие тройника вкручивается муфта. Делается это таким образом, чтобы она приблизительно на 2 мм перекрыла боковое отверстие. Выполнить такое требование при закручивании муфты необходимо для того, чтобы шарик, который будет располагаться во внутренней части тройника, не выскочил в его боковое отверстие.
- В отверстие, находящееся с противоположной стороны тройника, сначала вставляется шарик, а потом пружина.
- Отверстие в тройнике, в которое были вставлены шарик и пружина, заглушается резьбовой пробкой, закручиваемой с использованием ФУМ-ленты.
Работать обратный клапан, изготовленный по предложенной схеме, будет следующим образом: поток воды, входящий в такое устройство со стороны муфты, будет отталкивать шарик, поджимаемый пружиной, и выходить через перпендикулярно расположенное отверстие тройника.
Самое главное при изготовлении своими руками обратного клапана предложенной конструкции – правильно отрегулировать пружину таким образом, чтобы она не отклонялась в тот момент, когда давление воды в трубопроводе снизится, и в то же самое время не была слишком тугой, чтобы не препятствовать потоку воды, проходящему через устройство.
Кроме того, необходимо очень качественно выполнять все резьбовые соединения, чтобы обеспечить абсолютную герметичность обратного клапана.
Обратный клапан также можно сделать из полипропиленовый трубки и штуцера. Процесс изготовления очень прост и показан на фото ниже
Как изготовить обратный клапан для вентиляционных систем
Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.
Простейший вентиляционный обратный клапан – кусок размещенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке
Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.
Более продвинутая конструкция состоит из двух подвижных створок, закрепленных по бокам вентиляционной решетки
Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.
- В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
- По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.
- Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.
- По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.
- Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.
Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины.
Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.
Принцип, по которому работает обратный клапан предложенной выше конструкции, достаточно прост и заключается в следующем.
- Потоку воздуха, который проходит через такой клапан в направлении из помещения, ничто не мешает: створки раскрываются и свободно пропускают его.
- При возникновении в вентиляционной системе обратной тяги створки обратного клапана надежно закрываются, не давая воздуху извне проникнуть в помещение.
Таким образом, данный обратный клапан, относящийся к мембранному типу, надежно защищает вентилируемое помещение не только от загрязненного и холодного воздуха, но и от посторонних запахов.
Обратный клапан для воды для насоса: виды, принцип работы, установка
Водяные обратные клапаны относятся к запорной арматуре, и предназначены для пропускания потока воды только в одном направлении.
Такое свойство позволяет широко использовать их, в частности, для самовсасывающих насосов, а также для создания автономных водопроводных систем. Так, обратный клапан для воды для насоса предотвращает возвратное движение поднятой насосом воды обратно в колодец или в скважину. Еще одно удобство использования такого клапана состоит в том, что не нужно ждать, пока жидкость вытеснит находящийся в шланге воздух. Если шланг был уже заполнен водой, подача начнется сразу же.
Из каких элементов состоит обратный клапан для воды
Устройство обратного клапана для воды достаточно простое. Он состоит из таких элементов:
- разборный металлический корпус, состоящий из двух частей, каждая из которых снабжена резьбой;
- пластиковый или металлический затвор с прокладкой;
- пружина, служащая для подпирания затвора.
Как работает обратный клапан
В работе клапана нет ничего сложного. Обратный клапан для воды для насоса работает по следующему принципу.
Когда вода через насос не поступает в шланг или трубопровод, затвор поддавливается пружиной, и находится в закрытом положении. Когда перед клапаном появляется давление воды, достаточное для отжимания пружины, затвор открывается, позволяя воде протекать в трубопровод. Когда насос отключается, а давление воды падает, пружина вновь поджимает затвор, который закрывается. Помимо пружины, находящаяся в трубопроводе вода также давит на затвор, не позволяя ему открыться.
Наиболее популярный тип обратного клапана для бытового использования
Важно: Этот принцип работы имеют все клапаны не зависимо от того, используются они на трудопроводе с насосом или без него.
Типы обратных клапанов
Обратный клапан на воду может различаться конструкцией, материалом изготовления, особенностями установки и размерами. Попробуем классифицировать их по данным отличительным признакам:
По типу запирающего элемента
- подъемного типа. Затвор в таком устройстве перемещается вниз и вверх. При поступлении воды от насоса затвор открывается, а при падении давления в магистрали затвор вновь переходит в закрытое положение под действием пружины;
- поворотного типа. Затвор в таком клапане имеет вид откидной створки, которая открывается при движении воды, и закрывается под действием возвратной пружины, когда насос отключается.На фото обратный клапан для воды поворотного типа
- шарового типа. Затвор в обратном клапане представляет собой шар, который перекрывает собой проход. Шар подпирается пружиной. Давление воды приподнимает шар, который сдвигается, и пропускает воду в канал;
- межфланцевого типа. Подразделяется на дисковый и двустворчатый. Дисковый обратный клапан для воды имеет дисковый затвор, который способен перемещаться вдоль собственной оси под действием закрепленной на нем пружины. У двустворчатого клапана обратного хода затвор состоит из двух соединенных створок, способных при прохождении воды складываться, а при ее отсутствии — закрываться. Двустворчатый клапан обратного хода воды
Затвор в таком устройстве перемещается вниз и вверх. При поступлении воды от насоса затвор открывается, а при падении давления в магистрали затвор вновь переходит в закрытое положение под действием пружины;
Двустворчатый клапан обратного хода водыНа заметку: Бытовые клапаны преимущественно имеют конструкцию подъемного типа, в которых пружина является заменяемой. В случае отказа клапана именно ее поломка является причиной отказа.
По материалу изготовления
- из латуни. Это надежный, устойчивый к коррозии материал, обладающий долговечностью и неприхотливостью в обслуживании. Считается идеальным материалом для использования в быту;
- из чугуна. Используется этот материал сравнительно редко, так как подвержен коррозии и постепенному обрастанию отложениями. Применяются чугунные клапаны на трубопроводах больших диаметров. В быту чугунные клапаны не используются;
- из нержавеющей стали. Они лишены практически всех недостатков. Являются прочными, устойчивыми к коррозии и агрессивным веществам, долговечными. На нержавеющий обратный клапан на воду цена устанавливается наиболее высокая, но и качество такого изделия всегда на высоте.
В большинстве случаев составные части обратного клапана изготовлены из разных материалов. Так, корпус может быть латунным или нержавеющим, затвор обычно пластиковый, а пружина может оказаться просто стальной или нержавеющей. Поэтому, при покупке, сразу интересуйтесь, какие материалы использовались при изготовлении клапана.
Совет: Для бытового применения рекомендуется выбирать изделия из латуни, так как служат они очень долго, а стоимость их невысока.
По способу крепления
- муфтовые крепления. Таким способом крепится подавляющее большинство обратных клапанов. Для крепления используются 2 резьбовых перехода. Их диаметр может быть совершенно различным, в зависимости от диаметра трубопровода;
- фланцевые крепления. К трубопроводам крепятся посредством фланцев. Это преимущественно чугунные клапаны, применяемые на трубопроводах очень больших диаметров;
- межфланцевые крепления. Клапаны крепятся между двумя фланцами, которые стягиваются болтами. Их применение также ограничивается трубопроводами солидного диаметра.
Клапаны крепятся между двумя фланцами, которые стягиваются болтами. Их применение также ограничивается трубопроводами солидного диаметра.По размеру
- стандартные клапаны. Используются на большинстве трубопроводов;
- миниатюрные изделия, вставляемые внутрь сгонов водяных счетчиков. Применяются в случае, если на трубопроводе нет места для установки стандартного обратного клапана;
- небольшие клапаны, устанавливаемые на выходах счетчиков;
- чугунные клапаны больших размеров, устанавливаемые на трубопроводах общественного использования и промышленного назначения.
О том, как производится установка насосной станции, вы можете узнать из отдельного материала.
Различные способы соединения пластиковых труб в зависимости от материала описан в другой статье сайта.
А про строительство колодезного домика читайте тут.
Где устанавливаются
Установка обратного клапана на воду производится в следующих местах:

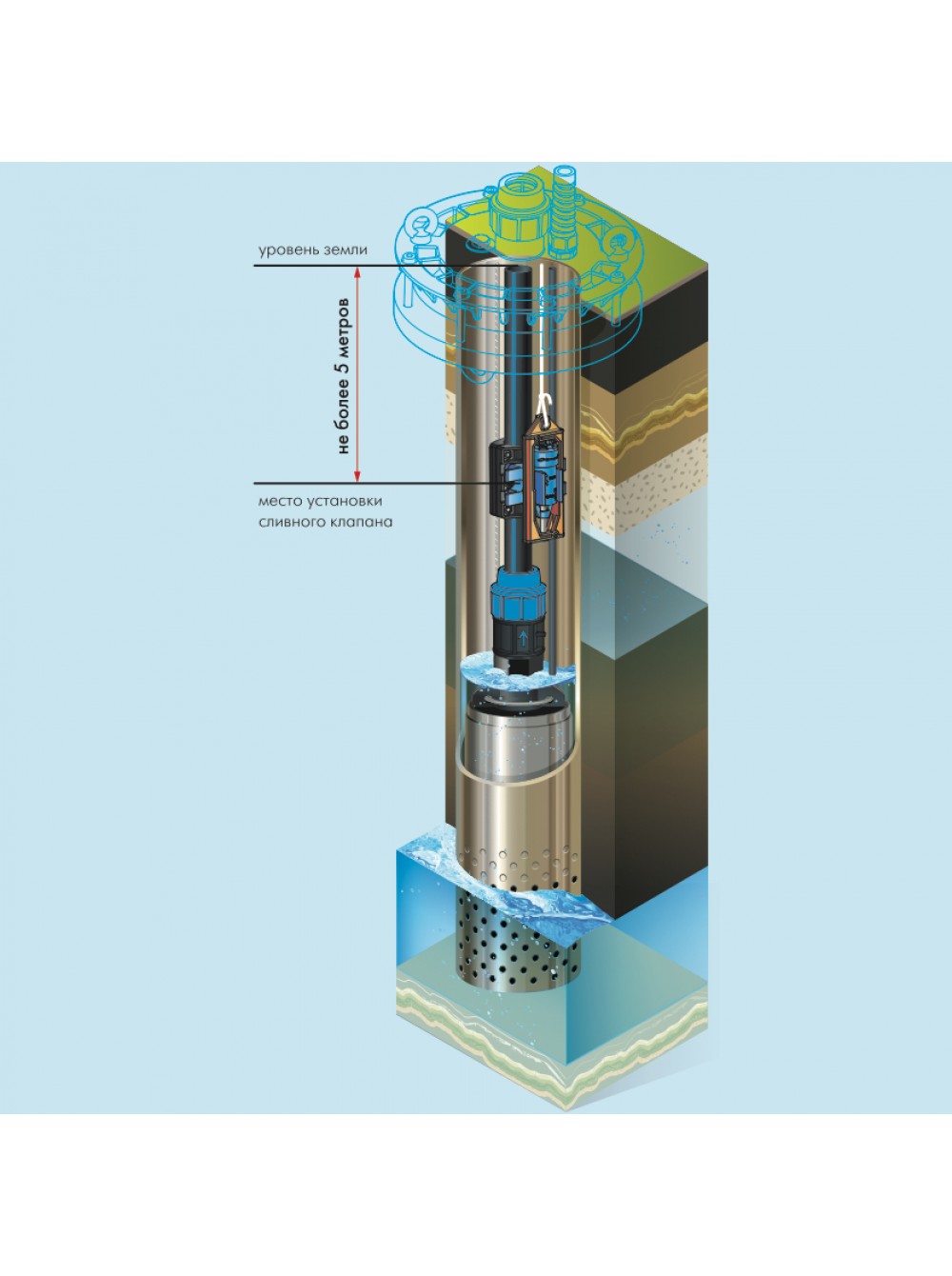

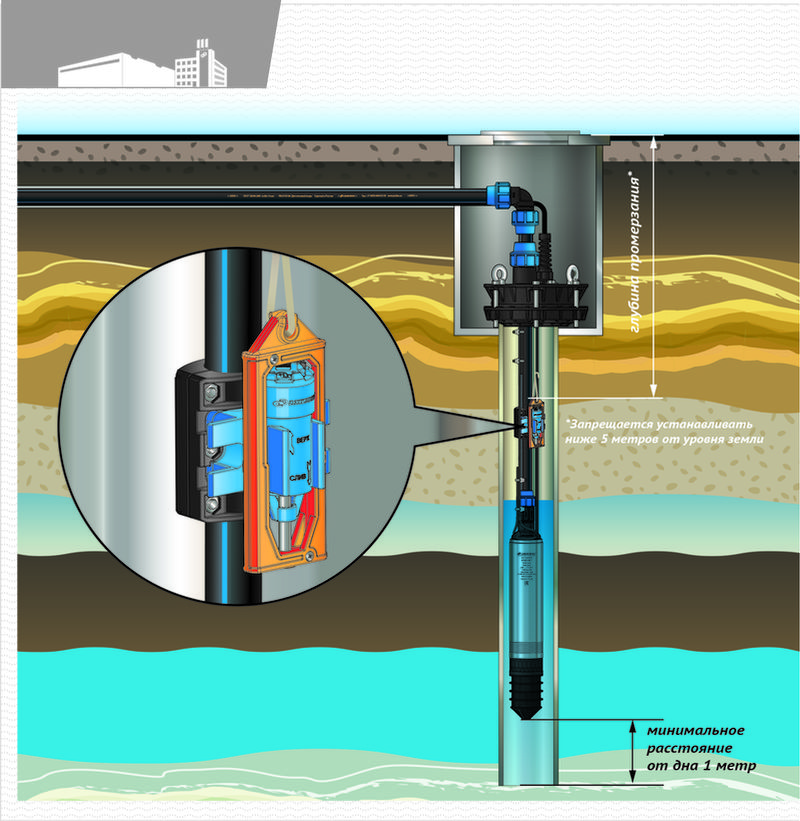

- На выходе погружного насоса, опущенного в колодец или в скважину. При выключении насоса вода не будет возвращаться в обратном направлении;

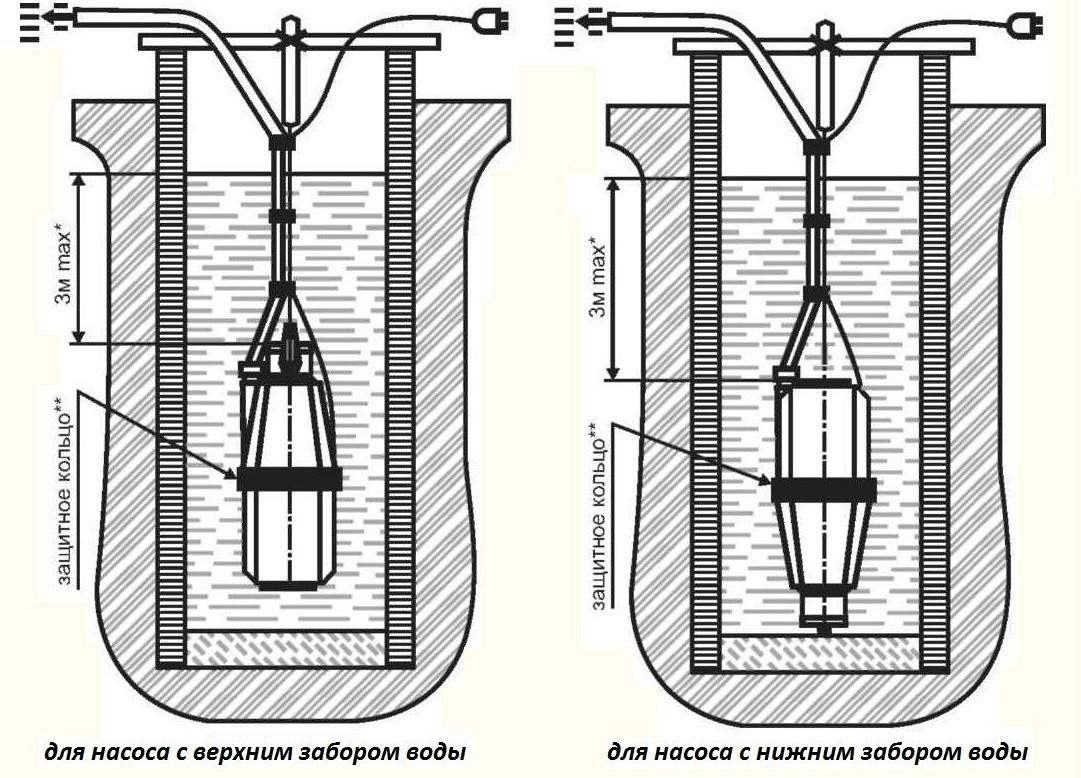

Установка обратного клапана на погружном насосе
- На конце опущенного в воду всасывающего патрубка поверхностного насоса или насосной станции. После выключения насосного агрегата вода будет всегда оставаться в патрубке;

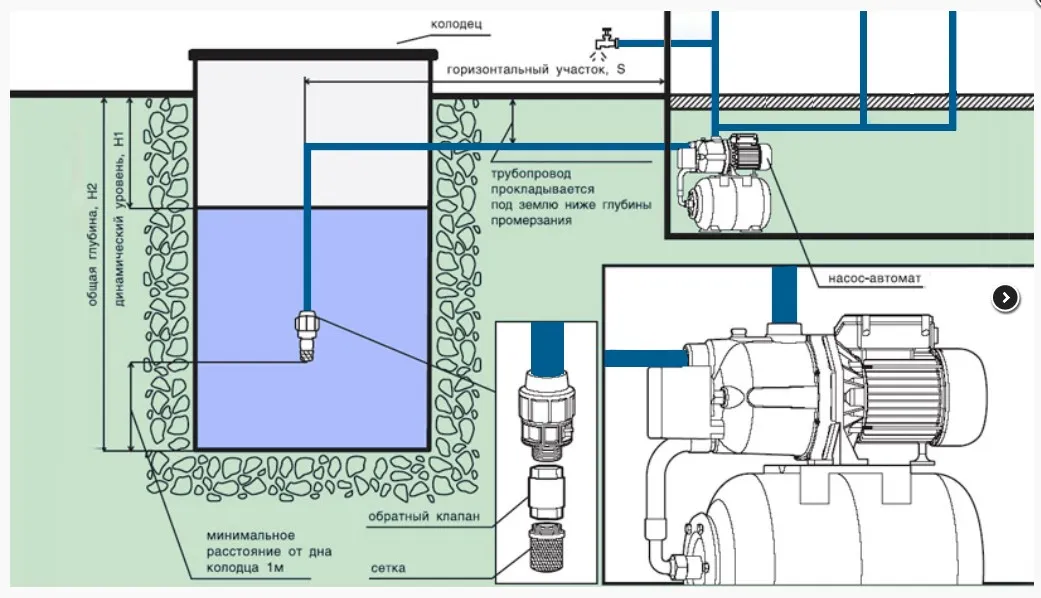

Обратный клапан для системы водоснабжения на базе насосной станции
- На входе холодного трубопровода в бойлер. В этом случае, если в трубопроводе не будет воды, из бойлера не начнется обратный слив жидкости;
- На различные виды водопроводов, особенно, если используются одновременно холодный и горячий трубопроводы. Давление воды в трубопроводах разное, поэтому может возникнуть продавливание горячей воды в холодную магистраль или наоборот через смеситель. Клапан обратного давления воды, установленный в каждой отдельной магистрали, не допустит ее обратного тока;
- В системах автономного отопления, когда имеется несколько отдельных контуров с разным давлением теплоносителя. В этом случае каждый контур имеет отдельный насос. Если мощность насосов разная, то более мощный агрегат может продавить теплоноситель в соседний контур, где насос имеет меньшую мощность. Этого совершенно нельзя допускать, поэтому клапан обратного хода воды является обязательным элементом в такой системе;
- На водомеры для предотвращения движения воды в противоположную сторону;

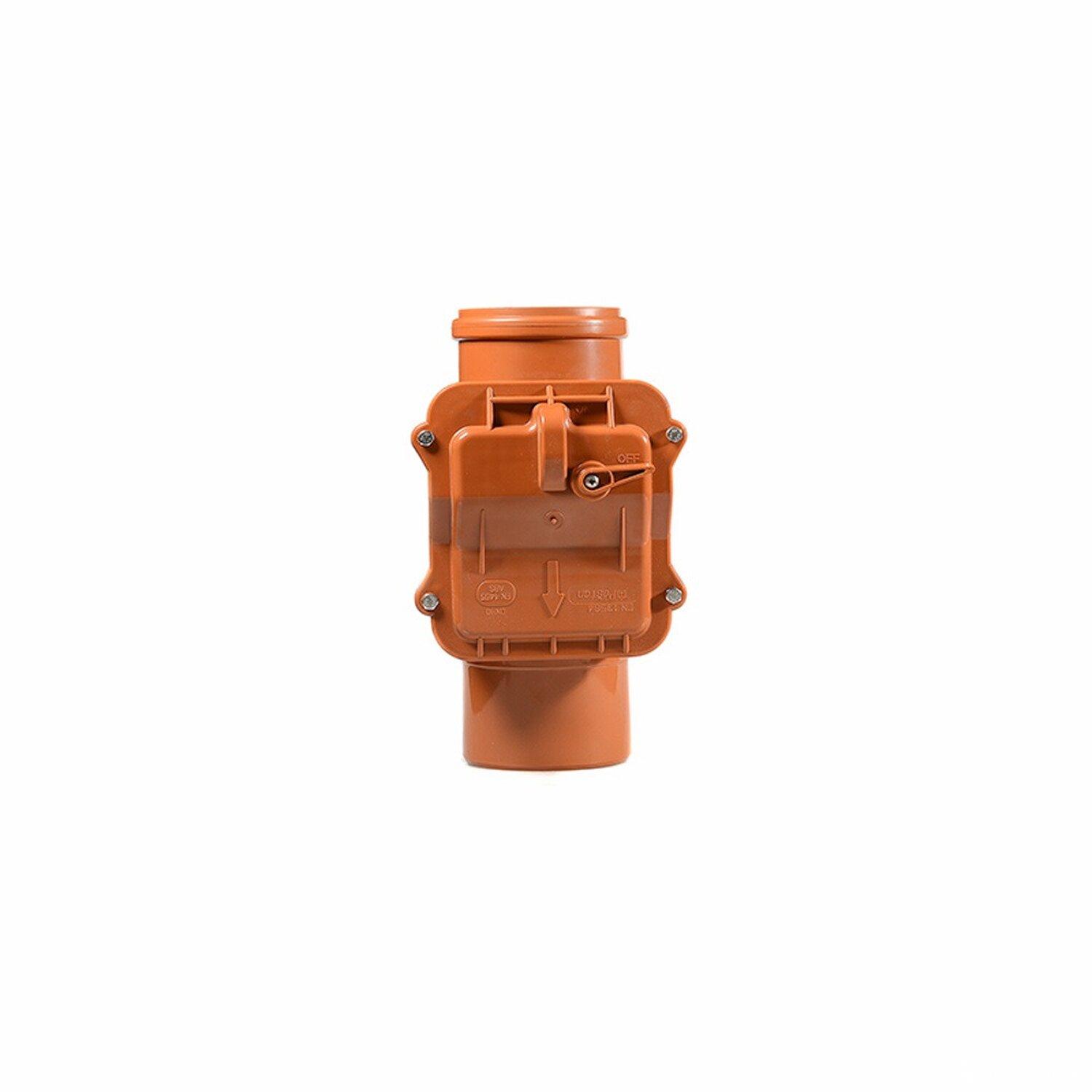

- В канализационных системах для предотвращения обратного хода стоков.
При выключении насоса вода не будет возвращаться в обратном направлении;
В этом случае каждый контур имеет отдельный насос. Если мощность насосов разная, то более мощный агрегат может продавить теплоноситель в соседний контур, где насос имеет меньшую мощность. Этого совершенно нельзя допускать, поэтому клапан обратного хода воды является обязательным элементом в такой системе;Вполне легко установить обратный клапан на воду своими руками правильно, ведь для этого достаточно владеть минимальными сантехническими навыками, а также иметь необходимый инструмент. Основное правило в процессе установки — прикрутить клапан в нужном направлении. На корпусе устройства нанесена стрелка, показывающая направление движения воды через клапан.
Мы разобрали, для чего нужен обратный клапан на воду, а также рассмотрели разновидности и особенности таких клапанов. Использование этих полезных изделий способно предотвратить возникновение аварийных ситуаций в водопроводных и отопительных системах, а также значительно облегчить работу с водяными насосами и насосными станциями.

делаем самодельный обратный клапан (воздушный и для воды)
Эксплуатация трубопроводов различного назначения предполагает, что жидкие и газообразные среды, которые по ним транспортируются, должны перемещаться в определенном направлении. Изготовив обратный клапан своими руками или купив его серийную модель, можно обеспечить данное требование эксплуатации трубопровода и элементов его оснащения, что позволит длительное время поддерживать их в работоспособном состоянии.
Обратный клапан погружного насоса
Назначение и принцип работы устройства
Обратный поток в трубопроводных системах может возникнуть по разным причинам. Если речь идет о жидких средах, такой причиной может стать отключение насоса, а в случае с вентиляцией – неправильная установка вытяжной трубы или малое количество поступающего воздуха.
Что бы ни послужило причиной возникновения обратного потока рабочей среды в трубопроводной системе, такое явление крайне нежелательно, так как оно может привести не только к некорректной работе элементов такой системы, но и к их выходу из строя.
Чтобы предотвратить образование в трубопроводной системе обратного потока, как уже говорилось выше, на нее устанавливают обратные клапаны, которые могут отличаться как своим внешним видом и габаритами, так и конструктивным исполнением. Основная функция такого устройства, устанавливаемого на трубопроводах, по которым транспортируются жидкие и газообразные среды, состоит в том, чтобы пропускать рабочий поток в одну сторону и блокировать его движение в тот момент, когда он начинает двигаться в обратном направлении.
Устройство шарового обратного клапана
Конструкцию обратных клапанов вне зависимости от их типа составляют следующие элементы:
- корпус, внутреннюю часть которого образуют два сообщающихся цилиндра;
- запорный элемент, в качестве которого может выступать шар, створка или цилиндрический золотник;
- пружина, обеспечивающая прижатие запорного элемента к посадочному месту, расположенному на выходе из пропускного отверстия клапана.
Принцип действия обратного клапана достаточно прост и заключается в следующем.
- После того как поток рабочей среды, поступающий в клапан, достигнет требуемого давления, пружина, прижимающая запорный элемент, отжимается, давая возможность газу или жидкости свободно проходить через внутреннюю полость устройства.
- Если давление потока рабочей среды в трубопроводе падает, то пружина возвращает запорный элемент в закрытое состояние, перекрывая движение потока в обратном направлении.
Тарельчатый обратный клапан в разобранном виде
На современном рынке предлагается множество обратных клапанов различных типов, что позволяет подбирать такие устройства для решения определенных целей. Между тем многие домашние умельцы, руководствуясь естественным желанием сэкономить, изготавливают обратные клапаны своими руками и делятся чертежами и схемами своих самоделок в интернете.
Самостоятельное изготовление обратного клапана для воды
Самодельный обратный клапан для установки на трубопровод, по которому транспортируется вода, не требует при изготовлении дорогостоящих расходных материалов и сложного оборудования, что дает возможность хорошо сэкономить.
Итак, чтобы самостоятельно сделать обратный клапан, необходимо подготовить:
- муфту, на корпусе которой нарезана наружная резьба;
- тройник с внутренней резьбой;
- пружину, диаметр которой позволяет ей свободно входить в тройник;
- стальной шарик, диаметр которого чуть меньше, чем поперечное сечение внутренней полости в тройнике;
- резьбовую пробку;
- уплотнительную ленту ФУМ.
Пружину, если вы не нашли подходящей по диаметру, можно изготовить и самостоятельно, используя для этого стержень соответствующего диаметра и жесткую стальную проволоку. В стержне, на который будет навиваться самодельная пружина, необходимо просверлить отверстие, в него будет вставляться конец проволоки. Чтобы навивать пружину было более удобно, стержень можно зажать в тисках, а саму навивку проволоки выполнять, используя плоскогубцы.
Схема самодельного обратного клапана для воды
После того как все материалы для изготовления самодельного обратного клапана подготовлены, можно приступать к сборке, которая выполняется в следующей последовательности.
- Во внутреннее резьбовое отверстие тройника вкручивается муфта. Делается это таким образом, чтобы она приблизительно на 2 мм перекрыла боковое отверстие. Выполнить такое требование при закручивании муфты необходимо для того, чтобы шарик, который будет располагаться во внутренней части тройника, не выскочил в его боковое отверстие.
- В отверстие, находящееся с противоположной стороны тройника, сначала вставляется шарик, а потом пружина.
- Отверстие в тройнике, в которое были вставлены шарик и пружина, заглушается резьбовой пробкой, закручиваемой с использованием ФУМ-ленты.
Работать обратный клапан, изготовленный по предложенной схеме, будет следующим образом: поток воды, входящий в такое устройство со стороны муфты, будет отталкивать шарик, поджимаемый пружиной, и выходить через перпендикулярно расположенное отверстие тройника.
Самое главное при изготовлении своими руками обратного клапана предложенной конструкции – правильно отрегулировать пружину таким образом, чтобы она не отклонялась в тот момент, когда давление воды в трубопроводе снизится, и в то же самое время не была слишком тугой, чтобы не препятствовать потоку воды, проходящему через устройство.
Кроме того, необходимо очень качественно выполнять все резьбовые соединения, чтобы обеспечить абсолютную герметичность обратного клапана.
Обратный клапан также можно сделать из полипропиленовый трубки и штуцера. Процесс изготовления очень прост и показан на фото ниже
Как изготовить обратный клапан для вентиляционных систем
Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.
Простейший вентиляционный обратный клапан – кусок размещенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке
Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.
Более продвинутая конструкция состоит из двух подвижных створок, закрепленных по бокам вентиляционной решетки
Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.
- В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
- По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.
- Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.
- По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.
- Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.
Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины.
Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.
Принцип, по которому работает обратный клапан предложенной выше конструкции, достаточно прост и заключается в следующем.
- Потоку воздуха, который проходит через такой клапан в направлении из помещения, ничто не мешает: створки раскрываются и свободно пропускают его.
- При возникновении в вентиляционной системе обратной тяги створки обратного клапана надежно закрываются, не давая воздуху извне проникнуть в помещение.
Таким образом, данный обратный клапан, относящийся к мембранному типу, надежно защищает вентилируемое помещение не только от загрязненного и холодного воздуха, но и от посторонних запахов.
Оценка статьи:
Загрузка.
..
Поделиться с друзьями:
Выбираем обратный клапан воды для установки после водосчётчика
Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду. Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.
Как мы писали в предыдущих статьях для правильного монтажа водосчётчика необходимо установить несколько элементов, не будет лишним ещё раз перечислить их
Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду.
Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.
В некоторых аварийных ситуациях может возникать обратный ток воды, что приводит к гидроудару, который вызывает появление продольных трещин в трубопроводе.
Также, если вспомнить принцип сообщающихся сосудов, можно увидеть ещё одну возможность появления обратного тока воды. Вода будет поступать из трубопровода с большим давлением в трубопровод с меньшим давлением. В данном случае счётчик горячей воды может учитывать потребление холодной воды. Обратный клапан на воду обеспечивает прохождение водных потоков только в заданном направлении, исключая возвращение жидкости обратно.
Когда необходимо ставить обратный клапан воды
Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым.
Система водоснабжения квартир устроена таким образом, что подача холодной и горячей воды обеспечивается по разным трубам. Система холодного водоснабжения и система горячего водоснабжения имеют разное рабочее давление, когда вы открываете воды в смесителе поток с большим давление идёт первым, а поток с меньшим давлением могут начать обратный отток в стояк и магистральный трубопровод.
Чтобы этого избежать необходимо поставить обратный клапан воды.
При установке водонагревателя (бойлера) монтаж обратного клапана является обязательным. Дело в том, что в процессе нагревания воды давление в рабочей камере нагревателя повышается и может передавливать подходящий поток, что приводит к возникновению обратного тока воды. Монтаж обратного клапана исключает такую ситуацию.
В частных домах система отопления может состоять из двух или большего количества контуров. Например, один контур системы используется для водонагревателя, второй предназначен для системы отопления, ещё один для системы полов. Для каждого из этих контуров предусматривается различное рабочее давление и различные насосы. Чтобы предотвратить переток воды из одного контура в другой используют обратные клапаны.
Виды обратных клапанов и принцип их действия
Обратные клапаны подразделяют на несколько видов:
- Дисковый
- Двухлопастной
- Шаровой
- Подъёмный
- Лепестковый
Дисковый клапан имеет самые малые размеры.
Запорный диск под давлением воды открывает рабочий канал для прохода воды. При падении давления пружина возвращает запорный диск в исходное положение, тем самым предотвращая обратный ток воды.
Двухлопастной клапан имеет значительно большие габариты и используется в сложных водопроводных системах. Примером такой системы может служить водопроводная система частного дома с подачей воды при помощи насоса. В таких системах при выходе из строя насоса возникает вероятность обратного потока большой силы. Принцип действия такого элемента довольно прост: при возникновении достаточного давления запорная часть клапана складывается пополам. Обратный ток воды складывает запорный элемент обратно.
Шаровый клапан запорным элементом своей конструкции имеет шар, который поднимается в открытое положение под воздействием потока воды и при снижении давления возвращается в обратное положение, перекрывая рабочий канал. Подобный тип клапанов применяют в системах водопровода с разным диаметром трубопровода.
Обратный клапан подъемного типа в конструкции имеет запорную чашку (подъёмный золотник). При достаточном давлении в системе водоснабжения, чашка поднимается, пропуская водный поток. Если давление потока снижается, чашка возвращается в первое положение, перекрывая поток воды. Подобный тип клапанов можно монтировать только в горизонтальном положении.
Лепестковый обратный клапан. Запорным элементом этого типа клапанов являются лепестки, которые раздвигаются под воздействием давления воды, обеспечивая проход жидкости по рабочему каналу. В случае возникновения обратного тока жидкости, лепестки возвращаются в исходное положение.
Выбор обратного клапана
При покупке обратного клапана воды необходимо обратить внимание на материал, из которого изготовлен клапан: качественные клапаны изготавливают из латуни CW617N.
Также изучите маркировку клапана:
- Максимальное рабочее давление обозначается буквами РУ или PN. Например: РУ-20: означает что клапан выдерживает максимальное давление в 20 бар. Нормальным давлением в системе водоснабжения квартиры считается давление не превышающее 6 бар для холодной воды и 5 бар для горячей воды.
- Диаметр условного прохода маркируется буквами ДУ или DN. Например: DN-20. Данный параметр должен соответствовать подобным параметрам всех соседних элементов, для предотвращения излишних нагрузок и снижению давления в системе.
Например: РУ-20: означает что клапан выдерживает максимальное давление в 20 бар. Нормальным давлением в системе водоснабжения квартиры считается давление не превышающее 6 бар для холодной воды и 5 бар для горячей воды.
Особенности монтажа обратного клапана воды
Обратный клапан воды монтируется сразу за водосчётчиком для предотвращения обратного вращения крыльчатки счётчика воды. Самый распространённый тип обратных клапанов, которые устанавливают в квартирах — это дисковые клапаны. Благодаря своим малым размерам, простоте конструкции и малой стоимости — это оптимальный выбор.
Главной особенностью при монтаже обратного клапана является направление потока воды. На корпус клапана нанесена стрелка, которая показывает направление водного потока.
Для герметизации резьбового соединения рекомендуем использовать сантехнический герметик.
В остальном монтаж обратного клапана воды не представляет сложностей.
Понравилось? Расскажи друзьям:
Обратный клапан своими руками как сделать самодельный для воды — Офремонт
В водопроводных, отопительных, системах вентиляции часто можно встретить необходимость регулирования направления водного потока или воздуха. Для этого можно использовать клапан обратный. Он пропускает поток в одну сторону и закрывает трубопровод, если тот пытается поменять направление собственного движения. На рынке можно найти много моделей подобных затворов различных конструкций. Но также и в мастерской дома клапан обратный сделать собственными руками вполне возможно.
рабочий принцип и назначение
Назначение устройства -не позволить разворота водного потока или воздуха в противоположную сторону. Такой поток может вывести оборудование из строя или значительно уменьшить качество его работы.
Они используются в домашних системах:
- Водообеспечения. Затворы ставят снизу забора воды и не дают воде течь в колодец либо скважину при прекращении работы нагнетающего или заборного насоса.
- Теплоснабжения. Затвор располагают в нижней точке контура, во избежание обратного тока носителя тепла при температурных перепадах.
- Вентиляции. Клапан обратный устанавливают на вытяжке в домах многоквартирных, чтобы мешать появлению обратной тяги при открытии дверей или окон. В домах усадебного типа он избавляет от попадания воздуха с улицы в дом через вытяжную систему.
Рисунок 1. Схема шарового затвора
В любом затворе не зависимо от его конструкции есть следующие детали:
- Корпус, собой представляет непроницаемую камеру, присоединяемую в разрыв трубопровода.
- Элемент запорный- тарельчатый, шарообразный или лепестковый.
- Седло — уплотненый контур, к которому прижимается элемент запорный и закрывает просвет для потока.
- Возвратный компонент жмет запорный к седлу. Это может быть пружина или сила тяжести.
Это может быть пружина или сила тяжести.Рабочий принцип затвора несложен:
- Водонапор или воздуха в заданном направлении преодолевает силу пружины или силу тяжести и отжимает (либо поднимает) элемент запорный от седла.
- Поток течет в необходимую сторону.
- При падении напора или попытке потока повернуться в обратном направлении сила пружины или сила тяжести жмет элемент запорный к седлу и закрывает просвет.
Чем выше напор в обратном направлении, тем крепче он жмет элемент запорный к седлу и тем лучше перекрыт поток.
Рисунок 2. Устройство тарельчатого затвора
Возможность изготовления собственными руками
Глубокого материального смысла самостоятельное изготовление клапанов не имеет- покупка деталей обойдется едва ли не дороже готового клапана товарного производства. Либо в мастерской дома обязаны быть точные сверлильные, токарные и станки для фрезерных работ для самостоятельного изготовления деталей устройства.
Очень часто домашние умельцы выполняют клапаны собственными руками, чтобы проверить собственные силы в конструировании и сборке.
Выполняют также оригинальные затворы для бытовых инновационных установок для производства напитков или аквариумных фильтрационных систем и аэрации. Дальше будет рассмотрена конструкция и производственная технология затворов:
- Шаровой для воды.
- Гравитационный шаровой для воды.
- Тарельчатый.
- Лепестковый для проветривания.
Рисунок 3. Устройство лепесткового воздушного клапана
Конструкции подобраны несложные, технология не просит использования дорогого оборудования. Сделать несложный клапан обратный в мастерской дома вполне возможно. Достаточно обладать слесарными способностями на среднем уровне.
Инструменты
Для производства устройств потребуются такие инструменты и оборудование, наверное имеющееся в каждой уважающей себя мастерской дома:
- Стол для работы или верстак.
- Тиски или массивная струбцина.
- Ножовка по металлу.
- Дрель или настольный сверлильный станок.
- Пассатижи.
- Нож для монтажных работ.
- Комплект напильников и надфилей.
- Шлифовальная бумага различной зернистости.
- Лобзик (электрический).
Материалы и комплектующие для разных конструкций нужны различные и будут перечислены в соответствующем разделе.
Советы по изготовлению и.
Шаровой для воды
Для того, чтобы сделать клапан, потребуется:
- Водопроводная муфта с наружной резьбой.
- Тройник стальной или латунный с внутренней резьбой.
- Пружина, свободно входящая в тройник.
- Шар из металла, с меньшим зазором входящий в тройник.
- Заглушка на тройник.
- Лета ФУМ или сантехническая нить.
Если не получилось выбрать пружину- ее навивают из упругой проволки. Берут стержень, сверлят в нем отверстие и заправляют туда конец проволки. Дальше зажимают проволоку из стали в стержне тисками, и плоскогубцами навивают пружину, укладывая витки очень плотно.
Рисунок 4. Схема шарового затвора
Сборку проводят в этой очередности:
- Муфта завинчивается в тройник поэтому, чтобы она перекрывала просвет бокового отрезка трубы не меньше 2 мм.
- В отверстие напротив вставляют шарик и подпирают его пружиной.
- Вкручивают заглушку.
- Муфту и заглушку перед финальной сборкой необходимо обмотать уплотнением.
Водонапор, идущей из муфты, отжимает шарик и открывает просвет для потока в прямом направлении. Если напор падает, пружина отжимает шарик обратно и жмет его к срезу муфты, закрывая поток в обратном направлении.
Понадобится настроить силу прижимную силу пружины таким образом, чтобы обычного напора в системе было достаточно для отжима шарика. Придется также тщательно зашлифовать срез муфты, чтобы шарик прилегал к нему без щелей.
Лепестковый для систем вентиляции
Заводской клапан обратный для вентиляциоенных систем мешает обратной тяге в вытяжных системах
Предлагаемая конструкция сравнима по эффективности с промышленными образцами и может проработать на протяжении нескольких лет, после этого понадобится поменять лепесточки.
Для производства понадобится:
- Пластина текстолита толщиной 3-5 мм 15*15 см. Можно применять любой жёсткий пластик.
- Пленка из плотного пластика 15*15 см.
- Герметик.
Можно применять любой жёсткий пластик.Подробная инструкция для производства и сборки:
- Спилить пластину таким образом, чтобы она соответствовала габаритам вытяжки.
- В углах сдеалть крепежные отверстия клапана к вентилятору или соединителю.
- В середине высверлить или выпилить лобзиком отверстия для прохода воздуха. Должно быть выпилено не меньше 80% площади сечения канала.
Рисунок 5. Конструкция лепесткового воздушного затвора
- Вырезать кусочек гибкого пластика и наклеить его по краешкам основания.
- Разрезать его по осевой линии. Разрез сделать ровным, без шероховатостей.
- Вставить затвор в канал и закрепить его винтами или при помощи саморезов. Створки необходимо обратить на улицу.
Тарельчатый
Тарельчатый осевой затвор можно сделать из материалов которые всегда под рукой.
Для этого потребуется:
Рисунок 6.
Детали устройства
- Патрубок для соединения 1/2? на 15мм.
- Болт диаметром 3 мм и длиной 40-50мм.
- Две гайки к болту.
- Кусочек резины от велосипедной камеры.
- Железная полоска.
- Муфта 1/2
Изготовление самодельного клапана проводят в следующей очередности:
- Из резинового материала вырезать круглый кусочек диаметром немного поменьше диаметра внутри муфты.
- В самом центре сделать отверстие диаметром 3 мм под болт.
- В железной полоске сделать отверстие таким образом, чтобы болт свободно ходил в нем.
Рисунок 7. Элемент запорный в сборе
Рисунок 8. Установка пластинки в пропилы
Такой клапан используется в домашних вакуумных камерах. Он срабатывает от перепада давления.
Прямоточный гравитационный
Эта самая простая конструкция нужна для работы в скважинах водообеспечения. Его ставят сразу же после насоса погружного типа или на нижнем завершении заборной трубы. Не прекращает работу рукодельный гравитационный клапан обратный с применением силы тяжести. Ставить его можно лишь на вертикальные отрезки трубо-проводов.
Для производства устройства потребуется:
- Обрезок полимерной трубы.
- Железный или стеклянный шарик. Шарик обязан быть из материала тяжелей воды.
- Патрубок для соединения.
- Кольцевая прокладка.
Рисунок 9. Комплектующие для производства гравитационного затвора
Входной отрезок трубы клапана совмещается с выходным отрезком трубы насоса или водозаборного фильтра.
Шарик выбирается исходя из внутреннего трубного диаметра.
Седло клапана образуется кольцевой прокладкой в месте изменения сечения трубы. Прокладка должна плотно примыкать к стенкам, а шарик- к прокладке. Данная конструкция должна держать давление столба жидкости над клапаном.
Рисунок 10. Шарик плотно примыкает к седлу
В зависимости от глубины зеркала вод в горизонте это может быть от 6 до 15 метров. Выходной отрезок трубы фиксируется к корпусу с другой стороны. И дальше- к водозаборной трубе. Чтобы шарик не уходил чрезмерно далеко от седла и не закрывал отверстие для выхода, необходимо высверлить перед ним два поперечных отверстия и вставить в них кусочек проволки.
Рисунок 11. Ограничитель подъема шарика
Проволоку необходимо будет надежно покрывать герметиком клеем, герметиком или расклепыванием. Она будет служить ограничителем вертикального движения шарика.
Когда насос начинает работать, водонапор поднимет шарик над седлом, и он открывает проход для потока жидкости.
Ограничитель не даёт шарику подняться очень высоко и закрыть отверстие для выхода.
Рисунок 12. устройство в сборе
Когда насос отключается, сила тяжести и обратный напор столба жидкости прижимают шарик к седлу, и он закрывает трубопровод.
Предполагаемые трудности
В процессе самостоятельного изготовления домашние умельцы встречаются с рядом сложностей:
- Неверный расчет прижимной силы. Пружину приходится укорачивать или, что более неприятно, навивать по новому. Решается эта задача в большинстве случаев выбором.
- Недостаточное качество обработки поверхности седла. Клапан не прижимается к нему полностью и пропускает воду. Решается путем шлифовки поверхности.
- Чрезмерно высокое сопротивление потоку в условиях определенной системы. Совсем не решается, придется подобрать другой вид клапана или приобрести заводской.
Собственными силами изготовление клапана обратного типа послужит хорошей проверкой собственных инженерных и слесарных способностей.
ОБРАТНЫЙ КЛАПАН СВОИМИ РУКАМИ . ПРОСТОЙ СПОСОБ.
|
Обратный клапан для скважинного насоса –
1.
2.
Где устанавливать обратный
|
Обратного
Но где точнее? Наиболее предпочтительным представляется
Если же насос опущен глубоко и артезианская скважина находится на почтительном расстоянии от автоматики, то следует поставить минимум еще один клапан. Обычно его ставят рядом с гидроаккумулятором и автоматикой. Обратный клапан на воду — как работает и где установить.
Водяные обратные клапаны относятся к запорной арматуре, и предназначены для пропускания потока воды только в одном направлении. Такое свойство позволяет широко использовать их, в частности, для самовсасывающих насосов, а также для создания автономных водопроводных систем.
Так, обратный клапан для воды для насоса предотвращает возвратное движение поднятой насосом воды обратно в колодец или в скважину. Еще одно удобство использования такого клапана состоит в том, что не нужно ждать, пока жидкость вытеснит находящийся в шланге воздух. Если шланг был уже заполнен водой, подача начнется сразу же.
Устройство обратного клапана для воды достаточно простое. Он состоит из таких элементов: разборный металлический корпус, состоящий из двух частей, каждая из которых снабжена резьбой; пластиковый или металлический затвор с прокладкой; пружина, служащая для подпирания затвора.
В работе клапана нет ничего сложного. Обратный клапан для воды для насоса работает по следующему принципу. Когда вода через насос не поступает в шланг или трубопровод, затвор поддавливается пружиной, и находится в закрытом положении. Когда перед клапаном появляется давление воды, достаточное для отжимания пружины, затвор открывается, позволяя воде протекать в трубопровод. Когда насос отключается, а давление воды падает, пружина вновь поджимает затвор, который закрывается.
Помимо пружины, находящаяся в трубопроводе вода также давит на затвор, не позволяя ему открыться.
Установка обратного клапана на воду производится в следующих местах:
На выходе погружного насоса, опущенного в колодец или в скважину. При выключении насоса вода не будет возвращаться в обратном направлении;
На конце опущенного в воду всасывающего патрубка поверхностного насоса или насосной станции. После выключения насосного агрегата вода будет всегда оставаться в патрубке;
На входе холодного трубопровода в бойлер. В этом случае, если в трубопроводе не будет воды, из бойлера не начнется обратный слив жидкости;
На различные виды водопроводов, особенно, если используются одновременно холодный и горячий трубопроводы. Давление воды в трубопроводах разное, поэтому может возникнуть продавливание горячей воды в холодную магистраль или наоборот через смеситель. Клапан обратного давления воды, установленный в каждой отдельной магистрали, не допустит ее обратного тока;
В системах автономного отопления, когда имеется несколько отдельных контуров с разным давлением теплоносителя.
В этом случае каждый контур имеет отдельный насос. Если мощность насосов разная, то более мощный агрегат может продавить теплоноситель в соседний контур, где насос имеет меньшую мощность. Этого совершенно нельзя допускать, поэтому клапан обратного хода воды является обязательным элементом в такой системе;
На водомеры для предотвращения движения воды в противоположную сторону;
В канализационных системах для предотвращения обратного хода стоков..
Вполне легко установить обратный клапан на воду своими руками правильно, ведь для этого достаточно владеть минимальными сантехническими навыками, а также иметь необходимый инструмент. Основное правило в процессе установки — прикрутить клапан в нужном направлении. На корпусе устройства нанесена стрелка, показывающая направление движения воды через клапан.
Использование этих полезных изделий способно предотвратить возникновение аварийных ситуаций в водопроводных и отопительных системах, а также значительно облегчить работу с водяными насосами и насосными станциями.
Хорошая акция: сделайте обратный клапан своими руками
Это сообщение опубликовано с https://www.instructables.com/
Если вы собираетесь построить водяную пушку или водяной насос предстоящим жарким летом, вам понадобится обратных клапанов . Купить в магазине? Или вы можете просто сделать его самостоятельно.
Наиболее дорогими частями водяного насоса обычно являются обратные клапаны. В этом проекте мы делаем кое-что с нуля, как можно дешевле.Прежде чем мы начнем, пожалуйста, сначала посмотрите видео.
ПРЕДУПРЕЖДЕНИЕ: Испытания под давлением и утверждения, сделанные в отношении этих обратных клапанов, основаны исключительно на моем личном опыте работы с клапанами, показанными в видео. Индивидуальные результаты могут различаться, поэтому следует соблюдать осторожность и осторожность при загрузке клапанов высоким давлением.
Риск более высокого давления заключается в том, что шарики могут быть выбиты из адаптера, вылетая, как снаряды. Высокое давление также может привести к блокировке шара, препятствуя нормальной работе клапана или, возможно, даже к полному выходу из строя конструкции клапана.Эти клапаны не предназначены и не заявлены для использования в тяжелых условиях эксплуатации. Вы используете этот контент на свой страх и риск.
В этом проекте я покажу 2 разных способа изготовления простого обратного клапана. Один простой, но только для приложений с низким давлением, а другой немного сложнее, но хорошо работает для приложений до 50-60 фунтов на квадратный дюйм.
В любом случае оба клапана будут иметь 2 общие детали.
1. Один переходник из ПВХ с наружной резьбой 3/4″.
2. Трубка из ПВХ 3/4″ (1-1/2″ или больше)
Чтобы быстро и легко сделать клапан:
1.Найдите резиновый надувной мяч диаметром 3/4 дюйма и медленно отрежьте верхнюю треть.
2. Поместите шарик внутрь переходника для клинка из ПВХ круглой стороной вниз, а плоской стороной вверх.
3. Вдавите трубку из ПВХ 3/4″ в переходник вниз настолько, чтобы она была прочной и тугой, но оставляя достаточно места для того, чтобы шарик немного перемещался внутри.
Для работы с низким давлением, например, для надувания воздушных шаров, это маленькое устройство позволит вашим маленьким детям почувствовать себя чемпионами по надуванию воздушных шаров.cКлапан пропускает воздух в шар, и когда вы перестаете дуть, клапан закрывается, и воздух остается в баллоне на неопределенный срок.
Для этого клапана мы будем использовать более твердый пластиковый шар и уплотнительное кольцо. Они сделаны, чтобы быть немного более прочными.
Чтобы сделать сложную трубку:
1. Возьмите кусок ПВХ-трубки диаметром 3/4 дюйма (минимум 1-1/2 дюйма) и отмерьте 5/8 дюйма от дна.
2. Просверлите отверстие на отметке, которая проходит через обе стенки трубки.
3.Найдите прочный кусок металла, например, толстую скрепку или гвоздь, чтобы вставить его в отверстия.
4. Обрежьте шляпку гвоздя так, чтобы оба конца гвоздя или скрепки были на одном уровне с внешними стенками трубки.
Подготовьте переходник для подсоединения;
1. Загрунтуйте внутренние стенки адаптера, а также ту часть трубки, которая будет входить в него.
2. Вставьте уплотнительное кольцо и пластиковый шарик в переходник и проверьте их посадку и герметичность.
3.Приклейте детали, которые были загрунтованы, и вставьте трубку в адаптер, пока отверстия от гвоздей не окажутся чуть ниже поверхности.
4. Дайте цементу высохнуть около 2 часов перед использованием.
После того, как вы закончили простой и/или сложный обратный клапан, вы должны его протестировать. Чтобы проверить свой клапан, используйте его, чтобы надуть воздушный шар.
Воздушный шар должен оставаться надутым, даже если вы перестанете дуть. Поместите клапан в миску с водой. Если воздух вообще выходит, вы увидите маленькие пузырьки, выходящие из клапана.
Если пузырьков воздуха нет, это означает, что ваш клапан герметичен.
Самодельные вентили нас здорово спасают, но область их применения все же имеет ограничения. Возможно, он подходит для домашнего использования, но его нельзя использовать в больших масштабах для промышленного производства. Поэтому санитарные обратные клапаны из нержавеющей стали всегда рекомендуются для промышленного производства, особенно для пищевой, питьевой и медицинской промышленности. Посетите http://www.adamantvalves.com/ для получения дополнительной информации о санитарных клапанах.
Как сделать очень дешевый односторонний обратный клапан « Хаки, моды и схемы :: Гаджеты
понадобятся обратные клапаны. Тем не менее, самые дорогие части водяного насоса или самодельного суперзамачивателя, как правило, — это обратные клапаны. Итак, давайте сделаем несколько с нуля всего за 0,35 доллара за штуку.
Это должно подойти вам, энтузиастам строительства из ПВХ!
ПРЕДУПРЕЖДЕНИЕ
Испытания под давлением и утверждения, сделанные в отношении этих обратных клапанов, основаны исключительно на моем личном опыте с клапанами, показанными в видео. Индивидуальные результаты могут различаться, поэтому следует соблюдать осторожность и осторожность при загрузке клапанов высоким давлением.
Риск более высокого давления заключается в том, что шарики могут быть выбиты из адаптера, вылетая подобно снарядам.
Высокое давление также может привести к блокировке шара, препятствуя нормальной работе клапана или, возможно, даже к полному выходу из строя конструкции клапана.
Эти клапаны не предназначены и не заявлены для использования в тяжелых условиях эксплуатации. Вы используете этот контент на свой страх и риск.
Самостоятельное изготовление односторонних обратных клапанов
В этом проекте я покажу 2 разных способа изготовления простого обратного клапана. Один из них легкий (простой, но только для приложений с низким давлением), а другой немного сложнее (примерно до 50-60 фунтов на квадратный дюйм).
Необходимые детали
В любом случае оба клапана будут иметь 2 общие детали.
- Один скользящий переходник из ПВХ с наружной резьбой ¾ дюйма
- Трубка из ПВХ длиной ¾ дюйма (1½ дюйма или длиннее) медленно отрезать верхнюю треть.
- Поместите мяч внутрь переходника для клиньев из ПВХ круглой стороной вниз, а плоской стороной вверх.
- Вдавите трубку из ПВХ ¾» в переходник вниз настолько, чтобы она была прочной и тугой, но оставляя достаточно места для перемещения шарика внутри.
- Начните с того, что возьмите кусок трубки из ПВХ ¾ дюйма (минимум 1½ дюйма) и отмерьте 5/8 дюйма от дна.
- Просверлите отверстие на отметке, которая проходит через обе стенки
- Найдите прочный кусок металла, например, толстую скрепку или гвоздь, чтобы вставить его в отверстия.
- Обрежьте шляпку гвоздя так, чтобы оба конца гвоздя или скрепки были на одном уровне с внешними стенками трубки.
- Загрунтуйте внутренние стенки адаптера, а также ту часть трубки, которая будет входить в него.
- Вставьте уплотнительное кольцо и пластиковый шарик в переходник и проверьте их посадку и герметичность.
- Приклейте детали, которые были загрунтованы, и вставьте трубку в переходник, пока отверстия от гвоздей не окажутся чуть ниже поверхности.
- Дайте цементу высохнуть около 2 часов перед использованием.
- При правильной установке обратные клапаны из ПВХ не требуют регулярного ремонта.
- , так как он дает вам время внести коррективы, если это необходимо, до высыхания. Не забудьте использовать правильный растворитель для правильной трубы из ПВХ.
- Всегда разумно надевать защитное снаряжение, респиратор или пылезащитную маску.Поскольку вы будете иметь дело с химическими веществами и сильными ароматическими растворами, будьте осторожны, чтобы не вдохнуть их опасные количества.
- Совместимость материала со средой
- Размер линии для точек подключения
- Требования к максимальному давлению и давлению открытия
- Монтажное положение горизонтальное или вертикальное
- Размеры конверта
- Потребность в доступности для проверок и ремонта
- Температура (внешняя и среда)
- Для защиты нижестоящего оборудования от повреждений обратным потоком
- Для предотвращения загрязнения из-за обратного потока
- Для предотвращения слива
- Для сохранения вакуумного уплотнения
- Для кого: Тебе! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
- Почему Ежемесячный информационный бюллетень Tameson: Он четкий, без всякой ерунды и раз в месяц содержит актуальную информацию об отрасли управления жидкостями.
- Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!
- Слил воду из ямы.
Поднятие поплавка, чтобы включился водоотливной насос и откачал воду из ямы. - Отключено питание насоса.
- Отрежьте трубу в изгибе.
- Отсоединил старый обратный клапан и слил воду из трубы.
Сначала я перерезал колено, в результате чего незакрепленная труба осталась заполненной водой при отсоединении обратного клапана. Я бы порекомендовал сначала отсоединить обратный клапан и слить воду, чтобы вода не вылилась через верхнюю часть трубы.
Чтобы слить воду, я рукой удерживал заслонку открытой и давал воде стечь. - Извлекли насос из ямы и обрезали трубу до места установки нового обратного клапана.
Я вырезал чуть выше максимального уровня воды в яме перед запуском насоса, примерно в 1 футе от насоса. - Установил обратный клапан на трубу, присоединенную к насосу.
Поскольку я выбрал компрессионный обратный клапан, я обязательно надел компрессионную гайку на трубу перед корпусом обратного клапана.
Выполняя этот шаг, я убедился, что стрелка, определяющая поток, указывает правильное направление. - Вставил новую трубку в верхнюю часть обратного клапана.
- Поместите насос обратно в яму.
Убедитесь, что поплавок не закрыт стенами или чем-либо еще в приямке. - Расположил верхнюю трубу рядом с выпускным отверстием в стене.
- Приклеил колено к горизонтальному отводу.
- Обрежьте вертикальную выпускную трубу примерно на дюйм больше, чем нижняя часть колена, чтобы ее можно было приклеить внутрь.
Я должен был сначала приклеить его к вертикальному выпуску, так как трубу нужно было отрезать длиннее и вставить в колено.
Готово!
Надувая воздушные шары, это маленькое устройство заставит ваших маленьких детей почувствовать себя чемпионами по надуванию воздушных шаров.
Обратный клапан №2: Делаем сильнее
Для второго клапана мы будем использовать шарик из более твердого пластика и уплотнительное кольцо. Они сделаны, чтобы быть немного более прочными.
Шаг 1: Подготовьте трубку
Примечание. Этот клапан можно встроить в трубу из ПВХ любой длины по вашему выбору.
Шаг 2: Подготовка скользящего адаптера к соединению
Примечание. Не нажимайте слишком сильно, чтобы шар не застрял в закрытом положении. Вам понадобится небольшой зазор для шара, чтобы клапан мог открываться и закрываться.
Чтобы сделать эти клапаны более удобными, я попытался добавить еще один скользящий переходник на другой конец трубы диаметром 1½ дюйма. Это увеличивает стоимость на 0 долларов.34, но оно того стоит.
В качестве длины трубы я выбрал 1½ дюйма, потому что, когда адаптеры сдвинуты вместе, остается очень маленький зазор, что делает устройство очень компактным.
На рисунке выше вы можете адаптер и стопорный гвоздь, препятствующий его выкатыванию из трубки
Я также быстро покрасил их аэрозольной краской и прикрепил изоленту к одной стороне, чтобы можно было легко определить направление потока, аналогично условное обозначение электрического диода.
Проверка клапана
Чтобы проверить клапан, используйте его, чтобы надуть воздушный шар. Воздушный шар должен оставаться надутым, даже если вы перестанете дуть.
Поместите клапан в миску с водой. Если воздух вообще выходит, вы увидите маленькие пузырьки, выходящие из клапана. Если пузырьков воздуха нет, это означает, что ваш клапан герметичен.
Поскольку мы использовали скользящие адаптеры, концы соединений имеют резьбу, что позволяет интегрировать клапаны в любую систему и переключать их по желанию.
Зачем делать обратный клапан?
Моей мотивацией при создании этих клапанов было желание построить водяной насос из ПВХ, но обратные клапаны стоили около 10 долларов каждый. Это казалось немного крутым для сборки из ПВХ, поэтому, ища альтернативные варианты, я остановился на этом дизайне, который является самым дешевым, но при этом практичным и полезным, который я мог себе представить.
Я попытался использовать 2 таких обратных клапана, чтобы сделать водяной насос из ПВХ. Его можно использовать как воздушный насос, вакуумный насос или водяной насос, который будет перекачивать до 5 галлонов в минуту.
В моих испытаниях клапаны отлично работают с воздухом и водой. Давление воздуха до 60 фунтов на квадратный дюйм казалось нормальным для нормальной работы, в то время как давление выше 60 фунтов на квадратный дюйм иногда приводило к блокировке шарика в уплотнительном кольце и требовало значительного «противодавления», чтобы разблокировать его.
При закрытии
Если вы пытаетесь использовать резиновые надувные шарики в качестве клапанного механизма, используйте их только для приложений с очень низким давлением, таких как надувание воздушных шаров и, возможно, для импровизированных водяных пистолетов.
Относительно высокое давление, используемое с этими шарами, в конечном итоге вытесняет их из адаптера и может выбрасывать их с удивительной скоростью.
В целом, я очень доволен клапанами, потому что они могут быть установлены в любую часть системы из ПВХ и могут быть быстро и легко продублированы по очень низкой цене.
Если вы еще не видели видео, вы можете посмотреть его здесь. И если вам понравился этот проект, возможно, вам понравятся и некоторые другие мои. Ознакомьтесь с другими моими статьями здесь, на WonderHowTo, или посмотрите видео на thekingofrandom.com.
Обеспечьте безопасность соединения без ежемесячного счета .Получите пожизненную подписку на VPN Unlimited для всех своих устройств, совершив разовую покупку в новом магазине гаджетов, и смотрите Hulu или Netflix без региональных ограничений, повышайте безопасность при просмотре в общедоступных сетях и многое другое.
Купить сейчас (скидка 80%) >
Другие интересные предложения:
Как установить обратный клапан из ПВХ
Обратный клапан из ПВХ выполняет множество функций, но в основном используется для регулирования и контроля потока жидкостей, особенно в насосах.
Обратный клапан представляет собой одноходовой клапан, который пропускает воду только в определенном направлении. После того, как вода прошла через клапан, она не может вернуться тем путем, которым пришла. Во время установки необходимо проверить стрелку клапана и подтвердить предполагаемое направление потока. Обратные клапаны из ПВХ можно использовать в прудах и при орошении, где необходимо постоянно контролировать поток воды.
Шаг 1 – Снимите мерки и отрежьте трубу из ПВХ
Если вы хотите, чтобы в вашей работе не было ошибок и погрешностей, всегда делайте необходимые замеры перед резкой.Используя рулетку, отмерьте 4 дюйма от одного конца трубы, а затем, используя эти отметки в качестве ориентира, сделайте ровный разрез с помощью резака для ПВХ.
Шаг 2. Очистка трубы
После разреза на обоих концах трубы из ПВХ обычно остаются заусенцы. Эти заусенцы впоследствии могут вызвать закупорку труб. Для того, чтобы предотвратить это, желательно удалить эти заусенцы.
Для этого можно использовать перочинный нож или наждачную бумагу. Чтобы обеспечить максимальную очистку, возьмите чистую тряпку и аккуратно сотрите напоминание о заусенцах.Ткань избавит от любых следов грязи или незаметных заусенцев.
Шаг 3 – Нанесение грунтовки
Праймер представляет собой водоподобный раствор, который наносится на соединения труб для их смягчения и облегчения процесса монтажа. Труба затвердевает до нормального состояния через несколько минут. Праймер поставляется с мягкой кистью. Используйте эту кисть для нанесения грунтовки на внутренние поверхности трубы из ПВХ. Обратите внимание на участки, на которые вы наносите грунтовку. Затем с помощью кисти нанесите грунтовку на внешние части трубы из ПВХ.
Шаг 4 – Клей
Возьмите концы труб из ПВХ, на которые вы нанесли грунтовку, и умело нанесите достаточное количество клея на внутреннюю поверхность. Поместите склеенную ПВХ-трубу в обратный клапан и поверните ее под углом, чтобы клей мог равномерно распределиться.
Держите 2 трубы вместе около 10 минут. Это позволит трубам сформировать прочное соединение.
Шаг 5. Соедините клапаны
С помощью поливинилхлоридного праймера смягчите внутренние части входной стороны обратного клапана.Затем нанесите клей, соедините клапаны и держите вместе около 5-10 минут. Пропустите немного воды по трубам, чтобы убедиться, что обратные клапаны из ПВХ работают правильно.
Дополнительный наконечник
Можно использовать полиуретановый клей
Обратные клапаны | Основное руководство
Обратные клапаны, которые часто упускают из виду и неправильно понимают, играют жизненно важную роль в системах управления водными ресурсами и являются основным продуктом практически любого промышленного применения.
Что такое обратный клапан?
Обратный клапан — это компонент, который может быть установлен на конце трубы или канала и действует как односторонний/невозвратный клапан, который открывается под давлением.Хотя вода может выходить из обратного клапана, она не может вернуться через обратный клапан.
Изображение предоставлено: Proco Products
Обратные клапаны могут иметь различные размеры, конструкции и материалы, и все они могут влиять на эффективность компонента.
Хотя мы в основном будем рассматривать обратные клапаны с точки зрения их применения в различных водохозяйственных целях, обратные клапаны также используются для обработки различных жидкостей, материалов и газов.
Обратные клапаны выполняют важную функцию предотвращения обратного потока, когда потенциально загрязненная вода попадает обратно в систему и загрязняет источники чистой воды.
Как работает обратный клапан?
Обратные клапаны часто встречаются в промышленных системах и используются для удаления сточных вод и других загрязненных жидкостей.
По данным Proco Products, обратные клапаны имеют один вход и выход, через которые вода может проходить, но не обратно, и они управляются перепадом давления.
Перепад давления в контексте обратных клапанов — это когда давление воды внутри клапана больше, чем давление, удерживающее клапан закрытым. Когда давление на стороне впуска больше, клапан открывается автоматически, позволяя воде проходить через него — это называется давлением открытия .
Давление срабатывания — это указанное минимальное рабочее давление, которое определяет, когда клапан откроется и позволит воде течь.
Например, в системе водоснабжения несколько обратных клапанов будут размещены последовательно, чтобы предотвратить любой обратный поток загрязненной воды, который может поставить под угрозу подачу чистой воды.Это также помогает снизить риск любого обратного потока, который может привести к гидравлическому удару .
Что такое гидроудар?
Явление, известное как гидравлический удар, также известное как захлопывание клапана, — это когда поток меняет направление до того, как клапан полностью закрыт.
Как только клапан закрывается, внезапное изменение направления потока и скорости приводит к гидравлическому удару.
Гидравлический удар возникает, когда вода в движении внезапно вынуждена остановиться. Когда поток воды у передней кромки останавливается, а вода за ним продолжает движение — она начинает сжиматься.
Накопление кинетической энергии воды преобразуется в большое количество энергии давления, создавая гидравлическую ударную волну, которая распространяется по трубопроводу почти со скоростью звука, чуть менее 343 метров в секунду.
Повторяющиеся экстремальные скачки давления в подсоединенных трубопроводах, клапанах и насосах могут привести к катастрофическим повреждениям и разрывам системы водоснабжения и ее сложных трубопроводов.
Гидравлический удар может полностью разрушить систему, ремонт которой может стоить десятки тысяч долларов.
В случае возникновения гидравлического удара, но система водоснабжения продолжает успешно работать, повторное воздействие гидравлического удара может привести к усталости систем и компонентов и серьезно нарушить целостность системы.
Типы обратных клапанов
Обратные клапаны
имеют множество назначений и ролей во многих приложениях — от вашего дома до крупных промышленных моделей управления сточными водами.
Это означает, что существует ряд различных обратных клапанов, специально разработанных для удовлетворения требований конкретного проекта.
Поворотно-откидные обратные клапаны
Поворотно-откидные обратные клапаны или обратные клапаны из ПВХ представляют собой простейшую конструкцию обратных клапанов и используются как в небольших домах, так и на крупных промышленных предприятиях.
Изображение предоставлено: Справочник Министерства энергетики США
Металлический диск вращается на шарнире или цапфе для предотвращения обратного потока. Большинство обратных клапанов большего размера используют эту конструкцию из-за их простоты. Эти клапаны со сроком службы от пяти до семи лет часто являются компонентом, который необходимо часто заменять.
Несмотря на то, что они являются популярными обратными клапанами, из-за своей стоимости и простоты стальные лепестковые и поворотные обратные клапаны могут ржаветь, заедать и со временем забиваться мусором, что требует ручной очистки.
При выходе из строя этих клапанов возникает обратный поток и гидравлический удар. Абразивный шлам и коррозионная суспензия могут привести к износу и повреждению клапанов, что сделает их неработоспособными.
Шаровые и пружинные обратные клапаны
A Шаровые и пружинные обратные клапаны известны своей долговечностью и простотой установки.Они срабатывают, когда входное давление превышает давление открытия, толкая шарик или диск назад и преодолевая силу пружины.
Изображение предоставлено: Специальное производство
Когда давление на входе падает ниже давления срабатывания или возникает обратный поток, пружина заставляет клапан закрыться, останавливая утечку воды или ее обратное движение вверх по трубе.
Хотя шаровые и пружинные обратные клапаны известны своей надежностью, основной недостаток этого типа обратного клапана возникает, когда его необходимо осмотреть для технического обслуживания.Для проверки клапана его необходимо полностью удалить из системы.
Конструкция с шариком и пружиной используется для воздушных обратных клапанов. Воздушный обратный клапан имеет одну основную функцию — пропускать поток воздуха в одном направлении и предотвращать поток воздуха с другой стороны. Воздушные обратные клапаны устанавливаются на воздушные компрессоры, чтобы они могли поддерживать давление в одной части, а другие позволяли сбрасывать давление в других частях.
Обратные клапаны для утиных клювов
Обратный клапан с утиным носом начал использоваться в 1980-х годах и был введен для замены поворотно-откидных клапанов.На протяжении десятилетий он становится все более популярным в промышленных приложениях.
Работая так же, как и его тезка, обратный клапан утиного клюва открывается, как утиный клюв, чтобы вода или вещество проходили через него.
Изображение предоставлено: Продукция Proco
Обратные клапаны
типа «утиный клюв» основаны на гибкой резиновой диафрагме, которая создает клапан, который остается закрытым до тех пор, пока не будет подано положительное давление.
В отличие от поворотно-откидных обратных клапанов, обратные клапаны с резиновым клювом все менее подвержены ржавчине, они не могут заедать или заедать и считаются одними из самых надежных и долговечных обратных клапанов на современном рынке — с клапанами Proco Products до 35-50 лет.
Обратные клапаны
«утиный клюв» также не подвержены механическому износу, а конструкция из резины обеспечивает большую гибкость и гибкость эластомеров.
Для проектов, требующих погружения клапана на морское дно или под воду, обратные клапаны с утиным носом обладают преимуществом, заключающимся в том, что они устойчивы к ракушкам и водорослям, что является важной особенностью для проектов с морской водой, таких как проект по диффузии морских сточных вод в 2017 году.
Еще одним преимуществом обратного клапана с утиным носом является его способность выдерживать гидроудары. Кэл Хейс, генеральный менеджер Proco Products, сказал, что обратный клапан новой серии 750 с утиным носом является примером, «поскольку он сделан из резины, вместо того, чтобы создавать огромный удар клапана [гидравлический удар], наша резина по своей природе изгибается, поэтому что при воздействии давления снаружи он может изгибаться».
Это еще одна форма предохранительного клапана, который может защитить вашу трубопроводную систему от скачков давления. Такие производители, как Emerson Process Management и Daniel Measurement and Control Inc, предлагают клапаны этой конструкции.
Другие конструкции
Это три распространенных типа обратных клапанов, но существуют и другие конструкции, такие как типы с двумя пластинами (дроссельный обратный клапан) и обратный клапан шарового и пробкового типа.
Каждый из них работает по-своему; Дроссельный обратный клапан имеет два складных диска, которые перемещаются к центральной линии при прямом потоке и закрываются при обратном потоке.
Изображение предоставлено: Инженер в каске
Обратный клапан шарового и плунжерного типа работает по принципу гравитации – когда в потоке достаточное давление, шар поднимается, а затем опускает шар обратно, закрывая отверстие.
Изображение предоставлено: Инженер в каске
Проходные обратные клапаны
Линейный компонент может относиться к любому полезному объекту в контуре, который присоединен к соседнему каналу для жидкости – обратный клапан, размещенный в линии. Они используются либо для улучшения, либо для модернизации существующей системы.
В то время как основной задачей обратного клапана является предотвращение обратного потока воды в систему, встроенный обратный клапан используется для предотвращения обратной передачи давления.
Например, обратный клапан обычно устанавливается после насоса в серии, в которой используется аккумулятор, резервуар для холодной воды, который облегчает поток воды.
Встроенный обратный клапан предотвращает возврат накопленной энергии в насос.
Избыточная энергия, хранящаяся в аккумуляторе, может повредить систему, и ее необходимо контролировать, чтобы гидравлические системы были безопасными и надежными.
Как правильно выбрать обратный клапан?
Обратные клапаны обычно устанавливаются в точке нагнетания трубопроводной системы, чтобы гарантировать, что откачиваемая жидкость или вещество не попадет обратно в систему.На рынке существует множество различных обратных клапанов, и выбор правильного может быть сложной задачей.
Вот пять вещей, которые вы должны учитывать, прежде чем выбрать правильный обратный клапан:
Применение
Звучит просто, но правильное понимание области применения вашего обратного клапана имеет решающее значение при выборе правильного обратного клапана.
Это для очистных сооружений? Работает ли он с коррозионно-активными материалами? Место сброса ниже уровня воды? Это очевидные условия, которые легко упустить из виду при выборе обратного клапана.
Обычная ошибка при выборе обратного клапана заключается в выборе клапана, который подходит для системы, но не может эффективно справляться с условиями потока или веществом, проходящим через клапан.
Вода является одним из частых веществ, с которыми справляются обратные клапаны, и требует незначительной специальной обработки. Большинство, если не все обратные клапаны, могут достаточно эффективно справляться с водой – в зависимости от скорости потока.
Но что, если ваш обратный клапан работает с коррозионно-активными химическими веществами? В то время как обратный клапан утиного клюва более чем подходит для воды, может ли резина справиться с коррозионными химическими веществами или они разрушат обратный клапан?
Что делать, если вам нужен обратный клапан для водоочистных сооружений, с этой задачей может справиться простой поворотно-откидной обратный клапан, но что произойдет, когда ил и мусор забьют металлический шарнир и не позволят ему закрыться?
Расход
Так же важно, как знать, с каким веществом будет работать ваш обратный клапан, так же важно знать скорость потока.
Как правило, это измеряется в галлонах в минуту (GPM), галлонах в час (GPH) или литрах в секунду (L/S).
Если ваше приложение обеспечивает скорость потока более 8 футов в секунду, проходящего через клапан, существует повышенная вероятность того, что ваш клапан будет изнашиваться быстрее — независимо от того, используете ли вы клапан с резиновым или металлическим седлом.
Давление на входе
Понимание вашего давления на входе поможет вам выбрать тип обратного клапана, который лучше всего подходит для ваших нужд.Это может помочь вам решить, нужен ли вам встроенный обратный клапан, накладной обратный клапан или обратный клапан фланцевого типа.
Решение о том, какой из них вам нужно использовать, будет зависеть от того, где в вашей насосной системе будет расположен обратный клапан.
Противодавление
Противодавление — это перепад давления между входным и выходным давлениями вашей системы. Вам необходимо знать, может ли ваш обратный клапан выдержать противодавление, которому он может подвергаться.
Например, у вас есть клапан, установленный на конце трубы, и он перекачивает воду в реку Темзу.Когда уровень воды в Темзе поднимется, на какую глубину погружается клапан? Когда вода поднимается над клапаном, в этой точке создается противодавление. Может ли ваш клапан справиться с таким противодавлением?
Местоположение
Точка выпуска вашего клапана находится над или под землей? Он погружен? В жаркой песчаной стране или в холодной пустынной?
Опять же, это кажутся очевидными условиями, которые мы никогда не сможем забыть, но правильное понимание местоположения клапана окажет огромное влияние на выбор обратного клапана.
Песок может разъедать металлический клапан; солнце может деформировать резиновый обратный клапан (всегда убедитесь, что вы используете надлежащий эластомер, чтобы предотвратить это), а лед может заморозить поворотный / откидной обратный клапан в открытом положении.
Обратный клапан символ
Обратные клапаны
обеспечивают односторонний поток, и очень важно правильно их установить.
Ниже приведены два символа обратного клапана: верхний, поток разрешен снизу трубы, но не в обратном направлении, нижний, клапан пропускает поток только тогда, когда давление внизу больше, чем давление вверху (с учетом рейтинга на пружине).
Изображение предоставлено: Продукция Valve
Материалы имеют значение
Может быть трудно увидеть связь между Формулой-1 и обратными клапанами, но связь есть: эластомеры или резина. Если вы хотите выиграть Формулу-1, вам нужно разбираться в шинах, особенно в резине, которую они используют.
Кэл Хейс считает, что больше занимается разработкой новых совместимых каучуков для различных типов химикатов в обратных клапанах, чем разработкой новых обратных клапанов.
«Существует так много разных типов эластомеров, которые могут делать так много разных вещей. Если вы посмотрите на NASCAR или на Формулу-1, то увидите, что есть люди, которым платят миллионы долларов в год за то, чтобы они придумали лучшую шину, которая прослужит дольше — то же самое и с обратным клапаном».
Материал, который используется в конструкции обратного клапана, может определить, как долго он прослужит и с какими проблемами он может справиться. В случае обратных клапанов с утиным носом эластомер может иметь большое влияние на качество, эффективность и срок службы клапана.
Обратный клапан
— Принцип работы
Рисунок 1: Обратный клапан
Обратный клапан — это устройство, которое пропускает поток жидкости только в одном направлении. У них есть два порта, один как вход для носителя и один как выход для носителя. Поскольку они пропускают среду только в одном направлении, их обычно называют «обратными клапанами» или «обратными клапанами». Основная цель обратного клапана — предотвратить обратный поток в системе. На рис. 1 показан пример обратного клапана.
Работа обратного клапана зависит от перепада давления. Они требуют более высокого давления на стороне входа клапана, чем на стороне выхода, чтобы открыть клапан. Когда давление на стороне выхода выше (или давление на стороне входа недостаточно высокое), клапан закрывается.
В зависимости от типа клапана механизм закрытия отличается. В отличие от других клапанов, для их правильной работы не требуется рукоятка, рычаг, привод или человек.
Они обычно устанавливаются в приложениях, которые могут вызвать проблемы с обратным потоком.Однако, поскольку они являются обратными клапанами, они являются дешевым, эффективным и простым решением для решения потенциальной проблемы. Обратный поток может вызвать проблему, если обратный поток загрязнен и, следовательно, загрязняет среду выше по потоку. Например, канализационная линия будет иметь обратный клапан, чтобы отходы могли выходить, но не попадать обратно в систему. Они также используются, если обратный поток вызовет повреждение оборудования выше по потоку, которое может позволить среде течь только в одном направлении. Например, через фильтр обратного осмоса вода может проходить только в одном направлении, поэтому для предотвращения этого после него устанавливается односторонний клапан.Существуют различные размеры, конструкции и материалы, чтобы обеспечить наличие обратного клапана для любого применения.
Содержание
Как работает обратный клапан?
Давление открытия
Обратному клапану требуется минимальное давление на входе (перепад давления между входом и выходом), чтобы открыть клапан и пропустить через него поток. Это минимальное давление на входе, при котором происходит открытие клапана, называется «давлением срабатывания» обратного клапана. Удельное давление срабатывания изменяется в зависимости от конструкции и размера клапана, поэтому убедитесь, что ваша система может генерировать это давление срабатывания и что оно подходит для применения.
Закрытие
Если давление на входе когда-либо упадет ниже давления открытия или возникнет противодавление (поток пытается перейти от выхода к входу), клапан закроется. В зависимости от конструкции обратного клапана механизм закрытия может меняться. Короче говоря, противодавление прижимает заслонку, шар, диафрагму или диск к отверстию и герметизирует его. В зависимости от конструкции процессу закрытия может способствовать пружина или сила тяжести.
Ориентация при установке
Так как обратный клапан работает только в одном направлении, очень важно знать правильную ориентацию при установке.Часто на корпусе клапана имеется стрелка, указывающая направление потока. В противном случае вам нужно будет осмотреть клапан, чтобы убедиться, что он установлен в предполагаемом направлении потока. Если он направлен назад, поток не сможет проходить через систему, и повышение давления может привести к повреждению.
Тип обратного клапана
В зависимости от конструкции обратного клапана они будут работать немного по-разному. Наиболее распространенным обратным клапаном является подпружиненный встроенный обратный клапан, однако ниже мы обсудим несколько типов.
Подпружиненный рядный
Встроенные подпружиненные обратные клапаны распространены, просты в понимании и имеют простую конструкцию. На рис. 1 показан пример подпружиненного обратного клапана, а на рис. 2 показаны основные компоненты со стрелками, указывающими направление потока.
Когда поток входит во входной порт клапана, он должен иметь достаточное давление (силу), чтобы преодолеть давление открытия и усилие пружины. После преодоления он толкает диск, открывая отверстие и позволяя потоку проходить через клапан.Когда входное давление становится недостаточно высоким или возникает противодавление, противодавление и пружина прижимают диск к отверстию и запирают клапан. Пружина, наряду с коротким ходом диска, обеспечивает быстрое время реакции на закрытие. Такая конструкция клапана также предотвращает скачки давления в магистрали, а значит, и возникновение гидравлического удара. Обычные типы встроенных обратных клапанов с пружиной также называются «обратными клапанами сопла» или «бесшумными обратными клапанами».’ Они могут быть установлены в вертикальной или горизонтальной ориентации. Однако, поскольку они встроены в систему, их необходимо полностью удалить из линии для проверки и/или выполнения технического обслуживания.
Рисунок 2: Подпружиненные рабочие компоненты прямоточного обратного клапана: корпус клапана (A), диск (B), пружина (C) и направляющая (D).
Подпружиненный Y
Подпружиненные Y-образные обратные клапаны работают очень похоже на встроенные подпружиненные обратные клапаны. Отличие в том, что пружина и подвижный диск расположены под углом.Это создает форму «y», отсюда и название клапана. Он работает точно так же, как линейный клапан, но, поскольку подвижные компоненты расположены под углом, его можно осматривать и обслуживать, пока он все еще подключен к системе. Однако они крупнее и занимают больше места в системе.
Y-обратный клапан
Мяч
В шаровом обратном клапане используется свободно плавающий или подпружиненный шар, который опирается на седло уплотнения для закрытия отверстия. Уплотнительное седло обычно имеет конусообразную форму, чтобы направить шар в седло и создать надежное уплотнение, тем самым останавливая обратный поток.Когда давление жидкости на входе превышает давление срабатывания, шар смещается со своего места и позволяет течь. Когда входное давление не превышает давления открытия или есть противодавление, шар закроется под действием противодавления или пружины, эффективно закрывая отверстие.
Рис. 4. Подпружиненный шаровой обратный клапан в открытом положении, пропускающем поток (A), и в закрытом положении, препятствующем обратному потоку (B)
Мембрана
Мембранные обратные клапаны
состоят из резиновой диафрагмы, которая открывается при увеличении входного давления.Обычно эти типы клапанов имеют свободно плавающую самоцентрирующуюся диафрагму, что делает их нормально открытыми (НО). Это означает, что нет «давления срабатывания», однако они могут быть нормально закрытыми (NC), и тогда требуется входное давление для преодоления эластичности диафрагмы. На рис. 5 слева показан нормально открытый обратный клапан с диафрагмой, так как давление на входе «минимальное», а среда все еще проходит. По мере увеличения давления на входе диафрагма изгибается и открывается, позволяя потоку проходить, как показано на рис. 5 в середине.Если возникает обратное давление (или это нормально закрытый обратный клапан с диафрагмой), диафрагма будет прижата к отверстию и герметизирует его, чтобы предотвратить обратный поток, как показано на рисунке 5 справа.
Благодаря нормально открытому типу мембранные обратные клапаны идеально подходят для применения в условиях низкого давления или вакуума.
Рис. 5: Мембранный обратный клапан нормально открыт (слева), открыт под давлением на входе (посередине) и закрыт под давлением обратного потока (справа).
Подъемник
Подъемный обратный клапан состоит из направляющего диска, который приподнимается (поднимается) над седлом клапана для обеспечения потока среды.Для преодоления силы тяжести и/или пружины требуется давление открытия, а направляющая удерживает диск на вертикальной линии, чтобы диск можно было установить на место с правильным выравниванием и уплотнением. Чаще всего подъемные обратные клапаны требуют, чтобы среда поворачивалась на 90 градусов, как показано на рис. 6, но есть подъемные обратные клапаны, которые расположены в линию или под углом. Когда входное давление падает ниже давления открытия или возникает противодавление, клапан закрывается под действием силы тяжести, пружины и/или с помощью противодавления.
Если нет пружины, помогающей закрывать, важно установить монтажную ориентацию относительно силы тяжести, чтобы гарантировать, что диск закроется под действием силы тяжести.
Рис. 6: Поднимите обратный клапан слева в открытом положении, справа в закрытом положении.
Качели
Поворотные обратные клапаны
также обычно называют обратными клапанами с наклонным диском. Они состоят из диска на шарнире (или цапфе), который открывается под действием входного давления. При уменьшении входного давления или наличии обратного потока диск закрывается.Если нет пружины, помогающей закрывать, важно установить монтажную ориентацию относительно силы тяжести, чтобы гарантировать, что диск закроется под действием силы тяжести. На рис. 7 показан пример поворотного обратного клапана.
Рис. 7: Поворотный обратный клапан. Крышка с болтовым креплением (A), петля или цапфа (B), корпус клапана (C), диск (D), уплотнение (E)
Стоп
Запорный обратный клапан обычно представляет собой подпружиненный Y-образный обратный клапан или подъемный обратный клапан, но он имеет функцию ручного управления.
Это позволяет им функционировать как обычный обратный клапан и предотвращать обратный поток, однако существует внешний механизм, который можно использовать для его блокировки и поддержания клапана в открытом или закрытом состоянии.Таким образом, этот клапан может функционировать как два клапана в одном. Они широко используются в электростанциях, циркуляционных котлах, парогенераторах, охлаждении турбин, системах безопасности.
Figuur 8: Terugslagklep: Figuur 1 toint de klep gesloten door de veer, in figuur 2 overwint de druk de veerkracht waardoor de klep opengaat, in figuur 3 wordt de klep geopend door of act, zodat de klep open blijft. De onderdelen van een afsluiter omvatten: Aandrijving (A), bedieningsas en schroefdraad (B), veer (C), en schijf (D).
Бабочка или пластина
Дроссельные обратные клапаны и межфланцевые обратные клапаны могут использоваться взаимозаменяемо. Они состоят из диска в виде бабочки или вафли, который находится на шарнире и пружине.
Когда давление на входе превышает давление открытия, две стороны открываются, как показано на рисунке 9. Когда давление на входе уменьшается или возникает обратный поток, пружина шарнира (или противодавление) закрывает диск, эффективно герметизируя его. Этот тип клапана обеспечивает прямолинейный поток среды с минимальными препятствиями.
Рисунок 9: Дроссельный или межфланцевый обратный клапан
Клапан «утконос»
Рисунок 10: Обратный клапан типа «утконос»
Клапаны типа «утконос»
позволяют потоку проходить через мягкую трубку, конец которой имеет естественную уплощенную форму, как показано на рис. 10. Эта уплощенная форма напоминает утиный клюв, отсюда и название типа обратного клапана. Поток открывает уплощенный конец утконоса, позволяя жидкости проходить, как показано на рис. 11 слева. Когда давление с входной стороны снимается, конец утконоса возвращается в свое уплощенное состояние, тем самым перекрывая поток, как показано на рисунке 11 справа.
Рисунок 11: Обратный клапан типа «утконос» со стрелками направления потока
Донный клапан
Рисунок 12: Донный клапан
Донный клапан представляет собой простой обратный клапан в сочетании с сетчатым фильтром на входной стороне, который устанавливается в конце секции трубопровода/шланга, поскольку их вход не имеет точки соединения.
Обычные типы обратных клапанов, входящие в состав донных клапанов, представляют собой встроенные пружинные или встроенные шаровые обратные клапаны, поэтому они пропускают поток только в одном направлении и закрываются с помощью пружины.У них есть сетчатый фильтр на входной стороне, чтобы предотвратить попадание мусора в обратный клапан, который может засорить или повредить что-то ниже по потоку. Обычно они устанавливаются на конце всасывающей линии насоса водяной скважины, топливного бака или любого другого устройства, где всасывающая линия расположена ниже насоса. Следовательно, их можно использовать для поддержания насоса в рабочем состоянии, предотвращения обратного откачивания жидкости и предотвращения попадания мусора в линию. На рис. 12 показан пример обратного клапана.
Материалы
Латунь
Латунные обратные клапаны
обладают превосходными свойствами для приложений, использующих воздух, воду, масло или топливо.Однако он не устойчив к морской, очищенной или хлорированной воде.
Они менее устойчивы к нагреву и коррозии по сравнению с нержавеющей сталью и обычно используются для небольших приложений с низким давлением.
Нержавеющая сталь
Обратные клапаны из нержавеющей стали
обладают превосходной коррозионной стойкостью, термостойкостью, устойчивостью к низким температурам и отличными механическими свойствами. Для приложений, не требующих высокой прочности или сопротивления, нержавеющая сталь обычно не является экономически эффективным решением по сравнению с обратными клапанами из ПВХ или латуни.
ПВХ (поливинилхлорид)
Обратные клапаны из ПВХ
часто используются в системах орошения и управления водными ресурсами. Они устойчивы к коррозии в большинстве агрессивных сред, таких как морская вода, кислоты, щелочи, растворы хлоридов и органические растворители. Однако они не устойчивы к ароматическим и хлорированным углеводородам и обычно имеют максимальную температуру около 60°C.
Полипропилен (ПП)
Клапаны обратные полипропиленовые
применяются для воды, агрессивных сред и жидких пищевых продуктов.
Они устойчивы к большинству агрессивных сред, таких как неорганические кислоты, основания и водные растворы, которые быстро разъедают металлы. Однако они не устойчивы к концентрированным кислотам и окислителям и обычно имеют максимальную температуру около 80°C.
Критерии выбора
Обратные клапаны
имеют следующие критерии, которые следует учитывать при выборе одного из них для вашего применения:
Применение
Из-за того, как работают обратные клапаны, они обычно используются по одной из четырех различных причин в различных приложениях:
Благодаря своему назначению они используются практически во всех отраслях промышленности.
Они используются на обычных бытовых приборах, таких как посудомоечные машины, стиральные машины и линии сточных вод. В промышленных целях они используются в котлах, печах, газовых системах, насосных установках или вакуумных системах. Они также часто используются на линиях подачи воды и CO2 в качестве обратных клапанов для аквариумов. Два из наиболее распространенных применений обратных клапанов предназначены для воды и воздуха, поэтому они обсуждаются более подробно ниже.
Обратные клапаны для воды
Обратные клапаны
используются во многих системах водоснабжения, таких как питьевая вода и сточные воды, и называются просто односторонними водяными клапанами.При использовании с питьевой водой они гарантируют, что никакая среда из окружающей среды (выходная сторона клапана) не может попасть в систему с безопасной чистой питьевой водой и загрязнить ее. При работе со сточными водами они гарантируют, что сточные воды не смогут повторно попасть в систему и вызвать перелив или дополнительное загрязнение.
Для перекачки воды часто используется обратный клапан, чтобы предотвратить попадание мусора в линию и поддерживать внутреннее давление для заливки. Клапаны типа «утконос» также можно использовать для сброса воды в водопровод.Обратные клапаны дренажного насоса гарантируют, что сбрасываемая вода не вернется в дренажный насос под действием силы тяжести, когда насос выключен.
Пневматический обратный клапан
Пневматический обратный клапан или воздушный обратный клапан пропускает воздух внутрь и предотвращает его выход. Их часто просто называют односторонними воздушными клапанами. Наиболее распространенным применением является воздушный компрессор. Они позволяют компрессору поддерживать давление в одних частях и разгерметизировать другие части. Они могут располагаться на поршневом компрессоре (впускной и выпускной), воздушном ресивере, нагнетательном патрубке и т. д.
Часто задаваемые вопросы
Что такое символ обратного клапана?
Символ обратного клапана можно увидеть на рис.
13. Он указывает на то, что он пропускает поток, а вертикальная линия показывает, что он не допускает обратного потока.
Рисунок 13: Символ обратного клапана
Для чего нужен обратный клапан?
Основная цель обратного клапана в системе — предотвратить обратный поток, который может повредить оборудование или загрязнить среду вверх по течению.
Каковы распространенные проблемы с обратным клапаном?
Общие проблемы с обратным клапаном: шум, гидравлический удар, вибрация, обратный поток, залипание, утечка и износ/повреждение компонентов.Во избежание проблем крайне важно, чтобы обратный клапан был правильно выбран для применения и среды. Двумя наиболее распространенными проблемами из-за неправильной спецификации являются обратный поток и гидравлический удар. В обоих случаях следует использовать быстрозакрывающийся обратный клапан. Обратный поток может возникнуть, если обратный клапан не закрывается достаточно быстро, и может возникнуть гидравлический удар, если возникают скачки давления, вызывающие ударные волны в среде.
Остановит ли обратный клапан гидравлический удар?
Обратный клапан может предотвратить гидравлический удар, если он быстро срабатывает.Это предотвращает скачки давления, которые создают ударные волны во всей среде. Эти ударные волны могут повредить оборудование, опоры труб и даже разорвать трубопроводы из-за вибрации.
В какой ориентации должен быть установлен обратный клапан?
Обратные клапаны
необходимо устанавливать в соответствии с их входом и выходом, что часто показано стрелкой на корпусе клапана. Поскольку они пропускают поток только в одном направлении, если они установлены задом наперёд, они не будут работать должным образом. С точки зрения горизонтальности или вертикальности, это зависит от типа конструкции вашего клапана.Если у него есть пружина, подойдет любая ориентация. Если нет пружины, сила тяжести может повлиять на работу обратного клапана, поэтому, зная внутренние компоненты, вы сможете правильно установить его в горизонтальном или вертикальном положении.
Почему мой обратный клапан не работает?
Когда обратный клапан не работает, он обеспечивает обратный поток. Это может быть вызвано тремя возможными причинами: залипание, утечка или медленное закрывание. Если на линии нет фильтра, грязь или мусор могут попасть между диском и корпусом, удерживая его открытым.Из-за износа или коррозионной среды на материале диск или седло могут быть повреждены или разорваны, препятствуя надлежащему уплотнению и допуская обратный поток. Если клапан закрывается слишком медленно, может возникнуть минимальный обратный поток до того, как будет обеспечено надлежащее уплотнение. Убедитесь, что гравитация помогает конструкции, и/или ваша пружина достаточно быстрая, чтобы быстро закрыть клапан.
Ежемесячный информационный бюллетень Tameson
Подписаться на рассылку
Воздушные обратные клапаны для аквариума
— спасите свой аквариум!
Главная » Блог » Воздушные обратные клапаны для аквариума – спасите свой аквариум!
Возможно, вы удивитесь, узнав, что ваш воздушный насос может высосать всю воду из вашего резервуара.
Если ваш воздушный насос расположен ниже уровня воздушной трубки или аэростата в вашем аквариуме, вы подвергаетесь риску.
Допустим, ваш насос перестал работать или воздушная трубка отсоединилась от насоса. Это когда ваш дружелюбный воздушный насос превращается в водососущего монстра.
Давление воды может привести к срабатыванию сифона — подобно тому, как вы выполняете подмену воды или используете гравийный пылесос.
Как только это начнется, оно не остановится, пока из вашего аквариума не вытечет вся вода до последней капли.
И это плохие новости для вашей рыбы!
К счастью, это можно предотвратить…
Все, что вам нужно, это простое маленькое устройство, называемое обратным клапаном для аквариума .
И сегодня я научу вас всему этому.
Что такое обратный клапан и для чего он нужен?
Обратный клапан, иногда называемый обратным клапаном , представляет собой небольшой фитинг, встроенный в воздуховод или любую другую трубку аквариума.
Может показаться, что это не так уж и много, но у обратного клапана есть очень важное назначение:
Чтобы вода из вашего бака не вытекала обратно из вашей авиакомпании.
Воздух или вода могут свободно проходить через клапан в одном направлении. Но если вода потечет по трубе, она не сможет стекать дальше обратного клапана, который остановит поток воды — никогда больше не беспокойтесь об обратном потоке!
Самое лучшее в обратных клапанах? После установки они не требуют никаких усилий с вашей стороны.
Просто поместите обратный клапан на воздушную трубу, и ваш аквариум будет защищен от эффекта сифона, независимо от того, находитесь вы там или нет.
Хотя обратные клапаны наиболее известны своей ролью в воздушных насосах, их также можно использовать для линий и отстойников CO2.Тем не менее, общее мнение в сообществе заключается в том, что если вам нужно использовать обратный клапан для поддона , вам следует перепроектировать свою систему — вместо этого используйте сифонный предохранитель! [1]
Вам
нужен обратный клапан ?
Ну… №
Ваш воздушный насос будет прекрасно работать и без него.
Обратный клапан здесь только как предохранитель — на случай, если что-то пойдет не так.
Думайте об обратном клапане как о ремне безопасности.99,9% времени он будет сидеть и ничего не делать. Но если произойдет авария, вы будете рады этому.
Кроме того, учитывая, что обратный клапан будет стоить всего несколько долларов и может сэкономить вам сотни или даже тысячи долларов в случае аварии, нет особых причин не устанавливать его на воздушный насос.
Кроме того, вы всегда можете разместить воздушный насос над аквариумом, например, на крышке. Это также предотвращает появление эффекта сифона, поскольку авиакомпания движется вверх по к воздушному насосу, а не вниз по .
Но все же я бы рекомендовал поставить обратный клапан на всякий случай – случаются аварии, и ваш воздушный насос может опрокинуться на землю!
Кроме того, установка обратного клапана занимает всего минуту…
Где вы размещаете обратный клапан в вашей авиакомпании?
Лучшее место для размещения обратного клапана полностью зависит от различных фитингов, которые вы уже установили на своей воздушной трубе.
1. Установка обратного клапана на прямой воздуховод
Если от помпы к аквариуму идет только воздушная трубка, вы можете установить обратный клапан там, где считаете нужным.
Это может показаться очевидным, но этот момент легко упустить из виду:
Установите обратный клапан в легкодоступном месте .
Не нужно усложнять себе жизнь – в будущем вам может понадобиться легкий доступ к обратному клапану, например, для замены трубки или клапана.
Ваше будущее «я» скажет вам спасибо, если вы установите его в легкодоступном месте.
2. Установка обратного клапана на линию с другими фитингами
У вас более сложная установка? Не волнуйся — я прикрою твою спину!
Обратитесь к таблице ниже, чтобы узнать, где разместить обратный клапан.
Как установить обратный клапан?
Просто выберите место на воздушной трубе, куда вы хотите вставить обратный клапан.
Затем острыми ножницами перережьте воздуховод.
Теперь все, что осталось сделать, это вставить оба куска трубы в любой конец обратного клапана, и все готово.
Несмотря на то, что весь процесс прост, многие новички совершают одну ошибку – устанавливают обратный клапан не той стороной вверх.
Обратный клапан позволяет воздуху проходить через только в одном направлении .
Если вы установили обратный клапан вверх дном, через него не будет проходить воздух.
Так что, если вы обнаружите, что ваш обратный клапан не работает, просто снимите трубы и переверните обратный клапан — никакого вреда не будет.
Вы можете проверить направление обратного клапана, подув в него ртом. Вы сможете дуть только в один конец. Какой бы конец вы ни продули, это конец, который идет со стороны воздушного насоса вашей авиакомпании.
Как только вы закончите, нарисуйте стрелку на обратном клапане, чтобы указать направление потока воздуха. Таким образом, если вам когда-нибудь понадобится снять обратный клапан в будущем, вы будете знать правильное направление, когда снова установите его.
Какой обратный клапан лучше всего подходит для вашего аквариума?
Уверены, что вам нужен обратный клапан на воздушном насосе?
Хорошо. Теперь все, что вам нужно сделать, это купить один.
Но как выбрать правильный клапан для своего аквариума, имея в наличии так много различных обратных клапанов?
Что ж, давайте посмотрим на поля, которые вам нужно проверить, чтобы найти лучший обратный клапан:
Шаг 1: Убедитесь, что он подходит!
Во-первых, вы хотите выбрать обратный клапан, подходящий для вашей авиакомпании.
Трубка воздуховода стандартного размера для аквариума имеет диаметр 3/16 дюйма (5 мм). Если вы купили авиакомпанию в зоомагазине, то, скорее всего, у вас именно такой размер. Аквариумные обратные клапаны специально разработаны для труб такого размера.
Тем не менее, нередко можно встретить воздушные насосы с трубками разного размера. Вот почему вы всегда должны…
Измерьте воздуховод!
Для этого измерьте внутреннюю часть вашей авиакомпании. Это внутренний диаметр (ID).Используйте это измерение, чтобы найти подходящий обратный клапан.
Обратные клапаны бывают разных размеров, чтобы соответствовать различным трубкам, поэтому даже если ваша авиакомпания нестандартного размера, у вас не возникнет проблем с поиском обратного клапана.
Если вы не уверены в своих силах, отрежьте небольшой кусок от вашей авиакомпании и возьмите его с собой, когда будете покупать обратный клапан.
Шаг 2: Выберите подходящий обратный клапан
Теперь, когда у вас есть правильный размер, пришло время выбрать из множества доступных обратных клапанов различных стилей, форм и марок….
Кто бы мог подумать, что у обратного клапана так много вариантов?
Что ж, я немного упростю для вас задачу. Когда дело доходит до обратных клапанов, я рекомендую United States Plastic Corp.
.
Они продают те же обратные клапаны, которые вы найдете в местном или интернет-магазине рыбы, за небольшую часть стоимости.
Серьезно, я видел такие же обратные клапаны, которые можно купить здесь всего за несколько долларов, но в специализированных магазинах для рифов они продаются за 20 долларов.
Зачем переплачивать за то же самое?
Теперь я должен добавить, что эти дешевые пластиковые обратные клапаны на Amazon — мусор. Избежать их!
Вот почему я рекомендую United States Plastic Corp. Недорогие, но качественные обратные клапаны.
Ниже приведены четыре наиболее распространенных применения обратных клапанов для аквариумов…
Воздушный обратный клапан
Найдите свой размер
Дешево и эффективно — этот обратный клапан затмит все обратные клапаны, которые можно найти на Amazon и eBay.
Я рекомендую купить второй в качестве запасного, на тот случай, если вам понадобится замена в будущем. По такой цене, почему бы и нет?
Обратный клапан озона
Найдите свой размер
Если вы вводите в аквариум озон, используйте обратный клапан Kynar .
Высокая концентрация озона может расплавить стандартный или нейлоновый обратный клапан всего за несколько дней. Kynar устойчив к озону и легко формуется, что делает его идеальным материалом для обратного клапана в аквариуме.
Обратный клапан CO2
Если вам нужен недорогой обратный клапан CO2, любой из двух предыдущих вариантов более чем подходит.
Обратный клапан, безопасный для морской воды
Самая большая проблема с обратными клапанами заключается в том, что в их работе часто используется стальной шарик или пружина.
Если у вас есть резервуар с морской водой, вы знаете, как быстро корродирует металл. А в случае с обратным клапаном он действительно может заржаветь в открытом положении.
Это означает, что обратный клапан не защищает ваш бак.
Хотя вы можете просто купить дешевые обратные клапаны и заменять их каждые шесть месяцев, это зависит от того, не забываете ли вы их менять.
К счастью, существует обратный клапан, который обещает быть более устойчивым к коррозии, чем нержавеющая сталь. И хотя мой опыт работы с ним ограничен всего несколькими месяцами, на самом деле я очень впечатлен продуктом.
Проверьте это здесь!
Если вы ищете высококачественный обратный клапан для вашего резервуара с морской водой, это стоит изучить.
Заключение
Кто знал, что можно так много узнать о таком маленьком клапане, который по большей части останется незамеченным в вашем аквариуме?
Как видите, за исключением отстойников, обратный клапан необходим, если вы подключаете любой тип трубки или шланга к своему аквариуму.
Я настоятельно рекомендую потратить несколько долларов на защиту вашего аквариума от слива. Это может сэкономить вам много денег и хлопот в будущем.
