Плавающая плита фундамент технология: Что такое плавающий фундамент и в каких случаях его стоит возводить?

Содержание

Что такое плавающий фундамент и в каких случаях его стоит возводить?

Как известно, задача фундамента — равномерно распределять нагрузку от здания на грунт. И если почва способна нести большие нагрузки, проблем не возникает. Но как быть, если земля на участке «слабая»?

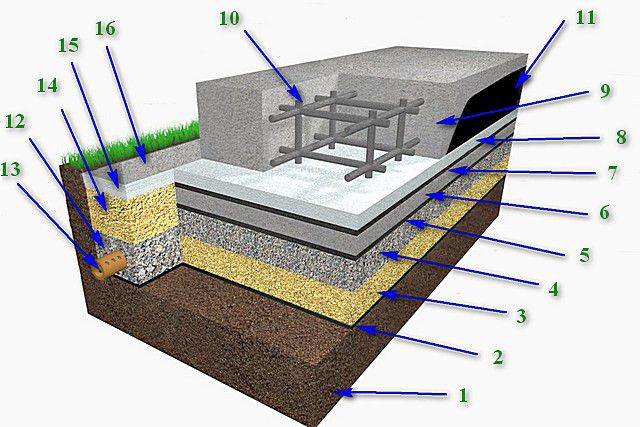

Схема плавающего фундамента

На пучинистых, сыпучих, слабонесущих почвах можно устроить так называемый плавающий фундамент. Это, как правило, мелкозаглубленное (30-50 см) или незаглубленное основание (СП 50-101-2004 допускает их возведение), имеющее опору в виде песчано-гравийной подушки. Именно она нивелирует подвижки грунта, которые могут привести к деформациям стен, перекрытий и крыши. Зимой, при вспучивании отдельных участков грунта, основание движется, а весной, когда грунт оттаивает, фундамент становится на место.

Саму плиту армируют в два ряда толстыми (от 10 мм) стальными стержнями, причем под несущими стенами шаг сетки уменьшают. Мощное армирование бетонной плиты обеспечивает хорошую жесткость на изгиб, поэтому во время морозного пучения исключено провисание центральной части основания и образование трещин.

Самая распространенная форма плавающего фундамента — плитная, но существуют также ленточная и столбчатая разновидности. Тот или иной тип основания выбирают в зависимости от размеров будущего здания.

Для возведения плавающего фундамента используют бетон марки не ниже М400 и арматурные пруты диаметром 10-16 мм

Оговоримся сразу — далеко не все специалисты считают основания такого рода стопроцентно надежными. Более того, многие убеждены, что прибегать к плавающему фундаменту можно лишь тогда, когда нет достойных альтернатив. Дело в том, что мелкозаглубленная плита испытывает большие перегрузки в местах опирания стен. Да и силы морозного пучения могут привести к значительным деформациям. Но вместе с тем существует огромное количество примеров, когда плавающий фундамент показывал себя с наилучшей стороны. Как правило, проблемы возникают при нарушении технологии строительства.

Вот основные ошибки:

— закладка фундамента выше уровня промерзания почвы;

— заливка плиты на замерзшем грунте, приводящая к просадке во время оттаивания;

— неправильно сделанная или отсутствующая гидроизоляция, вызывающая насыщение бетона влагой и его разрушение.

Технология сооружения плавающего фундамента

Плавающий фундамент, пожалуй, как никакой другой требует строжайшего соблюдения всех строительных технологий. Прежде всего нужно произвести расчет толщины плиты. Этот этап следует доверить квалифицированным специалистам. Ошибки и небрежность могут привести к самым печальным последствиям.

Далее нужно следует разметить основание при помощи вбитых в землю кольев и шнура. Проверить прямоугольность формы (а плавающий фундамент, как правило, представляет собой именно прямоугольник) довольно легко. Достаточно сравнить диагонали. Разница в длине не должна превышать 2 см.

Плита плавающего фундамента может быть немного больше необходимого, но ни в коем случае не меньше

Следующий этап — рытье котлована. Так как глубина залегания фундамента невелика, с этой работой можно справиться и вручную, но привлечение техники заметно упростит и ускорит процесс. Очень важно делать выемку грунта строго под проектную отметку, стремясь, чтобы дно котлована было максимально ровным. По завершении работы поверхность трамбуют вибрационной машиной и застилают геотекстилем.

Чтобы стенки котлована не осыпались в процессе устройства гравийно-песчаной подушки их нужно делать с уклоном

Следующий этап работы — устройство подушки. Сначала в котлован засыпают щебень, а после — песок, который заполнит пустоты между камнями. Толщина подушки составляет в среднем от 20 до 40 см в зависимости от размеров фундамента и особенностей грунта. Количество слоев песка и щебня также может варьироваться. Но в любом случае каждый пласт необходимо увлажнить и тщательно утрамбовывать, чтобы избежать усадки.

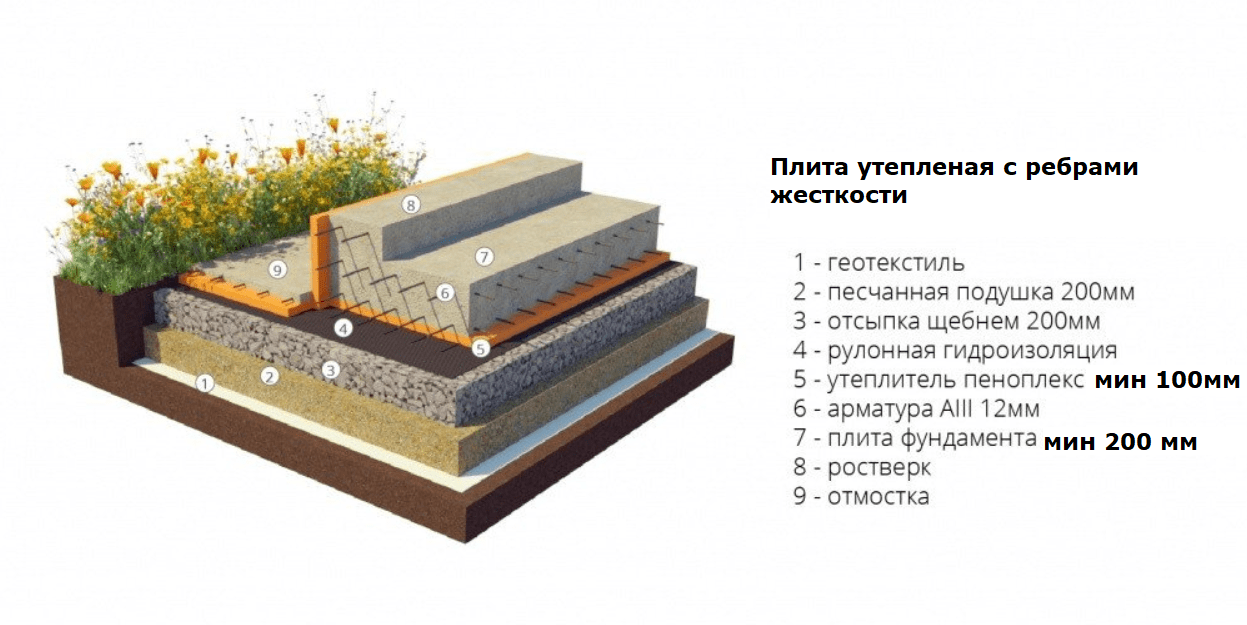

Конструкция утепленного плавающего фундамента

Подготовленную подушку укрывают слоем рулонной гидроизоляции (например, плотным полиэтиленом), чтобы защитить плиту от почвенной влаги и не допустить просачивания бетонного молочка в песок и щебень. Довольно часто на подушку из песка и щебня укладывают пенополистирольные плиты, получает своего рода утепленная монолитная плита, после чего утеплитель также закрывают гидроизоляционным материалом.

Под бетон необходимо соорудить опалубку из досок толщиной не менее 20-25 мм. Изнутри ее можно выстелить листами рубероида, толя или плотного картона. Это значительно упростит разборку конструкции после того, как плита затвердеет, а доски можно будет использовать вновь.

Края деревянной опалубки под заливку бетоном должны возвышаться над уровнем земли как минимум на 2-10 см

Некоторые строители, стремясь упростить себе работу, уверяют, что без опалубки можно обойтись — ее функции выполнят стенки котлована. Но это приведет к значительному перерасходу бетона, что сведет на нет экономию на досках для опалубки.

Важнейший этап устройства плавающего фундамента — закладка арматуры. Пруты располагают в строгом соответствии с проектом, и фиксируют их посредством вязальной проволоки.

Важно! Расстояние между араматурными прутами не должно превышать 30 см

Заливку плавающего фундамента необходимо проводить одновременно по всей его площади. Делать это по частям категорически запрещено во избежание неравномерной усадки. Значит, необходимо пригнать на объект несколько бетономешалок и привлечь бригаду рабочих, а это недешево. Кроме того, нужно быть готовым к большому расходу цемента. Именно поэтому основания такого рода использую обычно для относительно маленьких домов.

После того, как завершена работа по заливке бетонной смеси, фундамент накрывают полиэтиленовой пленкой и оставляют до затвердевания. При этом важно несколько раз в сутки смачивать поверхность плиты, чтобы не допустить преждевременного высушивания. После того, как раствор наберет прочность (не раньше чем через месяц) можно приступать к возведению стен.

Плавающий фундамент: технология создания своими руками

Термин «плавающий» применяется к сооружениям, не заглубленным в грунт или водную среду, и не связанным жёстко с другими конструкциями, которые фиксировали бы их в статичном положении. По отношению к фундаментам такое название применяют, когда они заложены в почву не более, чем на 50 см или вовсе находятся на поверхности. Каким может быть плавающий фундамент и в чём особенности его устройства, вы узнаете из этой статьи.

Согласно официальной строительной терминологии, плавающий фундамент будет правильнее называть мелкозаглублённым или поверхностным. Его отличительными особенностями являются такие нюансы:

  1. Так как вертикальная часть плитного фундамента очень мала, нагрузки на основание он передаёт преимущественно через подошву.

  2. Чтобы обеспечить жёсткость фундаменту ленточной или столбчатой (стаканной) конструкции, соотношение его высоты к ширине не должно превышать 4. Здесь в работу включается ещё и боковая поверхность.

  3. Фундаменты мелкого заложения устраивают либо в неглубоких корытообразных котлованах, либо в полостях (шурфах или траншеях) заданной формы.

Устроить фундамент малого заложения можно под любое сооружение и практически при любой гидрогеологической обстановке. Тем не менее, его конструкция должна определяться на основе конкретных условий строительства, характера и размера нагрузок, технико-экономического анализа вариантов. Плавающий фундамент может быть выполнен как в монолитном варианте, так и в сборном, с применением заводских железобетонных изделий.

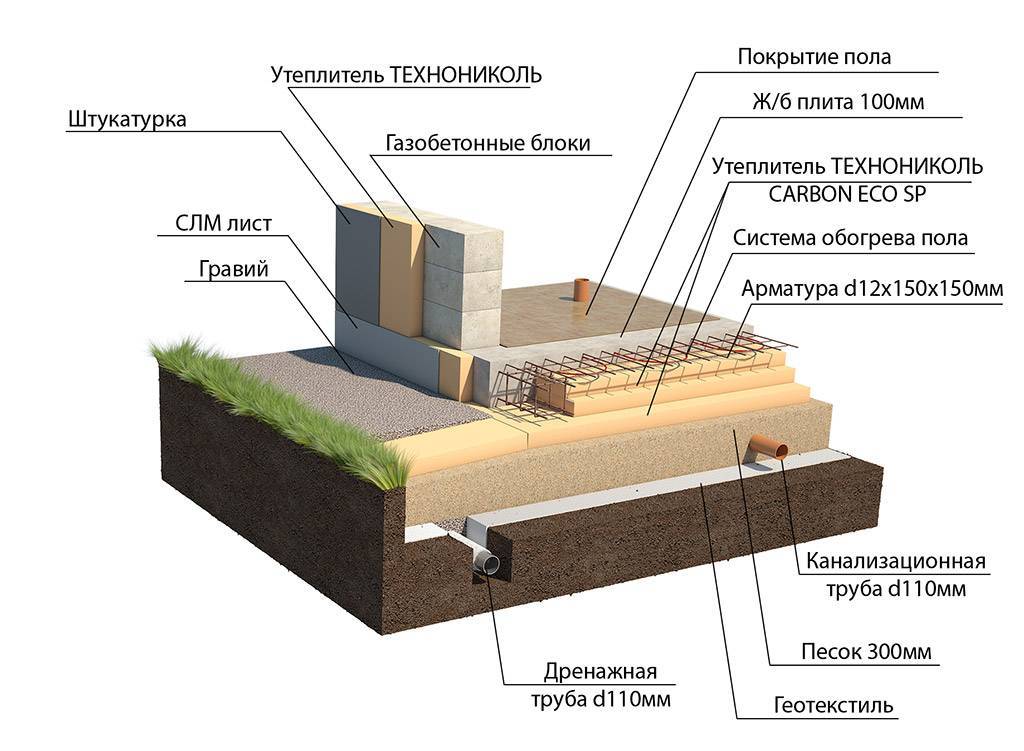

Незаглублённая «плавающая» плита под газобетонный дом

В зависимости от конструкционной разновидности фундамента, он может иметь такие элементы:

  • Обрез – верхняя плоскость, на которую опираются стены.

  • Подошву – плоскость, соприкасающуюся с грунтом.

  • Сплошное тело – плитный фундамент.

  • Плитную часть – уширение в подошве ступенчатых лента и столбов.

  • Фундаментную стену – вертикальная часть у лент.

  • Стаканную часть – выемка под установку колонн.

Ширина любого фундамента на уровне обреза принимается больше толщины стен, и именно на них ориентируется. Ширина подошвенной части — если это не сплошной монолит, должна определяться расчётом, производимым на основе предварительно произведённого исследования грунта: его напластования, условий увлажнения и промерзания, прочностных характеристик. Плавающие фундаменты применяют на малопрочных, пучинистых и насыпных грунтах с невысоким уровнем УГВ. При правильном расчёте они надёжно защищают здания от деформаций.

Устройство фундамента малого заложения очень привлекательно для любого заказчика, так как даёт возможность сэкономить бюджет строительства за счёт уменьшения объёмов земляных работ. Особенно популярен фундамент плавающая плита, так как при её устройстве нередко отпадает ещё и необходимость формирования чернового пола.

У каждого вида конструкции есть свои преимущества и недостатки, но в целом перечень получается таким:







Плюс Минус
Возможность строительства в сложных гидрогеологических условиях — за исключением вечномёрзлых грунтов. Невозможно сделать подвал.
При правильном армировании фундамент имеет высокую несущую способность. При малом заложении в грунт фундамент попадает в зону действия сил морозного пучения. Для их нейтрализации увеличивается толщина насыпных подушек, применяется не только вертикальное, но и горизонтальное утепление.
При естественной подвижке грунта фундамент двигается вместе с ним – «плавает». Поэтому наземные конструкции здания не подвергаются деформациям. Большой экономии в материалах ждать не приходится, так как если уменьшается объём бетона — значит, увеличивается интенсивность армирования.
Экономия за счёт меньшего объёма вынутого грунта и материалов для опалубки. Некоторые конструкции сплошных фундаментов создают трудности устройства коммуникаций и последующего доступа к ним. Для решения вопроса приходится закладывать дублирующие линии.
Если это сплошная плита без цоколя, она же служит основанием пола. У столбчатых плавающих фундаментов нет цоколя, поэтому их используют только под брусовые и каркасные дома. А чтобы облагородить внешний вид здания, необходимо сооружать забирку (фальшь-цоколь).

Почти все разновидности фундаментов можно спроектировать под мелкое заложение. Исключение составляют только сваи, поскольку их длина от 2,5 м только начинается. Столбчатые фундаменты тоже могут быть плавающими. Это либо ступенчатые монолитные опоры под колонны, что в гражданском строительстве применимо редко, либо обычные блоки ФБС, установленные на торец. Второй вариант под каменные дома не используют — только под каркасники или бревно. Так что говорить будем только о плитах и лентах, которые, как правило, выполняются в монолите и используются повсеместно.

Незаглубляемый в грунт ленточный фундамент очень неустойчив, даже если у него в основании имеется плитная опора в виде уширенной подошвы. Сделать такой фундамент жёстким и неопрокидывающимся можно, только если связать внешний контур поперечными и продольными балками вне зависимости от наличия или отсутствия внутренних стен. В плане такая конструкция напоминает решётку, а потому и фундамент часто именуют решётчатым.

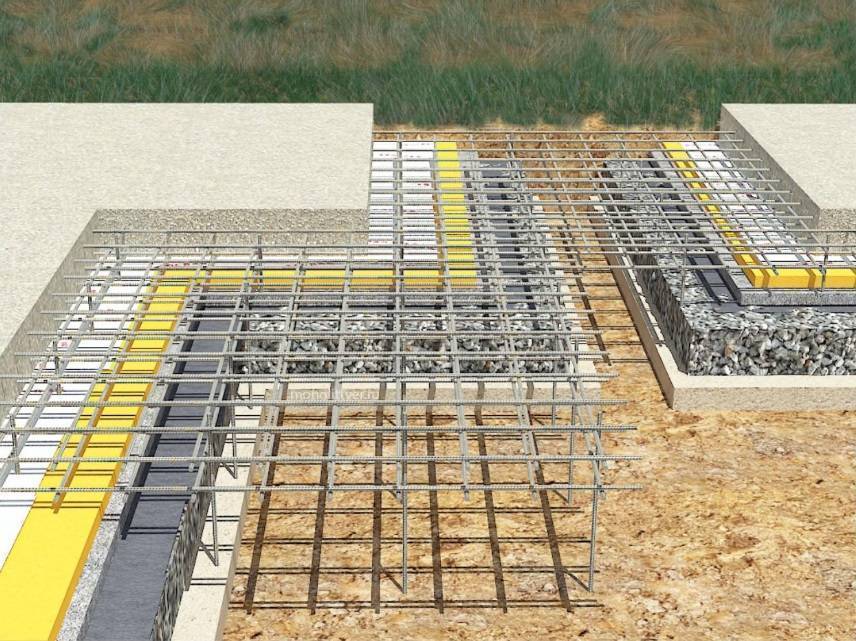

Плавающая решётчатая лента

Такая лента обладает отменной жёсткостью и может вообще не заглубляться в грунт, а просто лежать на поверхности. Она отлично работает на просадочных грунтах, в условиях сильного морозного пучения. По сравнению с вариантом глубокого заложения, такая лента даёт экономию только на этапе производства работ. Что касается материалоёмкости, то она ничуть не меньше — даже если не больше из-за пересекающихся балок. Да и опалубка получается довольно сложной по конфигурации.

Для защиты от морозного пучения таких фундаментов, под ними всегда выполняют жёсткий подстилающий слой – бетонную подготовку. Использовать здесь с этой целью утеплитель не так удобно, как в случае с плитой – каждый лист ЭППС придётся резать, что увеличит трудоёмкость работ. Да и стоит пенополистирол дороже тощего бетона, который применяется для заливки подбетонки.

В отличие от предыдущего варианта, плита имеет сплошное тело, для формирования которого опалубка ставится только по внешнему периметру. Это довольно большая статья экономии на пиломатериале, да и времени на её установку затрачивается намного меньше. Недостатком плиты является большой расход бетона. Но если учесть, что при его укладке решается ещё и задача устройства чернового пола, повышенные затраты полностью компенсируются.

Существует немало разновидностей плавающих плит, которые отличаются как по форме сечения, так и по комбинации подстилающих слоёв.

Плоские плиты снискали наибольшую популярность, так как имеют простую геометрическую форму, позволяющую сделать опалубку даже при отсутствии плотницкого опыта. В зависимости от структуры подфундаментного пирога, можно выделить несколько вариантов:

  1. Плита по грунту. Устраивается без насыпных подушек в тех случаях, когда грунт имеет высокую несущую способность, не увлажнён подземными водами, и не подвержен морозному пучению. Например, крупные гравелистые пески, крупнообломочные грунты или сухие плотные глины с нулевым пределом текучести.

  2. Плита на песчаной прослойке. Подушка из песка проектируется при высокой вероятности продольных сдвижек грунта, и даёт плитному монолиту скользить (плавать) в результате такой нагрузки. Самый распространённый вариант плавающей плиты.

  3. Плита по утеплителю. Производить горизонтальное утепление плиты имеет смысл только в том случае, когда она находится на поверхности и цоколь отсутствует. Тогда стены начинают возводить с опиранием непосредственно на плиту, и соответственно, она выполняет функцию чернового пола. Для формирования контура такой плиты, вместо опалубочных щитов можно использовать Г-образные элементы несъёмной опалубки из экструдированного пенополистирола, которые выпускают некоторые российские производители.

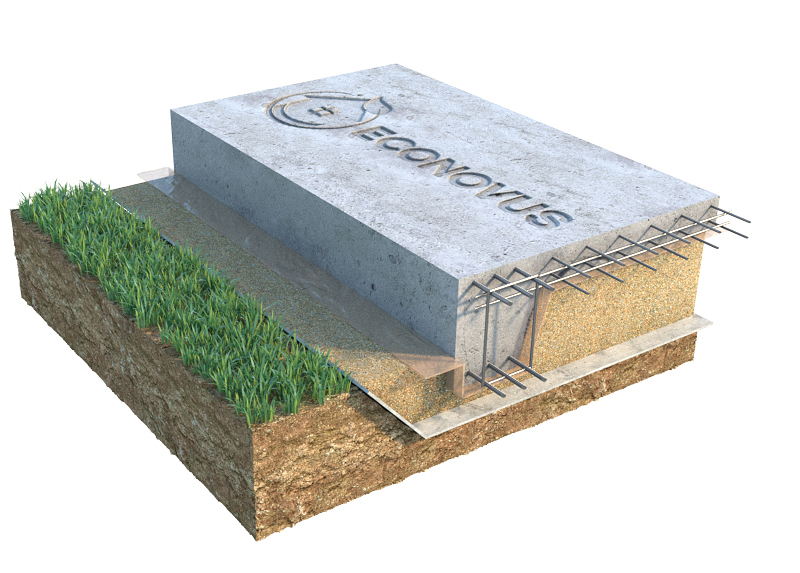

Устройство утеплённой плоской плиты

Рёбра у плиты — это утолщения, проходящие вдоль самых нагруженных зон, которые помогают фундаменту лучше работать в условиях высоких нагрузок от веса каменных стен, и под воздействием сил морозного пучения.

Здесь тоже есть несколько вариантов:

  1. Плита с рёбрами вниз, на насыпной подушке. Рёбра могут иметь как прямоугольное сечение, так и трапециевидное, что уменьшает давление грунта на монолит. Они несут основную нагрузку, за счёт чего горизонтальная часть может иметь минимальную толщину 125 мм. Опирается такая плита на подушку толщиной не менее 50 см, из смеси песка и щебня в пропорции 60:40.


    Мнение эксперта
    Виталий Кудряшов

    строитель, начинающий автор

    Песок и щебень укладывают отдельными слоями в том случае, когда строительство ведётся на переувлажнённом грунте. В таком случае, под подошвой нижних балок настилается полноценная подушка из щебня, а пространство между рёбрами и пазухи по наружному периметру заполняются песком.

  2. Ребристая плита по утеплителю. К этой категории относится плита УШП, возводимая по скандинавской технологии. В Россию она пришла не так давно, но те, кто живёт в холодных регионах с близким к скандинавскому климатом, её оценили. Продвигают её и компании, которые изготавливают гидро- и теплоизоляционные материалы, так как под эту технологию используется их продукция. УШП – это та же ребристая плита, но под ней: между рёбрами и по наружному периметру находится утеплитель (ЭППС). В горизонтальную часть плиты внедряется система тёплого пола, что позволяет бетонному монолиту аккумулировать тепло.

  3. Плита с ростверком (чаша). Ростверком в данном случае называют монолитный цоколь, устроенный поверх тела плиты. По сути, это тоже рёбра жёсткости, только направлены они не в грунт, а находятся над землёй. При такой конфигурации обрез фундамента, на который опираются стены, находится выше горизонтальной поверхности плиты. Соответственно, и полы должны находиться выше, для чего нужно делать цокольное перекрытие. Пространство, которое под ним образуется, обычно используют для устройства коммуникаций. Это очень удобно, так как во всех остальных случаях трубы находятся под плитой, и практически недоступны для ремонта.

Ростверк поверх плиты

Существуют такие типы грунтов, на которых строить проблемно из-за слабой несущей способности, вечной мерзлоты или близкого расположения вод. В этом случае можно применять только определённые типы фундамента – чаще всего сваи или некоторые виды сплошных оснований. Одним из них является довольно новая технология возведения пустотелых плитных фундаментов, представляющих собой коробку из двух сплошных плит небольшой толщины, разделённую на секции рёбрами жёсткости. Такие плиты самые что ни на есть «плавающие», и идеально подходят для строительства в условиях сейсмической активности, на торфяниках, болотистых почвах и аллювиальных грунтах.

Коробчатая плита в разрезе

Коробчатая плита соединяет в себе все достоинства сплошного монолита и ленточного фундамента. Верхняя часть коробки может возводиться из сборных элементов, но нижняя плита плюс рёбра жёсткости (они формируются по несъёмной опалубке) – это всегда монолит.

Собственно говоря, этот вариант очень похож на плиту с ростверком, о которой рассказывалось выше. Разница только в том, что по ростверку может монтироваться балочное перекрытие. А если сделать его монолитным, мы получим плиту с пустотами внутри, которые и придадут сечению ячеистую форму.


Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Пустоты могут заполняться пенопластом или керамзитом. Для зданий с малым бюджетом для этой цели используют песок, который перед засыпкой должен быть просеян, промыт и высушен. А чтобы исключить образование гнили и плесени, он должен быть ещё и прокалён.

Наибольшее количество плавающих фундаментов имеют плитную конфигурацию, поэтому в главе, посвящённой производству работ, говорить будем именно о них.

Очень редко когда плита может заливаться прямо по грунту, отменная прочность которого даёт такую возможность. Чаще всего заливку должен предварять целый комплекс подготовительных работ, смысл которых заключается в том, чтобы обеспечить наиболее плотное прилегание монолита к естественному основанию.

Подготовка состоит из двух основных этапов:

  1. Подготовка грунта. Сюда можно отнести снятие растительного слоя, осушение, либо уплотнение с увлажнением, что может потребоваться для поверхностной плиты.

    Снятие растительного слоя

  2. Устройство неглубокого котлована, если подошва плиты будет немного ниже планировочной отметки грунта.

    Обустройство котлована

При устройстве плитных фундаментов в переувлажнённых или на слабонесущих грунтах, в качестве основного подстилающего слоя делают бетонную подготовку. Это неармированный слой из низкомарочного бетона (класса В7,5), который образует удобное основание для монтажа арматуры и защитный барьер, препятствующий подмыванию плиты грунтовой влагой. Он предохраняет гидроизоляцию от прорывов, а так же, благодаря своей жёсткости, предупреждает осадку грунта непосредственно под подошвой.

  • Подготовительное бетонирование производят не по естественному основанию, а по насыпному – песчаному или песчано-гравийному, которое выравнивает поверхность и замещает часть пучинистого грунта.

  • Вне зависимости от того, делается ли подготовка прямо на поверхности грунта, или в небольшом корытообразном котловане, эти работы предваряются геодезической разметкой. Выполняется она путём устройства створных засечек от осей главной плиты.

  • Разбивка ведётся в горизонтальной и вертикальной плоскостях, за абсолютный ноль принимается планировочная отметка грунта. Все отметки выносятся на обноску, установленную с небольшим отступом от зоны производимых работ. С обноски отметки переносятся на дно котлована с помощью отвеса, и закрепляются кольями или арматурными стержнями.

    Сплошная обноска под плитный фундамент

  • Перед засыпкой песчаной подушки основание, если оно переувлажнено после таяния снега или дождей, должно быть просушено. Это необходимо делать при строительстве на суглинках, пылевидных и глинистых грунтах. Цель – восстановить их проектную несущую способность.

  • Песчано-гравийную массу засыпают на очищенное от строительного мусора основание, после чего утрамбовывают виброплитой. При этом песок должен иметь определённую степень влажности (оптимально 20%), но в нём не должно быть примесей снега и кусков льда.

    Подсыпка и уплотнение насыпного слоя


    Мнение эксперта
    Виталий Кудряшов

    строитель, начинающий автор

    Глины плохо пропускают сквозь себя влагу, и чаще всего находятся в увлажнённом состоянии. Верхний разжиженный слой требуется укрепить, поэтому в него на высоту 20 см втрамбовывают слой песка.

  • Если насыпная подушка должна заместить слой вынутого пучинистого грунта, для чего чаще всего в земле и выкапывается котлованное корыто, смесь песка и щебня засыпают на высоту минимум 30 см. Учитывая коэффициент уплотнения 1,25, чтобы получить такую толщину подушки, толщина неуплотнённого слоя должна быть 38 см.

  • Подготовленную к бетонированию подушку со всех сторон ограждают маячными рейками, которые устанавливаются по ширине подбетонки. Их роль играет доска толщиной 50 мм, ширина которой подобрана по высоте подбетонной плиты.

  • К основанию рейки крепят кольями, забиваемыми в грунт на глубину 30-40 см через 1,2-1,5 м. Стандартная толщина подбетонки – 100 мм, но для небольшого по площади и габаритам фундамента может хватить и 70 мм.

  • Бетонирование осуществляют как с бетононасоса, так и с поворотной бадьи-туфельки, с распределением смеси вручную лопатами. Бетон должен быть жёстким или малопластичным, с маркой пластичности Ж или П1.

  • Уплотнение смеси осуществляется за счёт виброрейки, передвигаемой поверх маячных реек, до выделения на поверхность пузырьков воздуха и цементного молока. Как только смесь схватится (через сутки в прохладную погоду, или через 7-8 часов в жару), её поверхность очищают от цементной плёнки, не допуская, однако, повреждения монолита.

Ухаживают за подбетонкой так же, как и за любой другой конструкцией, уберегая от размывания дождём, пересыхания и растрескивания.


Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

В малоэтажном строительстве, когда грунт имеет нормальную прочность и влажность, вместо подбетонки используют поливинилхлоридные мембраны. У них отменная механическая прочность и водонепроницаемость, поэтому замена получается вполне адекватной и неплохо экономит бюджет строительства. Но использовать её, если грунт не изучен, нежелательно – вариант с бетонной подготовкой более надёжен.

На прочном грунте ПВХ мембрана заменит и подбетонку, и гидроизоляцию

Бетонная подготовка служит основанием под устройство гидроизоляции, которая в данном случае выполняется методом наплавления рулонных битумных материалов. Именно для того, чтобы обеспечить хорошую адгезию, подготовительная бетонная плита и очищается от цементного молока, ржавчины и жировых пятен.

  • Очистка может быть произведена как механическим способом, так и гидравлическим, после чего основание должно быть промыто и высушено. Имеющиеся трещины, отбитости и неровности заделываются ремонтным составом – цементным раствором с полимерной модификацией. После его затвердевания вся поверхность подготовительного бетонного слоя обрабатывается праймером на битумной основе.


    Мнение эксперта
    Виталий Кудряшов

    строитель, начинающий автор

    Выбор грунтовки осуществляется в зависимости от степени влажности основания и температуры окружающей среды. Например, Технониколь для сухих оснований предлагает один состав, а для влажных другой.

  • Наносят грунт в 1 слой, с помощью валиков или пульверизатора. Впитывание состава должно быть полным — если приложить к огрунтованной поверхности салфетку, она должна остаться сухой и чистой. Одновременное выполнение работ по пропитке основания и наплавлению гидроизоляционного ковра, недопустимо.

  • Перед раскаткой рулонов стеклоизола или другого вида наплавляемой гидроизоляции, основание необходимо разметить. Делается это, чтобы обеспечить ровность укладки полотен с учётом нахлёстов, а так же избежать смещений на торцевых швах. Чтобы полотна не ломались при раскатке, в прохладную погоду их выдерживают не менее суток в тёплом помещении.

  • Разворачивают рулоны в одном направлении, с параллельным прогревом нижней поверхности газовой горелкой. Полотно с размякшим битумным слоем прижимается к основанию. Чтобы убедиться в достаточной степени прогрева вяжущего, достаточно взглянуть на нижнюю поверхность полотна.

  • Здесь нанесён индикаторный рисунок, изменение его очертаний и свидетельствует о том, что битумно-полимерное покрытие расплавилось. При надавливании из-под полотна начинает вытекать разжижившееся вяжущее, которое смачивает кромку и даёт возможность произвести приклеивание в зоне нахлёста. Это и есть гарантия герметичности гидроизоляционного ковра.

  • Размер бокового нахлёста составляет 100 мм, торцевого 150 мм. По окончании монтажа полотен по всей площади плиты, приступают к устройству второго слоя. Он выполняется аналогично, в том же направлении, но с отступом краёв первого полотна второго ряда от начала нижнего на 300-500 мм.

Для защиты гидроизоляционного ковра от механических повреждений, которые возможны при дальнейшем монтаже арматуры, между ними монтируется слой армированного полиэтилена, либо заливается стяжка ЦПС толщиной 3-4 см.

Опалубка под основную плиту может выставляться как до сборки каркаса, так и после. Это обусловлено удобством работ, в каждом случае этот вопрос решается индивидуально. Если сетки не собирают из отдельных стержней, а используют готовые заводские, опалубочные борта устанавливают до того как приступить к формированию каркаса.

Сначала опалубка, потом арматура

Такой порядок действий соблюдают и в том случае, если наружные поверхности фундамента со всех сторон укрываются утеплителем – экструзионным пенополистиролом. ЭППС используется и для производства Г-образных элементов несъёмной опалубки, за счёт которых и формируют контур плиты.

С ориентиром на осевые точки опалубки, выполняют створные засечки под установку каркаса. Между ними натягивают проволоку, с которой с помощью отвеса переносят оси будущего каркаса на подбетонку. Разметку производят краской, уровни нижней и верхней сеток отмечают на обноске.

Покончив с разметкой, приступают к сортировке арматуры, которая по назначению делится на:

  • Рабочую (продольную). Именно она воспринимает растягивающие и сжимающие нагрузки.

  • Распределительную (поперечную). Фиксирует рабочие стержни и равномерно распределяет между ними нагрузки.

  • Монтажную. Удерживает элементы каркаса, собираемого из отдельных стержней, в требуемом положении.

  • Хомуты. Скрепляют нижний и верхний уровни, присутствуют только в сварных каркасах.

При сборке каркаса из заводских сеток, работа состоит из таких этапов:

  1. На пластиковые фиксаторы (они обеспечивают нужную толщину защитной оболочки из бетона) укладывают нижний ряд сеток.

  2. Перпендикулярно им на заданном расстоянии устанавливают плоские каркасы — они соединяют уровни армирования, и задают нужную высоту для второго ряда сеток.

  3. Производится монтаж верхнего яруса объёмного каркаса.


Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

По окончании арматурных работ, борта опалубки для устойчивости закрепляют к каркасу проволокой, пропустив её сквозь отверстия, просверленные в вертикальных стойках деревянных щитов.

Бетонирование плиты производят блоками, образованными разрезающими массив вдоль и поперёк рабочими швами. Такое структурирование пространства опалубки даёт возможность точно рассчитать объём подвозимого бетона, с учётом необходимости непрерывной укладки. Бетонирование производится последовательно, от блока к блоку, границы которых усилены плоскими каркасами. Если по какой-то причине случится простой, заливать следующий блок можно будет без предварительной подготовки кромок уже уложенного монолита.

Бетонирование плиты с бетононасоса

Как и в случае с подбетонкой, бетонирование плиты можно осуществлять как с бетононасоса, так и с подвешенной к автокрану поворотной бадьи. Бетон укладывают одинаковыми по толщине слоями в пределах бетонируемого блока, с последующим уплотнением глубинными вибраторами. После того, как заливка будет выведена на проектную толщину, окончательное распределение смеси и её уплотнение производится виброплощадкой.

В малоэтажном строительстве толщина фундаментной плиты редко превышает 40 см, поэтому бетонирование можно производить за один слой. Тут многое зависит от имеющегося в распоряжении вибрационного оборудования – а вернее, длины его рабочей части. Она должна быть чуть больше толщины укладываемого слоя с таким расчётом, чтобы могла заходить в ранее уложенный слой на 10 см. На это же расстояние шаг перестановки глубинного вибратора должен перекрывать границы уже уплотнённого участка.

Наиболее комфортные условия для твердения бетона – это температура +15…+18 градусов при 90-процентной влажности. При более жаркой погоде или высушивающем ветре нужную влажность приходится поддерживать самостоятельно. Слой бетона укрывают опилками или рогожей, и регулярно смачивают водой. Проливку осуществляют днём через каждые 3 часа и 1 раз ночью — при более холодной температуре в этом нет необходимости. Распалубка производится при нормативно-безопасной прочности 50%, наступление которой тоже зависит от окружающей температуры.

что это такое, где используется

Если ваш участок под строительство расположен на пучинистой или зыбкой почве – наверняка возникнут проблемы с фундаментом. В этом случае не подходят традиционные виды оснований. Но выход есть: он непростой и затратный, зато успех вам гарантирован. Что это такое? Плавающий фундамент – вот ответ на вопрос. На этой страничке HouseСhief.ru мы подробно расскажем вам о его преимуществах и недостатках, видах и собственноручной установке.

Дома на плавающем фундаменте не дают трещин и не оседают на сложных почвах

Читайте в статье

Виды плавающих фундаментов, которые можно использовать на глинистой, заболоченной и пучинистой почвах

Плавающий фундамент – это армированная металлом бетонная плита. Это основание имеет высокие несущие способности и устойчивость к нагрузкам на разлом. Такому основанию не важно, на какой глубине расположены грунтовые воды, и насколько промерзает почва зимой.

У плавающих оснований есть четыре основных вида: шведский, монолитный, столбчатый и ленточный.  Рассмотрим их подробнее.

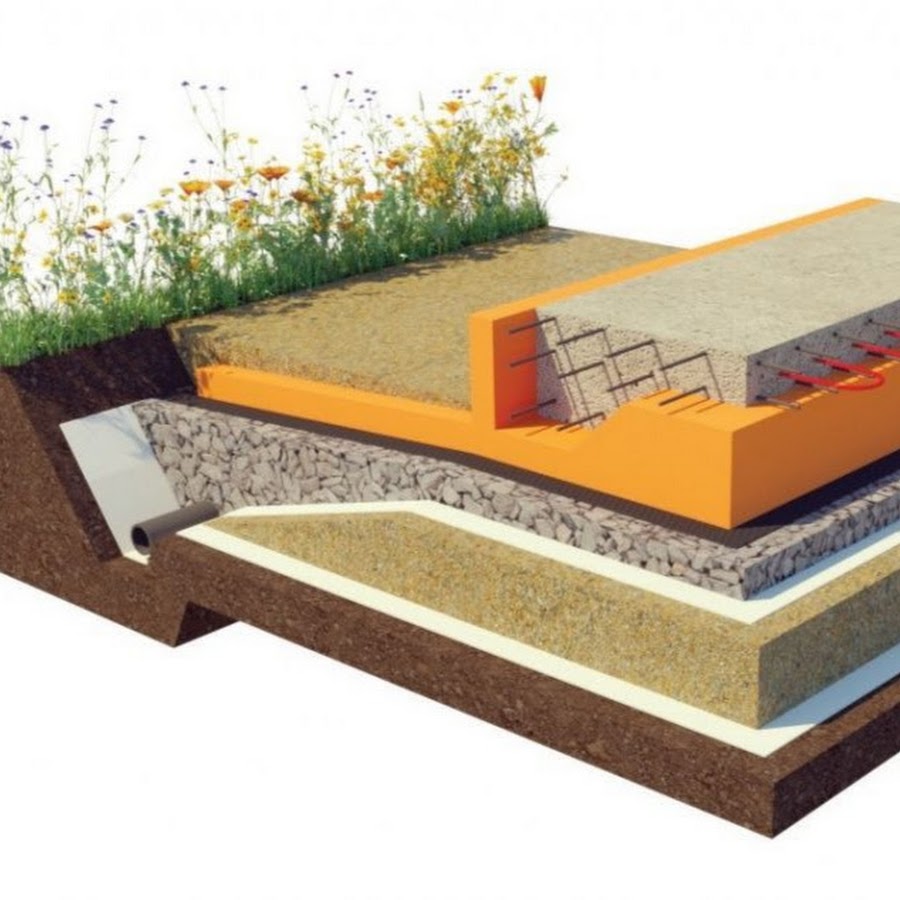

Тип фундамента «шведская плита»

Свое специфическое название шведская плита получила благодаря происхождению. Этот тип фундамента изобрели и преимущественно использовали в скандинавских странах. Теперь эту технологию взяли на вооружение и отечественные строители.

Шведская плита имеет в своей конструкции слой утеплителя – это очень важно для регионов с суровым климатом

Сама плита не имеет большого заглубления, так что уровень грунтовых вод для неё не важен. Шведская плита отлично справляется с сыпучими и рыхлыми грунтами, подверженными сезонным подвижкам и пучению.

Отличительные особенности шведской плиты:

  • для обустройства фундамента делается неглубокий котлован, при этом нет необходимости использовать специальную технику;
  • шведскую плиту утепляют не только со стороны подошвы, но и по краям – так фундамент остается тёплым и долго сохраняет свою целостность;
  • структура плиты предусматривает установку инженерных сетей ещё в процессе заливки;
  • шведская плита – герметичное основание, не пропускающее мостики холода и предотвращающее развитие сырости и плесени;
  • благодаря использованию утеплителя, непосредственно на плиту можно монтировать систему напольного отопления и отделочные материалы.

Но скептики утверждают, что технология обустройства шведской плиты пока не отработана и не проверена временем.

УШП имеет ограничение по этажности здания и значительно усложняется, если строиться нужно на неровном покатом участке

Послойный пирог шведской плиты выглядит следующим образом: на дне мощная подушка из гравия или песка и щебня, она поглощает подвижки почвы. Для того, чтобы подушка не засорялась и не уплотнялась мелкими частичками земли, её накрывают геотекстилем. Сверху укладывается гидроизоляционный слой и утеплитель.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Шведская плита в обязательном порядке оснащается системой водоотведения. Она сохраняет плиту от проникновения дождевой влаги, а это значительно продлевает срок службы фундамента.

«

Шведская плита имеет мощный армирующий каркас из стальных стержней. Именно в этом слое прокладываются инженерные коммуникации и система тёплого пола.

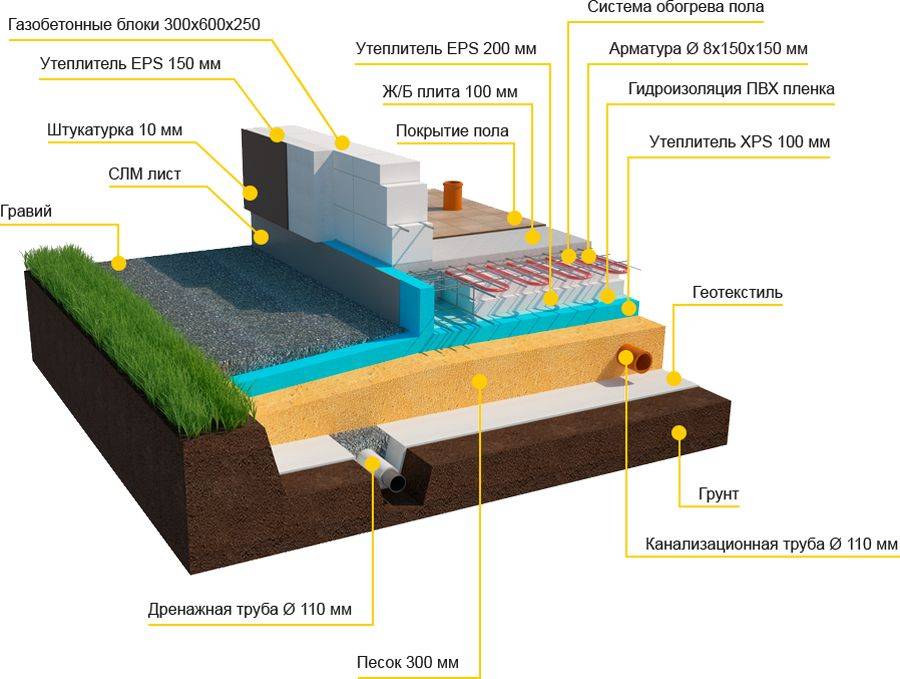

Схема шведской плиты

Расположение отопительных труб в толще основания позволяет равномерно распределять тепло. И, наконец, бетонная заливка плиты. Она имеет дополнительные линии жёсткости, которые размещают в местах повышенной нагрузки.

Благодаря такому послойному содержанию фундамент снижает затраты на отопление дома примерно на 15%

Упрощённый тип плавающего фундамента – монолитная плита

Не всегда существует необходимость утепления фундамента. Для регионов с тёплым климатом это не так актуально, так что многие предпочитают делать простой вид плавающего основания – монолитный. Для его обустройства нужно много арматуры и качественный бетон. Но нужно признать, что даже при таких расходах он в итоге может обойтись вам дешевле, чем глубокий ленточный фундамент.

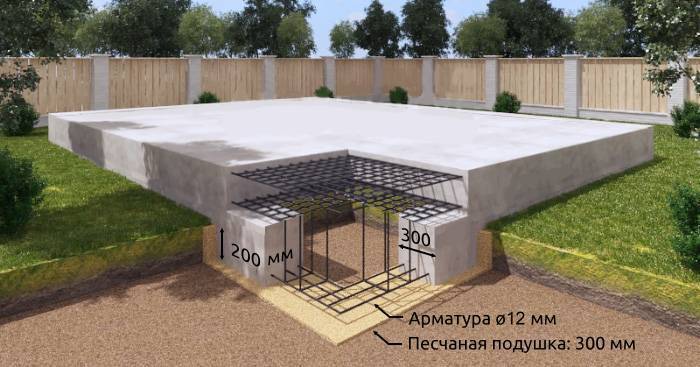

Устройство монолитной плиты

Важно! Расчёт и структура армирующего каркаса – важная часть проектирования плавающего фундамента. Недочёты в этом деле могут привести к непоправимым последствиям.

Качественно сделанная монолитная плита во время сезонной подвижки почвы поднимается и пускается, потом становится на место. При этом толщина бетонной заливки – всего 15-20 сантиметров. Монолитная плита тоже оснащается компенсирующей гравийной подушкой, а при необходимости – и ребрами жёсткости под несущими стенами.

Устройство ленточных плавающих фундаментов

Плавающий фундамент может иметь и ленточную форму. Такое основание используется для одноэтажных строений из облегчённых материалов: дерева, пенобетона и тёплого кирпича.

Схема ленточного плавающего основания

Плавающие способности придаются ленточному фундаменту за счёт использования песчано-гравийной подушки по всему периметру, компенсирующей подвижки грунта. Такое основание можно утеплить плитами пенополистирола, они могут выступить в роли опалубки.

Что представляют собой плавающие столбчатые фундаменты

Для скалистого или песчаного грунта идеальным выбором будет столбчатый фундамент. Такое обустройство потребует меньше энергозатрат и значительно сэкономит материалы.

В конструкции столбчатого основания не предусмотрен цоколь. Здесь, как и в предыдущих случаях, устанавливается гравийная подушка и система гидроизоляции, а столбы устанавливаются с шагом до 250 см. В этом фундаменте можно использовать ФБС (блоки сплошного сечения).

Устройство плавающего столбчатого фундамента

Преимущества и недостатки плавающих оснований

Не стоит считать плавающий фундамент панацеей. Не во всех случаях он подходит, но сначала скажем о преимуществах этого типа основания:

  • позволяет возводить здания на сложных почвах, за исключением вечной мерзлоты;
  • не требует сложного проектирования и специальных исследований грунта;
  • за счет мощного армирования обладает отличными несущими способностями;
  • сохраняет здание от деформации во время подвижек грунта;
  • может быть основанием для укладки финишного покрытия пола.

Есть у плавающего типа и свои недостатки. Главный из них – стоимость материалов. Арматура и высококачественный бетон – основные статьи расходов. Учитывая, что монолитную плиту нужно заливать одномоментно, придется заказывать услуги бетономешалки, и потребуется сразу большой объём смеси.

После заливки нужно ждать не менее 30 дней до полного созревания плиты и только потом приступать к дальнейшему строительству

Изготовление плавающего фундамента своими руками

Существенное преимущество в обустройстве плитного фундамента – небольшой объём земляных работ. Вам не нужен глубокий котлован или траншея. Можно лишь слегка заглубиться для насыпи гравийной подушки.

Вот примерный алгоритм работ по обустройству утеплённого шведского фундамента:



Как правильно армировать плавающий фундамент: видеорекомендации

Казалось бы, что сложного в установке армирующего слоя плитного фундамента? Оказывается, на этом этапе можно совершить непоправимые ошибки. О них – в этом небольшом видеоматериале:

Если у вас остались вопросы или есть собственный опыт в устройстве и эксплуатации плитного фундамента – напишите в комментариях к этой статье!

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Малоэтажное строительс­тво из СИП – панелей в Москве и Московской области

 Строительство домов по канадской технологии

Впервые идея строительства домов по канадской технологии появилась в 1935 году в г. Мэдисон (Висконсин, США). Первые панели представляли собой два листа фанеры с прослойкой утеплителя между ними. Так стали строить первые дома по канадской технологии SIP. Со временем на смену фанере пришла ориентировано-стружечная плита (ОСП или OSB), а в качестве утеплителя в канадском доме теперь выступают пенополистирол или другие подобные материалы.

Современные SIP панели являются прочным строительным материалом, способным выдерживать большие конструктивные нагрузки, поэтому готовые сборные дома по канадской технологии надёжны и долговечны. Кроме того, канадская технология позволяет строить очень тёплые дома. Оба этих фактора обеспечивают высокую популярность канадской технологии строительства в Европе и Северной Америке.
Дом канадский – надёжное, быстрое и экономичное строительство
Российский СНИП ограничивает высоту строения из SIP панелей двумя этажами. На Западе же возводятся панельно-каркасные дома по канадской технологии высотой до 9 этажей. Готовые сборные дома сейсмоустойчивы и выдерживают землетрясения силой до 9 баллов.

Двухэтажный канадский дом обладает огромной прочностью. SIP панели способны выдержать вертикальную нагрузку в 10 тонн и поперечную в 2 тонны на м? (при норме в 350 кг. на м?). Канадские дома выдерживают ураганы, торнадо, землетрясения силой до 9 баллов. Плюс – канадские дома легкие и не требуют массивного фундамента.
Срок службы домов – не менее 100 лет. Пенополистирол не впитывает влагу и не подвержен гниению, сохраняет свою форму и размер в течение долгого времени. А деревянная обшивка позволяет сохранять сухой и чистый воздух внутри дома. Наши готовые сборные дома соответствуют строгим международным стандартам экологической безопасности жилых домов.

Теплый дом по канадской технологии экономически выгоден, так как на его постройку затрачивается значительно меньше времени и рабочей силы, и, что немаловажно, сокращаются расходы на его обогрев – канадский дом быстро прогревается и дольше сохраняет тепло, не требует дополнительного утепления и позволяет использовать площадь внутренних помещений максимально эффективно.
Канадская технология строительства домов примечательна тем, что панели SIP принимают на себя всю силовую нагрузку дома. Тем не менее, часто канадский дом строят с применением деревянных брусков для соединения панелей. Таким образом, сборный дом дополнительно укрепляется за счет образующегося при этом каркаса.
Стены, крыша и пол дома по канадской технологии заранее производятся на заводе из SIP панелей строго по проекту, на высокоточном оборудовании. Это позволяет значительно упростить процесс постройки, убыстрить и удешевить его, исключить нерациональный расход материалов, минимизировать риск человеческой ошибки. Сборный дом, изготовленный на заводе, монтируется на участке заказчика за короткий срок.
Одно из главных преимуществ, которыми обладают готовые сборные дом – энергосберегающие и теплоизолирующие свойства панели SIP, обеспечивающие комфортную температуру внутри помещения круглый год. Дома по канадской технологии выдерживают перепады температур от -50 до +50°C. Такое свойство позволяет заметно снизить расходы на отопление.

Готовые сборные дома по канадской технологии имеют 3 степень огнестойкости и могут до одного часа сдерживать распространение огня. В состав сэндвич панели входит антипирен – вещество предохраняющее древесину от воспламенения и придающее материалу свойство самозатухания. Канадская технология строительства домов и коттеджей успешно применяется в России. Готовые канадские дома отвечают высоким стандартам качества панельно-каркасного домостроения.

Плитный фундамент на пучинистых грунтах полезные советы

Оптимальным вариантом фундамента под здание на пучинистом грунте является плитный. Если использовать ленточный вариант основания, то его придется делать сильно заглубленным, что вызовет дополнительные расходы и значительно увеличит объем работ.

Тогда как плитный фундамент может быть вообще не заглубленным, либо на небольшую величину, не более 50 см, так как принцип его действия полностью отличается от ленточного и других вариантов.

Нередко приходится строить фундамент на пучинистой почве, который должен противостоять разнообразным нагрузкам, и плюс ко всему, сезонным изменениям грунта.

Строительные технологии все время развивались, приобретались навыки, каковые позволяли без труда решать аналогичные проблемы.

Теперь, невзирая на некоторую нестандартность и сложность работ, они под силу всем.

Пучение почвы: особенности и способы борьбы

Чтобы получить ответ на вопрос, как правильно сделать фундамент на пучинистой почве, нужно разобраться с природой предоставленного процесса и его спецификами.

В районах с большим уровнем грунтовых вод земля находится в очень влажном состоянии и, таким образом, ближе к холодам начинает увеличиваться в размерах.

Сооружая фундамент на пучинистой почве, нужно следить за глубиной залегания грунта.

Если заглубить чуть-чуть ниже точки промерзания, непрочные слои будут оказывать давление, устремленное по касательной к поверхности земли. Она начнет приподниматься.

Не менее важной составляющей является площадь взаимодействия с грунтом: чем больше – тем хуже.

В будущем грунт под действием постоянно изменяющихся вертикальных нагрузок будет проседать. И таким образом, этот процесс наблюдается неритмично.

Как результат, дом начинает подкашивать, а фундамент трескается и, разумеется, выходит из строя.

Создан специальный СНиП фундаментов, которые сооружаются на пучинистых поверхностях под номером 50-101-2004, закон был принят еще в 2005 году. Перед тем как приступить к работам с ним рекомендуется ознакомиться всем.

Независимо от вида, устройство основы на пучинистых грунтах желательно делать в качестве расширенного монолита на дне.

С целью уменьшения пучения, в цокольном этаже создают специальную отопительную систему, и, разумеется, утепляют сам фундамент дома.

Еще один способ борьбы с пучением земли  – замена грунта.

Как правило, неустойчивые почвы под грядущей постройкой убираются, а вместо них засыпается щебень вместе с песком. Важный недостаток – высокая цена предоставленных работ.

Наибольшей распространённостью пользуется мелкозаглубленная основа на пучинистых грунтах.

Маленькая глубина закладки предоставляет возможность убрать касательное давление с помощью уменьшения размеров  взаимодействия.

Тем не менее, чтобы выбранный метод был результативным, обязательно создают специальную подушку из смеси, которая, в свою очередь не подвергается   пучению (песок, щебень стандартной фракции).

Важно, чтобы смесь засыпалась с внешней стороны фундамента по всей площади.

Если заложить фундамент существенно ниже точки промерзания, есть шанс что вы компенсируете пучение.

Тем не менее, обустраивать таким методом ленту не выгодно, поскольку строительство потребует довольно больших затрат. Все чаще сооружают столбчатый фундамент на пучинистой почве.

Но необходимо провести непростые расчеты, чтобы равномерно разделить давление. Необходимо употребить бутон разных марок и, желательно  усиленный арматурный каркас.

Трудно сказать, какой из всех имеющихся самый лучший фундамент собственно для пучинистых грунтов – у любого наличествуют свои особенности и позитивные стороны.

К тому же, уровень пучения в различных районах может значительно различаться, что воздействует на принятие решения о выборе разновидности основания.

Специфики фундамента для пучинистой почвы

Одним из ключевых является ленточный фундамент, тем не менее, под него необходимо вырыть специальный котлован глубиной  примерно в 0. 7 м. Подготовив котлован, боковые стенки укрепляют гидроизоляционным материалом, в частности, полиэтиленом.

После этого добавляется сухая смесь в 2-3 слоя шириной  приблизительно в 15 см, потом это все качественно утрамбовывается. На следующей стадии необходима опалубка под основу.

Поверх подушки опять обустраивают гидроизоляцию и создают  арматурный каркас.

Выходит незаглубленный фундамент на пучинистой земле, может легко противостоять большому давлению.

После этого, в опалубку добавляют бетонную смесь. Так как, она не успела застыть, устанавливают большие прутья арматуры.

Очередная маленькая особенность – арматуру желательно вязать. Сварная арматура может оказаться чезчур хрупкой и ломкой.

Менее распространённой является свайная основа на пучинистых грунтах, поскольку ее сооружение требует привлечения особой техники и больших трудовых расходов.

На нем останавливают выбор исключительно в случаях, когда точка промерзания земли превышает 1.5 м.

Сваи стоит углублять не менее чем на 3-4 м, вследствие этого чаще делают изделия из бетона или железобетона всех разновидностей, в частности забивного, набивного или винтового.

По всей площадке дома создают дренажную систему и делают гидроизоляцию базиса.

Прекрасным решением может являться столбчатый фундамент, который сооружают под каркасные здания или малоэтажные постройки.

Он, как и свайный фундамент, создается ниже уровня промерзания.

Главным материалом для строительства столбов считается железобетон высоких марок, который может противостоять многообразным нагрузкам и давлению из вне.

В таком случае, анкерная площадка присоединяется к опорному каркасу, и будет выполнять роль опоры для здания.

Своими руками можно построить столбчатый фундамент с помощью асбестовых труб с большим  арматурным каркасом.

Снаружи создается слой эпоксидной смолы, как правило, арматурный каркас производят из проволоки толщиной примерно  в  10 мм.

Плавающую плитную основу на пучинистых грунтах, создают совместно с нестабильными  слоями.

С помощью этого стены дома не испытывают различных деформаций со стороны и, таким образом, не разрушаются, исключено появление даже маленьких трещин.

Сооружение фундамента на пучинистой почве в качестве монолитной плиты может быть создано двумя способами: слабо заглубленным (когда нет надобности в подвале или цоколе) или в качестве плиты глубокого заложения.

Под фундамент вырывают потребной глубины котлован, дно какового засыпают обычным щебнем.

Плитный фундамент на пучинистых грунтах видео



Строительство плитного фундамента

Плитный фундамент делится на два типа в зависимости от конструкции самой плиты, которая может быть плоской или ребристой.

Второй вариант является наиболее надежным и устойчивым к нагрузкам, которые создает дом и любым движениям почвы, но сложнее в возведении. Поэтому, если условия строительства и само здание не требуют создание максимально надежного основания, можно обойтись плоским вариантом.

Первый этап строительства

Ребристая плита отчасти похожа на ленточный фундамент, если в него добавить перемычки между сторонами периметра и сверху отлить цельную плиту, которая и будет служить основанием для дома. Пространство между перемычками засыпается смесью песка с гравием для повышения устойчивости.

Если дом строится из легкого материала, например, газобетона или дерева, и имеет один этаж и относительно небольшую площадь, то для него хватит плоской плиты в 25 см толщиной.

Плита армируется двумя слоями из арматуры диаметром 14 мм с шагом решетки в 20 см. Этот вариант основания отлично подходит для небольших строений на подвижных и пучинистых грунтах с неглубоко залегающими грунтовыми водами. Нагрузка на подобной плите распределяется равномерно, поэтому дом не перекосит даже при каких-то особо сильных геологических сезонных изменениях.

Помимо основной функции, плитный фундамент выполняет функцию утеплителя для грунта под домом, который не будет промерзать даже в самые сильные морозы. Также поверхность фундамента, если ее дополнительно утеплить и защитить от влаги слоем гидроизоляции, может служить одновременно и полом дома, на который уже можно стелить доски или любой другой материал.

Единственный минус плитного фундамента – высокая цена.

При равных общих параметрах он обходится также дорого, как и ленточный. Но он быстрей схватывается, не требует рытья глубокой траншеи и котлована и в целом занимает куда меньше времени на проектирование и возведение.

Первым делом при строительстве плитного фундамента подготавливается основание из грунта. Площадка, на которой будет располагаться плита, должна быть тщательно утрамбована вибратором и выровнена.

В границах будущего фундамента выкапывается как бы небольшой котлован в виде корыта, глубиной 30-40 см, не больше. Дно котлована-корыта накрывается геотекстилем, который сверху засыпается подушкой из песка и щебня.

Это даст возможность воды стекать через геотекстиль, а бетон и подушка останутся на месте, удерживаемые геотекстилем.

Также на этом этапе создается дренажная система, путем установки траншей, которые нужно закрыть геотекстилем. В подушке из щебня прокладываются гофрированные трубы из пластика для отвода воды в сточную канаву или специальный колодец за пределами площади здания.

На этом подготовку основания можно завершать и переходить к строительству опалубки, которая должна закрываться плотным полиэтиленом, иначе бетон может вытечь через щели между досками. После возведения опалубки вяжется армирующий пояс.

Армирование плитного фундамента

Для создания армирующего пояса будет достаточно двух сеток из прутьев толщиной 14 мм, со стороной ячейки в 20 см. Между обоими поясами должен быть промежуток в 10 см и небольшой отступ от верхнего и нижнего края фундамента, в 3-4 см.

Если наружный слой бетона будет меньше, он может начать крошиться и раскалываться. Для этого нижний слой арматуры должен устанавливаться на подставки из металла, которые называются «грибки».

Верхний слой подпирается над нижним вертикальными короткими прутками из той же арматуры.

Также между собой оба армирующих пояса связываются по концам каждого прута при помощи специальный деталей в виде буквы П из арматуры. В результате получается как бы металлическая клетка с ребрами жесткости по всему периметру.

Под местами, где будут проходить стены, стоять какие-либо колонны и другие опорные части здания, укладывается еще один, дополнительный слой арматуры, берущий на себя часть нагрузки, создаваемой зданием.

Заливка фундамента бетоном

Когда армирование опалубки будет завершено, можно заливать бетон. Для плитного фундамента используется самый прочный вариант, марки М450, в крайнем случае можно взять М350, но ни в коем случае не ниже.

Согласно СНиП по фундаментам, класс бетонной смеси не должен быть ниже В20(М250) на прочность по сжатию, а уровень устойчивости к влажности – W6. Заливается бетон в опалубку по лотку, причем начинать нужно от краев фундамента, раскидывая его от центра и постепенно сужая залитую плиту.

Во время заливки бетон должен утрамбовываться вибратором, чтобы в нем не сформировались пузыри и воздушные полости.

Поверхность бетона нужно сразу же выравнивать, также, как при заливке стяжке, иначе потом уже будет не исправить. Когда плита будет залита, ее нужно оставить примерно на 12-15 часов, после чего обильно полить водой. Если на улице жарко и температура превышает +25оС, то залитую плиту требуется закрыть плотным полиэтиленом, чтобы он схватывался, а не высыхал.

Продолжать строительство можно, когда бетон схватится на 60-70%, то есть примерно через полторы две недели при средней температуре около +20оС. Если же температура воздуха ниже, то этот срок увеличивается до трех недель.

Очень важным моментом является прокладка коммуникаций, водопроводных и любых других, которые будут заходить в дом через пол. Если не проложить нужные трубы сразу же или не оставить под них место, потом уже ничего нельзя будет сделать и придется прокладывать коммуникации через стены, выше уровня фундамента.

Плитный фундамент технология. Заглубленный и мелкозаглубленный железобетонный фундамент монолитная плита.



Фундаменты Ленточный Плитный




Монолитный плитный фундамент применяется:

  • когда на строительной площадке слабый грунт или когда здание создает значительные нагрузки;
  • при разрушенных или насыпных грунтах основания;
  • при неравномерной сжимаемости грунтов;
  • когда существует необходимость защиты от высокого уровня грунтовых или талых вод.

    • Он ценится за способность выравнивать вертикальные и горизонтальные перемещения грунтов, за противодействие грунтовым водам даже под большим гидростатическим давлением. Это сооружение довольно простое для проектирования и исполнения.

У сплошного фундамента есть свои плюсы и минусы:

    Основные достоинства монолитного плитного фундамента:

  • высокая несущая способность;
  • способность противостоять смещению и вспучиванию грунта;
  • простота конструкции;
  • хорошая способность противостоять грунтовым и талым (поверхностным) водам;
  • возможность строительства цокольного этажа, защищённого от талых вод;

Плитный фундамент хорош в том случае, когда строительство ведется на песчаных подушках или сильно сжимаемых, пучинистых грунтах. Благодаря тому, что монолитная плита покрывает всю площадь здания, для такого фундамента не опасны смещения грунта.
Плитный фундамент — разновидность мелкозаглубленного ленточного — представляет собой либо монолитную плиту либо железобетонную решетку под всю площадь здания. Такой фундамент используется для возведения коттеджа (особенно из ячеистых бетонных блоков), На тяжелых пучинистых, насыпных и слабонесущих грунтах возможно устройство так называемых плавающих фундаментов из сплошных или решетчатых монолитных железобетонных плит.

Недостаток плитного сплошного фундамента:

  • недостатков у монолитной плиты, за исключением её высокой затратности — нет. Монолитный сплошной фундамент, особенно заглубленный может составить от 30 до 50% стоимости коробки дома. Если же плитный фундамент мелкозаглубленный, то затраты на бетон и арматуру компенсируются простотой сооружения, если-же плитный фундамент заглубленный, то помимо большой массы бетона придется завезти значительное количество песка и щебня для сооружения подушки и обратной засыпки, аренда техники для сооружения котлована и другие расходы зачастую превышают разумную пропорцию (20 % общей стоимости коробки).






Технология строительства манолитного плитного фундамента.

Сплошной (плитный) фундамент может быть как мелкозаглубленным так и заглубленным. По своим несущим способностям плитный монолитный фундамент превосходит все остальные фундаменты. Достаточно отметить, что большинство многоэтажных домов сегодня строятся именно на монолитной заглубленной плите.





Подготовительные работы для сооружения плитного фундамента.

  1. После разработки котлована экскаватором его поверхность выравнивается по уровню и сооружается песчанно-гравийная подушка (которая ко всему прочему предохраняет от капиллярного подсоса воды). Рекомендуется последние 10 — 20 см грунта выбирать вручную. На подготовленное таким образом основание под плиту отсыпается песчаная или песчано-гравийная утрамбованная подсыпка (подушка) толщиной 15—25 см. Чтобы не допустить обезвоживания бетона, при его укладке на песчаную подготовку настилают слой рубероида или пленки.

    Иногда вместо песка укладывают пенополистирол (пенопласт) толщиной 15—16 см. Он должен иметь соответствующую плотность — как минимум марки Р520 (самогасящийся, с минимальной плотностью 20 кг/м3). Также подходит экструдированный пенополистирол, который обладает более высокой стойкостью на сжатие. В этом случае влагозащитную изоляцию можно не укладывать — пенополистирол выполнит и ее функции.

    На песчаную подушку и гидроизоляцию укладывается фундаментная плита (рис. 1). Она должна быть армирована сверху и снизу. Обычно для этого используется сетка с ячейками 15 х 15 см из проволоки 5—6 мм. Армируется вся поверхность плиты, а участки, на которые будут опираться стены, дополнительно армируются стержнями 8—14 мм. Диаметр арматуры выбирается в зависимости от веса всего дома и свойств грунтов. Наиболее неблагоприятными по несущей способности являются заболоченные торфосодержащие земли, насыщеные глины, участки с большим уклоном.
    В целях защиты от радиоактивного радона, иногда присутствующего в плотных грунтах, между пенополистиролом и фундаментной плитой может укладываться полиэтиленовая мембрана.

    . Обратите внимание, чтобы во время копки котлована не допустить перекоп в какой либо его части. Недопускается выравнивание перекопа подсыпкой грунтом или песком. Лучше в таких случаях углубить котлован на величину перекопа, а в дальнейшем выравнить (поднять уровень основания плиты) песчано-гравийной подушкой с обязательным трамбованием подсыпки.

  2. По выравненному котловану производится разбивка осей по шнурам. Точки пересечения точно указывают углы дома.
  3. В отдельных случаях необхотима прокладка под фундаментом канализационных труб для отвода дождевой или сточных вод. Проложите их заблаговременно.

Последовательность проведения работ по строительству фундаментной плиты.

Совет: доверьте разработру котлована специалистам с техникой. Они эту работу выполняют быстро и качественно.





  Из прочных строительных досок на подошве котлована делается опалубка.

Опалубка выравнивается с помощью шлангового уровня или невелира.



  Важно оставить достаточное рабочее пространство между фундаментом плитой и склоном котлована.

Давление бетона велико, поэтому нужно очень хорошо закрепить опалубку будущей монолитной плиты с боковых сторон.




Следующим шагом должна быть песчанно-гравийная подушка и мысль о защите фундаментной плиты от сырости снизу. На песчаных грунтах подушку не сооружают.


  На очищенной подошве котлована для гидроизоляции монолитной плиты расстилается толстая плёнка.

Немаловажным является то, чтобы металическая сетка полностью была охвачена бетоном, поэтому перед её укладкой прямо на плёнку раскладывают направляющие.



  • На направляющие раскладывается первый слой сетки или арматуры уложенной крест -накрест;
  • Далее устанавливаются опорные направляющие (высота которых выбирается в зависимости от толщины будущей фундаментной плиты) фиксирующие высоту для второго ряда сетки или арматуры;
  • На опорные направляющие раскладывается второй слой сетки или арматурные стержни в двух направлениях с шагом 20 см;
  • второй (верхний) слой сетки должен быть ниже верхней отметки заливки фундаментной плиты на 3-5 см.





Наиболее удобным способом заливки монолитной плиты является заливка бетона бетононасосом.

 Равномерное разглаживание бетонной массы при наличии указателей высоты и уплотнение бетона электрическим вибратором.


Толщина плиты выбирается в зависимости от массивности всего дома, применяемых материалов для стен и состояния почвы. Обычно толщина монолитной плиты для коттеджей колеблется от 15 до 35 сантиметров. Для кирпичных и блочных домов толщина плитного фундамента выбирается не менее 20 см.

Для проведения канализации, водопровода, силового электрического кабеля в «теле» фундамента заранее проделывают отверстия соответствующего диаметра, в которые устанавливают трубы. После прокладки коммуникаций щели между стенками фундамента и трубами тщательно герметизируют.

Далее:

Характерные ошибки при строительстве заглубленного плитного фундамента



Фундамент монолитная плита в Пензе

Фундамент монолитная плита.
Такой тип фундамент часто еще называют плавающим. Фундамент плита очень распространены в наши дни. С помощью жесткой конструкции – плиты, выполненной по всей площади здания, вам будут не страшны разные перемещения грунта. Все потому, что плита двигается вместе с грунтом и тем самым предохраняет от разрушения конструкцию дома.
Плитные фундаменты есть разновидность ленточных мелкозаглубленных фундаментов. Отличие от них — целая плита плавающего фундамента качественно изготавливается из железобетона и жестко армируется по всей несущей плоскости. А все это, без внутренней деформации, увеличивает устойчивость нагрузки, возникающей при неравномерном перемещении грунта, замораживании или оттаивании.

Строительство фундамента плиты.

Строительство плитного фундамента часто осуществляют на наиболее сложных грунтах, там, где нет возможности фундамент сделать вообще. Основная задача фундамента плиты – сгладить любую неравномерную просадку у основания.

Плитный фундамент способен выдерживает большие нагрузки от здания. Фундамент плита подходит для строительства на слабых, размытых, насыпных грунтах и при высоком уровне грунтовых вод. Дом при этом, в прямом смысле «плавает» на плите, как на плоту. Поэтому фундамент плита имеет и второе название – плавающий фундамент.

Так как промерзание грунта под плитным фундаментом происходит неравномерно, то возможно под плитой оседание грунта на 10-12 см по этой причине при строительстве плитного фундамента надо, чтобы плита была жестка на изгиб и имела хорошую строительную толщину с качественной арматурой.

Этапы строительства фундамента плиты.

Строительство плитного фундамента начинается с того, что на размеченном месте участка снимается плодородный слой под будущий фундамент. На дне вырытого котлована строят подушку из песка с гравием. Подушка тщательно утрамбовывается. В строительстве фундамента плиты обязательно используется гидроизоляционный материал. Он укладывается на подушку. После чего плитный фундамент основательно армируется. Самый последний шаг – заливка бетона в котлован.

Армирование фундамента плиты.

Залог успешного плитного фундамента – это качественное армирование. Армирование фундамента плиты дает уверенность, что со временем фундамент не пострадает. Благодаря армированию, плитный фундамент легко переносит все перепады температур.

При армировании фундамента плиты важно правильно рассчитать нагрузку и подобрать арматуру нужного сечения. Обычно для плитных фундаментов используют арматуру не менее 12 мм. Крепятся между собой прутки арматуры вязальной проволокой – это самый доступный и правильный способ скрепления арматуры при армировании.

Фундамент плита полностью жестко армируется по всей своей плоскости. А все это увеличивает устойчивость нагрузки и деформации, возникающей при неравномерном перемещении грунта, замораживании или оттаивании.

Утепление фундамента плиты.

Чтобы уберечь плитный фундамент от промерзания, его нужно утеплять. Утепление плитного фундамента делают между грунтом и плитой – кладется слой 10-15 см утеплителя. Это позволяет сократить немалые потери тепла через первый этаж через плиту. Кроме этого исключает провал и оседание грунта под фундаментом плитой.

Данный фундамент гарантирует надежную гидроизоляцию и не подвержен просадки, в отличие от других видов фундаментов.

Фундамент плита стоимость.

В стоимость строительства плитного фундамента (работа + материалы) входит:

работа по разметке фундамента плиты

земляные работы, подушка из щебня и песка, укладка гидроизоляции

вязание каркаса арматуры фундамента плиты

возведение опалубки плитного фундамента

бетонирование фундамента плиты

Выбрав плитный фундамент, вы никогда не столкнетесь с проблемой ремонта фундамента. Плита для сложных грунтов, является во многих случаях самой предпочтительной. Это не дешевый, но самый верный выбор.

Конструкция плавающих плит — Применение и преимущества плавающих плит

🕑 Время чтения: 1 минута

Плавающие плиты — это бетонные плиты, которые укладываются на землю, без какой-либо анкеровки, как будто она просто сидит на ней и плавает. Плавающая плита, как следует из названия, напоминает плиту, которую просто кладут на воду, без какой-либо связи между ними.
Основное применение плавающих плит – использование в качестве фундамента для навесов, производственных цехов, дополнительных помещений дома или гаражей.Он экономичен при использовании в местах, где не требуется стандартного фундамента. Детали конструкции подробно объясняются в следующих разделах.
Когда мы предполагаем здание с плавающей компоновкой, мы должны представлять себе здание со стандартным фундаментом из ленточного фундамента, которое устроено на несколько футов ниже уровня земли. Затем у нас есть стена, построенная над поверхностью земли. Затем плавающие плиты буквально плавают на земле. Здесь потребность в подготовке почвы снижается в большей степени.Плавающие плиты называются монолитными, так как не имеют связи с фундаментом. В таком случае только после отверждения фундамента заливаем плавающую плиту.

Строительство плавучей плиты

Строительство плавающих плит требует деталей для начала предлагаемого здания, требуется прочный фундамент, чтобы полностью выдержать весь вес надстройки.
Как уже упоминалось, они больше используются в гаражах, пристройках к дому или сараях, которые не обязательно требуют огромных фундаментов.Эти строения легкие по конструкции. Таким образом, плавающие плиты считаются наиболее подходящими и экономичными по сравнению с конструкцией из обычных плит.
Основные строительные слои в плавающей плите показаны на рисунке-1. Строительство включает в себя следующие этапы:

Рис. 1: Плавающие слои плиты

A: Земляные работы для строительства плавучих плит

Начальный этап строительства плавучей плиты заключается в расчистке земли и выемке грунта в соответствии с планом. Это начальная подготовка к строительству.

Рис. 2: Подготовка земли путем удаления верхнего слоя

Этот шаг также включает в себя создание дренажа по бокам, чтобы вода могла стекать через гравийное основание, как показано ниже. Построенная траншея засыпается геотекстилем и гравием, как показано ниже, что позволит удалить воду из бетонной плиты фундамента, как показано на рисунке 3.

Рис.3: Вырытый дренаж и подготовленный дренаж

B: Укладка гравийного основания для дренажа

Рис.4: Укладка нижнего слоя гравия на площади для отвода нежелательной воды

C: Армирование плит

Для процедуры литья помещается слябовая форма. Для усиления плиты предоставляются арматурные стержни в соответствии с размерами и кодами.

Рис. 5: Арматурные стержни, расположенные в плитах

D: литая плавающая плита

Бетон заливают в опалубку плиты. Утрамбовывается либо моим трудом, либо механическим вибратором в зависимости от площади и качества изготовления.Чтобы сделать плиту полностью продуктивной, необходимо произвести надлежащее уплотнение. Надлежащее отверждение должно проходить в течение почти 2-3 дней.

Рис. 6: Уплотнение залитого бетона

Преимущества плавающих плит

  • Плавающая конструкция из плит может применяться на участках с низкой несущей способностью и там, где нет смысла вкладывать большие средства в обработку почвы. Эта система позволяет использовать ее на рыхлом грунте или в грунте с различной сжимаемостью.
  • Плавающая плита обладает свойством распределять вертикальные нагрузки или напряжения, приходящие на нее, на большую площадь.
  • Плавающие плитные фундаменты — хорошее решение для пристройки домов. Бывает ситуация, когда требуется пристройка здания, не затрагивая уже существующий фундамент. Это не будет мешать уже построенным строительным конструкциям.
  • Плавающие плиты служат барьером для проникновения влаги, поступающей из земли.Он служит барьером между надстройкой и землей. Это позволяет избежать просачивания воды и обледенения. Для этого плиту можно утеплить от мороза или влаги. Это привело к их широкому использованию в строительстве холодных регионов.
  • Плавающие плиты не требуют использования траншей нижнего колонтитула. Их можно засыпать с помощью траншеи или копания, что экономично.
  • Плавающая плита не нарушает лежащий под ней слой земли и не влияет на качество.
  • В районах, где есть возможность смещения грунтового слоя, в основном из-за высокой влажности, лучше всего подходят плавающие плиты.

Недостатки плавающих плит

  • Плавающая плита не делает подземную землю доступной для подземного доступа для соединительных линий, выходящих на инженерные коммуникации.
  • Имеет примитивную технологию
  • Плавающий плитный фундамент имеет меньший расчетный резонанс

Что такое плавающая плита | Строительство плавучих плит | Как построить плавучую плиту

Что такое плавающая плита?

Эти плиты строятся в два этапа. На первом этапе фундаменты заливаются отдельно. Центральный пол этой плавающей плиты заливают только после отверждения фундаментов.

Плита не прикреплена к полу. Этот тип плиты обычно используется для неглубоких фундаментов , таких как гаражи, навесы и пристройки к легким домам.

Зачем использовать плавающую плиту?

Строительство плавающей плиты — один из самых экономичных способов устройства фундамента. Традиционные фундаменты включают ленточный фундамент с использованием морозостойкой стены выше .

Ленточный фундамент устанавливается ниже уровня промерзания, обычно на 4′-0″ ниже уровня земли. Стоимость ленточного фундамента и морозостойкой стены намного выше, потому что требуется больше земляных работ, бетона и рабочей силы .

Также читайте: Что такое гипс | Гипсовое соотношение | История штукатурки | Требования Good Plaster

Конструкция с плавающей плитой

Строительной конструкции обычно требуется прочный фундамент, способный выдержать вес всей конструкции , включая крышу, пол и другие нагрузки, которые она может выдержать.

Но небольшие конструкции, такие как сараи, гаражи, пристройки к заднему двору, не нуждаются в сложном и дополнительном прочном фундаменте, поскольку они, как правило, легкие по конструкции.

Плавающая плита является идеальным решением для таких базовых конструкций фундамента. Этот тип плитного фундамента в основном используется в северных климатических условиях, так как плита не требует бетонного основания с глубокими выступами ниже линии промерзания.

Плавающую плиту иногда называют плотным фундаментом, и обычно они строятся на почве с высоким содержанием песка, глины или воды.

Плавающая плита распределяет вес конструкции по всему основанию, а не по опорным колоннам. Поскольку они неглубокие, их можно идеально использовать в конкретном месте строительства.

Как построить плавучую плиту?

Плавающая плита — это базовая конструкция фундамента, используемая для зданий, не имеющих подвала (гаражи, сараи, амбары и даже некоторые дома в районах с высоким уровнем грунтовых вод или в прибрежных районах).

Бетонные плавающие плиты могут, а в районах с отрицательными температурами должны быть изолированы.

Поскольку на этом типе фундамента нет оснований, изоляция либо встраивается непосредственно в бетон, помещая ее между слоями бетона, либо укладывая ее непосредственно поверх бетона.

Эти дополнения намного дешевле, чем строительство полного фундамента с опорами и противоморозным барьером в виде котлована, а дополнительные затраты на бетон намного перевешивают стоимость изоляции.

Также читайте: Разница между площадью коврового покрытия и площадью застройки

выполняет шаги по созданию плавучей плиты

  • Определите площадь плавающей плиты и отметьте четыре угла металлическими кольями высотой 3 фута.
  • Определите высоту верхней поверхности бетонной плиты. После того, как вы сделали это определение, используйте веревку, чтобы отметить высоту, обернув ее вокруг металлических кольев. Используйте уровень, чтобы убедиться, что струна прямая, а высота одинакова.
  • Отмерьте два фута по периметру (сбоку) и отметьте эту область для дренажа.
  • Отмерьте 2 фута и 11 дюймов по периметру. Вот начальная точка фундамента для плиты.Выкопайте всю внутреннюю часть фундамента на эту глубину. Кроме того, выкопайте дренажную секцию высотой 2 фута.
  • Засыпьте выкопанную территорию на глубину 3″ щебнем, чтобы сформировать дренажную зону к фундаменту.
  • Покройте 3 дюйма каменной наброски 2 футами песка.
  • Уплотните песок с помощью трамбовки (уплотнителя песка), пока он не окажется на 8 дюймов ниже линий периметра. Проверьте область во многих местах, чтобы убедиться, что вся область ровная.
  • Поместите пиломатериал размером 2″ на 10″ (дюйм) по периметру предполагаемой плиты, чтобы создать формы для плиты.Соедините углы стыками и закрепите их каркасными гвоздями. Убедитесь, что формы выровнены.
  • Вставьте опорные стойки [2-футовые металлические стойки с отверстиями для гвоздей] на каждую ногу вдоль внешней стороны опалубки. Закрепите их также каркасными гвоздями.
  •  Удалите первоначальные направляющие стойки и веревку по периметру. На этом этапе пришло время установить любые дренажные линии или электрические кабелепроводы, которые должны проходить через фундамент.
  • Выкопайте траншею размером 16 на 18 дюймов прямо в форме плиты, чтобы обеспечить дополнительную опору на внешней стороне плиты для поддержки стен.
  • Установите 2-дюймовую (дюймовую) изоляцию из пеноматериала поверх песка. Вырежьте кусочки, чтобы заполнить стороны и основание этой траншеи.
  • Установите пароизоляцию поверх всей пены. Перекройте части на 2″ до 4″ и закрепите лентой.
  • Поместите арматурный стержень толщиной три восьмых дюйма крест-накрест внутри пароизоляции. Обязательно используйте 2-дюймовые опоры для арматуры, чтобы поднять арматуру над землей, чтобы жидкий бетон мог обтекать ее.
  • Добавьте арматурный стержень толщиной пять восьмых дюймов в область траншеи. Сделайте каркас из стержней, чтобы добавить дополнительную опору. Смешайте и залейте цемент. Если вы работаете со службой доставки цемента, они определят количество бетона, необходимое для заливки. В противном случае вам придется следовать расчетам на мешке с цементом, чтобы определить, сколько нужно залить.

Также прочтите: Что такое полевой тест плотности в сухом состоянии | Различные типы тестов плотности поля

Преимущества плавающих плит:

  • Плавающая плита имеет свойство распределять вертикальные нагрузки или давления, воздействующие на нее, на большую площадь.
  • Конструкция с плавающей плитой может применяться на участках с меньшей несущей способностью и там, где нет смысла вкладывать большие средства в обработку почвы. Эта система позволяет нам использовать по рыхлой почве или из почвы, используя различную сжимаемость.

Плавающие плиты действуют как барьер для проникновения влаги, выходящей из пола. Он действует как барьер между надстройкой и полом.

Предотвращает просачивание воды и образование инея.Для этого плиту можно изолировать от влаги или промерзания. Это обусловило их широкое применение в строительстве холодных регионов.

Фундаменты из плавающих плит являются хорошим решением, когда речь идет о пристройке дома. Бывает ситуация, когда нам требуется расширение здания, не затрагивая уже существующий фундамент. Это не будет мешать уже построенным строительным конструкциям.

Плавающие плиты не требуют использования траншей для нижнего колонтитула. Их можно насыпать с помощью траншеи или копания, что может быть экономичным.

В районах, где есть возможность смещения грунтового слоя, в основном из-за высокой влажности, лучше всего подходят плавающие плиты.

Плавающая плита не вызывает никаких нарушений лежащего под ней слоя земли. Ни то, ни другое не повлияет на качество.

Также прочтите: Тестирование на содержание ила в песке

Недостатки плавающих плит

  • Некоторыми ограничениями, связанными с плавающей плитой, являются ее сравнительно примитивная технология, захваченный воздух внутри герметичных систем плавающего фундамента и более низкий резонанс компоновки.
  • Плавающие плитные фундаменты имеют явный недостаток, заключающийся в отсутствии подземного доступа для инженерных коммуникаций.

Часто задаваемые вопросы

Что такое плавающая плита?

Термин плавающая плита  относится к двухэтапной плите конструкции, в которой фундаменты расположены по отдельности. заливается, а центральный этаж плиты заливается после затвердевания фундаментов. Формы монолитной плиты рассчитаны таким образом, что и фундамент, и плита заливаются одновременно.

Плавающие бетонные плиты-

Плавающие плиты  представляют собой бетонные плиты , которые укладываются на землю без каких-либо анкеров, как будто она просто сидит на ней и плавает . Основное применение плавающих плит  – использование в качестве фундамента для навесов, производственных мастерских, дополнительных помещений дома или гаражей.

Зачем использовать плавающую плиту?

Плавающие плиты выполняют роль барьера для проникновения влаги, поступающей из земли. Он служит барьером между надстройкой и землей. Это позволяет избежать просачивания воды и обледенения. Для этого плита может быть изолирована от мороза или влаги.

Преимущества плавающих плит:

  • Конструкция плавающей плиты может использоваться на участках с низкой несущей способностью и там, где нет смысла вкладывать большие средства в обработку почвы.
  • Плавающая плита  имеет свойство распределять вертикальные нагрузки или напряжения, воздействующие на нее, на большую площадь.

Недостатки плавающих плит:

  • Плавающая плита не предоставляет подземную землю для подземного доступа для соединительных линий, выходящих на инженерные коммуникации.
  • Имеет примитивную технологию.
  • Плавающая плита Фундамент имеет более низкий расчетный резонанс.

Плавающая плита:

Термин плавающая плита  относится к двухэтапной плите конструкции, в которой фундаменты расположены по отдельности. заливается, а центральный этаж плиты заливается после затвердевания фундаментов. Формы монолитной плиты рассчитаны таким образом, что и фундамент, и плита заливаются одновременно.

Заливной бетонный пол

Power Плавающие бетонные полы  – это метод, используемый с затирочной машиной, отделочной машиной, используемой для сглаживания и выравнивания поверхности бетона с исключительно высокой точностью.

Нравится этот пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение –

Плавающая плита | Фундамент из плавающих плит | Плавающие бетонные плиты

Что такое плавающая плита?

Плавающие плиты — это бетонные плиты , которые укладываются на землю без каких-либо креплений , так что они просто сидят и плавают на них. Плавающая плита, как следует из названия, выглядит как пластина , , которая находится только на поверхности воды, а не имеет связи между ними.

Зачем использовать плавающую плиту?

Плавающая плита

Использование плавающего плитного фундамента считается одним из самых экономичных способов возведения фундамента дома. Обычно ленточный фундамент используется для строительства фундамента дома с использованием матовой стены выше.

Ленточный фундамент конструкция ниже уровня промерзания площади и обычно сохраняется между 3 фута до 4 футов ниже уровня грунта . Стоимость строительства ленточного фундамента и строительства передней стены, как правило, на выше по сравнению с обычным строительством фундамента , которое включает в себя большую площадь для выемки фундамента с дополнительными бетонными работами и трудовыми работами.

Подробнее: Плавающая плита против монолитной плиты | Что такое монолитная плита | Что такое плавающая плита

Строительство плавучей плиты

Конструкция плавучих плит требует подробностей. Предлагаемому зданию требуется прочный и прочный фундамент , чтобы полностью выдержать вес всей надстройки на нем. Как уже упоминалось, они чаще используются в гаражах, пристройках к дому или навесу не обязательно требуется большой фундамент . Эти здания имеют на меньшую структурную нагрузку на по сравнению с другими.

Следовательно, Плавающие плиты оказались наиболее подходящими и экономичными по сравнению с конструкцией обычных плит .Основные строительные слои в плавающей плите показаны на рисунке-1. Построение включает следующие этапы:

1. Выемка грунта для строительства плавучих плит

Земляные работы для плавучей плиты

Первый шаг, который нужно сделать при строительстве плавучего фундамента, — очистить землю и — раскопать участок в соответствии с планом. Это предварительная подготовка к строительству.

Этап также включает создание дренажа по бокам для отвода воды через гравийное основание , как показано ниже.Выстроенная траншея герметизируется геотекстилем и гравием , как показано ниже, которые будут отводить воду из бетонной плиты фундамента.

2. Укладка гравийного основания для дренажа

Перед засыпкой гравия установите гравийную сетку . Добавьте гравийную основу размером от 8 до 12 дюймов из камней разного размера, уплотняя каждый слой для долговечности .

3. Армирование плит

Армирование плавающей плиты

Изложница для слябов размещается для процесса литья .Для арматурных плит предоставляются арматурные стержни согласно размерам и коду .

4. Литая плавающая плита

Бетон заливается в опалубку перекрытий . Это сжимает либо мой труд , либо механический вибратор , в зависимости от площади и качества изготовления . Чтобы сделать плиту полностью продуктивной , необходимо выполнить надлежащее уплотнение. Соответствующее лечение должно проводиться в течение примерно от 2 до 3 дней .

Подробнее: Что такое плавучий фундамент | Пригодность плавающего фундамента | Преимущества и недостатки плавучего фонда | Как построить фундамент плавучего дома

Как построить плавучую плиту?

Компоненты плавающей плиты

Шаг: 1 Подготовьте плиту первого этажа

Во-первых, вбейте четыре колышка в каждый угол парящей плиты. Вы также можете использовать линейку, уровень или строительный уровень, чтобы проверить уклон земли на строительной площадке. Если на участке чрезмерный уклон и его выравнивание означает перемещение тонн грунта, что увеличит стоимость строительства.

Итак, попробуйте спилить верхнюю сторону и засыпать землей нижнюю часть плиты. Это уменьшит затраты на перемещение грунта сбоку, так как он осядет на том же месте.

Шаг: 2 метки и рычаг сбоку

Подготовьте деревянную дощатую форму размером 2×12 или соедините ее с помощью планки, чтобы отметить одну грань бетонной формы и зафиксируйте ее угловыми кольями.

Снова выровняйте деревянную доску 2х12 и закрепите ее вторым углом плиты. Доски 2×12 лучше всего подходят для возведения перекрытий размером 5 дюймов для гаражей и навесов.

Шаг: 3

Выполнение раскосов стоек и боковых опалубок

Закрепите линию Мэнсона на верхней части деревянной доски 2×12. Выровняйте эту доску 2 × 12, чтобы она соответствовала веревке, и развяжите ее или зафиксируйте с помощью пар 2 × 4, расположенных через каждые два фута друг от друга.

Опалубка крепится, чтобы стороны оставались прямыми во время заливки бетона.Поскольку свежий бетон может вытолкнуть эти доски наружу, что приведет к искривлению плиты по бокам плиты перекрытия.

Шаг 4. Зафиксируйте другую сторону колышком и выровняйте ее

Подготовьте вторую деревянную доску 2×12 размером, равным ширине плиты. Зафиксируйте один боковой конец распоркой и установите его под углом 90 градусов, используя расчет длины диагонали. Вбейте фиксаторы кольев в конце, выровняйте его и закрепите 2-ю деревянную опалубку.

Аналогичным образом добавьте 3-ю и 4-ю стороны плавающей опалубки перекрытий.

Шаг: 5 уровень и заливка

Теперь заполните 3 дюйма гранулированной почвой, оставив запас в пять дюймов от верхней части форм. Выровняйте и утрамбуйте эту заливку должным образом.

После заполнения мы должны проверить, что 5-дюймовое поле не оставлено на всей площади плиты. Для этого растяните струну между вершинами двух форм в разных положениях и проверьте расстояние.

Шаг: 6 Уплотнить заливку

Правильно уплотните почву виброплитой.Слева 12×12 В глубокой и широкой траншеи по краям плиты до толщины краев плиты.

Шаг 7. Вставьте стальные стержни для увеличения прочности плиты

Теперь расстелите пластиковый лист толщиной 5 мм, чтобы покрыть всю поверхность плиты. Прикрепите два стальных стержня диаметром 1/2 дюйма к кольям на расстоянии не менее 4 дюймов от деревянной доски.

Шаг: 8 Подготовка перекрытия

Разложите сетку из стальных стержней на пластиковом листе на расстоянии не менее 4 футов друг от друга.Разделите всю плиту на различные части с помощью деревянных досок 2×4.

Держите эту доску на одном уровне с помощью веревки, натянутой между верхними краями деревянных досок 2×12.

Шаг: 9 Расчет объема бетона

Рассчитайте объем бетона, необходимый для заливки плавающей плиты, путем умножения ее длины, ширины и глубины. Это даст объем бетона на кубические футы.

Теперь разделите объем бетона на 27, чтобы получить кубический ярд бетона. Разместите заказ готовой бетонной смеси как минимум за один день до заливки плиты.

Шаг: 10 Залейте бетон и выровняйте его должным образом

Используйте деревянную стяжку, чтобы выровнять бетон и придать ему гладкую поверхность. Сделайте несколько проходов по бетонной поверхности, чтобы закончить ее хорошо.

Шаг: 11 Сделайте круглые бетонные кромки

Скругление краев бетонной плиты можно выполнить с помощью кромочного инструмента. Помните, выполнять эту работу следует после того, как из него исчезнет поверхностная вода из бетона.

Шаг: 12 анкерных болтов

Вставьте анкерные болты диаметром 1/2 дюйма через каждые 6 футов друг от друга. Держите болт примерно на 2,5 дюйма над бетонной поверхностью.

Шаг: 13 Подготовка деформационных швов в бетоне

Сделайте компенсационный шов в бетоне, чтобы избежать случайного следа, используя инструменты для нарезки желобков.

Шаг: 14 Сделайте правильное отверждение и дайте ему затвердеть

Провести надлежащее выдерживание бетона водой не менее 24 домов и дать ему набрать достаточную прочность. Вы также можете использовать отвердитель, чтобы ускорить процесс отверждения.

Шаг: 15 Правильное удаление форм

Удалите бетонные формы надлежащим образом, не повреждая плиту. Отремонтируйте любую полость, оставленную в бетоне, с помощью богатой смеси цементного раствора.

Преимущества плавающих плит

Плавающие плиты

имеют следующие преимущества:

Плавающая дорожка для плит

  • Основным преимуществом использования плавающих плит является то, что их можно укладывать на грунт с низкой несущей способностью.Кроме того, там, где есть деньги, инвестиции в обработку почвы для повышения несущей способности почвы обходятся слишком дорого.
  • Эти плиты имеют свойство распределять вертикальную нагрузку или напряжение на большую площадь.
  • Плавающая плита лучше всего подходит, когда есть необходимость в расширении площади дома. В случае плавающего плитного фундамента очень удобно и экономично расширять дом, не нарушая существующую структуру фундамента дома.
  • Фундамент с плавающей плитой обязательно должен иметь траншею для раскопок нижнего колонтитула. Эти плиты могут быть заполнены бетоном только путем рытья и углубления в фундаменте.
  • Плавающие плиты служат барьером для проникновения влаги из грунта . Он действует как барьер между надстройкой и землей.
  • Защищает от просачивания воды и от мороза . Для этого плита может быть изоляционная для мороза или влагостойкая .Это привело к их широкому использованию в конструкции холодного поля .
  • Слой почвы, лежащий под плавающей плитой, не нарушает и не будет мешать качеству.
  • В случае изменения осадки грунтовых слоев из-за большого содержания влаги в грунте плавучий фундамент обеспечивает наилучшее грунтование.

Недостатки плавающих плит

Наряду с преимуществами Плавающая плита также имеет некоторые недостатки , перечисленные ниже ,

  • Плавающая плита не обеспечивает подземный доступ для соединительных линий , выходящих на инженерные коммуникации.
  • Это примитивная технология .
  • Плавающие плитные фундаменты имеют низкий расчетный резонанс .

Подробнее: Монолитное определение | монолитная плита | Монолитный фундамент | монолитный фундамент | Преимущества и недостатки монолитного плитного фундамента

Использование плавающей плиты

Плавающая плита

может использоваться при следующих условиях:

  • Плавающие плиты в основном используются в качестве основы для промышленных мастерских , навесов и гаражей .
  • Это очень экономично в местах, где не требуется фундамент.

Часто задаваемые вопросы

Что такое плавающая плита?

Плавающие плиты — это бетонные плиты , которые укладываются на землю без каких-либо креплений , так что они просто сидят и плавают на них. Плавающая плита, как следует из названия, выглядит как пластина , , которая находится только на поверхности воды, а не имеет связи между ними.

Вам также может понравиться

Изображение предоставлено: Изображение1 Изображение2 Изображение3 Изображение4 Изображение5

Что такое плавучий фундамент | Плавающий плитный фундамент | Преимущества и недостатки плавучего фонда

Что такое плавучий фундамент?

Плавающий фундамент представляет собой фундамент типа , который построен путем выемки грунта и пластов земли таким образом.

Что вес конструкции , построенной на грунте, почти равен общему весу грунта, извлеченного из грунта , включая вес воды в грунте перед строительством из структура .

A Плавающий фундамент также известен как балансировочный плот и вызывает нулевую осадку конструкции над ним.

Короче говоря, когда фундамент не поддерживается твердым массивом грунта или скалистыми пластами ниже поверхности земли и опирается полностью на грунт, аналогичный до фрикционной сваи , тогда фундамента — это , называемый плавучим фундаментом .

Свайный фундамент представляет собой плавучий фундамент , в котором фундаменты получают свою опору только за счет трения обшивки .

Основание поселения — это крупная проблема , с которой столкнулись геотехнические инженеры .

Если осадка является экстремальной , это может привести к полному обрушению конструкции даже хотя фактор безопасности против разрушения при сдвиге высокий 9

Есть много методов или способы уменьшить осадку фундамента , плавучий фундамент является одним из лучших решений .

Основное применение плавающего фундамента заключается в использовании в качестве базового фундамента для навесов , производственных мастерских , дома дополнительных комнат или гаражей .

Это экономично при использовании в областях там, где нет необходимости в стандартном фундаменте требуется . Плавающий фундамент называется монолитным фундаментом , так как у них нет соединения с фундаментом .

Детали конструкции подробно описаны в следующих разделах.

Основная цель или цель плавучего фундамента состоит в том, чтобы уравновесить вес удаленного (перетащенного) грунта конструкцией того же веса , что вызывает нулевую осадку к конструкции .По этой причине его также называют балансировочным плотным фундаментом .

Подробнее: Какой самый прочный фундамент для дома

Пригодность плавучего основания

Пригодность плавающего фундамента:

  • Плавающий фундамент лучше всего подходит для дифференциальной осадки фундамента проблем при больших нагрузках .
  • Плавающий фундамент конструкция в такой ситуации помогает в уменьшении осадки.
  • Это в основном используется в грунтах с низкой прочностью на сдвиг.
  • Плавающий фундамент также используется в грунтах , которые не содержат какого-либо твердого или жесткого слоя на требуемой глубине . В таком условии , плавучий фундамент уменьшает силу напряжения сдвига e на конструкцию .

Как построить фундамент плавучего дома

Construction или Строительство или Строительство Ориентира Faceation Transe Детали — Запуск Выполнение Предлагаемое здание на Solid Earth Strata до полностью Поддержка Весь вес надстройки

Поскольку упоминал , они больше используются в гаражах , пристройке дома или сараях , которые не обязательно требуют огромных фундаментов .

Эти здания являются светом в структуре . Так плавучий фундамент нашел наиболее подходящий и экономичный , а сравнил с обычным или обычным фундаментом .

Строительство плавающего фундамента включает следующие этапы:

  1. Раскопки на площадках для плавучей фонда Construction
  2. Укладка гравийной основы для дренажа
  3. Укрепление основания
  4. Литье основания

0

1.Земляные работы для плавучего фундамента

начальный этап строительство плавучий фундамент к очистить землю и выкопать участок согласно плану . Это начальная подготовка для строительства .

2. Укладка гравийного дренажа основания

Этот шаг включает создание дренажа по бокам и дна фундамента , для воды до дренажа через гравийное основание , как показано ниже ниже

Траншея , построенная , запечатана с Geo – тканью и гравием , как показано ниже, что удалит воды из бетонного фундамента как показано

3. Арматура для плавучего фундамента

Арматурные формы размещены для процедуры литья . Для усиления плиты арматурные стержни являются предоставленными в соответствии с размерами , кодами и спецификациями .

4. Заливка фундамента

Бетон заливается в опалубку . Это , уплотненный либо рабочей силой , либо механическим вибратором , в зависимости от площади и мастерства .

Надлежащее уплотнение должно быть выполнено, чтобы сделать плиту полностью прочной и производительной. Надлежащее отверждение до прошло почти 2-3 дня после укладки бетона .

Подробнее: Типы фундаментов и их использование в строительстве

Принцип плавающего основания

Основной принцип плавающего фундамента заключается в балансе весе перетаскиваемом грунте структурой той же

который ведет к нулевой расчет к структуре .

Итак, этот фундамент также известный как балансирующий плотный фундамент .

  • Давайте рассмотрим грунт с уровнем грунтовых вод наверху, как показанный на рисунке. грунт или основание выкопан или протащен до определенной глубины, которая ниже уровня грунтовых вод .
  • Теперь в следующем шаге , здание построено , что то же самое как вес удаленной почвы и воды .
  • Даже глубина котлована ниже уровня грунтовых вод общее вертикальное давление в грунте ниже фундамент без изменений из-за его 9092
  • Но здесь одна точка должна быть сохранена в помните что мы не можем построить строение сразу после раскопки .
  • В момент времени конструкции эффективное вертикальное давление ниже глубины раскопок может немного увеличиться из-за неуравновешенного веса .Таким образом, этот тип плавающего фундамента также может быть известен как частично компенсированный фундамент вместо полностью плавающего или компенсированного фундамента .

Устойчивость плавучих фундаментов

Плавающие фундаменты лучше всего подходят для следующих типов грунтов:

  • Грунты , которые имеют хорошую прочность на сдвиг , но имеют проблему более осадок и дифференциальных осадок из-за больших нагрузок .В таком случае плавучий фундамент может минимизировать значения осадки до большей степени .
  • грунты , которые имеют более низкую прочность на сдвиг и не имеют твердого слоя или пластов грунта на разумной глубине . Здесь также плавучий фундамент желателен для снижения касательных напряжений до удовлетворительного уровня , и, следовательно, осадка предотвращена .

Трудности при строительстве плавучего фундамента

В время строительства плавучего фундамента могут возникнуть некоторые проблемы , которые можно предотвратить надлежащим уходом .

Ниже приведены проблемы с плавающей плитой фундамента,

  • Критическая глубина
  • Выемка дна

    • 90 Земляные работы

    раскопки сделаны для плавающего фундамента должны быть сделаны осторожно . Стены выкопанной части должны быть закреплены с помощью свай или деревянных свай или солдатских свай и т. д.

    2.

    Обезвоживание

    Если глубина выемки ниже уровня грунтовых вод , то обезвоживание является необходимым . лучше проверить и установить воду стол уровень до раскопок .

    Обезвоживание следует проводить осторожно иначе это может понизить уровень грунтовых вод что нарушит примыкающую конструкцию .

    Необходимо соблюдать осторожность , чтобы прилегающие конструкции не пострадали от процесса обезвоживания фундамента .

    3.

    Критическая глубина

    Если грунт имеет низкую прочность на сдвиг , как указано выше, существует предел глубины выемки , который известен как критическая глубина .

    Существует множество уравнений , доступных для определения критической глубины раскопок, среди них одно приведено ниже, известное как уравнение Терзаги .

       Уравнение Терцаги для критической глубины:

    Где,

    D c = критическая глубина

    с = Прочность грунта на сдвиг

    B = ширина фундамента (если ширина меньше длины фундамента «L»)

    ᵧ = Вес единицы грунта

    4.

    Подъем днища

    Когда грунт выкопан до некоторой глубины , давление грунта ниже этой глубины опущено что приводит к образованию качки

    Образовавшееся пучение может привести к осадке к конструкции или фундаменту . Мы не можем предотвратить образование подъема, но есть некоторые методы от до минимизировать формирование подъема .

    Рытье узких траншей и заполнение их бетоном вскоре после земляных работ минимизирует пучение образование .

    Установка висячих свай до начала котлована или после завершения половинного котлована также может предотвратить формирование пучения под фундамент 9091

    Путем понижения уровня грунтовых вод также можно свести к минимуму .Для предотвращения образования пучения в боковых стенках траншеи , боковой опоры должны быть предусмотрены .

    Вспучивание может быть уменьшено путем постепенного отказа от земляных работ в узких траншеях и размещения фундамента вскоре после земляных работ .

    Преимущества и недостатки плавучего фундамента

    Преимущества Плавающие фундаменты

    • Плавающий фундамент может быть использован на участках с низкой несущей способностью грунта (SBC) и где вложение больших денег в обработку почвы бесполезно.
    • Эта система позволяет использовать более рыхлого грунта или в грунте с различной сжимаемостью .
    • Плавающий фундамент имеет свойство распространять вертикальные нагрузки или напряжения приходящие на него возмущаться на большой площади .
    • Плавающий фундамент является хорошим решением , когда речь идет о пристройке дома .Лучше всего подходит для , когда нам требуется расширение здания без воздействия на уже существующий фундамент .
    • Этот не будет мешать зданию сооружению уже построенному .
    • Плавающий фундамент можно использовать в грунте с высокой влажностью .
    • Плавающий фундамент не требует использования траншей нижнего колонтитула .Их можно залить с помощью траншейных или копающих , что экономично .
    • Требуется очень небольшое вскапывание почвы, потому что глубокие траншеи нижнего колонтитула необходимы .
    • Предотвращает просачивание воды и инея . Благодаря этой цели , фундамент может быть изолирован от мороза или влаги .
    • Большинство подходит для сильно б/у шоссе .
    • Плавающий фундамент не вызывает каких-либо нарушений земли слоя ниже и не будет мешать с качеством .
    • В районах , где есть возможности из перемещения в грунтовом слое , в основном из-за высокой влажности , плавучий фундамент лучше всего подходит.

    Недостатки плавучих фундаментов

    • Фундаментная плита не делает подземную землю доступной для подземной доступа для соединения линий перед инженерными сетями .
    • Примитивная технология.
    • Плавающий фундамент имеет нижнюю конструкцию резонанс.

    Смотреть видео: Строительство плавучего фундамента

    Вам также может понравиться

    Часто задаваемые вопросы:

    Плавающий фундамент

    Фундамент, сооруженный путем выемки грунта и пластов земли таким образом, что вес конструкции, построенной на грунте, почти равен общему весу грунта, извлеченного из земли, включая вес воды в грунте до строительства структура называется плавучим фондом .

    Кто создал плавучее основание?

    Джон Веллборн Рут
    Идея плавучего фундамента была разработана Джоном Велборном Рутом в 19 веке для строительства высотных зданий во влажной почве Чикаго.
    В то время это было большим нововведением в области фундамента.

    Каковы преимущества плавающего фундамента?

    Преимущества плавающего фундамента:
    1.Плавающий фундамент имеет свойство распределять воздействующие на него вертикальные нагрузки или напряжения на большую площадь.
    2. Требуется очень мало копать почву, потому что необходимы глубокие траншеи нижнего колонтитула.
    3. Наиболее подходит для дорог с интенсивным движением.
    4. Плавающий фундамент можно использовать на участках с меньшей несущей способностью грунта (SBC).

    Плавающие бетонные фундаменты

    Плавающие плиты похожи на железобетонные плиты, которые укладываются на уровне земли без каких-либо креплений, поскольку они просто опираются на землю и плавают.Основное применение плавающих бетонных плит  – использование в качестве основания для навесов, производственных мастерских, дополнительных помещений или гаражей.

    Плавающий фундамент

    Фундамент, сооруженный путем выемки грунта и пластов земли таким образом, что вес конструкции, построенной на грунте, почти равен общему весу грунта, извлеченного из земли, включая вес воды в грунте до строительства структура называется плавучим фондом .

    Как построить плавучий фундамент?

    Строительство плавучего фундамента включает следующие этапы:
    Выемка грунта для строительства плавучего фундамента
    Укладка гравийного основания для дренажа
    Армирование фундамента
    Заливка фундамента

    Плавающая плита

    – преимущества и недостатки плавающих плит

    Что такое плавающая плита?

    Эти плиты изготавливаются в два этапа.На первом этапе фундаменты заливаются отдельно. Центральный пол плавучей плиты заливают только после того, как фундаменты будут вылечены. Плита не крепится к полу. Этот тип плиты обычно используется для неглубоких фундаментов, таких как гаражи, навесы и легкие пристройки к дому.

    Конструкция из плавающих плит

    Строительной конструкции обычно требуется прочный фундамент, на котором она может выдержать вес всей конструкции, включая крышу, пол и другие нагрузки, которые она может содержать.Тем не менее, небольшие конструкции, такие как сараи, гаражи, пристройки к заднему двору, не нуждаются в сложном и особо прочном фундаменте, поскольку они, как правило, имеют легкую конструкцию. Плавающая плита является идеальным решением для таких базовых конструкций фундамента. Этот тип плитного фундамента в основном используется в северном климате, так как плита не требует бетонного основания с глубокими выступами ниже линии промерзания. Плавающая плита иногда называется плотным фундаментом, и они обычно строятся на почве с высоким содержанием песка, воды или глины.Плавающая плита распределяет вес конструкции по всему основанию, а не по опорным колоннам. Поскольку они имеют небольшую глубину, их можно идеально использовать в определенных местах строительства.

    Преимущества плавающих плит

    Плавающая плита рекомендуется для участков с меньшей несущей способностью. Поэтому его можно использовать при необходимости возведения конструкции на рыхлом грунте или при различной степени сжатия грунта. Плавающие фундаменты способны распределять весовую нагрузку на большую площадь.

    Этот тип плит лучше всего использовать, когда новый фундамент не должен мешать другим строительным конструкциям. Поскольку плавающая плита размещается непосредственно над землей, а не внутри нее, фундамент образует естественный барьер влаги между конструкцией и землей. Это делает его предпочтительным вариантом для конструкций, построенных на почвах с высокой влажностью и в более холодном климате.
    Поскольку плита не требует глубоких траншей для основания, плавающую плиту можно заливать с меньшими усилиями, такими как копание и рытье траншей.Плита не нарушит естественной почвы, лежащей под зданием, и не повлияет на его давно установившееся качество. Плавающие плиты не подвергаются риску в местах с высокой вибрацией, таких как автомагистрали или районы добычи полезных ископаемых, где ожидается смещение грунта в результате высокой подземной влажности.

    Недостатки плавающих плит

    Некоторыми ограничениями, связанными с плавучими плитами, являются их сравнительно примитивная технология, захваченный воздух внутри герметичных систем плавающих фундаментов и более низкий расчетный резонанс.Плавающие плитные фундаменты также имеют явный недостаток, заключающийся в отсутствии доступа к подземным коммуникациям.

    3 типа бетонных фундаментов — плита на уровне земли, Т-образная форма, защита от мороза

    Существует множество вариантов бетонных плит в зависимости от назначения плиты. Ниже приведены некоторые полезные ссылки для понимания бетонных фундаментов, а также трех типов бетонных фундаментов.

    Найти подрядчиков Фонда рядом со мной

    Процесс строительства фундамента

    Бетонные основания

    Т-образный

    Т-образный

    Традиционный метод фундамента для поддержки конструкции в зоне промерзания грунта.Фундамент размещается ниже линии промерзания, а затем сверху добавляются стены. Фундамент шире стены, обеспечивая дополнительную поддержку основания фундамента. Укладывают Т-образный фундамент и дают ему затвердеть; во-вторых, строятся стены; и, наконец, между стенами заливается плита.

    Итого:

    • Фундаменты Т-образные применяются в районах с промерзающими грунтами.
    • Сначала устанавливается фундамент.
    • Во-вторых, построены и залиты стены.
    • Наконец плита уложена.

    Плитный фундамент

    Плитный фундамент

    Как следует из названия, плита представляет собой один слой бетона толщиной в несколько дюймов. Плита утолщена по краям, чтобы образовалась цельная основа; арматурные стержни укрепляют утолщенный край. Плита обычно укладывается на подушку из щебня для улучшения дренажа. Заливка проволочной сетки в бетон снижает вероятность растрескивания. Плита на уклоне подходит для районов, где земля не промерзает, но ее также можно адаптировать с изоляцией, чтобы предотвратить воздействие морозного пучения.(см. ниже)

    Итого:

    • Плита на грунте, используемая в местах, где грунт не промерзает.
    • Края плиты на грунте толще внутренней части плиты.
    • Плита на уклоне монолитная (заливается вся за один раз).

    Защита от замерзания

    Защита от замерзания

    Этот метод работает только с нагретой конструкцией. Он основан на использовании двух листов жесткой изоляции из полистирола — один на внешней стороне стены фундамента, а другой — на подушке из гравия у основания стены — для предотвращения промерзания, что является проблемой для плиты. на грунтовых основаниях в районах с морозом.Изоляция удерживает тепло от конструкции в грунте под фундаментами и предотвращает потери тепла с края плиты. Это тепло поддерживает температуру земли вокруг фундамента выше точки замерзания.

    Итого:

    • Работает только с нагретой конструкцией.
    • Обладает преимуществами метода «плита на грунте» (монолитная заливка бетона) в местах, подверженных морозам.
    • Бетон заливается за одну операцию вместо 3 заливок, необходимых для Т-образных фундаментов.

    Возврат к созданию высококачественных плит класса

    Информация о ремонте фундамента

    Вся информация о фундаментах взята из Sunset Books «Сараи и гаражи».

    Что такое плитный фундамент?

    Плитный фундамент, также известный как плавающий плитный фундамент, представляет собой инженерно-строительную практику, при которой бетонная плита, которая будет служить фундаментом для здания или другого сооружения, формируется из формы, которая устанавливается в земля.Затем бетон заливается прямо в форму, не оставляя пространства между землей и конструкцией. Этот метод строительства фундамента чаще всего используется в более теплом климате, где (1) сезонное замерзание и оттаивание грунта не вызывает беспокойства и (2) где нет необходимости в установке тепловых каналов под полом здания.

    Преимущества и недостатки фундаментов из плит на уровне грунта

    Некоторые преимущества метода фундаментов из плит на уровне грунта заключаются в том, что они достаточно прочны и относительно недороги.Кроме того, плиты фундамента считаются менее уязвимыми для заражения термитами и другими вредителями, поскольку между землей и нижней частью конструкции нет полого пространства.

    Однако этот тип фундамента также имеет свои недостатки, такие как отсутствие доступа снизу для прокладки инженерных коммуникаций, низкая высота, которая подвергает строение риску повреждения затоплением, а также потенциальные потери тепла в случаях, когда температура грунта падает значительно ниже внутренней температуры.Кроме того, иногда бывает трудно расширить или реконструировать этот тип фундамента, и, поскольку плитный фундамент не может быть легко поднят домкратом, он более подвержен повреждениям, вызванным проседанием или неравномерной осадкой, чем другие типы фундамента, которые включают глубокие основания, такие как сваи или опоры.

    Станьте на твердую почву с ESOG

    Чтобы узнать больше о фундаментах из плит на уровне земли, глубоких фундаментах, моносвайных фундаментах и ​​многом другом, обратитесь к экспертам компании Engineered Solutions of Georgia.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2024 © Все права защищены.
