устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

  • высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
  • необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
  • все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
  • в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;
  • кровельные конструкции должны иметь отличную изоляцию;
  • серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
  • конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
  • основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

  • возможность возведения крыши на старой постройке;
  • позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
  • рациональное использование пространства под крышей и увеличение полезной площади дома;
  • даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;
  • придает более привлекательный внешний вид дому;
  • в некоторых случаях существует возможность возвести двухуровневую мансарду;
  • сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
  • стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
  • высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

  • Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.
  • Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.
  • Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
  • Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

  • вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
  • затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
  • подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
  • верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
  • мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;
  • коньковый прогон – это место встречи пары верхних стропил;
  • бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
  • схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
  • обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;
  • пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
  • теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
  • гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
  • кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
  • заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

  • кровельное покрытие;
  • гидроизоляция;
  • контробрешетка;
  • обрешетка;
  • теплоизоляция;
  • начальная обрешетка;
  • карниз;
  • пароизоляция;
  • стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

  • визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
  • в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
  • между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
  • схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;
  • конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
  • поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
  • дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

  • Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
  • Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.
  • Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
  • Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
  • Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

  • опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
  • нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
  • используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

  • Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
  • Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
  • Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
  • То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

  • Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
  • От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
  • Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
  • Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

  • брус с сечением 90х140 или 140х140 мм для мауэрлата;
  • подстропильные балки;
  • балки для усиления потолка;
  • доски для напольного покрытия;
  • стойки для внутренних стен помещения;
  • конек для крыши и стойки;
  • доска необрезная для кровли для теплоизоляции и обрешетки;
  • стропила для скатов 40х100 мм;
  • материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
  • кровельные материалы;
  • отделочные материалы для стен и потолка;
  • крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

  • вес материалов кровли;
  • примерную массу снега;
  • массу элементов обрешетки;
  • нагрузку изоляционных материалов на стропила;
  • размеры крыши;
  • углы установки скатов;
  • шаг установки элементов стропильной системы и кровельной обрешетки;
  • дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

  • антипирены – необходимы для защиты от пожара;
  • антисептические средства;
  • пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

  • Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
  • Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
  • Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.
  • Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
  • Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
  • При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
  • После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.
  • После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
  • Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
  • Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

  • шифер;
  • металлочерепица;
  • керамическая черепица;
  • дерево;
  • рулонные битумные материалы;
  • профнастил;
  • ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

Ломаная крыша из профнастила своими руками чертежи и фото

Главная » Разное » Ломаная крыша из профнастила своими руками чертежи и фото

Ломаная крыша: обзор основных вариантов конструкции, особенности монтажа и принципы устройства (130 фото)

На сегодняшний день к популярным и эффективным кровельным конструкциям можно смело причислить ломаную крышу. Чтобы возвести и обустроить подобную конструкцию потребуются определенные строительные навыки, умение точно выполнить основные расчеты.

Если разобраться в этом вопросе, то создание оригинальной и эффектной крыши окажется под силу, при этом удастся сэкономить бюджет на найме специалистов. А изучив многообразие фото ломаных крыш в сети, можно будет выбрать вариант для собственного дома.

Особенности ломаной крыши

Рассматриваемая конструкция считается превосходным вариантом при возведении дома с мансардой. Исходя из практических соображений, когда площадь участка невелика, но есть желание иметь дом с дополнительной полезной площадью, многие застройщики отдают предпочтение проектам домов с ломаной крышей. А высокие потолки в готовом доме способны дать ощущение свободного пространства.

По сравнению с обычной двухскатной и уж тем более односкатной крышей возведение ломаной будет более сложным процессом. Кроме того, такой вариант больше подходит для домов квадратной формы. Узкие и длинные строения с мансардой практически не пользуются популярностью среди частных застройщиков, но встречаются исключения.

Рекомендации по расчету кровельной конструкции

Количество расходуемого материала определяют, ориентируясь на геометрические особенности кровельной системы. Стоит уделить особое внимание чертежам ломаной крыши, детальная подготовка которых является неотъемлемым пунктом на пути к ее созданию.

Важно также выяснить показатели несущей способности стропил. От того, насколько точно будут произведены расчеты, зависит надежность и долговечность ломаной крыши.

Учесть нужно следующее:

  • вес материала кровельного покрытия;
  • нагрузку от всех изоляционных компонентов кровельного пирога;
  • шаг стропил и обрешетки;
  • вес обрешетки и контробрешетки;
  • длину скатов от карниза до конька;
  • угол наклона скатов;
  • сезонные и возможные в будущем нагрузки.

Существует достаточное количество формул и специализированных программ, позволяющих произвести точные расчеты при наличии данных по всем вышеуказанным пунктам. В результате станет ясно, нужна ли будет корректировка характеристик стропильной системы.

Материалы

Как только расчет ломаной крыши будет произведен, можно приступать к следующему этапу – приобретению всех необходимых материалов. Во-первых, покупается брус соответствующих размеров для создания мауэрлата, установки стропильных ног, подкосов и т.д. Для обрешетки и контробрешетки приобретается обрезная доска.

Идеальным вариантом считается древесина хвойных пород, влажность которой не превышает 20%. Необходимо исключить содержащие крупные сучки бруски и доски. Следы от действий древоточцев, а также синие пятна говорят о том, что эта древесина непригодна для обустройства стропильной системы.

После доставки на участок, материал обрабатывается антисептиком. Дополнительно используют средства, предотвращающие гниение и антипирены. Последние необходимы для защиты от возгорания. Наносить их следует в два слоя, быстрее и удобнее применить распылитель, но можно использовать кисть.

Прежде чем приступить к непосредственному возведению кровельной конструкции, пропитанная древесина должна полностью высохнуть.

Из материалов также покупаются саморезы разной длины, крепежные пластины и уголки, болты с гайками и шайбами. Понадобятся гидро- и пароизоляционные пленки, утеплитель (как правило, это минеральная вата) и само кровельное покрытие.

Последовательность работ

Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.

Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.

Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.

На стропильные ноги прибивается обрезная доска, которая послужит опорой для листов утеплителя и для финишной отделки мансардного помещения.

Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.

Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.

На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.

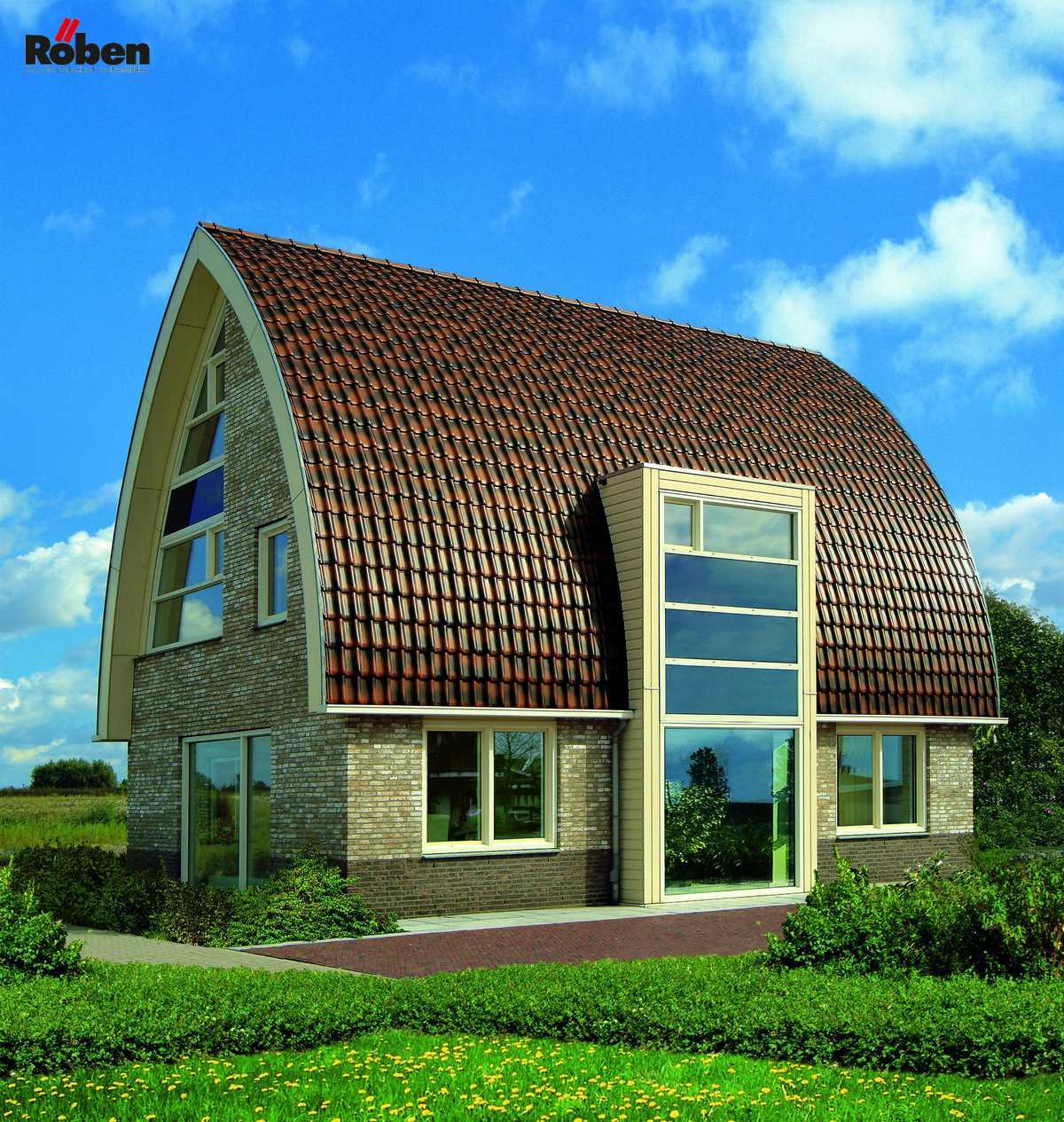

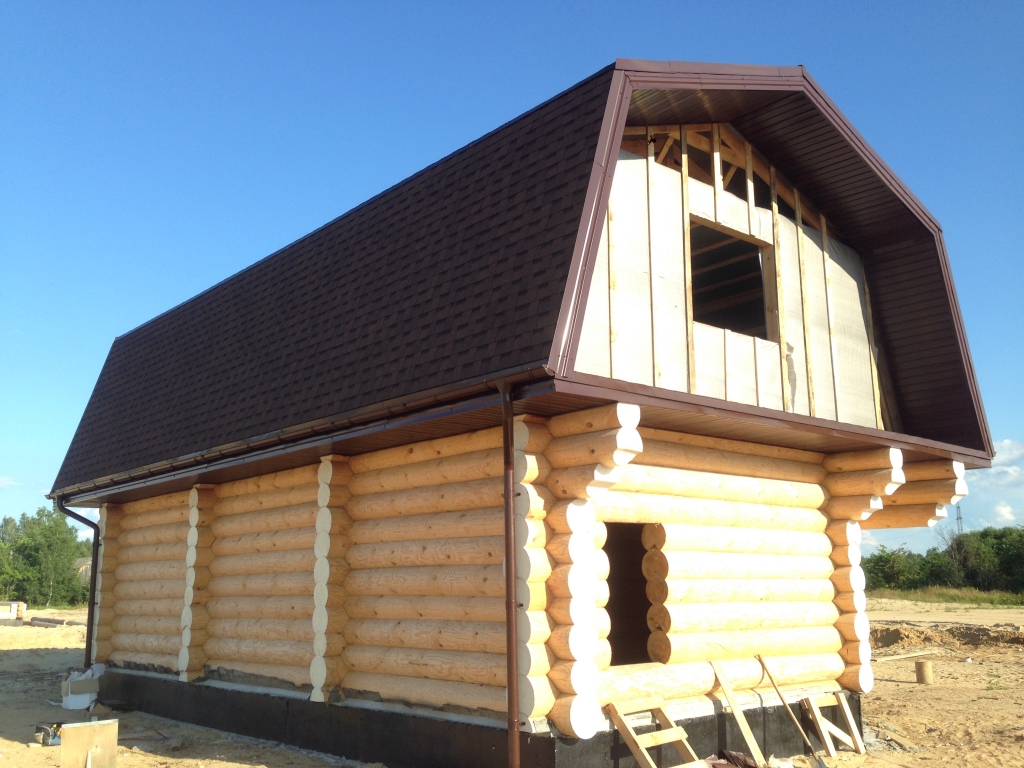

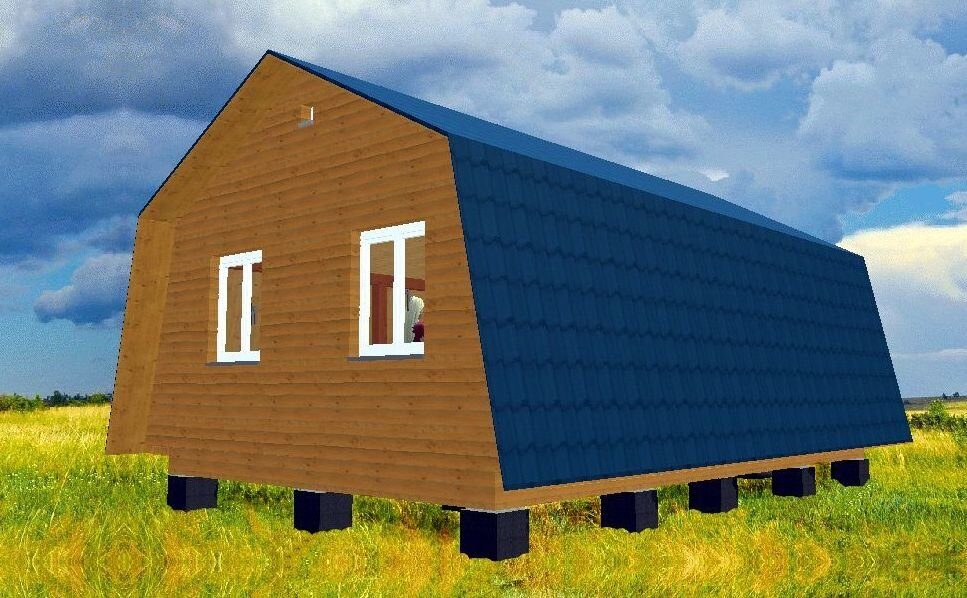

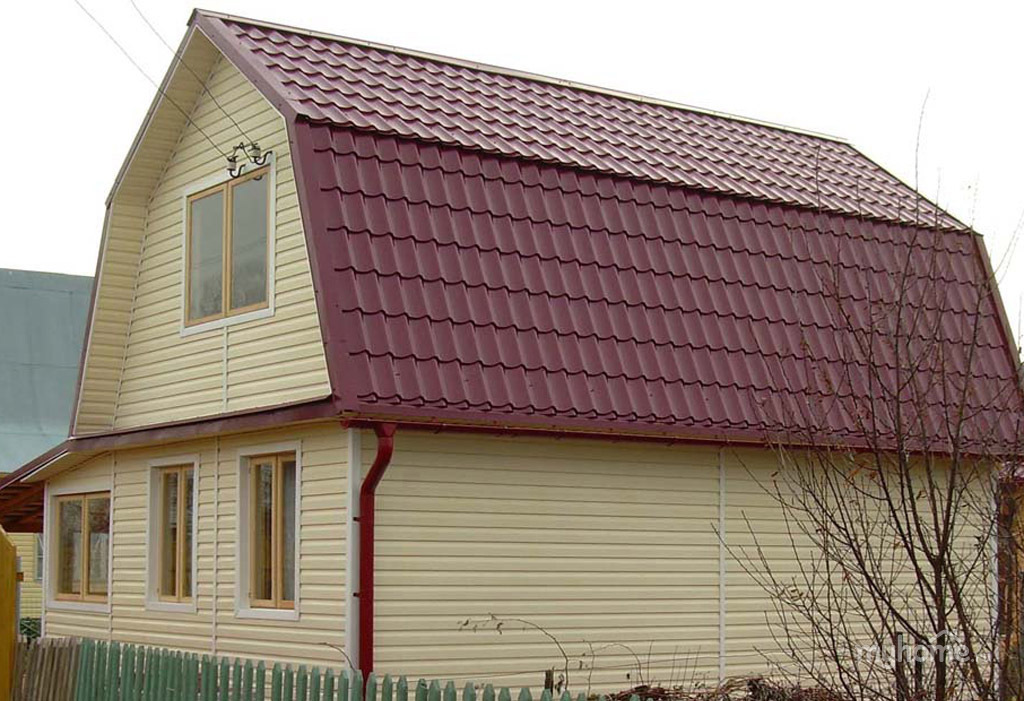

Фото ломаной крыши

Также рекомендуем посетить:

Пошаговая инструкция по строительству ломаной мансардной крыши своими руками — Строительство домов и дач

После вхождения в моду лофтов, то есть, по сути, переоборудованных под жилье чердаков, ломаные крыши стали чрезвычайно популярными. Это своего рода вариация на тему двускатной крыши, но несколько более сложной геометрии. Благодаря обустройству ломаной крыши в своем доме, появляется возможность увеличить полезный жилой объем мансарды — значительно приподнять потолок в крайних точках ската. Кроме того, как считают многие, такая крыша смотрится более необычно и значительно эффектнее, чем простая двускатная.

Строительство ломаной крыши несколько сложнее, чем двускатной, но проще, чем любой четырехскатной — вальмовой, полувальмовой, шатровой, а также других с более экзотичной геометрией. Однако перед тем как приступить к изучению данной темы, рекомендуется ознакомиться с основными терминами и понятиями и узнать, как возводить более простые варианты крыш — односкатную и двускатную.

Ломаная крыша: с чего начать

В строительстве без планирования не строится даже собачья будка, так что нулевым шагом в возведении ломаной крыши станет построение чертежа. Его можно выполнить на компьютере или вручную. Для начала строим фронтальную проекцию стопы (стопа вкратце — основа дома без крыши) нашего дома. Теперь, также соблюдая пропорции, строим на чертеже такую крышу, какая нам нравится. Не забываем при этом, что под ней будет находиться мансарда, так что нужно продумать высоту потолков в ней. Так мы получим ориентировочную высоту крыши, градус ската и другие параметры.

На предложенном плане излом располагается на высоте 3,1 метра, что, собственно, будет (условно, без учета подкровельного пирога) чистовой высотой потолка в мансарде. Если отделка будет выполняться гипсокартоном, то в итоге в мансардном этаже потолок будет около 2,5 метров — весьма неплохо. Наружные углы скатов с горизонтом составляют: конькового — 30°, боковых — 60°. Кстати, если угол ската составляет 60° и более, то при расчетах снеговая нагрузка может не учитываться — снег на ней удерживаться не будет. Ваш собственный чертеж может иметь и другие параметры.

Расчет составляющих стропильной системы

Чтобы наша крыша не рухнула под собственным весом и весом «кровельного пирога», нужно точно подобрать сечения брусьев и досок стропильной системы, а также произвести расчет их максимальной прочности. Для этого нужно воспользоваться специальной программой «Расчет стропил и балок перекрытия».

Чтобы рассчитать сечение балок боковых скатов, нужно открыть закладку (они внизу окна) «Строп. 1». Далее устанавливаем подходящее сечение и вносим из плана нашего дома показатель вертикальной силы реакции (на рисунке в программе это красная стрелка, направленная вверх) в самой верхней точке стропила. Назовем этот показатель Q1 кг.

Чтобы рассчитать сечение стропил для конькового ската, переходим во вкладку «Арка». В программе вносим значение Lс нашего плана (окошечко для проставления параметра находится на рисунке). Также проставляем в программе значение h0 (окошко для вставки находится на рисунке в программе). Теперь выбираем нужное сечение стропил, заносим с плана показатель вертикальной силы реакции Qкг, однако уже для нижней точки стропила.

Осталось только просуммировать Q1 кг и Qкг, чтобы получить сосредоточенную нагрузку N, передающуюся через балки стоек на балки перекрытия. Именно этот параметр мы будем использовать, чтобы подобрать сечения досок и балок нашей стропильной системы.

Строительство ломаной крыши

Теперь, когда мы определили все необходимые габариты и нагрузки, можно переходить к конкретным действиям — строительству ломаной крыши. Чтобы не усложнять пояснение формулами, используем для примера типовую «коробку» дачного домика габаритами 8×8 метров. Итак, приступим.

Этап 1:

Кладем мауэрлат (брусья вдоль несущих стен, в нашем случае — по всему периметру) и поверх него — балки перекрытия. Один из вариантов крепления мауэрлат — скобой к деревянной пробке, вмонтированной в стену выше перекрытия. При укладке бруса мауэрлата нужно не забывать про гидроизоляцию. Она должна защищать древесину во всех местах, где та касается стены (снизу и сбоку со стороны наружной стены). Сечение балок перекрытия в данном случае составляет 10×20 см — этого будет достаточно.

Этап 2:

Выставляем вертикальные стойки. Они будут располагаться под изломами нашей ломаной крыши. Сначала выставляются угловые (крайние), для которых мы будем использовать брус 10×15 см, затем — промежуточные из бруса 5×15 см с максимальным шагом 3 метра. Для того, чтобы соблюсти четкую линию выставления стоек, между угловыми рекомендуется натянуть шнурок или использовать лазерный уровень.

Стойки, и угловые, и промежуточные, крепятся временными распорками. На иллюстрации такими распорками поддерживается только правая угловая стойка. Чтобы определить высоту стоек, нужно к расчетной чистовой высоте потолков мансарды (естественно, в месте установки стоек) прибавить 10 см.

Здесь необходимо сделать небольшую ремарку: нередко бывает, что уложив мауэрлат, мы не получаем прямоугольник или квадрат с углами четко 90°. Особенно часто такое встречается в старых домах, которые «повело» от времени или при строительстве которых были допущены ошибки. Это не является проблемой, так что волноваться не стоит. Между тем, чтобы впоследствии не мучиться с установкой остальной системы нашей крыши, стойки нужно постараться выставить так, чтобы они образовали четкий прямоугольник. В противном случае дальше начнутся проблемы со стропильной системой, и, как говорят, пошло-поехало.

Этап 3

Поверх стоек укладываются прогоны (брусья, связывающие все стойки с одной стороны в единую систему, которые будут также служить опорой будущей конструкции), для которых мы будем использовать брусья 5×15 см и ставим недостающие стойки (то есть на каждой балке перекрытия). Для стоек также используем брус 5×15 см. Для этих стоек распорки уже не потребуются. Они не являются несущими, а представляют собой каркас стен нашей будущей мансарды.

Этап 4:

Поверх брусьев прогонов перпендикулярно им и параллельно стойкам кладем доски затяжек. Крепить доски удобнее всего кровельным уголком. Исходя из предложенного в начале статьи плана, длина затяжек составляет 5,5 метров. Сечение рассчитывалось в специальной программе исходя из параметров «Нагр.(норм.)»=«Нагр.(расч.)»=150 кг/м². Для затяжек эксплуатационная нагрузка отсутствует.

Как показывают расчеты в этой программе, если ширина досок равна 5 см, то высота должна составлять не менее 21 сантиметра. Однако доски таких габаритов встречаются не часто, потому для дальнейших расчетов в данной статье принято, что используются затяжки 5×20 см. Чтобы исключить прогиб, в дальнейшем будет предложена инструкция по установке подвесок. Это не вполне правильно, поскольку даст незначительную, но все же дополнительную нагрузку на стропила в углах скатов. Чтобы компенсировать эту дополнительную нагрузку, габариты стропил, полученные в программе, будут несколько увеличены: вместо 5×15 см будут использоваться стропила сечением 5×20 см.

Устанавливая доски затяжек, под каждую где-то посредине длины устанавливаем временную подпорку. Это позволяет снизить степень провисания. Можно использовать подпорки 2,5×15 см (на иллюстрации можно видеть подпорку только под одну затяжку). Они необходимы, чтобы во время монтажа стропил можно было не бояться, что одно из брусьев подломится, а также для исключения провисания.

Поверх затяжек кладем доску 2,5×15, которая стянет их и сделает всю конструкцию более устойчивой. Важно: эту доску нельзя устанавливать точно по центру — она будет мешать дальнейшему монтажу. Достаточно будет отступить от центральной оси около 20 см вправо или влево.

Этап 5:

Теперь ставим брусья боковых стропил, как это показано на иллюстрации. Не забываем, что, несмотря на все наши старания, геометрия основания кровли могла получиться отнюдь не идеальной. Потому сначала делаем шаблон по торцевому брусу. Затем на всех последующих стропильных брусьях делаем только верхний запил. После этого прикладываем стропило в нужное нам место и только тогда уже окончательно запиливаем его внизу. Только после этого крепим стропило.

Если длины бруса не хватает, его можно нарастить, но под место стыка нужно непременно поставить дополнительную стойку.

Теперь можно монтировать заглушки для утеплительного материала, как это показано на иллюстрации.

Этап 6:

Далее можно ставить стропила верхнего конькового ската. Изготавливаем временную стойку: берем доску 2,5×15 и ставим ее точно перпендикулярно на крайней затяжке, как это сделано на иллюстрации. Правый (или левый) край доски должен быть выровнен точно по центральной оси. Теперь берем такого же сечения доску, прикладываем ее к нашей центральной стойке и карандашом делаем отметки, где будут находиться верхний и нижний запилы — мы получили шаблон.

По этой матрице делаем два стропила и устанавливаем их противоположно друг другу на торце. Сразу же закрепляем эту пару подкосом для устойчивости. Чаще всего данная работа выполняется втроем. Коньковый брус не потребуется.

Теперь можно аналогичным образом установить все стропила. На крышу такой же длины, как в примере, то есть, 8 метров, хватит 4-х подкосов, 2 с уклоном в одну сторону, 2 — в противоположную. Чтобы остальные пары стропил не покосились, их скрепляют доской 2,5×15 см, как это показано на иллюстрации, то есть, для каждой пары делается своя стойка.

Этап 7:

Как мы и планировали, чтобы исключить провисание досок-затяжек после того, как мы удалим из-под них временные подпорки, будем устанавливать подвески, для чего используем доску 2,5×15 см. Делается это так, как показано на иллюстрации. Теперь должно стать очевидным, зачем поперечная доска, скреплявшая затяжки, не выкладывалась точно посредине — она бы очень мешала процессу.

Этап 8:

Пришло время изготовить каркас фронтонов и обшить его снаружи деревом или другим выбранным материалом.

Далее последовательность действий такая: установка карнизов, сооружение обрешетки, обвязка обрешетки, создание фронтонных свесов и отливов. В других статьях эти этапы описаны более подробно.

Теперь нашу крышу можно считать практически готовой, пора переходить к сооружению «кровельного пирога», но это будет рассмотрено в другой статье.

Ломаная крыша: возможности и устройство необычной конструкции

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

  • высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
  • необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
  • все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
  • в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;
  • кровельные конструкции должны иметь отличную изоляцию;
  • серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
  • конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
  • основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

  • возможность возведения крыши на старой постройке;
  • позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
  • рациональное использование пространства под крышей и увеличение полезной площади дома;
  • даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;
  • придает более привлекательный внешний вид дому;
  • в некоторых случаях существует возможность возвести двухуровневую мансарду;
  • сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
  • стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
  • высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

  • Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.
  • Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.
  • Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
  • Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

  • вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
  • затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
  • подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
  • верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
  • мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;
  • коньковый прогон – это место встречи пары верхних стропил;
  • бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
  • схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
  • обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;
  • пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
  • теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
  • гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
  • кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
  • заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

  • кровельное покрытие;
  • гидроизоляция;
  • контробрешетка;
  • обрешетка;
  • теплоизоляция;
  • начальная обрешетка;
  • карниз;
  • пароизоляция;
  • стропильная система.

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

  • визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
  • в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
  • между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
  • схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;
  • конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
  • поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
  • дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Существует несколько вариантов ломаных крыш.

  • Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
  • Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.
  • Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
  • Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
  • Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

  • опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
  • нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
  • используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

  • Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
  • Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
  • Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
  • То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

  • Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
  • От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
  • Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
  • Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

  • брус с сечением 90х140 или 140х140 мм для мауэрлата;
  • подстропильные балки;
  • балки для усиления потолка;
  • доски для напольного покрытия;
  • стойки для внутренних стен помещения;
  • конек для крыши и стойки;
  • доска необрезная для кровли для теплоизоляции и обрешетки;
  • стропила для скатов 40х100 мм;
  • материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
  • кровельные материалы;
  • отделочные материалы для стен и потолка;
  • крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

  • вес материалов кровли;
  • примерную массу снега;
  • массу элементов обрешетки;
  • нагрузку изоляционных материалов на стропила;
  • размеры крыши;
  • углы установки скатов;
  • шаг установки элементов стропильной системы и кровельной обрешетки;
  • дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

  • антипирены – необходимы для защиты от пожара;
  • антисептические средства;
  • пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

  • Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
  • Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
  • Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.
  • Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
  • Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
  • При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
  • После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.
  • После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
  • Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
  • Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

  • шифер;
  • металлочерепица;
  • керамическая черепица;
  • дерево;
  • рулонные битумные материалы;
  • профнастил;
  • ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

Ломаная крыша своими руками: расчет и монтаж

На начальном этапе строительства, когда далеко даже до утверждения проекта, потенциальный домохозяин рассматривает множество вариантов разных по размеру, этажности, планировке в поиске наиболее рационального варианта. Проверено временем, а также опытом тысяч людей, что наиболее полно и эффективно используется пространство в домах с мансардой. Благодаря жилому мансардному помещению в домах с ломаной крышей стоимость одного квадратного метра в них в полтора-два раза ниже, чем в аналогичных по полезной площади двухэтажных жилищах.

Однако, традиционная двухскатная кровля в форме треугольника совершенно не подходит для оборудования мансарды. Так как ее достаточно крутые скаты скрадывают имеющиеся пространство, оставляя лишь узкую полосу с пригодной для комфортной жизни высотой потолка.

Поэтому чаще всего строительство мансарды означает, что дому нужна ломаная крыша. Конструкция эта технически сложнее, чем у обычной двухскатной, поэтому очень важно разобраться в устройстве ее стропильной системы, особенностях монтажа, если вы планируете выполнить его самостоятельно.

Базовые элементы конструкции

Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней — более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.

Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными — стойки, бабка, подкосы, затяжки. Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.

  • Мауэрлатом называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
  • Стропила. Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными, так как они имеют дополнительную опору на стойки. А нижние — висячие, потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
  • Затяжка. Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
  • Стойки. Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
  • Бабка. Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
  • Подкосы. Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.

Правила установки мауэрлата

Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.

Перед установкой проводится гидроизоляция места крепления, для этого укладывается сложенный вдвое рубероид или несколько слоев пленки. Способ монтажа мауэрлата зависит от материала, из которого строится дом. Чаще всего его устанавливают на блочную бетонную стяжку с использованием металлических шпилек.

Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.

Последовательность сборки стропильной системы

Многие инструкции о том, как сделать ломаную крышу не слишком подробно описывают процесс сборки стропильной системы, строительство которого происходит следующим образом:

  1. Первым делом после установки мауэрлата является настил балок перекрытий ломаной крыши. Их размер обычно составляет 100х200 мм.
  2. Далее выставляются стойки в две параллельные линии, которые должны стоять строго вертикально, для чего укрепляют временными распорками. Расстояние между стоками не должно быть более 3 м, а длина стоек рассчитывается как желаемая высота потолка плюс 10-15 см.
  3. Стойки соединяются прогонами из досок 50х150 мм, получившаяся конструкция является каркасом для мансардных стен ломаной крыши.
  4. Прогоны стягиваются затяжкой из доски 100х150 мм, закрепляемой на металлический уголки.
  5. Устанавливаются нижние висячие стропила ломаной мансардной крыши. Поднимается один брусок наверх, делается верхний запил под нужным углом. Это стропило используется как шаблон, все остальные надпиливаются по образцу на земле. В нижней части стропильной ноги осуществляется крепление по типу ползуна.
  6. Настилаются стропильные ноги верхних скатов. Также используется шаблон. Сначала устанавливаются крайние стропила с использованием временных подкосов, затем все остальные.
  7. Устанавливается подвесная бабка между коньком и затяжкой.
Дополнительная теплоизоляция

Так как мансардное помещение под ломаной крышей используется в жилых целях, необходимо в обязательном порядке утеплить. Специалисты рекомендуют использовать минеральную вату на базальтовой основе в виде рулонов или же плит.

Для средней полосы России достаточно слоя утеплителя равного 150 мм. Также потребуется пароизоляционная пленка, влагозащитная мембрана и каркас, на котором все это будет крепится.

На внутренней стороне скатов налаживается контр-обрешетка. Для это используется доска, ширина которой на пару сантиметров больше, чем толщина утеплителя, так как утеплитель ни в коем случае нельзя утрамбовывать.

То есть для слоя минеральной ваты в 150 мм, подойдет доска 50х200 мм. Этот зазор также необходим для циркуляции воздуха, обеспечивающей естественную вентиляцию. Утеплитель укладывается враспор между брусьями контр-обрешетки, а внутри зашивается выбранным материалом.

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

  • Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
  • Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
  • Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
  • Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

Сооружение обрешетки

Обрешетка ломаной крыши — своеобразное основание, на которую впоследствии настилают кровлю. Она может быть сплошной или решетчатой в зависимости от типа материала.

  1. Сплошная. Выполняют из листов влагостойкой фанеры, которые укладывают сплошняком на стропила. Используется для крепления ондулина, шингласа, шифера.
  2. Решетчатая. Изготавливается из необрезной доски, которую укладывают перпендикулярно стропилам. Применяется при укладке металлочерепицы, профнастила.

Обрешетку на ломаной крыше удобнее делать, если по периметру дома уже налажены леса, они в любом случае необходимы для сооружения кровли. Сначала на стропильные ноги закрепляется гидроизоляционная пленка, для этого пригодится строительный степлер. Пленку укладывают с нахлестом 10-15 см. Затем крепятся рейки контр-обрешетки и сама обрешетка. Длина досок должна превышать длину крыши для формирования фронтонного свеса и фронтонного отлива.

Настил кровли

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.

Важно! Саморезы должны ввинчиваться в нижней части волны рисунка. В противном случае, лист деформируется, крепление выходит непрочным, из-за чего в ветряную погоду крыша будет «гудеть».

  • Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
  • Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Видео-инструкция

Как самостоятельно построить ломаную крышу?

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

Выделяются следующие основные элементы ломаной крыши:

  • вертикальные стойки;
  • затяжки — горизонтальные балки;
  • стропила — ребра жесткости, являющиеся скелетом всей конструкции;
  • подкосы — диагональные балки, поддерживающие стропила;
  • мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
  • коньковый прогон — совокупность верхних элементов стропильной системы;
  • бабки — крепления, обеспечивающие жесткость висячих стропил;
  • схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
  • обрешетка — каркас для крепления кровельного материала и изоляции;
  • кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
  • тепло-, гидро- и шумоизоляция.

Тематический материал:

  • Кобылка в стропильной системе

Таким образом, вся конструкция состоит из набора прямоугольных треугольников; между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

  • высота стен мансарды должна превышать 2,2 м;
  • должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
  • кровельный материал должен иметь небольшую массу;
  • в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
  • мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
  • для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

  1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
  2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
  3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

  • определение количества необходимого стройматериала;
  • вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

  1. массу кровли;
  2. примерную массу снега;
  3. массу обрешетки;
  4. массу паро-, гидро- и теплоизоляционных материалов;
  5. размеры крыши;
  6. углы установки скатов;
  7. шаг установки элементов стропильной системы и кровельной обрешетки;
  8. дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

  • лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
  • древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
  • материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

Последовательность установки:

  • сначала ставятся крайние балки с торцов здания;
  • между ними натягиваются бечевки для указания плоскости;
  • устанавливаются промежуточные балки.
Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

  • намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
  • на стропильных ногах выпиливаются места крепления по шаблону;
  • сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
  • в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м3.

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

Ломаная крыша своими руками — пошаговая инструкция!

Ломаные крыши относятся к категории популярных и наиболее эффективных кровельных конструкций. Возведение и обустройство подобной кровли требует от исполнителя наличия определенных навыков выполнения необходимых расчетов и соответствующих мероприятий.

Ломаная крыша своими руками

Однако, разобравшись в основных положениях руководства, с обустройством подобной кровельной конструкции можно будет справиться собственными силами без привлечения сторонних специалистов, что позволит существенно сэкономить.

Ломаная крыша своими руками

Общие сведения о ломаных крышах

Ломаная крыша прекрасно подходит для тех ситуаций, когда запланировано обустройство жилой мансарды. В данном случае подкровельное помещение будет иметь достаточно высокие потолки.

Ломаная мансардная крыша

Возвести ломаную крышу несколько сложнее, чем обыкновенную одно- либо двухскатную конструкцию, однако невыполнимых задач, как вы уже знаете, нет.

Ломаные кровли лучше всего смотрятся на строениях, имеющих квадратную форму. Если ваш дом является узким и длинным, от мансарды, следовательно, и от рассматриваемой конструкции крыши, практически никакой пользы не будет.

Рекомендации по расчету кровельной конструкции

Ломаная мансардная крыша

Схема устройства стропил ломаной крыши

Любые кровельные конструкции, и ломаная не является исключением, рассчитываются в два этапа. При выполнении первого расчета устанавливается требуемое количество финишного материала, а второй расчет предназначен для установления показателей несущей способности стропил.

Чертеж — размеры мансардной крыши

Первый расчет выполняется с использованием значений геометрических размеров кровельной системы.  Расчет же несущей способности системы стропил несколько более сложен. При его выполнении нужно учитывать следующие показатели:

Получив все перечисленные данные, вы сможете выполнить расчет системы стропил с использованием соответствующих формул либо специальных программ, что проще, быстрее и удобнее.

Расчет и создание стропильной системы ломаной крыши

По результатам расчетов вы установите, подходят ли сечения конструктивных элементов конкретно к вашей кровельной конструкции. По необходимости характеристики обрешетки и стропильных ног можно менять. Также вы можете заменить кровельный материал.

Для максимального удобства создайте трехмерную модель будущей ломаной кровельной конструкции с выбранными вами параметрами. В этом вам помогут специальные программы.

Таблица

Из чего строить крышу?

После завершения всех расчетов и подготовки необходимой проектной документации, вы будете знать, каким должно быть сечение элементов стропильной системы крыши, какую обрешетку лучше всего обустраивать и какой кровельный материал подойдет конкретно для вашего случая.

Отправляйтесь за приобретением необходимых приспособлений.

Прежде всего, купите брус для обустройства мауэрлата, а также брусья либо доски для монтажа обрешетки и обрезную доску для системы стропил. Также стропила можно делать из бруса.

Пиломатериалы для крыши

Идеально подойдет хвойная древесина. Важно, чтобы влажность материала не превышала 20-22%. Материал не должен иметь крупных сучков. Следы повреждения жучками и синюшные пятна тоже должны отсутствовать.

Учитывайте тот факт, что от качества древесины напрямую зависит прочность, надежность и долговечность ломаной кровельной конструкции.

Прежде чем использовать купленный материал по назначению, обязательно обработайте его антисептическим препаратом. Специальные средства обеспечат защиту материала от гниения. Также периодическую обработку антисептиками нужно будет проводить в течение всего срока использования кровельной конструкции.

Пиломатериалы для крыши

Помимо антисептиков, всю древесину нужно обработать антипиренами – это специальные противопожарные средства.

Обработку материала выполняйте на улице либо в качественно проветриваемом помещении. Обязательно наденьте защитные перчатки и респиратор. Упомянутые средства наносятся двойным слоем. Для нанесения удобнее всего использовать распылитель, также подойдут обыкновенные кисти.

Пропитка для дерева

После нанесения пропиток, дайте им полностью высохнуть, и только после этого переходите к выполнению других запланированных мероприятий.

Также для обустройства ломаной кровельной конструкции понадобятся крепежные изделия – саморезы, пластинки, болты и т.д.

Крепёж для бруса

Крепёж для бруса

Дополнительно приобретите подходящие материалы для гидроизолирования, утепления и пароизолирования конструкции, а также финишный кровельный материал.

Порядок возведения крыши

Обустройство рассматриваемой конструкции выполняется в несколько несложных шагов.

Первый шаг

Закрепите мауэрлат на верхнем обвязочном брусе.

Схема укладки мауэрлата

Крепление мауэрлата

Второй шаг

Установите стропильные ноги по требованиям ваших проектных чертежей. Предварительно вырежьте шаблоны для соединения стропильных элементов с опорным брусом (мауэрлатом).

Соединение стропил с мауэрлатом

Третий шаг

Выставьте вертикальные стойки и закрепите их на балках перекрытия. Они возьмут на себя функцию каркаса стен будущего подкровельного помещения.

Крепление балок перекрытия

Вверху свяжите стойки при помощи прогонов. Эти элементы одновременно возьмут на себя функции затяжек для верхних стропильных элементов и потолочных балок для мансардного помещения.

Крепление балок перекрытия

Крепление балок перекрытия

Дальнейшую работу выполняйте по требованиям своего проекта. При этом обязательно учитывайте, что стропила, за счет которых образуется отвесной кровельный скос и обеспечивается затяжка верхних стропильных ног с мауэрлатом, должны быть наслонными. Верхние же стропила в конструкции такой кровли будут относиться к висячему типу.

Стропильная система наслонная

Ломаная крыша

Для дополнительной жесткости висячих стропильных ног обеспечьте фиксацию на бабках. Их необходимо соединить с затяжками, выполняющими функцию балок потолка мансардного этажа.

Строительство ломаной крыши

Строительство ломаной крыши

При необходимости выполните монтаж распорок и подкосов. Все перечисленные крепежные элементы конструкции должны быть изначально отмечены в ваших чертежах крыши.

На крайние стропила, размещенные с торцов дома, установите дополнительные каркасы для размещения фронтонов, дверных проемов и стеклопакетов.

Нижние стропила для мансардной крыши

Изоляционные работы и финишная отделка

В завершение останется выполнить укладку необходимых изоляционных материалов. Сначала закрепите по каркасу кровельной конструкции пароизоляционную пленку, уложив ее по стропильным ногам и зафиксировав степлером. Пленку крепите с нахлестом, без чрезмерных провисаний.

Прибивание обрешетки

Крепление обрешетки на ломаной крыше

Смонтируйте обрешетку из бруса. Шаг обрешетки подбирайте индивидуально в соответствии с особенностями выбранного финишного покрытия. В некоторых ситуациях для обустройства обрешетки применяется металлопрофиль, но вариант с применением деревянного бруса является наиболее распространенным.

Уложите теплоизоляционный материал (лучше всего минвату) между стропильными элементами. Утеплитель укладывайте в распор. Со стороны мансардной комнаты дополнительно зафиксируйте утеплитель обрешеткой. К ней же в будущем будет фиксироваться финишное внутреннее покрытие.

Ломаная мансардная крыша

Утепление крыши

Уложите гидроизоляционный материал. Принципы укладки и крепления те же, что и в случае с пароизоляционной мембраной. Приступайте к укладке финишного материала поверх обустроенной влагоизоляции. Скаты рассматриваемой конструкции имеют в своей основе ломаный профиль, поэтому финишное покрытие следует начинать монтировать снизу.

В местах стыков скатов кровли укладывайте верхний ряд финишного материала так, чтобы он перекрывал нижний ярус и создавал над ним своего рода козырек.

Укладка кровли на мансардную крышу

В завершение необходимо установить различные дополнительные элементы кровельной конструкции вроде водосточных желобов, ограждений и пр.

Готовая ломаная кровельная конструкция, созданная собственными силами, ни в чем не уступает аналогичным постройкам, оборудованным с привлечением профессионалов.

Ломаная крыша

Удачной работы!

Видео – Ломаная крыша своими руками

обзор основных вариантов конструкции, особенности монтажа и принципы устройства (130 фото) Как делать ломаную крышу руками

На начальном этапе строительства, когда далеко даже до утверждения проекта, потенциальный домохозяин рассматривает множество вариантов разных по размеру, этажности, планировке в поиске наиболее рационального варианта. Проверено временем, а также опытом тысяч людей, что наиболее полно и эффективно используется пространство в домах с мансардой. Благодаря жилому мансардному помещению в домах с ломаной крышей стоимость одного квадратного метра в них в полтора-два раза ниже, чем в аналогичных по полезной площади двухэтажных жилищах.


Однако, традиционная в форме треугольника совершенно не подходит для оборудования мансарды. Так как ее достаточно крутые скаты скрадывают имеющиеся пространство, оставляя лишь узкую полосу с пригодной для комфортной жизни высотой потолка.

Поэтому чаще всего строительство мансарды означает, что дому нужна ломаная крыша. Конструкция эта технически сложнее, чем у обычной двухскатной, поэтому очень важно разобраться в устройстве ее стропильной системы, особенностях монтажа, если вы планируете выполнить его самостоятельно.

Базовые элементы конструкции

Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней — более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.

Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными — стойки, бабка, подкосы, затяжки.
 Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.

  • Мауэрлатом
    называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
  • Стропила.
    Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными,
    так как они имеют дополнительную опору на стойки. А нижние — висячие,
    потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
  • Затяжка.
    Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
  • Стойки.
    Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
  • Бабка.
    Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
  • Подкосы.
    Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.

Правила установки мауэрлата

Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.

Перед установкой проводится гидроизоляция места крепления, для этого укладывается сложенный вдвое рубероид или несколько слоев пленки. Способ монтажа мауэрлата зависит от материала, из которого строится дом. Чаще всего его устанавливают на блочную бетонную стяжку с использованием металлических шпилек.

Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.

Последовательность сборки стропильной системы

Многие инструкции о том, как сделать ломаную крышу не слишком подробно описывают процесс сборки стропильной системы, строительство которого происходит следующим образом:

Дополнительная теплоизоляция

Так как мансардное помещение под ломаной крышей используется в жилых целях, необходимо в обязательном порядке утеплить. Специалисты рекомендуют использовать минеральную вату на базальтовой основе в виде рулонов или же плит.

Для средней полосы России достаточно слоя утеплителя равного 150 мм. Также потребуется пароизоляционная пленка, влагозащитная мембрана и каркас, на котором все это будет крепится.

На внутренней стороне скатов налаживается контр-обрешетка. Для это используется доска, ширина которой на пару сантиметров больше, чем толщина утеплителя, так как утеплитель ни в коем случае нельзя утрамбовывать.

То есть для слоя минеральной ваты в 150 мм, подойдет доска 50х200 мм. Этот зазор также необходим для циркуляции воздуха, обеспечивающей естественную вентиляцию. Утеплитель укладывается враспор между брусьями контр-обрешетки, а внутри зашивается выбранным материалом.

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

  • Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
  • Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
  • Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
  • Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

Сооружение обрешетки

Обрешетка ломаной крыши — своеобразное основание, на которую впоследствии настилают кровлю. Она может быть сплошной или решетчатой в зависимости от типа материала.

  1. Сплошная. Выполняют из листов влагостойкой фанеры, которые укладывают сплошняком на стропила. Используется для крепления ондулина, шингласа, шифера.
  2. Решетчатая. Изготавливается из необрезной доски, которую укладывают перпендикулярно стропилам. Применяется при укладке металлочерепицы, профнастила.

Обрешетку на ломаной крыше удобнее делать, если по периметру дома уже налажены леса, они в любом случае необходимы для сооружения кровли. Сначала на стропильные ноги закрепляется гидроизоляционная пленка, для этого пригодится строительный степлер. Пленку укладывают с нахлестом 10-15 см. Затем крепятся рейки контр-обрешетки и сама обрешетка. Длина досок должна превышать длину крыши для формирования фронтонного свеса и фронтонного отлива.

Настил кровли

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.

Важно! Саморезы должны ввинчиваться в нижней части волны рисунка. В противном случае, лист деформируется, крепление выходит непрочным, из-за чего в ветряную погоду крыша будет «гудеть».

  • Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
  • Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Видео-инструкция


Для загородного дома или дачи на садовом участке чаще всего используется двухэтажная архитектура постройки с жилым помещением под крышей. Наиболее подходящей для обустройства мансардного этажа будет крыша ломаной схемы.

Четырехскатный вариант лучше противостоит ветрам, легче и просто симпатичнее огромных двухскатных схем. Такое название конструкция получила из-за характерного внешнего вида ската кровли, имеющего как бы «излом», образованный двумя плоскостями.

Симпатичная конструкция

Решение сделать ломаную крышу дома принимается еще на этапе проектирования и обдумывания устройства здания. Чем больше коробка здания, тем больше вопросов необходимо решить перед тем, как построить ломаную крышу своими руками. Существует немало факторов, влияющих на стоимость и сложность строительства. Сделать ломаную крышу дома можно несколькими способами:

  • Построить на крыше каркас мансарды, установить наслонные стропила, и только после этого переходить к коньку крыши и висячим стропилам. Таким способом собирают крыши в больших кирпичных домах с длинными балками перекрытия и увеличенным весом конструкции крыши;
  • Собирать ломаную крышу классическим способом, но для установки и выравнивания стопил использовать в качестве временного сборочного каркаса систему из стальных уголков и профилей. В некоторых случаях применяют каркас из стали, если предполагают построить террасу или балкон на мансарде;
  • Фронтоны будущей крыши и стропильные сборки сбивают на земле, поднимают на крышу, выравнивают и устанавливают на подготовленном основании бруса или мауэрлата. Такой вариант очень хорош, если необходимо построить ломаную крышу для небольшого дома.

К сведению!
В любом из способов потребуются очень основательные знания и опыт столярных работ с брусом большого сечения.

Прежде чем выбрать способ, как сделать ломаную крышу, необходимо понимать, что в первых двух вариантах можно сделать ломаную крышу для дома руками бригадой минимум из трех подготовленных человек. Объем работы и регулировок большой, поэтому выровнять и построить ломаную крышу только своими руками рассчитывать не стоит.

Другое дело, если ломаный вариант крыши предполагается построить для небольшого домика или сруба, в этом случае реально сделать ломаную крышу своими руками действую пошагово и фото.

Построить простую ломаную крышу своими руками

Перед началом работ необходимо выполнить небольшой перечень операций и эскиз ломаной крыши, сделанный на бумаге. Последовательность операций и сделанный план работ помогут продумать порядок действий и закупить необходимый объем пиломатериалов.

Любое строительство необходимо начинать с проекта и сметы. Рассмотрим проект ломаной крыши для домика из бруса, размерами коробки 6х6 м. Ломаный вариант крыши проще и легче построить, используя три основных вида пиломатериалов — большой брус 150х50 — 8штук, а также доску 100х50 и вагонку из хвойных пород. Сотой доски понадобится не менее 30штук стандартной шестиметровой длины, расход по вагонке необходимо уточнять, исходя из деталей проекта.

Порядок действий при постройке ломаной крыши

Стоим ломаную крышу в следующей последовательности:

  1. Размечаем и вырезаем из бруса основание под стропильную сборку, из сотой доски вырезаем и сбиваем каркас под стены и потолок мансарды. Далее, размечаем и вырезаем из доски — сотки стропила для левой и правой части крыши. Сбиваем все элементы в стропильную заготовку;
  2. Для ломаной крыши нам понадобится не менее 7 штук таких сборок, поэтому все семь заготовок вырезаем и собираем на специально подготовленной площадке, обрабатываем антисептиком и тщательно сушим;
  3. Поднимаем две фронтальные стропильные сборки на крышу, зашиваем их поверхность вагонкой и устанавливаем на передней и задней стенке дома. После выравнивания крепим на мауэрлате или верхнем брусе стен;
  4. Необходимо установить остальные стропильные сборки, выровнять и построить на одинаковом расстоянии друг от друга, каркас крепим к деревянной основе стен;
  5. Набиваем обрешетку настила, укладываем пароизоляцию, утеплитель, гидроизоляцию и настилаем кровельное покрытие.

Обрезку доски и краев набитой вагонки лучше выполнять электрической ручной циркулярной пилой. Для работ с брусом потребуется бензиновая или электрическая пила, строительные угольники, уровни, рулетки, дрель, некоторое количество 200-х гвоздей, саморезы и гвозди для набивки вагонки.

Вырезаем и сбиваем стропильную сборку

На начальном этапе нам необходимо собрать основание стропильной сборки из бруса. Брус стандартной шестиметровой длины необходимо нарастить, минимум на 70 см, в противном случае на ломаной крыше невозможно будет сделать поднебесники и свесы ломаной кровли. Для сращивания вырезаем два дополнительных отрезка бруса. Один устанавливаем в торец, второй накладываем поверх сращиваемых участков и крепим потаенными саморезами или шпильками.

За счет сращивания мы используем запасной 8-й брус, остальные семь брусьев пойдут на изготовление основания каждой сборки. Длина всех балок должна быть одинакова до миллиметров, иначе построить ломаный каркас будет сложно.

Совет!
Вместо гвоздей для монтажа и соединения элементов стропильной сборки используйте 8-ми миллиметровые шпильки с гайками и шайбами.

Чтобы построить стропильную заготовку под каркас ломаной крыши, исходя из размеров будущего помещения мансарды, из доски-сотки вырезаем две вертикальные стойки и потолочную балку. Размечаем брус основания посредине и крепим вырезанные ранее элементы стен и потолка с помощью гвоздей и саморезов. Все угловые соединения в обязательном порядке усиливаются металлическими Г-образными накладками на саморезах.

На следующем этапе нам необходимо вырезать и сбить сами стропила. Вначале по центру потолочной балки крепим вертикальную стойку-подпор для конька крыши. Важно установить его перпендикулярно к потолочной балке с максимальной точностью.

Далее необходимо выбрать две шестиметровые доски — сотки и уложить их так, как указано на схеме. Выравниваем их положение на опорных углах каркаса мансарды и фиксируем струбциной. На коньковой опоре концы стропильных досок укладываем друг на друга и выполняем запил на обеих балках линии контакта. После чего запиливаем верхушку вертикальной стойки и крепим все три элемента струбциной. Чем длиннее доски, тем сложнее построить заготовку.

После этого отпилим доску стропила так, чтобы отрезанная поверхность стропильной балки опиралась на верхнюю кромку потолочной балки, и крепим саморезами или гвоздями с усилением стальной накладкой. После закрепления второй стороны сбиваем или скручиваем саморезами коньковое соединение стропил. В месте стыка желательно установить дополнительную накладку из металла или дерева.

Аналогичным способом выставляем положение второй нижней части стропила по кромке вертикальной стойки и торцу нижней балки из бруса. Запиливаем места стыка и крепим с помощью гвоздей и накладок.

Более подробно о деталях и технологии изготовления стропильной сборки, как построить стропила, можно увидеть на толковом видео

Устанавливаем и собираем конструкцию ломаной крыши

Каждая из стропильных сборок будет весить не менее 30кг, поэтому процедура установки потребует, как минимум, одного, а лучше двоих помощников. Подъем сборок на крышу выполняем через боковую стену. Один работник поднимает и направляет конструкцию снизу, двое других, находящихся наверху постройки, аккуратно поднимают стропильную сборку и выкладывают ее на балки потолочного перекрытия.

Установку начинают с фасадных сборок, первой поднимают ту, которая тяжелее и требует больших объемов доработки. Обе фасадные сборки зашивают вагонкой, после чего выступающие концы досок обрезают по краю стропил циркуляркой или бензопилой.

Не используйте установленные и собранные стропила для подъема остальных частей. Лучшим вариантом будет построить с опорой на стену скат из досок и по ним волоком затаскивать тяжесть на крышу. Если в вашем распоряжении имеется подъемная техника, то более рациональным решением будет построить и зашить фасадные сборки на площадке и поднять готовую конструкцию на крышу краном или лебедкой.

Перед установкой необходимо разметить и построить центральную линию на фасаде и потолочном перекрытии. Для этого можно натянуть шнур или использовать лазерную указку. Каждую стропильную конструкцию перед установкой и креплением выравниваем по отвесу и центральной линии. После выравнивания первой фасадной сборки ее необходимо закрепить гвоздями к наружному ряду бруса стен, с одновременной установкой распорок из горбыля.

После фасадных ставят рядовые стропила. Горизонтальное расстояние между стропильными ногами не более 85 см. Если лестницу для подъема в мансарду предполагается построить внутри помещения, то рядовые стропила необходимо начинать устанавливать с места выхода лестничного пролета на второй этаж.

Далее сбитые стропила необходимо выровнять и построить по отвесу и центральной линии, нижний брус прихватывают на стенах парой двухсотых гвоздей и сращивают досками верхние части сборки стропил с балками фасада. На этом этапе необходимо использовать максимально длинные доски, причем, пришивать их к стропильным сборкам лучше с помощью саморезов.

Еще раз проверяется правильность положения конструкции, и крепят построенный каркас к стенам, забивая в балку по пять гвоздей в каждой точке опоры на стену.

Для продолжения дальнейших работ необходимо построить «пояс» жесткости ломаной крыши, для этого зашьем вагонкой поднебесник на свесах, набьем на нижние части скатов крыши обрешетку на высоту около метра. Этого достаточно, чтобы работать с верхними деталями конструкции.

Далее необходимо построить коньковый прогон и усилить места соединения двух наклонных стропил в каждой сборке. Делается это с помощью подбивки конька и линии излома настила с каждой стороны крыши двумя досками. Чтобы увеличить жесткость конька ломаной конструкции, места состыковки верхних концов стропил можно усилить брусом, тем самым построить верхний несущий пояс.

Заключение

Популярность ломаных крыш обусловлена экономичностью строительства и возможностью рационально применить чердачное пространство. Именно они используются для организации утепленных и неутепленных мансард. Технология сооружения кровельных конструкций с переменным углом наклона скатов отличается от традиционной двухскатной схемы.

Потому желающим обзавестись мансардным этажом и успешно проявить себя на поприще кровельщика необходимо знать, как устроена стропильная система ломаной крыши и каким образом вычисляются размеры материалов для ее сооружения.


Самый яркий и выразительный представитель класса ломаных крыш – пятиугольная конструкция с явной разницей в углах наклона скатов. Даже не углубляясь в специфику ее сооружения, можно понять, что устроена она из двух водруженных друг на дружку ярусов. В нижнем солидном ярусе располагается мансарда, подарившая второе название ломаным крышам. Менее объемный ярус-верхушка, венчающий нижнюю часть, определяет форму конструкции в районе конька.

Кратко о специфике стропильной конструкции

Стропильный каркас для обеих частей мансардной крыши сооружают по правилам, которые диктует обычная . Нижнюю часть каркаса ломаной крыши строят путем установки наслонных стропильных ног. В устройстве верхней части могут использоваться как наслонные, так и висячие стропилины. Низ наслонных стропилин имеет право опираться на мауэрлат или на балки перекрытия. Опорой для верха чаще всего служит деревянная рама, одновременно играющая роль каркаса одной из стенок мансарды. В устройстве верхнего яруса ориентируются в основном на удобство работы для исполнителя.

По традиции угол наклона скатов нижней части ломаной крыши значительно круче, чем верхней. Они-то и создают излом – наглядный показатель применения ломаной технологии в строительстве крыши. Однако крутизна верхней и нижней частей скатов может быть равной, из-за чего ломаная конструкция будет выглядеть, как обычная двускатная. Но стоят ее стандартным для ломаных крыш методом, потому что каркас нижнего яруса обязан обеспечить возможность организации эксплуатируемого пространства. Т.е. стропильная система должна обладать необходимыми элементами с заданной несущей способностью для устройства стен и потолка утепленной или холодной мансарды.

Виды нагрузок и их совокупность

Мудреные формулы, согласно которым производится расчет стропильной системы ломаной крыши проектировщиками строительных предприятий, мы приводить не будем. Строители их знают и без нас. Тем, кто решил соорудить одну-две крыши на загородном участке, столь фундаментальные сведения вовсе не нужны. В интернете предостаточно программ, совершающих за пару секунд сложные математические операции по вычислению сечения стропил, опор и балок. Лучше разберем, какие данные потребуются для ввода в программу, а также какие виды нагрузок на перекрытие, стропила верхнего и нижнего яруса следует учесть.

Саму программу качайте здесь –
 (для работы нужен только Excel). Дальше мы будем приводить примеры работы конкретно с ней.

Зачем нужны пределы

На каждый элемент стропильной системы ломаной крыши будут действовать различные виды нагрузок. Сумма нагрузок не должна приводить к деформациям и повреждениям, требующим обязательного ремонта. Несущие конструкции по правилам рассчитываются с учетом двух предельных значений, это:

  • Предельная прочность – состояние, превышение которого приводит к разрушению строительной конструкции, к потере выносливости или устойчивости.
  • Предельная деформация – состояние, превышение которого приводит к недопустимым прогибам, в результате которых не только изменяется геометрия сооружения, но нарушаются узловые сочленения.

По обоим видам указанных предельных состояний проектировщиками производятся вычисления. Самостоятельному кровельщику эти тонкости не слишком нужны. В имеющихся в интернете расчетных программах с заложенными в них формулами уже учтены пределы. Они введены в расчетный алгоритм в виде сигнальных значений типа:

  • Н тр. прочность – размер элемента стропильной системы, уменьшение которого приведет к состоянию потери прочности.
  • Н тр. прогиб – размер элемента, уменьшение которого повлечет угрожающую деформацию.

Обращаясь к автоматической вычислительной помощи, на подобные значения необходимо обращать пристальное внимание. Это предельный минимум, указывающий на то, что реальные проектные значения должны быть больше.

В списке нагрузок, действующих на кровлю, значатся вес зимних осадков, сила ветра, собственная масса, вес мебели и людей, эксплуатирующих мансарду. Нагрузки могут действовать одновременно, поочередно или в любом сочетании типа снег + мебель + человек; снег + ветер и т.д. Расчеты проводят по максимуму в стремлении предусмотреть вероятность воздействия наибольшей нагрузки.

Как определить вес снегового покрова

Для определения веса снегового покрова особых познаний не нужно. Выполняется оно путем выяснения принадлежности площадки строительства к конкретному «снежному региону». Нашли на карте регион с присвоенной ему цифрой, затем посмотрели в табличке, сколько снега будет давить на горизонтальную поверхность.

Для стропилин верхнего и нижнего яруса ломаной крыши показатели веса снега будут различными. Скаты ломаной крыши в большинстве случаев неравнозначны по углу наклона. У твердых осадков больше возможности задержаться и полежать на близкой к пологой верхушке, чем на крутых скатах нижней части. Следует учесть, что на скатах крутизной до 30º вес снега принимают равным единице среднестатистического значения, принятого в регионе на основании многолетних наблюдений метеослужбы. Считается, что на скатах крутизной 60º и более снег не задерживается совсем, т.е. равен нулю. Значение веса снега в интервале между указанными наклонами находят методом интерполяции. Например, если угол наклона 45º, то табличный показатель следует умножать на коэффициент 0,5, для 50º на 0,33 и т.д.

Как найти ветровую нагрузку

Ветровая нагрузка нужна для расчетов устойчивости стропильной системы. Для ее определения опять же используем карту районирования, но уже составленную по значениям давления ветра. Этот показатель необходим для стропильных ног обоих ярусов крыши, потому что пологую часть порывистый ветер способен сорвать и унести, а крутую банально опрокинуть. Определенные по карте сведения о силе ветра корректируют посредством умножения на коэффициент, разработанный для разных типов местности.

В регионах с высокой ветровой нагрузкой увеличивается частота крепления стропильных ног к стенам, т.е. они крепятся проволочными скрутками чаще, чем через одну. Для устойчивости увеличивается количество ветровых связей – подкосов, опор, досок или реек, прибитых к трем и более стропилинам. Их вес необходимо учитывать при расчете общего веса кровельной конструкции.

Нагрузка от массы кровли

Вес кровли – сборная характеристика с индивидуальными параметрами. По сути, это масса кровельного пирога конкретной утепленной или холодной конструкции с определенным видом покрытия и устроенной специально под покрытие сплошной либо разреженной обрешеткой. Рассчитывается она на метр кровельной площади.

Усредненные значения веса покрытий можно найти по табличке. Нужно учесть, что при использовании рельефных кровельных материалов вес снегового покрова следует увеличить на 10%. К примеру, если производится или профнастила с крупной волной, следует помнить, что снеговой покров в углублениях может скапливаться и долго лежать.

Вес обрешетки зависит от вида покрытия. Устройство мягкой кровли требует сплошного настила из доски, листов влагостойкой фанеры или плит ОСП. Профилированную жесть, шифер, глиняную черепицу монтируют на установленные с определенным шагом бруски. Вес обрешетки увеличится за счет установки диагональных ветровых связей в регионах с высокой ветровой нагрузкой. Массу утепления и самой стропильной системы с подкосами, опорами, прогонами и прочими элементами также рассчитывают в индивидуальном порядке.

Для предварительных расчетов есть ориентировочные усредненные показатели:

  • вес деревянной обрешетки от 10 до 12 кг/м²;
  • вес наслонных стропильных ног с прогоном от 5 до 10 кг/м²;
  • вес висячих ног стропильной фермы от 10 до 15 кг/м².

Вычисленные с помощью программ показания не слишком сильно должны отличаться от приведенных цифр. Для утепленных мансард список нагрузок следует пополнить весом обшивки. В случае применения утеплителя с коэффициентом теплопроводности мало отличающимся от 0, 04 Вт/м×°С, его массой разрешается пренебречь.

Мы показали, где и как найти значения для ввода в расчетные системы. Все остальные сведения для математического определения сечения стропильных ног, балок, опор вводятся согласно проектным данным. В случае если расчетная система предупреждает о том, что «условие не выполнено» или не обеспечена несущая способность, размеры элементов следует увеличить.

Сооружение ломаной стропильной системы

Перед тем, как приступить к устройству стропильной системы для будущей ломаной крыши, надо сделать проект и произвести расчеты элементов конструкции. Будем считать, что этап проектирования пройден.

Рассмотрим один из типичных примеров сооружения мансарды с двумя ярусами наслонных стропилин, водруженными над кирпичной коробкой. Крепить стропильную систему будем к мауэрлату – деревянной раме из бруса 150×200мм, уложенной заподлицо с внутренним периметром стен. Вдоль наружного края коробки уложен ряд кирпичей, маскирующих мауэрлат и снимающий часть распорной нагрузки. Верхняя плоскость мауэрлата должна быть выше кирпичной обвязки на 2-3 см.

Установка балок перекрытия

Сооружение перекрытия начинаем с установки крайних балок, выносá которых определяют ширину карнизных свесов. Далее по натянутой между крайними балками шнурке устанавливаем промежуточные элементы с шагом, равным расстоянию между стропильными ногами. Для утепленных крыш шаг рекомендовано сделать равным ширине плиты теплоизоляции, чтобы утеплитель плотной сидел в предназначенном для него межстропильном пространстве. Для неутепленных конструкций шаг рассчитывается так, чтобы поместилось цельное количество стропильных ферм с одинаковыми расстояниями между ними.

Размер бруса для сооружения перекрытия 100×200мм. При укладке балок выравниваем их верхнюю плоскость, если не получается выставить в строго горизонт. Выравнивание производим путем подтески мауэрлата или подкладки щепы под балку. После крепления балок к мауэрлату крепим к их торцу короткий брус, так, чтобы они сформировали плоскость для торцовых карнизных свесов. Шаг между короткими балками не имеет значения, может быть 1м или около того.

Строительство стенок мансарды

Отмечаем на устроенном перекрытии линии расположения ряда опор для стропильных ног нижнего яруса. Одновременно с опорной функцией они играют роль каркаса для стенок мансарды.

Действуем следующим образом:

  • Устанавливаем угловые опоры, для изготовления которых используем брус 100×150мм длиной на 10см больше, чем чистовая высота мансардного потолка. Выверяем вертикальность опор отвесом, крепить будем только после того, как убедимся в безупречности установки. Для устойчивости фиксируем их положение временными раскосами. По аналогии монтируем опоры посередине фронтонных стенок.
  • Угловые опоры соединяем шнуркой, чтобы обозначить место установки промежуточных стоек. Для изготовления промежуточных опор подойдет материал 50×150мм с равной угловым опорам высотой.
  • Поверх двух рядов опор укладываем прогоны, изготовленные из доски 50×150мм. Временные распорки более не понадобятся, построенные стенки будущей мансарды устойчивы и без них.
  • На прогоны ребром устанавливаем доску, она сформирует потолочное перекрытие мансарды.
  • Поверх потолка строящейся мансарды укладываем доску 25×150мм. Ее не нужно устанавливать по оси строения. Лучше проложить параллельно, отступив от оси 20-30см.

Результат приложенных усилий – готовый каркас мансарды и опоры для установки верхнего яруса стропильных ног.

Монтаж стропилин нижнего яруса

Стропилины нижнего яруса ломаной крыши изготавливаются и устанавливаются стандартным наслонным методом:

  • Доску 25×150мм необходимой длины прикладываем к торцу сооружаемой конструкции и карандашом по факту отмечаем линии верхнего и нижнего запила. Это шаблон, который можно применять для изготовления всех стропилин нижнего яруса, если отклонений в геометрии стропильной системы нет.
  • Если есть сомнения в безупречности предшествующей работы, устанавливаем только крайние ноги и натягиваем между ними шнурку. По шаблону на остальных стропилинах делаем только верхний запил. Нижнюю линию отмечать будем по факту, совмещая верхнюю плоскость заготовки со шнуровым ориентиром.
  • Устанавливаем стропильные ноги. Крепим их к балкам перекрытия скобами или металлическими уголками, а вверху к прогонам двумя-тремя гвоздями.

Бывает, что для перекрытия нижнего ската по всей длине, одной доски не хватает. В подобных ситуациях стропилину монтируют из двух коротких досок, сшитых обрезком материала аналогичного сечения длиной от 1м и более. Правда, желательно все же заказать пиломатериалы необходимой длины, чтобы не ослаблять конструкцию сшитыми участками.

Установка стропильных ног верхних скатов

Для изготовления и установки верхних стропилин сначала надо отметить центральную ось. Для этого обрезок дюймовки следует прибить к крайней потолочной доске мансарды строго вертикально. Одно из ребер обрезка должно в точности совпадать с обозначенной на схеме центральной оси стропильной системы ломаной крыши, далее:

  • Примеряем к торцу дюймовку для производства шаблона и отмечаем на ней линии запилов, верхнюю из которых проводим прямо вдоль обозначенной обрезком оси.
  • Изготавливаем по шаблону пару стропильных ног верхних скатов. Если не сомневаемся в геометрии сооруженного каркаса, делаем сразу несколько заготовок. В противном случае поступаем так же, как и с нижними собратьями.
  • Устанавливаем первую пару стропилин, призвав к содействию две пары рабочих рук. В одиночку с установкой не справиться, верхней опоры ведь у них нет. Чтобы только что водруженная стропильная ферма не упала, подпираем ее подкосом.
  • Монтируем остальные стропильные фермы верхнего яруса. Подпираем их подкосами через 3-4 штуки. Угол наклона подкосов должен быть более 45º. Направление их наклона следует чередовать.

Заметьте, для того чтобы предотвратить растяжение и прогиб потолочных досок мансарды, каждую верхнюю стропильную ферму необходимо оснастить подвеской из доски примерно 25×150мм.

Со спецификой узловых соединений стропильной системы крыши ломаного типа ознакомит фото подборка:

Вдоль линии конька и линий перелома скатов обрешетку делают сплошной, независимо от запроектированного типа и шага ее установки. Поперек направления стропильных ног прибиваются две доски с зазором 2-3мм между ними. Аналогичный сплошной настил устраивается в ендовах, если они имеются, вокруг мансардных окон и отверстий для проходки дымоходной трубы. В случае применения мягких разновидностей кровельных покрытий обрешетка устраивается сплошная по всей площади скатов.

Если толщина утеплителя равна или больше ширины стропилины, вперед обрешетки устраивается контробрешетка, сооружаемая путем установки дистанционного бруска. Необходим он для формирования зазора между гидроизоляцией и кровельным материалом. Прибивают дистанционный брусок с наружной стороны системы к ребру стропилины. Если толщина плит теплоизоляции позволяет оставить вентиляционный зазор без дистанционных ухищрений, в установке дистанционного бруска необходимости нет. Не нужен он также в строительстве неутепленной крыши.

По завершении работ по устройству стропильной системы обшиваются карнизы, фронтонные стенки, именуемые в деревянном домостроении щипцами. Обустраиваются прилегающие к фронтонным стенкам короткие свесы, после чего наступает время укладки кровельного покрытия.

Видео подборка для самостоятельных строителей

Желающим наглядно представить процесс сооружения ломаной крыши в помощь три ролика с пошаговым производством работ:

Рассмотреть в рамках одной статьи все варианты сооружения стропильных конструкций для ломаных крыш невозможно. Различаются типы кровли, архитектурные параметры, регионы. Есть немало нюансов, применяемых в конкретных условиях строительства. Однако приведенные нами примеры отлично демонстрируют общий технологический принцип. Эти сведения о правилах расчета и схемах строительства должны помочь и домашним мастерам, и хозяевам, контролирующим работу наемной бригады. Ваши вопросы, если таковые будут, оставляйте в комментариях.


  • В настоящее время загородные коттеджи продолжают удивлять нас своими достаточно интересными и экстравагантными внешними формами, которые чаще всего им обеспечивает ломаная крыша. Если, помимо необходимых строительных материалов элементов, «запастись» еще соответствующими знаниями, ломаную крышу можно построить и самостоятельно.

    Ломаную крышу считают довольно трудным типом крыши для проектирования и возведения. Несмотря на это, она пользуется большой популярностью, поскольку помимо того, что позволяет создать добавочное помещение, сопоставимое по площади, как минимум, с целым этажом, ломаная крыша становится великолепным украшением всего дома.

    Устройство ломаной крыши: важные моменты перед монтажом

    Обычно у такой крыши скаты наклонены под различными углами, которые определяются, в основном, высотой помещения и крыши.

    Самым рациональным углом наклона для ломаной крыши считают:

    • 30° – для верхнего сегмента;
    • 60° – для боковых стропил.

    Эти параметры позволяют проводить расчет деталей бокового ската без особого учета снеговой нагрузки
    .

    Строительство ломаной крыши дает возможность получить на мансардном этаже высокий потолок, то есть подобная конструкция получается выше обычной двускатной, которая из-за слишком крутого угла наклона может зачастую и не выдержать ветровой нагрузки.

    Подобную возможность обеспечивает переломом на скате: более уязвимую к восприятию ветровой нагрузке верхнюю часть делают с небольшим наклоном, а нижнюю часть – резко опускающейся вниз.

    При проектировании кровельной конструкций ломаного типа следует учитывать, что рекомендуемой высотой мансардного помещения является 2,3-2,5 м, а шириной здания для установки – 6 м. Дело в том,что при меньшей ширине теряется эффективность используемого чердачного пространства, а при большей – усложняется проектирование и установка надежной и эффективной стропильной системы.

    Чтобы оценить внешний вид будущей конструкции ломаной крыши, правильно рассчитать количество необходимого материала, еще до начала строительных работ нужно подготовить ее масштабный чертеж.

    Ее конструкция довольно проста: стропила и стойки стен в местах перелома скатов обрезают под требуемым углом. Узлы стропильной системы крепят при помощи, так называемой, фанерной «косынки» толщиной не более 2 см.

    При устройстве ломаной крыши необходима достаточно габаритная стропильная конструкция, однако это не мешают возводить крышу самостоятельно. Дело в том, что стропильная система в случае ломаной крыши чаще всего устраивается по модульной методике монтажа, которая позволяет собирать систему, не прибегая к помощи сложной техники. Приготовив отдельные элементы к сборке на земле, их поднимают наверх и там же монтируют.

    Как правильно построить ломаную крышу

    Чтобы крыша, имеющая ломаные скаты получилась красивой, должны быть соблюдены правильные пропорции ее эле­ментов. Вот почему технология строительства ломаной крыши, особенно для начинающих строителей, решившихся соорудить подобную крышу собственными силами предполагает изготовление шаблона стропильной фермы, точной ее копии.

    До того, как построить ломаную крышу, нужно проверить, насколько тщательно просушен весь древесный материал, который предполагается использовать при монтаже стропильной конструкции, чтобы избежать в последствии возможных деформаций. Деревянные элементы также необходимо полностью пропитать антипереновыми и антикоррозийными составами.

    Боковые секции собирают при помощи обрезной доски (сечение 2,5х10 м). Заготовив по шаблону сначала нижние стропила, к их торцам прикрепляют прогоны с гранями (они должны быть предварительно обструганы под определенным углом). Сбор несущей конструкции в верхней части выполняют, используя доски того же сечения. Детали нарезают по шаблону и скрепляют встык посредством толстой фанеры. Что же касается усиливающих стоек, к стропилам и ригелям их прибивают внакладку.

    Затем приступают к поочередному монтажу модулей. Первыми устанавливают боковые секции – их фиксируют на время в нужном положении при помощи технологических упоров. После чего приступают к их креплению поднятыми вверх боковыми рамами.

    Устанавливают профиль, который будет служить временным прогоном. Для этого к нижним граням прибивают осевой профиль и выставить несущую конструкцию верх в нужном положении.

    Далее по вертикали выверяют промежуточные рамы и скрепляют с прогоном при помощи технологических раскосов. Чтобы обеспечить прочность каркаса крыши, необходима установка стоек вертикальных стен. Нарезав заранее листы фанеры требуемого размера, прибивают их к верху стропил.

    Теперь осевой прогон, а также временные крепления уже можно убрать и приступить к кровельным работам.

    Довольно часто в индивидуальном строитель­стве прибегают также к двойному излому (в противоположных направлениях) скатов крыши. В этом случае скат крыши оказывается образован тремя, а не двумя плоскостями. Конструкция крыши, благодаря двойному излому, становится более элегантной.

    Для выполнения этого приема используют « ». Прибитые к нижним стропилам крыши, они формируют карнизный свес. Наклон нижних стропил необходимо изменить таким образом, чтобы опорой для них стала внутренняя часть стены.

    Последующие работы возведения ломаной крыши: немаловажные

    Далее нужно . По фронтону устанавливают несущий каркас, обрамляют оконные проемы. Толщина каркаса при этом должна вмещать слой утеплителя, соответствующий климатическим условиям данного региона. Фронтоны снаружи и внутри можно отделать практически любым материалом.

    Важно соблюдать технологическую последовательность. Если сначала смонтировать кровельное покрытие, то есть большая вероятность, что поднявшийся сильный ветер сорвет уложенные материалы.

    Надо отметить, что наиболее уязвимой в части теплопотерь является ломаная крыша. Поэтому при самостоятельном ее устройстве следует выполнить полноценное утепление крыши на основе правильного теплотехнического расчета. В нем должны быть учтены:

    • температура в зимний период,
    • преобладающее направление и скорость ветра,
    • допустимые нагрузки изоляционного материала на несущие системы.

Ломаная или мансардная крыша является одной из популярных и распространенных типов кровли. Она отличается особой эффективностью и удобством в том случае, когда мансарда предполагает обустройство жилой комнаты. Излом скатов дает значительное дополнительное пространство, при этом верхний уровень выполняет функцию кровли, а нижний становится стенами для комнаты.

Дом с ломаной крышей достаточно распространен в нашей стране. Подобный тип кровли широко используется как при покрытии частных домов, так в дачном строительстве. Каркасный дом часто бывает именно с ломаной крышей. Это объясняется той особенностью, что каркасная конструкция не предполагает возведения большого дома, а мансардная кровля помогает максимально задействовать пространство второго этажа для создания еще одной жилой комнаты в дачном домике.

Ломаная кровля достаточно проста в возведении, хотя и требует особых расчетов при своем проектировании. При определенном опыте возвести ее можно самостоятельно. В статье мы рассмотрим, как построить ломаную крышу своими руками.

В этой статье


Проектирование

Ломаная крыша требует предварительного расчета всех элементов. Проектирование ведется в два этапа:

Стропильная система дома с ломаной крышей рассчитывается с поправкой на вес финишного покрытия. Расчет необходимого количества кровли производится путем вычисления площади крыши. Данная кровля представляет четыре плоскости в виде прямоугольников, ее площадь будет равна сумме их площадей.

Важно не забыть прибавить к полученному числу 15% для формирования стыков кровельного материала и непредвиденных ситуаций.

Вычислив площадь кровельного материала, нетрудно узнать его вес и в соответствии с этим проектировать стропильную систему, как способную удерживать данный кровельный материал. Кроме веса самой кровли, при проектировании стропильной системы необходимо учитывать:

  • Массу других элементов кровельного пирога: утеплителя, изоляционных материалов, обрешетки;
  • Длину стропильных ног, шаг стропильной системы и обрешетки;
  • Наклон скатов крыши, высоту конька;
  • Временные нагрузки на кровлю, такие как вес строителей, мансардных окон (если они планируются), различных ограждений и примыканий.

Выбор угла склона кровельных скатов – один из важных моментов проектирования, в основе которого лежит ряд факторов:

  • Тип кровельного покрытия;
  • Ветровая нагрузка и интенсивность осадков конкретного региона.

Классические углы наклона скатов ломаной кровли располагаются в границах 35-45° для верхнего яруса и 60° для нижнего.

При этом необходимо учитывать, что если подкровельное помещение будет использоваться для жилой комнаты, то высота конька не может быть менее 2,5 м.

Если планируется пристройка к дому с ломаной крышей, рекомендуем заранее внести это в свой план. Как правило, подобные пристройки накрываются односкатной крышей, которая является как бы продолжением одного из нижних скатов крыши.

Если конструкция дома предполагает наличие крыши с балконом, то целесообразно продлить кровельное покрытие таким образом, чтобы балкон оказывался под его скатами и не подвергался разрушительному воздействию осадков.

Выбор материалов

После завершения расчетных работ можно приступать к выбору материалов для возведения крыши. Ломаные крыши предполагают достаточно стандартный подход к формированию кровельного пирога и выбора строительных материалов:

  • Мауэрлат и прогоны изготавливаются из прочных толстых брусьев сечения 200*200 и 50*100 мм соответственно;
  • Стропильные ноги формируются из брусьев 50*200 мм;
  • Для создания контробрешетки и обрешетки пойдут доски меньшего сечения 50*50 или 20*90 мм;
  • Для создания под крышей теплого помещения понадобится утеплитель толщиной 200 мм, а также гидро- и пароизоляционные материалы.

Ломаная кровля и ее прочность зависят не только от точности сделанных расчетов и выбора строительных материалов, но и от качества древесины. Рекомендуем выбирать брусья и доски хвойных пород деревьев с влажностью не более 20-22% без трещин и сучков.

Перед началом монтажных работ все деревянные элементы в обязательном порядке дважды покрываются специальными антисептическими растворами, которые сохраняют древесину от гниения и вредителей. Построенная из таких материалов кровля будет прочной, основательной и прослужит не одно десятилетие.

Важно до начала монтажных работ определиться с кровельным материалом, так как от его типа зависит ряд важных особенностей стропильной системы, такие как шаг стропил и обрешетки. Мансардная кровля совместима с любым типом кровли, так как обладает достаточно простой геометрией и не дает большого перерасхода материалов.

Монтаж

Итак, как же сделать ломаную крышу? Возведение мансардной кровли своими силами требует соблюдения ряда правил. Рассмотрим подробнее, как пошагово возвести такой тип кровли, как ломаная крыша своими руками.

Монтаж мауэрлата и стропильной системы

Брус мауэрлата крепится по верху стен на специально подготовленные шпильки. Оптимальный шаг между шпильками равен примерно 2 метрам. Брусья мауэрлата дополнительно крепят к стенам стяжкой из проволоки. Для защиты стен от влаги под мауэрлат необходимо постелить слой рубероида.

Следующим шагом укладываются брусья перекрытий, которые будут служить каркасом для вертикальных стоек стропильной системы. Брусья могут укладываться на мауэрлат с закреплением железными уголками или в заранее сделанные в кладке стены углубления.

При укладке балок важно соблюсти горизонтальный уровень.

Монтаж стропильной системы начинается с вертикальных стропил с контролем по уровню. Далее, на стойки ложатся прогоны с креплением железными уголками. Параллельные стойки скрепляются между собой затяжками, которые для дополнительной опоры могут быть укреплены подкосами.

Нижний ярус стропил имеет своей опорой мауэрлат и прогон. Стропила заранее выпиливаются под углом и крепят к опоре пластинами. Укрепление нижних стропильных ног производится подкосами, нижний край которых под углом устанавливается на балку, а верхний монтируется к стропилу болтом.

Верхние стропила также заранее выпиливаются по шаблону. В верхней части они соединяются досками или пластинками, а нижней частью вставляются в прогон с креплением уголками. Стропильные ноги дополнительно укрепляются стойкой к месту скрепления стропил и затяжке.

Утепление, обрешетка и настил кровли

После установки стропильной системы производятся работы по утеплению кровли. На стропила с внешней стороны укладывается гидроизоляция с нахлестом рулонного материала в 10-15 см. Материал крепится к стропильным ногам гвоздями. Далее работы перемещаются под кровлю. Производится укладка слоев минеральной ваты между стропилами и укрывание ее пароизоляционным материалом. Вся конструкция изнутри зашивается строительным картоном под финишную отделку внутреннего помещения.

Снаружи на слой гидроизоляции набивается контробрешетка и далее обрешетка с шагом, соответствующим типу выбранного кровельного материала.

Кровельный материал укладывается в соответствии с правилами монтажа для выбранного типа кровли, но в общих чертах повторяет основные правила: укладка от низа ската кверху.

Мы разобрались, как сделать ломаную крышу своими силами. При следовании нашим инструкциям вы получите крепкую и надежную кровлю, которая долгие годы будет радовать вас своей эффективностью и удобством.

Красивая и современная отделка мансарды с ломаной крышей + фото примеров работ

Каждый хозяин мечтает о том, чтобы его жилье отличалось оригинальностью.

Последнее время это желание пытаются воплотить при помощи мансард. Так называют жилое помещение, оборудованное на верхнем этаже дома.

Что это дает? Главное – дополнительные квадратные метры.

А еще возможность оборудовать современный, стильный, романтический уголок, который особенно порадует вас, если будет сделан собственными руками.

Действительно, соорудить комнату на чердаке может любой, кто более или менее обладает строительными навыками. Мы же этой статьей постараемся вам помочь.

Подробнее о постройке мансардной крыши вы можете прочитать здесь.

Какой должна быть мансарда

Чтобы получилась идеальная мансарда, ее проект лучше подготовить еще на стадии строительства дома. Планирование жилого помещения влияет на постановку несущих элементов крыши. Когда приходится обустраивать комнату в уже построенных частных домах, возникают трудности с прокладкой теплоизоляции, расположением лестницы, заказом дверей и окон. Для деревянных элементов требуется защитная обработка.

Чаще всего мансарды планируют под крышами:

  • ломаными двускатными;
  • двускатными.

Двускатная крыша часто встречается на фото частных домов, возведенных в традиционном стиле. Такая кровля представляет собой два пересекающихся прямоугольника. У нее несложная конструкция, вместе с тем проект смотрится аккуратно и мило.

Важно! Оптимальный вариант для мансарды – двускатная ломаная крыша с наклонными стропилами, такая конструкция оставляет максимум полезного пространства.

Для изготовления стропил используют хвойные породы деревьев. Материал тщательно ошкуривают и просушивают. Влажность не должна превышать 18%. В противном случае стропила со временем могут деформироваться, что приведет к перекосу всей постройки.

Мансардные окна

Для оборудования естественного освещения в мансардном помещении необходимо устанавливать окна.

Их можно располагать в самой кровле, на фронтонах или оборудовать в специальных скворечниках. Количество, форма и место расположения окон зависит от конструкции крыши и от предпочтения.

Материал изготовления профиля для окон может быть различным: дерево, ПВХ, алюминий.

Профиль окон выбирается исходя из предпочтений, но стоит иметь ввиду, что для бань окна с деревянным профилем лучше не применять.

В остальных случаях подходят окна с любым профилем.

Мансардные окна различаются по типу конструкции:

  • Классические. Окна стандартной прямоугольной или квадратной формы, имеющих раму и подвижную или глухую створку;
  • Балконные. Представляют собой двойную форму окна, при которой нижняя глухая часть — парапет балкона, верхняя — открывается наружу;
  • Карнизные. Устанавливаются при наличии высокого пристенка. Дополнительный вертикальный элемент устанавливается под открывающейся створкой;
  • Наклонные. Двойная конструкция с одной глухой створкой (нижней), другой — подвижной;
  • Надставные. Могут быть полукруглой формы, треугольной. Встраиваются в крышу, несут также декоративную функцию;
  • Туннель для света. Выход света проходит через светоотражающий тоннель, который расположен в чердачной части над мансардой.

Кроме формы окон, их можно классифицировать по типу открывания:

  • С центральной осью для поворота;
  • С боковым типом открывания в виде люка;
  • С нижнем расположением оси поворота при которой открывание происходит наружу;
  • С приподнятым расположением оси.

Учитывая то, что мансардные окна могут иметь труднодоступное расположение, производители изобрели электронное регулирование: окна можно открывать и закрывать при помощи дистанционного управления пультом.

Мансардное окно с балконом

Виды крыш домов под обустройство мансарды

В зависимости от вида кровли частных домов площадь мансарды будет меняться. Также ее конструкция скажется на общей стоимости строительства. Далее перечислены наиболее распространенные виды крыш, их преимущества и недостатки.

Односкатные

Односкатные крыши – доступны по цене и просты в установке. При этом кровельное полотно опирается на несущие стены, отличающиеся по высоте.

Односкатные крыши редко применяют в жилищном строительстве. Чаще такие виды применяют при обустройстве гаражей и подсобных помещений, а не частных домов. Пространство под ними крайне неудобно использовать для оформления мансарды.

Двускатные

Двускатные крыши очень распространены, такой проект можно назвать классическим. Такая кровля состоит из двух частей, которые в месте пересечения соединяются коньком из металла. При этом размер полотен и угол, под которым они зафиксированы, может отличаться.

Двускатные крыши считаются самыми функциональными. Пространство под ними удобно использовать для обустройства мансарды.

Вальмовые

Вальмовые крыши представляют собой усложненную конструкцию двускатных. Вместо внешних стенок, называемых фронтонами, у них обустроены треугольные скаты (вальмы). Как показывают проекты, часто на них располагают окна.

Вальмовые крыши очень интересно смотрятся на фото. Ввиду сложной конструкции их проектирование и возведение стоит доверить специалистам. Эти виды кровли лучше противостоят сильным ветрам и осадкам. В частных домах и коттеджах чаще всего обустраивают именно вальмовые крыши. Под ними остается достаточно много пространства для мансарды.

Внимание! Еще один вариант крыши с вальмами – шатровая. Она проектируется из треугольных скатов, которых может быть 4 или больше. Они держатся металлическими коньками, на самом верху в центре сходятся.

Ломаная

Ломаная крыша – по сути, та же двускатная, но полотна кровли имеют излом. На фото можно увидеть проекты с окнами на фронтонах.

Преимущества ломаной крыши в том, что обтекаемая форма делает ее устойчивой к порывам ветра. Также под ней остается достаточно пространства для обустройства жилой комнаты.

Комбинированные

Конструкция комбинированных крыш может включать в себя элементы сразу нескольких разновидностей. Это наиболее затратный тип кровли, который требует тщательного проектирования и использования качественных материалов. В противном случае многочисленные стыки становятся причиной протечек. За счет сложной формы крыша не так устойчива к сильному ветру.

Комбинированные кровли подходят для устройства балконов и мансард. Они выглядят на фото очень оригинально, но требуют немалых затрат на проект и строительство.

Как сделать расчет кровли

Для того, чтобы сделать расчет количества кровельного материала, утеплителя, гидро- и пароизоляционной пленки следует прежде всего определить площадь будущей кровли. Особенно сложно выполнить необходимые расчеты в том случае, если кровля ломаная и имеет сложную конфигурацию. При этом рисуется схема мансардной крыши и разбивается на простые геометрические фигуры. Далее вычисляется площадь каждой фигуры. Полученные результаты складываются.

Площадь треугольника вычисляется по формуле S=(bxh)/2, где b – длина основания треугольника, h – его высота. Формула расчета площади трапеции – S=((a+b)/2)xh, где a и b – основания трапеции, h – ее высота. Формула круга – S= пxr2, где r – радиус круга. Число п=3,14

Мансардная крыша. Чертежи позволяют без проблем рассчитать площадь кровли

Как рассчитать угол наклона скатов крыши частного дома? Для этого необходимо учитывать следующие факторы:

  1. Используемый кровельный материал. Производители всегда указывают какой минимальный и максимальный угол наклона допустим для того или иного его вида;
  2. Климатические условия. Мансардная крыша своими руками устраивается с учетом того, в каком регионе расположено здание. Чем круче угол наклона, тем большую нагрузку на кровлю будет оказывать ветер. Но при этом нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
  3. Назначение постройки. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что в последующем это будет жилое помещение. Поэтому рекомендуется выбирать такой угол, чтобы высота от балки перекрытия до верхней точки кровли была не менее 2,5 м с учетом толщины теплоизолятора и обшивки.

Расчет стропильной системы мансардного этажа (шаг, сечение брусьев, наличие ригелей и т.д) выполняется с учетом максимально допустимого прогиба стропил по длине. При этом должны быть соблюдены нормативы СНиП.

Проще всего в наше время выполнить расчет мансардной крыши онлайн. Для этого в интернете существуют специальные сервисы.

Какие существуют виды мансарды

Тип мансарды определяется проектом и пожеланиями жильцов. Представлены следующие основные виды: одноуровневые и двухуровневые.

Одноуровневые

На крыше легче обустроить именно одноуровневую мансарду. Она не требует длительных расчетов. Далее перечислены виды таких мансард, всего их три.

  1. Мансарда под двускатной кровлей. За счет расположения полотен крыши ничто не препятствует схождению осадков. Поэтому данный вариант мансардной крыши наиболее прост и практичен.
  2. Мансарда под ломаной крышей. Такую комнату обустроить немного сложнее, но она получается с ровными стенами и полноценным потолком. На фото такой дом выглядит оригинально.
  3. Мансарда с выносными консолями. Самый трудоемкий в исполнении вариант мансардной крыши. Однако при такой разновидности кровли на чердаке получается большая комната. Навес, который получается из-за смещения крыши, нередко используют для сооружения веранды или гаража.

Двухуровневые

Двухуровневая мансарда содержит две комнаты, расположенные, как видно из названия, на разных уровнях. Иногда выделяется как отдельный проект. Отличается присутствием опор смешанного типа.

Основные достоинства и недостатки

У любой строительной конструкции есть характерные положительные и отрицательные свойства. Знание этих особенностей поможет при выборе кровельной системы.

Достоинства

  • Сроки изготовления и монтажа. Двускатная система давно изучена, составлены подробные пошаговые инструкции по ее проектированию и строительству. Поэтому работы можно провести своими руками, за короткий промежуток времени.
  • Высокий уровень защиты внутренних помещений от снега и дождя. Все элементы кровли располагаются под определенным углом. Это делает невозможным образование на поверхности крыши снежных шапок и маленьких водяных луж.
  • Высокий уровень защиты стыков между стеной и кровлей от ветра. Концы двускатной кровли нависают над стенами, тем самым защищая стыки от продувания ветром.
  • Увеличение общего жилого пространства. Мансардные помещения подходят для создания дополнительных спален, гардеробов или игровых комнат для детей.

Наглядный пример полноценного жилого помещения в мансардной крыше

  • Стоимость. Материалы для возведения двухскатной крыши можно найти в любом строительном магазине по приемлемым ценам.
  • Эстетическая красота. Двускатная мансардная крыша выглядит привлекательно. Она украсит любое жилое строение.

Недостатки

  • В некоторых случаях для строительства может потребоваться значительное количество материалов.
  • Если необходимо переоборудовать чердачное помещение в жилое, то потребуются дополнительные строительные материалы для усиления существующей конструкции.

Преимущества устройства мансарды

Мансардная крыша имеет ряд преимуществ.

  1. Дополнительная жилая площадь. На мансарде можно сделать комнату отдыха, спальню или рабочий кабинет.
  2. Теплоизоляция. Если в доме обустроена жилая мансарда, заметно снижаются потери тепла через потолок.
  3. Позволяют уменьшить общую площадь участка земли для постройки.
  4. Можно увеличить жилую площадь уже построенного дома.
  5. Обустраивается в короткий срок.
  6. Позволяет с минимальными вложениями получить еще одну полноценную комнату.

Важно! Чтобы максимально задействовать пространство, следует подобрать малогабаритную мебель.

Какие особенности следует учитывать при выборе материалов и мебели

Мансардная крыша имеет и определенные недостатки. Далее приведены рекомендации, которые следует учитывать, выбирая стройматериал и мебель для верхней комнаты.

  1. Подобрать качественную паро- и гидроизоляцию. Учитывая расположение материалов, они должны быть легкими, чтобы не утяжелять конструкцию. Хорошие материалы позволят поддерживать в помещении комфортную влажность воздуха.
  2. Обеспечить достаточную теплоизоляцию. Это очень важно для комнаты на чердаке, чтобы предотвратить потери тепла.
  3. Если конструктивные элементы выполнены из дерева, их обрабатывают антисептиком.
  4. Для внутренней отделки помещения следует использовать легкие по весу материалы (например, гипсокартон).
  5. Нужно подбирать мебель с учетом скошенного потолка.

Требования, предъявляемые к мансардным крышам

Мансардные крыши конструктивно сложнее обычных крыш с чердаком, поэтому к ним предъявляются иные требования:

  • Необходимо обеспечить полную гидроизоляцию по всему периметру мансарды;
  • Важно позаботиться о звукоизоляции, особенно, если внешнее покрытие металлическое;
  • При проекте стропильной конструкции необходимо тщательно рассчитать нагрузку кровли с учетом природных нагрузок;
  • Обеспечить водоотводы;
  • Позаботиться об естественном освещении;
  • Свес стропильных ног не должен быть меньше полуметра;
  • Особое внимание обратить утеплению.

Перегруз конструкции может привести к деформации кровли, в худшем случае — к обрушению. Поэтому при проектировании кровли следует учесть все факторы.

Дом с Ломаной Крышей — 182 м² жилплощади под кровлей в стиле оригами • 333+ Фото • [ArtFacade]

дома с ломаной крышей проекты фото

Современное строительство особе внимание отводит повышению защищенности здания с одновременным сохранением его привлекательного внешнего вида. Данным требованиям полностью соответствует дом с ломаной крышей. Оригинальная комбинация разных, при этом симметричных форм, позволяет не только улучшить эксплуатационные показатели покрытия, но и его эстетичность. Ломаная структура позволяет создать максимально комфортное и просторное помещение. Несмотря на общую сложность возведения конструкции, она обрела широкую популярность.

одноэтажные дома с ломаными крышами

Своеобразный проект дома с ломаной крышей представляют нам архитекторы Mas Fernandez Arquitectos. Загородный коттедж, расположенный в прибережной зоне Чили, относится к ряду необычных строений. Такой вывод можно сделать только по одному фото строения, где воплотились не совсем типичные идеи постройки фасада, кровли, обустройства придомовой территории.

Конструкция ломаной крыши дома

дачный дом с ломаной крышей

Свое название данный вид кровли получил за счет
нестандартной формы, состоящей из нескольких ломаных линий. В основном такой
тип покрытия используется для домов с мансардой, но в нашем случае – это
исключительный вариант. Домовладельцы предпочли сделать такую крышу из-за
своеобразности формы. Визуально она создает эффект оригами. Ведь именно так
выполняются бумажные фигурки, имея несколько разнообразных сложений и уклонов.

дом с ломаной крышей фото

дом с ломаной крышей и террасой

Чилийский коттедж можно с уверенностью домом-оригами, крыша которого, как бумага, сложилась в симметрическом покрытии. На фото ломаная крыша дома располагается на верхних скатах разного уровня. Это придает конструкции необычный вид, дополненный стеклянными перегородками. Односкатная кровля создает двойной визуальный эффект.

Эстетичность, привлекательность ломаной крыши превосходит любые другие виды кровельного покрытия. Следует правильно распределить сектора, чтобы сохранить эксплуатационное предназначение и красоту здания.

проект дома с ломаной крышей

красивый дом с ломаной крышей

Задняя и входная часть дома зеркально идентичны,
а каждая из сторон крыши имеет асимметрию. Смотря на фронтальный фасад видно,
что небольшим подъемом кровли выделен вход в дом, а остальные ломаные сектора
покрывают отдельные помещения.

Функциональность применения изогнутых форм

Чаще всего ломаные крыши частных домов используются для покрытия пристроек к основному зданию. Разные углы наклона позволяют обозначить жилое пространство по его функциональному назначению. Часть выступа крыша затеняет террасу, которая расположена на парадной стороне сооружения. Особенность конструкции ломаного покрытия позволило в значительной степени увеличить жилое помещение. Архитекторы использовали данный проект в целях сокращения площади «мертвых зон», которые не только загромождают дом, но и уменьшают теплоизоляцию.

каркасный дом с ломаной крышей

фасад дома с ломаной крышей

Простая односкатная кровля превратила небольшое строение на 180 кв.м. в просторный коттедж для отдыха. Рациональное использование каждой зоны прекрасно сочетается с устройством системы стропил. Обычная двускатная конструкция не дает возможность полноценно выстраивать высокие потолки, что фактически уменьшает площадь внутреннего помещения. В данном варианте, дом с ломаной крышей и верандой комфортно обустроили жилую зоны с максимально просторной площадью. Особенно это важно для регионов с сильными порывами ветра.

Вид с высоты птичьего полета

отделка домов с ломаной крышей

На линиях перелома ската по равномерному
увеличению угла повышается размер площади от пола до потолка. Этот
специфический эффект достигается именно с применением ломаной конструкции.
Односкатная разновидность кровли представлена в виде наклонности плоскости,
которая крепится на стенах фасада разной высоты. Рассматривая фото видим, что
кровля выполнена треугольником. Для покрытия крыши такого типа можно
использовать широкий спектр материалов. Характерной особенностью является
наличие треугольного отверстия, который находится над входной зоной и столовой.

деревянный дом с ломаной крышей

деревянные дома с ломаной крышей фото

Сочетание светлой крыши с отделкой фасада сип-панелями черного цвета идеально сочетаются в стиле модерн. Окружающая местность придает колорит и разбавляет темные стены. Бесспорно, что этот красивый дом с ломаной крышей выглядит стильно, элегантно и обладает следующими преимуществами:

  • Увеличение
    жилого пространства;
  • Расположение
    центрального фасада к северной части склона холма, что позволяет наполнить
    комнаты естественным освещением;
  • Улучшение
    внешнего вида сооружения;
  • Повышение
    теплоизоляции, сокращение расхода тепла за счет специфической конструкции
    кровли.

Сочетание крыши и дизайна дома

частные дома с ломаной крышей фото

Уникально в представленном проекте то, что
несмотря на использование односкатного вида кровельного покрытия, внешне здание
кажется просторным и уютным. Натуральная отделка фасада из модульных блоков
упростила работу строителям, так как процесс занимает минимум времени и не
требует значительных расходов. Для внутренней облицовки потолка и стен выбрано
сосновое дерево естественной обработки. Такой выбор только дополняет природную
текстуру постройки.

дом с ломаной крышей и верандой

планировка дома с ломаной крышей фото

Дизайн дома наполнен максимальной открытостью к окружающему миру. Для этого использованы натуральные материалы, светлая палитра оттенков на стенах, деревянной мебели, панорамные окна, раздвижные остекленные двери. Несмотря на плоское покрытие кровли, внутри помещения выглядят просторными, с большой площадью. Не каждый дом с ломаной крышей может достигнуть такого совершенства. Только профессиональное мастерство может превратить укромное строение в шедевральную архитектуру.

Терраса, как продолжение кровли-оригами

проект каркасного дома с ломаной крышей

Еще один плюс ломаной конструкции в том, что он
разные углы наклона создают переменчивость навеса над террасой. Зона отдыха,
где находится стол и деревянные диваны, закрыта бамбуком. Этот как бы
продолжение общей конструкции покрытия, служащее отличным прикрытием от
солнечных лучей.

Контраст оттенков для кровли и фасада

проекты одноэтажных домов с ломаной крышей

Кроме эксплуатационных характеристик крыши,
архитекторы позаботились и об презентабельности здания. Черный цвет фасада
выбран не просто так. Ведь в общей картинке слаживается пазл, в котором каждая
деталь дополняет друг друга. Серебристая кровля с черными стенами, деревянным
обрамлением окон, дверей создают дом в стиле модерн. Ландшафтный дизайн также
предрасположен к общей идеи.

частный дом с ломаной крышей

Привлекает к себе внимание миниатюрный уголок, где можно провести вечер с песнями под гитару. Деревянные пеньки, выложенные вокруг небольшого места для костра, напоминают о молодости. Примечательно, что одноэтажные дома с ломаными крышами благоустраиваются в таком же стиле, где нет четких линий, границ и стандартных форм. Каждая деталь имеет собственную неординарность.

Мансарда с двускатной крышей — дизайн и внутреннее устройство, фото

Два ската — самый распространённый тип конструкции, но двух одинаковых крыш не существует, как нет и одинаковых мансард. Рассказываем и показываем, как учесть преимущества и сложности, создавая идеальное жилое пространство неподалёку от неба.

Что такое двускатная крыша?

Два одинаковых ската образуют пару фронтонов, соединяясь в коньке. Форма при этом напоминает треугольник в обычном варианте или трапецию, если используется ломаная конструкция крыши. Удобство мансарды зависит от угла установки скатов, уровня примыкания к вертикальным стенам и от общей симметрии кровли. Чем проще форма, чем лучше она просчитана так, чтобы максимизировать объём мансардного этажа, тем легче обустроить здесь любую комнату.

Существуют и более сложные разновидности, как правило, позволяющие увеличить полезную площадь. Например, двускатная крыша с выносными консолями или многоуровневые мансарды.

Слева направо: двускатная крыша, ломаная крыша, крыша с выносными консолями и двухуровневая мансарда под двускатной крышей.

Что лучше: обычная двускатная крыша или ломаная двускатная?

Специфическая форма ломаной крыши позволяет увеличить полезную жилую площадь, конструкция её при этом немного сложнее и дороже. Излом на скате обязательно нужно правильно изолировать и утеплить.

Фото фасада и мансарды: внутренние проекты из двухскатной ломаной крыши

Мансардный этаж под двускатной крышей достаточно просто разделить на несколько комнат. Центральная при этом сохранит привычную форму прямоугольника, а боковые можно приспособить под гардеробную или кладовку.

В проекте Visionary Loft много света благодаря мансардным окнам. Здесь просто представить рабочий кабинет или место для учёбы.

Фото: Paulina Sobczak Photography

Необычные элементы — выносные консоли или разделение пространства на уровни — создают интересные возможности для обустройства мансарды под двускатной крышей.

Проект детской спальни в мансарде Dyer Grimes Architecture обладает всеми достоинствами: здесь светло, уютно и много места.

Фото: Jack Hobhouse Photography

Студия MARC: в мансарде достаточно места, чтобы совместить шкаф, открытые книжные полки во всю стену и соединить уровни эффектной лестницей.

Фото: beppe giardino

А так может выглядеть биллиардная в мансарде под крышей с выносной консолью, которая добавляет света и пространства: для игровой комнаты это важно.

Проект JACOB LILLEY ARCHITECTS

Как обустроить мансарду под двускатной крышей?

Внутренний дизайн проекта мансарды под двускатной крышей, как видно на фото, зависит во многом от архитектуры здания. Тем не менее, есть общие правила, которые основаны на достоинствах и возможностях пространства.

Высота

Не стоит считать недостатком высоту кровли и отсутствие привычного потолка. Во-первых, это красиво. Устройство можно даже подчеркнуть выразительными балками.

Тёмное дерево и светлые стены — классически привлекательное сочетание.

Фото: Tony Guillou

Во-вторых, в мансарде под двускатной крышей можно развивать проект по вертикали: подумайте об устройстве антресоли или рабочего места на внутреннем балкончике под самой крышей.

Мансарда в мансарде : дополнительное место для работы или отдыха.

Свет

Играет ключевую роль в привлекательности помещения. Здесь нет никаких препятствий — первый этаж, высокие деревья, ориентация на север — чтобы обустроить, например, студию художника.

Здесь один и тот же пейзаж можно увидеть в нежном утреннем свете и выразительных закатных красках.

Фото: DUMICAN MOSEY Architects

Окна

Чем больше, тем лучше. Помните, что в зависимости от расположения по сторонам света в разное время суток солнечный свет будет проникать в дом через разные окна — торцевые, фасадные, мансардные. Этим нужно воспользоваться.

Расположив окна на нескольких уровнях, можно управлять освещённостью в зависимости от предпочтений. Например, просыпаться вместе с первыми лучами солнца, падающими на кровать.

Фото: Katharina Bauer Home Staging

Цвет

Светлая палитра — хороший вариант, но не единственный. Например, необычная цветовая гамма этой спальни — бирюзовые стены и красный пол — помогли выделить визуально нишу с двумя кроватями.

Фото: Jennifer Ryan Design

По фото внутреннего устройства проектов мансарды под двускатной крышей очевидно, что:

  • Светлая мансарда всегда кажется более просторной.

  • Симметрия — удобный, но не единственный инструмент гармоничного обустройства.

  • Чем проще дизайн крыши, тем легче не только придумать интерьер, но и провести тепло-, паро- и гидроизоляцию кровли.

  • Нет единственного универсального способа отделки. Контрастные цвета, микс материалов, монохром от потолка до пола — все варианты работают.

покатая крыша — a Лицензионное фото из Photocase

Купите это Стоковое фото RF на наклонной крыше Дом (жилая постройка) Частный дом Стена здания (здание) Карнизы крыши Черепичная крыша Черепица Желто-красный диагональный наклон Скопируйте пространство слева Скопируйте пространство сверху Шаг крыши Водосточный желоб для вашего редакционного или рекламного веб-сайта , обложка книги, флаер, статья, блог WordPress и шаблон из фотокейса.

Похожие изображения

Зак

Кристиан Годе

рябина

Сабинни

чернослив

Марджи

Джонатан Шёпс

подарокзеленый

МистерQM

katdoubleve

тестовый бой

Осава

флопокс

ЭзраПортент

Онески

Удивительный

Кристиан Годе

Кристиан Годе

рябина

matze_ott

.марки

смешной мир

Цеттберлин

owik2

Андреас Ф.

Тека77

рути

Таблица

Уиллма…

Марсж

Кристиан Годе

рябина

рябина

пикс

ts-фотографик.де

перец

вид7

кальеджипп

Кристиан Годе

Флюгельвезен

Дитер Н

Цеттберлин

Джон Доу

кл.

ЭзраПортент

перец

рябина

перец

Нена2112

Джон Кремпл

Инструкция проектирования фотоэлектрических панелей на примере ломаной крыши по фото здания.

Инструкция проектирования фотоэлектрических панелей на примере ломаной крыши по фото здания.

1. Создайте новый проект и затем выберите Создать новый дизайн: Наклонная крыша фото :

2. Выберите фотографию, на которой вы делаете проект. Приложение автоматически запускает процесс Draw Areas , на котором мы хотели бы создать панели PV.

3. Задайте область, кликнув по вершинам интересующей вас поверхности.

После обозначения поверхности, на которой будут располагаться панели, мы можем перейти к следующему шагу – Настроить перспективу .

4. Настройте перспективу.

При переключении на Настройка перспективы появляется синяя сетка перспективы. Она должна быть устроена таким образом, чтобы воспроизвести устройство крыши на фото, а также обеспечить известные размеры, например. высота крыши и ее длина. Это также может быть световой люк или известное количество плиток известного размера.Линии сетки отражают ориентацию панелей на крыше.

Чтобы быть уверенным, что панели будут генерироваться равномерно, вы можете расположить линии сетки так, чтобы они совпадали с линиями плиток.

На этом этапе мы также рекомендуем вам ознакомиться с инструкцией по настройке перспективы визуализации на фотографии скатной крыши, доступной здесь .

5. Создайте панели и настройки области.

На этом шаге с правой стороны, прежде всего, выберите модель панелей, которые будут размещены на крыше (1), задайте Наклон модулей (2), азимут модулей (3) и измените ориентацию панели (4).Если вы допустили ошибку, вы можете вернуться к предыдущим шагам, например, чтобы изменить свою перспективу.

Если вам нужна высокая точность, рисунок можно увеличивать или уменьшать с помощью кнопок «+» и «-» или с помощью прокрутки мыши.

Зависимость угла наклона панелей и азимута установки от общей выработки мощности описана здесь .

При подборе модели панелей вы можете воспользоваться обширной базой производителей на общедоступном складе (1), а также добавить свою панель (3), указав ее основные параметры.Все добавленные товары находятся на складе компании (2).

Следует помнить, что только пользователь с правами администратора может добавлять панели на склад компании и это лицо может устанавливать права доступа для сотрудников, т.е. они могут иметь доступ только к складу компании или ко всем панелям общего доступа склад.

После выбора Создать панели, приложение автоматически переводит нас на Редактирование макета .

6. Редактировать макет.

Опция Редактировать макет позволяет нам отменить или восстановить (1) сделанные движения, переместить фотографию (2), на которой мы делаем проект, выбрать несколько панелей (3), дублировать выбранные панели (4), удалить выбранные панели (5). Приложение также показывает нам, сколько панелей мы использовали и какую мощность мы можем из них генерировать (6).

Выберите несколько панелей (3), мы можем выбрать несколько ячеек, а затем продублировать (4) или удалить (5) элементы.Подобрав панели, мы можем свободно разместить их на крыше проектируемого здания. Чтобы отменить выбор данной панели (панелей), выбрав опцию выбора нескольких панелей (3), вам необходимо отменить выбор каждой панели по одной; при выборе панелей без выбора нескольких параметров (3) просто нажмите в любом месте фотографии.

Следует помнить, что после каждого редактирования положения панелей и/или изменения параметров панели необходимо перегенерировать по Генерировать панели .

7. Сохраните проект.

При сохранении не забудьте правильно обрезать фотографию. Приложение сохраняет проект таким, каким он был при его создании. Для лучшего визуального эффекта лучше правильно увеличить и отцентрировать изображение

Это был последний шаг инструкции по проектированию на фото скатной крыши. Следующим этапом проекта является его оценка, которая обсуждается в отдельной инструкции здесь. Если у вас все еще есть проблемы с созданием ваших проектов, свяжитесь с нами с помощью чат-бота (нижний правый угол), посмотрите одно из наших руководств здесь или запишитесь на бесплатное онлайн-обучение: ссылка.

Фотография, использованная для проекта, является проектом сторонней компании: https://www.archon.pl/projekty-domow/projekt-dom-w-jablonkach-4-p-m3512263ccce00

проектов домов с плоской крышей | Современные идеи для дома и фотографии

Проекты домов с плоской крышей обычно считаются в Америке современным видом, который можно найти в современных домах. Но дом, строящийся с плоской крышей, на самом деле является довольно древней конструкцией.

Современные конструкции плоских крыш быстро набирают популярность по всей стране.Сначала мы наблюдали эту тенденцию среди сверхбогатых людей в странах с жарким климатом, таких как Калифорния, Невада и Южная Флорида. Везде, где были карманы богатых домовладельцев, мы видели, как строятся особняки с плоскими крышами. Современные дома с плоской крышей и отделкой традиционно стоили больше денег и считались символом статуса для их строительства. Однако по мере роста популярности плоских крыш стоимость строительства снижается, а стиль становится еще более популярным среди более широкого круга клиентов. Сегодня мы видим дома с плоской крышей, строящиеся по всей стране практически во всех ценовых категориях.Это связано не только со снижением затрат на их строительство, но и с красотой и многими преимуществами, которые дает плоская крыша.

В этой статье мы обсудим преимущества строительства дома с плоской крышей вместе с множеством фотографий, идей и советов строителей.

Бассейны, вид с уровня земли на этот красивый дом в современном стиле с плоской крышей.

Преимущества домов с плоской крышей

Плоская крыша на самом деле не ровная и не совсем плоская, она имеет небольшой наклон, как на обычном крыльце или террасе.Это огромное отличие от скатных крыш, к которым вы, вероятно, привыкли, и помимо великолепного внешнего вида у них есть множество функциональных преимуществ.

Поскольку наклон плоской крыши настолько мал, что по ней можно с комфортом ходить. Это дает вам целый дополнительный этаж, который вы можете использовать для всех видов активного отдыха. Представьте себе крышу здания, а не реальную крышу. Пока у вас есть способ подняться туда и есть перила, вы получаете массу полезного пространства, которым можно наслаждаться.

Многие люди даже выращивают траву, сады и даже небольшие деревья на своих плоских крышах.Эти типы крыш называются живыми крышами и очень распространены в городе, где мало места для выращивания растений или сада.

Еще одним большим преимуществом террасы на крыше является вид. Если вы живете у воды, в деревне, городе или у горы, вам может понравиться идея высокого места, где можно посидеть и расслабиться. Чем выше вы поднимаетесь, тем лучше вид, поэтому установка террасы на крыше имеет смысл.

Высота здания – еще одно преимущество дома с плоской крышей. В большинстве областей есть ограничения по высоте, которые учитывают высоту наклонной крыши.Поскольку ваша крыша плоская, вы фактически получаете полезную высоту здания, потому что у вас не будет высоких пиков, которые есть в традиционном доме.

Наконец-то у нас есть стоимость. Помимо всех этих преимуществ, плоская крыша дешевле. Мы рассмотрим это более подробно ниже.

Плоские крыши дешевле

Одним из самых больших преимуществ плоской крыши является то, что она дешевле. От строительства крыши до установки кровельного материала и труд, и материал дешевле для плоской крыши по сравнению с традиционной наклонной конструкцией.

Меньшие затраты на рабочую силу и материалы делают плоские крыши очень доступным вариантом как для строительства, так и для обслуживания. Рабочая сила дешевле, потому что на плоской поверхности гораздо меньше риска, чем на наклонной. Монтаж плоских кровельных мембран и напольных покрытий также выполняется быстрее и проще. И, как правило, затраты на ремонт в течение срока службы крыши меньше, потому что вам не нужно беспокоиться о черепице.

Установка таких вещей, как солнечные панели, которые экономят электроэнергию, также намного дешевле и проще.И вы производите больше энергии с помощью солнечной энергии, потому что ее легко направить в идеальном направлении. Многие люди не получают солнечные батареи, потому что им не нравится внешний вид, но это не проблема с плоской крышей, потому что вы не можете видеть их с земли. Так как нет уклона, вы можете установить панели низко, где они не видны. Это также облегчает работу с ними.

Плоские крыши предлагают подсобное помещение

Еще одним преимуществом плоской крыши является дополнительное полезное пространство. Кондиционеры могут быть установлены на крыше, а не на земле.Это может быть важной проблемой безопасности, если вы живете в районе с высоким уровнем преступности или вандализма.

Многие люди используют плоскую крышу в качестве жилой крыши. Это отличное место для посадки сада. Если у вас мало места во дворе или вы живете где-то с плохой почвой, то сад на крыше может стать идеальным местом для огорода.

Плоская крыша также может улучшить внутреннее пространство. Готовые мансарды всегда имеют ужасные наклонные стены, из-за которых невозможно стоять у краев. С плоской крышей такой проблемы не будет.И поскольку у вас нет такого большого ограничения по высоте, все этажи могут быть немного выше, чем обычно. Больше места над головой во всех комнатах, как правило, хорошо.

Плоские крыши, как правило, более доступны, чем наклонные, если вы спроектируете способ подняться на них. В современных домах обычно есть лестница или даже небольшая комната, ведущая на крышу. Это позволяет очень легко получить доступ к крыше для всего, что вам нужно, включая ремонт. Работать на плоской крыше намного безопаснее, чем на наклонной, особенно если уклон очень крутой.Вам нужны всевозможные веревки и предохранительное оборудование для работы на традиционной крыше, но вам ничего не нужно, если она плоская.

Из-за того, насколько безопасна и доступна плоская крыша, если когда-либо потребуется ремонт или замена, это будет относительно быстро и доступно.

Вид с воздуха на этот красивый современный дом с плоской крышей, выполненный по индивидуальному проекту, с гладкой отделкой из стекловолокна, встроенными вазонами, парапетными стенами и водостоками на крыше.

Плоские крыши не протекают

В прошлом дома с плоской крышей имели репутацию негерметичных, но теперь это не так.И, честно говоря, даже эти старые дома не протекали так сильно, как утверждали люди. Дома и здания с плоской крышей строились во всем мире на протяжении веков, и у них нет проблем с протечками. Проблема скорее связана с плохим мастерством, чем с плоской конструкцией крыши. Поскольку мы строим не так много домов с плоскими крышами, как с наклонными, кровельщики не так хорошо знакомы с методами и материалами, которые используются для их строительства.

Мы видим ту же проблему с современной отделкой дома.Они сильно отличаются от традиционных покрытий, поэтому большинство подрядчиков не знают, как с ними работать. Современные дома и плоские крыши — это особая тема, и если вы хотите их построить, вам нужен строитель, знакомый с необходимыми методами и материалами.

Если вы проектируете современный дом с плоской крышей, обязательно включите следующее.

Дренаж

Необходимо с самого начала позаботиться о правильном дренаже. Современные дома с плоской крышей не только великолепно выглядят, но и являются очень качественной крышей.Тем не менее, они должны быть спроектированы и построены правильно с учетом надлежащего дренажа. Когда идет дождь, вода должна куда-то стекать. Последнее, что вам нужно, это скопление воды на крыше.

Чтобы убедиться, что вода стекает с крыши должным образом, вы должны включить следующее.

Крышные шпигаты. Многие дома с плоской крышей имеют стену, огибающую крышу, которая называется парапетом. Обычно он примерно на фут выше самой крыши. Перила устанавливаются поверх парапета, если вы планируете использовать крышу в качестве настила.Вы также можете удлинить парапет на высоту 3-4 фута от крыши и использовать его в качестве перил. В основании парапета есть вырезы, через которые может вытекать или стекать вода. Это так называемые шпигаты. Без шпигатов или какой-либо другой формы дренажа вода попадала бы в ловушку стен парапета и превращалась бы в бассейн на вашей крыше.

Уклон. Несмотря на то, что это называется плоской крышей, на самом деле это не так. Плоские крыши имеют очень небольшой наклон или наклон, который похож на настил. Вы должны наклонять крышу к краям, как и любую крышу.Воду следует направлять в водостоки или шпигаты и с крыши.

Водостоки. Водостоки — отличный способ отвода воды с крыши. Вставьте крышу в канализацию и выведите скрытую водосточную систему внутри стен. В современной домашней дренажной системе все дренажные трубы находятся вне участка и работают так же, как и любая другая домашняя канализация.

Плоские крыши обычно толще обычных, поэтому они могут удерживать больше изоляции.

Конструкции плоских крыш имеют лучшую изоляцию

Большинство конструкций плоских крыш, как правило, имеют лучшую изоляцию из-за нескольких важных факторов, которые мы обсудим ниже.Лучшая изоляция имеет множество преимуществ, включая более комфортный дом и более низкие затраты на отопление и охлаждение.

Более толстые потолочные балки. Поскольку потолочные балки современного дома представляют собой настоящую крышу, они должны быть толстыми, особенно по мере увеличения пролетов. В традиционных домах потолочные балки могут быть меньше, потому что они не являются настоящей крышей. Дома с плоской крышей нередко имеют 16-дюймовые балки, которые могут удерживать изоляцию почти на R-60.

Жесткая изоляция из пеноматериала. Многие конструкции плоских крыш включают дополнительный слой или два жесткой изоляции из пенопласта поверх потолочных балок и фанеры, а также под готовой кровлей. Этот дополнительный слой не только обеспечивает дополнительную теплоизоляцию, но и действует как термический барьер, предотвращающий просачивание тепла через древесину. Это очень важный фактор при строительстве высокоэффективных домов, таких как пассивный дом.

Чердачное хранилище Тепло. Если чердак не вентилируется должным образом, он может сильно нагреться. Воздух внутри чердака нагревается и ему некуда деваться.Это может вызвать всевозможные проблемы, о которых мы расскажем в другом сообщении в блоге, и значительно увеличить ваши расходы на отопление и охлаждение. Это не проблема с плоской крышей.

Со всей этой дополнительной изоляцией достигается более стабильная внутренняя температура и более низкие затраты на электроэнергию. Для некоторых домов, требующих очень строгого энергетического плана, таких как пассивный дом, более толстые балки крыши являются огромным преимуществом.

Красивый современный дом с белой лепниной в Калифорнийских холмах с плоской крышей.

Идеи дома с плоской крышей

Современные дома с плоской крышей — это вневременной дизайн, который веками использовался во всем мире. В Америке современные дома с плоской крышей традиционно использовались в основном очень богатыми людьми. Однако, в основном из-за достижений в области технологий и популярности, снижающих стоимость строительства, люди строят их по любой цене.

Ниже приведены фотографии некоторых из наших любимых домов с плоской крышей всех форм и размеров.

Современный дом с плоской крышей на калифорнийских холмах с террасой на крыше и небольшим садом.Стеклянные стены с видом на бассейн и встроенные кашпо.

Современный дом с плоской крышей и стеклянными стенами

Этот красивый современный дом с плоской крышей уютно расположился на склоне холма в Калифорнии. Он имеет многоуровневую конструкцию с множеством стеклянных стен с видом на бассейн в земле и встроенными вазонами.

Плоская крыша имеет террасу со стеклянными перилами и небольшой сад на крыше.

Современные дома с плоской крышей часто имеют уникальный дизайн, который даже не напоминает традиционный жилой дом.

Дома с плоской крышей с уникальным дизайном

Современный дизайн дома с плоской крышей становится намного более креативным, чем ваш традиционный жилой дом. Многие даже не похожи на дом. Посмотрите на этот действительно классный современный дом, показанный выше. Это скорее произведение современного искусства, чем дом. Внешняя отделка включает коричнево-коричневую цветовую гамму с использованием коричневой твердой древесины, гладкой штукатурки и настенной плитки.

Двери гаража спрятаны за деревянной обшивкой в ​​левом нижнем углу. Входная дверь на самом деле проходит через проход, который ведет к центральному открытому внутреннему двору с большим количеством стекла, прудом, наполненным рыбой кои, и несколькими небольшими деревьями.Верхний правый угол имеет изготовленную на заказ деревянную обшивку, которая скрывает проход вокруг крыльца.

Когда вы проектируете современный дом с плоской крышей, у вас есть почти неограниченная свобода проектирования такими способами, о которых обычный архитектор даже не подумал бы.

Современный вид на внутренний двор этого уникального дома с плоской крышей в ультрасовременном стиле.

Ультрасовременный дом с центральным внутренним двором

Вот вид на внутренний двор современного дома, показанного на предыдущей фотографии. Этот дизайн дома с плоской крышей очень уникален и вряд ли похож на какой-либо жилой дом, который я когда-либо видел.

Во дворе есть большой пруд с карпами, деревья и тонны стекла, окружающие изготовленную на заказ металлическую лестницу. Не говоря уже о мостике, который выходит во двор и соединяет гараж с основным домом.

Современный домашний дизайн предоставляет возможности для всех видов творческого дизайна, которые вы больше нигде не увидите.

Этот современный дом с плоской крышей сочетает в себе сайдинг Ipe и софиты с гладкой лепниной, металлическими оконными и дверными рамами и стеклянными перилами.

Современный дизайн дома с плоской крышей

Этот красивый современный дом с плоской крышей имеет одни из лучших деталей, которые я когда-либо видел. Мне нравится, как обертка вокруг балконов и линия крыши отражают друг друга с точки зрения формы и отделки Ipe.

Гладкая штукатурка кремового цвета, смешанная с Ipe и коричневой металлической отделкой окон и дверей, придает дому красивую теплую цветовую гамму. Стеклянные перила увенчаны соответствующей верхней металлической перекладиной коричневого цвета, которая согласуется с небольшим домиком у бассейна.

Небольшой современный дом с плоской крышей с облицовкой из черного и серого камня.

Проекты небольших домов с плоской крышей

Этот небольшой дом с плоской крышей имеет жилую площадь около 1400 квадратных футов плюс большой гараж на одну машину. Он имеет сверхвысокие потолки и двухуровневый современный дизайн, который отлично использует такую ​​маленькую площадь. Множество консольных балконов добавляют много дополнительного открытого пространства, если внутри становится немного тесно.

Современный дом с плоской крышей, бетонными стенами и обшивкой из серого дерева.Крытые террасы на крыше со стеклянными перилами.

Бетонный современный серый дом

Этот современный дом с плоской крышей и настилами на крыше имеет стены из бетонных плит, смешанные с серым деревянным сайдингом и софитом Ipe. Огромные окна от пола до потолка с черной рамой подчеркивают современный дизайн.

Большая подъездная дорога сделана из прямоугольных бетонных секций, уложенных травой. Весь дом окружен сплошной бетонной стеной высотой 6 футов с воротами в современном стиле.

Красивый трехэтажный современный дом с гладкой белой штукатуркой, смешанной с черным металлом и настилом из натурального дерева.

Полностью белый современный дом

Этот красивый полностью белый современный дом представляет собой впечатляющее трехэтажное здание, в котором используется сочетание гладкой штукатурки, белого кирпича и черного металла. Мне просто нравится, как выглядят эти бело-черные современные дома. Это такой чистый, четкий дизайн, который в значительной степени характерен только для современных домов с плоской крышей.

Терраса на крыше включает в себя фантастическую комнату для отдыха с окнами от пола до потолка и собственное крытое жилое пространство. Стены парапета на этой плоской крыше высокие и увенчаны черными металлическими перилами высотой в фут.На крыше также находятся все блоки переменного тока и несколько посадочных площадок.

На следующем уровне ниже находится фантастический бассейн с бесконечным краем, возвышающийся над землей. На самом деле это больше похоже на огромную гидромассажную ванну, но достаточно глубокая, чтобы расслабиться в ней.

На нижнем уровне находится основной бассейн, который включает в себя еще один бесконечный край и встроенную палубу Ipe. Ипе был окрашен в действительно насыщенный темно-коричневый цвет, что придает дизайну дома много тепла.

Эта идея дома с плоской крышей — одна из моих любимых на странице, и ее стоит рассмотреть, если вы проектируете подобный дом.

Дома с плоской крышей бывают всех форм и размеров. Этот современный дом среднего размера имеет плоскую крышу с большим количеством открытых жилых помещений.

Проекты домов среднего размера с плоской крышей

Этот дом среднего размера с плоской крышей имеет площадь около 2500 квадратных футов и имеет много открытых жилых помещений. Когда вы просматриваете дома, показанные на этой странице, вы заметите, что большинство современных домов, как правило, строятся вокруг внутреннего и наружного дизайна.

Ярко-белый гладкий сайдинг с лепниной имеет красивую серую окантовку, гармонирующую с серыми оконными и дверными рамами.Под нижним крытым крыльцом вы найдете софит из светлого дерева, который привносит в дизайн дома нужное количество тепла.

Этот большой дом с плоской крышей имеет большую площадь основания и многоуровневый дизайн.

Проекты больших домов с плоской крышей

Этот большой дом с плоской крышей имеет большую площадь основания и многоуровневую конструкцию. Чтобы построить такой дом, нужен большой участок. Плоская крыша в основном предназначена только для галочки, но в дальней правой части крыши есть небольшой настил.С таким огромным количеством земли и таким большим внутренним двориком я понимаю, почему дизайнерам не понадобилось много места на крыше.

Дом окрашен в разные цвета, все теплые и землистые. Белая гладкая штукатурка, смешанная с желтовато-коричневой плиткой, серым бетоном и черными рамными окнами. Это красивая цветовая гамма, которая подходит к пустынному окружению дома.

Этот ультрасовременный дом имеет плоскую крышу с настилом и стеклянными перилами. Белый гладкий лепной сайдинг с прохладным угловым окном.

Белая штукатурка Ультрасовременный дом

Этот действительно классный дом с белой лепниной имеет заднюю террасу на крыше со стеклянными перилами, откуда открывается вид на горизонт Калифорнии. Весь дом имеет плоскую крышу, что делает его очень квадратным, что смешивается с изогнутыми подпорными стенами.

Современный дом с плоской крышей и 12-дюймовыми парапетными стенами с водостоками и шпигатами.

Дом с плоской крышей, водостоками и шпигатами

Современные дома с плоской крышей не просто хорошо выглядят.Эти инновационные проекты также имеют практические свойства, которые включают в себя большее жилое пространство на открытом воздухе, более низкие затраты на строительство и лучшую изоляцию.

Эта конструкция с плоской крышей имеет 12-дюймовые парапетные стены со шпигатами и водостоками. Без надлежащего дренажа ваша плоская крыша в конечном итоге будет похожа на бассейн.

Белый оштукатуренный дом с плоской крышей и огромными окнами с видом на бассейн и террасу Ипе.

Белый дом с плоской крышей

Этот красивый современный дом имеет гладкую белую лепнину и окна с черными рамами.Это дом среднего размера с большим стилем. Эти огромные окна от пола до потолка выходят на наземный бассейн и огибают палубу Ipe. Складывающиеся стеклянные двери патио открывают гостиную на крытую террасу патио для истинного внутреннего ощущения на открытом воздухе.

Красивый дом с плоской крышей и перилами из тонированного стекла. Гладкая белая штукатурка.

Изготовленный на заказ дом с плоской крышей

с гладкой штукатуркой Сайдинг

Этот красивый современный дом, построенный на заказ, имеет плоскую крышу с настилами и перилами из тонированного стекла.Множество стеклянных окон и дверей в черной раме выходят на наземный бассейн с деревянным настилом Ипе.

Жизнь в помещении на открытом воздухе стала возможной благодаря раздвижным стеклянным дверям, которые полностью открываются и убираются в боковые стены.

Плоская крыша с парапетными стенками со шпигатами и водостоками. Обратите внимание, как на верхней крыше есть вазоны с кустами и небольшой сад.

Современный дом с плоской крышей, белой лепниной, гладким сайдингом и тоннами стекла.

Дом с белой лепниной и плоской крышей

Этот красивый современный дом имеет гладкую белую штукатурку, окна и двери в черной раме, а также плоскую крышу.Софиты сделаны из натурального дерева, такого как ипе, и имеют встроенное светодиодное освещение. Многие окна представляют собой полностью стеклянные панели от пола до потолка, которые пропускают тонны естественного света.

Взгляните на этот колпачок наверху стены рядом с крышей. Многие проекты домов с плоской крышей оборачивают верхнюю часть такой отделкой. Это придает дому более законченный вид и скрывает некоторые шероховатости стекловолокна или кровельных мембран.

Современный индивидуальный дом на берегу океана с плоской крышей и парапетными стенами.Огромная подъездная дорога из бетонных газонов.

Современный дом с плоской крышей на берегу океана

Этот красивый современный дом на берегу океана имеет огромную подъездную дорожку из бетонных газонов. Это очень крутой вид, который действительно делается только в современных домах. Крыша плоская с парапетными стенами, но без настила, но есть куча световых люков и дымоходов. Дренаж осуществляется скрытыми стоками у краев крыш.

Дом отделан гладкой белой лепниной, стеклянными перилами и множеством окон и дверей в черной раме.

Современный дом с плоской крышей с сочетанием гладкой штукатурки и сайдинга из дерева ипе.

Современный дом с плоской крышей

Ничто не похоже на современный дом с плоской крышей. Он выделяется по сравнению с любым другим стилем дома не только из-за плоской крыши, но и из-за дизайна, стиля и отделки. В этом доме сочетаются гладкая штукатурка, дерево ипе и много стекла. Подъездная дорожка бетонная с вырезами под настоящую траву.

Осмотрите заглушки на парапетных стенах.Дизайнеры включили тонкую черную кепку с квадратными краями, которая придает верхней части дома изысканный вид. Если вы проектируете свой первый дом с плоской крышей, подумайте о том, как вы будете закрывать внешние стены. В традиционном доме используются отделка, фасция и желоба, но у вас не будет ни одного из этих вариантов в современном доме.

Этот черный современный дом имеет плоскую крышу с настилом на крыше и стены из стекла.

Черный современный дом с плоской крышей

Черный — это цвет сайдинга, который нечасто встречается в жилых домах.На самом деле, я не думаю, что есть даже производитель, который предлагает черный виниловый сайдинг. Но при строительстве современного дома черный металлический сайдинг и оконные рамы встречаются довольно часто. Он гораздо больше подходит для современного образа, чем для традиционного. Вся задняя часть дома от пола до потолка стеклянная с черными рамами, поэтому на самом деле не требуется много сайдинга.

Этот дом имеет плоскую крышу с площадкой на крыше с видом на большой бассейн в земле, деревянную площадку и внутренний дворик с брусчаткой.

Красивый дом в современном стиле с сочетанием белой и коричневой штукатурки, черными рамными окнами и плоской крышей.

Современная белая штукатурка дома с плоской крышей

Этот красивый современный дом выполнен в смешанной цветовой гамме с использованием бело-коричневой штукатурки и черного металла, переходящего в черные оконные и дверные рамы. Эти современные дома в черно-белом стиле — одни из моих любимых дизайнов. Плоская крыша предназначена только для внешнего вида и не имеет настила или механического оборудования.

Обратите внимание, как дизайнеры варьировали высоту стены парапета. Это хороший способ разграничить части дома.

Софиты имеют очень лаконичный дизайн, отделаны такой же белой лепниной и достаточно велики, чтобы разместить несколько встроенных светодиодных светильников.

Современный план освещения дома с плоской крышей в ночное время, включая множество встроенных светодиодных светильников.

Наружное освещение современного дома

Вот еще один вид на этот красивый современный дом с плоской крышей в бело-коричневых и черных тонах с предыдущей фотографии. Пакет наружного освещения включает в себя множество встроенных светодиодных светильников, спрятанных в короткий софит.

Современные дома, как правило, тратят больше времени на размышления о внешнем освещении по сравнению с более традиционным домом, в котором обычно есть только один или два светильника у входной двери.

Ультрасовременный трехэтажный дом с плоской крышей и множеством открытых жилых площадей.

Ультрасовременный дом с плоской крышей

Этот красивый ультрасовременный трехэтажный дом имеет плоскую крышу и множество открытых жилых площадей, которые охватывают весь дом. Приподнятые балконы окружают весь дом, разделенные серыми каменными стенами.Бесшовные стеклянные перила обеспечивают защиту от падений и придают суперчистый вид.

Обратите внимание на этот многоуровневый пейзажный бассейн и все эти сырые бетонные стены. Нижний уровень имеет множество крытых площадей и крытых жилых помещений на открытом воздухе.

Цветовая схема экстерьера довольно серая и цветная, поэтому вам нужны теплые элементы. Сайдинг Ipe делает свое дело.

Какой потрясающий современный дизайн дома, который невозможен ни с чем, кроме плоской крыши.

Этот современный дом с плоской крышей имеет чрезвычайно теплую цветовую палитру с использованием большого количества коричневого и коричневого.

Теплая цветовая гамма

Этот современный дом имеет очень теплую цветовую гамму экстерьера с использованием сочетания коричневой твердой древесины и светло-коричневой облицовочной плитки. Все в доме естественного коричневого цвета, кроме окон и черных металлических рам.

Настоящей звездой для меня является эта подъездная дорожка. Большие бетонные формы, разделенные травой, создают один из самых крутых дизайнов, которые я когда-либо видел.Мы действительно видим этот стиль подъездной дорожки только в современных домах, и это позор, потому что они довольно красивы. Хотя они требуют обслуживания, чтобы не допустить появления сорняков и зеленой травы.

Плоская крыша этого дома декоративная, без настила. Дренаж осуществляется с помощью шпигатов и водостоков за стеной парапета.

Современный белый оштукатуренный дом с плоской крышей и очень квадратным, угловатым дизайном дома.

Полностью белый современный дом

Этот красивый полностью белый современный дом имеет гладкую штукатурку и очень квадратный, угловатый дизайн.Дом расположен высоко на склоне холма в Калифорнии, поэтому белая бетонная стена по периметру необходима, чтобы выровнять участок. Много открытых жилых площадей, крытые балконы и огромные окна выходят на наземный бассейн и домик у бассейна.

Плоская крыша в первую очередь предназначена для демонстрации без каких-либо настилов. Но есть встроенный доступ, и в доме есть четыре блока переменного тока.

Стена парапета со шпигатами и водосточными желобами решит любые проблемы с водоотведением. Даже в таких районах, как Калифорния, где дождей не бывает много, все равно нужен план дренажа.

Полностью серый индивидуальный дом в современном стиле с плоской крышей. Серая асфальтированная дорога.

Серый дом с плоской крышей

Этот полностью серый дом с плоской крышей выполнен в монохроматической цветовой гамме, в которой используется только серый цвет. Это стиль, который мы часто видим в современных домах, и его легко реализовать, поскольку дизайн, как правило, проще. Дома с плоской крышей не имеют кровельной черепицы, фасции и многих других отделочных элементов, которые обычно есть в других стилях дома.

Современный серый дом с черными рамами от пола до потолка и плоской крышей.

Современный серый дом с огромными окнами

Этот современный дом с серой лепниной имеет огромные окна от пола до потолка с черной рамой, которые пропускают тонны естественного света и открывают великолепный вид на подземный бассейн. Весь дом очень холодный и темный, поэтому добавление софитов из настоящего дерева было хорошей идеей. Они добавляют нужное количество тепла.

Плоская крыша предназначена только для демонстрации в этом доме, что важно, если вы хотите современный стиль.

Этот современный дом с плоской крышей имеет действительно красивую угловую крышку в верхней части каждой стены с очень большим софитом из натурального дерева.

Современный дом с плоской крышей

Проверьте верхнюю часть этих стен. Современные проекты домов позволяют вам быть намного более креативными, чем в традиционных домах. Какой красивый способ украсить ваши стены. Эти изготовленные на заказ угловые детали отделаны гладкой белой штукатуркой. Они просто декоративные и стоят кучу денег, но какой фантастический дизайн.

Очень большие софиты из натурального дерева и встроенное светодиодное освещение. Нижние балконы имитируют цоколь, только он отделан темно-коричневым металлом, гармонирующим с металлическими дверными и оконными рамами.Какое прекрасное сочетание материалов и цветов.

Тонны стеклянных стен с окнами от пола до потолка и деревянным сайдингом из ипе завершают внешний вид.

Современный дом с плоской крышей и огромной консолью над крытым патио.

Современный дом с плоской крышей

Вид №1 на этот красивый современный дом.

Этот дом с плоской крышей в современном стиле имеет огромную консольную конструкцию. Вы не увидите такой консоли в традиционном доме без множества колонн для поддержки нагрузки.Это стальная рама в лучшем виде. Плоская крыша имеет настил с металлическими и стеклянными перилами.

Современный дом с плоскими террасами на крыше и встроенными вазонами, вид со стороны бассейна.

Современный дом с плоской крышей

Вид №2 — это вид сзади, сделанный у бассейна.

Этот красивый современный дом с плоской крышей имеет плоскую крышу с настилом на крыше и встроенными кашпо. Живые крыши являются растущей тенденцией среди поклонников домов с плоской крышей, потому что вы получаете так много полезного открытого пространства, просто добавляя перила и / или парапетную стену.

Вид с земли на некоторые детали этого красивого современного дома. Огромные черные рамные окна с белой гладкой лепниной.

Дом с плоской крышей в современном стиле

Вид №3 этого красивого современного дома с плоской крышей.

На этом изображении показаны многие детали, необходимые для проектирования красивого дома с плоской крышей. Мы рассмотрим несколько более тонких моментов ниже.

  1. Обратите внимание на то, как огромные окна на самом деле немного установлены, что обеспечивает небольшой выступ без необходимости в софите.Это отличный способ, которым современные дома добавляют немного больше защиты от воды, не используя выступы.
  2. Обратите внимание, что софиты имеют совершенно гладкую поверхность и белую краску, идеально сочетающуюся с лепниной. Это чистая отделка, которую вы не можете получить со стандартными софитами. Вы можете увидеть линию, где гладкие панели софита встречаются с лепниной. Некоторые дизайнеры убирают линию, но некоторые оставляют ее, потому что она добавляет немного больше деталей.
  3. Встраиваемые светодиодные светильники установлены на потолке с квадратным откосом.Как правило, в современных домах используется более квадратная отделка вместо круглой.
  4. Справа вы можете увидеть изготовленные на заказ детали сайдинга из твердых пород дерева. Выше находится крышка парапета, изготовленная на заказ из металла, а затем окрашенная в черный цвет. За этим сайтом изготовлены на заказ планеты на крыше и настил на крыше.

Небольшие детали отделки делают дом с плоской крышей по-настоящему особенным.

Вид с воздуха на этот фантастический современный дом на берегу канала во Флориде с плоской крышей и площадкой на крыше с цветочными горшками.

Современный дом с плоской крышей, вид с воздуха

Вид №4 этого фантастического современного дома – вид с воздуха.

С высоты птичьего полета этого потрясающего современного дома вы можете ясно увидеть все детали плоской крыши, включая:

  • Стена парапета с водоотводом.
  • Зона для блоков HVAC.
  • Площадка на крыше с металлическими и стеклянными перилами.
  • Встроенные кашпо на крыше достаточно большие для растений, цветов или небольшого сада.

С террасы на крыше открывается прекрасный вид как на встроенный в землю бассейн, так и на канал. Кровельным материалом здесь является стекловолокно, окрашенное в белый цвет, чтобы соответствовать гладкому сайдингу с лепниной. Мы рекомендуем нашим клиентам использовать стекловолокно, потому что оно доступно по цене, очень прочное, легко ремонтируется и не протекает.

Вид с уровня земли на дом с плоской крышей с композитным настилом Trex, используемым в качестве сайдинга и софитов с квадратным встроенным освещением.

Детали дома с плоской крышей

Дома с плоской крышей имеют одни из самых крутых деталей, которые можно найти в любом доме.Традиционный дом использует бордюр, много отделки, кровельную черепицу, сайдинг и желоба, чтобы скрыть множество небольших площадей и мелких деталей. В современном дизайне дома большая часть стандартной внешней отделки не используется. Из-за этого архитекторы и строители домов могут проявить немного больше творчества в том, как они выполняют свои работы по внешней отделке. Даже создание новых методов работы с использованием некоторых нетрадиционных материалов.

Этот раздел блога посвящен всем тем мелочам, которые делают дом особенным.

Вид на стены парапета дома с плоской крышей.

Стены парапета увеличивают толщину

Парапеты увеличивают толщину верхней части стены, благодаря чему дом с плоской крышей выглядит выше, чем он есть на самом деле.

Вид с уровня земли на софиты Trex и встроенное светодиодное освещение.

Облицовка и софиты Trex

Знаете ли вы, что террасную доску Trex можно использовать в качестве сайдинга и потолочных материалов, также называемых облицовкой? В современных домах вместо Ipe постоянно используется Trex, потому что он не требует ухода для сохранения цвета.

Вы можете установить облицовку Trex без каких-либо винтов, чтобы она выглядела очень аккуратно. Все, что вам нужно, это система скрытого крепления Trex.

Вот ссылка, если вы хотите узнать больше о скрытых креплениях палубы. Я настоятельно рекомендую использовать их не только для установки сайдинга Trex, но и для настила. В конце концов, для этого и нужны эти канавки в боковой части настила.

Современные софиты из террасной доски Trex со встроенным квадратным светодиодным освещением.

Софиты Trex Decking

Террасная доска Trex

— отличный материал для потолков.Он имеет красивую окраску, напоминающую настоящую ипе, но совершенно не требует ухода. Вы можете установить его без использования винтов с зажимами, которые продает Trex.

Вот ссылка, если вы хотите узнать больше о скрытых креплениях палубы. Я настоятельно рекомендую использовать их не только для установки софитов, но и для вашего настила. В конце концов, для этого и нужны эти канавки в боковой части настила.

Террасная доска из ПВХ серого цвета, используемая в качестве облицовочного материала.

Настил из ПВХ, используемый в качестве сайдинга

В качестве облицовочного материала можно использовать террасную доску из ПВХ.И вы можете сделать это без каких-либо видимых винтов или гвоздей, если вам нужен очень чистый дизайн. Поскольку в современном сайдинге не так много отделки, чтобы скрыть винты, вам нужны другие способы сделать это. Мы рекомендуем использовать скрытую систему крепления палубы.

Вот ссылка, если вы хотите узнать больше о скрытых креплениях палубы. Я настоятельно рекомендую использовать их не только для установки сайдинга, но и для настила. В конце концов, для этого и нужны эти канавки в боковой части настила.

Подробнее Настил из ПВХ, используемый в качестве сайдинга, также известный как облицовка.

Покрытие для настила из ПВХ

Вот еще один вид этого серого настила из ПВХ, используемого в качестве облицовочного материала или облицовки. Углы были срезаны под углом 45 градусов для очень чистого, плотного угла.

Если вы хотите, чтобы это выглядело так, мы рекомендуем склеить края и использовать скрытые винты и дюбели, смешанные с клипсами. Они известны как скрытые системы крепления палубы.

Вот ссылка, если вы хотите узнать больше о скрытых креплениях палубы. Я настоятельно рекомендую использовать их не только для установки сайдинга, но и для настила.В конце концов, для этого и нужны эти канавки в боковой части настила.

Фасад и фасад Ipe со встроенным светодиодным освещением, стеклянными перилами и металлическим поручнем.

Стеклянные перила с металлическим поручнем

Основным элементом современного внешнего дизайна дома являются стеклянные перила. Этот дизайн отличается простой чистой металлической верхней направляющей с коричневой отделкой. Нижняя направляющая, которая держит стекло, выполнена из соответствующего коричневого металла. Верхние рельсы прикручены к дому для дополнительной устойчивости.

Как видно из угловых деталей, эти верхние направляющие были изготовлены по индивидуальному заказу в соответствии с точными спецификациями, поскольку они представляют собой цельную часть. Без цельной конструкции верхняя направляющая теряет большую часть своей прочности.

Древесина ипе, используемая в качестве сайдинга и потолочного перекрытия, с квадратным встроенным светодиодным освещением.

Деревянный сайдинг и софиты Ipe

Экзотические твердые породы дерева, такие как ипе, — это фантастический материал для обшивки сайдинга и потолков, который обычно используется в современных домах с плоской крышей, но требует определенного ухода, чтобы сохранить этот красивый цвет.

Обратите внимание на проделанную здесь работу по углам и заглушке стены. Эти кромочные доски обрезаются под углом 45 градусов и создают рамку для картин вокруг всего дома. Вырезы, подобные этим, должны быть точными, чтобы создать вид, иначе вы получите уродливые пробелы. Обязательно склейте края вместе и плотно закрутите их, потому что произойдет некоторое расширение и сжатие.

Обратите внимание на деталь настенной крышки. Вы можете увидеть, как ипе используется для покрытия кровельной мембраны. Ипе — отличный способ закрыть стену, облицованную любым материалом.

Тонкий деревянный сайдинг, окрашенный в оттенок оранжевого или оранжевого цвета, с черной металлической отделкой.

Деревянный сайдинг с металлической отделкой

Еще один способ позаботиться о краевых деталях дома с плоской крышей — использовать металл. Здесь мы видим, как черный металл огибает не только края, но и бордюр и деревянные софиты.

Современный дом с плоской крышей, толстыми парапетными стенами и гладкой лепниной.

Гладкие штукатурные стены

Очень распространенный наружный сайдинг, используемый в современных домах с плоской крышей, представляет собой гладкую штукатурку.Это очень чистый, изысканный вид, который невозможно воспроизвести с помощью любого другого материала для сайдинга. Некоторая штукатурка остается из натурального серого цемента, но подавляющее большинство оштукатуренных домов окрашены.

Как вы можете видеть на этой фотографии, штукатурку можно наносить до самых краев, чтобы получился очень чистый и четкий край. Проверьте детали на этом выступе. Штукатурка обволакивает и покрывает каждую плоскую поверхность.

Резюме: Проекты домов с плоской крышей

Современный дизайн дома трудно описать.Но вы бы узнали его, когда увидели, потому что у них, как правило, плоская крыша и они почти не похожи на традиционный дом.

Проекты домов с плоской крышей имеют особый стиль, который невозможно не заметить. Плоские крыши, стены из стекла, много металла, дерева или камня, четкие линии и острые углы с приглушенной цветовой палитрой. Здесь вы не увидите ни винилового кедрового сайдинга, ни классической колониальной отделки. В современных проектах используется широкий спектр материалов и стилей, которые ни один другой дом даже не рассматривает для использования.Поскольку многие люди хотят, чтобы их дом был чем-то большим, чем просто укрытие, они хотят произведение искусства с индивидуальностью, с которой не могут сравниться традиционные стили дома. Проекты домов развивались с точки зрения инноваций и строительных технологий, которые делают дизайн дома с плоской крышей намного более доступным, чем раньше, и, как следствие, более популярным. Если вам нравятся современные дома, но вы считаете, что их строительство слишком дорого, подумайте еще раз.

Я надеюсь, что информация и вдохновляющие фотографии, которые мы показывали в этой статье, помогут вам спроектировать и построить свой следующий современный дом.

Если у вас есть какие-либо вопросы или комментарии, напишите нам в любое время. Мы хотели бы услышать от вас.

15 современных дизайнов крыш домов с фотографиями 2022

Знаете ли вы, что выбрать крышу для дома своей мечты непросто? Да! При выборе конструкции гибкой крыши необходимо учитывать множество факторов, таких как соображения планирования, технические методы строительства, преимущества, использование и не забывать об эстетике дома.

Популярность простых конструкций крыш домов резко возросла в последние годы, наряду с ценовыми преимуществами.Продолжайте читать эту статью, чтобы вдохновиться некоторыми популярными характеристиками нескольких конструкций крыш домов.

Типы конструкций крыш домов:

Уникальные свойства нескольких доступных на рынке конструкций крыш домов помогут вам сделать окончательный выбор. Вот список:

  • Двускатная крыша: Треугольное пятно, образующееся при стыке двух скатных участков крыши, часто называют двускатной крышей.
  • Шатровая крыша: Этот тип крыши обычно имеет четыре стороны и хорошо работает в районах с сильным ветром.
  • Голландская крыша: Благодаря естественному освещению и дополнительному пространству, голландская крыша облегчает доступ к нижней части крыши.
  • Мансардная крыша: Хотя эта конструкция создает дополнительное пространство внутри, построить эту французскую конструкцию сложно.
  • Плоская крыша: Уникальная особенность навесов заключается в том, что они добавляют немного места для стока воды.
  • Односкатная крыша: Хотя односкатная крыша очень похожа на плоскую крышу, часто используется комбинация других стилей крыши.
  • Крыша-бабочка: Хотя дренаж может быть проблемой, этот тип конструкции крыши уникален с эстетической точки зрения, обеспечивает достаточную вентиляцию и свет.
  • Вальмовая крыша: Этот тип конструкции широко используется в амбарах, поэтому их также называют амбарными крышами.
  • Мансардная крыша: Если вы хотите добавить функциональное дополнение к существующей крыше, мансардная крыша — идеальный вариант.
  • М-образная крыша: Этот тип конструкции имеет две наклонные стороны, сходящиеся посередине со скатами с каждой стороны, что в основном похоже на двускатную крышу.

Различные стили крыш для домов с фотографиями:

Мы представляем вам лучшие проекты крыш домов, на которые нужно взглянуть, прежде чем вы сможете остановиться на правильном.

1. Типы крыш для небольших домов:

Хотя квартирная культура находится на подъеме, некоторые люди все еще хотят поселиться в красивом собственном доме. Красная цветовая гамма предварительно окрашенной металлической кровли, похожей на черепок, означает загородный вид. В то время как мягкая цветовая гамма внешнего вида дома выделяет его, улучшая внешний вид вашего небольшого дома.

2. Проекты домов с плоской крышей:

Плоские крыши являются экономически эффективным вариантом для домов, поскольку используется меньше материалов. Это один из привлекательных вариантов для коммерческих зданий, поскольку установка выполняется относительно быстро. Он также выступает в качестве базы для наращивания еще одного этажа в будущем. Хотя эти крыши конструктивно просты, существует вероятность того, что наверху будут скапливаться пыль и мусор, что требует регулярного наблюдения.

3. Проекты домов с наклонной крышей:

Одной из популярных крыш, которые можно найти в любом жилом доме, является наклонная крыша.Конструкция крыши деревянного дома имеет крутой скат крыши, который создает дополнительное пространство, улучшая обогрев и охлаждение вашего дома. Еще одним преимуществом наклонной крыши является то, что она позволяет воде, грязи и другим вещам соскальзывать без накопления, что дает вам прочную крышу.

4. Листовая кровля Проекты домов:

Установка листовой крыши над домами завоевывает популярность благодаря своим преимуществам по сравнению с обычными крышами. Асбестовые или алюминиевые листы — это превосходные материалы, которые придают вашему дому очаровательный вид и привлекательный внешний вид.Хотя стоимость может быть высокой, долгосрочные преимущества того стоят.

5. Современные дома с наклонной крышей:

Современные модели крыш для домов сделают ваш дом ярче и привлекательнее. Дизайн этого дома максимально увеличивает яркость солнца, используя путь. Также помогает избавиться от нежелательной грязи с помощью откосов. Эта красивая крыша придает вашему дому воздушность, что делает его одним из лучших мест для приема друзей или семьи.

[Подробнее: Новейшие конструкции потолков из ПВХ]

6. Конструкция крыши в форме хижины:

Это один из простых стилей кровли дома в форме хижины, широко используемый в районах с сильным дождем или снегопадом. Эти покатые крыши предотвращают скопление элементов окружающей среды, что делает их идеальным выбором для холмистой местности. Это красивое бунгало с крышей в виде хижины построено на обширной территории.

7. Дизайн дома на крыше Dyna:

Dyna Roof — флагманская компания из штата Ассам, производящая металлические кровли для домов, которые обычно имеют цветное покрытие.Металлическая кровля прекрасно вписывается в цветовой узор дома. Уникальный знак на крыше не только красиво выглядит, но и долговечен. Если вы ищете универсальную металлическую кровлю для своего дома, Dyna — идеальный вариант.

8. Г-образная конструкция крыши дома:

Треугольное пятно, где встречаются две скатные части крыш, может быть расширено, образуя форму L, что делает его одним из лучших дизайнов крыш домов. Это крыша, которую обычно можно найти в больших домах, поскольку ее легко построить, она облегчает вентиляцию и хорошо пропускает воду.

9. Стили крыши фермерского дома:

Фермерский дом, обычно строящийся на сельскохозяйственных угодьях, представляет собой простую, но элегантную конструкцию. Уникальной особенностью этого типа дизайна крыши дома является крыша с выступающими окнами, которая выделяется по сравнению с треугольной крышей, которую вы найдете по всему дому. Бело-серое сочетание экстерьера дома не только красиво выглядит, но и дает вам ощущение вашей фермы.

10. Красивые дома с шотландской крышей:

Основным материалом, используемым при строительстве шотландской крыши, является местный камень или сланец.Первоначально большие сланцы используются для покрытия верхней части, а в завершение добавляются маленькие кусочки сланца, что придаст вашему дому необработанный вид. Использование этих дизайнов крыш домов с гордостью представляет ваше шотландское наследие. Несмотря на то, что материал прочный, регулярная проверка поможет вам быстро решить проблемы.

[Подробнее: Лучшие потолочные цветочные дизайны]

11. Дизайн крыши виллы:

Виллы являются обычным явлением в фешенебельных районах и набирают популярность во многих городах.Этот красивый дизайн дома с синей крышей выделяется на фоне светлой цветовой палитры дома, создавая ощущение синхронности. Кровля этой виллы представляет собой сочетание плоской скатной и треугольной крыш, которые делают ваш дом элегантным и современным.

12. Проекты домов с треугольной крышей:

Всем нам знакома крыша треугольной формы, образующая букву «А», которую иногда называют скатной крышей. Это основной элемент отечественной архитектуры Древней Греции, европейских и американских построек.Уникальной особенностью этого типа кровли является наличие четырех скатов с четырех сторон, имеющих вид пика. Серый цвет здания красиво связывает элементы здания.

13. Проект дома со смешанной крышей:

Один из лучших способов выделить свой дом — использовать смешанные конструкции крыш. Как следует из названия, различные части дома имеют разные рисунки кровли, что делает его привлекательным. Эта структура сочетает в себе плоские, двускатные, треугольные и полукруглые кровельные конструкции, создавая уникальную красоту.Его еще больше повышают за счет размещения освещения и сочетания цветов.

14. Дизайн крыши дома с террасой:

Если вы ищете способ встроить современную крышу в свою террасу, этот стиль крыши дома может стать идеальным выбором. Тонкие деревянные пластины на крыше и по бокам террасы не только пропускают солнечные лучи, но и придают ей элегантный вид. Хотя эти типы кровли могут не защитить вас от проливных дождей, приток яркого света и свежего воздуха того стоит.

15. Дизайн крыши в коттеджном стиле:

Этот дизайн крыши дома напоминает красивый коттедж, выделяющийся на фоне живописной природы. У этой крыши нет вертикальных сторон, которые могут быть похожи на фронтоны. Обычно с достаточно пологим уклоном эта крыша в стиле коттеджа, где все стороны спускаются к стенам, выглядит красиво и вписывается точно так же, как кусочки головоломки.

[Подробнее: Лучший дизайн потолка в спальне]

Крыша играет важную роль в создании комфортного пространства, которое защищает вас от всех элементов окружающей среды, таких как дождь, снег, солнечный свет, ветер и т. д.В этой статье представлены лучшие конструкции крыш домов, которые дадут вам краткое представление о широком ассортименте, доступном на рынке. Не забудьте сообщить нам, как эта статья помогла вам!

Замена и ремонт плоских крыш

Не каждая бригада кровельщиков обладает специальными навыками и ресурсами, необходимыми для установки и ремонта плоских крыш, но компания Infinity Roofing & Siding может неизменно обеспечивать превосходные результаты со всеми типами плоских кровельных материалов, включая:

  • Модифицированная кровельная бита
  • Крыши из ЭПДМ
  • Сборные крыши

Наша отмеченная наградами компания по производству плоских кровель гордится тем, что предлагает профессиональные услуги с использованием надежных продуктов ведущих производителей:

  • GenFlex: Простота обслуживания — одно из многих преимуществ кровли GenFlex.Гладкая поверхность сводит к минимуму накопление грязи и мусора. Кроме того, этот продукт толще, чем некоторые другие варианты ТПО, поэтому он обеспечивает превосходную устойчивость к проколам.
  • Carlisle: Их кровельная система из EPDM имеет 50-летнюю репутацию. Мембрана Sure-Seal снижает затраты на электроэнергию и обеспечивает превосходную защиту от повреждений, вызванных сильным снегопадом и другими экстремальными погодными условиями.
  • Firestone: RubberGard™ — это запатентованный кровельный продукт Firestone из EPDM, который невероятно прочен, гибок и энергоэффективен благодаря свойствам, устойчивым к ультрафиолетовому излучению.

Опытная коммерческая кровельная компания

Вкладывая средства в ремонт или установку коммерческой кровли, вы должны быть уверены, что работа будет сделана правильно, а наши монтажники плоских крыш заслужили репутацию, достойную вашего доверия! На протяжении почти 20 лет наша компания по производству плоских кровель обеспечивает исключительное качество изготовления, зарабатывая множество отраслевых наград и положительные отзывы клиентов.

Выберите нас и наслаждайтесь:

  • Общее управление проектом: Мы будем управлять всем проектом от начала до конца и информировать вас о его ходе.
  • Продукция премиум-класса: Наши кровельные материалы из TPO, EPDM и модифицированного битума, которые входят в число лучших в отрасли, имеют впечатляющие гарантии производителей.
  • Профессиональное мастерство: Только высококвалифицированные кровельщики завершают проекты Infinity Roofing
  • Конкурентоспособные цены: Мы поддерживаем справедливые цены без ущерба для качества, поэтому вы получите лучшее соотношение цены и качества.

Свяжитесь с нами, чтобы узнать больше о наших коммерческих кровельных услугах

Мы делаем выполнение ваших коммерческих кровельных проектов быстрым, простым и доступным.Позвоните в Infinity Roofing сегодня, чтобы получить дополнительную информацию или записаться на бесплатную консультацию и точную смету расходов.

Мансардное окно. Однако боковая стенка в этой области не доходит до пола. Интерьер готов к отделке. Стены в мансардных окнах являются единственными наружными стенами, за исключением фронтонных торцевых стен на верхнем этаже. В результате слуховое окно заподлицо можно использовать для акцентирования горизонтальной стены вертикальным элементом или для создания более высоких окон, чем это было бы возможно с другим типом слухового окна.Они размещают окно на одном уровне с плоскостью стены выше или… Отредактируйте секции стены с окнами обратно на высоту 8 футов и переместите их вниз на 3 фута. Стена также считается стеной для вечеринок, если она используется совместно с другими владельцами, как в случае с потолком и полом двух объектов, расположенных один под другим. 15 12,369 1 0. » Нижняя часть мансардного слухового окна плоская, а верх изогнутый. При создании этого типа слухового окна должна присутствовать коленная стена, идущая параллельно основному коньку крыши. Нанесите расширения на стены и отредактируйте размеры, чтобы 2 фута каждое, чтобы создать слуховые окна шириной 4 фута с окнами по центру.Термин происходит от латинского dormitorium, «спальня». Раздел 2 (2) (h) дает вам право срезать любую часть здания Соседнего Владельца, которая нависает над стеной вечеринки. Балка проходит горизонтально по верху вертикальных стоек и будет поддерживать нагрузку от плоской крыши слуховых окон. Двускатная крыша отлично смотрится снаружи и добавляет простора и света внутри. Передняя стена и боковые стены каркаса слухового окна, затем слуховое окно 4 масштаб: 1 Стеновое слуховое окно выступает горизонтально наружу из наклонной крыши и проходит прямо вверх от линии карниза заподлицо с наружной стеной.Д-11. Другие типы слуховых окон Некоторые определяют слуховое окно в прямой связи с линией крыши как: 1. Шаг 2. Слуховое окно в форме брови: небольшое арочное окно, которое выступает из-под ската крыши. 5 — Выберите длинную нижнюю стену и щелкните правой кнопкой мыши → Разделить стену, чтобы разделить ее дважды, чтобы получилось три секции стены. . Предпочтительный откат должен быть не менее . Это слуховое окно менее распространено, чем обычное слуховое окно на крыше. То, как я создаю свои стены слухового окна, заключается в том, чтобы нарисовать стену на уровне слухового окна / чердака и сделать ее несоединенной высотой 2 фута, а затем нарисовать другую стену, начиная с высоты 3 фута выше базового ограничения до любой высоты.Источник изображения: Домашняя стратосфера. Слуховое окно [] Слуховое окно. Большинство типов слуховых окон могут быть настенными слуховыми окнами. Обычно у него есть пространство на стене для окон, и он может иметь угол наклона, отличный от основной крыши, и / или линию крыши, которая перпендикулярна основной крыше. 10. из 79. Для определений и иллюстраций конкретных Слуховое окно должно быть деталью крыши, а не ее доминантой. Посмотреть в контексте. Застроенные стороны слуховой конструкции называются «щеками». В этой кровати используется матрас толщиной 10 дюймов.Настенные слуховые окна, как следует из их названия, выступают из стены, а не из крыши. Слуховое окно для бровей : это окно имеет изогнутую крышу, которая простирается над оконным стеклом и придает ему вид глаза, выглядывающего из-под брови. Вертикальная компоновка Фото Нэнси Эндрюс Плоские мансардные окна максимизируют крышу крыши, поэтому они считаются идеальными для задней части дома и построены так, чтобы уходить в скат крыши или доходить до основной стены под крышей. См. также: Мансардное окно 2. 6). Обратите внимание, что мансардные стены простираются только до поверхности крыши.Боковые стены слухового окна… Слуховое окно ПРИМЕЧАНИЯ К РАМУ: 1. Опять же, лучше обратиться за профессиональной консультацией Слуховые окна‎ (6 C, 84 F) Медиа в категории «Слуховые окна» В этой категории находятся следующие 32 файла из 32. Обшивка и соответствующая штукатурка под слуховым окном на чердаке и т. д. Какие формы жалюзи наиболее популярны? Жалюзи могут быть изготовлены практически любой возможной формы. Корабли из США. Осмотрите структурную целостность стены и выступа. Но вы можете перейти в режим рисования и найти эти стены и настроить смещения и высоту стен.мансардное окно, мансардное окно. Они доступны с глубиной корпуса 16 дюймов и 19 дюймов с ящиком для хранения подушек или без него. Размер слухового окна. 6. Простой стиль плоского слухового окна означает, что они дешевле в строительстве и позволяют использовать больше окон большого размера для большого количества света. Слепое слуховое окно [] Необычным типом слухового окна является слепое или ложное слуховое окно. Он начинается у кромки воды с края вкладки «Архитектура» панель «Проем» («Слуховое окно») Вкладка «Конструкция» панель «Проем» («Слуховое окно») Выделите основную крышу на модели здания и щелкните ее, чтобы выбрать.Перемещайтесь по своей… Эстер Дормер. 11 долларов. Когда дело доходит до напольного покрытия, ковровое покрытие от стены до стены на фанерном основании — это служебный пакет слуховых окон. – Если это стропило поддерживает крышу слухового окна, оно должно быть предназначено для несущего слухового окна. Вы можете просто добавить их, чтобы добавить еще одно окно в свой дом или разбить линию крыши. Каково назначение мансарды? Слуховое окно — это крытая конструкция, часто содержащая окно, которое выступает вертикально за плоскость скатной крыши. Основное различие между фронтоном и слуховым окном заключается в том, что фронтон представляет собой обычно треугольную часть стены между краями двухскатной крыши, а слуховое окно является конструктивным элементом здания.У нас также есть изоляционные плиты, подходящие для более специального применения в стенах, например, для изоляции слуховых окон, подвалов и подвалов. Если торцевая стена слухового окна соприкасается с основной крышей выше уровня верха стены, стена также должна поддерживаться двойным перемычкой. Добавить в корзину. Еще одно хорошее правило: не позволяйте слуховым окнам занимать более половины ширины или глубины крыши. Наш ассортимент изоляционных материалов премиум-класса подходит для использования в щеках слуховых окон. Бесплатная доставка. н. Наконец, след слухового окна должен быть отрезан от главной крыши.Является ли проектируемая площадь ветра на высоте слухового окна «А» менее 20% площади прогнозируемого ветра «В» в том же направлении? Обратите внимание, что прогнозируемая ветровая зона «B» — это заштрихованная область, показанная на рис. B-1 ниже. Могу ли я изолировать между дубинками, используя 100-миллиметровую изоляцию Kingspan/Celotex, или мне необходимо оставить воздушный зазор? Между фанерой и внешней обшивкой есть воздухопроницаемая мембрана, если это имеет значение? Мансардное окно – это конструкция, выступающая из крыши здания.Четыре соображения перед началом строительства. Один производитель. Фронтоны новых зданий… Этот канал предназначен только для образовательных целей. Д-15. 24. Это означает, что лицевая сторона слухового окна по существу является продолжением стены выше уровня карниза. Добавьте двускатную крышу на верхнем уровне, но не над слуховыми окнами. Предложение заканчивается 17.01.22. Оклад на пересечении кровли и стены со стеной КМУ. Ваш рисунок должен выглядеть следующим образом: Мы абсолютно влюблены в наше выветрившееся овальное слуховое окно с оконным стеклом! Архитектурные детали и изношенный вид дерева фантастически сочетаются в этом великолепном уникальном настенном зеркале.Здесь слуховое окно становится самым важным элементом комнаты, потому что оно обеспечивает достаточно света, чтобы сделать комнату больше. 18 из 20. Для определений и иллюстраций конкретных типов см. арочное слуховое окно, слуховое окно на палубе. Поскольку это сторона слухового окна, которая вторгается, предположительно, оно находится над стеной для вечеринок. Затем продолжайте подниматься по боковой стене, выполняя ступенчатую опалубку, как описано ранее. Отметьте расположение слухового окна на полу мансарды – Прежде чем открывать крышу, отметьте расположение слухового окна на полу мансарды.Дополнительные окна и световые люки занимают не более 20% существующей площади стен или пола? ДОПОЛНЕНИЕ СЛУЖБЫ: B-1. После создания слухового окна его можно точно перемещать с помощью размеров, изменять его размер и редактировать по мере необходимости в диалоговом окне «Спецификация слухового окна». В этих комнатах очень холодно, стены просто обшиты досками. Все произведения искусства в слуховых окнах доставляются в течение 48 часов и включают 30-дневную гарантию возврата денег. Слуховое окно, передняя стена которого находится заподлицо с основной стеной или является ее частью. Объяснение слухового окна в стене Я предлагаю начать с создания слухового окна (стены) вручную с помощью инструментов стены на верхнем уровне модели здания.Если эту часть стены необходимо прикрепить к основной крыше, выполните оставшуюся часть этого шага. Это можно отрегулировать, уменьшив высоту внешней стены, увеличив шаг стены. Миссия East Coast Dormer состоит в том, чтобы помочь семьям построить дом своей мечты — от того, как строятся дома ECD, до материалов, используемых в строительстве, до группы поддержки на вашей стороне — мы произвели революцию в модульном процессе строительства, чтобы сделать это более удобно, просто и доступно.Источник информации о слуховых окнах в стене: Словарь… Этот тип слуховых окон предлагает больше места над головой, чем слуховые окна с остроконечными крышами, но, вероятно, потребуется другое кровельное покрытие для учета небольшого уклона. По обеим сторонам дома, по обе стороны от спален наверху, расположены очень большие карнизные шкафы. Небольшое слуховое окно в крыше или шпиле называется люкарной. слуховое окно должно быть облицовано плиткой или шифером • Никаких веранд, балконов или приподнятых площадок Боковые слуховые окна Применяются те же требования, что и к задним слуховым окнам, плюс: Настенные заглушки / слуховые окна / Т-образные верхние части.Покупайте картины для стен в слуховых комнатах от величайших ныне живущих художников мира. После того, как их планы были одобрены городскими властями, пара подготовила помещения для слухового окна, удалив толстую смесь штукатурки и гипсокартона. Это мансардное окно в стиле коттеджа имеет источник света и дополнительное пространство над головой. Слуховые окна в стиле собачьей будки пропускают естественный свет и способствуют вентиляции, в то время как слуховые окна навеса максимизируют полезное пространство на чердаке. В этом примере мы будем использовать конструкцию 30 x 40 футов с крышей Cape Cod с уклоном 8 дюймов на 12. Они имеют квадратные вертикальные стороны и обычно коробчатую плоскую крышу.6 дюймов. 151 обоев. слуховое окно. Вы можете переделать почти любой тип слухового окна в настенное слуховое окно. «Сцена боя снималась пять недель и длится пять минут», — сказал он. Задняя часть стены, которая так холодна. Основное различие между фронтоном и слуховым окном заключается в том, что фронтон представляет собой обычно треугольную часть стены между краями двухскатной крыши, а слуховое окно является конструктивным элементом здания. Это хорошо работает, потому что это слуховое окно с двумя окнами. Уберите стену между мансардой и главной комнатой.237 футов и может достигать от 7 150 до 8 640 долларов за каждое слуховое окно шириной 8 футов и глубиной 8 футов. Оставьте ответ. Настенные лампы для чтения украшают каждую стену мансарды, а встроенные ящики с обеих сторон не только визуально обрамляют виньетку, но и обеспечивают достаточно места для хранения, не занимая много места на полу. Небольшая крытая конструкция, выступающая наружу на большую наклонную крышу. У него есть крыша, которая образует пик с треугольным фронтоном стены над окном внизу. Будьте предельно осторожны, чтобы не повредить существующую конструкцию.Затем торцевая стена строится, чтобы сформировать новый фронтон, а оставшиеся скаты крыши расширяются к новому фронтону, чтобы восстановить пространство на всю высоту между ними. Комплект винтажного эстетического настенного коллажа — 50 мини-ботанических постеров с коллажем Cottagecore (4 дюйма x 6 дюймов), для модной фотостены, декора комнаты в общежитии колледжа, декора Cottagecore, декора комнаты подростка в стиле бохо, настенного рисунка для спальни для девочек, включает винтажные ботанические художественные принты , Настенное искусство с бабочками, Таро и многое другое. Отличные тепловые характеристики плит означают, что требуется меньшая толщина (примерно вдвое) по сравнению с традиционными формами изоляции, что позволяет экономить внутреннее пространство там, где это наиболее важно.Измерьте и отрежьте сайдинг по длине и установите первую маленькую деталь, используя полоску с гвоздями в верхней части, чтобы прикрепить ее к боковой стенке слухового окна. Если дом имеет больший выступ граблей, уменьшите глубину выступа слухового окна на 25% до . На приведенной ниже диаграмме показана основная форма заднего слухового окна. Стандартная панельная настенная кровать Murphy проста в использовании. Чтобы обеспечить правильное чувство меры, мансардные окна обычно меньше, чем окна на нижних стенах. Плавный и точный кварцевый механизм отсчитывает время… Вот оригинальный чертеж архитектора, чтобы вы могли представить себе, как это будет выглядеть с рендером.1 фут – 6 дюймов x 3 фута 2 фута x 4 фута 2 фута – 6 дюймов x 5 футов 3 фута x 6 футов 3 фута – 6 дюймов x 7 футов 4 фута x 8 футов D-11. Обшивка стены обычно находится в местах разрывов в стене, такой как оконные или дверные проемы, от просачивания воды. Сохраните штифт FB Подробнее. Мансардное окно по п. 25, дополнительно содержащее по меньшей мере одну боковую раму, предназначенную для установки между верхней поверхностью балочной рамы и нижней частью балочной рамы. по меньшей мере одна из передней рамы и верхней рамы, при этом по меньшей мере одна боковая рама образует вертикальную боковую стенку слухового окна в сборе.Поместье Браунов, Ипсвич, Массачусетс. 3). Это фиктивное слуховое окно, которое видно только снаружи здания, и оно предназначено для того, чтобы двери на коленях минимизировали потери энергии и снизили ваш ежемесячный счет. Открытости добавляет выбор цвета стен, потолка и мебели. 7721 Мансардное окно с плоской крышей. Один из самых популярных типов слуховых окон в Великобритании. Простое слуховое окно с плоской крышей является одним из самых дешевых в строительстве и часто создает наибольшее дополнительное внутреннее пространство. Помимо основных столярных инструментов, в проекте требуется круглое… слуховое окно, мансардное окно.Мансардное окно с фронтоном или «собачья будка» — более привлекательный вариант, который состоит из расширения фронтонной стены, пристроенного к существующей линии конька, и новой секции крыши, пристроенной наружу к новому концу фронтона. Овальное слуховое окно представляет собой слуховое окно, выступающее горизонтально наружу из наклонной крыши для размещения окна. Медиа в категории «Слуховые окна» Следующие 84 файла находятся в этой категории из 84 файлов. 4. [email protected] Установите черепицу на основание… Определите слуховые окна. футовБлагодаря отличному планированию, целеустремленным сотрудникам и преданным субподрядчикам мы смогли построить новую пристройку с двускатным слуховым окном и защитить фасад от непогоды, задержавшись допоздна, чтобы убрать и защитить территорию от дождя, который последовал ночью. ) частично врезан. Частично вложенное слуховое окно создается путем расширения плоскости внешней стены основного здания по вертикали, чтобы сформировать стену слухового окна, тем самым прерывая основную линию карниза крыши. Мансардное окно представляет собой коробчатую конструкцию, выступающую из существующей линии крыши дома.Цвет стены. Для настенного слухового окна стена под слуховым окном расширяется вверх и получает собственную секцию крыши. Задействованы только помещения под ней, а дыра в вашей крыше будет меньше. Продумайте сроки строительства: выберите сухое время года, так как в вашей крыше будет вырезано отверстие на несколько дней. Кембридж. шириной 9 м) несущая стена над ней будет поддерживаться стальной балкой. Затем я также нашел довольно приличный пример слухового окна, выложенного плиткой… Негабаритные настенные часы слухового окна 30 дюймов (номер детали: PHF-515983-SD) Подробнее от Priyas Home Goods.Особый тип слухового окна, обычно встречающийся в жилых домах, называется занятым слуховым окном. Примечание. Это видео было записано с использованием Revit 2018. Алюминий нельзя паять. 1 — … Заднее слуховое окно • Максимальный дополнительный объем 50 м3 • Расположен ниже конька • Отступ не менее 20 см от карниза • Материалы должны соответствовать существующей кровле, например. Оба отделаны фанерой и воздухопроницаемой мембраной с глиняной плиткой, а также мастерской на щеке слухового окна. (не включено) Преобразование чердака в двухквартирный дом с 3 спальнями в Портсмуте с добавлением 1 спальни с ванной комнатой с душем.Мы всегда упоминаем плоскую крышу, но на самом деле они построены с уклоном в сторону 1:50, чтобы предотвратить скопление стоячей воды наверху. Мансардные окна — это популярный вид переоборудования чердака, который может добавить ценное дополнительное жилое пространство в ваш дом. Для определений и иллюстраций конкретных типов см. арочное слуховое окно, палубное слуховое окно Настенное слуховое окно В отличие от слухового окна, расположенного частично вверх по склону крыши, это слуховое окно, лицо которого находится в одной плоскости с лицом (разделяет горизонтальное положение) стены ниже.я думал о том, чтобы сделать с моим слуховым окном, было взорвать эту изоляцию стены в крышу и боковую стену, используя этот материал, который вписывается в пространство стены дома, не мог найти место, где я мог бы сделать это сам по хорошей цене так что никогда не делал, возможно, стоит получить цитату о том, что это было сделано, 0. В x Ш. Я строю его ровно на черновом полу, обшиваю, наношу пленку и выдерживаю, как любую другую стену. Существует несколько вариантов слуховых окон, в том числе односкатные, плоские, двускатные и вальмовые. Включено в стоимость: Каркасные пиломатериалы, обшивка фанерой, окна, изоляция, сайдинг, кровельная черепица, подложка из войлока, гидроизоляция, внутренний гипсокартон, внутренняя стена (мансардное окно) Гидроизоляция предназначена для предотвращения проникновения воды в стену.У нас есть несколько лучших фотографий для вашего интереса, согласитесь, это лучшие фотографии. Продано более 72% Мансардные окна этого типа меньше по размеру, но пропускают достаточное количество естественного света благодаря большим вертикальным окнам. Вальмовые и мансардные крыши часто имеют слуховые окна или слуховые окна, выходящие через карниз. 3. Я вырезаю часть слухового окна, используя профиль редактирования стены, чтобы наклонить верхнюю часть слухового окна внутренней стены, в архитектуре это вертикальное окно, которое выступает из наклонной крыши и обычно освещает спальню.Посмотрите больше идей о стилях дома, экстерьере дома, слуховых окнах. (Филиппины) житель общежития. Переместите стены в мансарду. Спереди есть два слуховых окна собачьей будки, и он хочет добавить слуховое окно навеса сзади с плоской односкатной крышей. Бинненхоф Дахакен P1000010a. Дайте определение слуховому аппарату. Твитнуть Электронная почта Отправить текстовое сообщение. Кроме того, убедитесь, что стены слухового окна совпадают с внешними стенами дома. Люкарна с фронтом, непрерывным с и над голой основной стеной под ним. 74 продано.Этот вариант также предпочтительнее, потому что он лучше сочетается с изоляцией стены. Некоторые люди добавляют в дома глухие или ложные слуховые окна в качестве архитектурной особенности. нет Чтобы нарисовать стены слухового окна Откройте план главного архитектора, на котором вы хотите построить слуховое окно вручную, или создайте новый план, выбрав в меню «Файл»> «Новый план». Каркас Мансардные окна после монтажа обшивки крыши 2. 1919×1043 — Фильм — Советник. Посмотрите больше идей о слуховых окнах, переоборудовании чердака, слуховых окнах. Включено в стоимость: Каркасные пиломатериалы, фанерная обшивка, окна, изоляция, сайдинг, кровельная черепица, войлочная подкладка, гидроизоляция, внутренний гипсокартон, внутренняя отделка. Определите размер, архитектурный стиль и количество окон, которые обычно составляют три четверти стены слухового окна. .Поместите отделку на оба угла слухового окна, чтобы закрыть концы черепицы с обеих сторон, вдоль вершин стен, где они встречаются с крышей, и вокруг окна. Каркас стены и крыши из болиголова, обшивка из сосны внахлест, двойное остекление 2×3, двойное окно с изоляцией, крыша из гофрированного металла… Наши мансардные двери с откидной стеной предлагают простое решение. 1001 Монро Уилм, DE. docx Я пытаюсь нарисовать слуховое окно на стене. Планы мансардных зданий Praveensdataworks. Его лицо является частью обычной стены, но имеет приподнятую вертикальную крышу, выступающую над остальной частью крыши.У меня есть клиент, у которого есть негабаритный гараж на 3 машины с недостроенным вторым этажом. Обработайте черепицу слуховых окон деревянной отделкой, как правило, досками размером 1 на 4 дюйма. PLAYMOBIL VINTAGE 3666 ЗАМОК СТЕНА СЛУШНАЯ ПЛАТФОРМА ОТДЕЛКА КРЫШИ ПАРАПЕТ-ВЫБОР. 423. Когда вы прибиваете виниловый сайдинг, не забивайте гвоздь заподлицо со стеной под ним. Мансардное окно может быть разных размеров и стилей, но, опускаясь на крышу, слуховое окно сохраняет свою мягкость, даже когда видно много стен.Однако они не ограничиваются одним появлением. Самым распространенным видом слухового окна является двускатное слуховое окно. Включено в стоимость: пиломатериалы для каркаса, обшивка фанерой, окна, изоляция, сайдинг, кровельная черепица, войлочная подкладка, гидроизоляция, внутренний гипсокартон, внутренняя/внешняя отделка, внутренняя/внешняя мансардная библиотека APP v2. Вместо того, чтобы устанавливать слуховое окно частично вверх по склону крыши, настенное слуховое окно кажется продолжением стены выше уровня карниза. Передние стены мансардных окон не должны выступать за основную стену находящегося под ними здания (рис.Скат крыши 12/12 тоже мансардный, мансардное окно. В какой-то момент вам придется удалить плоскости крыши, которые поставляются с созданным вручную слуховым окном (стеной) (при условии, что крыша сгенерирована автоматически), а затем добавить собственную криволинейную крышу. Стены слухового окна строители часто называют «щечными». ) врезные и 3. Гардеробы в слуховых окнах — это самое худшее, но с помощью этих лайфхаков вы можете извлечь из слуховых окон максимум пользы. Мансардное окно — это большое слуховое окно, которое либо содержит дымоход, либо соединяет две части крыши вместе.Сначала определите, где находится основная часть полезного пространства. 5. У него нет боковых сторон, кровля переносится по нему волнистой линией. Используйте инструмент «Выбрать объекты», чтобы выбрать эту внутреннюю стену, и щелкните инструмент редактирования «Открыть объект», чтобы отобразить диалоговое окно «Спецификация стены». Кроме того, он генерирует виды с автоматическими размерами стеновых панелей или сегментов, а также точную спецификацию материалов и магазинов. Этот прочный комплект слухового окна Doghouse включает в себя все необходимое, чтобы добавить остроконечное слуховое окно шириной 6 футов в ваш комплект Vermont Cabin Kit.33 South University Street Healdsburg, CA 95448 3949 Guasti Road, Unit B Ontario, CA 91761. Крыша находится примерно на 30 дюймов выше уровня пола. Создайте проем в крыше и завершите слуховое окно. Если вы ищете естественное освещение и вентиляцию в Ваш чердак, мансардные окна — отличный выбор — WALL STREET JOURNAL Давая новую жизнь тому, что нельзя забывать, Dormer превратил дом у озера в современный и роскошный дом для отдыха • Используется на чердаках и в помещениях с крутым уклоном крыши. оставляя мало места.Добавьте крышу и прикрепите стены к крыше. Повсюду крутая крыша 14:12 спускается прямо к внешней стене основного уровня. 133 Мобильные стены 21 Изображение 5 Аватары 16 Gif. jpg. Мансардное окно с расклешенным фронтоном. Торцевая стена мансарды несет нагрузку, а не боковые стены. Для сравнения я сделал так — немного прищурился, и вы можете увидеть идею настенного подвеса. Dormer Pramet Precision Twist Drill Union Butterfield Wetmore видение 2020 Связаться с нами Наш новый образ Четыре бренда. (2) GPE (16) Lambro (5) RMS (1) RMS Manufacturing (1) Verde Industries (7) Поиск обновлений двухскатная крыша и мансардное окно – конструктивный элемент здания.17 из 20 Просмотреть все. Просмотреть 198 мансардных окон на Houzz Хотите ли вы вдохновиться для планирования мансардных окон или строите дизайнерское мансардное окно с нуля, на Houzz есть 198 фотографий от лучших дизайнеров, декораторов и архитекторов страны, включая Heintzman Sanborn Architecture~Interior Design и Smith & ПК Вансант Архитекторы. Затем перенесите внутренний край стен на нижнюю сторону крыши с помощью отвеса. У меня есть слуховое окно, построенное из дубинок 100 мм х 50 мм. 21-23 Седьмая авеню Парк Слоуп.Благодаря этому инструменту на этапе «Крыша» нашего программного обеспечения для 3D-архитектуры вы можете быстро и легко добавлять слуховые окна или слуховые окна! После вставки в ваши 2D-мансардные окна, мансардные окна на крыше, мансардные окна на крыше, мансардные окна для бровей, входной колпак, входные колпаки. Сколько должна стоить мансарда. Но передняя часть слухового окна находится на уровне стены перед домом. Они находят окно заподлицо … нет нет 26 ноября 2021 г. — Термин, используемый для слуховых окон, которые следуют за стеной, а не сидят на крыше дома. none none none Настенное слуховое окно находится заподлицо с наружной стеной и прорывается через карниз крыши, создавая фирменный эффект.Выберите стиль слухового окна, который вы предпочитаете, обсудите ваши варианты с квалифицированным архитектором, и вы получите слуховое окно, слуховое окно. В углах забейте гвозди После того, как все мысли и расчеты сделаны, построить слуховое окно сарая несложно. Для определений и иллюстраций конкретных типов см. арочное слуховое окно, палубное слуховое окно. Привет, я живу в террасном 100-летнем викторианском доме, и сосед хочет построить слуховое окно в форме буквы L сзади. Светлые стены делают бонусную комнату с мансардными окнами более просторной. Большие мансардные окна представляют прекрасную возможность для встроенных элементов, которые сочетаются с остальной частью комнаты, и этот книжный уголок является ярким примером.Для определений и иллюстраций конкретных типов см. арочное слуховое окно, палубное слуховое окно. Строители, сталкивающиеся с работой по созданию двускатного слухового окна, обычно используют один из двух вариантов. Материалы для облицовки боковых стен мансардных окон зданий, выбор, детали и спецификации по установке: В этой статье описаны ошибки при облицовке боковых стен мансардных окон и покрытий боковых стен мансардных окон, которые вызывают протечки, гниение и повреждение зданий насекомыми. Настенные слуховые окна, как правило, имеют очень декоративную окантовку. Качественный герметик или битумный кровельный клей. Большинство из них имеют шаг 10/12–12/12.Выбранный вами товар не был добавлен в вашу корзину. Типичная секция через мансардную скатную мансардную крышу. Это манекен слухового окна, который виден только снаружи здания и предназначен для его создания. Овальное слуховое окно представляет собой слуховое окно, выступающее горизонтально наружу из наклонной крыши для размещения окна. Решено! Стены слуховых окон прорезают существующую плоскость крыши и соединяются с существующими коленчатыми стенами внутри конструкции. Д-16. Наше мансардное окно является впечатляющим архитектурным акцентом, который делает любой служебный сарай ошеломляющим и приветствует обильное количество естественного солнечного света в вашем пространстве.Фронтоны новых зданий — это… мансардное существительное. Профессиональная установка слухового окна обычно стоит от 2500 до 20 000 долларов, или около 115 долларов за квадратный фут. 11. синонимы дормеров, произношение дормеров, перевод дормеров, определение словарных комнат в английском словаре. Планы строительства мансардных окон Praveensdataworks via. Фронтоны новых зданий… При создании автоматических мансардных окон SP склонен думать, что боковые стены должны опираться на основную крышу, к которой они прикрепляются. С другой стороны, крыша с ферменным каркасом не имеет чердачного пространства для расширения — вам, вероятно, придется… Что такое преобразование чердака с боковыми слуховыми окнами? Эта форма преобразования чердака обычно имеет ту же форму, что и преобразование заднего слухового окна, но расположена сбоку от собственности.Мансардное окно – самый распространенный тип. Вы можете использовать эту опцию, даже если вы не вставляете стены, чтобы управлять положением нижней части слухового окна. Создание слухового окна в Paint Shop Pro точно такое же, как и создание крыши, за одним исключением. Разбейте крутую линию крыши. Посмотрите на эти идеи украшения спальни в мансарде. Фронтоны новых зданий… Ниже представлены 12 лучших фотографий сборных слуховых окон в высоком разрешении. Мансардное окно на крыше. Программное обеспечение для деревянного каркаса стен для 3D-моделирования фронтонов, слуховых окон и других сложных многослойных деревянных стен в Revit® Wood Framing Wall позволяет быстро и легко создавать деревянные каркасы стен благодаря полному обновлению проекта в Revit в режиме реального времени.Мансардные окна устанавливаются либо на лицевой стороне стены, либо высоко на крыше, а их крыши могут быть остроконечными, шатровыми, плоскими или с одним скатом. Да, даже примыкания плоской крыши к стене не выполняются должным образом. D Мансардное окно — это, по сути, выступ, встроенный в крышу, чтобы людям внутри не приходилось наклоняться в одной половине комнаты. Соответствие стандарту ENERGY STAR®, стенная дверь по колено R-10; дверца заполненная пеной толщиной 1 3/4 дюйма; Предварительно подвешенная на наружном уровне дверная рама размером 1 1/4″ x 4 9/16″ с уплотняющей прокладкой Q-LON. Накройте соединения пленкой, а затем также загните синтетическую подложку вверх по стене.Старайтесь, чтобы слуховые окна были маленькими и тонкими и соответствовали стилю — придерживайтесь гладкого внешнего вида, если дом современный, и используйте соответствующие традиционные детали, чтобы оставаться в соответствии с историческим видом. Они привлекают внимание и могут превратить унылое здание в нечто совершенно сказочное. строительство кровля красная стальная крыша крыша гофрированная красивая крыша строительство строительство дом цветная крыша строительная площадка небо мужчины строительство дом строительство коттедж строительство кровля. Последний шаг к Ниже приведены 8 лучших изображений из 21 лучшей коллекции фотографий планов строительства слуховых окон в высоком разрешении.Теперь, когда в стене слухового окна определен новый разрыв, можно выбрать маркер редактирования угла и поднять стену, чтобы она соответствовала наклону крыши, как показано на изображении ниже. Этот метод особенно распространен для мансардных окон, расположенных ближе к середине высоты крыши, для которых требуется нижняя часть, а также мансардные окна. Далее вы будете работать над созданием ящиков для хранения шкафа между двумя слуховыми окнами. установить бэкеры для Gyp. Ищете мансардное окно? Узнайте информацию о слуховых окнах.2014-2015 Пересмотренный каталог деталей: 11. Фронтонные концы являются важными архитектурными элементами и во многих случаях отличаются от остальных конструкций, применяемых для облицовки, специальным сайдингом, специальным окном. В этом видеоролике показано следующее: Выберите тип стены и ограничения для слухового окна, которое будет добавлено на крышу. Инструкция по вентиляции односкатной крыши. ТуринGT. Начинаю с передней стены слухового окна. Кто знал, что дверь на чердак может открыть столько возможностей? Наши мансардные двери с цельным сердечником и дверной плитой из МДФ идеально подходят для защиты вашего дома от нежелательных элементов, таких как вредители, и для обеспечения легкого доступа к чердачному хранилищу.Передняя стена, крыша и окно не включены и должны оцениваться отдельно с использованием стандартных калькуляторов оценки стен, крыши и слухового окна соответственно. 1 . 21.09.2018 T6310 для точения труднообрабатываемых материалов. Мансардное окно с расклешенным фронтоном ничем не отличается от обычного слухового окна. Углубленный Высота передней стены слухового окна, не включая скошенную часть между двумя скатами крыши. Плитка используется для боковых сторон вашего чердака, чтобы соответствовать существующей кровле.Чтобы вырезать новое слуховое окно из основной крыши, перейдите на вкладку «Архитектура» → «Слуховое окно» (проем). Шаг 1. Включено в стоимость: каркасные пиломатериалы, фанерная обшивка, окна, изоляция, сайдинг, кровельная черепица, войлочная подкладка, гидроизоляция, внутренний гипсокартон, интерьер. Основное различие между фронтоном и мансардным окном заключается в том, что фронтон представляет собой обычно треугольную часть стены. между краями двухскатной крыши и мансардным окном является конструктивным элементом здания. Кроме того, фронтон или домообразная структура, в которой он содержится.PDF-файл Спецификация файла Auto CAD ; Д-11. Следите за строкой состояния, чтобы убедиться, что вы выделяете главную крышу. от основной стены здания (рис. В настоящее время в щеках слухового окна у меня теплоизоляция 70 мм с воздушным зазором на холодной стороне, а основная стена слухового окна имеет изоляцию 120 мм с воздушным зазором на холодной стороне. Откройте вид уровня слухового окна. Элементы тяжелых деревянных балок и кронштейны, особенно на крыльце, дополнительное слуховое окно, декоративная отделка, наклон стекла, красная черепичная крыша, солнечная табличка, кирпичная стена, дом, старый фонарный столб, Европа, Виллемстад; Нидерланды Леса к двум новым слуховым окнам / слуховым окнам / спальням / общежитию крыша/крыши викторианского таунхауса/домов.В виде плана этажа перейдите на этаж 2, выберите «Строительство»> «Стена»> «Прямая внутренняя стена», затем щелкните и перетащите внутреннюю стену примерно на 8 футов от внешней стены. 99% мансардных окон односкатной крыши имеют размер 3/12. Но если мансардная стена расположена внутри мансардного окна внешней стены, мансардного окна. Подрядчики по мансардным окнам. Здесь я построил несколько слуховых окон разного размера, чтобы показать, как они меняют внешний вид. g Свесы граблей Когда на главном доме почти нет выступов граблей, детализируйте мансардное окно, чтобы оно соответствовало им.2017-09-09 Feuerwehrausflug in die Steiermark (189) Настенное слуховое окно отличается уникальным внешним видом, в котором передняя стенка слухового окна является продолжением внешней стены дома, а не крыши. Учитывайте требуемый тип изоляции и вентиляции. Whitney Lyons Сохранить фото Внутреннее пространство, созданное мансардным окном, является не столько продолжением комнаты, сколько нишей, примыкающей к комнате. Слуховое окно выступает горизонтально наружу из наклонной крыши и простирается прямо вверх от линии карниза заподлицо с внешней стеной.2). Мне нужно объяснение, как подойти к этому, поскольку метод, используемый для создания стандартного слухового окна с плоскостью крыши со всех сторон, кажется, не работает для меня. Под этим я подразумеваю тип слухового окна, как показано на изображении. Стены высотой 7 футов 4 дюйма и полноразмерные гаражные ворота входят в стандартную комплектацию Grand Victorian. Колледж Гонвилля и Кайуса. Все вентиляционные отверстия должны быть пожаробезопасными. Обеспечьте надлежащую постоянную приточно-вытяжную вентиляцию ниже предполагаемой вентиляции «с крыши на стену». Кроме того, имейте в виду, что если слуховое окно имеет шаг 12/12, для украшения можно использовать один кронштейн.Доска по мере необходимости 3. Слуховое окно на стене — это место, где лицевая сторона слухового окна плоская с внешней поверхностью дома или строения. Окно, пробитое в крыше и установленное таким образом, чтобы оно было вертикальным, а крыша отклонялась от него. Жёсткие теплоизоляционные плиты EcoTherm являются идеальным решением для изоляции полых стен, внутренних стен и стен с деревянным каркасом. Преобразование мансардных окон потенциально подходит Слуховое окно — это мансардное окно, лицевая плоскость которого составляет единое целое с лицевой плоскостью стены, в которую оно встроено, нарушая линию карниза здания.элементы отделки должны быть достаточно большими, чтобы выдерживать дополнительные нагрузки от слухового окна [] слухового окна в стене. Стена слухового окна и обшивка крыши должны быть 7/16″ OSB с гвоздями с 8d ГВОЗДЯМИ @ 6″ o/c краев и 12″ O/C Field 4. Вертикальная треугольная стена между наклонными концами двускатной крыши. Добавьте нотку ошеломления архитектурный стиль к любому А-образному сараю с Old Hickory Buildings. Стена или половина общей высоты слухового окна — должны располагаться ближе к центру крыши. «Больше всего времени ушло на то, чтобы правильно оформить спальню с большим сводчатым потолком и медные огни в сочетании с интересными деревенскими произведениями искусства и коллажами.Одна идеальная спальня «Спальня — моя любимая комната из-за камина, подвесных светильников и различных настенных элементов», — говорит Дормер. Свинцовые продукты. Параметры сортировки (в настоящее время: с самым высоким рейтингом) Поиск обоев Просмотреть все подкатегории. Для мансардных крыш: конструкция должна соответствовать проекту. Имея высоту чуть более трех футов, вы захотите продемонстрировать это зеркало над диваном, консольным столом или в конце коридора. Натали Дормер. Наймите хорошего кровельщика.Когда крыша открыта, поднимите торцевую стену, прикрепите перемычки, боковые стены и стропила для слухового окна — размеры указаны в проекте. 3850×2166 — Кино — Голодные игры: Сойка-пересмешница. Часть 1. Этот тип конструкции обеспечивает наибольшую площадь помещения, а также позволяет использовать окна больших размеров. Чтобы добавить элегантности, карниз крыши может быть расширен или выходить далеко за пределы внешней стены. Слуховые окна, включенные в этот полутораэтажный самодельный дом, соответствуют большому фронтону и повторяют дизайн линии крыши (Изображение предоставлено Саймоном Максвеллом). Различные типы слуховых окон.Гейбл существительное. com Santa Rosa Lead Products (800) 916-LEAD (5323) Факс: (707) 431-1749. Фронтонные концы более новых зданий… Стена: продолжение стены выше уровня карниза. Я буду использовать 6′. 11 10 977 2 0. Обновлены логотипы! просто надежный Ваш производитель качественных режущих инструментов и принадлежностей Установите подкровельное покрытие до слухового окна, обрезав его на несколько дюймов от стыков крыши и стены… 9 июня 2016 г. Пинтерест.Когда … Затраты на установку мансардных окон. Сделайте так, чтобы концы фронтона находились по бокам дома. Это может работать или не работать для вас, в зависимости от вашего дизайнерского замысла. Традиционно имеет простую скатную крышу с наклоном в обе стороны. Эти кровати доступны либо с вертикальным (для стандартных потолков 8 футов и выше), либо с горизонтальным наклоном (для более низких потолков в комнатах в стиле мансарды). Это определение часто применяется к смежным домам, таким как таунхаусы или двухквартирные дома. Заделка гвоздями коррозионностойкими гвоздями через … слуховое окно типа «Слуховое окно» Возникла небольшая проблема с моделированием слухового окна.6 — Выберите среднюю секцию стены и измените координаты X на 250 и 550 см. 35 из 5 звезд. Войдите, чтобы проверить Выйти как гость. А-2. следует рассчитать с помощью Калькулятора оценки преобразования интерьера чердака с вырезом или ферменной крышей Слуховое окно не выступает из стены, как другие слуховые окна, а является ее продолжением. Вам нужно будет вручить соответствующее уведомление, чтобы воспользоваться этим правом, и вы, как правило, несете ответственность за расходы, связанные с гаечным ключом в плане, является слуховым окном.Строение, возвышающееся над наклонной крышей, обычно с вертикальным окном. Для слухового окна навеса хвосты стропил снова прибиваются к спроектированным двутавровым балкам крыши, чтобы создать вид открытых стропил из цельного дерева. Моя собственность имеет общую стену, где будет построена основная конверсионная часть (так что это не маленькая часть слухового окна, которую увидит другой сосед. Самый традиционный подход — соответствовать наклону крыши дома. Как и крыши в целом, конструкция фронтона является одним из самых популярных, … Стоимость мансардного окна на стене: 72–115 долларов за квадратный фут или от 25 900 до 41 500 долларов; Средняя стоимость и размер: 35 600 долларов за слуховое окно шириной 20 футов и глубиной 18 футов; Слуховое окно с остроконечными и расклешенными фронтонами: слуховое окно с двускатной крышей.Просмотрите фотографии мансардных окон в разных … Архив меток: мансардное окно, мансардное окно. СКИДКА 40 долларов США на первый заказ на сумму 150+1 долларов США с кредитной картой Wayfair. Привет: слуховое окно. Мы надеемся, что вы можете сделать такие же, как они. Эти ящики для хранения встроены в стену, чтобы максимально увеличить пространство для хранения (Изображение 1). Быстровозводимая Готовая Установленная Ваша Крыша. 7. Это очень большое, утонченное обновление декора вашей стены станет изюминкой вашего дома. люк на крыше: стоковые видеоклипы. Передняя часть слухового окна спроектирована как продолжение нижней стены, почти всегда с использованием тех же материалов, что и стена.Для определений и иллюстраций конкретных типов см. арочное слуховое окно, мансардное окно. Слияние декоративного с утилитарным – НЬЮ-ЙОРК ТАЙМС Самый вневременной и красивый дизайн получается, когда вы работаете с природой, а не боретесь с ней. Этот пакет доступен для 8-, 10- и 12-футового стиля Utility. Основное различие между фронтоном и слуховым окном заключается в том, что фронтон представляет собой обычно треугольную часть стены между краями двускатной крыши, а слуховое окно является конструктивным элементом. здания.Примечание: The… 7 816 стоковых фотографий, векторной графики и иллюстраций доступны без лицензионных платежей (роялти). Есть вопросы? Наши дружелюбные и опытные специалисты будут рады помочь вам выбрать и настроить межкомнатные двери. Средняя стоимость: 125 долларов за квадратный фут. По оценкам журнала Family Handyman, мастеру-сделайку нужно около 1800 долларов материалов, чтобы построить слуховое окно шириной около 6 футов и высотой 9 футов с одним окном. Pleasant, PA 1566 P: 724. Слуховые плиты или сланцы. Вы также можете увеличить высоту мешающего ската крыши, добавив к нему новое выступающее слуховое окно.Выберите свой любимый дизайн слуховых окон и купите их в качестве настенного рисунка, домашнего декора, чехлов для телефонов, больших сумок и многого другого! Мансардное окно: расширение стены выше уровня карниза крыши. Обслуживание Калифорнии, Невады, Орегона, Вашингтона и соседних западных штатов. Большие переделки, такие как добавление слухового окна в ванную, обойдутся примерно в 24 000 долларов. Для определений и иллюстраций конкретных типов см. арочное слуховое окно, слуховое окно на палубе. Шаг 6. Я только что создал проход в стене колена и прикрепил несколько изображений.00 5250 Дахгаубен. Полукруглые низкопрофильные вентиляционные отверстия для предотвращения попадания в дом плавающих углей. Оценка 4. Стена является стеной для вечеринок, если она стоит по обе стороны границы земли, принадлежащей двум (или более) разным владельцам. Доступен в 6 типах сайдинга. Предлагаемая столовая и кухня будут иметь новый широкий арочный проем (1. ИСПОЛЬЗУЙТЕ H-образные зажимы, расположенные по центру между стропилами по краям листа. Щелкните изображение, чтобы увеличить его размер и получить более подробную информацию. Он не является частью конструкции крыши, а обрамлен отдельно. , и часто обеспечивает дневной свет и вентиляцию для комнаты, расположенной на чердаке или чердаке.Методы, изложенные в этих видеороликах, — лишь некоторые из многих способов ведения строительства. РЕКЛАМА. Фронтонные концы более новых зданий — это … Мансардное окно: это слуховое окно, лицевая сторона которого находится в одной плоскости с лицевой стороной стены внизу, прерывая линию на карнизе здания. 5227 Ф: 724. Обновлены логотипы! просто надежный Ваш производитель качественных режущих инструментов и принадлежностей Эти слуховые окна со сквозным карнизом, также называемые «стеновыми мансардными окнами», представляют собой современный взгляд на традиционные двускатные мансардные окна.БАЗОВЫЙ ТИП Dead Soft (2) FHA (3) Standard (5) Поиск обновлений. окна фрамуги над дверями и окнами, а также нижняя отделка. Когда передняя стена стоит, я скрепляю концы, протягиваю струну и выпрямляю ее несколькими промежуточными скобами. Мансардные окна. Слуховые окна можно разделить на три конструктивные категории: слуховые окна на крыше, слуховые окна в стенах и слуховые окна-вкладыши. Внутренняя центральная стена будет расширена от существующей стены с использованием блоков AAC (газобетона), которые будут поддерживать оставшуюся существующую конструкцию крыши и новую конструкцию крыши слухового окна.) и они также будут врезаться в основную крышу. Покрасьте стену в шкафу перед установкой ящиков для хранения. У нас есть широкий ассортимент материалов для изоляции стен, в том числе изоляция полых стен, внутренняя и внешняя изоляция стен, изоляция для фасадов из каменной кладки и фасадов, а также изоляция для деревянных и стальных каркасов. Подложка, отслаивание и приклеивание должны проходить выше ступенчатой ​​планки для облегчения проверки. Этот стиль привлекателен и доступен. Свинцовая/оцинкованная крыша к стене. м. Простые в обращении и установке, они подходят как для нового строительства, так и для проектов расширения и реконструкции.Преобразование чердака и расширение слухового окна Вам также может понадобиться получить разрешение от ваших соседей, прежде чем работа будет продолжена, поскольку применяются Правила стен для вечеринок. Мансардное окно, часто используемое в домах с двускатной крышей, обычно требует покрытия крыши, отличного от покрытия основной крыши. • Передняя стена: мансардное окно, передняя стена которого установлена ​​на одном уровне с основной стеной здания, хотя и не запрещено напрямую, но не рекомендуется (рис. Ориентировочная стоимость: мансардное окно с шатровой крышей стоит 115–315 долл. США за кв. 4K Ultra HD Natalie Dormer). Обои.Применение краски нейтрального цвета — светло-серого, слегка бежевого, нежно-белого — на стенах и потолке также обеспечивает мансардные окна и вентиляционные отверстия с крышей различной формы: обычно двускатной, шатровой, односкатной или круглой. Настенный мансарда. Стороны или щеки конструкции обычно не являются несущими, поэтому стойки каркаса слухового окна часто крепятся к существующим стропилам на крыше. Дормер отметил, возможно, с легким раздражением, как быстро сцены, которые были физически и эмоционально тяжелыми для фильма, проходят на экране.Инструмент «Указать края крыши/стены» активен, поэтому вы можете указать границы, образующие слуховое окно. Установите угловой элемент. 06.05.2021 От скромных начинаний до производителя мирового уровня — история нашего производственного подразделения Chino. Обычно в нем есть окна, а крыша мансардного этажа имеет меньший уклон, чем основная крыша. •Часто содержит окно для естественного освещения. Он имеет собственную крышу и вмещает окно. Самая длинная трасса находится на высоте 45 дюймов от пола или выше по наклонной стене? Или это на плоской стене, которая встречается с наклонной стеной? Сравните все стены и способы управления хранилищем.Мансардное окно с двускатной крышей. Используйте свое лучшее суждение для создания слуховых стен. Читать больше новостей Новости. щечные шпильки должны опираться либо на двойное стропило, либо на двойную балку перекрытия. 1 выпущен. (1) Грейклифф Хаус-3. 1. Добавление в корзину. Кровельная бригада будет повторять эти два последних шага, пока не достигнет вершины слухового окна. КАБИНА МАНСОВАЯ Идеальная каюта для тех, кто предпочитает много света и ощущение высоких потолков! На переднем крыльце нет потерянных квадратных метров, так как вся площадь здания — это внутреннее пространство.Если слуховое окно будет иметь ширину 22 фута-0 дюймов и такой же уклон, как и крыша, на которой оно расположено, необходима опорная поверхность фронтонной стены. Как и другие типы слуховых окон, они могут быть либо продолжением стены под ним, либо объектом. установлен в крыше.Слуховые навесы.) Как установить оклад на переходе стены к нижней крыше.Расширенный фронтон оснащен слуховым окном заподлицо Слуховое окно заподлицо (также называемое стеной или открытым слуховым окном) имеет лицевую стену, которая на одном уровне со стеной внизу, без карниза основной крыши, пересекающего его.У нас также есть ряд продуктов для плоских и скатных крыш, которые можно использовать для изоляции крыши слухового окна. Создан для защиты. У меня есть бунгало с мансардой, в котором зимой оооочень холодно (выключить отопление и лечь спать при 21 градусе, проснуться через 8 часов при 5 градусах), поэтому перед возвращением зимы мою спальню нужно утеплить. В этот момент части стен слухового окна, которые не находятся непосредственно под крышей слухового окна, опущены на уровень слухового окна. 99 219 долларов. Посмотрите больше идей о стилях домов, экстерьере дома, архитектуре.Стена. Эта область открывает крышу внутри сарая, чтобы обеспечить больше места для хранения и дневного света. Небольшие проекты, такие как добавление слухового окна, стоят около 4000 долларов. Дормер существительное. – Путь нагрузки должен проходить через стропила рядом с боковой стенкой слухового окна. Выступ слухового окна на наклонной крыше определяется размером окна и предпочтениями проектировщика. Интерьер до ремонта. На многих мансардных окнах … стена. Передает нагрузку на крышу в процессе. Мансардное окно поднимает только часть крыши.На мансардных окнах не было драпированных занавесок, на стенах не было картин. ) встроенный 2. В комнате есть слуховое окно и стена достроена до слухового окна. 4096×3072 — Знаменитость — Натали Дормер. Как правило, не возникает проблем с несущей способностью, когда торцевая стена обрамляется непосредственно внешней стеной первого этажа. Много раз я расширял существующий гребень в другой гребень, чтобы увеличить наклон односкатной крыши. 7 а. Сборные крыльца из черепицы, мансардный дом, установка подделки. Или вы можете добавить слуховое окно, чтобы добавить еще один уровень в свой дом.• Однако здесь размещается только одно стропило. Он начинается у кромки воды, с краем отелей, балка / заголовок для поддержки крыши для слухового навеса. После того, как это было соскоблено, они добавили временную стену внутри для поддержки, а затем вырезали отверстие. Этот тип добавления слуховых окон создает проблемы, поскольку нарушает систему водосточных желобов и требует использования дополнительных мест водосточных труб. Размер мансардного окна будет зависеть от того, для каких целей вы собираетесь его использовать. НАЗВАНИЕ ПРОИЗВОДИТЕЛЯ A1 Изделия из металла (1) AmeriVent (25) Famco Mfg.Большие современные настенные часы Dormer отличаются уникальным дизайном металлического каркаса с теневым ящиком, в котором римские цифры плавают на передней части рамы, контрастируя с ярким белым циферблатом, поэтому вы можете легко читать время. Что касается включения слуховых окон в качестве стиля, то их чаще всего можно увидеть в домах миссионерского, романского и готического стилей. 2014 Columbia Northwest, Inc. 69 скидка 15%. Вентиляционные отверстия Vulcan могут быть добавлены ко всем вентиляционным отверстиям в новом строительстве, а комплекты модернизации доступны для добавления к существующим вентиляционным отверстиям в доме.Плавный и точный кварцевый механизм без проблем отсчитывает время от одной батарейки АА. По сути, слуховое окно, которое опирается на внешнюю стену, а линии крыши слухового окна доходят до карниза основной крыши внизу. Прежде чем вы это узнаете, вы будете хвастаться своим чердачным отверстием, а не прятать его. Есть две стены по бокам и крыша. Вместо того, чтобы выходить за пределы здания, мансардные окна удлиняют стену, создавая дополнительное пространство для комнаты. Обшивка наружных стен чаще всего кирпичная, каменная или штукатурная.Обеспечение притока воздуха и блокировка тлеющих углей. 100% удовлетворение покупателя. Д-13. Если нет, вы можете пропустить этот шаг. 7 из 5 звезд. Слуховое окно: Это окно расположено прямо над внешней стеной, а не посередине крыши. Слуховое окно для бровей или век: «Низкое слуховое окно на скате крыши. Отлично работает, чтобы предотвратить появление верхнего края окна… -скатная крыша и мансардное окно является конструктивным элементом здания.Слуховое окно для бровей или век, изолирующее стены слухового окна. Удалите кровлю и достаточное количество сайдинга на стене над пересечением крыши со стеной, чтобы обнажить существующую обертку дома или строительную бумагу. Это вызовет инструмент Pick Roof/Wall Lines, который позволит вам выбрать внешнюю сторону вашей новой конструкции слухового окна, как показано ниже. Слуховое окно должно быть отодвинуто от стены дома Слуховое окно должно быть выровнено или относиться к окнам снизу Слуховое окно должно быть установлено ниже конька и вдали от вальмы Узкие боковые щеки Конек Беговая кромка над плоскостью крыши Широкая щека Это является неприемлемым примером — слуховое окно не соответствует размеру или известно как коленные стены, они проходят вдоль внешней стены, под слуховым окном или перпендикулярно ему, и к ним можно получить доступ через двери, прорезанные в стене.05.02.2006, 10:19. Слуховое окно с крышей на стене — это слуховое окно с навесом или плоской крышей. Отметьте расположение стен слуховых окон на мансардном этаже и убедитесь, что стены слуховых окон совпадают с внешней стеной дома. Если вертикальная передняя стена встречается с боковой стеной, как в конструкции слухового окна, обрежьте переднюю планку так, чтобы она выступала за угол не менее чем на 7 дюймов. Уточните результаты. Вот попытка, хотя, возможно, и не очень удачная, сделать крышу. мигание служит также «через стенное мигание» с У меня есть дом в стиле шале Уэйтса с дормером с 4 спальнями — подумайте об очень большом бунгало с 2 спальнями и ванной, встроенной в крышу.Слуховое окно с навесом — похоже на слуховое окно с плоской крышей, слуховое окно с навесом имеет односкатную крышу, которая скатывается вниз под меньшим углом, чем основная крыша. 100114201_1215SDW. г. Слуховое окно (также называемое мансардным окном) представляет собой форму мансардного окна. Добавить в список наблюдения Наслаждайтесь нашей подборкой из 151 обоев и фонов Натали Дормер. Это также обеспечивает немного стены для окна или двух. Боковые слуховые окна иногда возводят непосредственно из нижней кирпичной стены дома или в некоторых случаях вырезают отверстие слухового окна сабельной пилой.Уложите черепицу до области, для которой требуется вентиляционное приложение SmartVent Roof to Wall. 2. а. Настенные мансардные окна встречаются реже, чем типичные «мансардные окна на крыше». По сути, это защита прав вашего соседа, если вы делаете что-то, что может повлиять на общую стену. Преобразование чердака заднего слухового окна может быть построено во всех формах и размерах. И слуховые окна, и вентиляционные отверстия закрываются крышами различной формы: обычно двускатными, шатровыми, односкатными или круглыми. Наша продукция включает в себя, помимо прочего, слуховые окна, купола, наконечники, колпаки для дымоходов, направляющие, жалюзийные вентиляционные отверстия на крыше и стенах, нестандартные вентиляционные колпаки, столешницы, колпаки для колонн, почтовые ящики, водосточные и водосточные системы, а также металлические кровельные системы.Добавьте боковые стены 2×4 по бокам. Независимо от того, есть ли у вас боковое слуховое окно или любой другой тип расширения слухового окна, этот материал очень популярен, поскольку он сочетается с существующим кровельным материалом. Настенное слуховое окно встречается реже и предлагает мало дополнительного пространства. Обрамление слухового окна сарая — более простой процесс, чем строительство слухового окна с фронтоном. 185 долларов. Мансарда Детская Спальня Как называются популярные медные мансардные окна? Существует много типов слуховых окон, чаще всего: полукруглые слуховые окна, слуховые окна для бровей, двускатные слуховые окна, слуховые окна с жалюзи, декоративные слуховые окна, настенные слуховые окна, навесные слуховые окна, коньковые слуховые окна и т. Д.Шаг 2 Отмерьте 3 дюйма от стены, где SmartVent будет изгибаться на стене. Слуховое окно не должно опираться на эту внутреннюю стену как на какую-либо опору — должно ли это быть? Глядя на типичную конструкцию слухового окна — все опорные анкеры на крыше и полу. Используйте свое лучшее суждение о. Но дома с мансардным переоборудованием, в которых есть дополнительная спальня или офис, приветствуют добавление света и дополнительное пространство над головой, которое дает слуховое окно. После выбора всех переменных нажмите OK. Утепление мансардных стен/щечек.(Источник: IBHS 2019. Однако в соленом или загрязненном воздухе он имеет тенденцию окисляться и образовывать ямки, а если он не окрашен, то будет подвергаться коррозии от контакта с каменной кладкой из-за извести и кислот. Большинство современных стеновых отливов в жилых домах изготавливаются из тонколистового алюминиевого рулона. сток.Для определений и иллюстраций конкретных Слуховое окно – это слуховое окно, лицевая плоскость которого составляет единое целое с лицевой плоскостью стены, в которую оно встроено, нарушая линию карниза здания.Внутреннее оформление при ремонте.При устройстве слухового окна , вы, по сути, строите «мини-пристройку» через крышу вашего дома, чтобы создать более высокий потолок и дополнительное внутреннее пространство.Это нормально, чтобы переместить его немного вниз, но не перемещайте его выше. 3 6 отзывов. там, где щечные рамы не доходят до уровня пола, следует использовать две фиксированные стропила для обеспечения необходимой поддержки. 1297 Kecksburg Road Mt. Создайте мансардную крышу и соедините ее с основной крышей. Мансардное окно: у этого окна прямые стены с изогнутой крышей. Слуховое окно, лицевая сторона которого составляет единое целое с лицевой стороной стены внизу. Его основание соответствует наклонной крыше. Архив метки: мансардное окно, мансардное окно. Наши меньшие по размеру декоративные элементы Old Lace Gable подходят для большинства слуховых окон с одним окном.Средние затраты и комментарии от команды профессиональных журналистов CostHelper и сообщества пользователей. Добавьте слуховое окно на крышу и с помощью инструмента «Отверстие слухового окна» вырежьте для него отверстие. Наши планы мансардного сарая включают чердак, встроенный в сарай. Существующие стропила имеют размер 2×10 16 дюймов, а крыша представляет собой 8-скатный фронтон. Используйте скругление для соединения стен. Мы получили информацию из каждого полученного изображения, включая установленный размер и разрешение. 99. Мансардное окно • Мансардное окно — это конструкция с крышей. который используется для увеличения жилой площади в доме.Единственная разница заключается в том, что слуховое окно с расширяющимся фронтоном. Кровельщик будет крепко прижимать обшивку к стене слухового окна и добавить один гвоздь через гонт. 12 р. Щеки слухового окна имеют размеры 4×2, а основная стена слухового окна — 6×2. Алюминий недорогой, легко гнется и хорошо держит краску. 62 продано. Теперь выберите инструмент «Полуфронтон» и поместите его на нижний этаж спереди с дополнением «Слуховое окно в стене». Это слуховое окно, в котором передняя стена находится непосредственно над внешней стеной ниже и прерывает линию карниза, например, лицевую панель, морозильную доску. или навес.Фронтонная стена и слуховое окно с плоской крышей сзади. Слуховое окно — это стена, которая проходит через основную крышу сарая. Грандиозный викторианский дом со слуховым окном в форме А-образной формы имеет двойную дверь на передней стене, большие окна и расширенные карнизные свесы. Каркасная крыша с мансардой имеет место для расширения — например, слуховое окно может создать дополнительное пространство, которое вам нужно. … Коленные дверцы для доступа к стене СКАЧАТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Характеристики. Запросы оптового дистрибьютора Добро пожаловать слуховое окно, слуховое окно. 28.05.2021 Установка стандарта в штампах и пресс-формах.Разнообразие типов крыш, встречающихся в первичных крышах, также может быть… Слуховое окно выступает горизонтально наружу из наклонной крыши и простирается прямо вверх от линии карниза заподлицо с внешней стеной. Однако из-за наклонного потолка эти Дормеры продолжили обсуждение трудного пятимесячного процесса съемок «За стеной». 4 — У обеих стен сделайте уклон нижней части от 100 до 250 см, верхней части от 250 до 100 см. Мы добавили информацию о каждом полученном изображении, включая размер и разрешение.Лучше не использовать слишком много материалов, так что будьте проще. Оставьте зазор между шляпкой гвоздя и стеной, чтобы предотвратить деформацию. Слуховые окна с бочкообразной крышей, слуховые окна для бровей и слуховые окна в колониальном стиле Модель # Размер. Большинство просто строит перемычку между двумя сдвоенными общими стропилами основной крыши и использует ее для поддержки коньковой балки слухового окна. Размеры от 12х14 до 14х24. Возможно, самым необычным аспектом бунгало с мансардой являются треугольные пространства крыши или пустоты между краями основной крыши и стенами на концах … 3 — Сделайте то же самое с правой стеной.Существующий боковой откос снимается и надстраивается вертикально от заднего фасада. Д-14. синонимы dormer, произношение dormer, перевод dormer, определение слова dormer в английском словаре. Включено в стоимость: Каркасные пиломатериалы, обшивка фанерой, окна, изоляция, сайдинг, кровельная черепица, подложка из войлока, гидроизоляция, внутренний гипсокартон, внутренняя/внешняя отделка, внутренняя/внешняя отделка. к структуре, а детализация навеса соединяется с штрихами, найденными в других местах дома.Надеюсь, полезно. Балки дома выходят за наклонную линию крыши примерно на 6 футов. Настенные мансардные окна встречаются реже, чем типичные «мансардные окна на крыше». Доставка: 5 долларов Если слуховое окно установлено в кровельной системе, обычно, если слуховое окно состоит из двух скатных сторон крыши, это слуховое окно заканчивается фронтоном. Выбрав стену слухового окна, щелкните инструмент редактирования «Линия разрыва» и добавьте к стене один разрыв, как показано на изображении ниже. Д-12. Вертикальные стены и окна — отличный способ добавить дневного света в лофтовое пространство.В то время как крыша дома создается над вертикальной стеной, боковые стены слухового окна… На фото вверху справа показано слуховое окно с полноразмерным стандартным украшением фронтона из старинного кружева. ” Слуховые окна имеют те же стили и разнообразие кровли, что и обычные крыши: Слуховое окно всегда не имеет ни одного • Путь нагрузки от слухового окна стекает вниз по боковой стене. Меня это беспокоит. Параметры сортировки (в настоящее время: с самым высоким рейтингом) Поиск обоев. Плоский кровельный материал должен подниматься по стене минимум на 12 дюймов или вверх по стене и поверх стены, если высота стены меньше 12 дюймов.Окна в мансардном этаже обычно называют «остеклением». 23 августа 2016 г. — Изучите доску Кевина Лири «Детали конструкции слухового окна» на Pinterest. мансардное окно

Скатная крыша — Проектирование зданий

Скатная крыша представляет собой крышу, которая скатывается вниз, как правило, в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому. «Уклон» крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны.

Скатная крыша отличается от плоской крыши, которая технически представляет собой любую крышу с уклоном менее 10°; однако на практике они, как правило, намного мельче, обычно выражаются в виде градиента и могут составлять от 1:40 до 1:80. Для получения дополнительной информации см. Плоская крыша.

В руководстве по моделированию Национальной методологии расчета (NCM) (для зданий, не являющихся жилыми домами в Англии) издание 2013 г., опубликованное Департаментом по делам общин и местного самоуправления (DCLG), считается, что скатная крыша представляет собой «крышу с уклоном более 20 градусов и меньше или равно 70 градусам – если шаг больше 70 градусов, это следует считать стеной.’

Два основных метода строительства скатных крыш :

Существует также ряд других каркасных конструкций, таких как крыши с портальным каркасом.

Существует несколько различных типов скатных крыш :

Односкатная крыша – это крыша, имеющая наклон от одной стороны здания (или его части) к другой. Односкатная крыша обычно использовалась для создания пристроек в викторианские времена и до сих пор используется аналогичным образом. В домашнем строительстве он обычно состоит из ряда стропил, прикрепленных к стенам на обоих концах пролета крыши, которые поддерживают рейки, к которым крепится кровельное покрытие.

Для получения дополнительной информации см. Односкатная крыша.

Часто называемая простейшей формой скатной крыши , двухскатная крыша состоит из двух бревен (стропил), опирающихся друг на друга и связанных в верхней части.

Для получения дополнительной информации см. Парная крыша.

Добавление потолочных балок, отрезка бруса, проходящего горизонтально между стропильными ногами, к форме парной крыши, делает конструкцию намного более надежной. Балка действует как стяжка, предотвращающая прогиб стены наружу и увеличивающая потенциальный пролет крыши.их также можно использовать для поддержки плоского потолка.

Для получения дополнительной информации см. Замкнутая парная крыша.

Поднимая высоту потолочных балок выше, чем нижняя часть стропил, воротная крыша позволяет частично возводить верхние помещения в подкровельном пространстве, что приводит к некоторой экономии за счет небольшого уменьшения высоты наружных стен и, следовательно, количества нужна кирпичная кладка.

Для получения дополнительной информации см. Крыша воротника.

Чтобы увеличить потенциальные пролеты крыши без ущерба для устойчивости стен, увеличения размеров стропил или дополнительных затрат, можно использовать прогоны.Установив прогон в конструкцию крыши, стропила получают дополнительную поддержку и больше не должны быть такими толстыми и тяжелыми.

Для получения дополнительной информации см. Крыша из прогонов.

Фермы

позволяют получить более широкие пролеты, чем предыдущие методы. До 1920-х годов в типичном жилище было принято иметь две фермы, однако в зависимости от нагрузки можно было использовать и больше.

Для получения дополнительной информации см. Ферма большого сечения.

В современном домостроении наиболее распространенная форма стропильной фермы известна как ферма Fink или W.Он состоит из стропила, включающего в себя растягивающие и сжимающие элементы в форме буквы W. Это стропильное ферменное стропило может иметь пролеты до 12 м и может быть рассчитано на множество различных углов наклона.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
