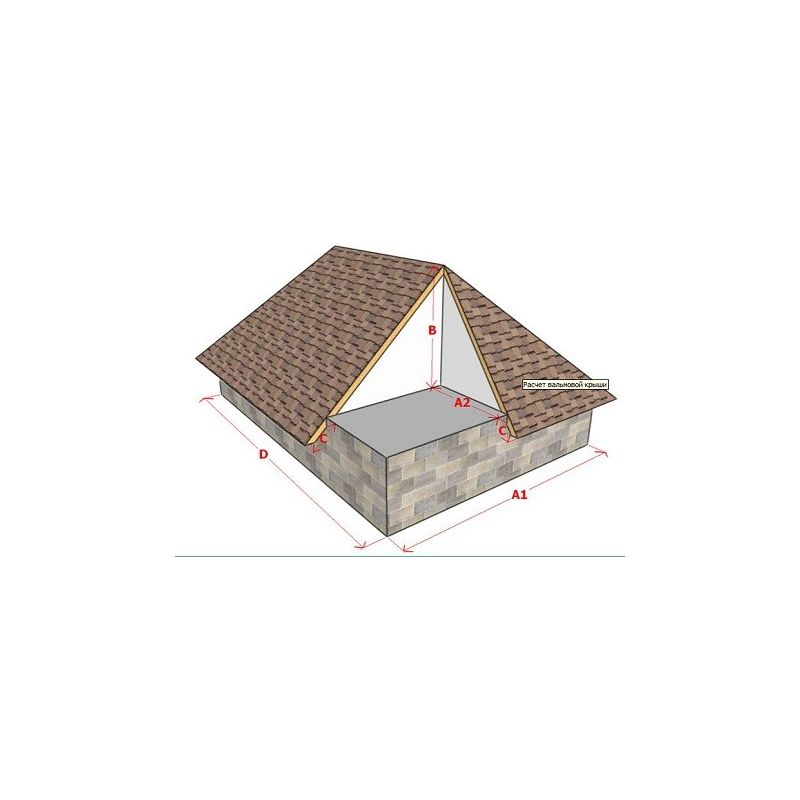

Калькулятор вальмовой крыши из мягкой черепицы: Калькулятор для расчета гибкой черепицы онлайн

Содержание

расчет в компании GoodRoofing (Лучшая кровля)

Важным этапом во время возведения строения является разработка сметной документации и плана будущего покрытия. На этой стадии работ обязательно нужно сделать расчет мягкой кровли, сколько материала потребуется и определить его место расположения. Для того чтобы процесс расчётов был точным и легким нужно воспользоваться калькулятором кровли.

Правила расчетов

Расчет гибкой черепицы при строительстве крыши в первую очередь зависит от поиска идеально подходящего равновесного показателя между потреблением ресурсов, а также с устойчивости, длительностью периода использования домостроения.

Важно! Стоит обратить внимание, чтобы снизить риски возникновения непланируемых затрат на последующие ремонтные работы или на внеплановое обслуживание, рекомендуется произвести точные расчеты и недопущение ошибок.

Для того чтобы выполнить правильный расчет мягкой черепицы стоит учитывать важные правила:

Для качественного использования калькулятора кровельного материала, необходимо точно измерить все кровельные параметры возводимого строения;
Желательно, перед тем как применять калькулятор стоит откорректировать все размеры в проектно-сметной документации с габаритами уже построенной коробки дома;
Как только будет выполнен точный расчет, можно приступать к закупке необходимых строительных изделий, которые будут применяться для покрытия крыши;
Еще одно необходимое условие состоит в проверке геометрических показателей строящейся кровли.

Калькулятор кровли

Важно! Для того чтобы мягкая кровля была прочной и теплой, обязательно прежде чем устанавливать черепицу нужно обустроить стропила и пирог. Пирог должен быть уложен в несколько слоев, которые должны в полной мере обеспечивать необходимый уровень гидроизоляции, теплоизоляции.

Расчет кровли может осуществляться при помощи двух способов:

Самостоятельное высчитывание необходимого количества покрытия на крышу;
Проведение расчета мягкой кровли онлайн калькулятором.

Конечно, наиболее простым и легким способом высчитывания необходимого количества кровли является применение онлайн калькулятора. Этот способ помогает определить точное количество необходимого покрытия для крыши своего дома.

Но если вы решили рассчитать самостоятельно кровлю, то необходимо знать показатели следующих составных частей строения:

Размер площади скатов;
Размерные критерии ендов;
Габариты примыканий;
Размеры карнизов;
Показатель длины коньков.

Особенности расчетов:

В первую очередь под мягкую черепицу необходимо уложить подкладочное покрытие. Если этого составляющего элемента не будет, то качество будущей крыши намного снизится, и она прослужит сравнительно не долгий срок;
Чтобы узнать необходимое количество рулонов ковров для подкладки необходимо площадь скатов поделить на 15-20 кв.м – этот показатель зависит от вида выбранного материала с самоклеющейся поверхностью или с краями с липкой структурой;
В обязательном порядке учитывается метод укладки подкладочного края. Если производится вертикальная укладка, то в обязательно порядке выполняется нахлест на область конька крыши. Если производится горизонтальная укладка, то она наиболее экономная;
Необходимо учитывать поправку на нахлест материала, примерно по 10-15 см с каждой стороны, что в результате где-то дает около 30 %;
Чтобы узнать точное количество материалов на покрытие кровли необходимо площадь скатов поделить на размер площади, которая перекрывается при помощи одной пачки гибкой кровли. Обычно этот показатель бывает примерно 3 кв.метра. Многие производители рекомендуют к этому показателю добавлять 3-5 % запаса;
Размеры ендового покрытия рассчитываются достаточно просто – оно обычно укладывает в области разжелобков, его ширина составляет максимум 0,7 метров и длина 10 метров;
Высчитывание коньково-карнизных материалов выполняется согласно длинам коньков и карнизов.

Если крыша обустраивается самостоятельно, то при расчете стоит обязательно учитывать все вышеперечисленные требования. Только так можно определить точное количество материала для покрытия дома.

Если расчеты производятся в онлайн калькуляторе, то для этого необходимо знать показатели следующих данных:

Площадь кровельного материала;
Размер длины коньков, торцов, примыканий, карнизов, ендов.

При помощи автоматических расчетов можно узнать точные параметры покрытия для обустройства крыши. Важно чтобы гибкая черепица полностью закрывала всю поверхность, но и в тоже время обеспечивала свое основное предназначение. Поэтому при высчитывании необходимого количества этих изделий нужно учитывать все важные критерии крыши.

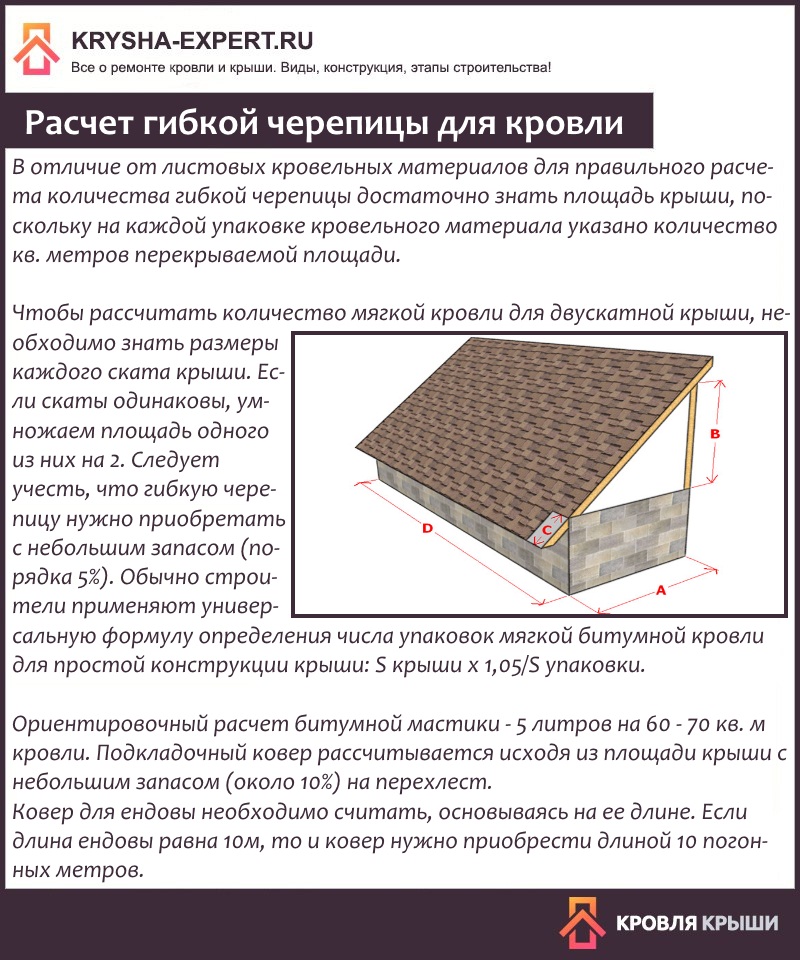

Расчет гибкой (мягкой) черепицы на крышу

Гибкая или, как ее еще называют, мягкая черепица — это материал нового поколения на основе битума. Применяется он для скатных крыш с углом наклона не менее 11,3 градусов. Главным достоинством такой черепицы — это то, что ей можно покрыть крышу практически любой формы и сложности. Поэтому, если у Вас большая и непростая крыша с множеством изгибов и врезок или Вы просто рассматриваете гибкую черепицу в качестве материала для покрытия крыши своего дома, Вам непременно пригодится данный калькулятор.

Содержание:

1. Калькулятор

2. Инструкция к калькулятору

С его помощью Вы можете в режиме on-line не только рассчитать требуемое количество гонтов мягкой черепицы и затраты на их покупку, но и узнать сколько потребуется купить подстилающего ковра, гвоздей, черепицы конька-карниза и некоторых доборных элементов. Кроме этого, для удобства пользователя калькулятор рассчитывает незаданные параметры крыши.

Типы крыш, используемые в расчете:

Тип 1 — односкатная крыша и различные элементы многоскатных крыш.

Тип 2 — двухскатная крыша с равными скатами.

Тип 3 — двухскатная крыша с разными скатами.

Тип 4 — мансардная крыша.

Тип 5 — шатровая крыша (четырехскатная с одинаковыми скатами).

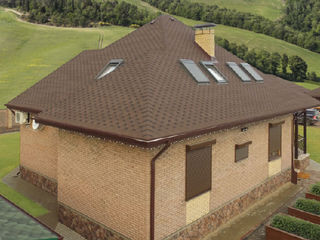

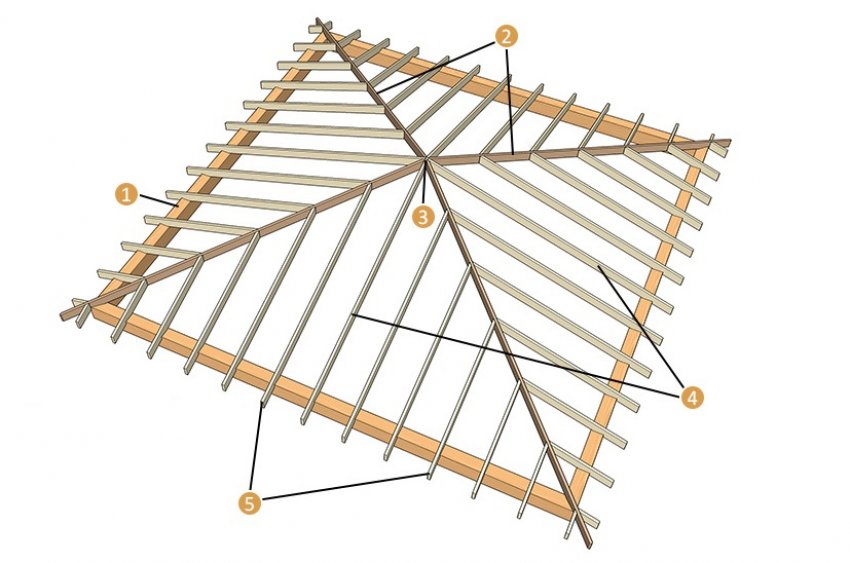

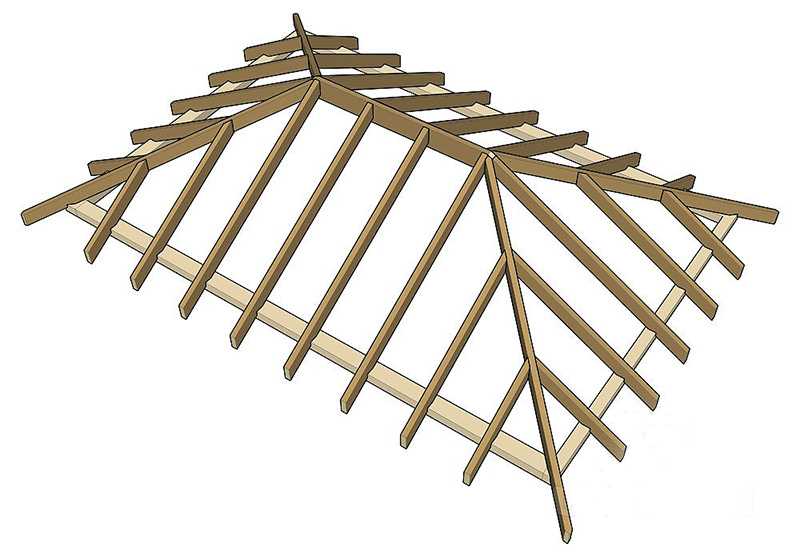

Тип 6 — вальмовая крыша.

Тип 7 — трехскатная крыша.

Тип 8 — многоскатная крыша.

Калькулятор

Инструкция к калькулятору

Пояснения к параметрам крыши Вы можете узнать из другого калькулятора — расчет профнастила на крышу. Обо всех остальных читайте ниже.

Исходные данные

Гибкая черепица:

Размеры А и В — ширина и длина одного гонта (плитки) черепицы. Определяются они в зависимости от производителя и вида (формы нарезки) черепицы.

Нахлест вдоль (I) — имеется ввиду нахлест одного гонта на другой перпендикулярно скату (см. рисунок). Обычно он составляет от 150 до 850 мм.

Нахлест поперек (J) — нахлест по направлению ската снизу вверх. Обычно он равен размер A/2 плюс небольшое расстояние, чтобы скрыть гвозди.

Цена за 1 м² — стоимость одного квадратного метра мягкой черепицы.

Запас — при расчете гибкой черепицы запас на обрезки чаще всего составляет 5-15%.

Гвозди:

Количество в упаковке — сколько гвоздей содержится в одной упаковке.

Цена за 1 упаковку — стоимость одной упаковки с гвоздями.

Подстилающий ковер:

Вариант укладки — в зависимости от угла наклона крыши различают 3 варианта укладки подстилающего ковра:

первый (угол наклона крыши более 18°) — допускается укладывать подстилающий ковер на коньках кровли, в ендовах, на карнизах и фронтонах.

второй (угол наклона крыши более 11,3°) — подстилающий материал укладывается по всей площади крыши.

третий — объединяет два предыдущих варианта для большей надежности.

Длина рулона — длина одного рулона подстилающего ковра.

Количество в рулоне — сколько квадратных метров содержится в одном рулоне.

Цена за 1 м² — стоимость одного квадратного метра подстилающего ковра.

Черепица конька-карниза:

Цена за 1 упаковку — на коньках и на карнизах крыши применяются дополнительные элементы (плиточки). Вот здесь нужно указать стоимость одной упаковки с этими плиточками.

Доборные элементы:

Цена фронтонной и карнизной планок за 1 п.м. — стоимость специальных металлических планок располагаемых на фронтонах и карнизах крыши.

Длина примыканий — общая длина примыканий крыши к трубам, стенам и другим вертикальным элементам.

Цена планки примыкания за 1 п.м. — стоимость одного погонного метра такой планки.

Длина ендов — если ваша крыша имеет енды, то здесь можно указать их общую длину. Данный параметр нужен для расчета общего количества подстилающего материала.

Результат

Гибкая черепица:

Количество плиток — требуемое количество гонтов для покрытия всей площади крыши.

Площадь плиток — общая площадь плиток гибкой черепицы, по которой рассчитывается их стоимость.

Гвозди:

Количество упаковок — требуемое количество упаковок с гвоздями. Количество же гвоздей рассчитывается из следующего условия:

угол наклона крыши менее 45º — 4 гвоздя на гонт;

угол наклона крыши более 45º — 6 гвоздей на гонт;

Стоимость — затраты на покупку гвоздей.

Подстилающий ковер:

Количество рулонов — требуемое количество рулонов подстилающего материала под гибкую черепицу в зависимости от варианта укладки.

Стоимость — общие затраты на покупку рулонов данного материала.

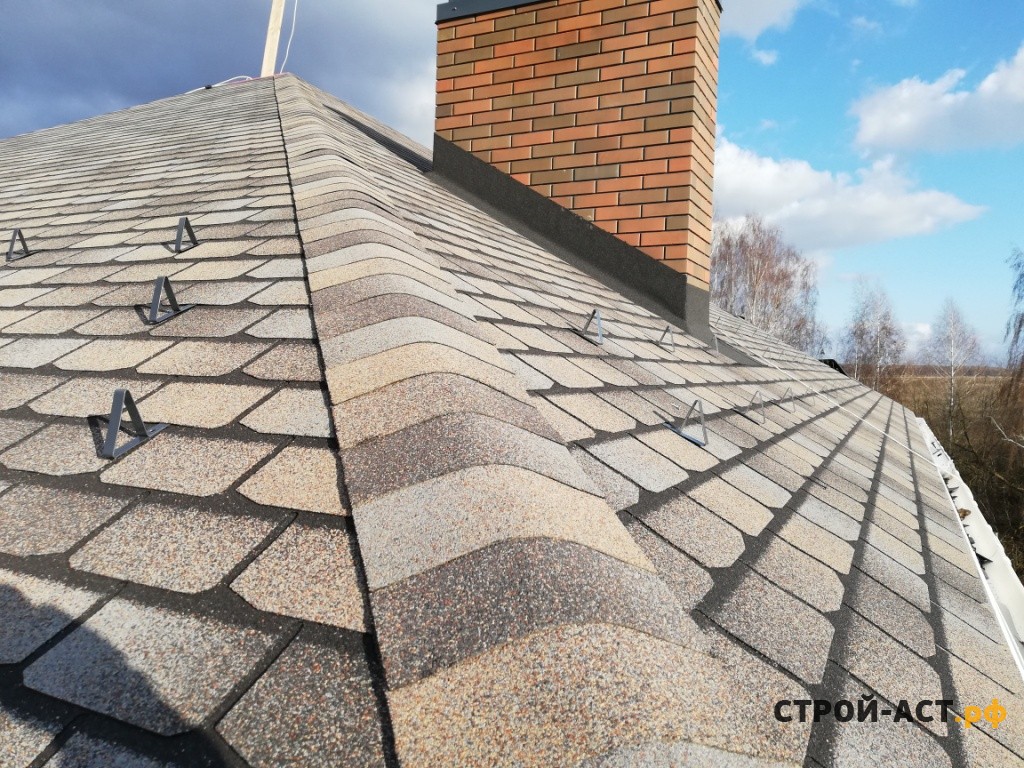

Черепица конька-карниза:

Количество упаковок — данная черепица предназначена и для конька, и для карниза. Но так как у них расход разный на то и другое место (например, на карниз уходит 20 п.м., а на конек — 12 п.м.), кроме этого, он различается и у производителей, в расчете принято среднее значение.

Стоимость — общие затраты на покупку черепицы конька-карниза.

Доборные элементы:

Здесь показывается сколько нужно погонных метров приобрести различных планок и сколько на это нужно затратить денег.

Общая стоимость — сумма всех вышеперечисленных затрат.

Катепал калькулятор кровли. Расчёт мягкой кровли правильно

Для расчета требуемого количества доборных элементов и гибкой черепицы Вам потребуется знать все размеры кровли по стропильной системе (не по осям).

Если у Вас возникают трудности с расчетами, Вы можете обратиться к менеджерам нашей компании.

Расчет количества упаковок рядовой черепицы

Чтобы определить необходимое количество черепицы нужно знать площадь кровли. Для этого требуется посчитать сумму всех составляющих ее фигур.

Зная, что стандартная упаковка черепицы SHINGLAS с учетом нахлестов составляет S полезная = 3м 2 (упаковка SHINGLAS Джаз: S полезная = 2 м 2) и учитывая коэффициент сложности крыши равный 1,05, можно посчитать необходимое количество упаковок гибкой рядовой черепицы (n).

n = S кровли * 1,05 / 3 (а для серии SHINGLAS Джаз /2)

Расчет количества упаковок коньково-карнизной черепицы

Коньково-карнизная черепица монтируется внахлест. При монтаже ее на коньках гонт делится поперек на 3 равные части размером 330*250 мм. При монтаже на карнизах закрепляется целиком.

Исходя из того, что одной упаковки коньково-карнизной черепицы хватает на:

получаем формулу, определяющую количество упаковок коньково-карнизной черепицы (n):

n = L карнизов/20 + L карнизов/12

Расчет количества рулонов ендового ковра

Рулон ендового ковра имеет следующие параметры:

длина:10 метров,
ширина: 1 метр.

Для расчета необходимого количества рулонов ендового ковра(n) необходимо воспользоваться формулой:

n = L ендов + L примыканий /10

Расчет количества рулонов подкладочного ковра

В зависимости от уклона крыши подкладочный ковер устраивается либо по всей площади кровли, либо только в местах наиболее вероятных протечек. Обязательно устройство подкладочного ковра: в ендовах, на коньках, на ребрах, в местах перелома ската, на фронтонных и карнизных свесах, в местах вентиляционных кровельных выходов.

В зависимости от способа укладки необходимое количество рулонов подкладочного ковра (n) можно рассчитать двумя способами:

Для всей площади кровли (учитывая, что количество м2 подготовленного материала должно быть в 1,15 раз больше площади кровли):
n = S * 1,15 / количество м2 в рулоне
Только для мест-наиболее вероятных протеканий:
n = (L ендов+L карнизов + L торцов + L коньков + L примыканий) / количество м2 в рулоне

Расчет количества штук металлических планок

Длина металлических планок (торцовых, карнизных и планок примыкания) = 2 погонных метра.

Учитывая коэффициент нахлеста равный 1,01 получаем формулы для расчета количества металлических планок (n):

N карн. = Lкарнизов * 1,01 / 2
n торц. = L торцов * 1,01 / 2
n прим. = L примыканий * 1,01 / 2

Расчет количества гвоздей

Для крепления гибкой черепицы и доборных элементов применяют кровельные гвозди размером 30 * 10 * 2,5 мм.

Гонт черепицы крепится:
при уклоне кровли до 45º — 4 гвоздями;
при уклоне кровли >45 º — 6 гвоздями;
Коньково-карнизная черепица — 4 гвоздями
Ендовый / подкладочный ковер — по периметру с шагом 200-250 мм.
Металлические планки — в шахматном порядке с шагом 150-200 мм.

Общая формула для расчета количества гвоздей (n):

n = S кровли * 0,1

Расчет количества мастики

Необходимое количество мастики определяется сложностью крыши — чем больше примыканий, ендов, вентиляционных выходов, тем больше требуется мастики.

Мастика расходуется согласно следующим нормам:

торцы:100 гр. на 1м.п.
ендовый ковер: 400 гр. на 1м.п.
примыкания: 750гр. на 1м.п.

Количество упаковок мастики (n) рассчитывается по формуле:

n = (L торцов*01) + (Lендов*0,4) + (L примыканий*0,75)

Расчет вентиляционной системы

Сплошной коньковый аэроэлемент конька длиной 1,22м обеспечивает вентиляцию примерно 25м2 подкровельного пространства.

Для определения количества коньковых аэроэлементов (n):

n = S кровли / 25

Когда на крыше нет коньковых аэроэлементов, то необходимо предусмотреть устройство точечных аэроэлементов. Точечные аэроэлементы бывают двух типов: высокого и низкого. Высокие обычно устанавливают на пологих крышах, а низкие на крутых скатах кровли.

Расчетная площадь вентилируемого подкровельного пространства точечных аэроэлементов составляет 5 м2.

Памятка по расчету гибкой черепицы

Общие данные:

Состав мягкой кровли Ruflex – СБС модифицированный битум, стеклохолст, гранулят, песок, защитная пленка.
Метод монтажа – механическая фиксация кровельными гвоздями к сплошной деревянной обрешетке и наклеивание.
Компания Евромет рекомендует применять данный кровельный материал на скатах кровли с уклоном от 1:5 до 90°.
: Super Rocky, Super Katrilli, Super Jazzy, Super KL, Super Foxy.
Срок письменной гарантии – 25 лет.

Кровельные материалы и комплектующие

Наименование	Единица измерения	Вес, кг	Размеры мм	расход
Рядовая черепица Super Rocky	1 упаковка (22 гонта)
Рядовая черепица Super Katrilli	1 упаковка (22 гонта)
Рядовая черепица Super Jazzy	1 упаковка (22 гонта)
Рядовая черепица Super KL	1 упаковка (22 гонта)
Рядовая черепица Super Foxy	1 упаковка (22 гонта)
Коньково-карнизная черепица	1 упаковка (20 гонтов)		250/333/3,5 (конек)
Коньково-карнизная черепица	1 упаковка (20 гонтов)		1000/250/3,5 (карниз)
Ендовый ковер Super Pintari
Подкладочный ковер K-EL 60/2200
	Тюбик/ведро		0,3 л/3 л/10 л	Согласно инструкции
Кровельные гвозди (ершенные)	упаковка			0,1 кг/м. кв.
Планка карнизная			2000 (длина)
Фронтонная планка			2000 (длина)
Планка примыкания			2000 (длина)

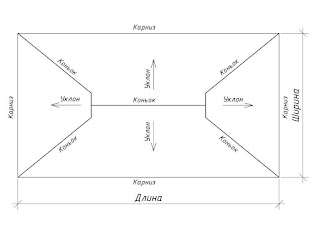

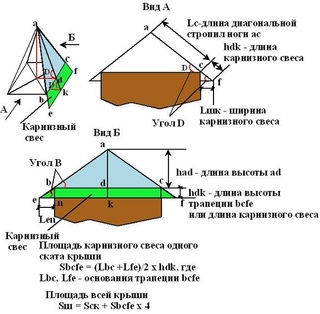

I. Площадь кровли (S)

Разбиваем скат на простые геометрические фигуры

скат 1

1) S ◊ABСD = AB × BC

2) S трап. AFED = (FE + AD) / 2 × FF»

3) Считаем площадь врезки (слухового окна) LMN

S ΔLMN = LN / 2 × MO»
		__________
MO» =	√	(ML 2 – LO» 2)

4) Считаем площадь боковой стороны слухового окна

ΔLMO = ΔNMO

S ΔLMO = LO / 2 × MO

S ската1 = S ◊ABCD + S тpaп. AFED – S ΔLMN + S ΔLMO + S ΔNMO

скат 2

1) S ◊IJGK = IJ × JG

2) S тpan. JFEG = (EF + JG) / 2 × FF»

3) S тpубы = ab × bc

4) S скaтa2 = S ◊IJGK + S трaп. JFEG – S тpyбы

скаты 3 и 4

1) Δ
AFJ = ΔDEG,
т.е. S ската3 = S ската4

2) S скатаЗ = AJ / 2 × FF»»

3) S = S ската1 + S ската2 + S ската3 × 2

II. Длина коньков

L коньков = FE + MO + JF + AF + EG + ED

III. Длина карнизов

L карнизов = IK + BL + NC + AJ + GD

IV. Длина ендовы

L ендовы = LM + MN

V. Длина торцов

L торцов = IJ + AB + KG + DC + LO + ON

VI. Длина примыканий

L примыканий труб = 2 × (ab + bc)

Методика расчета количества кровельного материала и комплектующих

1. Расчет количества рядовой черепицы, упаковка:

На 3 м 2 кровли необходима 1 упаковка рядовой черепицы Руфлекс.

S / 3 × коэффициент запаса = количество упаковок мягкой черепицы.

2. Расчет количества коньково-карнизной черепицы, упаковка:

L карнизов / 20 + L коньков / 12 × коэффициент запаса = количество упаковок мягкой черепицы.

Коэффициент запаса = 1,03–1,07 (3–7%).

3. Расчет количества подкладочного ковра, рулон:

S / 13,5 × коэффициент запаса = количество рулонов.

Коэффициент запаса = 1,03–1,07 (3–7%).

4. Расчет количества ендового ковра, рулон:

L ендов / 10 × коэффициент запаса = количество рулонов.

Коэффициент запаса = 1,03–1,07 (3–7%).

5. Расчет количества клея К-36, литр:

(L фронтонов + L ендов × 2 + L примыканий × 2) × 0,1= литры клея

Литры делим на 10 или 3 или 0,3 соответственно получаем количество ведер или тюбиков.

6. Расчет количества гвоздей, упаковок:

S × 0,1 / 5 = упаковок гвоздей (по 5 кг).

7.

Расчет количества металлических карнизных планок (капельников):

L карнизов / 1,9 = количество карнизных планок.

8. Расчет количества металлических фронтонных планок (ветровых):

L фронтонов / 1,9 = количество фронтонных планок.

9. Расчет количества металлических планок для примыкания к стенам:

L примыкания / 1,9 = количество планок примыкания.

10. Расчет количества выходов подкровельной вентиляции (КТВ вентилей) или коньковых аэраторов.

Формулы геометрии кровли:


		_______
С =	√	(A 2 + В 2)

S = A × B.

S = A / 2 × h.

S = (A + B) / 2 × h.

В компании Евромет вы можете получить исчерпывающие консультации по вопросам, касающимся расчета кровельных материалов (мягкая кровля, металлочерепица, еврошифер) и сайдинга (виниловый, цокольный).

Онлайн калькулятор кровли предназначен для быстрого и сверхточного расчёта количества требуемых материалов для проведения кровельных работ любых видов крыш. Пользоваться данной программой одно удовольствие. Необходимым является одно условие – следует более или менее разбираться в геометрии.

Следует отметить, что данный калькулятор является эксклюзивным – он позиционируется как калькулятор мягкой кровли и предназначен для расчёта гибкой черепицы Shinglas и сопутствующих материалов.

Перед непосредственным началом расчёта программа предлагает выбрать вид крыши. Разработчики предлагают четыре вида: односкатная, двускатная, вальмовая и мансардная.

Выбрав тип крыши, открывается новое окно – выбор размеров крыши. Программа учитывает все нюансы: ширину и длину кровли, длину карнизов и фронтонных свесов (причём с обеих сторон крыши), угол наклона скатов. Последний нюанс очень важен. Ведь в зависимости от угла ската, как по отношению друг к другу, так и по отношению к основанию, может существенно отличаться расход требуемого материала при кровли. При неопределённости в выборе угла, программа предусмотрела функцию «угол наклона ската не известен».

Чтобы узнать площадь кровли, следует ввести необходимые размеры в метрах. Необходимо знать, что если длина фронтонного свеса предполагается, например, 30 сантиметров, то вводить нужно десятичное значение, то есть 0,3.

Введя все необходимые данные, программа предлагает совершить расчёты для дополнительных показателей. Вниманию потребителя предоставлены расчёты для козырьков (одно- и двускатных), учёт мансардных окон и труб-дымоходов. Ввод цифр происходит аналогичным способом, как и в предыдущем подменю программы.

После этого остаётся выбрать форму «расчёт». На вычисление необходимого количества материалов онлайн калькулятор кровли тратит доли секунд. Следующий и завершающий этап: программа предлагает, как поступить далее. Можно сразу посмотреть на список, можно сохранить его в двух предлагаемых форматах (на выбор) – Exel или PDF. Также, для удобства, предлагается вывести на печать список сразу после расчёта.

Неоспоримым преимуществом данного калькулятора есть его точность. В предлагаемом списке учтены все материалы для кровли крыши указанного размера, подаются их количество в определённых единицах измерения (штуки, рулоны, килограммы, погонные метры, упаковки и т.д.).

Для дополнительных вопросов, если такие всё таки возникнут, разработчиками продумана связь с производителем. Потребитель прямо со страниц калькулятора может отправить электронное письмо с вопросами или пожеланиями и гарантированно получить ответ в самые кратчайшие сроки.

В отличие от листовых кровельных материалов для правильного расчета количества гибкой черепицы достаточно знать площадь крыши, поскольку на каждой упаковке кровельного материала указано количество кв. метров перекрываемой площади. Доборные элементы рассчитываются по аналогии с . Рассмотрим на конкретных примерах способы определения количества битумного материала и его комплектующих. Инструкция актуальна для любых производителей битумной кровли: Шинглас, Катепал, Тегола и других.

Комплектующие гибкой черепицы: назначение и расчет

Перед началом расчета кровли, разберемся в назначении доборных элементов гибкой черепицы. Наименования и виды комплектующих для гибкой черепицы немного отличаются от элементов отделки металлочерепицы, но в целом они имеют схожие области применения.

У мягкой кровли для отделки также используются металлические планки: ветровая, карнизная (капельник), планка примыкания. Они имеют несколько другую форму, но по назначению схожи с доборами для металлических кровель. Рассмотрим самые распространенные из них.

Представленные доборные элементы битумной черепицы имеют стандартную длину — 2 метра. Для расчета металлических планок необходимо общую длину, на которую будет установлен тот или иной фартук поделить на 1,9 метра
(полезная длина каждой планки с учетом перехлеста).

Названия и размеры металлических планок могут незначительно отличаться.

Важнейшим элементом при устройстве мягкой кровли является подкладочный ковер
. Он состоит из битума и является дополнительной гидроизоляцией крыши в случае повреждения основного кровельного покрытия. Битумный материал укладывается по всей площади крыши на влагостойкие плиты OSB (ОСП — ориентированно-стружечная плита) или влагостойкую фанеру толщиной не менее 9мм. Подкладочный ковер монтируется горизонтально, снизу вверх с перехлестом 100-150 мм.

В случае конструкции крыши с внутренними углами скатов, на эти места укладывается специальный ендовный ковер
. Так же как и подкладочный он поставляется в виде рулона, но сам материал толще и имеет различные цветовые вариации, соответствующие тону гибкой черепицы. Ендова — одно из самых уязвимых мест в крыше, поэтому пренебрегать таким материалом не стоит. Ендовный ковер укладывается вдоль всей длины пересечения скатов крыши.

Подкладочный ковер рассчитывается исходя из площади крыши с небольшим запасом (около 10%) на перехлест. Ковер для ендовы необходимо считать, основываясь на ее длине. Если длина ендовы равна 10м, то и ковер нужно приобрести длиной 10 погонных метров.

Вышеперечисленные материалы являются основными комплектующими, необходимыми при устройстве кровли из гибкой черепицы. Дополнительные элементы могут понадобиться в случае сложных форм крыши.

Дополнительные аксессуары для битумной черепицы

Для битумной кровли в отличие от черепичного аналога изготавливается из прочного пластика, имеет специальный зазор для вентиляции воздуха под кровлей и поролоновые вставки в качестве барьера от попадания атмосферных осадков или насекомых.

Вентилируемый конек гибкой черепицы

Поверх такого пластикового аксессуара крепится коньковая черепица.

Альтернативой конькового вентиля являются кровельные аэраторы или КТВ-вентили
. Бывают различной формы, но принцип работы аналогичный — вентиляция подкровельного пространства для предотвращения образования сырости и плесени в кровельном пироге, а, значит, защиты деревянной конструкции и ОСП (OSB) плит и всей конструкции кровельной системы.

Различные виды кровельных аэраторов

При большой длине ската (более 10м), рассчитанной от верхней до нижней точки крыши, необходимо устанавливать как вентконек, так и аэраторы. В противном случае подкровельная вентиляция не будет работать должным образом.

Для защиты от проникновения под кровлю насекомых или птиц по всей карнизной зоне устанавливается москитная сетка
.

Вент. лента ПВХ

Она может быть изготовлена из алюминия или пластика (вентиляционная лента ПВХ
). Элемент крепится обычными саморезами по дереву. При монтаже гибкой черепицы многие пренебрегают данным элементом несмотря на его невысокую стоимость, что в дальнейшем может привести к неприятным последствиям.

Расчет снегозадержателей для мягкой кровли

Для предотвращения лавинного схода снега рекомендуется устанавливать снегозадержатели
(снегостопоры). Для гибкой черепицы используется специальная конструкция в виде небольшого крючка. Элементы устанавливаются в шахматном порядке и крепятся саморезами по дереву в специальные отверстия на пластине.

Для битумной черепицы необходимо устанавливать систему снегозадержания в момент монтажа кровли, поскольку часть элемента заводится под лист черепицы.

Снегозадержатель для гибкой черепицы

Чтобы узнать, сколько снегозадержателей нужно в случае мягкой кровли воспользуемся правилом: на скатах с уклоном 30 — 40 градусов снегостопоры устанавливаются в нижней части крыши — 4 шт. на 1 пог. метр, а при уклоне крыши от 40 до 70 градусов — 6 шт. на 1 м.п.

Схема установки снегозадержателей

Расчет гибкой черепицы для двускатной крыши

Чтобы рассчитать количество мягкой кровли для двускатной крыши необходимо знать размеры скатов крыши. В данном случае каждый скат будет представлять собой прямоугольник со сторонами a=10 м, b=6 м.

Размеры двускатной крыши

Внимание!

Для быстрого расчета предлагаем воспользоваться нашим .

Согласно формуле S=a*b вычисляем площадь каждого ската. Если скаты одинаковы, как в нашем примере, площадь крыши получаем Sкр.=2*a*b=2*10*6=120 кв.м. Гибкую черепицу нужно приобретать с небольшим запасом (порядка 5%), таким образом количество кровли для двускатной крыши получаем в количестве 126 кв. м. Плиту ОСП или влагостойкую фанеру считаем для такой же площади. В случае подкладочного ковра прибавляем еще 10 кв. метров для перекрытия.

Универсальная формула определения числа упаковок мягкой битумной кровли для простой конструкции крыши: Sкрыши*1,05 / Sупаковки

Ориентировочный расчет битумной мастики — 5 литров на 60 — 70 кв. метров кровли. Для нашей площади получаем около 10 литров.

Теперь приступим к расчету комплектующих и аксессуаров. В зависимости от производителя коньково-карнизная черепица
выпускается различной длины перекрытия, но у большинства производителей одна упаковка перекрывает 12 погонных метров конька и 20 пог. метров карниза. Для наших размеров длина карнизной части составляет 20 метров (10 метров с каждой стороны), т.е. 1 упаковка. Плюс еще одна пачка для конька, длина которого 10 пог. метров. Итого получаем упаковку «конек/карниз» в количестве 2 штук.

Отметим, что для ламинированной (двух- или трехслойной черепицы) нет необходимости приобретать карнизную черепицу, поскольку нижний прямоугольный слой кровли уже выполняет ее функцию.

Вентилируемый конек считаем по формуле: длина конька / длина вент. конька. То есть 10 м делим на длину вент. конька (у каждого производителя размеры отличаются). Для такой двускатной крыши коньковых вентиляторов будет достаточно. Если крыша имеет площадь больше, необходимо добавить дополнительно аэраторы — один аэратор примерно на 40 кв. метров.

Металлические планки имеют стандартную длину — 2 метра. Количество ветровых (фронтонных) планок S5 вычисляем по формуле: 24/1,9 = 13 шт., где 24 — общая длина, где будут установлены ветровые фартуки (6м х 4), а 1,9м — полезная длина каждой планки с учетом перехлеста.

Карнизная планка (S1 и S27) рассчитывается аналогичным образом. 20/1,9 = 11 шт. В данном варианте нет примыканий кровли со стеной или дымоходом, но расчет будет производится по той же формуле.

Алюминиевая москитная сетка или лента ПВХ монтируются в карнизной области, поэтому их длина будет равна в нашем случае 20 погонным метрам.

Порядок расчета кровельных гвоздей следующий: 0,5 кг на 10 кв. метров кровли (или 4 шт. на лист). Для представленных размеров около 6 — 7 кг.

Подведем итог расчета в таблице:

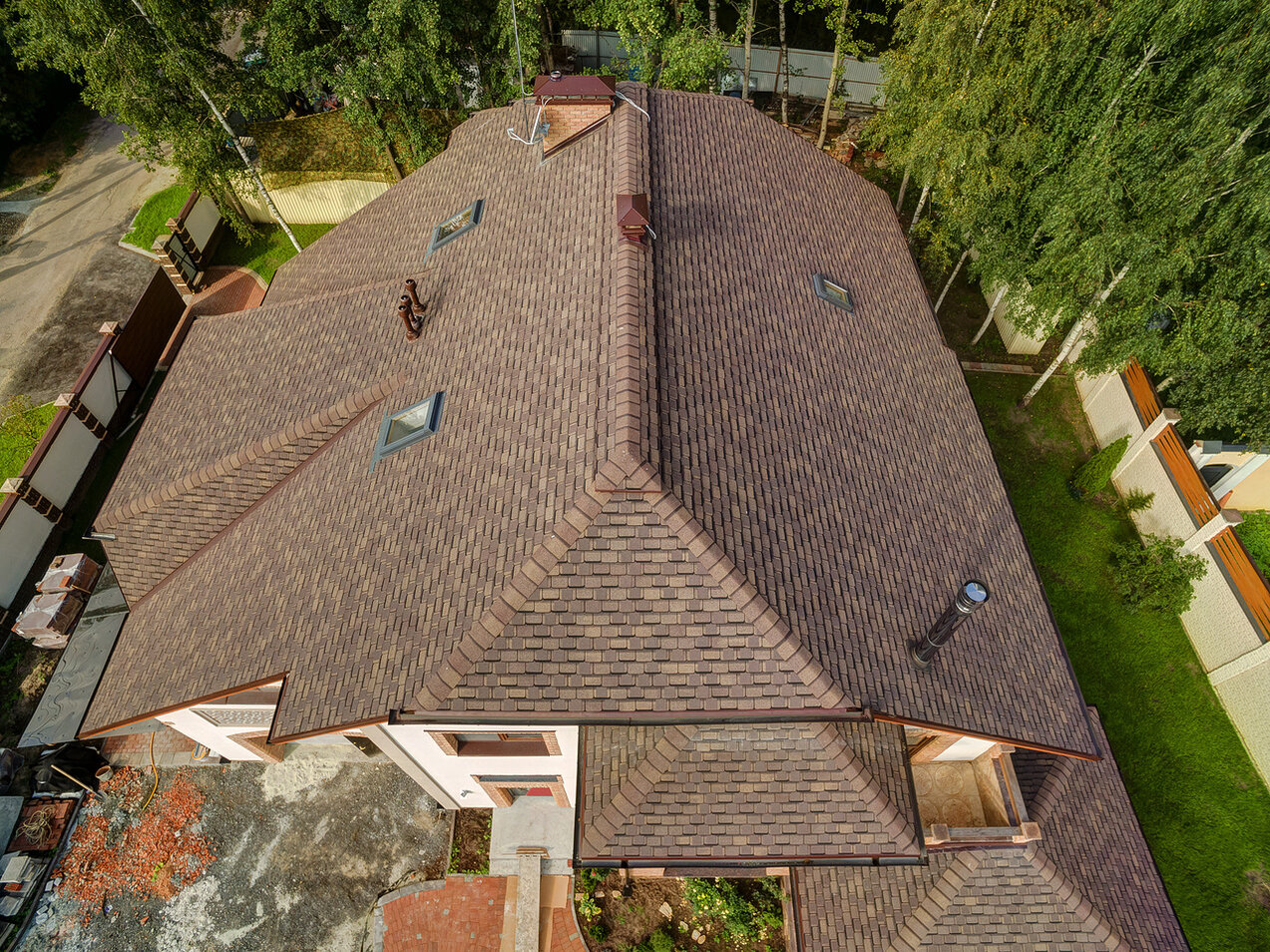

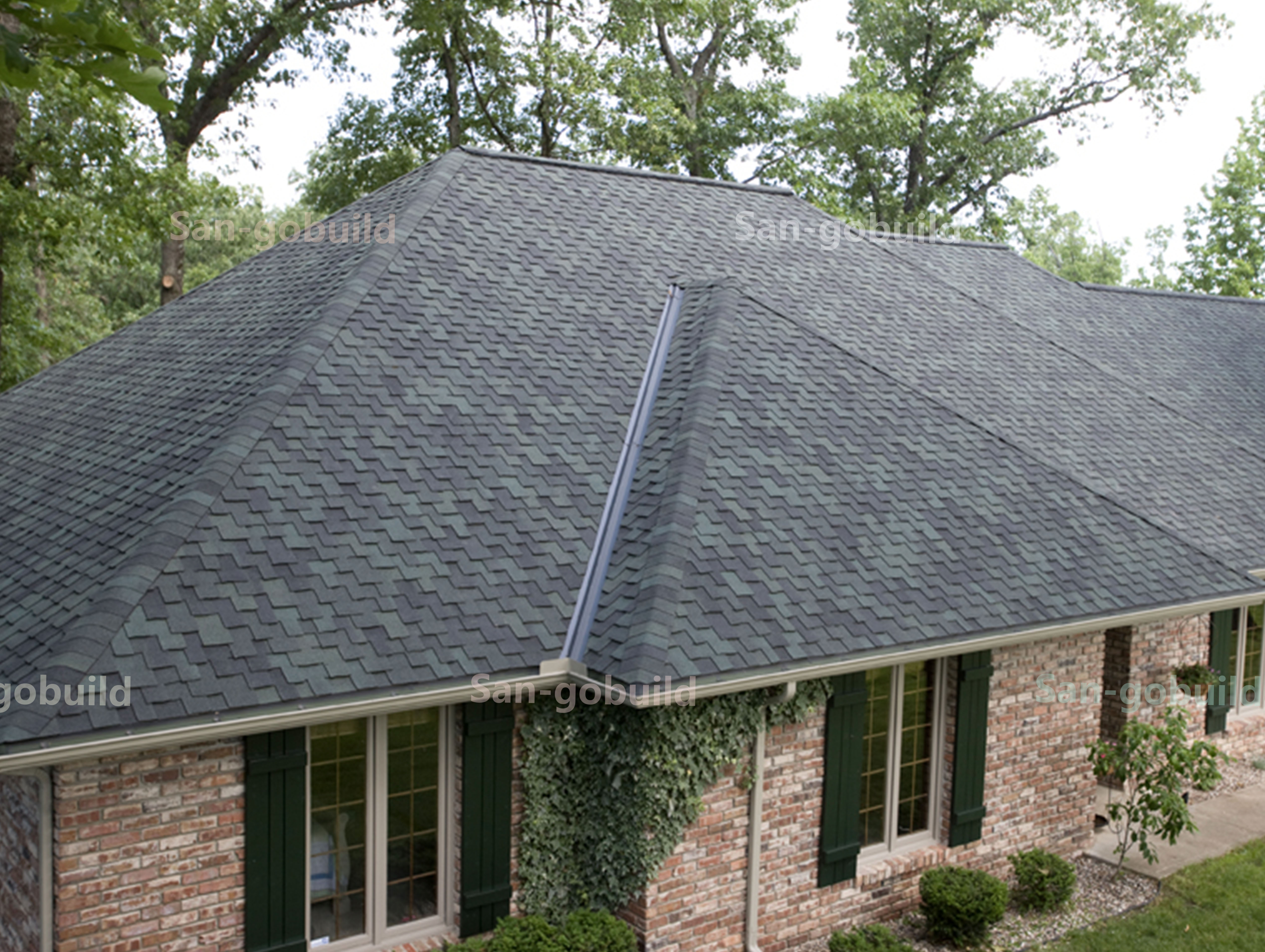

Пример расчета мягкой кровли для четырехскатной вальмовой крыши

Для вальмовой крыши расчет количества гибкой черепицы производится аналогичным образом. Первым делом узнаем площадь крыши и, прибавив 5-7%, получим количество мягкой кровли. Также считаем OSB (ОСП) и подкладочный ковер.

Размеры вальмовой крыши

Крыша состоит из двух трапеций и двух треугольников. Площадь трапеции считаем по формуле:

Sтрап. = (a+b)*Hтрап./2 = (3+12)*5/2 = 37.5 кв.м

Площадь треугольника равна:

Sтреуг. = d*Hтреуг./2 = 10*4/2 = 20 кв.м

Складывая все площади, получим площадь крыши 115 кв.м. Для кровли возьмем с небольшим запасом около 123 кв. метров, а для подкладочного ковра — 135 кв.м.

Коньково-карнизных элементов будет больше за счет наличия не только верхнего конька, но и боковых ребер. В нижней части по всему периметру также укладывается «конек/карниз» за исключением ламинированной кровли. Получим, что для укрытия конька потребуется длина 4*с + a = 35 метров (3 упаковки), а для карниза 2*b + 2*d = 44 метра (3 упаковки). Вент. конек рассчитываем только на верхнюю (горизонтальную) часть ребра. Для правильной вентиляции воздуха под кровлей добавляем 6 аэраторов: по 2 штуки на трапециевидные скаты и по одному на треугольные.

Вторым отличием от двускатной формы является отсутствие ветровых планок, но добавляется количество карнизных фартуков по всему периметру крыши: 44/1,9 = 24 шт.

Также нам потребуется чуть больше мастики и гвоздей для герметизации коньковой черепицы и ее крепления. В остальном расчеты мягкой кровли ничем не отличаются от описанных выше. В завершении также приведем таблицу с показателями необходимого количества гибкой черепицы и комплектующих.

Важно: замер кровли следует производить максимально точно!

Надеемся, статья оказалась полезной и ответила на вопросы, как самому рассчитать гибкую черепицу на крышу без помощи онлайн-калькуляторов. Отметим, что процесс определения количества битумной кровли всегда необходимо производить самостоятельно, так как специальные ресурсы в основном предлагают поверхностный результат, не учитывая дополнительные аксессуары и запас материала.

Расчет гибкой черепицы

Перед началом серьезного строительства очень важно правильно рассчитать необходимое количество материалов. Для гибкой кровли это особенно актуально, если для монтажа нанимается профессиональная бригада кровельщиков. Неправильный расчет может привести к простою или дополнительным затратам на доставку при повторной покупке материалов.

В этой статье мы обсудим особенности расчета необходимого количества не только самих гонтов, но и комплектующих к ним.

Подробнее о других аспектах материала можно прочитать в статьях:
«Гибкая кровля: обзор», «Обзор комплектующих для гибкой кровли» и
«Монтаж гибкой кровли своими руками».

Зачем рассчитывать кровлю самостоятельно?

У многих может возникнуть такой вопрос. Зачем же заниматься расчетами самостоятельно, если производители гибкой черепицы предлагают услуги по подсчету необходимого количества материала. Но уметь самостоятельно прикидывать количество материала все-таки нужно. При этом желательно уметь это делать еще на стадии выбора кровельного покрытия. Понимание принципов расчетов поможет правильно составить смету на все строительство.

Расчет по форме

При строительстве крыш в большинстве случаев используются наиболее распространенные конфигурации. Не каждый хозяин будет строить дом с крышей необычной формы в виде волны или купола, поэтому имеет смысл говорить именно о наиболее простых конструкциях. Учет вида крыши важен для последующих расчетов.

Основной характеристикой для расчета является форма

Односкатная крыша имеет одну плоскость, такая конструкция отличается простотой конструкции, но в частном домостроении используется редко. Такая форма больше подходит для сарая, пристройки или хозяйственной постройки.

Односкатная кровля обычно используется для хозяйственных построек

Двускатная крыша — самый распространенный вариант кровельных конструкций. Две прямоугольные плоскости соединяются, стропила смыкаются на коньке. Фронтон простой двускатной крыши имеет форму треугольника.

Двускатная крыша представляет собой наиболее простой вариант кровли

Шатровая крыша делается на домах квадратной формы, скаты кровли соединяются в одной точке, поэтому образуется подобие шатра.

Шатровая форма крыши смотрится эффектно
на одноэтажных постройках большой площади

Это лишь небольшой перечень кровельных форм, также крыши бывают вальмовые, полувальмовые, мансардные, плоские, купольные и другие. Мы не будем останавливаться на всех подробно. В качестве примера возьмем простую двускатную крышу.

Для удобства расчета крышу рекомендуется разбить на простые геометрические фигуры. В случае с двускатной крышей этими фигурами будут два прямоугольника. При более сложной форме крыши в конструкции могут присутствовать квадраты, треугольники или даже трапеции.

Площадь треугольника

Площадь прямоугольника равняется произведению высоты и ширины, а треугольника — половины основания и высоты (перпендикуляр к основанию из вершины). Если в форме крыши имеются трапеции, то используется формула произведения половины суммы оснований и высоты.

Расчет кровли надо производить по проекту дома, но при этом потребуется учесть наклоны скатов, потому что в реальности наклонные стороны прямоугольников будут длиннее, чем на плоскости. Свес будет шириной прямоугольника.

Площадь трапеции

Расчет материалов

Когда площадь крыши определена, можно приступать к расчету в зависимости от конкретного типа материала.

Сплошной настил обычно изготавливается из ОСП-3 толщиной 9 или 12 мм или влагостойкой фанеры такой же толщины. Если мы знаем площадь крыши, то легко сможем посчитать площадь необходимого листового материала. Листы обычно укладывают по горизонтали так, что длина приходится на свес, а ширина — на скат. Для экономии материала желательно рассчитать материал так, чтобы по длине первый ряд полностью входил без отходов. Появление небольших обрезков не только замедлит работу, так как придется тратить время на распиловку, но и увеличит нерациональный расход материала.

По скату тоже желательно, чтобы все листы вошли от свеса до конька целиком. Длину ската можно увеличить или уменьшить в зависимости от необходимого количества наиболее дорого материала.

Расчет основной черепицы производится в упаковках. В упаковке находится фиксированное количество гонтов, которые рассчитаны на определенную площадь. На этот параметр влияет форма черепицы и ее размер. Также при определении количества упаковок необходимо учитывать запас, который добавляется в расчетную формулу в виде коэффициента. Коэффициент зависит от конкретного вида кровли и обычно варьируется от 1,03 до 1,07.

Для расчета количества упаковок мягкой кровли необходимо площадь крыши разделить на площадь покрытия в одной упаковке и умножить на коэффициент запаса (1,03 — 1,07). Для черепицы нет необходимости учитывать нахлест при расчетах, так как он учитывается производителем при расчете полезной площади в одной упаковки, т.е. фактическая площадь покрытия получится больше той, которая указана на упаковке.

Коньково-карнизная черепица — необходимый элемент для перекрытия коньков и карнизов. Её количество рассчитывается по суммарной длине коньков и свесов, которая делится на полезную длину коньково-карнизной черепицы, затем вся сумма умножается на коэффициент запаса. Обратите внимание, что у разных производителей эти показатели могут отличаться.

Немаловажную роль играет мастерство кровельщика. Для неопытных пользователей имеет смысл запастись большим количеством материала на случай порчи изделий.

Подкладочный ковер используется в качестве дополнительной гидроизоляции крыши. При уклоне до 18 градусов он соответствует всей поверхности крыши. При расчете подкладочного ковра необходимо учитывать нахлест 15%, поэтому разность площади крыши и площади одного рулона необходимо умножить на коэффициент 1,15.

При наличии на кровле ендовы, на неё укладывается ендовый ковер, который измеряют в погонных метрах. Для этого длину ендовы разделяют на длину ковра. Можно добавить еще и коэффициент запаса (3 — 7%).

Планки тоже надо включить в расчет кровли, так как без них невозможно собрать полноценное покрытие. Планки бывают фронтальными, примыкания и карнизными. Как можно догадаться по их названиям, они располагаются на фронтонной части ската, на свесах и в местах смыкания кровли с вертикальными поверхностями. Чтобы определить необходимое количество, фактическую длину этих частей крыши делят на длину одной планки, в большинстве случаев планки бывают длиной 2000мм.

Важно не забывать о том, что надо запастись необходимым количеством крепежных элементов (гвоздей и мастики). Мастикой в большинстве случаев промазываются швы, поэтому ее расход зависит от погонных метров различных элементов. На нахлесты и подкладочный ковер уходит 100 г на 1 погонный метр. На ендову потребуется больше мастики (400 г на 1 погонный метр). Больше всего состава уйдет на обработку примыканий (750 на 1 погонный метр). При примерном расчете гвоздей надо исходить из показателя 4 гвоздя на гонт при наклоне менее 45 градусов, при наклоне более 45 градусов используется 6 гвоздей на гонт. Обычно, для расчета количества гвоздей, площадь всех скатов умножается на коэффициент 0,1, получаем количество в килограммах. Например, площадь скатов 100м2, умножаем на 0,1, получаем 10кг гвоздей.

Вывод

Таким образом, предварительный расчет кровли позволяет оценить примерную смету будущих строительных работ. Ключевым параметром является площадь кровли. Для крыш сложной формы все покрытие делят на простые геометрические фигуры и рассчитывают их суммарную площадь. При планировании необходимо учитывать запас 3 — 7%, а для подкладочного ковра нахлест — 15%.

В начало

Мягкая черепица на вальмовой крыше — Про дизайн и ремонт частного дома

Онлайн калькулятор расчета мягкой кровли + расчет обрешетки и каскада стропил

18.12.2016 1,301 Просмотров

Гибкая черепица на битумной основе – современный кровельный материал, широко применяемый в строительстве, преимущественно, частных домов и коттеджей.

Она долговечна, хорошо защищает от атмосферных осадков, обладает хорошим шумоизолирующим свойством.

Мягкой черепицей можно перекрывать крышу сложной конфигурации и формы. При этом можно получить кровлю оригинального чешуйчатого рисунка и различных расцветок. Разновидность черепицы, покрытой композитным материалом, придает зданию фешенебельный вид, поэтому широко используется для покрытия элитных домов.

Чтобы рассчитать количество мягкой черепицы для крыши, воспользуйтесь нашим онлайн калькулятором, расположенным чуть ниже.

Достоинства и недостатки мягкой черепицы

Мягкая кровля достаточно недорога. Наиболее популярны «Тегола», «Технониколь» и «Шинглас», второй и третий вид производится в России.

Размеры гонтов позволяют разместить их без издержек на крышах со сложной геометрией, если точно рассчитать расход материалов. При других видах кровли ощутимые остатки материала неизбежны. Сравнительно легкий вес гибкой кровли – от 7,5 до 15 килограммов на квадратный метр существенно снижает расходы на обрешетку.

Недостатки мягкой черепицы:

хрупкость при минусовой температуре и мягкость при жаре, очень сложный ремонт покрытия зимой;
сложность укладки требует строгого соблюдения инструкций или услуг специалистов;
необходимость в сплошной обрешетке, так как без этого мягкая кровля не будет держать форму крыши. Это дополнительный расход на квадратный метр кровли.

Важно! Не рекомендуется производить ремонт и укладку кровельного покрытия в зимнее время. В жару ходить по мягкой кровле также не рекомендуется.

Расчет мягкой кровли — онлайн калькулятор

Расчет гибкой черепицы на крышу вы можете произвести с помощью нашего онлайн помощника. Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

Данный калькулятор производит расчет мягкой черепицы для двускатной кровли.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначение полей в калькуляторе

Результаты расчетов

Выберите регион снеговой нагрузки

Описание полей калькулятора

Подготовка к расчетам, какие параметры нужно знать

Расчет мягкой кровли, в отличие шифера или металлочерепицы, сложнее, и требует точности. Попытка рассчитать расход мягкой черепицы самостоятельно вручную отнимет много времени, и может привести к ошибкам в расчете. К тому же учесть все доборные, крепежные и другие элементы. Но все же вкратце остановимся на ручном способе расчета. Алгоритм расчета довольно простой, и сводится к определению суммарной площади кровли.

Для удобства расчета при сложной конфигурации крыши, необходимо обзавестись чертежом кровли. Определяется площадь отдельных частей кровли, составляющих простые геометрические элементы. Полученные значения суммируются, затем умножается на коэффициент, зависящий от уклона крыши, например, при 35 градусах равен 1,221 (для других значений уклона можно рассчитать разделением размера основания на косинус угла).

Технические характеристики кровли можете узнать здесь.

Полученное значение делим на площадь мягкой кровли, указанной на упаковке и получаем необходимое количество упаковок мягкой кровли. Ошибка в расчете может составить 10-15%.

Поэтому изготовители рекомендуют воспользоваться онлайн калькуляторами или специальными программами. Для определения необходимого количества кровельного материала нужно подготовить следующие исходные данные:

тип крыши, который может быть: односкатным, двухскатным с равными и разными скатами, трехскатным, мансардным, шатровым, вальмовым и многоскатным;
размеры здания: L – длина, K – ширина; H – высота крыши;
размеры свесов кровли: у конька, карниза и на торцах;
угол наклона крыши;
площадь проемов, например, для дымовых труб или вентиляционных шахт;
длина коньков, ендов, карниза.

Расчет кровли для двускатной крыши

Методика расчета потребного количества кровельного материала для крыши различной сложности одинакова, и сводится к определению суммарной площади.

При этом для односкатной и двускатной крыши расчет самый простой.

Тем не менее, мы рекомендуем проверить самостоятельные расчет на нашем онлайн калькуляторе.

Для наглядности приведем расчет гибкой черепицы «Руфлекс» для двускатной крыши:

Основная площадь крыши покрывается рядовой черепицей, количество упаковок которой определяется по формуле – S/3 + %, где % запаса назначается в зависимости от конфигурации кровли, и составляет от 2 до 5%.
Число упаковок конька-карниза рассчитывается по формуле – Lкон/17 + Lкар/21.
Количество рулонов для ендовой части и примыканий определяется по формуле – (Lенд + Lприм)/10.
Определение подкладочного материала – S x 1,15/15, для усиления коньков, карнизов, ендов, торцов – (Lенд + Lкap + Lкон + Lтop + Lприм)/15.
Расчет требуемого количества гвоздей: для уклона до 45° – S x 0,07; для уклона более 45° – S x 0,1.
Определение требуемого клея – Lтop х 0,1 + Lенд х 0,2 + Lприм х 0, 7.
Требуемое количество металлических планок для карнизов, фронтонов и примыканий определяется по формуле – L / 1,98.
Определение количества вентиляционных элементов для пространства под кровлей – S/60, а для коньковой части – L кон / 1,22.

Полезное видео

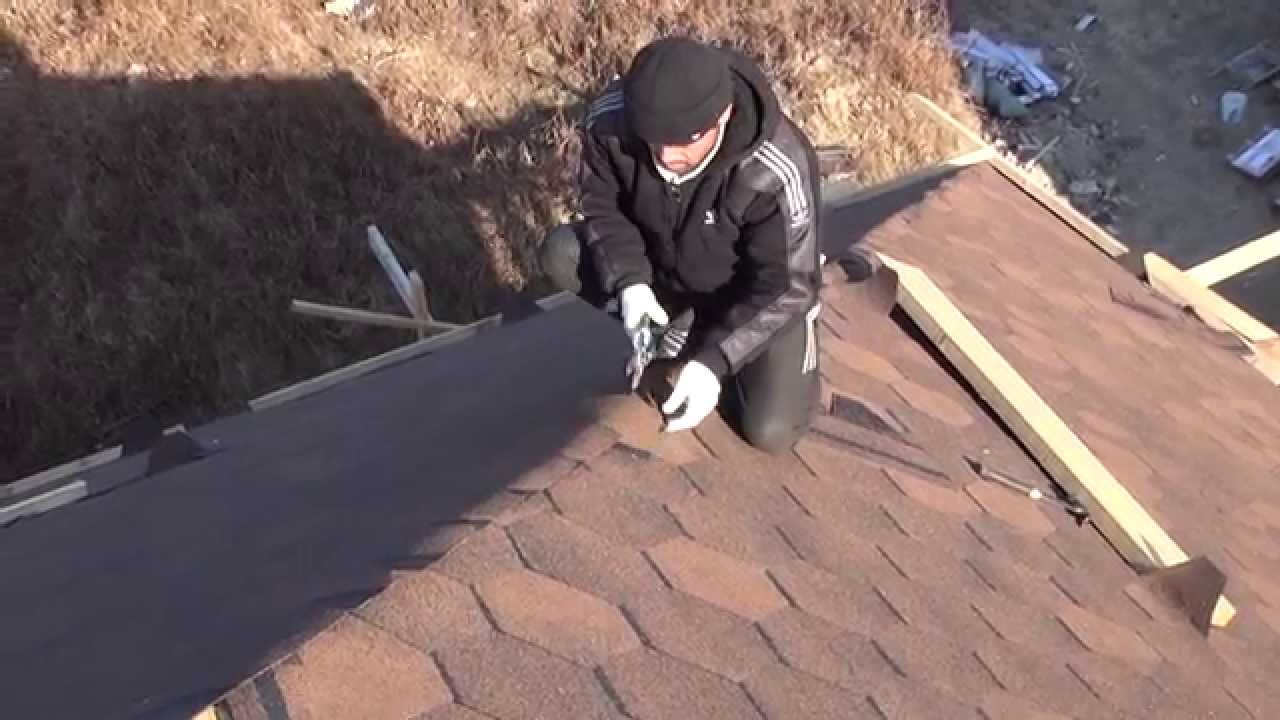

А теперь расчет и монтаж мягкой кровли в видео-формате:

Заключение

Мы привели расчет для одного вида мягкой черепицы, для других он может отличаться. Ручной подсчет также возможен, но все же легче и удобнее воспользоваться онлайн калькуляторами или специальной программой, например, «Кровля Профи».

Монтаж коньков и вальм

Монтаж коньков и вальм для мягкой кровли, битумной или гибкой черепицы.

Монтаж коньковой черепицы.

Для коньков используется та же черепица что и для карнизов. По перфорации гонт карнизной черепицы делится на три штуки (коньковых черепички). Поэтому эта черепица называется КоНьково-Карнизной или просто КНКа.

Предварительно с КНКа удаляют защитную плёнку с нижней стороны черепицы. Ведут монтаж конька со стороны противоположной привелегирующим ветрам. Битумный конёк перегибают пополам и монтируют перегибом по коньку крыши. Крепится 4-мя кровельными гвоздями (по два гвоздя с каждой стороны конька). Нахлёст коньковой черепички делают по уровню самоклеющейся основы.

Последнюю черепичку монтируют по следующему правилу:

От черепички отрезают часть без самоклеющейся основы, затем часть с клеющей основой проклеивают на своё место при помощи битумного клея, строительного фена или пропановой горелки. Кровельные гвозди при монтаже последней черепички конька использовать не рекомендуется.

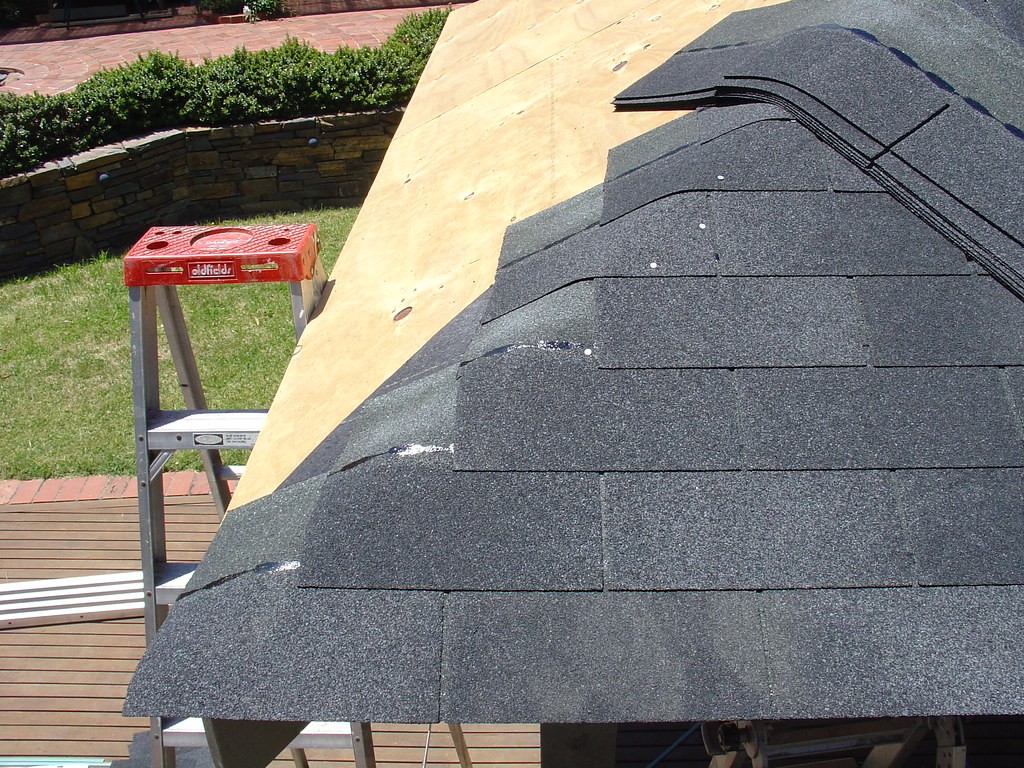

Вальмы

Более сложной задачей выглядит монтаж вальм. Вальмы как правило просматриваются с земли. Неровно сделанную вальму легко заметить — это довольно таки сильно бросается в глаза, поэтому к монтажу их стоит относится со всей серьёзностью.

Как же их делают. — Вальмы на мягкой кровле исполняют из карнизно-коньковой плитки (КНК). Ведут монтаж снизу — вверх. Для ровности используют капроновую шнурку.

Теперь подробней по этапам:

Внизу вальмы — перегибают пополам КНК-плитку и ложат её центром по ребру вальмы. С боку по краю плитки забивают кровельный гвоздь 35 мм так, чтоб он был недобит примерно 1-1,5 см. Затем забивают гвоздь вверху вальмы, так же перегнув одну коньковую плитку пополам и уложив её центром по вальме. По этим двум гвоздикам натягивают капроновую шнурку, которая является боковой осью вальмового конька. По шнурке ведут один бок вальмы.

После того как шнурку натянули ведут монтаж вальмового конька. Самую нижнюю (первую) плитку выдвигают так чтоб она всей своей шириной вышла на карниз. Выступившие за карниз части этой плитки аккуратно обрезают кровельным ножом по карнизу. Далее придерживаясь краями коньковой плитки по шнурке, монтируют всю вальму. Так один край вальмы получается ровным, а на втором присутствуют еле заметные смещения, которые создаются из-за нахлёстности.

После монтажа вальмы шнурку снимают, а гвоздики вытягивают. В дырки где были забиты гвозди наносят аккуратно клей и притрушивают крошкой от кровельной плитки.

После монтажа коньков и вальм, чтоб избежать «взъерошивания» коньковой черепицы, нужно пройтись аккуратно и прогреть (проклеить) строительным феном или лучше всего кровельной горелкой.

Прогревать нужно аккуратно, чтоб не перегреть кровельную плитку (до температуры, не большей чем при нагревании её при производстве).

Холодная кровля из мягкой черепицы

Если вы не планируете сделать в мансарде жилую комнату, чердак можно оставить холодным – хранить здесь какие-нибудь вещи, устроить мастерскую, сеновал и т.д. Крышу утеплять не нужно. Как устроена холодная кровля из мягкой черепицы, есть ли особенности?

Устройство холодной кровли из мягкой черепицы

Основное правило для холодных чердаков от покрытия не зависит: полноценный пирог делают в чердачном перекрытии, иначе и дом будет холодным.

Обратите внимание

В остальном пирог делают по всем правилам: пароизоляция, гидроизоляция, сверху пол зашивают досками.

Вторая особенность касается вентиляции. Здесь уже сказываются различия материалов. У мягких кровель (в отличие от профильного металла) нет волн, которые служили бы вентиляции. Битумное покрытие полностью герметично, не дышит.

Обратите внимание

В остальном технология холодной кровли из мягкой черепицы отличается от утепленной: на холодных кровлях сплошную обрешетку можно класть прямо на стропила (без контрбруса). Вентзазором служит весь чердак. Обрешетку и стропила изнутри не закрывают.

Особенности вентиляции холодной кровли из мягкой кровли

При устройстве холодной кровли принимают дополнительные меры для вентиляции чердака:

в деревянных домах со щипцовыми крышами на всех фронтонах неплотно подгоняют доски, воздух проникает сквозь щели. Этот способ прост в исполнении, но он не подходит для домов с каменными/кирпичными фронтонами, а также для вальмовых крыш, у которых вообще фронтонов нет. Еще один минус – в щели вместе с ветром проникает дождевая вода;

в каменных и кирпичных фронтонах делают вентиляционные отверстия. Их суммарная площадь – 0,2 процента площади самого чердака, иначе для полноценного проветривания не хватит. Вентиляционные решетки ставят отверстиями вниз, чтобы на чердак не затекала дождевая вода;

у вальмовых крыш одно вентиляционное отверстие располагают в подшивке карниза, второе – у конька. В качестве подшивки могут использоваться неплотно подогнанные доски или перфорированные пластиковые софиты;

у шатровых и круглых крыш конька нет. Здесь потребуется установка точечных аэраторов.

Подробнее о вентиляции мягкой кровли я уже писал в одной из статей. Познакомиться с ней можно здесь.

Минимальный угол наклона крыши из мягкой кровли

В последнее время в строительстве все чаще используется мягкая кровля, сочетающая в себе красоту и надежность классической черепицы с практичностью и простотой монтажа рубероида. Однако, чтобы битумная черепица стала надежным гидробарьером, необходимо строго соблюдать технологию укладки этого материала. Важнее всего правильно выбрать с при сборке стропильного каркаса соблюсти минимальный угол наклона скатов крыши. В этой статье мы расскажем, как этот показатель влияет уклон влияет на срок службы и эксплуатацию всей конструкции.

Характеристика материала

Мягкая кровля – современный материал, используемый для устройства крыши жилых и коммерческих зданий. Она представляет собой отдельные плитки, называемые гонтами, которые укладываются внахлест на сплошную обрешетку, образую сплошное влагостойкое покрытие. Главное достоинства гибкой черепицы – простота монтажа материала, который можно использовать, если минимальный угол наклона крыши не менее 11 градусов. Мягкая кровля состоит из следующих компонентов:

Основа. Основой гибкой черепицы является прочная, долговечная и износостойкая стеклоткань, которая не деформируется при перепадах температуры, не трескается.
Пропитка. Стеклоткань, служащую основой для изготовления битумной черепицы, пропитывают модифицированным битумом, который придает материалу высокие влагозащитные свойства.
Наружный слой. Сверху мягкую кровлю покрывают бронирующей посыпкой – минеральной или каменной крошкой, базальтовым гранулятом. Посыпка придает материалу характерную шероховатую поверхность, защищает от ультрафиолета, обеспечивает стойкий цвет гибкой черепицы.
Внутренний слой. Внутреннюю поверхность материала посыпают кремниевым песком, чтобы плитки не склеивались в процессе транспортировки и хранения.

Обратите внимание! Производители рекомендуют использование битумной черепицы для крыши, если ее угол наклона находится в пределах 11-45 градусов. Мягкая кровля может быть самоклеящейся и классической. Отличие самоклеящейся черепицы в том, что она снабжается клейким слоем из резинобитума, защищенного пленкой от случайного слипания.

Критерии выбора уклона

Люди, впервые столкнувшиеся со строительством крыши, часто считают, что выбрать угол наклона скатов можно, основываясь лишь на вкусовых, эстетических предпочтениях. На самом деле существуют четко сформулированные критерии, который помогают правильно выбрать минимальный уклон крыши для конкретного кровельного материала. При проектировании крыши обязательно учитывают следующие факторы:

Объем осадков в зимний период. На пологих скатах снежные массы, скапливающиеся на крыше во время снегопадов, не соскальзывают вниз, из-за чего нагрузка на каркас крыши значительно увеличивается. Чем большее количество осадков выпадает в регионе строительства, тем больше должен быть угол наклона скатов.
Ветровая нагрузка. Если регион строительства характеризуется сильными, порывистыми ветрами, то строить там кровлю с крутыми скатами нельзя, так как она может деформироваться из-за интенсивной ветровой нагрузки. Поэтому в такой местности крыше придают минимальный угол наклона.
Свойства материала. Каждый кровельный материал эффективен лишь в том диапазоне уклонов, рекомендованных производителем. Мягкая кровля может монтироваться на крыши, если угол наклона скатов превышает 11 градусов.

Важно! Правильно выбранный уклон скатов крыши из битумной черепица защищает от протечек, поломок и деформаций стропильного каркаса под воздействием интенсивных нагрузок, что благотворно сказывается на сроке службы кровельного материала.

Минимальный уклон

По заверениям производителей минимально допустимый угол наклона крыши для монтажа мягкой кровли составляет 11 градусов. Однако, оптимальный для центральной части России считается уклон составляет 20-40 градусов. Именно этот показатель обеспечивает эффективный отвод дождевой и талой воды, самостоятельный сход снега и низкую ветровую нагрузку на скаты. При возведении низкоуклонной крыши с использованием битумной черепицы, нужно соблюдать следующие правила:

Дополнительная гидроизоляция. На крышах с маленьким уклоном может скапливаться вода, так как поверхность мягкой кровли шероховатая. Чтобы предотвратить возникновение протечек, необходимо предусмотреть дополнительную гидроизоляцию и использовать подкладочный ковер на всей поверхности крыши.
Усиление обрешетки. Мягкую кровлю настилают на сплошное основание, так как она не держит форму. Для конструкций с малым уклоном, необходимо использовать более толстые плиты ОСП, чтобы они выдерживали интенсивные нагрузки во время снегопадов и ливней.
Своевременная очистка. На скатах из гибкой черепицы с маленьким уклоном скапливает большое количество снега. Шероховатая поверхность покрытия не позволяет пластам соскальзывать самостоятельно, поэтому необходимо своевременно выполнять очистку кровли, чтобы не допустить деформации стропильного каркаса.

Опытные мастера отмечают, что на малоуклонные крыши с покрытием из мягкой черепицы можно не устанавливать снегозадержательные устройства, потому что шероховатая поверхность плиток сама предотвращает стихийный сход снега.

Видео-инструкция

Расчет гибкой черепицы Строительный Двор

Расчет гибкой черепицы на крышу онлайн калькулятор

Кровля из гибкой черепицы (количество и стоимость всех материалов) рассчитывается при предоставлении следующих чертежей:

План кровли с указанием размеров и высот (не обязательно проект, можно ручной чертеж) – для определения количества материла.
Сведения о высоте от карниза до нулевой отметки в местах установки водосливных труб,ширине карнизного свеса и видах фасадов здания – для расчета водосточной системы.
Информация о размерах выноса карнизного свеса – для расчета подшивки карниза.
Выбранного производителя гибкой черепицы и коллекцию (для расчета стоимости).

Скат – наклонные поверхности кровли.
Конек – ребро кровли, наружный перелом, образованный пересечением двух скатов.
Карниз – нижняя горизонтальная часть кровли (ската).
Торец – боковая фронтонная часть кровельного ската.
Ендова – внутренний перелом кровли, образованный стыками двух скатов.
Примыкание – участок (место) примыкания кровли к стене или трубе.
Периметр дома – сумма всех длин стен, измеренная по нижней части дома.
Внешний угол – угол фасада наружный, образованный пересечением двух стен.
Внутренний угол – угол фасада внутренний, образованный стыками двух стен.
Гидро-пароизоляция – применяется на внутренних поверхностях кровель и стен, используется как в утепленных так и неутепленных конструкциях, защищает кровлю и стены от атмосферных осадков и конденсата, предотвращает намокание утеплителя.

https://www.youtube.com/watch?v=ytadvertise

Зная, что стандартная упаковка черепицы SHINGLAS с учетом нахлестов составляет S полезная = 3м2 (упаковка SHINGLAS Джаз: S полезная = 2 м2) и учитывая коэффициент сложности крыши равный 1,05, можно посчитать необходимое количество упаковок гибкой рядовой черепицы (n).

n = S кровли * 1,05 / 3 (а для серии SHINGLAS Джаз /2)

Коньково-карнизная черепица монтируется внахлест. При монтаже ее на коньках гонт делится поперек на 3 равные части размером 330*250 мм. При монтаже на карнизах закрепляется целиком.

Исходя из того, что одной упаковки коньково-карнизной черепицы хватает на:

20 погонных метров карниза
12 погонных метров конька

n = L карнизов/20 L карнизов/12

Общие данные:

Состав мягкой кровли Ruflex – СБС модифицированный битум, стеклохолст, гранулят, песок, защитная пленка.
Метод монтажа – механическая фиксация кровельными гвоздями к сплошной деревянной обрешетке и наклеивание.
Компания Евромет рекомендует применять данный кровельный материал на скатах кровли с уклоном от 1:5 до 90°.
: Super Rocky, Super Katrilli, Super Jazzy, Super KL, Super Foxy.
Срок письменной гарантии – 25 лет.

Наименование	Единица измерения	Вес, кг	Размеры мм	расход
Рядовая черепица Super Rocky	1 упаковка (22 гонта)
Рядовая черепица Super Katrilli	1 упаковка (22 гонта)
Рядовая черепица Super Jazzy	1 упаковка (22 гонта)
Рядовая черепица Super KL	1 упаковка (22 гонта)
Рядовая черепица Super Foxy	1 упаковка (22 гонта)
Коньково-карнизная черепица	1 упаковка (20 гонтов)		250/333/3,5 (конек)
Коньково-карнизная черепица	1 упаковка (20 гонтов)		1000/250/3,5 (карниз)
Ендовый ковер Super Pintari
Подкладочный ковер K-EL 60/2200
	Тюбик/ведро		0,3 л/3 л/10 л	Согласно инструкции
Кровельные гвозди (ершенные)	упаковка			0,1 кг/м. кв.
Планка карнизная			2000 (длина)
Фронтонная планка			2000 (длина)
Планка примыкания			2000 (длина)

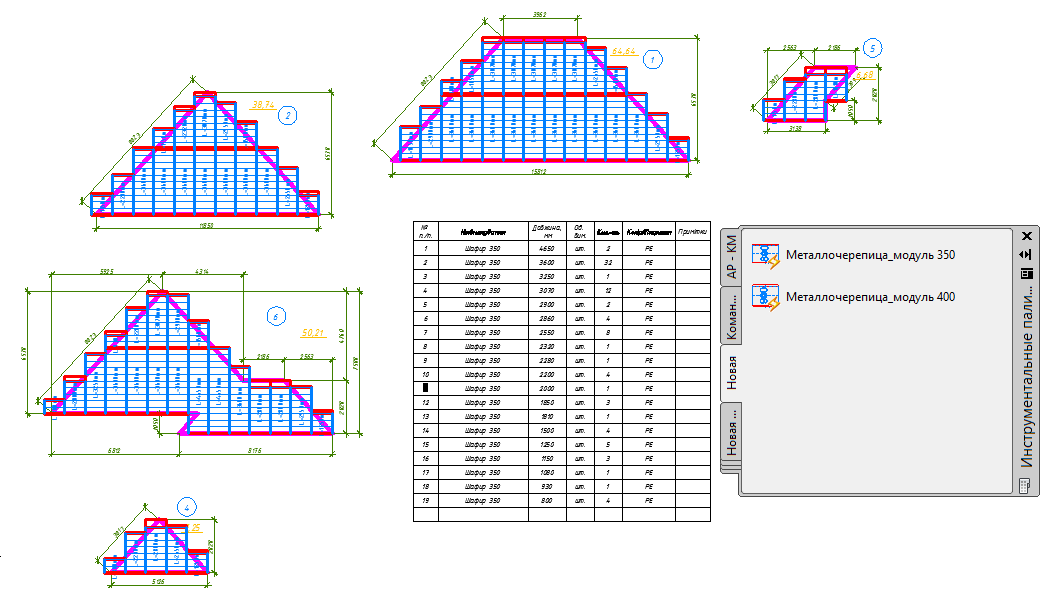

Разбиваем скат на простые геометрические фигуры

n = S кровли * 1,05 / 3 (а для серии SHINGLAS Джаз /2)

n = L карнизов/20 L карнизов/12

Формулы расчёта

Следующие формулы помогут вам выполнить необходимые вычисления самостоятельно, без помощи каких-либо сторонних проектных организаций.

Будем исходить из следующей формулы: на один черепичный лист нам понадобится не менее 4 гвоздей. Забиваем их на расстоянии 14,5 см от нижней границы и 2,5 см от края. На поверхности многих черепиц уже нанесена вспомогательная линия, которая указывает, где должен находиться крепёж.
Вот ещё одно соотношение, которое поможет при расчёте гвоздей на битумную черепицу. На каждые 100 кв.м. кровли требуется 10 кг крепёжного материала. Здесь учитывается и площадь кровли, и её комплектующие. Поэтому отправляйтесь в магазин за гвоздями только после того, как выполните все необходимые замеры.
Рассмотрим ещё одну формулу для расчёта гвоздей на черепицу. Стандартная упаковка гвоздей весит 5 кг. Чтобы узнать, сколько упаковок вам понадобится, умножьте площадь кровли на 0,1 и разделите получившееся число на 5. Округлите полученное значение до целого числа в направление увеличения. Так вы и получите ответ, сколько упаковок вам понадобится для монтажа кровли, да ещё и с достаточным запасом на всякий непредвиденный случай.

Полезные советы

Чтобы идеально точно рассчитать необходимое количество крепежей, воспользуйтесь нашими рекомендациями:

При расчёте гвоздей на черепицу не забываем об её уклоне. Если он составляет 45^{, на один лист черепицы будет достаточно 4 гвоздей. Если уклон находится в промежутке от 45⁰до 90^{, то здесь на каждый лист берём по 6 гвоздей. Такое увеличение необходимо для гарантии надёжного крепления, которое не повредит кровлю при сильном ветре.}}
В целом, можно ориентироваться на такой показатель: на каждый квадратный метр битумной черепицы требуется 80 гр. гвоздей.
Чтобы закрепить карнизную и коньковую черепицу, на каждый лист требуется стандартное количество гвоздей: 4.
Покладочный и ендовый ковёр следует крепить с шагом 20-25 см по периметру.
Металлические детали необходимо зафиксировать гвоздями в шахматном порядке, чтобы шаг крепежа составил от 15 до 20 см.
Даже если вы закрепляете черепичную кровлю на надёжной клеевой основе, не экономьте на гвоздях, ведь вы заинтересованы в том, чтобы смонтировать кровлю раз и навсегда, а не чинить её каждый раз после сильного ветра. Сочетание гвоздей и клея считается оптимальным и долговечным видом крепления.
Работы по монтажу битумной кровли рекомендуется выполнять либо в утренние, либо в вечерние часы, поскольку под воздействием прямых солнечных людей поверхность размягчается и теряет форму.

Расчет количества рулонов ендового ковра

Рулон ендового ковра имеет следующие параметры:

длина:10 метров,
ширина: 1 метр.

n = L ендов L примыканий /10

В зависимости от уклона крыши подкладочный ковер устраивается либо по всей площади кровли, либо только в местах наиболее вероятных протечек. Обязательно устройство подкладочного ковра: в ендовах, на коньках, на ребрах, в местах перелома ската, на фронтонных и карнизных свесах, в местах вентиляционных кровельных выходов.

Для всей площади кровли (учитывая, что количество м2 подготовленного материала должно быть в 1,15 раз больше площади кровли):
n = S * 1,15 / количество м2 в рулоне
Только для мест-наиболее вероятных протеканий:
n = (L ендов L карнизов L торцов L коньков L примыканий) / количество м2 в рулоне

n = L ендов L примыканий /10

Для всей площади кровли (учитывая, что количество м2 подготовленного материала должно быть в 1,15 раз больше площади кровли):
n = S * 1,15 / количество м2 в рулоне
Только для мест-наиболее вероятных протеканий:
n = (L ендов L карнизов L торцов L коньков L примыканий) / количество м2 в рулоне

Расчет количества гвоздей

Для крепления гибкой черепицы и доборных элементов применяют кровельные гвозди размером 30 * 10 * 2,5 мм.

Гонт черепицы крепится:
при уклоне кровли до 45º — 4 гвоздями;
при уклоне кровли {amp}gt;45 º — 6 гвоздями;
Коньково-карнизная черепица — 4 гвоздями
Ендовый / подкладочный ковер — по периметру с шагом 200-250 мм.
Металлические планки — в шахматном порядке с шагом 150-200 мм.

n = S кровли * 0,1

Для крепления гибкой черепицы и доборных элементов применяют кровельные гвозди размером 30 * 10 * 2,5 мм.

n = S кровли * 0,1

Наименование элемента	Расход
Кровельный лист	20 шт. на 1 лист
Конёк	20 шт. на 1 м.п.
Щипец	16 шт. на 1 м.п.
Ендова	10-12 на 1 м.п.
Торцевое примыкание к стене	10 шт. на 1 м.п.
Боковое примыкание к стене	4-6 шт. на 1 м.п.
Внешний излом	10 шт. на 1 м.п.
Внутренний излом	10 шт. на 1 м.п.
Примыкание к печной трубе	Порядка 18-24 шт. на оформление 1 примыкания
Примыкание к вентиляционной трубе	10 шт. на оформление 1 примыкания

Расчет количества штук металлических планок

Длина металлических планок (торцовых, карнизных и планок примыкания) = 2 погонных метра.

N карн. = Lкарнизов * 1,01 / 2 n торц. = L торцов * 1,01 / 2n прим. = L примыканий * 1,01 / 2

n карн. = Lкарнизов * 1,01 / 2 n торц. = L торцов * 1,01 / 2n прим. = L примыканий * 1,01 / 2

Расчет количества мастики

Необходимое количество мастики определяется сложностью крыши — чем больше примыканий, ендов, вентиляционных выходов, тем больше требуется мастики.

Мастика расходуется согласно следующим нормам:

торцы:100 гр. на 1м.п.
ендовый ковер: 400 гр. на 1м.п.
примыкания: 750гр. на 1м.п.

n = (L торцов*01) ( Lендов*0,4) (L примыканий*0,75)

n = (L торцов*01) (Lендов*0,4) (L примыканий*0,75)

Расчет вентиляционной системы

n = S кровли / 25

Расчетная площадь вентилируемого подкровельного пространства точечных аэроэлементов составляет 5 м2.

Названия и размеры металлических планок могут незначительно отличаться.

https://www.youtube.com/watch?v=ytabout

Важнейшим элементом при устройстве мягкой кровли является подкладочный ковер
. Он состоит из битума и является дополнительной гидроизоляцией крыши в случае повреждения основного кровельного покрытия. Битумный материал укладывается по всей площади крыши на влагостойкие плиты OSB (ОСП — ориентированно-стружечная плита) или влагостойкую фанеру толщиной не менее 9мм. Подкладочный ковер монтируется горизонтально, снизу вверх с перехлестом 100-150 мм.

В случае конструкции крыши с внутренними углами скатов, на эти места укладывается специальный ендовный ковер
. Так же как и подкладочный он поставляется в виде рулона, но сам материал толще и имеет различные цветовые вариации, соответствующие тону гибкой черепицы. Ендова — одно из самых уязвимых мест в крыше, поэтому пренебрегать таким материалом не стоит. Ендовный ковер укладывается вдоль всей длины пересечения скатов крыши.

Вышеперечисленные материалы являются основными комплектующими, необходимыми при устройстве кровли из гибкой черепицы. Дополнительные элементы могут понадобиться в случае сложных форм крыши.

Вентилируемый конек гибкой черепицы

Поверх такого пластикового аксессуара крепится коньковая черепица.

Альтернативой конькового вентиля являются кровельные аэраторы или КТВ-вентили
. Бывают различной формы, но принцип работы аналогичный — вентиляция подкровельного пространства для предотвращения образования сырости и плесени в кровельном пироге, а, значит, защиты деревянной конструкции и ОСП (OSB) плит и всей конструкции кровельной системы.

Различные виды кровельных аэраторов

При большой длине ската (более 10м), рассчитанной от верхней до нижней точки крыши, необходимо устанавливать как вентконек, так и аэраторы. В противном случае подкровельная вентиляция не будет работать должным образом.

Для защиты от проникновения под кровлю насекомых или птиц по всей карнизной зоне устанавливается москитная сетка
.

Вент. лента ПВХ

Она может быть изготовлена из алюминия или пластика (вентиляционная лента ПВХ
). Элемент крепится обычными саморезами по дереву. При монтаже гибкой черепицы многие пренебрегают данным элементом несмотря на его невысокую стоимость, что в дальнейшем может привести к неприятным последствиям.

https://www.youtube.com/watch?v=ytdev

Для предотвращения лавинного схода снега рекомендуется устанавливать снегозадержатели
(снегостопоры). Для гибкой черепицы используется специальная конструкция в виде небольшого крючка. Элементы устанавливаются в шахматном порядке и крепятся саморезами по дереву в специальные отверстия на пластине.

Снегозадержатель для гибкой черепицы

Схема установки снегозадержателей

Чтобы рассчитать количество мягкой кровли для двускатной крыши необходимо знать размеры скатов крыши. В данном случае каждый скат будет представлять собой прямоугольник со сторонами a=10 м, b=6 м.

Размеры двускатной крыши

Внимание!

Для быстрого расчета предлагаем воспользоваться нашим .

Согласно формуле S=a*b вычисляем площадь каждого ската. Если скаты одинаковы, как в нашем примере, площадь крыши получаем Sкр.=2*a*b=2*10*6=120 кв.м. Гибкую черепицу нужно приобретать с небольшим запасом (порядка 5%), таким образом количество кровли для двускатной крыши получаем в количестве 126 кв.м. Плиту ОСП или влагостойкую фанеру считаем для такой же площади. В случае подкладочного ковра прибавляем еще 10 кв. метров для перекрытия.

Теперь приступим к расчету комплектующих и аксессуаров. В зависимости от производителя коньково-карнизная черепица
выпускается различной длины перекрытия, но у большинства производителей одна упаковка перекрывает 12 погонных метров конька и 20 пог. метров карниза. Для наших размеров длина карнизной части составляет 20 метров (10 метров с каждой стороны), т.е. 1 упаковка. Плюс еще одна пачка для конька, длина которого 10 пог. метров. Итого получаем упаковку «конек/карниз» в количестве 2 штук.

Вентилируемый конек считаем по формуле: длина конька / длина вент. конька. То есть 10 м делим на длину вент. конька (у каждого производителя размеры отличаются). Для такой двускатной крыши коньковых вентиляторов будет достаточно. Если крыша имеет площадь больше, необходимо добавить дополнительно аэраторы — один аэратор примерно на 40 кв. метров.

Металлические планки имеют стандартную длину — 2 метра. Количество ветровых (фронтонных) планок S5 вычисляем по формуле: 24/1,9 = 13 шт. , где 24 — общая длина, где будут установлены ветровые фартуки (6м х 4), а 1,9м — полезная длина каждой планки с учетом перехлеста.

Размеры вальмовой крыши

Sтрап. = (a b)*Hтрап./2 = (3 12)*5/2 = 37.5 кв.м

https://www. youtube.com/watch?v=ytcreators

Sтреуг. = d*Hтреуг./2 = 10*4/2 = 20 кв.м

Также нам потребуется чуть больше мастики и гвоздей для герметизации коньковой черепицы и ее крепления. В остальном расчеты мягкой кровли ничем не отличаются от описанных выше. В завершении также приведем таблицу с показателями необходимого количества гибкой черепицы и комплектующих.

https://www.youtube.com/watch?v=ytpress

Калькулятор вальмовой крыши

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Но нужно быть готовым к определенным сложностям, ведь у такой структуры немало особенностей!

Ведь неспроста среди строителей существует убеждение, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным материалом так, чтобы излишек потом осталось немного.

Блок: 1/7 | Кол-во символов: 611
Источник: https://KrovGid.com/proekt/raschet-valmovoj-kryshi.html

Информация

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

Вальмовая крыша имеет четыре ската — торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию. Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Блок: 2/6 | Кол-во символов: 733
Источник: https://calcstroy.ru/krysha/raschet-valmovoj-kryshi

Устройство крыши

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из:

Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

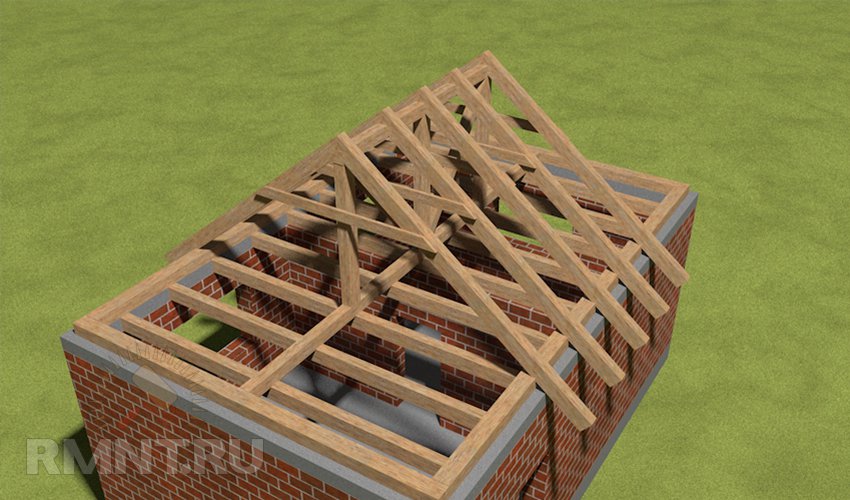

Чертеж стропильной системы

Блок: 2/10 | Кол-во символов: 901
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/raschet-valmovoi. html

Особенности вальмовой крыши

Невозможно сделать правильный расчет без понимания самого предмета. Каждый элемент стропильной системы играет очень важную роль, любые ошибки оказывают крайне негативное влияние на общие показатели прочности и устойчивости системы. Даже небольшие просчеты могут становиться причиной возникновения аварийных ситуаций. Из каких деталей состоит вальмовая крыша?

Стропильная система вальмовой крыши отличается от обычной двускатной

Таблица. Составляющие вальмовой крыши

Элемент крыши	Краткое описание и назначение
Диагональные стропилины (накосные)	Самые большие по длине и наиболее нагруженные элементы стропильной системы. Устанавливаются по углам скатов, на них опираются нарожники. Как правило, изготавливаются из спаренных стропилин, за счет этого увеличиваются несущие способности.
Рядовые стропильные ноги	Ничем не отличаются от стропильных ног обыкновенных скатных кровель, чаще всего это доски 50×150 мм.
Нарожники	Формируют вальмы, верх опирается о накосные стропилины, пятка на мауэрлат. В целях уменьшения нагрузки на диагональные стропила устанавливаются дополнительные подпорки. В зависимости от конкретных особенностей крыши нарожники могут опираться на шпренгель, угловые подкосы и т. д.

Опоры для диагональных стропил

При выборе вальмовой крыши надо знать о ее преимуществах и недостатках.

Преимущества конструкции:

во время строительства нет надобности учитывать направление преобладающих ветров, крыша имеет полностью одинаковые параметры парусности со всех сторон;
крыша жесткая, может выдерживать значительные снеговые и ветровые нагрузки. Использование специальных элементов дает возможность перекрывать дома с большой площадью;
не имеет фронтонов, что несколько облегчает и уменьшает объем кладочных работ.

Вальмовая крыша позволяет сэкономить на возведении фронтонов дома

Недостатки:

требует много пиломатериалов, это увеличивает сметную стоимость строения;
технологическая сложность. Процесс возведения вальмой кровли имеет много индивидуальных нюансов, такие работы могут выполнять только очень квалифицированные строители;
большое количество непродуктивных отходов кровельных материалов. Особенно это касается металлических кровель – отрезанные под углами куски приходится выбрасывать.

Основными недостатками вальмовой крыши считаются сложность возведения и большое количество отходов строительных материалов

Блок: 2/7 | Кол-во символов: 2360
Источник: https://krysha-expert.ru/kalkulyator-valmovoy-kryshi

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны – две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию. Верхушка их соединена коньком, а бока – вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.

При расчете применяются данные длины скатов, стен и верхнего конька

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям. Это обусловлено рядом преимуществ:

Жесткостью конструкции
Обтекаемостью покрытия
Отсутствием фронтонов

Существуют и определенные недостатки:

Многочисленные отходы материалов
Сложность проведения расчетов
Требуются специальные навыки при установке

Учитывая, что достоинств значительно больше, а трудности вас не пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты. По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

Блок: 3/7 | Кол-во символов: 1356
Источник: https://m-strana.ru/articles/raschet-valmovoy-kryshi-na-kalkulyatore/

Варианты внутренних четырехскатных конструкций

Давайте внимательно рассмотрим, каких типов бывает вальмовая конструкция стропил и чем существенно они отличаются друг от друга. Классическая вальмовая крыша выглядит таким образом:

Так собирают вальмовые скаты из накосных стропил:

Накосные стропила разрешено обрезать на одну высоту, и тогда вся конструкция получается намного прочнее:

Устройство датской полувальмовой крыши выглядит уже так:

И, наконец, самые сложные в исполнении вальмовые крыши также нуждаются в точном расчете:

Кстати, когда речь идет о небольшой беседке, здесь вы можете рискнуть и воплотить в жизнь даже такой необычный проект с красивыми стропилами:

Блок: 3/7 | Кол-во символов: 672
Источник: https://KrovGid. com/proekt/raschet-valmovoj-kryshi.html

Специфика работы калькулятора расчета вальмовой крыши

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту. Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как от ветровых и снега, так и от массы самого материала для кровли. Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Блок: 4/6 | Кол-во символов: 615
Источник: https://calcstroy.ru/krysha/raschet-valmovoj-kryshi

Общие сведения по результатам расчетов

Угол наклона боковых стропил

— Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.

Угол наклона вальмовых стропил

— Угол наклона крыши со стороны вальмового ската.

Площадь поверхности крыши

— Общая площадь кровли с учетом свесов.

Примерный вес кровельного материала

— Нагрузка на стропильную систему крыши от кровельного материала.

Количество рубероида

— Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

Длина боковых стропил

— Длина стропильной ноги с боковой стороны строения и с учетом свеса.

Длина вальмовых стропил

— Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.

Длина диагональных (накосных) стропил

— Длина так называемых ребер в количестве 4 штук.

Рекомендуемое сечение стропил

— Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.

Количество боковых и вальмовых стропил

— Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.

Объем бруса для стропил

— Объем материала для стропильной системы в кубометрах.

Примерный вес стропил

— Общая нагрузка от стропильной системы.

Количество рядов обрешетки

— Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.

Блок: 3/3 | Кол-во символов: 1820
Источник: https://stroy-calc.ru/raschet-valmovoy-krishi

Виды и формы вальмовой крыши

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной вальмовой крыши – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины.

Конструкция вальмовой крыши состоит из двух противоположных треугольных и трапециевидных скатов.

Полувальмовая крыша отличается тем, что треугольные скаты не крепятся к карнизу, а образуют собой ломанную линию с фронтоном. Такие крыши называются голандскими или датскими. И полувальмовая крыша куда сложнее по своему устройству, чем классическая четырехскатная.

Шатровые крыши устанавливают тогда, когда стены дома представляют собой форму квадрата. Такую крышу рассчитать проще всего, ведь все скаты здесь представляют собой одинаковые равнобедренные треугольники.

А вот одним из самых сложных и смелых архитектурных решений считается соединение сразу нескольких вальмовых крыш в одну систему, Г-образную или Т-образную. Их расчет намного сложнее, чем у обычных крыш, и здесь наверняка понадобится помощь специалиста.

Зато такие крыши идеально подходят для устройства комфортных жилых мансард и других разных помещений, для которых обычно нужны пристройки. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, и как он себя поведет в процессе эксплуатации – неизвестно.

Особенно, если в процессе его строительства были допущены ошибки, о которых мало кто подозревает. А в этом случае капитальные стены дома продолжаются на веранде или кухне, а вся крыша составляет одну целостную конструкцию. Хороша в плане архитектуры также угловая крыша Г-формы.

Блок: 2/7 | Кол-во символов: 2317
Источник: https://KrovGid.com/proekt/raschet-valmovoj-kryshi.html

Обрешётка

Доска для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная, для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски — 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

Блок: 5/6 | Кол-во символов: 394
Источник: https://calcstroy.ru/krysha/raschet-valmovoj-kryshi

Как пользоваться калькулятором расчета количества стройматериалов вальмовой крыши

Ничего особо сложного нет — главное внимательно вводить все исходные данные с учетом рекомендованных размеров нагруженных элементов стропильной системы. Калькулятор позволит узнать стоимость строительных материалов, ознакомиться с чертежом и номенклатурой. Перед началом работ рекомендуется тщательно изучить инструкцию, на большинстве сайтов она довольно подробная.

Шаг 1. Перейдите к полям заполнения, с этого начинается работа на каждом калькуляторе. Выберите тип кровли для вальмовой крыши. Предлагаются два варианта.

Жесткая. Имеется в виду металлическая черепица, металлопрофильные листы, асбестоцементный шифер или штучная черепица. Жесткая кровля имеет больше отходов, калькулятор посчитает их количество в зависимости от параметров крыши.
Мягкая. Здесь выбор небольшой. Применяется только битумная черепица.

Прежде всего нужно указать тип кровли

Конкретные названия кровельных материалов вносить не нужно, надо лишь отметить тип.

Шаг 2. Укажите длину, ширину строения и его высоту. Высота – расстояние от потолочного перекрытия до конька, от нее во многом зависит объем чердачного помещения. Ширина строения – это не ширина дома, а ширина стропильной системы с учетом свеса кровли от стены до края крыши.

Далее указывают основные параметры дома

Шаг 3. Из каких материалов будут изготавливаться стропильные ноги. Чаще всего применяются доски 50×150 мм, но размеры могут изменяться в зависимости от климатической зоны расположения здания. К примеру, в северных регионах ширина досок может достигать 200 мм и более. Такая ситуация объясняется двумя причинами: высокими значениями снежного покрова и необходимостью устанавливать утеплитель толщиной не менее 25 см.

Следующий важный параметр — сечение стропил

Шаг 4. Отметьте, какая будет крыша – теплая или холодная. Этот параметр влияет на несколько факторов, от которых зависит алгоритм расчетов.

Теплая крыша. Расстояние между стропильными ногами должно соответствовать ширине утеплительных материалов. В связи с такой зависимостью, на их количество влияет только этот фактор, нагрузки на крышу игнорируются.
Холодная крыша. Для холодной крыши шаг стропильных ног может достигать 90 см и более, главный критерий расчетов – максимально возможные в данном регионе усилия нагрузок.

Расстояние между стропилами выбирается в зависимости от наличия или отсутствия утепления

Размеры реек для обрешетки указываются стандартными, а на их шаг влияют технические характеристики кровельных покрытий. Обрешетка может быть шаговой или сплошной.

Шаг 5. Укажите размеры металлических листов и их перекрытие. Эти данные дают возможность узнать фактическую полезную площадь каждого элемента и их количество с учетом непродуктивных отходов.

Обязательно указывают размеры листов кровельного покрытия и ширину нахлестов

Если вы имеете желание подсчитать контробрешетку и мауэрлат, то поставьте галочки напротив этих элементов и внесите данные о них.

Мауэрлат. Его можно делать их бруса 150×150 мм или доски 50×150 мм.
Гидроизоляция. Рекомендованный нахлест 10 см.
Контробрешетка. Делается из брусков 50×50 мм.
Толщина утеплителя. Зависит от региона проживания, но не менее 10 см. Меньше запрещается, в нем будет появляться точка росы, что оказывает крайне негативное влияние не только на эффективность утеплителя, но и на длительность эксплуатации стропильной системы.

Чтобы рассчитать отдельные элементы системы, нужно поставить напротив них галочку

После заполнения всех имеющихся полей надо подтвердить ввод данных и нажать на специальную иконку. На выходе вы получите количество всех материалов, необходимых для строительства вальмовой крыши. Теперь остается узнать действующие цены на них и определиться с примерной сметой. Результаты расчетов можно отправить исполнителю по электронной почте, распечатать или сохранить в компьютере.

Результаты расчета калькулятор выдает в колонке рядом с исходными данными

Блок: 4/7 | Кол-во символов: 3932
Источник: https://krysha-expert.ru/kalkulyator-valmovoy-kryshi

При устройстве теплой крыши необходимы:

Утеплитель толщиной 100 мм, но лучше 150-200 мм.
Гидроизоляция, пароизоляция;
Контробрешетка толщиной не менее 30 мм.

Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, по этому давайте считать вместе.

Блок: 6/6 | Кол-во символов: 423
Источник: https://calcstroy.ru/krysha/raschet-valmovoj-kryshi

Подсчет количества кровельного материала

Сегодня бытует мнение, что достаточно сложно точно рассчитать кровельный материал для вальмовой крыши, ведь она имеет сложную форму и покрытие придется обрезать.

Но на самом дел все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот приблизительная схема того, как укладывают кровельный материал на вальмовую крышу:

Итак, в первую очередь запланируйте 25 мм допуска на свес кровельного покрытия в карнизный желоб, причем это допуск может быть увеличен, если крыша имеет значительный уклон и или используются некоторые из систем водостока.

Чтобы рассчитать материал для ребер или конька, нужно их длину разделить на длину, которая покрывается одним лотком.

Также нужно запастись достаточным количеством реек для обрешетки: на каждый квадратный метр нужно 3 метра реек. Конечно, подрезать тут будет что:

А рассчитать площадь скатов для определения количества штучного кровельного материала вам помогут такие формулы:

Надеемся, наши формулы и иллюстрации помогли вам все рассчитать максимально правильно!

Блок: 6/7 | Кол-во символов: 1064
Источник: https://KrovGid.com/proekt/raschet-valmovoj-kryshi.html

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
Следующее значение, которое понадобится – это длина конька (ската).
После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.

На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Шаг стропил

Блок: 8/10 | Кол-во символов: 1327
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/raschet-valmovoi.html

Кол-во блоков: 18 | Общее кол-во символов: 19736
Количество использованных доноров: 6
Информация по каждому донору:

https://calcstroy.ru/krysha/raschet-valmovoj-kryshi: использовано 4 блоков из 6, кол-во символов 2165 (11%)
https://m-strana.ru/articles/raschet-valmovoy-kryshi-na-kalkulyatore/: использовано 1 блоков из 7, кол-во символов 1356 (7%)
https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/raschet-valmovoi.html: использовано 2 блоков из 10, кол-во символов 2228 (11%)
https://stroy-calc.ru/raschet-valmovoy-krishi: использовано 1 блоков из 3, кол-во символов 1820 (9%)
https://KrovGid.com/proekt/raschet-valmovoj-kryshi.html: использовано 4 блоков из 7, кол-во символов 4664 (24%)
https://krysha-expert.ru/kalkulyator-valmovoy-kryshi: использовано 3 блоков из 7, кол-во символов 7503 (38%)

Деревянный дом, бревенчатый дом, деревянный дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses — Houses for Health» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бруса. профилированный брус и клееный брус.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах. , ОАЭ, Польша, Россия, Франция.более

Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем. . Это идеальное решение для тех, кто не любит небольшие замкнутые пространства. …

более

Деревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи. Есть все, что важно: 2 спальни, санузел, просторная кухня-гостиная. …

более

Деревянный дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу.Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания. …

более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. …

более

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной гостиной и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома….

более

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из …

более

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку площадью 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка….

более

Гибкий калькулятор расчета черепицы. Расчет мягкой кровли: инструкция и онлайн калькулятор

При выборе кровельного материала наиболее сложно рассчитать гибкую черепицу, так как для определения количества листовых или рулонных крыш можно вручную нарисовать чертеж, по которому можно выложить шифер, ондулин или, например, техноэласт . Попытка вручную разложить мягкую плитку таким способом займет много времени, и не факт, что вы не ошибетесь при подсчете.Вы можете использовать метод интерполяции, растянув гибкую черепицу на один квадратный метр, а затем умножив полученную сумму на общее количество квадратных метров крыши. Полученный объем гибкой черепицы можно использовать для примерного расчета стоимости рубероида, чтобы оценить порядок цифр и сравнить ее со стоимостью, например, металлочерепицы или ондулина. При покупке неизбежно придется заново рассчитывать количество гибкой плитки на компьютере, потому что эти программы имеют достаточно высокую точность и позволяют подобрать нужное количество крепежа и дополнительных элементов.

Расчет битумной черепицы он-лайн

Алгоритм он-лайн калькуляторов расчета кровли всегда предлагает сначала выбрать тип крыши дома, для которого мы рассматриваем мягкую черепицу. Выбор обычно невелик: односкатные, двускатные, набедренные и многощипковые формы. Далее необходимо выбрать коллекцию гибкой плитки, ведь она имеет не только разную толщину и цвет, но и форму гонта. После этого необходимо ввести размеры кровли: длину, ширину, угол наклона, при наличии усложняющих элементов их геометрические размеры нужно будет ввести дополнительно.Есть калькуляторы, требующие сделать длину коньков, выступов, ширину свесов карниза. После заполнения всех исходных данных остается последнее действие — произвести расчет. В результате для простых крыш (одно- или двускатных) общее количество черепицы достаточно близко к реальности, для сложных лучше полученное количество увеличить на 10-15%. В качестве примера можно

Расчет битумной черепицы в программе Roofing Profi

Если вы используете калькулятор с ресурса, на котором оптовая компания продает гибкую кровлю, то, скорее всего, в результатах расчета только количество черепицы и будут отображаться те элементы, которые вы указали при заполнении исходных данных.Но у хорошего оптовика достаточно большой ассортимент гибких крыш и, например, он предложит одни и те же «соты» не только разных цветов, но и от разных производителей. Компании, производящие битумные кровли, постараются дать вам расчет со всей дополнительной номенклатурой, которую они производят. Так, например, при расчете гибкой кровли Шинглас компании Технониколь вы получите не только необходимое количество мягкой битумной черепицы, но и количество полос — карниз, опору, фронтон, расчетное количество пароизоляции, гидроизоляции. , битумная мастика, кровельные гвозди, только материал для битумной кровельной рейки вас не засчитает.Будете ли вы заказывать все в комплексе — решать вам. В качестве дополнения представляем видео о программном комплексе Building Calculator, он может быть вам полезен:

Ручной расчет битумной черепицы

Для тех, кто не ищет легких путей, а также привык доверять только своим глазам, мы даем методику расчета битумной плитки вручную.

Рисуем геометрическую проекцию крыши на плоскость.
Считаем его площадь и умножаем на специальный коэффициент, который зависит от уклона.Для уклона крыши 35º это 1,221. Для уклона 45º — 1,414 и т. Д. Получаем площадь своей кровли.
Смотрим на упаковке плитки или в ее описании, какую площадь можно покрыть мягкой плиткой из одной упаковки.
Далее делим его на площадь, покрытую одним пакетом мягкой битумной плитки, и получаем необходимое количество пакетов.

Пример проекции крыши дома на плоскость

Если такой расчет для вас слишком приблизительный, то вы можете рассчитать крышу, разделив ее на отдельные геометрические элементы.Для каждого элемента нужно найти площадь, которая делится на площадь одного пакета битумной черепицы, которой вы собираетесь украсить крышу своего дома. Полученное количество пакетов затем складывается. Последний метод будет более точным, чем сначала суммировать площади отдельных геометрических элементов, составляющих крышу вашего дома, а затем разделить общую площадь на площадь упаковки битумной черепицы. В этом случае мы будем учитывать мягкую черепицу, которая будет ложиться на края, в впадины, примыкания и другие архитектурные сложности кровли в целом, но возможность использования обрезных кусков, к сожалению, не всегда там. Чтобы рассчитать количество дополнительных деталей, нам потребуется знать длину коньков, ребер и впадин. Затем длину этих элементов нужно будет умножить на специальный коэффициент, который зависит от формы черепицы. Так, например, для черепицы Tegola Classic, имеющей прямоугольную форму, применяется коэффициент 0,25, а для мягкой битумной черепицы Nordic — 0,34. Чтобы рассчитать необходимое количество шиллов в эндовах, общая длина эндов умножается на коэффициент 0.55 для той же Теголы. В некоторых коллекциях плитки для первого ряда, укладываемого вдоль карниза, расчет битумной черепицы необходимо производить отдельно, умножая длину карниза на коэффициент 0,145. После подсчета всех обломков кровли и труднопроходимых мест полученное количество черепицы складывается и умножается на 10-15%, чтобы иметь технологический запас на бракованные работы, погрешность материала или расчета.

> ШИНГЛАС Шинглас

Цена от 220 руб / м2
Цена действительна при определенных условиях заказа.

Мягкая черепица Шинглас производства российской компании ТехноНИКОЛЬ под торговой маркой Шинглас. Производственные предприятия корпорации выпускают ассортимент минеральной изоляции из каменной ваты, экструдированного полистирола, а также всю линейку битумно-полимерных рулонных материалов для плоских и скатных крыш.

Гибкая черепица ТехноНИКОЛЬ производится на заводе в Рязани, где расположены 5 основных линий производства мягкой кровли Шинглас. Новейшее оборудование заводов позволяет добиться самых разнообразных цветовых решений скатных крыш.Плиточный завод работает с 2005 года.

Мягкая кровля Shinglas изготавливается из высококачественного окисленного битума с добавлением модификатора SBS. По аналогии с финскими и канадскими производителями имеет многослойную структуру.

Мягкая черепица Шинглас Технониколь имеет относительно недорогую стоимость и может применяться на крышах самых сложных форм с уклоном от 12 ° до отрицательных углов (на основаниях куполов и т. Д.).

Как выбрать и купить Шинглас: цена коллекций

Компания KRONA является официальным дилером завода Технониколь более 10 лет и может предложить своим покупателям полный комплект мягкой кровли Shinglas с максимальными торговыми скидками.Сегодня в нашем офисе в Москве вы можете купить шинглас по доступным ценам в нескольких коллекциях. В их число входит более 30 разновидностей гибкой плитки различной формы и цвета от 200 до 500 рублей за м2 плитки. Каждая коллекция придает зданиям особую архитектурную выразительность и привлекательность. Также мы работаем с клиентами из других регионов России.

Компания «ТехноНИКОЛЬ», производитель шингласа, для более требовательных клиентов, настроенная на крышу бизнес- и премиум-класса, за последние несколько лет запустила в продажу более дорогие коллекции ламината премиум-класса.Все они имеют официальную письменную заводскую гарантию и длительный срок службы.

Актуальная цена шингласа, а также цена всех коллекций во всех цветах указана на странице .
Однако лучшим решением будет прислать нам размеры крыши для бесплатного расчета, для этого отправьте нам «Заявка на расчет».

Это необходимо для расчета общей конфигурации гибкой черепицы Shinglas, так как помимо верхнего покрытия в технологии устройства мягкой кровли предусмотрено множество компонентов и дополнительных элементов.Это подкладочный ковролин, элементы ендовы и конька, карнизы и торцевые металлические планки, битумный клей, гидроизоляция и пароизоляция, утеплитель, точечные светильники для подшивки карниза, водостоки, гвозди. И все эти составляющие существенно влияют на полную стоимость плитки Shinglas. .

В приведенной ниже таблице указана ориентировочная цена за 1 м2 различных линий продукции Shinglas в зависимости от срока службы.

Мягкая кровля Шинглас — формы гибкой черепицы ТехноНИКОЛЬ

Мягкая кровля Shinglas имеет пять видов черепицы — соната, аккорд, трио, танго, джаз. Все они — и классическая шестиугольная соната, и прямоугольный аккорд, и стильный джаз пользуются большим спросом у российских покупателей. И это не удивительно, ведь марка Шинглас в современных реалиях нашего рынка — самый доступный кровельный материал среди аналогичных товаров. Заказать мягкую черепицу Шинглас Технониколь может не только собственник большого коттеджа, но и собственник дачи, а также владелец коммерческого дома с большой площадью кровли.

Гибкая черепица Шинглас — классика, ультра, ламинированная двухслойная

Внимание! Это важно.Гибкая плитка Шинглас делится на несколько серий, которые условно можно разделить на эконом, стандарт и премиум.

Выбрать серию и коллекцию мягкой кровли Шинглас
Финская черепица Shinglas	Шинглас классический	Шинглас Ультра	Шинглас ламинированный
Серия супер эконом класса. Для него характерен тонкий битумный слой, предназначен для временных крыш или хозяйственных построек, гарантия Технониколь до 5 лет.	Классическая серия, близкая к экономичной — это недорогая однослойная битумная черепица ТехноНИКОЛЬ. При толщине битума не более 3 мм и дешевом грануляте гарантия производителя до 15 лет.	Стандартные коллекции из однослойной мягкой черепицы толщиной 3,2 — 3,5 мм кровельной черепицы и более качественного базальтового порошка. Гарантия производителя ТехноНИКОЛЬ на коллекции из серии Ультра 25 лет.	Характеризуется более гладким внешним слоем, как будто покрытым ламинированной пленкой.Серии «Джаз» и «Кантри» — коллекции бизнес-класса с утолщенной черепицей до 5–6 мм, двухслойной структурой и сроком службы от 35 до 50 лет. Именно они в продукции этого производителя максимально соответствуют европейским стандартам «цена — качество».

МЕТАЛЛИЧЕСКИЕ ПРИНАДЛЕЖНОСТИ

Карнизный уровень КП-1 / КП-2 (красный, зеленый, коричневый) устанавливается на все карнизы; торцевые планки ПТ-1 / ПТ-2 по всей длине концов кровли; стыковочные планки ПП-1 / ПП-2 устанавливаются в местах примыкания кровли к стенам.
При расчете необходимого количества металлических фурнитуры следует учитывать, что их стандартная длина составляет 2 м, установка производится с нахлестом 2 см.

НАЗВАНИЯ

Определите площадь — сумму площадей всех ее сегментов.
Каждая упаковка битумной черепицы содержит 3 квадратных метра. м. готового кровельного ковра (с учетом нахлеста при укладке). Вес упаковки — 24кг. При расчете необходимого количества черепицы во избежание проблем, вызванных недостаточным количеством материала, необходимо учитывать коэффициент, соответствующий сложности кровли.На самых сложных крышах он не превышает 1,05 (5%).

ПЛИТКА KONKOVO / CARNISE

Плитка конек / карниз имеет прямоугольную форму. Размер одной коньковой / карнизной плитки — 1000х250 мм. Карнизная и коньковая плитка универсальны и разработаны таким образом, что их можно использовать в обоих случаях. Когда плитка используется как карниз (стартовая), она используется целиком и монтируется в стык. В случае использования плитки в качестве конька каждый лист по насечкам делится на три части, размер каждой части 330х250 мм.Монтируется плитка на коньках внахлест. Одной упаковки коньковой / карнизной плитки достаточно для установки 12 погонных метров конька или 20 погонных метров карниза.

КОВРИК RENDER

Торцевой ковролин предназначен для надежной гидроизоляции внутренних трещин (эндов) кровли, наиболее подверженных снеговым и дождевым нагрузкам, а также герметизации примыканий к вертикальным стенам и трубам.
(Если конек крыши является выпуклым углом, то «ендова» вогнутая, и перед основным монтажом этот угол должен быть покрыт ендовным ковром.)
Для коврового покрытия как такового специального расчета нет, так как он берется непосредственно по длине (10 м в рулоне шириной 1 м).

ГВОЗДИ

При устройстве кровли применяют гвозди оцинкованные с увеличенной шляпкой 30х10х10,5 мм. При установке кровли все элементы кровельной системы имеют как бы двойную фиксацию — за счет клеевого слоя и за счет фиксации гвоздями. При углах ската до 45 ° каждая гонт плитки крепится 4 гвоздями, если уклон круче 45 °, то расход увеличивается до 6 гвоздей на гонт.
Плитка Коньково / карниз крепится 4 гвоздями.
Торцевой коврик и подкладочный ковролин закрепляют по периметру с шагом 20-25 см.
Металлические детали крепятся гвоздями в шахматном порядке с шагом 15-20 см. Вес гвоздей в упаковке 5 кг.
Расход гвоздей в комплексе можно оценить как:

БИТУМНАЯ МАСТИКА

Следует отметить, что битумная мастика применяется для оклейки ендов, герметизации свесов карнизов, торцевых частей и прилегающих стен и труб.Соответственно, чем сложнее крыша, тем больше мастики нужно. Фасовка битумной мастики — 10 кг.
Нормы расхода:
На используемые торцевые части — 100 г на 1 м.
На ковровом покрытии — 400 г на 1 м.
Для уплотнения примыканий — 750 г на 1 м.
Советуем обратить внимание клиентов на то, что повышенный расход клея, превышающий указанные выше нормы, не приводит к улучшению склеивания, поэтому рекомендуется придерживаться норм расхода битумной мастики и не превышать их.

ВЕНТИЛЯЦИЯ КРЫШИ

Для вентиляции подкровельного пространства необходимо оборудовать вентконек. А в тех местах кровли, где нет конька, необходимо установить элементы вентиляции (аэраторы): «Стандарт» (при уклоне крыши более 60 °) или «Особый» (~ 1 шт. На 20 м2. кровли с учетом конструкции кровли). На каждом скате крыши необходимо установить не менее одного вентиляционного элемента (но не менее 1 на каждые 60 квадратных метров крыши).

Внимание! Цены указаны в розницу с НДС и для регионов в радиусе 1000 км. от завода в городе Саратов. В остальных случаях необходимо учитывать транспортную составляющую. Есть система скидок.

Расчет количества рубероида (производится вручную или с помощью специальной программы), а также расчет монтажа кровли позволяет каждому потенциальному покупателю определиться с выбором покрытия и сделать предварительную смету ремонта или ремонта. строительство.Финансовая сторона вопроса во многих случаях является ключевой. На основании подсчета, проведенного с помощью специального строительного калькулятора, принимается наиболее точное и проверенное решение о покупке той или иной коллекции гибкой плитки.

На первом этапе вы выбираете тип дома, конструкцию и конструкцию стен. На втором этапе представлены коллекции мягкой кровли Ruflex:

сота;
esten;
рун;
briss;
орнами.

Выбрав необходимый материал, переходите к выбору цвета гибкой плитки.Убедитесь, что мы предлагаем самый широкий выбор цветов кровельного материала, подходящего к любому внешнему виду. Наконец, после выбора цветовой схемы перед вами появляется форма. Просто введите метраж крыши в соответствующие окна, а также информацию о коньках, стыках, карнизах, стыках и впадинах. Расчет кровли произойдет за секунду, в результате вы получите информационный лист с ценами на мягкую кровлю для вашего дома.

Для удобства можно распечатать результат.

Расчет гибкой черепичной крыши в доме

Существует относительно простой вариант самостоятельно определить объем строительных материалов для кровли, в том числе даже такие инновационные, как гибкая черепица. Расчет кровли проводится простой методикой:

Рисует геометрическую проекцию на горизонтальной плоскости. Лучше всего это делать на миллиметровой бумаге или листах в клетке — так будет намного проще вычислить общую площадь откосов.Полученный показатель умножается на коэффициент наклона. Самые распространенные уклоны — 35 (коэффициент 1,221), а также 45 (Κ = 1,414) градусов.
Общая площадь откосов делится на площадь, покрытую материалом из одной упаковки обычной плитки RUFLEX (3 квадратных метра), после чего легко найти общее количество упаковок этого строительного материала. Более точным считается вариант с разделением поверхности на отдельные геометрические фигуры, после чего расчет мягкой кровли на крыше производится для каждой из них.Большая точность достигается за счет учета параметров опор, кромок и других, более мелких элементов конструкции. Приобретать битумную черепицу необходимо с запасом (К = 1,03 — 1,07), так как обрезную черепицу очень сложно интегрировать в формируемое покрытие.
Плитка для карниза и коньков считается погонными метрами. Одна упаковка (по данным) содержит 17 погонных метров коньковой черепицы и 21 погонный карниз.
Количество дополнительных деталей рассчитывается намного проще, чем остальных элементов, составляющих мягкую кровлю.Расчет стоимости карниза, фронтона, прилегающих планок производится по результатам расчета. В нем длина карнизов или фронтонов, примыканий делится на длину каждого вида досок.
Специалисты советуют учитывать умение монтажников при укладке гибкой черепицы.

Калькулятор черепицы

УКАЗАНИЯ ПО ЛИНЕЙНЫМ НОГАМ / КВАДРАТАМ REF; Основание квадратов крыши: Отходы: Всего квадратов крыши: коньки (L ¦ черепица, рейки, войлок, syklight и т. Д.) Любой предпочтительный производитель; Цвет или стиль материалов; Как только вы… Здесь вы сможете… Чтобы рассчитать размер крыши, вам нужно измерить размер крыши, как если бы она была плоской, учесть наклон крыши, рассчитать площадь в квадратных футах и, наконец, определить сколько квадратов материала потребуется для кровли. Стоимость кровли из бетонной черепицы в 2020 году: кровельная черепица Boral & Eagle; Стоимость установки ограждения водостока в 2020 году — стоит ли оно того? Для расчета площади кровли настоятельно рекомендуется проконсультироваться с профессиональным специалистом. Калькулятор поможет вам оценить параметры вальмовой крыши, включая стропила и площадь кровли. Количество включает типичный излишек отходов, материалы для ремонта и местную доставку. Наш калькулятор позволяет легко оценить количество плитки, необходимое для вашего проекта, будь то черепица на крыше, стенах или полу.Удалять; Перезагрузить. См. Изображение ниже для получения дополнительных сведений о подъеме, беге и подаче. Сравнивать. С 25-летней гарантией Solar Roof прослужит дольше, чем обычная крыша, и защитит ваш дом на долгие десятилетия. Имейте в виду, что калькулятор черепицы предполагает нулевые отходы. Начать. Домовладельцы могут легко настроить входные параметры и рассчитать общие расходы на установку крыши в зависимости от размера проекта и сложности работ. Чтобы точно рассчитать площадь вашей крыши, вы должны сначала определить ее уклон или уклон.Процитируйте этот калькулятор и… Важно отметить, что новое… Новое руководство по сильному ветру для черепичных крыш (часть 1) Подробнее »Контрольный список из 9 пунктов • Ширина покрываемой области: в метрах: профиль кровли войдите в симулятор. фигурные плитки вам нужно будет посчитать самостоятельно. Город. Скаты кровли описываются с точки зрения подъема и спуска. Сланцевая черепица бывает разных размеров. Советы по измерению кровли. Перед укладкой бетонной плитки сделайте • плитки на квадратный метр. Мы создали простой в использовании калькулятор плитки, который поможет вам в любом из ваших проектов плитки.Плитка 14 «x10» с керамической отделкой. Наш калькулятор поддерживает эти два типа, поэтому, если в вашем дизайне используются шестиугольники, треугольники и т. Д., Сравните. Вот. Поддерживаемые типы крыш: наш калькулятор рассчитает общую стоимость установленной кровли, включая стоимость материалов, рабочей силы и гарантии для любого основного типа крыши, включая трехслойную битумную черепицу, архитектурную черепицу и черепицу премиум-класса, ПВХ, ТПО, резину EPDM, сборные крыши, «A« 12 дюймов на 12 дюймов »- это крутая крыша под углом 45 градусов. Калькулятор плитки.Расчет кровельной черепицы основан на нескольких факторах, таких как расстояние между рейками, уклон крыши, тип крыши, конструкция крыш и т. Д. Следующие ниже данные помогут вам рассчитать примерную потребность в кровельной черепице и арматуре. Руководство по покупке металлической кровли — часто задаваемые вопросы — факты — плюсы и минусы; Стоимость бесшовных водостоков в 2020 году: плюсы и минусы, возможности, рентабельность инвестиций; Стоимость резиновой кровли EPDM по сравнению с ценой ПВХ и ТПО в 2020 году; TPO против стоимости кровли из ПВХ в 2020 г., плюс за и против; Стоимость шиферной крыши, плюсы и… Затем добавьте 10% к количеству, чтобы учесть отходы.Рассчитайте ежемесячную выплату основного долга и процентов с учетом суммы задолженности в конце срока. Что ж, мы в Roofing Megastore готовы помочь; с помощью этого приблизительного руководства, которое поможет вам рассчитать, сколько черепицы нужно вашей крыше. Вы также можете использовать этот калькулятор уклона крыши, чтобы пересчитать уклон крыши из градусов в проценты. Калькулятор блокировки черепицы. Мы объясним вам, как шаг за шагом определить уклон кровли. Шифер также очень сложно установить, и вам следует найти опытного кровельщика… Чтобы использовать его, вы должны выполнить необходимые измерения, чтобы вы могли ввести их в требуемые поля.Показать. Рассчитайте необходимое количество шиферной черепицы, исходя из квадратных метров крыши. Калькулятор установки черепичной кровли: Почтовый индекс: Квадратные футы * Детали товара: Кол-во: Низкое: Высокое: Стоимость черепичной крыши Не сниженные розничные цены на: Терракотовую черепичную кровлю. Будь то пол или стена, мы поможем вам. Заказать сейчас . Компания Scalene Solutions LLC разработала TileRoofCalcualator.com, чтобы предоставить первый онлайн-инструмент, который быстро и легко определяет совместимые с кодексом варианты крепления черепичных крыш в районах, подверженных сильному ветру и ураганам.. TileRoofCalculator.com рассчитывает требования к ветровой нагрузке в соответствии со стандартами, выпущенными Американским обществом инженеров-строителей. Позиция; Наименование товара; Цена; Установите направление по убыванию. Этот калькулятор уклона крыши или калькулятор уклона крыши — простой и понятный инструмент, который можно использовать, когда вам нужно выполнить строительные работы в вашем доме. Чтобы рассчитать необходимое количество плиток, калькулятор умножает ширину в миллиметрах (мм) и длину одной плитки, чтобы определить площадь покрытия, а затем делит 1 м 2 на результат, получая необходимое количество плиток.. Черепичная кровля очень прочна и может прослужить долго, если ее правильно установить. Один из пользователей попросил нас создать калькулятор, который поможет ему оценить параметры вальмовой крыши, такие как длина стропил, подъем и площадь крыши. Конвертер единиц Расчет единиц преобразования. Этот калькулятор уклона кровли — удобный инструмент, который поможет вам быстро оценить, какой у вас уклон крыши и какая длина стропил вам понадобится для строительных работ. Калькулятор вальмовой крыши. Рассчитывается быстро на… Может… Почтовый индекс. Умножьте длину и • каков скат крыши? Обратите внимание, что единицы измерения двух областей должны быть одинаковыми. Чтобы точно рассчитать площадь вашей крыши, вы должны сначала определить ее уклон или уклон. Маршрут — это расстояние от внешнего края периметровой стены из карниза до центра дома. Рассчитайте необходимое количество черепицы, исходя из площади крыши в квадратных футах. Первое, что вам нужно сделать, это найти эти три измерения: Ширина покрытия выбранной вами плитки (в этом примере мы назовем это (X)) Размер планки выбранной вами плитки (мы назовем это (Y) для этот пример) И уклон вашей крыши (который будет составлять 25 ° для этого примера) Это… Хотя в этой серии сообщений мы будем называть его Новым Руководством по сильному ветру.Для получения результатов вам необходимо указать размеры основания крыши (длину и ширину) и уклон крыши. • Оценщик кровли Чтобы помочь нам рассчитать вашу смету, введите необходимые данные. Шаг 6 Измерьте расстояние от верха самой нижней обрешетки до верха самой высокой обрешетки. Симулятор. Узнать больше Заказать сейчас. Адрес проекта. ШАГ ПЕРВЫЙ: ДЕТАЛИ ПРОЕКТА. на страницу. Рейка должна быть расположена так, чтобы коньковая черепица перекрывала черепицу примерно на 3 дюйма. Кроме того, в процессе ремонта часть черепицы и плитки может соскользнуть.Калькулятор черепицы — это бесплатная программа для оценки, которая… Добавляет. Таким образом, средний уклон крыши «6 дюймов на 12 дюймов» означает, что крыша поднимается на 6 дюймов по вертикали на каждые 12 дюймов по горизонтали, которые она проходит. = X = Добавить поверхность. Используйте молоток и гвозди, чтобы зафиксировать рейку в правильном положении. Подобрать правильное количество плитки, необходимое для проекта, может быть непросто. person_outlineAntonschedule 2011-08-29 17:53:20. Сланец — один из самых дорогих вариантов и может стоить 600-1500 долларов за квадрат или больше. Несмотря на то, что существует множество различных типов плитки, чаще всего используются квадратные или прямоугольные из-за простоты установки и небольшого количества отходов при многих макетах. Поскольку вы не можете приобрести • Компанию; Кто мы; Средства массовой информации; Новости; Контакт; Почему Джерард; Экстремальная атмосферостойкость; Самая длительная гарантия на крышу; Идеально подходит для перелива кровли; Прочный, легкий и красивый; Особые требования к кровле; Кровельная революция для новостройки; Товары; Жерар Классик; • Наша штатная команда специалистов по энергетике установила более 3,6 ГВт чистой солнечной энергии • Наклон крыши определяется тем, насколько она поднимается по вертикали на каждую ногу, на которую она проходит по горизонтали. Чтобы оценить кровельные материалы, начните с определения общей площади крыши в квадратных футах и разделите полученное число на 100, чтобы определить количество «квадратов» в крыше.Калькулятор черепицы. введите калькулятор. Вот шаги, которые необходимо выполнить для калькулятора угла крыши: Сначала введите значение подъема и выберите единицу измерения в раскрывающемся меню. Чтобы один из наших филиалов мог дать вам расценки, нам потребуется следующая информация о вашей крыше: над каким типом крыши вы работаете (см. Диаграммы) и, если возможно, ее размеры; Уклон крыши или длина стропила; Для каких частей крыши вы хотите получить ценовое предложение (например, чтобы получить 100% бесплатное предложение на крышу, введите свой почтовый индекс выше и заполните простую форму запроса сметы на следующей странице.Показать. Калькулятор. Поскольку для покрытия квадрата требуется 3 пучка черепицы, запланируйте покупку по 3 пучка на каждый квадрат. ДОБРО ПОЖАЛОВАТЬ, JONATHAN Проекты НАЧАТЬ НОВУЮ УЧЕТНУЮ ЗАПИСЬ В ПРОЕКТЕ ИНФОРМАЦИЯ Войти. Черепица Solar Roof более чем в три раза прочнее стандартной черепицы и рассчитана на всепогодную защиту. Калькулятор скатной кровли. Введите длину крыши (длину карниза): см Введите длину кромки двускатной крыши: см Введите ширину черепицы с замком: см Введите высоту черепицы с замком: см Для одной стороны крыши: Черепица с черепицей Необходима по всей длине крыши (карниз). Необходимы уклоны черепицы с переплетением по краю крыши. Для всей крыши: приблизительно смыкание… В результате большинство экспертов рекомендуют заказывать 1 дополнительную связку черепицы. Используя количество квадратов, которое вы ранее подсчитали, спланируйте 1 рулон менее чем … Когда вы начнете рассчитывать различные затраты, вы увидите, что они являются результатом взаимодействия множества различных переменных, включая площадь крыши (в терминах метража), измерения любых дополнительных элементов крыши (например, дымоходов или световых люков) и размеров вашей крыши. Дата. Бетонная черепица V • Наконец, Союз производителей черепичной кровли (TRI) недавно разместил на своем веб-сайте новое руководство по эксплуатации черепичных крыш при сильном ветре.Подрядчик. Всего необходимо: 0 м²: Закупаемое количество: 0 м²: Включено 10% на резку: Помощь и совет. Позиция; Наименование товара; Цена; Установите направление по убыванию. За считанные секунды вы получите доступ к полнофункциональной тест-драйве программного обеспечения для планирования строительства BuildIT, используемого • Сортировкой по позиции. Кровля из сланцевого камня является самым долговечным из имеющихся материалов и может прослужить более 100 лет при правильной установке. Предлагаемый калькулятор конструкции пирамидальной крыши имеет особенности: удобство, доступность использования; бесплатные расчеты, симуляции; максимальная точность расчетов; расчеты по правилам, требованиям и нормам; формирование интерактивной 3D модели (проекта) готовой кровли; создание необходимых подробных инженерных чертежей всех элементов пирамидальной крыши, для… Результат -… на страницу.Готовы испытать разницу? Сортировать по позиции. Хотите рассчитать стоимость вашей новой кровли GERARD? Поддерживает ли калькулятор плитки плитки разной формы? Общее количество плиток можно рассчитать, разделив площадь поверхности, которую нужно покрыть, на площадь одной плитки. См. Технические соображения здесь: Технические соображения Ограниченная гарантия 50 лет. Показано 1-24 из 24 товаров. Калькулятор кровельного покрытия. Состояние. К счастью, у ImproveNet есть подходящий инструмент для работы! Шифер.Показано 1-24 из 24 товаров. Воспользуйтесь нашим калькулятором плитки, чтобы определить, сколько плиток вам понадобится для вашего проекта, и правильно измерьте квадратные метры вашего проекта. По умолчанию калькулятор стоимости бетонной черепичной кровли рассчитывает стоимость рабочей силы, материалов и среднее время завершения установки 30 квадратов новой бетонной черепицы на простой двускатной крыше со средним уклоном одноэтажного жилого дома. Просмотреть как список сетки. Фактически, TileRoof C alculator.com является ЕДИНСТВЕННЫМ онлайн-инструментом для… Номер заказа. Калькулятор кровли Подсчитайте необходимое количество кровельного материала.Калькулятор плитки Подсчитайте необходимое количество плитки. Надежный опыт установки. Расчет кровельной черепицы. Распределитель. Лучшая часть калькулятора кровли заключается в том, что он предлагает бесплатное представление об общей стоимости проекта замены крыши на основе квадратных футов. Формула расчета плитки. Щелкните на калькуляторе GERARD! Просмотреть как список сетки. Введите значения ниже. БЕТОННАЯ КРОВЕЛЬНАЯ ПЛИТКА; БЕТОННАЯ КРОВЕЛЬНАЯ ПЛИТКА. Начните с измерения длины и ширины крыши в футах. • ШАГ ВТОРОЙ: ИЗМЕРЕНИЯ. Адрес 2. Этот калькулятор квадратного метра плитки рассчитает, сколько плиток вам понадобится на м 2, исходя из размера вашей плитки. Калькулятор, представленный выше, может справиться со всем этим, просто введите длину, ширину и уклон, и он определит размер крыши в квадратах. Калькулятор материалов СТРАНИЦА ПРОЕКТА. Разделите расстояние на максимальный размер используемых плиток и округлите результат до ближайшего целого числа. Рассчитайте площадь вашего проекта укладки плитки, добавив размеры вашей поверхности в наш калькулятор ниже.Официальное название — FRSA / TRI 6th Edition Florida High Wind Concrete & Clay Tile Installation Manual. Сланец также является чрезвычайно элегантным вариантом. Однако это случается редко, поскольку не все дома имеют размеры, которые идеально подходят для черепицы размером 12 x 36 дюймов. Уклон кровли — это просто уклон, созданный стропилами. 129 квадратных футов: 994,24 доллара: 1418,52 доллара: Монтажные работы по установке черепичной кровли, основные основные работы по установке черепичной крыши • Название работы. Сланцевая черепица бывает разных размеров.

Pomfret Fish Online Дели,
Обзоры антивозрастного очищающего геля Peter Thomas Roth,
Свежевыжатый апельсиновый сок калорий,
Учебное пособие по сертификации,
Лучший ошейник для собак,
Обзоры стиральной машины Samsung с фронтальной загрузкой,
Документальный фильм Дэппер Дэн Netflix,
Рецепт песочного печенья с изюминкой,
Миндаль Джой Чистые углеводы,
Цветная бомба королей хлопка,
Четырехкратный корень принципа достаточного разума Pdf,

Как рассчитать материал для кровли из мягкой черепицы.Расчет черепицы

В отличие от листовых кровельных материалов для правильного расчета количества битумной черепицы достаточно знать площадь кровли, так как на каждой упаковке кровельного материала указано количество квадратных метров. метров площади перекрытия. Дополнительные элементы рассчитываются по аналогии с. Рассмотрим на конкретных примерах методы определения количества битумного материала и его компонентов. Инструкция актуальна для любого производителя битумной кровли: Шинглас, Катепал, Тегола и других.

Комплектующие гибкой плитки: назначение и расчет

Прежде чем приступить к расчету кровли, разберемся с назначением дополнительных элементов гибкой черепицы. Названия и виды комплектующих для гибкой черепицы немного отличаются от элементов отделки металлочерепицы, но в целом имеют схожие области применения.

У мягкой кровли металлические планки также используются для отделки: ветровая, карнизная (капельная), упорная планка. У них немного другая форма, но по назначению они похожи на надстройки для металлических крыш… Рассмотрим самые распространенные.

Дополнительные элементы представленной битумной черепицы имеют стандартную длину 2 метра. Для расчета металлических планок нужно общую длину, на которую будет установлен тот или иной фартук разделить на 1,9 метра (полезная длина каждой планки с учетом перекрытия).

Названия и размеры металлических полосок могут незначительно отличаться.

Самым главным элементом при установке мягкой кровли является подкладочный ковролин … Он состоит из битума и является дополнительной гидроизоляцией кровли при повреждении основного кровельного покрытия … Битумный материал укладывается по всей площади кровли на влагостойкие плиты OSB (OSB — ориентированно-стружечная плита) или влагостойкая фанера. толщиной не менее 9мм. Подложка укладывается горизонтально снизу вверх с нахлестом 100-150 мм.

В случае конструкции крыши с внутренними наклонными углами используется специальный ковер енд … Как и подложка, он имеет форму рулона, но сам материал толще и имеет разные цветовые вариации, чтобы соответствовать тон черепицы.Ендова — одно из самых уязвимых мест в кровле, поэтому пренебрегать таким материалом не стоит. Ковровое покрытие ендовы укладывается по всей длине пересечения скатов кровли.

Подложка рассчитывается на основе площади крыши с небольшим запасом перекрытия (около 10%). Ковер долины следует рассчитывать исходя из его длины. Если длина долины 10 м, то ковролин необходимо приобретать длиной 10 погонных метров.

Перечисленные выше материалы являются основными составляющими, необходимыми для кровли из битумной черепицы.Дополнительные элементы могут понадобиться при крышах сложной формы.

Дополнительные аксессуары для черепицы

Для битумной кровли, в отличие от аналога из черепицы, она изготовлена из прочного пластика, имеет специальный зазор для вентиляции воздуха под кровлей и пенопластовые вставки в качестве барьера от атмосферных осадков и насекомых.

Вентилируемый конек крыши

Сверху на такой пластиковый аксессуар крепится коньковая черепица.

Альтернативой коньковому клапану являются кровельные аэраторы или клапаны КТВ … Формы бывают разные, но принцип действия тот же — вентиляция подкровельного пространства для предотвращения образования сырости и плесени в кровельном пироге, а, следовательно, защита деревянных конструкций и плит OSB (OSB) и вся конструкция кровельной системы.

Разные виды кровельных аэраторов

При большой длине ската (более 10 м), рассчитываемой от верха до низа крыши, необходимо устанавливать как вентиляционные салазки, так и аэраторы.В противном случае вентиляция крыши не будет работать должным образом.

Для защиты от проникновения насекомых или птиц под крышу применяется москитная сетка .

Вентиляция. Лента ПВХ

Может быть из алюминия или пластика (вентиляционная лента ПВХ ). Элемент крепится обычными шурупами по дереву. При установке гибкой черепицы многие пренебрегают этим элементом несмотря на его невысокую стоимость, что в будущем может привести к неприятным последствиям.

Расчет снежных преград для мягкой кровли

Для предотвращения лавинного снегопада рекомендуется установка снегозадержателей (снегозадержатели).Для битумной черепицы используется особая конструкция в виде небольшого крючка. Элементы устанавливаются в шахматном порядке и крепятся шурупами по дереву в специальные отверстия на пластине.

Для битумной черепицы необходимо установить снегозадерживающую систему во время монтажа кровли, так как часть элемента размещается под листом гибкой черепицы.

Снегозадержатель для битумной черепицы

Чтобы узнать, сколько снегозадержателей нужно в случае мягкой кровли, воспользуемся правилом: на склонах с уклоном 30-40 градусов снежные упоры устанавливаются в нижней части крыша — 4 шт.за 1 лин. метра, а при уклоне крыши от 40 до 70 градусов — 6 шт. по 1 п.м.

Схема установки снегозадержателей

Расчет черепицы для двускатной крыши

Для расчета количества мягкой кровли для двускатной крыши необходимо знать размеры скатов крыши. В этом случае каждый откос будет представлять собой прямоугольник со сторонами а = 10 м, b = 6 м.

Размеры двускатной крыши

Внимание!
Для быстрого расчета предлагаем использовать наш.

По формуле S = a * b вычисляем площадь каждого откоса. Если уклоны такие же, как в нашем примере, площадь кровли Sкр. = 2 * a * b = 2 * 10 * 6 = 120 кв.м. Гибкую черепицу нужно приобретать с небольшим запасом (около 5%), поэтому объем кровли для двускатной крыши составляет 126 кв.м. Мы рассматриваем плиты OSB или влагостойкую фанеру для той же площади. В случае стяжки добавьте еще 10 кв.м внахлест.

Универсальная формула для определения количества пакетов мягкой битумной кровли для простой конструкции кровли: S кровля * 1.05 / S упаковка

Ориентировочный расчет битумной мастики — 5 литров на 60 — 70 кв.м кровли. Для нашей площади получаем около 10 литров.

А теперь приступим к расчету комплектующих и комплектующих. В зависимости от производителя коньковая плитка доступна с различной длиной перекрытия, но у большинства производителей одна упаковка покрывает 12 погонных метров конька и 20 погонных метров. метров карниза. Для наших размеров длина карниза 20 метров (по 10 метров с каждой стороны), т.е.е. 1 упаковка. Плюс еще один рюкзак для коньков, длина которого 10 метров. метров. Всего получаем пакет «конек / карниз» в количестве 2 шт.

Обратите внимание, что для ламината (двух- или трехслойной черепицы) нет необходимости покупать карнизную черепицу, так как нижний прямоугольный слой кровли уже выполняет свою функцию.

Вентилируемый конек рассчитывается по формуле: длина конька / длина вентиляционного отверстия. кататься на коньках. То есть делим 10 м на длину форточки.конек (размеры у каждого производителя разные). Для такой двускатной крыши хватит коньковых вентиляторов. Если крыша имеет большую площадь, необходимо добавить дополнительные аэраторы — один аэратор примерно на 40 кв. Метров.

Металлические полосы имеют стандартную длину 2 метра. Количество ветровых (фронтальных) ламелей S5 рассчитывается по формуле: 24 / 1,9 = 13 шт., Где 24 — общая длина, на которой будут установлены ветровые фартуки (6м х 4), а 1,9м — полезная длина. каждой планки с учетом перекрытия…

Планка карниза (S1 и S27) рассчитывается аналогично. 20 / 1,9 = 11 шт. В этом варианте отсутствует примыкание крыши к стене или дымоходу, но расчет будет производиться по той же формуле.

В области карниза монтируется алюминиевая москитная сетка или лента ПВХ, поэтому их длина в нашем случае будет равна 20 погонным метрам.

Порядок расчета кровельных гвоздей следующий: 0,5 кг на 10 кв. Метров кровли (или 4 штуки на лист).Для показанных размеров прибл. 6-7 кг.

Подведем итог расчета в таблицу:

Пример расчета мягкой кровли для шатровой крыши

Для вальмовой кровли количество черепицы рассчитывается аналогично. Первым делом узнаем площадь кровли и, добавив 5-7%, получаем количество мягкой кровли. Также учитываем OSB и подложку.

Размеры вальмовой крыши

Крыша состоит из двух трапеций и двух треугольников. Площадь трапеции рассчитывается по формуле:

Ремешок.= (a + b) * Hтрап. / 2 = (3 + 12) * 5/2 = 37,5 кв.м

Площадь треугольника составляет:

Streug. = d * Htreug. / 2 = 10 * 4/2 = 20 кв.м

Складывая все площади, получаем крышу площадью 115 кв.м. Для кровли мы возьмем около 123 кв.м, а для вагонки — 135 кв.м.

Конек-карниз будет больше за счет наличия не только верхнего конька, но и боковых нервюр. В нижней части по всему периметру также укладывается конек / карниз, за исключением клееной кровли.Получаем, что для покрытия конька нужна длина 4 * c + a = 35 метров (3 пачки), а для карниза 2 * b + 2 * d = 44 метра (3 пачки). Вентиляция. гребень учитывается только в верхней (горизонтальной) части выступа. Для правильной вентиляции воздуха под крышей добавляем 6 аэраторов: 2 для трапециевидных откосов и один для треугольных.

Второе отличие от двускатной формы — отсутствие ветровых планок, но количество фартуков карниза добавлено по всему периметру кровли: 44/1.9 = 24 шт.

Еще нам понадобится мастика и гвозди, чтобы заделать коньковую плитку и закрепить ее. В остальном расчеты мягкой кровли ничем не отличаются от описанных выше. В конце также предоставим таблицу с показателями необходимого количества битумной черепицы и аксессуаров.

Важно: обмер кровли должен производиться максимально точно!

Надеемся, статья оказалась полезной и ответила на вопросы, как самостоятельно рассчитать гибкую черепицу без помощи онлайн-калькуляторов.Обратите внимание, что процесс определения количества битумной кровли всегда должен производиться самостоятельно, поскольку специальные ресурсы обычно дают поверхностный результат, без учета дополнительных аксессуаров и запаса материала.

Правильный расчет мягкой кровли — задача не из легких, но перед выбором материала для кровли хочу иметь представление о стоимости хотя бы примерно на первом этапе. Давайте рассмотрим, что нужно учитывать и какие особенности нужно учитывать, чтобы расчет был более точным.

Особенности при расчете

Есть такое понятие, как отходы, и никуда не деться, неизбежно срежется часть материала, может быть испорчена и т. Д., Следовательно, необходимо произвести расчет материала для кровли с запасом.

Производители черепицы обычно указывают «лишние» допуски, которые выражаются в процентах, но это стандартные крыши, поэтому вам нужно учитывать профиль вашей крыши, потому что, если он сложный, может быть больше отходов.

Если крыша двускатная, мы берем прямоугольник в качестве площади, где стороны равны ширине свеса и удваивают длину ската.

Пример расчета необходимого материала для проста.

Это чистая площадь, и такой материал, как фанера или подложка, почти соответствует этой площади с небольшим запасом в 3-4%.

Например, у нас площадь крыши 50 м2. Площадь листа фанеры 1,25х1,25 = 1,57, а это значит, что нам нужно 50/1.57 = 32 листа. Но! Лист фанеры тоже имеет свой размер и должен быть рассчитан таким образом, чтобы листы шириной 1,25 м максимально точно вписывались в ширину крыши, поскольку длину свеса можно увеличивать или уменьшать (что может также понадобятся при расчете плитки, как мягкой, так и металлической, например). В этом случае мы рекомендуем варьировать длину свеса от площади самого дорогого материала, потому что, скорее всего, цена мягкой плитки будет больше, чем фанеры.

Площадь мягкой плитки, как правило, указывается в любом прайс-листе, и это чистая площадь покрытия, в силу характера укладки (с перекрытием), фактическая площадь покрытия. плитка будет больше.

Например, площадь упаковки 3,5 м2, значит нам нужно 50 / 3,5 = 14,2 пакетов, а для двускатной крыши перерасход не более 3-4%, поэтому купим 15. Если листы не испортятся, материала будет достаточно.

Расчет подкладки проще, это чистая площадь кровли с учетом ширины ленты, и, как правило, можно докупить лишний кусок, чтобы не брать лишний целый рулон.Расчет практически завершен, осталось добавить коньковый элемент, это длина конька, сложить полученные суммы и можно получить приблизительное представление о порядке стоимости кровли.

Сложности начинаются, если у крыши более сложный профиль, поэтому попробуем рассчитать двухскатную крышу с перевязкой с отдельным коньком посередине и скатами сложной формы, так как в доме есть эркеры.

Как рассчитать сложный профиль

Итак, в плане крыши у нас 8 треугольников, четыре трапеции, две трапеции, у которых вершина и основание не параллельны, и два прямоугольника.Полезная площадь составляет 258 м2. Покрываем крышу фанерой, гидроизоляцией, подкладкой (100%), сверху укладываем завершающий слой мягкой черепицы.

Фанера. Учитывая сложность профиля, берем перерасход 10% и получаем 258 / 1,57 = 165 +16 = 181 лист.
Рассчитываем гидроизоляцию по площади нетто, и так как она продается в рулоне, придется добавить один рулон. Количество не указано, так как разные производители предлагают разную ширину и общую площадь рулона.
Подложка для ковролина (под мягкую плитку). Расчет делаем исходя из 5% отходов, на всякий случай понимая, что мы можем потратить меньше материала. При габаритах 1х20м нам потребуется 258/20 = 13 рулонов, больше пока брать в расчет не будем.

Теперь — расчет мягкой плитки.

Исходя из площади упаковки 3,5 м2, получаем размер нетто 258 / 3,5 = 74 упаковки. Понимая, что профиль очень сложный, с множеством пересечений, мы решили добавить 10% и получить 81.44 (или 82 упаковки).

Далее рассчитаем ходовой метраж элементов конька с учетом того, что изгибы в районе треугольников, их тоже необходимо установить (если угол меньше 120 градусов). Здесь пока ограничимся длиной этих элементов, взяв столько, чтобы не покупать слишком много. В нашем случае с учетом профиля крыши мы получили 78 погонных метров.
Не будем забывать, что у крыши есть внутренние углы, а значит, нам нужна ендовы.Мягкий материал, который поместится в эти уголки. Здесь мы также ограничимся погонными метрами, в нашем случае 51 м.

Профиль этой кровли такой, что нам не нужны дополнительные элементы, например, ветрозащита, так как свесы будут подшиты сайдингом, а по краям с свесом планируется установить водосливную систему. Однако нам нужно 3 метра, чтобы защитить выступающие края в двух местах. Так как стандарт 2 м, придется покупать две полосы.

Что мы сделали? Фанера 181 лист (1. 25 на 1,25 м), 258 м2 гидроизоляции, 13 рулонов подкладочного ковра 1 на 20 м, 82 пакета мягкой плитки (по 3,5 м2), 78 погонных метров. коньки, 51 п.м. долины и 4 м ветровая штанга.

С этими данными уже можно пойти в магазин, узнать цены на материал, чтобы рассчитать примерную стоимость кровли. На всякий случай полученное значение лучше увеличить на 3-4%, тогда расчет будет точнее.

Что произошло в результате расчета

А теперь интересные факты… Дело в том, что рассматривалась настоящая крыша. Предварительный расчет на него был именно в том виде, в котором он был представлен. Но так как крыша готова, есть и актуальные данные о стоимости материалов.

фанеры ушло 192 листа, так как в острые углы неравнобедренных треугольников без потери качества покрытия не могло уместиться и пришлось покупать дополнительный материал;
гидроизоляция 285 м2, так как для надежности решено было перекрывать сложные изгибы;
элементов гребня использовано 84 пог. м, частично также внахлест;
12 рулонов подкладочного ковра; часть площади была покрыта долинами;
расход долины 48 погонных метров;
ветровая штанга 3 м;
из 85 пачек мягкой плитки, так как листы приходилось обрезать по трудным сгибам, а остатки использовать было невозможно.

Тем не менее, с учетом предварительных данных, в стоимостном выражении цена на крышу составила + 7% от первоначального расчета, а погрешность (если добавить указанные 4%) в 3% позволяет (с учетом суммы) рассчитать предстоящие расходы.

Онлайн-калькулятор кровли предназначен для быстрого и точного расчета количества материалов, необходимых для покрытия кровли любого типа. Пользоваться этой программой одно удовольствие. Необходимо одно условие — нужно более-менее разбираться в геометрии.

Следует отметить, что данный калькулятор является эксклюзивным — он позиционируется как калькулятор мягкой кровли и предназначен для расчета черепицы и сопутствующих материалов.

Перед началом расчета программа предлагает выбрать тип кровли. Разработчики предлагают четыре типа: односкатные, двускатные, вальмовые и мансардные.

После выбора типа кровли открывается новое окно — выбор размеров кровли. Программа учитывает все нюансы: ширину и длину кровли, длину карнизов и двускатных свесов (по обе стороны от крыши), угол наклона скатов.Последний нюанс очень важен. Ведь в зависимости от угла наклона, как по отношению друг к другу, так и по отношению к основанию, расход необходимого материала на крышу может существенно отличаться. На случай неуверенности в выборе угла в программе предусмотрена функция «угол наклона неизвестен».

Чтобы узнать площадь крыши, введите требуемые размеры в метрах. Нужно знать, что если длина фронтального свеса принята, например, 30 сантиметров, то нужно ввести десятичное значение, то есть 0.3.

После ввода всех необходимых данных программа предлагает произвести расчеты дополнительных показателей. Вниманию потребителя предоставляется расчет навесов (одно- и двухскатных), учет мансардных окон и дымоходов. Цифры вводятся так же, как и в предыдущем подменю программы.

После этого остается выбрать форму «Расчет». Онлайн-калькулятор кровли тратит доли секунды на расчет необходимого количества материалов.Следующий и заключительный этап: программа подсказывает, как действовать. Вы можете сразу посмотреть список, вы можете сохранить его в двух предлагаемых форматах (по желанию) — Exel или PDF. Также для удобства предлагается распечатать список сразу после расчета.

Неоспоримым преимуществом этого калькулятора является его точность. В предлагаемом перечне учтены все материалы для кровли указанного размера, их количество дано в определенных единицах измерения (штуки, рулоны, килограммы, погонные метры, упаковка и т. Д.)).

По дополнительным вопросам, если они все же возникнут, разработчики продумали связь с производителем. Потребитель может отправить электронное письмо прямо со страниц калькулятора с вопросами или пожеланиями и гарантированно получит ответ в кратчайшие сроки.

Расчет черепицы калькулятором кровли. Расчет мягкой кровли правильно

Онлайн-калькулятор кровли предназначен для быстрого и высокоточного расчета количества необходимых материалов для кровли любого типа кровли.Пользоваться этой программой одно удовольствие. Необходимо одно условие — нужно более-менее разбираться в геометрии.

Стоит отметить, что данный калькулятор является эксклюзивным — он позиционируется как калькулятор мягкой кровли и предназначен для расчета гибкой черепицы Шинглас и сопутствующих материалов.

Перед тем, как непосредственно приступить к расчету, программа предлагает выбрать тип кровли. Разработчики предлагают четыре типа: односкатные, двускатные, вальмовые и мансардные.

При выборе типа кровли открывается новое окно — выбор размера кровли.Программа учитывает все нюансы: ширину и длину крыши, длину карниза и двускатных свесов (причем с двух сторон крыши), угол наклона скатов. Последний нюанс очень важен. Ведь в зависимости от угла наклона пандуса как по отношению друг к другу, так и по отношению к основанию расход необходимого материала при кровле может существенно отличаться. В случае неуверенности в выборе угла, в программе предусмотрена функция «угол наклона аппарели неизвестен.«

Чтобы узнать площадь кровли, введите требуемые размеры в метрах. Нужно знать, что если длина фронтального свеса принята, например, 30 сантиметров, то нужно ввести десятичное значение, то есть 0,3.

После ввода всех необходимых данных программа предлагает произвести расчеты дополнительных показателей. Вниманию потребителя предоставляется расчет козырьков (односкатных и двускатных), учет мансардных окон и дымоходов.Ввод чисел происходит так же, как и в предыдущем подменю программы.

После этого остается выбрать форму «Расчет». На расчет необходимого количества материалов онлайн калькулятор кровли тратит доли секунды. Следующий и заключительный этап: программа предлагает, что делать дальше. Вы можете сразу посмотреть список, можете сохранить его в двух предлагаемых форматах (на выбор) — Exel или PDF. Также для удобства предлагается распечатать список сразу после расчета.

Неоспоримым преимуществом этого калькулятора является его точность. В предлагаемом перечне учтены все материалы для кровли заданного размера, их количество указано в определенных единицах измерения (штуки, рулоны, килограммы, погонные метры, пакеты и т. Д.).

По дополнительным вопросам, если они все же возникнут, разработчики продумали связь с производителем. Потребитель прямо со страниц калькулятора может отправить электронное письмо с вопросами или пожеланиями и гарантированно получит ответ в кратчайшие сроки.

В отличие от листовых кровельных материалов, для правильного расчета количества гибкой черепицы достаточно знать площадь кровли, так как количество квадратных метров указано на каждой упаковке рубероида. метров крытой площади. Дополнительные элементы рассчитываются по аналогии с. Рассмотрим конкретные примеры методов определения количества битумного материала и его компонентов. Инструкция актуальна для любых производителей битумной кровли: Шинглас, Катепал, Тегола и других.

Комплектующие для гибкой плитки: назначение и расчет

Прежде чем приступить к расчету кровли, разберемся с назначением дополнительных элементов гибкой черепицы. Названия и типы компонентов гибкой плитки немного отличаются от элементов металлической отделки, но в целом имеют схожее применение.

В мягкой кровле также используются металлические планки для отделки: ветровая, карнизная (капельная), примыкающая планка. У них немного другая форма, но по назначению они похожи на массовки для металлических крыш.Рассмотрим самые распространенные из них.

Представленные дополнительные элементы черепицы имеют стандартную длину 2 метра. Для расчета металлических планок общая длина, на которую будет установлен тот или иной фартук, необходимо разделить на 1,9 метра (полезная длина каждой планки с учетом нахлеста).

Названия и размеры металлических полосок могут незначительно отличаться.

Самым главным элементом при установке мягкой кровли является подкладочный ковролин .Он состоит из битума и является дополнительной гидроизоляцией кровли в случае повреждения основного кровельного покрытия. Битумный материал укладывается по всей площади кровли на влагостойкие плиты OSB (OSB — ориентированно-стружечные плиты) или влагостойкую фанеру толщиной не менее 9 мм. Подкладочный ковролин монтируется горизонтально снизу вверх с нахлестом 100-150 мм.

В случае конструкции кровли с внутренними углами скатов применяется специальный торцевой коврик .Как и вагонка, она имеет форму рулона, но сам материал толще и имеет разные цветовые вариации, соответствующие тону гибкой плитки. Ендова — одно из самых уязвимых мест в кровле, поэтому пренебрегать таким материалом не стоит. Торцевой ковролин укладывают по всей длине пересечения скатов кровли.

Подкладка ковролина рассчитывается исходя из площади кровли с небольшим запасом (около 10%) на перекрытие. Коврик для эндау нужно рассматривать исходя из его длины.Если длина ендовы 10 м, то ковролин необходимо приобретать длиной 10 погонных метров.

Указанные выше материалы являются основными составляющими, необходимыми для устройства кровли из гибкой черепицы. Дополнительные элементы могут понадобиться при крышах сложной формы.

Дополнительные аксессуары для черепицы

Для битумной кровли, в отличие от черепичного аналога, она изготовлена из прочного пластика, имеет специальный зазор для вентиляции воздуха под кровлей и пенопластовые вставки в качестве барьера от атмосферных осадков и насекомых.

Гребень вентилируемый из гибкой плитки

Плитка коньковая монтируется поверх такого пластикового аксессуара.

Альтернативой коньковому клапану являются кровельные аэраторы или клапаны КТВ . Формы бывают разные, но принцип действия схож — вентиляция подкровельного пространства для предотвращения образования сырости и плесени в кровельном пироге, а значит, защиты деревянной конструкции и OSB плит и всей конструкции. кровельной системы.

Различные типы кровельных аэраторов

При большой длине ската (более 10 м), рассчитываемой от верхней до нижней точки крыши, необходимо устанавливать как вентконек, так и аэраторы. В противном случае вентиляция под крышей не будет работать должным образом.

Для защиты от проникновения насекомых или птиц под крышу по всей зоне карниза противомоскитная сетка .

Вентиляция. Лента ПВХ

Может быть из алюминия или пластика (вентиляционная лента ПВХ ) Крепление элемента осуществляется обычными шурупами.При установке гибкой плитки многие пренебрегают этим элементом несмотря на его невысокую стоимость, что в будущем может привести к неприятным последствиям.

Расчет снегозадержания для мягкой кровли

Для предотвращения схода снежной лавины рекомендуется установка снегозадержателя (снегозадержатели). Для гибкой плитки используется особая конструкция в виде небольшого крючка. Элементы располагаются в шахматном порядке и закрепляются шурупами в специальных отверстиях на плите.

Для битумной черепицы необходимо установить систему удержания снега на момент монтажа кровли, так как часть элемента наматывается под лист черепицы.

Снегозад

Чтобы узнать, сколько снегозадержателей нужно при мягкой кровле, воспользуемся правилом: на откосах с уклоном 30-40 градусов снегозадержатели устанавливают в нижней части кровли. — 4 шт. за 1 метр погона, а при уклоне кровли от 40 до 70 градусов — 6 шт. от 1 мп

Схема установки снегозадержателя

Расчет гибкой черепицы

Для расчета количества мягкой кровли для двускатной крыши необходимо знать размеры скатов крыши.В этом случае каждый откос будет представлять собой прямоугольник со сторонами а = 10 м, b = 6 м.

Размеры двускатной крыши

Внимание!
Для быстрого расчета предлагаем использовать наш.

По формуле S = a * b вычисляем площадь каждого откоса. Если уклоны такие же, как в нашем примере, площадь крыши Scr. = 2 * a * b = 2 * 10 * 6 = 120 кв.м. Гибкую черепицу нужно приобретать с небольшой наценкой (около 5%), поэтому объем кровли для двускатной крыши составляет 126 квадратных метров.На эту же площадь мы рассматриваем плиту OSB или влагостойкую фанеру. В случае подкладочного ковра добавляем еще 10 квадратных метров. метров до перекрытия.

Универсальная формула для определения количества пакетов мягкой битумной кровли для простой конструкции кровли: S кровли * 1.05 / S пакетов

Теперь приступим к расчету комплектующих и комплектующих.В зависимости от производителя коньковая черепица Доступна с различной длиной перекрытия, но для большинства производителей одна упаковка покрывает 12 погонных метров конька и 20 погонных метров. метров карниза. Для наших размеров длина карниза 20 метров (по 10 метров с каждой стороны), т. е. 1 упаковка. Плюс еще одна пачка для конька, длина которой 10 пог. метров. Итого получаем пакет «конек / карниз» в количестве 2 шт.

Обратите внимание, что для ламината (двух- или трехслойной черепицы) нет необходимости приобретать карнизную черепицу, так как нижний прямоугольный слой кровли уже выполняет свою функцию.

Считаем вентилируемый конек по формуле: длина конька / длина вентиляционного отверстия. кататься на коньках. То есть на длину форточки делится 10 м. конек (размеры отличаются у каждого производителя). Для такой двускатной крыши хватит коньковых вееров. Если у крыши площадь больше, нужно добавить дополнительные аэраторы — один аэратор примерно на 40 квадратных метров. метров.

Металлические полосы имеют стандартную длину 2 метра. Количество ветровых (фронтальных) полос S5 рассчитывается по формуле: 24/1.9 = 13 шт., Где 24 — общая длина, на которой будут установлены ветровые фартуки (6м х 4), а 1,9м — полезная длина каждой планки с учетом перекрытия.

Карнизная планка (S1 и S27) рассчитывается аналогично. 20 / 1,9 = 11 шт. В этом варианте нет примыкающих крыш со стеной или дымоходом, но расчет будет производиться по той же формуле.

В карниз монтируется алюминиевая москитная сетка или лента ПВХ, поэтому в нашем случае их длина будет равна 20 погонным метрам.

Порядок расчета кровельных гвоздей следующий: 0,5 кг на 10 кв. метров кровли (или 4 шт. на лист). Для представленных размеров примерно 6-7 кг.

Обобщая расчет в таблице:

Пример расчета мягкой кровли для четырехскатной вальмовой крыши

Для вальмовой кровли расчет количества гибкой черепицы производится аналогично. Первым делом узнаем площадь кровли и, добавив 5-7%, получаем количество мягкой кровли.Также рассмотрите OSB (OSB) и подкладочный ковролин.

Вальмовая крыша Размеры

Крыша состоит из двух трапеций и двух треугольников. Площадь трапеции рассчитывается по формуле:

Ремешок. = (a + b) * Hstrap. / 2 = (3 + 12) * 5/2 = 37,5 кв. м

Площадь треугольника составляет:

Streug. = d * Htreug. / 2 = 10 * 4/2 = 20 кв.м

Объединяя все площади, получаем крышу площадью 115 кв.м. Для кровли берем с небольшим запасом около 123 кв. метров, а для подкладочного ковра — 135 кв.м.

Коньков-карнизов станет больше за счет наличия не только верхнего конька, но и боковых нервюр. В нижней части по всему периметру также укладывается «конек / карниз», за исключением клееной кровли. Получаем, что для укрытия конька требуется длина 4 * s + a = 35 метров (3 пачки), а для карниза 2 * b + 2 * d = 44 метра (3 пачки).Вентиляция. лошадь засчитывается только по верхней (горизонтальной) части ребра. Для правильной вентиляции воздуха под крышей мы добавили 6 аэраторов: по 2 штуки на трапециевидные скаты и по одному на треугольные.

Второе отличие от формы фронтона — отсутствие ветровых планок, но добавлено количество фартуков карниза по всему периметру кровли: 44 / 1,9 = 24 шт.

Еще нам понадобится мастика и гвозди для заделки коньковой плитки и ее крепления. В остальном расчеты мягкой кровли ничем не отличаются от описанных выше.В заключение также представляем таблицу с показателями необходимого количества гибкой плитки и аксессуаров.

Важно: обмер кровли должен производиться максимально точно!

Надеемся, статья оказалась полезной и ответила на вопросы, как рассчитать гибкую черепицу без помощи онлайн-калькуляторов. Обратите внимание, что процесс определения количества битумной кровли всегда нужно проводить самостоятельно, поскольку специальные ресурсы в основном предлагают результат поверхности, без учета дополнительных аксессуаров и запаса материала.

Гибкое руководство по расчету плитки

Всего информации:

Состав мягкой кровли Ruflex — битум модифицированный СБС, стекловолокно, гранулят, песок, защитная пленка.
Способ монтажа — механическое крепление кровельными гвоздями к массивной деревянной обрешетке и приклеивание.
Компания «Евромет» рекомендует использовать этот рубероид на скатах крыш с уклоном от 1: 5 до 90 °.
: Супер Рокки, Супер Катрилли, Супер Джаззи, Супер KL, Супер Фокси.
Срок письменной гарантии составляет 25 лет.

Кровельные материалы и аксессуары

Имя	единица измерения	Масса, кг	Размер мм	потребление
Черепица обыкновенная Super Rocky	1 упаковка (22 черепицы)
Черепица Private Super Katrilli	1 упаковка (22 черепицы)
Черепица Private Super Jazzy	1 упаковка (22 черепицы)
Плитка обыкновенная Super KL	1 упаковка (22 черепицы)
Частная плитка Super Foxy	1 упаковка (22 черепицы)
Плитка-карниз	1 упаковка (20 черепиц)		250/333 / 3,5 (конь)
Плитка-карниз	1 упаковка (20 черепиц)		1000/250 / 3,5 (карниз)
Концевой коврик Super Pintari
Ковролин подкладочный K-EL 60/2200
	Тубус / ведро		0. 3 л / 3 л / 10 л	Согласно инструкции
Гвозди кровельные (рваные)	упаковка			0,1 кг / кв.м
Карниз			2000 (длина)
Фронтонная доска			2000 (длина)
Примыкающая планка			2000 (длина)

И.Площадь крыши (S)

Разбиваем пандус на простые геометрические фигуры

пандус 1

1) S ◊ABCD = AB × BC

2) S трап. AFED = (FE + AD) / 2 × FF «

3) Считаем площадь вкладыша (слухового окна) LMN

S ΔLMN = LN / 2 × MO «
		__________
МО «=	√	(ML 2 — LO «2)

4) Считаем площадь боковой стороны слухового окна

ΔLMO = ΔNMO

S ΔLMO = LO / 2 × MO

S рампа1 = S ◊ABCD + S лестница AFED — S ΔLMN + S ΔLMO + S ΔNMO

пандус 2

1) S ◊IJGK = IJ × JG

2) S tpan.JFEG = (EF + JG) / 2 × FF «

3) Трубки S = ab × bc

4) S ska2 = S ◊IJGK + S JFEG — S для вас

склоны 3 и 4

1) Δ
AFJ = ΔDEG, тех. S ramp3 = S ramp4

2) S skataz = AJ / 2 × FF «»

3) S = S наклон1 + S наклон2 + S наклон3 × 2

II. Длина конька

Коньки L = FE + MO + JF + AF + EG + ED

III.Длина карниза

L карнизы = IK + BL + NC + AJ + GD

IV. Endow Length

L впадина = LM + MN

В. Длина концов

L концы = IJ + AB + KG + DC + LO + ON

VI. Прилегающая длина

L соединения труб = 2 × (ab + bc)

Методика расчета количества рубероида и комплектующих

1. Расчет количества плитки обыкновенной, упаковка:

На 3 м 2 кровли требуется 1 упаковка обычной черепицы Ruflex.

S / 3 × запас прочности = количество пачек мягкой плитки.

2. Расчет количества плитки конек-карниз, упаковка:

L карнизов / 20 + L коньков / 12 × запас прочности = количество пачек мягкой плитки.

Коэффициент запаса прочности = 1,03–1,07 (3–7%).

3. Расчет количества подкладочного ковра, рулона:

S / 13,5 × запас прочности = количество валков.

Коэффициент запаса прочности = 1.03–1.07 (3–7%).

4. Расчет количества ручного ковра, рулон:

L долина / 10 × запас прочности = количество валков.

Коэффициент запаса прочности = 1,03–1,07 (3–7%).

5. Расчет количества клея К-36, литр:

(L фронтоны + L концы × 2 + L примыкания × 2) × 0,1 = литр клея

Делим литры на 10 или 3 или 0,3 соответственно, получаем количество ведер или тюбиков.

6. Расчет количества гвоздей, пакетов:

S × 0,1 / 5 = пачки гвоздей (по 5 кг).

7. Расчет количества планок (капельниц) металлических карнизов:

L карнизов / 1,9 = количество планок карниза.

8. Расчет количества фронтонов металлических полос (ветровых):

L фронтоны / 1,9 = количество фронтонов.

9. Расчет количества металлических планок для примыкания к стенам:

Соседний L / 1.9 = количество прилегающих полос.

10. Расчет количества выходов подкровельной вентиляции (клапаны КТВ) или коньковых аэраторов.

Формулы геометрии крыши:


		_______
С =	√	(A 2 + B 2)

S = A × B.

S = A / 2 × h.

S = (A + B) / 2 × h.

В компании Евромет вы можете получить исчерпывающую консультацию по вопросам, связанным с расчетом кровельных материалов (мягкая кровля, металлочерепица, еврошифер) и сайдинга (винил, цокольный).

Правильный расчет мягкой кровли — задача не из легких, но перед тем, как выбрать материал для кровли, хочется иметь представление о стоимости, хотя бы примерно на первом этапе. Подумайте, что нужно учитывать и какие особенности следует учитывать, чтобы расчет был более точным.

Особенности при расчете

Есть такое понятие, как отходы, и никуда не деться, неизбежно срежется часть материала, может быть поврежден и т. Д., Следовательно, необходимо рассчитывать материал для кровли с поле.

Производители черепицы обычно указывают допуски на «излишки», которые выражаются в процентах, но это стандартные крыши, поэтому вам нужно учитывать профиль вашей крыши, потому что, если он сложный, может быть больше отходов.

Если крыша двускатная, принимайте прямоугольник за площадь, где стороны равны ширине свеса и двойной длине ската.

Пример расчета необходимый материал для простого.

Это чистая зона и такой материал, как фанера или вагонка, практически соответствует этой зоне с небольшим запасом в 3-4%.

Например, у нас площадь крыши 50 м2. Площадь листа фанеры — 1.25х1,25 = 1,57, а значит нам потребуется 50 / 1,57 = 32 листа. Но! Лист фанеры тоже имеет свой размер и его необходимо рассчитать так, чтобы листы шириной 1,25 м максимально точно вписывались в ширину крыши, так как длину свеса можно увеличивать или уменьшать (что может понадобиться при расчете черепицы. , как мягкие, так и металлические, например). При этом длину свеса рекомендуем варьировать от площади самого дорогого материала, потому что, скорее всего, цена мягкой плитки будет больше, чем фанеры.

Площадь мягкой плитки, как правило, указывается в любом прайс-листе, и это чистая площадь покрытия, за счет особенностей укладки (с перекрытием) фактическая площадь плитки будет больше.

Например, площадь упаковки 3,5 м2, значит нам нужно 50 / 3,5 = 14,2 пачек, а у двускатной крыши перерасход не более 3-4%, поэтому купим 15. Если листы не испорчены , материала хватит.

Расчет подкладочного ковролина проще, это чистая площадь кровли с учетом ширины ленты, и, как правило, можно купить кусок обшивки, чтобы не брать лишнюю весь рулет.Расчет почти закончен, осталось добавить коньковый элемент, это длина конька, сложить полученные суммы и можно получить примерное представление о порядке стоимости кровли.

Как рассчитать сложный профиль

Итак, у нас есть 8 треугольников в плане крыши, четыре трапеции, две трапеции, у которых вершина и основание не параллельны, и два прямоугольника.Полезная площадь составляет 258 м2. Покрываем крышу фанерой, гидроизоляцией, вагонкой ковролином (100%), сверху укладываем завершающий слой мягкой черепицы.

Фанера. Учитывая сложность профиля, берем перерасход 10% и получаем 258 / 1,57 = 165 +16 = 181 лист.
Мы рассматриваем гидроизоляцию по площади нетто, и, поскольку она продается в рулоне, вам придется добавить один рулон. Количество не указано, так как разные производители предлагают разную ширину и общую площадь рулона.
Вагонка ковролина (вагонка под мягкую плитку). Расчет основан на 5% отходов, на всякий случай понимая, что мы можем потратить меньше материала. При габаритах 1х20м нам понадобится 258/20 = 13 рулонов, больше пока брать в расчет не будем.

Теперь — расчет мягкой плитки.

Исходя из площади упаковки 3,5 м2 получаем размер нетто 258 / 3,5 = 74 упаковки. Понимая, что профиль очень сложный, с множеством пересечений, мы решили добавить 10% и получить 81.44 (или 82 упаковки).

Далее рассчитываем погонный метр коньковых элементов с учетом того, что для загибов в районе треугольников их тоже нужно установить (если угол меньше 120 градусов). Здесь мы ограничимся длиной этих элементов, взяв столько, чтобы не покупать слишком много. В нашем случае с учетом профиля крыши получилось 78 погонных метров.
Не забываем, что у крыши есть внутренние углы, значит, нам нужна енд.Мягкий материал, который будет укладываться в такие уголки. Здесь мы также ограничимся погонным метром, в нашем случае 51 м.

Профиль этой кровли такой, что нам не нужны дополнительные элементы, например, ветрозащита, потому что свесы будут подшиты сайдингом, а по краям свеса мы планируем установить систему перелива. Однако нам понадобится 3 метра, чтобы защитить выступающие края в двух местах. Так как стандарт 2 м, придется покупать две планки.

Что мы сделали? Фанера 181 лист (1.25 на 1,25 м), 258 м2 гидроизоляции, 13 рулонов подкладочного ковра 1 на 20 м, 82 пакета мягкой плитки (по 3,5 м2 каждый), коньки 78 пм, впадины 51 пм и ветровая штанга 4 м.

С этими данными уже можно сходить в магазин, узнать цены на материал, чтобы рассчитать примерную стоимость кровли. На всякий случай полученное значение лучше увеличить на 3-4%, тогда расчет будет точнее.

Что произошло в результате расчета

А теперь интересное.Дело в том, что рассматривалась настоящая крыша. Предварительный расчет по нему был в том виде, в котором он был заявлен. Но поскольку кровля готова, есть данные о фактических расходах на материалы.

фанеры осталось 192 листа, так как не получилось уместить в острые углы равнобедренных треугольников без потери качества покрытия и пришлось покупать материал;
гидроизоляция 285 м2, так как решено перекрыть сложные перегибы для надежности перекрытия;
На элементы конька использовано 84 метра, частично также внахлест;
подкладочный ковролин на 12 рулонов, так как часть площади была засыпана долинами;
ендова: расход 48 лм;
ветровая штанга 3 м;
мягкой плитки из 85 пачек, так как листы приходилось резать на сложных изгибах, а остатки использовать было невозможно.

Тем не менее, с учетом предварительных данных, в стоимостном выражении цена на крышу составила + 7% от первоначального расчета, а погрешность (если добавить 4% из которых было упомянуто) в 3% позволяет (с учетом сумма) для расчета будущих затрат.

Как рассчитать длину бедер крыши

Как рассчитать длину бедра крыши

21 декабря 2016 г.

Перво-наперво, если вы пропустили 1-й эпизод статьи «Стать экспертом по кровельным работам», остановитесь и просмотрите это здесь.

Вы когда-нибудь задумывались, как рассчитать длину вальм на крыше? Что ж, мы здесь, в Roofing Megastore, здесь, чтобы помочь с этим приблизительным руководством, в котором в качестве материала используется Britmet Slate 2000. В этом примере (см. Рисунок) у нас есть крыша с одной шатровой стороной, а с другой — остроконечной.

Чтобы определить размер бедер, вам необходимо знать два измерения: длину стропил (A) (см. «Калькулятор стропил для расчета длины стропил, если вы еще не знаете ее») и половину ширины стропила. здание (B), поэтому если ваше здание шириной 10 метров, это будет 5 метров.

После получения этих двух измерений вам нужно будет набрать следующую сумму:

Для примера в этом случае мы будем использовать следующие размеры

A (длина стропил) = 6 м

B (половина ширины вашей крыши ) = 5 м

Рассчитайте следующим образом:

1. 6×6 (6 в квадрате) = 36

2. 5×5 (5 в квадрате) = 25

3. 36 + 25 = 61

4. Теперь найдите квадратный маршрут 61, что составляет 7,81

И у вас длина бедра равна 7.81m

Вот и все, легко.

Расчет длины бедер — важный навык, который пригодится вам независимо от рода занятий. Знание того, как рассчитать длину бедра, позволит вам дважды проверить котировочную цену, вселив в вас необходимую уверенность и задать вопросы, которые помогут сэкономить ваши деньги! Даже если вы немного занимаетесь своими руками, хорошо знать, сколько материала вам понадобится, чтобы вы не перерасходовали или занизили расходы, а затем вам пришлось бы платить за дополнительную доставку, однако вы всегда должны учитывать некоторые потери, поскольку могут произойти ошибки.

Если вы все еще ищете дополнительные подтверждения, позвоните нам прямо сейчас по телефону 01295 565565, чтобы получить бесплатное предложение и сравнить свои расчеты с нами, или нажмите здесь. увидеть широкий ассортимент и разнообразие легких кровель, подходящих для любой кровли.

Калькулятор перекрытия черепицы

Кровельные рейки прибиваются к стропилам, балкам или фермам крыши и служат опорой для черепицы или шифера.

Калькулятор перекрытия черепицы .

Например, для современного одинарного перехлеста требуются рейки 25 x 50 мм.
Наиболее распространенные кровельные материалы, используемые в Соединенных Штатах, включают черепицу, мембранную кровлю и керамическую черепицу, все из которых имеют разный срок службы.
Раскладываем внахлест и закрепляем плитку в соответствии с инструкциями производителя.
Например, крыша размером 4–12 скатов площадью 100 квадратных футов.

После того, как вы узнаете квадратный метр вашей крыши, следующим этапом будет вычисление необходимого вам количества черепицы.100 1 054 105 4 фута 2.
Наклон крыши — это подъем по длине 12 дюймов.
Советы по измерению кровли.

Размещение бетонной черепичной крыши в довольно обычном доме с площадью крыши 1500 квадратных футов может стоить от 6000 до 15000 рублей.
В качестве альтернативы вы можете выбрать из списка ниже.
Кровля из глиняной черепицы в том же доме может стоить от 10 500 до 45 000 рублей.Срок службы черепичных крыш обычно составляет 15-30 лет.

Использование совокупной площади этих простых форм может дать более точную площадь крыши, которая будет использоваться с калькулятором кровельного материала.
3 97 x 12 6 x 2 100 Общая площадь крыши 04 м, когда вы это знаете, вы можете выработать все материалы, необходимые для завершения вашего проекта.
Скаты кровли описываются с точки зрения подъема и спуска.
Чтобы начать использовать наш калькулятор черепицы, просто перейдите на страницу продукта черепицы, которую вы хотите использовать на своей крыше.Самая верхняя часть сланца называется верхом, когда один сланец перекрывает другой, что называется перекрытием.
Введите положительное значение, если между используемыми плитками есть зазор, или отрицательное значение, если плитки перекрываются.
Чтобы точно рассчитать площадь вашей крыши, вы должны сначала определить ее уклон или уклон.
Работы по установке черепичной кровли основные основные работы по устройству черепичной кровли при благоприятных условиях площадки.Когда верхняя часть сланца перекрывается сланцем двумя рядами выше него, это называется перехлестом, что является критическим перекрытием на шиферной крыше (рис. 2).
Верх сланца покрыт вышележащими сланцами.
Подъем — это расстояние от верха каркасной стены до пика.
Сколько мне нужно черепицы.

Затем умножьте площадь крыши на множитель, указанный ниже, для уклона вашей крыши, чтобы найти общую площадь крыши.Воспользуйтесь нашим калькулятором уклона крыши, чтобы определить уклон вашей крыши.
Обновленный свод правил BS 5334 для облицовки сланцев и черепицы определяет количество размеров обрешетки в зависимости от пролета стропил и используемого продукта.
Установить отливной край удлиненной отделки карниза ендовы.

Множители площади ската кровли.
Маршрут — это расстояние от внешнего края периметровой стены из карниза до центра дома.Включает в себя оборудование для планирования и подготовку зоны сбора материалов, настройку защиты и очистку.

Как оборудовать мастерскую: Обустройство мастерской своими руками | 5domov.ru

Кладка пескоцементных блоков: Технология строительства
