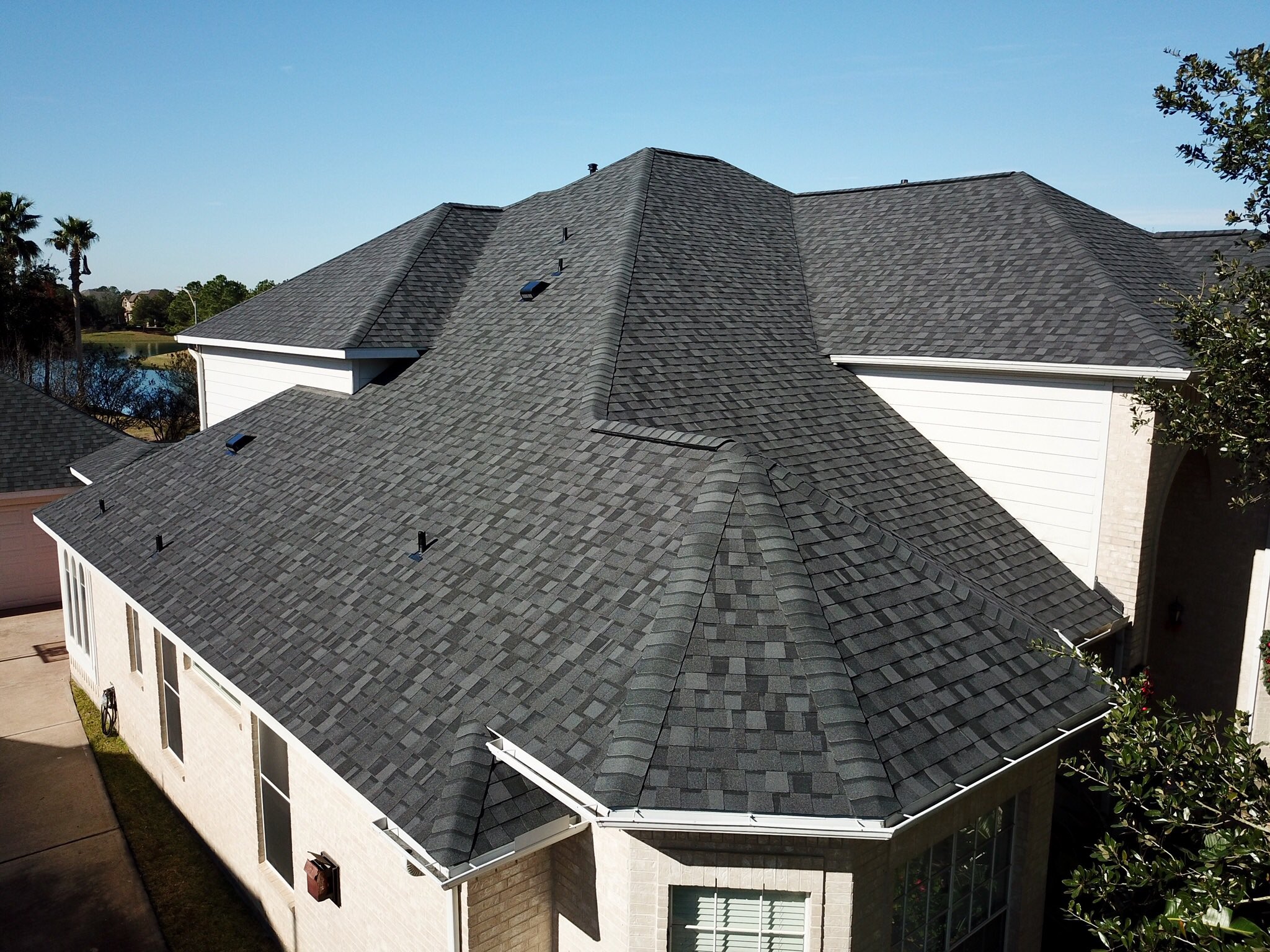

Монтаж битумной черепицы: пошаговая инструкция, подготовительные работы

Не рекомендуется монтировать кровельное покрытие в дождливую или снежную погоду, а при укладке в холодное время года нужно пользоваться строительным феном для прогревания клеевого слоя гонтов.

Монтажные работы выполняют поэтапно, в несколько шагов, каждый из которых принципиально важен для качества всей кровельной системы.

Подготовительные работы

Каким бы надежным ни было покрытие из мягкой кровли, крыша может «поехать» или потечь, если крепление сделано без грамотной подготовки. Поэтому предварительные работы перед укладкой кровли очень важны и должны выполняться профессионалами в несколько этапов.

Создание стропильной системы

На стропила приходится основная нагрузка от гибкой черепицы, поэтому нужно сделать правильный расчет с учетом веса кровельного пирога, ветрового и снегового воздействия.

Совет. Надежно закрепляйте стропильные ноги, обрабатывайте деревянные элементы специальными защитными средствами для повышения надежности конструкции.

Устройство пароизоляции

После монтажа стропил необходимо уложить пароизоляционную пленку, которая защитит кровельный пирог и утеплитель от конденсата. Пленка укладывается внахлест, а образовавшиеся швы проклеиваются скотчем.

Утепление

Чтобы теплоизоляция надежно держалась, между стропильными ногами нужно прибить брусок, который будет удерживать плиты утеплителя. Выбрать правильную толщину утеплителя поможет теплотехнический расчет. Теплоизоляционные плиты укладываются вразбежку, покрываются ветровлагозащитной пленкой, которая крепится контрбрусом.

Совет. Контрбрус нужно прибивать параллельно стропилам, чтобы создать свободный вентиляционный канал для удаления избытка влаги из подкровельного пространства.

Устройство ровного основания под гибкую черепицу

Монтаж битумной черепицы должен производиться только на ровное твердое основание, в качестве которого предпочтительно использовать обрешетку и сплошной настил из влагостойкой фанеры или ОСП. Доски фиксируют специальными оцинкованными гвоздями.

После укладки основания подготовка к монтажу мягкой кровли завершается – можно приступать к основным работам.

Монтаж битумной кровли: используемые материалы

При монтаже битумной гибкой черепицы рекомендуем применять высококачественные материалы марки «ИКОПАЛ», которые произведены в соответствии с европейскими стандартами и сертифицированы по российским нормам. Для устройства мягкой кровли понадобятся указанные ниже материалы.

Кровельное покрытие включает:

• СБС-модифицированную битумную черепицу ИКОПАЛ с основой из стеклохолста с цветной сланцевой посыпкой с верхней стороны;
• коньково-карнизную полосу аналогичного состава для обустройства карнизов, коньков, ребер;
• ендовный ковер – рулонный защитный материал, который применяется для усиления мягкой наплавляемой кровли в ендовах, других уязвимых местах;
• подкладочный ковер – рулонная гидроизоляция, укладка которой является обязательным этапом в работах по монтажу кровли.

Совет. Подкладочный ковер укладывается по всей поверхности кровли снизу вверх параллельно карнизному свесу. Не допускайте образования складок!

Дополнительные компоненты/материалы

• Металлические планки примыкания, фронтонные планки, капельники нужны для отведения влаги с краев крыши, придания ей завершенного внешнего вида.
• Крепление битумной черепицы невозможно без специальных оцинкованных гвоздей с размером шляпки от 8 мм.
• Мастика и клей-герметик «ИКОПАЛ» применяются для герметизации мест примыкания, перехлестов, других узлов и швов.
• Элементы вроде дефлекторов, вентиляторов подкровельного пространства или фланцев для прохождения труб обеспечивают вывод вентиляционных систем на крышу.
• Водосточная система «ИКОПАЛ», включающая желоба, кронштейны, воронки, колена, крепления, позволяет эффективно отводить наружную воду.

Пароизоляция

Инструкция по устройству кровли говорит о необходимости создания надежного пароизоляционного слоя. В качестве пароизоляции стоит применять прочную четырехслойную армированную мембрану «ИКОПАЛ Поликрафт», которая не только защищает от конденсата, но и эффективно отражает тепло, снижая энергозатраты.

Совет. Пароизоляцию укладывайте внахлест 100–150 мм и герметизируйте двусторонним скотчем.

Теплоизоляция

Монтаж битумной черепицы предполагает использование такого теплоизоляционного материала, как негорючая минеральная вата плотностью от 30 кг/м3.

Ветрозащитные мембраны

Защищать утеплитель от ветра, воды помогают гидроветрозащитные мембраны ICOPAL Monarperm, которые укладываются поверх теплоизоляции без вентилируемого зазора.

Не пытайтесь сэкономить на материалах для битумной кровли, поскольку это приведет к ухудшению качества и снижению срока безремонтного использования кровельного покрытия.

Укладка кровельного материала: инструкция по монтажу

Подготовительные мероприятия проведены, основание под кровлю готово – значит, можно приступать непосредственно к монтажу гибкой черепицы.

1. Монтируем подкладочный ковер

1. Основание из влагостойкой фанеры или ОСП 2. Подкладочный ковер ICOPAL K-EL/FEL’X 3. Кровельный клей ICOPAL 4. Кровельные гвозди 5. Край карнизного свеса

Сначала на готовое ровное основание укладываем специальный гидрозащитный слой – подкладочный ковер «ИКОПАЛ» К-ЕЛ или «Феликс». Разворачиваем его снизу вверх параллельно карнизному свесу, фиксируем к основанию по верхнему краю через каждые 40 см, по нижнему – через 10 см. Герметизируем перехлесты мастикой.

2. Монтируем планки

1. Основание из влагостойкой фанеры или ОСП 2. Подкладочный ковер K-EL/FEL’X 3. Карнизная планка 4. Торцевая планка

На подкладочный ковер кровельными гвоздями прибиваем по зигзагообразной разметке карнизные и торцевые планки. Перехлест составляет 3–5 см, шаг между гвоздями – 10 см.

3. Монтируем карнизную полосу

1. Карнизная планка 2. Коньково-карнизная полоса

С коньково-карнизной полосы удаляем защитную пленку, отступаем от перегиба карнизной планки 10–20 мм, фиксируем полосу стык в стык. В местах перфораций и по краям прибиваем гвоздями.

4. Монтируем ендовный ковер

1. Подкладочный ковер K-EL/FEL’X

Ковер для защиты ендовы монтируется в два слоя: верхний соответствует цвету основного покрытия, а в качестве нижнего используется дополнительный слой подкладочного ковра. Он крепится гвоздями с шагом в 20 см. Ендовный ковер укладывается по направлению оси ендовы с фиксацией краев через каждые 10 см.

Совет. Чтобы не повредить ендовный ковер при отрезании гибкой черепицы, под нее следует подложить фанерный лист.

5. Монтируем рядовую битумную черепицу

Чтобы при монтаже мягкой кровли не возникло визуальных дефектов, перед укладкой рекомендуется перемешать гонты из четырех или шести упаковок для уравновешивания оттенка. После этого можно приступать непосредственно к покрытию крыши битумной черепицей.

Монтаж кровли начинается с середины карнизного свеса и продвигается к торцам. Чтобы уложить первый ряд, отступаем 1 см от нижнего края карнизной гибкой черепицы и на этой линии крепим нижний край рядовых лепестков, предварительно сняв с гонтов нижнюю защитную пленку. Крепление производится четырьмя или шестью (при большом уклоне) гвоздями на один гонт.

Совет. При использовании прямоугольных гонтов число гвоздей следует увеличить до 5 на плоских крышах и до 7 на скатах с углом наклона больше 45 градусов.

При дальнейшем монтаже рядовой черепицы следим, чтобы лепестки каждого последующего ряда совпадали с вырезами предыдущего. В районе торцов обрезаем гонты по краю, приклеиваем их к торцевой планке мастикой, а швы герметизируем соответствующим клеевым составом.

Монтаж черепицы в труднодоступных местах

Особого внимания и контроля требует монтаж мягкой кровли в зонах примыкания к стене или дымоходу, в области проемов для прокладки труб, коммуникаций, на кровельном коньке. Несоблюдение технологии укладки в этих местах способно нанести ущерб герметичности и внешнему виду покрытия.

Главное правило при устройстве монтажных проходов или заведении мягкой кровли на подъемные полосы при устройстве дымоходов заключается в том, чтобы фиксировать гонты битумной мастикой и обязательно герметизировать швы клеем-герметиком «ИКОПАЛ».

1. Коньково-карнизная черепица ICOPAL Combi 2. Кровельные гвозди

Для монтажа коньковой черепицы используют плитки коньково-карнизной полосы ICOPAL Combi размером 25 на 33 см. Инструкция требует, чтобы рядовые гонты были доведены до того уровня, где места их крепежа будут перекрыты коньковой плиткой. Последнюю укладывают в параллель коньку, перегибая через скат, затем фиксируют двумя гвоздями с каждой стороны.

Перехлест при укладке коньковой плитки должен составлять 5–10 см и закрывать крепления каждого предыдущего элемента. Завершающую плитку фиксируют мастикой.

Совет. Поделить коньково-карнизную полосу «ИКОПАЛ» на отдельные плитки несложно: просто разломайте ее на три части в местах с перфорацией.

Резюме

Пошаговая инструкция по монтажу гибкой черепицы позволит создать надежное, прочное, красивое кровельное покрытие, которое на протяжении долгого времени будет защищать здание от протечек и атмосферных влияний.

Правильная технология укладки вместе с использованием качественных материалов от производителя ICOPAL обеспечит длительную сохранность эксплуатационных и эстетических характеристик кровли.

Инструкция по монтажу битумной черепицы марки Дёке

1.

Общие данные.

Определение: «Битумная черепица Döcke PIE»
является обобщённым названием таких материалов
как «Гибкая черепица Döcke PIE» и «Ламинированная
черепица Döcke PIE».

Инструкция описывает технологию монтажа битумной
черепицы Döcke PIE всех серий и коллекций, подкладочных ковров Döcke PIE, а также ендовых ковров
Döcke PIE. С подробным описанием и характеристиками этих материалов можно ознакомиться на сайте
www.docke.ru.

Устройство стропильной системы, обрешётки, вентиляции и утепления кровли выполняется на основании конструкторских и теплотехнических расчётов и
нормативных документов, действующих для региона
строительства.

Внимательно изучите настоящую инструкцию по
монтажу и ознакомьтесь с гарантийными обязательствами производителя.

1.1 Назначение материала.

Материал штучный кровельный «Битумная черепица
Döcke PIE» предназначен для устройства кровельного
покрытия скатных крыш зданий и сооружений с уклоном от 12 до 90 градусов.

1.2 Правила хранения материала.

Материал следует хранить при неукоснительном
соблюдении следующих требований:

1.2.1 Хранение материала должно производиться
только в заводской упаковке производителя на поддонах. Нарушение оригинальной упаковки производителя категорически запрещается.

1.2.2 Хранение материала должно производиться
только в закрытом и сухом помещении на расстоянии
не менее 1,5 м от отопительных приборов.

1.2.3 При хранении не допускается установка поддонов друг на друга.

1.2.4 Хранение материала должно производиться при
температуре не ниже -40°С и не выше +50°С.

1.2.5 Хранение материала должно производиться при
относительной влажности воздуха не более 80%.

1.2.6 При хранении необходимо избегать попадания
прямых солнечных лучей.

1.2.7 Штабелирование пачек гибкой черепицы – не
более 16 рядов в высоту.

1.2.8 Штабелирование пачек ламинированной черепицы:

— не более 16 рядов в высоту при условии прокладки листов OSB или фанеры через каждые 5 рядов;

— не более 5 рядов без прокладки листов.

1.3 Временное хранение материала (не более 30 дней).

Временное хранение материала должно осуществляться только в неповрежденной упаковке производителя на поддонах, исключающих контакт с землёй.
Поддоны должны располагаться в местах, исключающих попадание солнечных лучей.

1.4 Основные правила безопасности при
проведении монтажных работ.

1.4.1 Организация работ должна исключать возможность падения человека с высоты (СНиП 12-04-2002).

1.4.2 Не оставляйте упаковку в зоне монтажных работ
– на ней можно поскользнуться.

1.4.3 Перемещаться по подкладочным коврам и черепице допустимо только в случае острой необходимости. При этом должны быть полностью исключены
какие-либо механические повреждения материала,
влияющие как на изменение его внешнего вида, так и
физико-механических свойств. Для перемещения по
кровле используйте специальные упоры, переходные
мостики, подмости и прочие приспособления. Несоблюдение этого правила может привести как к порче
внешнего вида кровельного покрытия, так и увеличению риска падения с крыши.

1.5 Правила монтажа битумной черепицы Döcke PIE при температуре окружающего воздуха ниже +10 ˚С.

1.5.1 Необходимо использовать строительный фен:

— для обеспечения быстрого и надёжного сцепления гонтов;

— для повышения эластичности черепицы Döcke PIE в местах перегиба гонтов;

— для подогрева мастики Döcke PIE для битумной черепицы.

1.5.2 Перед монтажом черепица, подкладочные ковры и мастика должны находиться не менее суток при
температуре не ниже +20°С.

1.5.3 Вынос материала для монтажа осуществляется
по мере необходимости.

1.5.4 В случае осуществления монтажа самоклеящегося подкладочного ковра Döcke PIE при температуре
ниже +15 °С необходимо дополнительно фиксировать
полотно механически при помощи крепежа тип 1
(таблица №1) (рис. 8 в).

Осуществление кровельных работ при атмосферных
осадках недопустимо. В случае выпадения атмосферных осадков во время монтажа необходимо принять меры по укрытию крыши с целью непопадания
влаги под уже смонтированную кровлю.

2. Инструмент и крепёж, необходимый для проведения работ по монтажу
битумной черепицы Döcke PIE.

Рис. 1. Перечень инструментов кровельщика

Таблица №1 — Выбор вида крепежного изделия в зависимости от используемого материала.

Тип крепежа	Область применения	Вид крепежа	Длина	Особенности
Тип 1	Подкладочные ковры, битумная черепица, коньково-карнизная черепица, ендовый ковёр, карнизные и торцевые планки	Оцинкованные ершёные гвозди	Не менее 30 мм	Диаметр шляпки от 8 мм
		Оцинкованные винтовые гвозди
Тип 2	Сплошное основание - плиты ОСП-3, фанера ФСФ, шпунтованная или обрезная доска	Оцинкованные ершёные гвозди	Не менее 50 мм	С потайной головкой
		Оцинкованные винтовые гвозди
		Саморезы оцинкованные, анодированные или гальванизированные по дереву

Рис. 2. Пример правильной забивки
гвоздей при монтаже продукции.

Рис. 3. Пример неправильной забивки
гвоздей при монтаже продукции.

Рис. 4. Внешний вид ершённых гвоздей,
подходящих для монтажа продукции.

3. Подготовка основания под кровлю

Черепица принимает форму основы, на которую она
монтируется. Чем тщательнее подготовлена основа,
тем более ровно ляжет черепица.

В качестве сплошного основания под укладку черепицы необходимо применять плиты ОСП-3, фанеру
ФСФ, а также шпунтованную или обрезную доску.

3.1 Основные правила укладки плит ОСП-3
или фанеры ФСФ:

3. 1.1 Плиты должны быть сухими и ровными.

3.1.2 Толщина плит определяется на основании
конструкторского расчёта в зависимости от снеговой
нагрузки, уклона скатов, наличия обрешётки и т.д.

3.1.3 Плиты необходимо разрезать и крепить в разбежку как показано на рис.5.

3.1.4 Горизонтальный стык плит должен обязательно
приходиться на доску обрешётки.

3.1.5 Перепад по высоте между плитами не должен
превышать 2 мм.

3.1.6 Между плитами следует оставлять зазор 3–5 мм
для компенсации линейного расширения.

3.1.7 Крепёж плит сплошного основания — тип 2 (таблица №1).

Рис. 5. Укладка сплошного основания из плит
ОСП-3 или фанеры ФСФ по обрешётке.

3.2 Основные правила устройства сплошного основания из шпунтованной или обрезной доски.

3.2.1 Древесина должна быть не ниже 1 сорта с относительной влажностью не более 20 %.

3.2.2 Внимание! Фрагменты годовых колец должны
быть ориентированы выпуклостями вниз (рис. 6).

3.2.3 Толщина доски определяется на основании
конструкторского расчёта в зависимости от снеговой нагрузки, уклона скатов, шага стропил и должна быть
не менее 25 мм. Ширина доски должна быть не более
100 мм. Перед использованием материал необходимо откалибровать, чтобы перепад по высоте досок не
превышал 1 мм.

3.2.4 Горизонтальный зазор между не шпунтованными досками и вертикальный зазор для всех досок
должен быть 1 мм.

3.2.5 Крепёж досок – тип 2 (таблица №1). Доска
должна фиксироваться в каждое стропило в 2 местах
фиксации (рис. 6).

3.2.6 Вертикальный стык досок должен обязательно
приходиться на стропило и иметь разбежку через
каждый ряд (рис. 6).

3.2.7 Доска должна быть обработана антисептическими и огнебиозащитными составами.

3.2.8 На сплошное основание из шпунтованной или
обрезной доски рекомендуется монтаж подкладочных
ковров Döcke PIE на основе СБС-модифицированного битума.

Рис. 6. Укладка сплошного основания из шпунтованной или обрезной доски.

4. Монтаж подкладочного ковра Döcke PIE.

Подкладочные ковры Döcke PIE предназначены для
дополнительной водоизоляции кровли.

4.1 Основные требования к монтажу подкладочных ковров Döcke PIE:

4.1.1 Необходимо использовать подкладочные ковры
исключительно по всей площади крыши вне зависимости от угла её наклона.

4.1.2 В первую очередь укладываются подкладочные
ковры Döcke PIE в месте устройства ендовы, если
таковая имеется.

4.1.3 В ендову и вдоль карнизного свеса рекомендуется укладывать самоклеящийся подкладочный
ковёр Döcke PIE. Величина карнизного свеса равна
величине карнизного вылета плюс часть ската над стеной плюс 500 мм (рис. 7). Остав шуюся поверхность скатов допускается укрывать подкладочными
коврами Döcke PIE с механической фиксацией (рис.
9, рис 11). Также допускается монтаж самоклеящихся
подкладочных ковров Döcke PIE по всей площади
кровли.

Рис. 7. Схема укладки самоклеящихся
подкладочных ковров на карнизный свес.

4.1.4 Самоклеящиеся подкладочные ковры Döcke PIE
допустимо монтировать без дополнительной механической фиксации при температуре окружающего
воздуха не ниже +15 °С (рис. 10а). Самоклеящийся
подкладочный ковёр необходимо крепить гвоздями
(тип 1, таблица №1) по схеме приведённой на рис.
10в в тех случаях, когда планируются перерывы в
работе, а так же в случае осуществления монтажа
при температуре ниже +15 °С.

4.1.5 Для снятия напряжения в материале, которое
было создано при скручивании в рулон, подкладочные ковры Döcke PIE перед укладкой на крышу
необходимо раскатать на любой ровной поверхности
и дать отлежаться пока не расправятся складки,
особенно в части намотки рулона у картонной втулки.
Предварительно можно порезать рулон на полосы по
длине ската. Полосы предпочтительней укладывать
друг на друга для скорейшего распрямления.

4.1.6 Подкладочный ковёр монтируется параллельно
карнизу, снизу-вверх, с нахлёстом следующего ряда
100 мм, торцевые нахлёсты составляют 150 мм.
Для минимизации хождения по коврам, особенно на
крутых скатах, допускается производить последовательный монтаж сверху-вниз: монтируется верхний
ряд плит ОСП-3 или фанеры ФСФ, затем на смонтированный ряд плит монтируется верхнее полотно
подкладочного ковра (рис. 8). Данный способ монтажа подойдёт только для простых крыш, на которых
отсутствуют ендовы.

Рис. 8. Последовательный монтаж подкладочных
ковров Döcke PIE сверху-вниз.

4.1.7 На коньках или рёбрах полотна подкладочных
ковров на одном скате подрезаются по линии конька
или ребра, а на другом смежном скате перехлёстываются через конёк или ребро на подрезанные полотна
смежного ската с нахлёстом 100 мм на коньке и 150
мм на ребре. Если на коньке или ребре предусмотрены вентиляционные отверстия в сплошном основании под аэратор, перехлёст полотен подкладочных
ковров через конёк или ребро в местах расположения
вентиляционных отверстий не требуется.

4.1.8 Крепёж подкладочного ковра – тип 1 (таблица
№1). Схема крепления полотен подкладочных ковров
Döcke PIE показана на рис. 9. Самоклеящиеся ковры
Döcke PIE вдоль карниза снизу прижимаются карнизными планками (п. 5).

4.1.9 Не допускайте образования складок и обеспечивайте натяжение полотна ковра.

4.1.10 В местах нахлёстов ковры необходимо дополнительно промазывать мастикой Döcke PIE для
битумной черепицы полосой 100–150 мм. Мастику
необходимо наносить шпателем, толщиной слоя не
более 0,5 мм. Больший расход мастики приводит к
её вытеканию и появлению вздутий на черепице.
Исключение – подкладочные ковры с клеевой полосой и самоклеящийся подкладочный ковёр, которые
дополнительного промазывания мастикой не требуют.
Однако в случае подрезки самоклеящейся кромки
вышеперечисленных ковров необходимо восполнить
это дополнительным промазыванием мастикой Döcke
PIE для битумной черепицы полосой 100–150 мм.

4.1.11 Нахлёст ковров устраивать так, чтобы вода
стекала по поверхности, не попадая под место стыка.

Рис. 9. Схема расположения подкладочного ковра
Döcke PIE (последовательность укладки полотен
в соответствии с п. 4.1.2).

а – крепление самоклеящихся подкладочных ковров
Döcke PIE при температуре окружающего воздуха
не ниже +15 °С; б – крепление подкладочных ковров
Döcke PIE с механической фиксацией на основе полиэфира; в – крепление подкладочных ковров Döcke
PIE с механической фиксацией на основе стеклохолста, а также самоклеящихся подкладочных ковров
Döcke PIE при температуре окружающего воздуха
ниже +15 °С.

Рис. 10. Схема расположения крепежа для
подкладочных ковров Döcke PIE.

Укладка подкладочного ковра в ендове показана на
следующей схеме:

Рис. 11. Схема монтажа подкладочного ковра
в ендове и на смежных скатах.

5. Установка карнизных и торцевых металлических планок.

Для укрепления карнизных и фронтонных свесов и защиты лобовой доски от атмосферных осадков необходимо смонтировать карнизные и торцевые планки.

Перед монтажом не забудьте снять защитные плёнки с металлических планок, если они имеются, т.к. после
монтажа сделать это будет значительно сложнее.

Карнизные и торцевые планки необходимо устанавливать после монтажа кронштейнов под водосточную
систему непосредственно на подкладочный ковёр с нахлёстом друг на друга не менее 50 мм.

Крепить планки необходимо гвоздями тип 1 (таблица №1) в шахматном порядке в 2 ряда с шагом 120–150 мм
в каждом ряду

Рис. 12. Крепление металлических карнизных и торцевых планок.

6. Укладка ендового ковра Döcke PIE.

Ендовый ковёр Döcke PIE укладывается для водоизоляции ендовы.

6.1 Основные требования по укладке
ендового ковра Döcke PIE:

6.1.1 Ковёр необходимо укладывать в ендову на
ранее уложенный подкладочный ковёр с небольшим
смещением вправо или влево на 20–30 мм относительно оси ендовы.

6.1.2 Промазать ендовый ковёр по периметру с тыльной стороны мастикой Döcke PIE для битумной черепицы полосой не менее 100 мм. Мастику необходимо
наносить шпателем, толщиной слоя не более 0,5 мм.
Больший расход мастики приводит к её вытеканию и
появлению вздутий на черепице.

6.1.3 Крепёж ендового ковра Döcke PIE – тип 1
(таблица №1). Края ковра зафиксировать гвоздями с
шагом не более 100 мм на расстоянии 30 мм от краёв
ковра.

6.1.4 По центру ендового ковра сделать при помощи
шнурки разметку будущего жёлоба, ширина которого
составляет 100 – 150 мм.

6.1.5 Плотно прижать ендовый ковёр в месте соединения двух скатов для удаления воздушных мешков.

6.1.6 При невозможности выполнить ендову целым
рулоном нахлёст делать не менее 300 мм, с промазкой мастикой Döcke PIE для битумной черепицы и
устраивать нахлёст как можно выше.

Рис. 13. Монтаж ендового ковра.

7. Монтаж карнизной черепицы.

В качестве карнизной черепицы необходимо использовать коньково-карнизную черепицу Döcke PIE.

Ламинированная черепица Döcke PIE не требует
применения карнизной черепицы.

7.1 Основные требования по укладке
коньково-карнизной черепицы Döcke PIE на
карнизы.

7.1.1 Перед укладкой гонта коньково-карнизной
черепицы Döcke PIE на крышу снимите плёнку №1.
Плёнку №2 снимать не требуется.

Рис. 14. Тыльная сторона коньково-карнизной
черепицы Döcke PIE.

7.1.2 При укладке коньково-карнизной черепицы
Döcke PIE на карниз используется целый гонт.

7.1.3 Карнизную черепицу монтировать встык, поверх
карнизной планки на 10 мм выше её перегиба.

Рис. 15. Схема укладки карнизной черепицы на
карнизе.

7.1.4 Крепёж карнизной черепицы – тип 1 (таблица
№1). Отступ гвоздя от верхнего края карнизной черепицы составляет 25 мм. Нижний ряд гвоздей, места
стыков и перфорация должны закрываться лепестками первого ряда гонтов гибкой черепицы.

7.1.5 Для гарантированного попадания нижнего ряда
гвоздей карнизной черепицы под лепестки первого
ряда гибкой черепицы необходимо сначала зафиксировать карнизную черепицу верхним рядом гвоздей,
затем зафиксировать первый ряд гибкой черепицы
и только потом зафиксировать карнизную черепицу нижним рядом гвоздей, отогнув лепестки гибкой
черепицы.

Рис. 16. Схема крепления коньково-карнизной
черепицы Döcke PIE на карнизе.

7.1.6 Для серий EUROPA и EURASIA допустимо
использовать коньково-карнизную черепицу других
серий (цвет может отличаться), а также изготавливать
карнизную черепицу из рядовой путём отрезания
лепестков (рис. 17).

Рис. 17. Схема изготовления карнизной черепицы
из рядовой и расположение гвоздей.

8. Монтаж битумной черепицы Döcke PIE.

Наличие влаги и свободного гранулята внутри
упаковки, а также его незначительное осыпание в
процессе транспортировки и монтажа допускается
технологией. При производстве гранулят насыпается
с избытком и, затем вдавливается в битумную основу.
Осыпаются лишние гранулы, которые не вдавлены в
битум.

8.1 Разметка ската крыши.

Перед укладкой битумной черепицы Döcke PIE необходимо нанести разметку на скат крыши мелованным
шнуром непосредственно на подкладочный ковёр, таким образом, чтобы разметка помогала ориентировать
гонты при монтаже по горизонтали и вертикали.

Разметка используется в качестве «справочной»
сетки.

8.2 Требования по укладке битумной
черепицы Döcke PIE:

8.2.1 Перед укладкой гонта на крышу снимите плёнку
№1. Плёнку №2 снимать не требуется.

Рис. 18. Тыльная сторона гонта гибкой черепицы
Döcke PIE.

8.2.2 При монтаже ламинированной черепицы Döcke
PIE имеющиеся плёнки на тыльной стороне гонта
снимать не требуется.

8.2.3 Для достижения наиболее естественного и
равномерного цветового рисунка кровли, на одном
скате должна быть уложена битумная черепица из
одной партии.

8.2.4 В целях недопущения потенциальной разницы
оттенков цвета на скатах кровли, необходимо при
монтаже чередовать гонты из разных упаковок (не
менее трёх упаковок) по следующей схеме:

Рис. 19. Схема чередования гонтов битумной
черепицы Döcke PIE на примере гексагональной
формы гонта.

Каждый цвет соответствует отдельной упаковке битумной черепицы.
Схема актуальна для всех коллекций битумной черепицы, кроме коллекции «Саппоро».

8.2.5 Для создания гармоничного рисунка кровли гонты гибкой черепицы Döcke PIE PREMIUM коллекции
«Саппоро» при монтаже необходимо чередовать по
указанной схеме:

Рис. 20. Схема чередования гонтов гибкой черепицы Döcke PIE PREMIUM коллекции «Саппоро».

8.2.6 Крепёж битумной черепицы Döcke PIE – тип 1 (таблица №1). Схемы расположения гвоздей при различном уклоне крыши показаны в таблице №2.

8.2.7 Монтаж битумной черепицы Döcke PIE необходимо начинать с нижнего ряда.

8.2.8 На тыльную сторону лепестков первого ряда битумной черепицы необходимо нанести мастику Döcke
PIE для битумной черепицы. Мастику необходимо
наносить шпателем, толщиной слоя не более 0,5 мм.
Больший расход мастики приводит к её вытеканию и
появлению вздутий на черепице.

8.2.9 При монтаже ламинированной черепицы Döcke
PIE необходимо промазать мастикой Döcke PIE для
битумной черепицы карнизный свес (карнизная
планка + подкладочный ковёр) на ширину 200 мм, т.к.
карнизная черепица в данном случае не укладывается. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики
приводит к её вытеканию и появлению вздутий на
черепице.

8.2.10 При монтаже гибкой черепицы Döcke PIE
PREMIUM коллекции «Саппоро» первый ряд гибкой
черепицы необходимо подрезать, как показано на
рисунке 22.

Рис. 21. Герметизация карнизного свеса под
укладку ламинированной черепицы Döcke PIE.

Рис. 22. Подрезка лепестков первого ряда гибкой черепицы коллекции «Саппоро».

8.2.11 На скатах длиной менее 5 м монтаж начинается от края ската. На скатах длиной более 5 м – от середины ската. В случае, если на крыше предусмотрена ендова, то монтаж битумной черепицы начинается
от неё с целого гонта.

8.2.12 Нижняя кромка гонтов первого ряда должна отступать на 10 мм от нижней кромки карнизной полосы
(рис. 16). Гонты ламинированной черепицы Döcke
PIE должны отступать на 10 мм от перегиба карнизной планки, т.к. не требуют применения карнизной
черепицы.

8. 2.13 Торцы крайних в ряду гонтов обрезать до нужной длины. Отрезать у крайних в ряду гонтов верхний
уголок со стороны обреза для отбоя воды. Края гонтов со стороны обреза промазать мастикой Döcke PIE
для битумной черепицы полосой 100 мм и приклеить
к основанию (рис. 23). Мастику необходимо наносить
шпателем, толщиной слоя не более 0,5 мм. Больший
расход мастики приводит к её вытеканию и появлению вздутий на черепице.

8.2.14 Смещение гонтов по горизонтали и вертикали
необходимо устраивать согласно схемам, изображённым на рис. 23. Для удобства смещения гонтов
гибкой битумной черепицы Döcke PIE на формах
нарезки «сланец», «бобровый хвост» и «волна» на
их верхнем крае имеются вертикальные насечки,
которые являются примерным ориентиром смещения
последующего ряда гонтов на половину лепестка.

Форма нарезки «гексагональная»

Форма нарезки «иррегулярная»

Форма нарезки «сланец»

Форма нарезки «сланец», коллекция «Женева»

** — на уложенных гонтах коллекции «Женева» должна быть видна тень.

Форма нарезки «волна»

Форма нарезки «бобровый хвост»

Форма нарезки «драконий зуб»

* — зазор 10 мм между битумной черепицей и ребром торцевой планки.

Рис. 23. Схема смещения гонтов по горизонтали и вертикали.

8.2.15 Смещение гонтов гибкой черепицы Döcke PIE PREMIUM коллекции «Саппоро» по горизонтали необходимо устраивать в диапазоне от 150 до 850 мм с шагом 100 мм (150, 250, 350 мм и т. д.). Для достижения
хаотичного рисунка кровли необходимо смещать гонты по горизонтали на переменную величину.

Форма нарезки «дранка», коллекция «Саппоро»

* — зазор 10 мм между битумной черепицей и ребром торцевой планки.

Рис. 24. Схема смещения гонтов по горизонтали и вертикали.

8.2.16 Если на крыше предусмотрена ендова, то
монтаж битумной черепицы Döcke PIE начинается
от неё с целого гонта. При отделке ендовы гонты
необходимо подрезать так, чтобы они не доходили до
оси ендовы 50–75 мм. У крайних гонтов со стороны
ендовы необходимо отрезать уголок для отбоя воды
и промазать мастикой Döcke PIE для гибкой черепицы полосой 100 мм. Мастику необходимо наносить
шпателем, толщиной слоя не более 0,5 мм. Больший
расход мастики приводит к её вытеканию и появлению вздутий на черепице. Зона, не пробиваемая гвоздями до оси ендовы, должна быть не менее 300 мм.

Рис. 25. Выполнение открытой ендовы.

8.2.17 При установке на крыше вентиляционных
устройств необходимо руководствоваться инструкцией по монтажу соответствующего производителя.
В случае установки кровельных аэраторов Döcke
PIE необходимо руководствоваться инструкцией по
монтажу, расположенной на сайте docke.ru.

8.2.18 При установке на крыше снегозадерживающих
устройств необходимо руководствоваться инструкцией по монтажу соответствующего производителя. В
случае установки снегозадержателей Döcke PIE необходимо руководствоваться инструкцией по монтажу,
расположенной на сайте docke. ru.

9. Монтаж и герметизация
кровельных примыканий

Кровельными примыканиями называются места пересечения поверхности кровли с выступающими над
ней элементами: трубы, стены и т.д.

Для эффективной герметизации примыкания кровли
к дымоходу из ендового ковра Döcke PIE необходимо
сделать выкройки:

B – ширина дымохода

L – длина дымохода по скату

* — величина зависит от угла наклона ската
Порядок монтажа: 1 → 2 → 3 → 4

Рис. 26. Выкройки ендового ковра для отделки
примыкания к трубе.

Выкройку 1 укладывать поверх битумной черепицы.
Выкройки 2, 3, 4 укладывать под битумную черепицу.
В этом случае битумная черепица не доводится 80
мм до дымохода и подрезается. Затем отрезается
верхний уголок со стороны обреза для отбоя воды
и промазывается мастикой Döcke PIE для гибкой
черепицы. Мастику необходимо наносить шпателем,
толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий
на черепице.

а

б

в

Рис. 27. Примыкание кровли к трубе дымохода.

В случае, если ширина дымохода превышает 500 мм,
необходимо устроить разжелобок для предотвращения скапливания снега и воды за дымоходом. В этом
случае тыльных выкроек необходимо изготовить две,
форма и размер которых будет зависеть от размеров
разжелобка.

Рис. 28. Примыкание кровли к трубе дымохода
шириной более 500 мм.

9.1 Устройство «пирога» примыкания кровли к стене или дымоходу.

Для обеспечения плавного перехода на вертикальную поверхность по периметру элемента необходимо смонтировать деревянную рейку 50х50 мм
треугольного сечения. В местах, где угол перехода
больше 120°, рейку можно не устанавливать. Рейку и
прилегающую к ней поверхность промазать мастикой
Döcke PIE для битумной черепицы. Поверх рейки
и прилегающей поверхности, покрытой мастикой,
уложить подкладочный ковёр Döcke PIE. Нахлёсты
также промазать мастикой Döcke PIE для битумной
черепицы. Мастику необходимо наносить шпателем,
толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий
на черепице. В случае, если угол перехода больше
90˚, битумную черепицу Döcke PIE приклеить поверх
подкладочного ковра с заходом на вертикальную
поверхность выступающего элемента. В случае, если
угол перехода меньше или равен 90˚, битумную черепицу Döcke PIE приклеить поверх ендового ковра, не
доводя 80 мм до финишной отделки выступающего
элемента. Место примыкания в свою очередь оклеить
ендовым ковром Döcke PIE с заходом по вертикали
не менее чем на 300 мм и горизонтали не менее чем
на 200 мм. Образовавшийся «пирог» зафиксировать
сверху планкой примыкания, а стыки промазать полиуретановым герметиком.

Рис. 29. Примыкание ската крыши к выступающим над ней конструкциям под углом более 90°.

Рис. 30. Примыкание ската крыши к выступающим над ней конструкциям под углом не более 90°
включительно.

10. Устройство рёбер скатов и коньков.

При устройстве рёбер скатов и коньков необходимо
использовать коньково-карнизную черепицу
Döcke PIE.

10.1 Основные требования по укладке
коньково-карнизной черепицы Döcke PIE на
рёбра скатов и коньки:

10.1.1 Перед укладкой гонта коньково-карнизной
черепицы Döcke PIE на крышу снимите плёнку №1.
Плёнку №2 снимать не требуется (Рис.14).

10.1.2 Рёбра скатов и коньки необходимо закрывать
отдельными квадратами коньково-карнизной черепицы, получаемыми путём её деления на три части по
местам перфорации.

10.1.3 Укладку на коньке необходимо производить
навстречу преобладающему ветру.

10.1.4 При укладке квадратов коньково-карнизной
черепицы на рёбра скатов монтаж вести снизу-вверх.

10.1.5 Квадраты монтировать с нахлёстом в 50%
один на другой.

10.1.6 Крепёж коньково-карнизной черепицы Döcke
PIE – тип 1 (таблица №1). Каждый (кроме последнего)
квадрат коньково-карнизной черепицы необходимо
фиксировать четырьмя гвоздями (по два с каждой
стороны) таким образом, чтобы шляпки гвоздей закрывались краем последующего квадрата. Последний
квадрат зафиксировать мастикой Döcke PIE для
битумной черепицы. Мастику необходимо наносить
шпателем, толщиной слоя не более 0,5 мм. Больший
расход мастики приводит к её вытеканию и появлению вздутий на черепице.

10.1.7 При монтаже черепицы на коньковый аэратор
следуйте инструкции изготовителя аэратора.

Рис. 31. Устройство рёбер скатов и коньков.

10.1.8 Для серий EUROPA и EURASIA допустимо
использовать коньково-карнизную черепицу других
серий (цвет может отличаться), а также изготавливать
коньковую черепицу из рядовой путём деления гонта
на лепестки и закрытии при их помощи рёбер скатов
и коньков (рис. 31). При использовании лепестков рядовой черепицы для закрытия рёбер скатов и коньков
в холодное время года (при температуре ниже +10°С)
необходимо производить изгиб полученного лепестка,
предварительно прогревая строительным феном. В
случае, если на крыше предусмотрено использование
готового конькового аэратора, применение лепестков
рядовой черепицы в качестве коньковой не допустимо, т.к. полки аэратора не будут полностью закрыты.

Рис. 32. Устройство рёбер скатов и коньков при
помощи рядовой черепицы.

11. Правила эксплуатации.

11.1 Проверяйте состояние кровли 2 раза в год (весной и осенью).

11.2 Для личной безопасности и безопасности
кровельного покрытия при перемещении на кровле
необходимо использовать кровельные лестницы, переходные мостики и другие элементы безопасности.

11.3 Мелкий мусор, листья и ветки удаляйте с помощью мягкой щётки. Посторонние предметы с острыми
краями удаляйте с кровли вручную.

11.4 В случае угрозы падения снега с крыши или его
чрезмерного скопления, которое может повлиять на
прочность конструкции, снег необходимо удалять.
При этом необходимо оставлять слой снега толщиной
10 см для защиты кровельного покрытия от снегоуборочного инструмента.

11.5 Не используйте металлические и острые инструменты для удаления мусора и снега.

Скачать инструкцию в

электронном виде

Как укладывать битумную черепицу | krovly.com.ua

Битумная черепица имеет множество положительных характеристик. На строительном рынке можно найти разные варианты этого материала, которые отличаются внешним видом, качеством и, конечно же, стоимостью. Благодаря этому, потребители могут выбрать для себя наиболее подходящий по цене и дизайну вариант.

Если гибкая черепица для крыши — это и ваш выбор, тогда стоит знать, как правильно выполнять кровельные работы. При беспрекословном соблюдении всех инструкций и технологии установки, крыша станет украшением всего дома и прослужит своим хозяевам очень долго.

5 основных правил, о которых нельзя забывать

Независимо от того, какой формой вы используете материал, нужно помнить о таких моментах:

1. Правильное сохранение материала — залог качественной крыши. Перед тем как поднимать и распаковывать черепицу, нужно ее хранить на поддонах в сухом и закрытом помещении. Материал можно укладывать друг на друга, но не больше 16-ти рядов. Если вы будете использовать подкладочный ковер, то его необходимо сохранять «в стоячем виде».
2. Следует правильно выбирать подходящую погоду для установки черепицы. На улице должно быть не ниже +5 градусов. Если же температура воздуха не подходит, лучше отложить работу. Когда монтировать кровлю необходимо в любом случае, тогда позаботьтесь о том, чтобы перед работами на протяжении суток грунтовочный толь и сама черепица хранилась в помещении при комнатной температуре.
3. Помните, битумную черепицу можно укладывать на крышу с наклоном в 15-85 градусов (шестиугольные гонты — минимум 20). Кроме того, чем меньше угол ската, тем больше материала нужно использовать.
4. Когда на улице тепло, гибкая черепица закрепляется с помощью собственного клея, при этом на вещество влияет естественное тепло от солнца (горелку на газу использовать ни в коем случае нельзя). Когда же монтаж кровли происходит в осенне-весенний период, для крепежа следует использовать битумный клей.
5. Часто бывает, что даже в одной партии материала черепица отличается друг от друга оттенками. Поэтому чтобы правильно соблюсти переходы цветов, нужно открывать сразу несколько упаковок и подбирать в каждой подходящие оттенки.

5 шагов монтажа гибкой черепицы

Шаг № 1

Монтаж кровли начинается с подготовки основания. К примеру, это может быть фанера, доски или что-то подобное. Главное, чтобы материал был ровным, а его влажность составляла максимум 20%.

Шаг № 2

Теперь необходимо обустроить вентиляцию. Она будет предотвращать образование конденсата. Благодаря данной системе можно защитить стропила от гниения.

Вентиляция имеет три составляющих:

• вентиляционные выходы;
• продухи на карнизных свесах;
• пустота минимум 5 мм между основанием и гидроизоляцией.

Шаг № 3

Теперь устилается подкладочный материал. Если наклон крыши составляет минимум 18 градусов и больше, тогда этот материал кладут только в тех местах, где протекание ожидается вероятнее всего.

Для сохранения герметичности, нахлесты (продольные — минимум 15 см, поперечные — минимум 10 см) смазываются битумной мастикой.

Шаг № 4

Устройство битумной кровли включает в себя карнизные планки. Их монтаж и является четвертым этапом. Эти элементы металлические, их закрепляют на карнизных свесах к подкладке. Эти планки защищают края обрешетки. После установки карнизных, монтируются фронтовые планки.

Укладка ендового ковра

Ендовый ковер выполняет защитную функцию, и оберегает кровлю от негативного влияния осадков. По оттенку он должен гармонировать с кровельным материалом. Для крепежа используются гвозди. Образовавшиеся нахлесты заклеиваются специальным раствором.

Шаг № 5

Теперь пришло время приступить непосредственно к монтажу мягкой кровли. Гибкую черепицу можно разделить на два вида:

• рядовая;
• карнизная.

Первый вариант устанавливается с середины ската и направляется к торцам. Карнизная же черепица монтируется стык в стык. От края крыши отступается примерно 2 сантиметра, и укладка выполняется вдоль карнизного свеса.

Для крепежа применяются специальные гвозди для кровельных работ. Чтобы места соединений не были видны, их прикрывают «лепестками». Края кровельного материала можно обрезать. Их нужно обязательно проклеивать на 10 сантиметров.

Монтаж битумной черепицы своими руками: технология укладки битумной черепицы

Как укладывать битумную черепицу?
Битумная черепица является популярным кровельным материалом и имеет различные названия: битумная черепица шинглас (SHINGLAS), гибкая черепица, плитка кровельная и тому подобное.

Такой материал имеет превосходные качества и отличную практичность, поэтому уже в течение долгого времени пользуется особой популярностью в западных странах, и около 20 лет в России.

Особенности монтажа

Для выравнивания цвета кровли перед началом работ советуем перемешивать гонты из нескольких упаковок. При таком перемешивании небольшая разница цветовых покровов (технологическая особенность) практически полностью «стирается».

При обустройстве новой кровли мастера рекомендуют использовать по всей площади специальный подкладочный ковер, который увеличивает срок эксплуатации, повышает надежность и прочность. Если речь идет о реконструкции старой крыши, не возбраняется укладывать материал на существующее покрытие – например, популярный в нашей стране рубероид.

Помните, что, несмотря на легкий вес, битумный кровельный материал требует достаточно прочной стропильной системы и жесткого основания. Оно будет служить залогом ее прочности, стойкости ко всем атмосферным или механическим воздействиям.

Гибкую кровлю можно монтировать при разных погодных условиях. Лучше начинать работы при температуре воздуха от +5 градусов, а нижний порог будет равняться –15. В отдельных случаях можно осуществлять установку при более «жестких» условиях, однако мы не рекомендуем этого делать. Если идет дождь или снег, монтаж кровли придется отложить – годится только сухая погода, без осадков.

При работе в температурных условиях ниже 5 градусов по Цельсию рекомендуется оборудовать на строительной площадке временное помещение («тепляк») для выдерживания и хранения кровли, мастики, коньково-карнизной черепицы при температуре не ниже 15 градусов.

Основные этапы укладки битумной черепицы

Монтажные работы с битумным кровельным материалом состоят из нескольких этапов, каждый из которых важен для обеспечения наивысшего результата всех работ. О том, как подготовить кровельный пирог, вы можете прочитать здесь, а в данной части статьи мы подробно расскажем обо всех этапах:

• Устройство основания.
• Укладка подкладочного ковра.
• Установка металлических, карнизных, торцевых планок.
• Укладка ендового ковра.
• Карнизной полосы.
• Рядовой черепицы.
• Устройство кровли в местах монтажных проемов, в местах примыканий к дымоходам, стенам.
• Укладка коньковой черепицы.

Начнем с главного – основания под кровлю. Для этого необходимо выбрать тип крепления желобов, убедиться в том, что основание ровное, жесткое, сплошное. Чтобы получить подготовленную поверхность, строители чаще всего применяют комбинированный метод монтажа, состоящий из разреженной обрешетки и влагостойкой фанеры либо листов ОСП. При этом толщина фанеры/доски рассчитывается, исходя из снеговой нагрузки, а также величины шага стропил.

Когда основание готово, начинается этап укладки подкладочного ковра по всей поверхности ската параллельно свесу карниза. Верхний край закрепляется специальными кровельными гвоздями.

Все перехлесты должны быть тщательно герметизированы мастикой.

Разновидности конструкций беседок и крыш

Все многообразие беседок можно разделить на несколько групп. Они различаются:

• По конструкции
  . Открытые беседки — самый распространенный вариант, сооружаемый в большинстве случаев из дерева. Закрытые беседки характеризуются сплошными стенами, застекленными проемами, дверью и иногда печкой (камином). Живые беседки привлекают романтических особ; их образовывает каркас, обрамленный вьющимися или специально подстриженными растениями. Популярность набирают большие беседки-барбекю; их неотъемлемый атрибут — камин или мангал.
• По форме основания
  . Встречаются беседки с круглым (ротонды), квадратным (прямоугольным), овальным или многогранным основанием.
• По методу возведения
  . Беседки могут строиться с фундаментом и без; встречаются переносные разновидности (свадебные).
• По материалу
  . Выбор материала неограничен. Думая, чем покрыть беседку на даче, чаще рассматривают такие материалы, как дерево, камень, металл, пластик. Можно встретить беседку, плетенную из ивовых прутьев или искусственного ротанга.

Металлическая беседка, украшенная вьющимися растениями Источник houzz.es

• По стилю
  . Классическими вариантами являются древнегреческий, римский и стиль эпохи Возрождения. Распространены беседки в русском или китайском стиле, беседки шале и кантри.

В соответствии с формой и стилем крыша беседки может иметь форму:

• Односкатную
  . Такая крыша монтируется на четырехстенных конструкциях. Разноуровневые противоположные стены служат основанием для наклонной стропильной системы; скат обращен к наветренной стороне.
• Двускатную
  . Идеальный вариант для прямоугольной беседки. В зависимости от проекта стропильная система будет наслонной (стропила имеют промежуточную точку опоры в средней части) или висячей (не имеет промежуточных опор).
• Четырехскатную
  . Скатами могут служить 4 треугольника, сходящихся в одной точке. Если конструкция состоит из 2 треугольников и 2 трапеций, она называется вальмовой. Основание четырехскатной крыши — прямоугольник, стропила на который укладывают накосным или наслонным способом.

Ажурная деревянная беседка —классическое украшение сада Источник domsireni.ru

• Шатровую
  . Излюбленный в частном строительстве вариант, состоящий из 5 и более треугольных элементов, скрепленных одной вершиной. Стропильная система аналогична той, что применяется для четырехскатных крыш. Шатровый вариант подходит для круглых и многоугольных беседок.
• Экзотическую
  . Встречаются крыши в колоритном восточном стиле: китайском или японском (многоярусные, с изогнутыми внутрь ребрами). Беседки украшают куполообразной, круглой и колокольчатой крышей; монтируют многоярусные и ассиметричные конструкции.

Крепление дополнительных элементов

Установка металлических, карнизных и торцевых планок

1. Основание из влагостойкой фанеры или ОСП 2. Подкладочный ковер K-EL/FEL’X 3. Карнизная планка 4. Торцевая планка

Планки должны быть уложены поверх подкладочного ковра. Рекомендуемый перехлест – 30-50 миллиметров. Прибиваются они кровельными гвоздями с интервалом около сантиметра.

Совет! Имеет значение грамотная и правильная вентиляция кровли, ведь при ее отсутствии по полотну могут пойти некрасивые «волны», которые приведут к ухудшению эксплуатационных качеств и внешнего вида материала.

Монтаж карнизной полосы

1. Карнизная планка 2. Коньково-карнизная полоса

Коньково-карнизную полосу (для упрощения процесса лучше выбирать самоклеящиеся варианты) нужно уложить вдоль карнизного свеса с небольшим отступом от перегиба планки. Все стыки, места крепежа нужно перекрыть рядовой черепицей.

Монтаж ендового ковра

1. Подкладочный ковер K-EL/FEL’X

Ендова нуждается в особой гидроизоляции. Для осуществления этого процесса используются специальные ковры (часто используется два слоя – верхний, подобранный по цвету к основному материалу, и нижний, подкладочный).

Совет! Нижний слой можно крепить кровельными гвоздями с интервалом около двух сантиметров, а для верхнего интервал лучше сократить до одного сантиметра.

Кровельный материал приклеивается к ендовому ковру с помощью мастики, а швы тщательно герметизируются. Лучше всего для этих целей использовать клей-герметик.

Монтаж рядовой черепицы

Как уже было рекомендовано, на данном этапе полезно перемешать упаковки для уравнивания оттенка. Укладка битумной черепицы осуществляется от центра свеса карниза и ведется по направлению к торцам. Монтируя первый ряд, нужно убедиться в том, что нижние края «лепестков» черепицы располагаются на 10 миллиметров над нижним краем. Первый ряд должен полностью закрывать собой стыки и места креплений.

Совет! Для крепления каждого гонта используйте 4 кровельных гвоздя. 6 – если угол наклона превышает 45 градусов. Не забывайте о герметизации швов.

Устройство кровли в местах монтажных проемов, в местах примыканий к дымоходам, стенам

Места проходов герметизируют специальными проходными элементами. Аккуратно устанавливают фланец проходного элемента, после чего монтируют на него интересующий кровельный выход.

Что касается примыканий к дымоходам и стенам, в таких местах набивают треугольную деревянную рейку, под которую заводят рядовую черепицу и подкладочный ковер. Вдоль стены рекомендуется приклеить полосу из ендового ковра при помощи мастики. Эту полоску заводят на стену и на скат. Вместо этого можно также использовать пристенный фартук.

Монтаж коньковой черепицы

1. Коньково-карнизная черепица ICOPAL Combi 2. Кровельные гвозди

Оптимально производить при помощи плиток, полученных из коньково-карнизной полосы. Рядовая черепица должна быть доведена так, чтобы коньковая плитка закрывала собой крепления последнего ряда. Каждая новая коньковая плитка укладывается с нахлестом для перекрытия крепления предыдущих плиток.

Подкладочный слой

Монтаж кровли предполагает устройство подкровельного гидроизоляционного пространства. Данный слой призван обеспечить дополнительную защиту деревянных элементов обрешетки и стропил от попадания влаги. Материалом для его устройства выступает специальный кровельный ковер (продается в рулонах).

При угле кровли более 18 градусов разрешается укладка ковра параллельно торцевым и карнизным свесам. Данные места считаются самыми незащищенными от протечек.

Фиксация подкладочного материала проводится гвоздями на расстоянии не более 20 см. Швы тщательно обрабатываются герметикам. Материал укладывается как минимум на 40 см от края крыши.

Важно: специалисты рекомендуют не экономить на данном этапе и уложить подкладочный слой до самого фасада с обязательной гидроизоляцией конька.

Если же кровля битумная имеет угол наклона от 10 до 16 градусов, то гидроизоляционный слой укладывается по всему периметру крыши снизу и вверх с перехлестом слоев.

Битумная черепица «ИКОПАЛ» («ИКОПАЛ ПЛАНО»)

Чтобы кровля вашего дома долгое время сохраняла свои эксплуатационные характеристики, оставалась надежной, красивой, выносливой, несмотря на годы, сложные климатические условия, можем порекомендовать вам кровельный материал марки «ИКОПАЛ».

Кровельные материалы «ИКОПАЛ» – это истинное финское качество, проверенное временем. Продукция проходит строжайший контроль качества, а производитель дает гарантию не менее 20 лет. Черепица ИКОПАЛ ПЛАНО создана специально для суровых климатических условий, устойчива к перепадам температуры, не выцветает, сохраняет герметичность на протяжении всего срока службы.

«ИКОПАЛ ПЛАНО» максимально просто монтируется, защищает от шума, дождя, отличается гармоничным, тщательно продуманным цветовым рядом. При использовании материала, соблюдении технологий укладки и правильной эксплуатации кровли ваш дом будет надежно защищен!

Смотрите на видео, как укладывать битумную черепицу:

Битумная гибкая черепица – выбор, характеристики, правила монтажа

Начнем с достоинств битумной гибкой черепицы, — почему ее выбираем? Помимо всего прочего, битумная черепица становится украшением дома. Ее нет смысла применять на весьма пологих кровлях, где не будет видно. Там лучше положить рулонные материалы из битума с присыпкой. Но когда кровля на виду, то яркая, своеобразных рисунков битумная черепица как раз на своем месте. Подбирается все – формы пластин и рисунок укладки, отражаемость света, яркость, цвета однотонные и с переливом.

К тому же битумная черепица не дорогая, достаточно долговечная, легко монтируется. Весьма важно – гасит шум дождя и ветра, не резонирует.
Достоинств много, но есть и особенности, которые нужно учитывать при выборе и монтаже.

Далее подробнее о битумной черепице для покрытия крыши дома, как выбрать, как применить…

Что представляет из себя битумная черепица

Битумная черепица — листовой гибкий материал. Многослойный. Длина обычно около метра, а ширина 32 — 34 сантиметра. Толщина 3 – 5 мм.
Прочности и долговечности ей придает особая конструкция.

• 1. Посыпка песком. При транспортировке не допускается сцепление битума.
• 2. Слои битумной массы, с добавками. Это собственно та основа битумной черепицы, которая обеспечивает противодействие осадкам.
• 3. Стеклохолст, располагается в битумной массе, определяет геометрические размеры и их неизменность весь срок эксплуатации.
• 4. Верхняя посыпка, выполняется чаще каменной крошкой, керамзитным гранулянтом. Определяет внешний вид и противостоит воздействиям абразивов.

Много зависит от качества битумной основы. Чаще используется так называемый модифицированный битум. Для модификации применяются современные полимеры:

• СБС- полимер – улучшается пластичность долговечность, актуальнее для длинных зим и значительного холода.
• АПП – пластомер – уменьшает текучесть при нагреве, позволяет противостоять высоким температурам.

При выборе битумной черепицы нужно учитывать температурный режим ее эксплуатации и рекомендации производителя по климатическим зонам применения…

Особенности конструкции мягкой кровли

• Удельный вес битумной черепицы – около 8 кг/м квадратный. Это не создает перегруза на обычные кровли, поэтому ограничений по весу нет. К примеру, песчано-цементная черепица весит от 50 кг на метр квадратный.
• Угол наклона кровли, на которой может применяться битуманая черепица – от 12 градусов. Столь малый угол означает, что создается фактически монолитное покрытие.
• Отдельные пластины постепенно склеиваются между собой при нагреве солнцем. Для этого на подложке имеется прослойка самоклеющегося битума.
• Отдельно нужно отметить гибкость, которая дает покрытию определенные преимущества. Даже на сложных кровлях битумная черепица может применяться без проблем и перерасхода материала.

Битумная черепица – мягкая кровля – весьма тонкое податливое покрытие, которое плотно прилегает к основе. Поверхность, на которую будет укладываться битумная черепица должна быть ровной. В противном случае, все неровности будут отчетливо видны на крыше и она потеряет внешнюю привлекательность.

Создание, подгонка, выравнивание настила поверх стропил, на который будет укладываться битумная черепица, – главная сложность в применении этого кровельного покрытия.

Для предотвращения неравномерных смещений по настилу рекомендуется под битумную черепицу укладывать сплошной подстилающий слой из стекловолокна.

Как монтировать

Если хотите уложить битумную черепицу своими руками, то в первую очередь изучите инструкцию по монтажу от производителя – там могут быть свои нюансы.

Укладка мягкой кровли делается в следующем порядке:

• По стропилам возводится настил из шпунтованных досок или плит влагостойких ОСБ. Поверхность тщательно выравнивается.
• Укладывается стекловолоконный ковер полосами параллельно свесу. Полосы стеклохолста кладутся с нахлестом — вышележащие перекрывают нижние.
• Черепица берется поочередно из разных пачек – чтобы на крыше не образовались пятна с разным оттенком.
• Битумная черепица крепится к настилу толевым гвоздем (оцинкованный гвоздь с широкой шляпкой) (инструкция по использованию, креплению, прилагается к своей продукции каждым производителем).
• В холодную погоду, чтобы ускорить склеивание черепицы ее можно подогревать строительным феном (согласно инструкции производителя).
• В местах неровностей, перегибов, (на коньках, в примыканиях и т.п.) битумную черепицу нужно класть на битумный клей, чтобы увеличить сцепляемость и прилегание к основе. Марка клея указывается производителем или поставляется вместе с партией товара.

Дополнительные элементы, которые могут понадобиться

Полосы ендовы, коньковые полосы, стартовые полосы – все это варианты вырезки из того же материала, что и битумная черепица. На ендове укладываются вдоль оси разжелобка, с использованием битумного клея и черепичных гвоздей с шагом в 0,1м. Стартовые укладываются на карниз и от них уже идут обычные пластины.
Но специальные элементы во многих случаях могут быть заменены вырезками из обычной плитки. Это несколько экономит бюджет кровли.

Аэраторы для битумной черепицы – размещаются на коньке, через них выходит исходящая струя, которой проветривается подкровельное пространство и слой утепления.
Как утепляется и проветривается кровля – читайте на сайте

Снегозадержатели, обычно небольшие, уголкового типа, предотвращают сползание масс снега с крыши. Подробней о монтаже снегозадеражетелей можно узнать ТУТ

Как выбрать и купить мягкую черепицу

Приобретается черепица только из одной партии. Все коробки нужно проверить на соответствие одному номеру партии. Иначе оттенок может отличаться визуально и будет заметен на крыше – придется переделывать.

Неизвестного производителя, откровенную дешевку нужно избегать. Покрытие из битумной плитки кладется на десятилетия, и стоимость работ не маленькая. А переделывать — хлопотно и затратно. Товар нужно брать один раз, но качественный.

Наиболее недорогие варианты битумной черепицы – одноцветные.

Не дешево — фольгированная плитка, но она весьма долговечная и смотрится эффектно, — большими листами, напоминает медную фальцевую кровлю.

Приобретать плитку и все аксессуары к ней у одного производителя. Тогда согласованность материалов будет наилучшей и это положительно скажется на итоге работы.

Посмотрите фильмы от разных производителей, в которых указываются особенности мягкой черепицы и нюансы работы с ней.

Гибкая черепица, “битумная черепица” — вид мягкой кровли, что это такое, элементы гибкой черепицы, как правильно выбрать.

Мягкая черепица – популярнейший вид кровельного материала. Другие названия: гибкая черепица, битумная черепица шинглас, кровельная плитка, и.т.д. Этот превосходный практичный материал уже более ста лет используют в Соединенных Штатах, почти полвека в Европе, и только около 15 лет назад он появился в России. Если говорить о Штатах, то там большая часть крыш покрыта именно мягкой черепицей. В России этот материал только набирает популярность.

Устройство гибкой черепицы

На вид это плоский лист, который имеет фигурный вырез с одного края, имитирующий несколько черепиц. Мягкая черепица не имеет никакого, даже самого отдаленного отношения к настоящей, керамической. Есть только внешнее сходство, которое достигается за счет рельефа листа. В основе этого материала – стекловолокно, пропитанное резинобитумом и посыпанное специальной минеральной крошкой. Таким образом, мягкая черепица представляет собой полностью искусственный материал, на котором не могут размножаться грибки и плесень. Благодаря резинобитуму, изделие совершенно не подвержено воздействию влаги, минеральная крошка хорошо защищает от повреждений, ультрафиолета и препятствует возгоранию материала.

Производители выпускают черепицу разной формы: волнообразной, прямоугольной, шестиугольной, и.т.д. Таким образом, мягкая черепица подходит для кровли любой сложности, ее используют как и для отделки новых крыш, так и для реставрации старых. В этом случае листы черепицы кладут прямо на старое покрытие, которое подготовлено определенным образом.

Основа для укладки мягкой черепицы должна быть чистой, сухой, ровной и гладкой. Обычно его делают из ОСП, ориентированно-стружечной плиты, а также из влагостойкой фанеры.

Мягкая черепица, преимущества

• Готовая крыша представляет собой сплошной слой гидроизоляции, так как под солнечными лучами битум нагревается, и плитки приклеиваются друг к другу, образуя двухслойный гидроизоляционный лист.

• Отлично гасит шум, в том числе от дождя и града.

• Материал достаточно прост в монтаже, не требует применения специальных инструментов.

• Не нужны дополнительные аксессуары для устройства ендовы и коньков.

• Богатая гамма цветов.

• Мягкая кровля – достаточно экономичный материал, при работе с ним остается очень мало отходов.

• Не гниет, не поддается коррозии.

• На поверхности мягкой кровли не могут размножаться лишайник, грибок, мох и плесень.

• Материал кровли не проводит электричество.

• Устойчива к повышенным температурам и сильным порывам ветра.

• Являясь мягким материалом, легко подгоняется под любые погрешности в конструкции крыши.

• Имеет малый вес, нет необходимости в усилении кровли, фундамента и стен здания.

• Очень удобна в транспортировке и хранении.

Виды гибкой черепицы

Сегодня можно приобрести битумную черепицу с несколькими видами покрытия:

• Битумная черепица с цинк-титановым покрытием

Данный вид черепицы производится на основе битума и имеет внешнее покрытие из титана и цинка. Это мягкий, гибкий и очень долговечный материал.

• Черепица с медным покрытием

Очень красивый материал с металлизированным покрытием. Из достоинств можно отметить отражающую способность покрытия, что существенно снижает тепловое воздействие на слой битума.

• И, наконец, классический вариант, о котором, собственно и идет речь в этой статье – битумная черепица, цены на которую не так высоки, как на предыдущие две, а по характеристикам она практически ни в чем им не уступает.

Монтаж битумной черепицы. Как укладывать битумную черепицу

Как уже было отмечено выше, благодаря мягкости материала, битумной черепицей можно отделать самую сложную кровлю.

Форма лепестков листа бывает разной, что несколько меняет технологию работы. Мы рассмотрим вариант укладки трапециевидной черепицы, которая в уложенном виде выглядит как правильный шестигранник.

Для этого понадобятся:

• Черепица.
• Материал для подкладки.
• Клей.
• Профили для фронтонов и карнизов.
• Материал для обрешетки.
• Гвозди кровельные и плотницкие.
• Прочий строительный инструмент.

Для качественной укладки битумной черепицы необходимо наличие ровной и сплошной обрешетки. Перепады и зазоры недопустимы. Предпочитаемые материалы для монтажа обрешетки – фанера или плита ОСБ. Однако довольно часто применяются и обычные доски, главное, чтобы поверхность получилась ровной. Если расстояние между стропилами составляет 6 см, то толщина фанеры для обрешетки должна быть не менее 1.2 см., доски – 2 см. Когда расстояние между стропилами больше, обрешетка, соответственно, должна быть толще.

После того как обрешетка готова, нужно обить все выступающие конструкции (например, трубы) со всех сторон планкой треугольной формы. Это необходимо для того, чтобы переход из горизонтальной поверхности в вертикальную был более плавным, и в планку можно было вбить гвоздь для крепления листа. Битумная черепица должна лежать на подкладочном материале. Для этой цели чаще всего используется рубероид. Однако если скаты крыши имеют уклон менее 18 градусов, необходимо уложить рубероид на всю поверхность обрешетки, если больше, то можно ограничиться полосой по периметру.

Рубероид необходимо укладывать горизонтально, делая нахлест примерно 10 см. В местах нахлеста полосы склеивают с помощью битумной смолы, а края прибивают кровельными гвоздями к обрешетке. На края карнизов прибивают металлические профили для защиты от влаги.

Профиль прибивают кровельными гвоздями. На край кровли устанавливается карнизная черепица, а на ендовы специальный ендовый ковер. Они представляют собой полосы гибкого материала с целью дополнительной защиты этих участков крыши. Перед началом укладки с них необходимо удалить защитную пленку. Ендовый ковер крепится с помощью клея и дополнительно прибивается кровельными гвоздями.

Укладывается гибкая черепица с самого низа кровельного ската от центра. Для начала снимается пленка с нижней части листа. Лист кладут таким образом, чтобы его нижняя часть не доставала до края предварительно уложенной карнизной черепицы 10 мм, а лепестки перекрыли ее стык. Каждый лист нужно прибить минимум четырьмя гвоздями таким образом, чтобы они находились ниже кромки паза. Если гвозди вбиты правильно, то их шляпки будут закрываться верхним листом. Кромка выступов верхнего ряда должна совпасть с кромкой впадин нижнего ряда.

При укладке на фронтонах по краю листы обрезают и приклеивают к фронтонному профилю. На ендове черепицу нужно обрезать таким образом, чтобы ендовый ковер остался открытым примерно на 15 см. Что касается конька, то его отделывают коньковой черепицей согласно инструкции, которая прилагается при покупке материала.

Руководство по монтажу мягкой черепицы можно посмотреть здесь

Часть №2 — Разметочные работы, секреты укладки битумной черепицы в ендовах и на конусную крышу

Данная статья является продолжением статьи о битумной черепице  (см.  http://srubnbrus.com/1400.html). В ней мы рассмотрим более подробно практическую часть монтаж и поверьте, к окончанию чтения вы будет знать намного больше, а главное готовы, при наличии помощников, приступить к работе.

Но, настоятельно рекомендуем перед началом чтения, ознакомьтесь с первой частью, без понимания основ вам будет сложно дальше двигаться в изучении представленного нами материала.

В данной статье мы рассмотрим такие моменты:

1. Ведем разметочные работы и начинаем монтаж битумной черепицы.
2. Способы укладки мягкой черепицы в ендовах, на коньках и в примыканиях.
3. Технология монтажа кровли из мягкой черепицы на конусной крыше.

Ведем разметочные работы и начинаем монтаж битумной черепицы

Штучный материал мягкой кровли требует произведения разметочных работ на поверхности скатов крыши, что облегчит выравнивание черепицы по вертикали и горизонтали (рис.), особенно в случаях нарушения геометрии ската кровли либо врезки в скат какого-либо элемента. Функция разметочных линий заключается в соблюдении направления, но не точным ориентиром места укладки гибкого черепичного листа.

Линии разметки на поверхность наносятся меловой отбивкой, где шаг разметки вертикальных линий должен соответствовать ширине подобранной черепицы, а горизонтальные линии должны пролегать через каждые пять рядов черепичного настила, это составляет около 80 см.

Монтажные работы битумной черепицы начинаются со стартовой полосы, в качестве которой служат полосы универсальной коньково-карнизной черепицы либо выкройки из рядовых листов черепицы, то есть гонт с обрезанными лепестками.

В коллекциях Джаз, Аккорд, Соната используется универсальная коньково-карнизная черепица, которая с отступом от места перегиба на пару сантиметров клеится прямо поверх карнизных планок, а затем дополнительно прибивается специальными кровельными гвоздями. От крутизны угла уклона ската и от его длины зависит величина отступа от места перегиба карнизной планки из металла. При увеличении уклона и длины ската, увеличиваем и отступ от планки.

Коллекции битумной черепицы Танго, Соната и Трио обладают формой нарезки, при которой в качестве стартовой полосы используют выкройки полос из рядовой черепицы. Монтаж выкроек производится согласно работам коньково-карнизной черепицы, но с тыльной стороны, в зонах отсутствия клейкого слоя на материале, необходимо нанести слой мастики.

Монтаж битумной черепицы на поверхности основания производится при помощи специальных кровельных гвоздей из оцинкованной стали с широкими шляпками. Количество применяемых гвоздей напрямую зависит от угла уклона кровли. Кровельные гвозди необходимо прибивать таким образом, чтобы шляпки оставались в одной плоскости с поверхностью кровельного материала, но не врезалась в него и не уходил гвоздь под углом в покрытие (см. рис.). На ниже предоставленной иллюстрации можно рассмотреть места расположения гвоздей в зависимости от форм нарезки материала, на штучной черепице пунктиром обозначены места нанесения производителем клеевого слоя с тыльной стороны.

Первый ряд мягкой черепицы укладывается по стартовой полосе, но выше края карнизного свеса на 0,5 см.  Если по горизонтали скат достаточно длинный, то укладку первого ряда рекомендуют производить с середины ската. Монтажные работы второго ряда начинают с центральной точки ската, перемещаясь вправо либо влево на половину лепестка черепицы.  Настил кровельного покрытия должен производиться таким образом, чтобы места механического крепления (гвозди либо скобы) перекрывались последующим слоем мягкой черепицы.

Рядовую черепицу, уложенную вдоль края крыши, в целях дополнительной защиты от косых дождей, необходимо промазывать небольшим слоем мастики со стороны края в местах отсутствия клеящего слоя шириной в 10 см.

Способы укладки мягкой черепицы в ендовах, на коньках и в примыканиях

Первый способ выполнения укладки в ендове гибкой черепицы заключается в обустройстве открытого желоба. Данный способ начинается с выполнения разметки от конька до низа ската методом проведения двух линий с помощью мела.

Линии разметки от конька прокладывают на расстоянии 15 сантиметров между собой. По разным сторонам оси ендовы линии будут проходить на расстоянии 7,5 см. Через каждый последующий метр ската, до низа кровли, линии должны расходиться на 1 см. в ендовах гонты подрезают по данным линиям, а в верхнем ряду необходимо вырезать уголок для направления стока воды в ендову. Чтобы не повредить подкладочный слой под покрытие, при подрезке под лист черепицы подложим дощечку. Сторона уголка должна равняться приблизительно 5 см. Края обрезанных гонт должны проклеиваться в обязательном порядке битумным клеем, и дополнительно крепиться гвоздевым боем в удалении от проведенной линии на 5 см.

Следующий способ обустройства ендовы называют методом переплетения. Монтаж битумной кровли в местах ендов способом переплетения подразумевает установку плит покрытия поверх пересечений плоскостей крыш. Укладка материала происходит методом нахлеста поочередно листов друг на друга с заходом в 30 см на соседний скат крыши. Листы мягкой кровли прижимаются к ендове и закрепляются гвоздевым боем на расстоянии не менее 15 сантиметров от центральной оси ендовы.

Монтаж кровельного материала методом закрытия ендовы с обрезкой используют на крышах с уклоном скатов более 23 градусов. Первый ряд данного метода на соседнюю плоскость должен заходить на 25 см. Помним, что битумную черепицу крепить методом боя от центральной линии оси ендовы необходимо на расстоянии 15 см.  Дополнительный гвоздь нужно забивать на концах каждого листа кровельной плитки, который пересекает ендову.

После укладки черепицы через покрытый скат необходимо отбить меловую линию на расстоянии 5 см от центра ендовы. Далее прибиваем битумную плитку на втором скате крыши и обрезаем ее по отбитой меловой линии. От верхнего угла черепичного листа отрежем треугольник с тремя сторонами по 5 см для направления отвода воды, данную процедуру проделываем с каждым листом.  Перед тем, как окончательно закрепить листы черепицы, места отсутствия клеящегося слоя промажем битумной мастикой.

Рассмотрим далее монтаж коньковой черепицы. Черепица, уложенная на скатах и выходящая на хребет, обрезается таким образом, чтобы между покрытиями обоих скатов образовывалась прорезь шириной около 0,5 см. Укладка черепицы на коньке должна вестись с противоположной стороны розе ветров.

Коньковая черепица получается методом деления карнизной плитки по местам перфорации на три части. В крайнем случае, для обустройства конька, хребтовую черепицу можно выкроить специальным способом из рядовой черепицы (рис.).

Коньковая черепица устанавливается на хребет крыши короткой стороной в параллельном направлении конька и фиксируется четырьмя гвоздями, по два с каждой из сторон, таким образом, чтобы гвозди располагались под последующей плиткой, которая будет накладываться внахлест на предыдущую плитку в 5 см.

Укладка выкроенной коньковой черепицы происходит с дополнительной промазкой тыльной стороны мастикой в местах отсутствия клеящегося слоя. Монтажные работы с выкроенным материалом происходят аналогично монтажу коньково-карнизной черепицы (рис. ).

В целях увеличения срока службы древесины подкровельной конструкции крыши, рекомендуем предусмотреть вентиляционные выходы в кровле.
 Особенно это касается мансардных помещений в строении. Вентиляцию скатной крыше могут обеспечить всего три элемента: обустроенные каналы над теплоизоляционным слоем для обеспечения циркуляции воздуха в прослойке; специально оставленные отверстия для притока воздуха снаружи в данную прослойку; также отверстия в верхней части кровли для вытяжной цели.  Выход для воздуха из продухов вентиляции устраивают при помощи обустройства дополнительной контробрешетки в коньковом узле. Либо применяют специальные коньковые аэроэлементы (см. рис.).

Для создания необходимой тяги в целях циркуляции воздуха, вытяжные отверстия площадью должны быть примерно на 10-15 процентов больше приточных отверстий, что обеспечит пониженное давление в чердачном помещении и движение воздуха.

Герметизацию мест примыканий элементов к кровле и стенам стоит рассмотреть подробнее. Антенные проходы и вентиляционные выходы стоит изолировать, применяя резиновые уплотнители, а дымовые и иные трубы, которые подвергаются нагреву нужно изолировать другим образом.

Около дымовых труб и иных выходов на кровле, монтаж битумной черепицы начинается с прикрепления рейки сечением 50х50 по периметру стыков кровли с трубой.  Далее вокруг дымовой трубы уложим подкладочный ковер, нахлесты промажем битумным клеем. Затем мягкую черепицу заведем на вертикальную поверхность и проклеим. По периметру трубы уложим ендовый ковер таким образом, чтобы вверху труба перекрывалась полосой 30 см, а скат перекрывался не меньше, чем на 20 см. в обязательном порядке все проклеиваем битумным клеем. Линии примыканий прикроем фартуком из металла (планкой примыкания), зафиксируем его механическим путем, а швы загерметизируем силиконовым герметиком. Таким образом, производится внутренний излом мансардной крыши, внешний перелом крыш делается с установкой стартовой полосы (рис.).

Технология монтажа кровли из мягкой черепицы на конусной крыше

Кровли современных строений чаще всего осложнены различного рода элементами в виде, например, башенок. Чтобы произвести их правильное укрытие, необходимо наносить вспомогательные линии. Башенки являются наиболее сложным вариантом монтажных работ перекрытия кровли мягкой черепицей. В данном случае рекомендуют применять два способа перекрытия криволинейных поверхностей: сегментный, бесшовный способы.

Сегментный способ предусматривает разбивку купола на равные сегменты. Каждый полученный сегмент перекрывается рядовой черепицей по отдельности, а стыки устраивают аналогично конькам крыш, коньковой черепицей. Желательно отбивку сегментов производить соответствующих размеров соизмеримых с шириной коньковой черепицы и масштаба покрываемой поверхности. Конечно же, перед монтажом битумной черепицы на поверхность, производим укладку подкладочного ковра.

В бесшовном методе особое внимание уделяем разметочным работам на скатах. Мелом отбиваем линии на поверхности, на расстоянии равном половине листа материала и воссоединяем их в вершине конусной крыши. Черепицу раскраиваем на отдельные лепестки и монтируем первый ряд, ряд выше монтируется в шахматном расположении относительно нижнего ряда лепестков черепицы с предварительной раскройкой. Черепица подрезается по размеченным линиям. Дальнейший монтаж кровельного покрытия приводит к уменьшению ширины лепестка черепицы в пару раз от первоначального размера. В данном случае, возвращаемся к исходному размеру и производим монтажные работы до вершины башенки. В завершение укладки кровельного покрытия из битумной черепицы, вершину крыши оформим металлическим колпаком (рис. 21).

Благодарим, что изучили материала представленный на нашем сайте. Надеемся, что он был для вас полезен.

Как укладывать черепицу: полное руководство

22 февраля 2021 г.

Независимо от того, насколько часто вы занимаетесь рутинным обслуживанием и ремонтом крыши, в конечном итоге вам понадобится новая крыша. Хотя настоятельно рекомендуется доверить установку новых кровельных материалов опытному кровельному подрядчику, знание того, как укладывать черепицу, может помочь вам лучше обслуживать и сохранять вашу крышу.

Этот процесс занимает много времени и может быть сложным, если вы никогда раньше не работали на своей крыше.Это руководство даст вам некоторое представление о том, как правильно укладывать черепицу.

Примите необходимые меры предосторожности

Работа на крыше может быть опасной, если вы не подготовлены. Вы должны сделать все возможное, чтобы защитить себя и свое имущество от повреждений.

Очистите рабочую зону

Начните с очистки рабочей зоны. Уберите все растительные остатки или препятствия, о которые можно споткнуться, снаружи вашего дома.

Если у вас есть растения рядом с домом, самое время их укрыть.Накройте хрупкие растения прочным брезентом или одеялами, чтобы защитить их от падающих инструментов и мусора. Отодвиньте все садовые игрушки или садовую мебель от дома, чтобы защитить ее от повреждений в процессе укладки гонта.

Проверить прогноз погоды

Когда вы учитесь класть черепицу на крышу, первое, что нужно иметь в виду, это то, что вы будете работать на довольно большой высоте. Это означает, что вам нужно убедиться, что погодные условия благоприятны для работы.

Если прогнозируются бури или уровень влажности будет достаточно высоким, чтобы оставить влагу на существующей черепице, отложите работу.Вы захотите работать в сухой, солнечный и комфортно теплый день. Хорошая погода гарантирует, что вы сможете работать быстро и безопасно, пока не будет установлена ​​новая черепица.

Носите правильную одежду

Кровельные работы — это очень физический труд, и одежда, которую вы носите, может оказать огромное влияние на то, насколько легко вам будет быстро снять черепицу. Если можете, носите прочные рабочие штаны, такие как джинсы из плотной ткани, и рубашку, которая обеспечивает полную свободу движений в плечах.

Выбирайте обувь с толстой подошвой, чтобы защитить ноги от случайных кровельных гвоздей на земле. Также разумно инвестировать в пару хороших кожаных перчаток, которые помогут вам переносить тяжелые грузы на крышу и обратно, не повреждая кожу.

Используйте лестницы надлежащим образом

Прежде чем приступить к работе, убедитесь, что ваша лестница в хорошем состоянии. Основание должно прочно стоять на земле и возвышаться над краем крыши.

Если лестница слишком короткая или неустойчивая, замените ее перед началом работы.И если вы можете, попросите кого-нибудь держать основание лестницы, пока вы на ней, чтобы еще больше повысить устойчивость.

Подготовить крышу

После того, как вы позаботились о необходимых мерах предосторожности, пришло время подготовить саму крышу к проекту. Имейте в виду, что этот процесс невероятно трудоемкий, сложный и потенциально дорогой, если вы повредите опорную конструкцию под черепицей.

Если можете, оставьте это профессионалам. Если нет, выполните следующие действия.

Удаление больших кусков мусора

Тщательно очистите поверхность крыши. Удалите с поверхности все крупные ветки, ветки и растительные остатки. Если вы заменяете сразу всю черепицу, вы можете подмести крышу метлой с мягкой щетиной.

Аккуратно удалите старые кровельные материалы

После того, как поверхность станет чистой, пора снять старую черепицу. Начните с вершины крыши и садовыми вилами или инструментом для удаления гонта подденьте гонты.Они должны отрываться листами с небольшим усилием локтя.

Отнесите эти листы черепицы к краю крыши и бросьте их в мусорное ведро или в указанную кучу. Продолжайте, пока каждый скат крыши не станет чистым.

Совет: Обычно требуется около трех партий битумной черепицы, чтобы покрыть 100 кв. футов крыши.

Установить перепрошивку

Металлические полоски, которые закрывают швы и стыки между выступами на вашей крыше, называются окладами. Это включает в себя дымоход, световые люки, вентиляционные отверстия и любые другие постоянные приспособления, которые торчат из крыши.

Если он в хорошем состоянии, вы можете оставить существующую прошивку на месте. Если вы видите признаки коррозии, скручивания, подъема или других повреждений, вам нужно заменить оклад перед добавлением новых кровельных материалов.

Спланируйте раскладку гонта

Одна из самых важных частей обучения укладке гонта – это выяснение того, как укладывать гонты. Прежде чем прибивать гонты, спланируйте планировку.

У каждого производителя черепицы есть рекомендуемая компоновка и метод монтажа, которые вы можете использовать для управления процессом.

Если вы разложите их правильно, вы создадите водостойкий и ударопрочный барьер между вашим домом и стихией. Однако, если вы оставите зазоры или спланируете неправильно, вы оставите отверстия для воды и влаги, которые могут попасть в ваше чердачное пространство.

Установка черепицы

Правильный монтаж кровельных материалов определяет долговечность и функциональность вашей крыши. Методы, которые вы будете использовать, также будут зависеть от типов материалов, которые вы выберете для установки.

Установка битумной черепицы

Перед тем, как прибить первую черепицу, проконсультируйтесь с производителем и узнайте, как они рекомендуют закреплять черепицу. У них будет рекомендуемый рисунок гвоздей, а также рекомендуемые кровельные гвозди для их продуктов.

Теперь, когда вы выполнили подготовительные шаги, пришло время научиться укладывать черепицу. Вот наш рекомендуемый процесс.

1. Пробираясь вверх и поперек крыши, начните укладывать ряды гонтов.
2. Следите за правильной техникой забивания гвоздей, чтобы ваши гвозди всегда держали верхний край дорожки под собой.
3. Пример: Забейте по одному гвоздю примерно в 2 дюймах от каждого конца гонта. Затем закрепите еще один гвоздь на дюйм выше каждого выреза. Таким образом, ваш следующий слой черепицы должен покрывать гвозди на 1 дюйм по вертикали.
4. Следуйте этой схеме: укладывайте гонты впритык друг к другу, а затем прибивайте гонты гвоздями. Вы захотите следовать этому руководству, чтобы держать черепицу прямо.
5. Обрежьте последнюю черепицу в каждом ряду по размеру и повторите этот процесс до конька.
6. Достигнув конька, согните гонт над коньком так, чтобы все стороны были равны, и прибейте его на место одним гвоздем с каждой стороны.
7. Проделайте то же самое со следующей галькой, продолжая этот шаг, пока не дойдете до дальнего края конька.
8. Отрежьте последнюю коньковую черепицу до желаемой длины, но убедитесь, что ни одна часть вашей крыши не выступает наружу.

Совет: не забывайте забивать гвозди прямо, а не под углом. Каждая отдельная черепица должна удерживаться 4-6 гвоздями. Шесть гвоздей предпочтительнее для регионов с сильным ветром.

Установка глиняной плитки

Глиняная плитка, как и битумная черепица, должна быть уложена в правильном порядке. Наметьте его, прежде чем начать класть плитку на крышу.

После того, как шаблон будет на месте, прибейте край плитки к подкровельному покрытию. Затем нанесите небольшое количество раствора под плитку, чтобы добавить структурной поддержки. Повторяйте процесс, пока плитки не будут на месте.

Как установить металлические панели

Металлические панели немного сложнее установить самостоятельно. Вам понадобится помощь, чтобы установить металл на место и убедиться, что швы между панелями надежны.

Отрежьте металл до нужной длины, прежде чем тянуть его на крышу. Затем добавьте слой герметизирующей ленты вдоль шва, где следующая панель будет скользить на место. Повторите процесс для каждой добавляемой панели.

Затем закрепите панели металлическими крепежными элементами.Будьте осторожны, чтобы не перетянуть крепеж, так как это повредит металл и увеличит риск протечек и повреждений.

Как установить деревянную распорку и черепицу

Прежде чем вы сможете укладывать деревянную черепицу на крышу, вам необходимо создать вентиляционную конструкцию или обшивку. Это предохраняет их от деформации в сырости и жаре.

После установки конструкции спланируйте расположение гонтов и прибейте их к обшивке. Позаботьтесь о том, чтобы измерить размещение черепицы на протяжении всей работы, чтобы убедиться, что вы на правильном пути.

Замена крыши стоит дорого

Хотя можно научиться укладывать черепицу самостоятельно, всегда лучше доверить это опытному специалисту. Подрядчики по кровле знают, как правильно укладывать различные материалы с первого раза.

Если можете, наймите опытного подрядчика и позвольте ему заняться заменой крыши.

Тем не менее, знаете ли вы, что существуют способы продлить срок службы вашей нынешней крыши? Полностью натуральная обработка Roof Maxx омолаживает вашу изношенную битумную черепицу, добавляя до пяти лет жизни устаревшим материалам — за небольшую часть стоимости замены крыши.

Свяжитесь с нами, чтобы узнать больше или найти местного подрядчика, который с легкостью поможет защитить вашу крышу.

Установка битумной черепицы: 5 профессиональных советов

У вас есть все необходимое для укладки битумной черепицы на крыше?

Укладка битумной черепицы не является невозможной.

Тем не менее, для этого требуются некоторые базовые, но прочные навыки работы с кровлей, и крайне важно соблюдение техники безопасности.

Все еще уверены, что сможете справиться с этой задачей самостоятельно?

Итак, мы заложим для вас основу с пятью профессиональными советами по установке:

1.Удалите старую черепицу

Как бы вам ни хотелось пропустить этот грязный шаг, важно этого не делать.

Установка новой черепицы на старую не только увеличивает вес и препятствует надлежащей вентиляции, но и может привести к аннулированию гарантии на новую черепицу.

Кроме того, под старой черепицей может быть гниение, которое, если его не обнаружить и не закрепить, может привести к серьезным протечкам и/или структурным повреждениям.

2. Установка барьера для льда и воды

Если вы находитесь в теплом и относительно сухом климате, вам может не понадобиться выполнять этот шаг.

Но это часто требуется по правилам в районах с низкими зимними температурами. И не зря.

Установка этой прорезиненной ткани защищает от проникновения влаги, которая может быть особенно вредной при образовании наледи.

Для достижения наилучших результатов выровняйте ендовы и первые несколько футов настила крыши вдоль карниза этой барьерной тканью.

3. Прошить все проникновения

Барьер от льда и воды может защитить вашу крышу, если черепица будет залита водой.Но большинство протечек крыши на самом деле происходит там, где есть фактическое проникновение на крышу.

Протечки крыши могут привести к опасным последствиям.

Таким образом во всех местах, где сходятся две плоскости крыши, т. е. боковые стены, дымоход, форточки, световой люк и т. д., обязательно установите новый оклад.

Для битумной черепицы обычно рекомендуются алюминиевые планки

толщиной не менее 0,019 дюйма.

4. Используйте правильные гвозди и технику забивания

Лучше всего использовать кровельные гвозди из оцинкованной стали или коррозионностойкие кровельные гвозди и проверить их соответствие требованиям местных строительных норм и правил.

Использование четырех гвоздей на гонт является стандартным, но если вы живете в районе с сильным ветром, рекомендуемое количество – шесть.

Ищите линию гвоздя на каждой черепице. Это линия герметика, используемого для соединения с последующим рядом гонтов. Вставьте гвозди чуть НИЖЕ линии прибивания гвоздей на гонт.

Также следите за тем, чтобы никогда не пробивать полоску герметика гонта. Это может отрицательно сказаться на потоке воды по крыше.

5.Установите снизу вверх, слева направо

Если у вас будет возможность понаблюдать за профессиональными кровельными бригадами, выполняющими монтаж, вы заметите, что они используют один и тот же шаблон.

Они начинаются в левом нижнем углу поверхности крыши и постепенно продвигаются к правому и верхнему углу.

Другими словами, они перемещаются от линии карниза к козырьку.

Убедитесь, что черепица нависает над карнизом и граблями как минимум на 1/2 дюйма. Стандарт 1/2 – 2 3/4 дюйма.

Для дополнительной защиты вы также можете установить отлив по периметру крыши.

Готовы ли вы приступить к укладке битумной черепицы?

Мы надеемся, что приведенные выше советы дали вам необходимую информацию, необходимую для самостоятельной укладки битумной черепицы.

Но если вам начинает казаться, что это большая работа, чем вы себе представляли, это понятно. Свяжитесь с нами сегодня, чтобы узнать, как мы можем вернуть вашей крыше новый вид.

Как установить металлическую кровлю на черепицу

В Соединенных Штатах используются миллиарды квадратных футов коммерческих и промышленных крыш, и большая их часть требует ремонта.Установка металлической кровли поверх существующей черепицы — отличный способ для подрядчиков помочь владельцам зданий максимально продлить срок службы их новой крыши, сэкономив при этом деньги (не говоря уже о головной боли!) на срыве крыши.

Зачем устанавливать металлическую кровлю поверх существующей черепицы?

Черепица

может быть недорогим кровельным материалом, но требует обслуживания и частой замены. Следовательно, многие владельцы просто устают от постоянных расходов, беспорядка и сбоев в их бизнес-операциях.Металлическая кровля предлагает владельцам зданий выход из цикла замены черепицы.

Металлическая кровля обычно требует более значительных первоначальных затрат, чем новая черепица, но металлическая кровля может прослужить более 50 лет при минимальном обслуживании. (Это в 2-3 раза больше ожидаемого срока службы черепичной крыши!) Металлическая крыша также добавляет зданию привлекательности, потому что она бывает самых разных стилей и цветов.

Помимо долговечности и эстетики, металлическая кровля изготовлена ​​из переработанного материала и на 100 % подлежит вторичной переработке в конце срока службы.Таким образом, владельцам зданий, которые хотят быть экологически чистыми, трудно найти более экологичный вариант кровли, чем металлические панели. Черепица редко перерабатывается, и, поскольку компании по утилизации отходов и свалки получают так много черепицы, они часто берут большую плату за ее прием.

Напротив, установка металлической кровли поверх существующей черепицы означает, что любые расходы на отрыв гонта, включая сборы за утилизацию, полностью исключаются. Кроме того, вы получаете все преимущества металлической кровли.

Хотите узнать больше о различиях между металлочерепицей и черепицей? Ознакомьтесь с этой статьей от нашего партнера S-5!

Металлическая кровля поверх существующей черепицы Варианты

После того, как вы решили прекратить постоянную замену черепицы и использовать вместо нее металлические панели, пришло время определить конкретный метод укладки, который вы планируете использовать. Существует несколько основных подходов при использовании металлической кровли поверх существующей черепицы. Разберем самые распространенные.

Крепление металлической панели к полосам обрешетки или обрешетки

В этом сценарии деревянные прогоны или вспомогательные обвязки используются в качестве полос обрешетки на старой крыше и прикрепляются к нижней конструкции. Эта система каркаса может быть установлена ​​непосредственно поверх существующей черепицы или поверх существующего настила или подстилающего слоя. Затем к каркасной системе крепятся новые металлические панели крыши.

На приведенном выше изображении показан общий подход к обшивке полосами, хотя, как вы могли догадаться, существует множество вариаций этого метода.Этот метод обычно требует меньше беспорядка, чем полный отрыв.

Однако, с учетом дополнительных затрат на материал обшивки и установку, окончательная цена может быть аналогична цене на отрыв. Хотя, несомненно, это более экологично, так как черепица остается на месте. Такой подход увеличивает вес кровельной системы, поэтому важно определить, сможет ли конструкция выдержать дополнительный вес.

Чтобы узнать больше об этом методе, ознакомьтесь с официальным документом Ассоциации металлоконструкций.

При использовании этого подхода важно помнить, что медные элементы в обработанной под давлением древесине могут агрессивно воздействовать на металлические панели. Следовательно, при использовании обработанных давлением пиломатериалов для обрешетки между деревянным каркасом и металлическими панелями следует использовать барьер из войлока № 30 или синтетической подложки.

Крепление металлической панели непосредственно к черепице

Один из наиболее экономичных методов установки включает в себя крепление металлических панелей непосредственно через черепицу к деревянному настилу под ним.Хотя этот метод экономит затраты и трудозатраты на обшивку полос, важно помнить, что сталь часто действует как зеркало и может телеграфировать палубу и черепицу через металлические панели.

Хотя это условие является чисто эстетическим и не влияет на работу панели, домовладельцам, уделяющим большое внимание эстетике, может быть лучше подходит подход «удалить и заменить» или систему, подобную нашей 138T, о которой мы поговорим чуть позже.

Существует несколько дополнительных соображений по поводу прямого подключения.Во-первых, с помощью этого метода установки сложно обеспечить вентиляцию над обшивкой (ASV). ASV имеет решающее значение для снижения потребления энергии.

Подробнее об ASV можно узнать здесь.

Следовательно, несмотря на то, что этот подход часто представляет собой наиболее экономичную установку, он также обеспечивает меньшую экономию энергии.

Во-вторых, важно отметить, что для проектов прямого крепления требуется барьер между оригинальной черепицей и новой металлической крышей.Этот уровень защиты имеет решающее значение для предотвращения износа черепицы через металлические панели, поскольку они расширяются и сжимаются в течение срока службы крыши. Обычные барьерные продукты включают войлок № 30, синтетическую подложку или даже тонкую изоляцию с фольгой.

Системы восстановления гонта

Третий метод восстановления предполагает использование нашей запатентованной системы восстановления гонта 138T. Эта система позволяет избежать затрат и трудозатрат, необходимых для подхода с полосой обшивки, упомянутой ранее. Кроме того, конструкция зажима максимизирует внешний вид системы.Но, возможно, самое главное, он обеспечивает ASV или воздушное пространство над обшивкой, что помогает владельцам максимально экономить энергию.

Кроме того, панели в этой системе симметричны. И наоборот, многие другие типы панелей со стоячим фальцем асимметричны. Хотя в этих двух словах различается только одна буква, последствия во время установки крыши и владения ею в течение всего срока службы крыши гораздо более значительны, чем может означать эта буква.

Симметричные системы (например, наша 138T) могут устанавливаться и заменяться в любом порядке.Напротив, асимметричные системы требуют установки заранее определенным образом (обычно слева направо). Если в течение срока службы крыши в асимметричной системе потребуется ремонт или замена, потребуется такой же трудный процесс слева направо. На самом деле, при работе с асимметричными панелями крыши нередко приходится снимать совершенно хорошие панели, чтобы получить доступ к тем, которые необходимо отремонтировать или заменить. Когда это происходит, затраты на ремонт и образующийся лом могут быть значительно выше, чем можно было бы ожидать при использовании систем с симметричными панелями.

Напротив, ремонт или замена в симметричных системах не требует усилий, поскольку подрядчики могут просто начать ремонт или замену в конкретной проблемной точке.

 Нажмите здесь, чтобы просмотреть анимацию, посвященную компонентам системы восстановления гонт.

Узнайте больше об установке металлической кровли поверх черепицы

Если вы хотите узнать больше о замене гонтовой кровли металлическими панелями, мы здесь, чтобы помочь.

С 1963 года McElroy Metal обслуживает строительную отрасль, предлагая качественную продукцию и превосходное обслуживание клиентов. Штаб-квартира семейного производителя компонентов находится в Боссье-Сити, штат Луизиана, и имеет 13 производственных предприятий в Соединенных Штатах. Качество, сервис и производительность были краеугольным камнем философии бизнеса McElroy Metal и способствовали успеху компании на протяжении многих лет. McElroy Metal, будучи предпочтительным поставщиком услуг, по-прежнему будет занимать ведущее место в модели этих ценностей, наряду с сильной ориентацией на клиента.

Как прибить кровельную черепицу

Кровельная черепица и подложка работают вместе, чтобы обеспечить вашему дому защиту от непогоды, включая дождь, снег и ветер. Но эти кровельные изделия могут выполнять свою работу только при правильной установке.

Надлежащие методы забивания гвоздей для оптимальной работы битумной черепицы

Для кровельной черепицы

предусмотрены специальные рекомендации по креплению ее к крыше. Они касаются прежде всего количества, расположения и способа забивания кровельных гвоздей.

Правильная укладка имеет важное значение для оптимальных характеристик черепицы и для соответствия Международным строительным нормам. Узнайте, где и как прибивать черепицу, чтобы обеспечить ее производительность и прочность.

Совет для профессионалов: Посетите нашу библиотеку документов, чтобы найти документы по кровельным изделиям, такие как спецификации, инструкции по установке, технические бюллетени и многое другое.

Характеристики кровельных гвоздей

Кровельные гвозди могут использоваться для установки черепицы и большинства кровельных покрытий.

Материалы

Гвозди могут быть изготовлены из:

• Алюминий
• Медь
• Нержавеющая сталь или
• Оцинкованная сталь (оцинкованная)

Некоторые материалы для кровельных гвоздей больше подходят для определенных регионов, чем другие. Например, если вы живете в прибрежной зоне, где ваш дом подвергается воздействию соли, кровельные гвозди из нержавеющей стали могут быть хорошим выбором. Оцинкованные кровельные гвозди, как правило, противостоят образованию ржавчины, и они являются подходящим вариантом для битумной черепицы.Owens Corning требует использования гвоздей из оцинкованной стали, нержавеющей стали или алюминия для крепления черепицы.

Размер крепежа

Международные строительные нормы и правила требуют, чтобы кровельные гвозди имели хвостовик не менее 12 калибра и головку диаметром 3/8 дюйма.

Проникновение

При забивании гонта необходимо правильно проникнуть в настил крыши, чтобы гвоздь и гонт оставались надежно закрепленными. Для всей черепицы Owens Corning® кровельные гвозди должны проникать в деревянный настил минимум на ¾ дюйма или полностью проходить через настил крыши минимум на 1/8 дюйма.

Общие указания по забиванию гонтов

Для обеспечения оптимальной работы вашей асфальтовой кровли.
черепицы, обязательно следуйте этим общим указаниям для правильного прибивания гвоздей:

• Используйте правильный материал кровельных гвоздей, размер и класс, как указано в инструкциях по укладке гонта.
• Закрепите черепицу коррозионностойкими гвоздями.
• Установите рекомендуемое количество гвоздей на гонт. Для черепицы серии Duration® компания Owens Corning рекомендует использовать схему крепления с 4 или 6 гвоздями в зависимости от уклона крыши и требований строительных норм.В большинстве случаев достаточно 4 гвоздей.
• Расположите гвозди в соответствии с инструкциями по укладке гонта.
• Правильно выровняйте черепицу, чтобы не повредить гвозди.

Где прибивать черепицу

У каждого производителя гонта свои требования к
надлежащее забивание гвоздей, в том числе места, где должны быть размещены кровельные гвозди. Кровельные работы
подрядчики должны следовать этим рекомендациям и стараться не перегружать гвозди
так как это может привести к проникновению воды.

Черепица Owens Corning® Duration®

, например, обеспечивает усиленную зону забивания гвоздей, называемую технологией SureNail®, — полоса прочной специальной ткани, встроенная в лицевую сторону гонта, которая обеспечивает превосходное сопротивление протягиванию гвоздя и удару гвоздя, обеспечивая при этом хорошо заметная цель для кровельных подрядчиков. Легко увидеть, куда должны входить гвозди.

Как укладывают черепицу

Особенности укладки черепицы на крышу зависят от производителя.

Некоторые кровельные гонты, такие как Duration®, укладываются со смещением 6-1/2 дюйма и выступом 5-5/8 дюймов на подготовленный настил крыши. Подрядчики начинают с нижней части крыши и работают по поверхности крыши и вверх.

Как укладывать черепицу Duration®

Посмотрите это видео по установке, чтобы узнать, как укладывать черепицу Duration®.

Как укладывать черепицу Duration®. Видео по установке на YouTube (на английском языке)

Правильное наложение внахлест закрывает гвозди и придает вашей крыше цельный привлекательный вид.

Забивание кровельных гвоздей для черепицы

Кровельные гвозди следует забивать вручную с помощью молотка или правильно отрегулированного пневматического пистолета для гвоздей.

Неправильно отрегулированный гвоздевой пистолет

может привести как к недостаточному, так и к чрезмерному проникновению кровельных гвоздей, что затем повлияет на характеристики гонта. Это также может вызвать:

• Коррозия гвоздей
• Нарушения герметичности
• Приподнятые выступы гонта
• Деформация и
• Срывы гонта.

Кровельные гвозди обычно вбиваются не ближе, чем в 1 дюйм от
край гонта в соответствии со спецификациями производителя.

Исправление ошибок при забивании гвоздей

Важно, чтобы ошибки забивания исправлялись немедленно.

• Недозабитые гвозди можно забить молотком.
• Кривые или перегруженные гвозди необходимо удалить, а отверстия заполнить битумным кровельным клеем.
• Новый гвоздь должен быть вбит в ближайшем месте, чтобы закрепить гонт.Если это невозможно сделать, следует заменить всю черепицу.

Схема крепления гвоздей

Схема крепления с четырьмя гвоздями требуется для того, чтобы воспользоваться максимальной гарантией ветра, доступной для гонтов Owens Corning® Duration®. Шесть гвоздей требуются для конструкций с уклоном более 60 градусов или 21 дюйм на фут.

В некоторых районах страны согласно строительным нормам также может потребоваться шесть гвоздей.

Важно проконсультироваться с местным строительным отделом и ознакомиться с инструкциями производителя по установке, поскольку количество требуемых гвоздей часто зависит от гонта.

Защита от ветра

Помимо защиты от проникновения воды, еще одной важной причиной правильного прибивания гонта является защита от ветра. Если вы живете в регионе, где часты сильные ветры, то вы знаете, как важно, чтобы ваша черепица была устойчива к ветру.

Обычная облигация

Черепица серии

Duration® называется ламинированной черепицей, потому что часть подстилающего слоя приклеивается (или ламинируется) к верхнему элементу.Эта конструкция придает черепице естественную глубину и объем.

Место соединения двух слоев гонта называется общим соединением. Лучше всего устанавливать черепицу для максимальной защиты через общую зону соединения .

При забивании гвоздей через обычную связку и ткань SureNail® на черепицу серии Duration® создается тройной слой армирования (называемый Triple Layer Protection®), который помогает обеспечить повышенную защиту от протаскивания гвоздей, что важно при сильном ветре.

SureNail® Triple Layer Protection®

Страхование домовладельцев

Когда речь идет о выбросах и потенциальном ущербе от воды в результате сбросов, конкретное покрытие зависит от полиса. Для получения дополнительной информации свяжитесь со страховым агентом вашего домовладельца.

Черепица серии Duration®

Каждая черепица Owens Corning® Duration® имеет тканевую зону крепления гвоздей SureNail®, которая обеспечивает превосходное сцепление с герметиком и устойчивость к протягиванию гвоздя.

Ознакомьтесь с нашим ассортиментом гонтов серии Duration® и узнайте больше о нашей запатентованной технологии SureNail®.

Найти подрядчика

Найдите независимых кровельных подрядчиков в сети кровельных подрядчиков Owens Corning® рядом с вами.

Патентную информацию можно найти на сайте owenscorning.com/patents. Copyright 2020 Оуэнс Корнинг. Все права защищены.

Рекомендации по укладке битумной черепицы в холодную погоду – Ассоциация производителей битумных кровель (ARMA)

Битумная черепица успешно используется в холодном климате уже более ста лет.Улучшенная эффективность укладки и, что более важно, улучшенные долгосрочные характеристики гонтов, могут быть достигнуты, если следовать рекомендациям по укладке в холодную погоду, изложенным ниже.

• Внимательно следуйте инструкциям производителя по установке, как того требует большинство строительных норм и правил.
• Будьте очень осторожны при работе на наклонных крышах. В зимних условиях на поверхности крыши или настила может образовываться почти невидимый лед или иней, что может сделать работу чрезвычайно опасной. Рекомендуется подождать, пока поверхность крыши не будет очищена ото льда и инея, для более безопасного укладки кровли.
• Убедитесь, что чердачное помещение хорошо проветривается. [1] Часто то, что кажется протечкой крыши, на самом деле является конденсацией влажного внутреннего воздуха, поднимающегося на холодный, плохо проветриваемый чердак.
• Уложите самоклеящуюся подложку, модифицированную полимером, в качестве карниза в регионах, предрасположенных к низким зимним температурам. Наличники карнизов обеспечивают защиту от повреждений от подпора воды из-за ледяных дамб, которые могут возникнуть на карнизах крыши.[2] Войлок, пропитанный асфальтом, можно использовать в качестве альтернативного карниза, если он применяется в соответствии с инструкциями производителя по применению и требованиями строительных норм и правил.
• Соблюдайте осторожность при обращении с связками гонтов и отдельными гонтами в холодную погоду, так как они могут треснуть или, в тяжелых случаях, расколоться. Как и большинство материалов, битумная черепица имеет тенденцию становиться менее гибкой в ​​холодную погоду (<40 градусов по Фаренгейту). Обратите внимание, что в холодном состоянии связки гонта сохраняют форму поверхности, на которой они уложены.При прибивании убедитесь, что черепица плоская; в противном случае гвоздь может пробить поверхность гонта во время укладки. Не сгибайте, не бросайте и не роняйте связки черепицы в холодную погоду. Для достижения наилучших результатов храните черепицу в помещении, чтобы она оставалась теплой до укладки.
• Большинство битумных гонтов изготавливаются с использованием термически активируемого битумного герметика, который связывает гонты вместе после того, как они уложены на крышу и подвергнуты воздействию солнечного тепла в течение нескольких недель.Чтобы обеспечить улучшенную защиту от сдувания ветром в очень холодную погоду, битумную черепицу можно герметизировать вручную с помощью одобренного битумного кровельного клея или другого клея, одобренного производителем гонта. Заделайте каждый язычок одним или двумя пятнами битумного кровельного клея диаметром 1 дюйм (25 мм). Убедитесь, что черепица вдавлена ​​в асфальтовый вяжущий материал, так что он находится рядом с краями черепицы, но не обнажен. Для ламинированной черепицы можно использовать не менее трех точек герметика. Рейки и карнизы крыши особенно подвержены сдуванию ветром, если они не герметизированы.
• Рассмотрите возможность использования открытых металлических ендов в холодную погоду. Тканые и закрытые ендовы требуют сгибания гонта, что может привести к повреждению гонта. В качестве альтернативы, подогрейте черепицу перед укладкой.
• Чтобы уменьшить склонность к растрескиванию гонта на гребне и коньке при изгибании во время укладки в холодную погоду, оставьте их в теплом месте непосредственно перед подготовкой и укладкой.
• При перекрытии существующей крыши в холодную погоду обратите особое внимание на то, чтобы поверхность крыши была гладкой и ровной.Если черепицу прикрепить к неровной поверхности в холодную погоду, эта неровность может «зафиксироваться». Даже с возвращением к более теплой погоде черепица не сможет полностью расслабиться и превратиться в гладкую готовую крышу.
• Если в холодную погоду требуется техническое обслуживание или осмотр крыши, будьте особенно осторожны при ходьбе по черепице. Черепица, уложенная на неровную поверхность, слегка изогнутая или изогнутая, очень подвержена поломке под ногами в холодную погоду. Для некоторых герметиков связь между слоями становится менее гибкой в ​​холодную погоду, и движение по крыше может нарушить связь герметика.В таких случаях может потребоваться ручная герметизация этих гонтов.

В некоторых регионах Северной Америки выпадает очень много снегопадов, что требует удаления снега и льда с крыш. При удалении снега с крыши необходимо соблюдать крайнюю осторожность, чтобы не повредить черепицу лопатами, скребками или пешеходным движением.

---

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Этот документ был подготовлен Ассоциацией производителей асфальтовых кровель и распространяется только в информационных целях. Ничто из содержащегося здесь не предназначено для отмены или изменения требований или спецификаций отдельных производителей кровельных материалов или местных, государственных и федеральных строительных властей, обладающих юрисдикцией в вашем регионе. Любой вопрос или запрос относительно требований или спецификаций производителя следует направлять соответствующему производителю кровли. ПОЛЬЗОВАТЕЛЬ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА СОБЛЮДЕНИЕ ВСЕХ ПРИМЕНИМЫХ ЗАКОНОВ И НОРМ.

Ничто из содержащегося здесь не может быть истолковано ARMA как явная или подразумеваемая гарантия, включая, помимо прочего, подразумеваемые гарантии товарного состояния, пригодности для определенной цели или ненарушения прав.НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ARMA НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОЙ УЩЕРБ, включая особые, косвенные, косвенные или случайные убытки или убытки в связи с упущенной выгодой, доходом, использованием или данными, независимо от того, заявлено ли это по контракту, деликту или иным образом. Если исключение подразумеваемых гарантий не допускается, ответственность ARMA ограничивается минимальным объемом и периодом, разрешенным законом.



Kellen Digital 9 мая 2017 г.
/   Жилая кровля, черепица, технические бюллетени

Как построить сарай: установка черепицы

Видео по укладке битумной черепицы

Добро пожаловать в это видео по укладке битумной черепицы.Здесь вы узнаете о шагах по укладке битумной черепицы на склад. В этом видеоролике описывается укладка битумной черепицы за 9 простых шагов. Рекомендуется также обратиться к шагам установки вашего производителя, которые относятся к используемому вами продукту.

шаг 1 УСТАНОВИТЕ КРОМКУ EVE DRIP

Первым шагом к укладке битумной черепицы является установка капельника на переднем крае крыши.

Отрежьте металлическую кромку 1 1/2″ x 1 1/2″ с помощью ножниц по металлу.Сделайте угол в каждой из концевых частей односкатной крыши и выдвиньте край капельницы вверх по наклону крыши на 2 дюйма.

Капельница устанавливается непосредственно поверх обшивки крыши и облицовки. Он проходит под строительной бумагой, чтобы любая влага, стекающая поверх бумаги, попадала на край капельницы.

Прибейте кромку капельника к настилу крыши, используя один гвоздь через каждые 24 дюйма.

шаг 2 УСТАНОВКА БУМАГИ

Вторым шагом является установка 15-фунтовой строительной бумаги.Строительная бумага может быть очень скользкой, поэтому нужно соблюдать осторожность, стоя на ней.

Гвозди для кровельной бумаги с пластиковыми колпачками лучше всего удерживают бумагу, не разрывая ее. Старайтесь стоять только на местах, которые хорошо прибиты гвоздями, а также старайтесь всегда стоять на пластиковой шляпке гвоздя.

Выровняйте строительную бумагу по краю капельницы и вбейте один гвоздь возле углового конца. Он может нависать над граблями и впоследствии быть обрезан.

Раскатайте бумагу вдоль капельного края.Совместите его с краем капельницы и установите второй гвоздь, чтобы удерживать его на месте. Вернитесь назад и установите гвозди через каждые 12 дюймов по краям и 24 дюйма в центре.

Верхний край не нужно прибивать, потому что он будет прибит со следующим перекрывающимся рядом.

Установите каждый последующий ряд так, чтобы предыдущий ряд перекрывался минимум на 4 дюйма.

шаг 3 УСТАНОВИТЕ КРЫШКУ КРЫШНИ

Третий этап – установка капельника вдоль скатов крыши.

Грабельный капельник устанавливается поверх строительной бумаги, чтобы вся влага отводилась поверх бумаги.

Отрежьте строительную бумагу заподлицо с лицевой панелью перед установкой капельника.

Начните с нижнего конца граблей и перекройте 2-дюймовый отвод от края капельницы, который был установлен ранее.

На коньке вы можете либо обрезать капельник, чтобы он заканчивался на коньке, либо на небольших навесах вы можете использовать один кусок капельника, чтобы покрыть обе стороны скатов крыши.

шаг 4 СДЕЛАЙТЕ МЕТКИ СОВМЕСТИВАНИЯ НА БУМАГЕ

Четвертый шаг – сделать отметки горизонтального выравнивания на строительном картоне, чтобы выровнять ряды битумной черепицы.

Начните с измерения от капельной кромки вдоль скатов крыши и поставьте отметки через каждые 12 дюймов.

Используйте мел, чтобы отметить линии через крышу между отметками, чтобы у вас были горизонтальные линии, параллельные накануне.

шаг 5 УСТАНОВКА СТАРТОВОЙ ПОЛОСНОЙ ЧЕРЕПКИ

№

Пятый этап – укладка ряда стартовых гонтов.Стартовые полосы используются, чтобы помочь первому ряду черепицы, которая находится над краем капельника, приклеиться к крыше, не показывая шляпки гвоздей.

Их можно приобрести в готовом виде или изготовить из обычной черепицы, которую вы приобрели для укладки на крышу. Поскольку большинству навесов требуется всего несколько стартовых кусков, обычно более экономично вырезать стартовые полосы из черепицы.

Чтобы сделать начальную полосу из обычной черепицы, вам нужно перевернуть плитку и разрезать ее вдоль битумной полосы прямо над вершинами заводских прорезей.Вырежьте достаточное количество одиночек, чтобы они проходили по обеим сторонам сарая.

Отрежьте 6 дюймов от первой стартовой полосы так, чтобы стыки в ряду стартовой полосы были смещены на 6 дюймов от ряда гонтов, которые будут располагаться непосредственно поверх нее.

Первой установленной стартовой полосой будет та, от которой вы отрезали 6 дюймов.

Установите стартовую ленту в перевернутом виде, убедившись, что край с битумной лентой находится поверх капельной кромки.

Должен быть выступ 3/8 дюйма как над канавкой, так и над краями капельницы.Вставьте гвоздь через каждые 12 дюймов, чуть выше полоски смолы и на 1 дюйм от концов.

Продолжайте устанавливать стартовые планки вдоль кромки капельницы. Они должны быть 36 дюймов в длину, а концы соприкасаются друг с другом.

шаг 6 УСТАНОВИТЕ 6 РЯДОВ АСФАЛЬТНОЙ ЧЕРЕПИЦЫ

Шестой этап – укладка первых шести рядов гонтов. Каждый ряд черепицы будет смещен относительно предыдущего ряда на 6 дюймов. Это предотвратит стекание воды между стыками черепицы в навес.

Начните с того же конца кануна, с которого вы начали укладывать стартовую полосу, и уложите полную черепицу длиной 36 дюймов поверх стартовой полосы. Сохраняйте тот же ⅜» выступ капельной кромки, выравнивая черепицу стартовой планкой.

На каждую черепицу крепится 4 гвоздя. По одному на каждом конце и по одному над каждой прорезью. Гвозди обычно устанавливаются на расстоянии ⅝ дюйма от верхней части прорезей, а не в битумной полосе.

Продолжайте укладывать первый ряд, используя полные 36-дюймовые гонты.

Обрежьте конец первого ряда перед переходом ко второму ряду, чтобы у вас была контрольная точка для выступа 3/8 дюйма, когда вы будете резать следующие несколько рядов уложенной черепицы.

Начните второй ряд со смещением на 6 дюймов от первого ряда и используя гонты длиной 36 дюймов.

Продолжайте укладывать ряды гонтов, всегда начиная со смещения в 6 дюймов и позволяя концам выступать за рейку, пока не будет уложено 6 рядов.

При установке каждого ряда вы будете визуально совмещать его с горизонтальными отметками, которые вы сделали на строительной бумаге, чтобы ряды оставались прямыми.

Теперь вернитесь к исходным концам черепицы и установите наполнители. Убедитесь, что детали следуют той же схеме смещения швов, что и одинарные элементы, ранее установленные на крыше.

Эти концы также могут выступать за скат крыши. Это хорошее место для использования обрезков концов с других частей крыши.

На первых прогонах кровли у вас не будет много лома.

шаг 7 ОБРЕЗАЙТЕ ВЫСТУПАЮЩИЕ КОНЦЫ ЧЕРЕПКИ

Седьмой шаг – обрезать концы гонтов после укладки первых 6 рядов.

В этом проекте мы забежали вперед и забыли обрезать черепицу после первых шести рядов. Но процесс тот же.

Вы будете использовать линейку запасной черепицы, чтобы выровнять разрез. Переверните гонт и выровняйте прямой край с 3/8-дюймовым выступом нижнего гонта.На верхнем конце вы будете держать поверочную линейку на расстоянии 3/8 дюйма от края капельницы.

С помощью универсального ножа отрежьте прямой край гонта. Иногда требуется несколько проходов ножом, чтобы прорезать до конца.

Теперь очистите обрезанные кромки гонтов, используя обрезки битумной кровли, чтобы полировать обрезанные кромки гонтов, установленных на крыше.

шаг 8 ПРОДОЛЖАЙТЕ УКЛАДКУ КРЫШИ В 6 РЯДАХ

Восьмой этап – продолжение укладки гонтов в 6-рядных комплектах.Седьмой ряд гонтов начинается с полной черепицы, как и первый ряд.

(Концы гонтов на изображении должны были быть обрезаны до установки седьмого ряда.)

Продолжайте, следуя той же 6-рядной схеме, что и в первый раз, и укладывайте гонты, пока не дойдете до конька крыши. Последний ряд гонтов может перекрывать конек, если вы не используете вентиляцию конька. Если они пересекаются, их можно прибить к противоположной крыше.

шаг 9 УСТАНОВИТЕ КОЛПАЧОК КОНЬКА

Девятый шаг – установка крышки конька.Части крышки конька можно приобрести в виде предварительно нарезанных частей или вырезать их из черепицы.

Если вы режете их, вы переворачиваете несколько гонтов и разрезаете их на три части, отрезая от верхней части прорезей до края гонта.

Начните с конца навеса, который наиболее заметен, и сложите отрезанную черепицу по коньку так, чтобы половина черепицы спускалась вниз по каждому скату крыши.

Готовая гравийная поверхность гонта должна быть обращена вверх и нависать над капельником, как обычная черепица.Незавершенная часть должна быть обращена к центру сарая.

Вставьте по одному гвоздю на каждом конце гонта, чуть ниже линии черной смолы, как вы делали это с обычной черепицей.

Все последующие элементы конька перекрывают предыдущие элементы так же, как вы установили их на основную крышу.

Когда вы дойдете до конца конька, вы отрежете необработанную часть гонта, а затем прибьете ее гвоздями прямо через готовую поверхность. Нанесите каплю кровельной мастики на каждую шляпку гвоздя, чтобы предотвратить утечку.

Установка битумной черепицы на существующую черепичную крышу

Хотя укладка новой кровли поверх старой может быть разрешена некоторыми нормами, «кровельные покрытия», как правило, хуже и не прослужат так же долго, как крыша, установленная поверх зачищенной обшивки. Если вам необходимо сделать крышу, сначала обратитесь в местный строительный отдел — правила обычно требуют, чтобы вы сняли крышу, если есть два или более слоев или если существующая черепица скручивается.

Перед началом работы заменить или прошить старую прошивку следующим образом:

• Используйте авиационные ножницы, чтобы срезать фартук вокруг вентиляционных отверстий.
• Используйте холодное долото, чтобы удалить контрфланец дымохода.
• Вдоль карниза установите новый отлив над торцами существующей черепицы.
• Вдоль граблей установите новый отлив J-образного профиля, который охватывает старую планку граблей и стартовые ряды.
• Оставить старую ендову на месте, а поверх нее установить новую.

Чтобы выровнять существующую крышу из битумной черепицы, сорвите (уменьшите высоту) два ряда черепицы, как показано на рисунке ниже.Поскольку асфальтовая черепица обычно выходит на 5 дюймов, сорвите первую полосу (стартовый слой) так, чтобы она была высотой 5 дюймов. Затем положите ее поверх исходного (старого) первого слоя так, чтобы полоса была заподлицо с торцами исходного второго слоя сверху. Затем оторвите вторую полосу (второй ряд) высотой 10 дюймов и положите ее заподлицо с торцами исходного третьего ряда. Теперь у вас есть плоская поверхность вдоль карниза. Третий ряд новых гонтов и все последующие гонты не нужно спиливать, достаточно просто прикрепить их к первоначальному ряду сверху и прибить гвоздями.
