Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.



Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как подключить блок розеток или блок розетка + выключатель

Мы с вами рассмотрели, как подключается розетка 220 вольт. Настала очередь рассказа об установке блока из нескольких устройств.

Важно! В современные модульные блоки часто включают не только силовые розетки, но также компьютерные и телефонные.

Техника безопасности

До начала работ по установке блока (и любых других работ, связанных с электроустановочными устройствами) обязательно требуется отключить в электрощите автомат, к которому будет подключен этот блок. После выключения нужного автомата индикаторной отверткой необходимо убедиться, что напряжения нет. В жилых помещениях старой постройки, где автоматы не установлены, требуется вывернуть пробки.

Подключение блока розетка + выключатель

«Штатное» место установки такого модульного изделия– в коридоре на перегородке, разделяющей ванную комнату и санузел. На одной панели размещены выключатели осветительных приборов в этих помещениях и розетка для электроприборов, которыми постоянно пользуются в ванной комнате. Изделие без защиты от влаги использовать в ванной комнате опасно, поэтому блоки без влагозащиты монтируют в коридоре.

Для подключения блока с двухклавишным выключателем осветительных приборов в санузле и ванной комнате требуется проложить к нему пять проводов от распредкоробки.

1. Заземляющий проводник на схеме показан светло-зеленым цветом, ноль – синим. Два эти проводника напрямую идут от распредкоробки до розетки.
2. Фаза обозначена красным цветом. Этот проводник подключается к розетке, затем перемычкой – на общий контакт входящей фазы выключателя.
3. Оставшиеся два провода подсоединяют на два коммутируемых контакта. Через них фаза подключается к осветительным приборам при нажатии клавиш. Это светильники в санузле и ванной комнате. Такая схема обеспечивает постоянную фазу, ноль и заземление на розетке, и фазу на нижнем контакте клавиш выключателя (ноль идет на осветительный прибор). На верхнем контакте фаза появляется при нажатии клавиш.

В распредкоробке делаются две скрутки проводов. На схеме они обозначены бежевым и желтым цветом. Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники. Ноль и заземляющий проводник берутся в распредкоробке с контактов, к которым подсоединена розетка в блоке.

Важно! Для изменения порядка срабатывания клавиш требуется поменять местами бежевый и желтый провода на выключателе.

Если предусматривается установка одноклавишного выключателя, из схемы нужно исключить бежевый или желтый проводники.

Использование трехклавишного изделия требует применение 6-жильного кабеля. Шестая жила кабеля подсоединяется на третий коммутируемый контакт сверху вместе с бежевым и желтым проводниками.

Подключение

При необходимости использования значительного числа электроприборов, компьютера и телефона устанавливают модульные изделия. Особенность их установки заключается в том, что все подключения в них сделаны параллельно.

Обычно их устанавливают в гостиной или на кухне. В гостиной традиционно прячут за телевизором, для кухни в последнее время появились очень интересные решения с утапливаемыми в мебель или в столешницу изделиями. Такие, прячущиеся в стол, модели могут использоваться и в других помещениях квартиры.

Как подключить розетки в модульном изделии?

Рассмотрим схему работы на примере блока из трех элементов.

Сначала из трех проводов делаются и заводятся в каждый подрозетник (в каждое посадочное место) перемычки не очень большой длины, чтобы в дальнейшем они не мешали установке.

Затем следует разобрать все установочные устройства. Провода или кабель, идущий от распределительной коробки, зачищаются. Зачищаются и перемычки между монтажными коробками.

Совет! Лучше при зачистке оставить небольшой запас кабеля, идущего от распределительной коробки. В будущем у вас будет возможность снова зачистить провода и сделать новое подключение.

Первое устройство подключается как обычное электроустановочное устройство на 220 вольт. Само устройство устанавливается в монтажной коробке по уровню. Провода одинакового цвета подключаются параллельно. Затем устанавливается второе устройство. К третьему подводятся три провода. Проверяется надежность установки всех устройств, монтируется общая планка и лицевые панели.

При установке блока в одну общую монтажную коробку от распредкоробки подключается первая розетка, остальные устройства подключаются к ней через винтовые клеммы.

Установка модульного изделия по трудоемкости лишь немногим сложнее подключения обычного электроустановочного устройства на 220 Вольт. Проявив внимание и аккуратность в работе, выполнить эту работу вполне по силам любому человеку.

Как подключить блок розетка-выключатель в одном корпусе: схема и последовательность действий

Розетка, выключатель и светильник основные составляющие любой электропроводки в квартире, частном доме, гараже или другом служебном помещении. Поэтому каждый рачительный домовладелец обязан знать, как подключить схему всех приборов при проведении ремонтных работ или возведении нового сооружения своими руками, в том числе и совмещённых, которые объединены в одном корпусе.

Ещё не так давно подключение проводов от выключателя к электрической цепи переменного тока проводилось наугад. Поэтому в домах старых построек большая часть таких приборов электрической цепи до сих пор остаются подключёнными с нарушением всех правил безопасности. Естественно, на работу самого выключателя это никак не повлияло, но безопасность эксплуатации такого устройства остаётся под большим сомнением.

В последнее время для экономии проводов и места на стене производители электрических приборов начали совмещать и комбинировать несколько устройств в одном корпусе. При этом чаще всего совмещают розетку и клавишный включатель так, как благодаря такой схеме подключения достигается максимальная эффективность и удобство использования таких электрических приборов.

Подключение совмещённой розетки и выключателя: основные варианты

На сегодняшний день можно рассматривать несколько вариантов того как подключать совмещённые розетку и выключатель. При этом совсем недавно в квартире сложно было найти несколько разных по функциональности электрических приборов в одном корпусе.

Поэтому схема подключения розетки и коммутатора выполнялась путём соединения проводов в распределительном коробе без совмещения этих устройств. Сейчас такой вариант применим, если по каким-либо причинам нет возможности установки таких потребителей один возле другого. Хотя и раздельное подключение розетки и выключателя имеет свои положительные стороны.

1. Благодаря доступности таких устройств можно приобрести наиболее дешёвую розетку и выключатель и подключить их, совместив в одной схеме.
2. Простота подключения таких электрических приборов позволяет выполнить все работы своими руками.
3. Благодаря раздельному подключению розетки и выключателя увеличивается безопасность использования таких приборов, так как проводка к ним проложена по отдельности что снижает шанс появления короткого замыкания.

Но в последнее время в квартирах всё чаще начали использовать специальные блоки, в которых производители совместили электрическую розетку и выключатель. При этом схема подключения такого устройства значительно упростилась. В первую очередь — это обусловлено тем, что отпала надобность прокладывать два отдельных провода к каждому потребителю. Помимо этого, существуют и другие достоинства такого блока:

• при необходимости можно легко перенести блок в другое место, при этом не нужно прокладывать две отдельных проводки;
• нет необходимости по отдельности вымерять высоту установки розетки и выключателя, так как оба устройства совмещены в одном корпусе;
• благодаря высокому качеству таких приборов они используются как внутри, так и снаружи помещения;
• совмещённый блок удобно устанавливать на любых поверхностях как каменных или деревянных, так и бетонных или гипсокартонных.

Единственным весомым недостатком такого совмещённого блока является невозможность замены одного элемента, вышедшего из строя – розетки или выключателя. В большинстве случаев понадобиться полная замена устройства. При этом современные блоки выпускаются с одноклавишным, двухклавишным или трёхклавишным коммутаторами, совмещёнными в одном корпусе с розеткой.

Подключение розетки, коммутируемой через выключатель

Самым простым вариантом как подключать розетку, объединённую в одном корпусе с одноклавишным выключателем, является соединение всех проводов электросети и устройств согласно схеме в распределительном коробе. При этом существует чёткая последовательность проведения таких работ.

1. Подготавливается в стене отверстие под подрозетник, если блок внутренний или просто подбирается подходящее место в случае с внешним прибором. Накладные спаренные конструкции совмещённых электрических блоков чаше всего устанавливают в помещениях с открытой проводкой – обычно это деревянные постройки.
2. В распределительной коробке, должно быть 6 входящих жил электропроводки, по паре от розетки, выключателя и распределительного щитка. При этом каждая пара делиться на фазную и нулевую жилки. В некоторых домах существует дополнительный провод заземления.
3. В первую очередь определяется фаза, идущая от распределительного щитка и обесточивается помещение.
4. Далее, фазный провод основной электросети нужно подключать к проводу выключателя. Для этого зачищенные концы соответствующих жил скручиваются и изолируются изолентой.
5. Нулевая жилка сети соединяется с проводом, идущим от розетки.
6. Оставшиеся два свободных конца от совмещённого блока скручиваются между собой и изолируются.
7. Благодаря такой схеме подключения получится, что фаза розетки будет коммутироваться через выключатель. Особенно это эффективно если розетка используется редко или через неё нужно подключать приборы, которые необходимо постоянно включать и выключать.

Такая совмещённая в одном корпусе система функционирует достаточно просто. Когда выключатель включён на розетку через коммутатор подаётся фаза. Такая схема эффективна, например, если нужно через удлинитель подключить освещение в подсобном помещении, а выключать его при помощи одноклавишного выключателя.

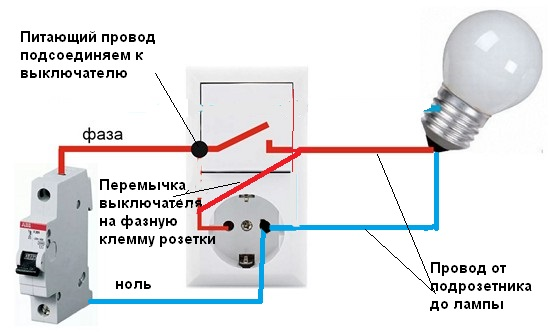

Установка совмещённого блока с одноклавишным выключателем

Большой популярностью пользуются современные блоки, объединяющие розетку и одноклавишный выключатель в одном корпусе при это каждый прибор будет использоваться по отдельности. Для установки такой розетки с выключателем электрической лампочки существует ряд несложных манипуляций.

1. От центрального щитка к распределительной коробке прокладывается фаза и ноль.
2. Также в распределительную коробку должны входить: пара проводов от лампочки и три от блока, в котором объединены два отдельных прибора.
3. Фазная жилка из щитка соединяется с проводом, идущим на розетку, которая, в свою очередь, при помощи перемычки объединена с клеммой на выключателе.
4. Нулевые провода лампочки и розетки подключают к нулю центральной электросети.
5. Оставшиеся два фазных провода от патрона источника света и выключателя, скручиваются и изолируются.
6. Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода.

Благодаря такой схеме розетка, объединённая в одном корпусе с коммутатором, будет работать независимо от выключателя, который, в свою очередь, будет выполнять свои основные функции по включению и выключению электрической лампочки.

Схема подключения блока розетка-выключатель c двумя клавишами

В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. При помощи только одного блока появляется возможность управлять светом в двух помещениях и подключать любые потребители электроэнергии в розетку переменного тока.

1. Принципиальная схема подключения совмещённого устройства подразумевает прокладку пяти проводников из распределительного короба к спаренной электрической системе.
2. Заземляющую жилку и нулевой провод из распределительного щитка нужно подключать только к розетке.
3. Для подачи фазы на спаренный выключатель в коммутирующем блоке предусмотрена специальная перемычка.
4. Свободные две жилки подключают к двум коммутирующим контактам выключателя, через который будет происходить подача фазы к осветительным приборам в туалете и ванной.
5. В распределительном коробе делают скрутки проводов, подающих фазу через коммутатор и свободных жилок, идущих на патроны лампочек в ванной комнате и туалете.
6. Нулевые провода, а также заземление от осветительного прибора берут в распределительной коробке путём скручивания оголённых концов со скрутками, предназначенными для подключения розетки.
7. Если понадобиться изменить последовательность клавиш, подающих напряжение на лампочки в туалете и ванной, необходимо поменять местами жилки на коммутирующих контактах выключателя.

Как видно, схема подключения одноклавишного и двухклавишного коммутатора, совмещённых в одном корпусе с розеткой, отличается только количеством проводов. В первом случае используется четыре провода, включая заземление, а второй вариант предусматривает наличие пяти проводников.

Как подключить трехклавишный выключатель — 5 ошибок, схемы и блок с розеткой.

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Подключение проводов к выключателю

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель.
После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш.

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

Схемы подключения

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Подключение 3-х клавишного выключателя и розетки

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Прежде всего вы должны знать, что для такого монтажа уже необходимо использовать медный кабель сечением 2,5мм2.

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

Ошибки при подключении

1Самая частая ошибка — розетка работает, а выключатель нет.

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3Свет на двух клавишах не загорается, пока не включите третью.

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Просто со временем, кто-то другой перекинул провода в счетчике или общей щитовой на вашу квартиру.

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Как установить блок электрических выключателей с розеткой

• Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
• В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.
• По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

1. Вот схема 2 варианта:
2. Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.
3. Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Розетка с выключателем в одном корпусе — как подключить

22.12.2016

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём преимущества и недостатки?

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер.

Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

блок выключатель-розетка наружный влагозащищенный

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с подсветкой выключателя

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены.

Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки.

Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
2. Аккуратно снимите обе клавиши выключателя.
3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

схема подключения блока выключатель-розетка для ванной и туалета

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

• Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
• Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

• Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
• Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
• Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

• фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
• два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

• В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.
• В этом видео подробно разбираются различные варианты схемы подключения:

Несколько полезных советов

• Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
• Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
• Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет.

Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Схема подключения блока розеток: инструкция

Количество потребителей электроэнергии в жилище каждого человека постоянно растет: бытовая, кухонная, электронная и компьютерная техника требует подключения к источнику напряжения, за счет которого работает. Соответственно возрастает потребность в наличии необходимого количества точек электропитания (розеток).

Конечно, можно прибегнуть к помощи переносок и тройников, но внешний вид жилья от этого не станет более привлекательным. Лучшим выходом из данной ситуации является установка блоков розеток, которые смогут решить проблему подключения множества электрических приборов.

В статье расскажем, как выполняется схема подключения блока розеток своими руками, дадим инструкцию по монтажу.

Блок розеток может состоять из трех и более точек электропитания

Различные варианты подключения блока розеток

Работы, связанные с электросетями и коммутационными приборами требуют специальных знаний и определенных навыков. Существует два способа подключения розеточного блока:

• последовательное, оно же шлейфовое;
• параллельное, другое название – звездой.

Оба варианта доступны для самостоятельного выполнения. Благодаря простоте монтажа, наиболее популярным является первый способ, но для соблюдения справедливости, вторая версия также будет рассмотрена в данной публикации.  статью: → «Пошаговая инструкция и схемы подключения трехфазных розеток».

Схема последовательного подключения блока розеток

Отличительной особенностью такой схемы является то, что каждый элемент конструкции (электроточка) запитывается от предыдущего, а тот в свою очередь – от своего предшественника.

Иными словами, розетки соединяются, как лампочки на гирлянде – к сети подключается только первая, а остальные коммутируются с ее контактами последовательным способом: фаза – с фазой, нуль – с нулем.

Связующими звеньями в этой цепи выступают перемычки (шлейфы).

Простая схема последовательного подключения блока розеток с RE проводником

Обычная розетка рассчитана на токовую нагрузку до 16 А. Однако в предложенной схеме данный показатель не может быть применен для каждого разъема, так как здесь принимается во внимание общее суммарное значение силы тока на всех точках. Следовательно, такой вариант подходит для запитывания группы приборов с незначительной мощностью.

Практический совет: Согласно Правилам устройства электроустановок (ПУЭ), разрыв защитного заземляющего RE проводника не допускается, поэтому его подводка с помощью перемычек будет считаться нарушением.

Недостатком шлейфового варианта является зависимость элементов цепи друг от друга, а соответственно общая уязвимость – в случае обрыва или повреждения одной из перемычек, все последующие звенья перестают функционировать.

Схема параллельного подключения блока розеток

В отличие от предыдущего способа, соединение звездой подразумевает независимую подводку провода к каждой составляющей ячейке блока.

То есть в распределительной коробке производится расщепление фазного и нулевого проводников на отводы (количество соответствует числу разъемов), которые направляются к соответствующим контактам прибора.

Например, если устройство состоит из трех ячеек, то в кабель канал, проложенный от коробки до места монтажа, помещается три фазных и три нулевых провода.

Схема параллельного подключения блока розеток с разводкой от распределительной коробки

Практический совет: Для обеспечения надежного контакта на месте расщепления фазного и нулевого проводника рекомендуется использовать клеммные колодки (клемники) или специальные металлические гильзы для обжимки провода.

Применение обжимных устройств делает соединение проводов надежным и безопасным

«Звезда» обладает тем преимуществом, что при повреждении или выходе из строя одного из элементов, остальные будут работать в прежнем режиме, обеспечивая электроэнергией свои потребители. Недостатком такого способа коммутации можно считать относительную сложность монтажа и сравнительную дороговизну проводки из-за необходимости использования дополнительных проводов.

Пошаговая инструкция установки блока розеток

Работу по установке коммутационного узла разъемов можно условно разделить на два этапа, один из которых назвать подготовкой, а второй – монтажом. Первый сводится к обустройству ниши в стене для размещения в ней подрозетников. Второй заключается в непосредственной работе с электрикой – проводами и контактами.  статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Соответственно для выполнения подготовительных мероприятий понадобится строительный инвентарь: уровень, дрель со специальной коронкой и фрезой, шпатель, емкость для разведения строительных смесей.

При выполнении монтажных работ будут востребованы совершенно иные инструменты: индикатор, отвертка, нож, пассатижи.

Каждый из этапов является важным и нуждается в подробном описании, потому что итогом их завершения должен стать удобный и функциональный блок розеток.

Инструкция по выполнению подготовительных работ и установке подрозетников

Первый, подготовительный этап – установка подрозетников в стену

В качестве примера приводится ситуация, когда обустройство точек электропитания производится на совершенно новом месте, где ранее не были размещены розетки.

1. В стене, от распределительной коробки до места будущего расположения электрического коммутационного узла, пробивается штроба для последующей скрытой укладки проводов, либо устраивается кабель-канал для наружной проводки
2. Используя строительный уровень, отмечается горизонтальная линия, которая станет «маяком» при установке коробок для розеток, после чего осуществляется разметка ниши
3. С помощью дрели со специальной насадкой производится выборка в стене, в которую помещается блок подрозетников
4. Оставшееся свободное пространство вокруг изделия замуровывается подготовленной строительной смесью (замазкой, алебастром, шпаклевкой).

После высыхания смеси, первый этап установки можно считать завершенным.

Инструкция по монтажу электрической части

Все мероприятия, связанные с электрическим током, должны начинаться с отключения электроэнергии на участке проведения работ. Это правило обязательно для исполнения, как начинающими электриками, так и опытными специалистами.

1. В штробу или кабель-канал укладывается провод, один конец которого выводится в распределительную коробку, второй – в установленный накануне подрозетник
2. Блок розеток разбирается, лицевая панель отделяется, а болты на контактах внутренней части послабляются
3. Между соответствующими контактами устройств устанавливаются перемычки: светлые провода на фазные клеммы, синие – на нулевые
4. Первая из ячеек подключается к проводу, проложенному по стене, после чего внутренняя часть помещается в подрозетник и закрепляется там
5. В распределительной коробке производится коммутация с проводами электрической сети, а места соединения тщательно изолируются
6. Возобновляется подача электроэнергии, с помощью индикатора проверяется поступление тока на розетки
7. Лицевая панель блока устанавливается на место, производится проверка работоспособности через подключение электроприбора.

Заключительным действием является заделывание штробы в стене или закрывание короба кабель-канала крышкой. При подключении с помощью перемычек фазы и нуля образуются шлейфы, а RE проводник коммутируется с розетками путем ответвления.

Конечный результат монтажа блока розеток, выполненного своими руками

Наиболее часто допускаемые ошибки при монтаже

Во время установки блока розеток могут быть допущены следующие ошибки способные повлиять на внешнюю привлекательность или работоспособность изделия:

1. Использование для соединения с алюминиевым проводом через скрутку проводника с медной жилой. Подобная ошибка может привести к нарушению контакта из-за окисления и прекращению работы изделия. Жилы соединяемых токоведущих проводов должны быть либо из одного металла, либо соединяться через клеммник
2. Использование плоского провода с однослойной изоляцией и замуровывание его в стене без помещения в пластиковую или гофрированную трубку. Ранее такой метод разрешался, но в настоящее время рекомендуется применение дополнительной защитной оболочки
3. Применение для изготовления перемычек проводов разного сечения. Это нельзя назвать грубой ошибкой, но для этих целей рекомендуется применять жилу с площадью сечения равной сечению электропроводки
4. Подключение RE проводника шлейфовым способом, то есть с помощью перемычек между розетками. Как указывалось выше, такой способ считается нарушением ПУЭ
5. Оставление слишком длинных концов провода при вводе в подрозетник или распределительную коробку. Для комфортной работы, концы провода должны составлять 12-15см. В противном случае могут возникнуть проблемы с его укладкой при завершении монтажа
6. Устройство счалок или скруток провода в кабель-канале или штробе. Все контакты и соединения должны выполняться только в электрических монтажных коробках (распределительных или розеточных). Это облегчает ремонт и ревизию электрических сетей.

Избегая перечисленных ошибок, пользователь сможет самостоятельно смонтировать блок розеток и пользоваться им на протяжении длительного времени.  статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Актуальные вопросы по теме

Вопрос №1. Допускается ли установка блока розеток на стене из гипсокартона?

Конечно допускается, только при этом следует использовать подрозетники, имеющие подвижные сегменты, предназначенные для прижатия изделия к тонкой поверхности.

Вопрос №2. На какой высоте от пола должны располагаться розетки в жилом помещении?

В Советском союзе действовали строгие правила, определяющие высоту расположения розеток 90 см от пола. Сейчас таких жестких ограничений нет и точки электропитания могут устанавливаться на разной высоте, но все же рекомендуется монтировать их не ниже 15-30 см от основания.

Вопрос №3. Если блок розеток нельзя использовать для подключения мощных потребителей, как пользоваться водонагревателем или конвектором?

Для подсоединения электроприборов, обладающих большой мощностью, рекомендуется обустройство отдельной электрической линии, как показано на схеме внизу.

Схема отдельного подключения блока розеток и линии для мощных приборов

Вопрос №4. Можно ли подключать провод не к крайней розетке блока, а к средней?

Это не имеет значения, к какой из розеток будет подключен провод. Главное, чтобы коммутация с остальными ячейками была надежной.

В заключении можно отметить, что блок розеток, выполненный, как одно изделие или собранный из нескольких отдельных элементов, сможет значительно повысить комфорт использования электроэнергии. Важным условием при его монтаже своими руками является соблюдение мер личной безопасности.

Розетка с выключателем: установка, схемы подключения

С целью экономии проводов и места на стенах, часто электрические приборы комбинируются между собой посредством распределительных коробок или других приспособлений. Наиболее часто в одном корпусе сочетается розетка с выключателем, благодаря своей практичности именно эта схема подключения стала самой популярной среди домовладельцев.

Варианты установки

Существует несколько видов подключения, которые разнятся по своему типу и принципу работы. Раньше в квартире и частном доме в основном устанавливались розетки с выключателями, необъединённые в одном корпусе.

Это позволяло соединить между собой провода в распределительной коробке, но при этом не совмещать вместе эти два электроотвода.

Такой вариант подходит, если по какой-то причине нет возможности установить данные потребители рядом или на одной высоте.

Фото — Схема

Достоинства этого варианта:

1. Доступность. Можно купить самые дешевые розетки и выключатели для светильников и объединить их в одну схему;
2. Простая схема подключения. Если все делать внимательно – то с установкой распределительной коробки и объединением в ней проводов своими руками проблем не возникнет;
3. Безопасность. При коротком замыкании или перенагрузке проводки провода могут оплавиться. За счет того, что одинарный, двойной или тройной выключатель установлен отдельно от розетки, повышается пожаробезопасность квартиры.

Сейчас же все чаще мастерами с такими целями используется специальный блок (к примеру, это производители Makel — Макел, АВВ – ABB), в котором совмещены электрическая розетка и выключатель.

Главным достоинством такой схемы подключения является её простота – не требуется отдельно вести контакты и перепроверять правильность их подключения.

Также нужно отметить, что не нужно долбить перфоратором стену в двух местах, достаточно только одного отверстия, подходящего под размеры блока.

Фото — блок

Плюсы:

1. Легко можно провести перенос системы, её расположение просто меняется путем перетяжки кабелей;
2. Высота установки этой розетки с выключателем просто сделать по евростандарту, не нужно отдельно измерять уровень каждого отвода;
3. Могут использоваться для уличного размещения, комнатного и т. д.;
4. Удобно монтировать на любые поверхности. Возможен монтаж в гипсокартон, кирпич, камен, пеноблок.

К недостаткам можно отнести тот факт, что если потребуется замена какой-либо отдельной части конструкции, то, скорее всего, придется менять весь блок.

Блоки классифицируются по количество штепсельных розеток и типу выключателей лампочки или люстры. Можно купить одноклавишный, двухклавишный, трехклавишный вариант.

Раздельная схема подключения

Самый простой вариант, как подключить розетку и 1-клавишный выключатель производства Анам – это соединить провода сети и устройств между собой в определенном порядке в распределительной коробке. Рассмотрим, как провести монтаж:

1. Нужно подготовить отверстие в стене, если розетка внутренняя, или просто место монтажа – если приборы наружные. Накладные розетки и выключатели часто используются в домах с открытой проводкой, они более просты в установке и эксплуатации, но имеют низшие показатели безопасности, нежели стандартные со скрытой установкой;
2. В распределительную коробку по умолчанию должно входить 6 проводов – по два от розетки, выключателя и сети. Они делятся на фазные и нулевые. Отдельно нужно ввести (если есть) заземление;
3. Первыми нужно подсоединить фазу сети и выключателя. Они крепятся друг к другу скруткой и фиксируются изолентой;
4. Нулевой провод отводится к розетке. Если так подключить кабеля, то выйдет, что фаза коммутируется – это очень удобно в повседневном использовании;
5. Нулевой провод проводки подключается к нулевому кабелю розетки.

Фото — подключение

Такая совмещенная система работает очень просто. При включении выключателя, фаза розетки замыкается и по ней начинает идти электрический ток. К ней можно подключить удлинитель, любой бытовой прибор и т. д. Если выключить выключатель, то цепь разомкнется. Конечно, при необходимости можно подключить схему так, чтобы каждый потребитель функционировал независимо друг от друга.

Фото — принцип соединения

Обратите внимание, что если установить на разрыв не провод фазы, а нуль, то даже при выключенном переключателе розетка будет находиться под напряжением. Поэтому электрики не рекомендуют использовать такую схему. Этот вариант также подойдет для соединения штепсельного отвода, лампы и выключателя, но тогда переключатель будет контролировать только один прибор.

Схема установки блока

Все чаще мастерами используется более современный вариант – это сетевая система с выключателем в одном корпусе. Система очень удобная и простая в использовании. Как осуществляется установка блока с розеткой и переключателем света:

1. Из щитка отводится фазный провод. Его нужно присоединить к соответствующему выводу;
2. Выключатели бывают с блокировкой и без (с защитой часто используются для ванной комнаты или улицы). В зависимости от этого может разниться следующий шаг. С фазового вывода розетки идет перемычка, которая объединяется с клеммой выключателя. Она может быть выполнена из различного материала и разниться по конструкции;
3. Нулевые провода соединяются между собой;
4. По умолчанию такие потребители изготавливаются сразу с заземлением. К винту РЕ нужно подвести заземляющую шину. Его плотно затягивают или просто оборачивают кабель заземления вокруг головки петлей.

В зависимости от конструкции, схема подключения может разниться с описанной, поэтому внимательно читайте инструкцию по установке блока.

Фото — соединение нескольких потребителей

Видео: схема соединения выключателя и розетки в коробке

Установка выключателей и розеток в одном корпусе. Подключение

Одними из основных частей электрической проводки в любом помещении являются приборы освещения, выключатели, розетки. Поэтому при проведении ремонтных работ в квартире, либо во вновь построенном здании необходимо знать, как осуществить монтаж схемы электрических устройств и их подключение. Некоторые из перечисленных устройств могут объединяться в один корпус или коробку, для удобства монтажа и пользования ими.

В настоящее время чтобы сэкономить электрические провода, а также площадь поверхности стен, изготовители некоторых устройств стали комбинировать в одном корпусе несколько устройств.

Популярным исполнением подобного вида стала коробка, вмещающая в себя выключатель и розетку.

Установка выключателей вместе с розеткой позволяет достичь наибольшей эффективности и практичности применения таких приборов.

Виды и особенности

Сейчас существует несколько вариантов принципиальных схем подключения таких электрических устройств, как выключатели и розетки по совмещению их в одном корпусе. Ранее такие варианты не были широко распространены, и подключение проводки выключателей, а также розеток производили в распределительных коробках без учета совмещения в одном корпусе этих устройств.

Теперь можно использовать такой вариант, если не хватает места для раздельного их монтажа, так как в торговой сети можно приобрести соответствующие совмещенные конструкции.

Достоинства раздельного подключения вышеперечисленных устройств:

• Можно купить выключатель, либо розетку одиночного исполнения по низкой цене, и подключить совместно в одной коробке.
• Простая установка выключателей и розеток позволяет выполнить все работы самостоятельно.
• Раздельное расположение повышает безопасность применения выключателя, а также розетки, так как провода прокладываются отдельно, исключая возможность короткого замыкания.

Популярными стали схемы совместных блоков разных устройств. Схема подключения значительно упрощена.

Это можно объяснить отсутствием надобности монтажа двух отдельных кабелей к выключателю и розетке.

Преимущества

• Возможность простого переноса блока на другие места, без прокладывания отдельных кабелей.
• Нет нужды размечать поверхность стены отдельно для каждого устройства, так как они находятся в одном месте.
• Возможность применения снаружи и внутри зданий, так как имеются исполнения с качественной защитой от внешних воздействий.
• Удобство применения на любых материалах поверхностей.

Серьезным недостатком совместного блока является тот момент, что нельзя заменить, например, неисправную розетку отдельно в этом блоке. Для этого придется заменить весь блок в сборе.

Инновационные модели совмещенных блоков производят с выключателями, имеющими от одной до трех клавиш.

Установка выключателей и розеток

Для выполнения монтажа совмещенной коробки с электрическими устройствами понадобится некоторый инструмент и материалы, а также соблюдение простых рекомендаций.

Материалы и инструмент

Подготовительные операции при любом виде монтажа в основном сводятся к стандартным работам, проводимым перед монтажом и подключением электрических устройств

• Для начала необходимо обесточить электрическую сеть. Для этого в распределительном щите нужно выключить автоматические выключатели, либо другие коммутирующие устройства, которые подают напряжение в сеть, где вы проводите монтаж устройств.
• Далее, на поверхности стены производится разметка.
• Коронками нужного размера сверлятся отверстия для монтажа коробок.
• Выдалбливается ниша, если проводка планируется скрытого типа.
• На корпусе совмещенной коробки удаляются заглушки отверстий для проведения кабеля питания.
• Прокладываются и закрепляются кабели и провода согласно схемам подключения (в случае, если нет проложенных проводов).
• Коробка фиксируется на стене с помощью крепежных элементов.

На этом основные подготовительные работы закончены.

Далее рассмотрим, как производится установка выключателей и розеток по разным схемам подключения в одной коробке.

Подключение розетки через выключатель

Наиболее простым способом подключения розетки, которая будет подключаться с помощью выключателя, и расположена в одной коробке с выключателем, имеющим одну клавишу, является соединение проводов в распределительной коробке по определенной схеме. Для этого целесообразно следовать рекомендациям:

• Накладные конструкции объединенных блоков в основном монтируют для открытой проводки, например, на деревянных стенах.
• В распредкоробке должно быть шесть проводов, входящих в нее: по два провода от распредщита, выключателя и розетки. Каждая пара — фаза и ноль. В некоторых зданиях проведено заземление третьей жилой.
• Сначала определяют фазу от распределительного щита, отключают питание.
• Провод фазы соединяют к выводу выключателя, изолированные концы скручиваются, обматываются изолентой, либо изолируются термоусадочной трубкой, или пластиковым наконечником.
• Нулевой проводник соединяют с одним из выводов розетки.
• Два изолированных конца проводов, которые остались незадействованными, скручиваются друг с другом и изолируются способом, описанным выше.
• По этой схеме работа выглядит следующим образом: фаза на розетку будет поступать, только тогда, когда будет включен выключатель. Это применяется при редком использовании розетки, либо, если в розетку будут подключаться электрические устройства, которые необходимо часто выключать и включать.

Это простая схема работы. Она эффективна при включении в розетку, например, удлинителя для освещения ремонтируемого помещения. Освещение будет отключаться одноклавишным выключателем.

Подключение независимой розетки и установка выключателей в одной коробке

Особенно популярными стали новые совмещенные блоки с выключателем и розеткой, действующих независимо друг от друга. Установка выключателей и розеток по такому варианту рекомендуется определенный порядок действий:

• От главного электрического щита в распредкоробку прокладывается кабель питания.
• В распредкоробку должны быть проложены также провода от лампочки, 3 провода от совмещенного блока, в котором расположены выключатель и розетка.
• Фазный проводник в коробке, проведенный от щита, соединяют с одним из выводов розетки. От этой клеммы розетки делается перемычка на вывод выключателя.
• Нулевой проводник лампы освещения и розетки соединяют с нулевым сетевым проводом.
• Два незадействованные провода фазы от лампочки и выключателя соединяют между собой и изолируют.
• Если в совмещенном блоке имеется клемма заземления, то необходимо к ней отдельно провести кабель, если заземление есть в вашем доме.

По такому варианту соединения розетка, находящаяся в одной коробке с выключателем, будет функционировать независимо от него. Выключатель будет работать по подключению освещения.

Подключение блока с двухклавишным выключателем

Чаще всего объединенные блоки ставят на стене в промежутке между ванной и туалетом. С помощью такого блока можно осуществлять управление освещением сразу двух помещений, а также подключать электрические устройства в розетку. Подключение выполняется за несколько шагов:

• Схема соединений объединенного корпуса включает в себя прокладку 5-ти проводов из распределительной коробки в совмещенное устройство.
• Провод заземления и ноля из распределительного щита соединяют на розетке.
• Подключаем фазу на двухклавишный выключатель. Для подключения фазного провода на двойной выключатель, в корпусе блока есть предусмотренная перемычка.
• Две незадействованные жилы проводов соединяют к двум клеммам выключателя, который будет производить подачу фазного питания к приборам освещения в комнатах ванны и туалета.
• В распределительной коробке выполняют скрутки проводников, которые подают фазу через двухклавишный выключатель и свободных проводов, которые идут на лампы освещения туалета и ванной комнаты.
• Нулевые проводники и провода заземления ламп освещения подключают в распредкоробке скручиванием, либо специальным винтовым клеммником со скрученными узлами, служащими для подключения розетки.
• Если будет нужно поменять порядок работы клавиш выключателя, которые подают питание на лампы освещения в комнатах туалета и ванной, то нужно изменить подключения проводов на клеммах выключателя, ослабив винты крепления.

Если подробно разобраться, то схема соединения выключателей: двухклавишного и одноклавишного, объединенных в одной коробке с розеткой, имеют отличие только в числе проводников. Для одноклавишного выключателя применяется четыре проводника, вместе с заземляющим проводом, а для двухклавишного выключателя по схеме предусмотрено для подключения пять проводов.

Похожие темы:

Установка выключателей и розеток в одном корпусе. Подключение

Одними из основных частей электрической проводки в любом помещении являются приборы освещения, выключатели, розетки. Поэтому при проведении ремонтных работ в квартире, либо во вновь построенном здании необходимо знать, как осуществить монтаж схемы электрических устройств и их подключение. Некоторые из перечисленных устройств могут объединяться в один корпус или коробку, для удобства монтажа и пользования ими.

В настоящее время чтобы сэкономить электрические провода, а также площадь поверхности стен, изготовители некоторых устройств стали комбинировать в одном корпусе несколько устройств. Популярным исполнением подобного вида стала коробка, вмещающая в себя выключатель и розетку. Установка выключателей вместе с розеткой позволяет достичь наибольшей эффективности и практичности применения таких приборов.

Виды и особенности

Сейчас существует несколько вариантов принципиальных схем подключения таких электрических устройств, как выключатели и розетки по совмещению их в одном корпусе. Ранее такие варианты не были широко распространены, и подключение проводки выключателей, а также розеток производили в распределительных коробках без учета совмещения в одном корпусе этих устройств.

Теперь можно использовать такой вариант, если не хватает места для раздельного их монтажа, так как в торговой сети можно приобрести соответствующие совмещенные конструкции.

Достоинства раздельного подключения вышеперечисленных устройств:

• Можно купить выключатель, либо розетку одиночного исполнения по низкой цене, и подключить совместно в одной коробке.
• Простая установка выключателей и розеток позволяет выполнить все работы самостоятельно.
• Раздельное расположение повышает безопасность применения выключателя, а также розетки, так как провода прокладываются отдельно, исключая возможность короткого замыкания.

Популярными стали схемы совместных блоков разных устройств. Схема подключения значительно упрощена. Это можно объяснить отсутствием надобности монтажа двух отдельных кабелей к выключателю и розетке.

Преимущества

• Возможность простого переноса блока на другие места, без прокладывания отдельных кабелей.
• Нет нужды размечать поверхность стены отдельно для каждого устройства, так как они находятся в одном месте.
• Возможность применения снаружи и внутри зданий, так как имеются исполнения с качественной защитой от внешних воздействий.
• Удобство применения на любых материалах поверхностей.

Серьезным недостатком совместного блока является тот момент, что нельзя заменить, например, неисправную розетку отдельно в этом блоке. Для этого придется заменить весь блок в сборе. Инновационные модели совмещенных блоков производят с выключателями, имеющими от одной до трех клавиш.

Установка выключателей и розеток

Для выполнения монтажа совмещенной коробки с электрическими устройствами понадобится некоторый инструмент и материалы, а также соблюдение простых рекомендаций.

Материалы и инструмент

Подготовительные операции при любом виде монтажа в основном сводятся к стандартным работам, проводимым перед монтажом и подключением электрических устройств.

• Для начала необходимо обесточить электрическую сеть. Для этого в распределительном щите нужно выключить автоматические выключатели, либо другие коммутирующие устройства, которые подают напряжение в сеть, где вы проводите монтаж устройств.
• Далее, на поверхности стены производится разметка.
• Коронками нужного размера сверлятся отверстия для монтажа коробок.
• Выдалбливается ниша, если проводка планируется скрытого типа.
• На корпусе совмещенной коробки удаляются заглушки отверстий для проведения кабеля питания.
• Прокладываются и закрепляются кабели и провода согласно схемам подключения (в случае, если нет проложенных проводов).
• Коробка фиксируется на стене с помощью крепежных элементов.

На этом основные подготовительные работы закончены. Далее рассмотрим, как производится установка выключателей и розеток по разным схемам подключения в одной коробке.

Подключение розетки через выключатель

Наиболее простым способом подключения розетки, которая будет подключаться с помощью выключателя, и расположена в одной коробке с выключателем, имеющим одну клавишу, является соединение проводов в распределительной коробке по определенной схеме. Для этого целесообразно следовать рекомендациям:

• Накладные конструкции объединенных блоков в основном монтируют для открытой проводки, например, на деревянных стенах.
• В распредкоробке должно быть шесть проводов, входящих в нее: по два провода от распредщита, выключателя и розетки. Каждая пара — фаза и ноль. В некоторых зданиях проведено заземление третьей жилой.
• Сначала определяют фазу от распределительного щита, отключают питание.
• Провод фазы соединяют к выводу выключателя, изолированные концы скручиваются, обматываются изолентой, либо изолируются термоусадочной трубкой, или пластиковым наконечником.
• Нулевой проводник соединяют с одним из выводов розетки.
• Два изолированных конца проводов, которые остались незадействованными, скручиваются друг с другом и изолируются способом, описанным выше.
• По этой схеме работа выглядит следующим образом: фаза на розетку будет поступать, только тогда, когда будет включен выключатель. Это применяется при редком использовании розетки, либо, если в розетку будут подключаться электрические устройства, которые необходимо часто выключать и включать.

Это простая схема работы. Она эффективна при включении в розетку, например, удлинителя для освещения ремонтируемого помещения. Освещение будет отключаться одноклавишным выключателем.

Подключение независимой розетки и установка выключателей в одной коробке

Особенно популярными стали новые совмещенные блоки с выключателем и розеткой, действующих независимо друг от друга. Установка выключателей и розеток по такому варианту рекомендуется определенный порядок действий:

• От главного электрического щита в распредкоробку прокладывается кабель питания.
• В распредкоробку должны быть проложены также провода от лампочки, 3 провода от совмещенного блока, в котором расположены выключатель и розетка.
• Фазный проводник в коробке, проведенный от щита, соединяют с одним из выводов розетки. От этой клеммы розетки делается перемычка на вывод выключателя.
• Нулевой проводник лампы освещения и розетки соединяют с нулевым сетевым проводом.
• Два незадействованные провода фазы от лампочки и выключателя соединяют между собой и изолируют.
• Если в совмещенном блоке имеется клемма заземления, то необходимо к ней отдельно провести кабель, если заземление есть в вашем доме.

По такому варианту соединения розетка, находящаяся в одной коробке с выключателем, будет функционировать независимо от него. Выключатель будет работать по подключению освещения.

Подключение блока с двухклавишным выключателем

Чаще всего объединенные блоки ставят на стене в промежутке между ванной и туалетом. С помощью такого блока можно осуществлять управление освещением сразу двух помещений, а также подключать электрические устройства в розетку. Подключение выполняется за несколько шагов:

• Схема соединений объединенного корпуса включает в себя прокладку 5-ти проводов из распределительной коробки в совмещенное устройство.
• Провод заземления и ноля из распределительного щита соединяют на розетке.
• Подключаем фазу на двухклавишный выключатель. Для подключения фазного провода на двойной выключатель, в корпусе блока есть предусмотренная перемычка.
• Две незадействованные жилы проводов соединяют к двум клеммам выключателя, который будет производить подачу фазного питания к приборам освещения в комнатах ванны и туалета.
• В распределительной коробке выполняют скрутки проводников, которые подают фазу через двухклавишный выключатель и свободных проводов, которые идут на лампы освещения туалета и ванной комнаты.
• Нулевые проводники и провода заземления ламп освещения подключают в распредкоробке скручиванием, либо специальным винтовым клеммником со скрученными узлами, служащими для подключения розетки.
• Если будет нужно поменять порядок работы клавиш выключателя, которые подают питание на лампы освещения в комнатах туалета и ванной, то нужно изменить подключения проводов на клеммах выключателя, ослабив винты крепления.

Если подробно разобраться, то схема соединения выключателей: двухклавишного и одноклавишного, объединенных в одной коробке с розеткой, имеют отличие только в числе проводников. Для одноклавишного выключателя применяется четыре проводника, вместе с заземляющим проводом, а для двухклавишного выключателя по схеме предусмотрено для подключения пять проводов.

Похожие темы:

Установка блока предохранителей

Осторожно

Электричество опасно и может быть опасным. В сомнениях? Вызовите квалифицированного электрика.

Установка FCU

Существуют три типа блоков подключения с предохранителями: — некоммутируемые, переключаемые с гибкой розеткой и переключаемые без гибкой розетки. Блоки с предохранителями используются для подключения постоянных приборов, таких как вытяжки, к электрическим цепям дома.

Примеры использования FCU: вытяжки (см. Установка вытяжки), скрытые розетки для кухонной техники (см. Монтаж электропроводки для кухонной техники), вытяжные вентиляторы (см. Монтаж проводки для вытяжного вентилятора), розетки для бритвы (см. Установка розетка для бритвы) и устройства для удаления отходов (см. «Монтаж электропроводки для устройства для удаления отходов»).

ОТКЛЮЧИТЕ ЭЛЕКТРИЧЕСТВО В СЕТИ ПЕРЕД РАБОТОЙ НА СУЩЕСТВУЮЩИХ ЦЕПЯХ

Чтобы установить блок подключения с предохранителями, подключитесь к существующей кольцевой магистрали или, что более вероятно, запустите ответвитель от существующей розетки (см. Добавление ответвления в кольцевую цепь из розетки) или от распределительной коробки (см. кольцевую схему от распределительной коробки).После того, как это будет выполнено и кабель будет подведен к месту, где требуется новый FCU, установите монтажную коробку, чтобы надежно удерживать FCU на месте (см. Установка монтажной коробки для электрических соединений, где подробно описано, как выполнить эту задачу).

Если используемый FCU не имеет встроенной гибкой розетки, подключите кабель к новой розетке, которую он будет использовать, или к отдельной гибкой розетке. См. Примеры на страницах, упомянутых выше.

Когда кабели на месте и монтажная коробка установлена, установите FCU.

На FCU должно быть 6 винтовых клемм, 3 для питания от сети и 3 для нагрузки. Шлейф устройства должен быть подключен к клеммам нагрузки.

Зачистите и подготовьте концы гибкого кабеля (см. «Подготовка кабеля к подключению»).

Подключите гибкий кабель к 3 клеммам. FCU имеет три винтовых клеммы нагрузки с маркировкой L (под напряжением), N (нейтраль) и E или (заземление). Коричневый провод должен быть закреплен на клемме под напряжением (L), синий — на клемме нейтрали (N), а зеленый / желтый провод — на клемме заземления (E или) и надежно затянут.

Теперь FCU готов к подключению к сети. Зачистите и подготовьте концы сетевого кабеля (см. Раздел «Подготовка кабеля к подключению») и наденьте зеленый / желтый рукав на оголенный провод заземления.

Затем подключите сетевой кабель к FCU. FCU имеет три сетевых винтовых зажима с маркировкой L (под напряжением), N (нейтраль) и E или (заземление). Красный провод должен быть закреплен на клемме под напряжением (L), черный — на клемме нейтрали (N), а оголенный провод с желто-зеленой оплеткой вставлен в клемму заземления (E или) и надежно затянут.

Наконец, прикрутите FCU на место.

связанные страницы

Нужна помощь или припасы?

Связанные темы форума

У вас есть вопросы или комментарии по этой теме? Щелкните здесь, чтобы разместить свой вопрос / комментарий.

Субъект	Автор:	Ответы	Опубликовано в
В настоящее время нет вопросов по этой теме. Щелкните здесь, чтобы разместить свой вопрос / комментарий.

Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

	Lightwave LED Bulb Совместимость Подробнее >>
	Установка Lightwave Подробнее >>
	Как установить промежуточный коммутатор Подробнее >>
	Как установить двусторонний переключатель света Подробнее >>
	Как установить односторонний выключатель света Подробнее >>
	Как установить выходное отверстие Flex Подробнее >>
	Как установить выключатель для плиты Подробнее >>
	Как установить коаксиальное (антенное) гнездо Подробнее >>
	Как установить спутниковую розетку Подробнее >>
	Как установить двухполюсный переключатель Подробнее >>
	Как установить выключатель изолятора вентилятора Подробнее >>
	Как установить ответвитель с предохранителем Подробнее >>
	Как установить розетку Подробнее >>
	Как установить телефонную розетку Подробнее >>
	Как установить выключатель света под покраску Подробнее >>
	Как установить переключатель кристально чистого света поверх обоев Подробнее >>

Учебное пособие по C ++: сокеты — сервер и клиент

сокетов — сервер и клиент — 2020

---

Боготобого.com поиск по сайту:

---

Розетка

Серверные / клиентские приложения

Основные механизмы настройки клиент-сервер:

1. Клиентское приложение отправляет запрос серверному приложению.
2. Серверное приложение возвращает ответ.
3. Вот некоторые из основных способов передачи данных между клиентом и сервером:
   1. Передача файла — отправляет имя и получает файл.
   2. Веб-страница — отправляет URL-адрес и получает страницу.
   3. Echo — отправляет сообщение и возвращает его.

Серверная розетка

1. создать сокет — Получить дескриптор файла!
2. привяжите к адресу -Какой порт у меня?
3. прослушивают на порту и ждут установления соединения.
4. принимает соединение от клиента.
5. send / recv — так же, как мы читаем и пишем для файла.
6. завершение работы для завершения чтения / записи.
7. закрыть для выпуска данных.

Клиентская розетка

1. создать розетку .
2. bind * — вероятно, в этом нет необходимости, потому что вы клиент, а не сервер.
3. подключить к серверу.
4. send / recv — повторять, пока мы не получим или не получим данные
5. завершение работы для завершения чтения / записи.
6. закрыть для выпуска данных.

Ссылки для программирования розеток и сетей

Для программирования сокетов с Boost.Asio , пожалуйста, посетите:

1. Boost.Asio — 1. Блокирующее и неблокирующее ожидание с таймерами
2. Boost.Asio — 2. Привязка аргументов к функции-члену обработчика обратного вызова
3. Boost.Asio — 3. Многопоточность, синхронизация и обработчик
4. Boost.Asio — 4. Программирование сокетов TCP

Для программирования сокетов с Qt посетите
http://www.bogotobogo.com/cplusplus/sockets_server_client_QT.php.

Qt 5 Уроки:

1. Qt QHttp — загрузка файлов
2. Qt 5 QNetworkAccessManager и QNetworkRequest — загрузка файлов
3. Qt 5 QTcpSocket
4. Qt 5 QTcpSocket с сигналами и слотами
5. Qt 5 QTcpServer — Клиент и сервер
6. Qt 5 QTcpServer — Клиент и сервер, использующие многопоточность
7. Qt 5 QTcpServer — Клиент и сервер, использующие QThreadPool

Розетка — сводка

Вот краткое изложение основных концепций:

1. Socket — это способ взаимодействия с другими программами с использованием стандартных файловых дескрипторов .
2. Где взять дескриптор файла для сетевого взаимодействия?
   Итак, мы вызываем системную подпрограмму socket () .
   После того, как socket () вернет дескриптор сокета, мы начинаем общаться через него, используя специализированные вызовы API сокетов send () / recv () .
3. Сокет TCP — это экземпляр конечной точки
4. Сокет TCP — это , а не соединение , это конечная точка определенного соединения.
5. TCP соединение определяется двумя конечными точками , также известными как сокеты.
6. Назначение портов — различать несколько конечных точек на заданном сетевом адресе.
7. Номера портов закодированы в заголовке пакета транспортного протокола, и они могут быть легко интерпретированы не только отправляющими и принимающими компьютерами, но и другими компонентами сетевой инфраструктуры. В частности, брандмауэры обычно конфигурируются так, чтобы различать пакеты на основе их исходных или целевых номеров портов , как при переадресации портов .
8. Это пара сокетов ( из 4 кортежей , состоящих из IP-адреса клиента, номера порта клиента, IP-адреса сервера и номера порта сервера), которая определяет две конечные точки, которые однозначно идентифицируют каждое TCP-соединение в Интернет.
9. Только один процесс может привязаться к определенной комбинации IP-адреса и порта , используя один и тот же транспортный протокол . В противном случае у нас будет конфликтов портов , когда несколько программ пытаются привязаться к одним и тем же номерам портов на одном IP-адресе, используя один и тот же протокол.

Для подключения к другой машине нам понадобится розетка для подключения .

Что такое связь?

Отношение между двумя машинами, где два программного обеспечения знают друг о друге . Эти две части программного обеспечения умеют общаться друг с другом. Другими словами, они умеют передавать друг другу бита .
Соединение через сокет означает, что две машины имеют информацию друг о друге, включая сетевое местоположение (IP-адрес) и TCP-порт .(Если мы можем использовать анологию, IP-адрес — это номер телефона , а порт TCP — это добавочный номер ).

Сокет — это объект, похожий на файл, который позволяет программе принимать входящие
соединения, исходящие соединения, а также отправка и получение данных. Перед двумя
машины могут обмениваться данными, оба должны создать объект сокета .

Сокет — это ресурс , назначенный серверному процессу. Сервер создает его с помощью системного вызова socket () , и он не может использоваться другими процессами.

TCP против UDP

Существует несколько различных типов сокетов, которые определяют структуру транспортного уровня. Наиболее распространенными типами являются потоковых сокетов и датаграмм сокетов.

TCP (потоки)	UDP (дейтаграммы)
Подключения	Сокеты без установления соединения Нам не нужно поддерживать открытое соединение, как в случае потоковых сокетов. Мы просто создаем пакет, помещаем в него IP-заголовок с информацией о месте назначения и отправляем его. Соединение не требуется: сокеты дейтаграмм также используют IP для маршрутизации, но они не используют TCP * примечание: может быть connect () ‘d, если мы действительно хотим.
SOCK_STREAM	SOCK_DGRAM
Если мы выведем два элемента в сокет в порядке «A, B», они придут в порядке «A, B» на противоположный конец. Они также будут безошибочными.	Если мы отправим дейтаграмму, она может прийти. Но может приехать и не в порядке. Однако, если он прибудет, данные в пакете будут безошибочными.
	Зачем нам использовать ненадежный протокол? Скорость! Мы просто игнорируем отброшенные пакеты.
Содержимое произвольной длины	Ограниченный размер сообщения
Контроль потока сопоставляет отправителя с получателем	Может отправлять независимо от состояния получателя
Контроль перегрузки сопоставляет отправителя с сетью	Может отправлять независимо от состояния сети
http, telnet	tftp (тривиальный протокол передачи файлов), dhcpcd (DHCP-клиент), многопользовательские игры, потоковое аудио, видеоконференцсвязь * примечание: они используют дополнительный протокол поверх UDP для повышения надежности

1. Потоковые сокеты
   Потоковые сокеты обеспечивают надежную двустороннюю связь , аналогичную тому, когда мы звоним кому-то по телефону.Одна сторона инициирует соединение с другой, и после того, как соединение установлено, любая сторона может обмениваться данными с другой.
   Кроме того, сразу же появляется подтверждение того, что сказанное нами действительно достигло пункта назначения. Сокеты
   Stream используют протокол управления передачей (TCP) , который существует на транспортном уровне модели взаимодействия открытых систем (OSI). Данные обычно передаются пакетами. Протокол TCP разработан таким образом, чтобы пакеты данных приходили без ошибок и последовательно.
   Веб-серверы, почтовые серверы и соответствующие им клиентские приложения используют TCP и потоковые сокеты для связи.
2. Датаграммные сокеты
   Обмен данными с датаграммным сокетом больше похож на отправку письма, чем на телефонный звонок. Подключение одностороннее, только и ненадежное .
   Если мы отправляем несколько писем по почте, мы не можем быть уверены, что они прибудут в одном и том же порядке или даже что они вообще достигли места назначения. Сокеты дейтаграмм используют протокол User Datagram Protocol (UDP) .На самом деле это не настоящее соединение, а просто базовый метод отправки данных из одной точки в другую.
   Датаграммные сокеты и UDP обычно используются в сетевых играх и потоковой передаче мультимедиа.
   Хотя в этом разделе мы в основном уделяем внимание приложениям, которые поддерживают соединения со своими клиентами, используя ориентированный на соединение TCP, бывают случаи, когда накладные расходы на установление и поддержание соединения через сокет не нужны.
   Например, просто для получения данных процесс создания сокета, установления соединения, чтения одного ответа и закрытия соединения — это слишком много.В этом случае мы используем UDP.
   Службы, предоставляемые UDP, обычно используются, когда клиенту нужно сделать короткий запрос к серверу и ожидает одного короткого ответа. Чтобы получить доступ к службе из UDP, нам нужно использовать специальные системные вызовы UDP, sendto () и recvfrom () вместо read () и write () в сокете.

   UDP используется приложением, которому не нужна надежность или байтовые потоки.

   1. Voice-over-ip (ненадежный), например конференц-связь.(посетите VoIP)
   2. DNS, RPC (ориентированный на сообщения)
   3. DHCP (начальная загрузка)

Клиент / Сервер

Модель клиент-сервер различает приложения и устройства. Сетевые клиенты делают запросы к серверу, отправляя сообщения , и серверы отвечают своим клиентам, действуя на каждый запрос и возвращая результаты .

Например, давайте поговорим о telnet .
Когда мы подключаемся к удаленному хосту через порт 23 с помощью telnet (клиента), программа на этом хосте (называемая telnetd , сервер) оживает.Он обрабатывает входящее соединение telnet, настраивает нас с запросом на вход в систему и т. Д.

Один сервер обычно поддерживает множество клиентов, и несколько серверов могут быть объединены в сеть в пул, чтобы справиться с возрастающей нагрузкой обработки по мере роста количества клиентов.

Некоторые из самых популярных приложений в Интернете используют модель клиент-сервер, включая электронную почту, FTP и веб-службы. Каждый из этих клиентов имеет пользовательский интерфейс и клиентское приложение, которое позволяет пользователю подключаться к серверам.В случае электронной почты и FTP пользователи вводят имя компьютера (или IP-адрес) в интерфейс, чтобы установить соединение с сервером.

Шаги по установке сокета на стороне сервера :

1. Создайте сокет с помощью системного вызова socket () .
2. Серверный процесс дает сокету имя. В файловой системе linux локальным сокетам дается имя файла в каталоге / tmp или / usr / tmp. Для сетевых сокетов имя файла будет идентификатором службы, номером порта, к которому клиенты могут подключаться.Этот идентификатор позволяет маршрутизировать входящие соединения (у которых есть номер порта) для подключения серверного процесса. Сокет получает имя с помощью системного вызова bind () .
3. Затем серверный процесс ожидает подключения клиента к названному сокету, который в основном прослушивает соединения с помощью системного вызова listen () . Если несколько клиентов пытаются установить соединение, системный вызов listen () создает очередь.
   Машина, получающая соединение (сервер), должна привязать свой объект сокета к
   известный номер порта.Порт — это 16-битное число в диапазоне 0-65535, которым управляет
   операционная система и используется клиентами для однозначной идентификации серверов. Порты 0-1023 есть
   зарезервировано системой и используется общими сетевыми протоколами.
4. Примите соединение с помощью системного вызова accept () . На этапе accept () создается новый сокет, отличный от названного сокета. Этот новый сокет используется исключительно для связи с этим конкретным клиентом.
   Для TCP-серверов объект сокета, используемый для получения соединений, не является тем же самым сокетом
   используется для последующего общения с клиентом.В частности, accept ()
   Системный вызов возвращает новый объект сокета, который фактически используется для соединения.
   Это позволяет серверу одновременно управлять соединениями от большого количества клиентов.
5. Отправлять и получать данные.
6. Указанный сокет остается для дальнейших подключений от других клиентов. Типичный веб-сервер может использовать несколько подключений. Другими словами, он может обслуживать страницы сразу нескольким клиентам. Но для простого сервера другие клиенты ждут в очереди ожидания, пока сервер снова не будет готов.

Шаги по установке сокета на стороне клиента :

1. Создайте сокет с помощью системного вызова socket () .
2. Подключите сокет к адресу сервера с помощью системного вызова connect () .
3. Отправлять и получать данные. Есть несколько способов сделать это, но самый простой — использовать системные вызовы read (), и write () .

Связь TCP

UDP-связь — клиенты и
серверы не устанавливают соединение друг с другом

* вызовите блок, перейдите к Блокирующий сокет против неблокирующего сокета.

Функции сокетов

Сокеты в языке C ведут себя как файлы, потому что они используют файловые дескрипторы для идентификации. Сокеты настолько похожи на файлы, что мы можем использовать read () и write () для приема и отправки данных с помощью файловых дескрипторов .

Однако есть несколько функций, специально разработанных для работы с розетками. Прототипы этих функций определены в /usr/include/sys/sockets.h .

1. сокет int (домен int, тип int, протокол int)

   Используется для создания нового сокета, возвращает дескриптор файла для сокета или -1 в случае ошибки.
   Принимает три параметра:

   1. домен: семейство протоколов запрашиваемого сокета

   Тип

   2. : тип розетки в семействе
   3. и протокол.

   Параметры позволяют нам сказать, какой сокет мы хотим (IPv4 / IPv6,
   поток / датаграмма (TCP / UDP)).

   1. Семейство протоколов должно быть AF_INET или AF_INET6
   2. , а тип протокола для этих двух семейств —
      либо SOCK_STREAM, для TCP / IP, либо SOCK_DGRAM для UDP / IP.
   3. Протокол обычно должен быть установлен на ноль, чтобы указать, что следует использовать протокол по умолчанию.

2. int bind (int fd, struct sockaddr * local_addr, socklen_t addr_length)

   Если у нас есть сокет, нам, возможно, придется связать этот сокет с портом на нашей локальной машине.
   Номер порта используется ядром для сопоставления входящего пакета с дескриптором сокета определенного процесса.
   Сервер вызовет bind () с адресом локального хоста и портом, на котором он будет прослушивать соединения.
   Требуется дескриптор файла (ранее установленный сокет), указатель на (адрес) структуры, содержащей детали адреса для привязки, для этого обычно используется значение INADDR_ANY и длина адресной структуры.
   Конкретная структура, которую необходимо использовать, будет зависеть от протокола, поэтому она передается указателем.
   Итак, этот вызов bind () привяжет сокет к текущему IP-адресу порта, portno
   возвращает 0 в случае успеха и -1 в случае ошибки.

3. int прослушивание (int fd, int backlog_queue_size)

   После того, как сервер был привязан к адресу, сервер может вызвать listen () на сокете.
   Параметрами этого вызова являются сокет (fd) и максимальное количество запросов на подключение в очереди до backlog_queue_size .
   Возвращает 0 в случае успеха и -1 в случае ошибки.

4. int accept (int fd, struct sockaddr * remote_host, socklen_t addr_length)

   Принимает входящее соединение на привязанном сокете.Информация об адресе с удаленного хоста записывается в структуру remote_host, , а фактический размер структуры адреса записывается в * addr_length .
   Другими словами, эта функция accept () запишет адресную информацию подключающегося клиента в структуру адреса.
   Затем возвращает новый дескриптор файла сокета для принятого соединения.
   Таким образом, исходный файловый дескриптор сокета можно продолжать использовать для приема новых подключений, в то время как новый файловый дескриптор сокета используется для связи с подключенным клиентом.
   Эта функция возвращает новый дескриптор файла сокета для идентификации подключенного сокета или -1 в случае ошибки.

   Вот описание со страницы руководства:
   «Он извлекает первый запрос соединения из очереди ожидающих соединений для прослушивающего сокета, sockfd , создает новый подключенный сокет и возвращает новый дескриптор файла, относящийся к этому сокету. Вновь созданный сокет не находится в состоянии прослушивания. Этот вызов не влияет на исходный сокет sockfd «.

   Если в очереди нет ожидающих соединений и сокет не помечен как неблокирующий, accept () блокирует вызывающего абонента до тех пор, пока не будет установлено соединение.

5. int connect (int fd, struct sockaddr * remote_host, socklen_t addr_length)

   Подключает сокет (описанный дескриптором файла fd ) к удаленному хосту.
   Возвращает 0 в случае успеха и -1 в случае ошибки.

   Это блокирующий звонок. Это потому, что, когда мы вызываем connect (), наша программа не восстанавливается c

Электрические розетки | Домостроение

Замена розетки и добавление новой в цепь — это две из немногих задач, которые может выполнять домашний мастер по электрике, поэтому взгляните на ее ключевые компоненты с помощью этой подробной схемы внутренней работы скромной электрической розетки.

1. Клеммные винты: Они фиксируют ЭЛЕКТРОПИТАНИЕ, ЗЕМЛЮ и НЕЙТРАЛЬ внутри своих КЛЕММ. Не должно быть оголенных проводов; если это так, отрежьте его или загните конец.

2. Земля: Предохранительный трос, проводящий то же электричество, что и ЖИВОЙ, если что-то пойдет не так, заземляя. Земля внутри КАБЕЛЯ оголена и при фиксации на конец надевается желто-зеленая оболочка. Обратите внимание на то, как мост соединяет его с винтами ПЛАСТИНЫ ЛИЦА для безопасности.

Примечание: это одноканальная коммутируемая розетка на 13 ампер.Самый распространенный тип внутренней схемы в Великобритании — это кольцевая схема. Домашний мастер может добавить новую розетку, обычно беря ответвление от существующей точки (по одной на каждую розетку). Послушайте совет, прежде чем делать это, и всегда сначала отключайте сеть. (Изображение предоставлено Дэвидом Стивенсом)

3. Нейтраль: После подачи питания в розетку через LIVE, электричество проходит через нейтраль и возвращается в домашний потребительский блок, замыкая цепь. Нейтраль обшита синим, но до 2004 года была черной (см. LIVE).

4. Монтажная коробка, также известная как задняя коробка: Защищает ТЕРМИНАЛЫ и КАБЕЛЬ, который проходит через отверстие, обычно внизу. Эта сливная коробка изготовлена ​​из оцинкованной стали и может быть установлена ​​внутри твердой штукатурки или гипсокартона, но коробки для открытого монтажа обычно бывают пластиковыми. Они доступны разной глубины, поэтому при замене ЛИЦЕВОЙ ПЛАСТИНЫ измерьте ее, чтобы купить достаточно глубокую коробку.

5. Мягкая втулка: Доступна как открытая, так и «глухая» (без отверстия, поэтому вы можете вырезать отверстие по размеру) и обычно из ПВХ или резины, это защищает КАБЕЛЬ от МОНТАЖНОЙ КОРОБКИ.КАБЕЛЬ должен проходить через отверстие только для того, чтобы предотвратить распространение огня.

6. Кабель: Оболочка из PVCu закрывает ЭЛЕКТРИЧЕСКИЙ, ЗАЗЕМЛЯЮЩИЙ и НЕЙТРАЛЬНЫЙ провода. Это «трехжильный кабель с круглой оболочкой сечением 2,5 мм2». В старых схемах оболочки могут быть резиновыми. Эту проводку должен обновить электрик.

7. Под напряжением: Электроэнергия течет по этому проводу от блока потребителя к розетке по мере необходимости. Этот проводник «переключается», поэтому вы можете остановить электрический ток.Провод под напряжением в настоящее время коричневого цвета, хотя до изменений в правилах в 2004 году (для помощи дальтоникам) он был красным, поэтому, если вы меняете ЛИЦЕВОЙ ПЛАСТИН или добавляете новую розетку в старом доме, это то, что вам нужно. найду.

8. Лицевая панель: Доступен в различных материалах и конструкциях, на лицевой панели розетки находятся ТЕРМИНАЛЫ и она прикручивается к МОНТАЖНОЙ КОРОБКЕ. Разъемы LIVE и NEUTRAL расположены на расстоянии 22 мм друг от друга с заглушками, чтобы предотвратить вставку чего-либо, кроме вилки.

9. Клемма: Они подключают НАПРЯЖЕНИЕ, ЗАЗЕМЛЕНИЕ и НЕЙТРАЛЬ к проводникам на ЛИЦЕВОЙ ПЛАСТИНЕ, которая в конечном итоге передает электричество на вилку. Они закрепляются на месте затягиванием КЛЕММНЫХ ВИНТОВ с помощью отвертки с плоским жалом.

.
