Гофры виды: виды, выбор и способы монтажа

Содержание

виды, выбор и способы монтажа

Правила установки электрического оборудования (ПУЭ) четко регламентируют способы прокладки кабелей и проводов, в соответствии с требованиями пожаробезопасности. Согласно этим правилам, непосредственный (то есть без использования дополнительной защиты) монтаж кабеля разрешен лишь при условии его изготовления из трудно сгораемых материалов. Исключение для такого типа проводки составляет только прокладка по легко воспламеняемым основаниям. В остальных же случаях ПУЭ требуют использования не поддерживающей горение защиты при монтаже электросетей. Таким видом защиты электропроводки является гофра.

Несмотря на свойство не поддерживать горение, сама по себе гофра для проводки не является негорючей прокладкой. Использовать ее без дополнительной защиты при монтаже электросетей в деревянных строениях, каркасных домах и других легко воспламеняемых зданиях запрещено правилами ПУЭ. Исключение составляет металлическая гофра, обладающая устойчивостью к воспламенению и повышенной жаропрочностью.

Когда необходимо использовать гофру для прокладки кабелей в закрытых помещениях

Гофротруба для электропроводки призвана обеспечить дополнительную защиту от механических воздействий, а также служит в роли диэлектрика, образуя дополнительный слой изоляции. Хорошая гибкость гофротруб обуславливает возможность снижения трудозатрат при организации электросетей любого назначения путем упрощения процесса их монтажа.

Кроме того, изделия данного типа характеризуются длительным сроком эксплуатации, обладают высокой степенью гидрофобности, устойчивы к широкому диапазону температурных колебаний (от −20 до 60°С), не вступают в реакцию с химически активными соединениями (кроме металлических гофр) и не подвержены коррозии.

Наиболее распространенными сферами для использования гофротруб является монтаж проводки:

  • Скрытым способом.
  • Наружным способом.
  • В рамках создания подземных коммуникаций.
  • Открытым способом на улице.

Применяется гофра и в процессе протягивания телевизионных, телефонных UTP, силовых, а также других видов кабелей специального назначения.

Виды гофротруб для прокладки электросетей

Гофра для кабелей подбирается, в зависимости от особенностей каждого отдельно взятого проекта, может различаться как материалом, использованным для ее изготовления, так и конструкцией и дизайном.

Виды конструкций гофрированных труб для кабеля

Гофрированные трубы для проводки бывают:

  1. Однослойными (имеют единую стенку между внешней и внутренней поверхностью изделия).

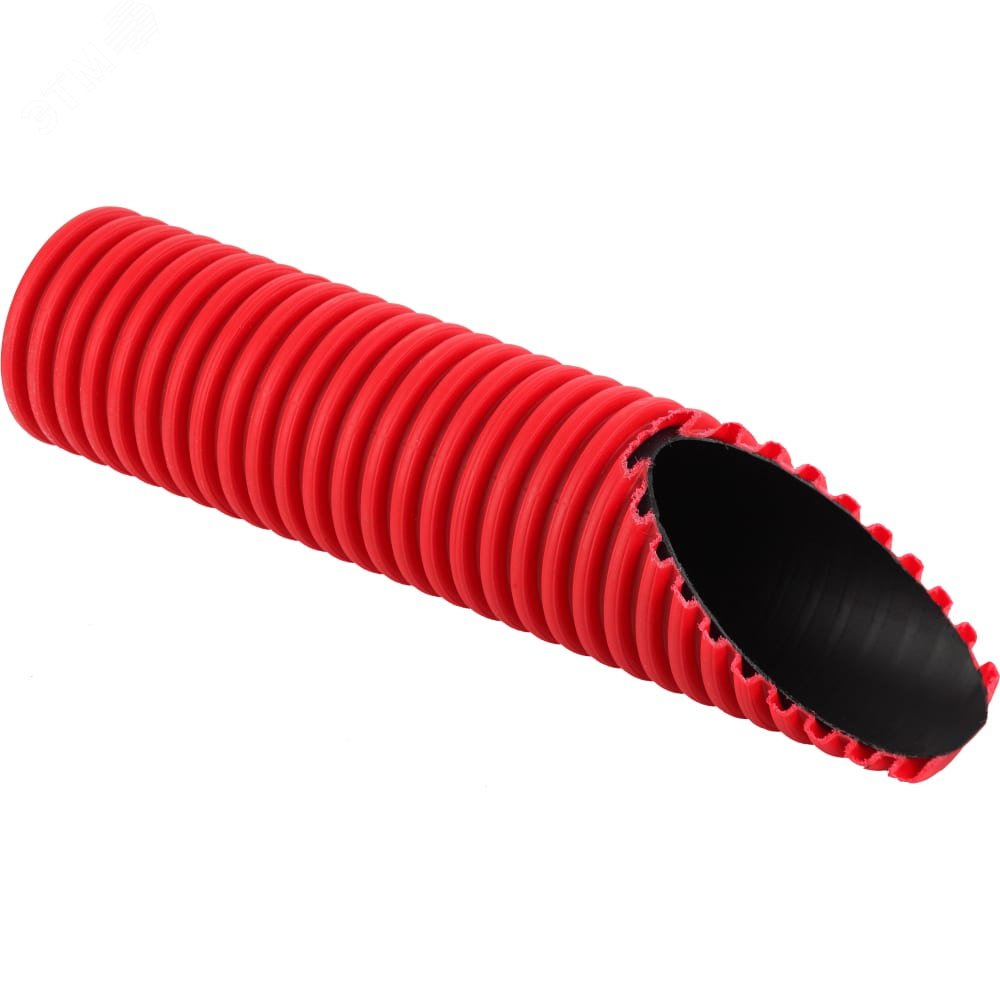

  2. Двухслойными (внутренний слой, обычно представляющий собой гладкую полимерную трубку, помещен в гофру).

Особенности технических характеристик гофры для электропроводов

В зависимости от предполагаемых условий эксплуатации и особенностей монтажа гофротруб, при реализации проектов различают следующие типы изделий:

  1. Легкие. Способны выдерживать нагрузки до 320 Н/5 кв. см. Имеют малую толщину стенок, за счет чего обладают высокой степенью гибкости. Оптимальны при обеспечении внутренней проводки помещений. Легко монтируются, повторяя геометрию поверхностей, и сокращая тем самым трудозатраты рабочих. Легкие гофротрубы используются в ходе проведения проводки под различными типами внутренней обшивки.
  2. Средние. Справляются с нагрузками до 750 Н/5 кв. см. Обладают хорошей гибкостью, достаточно прочны для монтажа внутри стеновых штроб.
  3. Тяжелые. Могут эксплуатироваться при нагрузке до 1250 Н/5 кв. см. Изделия имеют утолщенные стенки, обеспечивающие их повышенную прочность. Используются при инсталляции кабелей под бетонной или цементной стяжкой, а также в ходе уличных работ по укладке траншейных магистралей.
  4. Сверхтяжелые (армированные). Выдержат от 4000 Н/5 кв. см и более. Двухслойная конструкция имеет внутреннюю часть из стальной проволочной спирали и оболочку из пластмассы. Подходят для монтажа кабелей в уличных условиях (в том числе, для прокладки подвесных и подземных коммуникаций).

Обычно гофротрубы, независимо от их материала, толщины и конструкции, комплектуются специальными металлическими зондами, предназначенными для оптимизации процесса протяжки кабелей. Как правило, зонд изготавливается из стальной проволоки, конец которой изгибается в форме крюка. Бывают и модели гофр без специальных приспособлений для протяжки. Они доступнее по цене, но требуют гораздо большего количества трудозатрат в процессе прокладки кабелей.

Дифференцируются гофротрубы для электропроводов и по диаметру, а также по способу их расфасовки.

Пластмассовые негорючие гофры выпускаются в нескольких вариантах диаметра поперечного сечения, варьирующихся в пределах от 16 до 32мм по внешнему краю изделия. Выпущенные в соответствии с ГОСТом гофротрубы из пластика имеют следующее соотношение внешнего диаметра к внутреннему в мм: 16,0/10,7; 20,0/14,1; 25,0/18,3; 32,0/24,5; 40,0/31,5; 50,0/39,6.

Соотношение внешнего и внутреннего диаметра металлических гофр отличается от пластмассовых, имеет следующие величины в мм: 9,8/5,1; 11,0/7,7; 13,5/9,7; 15,6/11,7; 19,0/14,7; 22,0/18,0; 30,3/24,5; 38,0/31,5; 45,0/37,5; 58,0/49,5; 71,5/62,5; 87,5/78,0.

В зависимости от использованного в производстве материала, гофрированные трубы для проводки поставляются в бухтах 2-25 или 50-100м (для металлических и пластиковых изделий соответственно).

Что означает цвет гофры

О целевом назначении каждого отдельно взятого изделия расскажет его цветовое исполнение. Расцветки гофротруб утверждены стандартом:

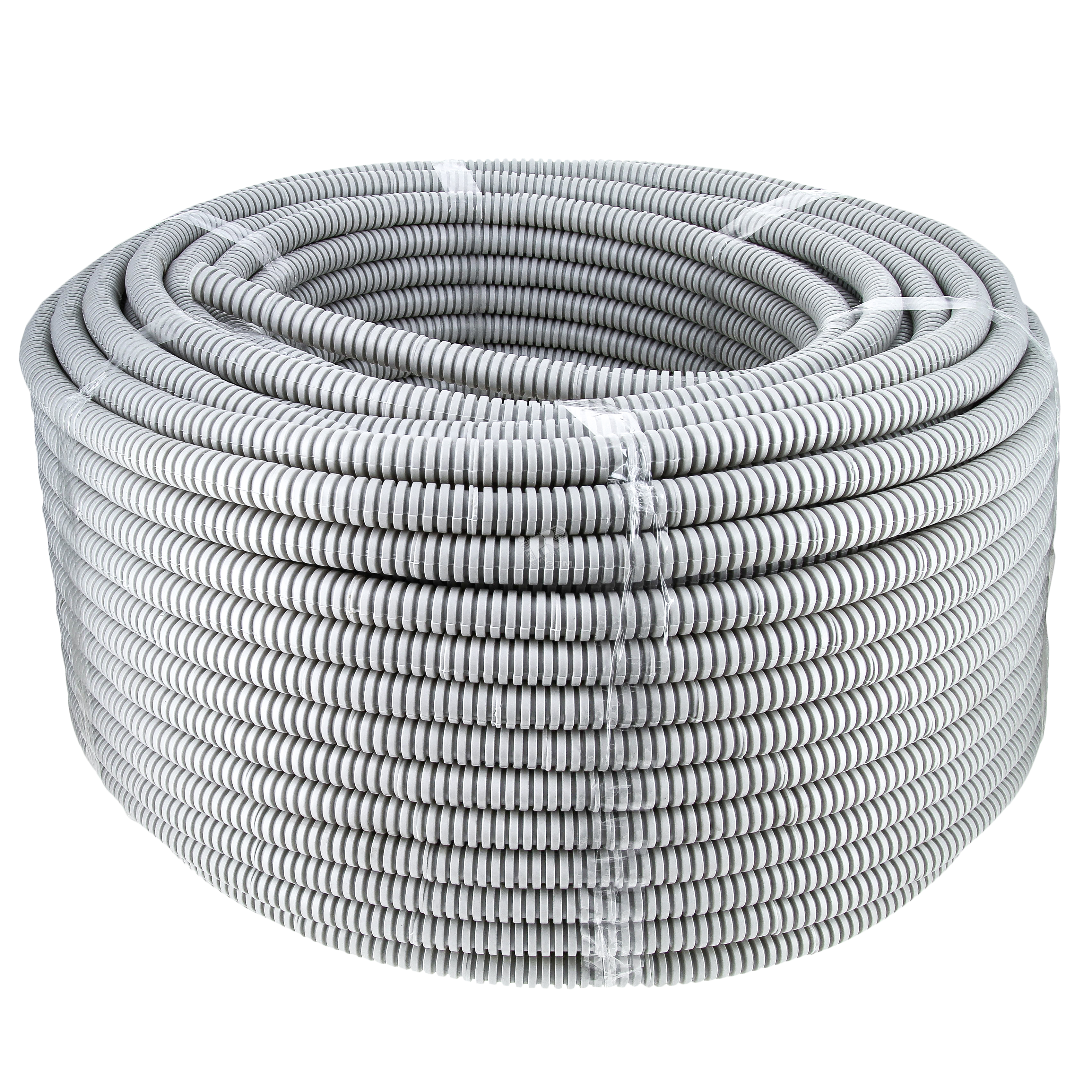

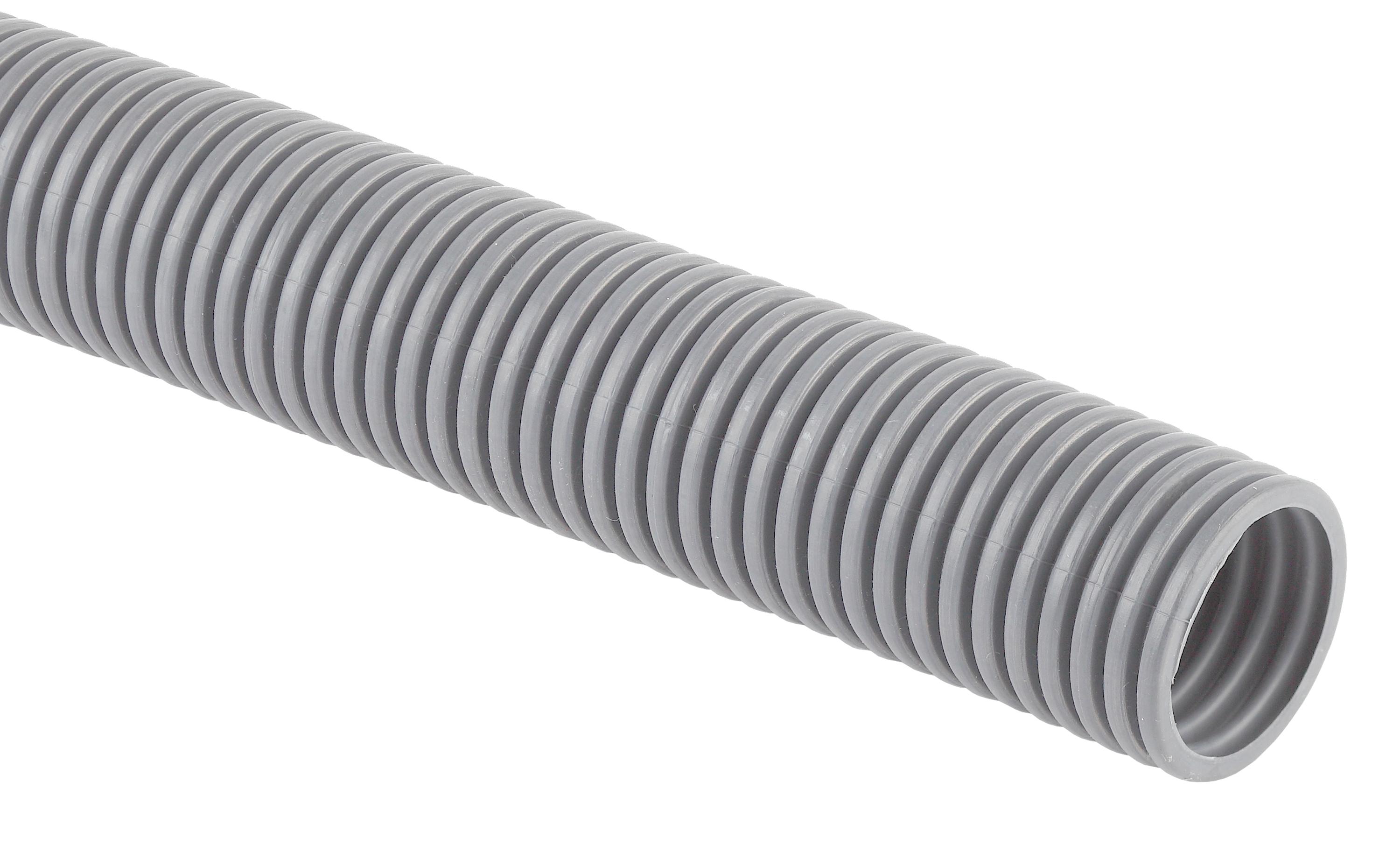

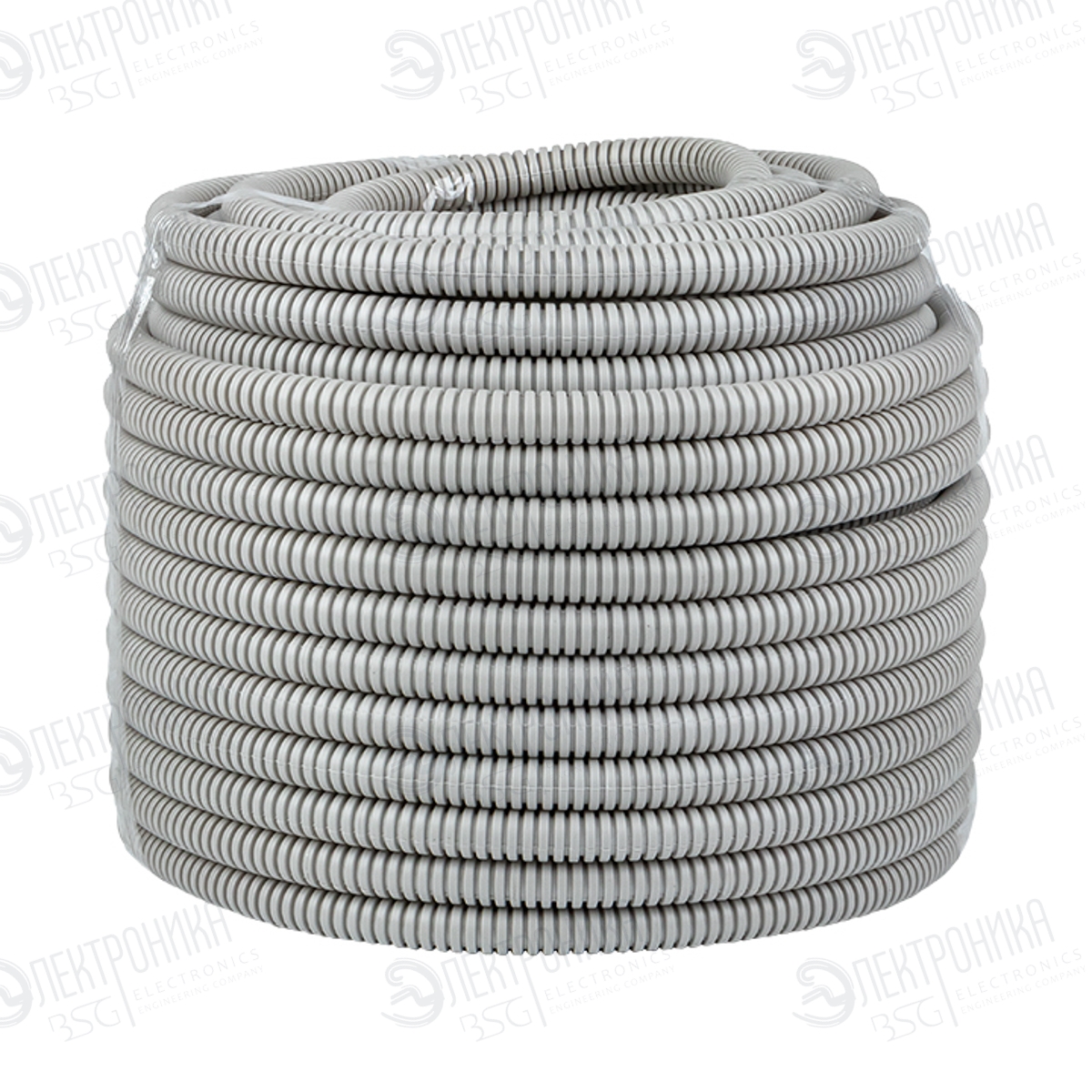

  • Серые — общего назначения.

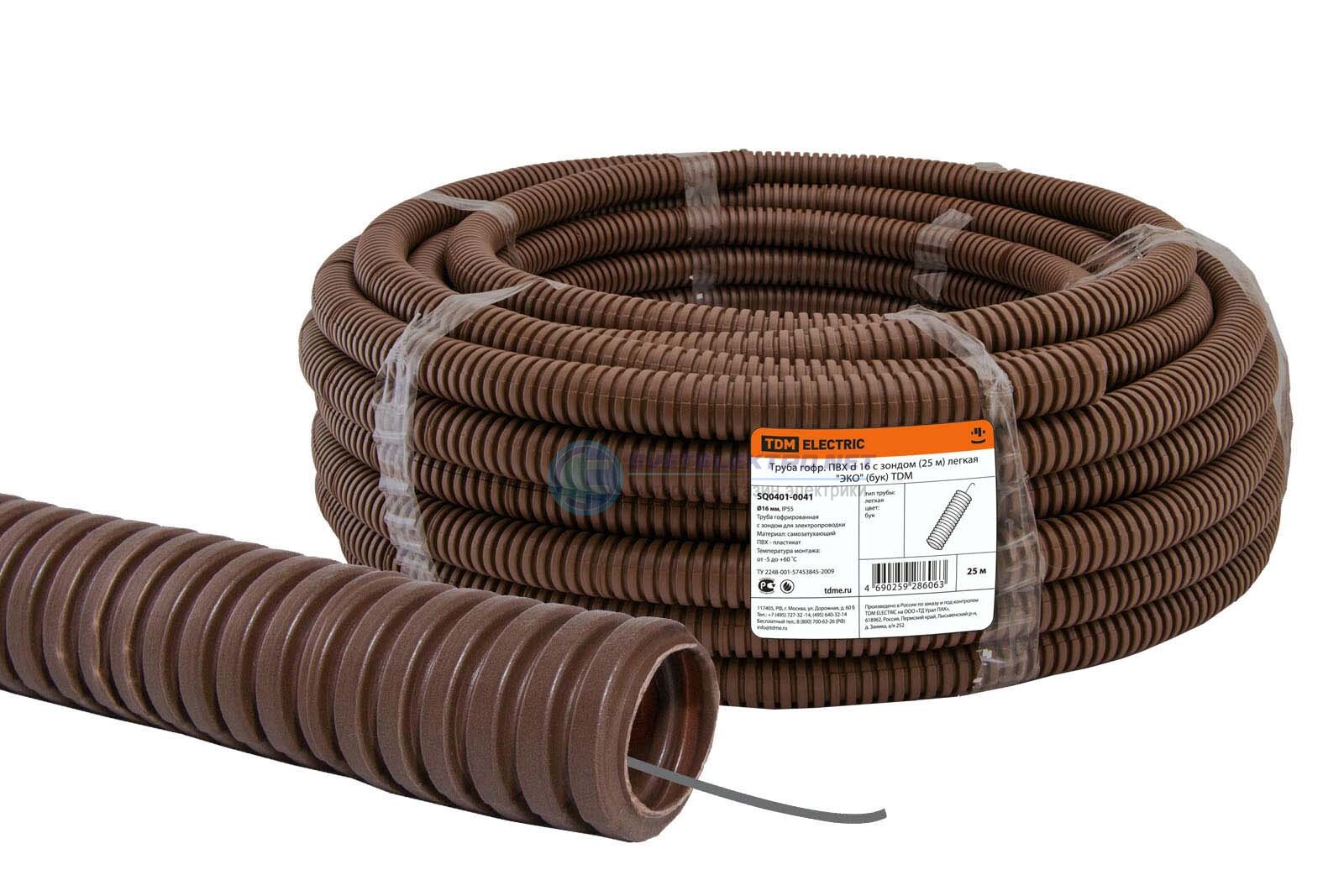

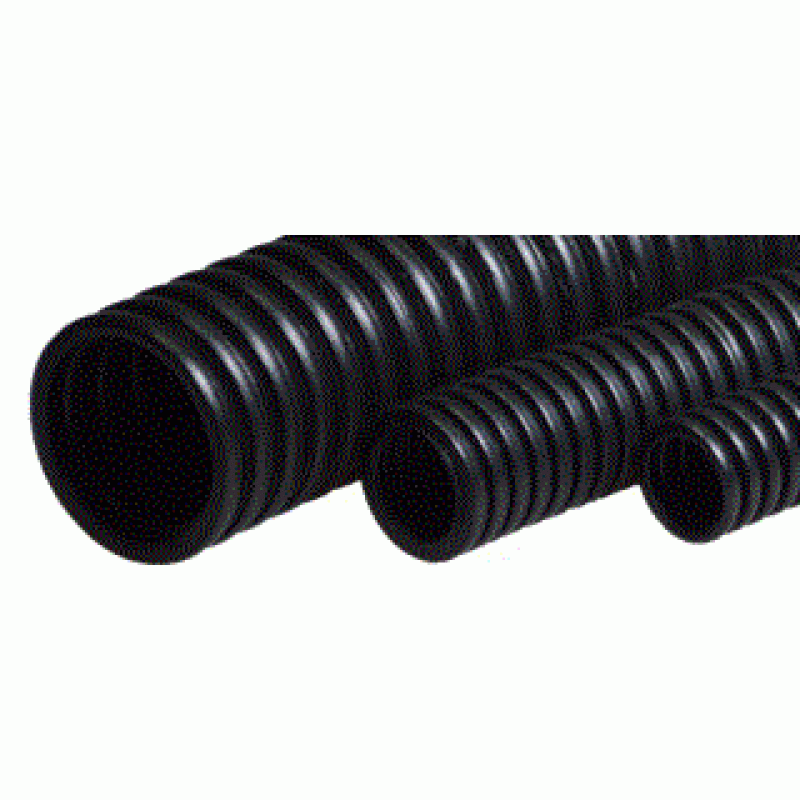

  • Коричневые и черные — для запитывания бытовых агрегатов.
  • Белые — для прокладки компьютерных сетей.

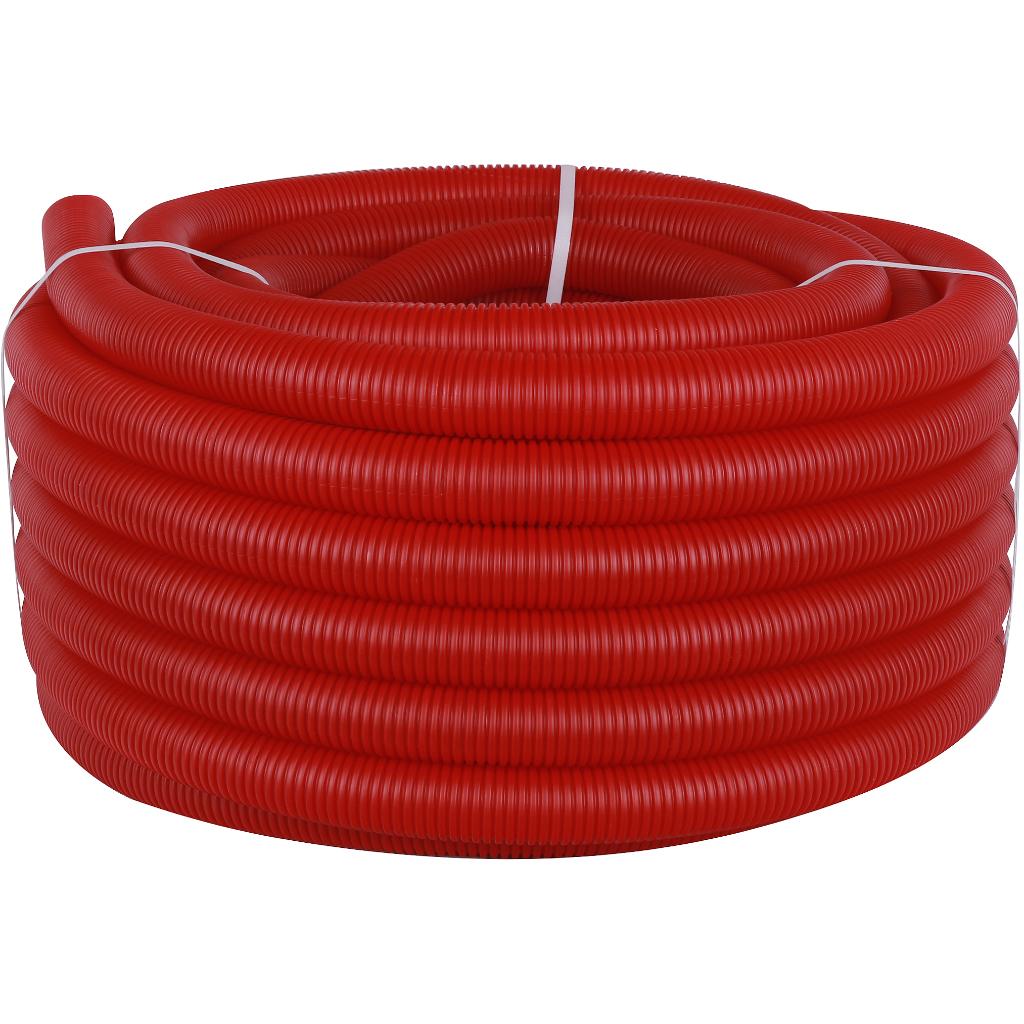

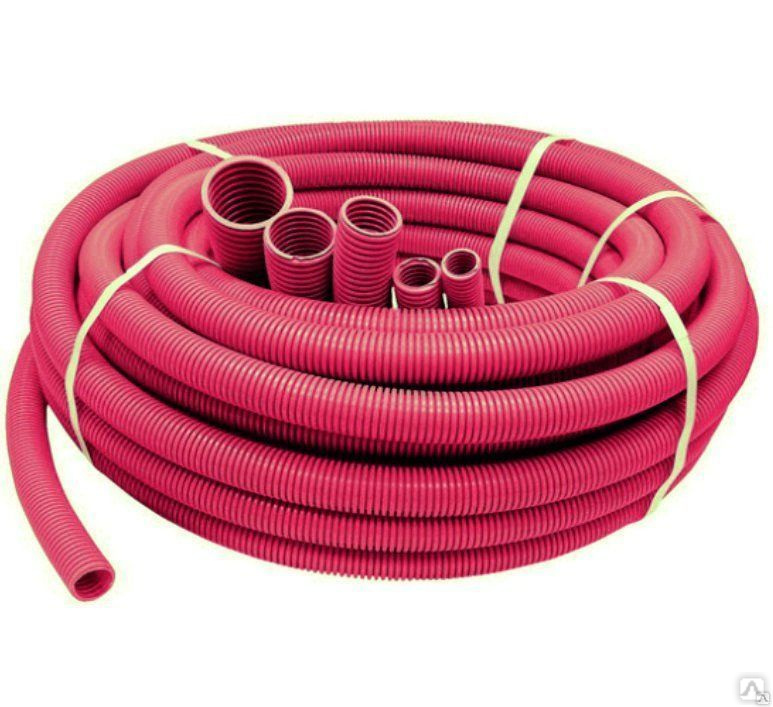

  • Красные — для работы в условиях улицы.
  • Синие — для прокладки систем теплого пола и работы по установке магистралей водоснабжения.
  • Зеленые — при инсталляции телефонных линий.
  • Желтые — для прокладки кабелей в ходе создания сетей газоснабжения.

Материалы для производства гофротруб

В зависимости от целевого назначения гафрированных труб для кабеля, они производятся из различных по своим техническим и эксплуатационным характеристикам материалов.

Базовым материалом для изготовления труб может являться:

  1. ПВХ (поливинилхлорид). Обладает способностью самозатухания.
  2. ПВД (полиэтилен высокого давления). Применяется для монтажа скрытой проводки на бетонных, кирпичных и прочих неподверженных возгоранию основаниях. Участвует в производстве двухслойных гофр в качестве внешнего материала;

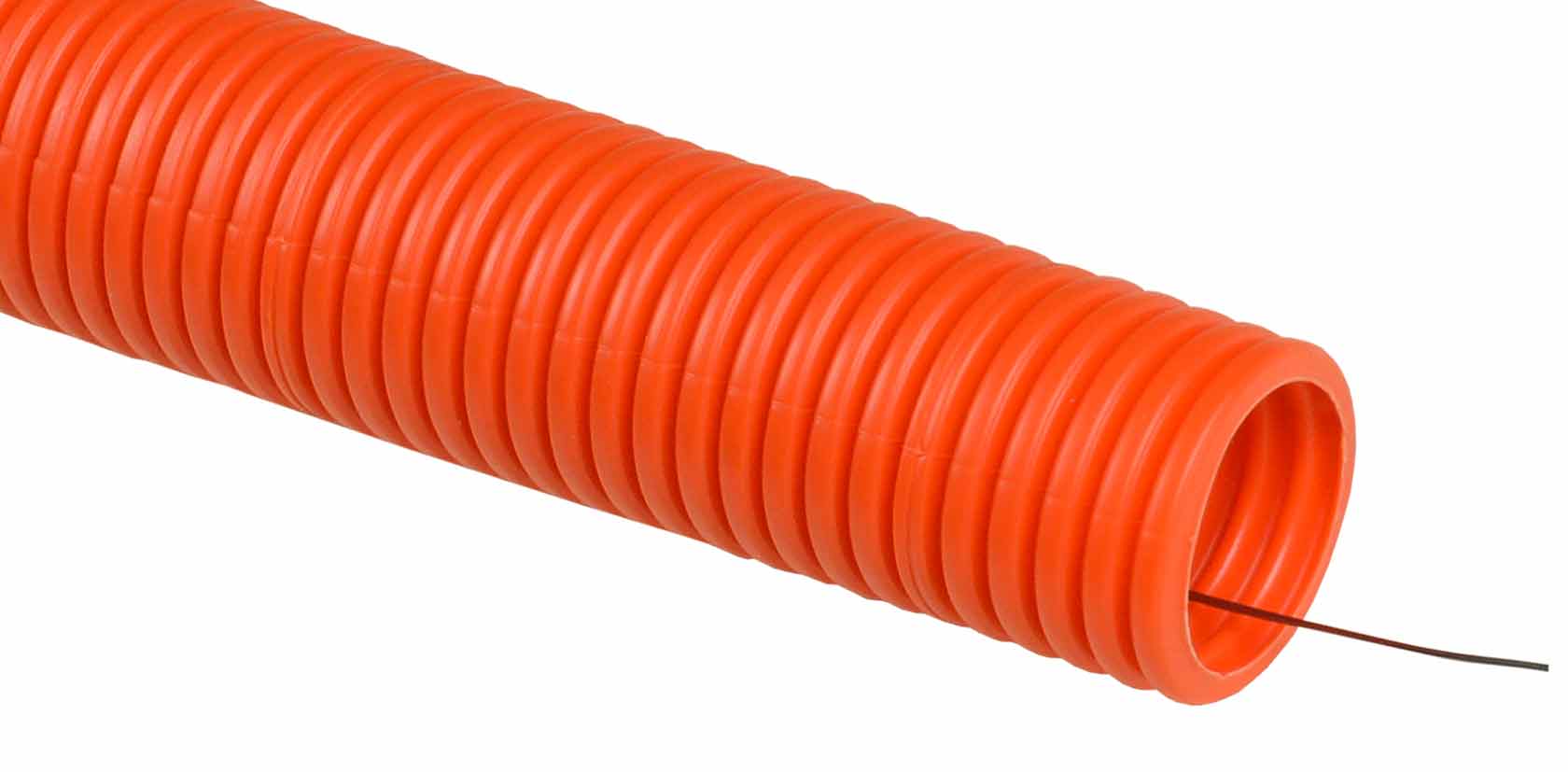

  3. ПНД (полиэтилен низкого давления). Пластичен, удобен в работе с изготовленными из него гофрами.
  4. Полиамид (ПА). Обладает гидрофобностью. Гофротрубы из этого материала используются при электрификации в условиях повышенной влажности.
  5. Полипропилен (ПП). Полипропиленовые гофры служат дополнительной защитой кабелей, закладываемых в электропроводные каналы во время монолитного строительства.

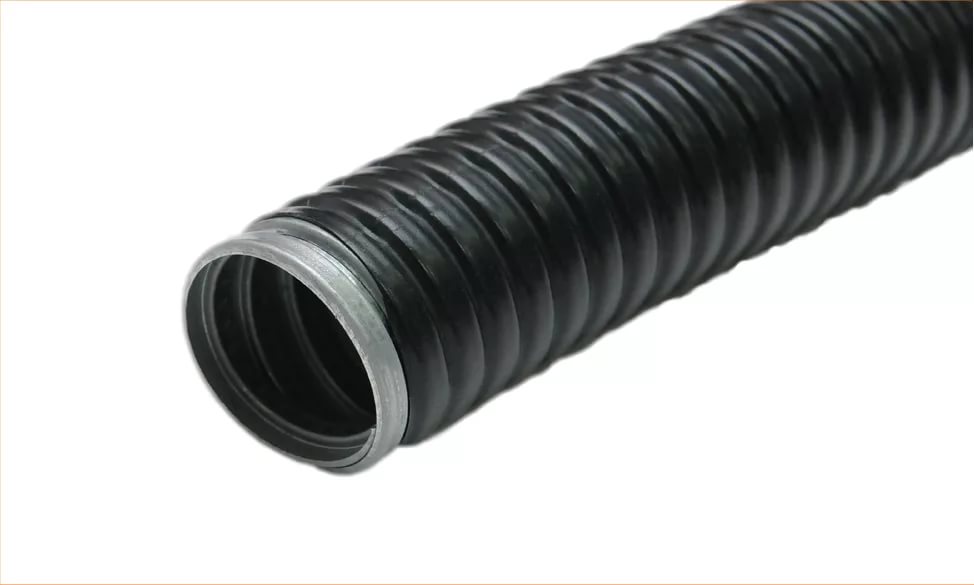

  6. Металл. Используется при производстве армированной термостойкой гофры и металлорукавов с изоляцией.

Металлогофры обладают высокой локализационной способностью, обеспечивающей им возможность выдерживать короткое замыкание в проводке, не теряя своей целостности в результате прогорания стенок. Толерантны металлические изделия такого типа и к экстремальным температурным перепадам, а также длительным воздействиям низких (до −20°С) и высоких (до 60°С) температур.

Стоимость армированных рукавов значительно превышает цену на пластмассовые изделия, поэтому использование металлогофр актуально только в условиях строгой необходимости в соответствии с ПУЭ.

Маркировка РВД на металлорукавах означает, что изделие не только выдержит высокое давление, но способно сохранить свои эксплуатационные характеристики после взрыва. Такие гофрированные трубы используются для прокладки кабелей в условиях производств.

Монтаж гофротруб для кабеля

Правила работы

Существуют общие правила для использования гофрированных труб в процессе прокладки кабелей:

  1. Для укладки скрытых сетей, штробление необходимо произвести заранее.
  2. Пластмассовые гофры режутся острым ножом, металлические — специальными ножницами по металлу.
  3. В процессе отрезания гофр, имеющуюся в них протяжку следует предварительно придержать плоскогубцами во избежание ее ускользания внутрь трубы, а после окончания резки откусить кусачками на удобную длину.
  4. При работе с монолитными конструкциями, гофрированные трубы укладываются до застывания стяжки, а кабели прокладываются после.
  5. Диаметр гофры следует выбирать так, чтобы он вдвое превышал общий диаметр прокладываемых в ней проводов.
  6. Если план монтажа сетей подразумевает протягивание через одну гофру нескольких проводов, стоит смотать их между собой изолентой. Это облегчит дальнейшую инсталляцию и повысит диэлектрические свойства всей конструкции.
  7. Изготовленные из металла рукава требуют организации заземления с обоих торцов.
  8. Важно обеспечить отсутствие провисания установленной гофры (к функциональным элементам сети она должна подходить своим краем вровень с корпусом).
  9. В случае необходимости соединить гофрированные трубы между собой, необходимо воспользоваться транзитными коробами.
  10. Не следует сгибать гофру более, чем на 90 градусов — во избежание потери ее целостности. Чем больше жесткость используемого рукава, тем меньше возможный угол изгиба.

Поврежденные в ходе установки гофрорукава не подлежат ремонту и дальнейшему использованию по назначению, поэтому работу по инсталляции электросетей в гофре необходимо производить бережно, избегая соприкосновения пластмассовых участков изделий с острыми деталями и углами.

Процесс монтажа в помещении

Монтаж гофротруб под кабель начинают с разметки рабочего пространства с помощью строительного уровня. На поверхность наносят метки в местах прохождения будущих линий электросетей и предполагаемых стыков рукавов.

Согласно проделанной разметке, в поверхность устанавливаются дюбеля — на расстоянии не менее 30см (такой шаг позволит избежать дальнейшего провисания конструкции). Монтируются кронштейны соответствующего диаметру гофры размера. Для пластиковых рукавов выбирают хомут из идентичного материала, но допускается использовать в качестве опоры и металлическую проволоку, надежно закрепленную на рабочей поверхности при помощи шурупа.

Если планируется подвесить рукав с помощью троса, его материал должен иметь высокую степень устойчивости к деформации, иначе со временем собранная конструкция провиснет и утратит свои начальные технические характеристики.

После того, как выделенная под прокладку электросети площадь полностью подготовлена (сделаны штробы, проложены траншеи, установлены необходимые конструкции, закончена разметка и пр.), можно приступать к непосредственному монтажу рукавов.

Осуществляются необходимые замеры и нарезка нужного для работы числа труб подходящей длины. Далее, если задача не подразумевает укладки кабелей в несущие конструкции или в землю, выполняется протяжка проводов в гофры путем использования комплектной стальной проволоки или натяжкой рукава на кабель. Делать это следует с осторожностью, избегая повреждения целостности рукава концом кабеля.

В случае отсутствия в комплекте с гофротрубой стальной протяжки, можно сделать ее самостоятельно — из тонкой и достаточно гибкой проволоки. Можно воспользоваться и прочной нитью, протащив ее сквозь рукав с помощью привязанного к ее концу куска бумаги и мощного пылесоса.

Подготовленные отрезы труб закрепляются на заранее отмеченных участках, соединяясь в случае необходимости с помощью транзитных коробов, после чего подключаются к подразетникам и щиткам, с закреплением концов внутри коробки устройства.

Прокладка гофр открытым способом на улице

Способы прокладки кабелей в условиях улицы (в том числе, по стенам зданий и сооружений) регламентируют следующие документы:

  • «Электропроводки ПУЭ», глава 2, пункт 1.
  • Подразделы «Электропроводки» и «Электротехнические устройства» СНиПа 3.05.06-85.
  • Глава «Прокладка кабелей и проводов по стенам зданий» ОСТН-600-93 (отраслевые строительно-технические нормативы на монтаж сооружений и устройств связи, радиовещания и телевидения).

Кабель может крепиться открытым способом — посредством накладных скоб, если такой метод не приведет к нарушению архитектурного облика здания. В противном же случае потребуется разнести параллельно укладываемые гофротрубы с проводкой минимум на 0,5 метра.

Если проект предполагает применение гофры из ПНД, рекомендуется дополнительно защитить рукав от провисания путем протяжки внутри него металлического троса, диаметром 2-3 мм. В таком случае обязательно применения тросовых зажимов и талрепов (натяжных муфт) по обоим торцам гофротрубы.

В случае ввода проложенного по улице металлорукава в здание, необходимо обеспечить заземление конструкции.

В случае наличия на пути прокладываемой трубы препятствия, рекомендуется разместить очередную секцию рукава за ним, а потом конец трубы готовой секции протянуть под препятствием и надежно соединить со второй частью магистрали муфтой.

При закреплении рукавов на вертикальной поверхности тросом, необходимо выбирать его диаметр, натяжение, а также шаг пролетов, как и для воздушных прокладок.

При укладке по улице на высоте менее 2,3 метров от земли, гофры потребуют дополнительной защиты от механических повреждений, обеспечить которую помогут ПНД трубы, стальные трубы, гнутый швеллер или уголок.

Укладка гофрированных труб с кабелем непосредственно на землю не производится: магистраль либо приподнимают на высоту свыше 50 см от поверхности, либо заглубляют в грунт минимум на полметра.

Особенности выбора гофротруб

Основная масса представленных на рынке гофрированных труб производится в соответствии с регламентируемыми ГОСТ стандартами, что гарантирует потребителю высокое качество и надежность продукции. Существуют некоторые общие правила, которые позволят правильно подобрать гофротрубу при покупке:

  • Если изделие имеет внешние дефекты покраски или самого материала (точки, вкрапления), оно, скорее всего, произведено из вторичного пластика и не отличается высоким качеством.
  • Не стоит экономить на приобретении труб с комплектной протяжкой — это серьезно сэкономит трудозатраты в процессе инсталляции кабеля. Особенно актуален этот совет в случае выбора рукавов малого диаметра.
  • Следует подбирать гофру строго под намеченные цели, ориентируясь на требуемый диаметр и цветность изделия, говорящую о рекомендованных способах его эксплуатации.
  • Важно подбирать рукава в соответствии с требованиями пожаробезопасности проектируемого объекта (для негорючих поверхностей годятся любые трубы, для каркасных построек — ПВХ или ПВД, а для легко воспламеняемых поверхностей — устойчивые к возгоранию металлорукава).

Стоит заранее рассчитать необходимую длину гофры для выполнения предстоящих работ и приобретать материал с запасом — на случай порчи рукава в ходе его укладки.

Полезные рекомендации по монтажу

Оптимизировать процесс установки гофротруб для кабеля и продлить срок их службы помогут следующие рекомендации:

  1. Откажитесь от прокладки гофр поверх незащищенных острых углов.
  2. Обмотайте конец кабеля изолентой перед его протаскиванием в пластмассовую гофротрубу. Это защитит ее от механических повреждений.
  3. Обязательно используйте транзитные коробки при соединении отдельных участков рукавов.
  4. Укладывайте гофрированные трубы до заливки монолитных конструкций, а кабели протягивайте уже после отвердевания поверхности.
  5. Тщательно размеряйте рабочее пространство и заранее проделывайте штробы под гофру.
  6. Проложенную внешним способом проводку в закрытых помещениях следует прикрывать гипсокартоном или подвесными потолками.
  7. Не пренебрегайте использованием дополнительной защиты гофротруб при прокладке в помещениях с высокой влажностью или на легко воспламеняемых поверхностях.
  8. Прячьте концы гофры внутрь коробков электрораспределительных приборов: это защитит сеть от механических повреждений, обеспечит дополнительную изоляцию проводки.

Четкое соблюдение технических параметров гофрированной трубы и правильный монтаж проводки позволит создать безопасную, долговечную и эстетически приемлемую электросеть практически в любых условиях.

Гофра для кабеля – виды, конструкция, подбор размера под диаметр кабеля

Основные технические требования к полимерной гофре определяются национальным ГОСТ Р ИЭК 61386.№-2014. Стандартом устанавливаются основные параметры защитных характеристики трубных систем, и вводится их классификация.



Регламентируются общие свойства и показатели устойчивости к условиям внешней среды, а также к внешним воздействиям во время перевозки, хранения, прокладки и дальнейшей эксплуатации.

Что такое гофра для кабеля и зачем она нужна?


Описываемый вид электротехнической продукции представляет собой тонкостенную трубку с волнистым профилем в продольном направлении. Гофротруба из полимерных материалов по форме относится к кольчатым, а по механическим свойствам к особо гибким (повышенной гибкости). Допускается ее частое изгибание в процессе монтажа и дальнейшей эксплуатации.


Гофр пластиковый предназначается для дополнительной защиты электропроводки, прокладываемой различными способами:


  • Открытый монтаж. По поверхности строительных конструкций, элементов зданий и сооружений.

  • Скрытый. За панелями отделки, вмурованными в стены, полы или перекрытия.

  • Подземный. При прокладке кабелей непосредственно в грунте или в специальных каналах.


Допускается использование гибких защитных рукавов при монтаже бытовых и промышленных сетей, в том числе наружных частей и внутри помещений. Гибкие трубные системы, применяемые в качестве добавочной защитной оболочки для проводов, отличаются удобством и универсальностью. Они обеспечивают высокую пожарную безопасность и предохраняют провода от механических воздействий и погодных факторов.

Гофра для кабеля — виды и конструкция


Данная разновидность дополнительной защиты для проводов различается по материалу, которые используются для ее производства, а также особенностями устройства. Рукав гофрированный изготавливается из полимеров или металлов:

  • ПВХ. Поливинилхлорид устойчив к воздействию влаги, но при низких температурах становится ломким.
  • ПНД. Полиэтилен низкого давления отличается стойкостью к агрессивным средам, однако поддерживает горение.
  • ППР. Полипропилен обладает исключительной влагостойкостью и самостоятельно затухает при отсутствии открытого пламени.
  • Металлические. Преимущественно стали оцинкованные или нержавеющие имеют высокие показатели механической прочности и пожаробезопасности.
  • Композитные. Металло-полимерные способны выдерживать большие нагрузки и надежно защищают провода от пыли, влаги и биологических вредителей (мышей).


Гофротруба электротехническая выпускается в разных вариантах исполнения и может иметь следующую конструкцию:


  • Обычная. Легкая, средней плотности и тяжелая в зависимости от толщины и жесткости стенки.

  • Армированная. Внутри имеется металлическая сетка, обеспечивающая высокую прочность на разрыв.

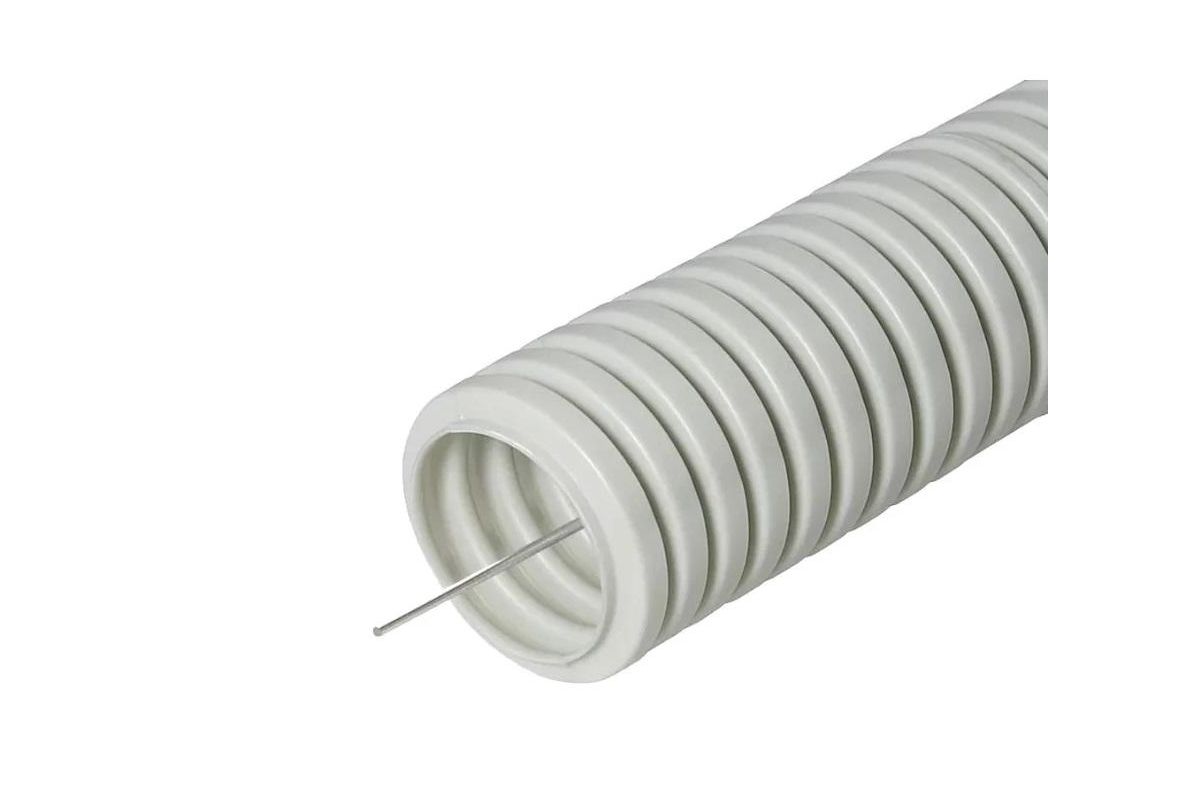

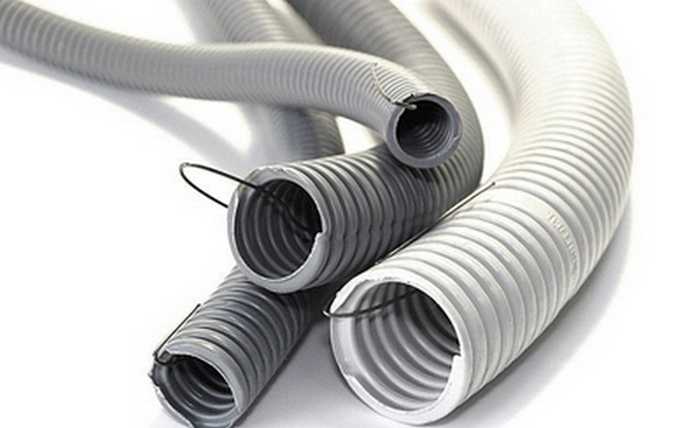

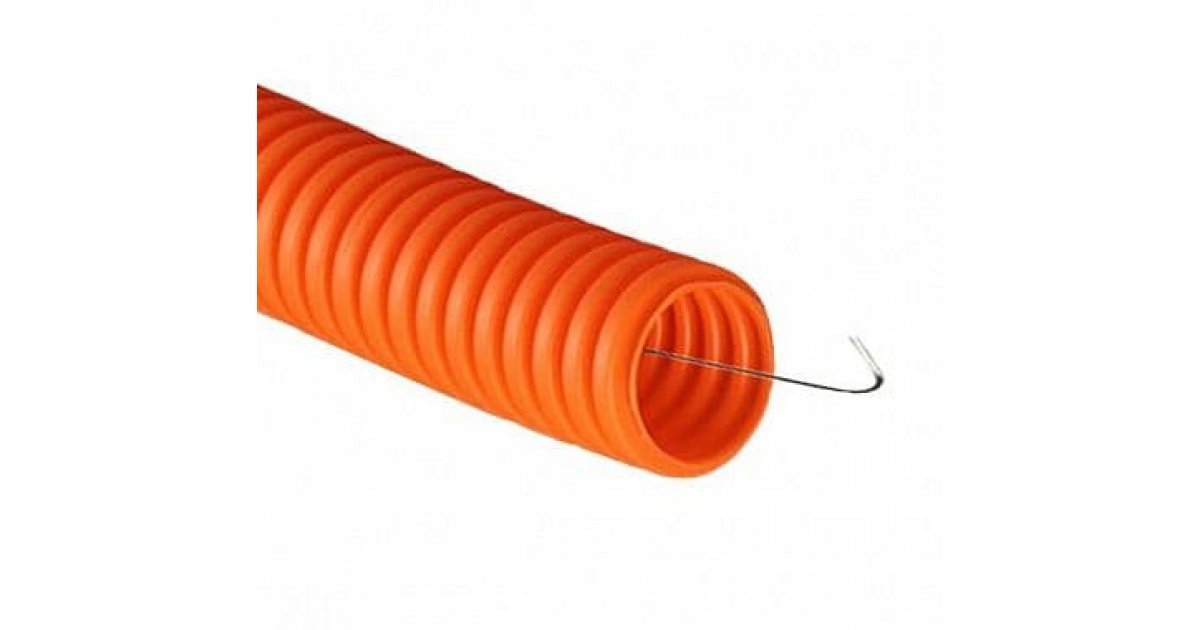

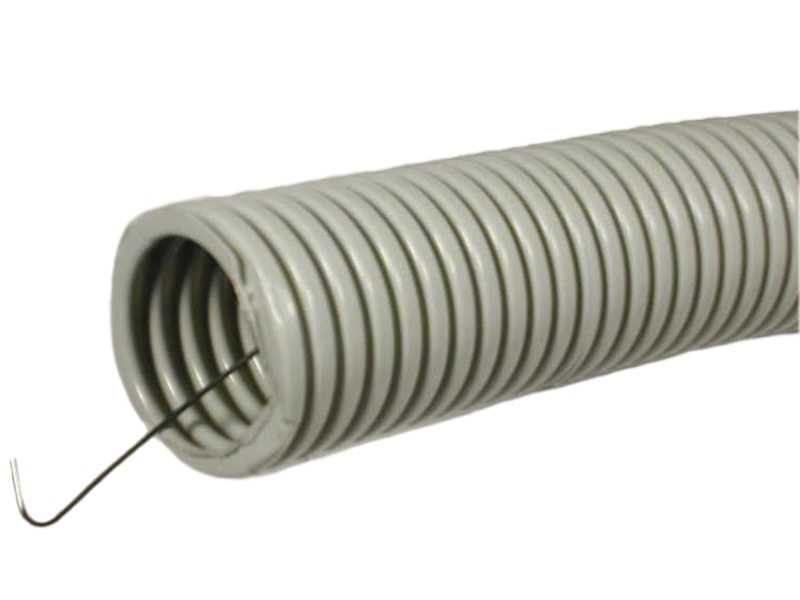

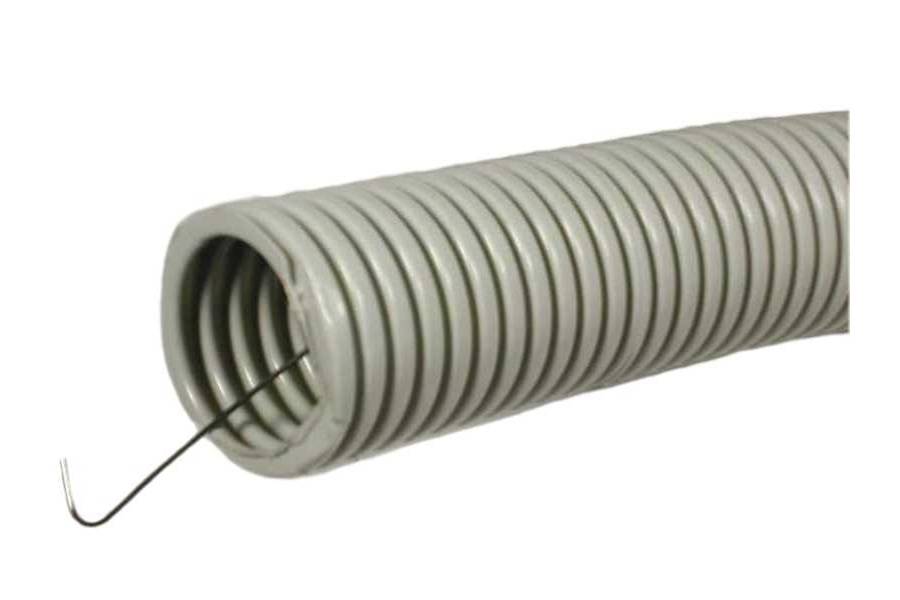

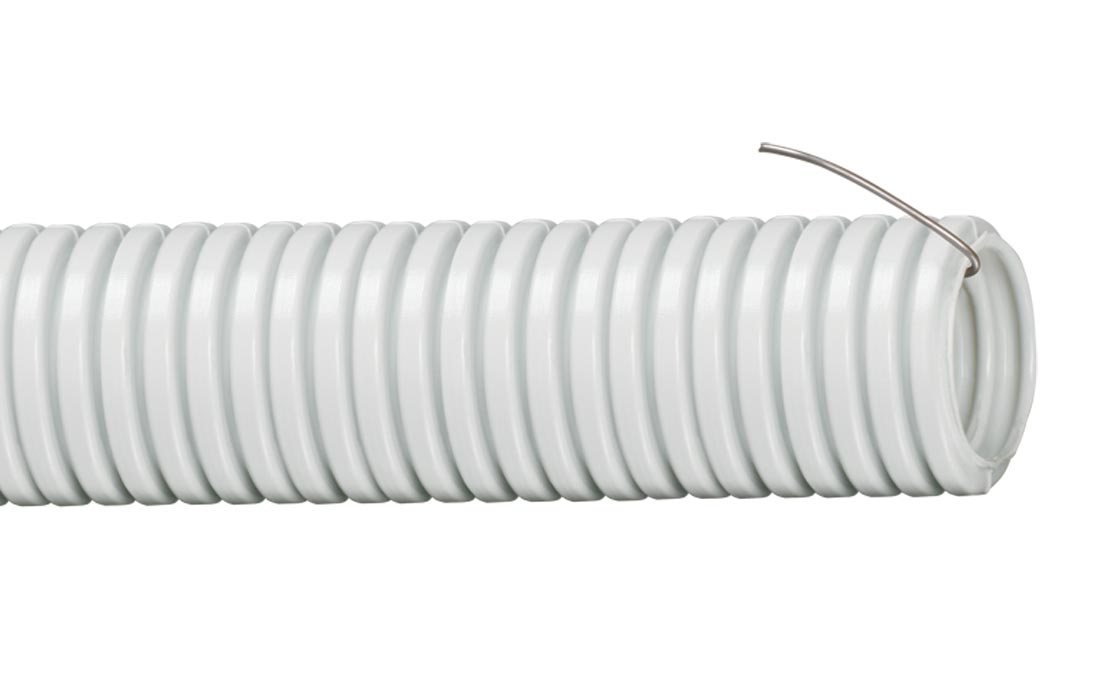

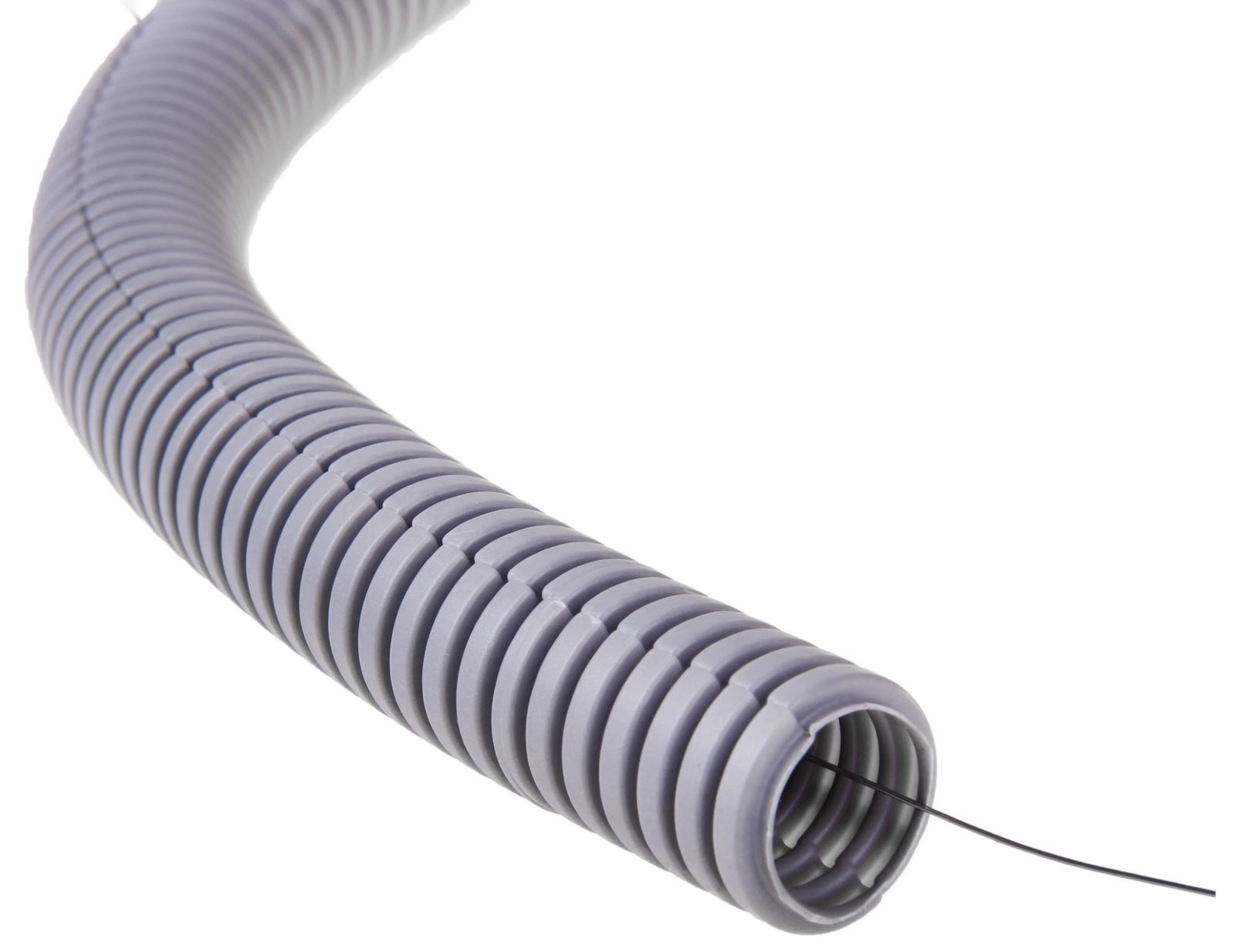

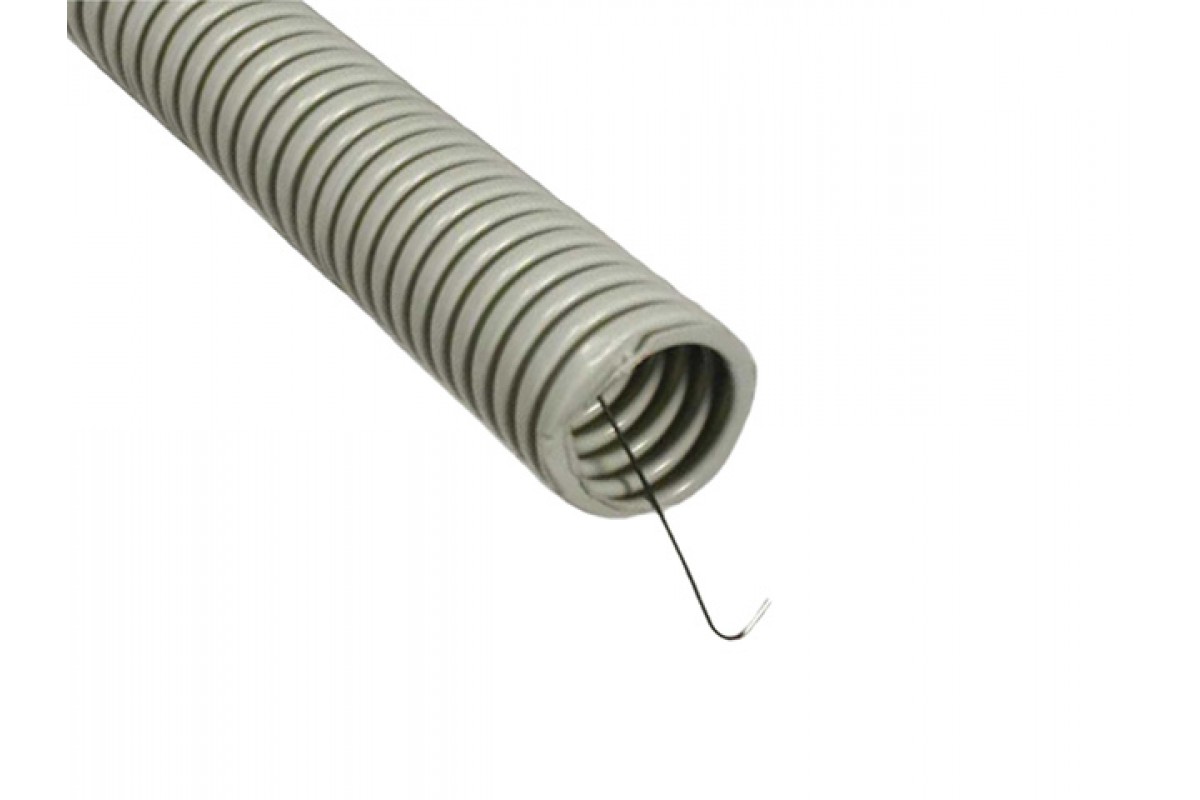

  • С проволочным зондом. Используется для протяжки электропровода сквозь трубу.


Материал и особенности устройства учитываются при выборе той или иной разновидности гофры наряду с условиями последующей эксплуатации. Полимеры, металлы и композитные составы обеспечивают защитной трубке уникальные свойства, а хорошо продуманная конструкция – отличную функциональность.

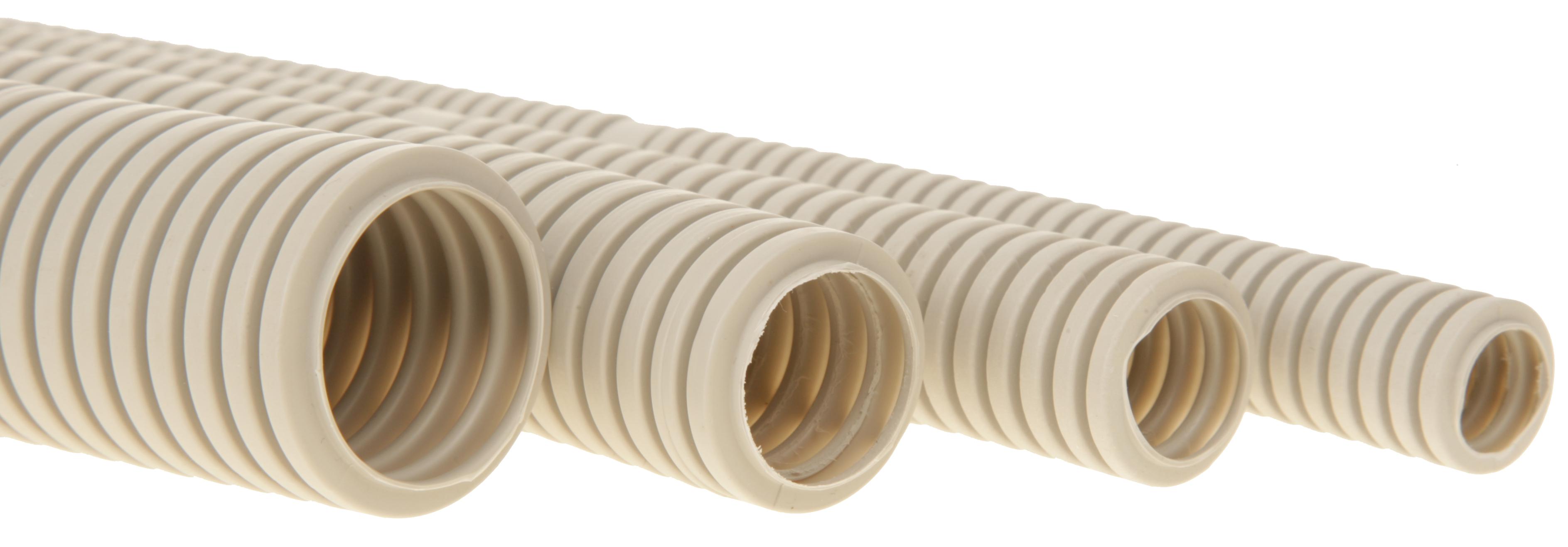

Размеры гофротруб для кабеля и их цвет

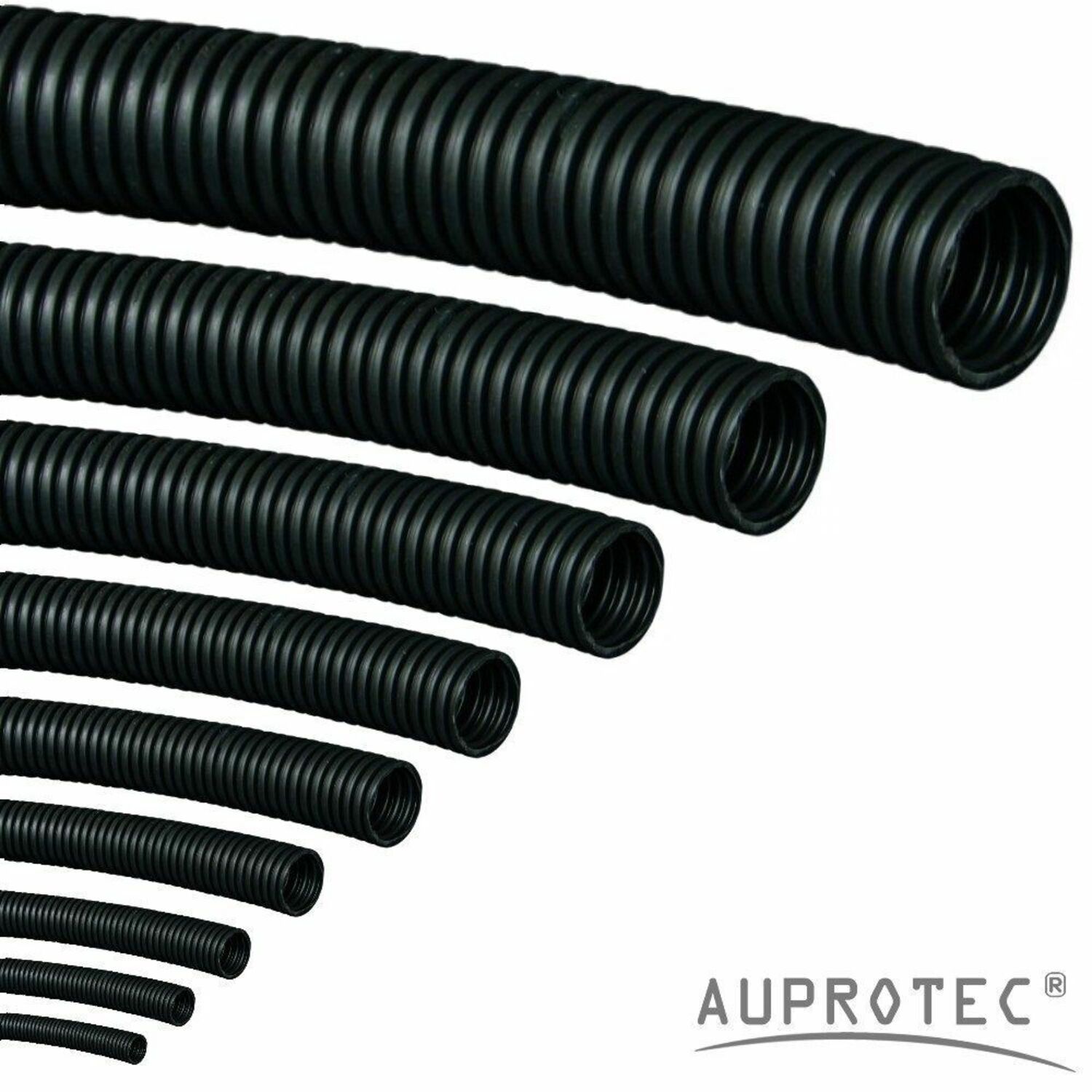

Промышленность выпускает обширную номенклатуру гибких трубных систем для прокладки электрического кабеля. Основными параметрами для защитной гофры являются ее геометрические размеры:


  • Внутренний диаметр варьируется в пределах от 20 до 50 мм.

  • Толщина стенки: от 0,5 до 6,0 мм.


Для удобства пользователей гофрорукава для кабелей окрашиваются в разные цвета, что упрощает идентификацию открытых ее частей при прочих одинаковых размерах (диаметр). Существуют белые, серые, желтые, красные, коричневые и черные гибкие трубки, которые изготавливаются из разных полимеров. На внешние поверхности металлических гофрорукавов обычно дополнительные лакокрасочные покрытия не наносятся и они имеют очень узнаваемый вид.


Гофра для кабеля — как подобрать размер под диаметр проводов


Требования к комплектующим для защитной трубчатой системы определяются с учетом параметров электрических кабелей. Внутренний диаметр гофры должен быть больше наружного у проводка, что позволить без проблем протянуть его в дополнительную оболочку. Она выбирается обычно по таблицам.

]]>


































































Наименование кабеля


Диаметр дополнительной защитной оболочки, мм


Труба жесткая


Металлорукав


Гофротруба ПВХ


Кабель ВВГ











2х1.5


20





15


20


2х2. 5


18


25


2х4


25





32





2х6


2х10


32


25


3х1.5


20





15


20


3х2. 5


18


25


3х4


25





32





3х6


3х10


32


32


40


4х1.5


20


18





25





4х2. 5


25





4х4


25


32





4х6


32





25


4х10


32


40


4х16


40


38


50


Кабель АВВГ











2х2. 5


20





18





25





2х4


2х6


25


32





2х10


32





25


2х16


32


40


3х2. 5


20


18





25





3х4


25





3х6


25





32





3х10


32


3х16


40


38


50


3х4+1х2. 5


25





32





3х6+1х4


3х10+1х6


32


32





40





3х16+1х10


40


3х25+1х16


50


38


50


Кабель ПВС











2х0. 5


16





10


16


2х0.75


12


2х1


20


2х1.5


15


2х2.5


20


18


25


2х4


25


25


32


2х6


3х0. 5


16


12


16


3х0.75


20


3х1


3х1.5


20


15


3х2.5


18


25


3х4


25


32


3х6


32


25


4х0. 5


16





10


16


4х0.75


12


4х1


20


4х1.5


20


15


4х2.5


18


25


4х4


25


25


32


4х6


32


5х0. 5


16


12


16


5х0.75


20


5х1


5х1.5


20


15


5х2.5


18


25


5х4


25


25


32


5х6


32


При подборе гофры необходимо учитывать материал, который использовался для ее изготовления, толщину стенок и особенности конструкции.

Особенности монтажа кабеля в гофре


Работы по прокладке бытовой или промышленной электросети с дополнительной защитой проводятся в два этапа. Сначала кабель протягивается внутрь гофры, затем размещается по схеме и закрепляется. Перечисленные операции выполняются следующим образом:


  1. Гофрорукав растягивается на всю длину и в него вставляется электропровод с помощью струны.

  2. Концы его фиксируются с помощью изоленты или любым иным способом для того чтобы избежать случайного вытаскивания.


Основные способы монтажа подготовленной трубчатой системы следующие:


  • Пластиковые клипсы. Используется при уличной прокладке, а также внутри помещений по любым поверхностям.

  • Дюбель-хомуты (шпильки). Применяются обычно при монтаже на деревянных и бетонных элементах зданий.

  • Пластиковые стяжки. Позволяют правильно закрепить систему к тросам подвеса и металлоконструкциям на улице и в помещениях.

  • В штробах и бетонных стяжках полов. В первом случае прокладка может осуществляться по наружным и внутренним стенам и перекрытиям, после чего выполняется их заделка.


Правильности выполнения подготовительных и монтажных работ в значительной степени определяют безопасность и эксплуатационные характеристики проложенной электросети. Контроль качества выполняемых операций осуществляется совместно представителями подрядной организации и заказчика в ходе приемо-сдаточных испытаний.

Гофра для кабеля: виды и применение

При планировании системы электропроводки всегда возникает вопрос о её защите. Неопытному человеку не понятно, достаточно ли заводской изоляции кабеля для того, чтобы противостоять всем негативным фактором, нужно ли использовать дополнительные средства. Существуют правила установки электроприборов — официальная документация, регламентирующая процесс монтажа разных сетей. Там есть таблица, которая ответит на вопрос: «Зачем нужна гофра для кабеля и когда её применять?»

Также многих беспокоит вопрос: «Можно ли прокладывать несколько проводов через один канал?». Можно, только если оба они — силовые или малоточные. Изделия разных видов нужно укладывать в отдельных рукавах.

Сфера применения

Гофра необходима для следующих работ:

При проведении кабеля в горючих стенах (в деревянном доме, каркасном строении и пр.). При креплении к горючим поверхностям — как дополнительная защита от распространения огня. Для этих целей приобретают негорючие кабель-каналы.
Создание сети за отделочными материалами — поливинилхлоридными плитами, гипсокартоном, деревянной вагонкой. Главная задача — защитить провод от механических влияний. Если захочется повесить что-нибудь на стену, заранее не сверившись с планом прокладки кабелей, труба задержит сверло, гвоздь или саморез. Для таких целей нужно подбирать самые жесткие изделия.
При прокладке проводов в стяжку или под пол в деревянном доме. Нужна защита для кабелей от высокого давления. Также нужно обеспечить простоту замены проводки в случае её выхода из строя. Одно дело — проштробить стену, другое — поднять весь пол.
При наружной прокладке — для защиты от дождя, перепадов температур, ультрафиолета, механических повреждений. Нельзя приобретать оболочки для кабелей, сделанные ПВХ — они чувствительны к солнцу. Хорошо подойдет металлическая гофра или полиэтиленовая продукция. При покупке уточняйте, насколько герметична выбранная гофра для проводки.
При наружной прокладке — для защиты оболочки кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
При подземной прокладке важна водонепроницаемость, а также жесткость — для защиты от нагрузок на растяжения, влаги, агрессивных химических веществ, грызунов.

Даже металлическая гофра — не лучшая защита от механических повреждений. Она способна задержать сверло, гвоздь, саморез, дав время сообразить, что в этом месте лучше не вешать любимую картину или книжную полку. Лучший способ защитить себя — создать план проводки с точными расстояниями от линий до углов, пола, потолка и других несдвигаемых объектов.

Типы изделий

Чтобы правильно подобрать защиту, нужно знать о её классификации и для чего нужна гофра каждого типа. Продукцию классифицируют по прочности и материалу изготовления. У некоторых видов есть дополнительные критерии: тип заполнения полостей, количество слоев и пр.

Любая гофрированная труба для прокладки кабеля может иметь или не иметь протяжку — тонкий трос или провод, за который цепляются прокладываемые изделия и помещаются внутрь шланга. На длинной трассе без этого приспособления очень сложно справиться с задачей. Особенно, если кабель-канал жесткий и линия не прямая.

Первое, с чем нужно определиться — диаметр гофры. Он должен соответствовать площади поперечного сечения кабеля. Чтобы протяжка кабеля в гофре не вызывала затруднений, его диаметр должен быть значительно меньше, чем внешний диаметр трубы. Ниже представлена таблица, которая поможет правильно подобрать размеры изделий.

Классификация по прочности

В зависимости от прочности гофротруба для кабеля может быть легкой, средней, тяжелой, армированной. Использовать самый прочный вид изделий для каждой системы — нецелесообразно. Во-первых, они по-разному стоят, во-вторых, в некоторых работах важна не жесткость, а гибкость.

Легкая — обладает тонкими стенками, очень гибкая. Используется под обшивкой стен и потолков. Плохо выносит механическую нагрузку, поэтому не рекомендуется к использованию на линиях, проводимых в стяжках полов. Но можно применить под поверхностью в деревянном доме.
Средняя — подходящий вариант для использования в стяжках полов, стенах. В потолках лучше не проводить — шланг средней жесткости достаточно тяжелый.
Тяжелая — обладает высокой прочностью, плохо гнется. Для поворотов системы рекомендуется использовать специальные фитинги. Изделия хорошо защищают от влаги и пыли.
Армированная — полимерные шланги со стальной спиралью внутри. Лучший вариант для создания подземной проводки, подвешивания.
Материалы изготовления

Гофрированная труба для кабеля может создаваться из полимера или металла. Есть разные материалы, у каждого из которых — свои особенности, преимущества и недостатки. Нужно внимательно относиться к этому критерию. Например, ПВХ хуже справляется с ультрафиолетом, но не так подвержен разложению, а у полипропилена все наоборот.

Чаще всего гофру делают из следующих материалов:
Полипропилен (ППР). Как правило, полипропиленовая гофра — синего цвета. Полипропилен отличается высокой устойчивостью к воде, негорючестью. При возгорании он самостоятельно затухает. Применяется для помещений с повышенной влажностью, на открытом воздухе.

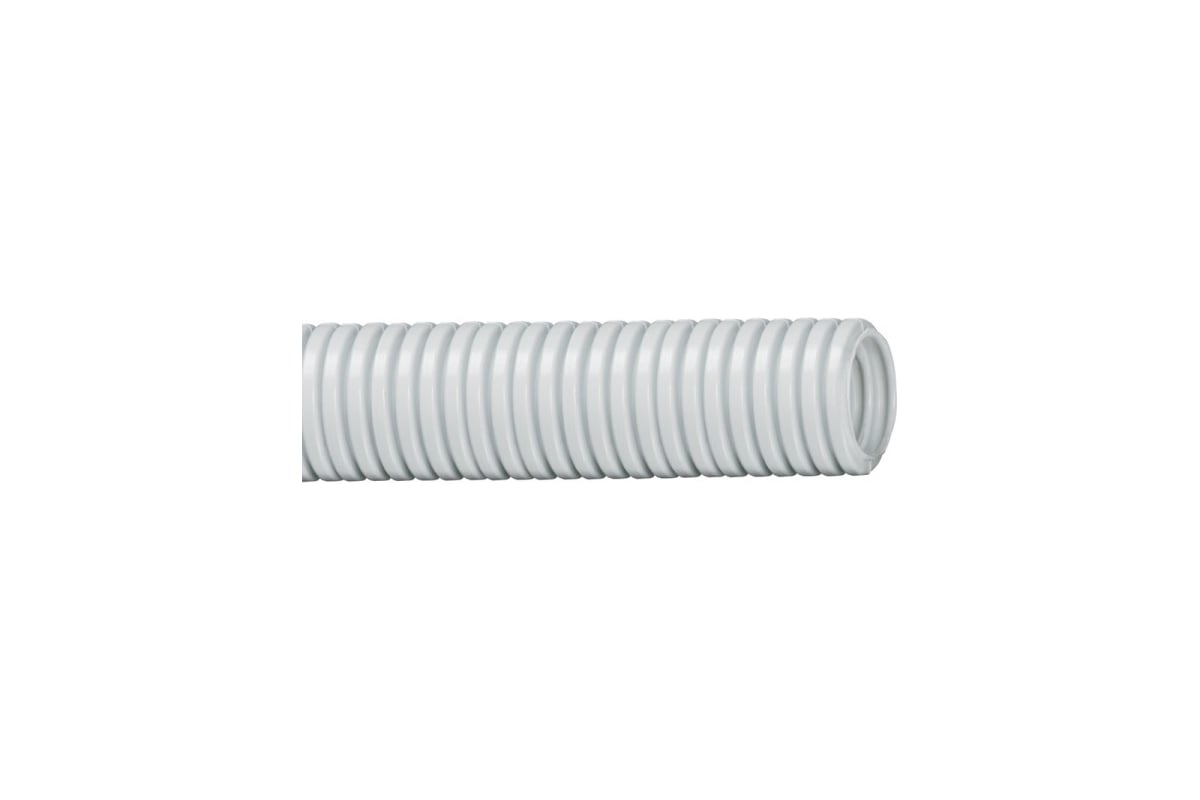

Поливинилхлорид (ПВХ). Самозатухающие серые трубы, не устойчивые к влаге. Используются только внутри сухих помещений.
Полиэтилен низкого давления (ПНД). Устойчивые к влаге и агрессивным химическим веществам изделия. Чаще всего — оранжевые или черные. Через ПНД-трубы протягивают кабельную продукцию в стяжках полов, стенах из негорючих материалов.
Металл — нержавеющая сталь или оцинкованная сталь. Если собираетесь использовать гофру в деревянном доме — это один из лучших вариантов. Также применим для прокладки на открытом воздухе.
Металл и полимер. Металлическая гофра с полимерным покрытием предоставляет качественную защиту от пыли и влаги.

То что гофра — металлическая, не означает, что она не горючая. Для герметизации между витками шланга часто используют хлопчатобумажные заполнители. Поэтому при покупке уточняйте степень горючести продукции. В деревянном доме кабель-каналы должны быть классифицированы, как НГ.

Полимерные изделия могут быть одно- и двухслойными. У последних снаружи поверхность ребристая, а внутри — гладкая. Подобные изделия стоят дороже однослойных. Их рекомендуется применять, если трасса часто меняет направление, есть повороты по узкому радиусу. Если прятали провода в подобные каналы при ремонте или замене проводки, затяжка нового кабеля в гофру не вызовет затруднений.

Цвет имеет значение

Существует гофра разных цветов. Выбор конкретной окраски — дело не вкуса и не дизайна интерьера. Существует международный стандарт, в котором указано, изделия какого цвета для чего применять. Это позволяет на любом участке трассы определить, к какому оборудованию ведут те или иные провода.

Даже металлическая гофра может гореть — между витками часто прокладывают уплотнители из горючих материалов. Поэтому важно правильно выбирать изделия.Кабель-каналы и пожарная безопасность

Лучший вариант для соблюдения техники пожарной безопасности при создании сети в горючих стенах — металлические трубы. Они дополнительно защищают от нагрузок, которые возникают в процессе усадки здания, грызунов. При возникновении короткого замыкания и несрабатывании автомата очень низка вероятность того, что возникшее возгорание сможет прожечь металл толщиной 2 мм.

Укладка стальных трубопроводов сложна: они тяжелее, все повороты системы требуют использования муфт. Поэтому многие выбирают негорючие металлические шланги.

Установка

Прокладка кабеля в гофротрубе и монтаж самого шланга – достаточно простой процесс. В зависимости от того где укладывается система — внутри стен или на их поверхности – используют разные дополнительные изделия. В обоих случаях есть особенности работы.

При разработке трассы нужно соблюдать следующие рекомендации:

Избегайте резких поворотов, чтобы в случае необходимости можно было провести новый провод. Не руководствуйтесь логикой: «Проложу трубу как удобно, а в случае чего — что-нибудь придумаю». Не придумаете — придется штробить стены, поднимать пол или выкапывать шланг.
Максимальная длина участка — 25 метров при условии, что на нем не больше 4 поворотов.
Расстояние между поворотами — не менее 5 метров. Если не получается соблюсти это правило, устанавливайте на проблемном участке распределительную коробку. В случае подземной прокладки кабели выводят наружу, соединяют в герметичном контейнере и заводят обратно под землю.
Минимальный угол поворота — 90 градусов. В случае с прокладкой внутри стен, можно перенаправлять систему только под прямым углом. При этом чем больше радиус изгиба шланга, тем лучше.
В одной гофре нельзя прокладывать кабель для силового оборудования и для связи. Их монтируют в разных рукавах на расстоянии не менее 200 мм друг от друга. Пересечение изделий — только под прямым углом.

Правила касаются всех видов систем – в том числе воздушных и подземных.

Если нужно проложить систему поверх стен, применяют специальные крепления — клипсы. Они представляют собой полукруглые захваты, которые фиксируются с помощью метизов. В них шланг просто вставляется. Важен диаметр трубы – для каждого диапазона значений подходят определенные крепления. Если создается скрытая система, тоже можно применять крепежи, но часто ими пренебрегают, закрепляя трубы с помощью строительных материалов.

Протяжка провода

При работе в квартире или доме проблем с протяжкой не возникает — на таких объектах участки сети короткие, они переходят в распределительные коробки. Нет проблем с большим количеством поворотов, непроходимыми препятствиями.

В одной гофре можно протягивать несколько кабелей — главное, чтобы позволял диаметр изделия. Для этого проводники скрепляют скотчем по все длине (шаг — 300–500 мм). На одном из концов оголяют жилы обоих изделий и скручивают их между собой, делают петлю. Её лучше закрепить изолентой. После этого можно протянуть кабель по трубе.

Затягивание можно выполнить до и после фиксации гофры. Первый метод рекомендуют использовать на объектах, где есть небольшие участки трасс — например, в квартирах. Если электропроводка — масштабная, лучше протягивать кабель после того, как трубы закреплены, иначе будет неудобно работать, есть опасность повреждения провода в процессе монтажа. Часто, как протянуть провод, решают в зависимости от конкретной ситуации. На одних участках устанавливают шланги с уже помещенным внутрь кабелем, на других проводят его после фиксации проводника внутри.

что это такое и как выбрать щипцы для волос? Как пользоваться профессиональным утюжком? Отзывы парикмахеров

Средства для волос

Создание неповторимой прически с помощью плойки-гофре обеспечит уверенность в себе на весь день. С помощью электрического прибора можно быстро и легко сделать элегантную укладку на любой вкус. А как правильно выбрать такую технику?

Что это такое?

Плойка-гофре представляет собой электрощипцы. Прибор состоит из ручки и рабочей поверхности. За счет повышения температуры внутри щипцов происходит воздействие на волосы, и они меняют свою форму. Внутренняя поверхность такого утюжка имеет волнистую форму. Берется прядь волос и зажимается пластинами рабочей части. Плойку используют для завивки.

После ее применения прическа выглядит воздушной, как после химии.

Среди преимуществ использования электрощипцов можно отметить следующие.

  • Простота использования. Прическу можно делать самой, без помощи специалиста.
  • Быстрота. Для создания волнистого локона требуется несколько секунд. Чем сильнее разогреты щипцы, тем быстрее формируется нужная волна.
  • Удобство. Необходимо взять локон нужной толщины и зажать его между лопаточками щипцов. Регулировка пластин производится с помощью рычажка, расположенного на ручке.
  • В комплекте некоторых моделей присутствуют насадки для формирования разных по толщине волн, а также выпрямитель. Это позволяет менять образы и делать прическу под настроение.
  • С помощью плойки можно создавать объем как на густых, так и тонких волосах. Такой эффект держится дольше в сравнении с эффектом от фена.
  • Наличие дополнительных возможностей, например, функции регулировки температуры, системы кондиционирования.

Однако помимо плюсов следует упомянуть и о недостатках прибора.

  • Частое применение электрощипцов приводит к повреждению волос, сухости, ломкости.
  • Плойка не годится для каждодневного применения.
  • Прибор лучше не использовать при наличии ломких сухих волос. Специалисты рекомендуют применять термозащиту для волосяного покрова.

Виды

Для создания гофре разного размера предусмотрены следующие типы плоек.

  • Для небольших локонов. Такую насадку чаще используют для увеличения объема волос у корней. Мини-щипцы позволяют сделать маленькие кудряшки на тоненьких волосках. Их рабочая поверхность может варьировать от 12 до 20 мм.
  • Для средних локонов. Такой прибор считается универсальным. То есть можно создавать объем как на тонких волосах, так и на густой шевелюре. Электроплойку можно использовать по всей длине, что особенно актуально для длинных прядей. Размер ее рабочей части варьирует от 20 до 35 мм.
  • Для больших локонов. Широкая плойка предназначена для создания глубоких волн. С ее помощью сложно сделать прикорневой объем. Ширина ее пластин составляет 40 мм и более.

В зависимости от типа покрытия рабочей поверхности плойки бывают следующими.

  • С турмалиновым покрытием. Материал отличается продолжительным сроком службы, бережным воздействием на структуру волос и достаточно высокой ценой.
  • С покрытием из керамики. Материал характеризуется небольшой износостойкостью. Для сохранения качественной поверхности более продолжительное время требуется бережное отношение. Керамика оказывает щадящее воздействие на структуру волос. Она способна «склеивать» рассеченные волоски, делая локоны лоснящимися.
  • С тефлоновым покрытием. Материал быстро изнашивается. Поверхность оказывает щадящее воздействие на структуру волос, предотвращая чрезмерную сухость и ломкость.
  • С покрытием из титана. Материал характеризуется продолжительным сроком службы, бережным воздействием на структуру волос, немалой стоимостью. Однако при обращении с ним следует соблюдать осторожность. Его легко поцарапать.
  • С металлическим покрытием. Материал характеризуется продолжительным сроком службы, небольшой стоимостью. Однако специалисты не рекомендуют частое использование плоек с покрытием из металла. Материал пересушивает волосы, электризует поверхность.

Рейтинг производителей

Современные технологии позволяют создавать приборы с наличием дополнительных функций, которые значительно облегчают процесс работы и помогают получить более качественный результат.

  • Плойки с регулировкой температуры. Более легкий режим подойдет для тонких волос. Для получения стойкого эффекта на густых прядях потребуется более высокая температура.
  • Возможность контроля времени воздействия на волосы. Такая функция чаще встречается в профессиональных устройствах. Она обеспечивает одинаковое время воздействия на все локоны, что улучшает качество прически и снижает риск сжечь волосы. Также система предупреждает о своевременном выключении прибора после работы.
  • В современных моделях присутствует функция воздействия на волосы с помощью ионов. Они защищают волосы от появления чрезмерной сухости. После такого воздействия локоны приобретают блеск.
  • Возможность использования прибора на влажных прядях.
  • Наличие экстрафункций позволяет ухаживать за волосяным покровом, например, увлажнять, питать, насыщать локоны кислородом.

Многие производители приборов-гофре стараются уделять большое внимание не только многофункциональности и удобству эксплуатации прибора, но также и безопасности ее использования, заботе о волосах. Современные технологии позволяют создавать модели, с которыми очень легко работать. Их можно использовать чаще, нанеся минимальный вред структуре волос.

Обзор рынка показывает, что существуют профессиональные модели, которые часто используются специалистами в салонах, а также модели для использования в домашних условиях.

Среди известных производителей продукции, имеющих достойную репутацию на рынке, можно отметить следующие компании.

  • «Сантачи». Особенностью этих плоек является наличие сенсорной системы управления. Рабочая пластина имеет анодированный настил, который предотвращает преждевременное разрушение, а также позволяет создавать креативные образы с четкими контурами. Покрытие характеризуется щадящим воздействием на структуру волос. Максимальная температура нагрева некоторых моделей достигает 230 градусов.
  • «Бэбилисс». Продукция данной марки характеризуется наличием рабочей части с покрытием из титана-турмалина. Материал оказывает защитное воздействие, предотвращая появление ожогов. Можно смело использовать лосьоны или муссы для укладки, поскольку такая поверхность не липнет к волосам во время воздействия на них. Максимальная температура нагрева некоторых моделей достигает 230 градусов. Приборы имеют небольшой вес, что очень удобно при долгой работе. Провод защищен от скручивания. Есть возможность менять температуру воздействия за счет наличия 5 режимов.

Распределение тепла по поверхности идет равномерно, что позволяет создавать правильные контуры. Продукция характеризуется продолжительным сроком службы.

  • «Эрика». Производитель выпускает 4 типа плоек. В его линейке товаров присутствуют модели для коротких волос с покрытием рабочей части из керамики или керамики и турмалина. Также есть миниатюрные приборы, которые порадуют путешественниц. У моделей для больших локонов есть возможность создания глубоких волн. Предусмотрена функция переключения температуры. Также есть комбинированные модели, сочетающие поверхность для создания кудряшек и волн-гофре. Максимальная температура некоторых моделей может достигать 230 градусов.
  • «Деваль». Продукция данного производителя включает миниатюрные модели для путешественников, модели для длинных и коротких прядей. Для создания рабочей поверхности используется керамика или титан с турмалином. Максимальная температура некоторых моделей достигает 230 градусов.
  • «Мозер». Плойка данного бренда считается универсальной. Благодаря наличию подпружиненной пластины, выполненной из керамики, можно создавать волны-гофре на волосах любой длины и типа. Максимальная температура нагрева некоторых моделей составляет 230 градусов. Электрощипцы характеризуются сравнительно небольшой стоимостью.
  • «Харизма». Линейка продукции данного производителя включает модели для длинных волос, а также для создания объема у корней. Рабочая поверхность имеет покрытие из гальваники, что предотвращает волосы от повреждения. Также есть модели с керамическим, турмалиновым покрытием. Можно приобрести прибор с наличием вентиляционных дырочек в корпусе, что дает возможность использовать прибор на влажных прядках. Максимальная температура некоторых моделей достигает 230 градусов.
  • «Валера». Отличительной чертой данной плойки является быстрый нагрев. Для достижения необходимой температуры понадобится нескольких секунд. Это очень удобно в условиях ограниченности времени. При создании рабочей части используется покрытие из титана и турмалина, что обеспечивает бережное отношение к волосам во время воздействия теплоты. Максимальная температура нагрева некоторых моделей достигает 230 градусов.

Следует отметить, что при создании рабочей поверхности пластин используется современная нанотехнология, при которой производится покрытие пластин серебряной крошкой. Это обеспечивает противомикробный эффект.

  • «Марк Шмидт». Производитель предлагает линейку профессиональных плоек. Отличительной характеристикой данной модели является возможность ее использования на слегка влажных волосах. Рабочая поверхность покрыта керамикой и турмалином. Максимальная температура нагрева некоторых моделей составляет 230 градусов.
  • «Биюни». Продукция данного производителя характеризуется наличием покрытия внутренней поверхности рабочей части из турмалина. В линейке товаров присутствуют небольшие приборы, которые удобно брать с собой. Также есть модель, сочетающая возможность завивки, создания гофре или же выпрямления. Максимальная температура нагрева некоторых моделей достигает 230 градусов.
  • «Тико». Прибор подходит для создания прически на коротких прядях. Устройство имеет дисплей, а также возможность менять температуру нагрева рабочей поверхности. Максимальная температура нагрева некоторых моделей достигает 230 градусов.
  • «Гамма Профессионал». Рабочая поверхность пластин имеет покрытие из керамики. В линейке продукции присутствуют модели для создания крупного гофре. Характеризуется достаточно небольшой стоимостью. Максимальная температура нагрева некоторых моделей составляет 220 градусов.
  • «Бош». Продукция данного производителя отличается многофункциональностью, наличием возможности менять температуру нагрева рабочей части. Электрощипцы используются как для получения гофре, так и для выпрямления прядей.
  • «Хайди». Миниатюрная плойка идеально подходит для коротеньких прядей. Благодаря компактности и легкому весу ее можно брать на любые мероприятия или в путешествия. Покрытие из турмалина оказывает щадящий эффект и снижает уровень электризации волосков.
  • «Скарлетт». Одним из известных приборов данного производителя является С-061. Модель характеризуется наличием нескольких насадок. С ее помощью можно создавать как мелкие, так и крупные волны, а также выпрямлять кудряшки. Внутренняя поверхность рабочей части покрыта титаном. Максимальная температура нагрева составляет 180 градусов. Данная продукция считается универсальной и относится к разряду бюджетных вариантов.
  • «Ровента». С помощью приборов данной марки можно выпрямлять волосы, создавать гофре, завивать локоны. Внутренняя поверхность рабочей части покрыта керамикой, что создает щадящее воздействие на структуру прядей. Максимальная температура нагрева наиболее известного прибора CF 4132 достигает 180 градусов.
  • «Гэлекси». Продукция данного производителя представляет собой бюджетный вариант. Рабочая поверхность пластин выполнена из алюминия. Максимальная температура нагрева некоторых моделей составляет 200 градусов.

Правила выбора

Для того чтобы правильно выбрать плойку-гофре, необходимо определиться с частотой ее использования. Важно учитывать структуру и длину волос. Лучше заранее представлять те варианты причесок, для которых приобретается прибор. Например, если волосы тонкие, короткие, то для придания объема у корней рекомендуется приобрести плойку для небольших локонов. Если же волосы имеют большую длину, то можно рассмотреть варианты для средних или больших локонов.

Если же длина волос периодически меняется, а душа требует креатива, то лучше рассмотреть варианты с дополнительными насадками. Лучше, если их будет не менее трех.

Также важно учитывать технические характеристики электрического прибора.

  • Оптимальная длина электрического провода находится примерно в диапазоне от 2 до 3 метров. Немаловажно присутствие защиты от перекручивания.
  • Наличие дополнительных функций, например, таймера или возможности изменения температурного режима.
  • Возможность нагрева плойки до высоких температур, что важно при наличии густой шевелюры. Максимальная температура нагрева может достигать 230 градусов.
  • Наличие защиты от перегрева. Когда прибор сильно нагревается, он автоматически выключается. После того как температура нормализуется, происходит включение.

Также важно обращать внимание на материал, из которого изготовлен электрический прибор, а особенное его внутреннее покрытие. При заботе о волосах лучше отдавать предпочтение таким материалам, как керамика, турмалин. По мнению специалистов, керамические приборы с турмалиновым покрытием наиболее безопасны.

Помимо технических характеристик, важно позаботиться о безопасности использования прибора. Наличие специальных приспособлений из материала, который не деформируется под воздействием высоких температур, обеспечивает удобство работы на протяжении длительного времени. В комплекте некоторых моделей имеются перчатки, которые обеспечивают защиту рук при работе с волосами.

Некоторые производители предусматривают дополнительные устройства для удобства хранения прибора. Одним из таких приспособлений является крючок, на который можно повесить плойку. Корпус прибора должен подходить по размеру ладони и не должен создавать неудобства.

Необходимо проверить, плотно ли соприкасаются пластины рабочей части. Рекомендуется приобретать продукцию, на которую предоставляется срок гарантии.

Следует отметить, что профессиональные модели, как правило, отличаются наличием большого количества дополнительных полезных функций, а также более продолжительным сроком службы. Известность производителя и его репутация также важны при выборе устройства. Приобретая качественную продукцию, можно обезопасить себя от быстрой поломки, неэффективной работы, а также порчи волос. Следует отметить, что ценовой критерий не всегда является показателем качества. Даже в бюджетных вариантах можно найти то, что действительно подходит именно вашим волосам.

Как пользоваться?

Плойкой-гофре можно создавать объемные волнистые локоны. Быстрый результат получения гофрированных волос и простота использования делают прибор незаменимым во многих ситуациях. Однако при частом применении электрощипцов, даже при наличии качественной поверхности рабочей части рано или поздно происходит повреждение волос. Чтобы этого не допустить, необходимо придерживаться правил безопасности, которые помогут минимизировать негативное влияние и предотвратить порчу или выпадение волос.

Для профилактики повреждения волос важно помнить следующее.

  • Плойку не рекомендуется применять ежедневно. Волосам необходимо давать отдых от средств укладки. Полезно делать питательные, увлажняющие маски.
  • Электроприбор нельзя использовать на мокрых, влажных волосах. Локоны должны быть вымыты, тщательно высушены, расчесаны. В противном случае велик риск нанести большой вред структуре волосяного покрова. К тому же спутанные локоны плохо завиваются.
  • Во избежание пересушивания, ломкости, время воздействия высокой температуры на поверхность волосяного пучка не должна превышать 7 секунд. Многое зависит от густоты прядей.
  • При наличии тонких секущихся волос рекомендуется использовать температуру до 160 градусов.
  • Для получения стойкого результата рекомендуется не брать большую копну локонов. Тоненькие пучки легче, поэтому закручиваются быстрее и держатся дольше.
  • Специалисты советуют обязательно использовать средства термозащиты для волос.
  • Расчесывать локоны лучше после того, как они полностью остынут.
  • Во избежание повреждения волос рекомендуется пользоваться электроприбором максимум 2 раза в неделю.

При создании гофрированных локонов средней или большой величины можно использовать следующую последовательность действий.

  • Вымыть, тщательно высушить волосы, расчесать.
  • Шевелюру разделяют на ровные прядки.
  • Каждую прядку можно обработать небольшим количеством защитного средства.
  • Отступив 3-4 см от корней, локоны обрабатывают с помощью плойки-гофре.
  • Производится зажим пряди около корней. Оставшаяся длина локона обводится вокруг щипчиков.
  • Обработка производится по всей длине.
  • Двигаться нужно в направлении от затылка к височной области, затем к макушке, от корней к кончикам.
  • Для создания прически чаще используют универсальные электрощипчики.
  • При наличии густых объемных прядей целесообразнее выбрать плойку, предназначенную для длинных волос.
  • Гофрированные волосы можно оставить распущенными, а можно сделать прическу, например, заплести волосы в косу или собрать в пучок.
  • Для фиксации прически можно воспользоваться лаком.

При создании объема прически у корней можно воспользоваться следующей инструкцией.

  • Вымыть, тщательно высушить волосы, расчесать.
  • Нанести небольшое количество защитного средства.
  • Прическу начинают делать с нижних прядок, постепенно передвигаясь вверх. Самые верхние пряди можно не обрабатывать плойкой. Это создаст впечатление ровной прически.
  • Работу проводят с помощью мелкого электроприбора.
  • Для придания стойкости прически можно воспользоваться лаком.

Следует отметить, что при работе с плойкой необходимо соблюдать правила техники безопасности.

  • Не включать прибор в неисправную розетку.
  • При повреждении электропровода необходимо обратиться к специалисту для устранения неисправности.
  • Работать с электрощипцами нужно только сухими руками.
  • Следует держаться за рукоятку устройства. Для предотвращения получения ожогов можно приобрести специальные термозащитные перчатки.
  • Плойку необходимо держать вдали от быстровоспламеняющихся предметов. Рекомендуется использовать специальную подставку.

Соблюдение элементарных правил безопасности поможет избежать травм и опасных ситуаций.

Отзывы

На рынке представлено огромное количество моделей плоек-гофре. Производители стараются использовать новейшие технологии изготовления инструмента, предусматривая удобство и безопасность использования, продолжительность срока службы. Разобраться в особенностях моделей помогут отзывы парикмахеров и обычных пользователей.

  • Например, о популярной модели мини-щипцов Babyliss Pro Babycrimp BAB2151E в интернете можно встретить следующие отклики. Отмечается хороший прикорневой объем, качество, продолжительность результата, компактность, удобство, аппарат не жжет волосы. К отрицательным моментам относят невозможность укладки по всей длине, слабую мощность, недостаточный объем. Также среди недостатков выделяют цену, непродолжительный эффект, слишком мелкое гофре. Щипцы полностью нагреваются, обжигают руки.
  • О модели Erika Professional F201 можно прочитать следующее. Этой модели приписывается долгая фиксация, быстрый нагрев, четкость волны. Также выделяют отличный объем шевелюры, быстроту работы аппарата, функциональность, небольшую стоимость. К недостаткам относят слишком узкую пластину, ухудшение состояния волос, высокую температуру, которая жжет волосы.
  • О модели щипцов-гофре Dewal Pro-Z WIDE 03-84 в интернете можно встретить следующие мнения. Отмечается удобство, быстрота нагрева, щадящее покрытие пластин, длинный вращающийся шнур, довольно широкие пластины. Также выделяют долгий эффект и приемлемую стоимость. Возможность переключения в четырех температурных режимах также является преимуществом.

Среди минусов выделяют отсутствие регуляции мощности, неприятный запах сплава, отсутствие дополнительных насадок, подставки, функции автовыключения. Корпус нагревается.

Сравнение характеристик плоек-гофре Valera и Be-Uni смотрите в следующем видео.

Гофра для кабеля: виды и конструктивные особенности. Что нужно знать? | ASUTPP

Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:

  • Распространяющие горение или не распространяющие такового;
  • Имеющие защиту от коррозии или без таковой;
  • Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;

Рис. 1. Пример армированной гофры и с протяжкой

Рис. 1. Пример армированной гофры и с протяжкой

Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.

Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.

В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:

Таблица 1: нижний предел диапазона температур

Таблица 2: верхний предел диапазона температур

В  соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.

Также все гофры можно разделить по материалу, из которого они изготовлены:

  • Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
  • Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
  • Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
  • Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
  • Металлические – обладают хорошей устойчивостью к механическим воздействиям.

Рис. 2. Металлическая гофра

Рис. 2. Металлическая гофра

Не подвержены горению, разрушению маслами и другими активными веществами.

По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.

Рис. 3. Пример двухслойной гофры

Рис. 3. Пример двухслойной гофры

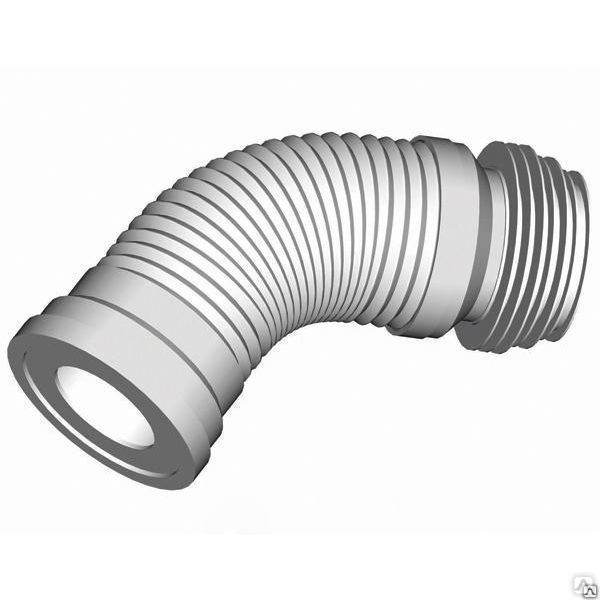

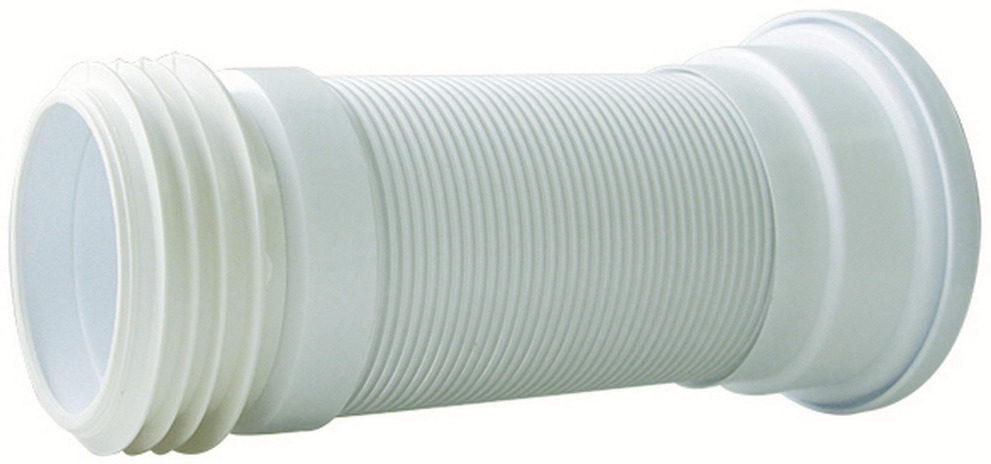

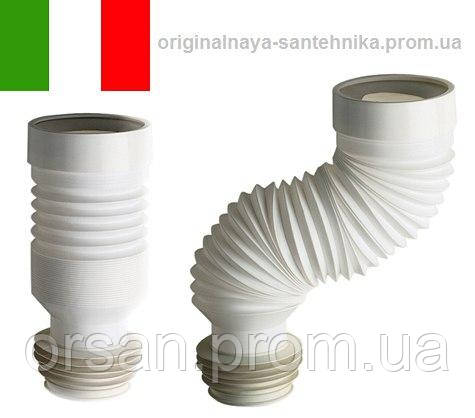

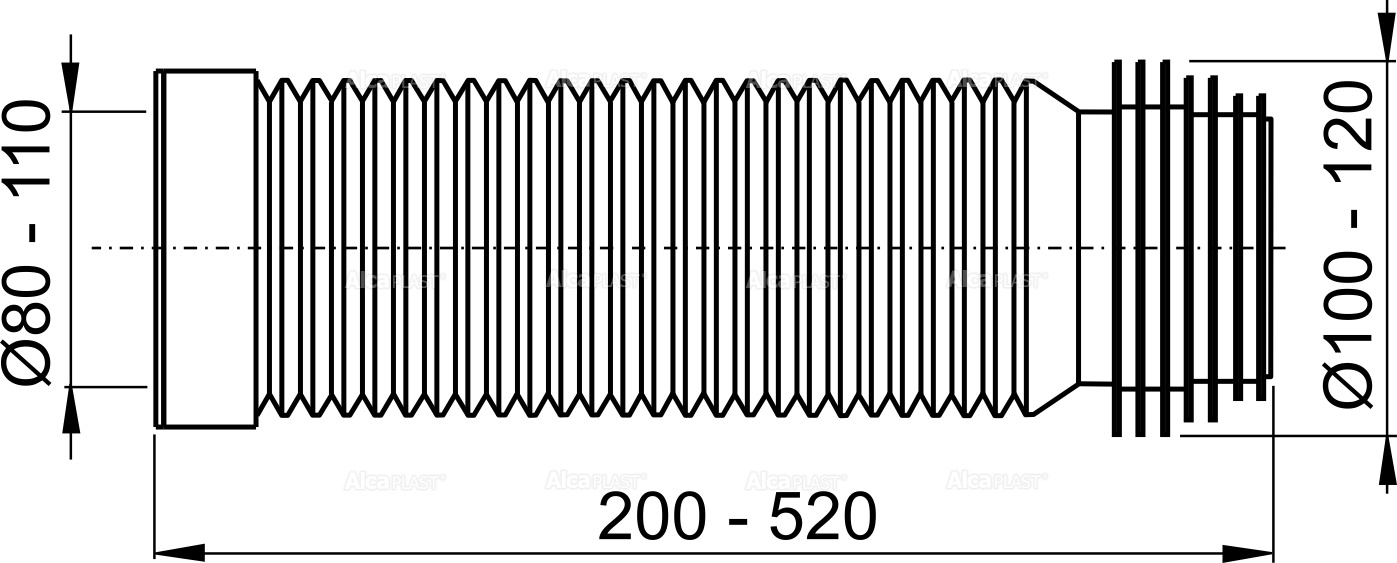

Гофра для унитаза: установка, как выбрать, виды

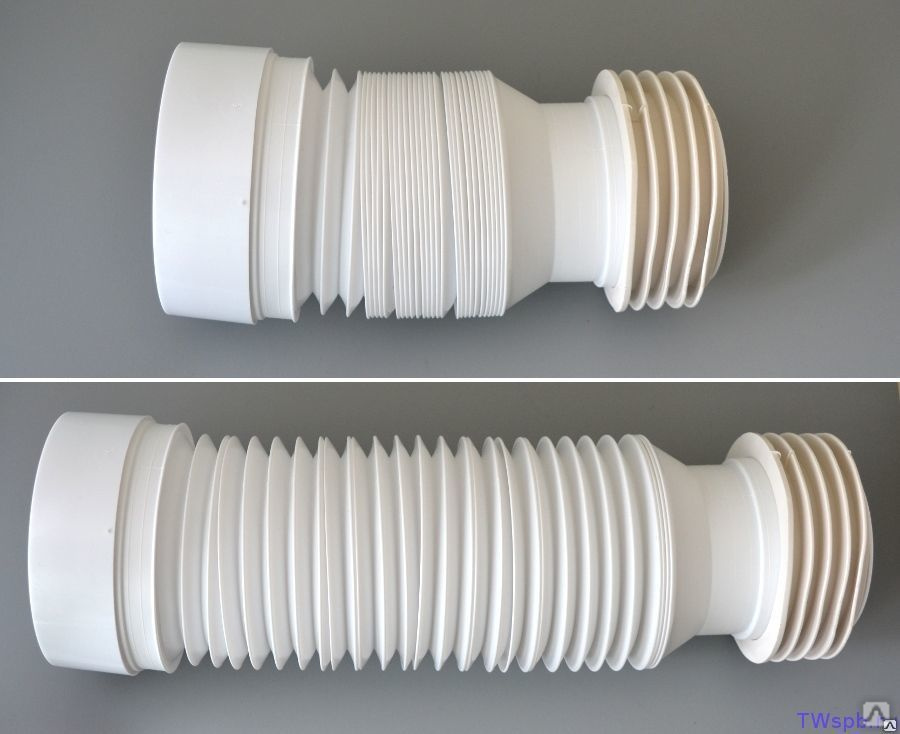

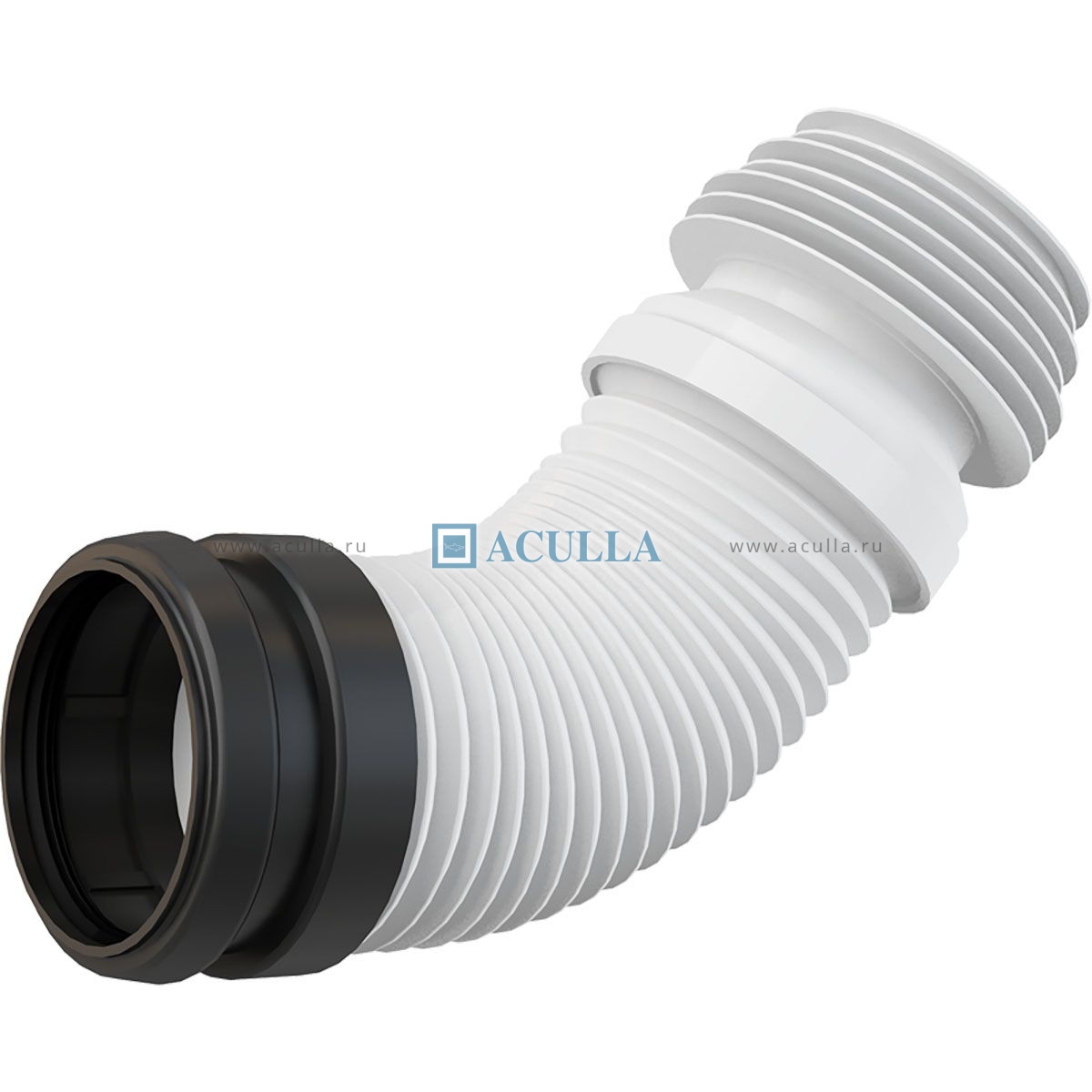

Гофротруба для унитаза (или еще ее сокращенно называют гофра) представляет собой гибкий удлинитель, который предназначен для присоединения унитаза к канализационной системе. Безусловно, намного лучше и надежнее напрямую стыковать сантехническое изделие к отводу канализации, однако в некоторых случаях подогнать выпуск унитаза просто невозможно. В таких случаях гофра значительно облегчает задачу и позволяет произвести быстрый монтаж, облегчая работу специалистов и экономя время заказчика.


Гибкий удлинитель изготавливается в виде гармошки из специальных термопластичных материалов, которые не растягиваются при эксплуатации и не теряют прочность при изгибе и нагреве. Волнообразные складки легко растягиваются и сжимаются, что позволяет придать любую форму изделию. Для большей надежности, стенки гофры армируются металлической проволокой, которая предает жесткость конструкции и делает ее менее подвижной.

Зачем нужна гофра для унитаза


Гибкий удлинитель часто находит свое применение в комбинированных ванных комнатах, когда помимо унитаза там находится мебель, душевая кабина и стиральная машина. Чтобы полезно использовать пространство и разместить всё на нужных местах, иногда требуется немного сместить унитаз от канализационного отвода или вовсе перенести его к другой стене. В таком случае использование жестких переходников невозможно и единственным выходом из безвыходной ситуации станет гофра для унитаза.



Также бывают случаи, когда унитаз не удается установить на прежнее место на завершающих этапах ремонта, даже если сантехника и инженерные сети остаются прежними. Это может произойти из-за выравнивания пола или монтажа новой плитки, из-за чего высота меняется и нарушается геометрия сопряжения патрубков и отвода канализации.


Важно! Поскольку гофрированная труба имеет свойство не только легко изгибаться, но и сильно растягиваться, то выбирая данное изделие обращайте внимание на максимальную и минимальную длину гофры, иными словами, на длину гофры в сложенном и растянутом виде.


Стоит отметить, что благодаря простоте установки гофра получила огромную популярность в России и вытеснила подключение жесткими пластиковыми трубами. Хотя, безусловно, такое подключение является более надежным.

Виды гофры для унитаза и особенности выбора


Перед покупкой гофры для унитаза, необходимо разобраться какая именно вам подойдет среди представленных в магазине. Существует несколько видов гофрированных соединителей, которые отличаются между собой эксплуатационными характеристиками и стоимостью. Гибкая гофрированная труба бывает следующих разновидностей:


Армированная гофротруба отличается тем, что в нее впаяна проволока, проходящая по всем внешним кольцам гофры. Ее легко почувствовать на ощупь или увидеть посмотрев гофру на свет. Такое изделие обладает повышенной прочностью к замятиям и трещинам. Вместе с тем, оно обладает толстыми стенками и меньшей гибкостью, а также стоит несколько дороже. Отлично подходит для подсоединения унитаза с косым выпуском.


Неармированная гофротруба подойдет для любой конструкции и легко устанавливается. Из минусов можно выделить возможное провисание гофрированного переходника через несколько лет эксплуатации. Возможно появление продольных заломов, ведущих к трещинам и попаданию неприятного запаха в помещение. Данное подключение является самым экономным вариантом и самым ненадежным.


Армированный соединитель станет отличным решениям для скрытого подключения, так как является надежным и долговечным.


Мы подготовили подробное видео с сравнением различных гофр, в котором подробно выделили плюсы и минусы продукции от разных производителей:



Выбирая гофру для унитаза не экономьте средства и выбирайте только качественную продукцию. Разница в цене, как правило, не очень большая, поэтому следует переплатить, но свести к нулю возможность протечки и избавить себя от излишних проблем.


Второе, на что следует обратить внимание после цены – качество прикрепления манжет находящихся по краям гофрированной трубы. Если, растягивая гофру одна из манжет осталась у вас в руках и отделилась от гофры, то, вполне возможно, что данное размыкание может произойти и в процессе эксплуатации унитаза.


Мы рекомендуем выбирать гофру для унитаза от производителя Unicorn. Соединение изготавливается из полипропилена и термоэластопласта, отличается хорошей толщиной стенок, качественным армированием проволокой, надежным соединением гофрированной трубы с манжетами, а значит имеет высокий уровень надежности и долговечности при любых условиях эксплуатации. Данный слив универсален и отлично подойдет как для установки к новым, так и к старым трубам.

Установка гофры для унитаза своими руками


Монтаж пластикового соединителя не требует специальных навыков и с этой задачей без труда можно справиться самостоятельно, однако нужно следовать некоторым рекомендациям для того, чтобы соединение получилось прочным и долговечным.


Мы рассмотрим пошаговое подключение унитаза к канализационному отверстию с помощью гофры. Первое с чего стоит начать – это очистка. Если вы только купили унитаз, то ничего делать не нужно, но если вы хотите установить гофру на старый, то проведите следующие действия:


  • Очистите место соединения от цемента;

  • Уберите остатки герметика, если он остался от прошлого соединения;

  • Очистите раструб канализационной трубы.


Эти действия необходимо выполнить для более качественного и долговечного соединения. Также для лучшего соединения можно использовать специальную сантехническую смазку, которая при нанесении выполняет роль смазки и позволяет легко произвести монтаж, а впоследствии выполняет роль дополнительного герметизирующего материала.


Если вы купили новый унитаз или зачистили старый, то далее все действия необходимо выполнить по порядку:


  • Обработайте сантехнической смазкой конец трубы, который будет присоединен к канализации. Конец выпуска должен равномерно перекрываться отводом на 50-60 миллиметров не допуская перекосов. Некоторые специалисты, при отсутствии смазки, прибегают к помощи мыла для облегчения процесса натягивания гофры.
  • Начните монтаж гофрированной трубы с присоединения к входному канализационному отверстию.
  • Установите унитаз максимально близко к месту его крепления, но оставьте место для удобного монтажа гофры.
  • Подсоедините второй край гофрированной трубы к унитазу предварительно обработав его сантехнической смазкой.
  • Проверьте герметичность всех соединений вылив небольшое количество воды в унитаз, предварительно установив под гофру небольшую тару или положив тряпку на всякий случай.
  • Переходим к этапу установки унитаза. Установите унитаз не место постоянного нахождения. Установите крепящие болты и начните их затягивать до тех пора, пока конструкция не перестанет шататься и будет стоять ровно. К процессу необходимо подойти со всей аккуратностью, чтобы не повредить унитаз.
  • Возьмите бумажную салфетки и проведите ей по всем местам соединений. В случае если салфетка осталась сухой – вы справились с задачей.

Гофра для унитаза оптом – Unicorn


Компания «МастерПроф» входит в группу компаний Unicorn Goldman производителя сифонов и соединителей для унитаза под брендом Unicorn. Большой опыт и налаженная логистика позволили нам закрепить сотрудничество и поставки не только в частные магазины сантехники, но и крупные магазины формата DIY, такие как Максидом, ОБИ, Леруа Мерлен и другие. Все изделия поставляемые нашей компанией расфасованы в индивидуальную упаковку, удобную для конечного потребителя. Также, на каждой упаковке имеется индивидуальный штрих-код и информация необходимая покупателю по Закону о защите прав потребителей.


Мы предоставляем детальный прайс-лист на весь ассортимент, имеем широкие возможности для оплаты и доставки, а также консультируем своих клиентов по любому вопросу. За годы работы нами были установлены партнерские отношения с многими магазинами и поставщиками по всей стране, а также за рубежом.


Поскольку поставки продукции осуществляются не только по России, то есть возможность поставки продукции с информацией на английском языке.


Наши специалисты помогут организовать собственный бизнес и подобрать необходимую продукцию.


Остались вопросы? Позвоните или напишите – мы ответим. Телефон: +7 812 309-53-81 E-mail: [email protected] Адрес: Санкт-Петербург, ул. Заставская, 5/1.

А, В, С, Е, F — В чем разница?

08.12.2020

Гофрокартон — один из самых популярных упаковочных материалов. Из гофрокартона производят коробки разнообразной конструкции и размеров. Он легкий, экологически безопасный, подлежит вторичной переработке и, главное, надежно защищает содержимое от механических повреждений, пыли и влаги.

Виды профиля гофрированного картона

Гофрокартон состоит из чередующихся плоских слоев (лайнеров) и волнистых (флютинги). В зависимости от количества слоев в составе материала может быть от одного (трехслойный) до трех флютингов (семислойный).

Любой гофрослой изготавливают из специальной бумаги плотностью от 100 до 140 г/м2. Бумага для флютинга может содержать целлюлозу и макулатурное сырье в различных пропорциях:

Рисунок 1: Односторонний гофрированный картон состоит из одного слоя гофрированной бумаги, на который наклеена бумага или картон.

Рис. 2: Одностенный (двусторонний) гофрокартон состоит из одного слоя гофрированной бумаги, наклеенного между двумя слоями бумаги или картона.

Рисунок 3: Гофрокартон с двойными стенками состоит из двух слоев гофрированной бумаги, склеенных вместе одним слоем рифленой бумаги или картона, и каждая открытая внешняя поверхность покрыта одним слоем бумаги или картона.

Рисунок 4: Трехслойный гофрокартон состоит из трех слоев гофрированной бумаги, склеенных между собой двумя слоями бумаги или картона, каждая из внешних поверхностей которых также покрыта одним слоем бумаги или картона.

Прочность на разрыв [кПа]
Прочность на прокол [Дж]
Сопротивление раздавливанию по кромке [кН/м]

Рисунок 5
(Нажмите, чтобы увеличить)

Рис. 6: При таком расположении канавки разрушались под давлением сверху. В этом случае прочность коробки снижается, и целые стопки могут разрушиться.
