Фундамент под гараж плита: конструктивные особенности и правила сооружения

Фундамент-плита под гараж

Многие автовладельцы особое внимание уделяют сооружению собственного гаража. Он не только будет защищать автомобиль от угона, негативного влияния атмосферы и холода, но и будет служить для владельца пристанищем, где можно ремонтировать автомобиль и заниматься своими делами. Использование гаража этим не ограничивается, потому для строительства постройки нужно относиться с ответственностью. Основная часть всех работ – это устройство фундамента под гараж. Так как конструкция не очень тяжелая, вы можете использовать разные основания под гараж. Одним из таких популярных вариантов является фундаментная плита.

Чем она хороша? В каких случаях нужно использовать именно плитный фундамент? Как сделать его своими руками? Давайте узнаем.

Когда устраивать фундаментную плиту под гараж

Многие знают, как именно выглядит плитный фундамент. Его устройство не тяжелое, но требует времени и сил. Каждый сможет сделать такой фундамент под гараж. Но, в каких ситуациях можно использовать этот вариант?

1. Если гараж имеет большой вес.
2. Когда гараж строится на слабой почве.
3. В случае когда наблюдается высокий уровень грунтовых вод.
4. Если нужно построить гараж, не заливая бетонный пол.

Дальше мы рассмотрим, в чем преимущества такого основания для гаража. Но, вы должны знать, что на устройство потребуется достаточное вложение средств и времени. Фундамент плита для гаража – отличное основание, которое обладает своими преимуществами и недостатками.

Плюсы и минусы плитного фундамента

Прежде чем начинать строительство гаража на плитном фундаменте, стоит выяснить его положительные и отрицательные стороны. Так, вы сможете выгодно их использовать. Начнем с плюсов:

1. Он подходит для любого типа грунта. Сложность почвы – это не проблема. За счет техники устройства плавающей платформы, вы можете предотвратить передвижение основы из грунта, не причиняя вред всей конструкции.
2. Если построить гараж на фундаментной плите, то грунтовые воды, которые высоко залегают, не будут ему страшны. Когда вы сделаете качественную гидроизоляцию и дренажные отводы, то гараж всегда будет сухой.
3. Фундамент плита под гараж будет выполнять роль пола. Он выдержит любой вес вашего транспортного средства. Достаточно защитить бетонное основание, чтобы оно прослужило дольше. Вы можете сделать стяжку, залить пол, уложить тротуарную, клинкерную или резиновую плитку. Даже просто покрасив пол, вы защитите его.
4. У вас появляется возможность сделать в гараже теплый пол. Это отличный вариант утеплить гараж. Достаточно уложить трубы в стяжку. Вы сможете сэкономить пространство, не устанавливая радиаторы.
5. Фундаментная плита будет служить барьером от грызунов и насекомых, которые чаще всего пробираются в гараж через пол.
6. Это надежное основание, способное выдерживать большие нагрузки, характерные для гаража.

А что касается недостатков, то их есть немного. Отметим 3 минуса:

• если постройка будет на склоне, то плита может сползти;
• придется потратиться на большое количество арматуры и бетона, что делает себестоимость фундамента высокой;
• вам не удастся обустроить в гараже смотровую яму.

Вот, что вам нужно знать, перед тем как заниматься устройством такого вида основания. Теперь, если вы настроены на работу, можно рассмотреть список материалов и инструментов для работ.

Подготавливаем все для строительства

Для начала вы должны иметь план фундамента, на котором будет указаны размеры и габариты конструкции. Толщина бетонной плиты и подушки из песка зависит от грунта, где стоит гараж. Если грунт неустойчивый, подвижный и земля промерзает на большой уровень, то котлован под фундамент нужно делать 60–100 см глубиной. Для плотного и устойчивого грунта, на который не влияют грунтовые воды, можно обойтись песчаной подушкой в 20–30 см.

Обратите внимание! Песчаная подушка – обязательный элемент. Благодаря ей будет равномерно распределяться нагрузка, а сама плита будет защищена от вод. Так, вы продлите эксплуатационный срок фундамента.

На толщину плиты влияет и вес гаража. Для одноэтажного небольшого гаража будет достаточно 10 см. А если постройка из кирпича, то нужно 15 см.

Что касается размера котлована, то он должен быть равен периметру гаража и + 30–50 см с каждых сторон. Когда вам известна толщина плиты и ее размеры, а также толщина и размеры песчаной подушки, вы можете узнать нужное количество песка и бетона. Требуется умножить ширину, длину и толщину.

Бетон для фундамента должен иметь такие характеристики:

1. Его марка (прочность на сжатие) не меньше М300–М400.
2. Обладать подвижностью ПЗ.
3. Минимальный показатель водонепроницаемости – W4.
4. Морозоустойчивость – F200.

Как показывает опыт, на песчаную подушку можно укладывать 10–20 см слой щебня. Он будет выполнять роль дренажа, что очень хорошо, если грунтовые воды близко к фундаменту. Арматура для усиления плиты, из которой будет формироваться сетка, должна иметь сечение не меньше 15 мм. Прутья будут укладываться перекрестно, а расстояние между ними будет составлять примерно 20 см. Чтобы сделать фундамент устойчивее, используется два слоя арматуры, с расстоянием 5 см.

Итак, для строительства, из материалов вам потребуется бетон, песок, щебень, арматура, цемент, щиты для опалубки, гидроизоляция и геотекстиль. А что сказать об инструментах? Они не высокотехнологичные и простые:

• лопаты для земельных работ;
• бетономешалка;
• шнур и колышки для разметки;
• рулетка, гидроуровень, отвес или нивелир.

Совет! Чтобы залить плитный фундамент потребуется очень много бетона. Вы можете задуматься о том, чтобы заказать его у специальной фирмы, которая не только доставит качественный раствор, но и может обеспечить его заливку.

Подготовительные работы по устройству фундаментной плиты

Имея арсенал инструментов и нужные материалы, можно приступать к подготовке. Она заключается в том, что вам потребуется очистить площадку, сделать разметку и выкопать котлован. Итак, первым делом уберите с площадки все ненужное. Она должна быть чистая. Затем, вы должны сделать разметку. Для этого ориентируйтесь на план фундамента. Так как это плитное основание, то разметка будет довольно простой. Гораздо сложнее сделать разметку для ленточного фундамента. Вам нужно только вбить колышки на углах постройки и обтянуть их веревкой. Но, важно тщательно проверять соответствие размерам и ровность формы. Пользуйтесь рулеткой и нивелиром.

Дальше, вы должны вырыть котлован под плиту фундамента. Это работа тяжелая и трудоемкая. Самому выполнить ее будет сложно. Вы можете обратиться за помощью к друзьям. В идеале же использовать специальную тяжелую технику, которая снимет слой грунта в считаные минуты. Ориентируйтесь на размеры гаража. Если он большой, то рациональней заплатить за такую работу, чем вручную проводить кучу времени за копкой.

Совет! Траншея должна быть ровной. Дно нужно уплотнить и выровнять по горизонту.

На этом половина работы сделана. Приступаем к следующему этапу.

Основание из песка

Важность песчаной подушки мы узнали. Без нее строить фундамент нельзя. Работы следующие:

1. Предварительно уплотните грунт.
2. Затем засыпьте песок в котлован и равномерно разровняйте его по всей площади.
3. Смочив его, начинайте трамбовать. Слой утрамбованного песка зависит от массы гаража и сложности грунта.
4. Если уровень грунтовых вод близко, вы можете сделать еще один слой из щебня.
5. Щебень насыпается на подушку из песка, слоем в 10 см и тоже трамбуется.

Хотим отметить, что такая подложка под фундамент довольно дорогая. Но она обеспечит прочность и долговечность вашему основанию для гаража.

Делаем фундаментную плиту

Большую часть работы вы уже сделали. Благодаря такой подготовке, фундаментная плита будет долго служить вам, выдерживая любые нагрузки. Но чтобы залить ее, вам еще нужно выполнить ряд работ. Давайте рассмотрим все поэтапно:

1. Для заливки обязательно сделать опалубку. Благодаря ей, бетон не будет вываливаться, и вы сможете сформировать цоколь. Опалубка делается из досок, сбитых в щиты. Важно чтобы они не пропускали бетон. Крепить доски можно саморезами или гвоздями. Следите за тем, чтобы опалубка была ровной. Начинайте работать с угла, продвигаясь по периметру. Для прочности укрепите опалубку укосинами, а по периметру вбейте в землю арматуру, с шагом не меньше 1 м. Она будет держать доски на месте.
2. Дальше, вы должны обеспечить хорошее армирование своей фундаментной плиты. Для этого нужно связать арматуру. Для этого вам понадобятся две сетки, с ячейками 20 см. Для вязки рекомендуется использовать вязальную проволоку, а не сварку. Это позволит конструкции двигаться, а не быть жесткой. Теперь в песчаную подушку следует вбить прутки арматуры, которые будут несущими. Их размер – 30 см. К ним, на высоте 6–10 см нужно привязать продольные прутья из первого слоя сетки арматуры. Сверху накладывают и связывают поперечные полоски. На них, аналогичным способом делается второй слой сетки. Такой каркас будет укреплять бетон, придавая ему жесткости.
3. Ну вот, остался последний этап – заливка фундаментной плиты. Важно сделать все за один раз, чтобы в бетоне не образовывались деформационные швы. Вот почему лучше обратиться к службам, которые привезут вам качественный раствор и сразу выполнят заливку механизированным способом. Залитую бетонную смесь нужно выровнять и хорошенько уплотнить. В конце остается только выровнять основание, сделав его ровным и пригодным в качестве пола.

Вот и все, остается подождать, когда основание высохнет и выполнить его гидроизоляцию. На 10 день вы можете убрать опалубку, так как бетон уже окрепнет. Вот таким нехитрым способом вы можете сделать плитный фундамент под гараж своими руками.

Заключение

Вы могли понять, что такое основание имеет много преимуществ, но на его устройство потребуется много времени, сил и средств. Зато в результате вы получите универсальный фундамент, который сможет выдерживать нагрузки гаража с автомобилем и прослужит вам много лет.

Фундамент плита для гаража: делаем правильно

Содержание статьи

Фундамент плитный для гаража

Фундамент плитный для гаража не так часто и встречается, хотя иногда он просто незаменим. Сегодня мы и рассмотрим, как правильно делать плитный фундамент для гаража.
Это не такая и сложная работа, но надо знать все нюансы выполнения работы, иначе конструкция долго не простоит. Перед началом выполнения работы следует посмотреть фото и видео и полностью составить план проведения строительных мероприятий.
Ниже будет приведена инструкция по выполнению работы.

Когда стоит делать сплошной фундамент

Применение фундамента в качестве сплошной плиты осуществляется в таких ситуациях, как:

• Строительство зданий большого веса
• Строительство помещений на слабом грунте
• Если строится подвал или цокольный этаж, и если высокий уровень грунтовой воды
• Если строится гараж или другие постройки, без заливки бетонного пола.

Его также можно применять при строительстве деревянных и каркасных домов, хотя в экономическом плане это совсем не выгодно. Проще и ниже по стоимости обойдется применение винтового или столбчатого фундамента (а после его установки утепляют пол).

Преимуществами фундамента из плиты

Фундаментная плита под гараж имеет и ряд своих преимуществ и перед принятием окончательного решения надо их изучить.
Итак:

• Недорогая цена, простое изготовление и монтаж.
• Обладает хорошей несущей способностью, которая обусловлена большим размером площади соприкосновения с землей.
• Наличие общей, не подверженной локальной деформации, платформы дает гарантию целостности стен здания. В зимний период времени года в конструкции не образуются вгибы и провалы, поскольку она поднимается и опускается ровно.
  Наличие такого ценного свойства объясняет то, что фундамент выступает жесткой площадкой со стенами и колоннами.
• Плита может использоваться и как «черновик» пола цокольного этажа. В таком случае цокольному этажу не требуются дополнительные приспособления для перекрытия. Это позволяет достичь большей экономии финансов.
• Плиты фундамента можно возводить в сложных грунтах, без применения землеройных работ. Это сокращает использование дорогостоящих и трудоемких работ в условиях высокого уровня грунтовой воды, замерзшей почвы и так далее.
• Так же вполне можно сделать работу своими руками, тогда и цена изделия будет значительно ниже.

Делаем фундамент

Толщина фундаментной плиты для гаража играет большую роль, только она должна быть еще и сделана правильно и с соблюдением технологии. Выполнение работы идет следующим образом.

Схема изготовления фундамента

Разметка и подготовка

Все начинается именно с разметки. Она должна быть сделана качественно.
Итак:

• Ставим на грунте колышки, согласно габаритов гаража. И сразу проверяем диагонали. Это делается при помощи капроновой нити;

Внимание: Габариты следует выставлять не впритык. Они должны быть больше самого гаража, как минимум, на 20-ть см по всем сторонам.

• Теперь снимаем грунт лопатой. Его глубина делается в основном на 50-т см. Это при стандартной конструкции;
• Фундамент у нас должен получится выше уровня земли. Для этого устанавливаем опалубку из шалевки;
• Устанавливаем настил (материалом может выступить геотекстиль) с целью создать преграду, которая будет препятствовать переходу песка в глину.
• Формируем песчаную подушку, засыпая площадку щебнем и песком, утрамбовываем собственноручно или с использованием виброплиты. Песок лучше утрамбовывать слоями в 10 см. В качестве щебня может использоваться любой камень с участка
• Прокладываем коммуникации.

Бетонирование

После правильной подготовки, нам надо провести заливку фундамента(см.Как залить фундамент под гараж: делаем правильно).
Это делаем следующим образом:

• Делаем бетонную подготовку — стяжку, отлитую из цемента (М-300). Стяжка должна обладать толщиной в 10 см.

Схема изготовления подушки

• После получения бетонной плиты необходимо осуществить укладку на нее гидроизоляционных материалов и спаять их швы с помощью пропановой горелки или паяльной лампы. Уровень размера гидроизоляции должен превысить по размерам будущий фундамент гаража, это поможет легко завернуть края настила вверх.
• На гидроизоляционный слой укладывают теплоизоляцию, материалом которой выступает экструдированный пенополистирол. Данный этап не обязателен, но, при обеспечении теплым полом цокольного этажа возможна экономия на обогреве жилого помещения.
• На все получившееся монтируют арматуру. Это будет армирование нашей плиты. Это даст высокую прочность конструкции. У каркаса две сетки (с прутьями 12-16 мм), размеры клеток следующие: 20х20-30-30 см.
  Первую сетку монтируют в нижнюю часть фундамента (на расстояние около 5 см от пенополистирола), вторую — в верхнюю (ниже, чем верхняя плоскость фундамента на 5 см).
• Далее по периметру плиты производится укладка качественно закрепленной опалубки.
• Теперь нам надо все залить бетоном. Если вы его не купили в готовом виде. Тогда его делаем само.
  Он изготавливается на основе цемента и песка, при этом применяется пропорция 1/3, это к марке цемента 300. Делаем его в жидком виде. Он должен полностью пролить щебень и не оставить пустот.
• Заливается бетон, утрамбовывается своими руками или с помощью глубинного вибратора. Бетонную поверхность заглаживают и выравнивают.
• Бетонную плиту накрывают пленкой и отстаивают в течение месяца. В первую неделю необходимо ежедневное увлажнение фундамента водой.
• После того, как бетон закрепится, боковой запас гидроизоляции свернется наверх и будет припаян к торцам фундамента.

Внимание: Если уровень грунтовых вод высокий и пучинистый, необходима установка дренажной системы по периметру гаража.

Стоит отметить, что осуществление самостоятельного строительства жилого здания и помещения на плите крайне не рекомендуется. Поскольку для того, чтобы осуществить точный расчет монолитной плиты, необходимо получение данных об уровне грунтовой воды, о виде грунта под помещением, необходим расчет веса строения, давления стен на плиту в некоторых точках, а также учет длины и самой плиты.
Также необходим выбор арматуры, правильно связать каркас арматурного типа, произвести верный расчет утеплителя.
Бытует мнение, что если толщина плиты будет больше, то ничего страшного не произойдет. Это приведет к тому, что плитный фундамент станет намного прочнее, но произойдет и увеличение расходов на бетон, арматуру, утеплитель и так далее.

Плита под гараж: устройство и применение

Для безопасного хранения автомобиля оптимальный вид постройки – гараж. При повышенной глубине промерзания почвы, расположении строения на проблемном грунте, близости водоносных слоев, должна укладываться прочная фундаментная основа под стены. Для таких условий оптимальный вариант фундаментной конструкции – монолитная плита. Сооружая плитный фундамент под гараж, следует правильно выполнить расчет толщины и соблюдать правила заливки при выполнении работ. Рассмотрим особенности применения, конструктивные особенности цельной плиты, а также технологию ее сооружения.

Применение монолитной плиты фундамента и устройство плитного основания

Определяясь с выбором фундаментной основы под гараж из блоков, кирпича или камня, владельцам транспортных средств приходится выбирать среди различных типов фундаментов.

Надежное основание и прочный пол должен иметь гараж

Возможные варианты:

• фундамент ленточного типа, повторяющий контур гаражного строения. Он формируется путем заливки бетона в опалубку, с предварительно размещенным в ней арматурным каркасом. Ленточная конструкция применяется на стабильных грунтах с глубоко расположенными водоносными слоями;
• монолитная железобетонная плита, заливаемая в опалубку на необходимую толщину по всей площади гаража. Плитный вариант фундамента также называют плавающим. Он положительно зарекомендовал себя на проблемных почвах, обеспечивая устойчивость гаража при деформации грунта;
• сборный вариант плиты, сформированной из уложенных на щебеночную подушку стандартных панелей. Для сооружения сборного фундамента требуется грузоподъемное оборудование. Составной вариант уступает монолитному по прочностным свойствам;
• бутобетонный фундамент, выполненный по периметру гаражных стен. Основа фундаментной конструкции – бутовый камень, который уложен на подсыпку из щебня и песчаного слоя и залит цементным раствором. Такая конструкция фундамента не применяется при близком расположении грунтовых вод.

Среди указанных разновидностей фундаментных оснований, лучший фундамент под гараж – плита. При подвижках почвы она смещается совместно с грунтом, обеспечивая устойчивость строения и целостность гаражных стен. Плита не только предотвращает неравномерную усадку гаража, но и надежно гидроизолирует помещение.

Плита-лучший фундамент под гараж

Цельная конструкция фундамента положительно зарекомендовала себя в различных условиях:

• на ослабленных почвах с повышенной концентрацией влаги;
• при близком расположении к нулевой отметке водоносных пластов;
• на насыпных грунтах с повышенным содержанием мелкого песка;
• при повышенной склонности грунта к деформации в результате замерзания.

Главная особенность цельной основы – увеличенный размер фундаментной подошвы, благодаря которой обеспечивается:

• равномерное распределение нагрузки от массы строения на почву;
• сглаживание реакции грунта, связанной с морозным пучением;
• предотвращение локальной усадки стен гаража;
• исключение возможности образования трещин.

Важно правильно определить толщину монолитной плиты и уровень заглубления ее подошвы. При этом необходимо учитывать:

• характер почвы на месте строительства;
• уровень заглубления водоносных пластов;
• нагрузочные характеристики фундамента;
• общий вес гаражного строения;
• наличие высотных перепадов на участке;
• характеристики применяемых стройматериалов;
• климатические условия.

В различных условиях положительно зарекомендовала себя цельная конструкция фундамента

В зависимости от массы гаражного строения и характера грунта, плитный фундамент выполняется с различным уровнем заглубления относительно нулевой отметки.

Возможные варианты:

• незаглубленный. Он используется для легких строений и сооружается на уровне почвы после выравнивания поверхности и очистки площадки;
• слабозаглубленный. Предназначен для каменных гаражей, смещен вглубь почвы на 40-50 см и не предусматривает возможности сооружения подвала;
• заглубленный. Используется для постройки гаражей с мансардами. Основание подошвы фундаментной плиты расположено на уровне промерзания грунта.

Независимо от уровня заглубления цельной плиты, монолитный фундамент имеет одинаковое устройство. Он формируется в виде многослойной плиты, каждый уровень которой решает определенные задачи.

Плита включает следующие ярусы:

• гидроизоляционный. Он формируется путем укладки на спланированный грунт геотекстильной ткани, разделяющей щебеночно-песчаную подсыпку и почву;
• демпфирующий. Образован подушкой из песчано-щебеночной смеси, в которой размещен дренаж. Подсыпка компенсирует реакцию грунтовых деформаций;

С различным уровнем заглубления выполняется плитный фундамент в зависимости от массы гаражного строения

• подбетонный. Повышает несущую способность плиты, выравнивает поверхность демпфирующей подушки и представляет собой тонкий слой бетона;
• влагозащитный. Предотвращает насыщение монолитной плиты грунтовой влагой, и не допускает утечек воды из застывающего бетонного раствора;
• теплоизоляционный. Формируется из листового или гранулированного теплоизолятора, позволяющего уменьшить объем тепловых потерь;
• укрепляющий. Он повышает прочность плиты. Применяются арматурные стержни сечением 12-14 мм, связанные в решетку с помощью вязальной проволоки;
• несущий. Завершающий слой плиты, выполненный из бетона, воспринимающий вес строения и пропорционально распределяющий массу на площадь подошвы.

Для формирования плиты заданных размеров используется важный конструктивный элемент – стационарная или разборная опалубка. Она монтируется по контуру платформы, придает бетонному массиву необходимую конфигурацию и предотвращает потери цементного молочка в процессе твердения бетона.

При сооружении монолитного фундамента, важно соблюдать последовательность размещения слоев для обеспечения необходимого запаса прочности плиты и обеспечения долговечности основы. Помните, что каждый ярус платформы выполняет определенные функции, и сооружается в строгом соответствии с требованиями технологии.

Определенные функции выполняет каждый ярус платформы

Плитный фундамент под гараж – достоинства монолитного основания

Основание, выполненное в виде цельной железобетонной плиты, превосходит по эксплуатационным характеристикам и нагрузочной способности другие типы фундаментов. Монолитная конструкция обладает комплексом неоспоримых преимуществ и одновременно имеет ряд недостатков. Начнем с достоинств.

Главные плюсы:

• длительный период использования. Правильно выполненная многослойная платформа – долговечная конструкция, которая эксплуатируется на протяжении века;
• простотой обустройства. Благодаря ограниченному объему земляных мероприятий, несложно самостоятельно сформировать мелкозаглубленную плиту;
• повышенные несущие характеристики. Увеличенный размер подошвы позволяет построить массивный гараж на проблемной почве;
• экономичность конструкции. Отсутствует необходимость в дополнительном обустройстве пола, который формируется в процессе заливки железобетонной плиты;
• увеличенная влагостойкость. Многослойная конструкция предотвращает впитывание грунтовой влаги и защищает гараж от сырости;
• устойчивость к подвижкам грунта. Плита обеспечивает целостность гаражных стен при морозном пучении грунта, смещаясь вместе с почвой.

Долговечная конструкция-правильно выполненная многослойная платформа

Кроме того, железобетонная платформа не оказывает увеличенного давления на почву, не подвержена деформации и предотвращает усадку. При толщине платформы в пару десятков сантиметров, она надежно фиксирует положение гаражной постройки на проблемных почвах.

Рассмотрим минусы конструкции. Основные недостатки:

• повышенный объем расходов на постройку плитного фундамента, связанный с приобретением необходимого объема песка и щебня для приготовления бетона и формирования подушки;
• невозможность сооружения цельной плиты в условиях наклонной площадки. При увеличенном уклоне возрастает толщина платформы, что ведет к повышению сметной стоимости строительства;
• проблематичность сооружения в гаражном помещении погреба.

Несмотря на повышенный объем затрат на покупку стройматериалов и другие недостатки, владельцев транспортных средств привлекает надежность и долговечность фундаментной конструкции, а также стойкость плиты к воздействию природных факторов.

Из каких материалов делают фундамент под гараж

В перечень материалов для сооружения плитной основы входят:

Инструменты для выполнения работ

• бетонный раствор, изготовленный из гравия, портландцемента, воды и мелкого песка;
• бетономешалка, позволяющая приготовить увеличенный объем раствора и повышающая эффективность перемешивания;
• материалы, используемые для обеспечения тепло- и гидроизоляционной защиты монолитного фундамента;
• влагостойкая фанера, доски и брусья, применяемые для сооружения опалубочной конструкции;
• арматурные стержни с рифленым сечением, используемые для сборки силового каркаса;
• отожженная проволока, необходимая для связывания арматурных заготовок в каркас.

Для выполнения работ также требуются следующие инструменты:

• лопаты и ведра;
• столярный инструмент для сборки опалубки;
• приспособление для связывания проволоки;
• вибратор для трамбовки бетонного массива;
• строительный уровень;
• болгарка, укомплектованная кругом по металлу.

Готовясь к выполнению строительных мероприятий, следует позаботиться о средствах индивидуальной защиты дыхательных органов, глаз и рук. Подготовив все необходимое, приступайте к сооружению плиты.

Выполнение работ по заливке фундамента

Плита бетонная под гараж – технология создания железобетонной основы

Процесс создания плитного фундамента под гаражный бокс включает следующее этапы:

1. Подготовительные мероприятия.
2. Выполнение разметки.
3. Подготовку котлована.
4. Сооружение демпфирующей подушки.
5. Установку опалубки.
6. Выполнение гидроизоляции.
7. Сборку и установку арматурной решетки.
8. Заполнение опалубки бетонной смесью.
9. Уход за бетоном после заливки.

Остановимся на специфике выполнения каждой стадии строительных работ.

Готовимся создать надежное основание для здания гаража – подготовительные работы

До начала строительства следует выполнить подготовительные мероприятия:

Подготовительные мероприятия следует выполнить до начала строительства

1. Выбрать место для строительства.
2. Убедиться в отсутствии под будущим гаражом инженерных коммуникаций.
3. Выполнить геодезические изыскания.
4. Рассчитать вес гаражного бокса.
5. Выполнить прочностные расчеты.
6. Вычислить толщину фундаментной основы.
7. Разработать эскиз фундамента.
8. Определить потребность в строительных материалах.
9. Оценить предстоящий объем затрат.

После завершения подготовительных работ приступайте к следующему этапу.

Разметка участка под размеры гаража

Работы по разметке осуществляются на предварительно подготовленной площадке. Для этого необходимо:

1. Удалить камни и корни растений.
2. Выкорчевать пни.
3. Вывезти имеющийся мусор.
4. Разровнять поверхность.

На предварительно подготовленной площадке осуществляются работы по разметке

Разметка выполняется с помощью колышков и бечевки. Порядок действий:

1. Вбейте в углах будущего фундамента колышки.
2. Натяните между ними бечевку.
3. Проконтролируйте соответствие размеров.

Допускается предельное отклонение разницы длины диагоналей до 20 мм.

Извлечение почвы для котлована и засыпка подушки из песка и щебня

Руководствуясь положениями забитых колышков, готовят приямок:

1. Удаляют слой плодородной почвы.
2. Извлекают грунт на заданную глубину.
3. Выравнивают поверхность котлована.
4. Застилают дно приямка геотекстильной тканью.
5. Засыпают слой песка, перемешанного со щебнем.
6. Уплотняют демпфирующую подушку.

Для повышения эффективности трамбования подсыпки, следует увлажнять щебеночно-песчаный слой. При необходимости отвода влаги, выполняется укладка дренажных магистралей до формирования подушки. Согласно требованиям технологии, допускается размещение инженерных коммуникаций в демпфирующем слое.

Засыпка подушки из песка и щебня

Монтаж опалубки по периметру котлована и гидроизоляция

Для изготовления опалубки используются щиты, изготовленные из различных материалов:

• влагостойкой фанеры;
• деревянных досок;
• металлических листов.

Из имеющегося материала собираются щиты, и, затем, выполняются следующие работы:

1. Опалубка монтируется по контуру будущей плиты, возвышаясь над уровнем почвы на расчетную величину.
2. Вбиваются вертикальные стойки и устанавливаются раскосы для обеспечения неподвижности опалубочного каркаса.
3. Гидроизолируется внутренняя поверхность опалубочной конструкции с помощью листового рубероида или полиэтилена.

Завершив монтаж опалубки, укладывается теплоизоляционный слой и производится укрепление конструкции арматурным каркасом.

По контуру будущей плиты монтируется опалубка

Сборка арматурной сетки и монтаж каркаса из арматуры

Для армирования плиты следует выполнить ряд операций:

1. Нарезать заготовки из стальной арматуры.
2. Соединить элементы вязальной проволокой.
3. Уложить каркас в опалубку на специальные подставки.

Для предотвращения коррозии металлических прутков следует обеспечить постоянное расстояние от арматуры до поверхности бетона, равное 30-40 мм. Не забывайте, что вязка арматуры монолитной плиты обеспечивает более надежную фиксацию элементов по сравнению с использованием электросварки.

Плита фундаментная под гараж – заливка плитного фундамента

Заливка монолитной плиты фундамента осуществляется самостоятельно приготовленным раствором или покупной бетонной смесью.

Приготовленным раствором осуществляется заливка монолитной плиты фундамента

При выполнении работ важно соблюдать следующие требования:

• не допускать перерывов при заполнении опалубки бетонной смесью;
• начинать заливку с угловых зон, равномерно распределяя бетон по всей площади;
• тщательно уплотнять бетон с помощью вибратора;
• разровнять бетонную поверхность после удаления воздушных включений.

Для обеспечения прочности фундаментной основы, необходимо использовать бетон с маркировкой М350 и выше.

Защищаем слой бетона от растрескивания – заключительные этапы работы

На завершающей стадии работы следует надежно защитить поверхность плиты от растрескивания:

• равномерно увлажнять поверхность бетонного массива при повышенной температуре воздуха;
• постелить на твердеющий бетон полиэтиленовую пленку для предотвращения потерь влаги.

Поддержание постоянной влажности способствует нормальному протеканию реакции гидратации. Бетон набирает эксплуатационную прочность на протяжении 28 суток. После застывания фундаментной основы, приступайте к возведению стен гаражного строения.

Как укрепляется фундаментная основа под гараж

В определенных ситуациях фундаментное основание нуждается в усилении. При использовании для строительства стен массивных блоков, строительстве гаража с мансардой, а также при необходимости хранения тяжелого транспортного средства, необходимо позаботиться об укреплении монолитной плиты с помощью дополнительных ребер усиления.

Для формирования ребер жесткости необходимо, при обустройстве котлована, подготовить приямок в следующих местах:

• по периметру фундаментной основы;
• внутри фундаментной конструкции.

Для усиления плиты выполняется траншея размером 40х50 см. В приямок закладывается арматура, связанная с общим силовым контуром. Затем выполняется бетонирование. Для укрепления фундаментной конструкции целесообразно бетонировать плиту на 15-20 см шире контура будущего гаража.

Заключение

Сооружая фундамент плитного типа, придерживайтесь требований технологии и убедитесь в качестве стройматериалов. Следует определиться с конструкцией, учитывая массу строения и характер почвы. Правильно выполненный монолитный фундамент обеспечит устойчивость гаража, возводимого на проблемном грунте.

Фундамент плита для гаража своими руками: устройство

Монолитная плита для размещения гаража

Залогом долговременной эксплуатации любого здания является прочный фундамент. Монолитная плита для гаража служит не только опорой для несущих стен, но и должна выдерживать вес автомобиля. Для легкового автомобиля с небольшим весом можно сделать плитный фундамент небольшой толщины, а для более массивного фундамента толщина бетонного массива соответственно увеличивается. Иногда гараж строят не только для размещения в нем автотранспорта, но и в качестве складского помещения. Одним словом, такой вид хозяйственной постройки имеет универсальное назначение.

Монолитная плита и ее устройство

Фундаментная плита под гараж относится к разновидности «плавающих» фундаментов из-за возможного смещения вместе с грунтовым основанием, вызванного сезонными деформациями. Если в почве под фундаментом начинаются подвижки, плавающая конструкция плиты как бы приподнимается вместе с грунтом и гасит деформационные усилия от пучения грунтов. На рыхлых грунтах плитный монолитный фундамент защищает помещение гаража от возможной неравномерной усадки почвы.

При всех видах деформациях малоэтажные здания, построенные на монолитном фундаменте в виде плиты, остаются целыми, без трещин на стенах и в полу.

Преимущества выбора плитной конструкции

Схема устройства монолитного плитного фундамента

Плитный фундамент для гаража подходит для возведения стен из кирпича, шлакоблока, бетона, дерева и т.д. По своему назначению такая фундаментная конструкция является универсальной основой для любого материала наружных стен. Бетонный монолит фундаментной плиты имеет много преимуществ:

• Возможность постройки на грунтах любой сложности.
• Простота в изготовлении и дальнейшей отделки.
• Создает особый «сухой» микроклимат даже при высоком горизонте грунтовых вод.
• Способность выдерживать вес автомобиля.
• Возможность устройства в полу греющих кабелей для системы «теплый пол».

Монолитная плита, как и любая другая конструкция, имеет несколько недостатков:

• Большая трудоемкость земляных работ.
• Необходимость армирования конструкции.
• Невозможность устройства смотровой ямы.

Особое внимание следует уделить строительству гаража с плитным фундаментом на участке с уклоном. Может появляться риск сползания монолитной плиты по склону.

Разновидность монолитной плиты

Схема плитного фундамента

Фундаментная плита под гараж может быть двух видов: с полным армированием пространственным арматурным каркасом или с укладкой арматуры по краям плиты.

В первом варианте монолитная плита имеет вид сплошной, заглубленной конструкции с толщиной бетонного массива от 100 до 600 мм.

Во втором случае, плитный фундамент с армированием по краям можно углублять в землю на любую требуемую глубин с максимальным заглублением 2,5 м. Такая конструкция имеет наружные ребра жесткости и по своему внешнему виду напоминает перевернутую чашу.

Видеоролик по устройству монолитной плиты под гараж:

Подготовительный период начала строительства

Перед началом по устройству монолитного фундамента под гараж территорию участка освобождают от мусора, камней, убирают с площадки кустарники, деревья и производят вертикальную планировку площадки под застройку. Снимается верхний плодородный слой почвы на глубину 150 -300 мм и вывозится к месту складирования. На подготовленной площадке можно начинать линейную разметку конфигурации гаража:

1. Наружные угла будущего здания гаража размечаются согласно рабочей схеме деревянными колышками или обрезками арматурных стержней, которые забиваются на 250 -300 мм в землю.
2. Между углами натягивается строительный шнур или обыкновенная бечевка.
3. Проверить правильность разбивки можно с помощью «правила диагоналей». Для этого достаточно промерять диагонали размеченной конфигурации гаража, при правильной разбивке диагонали должны совпадать.

Если есть большая разбежка в полученных размерах, может появиться риск перекоса фундаментной конструкции, а значит и всего здания гаража.

Разработка котлована под фундамент гаража экскаватором

Земляные работы

Для устройства монолитной плиты фундамента потребуется выполнить большой объем земляных работ. В зависимости от количества разрабатываемого грунта земляные работы можно проводить вручную или механизированным способом землеройной техникой. Обычно котлован под гараж имеет глубину 300 – 500 мм.

В отдельных случаях приходится делать толщину монолитной плиты гораздо больше, что приводит к значительному удорожанию стоимости фундамента. Дно котлована по возможности выравнивают по горизонтали и зачищают от остатков рыхлого грунта. Выбранный грунт необходимо убрать с территории площадки.

Для обратной засыпки рекомендуется использовать мятую глину или глинистый грунт, который будет создавать своеобразный гидробарьер для защиты бетонного массива плитного фундамента.

Вид песчаной подготовки монолитной плиты фундамента

Песчаная подушка

В строительстве на дно котлована рекомендуется укладывать песчаную подушку для выравнивания земляного основания и подготовке бетонных работ. Песок засыпают в котлован на глубину 100 -150 мм и аккуратно разравнивают по горизонтали равномерным слоем. В отдельных случаях, при наличии сложных грунтов, перед устройством песчаной подушки насыпают слой гравия такой же толщины. Укладка двухслойной подушки позволит создать надежное амортизационное основание, которое будет препятствовать разрушению монолита плиты.

Песок тщательно уплотняют с помощью ручных или вибрационных трамбовок. Иногда при уплотнении целесообразно использовать пролив песка водой.

Гидроизоляционный ковер

Устройство гидроизоляции монолитного плитного фундамента современными наплавляемыми материалами

Гидроизоляция монолитной плиты относится к обязательному мероприятию по защите бетонного массива от грунтовых вод и атмосферной влаги. Чаще всего для этой цели используют рулонные кровельные материалы, такие как рубероид, акваизол, техноэласт, рубемаст и другие современные изоляционные покрытия. Рулоны изоляции раскатывают и укладывают непосредственно на песчаную подушку или на подготовительную бетонную подушку «подбетонку». Швы прогревают газовыми горелками и склеивают между собой. Получается цельный гидроизоляционный «ковер» с краями, загнутыми вверх на 100 – 200 мм.

Есть другой способ гидроизоляции монолитной плиты – обмазочный, при котором готовую битумную мастику наносят кистью или валиком на бетонную подготовку. Жидкий битум пропитывает поры бетона и после высыхания создает надежное водонепроницаемое покрытие, готовое к укладке бетона.

Монолитная плита в опалубке

Опалубочные работы

Чтобы при заливке монолитной плиты бетонная смесь не растекалась, необходимо установить опалубку из отдельных щитов. Для изготовления опалубки можно использовать любой подходящий материал: доски, металлические стальные листы, разновидности фанеры и т.д. Главное требование к материалу – это его жесткость и прочность. Щиты надежно закрепляются по периметру котлована с учетом отступа на 200 – 300 мм от планируемых стен постройки гаража.

Чтобы при заливке большой массы бетона опалубка не разрушилась, требуется ее надежное соединение в единую жесткую систему с установкой боковых упоров в виде раскосов.

Арматурный каркас для монолитной плиты гаража

Установка арматурного каркаса

На следующем этапе устройства монолитной плиты изготавливается арматурный каркас, который повысит прочностные показатели бетонного массива. Для армирования плиты рекомендуется использовать арматурные стержни с диаметром от 12 мм. Отдельные стрежни соединяются в каркас при помощи вязальной проволоки. Такой способ скрепления считается наиболее простым и доступным любому домашнему мастеру – строителю. Можно использовать для сборки каркаса электросварку, однако для выполнения такой работы нужно иметь квалификацию и специальное сварочное оборудование.

Размеры ячейки каркаса имеют вид квадрата со сторонами 200 мм х 200 мм. Собранный пространственный арматурный каркас устанавливают непосредственно на подготовленное песчаное основание, предварительно укрытое гидроизоляционным рулонным материалом.

Бетонирование монолитной плиты

Бетонирование

Следует отметить, что при устройстве монолитной плиты должны использоваться материалы хорошего качества. Если при самостоятельном изготовлении бетонной смеси будет использован цемент низкой марки и или второсортного качества, то такой фундамент быстро покроется трещинами и начнет разрушаться. Монолитная фундаментная плита изготавливается из бетона не ниже класса В 7,5.

Укладку бетона производят непрерывным способом. Если по каким – то причинам не получается закончить бетонирование фундамента за один день, рекомендуется остановить бетонные работы строго на металлическом каркасе. Уложенный бетон лучше всего закрыть полиэтиленовой плотной пленкой и в таком виде незаконченный фундамент сможет простоять несколько часов. На следующий день бетонные работы можно закончить.

Техника заполнения бетоном

Укладка бетона с помощью автомиксера

Укладку бетона в плитный фундамент большого объема лучше производить товарным покупным бетоном с помощью автомиксера, который через выдвижные лотки и желоба равномерно заполнит фундаментную конструкцию бетонной смесью. Если фундаментная плита имеет небольшие размеры, можно изготовить бетон для гаража своими руками. Для облегчения процесса самостоятельного бетонирования рекомендуется установка бетономешалки по разным углам фундамента, и заполнять конструкцию фундамента с противоположных сторон.

Бетонную смесь необходимо уплотнить, чтобы избежать появления раковин и пустот в массиве бетона.

Уход за бетоном

После укладки бетона в монолитную плиту фундамент укрывают от жаркого солнца пленкой ПВХ и периодически смачивают водой. Такое мероприятие надежно защитит монолитный бетон от проявления усадочных трещин. Монолитный массив бетона набирает минимальную прочность за 10 суток, а проектную – за 28 дней. После полного затвердения монолитная фундаментная плита готова к эксплуатации.

Видеопример устройства монолитной плиты под гараж:

Выполнить монолитный фундамент под гараж своими руками совсем нетрудно. Для этого требуется внимательно изучить рекомендации, подготовить требуемые материалы, набраться сил и выполнить последовательно технологическую цепочку монолитного бетонирования.

Фундамент монолитная плита под гараж размером 6х9,5м.

Этапы монтажа плиты по дням с фотографиями и пояснениями.

Требование заказчика

Установить монолитную плиту под гараж из панелей.

Особенности при установки: не задеть корневую систему двух рядом стоящих сосен.

Выровнять перепад высоты песчаной гравийной смесью ( ПГС).
Залить въезд перед монолитной плитой с наклоном для заезда автомобиля.

Первый день работ

Выезд на место установки монолитной плиты нашего замерщика.

• Предварительная разметка планируемой застройки.
• Проверка уровня перепада уклона с помощью нивелира.
• Осмотр места площадки будущего фундамента
• Подписание договора о строительстве монолитной плиты и разбивка поэтапной предоплаты в течение работы.

Второй день работ

Приезд бригады с оборудованием.

В это день заказчик заказал контейнер для вывоза мусора лежавшего на планируемой площадке. После расчистки площадке, приступили к основательной разметке участка, которую проводили с помощью невелира и специальных вспомогательных разметочных ворот.

Перепад высоты от начала плиты до конца составил 40 см .
Для устранения перепада была выбрана подсыпка (гравий фракцией 40х20)

Третий день работ

Выравнивание участка. Укладка Геотекстиля по всему периметру плиты. Привоз на участок гравия, разравнивание и трамбовка его (проход трамбовкой осуществлялся 8-10 раз).

На отсыпку ушло две машины 16 кубов.

Четвёртый день работ

• Укладка полистирола толщиной 50 мм на утрамбованный гравий;

• Установка опалубки из доски 150х50 см;

• Установка укосин для поддержки основной опалубки;

• Установка станка трубогива для арматуры , а так же точный расчёт завозимой арматуры для армирования каркаса.

Пятый день работ

Армирование каркаса арматурой 12 мм с шагом ячейки 200 мм

Точный расчёт заливаемого бетона марки М-300 и заказ его на бетонном заводе (при заказе бетона обязательно требуем паспорт бетона и накладную).

Шестой день работ

Заливка бетоном и выравнивание его на строительной площадке.

На заливку бетона была усилена бригада до пяти человек так как время на заливку ограничено бетон довольно быстро схватывается в тёплую погоду.

Седьмой день работ

Снятие опалубки, подготовка с последующим бетонированием въезда под машину перед установленной монолитной плитой. На снятие опалубки ушло не много времени благодаря плотной пленки (150 микрон) обитой по всему внутреннему периметру опалубке. Доска от бетона отходит легко, что снижает время демонтажа.

Въезд под гараж залили с помощью электрической бетономешалки с пропорцией (цемент, песок, гравий 1:2:3). Место заливки от прохожих огородили «опасной лентой».

Фундамент для гаража. Виды фундамента для дачного гаража

Выбор фундамента

Фундамент — это основа любого строения. Его задача – передать все нагрузки на грунт, чтобы исключить возможность недопустимой осадки, появления трещин и возможного разрушения постройки. Для загородных гаражей используется преимущественно два вида фундаментов: ленточный монолитный У каждого типа есть свои особенности, достоинства и недостатки. Но, как показывает опыт, именно эти два варианта фундамента наиболее оптимальны и чаще применяются при строительстве. Следует учитывать, что не всегда можно самостоятельно определить, какой фундамент необходим вашему строению. Иногда можно использовать любой из двух вариантов, иногда только какой-то один. При выборе нужно учитывать следующие факторы: виды почвы глубину промерзания залегание грунтовых вод тип конструкции и еще многое другое.
Для шведского металлического гаража, в любом случае, можно использовать мелкозаглубленные фундаменты — из-за малой массы всей конструкции. Кирпичный гараж, а также бетонный и пеноблочный, потребуют гораздо более мощного и дорогого фундамента. Чтобы определиться с видом фундамента, лучше прибегнуть к услугам специалистов. В будущем это позволит избежать многих проблем.

Ленточный фундамент – быстро, надежно и недорого

Ленточный фундамент представляет собой отлитые бетонные стены под всеми капитальными стенами гаража. Глубина залегания фундамента и его поперечное сечение зависят от: — толщины стен; — используемого материала; — предполагаемой силы давления на фундамент. Бетон укладывают в опалубку до необходимой высоты, затем выравнивают раствором и делают гидроизоляцию. Для защиты цоколя и фундамента от осадков и паводковых вод стоит сделать стандартную защиту – отмостку из бетона. Ее край должен быть вынесен за край карниза.

Монолитная плита — дополнительные преимущества

Монолитный фундамент представляет собой железобетонную плиту, располагаемую по всей площади гаража.

Постройка монолитного фундамента начинается с подготовки котлована. Сначала изымается грунт, потом трамбуют основание и делают на дне подушку из песка . Далее укладывается гидроизоляционный материал и наливается небольшой слой бетона. После укладывается арматура, а котлован заливают бетонным раствором. В результате получается монолитная фундаментная плита.

Такой фундамент надежен, и его можно использовать на всех видах грунтов, в том числе на пучинистых, и при любой глубине залегания грунтовых вод. Это хороший вариант, если строительство гаража ведётся на подвижных глинистых или песчаных грунтах. Благодаря своей прочной конструкции, он не боится никаких смещений грунтов. Металлический каркас крепится к нему анкерными болтами — благодаря этому фундамент включается в силовую схему всего металлического гаража.

Затраты на монолитную фундаментную плиту больше, чем на ленточный фундамент. Это связано с большим расходом строительных материалов – бетона, арматуры — и со значительными трудозатратами.

Но, с другой стороны, монолитная плита служит одновременно и полом. Это исключает из сметы важную статью расходов — устройство пола в гараже.

Видео про фундамент для гаража

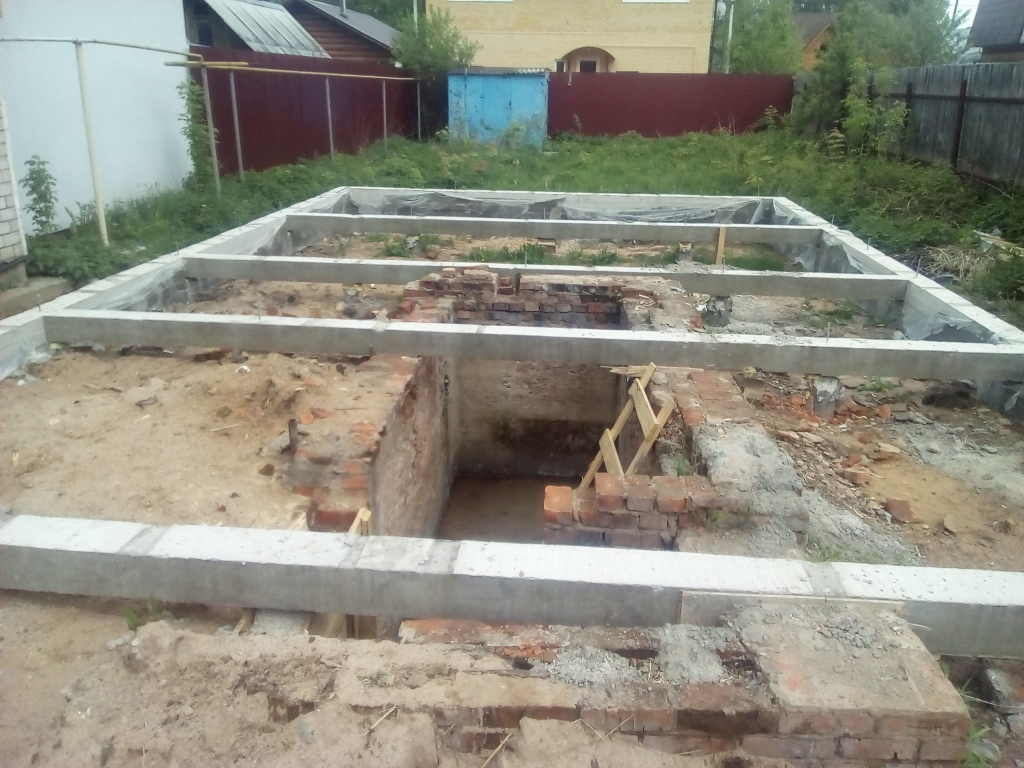

Заливка ленточного фундамента

Плитный фундамент под гараж — монтаж своими руками

Место под гараж обычно не выбирают, особенно в больших городах – автолюбители рады любому участку, который отводят городские власти для укрытия автомобиля от непогоды и угонщиков. Не секрет, что эти места бывают не очень удобные, в удалении от дома, с плохой геологией (высоким уровнем грунтовых вод и неустойчивыми почвами). Именно на таких участках лучшим для возведения гаражной постройки будет являться плитный фундамент для гаража.

Виды фундаментов для гаражных боксов

Вид фундамента, который стоит выбрать при строительстве гаража под автомобиль, зависит от нескольких условий:

• Этажности постройки.
• Наличия подземных источников и уровень грунтовых вод.
• Геология грунтов, залегающих на участке постройки гаража.
• Глубина промерзания грунта на участке планируемой застройки.
• Наличие достаточных свободных средств (при выборе затратных фундаментов).

Одноэтажные гаражи допускается возводить на ленточных фундаментах, которые устраивают на твердых основаниях, при отсутствии подмочки заглубленных конструкций.

Усиленные ленточные фундаменты вполне способны выдержать тяжелые кирпичные гаражи в двух уровнях, но при условии надёжного основания.

Не всегда грунты, залегающие на участке, отведенном под постройку гаража, имеют прочную структуру, поэтому на проблемных участках (слабые, мокрые, сыпучие, пучинистые грунты или плывуны) принято устраивать фундаментное основание из монолитных плит.

Монолитная плита – отличный фундамент под гараж

Плитный фундамент подходит для зданий малой этажности, к которым можно отнести гаражи. Монолитная плита возводится на насыпной подушке из щебня или песка, прочность конструкции основания придает, проложенный в теле фундамента, арматурный каркас. Монолитное основание может служить полом гаража, только в этом случае требуется провести дополнительное утепление и предусмотреть надёжную гидроизоляцию.

Плитное основание называют «плавающим» — при выпучивании или осадке грунта, здание плавно движется вместе с плитой, что исключает возникновение деформирующих моментов и неравномерной усадки.

К минусам плитного фундамента можно причислить невозможность устройства подвала, что необходимо при строительстве гаража.

На болотистых и обводненных грунтах лучше всего возводить гараж на сваях.

Монтаж плиты под гараж

Нет ничего сложного в том, чтобы выполнить работы по устройству монолитной плиты под гаражный бокс самостоятельно, нужно только обладать минимальными строительными навыками и денежными средствами в достаточном количестве (плита из монолитного бетона – довольно затратный вид фундамента).

Подготовительные работы, планировка участка

Перед началом бетонных работ по заливке плитного основания под фундамент, важно с особой тщательностью провести подготовительные планировочные работы. Участок стоит очистить от мусора и крупных камней, выкорчевать пни от деревьев, убрать поросль деревьев и кустарников, провести планировку территории.

Разметку будущего фундамента проводят прямо на строительном участке после планировочных работ. Углы постройки отмечают колышками, между которыми натягиваются бечевки. Длину и ширину плиты вымеряют с особой тщательностью – любое несоответствие размеров может вызвать перекос конструкции фундамента и возведенного на плите здания гаража.

Для того, чтобы проверить соответствие размеров, стоит натянуть бечевку по диагонали участка – результаты промеров должны быть абсолютно одинаковыми.

Земляные работы по устройству монолитной плиты

Для устройства подушки из бетона необходимо вырыть котлован, который обычно имеет глубину от 30 до 50 см. В некоторых случаях толщину плиты приходится делать больше, но при этом следует помнить, что стоимость такого фундамента резко возрастает.

Дно вырытого котлована заполняется щебнем, который ровным слоем выкладывают на грунт и тщательно утрамбовывают. Высота щебеночного основания может составлять от 10 см.

Подготовительный слой из щебня засыпается крупным кварцевым песком, который разравнивается по площади котлована и в высоту должен соответствовать толщине щебеночной подготовки. Песчаный слой необходимо утрамбовать, если трамбование вызывает затруднение – полить водой, а затем повторить операцию.

Два подготовительных слоя из песка и щебня станут амортизационной подушкой, они препятствуют разрушению фундаментной плиты, и помогают плавно перемещаться постройке при движениях почвенного слоя.

Опалубочные работы и изготовление арматурного каркаса

По периметру котлована возводится деревянная опалубка, высота которой должна быть несколько выше толщины опорной монолитной плиты. Устройство опалубки начинают с одного угла, в который вбивается первый опорный колышек. Колышки выставляются по всему периметру через равные расстояния, при этом очень важно следить за соблюдением вертикального положения. Доски опалубки крепятся саморезами, при их монтаже важно проводить закрепление досок с наименьшим зазором между ними.

После установки опалубки следует приступать к устройству каркаса из арматуры. Допускается применять для армирования монолитного плитного фундамента арматуру диаметром не менее 12 мм. Вязку каркаса выполняют с помощью вязальной проволоки или сварки. Размер ячейки не должен превышать 20 см.

Выбирая между сварным способом изготовления арматурного каркаса и способом с применением вязальной проволоки, стоит отметить, что оба способа имеют свои достоинства и преимущества, но второй – надёжнее.

Выставленный каркас необходимо несколько раз тщательно проверить уровнем в нескольких местах.

Заливка бетонной смеси

Качество фундамента во многом зависит от соблюдения технологического процесса заливки бетона. Допускается применять бетон не ниже М-250, идеальный вариант – М-350. Лучше всего, если процесс заполнения подготовленной опалубки бетоном будет непрерывным – таким образом, удается избежать неравномерного схватывания бетонной смеси и образования мостиков холода.

Лучше всего заказать бетонную смесь, которую поставляют в специальных миксерах. Заполнение опалубки начинается из одного угла, бетонная смесь распределяется по конструкции, с постоянным уплотнением вибраторами. Очень важно избежать пустот при заливке плитного основания, их наличие значительно ослабит несущую способность фундаментной подушки.

При изготовлении бетонной смеси вручную, бетономешалки важно поставить с разных сторон фундамента, заполняя опалубку с противоположных углов, при этом очень важно выполнять тщательное уплотнение бетонной смеси вибраторами.

За поверхностью бетона необходимо тщательно ухаживать – в жаркую погоду увлажнять и прикрыть от лучей солнца. Требования к набору прочности: минимально бетон набирает прочность от 10 дней, при неблагоприятных условиях и усиленных конструкциях – 28 дней.

Посмотрите видео, как правильно монтировать плиту под гараж:

Хитрости при устройстве монолитной плиты под гараж

В некоторых случаях требуется усиленное основание под гараж (тяжелая спецтехника, двухуровневое здание, стены большой толщины из массивных материалов), монолитная железобетонная плита может выполняться с усилением, для чего предусматривается установка специальных ребер жесткости.

Ребра жесткости могут предусматриваться по периметру плиты и внутри конструкции. При устройстве усиленного пояса по периметру гаража, необходимо приготовить дополнительную траншею шириной до 0,45 м и глубиной 0,5 м, основание которой армируется и усиливается стяжками из щебня и песка. Арматурная сетка пояса усиления должна выводиться внутрь основной конструкции монолитной плиты, и увязываться в один общий каркас.

Кроме периметра ребра жесткости могут заливаться и дополнительно, внутри пространства коробки.

Для утепления пола гаража можно проложить теплоизоляционный слой из пленки (2 слоя).

Плиту стоит изготовить несколько шире предполагаемого здания гаража.

Верхнюю поверхность бетона необходимо затереть до гладкости, применяя при этом специальную уплотняющую смесь — это поможет после полного высыхания бетонной смеси, избежать неровностей и пылеобразования.

Верхнюю поверхность готового фундамента можно окрасить краской или обработать специальными защитными пропитками.

Ремонт фундамента гаража: какие варианты?

Прежде чем писать эти статьи, я немного провожу время в Google. Мне нравится видеть, какая информация доступна, является ли она полезной или просто рекламной, и что люди ищут. И я обнаружил, что «гаражный ремонт», кажется, автоматически перенаправляется на «гаражный ремонт ДВЕРИ». Вроде дверь — единственное, с чем могут быть проблемы!

Гараж — это такое же здание, как и любое другое, и в нем могут быть все обычные проблемы: протекающая крыша, неровный пол, протечки воды или оседание фундамента.В зависимости от того, где находится ваш гараж и подключен ли он к вашему дому, для вас это могут быть незначительные или серьезные проблемы.

Acculevel — компания по ремонту фундаментов, и с момента основания в 1996 году мы отремонтировали десятки тысяч домов. Наша основная задача в этой отрасли — восстановить прочность и устойчивость зданий, чтобы вы могли жить комфортно и уверенно. Если у вас есть вопросы о вашем гараже и его фундаменте, у нас есть для вас ответы.

В этой статье мы рассмотрим две наиболее распространенные проблемы с фундаментом гаража: проседание или растрескивание полов и оседание.Мы также вкратце объясним, как можно отремонтировать подземные гаражи, например, под двух- или трехуровневыми домами.

Укладка плит и гаражи

Все конструкции со временем оседают; нет никаких исключений. Когда земля под вашим гаражом приспосабливается к изменениям веса, давления и климата, она влияет на здание наверху. Переход от жаркого сухого лета к холодным влажным зимам может привести к растрескиванию бетона. Сильные грозы могут вызвать эрозию под плитой, что приведет к ее проседанию.Если вы замените мотоцикл на внедорожник, добавленный вес может вызвать нагрузку на пол, уже находящийся под давлением.

Когда бетонная плита тонет, ее нужно поднять на место. Есть несколько разных вариантов, но мы предпочитаем блэбджекинг. Это чистый и эффективный способ поднять бетон, который схватывается за считанные минуты. Следующие изображения — это до и после ремонта пола в гараже с укладкой плит. По фотографиям не очень ясно, но стены гаража из цементных блоков.Пол представляет собой отдельно залитую плиту.

Это фото было сделано менеджером проекта Acculevel, на нем видны трещины на полу перед гаражом. Часть, ближайшая к подъездной дорожке, тонет.

Эта фотография была сделана членом экипажа Acculevel после укладки плит и заделки трещин. Вы можете видеть, что передняя половина плиты поднята до уровня задней половины.

Установка винтовых опор в гараже

Иногда в гараже тонет не только пол.В приведенном ниже примере фундамент гаража трескается и оседает. По дну, под виниловым сайдингом, видно несколько трещин. Когда это происходит, лучшим решением будет установка винтовых опор. Это те же самые опоры, которые используются для ремонта отстойного фундамента дома, и Acculevel дает гарантию на них в течение всего срока службы конструкции.

Это фото было сделано менеджером проекта Acculevel перед установкой опор. Этот гараж примыкает к дому с другой стороны, и домовладельцы опасались, что он в конечном итоге повредит сам дом.

Эта фотография была сделана членом экипажа Acculevel после установки опор и заделки трещин.

Водоотвод и изгибающиеся стены для подземных гаражей

Если у вас есть двухуровневый или трехуровневый дом, ваш гараж может находиться под землей как часть (или вместо) подвала. В приведенном ниже примере с этим гаражом есть ряд проблем. Домовладелец попросил нас устранить изгиб стены и просачивание воды.

Вообще говоря, мы не можем установить водоотвод в гараже; это потому, что большинство из них построено над землей.Однако, поскольку именно этот гараж построен под домом, мы смогли выполнить обе эти задачи. Поскольку стена изогнулась более чем на два дюйма, для ее стабилизации потребовались анкеры.

Эта фотография была сделана менеджером проекта Acculevel до установки анкеров в стене и водоотвода. Домовладелец решил самостоятельно удалить и заменить вышедшую из строя изоляцию.

Ваш гараж нуждается в ремонте?

В таком случае вам следует найти опытную учредительную компанию и записаться на прием.Прежде чем подписать контракт на любую услугу, мы настоятельно рекомендуем вам звонить по номеру всегда , чтобы убедиться, что компания имеет хорошую репутацию, застрахована и аккредитована Better Business Bureau.

Вы впервые наняли подрядчика для работы над домом? Или вы делали это раньше, и это было не очень хорошо? У нас есть контрольный список вопросов, которые мы можем задать подрядчикам, который включает бесплатную загружаемую копию, которую вы можете использовать. Он охватывает все: от того, как спросить о цене и депозитах, до гарантий и расписания.

Если вы живете в Индиане или близлежащих штатах, обратитесь в Acculevel. Если вы заметили какие-либо проблемы и хотели бы получить оценку, вы можете запросить бесплатную оценку. Опытный руководитель проекта изучит проблемные области и порекомендует вам лучший курс действий, чтобы ваш дом оставался крепким и здоровым на долгие годы.

Фундамент гаража | Мир гаража Дэнли

Фундамент гаража — одна из самых важных частей при строительстве вашего гаража.Фактически, это база, на которой все построено. Для такого важного шага вам нужно обратиться в компанию, которой можно доверять.

Danley’s известен тем, что построил самый прочный и ровный фундамент гаража в Чикаго. У нас есть процесс, которого мы придерживаемся, который помог нам построить более 100 000 гаражей. Мы позаботимся о том, чтобы фундамент вашего гаража был идеальным и был готов к тому, чтобы мы начали строительство остальной части вашего гаража.

Что такое фундамент гаража?

Фундамент вашего гаража — это бетонная плита, на которой все построено.Его нужно залить и разгладить, чтобы не было трещин и чтобы пол выглядел великолепно. Наши строители гаражей обладают опытом, чтобы гарантировать, что это не проблема, которая возникнет с нашими гаражами.

Как построить фундамент гаража

Перед заливкой бетона необходимо выполнить несколько действий. Предыдущий гараж должен быть снесен и вывезен (что предлагает Дэнли), чтобы у него была ровная площадка для работы. Затем мы определим, где должны быть ставки.Область между кольями — это место, где мы построим фундамент.

Мы также выкопаем опору по периметру вашего гаража. Они предназначены для предотвращения оседания фундамента при заливке бетона. Мы следуем местным строительным нормам и правилам в отношении глубины, которая составляет 12-18 дюймов.

Фундамент начинается с гравийной засыпки и сетки для усиления бетона. Затем засыпаем цемент между кольями.

Процесс сглаживания

После заливки бетона мы разгладим его до идеального состояния.Важно, чтобы это было сделано правильно, поскольку неправильное выполнение может привести к ослаблению поверхности и появлению трещин. К счастью, мы строим гаражи более 60 лет и перед тем, как двигаться дальше, позаботимся о том, чтобы фундамент вашего гаража был идеально ровным.

Самый прочный и гладкий фундамент гаража в мире —

Дэнли

Мы поставили перед собой цель создать самый прочный и ровный фундамент гаража в мире, и нам это удалось. Он рассчитан на всю жизнь и при этом отлично выглядит.Получите бесплатное предложение прямо сейчас и присоединяйтесь к более чем 100 000 домовладельцев, которые доверили Danley’s построить свой гараж.

Ваш новый гараж на расстоянии одного клика

Как отремонтировать тонущую гаражную плиту

С другой стороны, если тонущая гаражная плита прикреплена к фундаменту по периметру, есть вероятность, что весь гараж подвергнется осадке. Признаки того, что это может происходить, включают наклонный пол гаража, большие трещины в полу гаража или явно неровный гаражный коллектор.В этом случае отремонтировать тонущую плиту гаража можно будет с помощью инъекции полиуретана, а фундамент по периметру отремонтировать с помощью толкающих опор.

Конечно, если к дому пристроен отстойный гараж, это создаст нагрузку на дом и заставит его осесть.

Как отремонтировать тонущую гаражную плиту

В большинстве случаев , если опускающаяся плита гаража не соединена с фундаментом по периметру , ее можно выровнять с помощью впрыска полиуретановой пены (также известного как «укладка плит»).Процесс работает следующим образом…

• В плите просверливаются небольшие отверстия диаметром 5/8 дюйма, в которые вводится пенополиуретан.
• По мере того, как пенополиуретан распространяется под плитой и расширяется, она заполняет все пустоты и поднимает плиту в исходное положение.

Впрыскивание полиуретановой пены является хорошей альтернативой процедуре, известной как «гидроизоляция», при которой для подъема плиты используется цементный раствор вместо легкого полиуретана. Результаты похожи.Тем не менее, цементный раствор весит намного больше, чем пенополиуретан, и для гидроизоляции обычно требуется сверление в плите более крупных отверстий диаметром 2 дюйма.

Если опускающаяся плита гаража соединена с фундаментом по периметру , ее можно выровнять с помощью стальных опор. Процесс работает следующим образом…

• Кронштейны опорных опор прикрепляются к основанию фундамента в зоне поражения.
• Стальные опоры продвигают через кронштейны до тех пор, пока они не достигнут несущего материала.
• Стальные толкающие опоры и гидравлические домкраты теперь могут поднимать и выравнивать тонущую плиту гаража и фундамент.

Пенополиуритан

• используется для заполнения пустоты под гаражной плитой и обеспечения дополнительной поддержки.

Иногда необходимо полностью заменить тонущую гаражную плиту, так как она находится в очень плохом состоянии. В этом случае мы бы просто удалили поврежденную бетонную плиту, уплотнили основную породу и залили новую железобетонную плиту.

Если у вас есть тонущая плита для гаража, о которой вы беспокоитесь, и вы живете в районе, который мы обслуживаем, свяжитесь с нами сегодня для бесплатного осмотра.В Bay Area Underpinning мы ремонтируем и заменяем фундаменты в Северной Калифорнии с 2005 года и на сегодняшний день завершили более 2700 ремонтов. Вы будете в надежных руках!

Мойка гаража | Общая проблема фонда

ТОПКА И УСТАНОВКА ВАШЕЙ ГАРАЖНОЙ ПЛИТЫ МОЖЕТ ОЗНАЧИТЬ ПРОБЛЕМЫ ФУНДАМЕНТА

Важно обращать внимание на изменения в вашем гараже, которые могут указывать на проблему с вашей гаражной плитой. Мы рекомендуем следить за щелями в воротах гаража, светом, проникающим через дверь в местах, которые вы раньше не замечали, а также на трещины в полу гаража или в гаражных колоннах.Все эти изменения могут указывать на то, что у вас есть проблема с проседанием пола в гараже, и вам нужно решение для поддержки фундамента гаража.

Оседание или оседание гаража вызвано плохо уплотненным грунтом под бетонной плитой. Когда строится гараж, грунт необходимо выкопать на пару футов выше периметра фундамента. Проблема в том, что большинство проездов только выровнены, а не выкопаны. Неправильные водосточные трубы и не отвечающие требованиям системы гидроизоляции со временем усугубляют эту проблему, накапливая воду вокруг и под бетонной плитой.Это приводит к опусканию и оседанию.

РЕМОНТ ФУНДАМЕНТА ГАРАЖА

Для крепления фундаментов и фундаментов используются винтовые опоры. Винтовые опоры ввинчиваются или просверливаются в земле с помощью гидравлического моментного двигателя. На пирсе есть винтовые лопасти, которые немного похожи на прищепки, и их цель — вдавить пирс в землю, а также поддерживать пирс. Винтовые опоры могут выдержать сотни тысяч фунтов, так что ваш гараж будет хорошо поддерживаться!

В целом, лучше не использовать толкающую опору для поддержки вашего дома от тонущего или отстойного гаража.Они ненадежны и опасны, а также могут быть дорогостоящими, если вам потребуется дополнительный ремонт из-за ненадежности. Винтовые опоры более устойчивы и надежны и в конечном итоге будут стоить меньше. Они экономят ваши деньги, время и нервы.

Так что не ждите, если вы думаете, что у вас есть отстойный или отстойный гараж, позвоните в Matthews Wall Anchor & Watering Services прямо сейчас. Мы найдем проблему и устраним ее за вас!

Монолитные фундаменты или фундаменты из плавучих плит для гаражей, сараев и сараев

Монолитный или
Фундаменты из плавучих плит для гаражей, сараев и сараев

Наиболее
зданиям нужен фундамент для переноса веса конструкции
и нагрузок на крышу и пол в землю.Небольшие навесы и
конструкции заднего двора, такие как беседки и перголы, могут не нуждаться в сложных
основы, потому что они такие легкие. Но для любого здания
около 150 квадратных футов, необходим прочный фундамент.

Бетонные фундаменты традиционно состоят из трех частей. Опоры
широкие участки бетона у основания фундаментных стен. Они
равномерно распределите вес здания в почве, чтобы предотвратить
трещины и колебания в конструкции выше.Фундаментные стены
обычно 8 или толще и простираются от верхней части опор до
фундамент здания. Плита, залитая внутрь фундамента
стены образуют пол или черновой пол здания и могут поддерживать
межкомнатные перегородки.

В
три бетонных компонента: фундамент, фундаментная стена и плита.
обычно строится в три разных периода. Каждая часть традиционного
бетонный фундамент необходимо сформировать, залить и закончить, и
затем необходимо высохнуть и установить примерно на неделю, прежде чем следующая часть сможет
быть запущенным.Этот процесс увеличивает стоимость строительного проекта.
и занимает большую часть времени.

Любой
вода, замерзающая под традиционным бетонным фундаментом,
нанести урон. Когда вода замерзает, она расширяется с достаточной силой, чтобы
поднять все здание. Когда лед тает, остается открытый
карман пространства под фундаментом. С каждым последующим
цикл замораживания / оттаивания, этот карман расширяется. В результате получается храповик или
домкрат, который поднимает и поднимает здание, в конечном итоге
растрескивание стен и окон и открытие швов для еще большего количества воды
повреждать.

В
Решение состоит в том, чтобы убедиться, что нижняя сторона опор глубокая.
достаточно в землю, чтобы они были вне досягаемости мороза.
Поэтому бетонные фундаменты часто называют морозостойкими стенами. В
линия промерзания, или глубина максимального проникновения наледи, составляет
Конечно, разные для каждого региона. В Южной Флориде и южной
области Калифорнии и Аризоны линией заморозков считается
в классе. То есть замерзания не ожидается.В северном штате Мэн и
Миннесота линия максимальной глубины промерзания может быть больше восьми.
ноги в землю. В таких местах много копать, много
бетон для фундаментных стен и очень дорогой строительный проект
можно ожидать.

В
Аляска и другие места, где традиционные фундаменты из морозных стен
чрезмерно глубокие и непомерно дорогостоящие, люди были
экспериментируя с разными решениями, получая неоднозначные результаты.Помогать
строителей в этих районах, Министерство жилищного строительства и городского хозяйства США
Фонды спонсируемых разработкой исследований, которые называются
Неглубокие фундаменты с защитой от замерзания или FPSF. В конструкциях FPSF используются
изоляция снаружи фундаментов мелкого заложения для их защиты
от мороза. Теоретически отапливаемое здание будет
передать достаточно тепла через неглубокий фундамент, чтобы сохранить
вода под ним от замерзания.

Один из самых простых и эффективных дизайнов
представляет собой довольно обычную бетонную плиту толщиной 18-20 мм.
внешние края и изолированные на внешней стороне.Хотя на основе
по образцам, используемым в Скандинавии
на протяжении десятилетий это было известно как
фундамент плиты Аляски.

В
Фундамент из плит Аляски и другие конструкции FPSF зарекомендовали себя
эффективен для отапливаемых зданий, но как насчет неотапливаемых хранилищ?
такие здания, как гаражи и сараи? Ну а фундамент плиты Аляски
послужил вдохновением для создания хорошего решения для небольших складских помещений.
тоже. Используя аналогичную утолщенную плиту, либо плавающую по земле,
или на высоте немного выше, чем земля вокруг него, работает
хорошо защищает от воды и предотвращает морозное пучение.

Помимо уменьшения глубины траншей и количества бетона
При необходимости фундамент из плавающей плиты можно заливать сразу или
монолитно. Это означает всего одну конкретную доставку и одну
период высыхания для экономии времени и средств.

Утверждены правильно спроектированные монолитные фундаменты из плавучих плит.
для использования в гаражах и подсобных зданиях многими муниципалитетами,
север и юг, через Ю.S. Их нужно укрепить
стальная арматура и стальная проволочная сетка для предотвращения их растрескивания под
строительные нагрузки и помочь им распределить эти нагрузки по широкому
образец земли.

Нравиться
обычные плиты перекрытия, монолитные плавающие плиты должны быть
детализированный с правильно расположенными шарнирами управления. Внутренние колонны
не должны опираться на эти плиты. Вместо этого они должны быть
установлен на 8 глубоких бетонных опорах, которые полностью изолированы от
плита с 1/2 промасленными войлочными или неопреновыми компенсаторами.

В
верхняя поверхность монолитного фундамента из плавающей плиты может быть отделана
как обычная плита. Он должен иметь уклон 1/8 на фут.
к самой большой двери или отверстию в здании. Может быть
метла, терка или гладкая отделка. Также его можно нарядить с любым
рекламная смесь, цвет или рельефная текстура, которую вы использовали на бетоне
подъездная дорога.

Хотя в некоторых юрисдикциях кодекса допускается использование монолитных
фундаменты из плавучих плит на отдельно стоящих гаражах и принадлежностях
здания площадью до 2000 квадратных футов, большинство из них ограничивают
всего 24×24 (576 квадратных футов) или меньше.Убедитесь, что ваше здание
отделение специально позволяет плавучие монолитные фундаменты из плит
для зданий такого размера, который вы планируете.

Монолитные плавающие плиты не рекомендуется использовать на наклонных участках.
на участках и на участках с рыхлой или мягкой глинистой почвой. Верхний слой почвы и все
органические материалы, такие как дерн и корни, должны быть удалены из области
новая плита.

Это
монолитная плавающая плита подходит для вашего участка и вашего здания?
Загрузите и распечатайте приведенные ниже сведения, а затем обсудите их с
профи в вашем строительном отделе и со своим строителем, бетон
подрядчик, архитектор или инженер-строитель.

1.

ТИПИЧНЫЙ ФУНДАМЕНТ МОНОЛИТНОЙ ПЛАСТИНЫ
Эти данные относятся ко всем регионам, где максимальная глубина промерзания
менее 12 ниже класса и для более холодных регионов, где
специально одобрено для гаражей и вспомогательных построек
местный строительный отдел.

2.

ПРОНИЦАЕМАЯ ОСНОВА МОНОЛИТНАЯ ПЛАВАЮЩАЯ ПЛИТА
FOUNDATION Эти детали обеспечивают дополнительную защиту от холода.
защита от пучения за счет укладки всего монолитного фундамента
с водопроницаемым гравием.

3.

ТИПИЧНЫЙ ФУНДАМЕНТ МОРОЗНОЙ СТЕНЫ

Архитектор Дон Берг
дизайн, интервью и статьи появились в журнале Country Magazine,
Equine Journal, Country Extra, Yankee Home, Традиционное здание
Журнал, Mother Earth News, Grit и многие другие издания.

Фото Фрэнка Ди Маджио

У вас будет немедленный доступ к
детализировать чертежи в файле Adobe Acrobat (PDF), который можно распечатать на компьютере.
принтер.Вам понадобится копия Adobe Acrobat Reader. Если у тебя его нет
уже сейчас вы можете скачать бесплатную копию.

Скачать бесплатную копию Adobe
Acrobat Reader

Трещины в бетонном полу гаража: когда они серьезные

Трещины в бетонном полу гаража могут указывать на проблемы с фундаментом или другие проблемы. Как покупатели или домовладельцы, мы хотим знать, как определить, серьезны ли эти трещины, или, в основном, когда беспокоиться.

Хорошая новость заключается в том, что большинство трещин в полу гаража являются обычными и не являются признаком серьезных структурных проблем, однако есть некоторые, которые указывают на необходимость технического обслуживания или на то, что это может быть структурная проблема.

Холодные швы выглядят как трещины, но все в порядке

Одна из самых распространенных ошибок, которые люди делают, глядя на пол в гараже, — это путать холодный шов с бетоном, который на самом деле треснул.

Холодный шов намеренно помещен подрядчиком в бетон при заливке бетона.По сути, холодный шов — это место, где была залита часть бетона, а затем, после того, как она затвердела, заливают другую часть бетона рядом с ней. Некоторые люди могут спутать эти суставы с контрольными суставами.

Контрольные швы и трещины

Многие подрядчики по бетону скажут, что существует два типа бетона. «Бетон с трещинами и бетон, который может треснуть». В этом высказывании много правды .

Поскольку подрядчики и инженеры знают, что большая часть бетона может треснуть, им нравится контролировать, где он будет трескаться.Они достигают этого, размещая контрольные швы в бетонных плитах, часто на расстоянии от 10 до 20 футов и в обоих направлениях. Эти контрольные швы предназначены для ослабления бетона в определенных областях, так что бетон в этих местах будет растрескиваться по прямой линии. Их можно затереть в бетон, или в свежий бетон можно заделать тонкие пластиковые полоски, чтобы ослабить его. Хорошим примером является длинный тротуар, на котором через каждые 5-10 футов есть контрольные стыки. (Подробнее о бетонных швах)

В гаражных полах подрядчики используют в основном контрольные стыки и иногда холодные стыки.Ни то, ни другое не является плохим по своей сути и редко является проблемой.

New Homes — трещины, возникающие в первые несколько месяцев или лет

Усадочные трещины

При первой заливке пола в гараже бетон начинает затвердевать (подрядчики говорят, что он затвердевает), и когда этот процесс происходит, бетон немного сжимается; 20-футовый квадрат свежеслитого бетона даст усадку примерно на 1/8 дюйма в каждом направлении. При этом в бетоне появляются небольшие усадочные трещины.Это нормально и обычно не вызывает большого беспокойства. (Подробнее об усадочных трещинах в бетоне)

Трещины от заселения новостройки

В первые год или два нередко фундамент нового дома немного оседает. По мере того, как происходит это оседание, на плите часто появляются трещины из-за этого оседания, но в общей картине они также обычно не вызывают особого беспокойства.

Трещины при строительстве

Строители часто говорят, что «Время — деньги», и поэтому подталкивают подрядчиков и субподрядчиков выполнять свою работу раньше.

В такой спешке подрядчик по каркасу часто хочет начать каркас дома сразу после заливки фундамента и плиты. С технической точки зрения бетон требует некоторого времени для отверждения, прежде чем на него можно будет положить что-нибудь тяжелое; бетон должен достичь определенной прочности, прежде чем тяжелые пиломатериалы и оборудование попадут на бетон. В зависимости от типа бетона обычно требуется от 5 до 10 дней и даже до 4 недель, прежде чем тяжелое оборудование и грузы смогут безопасно попасть на бетонную плиту; большая часть бетона достигает полной прочности примерно за 28 дней.

Если подрядчик по возведению каркаса ставит тяжелое оборудование, загруженное пиломатериалами, на бетонную плиту толщиной 4 дюйма, он может треснуть зеленый (не полностью затвердевший) бетон

Трещины с трещинами

Очень тонкие микротрещины в случайном или неправильном шестиугольном узоре, очень мелкие, обычно менее 1/8 дюйма в глубину, часто называют трещинами с образованием трещин. Они вызваны неправильной затиркой и укладкой бетона; тонкий верхний слой бетона высыхает быстрее, чем остальная часть бетона, поэтому эти микротрещины растрескиваются.Когда дело доходит до структурной целостности, они обычно не вызывают беспокойства. Вы более склонны видеть эти типы трещин на полу гаража с твердой гладкой затертой поверхностью, чем на полу с отделкой метлой.

Растрескивание из-за плохого уплотнения основания

Перед заливкой бетонной плиты важно подготовить то, что часто называют земляным полотном, которое обычно включает уплотнение земляного полотна и основания (т.е. гравий и / или песок поверх земляного полотна). Если эти подслои плохо уплотнены, то при заливке бетона поверх них тяжелый вес бетона заставит эти участки немного опускаться, что может привести к растрескиванию.

Армирование плиты: арматурный стержень, тросы пост-натяжения или проволочная сетка

Одним из наиболее важных аспектов бетонной плиты является стальная арматура в плите. Это уменьшает растрескивание и делает плиту намного прочнее.

Арматура

Арматура из стали, вероятно, является наиболее распространенной формой арматуры, используемой в бетонных плитах в течение последних 40-50 лет. Этот тип армирования обычно размещается на расстоянии 12, 16 или 24 дюймов по центру в каждом направлении гаражной плиты.Большинство этих плит имеют толщину около 4 дюймов, однако некоторые могут иметь толщину от 5 до 6 дюймов.

Если вы видите растрескивание или узор ржавчины на полу гаража, который выглядит так, как будто трещины находятся на расстоянии от 12 до 24 дюймов в одном или двух направлениях, это может указывать на то, что арматурный стержень был размещен слишком высоко и не имеет достаточно бетона, чтобы должным образом покрыть арматуру. Обычно эти микротрещины идут параллельно друг другу. (Прочтите о проблемах с арматурой и предупреждающих знаках о проблемной арматуре в бетоне)

Сообщение натяжные плиты

Стальные натяжные плиты имеют стальные тросы, которые проходят через них, как арматура, но расположены дальше друг от друга.Примерно через семь дней эти тросы плотно натягиваются с помощью гидравлических домкратов, которые подвергают плиту сжатию и помогают распределить вес (нагрузку дома) на более широкую площадь, чем только опоры. Этот вид армирования становится все более популярным и теперь все чаще применяется на участках с обширными почвами. (Подробнее о плитах после натяжения и о том, почему их не следует резать или сверлить)

Если гараж имеет пост прижимную плиту там, как правило, либо знак проставлен в бетонный пол говоря это сообщение Натяжные горбыль или пластический знак на стене гаража с указанием, что это сообщение Натяжные горбыль.Помните, что из соображений безопасности не следует резать плиту или делать в ней отверстия.

Проволочная сетка

Есть несколько этажей гаражей с арматурой из сварной проволочной сетки. Проволочная сетка обычно поставляется в рулонах или листах и ​​размещается в бетонной плите примерно в центре плиты; в плите толщиной 4 дюйма это будет примерно 2 дюйма от верха и 2 дюйма от низа или плиты. В некоторых случаях эта проволочная сетка не попадает в центральную область, а ложится на земляное полотно, на которое только что залили бетон, поэтому она не работает так хорошо, как предполагалось.

Бетонная плита без армирования будет давать трещины значительно больше, чем армированная плита, и она слабее.

Бетонная плита без армирования обычно имеет больше трещин, и они будут шире, чем трещины в армированной плите. Почти все новые дома будут иметь армированные плиты, однако старые дома, особенно построенные в начале шестидесятых годов или ранее, могут не иметь армирования или иметь очень мало армирования.

Фото слева — крайний пример бетонной плиты без стальной арматуры.Имейте в виду, что плита без стальной арматуры обычно выглядит не так плохо, как на фото, но более склонна к растрескиванию, чем плита без армирования.

Наконечник . Если в бетонной плите есть трещина, где одна сторона трещины на 1/8, 1/4 или 1/2 дюйма выше другой стороны, то есть довольно хороший шанс, что в ней нет арматуры или другой арматуры. плита; поскольку если бы было армирование, обе стороны были бы примерно ровными, а не смещенными.

Структурные проблемы

Когда пол гаража имеет значительное количество трещин, или это широкие трещины, или когда трещина имеет одну сторону значительно выше, чем другую; Затем было бы целесообразно дополнительно изучить эти трещины и проверить дом на наличие других признаков возможного движения почвы и фундамента.

Смотрите не только на трещины

Чтобы проанализировать, вызывают ли трещины беспокойство, вы должны обратить внимание на другие факторы в доме. Если вы видите что-то из следующего, значит, трещины могут быть связаны с фундаментальными или другими проблемами.

• Полы в доме наклонные? Неуровневые полы — признак подвижности конструкции.
• Есть ли двери или окна, которые не работают или их трудно открыть или закрыть?
• Фундамент потрескался, наклонился или прогнулся?
• Крыша провисает?
• Есть ли трещины в гипсокартоне или сайдинге?
• Трещина в полу гаража продолжается вверх по стене гаража?

Когда возникают другие проблемы, подобные тем, которые описаны выше, с домом, трещины в полу гаража становятся более серьезной проблемой, поскольку в этом случае они являются частью общей картины дома и могут иметь отношение к проблемам с фундаментом.

Примечание. Если дом находится на склоне холма, а под бетонным полом гаража есть жилая зона или открытое пространство, то в целях безопасности следует оценить все трещины. Если трещины имеют пятна ржавчины, имеют большую длину, больше, чем микротрещины, или становятся еще хуже; было бы разумно проконсультироваться со строительным инженером.

Заполнители трещин с самым высоким рейтингом

Посмотреть все наполнители для трещин>

Итог

В гаражных полах часто появляются трещины, некоторые из которых появляются сразу после заливки пола (т.е. усадочные трещины). Другие появляются в течение первого года после того, как дом немного оседает.

Старые дома и дома, построенные на обширных почвах, как правило, имеют больше трещин, но даже если они и есть, возникает вопрос, являются ли трещины значительными или просто нормальными для данного возраста и географического района.

Хотя существует множество причин растрескивания бетонных плит, большинство из них не приводит к серьезным проблемам с фундаментом или конструкцией; однако бывают случаи, когда трещины являются предупреждением об основных или других проблемах.В этих случаях владелец или покупатель должны проверить ряд других вещей в доме, чтобы определить серьезность.

Строительство бетонных гаражных плит Миннеаполис Сент-Пол Миннесота Города-близнецы

Новые гаражи чаще всего строятся на бетонных плавающих плитах.
Бетонные полы столбовых амбаров укладывают после его строительства.

Что такое плавающая плита?

Плавающая плита — это фундамент из бетонной плиты, на котором построена конструкция.Плавающая плита не имеет защищенной от замерзания опоры и предназначена для «плавания» по земле в зимние месяцы. Плавающие плиты чаще всего используются при строительстве отдельно стоящего гаража или сарая. Плавающую плиту нельзя использовать, если построенная на ней конструкция прикреплена к вашему дому. В этом случае вам потребуются морозостойкие опоры и блочный фундамент.

Почему я должен использовать плавающую плиту вместо защищенного от мороза фундамента?

Причина, по которой вы выбрали плавучую плиту вместо защищенного от мороза фундамента, заключается в том, что плавучие плиты дешевле в установке.Обычно земляных работ не требуется, а строительство плавучих плит занимает меньше времени.

Мне нужно разрешение?

Для всех плавающих плит требуется разрешение на строительство, полученное в городе, в котором вы живете. Городу требуется набор чертежей с подробным описанием места на вашем участке, где должна быть размещена бетонная плавающая плита, и структурного дизайна бетона.
