Бутобетонный фундамент: приготовление и установка

При возведении зданий и сооружений большое внимание уделяют основанию построек. Монтаж основы должен быть качественным и осуществляться с соблюдением технологической последовательности. Что немаловажно и при строительстве бутобетонного фундамента. Бутобетонный фундамент состоит из бетона и бутового кирпича в равных пропорциях. Данный вид основы отличается высокой прочностью и надежностью, устанавливать фундамент из бутобетона способен каменщик. Новичкам в строительстве потребуется значительно больше времени для его возведения. Однако это не повод отказываться от бутобетонной основы, ведь она прослужит без ремонта не одно столетие.

Преимущества бутобетонного фундамента

При работе с бутобетонным фундаментом выделяют следующие преимущества:

  •  в отличие от других типов фундамента, основание из бутового камня можно возводить собственноручно на различном грунте;
  • прочность материала позволяет строить основу под двухэтажные постройки;
  • бутобетонная кладка не требует специально обученной бригады и специализированной техники, с ней справится даже начинающий строитель, хоть и потребуется для этого больше времени, чем профессионалу;
  • цена на бутовые камни невысокая, что значительно увеличивает спрос на продукцию;
  • бутовый камень устойчив к минусовым градусам и грунтовым водам, что увеличивает область применения этого материала.

Вернуться к оглавлению

Правильность выбора бута

Бутовый камень для фундамента.

Бутовые камни для фундаментов бывают различных размеров и качества, поэтому, чтобы обеспечить фундаменту хорошую гидроизоляцию, долголетие, прочность и надежность, важно правильно выбрать камень. Чтобы качественно уложить бутобетонный ленточный фундамент, определяют какие же именно камни подходят:

  • Камни, на которых находится грязь, имеют слабую адгезию с раствором из бетона, потому перед тем, как приступить к заливке, камни следует омыть водой.
  • По размеру камни из бутобетона должны иметь стороны двадцать на двадцать пять сантиметров. При использовании булыжников крупного размера, появляется риск снижения прочностных характеристик основы, а применение мелких камушков способствует большому расходу цементного раствора.
  • Выбирая материал, следует обратить внимание на наличие трещин на поверхности камня, ведь присутствие трещин или сколов отразится на качестве и целостности всей конструкции.
  • Важно провести проверку прочности камня. Для этого, молотком с небольшим усилием ударяют по булыжнику и смотрят, если камень сохранил свою целостность, он годится к применению. Если же камень раскрошился, то это свидетельствует о низком качестве товара.

Вернуться к оглавлению

Приготовление бетонного раствора

Чтобы бутобетонные фундаменты получились высокого качества с большим сроком службы, важно не только тщательно выбрать камни, но и добросовестно приготовить раствор для кладки основы. Приготовление бетонного раствора должно осуществляться согласно стандартам и правилам. Чтобы избежать дефектов в будущем фундаменте, придерживаются следующей последовательности изготовления качественной смеси:

  • Первым делом в мешалку для бетона или другую емкость, в которой можно приготовить бетонный раствор, погружают сухие ингредиенты, а именно песок с цементом, в пропорции: одна часть цемента и три части песка. Тщательно перемешивают.
  • Далее не спеша всыпают щебень, которого потребуется пять частей, и постоянно перемешивают с песком и цементом до тех пор, пока щебень не сравняется с остальными компонентами смеси.
  • Тщательно перемешав сухие компоненты смеси, вливают небольшой струей воду. Количество воды нужно столько, чтобы консистенция стала однородной и густой как сметана.

В зависимости от того сколько используется бутового камня, определяется количество приготовленного раствора. Для достижения максимальной прочности бетонного раствора, важно соблюдать пропорцию добавления бутового камня, таким образом, его потребуется сорок процентов от всей массы бетонной смеси.

Вернуться к оглавлению

Установка бутобетонного ленточного основания

Конструкция ленточного фундамента из бутового камня.

Бутобетонный ленточный фундамент требует правильного монтажа с соблюдением последовательности выполняемых работ, определенных правил и условий. Некачественно возведенное бутобетонное основание не оправдает больших затрат на все строительство, а также время и усилия будут потрачены напрасно. Таким образом, придерживаются следующих этапов строительства:

  • Качество грунта влияет на вес сооружения и продолжительность срока службы, поэтому проводят анализ почвы, на котором планируется постройка и проверяют максимально возможную глубину промерзания грунта и расположения в нем вод.
  • Подготавливают место работы, а именно: очищают местность от мусора, растительности, выравнивают строительную площадь, для чего снимают пять сантиметров верхнего слоя почвы.
  • По окончании подготовительных работ приступают к рытью ямы, которую выполняют по всему периметру стен. При необходимости устанавливают дренажную систему.
  • Для качественной конструкции фундамента дно ямы засыпают песком и щебнем, соблюдая толщину не больше десяти сантиметров. Подушку из песка и щебня смачивают водой и трамбуют.
  • После укладки и утрамбовки подушки, приступают к установке гидроизоляционного слоя, который выполняется из рубероида.
  • Далее крепят опалубку и заливают основу раствором из бетона с добавлением бутового камня.

Возведение опалубки и укладка основания имеет следующие процессы:

  • При необходимости монтажа фундамента с уровнем выше земли, крепят жесткие деревянные щитки, для которых требуется установка стоек крепежа по всей площади опалубки.
  • Крепежные стойки фиксируют гвоздями, чтобы в результате образовался острый угол.
  • Во избежание деформации формы для фундамента, плотно стягивают стенки опалубки.
  • После установки опалубки проверяют ее ровность и приступают к укладке бетонного раствора. Заливают первый слой смеси на толщину 150 мм и равняют по дну ямы.
  • Далее следуют утрамбовать раствор для удаления пузырьков воздуха. Трамбовку осуществляют металлическим прутом или деревянной рукояткой с острым наконечником.
  • После укладки и трамбовки смесь оставляют сохнуть в помещении с оптимальным температурным режимом и влажностью.
  • После высыхания первого слоя раствора приступают к укладке второго.
  • Далее наполовину погружают в незастывший раствор бутовые камни, соблюдая шаг погружения в шесть сантиметров, не позволяя камням соприкасаться.
  • После чего этапы повторяются необходимое количество раз.
  • Полная заливка бутовых камней осуществляется при укладке последнего слоя смеси.
  • Когда опалубка залита, раствор оставляют сохнуть и достигать его максимальных прочностных характеристик. Чтобы застывающая смесь не растрескалась, ее периодически орошают водой и накрывают защитным материалом, дабы избежать попадания на бетонную поверхность прямых солнечных лучей и атмосферных осадков. Для полного высыхания раствора потребуется месяц.

Бутовые фундаменты выполняются из крупных камней, укладываемых на утрамбованный грунт-основание.

Чтобы сделать бутобетонный фундамент, потребуются следующие инструменты и материалы:

  • раствор из песка, цемента, щебня и воды;
  • бутовые камни;
  • молоток;
  • рубероид;
  • рулетка;
  • гвозди;
  • строительный уровень;
  • крепежные стойки;
  • лопата;
  • бетономешалка;
  • тяпка.

Вернуться к оглавлению

Рекомендации при возведении

При строительстве бутобетонного фундамента важно соблюдать правила и рекомендации по заливке строительным раствором основания любого здания и сооружения. Немаловажным требованием для возведения качественного фундамента является выбор материалов, которые понадобятся в процессе работы.

Выбирая главный компонент бутобетонного раствора – камень, стоит обратить внимание на его внешний вид. Он должен быть без трещин, кусков грязи, которые способны снизить сцепление бутобетона с рабочим участком. Приступая к заливке, увлажняют поверхность из гранита или другого природного материала.

Подготавливая раствор, важно придерживаться определенных пропорций, количество бута должно быть равным по отношению к раствору. Камни, для приготовления смеси выбирают среднего размера, не больше пятидесяти сантиметров. Буты не рекомендуют брать мелкой фракции, так как их применение усложнит заливку раствора. При выборе большого бута в растворе увеличивается количество пузырьков воздуха.

Для увеличения жесткости и прочности фундамента, применяют армирование бетонной подушки. Также фундаменты из бутобетонов изолируют от проникновения влаги, используя такой материал, как рубероид, который является отличной гидроизоляцией для оснований построек и при необходимости проводят утеплительные и дренажные работы.

Вернуться к оглавлению

Заключение

Применение в строительстве фундамента бутобетон значительно упрощает рабочий процесс, экономит денежные средства и физические усилия. Используют его при возведении бань, домов, гаражей, различных оградительных конструкций.

Бутобетон обладает прочностью, надежностью, экономичностью и легкостью монтажа, что важно для строителей, желающих сделать основание собственноручно.

Как заложить бутобетонный фундамент: пошаговая инструкция

Технология бутобетонного фундамента

Бутобетонный фундамент — что это такое? Это популярный тип основания, который активно применяют при возведении небольших домов. При правильном расчете и строгом следовании технологии производства работ фундамент может применяться и для многоэтажного дома. В общих чертах, бутобетонный фундамент представляет собой сочетание монолитного основания, в которое добавлен особый бутовый камень.

Фундамент из бутобетона, преимущества бутобетонного фундамента

СНИП на монтаж бутобетонного фундамента регламентирует все используемые марки камня и бетона, а также особенности их сочетания. При разработке проекта важно детально просчитать и определить характеристики будущего основания. Так вы гарантируете его надежность и прочность.

Бутобетонный плитный фундамент отличается высокими показателями прочности. Он способен выдерживать нагрузку массивной постройки в 2 этажа, даже при возведении стен большой толщины. При строительстве происходит значительная экономия средств, которая играет важную роль ввиду дороговизны стройки на современном этапе. Технология производства работ довольна проста и не требует много ресурсов и времени.

Преимущества бутобетонного основания

Бутобетонное основание наиболее выгодно и практически обосновано при строительстве малоэтажных зданий и сооружений. От участка застройки требуются наличие подстилающих грунтов достаточного уровня плотности. Они не должны быть склоны к проседанию и явлениям пучения. Поэтому перед производством работ, а точнее, перед разработкой проекта, следует выполнить необходимый комплекс инженерно-геологических изысканий.

к оглавлению ↑

Материалы и инструменты, необходимые для изготовления бутобетонного фундамента

Сейчас бутобетонный фундамент все чаще выбирают в частном строительстве. Его выгода очевидна и привлекает внимание застройщиков. Технология производства работ глубоко изучена и ее легко трансформировать под конкретный объект.

Специальная бутобетонная смесь готовится из подготовленных составляющих, которые должны соответствовать маркам и качеству, заложенному в проекте. Половину объема приготавливаемой смеси составляет бетон, а вторую часть — особый бутовый камень. К каждому из ингредиентов выставляются соответствующие технические требования, которые определяют характеристики будущего здания.

В стандартной технологии строительства допускается снижение составляющей камня до 40% от объема.

Бутобетонный ленточный фундамент изготавливается из бетона, марка которого должна быть М-400 или М-500. Щебень используется мелкой формации, не более 3 см. Пропорции щебня, песка и цемента должны быть 5 к 3 к 1. С помощью воды выходят на необходимую консистенцию раствора. Она зависит от будущей технологии возведения, а также от использования специальной трамбовки или вибрационной плиты.

Методика производства работ не отличается от стандартного подхода к строительству ленточного монолитного основания и требует тех же инструментов.

к оглавлению ↑

Производим поэтапную закладку бутобетонного фундамента

Бутобетонный фундамент можно сделать и своими руками. В качестве отправной точки необходимо иметь тщательно разработанный проект, подготовленные материалы и инструменты и минимальный опыт работы по строительству оснований под дома.

Работы начинаются с приготовления бетонного раствора.

Изготовление бутобетонного фундамента

Если есть бетономешалка, то работа существенно упрощается. В противном случае приготовление смеси придется выполнять вручную, в специальной емкости. Цемент и песок загружают в мешалку в соотношении 1 к 3. После этого смесь тщательно перемешивают. Постепенно в раствор добавляется щебень. Он насыпается так, чтобы оказался незаметен под слоем массы.

Полученная смесь пока сухая, и воду добавляют только после тщательного смешивания всех ингредиентов. Постепенно вливают воду до тех пор, пока смесь не превратиться в однородную массу, которая имеет необходимую консистенцию.

Когда бетонная смесь готова, можно переходить к работам по установке основания.

Пятно застройки должно быть освобождено от мусора и прочих мешающих проведению работ предметам. После этого выполняют вынос в натуру проектного положения и характеристик фундамента. Участок выравнивают под установленную отметку высот и уклон поверхности.

Фундамент из бутобетона начинается с рытья траншеи. Ширина, глубина и прочие показатели устанавливаются предварительно. Траншею выполняют по всему периметру будущего здания.

Дно засыпают подушкой из песка и щебня мелкой фракции. Трамбуют. Поливают водой.

Обязательны гидроизоляционные работы для обеспечения защиты основания от разрушительного воздействия влаги.

Только после этого переходят к сборке и монтажу опалубки, которая должна выступать над поверхностью земли примерно на 25 см и выше. Если предусмотрен выход существенно над поверхностью грунта, то следует делать жесткую опалубку из специально подготовленных щитов.

Для придания необходимого уровня прочности стойки на опалубке скрепляют гвоздями. Для надежности конструкции стенки стягивают между собой дополнительными перемычками.

Технология бутобетонного фундамента не многим отличается от технологии строительства монолитного основания.

Первый слой бетонной смеси имеет толщину около 15 см и равномерно распределяется по всему периметру сооружения. Чтобы в смеси не образовалось воздушных полостей, что часто встречается при густом растворе, бетон следует протыкать специально подготовленным деревянным черенком, который заострен с одной стороны. После этого раствор оставляют для полного высыхания и набора установленной прочности. Далее переходят к заливке второго слоя, мощность которого увеличивается до 25 см.

Пока бетонный раствор находится в жидком состоянии, в него следует погрузить подготовленные бутовые камни. Их размещают таким образом, чтобы половина оставалась над поверхностью смеси. Среднее расстояние между бутовыми камнями принимается в 6 см.

Снова удаляется воздух, снова погружаются камня и льется бетон.

В последнем слое смеси камни погружаются полностью — над поверхностью не должно оставаться острых граней и углов.

После проведения дополнительного увлажнения основания, его накрывают брезентом.

Необходимо выждать установленное время для застывания фундамента и набора прочности, после чего выполняют выравнивающую стяжку, высотой до 15 см.

На застывание бетонного основания уходит около 28 дней, несмотря на кажущееся быстро схватывание поверхностных слоев. Выждать положенный срок необходимо для обеспечения прочности и надежности основания.

к оглавлению ↑

Как правильно выбрать бутовый камень

Бутовый камень, представленный на рынке, отличается многообразием вариантов. Поэтому перед началом работ следует внимательно подобрать оптимальный вариант. Верный выбор камня определяет гидроизоляционные свойства сооружения и сроки эксплуатации здания.

Стандартные размеры бутовых камней равны 20 на 25 см. крупные камни снижают прочность основания, а использование материалов меньшего размера приводит к чрезмерному и необоснованному расходу бетона.

Выбираем бутовой камень

При выборе камней важно избегать треснутых и нарушенных камней. Такие материалы негативно сказываются на целостности основания, что особенно заметно с течением времени.

Камень должен быть чистым, с его поверхности следует удалить грязь и мусор. Это существенно снижает свойства сцепления с раствором и снижает прочность основания.

Чтобы проверить бутовый камень на прочность можно просто взять молоток и нанести несколько ударов по камню. Если при ударе практически нет разрушений структуры и слышится звонкий звук, то камень отличный и его можно применять в строительстве фундамента.

Бетонно-бутовый фундамент обеспечивает здание достаточным уровнем прочности и долговечностью эксплуатации. От строителей требуется внимательное выполнение каждого этапа работ с точным следованием установленным предписаниям и технологиям.



Бутовый фундамент: устройство, плюсы и минусы

Фундаментные основания из бутовой кладки считаются одними из самых старых в истории строительства. Ведь им свойственны доступность исходного сырья, незамысловатая технология, а также достаточно высокая прочностью готовой конструкции. Благодаря выгодному сочетанию характеристик бутовый фундамент нередко используется до сих пор, хотя и несколько отличается от своих предшественников. В этой статье мы поднимем ряд вопросов, связанных с его строительством. Например, какой камень использовать, как его подготовить, последовательность выполнения работ, с учетом различных технологий: под лопату, скобу, залив, с виброуплотнением и т.д.

Краткое содержание статьи:


Бутовые фундаменты: применение, достоинства и недостатки

Фундамент из бутового камня часто выполняют в виде сплошной ленты. Но он обладает заметно меньшей устойчивостью к изгибающим нагрузкам, чем монолитные железобетонные конструкции. Поэтому его рекомендуется возводить на непучинистых или слабопучинистых грунтах с достаточной несущей способностью таких, как:

  • песчаные гравелистые с высоким содержанием крупных и средних частиц;

  • легкие супеси;

  • тяжёлые пылеватые сухие суглинки;

  • тяжёлые глинистые с низким уровнем грунтовых вод.

Глубина залегания бутового фундамента на непучинистых грунтах в малоэтажном жилищном строительстве допускается до 50 см (независимо от степени промерзания почвы). В случае закладки на грунтах склонных к пучению глубина будет зависеть от уровня грунтовых вод:

  • УГВ дальше 2 м – заглубление подошвы фундамента на 30-60 см;

  • 1,5-2 м – до 1 м.

  • выше 1,5 м – фундамент закладывают на всю глубину промерзания, кроме того он требует особой гидроизоляции.

Категорически запрещается обустройство бутового фундамента на грунтах, имеющих высокие динамические характеристики пучения:

  • рыхлые глинистые грунты;

  • суглинки, супеси, содержащие до 30% глины и 70% песка и мелких обломков;

  • болотистые, торфяные почвы.

Бутовый фундамент применяется в качестве основания для малоэтажных жилых или технических построек. Используется при возведении МАФов, капитальных заборов либо иных сооружений с особыми требованиями к экстерьеру.

Достоинства и недостатки

Чем хороши бутовые основания:

  1. Надежность, прочность, долговечность достаточные для удержания двух- или трехэтажного здания из тяжёлых строительных материалов.

  2. Высокая износоустойчивость внешней поверхности каменной кладки.

  3. Стойкость природного сырья к различным внешним проявлениям: низким температурам, высокой влажности, механическим воздействиям.

  4. Высокие декоративные свойства, позволяющие обойтись без финишной отделки.

Недостатки и технические ограничения бутовых несущих конструкций:

  1. Процесс их возведения характеризуется высокой трудоемкостью. Практически все работы осуществляется вручную с минимальной механизацией труда.

  2. Качественный результат можно ожидать только от монтажника обладающего достаточным уровнем навыков в выполнении кладочных работ. Он должен уметь выполнять максимально плотную кладку с минимальной толщиной растворного шва.

  3. Стоимость строительства выше, чем при использовании простого железобетонного монолитного ленточного фундамента, даже с учетом финишной декоративной облицовки последнего.

  4. Сложно подготовить точные расчеты необходимого объема исходного сырья.

Фундамент дома из бутового камня может проявлять подвижность или подвергаться усадке, если неподалеку возводится иное капитальное сооружение или проходит дорога, по которой движется тяжелая техника.


Читайте также: Все о фундаментах для дома

Какой бут использовать?

Бут представляет собой куски породы неправильной формы с размером в поперечнике до 500 мм и весом до 50 кг. Они добываются из следующих горных пород:

  • осадочных – сланец, доломит, песчаник, известняк, туф;

  • магматических – гранит, диабаз, габбо.

По форме бутовый камень бывает:

Округлый – обычные валуны, добываемые в проймах рек. Чаще всего используется при обустройстве ленточных фундаментов для заборов. Валуны раскалывают пополам, а каждая половинка устанавливается сколом наружу.

Рваный – разрабатывается в карьерах и характеризуется неправильной геометрией. Очень сложен в использовании. Нуждается в дополнительной обработке для получения удобной монтажной формы. Применяется для обустройства фундаментов подвергающихся значительным вертикальным нагрузкам. Формирует красивую «дикую» кладку.

Плитняк – имеет две параллельные плоскости большой площади при сравнительно небольшой толщине. Для фундаментов не рекомендуется, так как при больших нагрузках может растрескиваться. Как правило, применяется в виде облицовочного материала, а также при обустройстве дорожек.

Постелистый – его форма напоминает параллелепипед или трапецию. Имеет две, относительно, параллельные стороны (постели). Наиболее удобен в использовании для кладки, так как нуждается в минимальной ручной обработке – подгонке.

Подготовка бута

Если вам не удалось закупить минеральный материал требуемой для кладки формы, то его придется подвергнуть плинтовке. Этим термином обозначается обработка камня, как правило, ручная, для придания ему необходимой геометрии. В качестве инструмента используется тупоносая кувалда массой 6-8 кг, молоток-кирка массой 600-700 гр. С их помощью выполняю подгонку камня, скалывая его острые углы.

Применение для плинтовки отбойных молотков, перфораторов, а тем более болгарок, не приветствуется, несмотря на значительное облегчение и сокращение времени выполнения работ. Механизированные ударные инструменты не обладают достаточно большой силы одного удара, чтобы сразу расколоть камень. Повторные удары оставляют на лицевой поверхности скола характерные царапины, существенно снижающие декоративные характеристики камня.

Бутовый фундамент своими руками

Подготовительные работы. Устройство бутового фундамента начинается геологических изысканий, целью которых является определение типа грунта, высоты грунтовых вод и уклона участка. Строительная площадка очищается от мусора. Осуществляется разметка контура будущего здания. Бечевкой, привязанной к колышкам, размечают положение и размеры ленты несущего основания.

Земляные работы. Траншею под бутовый ленточный фундамент выкапывают в зависимости от глубины закладки с учетом песчаной подушки. В среднем она может составлять 50-150 см в зависимости от типа грунта, уровни грунтовых вод, веса сооружения. Ширина траншеи на 10-15 см больше ширины бутовой кладки. Если земляные работы производятся в сыпучей почве, то для предотвращения осыпания стенок выработки устанавливается опалубка из досок или OSB плит.

Песчаная подушка. В качестве уплотняющего слоя используют утрамбованный песок (слой не менее 15 см). Уплотнение его предварительно увлажненной поверхности осуществляют ручной трамбовкой. Если применяется бутобетонная кладка, то на поверхность песка в качестве гидроизоляции настилают рубероид.

Виды кладки

Кладка бутового фундамента выполняется несколькими способами:

«Под лопату» – используется постелистый и рваный камень. Рваный дополнительно обрабатывают, сбивая выступающие грани (приколка, плинтовка). Высота ряда за один кладочный проход – 25-30 см.

«Под скобу» – разновидность кладки «под лопату». Камни подбираются более тщательно по размеру. Кладка напоминает кирпичную – выполняется с перевязкой швов.

«Под залив» – используется округлый или рваный камень. Подбор или приколка не производятся. Камни как можно более плотно укладывают в траншею. После чего выполняют рассщебенку (заполняют пустоты готовым щебнем или мелким колотым камнем) и заливают жидким цементным раствором. Высота ряда не более 25 см. Такая кладка допускается только на непучинистый несущих грунтах для небольших сооружений.

С виброуплотнением. Этот способ является комбинацией укладки «под лопату» и «под залив». Укладка рядов осуществляется «под лопату», после чего выполняется расщебенка и заливка жидким раствором. Затем сверху устанавливается виброрейка для уплотнения кладки. Во время работы виброрейки периодически подливается раствор до тех пор, пока он не перестает просачиваться внутрь.

Кладка на рельефном ландшафте

Если предстоит возводить дом на участке со значительным уклоном, монтаж бутового фундамента начинают от нижней отметки на рельефе. Переходы по уровням выполняются уступами, каждый из которых составляют из двух рядов кладки. Высота одного уступа не должна превышать 50-60 см. Кладку осуществляют ярусами шириной до 1 м. Обязательно выполняют перевязку нижнего уступа с верхним. Также рекомендуется производить армирование как между уступами, так и по всему периметру фундамента. В местах стыковки уступа – через ряд, общее армирование – через 3 ряда.

Гидроизоляция

Изначально гидроизоляция бутового фундамента выполнялась глиной. Ее, предварительно разминая с водой и утрамбовывая, забивали между фундаментом и породой траншеи. Сегодня рекомендуется использование более надежных современных средств. Подземная часть фундамента обрабатывается гидроизоляционными материалами на основе гудрона. Также возможна установка водонепроницаемых мембран. Независимо от способа гидроизоляции возле фундамента устраивается бетонная отмостка шириной 50-100 см с углом уклона от 15°.

Кладочную поверхность цокольной части для предотвращения эрозии связующего раствора рекомендуется обрабатывать профильными водоотталкивающими составами. Например, декоративно-защитными лаками для камня с «мокрым» эффектом.

Схема ленточного бутового фундамента: а – подземная часть фундамента, б – цоколь, в – отмостка

  1. Песчаная подушка.

  2. Бутовая кладка.

  3. Битумная гидроизоляция.

  4. Обратная засыпка траншеи.

  5. Отделка бутового камня гидрофобными пропитками.

  6. Защитно-декоративная штукатурка.

  7. Кирпичная кладка.

Усиление бутовых фундаментов

Увеличение прочности бутовых фундаментов осуществляется за счёт придания его конструкции особой «ступенчатой» формы. Для этого нижняя часть бутовой кладки выполняется в два раза шире, чем стена сооружения. Каждые два ряда ширина фундамента уменьшается на 25%. Общее количество уступов не превышает 3-4. Такая конструкция повышает прочность основания в несколько раз.

Читайте также: Как построить недорогой, но надежный фундамент

Выводы

Возведение бутового фундамента является довольно длительным процессом, требующим соответствующих навыков и опыта. Прежде чем самостоятельно приступать к сооружению такой конструкции для дома или дачи, рекомендуется испытать свои силы на менее габаритном сооружении типа бани, крытой беседки или забора.

плюсы и минусы, правила и инструкция по кладке, рекомендации, хитрости

Самый востребованный строительный материал на сегодня это бут, представляющий собой части природных пород. Он бывает искусственный и натуральный. Фундамент из бутового камня является крепким основанием, главный компонент которого – бут. Готовая конструкция на 9 из 10 частей состоит из него.

Эти камни бывают различных форм, размеров и массы, но самыми используемым на стройке остается плиточный бут, с гладкими и ровными сторонами. Его намного проще уложить в какую либо из конструкций.

Бутовый фундамент возводится аналогично кирпичным стенам – составные части укладываются одна на другую и укрепляются при помощи бетона.

Недостатки и преимущества

Решение заложить под дом фундамент из бута должно быть принято только после рассмотрения всех характеристик этого материала, а также взвешивания всех «за» и «против». Это мотивировано тем, что возвести такое основание не так просто. Во-первых, это займет некоторое время, во-вторых – необходимо очень тщательно провести замеры, а в-третьих, сам подбор и распределение камней по участку фундамента довольно хлопотное дело.

Основание из бутового камня

Фундамент с бутовым камнем обычно широко применим, когда необходимо построить высокую несущую конструкцию. И это не случайно, основа такого рода имеет ряд положительных характеристик:

  • экологически чистый материал;
  • прочность, надежность, а также гарантия долговечности;
  • природная водостойкость;
  • привлекательный вид, который не требует дополнительной облицовки.

Но вместе с тем, есть в ней и минусы. Самыми ярко выраженными считаются:

  • довольно высокая цена натурального материала;
  • сложности, возникающие при возведении конструкций из бута;
  • большие затраты по времени;
  • непростые расчеты, которые делают перед началом стройки.

Положительной особенностью бутового фундамента является возможность скомбинировать разные материалы. К примеру, чтобы сделать конструкцию чуть дешевле, можно для основы, находящейся в земле взять бут, а сверху – кирпич. При этом следует помнить, что технология укладки у этих материалов разная и ее нужно обязательно придерживаться.

Правила укладки бута

Добывают бут посредством специального рода взрывов. Для работ с фундаментом следует отобрать те элементы, у которых есть две плоские стороны. Кладка фундамента из бутового камня выполняется с применением раствора цемента принципом «под лопатку». Толщина шва между каждым из камней должна быть не меньше полутора сантиметров. Больше делать не рекомендуется, поскольку бут осядет, а само строение разрушится.

Укладка бутового камня

Камни перед закладкой необходимо почистить от разного рода загрязнений и немного намочить. Швы с минимальными размерами, а также прочность перевязки деталей фундамента будут способствовать задействованию фрагментов с разными размерами.

Вся работа по укладке бутового фундамента выполняется своими руками. Снизу и по углам обычно располагают самые большие камни. За их счет добиваются устойчивости конструкции. Это порой бывает очень сложно, поскольку иногда нужно перевернуть бут не один раз, прежде чем найдется самый оптимальный вариант его расположения.

Чтобы увеличить несущую способность фундамента данного типа, под первый ряд камня заливают раствор цементной смеси. Та область, где бут будет отсутствовать, засыпается небольшими камешками. В последствие их можно будет использовать в качестве клиньев.

Все последующие ряды кладки выполняются с использованием более густого раствора. Здесь уже используют камни толщиной не больше чем 30 сантиметров. Все элементы бутового фундамента укладываются так, что они с максимальной плотностью располагаются друг к другу и расход бетона при этом минимальный. Верхний ряд кладки должен перекрыть вертикальные швы нижнего ряда.

Расширить бутовую основу можно обустроив уступы, состоящие не менее чем из двух рядов. Связующие детали будущей конструкции должны быть правильно «перевязаны» верхней кладкой. И помните, что в некоторых местах недопустима чрезмерная нагрузка, поскольку за этим может последовать сдвиг камней и полное разрушение уложенных слоев.

Облицовка бутового фундамента

Если ваш дом или другое помещение имеет подвал, то фундамент из бута, в месте его расположения нужно обложить облицовочным кирпичом. Выполняют работу по обкладыванию в одно время с возведением фундамента. Каждые 4 или 6 рядов перевязываются друг с другом тычками.

Как результат вы получите облицовочную поверхность, ряды которой полностью совпадут с горизонтальным швом несущего сооружения. Кирпичная основа должна иметь толщину больше, чем 75 сантиметров. А бут укладывают в ряды высотой около 25 сантиметров. Также необходимо заливать строительным раствором все пустоты, которые образовались в процессе укладки.

Работа над ленточным основанием из бута

Чтобы сделать ленточный фундамент из бутового камня необходимо подобрать подходящий участок. Зачастую такой вид основы под строение используют в местах со сложными почвами, которые склонны к вспучиванию. Перед тем как приступить к основной работе, нужно исследовать место застройки и изучить гидрогеологическую особенность местности. Нужно обратить внимание в первую очередь на уровень залегания грунтовых вод, почвенную влажность, а также глубину, на которую промерзает земля. И только потом можно рыть траншею.

Предварительно необходимо разметить участок, используя обычную рулетку либо же деревянные колышки и бечевку. Ров можно вырыть самостоятельно при помощи лопаты или же приобщить к работе экскаватор.

От размеров каменных глыб напрямую зависит, каким будет фундамент. Стены траншеи должны быть шире бута на несколько сантиметров, поскольку укладывать камень впритык специалисты не рекомендуют. А глубина рва должна быть не меньше метра.

Рекомендации профессионалов

При профессиональном подходе к работе можно в несколько раз сократить необходимое для заливки фундамента время. Для этого существует такая инструкция:

Работы с бутом на размеченном участке

  1. Делается разметка участка.
  2. Роются траншеи, и устанавливается опалубка.
  3. В готовую траншею насыпают немного песка и укладывают туда камни, вдавливая их в созданную «подушку».
  4. Все зазоры, которые получились в результате укладки, засыпают щебнем и затрамбовывают.
  5. Готовят смесь бетона (1:3) и заливают им первый ряд, чтобы сделать его более прочным.
  6. По такому же принципу выкладывают другой ряд. При этом не забывайте «перевязывать» швы, как при укладке кирпичного материала.
  7. Ряды, которые будут выступать над землей, армируют проволокой или рельефной арматурой.

Следуя этим довольно простым рекомендациям можно намного быстрее выложить бутовую основу. А в результате получится надежная и прочная конструкция, способная выдержать самые тяжелые здания и рассчитанная на длительную эксплуатацию.

Некоторые хитрости в возведении бутовой основы

Чтобы достигнуть достаточно хорошего результата необходимо кое-что знать о том, как упростить себе работу и в то же время повысить ее эффективность:

  • раствор, который будет использован для заливки, нужно периодически до окончания работы перемешивать вибратором;
  • если вашей работе что-то помешало, и вы вынуждены ее приостановить больше чем на один день, нужно создать специальное покрытие, которое защитит конструкцию от пересыхания. Возобновляя работу, не забудьте зачистить и чуть-чуть намочить водой все сооружение. Не сделав этого можно нарушить сцепку с другим слоем;

    Кладка цоколя из бутового камня

  • чтобы продолжить кладку бута, нужно раствор, который застыл наколоть чем-либо острым и убрать все лишние части. В результате цементная смесь будет хорошо сцепляться;
  • если укладка выполняется в траншею с откосами пологого вида, то в пространстве между ее стенкой и самой конструкцией создается рабочая площадка;
  • крутые откосы траншеи нужно обязательно оснастить подмостками, устанавливая их по внешней стороне фундамента;
  • для удобства лучше всего воспользоваться помощью еще хотя бы одного человека;
  • стены в траншее при надобности укрепляют деревянными щитами с подпорками.

Для того чтобы возвести ленточный фундамент из бутового камня нужно приготовить цементный раствор. Он практически такой же, как и для кладки кирпичных материалов. Используют для приготовления порошок марки М 400 или М 500. Чтобы в итоге бетон не растрескался, в песке не должны содержаться частицы глины. Также его необходимо очистить от различного мусора и всякого рода примесей.

Изначально нужно смешать цемент и песок, а после добавить воду. Консистенция раствора должна напоминать сметану.

Выполняя кладку ленточного основания из бута можно использовать 3 способа: заливка, «под лопатку» и «под скобу».

Первый выбирают при стройке небольших строений не выше 10 метров. Камень используется разный и его подборка не производится. Сверху, на уложенные глыбы, насыпают щебенку (слоем в 5-10 сантиметров), и хорошенько трамбуют.

После подготовительных работ ряды заливают бетонной смесью. Запомните, что материал изначально укладывается сухим, и лишь потом льется раствор. Используя вибро уплотнитель, он распределяется по всем возникнувшим пустотам. Эти мероприятия достаточно сильно повысят крепость и надежность основы фундамента.

Два остальных способа характерно отличаются от первого. В первую очередь тем, что необходим тщательный подбор камней. При их укладке должны быть минимальные зазоры и пустоты. Эти варианты конечно оптимальны, но требуют много времени и дополнительных трудовых затрат. Каменные глыбы выкладывают горизонтально, а чтобы добиться абсолютной ровности по всей длине фундамента натягивают веревку. И главным аспектом является наличие приблизительно равных по величине бутовых камней.

что это такое и преимущества

Бутобетонный фундамент – это один из самых распространенных конструкций для строительных работ загородного дома с двумя этажами и коттеджа с подвальным пространством. Чтоб сделать такую опору нужно приготовить бутобетон, который заполняет пространство между кирпичами, щебнем или другим материалом. Если здание возводится самостоятельно, то нужно сделать ставку на правильность и качественность монтажа фундамента. Обо всех требованиях особенностях и рекомендациях по установке мы и поговорим далее в статье.

Преимущества и недостатки основания

Такой материал, как бутовый камень очень прочный и надежный, именно по этой причине он так пользуется спросом

Такой материал, как бутовый камень очень прочный и надежный, именно по этой причине он так пользуется спросом. Помимо этих достоинств его плюсы проявляются в таких характеристиках:

  • Высокий уровень устойчивости к низкой температуре и грунтовым водам;
  • Такое устройство имеет очень высокую прочность, которая прекрасно выдерживает массу двухэтажного здания. Стоит учесть, что нагрузочный объём должен определяться на стадии проектировании здания.
  • Для выполнения строительных работ такого основания не нужны профессиональные навыки или техническое оборудование. Такое основание спокойно может возводиться человеческими усилиями.
  • Бутовый камень естественной природы имеет устойчивость к минусовым показателям температуры и уровню поверхностных вод. Эта характеристика дает возможность монтировать данное основание практически при любых условиях.
  • Низкая стоимость материалов.

Внимание! Существует один недостаток такого фундамента – это возможность промерзания основания. Для того чтоб решить данную проблему, нужно выполнить теплоизоляцию наружных стен.

Правильно выбираем бутовый камень

Стоит помнить о том, что камень выбирается в индивидуальном порядке, а его выбор оказывает влияние на свойства гидроизоляции и эксплуатационный срок постройки

Для того чтоб бутобетонный фундамент имел высокое качество и надежность необходимо выбрать оптимальный вариант. Стоит помнить о том, что камень выбирается в индивидуальном порядке, а его выбор оказывает влияние на свойства гидроизоляции и эксплуатационный срок постройки. Поэтому далее мы представляем список соответствия видов камней основаниям. Итак:

Рекомендуем к прочтению:

  • Оптимальная величина камня – 20 на 25 см. Если их размер выше, то прочность снижается и увеличивается расход раствора.
  • Виды материала с наличием трещин – нежелательно использовать их, так как они нарушают целостность постройки.
  • Загрязненные типы. Имеют плохую способность сцепления, но это можно изменить с помощью бетона.

Внимание! Обязательно производите проверку материала на уровень прочности. Провести анализ можно, использую молоток. Так, если после первого же удара, камень рушиться, то он низкого качества.

Готовим бетонный раствор самостоятельно

Уровень качества фундамента, прежде всего, зависит от выбора материала и состава раствора

Уровень качества фундамента, прежде всего, зависит от выбора материала и состава раствора. Сейчас мы поговорим о втором. Сделать бетонную смесь для работ можно в специальной машине или своими руками. Итак. Последовательная схема приготовления раствора:

  • Засыпаем ингредиенты цемент и песок в соотношении 1:3 в бетономешалку или резервуар. После этого хорошенько перемешиваем их.
  • Далее добавляем щебень, порцией пять частей и тоже мешаем;
  • Полученные компоненты заливаем водой до образования однородной не густой консистенции.

Внимание! Объём полученного раствора зависит от объёма камня. Стоит учесть, что бутовый материал должен, в процентном показателе, составлять 40 процентов от бетонной смеси.

Выполнение установки основания

Самое главное требование заключается в последовательном и обязательном исполнении всех норм

Бутобетонный фундамент строится при определенных условиях, правила которых распространяются и на другие виды подобных конструкций. Самое главное требование заключается в последовательном и обязательном исполнении всех норм. Нужно помнить, что в противной ситуации, постройка будет некачественной, и вы только зря потратите свои денежные средства. Итак, поэтапные действия установки фундамента:

  • Подробная диагностика почвы на участке. Состав и качество земли напрямую воздействуют на срок эксплуатации здания и его устойчивость. При данной задаче определяется уровень промерзания и положения грунтовых вод.
  • Подготовить площадь строительного объекта от мусора и растительности. Главное требование к этому этапу – выравнивание пространства.
  • После завершения всех подготовительных процессов можно смело переходить к земляным работам, а именно рытью траншеи;
  • Чтоб усилить прочность конструкции необходимо выполнять песчаную подушку, которая позволяет снижать давление дома;
  • Подушку следует плотно утрамбовать. Ее слой примерно должен составлять – 10 см.
  • Далее выполняем гидроизоляцию, которую можно выполнить рубероидом.

Внимание! Последующим ответственным моментом есть создание опалубки из дерева. Стоит отметить, что величина ее высоты должна быть выше четверти метра от почвенного покрова.

Финишные этапы – опалубка и заливка бетоном

В случае, если проектом предусмотрена закладка основания постройки выше уровня грунта, то необходимо создание более жестких щитов

Сразу хочется отметить, что траншея под фундамент такого вида должна иметь глубину больше полметра. Данное требование необходимо для того чтоб легко можно было соорудить опалубку. Как ее сделать, мы сейчас и выясним в таких последовательных действиях:

Рекомендуем к прочтению:

  • В случае, если проектом предусмотрена закладка основания постройки выше уровня грунта, то необходимо создание более жестких щитов. Для выполнения данной нормы, достаточно монтировать крепления по диагонали и горизонтали всей опалубки.
  • Стойки между собой нужно соединить гвоздями с образованием острых углов;
  • Для избегания деформации опалубки нужно сильно стягивать ее стенки между собой;
  • Если опалубка в полной готовности, можно начинать заливку раствором. Первый слой должен иметь толщину 15 см, и заливается на дно траншеи.
  • Чтоб избавиться от воздуха в бетоне, нужно утрамбовывать смесь. Стоит учесть, что сделать это можно с помощью специальной плиты или остроконечным черенком. После этого оставить высыхать.
  • Далее создаем второй слой в 25 см, и топим в него бутовые камни примерно одинакового размера. И повторяем действия для первого слоя.
  • Когда последний слой будет залит, нужно накрыть его пленкой – это защитит раствор от солнца;
  • Выравниваем стяжкой поверхность.

В большинстве случаев бутобетонное устройство возводится за 28 календарных дней, хоть вид готовности появляется через семь. Стоит помнить, что чем меньше воздуха, тем быстрее будет высыхать бетон.

Фундамент из бутобетона: бутовая кладка фундамента

Материалы для изготовления фундамента

Бутобетон состоит из укладываемой горизонтальными слоями бетонной смеси, в которую втапливают бутовый камень. Объем камня должен составлять около половины общего объема кладки.
Для бутобетона применяют бетон марок 35; 50; 75 и 100. Крупность заполнителя (гравия или щебня) не должна быть более 30 мм.
Прочность бутобетона зависит от прочности камня и марки бетона.

Булыжный камень разрешается применять не расколотым.

Производство работ по бутобетонной кладке

Толщина фундаментов и стен подвалов из бутобетона должна быть не менее 35 см, столбы — сечением не менее 40X40 см.
Переход от одной глубины заложения ленточного фундамента к другой осуществляется уступами. Отношение высоты уступа к его длине должно быть при плотных грунтах не более 1:1 и высота уступа — не более 1 м; при неплотных грунтах (песчаные и супесчаные) — не более 1 : 2, а высота уступа — не более 0,5 м.

Бутобетон укладывают в опалубку из щитов, ребровых досок и схваток. Разрешается укладка бутобетона без опалубки в траншеи с отвесными стенками, вырытые в плотных грунтах.
Бутобетовные фундаменты устраивают на днух равных захватках. На одной захватке укладывают бутобетон, на второй — устанавливают опалубку, подмости и заготовляют бутовый камень. Для удобства работ фундамент делится на ярусы высотой 1—1,2 м.

Бутобетонная кладка ведется путем послойной укладки бетона и бутового камня. Вначале укладывают бетон слоем не более 20 см. Затем в свежий бетон втапливают бутовый камень (на глубину не менее половины высоты камня с промежутками между камнями 4—6 см). Камень кладут в бетон широкой частью — плашмя.

Ширина камней, втапливаемых в бетон, не должна превышать 1/з толщины бетонируемой конструкции. Уложив камни одного ряда, снова производят укладку бетонного слоя и так повторяют до тех пор, когда будет закончено бетонирование на высоту яруса. Затем переходят на другую захватку.

Перерывы в работе делают после втапливания ряда камней в слой бетона. После перерыва работа должна начинаться с укладки бетона. Бутобетонную кладку уплотняют путем послойного вибрирования бетона, для чего используются поверхностные или стержневые вибраторы.
Подача бетона и бутового камня к месту укладки осуществляется краном в бункерах или ящиках емкостью 0,25—0,5 м3.

Устройство фундаментов из бутовой кладки

Для бутовой кладки применяют природный камень грубой обработки (бутовый камень) и известковые, цементно-известковые, цементно-глиняные или цементные растворы

Материалы для бутовой кладки

Для приготовления растворов применяют портланд-цемент, шлако-портланд-цемент и пуццолановый портланд-цемент. Магнезиальный портланд-цемент и шлаковый магнезиальный портланд-цемент для кладки фундаментов ниже уровня грунтовых вод не допускаются. Если грунтовые воды агрессивны по отношению к бетонам и растворам на обычных портланд-цементах, то вид цемента для приготовления растворов указывают в проекте.

Составы растворов для кладки фундаментов в сухих грунтах не отличаются от составов растворов для кладки надземной части зданий.
При кладке фундаментов, расположенных ниже уровня грунтовых вод, применяют цементно-песчаные растворы, составы которых приведены в табл.

Составы растворов для кладки фундаментов ниже уровня грунтовых вод

Марка цемента

Составы ( в объемной дозировке) для раствора марки

100

75

50

25

10

600

1:4,5

1:6

—

—

—

500

1:4

1:5

—

—

—

400

1:3

1:4

1:6

—

—

300

—

1:3

1:4,5

—

—

250

—

—

1:3

1:6

—

200

—

—

1:2,5

1:5

—

100

—

—

—

1:3,5

1:6

Прочность бутовой кладки зависит от прочности камня и марки раствора.

Производство работ по бутовой кладке

1. Толщина бутовых фундаментов и стен должна быть не менее 80 см; столбы—сечением не меаее 60X60 см. Высота уступов бутовой кладки при расширении фундаментов к подошве принимается не менее дпух рядов кладки (35—60 см). Ширина уступа должна назначаться с таким расчетом, чтобы отношение высоты к ширине было при растворе марки 50 не менее 1,5, при растворе марки 25 — не менее 1,75, при paствоpe марки 4 — не менее 2. Камни верхнего ряда каждого уступа должны быть перевязаны выше лежащей кладкой.

Рис. 1. Схема организации рабочего места при кладке бутовых и ленточных фундаментов
1 — фундамент; 2 — обратная засыпка; 3 — яшик для раствора; 4 — лоток для спуска раствора; 5 — катальные хода; 6 — желоба для спуска бутового камня; 7 — опорные ножки желобов; 8 — места складирования бутового камня

Переход от одной глубины заложения фундамента к другой по длине ленточного фундамента производится уступами. Отношение высоты уступа к его длине должно быть: при плотных грунтах — не более 1 : 1 и высота уступа не более 1 м; при неплотных грунтах — не блее 1 2 и высота уступа не более 0,5 м.
Прерывать бутовую кладку в углах и местах пересечения фундаментов не допускается. Разрывы должны отстоять от углов и пересечений не ближе 1,5 м. Кладку в местах разрывов выполняют со ступенчатой штрабой. Разница в высоте между смежными участками не должна превышать 1,2 м.

2. Существуют два способа бутовой кладки — «под залив» и «под лопатку».
Бутовая кладка «под залив» ведется враслор между стенами траншей или опалубки в такой последовательности — вначале выкладывают слой бутового камня с ращебенкой пустот и затем заливают слой жидким раствором.
Кладка «под залив» допускается только при сооружении фундаментов под здания высотой не более двух этажей.

Возведение бутовых фундаментов и стен «пол лопатку» ведут горизонтальными слоями (высотой не более 25 см) с подбором камней по высоте в каждом слое, приколкой боковых вертикальных граней и постелей, расщебенкой пустот между камнями и с соблюдением перевязки швов. Все камни укладывают на густом растворе, и они должны быть разделены друг от друга слоем раствора.

Для крайних рядов каждого слоя бутовой кладки, образующих боковые поверхности стен и фундаментов, называемых верстовыми рядами, подбирают камни наиболее крупные по ширине и длине. Это условие особо необходимо в углах и местах пересечения фундаментов. Для лучшей перевязки швов в наружных верстах камни располагаются длинной и короткой сторонами поочередно.
Нижние слон бутовых фундаментов кладутся из более крупных камней.

3. При начале бутовой кладки первый слой кладут насухо из крупных постелистых камней с тщательной расщебенкой, утрамбовкой и последующей заливкой жидким раствором до заполнения всех пустот.

При кладке последующих слоев вначале подбирают камни для верстовых рядов, затем камни эти снимают, на их место ковшом-лопатой. Мальцева кладут пластичный раствор, разравнивают его м в этот раствор снопа опускают подготовленные камни, втапливая их и, если необходимо, ударяя кувалдой, чтобы камень плотнее осел и не качался.

Затем заполняют вертикальные швы и подрезают раствор, вытекший из швов кладки. После посадки на раствор верстовых камней производят укладку камней в среднюю часть фундамента (забутку), предварительно заполняя эту часть раствором, распределяя его слоем толщиной от 1/4 до 1/3 высоты слоя кладки.

Камни забутки укладывают плотно друг к другу и при необходимости подкалывают постели для создания большей устойчивости камня. Подкладывание под постель мелких камней не допускается. Промежутки между камнями в забутке должны быть расщебенены мелким щебнем и заполнены раствором.

При выполнении бутовой кладки звено рабочих составляется из I каменщика и 1—2 подручных В обязанность последних входят: перелопачивание и подача раствора на стену, подача камня и отчасти уклидка камней в забутку.
Каждому звену выделяется фронт работ (делянка) длиной 5—10 м, в зависимости от толщины фундамента и трудоемкости кладки.
Фундаменты с глубиной заложевия до 1,2 м выкладывают сразу на всю высоту, а при глубине заложения более 1,2 м — в два или несколько ярусов по 1—1,2 м.

Рабочее место при кладке бутовых фундаментов организуют по следующим схемам

  1. при кладке фундаментов в траншеях глубиной до 1,25 м камень и ящики с раствором располагают на бровке;
  2. при кладке фундаментов в траншеях глубиной более 1,25 м камень располагают на бровке, а ящики с раствором — в траншеях; спуск камня производится по желобам, а раствора — по лоткам;
  3. при кладке фундаментов и наружных стен подвалов в котлованах с пологими откосами рабочее место располагается на площадке, образованной обратной засыпкой пазух за возведенной частью кладки. При этом бутовый камень складируют вверху, а ящики с раствором внизу, на рабочей площадке (рис. 1).

Для подачи раствора и камня к месту укладки бутовых фундаментов следует использовать краны. Подают материалы в инвентарных ящиках емкостью 0,25—0,5 м3. При невозможности применить краны раствор и камень подают двухколесными тачками.

Инвентарь и инструменты для бутовой кладки

В процессе строительства фундамента из бутовой кладки используется следующий инструмент

Шаблоны для устройства фундамента

Для обеспечения отвесности стен и соблюдения горизонтальности рядов кладки, для правильного перехода от одной ширины кладки к другой пользуются специальными шаблонами (рис. 2), изготовляемыми из досок или брусков по форме, соответствующей сечению фундаментов. Шаблоны ставят по отвесу и уровню в углах и в пересечениях стен, а на прямых участках фундаментов через 6—8 м друг от друга.

Рис. 2. Шаблоны для кладки ленточных бутовых фундаментов
1 — стойки из брусков; 2 — обвязки; 3 — отверстия для натягивания причалки

Для спуска камней в котлован используют желоб сечением 40Х40 см, длиной по месту. К нижнему концу желоба прибивают упорные брусья. Для спуска раствора применяют лоток шириной 50 см с бортами высотой 20 см, длиной также по месту. Верхний конец лотка уширяют на длине 1 м для приема раствора из тачек.
Для хранения раствора у рабочего места применяют ящики емкостью 0,25—0,5 м3.

Рис. 3. Инструмент для бутовой кладки
а — совковая лопата; б — кувалда остроносая весом 2,75 кг; в — кулачок весом 1,85 кг; г — комбинированная кельма; д — лопата Мальцева

К инструментам для бутовой кладки (рис. 3) относятся: правила 4X6 см длиной 1,5; 3 и 4 м; комбинированная кельма, молоток-кулачок весом 1,85 кг; остроносая кувалда весом 2,75 .кг; прямоугольная кувалда весом 4,8 кг; ковш-лопата Мальцева; совкозая лопата; уровень; отвес 400—600 г; шнур (для причалки), и трамбовки.

Бутобетонный фундамент своими руками

Бутобетонный ленточный фундамент под дом

Каждый человек, когда попадает в подвалы древних зданий, поражается конструкцией фундамента. Ведь там вообще нет арматуры, все делается только с натурального камня, который связывают бетонным раствором или известью. А самое удивительное, что такие фундаменты стоят столетиями, не нуждаются в ремонте или реставрации и способны выдерживать огромные нагрузки. Вот  и теперь многие частные застройщики стали обращать внимание на давно забытую технологию возведения оснований с натурального камня. Теперь этот тип основания называется бутобетонным или сделанным с камня.

Особенности такого основания

Почему бутобетонный фундамент пользуется популярностью именно в сельской местности? Потому что основной материал для его возведения – это натуральный камень различной формы, размеров и массы. Как правило, популярностью пользуется песчаник, гранит, реже базальт, а также речная галька. Если поблизости есть песчаный или гранитный карьер, тогда такое сырье станет практически дармовым, а как вяжущее вещество тут используется бетонный раствор, желательно достаточно жидкий.

Так в результате получается прочный, надежный, долговечный и экологически чистый фундамент из бутобетона.

Что нужно, чтобы изготовить бутобетонный фундамент своими руками

Материалы для основания

Учитывая, что такое основание больше практикуется для малоэтажного строительства, то и фундамент может быть любой формы, даже изгибистой. И это ключевая особенность такой конструкции, ведь можно построить фундамент любой формы, размеров, глубины залегания. Также он прекрасно подходит для декоративных заборов, а верхняя открытая часть может быть оформлена на любой вкус с помощью декоративных материалов. Таким образом, для возведения бутобетонного фундамента нужно:

  1. Бетонный раствор, сделанный с песка мелкой фракции и цемента. Щебень как наполнитель тут не используется, а сам раствор должен быть достаточно жидким.
  2. Щебень мелкой фракции для заполнения пор между камнем;
  3. Бутовый камень различных размеров, но желательно небольшой, с ровными или рваными краями, плоский. Также тут отлично подходит кирпичный бой, песчаник или речная галька. Фактически, в роли бутового камня для фундамента подойдет любой строительный каменистый материал или его составляющие.

Для возведения основания нужны следующие инструменты:

  • Кельмы различного размера;
  • Лопата;
  • Уровень;
  • Плотницкий топор;
  • Отвес и уровень;
  • Рулетка;
  • Строительный молоток.

Преимущества бутового фундамента

  • Высокая прочность и универсальность возведенной конструкции;
  • Рассчитан на постройки с высотой до 2 этажа при толщине несущих стен в два кирпича;
  • Можно использовать доступные строительные материалы;
  • Экологически чистый, отличается отличными эксплуатационными характеристиками;
  • Возведение максимально упрощено при минимальных затратах на строительные материалы и работы;
  • Это один из самых дешевых типов фундаментов из всех существующих;
  • Возвести его можно за несколько дней.

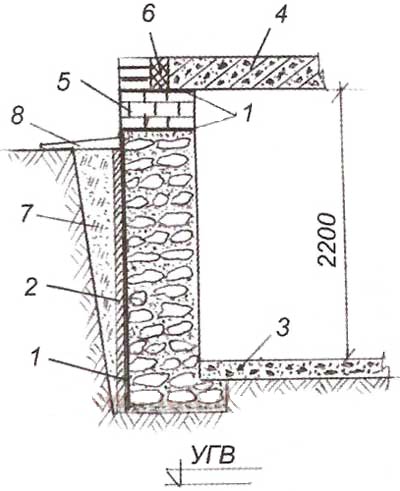

Схема бутобетонного фундамента

Но все преимущества и особенности этого основания будут оценены по достоинству только в том случае, если строительные материалы подобраны правильно и строго соблюдена технология возведения. Также нужно помнить о пропорциях, ведь для зданий фундамент должен состоять наполовину с бетона, остальное камень. Для заборов можно соблюдать меньшие пропорции в отношении бетона, только использовать более жидкий раствор.

Также важную роль играет качество строительного камня. Фабричный бутовый камень отличается правильными размерами и пропорциями, но стоит дороже через конечную обработку. Стандартная длина изделия равна примерно 30 см, а ширина 20 см. Камень нужно тщательно очистить от загрязнений, потому что грязь ухудшает сцепление поверхности с бетоном. Также перед заливкой бетонным раствором камни нужно хорошо увлажнить, чтобы увеличить сцепление.

Форма роли не играет, только нужно обращать внимание на отсутствие трещин.

Технология строительства бутобетонного фундамента

Технология строительства бутобетонного фундамента

Учитывая, что основной материал при возведении такого основания – это натуральный камень, то тут сразу нужно понимать, что возводится он исключительно своими руками. Тут можно разве использовать механизированную технику для подготовки участка, но даже этот этап часто делают вручную. Но технология подразумевает несколько циклов, о которых нужно помнить и тщательно делать.

  1. Нулевой цикл. Это подготовительные работы, расчистка территории, определение глубины залегания водоносных горизонтов, а также типа и структуры почвы. Этот цикл нужно делать при возведении всех без исключения оснований.
  2. Дальше выравнивается площадка, проверяется уровнем, устраняется вся растительность. Затем удаляется верхний мягкий слой земли на глубину до 5-10 см, и выполняется разметка траншей под будущее сооружение.
  3. Создание песчаной подушки. Делается она с двух шаров щебня средней фракции и песка, трамбуется и слегка поливается водой. Поверх подушки рекомендуется положить слои гидроизоляции, чтобы раствор не вытекал вглубь подушки.

Технология возведения каменных фундаментов:

  • Сначала по периметру траншеи укладывается первый слой щебня, его высота составляет до 15 см. Его нужно залить бетонным раствором и оставить затвердевать. Такой слой делается, чтобы камни под своей массой не вдавливались в песчаную подушку и не повредили шар гидроизоляции.
  • Затем по внешнему и внутреннему периметру траншеи делается деревянная опалубка. Ее нужно делать с досок, фиксировать вертикальными направляющими и промежуточными соединительными балками. Но внутренние части лучше ставить максимально высоко, чтобы потом легче было делать кладку. Если внешняя форма фундамента не играет роли, тогда опалубку можно и не делать, ее роль будет выполнять сама почва. Когда опалубка будет готова, внутрь заливается бетонный раствор на высоту до 25 см, в который укладывают камень. Как правило, камень должен быть скрыт наполовину. В первый ряд нельзя укладывать камень с острыми краями.
  • Затем заливается следующий слой и так делается, пока основание не будет возведено на необходимую высоту.

Технология укладки бутового камня отдаленно напоминает каменную кладку, только верхний слой камней погружается в бетон полностью. Затем основание оставляют высыхать, после полного высыхания выравнивается поверхность жидким бетонным раствором.

Но можно существенно упростить технологию возведения бутового фундамента. Для этого на нижний слой бетона начинают укладывать камень максимально плотно друг к другу, но не допускать разрывов. Как только будет выполнена кладка на высоту не менее 30 см, ее нужно полностью залить жидким бетоном и утрамбовать. Если камень большой и неправильной формы, пространство между ними заполняется керамзитом или мелким щебнем. Как только зальется первый шар камней, основание оставляют на пару дней, чтобы бетон попал в каждую пору и немного застыл. Затем аналогичным образом делают следующий шар камней, но между ними рекомендуется сделать армирование. Когда основание полностью засохнет, снимается опалубка и выполняются штукатурные работы с помощью раствора бетона с известью.

Он препятствует попаданию грибков внутрь сооружения и увеличивает прочность и долговечность конструкции в целом.

Какой бутовый камень лучше использовать для основания здания?

Бутовый гранитный камень

  • Известняк. Отличается твердостью, но подвержен влиянию кислых грунтовых вод. Поэтому, без дополнительной гидроизоляции тут не обойтись. С его помощью можно возвести основание под хозяйственные здания небольшой высоты.
  • Гранит. Популярный бутовый камень, отличается высокой прочностью и отличными эксплуатационными характеристиками. С точки зрения практичности, гранит считается оптимальным, но стоит довольно дорого, ведь очень крепкий. Соответственно, в домашних условиях его нельзя обрабатывать. При покупке камня нужно обязательно проверить его на радиоактивность, ведь гранит имеет свойство абсорбировать радиацию.
  • Песчаник. Также популярный строительный материал, больше используется для небольших сооружений с малой высотностью или нагрузкой на фундамент. Это отличный отделочный материал с высокой теплоизоляцией.

Возможные сложности при укладке бутобетонных фундаментов

  • Покупка готовых обработанных камней. Если песчаник реально достать на ближайшем карьере и обработать вручную, ведь он достаточно рыхлый, то гранит придется покупать и доставлять к месту строительства. И сделать это можно только на специализированных фабриках. Соответственно, такие фундаменты используют в поселениях, расположенных вблизи от залежей строительного камня. Если залежей нет, тогда сэкономить на нем не получится.
  • Распределение камней и наполнение котлована. Учитывая, что для его возведения нужно много камня различного размера и формы, то нужно заблаговременно организовать их запасы.
  • Правила техники безопасности. Бутовый камень тяжелый и имеет острые края, поэтому работать с ним нужно аккуратно, чтобы не получить травмы.
  • Возводить основание нужно только в теплую пору года, иначе бетон не сможет хорошо застынуть и уже за несколько лет за счет массы стен он просядет, и возникнут трещины в несущих стенах.

фундаментов из щебня | Building Science Corporation

С новыми подвалами справиться несложно. Их несложно утеплить. Большинство из них не протекают и не пахнут, а здания на них, как правило, не гниют. 1 Если вы хотите испытать трудности, попробуйте разобраться с вековыми домами, стоящими на щебне. Эти дома никуда не денутся, и рано или поздно нам придется их ремонтировать и утеплять.

Хорошая новость в том, что мы знаем, как это делать.Плохая новость в том, что сокращений не так много. Те времена, когда в подвале включали осушитель и вешали стеклопластиковые войлоки на обод, давно прошли. И можно забыть об утеплении основного этажа (потолка подвала) и делать вид, что подвала нет. Нравится вам это или нет, подвал соединен с вашим домом — особенно когда именно там находится ваша печь, водонагреватель и бойлер, и неизвестно, что еще находится.

При работе с фундаментом из щебня сначала нужно иметь дело с водой.Затем нам предстоит разобраться с водой. И наконец, нам нужно разобраться с водой. Я упоминал, что мы должны иметь дело с водой? Если вам не повезет, почти все щебеночные фундаменты протекают и являются влажными.

Каждый инженер-строитель скажет вам, что лучший способ справиться с протекающим фундаментом — это выкопать его снаружи, установить дренаж по периметру снаружи, установить дренажный слой поверх гидроизоляции снаружи и прекратить это. Это теория, и теория работает. 2

Однако, вопреки распространенному мнению, вам не нужно выкапывать их, чтобы починить и изолировать. Мы можем добраться туда с гораздо меньшими усилиями и деньгами, и это хорошо, когда вы ленивы и дешевы.

Посмотрите на дом на фотографии 1. Построен в 1880 году на каменном фундаменте. Это была свалка. Каждый раз, когда шел дождь, подвал затоплял. И это был не подвал. Это было что-то вроде высокого прохода с коротким переходом с одной стороны. В доме пахло.Пахло плохо. Заплесневелый, затхлый и грязный. Зимой полы замерзали. В холодную погоду нельзя было держать дверь подвала закрытой из-за сильного сквозняка из чистилища. Другими словами, это был идеальный дом для нас, поэтому мы купили его — да, моя невеста и я живем в этом доме.


Фотография 1: Сейчас выглядит хорошо — Вы должны были видеть это место, когда деревянный каркас гнил, подвал был вонючим, а фундамент протекал из щебня, а полы замерзали.

Мы не могли позволить себе выкопать его снаружи, потому что у нас не было денег, и кроме того «Историческая комиссия» 3 нам не позволила. Они не хотели, чтобы мы трогали внешний вид

Что делать? Недостаток денег — основа всех инноваций. 4 Подход, который мы использовали, заключался в том, чтобы соединить короткое подвесное пространство с высоким подвесным пространством, обеспечить внутренний дренаж и отделить деревянная конструкция из щебня с разрывом капилляра.А затем изолируйте изнутри пенополиуританом. Подход сработал настолько хорошо, что с тех пор мы сделали на миллиард больше за два десятилетия. Как и другие люди.

На рисунке 1 и фотографии 2 показано соединение двух подвалов (или мини-подвалов) друг с другом, образуя единую зону. Ползучие пространства должны быть либо полностью «снаружи», либо полностью «внутри». Полностью внутри легче, когда еще задействован подвал. Обломочная стена, отделяющая подполье от подвала, была выбита и заменена колонной.Устранение обломочной стены также устранило два значительных пересекающихся тепловых моста. Обратите внимание, что мы также удалили и залили бетоном небольшие окна подвала. Эти подвальные окна были не чем иным, как примитивными дырами, которые, по сути, были утечками воды, утечками тепла и фабриками гниения.


Рисунок 1: Создание единой зоны e — соедините короткое пространство для лазания с подвалом, удалив короткую обносочную стену. Устранение обломочной стены также устраняет два значительных пересекающихся тепловых мостика.


Фотография 2: Выбивание стены обнесения —Обратите внимание на небольшую короткую колонну, которая заменяет опорную конструкцию обессмывания, которая была удалена, чтобы соединить пространство для обхода с подвалом дома.

Затем весь дом был приподнят на 1 дюйм, чтобы вставить пластиковую бутиловую мембрану для разрыва капилляров (фото 3). А потом дом снова опустили. Это не так сложно, как кажется. На самом деле это довольно просто. Были использованы небольшие 10-тонные гидравлические домкраты со стальными угловыми железными кронштейнами, которые крепились болтами к деревянному элементу фундамента по периметру.Мы использовали 5 домкратов, взятых напрокат в местном хозяйственном магазине — три снаружи на расстоянии примерно 10–12 футов друг от друга и два внутри в средних точках подъема, чтобы предотвратить вращение балки деревянного обода. 5


Фотография 3: Недоверчивый сосед — Да, вы действительно можете поднять дом с фундамента на секцию за раз с помощью небольших гидравлических домкратов и стальных уголков, прикрепленных болтами к нижней части деревянного каркаса. Мы использовали 5 домкратов, взятых напрокат в местном хозяйственном магазине — три снаружи на расстоянии примерно 10–12 футов друг от друга и два внутри в средних точках подъема, чтобы предотвратить вращение балки деревянного обода.Между верхней частью каменной стены и деревянным каркасом был установлен мембранный капиллярный разрыв.


Фотография 4: Пенная ванна — Экструдированный пенополистирол поверх слоя гравия поверх существующего комбинированного пола из грязи и битого бетонного пола. Дренаж по периметру располагался в пространстве между пенопластовой «ванной» и стеной периметра фундамента в зоне дренажа по периметру зернистого слоя. Внутри пенопластовой «ванны» отлита новая бетонная плита.

И нет, штукатурка не потрескалась.Старые здания обладают большой гибкостью. Мы делали секцию за раз и обходили периметр. Двое парней за три дня сделали весь периметр дома. Попутно заменили сгнившие участки древесины по мере необходимости. И вот новость для инженеров-строителей — анкерных болтов не было. Ага, в старых домах их нет. И здания все еще здесь. Они не сдуваются, потому что очень тяжелые. Эта гравитация явно работает на них.

Затем последовал водосток по внутреннему периметру (фото 4).Мы установили пенопластовую «ванну» поверх слоя гравия поверх существующего комбинированного пола из грязи и битых бетонных плит. Эта пенная «ванна» не доходила до внутреннего периметра фундамента. Слив по периметру располагался в пространстве между пенопластовой «ванной» и стеной периметра фундамента. Внутри пенопластовой «ванны» отлита новая бетонная плита. Облицовка из листового полиэтилен-бутилового композитного мембранного покрытия была покрыта каменной стеной фундамента по внутреннему периметру и верхним коротким полом подполья (фото 5).Эта мембранная облицовка была герметизирована до капиллярного разрыва, который был установлен наверху щебеночного фундамента под деревянным каркасом, а также герметизирован с новой бетонной плитой, залитой внутри пенопластовой «ванны». Дренаж фундамента по периметру и слой подпененного гравия были соединены с герметичным поддоном отстойника. В поддоне отстойника находился насос, который выталкивал воду наружу выше уровня (спрятанный за кустами, чтобы не привлекать внимание кучки мелодий луни, о которых вы уже были проинформированы).


Фотография 5: «Вкладыш для бассейна» —Установлена ​​облицовка из листовой полиэтилен-бутиловой композитной мембраны, покрывающая щебеночную фундаментную стену по внутреннему периметру и верхний пол короткого люка. Эта мембранная облицовка была герметизирована до капиллярного разрыва, который был установлен наверху щебеночного фундамента под деревянным каркасом, а также герметизирован с новой бетонной плитой, залитой внутри пенопластовой «ванны».


Фотография 6: Изоляционный слой — Внутренняя поверхность облицовки мембраны была изолирована с помощью полиуретановой пены, нанесенной прямым распылением — материала с закрытыми порами высокой плотности.


Фотография 7: Все готово — Плита была окрашена, чтобы она выглядела красиво. Помните, что «зеленый» означает экологический.


Фотография 8: Вспучивающееся покрытие — Нанесенный жидкостью барьер воспламенения рекомендуется в качестве минимальной защиты для незащищенной от распыляемой пены. Я думаю, что, возможно, кисть побольше бы ускорила ход — просто мысль.

Внутренняя поверхность облицовки мембраны была изолирована с помощью полиуретановой пены, нанесенной прямым распылением — материала с закрытыми порами высокой плотности (фото 6).Впоследствии плита была окрашена, чтобы она выглядела красиво (фото 7). Наносимый жидкостью барьер воспламенения — рекомендуется вспучивающееся покрытие (теперь это требование норм), которое в конечном итоге будет нанесено (Фотография 8). 6

Из щебеночного фундамента продолжается утечка грунтовых вод, но эта утечка собирается внутри, а затем выводится наружу.

Ремонт подвала из щебня сильно повлиял на дом. Он перестал пахнуть. Полы были удобными.Брус низа дома перестал гнить. Мы экономили энергию. По правде говоря, запах, комфорт и гниль были важнее энергии. Но энергия хороша. В нем нет ничего общего с комфортом, запахом и прочностью. Я имею в виду, что это один из наименее дорогих способов починить разрушенный фундамент из щебня, к тому же он энергоэффективен. Подход вошел в наш репертуар ремонта и вмешательств. В течение следующих двух десятилетий были изучены еще кое-что, и подход претерпел изменения.Читай дальше.

Большинство людей, которые не хотят терять высоту в фундаменте подвала, часто устанавливают водосток по внутреннему периметру в траншее (фото 9), а не то, что мы делали у себя дома. Это тоже не так плохо, как кажется. У большинства фундаментов из щебня есть очень тонкие и непрочные плиты грунта — если они вообще представляют собой что-то, кроме грязи, — которые легко пробить простыми инструментами, такими как кирка, пика и пот. Иногда требуются пила по бетону и пневматический молот. Эта траншея облицована геотекстильной фильтровальной тканью и содержит перфорированный дренаж и гравий без мелких частиц.Дренажная плитка подключается к поддону или к дневному свету. Затем происходит внутренняя облицовка мембраны и распыляемая изоляция (рис. 2).


Фотография 9: рытье траншей для периметрального дренажа — Большинство фундаментов из щебня имеют очень тонкие и слабые плиты грунта — если они вообще не являются грязью — которые легко пробить простыми инструментами, такими как кирка, пика и т. Д. пот.


Рис. 2: Дренаж по внутреннему периметру — Траншея облицована геотекстильным фильтрующим материалом и содержит перфорированный дренаж и гравий без мелких частиц.Дренажная плитка подключается к поддону или к дневному свету. Затем происходит внутренняя облицовка мембраной и изоляция распылением. Эпоксидное покрытие на верхней поверхности плиты снижает проникновение пара в пространство.

Многие фундаменты из щебня не выступают намного выше уровня земли. Установка прочного капиллярного разрыва является необходимостью наряду с понижением ближайшего соседнего уклона (Фотография 10). Многие несущие балки обычно приходится заменять из-за серьезной гнили (фото 11), а подоконники — заново (фото 12).Это не варианты, особенно когда изоляция добавляется изнутри. Энергия и воздушный поток больше не будут доступны для помощи в сушке. Смачивание снизу должно быть устранено, а смачивание снаружи должно контролироваться — внешние плоскости дренажа и задняя вентилируемая облицовка — или, как минимум, вентилируемая сзади деталь отделки «водяного столба». Сообщите Исторической комиссии, что бабушка слышала, как бабушка говорила, что в доме раньше был такой.


Фотография 10: Критический разрыв капилляров — Многие фундаменты из щебня не выступают намного выше отметки.Установка прочного капиллярного разрыва является необходимостью наряду с понижением уровня, прилегающего непосредственно к нему.


Фотография 11: Сгнившие опорные балки — Многие опорные балки обычно приходится заменять из-за серьезной гнили.


Фотография 12: Восстановление узла порога —Болты и подвески, а также другие болты, подвески и многое другое…

Хорошо подходит высота потолка, позволяющая изолировать верх существующей плиты. Обратите внимание на «ванну с пеной» на Фото 13 и 3, но также обратите внимание на «поворот» в подходе.Хитрость этой детали заключается в том, что гранулированный дренажный слой под изоляцией из пенопласта и «еще не отлитой» плитой был заменен дренажным матом диаметром ¾ дюйма, который простирается вверх по стенам примерно на фут. Коврик диаметром ¾ дюйма выполняет то же действие, что и 4 дюйма камней. Также обратите внимание, что внутренняя часть фундаментной стены не полностью облицована мембранной футеровкой. Есть только мембранная облицовка в верхней части стены, действующая как разрыв капилляра. Мы обнаружили, что распыляемая полиуретановая пена 3 мощностью 2 фунта / фут хорошо работает в качестве внутренней дренажной плоскости, если дренаж находится в нижней части сборки.Вот здесь и вступает в игру дренажный коврик. Ткань на дренажном коврике должна быть «лицевой стороной вверх», чтобы при движении по стене ткань предотвращала засорение дренажной матрицы распыляемой пеной при ее нанесении (фотография 14). Также помогает то, что распыляемая пена не очень хорошо прилипает к щебню, особенно если вы не очищаете стену перед распылением. Отсутствие адгезии способствует дренажу. Сама по себе пена является «структурной» в том смысле, что она достаточно жесткая, чтобы поддерживать себя, если ее толщина составляет от 2 до 3 дюймов, и если она прилипает к деревянной раме в верхней части фундамента (что она делает) и если она прилипает к край пенной ванны внизу фундамента (что и делает).


Фотография 13: Другая пенная ванна — Обратите внимание на «поворот» в подходе. Хитрость этой детали заключается в том, что гранулированный дренажный слой под изоляцией из пенопласта и «еще не отлитой» плитой был заменен дренажным матом диаметром ¾ дюйма, который простирается вверх по стенам примерно на фут. Коврик диаметром mat дюйма выполняет то же действие, что и 4 дюйма камней.


Рисунок 3: Изоляционные плиты подвала — Хорошо подходит место, где высота потолка позволяет изолировать верх существующей плиты.Обратите внимание на «пенную ванну».


Фотография 14: Слой распыляемой пены — Сама пена является «структурной» в том смысле, что она достаточно жесткая, чтобы поддерживать себя, если ее толщина составляет от 2 до 3 дюймов и если она прилипает к деревянной раме в верхней части фундамент (что он делает), и если он прилегает к краю пенной ванны в нижней части фундамента (что он делает).

Подкладка из пенопласта может стать прекрасным домом для очень счастливого механического оборудования (фото 15).Это оборудование лучше всего, когда оно герметично сгорает и отводится энергия, поскольку старый неплотный фундамент теперь в значительной степени герметичен. Как бы красиво ни выглядела пена — обратите внимание на зеленый цвет, выбранный для бетонного напольного покрытия и зеленый оттенок самой пены — очевидно, очень экологичный — ее действительно следует защищать от механических повреждений и от источников возгорания. Вот где идеально подходят тонкий легкий стальной каркас и гипсокартон (фото 16 и фото 17).

Щебень больше не мусор.Лимон превращается в лимонад. И да, энергия сохраняется.


Фотография 15: Механическое оборудование — Очень хороший дом для очень счастливого механического оборудования. Это оборудование лучше всего, когда оно герметично сгорает и отводится энергия, поскольку старый неплотный фундамент теперь в значительной степени герметичен.


Фотография 16: Защита изоляционного слоя — Как бы красиво ни выглядела пена, ее необходимо защитить от механических повреждений и источников возгорания.Вот где идеальный вариант — тонкий легкий стальной каркас и гипсокартон.


Фотография 17: Защитный слой из гипсокартона — Гипс сделан из камня — и камни не горят — это хорошо.

Сноски:

  1. Да, да, да Я знаю, что «всем yawl» (техасская форма множественного числа от «вы все») известно о множестве гниющих домов с протекающими подвалами. Но они являются исключением, а не правилом. И их довольно легко исправить.

  2. Теоретически коммунизм работает. Вы, ребята, не представляете, как сильно мне пришлось сдерживаться от расширения этой сноски.

  3. Также известна как «Истерическая комиссия». Они поддерживаются налоговыми деньгами и в значительной степени придумывают свои дела, капризно и нагло влияя на стоимость собственности. Эти комиссии, как правило, представляют собой квазисудебные трибуналы, обладающие властью без подотчетности. Чтобы победить их, нужно подавать в суд, где есть взрослые.На что нужно время и деньги. Люблю старые вещи, особенно старые постройки. Я хочу иметь возможность исправить их, чтобы они пережили еще столетие или два. Спорить с человеком, имеющим степень в области истории искусств и не могущим устроиться на настоящую работу, очень раздражает. Слава богу за бурбон.

  4. Приносим свои извинения Платону, который первым сказал «необходимость, мать изобретений».

  5. Спросите меня, откуда я знаю? О боже, на меня когда-нибудь кричал архитектор проекта — моя жена.Напоминание для тех, кто это делает: обязательно возьмите пневматический пистолет для установки и снимите болты, используемые для крепления угловых подъемных кронштейнов. Едет очень быстро, очень гладко. Дополнительное напоминание тем, кто так поступает: если вы наткнетесь на анкерные болты, просто прорежьте их. Вы можете позже добавить скобу внутри, если вас беспокоит гравитация.

  6. Дом находится недалеко от Уэстфорд Таун Коммон, в нескольких минутах ходьбы от места, где находится пожарная часть. Я спросил начальника пожарной охраны, что мне делать с пеной? Он пошел к дому с паяльной лампой и ножом.Он вырезал кусок пенопласта из фундаментной стены и вынес его на подъездную дорожку. Он зажег пену паяльной лампой. Когда он вытащил факел, пена обгорела, и пламя погасло. Он проделал это пару раз — каждый раз результат был одинаковым, а затем он сказал мне установить пару детекторов дыма и купить билет на пожарный бал, и пошел обратно к пожарной части. Боже, я люблю стариков. «В конце концов» в данном случае означает, если нам когда-нибудь придется продать дом.

Фундамент из щебеночной траншеи

1.Траншея

Траншея должна проходить под всеми внешними
точки опоры нагрузки, непрерывно по всему периметру
строительство. Любые внутренние точки нагрузки (под домом)
может просто отдыхать на ненарушенной земле (устойчивая почва, очищенная от верхнего слоя
почвы), так что объем необходимого копания минимален по сравнению с вашим
стандартная бетонная плита.

Минимальная глубина траншеи определяется местным
безморозная глубина.Это та глубина, на которой температура никогда не
опускается до нуля C, поэтому любая вода, попадающая в траншею, будет
поэтому не замерзнуть. Затем дно траншеи должно иметь уклон.
с ровным спуском не менее 3 см на каждый метр траншеи,
отвод воды к одной точке. С тех пор вода может
быть отведено от фундамента через выпускное отверстие либо
дневном свете или в сухом хорошо.

2. Геотекстиль с фильтрующей тканью

Затем траншея должна быть облицована геотекстилем, чтобы
предотвратить засорение траншеи окружающей почвой
и розетка. Этот геотекстиль действительно единственный ненатуральный
материал, который вам нужен для правильной работы этого фундамента. В
траншея, вероятно, обошлась бы без нее хотя бы на
в то время как любое заиливание постепенно снижает способность траншеи
чтобы слить воду, в конечном итоге сделав траншею для щебня
совершенно бесполезный, с морозным пучением, которое только и ждет своего часа.

3. Щебень

После облицовки траншеи геотекстилем ее постепенно заполняют.
с угловатыми и мытыми камнями (см. рисунок внизу справа), средний размер которых составляет
2,5-5 см, уплотнение через каждые 30 см с помощью ручного привода
тампер или пневматический тампер. Щебень нужно помыть
перед заполнением траншеи, иначе она будет содержать песок и
более мелкие частицы, которые могут засорить траншею и / или выходное отверстие
время.Продолжаете засыпать траншею щебнем и утрамбовывать ее
через каждые 30 см слоя, пока не достигнете глубины 20-30 см ниже уровня грунта.
(поверхность земли). Здесь начинается каменная кладка.

Что такое фундамент из каменной траншеи?

Функция фундамента любой конструкции заключается в том, чтобы принимать весь вес здания наверху и равномерно распределять эту нагрузку на землю внизу. Тип фундамента, который имеет смысл для конкретной конструкции, зависит от размера и формы здания, типа структурной системы здания, уклона земли, способности почвы выдерживать вес и глубины грунта. замерзает в вашем районе зимой.Траншея для щебня описывает один вариант с малым ударом для нижнего колонтитула, который обычно является частью фундамента, который находится под землей.

ЧТО ТАКОЕ ФОНД РУБЛЕВОЙ ТРАНШИ?
Траншея для щебня — это просто непрерывный нижний колонтитул траншеи по периметру конструкции, выкопанный на глубину до точки замерзания грунта зимой и заполненный камнем. Структурная (обычно бетонная) балка (балка, которая опирается на землю) заливается поверх засыпанной камнем траншеи и распределяет структурные нагрузки здания по площади траншеи ниже.Этот тип фундамента уникально обеспечивает как несущую конструкцию, так и отвод воды в одной системе фундамента. Ширина траншеи определяет несущую способность для вышеуказанных нагрузок (как и для стандартного бетонного нижнего колонтитула). Прокладка из фильтрующей ткани между почвой и камнем обеспечивает защиту от засыпки илом пустот между камнями, что со временем будет препятствовать потоку воды. Дренаж важен для большинства систем фундаментов, поскольку вода является самой большой причиной разрушения фундамента.Жидкая вода может разрушить грунт вокруг основания фундамента. Замерзшая вода расширяется при замерзании, в результате чего земля вокруг вашего фундамента также расширяется, что впоследствии заставляет фундамент подниматься вверх зимой и опускать его обратно, когда земля тает весной. Это вертикальное движение может привести к растрескиванию конструкции или неравномерному оседанию здания. При правильной установке траншея для щебня дает ресурсосберегающий, высокопроизводительный, экологически чистый и недорогой нижний колонтитул.

Все размеры и детали конструкции должны быть предоставлены инженером-строителем

Различные формы фундамента из щебеночной траншеи использовались в строительстве на протяжении тысячелетий. Земляные стены на Ближнем Востоке и в Африке, например, строятся поверх неглубоких канав, заполненных рыхлой скалой. Канавы неглубокие, потому что земля не промерзает. Фрэнк Ллойд Райт наткнулся на систему фундамента из щебеночной траншеи на рубеже 20-го века.Он заметил, что конструкции «совершенно статичны», что означает, что они не проявляли никаких признаков пучения из-за полного удаления воды вокруг фундамента. С тех пор он строил последовательно, используя то, что он назвал «сухой стеной». Многие проверенные временем конструкции свидетельствуют о прочности траншеи для щебня.

ПОШАГОВЫЙ ПРОЦЕСС

1. Выкопайте траншею на глубину от мороза плюс 4 дюйма и наклонитесь к дневному свету или хорошо просушите. (Уклон должен составлять не менее 1/8 дюйма на погонный фут.) Обычно я делаю траншею шириной не менее 16 дюймов, но ширина, необходимая для опоры конструкции, зависит от конкретной несущей способности грунта и строительных нагрузок.

2. Выровняйте траншею с фильтровальной тканью для предотвращения заиливания нижнего колонтитула с течением времени. .

3. Добавьте 4 дюйма камня и утрамбуйте его вручную, все в порядке.Убедитесь, что поверхность гравийной засыпки поддерживает уклон дренажа и находится на уровне или ниже линии промерзания.

4. Укладка 4 -дюймовая перфорированная труба диаметром сплошная поверх наклонного камня.Наклоните трубу к дневному свету, как для стандартного нижнего колонтитула фундамента.

Примечание: технически дренажная труба не является обязательной, так как весь нижний колонтитул траншеи для щебня обеспечивает дренаж. В некоторых юрисдикциях я обнаружил, что включение дренажной трубы, даже если она является избыточной по функциям, облегчает получение разрешения на строительство.

5. Заполните оставшуюся часть траншеи заподлицо до уровня или чуть ниже, используя 1-1 / 2-дюймовый гравий, утрамбовывая после каждого вертикального фута насыпи. (См. Примечание ниже по размеру камня.) Ручные тамперы отлично подходят для этого применения … нет необходимости использовать пневматический тампер. Просто пройдите по всей траншее и сбросьте трамбовку на все участки. Трамбовка скрепляет камни вместе, чтобы обеспечить прочную опору, которая не смещается со временем.

Обратите внимание, что заполнение щебнем может быть каменным или бетонным, но в любом случае его необходимо промыть от мелких частиц и обеспечить различные размеры в среднем от 1 до 1-1 / 2 дюйма и минимум 1/4 дюйма. Мелкие пыльные частицы или частицы размером с песок могут забить траншею для щебня, и тогда она не будет работать должным образом в качестве дренажа. Вы можете проверить дренаж в траншее с помощью шланга, прежде чем продолжить.

6. Покройте опалубку (для поперечной балки) биоразлагаемым маслом. Это гарантирует легкий выпуск вашей формы для возможного повторного использования. Подойдет любое растительное масло. Я использую 2х12 для опалубки профильных балок, а затем повторно использую ту же древесину для структурного каркаса, как только балка уклона затвердеет.

7. Установите опалубку для профильной балки или утолщенной периметральной балки перекрытия на грунте. Скорее всего, вам понадобится стальной арматурный стержень (арматура) внутри вашего бетона. Попросите инженера-строителя обозначить структурные требования для вашей поперечной балки. Если вы заливаете плиту на уровне грунта с утолщенной балкой по периметру над траншеей для щебня и устанавливаете ее за одну бетонную заливку, подготовка плиты такая же, как и при установке с обычным нижним колонтитулом.

8.Залить балку марки бетоном. Балка уклона может быть дискретным структурным элементом по всему периметру конструкции или может быть интегрирована в утолщенный периметр монолитного фундамента (как показано на этой фотографии) . Любые структурные элементы выше этой точки являются полностью стандартными, будь то установка стены ствола и подползшего пространства, полного подвала, стен с опорой, балочной конструкции или чего-то еще. Инженер должен рассчитать все элементы конструкции.

Обратите внимание на то, что арматурный стержень все еще торчит из земли, чтобы поддерживать деревянную опалубку, пока бетон полностью не затвердеет.

ПРЕИМУЩЕСТВА
Снижение затрат. Фундамент из щебеночной траншеи требует меньше труда, использует меньше материала и снижает материальные затраты по сравнению со стандартным бетонным фундаментом. Нет ни перекапывания, ни формирования нижнего колонтитула, ни засыпки.
Минимальное воздействие на площадку. Копание ограничивается только контуром здания, поэтому нарушение строительной площадки сводится к минимуму.
Снижение выбросов парниковых газов. Нижние колонтитулы траншей из щебня сокращают расход бетона в среднем на 80% по сравнению со стандартным нижним колонтитулом (в зависимости от глубины промерзания и типа установленного фундамента) .Производство бетона требует больших затрат энергии и генерирует 1,25 фунта парникового газа на каждый фунт цемента в смеси. Снижение общего использования бетона приводит к прямому сокращению выбросов парниковых газов.
Может содержать переработанное содержимое. В качестве засыпки из щебня можно использовать переработанный щебень вместо гравия, если вымываются мелкие частицы.
Повышенная эффективность дренажа и фундамента. Траншея для щебня обеспечивает полный дренаж воды под каждым несущим элементом конструкции фундамента, гарантируя, что нижний колонтитул всегда остается сухим.Этот тип статической системы фундамента предотвращает замерзание воды под фундаментом. Когда вода замерзает в земле, вода расширяется, что может вызвать подъем фундамента здания.


ВЫЗОВЫ

  • грунтов с низкой несущей способностью может потребовать чрезвычайно широкую траншею или какой-либо другой Footing альтернативы для достижения адекватной площади подшипника.
  • Фундаменты траншей из щебня конкретно не указываются в строительных нормах и правилах, поэтому может потребоваться дополнительный диалог с официальными лицами, выдающими разрешения.Это помогает предоставить чертежи с печатью лицензированного инженера.

РАЗРЕШЕНИЯ НА ЗДАНИЕ
Фундаменты из щебеночных траншей соответствуют требованиям и целям строительных норм США, однако, поскольку эта система конкретно не указана в действующих нормах, приемка осуществляется в индивидуальном порядке. Поскольку при этом утверждение разрешения остается на усмотрение отдельных должностных лиц, ответственных за строительство, рекомендуется начать диалог до подачи заявки на разрешение на строительство.Это дает возможность информировать и обучать персонал, выдающий разрешения, и предоставлять адекватную информацию, чтобы удовлетворить обоюдное желание каждого обеспечить безопасность конструкции. Статья, написанная Элиасом Велонисом для журнала Fine Homebuilding, предоставляет отличную техническую информацию. Также настоятельно рекомендуются штампованные структурные чертежи.

Для получения дополнительной информации о фундаменте из щебеночной траншеи см. Также мою онлайн-статью: Фундаменты из щебеночной траншеи.

Как сделать камнем гидроизоляцию подвала…

, 21 апреля 2014 г. • Мэтью Сток.

Большинство американских домов, построенных после Первой мировой войны, стоит на фундаменте из бетонных блоков или заливного бетона. Усовершенствование и широкая доступность этих материалов, а также появление грузовиков и автомагистралей для доставки их к строительным площадкам позволили построить прочный фундамент, который можно было построить быстро и относительно недорого.

До эры заливного бетона и бетонных блоков, уходящей корнями в самые ранние дни американской истории, материалом для фундаментов жилых домов был камень, и не без оснований.Камень прочный, впитывает очень мало воды и не разлагается со временем или под воздействием почвы.

Самое главное, пожалуй, то, что его было много, особенно в восточной части страны, которая была заселена первой. Фермеры вспахали тонны полевого камня при подготовке к посадке, и он замусорил ландшафт во многих областях. Карьеры в Новой Англии поставляли гранит; предприятия на Среднем Западе и в других местах занимались добычей и резкой известняка и других материалов.

Исторически сложилось так, что каменные фундаменты возводились в одном из трех стилей:

.

Щебень — найденные камни разной величины

Fieldstone — найдены камни более однородного размера

Резной или штампованный камень — камень, разрезанный на блоки или имеющий форму, подходящую для строительства.

Хотя некоторые каменные фундаменты были построены сухим способом, большинство из них было заложено с помощью строительного раствора, либо с помощью камней, уложенных в известковые слои, либо с помощью раствора, используемого для заполнения отверстий после сухого строительства. Хотя сам камень остается в отличном состоянии, именно эти швы, заделанные строительным раствором или сухие, могут пропускать воду и создавать необходимость в гидроизоляции подвала.

Как сделать гидроизоляцию каменного фундамента

Каменный фундамент чаще всего гидроизолирован снаружи, но при определенных проблемах гидроизоляция также может быть сделана изнутри.

Внешняя гидроизоляция — Для гидроизоляции каменного фундамента снаружи, снаружи просачивающейся стены до основания стены выкапывается котлован. (Каменные фундаменты обычно не имеют опор, но используют более широкое основание для распределения веса здания.)

Внешняя поверхность фундаментной стены очищается от почвы и удаляется растрескавшийся или испорченный раствор. После того, как стена была подготовлена, на всю стену наносится слой свежего раствора для создания более гладкой поверхности.После затвердевания грунтовочного покрытия наружную гидроизоляционную мембрану из полиуретана, модифицированного асфальтом, наносят с помощью шпателя толстым слоем для создания постоянного водонепроницаемого барьера.

В ситуациях с очень высоким уровнем грунтовых вод можно установить наружную дренажную плитку для отвода грунтовых вод.

Внутренняя гидроизоляция — Каменный фундамент может просачиваться через трещины в полу подвала или в точке, где пол встречается со стеной, либо утечка, вызванная гидростатическим давлением под фундаментом.Установка внутренней дренажной плитки, системы перфорированных труб, погруженных в промытый гравий под цокольным полом, снизит это давление и направит воду в отстойник для утилизации.

При выполнении наружной гидроизоляции каменного фундамента очень важно, чтобы домовладелец выбрал подрядчика по гидроизоляции фундамента, имеющего опыт работы на каменном фундаменте. Земляные работы вокруг каменного фундамента, если они не выполняются грамотно и осторожно, могут привести к структурному повреждению фундамента и привести к дорогостоящему и неудобному ремонту.

В US Waterproofing мы столкнулись с нашей долей каменных фундаментов за 57 лет работы в сфере гидроизоляции подвалов и знаем лучшие и самые безопасные способы их рентабельной гидроизоляции. Почему бы не спросить нашего бесплатного совета, если ваш каменный фундамент протекает?

Если вы хотите узнать больше о проблемах каменных фундаментов (и их решениях), задайте свои вопросы в поле для комментариев ниже.

Готовы начать?

Запланируйте БЕСПЛАТНУЮ консультацию сейчас.

просто введите свой почтовый индекс:

Теги:
водоустойчивый каменный фундамент подвала, каменный фундамент водоустойчивый подвал

Архив центра обучения

Как заделать или сделать гидроизоляцию каменного фундамента

Чем старше ваш дом, тем больше вероятность, что он стоит на каменном фундаменте. В частности, дома в районе Вирджинии, пережившие Первую мировую войну, будут иметь бетонный блок или заливной бетон, чтобы удерживать их на месте.

Этот вид фундаментальной опоры славится своей недорогой конструкцией и прочной конструкцией. Тем не менее, сделать гидроизоляцию дома, который стоит на бетонном фундаменте, гораздо труднее, чем сделать гидроизоляцию дома, имеющего другие опоры.

Также стоит отметить, что каменные фундаменты при всех их достоинствах не являются водонепроницаемыми.

Что вы будете делать, если заметите, что вода начинает просачиваться в ваш каменный фундамент? Хорошая новость заключается в том, что подрядчики из Вирджинии смогут помочь вам сделать ваш фундамент гидроизоляционным, обеспечив его для использования и продажи в ближайшие годы.

Знакомство с фондом

Фундаменты старых домов в районе Вирджинии обычно строятся из бетона или камня. Эти основы делятся на три разные категории стилей, в том числе:

Щебень

Дома на каменном фундаменте построены на камнях разных форм и размеров. Хотя все эти камни будут плоскими, не будет никакой организационной структуры, удерживающей их вместе. Точно так же первоначальные строители, вероятно, отказались от раствора или других вяжущих при закладке фундамента, создавая всевозможные осадки внутрь фундамента.

Полевой камень

Полевые камни — это основные камни, которые подходят друг к другу, потому что имеют одинаковый размер. Они не удерживаются вместе с помощью строительного раствора, а подходят друг к другу в зависимости от разреза.

Отделанный камень

Также известные как ограненные камни, эти камни были собраны вместе во время строительства вашего дома и сформированы в соответствии с определенным планом. Они будут закреплены вместе с бетоном или раствором, чтобы лучше держать форму.Хотя стыки облицованного каменного фундамента в целом безопасны, они часто обеспечивают водой входы, необходимые для проникновения в фундамент вашего интерьера.

Как видите, разные типы фундаментов более водонепроницаемы, чем другие. Тем не менее, для всех этих фундаментов потребуются дополнительные меры по обеспечению водонепроницаемости, если они начнут протекать.

Почему водонепроницаемый?

Если вы заметите утечку воды в фундамент, вы можете подумать об этом как о незначительном неудобстве. Нет необходимости в гидроизоляции, если намокают только стены и опоры подвала?

Не обязательно.С эстетической точки зрения гидроизоляция фундамента — это не просто поддержание его в чистоте. Если вы позволите воде течь из подвала в фундамент, вы можете поставить под угрозу структурную целостность всего вашего дома. Ваши дверные коробки и опоры могут деформироваться, а каменный фундамент может провалиться в землю.

Помимо этих структурных причин, гидроизоляция помогает преодолеть:

Сырость и затопление

Никто не хочет закрытый бассейн, если он еще не планировал его.Если после дождей в Вирджинии в вашем подвале или открытом фундаменте часто появляется стоячая вода, это может быстро стать постоянной проблемой. Даже случайная сырость может сделать вашу жизнь самой дорогой и менее приятной. Когда вы делаете гидроизоляцию подвала и фундамента, вам больше не нужно беспокоиться об эстетической и структурной угрозе, которую утечка воды представляет для вашего дома.

Рост плесени

Из-за сырости и затопления ваш фундамент и подвал станут идеальными средами для образования плесени.На этих нерегулируемых территориях любят расти различные виды плесени, в частности черная плесень. Если не обработать фундамент и подвал от наводнения, вы можете обнаружить, что подвергаете риску здоровье своей семьи. Гидроизоляция подвала, в свою очередь, помогает гарантировать, что частицы плесени не будут содержать питательных веществ, необходимых для процветания, и что ваша семья останется более здоровой.

Проблемы с вредителями

Если вода попадает в ваш подвал, то кто знает, что еще попадает внутрь? Насекомые и животные могут проникнуть в ваш фундамент через проточные каналы.Если вы сделаете свой фундамент гидроизоляционным, у вас будет шанс заполнить эти пробелы и защитить свой дом от вредителей.

Плохой запах — Вредители, сырость и плесень могут сделать ваш подвал менее чем идеальным запахом. Однако вы можете не думать, что неприятный запах, наполняющий ваш дом, исходит из его фундамента. Если вы заметили, что ваш дом не избавится от неприятного запаха, что бы вы ни делали, возможно, пришло время гидроизолировать подвал. Когда вы это сделаете, вы избавитесь от неприятных запахов и их источников, и ваш дом станет более здоровым местом для жизни.

Типы гидроизоляционных растворов для каменных фундаментов

Когда дело доходит до гидроизоляции каменного фундамента, у вас есть два варианта: наружная гидроизоляция и внутренняя гидроизоляция. Эти два варианта распределяются следующим образом:

Внутренняя гидроизоляция

Если утечки не слишком сильные, вы можете сделать дом изнутри водонепроницаемым. Этот процесс будет включать в себя определение места, откуда вода наиболее легко проникает в ваш дом, герметизация этого места, а затем применение гидроизоляционного раствора по вашему выбору.Ваши временные варианты включают пароизоляцию, герметики, осушители и французские водостоки.

Наружная гидроизоляция

Если вы столкнулись с более серьезным затоплением фундамента, вам нужно обратиться к подрядчику, чтобы он вложил средства в решения по наружной гидроизоляции. Чтобы сделать ваш дом водонепроницаемым снаружи, подрядчику потребуется выкопать периметр вашего дома и направить паводковые воды в отстойник в другом месте на вашей земле. Это предотвратит попадание воды на фундамент.Водосточную линию также можно установить за пределами вашего дома, чтобы отводить воду от фундамента.

Думаете, вы захотите инвестировать в решения по гидроизоляции, чтобы обеспечить безопасность фундамента? Подрядчики в районе Вирджинии знают, как трудно угнаться за изменчивой погодой. Независимо от того, протянете ли вы руку или сделаете самодельный подход, вы сможете гидроизолировать фундамент и восстановить свой дом в кратчайшие сроки.

Ремонт каменного фундамента

Ремонт каменного фундамента

Заливка внешнего фундамента обеспечивает гладкую поверхность для гидроизоляции мембраны, оставляя протекающий старый фундамент таким же плотным и сухим, как новый.

Дэвид Риппе

В начале 1900-х годов город Марбл, штат Колорадо., произвел некоторые из
лучший чистый белый мрамор. Его камень вошел в Мемориал Линкольна, Могилу
Неизвестного солдата и другие известные достопримечательности. Но ко второму миру
Война город находился в упадке, а после серии наводнений и оползней разрушен.
Из своего первоначального делового района он превратился в виртуальный город-призрак.

В конце концов, Марбл возродился как место для приключений для отпуска, и с
помощь некоторых грантов от Исторического общества Колорадо, местного
историческое общество решило восстановить единственную сохранившуюся коммерческую структуру
в городе небольшой банк.Моя компания R-3 Construction, которая много занимается историческими
реставрационные работы, согласился взять на работу.

Здание и участок
Здание банка 20 на 30 футов имело необычную деревянную конструкцию:
Наружные стены были сделаны из бруса 4×6, уложенных друг на друга и соединенных шипами.
мода на бревенчатые дома, вероятно, из-за нехватки квалифицированных плотников,
в то время как брус, распиленный на месте для использования в мраморных карьерах, был дешевым
и легко доступны.Внутренние стены и каркас пола, оформленные воздушными шарами, были
поддерживается выступом в фундаменте из щебня.

Каменный фундамент толщиной 2 фута казался в достаточно хорошем состоянии, но
поскольку он был встроен в склон, внешний вид сзади был намного выше
чем уровень исходного пола. В результате оригинальные балки перекрытия
полностью сгнили, как и сам пол. К счастью, структурная
Стена из сложенного бруса была в отличном состоянии.На этой высоте 8000 футов нет термитов.
высота над уровнем моря, а местная влажность составляет в среднем около 20% в течение нескольких месяцев
год, когда вещи не замерзают. Хотя во время
весенний сток, вещи имеют тенденцию быстро сохнуть, что сводит к минимуму гниение древесины.

Щебень. Несколькими годами ранее мы
восстановил близлежащее историческое здание школы с фундаментом из щебня, как
тот, что в банке. В этом случае мы просто копали вокруг фундамента.
стены и добавлены водонепроницаемая облицовка EPDM и дренажная система.Наш первоначальный план
был подходить к этой работе таким же образом. Но как только мы начали раскопки, мы обнаружили
что фонд банка находится в худшем состоянии, чем мы думали.

В отличие от фундамента школы, гладкого снаружи, нижний
в этой части было много неровных и выступающих камней, которые быстро
проколоть лайнер (см. рисунок 1). Бетон низкого качества испортился и
рушится, и хотя фундамент хорошо поддерживает здание,
мы знали, что нам нужно стабилизировать его и обеспечить плавную поддержку
лайнер, прежде чем мы смогли продолжить.Поразмыслив, мы разработали план по формированию
и залить внешнюю армирующую стену прямо напротив существующих стен. Обычный
бетонные подводные лодки не коснутся работы («Что ты хочешь сделать сейчас?»),
поэтому мы решили пойти дальше и сделать это сами.

Рисунок 1. Существующие
щебневой фундамент лежал на хорошо дренированном грунте и поддерживал здание
адекватно, но было слишком грубо, чтобы принять необходимую гидроизоляционную мембрану.
чтобы отклонить сильный весенний сток.

Земляные и очистные работы
Первым делом нужно было вырвать остатки старых балок пола и срезать
гнилая часть старых каркасов стен при подготовке плиты перекрытия, которая могла бы
в конечном итоге будет покрыт шпалами и паркетом. Гниль была ограничена
к той части шпилек, которая простиралась ниже исходного пола, поэтому один раз
коммерческий переводник для плоской работы был закончен с плитой, которая пришла в
такой же высоты, как и старый деревянный пол — мы только что вставили новый брус
пластина у основания отделанной стены, обрамленной воздушными шарами.Переводник плоской формы также сформировал
и вылил новый фундамент для сарая, который первоначально простирался от
задняя часть здания, которую мы будем заменять. Большинство пиломатериалов в
внешняя стена была добротной, но мы вырезали и заменили несколько гнилых участков
возле спины, где оценка была самой высокой.

Археология с обратной лопатой. Копаем периметр
траншея с навесным оборудованием обратная лопата на нашем тракторе Кубота. Только 6 футов шириной,
он идеально подходит для работы в тесноте.Археолог, присланный
государство хотело изучить раскопанный материал на предмет артефактов, поэтому мы работали медленно,
тщательно сгребая почву ковшом перед извлечением каждого совка
материала. Мы надеялись найти спрятанное золото, но не смогли
найти много чего, кроме нескольких бутылок виски и флакона с серебряной крышкой, который еще
были ароматные духи.

Очистка камня. Чтобы снизить риск
повреждая стену, ударяя по крупным камням неправильной формы, мы также
держите ведро на расстоянии не менее 8 дюймов от него.Основание стены еле
продлен до местной 40-дюймовой линии замерзания, поэтому мы также старались не подорвать
это зайдя слишком глубоко. С другой стороны, это означало, что нам не о чем беспокоиться.
об укреплении грунтовой поверхности выемки. После завершения основного
траншеи, мы вручную отчистили с камня остатки грязи.

После того, как мы обнажили неровную поверхность щебня, мы очистили оставшиеся
грязь из трещин и щелей острыми инструментами перед их выдуванием
сжатым воздухом.Это включало в себя соблюдение баланса между удалением как можно большего количества
грязь и сильно испорченная кладка без нарушения целостности
самой стены; это была одна из самых трудоемких частей всей
работа. Нам потребовался целый день, чтобы раскопать и очистить каждую из 30-футовых боковых стен.
Решили не укреплять заднюю стенку, которая была в гораздо лучшем состоянии.
для начала и будет огораживаться залитым фундаментом сарая. Перед
фундаментная стена была заменена несколько лет назад, поэтому с этого момента у нас оставалось только
боковые стенки, о которых нужно беспокоиться.

Рисунок 2. Стеновые формы
были сделаны из листов фанеры размером 2х4 дюйма и целых листов 3/4 дюйма. Прежде, чем они были обеспечены
к стене при подготовке к заливке бетона формы были откинуты назад
к краю траншеи, чтобы грязь не попала в котлован во время
существующие стены были очищены.


Формы для сайта
Выкопав и тщательно выровняв дно траншей, мы
подготовили несколько простых форм, разместив целые листы фанеры встык и
соединяя их 16-футовыми 2х4 струпьями, соединенными вместе там, где они столкнулись.Эти
были временно оставлены прислоненными к берегу, где они помогли предотвратить
почва от просыпания в траншею, пока мы окончательно очищали камни
(Фигура 2).

Когда стены были полностью чистыми, мы наклонили фанеру к камню.
чтобы образовать слегка сужающуюся стену. Мы снимали для средней толщины стенки около
4 дюйма, но поскольку существующая фундаментная стена была такой неровной, формы
практически коснулся камня в некоторых местах и ​​стоял почти в футе от
это в других.Когда фанера была на месте, мы закрепили ее горизонтальным
Кикеры 2×4, проходящие между стойками 2×6, прикрученными к фанере, и другим стойкам
прижат к берегу примерно на 4-футовых центрах (рис. 3). Верхние края
форм были на 6 или 8 дюймов выше уровня того места, где готовая заливка будет
быть, но между формой и каменной стеной было достаточно места, чтобы мы могли
залезьте внутрь и сделайте мелом отметку уровня готовой заливки.

Формы, созданные на месте

Рис. 3. По горизонтали
кикеры прикрепили фанерные формы к стойкам, прижатым к поверхности
земляные работы. Существующая стена из щебня выступала внутренней стороной формы.

Ремонт каменного фундамента — продолжение

Арматура и переборки. Для борьбы с трещинами мы
поместил две пряди арматурного стержня 3/8 дюйма у основания стены и одну прядь
на вершине.Верх стены в нескольких местах отступил, и вот мы
сформированные переборки путем разметки конических блоков 2×8, чтобы они плотно прилегали к
камень и прикрутите его вертикально к внутренней части форм. Мы использовали то же самое
способ установки переборок по всей длине на концах форм. Немного грязи
набита по нижнему краю форм, чтобы бетон не вытек.

Заливка бетона
Мы были уверены, что толстые каменные стены выдержат давление
конкретный.Они изначально были не очень высокими, и новая внутренняя плита
предотвратит соскальзывание их баз внутрь. В отличии от плохого состояния
наружного бетона, который провел под землей почти столетие
— не обветренная внутренняя поверхность была в приличной форме. В некоторых областях, где
были трещины или подозрительные пустоты, мы предварительно заделали
стена снаружи из сакрета и камней.

Конвейер и агрегат для гороха. Тем не менее, мы
подошел к фактическому наливу осторожно. Мы не хотели использовать насос, потому что
нам нужно было всего около 1 1/2 ярда бетона для каждой стороны, но нам также потребовалось
тщательно контролировать поток, чтобы избежать переполнения форм. Вместо этого мы использовали
конвейер с радиусом действия 36 футов, который был дешевле и точнее, чем
прокачка была бы.

Мы выбрали бетон с волокнистой сеткой на 3000 фунтов на квадратный дюйм с заполнителем из мелкого гравия.
из обычного камня размером 1/2 или 3/4 дюйма.Это помогло смешению проникнуть во многие
небольшие пустоты в старой стене, которые мы поощряли, осторожно вибрируя
бетон на протяжении трех или четырех подъемов, необходимых для заполнения форм. Мы также
постучал молотком по внешней стороне формы во время заливки, чтобы
«подливка» поднимается на поверхность, оставляя красивую гладкую стену без
соты. После установки последнего подъемника мы затерли верхнюю поверхность до уклона.
от здания и закруглил внешний край, чтобы не повредить
лайнер.Двадцать четыре часа спустя мы сняли формы.

Рисунок 4. Новая литая
стена зафиксировала щебень на месте и обеспечила гладкую поверхность для гидроизоляции
мембрана. Гладкий слой дорожного полотна на дне траншеи помогает
защитить мембрану от проколов.

Гидроизоляция, дренаж и засыпка
Поскольку весеннее таяние снега подвергает отремонтированный фундамент очень сильному стоку,
мы сделали его гидроизоляционным с помощью 40-миллиметровой EPDM-мембраны производства Carlisle (800 / 527-7092,
http: // www.carlisleccw.com).
Чтобы мембрана не повреждалась острыми камнями, мы начали с футеровки.
траншеи с гладким слоем дорожного полотна
— смесь грязи, песка и мелкого гравия — пологий наклон к
передняя для дренажа (рисунок 4).

Раскатав материал шириной 6 футов, мы временно прикрепили его к
сайдинг наверху перед резкой, установкой и цементированием в месте соединения
залитую добавку сзади (Рисунок 5).Наконец, кладем щебень,
дренажная труба и фильтровальная ткань, покрытая грязью с участка.

Мигает. Засыпка имеет свойство натягивать гидроизоляцию
мембрана слегка опустилась, так что я подождал два месяца, прежде чем разрезать и
зацементировал створку, которая закрывает верх новой армирующей стены (рис. 6).
Изначально я надеялся закрыть фундамент блоками резаного песчаника.
известный в местном масштабе как фермерский камень. В конце концов, бюджет не смог
быть растянутым так далеко, поэтому мы закончили с крышкой оцинкованной планки 24-го калибра,
который позже был заправлен под сайдинг.

Рисунок 5. 40-мил.
Мембрана EPDM доходит до верхнего края фундамента нового навеса, но перекрывается
армирующая стена, лежащая за пределами следа здания.

Рисунок 6. Самый верхний
край мембраны оставался свободным на два месяца, чтобы засыпка
поселиться (см. выше). После обрезки и установки на ступенчатые участки фундамента,
он был покрыт оцинкованным окладом, который позже был заправлен под сайдинг
(ниже).

Тем не менее, это был очень рентабельный проект. Общая стоимость фундамента
ремонт — включая формирование и заливку нового участка стены в задней части
и заливка плиты — около 4800 долларов. Это доля
сколько стоило бы поднять здание и залить новый фундамент из
царапать. Восстановленный фундамент такой же прочный и водонепроницаемый, как и новый.
можно было бы, сохранив исторический оригинал.

Дэвид Риппе совладелец, Арт Ромбауэр,
строительства R-3 в Карбондейле, штат Колорадо,

Эта статья предоставлена ​​сайтом www.jlconline.com. JLC-Online выпускается редакторами и издателями The Journal of Light Construction, ежемесячного журнала, обслуживающего жилищных и коммерческих строителей, реконструкторов, дизайнеров и других профессионалов отрасли.

Присоединяйтесь к нашей сети

Общайтесь с клиентами, которые хотят реализовать ваши наиболее прибыльные проекты в тех сферах, которые вам нравятся.

Ремонт каменного фундамента — Часть 1

У вас есть старый каменный фундамент, который нужно отремонтировать? Мы можем помочь, но сначала немного информации. Пару сотен лет назад у нас не было бетонных фундаментов, дымоходов или диетической пепси Многие люди в Массачусетсе и по всей стране строят подвалы из камня и раствора. Многие из них пропускают воду, бурундуки прыгают в щели и вылетают из них, а также пыль и пауки.

Немного истории, прежде чем мы погрузимся в лучший способ украсить эти стены как можно лучше. Примерно до 1930 года большая часть каменной кладки была построена с использованием раствора из извести и песка. Подробнее о известковом растворе. Это важно знать, прежде чем приступать к ремонту.

Раствор извести — это раствор, состоящий из извести и такого заполнителя, как песок, смешанных с водой. Это один из старейших известных типов строительных растворов, датируемый 4 веком до нашей эры и широко использовавшийся в Древнем Риме и Греции, когда он в значительной степени заменил глиняные и гипсовые растворы, характерные для древнеегипетского строительства…

Портландцемент был запатентован в Великобритании в 1824 году.Он был назван в честь камня из Портленда в Дорсете, на который он походил в твердом состоянии. Это быстротвердеющий гидравлический цемент, затвердевающий под водой. Портландцемент был впервые произведен в Соединенных Штатах в 1872 году, хотя он был импортирован до этой даты. Но до начала 20 века он не использовался по всей стране. Вплоть до начала века портландцемент считался в первую очередь добавкой или «второстепенным ингредиентом», помогающим ускорить время схватывания раствора. Однако к 1930-м годам большинство каменщиков использовали смесь портландцемента и известковой замазки в равных частях.Таким образом, раствор, используемый в кирпичных конструкциях, построенных между 1873 и 1930 годами, может варьироваться от чистой извести и песчаных смесей до самых разных комбинаций извести, портландцемента и песка.

В 1930-х годах в США появилось больше новых строительных растворов, предназначенных для ускорения и упрощения работы каменщиков. К ним относятся кладочный цемент , предварительно смешанный раствор в мешках, который представляет собой комбинацию портландцемента и молотого известняка, и гашеную известь , машинная гашеная известь, что исключило необходимость гашения негашеной извести в замазку на объекте.

Прочтите мою любимую статью о сохранении старинной кладки.

Разница между строительным раствором, который мы используем сегодня, и старым известковым строительным раствором — это ингредиент Portland, говоря простым языком. Это основной ингредиент бетона. Он намного более жесткий и менее водопроницаемый.

Звучит неплохо, не так ли?

Ну и да, и нет. Да, для строительства новых компонентов кладки, и подходит для ремонта конструкций, построенных с использованием портландцемента.К сожалению, это ОЧЕНЬ ПЛОХО для старинной кирпичной кладки, построенной на известковом растворе.

Как так, похоже, он будет сильнее и меньше подвержен влиянию влаги.

При ремонте кладки заменяемый раствор должен быть таким же или МЕНЬШЕ прочностью, чем исходный раствор. Типичный раствор типа N, из которого я строю дымоходы, или облицованный кирпичом, имеет PSI 750 @ 28 дней. Тип S, который типичен для низкоуровневых работ, гораздо больше. При ремонте старинного раствора я использую Limeworks repointing или ремонтную известь.Эти растворы будут иметь прочность на сжатие 500 фунтов на квадратный дюйм и очень подходят для ремонта старинного кирпича, поскольку эти кирпичи очень мягкие. Свойства такого раствора позволяют ему поддаваться и прогибаться со старыми кирпичными и каменными фундаментами и стенами. Это само собой лечит, хотите верьте, хотите нет.

Более сильный портландцемент действительно нанесет серьезный вред старинной каменной стене. Что происходит с сопротивлением водопоглощения, так это то, что оно также меньше способно испарять влагу из конструкции.В чем очевидная слабость известкового раствора, на самом деле одна из его сильных сторон. Известковый раствор отлично впитывает влагу из стены и позволяет ей испаряться. Если эта функция отключена портландцементным раствором или гидроизоляцией, краской, смолой для основы…. Всем, что останавливает испарение воды, известковый раствор будет быстро портиться.

Кто-нибудь из вас когда-нибудь видел рассыпчатый строительный раствор, может быть, даже видел, как он превратился почти в песок? Это происходит от насыщения без испарения и со временем разрушения.Помните этот дымоход, он вышел из строя, потому что вода каким-то образом оказалась внутри него.

Именно это и произойдет, если вы позволите кому-то перетянуть ваши фундаментные стены обычным портландцементным раствором. Конечно, это может занять несколько лет, может быть, даже 10, но в конечном итоге вы останетесь с рассыпчатым песчано-известковым раствором и кирпичными поверхностями, которые трескаются и отслаиваются. Фундаменты, построенные сто лет назад, не имели ни опор, ни пароизоляции, поэтому кладка была рассчитана на то, чтобы выдерживать сырость почвы.Сегодняшние цементы для этого не приспособлены.

Обычный сценарий выглядит примерно так. Фундамент часто строится из кирпича на высоте пары футов или около того. Наружный раствор вымывается, и каменщик достаточно легко восстанавливает его. Пройдет немного времени, и вы заметите, что стены изнутри, раствор рассыпается и образует беспорядок на полу. Если на внутреннюю поверхность нанести такой же раствор, проблема усугубится. В какой-то момент раствор снаружи вытолкнется, из-за влаги в кирпиче швы выйдут из строя.Затем внутренняя часть будет делать то же самое, пока раствор между ними превращается в порошок.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
