Датчик теплый пол: Датчик температуры для теплого пола SF 2х20

Терморегулятор теплого пола. — «Ремонт теплого пола»

Что такое терморегулятор теплого пола

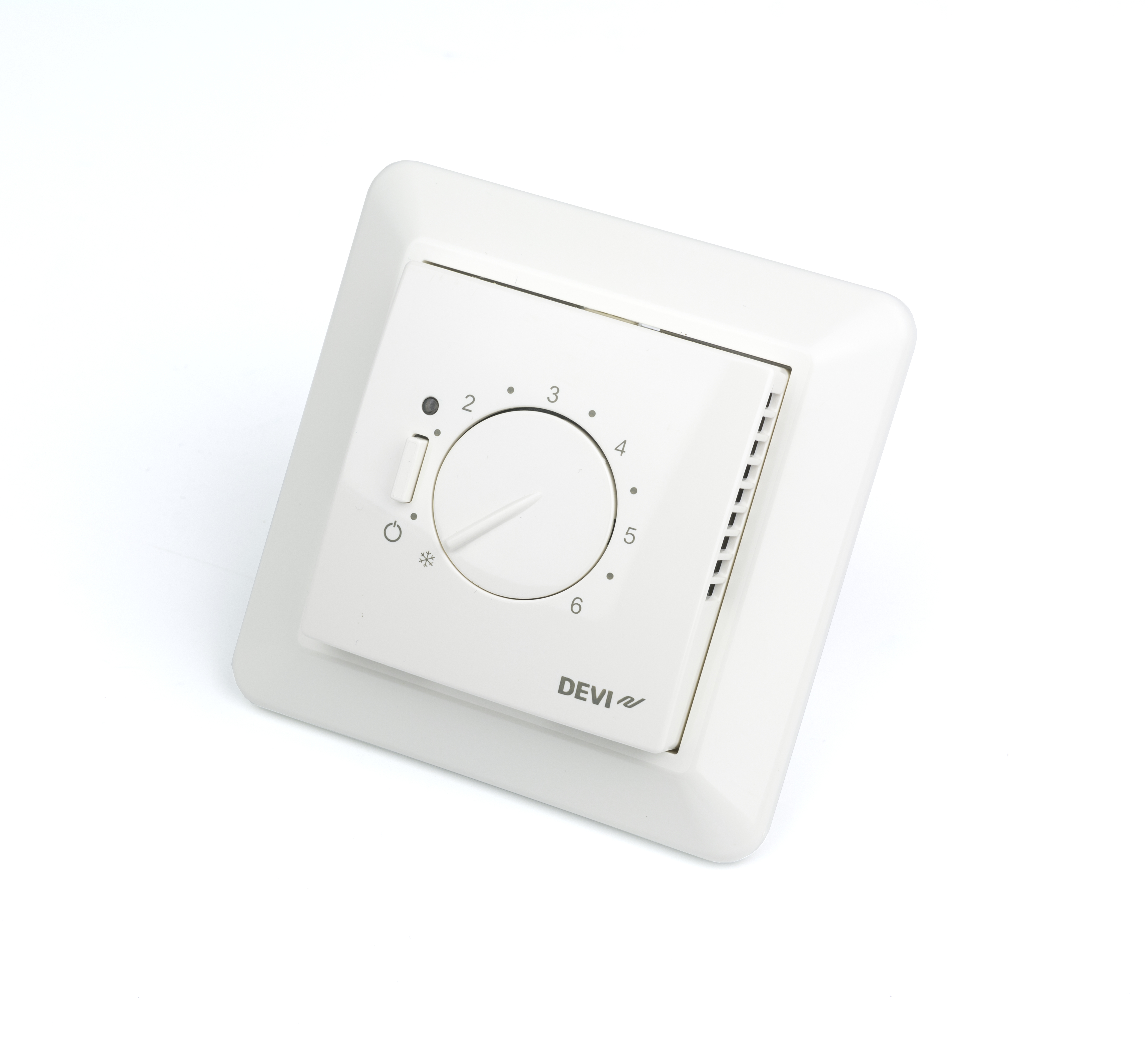

Классический вариант комнатного терморегулятора с выносным датчиком температуры пола.

Терморегулятор, он же «термостат» – прибор, который регулирует, поддерживает заданную температуру теплых электрических полов. Принцип действия терморегулятора достаточно прост. Прибор «снимает» сопротивление термодатчика и, при получении заданного результата, включает и выключает питание на нагревающий кабель. Термодатчик – это тонкий провод с утолщением на конце, в котором и находится термочувствительный элемент.

Как работает терморегулятор?

Терморегулятор APT-18SK с ручкой регулировки

Вопреки распространенному мнению, терморегулятор регулирует не мощность, а время нагрева кабеля. Пока температура ниже заданной, терморегулятор включен. Как только температура превысит заданное значение, терморегулятор выключит питание греющего кабеля и пол начнет остывать. При остывании пола, до значений ниже заданных, терморегулятор снова включит питание.

Терморегулятор с тремя режимами «день», «ночь» и «зима»

Чтобы прибор не включался и выключался постоянно, а Вам не приходилось вводить дополнительные параметры, в свойства терморегулятора введен гистерезис – показатель, величина которого определяет задержку при включении и выключении. Как правило величина гистерезиса составляет 2 градуса, таким образом, при выставленной температуре 26 градусов, терморегулятор выключится, и снова включится, когда температура опустится до 25 градусов. Такой режим является комфортным и позволяет экономить электроэнергию за счет того, что питание на греющий кабель подается не постоянно. При этом прогретая стяжка и кафель аккумулируют тепло.

Вы узнали, что такое терморегулятор и как он работает. А если не работает? В следующей статье вы узнаете, как определить, что терморегулятор теплого пола не работает и что в этом случае предпринять.

Все вопросы о работе терморегулятора вашего теплого пола Вы можете задать по телефону 958-81-66 мастеру по ремонту теплого пола Юрию Игоревичу (Санкт-Петербург)

7 лучших термостатов Wi-Fi для полов с подогревом, которые вам нужны в вашем умном доме – Smart Home Globe

Подогрев пола за последние несколько лет приобрел большое значение. Это более эффективный и энергоэффективный способ обогреть дом, экономя деньги и окружающую среду.

Учитывая, насколько популярны умные дома за последние несколько лет, неудивительно, что для ваших полов с подогревом существует огромное количество терморегуляторов.На самом деле их так много, что мы решили составить список лучших.

Многие люди не осознают, насколько важно тепло в их доме. Наличие комнаты с правильной температурой — это разница между невероятно комфортным состоянием, сонливостью или холодом. Он может сделать с вашим мозгом ошеломляющее количество вещей, поэтому наличие элементов управления отоплением имеет решающее значение для вашей домашней обстановки.

Тот факт, что теперь мы можем контролировать температуру окружающей среды, является относительно новым, поэтому вы должны воспользоваться этим.Однако это не так просто. Когда дело доходит до вариантов термостатов, рынок перенасыщен, и даже программируемые термостаты начинают появляться в большом количестве.

Вместо того, чтобы позволить вам тратить часы на покупки в Интернете, мы собираемся сделать тяжелую работу за вас. Мы прошли через бесчисленное количество термостатов, как программируемых, так и непрограммируемых. Из моделей, которые мы видели, мы выбрали семь лучших термостатов для систем напольного отопления.

Несмотря на то, что наш рейтинг, как правило, стабилен, это всего лишь приблизительный ориентир.Вам разрешено не соглашаться с нами, и вам разрешено принимать решения. Если вам не нужна модель с интеграцией датчика пола, то все в порядке; это просто означает, что этот список не для вас. Если вы думаете, что мы ошиблись, не беспокойтесь! Ты уходишь и занимаешься своими делами.

В любом случае, без лишних слов, вот наш рейтинг лучших интеллектуальных термостатов для вашего пола с подогревом.

1 – Экоби 4

Ecobee 4 лучше NUHEAT почти во всех отношениях, включая цену.Основное преимущество этого термостата перед другими заключается в том, что он измеряет температуру с помощью сенсорной технологии. Большинство моделей измеряют температуру в одном конкретном месте в вашем доме и используют это число. Ecobee 4 работает по-другому. Вместо этого у вас есть несколько датчиков Ecobee в разных комнатах вашего дома, и термостат использует данные этих моделей датчиков для определения температуры в каждой комнате.

• Не очень дорого.
• Alexa включена.
• Отличная технология регистрации температуры.
• Двухдиапазонный WiFi-термостат для пола с подогревом.
• Поставляется со свободным датчиком пола.
• Простота использования.
• Дисплей времени и погоды в комплекте.

Ecobee 4 является бестселлером не просто так. Хотя вам может быть трудно получить его, если вы живете за пределами штатов.

Ecobee 4 имеет сертификат Energy Star и экономит пользователям в среднем 23% процентов на счетах за отопление и электроэнергию. Он совместим как с Android, так и с iOS и даже поставляется с бесплатным датчиком пола в коробке.

Одна из лучших особенностей Ecobee 4 заключается в том, что ее можно использовать с Eco+. Эта система позволяет термостату приспосабливаться к вашему графику, поэтому вы получаете 7-дневный программируемый термостат, который может изменяться в соответствии с вашими потребностями на лету.

2 – Термостат NUHEAT AC0055

 NUHEAT AC0055 прост в настройке и является отличной альтернативой доминирующим на рынке продуктам NEST и значительным шагом вперед по сравнению с Honeywell Th215-AF. Он совместим с рядом других аксессуаров для умного дома, что приятно видеть.Это довольно дорого для продукта такого типа, намного дороже, чем Th215-AF, и это позор, потому что в противном случае он был бы жизнеспособной альтернативой более крупным именам.

• Простая установка.
• Очень совместим с другими брендами.
• Дорогой
• Простой в использовании.
• Может отображать время.
• Поставляется с датчиками пола.

NUHEAT поставляется с функцией WiFi датчика пола и совместим с Alexa, Google Assistant, IFTTT и другими.

Это полностью программируемый термостат, который даже позволяет вам узнать погоду в вашем районе. Он дает вам полную разбивку вашего энергопотребления, имеет отличный пользовательский интерфейс и может быть доступен в любое время с вашего телефона.

3 – Honeywell Th215-AF

Honeywell Th215-AF — простой, но эффективный напольный программируемый термостат с электроприводом. Он имеет 7-дневную программируемую функциональность, что удивительно для модели стоимостью менее 100 долларов. Он имеет три разных режима нагрева: окружающий, пол или окружающий с полом.

• Honeywell Th215-AF имеет базовую конструкцию.
• Отличная доступность.
• Th215-AF — полностью программируемый термостат.
• Простота использования.
• Не непрограммируемый, но с меньшим количеством опций, чем у большинства моделей.

Honeywell Th215-AF гораздо проще, чем большинство интеллектуальных термостатов. Здесь нет причудливого HD-дисплея, функций Wi-Fi или чего-то еще. Корпус Th215-AF тоже сделан из довольно старомодного пластика.

При этом Honeywell Th215-AF — отличный бюджетный вариант для тех, кому нужен электрический напольный термостат с ограниченным бюджетом.

4 – Обучаемый термостат Nest, поколение 3

Компания Google работала день и ночь, разрабатывая интеллектуальные термостаты для пола с подогревом. Благодаря тому, что это Google, Nest Learning Thermostat легко интегрируется с остальной частью экосистемы умного дома Google, что бесценно. Это надежный интеллектуальный термостат, который делает все, что вам нужно, а также совместим со всеми устройствами Google.При этом, если вы не строите умный дом Google, вам следует держаться подальше от этого.

• Совместимость с Google.
• Прочный фундамент во всех отношениях.
• Подходит не для всех типов умных домов.
• Простота использования.

Программируемые термостаты Nest получают обучаемое имя в зависимости от того, как запрограммировано устройство. Вы используете его вручную в течение недели, а затем устройство начинает адаптироваться.

Как только термостат Nest почувствует ваши функции, расписание и предпочтения, он начнет автоматически изменять температуру в соответствии с вашими потребностями.

Например, если вы включаете отопление в 11 часов ночи, Nest узнает, что вам нравится теплая температура перед сном, и будет следить за тем, чтобы температура повышалась каждую ночь в это время. Это касается и других времен дня. Устройство также узнает, когда вы находитесь вне дома по работе. В это время он переходит в экономичный режим, экономя ваши деньги и энергию.

Однако

Nest не позволяет вам просто управлять системой подогрева пола. Вы также можете контролировать горячую воду.

Приложение позволяет увидеть, сколько вы экономите, используя термостат, и им можно управлять из любого места в любое время.

5 – Лирика Honeywell T5

Honeywell Lyric T5 — лучший бюджетный термостат для систем напольного отопления. Он не дает вам кучу причудливых функций, которые есть у других наших вариантов, хотя он по-прежнему содержит множество функций, таких как программируемые интеллектуальные датчики и 7-дневное программируемое планирование.

• 7-дневные программируемые опции.
• Очень доступный.
• Имеет функцию интеллектуального датчика пола.
• Простота использования.
• Индикатор времени очистки.
• Не поставляется с системой интеграции датчика пола.

Несмотря на дешевизну этого программируемого термостата, вы получаете невероятную функциональность.

Прежде всего, на данный момент это функции геозоны, которые он предлагает. Используя ваш смартфон, термостат может предсказать, когда вы едете домой. Он берет эту информацию и начинает заблаговременно подготавливать температуру, поэтому вам буквально ничего не нужно делать.

Датчик пола термостата и функции планирования работают очень хорошо для этой ценовой категории. Вы можете установить его по местоположению или по дню / времени, что приятно.

Приложение совместимо с Alexa, Apple Home Kit, Google Assistant, Cortana и другими. Таким образом, у вас есть множество возможностей для интеграции с системой.

6 – Термостат Nest E

Nest Thermostat E — это бюджетный термостат Nest. Однако то, как это сэкономит эти деньги, вас удивит.Он не урезал возможности или функциональность; все, что он сделал, это заменил металлическую и стеклянную рамку на пластиковую. Этого было достаточно, чтобы сэкономить 80 долларов на ценнике. Таким образом, вы получаете все это совершенство Nest за небольшую часть стоимости, если вы не возражаете потерять немного металла с корпуса термостата.

• Отличная цена.
• Продукт Nest.
• Не жертвует функциональностью ради доступности.

Единственное, что вы упускаете в этой модели, так это поверхностность.Например, у вас нет доступа к отчетам о погоде или времени.

Помимо этого и того факта, что Nest E не может управлять горячей водой, разницы между ними практически нет.

7 – Умный термостат Mysa

Интеллектуальный термостат Mysa — очень нишевый продукт. В частности, это высоковольтная модель для электрических плинтусных обогревателей. Имейте в виду, что на этом рынке практически нет конкуренции, поэтому Mysa — ваш единственный реальный жизнеспособный выбор.При этом он совместим как с Alexa, так и с Google Assistant, хотя ему не хватает большинства функций, которыми обладают другие умные термостаты.

• Не хватает функций.
• Единственный вариант в этой нише.
• Чистый дизайн.

Если у вас есть электрический обогреватель плинтуса, вы будете немного разочарованы. Однако вполне вероятно, что в ближайшие несколько лет будут разработаны более совершенные термостаты для такого рода систем.

На что обратить внимание в электрической системе термостата

То, что мы даем вам выбор, — это хорошо. Однако вам может не понравиться то, что мы делаем, поэтому важно, чтобы вы могли выбрать свой собственный термостат.

Этот процесс не так прост, как пойти в супермаркет и решить, какую марку молока купить. Есть определенные вещи, которые вы должны принять во внимание. Эти вещи меняются, если вы покупаете непрограммируемую модель того, для чего вы хотите использовать термостат.

Если вы этого не сделаете, вы получите некачественную систему электрического подогрева пола и несколько бесполезных термостатов для обогрева пола.

• Прежде всего, совместимость.

Вы должны убедиться, что термостат, который вы покупаете, совместим с остальной частью вашей системы умного дома. Apple и Google в настоящее время ведут рыночную войну. С одной стороны у вас есть Google Nest; с другой стороны, у вас есть Apple Home Kit.

Хотя большинство термостатов сторонних производителей для систем напольного отопления совместимы с обоими, не все из них совместимы. Если вы получили несовместимый термостат, вы ничего не можете сделать, кроме как вернуть его в магазин.

Если в вашем доме еще не установлена ​​интеллектуальная система, сделайте это, прежде чем покупать термостат. В конце концов, прежде чем строить дом, нужно иметь фундамент.

После того, как вы убедились, что ваши модели датчика температуры пола и термостата могут работать друг с другом, вам необходимо убедиться, что система подогрева пола также совместима.

• После того, как вы убедитесь, что у вас все в порядке с совместимостью, вы должны перейти к бюджету.

Электрические термостаты удивительно недороги.Однако есть еще определенные моменты, о которых следует знать.

Вы можете приобрести термостаты по цене около 100 долларов, 250 долларов или 300 долларов и более. Решите, сколько вы готовы потратить на термостат, прежде чем начать делать покупки. Также обратите внимание на то, получаете ли вы бесплатную доставку. Доставка термостата может быть дорогой, в зависимости от вашего региона, поэтому бесплатная доставка всегда является плюсом.

С точки зрения основной функциональности все три категории работают одинаково. Независимо от того, сколько вы потратите, вы сможете контролировать температуру вашей системы электрического подогрева пола.Однако есть дополнительные опции, которыми более дорогие модели превосходят более дешевые.

Одним из наиболее примечательных из них является включение технологии датчика пола. Если ваш термостат совместим с датчиком пола, это означает, что он может собирать данные обратной связи в режиме реального времени.

Используя эти данные, термостат манипулирует вашей системой электрического обогрева пола, увеличивая или уменьшая температуру, чтобы получить идеальную комнатную температуру. Дело не в увеличении температуры термостата на пять градусов; это тот случай, когда вы хотите, чтобы в комнате было 65 градусов по Фаренгейту, и для этого нужно было переместить термостат.

• После того, как вы рассортировали свой бюджет, пришло время искать функции.

Сумма, которую вы потратите, будет определять функции вашего термостата.

При этом качество сборки и функциональность будут определяться ценой. Если у вас есть нишевая система подогрева пола, будьте готовы заплатить больше за термостат.

Такие функции, как отчеты о погоде, обновления времени и программируемое расписание термостата на 7 дней, являются общими для моделей более высокого класса.

Хотя некоторые более дешевые термостаты не программируются, это не очень распространено. Если вы покупаете непрограммируемый термостат, то, скорее всего, вы слишком мало тратите на него. Если вы увеличите свой бюджет до отметки в 100 долларов, большинство термостатов, с которыми вы столкнетесь, будут программируемыми.

Если вы решите выбрать электрическую непрограммируемую модель, убедитесь, что вы по-прежнему получаете все необходимые функции. Многие из этих непрограммируемых «умных» термостатов на самом деле не имеют интеграции с умным домом, так что имейте это в виду.

Что такое программируемый термостат?

Существует два типа электрических систем обогрева пола: модели с программируемым и непрограммируемым термостатом. Разница между ними проста, но также очень важна.

С помощью программируемого термостата вы можете настроить его на изменение температуры в зависимости от времени или дня. Некоторые модели высокого класса могут даже делать это автоматически в зависимости от местоположения.

Электрические модели с непрограммируемым термостатом не имеют такого применения.Температуру на них всегда нужно менять вручную, что, по сути, устраняет самое большое преимущество термостата для умного дома.

Разница в цене между непрограммируемым и программируемым термостатом также незначительна, поэтому потратьте дополнительные 20 долларов на лучшую модель.

Где купить модели программируемых термостатов

К сожалению, физический мир розничной торговли испытывает недостаток, когда дело доходит до использования технологии электрического датчика пола умного дома. Вы должны искать нишевый магазин, чтобы найти место, где продаются системы датчиков пола или что-то действительно для вашего умного дома. Однако вы всегда можете делать покупки онлайн.

Как и во всем электрическом, у Amazon есть большой выбор программируемых термостатов. Это особенно верно, если вы находитесь в США. Однако, если вы живете в Европе или Великобритании, ваши возможности Amazon ограничены.

Honeywell имеет рынок напольного отопления и напольных датчиков довольно плотно, поэтому вам будет сложно найти на Amazon варианты систем напольного отопления, которые не принадлежат этому бренду.

Однако в качестве альтернативы Amazon вы можете пойти прямо к источнику и вместо этого купить термостаты с датчиком пола у компаний. Это особенно привлекательный вариант, если вы решите использовать термостаты Google Nest.

Покупка у компаний может быть дешевле, чем у таких продавцов, как Amazon, хотя маловероятно, что вы получите бесплатную доставку. Это может стать решающим фактором в зависимости от того, где вы живете, поскольку стоимость доставки в некоторые регионы может быть астрономически высокой.

Поскольку умные дома становятся все более и более распространенными в общественных местах, вы можете ожидать, что все больше магазинов начнут продавать программируемые термостаты. Однако, как бы то ни было, вам нужно отправиться на поиски.

Какая оптимальная температура для пола с подогревом?

Одна вещь, которая объединяет всех владельцев программируемых термостатов, — это нагрев. Независимо от системы, будь то электрическая, газовая или что-то среднее между ними. Каждый должен знать, какую температуру устанавливать для своего отопления.

Но когда дело доходит до полов с подогревом, все обстоит иначе. Большинство людей не привыкли иметь в своем доме систему подогрева пола, что оставляет их в недоумении относительно того, на что они должны ее устанавливать.

С программируемым термостатом для лучистого пола вы пытаетесь получить температуру, максимально приближенную к идеальной. С системой подогрева пола это около 75 градусов по Фаренгейту.

Температура снижается по мере подъема и обычно снижается до 60 градусов к моменту достижения потолка.Благодаря этому температура в комнате будет ниже температуры вашего тела, но достаточно тепло, чтобы вы чувствовали себя уютно.

Как управлять тепловым излучением пола

Управление теплым полом осуществляется так же, как и любым другим типом системы электрического обогрева пола. Позвольте профессионалу позаботиться о вашей установке, тогда все, что вам нужно сделать, это использовать ваши термостаты.

Используя интеллектуальные термостаты, вы можете вручную увеличивать или уменьшать температуру пола. В качестве альтернативы, если у вас есть программируемый термостат, вы можете использовать эту функцию.Вы можете установить разные температуры для разных дней, если это 7-дневный программируемый термостат, или для разного времени в течение одного дня.

Если ваш термостат может использовать датчики, то это тоже вариант. Вы размещаете эти датчики по всему дому, и термостат будет собирать от них данные о температуре. Затем он регулирует температуру пола так, чтобы в каждой комнате была идеальная температура.

Работает ли Nest с лучистым отоплением?

Да, термостаты Nest работают с лучистым обогревом.Фактически, лучистое отопление настраивается по умолчанию, когда ваша система Nest подключена к вашей системе подогрева пола.

Вы можете настроить параметры излучения с помощью термостата или приложения Nest на телефоне.

Заключение

Мы надеемся, что наш список был вам полезен. Мир систем электрического программируемого термостата и отопления сложен и запутан. Со временем тоже будет только хуже.

С каждым днем ​​электрическая система умного дома становится все более и более популярной, поэтому в ближайшем будущем ожидается появление ряда различных термостатов.

Несмотря на то, что это отлично подходит для вас с точки зрения использования и возможностей, он еще больше раздувает рынок систем напольного отопления. Мы дали вам фундаментальные знания, необходимые для покупки собственного термостата, но не стесняйтесь регулярно проверять наше мнение.

Однако не спешите приобретать умный термостат. С точки зрения умного дома, есть много более важных вещей, которые нужно купить. Эти системы подогрева пола с термостатом являются аксессуарами, которые строятся на разумном фундаменте, поэтому убедитесь, что фундамент на месте, прежде чем открывать свой кошелек.

Также не забудьте убедиться, что все, что вы покупаете для своей домашней системы, совместимо. Большинство сторонних термостатов есть, но не все. Это жизненно важно, особенно если вы получаете систему с датчиком пола.

Google имеет систему Nest; У Apple есть домашний комплект. Это две стороны умной домашней войны. Термостаты двухэтажной системы отопления не смешиваются, так что не допускайте этой ошибки.

В идеале, все ваши термостаты и устройства для умного дома должны быть одного бренда.Однако обычно это невозможно, поэтому просто убедитесь, что нет проблем с совместимостью.

Это все, что мы можем сказать о технологии напольного отопления. Если у вас есть какие-либо вопросы об электрических термостатах, программируемых или непрограммируемых, не стесняйтесь обращаться к нам через наш сайт. У нас есть много другого контента о термостатах для обогрева пола, поэтому, если вам понравилось то, что вы прочитали, не стесняйтесь проверить некоторые другие материалы.

Все о теплых полах | текмар

Решение

Решение состоит в том, чтобы обогреть дом с помощью системы лучистого теплого пола.Все поверхности в помещении нагреваются до той же температуры, что и пол. Это включает в себя стены, мебель и, конечно же, вас, обитателя здания.

Для обогрева пола в системе лучистого обогрева пола используется теплая вода, протекающая по пластиковым трубам, уложенным в пол. Теплая вода циркулирует по полу с помощью насосов и клапанов и нагревается бойлером. Котел можно нагреть с помощью природного газа, пропана, мазута, электричества или дров, а также есть варианты с солнечными панелями для нагрева воды для обогрева вашего дома.

Теплые полы обладают рядом преимуществ для комфорта и здоровья. Очень легко обеспечить контроль внутренней температуры для каждой комнаты или зоны в доме. Это позволяет поддерживать тепло и комфорт в обычных жилых помещениях, одновременно снижая температуру в гостевых комнатах, которые используются нечасто. Внутреннее зонирование может обеспечить максимальный комфорт для каждой комнаты, предоставляя возможность контролировать свои затраты на электроэнергию.

Выбор правильного оборудования

Обычные термостаты с принудительным воздушным отоплением плохо подходят для эксплуатации систем лучистого теплого пола.Эти термостаты включают лучистый пол, когда температура воздуха ниже заданной температуры, и выключают, когда она превышает установленную температуру. В результате пол имеет тенденцию превышать температуру нагрева воздуха при нагреве, а затем не включается снова, пока температура пола не станет низкой. Кататься на этих температурных американских горках может быть довольно неприятно.

Найдите термостат, разработанный специально для обогрева полов.

Наши термостаты используют широтно-импульсную модуляцию и технологию обратной связи по температуре в помещении, чтобы периодически пульсировать на пол нужной температурой воды, чтобы пол поддерживал постоянную постоянную температуру, тем самым поддерживая оптимальный комфорт.

Они также включают возможность установки датчика температуры пола, который, в свою очередь, предоставляет следующие возможности:

• Ограничение температуры деревянного пола. Паркетные полы могут высыхать и повреждаться из-за теплового расширения. Термостаты Tekmar позволяют устанавливать максимальную температуру пола. Многие производители паркетных полов указывают максимальную температуру 85ºF (30ºC).
• Поддерживать минимальную температуру пола. Это особенно полезно в ванных комнатах. Поддерживая температуру пола в диапазоне от 80 до 85ºF (от 25 до 30ºC), пол кажется теплым на ощупь.
• Поддерживайте комфорт в помещениях с большим количеством стеклянных окон, выходящих на южную сторону. Эти помещения часто перегреваются в течение дня из-за проникновения солнечных лучей через окна. Как правило, это может привести к тому, что теплый пол станет холодным в течение дня. Поддерживая на полу температуру воздуха, близкую к желаемой, помещение остается комфортным, даже когда вечером садится солнце.

В целях экономии энергии наши термостаты также предлагают возможность программируемого графика ночного понижения температуры.Термостат снижает температуру в ночное время, тем самым обеспечивая экономию электроэнергии. Затем термостаты могут использовать функцию оптимального пуска вместе с обратной связью по температуре в помещении, чтобы убедиться, что настройки комнаты и пола снова соответствуют температуре, когда вы просыпаетесь утром.

У нас есть решения для управления котлами, зонирования, эксплуатации систем охлаждения и вариантов удаленного доступа в Интернет для вашей системы теплого пола. Наслаждайтесь максимальным комфортом с системой лучистого обогрева пола с термостатами Tekmar.

Щупы датчика теплого пола | Nu-Heat

Что такое датчик теплого пола?

Температура системы теплого пола контролируется термостатом, который считывает температуру в помещении с помощью датчиков. При напольном отоплении обычно устанавливаются датчики двух типов: обычный датчик воздуха (в самом термостате), а также датчик теплого пола или датчик пола.Есть несколько причин, по которым вы можете захотеть установить датчик теплого пола, и мы объясним их ниже.

Нужен ли напольному отоплению датчик температуры пола?

Не всегда — UFH будет работать только с датчиком воздуха — но есть несколько сценариев, когда рекомендуется установка датчика пола с подогревом.

Основной причиной установки датчика теплого пола является защита напольного покрытия. При UFH пол нагревается, а некоторые напольные покрытия могут быть чувствительны к теплу.Как винил, так и дерево обычно выдерживают максимальные температуры, которые они могут выдержать. Установив датчик пола, вы можете ограничить температуру пола и расслабиться, зная, что пол никогда не перегреется, поэтому напольное покрытие не отклеится и не деформируется.

Другая причина, по которой вы можете установить датчик пола, заключается в том, что вы можете достичь желаемой температуры пола, а не температуры воздуха. Это популярно в ванных комнатах или кухнях, часто с электрическим UFH и твердым полом, где вы можете захотеть, чтобы пол был действительно теплым под ногами.Термостат можно настроить для достижения определенной температуры пола, а не воздуха.

Как установить датчик датчика теплого пола?

При установке напольного датчика всегда следует следовать прилагаемым инструкциям производителя, однако существуют некоторые общие правила, которые следует соблюдать при установке любого датчика напольного отопления.

• Зонд должен располагаться на равном расстоянии между нагревательными проводами и никогда не должен пересекать нагревательные провода.
• Зонд можно установить как над, так и под ковриком с электрическим подогревом пола.
• Следует избегать мест, в которых возможно воздействие температуры, таких как наружные двери или трубы отопления.

Как проверить датчик теплого пола?

Во время установки необходимо проверить датчик теплого пола, чтобы убедиться, что он работает правильно. Это сделает установщик. Для этого они будут использовать цифровой мультиметр. Мультиметр — это электронный измерительный прибор, который обычно может измерять напряжение, сопротивление и силу тока.В этом случае ваш установщик будет измерять сопротивление (Ом).

Чтобы проверить правильность работы датчика теплого пола, к кабелю датчика пола присоединяют щупы мультиметра. При нормальной комнатной температуре мультиметр должен показывать 10 кОм при 25°C. В этом случае кабель датчика работает правильно, и установка может быть завершена.

Для получения дополнительной информации о датчиках для подогрева пола, пожалуйста, свяжитесь с нашей командой!

Электрический кабель для обогрева пола и комплекты

Использование нескольких прокладок электрического кабеля для обогрева пола

Может потребоваться использование 2 или более отрезков нагревательного кабеля для одной зоны (один термостат), если общая длина кабеля, необходимая для проекта, превышает 400 футов (макс. доступная длина), но не более 600 футов (максимальная длина, допустимая для одного термостата).

Применяется только к большим отапливаемым площадям, как правило, площадью более 100 кв. футов. Поскольку один напольный термостат способен выдерживать максимальную комбинированную нагрузку 15 А, общая комбинированная нагрузка ампер (данные см. в таблицах выше) кабелей не должна превышает 15 А, что соответствует 600 футам кабеля для обогрева пола. Для систем с шагом 3 дюйма это соответствует 150 кв. м отапливаемой площади, а для системы с шагом 4 дюйма — 200 кв.м отапливаемой площади.

Также можно использовать комбинацию кабеля для электрического обогрева пола и матов, при этом маты покрывают большую площадь площади, а кабель прокладывается в местах, содержащих углы, кривые и небольшие пространства.

Правильный выбор термостата

Выбирайте лучшее — все термостаты с датчиком температуры пола, которые мы предлагаем, принадлежат брендам Honeywell (Aube) или OJ Microline, которые устанавливают отраслевые стандарты и известны своим высоким качеством, безопасностью и надежностью. Популярные модели, которые мы носим, ​​включают:
Honeywell/Aube Th215-AF-120S — обычная модель 120 В
Honeywell/Aube Th215-AF-240S — обычная модель 240 В
Honeywell/Aube Th215-AF-GA — модель со встроенным GFCI на 5 мА (совместимость с двойным напряжением 120/240 В)
OJ Microline UDG-4999 — модель со встроенным 5 мА GFCI (совместимость с двойным напряжением 120/240 В)

Программируемость — важная функция, используемая для управления циклами включения/выключения системы для поддержания желаемого уровня температуры.Эффективная работа системы может привести к экономии энергии в диапазоне 10-30% по сравнению с непрограммируемыми термостатами.
Возможность обнаружения пола — для правильной работы и быстрого отклика системы требуется термостат с датчиком пола. Стандартные (без датчика пола) термостаты предназначены для измерения температуры окружающего воздуха (температуры воздуха в помещении) вместо температуры пола и, следовательно, задерживают запуск системы, даже если полы холодные, и ее отключение, даже если полы теплые.
Встроенная защита от замыканий на землю (доступна только для моделей с защитой от замыканий на землю) — эта функция безопасности необходима для установки во влажных и влажных помещениях, таких как грязевые комнаты, ванные комнаты и кухни, и обеспечивает первоклассную защиту от поражения электрическим током в результате нарушения электроснабжения. кабель.

Использование резервного датчика пола

Несмотря на то, что продаваемые нами датчики проверены временем и рассчитаны на то, чтобы служить столько же, сколько и сама система отопления, установка вторичного датчика рядом с основным устранит время простоя системы и трудозатраты, необходимые для его замены в маловероятном случае отказа.Если вторичный датчик не установлен, было бы лучше разместить первый датчик в трубопроводе, а не закапывать его непосредственно в цемент, чтобы облегчить снятие и замену.

Литература

Кабель HeatTech — Руководство по установке (pdf)

Th215-AF-120S и Th215-AF-240S — Руководство по установке (pdf)

Th215-AF-GA — Руководство по установке (pdf)

Теплая зона

Компоненты низковольтной системы FloorHeat STEP

Блок питания

Блок питания вместе с понижающим
трансформатор, преобразующий линейное напряжение в низковольтное. Усовершенствованная схемотехника в блоке питания
регулирует систему, обеспечивая безопасную, точную и оптимальную работу.

Поскольку FloorHeat STEP работает от
он не требует переключателя замыкания на землю. Для типичных приложений система обычно
подключен к 24-вольтовому трансформатору, но FloorHeat также может питаться от солнечной или ветровой энергии
источники. Система теплого пола FloorHeat STEP не требует технического обслуживания, легко зонируется и
чрезвычайно энергоэффективен.

Устройство активации

Термостаты для теплого пола Warmzone 100
процент автоматизирован, что позволяет экономить энергию, а также иметь теплый пол
система активируется и выключается по желанию. Вы можете запрограммировать прогрев полов непосредственно перед
вставайте каждое утро, а затем выключайте, уходя на работу. Затем система может снова активироваться,
непосредственно перед тем, как вы вернетесь домой с работы.

Термостаты с напольным датчиком (для измерения
температура пола) и термостаты с датчиками температуры окружающей среды (которые определяют температуру в помещении).
доступны из Warmzone.

STEP Touch от Warmzone ^® Термостат экономит
энергии и позволяет поддерживать систему лучистого теплого пола до желаемой температуры
уровень. FloorHeat STEP саморегулирующийся и не может перегреваться; поэтому это как если бы у вас был
датчик по всей поверхности пола. Хотя система отопления не требует управления
блока, за исключением выключателя, идеальным решением для обогрева пола является установка термостата
и внешний датчик.

Сенсорный термостат можно использовать в
совместно с регулятором на источнике питания STEP, с контроллером переменного тока STEP или с
контроллер постоянного тока.

Нагревательный элемент

Произведено в США (ISO 9001
сертифицированный производитель), напольный нагревательный элемент FloorHeat STEP представляет собой уникальный низковольтный,
гибкий полимерный нагревательный элемент разной ширины. Элемент имеет
тонкий профиль и его можно разрезать на месте; и поскольку нагревательный элемент является саморегулирующимся, он
очень эффективно. При повышении температуры окружающей среды электрическое сопротивление в
нагревательный элемент увеличивается, снижая потребление электроэнергии. По мере того, как элемент получает
теплее, через него проходит меньше электричества, гарантируя, что система FloorHeat не будет
перегреваться, что делает эту систему одной из самых безопасных и энергоэффективных на рынке.

Гибкий полимерный нагревательный элемент также
не подвергается воздействию весовых нагрузок или людей, идущих по нему во время установки.Универсальный
панель обогрева пола обычно используется для ремонта, а также новых строительных проектов,
и из-за его тонкого профиля нет необходимости в наращивании пола. ЭТАП FloorHeat
система может быть установлена ​​для эффективного утепления всех типов полов, в том числе плитки, камня, паркета,
ламинат, эластичный ковролин и т. д. Низковольтный излучающий нагревательный элемент делает FloorHeat
STEP отличный выбор лучистого отопления для безопасного обогрева деревянных полов. Это же
полимерный нагревательный элемент также используется для защиты от обледенения крыш и является одним из немногих —
и лучшие — решения для обогрева металлических крыш.

Низковольтная установка FloorHeat STEP Советы и информация по установке

Нужен ли мне специальный термостат для лучистого тепла?

При рассмотрении всех вопросов о переходе на лучистое тепло одним из последних может быть тип термостата, необходимого для его работы. Тем не менее, вы должны знать, какой специальный термостат потребуется для работы вашей новой системы отопления.Требуется ли для лучистого теплого пола специальный термостат? Мы провели небольшое исследование и располагаем лучшей информацией для вас.

Когда дело доходит до лучистого тепла, вам нужен термостат, который легко регулируется и достаточно умный, чтобы не перегревать ваш дом. Таким образом, лучше всего получить один, сделанный специально для лучистого тепла. При этом некоторые термостаты работают как с традиционной системой, так и с лучистым теплом, и вам необходимо убедиться, что приобретаемый вами термостат будет работать с вашим типом тепловой системы. Некоторые популярные бренды, совместимые с лучистым теплом, производятся SunTouch, ecobee, Honeywell и Nest. Вы также должны иметь в виду, является ли ваш теплый пол водяным или электрическим.

Теперь, когда мы установили, что существует множество разновидностей термостатов, которые можно использовать для лучистого тепла, давайте более подробно обсудим некоторые варианты продукции. Продолжайте читать, чтобы узнать больше о специальных термостатах, о том, как настроить их на лучистое тепло, на какую температуру следует установить и многое другое.

Что делает термостат совместимым с лучистым теплом?

В идеале термостат, который вы выбираете для управления лучистым теплом, должен иметь напольный датчик. Этот датчик пола постоянно знает температуру полов, поэтому они не становятся слишком горячими или слишком холодными. Кроме того, термостат, созданный для водяного лучистого тепла, должен также управлять водонагревателем, поскольку именно эта теплая вода доставляет тепло на ваши полы.

Для электрического теплого пола термостат должен быть термостатом с базовым сетевым напряжением.Если когда-нибудь возникнет вопрос о совместимости термостата, обратитесь к руководству пользователя или свяжитесь с производителем. Не забывайте всегда проверять максимальное напряжение, допустимое термостатом, чтобы убедиться, что вы соблюдаете электрические требования, чтобы избежать перегрузки.

SunTouch

Термостат SunTouch, работающий на лучистое тепло, представляет собой интеллектуальный термостат. Он поддерживает Wi-Fi и может быть доступен из-за пределов вашего дома. Эта модель оснащена датчиком пола, а также опциональным датчиком комнатной температуры и работает на электрическом лучистом тепле.Его можно запрограммировать на 7 дней вперед. Кроме того, он поставляется с регулируемым экраном, поэтому вы можете изменить цвет в соответствии с вашим дизайном интерьера.

Посмотреть этот термостат на Amazon.

экоби

Ecobee предлагает множество интеллектуальных функций. У него есть датчики, которые автоматически определяют, дома вы или нет, и автоматически регулируют температуру на основе этого. Он также предлагает голосовое управление и удаленные комнатные датчики. Эта модель хорошо работает с водяными системами лучистого отопления.Хотя это один из самых дорогих доступных вариантов, это один из самых сложных термостатов на рынке.

Посмотрите этот термостат ecobee на Amazon.

Ханивелл

Th215-AF-GA/U

Этот термостат подходит только для электрических систем обогрева пола. Он имеет датчик пола, что означает, что он будет поддерживать температуру ваших полов довольно точно. Кроме того, вы можете запрограммировать термостат на срок до семи дней, что означает, что вы можете установить температуру в зависимости от того, когда вы будете дома, а когда нет.Кроме того, этот термостат предназначен только для резистивной нагрузки, поэтому убедитесь, что ваше тепловое излучение является резистивной нагрузкой.

Посмотрите этот термостат Honeywell на Amazon.

Aube от Honeywell Th240-28-01-B/U

Этот альтернативный вариант от Honeywell работает с водяным теплым полом и предлагает те же функции, что и вариант, описанный выше. Это термостат, который работает и с центральным отоплением.

Посмотреть этот термостат на Amazon.

Гнездо

Предложение Google, термостат Nest, считается лучшим интеллектуальным термостатом для вашего дома.Nest имеет функцию «настоящего излучения», которая позволяет ему работать с теплыми полами. Информация, полученная при просмотре сайта поддержки Google Nest, указывает на то, что один и тот же термостат можно использовать для центрального отопления и воздуха, а также для лучистого тепла одновременно, хотя многие обзоры, похоже, расходятся в этом мнении. Если вы используете гибридную систему, лучше проконсультироваться с подрядчиком, чтобы обеспечить правильную установку и поддержку.

Поскольку это «умный» термостат, он поддерживает Wi-Fi и может управляться извне вашего дома. Вы можете приобрести аксессуары для определения и передачи температуры в каждой комнате вашего дома. Если вас впечатляют высокотехнологичные гаджеты, Nest — хороший вариант для вас, хотя это не лучший вариант для лучистого тепла, так как у него нет датчика пола.

Посмотреть этот термостат на Amazon.

Сколько термостатов вам нужно для подогрева пола?

Одним из преимуществ полов с лучистым подогревом является контроль над различными частями вашего дома путем создания многозонных зон с отдельными термостатами.

Это личные предпочтения, так как вы можете настроить всю систему для управления одним термостатом. Однако, имея несколько зон с собственным термостатом, эти отдельные комнаты и зоны можно регулировать в зависимости от их размера или жителей.

Наличие отдельных термостатов может означать больше управления, но это может значительно сэкономить на затратах на электроэнергию. Если ваши термостаты являются программируемыми, вы можете установить обогрев определенных комнат в определенное время, например, ванную комнату во время утренней суеты или спальню ночью.

Хотите знать, какой тип напольного покрытия лучше всего подходит для лучистого тепла? Прочтите нашу публикацию «Какой тип напольного покрытия лучше всего подходит для полов с подогревом?»

Как настроить термостат для подогрева пола?

Чтобы настроить термостат для обогрева полов, вам необходимо ознакомиться с инструкциями производителя по программированию вашей модели. Доступно много разных моделей, и все они имеют схожие шаги. Вот обучающее видео о том, как настроить термостат лучистого тепла SmartStat:

Кроме того, вот удобное видео о том, как подключить ваш теплый пол к термостату:

Пожалуйста, не пытайтесь иметь дело с электропроводкой, если у вас нет опыта или вы внимательно ознакомились с инструкциями производителя.Как всегда, если вы сомневаетесь, обратитесь к профессионалу.

При какой температуре следует устанавливать лучистое тепло?

Идеально установить температуру пола в диапазоне 80-85 градусов, а затем отрегулировать ее оттуда. Поскольку полы с подогревом излучают, фактическая температура в помещении будет намного ниже той, на которую настроен их термостат. Большинство лучистых обогревателей нагреваются до более чем 100 градусов для тех, кто хочет, чтобы было очень жарко.

Большое значение при принятии этого решения имеют личные предпочтения и уровень комфорта, но помните, что одним из преимуществ лучистого тепла является экономия затрат на электроэнергию.Позвольте ему нагреть комнату и не поднимайте термостат, прежде чем дать обогревателю достаточно времени, чтобы сделать то, что он делает лучше всего.

Чтобы узнать больше о комнатной температуре и лучистом тепле пола, прочитайте наш пост «Нагревает ли лучистое тепло воздух?»

В заключении

Для лучистого теплого пола не требуется какой-либо специальный термостат. Многие термостаты работают как с обычными системами HVAC, так и с лучистым теплом. Пока вы проверяете спецификации, следуете инструкциям и соблюдаете меры безопасности, вы обязательно найдете лучший вариант для себя и своей семьи, будь то интеллектуальный термостат или самый простой вариант. Не торопитесь с поисками и наслаждайтесь своими теплыми ногами благодаря сияющему полу с подогревом!

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Важное примечание: За исключением электрокотла, t здесь нет прямого электрического соединения между каким-либо реле I-Link и какой-либо моделью водонагревателя по запросу. Единственным электрическим подключением к водонагревателю On Demand / Tankless,… является питание (вилка) к/от устройства (независимо от количества зон) .Водонагреватель срабатывает, когда устройство определяет расход не менее 1/2 галлона в минуту. Водонагреватель активируется, когда какая-либо или все зоны требуют нагрева, а насос(ы) циркулируют жидкость через устройство, таким образом создавая «поток», который сигнализирует о включении водонагревателя!

Краткое руководство по подключению многозонных систем. Для получения более подробной информации прокрутите страницу вниз для получения дополнительных схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатный номер 866-теплые пальцы ног (927-6863)

Базовый контроллер для одной зоны

Итак…..Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте приведенной ниже схеме.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 Провод термостата от термостата в зоне подключается к клеммам R/W. Красный или белый могут идти к любому терминалу. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Для питания системы лучистого отопления (реле/насос) рекомендуется электрический провод 14/2 Romex.

ПРИМЕЧАНИЕ. «Питание термостата» на приведенной выше схеме указывает на то, что 24 В переменного тока поступает от контроллера для питания цифрового дисплея на термостатах, в которых для этой цели не используются батареи. В продаваемых нами термостатах используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)

Базовый многозонный контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле.Как и вышеприведенный SP-81, многозональные контроллеры используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (работа циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов в нижней части с маркировкой N (нейтральный) и L (нагрузка) упрощает подключение каждого зонального насоса.

Конечно, во всех приложениях блок реле должен получать питание от линии 110 В (см. схему ниже) от щита.Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также рекомендуется подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было отключить в одном центральном месте. Если ваш релейный блок подключен через переключатель, вам не придется полагаться только на термостаты, чтобы отключить вашу систему во время сезона охлаждения. Эта функция может помешать кому-то «играть» с вашими термостатами и нагревать ваш пол летом.

В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы Т1, Т2, Т3 и т. д. Циркуляционные насосы подключаются к нижним высоковольтным клеммам для зон 1, 2, 3 и т.д. на блоке 120 вольт. Линии от источника питания (электрощита) подключаются к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы.Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «ХХ» для включения бойлера и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая проводка практически одинакова для всех многозонных контроллеров. Многозональный контроллер может содержать от двух до шести реле, но процедура подключения остается неизменной. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)

Специальные электрические схемы для контроллеров i-Link

В некоторых ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. Следующие схемы иллюстрируют три общих специальных приложения.

Активация котла с однозонным контроллером

Контроллер одной зоны включает котел каждый раз, когда зона требует тепла

Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат излучающей зоны требует тепла. Эти клеммы не подают напряжение на котел. Сам котел содержит трансформатор, который активируется всякий раз, когда замыкается этот контур.
(вернуться наверх)

Используйте приведенную выше схему «многозональной» схемы, если у вас более одной зоны и вам необходимо использовать «концевой выключатель» ( соединения XX ) на контроллере i-Link для включения котла в любой из радиационных зон. призываю к теплу.

Активировать газовый клапан с зонального контроллера

Контроллер включает газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)

Подключение теплообменника/системы первичного контура

Включение «системного насоса» всякий раз, когда какая-либо зона требует тепла

Это схема для использования с теплообменником или системой первичного контура . Насос, управляющий теплообменником/первичным контуром, называется системным насосом . Очевидно, что он должен запускаться, когда любая зона требует тепла.

Для (любого) соединения насоса первичного контура или насоса теплообменника, как нейтрального (белый провод), так и нагрузки (черный провод) к соединениям «системного насоса» в нижней части блока реле (эти соединения находятся слева от зоны). соединения насоса.Все заземляющие провода будут соединены между собой внутри релейной коробки. Провода заземления будут заземляться на/от источника питания, проходить через релейную коробку (через проволочную гайку) и заканчиваться на каждом насосе.

Установленная на заводе перемычка остается на месте.
(вернуться наверх)

Подключение термостата

Термостат Honeywell Pro 1000 (6 клемм)

Pro Th2000 — универсальный многофункциональный термостат, очень простой в использовании и проводке.Но вы никогда не узнаете об этом, взглянув на РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую фотографию, чтобы сделать процесс быстрым и простым.

ШАГ 1 : рекомендуется использовать провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устранить необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C).Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты подключите «красный» провод термостата к клемме «R», а «белый» провод термостата к клемме «W».

ШАГ 2 : Установите (2) батареи AAA и установите на место крышку. Этот шаг не требуется при 3-проводных соединениях (см. выше)

ШАГ 3 : Деактивируйте функцию «Пятиминутная задержка».и v) и удерживая их в течение трех секунд. Это переводит вас в режим «программирования».

B) Находясь в режиме «программирования», одновременно нажмите обе кнопки и переключайтесь между цифрами вверх, чтобы перейти в режим программирования №5.

C) Заводская настройка — «1» (5-минутная задержка «включена»), и вам нужно установить этот режим на «0», чтобы деактивировать функцию 5-минутной задержки.

D) Нажмите кнопку переключения «вниз» («v»), и на экране отобразится «0».

E) Нажмите оба переключателя еще раз, чтобы выйти из режима «программирования».Отобразится текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Позиции проводов для Honeywell Pro 1000 (6-контактная модель)

Подключение и настройка термостата Honeywell Pro 1000 (8 клемм)

8-контактная версия Pro 1000 также проста в подключении и программировании, но имеет несколько иную конфигурацию. Вместо (2) 3-контактных блоков, слева и справа, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подсоедините один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». Провода полностью взаимозаменяемы. Но для простоты подключите «красный» провод термостата к клемме «R», а «белый» провод термостата к клемме «W».

ШАГ 2: Установите (2) батареи AAA и установите на место крышку.и v) пролистывает различные функции. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не придется переключаться четырнадцать раз, чтобы перейти к функции №15. На самом деле, вам нужно будет переключиться только три раза. Это потому, что разработчики термостатов не считают последовательно, как все мы. Они инженеры, и в их непознаваемом квантовом мире числа представляют эзотерические концепции дизайна, а не упорядоченную систему расположения.Нам, убрав банан из грозди из шести, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана в связку будет выражаться как «функция № 23», или, говоря простым языком, 6 бананов.

Термостат марки Robert Shaw

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Принципиальная схема Роберта Шоу

(вернуться наверх)

Управление насосом с помощью «датчика пола»

Термостат/датчик пола AZEL D-508F (показан ниже) может использовать либо температуру окружающего воздуха , либо температуру пола для управления зоной.Воспользуйтесь этой ссылкой для получения дополнительной информации и инструкций по установке:  http://azeltec.com/images/D-508Finstruction. pdf

Четыре (4) провода (калибр 18) необходимы для напольного датчика/термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммы термостата «R&W/TT» на реле подключаются к клеммам № «1 и 2» на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод.) друг от друга, чтобы обеспечить абсолютную непрерывность, так как это датчик с сопротивлением «OHM».

Датчик/реле отключения использует небольшой датчик для активации циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставленный в короткую трубку из PEX, залитую в излучающую плиту. Конечно, датчик также может быть установлен в полости балки для контроля температуры пола в системе сшивания. Этот датчик контролирует температуру фактического пола и игнорирует температуру воздуха в помещении. Это очень полезно в лучистых зонах с более чем одним источником тепла.

Если система принудительной вентиляции или дровяная печь регулярно используются, например, в лучистой зоне, стандартный термостат контроля воздуха, обычно используемый для управления полом, большую часть времени будет выключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер заданного значения» Запорный и температурный термистор:

коробка Джонсона

Датчик пола

Схема подключения

Правильно подключенный датчик пола

Датчик отключения/реле также доступен в модели с низким напряжением (24 В переменного тока).В этом случае датчик пола не питает напрямую циркуляционный насос. Вместо этого он работает очень похоже на стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Устройства, использующие низковольтный датчик/реле отключения , подключаются, как показано на фотографиях ниже.

Макет, показывающий низковольтный «датчик пола», подключенный к реле I-Link.

Проводные соединения крупным планом

Другие области применения датчика так же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном/резервном резервуаре. Датчик крепится к одной из труб, входящих или выходящих из накопительного бака, изолированных пеной или стекловолокном, затем от датчика к реле проходит линия термостата 18 калибра.

Когда температура в резервуаре падает до установленного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Эта установка будет полезна для системы, в которой используется открытый дровяной котел, подключенный к постоянно работающему теплообменнику.В зависимости от заданных вами параметров накопительный бак получает необходимое ему тепло от теплообменника для поддержания постоянной температуры в баке.

Таким образом можно нагреть любой теплоноситель, в том числе джакузи, теплицы, аквариумы, червячные фермы, полотенцесушители и т.д.

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может быть активировано, когда температура в баке с водой поднимается до заданного значения, и бак необходимо охладить.

Чаще всего для этого подхода используется «Комплект сброса тепла» , сантехника, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки – перемычка 1 и перемычка 2 – находятся в «снятом» положении на своих штырьках), а датчик присоединен к ГОРЯЧЕЙ выходной трубе бака-аккумулятора. При достижении высокой уставки в накопительном баке включается циркуляционный насос сброса тепла.

Пружинный таймер для систем снеготаяния

(вернуться наверх)

Дифференциальный контроллер солнечного коллектора

Ресол DeltaSol BS

В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером . Как следует из названия, это реле активирует насос или насосы, когда достигается диапазон (или разница) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне резервуара для хранения солнечной энергии, дифференциальный контроллер активирует необходимый(е) насос(ы) и всасывает это полезное тепло в систему.

Перенос тепла из более горячего резервуара в более холодный для выравнивания температуры в обоих резервуарах и увеличения общей накопительной емкости является еще одним распространенным применением дифференциального регулятора.

Два датчика (резервуар и солнечный) необходимы для правильного «дифференциала». Датчик бака прикреплен к трубе возле дна бака для хранения солнечной энергии или в специальном «колодце» в некоторых баках.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, закрепленный на горячей трубе, НЕ будет точно считывать фактическую температуру воды.На самом деле вода обычно на 15–20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком прохладная для горячего душа). Что имеет значение, так это разница между температурами воды в двух местах. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ОТОБРАЖЕНИЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайняя справа), НАЗАД (крайняя левая) и кнопкой SET (в центре).

В СТАНДАРТНОМ РЕЖИМЕ ОТОБРАЖЕНИЯ, то есть не в ПРОГРАММНОМ РЕЖИМЕ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (датчик температуры бака)
3. HP (количество накопленных часов солнечной энергии)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Удерживая кнопку ВПЕРЕД, вы начнете быстро переключаться между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку НАЗАД, чтобы вернуться назад.

Delta T представляет собой разницу между температурой на ваших солнечных коллекторах и температурой на дне вашего резервуара для хранения. При достижении Delta T контроллер Resol активирует солнечный насос и обеспечивает циркуляцию нагретой жидкости из солнечных коллекторов.

См. раздел ВЫБОР ДЕЛЬТА-Т (ниже) для получения рекомендаций по оптимальному варианту Дельта-Т для вашей ситуации.

Чтобы установить температуру включения Delta T ON, войдите в ПРОГРАММНЫЙ РЕЖИМ и нажмите центральную кнопку SET.На экране начнет мигать значок SET. Переключите вверх или вниз до желаемого перепада температур. Нажмите SET еще раз, чтобы зафиксировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра ВЫКЛ насоса.

Это поле позволяет решить, когда отключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже температуры насоса ПО
.

Как правило, когда температура жидкости в вашем солнечном контуре всего на несколько градусов выше температуры вашего резервуара, циркуляция жидкости мало что дает.Выключите насос и дайте коллекторам снова нагреться. Перепад температур от 3 до 5 градусов, вероятно, подходит для этого поля.

S MX , следующее поле позволяет установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ В РЕЗЕРВУАРЕ. Заводская настройка по умолчанию — 140 градусов. Это слишком низко. Установите в этом поле значение не менее 180 градусов. Вы можете даже подняться выше. Контроллер Resol позволяет нагревать аквариум до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным регулирующим клапаном (обязательным для любой солнечной системы), чтобы защитить дом от ожогов, вы также можете сохранить столько тепла, сколько сможете.

Однако, если вам нужна более низкая максимальная температура, просто нажмите центральную кнопку SET и переключитесь на нужную температуру. Нажмите SET еще раз, чтобы зафиксировать предпочтительную температуру.

Следующее поле EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к теплу компоненты, эта настройка отключит ваш насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая, 285 градусов, потому что ничто в нашей системе даже близко не приближается к опасной зоне при этой температуре (циркуляционный насос, например, рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть нормально.

ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые не нужны большинству пользователей. Остальные поля относятся к этой категории и полезны для специальных приложений. Для обычной базовой солнечной системы нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛ.

Тем не менее, внимательное прочтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.

Краткое справочное руководство

В основном режиме доступны только поля «Температура коллектора» (COL), «Температура бака» (TST) и «Накопленная солнечная энергия» (HP).

Удерживайте кнопку ВПЕРЕД две секунды для входа в режим программирования.

Переключитесь на нужное поле, нажмите SET, используйте ВПЕРЕД или НАЗАД, чтобы найти нужное значение, затем снова нажмите SET для подтверждения.

Примечание. Приблизительно через 45 секунд бездействия индикатор дисплея гаснет.Нажмите кнопку FORWARD, чтобы снова включить дисплей, нажмите еще раз, чтобы переключиться на нужное поле.

Кроме того, после нескольких МИНУТ бездействия контроллер RESOL автоматически выйдет из ПРОГРАММНОГО РЕЖИМА и вернется в ОСНОВНОЙ РЕЖИМ.

Если вы хотите выйти из ПРОГРАММНОГО РЕЖИМА до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно в COL (поле номер один).

Выбор треугольника T

Почему широкий дифференциал лучше всего

«Коллекторная петля» представляет собой медную трубу общей длины 3/4″, как подачу, так и возврат, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы, расположенные на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинной (коллекторы, установленные на земле в шестидесяти футах от дома). Длина трубы в коротком контуре составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих этих случаях жидкость в контуре коллектора должна быть доведена до температуры, прежде чем система будет «работать» в течение любого промежутка времени. Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора еще холодная. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшая к датчику коллектора, быстро нагревается и запускает систему. Но, как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это способствует совершенно нормальному состоянию, известному как «короткий цикл». Ожидайте, что солнечный насос выполнит короткий цикл, пока вода в общем контуре коллектора не нагреется.Если контур коллектора длинный, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем какое-либо полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Эмпирическое правило: петля коллектора должна быть короткой… и хорошо ее изолировать.

Из вышеприведенного описания видно, что «узкий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла.
