Бытовки из сэндвич панелей чертеж: как их сделать своими руками

Содержание

как их сделать своими руками

В настоящее время ни одно строительство длительного цикла не обходится без временных сооружений типа бытовок. Эти сборные здания прекрасно себя зарекомендовали в качестве временного жилища, сторожек, складов и хозблоков и быстро завоевали популярность за счет приемлемого соотношения цены и качества. Немаловажную роль в популяризации бытовок сыграла их мобильность и простота конструкции.

Готовая к установке бытовка из сэндвич-панелей

Если на загородном участке можно за сезон возвести стационарную бытовку своими руками, то в промышленном строительстве, в труднодоступных районах, где срочно требуется временное жилище, важным фактором является возможность привести и установить бытовку в сжатые сроки.

Вернуться к оглавлению

Содержание материала

Типы бытовок

При перемещении даже на небольшое расстояние бытовка подвергается высоким нагрузкам по всему корпусу, поэтому для перевозки годятся только те разборные модели, которые обладают жестким каркасом. Деревянные разборные конструкции для этого плохо подходят, даже собранные из прочных деревянных брусков, досок и реек, бытовки при перевозке, погрузке и разгрузке краном могут сильно деформироваться и даже развалиться. В связи с этим возникает очевидное решение проблемы с мобильностью: каркас бытовки должен быть изготовлен из металлического профиля, который можно купить или собрать самому.

Схема внутреннего устройства бытовки из сэндвич панелей

Металлический каркас и собранная на его основе бытовка прекрасно переносят дальние расстояния, поэтому именно их применяют как временные жилые и подсобные помещения в удаленных районах страны, например, на приисках, при геологоразведочных изысканиях, в качестве домика лесника и, конечно, на строительных площадках. Этот тип бытовок может перевозиться как в полностью собранном виде, так и в разобранном состоянии; после доставки к месту назначения сборные детали монтируют на готовый столбчатый фундамент.

В зависимости от модели разборные бытовки с металлическим каркасом комплектуются набором утеплительных, изоляционных и отделочных материалов. Как показывает практика, бытовки быстрее всего собираются из уже готовых строительных материалов, в частности, из панелей типа сэндвич.

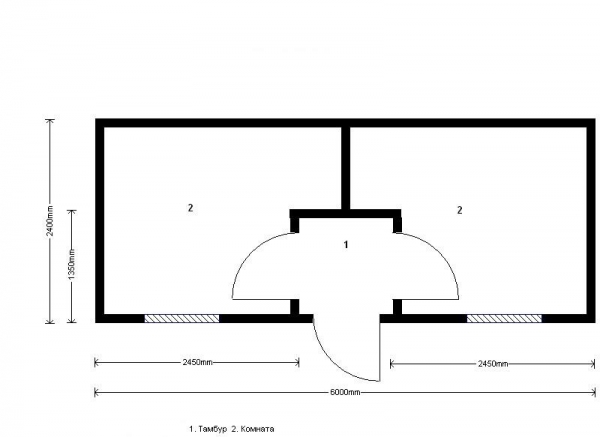

Планировка с размерами бытовки из панелей

Это уже полностью готовое к применению изделие, его можно свободно купить и при этом оно решает одновременно сразу три проблемы, возникающие при строительстве зданий: утепление, изоляция от влаги и шума и, наконец, увеличение прочности всей конструкции.

Вернуться к оглавлению

Преимущества сэндвич-панелей

Панели типа сэндвич в нашей стране поступили в свободную продажу сравнительно недавно, но сразу приобрели большую популярность за счет своей универсальности, простоты монтажа, долговечности; играет свою роль и доступная цена на них. Сэндвич панели представляют собой сборные многослойные блоки: обычно слоев три, но бывает и больше.

Внешние стенки таких панелей делают из листов оцинкованного железа, которые придают изделию прочность и жесткость, между ними находится утеплитель, например, минеральная вата. Весят панели типа сэндвич немного, поэтому их легко транспортировать и монтировать на каркас или стены зданий.

Подробная схема устройства сэндвич панелей

Использовать этот материал можно в самых суровых климатических зонах, он хорошо держит тепло, у него умеренная цена и при правильной сборке бытовки может прослужить десятки лет. Панели типа сэндвич идеально подходят для отделки бытовок, хоть деревянных, хоть металлических или каменных, но обычно их применяют для утепления конструкций со стальным каркасом.

Вернуться к оглавлению

Монтаж бытовки

Выбирая тип бытовки, нужно учитывать не только свои финансовые возможности, но и время, которое это сооружение должно прослужить. Иногда выгодно купить уже готовую бытовку, но далеко не все это себе могут позволить. Конструкция бытовок не настолько сложная, чтобы ее невозможно было построить собственными руками, тем более что все ее элементы разборные. Достаточно знать принцип ее монтажа, иметь набор инструментов и обладать некоторыми навыками в строительстве.

Чертеж состыковки панелей и сборки бытовки

Немаловажным является выбор места под бытовку, желательно, чтобы поблизости от нее находился источник электроэнергии и воды. Если предстоит установить готовую бытовку, то выбор места ее будущей «стоянки» очевиден — рядом с дорогой.

Строительство бытовки своими руками или установка уже готовой должна производиться на уже готовый фундамент, который может быть столбчатым или ленточным.

Обычно бытовки с сэндвич-панелями не слишком тяжелые, поэтому сгодится фундамент столбчатый, который проще и дешевле строить, чем ленточный фундамент. Сборные бытовки возводить проще всего, их собирают согласно инструкции из составных частей. Готовую бытовку достаточно просто установить на нужное место, а вот чтобы собрать здание своими руками, придется узнать принципы этого процесса. Этапы монтажа бытовки из панелей типа сэндвич следующие:

Многократно увеличивает комфорт в бытовке подключение системы отопления и вентиляции, во многих случаях внутри оборудуются душевые и туалет. В каждом конкретном случае выбор конфигурации и функций бытовок индивидуален, особенно если они разборные. Особое внимание следует уделять пожарной безопасности в помещении, а также гидроизоляции.

Вернуться к оглавлению

Применение панелей при строительстве

Подготовив фундамент и возведя каркас стен и крыши своими руками, приступают к монтажу сэндвич-панелей. Это несложная процедура, но в ней все же имеются свои нюансы. Крепление панелей к поверхности каркаса лучше всего производить с помощью саморезов. Поскольку идеально ровные каркасы получаются не всегда, при монтаже панелей в их стыках образуются щели, которые нужно обязательно заделывать, для этих целей обильно используют монтажную пену, цена которой сейчас невелика. Углы также требуют изоляции, их прикрывают накладными деталями.
Закончив утеплять стены, приступают к потолку. Для утепления крыши применяются специальные панели типа сэндвич, принцип монтажа которых практически ничем не отличается от утепления стен.

Процесс сборки бытовки из сэндвич панелей

На их изготовление идут более легкие и тонкие материалы, поэтому их цена меньше обычных.

Вернуться к оглавлению

Отделка бытовки

Кровля бытовок, как правило, бывает односкатной, ее проще возвести своими руками. Но если строение крупное, стационарное, желательно остановиться на двускатном варианте. Крупное сооружение потребует также монтажа системы водоотливов. Перед отделочными работами нужно смонтировать двери и окна в заранее оборудованные проемы. Металлопластиковые изделия хорошо подходят как для временного, так и постоянного жилища.

Они хорошо держат тепло и неплохо защищают от проникновения влаги, и что немаловажно — цена в последнее время стала более умеренной, чем раньше.

Если бытовка будет использоваться в качестве бани, оконные проемы нужно делать небольшими, также как и дверные. Для бань потребуется специальная пароизоляция (обычно ее делают из фольги), а также хорошо спроектированная система естественной вентиляции.

Пример внутренней отделки бытовки из панелей

Изнутри бытовку можно обшить любым доступным материалом. Прекрасно подойдет вагонка, но при недостатке средств, можно купить и использовать ДВП, сборные пластиковые панели, фанеру и даже клеенку. Снаружи, для увеличения срока службы, бытовку можно покрасить, обшить пластиком, листами профилированной и оцинкованной стали.

Если бытовка предназначена для эксплуатации всего на один сезон, то в ней не имеет смысла устраивать стационарную систему отопления и вентиляции. Проще купить мобильные и компактные приборы, которые вполне справляются с кондиционированием и отоплением помещений при минимуме затрат.

Совсем иная ситуация с водоснабжением и канализацией. Хозблок с душем и туалетом требуют воды, поэтому если в дачной бытовке будет санузел, без нормального водоснабжения не обойтись. В случае если подключение к водопроводным сетям невозможно, можно соорудить своими руками рядом с бытовкой сборные конструкции из железного профиля, на которых размещается бочка для воды, желательно окрашенная в темный цвет: она будет наполняться водой из шланга или из ведра. Во временном жилище получаемых объемов теплой воды будет вполне достаточно для мытья посуды, принятия душа, умывания и смыва канализации.

помещения из панелей своими руками – чертежи бытовок на фото и видео

Потребность в легких мобильных сооружениях никогда не исчезает. Конечно, в качестве жилого здания нужны стационарные капитальные сооружения, способные послужить своим владельцам не один десяток лет. Но, для того чтобы их возвести, необходимо немалое количество времени, и на этот срок строителей следует обеспечить временным жильем, которое возводится за самое короткое время.

Сборная бытовка

Современный рынок предлагает решить эту проблему, используя готовые и сборные модули – бытовки из сэндвич панелей.

Модульные конструкции: преимущества и недостатки

Длительное время в качестве временного жилья для рабочих – на строительстве, в вахтенных и шахтных поселках, использовался всем известный «вагончик». Он же частенько служил и рабочим помещением для охранника, сторожа или кладовщика. Сборные бытовки из сэндвич панелей выполняют ту же функцию, но обладают некоторыми дополнительными достоинствами.

Главное преимущество модуля – мобильность. Бытовку можно в любой момент разобрать и собрать заново в любом месте. При этом транспортируется постройка в разобранном, а, значит, куда более компактном виде, что, в свою очередь, требует меньше расходов. Вес модуля значительно меньше.

Схема монтажа

Простота монтажа – установка постройки является обычной статьей экономии, так как и монтаж, и демонтаж легко осуществить своими руками, если следовать инструкции и чертежу. Основным требованием при постройке является ровная поверхность площадки, так как возведение конструкции требует строгого соблюдения вертикальности и горизонтальности.
Долговечность – сборные бытовки из сэндвич панелей рассчитаны на 20 лет эксплуатации, причем в тяжелых условиях, а также на частый монтаж и демонтаж.

Тепло- и звукоизоляция – модули из панелей характеризуются исключительно высокими показателями в этой области, и не нуждаются в дополнительном утеплении. Степень изоляции определяется толщиной сэндвич панели, которая рассчитывается исходя из условий эксплуатации: понятно, что для условий крайнего севера, этот показатель должен быть значительно выше.
Конфигурация – бытовки выпускаются в стандартных решениях и установленных размерах, однако соединять их можно любыми способами. При необходимости можно соорудить целый комплекс хозяйственных или административных зданий, или двух-, трехэтажную постройку, каждый этаж которой, является самостоятельным элементом и удаляется или добавляется по мере надобности. На фото – торговый комплекс, «собранный» из бытовок.

Конечно, бытовки из сэндвич панелей не лишены и недостатков.

Стоимость изделий выше благодаря большому количеству преимуществ.
Для сооружения необходима ровная площадка, как уже упоминалось. Если таковая отсутствует, необходимо либо сформировать ее, либо устроить ленточный мелкозаглубленный фундамент.
Монтаж здания своими руками требует хотя бы минимальных знаний и опыта, так как способ сборки – паз в гребень с теплоизоляцией, и, например, установка стеклопакета, не являются совсем уж простыми работами.

Устройство сборной бытовки из сэндвич панелей

Сооружение представляет собой металлический каркас, как правило, неперфорированный, обшитый сэндвич панелями разной конфигурации. Различают финскую и шведскую бытовку.

Шведская отличается более крупными размерами, основой ей служит металлический каркас. Бытовки применяются в роли разнообразных служебных и жилых помещений, в том числе дачных домиков. Постройка позволяет установку металлопластиковых окон.
Финская подразумевает встроенный деревянный каркас. Она более легкая, но обладает меньшими габаритами. Этот вариант широко используется в качестве бани или сауны, как это показано на фото.

Сэндвич панели подбираются в зависимости от потребностей заказчика и условий эксплуатации модуля.

Наполнитель – обычно для жилых помещений предпочитают в качестве теплоизолятора минеральную вату, так как она негорюча и является отличным звукоизолятором. Однако она боится влаги, поэтому для сырого и холодного климата рекомендуется приобретать плиты с наполнителем полимерным – полистирол, пенополиуретан.
Облицовка – для временного жилья предпочтительнее оцинкованная окрашенная сталь, так как она отличается долговечностью и более высокой прочностью, при этом лакокрасочное покрытие защищает металл от коррозии. Пластиковая обшивка или из ОСБ не предназначены для частого монтажа/демонтажа.

Как изнутри, так и снаружи поверхности из сэндвич панелей можно отделать по своему вкусу. Фасад – с помощью сайдинга, профнастила, внутреннее помещение – гипсокартоном, плитами МДФ, ДСП и так далее.

Сборка модуля: порядок действий

Сборная конструкция обязательно снабжается инструкцией и чертежами, следуя которым легко осуществить монтаж своими руками. На фото демонстрируется момент сборки бытовки.

Выбирается или заливается ровная бетонная площадка.
Собирается металлический каркас, согласно чертежу. Так как бытовки не отличаются большими размерами, то конструкцию можно собирать целиком, а не секциями. Профиль скрепляется болтами.
В первую очередь настилается пол – может понадобиться обвязка, затем возводятся стены. При монтаже тщательно проверяется по уровню вертикальность и горизонтальность. Стыковка плит между собой производится соединением гребень-паз, и при перекосах нельзя добиться ни жесткого соединения, ни должной герметизации.
Места стыков обязательно утепляются прокладками из того же теплоизоляционного материала, что и наполнитель, и запениваются монтажной пеной. Необходимо добиваться максимально плотного соединения. Угловые стыки перекрываются соединительными угловыми элементами.
Крыша настилается кровельными сэндвич панелями. Угол наклона последней составляет не менее 5 градусов, если крыша представляет собой одну панель, и не менее 7, если состоит из нескольких.

На видео представлен процесс сборки бытовки.

Чертежи бытовок из сэндвич панелей

Технологии строительства бытовок из сип панелей.

Обзор

Бытовки собираются по панельной технологии. Изготовленные на заводе сендвич-панели разрезаются согласно составленным заранее чертежам, после чего скрепляются. Для соединения сип-элементов используются: деревянный брус, монтажная пена и саморезы. Разборные конструкции собираются без использования пены/клея.

Вагончик из сэндвич панелей цена

На сегодняшний день на рынке предлагается очень большое количество разнообразных временных сооружений – вагончиков, бытовок, быстровозводимых зданий. Такая популярность этих конструкций появилась не так давно, вместе с появлением современных материалов, которые позволяют сделать качественную, безопасную и, что самое главное, недорогую бытовку, потратив на это минимум времени. Наиболее популярным материалом для подобных временных сооружений стали сэндвич-панели. Вагончик из сэндвич панелей цена, которого доступна любому, является отличным выбором для любого случая.

Бытовки из сэндвич панелей

Но что если заказчику необходимо сооружение повышенной прочности для временного использования в труднодоступных местах?Чем прочнее изделие, тем больше времени занимает его установка и тем дороже обходится транспортировка.

Технологии изготовления бытовок

Прежде чем приступать к изучению вопроса «как построить бытовку своими руками?», нужно решить для себя, какая именно бытовка больше нравится или больше подходит. Распространены следующие конструкционные варианты бытовок:

Другая продукция

Нестандартизированные изделияИзделия из стали HardoxСэндвич-панели и металлоконструкцииБытовки и вахтовые поселки

Сэндвич-панели и металлоконструкции «Тэсма»

Завод «ТЕХСТРОЙМАШ» производит сэндвич-панели и строительные металлоконструкции под торговой маркой «Тэсма».

ВАГОН БЫТОВКА ИЗ СЭНДВИЧ ПАНЕЛЕЙ ЧЕРТЕЖ СКАЧАТЬ

Типовые технологические карты (ТТК) — Все для студента

вагон бытовка из сэндвич панелей чертеж скачать — Как построить быстровозводимое здание из сэндвич панелей. 000346, Вагон-бытовка + пол. 1. Чертежи профиля ЛСТК. Скачать проекты.

Изготовление бытовок из сэндвич панелей своими руками

Бытовку из сэндвич-панелей обычно возводят на своём участке для временного проживания на период строительства основного дома или для хранения инвентаря, а также, для расположения сторожа или переодевания строителей, и т. д.

Преимуществами сборной конструкции бытовки из сэндвич-панелей являются следующие факторы:

транспортировать можно в разобранном виде;
просто осуществлять монтаж и демонтаж;
имеет небольшой вес и невысокую стоимость;
пожароустойчива;
не страдает от перепадов температурного режима;
не боится влаги и агрессивной среды;
обладает высокими показателями по прочности и теплоизоляции.

К тому же, в последнее время бытовки из сэндвич панелей стали оснащать вентиляцией, отоплением и другими удобствами, что позволяет их использовать в качестве постоянного дачного домика, а может быть и постоянного места проживания, если заказать конструкцию соответствующих размеров.

Ещё одним преимуществом такой конструкции является мобильность, т. е., её легко собирать и разбирать, чтобы перевезти, например, на другой строительный участок. Кроме того, выпускаемые в установленных размерах и со стандартными схемами, бытовки из сэндвич-панелей могут соединяться любым способом. Этот факт позволяет создавать целые административные корпуса с несколькими этажами, тем более, что схемы доступны к пониманию не только профессионалам, но и домашним мастерам, понимающим технологии установки стеклопакетов, дверей и т. д.

Особенно популярны бытовки из сэндвич-панелей там, где временное жильё необходимо установить, как говориться, ещё вчера. Это отдалённые строительные площадки, геологоразведовательные станции, прииски, метероологические станции в труднодоступных местах и домики лесника.

Если вам предстоит транспортировка данной конструкции на дальние расстояния, то разборные комплекты из дерева для этого не подходят, т. к., во время перемещения они будут подвергаться значительной нагрузке, что может привести к деформации. А вот каркас из металла отлично подойдёт в таких случаях для бытовки, которая будет собираться из сэндвич-панелей, тем более, что его можно транспортировать в разобранном и собранном виде. Следует понимать, что фундамент под бытовку долгосрочного или постоянного использования надо будет сооружать столбчатого типа. А уже на готовое основание будут насаживаться детали самого каркаса.

Для времянок же достаточно будет расчистить и выровнять поверхность, а затем соорудить фундамент под бытовку из блоков или сделать его ленточным мелкозаглубленным, что доступно осуществить своими руками. Тут есть один нюанс — между конструкцией и поверхностью грунта должна быть гидроизоляция.

Самым важным достоинством комплектов бытовки из сэндвич-панелей является то, что решаются сразу несколько важных строительных проблем, а именно:

Утепление.
Влаго- и шумоизоляция.
Повышение прочности всего сооружения.

Бытовки из сэндвич панелей своими руками: сборно разборные и обычные

Бытовки из сэндвич панелей используются для разных целей.

Они подходят и как в качестве временного жилья, например, для рабочих, и как небольшая кладовая на даче.

Нередки случаи, когда покупая загородный участок, на нем еще нет никаких построек, а жить где-то нужно.

Такие бытовки могут стать отличным выходом на такой случай, ведь даже без особого строительного опыта их можно собрать своими руками.

Некоторые люди годами используют подобные строения как бюджетный вариант дачного домика. Подобные разборные бытовки могут выполнять функции кладовой, мастерской или даже бани.

За счет своей дешевизны и доступности сегодня существуют разборные конструкции. Самыми дешевыми и легкими для установки своими руками считаются сборные щитовые строения.

Однако такая бытовка, будет ли она обшиваться пластиковыми панелями, металлическими или деревянными, всегда должна иметь каркас. Например, он может быть сделан из бруса.

Зачастую производство таких сооружений подразумевает прокладку утепляющего материала (стекловата, пенопласт и так далее).

Есть также чисто каркасные сооружения, когда на брусья просто набивают доски, однако такой вариант сложно назвать выгодным в плане цены.

Также их довольно сложно собирать, поэтому лучше все-таки отдать предпочтение сборным бытовкам из сэндвич панелей, ведь их легко можно собрать своими руками, а стоимость всех элементов, даже с утеплением, является весьма доступной.

Особенности и преимущества

Если вы покупаете готовые детали, которые просто необходимо собрать в одну конструкцию, то к комплекту обязательно прилагается чертеж.

Производитель всегда предоставляет его при покупке, поэтому сборка проходит максимально быстро. Основной плюс строений из сэндвич панелей – это мобильность, компактность, универсальность.

Когда дачная бытовка перестает быть нужной – ее без труда можно разобрать и хранить в любом месте.
Не обязательно привлекать специалистов, чтобы сделать бытовку из сборных элементов.

Дачная бытовка собирается буквально за пару часов. Грунт, рельеф и погода тут также не играют особой роли – достаточно горизонтальной, относительно ровной поверхности.

Для большей устойчивости используют различные фундаменты. Поскольку нагрузка, которую оказывают разборные бытовки небольшая, то тут подойдет простейшая заливка бетоном или ленточный фундамент.

Конечно же, кроме прочего всего прочего сэндвич панели придают сооружению прочности и позволяют служить долго.

Производство панелей на сегодняшний день уже достигло крупного размаха — этот материал используется повсеместно.

Если раньше бытовки не могли похвастаться комфортом, то теперь многие сэндвич панели имеют отличную звукоизоляцию.

Некоторые отмечают, что сборные конструкции стоят слишком дорого, но это оправдано их долговечностью и возможностью использовать в разных целях.

Лучшим вариантом считаются бытовки из сэндвич панелей, которые сверху покрываются оцинкованной сталью, так они становятся более устойчивыми к солнечным лучам, влаге и прочим факторам.

Как построить бытовку из сэндвич панелей?

Хоть и считается, что даже своими руками можно сделать бытовки чуть ли не на любой поверхности, на деле, если они будут использоваться постоянно как дачный домик или хозяйственная постройка, то не обойтись без фундамента.

Для такого сооружения достаточно обойтись самым простым фундаментом. Если уже есть чертеж, то просто на выбранном месте, согласно замерам, делаем разметку.

Выбранный участок очищаем от верхнего слоя травы, грязи и делаем небольшую равномерную яму. На нее и укладывается слой опалубки, в которую помещается изоляция, а также арматура.

Далее заливаем будущий фундамент цементным раствором. Главное тут – однородность массы, отсутствие комков и сгустков.

Нужно сделать равномерную заливку по периметру, а после просто подождать, пока цемент застынет. Это самый простой вариант фундамента, который можно залить своими руками.

После высыхания необходимо позаботиться о площадке, на которой будет стоять бытовка из сэндвич панелей. Лучше всего засыпать периметр песком, а в него установить армирующую сетку.

Для прочности можно залить такую площадку еще одним слоем цемента. Проще будет также просто насыпать слой щебня, на котором и устанавливать бытовку.

Монтажные и каркасные работы

После высыхания фундамента можно сделать каркас. Это основной этап возведения бытовки. Можно выбирать любые разборные материалы, но каркас определяет размеры, ровность конструкции и надежность.

Помочь тут сможет чертеж, а также ответственный подход к каждому элементу. Сборные сэндвич панели легко монтируются, для такой работы не нужна подготовка.

Начинаем с боковых и торцевых стен. Здесь необходимо помнить о ребрах жесткости, которые позволят дополнительно укрепить бытовку.

Следите за тем, чтобы каждый угол в новом помещении был ровным и правильным, что проверяется при помощи уровня. На этом же этапе проектируют окна и вход.

Видео:

Каждый профиль собирается по чертежу, так что тут сложностей возникнуть не должно. Профиль имеет вид металлических или алюминиевых полос, иногда в наборе встречается угол для соединения двух стенок.

Всю конструкцию соединяются с помощью болтов. Сборные бытовки большого размера монтируют по секциям. Результат работы должен напоминать контур или раму.

Последней делают крышу, которая должна образовывать прямоугольный угол со стенами.

Как выполняются внутренние работы?

В первую очередь занимаемся полом. Несмотря на то, что разборные панели могут иметь разную теплопроводность, лучше делать устилку полового покрытия. Тут может подойти и обвязка.

После этого проверяется ровность всех стен, горизонтальных поверхностей.

Далее переходим к обшивке стен сэндвич панелями. Обратите внимание, что обшивку начинают именно со стен, а не с крыши.

Между собой панели закрепляются по принципу гребень-паз, а к поверхности крепятся шурупами, которые затягивают только после проверки на ровность.

Само по себе крепление не очень плотное, производство конструкции допускает сквозняки. Сборные бытовки необходимо покрывать герметиком, а точнее, заполнять им все стыки и щели.

Видео:

Сам по себе голый каркас и панели без утепляющих материалов и герметической пены подойдут разве что для хранения инструментов.

Если щели большие, то их закладывают таким же теплоизоляционным материалом, какой используют внутри бытовки.

Для крыши используются специальные кровельные сэндвич панели (их производство также достаточно распространено).

На последнем этапу внутри утепляют стены, делают отводы для водостоков, вставляют стеклопакеты в окна, подводят электричество.

Современный бытовки, чертежи бытовок и процесс их строительства. Из какого материала целесообразнее построить бытовку?

Назначение бытовок

Бытовками называются быстровозводимые здания площадью до 15 м2, изначально предназначенные для временного проживания строителей. Однако сейчас компактные блок-контейнеры применяются для самых различных целей: устройства постов охраны, небольших складов, пунктов питания, душевых и даже дачных домиков.

Бытовки могут быть оборудованы водопроводом и канализацией, а также системами отопления, позволяющими прогреть помещение до 18-20 С даже зимой. Кроме того, в бытовках при необходимости устанавливаются металлические двери и решётки на окна, препятствующие проникновению внутрь посторонних лиц.

Виды и чертежи бытовок

В зависимости от назначения бытовки, для её сооружения используются различные материалы. Деревянные бытовки используются на строительных и монтажных площадках, в качестве саун и дачных домов. В основе конструкции — деревянный брус, а обшивка выполняется из вагонки. Для дополнительной защиты стены нередко обшивают металлическими листами.

В качестве кровельного покрытия используются металлические листы с антикоррозийным покрытием, которые защищают помещение от природных осадков. Внутренняя отделка может быть самой разной — от оргалита до вагонки, а для утепления стен используются теплоизоляционные материалы, обычно минераловатные панели или маты.

При устройстве склада для хранения инвентаря или стройматериалов металлический каркас просто обшивают профлистом. Главное назначение такой бытовки — защита от осадков, ветра и вторжения посторонних людей.

Бытовки из сэндвич-панелей

Блок-контейнеры, основу которых составляют металлического каркаса и стеновых сэндвич-панелей являются, пожалуй, самыми удобным и надёжным вариантом бытовки. В отличие от деревянных, они не нуждаются в дополнительной защите, утеплителе, и требуют минимальной внутренней отделки. Такие бытовки легко устанавливаются на месте, а при необходимости демонтируются и перевозятся в пункт назначения.

Проблема теплоизоляции помещения для временного проживания решается прямо на заводе-производителе: стеновые сэндвич-панели уже содержат утеплитель из пенопласта или минеральной ваты. Для устройства кровли используются всё те же трёхслойные панели, способные выдержать до 150 кг/м2 снежного покрова и давление ветра до 48 кгс/м2. Бытовки из сэндвич-панелей могут применяться в любых климатических поясах, их конструкция позволяет противостоять самым суровым погодным условиям, в том числе перепадам температур от -45 С до +45 С.

Преимущества быстровозводимых зданий

Одним из серьёзных аргументов применения бытовок для различных целей является простота их доставки на место установки. Упакованный в заводских условиях комплект, состоящий из каркасных элементов и облицовки, легко помещается в грузовой автомобиль. А это значит, что бытовки из сэндвич-панелей легко перевезти даже в районы, где не проходят железнодорожные пути или с ограниченным доступом к ним.

Это преимущество широко используется и владельцами загородных участков. Пока капитальное строительство только планируется, пока разрабатываются чертежи дома, рассчитывается количество строительных и отделочных материалов, людям нужно где-то жить. И в этом случае быстровозводимая бытовка — самое простое и эффективное решение проблемы. Строительство дома может продолжаться не один год, и всё это время компактный, но вместительный блок-модуль будет служить местом вполне комфортного проживания.

В дальнейшем блок-модуль может быть разобран и вывезен за пределы участка, а может быть переоборудован в уютный домик для гостей, летнюю кухню, удобную сантехкабину — с душем и даже ванной или в надёжное помещение для хранения садового инвентаря.

Универсальное применение бытовок.

Сэндвич-панели прочны, долговечны, не подвержены коррозии и не повреждаются грызунами. Здания с обшивкой из этого материала способно служить десятилетиями, не требуя ежегодного окрашивания или другого обслуживания. Бытовые здания из сэндвич-панелей — недорогой и практичный вариант как жилого, так и подсобного помещения. Недаром именно они используются для организации постов ГАИ и мини-АЗС на загородных автострадах, торговых точек для продажи продовольственных и бытовых товаров, пунктов приготовления и приёма пищи.

Компания «Веста» предлагает готовые комплекты бытовок на основе металлического каркаса с обшивкой сэндвич-панелями. Все элементы комплекта тщательно проверены в заводских условиях, и собрать их на месте можно даже без помощи профессионалов.

Бытовки из сэндвич-панелей — универсальны, и поэтому востребованы широким кругом потребителей. Доступная стоимость этих быстровозводимых зданий, простота их доставки и установки, лёгкий монтаж и демонтаж конструкции в случае необходимости делает эти изделия незаменимыми при строительстве временных помещений для жилья и работы. Бытовки из сэндвич-панелей — вариант, привлекательный как для крупных компаний и организаций, так и для частных лиц, использующих эти здания в качестве дачных домов. А установка дополнительного оборудования превращает простые блок-контейнеры в уютные и комфортные помещения, в которых возможно довольно длительное проживание.

Советы

Особенности применения современных блок контеньеров

Блок-контейнера применяются как:
• одиночные, модульные комплексы для временного размещения рабочих и руководителей на стройках;
• посты охраны;
• а так же многое другое.

Бытовки деревянные (блок контейнеры) применяются:
• для временного проживания строителей;
• для временного проживания на дачных участках;
• пост охраны;
• как хоз. помещения.

Основной целью компании является быстрое и качественное предоставление всего спектра услуг, связанного с оптимальным по цене и качеству решением вопросов оперативного создания охранных, жилых и административно-производственных площадей для нужд Заказчика.

Инструменты

Строительные вагончики-бытовки: как изготавливают

Строительные бытовки получили широкое применение на промышленных, бытовых и частных объектах различного предназначения. Чаще всего, их используют для временного проживания рабочих и хранения инструмента, или спецовки, в качестве офисных помещений для ИТР, а также для отдыха. Дачники приспособили строительные бытовки бу для подсобных помещений и временных жилищ на своих загородных участках. Это очень выгодно, их стоимость намного ниже новых вагончиков. Да и не нужно специально строить садовый домик, есть уже готовый – привез и поставил. Они могут быть металлическими и деревянными, стационарными и передвижными, цельными и модульными.

Бытовка своими руками чертежи представленны на рисунках

Основным предназначением бытовок является создание необходимых условий для отдыха, проживания, а также питания и медицинского обслуживания всех категорий работников того или иного предприятия. В этих помещениях размещают оборудование и дизельные электростанции, пункты пропуска, офисы, торговые площади, столовые и многое другое. В зависимости от предназначения, внутри они могут быть оснащены обогревателями и кондиционерами, санузлами и бытовой техникой, инженерными сетями и телефонной линией. Посмотрев чертежи строительных бытовок, можно увидеть разнообразие их внутренней планировки. Прихожие, спальни, раздевалки, душевые и санкомнаты – все это встречается в различных вариациях в типовых или индивидуальных вагончиках.

бытовка строительная металлическая
бытовка для строителей из металла
строительная бытовка из дерева

Строительные бытовки могут быть выполнены из дерева или металла. Проживать в них можно в различных климатических зонах, так как стены утепляют, как правило, минеральной ватой, а в качестве пароизоляции используют пергамин или полиэтилен. Часто из бытовок строительных деревянных обустраивают целые строительные поселки, они удобны и для дачных участков. В таких домиках размещают летние кухни или приспосабливают их под жилье, устанавливая вагончик стационарно.

Металлические строительные бытовки внешне похожи на обычные контейнеры, но с дверью и окнами. Их преимуществом является мобильность, вагончики легко перемещать с одного места на другое. Часто встречаются бытовки строительные на колесах, что делает их передвижными.

Большую популярность завоевали модульные конструкции строительных бытовок. Такие модули легко транспортируются и быстро собираются в нужную конструкцию или форму. По комфорту и функциональности они ничем не уступают обычным бытовым сооружениям.
Бытовка строительная своими руками: проект, чертеж, размеры и вес

Можно построить бытовку своими силами, но лучше заказать или купить уже готовую конструкцию. Проектированием, сборкой и доставкой занимаются специализированные компании, которые могут сделать индивидуальный проект, удовлетворяющий необходимым требованиям. Небольшой вес бытовки строительной позволяет перевозить конструкции грузовым транспортом.

Установка строительных бытовок заключается в их разгрузке с автомашины на фундамент из цементных или кирпичных столбиков, либо непосредственно на подготовленную ровную площадку. Типовые строительные вагончики-бытовки размеры имеют стандартные. Их внешние габариты соответствуют ширине 2,5 м при длине 6 м, а высота, при этом, составляет 2,4 м.

Ремонт

Как собрать бытовку из сэндвич-панелей своими руками?

Мобильные бытовки из сип-панелей прекрасно подходят как для установки как место отдыха людей на строительстве, так и как кратковременное строение на дачном участке.

Сейчас их приобретите в разборном виде набором, который наделён всеми нужными составляющими для сборки системы.

Эти условно лёгкие разборные строения можно очень быстро собрать собственными руками, имея рядом чертёж и соответствующий инструмент, который, так же как правило, идет в наборе вместе с бытовкой.

Одной из основных частей таких бытовок считается твёрдый каркас, который собирается из профилей из металла.

Сверху он зашивается сэндвич-панелями разной комбинации.

Бытовку из сип-панелей можно поставить на любой идеальной площадке, но если такой неподалёку нет, то потребуется залить фундамент на ленточной основе.

Недостатки и превосходства таких бытовок

Такие сборные сооружения владеют большой подвижностью и универсальностью. Если понадобится их в короткие сроки можно разобрать и перенести на новенькое место.

Для установки бытовки не надо привлечь бригаду профессионалов, всю работу вполне можно легко сделать собственными руками. Установка строения выполняется на любую идеальную горизонтальную поверхность.

Если загородная территория не имеет идеальной площадки, то потребуется или залить основу бетоном, или выполнить простой фундамент на ленточной основе.

Плюс ко всему, бытовка, скомпонованная из многофункциональных сип-панелей, владеет долголетием, большой крепостью и подходящей надежностью.

Такое мобильное строение также отличается огромный звуко- и теплоизоляции. Сейчас производство таких сборно-разборных систем налажено и у нас в государстве.

К минусам таких мобильных построек относят их условно большую цену.

Теперешнее производство сип-панелей обязано быть оборудовано высокотехнологичным оборудованием, а это оказывает влияние на стоимость продукции которая готова.

Плюс ко всему, монтаж бытовок непременно обязан выполняться только на идеальной площадке и, если загородная территория не владеет такой, ее нужно будет сооружать собственными руками.

Видео:

Как правило все это важные плохие качества бытовок, собранных из многофункциональных сип-панелей.

Приобретая сборно-разборный набор, необходимо обратить внимание и на состав сип-панелей.

Если планируется применять бытовку под помещение для жилья, то вместо наполнителя подобных панелей должна быть подобрана минвата.

Также идеально, если в виде слоя находящегося сверху сип-панели будет использована сталь оцинкованная.

Приготовления для основы

Очень часто площадку под бытовку доводится строить своими руками.

Для этого на подобранном участке нужно сделать разметку, аккуратно разровнять его и вдоль периметра вырыть неглубокий фундамент.

Дальше следует из подручных дощечек сделать опалубку, вовнутрь какой уместить специализированный изоляционный слой, и также арматуру, скрепленную меж собой проволокой.

Потом приготавливают раствор из цемента, наблюдая за тем, чтоб все применяемые элементы аккуратно смешались меж собой до равномерной массы. Когда раствор будет целиком готов, делают одинаковую заливку канавы и накрывают ее плотным материалом до того момента, пока бетон не встанет.

Как только готовенький фундамент на ленточной основе прекрасно высохнет, необходимо приготовить пространство, которое будет располагаться под самой бытовкой, собранной из сип-панелей.

Для этого площадку сыпят песочным слоем, аккуратно его выравнивают и кладут сверху сетку из арматуры.

Также по всей территории следует поставить специализированные маяки, по каким при заливании бетона можно будет проверять уровень.

Другой этап работы — приготавливают раствор и делают одинаковую заливку всей площадки.

В конце, когда будет завершено производство площадки под бытовку, приступаем к еенепосредственной сборке.

Установка каркаса бытовки

Все разборные системы бытовок складываются из конкретного набора, в его состав входят профиля и крепежные материалы, и также чертеж, по какому все разборные компоненты собираются в единичный каркас.

Сначала нужно выполнить сборку всех боковых и торцевых стен, при этом не забыв установить добавочные жесткие ребра, какие дадут крепости готовой системы.

Также следует рассчитать окна и вход в бытовку. Потом собирают кровельный каркас, для какого предусматриваются профиля с большой шириной.

Эта работа по своей сути напоминает обычный проектировщик и легко может быть сделана собственными руками.

На заблаговременно приготовленное под установку бытовки основание следует уложить пол, после этого установить каркас стен.

Для этого собранные компоненты закрепляют меж собой, применяя специализированные прокладки в месте соединений, плюс к этому аккуратно контролируют уровнем их ровность в вертикальном положении и горизонтали.

Дальше определенно точно также следует сделать монтаж кровли, которая должна иметь прямой угол со всеми поверхностями стен.

Систему грядущей кровли также нужно проверить применяя уровень на ровность в горизонтальном положении.

На последнем этапе еще раз аккуратно контролируют все крепежи, присутствие добавочных жестких ребер и прокладок в месте соединений профилей.

Обшивка сэндвич-панелями

Работы по обшивке грядущей бытовки сэндвич-панелями начинают со стен, плюс к этому применяют чертеж.

Для этого панели крепят задней стороной к каркасу, контролируют на ровность и целиком жестко скрепляют с помощью шурупов.

Все соединительные места плюс к этому необходимо дополнительно теплоизолировать материалом для изоляции и пройтись пеной для монтажа чтобы достигнуть самой лучшей непроницаемости соединения.

Каждый угол перекрывается специализированными угловыми компонентами и аккуратно герметизируется. Подобным образом делают обшивание сэндвич-панелями по периметру стен.

Видео:

После стен переходят к обшивке верхней части бытовки. Чтобы это сделать применяют специализированные кровельные сип-панели. Их монтаж делается определенно так же, как и стены.

Плюс к этому нужно учитывать, что подобные разборные бытовки должны иметь наклонный угол кровли не меньше семи градусов.

Теперешнее производство порой рекомендует для обшивания кровли одну цельную сэндвич-панель. Ее наклонный угол обязан составить как минимум несколько градусов.

На последнем этапе нужно сделать расширения под водостоки, оборудовать нужные технические отверстия и установить сборные окна и дверь, которые идут в наборе.

Как заметно, разборные мобильные бытовки из сип-панелей очень легко и в короткие сроки собираются собственными руками.

Эти многофункциональные сборные сооружения прекрасно подходят под оборудование кратковременного жилья на даче. Они владеют хорошими изоляционными качествами, очень крепки и надежны.

Плюс ко всему, они применяются и в непростых условиях погоды, и также при низкой температуре.

Часто задаваемые вопросы о структурных изоляционных панелях (SIP) | SIP

Щелкните здесь, чтобы загрузить эти вопросы и ответы по SIP для дальнейшего использования.

Что такое SIP?

Насколько быстрее я могу построить с помощью SIP?

Сколько денег я могу сэкономить с помощью SIP?

Насколько экологичны SIP?

Насколько сильны SIP?

Как правильно выбрать размер оборудования HVAC?

Насколько важна вентиляция?

Как SIP улучшают качество воздуха в помещении?

Как SIP реагируют на пожар?

Какие соображения необходимо учитывать при построении с использованием SIP vs. обычное обрамление?

Можно ли изменить SIP на месте?

Как устанавливается электропроводка и арматура?

Чувствительны ли SIP к насекомым?

Можно ли заменить или отремонтировать SIP в случае повреждения?

А кровля? Следует ли вентилировать чердак под SIP кровлей?

Гарантируют ли производители кровельных покрытий асфальтовую черепицу поверх SIP крыш?

Нужно ли вентилировать здание с СИП крышей?

Где я могу найти информацию для проектирования и проектирования SIP-здания?

Сколько стоят SIP?

Принимаются ли SIP строительные нормы и правила?

Как прикрепить сайдинг или другую внешнюю облицовку к SIP?

Что такое галька? Возникает ли в зданиях из SIP галька?

Какова R-ценность SIP?

Как поддерживаются SIP? Есть ли в панелях шпильки?

Можно ли использовать встраиваемые светильники в SIP?

Блокируют ли SIP передачу звука?

Требуются ли пароизоляция в зданиях из СИП?

Можно ли установить сантехнику в СИП?

Можно ли прикрепить кухонные шкафы к SIP?

Чувствительны ли SIP к плесени и грибку?

Я хочу построить SIP-дом. Каков первый шаг?

Как работает процесс проектирования и изготовления SIP?

Какова кривая обучения установке SIP?

Где я могу узнать больше о SIP?

Щелкните здесь, чтобы загрузить эти вопросы и ответы по SIP для дальнейшего использования.

Что такое SIP?

Структурные изолированные панели (СИП) — это высокоэффективные строительные панели, используемые для полов, стен и крыш жилых и легких коммерческих зданий.Панели изготавливаются путем прослоения сердцевины из жесткого пенопласта между двумя конструкционными поверхностями, такими как плита с ориентированной стружкой (OSB). Для определенных целей могут использоваться другие материалы кожи. SIP производятся в условиях заводского контроля и могут быть разработаны специально для каждого проекта. В результате получается чрезвычайно прочная, энергоэффективная и экономичная система здания. Построение с использованием SIP сэкономит ваше время, деньги и труд.

Насколько быстрее я могу построить с помощью SIP?

SIP-дома возводятся быстрее, чем дома с традиционным каркасом.Правильно обученная бригада по установке SIP может сократить время монтажа на 55 процентов по сравнению с обычным деревянным каркасом, согласно исследованию третьей стороны, проведенному R.S. Означает. Панели производятся размером 8 на 24 фута, поэтому можно быстро установить целые секции стен и крыши, что сокращает время высыхания. SIP готовы к установке по прибытии на рабочую площадку, что исключает время, необходимое для выполнения отдельных операций на рабочей площадке по обрамлению, изоляции и обшивке стен с деревянным каркасом. Электрические желоба обычно предусмотрены в сердцевине панелей, поэтому нет необходимости просверливать шпильки для проводки.

Сколько денег я могу сэкономить с помощью SIP?

Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Высококачественная оболочка здания часто позволяет уменьшить размеры оборудования HVAC и минимизировать количество воздуховодов. Строители также могут значительно сократить объемы вывоза мусора и временного нагрева во время строительства. Домовладельцы, которые включают в свой дом SIP другие энергоэффективные функции, могут сэкономить на коммунальных услугах 50 и более процентов.

Насколько экологичны SIP?

Структурные изолированные панели — одна из самых экологически ответственных строительных систем.Оболочка здания из SIP обеспечивает непрерывную изоляцию, является чрезвычайно воздухонепроницаемой, позволяет лучше контролировать качество воздуха в помещении, снижает количество строительных отходов и помогает экономить природные ресурсы. Анализ жизненного цикла показал, что дома из SIP оказывают огромное положительное воздействие на окружающую среду за счет снижения энергопотребления и выбросов парниковых газов на протяжении всего жизненного цикла дома. Узнайте больше на нашей странице устойчивого строительства.

Насколько сильны SIP?

Конструктивные характеристики СИП аналогичны характеристикам стальной двутавровой балки. Обшивка OSB действует как фланец двутавровой балки, а сердцевина из жесткого пенопласта обеспечивает стенку. Такая конструкция дает SIP преимущество при обработке сжимающих нагрузок в плоскости.

SIP можно спроектировать для большинства приложений. Подробную информацию о структурных характеристиках SIP можно получить у производителей-членов SIPA.

Как правильно выбрать размер оборудования HVAC?

Высокопроизводительный корпус здания SIP часто позволяет указать меньшее оборудование HVAC.Важно работать с квалифицированным специалистом по HVAC, который может точно оценить низкий уровень инфильтрации воздуха в SIP-доме или коммерческом здании. Правильный выбор размеров HVAC имеет решающее значение, потому что негабаритная система HVAC не сможет достичь стабильной скорости работы, для которой было разработано оборудование. Оборудование HVAC с коротким циклом будет менее энергоэффективным и потребует большего обслуживания, чем оборудование HVAC надлежащего размера.

Насколько важна вентиляция?

Здания

SIP чрезвычайно воздухонепроницаемы и требуют механической вентиляции.Системы вентиляции обеспечивают поступление свежего воздуха в здание в контролируемых количествах и выводят наружу влажный и затхлый воздух. Ограничивая воздухообмен регулируемыми системами вентиляции, дома SIP позволяют фильтровать весь входящий воздух от аллергенов и осушать, улучшая качество воздуха в помещении. Правильная вентиляция важна во всех домах для сохранения качества воздуха в помещении. Для получения дополнительной информации щелкните здесь, чтобы просмотреть 50-минутный обучающий видеоролик Интеграция механических систем с SIP .

Как SIP улучшают качество воздуха в помещении?

Герметичность оболочки здания из SIP не позволяет воздуху проникать внутрь дома, за исключением контролируемых количеств. Контролируемая внутренняя среда одновременно здорова и комфортна. Влажность можно легче контролировать в доме SIP, в результате чего дом становится более комфортным для жителей и менее подвержен росту плесени и пылевым клещам.

Как SIP реагируют на пожар?

Как и все здания с деревянным каркасом, SIP представляют управляемый риск возгорания, если их конструкция соответствует требованиям пожарной безопасности, перечисленным в строительных нормах и правилах.Жилищные нормы обычно требуют нанесения 15-минутного огнестойкого термобарьера на внутренней части всех жилых конструкций, что достигается за счет нанесения 1/2 дюйма. толстый гипсокартон или материал с эквивалентными тепловыми характеристиками.

Легкие коммерческие или многоцелевые здания с рейтингом пожарной безопасности Типа V часто требуют одночасовой пожарной безопасности и / или спринклерных систем. Многие производители SIP могут предоставить испытанные сборки для стен и крыш, которые соответствуют одночасовым испытаниям на огнестойкость, изложенным в ASTM E 119.Обратитесь к местному производителю за конкретными сборками.

Совместимы ли SIP с другими системами здания?

SIP совместимы практически с любой строительной системой. Стеновые панели могут устанавливаться на различные фундаментные материалы, включая заливной бетон, блоки или изолированные бетонные формы. Размеры SIP подходят для габаритных пиломатериалов и полностью совместимы с каркасом из палок. Строители могут выбрать постройку из стен из SIP и обычной стропильной крыши или из каркасных стен и крыши из SIP с небольшими трудностями.SIP также популярны как метод обеспечения хорошо изолированного ограждения здания для деревянных каркасных конструкций.

Какие соображения необходимо учитывать при построении с использованием SIP по сравнению с традиционным каркасом?

Большинство конструкций с SIP очень похожи на обычные конструкции. SIP принимают размерные пиломатериалы и скрепляются между собой скобами, гвоздями или шурупами. Правильная герметизация очень важна при сборке СИП. Все стыки необходимо заделать специальной герметизирующей мастикой SIP или вспенивающимся герметиком, а в некоторых случаях и самоклеящейся лентой SIP. SIP также требуют рассмотрения того, как панели будут размещаться на строительной площадке. Хотя панели меньшего размера 8 на 4 фута можно установить вручную, большие панели 8 на 24 фута требуют использования оборудования для разгрузки и установки. Для получения более полной информации загрузите бесплатную брошюру Building with SIP: NEED TO KNOW .

Можно ли изменить SIP на месте?

Модификация на месте может быть легко выполнена с помощью нескольких дополнительных специальных инструментов SIP. Толстые панели можно разрезать с помощью балочной пилы или приспособления для резки балок к циркулярной пиле.Затем вспененный сердечник можно утопить для шлицевых или габаритных пиломатериалов с помощью лопатки из вспененной проволоки или специальной угловой шлифовальной машины.

Как устанавливается электропроводка и арматура?

Электрические провода протягиваются через предварительно вырезанные каналы внутри сердцевины панелей, называемые «загонами». В процессе производства добавляются зазоры в соответствии с электрической схемой дома. Электрики могут пропустить провода через пазы панели, не сжимая изоляцию и не сверляя шпильки.

Чувствительны ли SIP к насекомым?

Хотя термиты не питаются сердцевинами из пенопласта, были случаи, когда эти насекомые выдавливали сердцевины панелей и использовали их в качестве места гнездования. Чтобы предотвратить это, многие производители предлагают SIP с пеной, обработанной боратом, и / или OSB. Термитов можно также отпугнуть с помощью специально разработанной стальной сетки. Оба этих метода лечения очень эффективны, но они не заменяют тщательную профилактику и уход за термитами, как в случае с любой другой деревянной структурой.

Можно ли заменить или отремонтировать SIP в случае повреждения?

Если панели повреждены, инженер-строитель должен оценить повреждения, чтобы определить, что является косметическим, а что структурным. Если повреждение носит чисто косметический характер, необходимо определить и устранить источник влаги, будь то изнутри или снаружи. Если повреждение носит структурный характер, необходимо определить источник проблемы и найти структурное решение проблемы. Это может быть сделано либо путем модификации панелей на месте, либо путем замены панелей, в зависимости от степени повреждения.В случае повреждения панелей следует уведомить производителя и установщика панелей. Есть члены SIPA, которые могут выступать в качестве консультантов, чтобы оценить ущерб и рекомендовать стратегии ремонта или замены.

Гарантируют ли производители кровельных покрытий асфальтовую черепицу поверх SIP крыш?

Некоторые производители кровельных покрытий дают гарантию на асфальтовую черепицу поверх невентилируемых крыш SIP, в то время как другие аннулируют свою гарантию из-за более высоких температур черепицы. Исследования, проведенные Building Science Corporation, показывают, что, хотя температура битумной черепицы немного повышается (на 2 — 3 градуса по Фаренгейту) при непроветриваемой крыше, цвет черепицы и ориентация крыши имеют гораздо более сильное влияние на долговечность черепицы. Согласно Руководству строителя по конструкционным изоляционным панелям (SIP) , опубликованному Building Science Corporation, типичное сокращение срока службы черепицы по сравнению с невентилируемой кровельной сборкой из SIP составляет от одного до двух лет.

Строители, стремящиеся соблюдать гарантии производителя кровли, могут выбирать из множества более прочных, неасфальтовых кровельных материалов или обеспечивать вентиляционное пространство между панелями крыши SIP и кровельным материалом (известное как холодная кровля).

Нужно ли вентилировать здание с СИП крышей?

Область внутри оболочки здания SIP считается кондиционированным пространством и будет вентилироваться системой HVAC здания.Нет необходимости предусматривать вентилируемый чердак под крышей из SIP, так как это может поставить под угрозу кондиционируемое пространство здания.

Исследования, проведенные Building Science Corporation на тестовых домах в жарком климате, показывают, что включение чердака в кондиционируемое пространство позволило повысить энергоэффективность кондиционирования помещения и снизить вероятность возникновения проблем, связанных с влажностью. [Радд, Армин и Джозеф Лстибурек. Вентилируемые и герметичные чердаки в жарком климате. Building Science Press, 1998]

Некоторые специалисты по строительству рекомендуют вентилировать крышу, создавая воздушное пространство между панелями крыши SIP и кровельным материалом (известное как «холодная крыша»).Эта практика не является требованием для зданий из SIP, а является дополнительной мерой для повышения долговечности и влагостойкости здания.

Где я могу найти информацию для проектирования и проектирования SIP-здания?

Начните с загрузки обзорного документа Проектирование с использованием SIP: АСПЕКТЫ ДИЗАЙНА. Узнайте больше из часового обучающего видео Basic SIP Design and Engineering .

Дополнительные ресурсы см. В технической библиотеке SIPA или обратитесь к местному производителю SIP.

Сколько стоят SIP?

Информацию о ценах

можно получить, связавшись с любым производителем или дилером / дистрибьютором SIPA. Однако цена материала не отражает экономию рабочей силы, которую можно получить при строительстве SIP.

Исследование, проведенное R.S. Средство показывает, что строительство с использованием SIP может сократить трудозатраты на возведение каркаса на 55% по сравнению с обычным деревянным каркасом. Строители также могут рассчитывать на снижение затрат на удаление отходов на стройплощадке и экономию на оборудовании HVAC.Если учесть все эти факторы, строительство с использованием SIP зачастую обходится дешевле, чем другие строительные системы.

Принимаются ли SIP строительные нормы и правила?

Конструкция

SIP признана органом строительных норм Совета Международного кодекса, который используется в большинстве юрисдикций США.

Для жилых зданий особые методы строительства стеновых систем SIP включены в Раздел R614 Международного жилищного кодекса 2009 года. Для приложений, выходящих за рамки Раздела R614, инспектор строительства обычно требует, чтобы лицензированный инженер или архитектор утвердил планы здания до начала строительства. Разрешение инженера всегда требуется в районах с сильным ветром, сейсмических зонах и коммерческих зданиях.

Builders могут связаться с лицензированным профессионалом в области проектирования, выполнив поиск в Справочнике членства SIPA.

Как прикрепить сайдинг или другую внешнюю облицовку к SIP?

Строители

должны проконсультироваться с инструкциями производителя сайдинга по установке, чтобы узнать, как прикрепить свой продукт к SIP. Поскольку в SIP используется очень мало массивной древесины, при установке внешней облицовки часто требуется увеличенный график крепления.

Если производитель сайдинга не предлагает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать подходящую частоту крепления, получив от производителя SIP возможности выдергивания крепежа.

Также важно соблюдать надлежащие процедуры контроля влажности при нанесении любого типа облицовки на SIP. Руководство строителя по конструкционным изоляционным панелям (SIP) содержит подробные сведения о креплении различных типов облицовочных материалов. Руководство Builder’s Guide , за исключением металлического и винилового сайдинга, рекомендует устанавливать все облицовки с дренажным зазором между облицовкой и стойким к атмосферным воздействиям барьером в климате, где в среднем выпадает более 20 дюймов осадков.

Что такое галька? Возникает ли в зданиях из SIP галька?

Гребня из битумной черепицы — это выпуклость кровельного материала из асфальта, которая возникает вдоль стыков инженерных деревянных панелей, используемых для кровли.Это редкое явление вызвано изменением содержания влаги в кровельной обшивке и встречается в традиционных конструкциях кровли с ферменным каркасом, а также в конструкциях кровли из SIP.

Выступы, вызванные расширением кровельных панелей SIP, могут быть эстетическим недостатком, но они не влияют на характеристики кровли или кровельных панелей SIP.

Некоторые сборки, предотвращающие образование гребней черепицы, описаны в «Руководстве строителя по конструкционным изоляционным панелям (SIP) ». Установка холодной кровли или просто обшивка крыши дополнительным слоем OSB, расположенным в шахматном порядке по стыкам панелей, исключит возможность образования гребней из черепицы.В качестве альтернативы, вместо асфальтовой черепицы можно использовать деревянную черепицу, деревянную черепицу или металлическую крышу со стоячим фальцем.

Какова R-ценность SIP?

R-значения для SIP зависят от толщины SIP и типа используемого материала сердечника. См. Диаграмму R-value SIPA для получения минимальных R-значений обычно доступных SIP.

Статические R-значения, подобные тем, которые указаны в таблице, определяют эффективность изоляционного материала. Однако они не точно описывают, как продукты работают в реальных условиях.Когда устанавливаются стекловолокно или другие типы изоляции, они устанавливаются вокруг элементов конструкции из дерева или металла, которые имеют очень плохие изоляционные свойства. Устанавливаемые на месте изоляционные материалы также склонны к дефектам монтажа.

Национальная лаборатория Ок-Ридж при Министерстве энергетики изучила и протестировала характеристики целых стеновых конструкций на больших участках. Полученные в результате данные R-значения для всей стены показывают, что 4-дюймовая стена из SIP с рейтингом R-14 превосходит стену 2 × 6 с изоляцией из стекловолокна R-19.

Как поддерживаются SIP? Есть ли в панелях шпильки?

Для большинства приложений SIP структурно самодостаточны. Конструктивные характеристики СИП аналогичны характеристикам стального двутавра. Обшивка OSB действует как фланец двутавровой балки, а сердцевина из жесткого пенопласта обеспечивает стенку. Эта конструкция чрезвычайно прочна и исключает необходимость в дополнительном обрамлении.

В тех случаях, когда точечная нагрузка от балки или коллектора требует дополнительной опоры, двухмерные шлицы из пиломатериалов или инженерные деревянные шлицы устанавливаются на месте на стыках панелей в плоскости.

SIP

также используются в качестве навесных стен для стальных или деревянных каркасных конструкций. В крупных коммерческих приложениях SIP могут минимизировать количество необходимой структурной поддержки и снизить материальные затраты.

При установке на крышах SIP опираются на балки и прогоны. SIP могут охватывать большие расстояния, что позволяет использовать минимальное количество структурных опор.

Можно ли использовать встраиваемые светильники в SIP?

Встраиваемые светильники никогда не следует встраивать в структурные изолированные панели.Чтобы установить встраиваемые светильники, необходимо соорудить внутренний потолок.

Блокируют ли SIP передачу звука?

Звукоизоляция стены из SIP зависит от толщины нанесенного гипсокартона, нанесенной внешней отделки и толщины используемого изоляционного пенопласта. SIP особенно эффективны при блокировании высокочастотного шума, и большинство домовладельцев замечают тихий комфорт дома SIP. Однако низкочастотные звуки не так эффективно задерживаются оболочкой здания SIP.

Для многоквартирных и коммерческих зданий используется универсальный коэффициент передачи звука (STC) для определения звукового сопротивления стеновых конструкций. Доступны сборки с различными рейтингами STC, включая варианты с рейтингом STC более 50 для стен для вечеринок в многоквартирных домах. Производители SIP могут предоставить дополнительную информацию об этих сборках.

Требуются ли пароизоляция в зданиях из СИП?

Воздушные барьеры или пароизоляция не требуются в зданиях из SIP, потому что должным образом герметичные SIP создают воздушный барьер, соответствующий нормам, с рейтингом проницаемости менее 1.0 перм. Вдобавок пенопластовая сердцевина SIP является прочной и непрерывной по всей стене, что устраняет проблемы конвекции и конденсации, которые могут возникнуть в стенках полости.

Можно ли установить сантехнику в СИП?

Сантехника не должна располагаться в наружных стенах SIP из-за возможности конденсации или замерзания линий подачи в холодном климате. На этапе проектирования всю сантехнику следует перенести на внутренние стены.

Если водопровод должен быть расположен на внешней стене, рекомендуется установить выемку на внутренней стороне стены, чтобы скрыть водопровод.Другой вариант — соорудить небольшой участок стены из обычного деревянного каркаса, по которому можно провести водопровод. Сантехнические проходы, такие как DWV, можно прокладывать через SIP, если они тщательно загерметизированы для предотвращения проникновения воздуха.

Можно ли прикрепить кухонные шкафы к SIP?

Рекомендуется, чтобы производитель шкафа предоставил инструкции о том, как прикрепить свой продукт к SIP. Обычно требуется увеличенный график креплений. Другой вариант — установить за шкафами фанерные полосы, чтобы обеспечить дополнительную прочность крепления.

Если производитель шкафа не предлагает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать подходящую частоту крепления, получив от производителя SIP возможности выдергивания крепежа.

Чувствительны ли SIP к плесени и грибку?

Герметичная оболочка здания из SIP является основой успешной стратегии контроля плесени. Чрезвычайно низкий уровень инфильтрации воздуха в зданиях SIP позволяет подавать входящий воздух в контролируемых количествах с помощью оборудования для обработки воздуха.Правильное осушение поступающего воздуха в соответствии со стандартами ASHRAE создаст среду, в которой физически не может расти плесень.

Помимо создания воздухонепроницаемой конструкции, SIP являются прочными и не имеют полостей в стене, где может конденсироваться влага и вызывать невидимый рост плесени.

Я хочу построить SIP-дом. Каков первый шаг?

Для домовладельцев первым шагом является определение качественного строителя, имеющего опыт строительства из SIP-материалов.Опытный разработчик SIP будет управлять процессом преобразования и проверки плана. Выполните поиск в Справочнике участников SIPA, чтобы найти опытного разработчика SIP в вашем регионе.

Для строителя, желающего начать свой первый проект SIP, первым делом нужно найти производителя или дилера / дистрибьютора, с которым можно будет работать, и изучить некоторые из множества доступных образовательных ресурсов.

Как работает процесс проектирования и изготовления SIP?

Строительство SIP-дома или коммерческого здания начинается со строительной документации.Когда строительные документы попадают в руки производителя SIP, дилера / дистрибьютора или специалиста по дизайну, они преобразуются в рабочие чертежи SIP, на которых указаны размеры каждой отдельной панели.

Рабочие чертежи просматриваются строителем, инженером, владельцем здания и другими заинтересованными сторонами. После того, как рабочие чертежи завершены, SIP изготавливаются и отправляются на строительную площадку для установки. Для получения дополнительной информации просмотрите получасовые обучающие видеоролики о SIP Order Process и SIP Layout Drawings .

Какова кривая обучения установке SIP?

Для профессионалов строительства, владеющих стандартными методами деревянного каркаса, задача изучения SIP не составляет труда. Программа SIPA Registered Builder предлагает онлайн-курс обучения, в котором рассказывается, что строители должны знать об установке SIP. На веб-сайте SIPA представлены подробные обучающие видеоролики по конкретным аспектам строительства SIP. Брошюра на 20 страницах Building with SIP: NEED TO KNOW доступна для бесплатной загрузки .

Многие производители и дилеры / дистрибьюторы SIP также предлагают техническую помощь на месте строителям, которые плохо знакомы с строительством SIP.

Где я могу узнать больше о SIP?

Есть ряд ресурсов по конструкционным изоляционным панелям:

Builders могут принять участие в онлайн-курсе по установке SIP через программу SIPA Registered Builder Program.

SIPA предлагает курсы повышения квалификации AIA для профессионалов в области дизайна.

Просмотрите публикации в Интернет-магазине SIPA. «Руководство строителя по конструкционным изоляционным панелям (SIP)», Джозефа Лстибурека — популярная книга, содержащая огромное количество информации.

Дома из сэндвич-панелей от Олдена Б. Доу

13 августа 2019 г. 13 апреля 2020 г.

Олден Б. Доу впервые исследовал использование сэндвич-панелей при строительстве недорогих домов в 1946 году.Панели из пенополистирола, приклеенные к фанерным покрытиям, были разработаны совместно с инженером по продукции Dow Chemical Company летом 1950 года. Панели из пенополистирола толщиной 1-5 / 8 дюймов были приклеены водонепроницаемым клеем к плитам из еловой фанеры дюйма. «Эти панели, — пояснил г-н Доу, — вместе с деревянными планками, перекрытиями и балками крыши объединяются, чтобы сформировать стены, крышу и пол в жесткую и непрерывную конструкцию».

В 1952 и 1953 годах три дома из сэндвич-панелей были построены бок о бок на тупике.Согласно истории, опубликованной в журнале Journal of Homebuilding, первый дом был построен двумя плотниками за три месяца. По мере того, как строители лучше знакомились с новыми технологиями, дома возводились быстрее, и третий был закончен и готов к заселению через шесть недель после того, как земля была взорвана.

Все три имеют одинаковый внешний профиль одноэтажного дома с плоской крышей, закрывающей короткий проход между навесом для машины и входной дверью.Планы внутренних этажей также похожи на простую прямоугольную планировку, которая включает совмещенную гостиную / столовую, кухню, подсобное помещение, три спальни и одну ванную комнату. На рисунках показаны полы из асфальтовой плитки, стены и потолки — деревянные.

Отвечая на запрос профессора структурного проектирования Массачусетского технологического института, г-н Доу резюмировал свой опыт работы с сэндвич-панелями, отметив: «Единственное возражение, которое я вижу против этого метода строительства, — это передача звука через стены. .Эти панели слишком легкие, чтобы остановить передачу звука. Однако такая легкость является большим преимуществом при строительстве, поскольку один человек может легко справиться с панелью 4 на 8 ».

Подобные панели использовались только в двух других домах, которые он спроектировал — Доме испытаний Доу и резиденции Джона Рикера — оба в 1961 году.

Что такое сэндвич-панель? | Стеновые сэндвич-панели

Образец сэндвич-панели для отображения поперечного сечения

В самых общих чертах, сэндвич-панель — это тип панели, состоящий из трех (а иногда и более) материалов, которые соединяются вместе, образуя один. Сэндвич-панели используются в различных сферах строительной индустрии: от кровельных панелей до панелей пола и стен, из которых состоит само здание. Сэндвич-панели также могут называться композитными панелями, что означает, что они сформированы из более чем одного типа материала.

Сэндвич-панели называют сэндвич-панелями из-за конфигурации панелей. Панели состоят из трех основных компонентов: двух обращенных наружу слоя и толстого сердечника; две внешние панели действуют как «хлеб» сэндвича, а сердцевина — как мясо.

Получите ценовое предложение для стеновых сэндвич-панелей!

Обычно два обращенных наружу слоя наносятся для увеличения общей прочности панели или, в некоторых случаях, к сэндвич-панели могут быть добавлены дополнительные слои для улучшения других ее характеристик. Продолжая аналогию с сэндвичем, иногда могут потребоваться некоторые дополнительные «ингредиенты» (материалы), чтобы сделать идеальную сэндвич-панель для вас.

Для нашей системы стеновых сэндвич-панелей эти специфические характеристики обычно наиболее важны: STC (класс передачи звука) рейтинг, R-Value и огнестойкость .

Каждая из этих характеристик панели может быть чрезвычайно важной для проекта, в зависимости от среды, в которой будет находиться система сэндвич-панелей. Например, для системы стеновых панелей, поставляемой на склад в штате Мэн, может потребоваться другой тип панели, чем на химическом предприятии в Аризоне.

Пример сэндвич-панели с дополнительной стальной обшивкой для дополнительной прочности

Рейтинг STC

Начнем с рейтинга STC панели. STC , обозначающий Класс передачи звука , означает способность панелей уменьшать проходящий через него шум. Эта характеристика наиболее важна на предприятиях тяжелого производства или на любом предприятии, где работники должны выдерживать громкий шум в течение длительного периода времени.

Самый эффективный способ повысить рейтинг STC многослойной стеновой панели — это добавить дополнительные подложки, которые помогут поглощать шум. Для изготовления панелей мы использовали специально разработанную древесноволокнистую плиту, которую можно добавить к любой из наших конфигураций панелей, чтобы мгновенно повысить ее рейтинг STC. Эти звукоизоляционные панели часто используются при установке модульных комнат отдыха, офисов и конференц-залов в помещениях с уровнем шума выше среднего.

R-значение

Еще одной важной характеристикой сэндвич-панели является ее R-Value. R-Value — это общий термин для строительства и строительства, который относится к изоляционным свойствам материалов или их способности противостоять потоку тепла . Стандартная стеновая панель Panel Built имеет толщину 3 дюйма (хотя это может быть изменено для конкретных применений). Чтобы увеличить R-Value панели, вам нужно сделать изолирующую часть панели (сердцевину) как можно более толстой или построить панель из другого материала сердцевины.

В некоторых помещениях специального назначения можно использовать более высокую R-ценность для экономии энергии

Для примера возьмем нашу популярную стеновую панель из гипса / гипса. Глядя на ее конфигурацию, панель G / G имеет две гипсовые панели 1/2 дюйма с каждой стороны, оставляя 2 дюйма изоляции для полистирольного ядра. Эта конфигурация предлагает значение R, равное 11. Тем не менее, мы можем изменить изоляцию гипсовой / гипсовой панели на сердцевину из поли-ISO и мгновенно повысить значение R до 17, что значительно повысит термостойкость конструкции.

Сэндвич-панели с повышенным показателем сопротивления теплопередаче можно встретить в более жарких и холодных средах, чем обычно. Если стеновая панель хорошо удерживает внешнее тепло снаружи, она также будет хорошо удерживать внутреннее тепло.

Класс огнестойкости

Последний и, возможно, самый важный фактор для вашей стеновой сэндвич-панели — это огнестойкость, которую она обеспечивает. Уровни огнестойкости иногда бывает трудно понять и полностью понять, потому что нормативные документы могут использовать различные измерения для определения их огнестойкости.Чтобы получить полное изложение разницы в наших рейтингах огнестойкости, посетите раздел «Стеновые системы с рейтингом огнестойкости: руководство для начинающих».

Но вот краткое изложение…

Классификация панелей Panel Built

Стандартная сэндвич-панель

Panel Built (гипс / гипс) имеет класс класса A , что означает, что она не выдерживает пламени, но может воспламениться. Чтобы изменить огнестойкость системы стеновых панелей, вы должны изменить материалы, из которых состоит стеновая панель (и, как правило, оболочка здания в целом).

Однако для более жестких условий эксплуатации Panel Built также предлагает панель с рейтингом пожарной безопасности на 1 час . «1 час огнестойкости» — относится к сборке, которая может выдерживать стандартное (ASTM) воздействие огня в течение часа. После этого стену обрызгивают водой из пожарного шланга. Если стена выдерживает шланг, сборка считается огнестойкой на 1 час. Сэндвич-панель 1 Hour компании Panel Built все еще может быть настроена, но всегда будет содержать 2-дюймовый сердечник из минеральной ваты и стальную шпильку 20 калибра каждые 12 дюймов.

Между стеновой панелью класса A и классом пожарной безопасности в течение 1 часа компания Panel Built предлагает «негорючую» панель . Это для объектов, которые предпочли бы некоторую дополнительную противопожарную защиту, но 1-часовая панель, вероятно, будет излишним. Эта панель имеет конфигурацию, аналогичную нашей 1-часовой панели, но реже используется стальная шпилька калибра 20.

В целом, степень противопожарной защиты, которая потребуется сэндвич-панели, будет во многом зависеть от окружающей среды, в которой она находится.На объектах, содержащих большое количество горючих материалов и химикатов, обычно требуется более высокий уровень противопожарной защиты. Однако в некоторых случаях местные постановления могут требовать более высокого уровня защиты. В этом случае может быть очень полезно, чтобы компетентный дилер Panel Built помог вам определить, какой уровень противопожарной защиты лучше всего подходит для вас.

Панельное здание с индивидуальной глянцевой черной облицовкой стен

Но почему сэндвич-панели?

До сих пор мы много говорили о том, из чего состоят сэндвич-панели, и о некоторых характеристиках, которые их отличают, но почему вы должны выбирать сэндвич-панели в первую очередь? В чем преимущество использования этой стенной системы перед другими?

Массовое производство с настройкой

Самым большим преимуществом, которое дает вам система сэндвич-панелей Panel Built, является экономия на затрат на серийно производимый продукт , который по-прежнему может оставаться очень гибким .

Для большинства наших проектов панелей мы можем каждый раз использовать одну и ту же систему панелей. Эта система панелей может быть сконфигурирована в любом макете, который нужен конечному потребителю, используя нашу систему переплетных столбов, чтобы прикрепить их друг к другу. Однако, если необходима одна из наших сэндвич-панелей, изготовленных по индивидуальному заказу, мы можем быстро заменить ее на другой материал. После этого пользовательская панель по-прежнему идеально вписывается в нашу стандартную сборку стеновых панелей, сводя к минимуму любые дополнительные работы по изготовлению или сборке.

Невероятное удобство на рабочем месте

Помимо экономии средств, сэндвич-панели невероятно просто и быстро устанавливаются на стройплощадке по сравнению с панелями, изготовленными вручную. Используя Panel Built, мы отправляем все стеновые панели, которые потребуются вашему проекту, прямо на место работы. Панели предварительно вырезаны и маркированы, чтобы легко соответствовать чертежу проекта в САПР, который предоставляется с каждым новым проектом. Это означает, что наши сэндвич-панели могут быть установлены на месте без необходимости дополнительного изготовления на месте.

Благодаря тому, что наша система панелей является сборной, ваш проект может быть доставлен и установлен быстрее, чем при использовании традиционных методов строительства. Кроме того, поскольку все производственные процессы выполняются на нашем модульном строительном предприятии, сама рабочая площадка намного чище, проще в обслуживании и в целом гораздо менее разрушительна.

Если у вас есть какие-либо вопросы о нашей системе сэндвич-панелей, позвоните нам по телефону 800.636.3873 , отправьте нам электронное письмо по адресу info @ panelbuilt.com , или вы можете поговорить с нами в нашей функции LiveChat в правом нижнем углу экрана. Наша главная цель — решить ваши космические потребности с помощью превосходного качества и отличного обслуживания клиентов

Примеры стеновых сэндвич-панелей

% PDF-1. 2
%
550 0 объект
>
endobj
xref
550 78
0000000016 00000 н.
0000001911 00000 н.
0000003404 00000 п.
0000003675 00000 н.
0000004268 00000 н.
0000004696 00000 н.
0000005059 00000 н.
0000005111 00000 п.
0000005292 00000 п.
0000005344 00000 п.
0000005396 00000 н.
0000005448 00000 н.
0000005585 00000 н.
0000006807 00000 н.
0000006859 00000 н.
0000007110 00000 н.
0000007162 00000 п.
0000007185 00000 н.
0000008397 00000 н.
0000008420 00000 н.
0000009593 00000 п.
0000009615 00000 н.
0000010659 00000 п.
0000010682 00000 п.
0000011882 00000 п.
0000011905 00000 п.
0000013071 00000 п.
0000013403 00000 п.
0000013961 00000 п.
0000014360 00000 п.
0000014601 00000 п.
0000018004 00000 п.
0000018027 00000 п.
0000019192 00000 п.
0000019504 00000 п.
0000019898 00000 п.
0000023219 00000 п.
0000023430 00000 п.
0000024831 00000 п.
0000025181 00000 п.
0000025447 00000 п.
0000025878 00000 п.
0000026015 00000 п.
0000026591 00000 п. 07Puuɭ (ZQm) h8L, ˋ6] 35Y # iR 0t 擛 {ι9Ϲ7 ;.? KELfCuS ‘rJo37G7W} P \ ܗ wNtdgS [1I = c1Y] | WS} {pIrhck0u ܎ S2frC ؾ zEj ي Z * о ߼ ?: оч.сл. & ш ֳ 5 ом * LO²> gCabm 3 G ޿ / = 8 ϥeeT;! = ̡ \ [DRZuH> zRZzO كمم О Լ ХУ & 47 ז ТВт / rh_ \ TLW> w [RX (ZJω [w}, k ؊ OmhEVSI
h4wG) `H

3H $ «S @ 4
> z: L & IITj}  +
d! «[2MI! z $ {Fgp $ r (污 D3vXaG8EX
, 2B> 1g @ wX

Что нужно знать о изоляционных панелях для стен и крыш

Следующий текст о сэндвич-панелях для стен и крыш предназначен для начинающих. Он предназначен для ознакомления с предметом и предоставляет информацию о различных аспектах, таких как транспорт, переезд и т. Д.Конечно, этот текст не заменяет никакого обучения. Поэтому всегда необходимо иметь специалистов, знакомых с транспортировкой, хранением и сборкой сэндвич-панелей.

1. Основы: Что такое изолированные панели?

Умный и изолированный: фасад из изолированных панелей

Как следует из названия, «сэндвич-панели» состоят из нескольких слоев — обычно двух тонких покрывающих листов, между которыми находится сердцевина. Но это единственное сходство между ними и бутербродом! Когда дело доходит до долговечности, сэндвич-панели намного опережают свое съедобное тезку: отдельные слои прочно связаны друг с другом, поэтому их часто называют композитными панелями.
Изолированные панели, композитные панели или сэндвич-панели бывают самых разнообразных конструкций. В большинстве случаев внешняя оболочка состоит из стального оцинкованного листа. Внутренняя оболочка может быть изготовлена из оцинкованного стального листа, тонких алюминиевых листов, нержавеющей стали или стеклопластика. Сердцевина в основном сделана из изоляционного материала, такого как полиуретан (PUR), полиизоцианурат (PIR) или минеральная вата. Соединение внешнего и внутреннего слоев помогает сочетать свойства используемых материалов: изгиб или разрыв поверхности затруднены благодаря сердцевине, а стабильность поверхности, в свою очередь, защищает мягкую сердцевину от внешних воздействий.

2. Использование теплоизоляционных панелей

Изолированные панели используются во многих отраслях промышленности, таких как аэрокосмическая, автомобильная и строительная. В этом тексте основное внимание уделяется использованию теплоизоляционных панелей как готовых элементов для строительной отрасли.
Изолированные панели идеально подходят для строительного сектора: вы экономите время, сокращаете расходы и уменьшаете вес, и их можно использовать в качестве стен, потолка и крыши. Если панели поступают прямо с завода, они сразу готовы к использованию. В одном легком шаге, они могут быть прикреплены к опорной конструкции и одновременно являются стабильные стены или крыши с отличными изоляционными свойствами.
Благодаря вышеперечисленным свойствам, сегодня изолированные панели особенно популярны для облегчения строительства холлов, крыш жилых домов, а также в качестве изоляционных панелей для изоляции или также в качестве звукоизоляции в строительстве из гипсокартона. Изолированные панели с огнестойкой сердцевиной также часто используются в качестве противопожарных панелей.

Зал из утепленных панелей

3. Виды утеплителей

3.

1. Изолированные кровельные панели

Кровельные панели имеют два применения: в качестве кровельной изоляции и кровли.Их можно узнать с первого взгляда по их правильной высоте на сэндвич-элементе. Эти возвышения известны как высокие выступы и служат для придания жесткости панели. Без хорошей устойчивости, особенно в случае кровельных панелей, не обойтись, поскольку они должны не только выдерживать собственный вес, но и выдерживать потенциальные снеговые или ветровые нагрузки. Пространство между двумя высокими гребнями называется низким гребнем . Здесь измеряется толщина сердцевины. Чтобы обеспечить плавный переход между двумя панелями крыши, на одной стороне панели имеется перекрывающийся клапан .Он находится поверх соседней панели.

Кровельные панели доступны в широком диапазоне цветов RAL.

3.2. Кровельные панели ECO

Особый тип кровельных панелей — кровельные панели ECO. Они покрыты с нижней стороны алюминиевой фольгой, а не сталью. В результате они классифицируются как продукты одноразового использования согласно строительным нормам и не нуждаются в утверждении. Помимо этого юридического преимущества кровельные панели ECO имеют еще много плюсов.Алюминиевая фольга надежно защищает от таких продуктов, как аммиак, которые могут оказать негативное воздействие на окружающую среду. В результате кровельные панели ECO особенно подходят для использования в сельскохозяйственных зданиях, таких как конюшни и сараи.

3.3. Утепленные стеновые панели

Изолированные стеновые панели имеют облицованный профиль для устойчивости вместо высоких бортиков на кровельных панелях. Поскольку отсутствует перекрытие створки из-за отсутствия высокого конька, панели соединяются между собой шпунтованным соединением, которое более выражено, чем на панелях крыши.По желанию также можно использовать незаметные снаружи крепежные винты с использованием секретной системы крепления.

Футерованный профиль Eurobox

Микроребристый профиль

Двухсторонний профиль с
секретные крепления

Подробно: секретное крепление

Стеновые панели также можно использовать в качестве перекрытий или полов.

3.4. Панели холодильные

Панели для холодильной камеры — это особая форма стеновых панелей.Они обычно более изолированы, чем обычные изолированные панели, и имеют лучшее качество стыков. Это делает их идеальными для строительства холодильных камер и холодильных камер. Панели холодильной камеры часто также имеют покрытие, безопасное для пищевых продуктов.

4. Состав утепленных панелей: внешний

Наружная оболочка изолированной панели состоит из нескольких различных слоев, которые защищают панель от воздействий окружающей среды, таких как УФ-излучение и коррозия. Следующая диаграмма дает хороший обзор структуры внешней оболочки:

Поскольку все отдельные слои выполняют определенные функции, важно проанализировать факторы окружающей среды, которым будут подвергаться панели, прежде чем покупать изолированные панели.После этого можно выбрать подходящие материалы и покрытия. Поскольку внешняя и внутренняя стороны изолированных панелей часто подвергаются очень разным условиям, используемые лаки и материалы различаются в зависимости от стороны, на которой они находятся. Например, внешняя оболочка всегда должна содержать слой защиты от ультрафиолета, а во влажных внутренних помещениях, таких как бассейны, следует использовать хорошую защиту от коррозии.

4.1. Наружные материалы

Существует несколько основных материалов, из которых изготавливается внешняя оболочка утепленных панелей.Вот обзор свойств материалов:

Материал	Использование
Листовая сталь	Стальной листовой металл чаще всего используется при производстве теплоизоляционных панелей. Материал впечатляет своей высокой стабильностью. Лист оцинкован и имеет антикоррозийное покрытие
GRP	GRP (пластик, армированный стекловолокном) можно использовать только для нижней стороны панелей.Материал используется в помещениях с повышенным воздействием химикатов или соли для предотвращения коррозии. Стеклопластик не так устойчив к разрушению, как металл.
Алюминий	Иногда, но не часто, оболочка изоляционной панели изготавливается из алюминия. Этот материал особенно устойчив к химическим веществам и соли и поэтому в основном используется в сельском хозяйстве. К недостаткам можно отнести высокую цену и высокое тепловое расширение, что может привести к проблемам конструкции.
	Очень редко корпус изготавливается из нержавеющей стали. Преимущество этого материала в том, что он абсолютно не подвержен ржавчине и безопасен для пищевых продуктов. Однако цена материала очень высока. Мы производим изолированные панели из нержавеющей стали под заказ от 2500 м².

Толщина материала

Оболочка панелей доступна из материала различной толщины.Более тонкий материал легче и дешевле, но не такой прочный. В случае использования более толстых материалов по панели можно ходить, не повредив ее. Типичные значения толщины стального листа составляют 0,4 мм и 0,6 мм. Свяжитесь с нами, если вам понадобится консультация по толщине.

Цинкование

В качестве защиты от коррозии все наши панели имеют высококачественное оцинкование. Свяжитесь с нами, если у вас возникнут вопросы по гальванике.

4.2. Наружное покрытие

Покрытие обеспечивает дополнительную защиту изоляционной панели и защищает от коррозии и УФ-излучения.Существует множество уровней качества, в зависимости от ситуации, в которой будут использоваться панели. Качество покрытия можно повысить с помощью одного из следующих двух методов: за счет новых разработанных материалов и методов покрытия или за счет более толстого покрытия. Стандартное покрытие, наносимое на наши изолированные стены и крышу, — это стандартный полиэстер толщиной 25 мкм, как снаружи, так и внутри. Большинство конкурентов предлагают только 15 мкм. Доступные покрытия:

Продукты с предварительно нанесенным покрытием	Стандартная толщина (мкм)	Минимальное время до появления белой ржавчины (ч)	Категория коррозии
Стандартный полиэстер	25	360	RC2
Полиэстер повышенной прочности	25	360	RC3
PVDF	25	500	RC4
PVDF	35	500	RC4
PUR-PA	50/55	700	RC5
Пластизол	100/200	1000	RC5
Пластиковое покрытие	100	500	/

Чтобы упростить вам выбор правильного покрытия, мы предлагаем вам небольшую помощь в принятии решения на основе EN 10169. Просто отнесите свой проект к одной из следующих категорий.

Влияние внешней среды:

Категория	Описание
C1 — очень низкий
C2 — низкий	Окрестности с низким уровнем загрязнения Сельскохозяйственные районы
C3 — средний	Городские и промышленные районы, средний уровень загрязнения диоксидом серы Прибрежные районы с низким содержанием соли — от 10 до 20 км от моря
C4 — высокий	Промышленные зоны и побережья со средним содержанием соли, от 3 до 10 км от моря
C5 I — очень высокий	Промышленные и прибрежные районы с повышенной влажностью и агрессивной средой
C5 M — очень высокий	Прибрежные районы с высоким содержанием соли, от 1 до 3 км от моря

Влияние внутренней среды:

Категория	Описание
C1 — очень низкий	Отапливаемые здания с чистым воздухом: e. г. офисы, магазины, школы и гостиницы
C2 — низкий	Неотапливаемые здания, в которых возможна конденсация: складские помещения, спортивные залы
C3 — средний	Производственные помещения с высокой влажностью и достаточно высоким уровнем загрязнения воздуха: например, пищевая промышленность, прачечные, пивоварни, молочная промышленность
C4 — высокий	Химические установки, бассейны, судостроение и прибрежные сооружения
C5 I — очень высокий	Здания или территории с постоянной конденсацией и высоким загрязнением воздуха
C5 M — очень высокий	Здания или территории с постоянной конденсацией и высоким загрязнением воздуха

С помощью следующей диаграммы вы можете выбрать правильное покрытие как для внешней, так и для внутренней оболочки ваших теплоизоляционных панелей.

5. Состав утеплителя: сердцевина

Исключительные изоляционные свойства изоляционных панелей во многом достигаются благодаря теплоизоляционному сердечнику, который защищен внешними листами из стали или алюминия. Сердцевина утепленных панелей может быть изготовлена из различных материалов и разной толщины. Далее мы предлагаем вам краткий обзор материалов и их функций.

5.1. Полиуретан (ПУ)

Полиуретан — это синтетическая смола, разработанная в 1930-х годах Отто Байером и его исследовательской группой для IG Farben.Все мы знаем этот материал в наших домах: из него сделаны наши губки. В области теплоизоляционных панелей полиуретан — самый популярный изоляционный материал. Но насколько хороши теплоизоляционные свойства? Следующая таблица основана на панели типа Eurobox со стандартной футеровкой и предоставляет информацию о значениях изоляции (U-значения), достигнутых в зависимости от толщины сердечника:

U	Толщина панелей (мм)
U	25	30	35	40	50	60	80	100	120
Вт / м² K	0. 83	0,70	0,61	0,54	0,44	0,37	0,28	0,22	0,19
ккал / м² ч ° C	0,71	0,60	0,52	0,46	0,38	0,32	0,24	0,19	0.16

5.2. Полиизоцианурат (PIR)

Полиизоцианураты обладают даже лучшими изоляционными свойствами по сравнению с полиуретаном. Таким образом, такой же показатель изоляции может быть достигнут при меньшей толщине жилы. Кроме того, изолированные панели с сердечником из PIR имеют лучшие показатели огнестойкости, чем панели с сердечником из PUR, и дольше выдерживают более высокие температуры. Из-за этого изолированные панели с сердечником PIR несколько дороже, чем панели с сердечником PUR.

5.3. Минеральная вата

Если у вас есть особые требования к противопожарной защите, то панели с сердцевиной из минеральной ваты не обойтись. В отличие от полиуретана и полиизоцианурата, минеральная вата не горючая. Однако это преимущество смягчается тем фактом, что панели из минеральной ваты имеют несколько худшие изоляционные свойства. Взгляните на значения U на примере профиля Eurobox со стандартной футеровкой:

U	Nenndicke des Paneels (мм)
U	50	60	80	100	120	150
Вт / м² K	0.75	0,63	0,49	0,39	0,33	0,27
ккал / м² ч ° C	0,65	0,54	0,42	0,34	0,28	0,23

6. Транспортировка теплоизоляционных панелей

Если вы решили использовать изоляционные панели как часть ваших строительных планов, транспортировка является первым шагом после размещения вашего заказа. Для панелей длиной до 24 метров существуют некоторые очень важные правила, на которые следует обратить внимание, чтобы гарантировать, что изолированные панели не будут повреждены.
Изолированные панели обычно поставляются в упаковке. Чтобы не повредить панели при транспортировке, эти упаковки необходимо размещать горизонтально на распорках из пенопласта или дерева. Обратите внимание, что распорки необходимо размещать на подходящем расстоянии друг от друга. Несущая поверхность, конечно, должна соответствовать форме упаковки.То есть, если упаковка плоская, поверхность, на которой она лежит, должна быть плоской. Если упаковка изогнута, поверхность, на которой она лежит, также должна быть изогнутой. При штабелировании пакетов друг на друга необходимо использовать распорки между пакетами.
Также необходимо обеспечить, чтобы упаковки не выступали более чем на один метр и были закреплены по крайней мере в двух поперечных сечениях с помощью ремней на расстоянии не более 3 метров друг от друга. При креплении ремней важно следить за тем, чтобы они сами не повредили панели.Разумеется, погрузочная поверхность транспортного средства должна быть пустой и защищенной от атмосферных воздействий.

7. Хранение теплоизоляционных панелей

По логистическим причинам иногда необходимо хранить теплоизоляционные панели на строительной площадке или на складе. Убедитесь, что панели никогда не лежат прямо на полу, а всегда на деревянных или полистирольных прокладках, которые шире самой панели. Прокладки должны быть адаптированы к форме панелей и соответствовать изделию. Например: для пакета, который изогнут, прокладки должны иметь одинаковую кривизну.Если из-за недостатка места пакеты складываются друг на друга, убедитесь, что между отдельными пакетами используются распорки. Верхние распорки должны быть размещены точно в том же положении, что и проставки внизу. При штабелировании также следует учитывать вес пакетов. Можно штабелировать максимум 3 упаковки максимальной высотой 2,6 м.
Пакеты панелей никогда не должны храниться в течение длительного времени во влажной среде, поскольку на плохо вентилируемых внутренних панелях может скапливаться конденсат, который может вызвать коррозию металла.Если необходимо краткосрочное хранение на открытом воздухе, важно, чтобы упаковки не подвергались воздействию прямых солнечных лучей и чтобы по ним стекала вода. Наклон должен быть не менее 5%. Однако пакеты не следует хранить на открытом воздухе более 60 дней.
Лучшими условиями хранения утепленных панелей являются сухие и непыльные помещения, которые также в той или иной степени вентилируются. По опыту мы знаем, что даже при наилучших условиях хранения срок хранения не должен превышать 6 месяцев, так как в противном случае свойства панелей могут измениться.

8. Подъем утепленных панелей

Даже если изолированные панели относятся к элементам легкой конструкции, их длина может означать, что они несут значительный вес. По этой причине при подъеме вручную или краном необходимо соблюдать некоторые основные инструкции.
При подъеме упаковки краном синтетические строповые ремни (например, из нейлона) шириной не менее 10 см должны быть размещены как минимум в 2 местах. Ремешки должны составлять не менее половины длины упаковки.Чтобы предотвратить повреждение панелей при подъеме, используйте прочные и тонкие деревянные или пластиковые распорки, ширина которых превышает ширину панелей как минимум на 4 см.
При поднятии панелей вручную должны работать два человека. Панели всегда следует переносить горизонтальными краями вверх и вниз.

9. Раскрой теплоизоляционных панелей

Иногда необходимо разрезать изолированные панели, чтобы получить их рабочую длину на месте. Для этого панели необходимо поставить на твердое основание и разрезать погружной пилой, лобзиком или циркулярной пилой.Важно следить за тем, чтобы режущая поверхность во время резки не становилась слишком горячей. Это может привести к гальванизации и, следовательно, к возгоранию защиты от коррозии. Пожалуйста, не используйте угловые шлифовальные машины или дисковые шлифовальные машины, так как искры могут повредить антикоррозионное покрытие.

10. Монтаж кровельных панелей

Каркас уже установлен, изоляционные панели можно использовать с пользой

Изолированные панели всегда должны устанавливаться специалистами.Следующий отрывок дает приблизительный обзор работы.
Кровельные панели всегда устанавливаются на деревянное, бетонное или стальное основание. При проектировании каркаса необходимо обязательно включить расчет веса панели, а также потенциальных снеговых и ветровых нагрузок в регионе. Из всей этой информации можно определить расстояние между опорами (прогонами), на которые укладываются панели. Для максимального водоотвода наклон крыши должен быть не менее 5 °.Если в крыше имеется ригель или проемы в кровле, крыша должна иметь уклон не менее 7 °. Поэтому кровельные панели не подходят для плоских крыш.
Теперь вы готовы к работе!

10.1. Укладка кровельных панелей

10.2. Перекрытие короткого стыка

Иногда возникает необходимость стыковать утепленные кровельные панели по вертикальному стыку. В следующем разделе описывается процедура такого перекрытия вдоль этого края.
Поскольку в стандартном варианте этот край не перекрывается, его необходимо создать, удалив нижний лист и пенопласт.Лист данных для каждой панели поможет вам определить длину необходимого сокращения.

Подготовка к перекрытию верхней панели

Сначала укладывается нижняя панель, а затем устанавливается верхняя панель так, чтобы она перекрывала нижнюю. Это позволяет стекать дождевой воде, не попадая под клапан внахлест. Кроме того, на нижнюю панель следует нанести как минимум две самоклеющиеся пломбы. Завершающий этап — закрепление панелей через высокие борта.

10.3. Завершение площади карниза

Открытый утеплитель в передней части здания должен быть защищен от воздействия погоды и животных. В этом разделе мы опишем различные возможности.

Открытая изоляция должна быть либо окрашена водонепроницаемым покрытием, либо покрыта гидроизоляцией.

Преимущество мигания состоит в том, что животные не могут добраться до пены, в которую они затем закопаются и вытащат ее.

По запросу мы можем поставить панели для карниза с отливом.

11. Аттестация самонесущих теплоизоляционных панелей по стандарту ЕС 14509

Изолированные панели имеют официальное одобрение. Стандарт ЕС 14509 определяет требования к «заводским самонесущим изолированным панельным элементам с металлическими листами с обеих сторон».

12. Классы противопожарной защиты и законодательство о противопожарной защите

Во многих случаях, когда используются изолированные панели, противопожарная защита играет важную роль.Европейский стандарт DIN EN 13501 действует уже несколько лет. Европейский стандарт гораздо более тщательно регулирует классы противопожарной защиты.
Вот соответствующая таблица ЕС, в которой определены классы огнестойкости согласно DIN EN 13501 и их соответствие соответствующим требованиям строительного надзора:

Строительные требования	Несущие элементы¹ без зазора	Несущие элементы¹ с зазором	Неопорные внутренние стены	Неопорные внешние стены	Фальшполы	Отдельно стоящие потолки
Огнестойкий	30	РЭИ 30	EI 30	E 30 (i → o) и EI 30-ef (i ← o)	REI 30	EI 30 (a↔b)
Огнестойкий	R 60	РЭИ 60	EI 60	E 60 (i → o) и E 60-ef (i ← o)		EI 60 (a↔b)
Огнестойкий	R 90	РЭИ 90	EI 90	E 90 (i → o) и E 90-ef (i ← o)		EI 90 (a↔b)
Огнестойкость 120 минут	R 120	РЭИ 120		–		–
Противопожарная стена	–	РЭИ-90М	ЭИ 90-М	–		–

¹Для систем реактивной противопожарной защиты с компонентами из стали с покрытием дополнительно требуется спецификация IncSlow согласно DIN EN 13501-2.

В дополнение к этим общим таблицам существует еще одна таблица, в которой классифицируются все изолированные панели. Если вы заказываете панели у нас, мы всегда обеспечиваем европейский класс огнестойкости:

Классификация огнестойкости строительных материалов (кроме полов) согласно DIN EN 13501-1

Строительные требования	Дополнительные требования		Классификация ЕС согласно DIN EN 13501-1¹²
Строительные требования	Без дыма	Не допускать образования капель горючего	Строительные материалы, искл.линейная изоляция труб	Линейная изоляция труб
Невоспламеняющийся	●	●	A1	A1 _L
Невоспламеняющийся	●	●	A2 — s1, d0	_{A2 _L} — s1, d0
Огнестойкий	●	●	В — s1, d0 C — s1, d0	B _L — s1, d0 C _L — s1, d0
		●	A2 — s2, d0	A2 _L — s2, d0
			A2 — s3, d0	A2 _L — s3, d0
			В — s2, d0 В — s3, d0	B _L — s2, d0 B _L — s3, d0
			С — s2, d0	С _L — s2, d0
			С — s3, d0	С _L — s3, d0
	●		A2 — s1, d1	A2 _L — s1, d1
			A2 — s1, d2	A2 _L — s1, d2
			В — s1, d1 B — s1, d2	B _L — s1, d1 B _L — s1, d2
			С — s1, d1	С _L — s1, d1
			С — s1, d2	С _L — s1, d2
			A2 — s3, d2 B — s3, d2 C — s3, d2	A2 _L — s3, d2 B _L — s3, d2 C _L — s3, d2
Нормальная воспламеняемость		●	D — s1, d0	D _L — s1, d0
			D — s2, d0 D — s3, d0	D _L — s2, d0 D _L — s3, d0
			E	E _L
			D — s1, d1	D _L — s1, d1
			D — s2, d1	D _L — s2, d1
			D — s3, d1	D _L — s3, d1
			D — s1, d2	D _L — s1, d2
			D — s2, d2	D _L — s2, d2
			D — s2, d3	D _L — s2, d3
			E — d2	EL — d2
Легковоспламеняющийся			Ф	ф _л

¹ В европейских правилах испытаний и классификации не указываются характеристики тления строительных материалов. Для применений, в которых необходимо продемонстрировать характеристики тления, должны применяться национальные правила.
² За исключением классов A1 (несмотря на использование сноски c к таблице 1 DIN EN 13501-2 и E) огнестойкость поверхностей наружной облицовки стен (типы) не может быть окончательно классифицирована в соответствии с DIN EN 13501-1 .

Изоляционные панели с сердечником из минеральной ваты доступны с классом огнестойкости до F120. Таким образом, это означает, что они могут выдерживать огонь до 120 минут.Панели состоят на 95-99% из расплавленной вулканической породы, втянутой в волокна для получения волокнистой структуры. Сертифицированные сэндвич-панели с сердечником из минеральной ваты могут устанавливаться в помещениях, требующих противопожарной защиты. Их можно использовать как внутреннюю противопожарную стену или внешнюю стену, а также как низкий потолок, как крышу и даже как изоляцию существующих зданий.

2.5.0.0

Обзор строительной продукции

: структурные изолированные панели

Архитектор на пенсии Уильям М. Макмаллен с любовью вспоминает проект высадки в океаническую колонию, который он разработал 12 лет назад. Эти 50 домов, расположенных в Маршфилде, штат Массачусетс, стоят вдвое меньше средней стоимости. У каждого блока были стены R-30 и счета за отопление менее 500 долларов за сезон. В довершение всего, в мае состоялась закладка фундамента, а к сентябрю того же года подразделения были заняты.

Как эти дома были такими энергоэффективными и такими быстрыми и, следовательно, более дешевыми в строительстве? По словам МакМаллена, ответ заключается в том, что они были построены из структурных изолированных панелей (SIP).

К настоящему времени знакомые большинству строителей, SIP изготавливаются из пенополистирола (EPS) или жесткого пенополиизоцианурата изоляции, зажатого между двумя структурными листами ориентированно-стружечной плиты. По данным Gig Harbour, Wash, в 2002 году около 12 000 домов были построены с использованием SIP.

Архитекторы Тоблер Данкер. Дом архитектора Пегги Данкер в Джексоне, штат Вайоминг, построен из структурных изолированных панелей (СИП). По словам архитектора, несмотря на их преимущества, SIP не являются «проверенным продуктом», поэтому профессионалы не хотят их пробовать.Учитывая, сколько домов возводится ежегодно, это число едва ли можно заметить на национальном радаре. Однако эта технология получает признание. Даже крупнейший в стране производитель домов, Pulte, проверяет жизнеспособность производства большого количества домов из SIP.

«Было бы здорово, если бы игрок № 1 в жилищном строительстве перешел на SIP», — говорит Фрэнк Бейкер, генеральный директор Insulspan, производителя SIP. «Это вызывает доверие в отрасли».

ЭКОНОМИЯ ЭНЕРГИИ
Одно из главных преимуществ SIP — энергоэффективность.Исследование, проведенное Национальной лабораторией Ок-Ридж в 1999 году, показало, что значение R для стены с 3½-дюймовым сердечником из пенополистирола составляет 14 по сравнению с 9,8 для стены с деревянным каркасом 2×4, изолированной стекловолоконной изоляцией R-11. Такой вид энергоэффективности является одной из причин, по которой базирующийся в Атланте Центр общественных жилищных ресурсов, который поддерживает жилье для малоимущих, исследует эту технологию.

По словам М. Скотта Болла, соисполнителя центра, R-значения утеплителя из войлока основаны на предположении, что дом будет построен идеально.«Если дом построен некачественно, то R-значения снижаются», — говорит он. «[Но] SIP имеют постоянные значения R».

Архитекторы Тоблер Данкер. Архитектор Пегги Данкер спроектировала этот дом для своей семьи в Джексоне, штат Вайоминг, со структурными изоляционными панелями. Архитектор говорит, что строительство ее дома из SIP стоило столько же, как если бы оно было построено на палочке, и что использование SIP не повлияло на дизайн.
На прошлогодней Международной выставке строителей в Лас-Вегасе знаменитый архитектор Сара Сусанка и консультант по строительным наукам Стив Исли объединились в шоу-хаусе Home by Design.При спонсорской поддержке Nevada Power, структура была построена из SIP от Insulspan. Бейкер говорит, что этот дом на 60-70 процентов эффективнее, чем дом, соответствующий модельным нормам энергопотребления. По его словам, типичный дом, имеющий рейтинг Energy Star, должен работать на 30 процентов эффективнее, чем энергетические нормы модели.

SIP также предлагают интересные дизайнерские возможности. Архитектор Майкл МакДонаф использовал панели в своем экспериментальном электронном доме в долине Гудзона в Нью-Йорке. Дом не только включает в себя перечень высокотехнологичных элементов и альтернативных строительных технологий, но и включает две консольные комнаты, которые выступают с противоположных концов облицованной камнем оболочки здания.

«Мы не смогли бы создать два« улавливателя просмотра »без SIP, — говорит архитектор. «Было бы чрезвычайно сложно получить те же значения R с традиционным кадрированием. Потребовались бы более толстые стены, что было бы дорого ». Традиционное обрамление также сделало бы консольные участки тяжелыми.

Кроме того, конструкция SIP может быть нейтральной по стоимости по сравнению с каркасом палки. Пегги Данкер, директор Tobler Duncker Architects в Джексоне, штат Вайоминг., спроектировала собственный дом с помощью SIP. «Компания хотела узнать, сколько будет стоить облицовка стен панелями», — говорит она. «Они предложили одинаковую цену».

НАСТОЯЩИЕ ПРОБЛЕМЫ
Конечно, SIP не лишены проблем и вопросов, и даже фанаты говорят, что есть нюансы, над которыми нужно работать.

«Существуют инженерные решения, которые имеют смысл для SIP, — говорит Майк Брайан, менеджер подразделения панелей компании Premier Building Systems, производителя SIP. «В некоторых областях высока трудозатратность, и для снижения затрат имеет смысл использовать SIP.”

Но Брайан говорит, что обрамление палкой обычно дешевле. «В панельной промышленности инфраструктура еще не создана. Как только это произойдет, цена упадет и станет даже меньше, чем в рамке «.

Есть и другие проблемы. «Все еще есть некоторые опасения по поводу долговечности панелей», — говорит Болл. И у него есть еще вопросы: есть ли информация о сроке службы связующих, которые склеивают OSB вместе? Если OSB расслаивается до какой-либо степени, есть ли какое-нибудь средство? Есть ли информация о сроке службы склеивания между OSB и пеной?

Вдобавок Болл говорит, что, основываясь на своем опыте, нужно время, чтобы привыкнуть к SIP; они тяжелые, не подходят для крыш сложной конструкции и их трудно подключить. «Несмотря на то, что говорят производители, электрики ненавидят рыболовную проволоку сквозь пену», — утверждает он.

«Это не проверенный продукт, как обрамление палок, поэтому люди не хотят его использовать», — добавляет Данкер. Кроме того, она спрашивает: «Что произойдет, если OSB намокнет и начнет гнить? Вы просто не можете снять сайдинг и заменить OSB ».

Билл Вахтлер, исполнительный директор Structural Panel Association, говорит, что большинство вопросов и опасений, возникающих у людей по поводу SIP, исчезают, когда они знакомятся с продуктом.Что касается проблемы с проводкой, строители могут построить плинтус и проложить за ним проводку. А Вахтлер говорит, что сложные крыши можно поднимать немного быстрее с помощью SIP, чем с помощью габаритных пиломатериалов. «Вы определенно должны планировать заранее, но после того, как вы проделаете это пару раз, это станет легче», — говорит он.

Воздействие дождя не повлияет на структурную целостность панели, и маловероятно, чтобы слой OSB отделился от пенопласта, утверждает Вахтлер. Если произойдет расслоение, можно будет произвести ремонт, добавляет он.

Макдонаф говорит, что большинство проблем, связанных с панелями, являются незначительными. «Как и у любого материала, есть минусы», — говорит архитектор. «Но со всем, с чем я столкнулся, можно справиться».

Например, допуски при измерениях могут быть проблемой, поэтому McDonough допускает расширительный зазор 1/8 дюйма. «У SIP очень много неисследованного дизайнерского потенциала, поэтому мне нравится экспериментировать с ним».

НА ГОРИЗОНТЕ
В настоящее время производители промышленных домов не убеждены, что SIP предлагают конструктивный потенциал и экономию средств.По мнению большинства производителей и архитекторов, в этом нет ничего удивительного. «Строители не любят менять методы работы, — говорит Дуг Андерсон, менеджер по продажам Winter Panel. «Они смотрят на панели как на дикую и футуристическую технологию».

Но SIP пробудили любопытство Пулте. Три года назад застройщик из Блумфилд-Хиллз, штат Мичиган, построил пилотный завод в районе Детройта, чтобы исследовать жизнеспособность строительства большого количества домов с помощью SIP. «Они обнаружили, что если они внесут некоторые изменения, SIP могут работать», — говорит Брайан.«Они решили построить еще один завод в Вирджинии и рассчитывают выпускать около восьми домов в день».

«Важность присутствия Пулте невозможно переоценить, — говорит Бейкер из Insulspan. Успех строителя рассматривается как жизненно важный шаг в повсеместном внедрении этой технологии.

История впервые появилась в журнале «ЖИЛЫЙ АРХИТЕКТОР».

Имейте в виду. Структурные изолированные панели (SIP) предлагают некоторые преимущества по сравнению с каркасной рамой, но архитекторы и строители, знакомые с этой технологией, говорят, что есть некоторые вещи, на которые следует обратить внимание.

ОГРАНИЧЕНИЯ ДИЗАЙНА: Производители заявляют, что убеждение, что панели ограничивают возможности дизайна, не соответствует действительности. Такие компании, как W.H. Портер изготавливает панели в соответствии со спецификациями. Панели работают в сочетании с кровельными фермами, системами полов и любым другим строительным продуктом, необходимым для строительства дома, поэтому все возможно. Одно предостережение: при заказе окон и наружных дверей потребуется готовый оконный косяк толщиной 5 1/16 дюйма после установки гипсокартона. Уточните у своего поставщика, есть ли дополнительные расходы.
ТРУДНОСТИ ПОДКЛЮЧЕНИЯ: Электропроводка обычно выполняется через пазы в стене на высоте 16 и 45 дюймов от пола. М. Скотт Болл, соисполнительный директор Ресурсного центра общественного жилья, построившего дом SIP, говорит, однако, что электрики часто сталкиваются с трудностями при прокладке проводов через помещения. Одно из решений — использовать более тяжелую плинтус и проложить за ней провода. Кроме того, производители рекомендуют использовать вертикальные пазы через каждые 4 фута.Затем электрик просто просверливает отверстия в полу за стенами.
LIMITED ROOFLINES: Некоторые строители говорят, что сложные крыши сложно сделать с помощью SIP, но промышленность утверждает, что это миф. По словам Билла Вахтлера из ассоциации панелей, мансардные окна на самом деле легче построить из панелей. Он утверждает, что сложные крыши требуют большего планирования, потому что это другой процесс, но с панелями они поднимаются немного быстрее, чем с объемными пиломатериалами.
ЧЕРТЕЖ в CAD: Архитектор Пегги Данкер говорит, что строительство ее дома было отличным, когда панели прибыли на место.Однако процесс рисования в магазине был утомительным. Любые необычные конструкции могут вызвать проблемы, если их не проверить. В доме Дункеров окна разной высоты. Ее совет: внимательно проверьте рабочие чертежи перед изготовлением панелей.
ШЛИФЫ: Панели производятся со строгими допусками на ширину 4 фута и соединяются деревянными шлицами. Болл говорит, что размерные шлицы пиломатериалов неизменно деформируются, что затрудняет образование надрезов в соединениях. Вот почему он предпочитает шлицы из клееного бруса.«Они совершенно прямые» и более устойчивые, — говорит он. По словам архитектора Майкла МакДонау, еще один способ противодействовать этому — добавить к измерениям допуск в 1/8 дюйма. «Это хороший трюк, когда вы их вставляете», — говорит он. «Они подойдут намного лучше». — Н.Ф.М.
ресурсов

Архитектор Майкл МакДоно
www.michaelmcdonough.com

Центр ресурсов общественного жилья
www.chrcatlanta.org

Ассоциация структурных изолированных панелей
www.sips.org

AFM. Структурные изолированные панели R-Control образуют прочную конструктивную систему, состоящую из утеплителя из пенополистирола (EPS) Perform Guard, приклеенного к OSB. Их можно использовать для стен, крыш и полов. По словам представителей компании, экономия рабочего времени составляет от 30 до 40 процентов по сравнению с палкой. Панели доступны в размерах от 4 футов на 8 футов до 8 футов на 24 фута. 800-255-0176. www.r-control.com.

Ресурсный центр общественного жилья. Эта организация, которая поддерживает строительство доступного жилья, использовала структурные изолированные панели для строительства этого жилища в Атланте. Центр был привлечен к SIP, потому что они предлагают более низкие и стабильные счета за электроэнергию для домовладельцев. 404-624-1111. www.chrcatlanta.com.

Архитекторы Тоблер Данкер. Архитектор Пегги Данкер спроектировала этот дом для своей семьи в Джексоне, штат Вайоминг, со структурными изоляционными панелями. Архитектор говорит, что строительство ее дома из SIP стоило столько же, как если бы оно было построено на палочке, и что использование SIP не повлияло на дизайн.

Premier Building Systems. Панели Premier состоят из двух листов ориентированно-стружечных плит, структурно ламинированных и подвергнутых отверждению под давлением с получением жесткого сердечника из пенопласта. Они стандартно бывают разных размеров и толщины. Также компания предлагает такие аксессуары, как шурупы, шляпки коньковые и мастику. 800-275-7086. www.pbspanel.com.

Инсулспан. Структурные изолированные панели компании (фото справа и снизу) представляют собой цельные конструктивные элементы, которые можно использовать в стенах, полах и крышах. Каждая панель состоит из сердечника из пенополистирола (EPS), скрепленного между двумя внешними слоями прочной OSB. По словам производителя, они образуют прочную универсальную оболочку здания, которая может значительно сократить время строительства. Их энергоэффективность, как правило, позволяет уменьшить размеры оборудования для отопления и охлаждения, что снижает первоначальные капитальные затраты и эксплуатационные расходы. 517-486-4844. www.insulspan.com.

Моделирование процесса формования изогнутых композитных сэндвич-панелей

Композитные сэндвич-панели обладают высокой удельной жесткостью на изгиб, что позволяет создавать легкие конструкции.Однако изготовление многослойных компонентов сложной формы может быть дорогостоящим, так как в дополнение к процессам формования обшивки требуются операции механической обработки сердечника.

В хорошо зарекомендовавших себя крупносерийных применениях, таких как легкие автомобильные внутренние элементы грузового пола, сравнительно недорогой композитный сэндвич изготавливается путем прессования материала сердцевины в форму одновременно с обшивкой за одну операцию формования. Хотя процесс формования вызывает местное коробление или раздавливание основной конструкции, механические характеристики готового компонента оказались достаточными для этого типа применения [1,2,3,4,5,6,7].Типичные комбинации материалов для прессованных многослойных структур включают композитные оболочки из стекловолокна, обычно сделанные из мата из рубленых прядей с длиной волокна более 25 мм, гексагональные бумажные сердечники и пенополиуретан. Арматура в шкурах пропитывается смолой. Поскольку смола расширяется во время отверждения, она частично заполняет открытые ячейки сердцевины (на границе с оболочкой), что позволяет развиваться прочным связям между сердцевиной и оболочкой. Существуют варианты этого процесса с использованием различных типов сердечников и текстильных оболочек из углеродного волокна для более высоких требований к конструкции.

При производстве панелей переменного поперечного сечения и сложной кривизны сердцевина может подвергаться многоосевым деформациям, включая растяжение в плоскости, сжатие и сдвиг, а также сжатие по толщине и изгиб вне плоскости [8,9,10]. Одновременно армирующие оболочки подвергаются сдвигу в плоскости и изгибу вне плоскости во время формирования ткани. Также может происходить относительное движение между сердечником и оболочкой во время формования. Типичными проблемами, возникающими в процессе, являются сморщивание оболочек из-за местного коробления волокна, разрыв сердечника из-за чрезмерных напряжений в плоскости и плохое соответствие многослойной сборки поверхностям инструмента из-за низкой жесткости раздробленного материала ядро.

Применение методов моделирования помогает оценить осуществимость процесса до его внедрения. Однако в настоящее время не существует подхода к моделированию для выявления проблем, вызванных формированием, и для оптимизации параметров процесса. Почти все доступные методы моделирования учитывают несущую способность сэндвича, включая прогнозирование повреждений [11,12,13,14]. Модель потребуется для моделирования процесса формования сэндвичей с целью прогнозирования дефектов, вызванных формованием. В то время как раздавливание сотовой сердцевины по всей толщине считается видом отказа в проектировании конструкций [15,16,17], оно является механизмом формования при производстве компонентов. Кроме того, существующие модели конечных элементов (КЭ) разработаны для многослойных конструкций, в которых обшивка прикреплена к сердцевине, что важно для передачи нагрузки [18,19,20]. Однако процесс формовки зависит от относительного проскальзывания между оболочкой и сердечником. Следовательно, адгезия сердцевины к коже здесь не является проблемой.

Полная модель процесса требует интеграции трех параллельных эффектов: формирование арматурных оболочек, многоосевая деформация структуры сердечника и эффекты трения (армирование инструмента и сердечник армирования).Прогнозирующее моделирование формирования арматуры (драпировки) с высокой степенью точности хорошо развито. Как правило, тканые и не гофрированные ткани можно моделировать с использованием неортогональной конститутивной модели, включающей несколько слоев и эффекты трения [21,22,23,24,25,26,27,28,29,30,31,32] . Поведение сердечника при многоосевой деформации является сложным и требует модели материала, отражающей характеристики формования, возникающие из-за искажения ячеистой структуры и раздавливания сердечника по всей толщине в результате неупругого коробления и складывания стенок ячеек.Структуру ядра можно детально смоделировать в мезомасштабе с использованием элементов оболочки для представления стенок ячеек с соответствующей плотностью ячеек для отражения процесса неупругого дробления. Однако этот подход неприменим для моделей в масштабе компонентов, поскольку потребуется большое количество конечных элементов, что приведет к длительному времени процессора.
