Бетонная смесь: Бетонная смесь — что это такое и где используется

Содержание

Где нужен бетон М350 и чем он отличается от других смесей?

Так марка бетона в25 или же в старой классификации Бетон М350 активно применяется во многих направлениях. Многие специалисты обычно рекомендуют применять данный технический состав бетона марки М350 при возведении промышленных и социально-культурных, торговых и развлекательных комплексов.

Рисунок 1. Бетон М350

Технические характеристики

Технические характеристики бетона В25 марки М350 в прошлом как его называли, позволяют возводить самые разные объекты. И все дело в том, что м350 характеристики имеет  и показатели как самого прочного состава. Например, если сравнивать его с маркой М300 плотность В25 имеет прочность на уровне 327 кгс/см2, что на 9% больше, нежели у упомянутого выше.

Удельный вес бетона м350 составляет 2320 килограмм на метр квадратный, поскольку данная марка отнесена к категории тяжелого цемента. Бетон м350 в25 имеет показатели морозоустойчивости на отметке в W8. Согласно данной характеристике бетон класса в25 М350 может выдерживать порядка 200 циклов заморозки и оттаивания.

Бетон марки м350 отмечен подвижностью на уровне показателей П2-П4. И если в самом составе бетона в25 необходимо повысить данные показатели – в состав предварительно могут добавляться самые различные пластификаторы. Главное знать тонные показатели объема и тем самым не ухудшить показатели его прочности и стойкости к воде, плотности.

Твердеет б25 намного быстрее, например, при сравнении с М300 – потому так важно использовать его максимально быстро, в течении первых 2 асов после замеса. Если же бетон м 350, подготовленный раствор был заказан и доставлен  специальным транспортом с оборудованной бетономешалкой – данный процесс замедляется. При этом сам раствор в процессе транспортировки ведет себя нормально, даже не смотр на длительную транспортировку.

Состав

Рисунок 2. Состав бетона М350

Пропорции бетона м350 состоят из таких компонентов:

  • портландцемент и песок;
  • вода и щебень;
  • добавки, которые помогают повысить прочность жидкого раствора, плотность и морозостойкость.

Пропорция воды и бетона – это соотношение весовой части на 1 единицу объемов воды и цемента. Минимальное количество воды  приведет к ухудшению процесса укладки. Но при избытке в составе м350 влаги – структура начинает быть рыхлой. И это ведет к чрезмерной усадке и появлению массы трещин.

Состав бетона м350 в процессе приготовления дополняется более прочным по марке. Например, М400 или же М500. В своем составе в25 включает кварцевый песок, который может быть карьерным либо речным. Оптимально использовать чистый, просеянный речной песок. Карьерный может содержать примеси, а это может негативно сказаться на прочности будущего строения.

В качестве крупного наполнителя можно использовать щебень – в большинстве своем применяют гравий или же гранит, фракция которого варьируют в пределе 30-50 мм. Применение такого компонента позволит увеличить показатели прочности и устойчивости к морозу.

Приготовление бетона м350

Рисунок 3. Приготовление бетона М350

Класс бетона в25 применим в процессе возведения многих строений и независимо от того, какая идет стройка – важно правильно приготовить раствор. Если планируете самостоятельно готовить смесь —  главное знать правильные пропорции, требования к каждому компоненту и запастись для работы бетономешалкой. Самостоятельно вымешать раствор будет тяжело – из-за присутствия в нем щебня раствор будет трудно мешать.

Этапы приготовления бетона М 350 следующие:

  • замешивают сухие компоненты, пока не добавляют крупный заполнитель в чаше бетономешалки;
  • далее постепенно вводиться вода и при этом смесь постоянно перемешивается;
  • далее вводятся в состав смеси необходимые пластификаторы и присадки, придающие ему необходимые свойства и характеристики.

После уже в само строение, форму проводят заливку раствора, и все тщательно смачивается водой. Главное помнить, что приготовленный раствор стоит заливать в ближайшие пару часов после приготовления, с момента смешивания с водой.

Если на данный момент нет возможности приготовить раствор самостоятельно – такие работы можно заказать на заводе. Но стоимость раствора будет в этом случае на порядок выше, ведь это не только стоимость компонентов, но и услуги по приготовлению смеси. Плюс ко всему и прибыль компании, как и транспортные расходы.

Важно помнить – если не уверены, что сможете сделать раствор собственными силами, то оптимально заказать услуги у строительной компании. В таком случае вы гарантировано получите качественный раствор, приготовленный по всем правилам и процедуре.

Области использования бетона м350

Бетон марки в25 применим во многих сферах и направлениях строительства. Он используется как в масштабе частного, так и промышленного строительства. Нужен там, где надо обеспечить высокие показатели прочности и стойкости к внешним и внутренним факторам.

Если говорить конкретно о серах применении, то используют бетон марки м350 в таких сферах:

  • для заливки фундамента в многоэтажных, больших домах, при монтаже свай и ростворок;
  • при отливе плит на аэродроме, дорогах с высокими показателями нагрузки, немалой эксплуатацией;
  • для формирования колон, которые поддерживают те или иные перекрытия;
  • при создании бетонного типа конструкций того или иного типа;
  • для заливки плит малого веса – это достигается благодаря пустотам, но высокого уровня прочности;
  • при формировании бассейна и установки мостов;
  • для работ с сооружениями, возводимыми на участке с высоко прилегающими грунтовыми водами.

Именно благодаря своим высоким показателям прочности – данный состав имеет широкое применение.

Из чего состоит бетонная смесь?

Бетон – это важная составляющая практически любой работы. На возводящемся объекте предполагается этап бетонирования. Это может быть, например, фундамент, перекрытия, стены, пол, отмостка. Потребности крупномасштабного строительства обеспечиваются за счет товарной бетонной смеси, производимой заводами.

Индивидуальные застройщики и хозяева частных домов предпочитают готовить раствор самостоятельно, экономя таким способом деньги. Если промышленный метод гарантирует контроль качества продукции, то частникам нужно самим следить за правильными пропорциями закладки компонентов, соблюдением последовательности замешивания и заливки смеси. Достигнуть нужного результата в бетонировании можно только неукоснительно следуя инструкциям и технологическим схемам.

Из чего состоит бетонная смесь?

Бетонная смесь всегда готовится на основе 4 составляющих. Это:

  • цемент;
  • песок;
  • вода;
  • крупный заполнитель.

Все пропорции ориентируются на цемент. При этом важным показателем является его марка. Например, для одних видов бетона достаточно взять вяжущее М400, а для других обязательным условием будет использование М500 или шлакопортландцемента.

Базовое соотношение, часто применяемое на практике, составляет Ц:П:Щ:В = 1:3:5:0,5. Например, чтобы приготовить смесь на основе 100 кг вяжущего, нужно добавлять 300 кг песка, 500 кг щебня и 50 л воды. Тем, кто предпочитает замешивать бетон своими руками, будет легче определиться по количеству компонентов «в ведрах». О точности в таком случае говорят только условно. На 1 ведро вяжущего берется 2 ведра песка, 3 – щебня и приблизительно полведра воды.

Рассчитать ингредиенты можно для любого объема. Профессионалы утверждают, что для получения 1 м³ бетонной смеси разных марок нужно брать точный объем цемента. В таблице выйдет проследить эти данные. Соответственно, потом определяется количество щебенки, песка и воды, исходя из соотношений для необходимой марки.

Марка Цемент, кг
М100 167
М200 241
М250 300
М300 320
М350 370
М400 417
М450 470

В составе бетона порядка 10 % занимает цемент. На заполнители приходится 80-85%. Различают 2 их вида: мелко- и крупнозернистый. Роль наполнителя – формирование и создание жесткого бетонного «скелета», уменьшающего усадку и предотвращающего образование трещин и сколов в конструкции.

Мелкий заполнитель – это песок. Он должен быть максимально очищенным от примесей. Наиболее ценится речной. В карьерном могут присутствовать примеси (суглинки, комки глины). Хозяева частных домовладений не всегда соблюдают требования к чистоте песка и допускают засыпку загрязненного материала в емкость для замешивания.

В ближайшем овраге, лесу или на берегу реки они набирают в ведра песок, и, не просеивая его, отправляют в бетоносмеситель. Как правило, готовый состав содержит «инородные тела», такие как стебли травы, корешки растений, грунт.

Что касается крупного наполнителя, то здесь допускается несколько вариантов: щебень, гравий, отсев, битый кирпич, раздробленные куски застывшего бетона.

Использование каждого из перечисленных видов регламентируется типом работ. Для черновой заливки в качестве заполнителя вполне подойдут битые куски бетона, дробленый кирпич. Выполняя чистовое бетонирование, следует добавлять щебень (5-20 мм), гравий и отсев.

Обзор разных видов

1. Легкие бетоны.

Марки ниже М200 считаются легкими. Их используют только для подготовительных работ. Например, из М100 заливается подушка для фундамента, тонкий слой под отмосткой либо монолитной плитой. Активное применение легкий бетон находит в дорожном строительстве. Готовая смесь содержит очень малое количество цемента (167 кг на 1 м³). Этого едва хватает для связывания заполнителя. Стандартные пропорции состава Ц:П:Щ=1:4,6:7.

Бетонная смесь М100 обладает низкими показателями морозостойкости (50 циклов) и водонепроницаемости (W2). Невысокие требования выдвигаются и к заполнителям. Кроме того, при изготовлении «тощего» бетона не используются добавки.

2. М200.

Один из самых распространенных видов. Его показатели морозостойкости (100 циклов) и водонепроницаемости позволяют применять бетон в самых различных строительных процессах. Улучшить качественный состав материала позволяют также добавки и пластификаторы.

Тяжелая бетонная смесь М200 подходит для обустройства ленточных фундаментов под одно- и двухэтажными строениями, заливки отмосток, полов, стяжек, плит перекрытия. В промышленных целях марка используется при производстве железобетонных перемычек, плит забора, колец, ограждений.

На 1 м³ понадобится почти 10 мешков весом 25 кг каждый, точнее – 241 кг. Базовые пропорции компонентов бетона определяются так: Ц:П:Щ=1:2,8:4,8. Соотношения ингредиентов рассчитаны, исходя из цементной марки М400. Измеряя в ведрах, добиться такой точности достаточно сложно.

3. М250.

Изготовляется в том же соотношении, что и М200, но за счет добавок имеет более высокие параметры морозостойкости, водонепроницаемости, пластичности. Качественные показатели материала при том же количестве основных компонентов можно улучшать за счет изменения вида заполнителя. Самым лучшим вариантом будет гранитный щебень.

Область применения М250 аналогична марке М200:

  • строительство зданий;
  • обустройство фундаментов, ростверков;
  • заливка плит перекрытий, полов.

4. М300.

Второй по популярности вид после М200. Применяется для создания ответственных конструкций, дорог, заливки лестничных маршей. Незаменим при производстве прочной тротуарной плитки. Соотношение компонентов рассчитывается как 1:1,2:2,7. Для 1 м³ необходимо 320 кг цемента марки М400.

5. М350.

Состав бетонной смеси на 1м³ бетона определяется из пропорций: Ц:П:Щ=1:1,5:3,1 (цемент М400) или Ц:П:Щ=1:1,9:3,6 (цемент М500). Материал используется для заливки аэродромных плит, строительства крупных объектов, производства железобетонных изделий. Для бытовых целей практически не применяется.

6. Бетон М400.

Состав и пропорции бетона принято брать такими – Ц:П:Щ=1:1,1:2,5. Подходит для обустройства полов особой прочности (производственные цеха, подвалы, мастерские, гаражи), а также для фундаментов. В случае проведения индивидуального строительства (бетонирования) правильного соотношения компонентов достичь несложно. Измерение «в ведрах» предполагает, что разницу между количеством песка и цемента, составляющую всего одну десятую (0,1), можно учесть, насыпав емкость с «горкой».

Можно обобщить сведения о составе бетона и соотношении компонентов в таблице.

Марка

Пропорции для цемента
М400 М500
100 1:4,6:7,0 1:5,8:8,1
200 1:2,8:4,8 1:3,5:5,6
250 1:2,1:3,9 1:2,6:4,5
300 1:1,9:3,7 1:2,4:4,3
400 1:1,1:2,5 1:1,6:3,2

Бетонная смесь для фундамента и отмостки

Обустройство различных фундаментов и заливка отмосток – часто выполняемые работы в индивидуальном строительстве.

Большинство хозяев предпочитает проводить эти процессы собственными силами. Состав бетона всем известен, а соотношение вяжущего М400 и наполнителей определяется в ведрах как 1:3:5:0,5. При этом важно помнить, что указанные пропорции дают на выходе М200. Если требуется другая марка по прочности и параметрам, следует менять количественные показатели.

С увеличением процентного соотношения добавок улучшается состав смеси. При этом пропорции бетона для фундамента или отмостки не меняются. На упаковке любой присадки или пластификатора есть инструкция. Добавляя средство в раствор, необходимо соблюдать рекомендации. Чрезмерное «увлечение» добавками чревато негативными последствиями.

1. Нюансы бетона для отмостки.

Отмостка как элемент строительства выполняет сразу 2 важные функции:

  • защиту фундамента от размывания;
  • эстетическую.

Поэтому конструкция должна быть водонепроницаемой, морозоустойчивой, прочной. Для ее обустройства применяется бетонная смесь М200 (класс В15) и выше. В состав входят стандартные компоненты. Важно только взять правильный щебень и чистый просеянный песок. Камень может быть горного происхождения, подойдет и речной гравий. Необходимая фракция – 5-20 мм.

Советы специалистов по поводу соотношения такие: Ц:П:Щ:В = 1:3:4:0,5. На 1 м³ смеси, приготовленной по классической рецептуре, понадобится 280 кг вяжущего М400, 840 кг песка, 1400 кг щебня, 190 л воды.

Замес начинается соединением цемента и воды. Причем количество жидкости должно быть минимальным. По технологии предполагается, что вода полностью впитывается вяжущим. Излишки жидкости негативно сказываются на прочности. Далее в водно-цементную массу добавляются части песка и щебня.

2. Изготовление бетонной смеси для фундамента.

Марка определяется, исходя из параметров строящегося объекта. При этом учитываются:

  • тип грунта;
  • вес здания;
  • тип армирования;
  • наличие или отсутствие цоколя.

Минимально допустимая марка – М150. Ее используют на песчаных грунтах при строительстве хозяйственных и вспомогательных помещений. Если почва глинистая, то применяется смесь М200 и выше. Эта разновидность или М300 подходит для обустройства ленточного фундамента зданий этажностью 2-3 этажа.

Соотношение компонентов при приготовлении фундаментного бетона определяется как Ц:П:Щ=1:2,8:4,8 (цемент М400). На практике пропорции обычно округляются до 1:3:5, чтобы удобнее было считать в ведрах.

Смотрите также:


  • Дачную амнистию продлят?


  • Действительно ли цветы очищают воздух в квартире?


  • Можно ли углубить колодец до скважины?


  • Как узнать, где на участке бурить скважину или копать колодец?


  • Нужно ли согласие соседей, если хочешь разводить живность на даче?


  • Чем для дачников может обернуться закон о лесе?

    • пропорции, соотношение компонентов на куб готового бетона

    Бетон – строительный материал, широко применяемый в гражданском и промышленном строительстве. Существует множество его разновидностей.



    Наиболее популярен тяжелый бетон, в котором в качестве вяжущего используется цемент. Его характеристики регламентирует ГОСТ 26633-2015. При высоких требованиях к теплоизоляционным свойствам используют легкие бетоны – газобетоны, пенобетоны, материалы на пористых заполнителях, соответствующие ГОСТу 25820-2014.

    Среди легких бетонов индивидуальные застройщики чаще всего выбирают смеси с керамзитом в качестве заполнителя и цементом в качестве вяжущего.

    Из чего состоит тяжелый бетон: основные компоненты смесей на цементном вяжущем

    К тяжелым относятся бетонные смеси, плотность которых равна или превышает 2000 кг/м3. В состав тяжелого бетона входят: вяжущее, крупный и мелкий заполнители, модифицирующие добавки, красящий пигмент, вода.

    Цемент

    Чаще всего в строительстве в качестве вяжущего используется портландцемент марок М400 (В 32,5) и М500 (В42,5) с содержанием минеральных добавок 0-20 %. По новому ГОСТу 31108-2016 портландцементы с миндобавками обозначаются как ЦЕМ II с указанием класса прочности. В индивидуальном строительстве чаще всего используется вяжущее ЦЕМ II 32,5 (М400). Для сооружения объектов, рассчитанных на серьезные нагрузки, востребован ЦЕМ II 42,5 (М500).

    При покупке вяжущего необходимо обращать внимание на целостность упаковки и срок годности материала. Свежий цемент представляет собой порошкообразный материал без комков и уплотнений.

    Если в таре с вяжущим прощупываются уплотненные участки, то такой материал к употреблению не пригоден, поскольку он частично или полностью утратил вяжущие свойства.

    Песок

    В качестве мелкого заполнителя используется песок, соответствующий требованиям ГОСТа 8736-2014. Норматив ограничивает содержание в нем пылевидных и глинистых частиц, значительно ухудшающих характеристики пластичной бетонной смеси и готового бетона. В строительстве используется песок: карьерный сеяный или намывной, речной, промытый от илистых частиц. При приготовлении смеси необходимо учитывать влажность мелкого заполнителя. Все пропорции рассчитаны на использование сухого песка. Применение влажного сыпучего может нарушить оптимальное соотношение компонентов и привести к снижению прочности готового бетона.

    Щебень

    В качестве крупного заполнителя обычно применяется щебень – сыпучий материал, получаемый дроблением горных пород, гравия.

    Оптимальная фракция щебня выбирается в соответствии с областью применения:

    • 5-10 – это материал с самым мелким зерном. Используется при производстве тонкостенных ЖБИ, для оптимизации фракционного состава бетонной смеси с крупнофракционным заполнителем.

    • 5-20 – сыпучее пользуется большим спросом при производстве ЖБИ, в малоэтажном строительстве, при сооружении мостовых конструкций.

    • 20-40 – средняя фракция. Востребована при возведении фундаментов многоэтажных зданий, строительстве объектов производственного назначения, автомобильных и железных дорог.

    • 40-70 – крупнозернистый материал. Используется при строительстве крупногабаритных объектов, автодорог. Таким щебнем отсыпают на участках строительства временные дороги, по которым будет передвигаться тяжелая техника.

    • 70-120. Это крупнофракционное сыпучее применяется при создании габионов, строительстве сооружений, для отделки водоемов и бассейнов.

    При выборе щебня учитывают не только его фракцию, но и другие параметры:

    • Прочность. Эта характеристика зависит от прочности исходной породы. Наиболее прочными являются базальтовый и гранитный щебень марок 1200-1600. Недостатком гранитного щебня является высокий радиоактивный фон, присущий многим его месторождениям. Следующий по прочности – гравийный щебень марок 800-1000. Известняковый щебень М600-М800.

    • Морозостойкость. Это способность выдерживать определенное количество циклов замораживания/оттаивания. Характеризуется маркой. В строительстве используется щебень не ниже марки F300.

    • Радиоактивный фон. Для использования в жилом строительстве к использованию допускается только щебень I класса радиоактивности.

    Вода

    Для замешивания бетонной смеси используют воду из питьевого водопровода. Если питьевую воду достать в нужном количестве невозможно, то применять воду из других источников можно только после ее проверки в лаборатории. В ее составе не должны присутствовать вещества, способные негативно повлиять на характеристики пластичного раствора и отвердевшего бетона.

    Добавки

    При необходимости в состав бетона вводят специальные добавки различного назначения – пластифицирующие, противоморозные, гидрофобизирующие.

    Состав тяжелого бетона: пропорции компонентов в смесях разных марок прочности

    Номенклатура и соотношение компонентов определяются требуемой маркой прочности, соответствующей конкретной области применения:

    • М100 (В 7,5). Малопрочный материал, используемый на начальных этапах строительства для устройства подстилающего слоя перед заливкой ленточных и плитных фундаментов, установки бортового камня.

    • М150 (В 10, В 12,5). Применяется в подготовительных строительных работах, для устройства стяжек пола, не предназначенных для восприятия серьезных нагрузок, в дорожном строительстве, для монтажа бортового камня.

    • М200 (В 15) – М300 (В 22,5). Это популярные строительные материалы, используемые при возведении фундаментных конструкций, изготовлении ЖБИ, устройстве подпорных стен.

    • М350 (В 20). Бетон, используемый при производстве ЖБИ, предназначенных для восприятия серьезных нагрузок, – плит перекрытия, колонн, балок, чаш бассейнов.

    • М400 (В 30) и выше. Эти высокопрочные бетоны в рядовом гражданском и промышленном строительстве не используются. Их области применения – строительство мостов, банковских хранилищ, гидротехнических сооружений.

    Таблица составов бетона разных марок прочности














    Марка цемента

    Марка бетона

    Состав сухой бетонной смеси Ц/П/Щ по массе, кг

    Состав сухой бетонной смеси Ц/П/Щ по объему, м3

    400

    100

    1/4,6/7,0

    10/41/61

    500

    1/5,8/8,1

    10/53/71

    400

    150

    1/3,5/5,7

    10/32/50

    500

    1/4,5/6,6

    10/40/58

    400

    200

    1/2,8/4,8

    10/25/42

    500

    1/3,5/5,6

    10/32/49

    400

    250

    1/2,1/3,9

    10/19/34

    500

    1/2,6/4,5

    10/24/39

    400

    300

    1/1,9/3,7

    10/17/32

    500

    1/2,4/4,3

    10/22/32

    400

    400

    1/1,2/2,7

    10/11/24

    500

    1/1,6/3,2

    10/14/28

    Легкие бетоны на пористом заполнителе: области применения и пропорции компонентов

    Из легких бетонов на пористом заполнителе наиболее популярен керамзитобетон.

    По применению этого материала существуют определенные рекомендации, связанные с его свойствами:

    • Низкий коэффициент теплопроводности. Благодаря ему, керамзитобетон используют в малоэтажном строительстве для возведения стен, устройства чернового пола, перемычек.

    • Небольшая плотность. Это свойство позволяет использовать его в конструкциях, которые не должны оказывать серьезную нагрузку на основание.

    • Высокое водопоглощение. Это отрицательная характеристика, ограничивающая применение керамзитобетона в местах, не защищенных от атмосферных осадков.

    Соотношение количества компонентов при изготовлении керамзитобетона определяется требуемой маркой бетона по средней плотности и насыпной плотностью керамзита.

    Таблица расхода компонентов на приготовление 1 куба керамзитового конструкционного бетона








    Марка бетона по средней плотности

    Марка керамзита по насыпной плотности

    Расход материалов

    Цемент М400, кг

    Керамзит, м3

    Песок, кг

    1500

    700

    430

    0,8

    420

    1600

    600

    430

    0,68

    680

    1600

    700

    400

    0,72

    640

    1700

    600

    410

    0,56

    880

    1700

    700

    380

    0,62

    830

    Применение качественных сырьевых материалов, соблюдение пропорций компонентов и технологии изготовления бетонной смеси – важнейшие параметры, обеспечивающие качество готового бетонного элемента.

    Технология укладки бетонной смеси

    На больших стройках материал получают в виде готового продукта с заводов по его производству. При строительстве индивидуальных домов небольших объемов выгоднее готовить укладываемую бетонную смесь на стройплощадке.

    Работы с бетоном состоят из следующих действий:

    • Приготовление смеси.
    • Устройство опалубки, ее разборка после окончания работы.
    • Укладка арматуры.
    • Укладка бетона и уплотнение смеси.
    • Уход за бетонной поверхностью.

    Особенности приготовления бетонного состава

    В состав бетона входит портландцемент, песок, щебень, вода. Расход цемента на 1 м3 нормируется ГОСТом, количество составляющих указано в килограммах. Иногда лучше применять пропорции, используя соотношение компонентов. Пропорция цемента и песчано-гравийной смеси должна быть 1:8.

    Схема приготовления растворов

    Состав бетонной смеси

    Цемент. Главная составляющая бетонной смеси. Его марка должна быть выше, чем марка получаемого материала. Добавки снижают исходную прочность.

    Песок. От него зависит удобоукладываемость раствора. Он должен быть однородным, без примесей.

    Щебень. Используется также гравий или керамзит некрупными, размером 10–80 мм, без химических примесей. Песок и щебень необходимо предварительно промывать от пыли, мелких фракций.

    Вода. Важно точно определить количество воды. Это влияет на крепость состава после затвердения, излишек жидкости снижает прочность изделия.

    Рецепт пропорции бетона

    При производстве бетонных работ зимой выбирают цемент марки М300 и более, они быстрее затвердевают. Применяют добавки, увеличивающие морозостойкость полученного материала. Приготовление смеси может производиться на современных заводах-автоматах. Здесь происходит автоматизированное дозирование составляющих, все тщательно перемешивается, получается однородная масса. Материал производится в бетоносмесителях непрерывного действия. Вращающийся барабан тщательно перемешивает материалы, готовая масса непрерывным потоком поступает на транспортные средства.

    Если строительный объект расположен далеко от места производства бетона, его можно приготовить в передвижных смесителях-миксерах. Сухой состав перемешивается при движении автомобиля. Растворяется смесь за 15 минут до объекта. Для получения небольшого объема раствора используют бетономешалки, различные инструменты для перемешивания (перфораторы, дрели с насадками).

    Транспортировка готовой смеси

    Для транспортировки смеси с места приготовления к месту строительных работ используют различные типы грузовых автомобилей. Их выбор зависит от дальности перевозки, состава, необходимого объема. К таким автомобилям относятся:

    • Автобетоносмесители.
    • Автобетоновозы.
    • Авторастворовозы.

    Автобетоносмесители используются для быстрой перевозки пластичных материалов на расстояние до 70 км. Они могут готовить раствор в процессе движения из сухого готового состава. Машины снабжены оборудованием, позволяющим сохранить качество продукции во время ее перевозки.

    Длительность перевозки готового бетонного состава зависит от температуры на выходе из смесителя. Чем выше температура, тем меньше времени допускается на его доставку. Перевозка сухих составляющих не ограничена временем. Добавление воды, перемешивание начинают за 30 минут до прибытия на строительную площадку.

    Иногда для перевозки бетонного раствора используют автосамосвалы. Это не очень удобное средство перевозки. Трудно защитить материал от замерзания, подсушивания, утечки. Приходится долго чистить кузов автомобиля после перевозки.

    Для перемещения бетона в пределах строительной площадки используются бетононасосы, бетононагнетатели. Они перемещают состав по трубопроводам, при этом сохраняются его качественные характеристики, минимизируются потери. Трубы удобно использовать при работах в стесненных условиях, местах ограниченного доступа.

    Автобетононасосы, стационарные бетононасосы

    Подготовительные работы

    Готовые к заливке секции отмостки

    Прежде чем начать работы по заливке бетона, подготавливают строительную площадку: убирают мусор, наносят разметку будущей конструкции, приступают к установке опалубки. Материалом для этого служат деревянные бруски, доски, влагостойкая фанера, металл или пластик. Опалубка бывает съемная, которая демонтируется после твердения бетона, ее используют при повторных работах. Элементы несъемной системы остаются в теле готовой конструкции.

    Размеры внутри опалубки имеют проектные значения с небольшими допусками (2 мм на один метр длины конструкции). Внутренние стенки должны быть гладкими и чистыми, тщательно подогнанными, герметичными. Чтобы легко снять опалубку после использования, их прокладывают полиэтиленом, смазывают мыльно-масляным раствором. Для обеспечения жесткости ограждение стягивают болтами или шпильками с шагом 100–200 см, снаружи устанавливают распорки.

    Опалубка демонтируется через 8–10 дней, когда прочность материала достигает 80% марочного значения. Для несущих стен и фундаментов она снимается после достижения 100% прочности. Это относится и к длинным сооружениям более 8 метров.

    Важной частью бетонных работ является армирование металлическими каркасами и сетками. Прутки сваривают под прямым углом определенного диаметра. Шаг укладки выбирают от 100 до 400 мм. Значения шага и диаметра прутка определяют расчетом в зависимости от нагрузки, марки цемента и размера элемента.

    Каркасы соединяют несколькими сетками в объемную конструкцию связующими стержнями. Соединение осуществляется сваркой, фиксаторами, вязальной проволокой. Защитный слой бетона над арматурой составляет 20–30 см снизу и сверху элемента. Для армирования 1 м3 бетонной конструкции необходимо 70–120 кг арматуры.

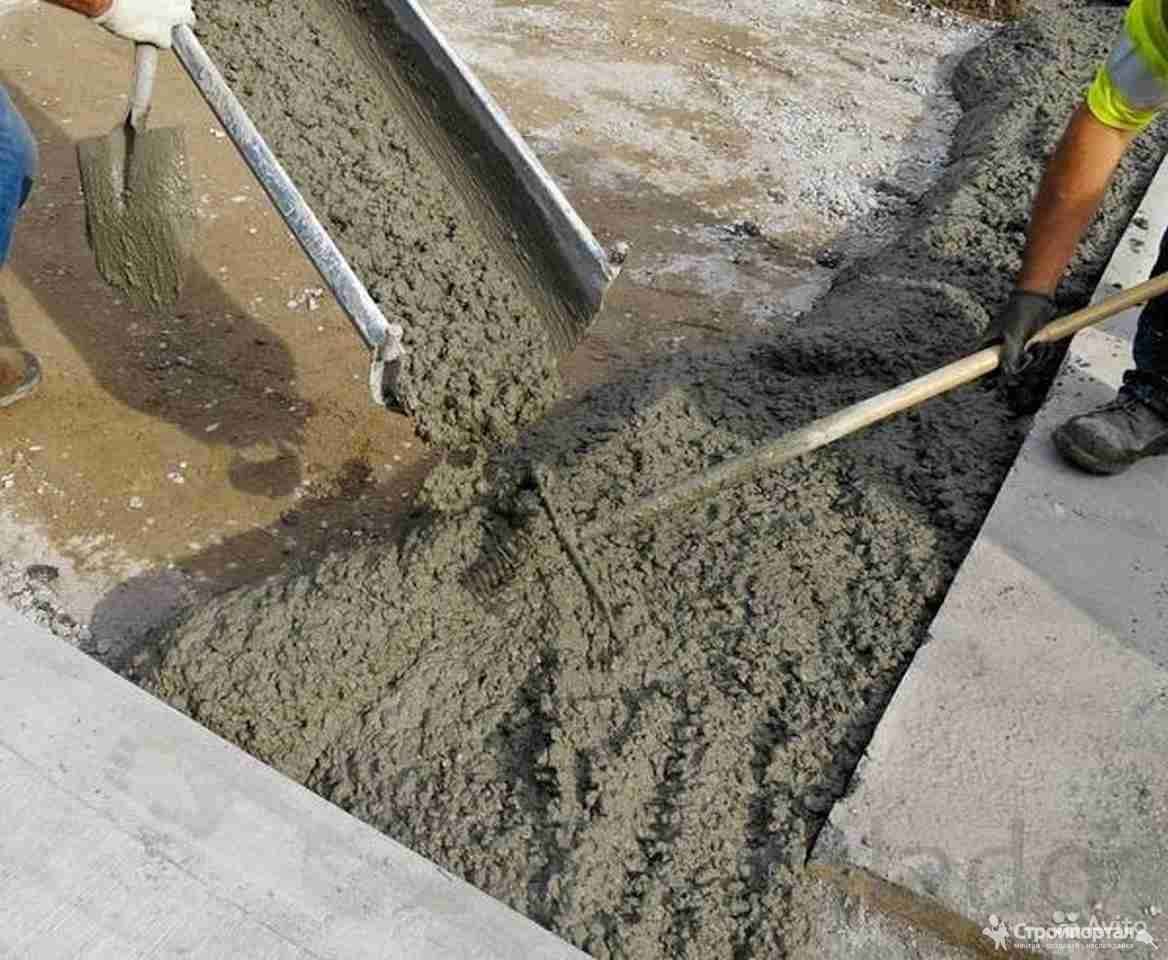

    Процесс укладки

    Технология заливки

    Когда подготовка закончена, арматурные элементы установлены, можно приступать к заливке бетона. Для этого используют насосы, виброжелоба, различные нагнетатели. Можно использовать тачки и ведра. Промежуточная перегрузка раствора должна быть минимальной.

    Бетонная смесь укладывается горизонтальными слоями, толщиной не более 50 см. Направление заливки каждого слоя должно совпадать. Процесс укладки должен быть непрерывным, последующий слой наносится до схватывания предыдущего. Высота падения раствора в опалубку не более 2 м.

    Каждый слой нужно разравнивать и уплотнять. Для уплотнения смеси используют вибраторы, которые удаляют из нее воздух, способствуют равномерному распределению и однородности. Каждый участок подвергают вибрации не менее, чем 40 сек, затем переставляют вибратор на 50 см, перекрывая зоны воздействия. Виброустановки не должны прикасаться к опалубке и армирующим элементам. Уплотнение смеси прекращают, когда поверхность покрывается цементным молоком, прекращается ее усадка, перестают появляться пузырьки воздуха.

    Уход за бетоном и обработка поверхности

    Журнал по уходу за бетоном

    После укладки бетона необходимо поддерживать температуру и влажностный режим для его правильного твердения, что требует защиты от солнца, дождя, ветра и холода. Чтобы создать такие условия, конструкции закрывают полимерной пленкой или брезентом.

    Увлажнение бетонной поверхности производят по мере необходимости, все время твердения, сохраняя ее влажной. Конструкции необходимо оберегать от нагрузок до достижения 25% прочности материала.

    Чтобы получить первичную ровную поверхность, свежеуложенная смесь выравнивается правилом. Цементное молочко убирается движением гладилки в различных направлениях. Использование специальных затирочных машин после 4 дней твердения делает поверхность идеально гладкой. Они втирают в верхний слой материалы стяжки. После такой работы с бетоном его поверхность получается беспыльной, возможны различные цветовые решения.

    Это технология хороша тем, что готовое покрытие можно получить вместе с бетонной укладкой, что ускоряет завершение процесса строительства. Высокопрочный декоративный бетон шлифуют. Эта обработка используется для получения мозаичных поверхностей полов и стен. Мелкие раковины на поверхности затирают цементным раствором, предварительно смочив ее водой.

    Видео по теме: Пропорции бетона

    Бетон своими руками. Состав и пропорции.

    Замешанный наугад раствор с соблюдением примерных порций нельзя назвать качественным бетоном. Через определенный промежуток времени масса застынет, но вопрос ее прочности останется под сомнением. Часто приходится наблюдать высыпающиеся из кирпичной кладки швы. Происходит это вследствие нарушения технологии приготовления раствора. Чтобы избежать подобных ситуаций, нужно знать, как сделать бетон своими руками, чтобы после застывания он набрал заводскую прочность.

    Понятия прочность бетона и марка цемента

    В продажу поступает большой ассортимент цемента с разной маркировкой. Имеется чистый материал, с добавками в виде шлака, пластификатора. Существует быстротвердеющий и сульфатостойкий цемент, цветной, белый, тампонажный, другого типа. Все эти разновидности определяют только особенность материала, предназначение его для определенного вида работ.

    Прочность готового бетона зависит от марки цемента. Параметр обозначен аббревиатурой «М» или «ПЦ». Самым слабым считался цемент марки М-100. Со временем он утратил свою актуальность, был снят с производства. Аналогично из-за слабой прочности отказались строители от марок цемента М-150 и М-200. В обиходе остались марки от М-300 до М-1000.

    Самым ходовым считается цемент М-400 и М-500. Марки с более высокими значениями востребованы при возведении бетонных конструкций, к которым предъявляют отдельные требования, например, дамбы.

    Цифры, идущие после аббревиатуры «М» или «ПЦ», обозначают сопротивление застывшего бетона сжатию по истечению 28 суток. Измерение параметра происходит в кг/см2. Например, изготовленный с соблюдением технологии бетон марки М-300 через 28 дней должен обладать прочностью 300 кг/см2.

    Однако маркировка сухого цемента и готового раствора, это совсем разные показатели. Например, при использовании исходного материала М-400, бетон может получится марки 200, 250, 300 или 350, что зависит от взятых пропорций в комплексе с другими наполнителями.

    Бетон марки М-200 считается самым распространенным. Применяют его при обустройстве стяжки, кладки стен и цоколя здания. Бетон М-350 востребован при создании монолитных конструкций. Марки М-200 и 300 считаются промежуточные общего назначения.

    Основные компоненты бетона, оптимальные пропорции и состав

    Бетон в жидком состоянии представляет собой раствор. Его состав зависит от области применения. Обязательными компонентами являются: песок, цемент, вода. Раствор используют при кладке кирпича, шлакоблоков, для штукатурки, чистовой стяжки.

    При заливке фундамента, черновой стяжки, сооружении других объемных конструкций в раствор добавляют третий компонент – мелкий камень. Это может быть щебень, гранулированный отсев, другие виды каменной крошки.

     Правильная пропорция цемента и воды рассчитывается в килограммах. В идеале оптимальное водоцементное отношение (ВЦО) имеет показатель 0.5, то есть, на 2 кг сухого цемента требуется 1 кг воды. ВЦО напрямую влияет на прочность и пористость застывшего бетона. Лишняя вода не вступает в реакцию с цементом. Она остается внутри бетона в неизменном состоянии, образуя пустоты. Недостаток воды тоже ухудшает качество бетонной конструкции, так как не весь цемент прореагирует в растворе.

    Зависимость прочности бетона от водоцементного соотношения.

    При расчете количества воды учитывают поглотительные свойства наполнителей. Тот же песок бывает сухой и влажный. Воду даже поглощает каменная крошка. Иногда наполнителями используют древесные опилки. Материалу свойственен большой показатель поглощения. Перед внесением опилки нужно смочить, чтобы они вобрали нужную норму воды и не вытягивали ее из раствора.

    Выполнение определенных видов работ может потребовать нарушения норм. При соблюдении водоцементного отношения бетон получается жесткий. Таким раствором сложно заполнять опалубку с армированным каркасом, так как остаются пустоты, ослабляющие монолитную конструкцию. Существует 2 варианта решения этой проблемы:

    1. В раствор для разжижения добавляют воды. Чтобы не снизить прочность бетона, пропорционально увеличивают количество сухого цемента. В разжиженным бетоне улучшается текучесть, сохраняется марка, но увеличивается расход сухого материала.
    2. В раствор добавляют пластификатор. Специальная добавка увеличивает пластичность массы. В этом случаем раствор приобретает текучесть, но марка бетона и расход сухого цемента остается неизменный.

    Пластификатора добавляют маленький процент (зависит от используемой марки добавки), но он остаточно дорогой. Поэтому в быту нашли ему замену. Вместо пластификатора добавляют различные моющие средства. Независимо от выбранного вещества, его сначала растворяют в воде. Только после оседания пены вливают в раствор.

    Точные пропорции компонентов бетона в килограммах соблюдать на стройке сложно. Поэтому в качестве единицы меры обычно используют ведро.

    Пропорции компонентов каждый раз будут разные и они зависят от того, какую марку бетона необходимо получить, и какая марка цемента будет использоваться. Допустим, требуется залить фундамент или черновую стяжку. Имеется сухой цемент М-400. Бетон нужен марки М-200.

    Используя мерником десятилитровое ведро, в бетономешалку засыпают следующее количество ингредиентов в соотношении 2:5:9:

    • цемент – 2 ведра;
    • песок – 5 ведер;
    • щебень – 9 ведер.

    Для сохранения правильного водоцементного соотношения воду добавляют примерно в количестве 50% от общего веса цемента. Масса двух ведер цемента примерно равна 25 кг (12,5+12,5), поэтому воды отмеряют 12,5 кг. Здесь проще один раз взвесить массу воды в ведре, сделать отметку, чтобы потом каждый раз не хвататься за весы.

    Ниже даны две таблицы пропорций компонентов бетона для марки цемента М400 и М500. Главная колонка – соотношение компонентов по объему. Компоненты можно отмерять в ведрах при необходимости уменьшив их число. Например, пропорцию 10:41:61 если разделить на 5, то получим пропорцию 2:8:12. Так как цемента понадобится два ведра общим весом примерно 25 кг, то воды добавляем в раствор примерно половину от этого веса, то есть 12.5кг.

    Видео: Правильный бетон по нормативам.

    Технология изготовления качественного бетона

    Точно вымерять все пропорции для получения бетона заводской прочности не способен даже опытный строитель. Дополнительная трудность возникнет с определением нужного объема. Загружаемые компоненты после перемешивания усядутся. Песок с цементом займут место между камнями наполнителя. Аналогично касается воды. При реальной загрузке 2 ведер цемента, 5 ведер песка и 9 ведер щебня готового бетона выйдет меньше 16 ведер. Иногда показатель сокращается до 50%.

    Итак, в реальности нужно получить бетон М-300 используя цемент марки М500. Выполняем следующие действия:

    Из таблицы выше выбираем соотношение компонентов 10:22:37.  Делим все цифры на 10 для уменьшения. Получим соотношение 1:2:4. От объема цемента рассчитываем необходимый объем воды. Одно ведро цемента весит примерно 12.5 кг, значит воды необходимо выбрать 12.5/2=6,25кг. Округлим это число до 7кг. Так как 1 литр воды весит 1кг, следовательно, воды нужно 7литров.

    • В бак бетономешалки вливаем 8 л воды. При первоначальном замесе этот объем берем с небольшим запасом. Бетономешалка сухая, 1 л жидкости уйдет на увлажнение бака.
    • Так как раствор нужен пластичный, в воду добавляем 0,6 л пластификатора. Отмерять лучше мерным стаканчиком. Можно воспользоваться мерками на таре, но порции получатся приблизительные.
    • После воды загружаем 4 ведра щебня, даем около 2 минут времени для увлажнения всех камней. Засыпаем 2 ведра песка и 1 ведро цемента марки М-500. Очередность засыпки компонентов у каждого строителя разная. Предложенный вариант считается лучший. Если перед щебенкой загрузить песок с цементом, то сыпучие компоненты после намокания пристанут к стенкам барабана бетономешалки.
    • Под твердые компоненты и воду желательно использовать индивидуальные ведра. Цемент в бумажных мешках массой по 25 кг удобно сразу высыпать из упаковки. При делении пополам получается как раз 2 ведра. Мешок плашмя укладываем на землю, подкладываем поперек рейку, прорезаем ножом упаковку. Приподнимая за оба конца рейки, половинки расходятся. Остается ножом, с другой стороны, дорезать мешок.

    Делим мешок цемента на 2 равных части.

    • После загрузки всех компонентов включаем бетономешалку. Минимальное время замеса 5 минут. Готовый раствор выгружаем в корыто или тачку.
    • После выгрузки сразу же загружаем вторую заправку. Воды теперь льем меньшую пропорцию – 7 л, как изначально было рассчитано. Бак бетономешалки влажный, на себя он жидкость не потянет. Если раствор получается суховатый, лучше в процессе перемешивания долить немного воды.

    Замесов делаем ровно столько, сколько нужно для бетонирования. По окончанию работы бак бетономешалки сразу вымываем, иначе потом с застывшим бетоном справиться сложно.

    Технология ухода за бетоном после заливки

    Сделать правильный замес, это половина дела. Если нарушить технологию заливки раствора, ухода за застывающей бетонной конструкцией, прочности она не наберет.

    Избежать ошибок помогут проверенные на практике советы:

    1. После заливки бетон накрываем пленкой. Она предотвратит испарение влаги. При температуре воздуха +5оС никаких других действий не выполняем. Когда на улице жара, периодически делаем увлажнение на протяжении 7 дней. Достаточно будет облить водой бетонную конструкцию.

    Увлажняем бетон и накрываем пленкой.

    2. Пленку кладем дополнительно под стяжку перед началом заливки. Она предотвратит уход воды и цементного молочка в грунт, а также обратный процесс. Застывающий раствор не потянет влагу из земли.

    3. Стяжка набирает прочность на протяжении месяца. Точное время зависит от погодных условий. В этот период не допускаем испарения влаги, следим за пленочным укрытием.

    4. Бетонированием оптимально заниматься при положительной температуре. При температуре ниже +10оС реакция цемента с водой сильно замедляется. При такой температуре бетон очень медленно зреет и набирает прочность.

    5. Большую площадь заливаем сегментами. Из-за большой амплитуды сжатия и расширения стяжка может потрескаться. Исключением выступает толстая монолитная плита с армирующим каркасом.

    6. Жара не губительная для стяжки, если поддерживать влажность. На производстве бетонные конструкции застывают по ускоренной технологии за 5 суток. Их помещают внутрь камер с температурой +50оС, но обязательно поддерживают влажность. То же самое получается летом в жару, когда под пленкой периодически смачиваем стяжку водой.

    На протяжении всего срока службы бетонная конструкция требует ухода. Во время перепада температур от минуса к плюсу важно обеспечить сухость стяжке. Конструкцию обрабатываем пропитками, отталкивающими воду.

    Просто иметь общее понятие, как сделать бетон своими руками – мало. Важно вникнуть в суть процесса, понять, что и зачем делать. Только так получится монолитная конструкция, а не растрескавшаяся сухая смесь с кучей камней и пыли.

    Из чего делают бетон — состав, пропорции по маркам бетона

    Из чего делают бетон — состав, пропорции

    Из чего делают бетон? Бетон это материал, используемый как в частном, так и в промышленном строительстве, представляет собой жидкую серую массу, которая при затвердевании превращается в аналог камня.

    Переходите по ссылке ниже, оставляйте заявку и получите скидку от 7% на бетон и не только, до конца года.

    Купить бетон в СПб

    Но не всё так просто как кажется на первый взгляд. Даже незначительные изменения пропорций в составе могут привести к совершенно другому результату. В итоге может получиться бетон, сильно отличающийся по техническим характеристикам от того который нужен.

    Состав бетонной смеси

    1. Цемент;

    2. Песок/Щебень/гравий;

    3. Вода;

    4. Химические добавки.



    Чтобы получить желаемый результат, необходимо грамотно подойти к выбору ингредиентов и разобраться в чем роль каждого.

    1. Прогнозируем назначение конструкции из бетона, сроки и условия использования.

    В первую очередь рассчитываем примерный период эксплуатации, нагрузку, условия окружающей среды и пр. Если нужно создать незначительные бетонные элементы, не требующие высоких характеристик, то рецепт бетона будет один, если что-то сложнее и более износостойкое, то другой. По этим данным понимаем, какая должна быть пластичность смеси и марка бетона.

        2. Определяемся с маркой цемента.

    Имея представление о назначении объекта, выбираем цемент. Качество бетона на 80% зависит от марки вяжущего связующего вещества в его составе (200, 300, 400, 500, 600). Цифровое значение показывает прочность цемента при сжатии. Необходимо брать марку цемента чуть выше, чем марка бетона, которую планируется получить. Так же немаловажным условием является свежесть материала.

       3. Выбираем заполнители.

    Песок бывает с мелкими, средними и крупными гранулами (от 1,2 до 3,5мм). Для качественной бетонной смеси берут речной или морской, чтобы в его составе не было примесей, грязи и пыли. Песок нужно предварительно подготовить, промыть и дать отстояться. Важно следить за процентом влажности материала, чтобы не нарушать водные пропорции бетонной смеси.

    В качестве наполнителя часто используют гравий, щебень и керамзит, у которых аналогично с песком есть несколько видов фракций (от 3 до 70мм). Размер камней в щебне не должен превышать трети толщины конечного изделия, а количество мелкой фракции быть не менее трети от всего объема щебня в составе. Если использовать разные размеры наполнения, то будет больше заполняемость пустот, а значит, потребуется меньшее количество цемента в составе.

      4. Берем чистую воду.

    Количество воды должно соответствовать необходимой подвижности бетонной смеси. Учитываться должна и та вода, которая содержится в ингредиентах, еще до их смешивания.

      5. Рассчитываем пропорции нужной марки бетона

    Количество цемента всегда берется за единицу, все остальные значения будут относительно него. В домашних условиях пропорции берутся относительно десятилитрового ведра. Принято считать, что в среднем в таком ведре может поместиться 14кг цемента (в зависимости от плотности), 15-16 кг песка ( в зависимости от влажности) и 16 кг щебня (в зависимости от фракции).

    Пропорции по маркам бетона
    Марка портландцемента Марка бетона Пропорции по объему, л Объем бетона, л, при
    расходе 10 л. цемента
    Цемент Песка Щебня
    400 100 1 4,1 6,1 78
    150 1 3,2 5,0 64
    200 1 2,5 4,2 54
    250 1 1,9 3,4 43
    300 1 1,7 3,2 41
    400 1 1,1 2,4 31
    450 1 1,0 2,2 29
    500 100 1 5,3 7,1 90
    150 1 4,0 5,8 73
    200 1 3,2 4,9 62
    250 1 2,4 3,9 50
    300 1 2,2 3,7 47
    400 1 1,4 2,8 36
    450 1 1,2 2,5 32
     Количество воды не указанно и зависит от требуемой консистенции и пластичности бетона.

    Замешивать бетон можно как в ручную, так и механическим способом. Безусловно, второй вариант обеспечивает большее качество бетона, поскольку создает однородную по составу смесь, равномерно распределяя все ингредиенты.

    Готовые бетонные смеси | GCP Applied Technologies

    Перейти к главной навигации

    менюЗакрыть

    • Продукты и решения

      • Воздушные барьеры и оклады

        • Обзор
        • ПЕРМ-А-БАРЬЕР®
        • PERM-A-BARRIER® NPS
        • PERM-A-BARRIER® VPL 50
      • Мостовой настил

        • Обзор
        • BRIDGEMASTER®
        • ELIMINATOR®
      • Производство цемента

        • Обзор
        • Функциональные добавки GCP
        • OPTEVA® Улучшители качества
        • Шлифовальные добавки TAVERO®
      • Противопожарная защита

        • Обзор
        • МОНОКОТЕ®
      • Полы

        • Обзор
        • DUCTILCRETE®
        • ECLIPSE®
        • КОВАРА®
        • KOVARA® AB 300
        • ORCON®
        • STRUX®
      • Hardscapes & Masonry

        • Обзор
        • Блок-добавка DRY-BLOCK®
        • DRY-BLOCK® Добавка для строительных растворов
        • OPTEC®
        • QUANTEC®
      • Управление бетоном в пути

        • Обзор
        • VERIFI® Управление бетоном в пути
      • Дорожная охрана

        • Обзор
        • SAFETRACK ™
      • Инъекционные материалы

        • Обзор
        • DE NEEF®
      • Сборный бетон

        • Обзор
        • ADVA® Cast
        • AIRTRAC ™
        • PIERI®
        • TOP-CAST®
      • Готовый бетон

        • Обзор
        • ADVA®
        • CLARENA®
        • CONCERA®
        • DCI®
        • ECLIPSE®
        • МИРА®
        • SINTA®
        • STRUX®
        • ВЕРИФИ®
        • V-MAR®
        • ZYLA®
      • Кровельное покрытие

        • Обзор
        • GRACE ICE & WATER SHIELD®
        • TRI-FLEX®
      • Торкрет

        • Обзор
        • TYTRO®
      • Гидроизоляция

        • Обзор
        • ADCOR®
        • БИТУТЕН®
        • BRIDGEMASTER®
        • ELIMINATOR®
        • FLORPRUFE®
        • HYDRODUCT®
        • PREPRUFE®
        • PREPRUFE® PLUS
        • PREPRUFE® 800PA
        • SILCOR® серии 900
        • Гидрошпонки
    • Документы

      • Воздушные барьеры и оклады

        • Все документы
        • Таблицы данных о продуктах
        • Паспорта безопасности
        • Технические письма
        • Технические характеристики руководства
        • Детальные чертежи
        • Брошюра о продукте
      • Производство цемента

        • Все документы
        • Таблицы данных о продуктах
        • Паспорта безопасности
        • Технические бюллетени
      • Противопожарная защита

        • Все документы
        • Таблицы данных о продуктах
        • Паспорта безопасности
        • Сертификаты продукции UL
        • Графики доходности / информация о приложении
        • LEED
        • Утверждения
        • UL конструкции
        • Спецификация руководства
      • Полы

        • Все документы
        • Таблицы данных о продуктах
        • Паспорта безопасности
        • Технические письма
        • Технические бюллетени
        • Гарантия
      • Hardscapes & Masonry

        • Все документы

    Готовые бетонные смеси — Таблицы бетонных смесей для всех бетонных приложений

    Готовые бетонные смеси — Таблицы бетонных смесей для всех бетонных приложений

    Позвоните нам сейчас! 08456 52 66 52

    Столы бетонной смеси для товарного бетона

    Взгляните на приведенные ниже таблицы с описанием доступных бетонных смесей, выясните, какие из них вам нужны, используя наше руководство по готовым бетонным смесям для вашего конкретного применения!

    Конструкционные смеси прочности

    • C7
    • C10
    • C15
    • C20
    • C25
    • C30
    • C35
    • C40
    • C45
    • C50
      • C7

        «Design Strength Mix», достигающая прочности 7 Ньютон / 28 дней.Состоит из цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. В эту смесь добавляется суперпластификатор (WRA), чтобы придать ей дополнительную прочность, удобоукладываемость и свойства укладки.

      • 10
      • 20
      • C10

        «Design Strength Mix», достигающая прочности 10 Ньютон / 28 дней.Состоит из цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. В эту смесь добавляется суперпластификатор (WRA), чтобы придать ей дополнительную прочность, удобоукладываемость и свойства укладки.

      • 10
      • 20
      • C15

        «Design Strength Mix», достигающая прочности 15 Ньютон / 28 дней.Состоит из цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. В эту смесь добавляется суперпластификатор (WRA), чтобы придать ей дополнительную прочность, удобоукладываемость и свойства укладки.

      • 10
      • 20
      • C20

        «Design Strength Mix», достигающая прочности 20 Ньютон / 28 дней.Состоит из цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. В эту смесь добавляется суперпластификатор (WRA), чтобы придать ей дополнительную прочность, удобоукладываемость и свойства укладки.

      • 10
      • 20
      • C25

        «Design Strength Mix», достигающая 25 Ньютон / 28 дней.Состоит из цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. В эту смесь добавляется суперпластификатор (WRA), чтобы придать ей дополнительную прочность, удобоукладываемость и свойства укладки.

      • 10
      • 20
      • C30

        «Design Strength Mix», достигающая прочности 30 Ньютон / 28 дней.Состоит из цемента, камня толщиной 4-20 мм, гранулированного песка и воды. В эту смесь добавляется суперпластификатор (WRA), чтобы придать ей дополнительную прочность, удобоукладываемость и свойства укладки.

      • 10
      • 20
      • C35

        «Design Strength Mix», достигающая прочности 35 Ньютон / 28 дней.Состоит из цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. В эту смесь добавляется суперпластификатор (WRA), чтобы придать ей дополнительную прочность, удобоукладываемость и свойства укладки.

      • 10
      • 20
      • C40

        «Design Strength Mix», достигающая прочности 40 Ньютон / 28 дней.Состоит из цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. В эту смесь добавляется суперпластификатор (WRA), чтобы придать ей дополнительную прочность, удобоукладываемость и свойства укладки.

      • 10
      • 20
      • C45

        «Design Strength Mix», достигающая прочности 45 Ньютон / 28 дней.Состоит из цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. В эту смесь добавляется суперпластификатор (WRA), чтобы придать ей дополнительную прочность, удобоукладываемость и свойства укладки.

      • 10
      • 20
      • C50

        «Design Strength Mix», достигающая прочности 50 Ньютон / 28 дней.Состоит из цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. В эту смесь добавляется суперпластификатор (WRA), чтобы придать ей дополнительную прочность, удобоукладываемость и свойства укладки.

      • 10
      • 20

    Специальные смеси

    • GEN 0
    • GEN 1
    • GEN 2
    • GEN 3
    • GEN 4
    • RC20 / 25
    • RC25 / 30
    • RC28 / 35
    • RC30 / 37
    • RC32 / 40
    • RC35 / 45
    • RC40 / 50
    • FND
    • FND 3
    • PAV 1
    • PAV 2
      • GEN 0

        «Специальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату.

      • 10
      • 20
      • GEN 1

        «Специальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату.

      • 10
      • 20
      • GEN 2

        «Специальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату.

      • 10
      • 20
      • GEN 3

        «Специальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату.

      • 10
      • 20
      • GEN 4

        «Специальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату.

      • 10
      • 20
      • RC20 / 25

        «Специальная смесь», достигающая прочности 25 Ньютон / 28 дней. Состоит из минимального содержания цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату.Водоцементная смесь до значения 0,70.

      • 10
      • 20
      • RC25 / 30

        «Специальная смесь», достигающая 30 Ньютон / 28 дней силы. Состоит из минимального содержания цемента, камня толщиной 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Водоцементная смесь до значения 0,65

      • 10
      • 20
      • RC28 / 35

        «Специальная смесь», достигающая силы 35 Ньютон / 28 дней.Состоит из минимального содержания цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Водоцементная смесь до 0,60

      • 10
      • 20
      • RC30 / 37

        «Специальная смесь», достигающая 37 Ньютон / 28 дней.Состоит из минимального содержания цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Водоцементная смесь до значения 0,55

      • 10
      • 20
      • RC32 / 40

        «Специальная смесь», достигающая прочности 40 Ньютон / 28 дней.Состоит из минимального содержания цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Водоцементная смесь до значения 0,55

      • 10
      • 20
      • RC35 / 45

        «Специальная смесь», достигающая 45 Ньютон / 28 дней.Состоит из минимального содержания цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Водоцементная смесь до значения 0,50

      • 10
      • 20
      • RC40 / 50

        «Специальная смесь», достигающая прочности 50 Ньютон / 28 дней.Состоит из минимального содержания цемента, камня толщиной 4-20 мм, гранулированного песка и воды. Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Водоцементная смесь до значения 0,45

      • 10
      • 20
      • FND

        «Специальная смесь», состоящая из минимального содержания цемента, камня 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Смесь для фундамента с сульфатостойкостью, подходящая для агрессивных грунтовых условий.

      • 10
      • 20
      • FND 3

        «Специальная смесь», состоящая из минимального содержания цемента, камня 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Смесь для фундамента с сульфатостойкостью, подходящая для агрессивных грунтовых условий.

      • 10
      • 20
      • PAV 1

        Это «Специальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Эта смесь содержит воздухововлекающую добавку, которая образует пузырьки воздуха одинакового размера в готовом бетоне, чтобы защитить готовую поверхность от циклов замораживания-оттаивания. Особенно подходит для открытых площадок с твердым покрытием.

      • 10
      • 20
      • PAV 2

        Это «Специальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Эта смесь содержит воздухововлекающую добавку, которая образует пузырьки воздуха одинакового размера в готовом бетоне, чтобы защитить готовую поверхность от циклов замораживания-оттаивания. Особенно подходит для открытых площадок с твердым покрытием.

      • 10
      • 20

    Номинальное количество миксов

    • 4-2-1
    • 6-3-1
    • 4–1
    • 5–1
    • 6–1
    • 8–1
    • 9–1
    • 10–1
    • 12–1
      • 4–2–1

        «Номинальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Цифры обозначают соотношение камень: песок: цемент.

      • 10
      • 20
      • 6–3–1

        «Номинальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Цифры обозначают соотношение камень: песок: цемент.

      • 10
      • 20
      • 4–1

        «Номинальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Цифры обозначают соотношение цемент и песок: цемент.

      • 10
      • 20
      • 5–1

        «Номинальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Цифры обозначают соотношение цемент и песок: цемент.

      • 10
      • 20
      • 6–1

        «Номинальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Цифры обозначают соотношение цемент и песок: цемент.

      • 10
      • 20
      • 8–1

        «Номинальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Цифры обозначают соотношение цемент и песок: цемент.

      • 10
      • 20
      • 9–1

        «Номинальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Цифры обозначают соотношение цемент и песок: цемент.

      • 10
      • 20
      • 10–1

        «Номинальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Цифры обозначают соотношение цемент и песок: цемент.

      • 10
      • 20
      • 12–1

        «Номинальная смесь», состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Цифры обозначают соотношение цемент и песок: цемент.

      • 10
      • 20

    рецептурные смеси

      • П100 — П500

        «Рецептурные смеси», состоящие из цемента, камня толщиной 4-20 мм, гранулированного песка и воды.Может поставляться с камнем толщиной 10 мм для специальных применений за дополнительную плату. Цифра после буквы «P» обозначает вес цемента на кубический метр в кг. Смеси варьируются с шагом 5 кг, от 100 до 500.

      • 10
      • 20

    Стандартные смеси

    Сухие обедненные / полусухие смеси

    • Микс
    • Ном.Микс
    • Размер заполнителя (мм)
      • куб.м 1

        Сухая постная / полусухая смесь (цементно-связанный материал), состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и минимального количества воды. Цифры обозначают соотношение цемент и песок: цемент.

      • 20–1
      • 20
      • куб.м 2

        Сухая постная / полусухая смесь (цементно-связанный материал), состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и минимального количества воды.Цифры обозначают соотношение цемент и песок: цемент.

      • 18–1
      • 20
      • куб. М 3

        Сухая постная / полусухая смесь (цементно-связанный материал), состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и минимального количества воды.Цифры обозначают соотношение цемент и песок: цемент.

      • 16–1
      • 20
      • куб. М 4

        Сухая постная / полусухая смесь (цементно-связанный материал), состоящая из цемента, камня толщиной 4-20 мм, гранулированного песка и минимального количества воды.Цифры обозначают соотношение цемент и песок: цемент.

      • 14–1
      • 20

    Пенные смеси

      • C2

        Поставляется в виде пенобетона с камнем толщиной 4-20 мм или пенобетона без камня.Каждая смесь дополнительно состоит из цемента, песка и воды. В смесь добавлен пенообразователь, который захватывает воздух в бетон, обеспечивая высокую удобоукладываемость и выравнивающие свойства, достигая прочности 4 Ньютон / 28 дней. Подходит для заполнения пустот / траншей / дорожных засыпок.

      • 20
      • Нет
      • C4

        Поставляется в виде пенобетона с камнем толщиной 4-20 мм или пенобетона без камня.Каждая смесь дополнительно состоит из цемента, песка и воды. В смесь добавлен пенообразователь, который захватывает воздух в бетон, обеспечивая высокую удобоукладываемость и выравнивающие свойства, достигая прочности 8 Ньютон / 28 дней. Подходит для заполнения пустот / траншей / дорожных засыпок. Определено Газовым Советом и DOT.

      • 20
      • Нет

    Смеси для стяжки пола

    Возьмите напрокат
    Схватить грузовик
    Аренда JCB
    Muck Away
    Готовая смесь для бетона
    Бетонные насосы
    Карта сайта
    Отказ от ответственности
    термины

    Дом — Робертсон

    Переключить навигацию

    • Проекты
      • Муниципальные
      • Жилые
      • Коммерческие
      • Зеленое строительство
      • Разное
    • Продукты
      • Бетон
      • Совокупность
      • Советы по заказу
      • Калькулятор бетона
      • 87 Калькулятор
      • 89
      • 87 Калькулятор агрегатов
      • 87 Местоположение
      • 8 Округ
      • Округ Лос-Анджелес
      • Округ Ориндж
      • Округ Риверсайд
      • Округ Сан-Бернардино
      • Округ Сан-Диего
      • Округ Империал
      • Лас-Вегас Невада
      • Все местоположения
    • Работа
    • Для продажи
      • Оборудование
      • Автобетоносмесители
    • Связаться с
