делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи

Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.

Особенности выбора

Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.

При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.

Если выбор пал на данную разновидность, то следует помнить, что представленный вариант имеет меньшие тепловые качества, а его топочные дверцы и поддувала размещаются в парном помещении.

Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.

Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.

Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:

  • устойчивость покрытия при механическом воздействии;
  • надежная теплоотдача;
  • низкий коэффициент расширения при нагревании;
  • способность к удержанию жара даже после прогорания дров;
  • возможность применять любые типы топлива;
  • минимум сварочных швов;
  • быстрый прогрев парной.

Нельзя обойти стороной и пару недостатков металлических конструкций:

  • металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
  • тепло распространяется по пространству помещения неравномерно.

Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.

При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:

  • проверьте прочность конструкции;
  • убедитесь, что на поверхности нет повреждений или коррозии;
  • в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
  • можно сделать функциональные отверстия на коррозийных участках.

Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.

По сравнению с такой установкой круглая труба имеет следующие преимущества:

  • металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
  • трубы – наиболее экономичный вариант;
  • процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
  • с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
  • срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.

Схема и размеры

При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.

Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.

Вертикальная

Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.

Горизонтальная

Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.

Отличия вертикального и горизонтального типов печей:

  • пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
  • горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
  • конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
  • горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.

Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.

Мастеру, который впервые решил заняться данной работой, лучше воспользоваться готовым чертежом или установить типовую модель.

Как сделать своими руками?

Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.

Главные требования к монтажу самодельной печи для бани:

  • установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
  • на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;
  • 500 мм – минимальный выступ трубы над кровлей;
  • все деревянные детали обрабатываются материалом для изоляции со слоем глины;
  • поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
  • полок должен располагаться рядом со стеной, где стоит печь.

Для работы потребуются такие материалы и инструменты:

  • отрезок трубы для корпуса банной печи;
  • кусок трубы для отведения газа;
  • металлический лист толщиной 10-12 мм;
  • элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
  • болгарка;
  • сварочный аппарат.

Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.

В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.

Сборка вертикального варианта происходит по определенным этапам.

  • Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру. Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
  • Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
  • Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
  • Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.
  • Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя. Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
  • Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм. Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
  • Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.

Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.

Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра. Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.

Принципы сборки предполагает несколько этапов.

  • Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
  • Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
  • Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
  • Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.
  • Спереди выполняем отверстия под топку и зольник, монтируем дверки.
  • Для задней стены изготавливаем прямоугольник, вырезанный из металла. Параметры заготовки – 700х900 мм.
  • Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
  • Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
  • Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.

После сборки печи любого типа необходимо очистить его от окалины и ржавчины.

Остановимся подробнее на некоторых моментах установки самодельной печи.

Фундамент

Первый этап для возведения печи. Его следует проводить в соответствии со всеми правилами и требованиями.

Для создания выполняем следующие действия:

  • сбиваем квадратную опалубку высотой 200 мм;
  • равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
  • скрепляем элементы арматуры вязальной проволокой на участках соединения;
  • вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.

Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.

Колосник

Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.

Собрать колосник – тоже несложная задача. Для этого:

  • вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
  • вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
  • привариваем металлические прутки по горизонтали или вертикали.

Советы по изготовлению

Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.

  • Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.
  • Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
  • На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
  • При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
  • Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.
  • Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
  • Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
  • Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
  • Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
  • Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
  • Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.

Удачные примеры

Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.

Обкладка кирпичом

Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.

Примеры укладки могут быть разными.

  • Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
  • Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
  • Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.

Воронение

Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).

После очистки и удаления остатков кислот необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Удобнее будет распылять состав.

Окраска

Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.

Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.

Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.

делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи

Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.

Особенности выбора

Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.

При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.

Если выбор пал на данную разновидность, то следует помнить, что представленный вариант имеет меньшие тепловые качества, а его топочные дверцы и поддувала размещаются в парном помещении.

Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.

Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.

Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:

  • устойчивость покрытия при механическом воздействии;
  • надежная теплоотдача;
  • низкий коэффициент расширения при нагревании;
  • способность к удержанию жара даже после прогорания дров;
  • возможность применять любые типы топлива;
  • минимум сварочных швов;
  • быстрый прогрев парной.

Нельзя обойти стороной и пару недостатков металлических конструкций:

  • металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
  • тепло распространяется по пространству помещения неравномерно.

Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.

При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:

  • проверьте прочность конструкции;
  • убедитесь, что на поверхности нет повреждений или коррозии;
  • в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
  • можно сделать функциональные отверстия на коррозийных участках.

Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.

По сравнению с такой установкой круглая труба имеет следующие преимущества:

  • металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
  • трубы – наиболее экономичный вариант;
  • процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
  • с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
  • срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.

Схема и размеры

При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.

Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.

Вертикальная

Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.

Горизонтальная

Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.

Отличия вертикального и горизонтального типов печей:

  • пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
  • горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
  • конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
  • горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.

Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.

Мастеру, который впервые решил заняться данной работой, лучше воспользоваться готовым чертежом или установить типовую модель.

Как сделать своими руками?

Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.

Главные требования к монтажу самодельной печи для бани:

  • установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
  • на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;
  • 500 мм – минимальный выступ трубы над кровлей;
  • все деревянные детали обрабатываются материалом для изоляции со слоем глины;
  • поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
  • полок должен располагаться рядом со стеной, где стоит печь.

Для работы потребуются такие материалы и инструменты:

  • отрезок трубы для корпуса банной печи;
  • кусок трубы для отведения газа;
  • металлический лист толщиной 10-12 мм;
  • элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
  • болгарка;
  • сварочный аппарат.

Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.

В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.

Сборка вертикального варианта происходит по определенным этапам.

  • Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру. Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
  • Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
  • Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
  • Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.
  • Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя. Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
  • Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм. Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
  • Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.

Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.

Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра. Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.

Принципы сборки предполагает несколько этапов.

  • Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
  • Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
  • Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
  • Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.
  • Спереди выполняем отверстия под топку и зольник, монтируем дверки.
  • Для задней стены изготавливаем прямоугольник, вырезанный из металла. Параметры заготовки – 700х900 мм.
  • Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
  • Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
  • Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.

После сборки печи любого типа необходимо очистить его от окалины и ржавчины.

Остановимся подробнее на некоторых моментах установки самодельной печи.

Фундамент

Первый этап для возведения печи. Его следует проводить в соответствии со всеми правилами и требованиями.

Для создания выполняем следующие действия:

  • сбиваем квадратную опалубку высотой 200 мм;
  • равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
  • скрепляем элементы арматуры вязальной проволокой на участках соединения;
  • вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.

Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.

Колосник

Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.

Собрать колосник – тоже несложная задача. Для этого:

  • вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
  • вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
  • привариваем металлические прутки по горизонтали или вертикали.

Советы по изготовлению

Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.

  • Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.
  • Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
  • На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
  • При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
  • Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.
  • Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
  • Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
  • Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
  • Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
  • Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
  • Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.

Удачные примеры

Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.

Обкладка кирпичом

Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.

Примеры укладки могут быть разными.

  • Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
  • Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
  • Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.

Воронение

Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).

После очистки и удаления остатков кислот необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Удобнее будет распылять состав.

Окраска

Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.

Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.

Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.

как сделать своими руками, горизонтальные и вертикальные самодельные банные печки 530 мм, чертеж, фото

Конструкция печки на основе железной трубы напоминает обычную буржуйку. Для агрегатов банного типа характерно наличие каменки и бака для нагревания воды.

Перед тем как приступать к постройке прибора, делают чертёж конструкции.

Без этого начинать работу крайне рискованно, поскольку многократно возрастает вероятность ошибок, которые приводят не только к некачественной работе и быстрому выходу агрегата из строя, но и к проблемам со здоровьем у человека во время использования устройства.

Чертежи банных печей из трубы

Печь для бани состоит из нескольких элементов, присоединённых последовательно друг к другу посредством электрической или газовой сварки:

  • Из корпуса. В нём устроен поддув с крышкой, портал под булыжники, топка, колосники.
  • Из емкости (бака) для нагрева воды. Иногда ее делают не отдельным элементом, а продолжением корпуса.
  • Из дымоотводной трубы.
  • Из искрогасителя, устанавливаемого на дымоход.

Вода идёт по переточным трубам внутри ёмкости и выводится при помощи патрубков для холодного и горячего водоснабжения.

Фото 1. Чертеж горизонтальной банной печи из трубы, вид сбоку и спереди.

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

  • Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
  • Задняя стенка полностью заваривается, на фасаде монтируется дверца.
  • Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
  • При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
  • Внизу бака приваривают кран с вентилем.

Важно! Каменка заполняется булыжниками только на половину пространства. Можно входное отверстие снабдить прутком из железа, чтобы не дать булыжникам вывалиться.

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

  • Отрезают часть трубы длиной примерно 0,8 м.
  • Зачищают отрезные края.
  • Снизу приваривают днище — круг такого же диаметра, что и сама труба.
  • Вырезают внизу проём поддува.
  • Монтируют колосники. Они располагаются несколько выше отверстия поддува.
  • Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Внимание! Если вы красите печь, по окончании процедуры протопите её на улице!

Вам также будет интересно:

Чем руководствоваться при выборе проекта: какую конструкцию лучше использовать

Решая, какой тип печи выбрать, горизонтальный или вертикальный, какую лучше трубу использовать, опирайтесь на собственные предпочтения, на уровень своих ресурсов и квалификацию.

Придётся учитывать размеры предбанника и парилки.

Преимущество устройств горизонтального типа состоит в том, что из-за низкого расположения корпуса и длинной топки площадь нагрева булыжников больше.

Так повышается естественная конвекция горячего воздуха в парилке.

Если размеры помещения позволяют, лучше выбрать горизонтальный агрегат.

Необходимые материалы

Для изготовления банной печи потребуются:

  • Труба из любого металла диаметром 50 см и длиной до полутора метров. Важно, чтобы стенки были целыми, без прорех и заплат. Если имеется дырка, можно на этом месте сделать топку.
  • Муфта.
  • Металлические листы со стороной не меньше диаметра трубы.
  • Ёмкость с вентилем.

Потребуются инструменты – сварочный аппарат, ножовка по металлу.

Устанавливаем фундамент для печи

Любая печка, из чего бы она ни была изготовлена, требует надёжного и крепкого кирпичного фундамента. Для лёгкой печи из металла подходит фундамент высотой примерно в 70 см.

Сперва подготавливается котлован, снимается верхний слой почвы, земля разравнивается. На очищенную поверхность засыпается песок и утрамбовывается.

Далее растягивается армирующая сетка и плоскость заливается бетоном. На бетонную гладь устанавливаем плашмя красные полнотелые кирпичи.

Подготовка трубы с поддувом 200 и 250 мм

Трубу перед монтажом разрезают на две части размерами 60 см и 90 см. Первый кусок пойдёт под бак для воды, второй — под топку и каменку. Далее вырезается поддув — прямоугольник размером 200х60 или 250х60 мм. Сверху приваривается круглая стальная пластина толщиной около полутора сантиметров.

Сложности при изготовлении

Изготовить подобный агрегат самостоятельно под силу только человеку, обладающему базовыми знаниями в печном деле, а также имеющему навыки работы со сварочным аппаратом. Только при этом условии можно сказать, что постройка банной печи из газовой трубы — простая затея.

Справка! Во всех других случаях нанимайте бригаду для выполнения работ. Пробелы в знаниях и кустарный подход приводят к серьёзным последствиям.

Так, в процессе сварки возникают две наиболее частые проблемы:

  • Слишком сильная тяга в будущей печке. В этом случае следует заранее вмонтировать задвижку в трубе.

  • Риск возгорания сажи. Пренебрежение этим нюансом чревато неизменным ухудшением качества отопления и взрывоопасностью. Избежать этого в горизонтальной печи можно при помощи дожигателя.

Дожигатель делается так: в верхней части корпуса приваривается горизонтальная площадка, закрывающая половину всего пространства. Ещё выше, почти у самого верха, в стенке печки проделываются два отверстия. К ним приваривают маленькие цилиндры (щели получаются в виде трубок), которые затем немного отгибаются в сторону трубы.

Полезное видео

В видео представлены этапы изготовления из старой трубы долговечной металлической банной печи.

В чём плюсы?

Печь из трубы для бани долговечнее обычной прямоугольной или гранёной конструкции, лучше держит тепло, и устанавливать её в несколько раз легче. Благодаря герметичному корпусу можно не беспокоиться за безопасность банщика. Отопительный агрегат для бани из металла отличается также легкостью.

Перед строительством прибора не придётся искать материалы для возведения конструкции. Детали для агрегата продаются на любом строительном рынке и отличаются демократичной ценой.

Печь для бани из трубы – последовательность сборочного процесса

Какую конструкцию печки можно предложить для бани, чтобы она выполняла ряд требований заказчика:

  • Хорошо грела.
  • Экономное потребление топлива.
  • Привлекательный внешний вид.
  • Возможность изготовить своими руками.
  • Изготовление из доступных и недорогих материалов.

Такая конструкция существует – это печь для бани из трубы. В данном случае имеется в виду труба диаметром не меньше 500 мм. К тому же идеальная ее толщина не меньше 4 мм. Хотя трубы такого диаметра чаще всего выпускаются с минимальной толщиною 6 мм. Так что по данным параметрам это изделие является идеальным вариантом.

Схема изготовления

Многое будет зависеть от того, какую конструкцию вы выберете. Есть два варианта:

  1. Горизонтальный.
  2. Вертикальный.

Первый вариант проще по изготовлению, дрова в нем горят экономнее, но для сооружения каменки придется использовать надстройку из металлических листов или арматурной сетки. Вертикальная конструкция более сложная по изготовлению, но она компактная и не требует дополнительных затрат по сооружению каменки. Давайте рассмотрим вариант вертикальной банной печи из трубы.

Необходимые материалы

  • Вам потребуется труба высотою 1,5 метра.
  • Металлический лист толщиною 4 мм, из которого необходимо вырезать два блина диаметром, равным внутреннему сечению самой трубы.
  • Колосниковая решетка. Можно изготовить из сетки или металлической арматуры.
  • Труба диаметром 100 мм для дымохода.

Так как все элементы банной печки – это металл, то вы просто обязаны владеть навыками работы с электросварочным аппаратом. Владение на уровне любителя здесь не подойдет.

Печь из трубы с водогрейным баком

Последовательность изготовления

  • Сначала в трубе вырезаются прямоугольные отверстия. Большое сверху малого. Первое – это отверстие для топки, второе для поддувала и зольника.
  • В одном из блинов вырезается отверстие диаметром 100 мм. На него приваривается труба под дымоход.
  • Затем этот блин опускается в большую трубу, где приваривается на высоте, которая будет определять размеры топочной камеры. Обычно расчет производится из соотношения верхнего края дровяной закладки до потолка топки. Оптимальный размер – 20 см.
  • Затем с другой стороны в печной агрегат вставляется колосниковая решетка. Она закрепляется в нижней части, чуть ниже топочного отверстия.
  • Далее, с этой же стороны приваривается второй блин. Его можно приварить прямо по кромке, можно сместить немного вглубь. Здесь важно, чтобы блин находился ниже поддувала. Кстати, именно на него будет падать зола от сгоревших дров. Так что стоит позаботиться об удобстве чистки.
  • Печь из трубы практически готова. Остается лишь установить дверцу на топку, задвижку на поддувало, сверху на дымоходную трубу устанавливается крышка с отверстие посередине. Между крышкой и первым блином остается камера. Это и будет каменка, в которую загружаются камни. Крышка – элемент съемный, так что, когда появляется необходимость полить горячие камни квасом или водой, ее просто убирают или приподнимают на подставки.

Печь из трубы с выносной топкой

Теперь печку надо установить по месту и подсоединить к ней дымоход. Обязательно проводится пробная топка, которая покажет, есть ли в сварочных швах изъяны или нет. Вот почему мы утверждали, что сварочными работами должен заниматься квалифицированный специалист.

Вариаций на тему «печи в баню из трубы» могут быть разными. К примеру, можно дымоход вывести не вертикально из топки, а с боку. Можно каменку сделать закрытой, а поливать камни через отдельное боковое отверстие. Можно снизить затраты на потребление топлива, если установить в топку пресс, тем самым создавая эффект пиролизного сжигания дров.

Эту конструкцию можно усложнить, но увеличить функциональность печки. Для этого необходимо сварить из трубы меньшего диаметра (300-400 мм) небольшой резервуар, который устанавливается на дымоход чуть выше каменки. Заливаете в него воду, которая будет нагреваться от уходящих газов. Здесь важно правильно вырезать отверстия в емкости, чтобы дымоходная труба проходила сквозь водонагревательный элемент. Да к тому же придется хорошо проварить швы, ведь вода проникнет через любое самое мельчайшее отверстие. Опять напоминаем о качестве сварочных работ.

Водогрейную емкость можно сварить в виде куба из металлических листов, можно ее установить рядом со стенкой топки, чтобы вода нагревалась непосредственно от пламени огня. Варианты, которые вас будут удовлетворять, вы всегда найдете.

Самодельная печь из трубы: инструкция по изготовлению

Самым простым и экономически привлекательным способом сооружения печки, является изготовление ее из обычной трубы. Существует несколько вариантов, которые подразумевают использование труб для обустройства печей. Об их особенностях, способах и технологии изготовления рассмотрим далее.

Оглавление:

  1. Как сделать печь для бани из трубы: изготовление горизонтальной печи
  2. Конструкция трубы для печи — сооружаем вертикальную печь

Как сделать печь для бани из трубы: изготовление горизонтальной печи

Главное преимущество изготовления печки из трубы своими руками — минимальное количество работ, связанных со сваркой. Поэтому, данный вариант печек отлично подходит для людей, не имеющих особых навыков работы со сварочным аппаратом. Конечно, в процессе изготовления печи из трубы, сварочные работы присутствуют, но в минимальном количестве.

Первым этапом обустройства печки из трубы в бане, является подготовка места под данное устройство. Сначала следует соорудить фундамент, высота которого составит около 30 см. Для его изготовления используйте бетонный состав. После высыхания фундамента на нем сооружается место в виде кирпичной площадки, размером 700х700 мм. Учтите, что для соединения кирпичей между собой использовать нужно только глиняный раствор, ни в коем случае не цементный. Если этого не придерживаться, то в процессе эксплуатации, кирпич начнет отпадать друг от друга. Глина же является огнестойким материалом, который не теряет своих свойств под воздействием высокой температуры.

При выборе кирпича, также следует остановить внимание на красном или огнеупорном его виде. В конце, крайнюю часть площадки следует поднять над полом на расстоянии в 150-200 мм.

Если стены в бане выполнены из дерева, как это часть бывает, то для их защиты от высокой температуры следует использовать защитный экран. Для его сооружения потребуется положить кирпич на ребра, при этом также необходимо использовать раствор на основе глины.

Минимальное значение высоты данного экрана составляет 120 см, а интервал между печкой и экраном 200 мм. Учтите, что главным правилом монтажа самодельной печки в баню из трубы является соблюдение всех норм и правил пожарной безопасности.

Для того, чтобы самостоятельно изготовить печь из трубы в бане, потребуется наличие 150 см трубы, минимальный диаметр трубы для печи составляет 50 см, при этом трубы для печи, по толщине должны быть минимум один сантиметр, таким образом для нагрева печки не потребуется много времени.

В трубе вырезаются детали в виде:

  • поддувала;
  • топки;
  • каменки;
  • дверец в каменку;
  • поддувала;
  • заслонки;
  • дна;
  • ушек;
  • колосника;
  • металлической пластины;
  • металлического кольца.

Для того, чтобы сварить печь из трубы, следуйте ниже приведенной инструкции:

1. Разрежьте трубу на да участка, один из которых составляет около 60 см, а второй 90 см. Вторая часть будет играть роль каменки и топки, а первая будет резервуаром, в котором нагревается вода.

2. Возьмите большую трубу, сделайте в нижней ее части место, на котором будет располагаться поддувало. По высоте оно не превышает 6 см, а по ширине 18 см.

3. Для монтажа шага под поддувало, используйте электрическую сварку, если у вас отсутствуют навыки работы с данным аппаратом, обратитесь к специалистам. Итак, для выполнения установки шага следует использовать пластину из стали, толщиной около 12 мм, она приваривается на поддувало.

4. Еще из одной части стали следует изготовить элемент в виде колосника. Для его фиксации в печке, на нем привариваются четыре детали в виде ушек.

5. Далее следует процедура вырезания нишу, в которой будет расположена топка. Для закладки в нее топлива в ней следует предусмотреть дверцу. Размеры дверцы составляют около 21х24 см. Она фиксируется на печке с помощью крючков или петель, а дополнительная защелка поможет предотвратить ее открывание.

6. В верхней части топки фиксируется труба, размеры которой составляют 300х350 мм. Она будет выполнять функцию каменки. Монтаж данного элемента — достаточно важный процесс, так как труба должна располагаться таким образом, чтобы между днищем бака и ее верхней частью были интервал в 8-12 см.

7. Далее, задняя часть стенки трубы полностью заваривается, а на передней фиксируется дверца.

8. В готовую каменку накладывается булыжник, а во избежание его высыпания следует изготовить ограду из стального металлического прутка.

9. Возможен вариант сооружения каменки таким образом, чтобы в пространстве над топкой была приварена решетка, в основе которой лежат стальные прутья, а на них располагаются камни.

10. Сверху на печке фиксируются муфты, для изготовления которых использовалась стальная шина, размером в 4-8 мм в толщину и 5 см в ширину. Одна часть муфты приваривается на корпус печки, а вторая является местом, на котором будет установлен бак.

11. На торцевую часть бака, в нижней его части приваривается круглая деталь из металла, толщина которого составляет около 1 см. Здесь, будет вырезано отверстие под дымоход, размером в 13-16 см.

12. Далее, нижняя часть трубы фиксируется на днище бака. Следите за герметизацией швов, так как вода не должна прокапывать из бака на поверхность печки.

13. Для фиксации верхней части бака для воды потребуется наличие специального полу круга, выполненного ил металла. А на нем будет проделано отверстие под дымоход.

14. Учтите, что где-то треть бака остается открытой, чтобы в него с легкостью можно было заливать воду. Чтобы периодически закрывать эту часть бака, рекомендуем соорудить специальную крышку с ручкой, для удобства ее эксплуатации.

15. Следующий этап предполагает приваривание на 300 см выше бака на дымоходе стальной площадки, ее размеры составляют 3х3 см, она выполняет функцию задвижки.

16. В нижней части бака, позаботьтесь об установке крана, с помощью которого можно будет с легкостью сливать воду при необходимости.

Совет: Существует два варианта изготовления самодельной печи из трубы своими руками: горизонтальный и вертикальный. Опытные печники рекомендуют отдать предпочтение первому варианту, так как он обладает высшим КПД, по сравнению с вертикальными печками, из-за более медленного сгорания дров.

Кроме того, перед началом работ рекомендуется обработать все металлические части печки антикоррозийными составами, таким образом, удастся значительно повысить длительность ее эксплуатации.

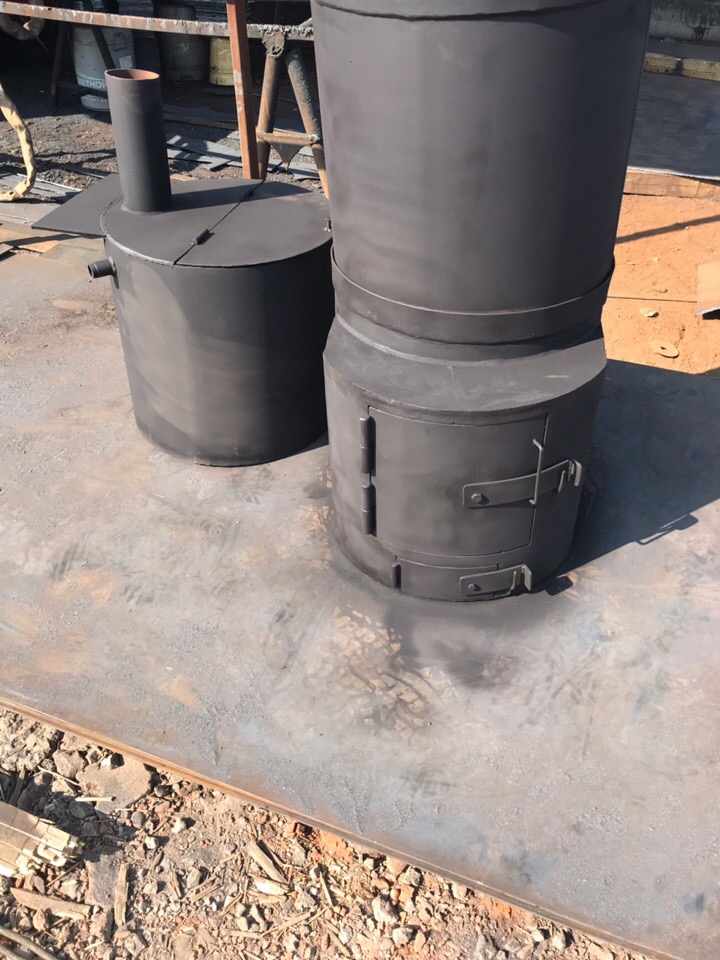

Печи из трубы фото:

Если все же на трубе присутствуют места, на которых уже есть коррозия, то здесь нужно приварить заплатки или вырезать из под дверцу, например.

Обратите внимание: Печь из трубы своими руками в состоянии не только обогреть жилище, но и привести к возникновению пожара и даже взрыва. Несоблюдение технологии ее изготовления, отсутствие задвижки, для регулировки тяги, являются причиной для взрыва такой печки, последствия которого будут очень плачевными.

Слишком большие скопления сажи в печке также способствуют тому, что она забивается, а сажа начинает гореть. Поэтому, при обустройстве горизонтальной печи из трубы, следует оборудовать на ней дожигатель, который располагается на горизонтальном лотке печки. В верхней части трубы сооружается отделение, которое отделяет входную часть от основной. Во избежание копчения, необходимо оборудовать загнутые трубки, которые будут способствовать попаданию кислорода внутрь печки. Таким образом, все топливо будет сгорать не оставляя сажу.

Для улучшения презентабельности такой печки, рекомендуем ее окрасить специальными составами для металлических печей.

Конструкция трубы для печи — сооружаем вертикальную печь

Для того, чтобы изготовить печь в основе которой лежит вертикальная труба, потребуется наличие:

  • болгарки или ножовки о металлу, при их отсутствии подойдет любой инструмент, позволяющий разрезать металл;
  • сварочного аппарата и электродов;
  • двух отрезков трубы, один побольше, а другой поменьше, размер трубы для печи составляет 50 см в диаметре и около 180 см в длине;
  • стальной арматуры — из нее сооружают решетку и колосник;
  • трубы для обустройства дымохода, ее диаметр составляет 12-14 см, а длина должна составлять такое значение, чтобы дымоход возвышался над крышей минимум на 400 мм;
  • наличие врезного крана;
  • трубы для того, чтобы обустроить каменку;
  • двух, трех стальных листов, толщиной около одного сантиметра;
  • колосника;
  • четырех комплектов петель, для фиксации двух дверец.

Та часть трубы, которая является большей будет выполнять функцию топки, а та, которая меньшая — станет баком для нагрева воды. Возможен вариант изготовления печки без данного бака. В таком случае, потребуется наличие всего лишь одного отрезка трубы.

Перед началом работы, рекомендуем составить чертеж печи из трубы, с его помощью проводить все работы будет гораздо легче.

В начале работ подготовьте металлический лист и инструмент для его резки. С его помощью из листа вырезается деталь круглой формы, диаметр которого такой же как и сама труба для печки. Данная деталь приваривается к трубе и служит дном печки. Следите за качеством сварки, так как швы должны быть герметичными. Для общего укрепления конструкции на нижнюю часть дна устанавливается и фиксируется сваркой каркас из металлического профиля. Он будет удерживать печь и служить ее ножками.

Сбоку трубы на расстоянии 5 см от дна, располагается нижняя часть поддувала. Для вырезания дверцы используйте болгарку. Предварительно сделайте разметку дверцы, в соотношении с ранее подготовленным чертежом. На вырезанные дверцы следует наварить петли и ручку, а запорный механизм поможет закрывать и открывать поддувало, при необходимости в этом.

Далее следует процесс изготовления колосниковой решетки. Чтобы его соорудить потребуется из стального листа вырезать деталь круглой формы, диаметр которой такой же как и внутренняя труба. В центральной части круга вырезается прямоугольная деталь, на место которой устанавливаются арматурные прутья. Для облегчения работы, следует в стальном листе просверлить около 20-ти отверстий и колосник готов. Колосник монтируется выше дна на 15-18 см.

На расстоянии 18 см от колосника проделывается отверстие под дверцу, через которую будет закладываться топливо. Ее размер около 26х26 см. К вырезанному фрагменту прикрепляется петля и ручка с запорным механизмом.

Далее, следует изготовление каменки. Существует несколько вариантов выполнения данного процесса:

1. Каменка, в основе которой лежит труба.

Для этих целей потребуется наличие трубы, диаметр которой составляет около 33 см, а длина трубы должна быть меньшей, нежели диаметр печки на 2-4 см. Верхняя часть трубы срезается на треть и получается типа совок. Обрезанная сторона приваривается к печке, а вторая устанавливается в печь и служит местом для расположения камней. Учтите, что данная деталь ни в коем случае не должна полностью перекрывать всю часть просвета, так как это будет мешать свободной циркуляции воздуха. Данный способ отличается высокой сложностью, поэтому предлагаем ознакомиться со следующим, более легким методом изготовления каменки.

2. Каменка решетчатого типа.

Отступите от верхней части трубы около 16 см, наварите решетку в виде колосника. Для этих целей потребуется наличие арматурных прутьев. На решетке и будут уложены камни. Для того, чтобы обеспечить вынимание камней при использовании печки, на расстоянии около 10 см от решетки проделывается небольшая дверца, размером 20х8 см. Таким образом, замена камней и очищение решетки не будет проблемой. Несмотря на простоту выполнения данной решетки, она отличается такими недостатками:

  • при установке слишком большого количества камней производится нарушение циркуляции воздуха в печке, таким образом, дым попадает непосредственно в помещение;
  • из-за того, что камни напрямую контактируют с жаром, производится их быстрое разрушение.

3. Комбинированный вариант каменки.

В соотношении с диаметром трубы вырезается круглая деталь, одна третья ее часть срезается для того, чтобы в топку попадал воздух. Во избежание падения камней, со стороны круга, где они будут располагаться, наваривается металлическая полоса. Конструкция фиксируется на 18 см ниже верхней части печки.

Завершает работу монтаж бака для воды. Для того, потребуется подготовить трубу меньшего размера, но такого же диаметра, как и предыдущая. В ней также приваривается дно, вырезанное из стального листа. Однако, учтите, что швы в данном случае, должны быть максимально герметичными, так как в баке будет находиться вода, которая может попадать на печку.

В дне бака, необходимо проделать отверстие под дымоход. Установите в него и заварите патрубок. Для изготовления верхней части бака, следует вырезать такой же круг, который разрезается на две части. Одна из них фиксируется на баку, при помощи сварки, а вторая, закрепляется петлями. Таким образом, получаем крышку откидного типа, которая позволяет с легкостью наполнять бак водой. Для более удобного использования крышки на нее наваривают ручку. Для того, чтобы использовать горячую воду, в нижней части печки производится монтаж запорного крана.

Для фиксации двух частей между собой используйте сварочный аппарат. Рекомендуем окрасить печь после изготовления специальной краской, которая устойчива перед воздействием высокой температуры.

Печь из трубы видео:

Горизонтальные и вертикальные банные печи из трубы 530: чертежи, видео инструкция, изготовление своими руками

Практически каждый владелец загородного дома или дачи мечтает иметь на своем участке парную банку. В результате одни заказывают возведение небольшого сооружения строительным бригадам, а другие занимаются этим самостоятельно. Но построить и сделать отделку бани – это только полдела. Главное, для хорошей парной нужна печь-каменка. И не обязательно тратить деньги на ее покупку.

  • Подготовка материалов и инструментов
  • Горизонтальная печь из трубы – видео
  • Вертикальная банная печь из трубы 530
  • Установка и эксплуатация печей из труб
  • Ознакомившись с видео инструкцией и несложными чертежами сделать хорошую печь можно своими руками. Понадобятся для этого самые простые материалы, основным из которых будет труба 530.

    Выбор проекта для печи в баню

    Самодельные каменки дизайнерскими изысками и стильным внешним видом не отличаются, но помещение парной объемом до 20 куб. метров отапливают качественно и быстро. По своей конструкции печи из трубы разделяются на два вида:

  • Вертикальная банная печь их трубы 530. Конструкция похожа на обычную буржуйку, но, кроме отделения для топки, имеет еще водяной бак для нагрева воды и емкость для закладки камней. Это довольно компактная модель, которая занимает немного места, поэтому подойдет для небольших парных. В то же время главным ее недостатком является то, что поддувала и дверцы топки находятся в парной, а также она обладает меньшей тепловой эффективностью.
  • Горизонтальная каменка. Конструкция также включает в себя бак для воды и емкость для камней, но при этом дверцы топки и поддувала можно вывести в соседнее помещение или на улицу. Горизонтальная печь из трубы занимает больше места, однако, благодаря большей длине топки и ее низкому расположению увеличивается площадь нагрева камней и улучшается теплообмен воздуха в парилке.
  • Выбор самодельной печи зависит от планировки и размеров парной, и от индивидуальных предпочтений владельца бани.

    Особенности самодельной печи из трубы

    Конструкция каменки включает в себя следующие элементы:

    • топку;
    • предназначенную для камней емкость, которая может быть расположена как внутри, так и снаружи корпуса;
    • дымоходную трубу;
    • камеру для сбора золы;
    • водонагревательный бак, который может быть частью корпуса или располагаться над камерой с камнями.

    Камеры между собой отделяются решетками-колосниками.

    Достоинства

    Печи для бани из трубы являются не единственным вариантом, который можно выполнить своими руками. Но они имеют ряд неоспоримых достоинств:


  • Большая толщина
    стенок имеет отличную теплоемкость, что позволяет сохранять тепло в парной даже после сгорания топлива.
  • Металл, из которого изготовлены трубы, обладает механической прочностью и выдерживает значительные перепады температур.
  • За счет круглого сечения трубы топочное отделение конструкции получается куполообразной или цилиндрической формы. Это способствует максимально эффективному распределению тепла и созданию естественной тяги.
  • С помощью выполненной из трубы самодельной каменки, помещение прогреется за 40–60 минут.
  • Конструкция из металла, в отличие от кирпичной печи, не нуждается в возведении фундамента.
  • Под воздействием температурной и водной коррозии толстостенная труба разрушается не так быстро, поэтому выполненная из нее печь при грамотной эксплуатации прослужит не один десяток лет.
  • Собрать металлическую каменку можно самостоятельно. Для этого нужно только иметь небольшие навыки обращения со сварочным аппаратом и инструментами по металлу.
  • Больших затрат закупка материалов для изготовления самодельной печи не требует. А если в хозяйстве найдется подходящий кусок трубы, банная каменка обойдется практически бесплатно.

    Подготовка материалов и инструментов

    Перед изготовлением печи для бани из трубы нужно изучить видео инструкцию и чертежи, а также подготовить рабочее место. Это может быть крытый навес на улице, домашняя мастерская или гараж.

    Для работ понадобится:

  • Металлическая труба с толстыми стенами длиной в 1,2–1,5 метра и диаметром от 500 до 650 мм. В конструкции она будет выполнять роль топки и водяного бака.
  • Труба из металла для дымохода с толщиной стенок в 2–4 мм и диаметром в 120–150 мм.
  • Стальная труба для оборудования каменки с диаметром в 350 мм. Толщина ее стенок должна быть от 5 до 8 мм.
  • Металлические навесные гаражные петли.
  • Несколько листов из металла с толщиной стенок в 2–4 мм и размерами от 600 до 800 мм.
  • Готовые чугунные колосники или 500 мм металлической арматуры диаметров в 12–18 мм.
  • Водопроводная труба с нарезной резьбой длиною в 50–80 см и диаметром в ½ дюйма. Такого же диаметра водопроводный кран с внутренней резьбой.
  • Ручной или полуавтоматический сварочный аппарат.
  • Набор слесарного инструмента.
  • Электрическая дрель.
  • Болгарка с зачистными и отрезными дисками.
  • Горизонтальная печь из трубы – видео

    Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

    Этапы работ по изготовлению печи своими руками:

  • Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
  • Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
  • Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
  • Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
  • Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
  • В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
  • Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
  • Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
  • Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
  • Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
  • Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
  • Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
  • К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.
  • Горизонтальная банная печь готова. Теперь можно приступать к ее огневым испытаниям на улице.

    Вертикальная банная печь из трубы 530

    Если помещение парной небольшое, то его можно оборудовать вертикальной конструкцией.

    Технология изготовления своими руками:

  • Из куска трубы длиной в 1 м выполняется первая часть печи для бани. Для поддувала внизу заготовки вырезается отверстие размерами в 5х20 см.
  • Над дверцей подувала, из металлического листа в виде круга крепится дно топки. В центре диска устанавливается самодельный или купленный в магазине колосник.
  • Отступив от дна заготовки примерно 5 см, вырезается отверстие для топки. Размер ее дверок должен быть в 25х30 см. После этого навариваются петли, и устанавливается створка.
  • Отсекатель выполняется из прямоугольного металлического листа, который по углам приваривается к трубе. Между краями листа и стенками трубы будет проходить воздух, что обеспечит лучший нагрев печи для бани.
  • Над полученной конструкцией, отступив вверх 5–10 см, размещается каменка. Ее низ в виде решетки изготавливается из прутьев. Дверца каменки выполняется так же, как и топочная.
  • Из оставшегося обрезка трубы длиною в 0,5 м изготавливается бак для воды. Дно заготовки заваривается листовым железом в виде диска, в центре которого для дымохода нужно сделать отверстие. Внизу резервуара врезается кран, а сверху устанавливается полукруглая съемная крышка. Располагается бак для воды над каменкой.
  • Вертикальная печь для бани готова. Теперь ее нужно проверить ее работу и можно устанавливать в парную.

    Установка и эксплуатация печей из труб

    Эксплуатация металлических печей связана с риском получения ожогов и возникновения пожара. Поэтому при их монтаже необходимо выполнять следующие правила:

  • Устанавливать над уровнем пола на бетонный или кирпичный фундамент высотой от 20 см.
  • Перед дверцами поддувала и топливника расположить металлический лист.
  • Расстояние от деревянных стен бани до горячих поверхностей печи должно быть не менее 1 метра.
  • Бак для воды должен заполняться перед растопкой бани. В сухой горячий бак воду заливать нельзя, поскольку может возникнуть приводящий к ожогам паровой удар.

    Посмотрев видео инструкцию и разобравшись с чертежами можно своими руками сделать печь для бани из трубы. Задача эта окажется действительно несложной. Конструкция получится с высоким КПД и, при правильной установке и эксплуатации, совершенно безопасной. Главное, выполнять все этапы работ строго по инструкции, не нарушая технологии.

    Источник

    Требования к высоте трубы дымохода

    Установка системы дымохода класса А — это простой способ вентиляции дровяной печи без затрат на строительство дымохода из кирпичной кладки. Тем не менее, планирование установки очень важно. Не волнуйтесь, мы здесь, чтобы помочь вам пройти через это! Необходимо учитывать множество факторов, чтобы иметь безопасный и надлежащий UL. утвержденная установка. Одним из наиболее важных аспектов процесса планирования является установка надлежащего количества  дымохода над крышей.

    Объяснение правила 3-2-10

    Если вы изучали дымоходы класса А, вы, вероятно, много раз слышали о правиле 3-2-10 футов. Это правило относится к правильной высоте трубы дымохода над крышей. Объяснение: дымоход должен быть минимум  в трех футах над крышей, но также на два фута выше, чем что-либо в пределах десяти футов.

    • Не менее трех футов над высокой стороной крыши
    • По крайней мере, на два фута выше, чем что-либо в пределах десяти футов

    Та часть правила, в которой говорится, что труба должна быть на 2 фута выше всего, что находится в пределах 10 футов, вызывает у большинства людей недоумение.Большинство людей думают об этом с точки зрения деревьев, спутников или других частей дома, и все они точны, но пренебрегают самой крышей. Чем выше уклон крыши, тем ближе крыша будет к трубе, в которой она проходит через крышу. Это не обязательно означает, что труба должна быть над самой высокой частью крыши, известной как конек. Но для трубы потребуется 10-футовый горизонтальный зазор от крыши.

    Простой расчет высоты трубы дымохода

    Знание уклона крыши чрезвычайно полезно для определения высоты дымохода над крышей.Скат крыши объясняется просто подъемом над пролетом. «Подъем» — это вертикальный подъем крыши над «прогоном», который представляет собой расстояние по горизонтали. В мире строительства прогон определяется как 12, что составляет 12 дюймов горизонтального прогона. Таким образом, уклон крыши определяется тем, на сколько дюймов поднимается крыша до пика более 12 дюймов в горизонтальной длине.
    Вот полезная статья, объясняющая, как измерить уклон крыши.

    Далее нам нужно знать, будет ли проникновение в крышу в пределах десяти футов по горизонтали от конька.Если вы находитесь дальше, чем 10 футов по горизонтали от хребта, мы будем использовать множитель 10 футов, так как это требование выполнено. Все, что ближе 10 футов, вы будете использовать это измерение в качестве множителя.

    Зная уклон крыши и расстояние от конька, можно легко определить высоту дымохода, проделав небольшие математические вычисления.

    Пример №1:

    Например, предположим, что уклон нашей крыши составляет 7/12 (7 дюймов подъема по вертикали над 12 дюймами по горизонтали), а проникновение через крышу составляет дальше  на расстоянии более 10 футов по горизонтали от конька крыши.Возьмем высоту ската крыши 7 дюймов и умножим на 10, что равно 70 дюймам. Это означает, что если мы измерим 70 дюймов в месте проникновения в крышу, у нас будет горизонтальный зазор от крыши на 10 футов. Теперь, когда у нас есть зазор 10 футов, мы должны быть на 2 фута (или 24 дюйма) выше этой точки. Теперь мы добавляем 24 дюйма к 70 дюймам, что дает нам высоту дымохода над крышей 94 дюйма. Дымоход в этом примере должен возвышаться на 94 дюйма над крышей, измеренной от «горной» стороны дымохода.

    Пример №2:

    Давайте сделаем тот же пример, но переместим проход в крышу ближе к коньку крыши. Наш уклон крыши составляет 7/12, а проникновение в крышу будет на расстоянии 4 фута от конька крыши. Мы берем высоту ската крыши 7 дюймов (дюймы подъема на фут) и умножаем это на 4 (футы горизонтального прогона до высшей точки), что равняется 28 дюймов (дюймы подъема до самой высокой точки в пределах 10 футов от прохода дымохода). . Теперь нам нужно быть только на 2 фута выше (или 24 дюйма), поэтому мы добавим 24 дюйма к 28 дюймам, чтобы получить общую высоту 52 дюйма. Дымоход в этом примере должен выступать на 52 дюйма над крышей, измеряемой с «горной» стороны дымохода.

    На данный момент мы охватываем все в правиле: дымоход находится как минимум на 3 фута выше подъемной стороны крыши и на 2 фута выше, чем что-либо в пределах 10 футов.

    Этот зазор установлен, чтобы предотвратить попадание тлеющих углей на крышу. Это требование высоты чрезвычайно важно для безопасности системы дымохода.

    Помните, что следует также учитывать руководство производителя. Если производитель дымохода указывает, что требуется больший зазор или высота дымохода, это необходимо учитывать.

    Советы по установке дымохода | HowStuffWorks

    Вентиляционная система, или дымоход и дымоход, является одним из наиболее важных компонентов вашей дровяной печи. Хорошо установленная труба делает всю разницу между эффективной печью и декоративной.

    Некоторые распространенные проблемы, с которыми домовладельцы сталкиваются:

    • Модернизация старого дымохода: Часто старые дымоходы слишком велики для современных дровяных печей. Это означает, что количество воздуха, которое они втягивают, не пропорционально количеству тепла, которое производит печь.Слишком большой дымоход означает, что вы будете сжигать больше дров, чем вам нужно, и, вероятно, потратите больше времени, чем необходимо, на поддержание огня. Вам нужно будет установить дымоход «вкладыш» в дымоход. Он должен проходить по всей длине дымохода и нигде по его длине не должен быть больше, чем выпускное отверстие печи. Но прежде чем забивать трубу в дымоходе, вы должны знать, как был построен дымоход и какая изоляция в нем содержится. Тепло, производимое дровяной печью, отличается от тепла, производимого открытым камином, и ваш дымоход может не справиться с задачей без некоторой работы.
    • Установка дымохода на минимальную высоту: Короткий дымоход может выглядеть лучше (хотя это вопрос личного мнения), но он может не обеспечивать оптимальную тягу в печи. Обратитесь к профессионалу, чтобы определить правильную высоту дымохода для вашей печи.
    • Слишком большая горизонтальная вытяжная труба: Вентиляционная система работает лучше всего, когда она вертикальная. Некоторые домовладельцы вместо того, чтобы делать отверстия для дымохода в крыше, проводят дымоход через окна или стены. Но это очень плохая идея.
    • Прокладка дымохода вдоль наружной стены: это вопрос не столько безопасности, сколько эффективности. Печь будет нагревать больше дома, если труба проходит вверх по внутренней стене, поэтому все тепло от трубы остается в доме.
    • Не устанавливать вентиляционное отверстие снаружи: это должно быть очевидным — это хорошая идея, чтобы выхлоп выходил за пределы вашего дома.
    • Создание слишком большого количества изгибов и поворотов: Системы вентиляции должны быть прямыми и прямыми. Изгибы и повороты в дымоходе провоцируют накопление креозота, а это повышает риск возгорания [источники: EPA, Wood Heat Organization, Chimney Sweep Online].

    Как всегда, профессионал может помочь вам правильно установить дымоход. На следующей странице мы рассмотрим еще одну вескую причину для консультации с профессионалом — риски безопасности, связанные с дровяными печами.

    Как использовать дровяную печь в палатке

    Вы когда-нибудь задумывались о том, как использовать дровяную печь в палатке? Мы пытаемся ответить на этот вопрос…


    Чтобы согреться в кемпинге в более прохладное время года, мы обычно полагаемся на одеяла, подходящую одежду и спальные мешки с более высокими характеристиками.

    Вы, конечно, можете использовать электрическую тягу с чем-то вроде тепловентилятора или маленького радиатора Bambino, но есть и другой способ обогреть палатку: дровяная печь.

    Использование дровяной печи в палатке

    Дым выходит из дымохода нашей палатки Robens Kiowa

    Использование печи в палатке известно как «Горячая палатка», и поверьте мне, хорошая печь может сделать вашу палатку очень теплой.

    Однако в любую палатку печь не поставишь.

    Палатка, как правило, должна быть из брезента или поликоттона и иметь отверстие для трубы горячего дымохода («дымоход»).

    Примите разумные меры предосторожности с огнем

    Не опасно ли пользоваться печкой в ​​палатке?

    Да, вы должны принять разумные меры предосторожности.

    Разумные меры противопожарной безопасности при использовании печи в палатке

    • Вам нужно будет защитить вокруг печи огнестойким ковриком на случай, если горячие угли вылетят наружу. Многие производители рекомендуют откинуть дно палатки и поставить печь прямо на землю.
    • Вам понадобится искрогаситель в верхней части дымохода, чтобы предотвратить попадание горячих искр на палатку.
    • Вам нужно держать горючие предметы подальше от плиты, так как они очень сильно нагреваются.
    • Вам нужно иметь под рукой способ тушения любого пожара.

    Печь с откинутым дном

    В дополнение к огню, вы должны следить за тем, чтобы маленькие руки не касались горячей поверхности плиты.

    Опасность угарного газа при использовании тентовой печи

    У нас есть длительная кампания по повышению осведомленности об опасности угарного газа во время кемпинга после нескольких трагических смертей, когда люди приносили в палатку еще теплые барбекю.

    Большая разница с правильной печью для палатки заключается в том, что большая часть дыма должна быть направлена ​​из палатки в дымоход. Тем не менее, есть некоторые меры предосторожности, которые необходимо принять.

    • Ваша палатка должна хорошо проветриваться . Неважно, что у вас открыта дверца, когда печь горячая. В идеале ваша палатка должна быть спроектирована таким образом, чтобы воздух проходил через палатку, чтобы у вас был запас свежего воздуха.
    • Не оставляйте плиту включенной на ночь .Я знаю некоторых отдыхающих, которые справляются без проблем, но я не рискую своей семьей и советую вам не делать этого.

    Если вы хотите оставить печь включенной на ночь, вам понадобится кто-то, кто будет следить за огнем, следить за печкой и обеспечивать достаточную вентиляцию.

    Отсутствие его на ночь не является большой проблемой, так как у вас должны быть хорошие спальные мешки, одежда и утеплитель. Ваша палатка все равно может иметь остаточное тепло, когда вы в любом случае заберетесь в свой спальный мешок.

    Итак, со всеми предосторожностями, зачем вам печь в палатке?

    Тепло. Уют. Умение готовить.

    Разжигание огня в печи

    Вы можете сделать свою брезентовую или поликоттоновую палатку очень теплой и привлекательной с помощью печи. Иногда нам казалось, что она слишком теплая, когда мы недавно тестировали новую печь Robens Volcano. Это был первый раз, когда нам было душно в палатке, несмотря на то, что на улице было сыро, ветрено и холодно.

    Печь может генерировать гораздо больше тепла, чем небольшой электрический тепловентилятор или масляный радиатор.

    Готовить на плите

    А вот и готовка.

    Если ваша печь для палатки имеет горячую поверхность, это отличное место для размещения чайника и даже сковороды, сковороды или кастрюли.

    И да, нагревается достаточно, чтобы вскипятить воду.

    Так что, когда на улице неважная погода, печка может превратить вашу палатку в убежище от непогоды.

    Какую печь для палатки мы использовали?

    Как упоминалось ранее, это была печь Robens Volcano, которая поставляется со всеми аксессуарами, необходимыми для установки высоких палаток типи Robens.

    Есть несколько похожих печей, в частности Frontier Stove, но вам может понадобиться приобрести дополнительные аксессуары, такие как дополнительные секции дымохода, искрогаситель и теплозащитный кожух.

    Вот полный обзор печи Robens Volcano. Обновление: Теперь мы используем печь Robens Kobuk.


    Адаптация вашей палатки для использования дровяной печи

    Обратите внимание, что это не то, что мы сделали, так как у нас есть палатки со всем необходимым для использования печи.Тем не менее, мы собрали несколько заметок ниже, чтобы вы могли глубже изучить эту тему, если вы хотите приспособить свою палатку для печи.

    Палатки у нас идут с тканевым рукавом для дымохода. Однако дымоход должен иметь теплозащитный экран. Они подвешиваются к верхней части дымохода с помощью цепей, которые крепятся к искрогасителю — еще одному важному элементу комплекта вашей печи.

    Вы можете увидеть это на нашей фотографии ниже.

    Теплозащитный экран и искрогаситель помогают защитить палатку.

    Наша печь Robens поставляется со всем необходимым в одном комплекте. Однако, если у вас нет такого комплекта, вы можете найти различные варианты для разных печей, например, искрогаситель для примера с Amazon ниже или рукав теплозащитного экрана для палатки, также с Amazon.

    Искрогаситель предотвращает попадание больших искр или горячего пепла на вашу палатку и прожигание дыры (Изображение предоставлено Amazon).

    Проделывание отверстия в палатке для дымохода

    Еще раз, я хотел бы повторить, это не то, что мы сделали.Однако для тех из вас, кто достаточно смел, чтобы сделать это самостоятельно, вот несколько вариантов.

    1

    Сплошная обшивка (или «печные домкраты», как их называют в США)

    Прочное крепление к палатке с выходом из силиконовой резины, через который вставляется дымоход.

    Эти болты вокруг отверстия, которое вы делаете в своей палатке. Вы можете расположить их под разными углами, чтобы они соответствовали наклону крыши вашей палатки.

    Ниже приведен пример, который я нашел на Amazon.

    Это пример солидной прошивки для палатки.(Изображение предоставлено Amazon)

    Я также нашел на Амазоне этот комплект печки для палатки, в котором были все аксессуары для дымохода и комплект для гидроизоляции. Я не могу поручиться за эту печь, так как я не пробовал ее.

    Этот комплект печи для палатки от Amazon выглядит так, как будто в нем есть все, что вам нужно (Изображение предоставлено Amazon). в использовании.

    Вот отличное видео на YouTube, в котором показано, как установить один из них.

    2

    Огнестойкая ткань

    В качестве альтернативы можно сделать отверстие и закрепить огнестойкой тканью.

    Для этого типа выхода дымохода вы прорезаете большую дыру в своей палатке — ура! Тем не менее, я думаю, что у него есть ряд преимуществ:

    1. Имеет клапан, закрывающий отверстие, когда он не используется. Как правило, мы не используем нашу печь летом, поэтому это решение было бы идеальным, чтобы палатка могла использоваться круглый год.
    2. Вы можете отрегулировать весь размер до того, что вам нужно, и не имеет значения, какой угол наклона крыши вашей палатки.
    3. Приведенный ниже пример можно использовать с огнестойкой тканью или без нее, которую можно застегнуть на липучке внутрь или наружу.
    4. На вашей палатке нет кусков металла, которые могут вызвать проблемы (или повреждения) при упаковке, транспортировке или хранении вашей палатки.

    Вот пример, который я нашел на Amazon. Поищите, для этого есть много разных вариантов.

    Этот вариант дает вам большую гибкость в выборе места для размещения печи и позволяет вашей палатке работать круглый год. (Изображение предоставлено Amazon)

    Помните, что проделывание в палатке отверстия для дымохода может привести к аннулированию гарантии на палатку.

    3

    Через открытое окно

    Это может быть вариант без необходимости делать отверстие в палатке

    В зависимости от конструкции вашей палатки дымоход можно вывести через открытое окно.

    Чтобы помочь с этим, вам может понадобиться дымоход, который не идет прямо вверх. Однако обратите внимание, что вам нужно убедиться, что это не сделает вашу печь нестабильной, и вы можете не найти восходящую тягу такой хорошей.

    Вот еще одно хорошее видео от CanvasCamp, которое дает вам представление об этом альтернативном варианте.


    Привлечение другого специалиста для установки дымохода вашей печи

    Если вы не хотите делать отверстие в своей палатке самостоятельно, существует ряд компаний, которые занимаются ремонтом и настройкой брезентовых палаток. Вот некоторые из них, к которым вы, возможно, захотите обратиться.


    Получить планировщик семейного кемпинга

    Введите свое имя и адрес электронной почты, и мы вышлем вам планировщик семейного кемпинга.

    Успех! Теперь проверьте свою электронную почту.

    Труба дровяной печи через окно

    Труба дровяной печи через окно

    Можно ли засунуть дровяную печь через окно?

    Устанавливается через окно, предназначен для удаления дыма из дома. Эти трубы распространены на дровяных печах, и неправильная установка может создать опасность пожара. Чтобы выбить печную трубу в окно, нужны правильные материалы и план.

    Можно ли также проложить печную трубу горизонтально?

    Максимальная общая длина прямой трубы: 3 м (10 футов) Установка должна быть максимально короткой и прямой между печью и дымоходом.Длина по горизонтали без поддержки: 1 м (3 фута). Нельзя использовать оцинкованные дымоходы, так как покрытия испаряются при высоких температурах и выделяют опасные газы.

    И как провести дымоход через стену?

    Вырежьте отверстия

    1. Расположите печь так, чтобы ее задняя часть находилась на расстоянии не менее 16 дюймов от наружной стены.
    2. Временно прикрепите 90-градусное колено к одному концу длинной секции дымохода.
    3. Найдите и отметьте гвоздь в стене по обе стороны от отметки с помощью искателя гвоздей.
    4. Вырежьте лобзиком деревянную накладку.

    На каком расстоянии от окна должен быть воздуховод дровяной печи?

    3 метраМожно ли вентилировать печь горизонтально?

    Например, дровяные печи всегда вентилируются через крышу вашего дома, а пеллетные печи могут вентилироваться вертикально через крышу или горизонтально через стену наружу. То же самое касается и газовых плит, вентиляция может быть вертикальной или горизонтальной в обе стороны.

    Нужно ли герметизировать трубу печки?

    Трубу, подсоединенную к дровяной или пеллетной печи, не нужно герметизировать, если в ней нет отверстий или утечек. Каждая секция варочной панели имеет охватывающую часть и охватываемую часть для соединения труб друг с другом. Постоянная герметизация вытяжки — это совсем другое дело.

    Можно ли наклонить печные трубы?

    Почему угол важен Никогда не устанавливайте варочную панель в полностью горизонтальном положении. Накопление креозота также может засорить печную трубу и привести к возврату дыма в помещение.Достаточно крутой угол трубы предотвращает накопление креозота в трубе и, в конечном итоге, предотвращает пожары в доме.

    Какой высоты должна быть моя дымовая труба?

    Верхняя часть дымохода должна выступать не менее чем на 2 фута над верхней частью крыши, если труба находится на расстоянии менее 3 футов от вершины. Если длина трубы превышает 3 метра от крыши, она должна быть менее чем на 3 метра выше самой высокой точки крыши.

    Какие трубы использовать для дровяной печи?

    Одностенные печные трубы

    используются в стандартных дровяных печах.Это должен быть лист не менее 24 калибра или толще, чем меньше калибр, тем толще металл. Типичный код требует, чтобы одностенная дымовая труба была не менее 18 дюймов без горючих материалов.

    Сколько оборотов можно сделать в дымоходе?

    Если возможно, избегайте дуг в дымоходе, чем меньше дуг, тем лучше восходящая тяга в Великобритании, и HETAS не рекомендует использовать более четырех дуг по 45 градусов ни в одной системе. При установке печи имейте в виду, что чем выше дымоход, тем лучше тяга.

    Почему дровяная печь не тянет?

    Если ваша печь по-прежнему не работает должным образом, возможно, вам не хватает места на крыше. Дым поглощается в дымоходе, чем выше дымоход, тем лучше тяга спереди. Это может варьироваться, но без достаточного пространства дымоход не сможет получить достаточную тягу.

    Куда идет дымоход?

    Многих владельцев печей часто смущает вопрос, в каком направлении должен идти сжатый конец дымохода к печи (внизу) или вверх к дымоходу (вверху).

    На каком расстоянии должен быть выход дымовых газов на крыше?

    Дымоход должен выступать не менее чем на 3 фута над поверхностью крыши, которую он пересекает, и на 2 фута над линией крыши или другими препятствиями на расстоянии 10 футов по горизонтали. Более высокие дымоходы создают большую тягу, а дымоходы, открытые для холода снаружи, — нет. Смотрите наш раздел о каминах.

    Какой длины должен быть дымоход?

    В текущем документе J максимальная горизонтальная длина дымохода от задней части устройства в дымоходе составляет 150 мм.Важно, чтобы он был легко доступен для очистки, особенно когда дымоход меняет направление.

    Что такое стандартный размер канала?

    Модульный канал 12×12 теперь представляет собой просто канал 12×12. Как упоминалось выше, стандартные дренажные трубы рассчитаны на стандартный кирпич. Например, камин 13×13 можно заполнить восемью стандартными кирпичами для прихожей, чтобы получился камин 21×21.

    Нужно приготовить камин для печи?

    При установке дровяной печи, газового камина или камина в новом здании требуется облицовка камина, соответствующая Документу J действующих строительных норм.В старом доме может понадобиться дымоход, если дымоход в дымоходе больше не является безопасным.

    Как построить гибкую дымозащиту?

    Для успешной установки облицовки вам понадобятся два человека, по одному на каждом конце дымохода. Человек на крыше должен быть надежно закреплен! С верхней части крыши начните сдвигать сайдинг вдоль столба. Человек внизу кучи должен держать веревку и возобновлять провисание.

    Труба дровяной печи через окно

    Как установить дымоход для дровяной печи через стену или крышу (установка без дымохода)

    Краткое руководство по установке без дымохода

    1) Запустите вашу систему с одностенной эмалированной трубой для плиты того же диаметра, что и выпускное отверстие печи.

    2) Подсоедините переходник для одностенной трубы к двухстенной, чтобы преобразовать эту одностенную трубу в изолированную двустенную трубу на расстоянии не менее 150 мм до достижения какой-либо поверхности (потолка или стены).

    3) Остальная часть дымохода должна находиться в изолированных двустенных дымоходах только с этого момента.

    4) Для внутренних систем, проходящих через здание, вам потребуются балочные опоры и вентилируемые противопожарные плиты для каждого потолка, через который проходит система.

    5) Для внешних систем, возвышающихся за пределы здания, они должны проходить через стену под углом не более 45°, при этом стеновая втулка должна располагаться вдоль прохода через саму стену.Еще одно колено или тройник под углом 45° можно соединить один раз через стену, чтобы повернуть систему вертикально.

    6) Опоры балок достаточны для поддержки внутренней системы с регулируемыми настенными кронштейнами, обеспечивающими поддержку внешней системы через каждые 2 м максимум.

    7) Для внутренних систем необходимы опора для крыши, силиконовый гидроизоляционный слой и штормовая манжета для безопасного прохода через крышу любого типа.

    8) Проходя через поверхность крыши (внутри) или за линию крыши/желоба (снаружи), системы Twin Wall должны достигать минимальной вертикальной высоты 1 м, чтобы создать минимальный горизонтальный зазор 2. 3м.

    9) Завершите любую систему дождевиком или защитой от ветра.

    Что такое установка без дымохода?

    Планирование совершенно новой дымоходной системы поначалу может показаться сложной задачей, но с помощью этого руководства мы надеемся развеять тайну создания установки с двойной стенкой, подходящей для вашего дома, избежать распространенных ошибок и понять Утвержденный документ J строительных норм на языке, который мы можем все понятно ( выделено жирным ).

    Если в вашем доме нет существующего дымохода для установки дровяной печи, необходимо создать новую дымоходную систему класса 1 с использованием изолированных дымоходов с двойной стенкой (или с двойной оболочкой).Эта система дымохода с двойными стенками будет проходить либо внутри (подниматься по этажам здания и выходить через поверхность крыши), либо снаружи (выходить через внешнюю стену и подниматься вверх по внешней стороне здания, очищая линию желоба), в зависимости от ваши предпочтения и комнату, в которой вы хотите разместить новую печь.

    Зачем мне использовать двустенные дымоходы?

    Три основных преимущества запуска системы дымохода с одностенными трубами: они связаны с традиционной эстетикой дровяной горелки, могут выдерживать температуры, возникающие в выходном патрубке из-за эмали, и они передают много тепла наружу. трубы, максимизируя тепловую мощность, производимую печью.Однако именно по этой причине небезопасно и даже незаконно пропускать одностенную трубу через стену, потолок или крышу, так как внешняя поверхность станет слишком горячей и может передать это тепло близлежащим горючим материалам, таким как балки и обстановка.

    Здесь в дело вступают дымоходы Twin Wall. Как следует из названия, эти трубы имеют отдельные внутренние и внешние оболочки со слоем изоляции между ними для предотвращения передачи тепла к внешнему краю трубы, что делает их безопасными для прохода через поверхность любого типа. и соответствует утвержденному документу J действующих строительных норм и правил.Поддерживая газы в дымоходе теплыми, это способствует дальнейшему подъему тяги и предотвращает негативное влияние более холодного воздуха снаружи на этот

    .

    Как запустить систему изолированного дымохода

    Независимо от того, какую систему дымохода вы собираетесь создать, все они должны начинаться с длины одностенной печной трубы, покрытой стекловидной эмалью. Он будет иметь тот же внутренний диаметр, что и выходной патрубок вашей печи (5 дюймов или 6 дюймов являются стандартными, но могут быть 7 или 8 дюймов), и будет прорезан внутри кольца через патрубок с наружной резьбой на нижнем конце патрубка. труба .И узкий патрубок с наружной резьбой должен быть только внизу трубы, а не наоборот, независимо от того, кажется ли, что он лучше подходит в перевернутом виде, поскольку вы не сможете подключить переходник с одинарной на двойную стену не к тому концу. . Диаметр выходного патрубка является минимальным диаметром для всей системы дымохода, и вы никогда не сможете его уменьшить . Просто загерметизируйте это соединение с помощью термостойкого цемента или силиконового герметика с температурой не ниже 1200°C. Для этой работы мы поставляем продукцию ведущих отраслевых брендов, таких как Vitcas, Kos и Envirograf.

    Можно пропустить этот шаг и соединить дымоход с двойными стенками непосредственно с выпускным патрубком с помощью переходника, однако со временем это может привести к потускнению отделки трубы с двойными стенками из нержавеющей стали или полному удалению покрытия с черной трубы с двойными стенками.

    Также важно помнить; горячие газы стремятся подняться, и поэтому прямой вертикальный участок в начале системы способствует этому. Чем раньше ваши газы достигнут изгиба дымохода, тем меньше у них будет возможности пройти через него, не оставляя копоти и, возможно, не опускаясь обратно в дымоход, поэтому выход через верхний выход печи идеален, но вам разрешено выходить через задний выход. при необходимости через одностенный тройник 90°.

    Какой двойной настенный адаптер вам нужен?

    От печи можно использовать столько одностенных труб, сколько требуется (но их количество должно быть минимальным), но вы должны преобразовать эту трубу в двухстенную изолированную дымоходную трубу минимум на 6 дюймов (150 мм) до того, как достигнете нижней части печи. потолок / крыша или внутри вашей стены .

    Важнейшими строительными нормами, которые следует учитывать на данном этапе, является внутренний диаметр вашей дымоходной системы. Минимальный внутренний диаметр дымохода, когда вы достигаете секции с двумя стенками, составляет 6 дюймов (150 мм) , и этого легко достичь, выбрав правильный переходник с одинарной на две стены.Распространено заблуждение, что система увеличивает при переходе с одностенного дымохода на двустенный просто из-за изменения общего размера трубы, но это неверно. Нас интересует только внутренний диаметр системы, поэтому для поддержания одинакового диаметра по всему периметру (т. е. от 5 до 5 дюймов) вам потребуется переходник с одинарной на двустенную стенку и для увеличения диаметра (т. е. от 4 до 5 дюймов, 5 дюймов). до 6 дюймов и т. д.), только в этом случае вам потребуется переходник с одинарной стенкой на двустенный.

    Единственным исключением из этого правила являются печи, одобренные DEFRA. Из-за более чистого горения этих моделей, только они могут оставаться диаметром 5 дюймов для всей системы дымохода и по-прежнему соответствовать Утвержденному документу J Строительных норм и правил.

    Теперь, когда ваша система запущена правильно и вы успешно выполнили переход с одностенной трубы на двухстенную изоляцию, вы должны спланировать маршрут, по которому пойдет ваш дымоход; внутренние, внешние или их смесь.

    Как установить дымоход для дровяной печи через стену (снаружи)

    Первая распространенная ошибка при установке дымохода дровяной печи через стену заключается в том, что вы можете выйти из задней части печи и пройти горизонтально, прямо через стену наружу.Это неверно, так как в системе дымохода или 90 ° (прямой угол) поворотов не должно быть горизонтальных участков общей длиной более 150 мм. Опять же, это связано с тем, что горячие газы должны подниматься вверх, и если они вынуждены двигаться горизонтально, они теряют тепло, осаждают сажу в трубе и ударяются о поворот под прямым углом, как барьер, и падают обратно в систему.

    В соответствии со строительными нормами Тройник 90° (или колено) можно использовать только непосредственно в заднем выпуске печи и абсолютно нигде в системе.Все изгибы не могут быть больше 45° , чтобы позволить газам продолжать свободно подниматься и использовать их экономно, поскольку вы ограничены максимум 4 поворотами на систему .

    Есть 4 предмета Twin Wall, необходимые для безопасного прохождения вашей системы через внешнюю стену; Настенная втулка 45°, две отделочные пластины и фиксированная или регулируемая длина трубы с двумя стенками, достаточно длинной, чтобы проходить через стену, поднимаясь под этим важным углом 45°. Рукав защищает как трубу, так и материал стены от теплового расширения трубы, а пластины убирают все внутри и снаружи.Это применимо только для прохода через стандартные негорючие полые стены. Если стена состоит из горючих материалов (например, деревянная конструкция, , вы должны оставить безопасный зазор вокруг дымохода 60 мм , хотя это зависит от марки используемой двойной стены).

    Теперь, когда ваша система Twin Wall успешно вышла из помещения, нам нужно повернуть систему вертикально, что легко сделать (в идеале) с помощью тройника 135° и съемной крышки или колена 45°.Преимущество тройника и крышки заключается в том, что он обеспечивает необходимый доступ к внешнему ходу дымохода для очистки и слива конденсата и дождевой воды. Колено 45° не обеспечивает такого доступа.

    Для оптимальной тяги печи и соответствия строительным нормам общая длина вашей дымоходной системы должна составлять не менее 4,5 м от выхода из печи до дождевика. Это не представляет проблемы для дымоходов в двухэтажных домах, но должно учитываться при установке более коротких труб, таких как зимние сады и дачи.В зависимости от длины дымохода, выбранного для прохода через стену, зависит, насколько далеко система будет располагаться снаружи от внешней поверхности. Довольно часто это всего 50-80 мм между наружной поверхностью стены и трубой из эстетических соображений и использования с самыми короткими (и дешевыми) настенными кронштейнами.

    Есть два важных момента, которые необходимо учитывать при расчете длины дымохода Twin Wall, необходимого для успешного (и законного) запуска системы снаружи стены вашего дома; 1) общая высота готового дымохода 2) нужно ли вам преодолевать какие-либо препятствия, такие как окна или нависающие софиты? Помните, что строительные нормы разрешают только максимум 4 поворота во всем дымоходе, а 2 уже заняты (до и после прохода через стену), поэтому вы можете использовать только еще 2 колена, чтобы создать смещение вокруг препятствия, обычно водосточных желобов. / софиты.Если вы обнаружите, что у вас есть другие препятствия, то, к сожалению, дымоход необходимо будет переставить.

    Единственной формой поддержки, обычно требуемой для внешней системы Twin Wall, являются регулируемые или фиксированные настенные кронштейны, прикрепленные к внешней стене объекта, которые крепят систему дымохода не более чем через каждые 2 метра. Эти кронштейны могут быть фиксированными на 50 мм или регулируемыми, например, 50-80 мм, 80-130 мм, 130-210 мм (это расстояние от стены до трубы) или еще длиннее, но для длинных внешних участков 4 м или более настоятельно рекомендуется закрепить регулируемая базовая опора в нижней части системы в качестве дополнительной опоры для длинной части двойной стены, расположенной выше, в дополнение к кронштейнам.Для поддержки дымохода за линией крыши предлагается выбор растяжек, распорок и структурных фиксирующих лент.

    Насколько высоко должна подниматься дымоходная система?

    Последним аспектом вашей дымоходной системы является обеспечение необходимой общей высоты и выбор подходящего наконечника…

    Для внешней системы Twin Wall, возвышающейся над любой стеной, кроме фронтона, необходимо учитывать два требования строительных норм:

    • Дымоход должен подниматься достаточно высоко, чтобы образовалась 2.3-метровый горизонтальный зазор между верхом последнего отрезка трубы и поверхностью крыши

    И

    • Он должен возвышаться не менее чем на 1000 мм после пересечения линии крыши / софитов / желоба (в основном, самой нижней части поверхности крыши) ИЛИ до конька

    При подъеме по фронтону вышеуказанное остается в силе, но с одной оговоркой:

    • Если система проходит через край крыши в пределах 600 мм от самого конька, то система должна возвышаться над этим коньком не менее чем на 600 мм

    Пара дополнительных пунктов, которые часто встречаются, касаются прилегающих зданий и мансардных окон:

    а) Если система должна завершиться ниже окна в скатной крыше или в пределах 2.3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, затем необходимо выдвинуть систему на 1000 мм над окном

    b) Любые соседние здания в пределах 2,3 м от вашей системы дымохода, к сожалению, также должны быть расчищены. Дымоход должен возвышаться не менее чем на 600 мм над самой высокой точкой соседнего здания

    И, наконец, просто закрепите дождевик, защитный кожух от ветра или любой терминал Twin Wall, доступный в вашем ассортименте Twin Wall. Это довольно просто понять, но, пожалуйста, имейте в виду, что дождевик не является водонепроницаемым, а противоветровые кожухи рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности. или набережные.

    Как установить дымоход для дровяной печи через крышу (внутренняя)

    Типичная внутренняя двустенная дымоходная система начинается так же, как и внешняя система, от воротника печи до двустенного адаптера, как описано выше. Однако с этого момента мы не проходим через стену, а скорее поднимаемся по этажам здания, чтобы в конечном итоге выйти через поверхность крыши.

    Для каждого потолка / балки, через которые вы должны пройти, необходимо приобрести 3 основных компонента; 2 вентилируемые противопожарные плиты и балочная опора.Вентилируемые противопожарные пластины , иногда продаваемые как «Противопожарная прокладка», должны быть закреплены на потолке или полу всякий раз, когда система выходит и/или входит в жилое помещение . В основном это сводится к тому, что эти плиты нужны везде, кроме пола чердака, но и там это рекомендуется. А почему вентилируемые плиты? Это необходимо для того, чтобы холодный воздух мог проходить между этажами, оставляя внешние края дымохода как можно более прохладными, но при этом задерживая потенциальное распространение огня. Твердые противопожарные пластины предназначены только для газовых систем . И, как следует из названия, балочная опора привинчивается к каждой балке и образует кронштейн для системы примерно через каждые 2,5 м. Таким образом, в типичном двухэтажном доме вам потребуются 4 вентилируемые противопожарные плиты и 2 балочные опоры.

    Независимо от того, какой тип системы устанавливается, любые стыки между трубами должны быть доступны и не должны быть заглублены в стены или балки, а на верхних этажах система Twin Wall должна быть заключена в коробку или клетку.

    Наиболее эффективной формой дымоходной системы является вертикальный внутренний дымоход, однако в системе разрешено до 4 изгибов или поворотов, если вам нужно обойти препятствие на пути в виде отводов под углом 45° ( никогда 90° ), а на стропилах следует использовать опору для крыши в качестве окончательной формы поддержки.

    Пришло время провести дымоход Twin Wall через поверхность крыши, и для этого есть три важных этапа:

    Во-первых, помните, что вокруг всех двустенных дымоходов должно быть безопасное расстояние до горючих материалов, поэтому для 6-дюймовой двустенной трубы потребуется отверстие размером прибл.320 мм в поперечнике (зазор 60 мм + внешний диаметр трубы 200 мм + зазор 60 мм).

    Во-вторых, выбор правильного оклада для вашей крыши имеет решающее значение. Сам оклад представляет собой конус из силикона или резины EPDM, который устанавливается на основание (традиционно свинцовое, но в наши дни, скорее, алюминиевое) и может быть обрезан, чтобы плотно обхватить дымоход, чтобы обеспечить герметичность крыши. Однако мигания не должны сбивать с толку, поскольку они в основном попадают в одну из двух категорий; подходит для черепичной/шиферной крыши или нет.Накладки для черепичных крыш имеют большое основание, которое необходимо закрепить под черепицей, в то время как накладки для всех других типов крыш (плоские, гофрированные, деревянные и т. д.) имеют маленькое основание, предназначенное для крепления поверх поверхности крыши.

    В-третьих, совместите ваш Flashing с штормовым ошейником Twin Wall, чтобы сидеть прибл. 100 мм над окладом в качестве дополнительного слоя защиты от непогоды.

    Насколько высоко должна подниматься дымоходная система?

    И последним аспектом вашей системы дымохода является обеспечение необходимой общей высоты и выбор подходящего наконечника…

    Для внутренней системы Twin Wall, возвышающейся над поверхностью крыши, необходимо учитывать все четыре следующих требования строительных норм и правил:

    • Дымоход должен подниматься достаточно высоко, чтобы образовалась 2.3-метровый горизонтальный зазор между верхом последнего отрезка трубы и поверхностью крыши

    И…

    • Должен возвышаться не менее чем на 1000 мм над поверхностью крыши

    ТАКЖЕ УЧИТЫВАТЬ…

    • Если система проходит через поверхность крыши в пределах 600 мм от самого конька, то система должна возвышаться над этим коньком не менее чем на 600 мм
    • Если система должна завершиться под окном на скатной крыше или в пределах 2.3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, затем необходимо выдвинуть систему на 1000 мм над окном

    И, наконец, просто закрепите дождевик, противоветровой кожух или любой терминал Twin Wall, доступный в вашем ассортименте Twin Wall. Это довольно просто понять, но, пожалуйста, имейте в виду, что дождевик не является водонепроницаемым, а противоветровые кожухи рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности. или водные фронты.

    Системы дымохода для небольших дровяных печей

    Как построить безопасную систему дымохода для дровяной печи

    Правильно установленная и обслуживаемая дровяная печь является очень безопасным прибором. Однако использование неподходящих материалов или их неправильная сборка могут быть опасными для пожара. В дополнение к следованию инструкциям, прилагаемым к вашей печи, несколько конструктивных соображений обеспечат безопасную установку.

    Для получения дополнительной информации о безопасной установке см. промышленный стандарт для бытовых дровяных печей NFPA-211.

    Подходящие материалы

    Ваша дымоходная система должна быть помечена для использования с твердотопливными или «многотопливными» печами. Не используйте пеллетную трубу, B-образное отверстие, оцинкованную печь или вентиляционное отверстие для сушилки, поскольку эти продукты не рассчитаны на то, чтобы выдерживать температуры, создаваемые дровяной печью.

    Одностенная и неизолированная двустенная труба может использоваться в качестве соединительной трубы между печью и системой дымохода, но вы должны использовать трубу класса А для прохода через потолок/крышу или стену, а также для всего, что снаружи.Труба класса А бывает либо двустенной с изоляцией между слоями, либо трехстенной трубой с воздушным охлаждением.

    Безопасные зазоры

    Поскольку при нормальной работе дымоход нагревается, необходимо обеспечить достаточные зазоры между трубой и любыми горючими материалами. Это особенно верно, когда труба проходит через вашу крышу или стену, так как вы не сможете увидеть проблему, пока не станет слишком поздно.

    Как правило, для трубы класса А требуется зазор 2 дюйма до горючих веществ, для соединительной трубы с двойными стенками требуется зазор 9 дюймов, а для одностенной трубы требуется зазор 18 дюймов.Некоторые трубы имеют разные номинальные зазоры, и иногда вы можете уменьшить безопасные зазоры с помощью теплозащитных экранов, поэтому обратитесь к руководству по эксплуатации вашей печи или дымохода для получения информации о правильной установке.

    Хороший дизайн дымохода

    Дровяные печи с естественной тягой нуждаются в правильно спроектированной системе дымохода, иначе они не будут работать. Поднимающийся дым в трубе создает «тягу», которая втягивает воздух через воздухозаборники печи, а дым выходит через дымоход. Если ваш дымоход плохо спроектирован, ваша печь может просачивать дым в ваше жилое пространство.

    Высота над крышей

    Достаточная высота дымохода над крышей полезна по нескольким причинам:

    • Отверстие дымохода от крыши может предотвратить конденсацию креозота на крыше. Креозот грязен и в тяжелых случаях может воспламениться от искры из дымохода.
    • Достаточно высокий дымоход помогает предотвратить обратную тягу. Ветер, проходящий над строением, может давить на слишком короткую трубу, в результате чего дым возвращается в жилое пространство.Если дымоход достаточно высокий, любой ветер должен дуть в него сбоку, а не вниз.
    • Более высокий дымоход увеличивает общую высоту дымоходной системы, что создает более сильную тягу.

    Для крошечных домов, построенных из палочек, обычно следует следовать правилу 3-2-10. Отверстие дымохода должно быть на 3 фута выше точки, где труба проходит через линию крыши, или на 2 фута выше самой высокой точки в пределах 10 футов, в зависимости от того, что выше.

    В настоящее время не существует промышленного стандарта высоты дымохода над крышей для жилых автофургонов, автобусов и фургонов.Дымоходы на лодках должны заканчиваться только над палубой. В этих конструкциях иногда используются более короткие и короткие дымоходы. Тем не менее, для идеальной тяги в условиях, далеких от идеальных, идеальным вариантом будет съемный дымоход для увеличения высоты. Узнайте больше о строительстве съемного дымохода.

    Вентиляционные отверстия в боковых стенах, где дымоход заканчивается горизонтально через стену ниже линии крыши, никогда не допускаются для дровяных печей. Даже если бы он мог создавать достаточную тягу для работы печи, вентиляционное отверстие в боковой стене закрывало бы сторону конструкции из креозота и создавало бы обратную тягу каждый раз, когда ветер дул на эту сторону конструкции.

    Общая высота

    Как правило, чем выше дымоход, тем сильнее тяга. Большинство бытовых печей предполагают высоту 15 футов или более между огнем и отверстием дымохода.

    Большинство крошечных конструкций недостаточно высоки, чтобы выдержать 15 футов дымохода, и это нормально. Маленькие печи могут хорошо работать с более короткими дымоходами. Но чем короче дымоход, тем слабее тяга. Если у вас особенно короткая конструкция, уточните у производителя печи минимальную высоту дымохода для вашей печи, чтобы обеспечить надежную тягу.

    Прямой и вертикальный

    Прямой выход через крышу будет иметь лучшую тягу, чем любая другая конфигурация дымохода, хотя это не всегда возможно. Иногда пара отводов под 45 градусов или выход через стену — лучший вариант для дымохода.

    Далеко не идеальные конфигурации могут работать хорошо. Но держите дымоход как можно более прямым и вертикальным, чтобы обеспечить сильную тягу.

    Дизайн современных дровяных печей для уютного дома

    Мало что может преобразить комнату так радикально, как камин.Тепло огня, танцующее пламя и треск дров, когда они горят, делают жилое пространство уютным и гостеприимным. Современная дровяная печь может не только обогреть дом, но и украсить комнату. В этом списке собраны некоторые из лучших в мире конструкций печей, изготовленных ведущими производителями каминов. От скандинавского до итальянского дизайна, от компактного до очень большого, от минималистского до многофункционального, эти стили могут впечатлить даже самых взыскательных любителей дизайна.В конечном счете, у этих печей есть важная общая черта: они могут сделать любое пространство похожим на дом.



    Rais Viva L 120

    Отмеченная наградами современная дровяная печь.

    Если вы ищете стильную альтернативу традиционным чугунным дровяным печам, Rais Viva L 120 может стать идеальным вариантом. Минималистичная и элегантная, эта современная дровяная печь отличается округлой формой, четкими линиями и изящной дверной ручкой. Стеклянная панель обеспечивает прекрасный вид на ревущее пламя, а ручная заслонка позволяет контролировать подачу воздуха для улучшения горения.Доступный в различных цветах, Viva L 120 также поставляется с рядом дополнительных аксессуаров, включая систему CleverAir, боковую стеклянную панель или поворотное основание с вращающейся канавкой.

    Stûv 16

    Впечатляющая производительность в минималистичном дизайне.

    Бельгийская компания Stûv производит дровяные и газовые печи и камины с 1983 года. В 2007 году она выпустила коллекцию, специально разработанную для США и Канады. Помимо того, что эти дровяные печи соответствуют стандартам страны по отоплению, они еще и просто красивы.Возьмем, к примеру, Stûv 16. Эта печь предлагает превосходные характеристики в минималистском дизайне с ультрачистыми линиями, что означает, что она украсит любой интерьер. Большой стеклянный фасад позволяет пользователю любоваться движением пламени, а скрытые ручки и конвекционные решетки делают дизайн минималистичным. Печь поставляется с автоматическим управлением одной скоростью горения, что обеспечивает эффективность и минимизирует воздействие продукта на окружающую среду. Stûv 16 доступен в трех версиях: отдельно стоящая, с подставкой или с подставкой, которая также имеет встроенное хранилище для журналов.

    Stovax Riva Studio 3

    Печь, которая украсит любую комнату.

    Отдельно стоящая печь Stovax Riva Studio 3, идеально подходящая для больших помещений, имеет более внушительные размеры по сравнению со стандартной современной дровяной печью. Сделанный в простой прямоугольной форме, он имеет большой широкоформатный экран, который дает отличный обзор огня. Дополнительная скамья представляет собой удобное решение для установки этой печи, но серия Riva Studio Freestanding в стандартной комплектации монтируется на очаг.Печи бывают разных размеров, с соответствующими скамейками разной длины и высоты, так что вы можете легко выбрать ту, которая идеально подойдет для вашей гостиной.



    Supreme Novo 24

    Современный дизайн сочетается с функциональностью.

    Универсальный и стильный, Supreme Novo 24 сочетает в себе форму и функциональность в элегантном дизайне, который прекрасно смотрится в любом месте. Novo 24, одна из самых компактных современных дровяных печей из нашего списка, также является мечтой любителя минимализма, поскольку она может похвастаться чистыми линиями и простой прямоугольной формой.Чугунная версия поставляется с двусторонними панелями, которые имеют матовую черную отделку с одной стороны и кирпичный узор с другой. Эта дровяная печь, подходящая для использования прямо на полу, также поставляется с дополнительной подставкой, которая создает удобное место для хранения дров. Также доступна версия из серого мыльного камня с натуральной зернистостью.



    Caminetti Montegrappa Dalù

    Элегантный дизайн с элементами ретро-дизайна.

    Чем бы ни пожертвовала чугунная печь Caminetti Montegrappa Dalù размером, она с лихвой компенсирует стиль.Этот компактный камин подходит даже для небольших домашних офисов и узких помещений, но всегда привлекает внимание своим смелым внешним видом. Вдохновленная винтажным дизайном, печь имеет силуэт в стиле ретро с изогнутыми ножками и закругленной ручкой. Изготовленный из прочного чугуна, Dalù, вероятно, останется частью вашего дома на всю жизнь. Вы можете выбрать смелую красную версию или более приглушенные варианты цвета слоновой кости или серого цвета.



    Круглая стопка

    Креативная модульная конструкция.

    Разработанные Adriano Design Studio и изготовленные вручную в Италии компанией La Castellamonte, отмеченные наградами печи Round Stack сочетают в себе традиции и современные технологии. Креативные и практичные печи имеют модульную конструкцию с различными элементами, «уложенными» в башню. Отличный выбор для любителей итальянского дизайна, современная дровяная печь Stack также является отличной альтернативой простым конструкциям. Он имеет керамическую конструкцию с дверцей из нержавеющей стали. Стили включают как круглые, так и кубические модели, а также различные варианты цвета керамической плитки.С точки зрения энергоэффективности и производительности, эта керамическая печь отличается уникальной керамической перегородкой для оптимального сгорания и опциональной системой аккумулирующего теплообмена, которая обеспечивает более высокий нагрев при меньшем расходе дров.



    Камины Focus Grappus

    Художественный дизайн для максимального визуального воздействия.

    Разработанный Тибо Десомбром для Focus камин Grappus является одним из самых креативных каминов в нашем списке. Дизайн отмечен престижными наградами, в том числе Red Dot Design Award 2014.Художественная и скульптурная, эта современная дровяная печь представляет собой динамичную композицию с очагом, расположенным высоко с одной стороны, и дровяной полкой, смещенной с другой. Изысканная и современная печь Grappus также разработана как высокопроизводительная печь и идеально подходит для зданий с низким энергопотреблением. Сделанные по индивидуальному заказу детали флейты и приспособления также имеют элегантную матовую черную отделку.



    Chilli Penguin Short Penguin Eco

    Экологически чистая печь с функцией «чистого горения».

    Печь Short Penguin Eco от Chilli Penguin Stoves предлагает идеальное сочетание производительности и энергоэффективности. Благодаря вторичному теплосберегающему остеклению и модернизированной конструкции с новыми форсунками воздуха для горения и новым отводом воздушного потока, модель Short Penguin имеет более низкие выбросы, но при этом достигает эффективности более 80%. Благодаря обновленному дизайну эта современная дровяная печь может достигать более высоких температур внутри топки и более эффективно и чисто сжигать дрова. Кроме того, система промывки воздухом гарантирует, что у вас всегда будет прекрасный вид на огонь.Другие особенности включают переработанные ручки, которые остаются вертикальными, и матовую черную отделку. Красный, зеленый или синий цвета также доступны за дополнительную плату.



    Morsø 6148 На пьедестале

    Печь современного дизайна от культовой датской компании.

    Компания Morsø, основанная в 1853 году, уже более 160 лет делает дома уютнее с помощью изящных чугунных печей. Бренд также сотрудничал с известными дизайнерами, в том числе с Кааре Клинт, для создания каминов и аксессуаров из чугуна.Отличный пример скандинавского дизайна, эта печь минималистична, практична и универсальна. Morsø 6148 On Pedestal имеет цилиндрический силуэт, который дополняет закругленное, похожее на цоколь основание. Через стеклянную панель открывается прекрасный вид на пламя. Благодаря технологии сжигания с предварительно нагретым воздухом эта современная дровяная печь является энергоэффективной и потребляет меньше топлива.



    Austroflamm Heidi Back

    Печь 2-в-1 со встроенной духовкой.

    Мы заканчиваем наш список современных дровяных печей интересным продуктом.Печь Austroflamm Heidi Back — это не просто элегантный камин, способный сделать любое помещение уютным и теплым. Эта конструкция также имеет встроенную духовку, которая позволяет использовать тепло для приготовления, выпечки или разогрева пищи. С Хайди вы можете просто сидеть и любоваться ревущим огнем, ожидая, пока ваш торт или пицца испекутся в керамической печи. Изготовленная из мелкозернистого чугуна, эта печь также имеет ручки из орехового дерева и дополнительный деревянный ящик. Округлые деревянные ящики для хранения двух размеров также доступны отдельно.



    Пьедестал Nordpeis Me

    Круглый камин, который станет центром внимания в комнате.

    Хотите более креативный дизайн? Тогда камин Me Pedestal от Nordpeis может стать идеальным вариантом для вашего дома. Эта современная дровяная печь привлекает всеобщее внимание круглой, а не прямоугольной формой и цилиндрическим основанием. Передняя стеклянная панель обеспечивает прекрасный вид на огонь, а дополнительные стеклянные боковые панели обеспечивают идеальный обзор практически под любым углом.Как и другие печи этой марки, Me Padestal эффективно сжигает дрова с чистым сгоранием и высокой теплоотдачей. Кроме того, дизайн отлично смотрится как в более классической, так и в современной обстановке.



    HWAM 2600

    Настенная современная дровяная печь.

    Минималистичный и элегантный настенный камин HWAM 2600 отличается от отдельно стоящих каминов или каминов на пьедестале. Хотя он занимает минимум места в комнате, он добавляет максимальный визуальный эффект.Датские дизайнеры Хенрик Сориг и Тобиас Якобсен разработали печь с округлой формой и компактными размерами, что означает, что вы можете установить этот камин в помещениях любого размера, больших или маленьких. Благодаря передней и боковым панелям вы можете легко любоваться бушующим огнем, отдыхая на плюшевом диване с чашкой горячего кофе или чая. Изготовленная из чугуна печь HWAM 2600 выпускается в различных версиях, а также доступна в исполнении на пьедестале.



    Barbas Bellfires Box 70

    Минималистская печь с очень четкими линиями.

    Базирующаяся в Нидерландах компания Barbas Bellfires производит газовые и дровяные печи с 1976 года. Хотя компания предлагает широкий выбор моделей, каждая из их печей изготавливается на заказ в соответствии со спецификациями заказчика. Barbas Bellfires Box 70 отличается сверхчистым дизайном прямоугольной формы и подходящей платформой. Модуль для хранения предлагает идеальное решение, чтобы держать дрова под рукой и придать камину деревенский вид. Box 70 поставляется в разных размерах, подходящих для любой комнаты.Также доступна подходящая по цвету труба высотой до 195 см.



    Dovre Vintage 35

    Современная дровяная печь в очаровательном винтажном стиле.

    Дровяная печь Dovre Vintage 35, вдохновленная бытовой техникой 50–60-х годов, — отличный выбор, если вам нравится дизайн в стиле ретро. Эта компактная, но очень эффективная печь оснащена передовой технологией Cleanburn, а также системой Airwash, которая гарантирует, что вы всегда будете иметь четкое представление о пламени.Отличительная и стильная печь изготовлена ​​из чугуна и доступна в различных цветах и ​​отделках, чтобы дополнить любой интерьер. Другие особенности включают внешнюю подачу воздуха, выход дымохода сверху или сзади, а также возможность использования в зонах противодымной защиты с подходящим комплектом.



    Scan 83-2

    Прекрасный пример элегантного датского дизайна.

    Датская компания Scan, основанная в 1978 году, гордится производством высококачественных печей, сочетающих в себе элегантный дизайн, инновационные технологии и удобные функции.Их современная дровяная печь Scan 83-2 представляет собой лучшее из датского дизайна. Эстетика минимализма с элегантным закругленным силуэтом и отсутствием лишних деталей. В комплекте с черной или серой отделкой печь может похвастаться алюминиевой ручкой и молдингами. Дверь закрывается плавно благодаря функции плавного закрывания, а изогнутая передняя панель обеспечивает прекрасный вид на огонь. Как и другие дизайны из нашего списка, Scan 83-2 отлично смотрится в любом интерьере.



    Jøtul F 305 LL

    Отмеченная наградами дровяная печь.

    Jøtul является одним из старейших производителей печей и каминов в мире. Компания была основана в 1853 году и с тех пор производит продукцию премиум-класса, прославляющую норвежское мастерство. Стильная дровяная печь Jøtul F 305 LL, разработанная Anderssen & Voll, служит украшением комнаты и получила награду Red Dot Design Award. Эта современная дровяная печь отличается не только стильным дизайном, но и удобным дизайном. Он имеет компактную форму, большую камеру сгорания, обеспечивающую чистое горение, и большое отверстие, обрамляющее пламя.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
