Как закрепить дверцу в печке, установка печной дверки крепление печных дверок

Топочная дверца в кирпичной печи – один из наиболее важных элементов, напрямую влияющий на долговечность и эффективность конструкции. С её помощью в камеру сгорания подаётся топливо, регулируется процесс горения и всё это делается с большим комфортом. Казалось бы — что тут сложного? На деле же нередки неприятные сюрпризы – по истечении нескольких месяцев, а то и раньше, дверца начинает болтаться, вокруг неё появляются крупные цели и крошится кирпич, что может привести к плачевным последствиям. Рассмотрим как закрепить дверцу у топочной печи из кирпича.

Разделы статьи

Как установить топочную дверцу?

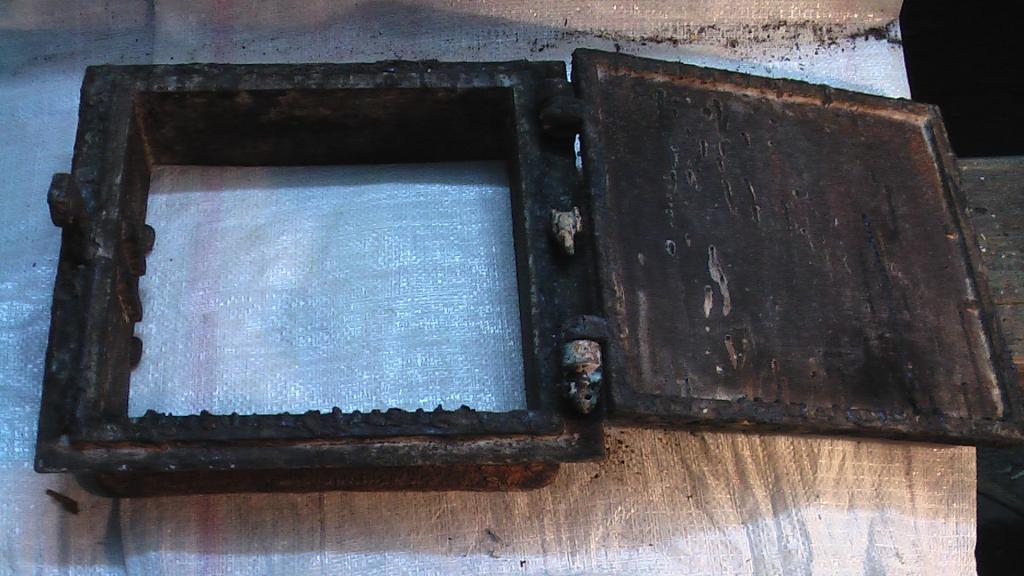

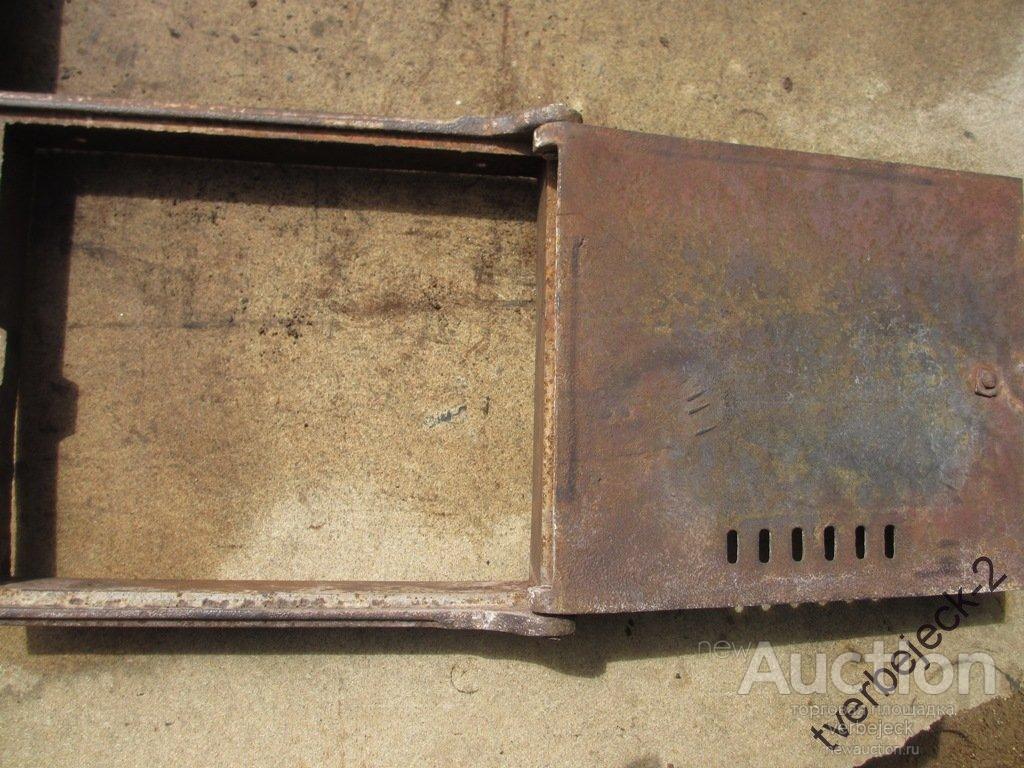

Топочные дверцы бывают нескольких видов:

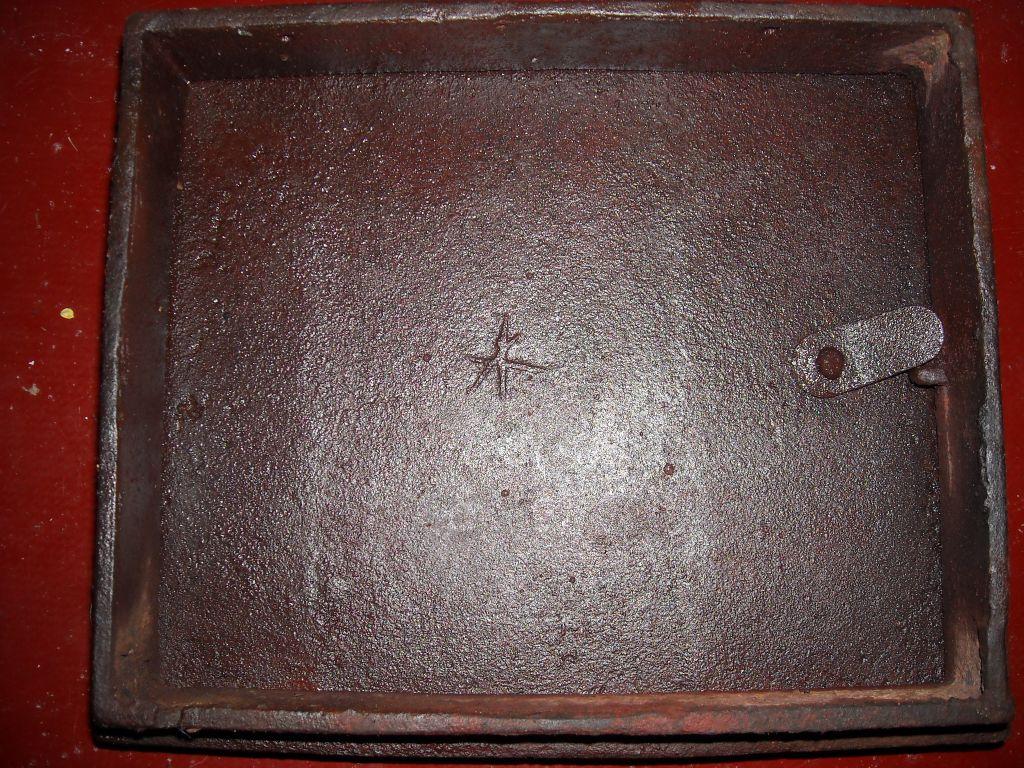

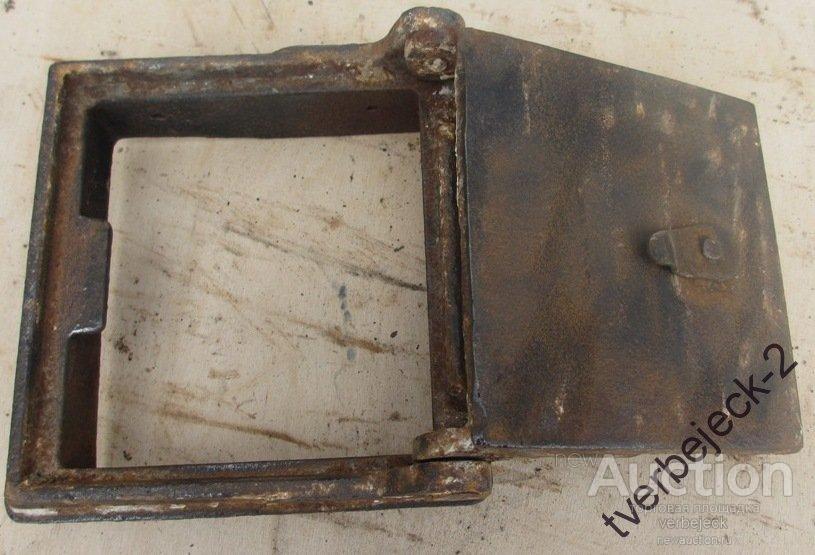

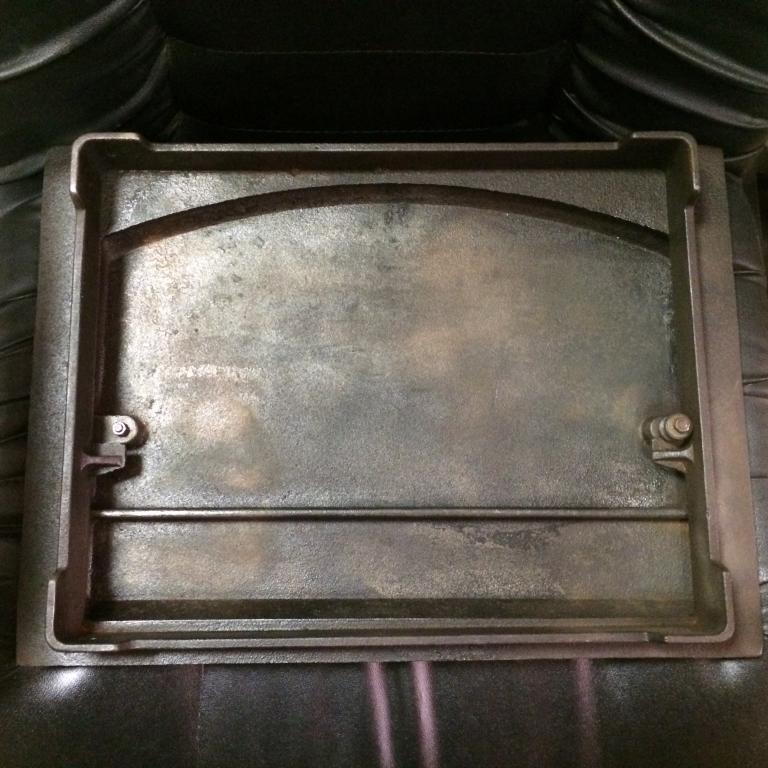

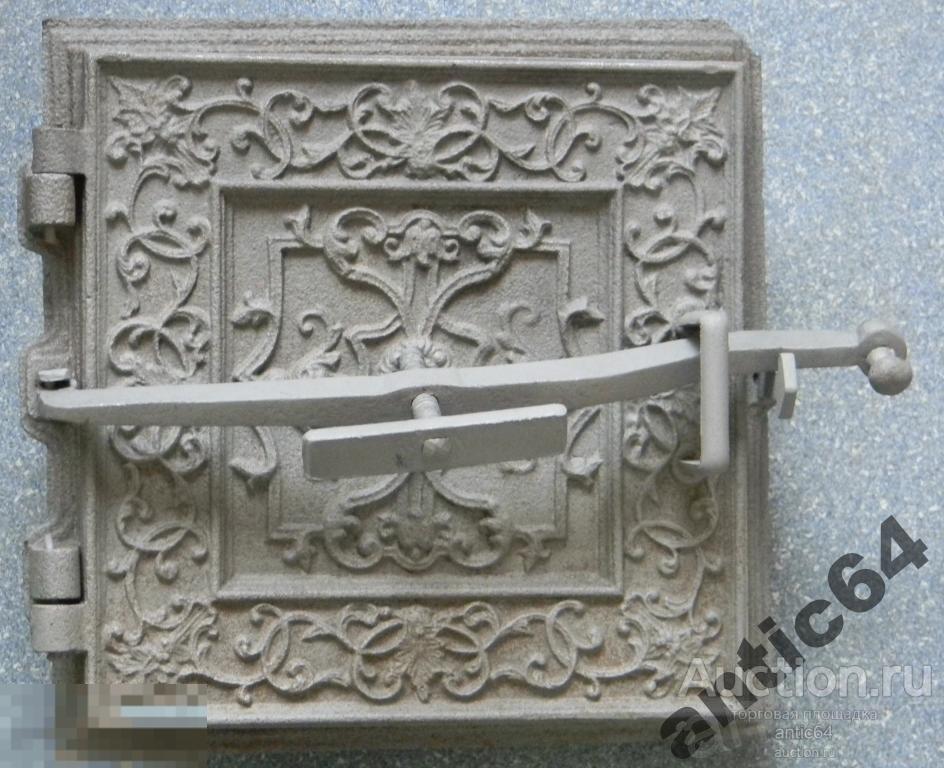

  • Чугунные. Не пользуются популярностью по причине большого веса, сложности в установке и боязни высокой температуры.
  • Из нержавеющей стали. Чаще всего встречаются в банных печах, поскольку уверенно переносят контакт с водой.

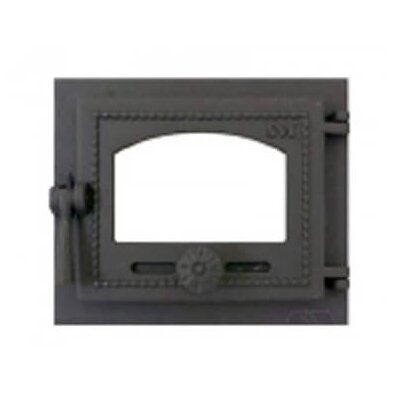

  • Стеклянные. Наиболее привлекательный вариант – прекрасные эксплуатационные характеристики, а также возможность наблюдать за процессом горения.

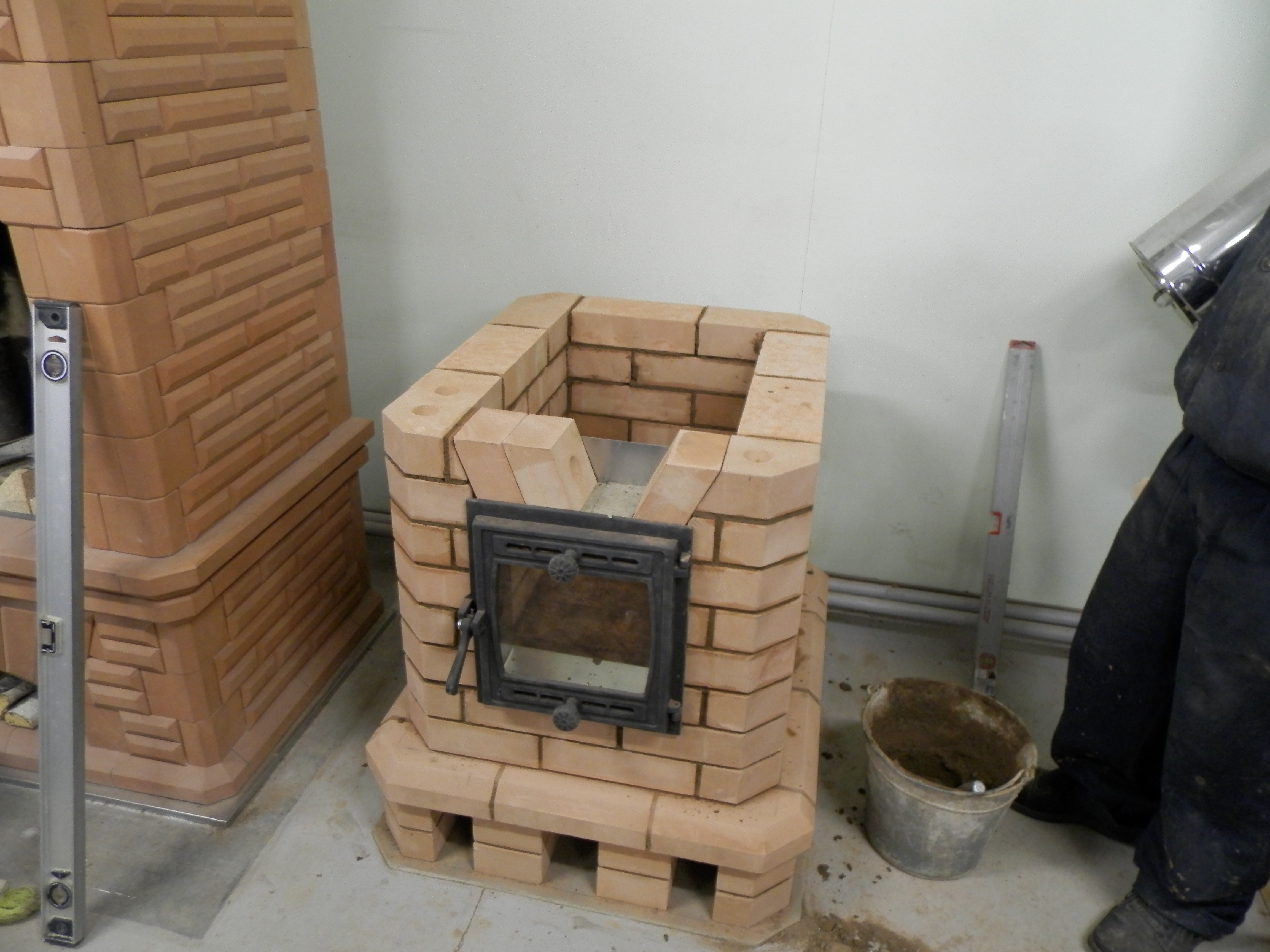

Установка топочной дверцы кирпичной печи ответственна задача. Необходимо понимать, что под воздействием высоких температур происходит расширение металла, это в результате может привести к разрывам в кладке, если она сделана слишком плотно. Поэтому в процессе установки металлических элементов следует оставлять небольшой зазор.

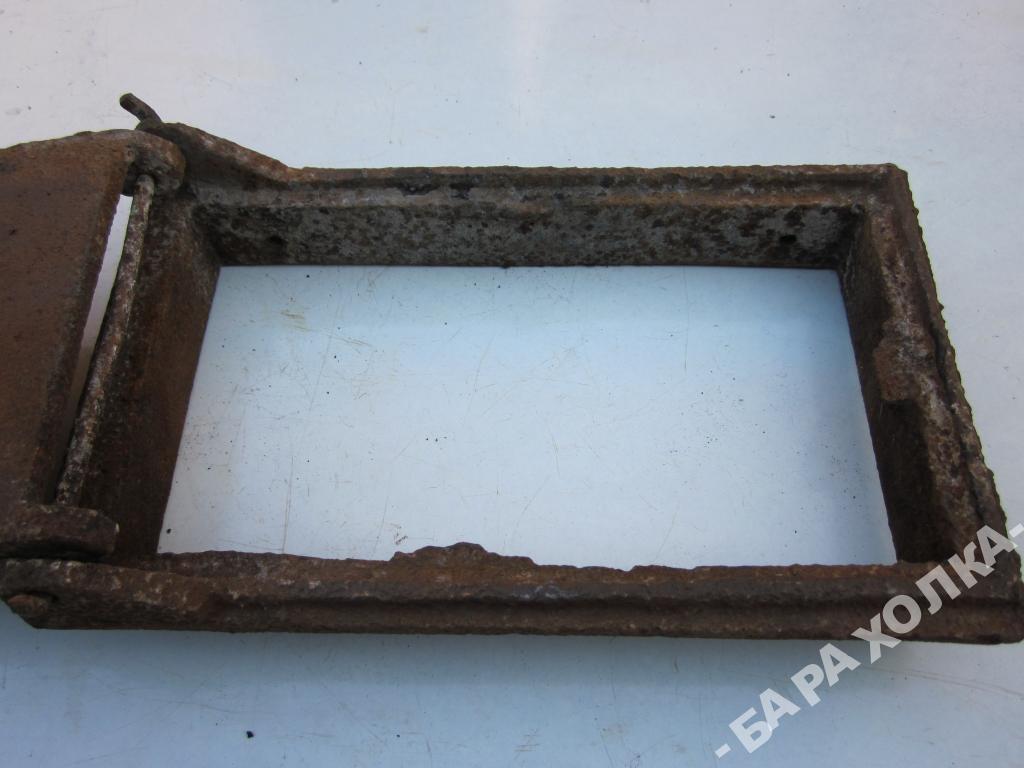

Перед тем как приступить к монтажу, следует осмотреть дверцу и рамку к ней (как правило, они идут в комплекте) на предмет наличия повреждений, перекоса, а открытие при этом должно быть лёгким. Если печь угольная, то в изделии нужно высверлить отверстие в 13 мм для отвода газов. Поскольку дверца подвергается наибольшему механическому и температурному воздействию, каждый вариант крепления необходимо выполнять в строгом соответствии технологии и правилам установки.

Крепление на проволоку

В этом случае рекомендуется использовать нихромовую проволоку, поскольку она отличается жаропрочностью, высокой пластичностью и долговечностью. Перед установкой её необходимо присоединить к рамке дверцы, в которой, как правило, имеются специальные отверстия (если нет, то нужно их предварительно просверлить). Диаметр проволоки подбирается в зависимости от толщины шва в кладке и должен быть в 2–3 раза меньше. Для устойчивости и надёжности установки проволоку замуровывают не менее, чем на 2 кирпича, держа её при этом в натянутом состоянии, что делает весь процесс весьма трудоёмким.

Монтаж при помощи листовой нержавейки

Современный и наиболее распространённый способ по причине своей простоты и высокой надёжности результата. Конструкция выполняется из уголка и имеет одинаковые с дверкой геометрические размеры, при этом одна сторона помещается между кирпичами, а вторая – непосредственно в кладку, после чего покрывается раствором. Особенности процесса:

  • Защита швов и кладки от воздействия высоких температур обеспечивается кремниевой теплоизоляцией. К тому же она компенсирует расширение металла при нагреве.
  • Наилучшая устойчивость достигается саморезами, которые ввинчиваются в кирпич.

Специалисты рекомендуют комбинировать данный способ с проволочным креплением – это позволит добиться отменной надёжности и долговечности.

Надёжная фиксация саморезами либо болтами

Метод наименее популярен и считается не самым надёжным, поскольку конструкция дверцы и рамки обладает немалым весом, особенно если они выполнены из чугуна. Перед монтажом в кирпичной кладке с рамкой сверлятся отверстия, после чего происходит установка с фиксацией саморезами или болтами.

ВАЖНО. Обязательно следует оставлять небольшой зазор между кирпичом и кладкой, поскольку при температурном расширении металла саморезы могут деформироваться и нарушить всю конструкцию.

Как выбрать?

Кирпичная печь может быть оснащена топочными дверцами, выполненных из различных материалов, особенности которых представлены в таблице:

Название Преимущества Недостатки
Чугун Присоединяется воздухозаборный патрубок из помещения, гарантируя тем самым полную герметичность топливной камеры Срок использования ниже, чем у остальных
Дверь можно купить либо собственноручно сделать
Железо Отлично держит тепло, имеет высокий уровень пожаробезопасности Следует периодически покрывать антикоррозийной термостойкой краской
Относительно недорогая стоимость
Прослужит долго, не понадобится ремонт или замена топочной двери
Стекло Может выдерживать большие температуры на протяжении длительного времени Очень быстро загрязняется и довольно хрупкая, поэтому при установке следует быть предельно осторожным
Хороша с эстетической точки зрения, так как сквозь нее можно наблюдать за огнем
Не взрывоопасна, благодаря использованию кварца и кристаллокерамики

Процесс работы

Установка качественной топочной дверки. К данному процессу нужно отнестись со всей ответственностью и
серьезностью. Она больше всех подвергается действию теплового и температурного расширения. Поэтому установить ее следует так, чтобы пространство в печке максимально плотно перекрывалось и осуществлялось надежное крепление дверцы в каменной кладке. Такая дверка печи крепится кляммерами, которые изготавливаются из стали.

Внизу дверку можно закрепить с помощью стальной проволоки, имеющую диаметр 2 мм, впоследствии закрыть ее раствором. Верх дверки нельзя закреплять проволокой, так как от влияния сильно высокой температуры она будут перегорать.

Кляммеры производят из стали. Все ушки должны выглядывать за рамку двери на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить с помощью проволоки длиной около 60 см. Перед началом установки дверки нужно обернуть рамку асбестом. Материал можно использовать в виде шнура, крошки или листов, смачивая водой перед использованием.

В точном месте установки дверцы необходимо нанести слой глиняного состава на кладку. При использовании проволоки, концы прячут в швы. Обязательно уровнем выверяется горизонталь установки и фиксируется с помощью деревянной рейки. Один конец этой рейки кладется на рамку двери, а второй на три кирпича кладки, сверху на нее кладется кирпич. Далее на раствор выкладываются кирпичи, постепенно закладывая дверку в массиве печки. Каждый ряд начинается от дверки.

Виды монтажа

К процессу установки топочной дверцы нужно относиться со всей серьезностью, так как она больше остальных комплектующих подвергается тепловому расширению. Крепить ее следует надежно и так, чтобы пространство кирпичной печи полностью перекрывалось. Существует несколько способов монтажа дверцы в кирпичную кладку.

На проволоку

Для монтажа оптимально подходит нихромовая проволока.

Бывают случаи, когда печь приходится разбирать и собирать заново из-за того, что выпала топочная дверь. Происходит это, когда ее крепят с помощью алюминиевой проволоки или многожильных проводов. Печники с большим опытом работы советуют пользоваться нихромовым материалом, так как он гибкий и довольно жаропрочный. Чтобы установить дверцу таким способом нужно:

  • Продеть проволоку в специальные отверстия в раме дверцы (если их нет, то можно легко просверлить). Изделие должно быть в 2—3 раза меньше, чем швы каменной кладки.
  • В кладке проволоку расположить под углом к открывающему усилию. Таким способом дверца не выпадет.

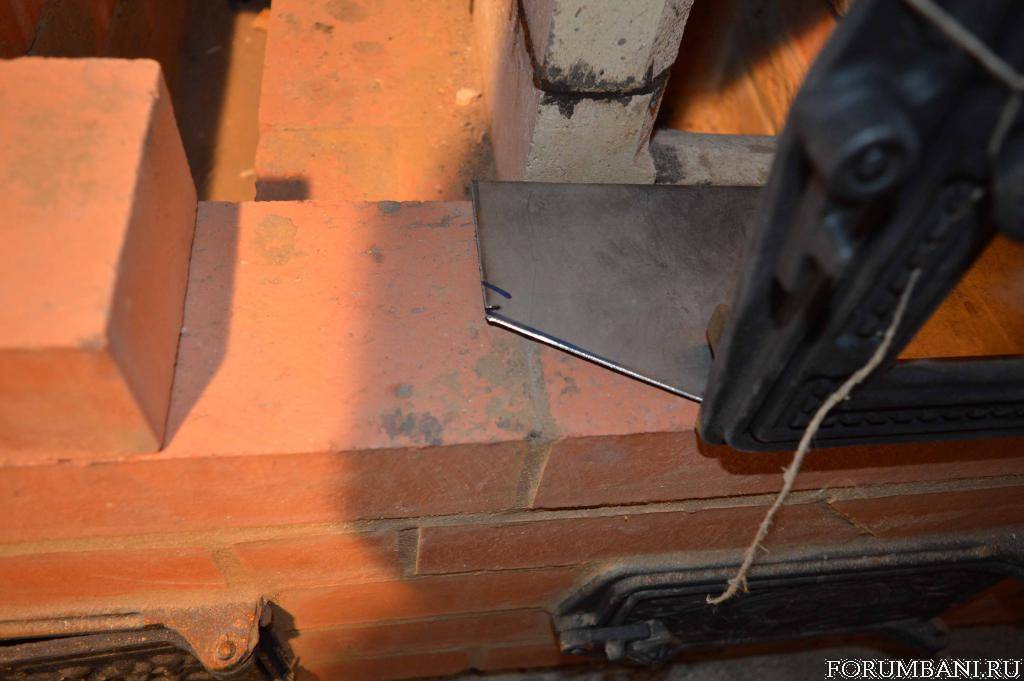

При помощи элементов из листовой нержавейки

Монтаж с помощью нержавейки более прогрессивен. Они имеют вид пластин с отбортовкой либо цельной обечайкой. Отбортовкой пластины цепляются за раму дверцы. Закрепить в кирпичной кладке элементы следует при помощи саморезов. Пластины имеют свойство расширяться и сжиматься при изменении температуры, поэтому крепление не должно быть тугим, так как это ведет к разрушению кладки. Между кирпичами и нержавейкой прокладывается термоизолирующий материал. Лучше всего подойдет кремнеземное волокно.

Для получения максимально надежного результата этот способ комбинируется с монтажом на проволоку.

На саморезы или болты

Этот способ является самым быстрым. Достаточно просто просверлить 4 отверстия нужного размера, заполнить их асбестовым шнуром и прикрутить дверку к кирпичам саморезами или болтами. Наполнитель можно использовать и другой, главное, чтобы у него было жаростойкое свойство. Этот способ — ненадежный. Если прибегнуть к нему, придется заменить топочную дверцу через короткий промежуток времени.

Духовка

Духовку обычно делают из крепкой стали. Зазоры определяются с помощью уровня, рамка оборачивается
листовым асбестом, имеющим ширину в полкирпича. Плоскость рамки вверху должна совпадать с поверхностью кладки последнего ряда кирпича, поэтому, при необходимости слой асбеста нужно увеличить.

Колосник нужно устанавливать на 25-30 см ниже топочного отверстия с уклоном в сторону топочной дверки. Поду топливника придается форма корыта, а прорези, расположенные между колосниками должны быть вдоль топливника.

Чтобы колосник не разрушал кладку при нагреве, необходимо оставлять зазоры 5 мм, которые потом засыпаются песком. С помощью раствора колосник крепить нельзя!

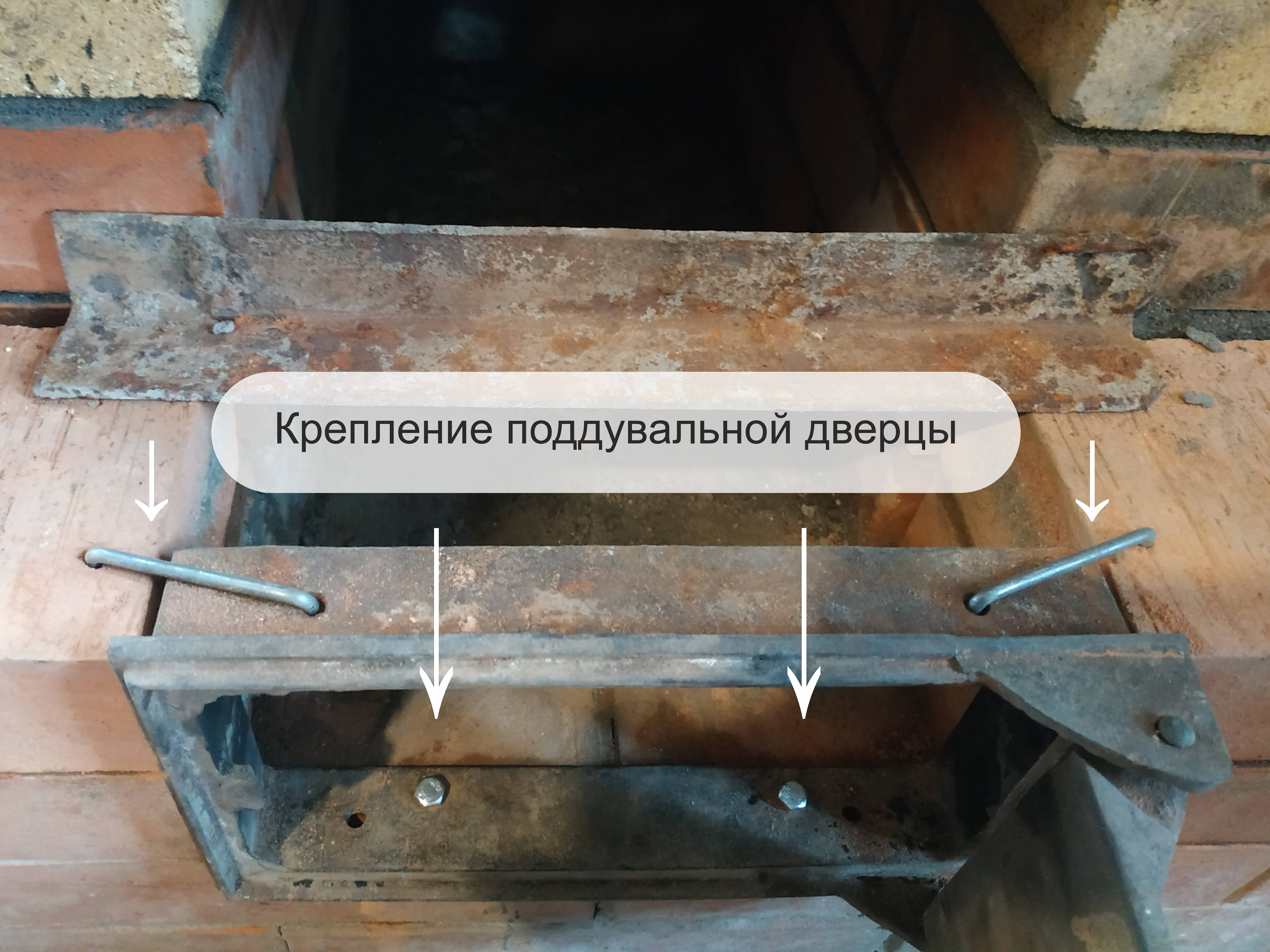

Поддувальная и вместе с ней прочистная дверка устанавливается аналогично дверке топки. Поддувальная дверца практически не подвержена высоким температурам, поэтому ее нужно плотно и крепко замуровать в кладку печки, обрабатывая швы с помощью глиняного раствора. Горизонталь рамки также определяется с помощью уровня.

Установка чугунной кухонной плиты

Абсолютно все плиты устанавливаются строго по строительному уровню. Для установки необходимо в самом верхнем ряду вытесать паз, соответствующий размеру плиты и имеющий зазор 5 мм с каждой стороны. Никакие стороны плиты категорически нельзя зажимать, так как во время нагрева будет изменяться и коситься противоположная сторона. Использовать нужно глино-асбестовый раствор. Их же нужно затирать весь верх плиты по всему периметру.

Самостоятельное строительство домашней печи предполагает использование специальных элементов, из которых состоит эта отопительная конструкция. Установка топочной дверцы кирпичной печи является ответственным этапом. Поэтому нужно знать о возможных способах закрепления этого печного прибора.

  • чугунные;
  • стальные;
  • со встроенным стеклом.

Первый вариант получил наибольшее распространение, поскольку он лучше всего соответствует такому показателю, как цена/качество. Печные элементы из нержавеющей стали устанавливают по большей части в помещениях, где есть контакт с водой, например в банях. Что касается дверец со стеклом, то их можно посоветовать тем, кто любит наблюдать за огнем.

Прежде чем приступить к установке печного прибора в кладку, необходимо проверить, насколько легко он открывается, чтобы после монтажа не возникало проблем. Бывают ситуации, когда дверка еще до установки открывается туго, но в процессе эксплуатации отопительной конструкции она разрабатывается. Если рассмотреть большую часть печей, которые установлены в деревенских домах, то в них дверные элементы не имеют прокладок из асбеста. Сегодня этот материал используется в промышленных печах, где он необходим для стойкости к высоким температурам.

Поскольку речь идет об установке печного прибора в домашних печах, то в них температура не настолько высокая, а сама рамка двери расположена на удалении от прямого огня. В этом случае установку на асбест можно не производить. Некоторые мастера при возведении отопительных конструкций, в которых в качестве топлива используется уголь, обходятся без асбеста, а дверцу устанавливают при помощи проволоки. Для гарантии в рамке печного прибора можно просверлить отверстия ближе к краю. Существует несколько способов, как установить топочную дверцу.

Устанавливаем дверцу в печи

Подготовка включает в себя следующие необходимые этапы:

  • Перед самой установкой необходимо детально обследовать саму дверцу и крепежную рамку (де факто берем то, что дверка уже изготовлена под необходимые размеры). Недопустимы трещины, перекосы дверки и рамки, ее плоскость должна быть ровной и плотно прилегать не только в области замка, но и по всей площади соприкосновения с рамой;
  • При обнаружении неудовлетворительного состояния дверка заменяется или же, если это возможно, устраняются дефектовки;
  • Сама дверка должна свободно двигаться в элементах крепления. Должно осуществляться легкое закрывание-открывание;

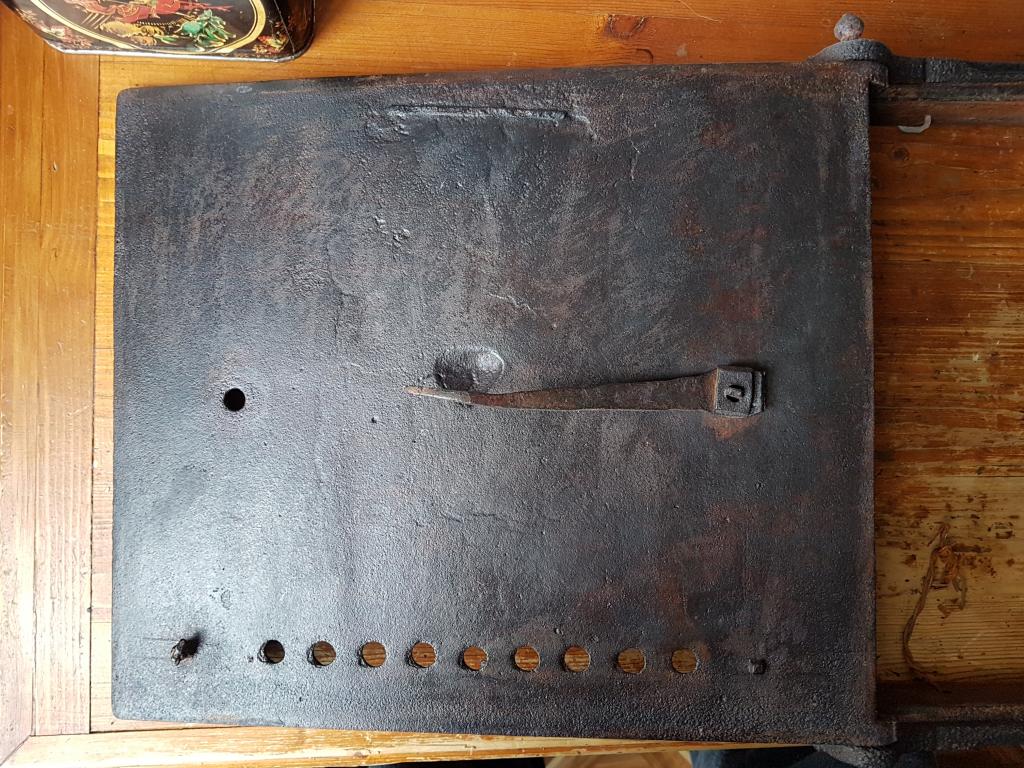

  • Если печка будет изготовлена только под уголь, то в дверке высверливается отверстие – 13 мм. в диаметре. Это отверстие будет отдушиной для газов, образующихся при сгорании антрацита.

Дверка подвергается наибольшему воздействию при эксплуатации печи. Она несет на себе механические нагрузки, а также усиленные тепловые. Для того, чтобы долговечность заслонки продлилась максимально долго необходимо соблюсти следующие инструкции по каждому варианту крепления.

На нихромовую проволоку

Нихром прекрасно зарекомендовал себя в решении данного вопроса благодаря повышенной устойчивости к жару и при этом сохранив свою пластичность в виде проволоки. Такое крепление с гарантией прослужит 20 лет. Как закрепить дверцу у печи из кирпича:

Основной недостаток данного метода заключается в том, что проволоку необходимо держать в натянутом состоянии и постепенно заделывать в шов между кирпичами. Длина проволоки полтора-два кирпича. Весь процесс весьма трудоемок.

На конструкцию из листовой нержавейки

Установка топочной дверцы кирпичной печи этим методом имеет наиболее частое распространение. Рама представляет собой конструкцию, которая одинакова с дверкой по геометрическим размерам, но при этом пластины рамки имеют специальные буртики. Выполняются из уголка, одна сторона которого укладывается в расстояние между кирпичами, в кладку. Далее все промазывается раствором.

Способ, того как правильно вложить дверцу в печь на профильном уголовке может быть скомбинирован с первым — на проволоке, в таком случае крепеж будет и надежен, и долговечен.

На саморезы или болты

Данный метод имеет место быть, но в среде печников он является наименее распространенным и надежным. Дело в том, что сама конструкция рамки и дверки весьма тяжелая, особенно если выполняется из чугуна. Такой способ применим в вопросе о том, как закрепить в печи дверцу для дымохода, а не для топки.

  • В рамке и кирпичной кладке фронтально высверливаются отверстия;
  • Рамка крепится на анкера по месту установки дверки.

    Общая схема монтажа

    Установка на анкера

    Проверка и докрутка

Дверка и кладка должна иметь небольшой буфер, так как нагрев рамки в контакте с кирпичом приведет к ее искривлению, а также порче саморезов – они могут изогнуться и вылезти из места вворачивания. В таком случае дверка взаимно отойдет от кладки.

Способы монтажа: выбирай любой!

Проверьте, насколько просто открывается и закрывается дверца. Если деталь новая и тугая, ее нужно разработать до установки.

Существует несколько путей, как можно «внедрить» деталь в кладку: на уголок, с помощью короба из нержавейки и т.д. Опишем самые популярные.

Монтаж топочной дверцы на проволоку

Опытные печники рекомендуют использовать нихромовую проволоку, так как эта марка стали обладает одновременно пластичностью и хорошей жаропрочностью. Она прослужит вам верой и правдой несколько десятилетий.

К раме топочной дверцы нужно присоединить проволоку, диаметр которой в 2-3 раза меньше толщины швов в кирпичной кладке. Обычно в дверцах уже есть специальные отверстия под проволоку, поэтому этот этап монтажа не вызовет трудностей. Но если готовых отверстий нет, не беда. Просверлить дырочки в чугунном изделии легко, со стеклом придется повозиться дольше.

«Минус» способа в трудоемкости, так как приходится замуровывать натяженную проволоку в кирпичную печь на серьезную длину (обычно не меньше, чем на 2 кирпича), а это большой участок кладки под переборку.

Монтаж на элементы из листовой нержавейки

Эти способы более прогрессивные. Элементы для монтажа из нержавейки представляют собой или пластины с отбортовкой, или цельную обечайку. Между нержавейкой и кладкой обязательно укладывается термоизолирующий негорючий материал, например, кремнеземное волокно. Это одновременно и защита от высоких температур, и обеспечение демпфирования линейных повторяющихся расширений металлических изделий во время интенсивного нагрева.

Пластинки с отбортовкой держат деталь, цепляясь за кирпичную кладку. Причем эти пластины нужно ставить на саморезы, а отверстия просверлить заранее.

Цельная обечайка ставится на раму топочной дверцы. Толщина металлического листа в этом случае должна быть меньше, чем при использовании пластин.

Если вы хотите добиться максимальной надежности, можно использовать установку на полосу металла в сочетании с первым способом монтажа на проволоку.

Монтаж дверцы на саморезы или болты

Довольно сомнительный в плане надежности вариант монтажа чугунных, металлических и стеклянных деталей для топки.

Ни в коем случае не ставьте изделие в кладку плотно. Также следует избегать герметизации щелей раствором из глины и песка. Деталь нагревается быстро и сильно, а значит, при расширении способна вызвать растрескивание кирпича и разрушить кладочные швы.

Обратите внимание, что предложенные варианты можно использовать как для установки детали в новую печь, так и при ремонте старой.

Для наглядности мы подготовили видео, которое поможет понять, как правильно осуществить монтаж этого элемента топки.

Советы и рекомендации для надёжной установки

Несмотря на то что каждый из способов несложен и не требует определённых навыков и умений, на некоторые моменты всё же стоит обратить своё внимание:

  • прежде всего, монтаж следует выполнять с закрытой дверцей, но не запертой – в определённый момент она сама откроется в нужном положении;
  • для того чтобы открытый запор не приводил к раскрытию топки, нужно отклонить конструкцию сверху на 2–3 мм;
  • если высота рамки не совпадает с кладкой, то компенсировать разницу необходимо кирпичными фрагментами или же сделать в кирпиче борозды.

Независимо от выбранного метода, залогом надёжного крепления и многолетней эксплуатации является внимательное и ответственное выполнение работ, а также использование надёжных материалов. Помните, что печка делается на десятки лет и экономить в этом случае попросту не имеет смысла.

Три способа разных способа вмонтировать дверцу

Мастера предпочитают встраивать печные элементы следующим образом: при помощи крепежных деталей из нержавейки, «на уголок» и тому подобное.

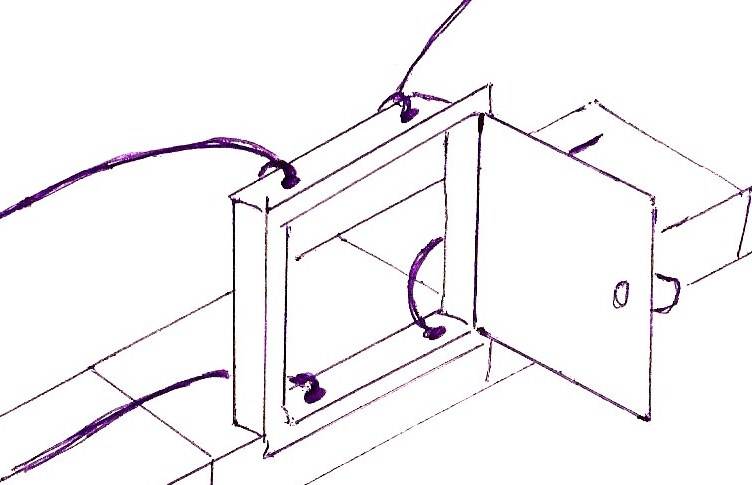

Первый способ. Монтируем топочную дверцу на проволоку

Монтаж топочной дверцы на проволоку

Главное в этом способе — выбрать такую проволоку, чтобы она не сгорела. Лучше всего для этой цели подходит нихромовая. Она жаропрочна и пластична, так что прослужит долго.

Проволока продевается в отверстия в раме дверцы.

Толщина проволоки подбирается в зависимости от толщины шва кладки. Толщина проволоки составляет не более 1/3 шва. Чтобы держаться в кладке прочно, располагаем проволоку под углом к открывающему усилию. Встроенная таким образом проволока не даст дверце шанса выпасть при открывании. Это и есть способ «на уголок».

Длина проволоки должна быть достаточно длинной — на 2 толщины кирпича. Если придется менять дверцу — это основной минус, так как много разбирать.

Второй способ. Монтаж дверцы на пластины из нержавейки

Монтаж печной дверцы на пластины

Пластины имеют отбортовку, которой цепляются за рамку дверцы. Крепятся пластины к кирпичам на шурупы. Крепление не должно быть тугим и жёстким, так как пластины подвержены сжатию и расширению при меняющейся температуре. Жестко закрепленные элементы могут разрушить кладку. Между пластиной и кирпичами проложите термоизолирующий материал. Хорошо подойдет кремнезёмное полотно.

Здесь же будет хорош и комбинированный способ крепления дверцы, то есть, если вы добавите сюда крепление на проволоку.

Третий способ. Крепление топочной дверки на болты или саморезы

Это самый быстрый и самый ненадежный способ крепления дверцы печи. Вы просто прикручиваете дверцу через заранее просверленные отверстия к кладке.

Общий совет для всех способов. Поскольку дверца расширяется при нагревании, то не следует её монтировать в кладку слишком плотно, иначе при высоких температурах она способна эту кладку разрушить.

Чем замазать щели монтируемой дверки? В плавильных цехах используют асбест. Температуры там очень высокие. Для древесных и угольных печей домашнего пользования этот материал не обязателен.

Мы рассмотрели три способа монтажа топочной дверцы печи: проволочный, при помощи стальных пластин и на болты или саморезы. Все способы имеют свои плюсы и минусы. Однако, самый надёжный — это комбинированный: на проволоку и стальные пластины.

Как установить топочную дверцу, три способа укладки кирпичей

Купить печное литьё в Находке вы можете в нашем магазине «Скобяная лавка» по адресу Угольная, 59. Здесь вы найдёте чугунную плиту для печи, дверцы для печей, духовки и иные изделия печного литья.

Что делать если не держится дверка

В качестве временной меры можно посоветовать укрепить дверку при помощи саморезов в кирпичную кладку. Но по окончании отопительного сезона все равно придется разбирать печь и перекладывать ее по-новому.

Если дверка просто выпала во время топки, то действовать придется оперативно – сначала попытаться установить ее на место и подпереть негорючим материалом, например, кирпичом. После окончания горения топлива и остывания печи необходимо выяснить, как был закреплен корпус и попытаться установить все снова.

Как вариант можно со стороны топки вставить 2 отрезка арматуры и попытаться связать их с корпусом отрезком нихромовой проволоки.

Крепление топочной дверки при кладке печи. Установка печной дверки

Сложить печь – это одно дело, но установить дополнительные конструктивные элементы – это не менее важная часть в возведении печи. Эта работа очень кропотливая, не допускает никаких ошибок или неточностей, а как она проводится знают немногие. Данная статья берет целью разъяснить все основные моменты и варианты установки дверцы в кирпичную печь.

Свернуть


К обязательным элементам печи относятся задвижки, колосники и само собой – дверца, которая нужна для закладки топлива в топку, регулирует горение и препятствует выпадению головешек из печи.

Устанавливаем дверцу в печи

Подготовка включает в себя следующие необходимые этапы:

  • Перед самой установкой необходимо детально обследовать саму дверцу и крепежную рамку (де факто берем то, что дверка уже изготовлена под необходимые размеры). Недопустимы трещины, перекосы дверки и рамки, ее плоскость должна быть ровной и плотно прилегать не только в области замка, но и по всей площади соприкосновения с рамой;
  • При обнаружении неудовлетворительного состояния дверка заменяется или же, если это возможно, устраняются дефектовки;
  • Сама дверка должна свободно двигаться в элементах крепления. Должно осуществляться легкое закрывание-открывание;
  • Если печка будет изготовлена только под уголь, то в дверке высверливается отверстие – 13 мм. в диаметре. Это отверстие будет отдушиной для газов, образующихся при сгорании антрацита.

Дверка подвергается наибольшему воздействию при эксплуатации печи. Она несет на себе механические нагрузки, а также усиленные тепловые. Для того, чтобы долговечность заслонки продлилась максимально долго необходимо соблюсти следующие инструкции по каждому варианту крепления.

На нихромовую проволоку

Нихром прекрасно зарекомендовал себя в решении данного вопроса благодаря повышенной устойчивости к жару и при этом сохранив свою пластичность в виде проволоки. Такое крепление с гарантией прослужит 20 лет. Как закрепить дверцу у печи из кирпича:

Основной недостаток данного метода заключается в том, что проволоку необходимо держать в натянутом состоянии и постепенно заделывать в шов между кирпичами. Длина проволоки полтора-два кирпича. Весь процесс весьма трудоемок.

На конструкцию из листовой нержавейки

Установка топочной дверцы кирпичной печи этим методом имеет наиболее частое распространение. Рама представляет собой конструкцию, которая одинакова с дверкой по геометрическим размерам, но при этом пластины рамки имеют специальные буртики. Выполняются из уголка, одна сторона которого укладывается в расстояние между кирпичами, в кладку. Далее все промазывается раствором.

Способ, того как правильно вложить дверцу в печь на профильном уголовке может быть скомбинирован с первым — на проволоке, в таком случае крепеж будет и надежен, и долговечен.

На саморезы или болты

Данный метод имеет место быть, но в среде печников он является наименее распространенным и надежным. Дело в том, что сама конструкция рамки и дверки весьма тяжелая, особенно если выполняется из чугуна. Такой способ применим в вопросе о том, как закрепить в печи дверцу для дымохода, а не для топки.

Дверка и кладка должна иметь небольшой буфер, так как нагрев рамки в контакте с кирпичом приведет к ее искривлению, а также порче саморезов – они могут изогнуться и вылезти из места вворачивания. В таком случае дверка взаимно отойдет от кладки.

Особенности установки дверцы в металлическую печь

Основная особенность состоит в том, что используются одинаковые металлические материалы. Желательно подобрать для дверки точно такой же материал, как и для печки. Чаще всего это сталь с содержанием углерода 0,06%, также актуально использование чугуна.

В таком случае дверка крепится без рамки на простые шарниры. Главное их конструктивная надежность.

Каждый владелец кирпичной печи воле самостоятельно выбирать варианты установки дверок. Но приоритетным являются методы установки на нихромовую проволоку или с использованием металлических конструкций. Данные методы гарантируют долговечность и надежность.

При самостоятельном строительстве печи каждый хозяин сталкивается с установкой специальных печных элементов. Установка — очень ответственная работа. Но не все знают, как это правильно сделать. Дальнейшая статья подробно расскажет, об установке хорошей топочной дверки и всех остальных элементов.

К печным специализированным приборам относятся: различные по назначению дверцы, решетки колосниковые и разные печные задвижки. Необходимы они для обеспечения горения в печи и удобного пользования печью. Поэтому все печные элементы должны быть качественно установлены и исправными.

  • перед началом установки дверцы надо проверить на силу ее прилегания к самой рамке, отсутствие различных перекосов, возможность хорошей фиксации закрытия, свободное поворачивание полотна и наличие соответствующих отверстий для прикрепления дверки в кирпичной кладке печи;
  • если обнаружились какие-либо дефекты, их нужно удалить или заменить дверцу;
  • необходимо, чтобы шибер задвижки свободно двигался в пазах и полностью закрывать отверстие, в самой рамке не допускается наличие трещин;
  • если планируется топить печь лишь углем, в самом шибере нужно просверлить отверстие размером 13-18 мм.

Особенности установки

Осуществляя установку печных элементов, надо помнить, что различные материалы, такие как кирпич и любой металл во время нагрева расширяются по-разному. В особенности это касается приборов, установленных в зоне высокой температуры. Если кладку сделать плотной, при сильном повышении температуры приборы порвут ее. Именно поэтому их устанавливают таким методом, чтобы во время нагрева было возможно свободное расширение без угрозы для печи. Чтобы это сделать, нужно колосник уложить в проем с точным 5 миллиметровым зазором. Во время поломки он должен свободно выниматься для осуществления замены. Укладывают колосник без использования раствора, пазы засыпают песком.

Процесс работы

Установка качественной топочной дверки. К данному процессу нужно отнестись со всей ответственностью и
серьезностью. Она больше всех подвергается действию теплового и температурного расширения. Поэтому установить ее следует так, чтобы пространство в печке максимально плотно перекрывалось и осуществлялось надежное крепление дверцы в каменной кладке. Такая дверка печи крепится кляммерами, которые изготавливаются из стали.

Внизу дверку можно закрепить с помощью стальной проволоки, имеющую диаметр 2 мм, впоследствии закрыть ее раствором. Верх дверки нельзя закреплять проволокой, так как от влияния сильно высокой температуры она будут перегорать.

Кляммеры производят из стали.
Все ушки должны выглядывать за рамку двери на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить с помощью проволоки длиной около 60 см. Перед началом установки дверки нужно обернуть рамку асбестом. Материал можно использовать в виде шнура, крошки или листов, смачивая водой перед использованием.

В точном месте установки дверцы необходимо нанести слой глиняного состава на кладку. При использовании проволоки, концы прячут в швы. Обязательно уровнем выверяется горизонталь установки и фиксируется с помощью деревянной рейки. Один конец этой рейки кладется на рамку двери, а второй на три кирпича кладки, сверху на нее кладется кирпич. Далее на раствор выкладываются кирпичи, постепенно закладывая дверку в массиве печки. Каждый ряд начинается от дверки.

Духовка

Духовку обычно делают из крепкой стали. Зазоры определяются с помощью уровня, рамка оборачивается
листовым асбестом, имеющим ширину в полкирпича. Плоскость рамки вверху должна совпадать с поверхностью кладки последнего ряда кирпича, поэтому, при необходимости слой асбеста нужно увеличить.

Колосник нужно устанавливать на 25-30 см ниже топочного отверстия с уклоном в сторону топочной дверки. Поду топливника придается форма корыта, а прорези, расположенные между колосниками должны быть вдоль топливника.

Чтобы колосник не разрушал кладку при нагреве, необходимо оставлять зазоры 5 мм, которые потом засыпаются песком. С помощью раствора колосник крепить нельзя!

Поддувальная и вместе с ней прочистная дверка устанавливается аналогично дверке топки. Поддувальная дверца практически не подвержена высоким температурам, поэтому ее нужно плотно и крепко замуровать в кладку печки, обрабатывая швы с помощью глиняного раствора. Горизонталь рамки также определяется с помощью уровня.

Установка чугунной кухонной плиты

Абсолютно все плиты устанавливаются строго по строительному уровню. Для установки необходимо в самом верхнем ряду вытесать паз, соответствующий размеру плиты и имеющий зазор 5 мм с каждой стороны. Никакие стороны плиты категорически нельзя зажимать, так как во время нагрева будет изменяться и коситься противоположная сторона. Использовать нужно глино-асбестовый раствор. Их же нужно затирать весь верх плиты по всему периметру.

Очень часто печь перекладывают только из-за того, что из нее выпала топочная дверка. Обычно дверки выпадают потому, что они закреплены слабой алюминиевой проволокой или многожильными проводами. Иногда над дверным проемом прокладывают металлические пластины и за них от дверки прикручивают проволоку. Пластины и проволока от огня обжигаются, затем деформируются, выходят из кладки, и дверка выпадает.

Подготовка к установке

Подготовка к установке

Перед тем как устанавливать печные дверки, нужно проверить, легко ли они открываются. Бывают тугие дверки, которые со временем разрабатываются. Ни в одной деревенской печи России я не встречал возле дверок прокладки из асбеста. В современных условиях асбест позаимствовали из промышленных печей, в которых он, действительно, нужен, чтобы печи выдерживали высокие температуры.
В комнатных печах не такая уж высокая температура, а рамка дверки находится далеко от огня и поэтому ее расширение незначительное. Я даже под каменно-угольное топливо дверку закреплял проволокой и обходился без асбеста. Несмотря на то, что часть проволоки возле дверки обнажена, дверка стоит достаточно прочно. Для большей гарантии можно в дверной рамке ближе к ее краю просверлить отверстия. Существуют различные способы закрепления топочных дверок.

Проверка дверки перед установкой

Самый лучший способ избежать выпадения дверки — при установке сверху и снизу приклепать к ней металлические пластины толщиной 2-3 мм с расширенными концами, после чего втесать их в кирпич.
Перед установкой печной дверки нужно положить перед ней на колосниковую решетку насухо три кирпича. Дверку с прикрепленными пластинами или проволокой ставят на раствор, разводят пластины или концы проволоки на стенки, а другие концы кладут на три кирпича и прижимают сверху? одним или двумя кирпичами. Точность установки дверки проверяют по отвесу. Как правило, применяют мягкую, отожженную в печи или на костре ровно вытянутую проволоку диаметром 2-3 мм, длиной около 1 м. Вытянуть ее легко, заведя концы, причем большей длины, чем нужно, за столб или в скобу, натягивая и одновременно прижимая ее к ним, то одним, то другим концом. Вставив в отверстие дверной рамки, проволоку складывают вдвое и плотно скручивают, чтобы не было колец. Если они все же получились, особенно около дверки, их надо сплюснуть молотком по всей длине проволоки. В натянутом положении, прижимая дверку к кладке, проволоку вставляют в сделанный молотком небольшой скол (ямку) 1 в ребре кирпича (глубина 5-10 мм) ближе к наружному краю, чтобы она не ослабла и не сползла. В натянутом положении проволоку кирочкой плотно прижимают к кирпичам в угол 2 по всем рядам и на растворе прижимают кирпичом, а затем переплетают с кладкой. Можно ее направлять и вверх. Раствора возле дверки должно быть немного, шов нужно делать тоньше, так она будет прочнее держаться. Дверке не страшно тепловое расширение, при такой закладке она простоит более ста лет. Если при закладке сверху дверки мешается проволока, то в этом месте кирпич нужно вытесать.

Закрепление верхней части печной дверки

Дверной проем хорошо перекрывать двумя целыми кирпичами так, чтобы они соединялись по центру дверки. Часто над дверками раствор вываливается и вертикальный шов просвечивается. Для устранения этого достаточно в обоих кирпичах в местах закладки раствора углом молотка сделать насечки-ямки. Тогда при сжатии раствора в швах эти ямки будут держать раствор в шве и он не выпадет. Тут показаны дверки с отверстиями. Их можно сделать самим, просто просверлив отверстия в обычной дверке.
Очень часто в печах выходят из строя топочные дверки, потому что у них плохой запор (защелка), который порой через несколько дней отваливается. Даже при правильной установке по отвесу дверка без запора начинает произвольно открываться. Происходит это потому, что на дверке имеется тяжелая ручка, и она, как противовес, способствует открыванию дверки. Чтобы дверка не открывалась, к ней прислоняют всевозможные посторонние предметы — кочергу или полено, которое начинает дымить и частенько загорается. Промышленность, видимо, не в состоянии изобрести надежный запор для топочной дверки.
Я предлагаю простой способ, чтобы избавиться от произвольного открывания дверок хотя бы в тех печах, в которых дым выбивается ветром из топки. Этот способ поможет забывчивым хозяевам закрыть дверку на запор. При неправильной кладке трубы сверху крыши ветер попадает в трубу и выбивает из топки дым. При сильном ветре открывается дверка и вместе с дымом выбивается огонь, а иногда и горящие угли вылетают на пол. Поэтому нельзя, если выбивается дым из топки, оставлять ее без присмотра. Кроме того, обязательно нужно положить лист железа на полу. Чтобы дверка не открывалась, можно сделать гак.

Особенности установки

Во время установки дверки в кладку ее нужно держать закрытой, но не на запор. Тогда вы увидите, как она сама откроется при определенном положении. Для того чтобы дверка не открывалась при открытом запоре, верх дверки надо отклонить от вертикального положения в сторону топки на 2-3 мм. В этом случае тяжелая ручка будет прижимать дверку к ее рамке, но, возможно, в ветреную погоду дверка будет открываться, поэтому лучше сделать над трубой колпак. Дверки можно установить так, чтобы они открывались в другую сторону. Для этого в дверках имеется двухсторонний запор. Это удобно, если хозяйка левша или если они открываются в сторону сгораемой перегородки, но последнее может мешать во время чистки. Для чистки сажи можно устанавливать дверки высотой в один ряд, но для чистки газоходов с помощью проволоки с бантом из тряпки они малы по высоте и не удобны.

Крепление герметической дверки

Герметические дверки, закрепленные в кладке с помощью приклепанных пластин, очень тяжелые. Крепить такие дверки проволокой трудно, так как они своей тяжестью вытягивают проволоку из кладки, но можно, если раму с дверками закрепить так, чтобы она была установлена отвесно, а проволока переплеталась со следующими двумя рядами кладки. Пластины крепко держат раму с дверками во время кладки. Такие дверки с проволочным креплением стоят десятки лет вплоть до сноса печи. Иногда дверки, особенно старинные, не совпадают с кладкой и сверху дверки образуется щель. В таких случаях лучше поднять дверку вверх вровень с кладкой, а под дверку положить на растворе тонкие кирпичные четвертки или стесать под дверкой часть кирпича на всю его ширину, а для проволоки вытесать неглубокие бороздки, поднимающиеся вверх наклонно. Проще и надежнее над дверкой сложить арку, как делали в старину.

Материал любезно предоставлен сайтом:
http://remstd.ru/archives/ustanovka-pechnoy-dverki/
Рекомендуем!

Очень важно при возведении печи правильно установить печные приборы. Это обезопасит вас и доставит удовольствие от наблюдения за спокойно потрескивающими дровами или углем в топке печи.

Печные приборы — поддувальная, топочная и прочистные дверки, колосниковая решетка, шиберные (печные) задвиж­ки — устанавливаются для регулирования процесса горения и удобства эксплуатации печей.

Перед установкой дверки проверьте на:

♦ плотность прилегания полотна к рамке;

♦ свободное вращение полотна в шарнирах;

♦ отсутствие перекоса;

♦ возможность фиксации их закрытия;

♦ наличие отверстий для крепления в кладке.

Шибер печной задвижки должен свободно ходить в пазах и плотно перекрывать отверстие, рамка не должна иметь трещин.

При установке печных приборов необходимо помнить, что металл и кирпич, нагреваясь, расширяются неодинаково. Осо­бенно это сказывается на поведении тех приборов, которые будут установлены в зонах высоких температур. Если их плот­но замуровать в кирпичную кладку — при повышении темпе­ратуры они порвут ее. Поэтому колосниковую решетку, то­почную дверку, духовой шкаф и чугунную настильную плиту устанавливают так, чтобы при нагреве обеспечивалось свобод-

ное расширение их без воздействия на кладку. Для этого ко­лосниковую решетку укладывают в проем с зазором не менее- 5 мм со всех сторон (рис. 108).

Колосниковая решетка должна свободно выниматься для замены в случае прогорания или поломки. Укладывают ее без раствора, а пазы заполняют песком.

Особого внимания заслуживает установка топочной двер­ки, так как она наиболее подвержена действию теплового рас­ширения, а вместе с тем должна быть установлена так, чтобы плотно перекрывалось топочное пространство и обеспечива­лось надежное крепление ее в кладке. Закрепите топочную дверку кляммерами, изготовленными из полосовой стали (рис. 109). Снизу можно крепить стальной мягкой проволо­кой диаметром 1,8-2,0 мм, но надо обязательно закрывать ее раствором. В вертикальной части проволоку трудно предох­ранить от воздействия высокой температуры — она будет бы­стро перегорать.

Кляммеры делают из полосовой стали. Ушки кляммер должны выступать за рамку дверки на 100-120 мм. Крепят кляммеру к рамке заклепками. В нижнее отверстие печной дверки можно вставить куски стальной проволоки диаметром

жите так, чтобы они попали в швы кладки. Проверьте уста­новку дверки по уровню — верхняя планка рамки должна быть горизонтальна — и зафиксируйте ее деревянной рейкой. Один конец рейки положите на рамку дверки, второй — на 3 кирпича, уложенных плашмя, а сверху на рейку положите кирпич.

Согласно порядовке на раствор уложите кирпичи, начи­ная кладку каждого ряда от дверки, постепенно заделывая ее в массиве печи.

Установку поддувальной и прочистных дверок выполняй­те аналогичным способом, закрепите стальной мягкой прово­локой диаметром 1,5-2,0 мм, закладывая концы ее в швы кладки. Поддувальная дверка мало подвержена действию высокой температуры — расширение ее незначительно, а так как она должна герметично перекрывать подтопочное про­странство, ее плотно замуровывают в кладку, заделывая все швы глиняным раствором. Необходимо строго выверять го­ризонтальность сторон рамки по уровню.

Духовки, как правило, делаются из листовой стали. По­этому при нагреве они будут сильно коробиться, если не оста­вить зазоры для расширения. Устанавливают их по уровню, рамку оборачивают увлажненным листовым асбестом шири­ной в полкирпича, слой асбеста можно увеличить, лишь бы верхняя плоскость совпала с плоскостью кладки ряда кирпи­ча, по которому делается перекрытие.

Чугунную плиту на кухонную и отопительно-варочную печь укладывают строго по уровню. Для укладки ее в кирпи­чах верхнего ряда вытесывают паз по размеру плиты с зазо­ром 5 мм на каждую сторону. Нельзя зажимать даже одну из сторон плиты — при нагреве противоположную сторону бу­дет коробить. Лучше* класть плиту на глиноасбестовый ра­створ. Для приготовления такого раствора делают жидкую глиняную пульпу, в нее добавляют асбестовую крошку, дово­дя раствор до нужной консистенции. Этим же раствором за­тирают верх кухонной плиты по периметру.

Шиберные задвижки укладывают так, чтобы обеспечива­лась герметичность перекрытия канала или дымовой трубы. В кирпичах вытесывают пазы для рамки с небольшим зазо-

ром на расширение. Хорошо класть задвижки на глиноасбес­товом растворе.

Итак, первые шесть рядов. Установлена поддувальная дверка, смонтирован колосник и имеется уже готовый зольник. Пришла пора устанавливать топочную дверцу
. Здесь задержимся чуть подольше, потому что топочная дверца — это элемент, наиболее подверженный нагреву, расширению и физическому воздействию и поэтому к этому процессу нужно отнестись серьёзно. Про печные дверки можно посмотреть, а в данном проекте используется стандартная чугунная дверка

Размером 250х210 мм.
При установке необходимо помнить, что между корпусом дверцы и кирпичом обязательно должен быть тепловой зазор, заполненный базальтовой ватой или асбестом. Дверцу можно установить так же, как и подтопочную, но лучше использовать один из следующих способов.

Первый способ — через боковые отверстия в рамке дверцы специальными саморезами или спицами дверка фиксируется непосредственно в кирпичные стенки топочного проёма (рис. 1). Этот способ больше подходит к дверкам с широкой полкой. Так же можно приклепать или прикрутить болтами к рамке стальную полоску (желательно из нержавейки) и концы её закрепить в кирпичных швах (рис. 2 и 3). К концам планки иногда ещё для усиления привязывают проволоку (рис.3). В последнее время стал практиковаться и такой способ (рис.4) — топочная дверца вваривается в стальной лист , а тот в свою очередь специальными дюбель-гвоздями через базальтовую вату или асбест крепится к плоскости стенки, где расположена дверца.

Для нашей воспользуемся вторым способом (рис.2).
Ставим дверку в место, где будет топочный проём, предварительно подложив полоску базальтовой ваты или асбеста и вертикально, по уровню или отвесу, её фиксируем. Зафиксировать можно таким =>
способом или каким-то другим. Важно при этом учитывать, чтобы фиксация была жёсткой, но и не мешала дальнейшей кладке. Таким образом, у нас установлена и можно приступать к кладке.
Продолжение в

Очень важно при возведении печи правильно установить печные приборы. Это обезопасит вас и доставит удовольствие от наблюдения за спокойно потрескивающими дровами или углем в топке печи.

Печные приборы — поддувальная, топочная и прочистные дверки, колосниковая решетка, шиберные (печные) задвиж­ки — устанавливаются для регулирования процесса горения и удобства эксплуатации печей.

Перед установкой дверки проверьте на:

♦ плотность прилегания полотна к рамке;

♦ свободное вращение полотна в шарнирах;

♦ отсутствие перекоса;

♦ возможность фиксации их закрытия;

♦ наличие отверстий для крепления в кладке.

Шибер печной задвижки должен свободно ходить в пазах и плотно перекрывать отверстие, рамка не должна иметь трещин.

При установке печных приборов необходимо помнить, что металл и кирпич, нагреваясь, расширяются неодинаково. Осо­бенно это сказывается на поведении тех приборов, которые будут установлены в зонах высоких температур. Если их плот­но замуровать в кирпичную кладку — при повышении темпе­ратуры они порвут ее. Поэтому колосниковую решетку, то­почную дверку, духовой шкаф и чугунную настильную плиту устанавливают так, чтобы при нагреве обеспечивалось свобод-

ное расширение их без воздействия на кладку. Для этого ко­лосниковую решетку укладывают в проем с зазором не менее- 5 мм со всех сторон (рис. 108).

Колосниковая решетка должна свободно выниматься для замены в случае прогорания или поломки. Укладывают ее без раствора, а пазы заполняют песком.

Особого внимания заслуживает установка топочной двер­ки, так как она наиболее подвержена действию теплового рас­ширения, а вместе с тем должна быть установлена так, чтобы плотно перекрывалось топочное пространство и обеспечива­лось надежное крепление ее в кладке. Закрепите топочную дверку кляммерами, изготовленными из полосовой стали (рис. 109). Снизу можно крепить стальной мягкой проволо­кой диаметром 1,8-2,0 мм, но надо обязательно закрывать ее раствором. В вертикальной части проволоку трудно предох­ранить от воздействия высокой температуры — она будет бы­стро перегорать.

Кляммеры делают из полосовой стали. Ушки кляммер должны выступать за рамку дверки на 100-120 мм. Крепят кляммеру к рамке заклепками. В нижнее отверстие печной дверки можно вставить куски стальной проволоки диаметром

жите так, чтобы они попали в швы кладки. Проверьте уста­новку дверки по уровню — рамки должна быть горизонтальна — и зафиксируйте ее деревянной рейкой. Один конец рейки положите на рамку дверки, второй — на 3 кирпича, уложенных плашмя, а сверху на рейку положите кирпич.

Согласно порядовке на раствор уложите кирпичи, начи­ная кладку каждого ряда от дверки, постепенно заделывая ее в массиве печи.

Установку поддувальной и прочистных дверок выполняй­те аналогичным способом, закрепите стальной мягкой прово­локой диаметром 1,5-2,0 мм, закладывая концы ее в швы кладки. Поддувальная дверка мало подвержена действию высокой температуры — расширение ее незначительно, а так как она должна герметично перекрывать подтопочное про­странство, ее плотно замуровывают в кладку, заделывая все швы глиняным раствором. Необходимо строго выверять го­ризонтальность сторон рамки по уровню.

Духовки, как правило, делаются из листовой стали. По­этому при нагреве они будут сильно коробиться, если не оста­вить зазоры для расширения. Устанавливают их по уровню, рамку оборачивают увлажненным листовым асбестом шири­ной в полкирпича, слой асбеста можно увеличить, лишь бы верхняя плоскость совпала с плоскостью кладки ряда кирпи­ча, по которому делается перекрытие.

Чугунную плиту на кухонную и отопительно-варочную печь укладывают строго по уровню. Для укладки ее в кирпи­чах верхнего ряда вытесывают паз по размеру плиты с зазо­ром 5 мм на каждую сторону. Нельзя зажимать даже одну из сторон плиты — при нагреве противоположную сторону бу­дет коробить. Лучше* класть плиту на глиноасбестовый ра­створ. Для приготовления такого раствора делают жидкую глиняную пульпу, в нее добавляют асбестовую крошку, дово­дя раствор до нужной консистенции. Этим же раствором за­тирают верх кухонной плиты по периметру.

Шиберные задвижки укладывают так, чтобы обеспечива­лась герметичность перекрытия канала или дымовой трубы . В кирпичах вытесывают пазы для рамки с небольшим зазо-

ром на расширение. Хорошо класть задвижки на глиноасбес­товом растворе.

09.02.2007, 11:55

Подскажите из практики как лучше крепить печные дверки. На проволоку, клепать и гнуть пластины или как некоторые советуют — сверлить кирпич и крепить анкерами. Наверняка пробовали по разному и остановились на оптимальном варианте.

10.02.2007, 01:10

Да, Вы правы, пробовали по разному. Раньше, лет до 15-ти -20-ти назад, мы всегда топочные дверцы крепили проволокой или клепали гвоздями (на 250) на стальную полосу от обруча деревянных бочек, благо они валялись практически в каждом дворе. Сейчас,конечно, времена не те, но до сих пор и вяжем, и клепаем, и сажаем на болты. Теперь к томуже крепим и на анкера, и на спицы. Всё зависит от конструкции, заказчика и применяемой фурнитуры (литья).
Чаше всего, для крепления отечественного литья, применяем чёрную или нержавеющию стальную полосу прикрученную или приклёпанную к дверке, а по краям полосы проволочная плетёнка в кладку, или изгиб самой полосы под 90 град.. В случае применения финского литья крепим на спицы иногда на анкера. Дверка поставренная на клёпанную полосу служит практически весь свой срок эксплуатации, не шатается и не выпадает. При креплении на анкера, необходимо рассверливать отверстия в рамке дверки чуть больше диаметра анкера, для теплового расширения. Установка на проволоку, с первого взгляда может показаться самой простой процедурой, но это не так. Необходим опыт и некоторые знания, иначе дверка быстро расшатается и даже может выпадать. Проволока должна быть мягкая, оттожённая, вязальная, 2-3 мм, скрученная плотно без зазоров (!), хорошо натянута и должна уходить глубоко в кладку, (а не на 15 — 20 см, как у некоторых горе печников).
Выбор за Вами, все способы хороши и оптимальны к определённому своему месту.

11.02.2007, 19:40

Спасибо за консультацию. Наверно буду крепить финское литье анкерами. Хотелось бы сделать так, что бы к этому больше не возвращаться. Просто сомневаюсь. Со временем анкер из-за разных коэффициентов расширения может разболтаться и выпасть. Может есть какие то хитрости, типа герметик в отверстие или еще что нибудь.
Если что, подскажите как лучше.
Да, и еще. Что такое крепление спицами. Коротко, для понятия.

12.02.2007, 00:02

Я стараюсь ставить дверцы на анкера только в приборах периодической топки с небольшими темп. нагрузками (типа барбекю, дачная печь незначительной мощности и т.д.) А хитростей, кроме указаных ранее нет. Разбалтаться не может так, как в любой момент Вы можете подтянуть анкер. Это является плюсом анкерного крепления , но почемуто при высоких нагрузках я им не доверяю, может зря, может быть перестраховываюсь. Жалоб небыло.
Удачи.

22. 05.2007, 23:06

Теперь к томуже крепим и на анкера, и на спицы. Всё зависит от конструкции, заказчика и применяемой фурнитуры (литья).

Здравствуйте.
Очень удивился, прочитав о креплении на анкера топочной дверки . Ведь анкер создает в кирпиче — при серьезном перепаде температуры не является ли это дополнительным фактором разрушения кирпича?

Жирнов Владимир

24.05.2007, 22:31

Хороший вопрос!
Вообщето Крафт физику знает…:)
Видимо он анкера на герметик ставит

31.05.2007, 21:33

Здравствуйте, Владимир!
Может у вас и вызывают улыбку подобные вопросы, но для таких как я, пытающихся сделать свою единственную печь и не претендующих на звание «Профессионал печного дела», такие тонкости очень интересны и ваш форум профессиналов очень познавателен.
Я вот, например, ни в одной книге по печному делу, ни в одном описании к порядовке не могу найти, как выкладывается подвертка — в кладку монтируется или на уголок опирается? Нигде не слова — как будто это при рождении заложенное знание.

Евгений Колчин

01.06.2007, 09:50

Vinni, естественно эти знания не закладываются при рождение..
здесь необходимо иметь навыки в кирпичной кладке , т.е основы мастерства каменщика — колка, теска, перевязка, а так же знания в области физики — температурное расширение различных материалов..
так, если вы поставите уголок в подвертку, то естественно, он нагреется быстрее и расширяясь потянет все и вся, что есть у вас рядом, для таких целй в уголок подкладывается уплотнитель, который позволяет компенсировать данное расширение (пример, установка топочной дверцы, зазоры между шамотом и красным кирпичем), но только не в подвертке..
второе, если вы «завяжите кирпич подвертки во внешнюю кладку, то же плохо, так как внешняя стенка нагревается значительно позже, чем вся внутрянка печи..
отсюда, подвертка укладывается на внутреннюю стенку и за счет перевязки верхним кирпичем держится

01.06.2007, 15:37

Евгений! Спасибо за помощь.

Пал-Палыч

29. 07.2010, 16:33

29.08.2010, 18:19

Крепление каминной дверцы SVT 405 с помощью нихромовой проволоки диаметром 1,8 мм. В каждое отверстие пропущено по 2 проволоки, которые свиты в плотные косички и на концах имеют крючки в виде якоря.

25.12.2010, 02:37

Миркис Семен

25.12.2010, 02:41

Сколько простоит дверца на этом «вчерашнем дне»? А как Вам крепление на их самарезах нравится? У меня тоже не совпадали дырки иногда, но потом толи я швы тоньше делать стал, толи из-за кирпича, но обычно не подпиливаю. Хотя я чаще большие ставлю. Может и из-за этого. А уж по кратности лучше совпадают чем многие наши. Сколько раз плевался, что эти изобретатели выпускающие дверцы даже наверное и кирпич ни когда не видели!.Это и к топочным относится, но особенно к прочистным.

1.На спицы я начал ставить с 1998г. Проблемы с «простоит» не было. И подтянуть можно. Но уступает такое крепление креплению на уголках, тем, что последнее более ремонтопригодное — дверка легко снимается, т. е. ее легко заменить, и очень важно, что реализуется защита тычков красного кирпича.
2. Крепление топочных дверок на саморезах не практиковал. Т.к. те же финны говорили, что это позавчерашний день. В финской книге (на русском языке) Юхани Кеппо «Кирпичные печи и камины. Кладка» этот способ очень раскритикован. «Холодные» дверки — поддувальные, прочистные — можно.

25.12.2010, 02:52

Ну тычки красного кирпича я защищаю зарезкой «на ус», и шамотный тогда доходит до самой дверцы. А вот что нет уголков, да и жести нержавейки в магазинах-это факт:(Мне когда нержавейка нужна, так я покупаю трубу, разрезаю и распрямляю. Хоть и хлопотно, зато-доступно. В любой местности и захудалом городишке найти можно.

Миркис Семен

25.12.2010, 02:54

Согласен. Что новая технология для многих печников не очень доступна. Надо заказывать уголки, иметь саморезы по металлу «клопики», плотный базальтовый картон (лучше финский парок). Для жителей удаленных мест по-прежнему проволока, кляммеры — дешево и сердито.

Жирнов Владимир

25.12.2010, 02:58

А пока, как и 100 лет назад- проволока рулит, наверное в 90%.

Рулит, ещё как!

25.12.2010, 03:04

25.12.2010, 03:07

Рулит, ещё как!

Так можно и шайбочки автомобильные подпихнуть, пружинные для крепления торпед и всяких облицовок. И тогда резьбу нарезать не надо-вкручивай саморез:grin:

Миркис Семен

25.12.2010, 03:09

Рулит, ещё как!
Семён Михайлович ещё мне, как-то, рассказывал про нарез резьбы в рамке дверки и крепление её обычными болтами

Да, помню. Я при случае всегда рассказываю. Очень оригинальный способ , его придумал Копаев В.Ю. (московская Гильдия). Получил патент на изобретение. На этом форуме уже это где-то обсуждалось. И даже Копаев сам отозвался на те посты.

Миркис Семен

25.12.2010, 03:14

И главное лет на 20 хватает. А там и подремонтировать можно, все одно топку перебирать. Заказывать- а где, а сколько? А сколько времени уйдет -заказать, приехать, забрать заказ. ..Да еще искать набегаешься. Так что все не так однозначно. Базальтовый то картон не везде встречается. А я как то три дня убил на то что б шлифовальный круг по камню в Питере найти. Вот небыло и все тут. А фаски снимать надо было.

Согласен, что хлопотно и дорого. И не на каждом объекте Заказчик может все эти новшества оплатить. Но если заказ солидный, то и подготовка серьезная.

25.12.2010, 03:21

25.12.2010, 03:25

Ну я делаю «народные печи» , мне надо что б по дороге от дома до объекта всем затарится. Так что боюсь, что я долго еще буде «не прогрессивным» печником. Зато если проволока кончится, я всегда могу или электродину привезать, или у соседа из забора-рябицы выдрать. На рябице всегда хорошая мягкая проволока:) Да и клямерами отнють не брезгую. Хотя все чаще и чаще народ просит дверци финские ставить. Так там спицы лежат, вот и опять бегать ни куда не надо.

25.12.2010, 03:28

Заметил, что полированная нержавейка (уголки на рамке дверки) даже не темнеет, тогда может можно использовать обычную листовую сталь?

Все зависит от конструкции топок. В некоторых печах и дверца до малинового цвета нагревается. А если дверца подальше стоит, например из за футировки, то тогда и простой уголок стоять всю жизнь будет. Да его млжно и в кладку врезать. Тогда он и торчать не будет.

Миркис Семен

25.12.2010, 03:34

Да, помню. Я при случае всегда рассказываю. Очень оригинальный способ, его придумал Копаев В.Ю. (московская Гильдия). Получил патент на изобретение. На этом форуме уже это где-то обсуждалось. И даже Копаев сам отозвался на те посты.

25.12.2010, 03:38

А клямеры, случайно, это не укороченные уголки? Тоже глянуть бы.

25.12.2010, 03:42

Клямеры, это полоски из жести, ширеной примерно см 2-3, и длинной см 25-30. Приклепываются(я обычно обрезками гвоздей) к дверцам, через отверстия. А свободные конца заправляются в кладку. Держит лучше чем проволока, и не вытягиваются.

25.12.2010, 03:56

Михаил спасибо, теперь понял.

25.12.2010, 12:15

Рулит, это когда все доступно. Зашел в лавку, ткнул пальцем-» дай эту дверцу и уголки крепежные к ней»,вот тогда и рулит. А пока, как и 100 лет назад- проволока рулит, наверное в 90%.

Заказывать- а где, а сколько? А сколько времени уйдет -заказать, приехать, забрать заказ…Да еще искать набегаешься. Так что все не так однозначно. Базальтовый то картон не везде встречается.

Ну я делаю «народные печи» , мне надо что б по дороге от дома до объекта всем затарится. Так что боюсь, что я долго еще буде «не прогрессивным» печником. Зато если проволока кончится, я всегда могу или электродину привезать, или у соседа из забора-рябицы выдрать. На рябице всегда хорошая мягкая проволока:) Да и клямерами отнють не брезгую.
Вот что тут добавить, разве только что дверок финских даже не видел, а ставлю все по большей части местного розлива или старые советские, или царской Польши.

А вы говорите вчерашний день.

25.12.2010, 13:05

Вова, не расстраивайся сильно. У нас любят, открыв рот, смотреть на яркие фантики из-за границы.Забывая, что мы живем в стране с огромным опытом печного отопления . Так что не видя спиц и прочего-ты не много потерял. Если дверца на проволоке держится по 20-30 лет, то заменять ее нужно креплением, если оно более технологично и доступно. А если за уголками, пластинами и прочим, тебе надо два дня бегать, или тиски на себе таскать…то напрашивается вопрос-оно тебе надо?

25.12.2010, 13:13

Нашел, это было в марте этого года http://www..php?p=20952&postcount=4 , а сама тема http://www..php?t=2258

Для того чтобы загородный дом был теплым и уютным, установите печь. Установите печь, и температурная отметка всегда будет на необходимом уровне . Очаг можно выполнить своими силами, если, конечно, вы обладаете специальными навыками, а мы вам в этом поможем. Итак, строим печь.

1.

2.

3.

4.
5.

6.

7.

Кладка печи

После того как будет выполнено прочное основание – фундамент очага, приступаем к выполнению корпуса устройства. Сначала на сухую выкладывают кирпичи первого ряда согласно порядовке, при этом важно контролировать размеры швов. После того как будет определено положение угловых кирпичей, ряд укладывают на раствор, обязательно проверяя горизонтальность при помощи строительного уровня. Если элементы выступают наружу, их осаждают ударами киянки. После того как будет выполнен первый ряд, его проверяют рулеткой, как по диагонали, так и по периметру. Следите за тем, чтобы все диагонали были равны, иначе построить качественный очаг не получится. Только после этого середину первого ряда заполняют кирпичом на растворе.

После того как будет выполнен первый ряд печи, приступают к строительству второго ряда, как и в первом случае, контролируя вертикальность углов при помощи уровня. Выполнение второго ряда производят аналогично первому: сначала кирпич кладут по периметру, после чего заполняют середину. Уложив второй ряд, в углы швов забивают гвозди, длина которых может варьировать от восьмидесяти до ста миллиметров.

После этого на все углы выложенного ряда с заранее отмеченных на потолке точек опускают отвес.

Далее в отмеченные точки забивают гвозди, к ним привязывают капроновый шнур и с силой натягивают его. При помощи отвеса проверяют правильно ли натянуты шнуры. При ошибке можно просто немного загнуть гвозди и исправить положение. Дальнейшая кладка будет намного проще, благодаря шнуру, а время, затрачиваемое на работу, уменьшается.

Все последующие углы выполняются точно так же, как и описанные нами первый и второй ряд. При выкладывании каждого ряда наружная поверхность корпуса устройства очищается при помощи строительного мастерка , которым можно удалить остатки раствора. После выполнения четырех – пяти рядов их протирают мокрой тряпкой.

Особое внимание следует уделить швам конструкции. Они должны быть как можно тоньше, так как толстые швы начинают быстро крошиться и кладка печи разрушается. Раствор должен быть плотным и на всю глубину заполнять шов. При этом если вы выполняете вертикальный шов, то должны перекрыть его кирпичом расположенного выше ряда. Идеально будет, если вы расположите кирпич таким образом, чтобы вертикальный шов оказался посередине верхнего элемента. Конечно, этого добиться будет нелегко, но, как бы там ни было, перекрытие должно быть не менее четверти кирпича.

Во время строительства дымового канала кирпич не должен укладываться стесанной стороной внутрь, это впоследствии затруднит прохождение дымовых газов.

Топливная камера очага считается наиболее уязвимым для высоких температур местом, поэтому и выкладывать ее стоит не из простого кирпича , а из прочного шамотного материала. Если есть возможность, то от перевязки швов следует отказаться вовсе, так как отмечается разница в тепловом расширении и, как правило, скорое разрушение кладки. Таким образом, футеровка выполняется либо на ребро, либо ряд выкладывается полностью. Футеровка и шамотный материал укладываются с организацией между ними зазора примерно в пять миллиметров.

Установка прочистных и поддувальной дверок

Прежде чем установить дверки, проверьте герметичность прилегания полотна к рамке. Также внимание следует уделить проверке вращения полотна, исключить перекосы и т. п. Если имеют место быть некоторые дефекты, устраняем их.

Установка дверок начинается непосредственно с прикручивания проволоки, которую вставляют в отверстия дверок. Рекомендуемая длина проволоки составляет пятьдесят – шестьдесят сантиметров.

Там где будет установлена дверка, наносят порцию раствора и вставляют элемент, закрепляя его кирпичами и проверяя горизонтальность и вертикальность уровнем. В конце проволоку заводят в швы кладки.

Установка колосника

Важно помнить о тепловом расширении материалов. Так, чугун и кирпич имеют разные показатели , это надо учитывать при установке колосника и других приборов из чугуна. Если не оставить зазор между кладкой и корпусом устройства, гарнитура порвет кладку, и очаг придет в негодность. Рекомендуемые зазоры составляют не менее пяти миллиметров. К тому же, колосник несколько раз меняют в процессе эксплуатации прибора отопления, поэтому свободное его размещение не станет препятствием при замене.

Установка топливной дверки

Дверка топки устанавливается аналогично поддувальной, но при этом она оборачивается асбестовым шнуром. На этапе установки устройство обязательно проверяется при помощи строительного уровня и фиксируется с помощью кирпичей.

Если вы собираетесь использовать очаг в интенсивном режиме, проволока, которой крепится дверка, может быстро прогореть, поэтому ее будет целесообразнее заменить на кляммер. Для выполнения кляммера используют полосовую сталь, сечение которой составляет двадцать пять на два миллиметра. Ушки кляммера выводят за рамку на десять – двадцать сантиметров и крепят к рамке с помощью болтов с гайками.

Перекрытие дверки выполняется в одну вторую кирпича

либо кирпичом «в замок»

Если проем составляет более двадцати пяти сантиметров, то перекрытие должно быть выполнено в виде клиновой перемычки.

Установка плиты

Первый ряд, куда будет устанавливаться плита, сначала выкладывается на сухую (без раствора). После этого кладется плита и очерчиваются ее конфигурация. Далее в кирпиче выбирают паз с тем условием, что впоследствии плита будет иметь расширение примерно на пять миллиметров. Кирпич укладывается на раствор. Также раствором заполняется сам паз, а по периметру плиты кладется асбестовый шнур. Только после всех этих процедур опускаем плиту и осаждаем ее киянкой

Установка духовки

Духовой шкаф, устанавливающийся в корпусе печи, по всему периметру оборачивают асбестом. Прилегающая к духовке стена выкладывается на ребро, а сверху замазывается раствором толщиной два с половиной – три сантиметра. Это позволит исключить скорое прогорание стенок духовки.

Кладка арок и сводов

Во время строительства печей и каминов часто приходится перекрывать разнообразные проемы, топливную камеру, отверстия. Для этого используют метод выкладывания перемычки, как простой, так и сложной формы . Перекрытие в стене именуется аркой, а между двумя стенами – сводом. Количество элементов при этом должно быть нечетным, а центральный замок называется «замковым».

Перемычка обычно начинает выкладываться с пят, по предварительно начерченному шаблону. Во время строительства следует придерживаться предложенного размера пят, так как высота арки или свода может быть разной.

При самостоятельном строительстве печи каждый хозяин сталкивается с установкой специальных печных элементов. Установка — очень ответственная работа. Но не все знают, как это правильно сделать. Дальнейшая статья подробно расскажет, об установке хорошей топочной дверки и всех остальных элементов.

К печным специализированным приборам относятся: различные по назначению дверцы, решетки колосниковые и разные печные задвижки. Необходимы они для обеспечения горения в печи и удобного пользования печью. Поэтому все печные элементы должны быть качественно установлены и исправными.

  • перед началом установки дверцы надо проверить на силу ее прилегания к самой рамке, отсутствие различных перекосов, возможность хорошей фиксации закрытия, свободное поворачивание полотна и наличие соответствующих отверстий для прикрепления дверки в кирпичной кладке печи;
  • если обнаружились какие-либо дефекты, их нужно удалить или заменить дверцу;
  • необходимо, чтобы шибер задвижки свободно двигался в пазах и полностью закрывать отверстие, в самой рамке не допускается наличие трещин;
  • если планируется топить печь лишь углем, в самом шибере нужно просверлить отверстие размером 13-18 мм.

Особенности установки

Осуществляя установку печных элементов, надо помнить, что различные материалы , такие как кирпич и любой металл во время нагрева расширяются по-разному. В особенности это касается приборов, установленных в зоне высокой температуры. Если кладку сделать плотной, при сильном повышении температуры приборы порвут ее. Именно поэтому их устанавливают таким методом, чтобы во время нагрева было возможно свободное расширение без угрозы для печи. Чтобы это сделать, нужно колосник уложить в проем с точным 5 миллиметровым зазором. Во время поломки он должен свободно выниматься для осуществления замены. Укладывают колосник без использования раствора, пазы засыпают песком.

Процесс работы

Установка качественной топочной дверки. К данному процессу нужно отнестись со всей ответственностью и

серьезностью. Она больше всех подвергается действию теплового и температурного расширения. Поэтому установить ее следует так, чтобы пространство в печке максимально плотно перекрывалось и осуществлялось надежное крепление дверцы в каменной кладке. Такая дверка печи крепится кляммерами, которые изготавливаются из стали.

Внизу дверку можно закрепить с помощью стальной проволоки, имеющую диаметр 2 мм, впоследствии закрыть ее раствором. Верх дверки нельзя закреплять проволокой, так как от влияния сильно высокой температуры она будут перегорать.

Кляммеры производят из стали.
Все ушки должны выглядывать за рамку двери на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить с помощью проволоки длиной около 60 см. Перед началом установки дверки нужно обернуть рамку асбестом. Материал можно использовать в виде шнура, крошки или листов, смачивая водой перед использованием.

В точном месте установки дверцы необходимо нанести слой глиняного состава на кладку. При использовании проволоки, концы прячут в швы. Обязательно уровнем выверяется горизонталь установки и фиксируется с помощью деревянной рейки . Один конец этой рейки кладется на рамку двери, а второй на три кирпича кладки, сверху на нее кладется кирпич. Далее на раствор выкладываются кирпичи, постепенно закладывая дверку в массиве печки. Каждый ряд начинается от дверки.

Духовка

Духовку обычно делают из крепкой стали. Зазоры определяются с помощью уровня, рамка оборачивается

листовым асбестом, имеющим ширину в полкирпича. Плоскость рамки вверху должна совпадать с поверхностью кладки последнего ряда кирпича, поэтому, при необходимости слой асбеста нужно увеличить.

Колосник нужно устанавливать на 25-30 см ниже топочного отверстия с уклоном в сторону топочной дверки. Поду топливника придается форма корыта, а прорези, расположенные между колосниками должны быть вдоль топливника.

Чтобы колосник не разрушал кладку при нагреве, необходимо оставлять зазоры 5 мм, которые потом засыпаются песком. С помощью раствора колосник крепить нельзя!

Поддувальная и вместе с ней прочистная дверка устанавливается аналогично дверке топки. Поддувальная дверца практически не подвержена высоким температурам , поэтому ее нужно плотно и крепко замуровать в кладку печки, обрабатывая швы с помощью глиняного раствора . Горизонталь рамки также определяется с помощью уровня.

Установка чугунной кухонной плиты

Абсолютно все плиты устанавливаются строго по строительному уровню . Для установки необходимо в самом верхнем ряду вытесать паз, соответствующий размеру плиты и имеющий зазор 5 мм с каждой стороны. Никакие стороны плиты категорически нельзя зажимать, так как во время нагрева будет изменяться и коситься противоположная сторона . Использовать нужно глино-асбестовый раствор. Их же нужно затирать весь верх плиты по всему периметру.

Установка печной дверки. Советы мастера начинающему печнику Установка дверцы в печь

Топочная дверца в кирпичной печи – один из наиболее важных элементов, напрямую влияющий на долговечность и эффективность конструкции. С её помощью в камеру сгорания подаётся топливо, регулируется процесс горения и всё это делается с большим комфортом.
Казалось бы — что тут сложного? На деле же нередки неприятные сюрпризы – по истечении нескольких месяцев, а то и раньше, дверца начинает болтаться, вокруг неё появляются крупные цели и крошится кирпич, что может привести к плачевным последствиям. Рассмотрим как закрепить дверцу у топочной печи из кирпича.

Как установить топочную дверцу?

  • Чугунные.
    Не пользуются популярностью по причине большого веса, сложности в установке и боязни высокой температуры.
  • Из нержавеющей стали.
    Чаще всего встречаются в банных печах, поскольку уверенно переносят контакт с водой.
  • Стеклянные.
    Наиболее привлекательный вариант – прекрасные эксплуатационные характеристики, а также возможность наблюдать за процессом горения.

Установка топочной дверцы кирпичной печи ответственна задача. Необходимо понимать, что под воздействием высоких температур происходит расширение металла, это в результате может привести к разрывам в кладке, если она сделана слишком плотно. Поэтому в процессе установки металлических элементов следует оставлять небольшой зазор.

Перед тем как приступить к монтажу, следует осмотреть дверцу и рамку к ней (как правило, они идут в комплекте) на предмет наличия повреждений, перекоса, а открытие при этом должно быть лёгким.
Если печь угольная, то в изделии нужно высверлить отверстие в 13 мм для отвода газов. Поскольку дверца подвергается наибольшему механическому и температурному воздействию, каждый вариант крепления необходимо выполнять в строгом соответствии технологии и правилам установки.

В этом случае рекомендуется использовать нихромовую проволоку, поскольку она отличается жаропрочностью, высокой пластичностью и долговечностью. Перед установкой её необходимо присоединить к рамке дверцы, в которой, как правило, имеются специальные отверстия (если нет, то нужно их предварительно просверлить). Диаметр проволоки подбирается в зависимости от толщины шва в кладке и должен быть в 2–3 раза меньше. Для устойчивости и надёжности установки проволоку замуровывают не менее, чем на 2 кирпича, держа её при этом в натянутом состоянии, что делает весь процесс весьма трудоёмким.

Современный и наиболее распространённый способ по причине своей простоты и высокой надёжности результата. Конструкция выполняется из уголка и имеет одинаковые с дверкой геометрические размеры, при этом одна сторона помещается между кирпичами, а вторая – непосредственно в кладку, после чего покрывается раствором.
Особенности процесса:

  • Защита швов и кладки от воздействия высоких температур обеспечивается кремниевой теплоизоляцией. К тому же она компенсирует расширение металла при нагреве.
  • Наилучшая устойчивость достигается саморезами, которые ввинчиваются в кирпич.

Надёжная фиксация саморезами либо болтами

Метод наименее популярен и считается не самым надёжным, поскольку конструкция дверцы и рамки обладает немалым весом, особенно если они выполнены из чугуна. Перед монтажом в кирпичной кладке с рамкой сверлятся отверстия, после чего происходит установка с фиксацией саморезами или болтами.

ВАЖНО. Обязательно следует оставлять небольшой зазор между кирпичом и кладкой, поскольку при температурном расширении металла саморезы могут деформироваться и нарушить всю конструкцию.

Несмотря на то что каждый из способов несложен и не требует определённых навыков и умений, на некоторые моменты всё же стоит обратить своё внимание:

Независимо от выбранного метода, залогом надёжного крепления и многолетней эксплуатации является внимательное и ответственное выполнение работ, а также использование надёжных материалов. Помните, что печка делается на десятки лет и экономить в этом случае попросту не имеет смысла.

Дровяные кирпичные печи, все еще весьма распространены в сельской местности, и в остальных местах, удаленных от газовых магистралей и городского центрального отопления. Множество кирпичных печей уже находятся в эксплуатации, некоторое количество строится, так что, вопросы повышения эксплуатационных характеристик отдельных узлов в частности и печей в целом имеют важное значение. Одним из наиболее часто выходящих из строя частей кирпичной печи, является топочная дверца, а если быть точнее — ее заделка. Действительно, топочная дверца подвержена действию высоких температур, механических ударных нагрузок при загрузке поленьев. Часто, через непродолжительное, относительно всего срока службы печи, время, дверца начинает болтаться, крошатся и даже вываливаются кирпичи вокруг нее, образуются крупные щели. Разумеется, совсем уж плачевные случаи, как правило, следствие ошибок в заделке. Однако и без них, заделка служит не слишком долго и требует периодического ремонта.

Основным, часто используемым способом крепления топочной дверцы в кирпичной кладке печи — заделка в швы проволочных «кос», продетых в четыре отверстия на рамке дверцы. Как более совершенный вариант — вместо проволоки, используют мотоциклетные спицы.
Пожалуй, здесь же стоит упомянуть способ закрепления дверцы современными металлическими дюбелями.

Еще один довольно простой способ заделки — при помощи кляммеров (лапок). К рамке дверцы привинчивают или приклепывают металлические полосы, которые потом отформовывают и заделывают в горизонтальные и вертикальные швы кладки.

Способ на первый взгляд хорош.

Здесь стоит вспомнить о важном правиле в печном деле — учитывать разницу коэффициентов линейного расширения материалов при нагревании. У металла и кирпича он (коэффициент) разнится более всего и нужно обязательно разделять эти материалы относительно мягкой огнестойкой прокладкой. В былые времена это был асбестовый шнур, в чистом виде или вымоченный в жидкой глине, сейчас часто используют современные огнеупорные материалы — огнестойкие керамические ваты и войлоки.

Вернемся к кляммерной заделке. Если саму рамку дверцы можно изолировать, например, обмотав ее снаружи по периметру асбестовым шнуром, то металлические полосы кляммеров не изолировать ни как и они станут выкрашивать глиняный раствор из швов.

Как некая разновидность — металлические элементы, закрепленные к рамке дверцы, но не фиксирующиеся в швах, а держащих дверцу за кирпичи. Уже гораздо лучше — можно проложить огнеупорным картоном и избавиться от трещин в дальнейшем. Прочность заделки тоже хороша, большая площадь «держания» позволяет несколько свободнее обращаться с дровишками и кочергой. Вполне не дорогой, не сложный и экономный в смысле материалов способ.

Для печей сложенных из простого глиняного кирпича, большего пожалуй, и не нужно, но в современных вариантах кирпичных печей с топкой футерованной огнеупорным кирпичом способ не достаточно хорош.

Футеровкой топки шамотом, мы существенно увеличиваем ее ресурс, но заделка топочной дверки по последнему способу, оставляет несколько мест, где высокие температуры, воздействуют на глиняный кирпич. На фото выше, это торцы кладки, по бокам от дверцы, на следующем — верх и низ.

Последняя заделка, после пяти лет эксплуатации показала хорошую надежность — дверца ничуть не расшаталась, стоит как вкопанная, но глиняные кирпичи изнутри сверху разрушились и требуют замены, в то время как остальная часть топки защищенная огнеупорным шамотным кирпичом, износилась конечно, но держится молодцом.

То есть, требуется все, тоже самое, но с лапами по всему периметру. Нечто вот такое.

Способ несколько более расточителен в смысле материалов, но весьма надежен и может быть рекомендован для использования. Его мы и рассмотрим более подробно. Итак.

Что понадобится.

Инструменты.

Самый, что ни на есть обычный, набор слесарных инструментов, маленькая отрезная машинка (болгарка) с абразивными дисками, тонкими для резки, хотя бы одним толстым для зачистки. Защитные очки или что лучше — щиток на всю… на всё лицо. Если хотим к восьмидесяти годам слушать Бетховена не через слуховой аппарат, добавляем к этому защитные наушники или беруши — при зачистке машинкой, грохот и звон стоит изрядный. Нечто ручное для сверления. Использовался и небольшой сварочный инвертор с принадлежностями, плюс тоненькие (2мм) электроды. Пробовал МР-3, хорошо работают УОНИ, можно конечно и специальные для нержавеющей стали, если не жалко. В первом варианте изготовления, где только гибка, без сварки можно и обойтись. Да, сверх обычного разметочного инструмента, хорошо бы иметь большой угольник, со стороной, этак в пол метра. Это здорово увеличит точность разметки.

Материалы.

Подходящий по размерам, кусочек листа нержавеющей стали. Очень желательно, что бы она была жаропрочной. Не путать с «жаростойкой» (окалиностойкость). Единственный раз в сети попалось видео подобной конструкции, где автор применял именно жаропрочную нержавеющую сталь, весьма малой толщины, что-то около 0,5…0,75 мм. В таком случае, понятно, применим только способ изготовления гибкой, если только вы не располагаете специальными инструментами для сварки тонкой нержавейки.

В авторском варианте, применялась нержавеющая сталь неизвестной (и едва ли жаропрочной) марки, толщиной 1.5 мм. Не нарочно, какая была. Практика, однако, показала достаточно высокую стойкость материала. Так же, несколько избыточная толщина, тем не менее, позволяет использовать обычную ручную дуговую сварку.

Крепёж — стандартные болтики или винтики М5 с гайками. Пожалуй, лучше выбирать с головками помассивней, чтобы дольше не сгорали.

Крепление-коробка изготавливалась двумя способами.

Первый
— делалась общая большая развертка и путем гибки
, получался этакий короб без дна и крышки. Перпендикулярно стенкам короба отгибались лепестки. Устанавливалась дверца, размечались и сверлились отверстия. Дверца закреплялась винтиками и собственно все.

Разметка и вырезание заготовки.
Здесь, стоит сказать, что для получения малого радиуса гибки, при столь толстом материале, требуется некоторая подготовка места сгиба. Подготовка заключается в надрезе материала по линии сгиба, примерно на три четверти толщины, и разделка — придание резу V-образного профиля. С углом 90 или чуть более градусов у основания. Единственный инструмент более-менее подходящий для данной цели — отрезная машинка (болгарка). Как на мой вкус, стоит пользоваться, вариантом с меньшей мощностью и меньшим диаметром круга.

Действовать приходится так. Первый рез выполняется перпендикулярно поверхности материала, на нужную глубину по линии разметки. Это довольно сложно сделать хорошо с первого раза. Рез лучше делать не сразу на всю нужную глубину, а за несколько проходов, так меньше шанс пропилить насквозь и получается ровнее. Труднее всего сделать самую первую ровную канавку. У меня, как правило, получается тем лучше, чем менее ответственная деталь — при работе стоит несколько раскрепостить плечи и руки и не придавать много значения возможным небольшим огрехам.

После первого пропила, по нему как по направляющей делают еще два прохода инструментом, повернутым каждый раз на 45 градусов относительно основного. Примерно конечно, но лучше чуть больше. Это уже не сложно, нужно только повернуть или повернуться к заготовке так, чтобы канавка была у нас справа налево, а не сверху вниз. Так получается ровнее. Ну и болгарку перехватить по другому.

Потом сгибаем так, чтобы рез был внутри. Пользоваться какими ни будь упорами или направляющими нет нужды, сгиб все равно пойдет по месту минимальной толщины, уж как напилили.

Глубина первого пропила, в идеальном случае должна быть такой, чтобы заготовка по готовому резу сгибалась, с некоторым, довольно приличным усилием, но руками. При этом, внешняя поверхность сгиба будет чуть матовой, но без заметных трещин.

Форма же пропила, в идеале должна приводить к полному смыканию стенок на готовом гибе.

Итак, вырезались заготовки, в нужных местах делались пропилы, сквозные и для сгибов. Здесь нужно быть внимательным и вполне представлять себе готовое изделие — ряд сгибов (их разделки) расположены на противоположной стороне.

После возни с пропилами, несколькими движениями, по линиям сгибается коробка с лепестками.

Примеряем дверцу, размечаем отверстия, сверлим, крепим. Лишнее от резьбы отрезаем. Крепится винтом и гайкой. М5. Стопоров и шайб не применял, но если терзают сомнения, можно накернить в центр обрезанного.

Теперь из мелких обрезков привариваем уголки. С лицевой стороны, иначе конструкция носит несколько незавершенный вид. Просто приставляются к нужному месту кусочки с прямым углом, хотя бы немного больше нужного и сваркой, несколькими точечками закрепляется. Потом лишнее отпиливается. Сварочные швы зачищаются. Острые кромки притупляются.

Лапы со стороны топки несколько великоваты, можно обойтись и меньшими.

Эта же заделка, после 3.5 лет эксплуатации в кирпичной банной печи. На нижней полке зола, рассмотрим боковую сторону. Немного окалины, заметные покоробленности и изгибы отсутствуют, головки болтиков на фото не видны, но смею заверить они тоже в весьма приличном состоянии. Наружная кирпичная кладка разрушений не имеет, футеровка тем более. В целом, состояние отличное, а учитывая значительно более интенсивную топку банной печи по сравнению с отопительной, и вовсе превосходное. Возможно, этому способствовала значительная толщина материала и общая жесткость конструкции.

Заделка, несмотря на большую по сравнению с распространенными способами стоимость, чудо как хороша, однако способ изготовления короба с лапами, гибкой, не слишком точен. По определению. Сложновато учесть до миллиметра, все эволюции заготовки в процессе гибки и как следствие — либо не влезет дверца, либо зазоры великоваты. Можно заполнить их тем же огнеупорным войлоком, но это не дело.

Второй вариант изготовления. Сваркой.

Строительство печи из кирпича требует монтажа колосниковых решеток, задвижек и дверок, каждая из которых имеет свое назначение. Составляющие, особенно топочная дверца, должны быть установлены по всем правилам, потому что от этого зависит качество работы конструкции. Монтаж всех печных элементов требует ответственного подхода.

Что такое топочная дверь?

Дверцы для печей — незаменимые атрибуты в строительстве каменных конструкций. Благодаря двери, печь становится более эффективной, в том числе:

  • сокращает время разогревания;
  • экономит топливо;
  • прогоревший уголь или дрова не падают на пол.

Вернуться к оглавлению

Как выбрать?

Кирпичная печь может быть оснащена топочными дверцами, выполненных из различных материалов, особенности которых представлены в таблице:

Название Преимущества Недостатки
Чугун Присоединяется воздухозаборный патрубок из помещения, гарантируя тем самым полную герметичность топливной камеры Срок использования ниже, чем у остальных
Дверь можно купить либо собственноручно сделать
Железо Отлично держит тепло, имеет высокий уровень пожаробезопасности Следует периодически покрывать антикоррозийной термостойкой краской
Относительно недорогая стоимость
Прослужит долго, не понадобится ремонт или замена топочной двери
Стекло Может выдерживать большие температуры на протяжении длительного времени Очень быстро загрязняется и довольно хрупкая, поэтому при установке следует быть предельно осторожным
Хороша с эстетической точки зрения, так как сквозь нее можно наблюдать за огнем
Не взрывоопасна, благодаря использованию кварца и кристаллокерамики

Вернуться к оглавлению

Подготовка к установке топочной дверцы в кирпичной печи

Дверца должна свободно открываться и закрываться.

Некоторые дверцы могут очень туго открываться и закрываться. Поэтому перед тем как начать установку, следует разработать ее, чтобы в дальнейшем пользоваться было удобнее. Но есть еще некоторые детали, которые уточняются перед началом работы:

  • Проверить плотность прилегания к рамке, при этом избегать перекосов. Поворачивание полотна должно быть свободным.
  • Движение шибера задвижки происходит без затруднений и полностью закрывает отверстие. В рамке не должно быть трещин.
  • Если для топки будут использоваться только угли, то в шибере делается отверстие размером 13-18 мм.

Вернуться к оглавлению

Виды монтажа

К процессу установки топочной дверцы нужно относиться со всей серьезностью, так как она больше остальных комплектующих подвергается тепловому расширению. Крепить ее следует надежно и так, чтобы пространство кирпичной печи полностью перекрывалось. Существует несколько способов монтажа дверцы в кирпичную кладку.

Вернуться к оглавлению

На проволоку

Для монтажа оптимально подходит нихромовая проволока.

Бывают случаи, когда печь приходится разбирать и собирать заново из-за того, что выпала топочная дверь. Происходит это, когда ее крепят с помощью алюминиевой проволоки или многожильных проводов. Печники с большим опытом работы советуют пользоваться нихромовым материалом, так как он гибкий и довольно жаропрочный. Чтобы установить дверцу таким способом нужно:

  • Продеть проволоку в специальные отверстия в раме дверцы (если их нет, то можно легко просверлить). Изделие должно быть в 2-3 раза меньше, чем швы каменной кладки.
  • В кладке проволоку расположить под углом к открывающему усилию. Таким способом дверца не выпадет.

Вернуться к оглавлению

При помощи элементов из листовой нержавейки

Монтаж с помощью нержавейки более прогрессивен. Они имеют вид пластин с отбортовкой либо цельной обечайкой. Отбортовкой пластины цепляются за раму дверцы. Закрепить в кирпичной кладке элементы следует при помощи саморезов. Пластины имеют свойство расширяться и сжиматься при изменении температуры, поэтому крепление не должно быть тугим, так как это ведет к разрушению кладки. Между кирпичами и нержавейкой прокладывается термоизолирующий материал. Лучше всего подойдет кремнеземное волокно.

Для получения максимально надежного результата этот способ комбинируется с монтажом на проволоку.

Вернуться к оглавлению

На саморезы или болты

Этот способ является самым быстрым. Достаточно просто просверлить 4 отверстия нужного размера, заполнить их асбестовым шнуром и прикрутить дверку к кирпичам саморезами или болтами. Наполнитель можно использовать и другой, главное, чтобы у него было жаростойкое свойство. Этот способ — ненадежный. Если прибегнуть к нему, придется заменить топочную дверцу через короткий промежуток времени.

etokirpichi.ru

Виды топочных дверей

Сегодня все дверцы, используемые в печах, можно разделить на несколько групп, которые отличаются по определенному признаку. К примеру, изготавливаются такие изделия из множества материалов:

  • Одним из самых распространенных материалов для топочных дверей является чугун. Такие изделия достаточно популярны на протяжении многих десятилетий. Однако они отличаются такими недостатками, как большая масса, неудобство использования, значительный объем изделий.
  • Ко второй группе можно причислить железные дверцы. Обычно такие изделия применяются при обустройстве печек в банях. Для домашней печки железные дверцы не используют, поскольку имеют сравнительно небольшое число положительных характеристик.
  • Также печные дверцы изготавливаются из панорамного стекла. Сегодня подобные модели получили наибольшее распространение. Они достаточно легкие, а также обеспечивают полноценный обзор топочного пространства.

На последний вариант дверцы для печи стоит обратить особое внимание. Следует описать их преимущества и недостатки, а также выделить разновидности подобных изделий.

Преимущества

Основным преимуществом дверцы с панорамным стеклом является высокая термостойкость материала. Стоит отметить, что таким свойством не обладают изделия из чугуна. Такое качество является одним из определяющих, ведь от этого зависит эффективность отопительного агрегата. Стекло способно выдерживать значительные температуры на протяжении длительного времени. Этим оно выгодно отличается от нержавеющей стали.

Другие преимущества панорамного стекла, используемого в дверцах для печек:

  • Высокая степень огнеупорности. По этому показателю такие устройства также превосходят чугунные изделия.
  • Также стоит обратить внимание, что для повышения комфорта и придания интерьеру беседки уюта важно иметь очаг с открытым огнем. Однако при наличии простой печки пламя также может быть на виду. Для этого устанавливаются топочные дверцы со стеклом. Также их можно монтировать в бане.
  • Другой положительной характеристикой таких изделий является абсолютная безопасность при использовании в бане. В производстве используется специальное стекло, которое содержит в себе кристаллокерамику и кварц. Это позволяет исключить взрывоопасность материала.
  • Компактность и небольшая масса изделий также являются существенными преимуществами дверок со стеклянными вставками.

К негативным сторонам таких изделий относят хрупкость стекла. Во время монтажа следует максимально внимательно следить за сохранностью стекла. Кроме того, когда дверца устанавливается в банной печке, их нужно эксплуатировать очень бережно. Нельзя хлопать такими конструкциями.

Часто владельцы печек с панорамной дверцей сталкиваются с быстрым загрязнением стекла. Это свойство является еще одним недостатком таких изделий. На материале быстро оседает слой копоти, который необходимо счищать.

Как видно, положительных сторон дверок со стеклом намного больше, чем отрицательных. Именно поэтому они сегодня очень востребованы.

Установка стеклянной двери

Перед тем как установить дверцу со стеклом в печку, стоит проверить легкость ее открытия. При тугом движении детали ее следует разработать. Это позволит в дальнейшем пользоваться дверцей максимально удобно.

Обычно в небольших отопительных приборах температура не поднимается достаточно высоко. Кроме того, рамка не испытывает воздействия открытого пламени. По этой причине расширение стандартных печей является минимальным. Даже при обнажении куска проволоки возле дверцы сама она держится на своем месте очень крепко.

Существует эффективный способ крепления топочной дверцы, который исключает ее выпадение. Необходимо приклепать к ней специальные пластины из металла снизу и сверху. Лучше выбирать изделия с расширяющимися краями. Как только все действия будут выполнены, следует втесать пластины в кирпич.

Установка топочной дверцы выполняется поэтапно:

  • Сначала укладывают колосниковую решетку.
  • После этого к дверце прикрепляют пластины и проволоку. Как только приготовления будут завершены, изделие устанавливают на раствор.
  • После проволока и пластины разводятся на внутренние стенки топочной камеры.
  • Другие концы металлических элементов кладут на 2 кирпича, прижимая сверху одним кирпичом.

Угол дверцы проверяется отвесом. Затем в отверстие дверцы просовывается последняя проволока. Ее необходимо скрутить достаточно туго, чтобы не образовывалось колец. Затем проволока укладывается в ямку в первом ребре кирпича. Затем на растворе ее прижимают кирпичом сверху.

Выбор дверок

Первое, что стоит учитывать при выборе дверцы для кирпичной печи- температура нагревания, которая будет возникать в топке. Вследствие повышения температуры изделие будет расширяться. Также необходимо учесть и другие факторы. Существует важное правило выбора дверок для печей.

Промежуток между дверкой и стеной печи должен быть минимальным. Его заполняют базальтовой ватой или асбестом. Кроме того, стоит учесть некоторые рекомендации профессиональных печников:

  • Чтобы смотреть на пламя, следует покупать чугунные изделия со стеклянными вставками. Однако стоит приготовиться к тому, что изделие окажется дорогим.
  • Для отопительных приборов на угле или смешанном топливе следует выбирать чугунные изделия. Если печка топится дровами, можно использовать стекло или сталь.
  • Для повышения безопасности лучше приобрести металлическую конструкцию, которая имеет тепловой щит. В этом случае максимальная температура наружной поверхности дверцы будет нагреваться до 40 градусов.
  • Чтобы в стекле не появилось трещин, при установке дверцы с уплотнителем можно оставить небольшое пространство между изделием и стенами. Это исключит появление трещин даже при сильном перегреве.

Такие советы помогут установить дверцу в любую печь.

bouw.ru

Подготовка к работе

  • перед началом установки дверцы надо проверить на силу ее прилегания к самой рамке, отсутствие различных перекосов, возможность хорошей фиксации закрытия, свободное поворачивание полотна и наличие соответствующих отверстий для прикрепления дверки в кирпичной кладке печи;
  • если обнаружились какие-либо дефекты, их нужно удалить или заменить дверцу;
  • необходимо, чтобы шибер задвижки свободно двигался в пазах и полностью закрывать отверстие, в самой рамке не допускается наличие трещин;
  • если планируется топить печь лишь углем, в самом шибере нужно просверлить отверстие размером 13-18 мм.

Особенности установки

Осуществляя установку печных элементов, надо помнить, что различные материалы, такие как кирпич и любой металл во время нагрева расширяются по-разному.
особенности это касается приборов, установленных в зоне высокой температуры. Если кладку сделать плотной, при сильном повышении температуры приборы порвут ее. Именно поэтому их устанавливают таким методом, чтобы во время нагрева было возможно свободное расширение без угрозы для печи. Чтобы это сделать, нужно колосник уложить в проем с точным 5 миллиметровым зазором. Во время поломки он должен свободно выниматься для осуществления замены. Укладывают колосник без использования раствора, пазы засыпают песком.

Процесс работы

Установка качественной топочной дверки. К данному процессу нужно отнестись со всей ответственностью и серьезностью. Она больше всех подвергается действию теплового и температурного расширения. Поэтому установить ее следует так, чтобы пространство в печке максимально плотно перекрывалось и осуществлялось надежное крепление дверцы в каменной кладке. Такая дверка печи крепится кляммерами, которые изготавливаются из стали.

Внизу дверку можно закрепить с помощью стальной проволоки, имеющую диаметр 2 мм, впоследствии закрыть ее раствором. Верх дверки нельзя закреплять проволокой, так как от влияния сильно высокой температуры она будут перегорать.

Кляммеры производят из стали.
Все ушки должны выглядывать за рамку двери на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить с помощью проволоки длиной около 60 см. Перед началом установки дверки нужно обернуть рамку асбестом. Материал можно использовать в виде шнура, крошки или листов, смачивая водой перед использованием.

В точном месте установки дверцы необходимо нанести слой глиняного состава на кладку. При использовании проволоки, концы прячут в швы. Обязательно уровнем выверяется горизонталь установки и фиксируется с помощью деревянной рейки. Один конец этой рейки кладется на рамку двери, а второй на три кирпича кладки, сверху на нее кладется кирпич. Далее на раствор выкладываются кирпичи, постепенно закладывая дверку в массиве печки. Каждый ряд начинается от дверки.

Духовка

Духовку обычно делают из крепкой стали. Зазоры определяются с помощью уровня, рамка оборачивается листовым асбестом, имеющим ширину в полкирпича. Плоскость рамки вверху должна совпадать с поверхностью кладки последнего ряда кирпича, поэтому, при необходимости слой асбеста нужно увеличить.

Колосник нужно устанавливать на 25-30 см ниже топочного отверстия с уклоном в сторону топочной дверки. Поду топливника придается форма корыта, а прорези, расположенные между колосниками должны быть вдоль топливника.

Чтобы колосник не разрушал кладку при нагреве, необходимо оставлять зазоры 5 мм, которые потом засыпаются песком. С помощью раствора колосник крепить нельзя!

Поддувальная и вместе с ней прочистная дверка устанавливается аналогично дверке топки. Поддувальная дверца практически не подвержена высоким температурам, поэтому ее нужно плотно и крепко замуровать в кладку печки, обрабатывая швы с помощью глиняного раствора. Горизонталь рамки также определяется с помощью уровня.

Установка чугунной кухонной плиты

Абсолютно все плиты устанавливаются строго по строительному уровню. Для установки необходимо в самом верхнем ряду вытесать паз, соответствующий размеру плиты и имеющий зазор 5 мм с каждой стороны. Никакие стороны плиты категорически нельзя зажимать, так как во время нагрева будет изменяться и коситься противоположная сторона. Использовать нужно глино-асбестовый раствор. Их же нужно затирать весь верх плиты по всему периметру.

pluskirpich.ru

Очень важно при возведении печи правильно установить печные приборы. Это обезопасит вас и доставит удовольствие от наблюдения за спокойно потрескивающими дровами или углем в топке печи.

Печные приборы — поддувальная, топочная и прочистные дверки, колосниковая решетка, шиберные (печные) задвиж­ки — устанавливаются для регулирования процесса горения и удобства эксплуатации печей.

Перед установкой дверки проверьте на:

♦ плотность прилегания полотна к рамке;

♦ свободное вращение полотна в шарнирах;

♦ отсутствие перекоса;

♦ возможность фиксации их закрытия;

♦ наличие отверстий для крепления в кладке.

Шибер печной задвижки должен свободно ходить в пазах и плотно перекрывать отверстие, рамка не должна иметь трещин.

При установке печных приборов необходимо помнить, что металл и кирпич, нагреваясь, расширяются неодинаково. Осо­бенно это сказывается на поведении тех приборов, которые будут установлены в зонах высоких температур. Если их плот­но замуровать в кирпичную кладку — при повышении темпе­ратуры они порвут ее. Поэтому колосниковую решетку, то­почную дверку, духовой шкаф и чугунную настильную плиту устанавливают так, чтобы при нагреве обеспечивалось свобод-

ное расширение их без воздействия на кладку. Для этого ко­лосниковую решетку укладывают в проем с зазором не менее- 5 мм со всех сторон (рис. 108).

Колосниковая решетка должна свободно выниматься для замены в случае прогорания или поломки. Укладывают ее без раствора, а пазы заполняют песком.

Особого внимания заслуживает установка топочной двер­ки, так как она наиболее подвержена действию теплового рас­ширения, а вместе с тем должна быть установлена так, чтобы плотно перекрывалось топочное пространство и обеспечива­лось надежное крепление ее в кладке. Закрепите топочную дверку кляммерами, изготовленными из полосовой стали (рис. 109). Снизу можно крепить стальной мягкой проволо­кой диаметром 1,8-2,0 мм, но надо обязательно закрывать ее раствором. В вертикальной части проволоку трудно предох­ранить от воздействия высокой температуры — она будет бы­стро перегорать.

Кляммеры делают из полосовой стали. Ушки кляммер должны выступать за рамку дверки на 100-120 мм. Крепят кляммеру к рамке заклепками. В нижнее отверстие печной дверки можно вставить куски стальной проволоки диаметром

жите так, чтобы они попали в швы кладки. Проверьте уста­новку дверки по уровню — верхняя планка рамки должна быть горизонтальна — и зафиксируйте ее деревянной рейкой. Один конец рейки положите на рамку дверки, второй — на 3 кирпича, уложенных плашмя, а сверху на рейку положите кирпич.

Согласно порядовке на раствор уложите кирпичи, начи­ная кладку каждого ряда от дверки, постепенно заделывая ее в массиве печи.

Установку поддувальной и прочистных дверок выполняй­те аналогичным способом, закрепите стальной мягкой прово­локой диаметром 1,5-2,0 мм, закладывая концы ее в швы кладки. Поддувальная дверка мало подвержена действию высокой температуры — расширение ее незначительно, а так как она должна герметично перекрывать подтопочное про­странство, ее плотно замуровывают в кладку, заделывая все швы глиняным раствором. Необходимо строго выверять го­ризонтальность сторон рамки по уровню.

Духовки, как правило, делаются из листовой стали. По­этому при нагреве они будут сильно коробиться, если не оста­вить зазоры для расширения. Устанавливают их по уровню, рамку оборачивают увлажненным листовым асбестом шири­ной в полкирпича, слой асбеста можно увеличить, лишь бы верхняя плоскость совпала с плоскостью кладки ряда кирпи­ча, по которому делается перекрытие.

Чугунную плиту на кухонную и отопительно-варочную печь укладывают строго по уровню. Для укладки ее в кирпи­чах верхнего ряда вытесывают паз по размеру плиты с зазо­ром 5 мм на каждую сторону. Нельзя зажимать даже одну из сторон плиты — при нагреве противоположную сторону бу­дет коробить. Лучше* класть плиту на глиноасбестовый ра­створ. Для приготовления такого раствора делают жидкую глиняную пульпу, в нее добавляют асбестовую крошку, дово­дя раствор до нужной консистенции. Этим же раствором за­тирают верх кухонной плиты по периметру.

Шиберные задвижки укладывают так, чтобы обеспечива­лась герметичность перекрытия канала или дымовой трубы. В кирпичах вытесывают пазы для рамки с небольшим зазо-

ром на расширение. Хорошо класть задвижки на глиноасбес­товом растворе.

provse.news

При продолжительной эксплуатации печи чаще всего происходит прогорание колосников, расшатывание, либо выпадение дверок топливника, а также коробление и растрескивание варочных настилов.

Проще всего меняются колосники. Из топливной части извлекается пришедший в негодность колосник и на его место устанавливается новый, идентичный старому по габаритам. Однако при установке колосник нужно правильно позиционировать: конусообразные щели для золы следует располагать широкой частью кверху. И еще нельзя забывать, что изготовленный из металла колосник обязательно будет расширяться при нагревании и в месте посадки ему необходимо оставить не менее 5 мм свободного пространства.

Фото 11.

До последнего времени проволочные скрутки, заложенные в швы, являлись наиболее распространенным способом крепления топочных дверок и дверок зольника. Но, если дверки зольника практически не подвергаются регулярной тепловой и механической нагрузке, то они, как правило, крайне редко выпадают из мест крепления и получают иные повреждения в отличие от топливных дверок.

В процессе повседневной эксплуатации печи, а особенно при небрежном отношении к дверце топливника (забивании внутрь топливника неподходящих по размеру поленьев, перекаливании при слишком интенсивной топке и иных негативных действиях) происходит постепенное вытягивание крепежной проволоки. Стоит же скрутке обнажиться, то под воздействием открытого пламени ничем не защищенная проволока, в конце концов, неизбежно перегорает и дверка в лучшем случае начинает шататься, а в худшем выпадает. Эта неприятность зачастую сопровождается и частичным, либо полным обрушением кирпичной перемычки над дверкой.

Фото 12.

Кроме крепления печных приборов на проволочные скрутки, существует еще ряд способов их установки. В частности, на тонкостенные нержавеющие и, соответственно значительно более жаростойкие, чем обычные, из черной стали, уголки, а также на кляммеры из стальной перфорированной ленты. Исходя из того, что нержавеющие уголки весьма недешевы, да и крепление на них дверок требует определенных навыков, для целей ремонта более актуален способ установки на кляммерах.

Фото 13.

Кляммер, или проще говоря, обычная полоса из свободно продающейся в строительных магазинах стальной ленты (Фото 13), которая крепится короткими, соотносимыми с толщиной рамки дверки, саморезами, либо, что, на мой взгляд, более удобно, заклепками, диаметром 4–5 мм.

Фото 14.

При креплении ленту-кляммер нужно максимально сдвинуть к обращенному внутрь топливника обрезу рамки. В противном случае после установки печного прибора она будет выступать из внешней части шва.

Швы, в которые будут вставлены кляммеры, тщательно вычищаются от старого раствора и промываются.

Фото 15.

Фото 16.

При установке дверки кляммеры заводятся в расчищенные швы (Фото 16), а сам печной прибор фиксируется, как правило, стопкой сложенных друг на друга кирпичей.

Фото 17.

Затем швы чеканятся до максимального наполнения и тщательно замываются. Пользоваться печью после установки дверки можно после полного высыхания раствора за время, определяемое производителем смеси.

Фото 18.

Не следует забывать о том, что топливная дверка, как и колосник, изготовлена из металла, который расширяется при нагревании. Соответственно, при установке дверки, с боков и сверху необходимо предусматривать не менее 5 мм пространства до кирпича, для герметичности заполняемою базальтовыми материалами.

В случае критичного разрушения или выпадения кирпичей перемычки над дверкой их следует заменить с установкой в середине перемычки гак называемого «замкового» кирпича, хорошо видного на Фото 17. Такой способ кладки, когда кирпич обрезается на 45 градусов по тычкам и в качестве клина или «замка» вставляется между предварительно подрезанными соседними кирпичами, значительно усиливает перемычку, не позволяя ей разрушиться даже в случае высыпания связующего кирпичи раствора.

Замена варочного настила так же как и замена колосника, как правило не вызывает особых затруднений. Однако и в этой, на первый взгляд совсем несложной операции, есть ряд нюансов. Первое — варочному настилу, как колоснику, топливной дверце, впрочем, как и практически любому металлу в теле кирпичной печи, необходимо оставить не менее 5 мм свободного пространства на герморасширение. Второе — герметизировать щель между настилом и кирпичом кладочным раствором, как зачастую делают большинство владельцев печей, бессмысленно. Застывший и потерявший эластичность раствор при регулярных циклах расширения-сжатия настила в процессе эксплуатации печи неизбежно разрушится и высыплется. Поэтому герметизацию следует проводить путем набивки полостей жаростойкими базальтовыми материалами.

Фото 19.

Третье — варочные настилы отечественного производства, особенно сплошные, без конфорок, не отличаются особой прочностью и зачастую трескаются даже после нескольких топок. Поэтому, несмотря на более высокую стоимость, предпочтительнее устанавливать варочные настилы зарубежных, в частности, финских производителей.

Для удаления сажи из конвективной системы, или, иными словами, системы дымооборотов, в теле печи в обязательном порядке должны быть предусмотрены специальные технологические отверстия, называемые прочистными, в которые устанавливаются прочистные дверки. В идеале: на каждый дымооборот предусматривается своя прочистная дверка. Однако в процессе кладки печи, в силу различных причин, их могут либо не сделать, либо сделать недостаточное количество, тем самым усложняя или делая вовсе невозможным чистку отопительного прибора.

К слову, отложение сажи в дымооборотах и дымоходе, помимо значительного ухудшения тяги и критичною понижения КПД за счет снижения теплопередачи от нагретых газов кирпичу, существенно повышает опасность пожара, так как сажа при определенных тепловых режимах имеет свойство вспыхивать и гореть с очень высокой, более 1000 °C температурой.

Фото 20.

Правила пожарной безопасности требуют проводить очистку конвективной системы печи минимум два раза в год — в начале и в конце отопительного сезона.

Перед тем, как устанавливать прочистную дверцу, необходимо определить, где расположен дымовой канал. В случае если эго невозможно сделать путем визуального осмотра, то канал придется искать. Для этого на дрель устанавливается тонкий, не более 4 мм в диаметре и длиной более 120 мм (ширина кирпича) бур по бетону, которым в режиме сверления (ударный режим может повредить кирпич) в месте предполагаемого размещения дымового канала протыкаются швы до тех пор, пока бур не провалится в пустоту. После того, как границы канала определены, подготавливается отверстие под установку прочистной дверки путем изъятия кирпичей из кладки, способом, аналогичным применяемому при замене дефектных кирпичей.

Фото 21.

В случае если при установке прочисткой дверки требуется удалить половину кирпича, то линию будущего откола сначала рассверливают несколькими отверстиями, а затем отбивают ненужную часть с помощью зубила.

Фото 22.

Что касается самих прочистных дверок, то на рынке представлены в основном более дешевые дверки отечественного производства, в подавляющем большинстве производства города Рубцовск (Фото 22), а также импортного, в основном финского производства.

Фото 23.

Приходится отметить, что, несмотря на более низкую цену изделий Рубцовского завода, они не обладают одним из, пожалую, основных качеств, которым должна обладать прочистная дверка — герметичностью. Поэтому, все же, предпочтительнее устанавливать прочистные дверки импортного производства.

Фото 24.

Фото 25.

Следующая глава >

hobby.wikireading.ru

Очень часто печь перекладывают только из-за того, что из нее выпала топочная дверка. Обычно дверки выпадают потому, что они закреплены слабой алюминиевой проволокой или многожильными проводами. Иногда над дверным проемом прокладывают металлические пластины и за них от дверки прикручивают проволоку. Пластины и проволока от огня обжигаются, затем деформируются, выходят из кладки, и дверка выпадает.

Перед тем как устанавливать печные дверки, нужно проверить, легко ли они открываются. Бывают тугие дверки, которые со временем разрабатываются. Ни в одной деревенской печи России я не встречал возле дверок прокладки из асбеста. В современных условиях асбест позаимствовали из промышленных печей, в которых он, действительно, нужен, чтобы печи выдерживали высокие температуры.

В комнатных печах не такая уж высокая температура, а рамка дверки находится далеко от огня и поэтому ее расширение незначительное. Я даже под каменно-угольное топливо дверку закреплял проволокой и обходился без асбеста. Несмотря на то, что часть проволоки возле дверки обнажена, дверка стоит достаточно прочно. Для большей гарантии можно в дверной рамке ближе к ее краю просверлить отверстия. Существуют различные способы закрепления топочных дверок.

Самый лучший способ избежать выпадения дверки — при установке сверху и снизу приклепать к ней металлические пластины толщиной 2-3 мм с расширенными концами, после чего втесать их в кирпич.

Перед установкой печной дверки нужно положить перед ней на колосниковую решетку насухо три кирпича. Дверку с прикрепленными пластинами или проволокой ставят на раствор, разводят пластины или концы проволоки на стенки, а другие концы кладут на три кирпича и прижимают сверху? одним или двумя кирпичами. Точность установки дверки проверяют по отвесу. Как правило, применяют мягкую, отожженную в печи или на костре ровно вытянутую проволоку диаметром 2-3 мм, длиной около 1 м. Вытянуть ее легко, заведя концы, причем большей длины, чем нужно, за столб или в скобу, натягивая и одновременно прижимая ее к ним, то одним, то другим концом. Вставив в отверстие дверной рамки, проволоку складывают вдвое и плотно скручивают, чтобы не было колец. Если они все же получились, особенно около дверки, их надо сплюснуть молотком по всей длине проволоки. В натянутом положении, прижимая дверку к кладке, проволоку вставляют в сделанный молотком небольшой скол (ямку) 1 в ребре кирпича (глубина 5-10 мм) ближе к наружному краю, чтобы она не ослабла и не сползла. В натянутом положении проволоку кирочкой плотно прижимают к кирпичам в угол 2 по всем рядам и на растворе прижимают кирпичом, а затем переплетают с кладкой. Можно ее направлять и вверх. Раствора возле дверки должно быть немного, шов нужно делать тоньше, так она будет прочнее держаться. Дверке не страшно тепловое расширение, при такой закладке она простоит более ста лет. Если при закладке сверху дверки мешается проволока, то в этом месте кирпич нужно вытесать.

Дверной проем хорошо перекрывать двумя целыми кирпичами так, чтобы они соединялись по центру дверки. Часто над дверками раствор вываливается и вертикальный шов просвечивается. Для устранения этого достаточно в обоих кирпичах в местах закладки раствора углом молотка сделать насечки-ямки. Тогда при сжатии раствора в швах эти ямки будут держать раствор в шве и он не выпадет. Тут показаны дверки с отверстиями. Их можно сделать самим, просто просверлив отверстия в обычной дверке.

Очень часто в печах выходят из строя топочные дверки, потому что у них плохой запор (защелка), который порой через несколько дней отваливается. Даже при правильной установке по отвесу дверка без запора начинает произвольно открываться. Происходит это потому, что на дверке имеется тяжелая ручка, и она, как противовес, способствует открыванию дверки. Чтобы дверка не открывалась, к ней прислоняют всевозможные посторонние предметы — кочергу или полено, которое начинает дымить и частенько загорается. Промышленность, видимо, не в состоянии изобрести надежный запор для топочной дверки.

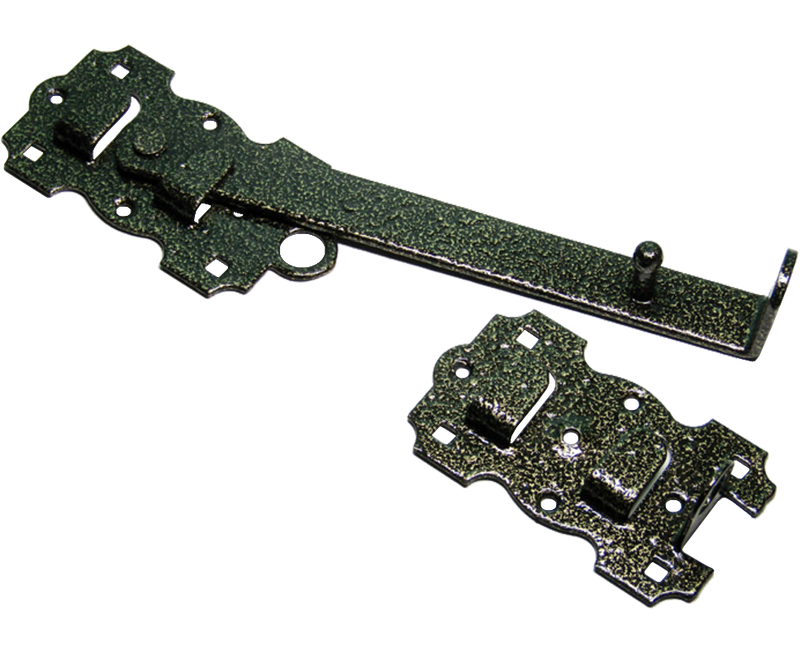

Я предлагаю простой способ, чтобы избавиться от произвольного открывания дверок хотя бы в тех печах, в которых дым выбивается ветром из топки. Этот способ поможет забывчивым хозяевам закрыть дверку на запор. При неправильной кладке трубы сверху крыши ветер попадает в трубу и выбивает из топки дым. При сильном ветре открывается дверка и вместе с дымом выбивается огонь, а иногда и горящие угли вылетают на пол. Поэтому нельзя, если выбивается дым из топки, оставлять ее без присмотра. Кроме того, обязательно нужно положить лист железа на полу. Чтобы дверка не открывалась, можно сделать гак.

Во время установки дверки в кладку ее нужно держать закрытой, но не на запор. Тогда вы увидите, как она сама откроется при определенном положении. Для того чтобы дверка не открывалась при открытом запоре, верх дверки надо отклонить от вертикального положения в сторону топки на 2-3 мм. В этом случае тяжелая ручка будет прижимать дверку к ее рамке, но, возможно, в ветреную погоду дверка будет открываться, поэтому лучше сделать над трубой колпак. Дверки можно установить так, чтобы они открывались в другую сторону. Для этого в дверках имеется двухсторонний запор. Это удобно, если хозяйка левша или если они открываются в сторону сгораемой перегородки, но последнее может мешать во время чистки. Для чистки сажи можно устанавливать дверки высотой в один ряд, но для чистки газоходов с помощью проволоки с бантом из тряпки они малы по высоте и не удобны.

Герметические дверки, закрепленные в кладке с помощью приклепанных пластин, очень тяжелые. Крепить такие дверки проволокой трудно, так как они своей тяжестью вытягивают проволоку из кладки, но можно, если раму с дверками закрепить так, чтобы она была установлена отвесно, а проволока переплеталась со следующими двумя рядами кладки. Пластины крепко держат раму с дверками во время кладки. Такие дверки с проволочным креплением стоят десятки лет вплоть до сноса печи. Иногда дверки, особенно старинные, не совпадают с кладкой и сверху дверки образуется щель. В таких случаях лучше поднять дверку вверх вровень с кладкой, а под дверку положить на растворе тонкие кирпичные четвертки или стесать под дверкой часть кирпича на всю его ширину, а для проволоки вытесать неглубокие бороздки, поднимающиеся вверх наклонно. Проще и надежнее над дверкой сложить арку, как делали в старину.

Сложить печь – это одно дело, но установить дополнительные конструктивные элементы – это не менее важная часть в возведении печи. Эта работа очень кропотливая, не допускает никаких ошибок или неточностей, а как она проводится знают немногие. Данная статья берет целью разъяснить все основные моменты и варианты установки дверцы в кирпичную печь.

Свернуть


К обязательным элементам печи относятся задвижки, колосники и само собой – дверца, которая нужна для закладки топлива в топку, регулирует горение и препятствует выпадению головешек из печи.

Устанавливаем дверцу в печи

Подготовка включает в себя следующие необходимые этапы:

  • Перед самой установкой необходимо детально обследовать саму дверцу и крепежную рамку (де факто берем то, что дверка уже изготовлена под необходимые размеры). Недопустимы трещины, перекосы дверки и рамки, ее плоскость должна быть ровной и плотно прилегать не только в области замка, но и по всей площади соприкосновения с рамой;
  • При обнаружении неудовлетворительного состояния дверка заменяется или же, если это возможно, устраняются дефектовки;
  • Сама дверка должна свободно двигаться в элементах крепления. Должно осуществляться легкое закрывание-открывание;
  • Если печка будет изготовлена только под уголь, то в дверке высверливается отверстие – 13 мм. в диаметре. Это отверстие будет отдушиной для газов, образующихся при сгорании антрацита.

Дверка подвергается наибольшему воздействию при эксплуатации печи. Она несет на себе механические нагрузки, а также усиленные тепловые. Для того, чтобы долговечность заслонки продлилась максимально долго необходимо соблюсти следующие инструкции по каждому варианту крепления.

На нихромовую проволоку

Нихром прекрасно зарекомендовал себя в решении данного вопроса благодаря повышенной устойчивости к жару и при этом сохранив свою пластичность в виде проволоки. Такое крепление с гарантией прослужит 20 лет. Как закрепить дверцу у печи из кирпича:

Основной недостаток данного метода заключается в том, что проволоку необходимо держать в натянутом состоянии и постепенно заделывать в шов между кирпичами. Длина проволоки полтора-два кирпича. Весь процесс весьма трудоемок.

На конструкцию из листовой нержавейки

Установка топочной дверцы кирпичной печи этим методом имеет наиболее частое распространение. Рама представляет собой конструкцию, которая одинакова с дверкой по геометрическим размерам, но при этом пластины рамки имеют специальные буртики. Выполняются из уголка, одна сторона которого укладывается в расстояние между кирпичами, в кладку. Далее все промазывается раствором.

Способ, того как правильно вложить дверцу в печь на профильном уголовке может быть скомбинирован с первым — на проволоке, в таком случае крепеж будет и надежен, и долговечен.

На саморезы или болты

Данный метод имеет место быть, но в среде печников он является наименее распространенным и надежным. Дело в том, что сама конструкция рамки и дверки весьма тяжелая, особенно если выполняется из чугуна. Такой способ применим в вопросе о том, как закрепить в печи дверцу для дымохода, а не для топки.

Дверка и кладка должна иметь небольшой буфер, так как нагрев рамки в контакте с кирпичом приведет к ее искривлению, а также порче саморезов – они могут изогнуться и вылезти из места вворачивания. В таком случае дверка взаимно отойдет от кладки.

Особенности установки дверцы в металлическую печь

Основная особенность состоит в том, что используются одинаковые металлические материалы. Желательно подобрать для дверки точно такой же материал, как и для печки. Чаще всего это сталь с содержанием углерода 0,06%, также актуально использование чугуна.

В таком случае дверка крепится без рамки на простые шарниры. Главное их конструктивная надежность.

Каждый владелец кирпичной печи воле самостоятельно выбирать варианты установки дверок. Но приоритетным являются методы установки на нихромовую проволоку или с использованием металлических конструкций. Данные методы гарантируют долговечность и надежность.

Самостоятельное строительство домашней печи предполагает использование специальных элементов, из которых состоит эта отопительная конструкция. Установка топочной дверцы кирпичной печи является ответственным этапом. Поэтому нужно знать о возможных способах закрепления этого печного прибора.

  • чугунные;
  • стальные;
  • со встроенным стеклом.

Первый вариант получил наибольшее распространение, поскольку он лучше всего соответствует такому показателю, как цена/качество. Печные элементы из нержавеющей стали устанавливают по большей части в помещениях, где есть контакт с водой, например в банях. Что касается дверец со стеклом, то их можно посоветовать тем, кто любит наблюдать за огнем.

Прежде чем приступить к установке печного прибора в кладку, необходимо проверить, насколько легко он открывается, чтобы после монтажа не возникало проблем. Бывают ситуации, когда дверка еще до установки открывается туго, но в процессе эксплуатации отопительной конструкции она разрабатывается. Если рассмотреть большую часть печей, которые установлены в деревенских домах, то в них дверные элементы не имеют прокладок из асбеста. Сегодня этот материал используется в промышленных печах, где он необходим для стойкости к высоким температурам.

Поскольку речь идет об установке печного прибора в домашних печах, то в них температура не настолько высокая, а сама рамка двери расположена на удалении от прямого огня. В этом случае установку на асбест можно не производить. Некоторые мастера при возведении отопительных конструкций, в которых в качестве топлива используется уголь, обходятся без асбеста, а дверцу устанавливают при помощи проволоки. Для гарантии в рамке печного прибора можно просверлить отверстия ближе к краю. Существует несколько способов, как установить топочную дверцу.

Первый способ — монтируем топочную дверцу на проволоку

При выборе этого варианта установки важно подобрать такую проволоку, которая не сгорит в ходе эксплуатации печи. Предпочтение в большинстве случаев отдают нихрому. Этот материал отличается стойкостью к огню и является пластичным, поэтому прослужит длительное время. Проволоку продевают в предназначенные для этого отверстия в дверце. Если же они отсутствуют, то просверлить их не составит особого труда. Диаметр материала выбирают исходя из толщины кладочного шва (меньше в 2-3 раза).

Чтобы обеспечить лучшее закрепление проволоки в процессе установки печного прибора, располагают ее под углом к прилагаемому усилию. Это предотвратит выпадение дверцы при открывании. Что касается длины проволоки, она должна составлять как минимум 2 толщины кирпича, т. е. 130 мм. Недостаток такого способа установки дверцы заключается в том, что в случае замены печной фурнитуры потребуется разбирать кирпичную кладку, поскольку большая часть проволоки находится в ней.

Проволоку после продевания в отверстие складывают вдвое и скручивают, избегая образования колец. Для закрепления ее натягивают и вставляют в подготовленный скол в ребре кирпича (глубиной 5-10 мм), чтобы избежать ослабления и сползания. Установка дверцы производится на раствор, после чего концы проволоки разводят на стенки печи, а другие концы кладут на три кирпича и прижимают в верхней части несколькими кирпичами.

Второй способ — монтаж дверцы на пластины из нержавейки

Этот вариант установки дверки считается более предпочтительным. В большинстве случаев элемент для монтажа представляет собой пластину с отбортовкой. В обязательном порядке между нержавеющей полосой для крепления чугунной дверцы и кирпичной кладкой печи укладывают стойкий к высоким температурам материал, например асбестовую ленту. После установки она будет служить не только защитой от высоких температур, но и обеспечивать компенсацию при расширении метала в процессе нагрева. Иными словами, при нагреве металла кладка не будет разрушаться.

Нержавеющие пластины с отбортовкой удерживают дверцу посредством зацепления за кирпичную кладку. Установка таких элементов производится с помощью саморезов, отверстия под которые сверлят заранее. Закрепить топочную дверцу можно также при помощи цельной обечайки, которая устанавливается на рамку печного прибора. Металлический лист в этом случае по толщине должен быть меньшим, чем при использовании пластин. Чтобы выполнить закрепление с максимальной надежностью, рекомендуется установить деталь на металлическую полосу совместно с использованием проволоки.

Третий способ — крепление топочной дверки на болты или саморезы

Монтаж топочной дверки кирпичной печи с применением саморезов или болтов считается самым быстрым и одновременно ненадежным. Процесс установки заключается в прикручивании дверцы в подготовленные отверстия в кладке. Этот способ не самый лучший как для чугунного прибора, так и для стального или стеклянного. Нельзя устанавливать дверцу впритык к кладке, поскольку при нагревании детали кладка будет постепенно разрушаться.

//www.youtube.com/watch?v=zZtCG3tzX5E

Перечисленные способы установки печного прибора можно использовать не только при кладке печи с нуля, но и при ремонте старой . На каком варианте остановить свой выбор, зависит как от личных предпочтений, подручных материалов, так и от опыта в печном деле. Лучшим будет тот способ, при котором дверцу в случае необходимости можно будет легко демонтировать.

Что касается выбора печного прибора, прежде всего следует учитывать, что эта деталь является не только защитой от возгорания, т. е. обеспечивает безопасность, но и позволяет контролировать процесс горения. Кроме того, она должна смотреться красиво, быть уместной в том или ином помещении. Только в этом случае ее установка обеспечит тепло и уют в доме.

Поделись статьей:

Похожие статьи

Установка топочной дверцы на нержавейку. Монтаж дверки на печь.

На саморезы или болты

Очень часто печь перекладывают только из-за того, что из нее выпала топочная дверка. Обычно дверки выпадают потому, что они закреплены слабой алюминиевой проволокой или многожильными проводами. Иногда над дверным проемом прокладывают металлические пластины и за них от дверки прикручивают проволоку. Пластины и проволока от огня обжигаются, затем деформируются, выходят из кладки, и дверка выпадает.

Подготовка к установке

Подготовка к установке

Перед тем как устанавливать печные дверки, нужно проверить, легко ли они открываются. Бывают тугие дверки, которые со временем разрабатываются. Ни в одной деревенской печи России я не встречал возле дверок прокладки из асбеста. В современных условиях асбест позаимствовали из промышленных печей, в которых он, действительно, нужен, чтобы печи выдерживали высокие температуры.
В комнатных печах не такая уж высокая температура, а рамка дверки находится далеко от огня и поэтому ее расширение незначительное. Я даже под каменно-угольное топливо дверку закреплял проволокой и обходился без асбеста. Несмотря на то, что часть проволоки возле дверки обнажена, дверка стоит достаточно прочно. Для большей гарантии можно в дверной рамке ближе к ее краю просверлить отверстия. Существуют различные способы закрепления топочных дверок.

Проверка дверки перед установкой

Самый лучший способ избежать выпадения дверки — при установке сверху и снизу приклепать к ней металлические пластины толщиной 2-3 мм с расширенными концами, после чего втесать их в кирпич.
Перед установкой печной дверки нужно положить перед ней на колосниковую решетку насухо три кирпича. Дверку с прикрепленными пластинами или проволокой ставят на раствор, разводят пластины или концы проволоки на стенки, а другие концы кладут на три кирпича и прижимают сверху? одним или двумя кирпичами. Точность установки дверки проверяют по отвесу. Как правило, применяют мягкую, отожженную в печи или на костре ровно вытянутую проволоку диаметром 2-3 мм, длиной около 1 м. Вытянуть ее легко, заведя концы, причем большей длины, чем нужно, за столб или в скобу, натягивая и одновременно прижимая ее к ним, то одним, то другим концом. Вставив в отверстие дверной рамки, проволоку складывают вдвое и плотно скручивают, чтобы не было колец. Если они все же получились, особенно около дверки, их надо сплюснуть молотком по всей длине проволоки. В натянутом положении, прижимая дверку к кладке, проволоку вставляют в сделанный молотком небольшой скол (ямку) 1 в ребре кирпича (глубина 5-10 мм) ближе к наружному краю, чтобы она не ослабла и не сползла. В натянутом положении проволоку кирочкой плотно прижимают к кирпичам в угол 2 по всем рядам и на растворе прижимают кирпичом, а затем переплетают с кладкой. Можно ее направлять и вверх. Раствора возле дверки должно быть немного, шов нужно делать тоньше, так она будет прочнее держаться. Дверке не страшно тепловое расширение, при такой закладке она простоит более ста лет. Если при закладке сверху дверки мешается проволока, то в этом месте кирпич нужно вытесать.

Закрепление верхней части печной дверки

Дверной проем хорошо перекрывать двумя целыми кирпичами так, чтобы они соединялись по центру дверки. Часто над дверками раствор вываливается и вертикальный шов просвечивается. Для устранения этого достаточно в обоих кирпичах в местах закладки раствора углом молотка сделать насечки-ямки. Тогда при сжатии раствора в швах эти ямки будут держать раствор в шве и он не выпадет. Тут показаны дверки с отверстиями. Их можно сделать самим, просто просверлив отверстия в обычной дверке.
Очень часто в печах выходят из строя топочные дверки, потому что у них плохой запор (защелка), который порой через несколько дней отваливается. Даже при правильной установке по отвесу дверка без запора начинает произвольно открываться. Происходит это потому, что на дверке имеется тяжелая ручка, и она, как противовес, способствует открыванию дверки. Чтобы дверка не открывалась, к ней прислоняют всевозможные посторонние предметы — кочергу или полено, которое начинает дымить и частенько загорается. Промышленность, видимо, не в состоянии изобрести надежный запор для топочной дверки.
Я предлагаю простой способ, чтобы избавиться от произвольного открывания дверок хотя бы в тех печах, в которых дым выбивается ветром из топки. Этот способ поможет забывчивым хозяевам закрыть дверку на запор. При неправильной кладке трубы сверху крыши ветер попадает в трубу и выбивает из топки дым. При сильном ветре открывается дверка и вместе с дымом выбивается огонь, а иногда и горящие угли вылетают на пол. Поэтому нельзя, если выбивается дым из топки, оставлять ее без присмотра. Кроме того, обязательно нужно положить лист железа на полу. Чтобы дверка не открывалась, можно сделать гак.

Особенности установки

Во время установки дверки в кладку ее нужно держать закрытой, но не на запор. Тогда вы увидите, как она сама откроется при определенном положении. Для того чтобы дверка не открывалась при открытом запоре, верх дверки надо отклонить от вертикального положения в сторону топки на 2-3 мм. В этом случае тяжелая ручка будет прижимать дверку к ее рамке, но, возможно, в ветреную погоду дверка будет открываться, поэтому лучше сделать над трубой колпак. Дверки можно установить так, чтобы они открывались в другую сторону. Для этого в дверках имеется двухсторонний запор. Это удобно, если хозяйка левша или если они открываются в сторону сгораемой перегородки, но последнее может мешать во время чистки. Для чистки сажи можно устанавливать дверки высотой в один ряд, но для чистки газоходов с помощью проволоки с бантом из тряпки они малы по высоте и не удобны.

Крепление герметической дверки

Герметические дверки, закрепленные в кладке с помощью приклепанных пластин, очень тяжелые. Крепить такие дверки проволокой трудно, так как они своей тяжестью вытягивают проволоку из кладки, но можно, если раму с дверками закрепить так, чтобы она была установлена отвесно, а проволока переплеталась со следующими двумя рядами кладки. Пластины крепко держат раму с дверками во время кладки. Такие дверки с проволочным креплением стоят десятки лет вплоть до сноса печи. Иногда дверки, особенно старинные, не совпадают с кладкой и сверху дверки образуется щель. В таких случаях лучше поднять дверку вверх вровень с кладкой, а под дверку положить на растворе тонкие кирпичные четвертки или стесать под дверкой часть кирпича на всю его ширину, а для проволоки вытесать неглубокие бороздки, поднимающиеся вверх наклонно. Проще и надежнее над дверкой сложить арку, как делали в старину.

Материал любезно предоставлен сайтом:
http://remstd.ru/archives/ustanovka-pechnoy-dverki/
Рекомендуем!

Итак, первые шесть рядов. Установлена поддувальная дверка, смонтирован колосник и имеется уже готовый зольник. Пришла пора устанавливать топочную дверцу
. Здесь задержимся чуть подольше, потому что топочная дверца — это элемент, наиболее подверженный нагреву, расширению и физическому воздействию и поэтому к этому процессу нужно отнестись серьёзно. Про печные дверки можно посмотреть, а в данном проекте используется стандартная чугунная дверка

Размером 250х210 мм.
При установке необходимо помнить, что между корпусом дверцы и кирпичом обязательно должен быть тепловой зазор, заполненный базальтовой ватой или асбестом. Дверцу можно установить так же, как и подтопочную, но лучше использовать один из следующих способов.

Первый способ — через боковые отверстия в рамке дверцы специальными саморезами или спицами дверка фиксируется непосредственно в кирпичные стенки топочного проёма (рис. 1). Этот способ больше подходит к дверкам с широкой полкой. Так же можно приклепать или прикрутить болтами к рамке стальную полоску (желательно из нержавейки) и концы её закрепить в кирпичных швах (рис. 2 и 3). К концам планки иногда ещё для усиления привязывают проволоку (рис.3). В последнее время стал практиковаться и такой способ (рис.4) — топочная дверца вваривается в стальной лист , а тот в свою очередь специальными дюбель-гвоздями через базальтовую вату или асбест крепится к плоскости стенки, где расположена дверца.

Для нашей воспользуемся вторым способом (рис. 2).
Ставим дверку в место, где будет топочный проём, предварительно подложив полоску базальтовой ваты или асбеста и вертикально, по уровню или отвесу, её фиксируем. Зафиксировать можно таким =>
способом или каким-то другим. Важно при этом учитывать, чтобы фиксация была жёсткой, но и не мешала дальнейшей кладке. Таким образом, у нас установлена и можно приступать к кладке.
Продолжение в

Очень важно при возведении печи правильно установить печные приборы. Это обезопасит вас и доставит удовольствие от наблюдения за спокойно потрескивающими дровами или углем в топке печи.

Печные приборы — поддувальная, топочная и прочистные дверки, колосниковая решетка, шиберные (печные) задвиж­ки — устанавливаются для регулирования процесса горения и удобства эксплуатации печей.

Перед установкой дверки проверьте на:

♦ плотность прилегания полотна к рамке;

♦ свободное вращение полотна в шарнирах;

♦ отсутствие перекоса;

♦ возможность фиксации их закрытия;

♦ наличие отверстий для крепления в кладке.

Шибер печной задвижки должен свободно ходить в пазах и плотно перекрывать отверстие, рамка не должна иметь трещин.

При установке печных приборов необходимо помнить, что металл и кирпич, нагреваясь, расширяются неодинаково. Осо­бенно это сказывается на поведении тех приборов, которые будут установлены в зонах высоких температур. Если их плот­но замуровать в кирпичную кладку — при повышении темпе­ратуры они порвут ее. Поэтому колосниковую решетку, то­почную дверку, духовой шкаф и чугунную настильную плиту устанавливают так, чтобы при нагреве обеспечивалось свобод-

ное расширение их без воздействия на кладку. Для этого ко­лосниковую решетку укладывают в проем с зазором не менее- 5 мм со всех сторон (рис. 108).

Колосниковая решетка должна свободно выниматься для замены в случае прогорания или поломки. Укладывают ее без раствора, а пазы заполняют песком.

Особого внимания заслуживает установка топочной двер­ки, так как она наиболее подвержена действию теплового рас­ширения, а вместе с тем должна быть установлена так, чтобы плотно перекрывалось топочное пространство и обеспечива­лось надежное крепление ее в кладке. Закрепите топочную дверку кляммерами, изготовленными из полосовой стали (рис. 109). Снизу можно крепить стальной мягкой проволо­кой диаметром 1,8-2,0 мм, но надо обязательно закрывать ее раствором. В вертикальной части проволоку трудно предох­ранить от воздействия высокой температуры — она будет бы­стро перегорать.

Кляммеры делают из полосовой стали. Ушки кляммер должны выступать за рамку дверки на 100-120 мм. Крепят кляммеру к рамке заклепками. В нижнее отверстие печной дверки можно вставить куски стальной проволоки диаметром

жите так, чтобы они попали в швы кладки. Проверьте уста­новку дверки по уровню — рамки должна быть горизонтальна — и зафиксируйте ее деревянной рейкой. Один конец рейки положите на рамку дверки, второй — на 3 кирпича, уложенных плашмя, а сверху на рейку положите кирпич.

Согласно порядовке на раствор уложите кирпичи, начи­ная кладку каждого ряда от дверки, постепенно заделывая ее в массиве печи.

Установку поддувальной и прочистных дверок выполняй­те аналогичным способом, закрепите стальной мягкой прово­локой диаметром 1,5-2,0 мм, закладывая концы ее в швы кладки. Поддувальная дверка мало подвержена действию высокой температуры — расширение ее незначительно, а так как она должна герметично перекрывать подтопочное про­странство, ее плотно замуровывают в кладку, заделывая все швы глиняным раствором. Необходимо строго выверять го­ризонтальность сторон рамки по уровню.

Духовки, как правило, делаются из листовой стали. По­этому при нагреве они будут сильно коробиться, если не оста­вить зазоры для расширения. Устанавливают их по уровню, рамку оборачивают увлажненным листовым асбестом шири­ной в полкирпича, слой асбеста можно увеличить, лишь бы верхняя плоскость совпала с плоскостью кладки ряда кирпи­ча, по которому делается перекрытие.

Чугунную плиту на кухонную и отопительно-варочную печь укладывают строго по уровню. Для укладки ее в кирпи­чах верхнего ряда вытесывают паз по размеру плиты с зазо­ром 5 мм на каждую сторону. Нельзя зажимать даже одну из сторон плиты — при нагреве противоположную сторону бу­дет коробить. Лучше* класть плиту на глиноасбестовый ра­створ. Для приготовления такого раствора делают жидкую глиняную пульпу, в нее добавляют асбестовую крошку, дово­дя раствор до нужной консистенции. Этим же раствором за­тирают верх кухонной плиты по периметру.

Шиберные задвижки укладывают так, чтобы обеспечива­лась герметичность перекрытия канала или дымовой трубы . В кирпичах вытесывают пазы для рамки с небольшим зазо-

ром на расширение. Хорошо класть задвижки на глиноасбес­товом растворе.

09.02.2007, 11:55

Подскажите из практики как лучше крепить печные дверки. На проволоку, клепать и гнуть пластины или как некоторые советуют — сверлить кирпич и крепить анкерами. Наверняка пробовали по разному и остановились на оптимальном варианте.

10.02.2007, 01:10

Да, Вы правы, пробовали по разному. Раньше, лет до 15-ти -20-ти назад, мы всегда топочные дверцы крепили проволокой или клепали гвоздями (на 250) на стальную полосу от обруча деревянных бочек, благо они валялись практически в каждом дворе. Сейчас,конечно, времена не те, но до сих пор и вяжем, и клепаем, и сажаем на болты. Теперь к томуже крепим и на анкера, и на спицы. Всё зависит от конструкции, заказчика и применяемой фурнитуры (литья).
Чаше всего, для крепления отечественного литья, применяем чёрную или нержавеющию стальную полосу прикрученную или приклёпанную к дверке, а по краям полосы проволочная плетёнка в кладку, или изгиб самой полосы под 90 град.. В случае применения финского литья крепим на спицы иногда на анкера. Дверка поставренная на клёпанную полосу служит практически весь свой срок эксплуатации, не шатается и не выпадает. При креплении на анкера, необходимо рассверливать отверстия в рамке дверки чуть больше диаметра анкера, для теплового расширения. Установка на проволоку, с первого взгляда может показаться самой простой процедурой, но это не так. Необходим опыт и некоторые знания, иначе дверка быстро расшатается и даже может выпадать. Проволока должна быть мягкая, оттожённая, вязальная, 2-3 мм, скрученная плотно без зазоров (!), хорошо натянута и должна уходить глубоко в кладку, (а не на 15 — 20 см, как у некоторых горе печников).
Выбор за Вами, все способы хороши и оптимальны к определённому своему месту.

11.02.2007, 19:40

Спасибо за консультацию. Наверно буду крепить финское литье анкерами. Хотелось бы сделать так, что бы к этому больше не возвращаться. Просто сомневаюсь. Со временем анкер из-за разных коэффициентов расширения может разболтаться и выпасть. Может есть какие то хитрости, типа герметик в отверстие или еще что нибудь.
Если что, подскажите как лучше.
Да, и еще. Что такое крепление спицами. Коротко, для понятия.

12.02.2007, 00:02

Я стараюсь ставить дверцы на анкера только в приборах периодической топки с небольшими темп. нагрузками (типа барбекю, дачная печь незначительной мощности и т.д.) А хитростей, кроме указаных ранее нет. Разбалтаться не может так, как в любой момент Вы можете подтянуть анкер. Это является плюсом анкерного крепления , но почемуто при высоких нагрузках я им не доверяю, может зря, может быть перестраховываюсь. Жалоб небыло.
Удачи.

22. 05.2007, 23:06

Теперь к томуже крепим и на анкера, и на спицы. Всё зависит от конструкции, заказчика и применяемой фурнитуры (литья).

Здравствуйте.
Очень удивился, прочитав о креплении на анкера топочной дверки . Ведь анкер создает в кирпиче — при серьезном перепаде температуры не является ли это дополнительным фактором разрушения кирпича?

Жирнов Владимир

24.05.2007, 22:31

Хороший вопрос!
Вообщето Крафт физику знает…:)
Видимо он анкера на герметик ставит

31.05.2007, 21:33

Здравствуйте, Владимир!
Может у вас и вызывают улыбку подобные вопросы, но для таких как я, пытающихся сделать свою единственную печь и не претендующих на звание «Профессионал печного дела», такие тонкости очень интересны и ваш форум профессиналов очень познавателен.
Я вот, например, ни в одной книге по печному делу, ни в одном описании к порядовке не могу найти, как выкладывается подвертка — в кладку монтируется или на уголок опирается? Нигде не слова — как будто это при рождении заложенное знание.

Евгений Колчин

01.06.2007, 09:50

Vinni, естественно эти знания не закладываются при рождение..
здесь необходимо иметь навыки в кирпичной кладке , т.е основы мастерства каменщика — колка, теска, перевязка, а так же знания в области физики — температурное расширение различных материалов..
так, если вы поставите уголок в подвертку, то естественно, он нагреется быстрее и расширяясь потянет все и вся, что есть у вас рядом, для таких целй в уголок подкладывается уплотнитель, который позволяет компенсировать данное расширение (пример, установка топочной дверцы, зазоры между шамотом и красным кирпичем), но только не в подвертке..
второе, если вы «завяжите кирпич подвертки во внешнюю кладку, то же плохо, так как внешняя стенка нагревается значительно позже, чем вся внутрянка печи..
отсюда, подвертка укладывается на внутреннюю стенку и за счет перевязки верхним кирпичем держится

01.06.2007, 15:37

Евгений! Спасибо за помощь.

Пал-Палыч

29. 07.2010, 16:33

29.08.2010, 18:19

Крепление каминной дверцы SVT 405 с помощью нихромовой проволоки диаметром 1,8 мм. В каждое отверстие пропущено по 2 проволоки, которые свиты в плотные косички и на концах имеют крючки в виде якоря.

25.12.2010, 02:37

Миркис Семен

25.12.2010, 02:41

Сколько простоит дверца на этом «вчерашнем дне»? А как Вам крепление на их самарезах нравится? У меня тоже не совпадали дырки иногда, но потом толи я швы тоньше делать стал, толи из-за кирпича, но обычно не подпиливаю. Хотя я чаще большие ставлю. Может и из-за этого. А уж по кратности лучше совпадают чем многие наши. Сколько раз плевался, что эти изобретатели выпускающие дверцы даже наверное и кирпич ни когда не видели!.Это и к топочным относится, но особенно к прочистным.

1.На спицы я начал ставить с 1998г. Проблемы с «простоит» не было. И подтянуть можно. Но уступает такое крепление креплению на уголках, тем, что последнее более ремонтопригодное — дверка легко снимается, т. е. ее легко заменить, и очень важно, что реализуется защита тычков красного кирпича.
2. Крепление топочных дверок на саморезах не практиковал. Т.к. те же финны говорили, что это позавчерашний день. В финской книге (на русском языке) Юхани Кеппо «Кирпичные печи и камины. Кладка» этот способ очень раскритикован. «Холодные» дверки — поддувальные, прочистные — можно.

25.12.2010, 02:52

Ну тычки красного кирпича я защищаю зарезкой «на ус», и шамотный тогда доходит до самой дверцы. А вот что нет уголков, да и жести нержавейки в магазинах-это факт:(Мне когда нержавейка нужна, так я покупаю трубу, разрезаю и распрямляю. Хоть и хлопотно, зато-доступно. В любой местности и захудалом городишке найти можно.

Миркис Семен

25.12.2010, 02:54

Согласен. Что новая технология для многих печников не очень доступна. Надо заказывать уголки, иметь саморезы по металлу «клопики», плотный базальтовый картон (лучше финский парок). Для жителей удаленных мест по-прежнему проволока, кляммеры — дешево и сердито.

Жирнов Владимир

25.12.2010, 02:58

А пока, как и 100 лет назад- проволока рулит, наверное в 90%.

Рулит, ещё как!

25.12.2010, 03:04

25.12.2010, 03:07

Рулит, ещё как!

Так можно и шайбочки автомобильные подпихнуть, пружинные для крепления торпед и всяких облицовок. И тогда резьбу нарезать не надо-вкручивай саморез:grin:

Миркис Семен

25.12.2010, 03:09

Рулит, ещё как!
Семён Михайлович ещё мне, как-то, рассказывал про нарез резьбы в рамке дверки и крепление её обычными болтами

Да, помню. Я при случае всегда рассказываю. Очень оригинальный способ , его придумал Копаев В.Ю. (московская Гильдия). Получил патент на изобретение. На этом форуме уже это где-то обсуждалось. И даже Копаев сам отозвался на те посты.

Миркис Семен

25.12.2010, 03:14

И главное лет на 20 хватает. А там и подремонтировать можно, все одно топку перебирать. Заказывать- а где, а сколько? А сколько времени уйдет -заказать, приехать, забрать заказ. ..Да еще искать набегаешься. Так что все не так однозначно. Базальтовый то картон не везде встречается. А я как то три дня убил на то что б шлифовальный круг по камню в Питере найти. Вот небыло и все тут. А фаски снимать надо было.

Согласен, что хлопотно и дорого. И не на каждом объекте Заказчик может все эти новшества оплатить. Но если заказ солидный, то и подготовка серьезная.

25.12.2010, 03:21

25.12.2010, 03:25

Ну я делаю «народные печи» , мне надо что б по дороге от дома до объекта всем затарится. Так что боюсь, что я долго еще буде «не прогрессивным» печником. Зато если проволока кончится, я всегда могу или электродину привезать, или у соседа из забора-рябицы выдрать. На рябице всегда хорошая мягкая проволока:) Да и клямерами отнють не брезгую. Хотя все чаще и чаще народ просит дверци финские ставить. Так там спицы лежат, вот и опять бегать ни куда не надо.

25.12.2010, 03:28

Заметил, что полированная нержавейка (уголки на рамке дверки) даже не темнеет, тогда может можно использовать обычную листовую сталь?

Все зависит от конструкции топок. В некоторых печах и дверца до малинового цвета нагревается. А если дверца подальше стоит, например из за футировки, то тогда и простой уголок стоять всю жизнь будет. Да его млжно и в кладку врезать. Тогда он и торчать не будет.

Миркис Семен

25.12.2010, 03:34

Да, помню. Я при случае всегда рассказываю. Очень оригинальный способ, его придумал Копаев В.Ю. (московская Гильдия). Получил патент на изобретение. На этом форуме уже это где-то обсуждалось. И даже Копаев сам отозвался на те посты.

25.12.2010, 03:38

А клямеры, случайно, это не укороченные уголки? Тоже глянуть бы.

25.12.2010, 03:42

Клямеры, это полоски из жести, ширеной примерно см 2-3, и длинной см 25-30. Приклепываются(я обычно обрезками гвоздей) к дверцам, через отверстия. А свободные конца заправляются в кладку. Держит лучше чем проволока, и не вытягиваются.

25.12.2010, 03:56

Михаил спасибо, теперь понял.

25.12.2010, 12:15

Рулит, это когда все доступно. Зашел в лавку, ткнул пальцем-» дай эту дверцу и уголки крепежные к ней»,вот тогда и рулит. А пока, как и 100 лет назад- проволока рулит, наверное в 90%.

Заказывать- а где, а сколько? А сколько времени уйдет -заказать, приехать, забрать заказ…Да еще искать набегаешься. Так что все не так однозначно. Базальтовый то картон не везде встречается.

Ну я делаю «народные печи» , мне надо что б по дороге от дома до объекта всем затарится. Так что боюсь, что я долго еще буде «не прогрессивным» печником. Зато если проволока кончится, я всегда могу или электродину привезать, или у соседа из забора-рябицы выдрать. На рябице всегда хорошая мягкая проволока:) Да и клямерами отнють не брезгую.
Вот что тут добавить, разве только что дверок финских даже не видел, а ставлю все по большей части местного розлива или старые советские, или царской Польши.

А вы говорите вчерашний день.

25.12.2010, 13:05

Вова, не расстраивайся сильно. У нас любят, открыв рот, смотреть на яркие фантики из-за границы.Забывая, что мы живем в стране с огромным опытом печного отопления . Так что не видя спиц и прочего-ты не много потерял. Если дверца на проволоке держится по 20-30 лет, то заменять ее нужно креплением, если оно более технологично и доступно. А если за уголками, пластинами и прочим, тебе надо два дня бегать, или тиски на себе таскать…то напрашивается вопрос-оно тебе надо?

25.12.2010, 13:13

Нашел, это было в марте этого года http://www..php?p=20952&postcount=4 , а сама тема http://www..php?t=2258

Для того чтобы загородный дом был теплым и уютным, установите печь. Установите печь, и температурная отметка всегда будет на необходимом уровне . Очаг можно выполнить своими силами, если, конечно, вы обладаете специальными навыками, а мы вам в этом поможем. Итак, строим печь.

1.

2.

3.

4.
5.

6.

7.

Кладка печи

После того как будет выполнено прочное основание – фундамент очага, приступаем к выполнению корпуса устройства. Сначала на сухую выкладывают кирпичи первого ряда согласно порядовке, при этом важно контролировать размеры швов. После того как будет определено положение угловых кирпичей, ряд укладывают на раствор, обязательно проверяя горизонтальность при помощи строительного уровня. Если элементы выступают наружу, их осаждают ударами киянки. После того как будет выполнен первый ряд, его проверяют рулеткой, как по диагонали, так и по периметру. Следите за тем, чтобы все диагонали были равны, иначе построить качественный очаг не получится. Только после этого середину первого ряда заполняют кирпичом на растворе.

После того как будет выполнен первый ряд печи, приступают к строительству второго ряда, как и в первом случае, контролируя вертикальность углов при помощи уровня. Выполнение второго ряда производят аналогично первому: сначала кирпич кладут по периметру, после чего заполняют середину. Уложив второй ряд, в углы швов забивают гвозди, длина которых может варьировать от восьмидесяти до ста миллиметров.

После этого на все углы выложенного ряда с заранее отмеченных на потолке точек опускают отвес.

Далее в отмеченные точки забивают гвозди, к ним привязывают капроновый шнур и с силой натягивают его. При помощи отвеса проверяют правильно ли натянуты шнуры. При ошибке можно просто немного загнуть гвозди и исправить положение. Дальнейшая кладка будет намного проще, благодаря шнуру, а время, затрачиваемое на работу, уменьшается.

Все последующие углы выполняются точно так же, как и описанные нами первый и второй ряд. При выкладывании каждого ряда наружная поверхность корпуса устройства очищается при помощи строительного мастерка , которым можно удалить остатки раствора. После выполнения четырех – пяти рядов их протирают мокрой тряпкой.

Особое внимание следует уделить швам конструкции. Они должны быть как можно тоньше, так как толстые швы начинают быстро крошиться и кладка печи разрушается. Раствор должен быть плотным и на всю глубину заполнять шов. При этом если вы выполняете вертикальный шов, то должны перекрыть его кирпичом расположенного выше ряда. Идеально будет, если вы расположите кирпич таким образом, чтобы вертикальный шов оказался посередине верхнего элемента. Конечно, этого добиться будет нелегко, но, как бы там ни было, перекрытие должно быть не менее четверти кирпича.

Во время строительства дымового канала кирпич не должен укладываться стесанной стороной внутрь, это впоследствии затруднит прохождение дымовых газов.

Топливная камера очага считается наиболее уязвимым для высоких температур местом, поэтому и выкладывать ее стоит не из простого кирпича , а из прочного шамотного материала. Если есть возможность, то от перевязки швов следует отказаться вовсе, так как отмечается разница в тепловом расширении и, как правило, скорое разрушение кладки. Таким образом, футеровка выполняется либо на ребро, либо ряд выкладывается полностью. Футеровка и шамотный материал укладываются с организацией между ними зазора примерно в пять миллиметров.

Установка прочистных и поддувальной дверок

Прежде чем установить дверки, проверьте герметичность прилегания полотна к рамке. Также внимание следует уделить проверке вращения полотна, исключить перекосы и т. п. Если имеют место быть некоторые дефекты, устраняем их.

Установка дверок начинается непосредственно с прикручивания проволоки, которую вставляют в отверстия дверок. Рекомендуемая длина проволоки составляет пятьдесят – шестьдесят сантиметров.

Там где будет установлена дверка, наносят порцию раствора и вставляют элемент, закрепляя его кирпичами и проверяя горизонтальность и вертикальность уровнем. В конце проволоку заводят в швы кладки.

Установка колосника

Важно помнить о тепловом расширении материалов. Так, чугун и кирпич имеют разные показатели , это надо учитывать при установке колосника и других приборов из чугуна. Если не оставить зазор между кладкой и корпусом устройства, гарнитура порвет кладку, и очаг придет в негодность. Рекомендуемые зазоры составляют не менее пяти миллиметров. К тому же, колосник несколько раз меняют в процессе эксплуатации прибора отопления, поэтому свободное его размещение не станет препятствием при замене.

Установка топливной дверки

Дверка топки устанавливается аналогично поддувальной, но при этом она оборачивается асбестовым шнуром. На этапе установки устройство обязательно проверяется при помощи строительного уровня и фиксируется с помощью кирпичей.

Если вы собираетесь использовать очаг в интенсивном режиме, проволока, которой крепится дверка, может быстро прогореть, поэтому ее будет целесообразнее заменить на кляммер. Для выполнения кляммера используют полосовую сталь, сечение которой составляет двадцать пять на два миллиметра. Ушки кляммера выводят за рамку на десять – двадцать сантиметров и крепят к рамке с помощью болтов с гайками.

Перекрытие дверки выполняется в одну вторую кирпича

либо кирпичом «в замок»

Если проем составляет более двадцати пяти сантиметров, то перекрытие должно быть выполнено в виде клиновой перемычки.

Установка плиты

Первый ряд, куда будет устанавливаться плита, сначала выкладывается на сухую (без раствора). После этого кладется плита и очерчиваются ее конфигурация. Далее в кирпиче выбирают паз с тем условием, что впоследствии плита будет иметь расширение примерно на пять миллиметров. Кирпич укладывается на раствор. Также раствором заполняется сам паз, а по периметру плиты кладется асбестовый шнур. Только после всех этих процедур опускаем плиту и осаждаем ее киянкой

Установка духовки

Духовой шкаф, устанавливающийся в корпусе печи, по всему периметру оборачивают асбестом. Прилегающая к духовке стена выкладывается на ребро, а сверху замазывается раствором толщиной два с половиной – три сантиметра. Это позволит исключить скорое прогорание стенок духовки.

Кладка арок и сводов

Во время строительства печей и каминов часто приходится перекрывать разнообразные проемы, топливную камеру, отверстия. Для этого используют метод выкладывания перемычки, как простой, так и сложной формы . Перекрытие в стене именуется аркой, а между двумя стенами – сводом. Количество элементов при этом должно быть нечетным, а центральный замок называется «замковым».

Перемычка обычно начинает выкладываться с пят, по предварительно начерченному шаблону. Во время строительства следует придерживаться предложенного размера пят, так как высота арки или свода может быть разной.

При самостоятельном строительстве печи каждый хозяин сталкивается с установкой специальных печных элементов. Установка — очень ответственная работа. Но не все знают, как это правильно сделать. Дальнейшая статья подробно расскажет, об установке хорошей топочной дверки и всех остальных элементов.

К печным специализированным приборам относятся: различные по назначению дверцы, решетки колосниковые и разные печные задвижки. Необходимы они для обеспечения горения в печи и удобного пользования печью. Поэтому все печные элементы должны быть качественно установлены и исправными.

  • перед началом установки дверцы надо проверить на силу ее прилегания к самой рамке, отсутствие различных перекосов, возможность хорошей фиксации закрытия, свободное поворачивание полотна и наличие соответствующих отверстий для прикрепления дверки в кирпичной кладке печи;
  • если обнаружились какие-либо дефекты, их нужно удалить или заменить дверцу;
  • необходимо, чтобы шибер задвижки свободно двигался в пазах и полностью закрывать отверстие, в самой рамке не допускается наличие трещин;
  • если планируется топить печь лишь углем, в самом шибере нужно просверлить отверстие размером 13-18 мм.

Особенности установки

Осуществляя установку печных элементов, надо помнить, что различные материалы , такие как кирпич и любой металл во время нагрева расширяются по-разному. В особенности это касается приборов, установленных в зоне высокой температуры. Если кладку сделать плотной, при сильном повышении температуры приборы порвут ее. Именно поэтому их устанавливают таким методом, чтобы во время нагрева было возможно свободное расширение без угрозы для печи. Чтобы это сделать, нужно колосник уложить в проем с точным 5 миллиметровым зазором. Во время поломки он должен свободно выниматься для осуществления замены. Укладывают колосник без использования раствора, пазы засыпают песком.

Процесс работы

Установка качественной топочной дверки. К данному процессу нужно отнестись со всей ответственностью и

серьезностью. Она больше всех подвергается действию теплового и температурного расширения. Поэтому установить ее следует так, чтобы пространство в печке максимально плотно перекрывалось и осуществлялось надежное крепление дверцы в каменной кладке. Такая дверка печи крепится кляммерами, которые изготавливаются из стали.

Внизу дверку можно закрепить с помощью стальной проволоки, имеющую диаметр 2 мм, впоследствии закрыть ее раствором. Верх дверки нельзя закреплять проволокой, так как от влияния сильно высокой температуры она будут перегорать.

Кляммеры производят из стали.
Все ушки должны выглядывать за рамку двери на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить с помощью проволоки длиной около 60 см. Перед началом установки дверки нужно обернуть рамку асбестом. Материал можно использовать в виде шнура, крошки или листов, смачивая водой перед использованием.

В точном месте установки дверцы необходимо нанести слой глиняного состава на кладку. При использовании проволоки, концы прячут в швы. Обязательно уровнем выверяется горизонталь установки и фиксируется с помощью деревянной рейки . Один конец этой рейки кладется на рамку двери, а второй на три кирпича кладки, сверху на нее кладется кирпич. Далее на раствор выкладываются кирпичи, постепенно закладывая дверку в массиве печки. Каждый ряд начинается от дверки.

Духовка

Духовку обычно делают из крепкой стали. Зазоры определяются с помощью уровня, рамка оборачивается

листовым асбестом, имеющим ширину в полкирпича. Плоскость рамки вверху должна совпадать с поверхностью кладки последнего ряда кирпича, поэтому, при необходимости слой асбеста нужно увеличить.

Колосник нужно устанавливать на 25-30 см ниже топочного отверстия с уклоном в сторону топочной дверки. Поду топливника придается форма корыта, а прорези, расположенные между колосниками должны быть вдоль топливника.

Чтобы колосник не разрушал кладку при нагреве, необходимо оставлять зазоры 5 мм, которые потом засыпаются песком. С помощью раствора колосник крепить нельзя!

Поддувальная и вместе с ней прочистная дверка устанавливается аналогично дверке топки. Поддувальная дверца практически не подвержена высоким температурам , поэтому ее нужно плотно и крепко замуровать в кладку печки, обрабатывая швы с помощью глиняного раствора . Горизонталь рамки также определяется с помощью уровня.

Установка чугунной кухонной плиты

Абсолютно все плиты устанавливаются строго по строительному уровню . Для установки необходимо в самом верхнем ряду вытесать паз, соответствующий размеру плиты и имеющий зазор 5 мм с каждой стороны. Никакие стороны плиты категорически нельзя зажимать, так как во время нагрева будет изменяться и коситься противоположная сторона . Использовать нужно глино-асбестовый раствор. Их же нужно затирать весь верх плиты по всему периметру.

Кирпичи первого ряда сначала выкладываем без раствора с учетом шва согласно порядовке. Определив положение угловых кирпичей, кладем их на раствор, при помощи уровня проверяя горизонтальность. Легкими ударами киянки осаживаем выступающие кирпичи. Добившись горизонтальности, заполняем периметр первого ряда кирпичом на растворе, контролируя кладку уровнем. Рулеткой проверяем размеры печи в плане и диагонали. Диагонали в прямоугольнике должны быть равны. Если диагонали не равны, то подбиваем угловые кирпичи, пока не добьемся их равенства, тем самым получив параллельность сторон периметра. После этого закладываем кирпичом на растворе середину первого ряда.

Уложив первый ряд, кладем угловые кирпичи второго ряда, контролируя вертикальность углов при помощи уровня или отвеса. Аналогично первому ряду выкладываем сначала периметр, а потом середину второго ряда согласно порядовке. Выложив второй ряд, забиваем в углы в шов между первым и вторым рядом гвозди длиной 80-100мм.

Затем опускаем отвес поочередно на все углы второго ряда и отмечаем на потолке точки, из которых опущен отвес.

Затем в эти точки забиваем такие же гвозди, привязываем капроновый шнур к соответствующим гвоздям и натягиваем его. Проверяем отвесом вертикальность шнуров. Если есть отклонения, то их устраняем подгибанием верхних гвоздей. Таким образом, получается контур печи в пространстве. Кладку последующих рядов ведем, контролируя вертикальность углов по шнурам, что значительно сокращает время, необходимое для контроля.

Последующие ряды кладем аналогично первым двум, каждый ряд сверяя с порядовкой. По ходу кладки внутренние и наружные поверхности очищаем от излишков выдавленного раствора мастерком. После выкладывания каждых 4-5 рядов протираем мокрой тряпкой стенки дымоходов.

Толщина шва печной кладки должна быть как можно тоньше. В толстых швах раствор выкрашивается и кладка становится непрочной. Раствор должен плотно заполнять шов, выдавливаясь из него. Во время кладки соблюдаем правило перевязки кирпичей. Каждый вертикальный шов должен перекрываться кирпичом следующего верхнего ряда. Обычно такой шов проходит по середине лежащего выше кирпича. Этого, однако, не всегда удается достигнуть. В некоторых местах приходится класть кирпич так, что перекрытие получается меньше половины длины кирпича. В любом случае оно должно быть не меньше четверти длины кирпича.

Топку печи лучше выкладывать из шамотного кирпича, т.к. он выдерживает более высокую температуру. Перевязка швов кладки из шамотного и печного кирпича не желательна из-за разного коэффициента линейного расширения.

Монтаж топочной дверцы в кирпичную кладку

Поэтому из шамотного кирпича выкладывают или целиком ряд, или делают футеровку топки на ребро. Между футеровкой и шамотным кирпичом оставляем зазор не менее 5 мм.

Установка прочистных и поддувальной дверок

Перед установкой дверки проверяем на плотность прилегания полотна к рамке, свободное вращение полотна в шарнирах, отсутствие перекосов, возможность фиксации закрытия их и наличие отверстий для крепления в кладке. Обнаруженные дефекты устраняем до установки или заменяем дверку.

В отверстия дверок вставляем вязальную проволоку длиной 50-60 см, сворачиваем ее вдвое и скручиваем.

На кирпичную кладку в месте установки дверки наносим раствор. Устанавливаем дверку, проверяем вертикальность и горизонтальность и фиксируем ее при помощи кирпичей. Затем закладываем концы проволоки в швы кладки.

Установка колосника

При установке печных приборов надо помнить, что чугун и кирпич при нагревании расширяются не одинаково. Особенно это сказывается на поведении приборов, установленных в зоне высоких температур. Если их плотно замуровать в печную кладку, то при нагревании чугун порвет кладку. Поэтому колосник, топочную дверку и плиту следует устанавливать с зазорами. Колосниковую решетку укладываем без раствора с зазором не менее 5 мм со всех сторон. Она должна свободно выниматься для замены в случае прогорания или поломки.

Установка топочной дверки

Топочная дверца устанавливается, так же как и поддувальная, только оборачивается асбестом для заполнения температурного зазора. Проверяем вертикальность и горизонтальность дверки и фиксируем при помощи кирпичей и доски.

При интенсивной эксплуатации печи проволока может отгореть. Чтобы предотвратить это, верхнюю часть дверки можно закрепить при помощи кляммера. Кляммер делают из полосовой стали сечением 25х2.0 мм. Ушки должны выступать за рамку дверки на 100-120 мм. Крепится кляммер к дверке при помощи заклепок или болтов с гайками.

Перекрывается дверка навешиванием по полкирпича с каждой стороны

или кирпичом в замок.

Для проема больше 250 мм перекрытие выполняется клиновой перемычкой.

Установка плиты

Ряд, на который будет устанавливаться, плита выкладываем сначала без раствора. Кладем сверху плиту и очерчиваем ее расположение. Затем выбираем паз в кирпиче с учетом температурного зазора 5 мм во все стороны от плиты. Выкладываем кирпич на раствор. Заполняем паз раствором, кладем в него асбестовый шнур по периметру плиты, опускаем плиту на место и осаживаем ее киянкой, добиваясь ее горизонтальности по уровню.

Установка духовки

Духовку тоже оборачивают асбестом по периметру и шириной в полкирпича. Сторона духовки, выходящая к топке, выкладывается кирпичом на ребро, а сверху ее замазывают слоем раствора 25-30 мм для предотвращения прогорания стенок духовки.

Кладка арок и сводов

При кладке печей часто приходится перекрывать различные топочные отверстия, топливники и всевозможные камеры, применяя перемычки простой и сложной формы. Перекрытие в стене называют аркой, а перекрытие, устраиваемое между стенами — сводом. Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич – замковый.

Любую перемычку начинают с закладки пят, которые выполняют по шаблону. Так как высота арки или свода бывает разная, то и угол пяты изменяется. Нельзя применять одну форму пяты для всех арок и сводов.

На этих фотографиях показана установка кружала и кладка арочного перекрытия топки барбекю.

А на следующих фотографиях показана кладка свода для перекрытия ниши для дров.

Говорят, что лучше один раз увидеть, чем 100 раз прочитать, поэтому специально для Вас я подготовил видео-руководство «Печи своими руками», где показаны все нюансы кладки кирпичной печи в видеоформате.

Как отремонтировать печь

Русская печь — это отопительно-варочный агрегат с лежанкой для отдыха. Она складывается из кирпича огнеупорного состава, располагается на приподнятом фундаменте и рассчитана на длительное остывание после окончания топки. Конструкция отличается внушительными габаритами, но в современных условиях ее иногда упрощают до 2-х частей: варочной камеры и трубы. Как правило, поломкой являются трещины в корпусе, поэтому ремонт печей
данного типа основан чаще всего на восстановлении их целостности. Не допускать таких ситуаций можно проведением профилактического ремонта, контролем состояния швов кладки и деталей печи.

Поломки русской печи

Высокие температуры приводят к развалу кирпичной конструкции, если есть даже небольшое нарушение технологии кладки. Также к ремонту приводит неправильная эксплуатация и износ деталей. Внешне сбои в работе можно определить по следующим симптомам:

  • уменьшилась тяга в дымоходе;
  • появились трещины в корпусе из-за его расширения во время работы топки;
  • растрескивание кладки шамотного кирпича в топке.

Несложный ремонт русской печи можно сделать самостоятельно, если есть хотя бы какие-нибудь навыки строительства. Важно понимать, что небольшие, на первый взгляд, поправки могут превратиться в крупный ремонт. Это связано с тем, что сразу невозможно оценить весь объем поломок. Иногда во время демонтажа некоторых элементов разваливаются значительные части стенок, фундамента, дымохода.

Устранение плохой тяги

Если плохая тяга связана с налипанием сажи, необходимо сделать чистку дымохода. Работу можно выполнить своими руками, но надо запастись необходимыми приспособлениями. Сначала специальным ершом прочищают дымоход с крыши. Затем находят в разных частях трубы закладные кирпичи, вытаскивают их и прочищают каналы. Вместо них могут предусматриваться прочистные дверцы. Закладные кирпичи делают слегка выступающими. Благодаря этому их легко найти среди других элементов кладки.

Также герметизация может нарушиться по причине незакрытой дверцы вьюжка. Все эти факторы приводят к задымлению помещения, поэтому ремонт печей и каминов направлен сначала на обеспечение тяги. При очистке трубы мусор будет сыпаться в специальную нишу под трубой, из которой его выметают, вычищают. Если тяга не улучшилась, значит, нарушена герметизация из-за не плотно закрытой прочистной дверцы или не задвинутого закладного кирпича.

Уплотнение, замена топочной дверцы

Нельзя допускать неплотного закрывания дверцы топочной камеры. Щель даже в несколько миллиметров надо устранять. Для такого ремонта приготавливают раствор из огнеупорной глины и асбестового порошка (или из глины, цемента и песка). Пазы по периметру зачищаются и заполняются раствором. Если щель широкая, ее заполняют керамическим шнуром и смесью.

Иногда дверца топки требует полной замены. В таком случае требуется замена кирпичной кладки по ее периметру. Разборку начинают с верхнего горизонтального ряда. Разбивают не более 3-х рядов, а в вертикальной кладке разбивают по 1-му ряду. Затем делают новую кладку из кирпича с применением жаростойкой смеси. Данный вид ремонта относится к капитальному, поэтому ее надо делать мастеру с опытом.

Ремонт щелей корпуса

Стенки корпуса расширяются от нагрева, и от давления тяжелого свода могут появиться трещины в швах. Их надо замазать, и сделать это можно своими руками, без вызова мастера. Важно правильно замесить раствор, чтобы он не рассыпался уже на следующий день после работы топки.

Смесь можно сделать самостоятельно, смешав шамотную глину с песком в пропорции 1:1. Также можно использовать покупные сухие огнеупорные смеси, основой которых являются оксиды алюминия. Без добавок они рассчитаны на температуру до 900 C. Однако параметры можно увеличить добавлением глиноземного цемента. Тогда максимально допустимая температура составит 1200 C, а использование для замеса вместо воды жидкого стекла повышает данный показатель до 1600 C.

Замазывание щелей осуществляют раствором, разведенным до вязкого состояния. Щели непосредственно перед работой смачивают водой. Затем шпателем накладывают раствор и разравнивают его. Ширина шва может составить 5-14 мм, это зависит от состава раствора. Важно, чтобы коэффициенты расширения смеси и кирпича совпадали
. тогда трещины не появятся снова во время нагрева печи.

Установка плиты в кирпичной печи

При самостоятельном строительстве печи каждый хозяин сталкивается с установкой специальных печных элементов.

Установка #8212; очень ответственная работа. Но не все знают, как это правильно сделать. Дальнейшая статья подробно расскажет, об установке хорошей топочной дверки и всех остальных элементов.

К печным специализированным приборам относятся: различные по назначению дверцы, решетки колосниковые и разные печные задвижки. Необходимы они для обеспечения горения в печи и удобного пользования печью. Поэтому все печные элементы должны быть качественно установлены и исправными.

Подготовка к работе

  • перед началом установки дверцы надо проверить на силу ее прилегания к самой рамке, отсутствие различных перекосов, возможность хорошей фиксации закрытия, свободное поворачивание полотна и наличие соответствующих отверстий для прикрепления дверки в кирпичной кладке печи;
  • если обнаружились какие-либо дефекты, их нужно удалить или заменить дверцу;
  • необходимо, чтобы шибер задвижки свободно двигался в пазах и полностью закрывать отверстие, в самой рамке не допускается наличие трещин;
  • если планируется топить печь лишь углем, в самом шибере нужно просверлить отверстие размером 13-18 мм.

Особенности установки

Осуществляя установку печных элементов, надо помнить, что различные материалы, такие как кирпич и любой металл во время нагрева расширяются по-разному. В особенности это касается приборов, установленных в зоне высокой температуры. Если кладку сделать плотной, при сильном повышении температуры приборы порвут ее. Именно поэтому их устанавливают таким методом, чтобы во время нагрева было возможно свободное расширение без угрозы для печи.

Как закрепить дверцу в печке

Чтобы это сделать, нужно колосник уложить в проем с точным 5 миллиметровым зазором. Во время поломки он должен свободно выниматься для осуществления замены. Укладывают колосник без использования раствора, пазы засыпают песком.

Процесс работы

Установка качественной топочной дверки. К данному процессу нужно отнестись со всей ответственностью и серьезностью. Она больше всех подвергается действию теплового и температурного расширения. Поэтому установить ее следует так, чтобы пространство в печке максимально плотно перекрывалось и осуществлялось надежное крепление дверцы в каменной кладке. Такая дверка печи крепится кляммерами, которые изготавливаются из стали.

Внизу дверку можно закрепить с помощью стальной проволоки, имеющую диаметр 2 мм, впоследствии закрыть ее раствором. Верх дверки нельзя закреплять проволокой, так как от влияния сильно высокой температуры она будут перегорать.

Кляммеры производят из стали.
Все ушки должны выглядывать за рамку двери на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить с помощью проволоки длиной около 60 см. Перед началом установки дверки нужно обернуть рамку асбестом. Материал можно использовать в виде шнура, крошки или листов, смачивая водой перед использованием.

В точном месте установки дверцы необходимо нанести слой глиняного состава на кладку. При использовании проволоки, концы прячут в швы. Обязательно уровнем выверяется горизонталь установки и фиксируется с помощью деревянной рейки. Один конец этой рейки кладется на рамку двери, а второй на три кирпича кладки, сверху на нее кладется кирпич. Далее на раствор выкладываются кирпичи, постепенно закладывая дверку в массиве печки. Каждый ряд начинается от дверки.

Духовка

Духовку обычно делают из крепкой стали. Зазоры определяются с помощью уровня, рамка оборачивается листовым асбестом, имеющим ширину в полкирпича. Плоскость рамки вверху должна совпадать с поверхностью кладки последнего ряда кирпича, поэтому, при необходимости слой асбеста нужно увеличить.

Колосник нужно устанавливать на 25-30 см ниже топочного отверстия с уклоном в сторону топочной дверки. Поду топливника придается форма корыта, а прорези, расположенные между колосниками должны быть вдоль топливника.

Чтобы колосник не разрушал кладку при нагреве, необходимо оставлять зазоры 5 мм, которые потом засыпаются песком. С помощью раствора колосник крепить нельзя!

Поддувальная и вместе с ней прочистная дверка устанавливается аналогично дверке топки. Поддувальная дверца практически не подвержена высоким температурам, поэтому ее нужно плотно и крепко замуровать в кладку печки, обрабатывая швы с помощью глиняного раствора. Горизонталь рамки также определяется с помощью уровня.

Установка чугунной кухонной плиты

Абсолютно все плиты устанавливаются строго по строительному уровню. Для установки необходимо в самом верхнем ряду вытесать паз, соответствующий размеру плиты и имеющий зазор 5 мм с каждой стороны. Никакие стороны плиты категорически нельзя зажимать, так как во время нагрева будет изменяться и коситься противоположная сторона. Использовать нужно глино-асбестовый раствор. Их же нужно затирать весь верх плиты по всему периметру.

Ремонт печи своими руками.

Строительством печи в своем доме в основном занимаются специалисты, в крайнем случае можно своими руками, если есть какой либо опыт и грамотные чертежи.

Но сделать ремонт печи своими руками может любой человек. По прошествии какого то времени при очередном осмотре источника отопления заметили неполадки и поняли что пора производить ремонт печи своими руками или какой то ее части.

Сделать хороший ремонт печи своими руками, устранить какие либо недостатки может каждый кто имел дело с растворами и кирпичом.

Ремонт печи своими руками.

Небольшой ремонт печи своими руками или камина подразумевает такие работы как: заменить прогоревшие колосники, замазать трещины или сколы, заменить изношенные дверки, задвижку или отдельные обгоревшие кирпичи.

Со временем кладка печки трескается появляются щели, раствор из швов начинает крошиться, требуется срочно сделать ремонт печи своими руками. В этом случае щели следует расширить при помощи шабера, в процессе расширения следует убрать старый раствор.

Удалив мусор и пыль щель смачивают водой затем замазывают раствором. Для контроля целостности печи служит ее побелка известью, появление любой трещины или сквозной трещины будет заметна на побелке в виде черноты.

Ремонт печной дверки.

По истечении какого то времени у вас расшаталась топочная дверка, тут требуется ремонт печи своими руками используя раствор и при необходимости новые кирпичи. Пришло время поменять старую топочную дверку на новую, для этого ее нужно аккуратно достать вместе с коробкой и крепящей проволокой.

Делая ремонт печи своими руками вначале аккуратно удаляем кирпичи вокруг коробки, также те которые плохо держатся на основании, шатаются или откололись.

Если крепящая проволока сгнила и отпала, тогда ее нужно заменить на новую. Наиболее подходящий вариант крепящей проволоки для рамки топочной дверки это толщина ее должна состовлять 3 мм.

Для хорошего крепления проволоку следует вставить в отверстие коробки затем скрутить вдвое, оставив небольшие концы для крепежа рамки в кладки печи.

Чтобы в дальнейшем проволока не ерзала и коробка дверки не расшаталась, ее концы следует загнуть под углом и уложить в скол верхнего кирпича. Затем кирпичи и место где стояла коробка дверки очищают от старого раствора, пыли, грязи и смачивают водой.

Производя ремонт печи своими руками закладывая коробу топочной дверки кирпичом, нужно надежно ее закрепить в проеме. Для этого размер проема для коробки делается как можно точнее, с минимальной щелью.

Зазор между печной коробкой дверки и проема для коробки не должен превышать 2-3 мм, так как при частом открывании и закрывании топочной дверки, при большом зазоре, раствор может выпасть, коробка дверки вновь расшатается и потребуется вновь делать ремонт печи своими руками. После замены топочной дверки все швы и имеющие трещины тщательно замазываются раствором.

Ремонт топки

Если прогорели колосники следует только заменить решетку удалить старую зачистить место и поставить новую. Производя ремонт печи своими руками по замене решетки устанавливая новую на место старой следует учесть что метал при нагревании расширяется а при остывании сжимается.

Устанавливая на зачищенное место новую решетку нужно оставить небольшие зазоры и засыпать их песком. Производя ремонт печи своими руками по замене колосников следует хорошенько прочистить источник отопления — топку

Внутри топка печки или камина для сохранения тепла выкладывается огнеупорным шамотом на ребро или если повезет, то можно найти старинный печной кирпич который хорошо держит высокую температуру. Этот материал нагреваясь долго может сохранять тепло и обеспечить нормальную температуру в помещении.

Для обеспечения бесперебойной работы печи или камина, нужно изредка проводить осмотр источника отопления, осматривать кладку на наличие трещин, состарившихся или выгоревших кирпичей или других дефектов и если потребуется то производить ремонт печи своими руками — топки.

При обнаружении таких повреждений при осмотре топки нельзя откладывать ремонт печи своими руками на неопределенное время. Вовремя исправленные дефекты внутреннего пространства топочного отделения обеспечит сохранение ее теплоотдачи и безопасного использования.

При ремонте кладки топки важное значение имеет какой соответствующий строительный материал вы используете.

В топочном отделении в процессе сгорания отопительного материала образуется очень высокая температура поэтому производя ремонт печи своими руками нужно правильно подобрать марку цемента, который сможет выдержать большие температуры.

Для такого ремонта топки имеется в продаже огнеупорный цемент или пироцемент. В зависимости от повреждения и для какой работы приготовляется раствор зависит его густота.

Для заполнения трещин или щелей приготавливается густой раствор, если производится замена выгоревших кирпичей на новые, то раствор нужно готовить чуть пожиже. Время для использования приготовленного для ремонта раствора один час.

Ремонт борова.

Часто мы забываем осматривать систему газа отвода — боров на чердаке. Нарушение его кладки, образование щелей или трещин способствует задымлению печи. Кирпич в системе газа отвода может отвалиться, выкрошиться раствор в шве в следствии воздействия отходящих газов или климатических условий.

В этом случае нужно сделать ремонт печи своими руками. обеспечить дыму беспрепятственный выход через систему газа отвода.

Для этого дефектные швы следует хорошенько очистить от старого раствора и сажи, убрать мусор и пыль, затем смачиваются водой и замазывают густым раствором.

Для лучшей надежности системы газа отвода кладку поврежденного места следует переложить вновь.

Комментариев пока нет!

Итак, в прошлый раз мы рассмотрели общий алгоритм работы при самостоятельном ремонте кирпичной печи и остановились на ремонте или замене топочных дверец. Это был пункт 4.2. Необходимо заметить, что почти все проблемы с топочными дверцами редко бывают самостоятельными и их, как правило, сопровождает комплекс проблем: проблемы с кирпичной кладкой вокруг топочной дверцы, разрушение и расстрескивание кирпичей, выкрашивание и разрушение швов.

Часто, эти кирпичи бывают или полностью или частично разрушенными и также требуют замены. Поэтому вначале, перед установкой новой или заменой старой дверцы, вам нужно будет заменить кирпичи. Как это сделать? Это зависит от способа установки дверцы, который вы выберете. Существует несколько методов, которые подробно рассматриваются в различных источниках, я лишь кратко опишу их: первый способ классический и весьма распространённый – на проволоку. На фотографии ниже хорошо видна эта проволока, единственно замечу, тут я запечатлел процесс демонтажа старой дверки и частичной разборки кладки

Для наилучшего результата использую проволоку из нихрома — нихромовую. Это марка стали Х10Н80. Она обладает хорошей пластичностью и жаростойкостью. Как показывает практика, такая проволока «стоИт» в печах десятилетиями без особых проблем. При ее отсутствии можно(?) использовать и друие стали, однако я этого категорически не рекомендую. В своей практике, ремонтируя старые печи, я даже встречал дверки топочные, закрепленные на медной проволоке. Сам процесс: к рамке дверцы присоединяется проволока диаметром меньшим (в два — три раза, примерно) чем толщина швов кладки вашей печи. В подавляющем большинстве топочных дверок уже имеются отверстия для крепления проволоки. Однако, если вдруг вам попадется рамка дверцы без отверстий или вы сочтете заводское расположение не удобным, это не проблема. Чугун, как правило, очень хорошо поддается механической обработке. Вы можете просверлить нужные вам отверстия обычными сверлами по металлу — как правило с наконечниками из быстрорежущей стали. Не забывайте охлаждать сверло в эмульсии (масле) — так оно прослужит значительно дольше. Очевидным недостатком данного способа установки дверок и другой чугунной фурнитуры, является высокая трудоемкость: вам необходимо замуровать проволку в натяженном состоянии в кладку на достаточную длину. Каждый случай индивидуален, но как правило это нужно сделать никак не меньше чем на два кирпича в длину. А это, уже очень большой участок кладки под переборку, если учитывать что сверху ряды вы так же вынуждены будете заменить.

Более прогрессивные способы установки топочных дверок предполагают использование листовой нержавеющей стали, либо нарезанной специальными пластинками с отбортовкой, которая будет держать дверцу зацепляясь за кладку и в последствии эти пластины прикручиваются саморезами в предварительно просверленные отверстия, либо на цельную обечайку предварительно изготовленную и установленную на рамку дверцы. Во втором случае толщина нержавеющего листа меньше чем в случае установки на пластины. Для наибольшей надёжности возможно сочетание одного из последних способов с первым. Первый способ с использованием проволоки и второй с использованием обечайки, предполагают частичный, но существенный разбор кладки и возможно подготовку путём напилки кирпичей на части в необходимый размер. Это значит, что дверку, например с нержавеющей обечайкой, вставляют в проем кладки — соотвественно это делается движением сверху вниз и вам нужно пространство сверху, так как черыре плоскости обечайки уже отогнуты предварительно. Не забудьте поместить между нержавейкой и кирпичной кладкой, по всем соприкасающимся плоскостям, термоизолирующий несгораемый материал (кремнеземное волокно или подобное). Он нужен не только для защиты от высоких температур, но и для обеспечения демпфирования циклических линейных расширений металла при нагреве. Существует так же способ установки дверцы только на саморезы (или болты) однако лично я его категорически не признаю, предполагая его крайне низкую надежность. Из общих рекомендаций стоит отметить, что следует избегать плотной установки дверцы в кладку и герметизации щелей глинопесчаным раствором – дело в том что дверца нагревается и сильно и быстро, благодаря высокой теплопроводности, поэтому при расширении она может повредить кирпич, приведя к его растрескиванию и разрушение кладочных швов. Герметизацию таких зазоров следует производить нежестким огнеупором, который я описывал в первой части этой статьи. В любом случае, производя манипуляции с кладкой, следует быть осторожным и помнить что перевязка общего массива, за счет которого он держится благодаря распределению нагрузки, не панацея и возможно обрушение, поэтому выемку кирпичей подлежащих замене требуется выполнять с осторожностью, в отдельных случаях произведя установку подпорок и иных вспомогательных приспособлений. Я иногда использую простой автомобильный домкрат и несколько дощечек, но это уже из разрядов маленьких хитростей.

Я немного увлекся рассказом о слесарных делах и незаслуженно обделил вниманием мастерство каменщика. Вот несколько важных советов и рекомендаций:

В целом, при замене дверок и другой фурнитуры вам предстоит относительно небольшой объем работ по кладке, но от этого, не менее ответственный. Соблюдайте все необходимые и известные рекомендации по выбору и подготовке материала. Кладку необходимо вести с перевязкой — то есть вертикальные швы соседних по вертикали рядов не должны быть друг над другом, вот пример на картинке.

Даже примитивный или не вполне аккуратный «замок» из кирпича над проемом дверки, лучше чем просто кладка. И совсем не допустимо оставлять кирпич целиком висящим над проемом, например на какой-нибудь металлической пластинке. Как вот на этом изображении:

Полезный совет — воспользуйтесь случаем!

Когда вы производите частичный ремонт печи, с демонтажем её отдельных элементов, как правило, предоставляется возможность произвести очистку её труднодоступных мест. Эту возможность необходимо использовать. Так, в случае снятия либо дверки, либо варочного настила у вас становится доступной зона хайла и пространства после него. Хайло – это отверстие в топливнике, через которое уходят дымовые газы. На практике замечено, в зоне после хайла, на горизонтальных поверхностях, скапливается достаточно большое количество золы. Её легко можно удалить вручную, при помощи подручного инструмента.

Замена, установка другой печной фурнитуры, такой как поддувальные и прочистные дверцы значительно более простая операция, за исключением, пожалуй, замены различных видов задвижек, однако этому, очень непростому вопросу будет посвящена отдельная статья.

4.3. Ремонт топливника. Одно из самых уязвимых и ответственных мест в печи – ведь именно там происходит сгорание топлива и именно там кирпичи подвержены наибольшим термическим нагрузкам, поэтому и не удивительно, что они раньше всего разрушаются, особенно если топливник не футерован огнеупорным кирпичом и выполнен из обычного, «красного» «печного» кирпича. Это еще более сложный и ответственный вид ремонта. Хорошо если вы ремонтируете «Шведку» (отопительно варочная печь с чугунным настилом) и имеете возможность беспрепятственно заменить старые кирпичи на новые. Намного сложнее ситуация у отопительной печи (печь «голландка» (голанка, галанка, гуланка и прочие вариации названия, от которых мои уши сворачиваются в трубочку…), топливник которой не имеет «видимого окончания» в высоту и скорее всего на него опирается некий конструктив конвективной системы печи в виде камеры дожига, хлебной камеры и/или дымосборника или просто система каналов — как чаще всего и бывает. Говоря простым языком — это просто отопительная печь. Иногда их называют — столбик. Заметим что эта печь, этот «столбик» может быть не только квадратным в периметре, но и прямоугольным. Это напрямую зависит от того, какое помещение отапливает эта печь. Итак, если вы решитесь заняться самостоятельным ремонтом топливника, категорически не рекомендую это делать без страховки – напарника. Пожалуйста, соблюдайте меры предосторожности и безопасности. Печь, особенно в возрасте, может преподнести множество неприятных сюрпризов и видимая прочность внешней поверхности кладки, может быть действительно только видимой. Кроме этого, кладочные огнеупорные растворы далеко не всегда позволяют легко вынуть кирпичи, многие из них спекаются, превращая топливник или часть кирпичей в единое целое. Поэтому не в качестве саморекламы, а исключительно предполагая добрые намерения, я бы советовал доверять такой вид ремонта профессионалам, а еще лучше – печнику, который сложил вам эту печь. Все это в равной степени относится и к ремонту свода русской печи, который является частью её топливника и имеет наивысшую сложность с точки зрения ремонта, так как там законы перевязки и распределения нагрузки работают не так как в простой вертикальной кирпичной кладке. Говоря более простым языком, свод может обрушиться, сложиться как карточный домик, даже если из него вынуть единственный кирпич или даже его кусочек или остатки прогоревного кирпича.В общем случае — ремонт топливника это замена кирпичей. Масштабы такого ремонта сугубо индивидуальны, зависят от качества исходных материалов, профессионализма печника, построившего и ремонтировавшего в последствии печь. Очень часто, именно на основании критического износа топливника, приходится принимать решение о полном демонтаже печи.

Установка и крепление печных приборов

Но обычно, все можно отремонтировать и восстановить. Если топливник был не футерован, то меняются прогоревшие и разрушившиеся кирпичи и при необходимости производится футеровка, например как на этой фотографии (эта та же печь, что на первой фотографии), либо просто меняется старая футеровка, если она была предусмотрена.

В данном случае для футеровки использованы кирпичи марки ША-6. Эти кирпичи защитят красные, неогнеупорные кирпичи стенки печи, несколько увеличат теплоемкость. К сожалению, они так же несколько уменьшат объем топливника, но эта жертва вынужденная и негативный эффект от нее намного меньше чем разрушение несущей стенки печи. Так же эта проблема решается достаточно легко — одним, двумя дополнительными полешками при топке. Есть и другие варианты защиты топливника, но о них я расскажу в следущий раз, в начале следущей статьи. Следите за обновлениями на сайте!

Изготовление печных приборов своими руками

(От поддувала до флюгарки)

Не только каминные шиберы, но и другие печные приборы и фурнитуру — дверки, задвижки, духовой шкаф и даже плиту и колосниковую решетку при желании можно сделать самому или заказать в слесарной мастерской.

Плиту
необходимых размеров опытные печники советуют вырезать газовой сваркой из листовой стали толщиной 10-12 мм. Затем углошлифмашинкой подровнять края. Причем конфорки делать не нужно. Такая плита, в отличие от чугунной, никогда не треснет. Большая толщина не даст ей покоробиться. На хорошо прогретой плите и без конфорок температура вполне достаточная для готовки. А открытые конфорки, по мнению хозяек, только загрязняют копотью кухонную посуду.

Установка в кладку самодельной задвижки. Рамка из толстой проволоки не дает разбить глиняный шов кладки.

Рис. 1. Задвижка и направляющая рамка.

Задвижки
(рис. 1) любых размеров можно вырубить из листовой стали толщиной 4-5 мм. Направляющие рамки для них сгибают из стальной проволоки диам. 6 мм по приведенным чертежам.

Кладка печи

На рис. 1 даны размеры для задвижки на дымоход сечением 250×130 мм.

К слову, для покупных задвижек в кирпичах нужно делать специальные пазы, вытесывая их молотком-кирочкой или
выпиливая «болгаркой». А при установке самодельной задвижки эта трудоемкая операция не понадобится.

Рис.2. Колосниковая решетка.

Колосниковую решетку
(рис. 2) можно набрать из отрезков прутка диаметром не менее 12 мм, проложив между ними гайки М8 или шайбы толщиной не менее 6 мм с отверстиями диам. 7 мм. На концах каждого прутка на расстоянии 12 мм от края сверлят отверстия диам. 6,5 мм. Затем стержни с шайбами надевают на два гвоздя диам. 6 мм, длиной 200 мм и расклепывают их со стороны острия. Для облегчения клепки желательно острые концы гвоздей отрубить или затупить на наждаке. Длину стержней подбирают по месту. При этом необходимо помнить, что при установке колосниковой решетки в печь между этой решеткой и кладкой должен быть зазор примерно 5 мм на термическое расширение.

Вместо поддувальной дверки в малых печах и каминах в ряде случаев целесообразней применять зольную коробку, выполненную в виде совка (рис. 3). Корпус выкраивают из листовой стали толщиной 0,6-1 мм. По линиям, показанным на рис. 3 штрихами, отгибают борта и кромки. Сверлят отверстия под заклепки. Склепывают сначала корпус, затем к нему приклепывают переднюю стенку, верх которой отгибают по линиям сгиба, делая удобную широкую ручку.

Рис. 3. Зольная коробка.

Зольная коробка должна входить в поддувало так, чтобы передняя ее стенка плотно перекрывала поддувальное отверстие.

С помощью этого приспособления можно одним движением легко вынуть накопившуюся в поддувале золу.

В отношении пожарной безопасности зольная коробка тоже предпочтительней, чем дверка. Ведь при увеличении доступа воздуха открывается только верх поддувала, низ же остается закрытым и горящие угли не могут выпасть из поддувала на пол.

Рис. 4. Флюгарка.

Флюгарка не только украшает оголовок трубы, но и защищает дымоход от осадков, а также предотвращает «опрокидывание» тяги в ветреную погоду.

Для защиты от попадания атмосферных осадков внутрь трубы, а также предотвращения «опрокидывания» тяги в ветреную погоду на трубу устанавливают так называемую флюгарку или дымовой колпак. На рис. 4 показано, как изготовить флюгарку для трубы с размерами дымохода 130×130 мм (в четверик).

Для изготовления флюгарки берут лист оцинкованной кровельной стали размерами 580×1000 мм. Прочерчивают осевую линию и в 100 мм от краев отмечают линию сгиба лепестков (см. рис. 4, фрагмент I). От осевой по обе стороны на линии сгиба откладывают точки на расстоянии 50 мм. Затем от этих точек к осевой на линии сгиба откладывают по 30 мм. На краю листа от осевой откладывают по 70 мм. Соединяя линиями полученные точки так, как показано на рис. 4, получают разметку всех лепестков. Для красоты и уменьшения парусности флюгарки высечкой в больших лепестках можно пробить отверстия. Осталось надрезать лепестки по размеченным линиям и согнуть — малые внутрь, большие — наружу под углом 90°. Делают отверстия для крепления и изгибают под углом 90° боковины. Теперь, чтобы получить красивый изгиб, необходимо продеть отожженную стальную проволоку в крепежные отверстия и стянуть ею боковины до расстояния между ними в 380 мм. Флюгарка готова. Устанавливают ее на оголовок дымовой трубы параллельно коньку крыши и на цементном растворе внутрь укладывают еще ряд кирпичей.

Самыми сложными в изготовлении кустарным способом являются духовые шкафы и дверки. В приведенной таблице для унификации чертежей и облегчения расчетов даны основные размеры проемов в кирпичной кладке под рамки различных дверок.

ТАБЛИЦА РАЗМЕРОВ ПРОЕМОВ, ОБРАЗУЮЩИХСЯ В КИРПИЧНОЙ КЛАДКЕ

Проёмы под поддувальные, прочистные дверки, мм

Проёмы под топочные дверки, мм

Проёмы под рамки духовых шкафов, варочных камер, мм

* Конструктивный параметр печных приборов.

Рис. 5. Духовой шкаф.

Рис. 6. Чистка-коробочка. Рис. 7. (верхний) Вариант сварной дверки с рамкой из стального уголка. Втулки петли вытачивают на токарном станке. Рис. 8. (справа) Вариант дверки из листовой стали.

Духовой шкаф (рис. 5) делают обычно из кровельной стали на заклепках или сварке. Дверки для духового шкафа лучше изготовить двухстворчатыми, как показано на рис. 5. Во избежание коробления к стенкам духовки приклепывают или прихватывают точечной сваркой уголки на расстоянии, кратном 70 мм, для того, чтобы полка уголка находилась на уровне горизонтального шва кладки. Изнутри к боковым стенкам духовки тоже можно приклепать или приварить уголки для установки противня, поддона или решетки.

Для облегчения прочистки печи в кладку устанавливают чистку-коробочку (рис. 6), которую делают обычно из тонкой кровельной стали. Она проще в исполнении, чем дверка, и герметичней. Чистка включает в себя корпус, в котором плотно вставлена коробочка с ручкой. Внутрь коробочки иногда кладут кусок кирпича на глиняном растворе.

Дверки можно выполнить в двух вариантах — сварную с рамкой из стальных уголков (рис. 7) и клепаную, сделанную целиком из листовой стали (рис. 8). Оба варианта показаны на приведенных рисунках. Для топочной дверки необходимо использовать более толстый металл, тонкая же сталь быстро прогорит. Поддувальная дверка менее подвержена воздействию высоких температур, поэтому ее можно делать из относительно тонкого металла.

Дровяные кирпичные печи, все еще весьма распространены в сельской местности, и в остальных местах, удаленных от газовых магистралей и городского центрального отопления. Множество кирпичных печей уже находятся в эксплуатации, некоторое количество строится, так что, вопросы повышения эксплуатационных характеристик отдельных узлов в частности и печей в целом имеют важное значение. Одним из наиболее часто выходящих из строя частей кирпичной печи, является топочная дверца, а если быть точнее — ее заделка. Действительно, топочная дверца подвержена действию высоких температур, механических ударных нагрузок при загрузке поленьев. Часто, через непродолжительное, относительно всего срока службы печи, время, дверца начинает болтаться, крошатся и даже вываливаются кирпичи вокруг нее, образуются крупные щели. Разумеется, совсем уж плачевные случаи, как правило, следствие ошибок в заделке. Однако и без них, заделка служит не слишком долго и требует периодического ремонта.

Основным, часто используемым способом крепления топочной дверцы в кирпичной кладке печи — заделка в швы проволочных «кос», продетых в четыре отверстия на рамке дверцы. Как более совершенный вариант — вместо проволоки, используют мотоциклетные спицы.
Пожалуй, здесь же стоит упомянуть способ закрепления дверцы современными металлическими дюбелями.

Еще один довольно простой способ заделки — при помощи кляммеров (лапок). К рамке дверцы привинчивают или приклепывают металлические полосы, которые потом отформовывают и заделывают в горизонтальные и вертикальные швы кладки.

Способ на первый взгляд хорош.

Здесь стоит вспомнить о важном правиле в печном деле — учитывать разницу коэффициентов линейного расширения материалов при нагревании. У металла и кирпича он (коэффициент) разнится более всего и нужно обязательно разделять эти материалы относительно мягкой огнестойкой прокладкой. В былые времена это был асбестовый шнур, в чистом виде или вымоченный в жидкой глине, сейчас часто используют современные огнеупорные материалы — огнестойкие керамические ваты и войлоки.

Вернемся к кляммерной заделке. Если саму рамку дверцы можно изолировать, например, обмотав ее снаружи по периметру асбестовым шнуром, то металлические полосы кляммеров не изолировать ни как и они станут выкрашивать глиняный раствор из швов.

Как некая разновидность — металлические элементы, закрепленные к рамке дверцы, но не фиксирующиеся в швах, а держащих дверцу за кирпичи. Уже гораздо лучше — можно проложить огнеупорным картоном и избавиться от трещин в дальнейшем. Прочность заделки тоже хороша, большая площадь «держания» позволяет несколько свободнее обращаться с дровишками и кочергой. Вполне не дорогой, не сложный и экономный в смысле материалов способ.

Для печей сложенных из простого глиняного кирпича, большего пожалуй, и не нужно, но в современных вариантах кирпичных печей с топкой футерованной огнеупорным кирпичом способ не достаточно хорош.

Футеровкой топки шамотом, мы существенно увеличиваем ее ресурс, но заделка топочной дверки по последнему способу, оставляет несколько мест, где высокие температуры, воздействуют на глиняный кирпич. На фото выше, это торцы кладки, по бокам от дверцы, на следующем — верх и низ.

Последняя заделка, после пяти лет эксплуатации показала хорошую надежность — дверца ничуть не расшаталась, стоит как вкопанная, но глиняные кирпичи изнутри сверху разрушились и требуют замены, в то время как остальная часть топки защищенная огнеупорным шамотным кирпичом, износилась конечно, но держится молодцом.

То есть, требуется все, тоже самое, но с лапами по всему периметру. Нечто вот такое.

Способ несколько более расточителен в смысле материалов, но весьма надежен и может быть рекомендован для использования. Его мы и рассмотрим более подробно. Итак.

Что понадобится.

Инструменты.

Самый, что ни на есть обычный, набор слесарных инструментов, маленькая отрезная машинка (болгарка) с абразивными дисками, тонкими для резки, хотя бы одним толстым для зачистки. Защитные очки или что лучше — щиток на всю… на всё лицо. Если хотим к восьмидесяти годам слушать Бетховена не через слуховой аппарат, добавляем к этому защитные наушники или беруши — при зачистке машинкой, грохот и звон стоит изрядный. Нечто ручное для сверления. Использовался и небольшой сварочный инвертор с принадлежностями, плюс тоненькие (2мм) электроды. Пробовал МР-3, хорошо работают УОНИ, можно конечно и специальные для нержавеющей стали, если не жалко. В первом варианте изготовления, где только гибка, без сварки можно и обойтись. Да, сверх обычного разметочного инструмента, хорошо бы иметь большой угольник, со стороной, этак в пол метра. Это здорово увеличит точность разметки.

Материалы.

Подходящий по размерам, кусочек листа нержавеющей стали. Очень желательно, что бы она была жаропрочной. Не путать с «жаростойкой» (окалиностойкость). Единственный раз в сети попалось видео подобной конструкции, где автор применял именно жаропрочную нержавеющую сталь, весьма малой толщины, что-то около 0,5…0,75 мм. В таком случае, понятно, применим только способ изготовления гибкой, если только вы не располагаете специальными инструментами для сварки тонкой нержавейки.

В авторском варианте, применялась нержавеющая сталь неизвестной (и едва ли жаропрочной) марки, толщиной 1.5 мм. Не нарочно, какая была. Практика, однако, показала достаточно высокую стойкость материала. Так же, несколько избыточная толщина, тем не менее, позволяет использовать обычную ручную дуговую сварку.

Крепёж — стандартные болтики или винтики М5 с гайками. Пожалуй, лучше выбирать с головками помассивней, чтобы дольше не сгорали.

Крепление-коробка изготавливалась двумя способами.

Первый
— делалась общая большая развертка и путем гибки
, получался этакий короб без дна и крышки. Перпендикулярно стенкам короба отгибались лепестки. Устанавливалась дверца, размечались и сверлились отверстия. Дверца закреплялась винтиками и собственно все.

Разметка и вырезание заготовки.
Здесь, стоит сказать, что для получения малого радиуса гибки, при столь толстом материале, требуется некоторая подготовка места сгиба. Подготовка заключается в надрезе материала по линии сгиба, примерно на три четверти толщины, и разделка — придание резу V-образного профиля. С углом 90 или чуть более градусов у основания. Единственный инструмент более-менее подходящий для данной цели — отрезная машинка (болгарка). Как на мой вкус, стоит пользоваться, вариантом с меньшей мощностью и меньшим диаметром круга.

Действовать приходится так. Первый рез выполняется перпендикулярно поверхности материала, на нужную глубину по линии разметки. Это довольно сложно сделать хорошо с первого раза. Рез лучше делать не сразу на всю нужную глубину, а за несколько проходов, так меньше шанс пропилить насквозь и получается ровнее. Труднее всего сделать самую первую ровную канавку. У меня, как правило, получается тем лучше, чем менее ответственная деталь — при работе стоит несколько раскрепостить плечи и руки и не придавать много значения возможным небольшим огрехам.

После первого пропила, по нему как по направляющей делают еще два прохода инструментом, повернутым каждый раз на 45 градусов относительно основного. Примерно конечно, но лучше чуть больше. Это уже не сложно, нужно только повернуть или повернуться к заготовке так, чтобы канавка была у нас справа налево, а не сверху вниз. Так получается ровнее. Ну и болгарку перехватить по другому.

Потом сгибаем так, чтобы рез был внутри. Пользоваться какими ни будь упорами или направляющими нет нужды, сгиб все равно пойдет по месту минимальной толщины, уж как напилили.

Глубина первого пропила, в идеальном случае должна быть такой, чтобы заготовка по готовому резу сгибалась, с некоторым, довольно приличным усилием, но руками. При этом, внешняя поверхность сгиба будет чуть матовой, но без заметных трещин.

Форма же пропила, в идеале должна приводить к полному смыканию стенок на готовом гибе.

Итак, вырезались заготовки, в нужных местах делались пропилы, сквозные и для сгибов. Здесь нужно быть внимательным и вполне представлять себе готовое изделие — ряд сгибов (их разделки) расположены на противоположной стороне.

После возни с пропилами, несколькими движениями, по линиям сгибается коробка с лепестками.

Примеряем дверцу, размечаем отверстия, сверлим, крепим. Лишнее от резьбы отрезаем. Крепится винтом и гайкой. М5. Стопоров и шайб не применял, но если терзают сомнения, можно накернить в центр обрезанного.

Теперь из мелких обрезков привариваем уголки. С лицевой стороны, иначе конструкция носит несколько незавершенный вид. Просто приставляются к нужному месту кусочки с прямым углом, хотя бы немного больше нужного и сваркой, несколькими точечками закрепляется. Потом лишнее отпиливается. Сварочные швы зачищаются. Острые кромки притупляются.

Лапы со стороны топки несколько великоваты, можно обойтись и меньшими.

Эта же заделка, после 3.5 лет эксплуатации в кирпичной банной печи. На нижней полке зола, рассмотрим боковую сторону. Немного окалины, заметные покоробленности и изгибы отсутствуют, головки болтиков на фото не видны, но смею заверить они тоже в весьма приличном состоянии. Наружная кирпичная кладка разрушений не имеет, футеровка тем более. В целом, состояние отличное, а учитывая значительно более интенсивную топку банной печи по сравнению с отопительной, и вовсе превосходное. Возможно, этому способствовала значительная толщина материала и общая жесткость конструкции.

Заделка, несмотря на большую по сравнению с распространенными способами стоимость, чудо как хороша, однако способ изготовления короба с лапами, гибкой, не слишком точен. По определению. Сложновато учесть до миллиметра, все эволюции заготовки в процессе гибки и как следствие — либо не влезет дверца, либо зазоры великоваты. Можно заполнить их тем же огнеупорным войлоком, но это не дело.

Второй вариант изготовления. Сваркой.

Установка топочной дверцы в кирпичной печи: подготовка

Строительство печи из кирпича требует монтажа колосниковых решеток, задвижек и дверок, каждая из которых имеет свое назначение. Составляющие, особенно топочная дверца, должны быть установлены по всем правилам, потому что от этого зависит качество работы конструкции. Монтаж всех печных элементов требует ответственного подхода.

Что такое топочная дверь?

Дверцы для печей — незаменимые атрибуты в строительстве каменных конструкций. Благодаря двери, печь становится более эффективной, в том числе:

  • сокращает время разогревания;
  • экономит топливо;
  • прогоревший уголь или дрова не падают на пол.

Вернуться к оглавлению

Как выбрать?

Кирпичная печь может быть оснащена топочными дверцами, выполненных из различных материалов, особенности которых представлены в таблице:

Название Преимущества Недостатки
Чугун Присоединяется воздухозаборный патрубок из помещения, гарантируя тем самым полную герметичность топливной камеры Срок использования ниже, чем у остальных
Дверь можно купить либо собственноручно сделать
Железо Отлично держит тепло, имеет высокий уровень пожаробезопасности Следует периодически покрывать антикоррозийной термостойкой краской
Относительно недорогая стоимость
Прослужит долго, не понадобится ремонт или замена топочной двери
Стекло Может выдерживать большие температуры на протяжении длительного времени Очень быстро загрязняется и довольно хрупкая, поэтому при установке следует быть предельно осторожным
Хороша с эстетической точки зрения, так как сквозь нее можно наблюдать за огнем
Не взрывоопасна, благодаря использованию кварца и кристаллокерамики

Вернуться к оглавлению

Подготовка к установке топочной дверцы в кирпичной печи

Дверца должна свободно открываться и закрываться.

Некоторые дверцы могут очень туго открываться и закрываться. Поэтому перед тем как начать установку, следует разработать ее, чтобы в дальнейшем пользоваться было удобнее. Но есть еще некоторые детали, которые уточняются перед началом работы:

  • Проверить плотность прилегания к рамке, при этом избегать перекосов. Поворачивание полотна должно быть свободным.
  • Движение шибера задвижки происходит без затруднений и полностью закрывает отверстие. В рамке не должно быть трещин.
  • Если для топки будут использоваться только угли, то в шибере делается отверстие размером 13—18 мм.

Вернуться к оглавлению

Виды монтажа

К процессу установки топочной дверцы нужно относиться со всей серьезностью, так как она больше остальных комплектующих подвергается тепловому расширению. Крепить ее следует надежно и так, чтобы пространство кирпичной печи полностью перекрывалось. Существует несколько способов монтажа дверцы в кирпичную кладку.

Вернуться к оглавлению

На проволоку

Для монтажа оптимально подходит нихромовая проволока.

Бывают случаи, когда печь приходится разбирать и собирать заново из-за того, что выпала топочная дверь. Происходит это, когда ее крепят с помощью алюминиевой проволоки или многожильных проводов. Печники с большим опытом работы советуют пользоваться нихромовым материалом, так как он гибкий и довольно жаропрочный. Чтобы установить дверцу таким способом нужно:

  • Продеть проволоку в специальные отверстия в раме дверцы (если их нет, то можно легко просверлить). Изделие должно быть в 2—3 раза меньше, чем швы каменной кладки.
  • В кладке проволоку расположить под углом к открывающему усилию. Таким способом дверца не выпадет.

Вернуться к оглавлению

При помощи элементов из листовой нержавейки

Монтаж с помощью нержавейки более прогрессивен. Они имеют вид пластин с отбортовкой либо цельной обечайкой. Отбортовкой пластины цепляются за раму дверцы. Закрепить в кирпичной кладке элементы следует при помощи саморезов. Пластины имеют свойство расширяться и сжиматься при изменении температуры, поэтому крепление не должно быть тугим, так как это ведет к разрушению кладки. Между кирпичами и нержавейкой прокладывается термоизолирующий материал. Лучше всего подойдет кремнеземное волокно.

Для получения максимально надежного результата этот способ комбинируется с монтажом на проволоку.

Вернуться к оглавлению

На саморезы или болты

Этот способ является самым быстрым. Достаточно просто просверлить 4 отверстия нужного размера, заполнить их асбестовым шнуром и прикрутить дверку к кирпичам саморезами или болтами. Наполнитель можно использовать и другой, главное, чтобы у него было жаростойкое свойство. Этот способ — ненадежный. Если прибегнуть к нему, придется заменить топочную дверцу через короткий промежуток времени.

Дверцы каминные. Виды. Назначение. Монтаж

Главная / Дверцы каминные. Виды. Назначение. Монтаж

                 Многие уже знакомы с  современными заводскими закрытыми топками с красивым стеклом, не мешающим созерцать игру живого пламени. Но не всех устраивает сталь и чугун, кто то  хочет построить традиционную кирпичную печь или камин, либо улучшить эффективность и эстетику существующего сооружения. Для таких случаев производители предлагают отдельные дверцы для каминов, которые могут быть вмонтированы в каменную кладку.

Разница между каминными и печными дверками заключается в их размерах. Каминные дверцы существенно крупнее. Увеличив проём топки голландской печи и установив в неё стеклянную дверку вместо глухой, можно почти бесплатно получить в дополнение к печи довольно приличный камин.  Так же, дверцы для каминов, не имеющих отдельного поддувала и колосниковой решётки, оснащаются задвижкой, позволяющей регулировать поток воздуха, входящего в топку.

            Сегодня все чаще каминные дверцы делают такими, чтобы была возможность наблюдать за красотой пламени. Так как каминные дверцы являются важным элементом камина, то существует масса требований к ним. Дверцы  должны быть пожаробезопасны, достаточно практичными и функциональными.


Дверцы из жаростойкого стекла, которые закрывают современные камины, обеспечивают необходимую тягу для интенсивного горения топлива, не скрывают пламя и пропускают тепловые лучи, а также позволяют сохранить декоративную функцию камина.

Требования к установке и обслуживанию

             Монтаж отдельных печных и каминных дверок проводится в процессе кладки конструкции или уже на готовое изделие. Установка спиц осуществляется горизонтально на стыках кирпичей, перпендикулярно к возводимой поверхности. Фиксация рамы происходит при застывании используемого раствора.

 Монтаж через боковые отверстия в рамке дверцы спицами или специальными саморезами непосредственно в кирпичные стенки проема топки.

 При установке в готовую конструкцию, сверлят 4 отверстия диаметром 4 мм, Для крепежа используют длинные 5 мм шурупы. Дверца монтируется с технологическим отступом от кладки (5-6 мм), в который закладывают огнеупорную вату. Достичь требуемой герметизации удастся, используя специальный термостойкий шнур. Для этого уплотнителем заполняется промежуток, отделяющий стекло для печи от дверной рамы, что при эксплуатации исключит образование его повреждений и утечек в случаях расширения материалов.

 Застраховаться от возможного пожара поможет также размещение перед топкой напольного металлического листа шириной 400 мм и более.

Главное отличие печных и каминных дверок со стеклом в качестве их исполнения и универсальности. Ручки изделий также выполняются из материалов с низкой теплопроводностью, что позволяет без труда открывать дверцу печи в процессе горения.

Ряд модификаций дверей на печи и камины выполняется таким способом, что позволяет сокращать расстояние между человеком и раскаленным очагом. Применяемые сегодня покрытия помогают обезопасить размещение конструкции даже в помещениях с маленькими детьми. Установка съемных ручек на створках также исключает случайное соприкосновение детей с открытым огнем.


                         Параметры выбора дверцы для камина



  • Форма проема — арка или прямоугольная форма?

Можно сделать в арочный камин прямоугольно-арочную дверцу. Или, наоборот, в  топку прямоугольной формы можно сделать основную раму прямоугольной, а внутрь вставить  арку.

  •  Величина проема и его обзорность?

Большинство клиентов предпочитают, чтобы было как можно больше видно живого пламени. Соответственно выбор идет в пользу конструкций с минимумом декора, тонкими рамой и створками.

  •   Количество дверок?

Дверца для камина может быть одностворчатой или двустворчатой в зависимости от размеров проема и может иметь регулируемое поддувало.

  •  Наличие поддувала в нижней части каминной дверцы?

В первую очередь следует определиться нужно ли Вам поддувало, которое может быть как регулируемым так и не регулируемым.

Поддувало требуется тогда, когда его нет, в конструкции самого камина и существует необходимость в притоке воздуха.  Либо если оно есть, и  каминная дверца и поддувало могут быть выполнены в едином стиле.



        Составляющие каминной дверцы:

1.      Рама — стальная, либо  чугунная. Именно этот металл способен стойко переносить высокие перепады температур. В конструкции рамы предусмотрены отверстия для крепления в кирпичном проеме, а также петли- навесы для крепления створок. Форма рамы может быть разная. Поэтому при покупке дверцы для своего очага нужно больше внимание уделять именно форме рамы. В противном случае дверца может просто не подойти вашему камину.



2.      Ручка — с удобной задвижкой либо иным механизмом, который хорошо закрывает, крепят к стеклянной части двери, должна быть сделана из специального материала, который не будет сильно нагреваться

3.      Стекло – или то, что находится в обрамлении. Стекло для камина всегда термостойкое и прочное. Жаропрочное стекло с толщиной до 4 мм монтируют в заслонки с уплотнителем, оставляя зазор, чтобы оно не лопнуло в случае своего расширения под воздействием огня. Жаростойкое стекло не только обеспечивает безопасность жилищу от случайного возгорания от искр при горении поленьев и угольков, но и создает отличный воздухообмен внутри топки. Теплоотдача ощутимо увеличивается. Другими словами, в помещении с камином, который закрывается дверцей со вставкой из такого стекла теплее, чем когда горит пламя в открытом. Определённую проблему представляет собой очистка стекла от копоти, но, если топить только дровами лиственных пород, её почти не образуется. Эксплуатируя печные и каминные дверцы со стеклянными вставками, следует своевременно устранять копоть на их внутреннем покрытии. Это можно сделать обычной влажной ветошью и моющими реагентами, не содержащими хлор и абразивы. Проводить работы следует на полностью остывших стеклах. К тому же существуют различные средства для очистки стекла от копоти. Если вдруг по неосторожности стекло в каминной дверке разбили, его можно заменить, сегодня немало специализированных компаний предлагают огнеупорное стекло.

Установка, крепление печных приборов

Категория: Печи

Установка, крепление печных приборов

Печные приборы заделывают в кладку печей по ходу работы.

Печные приборы: дверки различных размеров и назначений; колосники или колосниковые решетки; вьюшки и вьюшечные задвижки; кухонные плиты с конфорками и без них.

Требования к установке приборов. Все дверки должны плотно и надежно закрываться. Вьюшечные задвижки состоят из рамки и движка. До укладки на место вьюшечной задвижки следует проверить, заходит ли движок в рамку до отказа. Швы духовых шкафов не должны иметь сквозных щелей. Все печные приборы должны соответствовать размерам, указанным на чертежах.

Порядок установки дверок. Дверки любого назначения устанавливают до начала кладки ряда, на котором их ставят. К отверстию в верхнем углу рамки привязывают кусок шпагата или проволоки, топочная дверка обматывается асбестовым шнуром. На чертеже точно размечают место, где должна стоять дверка, выверяют горизонтальность. Дверцу ставят устойчиво, натягивают шпагат, свободный конец придавливают кирпичом к кладке. С помощью отвеса дверке придают вертикальное положение, опускают шпагат, после закрепления дверки в кладке шпагат отвязывают. Если шнура нет, то между топочной дверней и кладкой оставляют зазор в 3-4 мм, чтобы двер-да при нагревании не раздвигала кладку.

Поддувальные, вьюшечные, прочистные дверки крепят проволокой d = 2 мм заделывают концы в кладку. Перекрытие над такими дверками делают кирпичами встык. Вьюшки и вьюшечные задвижки накладывают на перекрываемые каналы, рамки обмазывают глиняным раствором.

Духовые шкафы ставят так же, как и топочные дверцы. Асбестовым шнуром заполняют зазоры. Со стороны топки стенку шкафа облицовывают кирпичом на ребро.

Рис. 1. Печные приборы 1 – задвижка; 2 – заслонка; 3 – духовой шкаф; 4 – дверца; 5 -вьюшка; 6 – водогрейная коробка

Рамку духовки нельзя использовать как опору для дальнейшей кладки кирпича. Над ней необходимо сделать свод или перемычку из кирпича «в замок».

Плиты кладут на тонком слое раствора над верхом духовки на 5-6 см. Большая конфорка должна находиться над топливником. Ряд кладки, на который уложена плита, обделать уголком.

Поддувальную дверцу, душники устанавливают без зазоров, так как они не перегреваются.

Колосниковую решетку укладывают в поду топки, оставляя по сторонам промежутки в 50 мм, засыпаемые песком или золой. Верх колосниковой решетки располагают ниже топочного отверстия на 1-2 ряда кирпича плашмя. Промежутки в решетке располагаются вдоль топливника.

Печи — Установка, крепление печных приборов

Как исправить 4 распространенные проблемы с дверцами духовки

Дверцы духовки должны закрываться и открываться плавно и надежно. Когда они покачиваются, застревают или не остаются на месте, вам, возможно, придется немного повозиться, чтобы снова все исправить. Вот четыре из наиболее распространенных причин поломки дверцы духовки и некоторые решения, которые вы можете попробовать, прежде чем прибегать к профессиональной помощи.

1. Износ пружинных петель

Наиболее распространенной причиной проблем с дверью печи является износ пружинных петель.Если пружина сломалась или изношена, есть вероятность, что дверца вашей духовки либо частично закроется, либо застрянет. Пружины дверцы духовки часто крепятся к нескольким отверстиям на дверце или раме духовки и могут быть легко удалены/заменены.

Найдите сменные петли для духовки на Amazon.

Вот шаги, которые вы можете предпринять, чтобы определить, являются ли ваши пружины причиной ваших проблем, и при необходимости заменить их.

Шаг 1. Найдите петли

Откройте дверцу духовки наполовину и держитесь за боковые стороны.Это должно дать вам место, чтобы потянуть дверь вверх — с петель.

Шаг 2. Найдите пружины

Теперь найдите пружины духовки, чтобы определить, работают ли они. В большинстве духовок пружины либо прикреплены к раме, либо внутри дверцы духовки. Если ваши пружины находятся внутри дверцы духовки, отвинтите внутреннюю панель дверцы и снимите ее, чтобы открыть пружины. Если ваши пружины расположены на раме, вам придется открыть ящик для хранения в нижней части духовки.

Этап 3. Проверка на износ

После того, как пружины оголены, осмотрите их, осмотрев отверстия, к которым они прикреплены, и весь корпус пружины. Если ваши пружины изношены, скорее всего, они являются вероятной причиной проблем с дверцей духовки. Если какая-либо из пружин отсоединена с любого конца, вы можете просто решить проблему, снова прикрепив отцепленный конец.

Шаг 4. Удаление старых пружин

Если пружины изношены, их нужно снять и заменить новыми.Чтобы снять пружины, сначала отметьте отверстия, где они зацепляются с обоих концов.

Перед снятием пружин наденьте защитное снаряжение, например очки, поскольку они могут отскочить, и отметьте положение каждой пружины на бумаге перед ее снятием. Используйте плоскогубцы, чтобы отцепить пружину с одного конца и легко снять ее с другого конца.

Шаг 5. Замена пружин

После снятия старых пружин вам, вероятно, придется заменить их новыми. Поместите новые пружины на место, надев защитное снаряжение.

Для пружин, прикрепленных к раме, вы должны увидеть металлическую полосу с отверстиями, где были расположены оригинальные шарнирные пружины. Прикрепите новые пружины к отверстиям на раме с обеих сторон. Убедитесь, что обе пружины закреплены в одинаковом положении с обеих сторон. Например, если вы решите прикрепить пружину к третьему отверстию с левой стороны, то же самое следует сделать и с правой стороной.

Шаг 6. Установите дверь на место

Теперь поместите дверь обратно на петли в полуоткрытом положении и вставьте ее в петли, чтобы снова прикрепить дверь.Идти должно быть хорошо!

2. Сломанная защелка

Защелка должна соединяться с отверстием внутри духовки, но она может застрять, если ее недостаточно смазать или если она сместится.

Решение проблемы с замком должно быть легким, если его нужно только смазать. В таком случае просто добавьте несколько капель масла в месте контакта с отверстием и попробуйте снова закрыть дверь. Однако, если защелка сломана или неисправна, вам, возможно, придется заменить ее.

Шаг 1 — Подготовка

Отключите печь от сети и наденьте защитное снаряжение, включая перчатки и защитные очки.

Шаг 2. Снимите панель доступа

Снимите верхнюю заднюю панель доступа. Вам придется открутить панель и аккуратно вытащить ее из паза.

Шаг 3. Найдите защелку

Найдите узел привода защелки с левой стороны внутренней части духовки.

Шаг 4. Разделите провода

Отсоедините жгут проводов от коричневого, белого и темного проводов.Вы также должны отсоединить два синих провода от узла переключателя двигателя.

Шаг 5. Снимите защелку

Ослабьте скобу, которая крепит защелку к раме духовки, и снимите защелку целиком. Если защелка все еще находится в надлежащем состоянии и ее можно починить вручную, попробуйте починить ее и вернуть на место. Если он полностью сломан, купите новый и замените его.

3. Дверца не подходит

Дверцы печи могут расширяться из-за нагрева, что делает их слишком большими для собственной печи.Если дверь расширится на несколько миллиметров, защелка может сместиться. Это может означать, что дверное отверстие, в которое должна входить защелка, находится не на своем месте.

Часто эту проблему можно легко устранить, затянув винты вокруг рамы таким образом, чтобы дверь оставалась на месте.

4. Ржавые петли

Особенно, если вы не используете духовку в течение некоторого времени, петли могут заржаветь, что вызовет проблемы с открыванием и закрыванием. Если на ваших петлях есть признаки ржавчины, скорее всего, пружины тоже ржавеют.Поскольку мы уже рассмотрели устранение неполадок с шарнирными пружинами, у вас не должно возникнуть проблем в этой области.

Однако проблема может быть только на поверхности. Прежде чем углубиться в проверку пружин, попробуйте смазать дверные петли или затянуть петли в раме. Вы также можете снять петли и почистить их, чтобы уменьшить трение. Если это не сработает, приступайте к осмотру шарнирных пружин.

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Снятие и установка дверцы духовки — справка по продукту

Руководство по снятию дверцы духовки Jenn-Air для очистки

Важно знать, как заменить дверцу, не повредив остальную часть прибора.

Двери бывают двух типов: с петлями-защелками и без петель-защелок.

Для снятия дверцы духовки Jenn-Air с шарнирными защелками

  1. Перед снятием дверцы духовки подготовьте ровную поверхность для установки дверцы духовки.Его следует накрыть мягким одеялом или использовать стойки из упаковочного материала.
  2. Откройте дверцу духовки.
  3. Найдите замки/защелки петель дверцы духовки в обоих углах дверцы духовки.
  • Поверните/поднимите шарнирный замок/защелку по направлению к дверце духовки, чтобы разблокировать ее.
  • Если замок дверной петли / защелка не повернут / не перевернут полностью (см. рис. B), дверь не снимется должным образом.
  • ПРИМЕЧАНИЕ. Шарнирный замок/защелка зависит от номера модели.



  1. Частично закройте дверцу, чтобы зафиксировать дверные защелки. В этот момент дверь остановится.



  1. Двумя руками возьмитесь за края дверцы духовки.
    • Поднимите и потяните дверцу духовки на себя и снимите.
    • Возможно, потребуется осторожно подвигать дверь из стороны в сторону, когда вы тянете дверь.
  1. Отложите дверцу(и) духовки в сторону на подготовленную рабочую поверхность с покрытием так, чтобы дверца духовки опиралась на ручку.

Как заменить дверцу духового шкафа Jenn-Air с шарнирными защелками

  1. Двумя руками возьмитесь за боковые края двери посередине. Лицевая полость печи.
  2. Найдите прорези на каждой стороне камеры печи для замков дверных петель.
  1. Под углом 45° совместите дверные петли с прорезями в нижней части передней части духового шкафа.
    • Медленно вставьте дверь, сохраняя угол 45°.
    • Дверца входит в паз, когда вы чувствуете небольшое падение.
  1. Опустите дверцу духовки в полностью открытое положение:
    • Если дверца духовки не открывается на 90°, повторите шаги 1–3.
  2. Найдите шарнирные замки/защелки дверцы духовки в углах дверцы духовки и поверните шарнирные замки/защелки в сторону полости духовки в запертое положение.
    • См. шаг 3 (рисунок A) в разделе «Снятие дверцы духовки», чтобы определить правильное запертое положение.
  1. Закройте дверцу духовки.
  2. Когда петли правильно установлены и дверь закрыта, между дверью и панелью управления должен быть ровный зазор:
    • Если одна сторона дверцы духовки висит ниже, чем другая сторона, петля на этой стороне установлена ​​неправильно
    • Повторите шаги, чтобы снять и заменить дверцу печи



Для снятия дверцы духовки Jenn-Air без шарнирных защелок

  1. Перед снятием дверцы духовки подготовьте ровную поверхность для установки дверцы духовки.Его следует накрыть мягким одеялом или столбиками из упаковочного материала.
  2. Откройте дверцу духовки до упора (приблизительно на 4 дюйма [10,0 см]).
  3. Возьмитесь за дверь с каждой стороны. Не используйте дверную ручку, чтобы поднять дверь.
  4. Равномерно поднимайте дверь, пока она не освободится от рычагов петли.

Для замены дверцы духовки Jenn-Air без шарнирных защелок

  1. Возьмитесь за дверь с каждой стороны.
  2. Совместите прорези в двери с рычагами петель на плите.
  3. Сдвиньте дверь вниз на рычаги петли, пока дверь полностью не сядет на петли.
  4. Нажмите на верхние углы дверцы, чтобы полностью установить дверцу на петли.

ПРИМЕЧАНИЕ. Дверца не должна выглядеть криво.



Если вы хотите загрузить или просмотреть литературу по вашему прибору, посетите нашу страницу «Руководства и литература».

Как отремонтировать дверцу духовки

Будь то ремонт или простое техническое обслуживание, разборка дверцы духовки на самом деле не такая сложная задача, как вы могли подумать.

В видео ниже Мэтт из eSpares демонстрирует простую задачу по разборке двери, чтобы хорошо ее почистить, однако эти процессы также идеально подходят для тех случаев, когда вам нужно выполнить любой тип ремонта двери.

В этом видео показан пример того, как снять или заменить деталь на типичной машине, некоторые модели могут отличаться, но процедура должна быть похожей.

Что вам понадобится:

Шаг 1. Рекомендации по безопасности

Безопасность превыше всего! Перед началом любого ремонта убедитесь, что вы выключили или отсоединили прибор от сети.

Предупреждение: Из-за открытых острых краев рекомендуется надевать подходящие защитные перчатки, чтобы предотвратить травмы при выполнении этого ремонта.

Шаг 2 — Снятие двери

Чтобы начать снятие дверцы с духовки — обычно это простая задача, все, что вам нужно сделать, это разблокировать защелки петель (стоит отметить, что духовые шкафы других марок могут иметь другие механизмы — и обратитесь к своему руководству за советом о том, как это сделать). снять дверь)

Открыв дверь, найдите для нее большое место, где у вас будет достаточно места, чтобы разобрать ее, не создавая беспорядка.

Шаг 3 — Разборка

Время отделить дверь! На самом деле это простой шаг — вам нужно определить тип винта, который удерживает внешнее и внутреннее стекло на месте, и открутить их. В видео; дверь была скреплена винтами torx, и Мэтт использовал отвертку torx, чтобы выкрутить винты.

После того, как винты будут удалены, вы можете разделить внешнюю и внутреннюю дверцу — будьте осторожны, чтобы не уронить и не потерять петли, так как они не прикреплены к двери, а вместо этого зажаты между обоими дверными стеклами.

Шаг 4. Снятие ручки

Снять ручку очень просто — просто открутите винты, удерживающие ручку на месте, после ослабления ручка отсоединится от внешней дверной панели.

На этом этапе видео Мэтт хорошо почистил наружную дверцу, используя неедкое чистящее средство для духовки и керамический скребок, чтобы очистить внутреннее стекло от пригоревшего жира. Оба этих предмета можно найти в нашем разделе уборки дома на веб-сайте eSpares.

Шаг 5 — Сборка двери

Независимо от того, хорошо ли чистите дверь или заменяете определенные детали, процессы, описанные в этой статье, одинаковы. Теперь, когда вы добились того, чего хотели, вам нужно снова собрать дверцу духовки.

Шаги просты: после того, как ручка будет закреплена обратно на внешней двери, вы можете совместить отверстия для петель с петлями на внутренней стороне.Опустите внутреннюю дверь, убедившись, что петли на месте — теперь вы можете закрутить винты на место, чтобы скрепить дверной узел.

Как только все будет на месте и закреплено, вы можете установить дверцу обратно на духовку (не забудьте закрыть петли, чтобы убедиться, что дверца надежно закреплена).

Отличная работа! Теперь вы знаете, как снять, разобрать и собрать дверцу духовки. Это знание отлично подходит для тех случаев, когда вы можете хорошо почистить дверь или заменить неисправные или сломанные детали.

Дополнительные советы и помощь в диагностике неисправностей ваших приборов см. в других наших статьях в нашем консультационном центре.

Проголосовали за ремонт дверцы духовки № 1 в Джилонге и на полуострове Белларин

Петли дверцы духовки являются жизненно важными деталями вашей духовки, которые обеспечивают ее работу при правильной температуре. Поддерживая петли вашей духовки в хорошем рабочем состоянии и регулярно чистя их, они будут работать без сбоев. Однако вы, возможно, заметили, что дверца духовки не закрывается полностью и выходит горячий воздух.

Петли дверцы духовки представляют собой сложный закрывающий механизм, который удерживает дверцу духовки закрытой и на месте. Петли позволяют открывать и закрывать дверцу духовки при необходимости. Со временем и использованием они могут начать терять свою силу.

Для замены или ремонта петель дверцы духовки лучше обратиться к опытному специалисту по ремонту дверцы духовки. Существует множество различных моделей петель дверцы духовки, а также левых и правых петель, поэтому ремонт петель лучше доверить профессионалам. Худший сценарий, когда вы делаете работу своими руками, — это установка неправильных петель и повреждение двери или что-то похуже.

Ремонт и замена уплотнителей дверцы духовки

Подобно петлям духовки, уплотнения служат для сохранения тепла внутри духовки. Со временем пломбы могут испортиться из-за тепла, использования и пищевых брызг. Вопрос о ремонте или замене уплотнителя дверцы духовки лучше доверить опытному мастеру по ремонту духовки. В крайнем случае, мы можем отремонтировать уплотнение вашей духовки. Как правило, мы предпочитаем заменять изношенные уплотнения печи, потому что в долгосрочной перспективе это более рентабельно.

Воспользовавшись нашими профессиональными услугами по ремонту уплотнителей дверцы духовки, вы получите как полную гарантию производителя, так и нашу квалифицированную установку.Чтобы увеличить срок службы уплотнений вашей духовки, держите их в чистоте, время от времени протирая их влажной тканью. Это удалит пригоревший и любой свободный мусор.

Ремонт духовки Компания Geelong поставляет большинство запчастей для дверцы духовки, поэтому мы можем предоставить вам услуги по ремонту или замене дверцы духовки по фиксированной цене сегодня или в удобное для вас время.

Если вам требуется профессиональное обслуживание печей в Джилонге и на полуострове Белларин, позвоните специалистам. Найдем лучшее решение для вас с помощью наших квалифицированных услуг по ремонту бытовой техники.

Наши специалисты имеют большой опыт в ремонте духовых шкафов различных марок. Мы хотели бы, чтобы ваш ремонт был выполнен эффективно, ремонтируя или заменяя поврежденные детали как можно скорее.

Ручка дверцы духовки отваливается? Может быть, поэтому

Если у вас дома есть духовка, то вы ожидаете, что она будет работать должным образом. Поэтому может быть неприятно, если ручка дверцы духовки не работает должным образом. Может быть неприятно слышать, как эта ручка снова и снова стучит по полу.Вы можете задаться вопросом, можете ли вы что-нибудь сделать, чтобы это исправить.

Во-первых, вам может быть интересно, почему ручка дверцы духовки постоянно отваливается. Наиболее распространенная причина, по которой ручка дверцы духового шкафа продолжает отваливаться, заключается в том, что она была повреждена в результате чрезмерного использования. Как и другие части духовки, дверная ручка со временем развалится. Поэтому может потребоваться его замена.

Итак, какие материалы вам понадобятся, чтобы прикрепить дверную ручку к вашей духовке? Взгляните на некоторые важные моменты ниже, а затем следуйте пошаговому руководству, чтобы отремонтировать ручку дверцы духовки.

Материалы, необходимые для ремонта ручки дверцы духовки

Во-первых, вам нужно собрать все материалы, необходимые для ремонта ручки дверцы духовки. В том числе:

  • Вам понадобится отвертка, которая подойдет к винтам в ручке дверцы духовки. В большинстве случаев это будет крестовая отвертка; однако для некоторых ручек дверцы духовки могут потребоваться отвертки с плоской головкой.
  • Вам также понадобится новый набор винтов, чтобы заменить те, что в дверной ручке.Взгляните на руководство, чтобы выяснить, какие типы винтов требуются для дверной ручки вашей духовки.
  • Вам также понадобится влажная ткань с чистящим раствором, чтобы очистить отверстия для винтов после снятия старой дверной ручки.

Следует отметить, что вы, возможно, подумали об использовании клея для фиксации дверной ручки; однако это не рекомендуется. Синий не такой прочный, как шурупы. Поэтому это будет только временное решение. В конце концов, вы снова оторвете дверную ручку от духовки.В результате лучше использовать саморезы.

Возьмите подходящую головку отвертки и несколько винтов, которые подходят к ручке вашей духовки

Крепление ручки дверцы духовки: необходимые шаги

Когда у вас есть все необходимые материалы, пора починить ручку дверцы духовки. Следующие шаги включают:

Шаг 1. Откройте дверцу духовки и освободите петли

Во-первых, вам нужно открыть дверцу духовки. Затем разблокируйте петли. Несмотря на то, что эти петли расположены в разных местах и ​​в разных духовках, они обычно располагаются в нижней части каждой стороны духовки.

Эти петли функционируют так же, как и любые другие петли на любой другой двери. Они предназначены для того, чтобы придать дверце гибкость, а также удерживать ее прикрепленной к духовому шкафу. Отпустите петли, чтобы освободить дверцу от духовки. Это значительно облегчит вам работу с дверной ручкой.

Шаг 2. Снимите дверцу с духовки

После того, как вы освободите петли, дверца должна сняться с духовки. Поэтому попробуйте поднять дверцу духовки вверх. После того, как вы отпустили петли, дверца должна отсоединиться от остальной части духовки.

Открыв дверцу духовки, поставьте ее на ровную поверхность. Вы не хотите ставить духовку на наклонную поверхность, потому что дверца духовки не будет оставаться неподвижной, когда вы будете на ней работать. Если вы чувствуете, что на вашей кухне достаточно места, вы можете положить ее на пол. Чтобы пол на кухне оставался чистым, можно положить полотенце под дверь.

Шаг 3. Выкрутите винты из дверцы духовки

После этого необходимо выкрутить винты из дверцы духовки. Посмотрите на дверцу духовки и посмотрите, где находятся головки винтов. Во многих случаях они расположены в верхней части внутренней части дверцы духовки.

Вам понадобится отвертка, чтобы выкрутить винты из дверцы духовки. Несмотря на то, что во многих дверных ручках духовки используются винты с крестообразным шлицем, это не универсально. Возможно, вы захотите взглянуть на руководство, чтобы узнать, какой тип винтов требуется для вашей духовки.

Шаг 4. Очистите порты и осмотрите винты

После того, как вы выкрутили винты из дверцы духовки, внимательно осмотрите их и проверьте, не повреждены ли они.Винты могут заржаветь. Или вы можете заметить множество трещин на самих винтах. Если винты выглядят поврежденными, их необходимо заменить.

Винты не обязательно заменять, если они не повреждены. В то же время рекомендуется иметь сменные винты на случай, если они понадобятся. Возможно, вы захотите взглянуть на руководство, чтобы узнать, какие типы винтов требуются для вашей дверцы духовки.

Если вы решили не заменять винты в ручке дверцы духового шкафа, то вам следует тщательно протереть их влажной тканью.Постарайтесь удалить грязь, грязь и частицы пищи с винтов. Таким образом, они будут выполнять свою работу, когда вы вставите их обратно в ручку дверцы духовки.

Наконец, вам также следует тщательно очистить порты, прежде чем вы решите вкрутить винты обратно в ручку дверцы духовки. Вы должны попытаться избавиться от грязи, сажи или ржавчины, присутствующих в резьбовых отверстиях.

Шаг 5. Вкрутите винты в дверцу духовки

После того, как вы решили либо очистить свои винты, либо заменить их новыми винтами, пришло время вставить винты обратно в дверцу духовки. Вам понадобится та же отвертка, чтобы быстро и надежно вставить винты в порты.

Убедитесь, что у вас есть прочное соединение между винтами и пустыми гнездами, прежде чем вкручивать их. Затем убедитесь, что соединение плотное, прежде чем вы закончите. Это будет важно для удержания дверной ручки на месте.

Шаг 6. Установите дверцу обратно в духовку

После того, как вы закрутили винты, пришло время вернуть дверцу в духовку.Для этого вам просто нужно работать в обратном порядке. Установите дверцу духовки на петли. Затем снова закрепите петли, убедившись, что соединение надежно.

Убедитесь, что дверца духовки правильно установлена ​​на петлях

. Будьте осторожны, отпуская ручку дверцы. Если петли не были закреплены должным образом, дверь может снова сойти с петель. Прежде чем отойти, убедитесь, что петли затянуты.

Шаг 7. Проверьте ручку дверцы духовки

Когда вы закончите устанавливать дверцу обратно в печь, откройте и закройте ее несколько раз. Затем тщательно проверьте ручку. Он должен выдерживать силу вашего захвата.

Вот несколько основных шагов, которым вы должны следовать, если хотите предотвратить падение ручки дверцы духовки. Поскольку подавляющее большинство дверных ручек крепятся к дверце духовки с помощью винтов, вам просто нужно очистить и заменить винты, чтобы дверная ручка работала должным образом. Взгляните на руководство, если вы не уверены, какой тип винтов подходит для дверной ручки вашей духовки.

Как защитить дверную ручку духовки

Реальность такова, что ручка дверцы духовки скоро выйдет из строя.Вы можете не осознавать, как много вы используете свою духовку; однако каждый раз, когда вы открываете и закрываете дверцу духовки, вы оказываете давление на дверную ручку. Поэтому вы должны сделать все возможное, чтобы защитить его от вреда. Вот несколько основных шагов, которые вам необходимо выполнить:

  • Регулярно очищайте дверную ручку. Во-первых, регулярно чистите дверную ручку. Часто дверная ручка начинает сереть из-за того, что она подвергается воздействию большого количества грязи, копоти и жира. Это может привести к поломке дверной ручки, поэтому регулярно чистите ее, чтобы этого не произошло.
  • Запустите цикл самоочистки: вам также необходимо защитить винты на внутренней стороне дверной ручки. Когда вы закончите готовить еду, вы должны запустить цикл самоочистки духового шкафа. Таким образом, вы можете удалить загрязнения из духовки. Это может предотвратить ржавчину винтов.
  • Не висеть на дверной ручке: как правило, это более важно для детей; однако вы должны убедиться, что никто не висит на дверной ручке. Маленькие дети нередко прыгают и висят на дверной ручке, обращаясь с ней как с гимнастическим залом.Если вы эффективно следите за своей кухней, вы должны продлить срок службы дверной ручки духовки.

Со временем ручка дверцы духовки может начать ломаться. Если вы видите трещины на внешней стороне дверной ручки, возможно, вам необходимо заменить саму ручку. Вы должны взглянуть на руководство, чтобы увидеть, что вам нужно сделать, чтобы получить новую дверную ручку.

Предотвратите падение ручки дверцы духовки

В конечном счете, если вы хотите предотвратить падение дверной ручки, вам нужно обратить внимание на винты, которыми дверная ручка крепится к дверце духовки.Если ваша дверная ручка продолжает отваливаться, возможно, вам придется почистить винты, прежде чем вставлять их обратно в дверную ручку. Если винты выглядят поврежденными, возможно, вам придется заменить их полностью.

После того, как вы починили дверную ручку, вы должны сделать все возможное, чтобы защитить ее. Следите за чистотой внутри и снаружи дверцы духовки, если хотите, чтобы дверная ручка прослужила как можно дольше.

Надеюсь, вам было интересно узнать больше о защите дверцы духовки.Если вы хотите узнать больше о том, что вы можете сделать, чтобы получить максимальную отдачу от вашей духовки, ознакомьтесь с несколькими соответствующими статьями и руководствами ниже! Позаботьтесь о том, чтобы ваша печь прослужила как можно дольше!

Как починить дверцу духовки, которая не закрывается должным образом

Духовка является обычным бытовым прибором, который вы найдете в большинстве американских семей. Как и любой другой бытовой прибор, даже духовка может выйти из строя. Вот некоторые из распространенных проблем, с которыми сталкиваются домовладельцы:

  • Духовка не нагревается должным образом
  • Дверь не закрывается должным образом
  • Машина не запускается и ряд других проблем.

Когда возникает проблема с духовкой, большинство людей предпочитают обращаться к специалисту по обслуживанию духовки, чтобы решить проблему. Мастер по ремонту печей имеет техническую квалификацию для ремонта и обслуживания машины. Мастер выедет к вам на дом и выполнит ремонт духовки в кратчайшие сроки.

Если дверца духовки не закрывается или висит неровно, причиной этой проблемы могут быть несколько деталей. Решить эти проблемы легко, если вы сможете определить часть, которая вызывает проблему.Если дверца не закрывается должным образом, из духовки будет утекать тепло, что может привести к неравномерному пропеканию и ожогам пользователя. Как только проблема будет устранена, можно будет безопасно начать использовать печь в обычном режиме. Вот некоторые шаги, которые можно предпринять для устранения проблемы:

1) В целях безопасности отключите питание печи. Если вы используете газовую модель, убедитесь, что вы выключили газ перед попыткой ремонта.

2) Снимите дверцу машины и проверьте состояние петель.Эти петли обычно крепятся только к дверце, а не к духовке. Попробуйте вытащить дверцу прямо вверх, если дверца не тянет вверх, следует выкрутить винты, которыми дверца крепится к духовке. Если петли изношены, их необходимо заменить идентичными новыми петлями. После замены петель зацепите петли обратно в предназначенные для этого отверстия в духовке. Замените винты или нажмите на дверь, чтобы вы могли зафиксировать петли на месте.

3) Если петли в идеальном состоянии, проверьте состояние дверных пружин и замените их, если они сломаны.Чтобы проверить состояние пружины, снимите нижний ящик и найдите пружины между дверцей и духовкой. Пружины нелегко сломать, но регулярное использование может изнашивать пружину. Если вы заметили, что пружина сломана, откройте пассатижами концы возле болтов и проверьте, к какому болту присоединены пружины. Замените сломанные пружины идентичными и затяните концы, используя соответствующие болты.

4) Иногда поврежденная прокладка может препятствовать правильному закрытию дверцы. Чтобы проверить состояние прокладки двери, снимите резиновую прокладку, которая выравнивает внутреннюю кромку двери.Для этого вам понадобится плоская отвертка или плоскогубцы. Если прокладка повреждена, замените ее идентичной новой прокладкой. При покупке новой прокладки убедитесь, что она такой же длины, как и оригинальная прокладка. Чтобы зафиксировать новую прокладку, вставьте пальцем открытый конец прокладки в канавку дверцы машины. Продолжайте нажимать до тех пор, пока остальная часть прокладки не войдет внутрь канавки.

Некоторые из вещей, которые вам понадобятся для выполнения этого ремонта:

  1. Петли
  2. Отвертка
  3. Клещи
  4. Универсальный нож
  5. Пружины
  6. Прокладка

Важный совет

При замене детали обязательно отнесите сломанную деталь в магазин бытовой техники.Это гарантирует, что вы получите правильную деталь для вашей духовки.

Другие офисы округа Палм-Бич, которые мы обслуживаем:

West Palm Beach, Boynton Beach, Lake Worth, Royal Palm Beach, Delray Beach, Boca Raton, Riviera Beach, Greenacres, Wellington, Palm Beach Gardens, Jupiter, Palm Springs, Lantana

Как заменить петли дверцы духовки — Partsfps. Запчасти для ресторанного оборудования | Запчасти для общественного питания

PartsFPS занимается установкой или заменой различных частей печи на регулярной основе.Наша сегодняшняя тема — процесс установки дверных петель. В этом руководстве показано, как заменить петли дверцы духовки, если она не работает должным образом.

Для замены дверных петель на плите или настенной духовке это руководство по ремонту своими руками содержит пошаговые инструкции. Чтобы открываться и закрываться плавно и с контролируемой скоростью, петли дверцы духовки помогают дверце. Если петля повреждена или погнута, дверца духового шкафа не закроется должным образом или не будет оставаться закрытой. Тогда нет другого варианта, если вы не замените обе дверные петли с использованием запасных частей, одобренных производителем.

Основные меры предосторожности перед началом ремонтных работ:

  • • Дайте духовке остыть, прежде чем приступать к установке петель дверцы духовки.
  • • Для защиты рук надевайте рабочие перчатки.
  • • Перед началом ремонта подготовьте обе петли.
  • • Петли и натяжные пружины должны соответствовать друг другу, так как дверные петли обычно заменяются парами.

Полностью открыть дверцу духовки. В разблокированное положение с обеих сторон двери используйте шлицевую отвертку, чтобы приподнять фиксирующие выступы.Поднимите дверцу, открытую примерно на 1/4, в положение остановки жарки. Чтобы снять дверцу, возьмитесь за обе стороны дверцы духовки, а затем поднимите ее вверх и наружу.

Следующим шагом будет осторожно положить дверцу духовки лицевой стороной вниз, но убедитесь, что поверхность должна быть мягкой. Удалите винты, используя отвертку, которая подходит к винтам, которыми дверная ручка крепится к верхней части дверцы духовки. Теперь вы можете легко снять ручку.

Поднимите внутреннюю дверную панель в сборе с внешней дверной панели, отвернув винты в нижней части дверцы духовки.И установите внутреннюю дверную панель на мягкую поверхность.

Удалите 2 винта, которые крепят каждую петлю на месте, с внутренней панели дверцы духовки. Снимите петлю, потянув ее вверх и наружу из внутренней дверной панели.

Теперь можно поместить новую петлю дверцы духовки во внутреннюю панель дверцы в сборе. Плотно затяните винты, вставив винты в новую дверную петлю.

Теперь над внешней дверной панелью и рамой расположите внутреннюю дверную панель в сборе. Затем осторожно опустите внутреннюю дверную панель в сборе на место.Чтобы прикрепить внутреннюю дверную панель в сборе к раме внешней дверной панели, вставьте винты в нижней части дверцы.

В верхней части двери расположите дверную ручку. Чтобы удерживать дверную ручку на месте, вставьте винты и слегка затяните винты.

Зафиксируйте петли дверцы духовки обратно в приемники, установив дверцу в положение для жарки на передней части рамы плиты. Поверните стопорные штифты петель в закрытое положение, оставив дверь полностью открытой. Закройте дверцу духовки.

Убедитесь, что вы правильно затянули все винты. Надеюсь, что с помощью этого руководства вы сможете успешно заменить сломанные петли дверцы духовки.

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
