Как сделать печь в баню из трубы: Печь для бани из трубы своими руками: чертежи, изготовление

Как сварить печь для бани из трубы

Самый простой и экономически выгодный способ сварить печь для бани – это использовать обычный отрезок стальной или металлической трубы. И дешево, и сердито. Функционировать такая печь будет на славу, ведь ее герметичный корпус обеспечит 100% безопасность отдыхающего в бане человека. Да и специальные ограждения для нее не нужны, что тоже является ее несомненным плюсом. А изготовить ее совсем не сложно – дело всего нескольких часов.

Как обустроить место в бане для такой печки?

Но сначала следует позаботиться о фундаменте для такой печи – его лучше сделать из бетона, высотой 25-30 см. Как только фундамент подсохнет, на нем можно начинать выкладывать площадку 70х70, из кирпича в ряд или два ряда – только на глиняном растворе. Для этого подойдет красный или огнеупорный кирпич. В итоге же край площадки поднимется над полом на 15-20 см.

Нужно будет защитить и стены деревянной парной от сильнейшего нагревания – защитным экраном из кирпичей на ребрах, сцепленных глиняным раствором. Его высота должна получиться не меньше 1 м 20 см, а печь для бани из трубы будет находиться на расстоянии 20 см от экрана.

Установка уже сваренной печки из трубы в баню должна отвечать технике пожаробезопасности

Технологические особенности сборки и сварки

Для изготовления этой печи понадобятся такие детали: труба в 1,5 метра длиной и диаметром 0,5 метра. Толщина металла ее не должна превышать 1 см, чтобы будущая печка не прогревалась слишком долго.

Итак, трубу следует разрезать на две части: 0,6 м и 0,9 м. Больший отрезок пойдет на установку топки и каменки, а меньший будет использован как бак для воды. Теперь можно изготавливать непосредственно саму печь в баню из трубы:

• Шаг 1. Внизу трубы делается вырез для поддувала с параметрами: 18-20 см ширины и 5-6 см высоты.
• Шаг 2. Над поддувалом нужно смонтировать при помощи сварки стальную круглую пластину 1,2 см толщиной.
• Шаг 3. Часть металла необходимо вырезать для того, чтобы в поддувале разместить печной колосник. А чтобы закрепить последний, по углам нужно зафиксировать четыре специальных «ушка» — с помощью той же сварки.
• Шаг 4. В трубе вырезается ниша для топки и изготавливается дверца. Для чего кусок металла с размерами 25х30 см нужно навесить на крючки или петли и приделать защелку.
• Шаг 5. Над самой топкой необходимо зафиксировать отрезок трубы 30х35 см – это будущая каменка. Расположить ее нужно так, чтобы до днища бака от ее верха было не менее 10 см. После чего заднюю стену трубы следует полностью заварить, а на передней сделать дверцу 25х30.

• Шаг 6. В готовую каменку на половину от объема нужно заполнить булыжниками. А чтобы они не высыпались, не помешает приварить специальный стальной пруток для ограждения. Можно, конечно, сделать и другую конструкцию каменки, приварив прямо над топкой решетку из стальных прутков, и расположив уже на ней камни.
• Шаг 7. В верхней части печи следует закрепить муфту из стальной шины 5-7 мм толщиной, и шириной от 50 мм. Половину муфты нужно приварить к корпусу печи, а вторую половину – ту, что выступает над печью – использовать как деталь для монтажа бака.
• Шаг 8. К торцевой части готового бака для горячей воды снизу нужно закрепить сваркой круг 8 мм толщиной. В нем необходимо вырезать заранее отверстие для дымовой трубы – 12-15 см. После чего нижнюю сторону дымовой трубы нужно наглухо зафиксировать к днищу бака – чтобы не смогла протекать вода в топку.
• Шаг 9. Верхнюю часть бака теперь следует закрыть специальным полукругом из стали и сделать в нем отверстие для дымовой трубы, и приварить ее к нему. Но третья часть площади верха бака должна остаться при этом открытой для залива воды – для ее закрытия нужно будет отдельно сделать крышку с ручкой.
• Шаг 10. Теперь на дымовой трубе нужно на расстоянии 30 см от бака приварить стальную площадку размером 30х30 см – это необходимо для монтажа трубы с задвижкой.

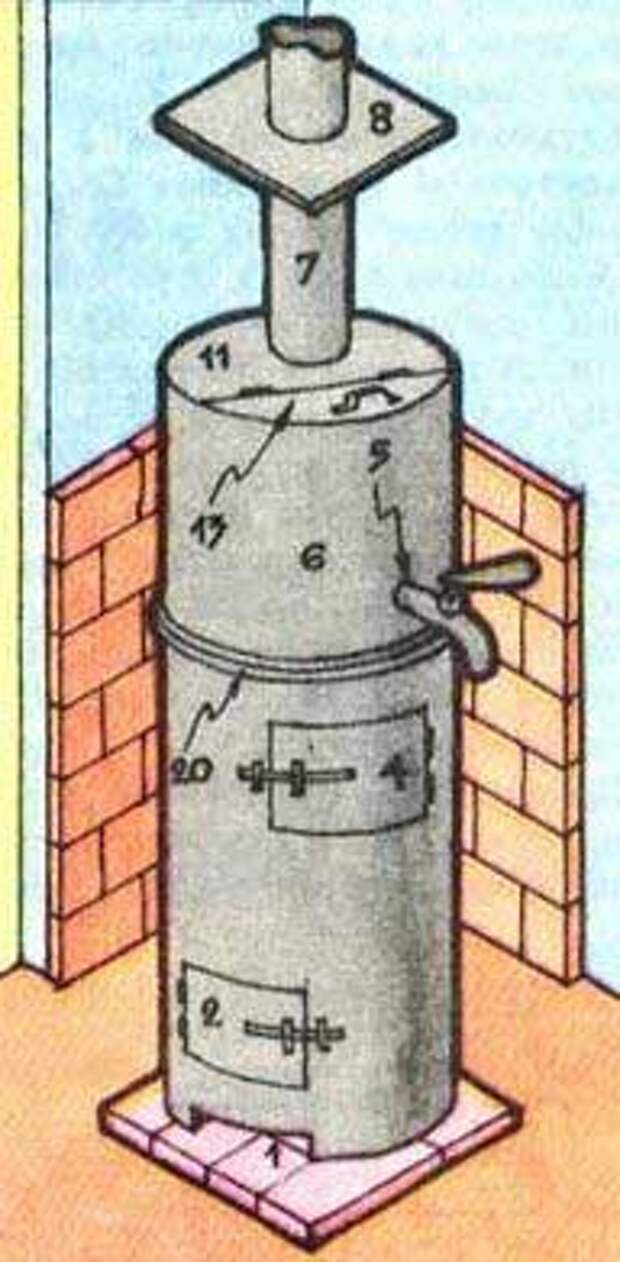

Иллюстрация к технологическим этапам сварки печи

Крепкая, долговечная и бюджетная печь для бани готова! Осталось только внизу бака, как раз напротив отверстия для залива воды сделать кран с вентилем.

Вот такого типа простые и надежные металлические печи для бани из трубы можно изготовить. К слову, объем сварочных работ в этом случае будет намного меньшим, чем при изготовлении печи из прямых металлических листов.

Здесь важно заранее хорошо проверить коррозийные повреждения трубы и учесть, насколько долго сама труба находилась на улице под открытым небом. И все проблемные зоны важно заранее приварить «заплатками», либо прямо в этих местах вырезать печные отверстия – тоже вариант.

Но это – самая простая конструкция банной печи из трубы, а народные умельцы делают еще и такие варианты:

Как не сделать из этой печки бомбу?

Главные элементы
печки из трубы

Как бы это не казалось смешным, но из трубы можно не только печку для бани сделать, но и настоящую бомбу. Это происходит из-за того, что в процессе сварки допускаются грубые ошибки. Например, если тяга будущей печи слишком сильна, для чего и необходимо заранее сделать задвижку в дымовую трубу, причем обязательно подвижную.

Во-вторых, важно не допустить возможного возгорания сажи, особенно большого его количества. А для этого нужно укомплектовать печку, если она горизонтальная, дожигателем: в верхней части трубы вваривается с этой целью горизонтальный лоток – на пол печки глубиной. Далее, почти у верха трубы, отделяя основную камеру от входа в трубу, делаются два отверстия в стенке самой печки. А чтобы те не коптили, их нужно сделать трубочками, немного загнутыми в сторону трубы. Вот такая нехитрая конструкция добавит кислорода и поможет сжечь все продукты горения, значительно уменьшив осаждение сажи.

А еще пару штрихов дизайна – и доставшаяся почти даром печь из трубы станет вашей гордостью!

как сделать самодельную банную печку на отработке своими руками

Для русского человека баня – это непросто помещение для помывки, это практически ритуальное сооружение. Целебный ароматный  пар, очищающий жар бани и массаж березовым веничком – это лучшее средство от стресса, усталости и множества других болезней.

«Сердце» любой бани – это печь, поэтому ее выбору стоит уделить повышенное внимание. Кстати, необязательно тратить деньги на покупку этого оборудования,  самодельная печь для бани из трубы будет служить ничуть не хуже. Рассмотрим, как можно сделать такую печку.

Пример печи для бани, выполненная из трубы

Печь в бане выполняет сразу две важные функции.

• Разогревает воздух в помещениях;
• Нагревает воду, необходимую для гигиенических процедур.

Принцип работы у оборудования заводского производства и у печей, сделанных самостоятельно, один и тот же. Конечно, в заводских печах могут присутствовать различные дополнительные функции, да и дизайн этих изделий, как правило, более привлекателен.

Но и самодельная печь из трубы для бани, при условии аккуратного изготовления, будет достойно выполнять свои главные функции и не принесет разочарования хозяевам.

Преимущества и недостатки печей для бани, выполненных из металла

Пример металлической трубы для банной печи

Чтобы соорудить банную печку, используют, как правило, металл или кирпич. И тот, и другой вариант имеет свои плюсы.

В чем же достоинства печей из металла?

• Устойчивость к высоким температурам;
• Износостойкость и длительный срок эксплуатации
• Способность быстро нагреть баню. Даже самые простые печи из трубы для бани способны прогреть помещение за 40-90 минут, в зависимости от окружающей температуры.
• Возможность использования различных видов топлива.
• Доступность материалов. К примеру, если строится печка для бани из трубы своими руками, то расходы на закупку материалов будут незначительными.
  А если в хозяйстве отыщется кусок трубы, оставшийся от ремонта, то печь будет построена практически даром.
• Несложный монтаж. При желании печку сможет собрать любой человек, который хоть немного умеет обращаться с инструментом.
• Небольшой вес. Для печи из металла нет нужды сооружать массивный постамент, необходимый для каменки.

Конечно, есть у металлических печей и недостатки. Одним из основных является то, что такая печь быстро остывает, поэтому ее приходится «подтапливать» в процессе принятия банных процедур.

Кроме того, тепло от металлических печей распределяется неравномерно. Впрочем, если баня небольшая, то этот недостаток практически незаметен.

Совет!

Для бани с большими помещениями, рекомендуется установка нескольких печей.

Конструкция банной печи

Пример использования металлической печи в бане

Качественная банная печь из трубы может быть построена своими руками.

Основными элементами этой конструкции являются:

• Топка печи.
• Расположенная внутри корпуса либо открытая емкость, предназначенная для банных камней.
• Камера зольника-подувала.

Между камерами устанавливаются особые элементы – решетки-колосники. Отдельным элементом является бак для разогрева воды. В некоторых моделях он является частью корпуса печи, в других – располагается на опорах над камерой с банными камнями.

Есть варианты печей с отдельным водонагревательным баком, который соединен с печью трубами или шлангами.

Еще одним важным элементом является дымоходная труба, которая необходима для вывода за пределы помещения продуктов, образующихся в процессе сгорания топлива.

Как построить печь из трубы?

Печь для бани, сделанная своими руками из трубы

Одним из распространенных вариантов самоделок является печь банная из трубы. Рассмотрим, как осуществляется такое строительство.

Труба – отличный «полуфабрикат» для сооружения печи

Металлические печи можно сделать из листа стали или, к примеру, из старой бочки. Но если в хозяйстве найдется отрезок трубы подходящего диаметра, то стоит воспользоваться этой «заготовкой».

Самодельная печь в баню из трубы может быть выполнена с вертикальным или горизонтальным направлением отрезка трубного проката. При использовании готовых труб для печей сокращается объем сварочных работ, необходимых при изготовлении печей из листового металла.

Совет!

Для изготовления печей пригодных только качественные трубы, без признаков коррозии.

Если труба длительное время пролежала на улице, то ее следует предварительно осмотреть и в проблемных местах выполнить усиление, путем приваривания заплат.

Подготовка деталей

Чтобы получилась хорошая печка из трубы, потребуется отрезок трубного проката диаметром 50 см и длиной 1,5 метра. Толщина стенок трубы должна быть не менее 10 мм.

Заготовку следует разрезать на две части, размером 0,6 и 0,9 метров соответственно. Более длинный отрезок необходим для сооружения топки и каменки, а оставшийся кусок пойдет на изготовление бака.

Изготовление печи

Пример использования печи из трубы в бане

• Первым делом, следует заняться поддувалом. Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
• Далее формируется ниша для топки и выполняется дверца для нее. Дверца подвешивается на петлях или крючках.
• Над топкой приваривается отрезок трубы, который будет использоваться, как каменка. Высота отрезка 30-35 см.

Совет!

Для заполнения каменки следует использовать округлые булыжники, в крайнем случае, можно насыпать электрических изоляторов из керамики.

• В верхней части будущей печи устанавливается стальная муфта, которая потребуется для фиксации водонагревательного котла.

Изготовление водонагревательного бака

Ассортимент печей для бани из труб

При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.

• Для его изготовления используется отрезок трубы высотой 0,6 м.
• К торцовой части отрезка трубы приваривается стальной круг – дно.

Совет!  Толщина металла для изготовления дна бака для воды – не менее 8 мм

• В дне бака прорезается отверстие, необходимое для проведения дымовой трубы. Оно должно быть сдвинуто к задней стене бака.
• Дымовая труба фиксируется ко дну бака сваркой. Важно, чтобы шов был качественный, чтобы не допустить протечек воды в топку.
• Верхняя часть бака закрывается крышкой из металла с проделанными отверстиями для прохождения дымовой трубы и для залива воды. Дымовая труба приваривается к крышке наглухо, а в отверстие для залива воды устанавливается  горловина с крышкой.

Установка готовой печи

Установленная в бане печь из трубы

После того, как изготовление печи для бани из трубы своими руками будет закончено, следует приступить к ее установке. При этом необходимо помнить о соблюдении правил, обеспечивающих пожарную безопасность.

Вне зависимости от того, куплено ли готовое оборудование или изготовлены самодельные банные печи из трубы, при их установке следует руководствоваться нормами, изложенными в СНиП 41-01-2003:

• Если баня имеет деревянные стены (или стены, облицованные деревом), то расстояние от печи до поверхности стены должно быть не менее 1 метра.
• Расстояние от печи до стены может быть сокращено до 20 см в том случае, если стена облицована огнеупорным кирпичом или обшита металлическими листами.
• Целесообразно устанавливать печи банные из трубы на постамент, возвышающийся на 20 см от пола.
• Желательно обезопасить зону загрузки топлива, положив перед топкой лист металла.
• Печь устанавливается так, чтобы дверцы топки были повернуты ко входу, а дверцы камеры каменки – в противоположную сторону.

Печи, работающие на отработанном масле

Банная печь из трубы, работающая на отработанном масле

Выше описано строительство печи, которая работает на твердом топливе, но можно соорудить и печь на отработке из трубы.

Элементы печи составляют единую конструкцию, которая состоит из следующих деталей:

• Резервуар для топлива, расположенный в нижней части.
• Горелка;
• Нагреваемый модуль.

Если сооружается из трубы печь на отработке, то в нижней части конструкции следует предусмотреть отверстие, предназначенное для заливки топлива и регулировки интенсивности горения. В верхней части располагается газоотводящий патрубок, который необходим для вывода продуктов горения в дымоход.

Самодельная печь из трубы на отработке работает по следующему принципу: Верхний слой залитого в топливный резервуар масла при нагревании печи закипает. Пары масла поступают в горелку, где происходит их обогащение кислородом.

Продукты, образованные в результате сгорания масла поступают в верхний модуль печи, а потом выводятся через дымоход. Таким образом, верхний модуль разогревается до самой высокой температуры. Поэтому тут может быть размещен водонагревательный бак.

Выводы

Таким образом, используя обрезки трубы достаточно большого диаметра можно изготовить хорошую печь, предназначенную для бани.

Железные печи для бани своими руками как сделать печь в баню из металла + фото

Возможно, вы уже выстроили парилку самостоятельно или только планируете это сделать. В таком случае знать, как делаются железные печи для бани своими руками просто необходимо. Кирпичные изделия по некоторым параметрам превосходят упомянутые нагреватели, но найти хорошего мастера и договориться за сносную цену довольно сложно.

Взвешиваем все за и против

Что выбрать?

Невозможно сделать правильный выбор, не обдумав всех подводных камней. Положительные стороны:

• Простота монтажа. Обычно установка сводится к выбору места и выводу дымохода. В некоторых случаях топка находится в комнате отдыха или предбаннике, тогда необходимо предусмотреть соответствующий проем в перегородке.
• Простота обслуживания и ремонта. Почистить такую конструкцию значительно легче, чем кирпичную.
• Удобство установки бака для подогрева воды.
• Быстрый нагрев. Кирпичным аналогам может потребоваться до 5 часов, чтобы развить ту температуру, которую металлическая печь наберет за 1 час.
• Доступность материалов для самостоятельной сборки.
• Возможность творческого подхода. Собрать конструкцию можно такого вида, который будет лучше подходить под общий интерьер.

Минусами такой конструкции являются:

• Сложность создания условий пара настоящей русской бани.
• Сильный разогрев самого агрегата, что может привести к ожогам.
• Быстрое остывание. Если вы планируете пребывание в бане на протяжении нескольких часов, тогда ее периодически нужно будет подтапливать.
• Высокая пожароопасность при неправильном монтаже.

Обратите внимание!

Для того чтобы было легче выполнять сборку и последующий монтаж, перед началом работ хорошо было бы подготовить примерные чертежи всей конструкции.

Отдельный фундамент

Фундамент под массивную железную печь

Какой бы вариант вы ни решили использовать, важно, чтобы под печь был заложен отдельный фундамент. Делается это для того, чтобы снизить нагрузку на лаги, а также предотвратить возможность возгорания напольного покрытия и впоследствии всей бани.

Обратите внимание!
Можно установить приобретенную металлическую печь и без фундамента, но самодельная конструкция, обычно, имеет немалый вес, поэтому лучше под нее сделать мощное основание.

Свайный фундамент для печки

Основание должно быть рассчитано еще на этапе проектирования. Это очень важно, ведь в случае использования свайного фундамента желательно разместить дополнительный опорный элемент под нагревателем. Когда все строение готово, это будет сделать невозможно. Но из каждой ситуации есть выход и можно изготовить бетонную подпорку. Для этого понадобится следующее:

• Точно под местом расположения печи выкапывается яма глубиной в 50 см. Ее размеры должны превышать длину и ширину печки на 5‒10 см.
• На дно укладывается слой песка в 10 см. Он хорошо трамбуется, после этого смачивается водой. После высыхания досыпается необходимое количество и снова трамбуется.
• Изготавливается металлическая обрешетка и укладывается на подставки из кирпичей. При большой высоте решеток понадобится две (более 80 см). Можно до определенного уровня сделать бетонное основание, а остальное доложить кирпичом.
• Из доски сбиваются щиты для опалубки. Желательно, чтобы между планками не было зазора. По возможности лучше использовать ламинированную фанеру, тогда конструкция получится с ровными торцами.
• Внутрь заливается раствор и хорошо утрамбовывается. Лучше делать это при помощи вибратора, чтобы заполнить все щели и полости.
• Поднять фундамент необходимо на несколько сантиметров выше уровня чистового пола.
• Сверху укладывается гидроизоляция из рубероида или бикроста, чтобы отсечь попадание влаги к печи и внутрь помещения.

Обратите внимание!

В местностях, где высокая подвижность грунта или очень неустойчивый верхний слой, углубляться необходимо ниже уровня промерзания. Только в таком случае удастся обеспечить требуемый упор.

Печь из автомобильных дисков

Печь из колесных дисков

Этот вариант является одним из самых простых в изготовлении. Из составляющих понадобится 4 диска от грузовика КамАЗ (если в планах есть монтаж бака для воды, то необходимо будет еще 2 диска) и листовой металл толщиной в 8 мм.

• Листовой металл вырезается по диаметру отверстия диска. В середине делается окошко с размером 20×30 см. Привариваются металлические прутья диаметром в 12 мм через каждый см. Они будут служить колосниками. Затем эта деталь фиксируется к одному из торцов обода.
• Второй диск с одной стороны закрывается точно таким же образом. Но в крышке необходимо изготовить отверстие под переходник для дымохода.
• Два диска соединяются между собой. Необходимо следить, чтобы шов был без раковин, это необходимо для обеспечения хорошей тяги.
• При помощи болгарки или плазменного резака вырезается дверца для загрузки дров. Ее размеры могут быть 20×30 см.
• Делаются импровизированные петли из арматуры, которую загибают крючками и гаек. Можно использовать готовые решения для сварных изделий. Заслонка устанавливается на свое место. Изготавливается запорный механизм.
• Снизу фиксируется еще один диск, он будет служить в роли поддувала. В нем изготавливается отверстие 15×30 см. Такого же размера изготавливается ящик для сборки золы. Он будет находиться как раз под колосниками, поэтому прогоревшие угли будут падать в него, его достаточно просто будет вытрусить в ведро.
• Сверху крепится диск, который будет служить емкостью для камней. Его торцы можно не закрывать заглушками.
• Для того чтобы изготовить бак для воды, две основы для колес свариваются между собой. Их торцы закрываются листовым металлом. В середине делается два отверстия и в них вставляется гильза. По внутреннему диаметру она должна быть больше дымохода, чтобы его свободно можно было пропустить.
• В стенку бака вваривается патрубок на ½»с резьбой для крана. Его можно установить непосредственно на конструкцию или через металлический шланг вывести и смонтировать на стену.
• Для заливки жидкости можно закрепить еще один патрубок для подвода шланга. Есть другой вариант – в верхнем торце делается небольшая дверца.

Обратите внимание!

Для парилок на одного человека можно изготовить еще меньший по габаритам вариант. Для него понадобятся диски от «Волги». Принцип будет точно таким, как описан выше.

Печь из металлической трубы

Для того чтобы собрать такой вариант, из материала понадобится труба с внешним диаметром в 50 см (длина желательно не меньше 70 см), лучше, если толщина стенки будет 8 мм. Дополнительно нужен листовой металл 8 мм и кругляк диаметром в 10‒12 мм.

• Чтобы было легче представлять рабочий процесс, необходимо знать, что в итоге труба будет располагаться в горизонтальном положении.
• От одного из краев берется отступ в 10‒15 см. Делается вырез размером 20×35 см. С внутренней стороны приваривается колосник из отрезков арматуры. Вместо этого можно приобрести чугунный и сделать вырез четко под него. В таком случае он будет съемным, что облегчит чистку печи.
• По диагонали от установленной решетки с отступом в 5 см от края делается отверстие под трубу для дымохода. Она вставляется и хорошо проваривается.
• Торец, который ближе к трубе, закрывается при помощи листового материала. Верхняя часть вырезается по форме окружности, а нижняя так и остается прямоугольной, она будет служить подставкой.
• Второй торец закрывается точно таким же образом.
• Если планируется, что подкидывать дрова можно будет из самой парилки, тогда достаточно вырезать окошко размерами 20×33 см и закрепить дверцу по принципу, как описано в предыдущем варианте. Когда отверстие топки должно выходить в комнату отдыха, тогда необходимо сделать дополнительный выступ. Для этого замеряется ширина перестенка. Вырезаются прямоугольники длиной 20 и 33 см, а шириной на 5 см больше ширины стены. Они навариваются вокруг вырезанного отверстия в торце, и к ним фиксируется дверца.
• Под колосником приваривается емкость с размером в 35×25×15 см. В листе, который закрывает торец трубы, вырезается отверстие размером 25×15 см, оно необходимо, чтобы в него установить совок для сбора золы. Тяга будет зависеть от того, насколько он выдвинут.
• Из листового материала изготавливается емкость 40×20×50 см. Она приваривается к задней части печки и будет служить для нагрева воды. В верхнем торце бака предусматривается дверца для заливки воды. В нижней части врезается патрубок с резьбой на ½» для крана.
• Для того чтобы уложить сверху камни, необходимо подготовить конструкцию, которая напоминает ящик без дна. Его размеры 20×40×20 см. При этом торцевые стенки должны повторять контур окружности, чтобы лечь впритык.

Обратите внимание!

Если в семье есть дети, то всю конструкцию можно интересно декорировать. Например, ее можно сделать похожей на небольшой поезд. Для этого под топкой приваривается отбойник, как у настоящего локомотива, а по бокам круглые заготовки для колес.

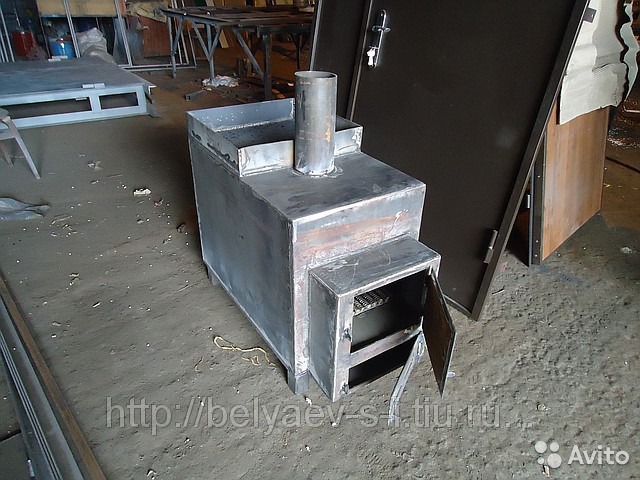

Печь из листового материала

В этом случае вариантов будет масса. Проектировать можно под конкретные условия. Мы рассмотрим одну конструкцию, которую вы сможете подгонять под свои условия.

• Из листового металла в 8 мм вырезаются заготовки. Пять размером 60×40 см, еще две – 40×40 см.
• К днищу приставляется одна стенка. Она фиксируется при помощи сварочного аппарата несколькими прихватками. Металлическим угольником подгоняется угол под 90°. Приставляется задняя стенка 40×40 см и прихватывается к днищу и боковой стенке. Еще раз проверяется угол, если все соответствует, тогда можно хорошо проварить все швы.
• Следующим шагом будет крепление еще одной боковой стенки.
• С внутренней стороны на боках, на высоте 15 см, крепится два уголка 3×3 см. Они необязательно должны проходить через всю длину. Их цель – полочка для внутренней перегородки, так ее удобнее монтировать. Она укладывается на подставки и проваривается по всему периметру.
• В ней делается вырез 20×30. На него наваривается готовый колосник или делается из круглой арматуры.
• Закрепляется и проваривается верхняя часть конструкции.
• На расстоянии 5‒7 см от задней стенки в верхнем торце делается вырез под патрубок для дымохода. Он вставляется на свое место и проваривается по окружности.
• Монтируется лицевая стенка. В ней делается вырез 20×20 см под дверцу для загрузки поленьев. Ниже там, где находится отсек для сборки золы, изготавливается окошко размером 20×10 см. Под него изготавливается совок таких же размеров. Он будет регулятором тяги, а также позволит быстро чистить печку после протопки.
• Чтобы организовать каменку, необходимо сверху еще наварить бортики. Их высота будет зависеть от того, сколько голышей необходимо разместить.
• Бак для воды можно приварить к одной из боковых стенок. Он изготавливается по принципу, как описано для предыдущего варианта.

Обратите внимание!

Лучше, чтобы каменка не закрывала пространство вокруг трубы. Дело в том, что камни хорошо сохраняются температуру, а это увеличивает скорость прогорания швов.

Советы по монтажу

Печка облицована кирпичом

Правильная установка печи внутри помещения гарантирует то, что будет достигнута желаемая температура.

• Если загрузка дров будет осуществляться в самой парилке, тогда отверстие топки должно смотреть в сторону двери. Это очень важно, чтобы был достаточный приток воздуха. Это правило неактуально, когда поленья подкидываются из комнаты отдыха.
• Печь разогревается до больших температур, что может привести к порче отделочного материала, чтобы этого не произошло, необходимо защитить пространство вокруг отопительного прибора. Для этого по периметру можно уложить огнеупорный кирпич под расшивку, это улучшит внешний вид и будет препятствовать перегреву.
• Внутреннюю часть дымохода можно сделать по технологии сэндвич (две трубы, одна находится внутри другой, а между ними уложен огнеупорный утеплитель). Это позволит предотвратить возможные ожоги.
• Место, где труба проходит через потолок или стену, дополнительно обкладывается огнеупорным материалом, также можно закрепить листы из нержавеющей стали.
• Печь должна находиться как можно ближе к полке для сиденья, но на достаточном расстоянии, чтобы можно было спокойно перемещаться без опасности получить ожог.

Обратите внимание!

Обязательно устанавливайте внутри градусник и песочные часы. Это позволит вам контролировать максимальную температуру и время, проведенное в середине. Если не следить за этим, то можно получить тепловой удар, последствия которого бывают очень печальными.

Нам очень интересно знать, как у вас получилось реализовать свой проект. Делитесь своими решениями, а также ссылками на фотографии в комментариях.

Видео

В этом видео показано, как сделать хорошую печь для бани из трубы:

Комментарии эксперта помогут вам определиться с выбором типа печки для бани:

Фото

Печь из двух труб

Печь для бани из газового баллона

Печь из листового металла

Банная печь с баком

Печь из стальной трубы

Самодельная печь для бани

Печь для бани на дровах

Из этой трубы будет сделана печь

Как сделать печь из трубы —

Металлическая банная печь из трубы – 2 варианта технических проектов для самостоятельного изготовления

Интерьер баньки с самодельной печкой.

Рано или поздно любой владелец загородного дома задумывается о строительстве на приусадебном участке собственной паровой бани, в которой можно не только помыться в конце трудового дня, но и время от времени отдыхать в кругу близких друзей и подруг, или регулярно принимать лечебно-оздоровительные процедуры. В настоящее время можно встретить большое количество всевозможных технических проектов, которые предлагают самостоятельное строительство бань практически любого типа (русскую, финскую, турецкую и пр.), из недорогих и доступных материалов, однако, как известно, основные потребительские качества любой паровой бани, главным образом, зависят от печи-каменки.

Готовую каменку можно приобрести в строительном гипермаркете, однако я считаю, что вертикальная или горизонтальная банная печь из трубы своими руками обойдется значительно дешевле, чем покупная, к тому же, при грамотном подходе к работе, самодельная печь будет лучше сохранять тепло, и сможет прослужить намного дольше.

Какой выбрать проект банной печи

Сразу хочу отметить, что в большинстве случаев, самодельные металлические печи не отличаются стильным оригинальным внешним видом или какими либо дизайнерскими изысками, но в то же время, в полной мере выполняют свое функциональное предназначение, и позволяют быстро и качественно протапливать помещение парной объемом до 20 кубических метров.

Схема работы дровяной печки-каменки в разрезе.

По своему конструктивному исполнению, банные печи из металлической трубы можно условно разделить на два вида, каждый из которых имеет свои положительные и отрицательные стороны, поэтому выбор конечного проекта каменки должен зависеть от размеров и планировки парной, а также от собственных предпочтений владельца бани.

1. Вертикальная банная печь имеет внешнее сходство с обычной буржуйкой, однако главное отличие заключается в том, что в ее конструкции, помимо топочного отделения, предусмотрена дополнительная емкость для закладки камней, и водяной бак для нагрева воды. Такая модель выглядит более компактно, и занимает меньшую площадь пола, поэтому ее можно использовать для парной небольшого размера, однако следует иметь в виду, что она обладает меньшей тепловой эффективностью, а ее главным недостатком считается то, что дверцы топки и поддувала будут расположены в парном помещении;

Разновидности вертикальных печей.

1. Горизонтальная печь-каменка также имеет отделение для закладки камней и емкость для нагрева воды, однако в такой конструкции дверцы топки и поддувала расположены в торце трубы, что позволяет вынести их за пределы парной, в помещение предбанника или на улицу. В отличие от предыдущей модели, горизонтальная каменка занимает немного большую площадь пола, но благодаря низкому расположению печи и большей длине топки, существенно увеличивается площадь нагрева камней, и улучшается естественная конвекция разогретого воздуха в помещении парилки, поэтому, если позволяют размеры и внутренняя планировка бани, я бы отдал предпочтение именно этому варианту.

Металлическая банная печь с горизонтальной трубой.

Преимущества и недостатки печей из трубы

Среди основных технических требований, которые предъявляются к материалам для изготовления банных печей, прежде всего, я бы выделил жаростойкость, высокую механическую прочность, долговечность и высокую коррозионную устойчивость, способность выдерживать резкие перепады температуры, а также высокое значение теплоемкости и теплопроводности.

Горизонтальная печь из трубы 500 мм своими руками

Проще всего оборудовать баню заводской печкой. Но тогда придётся раскошелиться. Тем, кто не обделён прямыми руками, целесообразней изготовить конструкцию самостоятельно. Горизонтальная печь – наиболее простое «кустарное» решение. Даже самые заковыристые чертежи не потребуют от мастера высокой квалификации и отточенных годами навыков.

Изготавливают такую печь для бани из трубы диаметром 500-530 мм. Взяв за основу подходящую заготовку, можно избавить себя от ненужных сложностей, связанных со сваркой агрегата из листового металла. Трубные конструкции бывают вертикальными и горизонтальными. У каждого варианта есть достоинства и недостатки.

Преимущества горизонтальных печей

У вертикального решения есть очевидный плюс – экономия площади. Для слишком маленьких бань сложно придумать что-либо более подходящее. Но в остальном плюсы «горизонтали» перевешивают.

На заметку! У обоих вариантов есть общее преимущество. Цилиндрическая форма способствует более качественному обтеканию воздушными потоками. Поэтому к каменке и гидробаку поступает больше тепла.

Достоинства горизонтального варианта:

• продольно расположенный корпус агрегата способствует образованию термоизлучения, которое прогревает всё рабочее пространство помещения; хуже прогревается зона под топливником; вертикальные же печки лучше справляются с прогревом стен, тогда как немало полезной площади остаётся «за бортом» отопления;
• конструкция подразумевает тонкослойное распределение твёрдого топлива в топке; благодаря этому поленья сгорают почти целиком и равномерно; в вертикальном оборудовании загрузка дров тонким слоем будет означать чрезмерно малую закладку;
• каменка расположена ниже – это удобней;
• загружать дрова в камеру, благодаря малой высоте, тоже комфортней;
• быстрый прогрев бани – самодельный агрегат способен прогреть помещение за 40-60 минут;
• долговечность – при качественном изготовлении печка для баньки прослужит не один десяток лет;
• простота изготовления и монтажа – трубное оборудование сделать проще, чем, к примеру, кирпичный вариант;
• бюджетность – даже если корпус придётся покупать, конечная цена изделия будет совсем невысокой; в сравнении с фабричными агрегатами или конструкцией из шамота, цена «трубы» и вовсе мизерная;
• более привлекательный внешний вид.

Есть у этого варианта и минусы. Среди недостатков – довольно быстрое остывание. По этой причине печку приходится регулярно подтапливать. В объёмном помещении становится заметным ещё один минус – неравномерный обогрев бани. В небольшой парилке в этом плане всё в порядке, но в общественной бане лучше поставить несколько агрегатов в разных зонах.

Рисунок 2. Один из вариантов горизонтального агрегата

Особенности горизонтального оборудования

Обычно умельцы изготавливают печи для бани из металлических труб 500 или 530 мм в диаметре. В ход идёт как б/у металл, так и заказные обрезки. Продольный вариант предполагает только использование округлых заготовок. Это не аксиома, но такая геометрия даёт дополнительную теплоотдачу.

Масса агрегата зависит от толщины металла и чаще всего колеблется в пределах 50-200 кг. Даже самая массивная конструкция не отличается слишком большим весом, поэтому мощного основания не требуется. Это тоже можно записать в список преимуществ. Обычно для монтажа трубчатой печи хватает небольшого металлокаркаса, установленного на теплоизоляционном слое.

Что понадобится для изготовления печки?

Из инструментов понадобятся:

• сварочный аппарат;
• металлорежущий инструмент (болгарка и/или ножницы по металлу).

Рисунок 3. Приваривание боковин к печной трубе

• обрезок трубы указанного диаметра; длина обрезка – 800-1000 мм; 800-миллиметровой трубы хватит для качественного обогрева средней 20-кубовой бани; если помещение побольше, рекомендуется взять метровую заготовку;
• ровный, не деформированный лист стали; размеры листа – примерно 700х1200 мм; минимальная толщина – 3 мм; наличие ржавчины – не проблема, но металл должен стремиться к идеальной плоскости;
• 6-8-миллиметровая арматура из стали; хорошо подойдут обрезки длиной 500 мм;
• металлический профиль; рекомендуется 50-миллиметровый уголок, но подойдёт и квадрат; общий расход профиля – 1,5-2 м;
• 110-миллиметровая «двухколенная» труба длиной 1500 мм; угол колен зависит от особенностей конструкции, поэтому материал следует подбирать по ходу дела;
• 2 дверцы – для топливника и зольника.

Кроме этого, потребуется приблизительно 5 электродов по нержавеющей стали и штук 20 – по чермету.

Совет! Нужно стараться избегать «бэушных» заготовок. Они обычно характеризуются определённой деформацией, которая нежелательна.

Изготовление горизонтальной банной печки

Если сравнить различные чертежи, можно заметить, что печь из трубы 530 мм имеет однотипную конструкцию. Главные конструктивные нюансы относятся к расположению каменки, дымоотводящей трубы и гидробака, а также к особенностям поддувала и зольника.

В простейшем варианте решётку и зольник приваривают к металлическим уголкам (или иному профилю). Решётку рекомендуется делать по всей длине трубы, но шириной максимум 100-120 мм. Более широкие элементы приведут к ухудшению тяги.

Совет! Лучше использовать чугунную решётку. Практика показывает, что в контексте печного отопления колосники из чугуна долговечней арматурных элементов.

Боковины (в вертикальном варианте – днища) вырезают, либо исходя из сечения трубы, либо с припуском относительно верхних и нижних точек. После монтажа нижние зоны боковин подгоняют под корпусные опоры. К низу корпуса можно приварить лист металла, образовав дополнительные «крылья». Последние служат бонусными теплопроводниками, усиливая теплоотдачу печи.

Рисунок 4. Чугунная решётка на дне трубы

Зольник рекомендуется делать в коробчатом формате. Обособленный компонент позволяет обходиться без забивки воздушного подсоса топливными остатками. Толщина металла для зольника в этом случае аналогична толщине корпусной трубы.

В такой конструкции печи для бани из трубы каменку располагают обычно ближе к дымоходу, в верхней зоне. Фронтальная зона трубы характеризуется более низкой температурой, поэтому её задача – подогрев банного воздуха. На некоторых схемах видно, что конструкторы изогнули дымоотводящую трубу не один раз. Благодаря этому площадь контакта с каменкой и гидробаком предельно увеличена. А, значит, и теплоэффективность такого агрегата выше.

Окошко для топливной загрузки тоже может иметь вариативное исполнение. Но чаще всего его делают в туннельном формате. Такое решение позволяет вывести элементы зольника из парилки в подсобку. Это же решает проблему грязи в устройстве.

Монтаж трубчатого агрегата в парилке

Чтобы грамотно сделать печь из трубы своими руками, нужно следовать определённой схеме:

• Кромки корпуса подрезают углошлифовальной машинкой так, чтобы на выходе оказались боковины, расположенные строго под прямым углом относительно оси корпуса. Формируют фаску под боковины.
• Металл зачищают от ржавого налёта и в трубе монтируют металлопрофиль, служащий опорой чугунной решётке (или решётке из стальной арматуры).
• Если, согласно рекомендации, зольник делают обособленной коробкой, следующий шаг – формирование коробчатого элемента и приваривание его к внутренней части корпуса. На этой же стадии вертикально приваривают заготовленные стенки. На фронтальной стенке делают отверстие под загрузочную камеру. В альтернативном варианте можно просто приварить дверки зольника и топливника.
• Монтируют гидробак и ёмкость для камней.
• Формируют металлоопору под корпус. Под металлической основой обязательно прокладывают теплоизоляционный материал.
• Из труб и коленных элементов изготавливают дымоотводящий канал. Важно сделать точную разметку и обеспечить безопасное подсоединение канала к корпусу и дымоходу. Это одна из главных проблем устройства продольно расположенной печи в баню. Поэтому нужно удостовериться в том, что всё рассчитано верно. Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу.
• Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами.

Рисунок 6. Готовая горизонтальная печка

Рекомендация! Перед эксплуатацией трубы нужно убедиться в том, что печка надёжно защищена от коррозии. Желательно на финальной стадии конструкцию тщательно отшлифовать болгаркой с шлифнасадкой. Чтобы усилить антикоррозийный эффект, печь можно покрыть термостойкой краской. После покрытия красящим полимерным составом изделие нужно протопить, чтобы краска стала одним целым с трубой. Но делать это нужно вне помещения.

Окрашивание позволяет, к тому же, избавиться в помещении от запаха металла. Но это всего лишь бонус, поскольку характерный запах быстро выветривается после нескольких топок и без дополнительного покрытия.

На этом работы по изготовлению печной конструкции закончены. Необходимо убедиться в том, что агрегат установлен надёжно и можно приступать к банным процедурам. Хотя небольшой уход от оси корпуса особо погоды не делает, лучше устанавливать конструкцию строго по осям.

Топить горизонтально расположенную печку следует по определённым правилам, с которыми можно ознакомиться на нашем сайте.

Заключение

Даже не самый «рукастый» пользователь наверняка заметил, что печка из трубы – действительно простейшее решение для обогрева бани. Следуя приведённой схеме, можно быстро, просто и дёшево оборудовать парилку эффективным и безопасным отопительным агрегатом. Зачем выворачивать карманы, если аналогичного эффекта можно добиться более простыми и экономичными путями?

Изготовление печи для бани из трубы своими руками

Удовольствие от приема банных процедур будет напрямую зависеть от правильности обустройства печки. Металлические каменки, выполненные из труб, отличаются простотой конструкции, надежностью и долговечностью. При использовании соответствующих материалов изготовить своими руками металлическую печь для бани из трубы не составит особого труда.

Правильный выбор проекта

Рано или поздно каждый дачник и владелец частного дома задумывается о строительстве на приусадебном участке небольшой деревянной или кирпичной баньки. Настоящим сердцем такой бани будет являться печь-каменка, отвечающая за нагрев парилки. Можно приобрести уже готовые отопители, выполненные в горизонтальном или вертикальном исполнении. Банная печь, выполненная своими руками из прочной металлической трубы, обойдется дешевле покупной, при этом по своим эксплуатационным характеристикам самодельные установки не уступают дорогостоящим покупным вариантам.

Четкий план действий поможет выполнить работу намного быстрее

Печь для бани из трубы своими руками — это функциональные установки, которые не отличаются дизайнерскими изысками. Они полностью выполняют свое предназначение, при правильном выборе топки и всей конструкции каменки смогут в максимально короткий срок протапливать помещение парилки объемом в 20 м² и более. Необходимо лишь подобрать чертежи печи для бани из трубы 530 миллиметров и в последующем изготовить каменку по имеющимся размерам.

На сегодняшний день наибольшее распространение получили два типа самодельных банных печей:

Каждая из таких конструкций как обладает определенными преимуществами, так и имеет отрицательные стороны. Выбор конечного проекта и схемы исполнения каменки зависит от планировки, размеров парной и предпочтений домовладельца.

Вертикальные печки схожи по своей конструкции с буржуйкой, отличие состоит в наличии над топочным отделением дополнительной емкости, предназначенной для закладки камней. Вертикальные банные печи отличаются компактными габаритами, поэтому станут отличным вариантом для небольшой по своей площади бани и парилки. Недостатком такой конструкции является расположение поддувала и дверцы топки в парном отделении.

Такую вертикальную печь легко сделать своими руками

Горизонтальные печи могут иметь в зависимости от своей конструкции отделения для камней и специальную емкость для нагрева воды. Поддувало и дверцы располагаются в торце металлической трубы, что дает возможность при изготовлении каменки вывести их за пределы парилки. Самодельная горизонтальная печь для бани из трубы отличается большими размерами, соответственно располагать ее можно лишь в парилках и банях площадью более 20 м². Такие установки отличаются большей эффективностью, что объясняется конвекцией разогретого воздуха и конструкцией горизонтальной топки.

Подробная инструкция изготовления печи для бани:

Преимущества и недостатки

Толстостенные металлические трубы из нержавеющей стали являются едва ли не лучшим материалом для самодельного изготовления печей для бань. Каменка из правильно подобранной трубы прослужит в течение многих лет, обеспечивая быстрый нагрев помещения.

Такая печь сможет прослужить более 10 лет

К преимуществам печки из трубы своими руками можно отнести следующие:

1. Механическая прочность.
2. Отличная жаростойкость.
3. Высокая коррозийная устойчивость.
4. Долговечность.
5. Устойчивость к перепадам температуры.

Вертикальные и горизонтальные каменки будут иметь внутреннее круглое сечение, что обеспечивает эффективное распределение тепла, гарантируя максимально возможную эффективность сгорания топлива, а также качественную естественную тягу.

Для изготовления самодельных дровяных и газовых печей используют трубы с толщиной стенок не менее 8 миллиметров. Такой агрегат будет отличаться хорошей теплоемкостью, сможет сохранять жар в течение длительного времени, не разрушается под воздействием температурной и водяной коррозии.

Как сделать печь для бани из металлолома:

Самостоятельное изготовление печки из трубы

В сети интернет можно найти многочисленные проекты выполнения печей-каменок для бани из толстостенной металлической трубы. Можно подобрать такие каменки для парилок и бань различной площади, а при наличии минимального опыта работы со сваркой изготовить самодельную конструкцию не составит особого труда.

Необходимые материалы и инструменты

Перед тем как приступать непосредственно к изготовлению печки-каменки, следует позаботиться о наличии всех инструментов, используемого оборудования и материалов. Для работы потребуется ручной или полуавтоматический сварочный аппарат, электрическая дрель, болгарка, различный слесарный инструмент.

Из материалов понадобится следующее:

1. Металлическая толстостенная труба диаметром 500 миллиметров, длиной полтора метра и толщиной от 8 миллиметров.
2. Стальная труба для отделения с камнями толщиной 8 миллиметров и диаметром 350 миллиметров.
3. Труба для дымохода высотой 1,5 метра и толщиной стенок 4 миллиметра.
4. Металлические листы с толщиной 8 миллиметров, размерами 600×800 миллиметров.
5. Навесные металлические гаражные петли.
6. Отрезок водопроводной трубы.
7. Металлическая арматура или отрезки прута.

Как сделать печь для бани из трубы:

Предпочтительно использовать нержавеющую сталь вместо черного проката. Такая печь в баню из трубы 500 миллиметров будет отличаться максимально возможной долговечностью, она не боится существенного перепада температуры и прослужит не один десяток лет.

Пошаговая инструкция

Конструкция вертикальной банной печи может несколько отличаться, однако работа по выполнению каменки будет идентична. Потребуется по имеющимся размерам вырезать корпус печки, сварить металлическую каменку, поддувало, топочное отделение и установить дымоход. При наличии соответствующего опыта работы со сваркой справиться с изготовление печки можно буквально за 3-4 часа.

1. В толстостенной трубе, которая используется в качестве корпуса печки, вырезают отверстие для поддувала, располагающееся на высоте 40 миллиметров от нижнего конца трубы. Работать проще всего болгаркой или использовать сварочный резак. Размер поддувала составляет 240×80 миллиметров.
2. На одной оси с поддувалом выше его верхнего края приблизительно на 200 миллиметров вырезают отверстие для топки. Размер топочного отделения в проекции составляет 240×200 миллиметров.
3. На 15-20 сантиметров выше топки располагают емкость для загрузки камней. Диаметр каменки будет составлять около 350 миллиметров, что будет достаточно для размещения внутри необходимого количества крупных камней.
4. К заднему торцу каменки приваривают глухую стенку, а спереди крепят заглушку с открывающейся полукруглой дверцей. Металлическая дверца потребуется для закладки камней и поливания воды на раскаленные камни во время приема банных процедур.
5. Выполняют топливник, для чего вырезают диск, который по своему диаметру равен размеру используемой трубы. В центре диска топливника вырезают прямоугольное отверстие для установки чугунных колосников.
6. Водогрейный бак может выполняться из листовой стали с боковыми стенками от основной трубы банной печи. Днище бака служит верхним сводом у топливника.
7. Бак выполняют из листовой стали толщиной 5-8 миллиметров. В верхней части бака прорезают отверстие, равное диаметру трубы для дымохода.
8. В полученное отверстие вваривают отрезок дымоходной трубы, который должен выступать за верхние габариты каменки на 100 миллиметров.
9. Днище водяного бака с вваренным дымоходом устанавливают в основную трубу, после чего приваривают в нескольких точках крепления.
10. Для удобства использования печки верхнюю крышку бака можно выполнить из двух частей. Одна часть приваривается наглухо, а вторая крепится на металлических шарнирных петлях.
11. Готовую горизонтальную печь устанавливают на ровное основание. К корпусу приваривают гаражные петли, на которые крепится дверца для поддувала и топливника. Проверяется герметичность выполненного водогрейного бака.

В этом видео вы узнаете подробнее, как сделать долговечную печь для бани:

Всё, что останется сделать, это провести на открытом воздухе огневые испытания и установить печку на постоянное место в парилку. Если печка устанавливается в непосредственной близости от деревянных стен, проводят их дополнительную противопожарную обработку или отделывают поверхности специальными защитными материалами.

Изготовление печки для бани из трубы не представляет особой сложности. Необходимо лишь подобрать качественный проект и в последующем выполнять всю работу по имеющимся размерам и чертежам.

Наибольшей популярностью сегодня пользуются вертикальные каменки, которые сочетают компактные размеры, эффективность и простоту выполнения. Такой вариант печки станет отличным решением для небольшой по площади парилки в деревянной бане.

Как сделать хорошую печь для бани:

2 способа сделать печку из трубы своими руками. В чем достоинства самодельной конструкции?

Печи из стальной или железной трубы просты в изготовлении и предназначены для использования в парилках, небольших производственных цехах и в зимних рабочих бытовках.

В зависимости от назначения помещения выбираются разные диаметры и способы расположения корпуса топки.

Описание типовых схем печей из трубы

Печь из трубы представляет собой металлический цилиндр с проделанными отверстиями для топки и зольника и приваренным сверху дымоходом. Существует два основных варианта печей из труб:

Горизонтальные модели годятся для бань и производственных помещений, так как их конструкция предусматривает установку бака для нагрева воды и других вспомогательных приспособлений.

На «лежачих» печах устанавливаются мангалы и решетки для барбекю, что делает их оптимальным вариантом для приусадебного участка или дачи.

Вертикальные печи занимают небольшую площадь и подходят для обогрева бытовок и приготовления пищи на маленьких дачных кухнях.

Справка. В вертикально расположенной печи дрова прогорают быстрее и дают больше жара, а горизонтальные конструкции растапливаются медленнее, но позволяют дольше сохранять тепло при меньшем количестве расходуемого топлива.

Как сделать своими руками: чертеж 500х530х800

Перед началом монтажа печи выбирается тип её расположения и разрабатывается чертеж с учетом назначения конструкции, имеющейся площади для установки и наличия необходимых стройматериалов.

Фото 1. Пример чертежа самодельной банной печи из трубы горизонтального типа. Наверху дополнительно установлена каменка.

Выбор материалов и инструмента

Труба для печи делается из железа или стали диаметром 0,4—0,6 м в зависимости от типа конструкции. Толщина стенок — от 6 до 10 мм, более толстый металл сложнее поддается обработке, а тонкие стенки деформируются при большой температуре.

При определении диаметра и высоты будущей топки строитель руководствуется объемом отапливаемого пространства и планируемым расходом топлива, так как в топке большего размера сгорание дров осуществляется быстрее и выделяется больше тепла.

Внимание! Не рекомендуется выбирать трубы, изготовленные из высокоуглеродистых марок стали, чтобы избежать растрескивания сварных швов в ходе эксплуатации конструкции.

В процессе монтажа строителю потребуются следующие инструменты и материалы:

• болгарка со сменными дисками;
• дрель со сверлом;
• арматура;
• стальная проволока диаметром 2,5—3,5 мм;
• труба для дымохода диаметром 0,15—0,25 м;
• уголки стальные толщиной 4—8 мм;
• листовая сталь;
• печные дверцы и петли;
• цемент и песок;
• доски для опалубки толщиной 1,5—2 см.

Если печь изготавливается для бани, то необходима еще и нержавеющая сталь для водяного бака и кран.

Подготовка места и трубы для сборки

После выбора проекта и покупки материалов расчищается место под основание в соответствии с чертежом. Для горизонтальных конструкций подойдет свайный тип фундамента, а для вертикальных — монолитный.

Заливка основания для вертикальной печи делается так:

1. В почве вырывается квадратная яма глубиной 15—30 см и стороной на 20—30 см больше диаметра топки.
2. Дно засыпается щебнем, поверх которого укладывается арматурная вязка.
3. По сторонам ямы устанавливается деревянная опалубка таким образом, чтобы её края выступали над землей на 10—15 см.

1. К верхним краям арматурной вязки привариваются ножки будущей печи таким образом, чтобы их верхние края возвышались над опалубкой на высоте 10—15 см.
2. Песок смешивается с цементом в соотношении 3:1 и разбавляется водой до консистенции сметаны.
3. Яма с арматурой заливается готовым раствором цемента до верхнего уровня опалубки и разравнивается.

Для экономии раствора допустимо уложить в яму кирпич, скрепляя его цементом и прокладывая арматурой. Фундамент из кирпича подойдет для не слишком массивной печи.

Важно! Для печного основания используются только огнеупорные марки кирпича, так как при длительной эксплуатации обычный кирпич разрушается, что приводит к падению конструкции.

Для арматурной вязки берутся прутья диаметром 1—2 см, которые свариваются в решетку с перпендикулярными выступами в узлах. Верхние части ножек выравниваются строительным уровнем и при необходимости отрезаются и привариваются заново.

Справка. Раствор цемента высыхает в яме не менее 7 дней, в течение которых производится сборка печи.

Труба подготавливается путем выравнивания краев по уровню и стачивания выступов болгаркой. Если наружная или внутренняя поверхность покрыта краской, то она счищается шлифовальными дисками или наждачной бумагой, чтобы избежать выделения ядовитых веществ в процессе топки.

Порядок строительства печки

Постройка вертикальной печи осуществляется следующим образом:

1. Обрезается цилиндр трубы длиной 1—1,5 метра.
2. На расстоянии 5 и 20 см от нижней части трубы вырезаются два прямоугольных отверстия для зольника и топки со сторонами 30х5 см и 30х20 см соответственно.
3. Из арматурных прутьев сваривается колосник в виде решетки со стороной равной диаметру печи.
4. Колоснику придается форма круга путем обрезания углов болгаркой таким образом, чтобы он мог свободно входить в цилиндр.

1. Между отверстиями для зольника и топки внутри печи привариваются три уголка на равном расстоянии друг от друга так, чтобы на них опирался колосник.
2. Колосник приваривается к опорам через отверстие топки.
3. Из листовой стали болгаркой вырезается два круга по диаметру трубы, они привариваются к ее нижнему и верхнему основанию.
4. Цилиндр устанавливается на опоры, выступающие из фундамента, отверстиями вниз и приваривается.
5. В верхней крышке проделывается отверстие равное по диаметру дымоходной трубе, которая приваривается к печке.
6. Сбоку прикрепляются петли и устанавливаются дверцы.

Толщина дна печи берется в пределах 6—10 мм. Если конструкция не имеет внутреннего зольника, а колосник одновременно является дном, то длина ножек выбирается не менее 10 см. Для дополнительной прочности нижний диск укрепляется уголками, приваренными по кругу.

Существует вариант колосника, изготовленного из листа железа с просверленными в нем отверстиями диаметром 2—3 см. Колосник устанавливается на внутренних уголках печи так же, как арматурная решетка и приваривается.

Справка. Для экономии средств в качестве материала для дверец топки и зольника используют вырезанную часть цилиндра, которую уплотняют по периметру стальными полосками шириной в 2 см, приваренными снаружи внахлест на 1 см края дверцы.

После окончания сборки печь протапливают и при необходимости утепляют дымоход стекловатой.

Возможные трудности

При изготовлении и эксплуатации конструкции в ряде случаев возникают следующие проблемы:

​

• неустойчивость печи на фундаменте;
• заклинивание дверцы топки;
• слабая дымовая тяга;
• плохая свариваемость швов.

Неустойчивое положение вертикальной трубы возникает при некачественно выполненном кирпичном фундаменте или неравномерной установке ножек при большой высоте печи.

Для устранения проблемы под дно подкладываются кирпичи и наращивают короткие ножки привариванием толстых кусков арматуры.

Плотно пригнанные дверцы заклинивает из-за расширения металла в процессе нагревания. Чтобы избежать заедания дверец, создается зазор в 6—8 мм между их краями и отверстием в трубе.

Важно! Отсутствие тяги возникает при малом диаметре дымохода и его сильных изломах. Чтобы тяга была достаточной, дымоход выбирают диаметром от 15 см и изгибают не более, чем на 40 градусов от вертикали.

Для прочной проварки швов уголки выбираются из материала трубы (сталь или железо), а электроды применяются в соответствии с маркировкой для конкретной толщины свариваемых листов.

Полезное видео

Ознакомьтесь с видео, в котором показано изготовление печи вертикального типа из трубы диаметром 43 сантиметра.

Достоинства печи из трубы

Изготовление печи своими руками позволит сэкономить средства на покупке материалов и сделать проект в соответствии с конкретными условиями и целями строителя.

Форма трубы максимально приближена к сферической, это идеально для того, чтобы топка выдавала достаточное количество тепла при низком расходе топливного материала. Пластичность металла позволяет устанавливать новые элементы уже в процессе эксплуатации готовой конструкции.

Печь для бани из трубы – последовательность сборочного процесса

Какую конструкцию печки можно предложить для бани, чтобы она выполняла ряд требований заказчика:

• Хорошо грела.
• Экономное потребление топлива.
• Привлекательный внешний вид.
• Возможность изготовить своими руками.
• Изготовление из доступных и недорогих материалов.

Такая конструкция существует – это печь для бани из трубы. В данном случае имеется в виду труба диаметром не меньше 500 мм. К тому же идеальная ее толщина не меньше 4 мм. Хотя трубы такого диаметра чаще всего выпускаются с минимальной толщиною 6 мм. Так что по данным параметрам это изделие является идеальным вариантом.

Схема изготовления

Многое будет зависеть от того, какую конструкцию вы выберете. Есть два варианта:

1. Горизонтальный.
2. Вертикальный.

Первый вариант проще по изготовлению, дрова в нем горят экономнее, но для сооружения каменки придется использовать надстройку из металлических листов или арматурной сетки. Вертикальная конструкция более сложная по изготовлению, но она компактная и не требует дополнительных затрат по сооружению каменки. Давайте рассмотрим вариант вертикальной банной печи из трубы.

Необходимые материалы

• Вам потребуется труба высотою 1,5 метра.
• Металлический лист толщиною 4 мм, из которого необходимо вырезать два блина диаметром, равным внутреннему сечению самой трубы.
• Колосниковая решетка. Можно изготовить из сетки или металлической арматуры.
• Труба диаметром 100 мм для дымохода.

Так как все элементы банной печки – это металл, то вы просто обязаны владеть навыками работы с электросварочным аппаратом. Владение на уровне любителя здесь не подойдет.

Печь из трубы с водогрейным баком

Последовательность изготовления

• Сначала в трубе вырезаются прямоугольные отверстия. Большое сверху малого. Первое – это отверстие для топки, второе для поддувала и зольника.
• В одном из блинов вырезается отверстие диаметром 100 мм. На него приваривается труба под дымоход.
• Затем этот блин опускается в большую трубу, где приваривается на высоте, которая будет определять размеры топочной камеры. Обычно расчет производится из соотношения верхнего края дровяной закладки до потолка топки. Оптимальный размер – 20 см.
• Затем с другой стороны в печной агрегат вставляется колосниковая решетка. Она закрепляется в нижней части, чуть ниже топочного отверстия.
• Далее, с этой же стороны приваривается второй блин. Его можно приварить прямо по кромке, можно сместить немного вглубь. Здесь важно, чтобы блин находился ниже поддувала. Кстати, именно на него будет падать зола от сгоревших дров. Так что стоит позаботиться об удобстве чистки.
• Печь из трубы практически готова. Остается лишь установить дверцу на топку, задвижку на поддувало, сверху на дымоходную трубу устанавливается крышка с отверстие посередине. Между крышкой и первым блином остается камера. Это и будет каменка, в которую загружаются камни. Крышка – элемент съемный, так что, когда появляется необходимость полить горячие камни квасом или водой, ее просто убирают или приподнимают на подставки.

Печь из трубы с выносной топкой

Теперь печку надо установить по месту и подсоединить к ней дымоход. Обязательно проводится пробная топка, которая покажет, есть ли в сварочных швах изъяны или нет. Вот почему мы утверждали, что сварочными работами должен заниматься квалифицированный специалист.

Вариаций на тему «печи в баню из трубы» могут быть разными. К примеру, можно дымоход вывести не вертикально из топки, а с боку. Можно каменку сделать закрытой, а поливать камни через отдельное боковое отверстие. Можно снизить затраты на потребление топлива, если установить в топку пресс, тем самым создавая эффект пиролизного сжигания дров.

Эту конструкцию можно усложнить, но увеличить функциональность печки. Для этого необходимо сварить из трубы меньшего диаметра (300-400 мм) небольшой резервуар, который устанавливается на дымоход чуть выше каменки. Заливаете в него воду, которая будет нагреваться от уходящих газов. Здесь важно правильно вырезать отверстия в емкости, чтобы дымоходная труба проходила сквозь водонагревательный элемент. Да к тому же придется хорошо проварить швы, ведь вода проникнет через любое самое мельчайшее отверстие. Опять напоминаем о качестве сварочных работ.

Водогрейную емкость можно сварить в виде куба из металлических листов, можно ее установить рядом со стенкой топки, чтобы вода нагревалась непосредственно от пламени огня. Варианты, которые вас будут удовлетворять, вы всегда найдете.

Печь для бани своими руками из металла: сборка

Очень много конструкций печи для бани своими руками из металла уже сделано и придумано, но тема до конца не раскрыта и актуальна до сих пор. Своими руками металлические банные печи можно изготовить из подручных металлических материалов, нужно только желание и немного времени.

Металлические печи для бани своими руками

Просмотрев эту статью и соблюдая технологию, а также добавив фантазии, можно придумать что-то самому. В результате вы не только отлично попаритесь в баньке, но и удивите соседей и друзей уникальными решениями. О некоторых расскажем более подробно. Разберемся, как может быть изготовлена металлическая печь, каковы должны быть ее размеры и устройство, а также расскажем, как подготовить основание (фундамент), чтобы установить собранную конструкцию.

Печь с решеткой для камней и нагревом воды

Что нужно для работы?

Если будет строиться металлическая печь для бани своими руками, то сначала нужно составить проект, определив размеры агрегата, а также подготовить все необходимое.

Инструмент

• Сварочный аппарат.
• Электроды диаметром 3-4.
• Болгарка.

Материал металлический

Если изготавливается самодельная печь для бани из трубы, потребуется:

• Колёсные диски — 4 шт.
• Труба диаметром 100-150 мм.
• Листовое железо толщиной 2-3 мм.
• Арматура железная диаметром 8-10 мм или прут.

Материал строительный

• Кирпич — 300-350 шт.
• Цемент — 2-3 мешка по 50 кг.
• Щебень, песок — 0.1 куб.

Обратите внимание: тяга создаётся путём разряжения, т.е разряженный холодный воздух вытягивает тёплый. Тёплый воздух, в свою очередь, стремится вверх под действием Архимедовой силы. Тяга зависит от погоды: летом воздух тёплый и влажный — тяга, естественно, меньше, зимой всё наоборот. Тяга также зависит от диаметра трубы.

Чертёж печи каменки

Если труба тонкая, то газы и тёплый воздух путём трения о стены трубы будут тормозиться и не успевать покинуть дымоход. В результате создаётся дымовая пробка и дым идёт путём наименьшего сопротивления, т.е. в помещение.

Поэтому при изготовлении металлической банной печи своими руками, всегда руководствуйтесь принципами давления, тяги, правильно выбирая размеры дымохода и топки. Если труба широкая — дым и газы будут медленно подниматься вверх, тяга будет плохая и очень большая засоренность трубы, её очень часто придётся чистить.  Так как всё будет оседать на стенах трубы, нормальная скорость при выходе из трубы 5-8 м/с.

Впервые дымоходами стали пользоваться римляне (3-8 век до н.э.) — знаменитые римские термы.

Работы по возведению печи

Итак, приступим к постройке металлической банной печи своими руками. Прежде всего, нужно подготовить фундамент, то есть, основание, на которое планируется установить конструкцию. Несмотря на то, что железная печь для бани из трубы весит немного, фундамент под нее стоит подготовить обязательно. Очень важно, чтобы железная печь была установлена на ровный фундамент.

Возводим фундамент

• Для фундамента под печь сбиваем опалубку, ее размеры –  1х1 м, высота 20 см.
• Армируем будущий фундамент в один слой, укладывая арматуру вдоль и поперёк квадратами 20х20 см. Арматуру в местах соединения друг с другом связываем вязальной проволокой. Она не должна лежать на земле, для этого вбиваем в землю по краям решетки 4 куска арматуры и привязываем к ним решетку на весу. Прежде чем начать заливать фундамент, убедитесь, что решетка находится посередине.
• После заливки выдерживаем фундамент около 2-х недель, открываем все двери и окна в бане для лучшей вентиляции и укладываем мокрые тряпки на залитый фундамент. Это делается для того, чтобы при высыхании не образовывались трещины. В течение 2-х недель тряпки смачиваем.

Подготовка и сборка печи

Собирается железная печь так:

• Берём  задний обод от колеса, завариваем все дыры, кроме той, что посередине.
• Берём следующий обод, обрезаем выпуклую верхушку, первый обод вставляем во второй и завариваем. Дырок и щелей быть не должно, устройство должно быть герметичным, после сварки отбиваем шлак и проверяем сварочный шов, если где-то не доварили, довариваем, проверяем ещё раз, отбив шлак.

  Моменты сборки печи для бани

• Обод А привариваем к трубе, на обод А надеваем обод Б и завариваем, чтобы не было дырок, т.к это будет емкость для горячей воды.
• Как мы видим на рисунке, обод А и Б приваривают друг к другу — образуется емкость. После внутри обода Б с трёх сторон лучами навариваем арматуру к трубе для жесткости и устойчивости.
• В ободе А высверливаем дыру диаметром 25 в самом низу и привариваем трубу тем же диаметром, вкрученным в неё краном для спуска воды.
• Берём обод А1, он тоже снизу полностью обварен, кроме средины, точная копия обода А, и обод Б1 — точная копия обода Б. Надеваем обод Б1 на трубу (иначе после мы его уже не вставим), обод А1 переворачиваем и привариваем к краю трубы.
• Сверху привариваем обод Б1 и так же, как и в первом случае, завариваем и лучами с трёх сторон привариваем арматуру.

  Сборка деталей 2-го этапа печи

• Фундамент для печи готов, снимаем опалубку и начинаем укладывать кирпич, вместо цементного раствора используем глину.

Здесь сделаем небольшое отступление. Если у вас уже есть предбанник, то прежде чем установить новую печь, придётся вырубить в стене квадратное отверстие, т.к печь будет начинаться оттуда — это двери поддувала и топки, всё остальное находится в бане.

Чертёж внутренности печи

Если у вас не было предбанника, то мы его будем строить вместе с печкой для бани. Угол, в котором стоит железная печь, должен быть обложен кирпичной стеной, это делается в целях пожарной безопасности, ведь внутри баня всегда отделана деревом.

Вид сбоку

Итак, начинаем делать печь, если нет опыта в печных делах или никогда не клали кирпич, то лучше позвать мастера, который сложит вам печь по всем правилам. Но если хотите попробовать сами, что неплохо, то самое время попробовать, а я расскажу, как это сделать.

Вид спереди

• Выкладываем основание полностью из кирпича, вторым рядом начинаем уже выкладывать зольник (поддувало).

  Шахта зольника, поддувало

• Зольник — шахта, через которую выбирается зола и поступает холодный воздух, что создаёт усиленную тягу. Зольник обычно открывают перед растопкой печи. Зольник должен быть немного меньше самой шахты сгорания в длину. Объясню причину: при открытии дверцы холодный воздух с силой врывается в шахту и ударяется о стены, отлетает назад, прихватив часть дыма с собой, поэтому у некоторых при открытии поддувала выходит дым в помещение.
• Далее ставим дверку поддувала, обкладываем ее, сверху укладываем ещё один ряд и поверх шахты зольника ставим колосник.
• Начинаем выкладывать саму топку, после колосника выкладываем ряд и второй, оставляя место под дверку топки. Выкладываем дверку и сверху ещё два ряда, печь готова.

После кладки печь должна просохнуть минимум 2 недели, если её затопить сразу, то появятся микротрещины, что нарушит целостность печи. Открываем все поддувала и входы-выходы, чтобы печь высыхала. Допускается протопить мелкими щепками на пару часов. Печь считается высохшей, если на дверце топки нет влаги и стены все просохли. Можно прогнать печь по полной для профилактики, и печь готова к использованию.

• Теперь посмотрим на трубу, на рисунке показан готовый вид трубы, который ставится на сложенную нами печь.
• У железной печи каменка находится прямо на самом корпусе, у нас она находится на трубе, и там же находится бак для горячей воды.

Сама печь в сборе

Замечу, что сама конструкция будет достаточно тяжелой, поэтому её можно разделить на детали и собирать внутри помещения. Металлическая банная печь своими руками оригинальной конструкции готова. Если отделка внутри уже есть —  прикрыть от сварки хоть рубероидом, хоть листами железа.

Внимание. Не забываем, при сварочных работах внутри помещений в целях пожарной безопасности нужно иметь ведро воды и брызгалку. Брызгалку можно сделать из обыкновенной полуторалитровой пластиковой бутылки, пробив в крышке отверстие. После сварки обрызгиваем шов и окалины.

• Верх дымохода (см. Металлические дымоходы) укрепляем двумя арматурами для жесткости, привариваем к трубе и крепим к одной стене и к другой. Для крепления к стене используем уголок или пластину, приваренную к арматуре и просверленную с двух сторон.
• Сверлим  кирпич перфоратором с буром диаметром 6 мм, 5-6 см  вглубь и крепим на анкера, таким образом, у нас получился угол жесткости и устойчивая конструкция.

Вид в полном объёме: печь металлическая для бани своими руками

Печь для бани из металла своими руками с решеткой под камни

Варианты сбора печи другой конструкции

Печи металлические для бани своими руками бывают разных форм. Рассмотрим печь, собранную из трубы, её составные части и схему сборки. На первый взгляд печь для бани из трубы имеет максимально простое устройство, но здесь есть свои хитрости и технология конструкции. В начале статьи я указал принцип работы печи, тяги и дымохода. Во всех случаях эти принципы должны использоваться, иначе печь не будет работать.

Печь для бани своими руками металлическая со встроенной каменкой

При самостоятельном воплощении конструкции и каких-то оригинальных решениях, чтобы у вас получилась своими руками металлическая печь для бани, руководствуйтесь ими, и у вас всё получится. Не забывайте, что для нас с вами нет ничего невозможного, поэтому будем дерзать, стремиться и удивлять окружающих, улучшая мастерство. Тогда построенная банная печь своими руками металлическая или просто печь не будет для вас непрочитанной книгой. Печь на фото выше — это простой вариант, так как основание почти готово — кусок трубы диаметром 525 мм, длиной 650 мм.

Снизу прорезаем отверстие в длину размером 335 мм, шириной 180 мм, это будет у нас колосник, навариваем прутья или железную полосу, друг от друга около 1 см. Отдельно изготавливаем короб из листового железа 2-3 мм, по размеру:

• 600х140 мм, 2 шт.
• 270х600 мм, 1 шт.
• 270х140 мм, 1шт.

Свариваем короб, зачищаем шлак.

Привариваем к нему дверку и пока отложим в сторонку деталь. Займёмся 525 трубой, нам надо вырезать заглушки, боковины с двух сторон.

• Диаметр трубы у нас 525, делим на 2, получаем 262,5 мм.
• С помощью циркуля вымерив 262,5, чертим 2 круга, хотя можно и проще. Приложите нашу заготовку (трубу 525) на лист и просто обведите его.

Если вам надо скопировать несколько деталей,то копировать всегда надо с оригинала, а не с их готовых копий, так как теряется точность размеров. Если вы разметили деталь и вырезали её, то лучше сделать замер ещё раз и изготовить другую, чем копировать с готовой.

Металлическая печь для бани своими руками с большой каменкой

Пока изготовим детали, но сборку будем проводить по порядку. Сначала сделаем внутренности печи и соберём их внутри самой печки, все остальные детали будем поочерёдно накладывать и проваривать.

Вверху прорезаем два отверстия. Одно — для дымохода, круглое, диаметром 110 мм, отступив от края 525 трубы до середины (дымохода 110 трубы) 100 мм. Другое — квадратное, для каменки, отступив от края 525 трубы 215 мм, срезаем размер вдоль 525 трубы 300 мм, поперёк 250 мм. Чтобы соблюсти симметричность конструкции, используем уровень (вертикаль, горизонталь) или отвес (вертикаль). Для вырезанного отверстия готовим нишу для камней, вырезаем детали из листа железа 5 мм.

• 270х300 мм, 2шт.
• 270х250 мм,2шт.
• 250х300 мм,1шт.

Все детали свариваем, делаем квадратный короб, как показано, зачищаем от шлака, промазываем швы обильно керосином и смотрим, нет ли подтёков. Отставляем готовую деталь печи в сторону.

Отвес можно изготовить из любого тяжелого груза (болт, гайка, камешек, гвоздь) и любая верёвки, лески, нити. Но вес груза должен держать верёвки, лески, нити натянутыми. Остальное всё сделает сила тяжести, нить с висящим на ней грузом всегда показывает вертикаль в идеальном виде, так же как и вода показывает линию горизонтали.

Металлическая печь для бани своими руками: чертежи

Следующий шаг: вырезаем из листа железа 4-5 мм перегородку для шахты печи (отгораживает топку от дымохода, тем самым препятствуя быстрой утечке тепла в дымоход).

Перегородка для шахты печи

Как показано на рисунке, отмеряем сверху 180 мм и по факту, т.е какой будет размер, узнаем только по ходу работы. Замер можно произвести при помощи рулетки и уровня. Ставим уровень, отмечаем от верха 180 мм до верха уровня. Для заметки расскажу, как обойтись подручными средствами, если нет уровня, и отметить горизонтальную линию. Берём прозрачный стеклянный сосуд, это может быть стакан, пластиковая бутылка или любой прозрачный, но достаточно твёрдый предмет, имеющий основание.

От дна отмечаем по бокам одинаковое расстояние и ставим маркером отметки. Наливаем воду по меткам — и вот уровень готов. Ставим на нужную нам поверхность: вода должна находится в уровень с метками, тогда у нас будет уровень горизонта.

• Выставляем сам уровень, не забывая о размере 180 мм, его надо соблюдать, прижимаем уровень к трубе так, чтобы он у вас не гулял, и ставим внутри метки по краям, маркером или мелом. Такую же процедуру производим и с другого края.
• Делаем замер от метки до метки.
• Чертим перегородку на куске металла и вырезаем.
• Берём нишу для камней, вставляем её в приготовленное отверстие, делаем сбоку пару прихваток и переворачиваем трубу (ниша для камней должна быть снизу).
• Вставляем перегородку по сделанным меткам, если всё сходится, то начинаем обваривать перегородку, если нет — делаем пометки, где именно не сходится или мешает, вытаскиваем перегородку, подравниваем болгаркой. Если есть зазоры — ничего страшного, это заваривается электросваркой.
• Также обвариваем нишу для камней.

Итак, банная металлическая печь своими руками — следующий этап сборки. У нас идут заглушки или боковины. На одной делаем разметку для дверцы топки, отступая от низа 50 мм, и вырезаем по размеру дверки, которая у нас приготовлена заранее с одним уточнением: отверстие делаем по всем краям меньше на 1 см. Если у нас размер дверцы 220х320 мм, то вырезаем отверстие 210х310 мм. И вырезаем ещё одно отверстие для чистки дымохода 70х130 мм.

Печи для бани из металла своими руками с баком для нагрева воды

Если изготовленная металлическая печь в баню своими руками имеет не прямой выход с топки в дымоход, а  с шахтами, то всегда надо делать отверстия для чистки дымоходов, если туда нельзя добраться. Если этого не сделать, то осадки золы и мелкие частицы пепла и нагар скоро уменьшат доступ в дымоход и печь начнёт дымить.  Придётся или прорезать окошко, или спиливать и заваривать  трубу постоянно.

• Сначала ставим боковину с будущей дверкой, обвариваем снаружи. Через окошко для топки свариваем перегородку с боковиной. Дверку для топки мы поставим в последний момент. Теперь свариваем другую боковину, которая у нас без отверстий, всё зачищаем шлифмашинкой.
• Ставим дымоход в прорезанное отверстие, прихватываем, берём уровень и мерим вертикаль с двух сторон не параллельно, а углом. Чтобы дымоход не был завален. Всё обвариваем, внизу ставим усилие для дымохода.
• Следующий этап: ставим зольник — поддувало снизу, закрывая колосник, и обвариваем его.
• И завершение сборки — привариваем дверки к топке и к отверстию для чистки дымохода, у зольника дверка есть. И привариваем ножки.

Осталось установить печь на предназначенное ей место. При этом установка проводится так, чтобы каменка расположена не в печи, а снаружи, что затрудняет нагрев камней. Камни будут нагреваться намного дольше обычного, но эффект всё же будет.  Камни для печи лучше использовать морские, они быстрее нагреваются, дольше держат тепло, при содержании в них соли и йода благоприятно влияют на организм. Очень важная деталь. Если у вас изготовлена своими руками железная печь для бани, то нужно установить ее так, чтобы пол под поддувалом был из жести или плитки, в общем из негорючего материала.

Печь из трубы для бани: схема, монтаж конструкции

На чтение 5 мин.

Сделать печь из трубы для бани можно своими руками. При любом расположении корпус уже практически готов, его нужно только немного доработать: установить стенки из стальной пластины на торцах, прорезать отверстия для топочной дверцы и дымохода.

Мужчина в бане

Виды и характеристики

Все разновидности банных отопительных приборов сводятся к 2 типам:

1. Горизонтальные. Печь имеет 2 плоские стенки, в одной из которых нужно сделать топочную дверцу. Водогрейный бак прямоугольной формы при этом иногда навешивают на заднюю стенку. Проблемой может стать медленный нагрев бачка. При установке водогрейки на верхнюю часть конструкции придется дополнительно подгонять кривизну дна или врезать бак в корпус.
2. Вертикальная конструкция. Получается достаточно компактной и требует для установки бака меньших затрат времени и материалов. Высота такой печи составляет 1,2-1,3 м.

Монтаж каменки на печах обоих типов достаточно прост и требует минимальных навыков работы с металлом. Расположение дымохода может быть и вертикальным, и горизонтальным независимо от конструкции корпуса.

Особое внимание нужно уделить подбору материала для торцовых деталей корпуса. Толщина стальной пластины при этом должна быть подобрана в соответствии с толщиной стены самой трубы. Тонкий металл (менее 6 мм) быстро прогорит, а разница в толщине приведет к короблению стенки и разрушению сварных швов. Стенки водогрейного бака можно сделать из более тонкого металла, если он не будет врезан в корпус.

Подготовка

Для работы с металлом потребуется:

• болгарка и диски к ней;
• сварочный аппарат;
• труба металлическая диаметром 500-530 мм с толщиной стенки 6-10 мм;
• листовой металл соответствующей толщины;
• фурнитура для дверец;
• труба диаметром около 15 см для дымохода;
• уголок стальной 5х5 см для установки колосников.

Если самодельная печь для бани из трубы будет установлена в парилке, то на нее нужно наварить бортики для каменки. Делают их из полос металла до 10 см шириной либо сваривают из листовой стали, если нужен больший объем.

Схемы и чертежи

Корпус делают из отрезка длиной около 1-1,3 м. Можно создать собственный чертеж с конструкцией удобной печки.

Банную печь из трубы 530 на плане обозначают в форме прямоугольника. Схема регламентирует места монтажа дверок и их размеры. Отверстие топки большего размера, чем подтопочник. Следует заранее определить место прикрепления бачка в зависимости от ориентации печки в помещении. Трубу дымохода расположить как можно дальше от топочных дверей, лучше всего у противоположной стенки.

Изготовление и монтаж

Простая модель печи в баню из трубы своими руками выполнена в вертикальном варианте. Отверстие для подтопочной дверцы разметить, отложив прямо от среза торца 15-17 см вдоль трубы. Ширина подтопочника — около 20-25 см. От размеченного прямоугольника отмерить еще 15 см вдоль трубы. Разметить отверстие топки:

• провести линию, параллельную верхней границе подтопочной дверцы;
• ширина отверстия должна быть больше ширины подтопочника на 5-10 см, желательно расположить дверь топки симметрично по отношению к подтопочнику;
• высота дверцы — 25 см, эту мерку откладывать вдоль трубы.

В результате правильно проведенной разметки на трубе должны получиться 2 прямоугольника. Меньший расположен внизу, и одна его сторона — срез торца трубы. Больший — на 15 см выше его. Вырезать обе дверцы и сохранить металл для створок.

Оформить внутреннюю часть печки:

• от нижней границы топочной дверцы отступить 5-7 см вниз;
• наварить куски уголка на стенки трубы, формируя опору для колосника;
• решетку сделать из полос толстого металла, прутка, круга из листового металла с отверстиями.

Колосник установить внутри печи, приварить к уголкам. Если дымоход будет выведен горизонтально, в стенке трубы, на верхнем ее торце сделать отверстие соответствующего диаметра. Вырезать 2 круга, соответствующих диаметру трубы (для вертикального дымохода отверстие нужно вырезать в 1 круге).

Для бачка еще 1 отрезок трубы длиной около 50 см разрезать вдоль, убрав 1/3 окружности. Вырезать дно бака, аккуратно подгоняя кривизну части, примыкающей к стене печи.

При сборке печи заварить торцевые части подготовленными круглыми деталями, на дверцы прикрепить петли и задвижки, смонтировать их на отверстиях топки и подтопочника. Приварить дно к бачку, всю конструкцию наварить прямо на стенку печи, хорошо закрывая все швы. Вварить патрубок дымохода. На верхнем торце из полосовой стали сформировать бортик каменки.

Горизонтальная

Общая схема устройства горизонтального корпуса печки в баню похожа на предыдущую. Но при горизонтальном расположении высота топки будет ограничена диаметром трубы. Поэтому внутреннее пространство нужно планировать экономно, оставляя для подтопочника только 15 см от нижней границы корпуса. Уголок для опоры колосника в этом случае нужно наварить вдоль трубы на ее противоположных стенках на указанной высоте.

Дверцы оформляют в металлической пластине, которая закроет торец. Для подтопочника можно оставить небольшое отверстие, удобное для чистки. Дверь топки рассчитать так, чтобы ее нижняя граница была приподнята на колосником на 5 см. Высота дверцы может составить 20 см, но ее ширину придется устанавливать самостоятельно. Заднюю стенку вырезать по такому же шаблону, но не прорезать двери.

Детали задней и передней стенки часто делают так, чтобы они образовали ножки, приподнимающие корпус печки над полом. Высота ножек должна быть не менее 30 см. Верхний край торцовых деталей удобнее всего обрезать по диаметру трубы, чтобы избежать образования острых углов печи.

Бортики каменки в этом случае наваривают на верхнюю часть корпуса. Водогрейный бачок нужно целиком сварить отдельно и навесить на заднюю плоскую стенку. Дымоход выводят вертикально, через верхнюю часть корпуса.

Строительство бэккантри-джакузи

Пустые, высокие волны постоянно разбиваются о пляж. В очереди нет никого, кроме пары приятелей. Я ловлю каждую волну, на которой гребу. Это похоже на рай, за исключением мышц плеч и спины.

Живу не на той стороне острова Ванкувер, мое тело не подходит для серфинга. Я совершаю паломничество на западное побережье каждые пару месяцев, но этого недостаточно, чтобы поддерживать тело в форме гребли. Из-за того, что на этом пляже, доступном только для лодок, нечего делать, кроме серфинга, на третий день нашей бэккантри-одиссеи сухожилия и мускулы в моих плечах, шее и спине хрустят и тянутся.Я мог бы долго полежать в горячей ванне. Пора покопаться.

Самые грубые бадьи для сельской местности наполняют какую-то емкость водой и нагревают, бросая в их глубины нагретые огнем камни. Этот метод работает хорошо, но требует больших затрат труда и, разумеется, поднимать и переносить дымящиеся горячие камни сопряжены с серьезными рисками.

С четвертого века до нашей эры люди знали о пользе для здоровья гидротерапии, по сути, погружения в теплую воду. Римские легионы строили бани по всей Европе во время своей оккупации.Первым шагом было использование природных горячих источников и минеральных бассейнов, но вскоре мы начали делать наши собственные ванны, вырезать камни, наполнять их водой, а затем разжигать нагретые камни. К 1940-м годам в США начали появляться гидромассажные ванны в стиле джакузи, и искусство DIY исчезло. К счастью, знания не были потеряны полностью.

Самые грубые бадьи для сельской местности наполняют какую-то емкость с водой и нагревают, бросая в их глубины нагретые огнем камни. Этот метод работает хорошо, но требует больших затрат труда и, разумеется, поднимать и переносить дымящиеся горячие камни сопряжены с серьезными рисками.Более безопасный метод использует гибкую медную трубу, костер, старый садовый шланг и преимущества термодинамики.

Чтобы построить свою собственную гидромассажную ванну с мешком для грязи, вам понадобится несколько основных предметов:

Гибкая медная труба 5/8 или 3/4 дюйма длиной от 30 до 50 футов

Поставляется в рулонах в магазинах снабжения и стоит около 2 долларов за фут. Вы также можете проверить металлические свалки на предмет металлолома. Чем длиннее отрезок трубы и чем больше диаметр, тем быстрее нагреется гидромассажная ванна.

10 футов старого садового шланга

Соответствие внутреннего диаметра садового шланга внешнему диаметру медной трубы упростит жизнь, устраняя необходимость в соединителях и пайке.

2 хомута для шлангов

Брезент или ванна

На фотографиях мы использовали старую ванну, которую мы нашли валяющейся, но все, что может удерживать воду, работает. На пляже мы выкапываем яму достаточной глубины, чтобы в ней можно было лечь, и покрывали ее брезентом.Помните, что чем больше объем воды, тем дольше она нагревается.

У костра

Вам нужны дрова минимум на два часа. Мы используем старый барабан стиральной машины, чтобы сдержать огонь и увеличить его тепло. Старая бочка с маслом тоже подойдет, но действительно подойдет любой старый костер.

Что делать

1. Выберите свой сайт. Лучше всего где-нибудь с легким доступом к воде. На пляже вы можете направить ручей в яму или позволить приливу заполнить ее за вас.Наполнение ведра — это вариант, но это большая работа. И пока вам разрешено разводить огонь в вашем районе, нет причин, по которым вы не можете делать это дома, наполняя ванну садовым шлангом. Вам нужно место для огня в пределах нескольких футов от ванны, и система работает лучше всего, если огонь находится примерно на той же высоте, что и ванна.

2. Разберитесь в пуле. Либо выкопайте неглубокую яму и застелите ее брезентом, либо используйте другую водонепроницаемую емкость. Залейте водой.

3.Выпрямите медную трубу на несколько футов на обоих концах змеевика. Делайте это медленно, чтобы не перегибать трубопровод, что может привести к утечкам. Убедитесь, что каждый «хвост» имеет одинаковую длину и достаточно длинный, чтобы пропустить огонь на несколько футов.

4. Присоедините садовый шланг. Разрежьте садовый шланг на две части, длина которых должна доходить от конца медных труб до ванны. Наденьте хомут на каждый конец медной трубы, а затем наденьте садовый шланг на медь, закрепив и запечатав его хомутом.

5. Заполните систему. Налейте воду в одну из секций садового шланга, пока вода не потечет из другой. Перед тем, как разжечь огонь, убедитесь, что медная труба заполнена водой — пустая труба может расплавиться. Теперь погрузите садовый шланг и все время держите его в воде.

6. Зажгите огонь. Разведите огонь вокруг медного змеевика и держите его хорошо топленным.

7. Подождите. Сколько времени нужно, чтобы вода нагрелась, зависит от размера и длины медной трубы, температуры огня и, что наиболее важно, от объема ванны.Довольно быстро вы должны заметить, что более теплая вода выходит из шланга, подаваемого из верхней части змеевика.

8. Наслаждайтесь. Сделайте пиво, наденьте Speedo и промокните. Гордитесь и наслаждайтесь этой теплой ванной посреди любого места.

Как это работает:

Для всех вас, ботаников, эта система водяного отопления выигрывает от того факта, что теплая вода легче холодной. Когда огонь нагревает воду в медном змеевике, более теплая вода движется вверх по системе.Это выталкивает горячую воду из верхней части змеевика в ванну, создавая вакуум, который всасывает холодную воду из ванны в нижнюю часть змеевика. Новая холодная вода нагревается и начинает подниматься вверх по змеевику, выталкивая больше горячей воды и всасывая больше холодной воды.

На заметку:

Чтобы поддерживать эту систему всасывания, два садовых шланга должны оставаться все время погружен в ванну, иначе воздух попадет в линию и нарушит всасывание. Лучше всего держать огонь, ванну и трубы как можно ближе к одной высоте.Термодинамический насос будет изо всех сил пытаться подтолкнуть воду вверх при большом перепаде высоты. Вы можете добавить в систему небольшой насос, чтобы ускорить процесс или бороться с большим перепадом высоты. Это устраняет необходимость в термодинамическом насосе, но все же позволяет воде нагреться в трубах достаточно, чтобы нагреть ванну. Без насоса вода, скорее всего, будет выходить из труб импульсами, а не постоянным потоком.

Осторожно:

Вода, выходящая из труб, станет очень горячей — возможно, даже до кипения.Во время замачивания держите «горячий» садовый шланг подальше от свиней, чтобы не обжечься.

Из The Column: The Dirtbag’s Guide to Getting Shit Done

Практическое руководство. Смеситель для установки над плитой | Руководства по дому

Смеситель, устанавливаемый над плитой, иногда называемый наполнителем для кастрюль, устанавливается над плитой и избавляет вас от переноски тяжелых кастрюль с водой от раковины к плите. Монтаж несложный, но критично расстояние от водопровода; если он слишком высокий или низкий, кран не пригодится.Обязательно примите во внимание высоту варочной панели и высоту самой высокой кастрюли, которую вы планируете наполнить, затем добавьте дюйм или два. Если установка является частью реконструкции, включающей новый пол, не забудьте добавить толщину пола.

Купите смеситель до того, как вы сделаете для него водопровод, чтобы вы знали, какой зазор должен быть под ним и с обеих сторон, чтобы он мог свободно вращаться. Найдите лучшее место для крана и отметьте его на стене.

Найдите ближайшую линию подачи холодной воды и отключите подачу воды в эту линию.Врежьте трубу труборезом и припаяйте тройник с выходным отверстием 1/2 дюйма. Протяните 1/2-дюймовую медную трубу от тройника до места крана. Припаяйте трубу и фитинги пропановой горелкой и бессвинцовым припоем.

Завершите водопровод с помощью латунного переходника с внутренней резьбой под 90 градусов на 1/2 дюйма, который используется при установке насадки для душа. В комплект для установки смесителя должен входить латунный ниппель, который ввинчивается в этот штуцер. Проконсультируйтесь со спецификациями относительно правильного расстояния, чтобы установить фитинг за стеной, чтобы ниппель выходил на нужное расстояние.

Установите блокировку два на четыре позади 90-градусного фитинга и либо привинтите фитинг к блокировке, либо закрепите его хомутом. При необходимости завершите облицовку стен перед установкой смесителя.

Оберните сантехнической лентой резьбу ниппеля, который идет в комплекте со смесителем, ввинтите ее в водопровод и затяните трубным ключом.

Установите фиксирующее кольцо и все шайбы, поставляемые с краном, на ниппель и прикрутите кольцо к шпилькам или блокировке, следя за тем, чтобы винт не попал в водопроводную трубу.

Оберните сантехнической лентой открытую резьбу трубы. Наденьте декоративную накладку на ниппель и затяните установочный винт шестигранным ключом. Прикрутите кран и затяните его резиновым ленточным ключом.

Включите воду, затем запустите кран примерно на минуту, чтобы очистить трубы от флюса и другого мусора.

Ссылки

Наконечники

• Многие наполнители для кастрюль поставляются с двумя клапанами, поэтому, если один начинает протекать, вы все равно можете закрыть кран.Если у вас нет двух клапанов, обязательно установите доступный запорный клапан в линии подачи крана.
• Уровень рычагов крана проверить уровнем торпеды. Если они наклонены, вы можете выровнять их, отрегулировав винты, удерживающие удерживающую пластину.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов.Как ландшафтный строитель, он помог основать две садоводческие компании.

Двухконтурный метод | CraftyBaking

Copyright © 2000 Сара Филлипс CraftyBaking.com Все права защищены.

Является ли задача плавление шоколада , приготовление глазурей на основе яичного белка, такой как наш Семиминутный рецепт ванильной глазури , или приготовление термочувствительных рецептов, таких как Шоколадная начинка для заварного крема , медленный, нежный нагрев Пароварка, кухонный инструмент, обеспечивает идеальный результат .
САРА ГОВОРИТ: Двухконтурный котел часто ошибочно называют водяная баня, водяная баня или водяная баня, , но техника не то же самое. На водяной бане кастрюля или блюдо фактически погружается в горячую водяную баню.

Пароварка обычно состоит из вставки с плоским дном, которая плотно прилегает к кастрюле с кипящей водой; между уровнем воды и нижней частью вставки пароварки есть зазор, поэтому предмет в верхней части пароварки нагревается паром из находящейся внизу жидкости, а не горячей водой.Это делает тепло непрямым. Захваченный пар выделяет тепло, которое составляет около 212 градусов по Фаренгейту (100 градусов по Цельсию), что намного ниже температуры, чем можно было бы достичь, поместив содержимое в кастрюлю непосредственно на горелку печи.

Самостоятельно приготовить можно из жаропрочной миски и кастрюли. Чаша не касается воды, но создает уплотнение с нижней чашей для улавливания пара, производимого кипящей водой.

КАК ПОДСКАЗАТЬ: Мы сами сделали пароварку, когда готовили наш шоколадный пирог ангела или руководство по рецепту торта безе.
1. Убедитесь, что миксерная чаша, которую вы собираетесь использовать, термостойкая. Это будет верх пароварки.
САРА ГОВОРИТ: Мне нравится использовать широкую миску, а не глубокую и узкую, потому что она открывает большую часть поверхности ингредиентов над паром, который образуется внизу.

2. Наполните кастрюлю водой наполовину. Это будет дно пароварки.

3. Убедитесь, что смесь плотно прилегает к кастрюле и не касается воды в кастрюле внизу, когда кастрюля наполовину наполнена водой.Если это так, уменьшите воду до глубины не менее 2 дюймов; убедитесь, что его достаточно, потому что вы не хотите, чтобы он закончился во время приготовления.
САРА ГОВОРИТ: Чаша должна плотно прилегать к краю кастрюли, чтобы создать уплотнение с нижней кастрюлей, чтобы улавливать пар, производимый кипящей водой.

Снимите миксерную чашу сверху и отставьте в сторону.

4. Включите плиту на сильный огонь и доведите воду на дне пароварки до быстрого кипения. Когда это произойдет, уменьшите огонь, чтобы поддерживать кипение.

5. Поместите шоколад, воду, порошок эспрессо и соль в миску для смешивания, поставленную на пароварку с кипящей водой, чтобы шоколад плавно растаял.
САРА ГОВОРИТ: Сначала наполните миксерную чашу, прежде чем ставить ее над кипящей водой; Таким образом, пустая миска не станет слишком горячей из-за того, что ее ставят над кипящей водой, и не подожжет ингредиенты, когда вы затем поместите их в горячую миску.

6. Часто помешивайте, пока шоколад почти или не растает, выключите огонь.

7. Затем выньте верхнюю миску из нижней кастрюли, используя прихватку для духовки. Позаботьтесь о том, чтобы пар от горячей воды в кастрюле не обжег вас. Также будьте осторожны, потому что миксерная чаша будет очень горячей.
САРА ГОВОРЯЕТ: Вытрите дно миски, когда вы в одиночестве растапливаете шоколад; он схватится из-за попадания нескольких капель воды в растопленный шоколад.

8. Перемешайте содержимое кастрюли, чтобы растопить нерасплавленные кусочки шоколада, смешать ингредиенты или запустить процесс охлаждения.

7 простых способов очистки решеток духовки (быстрая)

Фото: shutterstock.com

Духовка быстро испачкается. Если вы вообще пользуетесь прибором, вероятно, что на нем накапливаются пригоревшие остатки жира, липкая грязь и пригоревшие частицы. Конечно, в наши дни у многих людей есть самоочищающаяся духовка, которая отлично подходит для удаления мусора изнутри, но потенциально может повредить стеллажи.

В функции самоочистки обычно используются температуры в два или три раза выше, чем при приготовлении пищи.Если оставить стойки на месте во время самоочистки, это может привести к обесцвечиванию металла, потере блеска его поверхности и повреждению покрытия, которое помогает стойкам легко вставляться и выдвигаться.

Итак, независимо от того, является ваша духовка самоочищающейся или нет, лучше всего снимать решетки и чистить их по старинке. К счастью, любой из следующих методов может выполнить работу быстро и с минимумом хлопот.

7 лучших способов очистки стеллажа духовки

Обезжиривание стеллажа духовки и восстановление блеска может быть не веселой рутиной, но с семью твердыми тактиками на выбор — все с использованием обычных предметов домашнего обихода, которые у вас, вероятно, есть под рукой, — в состоянии выполнить работу достаточно быстро и без особых усилий.

1. Как мыть решетку духовки в ванне

Фото: istockphoto.com

1. Положите старое полотенце на дно ванны и поместите решетку сверху. Добавьте достаточно горячей воды, чтобы покрыть решетку духовки, затем налейте до 1/2 стакана средства для мытья посуды (или до 3/4 стакана стирального порошка). Оставьте на ночь.
2. Если у вас мало моющего средства, но у вас достаточно пищевой соды, посыпьте ею решетки духовки, а затем облейте их дистиллированным белым уксусом.Когда пенообразование прекратится, налейте в ванну очень горячую воду, погрузив решетки, и оставьте на ночь.
3. Утром протрите решетки старым кухонным полотенцем, чтобы удалить жир и грязь. Используйте старую зубную щетку, чтобы избавиться от стойких прикипевших остатков. Для очень твердых насадок добавляйте соль в зубную щетку, чтобы очистить щетку более абразивно. Наконец, тщательно промойте решетки перед тем, как вернуть их в духовку.

2. Как очистить решетки духовки с помощью мешка для мусора и аммиака

1. На улице или в вентилируемом помещении поместите решетки духовки в чистый мешок для мусора.Добавьте 1 пинту нашатырного спирта. Закройте пакет и оставьте на ночь.
2. Утром убедитесь, что помещение хорошо проветривается, так как, когда вы открываете пакет, пары аммиака будут еще сильнее. Снимите решетки и тщательно промойте (чистка не требуется) садовым шлангом или в душе, затем замените.

Фото: istockphoto.com

3. Как мыть стойку духовки с помощью листов для сушки и жидкости для мытья посуды

1. Поместите решетку в ванну, ванну или раковину и залейте очень горячей водой.Добавьте несколько капель жидкости для мытья посуды, чтобы обезжирить решетки.
2. Добавьте пригоршню салфеток для сушки и перемешайте. Вода должна стать пеной. Совет: использованные салфетки для сушки должны работать так же хорошо, как и новые!
3. Через несколько часов или на ночь слейте воду и протрите решетки полотенцами для сушки. Грязь, не смытая в ванне, легко соскользнет, ​​а решетки должны сиять, как новые. Хорошо промойте и замените.

Фото: istockphoto.com

4.Как очистить стойку духовки с помощью Bar Keeper’s Friend и воды

1. В небольшой миске приготовьте пасту из воды и Bar Keeper’s Friend — оригинального очищающего средства в виде порошка, состоящего из минерального абразива, щавелевой кислоты, поверхностно-активного вещества и воды. смягчающий агент.
2. Поставьте решетку для духовки в кухонную раковину и слегка сбрызните водой. Используя губку или подушку для чистки, нанесите пасту и аккуратно потрите, чтобы удалить жир, грязь и остатки. Промойте стойки и замените.

Фото: istockphoto.com

5. Как мыть стойку духовки эфирным маслом апельсина

1. В небольшой стеклянной миске приготовьте пасту из пищевой соды, уксуса и нескольких капель эфирного масла апельсина. Это натуральное масло содержит мощные противомикробные соединения, называемые терпенами, и имеет приятный цитрусовый запах.
2. Нанесите пасту на решетку духовки влажной губкой, работая над раковиной. Подождите от 6 до 8 часов, затем слегка потрите, чтобы удалить жир и грязь. Хорошо промойте и замените.

Фото: istockphoto.com

6. Как очистить стойку духовки с помощью коммерческих очистителей для духовки

1. Многие коммерческие очистители выделяют токсичные пары, поэтому по возможности лучше очищать стойки духовки снаружи. В качестве нетоксичной и экологически чистой альтернативы используйте биоразлагаемое средство для чистки духовки Carbona (доступно на Amazon).
2. Накройте рабочую поверхность листовым пластиком или газетой. Выложите противни духовки в один слой.
3. Наденьте резиновые перчатки и обильно распылите средство для чистки духовки на решетки.Оставьте на 10 минут.
4. Протрите стойки тряпкой или старой зубной щеткой. Перед заменой тщательно промойте садовым шлангом.

Фото: istockphoto.com

7. Как очистить решетку духовки алюминиевой фольгой

1. Оберните перекладины решеток духовки алюминиевой фольгой и поместите их в ванну с горячей водой.
2. Бросьте таблетку для посудомоечной машины в воду; его очищающее средство вступит в реакцию с фольгой.
3. Дайте настояться два часа и слейте воду из ванны.Удалите фольгу, жир и грязь, чтобы их можно было легко стереть. Промойте и замените стойки.

Часто задаваемые вопросы о том, как чистить стеллажи духовки

Приведенные выше методы помогут очистить стеллажи духовки. Вы также можете использовать эти методы на решетках для гриля после приготовления пищи. Если вам нужна дополнительная информация о том, как справиться с этой рутинной работой, подумайте об ответах на эти распространенные вопросы.

Как удалить запекшийся жир с противней?

Попробуйте любой из вышеупомянутых методов, чтобы удалить запеченный жир с противней, например, с вашего жаровни.

Как чистить обесцвеченные решетки для духовки?

Распылите дистиллированный белый уксус на решетку духовки, а затем посыпьте достаточным количеством пищевой соды. Подождите несколько минут, а затем потрите щеткой из щетины. Решетки духовки могут обесцветиться, если их оставить на месте во время функции самоочистки.

Можно ли использовать Magic Eraser на решетках для духовки?

Magic Eraser — это абразивный чистящий инструмент, сделанный из прессованной меламиновой пены.Его безопасно использовать для обработки большинства металлов, поэтому он может оказаться более эффективным на решетках для духовки, чем губка или тряпка. Однако не используйте Magic Eraser на нержавеющей стали или металле с антипригарным покрытием или в сочетании с какими-либо химическими веществами.

Как чистить решетку для духовки в ванне?

Решетки для духовки, которые слишком велики или громоздки для того, чтобы аккуратно поместиться в кухонной раковине, можно мыть в ванне, и некоторые из описанных выше методов предполагают использование горячей воды в ванне с такими ингредиентами, как мыло для мытья посуды или пищевая сода.На дно ванны рекомендуется положить старое полотенце, чтобы защитить поверхность и упростить очистку ванны после того, как решетки в духовке будут готовы.

Последние мысли

Не позволяйте мысли о грязных решетках для духовки мешать вам использовать этот незаменимый прибор! Описанные выше методы помогут очистить эти стойки с очень небольшим количеством смазки для локтей.

Как установить дровяную печь в вашем промышленном доме

Поздняя ночь, вы прижались к кровати, пытаясь заснуть, и только что услышали, как ваша печь включается в четвертый раз за 45 минут.Кажется, что печь постоянно работает!

Расходы на отопление домов растут с каждым годом. Есть несколько вещей, которые можно сделать, чтобы снизить затраты, например, выключение термостата или использование программируемого термостата, такого как Nest, добавление дополнительной изоляции в ваш дом, заделка трещин, добавление дополнительных слоев к вашей одежде, использование портативного электрического обогревателя. источник и одно старинное средство, которое успешно применялось снова и снова — установка дровяной печи.

Основные темы этой статьи:

Как установить дровяную печь в промышленном доме

Установка дровяной печи в вашем доме имеет много преимуществ.Одно из лучших преимуществ дровяной печи — это способность нагреваться при отключении электроэнергии. Снижение затрат на отопление — еще одно большое преимущество дровяной печи. Если для вас важен доступный или свободный от долгов образ жизни, дровяная печь — одно из самых разумных долгосрочных вложений, которые вы можете сделать для своего дома. В дополнение к удобству и экономии мало что может сравниться с красотой огня с его успокаивающими щелчками и потрескиванием.

Теплый огонь — воплощение домашнего уюта, и вы можете иметь его в искусственном доме.Конечно, есть правила, которые необходимо соблюдать, и решать проблемы безопасности. В этой статье мы рассмотрим общие рекомендации по выбору дровяной печи для вашего дома, а также основные шаги по установке. Будьте готовы согреться!

Работа с вашим страховым агентством

Прежде всего, вы должны купить печь, одобренную для мобильных и промышленных домов. Страховые компании откажутся от вашего полиса, если обнаружат, что вы установили неутвержденную плиту, а мы все знаем, что найти страховку достаточно сложно.Будет ли плита вашим единственным источником тепла или просто дополнением, это кажется большим фактором для страховщиков — если плита будет вашим единственным источником тепла, у вас могут возникнуть дополнительные трудности, поэтому позвоните в свое страховое агентство и обсудите следующие вопросы:

• Вырастет или упадет ваша страховка из-за установки дровяной печи? Что, если печь — единственный источник тепла?
• Потребуется ли вам осмотр после установки?
• Должен ли печь устанавливаться сертифицированным подрядчиком?
• Есть ли список разрешенных производителей или моделей печей, которые они рекомендуют?
• Предлагают ли они инструкции или брошюры по установке дровяной печи?

Консультации передовой страховой компании по установке дровяной печи в промышленном доме

Промышленные дровяные печи, утвержденные для дома

Существуют различия между обычной дровяной печью и дровяной печью, одобренной для дома, и, к счастью, у большинства крупных производителей печей есть изготовленная домашняя одобренная модель.Основное различие между обычной дровяной печью и одобренной HUD печью для промышленных домов — это воздухозаборник, зазор и система дымохода. Поскольку промышленные дома настолько герметичны, важно иметь хороший приток свежего воздуха, который позволяет воздуху извне проникать в дом.

Mother Earth News дает хорошее резюме для выбора дровяной печи для промышленного дома:

Во-первых, модель печи должна быть протестирована лабораторией, одобренной HUD, и внесена в список для использования в мобильных домах.Металлическая бирка, постоянно прикрепленная к задней части прибора, указывает название испытательного центра и соответствие печи стандарту HUD Standard UM-84.

Во-вторых, необходимо использовать проверенную и включенную в перечень сборную систему дымохода, подсоединенную непосредственно к печи и правильно установленную. В-третьих, требуется жесткая система воздуховодов для подачи наружного воздуха для горения непосредственно к воздухозаборнику печи.

И, наконец, необходимы средства крепления печи к полу дома.

В дополнение к требованиям HUD, необходимо соблюдать некоторые основные инструкции по установке и зазору, предоставленные производителем печи и основанные на испытаниях в соответствии со стандартом лаборатории страховщика 1482. Mother Earth News также опубликовала следующее изображение, на котором изображена одобренная HUD дровяная печь для передвижного дома:

Drolet, ведущий производитель печей, делится следующими сведениями о промышленных печах, одобренных для дома:

Что делает обогреватель одобренным для передвижного дома ?

Печи, одобренные для использования в передвижных домах, прошли специальные испытания, чтобы показать, что они могут полностью подавать воздух для горения извне.Это необходимо, потому что мобильные дома (или промышленные дома) часто очень герметичны. При недостатке воздуха для горения в доме может накапливаться вредный уровень CO (окиси углерода). Вот почему печи, одобренные для мобильных домов, имеют адаптер, который подключается к устройству и подключается к забору свежего воздуха на внешней стене дома через изолированную трубу.

Где установить дровяную печь

Первое, что нужно подумать, — где поставить новую дровяную печь.Вы должны найти место, обеспечивающее зазор 18 дюймов от передней части печи и 12 дюймов по бокам и сзади. Вам также необходимо будет рассчитать место, где печь может быть прикреплена к полу.

Установка дровяной печи в промышленном доме

Теперь, когда вы выбрали правильную печь и определились с ее местом, пора приступить к установке. Мы пройдемся по каждому этапу и поделимся изображением процесса. Обратите внимание: представленные изображения не относятся к заводской домашней установке или одобренной установке печи для промышленного дома.Они предназначены только для справки. Все изображения были размещены на Imgur, веб-сайте для обмена изображениями, пользователем wijagoro.

Шаг 1 — Измерение и удаление ленты на дровяной печи

Измерение расстояния от печи до всех горючих материалов жизненно важно. Чтобы понять это правильно, вам нужно будет выполнить некоторые вычисления.

Шаг 2 — Сборка подоконника

Вам необходимо защитить пол от падающих углей и возможного перегрева.Это делается с помощью Шаг 3 — Подготовка стены и очага для облицовки

На изображении выше домовладелец покрывает стену негорючим камнем, а очаг — плиткой. Чтобы применить камень и плитку, необходимо построить подходящее основание. Как видите, на этом этапе сначала поверхность была покрыта фанерой, а затем установлена ​​цементная плита. Здесь вы можете увидеть слои очага, обратите внимание, что DurRock — это первый слой, затем фундамент, фанера и еще один слой DurRock:

Материал очага

Существуют различные негорючие материалы, которые вы можете использовать для строительства ваш очаг на основе значений R и других сертифицированных рейтингов.Вот список, который можно найти на ChimneySweepOnline.com, с указанием различных материалов, их толщины и их рейтинга R:

Шаг 4 — Установка каменной облицовки

Установка негорючего материала на окружающую стену жизненно важна. На фотографиях домовладелец устанавливает настоящий камень. Если вы устанавливаете настоящий камень или плитку, вам следует разложить детали на полу, чтобы они хорошо смотрелись и подходили по размеру.

У вас может быть красивая дровяная печь, эффективная и безопасная:

Шаг 5 — Установка плиточного очага

Шаг 6 — Установка дымохода

Вам нужно будет проделать отверстие в крыше или сторона вашего дома, в зависимости от кода и предпочтений.В любом случае вам нужно будет построить каркас для дымохода, чтобы он мог правильно поддерживаться.

Дымоход, устанавливаемый через стену вместо крыши, требует использования тройников, колен и настенных гильз. Эти дополнительные компоненты следует использовать только в случае крайней необходимости. Смещения и препятствия в дымоходной системе ограничат естественную тягу и косметически отнесут к общему виду вашего дома.

Дровяная печь, установленная для вентиляции через потолок, будет наиболее эффективной и будет производить наименьшее количество отложений креозота, поскольку она выходит прямо вверх и наружу без каких-либо изгибов конструкции, препятствующих сквозняку.Самый лучший и наиболее широко используемый метод установки дровяной печи — это установка через потолок с помощью высокотехнологичной трубы или через существующий дымоход.

На изображении выше домовладелец построил каркас для дымохода. Ниже домовладелец добавляет трубу:

Ниже вы можете увидеть трубу, закрепленную через крышу:

Черная печная труба должна использоваться в интерьере дома от верхней части дровяной печи до нижней части потолка. или стена, где он будет соединяться с дымоходом.Убедитесь, что диаметр дымовой трубы соответствует диаметру дымохода вашей дровяной печи. Никогда не используйте только печную трубу, чтобы пройти через стену или потолок. Печь предназначена только для использования внутри дома.

Настоятельно рекомендуется использовать двустенные печные трубы независимо от требований к свободному пространству. Безопасность — всегда главный приоритет! Однако, если вы выберете одностенную черную печную трубу, потребуется зазор не менее 18 дюймов до горючих материалов.Одностенная черная печная труба также будет излучать больше тепла, чем двустенная печная труба, она стоит меньше и может быть отрезана до определенной длины при необходимости во время установки

Шаг 7 — Установка печи

На последнем изображении вы видно, что к дымоходу прикреплена дровяная печь. Для промышленного дома вам также необходимо будет постоянно прикрепить печь через пол. Вы также можете увидеть тепловой экран позади плиты в качестве дополнительной меры предосторожности.

Вот еще несколько полезных ресурсов по дровяным печам для промышленных домов:

Эффект Уолдена — Дровяная печь в передвижном доме

Эффект Уолдена — Выбор эффективной дровяной печи

Очаг — В чем важность передвижного дома Утвержденная печь

Энергия в сельской местности — Информация о дровяных печах

Печи Уоллеса — Информация о дровяных печах для передвижных домов

Советник по экологическому строительству — Все о дровяных печах

Блог выжившего — Отопление двойной ширины

Удачи и удачного отопления! Спасибо, что прочитали Mobile Home Living !

Установка гибкого вкладыша | Дымоходы.com

Во-первых, вы должны определить футеровку дымохода подходящего размера для вашей конкретной установки. Необходимый вам диаметр дымохода должен соответствовать размеру вытяжного отверстия на приборе. Необходимая длина дымохода будет равна высоте дымохода. Мы рекомендуем заказывать немного больше этой суммы, чтобы не допустить ошибки.

По закону футеровка дымохода должна быть минимум 6 дюймов в диаметре, если вы сжигаете дрова. Если вы не устанавливаете одобренную DEFRA печь с 5-дюймовым выпускным отверстием, в этом случае вы можете использовать 5-дюймовую облицовку.

Никогда не спускайтесь вниз по дымоходу; поскольку узкое место приведет к скоплению дыма.

Если вы устанавливаете облицовку в существующий дымоход, обязательно очистите дымоход в первую очередь, так как это гарантирует отсутствие остаточной сажи или других препятствий, которые могут создать трудности при установке.

Стрелка на вкладыше указывает направление дыма. Установите лайнер так, чтобы стрелка указывала вверх.

После установки важно помнить, что все такие работы, которые не были выполнены зарегистрированным установщиком HETAS, должны быть проверены в соответствии со Строительными нормами Великобритании, Документ J.Эта проверка гарантирует, что все футеровки дымохода установлены правильно; что они имеют правильный размер и не имеют препятствий.

Для успешной установки облицовки дымохода требуется всего несколько инструментов. Вам понадобится универсальный нож, отвертка с плоской головкой, пистолет для герметика, пара рабочих перчаток, электродрель и защитные очки. Шлифовальный станок даст вам лучший срез при срезании излишков футеровки дымохода. Также подойдет пила или ножовка.

Гибкую облицовку можно установить сверху или снизу кирпичной дымовой трубы. Какой бы способ установки футеровки вы ни выбрали, убедитесь, что у вас есть достаточный зазор с внешней стороны футеровки, чтобы исключить минимальное трение или возможность зацепления кирпичей внутри трубы дымохода.

Распакуйте гибкий вкладыш и прикрепите веревку к нижнему концу (убедившись, что веревка достаточно длинна, чтобы доходить до дна стопки).Убедитесь, что стрелки, отмеченные на футеровке, направлены вверх (обозначают направление дымовых газов).

Для успешной установки облицовки вам потребуются два человека, по одному на каждом конце дымовой трубы. Человек на крыше должен быть надежно закреплен! С верхней части крыши начните толкать лайнер вниз по штабелю. Человек, находящийся внизу стопки, должен удерживать веревку и подбирать слабину. Работайте в тандеме, подавая футеровку вниз по дымовой трубе, следя за тем, чтобы у вас оставалось достаточно футеровки внизу, чтобы закрепить адаптер, и достаточно вверху, чтобы закрепить верхние крепления.

Когда облицовка дымохода полностью опущена по дымоходу до кончика гильзы, следующим шагом будет соединение верхней пластины с верхней частью дымохода. Основная функция верхней плиты — закрыть существующий дымоход от дождя, ветра и проникновения в дымоход животных. Он также имеет зажим, расположенный на внутренней стороне манжеты верхней пластины, чтобы выдерживать вес футеровки.

Начните с использования пистолета для герметика и трубки из атмосферостойкого силикона, чтобы провести полоску силикона по верхнему краю глиняного дымохода.

Затем проденьте облицовку дымохода через круглое кольцо верхней пластины так, чтобы верхняя пластина находилась на верхнем крае глиняного дымохода.

Найдите стопорные болты, приваренные с четырех сторон верхней пластины. Отцентрируйте верхнюю пластину на глиняном дымоходе и с помощью отвертки с плоской головкой прикрепите верхнюю пластину к стене глиняного дымохода. Предупреждение: не затягивайте стопорные болты слишком сильно. Если затянуть слишком сильно, дымоход из глины может треснуть.

Когда вы успешно установили верхнюю пластину, следующим шагом будет отрезать лишнюю подкладку заподлицо с верхней частью выступа верхней пластины.На картинке изображена болгарка с отрезным кругом. Шлифовальный станок даст лучший рез, но пила или ножовка будут работать нормально.

Следующий шаг — прикрепить дождевик к верхней пластине. Воротник верхней пластины вставляется внутрь дождевика.

В чем застревает лайнер?

Попробуйте «повернуть лайнер на 90 градусов», пока вы и ваш помощник будете пытаться тянуть толчок, как раньше. Это работает, если лайнер повернул один изгиб и не настроен для следующего изгиба (изогнулся, чтобы указать неправильную сторону).Тогда попробуйте 180 градусов. Любое «вращение» намного проще для двойного изгиба вниз в дымоходе, чем на этом высоком; из-за огромного количества лайнера, торчащего из дымохода и лежащего на крыше.

Иногда придется взламывать дымоход изнутри или снаружи дома и помогать облицовке пробиться.

Примечание. Все установки должны выполняться в соответствии с Строительными нормами Великобритании, Документ J. Советы на этой странице предназначены для того, чтобы помочь вам в этом, но никоим образом не должны рассматриваться как замена инструкций и правил документа. Дж.

Советы по установке

Подлинные финские печи для сауны на дровах Kuuma

Часто задаваемые вопросы —

Достаточно ли тяжелый металл, чтобы предотвратить коробление?

Да, при нормальной работе. Он состоит из пластин 1/4 ″, 3/8 ″ и 1/2 ″.

Нужно ли сушить мою плиту перед ее использованием?

Да, даже несмотря на то, что мы хорошо ее очищаем, на стали все еще есть остаточные масла и консерванты, плюс высокотемпературная краска немного дымится при первоначальном нагреве.Лучше всего топить печь на улице на слабом огне в течение нескольких часов, используя хотя бы одну секцию длиной 3–4 фута для создания сквозняков. Дым сильный, но дышать безопасно.

Как долго я должен оставлять сквозняк открытым при обогреве горячей комнаты?

Тяга никогда не должна оставаться в положении сильного горения дольше (5-10) минут, чтобы предотвратить перегрев. В теплой комнате с хорошей изоляцией температура в вашей горячей комнате должна разогреться примерно за 45 минут. Когда рычаг тяги остается в полностью открытом положении, вы направляете все тепло прямо в дымоход, а не отапливаете свое горячее помещение.Это также сильно перегреет плиту. Чтобы эффективно отапливать горячую комнату, вам нужно опустить тяговый рычаг между 1/8 и 1/4 открытия после того, как поленья хорошо прогорят. Это нагреет жаркое помещение и не направит тепло в дымоход.

Соответствует ли он стандартам UL?

Да, он одобрен PFS согласно UL # 1482. Только один на рынке, о котором мы знаем в настоящее время.

Это кирпичная кладка и перегородка?

Да, он облицован кирпичом для предотвращения коробления и в сочетании с перегородкой улучшает сжигание газов.

Это герметичная печь?

Да, он пропускает только воздух, который вы устанавливаете на карбюратор. Двери герметичны.

Есть ли в моей печи Куума камни?

Нет, но мы рекомендуем гранит или кварц, которые часто встречаются в озерах и ручьях. Многие розничные компании, занимающиеся ландшафтным дизайном, также часто продают их. Мы рекомендуем размер мяча для гольфа с небольшими вариациями. Если вы выбираете свой собственный, пожалуйста, промойте теплой водой с мылом перед установкой.

Можно ли нагревать воду для купания одновременно с обогревом комнаты?

Да, с дополнительным резервуаром для горячей воды из нержавеющей стали на 12 или 16 галлонов вода нагревается очень быстро.

Вы видите огонь?

Да, при заказе доступно дополнительное стеклянное окно 5 ″ x 8 ″, чтобы наблюдать за горением и сделать вашу сауну еще более романтичной и приятной.

Помещение какого размера будет отапливаться?

В зависимости от того, насколько хорошо изолировано помещение для обогрева, небольшая печь предназначена для помещения размером до 8 x 8 x 8, средняя — до 10 x 10 x 8, а большая — для больших саун.

Какая длина дров лучше всего подходит для каждой печи для сауны?

Дрова длиной 16 дюймов для малых и средних печей для саун . Длина дров 20 ″ для большой печи для сауны .

Можно ли загружать дрова снаружи гардеробной?

Да, дополнительные удлинители 8 или 12 дюймов используются для прохождения сквозь стену. Мы не рекомендуем это делать, потому что внешний источник питания добавляет около 1000 долларов к стоимости строительства здания, и вы также теряете 25% тепла от печи, поэтому вам также необходимо увеличить размер печи на один размер.Почти все повреждения печки, которые мы когда-либо видели из-за перегрева, были связаны с неправильным регулированием тяги, поскольку регулятор не находится в горячей комнате. Если вы все еще хотите, чтобы внешний канал знал об этом, мы будем рады создать его для вас.

Каковы требования к оформлению (соответствие стандартам UL для страхования)?

• При использовании теплозащитного экрана необходимо расстояние 7 дюймов от экрана на плите до негорючего экрана на стене с воздушным зазором 1 дюйм позади него.
• Если у вас есть тепловые экраны на сауне, но не на стене или наоборот, вам понадобится зазор 18 дюймов.
