Как обложить печь в бане кирпичом своими руками с предбанника
Установка печи в баню с выносной топкой – что и в какой последовательности делать
Чтобы баня стала местом, где все члены семьи смогут принимать оздоровительные процедуры, ее следует обустраивать согласно технологии. Правильно подобранная печь обеспечит комфорт и уют в парилке.
Вне зависимости от того, приобретена современная конструкция или печной агрегат выложен своими руками, основное требование к нему – способность обогреть сразу несколько помещений и абсолютная безопасность в эксплуатации.
Существует два способа, как можно смонтировать печку для бани:
- поместить топку в соседней комнате;
- установить конструкцию непосредственно в парилке.
Каждый вариант имеет как достоинства, так и недостатки, поэтому выбор нужно делать на этапе проектирования банной постройки. В том случае, когда запланирована установка печки в бане с выносной топкой, желательно создавать проем в стене при возведении здания. Правда, обогревательную конструкцию можно смонтировать не сразу, для чего впоследствии в уже выстроенной стене создают отверстие.
Особенности конструкционного решения
Производят агрегаты с выносной топкой из чугунного сплава или стали. Они имеют существенное отличие по сравнению со стандартными печками – это выносной канал, который бывает съемным в тяжелых конструкциях и приваренным в легких, сделанных из нержавейки.
В первом варианте дверцу топки моно располагать как в соседнем помещении, так и снаружи постройки, на улице. Благодаря такому решению прогреваться будут одновременно два помещения, не нужно оборудовать место для хранения дров в парилке, а в комнату, где отдыхают люди, не попадет дым.
Выносной канал изготавливают либо пирамидальной формы, либо прямоугольной. Его делают более широким в месте прикрепления дверцы, чем около топки. Такая модель, как печь для бани с топкой из предбанника, у которой на дверце имеется панорамное стекло, выглядит более привлекательно, это видно на фото. Осуществлять контроль над количеством топлива можно без открывания. Благодаря топочным каналам и стеклообдуву исключено оседание копоти на внутренних элементах печи.
Основную часть топочной конструкции помещают на специально оборудованный возле перегородки фундамент. Чтобы отделиться от нее используют термоизоляцию. Располагать ее можно по любую сторону от двери в зависимости от планировки помещения. Если в парилке отсутствует топочная дверца, в ней будет сэкономлено пространство, а агрегат можно расположить в любом удобном месте.
Также выносную топку можно поместить снаружи банной постройки. Такой вариант не совсем удобен, поскольку, чтобы подбросить топливо, необходимо будет выходить из здания на улицу. Установка печи в баню с выносной топкой вполне оправдана только при обслуживании коммерческих саун, когда за функционированием агрегата следит работник.
В частных домовладениях подобную конструкцию проектируют в регионах с южным климатом, где в теплое время года на улице постоянно высокая температура. Также расположение выносной топки снаружи будет разумным решением при использовании в качестве топлива угля, поскольку от него появляется много грязи. С одной стороны — не желательно пачкать помещение, а с другой – горит уголь дольше, да и тепла от него больше, чем от дров.

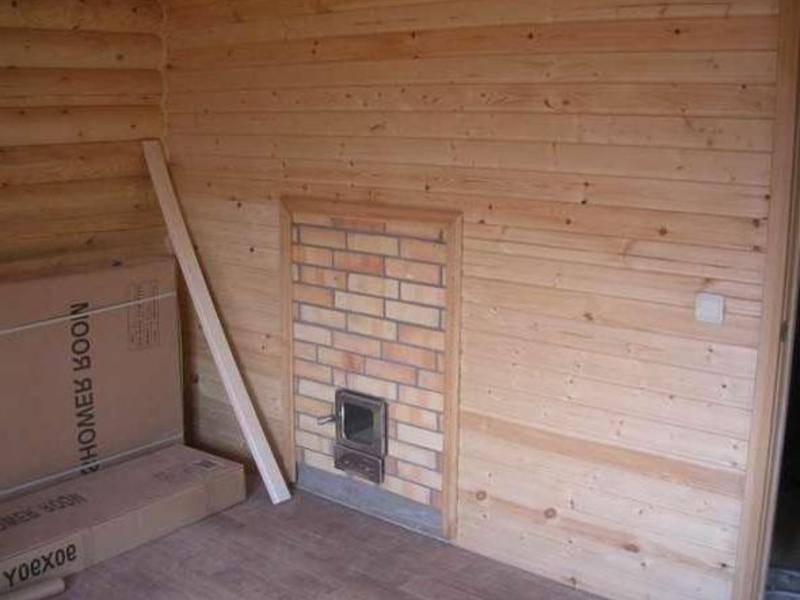

Лучшее месторасположение для дверцы топки
Помещения, куда можно вынести дверцу топки – это моечная, предбанник, комната отдыха. При наличии площади подойдут все перечисленные варианты. Но, если выбрать первый из них, появляется необходимость определиться с местом, где дрова будут сухими, а также имеется вероятность, что газ проникнет в помещение.
Что касается комнаты отдыха и предбанника, то посредством стеклянной дверцы можно будет, сидя в тепле, наблюдать за тем, как горят дрова. Аккуратная топка способна украсить интерьер. Предбанником называют отдельную комнату, выполняющую функцию тамбура. Здесь никто не отдыхает и не принимает процедуры, а значит, сложенные дрова никому не помешают. Когда банная печь с выносной топкой имеет дверцу в другом помещении, то, в комнате, где находятся посетители бани, не будет пахнуть дымом.
Необходимость принятия мер безопасности
Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.
Требования к монтажу:
- Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала.
- Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
- Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
- С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.
В продаже имеются модели печных конструкций с выносной топкой, которые не нужно обкладывать кирпичами. В комплекте к ним идут металлические экраны, защищающие стены и пол.
Обустройство основания под металлическую печь
Когда производится монтаж банной печи с выносной топкой, ей потребуется прочное и надежное основание. Отдельный фундамент нужно делать, когда вес всей конструкции не превышает 700 килограммов. Основанием служит цементная стяжка толщиной 20 сантиметров или покрытие на пол из жароустойчивого керамогранита.
Чугунная печная конструкция, массивный кирпичный экран и дымоход оказывают существенную нагрузку на напольное покрытие, поэтому и необходимо строить отдельное основание, которое не может соприкасаться с фундаментом несущих конструкций здания. Оно должно превышать параметры агрегата на 20 сантиметров со всех его сторон.
Постройка фундамента
Обустройство основания под печь выполняют поэтапно:
- Демонтируют деревянный пол.
- Выкапывают котлован глубиной 50 сантиметров в соответствии с габаритами агрегата, добавляя с каждой стороны по 20 сантиметров.
- На грунт высыпают щебень и песок и укладывают их 25-сантиметровым слоем.
- Выполняют гидроизоляцию, используя двойной слой рубероида.
- Делают из досок опалубку. Армирование требуется, если топливная конструкция с дымоходом имеет слишком большой вес.
- При приготовлении раствора берут 3 части речного песка на одну часть воды. Смесь выливают в опалубку и выравнивают при помощи уровня.
- Стяжку накрывают рубероидом и делают кладку в один-два ряда кирпичей.
- Агрегат монтируют после завершения обустройства фундамента.
Если печная конструкция весит меньше 700 килограммов, стяжку из бетона можно заменить основанием, выполненным из лагов и досок. Древесину предварительно обрабатывают составом, препятствующим возгоранию.
Монтаж топливного канала
Чтобы установить выносной топочный канал в стене делают отверстие. При расчете параметров проема опираются на его размеры, которые нужно брать с учетом длины ножек конструкции.
Чтобы узнать расстояние между выносной топкой и поверхностью горючей части принимают во внимание мощность печки:
- Данную величину можно узнать в паспорте производителя агрегата. Когда конструкция строится собственноручно, то учитывают нормы противопожарной безопасности из расчета максимальной мощности. Без защиты это 40 сантиметров и с теплоизоляцией -25 сантиметров. На размеры проема не влияет длина канала. После завершения монтажа промежуток между основной частью конструкции и перегородкой должен быть не менее 5 сантиметров. Поверхность стен обшивают огнестойким материалом.

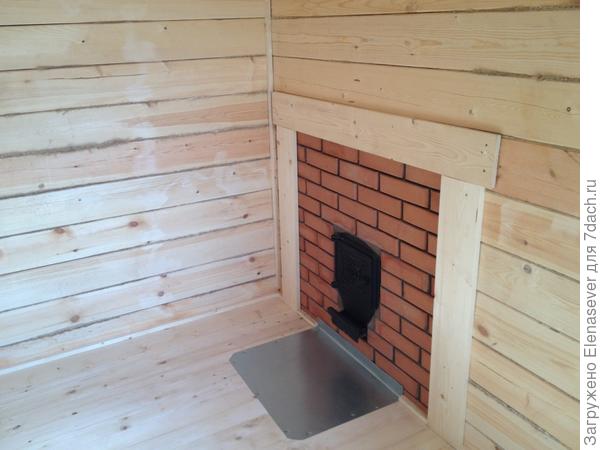

- Отделка топки в бане, если канал проходит через деревянные элементы, выполняется кирпичом. Кладка не должна доходить до топливника примерно на 25 миллиметров по причине возможного расширения металла при нагревании. В зазор укладывают термостойкий материал, им может быть, например, базальтовая вата. Теплоизолятор должен быть устойчивым к температурам до 1000 градусов.
- Если планируется обшивка кирпичной стены, через которую проходит топка, деревом, нужно отступить от проема на 10 сантиметров во все стороны. Поверхность по обе стороны стены прикрывают листами нержавейки, для чего в металле делают отверстия под выносную топку. В бетонной или кирпичной перегородке создают проем размером 40х60 или 25х50 сантиметров.
Порядок установки дымохода
Канал, предназначенный для отвода продуктов горения, может быть кирпичным, металлическим или керамическим:
- Кирпичный вариант отличается значительным весом, который оказывает большую нагрузку на фундамент для агрегата.
- Металлическое изделие для отведения дыма является экономным и простым в монтаже. У такой трубы есть существенный недостаток – наличие высокой температуры при эксплуатации и возможность возгорания деревянных элементов. Читайте также: «Как установить трубу в бане – особенности монтажа по шагам».
- Керамический дымоход отличается устойчивостью к высокой температуре и коррозийным процессам. Поскольку канал не нагревается до такой степени, как металлический, он считается пожаробезопасным. Монтировать керамическую трубу проще, чем класть кирпичный дымоход, и прослужит она до 30 лет.
Специалисты рекомендуют: когда выполняется самостоятельная установка агрегата нужно иметь чертеж банной печи с топкой из предбанника или другого помещения. Если нет соответствующих навыков, монтаж конструкции желательно доверить профессионалам.
Способы облицовки банной печи кирпичом
Изначально печь в русской бане была кирпичной, каменной. Это позднее уже, отойдя от многолетних традиций, стали использовать металлическую печь для бани. Печь из кирпича славилась созданием мягкого теплового режима в парной, долгим сохранением тепла, остыванием.
Но в то же время у нее был ряд недостатков :
- долгий период разогрева, в течение четырех и более часов;
- большой расход топливного сырья;
- значительные габариты;
- короткий период эксплуатации.
Эти минусы были устранены в металлической версии печи. Тем не менее и печь из металла наделена недостатками :
- наличие жёсткого инфракрасного излучения, которое образуется на поверхности металла, раскаленного до высоких температур.
- Выжигание кислорода раскаленными стенками металла (обычных стальных). В этом случае при отсутствии хорошей вентиляции человек в парилке испытывает не бодрость, поднятие сил, а жуткую головную боль, вялость.
- Опасность получения ожога при случайном соприкосновении с металлической поверхностью.
- Вероятность наступления пожарной ситуации.
Так что оба вида печей обладают как положительными, так и отрицательными сторонами. Что же делать? На какой печи остановить свой выбор? Мастерами, умельцами был найден универсальный вариант. Он предполагает объединение достоинств кирпичной и металлической печей за счет создания преграды на пути инфракрасного излучения, с одновременной функцией накопления тепловой энергии. А для этого всего лишь требуется установить кирпичный кожух вокруг металлического бака.
Преимущества такого решения
Вот список достоинств кирпичного кожуха, его функциональные особенности:
- равномерное распределение тепла. Это обусловлено тем, что кирпич сначала накапливает тепловую энергию и лишь потом отдает ее в пространство.
- Наличие приятного тепла, а не обжигающего жара. Постоянно присутствует влажный пар благодаря быстрому и эффективному нагреванию камней.
- Длительное сохранение высокой температуры. Кирпич – природный естественный аккумулятор тепловой энергии, который сохраняет ее долгое время. Именно поэтому можно хорошо протопить баню и париться в течение нескольких часов, не задумываясь о дополнительном повышении температуры, новом закладывании топлива.
- Обеспечение безопасности при нахождении в парилке. Раскаленный металл представляет определенную опасность: возможность случайного ожога при соприкосновении со стенками бака. Обкладка банной печи кирпичом играет роль барьера, защищающего от сильного жара и неожиданного травмирования.

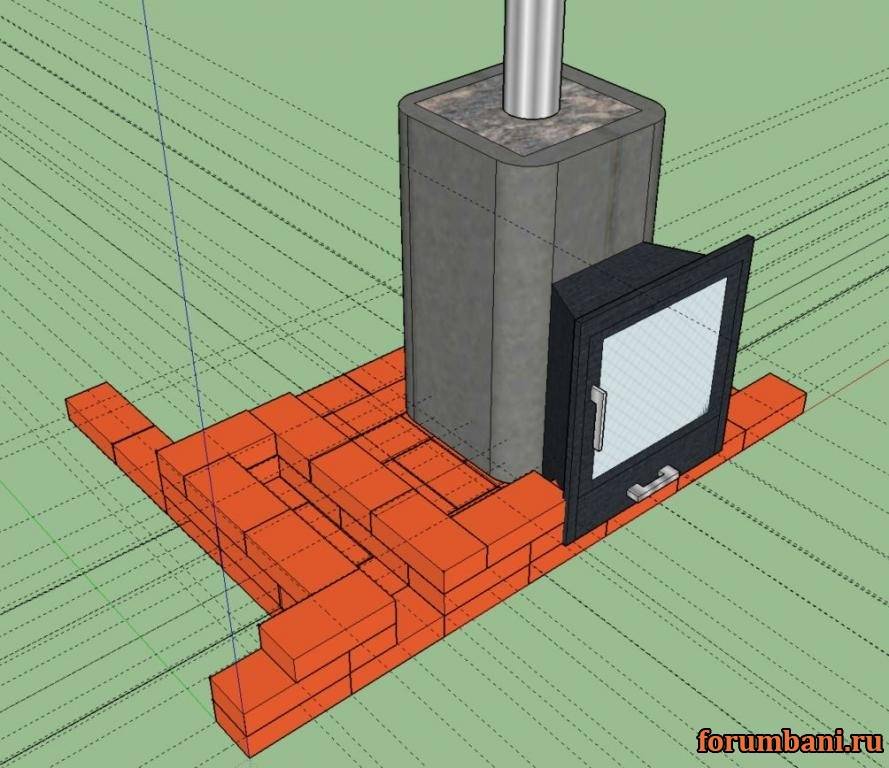

Технология выполнения кирпичного кожуха вокруг металлической печи
Теперь перейдем к главному вопросу: как обложить печь в бане кирпичом?
Весь процесс можно разбить на несколько последовательно выполняемых этапов.
Этап 1: подготовительный. Выбор кирпича
Прежде чем приступить к работе, необходимо подготовить материал. Очень часто для возведения такой небольшой конструкции некоторые рачительные владельцы используют имеющийся в хозяйстве материал, оставшийся от предыдущей стройки либо после разбора какого-нибудь строения.
Другие же, наоборот, предпочитают покупать новый кирпич в специализированных магазинах, где существует определенный ассортимент. Так, можно остановить свой выбор на одном из видов:
- Силикатный. В основу производства силикатного кирпича положен связующий материал – гашеная известь. Такой вид прекрасно выдерживает разные условия внешней среды, отличается долговечностью,
поэтому часто используется в качестве облицовки фасадов.
Но вот для обкладки печи кирпичом в бане силикатный плохо подходит. Высокие температуры, сопровождающие банный процесс, повышенная влажность внутри помещения – все это приводит к быстрому разрушению кирпича на основе извести. Помимо этого, такой вид имеет довольно тяжелый вес и непрезентабельный внешний вид, требующий дополнительной облицовки.
кирпич неплохим вариантом для обустройства защитной перегородки. Что касается внешнего вида, то он не всем нравится, но это легко устранить – достаточно сделать облицовку банной печи керамогранитом или иным материалом.
Небольшой совет: используйте огнеупорный камень в том случае, если он у вас уже имеется, так как дешевле обойдется покупка керамического кирпича, не уступающего ему по свойствам.
Керамический полнотелый кирпич
Красный пустотелый кирпич
Цифры: керамический кирпич имеет вес 3,3–3,6 кг, пустотелый – 2,3–2,5 кг, облицовочный – 1,3–1,6 кг. Поэтому облицовочные кирпичи не способны накапливать и сохранять большое количество тепловой энергии, характеризуются быстрым остыванием.
Для облицовки металлической печи кирпичом допускается использование камней со стандартными параметрами 250х120х65 мм, а также утолщенных – 250х120х88 мм. Высота бака, тип кладки влияют на количество используемого материала. Обычно кладку делают в половину кирпича, но не запрещается создание перегородки в 1/4 часть камня. В этом случае ее нужно будет дополнительно укрепить.
Этап 2: возведение фундамента
На данном шаге нужно оценить несущую способность полового перекрытия. Для этого высчитываем вес будущего кирпичного экрана по следующей формуле: количество кирпичей в ряду * на количество имеющихся рядов * на массу одного кирпича. Полученная масса кирпичной кладки суммируется с весом печной конструкции и полного водяного бака.
Если полученный результат не превышает 700 кг, то рекомендуется простое усиление лаг: установка дополнительных с последующим их скреплением с основным каркасом.
Крепкие мощные лаги, половые доски не являются основанием для отказа от проведения дополнительных необходимых работ: создания основания под саму печь и кирпичную перегородку. В качестве такого негорючего основания может послужить:
- металлический лист, закрепленный над теплоизолирующим материалом;
- кирпичная кладка, выполненная в два ряда и уложенная на деревянном полу;
- керамическая плитка, с толстым жаропрочным покрытием;
- отделка натуральным или искусственным камнем.
В случае если масса более 700 кг или выявлена недостаточная прочность лаг, необходимо возвести для печки отдельный фундамент.
Обычно вопросы с фундаментом решаются еще на этапе строительства бани. Если же таковой не был подготовлен, потребуется полный разбор пола, рытье котлована, глубиной, совпадающей с уровнем фундамента бани. Ширина при этом должна быть больше кирпичной перегородки на 25 см.
Фундамент печной конструкции не нужно связывать с остальными элементами: несущими стенами, основанием бани. Другими словами – фундамент печки должен отстоять от основания здания примерно на 5 см. Это расстояние заполняется теплоизоляционным материалом, что позволяет уменьшать потерю тепловой энергии. Таким образом, банное помещение будет быстрее нагреваться. Фундамент должен располагаться ниже поверхности пола где-то на 15 см.
Для полного высыхания фундамента потребуется не менее одного месяца. Как только он подсохнет, приступаем к укладыванию влагоизолирующего материала, например, двух слоев рубероида, толи. Далее, наверх выставляем 2 ряда кирпичей, скрепляя их глиноцементным раствором, при этом каждый кирпич нужно сместить. Так, зазоры между кирпичами перекрываются кирпичом, находящимся сверху. Все работы по возведению фундамента завершены.
Этап 3: подготовка раствора для выполнения кладки
Итак, фундамент установили, пришло время заготовки связующей смеси. Самый простой, но надежный – это раствор на основе глины и песка. Способ его приготовления для защитного экрана металлической печки ничем не отличается от смеси, используемой для возведения кирпичной печи.
Способ приготовления раствора:
- для замеса берется глина с двухметровой глубины.
- Вымачиваем ее в воде, протираем через сито, исключая попадание комков и посторонних примесей, мусора.
- Просеиваем песок и добавляем его в пастообразную глину.
- Нужно подобрать оптимальную консистенцию раствора. Он должен быть пластичным, но не выдавливаться из щелей во время кладки.
Этап 4: способ возведения кладки
Технология укладывания кирпичей заключается в выполнении следующих операций:
- Подготавливаем емкость с водой, в которой на полчаса замачиваем необходимое количество кирпича для перегородки.
- Пока кирпич находится в воде, приступаем к работе по нанесению разметки. Для тех, кто первый раз выполняет подобную операцию, советуем использовать нитки, натянутые по отвесу и закрепленные на гвозди.Другой вариант состоит в выставлении и фиксации к поверхности пола вертикальных брусков, с обеих сторон печки. Для их устойчивости можно использовать распорки из остатков бруса. Далее, между стоек по размеченной линии натягивается леска, в 70 мм от пола. Леска будет вашей направляющей при укладывании кирпичного ряда. Один только минус – нужно будет перемещать леску с каждым новым рядом.
- Замешиваем часть раствора где-то с полведра. Дальнейший расчет количества смеси можно будет произвести после использования в работе этой части.
- Закрываем каменку полиэтиленовой пленкой. Это поможет сохранить ее в чистоте, сэкономить время на ее отмывании.
- Приступаем непосредственно к укладке, начиная работу от угла. Берем целый кирпич и укладываем его плашмя, строго по намеченной линии. Некоторые в целях экономии строительного материала укладывают кирпич на ребро. Но при этом уменьшается толщина перегородки, что приводит к снижению ее эффективности.
При выполнении ряда нужно следить за ровностью укладывания каждого кирпича, подправляя при помощи киянки или кельмы, ориентируясь на разметочную линию. Уделяем внимание чистоте кладки, убирая лишний раствор. При этом важно выдерживать одинаковую толщину раствора, равную 7 мм, равномерное заполнение пространства между кирпичами. Таким образом, выкладываем ряд по всей длине.
Начиная со второго ряда, будем укреплять кладку. Для чего берем армирующую сетку, разрезаем на полосы, 5 см ширины, и укладываем поверх ряда. При размещении полос в углах кладки связываем их тонкой проволокой. Так армирующий слой будет более прочным.
Далее сетку покрываем раствором и выкладываем следующий ряд кирпичей.
Сам проем оформляем с помощью двух отрезков из стального уголка, выставляя их внутри и снаружи кладки.
На количество, размещение проемов влияет вид печного устройства. Так, в мощной модели рекомендуют выполнять вместо сплошной кладки решетчатую, увеличив размер зазора до 10 см.
Есть еще один хитрый и практичный способ, с помощью которого регулируют теплообмен внутри парной. Выполняя кладку перегородки, оставляют несколько отверстий, размер каждого 250х70 мм. По завершении всей работы в полученные зазоры помещают кирпичи. Так вот, вынимая кирпичи из проемов, можно быстрее нагреть воздух в парной. В этом случае происходит дополнительный приток горячих масс от раскаленной печки через открытые отверстия. Получив нужную температуру в помещении, вставляем на место кирпичи, тем самым замедляя теплообмен.
- с каменки, уже имеющей специальный заводской кожух, снимают его. Он будет лишним – с функциями кожуха прекрасно справится кирпичная перегородка.
- Если конструкция печи круглая, то и защитный экран следует выполнить соответствующей формы. Каких-то особенностей для круглой кладки не предусмотрено, единственное – труднее располагать кирпичи по кругу. Отверстия для циркуляции воздуха размещают симметрично по двум сторонам. Главное – выдерживать равное расстояние от печки до перегородки на протяжении всей кладки.
- Для придания ровного насыщенного цвета кирпичам, обработайте их раствором хозяйственного мыла, используя жесткую щетку. Приложите как можно больше усилий, надавливая на щетку, чтобы убрать остатки раствора с поверхности. В конце ополосните экран чистой водой.
Выполнение кладки для печи с выносной топкой
Бывает так, что печь в бане расположена не полностью в помещении парной, а имеет топку, выходящую в предбанник или на улицу. Тогда кирпичную перегородку выполняют несколько иным способом:
- Определить местоположение печи, сделать фундамент, описанным выше приемом.
Как только бетонный фундамент подсохнет, поставить печь и отметить на стенке проем под топку. Он должен превышать по размерам топку, поэтому с каждой стороны для выхода оставляют дополнительно по 25 см.
Основные размеры отверстия под топку указываются в техпаспорте печной конструкции. Так, для одной модели проем следует предусмотреть в длину больше на 50 см, в ширину – 25.
Чтобы убедиться в правильности установки печного сооружения, нужно занести печь и расположить ее на подготовленном фундаменте. Корпус должен стоять ровно, топка – не выступать за стенки. Если все правильно, то переходят к следующему шагу.

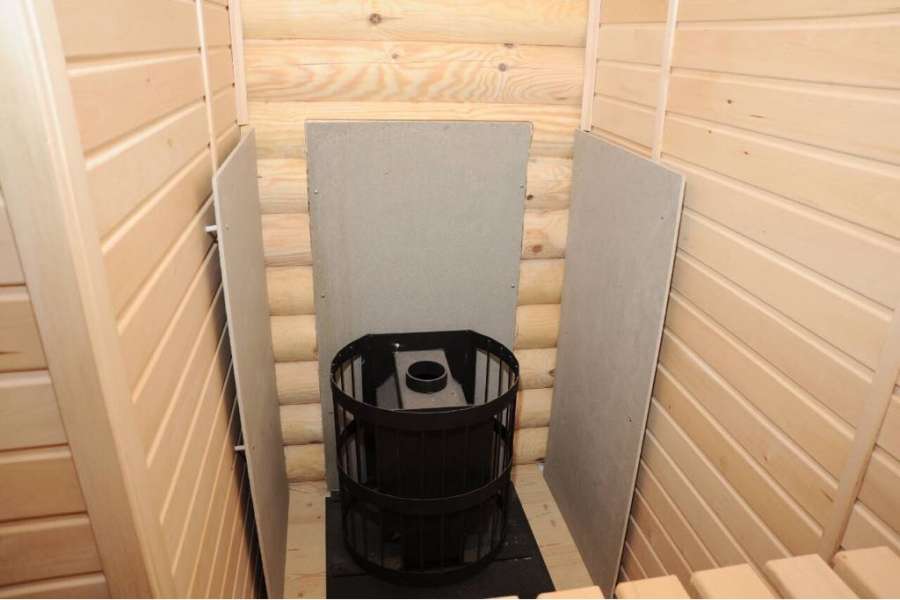

Нарезать на широкие полосы базальтовый картон и зафиксировать на стенках отверстия, по всей его длине. Воспользуйтесь для этого степлером. Завернуть картон на стенки с двух сторон и закрепить. Такую же процедуру проделать с керамотканью, а затем и фольгой.
Выполняя второй ряд, предусмотреть небольшой проем под зольником, через который будет поступать воздух.
Кирпичную кладку выполнять на расстоянии 3 см от металлической печки. Это не допустит перегревание и прогорание металла, увеличит срок службы кладки.
Заключение
Мы предложили вам несколько вариантов того, как обложить железную печь кирпичом своими руками. Внимание, терпение, аккуратность, соблюдение технологического процесса – вот помощники, которые приведут к блестящему результату. И это, несмотря на то что сама работа по возведению кирпичного кожуха вокруг металлической печи – трудоемкий, сложный процесс.
Добавить комментарий
Отменить ответ
Использование материалов сайта без активной ссылки на источник запрещена.
Фото- Аудио- Видео- Материалы, представленные на сайте, собраны из открытых источников. Все права на данные материалы принадлежат их законным правообладателям. В случае обнаружения нарушения авторских прав — просьба сообщить через обратную связь.
установка выносной конструкции своими руками, как правильно установить
Чтобы баня оправдала все ожидания, в ней должна быть хорошая печь. Она должна выполнять функции отопительного элемента, давать безопасное и мягкое тепло, а также обеспечивать теплом сразу несколько помещений. Кроме того, печь должна гарантировать безопасное использование.
Всем вышеперечисленным требованиям соответствует кирпичная печь с топкой из предбанника.
Особенности: плюсы и минусы
Проект печи с топкой в предбаннике является сложнее проекта обычной печи. Топка бывает съемной или входящей в состав цельной конструкции.
Несмотря на сложность реализации такого проекта, стоит обратить внимание на следующие его достоинства:
- прогреваются сразу два помещения: предбанник и парная. Это создает дополнительное удобство при подготовке к банным мероприятиям и пребывание в предбаннике после них;
- в парную не будет заноситься мусор вместе с дровами, что обеспечит простоту уборки, поскольку в сыром помещении пыль не превратится в грязь;
- удобно организовать место для просушки дров вблизи с топкой, что в парной невозможно;
- в парной можно установить кирпичную защиту, которая предотвратит получение ожогов;
- в парилке будет сохраняться чистый воздух, незагрязненный дымом от горящих дров при открывании дверцы непосредственно в парной;
- экономия пространства в парной за счет отсутствия дверцы топки;
- во время топки бани не нужно будет постоянно выходить и заходить в парную, чтобы подкинуть дров, что не позволит помещению охлаждаться каждый раз при открывании двери.
Наряду со всеми достоинствами выносной топки, можно отметить и такие недостатки, как:
- сложность установки, особенно, для новичка в этом деле. Для реализации такого проекта лучше обратиться за консультацией к специалистам;
- для поддержания температуры в парной придется выходить из нее на менее прогретый воздух.
Топка может быть помещена не только в предбанник. Иногда ее выносят за пределы помещения. Реализуется это, если помещение предбанника слишком мало либо если баня используется для получения коммерческой выгоды. При таком устройстве топки банщику не нужно заходить в помещение к гостям, он может поддерживать температуру в парной с улицы.
К плюсам такого варианта можно отнести защиту от распространения грязи в помещениях.
Требования безопасности
Материал для строительства бани чаще всего изначально является опасным для возникновения пожаров. Чтобы избежать возгораний, нужно следовать правилам безопасности еще на этапе планирования стройки. Первое время после постройки баня из дерева будет давать усадку, поэтому прежде, чем устанавливать печь, необходимо убедиться, что сооружение достаточно осело и не даст трещин.
Поскольку в бане стенки печного агрегата прогреваются до больших температур, что чревато нанесением вреда здоровью в виде ожогов, нужно строго следовать правилам противопожарной безопасности при установке печи. Правила установки прописаны в СНиП 41-01-2003 (глава 6.6).
- Установить прочный фундамент под основанием печи. Он будет прилегать к стене между предбанником и парной. Его нужно покрыть жаростойким материалом. В случае повреждения фундамента печь может дать трещину или покоситься, а это опасно возгоранием деревянной постройки.
- От дверцы печи до стен бани расстояние должно быть не меньше полуметра. Если печь стоит в углу, то все поверхности, к которым она примыкает, должны быть изолированы жаропрочным материалом.
- Если предбанник и парную разделяет легко воспламеняемая перегородка, то отверстие, в котором будет установлен топливный канал, нужно изолировать от дерева кирпичной кладкой.
- Все легко воспламеняемые материалы должны быть пропитаны специальным огнеупорным средством.
- Для использования в бане печь должна быть со способностью самоохлаждения до безопасной температуры +80 градусов, поскольку дерево может самовоспламеняться от длительного контакта с нагретой до +100 градусов поверхностью.
- Дымоход должен быть прочным, из безопасного материала и с правильной геометрией.
С отоплением необходимо быть осторожным. При самостоятельном монтаже должна соблюдаться порядовка и учитываться все вышеописанные рекомендации. Прежде всего, должна быть подготовлена схема работы и чертеж будущего изделия. В таком случае топить будет не страшно.
Установка своими руками
Чтобы самостоятельно произвести установку кирпичной печи для бани с топкой из предбанника, следует выполнить следующие подготовительные работы:
- место для монтажа печи лучше продумать на этапе строительства помещения;
- перед началом работ обустраивается фундамент под печь. Для этого вырывается котлован. Дно его засыпается щебнем, затем песком и покрывается гидроизоляционным материалом. Укрепляется фундамент кусками арматуры и заливается бетоном;
- укладывается кирпичами площадка под печь;
- в районе дверцы топки на полу крепится металлический лист;
- конструкция печи, проходящая через проем в деревянной стене, обкладывается кирпичной кладкой;
- перед укладкой печи кирпичи погружают в воду, чтобы поры материала заполнились влагой;
- между металлом печи и кирпичом прокладывается изоляционный материал.
После подготовительных работ следует приступить непосредственно к возведению печи:
- Первым этапом выкладывается кирпичом сама печь. Кирпич, которым выкладываются стены дома, не подойдет. Для банной печи нужен тот, что обладает повышенной жаростойкостью. Он должен быть обязательно идеальной формы, без трещин и сколов.
- Сначала каждый ряд выкладывается без использования раствора. Это делается, чтобы подобрать идеальные по форме и размеру кирпичи. Кладка любого из рядов начинается с углового кирпича.
- Первый ряд выкладывается от углов по периметру. Сначала наносится раствор, потом укладывается ряд заранее подобранных кирпичей. Перед укладкой каждый кирпич окунается в воду на 20 секунд. Толщина шва должна быть не больше 5 мм.
- Второй ряд выкладывается со смещением. Швы второго ряда должны быть посередине первого. Аналогично выкладываются следующие ряды.
- На уровне четвертого ряда устанавливается поддувальная дверца. Ее нужно зафиксировать оцинкованной проволокой. Со стороны парной печь обкладывается каменным экраном для защиты от ожогов.
- Вторым этапом устанавливается топочная дверца. Она фиксируется скрученной в несколько раз оцинкованной проволокой.
- Далее, сооружается камера для камней. Размер рассчитывается исходя из количества камней. В завершение ее отделывают стальными листами.
- После возведения печи нужной высоты, сверху кладется стальной лист, на котором предварительно прорезано отверстие.
Монтаж дымохода
Завершающим этапом является подключение к печи дымохода. Сделать это можно несколькими способами, применяя кирпич, металл или керамику. Установка бывает внешней и внутренней. Правильная установка дымохода не только спасет помещение от сажи и копоти, но и сбережет здоровье от вредного воздействия продуктов горения топлива.
Кирпичный дымоход является самым безопасным в плане противопожарной безопасности, но его возведение – это сложный процесс. Используется он для отведения дыма из двух и более печей. Керамический дымоход имеет большой вес и высокую цену. Однако обладает хорошими характеристиками: стоек к коррозиям, не перегревается, с гладкой поверхностью внутри, что препятствует скоплению сажи на стенках. Эта разновидность не пользуется большой популярностью.
Металлический дымоход установить нетрудно, по цене он доступный. Из недостатков отмечается быстрый нагрев, а это чревато воспламенением. Помимо того, при прохождении горячего воздуха через половину трубы, расположенную на улице, образуется конденсат. Поэтому в современных металлических трубах используется термоизоляционный материал. Преимуществом такого вида выводной трубы является отсутствие граней, что дает возможность дыму беспрепятственно выходить наружу.
Внешний дымоход представляет собой трубу, выходящую наружу из стены и поднимающуюся вдоль нее до крыши. Монтировать такой дымоход не составит труда как на этапе строительства, так и в уже готовой бане. Преимуществами является безопасность, простота обслуживания. Минус заключается в потребности утепления трубы, чтобы при перепаде температур внутри не собирался конденсат.
Монтаж трубы в сторону стены осуществляется при помощи отвода или колена. Участок дымохода, проходящий через кирпичную кладку стены, герметизируется с помощью металлического короба, заполненного жаростойким материалом. Вдоль стены труба закрепляется вертикально при помощи держателей. На верхушке устанавливается защитный грибок.
Вариант дымохода с установкой внутри помещения представляет собой трубу, выходящую из банной каменки до потолка через чердак и кровлю. Плюсом такого способа является сохранение тепла в помещении бани и чердака дольше. Из минусов – это сложность монтажа через крышу.
Собирают дымоход из нескольких частей, любая вышестоящая деталь надевается на нижнюю, а потом хорошо скрепляется хомутами. Перед фиксацией элементов места стыков смазываются жаростойким герметиком. Затем труба проводится через перекрытие и крышу.
Места прохода трубы изнутри и снаружи защищаются подкрышным листом и крышной разделкой. Вокруг трубы укладывается жаростойкая изоляция.
После укладки кровли проводится гидроизоляция, чтобы в стыки не попадала вода. Сверху трубы устанавливается защитный зонт.
Советы и рекомендации
Специалисты рекомендуют придерживаться следующих правил:
- в первую очередь при установке печи в бане необходимо действовать в соответствии с правилами СНиП. Это обеспечит безопасность при эксплуатации и продлит срок службы обогревательного элемента;
- не стоит экономить на материалах, особенно, на жаростойких изоляциях;
- при выборе места для бани предпочтение лучше отдать отдельно стоящему сооружению. Если баня будет пристройкой к другому зданию, то нужно позаботиться об изоляции примыкающей стены;
- при выборе кирпича нужно обращать внимание на его жаростойкие и влагостойкие свойства. Если финансы не позволяют приобрести дорогостоящий кирпич, отвечающий этим требованиям, можно покрыть более доступный кирпич специальным составом;
- яму для фундамента необходимо выкапывать больше размеров печи. Основание печи должно быть больше периметра отопительного прибора на 10 см со всех сторон;
- в кладке печи можно использовать кирпичи с небольшими дефектами, но при этом нельзя укладывать испорченный кирпич внутрь дымового канала и во внешнюю сторону печи, а также обтесывать сколотые края и углы нужно так, чтобы при кладке не получилось слишком толстых швов;
- при монтировании печки в стену бани нужно следовать характеристикам агрегата, описанным в прилагающейся инструкции. Если печь сделана самостоятельно, то нужно брать усредненные значения мощности;
- идеальный дымоход должен быть без колен и наклонов 2 м в высоту. Это обеспечит нормальную тягу;
- после установки печь следует протопить несколько раз в щадящем режиме по полчаса для проверки ее корректной работы и просушки. Просушить печь необходимо для того, чтобы в процессе эксплуатации не появились трещины;
- несколько дней дверцу печки, а также окна и двери бани следует держать открытыми, создавая в помещении сквозняк. Признаком готовности печи будет отсутствие конденсата на заслонке;
- несмотря на соблюдение правил пожарной безопасности и использование качественной печи, нужно помнить о средствах пожаротушения. Они должны находиться в доступе в любое время;
- чаще всего очагом возгорания является потолок. Поэтому не нужно забывать о его защите. Он должен покрываться металлическим листом;
- в бане должно быть максимально безопасно даже в случае плохого самочувствия посетителей. Печь должна быть ограждена защитным экраном.
Процесс установки печи в бане своими руками является трудоемким, но при соблюдении всех рекомендаций выполним. В случае следования всем требованиям в зависимости от характеристик печи и самого помещения бани и правильной установке, печь будет служить исправно и долго. Поэтому не стоит пренебрегать рекомендациями и советами, ответственно отнестись к возведению места для отдыха душой и телом.
Нелишним будет и взгляд со стороны опытного в этом вопросе умельца-печника, особенно, при возведении печки из кирпича. При этом самостоятельно возведенная баня с печью станет предметом гордости хозяина.
Подробнее о возведении кирпичной печи для бани смотрите в следующем видео.
установка выносной печки своими руками, как правильно установить
Думается, что никто не станет спорить, что хорошая баня кроме гигиенических целей – это прекрасный способ лечения и профилактики заболеваний самого разного толка. Польза банных процедур в большой степени зависит от важнейшей ее части – парилки. А сама парилка, в свою очередь, хороша правильно сложенной печью.
Самый популярный и удобный в обслуживании тип каменки является печь с топкой, вынесенной в предбанник. Сегодня хотелось бы поговорить именно о таком варианте ее расположения.
При извечном выборе – печь из металла или кирпича, выбор абсолютного большинства – кирпичная печь. В ее пользу говорят многие факторы: умеренное, необжигающее прогревание воздуха, эстетика внешнего вида, влажность и степень подачи пара, которую легче регулировать.
Особенности: преимущества и недостатки
Разумеется, установка стандартной каменки более проста, чем сложное обустройство такого дополнительного аксессуара, как топка, вынесенная в предбанник или в другое помещение. Это более затратно, но с уверенностью можно сказать, что все это будет перекрыто тем комфортом, который этот вариант создаст при его использовании. Особенно такая конфигурация печки скажет свое слово в зимнее время.
Еще одно из преимуществ – можно обойтись без обустройства системы вентилирования в парной из-за того, что выгорания кислорода в парилке не будет, так как металлические детали печи вынесены за ее пределы.
Исходя из практических соображений, габариты кирпичной печи в первую голову зависят от величины парилки, количества людей, сезонности использования бани, целей использования самой печи.
Вывод топки кирпичной печки в предбанник удобен тем, что
- всегда есть возможность вычистить золу, растопить печь;
- дрова всегда под рукой, они всегда хорошо высушены;
- режим нагрева печи проще контролируется;
- отопление предбанника всегда обеспечивается теплом печи;
- угарный газ в случае неплотного прилегания дверцы топки поступает в предбанник, а не в парилку;
- железные части топки не перегреваются, не выжигают в парилке кислород, не сушат пар.
Недостатки расположения топки печи в предбаннике:
- кирпичная печь долго прогревается;
- печь расходует большее количество дров, чем металлическая;
- для подбрасывания дров приходится выбегать в предбанник.
Монтаж
Отступление от правил установки банных печей – самая распространенная причина пожара.
Вот ряд рекомендаций, чтобы этого избежать:
- Печи должна отстоять от стены как минимум на 35-50 см, если баня построена из пожароопасных материалов.
- Воздушный зазор между металлическими частями печи и любой деревянной конструкцией должен быть не менее 1 м. Если габариты бани сделать этого не позволяют, необходимо применять выносные защитные спецэкраны.
- Дверца топки должна отстоять от противоположной стены на полтора метра минимум.
- Печь категорически запрещается устанавливать непосредственно на пол, состоящий из горючих материалов: сверху на доски укладывают картон, покрытый базальтовой крошкой, который, в свою очередь, накрывают листовым металлом. Размеры укрытия должны превосходить размеры проекции печи более 5-10 см.
- Пол под дверцей топки требуется застелить негорючим покрытием, площадью не менее 40-50 см2.
Если труба устанавливается своими руками, необходимо установить так называемый проходной узел, который предохранит трубу от контакта с кровельным покрытием.
Фундамент кирпичной печи
Учитывая, что вес стандартного кирпича и раствора на нем – это около 4 кг, по этой причине печь требует весьма основательного фундамента. Кроме того, высокая температура топки способна прогреть любой материал даже значительной толщины, она длительное время воздействует на окружающие слои почвы. Поэтому фундамент самой печи не должен контактировать с материалом фундамента бани. Чтобы избежать осадки печи, его следует термоизолировать минеральной ватой.
Фундамент обязательно гидроизолировать материалом типа рубероид. Когда кладут листы гидроизоляции, их края загибают и промазывают глиной таким образом, чтобы обмуровка была толщиной более полутора сантиметров. Обязательно необходимо смонтировать гидрозащиту на уровне слег и досок пола, между кирпичами стенки печки и досками, обязательно положив поверх металлический и асбестовый листы.
Кирпичная печь бани
Самая распространенная конструкция бани представляет собой совмещение печной стенки и стены предбанника для экономии материалов и лучшего теплообмена. Если сама баня сложена из камня или других не пожароопасных материалов, для термоизоляции ее стен от печи используется минеральная вата, или специальные негорючие sandwich-панели на силикатной, или асбестовой основе.
Если стены и потолок самой бани выполнены из дерева, то нормы противопожарной безопасности при термоизоляции гласят, что необходимо:
- обеспечить зазор как минимум в 1,3м между нагревающейся печью и потолком или стенкой;
- дверца топки в предбаннике должна быть на расстоянии 1,2 м и больше от близлежащей деревянной стены;
- в случае когда топка проходит сквозь стену, сделанную из легковоспламеняющегося материала в другое помещение, необходимо изготовить вставку, изготовленную из огнеупорного материала не менее 500 мм, обладающего высокой теплостойкостью и длиной, равной длине топки;
- на пол перед дверцей укладывают противопожарное покрытие (чаще всего используют металл) площадью 40х80 см.
Обязательное требование – противопожарная изоляция или разделка кирпичных поверхностей стенок топки и деревянных элементов конструкции. Фактически это кирпич и глина, уложенные послойно с определенным зазором либо асбестовый лист. После таких работ образуется керамический чехол, который в значительной степени изолирует деревянные конструкции. Дополнительно они предохраняют от языков пламени, вырывающихся сквозь возникшие в результате разрушения кладки трещины при возникновении ЧС.
Теплоизоляционной ватой тем же самым способом изолируют дымоход. Дополнительно накладывается обвязка, выполненная из металлических листов.
Вывод трубы печи через потолок либо стену – самый пожароопасный участок. В этом месте потолок расшивают и отделывают кирпичами, тем же способом, как это было сделано с деревянными стенами.
Если баня небольшая, а кирпичная конструкция сравнительно больших размеров и массы не требуется, допускается установка печки с топкой, вынесенной в предбанник малого размера, помещенной на деревянное покрытие пола. Порядовка такой печи очень проста – не более пяти в ряд, а самих рядов не более десяти.
Печь разрешается ставить и не на бетонный фундамент, если соблюдены все меры пожарной безопасности. Иногда возникает необходимость вскрывать пол и организовывать добавочную опору или перемычки.
При этом необходимо соблюдать следующие ограничения:
- общая масса – не более полутоны;
- 600 кг – для устоявшегося пола;
- 700 кг – для свежеуложенного пола.
Если эти условия соблюдены – выкладывают компенсатор из кирпича для основания печи. Волокно из асбеста добавляют к кладочному раствору, который применяют в основании и экранах сторон.
Подходящие для работ типы кирпича:
- Стандартный керамический кирпич имеет размеры 25х125х65 мм. Необходима дополнительная его обработка термостойким лаком для повышения сопротивляемости критическим условиям эксплуатации – перепаду температур и высокой влажности.
- Шамотный огнеупорный кирпич использовать более надежно, так как он изготавливается именно для таких целей.
Имеет соломенный цвет и бывает трёх размеров:
- стандарт 230х125х65 мм
- более узкий 230х114х65 мм;
- более узкий и более тонкий – 230х114х40 мм.
Тонкости вывода через перекрытие
Соблюдение мер пожарной безопасности при правильном выводе трубы печи через перекрытия и крышу особенно важно с точки зрения возможности возгорания. Топка изолируется от перекрытий как можно тщательнее. Если баня каменная или состоит из негорючих материалов, достаточно сделать зазоры с каждой стороны канала. Позднее их заполняют с помощью шнура из асбеста или минваты. Слой изоляции накладывают с толщиной более 2 см.
При условии, что баня сложена из дерева (бруса, или бревен), зазор необходимо оставлять намного более значительным – не менее 25-30 см. Кирпич в данном случае играет роль изолятора. Иногда в деревянных банях оставляют зазоры вдоль всего дымохода. Установка теплозащиты по этой причине отпадает.
Дымоход монтируют на конечном этапе строительства. Труба присоединяется с помощью патрубка. При использовании дымохода из металла, сквозь перекрытия крыши его ведут в гильзе, которую легко приобрести в торговых сетях соответствующего профиля.
В случае, когда присутствует желание изготовить проходной узел собственными руками, необходимо соблюдать следующую схему действий.
- Проем в потолочном перекрытии проделывают так, чтобы оставить зазор более 30 см от трубы до ближайших деревянных потолочных конструкций с каждой стороны.
- Стальной короб изготавливают из листового металла. Края закреплять можно любыми шурупами. Вставляется он так, чтобы его нижний срез находился заподлицо на уровне потолка, не ниже.
- Картон, покрытый базальтовой крошкой, прокладывают между стенками короба и материалом перекрытия.
- Снизу короб перекрывается влагостойким ГКЛ с проемом для проведения самой трубы.
- Затем монтируют непосредственно дымоход. Оставшиеся в коробе пустоты прокладываются минеральной ватой.
- «Флэш-мастер» — это рукав, произведенный из термостойкого силиконового материала, который способен выдерживать высокие значения температур. В качестве альтернативы разрешено использовать самодельный короб из листовой стали с изоляцией, похожий на вышеописанный защитный разделочный короб.
Высота участка дымохода над кровлей не должна быть меньше 80 см.
Самому достаточно сложно осилить все тонкости работы по монтажу кирпичной печи в бане, но нет ничего невозможного, если под рукой окажутся чертежи и руководство к действию.
Полезные рекомендации
При протапливании печи дым должен свободно уходить в трубу, так как если угарный газ не будет удален через вытяжку, он может нанести серьезный вред организму человека. Если проблема наличествует, немедленно нужно найти причину слабой тяги и устранить ее.
Несколько способов определения отсутствия печной тяги или перебоев с ней:
- Самый простой способ – обычный лист бумаги либо зажженная спичка, поднесенная к открытой дверце в процессе топки печи. Если лист или пламя спички отклоняются внутрь, значит, тяга есть. Если отклонения нет или оно происходит наружу, то возможно наличие так называемой обратной тяги, что может оказаться очень опасным.
- Одной из причин ослабления тяги может быть разгерметизированный дымоход, трещина, пролом, сдвиг трубы, другие дефекты.
- Еще одна опасность – случайная искра, попавшая в такую трещину дымохода на горючий материал, что ведет к возгоранию.
- Малый размер поддувала, сквозь которое производится вытяжка может привести не только к возникновению обратной тяги, но и к недостаточному снабжению процесса горения топлива кислородом.
- Засоры в дымоходе тоже могут мешать процессу нормальной тяги. В этом случае восстановить нормальное движение воздуха помогут регулярные прочистки дымохода. Надо заметить, что наличие даже одного колена в трубе, где в результате аэродинамических процессов скапливается основное количество сажи, немало затруднит процесс работы «трубочиста».
- Если печь по какой-то причине нет возможности топить длительный период времени, в дымоходе может сформироваться воздушная пробка, состоящая из плотных воздушных слоев. Как правило, она рассасывается сразу после начала регулярного протапливания сама по себе.
- Недостаточный объем топки.
- Широкий и длинный дымоход не работает с маленькой топкой.
Действия по восстановлению тяги
После устранения вышеперечисленных причин можно воспользоваться специальными приспособлениями для регуляции тяги:
- анемометр – определит тягу в дымоходе;
- стабилизатор тяги – представляет собой «зонтик» над верхним срезом трубы дымохода, не просто повышает тягу, но и регулирует ее;
- дефлектор – является устройством, усиливающим тягу;
- ротационная турбина – разновидность дефлетора.
В заключение можно с уверенностью утверждать, что печь, сложенная из кирпича, будет надежно служить при условии соблюдения определенных правил. Не стоит изменять однажды сложенную печь, перекладывать ее отдельные части, тем более стены, так как резко увеличится вероятность растрескивания и даже обрушения всей конструкции. При возникновении необходимости печь подвергается полной разборке и перекладке.
Как установить печь с выносной топкой в баню, смотрите в следующем видео.
Печь для бани с топкой из предбанника
Установка печи в баню с выносной топкой – что и в какой последовательности делать
Чтобы баня стала местом, где все члены семьи смогут принимать оздоровительные процедуры, ее следует обустраивать согласно технологии. Правильно подобранная печь обеспечит комфорт и уют в парилке.
Вне зависимости от того, приобретена современная конструкция или печной агрегат выложен своими руками, основное требование к нему – способность обогреть сразу несколько помещений и абсолютная безопасность в эксплуатации.
Существует два способа, как можно смонтировать печку для бани:
- поместить топку в соседней комнате;
- установить конструкцию непосредственно в парилке.
Каждый вариант имеет как достоинства, так и недостатки, поэтому выбор нужно делать на этапе проектирования банной постройки. В том случае, когда запланирована установка печки в бане с выносной топкой, желательно создавать проем в стене при возведении здания. Правда, обогревательную конструкцию можно смонтировать не сразу, для чего впоследствии в уже выстроенной стене создают отверстие.
Особенности конструкционного решения
Производят агрегаты с выносной топкой из чугунного сплава или стали. Они имеют существенное отличие по сравнению со стандартными печками – это выносной канал, который бывает съемным в тяжелых конструкциях и приваренным в легких, сделанных из нержавейки.
В первом варианте дверцу топки моно располагать как в соседнем помещении, так и снаружи постройки, на улице. Благодаря такому решению прогреваться будут одновременно два помещения, не нужно оборудовать место для хранения дров в парилке, а в комнату, где отдыхают люди, не попадет дым.
Выносной канал изготавливают либо пирамидальной формы, либо прямоугольной. Его делают более широким в месте прикрепления дверцы, чем около топки. Такая модель, как печь для бани с топкой из предбанника, у которой на дверце имеется панорамное стекло, выглядит более привлекательно, это видно на фото. Осуществлять контроль над количеством топлива можно без открывания. Благодаря топочным каналам и стеклообдуву исключено оседание копоти на внутренних элементах печи.
Основную часть топочной конструкции помещают на специально оборудованный возле перегородки фундамент. Чтобы отделиться от нее используют термоизоляцию. Располагать ее можно по любую сторону от двери в зависимости от планировки помещения. Если в парилке отсутствует топочная дверца, в ней будет сэкономлено пространство, а агрегат можно расположить в любом удобном месте.
Также выносную топку можно поместить снаружи банной постройки. Такой вариант не совсем удобен, поскольку, чтобы подбросить топливо, необходимо будет выходить из здания на улицу. Установка печи в баню с выносной топкой вполне оправдана только при обслуживании коммерческих саун, когда за функционированием агрегата следит работник.
В частных домовладениях подобную конструкцию проектируют в регионах с южным климатом, где в теплое время года на улице постоянно высокая температура. Также расположение выносной топки снаружи будет разумным решением при использовании в качестве топлива угля, поскольку от него появляется много грязи. С одной стороны — не желательно пачкать помещение, а с другой – горит уголь дольше, да и тепла от него больше, чем от дров.
Лучшее месторасположение для дверцы топки
Помещения, куда можно вынести дверцу топки – это моечная, предбанник, комната отдыха. При наличии площади подойдут все перечисленные варианты. Но, если выбрать первый из них, появляется необходимость определиться с местом, где дрова будут сухими, а также имеется вероятность, что газ проникнет в помещение.
Что касается комнаты отдыха и предбанника, то посредством стеклянной дверцы можно будет, сидя в тепле, наблюдать за тем, как горят дрова. Аккуратная топка способна украсить интерьер. Предбанником называют отдельную комнату, выполняющую функцию тамбура. Здесь никто не отдыхает и не принимает процедуры, а значит, сложенные дрова никому не помешают. Когда банная печь с выносной топкой имеет дверцу в другом помещении, то, в комнате, где находятся посетители бани, не будет пахнуть дымом.
Необходимость принятия мер безопасности
Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.
Требования к монтажу:
- Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала.
- Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
- Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
- С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.
В продаже имеются модели печных конструкций с выносной топкой, которые не нужно обкладывать кирпичами. В комплекте к ним идут металлические экраны, защищающие стены и пол.
Обустройство основания под металлическую печь
Когда производится монтаж банной печи с выносной топкой, ей потребуется прочное и надежное основание. Отдельный фундамент нужно делать, когда вес всей конструкции не превышает 700 килограммов. Основанием служит цементная стяжка толщиной 20 сантиметров или покрытие на пол из жароустойчивого керамогранита.
Чугунная печная конструкция, массивный кирпичный экран и дымоход оказывают существенную нагрузку на напольное покрытие, поэтому и необходимо строить отдельное основание, которое не может соприкасаться с фундаментом несущих конструкций здания. Оно должно превышать параметры агрегата на 20 сантиметров со всех его сторон.
Постройка фундамента
Обустройство основания под печь выполняют поэтапно:
- Демонтируют деревянный пол.
- Выкапывают котлован глубиной 50 сантиметров в соответствии с габаритами агрегата, добавляя с каждой стороны по 20 сантиметров.
- На грунт высыпают щебень и песок и укладывают их 25-сантиметровым слоем.
- Выполняют гидроизоляцию, используя двойной слой рубероида.
- Делают из досок опалубку. Армирование требуется, если топливная конструкция с дымоходом имеет слишком большой вес.
- При приготовлении раствора берут 3 части речного песка на одну часть воды. Смесь выливают в опалубку и выравнивают при помощи уровня.
- Стяжку накрывают рубероидом и делают кладку в один-два ряда кирпичей.
- Агрегат монтируют после завершения обустройства фундамента.
Если печная конструкция весит меньше 700 килограммов, стяжку из бетона можно заменить основанием, выполненным из лагов и досок. Древесину предварительно обрабатывают составом, препятствующим возгоранию.
Монтаж топливного канала
Чтобы установить выносной топочный канал в стене делают отверстие. При расчете параметров проема опираются на его размеры, которые нужно брать с учетом длины ножек конструкции.
Чтобы узнать расстояние между выносной топкой и поверхностью горючей части принимают во внимание мощность печки:
- Данную величину можно узнать в паспорте производителя агрегата. Когда конструкция строится собственноручно, то учитывают нормы противопожарной безопасности из расчета максимальной мощности. Без защиты это 40 сантиметров и с теплоизоляцией -25 сантиметров. На размеры проема не влияет длина канала. После завершения монтажа промежуток между основной частью конструкции и перегородкой должен быть не менее 5 сантиметров. Поверхность стен обшивают огнестойким материалом.
- Отделка топки в бане, если канал проходит через деревянные элементы, выполняется кирпичом. Кладка не должна доходить до топливника примерно на 25 миллиметров по причине возможного расширения металла при нагревании. В зазор укладывают термостойкий материал, им может быть, например, базальтовая вата. Теплоизолятор должен быть устойчивым к температурам до 1000 градусов.
- Если планируется обшивка кирпичной стены, через которую проходит топка, деревом, нужно отступить от проема на 10 сантиметров во все стороны. Поверхность по обе стороны стены прикрывают листами нержавейки, для чего в металле делают отверстия под выносную топку. В бетонной или кирпичной перегородке создают проем размером 40х60 или 25х50 сантиметров.
Порядок установки дымохода
Канал, предназначенный для отвода продуктов горения, может быть кирпичным, металлическим или керамическим:
- Кирпичный вариант отличается значительным весом, который оказывает большую нагрузку на фундамент для агрегата.
- Металлическое изделие для отведения дыма является экономным и простым в монтаже. У такой трубы есть существенный недостаток – наличие высокой температуры при эксплуатации и возможность возгорания деревянных элементов. Читайте также: «Как установить трубу в бане – особенности монтажа по шагам «.
- Керамический дымоход отличается устойчивостью к высокой температуре и коррозийным процессам. Поскольку канал не нагревается до такой степени, как металлический, он считается пожаробезопасным. Монтировать керамическую трубу проще, чем класть кирпичный дымоход, и прослужит она до 30 лет.
Специалисты рекомендуют: когда выполняется самостоятельная установка агрегата нужно иметь чертеж банной печи с топкой из предбанника или другого помещения. Если нет соответствующих навыков, монтаж конструкции желательно доверить профессионалам.
Правильная установка печи с выносной топкой в бане
Преимущества моделей с наружной топкой
Конечно же, установка обычной каменки — процедура гораздо более простая, чем монтаж печки с выносной топкой. Однако все сложности сборки такой модели в бане своими руками с лихвой перекрываются удобствами ее использования. К преимуществам печей с наружной топкой можно отнести:
- Возможность одновременного обогрева парилки и предбанника. Конструкции этого типа устанавливают обычно у перегородки, разделяющей эти два помещения. В особенности подобное расположение печи может быть удобным в бане, используемой в том числе и в холодное время года.
- Отсутствие особой необходимости в обустройстве вентиляции в парной. Поскольку топка у такой печи выносится в предбанник, воздух в этом помещении выгорает гораздо меньше. В любом случае пар в парилке будет оставаться «легким».
- Сохранение чистоты в парилке. Дрова в этом случае хранятся в предбаннике. Там же производится их закладка в топку. А поэтому на полу в парилке не будет оставаться никакого мусора. Смести же золу и щепки в сухом предбаннике при уборке особого труда не составит.
Рекомендации по монтажу
Неправильная установка печей в бане чаще всего и является основной причиной возникновения пожаров. Для того чтобы в будущем избежать в этом плане каких-либо проблем, монтаж каменки следует осуществлять с обязательным соблюдением таких рекомендаций:
- Расстояние от нагретой поверхности кирпичной каменки до стены бани, собранной из горючих материалов, должно составлять не менее 32 см. Между металлической печью и деревом должно оставаться 100 см свободного пространства. Уменьшить эти показатели можно только при использовании специальных защитных экранов.
- Расстояние от топки каменки до противоположной стены предбанника не должно быть меньше 1.5 метров.
- Установка печи в баню (фото подобных конструкций, в изобилии имеющиеся в интернете, демонстрируют это наглядно) прямо на деревянный пол запрещается. На доски предварительно следует уложить базальтовый картон. Сверху он накрывается металлическим листом. За пределы каменки этот теплоизоляционный «пирог» должен выступать минимум на 5 см со всех сторон. Конечно же, нужно защитить пол и перед топкой в предбаннике. Здесь также укладывается металлический лист длиной минимум в 40 см. Он необходим для того, чтобы предохранить полы от вылетающих из топки угольков и искр.
- Трубу каменки при установке в бане своими руками следует изолировать от горючих материалов перекрытия и кровли. Для этого используется специальный проходной узел, собрать который можно в том числе и своими руками.
Правила вывода топки через перекрытие
Конечно же, соблюсти меры противопожарной безопасности следует и при выполнении этой процедуры. Топку печи от перекрытия нужно изолировать. В том случае, если стена бани изготовлена из негорючих материалов, достаточно будет оставить небольшие проемы со всех сторон канала. В последующем их прокладывают асбестовым шнуром или минеральной ватой. Ширина изоляционного слоя в этом случае должна составлять 1.5-2 см.
Если же стена бани сложена из бруса или бревна, в ней придется сделать гораздо более широкий проем. Между материалом перегородки и каналом топки должно быть не менее 25 см пространства. В качестве изолятора в данном случае используется кирпич.
Иногда владельцы деревянных бань пробивают проемы на всю высоту в печи. В этом случае отпадает необходимость в установке защитного экрана напротив каменки, а оба помещения, парилка и предбанник, выглядят более гармонично.
Как устанавливают каменку
Итак, давайте посмотрим, как установить в бане печь с наружной топкой. Поскольку чаще всего металлические конструкции этого типа весят меньше 700 кг, их допускается устанавливать без фундамента. Но, разумеется, только в том случае, если пол в бане залит из бетона либо сбит из досок на очень надежных лагах.
Производится установка печи таким образом, чтобы расстояние от нее до перегородки соответствовало нормативам. Ее телескопический канал выдвигается на необходимую длину. Топку можно вывести на одном уровне с поверхностью стены предбанника либо оставить немного заглубленной в проеме. Последний вариант считается предпочтительным. При таком расположении топки о ее дверку невозможно обжечься.
Кладку в проеме выполняют обычным образом. Между кирпичом и материалом перегородки следует оставить несколько сантиметров свободного пространства. Закладывают этот зазор обычно базальтовой ватой, картоном или асбестом. Можно использовать и монтажную пену. Оставляют небольшой промежуток и между металлом канала и кирпичом. В качестве изолятора в этом случае лучше всего использовать асбестовый шнур.
Над каналом установку кирпичей выполняют на стальном уголке. При желании самый верхний их ряд можно выдвинуть немного вперед. В этом случае в предбаннике получится небольшая удобная каминная полочка.
Как вывести дымоход
На заключительном этапе к печи подключается дымоход. Присоединяют трубу к ней через патрубок. Сквозь перекрытие железный дымоход можно провести в специальной гильзе. Купить это приспособление в наше время труда не составит. Однако многие хозяева бань предпочитают изготавливать проходной узел самостоятельно. В этом случае прокладку дымохода производят следующим образом:
- В потолке прорезают отверстие так, чтобы расстояние от стенок дымохода до балок перекрытия и торцов досок в последующем составляло не менее 25 см со всех сторон.
- Сгибают из оцинкованной стали разделочный защитный короб. Его углы можно скрепить обычными саморезами.
- Вставляют короб в проделанное отверстие сверху таким образом, чтобы он не выступал в парилку. Между его стенками и материалом перекрытия при этом монтируют базальтовый картон.
- Снизу к коробу крепят кусок влагостойкого ГКЛ с проделанным под трубу отверстием.
- Устанавливают сам дымоход и заполняют ящик кусками минеральной ваты.
Через кровлю бани железный дымоход печи обычно проводят в «флэш-мастере» — специальном рукаве из силиконовой резины, способной выдерживать большие температуры. Можно также использовать тот же самостоятельно изготовленный стальной короб с изоляцией. Над кровлей труба дымохода должна возвышаться не менее чем на 80 см.
Как видите, установка печей в баню своими руками с выносной топкой — процедура не особенно сложная. Главное при монтаже такой модели — это не нарушать технологии сборки. В этом случае печка получится безопасной, а принимать водные процедуры в самой бане можно будет с максимальным комфортом.
Печи в баню с выносной топкой
Как устанавливается кирпичная печь для бани с топкой из предбанника своими руками?
Кирпичная печь для бани с топкой из предбанника позволяет отделить одно помещение от другого, оставляя возможность обогревать каждое из них одновременно. Среди моделей печей, предлагаемых производителями, конструкции с выносной топкой являются наиболее популярными. От выбора той или иной модели печи будет зависеть уровень комфорта и качество микроклимата в банном помещении. Основное отличие банных печей с выносной топкой заключается в ее расположении в смежном с парилкой помещении, из которого можно подбрасывать в печь дрова.
Если топочная дверца металлической конструкции банной печи выходит за пределы парилки, то данная модель будет обладать не меньшим количеством преимуществ, чем обычная. Отапливать ей можно не только комнату отдыха или тамбур, но и другие, смежные с предбанником, помещения. В результате топка печи возможна даже с улицы при правильном и точном монтаже. Обычная банная печь-каменка устанавливается значительно проще. Сложности монтажа модели с наружной топкой своими руками окупятся удобством применения печки с выносной топкой.
Выбор и обустройство каменки с наружной топкой
Устройство печи с выносной топкой.
Купить металлические печки для бани, для которых предусмотрена выносная топка, можно в специализированном магазине. Модели промышленного изготовления имеют надежную защиту, которая обеспечивает безопасность эксплуатации устройства. Не потребуется заботиться о том, какой кирпич выбрать, поскольку необходимость обкладывать металлические печи для защиты от ожогов отсутствует. Определенный дискомфорт, вызываемый эксплуатацией модели, бывает связан с потребностью постоянно подкладывать дрова. Поскольку в парилке становится слишком жарко из-за полного разгара топлива, то постепенное угасание огня приводит к остыванию помещения.
Для самостоятельного изготовления печи можно воспользоваться металлическим листом. Для осуществления такого проекта не потребуется много времени. Расходы тоже будут не слишком большими. Сделать стенки банной печи из кирпича не составит особого труда, если целиком обложить самодельную конструкцию в целях безопасности специальным шамотным кирпичом. Отдача тепла от устройства будет равномерной и безопасной.
Многие специалисты рекомендуют использовать тяжелый шамот для обкладки печи для бани так как из кирпича обычные устройства могут иметь низкий уровень теплоотдачи. Это характерно для плавильных печей, изготавливаемых из шамотного кирпича. Печная конструкция для бани должна выдерживать высокую температуру по причине более легкой отдачи тепла.
Шамотный кирпич, которым обычно обустраивают дымоходы для бань, можно заменить красным. Стоимость данного материала является более низкой по сравнению с ценой на другие аналогичные, поэтому его применение считается более выгодным при устройстве кирпичных печей для бани с выносными топками. Этот материал соответствует всем стандартам, отвечает эксплуатационным требованиям и противопожарным характеристикам.
Преимущества топки из предбанника
Монтаж печи с выносной топкой.
Схема установки печной конструкции предполагает разделение предбанника и парилки. Отопительное устройство обычно устанавливается возле перегородки, что очень удобно как в холодное, так и теплое время года. Можно выделить целый ряд преимуществ, которыми обладает такая схема печи и предбанника:
- Наименьшая степень выгорания воздуха в предбаннике исключает необходимость монтажа системы вентиляции.
- Хранение и закладка дров в помещении предбанника позволяют постоянно поддерживать чистоту в парной.
- Забор и обновление воздуха для горения топлива обеспечивают необходимую вентиляцию и свежесть в парилке.
- Установленная печь в баню не требует устройства прохода через стену, поскольку дверца топки расположена в парной.
- Возможность непосредственного контроля температуры внутри банных помещений.
- Дополнительное нагревание парилки за счет топочной дверцы.
- Удобная закладка дров, которые можно поднести ближе к печи.
- Экономия площади помещения парной небольших размеров, составляющая около 1 м.кв.
Проекты печей с топкой в предбаннике позволяют создавать «легкий» пар, получать эстетическое удовольствие от вида пламени в топке со стеклянной дверцей. Убрать золу со щепками из сухого предбанника не составит особого труда, как и мусор, оставленный после хождения в этом помещении в уличной обуви. По традиции топить баню из предбанника очень удобно, так как закладка дров осуществляется вне парилки, где всегда будет чисто.
Как установить каменку с наружной топкой?
Защита стены при выведении топки в предбанник.
Производить установку каменки с выносной топкой допускается и без фундамента. Это обусловлено весом металлических конструкций, который составляет менее 700 кг. Данная ситуация требует бетонной заливки или применения прочных лаг для устройства напольного покрытия. Монтируя печь из кирпича, важно соблюдать все установленные нормативы.
Топка может быть выведена со стеной предбанника на один уровень либо оставлена заглубленной в проеме, что является более предпочтительным. Способ безопасен, так как дверца топки при таком расположении не сможет стать причиной ожога.
Простая кладка в проеме между металлической каменкой и кирпичом предполагает наличие свободного пространства в несколько сантиметров. Для закладки зазора может быть использована базальтовая вата, монтажная пена, асбест либо картон. Между кирпичной кладкой и металлическим каналом должен оставаться промежуток. Изолятором для него может служить асбестовый шнур.
Перед тем как выложить печь в области канала, следует подготовить стальной уголок. Его применяют при кладке кирпича над каналом, а самый верхний ряд иногда выдвигают вперед, чтобы в предбаннике образовалась каминная полка небольших размеров.
Рекомендации по монтажу
Защита пола при установке печи.
Перед тем как сложить печь для бани, необходимо ознакомиться с правилами техники безопасности. Это позволит в дальнейшем избежать возникновения пожаров, вызванных неправильной установкой печей. Начальный этап монтажа требует подготовить все необходимые чертежи либо сделать их самостоятельно. Ниже приведены рекомендации, которые следует соблюдать, чтобы построить печь для бани, отвечающую всем требованиям безопасности эксплуатации топки:
- нельзя монтировать металлические либо кирпичные печи для бани непосредственно на деревянном полу, поскольку он должен быть защищен теплоизоляционным «пирогом» как в парной, так и перед топкой в предбаннике;
- труба каменки должна быть изолирована от горючих материалов кровли и перекрытия;
- нагретая поверхность кирпичной каменки от стены парной, выложенной из горючего материала, должна располагаться на расстоянии не меньше 32 см;
- металлическая каменка обычно находится от деревянной стены на расстоянии около 1 м;
- топка каменки должна быть расположена от противоположной стены предбанника на расстоянии не менее 1,5 м.
Перед тем как сделать печь, указанные выше значения иногда уменьшают. При этом необходимо позаботиться о специальных защитных экранах с целью безопасного расположения каменки в бане. Перед устройством печи пол покрывают базальтовым картоном, на который сверху необходимо настелить лист металла, выступающего за пределы корпуса каменки минимум на 5 см с каждой стороны. Металлический лист должен служить защитой пола от вылетающих искр из топки.
Устройство дымохода банной печи.
Труба каменки из кирпича для бани, сделанная своими руками, обычно изолируется от горючих материалов, с помощью которых обустроено помещение. Проекты кирпичных печей предусматривают подключение дымохода в последнюю очередь. Отверстие для дымохода необходимо сделать так, чтобы его стенки находились от балок перекрытия на расстоянии не меньше 25 см.
В отверстие вставляется защитный короб, который не должен выступать в парную. К нижней части короба крепят влагостойкий гипсокартон с отверстием под трубу. После устройства дымохода ящик заполняется минеральной ватой. Если печь для бани из кирпича планируется оборудовать железным дымоходом, то можно воспользоваться тем же стальным коробом с изоляцией. Смонтированный на баню из кирпича дымоход должен возвышаться над кровлей не менее, чем на 80 см.
Какие недостатки имеет топка из парной и предбанника?
Проекты печи из кирпича могут предусматривать топку из парной либо из предбанника.
Топка печи из предбанника позволяет сохранять чистоту в парной.
В каждом случае модель будет иметь ряд недостатков. Для топки из парной они будут следующими:
- Парная расположена далеко от входа в баню, поэтому дрова подносить не удобно.
- Подкидывание дров по мере прогревания парной усложняется ускоренным повышением температуры.
- Отсутствие дополнительного места в парной для хранения дров и безопасного подкидывания.
- Скопление уличной грязи в парной, через которую ходят в обуви.
Среди основных недостатков топки из предбанника можно отметить следующие:
- в результате расположения дров в помывочной топливо может оказаться намокшим, а это не всегда приносит положительный результат от его применения;
- в комнате отдыха или помещении для мойки может оказаться грязь от дров, но эту проблему легко решить путем систематической уборки помещений;
- достаточно сложно устраивать проход горловины топки через стену бани, соблюдая все нормы пожарной безопасности.
При устройстве печей из кирпича с топкой из предбанника необходимо тщательное соблюдение норм пожарной безопасности, поскольку данный вид конструкции достаточно сложен. Все узлы печи для бани из кирпича, проекты разных моделей должны быть изучены перед монтажом.
Еще статьи по теме:
Источники: http://banyaspec.com/pechi/ustanovka-pechi-v-banyu-s-vynosnoy-topkoy-chto-i-v-kakoy-posledovatelnosti-delat.html, http://kotel.guru/pechi/dlya-bani/pravilnaya-ustanovka-pechi-s-vynosnoy-topkoy-v-bane.html, http://kirpichmaster.ru/postroyki/kirpichnaya-pech-dlya-bani-s-topkoj-iz-predbannika.html
Печь с выносной топкой для бани
Содержание
Для чего нужна банная печь? Её размещают таким образом, чтобы тепловые потоки, идущие от нее, прогрели помимо парилки и предбанник. Но как сделать так, чтобы это было надежным решением, когда не надо трястись о безопасности посетителей?
При этом печной агрегат банально не должен мешать хождению в парилку и обратно. Как видно, крайне важно куда мы разместим обогревающее устройство. Да, можно не придавать особого значения и разместить всё внутри парилки. Однако, банная печь с выносной топкой снаружи, в примыкающем к парной помещении — это очень интересный вариант. Давайте рассмотрим его подробнее. Начнем с плюсов и минусов такого решения.
Преимущества печи с выносной топкой
- дверца топки в предбаннике это возможность обогреть тепловыми потоками не только парилку, но и помещение перед ней;
- выносная топка в предбаннике способствует сохранению кислорода в парной, ведь выжигаться он будет в соседнем помещении.
Недостатки печи с выносной топкой
- необходимость в некоторых случаях прервать свое приятное времяпрепровождение в парилке для регулировки горения топки;
- есть ряд сложностей при монтаже печки с выносной дверцей.
Можно ли устранить минусы стальной топки для бани самому?
Печи с топками из стали можно купить как в обычных, так и в интернет-магазинах. Зачастую, заводские печные устройства не нуждаются в дополнительной защите из кирпича, поскольку их собственная уже продумана. Однако, такое решение приводит к перепадам температуры: сначала мы сталкиваемся с быстрым нагревом топки, а затем с её быстрым остыванием. Поэтому кирпичи и изразцы для печи в бане следует использовать для более равномерного распределения тепла, чтобы не получилось перетопа, сменяющегося на резкое похолодание.
печь с выносной топкой для бани без облицовки
Изготовить металлическую печь можно и самому, если есть навыки сварки. В таком случае, вы можете сделать даже более точными размеры, под ваш проект бани. Однако, стоит отметить, что в заводских топках используется опыт нескольких мастеров и проектировщиков, о котором вы можете не знать. Поэтому, с одной стороны, можно выиграть в цене и точности, а с другой — проиграть в качестве съема тепла, способности печки дожигать топливо (в некоторых заводских образцах этот показатель крайне высок и достигался разработками многих лет). В общем, решать вам: реально оцените свои силы и принимайте решение.
Важный момент! Не стоит халатно относится к подбору наполнителя для печи-каменки, нередко использующейся в банях. Некоторые камешки способны превратить парную в помещение с опасным скоплением угарного газа. Белые прожилки и вкрапления на них — верный признак некачественного товара.
Печь с выносной топкой: предбанник или улица?
Установка печи с выносной наружной топкой в бане подразумевает, как правило, два варианта реализации размещения топочной дверцы:
- вынос её на улицу;
- создание коридора в стене для соединение печным устройством парилки и предбанника.
Первый вариант имеет ряд неприятных моментов:
- постоянная работу печнику, подбрасывающему дрова пока мы паримся;
- если делать это самому, париться комфортно уже не получится.
Такой вариант приемлем, если парилка отапливается углем. В таком случае, мы избежим загрязнения предбанника мелкой угольной крошкой и неприятными запахами.
На что нужно обратить внимание при установке выносной топки в бане?
Важно учитывать следующее:
- позаботьтесь об обеспечении пожаробезопасности сооружения. Посмотрите для начала нормы, действующие в отношении горючих строительных материалов, таких как дерево. К примеру, если расстояние между бревном стены и печкой менее 1 метра это считается нарушением, поэтому лучше установить между ними кирпичи;
- расположите топочную дверцу так, чтобы она никому не мешала, открывалась до конца, ну т.е. не имела препятствий для нормальной закладки дров.
Фундамент под банную печь-каменку
Монтаж любой печи начинается с фундамента, и когда пол загородного дома бетонный, это уже решает одну проблему — не надо делать специальное основание. Здесь разве что можно украсить пол керамической декоративной плиткой для красоты и простоты уборки. Совершенно другой коленкор, когда мы построили деревянный дом.
Здесь уже нужно позаботиться от достаточной теплоизоляции пола. Пожарная безопасность также имеет первостепенное значение: листы металла должны занимать пространство перед дверцей не менее, чем на 40 см. Это необходимо для того, чтобы избежать выпадения угольков из печи на деревянный пол.
Всегда ли нужен фундамент под печь-каменку?
Если печь-каменка не превышает 700-750 кг, нужды в фундаменте нет. Стальные топки, поставляемые интернет-магазинами, всё же обычно по весу меньше этого значения. А вот если вы любите чугунные конструкции, скорее всего, без заливки бетона не обойтись. Аналогично, фундамент потребуется, если топку окружает большая кирпичная кладка. В любом случае, в спорных ситуациях лучше не пренебрегать безопасностью и провести соответствующие работы.
Порядок проведения работ по возведению фундамента
Печной фундамент — это важный элемент будущей бани. Качество выполнения работ по его установке сильно влияет на следующие параметры:
- безопасность печки;
- срок её эксплуатации;
- корректность работы всех узлов отопительного устройства.
Рассмотрим пошагово порядок проведения работ по возведению печного банного фундамента:
- В месте установки топки подготавливают котлован, периметр которого на 15-20 см больше, чем у устанавливаемой печи, а глубина равна 50 см;
- После утрамбовки дно ямы посыпается смесью щебня и песка;
- Гидроизоляция укладывается в виде полиэтиленовой пленки;
- Армирующая фундамент дорожная сетка с помощью проволоки или сварки крепится к арматуре. Сеточный каркас имеет периметр на 5-7 сантиметров меньше, чем у создаваемой печи;
- Приготавливается бетонный раствор из смеси песка и цемента в соотношении 3:1, которым заливают котлован фундамента;
- Виброрейкой производят выравнивание, а затем с помощью уровня проверяют результат;
- Когда раствор отвердеет, его накрывают двумя слоями рубероида;
- С помощью шамотного кирпича формируют основу для будущей печи.
Подготовка печи к установке в стену предбанника
предбанник с выносной топкой
Шаг 1. Производим разметку отверстия в стене чуть более размера топки и вырезаем его. Припуски варьируются в пределах 20-30 см.
Шаг 2. В зависимости от способа выхода дымохода в стене прорезают отверстие, диаметр которого должен быть шире устанавливаемой трубы. Почему именно так? В пользу установки дымохода не через крышу, а через стену приводят обычно следующие аргументы:
- нет нужды в проведении сложных работ по противопожарной безопасности на крыше и потолке;
- отсутствует необходимость в приобретении элементов крыши, необходимых для ее покрытия в таком случае;
- эффективно предотвращаются протечки.
Шаг 3. Проверяем соответствие топки вырезанному под нее месту. Если выявляются недостатки, производится повторная коррекция до тех пор, пока печка не встанет во всей проделанные под нее отверстия. Если же нареканий нет, приступаем к монтажу каменки.
После выведения топки в помещение рядом с парной закладываем зазор между стенами и печкой кирпичом, а сверху обшиваем металлом или покрываем штукатуркой. На полу укладываем квадратный лист из негорючего материала (наиболее практичным является металл) со стороной 40-45 см.
Монтаж дымохода через стену
Ранее говорилось о двух способах отвода дымных газов по дымоходу, через крышу и через стену. Рассмотрим второй вариант установки поэтапно.
- На данном этапе нам нужно выбрать трубу из металла необходимого размера. В нашем случае нам потребуется еще 2 и более колена. Такой минимум необходим потому, что один поворот трубы будет непосредственно над котлом (изначально труба ведь идет внутри дома горизонтально), а второй раз дымоход повернется уже на улице вертикально наверх.
- Замеряем расстояние от печи до стены (с учетом размеров колена), а затем откладываем расстояние наверх до места будущего отверстия под вывод трубы наружу.
- Когда мы отметили где будет выходить дымоход наружу, в стене проделываем отверстие. Поскольку материалы стен могут быть разные, то и инструментарий для работ будет отличаться. Покажем на примере деревянных загородного дома что нужно. Нам понадобятся буры большой длины для работ по дереву, стамеска и , возможно, электропилка. Буром просверливается множество отверстий, оставшееся дерево убирается при помощи стамески, пила зачищает края.
Чтобы не тратить время зря на выравнивание краев круга, проще сделать отверстие квадратным. Его и проще вырезать с помощью электро/бензопилы. В таком случае, по краям укладывают базальтовую вату с фольгированными фронтальными поверхностями максимально близко к устанавливаемой трубе. - Трубу разрезают так, чтобы учитывать припуски на соединение в раструбах. Это помогает предотвратить эффект завихрений, снижающих тягу в дымоходе.
- Обрабатываем герметиком, выдерживающим температуры от 2000 градусов, части дымохода, которые планируется установить внутри бани. Как минимум это две трубы, располагающиеся последовательно вертикально и горизонтально, и колено, их соединяющее. Длина последнего звена должна быть такой, чтобы 10-15 сантиметров выступали снаружи.
- Как уже было сказано выше, базальтовая вата будет служить утеплителем в проделанном отверстии. Также можно изолировать дерево листовой сталью, закрепив ее саморезами.
- Снаружи дымоход должен состоять из одного колена и вертикальной трубы. В противном случае, печь может работать плохо. Однако, там же может монтироваться сборник конденсата, который на функционирование влияет только положительным образом.
- Далее, с помощью стандартных кронштейнов наш дымоход подобно водосточной трубе крепится к стене.
- На заключительном этапе необходимо протестировать дымоход на предмет протечек. Для этого необходимо с помощью воды выяснить герметичны ли стыки конструкции. Если вода появляется в каких-то местах, нужно пересобрать дымоход. Ведь конденсат способен разрушать дымоход, является источником образования ледяных пробок. Опасность его и в том, что подобные проблемы могут приводить к появлению в жилом помещении угарного газа.
Часто у владельцев парных возникает важный вопрос: нужно ли устанавливать шиберы в банных печах? Конечно же нет, ведь это может спровоцировать отравление угарным газом, если поторопиться с их закрытием.
Итак, дымоход установлен. Что же делать дальше? На следующем этапе можно заняться обкладкой печи кирпичом. Он не только защитит от ожогов, но и поможет печке равномернее отдавать тепло. Дополнительно, в эстетических целях можно облицевать печную конструкцию изразцами.
Обкладка печи кирпичом по шагам
- Делаем разметку на полу с учетом отступа от топки в 3-4 см.
- По её периметру необходимо уложить гидроизоляцию, способствующую высыханию пола.
- После тщательного замешивания бетонного раствора выкладываем его по периметру.
- На него укладываем нижний ряд кирпичей. Далее, с учетом всех особенностей сооружения кирпичной кладки, возводятся стенки печи. Заделка швов производится по еще не застывшему раствору.
Печка готова к использованию после окончательного просыхания всех слоев кладки.
Влияние конструкции печки на расположение выносной топочной дверцы
Как правило, банные печные конструкции с наружной выносной топкой изготавливаются из таких материалов, как чугун или сталь. В чем же их отличие от обычных печей? Прежде всего, речь идет о выносном канале, который в массивных конструкциях может быть съемным, а в легковесных — изготавливается из нержавеющей стали и приваривается.
Как мы уже говорили ранее, располагаться в таком варианте места загрузки топлива могут как в предбаннике, так и с уличной стороны. При любом варианте плюсом является то, что не захламляется дровами помещение парной, а дым совсем не попадает туда. Комфорт, одним словом!
Выносной канал изготавливают двух вариантах: в виде пирамиды или прямогольника. Он должен быть шире в месте прикрепления дверцы. Модели печей для предбанников с панорамным стеклом могут быть интересны по причине удобного контроля за скоростью сгорания топлива без постоянного открывания дверцы. Такая опция, как стеклообдув, исключает наслаивание копоти на элементах внутри печи.
Основная часть печной конструкции, как мы уже узнали, помещается на фундамент, а отделяется от внешней части термоизоляционными материалами. Располагать топочное стекло следует так, чтобы открывание двери между помещениями не мешало подбрасыванию топлива.
Рассмотрим и такой вариант, когда выносная топка помещается снаружи бани. Конечно, выходить на улицу не всегда приятно и удобно, однако, если у вас есть работник, и в принципе мы имеем дело с коммерческим проектом, проблем никаких не возникает. Также такая мера спасает, когда пространства внутри баньки катастрофически не хватает.
Кроме того, в частном доме такое решение приемлемо в более теплых климатических условиях, чем средняя полоса России. Если вокруг забор, а температура не падает ниже 20 градусов, то такой подход вполне оправдан. Кроме того, угольная истопка недвусмысленно предполагает, что уличное расположение печи с выносной топкой предпочтительно по причине того, что данное топливо хотя и энергоемкое, но очень сильно загрязняет помещение. Самое ему место снаружи банной постройки!
Что еще может влиять на выбор? Какое место для дверцы выносной топки лучше выбрать?
Учитывайте, что внутри помещений может быть сырость. Такое может наблюдаться не только в парной или моечной, но и в предбаннике. Это приводит к тому, что дрова будут сырыми. Также, если вентиляция затягивает постоянно дым в парилку, лучше загрузку топливных элементов организовать с уличной стороны.
Плюсом расположения дверцы с большим стеклом внутри помещения является возможность наслаждения видом огня в комнате отдыха. Украсив печку изразцовым панно, можно здорово преобразить интерьер, добавив большую порцию уюта. Дрова при таком варианте, можно складывать в предбаннике. Это позволит не выходить на улицу и находиться в постоянном комфортном состоянии.
Меры безопасности в банях с выносными топками
Банная печь из металла во время своей работы раскаляется до тысяч градусов, посему предупреждение опасных ситуаций благодаря принятию мер безопасности – одна из важнейших задач. Все мы знаем случаи, когда пренебрежение ими приводило к большой беде. Поэтому мероприятия по обеспечению противопожарной защитой являются, в буквальном смысле, жизненно важными для банных комплексов, в особенности при коммерческой эксплуатации сооружения. Причина проста: для юридических и должностных лиц наказания, как правило, более суровые.
Требования к монтажу с точки зрения противопожарной безопасности
Если ваша топка не оборудована заводскими защитными экранами для защиты стен и пола, данные советы вам пригодятся при монтаже печей с выносной топкой.
- Располагайте печь на расстоянии 0,5 м от окружающих ее стен, а рядом с перегородкой, внутри которой проходит топочный канал, установите экран из теплоизоляции.
- Если на боковой стенке есть защита из металла или цемента хотя бы 1 мм толщиной, промежуток может быть в два раза меньше (0,25 м). Соответственно, двойной лист дает возможность сократить расстояние до стен уже в 4 раза (0,12 м). Стоит помнить, что теплоизоляционный материл не должен соприкасаться с потолком и полом и необходимо иметь зазор между ним и стеной в 2-3 сантиметра.
- Между верхней частью конструкции и потолком не должно быть менее 1,2 метра. От двери комнаты до края топочной лучше отступить столько же. Канал топки располагать следует в 0,4 м от стены из бруса и других деревянных материалов. При наличии экрана расстояние, как уже было сказано выше, сокращают.
- Отделочные работы такими материалами, как камень и кирпич, это не только эстетика и сбор тепла, но и одна из мер противопожарной защиты.
- В завершении описания охранных мер можно выделить
- С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.
Виды дымоходов и порядок их установки
Дымоходы — это каналы, отводящие отходы горения. Они могут быть сделаны из негорючих материалов, таких как кирпич, металл и высокотемпературная керамика.
- Первый вариант предполагает создание массивного фундамента, поскольку сама кирпичная конструкция имеет значительный вес.
- Самым простым и недорогим решением в плане монтажа является металлический дымоход. Однако, и оно имеет свои недостатки: необходимо следить за тем, чтобы его элементы чрезмерно не раскалялись, иначе может загореться деревянное строение, а человек может получить ожог.
- Керамику отличают устойчивость к корозии и высоким температурам. Он считается безопасным с точки зрения пожарозащиты. Безусловно, керамический дымоход сложнее монтировать, чем металлический, но существенно легче, чем кирпичный. Да и долговечность удивит любого — 30-35 лет.
Самостоятельная установка выходного канала печи может быть сопряжена с рядом сложностей, поэтому выполняйте его с использованием чертежей. А без минимальных навыков такой важный пункт монтажа печи лучше доверить специалистам.
Как выводят дымоход самостоятельно на крышу?
Вы решили подключить трубу через патрубок к печи для самостоятельной вывода выходного канала на крышу? Для упрощения своей работы проведите стальной дымоход через спецгильзу, установленную в перекрытии. Она продается во многих крупных магазинах. Если же этот вариант не для вас, читайте далее.
Прокладка выходного канала осуществляется следующим образом:
- Вырезается в потолке отверстие с расстоянием от стенок дымохода до балок перекрытия и торцов досок не менее 0,25 м со всех сторон.
- Сгибается защитный короб из оцинкованной стали, углы которого вполне можно скрепить саморезами.
- Полученный короб вставляется в отверстие под дымоход. Причем делать это следует сверху, и его поверхность не должна выступать в парной. Между стенками короба и перекрытием вставляют базальтовый термоустойчивый картон.
- Снизу можно прикрепить влагостойкий гипсокартон с проделанным в нем отверстием под дымовую трубу.
- Производим монтаж труб дымохода топки, а затем пустоты заполняем кусками базальтовой ваты.
«Флэш-мастер» может нам потребоваться при прохождении через кровлю. Это такой рукав из силиконовой резины, выдерживающий большие температуры. Важно помнить, что дымовая труба должна находиться над кровлей не менее, чем в 0,8 м.
Как несложно понять, при установке печей с выносной топкой для бани своими силами могут возникать определенные сложности, например, понимание ньюансов сборки конструкции. От соблюдения всех рекомендаций зависит будет ли ваша печка безопасной, а сам процесс комфортным.
Рекомендуем ознакомиться с нашими изразцовыми банными печами. Двухсторонняя банная печь с выносной топкой может быть интересна по теме статьи.
Примеры банных топок с изразцами
Топка бани с улицы: конструкция и расположение
Для того чтобы прекрасно провести время в бане, сначала необходимо её протопить. Всем известно, что банная печь состоит из нескольких основных элементов. Основным элементом является топка. Один из самых практичных её вариантов – топка бани с улицы. Именно топка отвечает за быстроту обогрева бани и его качество, поэтому при выборе топки следует быть крайне требовательным. Основные требования к банной топке следующие:
- максимальная теплоотдача;
- минимальный расход топлива;
- долгий срок службы;
- должна вписываться по дизайну в интерьер бани.
Современный рынок предлагает массу вариантов выбора топки. Если рассматривать классификацию по виду топлива, которое будет использоваться в дальнейшем, то это и дровяная топка, и топка газовая, и электрическая топка. Конечно, каждая из них имеет свои особенности и преимущества. Благодаря современным моделям процесс отопления можно сделать довольно комфортным. Так, например, топка из предбанника, благодаря предусмотренному выводу значительно облегчает данный процесс. Топка в баню может также размещаться из улицы, но это менее комфортно. (См. также: Печь Вулкан для бани)
Еще один современный вариант топки — механическая топка. Это могут быть, например, топка тшпм или топка тлзм. Оба вида предназначены для сжигания твердого топлива. Преимуществом таких топок является способность дожигания несгоревшего топлива. Более того, до первого ремонта они могут работать не меньше 700 часов, а общий срок работы такой топки превышает 10 лет.
Среди достоинств дровяных печей можно отметить качество пара, простоту самой конструкции, надежность, долговечность и экономичность. Электрическая топка для бани так же широко сегодня распространена. Она очень удобна, так как не требует к себе большого внимания в процессе топки. Регулируется процесс горения в такой топке чаще всего с помощью специального пульта. Топка для сауны такого типа так же очень хороший вариант, поскольку имеет несколько режимов работы. Такие топки безопасны и довольно таки экологичные. Минус один – высокий расход электроэнергии.
Газовые топки используют не так часто, но и они имеют свои преимущества. Такие топки просты в использовании и очень практичны. Они не требую затрат времени и финансовых средств, как дровяные топки. Яркий пример — вихревая топка. (См. также: Чугунные топки для каминов)
Конструкция топки для бани
Выделяют два материала, из которых изготавливаются топки для бани. Это либо чугун, либо сталь. Чугунная топка притом, что долго прогревается и её конструкцию необходимо обязательно усиливать, несомненно, наделена и положительными свойствами. Самый главный плюс чугунной топки в её долговечности. Даже режим ожидания и коррозия не страшны для такой топки. Прекрасным примером чугунных топок является топка астра супра. Основными преимуществами такой топки являются:
- Декоративная панель и строгий современный дизайн.
- Высокий комфорт в использовании, благодаря инновационному оборудованию.
Стальные топки для бани являются оптимальным выбором по приемлемой цене. Несмотря на тот факт, что они дешевле чугунных топок, они быстрее нагревают помещение и намного проще в использовании. Прекрасным примером стальных видов является топка для мангала или ящик топка для мангала. Решать, конечно же, Вам, но если мы говорим о топке для бани, то стоит учитывать тот факт, что она будет постоянно длительное время простаивать без дела. Этот момент отдает предпочтение чугунной топке, но если Вы еще хотите придать Вашей топки и некого дизайнерского решения, чтобы она дополняла интерьер помещения, тогда придется выбирать вариант из стали.
Самое главное в эффективности работы топки это её правильная конструкция. Важный показатель при этом – размер дверцы и самой конструкции. Соотношение их размеров должно быть очень грамотное, поскольку очень важно, чтобы размер дверцы был комфортен для нормальной загрузки топлива. Вместе с тем, такой размер не должен превышать третью часть ширины внутреннего пространства конструкции. Если это, например, слоевая топка, то лучше, чтобы топка была больших размеров. И производительность её будет больше, и Вам меньше хлопот с топливом. Но, все зависит от размера печи. Если печь у Вас большая, тогда смело устанавливайте большую топку.Уже первая топка бани покажет Вам все преимущества и прелести большой топки. (См. также: Ремонт топки печи своими руками)
Очень красиво смотрится и весьма практична двухсторонняя топка. Но, опять же, если мы говорим о бане, то здесь больше важна функциональность, нежели дизайн и возможность наблюдать за красотой огня.
Плюсы и минусы вариантов расположения топки
Сегодня множество печь для бани оборудуют выносной топкой. Благодаря этому, печь можно топить из предбанника и с улицы. Это позволяет сохранять Вашу баню в чистоте. А если еще и дверца печи стеклянная, то предбанник можно оборудовать с помощью такой топки в уютную комнату с камином.
Определятся с выбором топки необходимо заранее, а еще лучше так вообще на стадии проектирования непосредственно самой печи для Вашей бани. Это необходимо по той простой причине, что в дальнейшем от данного выбора будет зависеть и подготовка стены, и выбор типа вентиляции. А еще, если сначала определится с выбором топки, то потом намного проще выбрать и тип самой печи, потому как производители даже металлических печей для бани и саун предлагают их варианты, как с выносной топкой, так и со встроенной топкой. (См. также: Как рассчитать диаметр дымохода)
Существует несколько вариантов размещения попки с точки зрения отношения её к парной. Как уже было сказано, можно топить баню из улицы или из предбанника. Оба способа имеют как положительные стороны, так и отрицательные. Итак, топка бани из предбанника на сегодняшний день довольно таки распространенный вариант. В этом случае топку размещают в специальном помещении, которое отделяет парилку от улицы. Примером может служить, так называемая, топка паровоза. К плюсам топки бани из предбанника можно причислить:
- Обеспечивает чистоту бани и её гигиеничность, благодаря тому, что топливо не носится в парилку, а хранится в специальном помещении. Так же в парилку не будет поступать и дым., от чего комфорт пребывания там только повысится.
- Если топка будет находиться в предбаннике, то это обеспечит создание специальной тепловой завесы для других смежных помещений.
(См. также: Кирпичные печи для бани)
Топка с улицы менее распространенное явление. Это несколько абсурдный вариант, хотя так же имеет несколько положительных моментов. Во-первых, если топка находится на улице, в самом помещении бани появляется больше чистого и свободного пространства, потому что топливо не попадает в пределы банного помещения. Во-вторых, полностью отсутствует возможность отравиться угарным газом. И, в-третьих, это самый приемлемый и выгодный вариант для коммерческой бани. Объяснить это просто.
Таким вот образом намного проще и комфортнее для посетителей подтапливать баню. К минусам следует отнести тот факт, что необходимо постоянно распаренным выходить на улицу, чтобы подбросить дров. Если это собственная баня, то это будет неизбежным. Конечно же, можно таким образом закалять организм, но с точки зрения комфорту, такой вариант значительно проигрывает предыдущему способу.
Еще один распространенный вариант – топка в комнате отдыха. Опять же, парная остается чистой, да и комфортно отдыхать после парилки. Минус один – летом будет слегка жарковато в такой комнате. Но, такой вариант можно себе позволить лишь в случае наличия полноценной бани с комнатой отдыха. Такую топку после установки можно украсить. Прекрасно здесь впишутся каминные часы молния или какой-нибудь антиквариат.
Последний вариант – размещение в парной. Так же довольно популярный вариант, что имеет свои плюсы и не лишен минусов. Положительные моменты такого размещения: улучшение циркуляции воздуха, возможность контролировать уровень прогрева бани, добавляя топливо, отсутствие необходимости создавать специальную конструкцию или отверстие в стене. Минусы так же довольно значительные. Во-первых, это грязь в самой парилке. Во-вторых, топливо должно лежать на специальном стальном листе, что будет только усложнять в дальнейшем процесс уборки парилки. И, в-третьих, существует риск отравления угарным газом при таком способе размещения топки.
Итак, как видно из выше выложенного материалу, способов размещения есть несколько и выбор уже зависит исключительно от Ваших предпочтений.
Печь для бани с топкой из парной: в чём её преимущество и какие есть недостатки | Баня на 5+
Печь для бани с топкой из парной
Печь для бани с топкой из парной
В последние годы печи с выносной топкой завоёвывают всё большую популярность. И это не удивительно, ведь топить печь из комнаты отдыха (предбанника) удобнее — не нужно таскать дрова и грязь в парную, да и в комнате отдыха появляется красивый камин.
Не смотря на то, что предыдущая баня у меня топилась прямо из парилки, когда я строил новую баню, рассматривал только возможность топить из будущей комнаты отдыха
Но всё-таки, печи с топкой из парной имеют свои неоспоримые преимущества и продолжают устанавливаться в некоторых конструкциях бань! Так какими же преимуществами и недостатками обладают печи с топкой из парной?
Преимущества:
- Печь работает как вытяжка вентиляции. Вентиляция это отдельная тема, но для тех, кто понимает необходимость вентиляции, будет важным моментом, что печь с топкой из парной одновременно является вытяжкой вентиляции, т.к. постоянно забирает отработанный воздух с тяжёлым паром снизу парной (как в классической схеме приточно-вытяжной вентиляции)
- Печь греет парную ещё и через стекло. Дверца печи находится в парной и тепло, которое от неё идёт, достаётся не комнате отдыха, а парной. Таким образом увеличивается скорость обогрева парилки.
- Проще установка. Устанавливая печь с топкой из парной не нужно думать о правильном проходе стены — то есть не нужно делать пожаробезопасный проход в стене.
Какие есть недостатки:
- Ограничения по длине дров. В печах с выносной топкой предусмотрен тоннель, с помощью которого печь проходит стену. Этот тоннель позволяет в случае необходимости использовать дрова большей длины. А вот в печах без тоннеля такой возможности нет!
- Грязь в парной. Если печь топится из парилки, то туда постоянно носятся дрова, а значит будет таскаться грязь, которую нужно убирать.
- Проще обжечься. Печи для Русской бани, обычно, сделаны таким образом, что снаружи нет сильно раскаляющихся частей. Если же это печь с топкой из парной, то такой частью будет сама дверца, и при определённых условиях есть шанс об эту дверцу обжечься.
- Нужно быть аккуратнее с водой. В печах, оборудованных жаропрочным стеклом в дверце, это стекло сильно нагревается. И если его обильно полить холодной водой, это стекло может треснуть.
Про одну такую банную печь для топки из парной я рассказывал в специальном видео. Я там вообще полностью её разобрал (сделал обзор), но и про указанные преимущества/недостатки тоже рассказал.
Возможно, Вы знаете ещё какие-то преимущества и недостатки печей с топкой из парной — тогда напишите об этом в комментариях!
Кстати, что касается режима Русской бани. Предлагаю Вам ознакомится со статьёй Почему температура в бане должна быть не выше 60 градусов. Там в комментариях продолжается обсуждение этого вопроса!
Ставьте 👍, если понравилось, и подписывайтесь на мой канал «Баня на 5+»!
Печь металлическая, чертежи вариантов из дисков, металлические самоделки
Сегодня на строительном рынке можно купить разные модели печей, работающих на дровах и газе. Их цена высока, при этом нет гарантии, что они прослужат долго. Поэтому многие изготавливают их своими руками. Ведь печь сконструировать совсем несложно, нужны только инструкции и советы опытных специалистов.
Характеристики:
При строительстве бани основное внимание следует уделить печи.Сооружая его, человек берет на себя большую ответственность, особенно если он строит его сам. Судя по отзывам, это экономично, выгодно, к тому же всегда есть возможность сделать все по индивидуальному проекту.
Самодельная банная печь выделяет тепло и горячий пар в процессе горения. При этом она прогревает не только парилку, но и предбанник. Поэтому, установив такую печку, остается только хорошо ее топить и с удовольствием помыться.
Любая печь, будь то самодельная или купленная в готовом виде, имеет в наличии печь — емкость, куда укладываются камни, топка и емкость для воды.
Топка имеет дверцу, через которую загружаются дрова , и зольник, где остается зола после сгорания. Из топливной камеры горячий воздух поднимается в емкость для камней, где они выкладываются на специальную решетку, соединяющую топку и печь. Далее, отдав часть тепла камням, горячий воздух поступает в емкость, где нагревает воду.
Независимо от того, из какого материала изготовлена печь, она будет иметь как недостатки, так и преимущества.
Преимущества
Для начала стоит рассмотреть преимущества самодельных металлических печей:
- изделие легкое, поэтому его можно переносить из одного помещения в другое;
- материал прочный, поэтому может прослужить гораздо дольше заводской печи, металлическая основа которой значительно тоньше;
- легко переносит температурный режим и обладает хорошей теплопроводностью, что позволяет быстро прогреть помещение;
- прост в сборке и установке.
Построить такую конструкцию может любой, кто умеет пользоваться сваркой.
недостатки
Но все не может быть идеально, поэтому такая печь имеет ряд недостатков:
- Изменение температуры. Хотя металл быстро нагревается, он так же быстро и остывает.
- Также горячий воздух, исходящий от металла, неравномерно распространяется по помещению.
Но эти минусы не столь значительны и с ними можно мириться, ведь плюсов гораздо больше.
Виды
Самодельные печи очень часто используются для обогрева помещения. Они могут быть построены как из кирпича, так и из металла. Оба материала используются одинаково часто и пользуются популярностью.
Кирпич
У таких печей есть один недостаток — они тяжелые, поэтому под них обязательно нужно закладывать фундамент. Для кладки топочной камеры используется огнеупорный кирпич, а для отделки – красный обожженный кирпич. Раствор готовится из глины и песка. Он прекрасно держит кирпич за счет использования глины и не разрушается при высоких температурах. Цемент нельзя использовать при строительстве печи, потому что при нагревании он выльется наружу.
Кладка кирпича происходит в определенном порядке. Кирпичная печь состоит из топки, чугунных или стальных колес, дымохода и водяного змеевика.
Изготовлены из металла
Для конструкции таких печей выбирают такие металлы, как чугун или сталь. Металлические конструкции занимают меньше места по сравнению с кирпичными моделями. У них хорошая теплоотдача.
Современные печи теперь имеют две камеры сгорания и очень мобильны.Один предназначен для использования с твердым топливом, а другой — для горючего газа, образующегося в первом отсеке.
Благодаря такой конструкции КПД печи увеличен на двадцать процентов.
Единственный недостаток железной печки в том, что ее поверхность большая и сильно нагревается. Поэтому нужно быть очень осторожным, чтобы не обжечься. Это называется газовая установка. При самостоятельном проектировании печи из железа обязательно нужно изучить саму конструкцию и проконсультироваться с опытными специалистами во избежание несчастных случаев.
Советы по выбору
Когда стоит выбор, какую печь сделать для бани, предпочтение отдается модели из металла. Потому что воздух быстрее нагревается, если топить металлическую печь. Процесс нагрева занимает всего час-два, тогда как кирпичные блоки могут прогреваться полдня. А в современном мире никто не любит тратить время на ожидание.
Если сравнивать заводские и самодельные банные печи, то они мало чем отличаются. В первую очередь это цена, простота монтажа и эстетическая сторона.
Фабрика
Такие печи имеют красивый и аккуратный вид. Производители постоянно проводят новые исследования, разрабатывают новые технологии. Естественно, у них есть и свои недостатки. Это и высокая цена, и тонкий материал, который быстро выгорает в бане, и необходимость адаптации к заводскому дизайну.
Если это новая комната, то особых проблем нет, а вот если духовка просто меняется, установка станет проблемой, т.к. комнату придется переделывать.
Самодельная
Самодельная печь не так уж и плоха. Они не только надежны, но и дешевле заводских агрегатов. Изготавливаются они в основном из металла толщиной до шести миллиметров. Вид снаружи, конечно, не очень красивый, но печь можно спрятать за ширмой из кирпича.
Не бойтесь, что печи своими руками будут отставать от заводских в техническом плане. Ведь настоящим мастерам достаточно посмотреть на готовое изделие и они смогут сделать то же самое.
Если вопрос о том, из чего сделать самодельные печи для бани, то ответ неоднозначный. Ведь каждый материал имеет свои преимущества и недостатки. Используя такие материалы, как бочки или цилиндры, можно избежать одной из главных проблем – швов. Именно из-за них чаще всего происходит разрушение металла.
Каменка
Это самый подходящий вариант. Преимуществом этой модели являются небольшие габариты, поэтому ее можно установить даже в компактной парилке.Его стандартная ширина 52 сантиметра, длина 103 сантиметра, а высота без учета трубы 140 сантиметров. Такая печь может поместиться даже в помывочных, что сэкономит место в парилке.
Железная печь
Эта печь тоже очень хороша. В его конструкцию входят стальные трубы, из которых сделаны дымовые каналы, и топка из жаропрочного кирпича. Преимущество такой конструкции перед полностью металлической в том, что кирпич долго нагревается и так же медленно остывает.Благодаря этому помещение очень долго остается теплым.
Кроме топки все детали выполнены из стали или другого металла.
Дровяные
В таких печах пространство внутри топки выполнено из прочных стальных уголков, а также полос. Сама топка закрывается листом качественной стали, в котором проделывается отверстие около 15 сантиметров, через которое после топки будут удаляться отходы. Двери и рамы можно найти в магазинах в готовом виде.
Примеры изготовления
Решив сделать печь для бани самостоятельно, нужно взяться за дело основательно. Во-первых, выбрать проект, который наилучшим образом подходит к бане, а во-вторых, сделать чертежи, чтобы ее было легче строить. Вариантов банных печей множество, поэтому каждый может создать свой вариант с учетом некоторых основ.
Вот несколько примеров самодельных изделий.
Металлическая с плотной каменкой
Такой вариант возможен для парной 2 на 3 и высотой 2.3 метра. Материал, а именно металл, берется в листах, толщиной три миллиметра. Воздух подается в верхнюю часть топки. К задней стенке такой печи приваривается металлическая пластина, в отверстие между стенкой печи и этой пластиной с помощью труб подается воздух. Это помогает охлаждать заднюю стенку и нагнетать горячий воздух туда, где концентрируются дымовые газы. При смешивании вещества воспламеняются. Благодаря этому камни нагреваются до высоких температур, хотя дров гораздо меньше.
Такие модели появились совсем недавно, но быстро завоевали популярность.
Для компактной парилки
Соорудить такую печь несложно. Для его сооружения понадобится металлический лист толщиной до пяти миллиметров. Если взять лист потоньше, печка быстро прогорит. Его размеры составляют 90 см в длину, 80 см в высоту и 60 см в ширину. Для создания дымохода подойдет отрезок трубы диаметром 11,5 см. Внизу должен быть зольник с дверцей; между этой частью печи и топкой укладывают колосниковые прутья из чугуна и печи для осуществления удаления отходов, оставшихся после сгорания.Для этого одна треть задней стенки печи заваривается прочным листом металла, где по центру приваривается труба дымохода, опущенная вниз на 10-12 сантиметров.
Сверху печь закрывается металлической крышкой толщиной до миллиметра. Именно она не дает остыть камням, а также препятствует попаданию отходов и золы в парилку. Крышка открывается только по необходимости, а именно перед походом в баню.
По окончании работы проверяются швы и корректируется все, что сделано некачественно.Печь окрашена специальным термостойким лаком. Позже укладываются камни.
Простая каменка
Это лучшая самодельная печь, которая подойдет как для сауны, так и для простой бани. Высокая температура достигается примерно через полтора часа. За это время может вскипеть 50 литров воды, необходимой для купания. У такой печи не один дымоход, а два. Первый подходит для обогрева помещения. Второй – для выделения угарного газа и едкого дыма.Конструкция состоит из листов железа толщиной 3-4 миллиметра, но сама топка изготавливается позже. Изготавливается из металла толщиной до 6 миллиметров. Также в комплект входят малый и большой клапаны и две металлические решетки.
Печка изготовлена из стали толщиной до трех миллиметров, которая крепится к «горловине» самой топки. Сверху размещаются два патрубка, к которым привариваются фланцы с необходимыми отверстиями для фиксации отводящего патрубка и крепления колена.
Если печь соприкасается с деревянной стеной, то эту сторону необходимо выложить кирпичом.
С кирпичной кладкой
В этом варианте используется двойная технология, то есть кирпичная кладка плюс металлический корпус. Здесь подойдет сталь до двух миллиметров, а кирпич должен быть жаростойким.
Сначала изготавливается основание, к которому привариваются ножки , необходимые для устойчивости конструкции. Затем выкладывается ряд кирпичей. Остальные ряды строятся возле топки в полкирпича. Установите решетку и решетку для камней. Также необходимо установить окошко для вентиля, где будет сохраняться тепло после окончания топки.Последние два ряда делают сплошными, оставляя только место с окном для дымохода.
Закончив кладку кирпича и дождавшись, пока она затвердеет, можно приступать к сварке металлического корпуса, играющего роль корпуса. Необходимо вырезать металл для зольника и окошек для загрузки. Устанавливается дверь, обязательно с уплотнителем. Металлическая основа дополнена холодной ручкой.
Последняя крышка приварена с отверстием для дымохода. При установке печи на предназначенное для нее место можно закладывать камни.Их закладка играет важную роль. Ведь от этого тоже зависит эффективность работы. Камни лучше брать округлой формы и разного размера примерно от 50 до 100 килограммов.
Рассмотрев виды и конструкции самодельных печей для бани, можно с уверенностью сказать, что сделать ее своими руками вполне выполнимая работа, если при ее установке учитывать все требования безопасности. Это сэкономит деньги семьи, а сама печь станет достоянием и гордостью владельца.
В следующем видео вы увидите, как сделать банную печь своими руками из трубы.
10 советов по безопасности камина в этом сезоне
Нет ничего более уютного, расслабляющего и романтичного, чем огонь, тихо ревущий в вашем камине. Какими бы красивыми и успокаивающими они ни были, камины также могут быть опасными. Всегда нужно соблюдать каминную безопасность при устройстве каминов и оставаться благоразумным при разжигании огня. К сожалению, до сих пор случаются ужасные инциденты из-за несчастных случаев, халатности или просто из-за общей неосведомленности.
В одном случае в семье произошла трагедия, когда в канун Рождества пожар уничтожил исторический дом в разгар масштабной реконструкции. В результате пожара погибли трое маленьких детей и двое бабушек и дедушек. Мать детей и ее партнер были единственными выжившими. По словам матери, в ту ночь пепел так и не убрали должным образом, так как маленькие девочки хотели, чтобы камин был чист для спуска Санты по дымоходу. Хотя эти события действительно были трагедией, мы все можем научиться принимать более строгие меры предосторожности, правильно пользоваться камином и применять более безопасные контрмеры, чтобы наслаждаться теплом огня, находясь дома.
Мгновенно получайте предложения по декору для дома!
Получите доступ к купонам и промокодам на обустройство дома, которые вы так долго ждали.
Посмотреть предложения
Roger Brooks/ Getty Images
I
Чрезвычайно важно проверять дымоход не реже одного раза в 2 года.
Безопасность камина начинается в дымоходе, в области за дымоходом, где невооруженным глазом мало что видно.Если вам интересно, как подготовить ваш камин к зиме, мы настоятельно рекомендуем вам обратиться к уважаемому трубочисту, чтобы он тщательно осмотрел ваш дымоход и камин. Есть мошенники-трубочисты, так что сделайте домашнее задание и убедитесь, что человек, которого вы нанимаете, является авторитетным. Трубочист начнет с того, что вставит специальную щетку в камин и вверх по дымоходу. Это делается для того, чтобы удалить сажу и мусор с кирпичей. После этого очищаются дымоход, заслонка, дымовая камера, дымовая полка и топка.
Весь процесс не должен занимать более часа, хотя в приоритете всегда должны быть осторожность и безопасность. Как только этот процесс будет завершен, трубочист, скорее всего, проведет тест дыма, зажигая небольшой огонь в камине. Это гарантирует, что все было должным образом очищено и ваш камин безопасен для использования. Желательно вести учет всех отчетов. Когда ваш трубочист присутствует, воспользуйтесь возможностью, чтобы задать вопросы о том, как использовать ваш камин зимой, и даже о вероятностях проблем и потребностей вашего конкретного дымохода.
Андреас фон Эйнзидель / Getty Images
Безопасное сжигание
Никогда не используйте легковоспламеняющиеся жидкости, чтобы разжечь огонь в камине. Лучше всего использовать стартовые журналы и газеты. Убедитесь, что у вас есть крепкая, надежная решетка, на которую можно положить бревна. Кожух для камина на зиму важен, так как горячий воздух будет направлять холодный воздух в устье дымохода, что может привести к выбросу пепла и вылету тлеющих углей.
Наличие дымохода обязывает вас научиться готовить камин на дровах к сжиганию.Важно отметить, что не вся древесина пригодна для сжигания. Обязательно используйте только выдержанную твердую древесину, так как древесина, которая не была выдержана или высушена в печи, шипит и не может разжечь большой горячий огонь. Вместо этого он создает избыточное количество дыма и способствует накоплению креозота. Креозот — это смолоподобное вещество, получаемое при сжигании дров в вашем камине и дымоходе, при котором образуется сажа и насыщенный смолой дым. Остатки смолы чрезвычайно легко воспламеняются и могут гореть на стенках дымохода даже после того, как дрова сгорят.Никогда не сжигайте в камине картонные коробки, мусор или мусор. Никогда не оставляйте горящий камин без присмотра.
Научиться закрывать камин имеет первостепенное значение, поэтому всегда должен быть план того, как потушить огонь, если это необходимо, чтобы обеспечить надлежащее закрытие. Важно погасить огонь перед сном или выходом из дома, и обязательно дать золе полностью остыть, прежде чем выбрасывать ее. На самом деле, лучше всего оставить пепел в камине до следующего утра, чтобы он как следует остыл, если накануне вы наслаждались огнем.
Угарный газ является скрытым токсином, поэтому безопасность камина требует осведомленности об этом соединении. Дым от сжигания древесины содержит угарный газ, поэтому, чтобы предотвратить попадание этого токсичного побочного продукта в ваш дом, важно оставлять дымоход открытым на ночь. Это позволяет сквозняку выносить смесь в атмосферу, а не опускаться в дымоход и насыщать комнату. Кроме того, всегда держите поблизости огнетушитель на случай, если пожар выйдет из-под вашего контроля.
Защитите свой дом внутри и снаружи.
Установите детекторы дыма и угарного газа на каждом уровне вашего дома, а также внутри и снаружи спальных зон. Ежемесячно проверяйте детекторы и меняйте батарейки не реже одного раза в год. Возможно, вы захотите рассмотреть возможность установки более современных или недавно выпущенных детекторов дыма для дополнительной защиты.
Детекторы дыма являются эффективными контрмерами для безопасности камина, хотя рядом с вашим домом могут существовать и другие потенциальные риски.Ниже приведен список, который поможет расширить ваше представление о том, как подготовить камин к зиме.
- Дрова должны быть безопасно сложены на расстоянии не менее 30 футов от вашего дома.
- Даже если ваш дом построен из бетона или кирпича, неразумно оставлять штабеля дров рядом с вашим домом, так как в этом случае в непосредственной близости от дома находится запас топлива.
- Не допускайте попадания на крышу листьев, сосновых иголок и прочего мусора.
- Если деревья регулярно оседают на вашей крыше, подумайте о том, чтобы удалить мусор с помощью воздуходувки, или наймите профессиональную службу, если мусор находится в опасном месте или просто недоступен.
- Ваш дымоход должен быть закрыт искрогасителем с сеткой. Если над дымоходом или рядом с ним есть видимые ответвления, их следует удалить.
- Угли остаются горячими еще долго после того, как огонь потушен. Используйте лопату, чтобы вычерпать пепел в металлический контейнер. Храните контейнер вдали от горючих материалов, горючих поверхностей и деревянных полов. Вы также можете инвестировать в специальный пылесос для камина. У многих каминов есть маленькие дверцы-ловушки внизу, ближе к задней части.Пепел можно выбрасывать в ловушку. У основания дымохода, возможно, в подвале, вы найдете еще одну дверь с пеплом, и вы можете очистить ее оттуда, если это предпочтительнее. Никогда не используйте обычный бытовой пылесос для уборки пепла, так как в нем могут остаться тлеющие угли.
- Вы должны чистить топку (место, где горят дрова) не реже одного раза в неделю в течение месяцев, когда вы ее используете. На самом деле рекомендуется оставить около дюйма золы, потому что она действует как изоляция, позволяя углям нагреваться быстрее и сохранять тепло.После окончания пожарного сезона камин следует тщательно вычистить.
Как разжечь огонь
- Начните с того, что полностью откройте регулируемую заслонку камина, если она имеется.
- Сомните отдельные листы газеты или другого трута в шарики размером с грейпфрут или скрутите их в палочки.
- Форма скрученных дубинок имеет большую площадь поверхности, что обеспечивает более полное воспламенение.
- Смятые шары не сгорят сразу, хотя у них будет более стойкое пламя в качестве растопки.
- Затем положите один или два куска трута под решетку или между дровами на полу топки.
- Не закрывайте трут, так как вы будете поджигать его первым.
- Далее закладываем растопку. Поместите палочки на трут в виде решетки. Вообразите перекрестие растопки, лежащей на труте, который вы сделали. Оставляйте промежутки между палочками, чтобы воздух мог достаточно циркулировать и притягиваться к пламени.
- После того, как растопка организована, положите пару тонких расколотых поленьев поверх трута и растопки. Имейте в виду, что хорошая циркуляция воздуха необходима для успешного пожара. Для разжигания камина вам не нужен поджигатель или какой-либо другой ускоритель огня.
- Зажгите трут длинной спичкой или зажигалкой.
- Когда огонь разгорится и маленькие поленья загорятся, добавьте еще два маленьких полена, а затем одно побольше. Когда теплый воздух поднимается по дымоходу в комнату, холодный воздух всасывается в пространство между бревнами, раздувая пламя.
- Важно не перекармливать огонь, иначе пламя может погаснуть или выйти из-под контроля. Это жизненно важно для безопасности камина, поскольку здоровый огонь постоянно и практически обеспечивает гарантированный и безопасный сеанс камина. По словам Марты Стюарт, « трут загорается первым, поэтому он должен состоять из легковоспламеняющихся материалов, таких как коричневые пакеты, скрученная газета, яблоневая стружка, сушеные ветки болиголова и березы, береста и перистые кончики сушеные сосновые ветки .… Тиндер поджигает растопку. ” Она советует не использовать бумагу с цветными чернилами, так как они могут оставить легковоспламеняющиеся остатки в дымоходе, однако сегодня большинство газет печатаются в цвете. Она добавляет, что « Сухие початки кукурузы, сосновые шишки, которые хорошо просушены и не содержат сока, и толстая древесина (легко воспламеняющиеся, пропитанные смолой ветки хвойных деревьев) также являются хорошими разжигателями огня. ”
Ставрос Маркопулос / Getty Images
Какая древесина горит лучше всего?
Дрова должны быть выдержаны или высушены в печи, прежде чем их можно будет использовать.Свежесрубленная древесина еще полна воды и будет гореть неравномерно. Он также производит чрезмерное количество дыма и пепла. Признаком того, что ваша древесина полностью высушена и готова к использованию, являются крошечные радиальные трещины вдоль поперечных сечений расколотого бревна. Лучше всего использовать древесину твердых пород широколиственных лиственных деревьев. Гикори, дуб, клен, ясень, бук и береза — отличный выбор. На самом деле береза является исключительным вариантом, так как практически не оставляет пепла. Если вы ищете ароматное дерево, вы можете попробовать вишню, грушу или орех пекан.Держитесь подальше от хвойных бревен хвойных и шишковидных деревьев. Их следует использовать только для трута и растопки, так как они очень быстро горят. Игольчатые или шишковидные деревья содержат значительное количество сока, который может воспламениться в качестве ускорителя и, следовательно, нелогичен для безопасности камина.
Экономия энергии: защита от утечки тепла
Даже когда заслонка камина закрыта, герметизация часто оказывается неэффективной. Добавление покрытия для камина на зиму, например, стеклянных дверей или каминного щита, может эффективно препятствовать проникновению холодного воздуха снаружи, а также выходу теплого воздуха из дымохода.Поскольку перед тем, как закрыть заслонку, нужно дождаться, пока огонь полностью погаснет, а пепел остынет, стеклянные дверцы интуитивно понятны с точки зрения безопасности камина. Хотите верьте, хотите нет, но помимо внешнего вида они служат еще одной цели! Если заслонка закрывается слишком рано, тлеющий огонь по-прежнему выделяет дымовые газы, содержащие окись углерода. И, хотя это может показаться очевидным, важно восстановить тот факт, что закрытие заслонки никогда не должно производиться до тех пор, пока огонь полностью не погаснет. Дать золе остыть перед удалением, при этом убедиться, что угли находятся на воздухе, а не тлеют, — это еще один способ безопасно закрыть камин.
Изображения монетного двора / Getty Images
Прежде чем вы будете готовы использовать свой камин, важно иметь надлежащее каминное оборудование для обеспечения безопасности камина. Ниже приведен маркированный список, который поможет вам узнать, как подготовить камин к сжиганию дров.
- Прочный экран необходим, чтобы угольки не летели в комнату. Инструменты для камина обычно продаются вместе и включают в себя щетку, кочергу, лопату и щипцы. Мы настоятельно рекомендуем не экономить здесь, так как вы действительно можете получить то, за что платите.Вам понадобится что-то прочное и прочное, что не развалится во время использования. В частности, проверьте все ручки, чтобы убедиться, что они закреплены или находятся в одном месте с остальными инструментами.
- Вам также может понадобиться переноска для дров или большая корзина для хранения дров и растопки рядом с камином.
- Пепельница и пылесос для камина — отличные инструменты для уборки без беспорядка.
- Прочная решетка или дрова, на которые вы будете класть дрова, гарантируют, что бревна останутся на месте и не скатятся.Решетка должна иметь достаточно глубокие стороны, чтобы удерживать древесину на месте.
- Топки помогают удерживать тепло в топке, чтобы оно не утекало в дымоход.
- Ночной щиток или щиток предотвратит выход тепла из дома в дымоход в течение ночи – это может быть специально разработанный щиток или металлическое огнеупорное покрывало или, если у вашего камина стеклянные дверцы, закройте их после того, как огонь погаснет. и вы готовы уйти в отставку на ночь.
Интересные факты о золе для камина
- Скрыть пятна от тротуарной плитки
- Согласно Этот старый дом пепел поглощает мокрые брызги краски на цементе; посыпать пеплом прямо на затемненное место.
- Зола — отличный обогатитель компоста
- Посыпьте сад пеплом, прежде чем добавлять органическое соединение в почву. Зола увеличит его питательные вещества, но добавление слишком большого количества может испортить смесь. Обязательно сделайте это весной. Столовой ложки на квадратный метр вполне достаточно.
- Зола — отличное средство от вредителей
- При равномерном распределении по грядкам щелочность золы отпугнет слизней и улиток.
- Ясень — природный растворитель льда.
- Не оставляет следов соли, которые также могут повредить лапы вашего питомца.Это не повредит ни почву, ни бетон под ним.
Итог
Обеспечение безопасности камина – одна из важнейших задач каждой зимы. Знание того, как правильно управлять зимним камином и использовать его, может предотвратить несчастные случаи. Снаружи вашего дома может потребоваться внимание так же, как и внутри, поэтому оставайтесь как можно более дотошными при устранении потенциальных или явных опасностей.
Трут, растопка, затем подходящие для камина дрова должны располагаться в последовательном порядке и поджигаться без каких-либо ускорителей или предметов, которые могут выделять токсичные соединения в качестве побочных продуктов. Ваши заслонки должны быть отрегулированы соответствующим образом, и ваш дымоход не должен иметь структурных повреждений, а также не должно быть смол на стенках дымохода. Крышка дымохода, такая как щит или стеклянные двери, поможет создать более энергоэффективное домашнее хозяйство, а также предотвратит попадание угарного газа в ваш дом. Обязательно дайте золе из дымохода остыть, прежде чем пытаться избавиться от нее.
Часто задаваемые вопросы
Вопрос:
Как узнать, безопасно ли пользоваться моим камином?
А:
Убедитесь, что дымоход не поврежден и на его стенках нет чрезмерных смолистых отложений.Ваши заслонки должны быть полностью открыты, чтобы облегчить циркуляцию. Если вы заметили, что ваши заслонки не открываются полностью и что ваш дымоход имеет тревожные характеристики, вам следует проконсультироваться со специалистом по дымоходам для получения дополнительной информации о безопасности вашего камина.
Вопрос:
Как узнать, открыт или закрыт мой камин?
А:
Вот как закрыть камин: Ваш камин может иметь заслонки, которые обеспечивают эффективный поток воздуха, циркулирующего изнутри вашего дома к дымоходу.Если ваши заслонки установлены из устья камина, в пределах вашей досягаемости, то ваши заслонки должны быть заметно открыты или закрыты. Если заслонки не видны, возможно, они расположены в верхней части дымохода. В этом случае вам, возможно, придется использовать периферийный метод (вид через дымоход или вид с крыши, где видны заслонки), чтобы определить, открыт он или нет. Вам может понадобиться еще один человек для наблюдения за амортизаторами, в то время как другой человек поворачивает рукоятку амортизатора. В конце концов, вы не хотите, чтобы у камина был снег.
Вопрос:
Нужен ли осмотр камина?
А:
Если вы не знакомы с определением целостности дымохода или камина, рекомендуется обратиться к специалисту по дымоходам. Даже для домовладельцев, знакомых с обслуживанием дымохода или камина, может быть непонятный метод строительства, требующий опыта профессионала. Если вы впервые покупаете жилье, настоятельно подумайте о том, чтобы обратиться к профессионалу, поскольку дымоходы, нуждающиеся в ремонте, могут потребовать дополнительных затрат в будущем.
Желаем всем теплых и уютных вечеров у камина этой зимой. Пожалуйста будь осторожен!
Аманда Пуш внесла свой вклад в эту статью
Как сделать дымоход для бани своими руками
Дымоход банной печи выполняет сразу несколько функций – отводит продукты горения, обеспечивает тягу в топке и необходимый уровень ее теплоотдачи.Каждый хозяин должен знать, как сделать дымоход для бани своими руками.
Как сделать дымоход для бани своими руками
Банная печь, как и ее дымоход, принципиально отличается от обычной печи, используемой для обогрева дома. В нем интенсивнее сгорает топливо, выделяется больше угарного газа, сажи и тепла. А если дымоход сформирован неправильно, не соответствует нормам безопасности, пользоваться такой баней нельзя, даже когда строительство бани, установка в ней печи производились профессионалами.Хозяин просто обязан знать, как сделать дымоход для банной печи своими руками, как он устроен, правила его чистки и эксплуатации. Дело в том, что в любой момент может возникнуть необходимость замены всей конструкции или ее отдельных элементов, ее очистки, чтобы восстановить тягу печи.
Особенности дымохода сауны
Ванны «по-черному» давно ушли в прошлое. Современная баня – это комфорт, здоровье и безопасность. Состоит, как правило, из нескольких помещений, выполняющих определенное назначение – предбанник, помывочная, парилка.Но основой бани, как и прежде, является печь и ее дымоход.
Конструкция дымохода сауны должна быть предельно простой, с минимальным количеством «коленов». Только в этом случае можно обеспечить его абсолютную безопасность и максимальную функциональность. Дымоход для банной печи, изготовленный своими руками или с привлечением профессионалов, должен соответствовать следующим требованиям:
- все крепления и соединения элементов герметизированы,
- возможность регулировки силы тяги и интенсивности нагрева,
- обеспечение возможности отвода конденсата,
- наличие вентиляционных каналов,
- свободный доступ ко всем элементам для регулярной чистки.
Части дымохода сауны, соприкасающиеся с потолком или кровельным покрытием, должны быть обернуты огнетушащим материалом для исключения нагревания и воспламенения материалов. Для этого можно использовать фольгированные маты, базальтовую вату или любые другие изоляционные материалы с высокими огнезащитными свойствами.
Типы дымоходов для саун
Прежде чем решиться на проведение работ по созданию банного дымохода своими руками, необходимо внимательно изучить все виды таких конструкций, особенности и принцип монтажа каждой из них. Дымоход для бани может быть
- корень,
- навесной,
- внутренний,
- внешний.
Основной дымоход для бани представляет собой отдельно стоящую конструкцию, соединенную с топкой трубой. Его можно использовать для отвода продуктов сгорания от нескольких топок, но с образованием отдельных каналов для каждой из них.
Верхний дымоход банной печи представляет собой трубу, устанавливаемую на патрубок топки. Канал выводится из здания через стену или потолок и крышу.И именно такой тип дымохода чаще всего создается в русских банях.
Наружные дымоходы для бани выводятся сразу в месте примыкания к топке, и крепятся к стене кронштейнами. Но такой дымоход становится причиной низкой теплоотдачи банной печи, и его можно эксплуатировать только летом или в районах с менее суровым климатом.
Внутренним можно назвать как корневой, так и навесной дымоход для бани. Сделать их самостоятельно несложно.Главное правильно рассчитать размеры конструкции и собрать ее строго по технологии.
Правила расчета дымохода для бани
Чтобы правильно сделать дымоход для бани своими руками, необходимо создать его проект, рассчитать длину и диаметр труб. Эти параметры определяются типом печи и ее мощностью, видом топлива, на котором она будет эксплуатироваться.
Длина дымохода будет зависеть от его типа и способа его вывода из помещения.Но диаметр каналов должен соответствовать правилам техники безопасности и мощности печи. Пожарная безопасность предполагает использование труб или кладки с диаметром канала от 140 до 270 мм. Сечение выхода банной печи (патрубка) всегда меньше сечения трубы дымохода.
Большое значение в безопасности бани в целом имеет высота трубы по отношению к высоте конструкции и кровли. Он должен быть не менее чем на 50 см выше конька крыши.Это предотвратит возгорание постройки от искр, которые иногда вылетают из дымохода вместе с продуктами сгорания топлива под действием тяги.
Тем, у кого нет опыта расчета конструкции дымохода, лучше обратиться за помощью к профессиональным печникам. Онлайн-калькуляторы на строительных площадках работают по принципу стандартизации однотипных зданий и могут давать неточные параметры.
Материалы и инструменты для изготовления дымохода для сауны своими руками
Перечень материалов и инструментов для монтажа банного дымохода своими руками зависит от его типа и конструктивных особенностей.В обязательный список входят:
- проект (схема) конструкции,
- кирпич или трубы, головка зонда,
- емкость для сбора конденсата и патрубки для его подключения,
- термостойкие изоляционные материалы,
- гидроизоляция для защиты стыков с кровлей,
- скобы, хомуты, гвозди, дюбели, шурупы,
- , если они требуются по проекту,
- смесь для кладки, если выбран этот материал,
- обычный и резиновый молоток,
- и строительный уровень.
переходники
Отвертка
Важно правильно подобрать материал для формирования дымохода в бане. Это могут быть кирпичные, стальные или керамические трубы. Чтобы выложить кирпичный дымоход в бане, необходимо иметь базовые знания в области его правильного расчета и создания. Преимущества материала перед другими очевидны – хорошо держит тепло, долго служит. Но есть у него и недостатки – необходимость установки дверок для уборки.
Дымоходы для банной печи из труб – лучший вариант.Стальные трубы – более бюджетный вариант, их реже нужно чистить. Но такой дымоход нуждается в теплоизоляции. Керамические шамотные трубы дороже стальных, но и служат дольше. Единственным недостатком является то, что они могут сломаться при установке, если их уронить или ударить.
Пошаговая инструкция создания дымохода в бане
Проще всего сделать своими руками вертикальный прямостоячий накладной дымоход в трубной бане. Работы необходимо проводить поэтапно, с соблюдением технологии монтажа таких конструкций:
- установка топки с патрубком на подготовленное основание,
- создание выходов для дымохода в потолке и крыше,
- отделка отверстий теплоизоляционными материалами,
- сборка трубы и ее установка на печной патрубок, фиксация хомута в месте соединения,
- установка головки зонда и герметизация выходных отверстий.
Если предполагается наличие в схеме дымохода емкости для сбора конденсата, то ее монтируют на этапе сборки системы удаления продуктов сгорания, то есть до установки трубы и ее закрепления хомутом на топке патрубок. Емкость должна быть плотно соединена с выпускной трубой, но при необходимости ее можно легко снять.
Есть несколько профессиональных приемов, которыми пользуются печники при монтаже труб дымохода для сауны.Если крыша здания очень высокая, то дымоход формируют из двух отрезков труб, соединяя их уплотнителями и хомутами. При этом верхняя труба должна иметь сечение шире на 2-4 мм. Такую конструкцию гораздо проще установить, а все работы по монтажу дымохода можно выполнить своими силами, без посторонней помощи.
Правила эксплуатации дымохода сауны
Дымоход в бане, сделанный своими руками или специалистами, требует соблюдения правил эксплуатации и обслуживания.Важно понимать, что от этого зависит безопасность бани в целом. Требования к эксплуатации такой конструкции содержат следующие правила:
- необходимо проверить целостность конструкции перед плавкой печи,
- можно использовать только те виды топлива, для которых предназначена печь,
- нельзя допускать перегрева печи и дымохода,
- при розжиге печка загружается не полностью — воспламеняется небольшое количество топлива,
- заполнять топку дровами можно только после проверки интенсивности тяги,
- рядом с дымоходом не должно быть легковоспламеняющихся предметов и соединений,
- каждые полгода активной эксплуатации бани производится чистка дымохода.
При отсутствии тяги в дымоходе при растопке банной печи огонь немедленно тушат, но ни в коем случае не водой, а помещение проветривают не менее 2 часов. Следующая попытка растопить печь в бане производится только после устранения причины отсутствия тяги – устранения засоров или других препятствий.
Если дымоход в бане собран из стальных труб, их можно не красить. Важно понимать разницу между обычными печами, которые можно красить, и теми в сауне, которые топятся более интенсивно.Любая краска выцветает, выделяя в атмосферу вредные вещества.
Как почистить дымоход в бане
Как почистить дымоход в бане своими руками – вопрос, который рано или поздно возникает перед хозяином. Для удаления налета от сажи внутри трубы или канала из кирпича можно использовать народные методы, специальные химические составы, но специалисты рекомендуют использовать щетку, которую можно сделать своими руками. Всего для этого нужно:
- Круглая щетка с эластичной синтетической щетиной,
- длиной, равной длине дымохода,
- одна шпилька толщиной не менее 8 мм и шайба соответствующего диаметра,
- несколько металлических хомутов.
Трос стальной
Если щетина метлы не круглая, вы можете сами сформировать из нее шар. Вместо черенка к основанию метлы с помощью штифта и шайбы крепится трос. В результате получается ерш на тросе, которым удобно чистить дымоход банной печи. Легко снимает слой копоти с внутренних стенок трубы или кирпичного канала. Через верхнее отверстие дымохода вводится ерш. Топку печи и дверцы бани во время уборки лучше открывать.
Установка небольшой дровяной печи в фургон
Вы думаете установить небольшую дровяную печь в фургон? Если да, то здесь вы можете найти несколько отличных советов и важную информацию, которую вам необходимо учитывать!
Что нужно знать, чтобы установить в свой фургон небольшую дровяную печь.
Преобразование рабочих транспортных средств в автодома и крошечные дома стало популярным выбором, а установка небольшой дровяной печи в вашем автомобиле придаст ему гораздо более домашний вид! Независимо от того, живете ли вы в своем фургоне постоянно или используете его для поездок на пляж, в любом случае установка крошечной дровяной печи в вашем фургоне позволит вам оставаться в тепле и уюте круглый год! Кроме того, вы также можете использовать тепло своего огня для приготовления пищи на плите!
Многие люди хотят установить небольшую дровяную печь в компоновку своего фургона, но есть определенные факторы, которые вам необходимо учитывать:
- Положение печи и дымоходов
- Безопасные расстояния до горючих и негорючих материалов
- Установка воздухоотводчика
Где в фургоне установить небольшую дровяную печь?
Разместите плиту под углом в углу, так как это означает, что печь будет видна как с кровати, так и с дверного проема.
Первое, что нужно учитывать, это тот факт, что ваша печь должна быть надежно закреплена болтами к полу вашего фургона.
У нашей печи «Хоббит» 4 маленькие ножки, и на каждой из них есть отверстие, куда печь можно прикрутить болтами. Это позволяет легко устанавливать нашу небольшую дровяную печь в автофургонах, лодках, крошечных домах или любых других движущихся транспортных средствах! Если вы хотите, чтобы ваша печь Hobbit стояла на нашей подставке для хранения бревен, в каждом углу подставки также есть отверстия, чтобы вы могли легко прикрепить печь к основанию вашего автомобиля.Этот документ покажет вам, как прикрутить печь Hobbit к полу.
Прикручивание плиты к полу может оказаться неудобным, если выбранное положение мешает жгуту проводов, выхлопной системе или топливному баку вашего автомобиля, поэтому вам нужно будет тщательно осмотреть днище вашего фургона, чтобы увидеть, какие области вам понадобятся. избегать. В нашем Transit 2017 года лучшая зона без препятствий находится за перегородкой автомобиля со стороны водителя. Размещение печи со стороны водителя подводит нас ко второму фактору — расположению дымоходов.
Также необходимо учитывать положение ваших дымоходов, так как лучше не прорезать какие-либо поперечины. Отверстие в вашей крыше также должно быть в подходящем месте, где вы можете легко установить оклад крыши.
Здесь вы можете видеть, как наши дымоходы выходят через крышу фургона.
Если вы собираетесь ехать по каким-либо переулкам с нависающими ветвями, то лучше всего, если вы сможете установить печь и комплект дымохода со стороны водителя на фургоне.Таким образом, ваша дождевая шапка будет находиться дальше от края живой изгороди (при условии, что вы едете в Великобритании/по левой стороне дороги), а это означает, что вероятность того, что ее сшибут, намного меньше. .
Мы разработали два разных комплекта дымоходов для установки вашей печи в фургон, а наши системы дымоходов включают заглушку, которую вы можете заменить крышкой от дождя, когда печь не используется. Это герметизирует вашу систему дымохода и уменьшает ее высоту, что значительно снижает вероятность ее повреждения во время транспортировки.
Насколько близко можно располагать печь и дымоходы к горючим и негорючим материалам?
Ваша печь будет протестирована для расчета безопасного расстояния, на котором она должна находиться от любого дерева, обивки и т. д. Наша печь Hobbit должна располагаться на расстоянии не менее 400 мм от горючих поверхностей и не менее 200 мм от негорючие поверхности , но в этой настройке мы добавили наш вариант теплозащитного экрана к печи.
Этот вариант печи чрезвычайно удобен, если вы хотите установить печь в особенно маленьком пространстве — с добавлением этих теплозащитных экранов ваша печь Hobbit может быть расположена всего в 150 мм от горючих материалов по обе стороны от печи, и 100мм от горючих материалов сзади печки. Мы также создали этот документ, в котором показаны различные расстояния, которые необходимо соблюдать, с теплозащитными экранами или без них.
Плюс эти расстояния измеряются от корпуса самой печки, а не от теплозащитных экранов! Теплозащитные экраны также могут быть окрашены в широкий спектр цветов, чтобы они соответствовали внешнему виду вашей печи.
Горючие поверхности также могут быть экранированы, если это необходимо, что позволит вам иметь всего 100 мм свободного пространства по обеим сторонам вашей печи Hobbit, если она оснащена нашей опцией теплозащитного экрана.Вы можете защитить эти поверхности с помощью вермикулитовой плиты или твердой подложки, которые представляют собой всего два типа изоляции, которые можно прикрепить. Вы можете приобрести вермикулитовые огнеупорные плиты у Vitcas, но стоит помнить, что за этими плитами должен быть как минимум 12-миллиметровый воздушный зазор.
Ваши дымоходы также должны быть расположены на безопасном расстоянии от всего, что может воспламениться. В настоящее время правила гласят, что одностенные дымоходы должны быть удалены от любых горючих материалов не менее чем в 3 раза по диаметру и 1.в 5 раз больше его диаметра вдали от негорючих материалов. Например, одностенные дымоходы диаметром 100 мм/4″ должны находиться на расстоянии 300 мм от горючих материалов и 150 мм от негорючих материалов.
С другой стороны, изолированные дымоходы с двойной стенкой могут располагаться всего в 50 мм от горючих поверхностей. Хотя эти компоненты намного дороже, чем детали с одной стенкой, их стоит рассмотреть, если вы особенно ограничены в пространстве. Если вашим дымоходам необходимо обойти определенные препятствия в вашей кабине, мы также предлагаем специальный комплект для удаления, который поможет решить эту проблему!
Где мне установить вентиляционное отверстие?
Фургоны
— очень герметичные помещения, поэтому очень важно установить вентиляционное отверстие.Это обеспечит хорошую подачу воздуха для правильной работы вашей печи, и вы не хотите конкурировать с вашей печью за доступный воздух в фургоне, если в него не поступает свежий воздух! Недостаточно просто думать, что время от времени можно открывать окно, поэтому вам нужно будет установить вентиляционное отверстие как можно ближе к плите.
Здесь нам удалось проделать дырку в полу фургона сразу за печкой. Прежде чем прорезать отверстие, вам нужно будет осмотреть ходовую часть вашего автомобиля, чтобы убедиться, что вы не собираетесь повредить проводку, выхлопную систему или топливный бак!
Установка вентиляционного отверстия обязательна
Также важно, чтобы в вашем фургоне был установлен огнетушитель и датчик дыма и угарного газа.Ниже есть две ссылки, где вы можете их приобрести:
Огнетушитель
Датчик дыма и угарного газа
Краткий обзор того, как установить печку в свой фургон.
Если вы довольны расположением печи, ее нужно закрепить болтами. Самая сложная работа — прорезать дыру в крыше фургона.
Вам не понадобится много инструментов, чтобы установить небольшую дровяную печь в свой фургон. Вырезать отверстие в крыше вашего автомобиля для выхода двухстенных дымоходов можно несколькими способами – электролобзиком, 4.5-дюймовая угловая шлифовальная машина или ножницы для стали подойдут для этой работы. Также пригодятся спиртовой уровень, рулетка, маркер и отвес. Лучшим инструментом, который мы могли найти для вырезания отверстия, была стальная насадка для дрели. Он также поставлялся с поворотным рычагом, и в сочетании с угловой дрелью он прорезал идеальное отверстие диаметром 150 мм. Мы потратили 25 фунтов стерлингов на насадку для высечки, которая сделала аккуратное и точное отверстие, и мы использовали кольцевую пилу диаметром 100 мм, чтобы прорезать отверстие для вентиляционного отверстия.
С помощью дымохода, рулетки и отвеса вам нужно будет перенести центр дымохода печи в точку на крыше фургона. Далее просверлите пилотное отверстие, а потом можете выйти наружу и залезть на крышу, чтобы отметить круг.
Отверстие в металлической крыше фургона должно как можно ближе прилегать к двустенной дымоходной трубе, чтобы его можно было загерметизировать термостойким силиконом, чтобы обеспечить дополнительный барьер под самой обшивкой.
При использовании двустенного дымохода диаметром 100 мм необходимо вырезать отверстие диаметром 150 мм. Любые горючие материалы, такие как фанерная обшивка потолка и изоляция, должны быть обрезаны на расстоянии 50 мм от дымохода. Таким образом, внутреннее отверстие в футеровке будет 250 мм. Это большее отверстие закрыто декоративной пластиной.
Мы настоятельно рекомендуем использовать дымоход с двойной стенкой для выхода из фургона, так как он будет находиться рядом с горючими материалами. Кроме того, внешние изолированные дымоходы сохранят температуру дымовых газов, что обеспечит хорошую тягу и снизит вероятность образования отложений.
С прорезанным отверстием первый метр дымохода, который крепится к печи, можно расположить так, чтобы можно было закрепить опорный кронштейн. Оставьте болты свободными до тех пор, пока верхняя часть дымохода не будет установлена на место и пока не будет установлена оклад.
Фартук можно расположить так, чтобы через него проходила верхняя часть дымохода. Затем можно нанести валик силикона на расстоянии 2 см от края основания гидроизоляции и установить гидроизоляцию. Гнездо на аккумуляторном драйвере затем можно использовать для вкручивания саморезов и самонарезающих крепежных винтов, которые также поставляются с пластиковыми колпачками.Они должны располагаться на расстоянии около 50 мм друг от друга. Мы также добавили штормовой воротник над силиконовой вставкой для дополнительной защиты от непогоды и для защиты вставки от УФ-излучения. Он также поставляется с черным порошковым покрытием, так что он действительно выглядит достойно!
После того, как вы затянули болты опорного кронштейна, вы готовы к первому огню! Это вылечит окрашенную поверхность плиты, поэтому это следует делать при полностью проветриваемом фургоне, так как краска будет немного пахнуть, когда начнет затвердевать.Чтобы краска не пузырилась, лучше всего для начала разжечь несколько небольших костров. Вы можете начать с того, что зажжете несколько растопок и несколько кусочков растопки, обязательно дайте каждому огню погаснуть и дайте печи остыть, прежде чем зажечь другой, немного больший огонь. Дополнительные советы по этому поводу можно найти здесь.
Здесь наша печь Hobbit была установлена с использованием двустенного дымохода Midtherm HT-S 100 мм, и мы использовали следующие компоненты:
- Переходник 100 мм с одной стенкой на 100 мм с двумя стенками.
- Двустенный дымоход 100 мм длиной 1 метр.
- Двустенный дымоход 500 мм толщиной 100 мм.
- Плоская круглая накладка.
- Настенная опора и комплект удлинения.
- Силиконовый уплотнитель и крепежный комплект.
- Штормовой воротник.
- Дождевик.
У нас также есть заглушка для дальних поездок. Дождевик можно легко снять с помощью системы фиксирующих лент, прежде чем установить на его место закрывающий колпачок.
Мы сделали новую версию этой статьи о том, как установить небольшую дровяную печь в фургон.Здесь вы также можете найти видео, которое мы сделали, которое должно помочь вам в установке.
Идея переоборудования нашего автофургона заключалась в том, чтобы сделать из него рабочий фургон/автофургон. Помимо самой печи, фургон можно полностью опорожнить, чтобы использовать его в качестве рабочей машины. Чтобы можно было снять все стандартные удобства фургона-дома, когда фургон используется для работы, я воспользовался услугами GW AutoElectrics. Джайлз из GW превратил металлический ящик для инструментов стоимостью 80 фунтов стерлингов в модуль, который можно заряжать от солнечной панели на крыше, которая обеспечивает все потребности в электричестве 12 В и 240 В.
Во-первых, мы начали с хорошей прочной коробки. У этого есть воздушные цилиндры, которые отлично подходят для легкого открытия. Далее внутри установили всю электрику, газовую плиту и газовый баллон. Коробка просто подключается к солнечной панели, установленной на крыше.
Вот некоторые детали компонентов, которые мы использовали:
450 US PRO АЛЮМИНИЕВАЯ КОНТРОЛЬНАЯ ПЛАСТИНА ЯЩИК ДЛЯ ИНСТРУМЕНТОВ ЯЩИК ДЛЯ ГРУЗОВИКА Большой
(163383922690)
На нижнем ярусе коробки находится электрическая установка.
В коробке установлен инвертор пиковой мощности 6000 Вт/3000 Вт:
6000W PEAK/3000W DC12V ИНТЕЛЛЕКТУАЛЬНЫЙ МОДИФИЦИРОВАННЫЙ ИНВЕРТОР МОЩНОСТИ С СИНУСУСЛОМ ЖК-ДИСПЛЕЙ
(192696374945)
Рядом литиевая батарея для досуга:
легковес 68Ах
батареи отдыха лития ЛиФОС 68 выдвинутый
(273836223788)
Этот аккумулятор для отдыха также можно заряжать от сети, что означает, что его можно полностью заряжать перед каждой поездкой.
NOCO G7200 Великобритания 12 В / 24 В 7.2A Зарядное устройство для аккумуляторов глубокого разряда
(202434001889)
Плита с двумя конфорками, душевой модуль с бутылкой воды и контроллер солнечной батареи находятся на верхнем ярусе коробки. Они питаются от газового баллона, установленного на нижнем ярусе.
Бокс заряжается от солнечной батареи, установленной на багажнике на крыше.
Ford Transit MWB Med Roof L2 h3 2014+ Van Guard ULTI Багажник на крышу алюминиевый
(161422422917)
Для доступа к стойке мы установили лестницу на заднюю дверь:
Лестница для задней двери Ford Transit — 7 перекладин, подходит для фургонов на крыше Medium h3 + High h4 (DL)
(3025
311)
С двумя подушками в верхней части ящика он также может стать отличным сиденьем рядом с плитой! Эта коробка просто подключается к солнечной панели, установленной на багажнике на крыше.
Источник солнечной энергии:
Постоянное электроснабжение от солнечных батарей через гибкую панель мощностью 80 Вт на крыше. Питание аккумулятора и запуск инвертора на 3000 Вт. Двойное внутреннее гнездо в конце кабины. Одинарная розетка сзади. розетка 12В.
Солнечная энергия – съемный комплект мощностью 20 Вт с 3 источниками света и 2 портами USB.
Суммарная мощность – 100 Вт
Комплект
приобретен на https://www.thecampercoshop.com/brands/hubi?cat=30
Обзор от gadgetviper – https://gadgetviper.com/hubi-portable-solar-panel-system/
Обязательно ознакомьтесь с нашим разделом тематических исследований, чтобы увидеть нашу небольшую дровяную печь, установленную в ряде фургонов других людей!
Часто задаваемые вопросы
Могу ли я установить небольшую дровяную печь в свой фургон, дом на колесах, дом на колесах или лодку?
Да! При условии, что вы следуете тем же основным принципам, которых следует придерживаться при установке любого твердотопливного прибора.Обстановка немного отличается от дома, но следует соблюдать принципы Утвержденного документа J строительных норм. Полезным документом и графикой, которые берут этот документ и применяют его к лодкам, является BS 8511:2010.
Хотя высота дымохода 4,5 м недостижима, дымоход должен быть достаточно высоким, чтобы обеспечить эффективную тягу и удаление дымовых газов. Например, мы рекомендуем иметь двухстенный дымоход не менее 1,8 м над крышей пастушьей хижины.
Печь также должна располагаться на топке из негорючего материала толщиной не менее 12 мм. Очаг также должен выступать за пределы передней части печи не менее чем на 225 мм, на тот случай, если, например, при открытии дверцы из печи вылетят горячие угольки.
Можно ли поставить печку в фургон любого размера?
Установка небольшой дровяной печи в фургон займет много места, а если ваш фургон хорошо изолирован, то печь очень быстро нагреет помещение.Не все фургоны подходят для дровяной печи — в маленьком фургоне вы, возможно, никогда не сможете запустить печь на оптимальной мощности, и это может привести к накоплению нежелательных отложений в дымоходе и самой печи. Мы бы сказали, что только фургон со средней колесной базой или больше подходит для небольшой дровяной печи.
Сколько места займет печь?
Печка займет много места в вашем фургоне, поэтому горючие поверхности рядом с печкой можно экранировать, чтобы сократить безопасное расстояние.Вы также можете установить печь в углу, как это сделали мы, что уменьшает занимаемую площадь. Площадь около 600 мм должна быть достаточной.
Нужен ли очаг для печи?
Да, очаг должен выступать на 225 мм от двери вперед. Он должен быть из негорючего материала толщиной не менее 12 мм. Например, вы можете использовать кусок стекла, шифера, бетона или плиты патио.
Какой тип обшивки мне нужен для установки небольшой дровяной печи в фургоне?
Наилучший тип прошивки для такого рода установки – это силиконовая прошивка багажника.Он имеет гибкую алюминиевую кромку для адаптации к профилю металлической крыши и поставляется с несколькими саморезами. Оклад можно легко обрезать по размеру, поэтому он надежно захватывает трубу, сохраняя водонепроницаемое уплотнение вокруг трубы, но при этом сохраняя некоторую гибкость, чтобы поглощать любые неровности дороги. Мы написали эту статью, которая проведет вас через все этапы установки силиконового оклада на крыше.
Нужно ли прикручивать печь?
Безусловно, да, и по возможности как минимум в четырех позициях.В случае аварии вы должны быть уверены, что печь не сорвется со своих креплений и не полетит вперед к водителю и пассажиру. В идеале печь должна быть закреплена болтами через пол самого фургона, а не, например, к приподнятой деревянной платформе.
Нужен ли мне вентиляционный клапан?
Так как фургон представляет собой довольно герметичный ящик, обязательным требованием является установка подачи воздуха для печи. Мы рекомендуем установить как минимум один вентиляционный канал диаметром 100 мм как можно ближе к печи.
Какая дровяная печь лучше всего подходит для фургона?
Есть несколько штук, но мы думаем, что наша маленькая печка «Хоббит» — лучшая маленькая дровяная печь для фургона! Пока вы можете прикрутить свою печь и правильно вентилировать ее, есть несколько вариантов на выбор. Чем меньше фургон, тем меньше печка. Лучше не покупать печь большего размера, чем вам нужно, иначе вы никогда не сможете запустить ее должным образом!
Однако очень маленькие печи могут иметь ограниченное время горения или не иметь вида на огонь.Мы рекомендуем выбирать чугунную печь, а не стальную, так как она будет оставаться намного теплее намного дольше, даже после того, как огонь погаснет. В общем, чугун — гораздо лучший материал для излучения и удержания тепла от вашего топлива.
Нужна ли мне сертифицированная небольшая дровяная печь для моего фургона?
Строго говоря, нет, но мы считаем, что для спокойствия определенно стоит приобрести сертифицированный прибор. С несертифицированной печью вы не будете знать безопасных расстояний до горючих материалов, так как печь никогда официально не тестировалась.
Гилл и Скампи разогреваются перед печью Хоббита после прогулки под дождем!
Назад к сообщениям в блоге
Дровяная плита на моей кухне
Главная » Простая жизнь / Добровольная простота » Дровяная плита на моей кухне
Центральным элементом моей кухни является наша дровяная печь. Это большая печь, высотой более пяти футов и шириной почти три с половиной фута.В нем есть духовка, духовка для подогрева, массивный медный резервуар для воды с краном и большая варочная поверхность с шестью крышками. Мы поддерживаем огонь в этой печи без перерыва все зимние месяцы, и она дает достаточно тепла, чтобы поддерживать тепло и уют на одном этаже нашего дома, несмотря на наши чрезвычайно низкие температуры на улице.
Эту печь мы купили несколько лет назад у местного торговца. Мы погрузили ее в наш небольшой грузовик, чтобы сами привезти домой, и с помощью тележки грузчиков мы с мужем завезли печь в наш дом.Сейчас, оглядываясь назад, я удивляюсь, как нам удавалось справляться с весом. Возможно, помогло то, что мы не прочитали в инструкции по эксплуатации предупреждение о том, что печь очень тяжелая и для ее перемещения потребуется как минимум четыре человека.
Наша печь была изготовлена компанией Elmira Stove Works в Канаде и является точной копией кухонных плит, которые производились и продавались в 1800-х годах. Большая часть печи сделана из черного чугуна, хотя на ней также много блестящей никелевой отделки… эта отделка была хорошо отполирована как раз перед тем, как я сделал этот снимок.Вы видите очертания сердца на каждой из ножек печи? Я купил керамический кувшин с глазурью из соли и поставил его на плиту, потому что у него точно такой же контур сердца в кобальтово-синем цвете.
Я многому научился за те годы, что разжигал огонь в этой печи.
- Я узнал, что дровяные печи могут быть грязными и что приготовление пищи или выпечка на дровяной печи далеко не так просты, как настройка термостата духовки или включение горелки. Есть пепел, который нужно вычистить, дрова, которые нужно принести, и огонь нужно поддерживать и подпитывать на очень регулярной основе.
- Я узнал, что попытка разжечь огонь в холодной печи в очень холодный день может быть разочаровывающей и дымной… поэтому я научился сначала жечь скрученную газету, чтобы быстро согреть воздух в комнате. дымоход и создать лучшую тягу.
- Я узнал, что креозот может образовываться в любое время при сжигании древесины, особенно если древесина недостаточно сухая и если по какой-то причине древесина не горит при достаточно высокой температуре. Я узнал, что лучший способ избежать накопления креозота — открывать все заслонки не реже одного раза в день и позволять огню гореть очень жарко… и что дымоход уже должен быть чистым, иначе горячий огонь может закончиться в дымоход, а не в печь! В информационной брошюре, прилагаемой к этой печи, говорилось, что старая рекомендация сжигать горсть каменной соли каждый день, чтобы предотвратить накопление креозота, не работает, но работает старая идея сжигания высушенной картофельной кожуры.Поэтому, когда я чищу картофель, я сначала сушу кожуру на противне в духовке, а затем сжигаю ее. Также, согласно брошюре, еще одна идея, которая предположительно поможет предотвратить накопление креозота, — это регулярное сжигание алюминиевой банки. Такого еще не пробовал (и не собираюсь).
- Я узнал, что мне нужно умеренное или сильное тепло для приготовления пищи в верхней части печи, и что лучшая древесина для этого – твердая древесина, расщепленная примерно на три квадратных дюйма… требуется твердая древесина большего диаметра.
- Я узнал, что для выпечки требуется как минимум четырехдюймовый слой углей и нерасколотая твердая древесина трехдюймового диаметра, чтобы поддерживать постоянный и равномерный жар. Я также узнал, что требуется около полутора часов, чтобы перейти от холодной плиты к духовке, которая достаточно горячая, чтобы выпекать, и что после того, как огонь установится с слоем тлеющих красных углей и заслонка духовки закрыта, требуется еще от тридцати до сорока минут, чтобы духовка нагрелась до нужной температуры. Это означает, что я понял, как я рад иметь на своей кухне современную плиту с термостатом и варочную панель.
- Я узнал, что нагревательная печь идеально подходит для инкубации йогурта, подъема хлеба и сушки варежек, а несколько цитрусовых корок или гвоздик, оставленных в нагревательной печи, наполнят кухню чудесным ароматом. И я узнал, что подогревающая духовка также хороша для подогрева тарелок и поддержания еды в горячем состоянии!
- Я научился класть небольшой промытый камень, завернутый в кусок старого чистого полотенца, в водоем, потому что у нас жесткая вода из глубокой артезианской скважины.Минеральные отложения из воды собираются на ткани, а не на меди внутри резервуара. Тряпку периодически меняю.
- Я научился приправлять варочную поверхность плиты тем же способом, которым я приправляю чугунную посуду, чтобы она не ржавела, а ее поверхность оставалась чистой и блестящей. В крайнем случае можно потереть кусок вощеной бумаги по горячей поверхности. Я никогда не чернил чугунные поверхности этой печи.
- Я научился полагаться на автономный термометр внутри духовки, потому что термометры дверцы духовки на дровяных кухонных плитах печально известны своей ненадежностью.Я решил не полагаться на старый метод, помещая лист бумаги в духовку на пять минут и оценивая температуру духовки по тому, насколько темной становится бумага, но для тех, кто хочет рискнуть… бумагу, которая становится шоколадно-коричневой за пять минут. указывает на быструю духовку, которая достаточно горячая для печенья и кексов… бумага, которая становится темно-желтой, является правильным нагревом для хлеба… а бумага, которая становится только светло-желтой, как раз подходит для выпечки пирогов.
- Я узнал, что резервуар для воды является не только дополнительным источником горячей воды, но и прекрасным увлажнителем.Я никогда не использовал его для консервирования или инкубации сыра, хотя в инструкции написано, что оба варианта возможны.
Итак, это наша кухонная дровяная печь. Нам нравится его солидная красота и уникальный тон, который он задает для нашей кухни. И ничто не может сравниться с теплом и звуком потрескивающего огня, особенно в холодный зимний день.
Примечание: Многие люди пишут, чтобы спросить меня, где мы купили нашу плиту, и я должен сказать им, что она была из небольшого местного магазина, который закрылся несколько лет назад.Однако… Недавно я обнаружил, что Amazon продает плиту Elmira Sweetheart, которая ТОЧНО похожа на нашу и имеет все те же функции.
Автор Ширли Рубрика: Простая жизнь, Добровольная простота
Горячая вода для бытовых нужд и дровяные кухонные плиты: что нужно знать
Любой человек, который хочет вести самодостаточный образ жизни, знает, как обращаться со своей едой: охотой, садоводством и разведением костра. Освоение методов, лежащих в основе каждой из этих задач, означает, что вам никогда не придется беспокоиться о голодании, независимо от ситуации.Но как насчет воды? В частности, горячая вода?
Все мы знаем, что вода важнее пищи для выживания, но мы не часто задумываемся о той огромной роли, которую горячая вода играет в нашей повседневной жизни. Тем не менее, мы должны, потому что нагретая вода необходима для минимизации бактерий при приготовлении пищи, уборке и купании. Конечно, любой может бросить кастрюлю на плиту или над огнем, но если вы живете в автономном домашнем хозяйстве, ваши потребности в горячей воде будут намного больше, чем может предложить кастрюля на плите.Итак, каково решение?
Горячая вода для бытовых нужд с подогревом от дровяной печи.
Примечание. Для производства горячей воды с помощью бойлерной системы требуется профессиональная установка, и в целях безопасности должны соблюдаться местные строительные нормы и правила. Каждая система отличается. Информация, представленная в этой статье, предназначена только для справки и не может использоваться для какой-либо конкретной установки.
Многие дровяные и кухонные плиты предлагают опцию (как правило, за дополнительную, но разумную плату) для установки горячего водоснабжения.Вот как это обычно работает:
Водяная рубашка к резервуару для хранения
ГВС – пассивная система.
Водяная рубашка (также известная как «водяной змеевик») представляет собой блок из стали или нержавеющей стали, который крепится к задней или боковой части печи и содержит входное и выходное соединение для трубопровода. Когда вода попадает в блок, она попадает в камеру внутри и замедляется, позволяя воде нагреваться. Эта нагретая вода затем вытесняется в ваш котел (специальный резервуар для хранения воды), который должен быть поднят выше уровня змеевика в печи.
Водяная рубашка соединена трубопроводом с баком для хранения воды. По мере того, как холодная вода течет со дна накопительного бака в рубашку, она нагревается. Эта нагретая вода затем отправляется обратно через отдельную трубу в верхнюю часть резервуара для хранения, таким образом создавая резервуар, полный горячей воды, который затем можно подключить к любому месту, где вам нужно. Этот метод основан на простой физике: горячая вода поднимается, а холодная опускается. В результате насос не нужен. Это создает термопетлю и известно как «термосифонирование», пассивная система.Вам нужен специальный клапан, чтобы термосифон работал, поэтому убедитесь, что вы используете латунный поворотный клапан. Не используйте обратный клапан , особенно подпружиненный, так как он не будет создавать достаточного давления для функционирования системы.
Установка пассивной системы с использованием кухонной плиты Pioneer Maid.
Имейте в виду, что некоторые кухонные плиты можно заказать с резервуаром для воды. Резервуар представляет собой резервуар, который крепится к задней части печи или может быть встроен в одну сторону печи.Резервуары не находятся под давлением, и нельзя подключать к системе горячего водоснабжения. Это только системы наполнения и слива, что означает, что вы наполняете его ведром и сливаете в ведро. Если вы покупаете дровяную плиту с резервуаром для воды и она подключена к водяному змеевику, в резервуаре всегда должна быть вода, когда в топке горит огонь, иначе водяной змеевик преждевременно сгорит. Если вы не будете опорожнять и наполнять резервуар по крайней мере один раз в день, мы не рекомендуем подключать резервуар к водяному змеевику, так как вода в резервуаре будет кипеть, что вызовет нагрузку на резервуар, а также создаст чрезмерную влажность в доме.Кухонные плиты с резервуаром способны нагревать воду без подключения к змеевику. В большинстве резервуаров для воды требуется, чтобы вы хранили в них воду во время работы печи, иначе резервуар может быть поврежден.
Очистка резервуара для воды и водяного змеевика
Со временем вода в баке застаивается. Резервуары для воды и водяные змеевики следует регулярно очищать белым уксусом, чтобы продезинфицировать их, а также предотвратить накопление минералов в водяном змеевике.Если вода не может пройти через водяной змеевик, проход которого сужен из-за накопления минералов, может произойти взрыв, поскольку давление воды в трубе возрастает.
Насосная система
ГВС – активная система.
Насосная система, напротив, является активной системой. Этот метод производства горячей воды для бытовых нужд основан на электрическом насосе для создания термоконтура и датчике, активирующемся при нагревании, для включения насоса, когда печь горячая.
Активная система потенциально может производить больше горячей воды, и, пока у вас есть электричество, меньше вероятность опасного уровня давления из-за перегрева воды (результат активной системы, производящей большее движение воды).Однако активная система может быстро усложниться: в случае сбоя питания электрический насос активной системы остановится, что потенциально может привести к опасно высокому давлению в водяной рубашке и трубопроводе. Нагретая вода не протолкнется через горизонтальную трубу без насоса и поэтому может произойти взрыв при повышении давления в системе. Имея в виду эту опасность, вы также должны установить предохранительный клапан в пределах двух футов от водяной рубашки, которая подключена к дренажу.
Obadiah’s твердо убежден, что пассивная система — лучший вариант с точки зрения простоты, безопасности и затрат.Могут быть обстоятельства, когда насосная система является лучшим (или единственным) вариантом, но преимущества использования простой физики вместо электроники при попытке вести самодостаточный образ жизни невозможно переоценить.
На этой схеме показана типичная пассивная установка (иногда называемая самотечной) для горячего водоснабжения.
Какой резервуар для хранения воды следует использовать?
Стандартные баки для горячей воды, которые используются для нагрева воды для бытовых нужд, никогда не должны использоваться в качестве накопительного бака для воды, нагреваемой дровяной печью.Стандартные баки для воды недостаточно тяжелые и утеплены. Должен же быть способ отвести тепло. Вся сантехника должна быть прочной, такой как медь или нержавеющая сталь. Можно использовать оцинкованную, но она быстрее забивается, если в воде есть минералы, особенно известь. Линии PEX не должны использоваться.
Ассортимент котлов и резервуаров для горячей воды для бытовых нужд
Некоторые люди пытались использовать изолированные баки для горячей воды для бытовых нужд, которые можно купить практически в любом хозяйственном магазине.Есть несколько причин, почему это действительно плохая идея.
1. Резервуары для горячей воды для бытовых нужд сконструированы не так, как плиточный котел. Они не рассчитаны на высокую температуру воды, которую создают твердотопливные приборы. Они намного тоньше и могут лопнуть, создав поток горячей воды в вашем доме.
2. Резервуары для горячей воды для бытовых нужд облицованы стеклом. Проблема в том, что эти баки сделаны не из чугуна, а из листового металла гораздо более легкого калибра.При подключении к твердотопливному прибору, такому как дровяная или угольная печь, вы будете иметь постоянный поток горячей воды, поступающей в бак. Если вы работаете весь день в очень холодную погоду, температура воды в резервуаре для воды может подняться до точки кипения. Чтобы предотвратить взрыв, когда вода кипит, она производит пар, который сильно расширяется и создает огромное давление. PTV (Клапан Давления-Температуры) чувствует это и открывается, чтобы стравить давление. Горячая вода льется из клапана, который должен быть подключен к сливу, чтобы не вылилась на пол.Горячая вода заменяется холодной водой из системы домашнего водоснабжения под давлением. Вода, вытекающая из бака, имеет температуру выше 200 градусов, а вода, заливаемая в бак, имеет температуру около 50 градусов. Эта разница температур в 150 градусов вызывает сильное расширение и сжатие внутри резервуара. В конце концов стеклянная облицовка треснет, и она больше не будет обеспечивать коррозионную стойкость внутри резервуара. Это означает, что тонкий металлический резервуар быстро заржавеет и выйдет из строя в течение года или двух и потенциально может затопить ваш дом.
Котлы серии
облицованы камнем и имеют более толстый и гибкий материал внутри бака. Материал также более толстый, изготовлен из более толстой стали и, следовательно, будет изгибаться гораздо меньше, чем резервуары для горячей воды для бытовых нужд. Они были разработаны для строгого использования, которое производят эти виды установок. Они выдержат и не выйдут из строя, как обычный бак с горячей водой, который вы купили в местном хозяйственном магазине.
3. В котлах серии установлены заглушки (места, к которым можно подсоединить водопроводные трубы) для правильного подключения к водопроводной системе сбоку, снизу и сверху.Вы должны держать контур нагрева горячей воды отдельно от контура воды для бытового потребления, чтобы предотвратить кипяток горячей воды в ваших кранах. Эти соединения должны располагаться сбоку бака, а вода, поступающая в краны, должна поступать из верхней части бака. Таким образом, бак имеет возможность смешивать холодную и горячую воду внутри бака, создавая буфер, смешивая температуры горячей воды, поступающей из вашей плиты, и используя сам бак в качестве смесительного клапана. Также необходимо установить защиту от ожогов.Это могут быть смесительные клапаны, установленные там, где холодная вода входит в верхнюю часть бака, которая соединяется с горячей водой, выходящей из бака. Некоторые смесительные клапаны предустановлены, а некоторые типы регулируются. Если температура воды слишком высокая, холодная вода со стороны входа смешивается с горячей водой, выходящей из бака, когда кто-то где-то включает горячую воду. Это снижает температуру до безопасного уровня, чтобы из крана не вытекала обжигающе горячая вода. То же самое можно сделать у самого крана, используя тот же принцип смешивания холодной и горячей воды, что намного безопаснее, с помощью приспособлений для защиты от ожогов.Это код в некоторых областях.
4. Модельный ряд Котлы не имеют теплоизоляции. Идея состоит в том, что, позволяя некоторому теплу выходить через стенки бака, что не только помогает обогреть дом, но и баку требуется больше времени, чтобы нагреться до такой степени, что сработает клапан PTV. Изолированный резервуар для горячей воды для бытовых нужд предназначен для удержания тепла внутри резервуара, поскольку он оснащен системой горелок, которая включается, когда температура воды становится слишком низкой, и выключается, когда она достигает заданной температуры.Этого не происходит, когда вы подключены к твердотопливному устройству, которое не модулирует, не включается и не выключается. Если в вашей печи есть топливо и она горит, она отдает тепло в бак, и нет возможности контролировать или отключить ее. Всегда полезно установить котел Range Boiler в шкафу, чтобы его можно было проветривать зимой, просто открыв дверцу шкафа. Летом дверь шкафа можно закрыть, чтобы сохранить тепло.
5. В котлах серии предусмотрены места для установки термометров, которые помогут вам следить за тем, что происходит внутри вашего бака, и за тем, сколько времени у вас есть, прежде чем ваш PTV выпустит горячую воду в канализацию и охладит бак.Знание температуры в середине и наверху очень полезно для вашей способности знать, нужно ли вам принять меры, чтобы использовать немного горячей воды, приняв долгий горячий душ, постирать что-нибудь или принять ванну Фидо. Вам также будет полезно знать, сколько горячей воды осталось после того, как ваша дочь-подросток только что приняла 40-минутный душ, и вам тоже нужен душ. Будет ли он холодным, и, может быть, вам следует подождать 30 минут, пока в баке наберется еще немного горячей воды?
Таковы реалии, когда у вас дома есть такая система.Бесплатная горячая вода из вашей плиты — это здорово, но у нее есть некоторые ограничения и требования, чтобы получить максимальную отдачу от уравнения. Как только вы поймете, что пока ваша плита производит тепло, она также производит горячую воду. Вы начинаете понимать, что означают датчики температуры по отношению к тому, что вы собираетесь делать с горячей водой. Суть здесь: «Используй или потеряй».
Другие моменты, которые следует помнить, это то, что вы не можете поставить котел в подвал, он должен быть выше плиты.Следующее, что у вас должен быть бак Range Boiler достаточно близко к вашей плите. Чем выше вы идете, тем дальше вы можете получить от печи. Это применимо только для пассивных систем, в которых не используются циркуляционные насосы, и в этом случае вы можете делать что угодно, пока не отключится электричество, и в этом случае у вас могут возникнуть большие проблемы, если у вас нет резервной копии. план, и он срабатывает очень быстро, чтобы поддерживать подачу горячей воды.
Подходит ли вам горячая вода для бытовых нужд?
Итак, теперь вы знаете основы.Реальный вопрос заключается в том, должны ли вы использовать свою плиту для горячего водоснабжения? В зависимости от ваших обстоятельств, нагрев таким образом может быть чрезвычайно полезным. Пассивная система абсолютно не зависит от электричества, что в конечном итоге снизит ваши расходы на отопление в холодные зимние месяцы.
Установку не следует проводить в ситуациях, когда здание или дом не используется постоянно, и всю систему необходимо сливать, когда она не используется. Как правило, невозможно установить в доме или хижине, которые используются неполный рабочий день.После установки водяного змеевика в топку вода должна циркулировать через него, иначе змеевик сгорит.
Водяной змеевик для кухонной плиты Kitchen Queen.
Настоящая загвоздка в использовании вашей печи для горячего водоснабжения заключается в постоянном контроле. Когда вы используете горячую воду из-под крана, прачечной или душа, температура вашего резервуара для хранения воды будет снижаться. Если у вас есть семья, вы можете чередовать свою очередь на душ и стирку и посуду в течение дня, чтобы периодически использовать накапливающуюся горячую воду.Еще одна хитрость, позволяющая получить максимальную отдачу от этой системы, заключается в том, чтобы также сливать бак с горячей водой на ночь (принимать душ и т. д.), чтобы к утру он снова наполнился. Используя нагретую воду в течение дня, вы предотвратите выброс горячей воды из бака выпускным клапаном. В резервуар должен быть встроен выпускной клапан, чтобы предотвратить перегрев и потенциальный взрыв.
Эта система работает, если вы находитесь на ранчо, в усадьбе или на ферме, и все вокруг в течение дня. Если все постоянно ходят в разные места, это не сработает, потому что никто не может следить за температурой воды.Если это так, система должна быть автоматизирована с помощью аквастатов, насосов и системы отвода для сброса БТЕ в что-то вроде джакузи или бассейна. Эти системы могут быстро усложниться, а цена может стать высокой, поэтому убедитесь, что вы можете запустить их с резервным аккумулятором на случай сбоя питания.
Итак, как все это выглядит в реальной жизни? Если вы беспокоитесь о том, что в системе горячего водоснабжения будет беспорядок, не волнуйтесь! Ниже приведены несколько фотографий правильно установленной системы, которая была подключена к теплым полам.
Технические детали установки водяного змеевика
Ключом к использованию системы этого типа является понимание того, что вы не можете установить клапаны, чтобы перекрыть поток воды, или у вас будет взрыв, когда вода закипит. Когда в топке вашей печи горит огонь, часть БТЕ уходит в бак с горячей водой, поэтому у вас должно быть два способа считывания температуры в баке. Если у вас нет возможности считать воду внутри бака, вам нужно будет установить датчик температуры на входной стороне термоконтура и на горячей стороне выхода ГВС на баке, что даст Вы имеете представление о температуре воды на входе и выходе из бака.Например, если вода, поступающая в бак со стороны термоконтура, имеет температуру 220 градусов, а выходящая горячая вода имеет температуру 190 градусов, это означает, что у вас есть 20 градусов, прежде чем сработает предохранительный клапан и вся ваша горячая вода уходит в канализацию.
Используя печь для нагрева воды для бытовых нужд, вы сделаете огромный шаг к полной самообеспеченности. Для получения дополнительной информации о горячем водоснабжении через печь, пожалуйста, посмотрите наши видеоролики на эту тему. В Интернете также есть несколько бесплатных ресурсов, которые помогут вам узнать немного больше об этом уникальном способе нагрева воды:
.
Сообщество Cookstove также предлагает базовое пошаговое руководство по установке на наших форумах, ознакомьтесь с ним здесь, если вам нужен совет о том, что делать дальше!
Комплект для горячего водоснабжения Обадии
Не знаете, какие детали вам нужны, чтобы начать процесс установки системы горячего водоснабжения? Не волнуйтесь! Obadiah’s собрал комплект со всем необходимым для вашей системы.Для вашей индивидуальной системы могут потребоваться другие детали, не перечисленные здесь. Эти детали можно приобрести на нашем веб-сайте запчастей для печей. Чтобы узнать цену или заказать, пожалуйста, нажмите здесь.
Деталь № | Деталь |
---|---|
Т30-РБ | Бойлерный бак на 30 галлонов |
Т40-РБ | Бойлерный бак на 40 галлонов |
Т80-РБ | Бойлерный бак на 80 галлонов |
Т120-РБ | 119-галлонный бойлерный бак |
Деталь № | Название детали |
---|---|
36-ДТ | Погружная трубка для котла Hot Rock Range |
EXP-30 | 4.Расширительный бак на 4 галлона |
34-БД | Дренаж бойлера 3/4″ NPT |
Т-571 | Ручной термометр |
СВ-150 | Предохранительный клапан сброса давления 150 PSI, 3/4″ NPT (2 шт.) |
h35-18 | Манометр манометрического типа |
ФВ180/У | Автоматический выпускной клапан 1/8″ NPT |
АМ101-1 | Смесительный клапан 3/4″ NPT |
Нужно добавить насос? Просто укажите эти детали (сетевые или автономные, в зависимости от вашей жизненной ситуации):
Деталь № | Деталь |
---|---|
006B | Циркуляционный насос Taco DHW 120 В Sweat |
L6006A | Контроллер Aquasat со штоком |
Деталь № | Деталь |
---|---|
С-12В | Циркуляционный насос Laing, 12 В, 3 галлона в минуту 1.9 ампер 1/2″NPT |
12ВРЕЛЕ | Реле 12 В для Circ. Насос |
*Примечание. Для включения насоса необходим термостат с датчиком на 12 В, установленный в соответствии со спецификацией. исходя из системных требований.
10 идей дровяной печи Van для переоборудования вашего дома на колесах
Я живу фургонной жизнью уже почти три года, и один из этих лет я грелся фургонной дровяной печкой.
Честно говоря, нет ничего лучше настоящего огня, чтобы согреть вас зимними ночами. Потрескивающие бревна, тлеющие угли, теплый свет, придающий вашему фургону ощущение уюта. Это то, из чего сделаны мечты!
Мы всегда хотели, чтобы в нашем фургоне был дровяной камин, и это помогало нам оставаться в тепле и комфорте в суровую английскую зиму. К сожалению, нам пришлось убрать наш костер из-за наших планов путешествия по Европе, но у нас всегда будут воспоминания, и мы не жалеем, что установили его.
Если вы подумываете о долгосрочной жизни в фургоне или в маленьком домике, то камин — это то, что вам нужно. Просто помни; когда вы греете пальцы ног и наслаждаетесь запеченным на углях картофелем в мундире, это мы подкинули вам эту идею!
Избранное изображение © Brandon Vandulken
Идеи дровяной печи Van для каждого туриста
Что такое дровяная печь Van?
Дровяная печь для фургона — это небольшая дровяная печь, которую можно поместить в фургон.
Это может показаться простым, но есть много факторов, которые необходимо учитывать, прежде чем устанавливать что-то, в котором находится целая куча раскаленных углей.
Печи для фургонов, или дровяные горелки, как их чаще называют, могут быть разных форм и размеров. Тип, который вы решите включить в свою сборку, несомненно, определит, какие приспособления вам нужны, но мы вернемся к этому через минуту.
Безопасны ли они для установки?
Если все сделано правильно, дровяную печь-фургон можно безопасно установить без профессиональной помощи. Вам нужно будет убедиться, что вы правильно укомплектовали свой фургон и удалить все легковоспламеняющиеся материалы из непосредственной близости.
Чтобы узнать больше о том, как установить огонь в сборку вашего автофургона, ознакомьтесь с нашей электронной книгой «Как построить автодом»!
Что мне нужно?
- Огонь . Это, наверное, очевидно, но для разных стилей нужны разные дымоходы и соединительные детали.
- Дымоход . Если есть возможность, выбирайте дымоход с двойной изоляцией. Таким образом, у вас будет меньше теплопередачи на другие материалы вокруг вашего огня. Вы можете использовать что угодно, от выхлопных труб до гигантских дымоходов с суперизоляцией.
- Соединительные детали – иногда вам может понадобиться Т-образное соединение или колено, чтобы соединить дымоход с камином. Сделайте свое исследование перед покупкой.
- Обшивка высокой плотности — своего рода резиновый дорожный конус, который устанавливается над дымоходом и крепится болтами к фургону.
- Противопожарный герметик и веревка . Любые отверстия, которые вы проделываете в своем фургоне, должны быть заполнены огнеупорной веревкой и герметиком. Помните, что вы пытаетесь предотвратить распространение тепла от этого дымохода на другие части кузова или крыши вашего фургона.
- Основание из камня/плитки . Вам понадобится что-то жаростойкое, на чем будет стоять огонь. Камень или плитка великолепны, так как это плотные материалы, но просто помните, что они увеличат общий вес вашего фургона.
- Hardibacker – Огнеупорная доска для камина.
- Крышка от дождя – Предотвращает попадание дождя в дымоход.
- Краска для печи – Краска, устойчивая к высоким температурам, если вы делаете горелку самостоятельно.
Что такое многотопливная печь?
Двухтопливная или многотопливная печь по существу представляет собой устройство, которое может сжигать дрова и уголь. Некоторые устройства также могут сжигать природные материалы, такие как торф, без засорения.
Обратитесь к производителю или внимательно изучите любые списки в Интернете, чтобы узнать, что именно вы можете сжигать в своем огне. И запомни; всегда используйте бездымное топливо, когда это возможно.
Законна ли дровяная печь Van?
Вы можете установить дровяную печь на узкой лодке или в пастушьей хижине, так что нет никаких причин, по которым вы не можете включить дровяную печь-фургон в свой передвижной дом.
Единственная проблема, с которой вы можете столкнуться, это получение страховки для долгосрочного путешествия по Европе. Если вы находитесь в Штатах и живете в фургоне, то у вас не будет никаких проблем.
Если вы читатель из Великобритании, то есть компании, которые застрахуют вас для коротких поездок по Европе, и другие, которые застрахуют вас до тех пор, пока вы сможете доказать, что ваш костер не закреплен и может быть удален.
Просто проведите исследование и убедитесь, что вы, ваша семья и ваше имущество защищены на случай худшего.
1. Двойная дверь
Печь с двойной дверцей – это квинтэссенция печи для любого образа жизни. Это вызывает в воображении образы уютной жизни в хижине или загородной жизни, и смотреть, как танцует пламя, гораздо интереснее, чем многие вещи по телевизору.
Двухдверные печи можно поднимать довольно широко, и их легко привинтить к каменному основанию для жизни в пути. Дымоход находится сверху, поэтому вы можете расположить печь как можно ближе к стене, сохраняя при этом безопасный зазор.
Единственным недостатком использования этой горелки в качестве дровяной печи-фургона является то, что она довольно громоздкая, и кусок камня, который вы должны использовать под ней, вероятно, тоже будет тяжелым.
Если вы подумываете о переделке школьного автобуса или вездехода, то этот стиль точно вам подойдет!
Мы видели много кубических мини печек в кемперах, особенно Mercedes Sprinter Conversions. Кубический мини имеет размеры 11″ x 12″ x 10.5″ и может производить до 14 000 БТЕ. Этого достаточно, чтобы нагреть дом на колесах длиной до 40 футов!
При таких размерах эту штуку можно спокойно починить где угодно. Более того, верхняя часть устройства идеально подходит для разогрева пищи или кипячения чайника.
С кубическим мини-домиком вам не нужно жертвовать массой площади пола, и вы по-прежнему можете использовать сухое, испаряющее влагу тепло, которое исходит от горящих дров и бездымного угля.
На самом деле мне следовало бы назвать это «горелкой для палочек», потому что я не уверен, что вы сможете поместить внутрь настоящее полено.
Тем не менее, ни на секунду не думайте, что эта дровяная печь для фургона не сохранит ваш дом на колесах, как только столбик термометра упадет ниже 0. Их дешево купить, и они сэкономят вам чертовски много на счетах за отопление, если Вы привыкли всю ночь греть дизельный обогреватель.
Еще одна крошечная горелка высотой 12,5 дюймов. Это отличный вариант, если вы планируете установить камин на столешнице или приподнять над землей, чтобы вы могли чувствовать, как тепло течет прямо к вашей кровати.
С диаметром дымохода 1,9″, это горелка, для которой вы ожидаете использовать выхлопную трубу или аналогичный продукт.
Помните, всегда покупайте самый безопасный дымоход на рынке. Альтернатива — улететь в огненном шаре, а этого никто не хочет!
4. Хоббит
Итак, я, возможно, изначально включил эту дровяную печь-фургон в наш список, потому что она называется «Хоббит», и я люблю ВК. Однако, когда я это понял, я придумал несколько причин, по которым этот стиль и форма идеально подходят для кемпера.
Эта печь с одной дверцей и зольником похожа на старшего брата кубической мини-печи. Он идеально подходит для больших фургонов и скули и имеет приятное поперечное сечение в верхней части, которое идеально подходит для приготовления пищи.
Ноги тоже видишь? Они поставляются с предварительно установленными болтовыми креплениями для надежного крепления этой вещи к вашему фургону или автофургону. Аккуратно, верно?
Эти особые чугунные печи от Salamander Stoves также представлены в различных цветах. Думаю, Бильбо и Фродо были бы горды сидеть перед одним из них.
5. Пузатое
Наша следующая дровяная печь-фургон – еще одна нестареющая классика, которую вы, возможно, уже видели, блуждая по Интернету.
Буржуйка — лучший друг повара, работающего вне сети. Поставьте чайник или сковороду сверху, разложите по краю другие продукты для приготовления пищи и даже бросьте внутрь пару пожаробезопасных стручков картофеля в куртке, пока вы этим занимаетесь.
Как и блок с двумя дверцами в начале нашего списка, горелка с пузатым животом потенциально может быть более тяжелым вариантом в зависимости от того, какой размер вы выберете.Этот конкретный блок, который мы нашли, весит 70 кг, что не совсем то, что вы бы назвали «легким».
Тем не менее, если вы стали минималистом в остальной части своей сборки и действительно хотите поговорить, то вы не ошибетесь с большим животом!
6. Горелка газового баллона
Если вы предпочитаете более творческий подход, то эта адаптированная горелка для газового баллона создаст очень приятный огонь. Он сделан из пустой бутылки из-под бутана и имеет сварные ножки, дверную фурнитуру, воздухозаборник и многое другое.
В мире существует множество различных типов газовых баллонов. То, как вы спроектируете из них горелку, может быть полностью предоставлено вашему воображению (как доказывает последний пункт в нашем списке идей для дровяных печей).
Я знаю, что это должно быть само собой разумеющимся, но ПОЖАЛУЙСТА, убедитесь, что ваш газовый баллон пуст, прежде чем вы начнете возиться с электроинструментами и сварочным оборудованием. Отнесите его к профессионалу, чтобы убедиться, что он полностью свободен от газа, если вам нужна дополнительная уверенность.
Никто не будет смеяться над вами, если вы не знаете, как проверить, и это может помешать вам взорвать себя!
7.Вертикальная плита
Далее идет еще одна переделка газового баллона, но на этот раз мы смотрим на баллон гораздо большего размера. Трудно поверить, что это мог быть баллон с пропаном до того, как его вырезали и закрасили, и конечный результат выглядит очень красиво!
Некоторые говорят, что передний угол фургона — это пустая трата места. Я не могу придумать ничего лучше, чем эта горелка для бутылок, чтобы заполнить это пространство!
Во многих отношениях это устройство поможет вам сэкономить место, несмотря на то, что оно больше.Вам не нужно беспокоиться о том, чтобы иметь отдельное место для хранения ваших пожарных инструментов. Кольца и ручки отлично подходят для сушки мокрых полотенец и нижнего белья.
Туда, наверное, можно и кастрюли повесить!
Совершенно очевидно, что эта вертикальная печь не будет работать в маленьком фургоне. Но мы могли видеть, как эта штука занимает почетное место в конюшне или грузовике. Что вы думаете?
8. Мини-стек
При цене около 5500 долларов керамическая плита Mini Stack — это не та плита, на которую стоит обратить внимание, если у вас ограниченный бюджет.
Тем не менее, это довольно крутой (каламбур) продукт. Вы получите мощность 6 кВт при размере дидди 560 × 580 × 1070 мм, что очень впечатляет!
№
Деревянные ножки огнеупорных горелок из глазурованной керамики — классика древней традиции Кастелламонте. Вы также обнаружите, что они являются неотъемлемой частью всей линейки Mini Stack.
Эти конфорки доступны в 6 цветах (глянцевые или матовые), чтобы дополнить ваше жилое пространство. Я думаю, они будут великолепно смотреться в современном маленьком экодоме или пастушьей хижине!
9.Ракетная горелка
Нет, в атмосферу не попадешь. Тем не менее, он согреет вас во время путешествия зимой. Это также предоставит место, чтобы приготовить прекрасный «чашка чая», если вы отдыхаете с семьей в Северной Англии.
Этот блок представляет собой «загрузочную камеру», прикрепленную к вертикальному дымоходу. Вы можете сжигать древесные гранулы, ветки, кору и другие лесные находки в ракетной горелке.
Plus весит всего 16 кг, он достаточно легкий, чтобы носить его на короткие расстояния и использовать в большинстве мест.
Как вы могли догадаться по картинке, это устройство не для использования внутри вашего фургона. Тем не менее, это подходящая альтернатива для владельцев кемперов, у которых нет места для дровяной печи в фургоне.
Просто поднимите эту горелку из фургона и наслаждайтесь преимуществами копченых на дровах тостов и приготовления пищи на открытом огне, где бы вы ни находились!
10. Горелка Вейдера
Помните, я сказал, что вы можете дать волю своему воображению при разработке своей горелки?
Эта плита Дарта Вейдера должна быть у любого фанатика «Звездных войн».Теперь вы можете готовить, используя темные силы силы, когда зовет голод!
Описанный выше блок предназначен для использования на открытом воздухе, но нет никаких причин, по которым вы не могли бы адаптировать фитинг дымохода для работы с дымоходом с двойной изоляцией для использования в качестве дровяной печи-фургона.
Нам очень нравится, как пламя оживляет глаза! Я бы хотел, чтобы у меня все еще был тот халат Оби-Вана Кеноби, который был у меня в детстве!
Ознакомьтесь с инструкциями, чтобы узнать, как сделать свой собственный!
Больше материалов от команды
Van Clan!
.
