Пластиковая арматура применение: Плюсы и минусы строительной композитной арматуры

Содержание

Плюсы и минусы строительной композитной арматуры

Основные плюсы композитной арматуры заключаются в её малом весе, высокой прочности на разрыв, высокой химической и антикоррозионной устойчивости, низкой теплопроводности, малом коэффициенте теплового расширения и в том, что она является диэлектриком. Высокая прочность на разрыв, значительно превышающая аналогичный параметр у стальной арматуры при равном диаметре, позволяет применять композитную арматуру меньшего диаметра взамен стальной.

Вы даже не представляете себе, насколько выгодным является применение стеклопластиковой арматуры! Экономический выигрыш от её применения складывается из целого ряда факторов, а отнюдь не из одной только разницы в стоимости между погонным метром стальной и композитной арматуры.

Не поленитесь посмотреть полное описание факторов, из которых складывается ваша экономия денежных средств, времени, человеко-часов, электричества, расходных материалов и т.д. в статье «ЭКОНОМИЯ ОТ ИСПОЛЬЗОВАНИЯ КОМПОЗИТНОЙ АРМАТУРЫ»

Но, нужно помнить, что у композитной арматуры есть и существенные минусы. Большинство Российских производителей не афишируют эти минусы, хотя любой инженер строитель может заметить их самостоятельно. Основными минусами любой композитной арматуры являются следующие:

  • модуль упругости композитной арматуры почти в 4 раза ниже, чем у стальной даже при равном диаметре (другими словами она легко изгибается). По этой причине её можно применять в фундаментах, дорожных плитах и т.д., но применение в перекрытиях требует дополнительных расчетов;
  • при нагреве до температуры в 600 °С, компаунд, связывающий волокна арматуры, размягчается настолько, что арматура полностью теряет свою упругость. Для увеличения устойчивости конструкции к огню в случае пожара — требуется предпринимать дополнительные меры по теплозащите конструкций, в которых используется композитная арматура;
  • композитную арматуру, в отличие от стальной, — невозможно сваривать электросваркой. Решение — установка на концы арматурных стержней стальных трубок (в заводских условиях) к которым уже можно будет применять электросварку;
  • такой арматуре невозможно придать изгиб непосредственно на строительной площадке. Решение — изготовление арматурных стержней требуемой формы ещё на производстве по чертежам заказчика;

Подведем итог

Несмотря на то, что зарубежом такая арматура успешно применяется уже несколько десятилетий, все виды композитной арматуры являются довольно новым материалом на строительном рынке России. Её применение имеет большие перспективы. На сегодняшний день её можно смело применять в малоэтажном строительстве, в фундаментах различных типов, в дорожных плитах и прочих подобных конструкциях. Однако для применения её в многоэтажном строительстве, в конструкциях мостов и т.д. — требуется учитывать её физико-химические особенности ещё на этапе подготовки к проектированию.

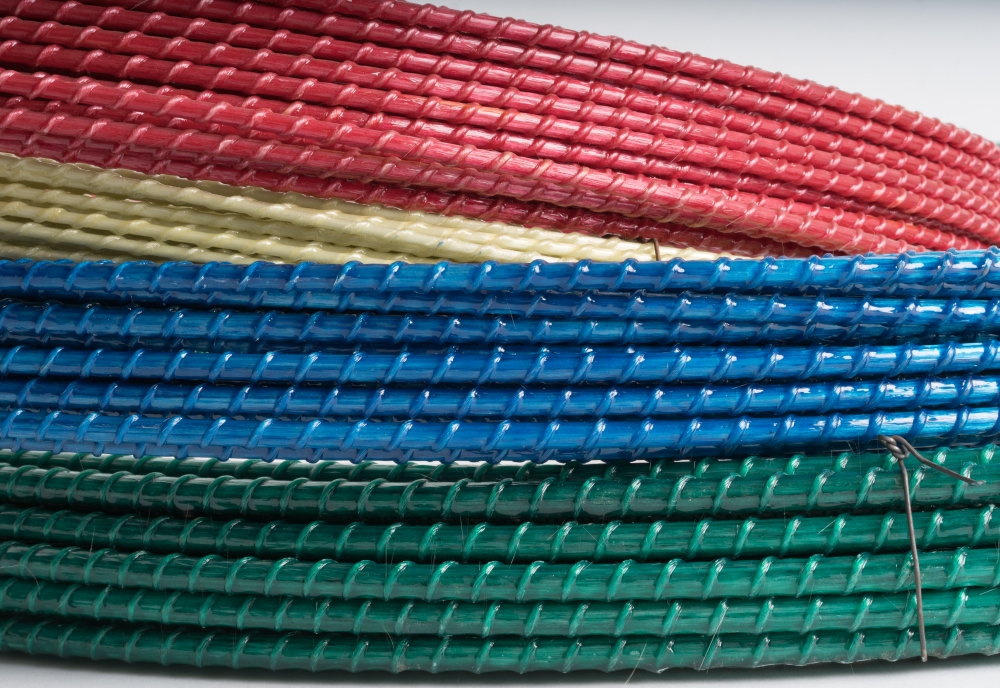

Любопытный факт — арматура в бухтах!

Основным применением арматуры в малоэтажном строительстве является использование её для армирования фундаментов. При этом, чаще всего используется стальная арматура класса А3, диаметрами 8, 10, 12 мм. Вес 1000 метров погонных стальной арматуры составляет 400 кг для Ø8мм, 620 кг для Ø10мм, 890 кг для Ø12мм. Теоретически Вы можете приобрести стальную арматуру в бухтах (если найдете), при этом, в последствии, Вам понадобится специальное устройство для повторного выравнивания такой арматуры. Сможете ли Вы перевезти 1000 метров такой арматуры на своем легковом автомобиле к месту строительства, чтобы сократить расходы на доставку? А теперь представьте, что указанную арматуру можно заменить композитной меньшего диаметра, а именно 4, 6, 8 мм вместо 8, 10, 12 мм. соответственно. Вес 1000 метров погонных композитной арматуры составляет 20 кг для Ø4мм, 36 кг для Ø6мм, 80 кг для Ø8мм. Вдобавок, несколько уменьшился её объём. Такую арматуру можно приобрести в бухтах, при этом, внешний диаметр бухты составляет чуть больше 1м. Кроме того, при разматывании такой бухты, композитная арматура не требует выпрямления, так как практически не имеет остаточной деформации. Могли ли Вы себе представить, что сможете перевезти арматуру, требующуюся для строительства загородного дома или дачи, в багажнике собственного легкового автомобиля? И Вам даже не понадобится помощь при загрузке и разгрузке!

Применение арматуры в сфере строительства и ее виды – ТПК Нано-СК

Стремительное развитие новых технологий вывело на новый масштабный уровень применение арматуры в строительстве из стеклопластика в возведении зданий.

ПреимуществаПрименение Таблица равнопрочной замены Сравнительные характеристики ГОСТы Прайс

Композитная арматура, применение которой широко распространено в строительстве состоит из микроскопических по толщине волокон, соединенных между собой в стержень связующей композитной смесью. Инновационный материал практически полностью потеснил применение арматуры из металла, потому что значительно превосходит ее по техническим характеристикам и экономическим показателям.

Основное применение арматуры

Материал отличается высокой прочностью, долговечностью и малым удельным весом. Поэтому ключевая область применения стеклопластиковой арматуры – это укрепление фундаментов.

Виды арматуры и ее применение

  • Композитная арматура применение. Получила распространение в промышленно-гражданском строительстве, при возведении зданий и сооружений из бетона, в качестве стержней и укрепляющих сеток в конструкциях, в кладке зданий из кирпича, берегоукреплении и т. д.

  • Применение запорной арматуры. Используется в устройстве трубопроводных систем для перекрытия потока среды.
  • Применение арматуры а500с. Серповидный профиль позволяет отлично армировать конструкции и изделия.
  • Пластиковая арматура применение. Активно используется в строительстве зданий различного назначения, закладывается в легкие и тяжелые бетонные составы. Применение пластиковой арматуры оптимально при прокладке канализации и систем водоотведения.
  • Фиксатор арматуры звездочка применение. Позволяет правильно сформировать защитный слой армированных прутов, предотвращает их коррозию и провисание.
  • Стеклопластиковая арматура применение. Широко распространена в промышленно-гражданском и дорожном строительстве.



Исследования и многолетний опыт показали, что применение композитной арматуры в строительстве позволяет увеличить срок эксплуатации конструкций почти в четыре раза, по сравнению с обычной арматурой из металла.

ПреимуществаПрименение Таблица равнопрочной замены Сравнительные характеристики ГОСТы Прайс

Применение композитной арматуры – ТПК Нано-СК

Применение базальтовой арматуры. Строительные работы в любой отрасли, гражданском, промышленном, дорожном и другом направлении не обходятся без использования арматуры. Традиционным материалом для ее производства служат сплавы, в частности, стали. Однако, развитие промышленности не стоит на месте, в качестве альтернативы для ее изготовления использует неметаллические композиционные материалы на основе стеклоровинга.

Свойства и виды композитной арматуры

Характеристики композитных изделий определяются составом исходного материала. Основу арматуры составляет стеклоровинг, пластмассы, базальтовое и угольное волокно, эпоксидная смола, кварц. Сочетание данного сырья, а также конструктивные особенности изделий придают композитной арматуре повышенную прочность на разрыв. Кроме этого, материал не подвержен гниению, коррозии, воздействию агрессивных сред, устойчив к низким температурам.

В зависимости от исходного сырья композитную арматуру подразделяют на:

  • стеклопластиковую,
  • базальтовую,
  • углепластиковую.

По виду профиля ее можно классифицировать следующим образом:

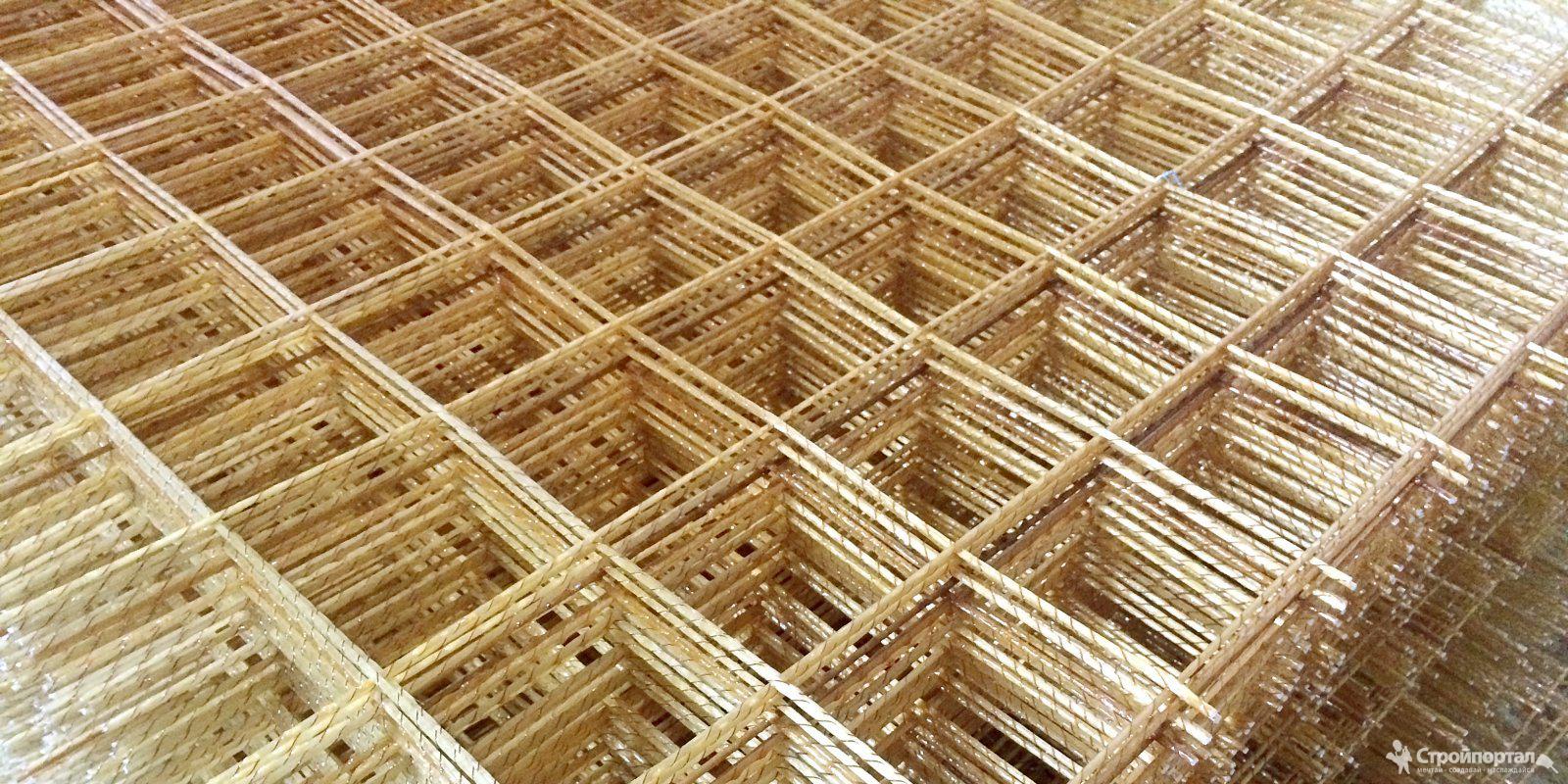

  • сетка,
  • гладкие прутья,
  • профилированные прутья.

Сферы применения

Область применения композитной арматуры схожа с использованием традиционных стальных изделий. В строительстве ее используют для армирования бетона, фундамента строений различного назначения, при слоистой кирпичной кладке. При чем изделия подходят для армирования бетонных перекрытий, фундамента как небольших сооружений, так и нагруженных конструкций.

В область применения стеклопластиковой и другой композитной арматуры также входит производство изделий из бетона с ненапряженным и преднапряженным армированием. Арматура используется в качестве конструктивных сеток и стержней, связей трехслойных стен из камня. Она нашла свое применение в дорожном строительстве, при укреплении откосов, склонов, в том числе береговых линий.

Применение базальтовой арматуры. Композитная арматура успешно применяется и в частном строительстве, например, на дачах при изготовлении беседок, теплиц, о чем свидетельствуют многочисленные положительные отзывы.

Наша компания реализует композитную арматуру собственного производства. Вся продукция соответствует действующим стандартам России, абсолютно безопасна в эксплуатации. Мы предлагаем купить композитную арматуру в розницу или оптом по приемлемым ценам. Доставка осуществляется собственным транспортом изготовителя в оговоренные сроки.

Применение стеклопластиковой арматуры в строительстве



Практика применения стеклопластиковой арматуры в строительстве

Стеклопластиковая арматура выполняет ту же функцию что и металлическая, она применяется для армирования бетонных конструкций, у стеклопластиковых арматурных стержней высокая разрывная прочность, больше чем у металлических.

Практика применения стеклопластиковой арматуры в России началась в 1975 году, тогда построили в Амурской области и армировали плиты стеклопластиковой арматурой, в последствии было построено еще несколько экспериментальных объектов, мост в Приморском крае 1984 г. , мост в Еврейской автономной области в 1989 году.

Но данный проект закрыли из-за его высокой стоимости, и разработка неметаллической арматуры в СССР прекратилась. На Западе же наоборот, этому вопросу продолжали уделять большое внимание, и сейчас в США и Канаде существуют правила проектирования и стандарты на композитную арматуру, в этих странах уже реализовано много объектов с применением стеклопластиковой арматуры.

Области применения стеклопластиковой арматуры

  • Гражданское и промышленное строительство
  • Фундаменты зданий и сооружений
  • Мостостроительство(плиты мостового настила)
  • Плиты перекрытия
  • Дорожное строительство
  • В качестве гибких связей в трехслойных каменных стенах
  • Опорные стены, берегоукрепление
  • Создание сейсмоустоичивых поясов сооружений

Применение стеклопластиковой арматуры в строительстве мостов

Согласно отчету Федерального Дорожного Агентства США ежегодные потери из-за разрушения бетонных конструкций, вызванные коррозией металлической арматуры, составляют 57 миллиардов долларов. В основном это такие объекты как мосты, портовые сооружения, тоннели, подземные парковки. Чтобы избежать этого были реализованы несколько проектов строительства мостов с применением стеклопластиковой арматуры.

Армирование бетонных настилов мостов стеклопластиковой арматурой.

Строительство моста Жоффре Шербрук, Квебек, Канада 1997 год.

Мост Уоттон, Канада 2001 год

Мост Мористаун, США 2002 год.

Строительство моста Морристаун (Вермонт, Америка – 2002 год). Мост длиной 43 м и шириной пролета 11.3 м. Бетонная плита перекрытия толщиной 23 см расположена на четырех пролетах шириной 2.4 м каждый и на свесе шириной 0.92 м. Плита полностью армирована стеклопластиковой арматурой.

Мост Вал-Алейн, Канада 2004 год

Длина = 49.8 м, ширина пролета = 12.6 м Расстояние между балками = 3.2 м, Толщина плиты = 22,5 см

Мельнбургский мост

Трехпролетный мост с фермами Общая длина пролета = 89. 4 м, Общая ширина = 12.5 м. Расстояние между балками = 3.2 м, Толщина плиты = 200 мм.

Мосты близнецы на улице Св. Екатерины, Канада

Тоннели.

Расширение метро. Торонто, Онтарио

Применение стеклопластиковой арматуры в плитах перекрытия

Применение стеклопластиковой арматуры в плитах перекрытий возможно и реально, но из-за низкого модуля упругости, это не всегда эффективно с экономической точки зрения, а также требует тщательного подхода на этапе проектирования, лучше чтобы расчет армирования плиты перекрытия стеклопластиковой арматурой производился специалистом, особенно если пролеты перекрытий больше 6м, и если на них будут воздействовать высокие нагрузки.

Строительство второго яруса автомобильной парковки. Канада

Проектирование и строительство закрытой автомобильной парковки Chanceliere с использованием бетонных плит перекрытий с перекрестным армированием GFRP. Необходима структурная реставрация сорокалетней автопарковки вследствие значительного повреждения коррозией стальной арматуры. В качестве основного армирования плит перекрытий первого уровня впервые в мире используется стекловолоконная арматура GFRP с высоким модулем упругости (Тип III, CSA S807).

Площадь парковки: 3100кв.м. Размеры: 84х38м. Вместимость 78 автомобилей.

Примеры плит перекрытия армированных стеклопластиковой арматурой в г. Туапсе и Новороссийске:

Применение стеклопластиковой арматуры в строительстве фундаментов и опорных стен

Применение стеклопластиковой арматуры в фундаментах зданий эффективно в экономическом плане, высокая прочность стеклопластиковых стержней, позволяет произвести равнопрочностную замену металлической арматуры на стеклопластиковую меньшего диаметра. К тому же композитная арматура не подвержена коррозии, и соответственно убережет фундамент от разрушения, вызванного коррозией металлической арматуры. К тому же монтаж композитной арматуры гораздо проще чем металлической и происходит намного быстрее.

Примеры применения стеклопластиковой арматуры в фундаментах зданий и в опорных стенах, в Туапсе и Новороссийске.

Вы может ознакомиться и с остальными реализованными проектами с применением стеклопластиковой арматуры в нашей галлерее. Просто перейдите по ссылке:


Композитная стеклопластиковая арматура назначение, технические характеристики, свойства и область применения

Назначение

Композитная стеклопластиковая арматура – вид строительной арматуры, она производится в виде стержней разной длинны, имеющих внешнее сечение в виде спирали. Изготавливается из стекловолокна и связующих смол. Волокно обеспечивает необходимую прочность, а смола связывает волокна между собой.

Внедрение в технологию строительства данной арматуры не только снижает стоимость работ до 50%, но также увеличивает срок эксплуатации объекта. Достоинством данной арматуры является высокая прочность и малый удельный вес. Поэтому такая арматура является сильным конкурентом простой металлической арматуры. Стеклопластиковая арматура обладает рядом физико-механических качеств позволяющих использовать ее в очень агрессивных средах. Со временем материал не ржавеет, не разрушается при контакте с бетоном. Благодаря своим плюсам, композитная стеклопластиковая арматура практически вытеснила металлическую во многих областях строительства: армирование ленточных и монолитных фундаментов в малоэтажном строительстве, армировании бетонной стяжки пола. Она нашла применение во многих уголках нашей планеты. Используется при строительстве небоскребов в странах Востока, стройплощадках Европы, а в Японии — это основной вид арматуры при строительстве зданий, к которым предъявляют повышенные требования к сейсмической устойчивости.

Технические характеристики


















Характеристики

Арматура композитная полимерная стеклопластиковая (АКС)

Материал

Стеклоровинг, связанный полимером на основе эпоксидной смолы

Предел прочности при растяжении, МПа

1000-1300

Модуль упругости, Мпа

50 000

Относительное удлинение, %

2,2

Плотность, т/м3

1,9

Коэффициент линейного расширения αх*10-5/°C

9-12

Временное сопротивление при растяжении, МПа

От 750

Коррозионная стойкость к агрессивным средам

Нержавеющий материал, первой группы химической стойкости, в том числе к щелочной среде бетона

Теплопроводность

Нетеплопроводна

Электропроводность

Неэлектропроводна — диэлектрик

Выпускаемые профили, мм

4 — 24

Длина

Возможна любая длина стержней и поставка в бухтах.

Экологичность

Имеется санитарно-эпидемиологическое заключение, не выделяет вредных и токсичных веществ

Долговечность

Прогнозируемая долговечность не менее 100 лет

Параметры равнопрочного арматурного каркаса при нагрузке 25 т/м2

При использовании арматуры 8 АКС размер ячейки 23 x 23 см. вес 0,61 кг/м2. Уменьшение веса в 9 раз.


Свойства


— Композитная арматура в 9 раз легче классической арматуры из металла, при этом ее прочностные характеристики лучше в 3 раза. Это дает возможность уменьшать диаметр, сохраняя все необходимые характеристики.


— Стеклопластиковая арматура имеет долгий срок эксплуатации. Срок годности арматуры из композитных материалов практически не ограничен. По мнению экспертов, данная арматура способна сохранять свои технические характеристики в возведенном объекте не менее 80-100 лет. Это позволяет минимизировать ремонтные работы и повысить срок эксплуатации готового объекта.


— Устойчивость к химическим воздействиям. Стеклопластиковая арматура не реагирует на воздействие щелочной и кислотных сред. В процессе ее эксплуатации не происходит окисление, и соответственно нет проявлений коррозии. Это позволяет избавиться от появления трещин и разрушения бетонных конструкций в следствии внутренних напряжений. Такие напряжения появляются при коррозии металлической арматуры.


— Не является источником электромагнитных помех. Имеет низкий коэффициент теплопроводности.


— Стеклопластиковая арматура, благодаря своим уникальным диэлектрическим и теплопроводным свойствам широко используется при возведении жилых домов. Армирование бетонных конструкций материалом с хорошими диэлектрическими свойствами позволяет избавиться от возможных электромагнитных помех, после введения здания в эксплуатацию. Низкий коэффициент теплопроводности, дает возможность экономить на отоплении зданий, так как стеклопластиковая арматура не создает «мостки холода» и не увеличивает потери тепла.


— Стоимость стеклопластиковой арматуры в 1.5 — 2 раза ниже, чем стоимость стальной арматуры равнопрочностного диаметра. Большая экономия при строительстве достигается за счет уменьшения стоимости как самого материала, так и стоимости его доставки и монтажа. Стеклопластиковую арматуру легко разгружать, при этом не требуется специальная техника или большое количество рабочих.


— Простота в доставке. Стеклопластиковая композитная арматура реализуется бухтами диаметр которых составляет порядка 1 метра. Вес такой бухты колеблется от 7 до 10 кг. Так упаковываются все виды арматуры, диаметр прутков которых не более 10 мм. Это позволяет перевозить стеклопластиковую арматуру в легких грузовиках, или даже в багажнике легкового автомобиля. Стальную арматуру перевозят в грузовых автомобилях с длинным кузовом, при этом для ее загрузки и разгрузке необходима специальная техника.


— Стеклопластиковая арматура обладает высокими противопожарными характеристиками. Данный материал не горит. Ее можно эксплуатировать внутри бетона в широком диапазоне температур от -70 до +600 градусов по шкале Цельсия. Если на арматуру в течении длительного времени воздействовать температурой более 200 градусов, то она, как и бетон, потеряет свои эксплуатационные свойства.


— Арматура изготовляется в прутах необходимой длинны. Это позволяет значительно экономить на остатках, и оптимизировать условия монтажа.


— Стеклопластиковая арматура имеет близкий к бетону коэффициент расширения. Благодаря этому она не разрушает бетон при повышении температуры, что повышает срок эксплуатации сооружения.


— Прочностные характеристики и внутренне напряжение в прутках не изменяются при изгибе стеклопластиковой арматуры. Поэтому, при развертывании бухты, пруток принимает свою первоначальную прямую форму. Это значительно ускоряет и облегчает монтажные работы, и дает возможность экономить на хранении и перевозке.


— Простота в монтаже. Арматуру можно «вязать» применяя минимальное количество подсобных инструментов и дополнительных материалов. Резать стеклопластик можно с помощью болгарки, торцовки или даже ножниц и кусачек.

Область применения


  • Стеклопластиковая арматура используется при возведении различных зданий и сооружений, в соответствии с техническим заданием сформулированным в проекте строительства:


  • — При строительстве производственных и гражданских зданий при армировании фундаментов, стяжек и стен.


  • — Для укрепления автомагистралей и дорог местного значения внутри дорожного полотна.


  • — Практически любых зданий и сооружений из бетона в качестве стержней и сеток в различных конструкциях.


  • — При возведении кирпичных многослойных стен.




Надо отметить, что стеклопластиковая арматура наиболее актуально там, где имеется химически активная среда, и где применение металлической арматуры значительно ухудшает качественные характеристики возводимого сооружения. Ее использование оправдано при возведении портовых сооружений и для укрепления линии побережья и рек.


  • — При строительстве канализационных и мелиорационных сооружений.


  • — При строительстве сооружений с повышенными требованиями к химической устойчивости.


  • — При проведении работ по внешнему утеплению зданий.


  • — При производстве бетонных изделий с внутренним преднапряжением.

  • — При реконструкции или возведении зданий с повышенной сейсмоустойчивостью.

Стеклопластиковая арматура или стальная, что выбрать?

Утверждение №5: «Композитная арматура заменит металлическую везде».

Нормативы не запрещают применение композитного армирования для возведения какого-либо вида конструкций. Их задача – обеспечить необходимую прочность и другие значимые свойства конструкции. Если композитный материал дает такую возможность, то он может быть применен. Для тех, кто желает построить коттедж, баню, гараж, забор на бетонном фундаменте, этот материал будет экономически вы-годен и удобен в использовании, поскольку позволит создать прочные и надежные бетонные и кирпичные конструкции, слоистую кладку с гибкими связями, бетонные фундаменты и полы на основе сетки из композитной арматуры, армированную кладку из газо- и пеноблоков. Ответ на вопрос «Могут ли применяться композитные материалы при строительстве многоэтажек?» то-же положительный, но где и как конкретно – решают проектанты, производящие расчеты. Они оценивают композитную арматуру очень высоко. Помимо выше охарактеризованных диэлектрических свойств, долговечности и легкости:

  • композитный материал практически не проводит тепло (показатель в 130 раз ниже, чем у металла), предотвращая «мостики холода»;
  • близкий к бетону коэффициент теплового расширения позволяет избежать образования трещин при температурных колебаниях, что делает данный материал применимым в интервале температур от -70°до +100°С.

Эти и другие свойства, действительно, дают простор для применения композитных материалов.

Утверждение № 6: «Композитная арматура не может применяться в строительстве из-за малого модуля упругости».

Данный показатель, действительно, используется при расчете ряда бетонных конструкций. Но его значение важно только в конструкциях, работающих на прогиб (СНиП 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения») — для предотвращения раскрытия микротрещин.

В соответствии с расчетами, производимыми по вышеуказанному СНиП, композитная арматура также может использоваться в данных конструкциях, но ввиду меньшего модуля упругости необходимо закладывать большие диаметры по отношению к металлической, что выгодно только в условиях строительства специальных объектов (строительство в зонах повышенной щелочности, кислотности, влажности, действий агрессивных вод и других) в связи с быстрым разрушением металлической.

В то же время, в элементах, находящихся на упругом основании значимость характеристики – модуля упругости почти равна нулю, т. к. само основание не дает конструкции прогнуться, обеспечивая равно-мерную поддержку. В данном случае расчет ведется по основному показателю – предел прочности на растяжение, который у композитной арматуры в 2,5 раза выше, чем у металлической, поэтому использование композитной арматуры в таких конструкциях будет экономически выгоднее, а надежность конструкций значительно выше, по сравнению с армированием стандартной железной арматурой. Это, прежде всего, все фундаменты и их отдельные части (блоки, плиты) и другие.

Ленточный фундамент, принимая на себя нагрузки от стен и, частично, от всего строения передает их на несущее основание — землю. Основание в данном случае противодействует образованию прогиба.

Монолитный плитный фундамент, принимая распределенную нагрузку от всего строения, также опирается на основание, противодействующее прогибу. Таким образом, применение композитной арматуры не целесообразно только в конструкциях, работающих на прогиб, однако это небольшая часть бетонных изделий. В остальных же случаях использование такой арматуры выгодно повышает характеристики надежности изделия.

В любом случае, армируемую конструкцию необходимо рассчитывать согласно СНиП 2.01.07-85 «Нагрузки и воздействия»; СНиП 52-01-2003 «Бетонные и железобетонные конструкции»; СП 63.13330.2012 «Бетонные и железобетонные конструкции» и т.д., и только вследствие полученных результатов делать вы-воды о применимости того или иного материала.

Утверждение № 7: «Композитная арматура снижает огнестойкость сооружений».

Под огнестойкостью (СП 2.13130.2009 «Обеспечение огнестойкости объектов защиты») понимают способность строительной конструкции сохранять несущие и (или) ограждающие функции в условиях пожара положенное количество времени.

Действующие государственные нормы – СНиП 21-01-97 «Пожарная безопасность зданий и сооружений», НПБ 244-97 «Материалы строительные. Декоративно-отделочные и облицовочные материалы. Матери-алы для покрытия полов. Кровельные, гидроизоляционные и теплоизоляционные материалы. Показатели пожарной опасности». В настоящих нормах приведены противопожарные требования, подлежащие обязательному соблюдению.

Для подтверждения соответствия композитной арматуры ООО «ПолиКомпозит» существующим нормам компания передала образцы продукции в аккредитованный лабораторный центр ООО «ПожСтандарт» для проведения необходимых испытаний. В соответствии с ГОСТ 30244-94, ГОСТ 30402-96 и ГОСТ 12.1.044-89 специалисты «ПожСтандарта» подтвердили соответствие композитной арматуры АСК требованиям пожарной безопасности НПБ 244-97 по СниП 21-01-97.

На основании проведенных испытаний ООО «ПолиКомпозит» выдан сертификат соответствия нормам пожарной безопасности, удостоверяющий возможность использования композитной арматуры в строи-тельных конструкциях без ограничений.

Утверждение № 8: «Невозможность скрепления полимерной арматуры методом сварки».

Это – факт, как и то, что жидкости нельзя резать, а квадратное – сложно катать». Но является ли это их не-достатком? Данное мнение в отношении композитной арматуры имеет налет ущербности в угоду традиции, ведь ее предшественницу – металлическую арматуру – десятилетиями именно сваривали, чтобы получать прочные пространственные конструкции. Композитную арматуру сваривать нельзя, но и не требуется. В статье «Вязка композитной арматуры» (ссылка) уже сообщалось о множестве других методов скрепления арматуры.

При этом именно сварка на сегодняшний день является самым проблемным способом крепления ввиду ослабления прочностных характеристик от температурных воздействий, ускоренной коррозии металла из-за нарушения его структуры в месте сварного соединения, необходимости держать на стройке сварочные аппараты с опытными сварщиками и невозможности безопасного выполнения работ при наличии атмосферных осадков.

Утверждение № 9: «Создавать гнутые элементы из композитной арматуры невозможно».

При создании объёмных арматурных каркасов для ответственных конструкций необходимо применять гнутые элементы. Традиционно строители на месте изгибают отрезки металлических стержней для придания им необходимой формы. Действительно, композитную арматуру нельзя качественно согнуть на строительном объекте. При этом есть, как минимум, два выхода: использовать смешанное армирование (стержни композитной арматуры скрепляются металлическими угловыми элементами. Данное армирование значительно упрощает и удешевляет строительство без снижения прочностных характеристик) или заказывать изготовление гнутых элементов производителю. Утверждение № 10: «Для применения композитной арматуры нормативная база недостаточна».

На сегодняшний день применение композитной арматуры в строительных объектах РФ предусмотрено ГОСТ и, соответственно, разрешено. Если расчеты нагрузки в проекте проходят проверку экспертизы, то никто не в праве запретить реализовать такой проект. А вот программ и готовых моделей расчета конструкций с применением не металлической, а композитной арматуры, на самом деле, нет или недостаточно, но тем интереснее задача для проектировщиков, смотрящих в будущее.

Утверждение № 10: «Для применения композитной арматуры нормативная база недостаточна».

На сегодняшний день качество арматуры, выполненной из композита, подтверждено ГОСТ, что позволяет ее применять в строительных объектах РФ. Имеются СНиПы. Таким образом, если расчеты нагрузки в проекте проходят проверку экспертизы, то никто не в праве запретить реализовать такой проект. А вот программ и готовых моделей расчета конструкций с применением не металлической, а композитной арматуры, на самом деле, пока недостаточно, но тем интереснее задача для проектировщиков, смотрящих в будущее.

История применения и развития пластиковой арматуры в России и Мире

Развитие пластиковой арматуры в мире

О возможности создания арматуры из пластика впервые задумались в Советском Союзе в 1941 году. В 1960 году преступили к ее воплощению: возводятся первые крупные сооружения: мосты, опоры ЛЭП. С 1980 года этот опыт перенимается немецкими, американскими и японскими строителями.

Значимые сооружения с применением композитной арматуры.
1997 год — Канада. Композитные стержни использовались при возведении настила моста.
2003 год — Англия. Прокладывание под рекой ж/д тоннеля.
2009-2010 года. — Швейцария. При закладке взлетной полосы использована арматура из стеклопластика для обеспечения защиты от электромагнитных помех.
2010 год — Австрия. Закладка дороги площадью 7800 м квадратных под трамвайные линии и депо.
С 2008 года рынок потребления композитной арматуры в России начинает бурно расти.

Как развивалась пластиковая арматура в России и за рубежом

1960 год — в СССР начаты работы над созданием пластиковой арматуры.
1970 год — осуществлено применение стеклопластиковой арматуры в конструкциях из легкого бетона и ЖБИ: сваях, плитах перекрытия.
1977 год — в городе Рогачев при постройке склада несущие пояса арок армировали пластиковой арматурой диаметром 6-8 миллиметров. Затраты на подобный вид работ сократились на 30%.
1979 год — в Батуми армировали опоры ЛЭП композитной арматурой диаметром 6 мм.
1981 год — в СССР начато применение композитной арматуры при строительстве мостов.
Первый мост с применением стеклопластиковой арматуры был построен в Приморском крае.
Следующий мост в 1989 году в Хабаровском крае. Армирование балок было комбинированным.
1980 года — в Германии мосты начали армировать композитной арматурой. В Дюссельдорфе построили пешеходный мост.
1987 год — уже построен автомобильный мост, армированный стеклопластиковой арматурой. Длина пролетов достигала 25 метров, а нагрузка 650 кн.
1988 год — Япония начинает армировать мосты стеклопластиковой арматурой.
1990-2000 год — ознаменовались застоем в строительной отрасли в России.
2006 — 2008 года — в связи с восстановлением строительства начинает расти спрос на пластиковую арматуру.
2008 — 2011 года — рост рынка потребления стеклопластиковой арматуры составил 15% ежегодно.
2009 год — рынок потребления арматуры упал на 9%.
2010 год — год выхода из кризиса строительной отрасли и оживления спроса.
2011 год — в Липецке на птичниках и свинофермах стеклопластиковую арматуру начали использовать для армирования фундаментов. Во Владимире построено три 12 этажных дома. В Перми стали армировать дорожное полотно.

Пластиковые трубы из ПВХ и ХПВХ

Пластиковые трубы из ПВХ и ХПВХ

Fluid Flow Содержание
Гидравлические и пневматические знания
Fluid Power Equipment

Пластиковые трубы из ПВХ и ХПВХ

В таблице

приведены характеристики материалов для пластиковых труб из ПВХ, ХПВХ и других труб, которые обычно используются в промышленных и жилых помещениях в Северной Америке.

Материал

Общие свойства

Рекомендуемое использование

АБС (акрилонитрилбутадиенстирол)

Жесткий; отличная ударная вязкость при низких температурах; сохраняет жесткость при более высоких температурах. Вода, Слив, Отходы, Вентиляция, Сточные воды.

ПЭ (полиэтилен)

Гибкий; отличная ударная вязкость; хорошие характеристики при низких температурах. Вода, газ, химия, ирригация.

ПВХ (поливинилхлорид)

Жесткий; самозатухающий огонь; высокая ударопрочность и прочность на растяжение. Вода, газ, канализация, промышленный процесс, ирригация.

ХПВХ (хлорированный поливинилхлорид)

Жесткий; самозатухающий огонь; высокая ударопрочность и прочность на растяжение. Горячая и холодная вода, хим.

ПБ

(полибутилен)

Гибкий; хорошие характеристики при высоких температурах. Вода, газ, ирригация.

ПП (полипропилен)

Жесткий; очень легкий; высокая химическая стойкость, особенно к серосодержащим соединениям. Отдельные Химические отходы и переработка.

SR (Стирол, каучук, пластик)

Жесткий; умеренная химическая стойкость; нормальная ударная вязкость. Дренаж, Септические поля.

Материал

Рабочая температура

Типовые методы сборки или соединения

Приложенное давление Давление НЕ подается

АБС (акрилонитрилбутадиенстирол)

100°F 180°F Цемент на растворителе, резьба, переходник.

ПЭ (полиэтилен)

100°F 180°F Термоплавкий, вставной и переходной фитинг.

ПВХ (поливинилхлорид)

100°F 180°F Клей на растворителе, Эластомерное уплотнение, Механическая муфта, Переходной фитинг.

ХПВХ (хлорированный поливинилхлорид)

180°F при 100 фунт/кв. дюйм изб. Цемент на растворителе, Резьбовое соединение, Механическое соединение, Переходный фитинг.

ПБ

(полибутилен)

180°F 200°F Вставной фитинг, термоплавкий, переходной фитинг.

ПП (полипропилен)

100°F 180°F Механическая муфта, термическая сварка, резьба.

SR (Стирол, каучук, пластик)

150°F Цемент на растворителе, Переходный фитинг, Эластомерное уплотнение.

Адаптировано из материалов, предоставленных Институтом пластиковых труб

Советы и рекомендации по работе с пластиковыми трубами

Безопасная, прочная и дешевая пластиковая труба является стандартом для водопроводных сетей и систем DWV (дренаж-сброс-вентиляция). Традиционно во всех жилых и коммерческих зданиях использовались чугун, медь и сталь, но за последние 50 лет или около того эти материалы были заменены ПВХ (поливинилхлоридом) и его пластиковыми кузенами ХПВХ (хлорированный ПВХ) и АБС. акрилонитрилбутадиенстирол).Различные трубы поставляются с разными «графиками», которые относятся к толщине трубы и тому, какое давление она выдержит.

Использование пластиковой трубы:

  • ПВХ используется как для водоснабжения, так и для канализации, но для водопроводных труб, только если они рассчитаны на давление. В некоторых юрисдикциях он используется для подведения трубопроводов к зданию, но не для распределения внутри здания. Никогда не используется для горячей воды. ПВХ выпускается в различных графиках в зависимости от применения — наиболее распространенными являются: график 35 для канализации, график 40 для водоснабжения и DWV и график 80 для высокого давления.ПВХ и АБС, используемые для DWV, также доступны с вспененным сердечником.
  • ХПВХ

  • используется как для водоснабжения, так и для распределения, и, если это одобрено местными юрисдикциями, его можно использовать для распределения горячей и холодной воды внутри здания. ХПВХ доступен в размерах медных труб (CTS), графиках 40 и 80.
  • ABS обычно используется только для DWV.

Трубы из ПВХ, ХПВХ и АБС обычно соединяются с использованием одних и тех же методов склеивания растворителем, также известных как сварка растворителем.Если это звучит немного пугающе, не волнуйтесь: это безопасно и просто! Если вы собираетесь приступить к собственному пластиковому проекту, у нас есть несколько советов, которые помогут гарантировать вам успех.

Стоит отметить, что эти трубы также могут быть соединены с помощью механических методов, таких как компрессионные фитинги, переходники «папа-мама», резиновые втулки с хомутами и нажимные фитинги (хотя эти методы различаются для каждой трубы и обычно не рассматриваются как надежно как приклеивание). Чаще всего эти народные методы используются при ремонте, а не при первоначальной сантехнике.

Прежде чем начать

  • Если вам не нужно удалить застрявший фитинг или решить какую-либо другую случайную проблему, вам, скорее всего, понадобятся только основы для работы с пластиковыми трубами: кусачки/ножницы для пластиковых труб, грунтовка (для ПВХ и ХПВХ) и растворяющий цемент («клей»). И не забудьте полотенце!
  • В случае не очень чистого среза вам также может понадобиться инструмент для удаления заусенцев, сделанный для пластика (вы также можете использовать напильник, наждачную бумагу/ткань или универсальный нож). Трубы большого диаметра часто лучше резать ножовкой, и в этом случае удаление заусенцев является обязательным условием.
  • Если у вас есть устойчивая поверхность для установки контейнеров, вы можете сэкономить время, открутив крышки для грунтовки и цемента. К крышкам должен быть прикреплен аппликатор или «мазок», который можно оставить внутри контейнера: вместо того, чтобы поворачивать и открывать контейнер при каждом использовании, вы можете просто быстро вытащить мазок. Только не забудьте закрыть все, как только закончите!
  • При соединении пластмасс нужно работать быстро, но при этом нужно соблюдать осторожность.Хотя на самом деле вам не нужно вступать в прямой контакт с кожей с грунтовкой или цементом (благодаря мазнику), рекомендуется надевать нитриловые или другие химически стойкие перчатки. Убедитесь, что рабочая зона хорошо проветривается, и не работайте рядом с высокой температурой или открытым пламенем.

Осторожно! Существует множество различных растворяющих цементов («клеев»), поэтому обязательно внимательно прочитайте этикетку того, что вы получаете. ПВХ, ХПВХ и АБС требуют разных цементов; они не взаимозаменяемы.Существуют также переходные цементы для соединения различных материалов, а некоторые цементы специально разработаны для холодной погоды, быстрого высыхания и т. д.

Рекомендации по измерению и резке труб

Конечно, первый шаг к склеиванию труб — это нарезание кусков по длине. Во всех типах пластиковых труб кусок должен быть обрезан под прямым углом, очищен от заусенцев и скошен (или скошен) на внешнем крае перед склеиванием. Удаление заусенцев обеспечит плавный поток воды по водопроводу или плавный поток отходов через дренажную трубу, а снятие фаски облегчит вставку трубы в фитинг и предотвратит выдавливание всего цемента. фитинга.(При использовании механического фитинга фаска предотвратит повреждение прокладки или уплотнительного кольца.)

Теперь вы, вероятно, думаете в этот момент, что вы можете собрать все вместе для вашей спринклерной системы или другого проекта, чтобы вы знали точно сколько нужно отрезать, сделать надрезы, а затем склеить все обратно навсегда. Кажется, это отличная идея, верно? К сожалению, это так не работает — если вы насухо подгоните пластиковые соединения сантехники с целью их измерения, вы получите неправильные измерения.

Сухая труба войдет только часть пути в фитинг — растворяющий клей (и некоторое скручивание) необходим, чтобы труба прошла полностью внутрь, где она упирается в гребень или кромку, называемую «ступицей». «. Загляните внутрь пластикового фитинга, и вы увидите ступицу чуть более чем на полпути от отверстия. Это расстояние называется глубиной гнезда.

  • Пластмассовые фитинги предназначены для соединения с пластиковой трубой посадкой с натягом, также известной как прессовая посадка или посадка с трением.Это означает, что фитинг спроектирован таким образом, что он не точно соответствует трубе — ступица фитинга на самом деле немного сужается, чтобы обеспечить очень плотную посадку, чтобы не оставалось зазоров для заполнения клеем/цементом.
  • Несмотря на название, клей для пластиковых труб вовсе не клей. На самом деле это растворитель, который разжижает пластик, поэтому труба и фитинг, по сути, расплавятся. Думайте об этом как о сварке металла — та же идея, но с химикатами вместо горелки.После затвердевания соединения труба и фитинг перестают быть отдельными деталями, что делает правильно зацементированное соединение практически герметичным.
  • Если вам нужно точно знать, какую длину трубы вам нужно отрезать для вашего проекта, просто измерьте расстояние от втулки фитинга до внешнего края, чтобы определить точную глубину раструба.

Совет для профессионалов: Разные производители могут иметь немного разную глубину гнезда, поэтому, если вы покупаете фитинги у разных поставщиков и вам нужна высокая степень точности, вы можете измерить каждый фитинг.Если вы покупаете все фитинги от одного и того же производителя, вам не нужно проверять каждый фитинг, но мы рекомендуем проверять хотя бы по одному фитингу каждого размера и типа.

Подготовка трубы и фитингов к склеиванию

Подготовка к склеиванию каждого типа труб немного отличается. Однако ВСЕ должны быть очищены от грязи, жира, масла, воска или любого другого постороннего вещества, и ВСЕ должны быть установлены всухую.

  • Трубу и фитинги можно очистить наждачной бумагой или химическим очистителем.Имейте в виду, что очиститель не заменяет грунтовку. Грунтовка запускает химическую реакцию трубы и фитинга, благодаря чему может иметь место надлежащее соединение. После очистки ПВХ и ХПВХ грунтуют, а затем склеивают. приклеен только АБС; грунтовка не используется.
  • Для обеспечения надежного клеевого соединения трубы и фитинги должны монтироваться всухую. После того, как труба очищена и снята фаска, вставьте ее в раструб фитинга на глубину от одной трети до половины раструба.
  • Если труба достигает дна (то есть она доходит до глубины раструба), необходимо оценить трубу и фитинг, чтобы определить, какая из них выходит за пределы допуска, а затем снова начать с другой трубы или другого фитинга.

Примечания по праймерам

В состав некоторых клеев для ПВХ и ХПВХ входит грунтовка, а в состав некоторых грунтовок входят чистящие средства. Некоторый клей вообще не требует грунтовки (обычно используется с трубой из АБС-пластика). И грунтовка, и цемент должны наноситься с соблюдением всех мер предосторожности и процедур безопасности производителей, чтобы обеспечить безопасность рабочих и герметичность соединения.

Следует проконсультироваться с местной юрисдикцией относительно их конкретных требований. Если мастер-сантехник или профессиональный сантехник использует продукт, который не требует грунтовки на трубе из ПВХ или ХПВХ, он может быть подвергнут капитальному ремонту трубы, если инспектор сочтет, что грунтовка необходима, но не использовал.

Праймеры бывают фиолетового или прозрачного цвета. В некоторых юрисдикциях требуется, чтобы грунтовка была фиолетовой и чтобы этот цвет был виден при осмотре. Если разрешена прозрачная грунтовка, сантехник должен иметь баллончик с грунтовкой на рабочем месте, чтобы инспектор мог ее оценить.

Как соединить трубы и фитинги

Сам процесс соединения труб и фитингов из ПВХ/ХПВХ/АБС называется «сваркой растворителем». Это довольно простая процедура — вам просто нужно действовать быстро и постараться не натворить беспорядка!

Шаг 1: Перед нанесением грунтовки и цемента всегда проверяйте, чтобы разрезы были прямыми и без заусенцев, даже при использовании трубореза.Неровные срезы и отдельные кусочки пластика делают сварные швы слабыми и могут привести к проблемам в стыке в будущем. Труба также должна быть сухой и очищенной от грязи и мусора.

Шаг 2: Убедитесь, что срок годности клея и грунтовки не истек. Срок годности большинства чистящих средств, грунтовок и клея составляет три года; Клей ХПВХ имеет двухлетний срок годности. Дата изготовления проштампована на банке. Цемент должен быть жидким, а не густым, как желе.

Шаг 3: ТОЛЬКО ДЛЯ ПВХ и ХПВХ (ABS не использует грунтовку) — Нанесите грунтовку как на внутреннюю часть фитинга, так и на внешнюю часть трубы, начиная с фитинга.Вы захотите покрыть каждый до глубины гнезда. Не скупитесь, но не используйте слишком много, чтобы не образовались лужи или не вытекало слишком много. Держите фитинг или трубу так, чтобы грунтовка капала вниз и из фитинга/трубы, а не внутрь.

Шаг 4: Когда вы закончите наносить грунтовку, быстро нанесите клей на фитинг и трубу, пока грунтовка еще влажная. (Иногда грунтовка выглядит сухой, но она все равно будет влажной, если шов будет выполнен в течение пяти минут.Это время, когда химические вещества в грунтовке испаряются.) Нанесите обильный ровный слой цемента непосредственно на загрунтованные участки.

Шаг 5: Вставьте трубу в фитинг, медленно поворачивая ее на четверть оборота. Это распределит цемент и создаст более прочный шов. По всему новому шву должен образоваться слой цемента, а излишки цемента будут выталкиваться наружу.

Совет для профессионалов: Если ориентация фитинга имеет значение — например, с коленом или тройником — вставьте трубу с фитингом на четверть оборота от его конечного положения. Таким образом, фитинг будет идеально выравниваться, когда вы поворачиваете его, чтобы распределить цемент.

Шаг 6: Крепко держите новое соединение вместе в течение 30 секунд, чтобы все осталось на месте, пока растворитель делает свое дело. Через 30 секунд два куска пластика «сплавятся» друг с другом в достаточной степени, чтобы их можно было оставить в покое для полного отверждения. Аккуратно сотрите излишки цемента и грунтовки сразу после 30 секунд; оставив его включенным, можно повредить трубу.

Этап 7: Время отверждения см. в инструкциях производителя цемента.Большинству потребуется не менее двух часов, прежде чем соединение можно будет ввести в эксплуатацию.

Соединение пластика с другими материалами

Трубы

из ПВХ и ХПВХ можно соединять друг с другом и с другими материалами для труб, такими как медь и PEX. Это можно сделать с помощью адаптеров с наружной и внутренней резьбой. Если используется этот метод и один из переходников металлический, рекомендуется, чтобы пластиковая сторона соединения была охватываемой стороной. Если вы прикрепите металлический переходник с наружной резьбой к пластиковому переходнику с внутренней резьбой, фитинг с внутренней резьбой будет подвергаться нагрузке и может сломаться и потребовать замены.

ПВХ и ХПВХ

можно соединять компрессионными муфтами и нажимными фитингами. Рекомендации производителей по сборке и ограничения по местоположению (например, внутри или снаружи зданий) должны строго соблюдаться.

Трубы

из ПВХ и АБС DWV можно соединить с чугунными, медными DWV и оцинкованными вентиляционными трубами с помощью гибких муфт. Соединения для типов материалов, которые могут быть соединены, будут проштампованы на фитингах. Некоторые из них защищены лентой по всему периметру и закреплены несколькими зажимами для обеспечения стабильного перехода.Пластиковые трубы можно соединять с разнородными металлическими фитингами с помощью нажимной прокладки, которая вставляется в чугунный фитинг.


Как склеить пластиковую трубу (видеоурок)

Узнайте, как быстро и правильно загрунтовать и склеить пластиковые трубы (ПВХ, ХПВХ, АБС и т. д.) для получения прочных герметичных соединений.

Фитинги для пластиковых труб, Фитинги для пластиковых труб из ПВХ, Резьбовые фитинги для пластиковых труб, Поставщики фитингов для пластиковых труб

Пластиковые фитинги стали очень популярными в наши дни для водопроводных и дренажных линий.Низкая стоимость, хорошая прочность и простота монтажа сделали пластиковые трубы наиболее популярными.

Ассортимент:
Фитинги, предназначенные для пластиковых труб и для соединения пластиковых труб с металлическими, доступны в различных вариантах, таких как резьбовые, компрессионные и свариваемые растворителем. Диаметр и технические характеристики фитингов для пластиковых труб также различаются в зависимости от их применения. Например, фурнитура
с меньшими диаметрами используются для напорных соединений, они немного тяжелее и имеют более глубокие горловины.

Резьбовые пластиковые фитинги имеют резьбу почти как металлические фитинги. При подаче как горячей, так и холодной воды рекомендуется установить специальные переходные фитинги, чтобы предотвратить протечки, вызванные разной скоростью расширения пластика и металла. Фактически, фитинги для пластиковых труб доступны практически для любого применения.

Внимание покупателя

  • Покупателям следует всегда проверять, что фитинги для пластиковых труб соответствуют требованиям Американского общества по испытаниям и материалам (ASTM).
  • Фитинги, предназначенные для водопроводных труб, должны иметь одобрение Национального фонда санитарии, подтверждающее, что фитинги подходят для подачи питьевой или питьевой воды.
  • Также следует проверить размер и сталь фитингов, чтобы они подходили к нужному типу трубы.
  • Тип пластмассы, используемой для изготовления фитингов, должен быть подтвержден, чтобы они подходили для конкретного применения.

Типы используемого пластика:
Для изготовления трубной арматуры используются различные марки пластика.Наиболее популярные виды пластика:

  • ПВХ и ХПВХ: ПВХ или поливинилхлорид — наиболее популярный материал, используемый для изготовления фитингов для пластиковых труб. Эти фитинги являются жесткими и соединяются резьбовыми или клеевыми соединениями. Трубы из ПВХ бывают разных номиналов давления, и фитинги следует выбирать соответственно. Стандартные трубы из ПВХ и
    арматура используется только для подачи холодной воды и линии слива.
  • Другая разновидность ПВХ, называемая ХПВХ, идеально подходит для использования в линиях горячего водоснабжения.
  • АБС: (акрилонитрилбутадиенстирол) — еще одна разновидность пластика, широко используемая для изготовления фитингов для пластиковых труб. ABS можно легко узнать по черному цвету и жесткости. Фитинги из АБС обычно используются для дренажных линий и более экономичны, чем фитинги для труб из ПВХ.
  • Полиэтилен: Полиэтиленовая труба, также известная как PE, в основном предпочтительна для линий горячего и холодного водоснабжения. Полиэтилен обычно имеет черный или серый цвет и является полугибким.Эти трубы часто соединяются с помощью штуцеров с зажимными кольцами. Тем не менее, эти фитинги также могут быть сварены с помощью соответствующего
    инструмент. Полиэтилен в основном используется для трубопроводов системы полива газонов, подземных контуров геотермального отопления и т. д.
  • Нейлон: Нейлон обладает высокой устойчивостью к химическим реакциям. Из-за этого нейлон является наиболее популярным выбором для изготовления труб, используемых в водопроводах и других трубопроводах, по которым проходят легковоспламеняющиеся жидкости и растворители.

Пункты, указанные ниже, будут ориентиром для покупателей:

Общие сведения о фитингах для труб.

Типы фитингов для труб, материалы и области применения

Фитинги для труб — это компоненты, используемые для соединения секций труб с другими продуктами для управления потоками, такими как клапаны и насосы, для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы фитингов для труб, которые можно использовать для соединения труб с поручнями и другими архитектурными элементами, где не требуется герметичное соединение.Фитинги для труб могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов для труб: Ассортимент фитингов для труб, включая тройники и заглушки.

Изображение предоставлено: Cegli/Shutterstock.com

Существует некоторое несоответствие в терминологии, связанной с терминами «труба», «труба» и «трубопровод». Поэтому термин «фитинги для труб» иногда будет упоминаться в контексте труб, а также труб.Хотя по форме они похожи на трубные фитинги, фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрывают друг друга, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубопроводов, их использование в соединениях труб встречается реже. Достаточно сказать, что, несмотря на общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же товары.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и методов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным представлением фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Объяснение трубной арматуры: материалы для фитингов и производственные процессы

Чугун литой и ковкий

Фитинги для чугунных труб относятся к бесступичным и раструбным типам. Бесступичные конструкции основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью хомутов, обычно ленточных хомутов из нержавеющей стали, которые сжимают эластомерный материал и образуют уплотнение.Эти конструкции без втулки или без втулки иногда называют резиновыми трубными муфтами или резиновыми сантехническими муфтами, и они особенно популярны для перехода от одного материала к другому — например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и со ступицей и втулкой, сегодня соединяются в основном с помощью эластомерных прокладок, которые устанавливаются внутри раструба и позволяют вставлять гладкий конец трубы или фитинг. В более старых системах до 1950-х годов использовалась комбинация расплавленного свинца и волокнистого материала, такого как пакли.Чугунные трубы иногда соединяют болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных установках, могут подвергать трубу осадочным напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб часто используются
, когда труба проходит над землей.

Изображение предоставлено: Promus/Shutterstock.com

Несмотря на то, что доступны как фитинги для труб из ковкого чугуна, так и фитинги для труб из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (также известных как «черная труба») и оцинкованных труб, которые используются в жилых и коммерческих сантехнических работах, обычно отливаются и называются «фитинги из ковкого чугуна». Они могут быть оцинкованы. Хотя в стандартах указаны резьбовые фитинги до довольно больших диаметра, они, как правило, сегодня не используются, поскольку нарезание резьбы на трубах большого диаметра считается излишне сложным.

Сталь и стальные сплавы

Фитинги для стальных труб часто выдавливаются или натягиваются на оправку из сварных или бесшовных труб. В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают по месту либо встык, либо враструб. Фитинги для сварки враструб, обычно кованые, предназначены для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны в классах давления 3000, 6000 и 9000, соответствующих Графику 40, 80 и 160. трубка. Муфтовые фитинги привариваются с помощью угловых сварных швов, что делает их менее прочными, чем фитинги, свариваемые встык, но все же предпочтительнее резьбовых фитингов для высокотехнологичных работ.Необходимость компенсационного зазора в фитинге исключает их использование в пищевой промышленности под высоким давлением.

Фитинги и отрезки труб, соединенные стыковыми сварными швами
, требуют подготовки концов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70/Shutterstock.com

Также используются фланцы

, в результате чего фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены арматуры и т. д.По той же причине большинство трубопроводного оборудования, такого как насосы и компрессоры, также подсоединяются через фланцы.

Фланцевые фитинги

доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварку в горловину, сварку внахлест, кольцевое соединение, резьбовое соединение и надевание. Резьбовой фланец подходит только для приложений с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокие давления. Фланцы внахлестку часто используются там, где часто происходят разъединения, поскольку фланец может свободно вращаться, что упрощает выравнивание отверстий под болты.Особым случаем является так называемый глухой фланец, который используется для герметизации конца трубопровода, но позволяет позже подключиться к другой трубе или оборудованию.

Фланцы

могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особо плотное соединение и при той же нагрузке на болт, что и плоская прокладка, могут противостоять более высокому давлению.

Прежде всего, три стандарта регулируют фланцы труб. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец.ASME B16.47 охватывает две серии, A и B, которые представляют собой изделия большого диаметра. Фланцы серии A тяжелее и толще, чем серии B, для того же давления и размера. Фланцы серии B обычно выбирают для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в системах с питьевой водой при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а вместо этого отражает историческую практику. Размеры этих фланцев соответствуют ASME B16.1, стандарт для чугунных трубных фланцев и фланцевых фитингов классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к аналогично подготовленным концам труб
для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai/Shutterstock.com

Трубные фитинги из нержавеющей стали

могут использоваться в санитарных целях, таких как пищевая и молочная промышленность, и обычно оснащены быстроразъемными зажимами, позволяющими демонтировать линию для внутренней очистки.Фланцы для этих зажимных систем доступны в виде привариваемых элементов или, во многих случаях, в виде тройников, тройников и т. д. с фланцем, встроенным в фитинг.

Секции металлических труб также могут быть соединены и собраны как трубопроводы с использованием трубных муфт и других стандартных трубных фитингов с резьбой, таких как металлические торцевые заглушки для труб или 180-градусные колена.

Цветные металлы

Алюминиевые фитинги

обычно отливают. Они доступны во всех тех же формах или формах, что и стальные фитинги.Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые представляют собой сочетание стилей резьбового соединения и соединения под сварку встык. Также существуют варианты сварки внахлест. Для сварки алюминиевых фитингов обычно требуется процесс MIG или TIG.

Алюминиевая труба

также является популярным выбором для создания поручней, и доступно множество фитингов для конструкционных применений, как свариваемых, так и надеваемых/зажимных.

Доступны фитинги из красной латуни

, такие как латунные патрубки, соответствующие диаметру трубы, и их часто собирают пайкой или пайкой.

Бетон

Фитинги для бетонных труб доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми стоками. Помимо типичных соединений звездой, специализированные фитинги включают порталы для служебных отверстий и различные стили хранилищ. В типичных соединениях используются концы фитингов с заплечиками, которые сопрягаются с ответными частями приемных труб. Резиновая прокладка обеспечивает герметичность соединения.

Пластик

Фитинги для пластиковых труб

доступны как со сваркой враструб (иногда называемой сваркой растворителем), так и с резьбой, причем первый вариант является наиболее распространенным. Фитинги для сварки враструб предназначены для химической сварки на месте, что делает установку быстрой и простой. Пластиковые трубы обычно монтируются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстро действует. Муфты обычно используются для соединения и соединения прямых участков трубы вместе.

Фитинги

доступны в стандартных формах и стилях, а также в диапазонах размеров материалов, обычных для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, РЕХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают переходники, отводы, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб или фитингов из ПВХ — круглый, но доступны и другие формы профилей, например, квадратные фитинги из ПВХ. Однако эти альтернативные профили фитингов обычно связаны с трубой из ПВХ, предназначенной для конструкционного использования, например, для ограждений, перил или использования в качестве мебели, и не связаны с трубой из ПВХ, предназначенной для работы с жидкостями. Помимо ПВХ, для конструкционной арматуры могут использоваться и другие материалы, например, фурнитура для перил из оцинкованной трубы.

Другие фитинги из ПВХ включают вставки с зазубринами, которые предназначены для использования с трубками и вдавливаются в трубку и закрепляются с помощью ленточных хомутов.

Фитинги из CPCV

, а также фитинги из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются фитингами, свариваемыми растворителем. Также широко доступны подходящие переходники для смены типа материала, например, с ХПВХ на латунь.

В некоторых случаях, когда используются пластиковые трубы, например, в сантехнике для сливов раковины, некоторые приспособления для труб, такие как p-образные сифоны, могут быть соединены с помощью резьбового соединения с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для устранения засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты сварки враструб или с плавлением. Точно так же фитинги для труб ПДВФ выпускаются с раструбными или резьбовыми соединениями.

Там, где требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать нейлоновые фитинги для труб, которые можно использовать с нейлоновыми трубками или трубами, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических процессах с жидкостями используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал имеет высокую чистоту, поэтому не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет контролировать процесс по мере необходимости, а гладкая поверхность предотвращает образование накипи или других остатков на внутренней поверхности трубы.

Лабораторные приложения также могут часто использовать стеклянные трубки и фитинги из стеклянного профиля.

Стеклянную трубу не следует путать с трубами со стеклянным покрытием, которые правильнее называть трубой со стеклянным покрытием.

Керамическая глина

Фитинги для стеклокерамических труб доступны в типичных конфигурациях, необходимых для канализационных систем. Как и в случае с чугуном, для этих фитингов обычно используется раструбное соединение с уплотнительным кольцом или прокладкой, используемой для герметизации соединения.

Типы трубной арматуры: применение и промышленность

Выноски

Резьбовые фитинги соответствуют стандартному формату на чертежах. Номинальный размер стоит перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размеру ответвлений, или для редукционных фитингов наибольший размер предшествует наименьшему размеру. Таким образом, 1 x 1 x 3/4 Street Tee; Y-образный изгиб 1 x 1x 3/4 45°; крест 1 х 3/4 х 1/2 х 1/4; и так далее.Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано ANSI.

Типы резьбы

В большинстве труб используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

  • Трубная резьба по американскому национальному стандарту (NPT)
  • Трубная резьба Британского стандарта (BSPT)

Основное различие между ними заключается в угле конусности. В системе NPT угол конусности резьбы составляет 60 градусов, тогда как в фитингах с британской стандартной трубной резьбой (BPST) угол конусности составляет 55 градусов.В дополнение к трубным фитингам с конической резьбой, в этих системах также используются фитинги с прямой трубной резьбой, которые не полагаются на конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство трубных фитингов с резьбой рассчитаны на правостороннюю резьбу, но есть некоторые варианты с левой резьбой (LH).

Также доступны фитинги для метрических труб

, идентифицируемые по номинальному наружному диаметру и шагу резьбы. Таким образом, ниппель для метрической трубы M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 ниппеля на миллиметр.

Резьбовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну наружную и одну внутреннюю резьбу. Трубы легко нарезаются в полевых условиях. Соединение резьбовых труб и фитингов может быть облегчено тефлоновой лентой или компаундом для труб. При нанесении компаунда рекомендуется наносить его только на наружную резьбу, чтобы избежать попадания каких-либо загрязнений в трубопровод при сборке соединения.

Типичный 3D-конвейерный рендеринг.

Изображение предоставлено: cherezoff/Shutterstock.com

Схемы трубопроводов обычно представляют собой однолинейные или двухлинейные чертежи, в зависимости от сложности установки. Там, где зазоры узкие, а также для многих трубопроводов заводского изготовления, используется двухлинейный чертеж, на котором размер трубы показан в масштабе. Для более простых установок достаточно однолинейного чертежа с фитингами, клапанами и т. д., обозначенными символически. Чертежи трубопроводов иногда изображают «развернутыми», что предполагает, что вертикальные трубы развернуты в горизонтальной плоскости или наоборот, что позволяет показать всю систему трубопроводов в одной плоскости.

Велдолец

Эти небольшие привариваемые ответвления укрепляют трубу в месте проделанного отверстия, устраняя необходимость в дополнительном армировании. Различные формы этих фитингов доступны под различными торговыми марками, включая стыковые и раструбные фитинги, резьбовые варианты, а также некоторые специальные конструкции, позволяющие выполнять соединения в коленях и т. д.

Процесс сварки

Концы труб и фланцы подготовлены под сварку встык в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или менее стены скошены до прилежащего угла 70°, и между ними оставлен зазор 3/16 дюйма.Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стенке отшлифован небольшой задний угол, служащий местом для опорного кольца. Раструбные сварные швы обычно используются для тонкостенных труб. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, будет сертифицирован для конкретного процесса.Трубы иногда должны быть предварительно нагреты перед сваркой и термообработаны после, чтобы уменьшить тепловое напряжение.

Накладной фланец приварен спереди (показан) и сзади.
Привинчиваемые фланцы иногда усиливаются аналогичным передним сварным швом.

Изображение предоставлено: 22 августа/Shutterstock.com

Необходимость надлежащей подготовки конца трубы и необходимость тщательной подгонки перед соединением фитингов, свариваемых встык, делают использование фитингов под сварку враструб привлекательным. Для фитингов под приварку в раструб не требуется скоса, а сам раструб служит для выравнивания трубы. Единственным особым требованием является то, что труба должна быть немного выдвинута из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление секций трубопровода, называемых «катушками», часто выполняется в помещении, где процесс изготовления может быть автоматизирован. Соединения труб могут быть прокатаны на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Для повышения производительности можно применять такие методы, как дуговая сварка под флюсом.

В качестве альтернативы традиционным сварным трубопроводным системам предлагаются несварные фитинги или соединители для труб без сварки.Используя комбинацию обжатых механических фитингов с холодной гибкой трубы или трубопровода, это решение устраняет напряжения в трубопроводе от операции сварки, снижает затраты и может обеспечить модульную систему, которую легче разобрать или модифицировать по мере необходимости.

Пластиковые трубы и трубы из полиэтилена высокой плотности, в частности, могут быть соединены с помощью тепловой сварки, иногда называемой электромуфтовой сваркой. Трубы могут быть сварены встык или в раструб. Это довольно распространенная практика при монтаже трубопроводов из ПНД большого диаметра.Для выполнения этих сварных швов имеется ряд специализированного оборудования.

Сварочный аппарат для термического соединения секций трубы ПНД.

Изображение предоставлено: Юттана арткла/Shutterstock.com

Как правило, при использовании пластиковых труб и фитингов необходимо учитывать снижение номинальных значений давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снизить номинальное давление при температурах выше 73 градусов по Фаренгейту.А для заданной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, соединения или клапаны, может иметь номинальное давление меньше, чем у прямой трубы того же размера.

Формы и стили фурнитуры

Название большинства подходящих фигур говорит само за себя. К общедоступным относятся:

  • колпачки
  • заглушки
  • соски
  • колена
  • тройники
  • белый
  • кресты
  • союзы
  • втулки
  • переходники
  • адаптеры

Трубные заглушки или колпачки можно использовать для герметизации концов труб.Некоторые формы заглушек высокого давления используются для временной герметизации концов труб, чтобы облегчить испытания под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Механически обработанная трубная заглушка для использования при опрессовке трубопроводов

Изображение предоставлено: Mechanical Research & Design, Inc.



Колена

можно приобрести с изгибами 22-1/2°, 45° и 90°. Обратные изгибы используются для перемещения жидкости с полным изменением направления на 180°. Небольшие отрезки трубы с резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «уличная» и «служебная», характеризуют фитинги с наружной резьбой. Муфты используются для соединения труб с резьбой без необходимости поворачивать любую трубу. Адаптеры позволяют системе переключаться между материалами, например между пластиковой и металлической трубой.

Отводы труб изготавливаются в соответствии со спецификацией и обычно обозначаются кратным диаметру трубы. Например, изгиб 5D в 10-дюймовой трубе будет иметь радиус изгиба, в пять раз превышающий диаметр.Также указывается угол изгиба.

Арматура для спринклеров

В системах пожаротушения и спринклерах пожаротушения могут использоваться трубы нескольких видов, чаще всего стальные (черные трубы или оцинкованные трубы), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб фитинги могут иметь резьбу, сварку или использовать нарезанные или накатанные концевые трубы и соединители, в которых используются кольцевые и кулачковые системы для соединения труб друг с другом. Соединители быстро и легко устанавливаются, исключая стоимость и сложность других методов, таких как сварка.В результате эти кольцевые и кулачковые системы, по-видимому, весьма распространены в этой отрасли.

Соединения с прорезями

обычно разрешены техническими условиями для труб сортамента 40 или выше, где более высокие номера сортамента указывают на увеличенную толщину стенки трубы. Типы соединений труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных установках, обычно припаиваются, но NFPA 13 разрешает ограниченное использование паяных соединений для применений, характеризующихся низким риском опасности и малой посещаемостью.

Пластиковая труба

может использоваться в некоторых системах пожаротушения и спринклерных установках в соответствии с NFPA 13. Для ХПВХ соединение с помощью растворителя стандартных фитингов для сварки враструб является обычным методом соединения трубных фитингов из ХПВХ со спринклерной трубой. В жилых помещениях с ограниченным освещением также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо принять дополнительные меры для обеспечения надлежащей поддержки системы и защиты труб и фитингов от прямого воздействия огня.

Сотрудничество Атрибуты/Атрибуты

Падение давления на коленах и фитингах может быть значительным или незначительным, в зависимости от длины системы. Для длинных пробегов это обычно считается «незначительными потерями». Для систем, содержащих минимальное количество прямых труб, эти перепады играют важную роль. Инженеры-трубопроводчики часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, исходя из которой можно оценить ожидаемый спад системы.Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

В дополнение к организациям, которые спонсируют коды для труб и трубопроводов, такие как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных трубах специального назначения, изготовлении трубопроводов и т. д.

Сводка

В этом руководстве представлены основные сведения о фитингах для труб, их материалах, производстве, конкретных типах, областях применения и особенностях использования.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники или просмотреть сведения о конкретных продуктах.

Акронимы

  • АБС-акрилонитрилбутадиенстирол
  • AWS — Американское общество сварщиков
  • DWV — дренаж, слив и вентиляция
  • MEP — механика, электрика, сантехника
  • NPT — коническая трубная резьба National
  • NPS — прямая трубная резьба National; также Номинальный размер трубы
  • PCCP — цилиндрическая труба из предварительно напряженного бетона
  • PE — полиэтилен (PEX, сшитый)
  • P&ID — схема трубопроводов и приборов
  • ПП—полипропилен
  • ПВХ—поливинилхлорид
  • SDR — стандартное соотношение размеров
  • WPS — Спецификация процедуры сварки
Источники:
  1. https://www. plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
  2. https://www.who.int
  3. https://info.myssp.com/blog/frequently-asked-questions-about-fittings

Прочие трубы Артикул

Больше из оборудования

Фитинги ПВХ — 40 фитингов ПВХ, 80 фитингов ПВХ, ХПВХ.

Фитинги из ПВХ используются для соединения пластиковых труб, которые также изготавливаются из ПВХ. Компоненты изготовлены из термопластика из поливинилхлорида (ПВХ) высшего сорта.ПВХ широко используется в сантехнической промышленности и для трубопроводов. Фитинги являются важными компонентами полнофункциональной системы и соединяют трубы, клапаны и другое оборудование. Фитинги из ПВХ также можно использовать для добавления поворотов или углов в трубы или для выполнения определенных функций.

Pipe Xpress предлагает очень прочные и долговечные фитинги из ПВХ. Они также универсальны, могут использоваться для перевозки воды и еды и устойчивы к химическим веществам. Наши трубы и фитинги из ПВХ одобрены для использования во многих отраслях промышленности и для многих химических применений.

Pipe Xpress имеет в наличии фитинги из ПВХ, которые доступны для продажи в Интернете и производятся в США некоторыми из ведущих компаний-поставщиков сантехники. На складе компании представлены продукты, произведенные Lasco, Georg Fischer, Hayward, Spears, Red Flag и Harrison. Все фитинги из ПВХ, представленные на нашем сайте, были разработаны для обеспечения высокой производительности. Они также были одобрены и сертифицированы для их предполагаемого применения.

Все наши фитинги из ПВХ выдерживают температуру до 140° по Фаренгейту.Изделия прочны и имеют выступы, чтобы выдерживать давление, и имеют максимальное номинальное давление в зависимости от типа и размера фитинга. У нас также есть гибкие фитинги из ПВХ, которые идеально подходят для воздуховодов. Они производятся с использованием чистого нПВХ премиум-класса (непластифицированный ПВХ). Фитинги из ПВХ доступны в различных цветах, и у нас есть даже труднодоступные стили, включая пятиконтактные соединители.

Большинство фитингов из ПВХ доступны с раструбными соединениями и могут быть установлены с использованием грунтовки и цемента.Pipe Xpress также продает резьбовые соединения, которые подходят ко многим трубам и могут быть установлены без использования клея. Эти фитинги предназначены для создания винтового соединения, которое затем можно закрепить с помощью резьбовой ленты.

Pipe Xpress предлагает различные фитинги, в том числе фитинги из ПВХ сортамента 40, фитинги из ПВХ сортамента 80 и фитинги из ХПВХ сортамента 80 различных размеров, как указано ниже: , 2016, Марк Лигон.

Трубы из ПВХ

используются в самых разных условиях: от общего водопровода и трубопроводов до работ по ландшафтному дизайну и бассейнов.

ПВХ означает поливинилхлорид, тип термопластичного полимера, обладающий рядом важных преимуществ по сравнению с другими типами материалов для трубопроводов.

Трубы из ПВХ

легкие, простые в установке, очень прочные и не проводят электричество. Другие материалы для труб, такие как медь и нержавеющая сталь, намного тяжелее и с ними труднее работать, а поскольку они проводят электричество, металлические трубы не рекомендуется использовать во многих случаях на открытом воздухе.

Если взвесить все эти факторы, то легко понять, почему трубы из ПВХ являются предпочтительным материалом для многих строительных компаний.

Что такое соединения из ПВХ и зачем их использовать вместо фитингов аналогичных типов?

Муфты

из ПВХ и соединители для труб из ПВХ представляют собой фитинги для труб, предназначенные для соединения двух труб без использования герметика или традиционной клеевой муфты.

Преимущество использования трубных соединений из ПВХ заключается в том, что трубы, соединенные с помощью трубных соединений из ПВХ, можно разобрать и снова собрать без использования специальных инструментов.

Это означает, что где бы вы ни использовали муфту из ПВХ для соединения труб, эти трубы могут быть отсоединены и работать с ними относительно легко. Строительные компании предпочитают трубы из ПВХ и муфты для труб из ПВХ, потому что они:

  • • Простота в использовании, повышение производительности вашей компании
  • • Относительно недорогой, что делает вашу компанию более прибыльной
  • • Малый вес и удобство переноски на рабочем месте
  • • Непроводящие и более безопасные, чем металлические трубы и фитинги, особенно вокруг линий электропередач
  • • Не подвержен ржавчине или коррозии, как различные типы металлических трубных фитингов и соединителей

ПВХ соединения Применение

Муфты для труб из ПВХ

бывают различных форм и размеров и предназначены для выполнения всех видов работ, от бытовых сантехнических применений, таких как подключение стиральных машин и сушилок, до плавательных бассейнов и наружных сантехнических работ.

Тип соединения из ПВХ, подходящего для вашего конкретного применения, во многом зависит от используемого тепла и давления.

Во многих промышленных условиях коррозионно-активные жидкости и другие химические вещества, которые могут разъедать металлические фитинги труб, легко обрабатываются соединениями из ПВХ. Трубы из ПВХ и фитинги из ПВХ не всегда рассчитаны на высокое давление или высокую температуру, поэтому в некоторых промышленных применениях могут потребоваться другие материалы.

Муфты из ПВХ

для бассейнов являются прекрасным примером специального применения для фитингов из ПВХ.Муфты из ПВХ для плавательных бассейнов предназначены для обеспечения легкого доступа к трубам плавательных бассейнов, а также отличаются высокой прочностью.

Химикаты для бассейнов содержат соединения, которые могут вызывать коррозию других типов труб и фитингов. Только специально разработанные соединительные муфты из ПВХ, предназначенные для плавательных бассейнов, могут выдерживать эти коррозионные условия, не подвергаясь коррозии и не допуская утечек.

Резьбовые соединения ПВХ

Муфты

из ПВХ можно использовать в большинстве случаев, когда необходимо соединить две трубы.Однако существуют определенные специфические настройки, в которых строительные компании и сантехники предпочитают их использовать.

Муфты

из ПВХ соединяют две трубы с помощью резьбы и не требуют традиционного метода соединения с помощью клеевого герметика для предотвращения утечки в месте соединения двух труб.

Резьба на соединениях из ПВХ может быть наружной или внутренней, при этом наружная резьба находится снаружи фитинга, а внутренняя резьба — внутри фитинга. Эта резьба предназначена для создания идеального уплотнения для предотвращения утечек практически в любом типе трубопроводов, в том числе во многих случаях, когда жидкость может нагреваться или находиться под давлением, хотя существуют некоторые ограничения.

Это делает соединения из ПВХ идеальными для сантехников, строительных компаний, установки бассейнов и различного промышленного и бытового обслуживания.

Работа с пластиковыми трубами и нажимными фитингами

За последние несколько лет в пластиковых трубах и нажимных фитингах появилось несколько замечательных инноваций. Эти новые сантехнические изделия облегчили обычному мастеру, работающему своими руками, прокладку водопроводных линий и подключение фитингов, как профессионал. Больше не нужно вызывать сантехника или потеть копа с факелом.Все, что для этого нужно, — это правильные продукты и несколько полезных советов от местного независимого продавца товаров для дома.

Сегодня мы покажем вам, как сваривать трубы из ХПВХ растворителем. Мы познакомим вас с революционной сантехнической системой под названием PEX и покажем новейшие нажимные фитинги, которые объединят все это воедино. Итак, давайте начнем.

Подставки для пластиковых труб ХПВХ для хлорированного поливинилхлорида. Это золотой стандарт пластиковых труб благодаря своей долговечности и надежности под давлением… давлением воды.Термин, используемый для соединения труб и фитингов из ХПВХ, называется сваркой растворителем, которую можно рассматривать как склеивание.

Первым шагом при сварке труб из ХПВХ с помощью растворителя является обрезка трубы по длине с помощью ножовки или резака для ПВХ. После обрезки удалите все заусенцы и сотрите грязь или мусор с участка трубы, который будет присоединен к фитингу. Файл является лучшим инструментом для этого.

Затем нанесите фиолетовую грунтовку на конец трубы и на фитинг, к которому она будет присоединена. Это очистит трубу и фитинг и подготовит область для склеивания растворяющего клея.Нанесите ровный слой растворяющего клея на фиолетовую грунтовку как на трубе, так и на фитинге, затем соедините конец трубы с фитингом, вставив трубу в фитинг и повернув ее на четверть оборота. Задержите трубу и фитинг в таком положении на 30 секунд и все. Стык загерметизирован. Это было достаточно легко.

Несмотря на то, что трубы PEX впервые были использованы в Европе в 1960-х годах, они относительно недавно появились на рынке, когда дело доходит до сантехнических водопроводов. PEX означает сшитый полиэтилен высокой плотности.Он известен тем, насколько легко соединять фитинги с помощью сжатия, а также его гибким характером, который обеспечивает гибкость при длинных пробегах и уменьшает количество фитингов, необходимых для одного участка.

Для соединения труб PEX с фитингами требуется специальный инструмент для обжима PEX, подобный этому, и обжимные кольца, которые надеваются на трубу и фитинг. Присоединить трубку к фитингу так же просто, как вставить фитинг в трубу, надеть обжимное кольцо на соединение и обжать с помощью обжимного инструмента.Это настолько просто, насколько это возможно.

Но подождите, я исправляюсь. Возможно, самый простой и универсальный фитинг в мире сантехники — это нажимной фитинг, который я держу здесь. Хотя это может выглядеть как обычное колено или латунный Т-образный фитинг, это далеко не так. Эти нажимные фитинги так же просты в использовании, как набор для сборки, с которым вы играли в детстве. Все, что вам нужно сделать, это вставить конец трубки в фитинги до упора, и все. Нет пайки. Нет сварки растворителем.Обжимной инструмент не требуется. И самое приятное то, что вы можете использовать эти фитинги для соединения медных труб, труб из ХПВХ или даже труб PEX… в один и тот же фитинг, который вы видите здесь.

Что заставляет толкающие фитинги работать, так это крошечные зубцы внутри фитинга, которые захватывают трубу и прижимают ее к пластиковому уплотнительному кольцу внутри фитинга. И в отличие от меди или ХПВХ, вам не нужно просушивать водопровод перед использованием этих фитингов. Они даже позволяют фитингу поворачиваться после соединения, что может быть полезно в некоторых случаях.И если вам нужно снять фитинг, просто используйте этот инструмент для удаления, и труба выйдет прямо. Их можно даже использовать снова и снова, что делает их отличными для временного ремонта. И хотя они могут стоить больше, чем ваш стандартный фитинг, в некоторых случаях модернизации или ремонта они того стоят.

Вот и все. С этими продуктами даже новичок может получить готовый результат, как профессионал, и это не требует особого обучения.

Закрыть расшифровку
.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
