Вытяжная труба для вентиляции в частном доме: 7 советов, какие трубы для вентиляции в частном доме выбрать

Устанавливаются они вертикально из кухни через крышу вверх. По одной трубе воздух отводится из дома, по другой попадает в дом. На второй трубе монтируется вентилятор. Его можно снабдить датчиками включения и выключения, а также платой управления мощностью, с помощью которой можно изменять мощность подачи воздуха.

Трубы для вентиляции в частном доме, как правило, берут круглого сечения. Они обладают меньшим сопротивлением воздушному потоку. Хотя некоторые специалисты для устройства вентиляции в частном доме рекомендуют прямоугольные, которые проще монтируются.

Каналы выдува подводятся к жилым комнатам, отсюда воздух будет попадать в кухню и санузлы и выдуваться на улицу естественной системой вентиляции.

Вентиляция дымохода в частном доме

Вытяжная труба может использоваться также в качестве вентиляции дымохода в частном доме. Длина этой трубы не должна быть слишком большой, так как чем она короче, тем меньшее количество конденсата в ней скапливается. Вентиляцию дымохода в частном доме необходимо утеплить, так как воздух, исходящий от плиты или печи, всегда намного теплее окружающего. Именно отсутствие утепления и вызывает появление конденсата в вентиляции частного дома.

Отводящие вентканалы протягиваются по чердаку над помещениями туалета, ванной и кухни. Если же конденсат в вентиляции частного дома все-таки появляется, в эти трубы нужно установить вытяжной вентилятор. При желании можно навесить кухонную вытяжку, однако врезать ее в вентиляционную систему нужно чуть выше, чем находится общий вытяжной вентилятор.

Чтобы вывести вентиляцию через крышу, используются специальные трубы. Но, в крайнем случае, можно взять и подходящие по диаметру трубы из нержавейки. Стыки кровли и труб необходимо герметизировать. А сами трубы должны располагаться строго вертикально, в противном случае конденсата не избежать.

Вытяжка через стену в частном доме, как сделать отверстие в стене

Иногда требуется создать в жилище или загородном доме незамысловатую систему воздухообмена, способную функционировать в обычных условиях. Наиболее простой вариант заключается в том, чтобы осуществлялась вентиляция сквозь стену посредством специальных клапанов, работающих в одном направлении, и наружной трубы. Данный способ допускается применять только для помещений с нормальным режимом эксплуатации.

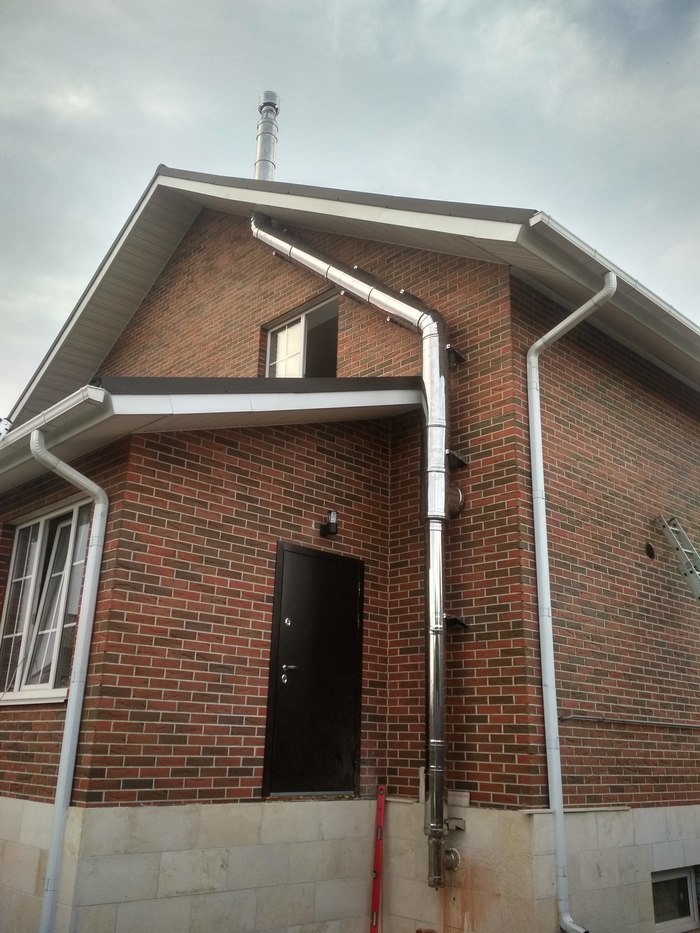

На фото демонстрируется труба вентиляции в боковой плоскости.

Преимущества и недостатки метода

Чтобы решиться на создание подобной системы воздухообмена, необходимо рассмотреть все плюсы и минусы, тогда выбор будет сделать проще всего. Однако делать выводы следует на основании имеющихся условий, ведь на самом деле это альтернативный вариант обычной сети в более простом исполнении.

Перечисление достоинств

Самое главное преимущество организации такого воздухообмена – это относительно низкая цена. Все необходимые элементы стоят достаточно дешево, благодаря чему можно избежать больших расходов.

Другие положительные качества вентиляции такого типа приводятся ниже:

• Основные элементы системы имеют небольшие размеры, поэтому эстетические характеристики помещений не нарушаются.
• Во время монтажа отпадает необходимость снижать герметичность кровельного покрытия, ведь при установке трубы вырезы в крыше не делаются.
• Возможность выполнить работы по установке своими руками является отличным способом экономии финансовых ресурсов.
• Благодаря отсутствию сложных элементов срок установки сокращается в значительной степени.

Так смотрится приточный клапан в стене.

Отрицательные моменты

• Зависимость функционирования от погодных условий и других факторов несколько снижает эффективность, но это решается установкой вентилятора.
• Необходимость осуществлять бурение в нескольких местах в какой-то мере усложняет проведение работ.
• При осуществлении некачественного монтажа могут возникнуть проблемы с гидроизоляцией.

Примечание! Когда устраивается вентиляция через стену в частном доме при помощи приточных вентиляционных клапанов и внешней трубы, набор инструментов будет зависеть от того, какой материал использовался для возведения строения.

Особенности монтажа вентиляции в частном доме

• Количество клапанов зависит от объема помещения. Определяя места их расположения, желательно ориентироваться на оконные проемы. Во-первых, шторы закроют (хотя бы частично) вентиляционные решетки. Во-вторых, проходя через зону, где смонтирована отопительная батарея, холодный воздух, поступающий извне сквозь стену, станет несколько нагреваться. Следовательно, нужный микроклимат в комнате установится значительно быстрее.
• Чтобы не переустанавливать дверные полотна, необходимо обратить внимание на изделия с уже готовыми вент/решетками (их еще называют переточными). Если зазор пол – нижний срез двери менее 1,5 см, то придется менять высоту установки петель. То есть, приподнимать полотно, иначе циркуляция воздуха между помещениями будет нарушена, или станет невозможной.

На что ориентироваться при определении достаточной скорости воздухообмена? Наверное, это последний вопрос по данной теме, который представляет практический интерес. Все остальное при монтаже вентиляции своими руками несущественно. Приобретая готовый комплект в соответствии с проектом частного дома, собственник получает и инструкцию производителя по особенностям сборки системы, способам ее герметизации и так далее. Но сначала ведь необходимо все рассчитать. Какова же приемлемая скорость (м³/ч)?

• Принудительная вентиляция – от 3 до 5.
• Естественная вытяжка – до 1.

В качестве послесловия стоит отметить, что прежде чем приступать к монтажу вент/системы своими руками, правильность собственных расчетов следует проверить, обратившись к специалисту. Или сразу договориться о составлении проекта. Выйдет дороже, зато будет гарантия, что не придется ничего переделывать в монтаже.

Производимые вычисления

Даже такая простая система вентиляции должна быть тщательно рассчитана, ведь для обеспечения помещений свежим воздухом необходимо узнать количество используемых элементов для притока рабочей среды и пропускную способность вытяжки.

Далее рассматривается, как осуществлять предварительные вычисления по площади на примере жилого строения 6×9 м с высотой потолков 250 см.

1. Первым делом требуется определить приблизительный объем всего жилища. Для этого необходимо перемножить длину, ширину и высоту. В итоге должно получиться: 6x9x2,5=135 куб. м.
2. На основании полученных данных можно рассчитать количество приточных клапанов. К примеру, если пропускная способность элементов равна 40 куб. м/час, то выходит: 135/40=3,375≈4 штуки.

Вспомогательная таблица для подбора диаметра вытяжной трубы.

Ответ! Для качественного обновления воздуха в представленном объекте понадобится установить всего 4 клапана. На основании вышеприведенных расчетов определяется и диаметр вытяжной трубы.

Приточные приборы

В связи с появлением современных материалов строения стали получаться более герметичными, что привело к возникновению другой проблемы, связанной со снижением поступления воздуха внутрь.

Если раньше в дома и квартиры могли проветриваться без дополнительного притока, то теперь ситуация изменилась. В жилище особенно трудно дышать, если в качестве основного материала используется пластик.

О функциональных возможностях

Готовые изделия для впуска воздуха с улицы способны полностью препятствовать проникновению пыли, насекомых и всевозможных звуков. После инсталляции в помещениях не возникает сквозняков. Приточное устройство напоминает по принципу действия воздушный редуктор, замедляющий скорость потоков.

Это клапан для притока воздуха.

Управлять приточным клапаном предельно просто, так как он оснащен удобной ручкой и для перекрытия канала. Его видимая часть прекрасно вписывается в интерьер комнаты. Находясь с внешней стороны, она не портит впечатлений о фасаде здания. В процессе эксплуатации не придется расходовать финансовые ресурсы.

Подробнее об устройстве изделий

Элемент с пропускной способностью воздуха представляет собой небольшую трубку из пластика, диаметр которой может колебаться в значительных пределах. Внутри располагается изоляция, препятствующая проникновению звуков.

Ниже предлагается ознакомиться со строением продукции подобного типа.

• Пластиковый канал является базовым компонентом, так как именно по нему воздух попадает в помещение.
• Регулировочная ручка находится с внутренней стороны. С ее помощью можно перекрыть канал.
• Фильтрующий элемент позволяет осуществлять очищение входящих потоков от частиц пыли.
• Внутренний фрагмент оголовка, оснащенный вентиляционной заслонкой, является основным ограничителем.
• Уплотнительное кольцо предназначается для улучшения герметизации между элементами изделия.
• Изоляционный материал предоставляет возможность защитить внутреннее пространство от звуковых и других эффектов.
• Наружная решетка помогает защитить конструкцию от попадания атмосферных осадков.
• Москитная сетка внутри нее позволяет полностью предотвратить проникновение насекомых.

Показаны основные части изделия.

Внимание! Длина пластиковой гильзы может варьироваться в пределах 40-100 см с шагом 10 см. Поэтому при выборе следует округлять толщину стены до этих значений. Лишняя часть просто обрезается.

Проведение работ по установке

Первым делом выбирается подходящее место для инсталляции элемента на боковой плоскости, граничащей с улицей. К функциональному оголовку должен иметься прямой доступ, иначе осуществлять управление будет проблематично. Наиболее оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы приходящий воздух успевал прогреваться.

Демонстрируется один из вариантов установки.

После подбора приемлемого места, приступают непосредственно к проделыванию отверстия. Если стены деревянные, то используется обычное сверло и бур. В других случаях осуществляется алмазное бурение специальным инструментом. При устройстве проема рекомендуется сделать небольшой уклон в сторону улицы для стока конденсата.

Примерно такое отверстие придется сделать.

В готовое отверстие вводится пластиковая гильза нужного размера. С наружной стороны устанавливается вентиляционная решетка, а изнутри вставляется функциональный оголовок. В процессе фиксации элементов используются небольшие болты, с помощью которых конструкция обретает жесткость.

Естественная вентиляция квартиры

Само понятие вентиляция подразумевает наличие двух потоков воздуха, один приточный, второй вытяжной. В сдаваемом доме, предусмотрена естественная вентиляция квартиры, без использования электрических устройств.

Работает естественная вентиляция квартиры следующим образом:

• приток воздуха в квартиру осуществляется через проем окна (форточки, естественные щели, специальные вентиляционные отверстия пластиковых окон),
• вытяжка или отток воздуха происходит через канал вентиляционной шахты. Каналы вентиляционной шахты заложены в проекте дома и являются неотделимой конструкцией дома. Не лишний раз отметить, что перекрытие или нарушение работы вентиляционной шахты дома запрещены законом и наказуемы.

На схеме показано движение воздуха в вентиляционной системе многоквартирного дома.

Статья по теме: Почему стиральная машина набирает воду и сразу сливает

Для каждой квартиры канал вентиляции свой и каждый канал имеет два «ствола» для вентиляции на кухне и для ванной и туалета, чтобы исключить попадание вытягиваемого воздуха из туалета в кухню и обратно. Сама вентиляционная шахта проходит через сами квартиры или между квартирами.

К сожалению естественной вентиляции, в квартире часто не хватает. Поэтому для улучшения качества вентиляции воздуха естественную вентиляцию воздуха нужно усилить. В туалетах и ванных это делают с помощью малогабаритных вентиляторов. На кухне естественную вентиляцию усиливают с помощью установки вытяжки над плитой.

Монтаж вытяжной трубы

Когда устраивается вытяжная вентиляция через стену на улицу, удается сократить трудоемкость работ, так как отпадает необходимость трогать перекрытие и крышу. Кроме того, длина трубы может быть уменьшена за счет отдаления от коньковой части.

Процесс сборки системы представлен ниже.

1. На поверхность стены наносится предварительная разметка, чтобы было проще вырезать отверстие. Рекомендуется размещать проем в непосредственной близости к потолку, чтобы максимально улучшить тягу.
2. При помощи специального инструмента делается аккуратный вырез. После этого в него вставляется угловой элемент. С внутренней стороны устанавливается обратный клапан для защиты от внешних воздействий.
3. С улицы к установленному углу крепится следующий фрагмент – прямая труба. Она фиксируется при помощи специальных хомутов. Сверху инсталлируется дефлектор, предотвращающий попадание осадков внутрь.

Справа представлена схема сборки через стену.

Важно! При сборке вытяжного канала рекомендуется осуществлять герметизацию в местах соединений, в противном случае не удастся добиться максимально эффективного выброса отработанного воздуха.

Вентиляция на кухне в круглом гофрированном воздуховоде

Дополнительная вентиляция на кухне может быть осуществлена при помощи вытяжки. Соеденить вентиляционный вывод от вытяжки до вентиляционного окна кухни может выполниться при помощи круглого воздуховода типа Гофра. Диаметр воздуховода выбирается 120 мм или 150 мм, в зависимости от модели вытяжки.

схема вытяжки на кухне

На фото выдим, как выглядит не закрытая гофрированная вытяжка на кухне.

Статья по теме: Как выбрать вытяжку для кухни: 11 различных вытяжек на кухне

О внутренней циркуляции

Для прохождения потоков из одной комнаты в другую используются специальные решетки. Установив их на дверь или встроив в стену, можно добиться свободного движения воздушных масс. Это необходимо в тех случаях, когда требуется пропустить приточный поток к вытяжке.

Чтобы вставить элемент в дверь или стену, следует сделать вырез, соответствующий размерам рабочей части. Удалив ненужный фрагмент, нужно вставить основной каркас непосредственно в проем. Фиксация осуществляется шурупами, которые закрываются лицевой панелью.

Схема проветривания через дверь.

Как сделать отверстия в стене

Прежде чем просверлить стену под трубу, стоит разобраться, какие нормативы должны быть соблюдены в процессе работы, особенно, если вы собираетесь буравить несущую стену.

Прорезая дыру под коммуникации, проследите, чтобы не были задеты такие конструктивные элементы здания, как:

• заградительные и армирующие решетки в толще стены;
• вентиляционные каналы, если таковые имеются в строении;
• линии электропроводки.

Вместе с тем, обустраивая отверстия под трубы в стене, сделайте их диаметр несколько больше сечения трубопровода с тем, чтобы можно было вмонтировать защитную гильзу, и, возможно, утеплить ее минеральной ватой или другим негорючим материалом.

Дополнительная информация

• Вентиляционная труба должна выступать так, чтобы угол между коньком и ее верхней частью не превышал 10 градусов, иначе уровень тяги будет существенно снижен.
• Во внутренней части воздуховодов, а также на расстоянии пяти сантиметров от них не следует располагать кабели, газопроводы и другие элементы коммуникационных систем.
• Прохождение потоков должно осуществляться к вытяжке даже при закрытых межкомнатных дверях, причем не во всех случаях нужно устанавливать решетки. Достаточно оставить зазор снизу шириной 1,5-2 см.
• Слишком слабая вентиляция жилого пространства не позволяет добиться высокого уровня экологической безопасности, особенно если в процессе отделки применялись материалы на основе пластиков, формальдегидных смол и так далее.

По этому принципу определяется высота установки вытяжной трубы.

Причины появления конденсата

В физике существует понятие «точка росы». Это участок системы, где всегда наблюдается снижение температуры (например, участок трубы или стены в месте перехода из отапливаемого помещения на холодный чердак).

В этом месте вода переходит из газообразного состояния в жидкое и оседает под своей тяжестью на внутренней поверхности трубы или на стенах. Иными словами, при существенном снижении температуры на одном из участков инженерной системы водяной пар неизбежно конденсируется.

Повышенная влажность воздуха – основная причина возникновения конденсата. Влага проникает в воздуховоды из улицы или помещений разными путями, но конденсат образуется по следующим причинам:

• при нарушении герметичности воздуховодов;
• при недостаточном утеплении инженерных коммуникаций;
• из-за ошибок в утеплении труб;
• при использовании бракованных изоляционных материалов;
• из-за засорения вентиляционных каналов мусором.

Кроме внутренних неисправностей, связанных непосредственно с ошибками в обустройстве вентканалов, повышенная влажность воздуха в помещении может наблюдаться из-за особенностей местности, на которой стоит здание, а также режима эксплуатации жилых и технических помещений.

Рекомендуем ознакомиться: Как самостоятельно соорудить дымоход в бане с выходом через стену?

Например, повышенная влажность грунта, на котором стоит дом, нередко приводит к подтоплению фундамента грунтовыми водами, из-за чего влага поднимается по инженерным системам и проникает в вентиляцию.

Иногда повышенная влажность воздуха наблюдается из-за нарушения правил эксплуатации помещений. Например, сушка постиранного белья в комнате – одна из наиболее частых причин образования конденсата, причем не только в вентиляции, но и на стенах, окнах и других поверхностях.

Важно! Иногда конденсат образуется даже там, где вентиляционная система спроектирована и установлена правильно. Причиной образования капелек воды становится слишком большая разница между температурой внутри и снаружи вентканала. Например, это наблюдается в зимнее время, когда перепад температур составляет более 60 градусов.

Конденсат в вентиляции: причины и устранение проблемы

При неправильном монтаже любого типа вентиляционной системы образуется конденсат в вентиляции в частном доме. Это чревато серьезными последствиями – намоканием стен, сыростью в доме. Через время происходит образование плесневых грибков, что разрушает конструкции, делает поверхности визуально непривлекательными и вредит здоровью людей.

С чем связано появление конденсата

Такая вентиляция однозначно даст не просто конденсат, а будет лить вода

Конденсат – образование влаги на внутренней части трубы. Капли воды просачиваются через многочисленные стыки, в результате стены и перекрытия будут постоянно мокрыми. В зимний период в трубе может из-за замерзания воды исчезнуть просвет, таким образом, циркуляции воздуха в вентканале не будет. Причины, по которым течет вентиляция в частном доме следующие:

• отсутствие теплоизоляции на вентиляционных трубах;
• произведено неправильное утепление труб;
• при монтаже вентиляции были закуплены бракованные материалы;
• плохое утепление пола и стен, наледь;
• возведение дома производилось на влажном фундаменте;
• вода в подвале дома;
• вентиляционные трубы со временем забились мусором;
• неисправности водопровода в доме;
• перепад температуры снаружи и внутри дома;
• неправильный монтаж вытяжки.

Причинами также могут быть постоянные источники испарений – сушка мокрого белья в доме, особенности местности, где возводился дом, например, возле озера, речки. В любом случае, если капает из вентиляции, значит необходимо принять меры.

Как и в каком месте правильно утеплять вентканалы

Утепление труб необходимо в месте, где происходит перепад температуры. В частном доме – это следует делать, начиная с потолка последнего этажа через перекрытие и чердак, заканчивая выходом на кровлю. Температура стенки вентканала меняется и образуется конденсат. Эта зона называется – «точка росы», вот ее и следует утеплять.

Важно! Приточная вентиляция требует особого подхода. Чтобы не было конденсата может понадобиться утепление не только труб, но и клапанов (в больших помещениях). Все зависит от длины вентканала и специфики его монтажа.

Слой утеплителя должен быть не менее 100 мм

В любом случае утепление следует начинать с нахождения «точки росы», далее делается экономический расчет, выбирается вид утеплителя. В последнем случае можно выбрать такие материалы:

• пенополистерол;
• минеральная вата;
• пенополипропилен;
• вспененный полиэтилен.

Материалы, которые помогают избежать конденсата в вентиляции, в принципе, недорогие, обладают хорошей теплоизоляцией, а также соответствуют требованиям противопожарной безопасности. При выборе теплоизоляции следует отталкиваться от длины и диаметра вентиляционных каналов.

Изоляция трубы: очередность работа

• Вентиляционная труба насухо вытирается.
• Выбранный утеплитель плотно наматывается на проблемный участок трубы и фиксируется.
• Утеплители, которые по форме напоминают трубу, с одной стороны разрезаются по всей длине.
• Затем следует его надеть так, чтобы все участки плотно прилегали, необходимо добиться полной герметичности.
• Только потом разрезанный шов проклеивается клеем или скотчем.

Важно! Если утеплитель будет прилегать неплотно, то конденсат в трубе вентиляции промочит теплоизоляцию. Это приведет не только к образованию плесени и запаха сырости, но и к ржавчине – вскоре трубу придется менять.

Примеры ошибок утепления

Зимняя конфигурация вентканала

Пример # 1

Ванная комнате без окон, ее размер составляет 2 х 2,5 м. Сделана вентиляция в виде вытяжной трубы из ПВХ с сечением 110 мм. Через деревянное перекрытие вентканал выходит на чердак (протяжностью 2,5 м), а затем на улицу. Причем отрезок трубы вентиляции на чердаке утеплен. Вентруба в ванной с встроенным вентилятором с обратным клапаном. В зимний период начинает капать конденсат в системе вентиляции. Как решить проблему?

Все заключается в неправильном утеплении. Необходимо было правильно рассчитать «точку росы». Даже если труба на чердаке утеплена, в перекрытии она остается открытой, происходит перепад температуры и вследствие этого образуется конденсат. Поэтому рекомендуется, начиная с потолка и заканчивая выходом ее на улицу утеплить с помощью теплоизолирующих материалов. Некоторые хозяева утепляют и уличную часть воздуховодов, что тоже правильно.

Пример #2

В старых постройках, система вентиляции представлена в виде асбестовой трубы, проходящей через чердак на улицу. При минусовых температурах можно обнаружить, что капает из вентиляции, а в некоторых случаях вода стекает ведрами. Многие хозяева задаются вопросом, поможет ли утепление? Ведь все равно холодный воздух остывает и превращается в конденсат.

В частных домах следует, начиная с перекрытия обернуть трубу утеплителем, что бы толщина была 100 мм, на конец вентиляционной трубы следует установить дефлектор. Если дом многоэтажный, то асбестоцементные трубы, как и оцинкованные, имеют пространство между собой, которое не заделано. Поэтому холодный воздух и охлаждает этот участок, образуя конденсат в приточной вентиляции.

Для устранения проблемы необходимо сделать распорки, установить опалубку и залить цементом. Такой метод борьбы с конденсатом, предотвращает попадание холодных ветровых масс в вентиляцию. Воздуховоды в таких домах находятся в кирпичной трубе, необходимо исследовать ее. При необходимости воспользоваться раствором, чтобы заделать щели между кирпичами. Далее следует с помощью утеплителя обернуть воздуховод. Такие нехитрые методы помогают устранить конденсат в вентиляции.

Другие методы устранения конденсата

Правильная организация отвода конденсата

Вариант #1

Возможно, вариант с утеплением кому-то не подойдет, значит можно поступить другим образом. Вентиляционная труба, которая проходит через чердак, разъединяется. В месте разъединения вставляется тройник с конусной заглушкой. Именно в место конуса и будет стекать конденсат. Отсоединенную часть вентиляционной трубы, которая выходит на улицу, следует установить в тройник. Такой метод называется отвод конденсата из воздуховодов вытяжной вентиляции. Он не дорогой и не требует больших усилий, главное правильно установить тройник в воздуховод. Далее необходимо утеплить эту конструкцию, а вместо стока конденсата можно монтировать трубку, по которой конденсат будет вытекать.

Важно! При минусовых температурах, конденсат в трубке может замерзнуть, поэтому такой метод можно считать временным, не решающим проблему.

Пример

В частном доме имеются 2 санузла, в каждом из них оборудованы в вентканалы вытяжные вентиляторы. Для вентиляции были выбраны металлические трубы с сечением 125 мм. Вентиляционные трубы в горизонтальном положении проходят по неотапливаемому чердаку (длина одной трубы 7,5 метров, длина другой трубы 9 м.), затем выходят на улицу. Трубы утеплены минеральной ватой. В зимний период есть конденсат что делать? Причем его количество очень большое, вода вытекает даже через вентиляторы.

Вариантов решения проблемы несколько, утепление трубы необходимо производить полностью, вплоть до последнего участка, выходящего на улицу. Можно монтировать выход вентиляционной трубы прямо на крышу без горизонтальных участков, оборудовав его не канальным вентилятором, а турбодефлектором. Последний самый оптимальный вариант, в месте где вентиляция в частном доме капает конденсат установить отвод, через который вода будет спокойно скапывать, например, в канализационный сток.

Отводить влагу из вентиляции можно через трубку, направив в нужном направлении

Вариант #2

На старой вентиляции делается заглушка и монтируется новая система вентиляции принудительного типа. В помещении, где больше всего испарений устанавливается вытяжной вентилятор. Часто механическое устройство монтируют в оконную форточку. Приток свежего воздуха может обеспечить приточный клапан, который устанавливается возле батареи или за газовым котлом. Установка приточных клапанов возле отопительного оборудования будет нагревать зимний воздух и потеря тепла в доме будет минимальной. Такой дорогой вариант, позволяет навсегда отвести конденсат из вентиляции.

Правильный подход к утеплению вентиляционных труб решает такие задачи – увеличение эксплуатации вентиляционных каналов. Шумоизоляция при прохождении воздушных масс. Снижение теплопотерь в зимний период. Конденсат не капает с вентиляции в частном доме. Препятствует распространению пожара при возгорании.

На сегодняшний день утеплители в магазинах представлены в виде цилиндров, шнуров, полуцилиндров. Диаметр также выбирать необходимо индивидуально. Толщина утеплителей тоже разная. Подходить к вопросу утепления вентканалов целесообразно еще на этапе строительства дома.

Навигация по записям

Вентиляция в частном доме из канализационных труб

После правильного решения устроить в доме систему вентиляции, встает вопрос о правильном выборе материала.

Из чего делают трубы для вентиляции в частном доме, какие лучше выбрать и что о них нужно знать.

Есть только два основных варианта. Каналы для воздуха изготавливаются из металла или пластика. Рассмотрим их плюсы и минусы.

Варианты:

1. Из черной стали.
2. Из оцинкованной стали.
3. Нержавеющая сталь.

Забегая вперед, можно сразу сказать, что для небольших частных построек металлические воздуховоды применяют нечасто.

Проводим сравнительный анализ металлических и пластиковых труб для вентиляции.

Металлические трубы тяжелые, поэтому их сложнее монтировать. Их сложнее соединить.

Срок службы стали невелик (в масштабах строительных конструкций, которые теоретически возводятся веками).Сталь подвержена коррозии. Слой цинка замедляет этот процесс, но не отменяет его полностью. Слабыми местами цинкования являются стыки. И даже когда ржавчина только начинается, трубы издают характерный запах, неприятный в многоквартирном доме.

Заметно выделяется на фоне предыдущих версий из нержавеющей стали. Срок службы намного выше, но цена несоизмеримо выше, чем у пластикового аналога.

Кроме того, любые металлические трубы создают сопротивление потоку воздуха.Это значит, что владельцу придется покупать систему вентиляции более мощную, чем у пластикового варианта.

Металл нельзя назвать шумоизоляционным материалом. Любые звуки, вентиляторы, вибрация и т. Д. Будут эхом отражаться по всей вентиляционной шахте.

Металлические трубы устойчивы к высоким температурам, агрессивным средам, а главное — любой формы и размера (этим объясняется их использование в системах вентиляции крупных заводов и предприятий).

Но если у вас частный дом, а не горячая лавка, то вам повезло, что пластик изобретен!

Воздуховоды пластиковые

Эти воздуховоды прослужат долго.Очень долгое время. Они не гниют и совсем не ржавеют. И если в остальных случаях есть риск повредить хрупкий пластик при эксплуатации, то в вентиляционных конструкциях трубы прячут в потолочном пространстве, кирпичных шахтах или в стенах каркасных домов. То есть возможность навредить им минимальна.

Кроме того, пластиковые трубы легкие, что немаловажно, когда конструкция нависает над людьми, и их легче транспортировать и устанавливать.

Легко режется, что также удобно при установке сложных веток.

Технология сборки и подключения самая простая.

Гладкая поверхность внутри — отлично проводит воздух, не препятствуя потоку.

Очень медленное засорение, очистка требуется редко.

Провисание — не более 4%.

Размеры выпускаемых прямых участков по длине от 3 до 12 м. Сечение колеблется от 16 до 1600 мм. Также доступны всевозможные фитинги, повороты и переходники.

Если добавить сюда самую низкую стоимость, становится понятно, почему пластиковые трубы являются лидером вентиляционных систем.

Сухой воздух в квартире не способствует здоровью жильцов, а зимой эта проблема для многих актуальна. В этой статье мы рассмотрим виды увлажнителей воздуха и попробуем разобраться, какое устройство лучше всего выбрать в домашних условиях.

Альтернативные трубы для вентиляционной установки

Вентиляция в частном доме из канализационных труб

Канализация тоже пластиковая, но эти трубы в несколько раз дешевле вентиляционных.

Возникает резонный вопрос: можно ли из них сделать воздуховоды?

Противники метода обычно приводят два аргумента:

1. Не совпадают диаметры.
2. Это технический пластик, выделяющий вредные вещества, которые попадут в воздух помещения.

Если говорить о размерах, мастера находят способы подогнать различные размеры с помощью переходников или изоленты. Это, конечно, нарушает аэродинамику потока. Но если вы все же решились на это, во-первых, необходимо сделать весь воздуховод от канализационных труб от начала до конца, чтобы не было ступенек. А, во-вторых, переход от размера к размеру должен осуществляться плавно (использовать сужающийся элемент).

Аргумент о вредном испарении делает канализационные трубы пригодными только для вытяжной вентиляции. На приточку сомнительный пластик лучше не устанавливать.

Гофра гибкая

Например:

• Ребристая поверхность тормозит поток намного сильнее, чем металлические или, особенно, пластиковые трубы. На большом участке это очень заметно.
• Есть трудности с креплением.
• При стабильном сильном потоке в гофре возникает вибрация, которая разрушает соединения и вызывает шум.

Кстати, на рынке практически невозможно найти соединительные элементы для гофрированных труб. Это связано с тем, что производители также понимают, что их продукция не предназначена для использования в длинных трубопроводах.

Гофра может быть алюминиевой и пластиковой. Алюминиевая версия более тяжелая и склонна к конденсации. Но они используются везде, где есть высокие температуры.

Алюминиевые гофрированные воздуховоды могут изгибаться как угодно, но нужно помнить, что слишком сильные изгибы нарушают движение воздуха.

Использование гофры возможно только на коротких сложных участках вентиляции, где прокладка жесткого воздуховода потребует создания множества колен. Повороты в системе крайне нежелательны и, если выбирать из двух зол, то мягкая гофра сделает изгиб плавным.

Преимущества и недостатки использования

Итак, если вкратце подвести итоги, мы получим следующую картину.

Металлические воздуховоды — еще минусы:

• тяжелые;
• грубый;
• сложнее подключить;
• шумный;
• накапливают статическое электричество;

Сталь

• подвержена коррозии;

Нержавеющая сталь

• стоит очень дорого.

• огнестойкий;
• выпускаются большого диаметра и любой формы.

Воздуховод ПВХ — отличный вариант для частного сектора:

• легкие;
• просто подключить, установить и транспортировать;
• хорошая звукоизоляция;
• гладкая поверхность;
• не ржавеют, долгий срок службы;
• недорого.

• при горении выделяют едкие вещества.

Гофрированные сегменты рекомендуется использовать на небольших участках, где требуется плавный поворот.Для вытяжки использовать канализационные трубы — каждый решает сам, но на подводящей ветке точно не стоит.

Вместо заключения еще несколько пунктов.

Форма воздуховодов может быть овальной, круглой или прямоугольной. Круглые и овальные изделия могут быть спиралевидными или прямыми.

Спираль жестче, но цена выше. Их можно приобрести, если вам нужна длинная прямая линия.

Прямоугольные легче монтировать, они рациональнее используют пространство, но имеют меньшую аэродинамику.

Это всего лишь стежки. Участки между элементами крепления могут составлять 1-2 метра, если сделать больше, велика вероятность провисания.

При прохождении через воздуховоды холодного потока на его внешней поверхности образуется конденсат. По этой и другим причинам обязательным условием является утепление вентиляционного канала. Есть возможность купить утеплитель отдельно и провести дополнительные работы самостоятельно, а также можно приобрести предизолированный вариант труб. Это избавит вас от лишних хлопот, хотя за это придется заплатить.

Вентиляции в ванной комнате следует уделять пристальное внимание, потому что слишком влажный воздух приводит к отсыреванию стен и потолка, что в свою очередь приводит к росту плесени. : советы по выбору и установке читайте на нашем сайте.

О критериях выбора вытяжки на кухню читайте по ссылке. Варианты конструкций, материал устройства и стоимость.

Видео по теме

Вентиляция из канализационных труб — популярное решение для частного дома. В чем ее преимущества перед традиционной вентиляцией из металлических труб, а в чем она ей уступает? Как сделать самому?

Принципы циркуляции воздуха в жилых помещениях

Система вентиляции представляет собой комплекс воздуховодов и каналов, по которым загрязненный воздух удаляется из жилых помещений.Чтобы такая сеть нормально функционировала, ее необходимо правильно спроектировать и установить в соответствии с современными стандартами с учетом индивидуальных особенностей внутренних помещений и правил их эксплуатации.

Принцип естественной вентиляции предельно прост — в помещениях при их использовании образуется застойный воздух, наличие которого приводит к появлению зон низкого давления. Из этих зон кислород направляется в зоны с повышенным давлением, покидает дом по специальным вентиляционным каналам и замещается свежим воздухом.Циркуляция воздушных масс происходит непрерывно и по естественным причинам, поэтому при правильном проектировании в домах нет необходимости устанавливать дорогостоящие системы искусственной вентиляции.

На эффективность естественной вентиляции влияет количество воздуховодов, общая длина вентиляционных каналов, площадь участков труб и другие факторы. Но в целом естественная система довольно проста. Для его строительства достаточно собрать воздуховод, разместить его элементы по всем комнатам и подвести вентканалы к центральному стояку.По своей конструкции такая система мало чем отличается от канализации.

Почему вы используете канализационные трубы для устройства связи?

Из пластиковых труб создается довольно часто. Популярность таких систем объясняется их простотой и функциональностью — любой хозяин при желании может спланировать и создать систему вентиляции для своего дома самостоятельно, не обращаясь за помощью к профессионалам.

До появления на рынке пластиковых труб система естественной вытяжной вентиляции строилась на использовании металлических трубопроводов.Жестяная вентиляция была собрана сваркой и загерметизирована арматурой. В процессе эксплуатации потребовались значительные вложения для внесения изменений в конструкцию такой системы.

Когда на рынке появилась пластиковая труба, недостатки жестяных воздуховодов особенно остро встали перед владельцами. Конечно, пластик не может конкурировать с металлическими изделиями по устойчивости к температурным воздействиям, надежности и долговечности, но ПВХ имеет свои уникальные характеристики и преимущества, которые сделали пластиковые трубы для вентиляции в частном доме самым популярным техническим решением.

Труба ПВХ

для систем вентиляции — важнейшие достоинства и недостатки

Нет законодательных норм, запрещающих использование в вентиляционном трубопроводе пластмассовых изделий, предназначенных для строительства канализационных систем. Но прежде чем приступить к планированию установки новой системы ПВХ, необходимо разобраться в характеристиках таких изделий, в их преимуществах перед жестяными трубами и недостатках.

К положительным качествам вентиляции из пластиковых канализационных труб можно отнести:

1. 1.Бюджетный. По цене трубы ПВХ намного выгоднее луженых аналогов.
2. 2. Практичность. Из пластмассовых изделий можно собрать различные системы вентиляции по функциональности.
3. 3. Простая установка. Все работы по установке коммуникации владелец может выполнить самостоятельно.
4. 4. Антистатический. Пластик не пропускает электрический ток.
5. 5. Антибактериальные характеристики.
6. 6. Пластичность. Пластиковую трубу можно изгибать по желанию в любом направлении.

Но если сравнить изделия из пластмассы со специализированными для строительства систем вентиляции металлическими, то канализационная труба будет иметь следующие недостатки:

1. 1. Прочность. Пластик намного менее надежен, прочен и устойчив к негативным внешним воздействиям, чем металл.
2. 2. Низкая устойчивость к высоким температурам. Канализационная труба не предназначена для использования в помещениях с температурой воздуха выше +50 градусов.
3. 3. Возможности монтажа ограничены.Трубы из пластика не рекомендуется устанавливать под потолком частного дома.

В результате из канализационных труб можно строить системы вентиляции, которые менее устойчивы и долговечны, чем металлические, а также не приспособлены для транспортировки горячего воздуха. Из-за этого изделия из ПВХ нельзя использовать для построения противопожарных систем вентиляции, а также для создания вытяжек на кухне над рабочими поверхностями. Иногда к недостаткам изделий можно отнести то, что они не предназначены для установки под потолками и стенами, из-за этого у владельцев иногда возникают трудности с приобретением подходящих светильников.

Этапы построения доступной и функциональной системы циркуляции воздуха

Для устройства вентиляции в доме нужна схема. Чертеж системы можно заказать у специалистов или сделать своими руками. Проектирование инженерных систем — сложная и ответственная задача, от качества реализации которой будет зависеть функциональность, надежность и долговечность вентиляции. Делать это самостоятельно стоит только в том случае, если у вас есть соответствующий опыт или много свободного времени, которое можно потратить на изучение норм систем вентиляции здания, правил проектирования и другой важной информации.

Для того, чтобы новая коммуникация отвечала потребностям будущих пользователей дома, собственник должен подготовить для проектировщиков техническое задание, указав в нем требования к будущей сети, ее расположению в доме, устройству принудительных вытяжек. в отдельных помещениях (санузел, кухня, санузел).

Когда коммуникационный проект готов, можно переходить к закупке оборудования и материалов, необходимых для монтажных работ. Для устройства системы требуются: пластиковые трубы, фитинги, специальный крепеж и т. Д.Точный перечень необходимых материалов и расходных материалов для выполнения монтажных работ можно найти в разработанном проекте. Специалисты выводят эту информацию в отдельный пункт проекта и часто прописывают для каждого необходимого продукта его примерную стоимость на рынке.

Когда все необходимые материалы будут приобретены, собственник наконец сможет приступить к строительству новой инженерной системы в следующие этапы:

1. 1. Планировка. На стенах и других поверхностях, на которые будут укладываться трубы, отметьте места коммуникаций и точку установки крепежа.
2. 2. Монтаж крепежа. К размеченной стене крепится приобретенный ранее крепеж, на котором будут держаться вентиляционные трубы.
3. 3. Соберите стояк. Из больших труб собирается большая вентиляционная труба, по которой будет удаляться загрязненный воздух из всех комнат в доме.
4. 4. Сборник воздуховодов. Из более мелких деталей собираются трубопроводы, по которым загрязненный воздух из салона будет выводиться в стояк.
5. 5. Монтаж стояка и воздуховодов.Смонтировать трубопроводы в сборе достаточно просто. К установленному крепежу крепите изделия таким образом, чтобы их расположение точно соответствовало условиям проекта.
6. 6. Подключение вентиляционных отводов. Все элементы смонтированной системы соединяются между собой, образуя общую инженерную систему.
7. 7. Герметизация стыков. Для вентиляции нет необходимости герметизировать отдельные трубы, при правильной конструкции система будет нормально работать и без этого.Но лишних работ по герметизации не будет.
8. 8. Монтаж механических устройств. Современные системы обычно включают не только трубы, но и механические изделия, например, вентиляторы и клапаны. Они обеспечивают лучший приток / вытяжку воздуха из помещения, поскольку пользуются большой популярностью.
9. 9. Установка воздушных заслонок.

Чтобы вентиляция не только обеспечивала хороший микроклимат в интерьере, но и не наносила ущерба привлекательности помещений, ее планировкой и установкой необходимо заняться до окончательной отделки жилого дома. Эффективно скрыть канализационные трубы в стенах можно с помощью гипсокартона, которым покрывают поверхность трубами, а затем облицовывают подходящими материалами.

Во всех крупных зданиях необходимо обеспечить качественную вентиляцию. Сделать это с помощью пассивной циркуляции воздуха практически невозможно из-за большого объема помещений. Поэтому возникает необходимость в системе принудительной вентиляции, важной составляющей которой являются трубы. Именно через них циркулирует воздух.

Воздуховоды для системы вентиляции должны быть легкими, так как монтируются под потолком. Для тяжелого строительства требуются мощные крепежи, что не всегда возможно. Давление в системе небольшое, поэтому вентиляционные трубы не нуждаются в толстых стенках, что упрощает их работу.

Вентиляционные каналы находятся в непосредственном контакте с воздухом, которым мы дышим, и должны состоять из экологически чистого материала. Также важно обеспечить асептическую систему, чтобы не допустить появления в ней болезнетворных бактерий.

Дополнительные требования: эстетичный внешний вид (в идеале конструкции не должны быть видны под потолком и стеновыми панелями) и устойчивость к накоплению статического заряда.

Типы труб для систем вентиляции

Металлические трубы на протяжении многих лет используются в жилых и промышленных зданиях. Они изготовлены из алюминиевых и стальных сплавов. Их преимущества:

• силы;
• прочность;
• экологичность;
• огнестойкость.

Недостатком металла является его склонность к коррозии. Эта проблема решается цинкованием и применением нержавеющих сплавов.

Еще один недостаток — большой вес конструкции. Устраняется за счет уменьшения толщины стенок воздуховодов. Как уже было сказано выше, система вентиляции не особо требовательна к прочности. Еще один недостаток — такие трубы способны накапливать статическое электричество. При изготовлении металлических воздуховодов на внутренней поверхности всегда есть небольшая шероховатость, что увеличивает сопротивление потоку воздуха и требует дополнительной мощности впрыска.

Металлические конструкции шумные. Любой сплав хорошо проводит звук. По всему зданию часто слышен шум вентилятора, электродвигателя или воздушного потока. Звук передается через вентиляционные каналы.

Совсем недавно на рынке появились трубы ПВХ. Их преимущества:

• легкость;
• силы;
• низкая звуковая проводимость;
• отсутствие статического электричества;
• устойчивость к коррозии.

Теоретически пластик должен служить вечно.Но по сравнению с металлом отличается более высокой пожарной опасностью. Поливинилхлорид не горит, но при высоких температурах может выделять токсичные вещества, которые сразу попадут в воздух.

Конструкции из ПВХ имеют идеально гладкую внутреннюю поверхность, что снижает сопротивление воздушному потоку и увеличивает пропускную способность. Пластиковые трубы лучше подходят для установки на промышленных предприятиях, где есть агрессивная среда, например, воздух содержит пары кислоты или щелочи. Металл в таких условиях подвержен химической коррозии, а поливинилхлорид — инертный материал. Также пластиковые каналы легко и быстро устанавливаются, не требуют сварки.

Ниже видео инструкция по монтажу пластиковых воздуховодов

Изготавливаются из жесткого или среднего поливинилхлорида или полиуретана. Можно использовать многослойную прессованную бумагу, пропитанную синтетической смолой, но этот материал боится воды. Его нельзя использовать в помещениях с повышенной влажностью.

Сегодня практически все системы вентиляции собираются из труб ПВХ. Исключение составляют лишь некоторые промышленные предприятия, например, металлургические заводы, где вентиляция работает при высокой температуре. На таких объектах устанавливаются стальные или алюминиевые воздуховоды.

Важно! Пластиковые конструкции запрещены к использованию, если температура проходящего или окружающего воздуха может превышать 80 градусов.

Также используются трубы из магнитных неорганических композиций с добавлением стекловолокна. В них сочетаются преимущества пластиковых и металлических конструкций — они устойчивы ко всем видам коррозии, легкие, прочные, не горят и не боятся влаги.

Особенности формы и монтажа вентиляционных труб

Воздуховоды могут иметь круглое, прямоугольное или овальное сечение. Форма подбирается исходя из конкретной системы вентиляции.

Трубы прямоугольного сечения по сравнению с круглыми более удобны в установке и компактнее, но хуже воздушные.Им потребуется более эффективная принудительная вентиляция.

Конструкции круглого и овального сечения могут быть прямыми и спиральными.

Последние более прочные за счет ребер жесткости, расположенных по всей длине, но и стоят значительно дороже из-за повышенного расхода материала при изготовлении. Спиральные каналы целесообразно использовать на длинных прямых участках воздуховодов. Конструкции с невысокой жесткостью в таких случаях могут прогнуться под собственным весом.

Трубы прямоугольного сечения только приточные. При их использовании длина прямых участков основной лески не должна превышать нескольких метров во избежание провисания и деформации. Воздуховоды прямоугольного сечения выпускаются отдельными секциями, соединяемыми сваркой или фланцевыми замками. Возможна стыковка с металлическими рельсами.

Для некоторых участков системы вентиляции требуются гофрированные полужесткие трубы переменной формы. Они изготовлены из алюминиевой ленты, натянутой на стальной проволочный каркас с ребрами большого сечения. Такие каналы можно изгибать практически под любым углом, что удобно для монтажа поворотных участков вентиляционной магистрали.Высокая гибкость позволяет использовать полужесткие конструкции только на коротких участках.

Важно! Существенным недостатком алюминиевой трубы является повышенное образование водяного конденсата на внешней и внутренней стенках в результате воздушного охлаждения. Скопившаяся влага ускоряет коррозию и значительно сокращает срок службы алюминиевого воздуховода по сравнению с пластиковым.

Более дешевый вариант гофрированной конструкции — ее пластиковый аналог, без проволочного каркаса. Гофра ПВХ легче и не подвержена коррозии, но пожароопасна, поэтому ее нельзя устанавливать в помещениях с высокими температурами.Обычно пластик не такой прочный, как сталь, но для сложных условий эксплуатации можно использовать гофрированный поливинилхлорид сверхтяжелого типа. Обладает значительной механической прочностью, не менее 1100 Н на 5 сантиметров в длину.

При установке вентиляционного устройства в здании обычно используются коллекторы различной формы и конструкции для достижения оптимальной эффективности вытяжки воздуха.

При установке воздуховодов в жилом массиве нужно учитывать ряд важных моментов.Вентиляционные каналы должны иметь эстетичный вид, в идеале и полностью прятаться под потолком или стеновыми панелями. Если у вас нет возможности скрыть канал, следует использовать прямоугольную пластиковую трубу. Он более компактный и лучше вписывается в интерьер. Желательно выбрать воздуховод того же цвета, что и окружающая стена. В жилых помещениях сложно установить большой и шумный вентилятор для принудительной закачки воздуха, но небольшие размеры частных домов позволяют ограничить пассивную вентиляцию без использования нагнетателей.

Помимо описанных выше конструкций, в жилых помещениях можно устанавливать воздуховоды из толстостенных чугунных каналов, которые обычно используются в системе канализации. Их главное преимущество — цена намного ниже, чем у алюминиевых и пластиковых аналогов.

Чугунная вентиляция в простейшем виде представляет собой трубу с защитным колпаком, выступающую с крыши или из подвала.

У данной конструкции много недостатков — большая масса, сложность монтажа (без газовой сварки не обойтись) и некрасивый внешний вид.Чугун подвержен сильной коррозии, поэтому со временем канал может забиться ржавчиной. В наши дни такие дороги практически не используются.

Можно сделать воздуховод из пластикового канала.

Кроме того, он намного дешевле вентиляционных труб, но по сравнению с чугунным чугуном он проще, проще в установке и более долговечен.

В закладки

Экскурс в историю: причины проблемы

Владельцы старых домов, в которых долгое время не производился капитальный ремонт, практически не знают проблем с вентиляцией жилых помещений, тогда как у владельцев новостроек этот вопрос стоит особенно остро.Возникает вопрос, в чем причина такой тенденции, ведь новые дома кажутся построенными в соответствии со всеми существующими требованиями, но система вентиляции в них зачастую не идеальна. Как правило, в частных домах старой постройки, где окна еще не поменяли на пластиковые, проблем с вентиляцией действительно нет. Небольшой вентиляционной трубы на кухне для вывода углекислого газа достаточно, чтобы воздух в доме всегда был свежим. Это возможно благодаря ранее использовавшимся строительным материалам и деревянным окнам, которые пропускают достаточно воздуха, обеспечивая его естественный поток по всей комнате.

В домах новой постройки используются современные «недышащие» материалы и пластиковые окна, которые хоть и более прочные, но полностью перекрывают ток воздуха. После капитального ремонта старого здания проблемы с вентиляцией не редкость. Плохая вентиляция в доме провоцирует проблемы со здоровьем хозяев, приводит к скоплению углекислого газа. Такие явления, как повышенная влажность в жилище, плесень на стенах, — основные явления, которые можно наблюдать при плохой вентиляции.Многие специалисты в области строительства приходят к выводу, что именно эпоха пластиковых окон породила недостаток свежего воздуха в жилых частных домах.

Приточно-вытяжная труба в доме

Большая часть системы вентиляции в современных домах проектируется еще на стадии строительства, но если такая система не была предусмотрена, можно восполнить этот пробел. В старом здании вполне возможно сделать вентиляционную систему с необходимыми вентиляционными отверстиями, что поможет избежать негативных последствий отсутствия адекватной вентиляции. В строительстве, как правило, используются системы воздухообмена трех типов: естественный, приточно-вытяжной и приточный. Естественная вентиляция в обычном доме с более-менее современным ремонтом не очень эффективна, так как если в комнатах есть пластиковые окна, они полностью перекрывают естественную циркуляцию воздуха. Что делает невозможным использование всей известной системы естественной вентиляции, которая так распространена и эффективна в многоквартирных домах.

Кроме того, система естественной вентиляции работает за счет перепада температур воздуха в помещении и на улице, что приводит к тому, что такая система полностью перестает функционировать в частном доме в летний период.

Для частного дома более подходящим вариантом является система вентиляции, способная нагнетать и отводить воздух, поэтому лучше учитывать приточную или приточно-вытяжную систему.

Система подачи идеальна для домов, площадь которых не превышает 300 квадратных метров. м. Если площадь дома намного больше, есть смысл использовать приточно-вытяжную систему.

Приточная вентиляция в частном доме

Принцип работы системы приточной вентиляции довольно прост.На крыше частного дома, обычно над кухней, устанавливают две — это основа будущей вентиляции. Одна трубка служит для нагнетания воздуха в помещение, другая — для вывода. Вытяжная труба, которая предназначена для подачи свежего воздуха в помещение с улицы, оснащена специальным вентилятором, часто с автоматической системой включения и выключения и дополнительным регулятором мощности, позволяющим регулировать интенсивность забора воздуха. в вентиляционные проходы.

Вентиляционные проходы сформированы таким образом, что свежий воздух поступает в спальни и другие жилые помещения, а затем, проходя через комнату, естественным образом уносится в коридор, кухню и ванную комнату, где расположены выходы.Вторая выхлопная труба используется только для вытяжки воздуха и должна иметь встроенный колпак, хотя в некоторых случаях можно обойтись и без него. Итак, вторая вытяжная труба подключается к вентиляционным каналам, которые необходимо проложить в ванной и на кухне.

Таким образом, нагнетаемый воздух попадет в спальни, а затем будет вытеснен на кухню и в ванную комнату, что предотвратит накопление влаги в помещении и неприятные запахи из кухни. Такой способ организации вентиляции в частном доме чрезвычайно эффективен.Стоит более подробно рассмотреть, как правильно установить такие вытяжные системы в частном доме, а кроме того, какие инструменты и материалы для этого понадобятся.

Система забора воздуха в дом

В уже построенном доме устроить вентиляционные каналы крайне проблематично, так как в этом случае необходимо либо проделывать отверстия в стене, что не всегда реально, либо располагаться в помещении, что не очень удобно, так как это вид общения серьезно портит дизайн интерьера.Если это частный дом, оптимальным вариантом будет размещение вентканалов на чердаке, проделав в потолке отверстия под вентиляционные отверстия. Для формирования вентиляционного канала для забора воздуха необходимо использовать специальные вентиляционные каналы, которые, как правило, изготавливаются из негорючего пластика и металлопластика, аналогичного тому, из которого сделаны стеклопакеты.

Воздушные каналы бывают двух типов: круглые и плоские. Лучше брать плоский, так как его намного проще монтировать. На рынке представлен широкий ассортимент сеток, клапанов, соединителей и решеток, которые также пригодятся для формирования системы вентиляции.Лучше всего сделать два вентиляционных выхода в одной комнате, так вентиляция будет намного лучше. Количество материала берется из расчета площади помещения. Воздуховод формируется исключительно для жилых помещений, поэтому воздух выталкивается в сторону ванной и кухни. Сформированные воздуховоды прикрепляются к трубе, по которой воздух поступает в помещение.

Система вывода воздуха из дома

Выхлопная труба в доме также играет роль дымохода. Как уже говорилось ранее, для удобства лучше всего располагать вытяжку в зоне кухни. Такое расположение не случайно, поскольку, если воздуховод для воздуховода может быть любой длины, выходное отверстие для воздуха должно быть как можно короче. Это снижает вероятность образования конденсата и других связанных с этим проблем. Кроме того, на любой кухне есть газовая плита, которая является мощным источником детского выброса углекислого газа и так далее. При формировании выходных каналов необходимо помнить, что воздух, который будет выводиться через них, в любом случае будет теплее окружающей среды, поэтому необходимо позаботиться об изоляции этих каналов, чтобы не допустить образования конденсат на стенах.

Воздуховоды также проложены на чердаке над кухней и санузлом. В вытяжной трубе необходимо устроить вентилятор, который будет выпускать воздух из помещения. Кроме того, можно подключить вытяжку к вытяжной трубе, которая находится над газовой плитой, но в этом случае необходимо подключить выход вытяжки чуть выше стенки вытяжного вентилятора с помощью боковой стяжки и крепление гибким воздуховодом. В том случае, если котел отопления расположен на кухне, его вытяжка таким же образом крепится к вытяжной трубе с помощью врезки.

Вентиляция в специально оборудованной котельной

Часто в частных домах под котельную отводят небольшое помещение. В этом помещении рационально сделать отдельную систему вентиляции, чтобы обеспечить стабильный выход продуктов разложения в отопительный сезон. Для формирования качественной вентиляции на крыше над котельной устанавливают две вытяжные трубы. Приточно-вытяжную вентиляцию делать не нужно, так как вентилятор будет лишним при выводе продуктов разложения котла.Во-первых, он будет постоянно забиваться огнем, а во-вторых, будет только препятствовать отводу паров и газов.

Кроме того, выходящая из котла газовая смесь достаточно горячая, но, как известно, всегда поднимается горячий воздух. Чтобы не допустить образования конденсата на трубе, излучающей горячий воздух, ее необходимо изолировать негорючими материалами. Вторая выхлопная труба, которая может располагаться на крыше котельной, служит как для отвода, так и для ввода воздуха. В этом воздуховоде рекомендуется установить вентилятор, работающий в двух направлениях. В этом случае система вентиляции будет выполнять роль качественного дымохода.

Кровля и система вентиляции

Многие люди, желающие провести систему вентиляции, сталкиваются с некоторыми проблемами, связанными с правильным расположением выхлопных труб на крыше. Необходимо помнить, что перед тем, как начать рубить шифер, нужно составить четкий план вентиляции всего дома, исходя из планировки и площади дома.Следует отметить для себя, сколько вводов должно быть в дымоходах на крыше. Для формирования вытяжки на крыше понадобится специальная труба. Лучше всего подходят трубы для вентиляции или, в крайнем случае, трубы из нержавеющей стали. Перед установкой вертикальной трубы на крышу дома необходимо проделать все необходимые отверстия, чтобы еще больше упростить процесс подключения вентканалов.

Все места примыкания выхлопной трубы к другим поверхностям необходимо загерметизировать, для этого можно использовать любой герметик и даже цементный раствор. Продолжайте монтаж системы вентиляции только после того, как герметик застынет и труба полностью зафиксируется в одном положении. Выхлопные трубы должны стоять прямо, без кренов, поскольку в противном случае велика вероятность образования большого количества конденсата, когда водяной пар оседает на внутренней стороне трубы.

Несколько слов «о главном» в заключение

Формирование системы вентиляции в частном доме — довольно простая задача, если предварительно продумать план этого сооружения.Стоит помнить, что вентиляция будет использоваться в будущем не один год, поэтому стоит убедиться, что все работы выполнены правильно. Кроме того, стоит помнить, что не следует использовать некачественные материалы, не подходящие для формирования вентканалов.

Настоятельно рекомендуется использовать материалы, подверженные коррозии, так как через систему вентиляции выводится большое количество водяного пара, что в конечном итоге приведет к коррозии, особенно если было использовано большое количество металлических элементов.

Отдельно следует сказать о вентиляторах и воздухонагревателях, предназначенных для установки в вытяжные трубы. Эти агрегаты, как правило, идут с автоматической системой включения и выключения, а кроме того, с возможностью включения человеком. При детальном рассмотрении этих агрегатов надо признать, что в домах с относительно небольшой площадью лучше использовать те, которые включаются человеком, так как избыток поступающего с улицы воздуха в зимний период неизбежно приведет к потеря тепла в помещении.

Эффективность инженерных систем определяется характеристиками отдельных элементов и соблюдением технологии монтажа. Чтобы вентиляционная труба в частном доме выполняла свои функции, необходимо правильно подобрать и установить воздуховод. При этом следует учитывать тип вентиляции, площадь помещения и планируемую сумму затрат.

Система вентиляции частного дома

Принципы выбора вентиляционной трубы

Воздуховоды для вентиляционной установки должны обеспечивать прохождение воздушного потока по показателям, указанным в проектной документации. Кроме того, они должны отличаться:

• герметичность;
• огнестойкость;
• минимальные габариты;
• соответствие санитарно-гигиеническим нормам, включая уровень производимого шума.

Типы воздуховодов и использование

В зависимости от различных характеристик трубы вентиляция классифицируется по следующим характеристикам:

• форма секции;
• использованных материалов.

Наибольшей популярностью пользуются воздуховоды круглого или квадратного сечения.Круглые трубы проще в производстве, для них требуется меньше материала и они обладают хорошими аэродинамическими характеристиками. Воздуховоды квадратного и прямоугольного сечения сложнее изготовить, они больше весят и отличаются повышенным уровнем шума. Но они занимают меньше места и легко вписываются в комнату с подвесным потолком. Обычно прямоугольную вентиляционную трубу используют для установки в административных зданиях, квартирах многоэтажных домов и загородных коттеджах. Круглые воздуховоды более востребованы в производственных помещениях, где важнее функциональность, чем эстетические характеристики.

Воздуховоды круглого сечения

В качестве сырья для изготовления вентиляционных труб используют:

• Сталь оцинкованная. Устойчив к коррозии, сохраняет свои характеристики в умеренном климате и может использоваться в помещениях с повышенной влажностью.
• Нержавеющая сталь. Применяется для изготовления воздуховодов, обеспечивающих отвод воздушных потоков с температурой до + 500 ° С. Вентиляционные трубы из жаропрочной стали применяются в условиях воздействия агрессивных сред — на предприятиях тяжелой промышленности. .

Вентиляционные трубы прямоугольного сечения из нержавеющей стали

Кроме того, воздуховоды могут отличаться по конструкции и жесткости. В зависимости от способа изготовления они могут быть прямыми, спирально-навивными и спирально-сварными, а по жесткости — гибкими и жесткими.

Наиболее востребованными являются вентиляционные трубы жесткого типа, круглого или квадратного сечения. Они используются для создания систем с высокими требованиями к прочности и отличаются простотой эксплуатации и монтажа, но требуют надежного крепления, так как имеют значительный вес.

Гибкие воздуховоды

Гибкие воздуховоды представляют собой гофрированный шланг, в основе которого лежит стальная арматура из проволоки, а стены из металлизированного полиэстера. Они имеют небольшой вес, просты в установке и обслуживании. К недостаткам гофрированных воздуховодов можно отнести низкую звукоизоляцию и гофрированную поверхность, снижающую скорость воздушного потока при его движении. Какие трубы для вентиляции следует выбирать, определяется с учетом этих характеристик.

Для крепления воздуховодов при установке системы вентиляции в частном доме используйте фланцевое или фланцевое соединение. Во втором случае крепежным элементом служит полоса из тонколистовой стали и металлические планки. При фланцевых соединениях каналы скрепляются между собой фланцами, а для герметизации используются уплотнения.

Особенности вентиляционной установки

Технология прокладки воздуховодов представляет собой последовательность определенных операций и зависит от типа вентиляционной системы.Однако устройству инженерной сети предшествует выбор труб и разметка их расположения.

Монтаж естественной вентиляции

Система прокладывается еще при строительстве дома или устанавливается в специально предназначенном для этого канале. Монтаж естественной вентиляции состоит из следующих этапов:

1. крепление воздуховодов;
2. установка решеток и дефлекторов;
3. обеспечение притока воздуха за счет приточных клапанов;
4. установка вытяжек на кухню;
5. Установка вентиляторов в ванных комнатах в решетках вентиляционных каналов, работающих на обдув.

Следует учитывать, что вентиляционная трубка круглого сечения лучше обеспечит тягу, а смена воздуха будет более эффективной.

Схема естественной вентиляции частного дома

Если при естественной вентиляции в помещении воздух сухой и присутствует затхлый запах, необходимо обеспечить подачу воздуха через дополнительный вентиль или приоткрытое окно. Причина повышенной влажности и появления плесени — недостаточный отток.Устранить этот дефект после завершения строительства достаточно сложно, а самый простой способ — вентиляция принудительного типа.

Установка приточной вентиляции

Этот тип незаменим в загородном доме с большим количеством изолированных комнат и комнат с повышенной влажностью. Монтаж принудительной вентиляции выполняется по следующей схеме:

1. установить блок приточно-вытяжной вентиляции, разместив его на утепленном чердаке;
2. подключить к нему воздуховоды;
3. смонтировать воздухозаборник на наружной стене так, чтобы расстояние до стояков канализации и дымоходов было не менее 10 м;

№

4. если воздуховоды не устанавливаются при строительстве дома, то при монтаже системы фиксируются по планировке, при этом приточная вент труба должна быть ближе к окнам или с противоположной стороны от двери;
5. соединить воздуховоды с агрегатом с помощью гофрированных труб;
6. провести изоляцию вентиляционных труб;
7. устанавливают на торцы воздуховодов решетки, а на впуске — патрубки-анемостаты.

Схема приточной вентиляции частного дома

Оптимальный выбор вентиляционных труб, соблюдение технологии их монтажа и регулярное обслуживание системы обеспечат подачу свежего воздуха в помещения частного дома и создадут комфортный микроклимат для его обитателей.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Выхлопные трубы для вентиляции.Монтаж и изоляция труб для вентиляции в частном доме

2868

0

0

30 июля, 2016
Специализация: Работы капитального строительства (кладка фундаментов, возведение стен, строительство кровли и т. Д.). Внутренние строительные работы (прокладка внутренних коммуникаций, черновая и чистовая отделка). Увлечения: мобильная связь, высокие технологии, компьютерные технологии, программирование.

Каждый из вас видел металлические трубы для вентиляции.Если не в реальности, то хотя бы по телевизору. Ведь именно их используют сотрудники спецслужб для проникновения на особо охраняемые объекты.

Однако, как вы понимаете, основное назначение вентиляционных каналов другое. Они предназначены для отвода нагретого и загрязненного воздуха из помещений и подачи туда чистого воздуха с улицы. Многие недооценивают важность этой инженерной системы, а потом страдают от повышенной влажности, духоты, неприятных запахов и так далее.

Это могло произойти в частном доме моего клиента, который сейчас строится в одном из коттеджных поселков за городом, хозяин которого не хотел устанавливать в доме вентиляционные каналы. Он сказал, что ему хватит одной трубы, которая будет вентилировать унитаз. К счастью, мне удалось убедить его в обратном.

Осталось купить и установить трубы для системы вентиляции коттеджа. Но при этом появился повод рассказать о том, какие продукты используются для обустройства воздуховодов. Это на тот случай, если вы собираетесь самостоятельно делать вентиляцию.

Особенности монтажа и эксплуатации вентиляционных каналов

Инструкция по возведению любого здания предусматривает наличие в нем вентиляционного канала (или нескольких). Обычно он является частью конструкции дома и устанавливается на расстоянии 10-15 см от дымохода для повышения эффективности оттока воздуха. Вытяжное отверстие обычно устанавливается для того, чтобы неприятные запахи не распространялись по дому.

Однако, если вы хотите обеспечить себе действительно комфортный микроклимат, характеризующийся нормальной влажностью и температурой, рекомендую обеспечить вентиляцию во всем коттедже. Вот для чего нужны воздуховоды. Забирая воздух в различных частях здания, они доставляют его в центральный канал, по которому он выводится на улицу.

Воздуховоды могут быть выложены из кирпича или отлиты из бетона, что делает их частью конструкции.Однако этот метод требует очень много времени. Поэтому лично рекомендую использовать для этого готовые изделия. Это могут быть трубы из ПВХ для вентиляции или металлические вентиляционные каналы (оцинкованная или нержавеющая сталь).

Пластиковые детали для монтажа воздуховодов отлично подходят для строительства частных жилых домов, а металлические детали я часто кладу при строительстве офисов, коммерческих зданий, видел в производственных цехах. Хотя в последнее время и в перечисленных случаях больше используются поливинилхлорид или полипропилен.

Чтобы вы не обвиняли меня в предвзятости, я расскажу вам обо всех типах трубок. Более того, их можно комбинировать в большинстве систем вентиляции.

Пластиковые трубы для вентиляционных каналов

Лично я при выборе между пластиком и металлом все же предпочитаю первое. Эти воздуховоды благодаря своим эксплуатационным характеристикам лучше всего подходят для транспортировки воздуха и имеют очень долгий срок службы (гарантия до 50 лет).

Ну больше всего меня привлекает цена. Для приобретения необходимого количества материалов, независимо от объема работ, вам придется потратить гораздо меньше денег. Это, конечно, не может не радовать. Особенно, когда вы строите дом на собственные деньги.

Однако остановимся подробнее на технических характеристиках продукции.

Назначение и разновидности

Пластиковые трубы для устройства вентиляции, как я уже говорил, можно использовать в бытовых и промышленных целях. Их часто используют в квартирах для соединения вытяжки над плитой с вертикальным воздуховодом.А в больших частных домах советую монтировать так, чтобы обеспечить вентиляцию всех без исключения комнат.

Для эффективной работы вентиляции необходимо обеспечить не только отвод загрязненного воздуха, но и приток чистого воздуха. Если при строительстве вы использовали современные материалы, препятствующие проникновению воздуха, советую дополнительно установить приточную арматуру над оконными рамами или под подоконниками. Хотя, можно пойти еще дальше и сделать приточно-вытяжную вентиляцию.

В настоящее время существуют следующие типы труб:

1. Прямоугольный … Размеры воздуховодов из ПВХ или полипропилена могут быть разными и зависят от необходимой мощности (пропускной способности) системы вентиляции. Я часто использую такие изделия для открытой укладки, так как они эстетичнее смотрятся.

1. Круглый. Эти воздушные каналы имеют оптимальное с точки зрения физики сечение, поэтому работают более эффективно.Воздушный поток, движущийся по трубе, встречает меньшее сопротивление. Этот фактор обычно учитывается при выборе мощности вентиляционного оборудования.

И те, и другие детали легко собираются в готовую систему из фасонных деталей. Хомуты для вентиляционных труб используются для крепления воздуховодов к стенам или потолку. Поскольку все изделия имеют небольшие размеры, нет необходимости в надежных и мощных крепежах.

Преимущества и недостатки

Вы уже поняли, что я немного предвзято отношусь к выбору вентиляционных каналов, предпочитаю пластик металлическим.Однако, чтобы не быть голословным и оправдать свой выбор, я расскажу вам об основных преимуществах этой продукции:

1. Устойчив к коррозии. Пластик, в отличие от металла, абсолютно не подвержен коррозии, что значительно увеличивает срок его службы. Конечно, нержавеющая сталь тоже может этим похвастаться, но стоимость ее намного выше.

1. Простота установки. Благодаря небольшому весу и большому количеству фурнитуры процесс установки не составит труда даже для неопытного мастера.

Достаточно просто спроектировать воздуховод нужной конфигурации, используя для этого уголки, тройники, крестовины и так далее. Причем крепление производится скобами, которые вбиваются в стену на дюбелях.

Для уменьшения шума, создаваемого воздушными каналами при движении воздуха по ним, рекомендую покупать кронштейны с уплотнением, поглощающим создаваемые вибрации.

1. Прочность. Хотя по прочностным характеристикам пластик уступает металлическому, воздушные каналы из полипропилена или ПВХ без проблем выдерживают значительные механические нагрузки.А если закладывать их тайком, то вообще думать об этом не придется.
2. Большой ассортимент. Современные производители выпускают настолько широкий ассортимент пластиковых труб, что их можно использовать практически для любых задач.

1. Гладкая внутренняя поверхность. Полимерные трубы не имеют шероховатостей внутри, поэтому проходящий через них воздушный поток не встречает препятствий и не создает турбулентности. Поэтому вентиляцию можно оборудовать менее мощными вентиляторами.

Обобщая все плюсы и минусы, лично хочу отметить, что пластиковые вентиляционные трубы имеют лучшее соотношение доступной цены и высокого качества. Они идеально подходят для устройства вентиляционных каналов.

Если вы решили выбрать этот вариант для своей конструкции, то вам, несомненно, понадобится информация о размерах таких деталей и цене на них.

Размеры и стоимость

ГОСТ предусматривает, что вентиляционные трубы могут иметь диаметр от 10 до 200 см.Однако при строительстве дома нет необходимости использовать такие дополнительные воздуховоды. Чаще всего в моей практике мне хватало следующих сортов:

• воздуховоды прямоугольные — сечением 110 на 55, 120 на 60 и 204 на 60 мм;
• Воздуховоды круглые диаметром 100, 125 и 150 мм.

Конкретные размеры зависят от требуемой производительности вентиляционной системы. Перед расчетом диаметра труб нужно знать площадь помещения, их назначение, тип вентиляторов и многое другое.

Средняя стоимость погонного метра прямоугольного воздуховода в среднем 250 рублей, круглого — 160 рублей. Их можно свободно приобрести не только в специализированных магазинах сантехники, но и в крупных строительных супермаркетах.

Трубы стальные для вентиляционных каналов

Альтернативой пластиковым трубам для вентиляции являются металлические вентиляционные каналы, которые хорошо служат как в частных домах, так и в коммерческих помещениях.

Более того, могу с уверенностью сказать, что доля таких изделий в индивидуальном строительстве все время падает.Дело в том, что по сравнению с полимерными вентиляционными коробами металлические имеют худшие эксплуатационные характеристики.

Оцинкованная сталь, несмотря на ее защиту от коррозии, быстро портится. Более того, как только в вентиляционных трубах начнет образовываться ржавчина, вы сразу почувствуете себя неприятно во всем доме.

Конечно, в продаже есть воздуховоды из нержавейки, лишенные этого недостатка, и выглядят они, надо сказать, отлично.Но вы сами понимаете, что покупка таких материалов будет очень ощутимым ударом по ремонту, запланированному к строительству.

И еще один момент, о котором стоит упомянуть. Металлическая поверхность создает большее сопротивление проходящему потоку воздуха, поэтому придется брать трубы большего диаметра и устанавливать мощные вентиляторы.

В заключение хочу отметить вес. Металлические вентиляционные каналы приходилось проектировать не раз. Они очень тяжелые, поэтому крепятся на мощных кронштейнах.А после работы руки просто отваливаются. Так что подумайте, нужно ли вам это?

А чтобы вы сформировали объективное мнение, хочу рассказать о преимуществах металлических труб для вентиляции. Ведь иначе их бы полностью вытеснили с рынка более прогрессивные пластмассовые изделия.

1. Пластиковые трубы могут иметь сечение до 2 метров. Хотя для частного строительства этого более чем достаточно, промышленные помещения иногда требуют более эффективной и действенной вентиляции.Именно в этом случае выручает металл, из которого можно сделать сколь угодно большие каналы (в них отлично помещаются агенты разных спецслужб).

1. Металл, в отличие от пластика, имеет гораздо большую прочность. Хотя для частных домов это преимущество не слишком велико, в коммерческих постройках этот параметр является приоритетным.

Все вышеупомянутые вентиляционные каналы относятся к категории жестких. Однако для решения некоторых проблем требуются гибкие воздуховоды, о которых я расскажу дальше.

Гофрированные трубы

Жесткие металлические и пластиковые трубы используются для создания магистральных воздуховодов, по которым свежий воздух с улицы или загрязненный воздух из помещений.

Однако часто возникают ситуации, когда воздуховод необходимо несколько раз согнуть, прежде чем его можно будет подсоединить к вытяжному вентилятору или вентиляционной решетке. Или проведите его через очень узкое место. В этом случае как нельзя лучше подойдет гибкая гофрированная труба для вентиляции, которая может принимать любую конфигурацию.

Есть два типа таких деталей:

1. Металлик. Изготавливается из многослойной гофрированной алюминиевой фольги. Его можно легко согнуть под любым углом, подключив вентиляцию к любой розетке.

Однако сразу хочу отметить, что внутри трубы есть складки, а значит, они создают значительное сопротивление потоку воздуха.

1. Пластик. Это деталь, изготовленная из смеси полиэстера и алюминиевой фольги.Внутренняя часть пластиковой трубы армирована стальной проволокой, скрученной в бухты.

В отличие от алюминиевых труб, пластиковые трубы обладают улучшенными теплоизоляционными и звукопоглощающими свойствами. Поэтому именно их я использую в жилых домах и квартирах, когда необходимо подключить вытяжку или вентилятор с уже смонтированным жестким пластиковым воздуховодом.

Выход

Теперь вы знаете, какие детали можно купить и использовать для установки системы вентиляции в частном доме.Если вас интересует вентиляция в квартире (например, на кухне), рекомендую посмотреть видео в этой статье.

Также хотелось бы спросить, использовали ли вы канализационные трубы ПВХ для монтажа вентканалов? И если да, то как именно? Свои ответы вы можете оставлять в комментариях к материалу.

30 июля 2016 г.

Если вы хотите выразить благодарность, добавить пояснение или возражение, спросите что-то у автора — добавьте комментарий или скажите спасибо!

Выхлопную трубу можно использовать в частном доме. В данном случае он предназначен для газового водонагревателя. Рассмотрим, как выбрать и установить выхлопные трубы для кухни или газовых котлов.

Конструкции для установки в квартире

Для вытяжки на кухне установлены следующие трубы:

• Пластик. Они могут быть квадратными и круглыми. Они эстетичны и вместительны. Гладкие стены помогают снизить шум, на них не скапливается грязь. Пластиковые трубы доступны по стоимости. Срок их службы достигает 10 лет.Все это время они не нуждаются в уходе, чистке. Установка очень проста. Для установки потребуются переходники Г-образного типа, переходники от вытяжки, герметик. Пластиковые конструкции имеют разный диаметр. Какой диаметр выбрать? Выбор зависит от мощности сети, размера вентиляционного канала;
• Гофрированный. Обычно его применяют, когда возникают трудности с разводкой из-за невозможности использовать несколько колен. Они отлично подходят для труднодоступных мест.Их отличает простота установки, отсутствие необходимости покупать переходники, оперативность, долговечность. Изготовлен из алюминия или пластика. Выбирая алюминиевую трубу, важно рассчитать ее оптимальный диаметр. Этот параметр зависит от размеров выходного отверстия приточно-вытяжной системы. При установке требуется его растянуть, так как складки увеличивают шум. Среди недостатков — необходимость регулярной уборки.

Что выбрать? Если вы готовы пожертвовать низким уровнем шума ради простоты установки и дизайна, выбирайте изделия из гофрированного картона.Если вам важна высокая пропускная способность, покупайте пластиковые конструкции.

Особенности монтажа конструкций из разных материалов

Монтаж трубы на кухне зависит от материала, из которого изготовлено изделие для вытяжки. Для установки пластиковых конструкций необходимы переходники. Если устанавливаются квадратные изделия, также обязательны и колени.

При установке вытяжки на кухне важно помнить следующие правила:

• Приобретать вытяжные конструкции для кухонных вытяжек рекомендуется после определения необходимого диаметра и сечения. Все эти параметры зависят от размеров вентиляционного отверстия и вытяжки. Размеры изделия не должны быть меньше вентиляционного отверстия на кухне. В противном случае это приведет к снижению мощности, большей нагрузке на систему, что может спровоцировать преждевременный отказ;
• Нельзя монтировать вытяжные конструкции на кухне так, чтобы их угол превышал 90 градусов. Каждый крупный перегиб негативно сказывается на работоспособности кухонной системы. К тому же это приводит к неправильному оттоку воздуха;
• Рекомендуется установить обратные клапаны для предотвращения обратного потока воздуха.

Соблюдение простых правил позволит вам установить конструкцию для кухонной системы так, чтобы она прослужила вам долго и не испортила настроение поломками.

Разновидности конструкций отопительных приборов

Вытяжки для газовой колонки выгодно устанавливать по следующим причинам:

• Они способствуют увеличению тяги;
• Выполняют функцию удаления продуктов сгорания.

Стандартный диаметр трубы для газовой колонки составляет 110 мм и 130 мм.Конструкции диаметром 110 мм применяются для газового водонагревателя мощностью не более 19 кВт. Изделия диаметром 130 мм используются для устройств в частном доме, мощность которых от 21 кВт.

Трубы для вентиляции в частном доме бывают следующих типов:

• Гофрированные. Среди достоинств — надежность, мобильность, демократичная цена. Изделия для газовой колонки в доме можно растянуть до 3-х метров, увеличив металлической лентой.При установке для придания нужной формы и направления используется стальная проволока;
• Алюминий. Преимущества таких конструкций газового водонагревателя в частном доме: устойчивость к воздействию конденсата, небольшой вес, простота монтажа;
• Сталь. Стандартная длина — 1-1,5 метра. Если в системе вентиляции есть горизонтальный участок, можно установить отводы на 90 градусов. Достоинства: прочность, надежность, длительный срок службы. Недостатки: образование конденсата, необходимость утепления зимой;
• Коаксиальный. Такие трубы все чаще используют в частном доме для организации работы газового водонагревателя. Достоинства: в доме остается больше чистого воздуха, высокая производительность. Конструкция монтируется с уклоном в 3 градуса. Это необходимо для предотвращения попадания осадков в систему.

Правила монтажа воздуховодов

Перед установкой в ​​частном доме важно провести расчеты.

Диаметр конструкций зависит от:

• Объем газовой колонки;
• Объем отработанного воздуха на максимальной мощности;
• Разница между температурой наружного воздуха и температурой вытяжного воздуха;
• Высота воздуховода.

Высота конструкции зависит от типа газовой системы. Перед установкой определяется место, где лучше всего установить воздуховод.

Если в частном доме есть камин или другие системы с дымоходами, к ним будет удобно подвести воздуховод. Если камина нет, делают выход, где монтируют асбестовую конструкцию диаметром 120 мм и более.

Степень тяги зависит от высоты воздуховода.Лучше, если конструкция будет на метр выше крыши (хотя бы). В целях безопасности воздуховод монтируется в доме высоко на стене. Перед установкой проделываются отверстия для крепления, затем устройство крепится к стене с помощью саморезов. Можно делать повороты на 90 градусов. Выполняются с помощью колен. Однако это снижает тягу.

Вентиляционные трубы, предназначенные для вытяжек, производятся в ассортименте, поэтому вы точно можете купить подходящий вариант.Правильный выбор вентиляционных конструкций и качественный монтаж положительно сказываются как на производительности, так и на долгом сроке службы системы.

Одна из самых важных систем в любом доме — это система вентиляции. От этого зависит не только удобство проживания, но и здоровье людей. С помощью этой конструкции удаляется отработанный воздух из помещения и подается свежий воздух. Дополнительную безопасность обеспечивает установка на кухне системы вентиляции. На кухне вытяжка просто незаменима для удаления дыма, неприятных запахов и пригорания. Он устанавливается над печью, и ненужные запахи выводятся в общую систему вентиляции домов.

В настоящее время на бытовых рынках можно найти широкий ассортимент различных моделей вытяжек, отличающихся друг от друга не только внешними характеристиками, но и функциональными возможностями, устройством и габаритами. Самостоятельно установить вентиляционную систему не очень сложно, но что делать, если печь установлена ​​в одном месте, а вытяжной канал расположен гораздо дальше? Выход из этой ситуации довольно простой — нужно прибегнуть к использованию труб для вытяжек, которые сделаны из гофрированного металла или пластика.

Как правило, эти конструкции отличаются хорошей гибкостью и малым весом. Установить эти трубы своими руками тоже несложно, так как нет необходимости использовать набор специальных навыков или дорогостоящие инструменты. Чтобы все было максимально понятно, сначала опишем принцип работы воздуховода и охарактеризуем разные типы труб.

Устройство воздуховодов

Вытяжки могут иметь принципиально разную конструкцию, отвод воздуха осуществляется через специальный вентиляционный клапан или через специальные отверстия в стенах.В частных домах вытяжная система устанавливается после окончания планировки, поэтому диаметр вытяжной трубы известен заранее, его нужно только измерить.

В многоквартирных домах найти решение проблемы с установкой системы вентиляции немного сложнее. При этом плита и вытяжка, которая должна располагаться над ней, располагаются на значительном расстоянии от вытяжного отверстия, а диаметр трубы и размеры выходного отверстия могут быть разными.

В этом случае используются специальные трубы и переходники, с помощью которых можно плотно и плотно соединить трубу с поверхностью стены и снизить вероятность поломки. Не рекомендуется устанавливать варочную панель и вытяжную систему напротив вентиляционного отверстия. Наличие большого количества изгибов, называемых коленями, приводит к значительному снижению КПД системы и может повысить уровень шума устройства во включенном положении, что явно не добавляет комфорта.

Старайтесь избегать таких маневров

Труба для вентиляции кухонной вытяжки

Сейчас при установке вытяжки используются самые разные типы труб, разработанные специально для этих целей. Наибольшей популярностью пользуются изделия из гофрированного пластика, так как этот материал легкий и не требует использования колена при установке данной системы. Эти трубы имеют долгий срок службы и не требуют очистки. При этом пластиковые трубы гладкие и достаточно жесткие.

При установке необходимо использовать дополнительные инструменты, например специальный адаптер для крепления к общей системе вентиляции и колено.Пластиковые трубы имеют приятный внешний вид, длительный срок службы и не требуют дополнительного ухода. Трубы для извлечения металла изготовлены из полужесткого алюминия, имеют гофрированную форму, надежны и просты. При установке алюминиевых выхлопных труб изгиб также не требуется, так как материал прекрасно гнется, не изменяя своих свойств.

Теперь рассмотрим эти типы труб более подробно.

Выхлопные трубы из пластика

Пластиковые выхлопные трубы доступны на рынке в двух вариантах: гофрированные и гладкие.Они имеют круглое или квадратное сечение. Квадратные воздуховоды имеют более привлекательный вид, но характеристики относительно круглого практически не отличаются. При установке пластиковые трубы устанавливают над кухонными шкафами или полками, которые скрывают воздуховод. Теперь вы можете приобрести специальные конструкции встроенных выхлопных систем, которые выглядят привлекательно и аккуратно.

При установке пластикового воздуховода необходимо соблюдать следующие условия:

• Наличие Г-образных переходников (не менее трех экземпляров).
• Наличие переходного элемента от вытяжки к общему вентиляционному каналу.
• Наличие герметика для заделки всех стыков и обеспечения крепежа.

Диаметр трубы для вытяжной системы рассчитывается исходя из размера вентиляционного канала, мощности системы и вытяжного отверстия.

Пластиковые трубы отличаются от металлических труб несколькими способами, благодаря чему они стали настолько популярными в последние годы. Во-первых, пластиковая система при работе вытяжки издает намного меньше шума по сравнению с алюминиевыми воздуховодами.Во-вторых, гладкие пластиковые трубы не имеют трещин, в которых могла бы постепенно скапливаться грязь, жир и тому подобное. Пластиковые воздуховоды гофрированной формы также отличаются этим качеством, ведь поверхность самого полимера не дает скапливаться на ней жировым отложениям, но все же они уступают квадратным гладким трубам.

К тому же пластиковые трубы с высоким уровнем качества намного дешевле. Они могут без нареканий служить более десяти лет, не требуя чистки или замены, легко устанавливаются, не вызывая излишней нагрузки на конструкцию, и малозаметны, так как изготовлены из материалов светлых оттенков.

Гофрированные алюминиевые трубы

Выбирая гофрированные алюминиевые воздуховоды, необходимо правильно рассчитать не только длину, но и диаметр трубы. При установке данной системы необходимо максимально растянуть трубу, это нужно делать, потому что такой воздуховод в нормальном состоянии имеет множество складок, что увеличивает шум вытяжки при эксплуатации и доставляет дискомфорт.

Преимущества использования гофрированных алюминиевых систем — простота монтажа, отсутствие необходимости приобретать дополнительные переходники, так как гофрированные пластиковые и алюминиевые трубы изначально идеально изгибаются, их не нужно разрезать на части и соединять под разными углами.Такое качество предполагает более выгодный монтаж, достаточно лишь приобрести переходник на вентиляционное отверстие и от самой вытяжной системы.

Алюминиевые воздуховоды изготовлены из полужесткого материала, который не ломается при установке. Он обладает высоким уровнем прочности, но его следует регулярно очищать от грязи и жира. Диаметр трубы должен соответствовать диаметру выхода вытяжного оборудования и вентиляционного канала.

Как правильно определить конструкцию и диаметр трубы

При установке вытяжной системы в домашних условиях нужно правильно выбрать не только конструкцию и тип самой трубы, но и ее размеры. Если при установке выяснится, что диаметр трубы меньше выхода системы, то могут возникнуть такие неприятные ситуации, как значительное повышение уровня шума и увеличение нагрузки на вытяжное устройство. Все это вместе рано или поздно приведет к поломке и необходимости дорогостоящего ремонта. Если вытяжка приобреталась в собранном виде в магазине, то вы можете самостоятельно установить вытяжное оборудование, что позволит значительно сэкономить.

Воздуховод не должен быть длинным, так как это сильно снижает эффективность работы, а каждый поворот под прямым углом снижает уровень мощности системы примерно на одну десятую.При превышении угла поворота 90 градусов отток воздуха не будет происходить правильно и вызовет перегрузку выхлопной системы. Это часто случается при установке квадратных труб.

Есть два типа таких клапанов: мембранные или с пластиковым диском. Оптимальный размер любого воздуховода — до трех метров; при большей длине наблюдается падение производительности. В этом случае лучше выбирать трубы с гладкими стенками и круглым сечением.

Особенности установки системы вентиляции на кухне

Во время монтажа воздуховоды можно замаскировать различными способами, и наиболее популярным из них является использование декоративного короба, через который доступ к трубам достаточно прост.При необходимости вентиляционные трубы можно проложить над поверхностью подвесного потолка или закладными системами, расположенными внутри кухонного гарнитура и незаметными снаружи. При установке вытяжной системы стоит придерживаться нескольких правил безопасности, которые регламентируются такими нормативными документами, как ГОСТ, СНиП и ОСТ.

При установке вентиляционной системы большое значение имеет не только размер трубы, но и то, как она будет подведена к отверстию. Проход в вентиляционном канале, так как в противном случае нарушается воздухообмен внутри помещения.В этой ситуации лучше использовать специальные переходники.

При установке воздуховода убедитесь, что на нем нет провисаний. Если вы используете алюминиевую гофрированную трубу, растяните ее как можно дальше.

Не забывайте об электробезопасности, в систему часто попадают жир и грязь, скапливается влага.

Если вытяжка неправильно подключена к электросети, существует опасность поражения электрическим током. Вытяжка подключается к источнику питания тремя проводами: массой, фазой и нулем.Стандартный провод заземления желтый с зеленой полосой. Перед установкой нужно позаботиться о заземлении для безопасного использования электроприбора.

Если в доме уже есть контур заземления и установлены розетки европейского типа, то проблем быть не должно: при подключении провод подключается к клемме заземления, обозначенной полосами разной длины. Если в оборудовании нет специального разъема для заземления, его можно сделать самостоятельно, прикрутив провод к металлическому корпусу.В том случае, если у вас нет евророзеток, можно сделать заземление самостоятельно, но подключать его к трубам и батареям категорически запрещено, лучше это делать на мертвую нейтраль.

Остальные действия необходимо выполнять в соответствии с инструкциями, прилагаемыми к вытяжному оборудованию.

Это весь процесс установки вентиляции на кухне. Теперь вы полностью усвоили всю необходимую информацию о значении этой системы и можете выполнять работы по ее установке самостоятельно.

Вентиляционная труба в частном доме обеспечивает необходимый для здоровья воздухообмен, способствует удалению пыли, паров вредных веществ и лишней влаги. Какие системы вентиляции наиболее востребованы, и что нужно помнить при их установке — узнайте из этой статьи.

Типы систем вентиляции

Труба вентиляционная на крышу.

Установки для циркуляции воздуха различаются конструктивными особенностями (делятся на наборные или моноблочные), назначением (бывают вытяжные или приточные), размером обслуживаемой площади (бывают общеземные или местные), Кстати, воздух движется (естественный или искусственный).

• Приточный воздух. Система нагревает воздух зимой и охлаждает летом.
• Выхлоп. Удаляет отработанный воздух.
• Местный. Доставляет свежий воздух в определенное место или удаляет газообразную воздушную смесь из определенного участка комнаты (например, вытяжек).
• Наборная система вентиляции часто располагается за подвесным потолком. Включает вентилятор, фильтр, глушитель, систему автоматики. Нужен профессиональный расчет, имеет большие габариты.
• Моноблочная система представляет собой звукоизолированный бокс, в который помещаются все вентиляционные установки. Встроенный рекуператор экономит тепло и энергию. Такая система не только дороже предыдущей, но и требует большего количества труб.

Правила проектирования

Переход трубы с одного диаметра на другой должен быть плавным.

Свежий воздух должен быть направлен в первую очередь в гостиную, детскую и спальню, затем в коридор, кухню и ванную комнату.

При выборе системы вентиляции нужно знать высоту потолка и площадь квартиры. Умножьте эти значения, чтобы получить мощность приточной вентиляции. Для 2-х комнатной квартиры этот параметр должен быть в пределах 200-300 м3 / ч, для 3-х и 4-х комнатной квартиры — 500 м3 / ч.

В санузлах, кухнях, в помещениях с камином обязательно должен быть вытяжной патрубок для вентиляции. В частном доме и в многоквартирном доме строятся системы канального типа.Основные требования к ним: соответствие диаметра трубы расходу проходящего воздуха, пожаробезопасность и герметичность.

Воздушный поток распределяется по помещениям с помощью вентиляционной трубы. В частном доме, как и в производственной зоне, расход воздуха является основным параметром, по которому выбирается диаметр подающей и отводящей труб.

Устройство вентиляционной системы

Принцип действия

Канальная система — комплект компонентов для принудительной вентиляции.

Через капот воздух втягивается в дефлектор крыши. Воздухозаборник используется для повторного входа в комнату.

Рекуператор теплообменника заставляет нагретый воздух отдавать тепло поступающему холодному воздуху, тем самым экономя 25% тепловой энергии.

Преимущества: удаление вредных примесей с помощью фильтра, теплосбережение, охлаждение (обогрев), осушение (увлажнение) воздуха.

Недостатки: система автоматически отключается при отсутствии электричества, шумах при работе, сложности блока управления (иногда возникает необходимость в обслуживании).

Важно! Приточную вентиляцию в частном доме из канализационных труб лучше не монтировать. Материал может содержать токсичные вещества, которые попадут в комнату вместе с воздухом. Для дымохода этот вариант подойдет.

Монтаж происходит в такой последовательности:

1. Расчет воздухообмена.
2. Выбор сечения трубы.
3. Выбор типа системы вентиляции.
4. Составление схемы вентиляции (установить места забора и вытяжки воздуха и места прокладки труб).

При укладке системы старайтесь избегать прямых углов и резких переходов труб разного диаметра.

Пластиковые трубы не ржавеют, просты в установке, имеют эстетичный вид и малый вес, а также создают меньше шума при работе (по сравнению с металлическими). Но огнестойкость пластика невысока.

Для жилых помещений оптимально использовать гофрированную гибкую трубу из полиэстера и алюминиевой фольги. Обладает повышенной теплоизоляцией и звукопоглощением.

Лучше всего позаботиться о воздуховодах еще на этапе проектирования дома. В каждой комнате должна быть отдельная труба, все они должны сходиться в один канал.

Если на входе в систему установлен воздушный фильтр, он будет задерживать около 80% пыли.

Установите глушитель на выходе из вентиляционной установки — и ваши трубы не будут напоминать о себе во время работы. Панель управления, функция контроля засорения фильтров, возможность подключения к системе «Умный дом» — все это делает вентиляционную установку по-настоящему удобной.

Система воздуховодов устанавливается до окончания ремонтных работ.

Утепление воздуховодов

Система вентиляции со временем забивается пылью. Справиться с проблемой поможет фильтр для очистки поступающего воздуха.

Утеплитель защищает от плесени, позволяет повысить шумоизоляцию за счет уменьшения вибрации воздуха, движущегося по каналам, снижает теплопотери. Многие обогреватели обладают противопожарными свойствами (предотвращают распространение огня).

Итак, давайте определимся, как и чем утеплить вентиляционную трубу в частном доме.

Пенополиуретан

Оболочка из пенополиуретана устойчива к механическим повреждениям, не впитывает влагу, не горит, хорошо сохраняет тепло и может использоваться после разборки конструкции.

Оболочка ППУ состоит из двух половин, закрывающих трубу. Материал обладает высокими теплоизоляционными свойствами, со временем не теряет первоначальную форму, не крошится, не выделяет вредных веществ, имеет более доступную цену по сравнению с минеральной ватой.Сохраняет теплоизоляционные функции 25 лет. Вы можете подобрать оболочку под любой диаметр трубы.

Есть только один недостаток — хрупкость материала.

Порядок работ:

1. Изоляция крепится строительным клеем или алюминиевой лентой.
2. Перед началом работ трубу обрабатывают антикоррозийным составом. — — После этого полуцилиндры фиксируются полимерными или металлическими креплениями и монтажной лентой.
3. Элементы утеплителя внахлест (5-10 см).Составные части оболочек соединяются методом «шип-паз», при небольшом диаметре — «ступенями».

Минеральная вата

Это дешевый и негорючий материал. Но в процессе установки нужно использовать строительные очки и респиратор (мельчайшие частицы утеплителя не должны попадать в легкие и глаза). Материал впитывает влагу — его необходимо обернуть фольгой или оцинковать. Главный минус в том, что вата со временем слеживается.

Герметичность пластиковых окон и звукоизоляция межкомнатных дверей мешают воздухообмену в доме. Вентиляционные каналы, установленные на кухне и в ванной для естественной циркуляции воздуха, могут не справляться со своей функцией. Специалисты рекомендуют использовать приточно-вытяжную систему с рекуперацией тепла. Дополнительно можно проводить кондиционирование, увлажнение, ионизацию воздуха. Все это поможет создать благоприятный микроклимат.

Видео: вентиляция в загородном доме.

Как работает домашняя вентиляция | HomeTips

Небольшая влажность важна для домашнего комфорта, особенно зимой. Но слишком много пара в сочетании с парами синтетических материалов, пестицидов, моющих средств и бытовой химии может сделать воздух в доме не только неприятным, но и совершенно токсичным. Ответ? Вентиляция.

Многие приборы и вентиляционные отверстия объединяются для правильной вентиляции дома.

Дома нужно дышать. Они должны втягивать свежий воздух и выпускать застоявшийся воздух.Фактически, некоторые специалисты рекомендуют менять половину объема воздуха в доме каждый час.

Вы можете стимулировать вентиляцию, конечно, открыв двери и окна. Но уловка состоит в том, чтобы обеспечить необходимую вентиляцию, не выбрасывая в окно дорогие доллары за отопление и охлаждение дома.

Дом достигает этого за счет наличия соответствующего типа и комбинации вентиляционных отверстий и вентиляторов в незанятых частях дома, таких как чердак и ползунки, а также за счет вентиляции определенных областей интерьера с помощью кухонных вытяжек, вентиляторов для ванной комнаты, всего дома вентиляторы и аналогичные приборы.Ниже приводится более внимательный взгляд на некоторые полезные вентиляционные отверстия.

Вытяжные вентиляционные отверстия для дома

Вытяжные вентиляционные отверстия помогают теплому воздуху выходить с крыши. Типы выхлопных отверстий включают:

Риджент. Коньковое вентиляционное отверстие обычно представляет собой решетчатую секцию металла, выходящую из зазора наверху крыши и закрывающую ее. Они проходят по всей длине крыши. Жалюзи выпускают воздух из чердака и предотвращают попадание дождя и других ненастных погодных условий в дом. Это наиболее эффективный способ отвести горячий воздух из дома.

Коньковая вентиляция проходит по пику крыши для отвода горячего воздуха.

Вентиляционное отверстие на крыше. Основная вентиляционная решетка на крыше — маленькая, квадратная и металлическая. В некоторых есть вентилятор, управляемый термостатом, который помогает быстро выпускать горячий воздух.

Вытяжка турбины. Вентиляционное отверстие турбины — это еще один тип вентиляционного отверстия на крыше. В нем есть профилированные лопатки, которые отводят тепло с чердака, поворачиваясь при слабом ветре. Их приподнятый профиль может быть более заметным, чем у стандартного вентиляционного отверстия на крыше, поэтому, если эстетика является проблемой, вы можете установить их сзади, а не спереди вашего дома.

Вентиляционное отверстие турбины вращается с движением воздуха для отвода тепла с чердака.

Фронтальный выход. Фронтальные вентиляционные отверстия — это треугольные или квадратные вентиляционные решетки, которые подходят к краям чердака, рядом с пиком крыши. Это наименее эффективный вариант вытяжной вентиляции, но они обычно встречаются в старых домах и их значительно проще установить.

Домашние воздухозаборники

Воздухозаборники втягивают более холодный воздух через карнизы или потолки. Типы воздухозаборников включают:

Нижний люк. Если вы занимаетесь новым строительством или заменяете карниз или потолок, вы можете рассмотреть возможность установки вентиляционных отверстий на потолке, которые представляют собой металлические решетчатые рамы, которые проходят по всей площади потолка.

Вентиляционные отверстия в потолке способствуют циркуляции воздуха через чердак.

Карниз. Вентиляционные отверстия для карнизов обычно имеют круглую форму и обычно добавляются в дом для улучшения вентиляции чердака. Они сидят под карнизом, между стропилами и проходят по двум сторонам дома.

Стропильная вентиляция. Вентиляционное отверстие для стропил работает совместно с воздухозаборными и вытяжными отверстиями. Они предохраняют изоляцию чердака от блокировки воздушного потока от вентиляционных отверстий на потолке и карнизах до верхних вытяжных отверстий.

Фундамент. Вентиляционные отверстия для фундамента , как следует из их названия, устанавливаются вдоль фундамента вашего дома. Эти металлические вентиляционные решетки позволяют воздуху циркулировать в подвале или в подвале и предотвращают накопление опасной влаги под домом.

Вентиляционные отверстия в фундаменте обеспечивают циркуляцию воздуха под домом.

Вентилятор с рекуперацией тепла. Система вентиляции с рекуперацией тепла (HRV) позволяет проветривать дом, не удаляя дорогостоящий нагретый или охлажденный воздух. Для получения дополнительной информации см. Системы вентиляции с рекуперацией тепла.

Система вентиляции с рекуперацией тепла (HRV)

Рекомендуемый ресурс: Найдите предварительно проверенного местного подрядчика по установке вентиляторов всего дома

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет в качестве редактора зданий в Sunset Книги, старший редактор домашнего журнала, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Четыре способа сбалансированной вентиляции

Вентиляция — это великая вещь. Подача наружного воздуха в дом и удаление застоявшегося воздуха в помещении улучшает качество воздуха в помещении. Ну, по крайней мере, в большинстве случаев. Иногда качество наружного воздуха хуже, чем в помещении. Иногда вы вносите слишком много влаги и начинаете расти плесень. А иногда вы вносите не тот воздух на улицу.

Вероятно, наиболее распространенная система механической вентиляции всего дома — это только вытяжная система. Вы устанавливаете некоторые элементы управления на вытяжные вентиляторы, которые уже находятся в доме, и эти вентиляторы настроены на выпуск отработанного воздуха из дома, непрерывно или периодически. Проблема в том, что такая система — отстой. В прямом смысле. А если в ваш дом сосет из пристроенного гаража, заплесневелого подлога или грязного чердака, вы можете усугубить ситуацию.

Способ избежать отстойного дома — это сбалансированная вентиляция.Вы вытягиваете затхлый воздух из дома и подаете такое же количество воздуха напрямую, а не полагаетесь на отрицательное давление в доме для поступления наружного воздуха. Вот пять способов сбалансированной вентиляции. Я расположил их в порядке возрастания стоимости, сложности и эффективности.

1. Откройте окна

Хорошо, технически я не должен включать это, потому что это не реальное решение для большинства домов. Этот работает только в том случае, если в доме мягкий климат, который практически не требует кондиционирования.Но если это ваша ситуация, вам не нужна навороченная система вентиляции. Просто откройте окна.

2. Соедините интегрированную приточную систему с центральным вентилятором с вытяжными вентиляторами

Во многих домах предусмотрена только вытяжная вентиляция всего дома (вентиляторы и средства управления). Один из простых способов модернизации — установить интегрированную приточную систему с центральным вентилятором в дополнение к стороне, предназначенной только для вытяжки. Два наиболее часто используемых элемента управления производятся AirCycler и Honeywell.

Эти системы интегрированы с воздуходувкой в ​​системе центрального отопления и охлаждения.Они вводят наружный воздух во время работы системы и смешивают его с воздухом в помещении, циркулирующим по системе воздуховодов. Его фильтруют и кондиционируют перед тем, как ввести в дом. Когда вы привязаны к элементам управления только вытяжкой, вы получаете сбалансированную вентиляцию.

Основным недостатком этой системы является использование энергии в системах, в которых нет воздуходувок с регулируемой скоростью. Помимо подачи свежего воздуха, когда система обогревает или охлаждает, она может включать вентилятор, когда дом не нуждается в обогреве или охлаждении.А некоторые воздуходувки потребляют много энергии. Включение вентилятора мощностью 400 Вт для подачи наружного воздуха со скоростью 50 кубических футов в минуту — это излишне. Если у вас есть высокоэффективная система отопления и охлаждения с вентилятором с регулируемой скоростью, вы сможете сделать это при мощности менее 50 Вт.

И еще один недостаток, на который Курт Киндер указал в первом комментарии ниже, — это влажность. Во влажном климате работа воздуходувки без компрессора может привести к испарению влаги на змеевике и возвращению ее в дом.

3. Сопряжение приточного вентилятора с вытяжным вентилятором

Еще один способ добиться сбалансированной вентиляции — использовать вытяжные вентиляторы с элементами управления, а также установить приточный вентилятор. Вы можете сделать это с помощью вентилятора для ванны, установленного для вдувания воздуха в дом, или вы можете использовать вентилятор, сделанный специально для этой задачи. Я имею в виду вентилятор QuFresh от Air King.

У них есть две основные модели. В одном есть датчик температуры и относительной влажности, а в другом его нет. Датчик предназначен для ограничения объема вентиляции, когда на улице очень холодно, очень жарко или очень влажно.Он по-прежнему будет работать 15 минут в час, так что вы будете получать достаточный приток воздуха для вентиляции.

Мне нравится концепция и особенности вентилятора QuFresh. У меня еще не было возможности попробовать, но они делают много хорошего. Вы можете регулировать расход от 30 до 130 кубических футов в минуту. В нем есть слот для 2-дюймового фильтра, который может быть до MERV 13. Он тихий (0,5 сона при 50 куб. И это относительно недорого.

3а. Сопряжение вентиляционного осушителя с вытяжными вентиляторами

ОК. Это действительно должен быть номер 4, а не 3а, но я почему-то не подумал об этом, когда сначала составил свой список.Стратегия здесь состоит в том, чтобы использовать элементы управления на ваших вытяжных вентиляторах, как в двух предыдущих, и подавать вентиляционный воздух через осушитель воздуха в доме. Многие модели позволяют сделать это за счет наличия двух впускных отверстий на осушителе, меньшее из которых присоединяется к воздуховоду, выходящему на улицу. Нам нравится Ultra-Aire, но есть и хорошие модели от AprilAire, Honeywell и других. (Раскрытие информации: Therma-Stor, производящая осушители Ultra-Aire, рекламируется здесь, в блоге Energy Vanguard.)

Одним из недостатков осушителей воздуха является тепло, которое они создают в вашем доме. Модель SD12 Ultra-Aire устраняет эту проблему, будучи осушителем сплит-системы. Он удаляет влажность в помещении, но выводит тепло на улицу. Это означает, что он даже обеспечивает небольшое охлаждение (около трети тонны).

4. Используйте вентилятор с рекуперацией тепла или энергии (HRV или ERV)

Это то, о чем думает большинство людей, когда кто-то упоминает сбалансированную вентиляцию. На фото вверху статьи изображена внутренняя часть типичного ERV.(HRV выглядит так же, но в теплообменнике используется другой материал.)

Операция проста. Он имеет два вентилятора: один для отвода застоявшегося воздуха в помещении, а другой для подачи свежего наружного воздуха. Он фильтрует оба воздушных потока. Два воздушных потока проходят через теплообменник, являющийся в большинстве моделей капиллярным сердечником. Два воздушных потока проходят рядом друг с другом и обмениваются теплом в HRV и теплом и влагой в ERV. Но два воздушных потока не смешиваются.

Это отличный способ проветрить дом.К тому же это дороже, чем вышеперечисленные. У Panasonic есть небольшой «спот» ERV под названием Whisper Comfort, но помимо этой модели, вы, вероятно, смотрите на 1000 долларов или больше за ERV или HRV. Самым большим отличием этого типа сбалансированной вентиляции от двух предыдущих является теплообменник. Вы получаете сбалансированную вентиляцию с рекуперацией, а это означает, что вам не нужно столько кондиционирования наружного воздуха, сколько вы приносите.

Нахождение баланса

Вот краткое изложение основных способов сбалансированной вентиляции.В наши дни на рынке вентиляции наблюдается много творчества, потому что вентиляция — это большое дело. Я думаю, что мы дошли до того момента, когда нам редко приходится вести битву за необходимость в герметичных домах. Старый миф о том, что дом должен дышать, хоть и не исчез полностью, но по большей части был отправлен на свалку плохого мышления.

Но давайте проясним, что на самом деле означает сбалансированная вентиляция. Это не означает, что здание всегда находится под нейтральным давлением по отношению к окружающей среде.Ветер, эффект стека и другие механические системы всегда могут вывести здание из равновесия. Когда мы говорим о сбалансированной системе вентиляции, мы просто имеем в виду, что эта конкретная система не приводит к положительному или отрицательному эффекту здания, потому что она вытягивает и подает равное количество воздуха.

Еще один момент здесь заключается в том, что моей основной мотивацией при написании этой статьи было показать некоторые способы преобразования системы только выхлопных газов в сбалансированную систему. Вышеупомянутые методы 2 и 3 показывают, как это можно сделать относительно легко и недорого.Метод 4 был бы хорошим способом сделать это во влажном климате юго-востока США.

Еще одно. Я собирался составить список из пяти способов сбалансированной вентиляции, но решил оставить другой для отдельной статьи. Выйдя на шаг дальше ERV, вы могли бы пойти с усиленным ERV. Две компании производят устройства, которые включают сбалансированную вентиляцию с рекуперацией, небольшой тепловой насос, улучшенную фильтрацию и многое другое. Один из них — это Conditioning ERV или CERV от Build Equinox. Другой — Minotair от Minotair Ventilation.Сейчас у нас есть две работы по проектированию систем отопления, вентиляции и кондиционирования воздуха, которые будут использовать эти устройства, так что следите за новостями, чтобы узнать об этом позже.

А пока старайтесь сохранять равновесие. Или, по крайней мере, быть позитивным.

Статьи по теме

Получение механической вентиляции в кондиционированном помещении

Приключения в вентиляции ванной комнаты отеля

Вентилятор с рекуперацией энергии НЕ ЯВЛЯЕТСЯ осушителем

Зачем воздухонепроницаемым домам механическая вентиляция?

ПРИМЕЧАНИЕ: Комментарии модерируются.Ваш комментарий не появится ниже, пока не будет одобрен.

Многосемейная вентиляция: помогает зданиям дышать

В сообществе многоквартирных домов ведутся споры о том, как лучше вентилировать жилые дома. Существует три конкурирующих варианта дизайна, которые могут быть реализованы в жилом дизайне: естественная вентиляция, механическая вентиляция и гибридный подход.

Какой набор «легких» лучше всего разместить в вашем здании? Вам необходимо учитывать требования LEED EAp1, требования местных норм, климат в здании, конфигурацию квартиры, особые требования проекта к вытяжке и многое другое.Вот некоторые вещи, о которых стоит подумать.

Естественная вентиляция

Начнем с естественной вентиляции. Благодаря более низким первоначальным затратам и более низким эксплуатационным расходам (благодаря необходимости меньше кондиционировать наружный воздух), не говоря уже о растущем спросе на здоровье, естественная вентиляция возвращается. Однако естественная вентиляция не всегда является идеальным решением. В связи с преобладанием тенденций в области здорового образа жизни и отраслевой направленностью, USGBC и несколько местных юрисдикций используют более строгую интерпретацию требований к вентиляции и вытяжке, связанных с путями соответствия ASHRAE 62 как для естественно вентилируемых, так и для механически вентилируемых помещений.

Естественная вентиляция основана на окнах, управляемых пользователем, для подачи необходимого наружного воздуха в помещение. В здании с полной естественной вентиляцией используются преимущества преобладающих ветров, а также используются прозрачные элементы и другие элементы дизайна, которые перемещают воздух через здание. Естественная вентиляция усиливает охлаждающий эффект движущегося воздуха. Однако при неправильном изучении, проектировании и эксплуатации в жилом помещении с естественной вентиляцией могут возникнуть проблемы с комфортом, влажностью и качеством воздуха в помещении.

Некоторые вещи, о которых следует помнить при естественной вентиляции.

• При проектировании планировки здания следует учитывать, что здание с естественной вентиляцией ограничивает эффективность работы окон до 25 футов. Следовательно, все помещения должны быть постоянно открыты для работающих окон. Чтобы удовлетворить эти требования без чрезмерно сложной конструкции соединительных каналов и переходов для перемещения воздуха из одного помещения в другое, квартира должна быть ограничена глубиной 25 футов и обеспечивать доступ каждого помещения к действующему окну.

• Общая площадь эксплуатируемых окон должна быть более 4% от общей площади квартиры. Тип окна также имеет решающее значение, поскольку общая открытая площадь окна зависит от типа используемых окон (створки, одинарные / двойные навесные, слайдер, навес и т. Д.). Если проемы закрыты жалюзи или другими препятствиями, следует использовать общую свободную площадь для расчета общей рабочей площади окна.

• В соответствии со стандартом ASHRAE 62.1, кухонная вытяжка не должна выводиться наружу, если пространство вентилируется естественным образом, поэтому выделенная кухонная вытяжка не требуется; простой рециркуляционный вентилятор над плитой выполняет свою работу.Однако вытяжка требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту за ванную, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Одним из ограничений для здания с естественной вентиляцией является отсутствие вентиляции, когда окна закрыты. Эта очевидная проблема редко ограничивает попытки создания конструкции с естественной вентиляцией.Например, в климатической зоне Вашингтона, округ Колумбия, холодная зима и жаркое и влажное лето ограничивают количество дней, в которые можно комфортно разместить открытые окна. Следовательно, в течение длительного периода времени, когда окна закрыты, отсутствие надлежащей вентиляции может привести к проблемам с комфортом и качеством воздуха в помещении.

Варианты механической вентиляции

Механическая вентиляция — это более традиционный подход к проектированию, при котором наружный воздух подается в отдельные квартиры через механическую систему воздуховодов.Наружный воздух подается непосредственно в приточно-вытяжную установку через отдельные воздухозаборники в каждой квартире и кондиционируется вместе с остальным рециркуляционным воздухом; или предварительно кондиционированный воздух подается в отдельные квартиры через установленный на крыше блок наружного воздуха. Вот несколько вещей, о которых следует подумать при рассмотрении вопроса о механической вентиляции легких:

• Требуемые объемы наружного воздуха определяются стандартом ASHRAE 62.1 и Международным механическим кодексом. В соответствии с этими требованиями необходимо обеспечить подачу наружного воздуха из расчета 5 кубических футов в минуту на человека + 0.06cfm / ft2. Заполняемость определяется количеством спален в каждой квартире. Студии и апартаменты с одной спальней рассчитаны на размещение двух человек. Каждая дополнительная спальня добавляет еще одного человека в проектные расчеты.

• В соответствии с требованиями Международного механического кодекса наружный воздух должен подаваться непосредственно в установку, а не через коридоры через проемы и / или открытые входные двери.

• В отличие от пространства с естественной вентиляцией, кухонная вытяжка необходима и должна выводиться за пределы квартиры через стек, объединяющий несколько квартир вместе, или через специальный воздуховод, который выводится за пределы каждой квартиры.Вытяжные шкафы с микроволнами и рециркуляцией недопустимы.

Кухонная вытяжка делится на две категории: общая вытяжная и вытяжная. Общая вытяжка может быть просто вытяжной решеткой на кухне, которая направляется в общий вытяжной канал квартиры или ванной комнаты. Но из-за жира и тепла, связанных с выхлопом вытяжки, он классифицируется как другой уровень воздушного потока, чем общий выхлоп, и не может быть объединен с общим выхлопом, выхлопом ванной или сушилкой.Нормы, которые требуются для жилых кухонь, составляют 50 кубических футов в минуту, если непрерывно, и 100 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

Выхлоп для ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту за ванную, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Из-за того, что механически вентилируемый блок разделен на отсеки, создание давления имеет решающее значение для надлежащей работы.Конструкция должна проверять требуемую интенсивность выхлопа и обеспечивать соответствующее количество наружного воздуха для создания положительного давления в агрегате. Небольшое положительное давление поможет устранить проникновение снаружи и предотвратить дискомфорт, возможные проблемы с плесенью и миграцию запаха из соседних квартир или коридоров.

Гибридная вентиляция: лучшее из обоих миров

Как следует из названия, естественная / механическая гибридная вентиляция включает в себя как естественную, так и механическую вентиляцию.Наружный воздух — неочищенный или предварительно кондиционированный — подается в квартирные блоки как через открывающиеся окна, так и через механическую вентиляцию. Хотя этот подход может обеспечить лучшее из обоих миров, есть несколько общих камней преткновения:

• Пространства с естественной вентиляцией определяются как первые 25 футов квартиры, аналогично подходу с естественной вентиляцией. Но в отличие от подхода с естественной вентиляцией, установка может быть спроектирована глубже 25 футов. Любые области, которые расширяются за предел 25 футов, требуют механической вентиляции.

• Площадь пола, выходящая за пределы 25 футов, должна вентилироваться механически в соответствии с требованиями стандарта ASHRAE 62.1, как описано в предыдущем разделе.

• В зависимости от расположения кухни может потребоваться вытяжка, а может и не потребоваться. Если вся кухня находится в пределах 25 футов от рабочего окна, кухня считается вентилируемой с естественной вентиляцией и не требует специальной вытяжки. Однако, если вся кухня или ее часть выходит за пределы 25 футов, она считается вентилируемой механически и, следовательно, требует кухонной вытяжки.Типы вытяжки и разводка соответствуют тем же правилам, что и полностью вентилируемая кухня.

Выхлоп для ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту за ванную, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Гибридный подход к вентиляции уменьшает размер механического оборудования из-за меньшего объема наружного воздуха, необходимого в каждой квартире.Он также обеспечивает естественную вентиляцию и позволяет пассажирам использовать время, когда подходят внешние условия. А механическая вентиляция будет обеспечивать минимальное количество свежего воздуха в течение всего года, даже когда внешние условия не позволяют пассажирам открывать окна. Надлежащая координация между командой дизайнеров является обязательной для обеспечения того, чтобы области пола и окон соответствовали естественной вентиляции, а механическая вентиляция была рассчитана на оставшееся пространство.

В зависимости от географического положения и общего дизайна и стиля многоквартирного дома, каждый из этих вариантов вентиляции может создать идеальную жилую среду для жителей. Очень важно, чтобы проектная группа определила подход к проектированию на ранней стадии схематического проектирования, чтобы предотвратить возникновение проблем на поздних этапах проектирования или даже во время процесса представления LEED.

Кухонная вентиляция | Fantech

Могу ли я использовать систему подачи воздуха для подпитки с несколькими вытяжными вентиляторами?

Нельзя.Система подачи воздуха для подпитки предназначена для работы только с одной вытяжной вытяжкой / вентилятором на кухне.

Могу ли я установить систему подачи воздуха для макияжа в подвале?

Да, можете. Следует учитывать некоторые ограничения: не устанавливайте систему подпиточного воздуха и воздуховод приточного воздуха непосредственно выше или ближе двух футов от любой печи или ее приточной камеры, бойлера, резервуара для воды или любых теплогенераторов.

Могу ли я установить MUAS на неизолированном чердаке / подвале?

Да! Просто изолируйте воздуховод до значения R.

Можно ли использовать системы подачи воздуха для макияжа Fantech с каминами?

Абсолютно нет, система Fantech разработана исключительно для вентиляции кухонных плит в жилых помещениях.

Как лучше всего разместить внутреннюю регистрацию, чтобы свежий воздух проникал в дом?

Регистр приточного воздуха следует устанавливать как можно ближе к вытяжной кухонной вытяжке.

Могу ли я установить систему подачи воздуха для подпитки в вертикальном положении?

Благодаря тому, что система Fantech Makeup Air System состоит из компонентов и собирается на месте, она обеспечивает гибкость в выборе места и способа установки в здании.Место установки должно быть подходящим для периодических проверок и технического обслуживания. Не требуется, чтобы отдельные компоненты системы были установлены в линейном (прямолинейном) порядке.

Можно ли установить компоненты с изгибом на 90 градусов вместо прямой линии, чтобы уменьшить занимаемое пространство?

Да, компоненты можно разделить на сегменты для поддержки тесноты. Помните, что следует проявлять осторожность в отношении обогревателя при изменении пути прохождения воздуха через устройство.До и после нагревателя необходимо установить минимум 24 дюйма, чтобы обеспечить линейный поток воздуха через элементы. Нелинейный поток воздуха может создавать карманы с низким содержанием воздуха, что может вызвать перегрев элемента и сократить срок его службы.

Сколько места требуется для системы подачи воздуха для подпитки?

Максимальная длина составляет 9,5 погонных футов с дополнительным нагревателем. Минимальная длина без дополнительного нагревателя составляет 8,5 погонных футов.

Следует ли использовать обогреватель с системой подпиточного воздуха от Fantech?

Если вы находитесь в районе с холодной погодой в зимнее время, вам понадобится дополнительный обогреватель MUAH , чтобы смягчить воздух, поступающий в ваш дом.

Можно ли изменить температуру на выходе нагревателя?

Да, можно, однако нагреватель настроен на заводе для оптимизации своей работы в широком диапазоне настроек CFM. Помните, что для максимального повышения температуры рекомендуется более низкая скорость CFM.

Как часто нужно менять фильтр?

Проверку фильтра следует проводить не реже одного раза в квартал до тех пор, пока не будет установлена ​​закономерность для конкретного качества воздуха в окружающей среде. После того, как принято решение, что частые проверки могут быть практичными.Чтобы заказать сменный фильтр, обратитесь в службу поддержки клиентов .

Где следует разместить глушитель в вытяжной системе Fantech Kitchen Hood?

Глушитель может быть размещен в любом месте на линии между кожухом и выносным встроенным или внешним вентилятором. Однако обычно он устанавливается рядом со входом удаленного вентилятора для простоты установки.

Для чего нужен глушитель и когда его нужно использовать?

Глушитель Fantech LD снижает «воспринимаемый» шум кухонной вентиляционной системы на 50-60%.Это особенно важно для вытяжек, где скорость воздушного потока обычно высока (300+ кубических футов в минуту).

Продает ли Fantech декоративные вытяжки?

Нет, Fantech продает вкладыши для вытяжек, которые можно использовать внутри деревянных вытяжек, подходящих к вашим шкафам или изготовленному на заказ фасаду, например вытяжкам в мантийном стиле.

Fantech продает накладки на капоты нескольких размеров. Вкладыши кожуха HL серии полностью изготовлены из нержавеющей стали. Они доступны в ширине 30 дюймов, 36 дюймов, 42 дюйма и 48 дюймов.Глубина 18 дюймов.

Вентиляция всего дома | Министерство энергетики

Энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Существует четыре основных механических системы вентиляции всего дома: вытяжной, приточный, сбалансированный и рекуперация энергии.

Сравнение систем вентиляции для всего дома

9

00

0

00

0

Системы вытяжной вентиляции

Системы вытяжной вентиляции работают за счет сброса давления в вашем доме. Система удаляет воздух из дома, в то время как подпиточный воздух проникает через утечки в каркасе здания и через преднамеренные пассивные вентиляционные отверстия.

Вытяжные системы вентиляции наиболее подходят для холодного климата. В климате с теплым влажным летом разгерметизация может втягивать влажный воздух в полости стен здания, где он может конденсироваться и вызывать повреждение из-за влаги.

Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома. Лучше всего подключить вентилятор к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязнители, например, ванных комнат. Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других комнатах, чтобы подавать свежий воздух, а не полагаться на утечки в оболочке здания.Однако для правильной работы пассивных вентиляционных отверстий может потребоваться больший перепад давления, чем тот, который создается вентилятором.

Одной из проблем, связанных с системами вытяжной вентиляции, является то, что вместе со свежим воздухом они могут втягивать загрязнители, в том числе:

• Радон и плесень из подвального помещения
• Пыль с чердака
• Дым из пристроенного гаража
• Дымовые газы от камина или водонагревателя и печи, работающей на ископаемом топливе.

Эти загрязнители вызывают особую озабоченность, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции.

Вытяжные системы вентиляции также могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не смягчают и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник.

Системы приточной вентиляции

Приточные системы вентиляции используют вентилятор для создания давления в вашем доме, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, ванне и воздуховодах вентилятора, а также преднамеренные вентиляционные отверстия существовать).

Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции включает вентилятор и систему воздуховодов, которые подают свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жители занимают больше всего (например, спальни, гостиная). Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах.

Системы приточной вентиляции позволяют лучше контролировать поступающий в птичник воздух, чем системы вытяжной вентиляции.Создавая давление в доме, системы приточной вентиляции сводят к минимуму загрязнение окружающей среды в жилых помещениях и предотвращают обратный выброс дымовых газов из каминов и бытовых приборов. Приточная вентиляция также позволяет фильтровать поступающий в птичник наружный воздух для удаления пыльцы и пыли или осушать для обеспечения контроля влажности.

Приточные системы вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате.Зимой приточная система вентиляции вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к появлению плесени, грибка и гниения.

Как и системы вытяжной вентиляции, системы приточной вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.Поскольку воздух поступает в птичник в отдельных местах, перед доставкой наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Проточный канальный нагреватель — еще один вариант, но он увеличивает эксплуатационные расходы.

Сбалансированные системы вентиляции

Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не понижают давление в вашем доме. Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.

Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Приточные и вытяжные вентиляционные отверстия можно установить в каждой комнате, но типичная система сбалансированной вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где обитатели проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества (кухня, ванные комнаты и, возможно, прачечная).

В некоторых конструкциях используется одноточечный выхлоп. Поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед их попаданием в птичник.

Сбалансированные системы вентиляции подходят для любого климата. Однако, поскольку для них требуются две системы воздуховодов и вентиляторы, уравновешенные системы вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

Как и приточная, и вытяжная системы, сбалансированные системы вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Следовательно, они могут способствовать более высоким расходам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии.Также, как и в системах приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой.

Системы вентиляции с рекуперацией энергии

Системы вентиляции с рекуперацией энергии обеспечивают управляемый способ вентиляции дома с минимальными потерями энергии. Они сокращают расходы на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) приточному воздуху снаружи. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.

Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (или рекуперацией энтальпии) (ERV). Оба типа включают теплообменник, один или несколько вентиляторов для проталкивания воздуха через машину и элементы управления. Есть несколько небольших моделей для настенного или оконного монтажа, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

Основное различие между вентилятором с рекуперацией тепла и вентилятором с рекуперацией энергии заключается в том, как работает теплообменник.В случае вентилятора с рекуперацией энергии теплообменник передает определенное количество водяного пара вместе с тепловой энергией, а вентилятор с рекуперацией тепла передает только тепло.

Поскольку вентилятор с рекуперацией энергии передает часть влаги из вытяжного воздуха в обычно менее влажный входящий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также поддерживает тепло теплообменника, сводя к минимуму проблемы с замерзанием.

Летом вентилятор с рекуперацией энергии может помочь контролировать влажность в доме, передавая часть водяного пара из входящего воздуха в теоретически более сухой воздух, выходящий из дома.Если вы используете кондиционер, вентилятор с рекуперацией энергии обычно обеспечивает лучший контроль влажности, чем система с рекуперацией тепла. Однако есть некоторые разногласия относительно использования систем вентиляции во влажную, но не слишком жаркую летнюю погоду. Некоторые эксперты предлагают выключать систему в очень влажную погоду, чтобы поддерживать низкий уровень влажности в помещении. Вы также можете настроить систему так, чтобы она работала только при работающей системе кондиционирования воздуха, или использовать змеевики предварительного охлаждения.

Большинство систем вентиляции с рекуперацией энергии могут рекуперировать от 70% до 80% энергии выходящего воздуха и передавать эту энергию входящему воздуху.Однако они наиболее рентабельны в климате с суровой зимой или летом, а также при высоких расходах на топливо. В мягком климате стоимость дополнительной электроэнергии, потребляемой вентиляторами системы, может превышать экономию энергии за счет отсутствия кондиционирования приточного воздуха.

Установка систем вентиляции с рекуперацией энергии обычно обходится дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на затратах на установку, многие системы используют существующие воздуховоды.Сложные системы не только дороже в установке, но и, как правило, требуют большего обслуживания и часто потребляют больше электроэнергии. Для большинства домов попытка восстановить всю энергию отработанного воздуха, вероятно, не будет стоить дополнительных затрат. К тому же подобные системы вентиляции пока еще не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.

Как правило, вы хотите иметь приточный и возвратный каналы для каждой спальни и для каждой общей жилой зоны.Участки воздуховодов должны быть как можно более короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, повышения производительности.
