Разводка отопления двухэтажного дома — схема и план

Схема с естественной циркуляцией теплоносителя

Выбор схемы отопления двухэтажного дома зависит от его площади и планировки. Наиболее привычной и широко распространенной схемой для дач и загородных домов по-прежнему остается система отопления с естественной циркуляцией теплоносителя, мало чем отличающаяся от схемы отопления одноэтажных домов.


Единственной особенностью схемы разводки отопления с естественной циркуляцией в двухэтажном доме является выбор места для установки расширительного бака. Нет необходимости выносить его на чердак и можно ограничиться расположением в любом месте на втором этаже (разумеется, в самой высокой точке комнаты), обеспечив возможность сброса теплоносителя.

При таком способе подключения отопительных приборов теплоноситель поступает в них сверху (верхняя разводка), благодаря чему обеспечивается равномерный прогрев радиаторов и отапливаемых помещений. Для обеспечения направленного движения теплоносителя трубы необходимо прокладывать с уклоном 3-5 градусов, помня о том, что диаметр обратного трубопровода по мере приближения к котлу должен увеличиваться.

Подающий трубопровод может быть проложен под потолком или под подоконниками. Примеры подключения радиаторов приведены на рисунке 1.

Среди достоинств схемы отопления двухэтажного дома с естественной циркуляцией можно отметить:

  • Независимость от подачи электроэнергии
  • Надежность
  • Простоту эксплуатации
  • Бесшумность работы системы

К сожалению, недостатков в системе отопления с естественной циркуляцией на много больше, чем достоинств:

  • Сложность монтажа и необходимость прокладки труб с обязательным уклоном
  • Малая обогреваемая площадь: у системы просто не хватит напора для обогрева двухэтажного дома площадью более 130 м2
  • Низкая эффективность
  • Большой перепад температур между подачей и обраткой, что негативно сказывается на работе котла
  • Присутствие в теплоносителе кислорода и как следствие, внутренняя коррозия системы
  • Необходимость следить за уровнем постоянно испаряющегося теплоносителя и подливать его. В итоге на трубах образуется накипь.
  • По этой же причине нельзя использовать антифриз
  • Высокая материалоемкость системы

Намного эффективнее в двухэтажном доме использовать системы отопления с принудительной циркуляцией теплоносителя. При этом проще всего реализовать следующие схемы:

  • Однотрубную
  • Двухтрубную
  • Коллекторную

Их можно выполнить самостоятельно

Однотрубная схема отопления двухэтажного дома

При однотрубной схеме подключения отопительных приборов движение теплоносителя разделяется на две ветви, одна из которых идет на первый этаж, а вторая на второй этаж. На каждом этаже на входе трубы отопления ставится запорная арматура, что позволяет обогревать только половину помещений.

После прохождения через приборы отопления трубы с теплоносителем вновь объединяются в одну, идущую к котлу. Подключение радиаторов на каждом этаже такое же, как и для одноэтажных построек.

Для регулирования уровня нагрева радиаторов и проведения балансировки системы на входе каждого отопительного прибора устанавливается запорная арматура. На выходе из радиатора также устанавливается запорная арматура, предназначенная для его отключения в случае замены или ремонта. При таком подключении замену приборов отопления можно выполнять без остановки всей системы и слива воды. Также на каждый радиатор в верхней его части устанавливается вентиль для сброса воздуха.

Установка радиаторов выполняется с байпасной линией, что в значительной мере повышает равномерность прогрева помещения. Монтировать отопительные приборы можно и без байпасной линии, но в этом случае необходимо устанавливать в доме отопительные приборы различной тепловой мощности с учетом потери остывания теплоносителя: чем дальше от котла, тем больше секций должно быть у радиатора. Если не следовать этому правилу, то в одних комнатах будет жарко, а в других, наоборот, холодно.

Схема отопления двухэтажного дома может быть и без запорной арматуры, вернее, с меньшим ее количеством, но при этом в значительной степени снижается ее маневренность. В этом случае вести речь о раздельном отоплении первого и второго этажей уже не придется.

Достоинства и недостатки однотрубной системы отопления

  • Однотрубная система отопления относительно проста в монтаже
  • Ее использование обеспечивает эффективную теплоотдачу
  • Однотрубная система отопления двухэтажного дома позволяет сэкономить на материалах.

К недостаткам отопительной системы этого вида следует отнести неравномерность распределения тепла по отопительным приборам, а также необходимость проведения балансировки системы.

Всех этих недостатков лишена двухтрубная система отопления двухэтажного дома с принудительной циркуляцией теплоносителя.

Схема отопления с принудительной циркуляцией двухэтажного дома

Двухтрубная система отопления двухэтажного дома с принудительной циркуляцией обеспечивает равномерное распределение тепла и является более эффективной системой, не зря ее часто сравнивают с кровеносной системой человека. В ней к каждому отопительному прибору нагретый теплоноситель подается отдельно через ответвление из общей подающей трубы. К обратному трубопроводу от каждого радиатора также предусмотрен отвод.

Радиаторы устанавливаются с воздухоотводчиками и запорной арматурой на трубе подачи, позволяющей менять степень нагрева отопительного прибора. В целях безопасности и во избежание избыточного давления в отопительном приборе, на отводе от радиатора обратной трубы запорная арматура не ставится.  Подающая труба может быть проложена под потолком или под подоконником.

Единственным недостатком двухтрубной системы отопления является ее высокая материалоемкость: трубы нужны в двойном количестве для подачи и обратки. К тому же трубы трудно декорировать, а спрятать их не всегда удается. Всех этих недостатков лишена коллекторная схема отопления.

Коллекторная схема отопления двухэтажного дома

Коллекторная схема с равным успехом может использоваться для обогрева как одноэтажного, так и двухэтажного дома. Работает она только с принудительным движением теплоносителя, который подается предварительно на коллектор. При этом каждый отопительный прибор отдельно подключается к коллектору через запорную арматуру.

Преимущества коллекторной системы

Подобный способ подключения позволяет монтировать и демонтировать отопительные приборы на работающей системе, без ее остановки и слива теплоносителя.

  • Системой легко управлять. Каждый ее контур является независимым и может быть подключен к отдельной системе автоматического регулирования с отдельным циркуляционным насосом.
  • Можно подключить теплый пол
  • Можно спрятать трубы в фальшпол, расположив коллектор в отдельном шкафу
  • Система отопления просто монтируется и может быть выполнена «собственными руками»

Чему отдать предпочтение

Любая из приведенных схем отопления двухэтажного дома проверена на практике и неоднократно доказывала свою эффективность. Принципиальной разницы между ними нет. Реализовать на практике намного проще коллекторную схему отопления.



Системы отопления с нижней разводкой

Нижняя разводка системы отопления — способ организации обогрева помещений, при котором трубы с теплоносителем расположены на уровне пола, скрыты в стяжке или прокладываются в подвальном помещении. Она используется и частных малоэтажных домах, и в многоквартирных зданиях с центральными коммуникациями.

В ассортименте ТМ Ogint — радиаторы и комплектующие, которые могут использоваться при монтаже сети отопления с нижней разводкой. Реализуемая продукция отличается безупречным качеством, длительным сроком эксплуатации и рассчитана на функционирование в российских условиях. Технические характеристики отопительных приборов и комплектующих деталей соответствуют требованиям, регламентируемым европейскими стандартами.

Особенности сетей с нижней разводкой

Принцип работы отопления с нижней разводкой заключается в подаче нагретой рабочей среды с помощью труб, расположенных ниже уровня радиаторов. Теплоноситель поступает в подающую магистраль снизу и перемещается под давлением к батареям.

При использовании такой схемы для монтажа автономного отопления в частных домах котел заглубляют и устанавливают ниже уровня размещения радиаторов.

Система обогрева с нижней разводкой склонна к образованию воздушных пробок, поэтому следует предусмотреть способ их удаления.

В перечне изделий ТМ Ogint представлен большой выбор воздухоотводчиков разной конструкции. Для удаления воздуха из общей сети многоквартирных домов используют автоматические модели, а на радиаторы устанавливают краны Маевского с колпачком или под отвертку.

В зависимости от организации подачи нагретого и отвода остывшего теплоносителя сеть отопления с нижней разводкой может быть однотрубной или двухтрубной. Каждый вариант имеет свои особенности и сферу применения.

Однотрубная схема отопления

Однотрубная система обогрева отличается простотой конструкции и минимальным расходом материалов при монтаже. Однако она предусматривает последовательное подключение радиаторов, что исключает возможность индивидуальной регулировки работы каждого прибора и его отключение для проведения ремонта. Кроме того, при такой схеме наблюдается существенная разница в степени нагрева первого и последующих радиаторов.

Прокладка сети отопления с нижней разводкой позволяет устранить недостатки однотрубной системы с помощью установки байпасов и трубопроводной арматуры на каждый прибор обогрева. Для этого ТМ Ogint предлагает следующие виды изделий:

  • запорные клапаны. Они служат для перекрывания потока теплоносителя, что востребовано при ремонте батарей или проведении профилактических работ;

  • терморегуляторы. Обеспечивают возможность регулировки нагрева каждого прибора отопления;

  • краны Маевского. Служат для удаления излишков воздуха из сети.

При монтаже однотрубной системы в одноэтажных домах или квартирах с автономным обогревом оптимальным вариантом будет горизонтальная схема с нижней разводкой. Для ее подключения можно использовать чугунные или биметаллические радиаторы ТМ Ogint, а при организации контроля состава теплоносителя — и алюминиевые.

Чтобы наладить отопление в зданиях высотой в 2—4 этажа используют вертикальную схему.

Двухтрубная система обогрева

Для создания комфортного микроклимата в помещениях многоквартирных домов более востребована двухтрубная система обогрева с нижней разводкой. Она применяется при организации теплоснабжения при вертикальном расположении подающих труб и обеспечивает хорошую циркуляцию теплоносителя за счет значительного давления в сети.

К другим преимуществам двухтрубной схемы с нижней разводкой относятся:

  • экономный расход энергоносителя и снижение потерь тепла;

  • сокращение расходов на обогрев помещений;

  • возможность установки терморегуляторов для поддержания нужной температуры.

Основной недостаток такой системы — значительный расход труб и трубопроводной арматуры при монтаже коммуникаций и необходимость регулярного стравливания воздуха с помощью крана Маевского. Кроме того, из-за создания избыточного давления в сети ограничивается выбор радиаторов: можно использовать модели, устойчивые к гидравлическим ударам. Для таких систем подойдут чугунные и биметаллические батареи ТМ Ogint.

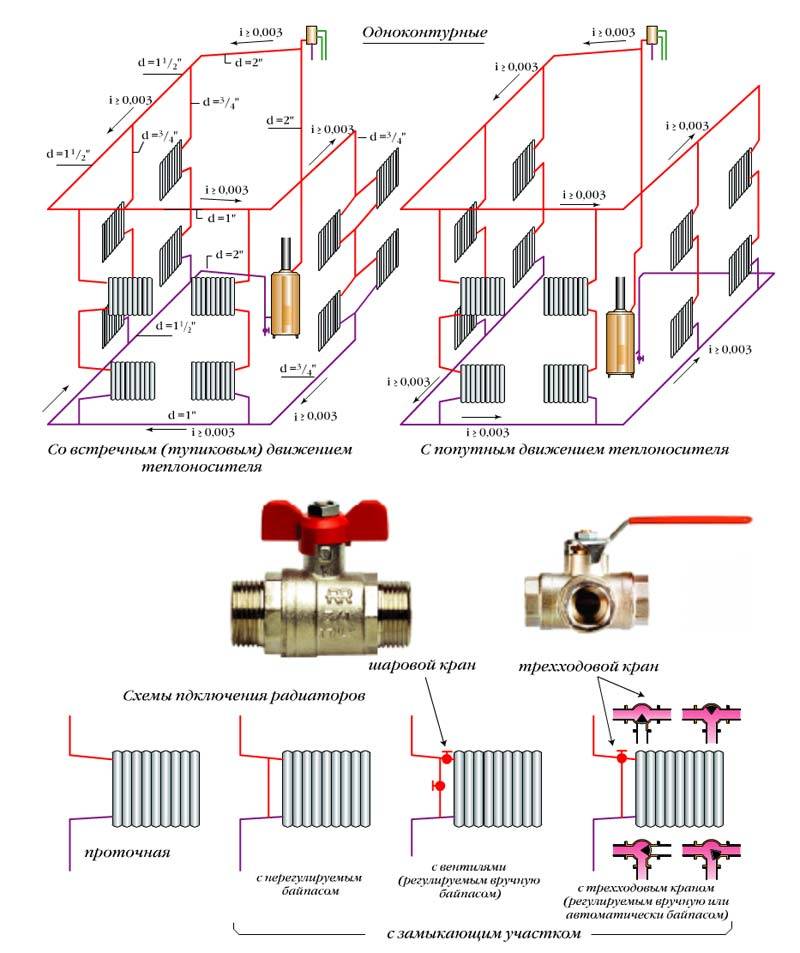

В зависимости от направления движения теплоносителя двухтрубные сети отопления бывают:

  • попутные. Такие схемы предполагают перемещение нагретой рабочей среды по подающей магистрали и остывшей воды по обратному трубопроводу в одном направлении;

  • тупиковые. В системах такого типа движение нагретого и остывшего теплоносителя происходит в разных направлениях.

Применение двухтрубной схемы с нижней разводкой может быть ограничено архитектурными особенностями помещений, при которых невозможна организация подачи рабочей среды снизу. В этом случае подбирают другой вариант подключения радиаторов.

Схемы и расчеты

Эффективность функционирования сети обогрева определяется правильностью выбора схемы и оборудования, а также соблюдением технологии монтажа. Чтобы водяное отопление обеспечило создание в помещениях комфортного микроклимата с минимальными затратами, проводят предварительные расчеты.

На основе полученных данных подбирают трубы, радиаторы и трубопроводную арматуру с нужными техническими характеристиками и габаритными размерами.

Гидравлический расчет включает следующие этапы:

  • определение диаметра и длины трубопроводов, количества отопительных приборов;

  • вычисление гидравлических потерь давления на участках сети;

  • подсчет расхода теплоносителя;

  • увязку всех ветвей системы обогрева с применением регулирующей арматуры для динамической балансировки.

Основой для проведения расчетов является предварительно составленная аксонометрическая схема, на которой графически отображаются трубы, запорная арматура, радиаторы и другие элементы отопительной сети. Способ обозначения используемого оборудования регламентируется положениями ГОСТ 21.602-2003, ГОСТ 21.206-93 и ГОСТ 21.205-93. Аксонометрия предусматривает изображение участков отопительной сети в трехмерной системе, что позволяет более наглядно представить компоновку всех элементов коммуникаций.

Для выполнения гидравлического расчета используют специальные таблицы и формулы. По его результатам на схему наносят параметры отопительного оборудования: диаметр труб, количество секций и длину радиаторов, другую информацию.

Разнообразие изделий, выпускаемых ТМ Ogint, позволяет подобрать батареи и трубопроводную арматуру для монтажа системы с нижней разводкой в соответствии с данными гидравлического расчета.

Наши менеджеры помогут подобрать все необходимое оборудование под любое помещение. При крупном опте (от 1.000 секций радиаторов) предоставляются значительные скидки.

Схема отопления двухэтажного дома — пример схемы отопления

Проектирование системы отопления в современных домах необходимо производить еще на этапе проектирования самого дома. Так вы сможете понять, какие материалы и в каких количествах вам нужны. К тому же, это поможет быстро найти недочеты и исправить их. Важно выбрать самый лучший вариант отопительной системы, оценивая свои материальные возможности, а также доступность ресурсов для содержания системы отопления (количество и качество топлива, климатические условия и тому подобное). Наиболее популярным сейчас является вариант водяного отопления, он подходит для многоэтажных зданий наилучшим образом. Также прочитайте про систему отопления – “Ленинградка”.

Схема отопления двухэтажного дома

Стандартная разводка отопительных элементов в 2-х этажном доме

Образец разводки отопительных элементов

Рассмотрим схему водяного отопления стандартного здания с двумя этажами. В ней предусмотрено ручное регулирование температуры в каждом отдельном помещении дома. Устанавливается система стандартным образом: с применением горизонтального размещения двух труб, при котором отопительные радиаторы подключены сбоку.

Для системы отопления лучше использовать металлопластиковые трубы, ввиду их прочности и долговечности. Но можно использовать и полипропиленовые трубы, что также будет вполне эффективным решением. Металлопластиковые трубы не требуют специальных навыков монтажа, к тому же внутри них почти не бывает засоров или налипания грязи. Полипропиленовые трубы можно собирать самому, они легки и надежны.

На этапе проектирования системы рассчитывается необходимое количество угловых, разводных и соединительных узлов системы, размечается количество и места установки кранов и заглушек. Проводится анализ необходимого количества радиаторов обогрева и количество секций в каждом из них, от этого в дальнейшем будет зависеть количество тепла, отданного радиатором. Для каждого обогревательного радиатора устанавливаются крепежные кронштейны, в количестве, определенном размерами радиатора.

На схеме присутствует обозначение, где в системе необходимо установить отопительный котел, расширительный бак, а также насос. Отопительный котел может работать на различных видах топлива, но самыми популярными являются газ, твердое топливо или электричество. В новых домах и коттеджах твердое топливо почти не используется в виду своей низкой экологичности.

Если отопительный котел небольшой, то можно установить его прямо в одном из помещений дома, кладовой комнате, например, или в мастерской хозяина. При этом котел вешается на стену, чтобы не тратить пространство. Не рекомендуется ставить котел в спальнях или помещениях типа библиотеки или кабинета. Это связано с тем, что котел при работе может выделять шум, хоть и негромкий. Большие котлы необходимо размещать в отдельном помещении или даже в отдельно стоящей постройке.

Пример размещения бака в доме

Размещение бака: снизу или сверху

Если в вашем доме есть подвальное и чердачное помещения, то вы можете сделать систему отопления с нижней разводкой труб или с нижней на свое усмотрение.

  • Если разводка верхняя, то котел помещается на чердаке и оттуда горячая вода подается по стояку ко всем отопительным радиаторам.
  • Если вы выбрали нижнюю разводку, то бак устанавливают в подвале и оттуда с помощью насоса нагретая вода расходится по трубам.

Какой вариант вы бы не выбрали, расширительный бак всегда устанавливается в самом высоком месте дома, то есть на чердаке. С котлом нагрева при нижней разводке его соединяет стояк.

Система отопления с одной или двумя трубами

Система отопления с одной трубой представляет собой кольцо. Вода из котла идет сперва на один этаж, потом возвращается обратно в бак через другой. В итоге на одном этаже температура выше, на другом ниже. Чтобы скомпенсировать это явление, на нижних этажах (где обычно вода уже не такая горячая) ставят радиаторы большего размера, чем на верхних. К тому же в системе с одной трубой нет возможности отключить один конкретный обогреватель. Необходимо отключать всю систему целиком.

Система отопления образец

Система с двумя трубами сложнее в установке, но зато у нее почти нет недостатков. В такой системе предусмотрены две трубы: горячая и холодная. Поступая в радиатор, горячая вода остывает и выливается в холодную трубу. При этом вы можете перекрыть один из радиаторов, это никак не скажется на работе остальных.

Видео – отопление дома с помощью котла

Видео – схема отопления дома

Видео – как сделать теплый пол в доме

Разводка системы отопления для дачи и частных домов под ключ!


Разводка системы отопления

Разводка отопления от котла в частном доме – одна из основных услуг от нашей компании. Воспользовавшись ею, вы сможете полностью решить проблему монтажа системы теплоснабжения, причем все будет выполнено гарантированно качественно и безошибочно.

Что собой представляет данная услуга?

Правильная разводка отопления в частном доме крайне важна, ведь если сама система будет смонтирована с ошибками, даже самое качественное отопительное оборудование не окажется эффективным. Сама услуга представляет собой совокупность работ, связанных с монтажом отопительных трубопроводов и радиаторов.

Основные схемы разводки

Существуют разнообразные схемы разводки отопления в частном доме, выбор конкретного варианта в каждом случае зависит от индивидуальных особенностей дома, а также от требований к отопительной сети в нем. При этом важно подобрать оптимальную технологию, чтобы добиться наибольшей отдачи оборудования, следовательно, получить максимальную экономичность. Вот только некоторые распространенные виды схем:

  • лучевая разводка системы отопления – принцип заключается в создании нескольких отдельных контуров, подключаемых к одному котлу; это часто безальтернативный вариант при отоплении зданий довольно большой площади при условии, что необходимо использовать минимум отопительного оборудования;
  • горизонтальная разводка системы отопления – классический вариант для частных одноэтажных домов – трубы, соединяющие батареи прокладываются по контуру здания, охватывая практически весь его периметр; это отличная экономически обоснованная схема, но подходит только для частных домов обычных размеров;
  • схема разводки отопления частного дома 2 этажа – фактически это создание двух систем горизонтальной разводки на этажах, соединяемых между собой перемычками; работает такая сеть только с применением циркуляционного насоса достаточной мощности.

Это только несколько наиболее распространенных вариантов, но при необходимости нашими специалистами может быть применена и другая по типу разводка радиаторов отопления в зависимости от особенностей проекта дома.

Одно- и двухтрубная разводка отопления

Помимо прочего схема разводки отопления частного дома может быть одно- или двухтрубной. Каждая из систем имеет свои преимущества и недостатки, из-за чего выбор определенного типа также индивидуален для каждого объекта. Причем выбирать желательно не самостоятельно, а довериться мнению специалистов.

В частности, однотрубная система отопления с нижней разводкой схема которой на данный момент является наиболее распространенной, представляет собой систему, в которой теплоноситель циркулирует по единственной трубе.

К ней подключаются батареи, от каждой из которых к трубопроводу отходит два патрубка – впускной и выпускной. Главное достоинство, которым обладает такая разводка системы отопления – минимальные расходы на материалы и экономия на монтаже. Однако существует и недостаток – каждая следующая батарея нагревается чуть хуже, поэтому такая система не является оптимальным вариантом для больших домов.

Для больших зданий лучшим вариантом станет схема двухтрубной системы отопления с нижней разводкой.

  • 1. стояк
  • 3. регулирующий кран
  • 5 -регулирующая арматура
  • 2. нагревательные приборы
  • 4. выпуск воздуха
  • 6. обратная магистраль.

В ней горячий теплоноситель подается к батареям по одной трубе, а охлажденная жидкость возвращается к котлу по другой. Это гарантирует минимизацию перепада температур между первым и последним радиатором, что позволяет создавать отопительные сети довольно большой протяженности. Правда, отопление двухтрубное с нижней разводкой будет стоить чуть дороже из-за большего количества расходуемых материалов и увеличенного объема работ.

Почему нужно обращаться к специалистам?

Многие заказчики изначально обращаются к профессионалам только для того, чтобы расспросить, как сделать разводку отопления в частном доме, но рассчитывают выполнить работы своими силами. Это не верный подход, поскольку он чреват неприятным сюрпризами в итоге. Чтобы создать правильно работающую систему, необходимо обладать немалыми знаниями и успешным опытом. Нужно знать, как защитить систему от гидроударов, как рассчитать мощность циркуляционного насоса или обойтись без него. Поэтому даже если вы позвоните мастеру, и он посоветует оптимальный для вашего объекта тип разводки системы отопления, это не гарантирует итоговый успех.

Самым разумным решением станет приглашение специалистов на выполнение всего комплекса работ, от начала и до конца. И если вы обратитесь в нашу компанию, такие услуги не обойдутся вам дорого. Но зато вы будете уверены, что разводка труб отопления в частном доме будет выполнена на 100% правильно и надежно.

Двухтрубная система отопления дома — монтаж и схема разводки трубопроводов

Двухтрубная система отопления

Содержание:

С давних времен известно, что деревянный дом, благодаря своим свойствам проводимости тепла, замечательным образом сохраняет комфортную для жильцов температуру. В случае если сруб предназначен для постоянного проживания, к тому же в территориальных зонах, где температура понижается до минусовой отметки, есть смысл планирования и дополнительных источников тепловой энергии.

Независимо от того, что монтаж однотрубных отопительных сетей для частных домов прост, не требует большой протяженности трубопровода и материальных затрат, список обустройства жилья возглавляют двухтрубные системы.

Убедительный, хотя и незначительный по длине список достоинств делает эксплуатацию двухтрубной системы отопления весьма це2лесообразной. Приобретение труб в двойном количестве, связанное с монтажом, оправдывается, поскольку для сооружения двухтрубной системы нет необходимости в трубопрокате большого диаметра.

Типы и размеры крепежных соединений, вентили и фасонные изделия необходимы в небольшом количестве. Стало быть, разница в стоимости для приобретения материала, довольно незначительна. Помимо всего, работу по установке двухтрубной системы отопления, вполне можно осилить и самостоятельно – своими руками.

Содержание статьи:

Системы двухтрубного водяного отопления частного дома

Двухтрубная система отопления создает качественный обогрев жилища. Это и понятно, ведь в каждый радиатор вмонтированы две трубы. Одна с горячей водой, параллельно подключенной к каждому из отопительных приборов, а уже остывшая вода через другую трубу имеет обратный выход в систему.

Установка крана перед каждым радиатором позволяет отключать любой из них, по необходимости, от общей подачи тепла. Температура в последнем радиаторе с горячей водой довольно низкая, по сравнению с однотрубной системой, однако потери, все равно будут намного меньше.

Горизонтальная двухтрубная система

Разница между горизонтальным и вертикальным типом отопительной системы зависит от труб, соединяющих каждый отдельный прибор в единый механизм расположения.

Вертикальная отопительная система присоединяет все приборы к вертикальному стояку. Ее монтаж обычно несколько дороже, однако воздушные пробки при эксплуатации практически не возникают. Этот вариант является отличным для частных домов, имеющих два и больше этажей, поскольку каждый этаж может быть подсоединен к стояку отдельно.

Двухтрубная горизонтальная система отопления устанавливается в больших одноэтажных домах, где разумно и очевидно присоединить радиаторы к трубопроводу, проложенному именно в горизонтальном положении. Такой метод отопления удобен в обустройстве, скорее панельно-каркасных строений или для деревянных домов, не имеющих простенков. Стояки разводки для нее располагаются обычно в коридоре.

Схема горизонтальной системы

Горизонтальная система отопления имеет два типа подключения тепловых приборов:

  • лучевой;
  • последовательный.

Суть лучевого типа работы состоит в отдельной отопительной подаче к радиатору. Механизм действия последовательного типа заключается в общей паре трубопроводов.

Оба типа обладают своими преимуществами: в первом, абсолютно нет необходимости регулировать двухтрубную систему отопления, не нужно контролировать проходимость дросселей, расположенных у котла радиаторов. А температурный режим будет одинаковым по всей лучевой длине. Небольшой недостаток этой системы отопления – расход материала.

Протягивая горизонтальную проводку к большому количеству радиаторов по стене, сложно сохранить безукоризненность внешнего вида. Поэтому лучшим вариантом будет предварительно спрятать трубы под стяжку во время строительства.

Лучевая система окажется практичной только в случае если частный дом имеет один этаж.

Последовательная двухтрубная сеть отопления всегда практична и выгодна в обогреве помещений, поскольку температура носителя тепла в системе отопления может всегда поддерживаться одинаковой.

Осуществляя правильную установку горизонтальной двухтрубной системы отопления, как и ее настройку необходимо знать:

  • Полная процедура монтажа системы займет достаточно много времени.
  • Регулировка системы должна быть проведена до наступления холодов.
  • При расчете горизонтальной двухтрубной системы отопления необходимо обратиться к квалифицированному специалисту.

Двухтрубная система обогрева с верхней разводкой

Применение двухтрубной вертикальной системы отопления с верхней разводкой предполагает параллельное соединение радиаторов, в которые тепло поступает от котла.

Двухтрубная вертикальная с верхней разводкой

Отличительной особенностью этого способа является верхнее прокладывание разводящего трубопровода и обязательное присутствие расширительного бака.

Бак монтируется в пиковой – верхней точке по отопительному контуру. Из котла носитель тепла поднимается вверх по трубопроводу, равномерно поступая по подводкам в каждый нагревательный радиатор.

В горизонтальных системах трубы прокладываются с небольшим уклоном.

По обратным подводкам вода от теплонагревателей возвращается в обратный трубопровод, а уже из него – в котел. Все приборы подобной системы отопления имеют два трубопровода: подающий и обратный. Именно поэтому она получила название двухтрубной.

Подача воды по системе происходит от водопровода. При отсутствии водоснабжения, вода заливается через отверстие расширительного бака вручную. Подпитывать отопительную систему лучше в обратку. То есть: холодная водопроводная вода перемешивается с горячей водой обратки. Это повышает ее плотность и увеличивает напор циркуляции во время подпитки.

Схема работы системы: нагретый теплоноситель под давлением поднимается вверх на чердак, после чего по радиаторам отопления спускается вниз. Уже остывшая вода подается обратно в трубы, которые расположены ниже уровня радиаторов. «Завоздушины» в такой циркуляции удаляются сами, чему дополнительно способствует расширительный бак.

Двухтрубная система отопления с нижней разводкой

Отопления с нижней разводкой

[ads1]От системы с верхней разводкой этот тип отличается подающим трубопроводом, который прокладывается рядом с обратным – снизу. Вода в нижней разводке движется снизу вверх по подающим трубам. Через нагревательные приборы она проходит по обратным подводкам и поступает уже в обратную трубу. После этого ее путь – в котел. Воздушные пробки из отопительной системы спускаются через специальные воздушные краны Маевского. Их необходимо установить на всех радиаторах.

Отопительная сеть с нижней разводкой может быть спроектирована с одним контуром, несколькими, с тупиковым или попутным. Движение теплоносителя может быть попутным или тупиковым.

Подобный вид разводки применяются редко. Связано это с тем, что количество конечных радиаторов обязательно нуждается в установке воздушных спускников. Поскольку эти системы имеют расширительный бак, который вовлекает воздух в кольцо циркуляции из-за сообщения с атмосферой, то работа по стравливанию воздуха из радиаторов должна проводиться каждую неделю.

Неоспоримое преимущество подобной системы в том, что дом можно отапливать еще до полного окончания строительства или согревать только тот этаж, где на данный момент вы проживаете.

Схема двухтрубной системы отопления

В двухтрубной системе, согласно схеме отопления к каждому радиатору обогрева подходят две трубы, одна верхняя – прямого тока, другая нижняя – с обратным током.

Двухтрубная отопительная система состоит из:

  1. котла;
  2. автовоздушника;
  3. термостатического клапана;
  4. батареи;
  5. устройства балансировки;
  6. бака;
  7. вентиля;
  8. фильтр трубопроводный;
  9. насос;
  10. манометр температуры;
  11. предохранительный клапан

  • Схема двухтрубного радиаторного отопления двухэтажного дома

    При наличии расширительного бака его установка должна быть не ниже самого верхнего пика (точки) системы. Если дом снабжен автономной водоподачей, то расширительный бак можно совместить с расходным бачком водной системы подачи.

  • Уклон труб в подаче и обратке может быть не больше десяти сантиметров на двадцати погонных метрах и более.
  • Если при монтаже трубопровод двухтрубной сети отопления нижней разводки оказался у входной двери, системы можно разделить на два отдельных колена. Разводка в таком случае должна создаваться от места, где расположена верхняя точка системы.
  • При автономной двухтрубной системе обогрева с верхней разводкой могут создаваться разные схемы монтажа. Зависеть они будут от места, где расположен расширительный бак, учитывая также высоту от пола.
  • Правильным решением станет установка расширительного бачка в нехолодном помещении, при соблюдении к нему свободного доступа. Это может оказаться неудобным, если верхняя горизонтальная труба подачи окажется посередине: между потолком и окном, нарушая эстетичный вид, и оформление стены или проема окна.
  • Разумеется, подобные меры изменят общий вид помещения не в лучшую сторону. Однако размещение расширительного бака на чердаке – над потолочным перекрытием тоже может оказаться неудобным, в смысле доступа, и к тому же частично небезопасным в холодный период.
  • Верхняя пиковая точка в двухтрубной системе при верхней разводке может быть выбрана, учитывая все возможные удобства и любое место для размещения расширительного бака. Самой лучшей окажется работа системы при наличии как можно большей по длине трубы теплоподачи.
  • Высоким также будет качество работы системы, если сама схема и монтаж будут содержать трубы различного диаметра, поскольку верхняя точка трубы подачи располагается в самом начале разводки. Дело в том, что при автономной работе по такой схеме система с трубами одинаковыми в диаметре может создать неверное движение теплоносителя – только по радиусу малого круга: котел – самая ближний радиатор – котел.
  • В любой системе отопления наличие циркуляционного насоса повышает ее эффективность в разы. Однако, что касается двухтрубной отопительной системы с верхней разводкой труб, он будет лишним. Циркуляционный насос имеет мощность, составляющую 60-100 Ватт, не нуждаясь в дополнительном обслуживании при длительной эксплуатационной «жизнедеятельности». При этом скорость нагрева помещения благодаря ему, весьма значительна.

Правила гидравлического расчета

Необходим ли гидравлический расчет двухтрубной системы отопления?

Каждый дом сугубо индивидуален. Соответственно и отопление с определением количества тепла должно быть индивидуально. Сделать это можно и нужно с помощью гидравлического расчета.

Цель гидравлического расчета:

  • определить количество нагревательных приборов;
  • рассчитать диаметр и количество трубопроводов;
  • определить возможные потери в системе отопления.

Все расчеты производятся по предварительно составленной схеме отопления со всеми элементами, входящими в систему. Выполняется гидравлический расчет по аксонометрическим таблицам и формулам.

Более нагруженное кольцо трубопровода принимается за расчетный объект и определяется необходимое сечение трубопровода, оптимальная площадь поверхности радиаторов, возможная потеря давления всего отопительного контура.

Проведение расчета создает четкую картина с распределением всех существующих сопротивлений в отопительном контуре и дает возможность получить точные параметры расхода воды, температурного режима в каждой части отопительной системы.

Как результат – гидравлический расчет должен выстроить самый оптимальный план отопления вашего дома. Не стоит полагаться только на свою интуицию, необходимо провести расчет, прибегнув к помощи специалиста.

Монтаж двухтрубной системы отопления

При монтажных работах двухтрубной системы отопления необходимо соблюдать ряд технологических правил.

  • Для начала очень важно определиться с выбором системы отопления, которая предполагается в конкретном доме. Понятно, что самым оптимальным окажется установка той системы, энергоносители которой будут доступны и одновременно экономичны. Именно экономичность в отоплении частного дома на сегодняшний день для большинства очень важна.
  • При проведенном к дому газоснабжении, можно не задумываясь устанавливать водяную систему отопления, имеющую два котла, один из которых основной – газовый, а второй запасной – электрический или для твердого топлива, создавая, таким образом, полную энергонезависимость.
  • Следующим этапом следует обращение в проектное бюро. Там будет произведены необходимые расчеты, составлена вся документация по проекту и созданы чертежи по отоплению дома. После этого можно смело начать приобретение необходимого оборудования и материалов.

Котельная

Перво-наперво необходимо установить отопительный котел. Для этого необходимо обустроить котельную, где будут находиться возможные продукты горения. Лучше, если это будет отдельное помещение или же подвальная комната с хорошей вентиляционной системой.

Доступ к котлу должен быть свободным, располагать его лучше на достаточном расстоянии от стен. Пол и прилегающие стены, вокруг него нужно облицевать огнеупорным материалом. Дымоход от котла выводится на улицу.

Установка коллекторного шкафа

Если необходимо, то следующим этапом монтажа будет установка циркуляционного насоса, распределительного коллектора, если таковой предусмотрен системой, а так же регулирующих и измерительных приборов рядом с котлом.

Прокладка труб

От места размещения котла ведется магистраль трубопровода к тем местам, где установлены радиаторы. Для проведения труб через толщину стены, необходимо делать отверстия. После проведения труб, образовавшиеся отверстия необходимо замазать раствором цемента. Соединяются трубы исходя из материала изготовления.

Подключение радиаторов

Монтаж радиаторов

Самым последним этапом монтажа двухтрубной системы отопления будет монтирование радиаторов. Они устанавливаются обязательно под оконным проемом на кронштейны. Если размеры радиатора малы и не закрывают оконный проем, желательно нарастить секции или установить по возможности два радиатора.

Высота от пола должна быть от 10 до 12 см, расстояние от стен от 2 до 5 см, от подоконников до радиаторов – 10 см. Вход и выход радиатора фиксируется установлением запорной и регулирующей фурнитуры. Обязательна так же и установка термодатчиков. Благодаря их наличию можно регулировать желаемый температурный режим или перекрывать по необходимости движение воды.

После завершения установки всех элементов отопительных конструкций системы производится опрессовка. Первичный запуск котла допустим только после документального разрешения и в присутствии одного из представителей от газового хозяйства.

Закрытые системы отопления

Двухтрубная закрытая система отопления – это сеть с постоянно поддерживающимся давлением, отсутствием водоразбора и притока извне теплоносителя. Она по достоинству является самой популярной в решении отопления частных домов с электрическими котлами.

Управление расходом теплоэнергии желательно сопроводить установкой термостатов. Последние модели этих устройств производят автоматический контроль работы котла: включение или отключение дополнительной горелки, по необходимости. Топливо и энергия при этом расходуется очень экономно.

Закрытая система отопления со смешанной циркуляцией

Закрытая двухтрубная система отопления состоит из:

  • котла;
  • автовоздушника;
  • термостатического клапана;
  • радиатора;
  • балансировочного клапана;
  • мембранного расширительного бака;
  • шарового крана – вентиля;
  • фильтра сетчатого магистрального;
  • циркуляционного насоса;
  • термоманометра;
  • предохранительного клапана.

Основное достоинство двухтрубной закрытой системы отопления – отсутствие возможного «завоздушивания» системы. В ней отсутствует испарение теплоносителя, поэтому его применение не лимитируется.
Монтаж закрытой сети отопления сопровождается и предусматривает наличие мембранного расширительного бака.

Плюсы закрытой системы:

  • Бак располагается в том же месте, где и котел. Отпадает необходимость протягивания трубы на чердак. Этот пункт полностью исключит контроль над уровнем воды и снимет беспокойство относительно постоянного доливания воды в бак.
  • Отсутствует контакт атмосферы и воды. Следовательно, возможность растворения в воде лишнего кислорода тоже исключается. Этот факт увеличивает срок эксплуатации радиаторов и котла соответственно.
  • Уменьшается риск возникновения «завоздушин» в верхних радиаторах, поскольку присутствует возможность увеличения давления даже в пиковой – верхней — пиковой точке системы отопления.

Советы по расчету и монтажу двухтрубной системы смотрите на видео ниже:

http://www.youtube.com/watch?v=LyJLwabP9Zk

Из всего рассмотренного выше можно сделать вывод: монтаж двухтрубной отопительной системы своими руками, вполне доступен и не так уж сложен. Изобилие на рынке материалов и методического материала по этой теме в сетях интернета достаточно. Что касается сборки нынешних отопительных систем при помощи фурнитуры, то эта работа под силу окажется и обычному дилетанту, особенно если присутствует желание. Главный момент – это грамотное составление проекта, покупка качественных материалов и оборудования.

Двухтрубное отопление трехэтажного дома Схема + видео + фото

Перед нами трехэтажный загородный дом. На первом этаже расположен гараж и подсобные помещения. На втором и третьем этажах будут находится жилые помещения. В качестве отопления будет выбрана двухтрубная система, в качестве отопительных приборов — радиаторы.
трехэтажный загородный дом
Однотрубную систему в данном доме монтировать нецелесообразно, так как площадь каждого этажа более 60 м2. А это значит, что если мы будем монтировать однотрубную систему, то всю энергию от теплоносителя будут получать первые радиаторы, каждые последующие будут получать чуть меньше. А так как этажи у нас большие, разница между первым и последним радиатором будет очень существенная. Чтобы этого избежать мы должны делать двухтрубную или коллекторную систему.
котельная
Котельная будет располагаться на первом этаже. Котел будет газовым с закрытой камерой сгорания и коаксиальным дымоходом.
Мощность котла будет 43 кВт. Эта мощность рассчитывается по следующей формуле (195 м2 х 170 Вт) + 30%. 30% — это запас необходимый для эффективной работы котла в сильные морозы или для быстрого разогрева холодного дома.
подключения котла к металлопластиковым трубам и установка фильтраустановка узла слива и залива теплоносителя
В нашем котле уже установлен насос, расширительный бак, группа безопасности и нам необходимо всего лишь поставить фильтр перед котлом и узел слива/залива теплоносителя в нижней точки системы.
монтаж двухтрубного отопления на первом этажеразводка магистральных труб
Собираем и вешаем радиаторы, делаем разводку и подключаем магистральные трубы.
схема подключения радиатора в двухтрубной системе
Давайте рассмотрим подключение радиатора к двухтрубной системе.
замыкающий радиатор в двухтрубной системе
Последний радиатор замыкающий и к нему мы сразу подводим трубу 16 мм.
И так мы рассмотрели монтаж двухтрубной системы отопления для первого этажа. Этот этаж будет рассчитан для нежилых помещений, поэтому радиаторы буду работать не на всю мощность, а будут обеспечивать температуру около 15 С, которую мы зададим с помощью терморегуляторов установленные на радиаторах.

схема двухтрубного отопления второго этажа
Теперь давайте рассмотрим второй этаж.
Протягиваем стояк, монтируем радиаторы и подключаем магистральные трубы.
теплоизоляция металлопластиковых труб
Давайте обратим внимание на входную дверь. Чтобы проложить трубы нам необходимо их будет углубить в пол и хорошо теплоизолировать.
радиаторы подключаются также, как на первом этаже Рассмотрим стояки и их подключение. Радиаторы подключаются аналогично тому, что мы рассмотрели на первом этаже.для подключения третьего этажа нам понадобятся переходники 32х26Третий этаж будем подключать через переходники, там сразу пойдет 26 труба.
схема третьего этажа
Теперь давайте рассмотрим третий этаж. Радиаторы здесь установлены аналогично первому и второму этажу. Под каждым окном стоит радиатор, чтобы избежать запотевания окон в минусовую температуру.
Теперь кратко расскажем, как рассчитать мощность радиаторов для каждой комнаты. Для примера возьмем одно помещение. Расчет видеться по следующей формуле:
19.5 м2 (площадь помещения) х 170 Вт (необходимая мощность для отопления 1 м2 загородного дома) / 180 Вт (мощность одной секции алюминиевого радиатора) = 18 секций.
Но так как в нашем помещении 3 окна, мы 18 секций делим на 3 и получаем 3 радиатора по 6 секций. Вот по такой простой формуле видеться расчет мощности радиатора.
3D схема отопления двухтрубной системы из металлопластика
И так мы рассмотрели 3-х этажный дом с двухтрубной системой отопления.

Вертикальная однотрубная система отопления

Вертикальные однотрубные системы водяного начали применяться с начала 50-х гг, и получили широкое распространение при строительстве жилых многоэтажных зданий. Они могут выполняться с верхней и нижней разводкой, а так же  с «опрокинутой» циркуляцией. Отопительные приборы могут присоединяться к стояку с одной (одностороннее подключение) или с двух (двустороннее подключение) сторон.

Подключение конкретного прибора к стояку может быть проточным и с обходными участками (байпасами).

Вертикальные однотрубные системы отопления рекомендуется применять в системах с тупиковой схемой движения теплоносителя в магистралях трубопровода.

Вертикальные однотрубные системы с нижней разводкой

Такие системы выполняются с П-образными (схема а) и Т-образными (схема б) стояками. Их можно применять в жилых зданиях с чердаками и без, выстой в 3 и более этажа.

На первом рисунке (П-образный стояк) радиаторы 1 и 6 присоединены  к стояку по проточной схеме. Батареи 2 и 5 подключены через байпас, смещенный от оси стояка. Обогреватели 3 и 4 имеют осевые замыкающие (обходные) участки. Стоит отметить, что затекание воды в приборы лучше при использовании смещенных (от оси стояков) обходных участков (приб. 2 и 5), и при этом обеспечивается компенсация температурного расширения стояков. Обычно в системе применяется какой-либо один (иногда два) вариант подключения.

Отопительные приборы в проточных (приб. 1 и 6) однотрубных системах на нижних этажах должны иметь больше секций по сравнению с приборами верхних этажей.

Так же на схемах показаны различные варианты установки вентилей для отключения приборов от системы.

В П- образных системах теплоноситель поднимается по одному стояку и сразу отдаёт тепло в радиаторах. Поэтому во втором стояке температура воды будет ниже и для получения требуемой теплоотдачи потребуется большее количество секций.

В стояке с Т-образной разводкой вода сначала поднимается вверх, после чего распределяется по двум обратным стоякам и потому понижение температуры теплоносителя будет более равномерным.

Вертикальные однотрубные системы с верхней разводкой

Схемы с верхней разводкой характеризуются большой гидравлической устойчивостью и применяются в зданиях с количеством этажей от 4 до 9 и более. Они могут использоваться как с проточными стояками, так и с  обходными участками (осевыми или смещенными), с односторонним (схема 1) или двусторонним (схема 2) присоединением приборов к стояку.

В таких системах основная магистраль проходит на чердаке или верхнем этаже, а к ней подключаются вертикальные стояки отопления.

Данная схема доставляет теплоноситель в последующие по ходу движения приборы со сниженной температурой. В зависимости от способа подключения (проточный или с байпасом) в нижерасположенных приборах температура воды будет больше или меньше отличаться от температуры в верхних радиаторах. Поэтому в последних на стояке приборах отопления понадобится больше секций, чтобы добиться требуемой теплоотдачи.

Видеоролик о вертикальной однотрубной системе с верхней разводкой (вертикальной ленинградке) в многоэтажном доме.

На третьей схеме представлена система с «опрокинутой» циркуляцией. Они применяются в зданиях повышенной этажности (10 этажей и более). Стояки в таких системах могут быть проточными или со смещенными обходными участками (осевые обходные участки не применяются). Присоединение приборов к стояку может быть односторонним и двусторонним.

В системах с опрокинутой циркуляцией не рекомендуется применять колончатые стальные и чугунные радиаторы.

Однотрубная система отопления с верхней разводкой в двухэтажном доме

В такой системе горячая вода подается к приборам двух этажей по одной подающей трубе, а охлажденная в приборах вода отводится общей обратной трубой.

На схеме изображена однотрубная (хотя, её уже можно назвать комбинированной) система отопления двухэтажного дома, с верхней разводкой, с двусторонним и односторонним подключением приборов, с естественной циркуляцией теплоносителя и открытым расширительным баком. Данную схему можно реализовать и с закрытым расширительным баком и принудительной циркуляцией. Бачек можно будет расположить поближе к котлу, а насос поставить после объединения обратных линий.

Однотрубные системы характеризуются простотой и экономичностью при монтаже, затраты на их содержание также меньше.

Для жилых зданий однотрубная система отопления с верхней разводкой более целесообразна, чем система с нижней разводкой.



Основное водяное центральное отопление — трубопровод радиатора

одинарная труба — подача и возврат — микротрубка

Система водяного центрального отопления состоит в основном из бойлера, радиаторов и соединительных трубопроводов. Котел нагревает воду, и (обычно) насос направляет воду по трубопроводу и радиаторам обратно в котел. Возможны различные варианты расположения котла, трубопроводов и подводки к радиаторам; у каждой системы есть свои преимущества и недостатки.

На этой странице объясняется циркуляционный трубопровод; другие части системы см. На соответствующих страницах (см. Справа).

Трубопровод

Существуют 3 основных вида трубопроводов, соединяющих котел с радиаторами:

  • Петля однотрубная
  • Подающий и возвратный трубопровод
  • Микроотверстие

Обычно трубопровод устанавливается под радиатором. Для подвесных деревянных полов это не представляет большой проблемы, поскольку трубы могут быть проложены под половыми досками, при этом стояки к каждому радиатору проходят через отверстия в половицах.Трубопровод обычно проходит между балками или поперек балок через прорези в верхней части балок. За исключением микротрубок, трубопроводы должны поддерживаться под половыми досками, чтобы избежать чрезмерного веса, который должен поддерживаться самими трубопроводами.

Этот метод установки нецелесообразен, если в здании используются сплошные полы. Такие установки обычно имеют подающие трубы высокого уровня с отводными трубами, питающими один или соседние радиаторы. Если потолок комнаты подвешен, трубопровод обычно устанавливается между балками потолка сверху, что может оказаться невозможным, если каждый этаж представляет собой отдельное жилище.

Третий вариант — провести подводящие трубы вокруг верхней части стены чуть ниже потолка с отводными трубами. На самом деле никогда не бывает желательно прокладывать питающие трубы на уровне пола, проблемы возникают там, где трубы должны пересекать дверные проемы, хотя трубы могут подниматься вокруг дверной коробки или закапываться под полом.

Если на чердаке необходимо установить подающие трубы высокого уровня, трубопровод должен быть изолирован. Обычно не считается необходимым изолировать трубопроводы под подвесными перекрытиями, однако существует потенциальная (в целом небольшая) возможность для экономии энергии, если бы это было необходимо.

Если уровень циркуляционной системы трубопроводов выше радиаторов, трубопровод должен включать выпускные клапаны, чтобы позволить любому воздуху в системе быть выпущенным.

Петля однотрубная

Однотрубная система контура имеет, как следует из названия, единственную петлю трубопроводов, идущую от котла и возвращающуюся к котлу. Каждый радиатор «сидит» на трубе, при этом оба радиатора подсоединяются к одной и той же трубе. Когда нагретая вода из котла подается по трубе, естественная конвекция (горячая вода поднимается) заставляет нагретую воду подниматься в радиатор, вытесняя более холодную воду обратно в трубу.

Основным недостатком такой конструкции является то, что первый радиатор становится горячее, чем второй и т. Д., А последний радиатор будет значительно холоднее, так как вода будет отдавать большую часть своего тепла предыдущим радиаторам вдоль участка трубопровода.

В принципе количество радиаторов, которые могут быть установлены в однотрубном контуре, неограниченно, но чем больше установлено радиаторов, тем сильнее охлаждение между первым и последним радиаторами.

Эти системы часто используются в промышленных зданиях, где контурная труба может быть очень большой, системы все еще можно найти в старых жилых помещениях, но они, как правило, являются устаревшими системами и не считаются эффективными.

Подающая и обратная трубы.

Эта система более эффективна, чем однотрубный контур. Нагретая вода из котла подается с одной стороны каждого радиатора (подающая труба), а другой конец каждого радиатора подключается к отдельной общей обратной трубе. Это означает, что температура воды, поступающей в каждый радиатор, более или менее одинакова, поэтому каждый радиатор должен нагревать окружающую среду на одинаковую величину.

Клапан сброса давления (или автоматический перепускной клапан) подключается между подающей и обратной трубами, это позволяет насосу перекачивать воду из котла, если все радиаторы должны быть отключены.

Из-за ограничения потока, налагаемого радиаторами, количество радиаторов ограничено в основном размером циркуляционного насоса. Стандартный насос для бытового использования, вероятно, сможет питать до 12 радиаторов.

Другое ограничение вызвано размером трубопровода — обычно основные трубы к котлу и от котла большие (не менее 22 мм), а трубопроводы меньшего размера (15 мм) отводятся для питания ряда радиаторов. Количество радиаторов, которые можно подавать через эти 15-миллиметровые трубы, будет зависеть от длины 15-миллиметровых участков — чем длиннее участок, тем меньше радиаторов.На рисунке выше показаны две ветви, каждая из которых питает два радиатора.

Трубопровод Micro Bore

В системе с микропроцессором используются обычные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне. От каждого коллектора небольшой трубопровод (обычно 8 мм) соединяется с несколькими радиаторами. Длина трубопровода между коллекторами и каждым радиатором обычно не превышает 5 метров.

Можно использовать специальный радиаторный фитинг, чтобы и подающая, и обратная микротрубки были подключены к одному и тому же концу каждого радиатора (как два верхних радиатора на иллюстрации).В качестве альтернативы, трубопровод может входить в два конца радиаторов (как два нижних радиатора на иллюстрации).

Опять же, имеется предохранительный клапан (или автоматический перепускной клапан) между подающей и обратной трубами котла для защиты котла в случае отключения всех радиаторов.

Преимущество микропроцессорной системы состоит в том, что трубы меньшего размера содержат меньше воды, поэтому меньше тепла теряется на каждом участке трубы. Кроме того, трубопровод с микропроцессором можно легко согнуть во время установки и не требует такого же количества соединений.

Недостатки заключаются в том, что они очень малы, трубы могут легко заблокироваться из-за внутренних отложений, и насосу необходимо преодолевать повышенное сопротивление при циркуляции воды из котла, поэтому насос более подвержен износу.

В районах с жесткой водой известковый налет может накапливаться в любых циркуляционных трубопроводах, особенно это касается микроканальных циркуляционных систем, поэтому необходима подходящая добавка или устройство для смягчения воды.

одинарная труба — подача и возврат — микроотверстие

Балансировка паровой системы для существующих многоквартирных зданий

Воздух заполняет трубы и радиаторы после завершения парового цикла.Когда котел снова запускается, расширяющийся пар должен вытеснять воздух, чтобы пар мог достичь радиаторов. Продувка воздухом — одна из основных задач при балансировке паровой системы. Воздух в основном трубопроводе и стояке блокирует прохождение пара, а неправильная вентиляция задерживает его на месте. Это явление называется «воздушным связыванием». Чем дальше квартира от котла, тем дольше воздух выводится из приточных труб и тем дольше задерживается подача пара. В наиболее удаленных от котла местах здания (верхние этажи, некоторые линии квартир) связывание воздуха может привести к недогреву.Плохой баланс будет очевиден из жалоб на локальные недогретые и перегретые участки и / или открытые окна возле котла во время отопительного сезона. От владельцев зданий обычно требуется, чтобы многоквартирные дома отапливались минимальным количеством тепла. Это может регулироваться одним или несколькими законами или кодексами.

Из-за несбалансированных паровых систем владельцы часто вынуждены перегревать большую часть здания, чтобы обеспечить достаточное количество тепла для нескольких недостаточно отапливаемых участков. После уравновешивания распределения пара владельцы смогут соблюдать минимальные нормы тепла без перегрева.

Большинство паровых систем имеют слишком маленькие вентиляционные отверстия; во многих системах полностью отсутствуют вентиляционные отверстия. Решение состоит в том, чтобы установить вентиляционные отверстия очень большой пропускной способности на концах магистрали и в верхней части стояков. Этот подход был предложен Фрэнком Герети в книге One Pipe Steam Heating: The Gospel of Dry Steam в 1986 году. Дэн Холохан также упоминает его в своей популярной книге The Lost Art of Steam Heating .

Связывание воздуха наглядно демонстрирует наследие угля. Угольные костры росли медленно и продолжались весь день, поэтому системы были установлены с медленными вентиляционными отверстиями малой мощности, поскольку постепенного выпуска воздуха при запуске было достаточно.И наоборот, системы, работающие на нефти и газе, работают на полную мощность с самого начала, и они периодически включаются и выключаются в течение дня. Воздух необходимо выпускать быстро и многократно, поэтому необходимо устанавливать большие вентиляционные отверстия вместо первоначальных маленьких.

Основная вентиляция необходима для устранения засорения воздухом, но реализация главной вентиляции без управления котлом может быть проблематичной. Если котел подходящего размера и правильно контролируется, то новые, большие вентиляционные отверстия будут бесшумными, потому что будет меньше ограничений для воздушного потока.Вентиляционные отверстия могут быть невыносимо громкими, когда котел слишком большой или плохо регулируется, а вентиляционные отверстия могут даже брызгать водой, если котел вырабатывает влажный пар.

Многие отопительные фирмы предпочитают работать исключительно на самом котле. Но котел — это всего лишь часть системы отопления, и при такой узкой направленности не может быть достигнута значительная экономия. Определить необходимый объем работ — значит покинуть котельную и заняться парораспределением.

Как оценить систему распределения пара

1.Перейти на крышу

Сначала идите на крышу. Это позволяет легко увидеть форму и планировку здания, что поможет вам найти паропровод.

Имеет ли здание П-образную форму? H-образный? Сделайте простой набросок контура здания. (Если управляющий зданием может предоставить план этажа, используйте его вместо него.) На этом плане покажите, где находятся дымоход, переборка лифта и вентиляционные трубы. Эти компоненты здания идут прямо в подвал, поэтому, показывая их на чертеже, вам будет легче ориентироваться, пока вы находитесь в подвале, отслеживая магистраль.

2. Осмотрите апартаменты на последнем этаже.

Побывав на крыше, войдите в апартаменты на двух верхних этажах. Проверить несколько вещей:

  • Все стояки открыты или только стояки прямого нагрева (те неизолированные трубы в ванных комнатах и ​​кухнях, как показано на Рисунке 1)?
  • Если стояки открыты (как показано на Рисунке 2), есть ли на всех них вентиляционные отверстия? Или вентиляционные отверстия есть только на стояках прямого нагрева?
  • Какие у них вентиляционные отверстия, быстрые или медленные? Если вы сомневаетесь, данные производителя могут помочь определить это, но в целом, чем больше отверстие, тем быстрее выпускается.
  • Есть ли признаки утечки воды из них?

Рис. 1. Стояки прямого нагрева — это неизолированные трубы, которые обогревают пространство, в котором они находятся, без подключенных радиаторов (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Рис. 2. Показанный здесь открытый стояк также питает радиатор. Под полом к ​​ручному вентилю проходит короткая труба. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

3. Прогулка по подвалу

Осмотрев квартиры на верхнем этаже, пройдите в подвал.Проследите паропровод, начиная с котельной и заканчивая концом каждой магистрали. Нарисуйте сеть на эскизе контура здания, который вы начали, находясь на крыше. Вы можете использовать красную ручку для линий снабжения и синюю ручку для любых возвратов (рисунок 4).

Рис. 4. На этом эскизе паропровода в подвале котел и дымовая труба показаны в центре справа, паропровод — красными линиями, а стояки — красными точками. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

4. Определите расположение вентиляционных отверстий основной магистрали

Вентиляция основной линии должна быть щедрой, но не обязательно точной. Цель состоит в том, чтобы разместить группы быстрых вентиляционных отверстий возле концов самой большой магистрали. В здании на шесть семей с одной паропроводной магистралью, проходящей через середину подвала, единственная необходимая вентиляционная магистраль будет в конце этой единственной паровой магистрали. В больших зданиях обычно требуется вентиляция из трех-пяти мест.

Вот несколько предложений относительно того, где и где , а не , расположить основные вентиляционные отверстия:

  • Обратите особое внимание на участки здания, которые плохо нагреваются, и обязательно вентилируйте их.
  • Не беспокойтесь о небольших ветках.
  • Лучше не устанавливать вентиляционные отверстия на концах длинных сухих трубопроводов. Вместо этого поставьте форточки рядом с последним отводом от питающей магистрали.
  • НЕ устанавливайте вентиляционные отверстия в электрических помещениях. Выполните подключение в соседней комнате или проведите подключение через стену.

Детали трубопроводов для вентиляционных отверстий главной линии

Типы подключения

Вентиляционные соединения могут быть выполнены путем врезания фитингов, приваривания к приварным швам или путем просверливания и нарезания резьбы. Из трех методов сверление и нарезание резьбы часто являются наиболее экономичными. Большинство сантехников не используют его. Опыт показал, что опасность утечки из отводов при обычном давлении пара мала.

Лучшие места для подключения вентиляционных отверстий магистрали

Вентиляционные отверстия не нужно устанавливать непосредственно на паропровод. Их можно установить на патрубки, которые соединяются ближе к концу магистрали. Их также можно установить на капельном трубопроводе размером 1¼ ”и более, как показано на Рисунке 5.

Вентиляционные отверстия

можно установить даже по бокам отводов, как показано на Рисунке 6.

Но НЕ устанавливайте вентиляционные отверстия на отводе, как показано на Рисунке 7, иначе они будут разъедены каплями воды.

Рис. 7. Не устанавливайте главный вентиль на верхней части отвода капельницы там, где есть вероятность разбрызгивания воды, что может повредить вентиляционное отверстие. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Общие принципы вентиляции магистральных трубопроводов

  • При детализации соединений вентиляционных отверстий цель состоит в том, чтобы предотвратить разбрызгивание.Вода должна быть подальше от вентиляционных отверстий, и они должны стекать.
  • Сохранение размеров трубопровода вплоть до вентиляционных отверстий помогает; так же как и установка вентиляционных отверстий как можно выше на основной линии.
  • Избегайте добавления горизонтальных трубопроводов. Если возможно, снимите верхнюю часть паропровода; в противном случае оторваться под углом 45 ° от горизонтали.
  • Вода может разбрызгиваться из колен, поэтому по возможности устанавливайте вентиляционные соединения на расстоянии не менее 18 дюймов от ближайшего колена.
  • При объединении вентиляционных отверстий длина общего трубопровода должна составлять минимум ”.
  • При установке на водосливной коллектор соедините его в верхней части колена сбоку, используя закрытый ниппель, а затем протяните трубку как можно выше.

Размер вентиляционного отверстия главной линии

Чем больше сеть, тем больше вентиляционных отверстий им нужно. В приведенной ниже таблице показано, сколько вентиляционных отверстий следует установить в зависимости от общего объема выпускаемой паровой магистрали. (Примечание: можно использовать разные модели вентиляционных отверстий после настройки на разные скорости вентиляции.)

Большая сеть обычно делится на несколько меньших.Отверстия идут на концах меньшего трубопровода, но их должно быть достаточно, чтобы выпускать весь воздух и в большой общий трубопровод. Расчеты не должны быть точными, просто щедрыми. Основные вентиляционные отверстия не могут быть слишком большими.

Таблица 1 . Количество вентиляционных отверстий, необходимых для каждых 100 футов трубы

Вентиляционный стояк

  • Практически любое здание от трех этажей должно иметь вентиляционные отверстия для стояков. Их можно пропустить в зданиях без вертикального дисбаланса, но они встречаются редко.
  • В системах с нисходящим потоком вентиляционные отверстия стояка идут в подвал, но опять же, такие системы встречаются редко.
  • Удаление воздуха из стояка сложнее, чем из магистрального трубопровода. Мало того, что работа должна выполняться в людных помещениях, стояков намного больше, чем паропроводов.
  • Если стояки обнажены, лучший способ добавить вентиляционное отверстие — это просверлить стояк и постучать по нему. Сделайте это возле потолка, на полу чуть ниже верхнего этажа (если только стояки не проходят через верхний этаж, что бывает редко).
  • Вентиляционные отверстия, сопоставимые с Gorton №D или №1, подходят для систем до шести этажей. В более высоких зданиях следует использовать вентиляционные отверстия, сопоставимые с Gorton # 2. На рисунках 8 и 9 показано, как их можно подключить по трубопроводу.

Работа намного сложнее, когда стояки заглублены в стены. Если обогреватели верхнего этажа закрыты, иногда целесообразно просверлить и выколотить заглушку сразу под ручным клапаном, как показано на Рисунке 10.

Рисунок 10 . Вентиляционное отверстие стояка установлено на выходе под ручным клапаном.

Если ни один из этих вариантов не является жизнеспособным или доступным, единственным реальным вариантом может быть установка быстрых вентиляционных отверстий, таких как рекомендованные выше, непосредственно на радиаторы верхнего этажа.

Вентиляционные отверстия радиатора

Вентиляционные отверстия радиатора должны быть медленными моделями, такими как Hoffman 40s или 41s. Это поможет сбалансировать систему и предотвратить перегрев. В случае медленных вентиляционных отверстий на радиаторах пар сначала будет течь к быстрым вентиляционным отверстиям на концах магистрали и стояков и только затем начнет заполнять радиаторы.Цель состоит в том, чтобы все радиаторы в здании начали заполняться паром примерно в одно и то же время, независимо от того, как далеко они находятся от котла. Это делает тепло более равномерным. Таким образом, маленькие вентиляционные отверстия радиатора сочетаются с большими главными вентиляционными отверстиями, чтобы сбалансировать распределение пара; см. рисунок 11 для упрощенной схемы.

Рис. 11. Упрощенная схема однотрубной паровой системы, показывающая магистраль и стояки с быстрыми отводами и радиаторы с медленными отводами. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Расположение вентиляционных отверстий радиатора

Убедитесь, что вентиляционные отверстия обогревателей установлены низко, обычно примерно на трети высоты снизу (см. Рисунки 12 и 13). Это позволяет большему количеству пара заполнить радиатор до закрытия вентиляционного отверстия.

Рис. 12. Вентиляционное отверстие, установленное внизу на радиаторе, позволит большему количеству пара проникнуть в радиатор, прежде чем он закроется. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Рисунок 13. Вентиляционное отверстие, установленное высоко на радиаторе, быстро закрывается и ограничивает тепловую мощность радиатора. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Сухой пар

Сухой пар, представляющий собой пар, который содержит небольшое количество унесенных капель воды, необходим для всех паровых систем и является важной частью успешного парового баланса. Если котел вырабатывает влажный пар, вода может вытечь из главных вентиляционных отверстий и причинить материальный ущерб. Вода также может накапливаться на концах паропроводов и блокировать попадание пара в определенные линии или квартиры.

Есть четыре недорогих меры, которые могут улучшить качество пара:

Предел сильного огня

Чем быстрее пар выходит из котла, тем больше воды он уносит с собой.Ограничение сильного пламени снижает максимальную скорость на выходе и связанный с этим унос.

Многие горелки имеют возможность снижать свою высокую скорость возгорания в режиме автоматической модуляции; это просто. Но один общий производитель вынужден сделать выбор — органы управления на горелках промышленного сжигания (IC) отключают автоматическую модуляцию при ограничении пожара. Отсутствие модуляции увеличивает цикличность и снижает эффективность, а также может сделать невозможным поддержание стабильно низкого давления, в котором нуждаются многие паровые системы.

Для горелок IC, решение заключается в установке переменного резистора на 135 Ом в открытую ногу, ведущую к модулирующему двигателю. Примечание: НЕ устанавливайте резистор внутри шкафа управления горелкой, иначе горелка может потерять свой рейтинг UL. Вместо этого добавьте коробку, где бы она ни была надежно установлена, и проложите через нее проводку модуляции. Четко пометьте коробку.

Если горелка уже работала в режиме ограниченного огня, разумно установить эту скорость. В противном случае 80% — хорошая отправная точка.В ограничении сильного огня нет недостатков, если котел может создавать давление пара.

Очистка котловой воды

Распространенной причиной появления влажного пара являются масляные примеси в котловой воде. Это происходит практически в любое время, когда в системе выполняются трубопроводные работы. Масло не видно и нелегко обнаружить. Предположим, что после выполнения работ с трубопроводами в воде есть масло, или если влажный пар является известной проблемой. Если работы по трубопроводу производятся летом, лучше подождать до осени, чтобы провести эту очистку.Как только начинается жара, маслу может потребоваться неделя или две, чтобы спуститься от радиаторов к котлу.

Скимминговые котлы

Скимминг — это давно зарекомендовавший себя метод удаления масла из котловой воды. Цель состоит в том, чтобы скользить по поверхности теплой, но спокойной воды. Нагревание котла (но не пропаривание) приводит к разжижению масла. Рыхлая нефть собирается на поверхности воды. Вода должна быть спокойной (не кипящей), иначе масло снова смешается с водой, а не будет лежать на ней.

Для того чтобы сливной слив был эффективным, он должен располагаться на поверхности воды или чуть выше нее. Он тоже должен быть большим. Выдавите полный размер через отверстие для снятия сливок и не уменьшайте его, пока не будет по крайней мере на 30 сантиметров ниже локтя.

Чтобы снять пену, разожгите котел до образования пара, затем выключите горелку. (Котел будет оставаться достаточно горячим для приготовления горячей воды). Полностью откройте слив обезжиренного молока, затем откройте клапан ручной подачи. (Если нет клапана ручной подачи, проложите временную проводку, чтобы конденсатный блок делал то же самое).При необходимости отрегулируйте подающий клапан так, чтобы уровень воды находился не выше середины отвода обезжиренного материала. Через несколько часов закройте вентили и слейте воду из бойлера в нормальную линию воды. Немедленно зажгите горелку, чтобы удалить кислород из пресной воды. Убедитесь, что котел нагревается паром.

Моющее средство для очистки

Хорошая идея — после обезжиривания использовать моющее средство, особенно на новых котлах. Производитель котла может иметь для этого список одобренных продуктов и методов.Но часто самый простой способ — использовать моющее средство для посудомоечной машины, которое содержит антивспенивающий агент, такой как Cascade, который предотвращает образование пены в бойлере. Пеногаситель начнет разрушаться примерно через неделю, поэтому бойлерную воду необходимо слить через несколько дней. Используйте моющее средство без запаха, иначе все здание будет пахнуть лимоном. Как очень грубое практическое правило, используйте одну унцию стирального порошка на три мощности бойлера.

Для возвратной системы с насосом самый простой способ добавить моющее средство — это залить его в подающий бак.Если бака для подачи нет, моющее средство может идти прямо в бойлер. На стальном котле снимите заглушку со стороны котла ниже линии подачи воды и закройте отверстие, как показано на Рисунке 14.

Если заглушек ниже ватерлинии нет, можно использовать отвод над ватерлинией, но, чтобы порошок моющего средства не попал в колено, проткните колено уличным коленом в отвод, а затем протяните трубу прямо вверх. После добавления моющего средства налейте немного воды, чтобы очистить порт.

Чугунные котлы сложнее, потому что в них так мало отводов.Лучшим вариантом может быть заливка моющего средства через штуцер предохранительного клапана. Влейте воду по мере необходимости, чтобы смыть весь порошок перед повторной установкой предохранительного клапана. ЗАПРЕЩАЕТСЯ добавлять моющее средство через створку управления. Порошок может попасть в трубопровод и косички, что может повлиять на работу органов управления.

Моющее средство необходимо удалить из бойлера через несколько дней, иначе он начнет пенистую пену. Для удаления моющего средства:

  • Стальные бойлеры: Слейте воду из бойлера, затем снова наполните и слейте воду, чтобы удалить все следы моющего средства.
  • Чугунные котлы: Необходимо соблюдать осторожность, чтобы защитить чугун от теплового удара. В идеале, когда вы вернетесь на стройплощадку для удаления моющего средства, сделайте так, чтобы бойлер был холодным. Если котел необходим для ГВС, убедитесь, что аквастат установлен как можно ниже. Добавьте воды, затем выполните серию частичных наполнений и сливов, чтобы предотвратить шок, прежде чем выполнять полный слив.

В любом случае сразу же после этого зажигайте горелку, чтобы удалить кислород из пресной воды.Убедитесь, что котел нагревается паром.

Специальное слово о потоке

Если паяная медь используется для труб в паровой системе, используйте только водорастворимый флюс для паяльной пасты. Стандартный флюс на масляной основе и липкий. Чтобы вытащить его из котла, требуется целая вечность.

Анодные стержни

Чрезмерная химическая очистка воды вызывает унос и влажный пар. К счастью, есть альтернатива: анодные стержни (см. Рис. 15), которые работают по тому же принципу, что и расходуемые аноды в водонагревателях.Анодный стержень изготовлен из металла, такого как магний или алюминий, который более активен, чем сталь; когда оба металла физически связаны в воде, более химически активный металл будет корродировать быстрее, таким образом защищая менее химически активный металл (в данном случае котельную сталь) от коррозии.

Рисунок 15. Анодные стержни могут защитить котельную сталь без негативного воздействия химической обработки воды. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Анодные стержни котла обычно необходимо заменять ежегодно, а стоимость сопоставима с годовой химической обработкой воды.

Перемычки устанавливаются через люк и прокладываются между пожарными трубами (см. Рисунок 16). (Пока люк открыт, убедитесь, что паровое сопло обрезано, иначе сухой пар будет невозможен.) Если люка нет, прутки можно разрезать пополам по длине и вставить через отверстие для руки. Увеличьте контакт между стержнями и трубками.

Для больших котлов требуется несколько стержней. Для получения рекомендаций по применению проконсультируйтесь с производителем анодной планки. Таблицу 2 можно использовать как примерное практическое правило для определения количества устанавливаемых стержней в зависимости от мощности котла.

Таблица 2 . Количество устанавливаемых анодных стержней в зависимости от мощности котла.

Если подпиточная вода поступает в ресивер, рекомендуется также установить в ресивер перемычку, чтобы можно было удалить кислород из воды еще до того, как он попадет в бойлер.

Анодные стержни

, вероятно, не следует использовать в негерметичных системах, например, с негерметичными заглубленными трубами, переполненными ресиверами или разбрызгивающими вентиляционными отверстиями. Если суточная подпиточная вода превышает 2% содержания воды в паровом котле, необходимо скорректировать потери воды перед переходом на анодные стержни.Предположим, что подземные трубы протекают, если водомер не докажет обратное. Если в системе нет заглубленных труб, ресивера и вентиляционных отверстий, а в котле нет внутренних утечек, систему можно считать герметичной.

Анодные стержни нельзя использовать в чугунных котлах. Но чугунные котлы в герметичных системах не нуждаются в анодных стержнях или химической обработке воды. (Однако в некоторых областях им может потребоваться умягченная вода.) В отличие от стали, чугун образует оксидное покрытие, которое задерживает дальнейшую коррозию.Но оксидный слой не может защитить от чрезмерного количества подпиточной воды, поэтому очень важно контролировать водопотребление и проверять области вероятной потери воды (особенно подземные возвратные воды).

Опустить ватерлинию

Открытое пространство внутри котла наверху имеет решающее значение для производства сухого пара. В этой области, называемой паровым резервуаром, капли воды выпадают из пара, а не попадают в систему. Чем больше паровой резервуар, тем суше пар и чем ниже ватерлинии, тем больше паровой резервуар, поэтому снижение уровня ватерлинии помогает получить сухой пар.

Если стальной котел не имеет змеевика без резервуара, отметка отливки на устройстве подачи воды / первичном ограничителе низкого уровня воды (LWCO) должна быть примерно на ½ дюйма над верхом труб. Если есть змеевик, установите ватерлинию как можно ниже, но при этом достаточно покрыть змеевик, чтобы приготовить горячую воду.

Для чугунных котлов соблюдать рекомендации производителя. Это часто дает гораздо более низкую ватерлинию, чем ожидалось. Например, один производитель требует, чтобы отметка отливки на регуляторе подачи находилась на 1½ дюйма выше дна смотрового стекла.В результате получается максимально возможный паровой резервуар, при этом обеспечивая безопасность.

Максимизация слабого пламени

Полный отказ

Полный диапазон регулирования имеет решающее значение для эффективности. Плохой диапазон регулирования увеличивает время цикла и может сделать невозможным поддержание стабильно низкого давления пара, необходимого для паровых систем. Цель состоит в том, чтобы добиться минимально возможного слабого пламени, достаточно низкого, чтобы котел никогда не отключался по давлению. Это позволяет котлу поддерживать постоянный напор пара низкого давления в течение всего теплового цикла.

Подтверждение низкой скорости стрельбы

Обратите внимание на минимальную мощность горения, указанную производителем на паспортной табличке горелки. Затем проверьте фактическую минимальную нагрузку следующим образом:

Газовая горелка s: Отслеживайте счетчик газа, пока горелка работает на слабом пламени. Дайте счетчику поработать несколько оборотов, затем рассчитайте скорость стрельбы по следующей формуле:

(Всего кубических футов) x 3600 ÷ (Всего секунд) = MBH

Чтобы получить точные показания ротационных газовых счетчиков, оставьте таймер включенным на несколько оборотов шкалы и выполните расчет для общего показания.

Горелки с распылением под давлением: Считайте показания манометра, показывающего давление масла в форсунке. При необходимости установите один. Затем используйте таблицу номинальных характеристик форсунок, чтобы определить скорость стрельбы.

Жидкотопливные горелки с воздушным распылением: Невозможно напрямую проверить мощность горения этих горелок без установки счетчика топлива. Вместо этого убедитесь, что устройство для измерения количества масла (насос или клапан) совершает полный диапазон движения. Если возможно, прочтите модель дозирующего насоса и размер штифта.Сравните с таблицами производителя, чтобы определить скорость стрельбы.

Проверить все

Работайте со специалистом по горелкам, чтобы добиться минимального пламени при одновременном обеспечении надежной работы. Это может потребовать от них подтверждения регулятора газа, размера и давления масляного сопла, насоса-дозатора и регулятора тяги.

Регулятор давления низкого диапазона

После того, как главный вентиль установлен и минимальная интенсивность возгорания сведена к минимуму, рекомендуется установить регулятор давления, который точен при низком давлении.Один из распространенных вариантов — Vaporstat. Паростаты не только облегчают работу при низком давлении, но и не позволяют техническим специалистам повышать давление пара.

Отвод пара и трубопровод около котла

Рис. 17. В этом традиционном паровом коллекторе пар поворачивается на 90 градусов для подачи в здание, в то время как более тяжелые капли воды уносятся обратно в котел. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Размер выхода из котла и конструкция трубопровода рядом с котлом (также известного как трубопровод коллектора) также имеют большое влияние на качество пара.Если выпускное отверстие для пара слишком маленькое, высокая выходная скорость пара будет уносить с собой капли воды — отсюда преимущество ограничения сильного огня, как описано выше. Кроме того, трубопровод рядом с котлом должен обеспечивать путь для переносимых капель воды, чтобы они возвращались непосредственно обратно в котел, а не попадали в распределительную сеть. Это разделение достигается за счет импульса.

Один из традиционных примеров показан ниже на рис. 17. Более легкий пар может быстро подняться вверх к зданию, в то время как более тяжелые капли воды продолжают движение и направляются обратно в котел через уравнитель.

Переоборудование коллектора может быть очень дорогостоящим, а изменение размера выпускного патрубка — еще более дорогостоящим. Очень важно правильно указать эти детали на новых котельных. Однако для большинства проектов модернизации перечисленные выше четыре меры являются наиболее экономически эффективными вариантами повышения качества пара.

Трубопровод с обратным шагом

Паровая магистраль с обратным уклоном может создавать низкие места, где собирается вода. Они часто вызывают гидравлический удар, особенно в начале цикла нагрева.Этот молоток может разрушить вентиляционные отверстия магистрали, поэтому обязательно исправьте такие условия перед установкой вентиляционных отверстий.

Органы управления

В большинстве паровых систем регулятор отопления не знает, что происходит в квартирах. Он работает в зависимости от температуры наружного воздуха; чем холоднее становится, тем дольше работает котел. Этот косвенный механизм по своей природе неточен и склонен к перегреву здания. Чтобы добиться любого сокращения энергии и затрат за счет усовершенствования системы отопления (или других улучшений энергоэффективности, таких как добавление воздушного уплотнения и изоляции), очень важно, чтобы система управления была достаточно умной, чтобы понимать, что нагрузка уменьшилась.

Один из проверенных способов замкнуть этот контур обратной связи — установить новый регулятор отопления, который реагирует на датчики температуры, установленные в репрезентативной выборке квартир. В небольших зданиях могут использоваться стандартные компоненты, в то время как в более крупных может потребоваться более индивидуальное решение. В большинстве случаев датчики температуры являются беспроводными, что упрощает установку.

Эти элементы управления могут включать в себя функции отключения в теплую погоду и понижения температуры в ночное время для оптимизации эффективности.

В дополнение к экономии в сбалансированных системах, этот тип управления может использоваться для обеспечения записи температуры в квартире.Эту информацию часто можно использовать для подтверждения соответствия любым применимым нормам по теплу (см. Соответствие).

Бросив молот — Ремонт шумной паровой трубы

Нет, в ваших паропроводах не должно быть шума. The Beatles считаются одними из лучших музыкантов всех времен. Но какофония, которую вы слышите от шумных паровых линий, далеко не считается музыкой в
все.

Так что же вызывает шум в моей паровой системе? Это может быть любое количество факторов.

Часто это совокупность факторов, во многом связанных с плохой эксплуатацией, техническим обслуживанием,
и дизайн вашей системы парового отопления.

Давайте посмотрим на некоторые из причин, по которым у вас могут возникнуть удары паровым молотком или трубой:

л. Трубы не укладываются должным образом. Предполагается, что конденсат самотеком спускается вниз и возвращается в паровой котел.Я видел случаи, когда трубная подвеска ломалась, что приводило к провисанию
паропровод, в котором скопился конденсат; пар идет вниз пар
линия, и ударяет конденсат до конца линии, где он издает глухой звук.
против жесткой упорной стали.

2. Установлено слишком высокое давление пара. Если вы установите давление пара выше примерно 2 фунтов на квадратный дюйм, конденсат может вернуться в
обратная линия, и если обратная линия находится всего в нескольких футах над водой
линия в котле, в этой обратной линии может быть гидроудар. Если пар
слишком высокое давление, установите его намного ниже. Чем ниже давление пара, тем меньше будут стуки в трубах. Вы также сэкономите энергию, снизив давление пара.

3. Конденсатопроводы засорены и препятствуют возврату конденсата.
к котлу. Мой друг рассказал мне об этой проблеме. Одна сторона здания не обогревалась из-за заблокированного возврата конденсата.
линий. Однажды он открыл конденсатопроводы и очистил накопившиеся за 75 лет
ржавчина с линии, проблема со стуком трубы ушла.

4. В двухтрубной системе парового отопления вышли из строя конденсатоотводчики. Поскольку теперь уловители открыты, пар поступает в трубопроводы возврата конденсата,
заставляя конденсат выталкиваться волнами по трубе.

К сожалению, пар не эмоционален. Он следует законам физики. Вам необходимо заменить все термостатические ловушки на конце каждого радиатора. Вы не можете молиться, чтобы эта проблема исчезла сама по себе.Вы должны потратить деньги из бюджета вашего кооператива или кондоминиума, чтобы решить проблему.

5. У вас грязная котловая вода. Из-за плохого химического состава воды конденсат выделяется.
паропроводы вместе с паром. Вам нужно будет слить котловую воду и очистить внутренние части котла.
с использованием составов для очистки котловой воды. Вам нужно будет разработать программу очистки воды в бойлере, чтобы
pH между 8.0 и ll.0, чтобы конденсат не поднимался из
котел в паропровод.

6. У вас неизолированные паропроводы. Пар конденсируется вдоль линии, и конденсат вызывает пар.
молоток. Чтобы решить проблему, нужно утеплить линии водотока. Для получения информации о надлежащем количестве изоляции см. Энергетическую справку штата Нью-Йорк 2010 г.
Кодекс природоохранного строительства.

7.Частично открытые однотрубные радиаторы. Если клапан открыт не полностью, конденсат мешает
пар пытается попасть в радиатор. Эта проблема обычно ограничивается отдельными радиаторами.

8. Если вы заменяете бойлер, убедитесь, что водопровод находится в правильном положении.
высота. Если изменить уровень водопровода, сухая обратка может превратиться в мокрую.
линия, которая будет стучать в зависимости от давления потока котла.

9. Длинный ниппель на соединении петли Хартфорда. Однажды я увидел эту проблему. Длинный ниппель дает возвращающемуся конденсату «взлетно-посадочную полосу», чтобы врезаться в уравнитель, когда пузырьки пара поднимаются вверх.
эквалайзер конденсаторный. Мне потребовалось много времени, чтобы объяснить хозяину дома, почему эта проблема
вызывает стук трубы.

10. Кто-то использовал концентрические редукторы вместо эксцентрических редукторов, где
основные паропроводы меняют размер.Я вижу эту проблему примерно в 5% паровых систем, которые проверяю.
владельцы. Единственный способ решить эту проблему — заменить редукторы на паровой.
линии, которые могут быть дорогими.

Каждая система парового отопления индивидуальна. У вашей системы может быть одна из перечисленных выше причин проблемы гидравлического удара или несколько причин.

Если вы хотите, чтобы ваши жители перестали жаловаться на проблему гидравлического удара,
вам необходимо определить точные причины и позаботиться о них.

Гидравлический удар — это ненормально. Я видел системы парового отопления, которые работают тихо, как мышь.


Даниэль Карпен — лицензированный профессиональный инженер, специализирующийся в области энергетики.
консалтинг по охране окружающей среды и охране окружающей среды. Он базируется в Хантингтоне, штат Нью-Йорк, .

Основные принципы однотрубных паровых радиаторов

В однотрубных паровых установках пар проходит от котла к радиаторам, где вытесняет холодный воздух, выталкивая его через вентиляционное отверстие на радиаторе.Вентиляционное отверстие закрывается автоматически, когда радиатор наполняется паром. Тепловая энергия пара затем передается в комнату, при этом пар охлаждается и конденсируется в воду, которая собирается на дне радиатора. Затем этот конденсат снова течет обратно по той же единственной трубе.

Из-за того, что пар и вода протекают в противоположных направлениях по одной и той же трубе, диаметр этой трубы обычно составляет более 1 дюйма. Таким образом, однотрубные радиаторы легко отличить по одной, довольно большой трубе, присоединенной к ним, всегда под прямым углом. снизу и вентиляционное отверстие, прикрепленное к противоположной стороне, обычно на половине высоты радиатора (см. ниже).

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в двухтрубные паровые системы здесь.

Компоненты однотрубного парового радиатора

Впускной или регулирующий клапан должен иметь большое внутреннее отверстие: минимум 1 дюйм для радиаторов мощностью 5000 БТЕ или меньше; минимум на 1 дюйма больше. На однотрубном паровом радиаторе он должен быть полностью открытым или полностью закрытым. Дросселирование клапана (оставление его наполовину открытым) может привести к очень шумному паровому удару.Тепло от однотрубного парового радиатора регулируется путем ограничения выхода воздуха.

Однотрубный клапан парового радиатора должен быть полностью открыт или полностью закрыт, но не между ними.

Отверстия для пара позволяют воздуху выходить из радиатора, но автоматически закрываются, когда радиатор заполняется паром. Вентиляционное отверстие использует два механизма. Первая представляет собой биметаллическую полосу, изготовленную из двух разных металлов, так как пар нагревает клапан, он заставляет один металл изгибаться больше, закрывая клапан, и настроен на пружинное закрытие чуть ниже точки кипения.Второй механизм — это привод, наполненный водой и спиртом, температура кипения которого чуть ниже температуры пара. Когда жидкость внутри исполнительного механизма закипает, она расширяется и, таким образом, закрывает вентиляционное отверстие, предотвращая выход пара из радиатора.

Установка термостатического клапана между радиатором и вентиляционным отверстием позволяет регулировать температуру, ограничивая выходящий воздух и, следовательно, пар, который может входить. Для паровых радиаторов с термостатическим управлением требуется прерыватель вакуума, чтобы конденсат всегда мог возвращаться в котел.Радиаторы Castrads для однотрубного пара поставляются в стандартной комплектации.

Какие радиаторы использовать с однотрубным паром?

Чугун — действительно проверенный временем материал для парового отопления. Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие ржавчины, защищающее основную часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей подборкой паровых радиаторов здесь.

Какой размер клапана?

Мы рекомендуем 1-дюймовый клапан для радиаторов мощностью до 5000 БТЕ или менее и клапаны на 1 ¼ дюйма выше этого. Читайте также: Как это работает: Гидравлическое отопление.

Дополнительная литература

Дэн Холохан: новый взгляд на утраченное искусство парового отопления
Дэн Холохан: озеленение пара

Открытая система | | Теплый пол своими руками

Введение

В открытой системе используется один источник тепла, водонагреватель для бытового потребления, для обеспечения теплого пола и горячего водоснабжения.Эти две системы в основном связаны друг с другом. Та же самая вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол. Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Многозонная открытая система с электроприводом по запросу и расширительным баком для городского водоснабжения
Открытая система Схема потока воды с водонагревателем резервуарного типа
Еще один пример многозонной открытой системы с муниципальным резервуаром

Почему холодная вода поступает в систему отопления из бытового источника?

Вы заметите, что холодная вода из вашей бытовой сети попадает в водонагреватель по трубопроводу пола.Мы прокладываем водопроводную систему таким образом, чтобы никогда не было шансов, что застоявшаяся вода попадет в вашу бытовую систему. Пресная вода поступает в трубку каждый раз, когда вы используете горячую воду.

И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «подпиточной» водой вашего водонагревателя. Если в вашей бытовой системе не открыты клапаны горячей воды, излучающая система по существу «закрыта».Другими словами, холодная вода не может попасть в систему, если ей некуда течь…. Где-нибудь в доме открыт кран горячей воды. Без открытого клапана горячей воды только циркуляционный насос, питающий лучистую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.

Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что пресная вода всегда течет через систему, даже летом. Имейте в виду, что горячая вода, вытесняемая холодной подпиточной водой, в конечном итоге попадает в водонагреватель, поэтому чистые потери энергии отсутствуют.А из-за большой тепловой массы пола небольшое количество холодной подпиточной воды, попадающей в трубопровод, не имеет возможности охладить пол… если, конечно, вы не приняли четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует тепла в то же время, когда вы используете горячую воду, тогда циркуляционный насос все равно будет перекачивать горячую воду по контурам, и в конечном итоге теплая вода будет поступать в трубки вместо холодно.

Кстати, один из самых простых и наименее дорогих способов защиты компонентов в открытых системах, не говоря уже о домашней сантехнике, — это использование фильтра для всего дома. Обычные кожухи канистрового типа можно приобрести в любом хозяйственном магазине, а фильтр на 20 микрон эффективно удаляет ил и другие частицы из поступающей в дом воды.

И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Минеральное содержание воды («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут повлиять на медные, гальванизированные или пластиковые компоненты в системах водоснабжения для дома, в том числе на трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора в небольшой части случаев и характерны для муниципального водоснабжения, возможно, повредили трубы PEX. Это потенциально может повлиять на «открытые» излучающие системы, поставляемые муниципальными департаментами водоснабжения.

Итак, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высокой, чем обычно, степенью хлора (4 промилле), вы можете рассмотреть вопрос о системе отопления с «закрытым» или «теплообменником».Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой, которую он выберет (дистиллированной или родниковой водой, или водой из какого-либо другого источника с низким содержанием минералов или без хлора).

Но если излучающие циркуляционные насосы работают, украдет ли пол горячую воду из моего душа?

Нет. Это потому, что наши циркуляционные насосы очень маломощные, несамовсасывающие. Они могут перемешивать воду вокруг излучающей системы, но они не могут конкурировать с обычным давлением воды в домашних условиях.В результате использование горячей воды для бытового потребления всегда имеет приоритет.

Примеры и схемы открытых систем

Четырехзонная открытая система с использованием водонагревателя по запросу
Четырехзонная открытая система с высокоэффективным водонагревателем Polaris.
Открытый первичный контур установлен в многозонной излучающей системе

Открытая 2-зонная система с первичным контуром И циркуляционный контур для ГВС.

Даже в больших излучающих системах большого объема можно использовать водонагреватель подходящего размера по запросу. На приведенной ниже схеме подробно описана конфигурация нашей «первичной / вторичной» системы водопровода в открытой системе (т.е. отопление и горячее водоснабжение от одного блока).

Схема первичного контура

Электрическая мультизональная открытая система по запросу
Газ по запросу многозонная система

Примеры многозонных систем с первичным контуром.

Открытая система для одной зоны «Radiant Ready»

Open Radiant Ready для водонагревателя резервуарного типа

На рисунке выше показаны несколько примеров наших открытых систем с одной зоной «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, различные клапаны и датчики. Вся система проходит испытания на герметичность, и всего пять паяных соединений могут привязать ее к вашей системе.

Использование водонагревателя по запросу для открытой системы

За последние несколько лет водонагреватели по запросу превратились в необычные источники тепла. Они намного более эффективны (95%), чем водонагреватели резервуарного типа (75% или меньше для большинства моделей), они меньше, мощнее, вентилируются с трубкой из ПВХ и, что немаловажно, не страдают от «дежурного режима». потеря».

В отличие от водонагревателей резервуарного типа, блоки по запросу управляются компьютером и могут регулировать работу своих горелок в зависимости от температуры поступающей воды для максимального повышения эффективности. Они также оснащены встроенными цифровыми дисплеями, которые показывают количество галлонов в минуту, протекающих через устройство (полезно для диагностики), температуру воды на входе и выходе и даже мигают коды ошибок, когда что-то не так. Поднять или понизить температуру на выходе так же просто, как нажать кнопку.

Открытая система со схемой по требованию
Многозонная открытая система

На приведенной выше схеме подробно описаны все компоненты «открытой системы», за которой следует фотография, на которой показано, как система связана с зонным манифольдом.Горячая вода из блока по запросу поступает в смесительный клапан №1 (клапан слева), где она доводится до любой температуры, необходимой для пола. Горячая вода от нагревателя по запросу также поступает в смесительный клапан №2 (верхний клапан), поэтому горячая вода в домашнем хозяйстве может быть холоднее (или в некоторых случаях горячее), чем вода в полу. Такая конфигурация водопровода дает домовладельцу полный контроль над тепловой мощностью как для отопления помещений, так и для горячего водоснабжения.

На фото ниже показан другой вариант водонагревателя по запросу, но вместо газа в качестве топлива он использует электричество.Этот электрический агрегат специально разработан для излучающих полов, и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВт · ч или ниже), электрический обогреватель по запросу станет отличным источником тепла. .

Компания Radiant Floor также производит предварительно собранные системы с одной зоной «Radiant Ready» в 38 конфигурациях.На фото ниже представлена ​​модель Radiant Ready, специально разработанная для водонагревателя по запросу.

Radiant Ready разработан для систем по требованию

«Radiant Ready» для обогревателя по запросу

«Открытая» система с одной зоной Radiant Ready с использованием нагревателя по требованию

Насос ALPHA, «умный» радиантный циркулятор

Стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов.Компания Radiant Floor будет внедрять циркуляционные насосы ALPHA в нашу излучающую систему, когда это возможно, чтобы наши клиенты могли сэкономить 50-75% на стоимости эксплуатации своих насосов.

Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Alpha pump

Заполнение открытой системы

Открытая система подключена к водопроводу дома, поэтому лучший способ наполнить новую излучающую трубку — открыть кран ГОРЯЧЕЙ воды где-нибудь в доме.

Когда горячая вода забирается из водонагревателя (по запросу или из резервуара), холодная вода поступает на ее замену.Но вместо того, чтобы идти непосредственно к водонагревателю, в открытой излучающей системе эта свежая подпиточная вода сначала проходит через излучающую трубку. Это исключает любую возможность застоя в системе, но при этом не оказывает вредного воздействия на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей домашней системы может удалять воздух из недавно установленной излучающей трубки.

Это делает заполнение открытой системы проще, чем заполнение закрытой системы, потому что нет необходимости в шлангах, коммунальных насосах или ведрах с предварительно приготовленным антифризом.

Но вы все равно хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.

Если у вас три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону № 1. Помните, что простое открытие приспособления для горячего водоснабжения в любом месте дома заставит воду пройти через зону.

Если зона № 1 имеет несколько контуров трубопровода и каждый контур имеет шаровой клапан перед каждым контуром (например, на больших коллекторах плиты), то закройте все контуры зоны 1, кроме первого. и направьте воду в этот первый контур.

Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2.

Повторите этот процесс для каждой цепи в каждой зоне .

Любой посторонний воздух, остающийся в системе, со временем будет удален естественным путем за счет обычного ежедневного использования горячей воды в доме.

Также имейте в виду, что если вы используете новый водонагреватель резервуарного типа, он будет заполнен воздухом. Ожидайте, что процесс продувки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.

Открытые системы являются частью домашней водопроводной системы. Они работают при том же давлении, что и дом, обычно от 40 до 60 фунтов на квадратный дюйм.

Запорные клапаны

Запорные клапаны

Мы называем различные клапаны на фотографии выше «запорные клапаны». Два клапана, которые выглядят как насадки для шлангов, являются стоками котла. Один из сливного котла расположен на верхний (горячий «Out») трубы чуть ниже стандартный запорного клапана. Слива котла на нижней трубе (холодный / возврат «в») как раз над вторым запорным клапаном.

Эти стопорные клапаны позволяют домовладельцу «промывать» водонагреватель Takagi по требованию чистым белым уксусом в рамках программы периодического технического обслуживания, особенно в регионах с очень жесткой водой. Уксус имеет слабую кислоту и разрушает минеральные отложения, которые могли образоваться в теплообменниках Takagi.

Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:

1. Закройте оба запорных клапана.
 2. Присоедините короткий шланг стиральной машины к сливу каждого бойлера.
3. Налейте 2-3 галлона чистого белого уксуса в чистое ведро на 5 галлонов.
4. Подсоедините шланг от «горячей» (из Takagi) линии к погружному отстойнику или коммунальному насосу.
5. Протяните шланг от «холодной» (до Такаги) линии в 5-галлонное ведро.

Когда насос работает, он будет подавать уксус на ВЫХОДНОЙ порт водонагревателя и ВЫХОДИТ на входной порт, эффективно промывая теплообменники.Позвольте уксусу циркулировать таким образом в течение нескольких минут. В качестве альтернативы вы можете закачать уксус в обогреватель, закрыть оба запорных клапана и дать уксусу постоять в теплообменниках в течение часа или двух.

Наконец, замените уксус пресной водой и промойте нагреватель в течение 60 секунд.

Не забудьте открыть запорные краны в конце этой процедуры.

Циркуляционная петля

Циркуляционный контур

В домах с большой планировкой этажей источник тепла часто находится на значительном удалении от устройств горячего водоснабжения.Пятьдесят, восемьдесят, даже сто футов медной трубы 1/2 или 3/4 дюйма или трубки PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды уходит в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.

Циркуляционный контур решает эту проблему за счет непрерывной циркуляции горячей воды между пользователем и источником тепла. Затем один или несколько устройств для горячего водоснабжения ответвляются от основного контура, и горячая вода становится, по сути, мгновенно доступной.

Краткое руководство для многозонной системы (с расширительным баком ~ индивидуальное размещение)
Многозонная система с циркуляционным контуром

Но конечно это чудо потребляет энергию. Для циркуляции требуется небольшой насос (около 80 Вт), а сам контур может излучать значительное количество тепловой энергии в окружающий воздух, если он не изолирован должным образом. В идеале таймер активирует контур (насос) только в периоды значительного потребления горячей воды, например, несколько часов утром и несколько часов ночью.

Уличные дровяные котлы с открытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть стандартный уличный дровяной котел, следующая схема может оказаться очень полезной.

«Открытая» конфигурация, используемая со стандартным дровяным котлом для установки вне помещений

Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обработана антикоррозийным средством. В результате котловая вода ни в коем случае не должна контактировать с питьевой водой в накопительном / резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (например, пропановая или масляная горелка срабатывает, когда дрова сгорают), резервный бак должен быть источником тепла, достаточно мощным, чтобы удовлетворить общую мощность дома. горячая вода и отопление.

На этой фотографии показана сторона теплообменника открытой системы с дровяным котлом

Изолированные трубопроводы подачи и возврата от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите. Циркуляционный насос из чугуна (внизу слева) отправляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру, поступающую в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.

Обратите внимание на «существующий комплект для заполнения системы», подключенный к возвратной линии. Эти клапаны позволяют при необходимости легко наполнить или опорожнить бойлер.

Второй циркуляционный насос из нержавеющей стали установлен на стороне бытового потребления / отопления теплообменника (верхний правый снимок). Датчик на накопительном баке , , возврат, , , отслеживает температуру в баке. Когда температура в баке опускается ниже 140 градусов, включается насос из нержавеющей стали, и тепло отбирается из теплообменника.

Другой вариант темы дровяного котла — это змеевик для горячей воды для бытового потребления внутри самого котла. Некоторые марки бойлеров предлагают эту функцию, и, если в котел постоянно подается дрова, отдельный резервуар для горячей воды бытового потребления не требуется.

Открытая система с солнечной привязкой

Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемой энергии, такие как солнечная. На схеме ниже показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.

В этом баке используются два внутренних теплообменника для нагрева воды для «открытой» излучающей системы.

В резервуарах с двумя змеевиками в основном две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до приемлемой температуры, а горячая вода отбирается по мере необходимости для бытовых и отопительных целей. Пресная вода поступает в резервуар прямо пропорционально количеству, забираемому для ГВС . Очевидно, что когда горячая вода забирается из резервуара для лучистого отопления , она просто возвращается в резервуар для повторного нагрева.

Так как солнечная энергия, особенно весной, летом и осенью, может нагреть резервуар почти до кипения, смесительный клапан стабилизирует потенциально обжигающую воду до безопасного уровня.

С другой стороны, если период пасмурной погоды или отсутствия доступного солнца (также называемого зимой) не позволяет солнечной батарее нагреть резервуар до желаемой температуры, модуль Takagi on-demand (резервный) нагревает верхний змеевик. с использованием стандартного ископаемого топлива. В любом случае, горячая вода всегда доступна для бытовых нужд или лучистого отопления.

Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (непитьевые и / или незамерзающие) системы, соединенные с чистой питьевой водой, компоненты, необходимые в любой закрытой системе, включены в этот пакет, то есть расширительный бак, воздухоотделитель, наполнитель / сливные клапаны и др.

Добавление закрытой зоны защиты от замерзания или зоны таяния снега в коллектор открытой системы

Использование зонного коллектора для питания теплообменника

Говоря о закрытых системах, связанных с «открытыми» системами, некоторые излучающие системы требуют использования антифриза .Примеры: тающий снег с проезжей части, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным, изолированным линиям… ..или, в общем, любое отопительное задание , требующее защиты от замерзания . Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.

Обычно ради эффективности (нагревание с помощью антифриза на 15% менее эффективно, чем с использованием чистой воды), вы не хотите, чтобы вся ваша излучающая система использовала антифриз только потому, что он может понадобиться одной или двум зонам.Решением является теплообменник, обогреваемый одной ногой зонного коллектора открытой системы ( см. Схему выше). Теплообменник передает тепло от питьевой воды антифризу, не смешивая две жидкости.

Система снеготаяния проезжей части и парковки

Обратите внимание на изолирующую пену XPS (экструдированный полистирол) под трубой и, что не менее важно, вертикальные куски пенопласта по краям будущей плиты.Во всех областях применения лучистого отопления, особенно в энергоемких областях, таких как таяние снега и льда, крайне важно удерживать тепло и направлять его на выполнение своей основной задачи. В этом случае таяние снега с бетонной подъездной дороги и не расходование драгоценного тепла на почву ниже и вдоль краев плиты стоит высоких затрат на обильную изоляцию.

Несколько источников тепла, подключенных к открытой системе

Удивительно, насколько многоуровневыми могут быть некоторые системы отопления.В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех различных источников тепла (в данном случае солнечной энергии, древесины и газа) в единую систему. На следующей схеме показано, как это можно сделать.

Обратите внимание также, как излучатель тепла «высокой» температуры (фанкойл или радиатор плинтуса) может взаимодействовать с излучателем «низкой» температуры (излучающий пол) посредством стратегического размещения смесительного клапана. А поскольку это открытая система, также предоставляется горячая вода.

Открытая система с тройными источниками тепла

Использование пара в больших зданиях Нью-Йорка

Хотя горячая вода предпочтительнее для систем отопления в новых зданиях, пар по-прежнему широко используется в старых зданиях Нью-Йорка. Данные, собранные в рамках Плана более экологичных и больших зданий (GGBP), показывают, что в большинстве зданий площадью более 50 000 квадратных футов все еще используется паровое отопление.

  • 72,9% зданий имеют паровые котлы, работающие на природном газе или мазуте, а 10% полагаются на районную паровую службу Con Edison.Другими словами, 81,9% систем отопления в крупных зданиях Нью-Йорка по-прежнему используют пар.
  • Водогрейные котлы занимают второе место, составляя 13,4% систем отопления, в то время как все остальные конфигурации составляют менее 5% систем отопления.

Что касается распределения тепла, в 68,1% систем отопления используются паровые трубы, а в 26% — гидравлические трубопроводы. Прямое электрическое отопление и принудительное распределение воздуха встречаются менее чем в 6% зданий Нью-Йорка площадью более 50 000 квадратных футов.

Природный газ является наиболее распространенным источником тепла для паровых котлов, за ним следует топочный мазут, и большинство этих паровых котлов находится в многоквартирных жилых домах. Городской экологический совет определил, что модернизация этих паровых систем до более современных конфигураций является одной из наиболее многообещающих возможностей для повышения энергоэффективности в Нью-Йорке при одновременном сокращении выбросов парниковых газов.

Системы на основе пара обладают тем преимуществом, что не требуют насоса, поскольку пар поднимается к отдельным радиаторам сам по себе, и это основная причина, по которой они есть в старых зданиях.Однако при данной тепловой нагрузке паровая система будет потреблять намного больше топлива, чем система горячего водоснабжения, использующая бойлер и насосы, что, как следствие, будет производить больше выбросов. Чтобы достичь цели по сокращению выбросов на 80% к 2050 году, Нью-Йорку придется постепенно отказаться от парового отопления в своих зданиях — это одна из самых углеродоемких конфигураций систем отопления.

Основные ограничения паровых систем отопления

Двумя основными ограничениями паровых систем отопления являются неэффективность и медленное время отклика.Во-первых, процесс кипячения и конденсации воды менее эффективен, чем простое нагревание и распределение воды без фазового перехода. Кроме того, медленная реакция паровых систем ограничивает использование автоматических средств управления, которые очень эффективны для экономии энергии и повышения комфорта при использовании в более современных системах отопления. При настройке парового котла может пройти долгое время ожидания, прежде чем произойдет заметное изменение тепловой мощности радиаторов.

Системы отопления на основе пара также имеют конструктивное ограничение, которое может причинять дискомфорт пассажирам.Некоторые из них очень старые, когда строительные нормы Нью-Йорка требовали, чтобы тепловые нагрузки рассчитывались с учетом открытых окон, что приводило к перегреву внутренних помещений. Имейте в виду, что герметичные ограждающие конструкции являются современной тенденцией дизайна конца 20 века, в то время как многие здания Нью-Йорка построены до Второй мировой войны.

Помимо неэффективности, паровые системы отопления также могут быть требовательными с точки зрения обслуживания, и это касается как однотрубных, так и двухтрубных конфигураций.

  • Воздухоотводчики в однотрубных радиаторах подвержены выходу из строя.Когда они забиваются, пар не может свободно поступать в радиатор, что снижает тепловую мощность. С другой стороны, вентиляционное отверстие, застрявшее в открытом положении, приводит к постоянной утечке пара в жилое пространство, что повышает влажность в помещении и может вызвать серьезные ожоги при прикосновении.
  • В случае двухтрубных систем конденсатоотводчики также могут быть заблокированы в открытом или закрытом положении. Это вызывает дисбаланс системы, когда некоторые области могут плохо нагреваться, а другие — перегреваться.

Однотрубные паровые системы чаще встречаются в малоэтажных жилых зданиях, составляя 37% всей проверенной площади в многоквартирном секторе в соответствии с Планом более экологичных и больших зданий.С другой стороны, двухтрубные паровые системы чаще встречаются в многоэтажных жилых домах и составляют 25% проверяемой площади. Однотрубные паровые системы отопления являются наиболее неэффективной конфигурацией, они потребляют примерно на 13% больше энергии, чем среднее значение для всех проверенных зданий.

Низкая энергоэффективность, медленное время отклика и высокие требования к техническому обслуживанию увеличивают стоимость владения паровой системой отопления. Основная причина, по которой эти системы все еще так распространены, заключается в том, что модернизация может быть очень дорогой: стены и полы необходимо снести, чтобы удалить паропроводы, и восстановить их после установки гидравлических трубопроводов.Необходимые диаметры трубопроводов также сильно различаются для распределения пара и горячей воды, а в случае однотрубных паровых систем нет обратной линии для подачи воды обратно в котел. Кроме того, многие модели радиаторов не подходят для перевода на горячую воду.

Модернизация систем парового отопления

Если планируется капитальный ремонт старого здания с паровым отоплением, настоятельно рекомендуется перейти на систему горячего водоснабжения. Поскольку многие участки здания полностью меняются во время капитального ремонта, модернизация системы отопления менее разрушительна.Тепловые насосы с водяным источником, один из наиболее эффективных доступных в настоящее время вариантов отопления, требуют для работы гидравлических трубопроводов.

Во многих зданиях паровые котлы используются также в системах горячего водоснабжения. Летом, когда нагрузка на отопление помещений снижается, паровые котлы работают значительно ниже своей номинальной нагрузки с резким падением эффективности. Однако, поскольку в этих системах горячего водоснабжения уже есть трубопроводы, их преобразование на более современные и эффективные технологии намного проще, чем в системах отопления помещений.

Заключение

Столетие назад пар был удобным теплоносителем благодаря тому преимуществу, что не требовался водяной насос. Однако цена, которую придется заплатить, заключается в использовании гораздо большего количества топлива, чем в бойлере для горячей воды, а также в его использовании менее эффективно. Хотя переоборудование системы отопления может быть дорогостоящим проектом модернизации здания, оно становится намного проще, если его запрограммировать вместе с капитальным ремонтом здания. Паровое отопление также является очень углеродоемким процессом, что не соответствует целям сокращения выбросов, установленным Нью-Йорком.Даже если в новом водогрейном котле используется природный газ, он, как правило, будет иметь меньшую мощность и более эффективный.

Владельцы недвижимости, рассматривающие возможность модернизации своих систем парового отопления, могут связаться с квалифицированной инженерной фирмой, чтобы получить оценку своих зданий. Если паровая система отопления будет признана пригодной для преобразования, стоимость модернизации будет значительно ниже.

Что можно и чего нельзя делать для однотрубных паровых систем — Xylem Applied Water Systems

Том 2 / Выпуск 4 / Июль 2015

На протяжении многих лет мы слышали множество вопросов о паровых системах, от причин гидроудара до размеров ловушек и выбора питательных баков для котлов и конденсатных насосов.Мы собрали ответы на следующие вопросы, которые можно и нельзя делать для однотрубной паровой системы.

1. ЗАПРЕЩАЕТСЯ определять размер заменяемого котла с помощью метода расчета теплопотерь, метода маркировки, метода «очень похоже» или любого другого практического метода.

DO определите размер запасного котла, посчитав всю радиацию в доме. Итоговая сумма равна чистому рейтингу EDR (эквивалент прямого излучения) вашего замененного котла. Пар не заботится ни о теплопотери, ни о чем-либо другом — только о длине трубопровода.Если котел будет слишком маленьким, часть здания никогда не будет нагреваться; если он слишком большой, новый котел будет работать с коротким циклом, потреблять больше энергии и потребовать больше обращений в службу поддержки.

2. НЕ предполагайте, что новый котел можно прокладывать точно так же, как и старый.

DO протрубить котел в соответствии с инструкциями производителя. Новые котлы сильно отличаются от старых. Секции более узкие, выходные отверстия меньше и меньше, а паровой бункер практически отсутствует.Выполняйте трубку в соответствии с указаниями и избавьте себя от многих головных болей.

3. НЕ просто бросайте пару бутылок с моющими средствами, когда закончите прокладывать трубопроводы для нового бойлера.

DO Очистите котел от пыли в соответствии с инструкциями производителя. Масло из литейного цеха, а также смазочно-охлаждающие масла, используемые в полевых условиях, создают поверхностное натяжение в верхней части воды в котле. Это создает условия вспенивания / грунтования, которые создают влажный пар, что приводит к гидроударам, недостатку тепла и недовольству клиентов.

4. НЕ используйте небольшие вентиляционные отверстия радиатора в качестве конца основных вентиляционных отверстий! Хуже того, не используйте заглушки.

DO используйте самые большие главные вентиляционные отверстия. Отдельный и быстрый выпуск воздуха из магистрали значительно улучшает баланс системы: при большом вентиляционном отверстии пар устремляется к концу магистрали, прежде чем он начнет заполнять стояки. Специальные вентиляционные отверстия Hoffman № 4A, 75 или 76 — правильный выбор.

5. НЕ УСТАНАВЛИВАЙТЕ размер горизонтального выхода для однотрубного стояка на основе метода инвентаризации.

DO используйте таблицу размеров паровой трубы, в которой указан точный размер, необходимый для поддержки излучения, подключенного к этому стояку. Труба, соединяющая паропровод с восходящим стояком подачи, называется горизонтальным отводом. Его задача — одновременно подавать пар в стояк и позволять конденсату, возвращающемуся из радиаторов, стекать обратно в паропровод. Если пар движется слишком быстро, конденсат не сможет стекать обратно в магистраль; вместо этого пар будет направлять его к вентиляционным отверстиям радиатора.

6. НЕ используйте регулируемые вентиляционные отверстия в зависимости от расположения радиатора.

DO использовать регулируемые вентиляционные отверстия в зависимости от размера радиатора. Когда угольные системы были переведены на нефть или газ, система работала иначе. Чтобы приспособиться к этой новой системе «включения и выключения», потребовалось уравновесить выход воздуха больших радиаторов и меньших радиаторов. Это не имело никакого отношения к расположению радиатора. При наличии по крайней мере одного главного вентиляционного отверстия большой емкости, установленного в конце каждой магистрали, регулируемые вентиляционные отверстия просто управляют скоростью вентиляции больших радиаторов по сравнению с меньшими радиаторами.

Регулируемая вентиляция радиатора Hoffman Specialty®, серия A1

7. НЕ повышайте настройку регулятора давления, полагая, что это решит проблему с нагревом!

DO сохраняйте настройку Pressuretrol® или Vaporstat® на как можно более низком уровне, потому что:

  • Пар низкого давления движется быстрее, чем пар высокого давления. Если вы хотите, чтобы пар быстро достигал конца магистрали, уменьшите давление и убедитесь, что вы установили главное вентиляционное отверстие большой емкости.
  • Все вентиляционные отверстия радиатора рассчитаны на «падение давления». Это максимальное давление, при котором поплавок внутри вентиляционного отверстия может упасть, не препятствуя повторному открытию вентиляционного отверстия. Если настройка давления слишком высока, вентиляционное отверстие закрывается и остается закрытым, и воздух, оставшийся в радиаторе, не может быть выпущен.
  • Однотрубные паровые радиаторы рассчитаны на обогрев дома в самый холодный день года с паром менее 1 фунта на квадратный дюйм. На каждый квадратный фут EDR радиатор будет выделять 240 БТЕ / ч при температуре в помещении 70 ° F и температуре пара 215 ° F.

Помните: ваш специализированный представитель Hoffman всегда готов помочь вам решить ваши проблемы с паровым нагревом. Позвоните им в следующий раз, когда вам понадобится помощь.

Pressuretrol и VaporStat являются зарегистрированными товарными знаками Honeywell International Inc.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
