Домашний ветрогенератор: Вертикальный ветрогенератор своими руками: как собрать ветряк

Содержание

типы, варианты изготовления, необходимые материалы, инструкция

Современные системы электроснабжения городов высокотехнологичны и работают практически без сбоев. А вот частным секторам повезло меньше. Старые изношенные трансформаторы, питающие деревни и сёла, уже давно пора заменить, но по понятным причинам этого не делают. В результате  ̶  скачки и падения напряжения и выход из строя домашней бытовой техники, электроники. Сегодня поговорим об одном из способов избежать подобных проблем  ̶  об изготовлении ветрогенератора своими руками и его установке на участке.

Читайте в статье

Генератор и закон: нужно ли оформлять ветряк официально

Ответ на этот вопрос будет зависеть от различных нюансов. Как такового официального разрешения на установку ветрогенератора не требуется, однако проблемой может стать зависть или обычная вредность соседей. Они могут пожаловаться на излишний шум, издаваемый лопастями и самим генератором, или на то, что двигатель создаёт помехи для радиоволн. Также «в позу» могут встать экологические службы, если, к примеру, ветряк будет мешать миграции перелётных птиц.

ФОТО: zmescience.comВетрогенераторные электростанции экологичны, производительны и используют возобновляемый источник энергии

Ещё один нюанс, касающийся высоты мачты ветрогенератора. Если поблизости расположен аэропорт или лётная школа, то установка сооружений выше 15 м будет запрещена. В остальном никаких преград в установке ветряка на своём участке не существует.

ФОТО: racademy.4bb.ruВетряк во дворе частного дома уже не кажется экзотикой – каждый экономит, как может

Типы генераторов по способу расположения лопастей

Можно выделить два типа ветрогенераторов – вертикальный и горизонтальный. Второй тип более привычен обывателю. Именно такие ветряки часто показывают по ТВ. Его лопасти расположены перпендикулярно земле, а ось вращается параллельно поверхности.

ФОТО: ru.vbayltd.comГоризонтальный ветряк может иметь 2, 3 и более лопастей, это зависит от интенсивности ветров в регионе

У вертикального ветряка лопасти вращаются вокруг ротора, который расположен перпендикулярно земной поверхности. Такие установки чаще делаются умельцами собственноручно. Материалом может послужить простая бочка на 200 л из-под горючесмазочных материалов.

ФОТО: happymodern.ruА вот так выглядит горизонтальный ветряной генератор

Также генераторы могут отличаться по количеству и материалу изготовления лопастей.

Каким образом ветрогенератор вырабатывает энергию

Принцип работы ветрогенератора не слишком сложен, особенно для тех, кто понимает в электротехнике. Суть его такова. Лопасти, расположенные на возвышении, приводятся в движение силой ветра. Крутящий момент от них через редуктор передаётся на роторный генератор, от которого и заряжается батарея.

ФОТО: pinterest.ieЭто аккумуляторные батареи, используемые в системах ветрогенераторов и солнечных панелей

Форма лопастей также неслучайна. Одна из сторон лопасти закруглённая, а вторая ровная. Небольшого потока воздуха достаточно, чтобы сдвинуть лопасти, после чего они начинают вращаться. При этом благодаря своей форме вращающаяся лопасть создаёт некое подобие вакуума, который заставляет следующую лопасть тянуться к этой точке. Получается, что движение одной из лопастей крыльчатки помогает следующей за ней. Именно поэтому даже при небольшом потоке воздуха генераторы (некоторые зовут их ветродуйками) способны вырабатывать электричество.

ФОТО: birdsontheedge.orgЛопасти ветряка могут вращаться достаточно быстро при сильном ветре

Из чего можно изготовить ветрогенератор

Такое устройство можно сделать из двигателей различных бытовых устройств. Это может быть стиральная машина, дрель, шуруповёрт или даже лазерный принтер. Главное здесь – понять саму суть работы устройства и пошагово выполнить все необходимые действия.

ФОТО: hcolor.ruЕсли лазерный принтер невозможно починить, из него можно сделать простейший ветрогенератор

Обычно своими руками изготавливают роторные ветрогенераторы вертикального типа. Их сделать легче, при этом значительно снижается нагрузка на подшипники двигателя, что способствует долговечности устройства.

О монтаже редуктора сегодня подробно разговаривать мы не будем, а вот подключение двигателя и преобразование его в электрогенератор разобрать стоит.

ФОТО: samelectrik.ruРедуктор для ветряка можно взять с обычной угловой шлифовальной машины (болгарки)

Как изготовить ветрогенератор из лазерного принтера

Двигатель от лазерного принтера взят для наглядности. Именно на его примере можно подробно разобрать, как сделать ветровую электростанцию 220 В для частного дома. Что же для этого потребуется?

Как оказалось, все запчасти можно найти в кладовке практически любого домашнего мастера, любящего поработать с различной электроникой, а именно:

  • несколько отрезков провода, паяльник;
  • лопасти от старого вентилятора;
  • двигатель от лазерного принтера;
  • понижающий трансформатор из старого китайского магнитофона или чего-то подобного.

ФОТО: tdtransformator.ruВ качестве повышающего подойдёт и такой трансформатор отечественного производства

Пошаговая инструкция по изготовлению простейшего ветрогенератора

Подготовив всё вышеперечисленное, можно приступать к работе. Мы же будем разбирать всё подробно, а потому попутно будут произведены некоторые замеры и промежуточные испытания.

ИллюстрацияВыполняемое действие
Для начала требуется демонтировать электродвигатель из лазерного принтера. Только не нужно ради этого разбирать рабочую технику. Сейчас речь идёт о вышедшем из строя оборудовании. Этот двигатель довольно интересен. Ротор здесь расположен вокруг статора. Излишки печатной платы не нужны, их можно просто срезать.
Теперь, если перевернуть электродвигатель, можно увидеть множество катушек, магнитное поле которых и заставляет двигатель вращаться. Необходимо выяснить, в каком порядке они подключены – в звезду или треугольник. Для этого на 3 имеющихся контакта были припаяны провода различной цветовой маркировки.
Для генератора наиболее подходящим будет соединение звездой – КПД здесь выше. Проверить вариант соединения просто. В режиме проверки сопротивления поочерёдно прикасаемся попарно к проводам. Если все показания будут одинаковы, это треугольник. Если же на одной из пар сопротивление в 2 раза выше, чем на другой, то катушки соединены в звезду.
Уточнив тип соединения, можно перейти к первой проверке. Для этого переключатель прибора устанавливается в режим замера тока. В сегодняшнем примере был выставлен предел 0,5 А, что для проверки вполне достаточно. При прокручивании двигателя вручную стрелка практически прошла всю шкалу.
То же следовало проверить и по напряжению. Прибор показал, что даже при прокручивании двигателя рукой генератор выдаёт напряжение 5 В.
Однако для чистоты эксперимента этого недостаточно, требуется повысить напряжение до необходимых 220 В, а значит, требуется включение в цепь трансформатора. Понижающий трансформатор от китайского магнитофона нужно подключить в обратном порядке. Напряжение с генератора подадим на вторичную обмотку, а снимать будем с первичной. Таким образом получится трансформатор не 220/5 В, а 5/220 В.
Проверяем, что получилось. Как можно увидеть на примере, галогеновая лампочка 220 В засветилась, опять же всего лишь от вращения генератора рукой, хотя и не слишком ярко. Но и это ещё не всё. Пора испытать возможности мини-генератора на светодиодном излучателе.
Для светодиодной лампы небольшое понижение напряжения нестрашно, а значит, она должна ярко засветиться, что и произошло. Единственной проблемой можно назвать пульсацию, которая возникает от неравномерности вращения генератора.
И вот последний штрих. Надеваем на вал лопасти вентилятора и подаём воздух из ресивера компрессора. Вот теперь светодиодная лампа 220 В 15 Вт светится ровно, без пульсации. А вот подключение аккумуляторной батареи и немного времени на ветру и вовсе решит вопрос с освещением пары комнат. И это всего лишь небольшой моторчик от лазерного принтера.

Использование асинхронного двигателя для изготовления ветрогенератора своими руками

При использовании в качестве генератора асинхронного двигателя потребуется его небольшая модернизация. По сути, асинхронный двигатель намного больше подходит для изготовления генератора, чем электромотор, способный вращаться лишь в одном направлении.

ФОТО: globalres.ruАсинхронный двигатель идеально подходит для ветрогенератора

Для того чтобы превратить электромотор в генератор, необходима помощь токаря. Об этом следует позаботиться заранее, договорившись со специалистами. Также следует подготовить продолговатые магниты (6-8 шт.). Лучше, если они будут неодимовыми. Именно на их толщину и нужно будет сточить ротор асинхронного двигателя, после чего приклеить магнитные полоски вдоль оси. Магниты наклеиваются с чередованием полярности. Для этого прекрасно подойдёт эпоксидный клей. После его полного высыхания можно собрать электродвигатель, ставший уже генератором, в обратном порядке.

ФОТО: carscomfort.ruОдин из вариантов установки магнитов на статор для переделки двигателя в генератор

Варианты передачи крутящего момента с крыльчатки на генератор

Здесь можно назвать 3 основных варианта монтажа:

  1. Прямой, по аналогии с пошаговой инструкцией, когда крыльчатка надевается непосредственно на вал.
  2. Через редуктор посредством шестерней.
  3. Ременной передачей ̶ как через редуктор, так и напрямую.

Редуктор может очень помочь при необходимости увеличения оборотов. Подобный вариант подойдёт для мест, где ветер не слишком силён. Однако следует продумать пути подхода к лопастям. Слабый ветер может попросту не осилить запуск генератора. В этом случае придётся провернуть лопасти вручную. После этого они будут вращаться сами, пускай и медленно. Но при этом передающийся крутящий момент значительно повысится благодаря редуктору.

Предлагаем вашему вниманию несколько схем редукторов, по которым можно понять, каким образом крутящий момент передаётся с крыльчатки на генератор, а также примеров подключения ветрогенератора как дополнительного источника питания дома.

ФОТО: bekam.gohuxe.ru.netГоризонтальный ветрогенератор в разрезе – здесь всё предельно ясноФОТО: genport.ruЗдесь даже не стоит думать, что обозначают цифры, и так всё предельно ясноФОТО: rina.proА вот так, совместно с центральным электроснабжением, в домашнюю сеть включается ветрогенераторФОТО: se. nmu.org.uaА это схемы из советского прошлого – уже тогда вопрос сохранения ресурсов вставал остроФОТО: alonti.ruМногие работы по электромонтажу может выполнить только лицензированный специалист, даже если домашний мастер  ̶  энергетик

Подводя итоги вышеизложенному

Ветряные генераторы, если они сделаны по всем правилам, могут помочь сэкономить на потреблении электроэнергии. А если они будут подключены к электросети частного дома через аккумуляторные батареи большой ёмкости, вполне возможно, что об оплате счетов за свет владелец и вовсе забудет. К тому же здесь уже можно будет не опасаться скачков напряжения, способных вывести бытовую технику и электронику из строя. А ведь с каждым днём подобных высокотехнологичных гаджетов в домах становится всё больше. А значит, не стоит жалеть свободного времени, которое хочется провести на диване перед плазменной панелью. Лучше потратить его как раз на защиту этой панели. В противном случае может случиться так, что в следующий выходной придётся везти её в ремонт или вовсе приобретать новую. Задумайтесь, нужно ли вам терять деньги вместо того, чтобы их экономить.

Очень надеемся, что изложенная информация пригодиться нашему уважаемому читателю. Любые вопросы по теме, если они возникли в процессе прочтения, задавайте в комментариях ниже. Редакция HouseChief с удовольствием ответит на каждый из них в максимально сжатые сроки. Там же можно поделиться своим мнением о прочитанном или обсудить вопрос, нужны ли ветрогенераторы в частном секторе и стоит ли их изготавливать своими руками. И ещё, для нас очень важно ваше отношение к прочитанному, а потому просим не забывать об оценке. А мы напоследок, как всегда, предлагаем посмотреть очень интересный и познавательный ролик по сегодняшней теме. Берегите себя, своих близких и будьте здоровы!

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

ветряк и генератор, электрогенератор на 220в, как сделать генерацию для дома – Ремонт своими руками на m-stone.ru



В плане ветроэнергетических ресурсов Россия занимает довольно двойственное положение. С одной стороны, на ее долю приходится огромная площадь, богатая равнинными местами.

С другой — ветры здесь медленные, имеют низкий потенциал. Они могут быть довольно буйными в местах, где проживает мало людей.

В соответствии с этим становится…

Насколько выгодной (или наоборот) может оказаться реализация проекта?

Как уже становится потихоньку понятно, проблем с установкой ветровой электростанции – больше, чем хотелось бы. И при этом еще необходимо трезво оценивать реальные условия. Прежде всего – средний уровень ветров, характерных для данной местности. Иногда просто не имеет смысла связываться.

Карта-схема среднегодовой скорости ветра на территории России

На карте-схеме выше показаны примерные значения среднегодовой скорости ветра по регионам России. Понятно, что эти данные – ну очень ориентировочные. Но их всегда можно уточнить в местной метеорологической службе. Или, наверняка, их знают и в строительных компаниях города (района).

Плюс к этому (точнее сказать – минус) – свободному движению ветра могут мешать естественные (складки рельефа, высокие деревья и т.п.) или искусственные (высокая застройка) препятствия. В таких условиях приходится увеличивать высоту мачты, чтобы «поймать» ветер над препятствием, но это превращается в очень сложную, дорогостоящую и небезопасную технологическую проблему.

Наверное, будет интересно заранее посмотреть, на что можно рассчитывать. То есть какой ожидаемый приток бесплатной энергии возможен в зависимости от мощности генератора и среднегодовой скорости ветра.

Смотрим в таблицу.

(Значения паспортной мощности указаны для скорости ветра в 12 м/с – именно такой показатель очень часто встречается в технических характеристиках установок, предлагаемых в продаже – от него идёт расчет номинальных значений).

Ожидаемое количество выработанной электроэнергии (кВт в месяц) в зависимости от номинальной мощности ветрогенератора и среднегодовой скорости ветра в месте его установки.

Номинальная мощность ветрогенератора, кВт, рассчитанная для скорости ветра 12 м/сСреднегодовая скорость ветра в месте установки ветрогенератора, м/с
2,02,53,04,05,06,0
0,31.534.51236108
1,04.89.614.438.4115345
2,09.619.228.876.8230690
3,014.428.843.21153451035
5,02448721925751725

И видим, что ожидать каких-то чудес – не приходится.

Например, довольно мощный, недешевый и сложный в установке ветрогенератор паспортной номинальной мощностью в 3 кВт, размещенный на местности, где среднегодовая скорость ветра не превышает 3 м/с, выработает в течение месяца всего 43,2 кВт электроэнергии. И это еще – в лучшем случае, и без учета неизбежных потерь при передаче и преобразовании электрического тока.

Вот и считайте, какова предполагается экономия, выраженная в рублях (с привязкой к местным тарифам), и за какое количество лет ветровая энергетическая установка в таких условиях себя окупит…

Такая таблица хороша в том случае, если известна номинальная мощность приобретаемой готовой модели. А как спрогнозировать мощность, если ветрогенератор планируется изготавливать самостоятельно?

Подсчитать мощность ветрового потока можно по следующей формуле:

W = 0.5 × ρ × Sr ×

Символами в формуле обозначены:

W — мощность ветрового потока, проходящего через определенную площадь.

ρ — плотность воздуха (можно принять усредненное значение 1,25 кг/м³).

Sr — площадь, с которой «снимается» энергия ветра. В приложении к горизонтальным ветрогенераторам – это площадь ротора, то есть круга, ограниченного длиной лопастей.

V -— расчетная скорость ветра.

Понятно, что далеко не вся энергия, переносимая ветром, будет преобразована в электрическую. Часть воздушного потока расходуется на образование завихрений, на обтекание конструкции. Кроме того, неизбежны потери общего плана, свойственные для любых механизмов – преодоление силы трения, нагрев и т.п. В итоге обычно можно всерьез говорить о полезном использовании всего порядка 30÷40%!о(MISSING)т потенциала ветрового потока.

Поэтому формулу лучше представить вот в таком виде:

Wg = 0.5 × ρ × ξ × Sr × V³ × ηg × ηr

Разбираемся с добавившимися в формулу величинами:

ξ — это коэффициент использования ветровой энергии. С некоторой долей условности его можно назвать и коэффициентом полезного действия ветрогенератора. В реальных условиях эксплуатации даже для быстроходных установок с лопастями аэродинамического профиля, при номинальных показателях скорости ветра значение коэффициента обычно лежит в пределах 0,35÷0,45. Для расчетов прогнозируемой мощности энергоустановки можно взять усредненное значение — 0,4. Только в некоторых высокотехнологичных ветрогенераторах с практически идеальными аэродинамическими формами лопастей удается достичь значения этого коэффициента в 0,5 или даже несколько выше.

ηg — коэффициент полезного действия самого генератора. Обычно не поднимается выше 0,85.

ηr — коэффициент полезного действия редуктора (если он используется в схеме). Тоже обычно ограничивается показателем 0,9. Если вращение передается на генератор напрямую, без механического преобразования, то эту величину можно оставить равной 1,0.

Вот с этой формулой уже можно подсчитать более приближенные к реалиям показатели мощности планируемого к установке ветрогенератора.

Чтобы облегчить читателю задачу, составлен специальный онлайн-калькулятор, который выполнит расчеты буквально за секунды.

Калькулятор расчета прогнозируемой мощности ветрового генератора

Перейти к расчётам



Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ПРОГНОЗИРУЕМУЮ МОЩНОСТЬ ВЕТРОГЕНЕРАТОРА»

Скорость ветра, м/с
Радиус ротора ветрогенератора (от оси до кончика лопасти), м

КПД генератора

КПД редуктора

Обычно расчеты проводят для двух скоростей ветра.

При указании среднегодовой скорости можно представить, на какое количество выработанной энергии можно рассчитывать в определенный период времени – обычно это исчисляется месяцами или даже полным годом.
Номинальная же мощность установки обычно вычисляется по так называемой расчётной скорости ветра, которая, впрочем, не должна превышать среднегодовую более, чем в 1.5 ÷ 2. 0 раза.

Итак, прежде чем приступать к реализации задуманной установки ветрогенератора, стоит все же просчитать, на что можно рассчитывать при его дальнейшей эксплуатации. В большинстве случаев говорить о реальном режиме экономии материальных средств – неблагоразумно. Затраты на приобретение системы (или комплектующих для ее создания) и ее установку ожидаются немалые, а отдача, как видно по расчетам – не особо впечатляющая.

Иными словами, такой проект можно назвать, скорее, инвестицией в будущее, но никак не ожидать от запуска энергетической установки сиюминутной отдачи. Правильнее, наверное, ее будет рассматривать в качестве вспомогательного источника энергии или резервного, на случаи перебоев в линиях электропередач, если этим грешат местные электросети.

Цены на солнечные модули DELTA

Солнечный модуль DELTA

Иное дело, если по каким-либо причинам подведение ЛЭП к объекту (дому) становится или невозможным, или чрезвычайно затратным. Тогда, действительно, приходится рассчитывать только на автономные источники электроэнергии. В таких ситуациях видится оптимальным сочетание ветрового генератора и дизельной (бензиновой) энергетической установки. При хороших показателях скорости ветра энергообеспечение ложится на ветрогенератор, в периоды штиля или очень слабого ветра придётся переходить на жидкотопливный агрегат.

Примерная блок-схема автономной системы энергоснабжения дома с использованием нескольких источников выработки энергии

Кстати, еще одним помощником в общей схеме энергообеспечения дома могут стать и солнечные батареи – этот источник при создании полностью автономной системы тоже никак нельзя сбрасывать со счетов.

4

Принцип работы ветряков – как устроена система?

Независимо от типа ветряка, сам по себе он энергию выработать не может, ему нужен генератор, вращение вала которого будет обеспечиваться лопастями. Если у вас конструкция с горизонтальной осью вращения, для передачи движения на вал понадобится редуктор. Далее подключается контроллер, который преобразует получаемое на катушках генератора электричество в постоянный ток, поступающий затем в аккумуляторы. Далее можно подключить светодиодную лампочку, но если вы хотите зарядить какое-нибудь устройство или подключить ноутбук, понадобится еще и инвертор, который преобразует накопленный батареей заряд в переменный ток.

Следует учитывать, что каждое изменение тока с переменного на постоянный, и наоборот, уменьшает итоговое количество энергии на 10–15 %!

Установка с вертикальной осью вращения удобна тем, что у нее вал может быть довольно длинным, и это позволяет поместить генератор в нижней части мачты, то есть в зоне прямого доступа. Нередко в цепь устанавливают автоматический переключатель, в тех случаях, когда ветряк работает в комплексе с солнечными батареями или водяным колесом. Также в некоторых моделях ставят тормоз, который нужен на тот случай, если аккумулятор полностью заряжен. На лопастях ветряков с горизонтальной осью вращения могут быть предусмотрены шарниры, которые складывают улавливатели ветра при шторме. Очень мощный ветрогенератор на 5 киловатт, сделанный своими руками, иногда дополняется поворотным электромотором, который срабатывает от датчика направления потоков воздуха.

Лопасти

По форме лопасти могут быть:

Крыльчатого вида.
Парусного типа.

Парусные – плоские, это менее продуктивная схема. Они не учитывают аэродинамические силы, а вращаются только под напором ветряного потока.

Только 10 %!э(MISSING)нергии ветра будет преобразована в электрическую.

У крыльчатого типа наружные и внутренние поверхности различаются по площади. Также важно расположить лопасти под углом 6-10 ° к ветру.

Какой материал использовать на лопасти

На старинных мельницах изготавливался тонкий деревянный каркас из жердей с перемычками, на который натягивались полотняные «крылья». Когда ткань ветшала, её заменяли. Как вариант, можно использовать плотные материалы, такие, как брезент.

Но есть и альтернативы, как можно сделать лопасти для ветрогенератора своими руками:

Для небольшого пропеллера можно сделать пластиковые лопасти, разрезав на части трубу ПВХ.
«Паруса» вырезают из фанеры.
Крупный агрегат можно снабдить лопастями из деревянных досок (не важно, что каждая лопасть будет тяжёлой, главное, чтобы они уравновешивали друг друга).
Можно использовать лёгкий металл, например дюралюминий.

Если ветер в местности порывистый, предпочтительнее делать увесистые лопасти, тогда система будет работать более стабильно.

Диаметр используемой трубы должен ровняться пятой части её длины. Отрезок разрезается вдоль на 4 части, в основании вырезается квадрат 5х5 (это будет место крепления), а затем делается косой срез, заужающий лопасть от основания к концу. Рваный край обрабатывается наждаком.

Для тех, кто любит путешествовать, ходить в походы или на рыбалку, такое устройство как электрогенератор на дровах будет просто незаменимым. Что это такое и как изготовить такой генератор своими руками, читайте далее.

Как организовать отопление без газа и дров, читайте тут.

Наверняка, вы слышали, что в военные времена выпускали автомобили, которые ездили на дровах. В чем состоит актуальность газогенератора в наше время, читайте в этой теме: https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/gazogenerator-svoimi-rukami. html. А также вы найдете инструкцию по изготовлению агрегата своими руками.

Ветряки своими руками 5 кВт (видео)

Ветроустановка – это безопасное, современное устройство, которое позволяет трансформировать энергию ветра в электричество, необходимое для работы бытовых приборов, систем отопления, водоснабжения, вентиляции. Проведя небольшие расчеты можно построить ветрогенератор без профессиональной помощи. Помочь в этом сможет представленная выше подробная инструкция, картинки и рекомендации по выбору комплектующих!

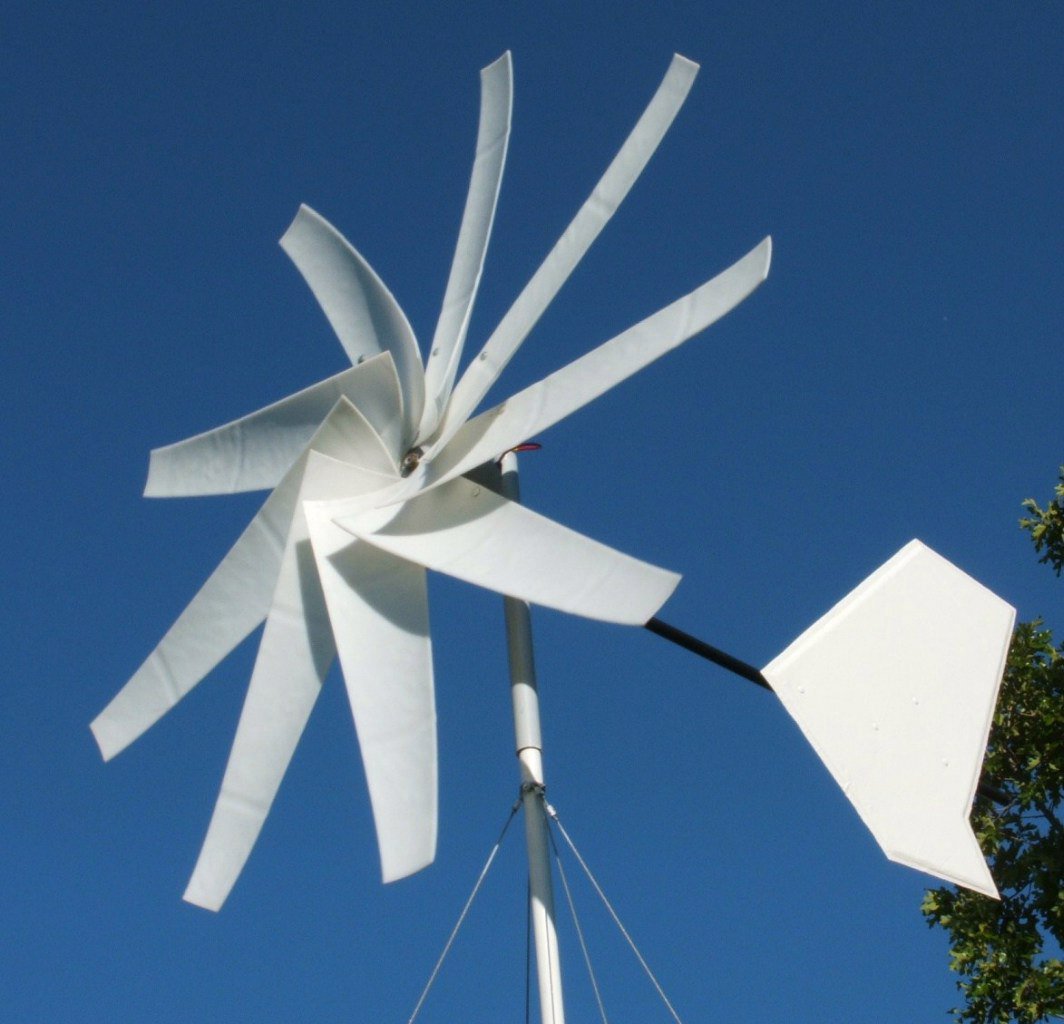

Парусники

Парусные ветрогенераторы

Парусный ветрогенератор известен давно, но мягкие полотнища его лопастей (см. рис.) начали делать с появлением высокопрочных износостойких синтетических тканей и пленок. Многолопастные ветряки с жесткими парусами широко разошлись по миру как привод маломощных автоматических водокачек, но их техданные ниже даже чем у каруселей.

Однако мягкий парус как крыло ветряка, похоже, оказался не так-то прост. Дело не в ветроустойчивости (производители не ограничивают максимально допустимую скорость ветра): яхсменам-парусникам и так известно, что ветру разорвать полотнище бермудского паруса практически невозможно. Скорее шкот вырвет, или мачту сломает, или вся посудина сделает «поворот оверкиль». Дело в энергетике.

К сожалению, точных данных испытаний не удается найти. По отзывам пользователей удалось составить «синтетические» зависимости для установки ВЭУ-4.380/220.50 таганрогского производства с диаметром ветроколеса 5 м, массой ветроголовки 160 кг и частотой вращения до 40 1/мин; они представлены на рис.

Характеристики ВЭУ-4.380/220.50

Разумеется, ручательств за 100%!д(MISSING)остоверность быть не может, но и так видно, что плоско-механистической моделью тут и не пахнет. Никак не может 5-метровое колесо на плоском ветре в 3 м/с дать около 1 кВт, при 7 м/с выйти на плато по мощности и далее держать ее до жестокого шторма. Производители, кстати, заявляют, что номинальные 4 кВт можно получить и при 3 м/с, но при установке их силами по результатам исследований местной аэрологии.

Количественной теории также не обнаруживается; пояснения разработчиков маловразумительны. Однако, поскольку таганрогские ВЭУ народ покупает, и они работают, остается предположить, что заявленные коническая циркуляция и пропульсивный эффект – не фикция. Во всяком случае, возможны.

Тогда, выходит, ПЕРЕД ротором, по закону сохранения импульса, должен возникнуть тоже конический вихрь, но расширяющийся и медленный. И такая воронка будет сгонять ветер к ротору, его эффективная поверхность получится больше ометаемой, а КИЭВ – сверхединичным.

Пролить свет на этот вопрос могли бы натурные измерения поля давления перед ротором, хотя бы бытовым анероидом. Если оно окажется выше, чем с боков в стороне, то, действительно, парусные ВСУ работают, как жук летает.

Ветрогенератор простой домашний своими руками

Альтернативная энергия, добываемая посредством «ветряной мельницы» — заманчивая идея, охватившая огромное число потенциальных потребителей электричества. Что же, электромехаников разного калибра, пытающихся сделать ветрогенератор своими руками, можно понять. Дешёвая (практически бесплатная) энергетика всегда ценилась на вес золота. Между тем установка даже простейшего домашнего ветрогенератора даёт реальную возможность получить бесплатный ток. Но как сделать домашний ветрогенератор своими руками? Как заставить работать систему энергии ветра? Попробуем раскрыть занавес тайны с помощью опыта бывалых электромехаников.

Основа домашнего ветрогенератора

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической энергии от природных источников.

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50%!о(MISSING)т заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Поэтому оптимальный подбор электродвигателя к домашнему ветрогенератору логичен при следующих показателях:

Высокий параметр рабочего напряжения.
Низкий параметр RPM (угловая скорость вращения).
Высокое значение рабочего тока.

Так, удачным под установку выглядит мотор производства фирмы Ametek с рабочим напряжением 36 вольт и угловой скоростью вращения — 325 об/мин.

Именно такой электродвигатель используется в конструкции ветрогенератора – установки, что описана ниже в качестве примера домашнего ветряка.

Мотор постоянного тока для домашнего ветрогенератора. Оптимальный вариант из числа продуктов, изготовленных фирмой Ametek. Также удачно подходят подобные электродвигатели производства других фирм

Проверить эффективность любого похожего мотора несложно. Достаточно подключить к электрическим выводам обычную автомобильную лампу накаливания на 12 вольт и крутануть вал мотора рукой. При хороших технических показателях электродвигателя лампа обязательно зажжётся.

Ветрогенератор в домашнем конструкторском наборе

Итак, можно считать, что выбран генератор — главная деталь системы регенерации энергии ветра. Остаётся добавить:

винт на три лопасти,
флюгерную систему,
мачту металлическую,
контроллер заряда АКБ.

Желательно, но не обязательно, соблюсти последовательность производства всех оставшихся частей ветряного генератора. Последовательность – это порядок, который необходим в любом деле для достижения результативности.

Изготовление лопастей пропеллера

Достаточно лёгким и простым видится изготовление лопастей винта генератора из пластиковой трубы диаметром 150-200 мм.

Для описываемой конструкции домашнего ветрогенератора были сделаны (вырезаны) три лопасти. Материал: 152-миллиметровая сантехническая труба. Длина каждой лопасти – 610 мм.

Лопасти для пропеллера домашнего ветрогенератора. Элементы пропеллера изготовлены из обычной сантехнической трубы, что широко используется в хозяйстве ЖКХ

Сантехническая труба изначально отрезается по размеру длины с небольшим запасом на обработку. Затем отрезанный кусок рассекается по осевой линии на четыре одинаковых части.

Каждая часть вырезается по несложному шаблону рабочей пропеллерной лопасти. Все кромки резов необходимо тщательно зачистить – отполировать для лучшей аэродинамики.

Элементы пропеллера ветрогенератора – пластиковые лопасти, закрепляются на шкиве, собранном из двух отдельных дисков. Шкив насаживается на вал мотора и притягивается винтом.

Та часть ступицы, на которой крепятся лопасти, имеет диаметр 127 мм. Другая часть – шестерня, в диаметре имеет размер 85 мм. Обе детали ступицы не изготавливались специально.

Закреплённые на ступице лопасти винта домашнего ветряка. Собранный из подручных деталей и готовый к установке на домашний ветрогенератор простейший винт

Металлический диск и шестерню удалось найти в старом техническом хламе. Но диск был без отверстия под вал, а шестерня имела малый диаметр. Объединением этих деталей в единое целое удалось решить проблему соотношения массы и диаметра.

После закрепления лопастей, осталось лишь закрыть торец ступицы пластиковым обтекателем (опять же для аэродинамики).

Флюгерная основа ветрогенератора

Обычный деревянный брусок (желательно из твёрдых пород) длиной 600 мм подойдёт для флюгерной основы. На одном конце бруска хомутами закрепляется электродвигатель, на другом монтируется «хвост».

Флюгерная часть установки, куда поставлены двигатель и хвост ветряка. Мотор дополнительно закрепляется хомутами, хвост накладными брусочками

Хвостовая часть сделана из листового алюминия – это вырезанный прямоугольный кусок, который попросту устанавливается между наставными брусочками и скрепляется винтами.

Для улучшения свойств долговечности, деревянный брусок рекомендуется дополнительно обработать пропиткой и покрыть сверху лаком.

На нижней плоскости бруска, на расстоянии 190 мм от заднего торца бруса, через опорный фланец закрепляется трубчатый отвод под соединение с мачтой.

Флюгерная система домашнего ветряка (нижняя её часть), изготовленная из простых доступных деталей. Такие детали найдутся у каждого владельца домашнего хозяйства

Недалеко от точки закрепления фланца, на стенке трубы высверливается отверстие d=10-12 мм под вывод  кабеля  сквозь трубу от ветрогенератора к накопителю энергии.

Основание и шарнирная мачта

Тогда как уже готова флюгерная часть домашнего ветрогенератора, наступает очередь производства опорной мачты. Домашнюю установку вполне достаточно поднять на высоту 5-7 метров. Металлическая труба d=50 мм (внешний d=57 мм) в самый раз подходит под мачту этого проекта ветрогенератора для дома.

Опорная тарелка под нижнюю часть мачты домашнего ветряка сделана из толстой листовой фанеры (20 мм). Диаметр блина 650 мм. По краям фанерного блина, равномерно по кругу и с отступом 25-30 мм просверлены 4 отверстия d=12 мм.

Нижняя и верхняя части, которые встанут между мачтой. Слева опорная площадка с установленным на поверхности шарнирным механизмом подъёма/спуска ветрогенератора

Эти отверстия предназначены под временное (или постоянное) штыревое крепление на грунт. Для прочности установки фанеру снизу можно усилить стальным листом.

На поверхности опорной тарелки прикреплена конструкция, собранная из металлических сантехнических фланцев, патрубков, уголков и муфты-тройника.

Между уголками и муфтой-тройником резьбовое сочленение выполнено не до конца. Это сделано специально, чтобы получить эффект шарнира. Таким образом, подъём или спуск ветрогенератора можно осуществлять без труда в любой момент.

Подставка под мачту ветряка оснащается четырьмя отверстиями для дополнительного крепления штырями на грунт. Так, примерно, выглядит состояние опорного элемента, когда мачта установлена и поднята

Муфта-тройник центральным отводом соединена с куском трубы, в нижней части которой установлен ограничитель для трубы мачты. Мачтовая труба надевается на трубчатый кусок меньшего диаметра до упора в ограничитель.

Примерно так же соединяется верхняя часть мачты и флюгерная система ветряка. Но там, в качестве ограничителя, внутри мачтовой трубы установлены подшипники.

Крепление мачты растяжками выполняется стандартно с применением обычных хомутов, которые несложно сделать своими руками из листового металла

Так что, для сборки всей мачтовой системы и потребуется, без каких-либо креплений, всего лишь соединить нижнюю и верхнюю части с мачтовой трубой. Затем, благодаря шарнирному устройству поднять ветрогенераторную установку и зафиксировать мачту растяжками.

Удобство шарнирной системы очевидно. К примеру, на случай непогоды ветрогенератор можно быстро «уложить» на землю, сохранив от разрушения и  так же быстро установить в рабочее положение.

Домашний ветрогенератор и схема контроллера

Контроль напряжений и токов, снимаемых с генератора домашней ветряной энергетической установки и подаваемых на аккумуляторные батареи, необходим обязательно. Иначе АКБ быстро выйдет из строя.

Причина очевидна: нестабильность зарядного цикла и нарушения параметров зарядки. Или же следует применять, к примеру, новые аква-аккумуляторы, которым не страшны хаотичные циклы, завышенные напряжения и токи.

Функции контроля достигаются сборкой и включением в конструкцию домашнего ветрогенератора простой электронной схемы. Домашние ветряные установки обычно комплектуются относительно простыми схемами.

Принципиальная схема контроллера заряда АКБ ветроэнергетической установки, сборка которой описывается в этой публикации. Минимум электронных компонентов и высокая надёжность

Главное назначение схем – управление реле, переключающего выходы ветрогенератора на аккумуляторную батарею или на балластную нагрузку. Переключение выполняется в зависимости от текущего уровня напряжения на клеммах АКБ.

Традиционная для домашних ветряков схема контроллера применялась и в этом случае. Электронная плата содержит небольшое число электронных компонентов. Схем

как сделать самодельное устройство на 220 В (Вольт) для частного дома самому, и чертеж, условия и простая инструкция изготовления

Некоторые природные явления могут стать отличными источниками для выработки альтернативной электроэнергии. Генераторы, работающие от ветра, являются довольно практичными и не очень сложны в построении даже в домашних условиях. Поэтому в данной статье рассмотрим, как в домашних условиях построить ветрогенератор для собственных нужд, какие материалы и инструменты нам понадобятся.

Законность: насколько мощное устройство можно сделать?

Производство и монтаж самодельного ветрогенератора не попадает под статьи административного или уголовного наказания, если его мощность составляет не более 5 кВт. Также налогообложение производимой электроэнергии не предусматривается, так как её ресурсы расходуются на бытовые нужды дома.

По этой же причине для установки ветряка не требуется согласование с местной энергетической компанией. Однако перед изготовлением ветряка следует проверить наличие или отсутствие ограничительных субъектовых и муниципальных нормативно-правовых актов.

Также вопросы могут возникнуть со стороны соседей, которые могут испытывать неудобства, связанные с работой ветряка. Поэтому, если вы собираетесь создать ветрогенератор, то нужно обратить внимание на такие параметры, как:

  1. Высота мачты. Существуют определённого рода ограничения на высоту данных построек. Например, постройку с высотой более 15 метров нельзя устанавливать рядом с мостами, аэропортами и тоннелями.
  2. Шум от редуктора и лопастей. Необходимо, чтобы эти характеристики не превышали шумовые нормативы. Параметры вырабатываемого шума можно зафиксировать при помощи специализированного прибора, показания лучше задокументировать.
  3. Эфирные помехи. Некоторые ветряки могут создать телепомехи, поэтому лучше предусмотреть защиту от них.
  4. Претензии экологических служб. Данные организации могут препятствовать в эксплуатации ветряка, если она препятствует миграции перелётных птиц. Но, так как высота самодельных ветряков, как правило, небольшая, то эта проблема не возникнет.

Разновидности

По расположению генератора данный агрегат может быть:

  1. Горизонтальной конструкции. В данном устройстве ось вращения располагается параллельно земле, а плоскость лопастей – перпендикулярно. Что позволяет осуществлять свободное вращение вокруг вертикальной оси.

    Принцип действия вертикальных генераторов заключается в перемене направления ветра, который воздействует на хвостовую плоскость, таким образом, ось вращения генератора будет располагаться по вектору движения потока воздуха.

    Внимание! Проблемой в использовании горизонтальных генераторов является присоединение силовых кабелей, так как провода могут наматываться на мачту и рваться. Однако эта проблема также решаема при помощи установки ограничителя.

  2. Вертикальной конструкции. В данном варианте ось вращения вала располагается перпендикулярно земле, что позволяет устройству не зависеть от направления ветра. Преимущество данной установки состоит в том, что её чертежи представлены в свободном доступе из технической литературы. Сам генератор не требует установки ограничителей вращения, как в горизонтальных конструкциях.

Эффективная установка роторного типа для частного дома: из чего можно собрать?

Установка данного типа рассчитана на обеспечение электричеством садового домика, хозяйственных построек и подсвечивания в ночное время территории. Для изготовления ветроэлектрической установки роторного типа с максимальной мощностью в 1,5 кВт будет необходим ряд устройств:

  • генератор на 12 В.;
  • гелиевый или кислотный аккумулятор на 12 В.;
  • полугерметичный выключатель-кнопка на 12 В.;
  • преобразователь 700 →1500 Вт и 12→ 220 В.;
  • автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
  • вольтметр;
  • болгарка или ножницы по металлу;
  • дрель.

Также дополнительно необходимы будут:

  • ёмкость из нержавеющей стали или из алюминия большого объёма;
  • болты с гайками и шайбами;
  • провода сечением 4 мм2 и 2,5 мм2;
  • хомуты для закрепления генератора на мачте;
  • карандаш или маркер;
  • рулетка, кусачки, сверло, ключи, отвёртка.
Преимущества и недостатки роторной модели ветряка

Достоинствами роторной модели ветрогенератора являются:

  • экономичность;
  • элементы легкозаменяемые и хорошо поддаются ремонту в случае поломки;
  • отсутствие особых условий для работы;
  • надёжность в эксплуатации;
  • достаточно тихая работа.

Недостатки также присутствуют:

  • производительность ветряка не очень большая;
  • ветрогенератор сильно зависит от внезапных порывов ветра, что может даже привести к срыву пропеллера.

Однофазный и трёхфазный

  • Генераторы однофазного вида при нагрузке издают вибрационные колебания, причиной которых является разница в амплитуде тока.
  • Генераторы трёхфазного вида не издают вибрационные колебания, что увеличивает акустический комфорт при их работе. Это позволяет генератору работать почти бесшумно, к тому же чем меньше вибрации, тем больше он прослужит.

Как видим, при сравнении обоих типов генераторов, лучшие характеристики имеет трёхфазный вид.

Номиналы генерируемого напряжения на 220 Вольт (В)

Самодельным ветрогенераторам на 220 В не нужны дополнительные преобразователи величины напряжения. Однако их работа зависит от силы ветра, поэтому требуется установка стабилизатора на выходе. Ведь при отсутствии ветра, генератор не будет работать. На самодельных ветряках используются мощные электродвигатели, благодаря которым можно установить винт, прикрепив его прямо к валу ротора.

Мощный электродвигатель можно не приобретать за большие деньги, а приобрести уже бывший в употреблении от списанной электроустановки, стиральной машины или пылесоса.

Также можно смастерить ветрогенераторы на основе автомобильного генератора в комплекте с преобразователем напряжения. На выходе образуются 12 или 14 вольт необходимые для питания энергосистемы. Такие конструкции можно использовать и в качестве непосредственного подключения, и в автомобильном режиме. Например, взяв питание напрямую с клемм аккумулятора.

Калькулятор расчёта прогнозируемой мощности

Теоретически мощность ветрового генератора рассчитывают по формуле:

N=p*S*V3/2, где:

  • N – мощность потока воздуха;
  • p – плотность воздушных масс;
  • S – общая обдуваемая площадь лопастей винта;
  • V – скорость воздушного потока.

Стартовый этап изготовления в домашних условиях: как изготовить самому?

Начальный этап производства ветровой установки состоит из следующих действий:

  1. Большую ёмкость цилиндрической формы из металла разделяем на 4 равнозначные части, используя рулетку и карандаш.

    В качестве металлической ёмкости могут выступать выварки, вёдра или кастрюли.

  2. Затем по намеченным линиям вырезаем болгаркой будущие лопасти, не прорезая их до конца.
  3. Займёмся работами по переделке шкива генератора. Для этого на дне кастрюли и в шкиве нужно отметить и проделать симметричные отверстия, в которые будут вкручиваться болты.
  4. В зависимости от стороны, в которую будет вращаться ветрогенератор, отгибаем лопасти.
  5. На шкиве закрепляем ведро с лопастями.
  6. Генератор крепим на мачту, фиксируя его хомутами, затем присоединяем провода и собираем цепь.

    Внимание! Обязательно при сборке цепи нужно зафиксировать в письменном виде схему соединения, цвета проводов и маркировку контактов.

  7. Провода закрепляем на мачте генератора.
  8. Присоединяя аккумулятор, используем 1 метр провода с сечением 4 мм². Для установки преобразователя также можно использовать данный вид провода.

Инструкция сборки аксиальной ВЭУ на неодимовых магнитах: как собрать своими руками?

Ветроэлектрическая установка на основе неодимовых магнитов представляет собой аксиальный ветрогенератор с безжелезными статорами. Ступицу от старого автомобиля с тормозными дисками можно использовать, как основу аксиального генератора. Её нужно разобрать, тщательно вычистить и смазать подшипники. Затем генератор следует покрасить.

Как разместить и закрепить магниты?

Распределение и закрепление магнитов осуществляется в несколько этапов:

  1. Магниты размером 25х8мм размещаются по методу чередования полюсов, то есть у противостоящих магнитов должны быть противоположные полюса. Для этого можно заготовить шаблон-подсказку или нанести сектора прямо на диск, а также сами магниты пометить знаками минус или плюс.
  2. Для закрепления магнитов нужно использовать хорошо фиксирующий клей. Для ещё большей удерживающей силы можно использовать эпоксидную смолу, которой залить диск целиком.

    Перед нанесением эпоксидной смолы форму лучше смазать вазелином, воском или средствами на их основе, чтобы она не прилипла к форме.

    Правила наматывания катушки

    1. Намотку можно осуществлять как вручную, так и с помощью специального станочка.
    2. Круглые катушки можно слегка вытянуть, что позволит сделать витки более прямыми. Но важно, чтобы они в размере были чуть больше магнитов или одинаковой с ними величины.
    3. При использовании провода с крупным сечением для намотки катушек, сила тока увеличится, а сопротивление уменьшится.
    4. Форму для статора можно изготовить из фанеры, а сектора для катушек отметить на ней. Бордюром может служить пластилин или плёнка. Стеклоткань, наложенная поверх катушек, повысит прочность конструкции.
    5. Статор, увеличенный при помощи количества витков в катушках, может уменьшить магнитопоток. Это приведёт к подаче меньшего тока на выходе.
    6. Катушки между собой закрепляют в неподвижном состоянии, выводя концы фаз наружу. Эти провода нужно соединить звездой или треугольником.

    Окончательная сборка устройства

    Мачта должна быть длиной около 6-12 метров с забетонированной основой и ветряком, закреплённым на её верхней части. В основание мачты нужно вмонтировать специальное крепление для поднятия и спуска трубы при помощи ручной лебёдки. Оно пригодится в случае поломки ветряка.

    Для изготовления винта используем трубу из поливинилхлорида диаметром 160 мм и длиной 2 метра. Всего из трубы будут вырезаны 6 лопастей. Винт-пропеллер нужно защитить от сильного ветра, используя складной хвост.

    Чертеж простой действующей самоделки

    Далее можно ознакомиться с чертежом ветрогенератора:

    Из чего состоит самодельный шедевр?

    Конструкция ветрогенератора одинакова, не зависимо от выбранной модели, и в неё входят следующие элементы:

    • пропеллер;
    • генератор;
    • инвертор/ регулятор напряжения/ стабилизатор;
    • буферный элемент;
    • мачта.

    Пропеллер

    Пропеллера можно изготовить из следующих материалов:

    • пластиковых бутылок;
    • кулер для воды;
    • алюминиевые листы;
    • жестяные банки или стальные бочки.

    Генератор

    Генераторы, как правило, используются уже готовые из старых электроприборов. Например, автомобильный или электродвигатель из бытовой техники. Генератор также можно попробовать собрать вручную. Вот несколько примеров:

    • ветрогенератор на неодимовых магнитах;
    • перебрать ротор любого генератора;
    • индивидуальная конструкция с обмотками.

    Мачта

    От прочности мачты зависит, насколько долго прослужит вся конструкция. Мачта высотой в 12–15 метров потребует предусмотреть растяжки и противовесы, так как такой высокой конструкции тяжело удержаться и даже сильный ветер может её повалить. Если же высота мачты ниже, то и вес конструкции не будет таким тяжёлым и дополнительные меры предпринимать не потребуется.

    В заключении можно сказать, что ветряные генераторы не очень сложны в конструкции, и их можно сделать в домашних условиях. Они прекрасно подойдут для ветреных регионов, в которых условия созданные природой окупят счета за электричество.

Ветрогенератор своими руками в домашних условиях

С каждым годом люди ведут поиски альтернативных источников. Самодельная электростанция из старого автомобильного генератора будет кстати в отдалённых участках, где нет подключения к общей сети.  Она сможет свободно заряжать аккумуляторные батареи, а также обеспечит работу нескольких бытовых приборов и освещения. Куда  использовать энергию, что будет вырабатываться решаете вы, а также собрать его своими руками или  приобрести у производителей, которых на рынке предостаточно. В этой статье мы поможем вам разобраться со схемой сборки ветрогенератора своими руками из тех материалов которые всегда есть у любого хозяина.

Рассмотрим принцип работы ветро-электростанции. Под быстрым ветровым потоком активируется ротор и винты, после в движение приходит основной вал, вращающий редуктор, а потом происходит генерация. На выходе мы получаем электричество. Следовательно, чем выше скорость вращения механизма, тем больше производительности. Соответственно, при расположении конструкций учитывайте местность, рельеф, знать участки территорий, где большая скорость вихря.

Инструкция сборки из автомобильного генератора

Для этого вам потребуется заранее приготовить всё комплектующие. Самым важным элементом является генератор. Лучше всего брать  тракторный или автобусный, он способен  выработать намного больше энергии. Но если такой возможности нет, то вероятнее стоит обойтись и более слабыми агрегатами. Для сборки аппарата вам понадобится:
• вольтметр
• реле аккумуляторной зарядки
• сталь для изготовления лопастей
• 12  вольтовый аккумулятор
• коробка для проводов
• 4 болта с гайками и шайбами
• хомуты для крепления

Сборка устройства для дома на 220в

Когда все потребное готово переходите к сборке. Каждый из вариантов может иметь дополнительные детали, но они чётко оговариваются непосредственно в руководстве.
Первым делом соберите ветряное колесо — главный элемент конструкции, ведь именно эта деталь будет преображать энергию ветра в механическую. Лучше всего, чтобы у него было 4 лопасти. Запомните, что чем меньше их количество, тем больше механической вибрации и тем сложней будет его сбалансировать. Делают их из листовой стали или железной бочки. Форму они должны носить не такую, как вы видели в старых мельницах, а напоминающие крыльчатый тип. У них аэродинамическое сопротивление намного ниже, а эффективность выше. После того как вы с помощью болгарки, вырежете ветряк с лопастями диаметром 1.2-1.8 метра, его вместе с ротором требуется прикрепить с осью генератора, просверлив отверстия и соединив болтами.

Сборка электрической схемы

Закрепляем провода и подключаем их непосредственно к аккумулятору и преобразователю напряжения. Требуется использовать все, что в школе на уроках физики вас учили мастерить при сборке электрической схемы. Перед началом разработки подумайте, какие кВт вам нужны. Важно отметить, что без последующей переделки и перемотки статора вовсе не пригодны, рабочие обороты составляют 1,2 тыс-6 тыс. об/м, а этого недостаточно для производства энергии. Именно по этой причине требуется избавится от катушки возбуждения. Чтобы поднять уровень напряжения, перемотайте статор тонким проводом. Как правило, в результате мощность будет при 10 м/с 150-300 ватт. После сборки ротор хорошо будет магнитить, будто к нему подключили питание.

Роторные самодельные ветрогенераторы очень надёжны в работе и экономично выгодны, единственным их несовершенством является страх сильных порывов ветра. Принцип работы имеет простой — вихрь через лопасти заставляет механизм крутиться. В процессе этих интенсивных вращений вырабатывается энергия, необходимого вам напряжения. Такая электростанция  – это очень удачный способ обеспечить электричеством небольшой дом, конечно, чтобы выкачивать воду из скважины его мощности будет недостаточно, но посмотреть телевизор или включить свет во всех помещениях с его помощью возможно.

Из домашнего вентилятора

Сам вентилятор может быть в нерабочем состоянии, но из него требуется всего несколько деталей — это стойка и сам винт. Для конструкции понадобиться небольшой шаговый двигатель спаянный диодным мостиком для того, чтобы он выдавал постоянное напряжение, бутылочка от шампуня, пластиковая водопроводная трубка длиной примерно 50 см, заглушка для неё и крышка от пластикового ведра.

На станке делают втулку и фиксируют в разъёме от крыльев разобранного вентилятора. В эту втулку будет крепиться генератор. После закрепления, нужно заняться изготовлением корпуса. Срезают с помощью станка или в ручном режиме дно от бутылки шампуня. Во время отрезания, требуется также оставить отверстие на 10, чтобы в него вставить ось, выточенную из алюминиевого прута. Прикрепляют её с помощью болта и гайки к бутылочке. После того как была выполнена припайка всех проводов, в корпусе бутылочки проделывают ещё одно отверстие для вывода этих самых проводов. Протягиваем их и закрепляем в бутылочке сверху на генераторе. По форме они должны совпадать и корпус бутылки должен надёжно скрывать все его части.

Хвостовик для нашего устройства

Чтобы в будущем он улавливал потоки ветра с разных сторон, соберите хвостовик, использовав заранее подготовленную трубку. Хвостовая часть будет крепиться с помощью откручиваемой крышки от шампуня. В ней тоже делают отверстие и, предварительно надев на один конец трубки заглушку, протягивают её и закрепляют к основному корпусу бутылочки. С другой стороны, трубку пропиливают ножовкой и вырезают ножницами из крышки пластикового ведра крыло хвостовика, оно должно иметь круглую форму. Все что вам нужно, это попросту обрезать края ведра, которыми оно прикреплялось к основной ёмкости.

На заднюю панель подставки прикрепляем USB выход и складываем все полученные детали в одну. Крепить радио или подзаряжать телефон можно будет через этот вмонтированный USB порт. Конечно, сильной мощностью он от бытового вентилятора не обладает, но все же освещение одной лампочки может обеспечить.

Ветрогенератор своими руками из шагового двигателя

Устройство из шагового двигателя даже при небольшой скорости вращения вырабатывает около 3 Вт. Напряжение может подниматься выше 12 В, а это позволяет заряжать небольшой аккумулятор. В качестве генератора можно вставить шаговый двигатель от принтера. В таком режиме у шагового двигателя вырабатывается переменный ток, а его без труда преобразовать в постоянный, используя несколько диодных мостов и конденсаторы. Схему вы можете собрать собственноручно. Стабилизатор устанавливают за мостами, в следствии получим постоянное выходное напряжение. Чтобы контролировать зрительно напряжение, можно установить светодиод. С целью уменьшения потери 220 В, для его выпрямления, применяются диоды Шоттки.

Лопасти будут из трубы ПВХ. Заготовку рисуют на трубе, а затем вырезают отрезным диском. Размах винта должен составлять около 50 см, а ширина — 10 см. Нужно выточить втулку с фланцем под размер вала ШД. Она насаживается на вал двигателя и крепится с помощью винтов, непосредственно к фланцам будут крепиться пластиковые “винты”. Также проведите балансировку – от концов крыльев отрезаются кусочки пластика, угол наклона изменить посредством нагрева и изгиба. В само устройство вставляют кусок трубы, к которому его тоже прикрепляют болтами. Что касается электрической платы, то её лучше разместить внизу, а к ней вывести питание. С шагового двигателя выходят до 6 проводов, которые соответствуют двум катушкам. Для них потребуются токосъёмные кольца для передачи электроэнергии от подвижной части. Соединив все детали между собой переходим к тестированию конструкции, которая будет начинать обороты при 1 м/с.

Ветряк из мотор-колесо и магнитов

Не каждый знает, что ветрогенератор из мотор-колеса можно собрать своими руками за короткое время, главное заранее запастись нужными материалами. Для него лучше всего подходит ротор Савониуса, его можно приобрести готовый или же самостоятельно. Он состоит из двух полуцилиндрических лопастей и перекрытия, из которых и получаются оси вращения ротора. Материал для их изделия выбирайте самостоятельно: дерево, стеклоткань или пвх-трубу, что является самым простым и оптимальным вариантом. Изготовляем место соединения деталей, на котором нужно проделать отверстия для крепления в соответствии с количеством лопастей. Потребуется стальной поворотный механизм, чтобы устройство могло выдерживать любую погоду.

Из ферритовых магнитов

Ветрогенератор на магнитах будет сложно освоить малоопытным мастерам, но все же можно попробовать. Итак, должны быть четыре полюса, в каждом будет находиться по два ферритовых магнита. Покрывать их будут накладки из металла толщиной чуть меньше миллиметра для распределения более равномерного потока. Основных катушек должно быть 6 штук, перемотаны толстым проводом и должны находиться через каждый магнит, занимая пространство, соответствующее длине поля. Крепление схем обмотки может быть на ступице от болгарки, в середину которой установлен заранее выточенный болт.

Регулируется поток подачи энергии высотой закрепления статора над ротором, чем он выше, тем меньше залипаний, соответственно мощность понижается. Для ветряка нужно сварить опору-стойку, а на диске статора закрепить 4 больших лопасти, которые вы можете вырезать из старой металлической бочки или крышки от пластикового ведра. При средней скорости вращения выдаёт примерно до 20 ватт.

Конструкция ветряка на неодимовых магнитах

Если вы хотите узнать о создании, нужно сделать основой ступицу автомобиля с дисками тормоза, такой выбор вполне оправдан, ведь она мощная, надёжная и хорошо сбалансированная. После того как вы отчистите ступицу от краски и грязи, переходите к расстановке неодимовых магнитов. Их потребуется по 20 штук на диске, размер должен составлять 25х8 миллиметров.

Магниты нужно размещать, учитывая чередование полюсов, перед склейкой лучше создать бумажный шаблон либо прочертить линии, делящие диск на сектора, чтобы не перепутать полюса. Очень важно, чтобы они, стоящие друг напротив друга, были с разными полюсами, то есть притягивались. Клеят их супер-клеем. Поднимите бордюрчики по краям дисков, и в центре намотайте скотч или залепите пластилином для недопущения растекания. Чтобы изделие работало с максимальной отдачей, катушки статора следует рассчитать правильно. Увеличение количества полюсов приводит к росту частоты тока в катушках, благодаря этому, устройство даже при низкой частоте оборота даёт большую мощность. Намотка катушек осуществляется более толстыми проводами, с целью снижения сопротивления в них.

Когда основная часть готова, изготовляют лопасти, как в предыдущем случае и закрепляют их к мачте, что может быть изготовлена из обыкновенной пластиковой трубы с диаметром— 160 мм. В конце концов наш генератор, работающий на принципе магнитной левитации, с диаметром в полтора метра и шестью крыльями, в 8м/с, способен обеспечить до 300 Вт.

Цена разочарования или дорогой флюгер

Сегодня существует множество вариантов как сделать устройство для преобразования энергии ветра, каждый способ по-своему эффективен. Если вы ознакомлены с методикой изготовления оборудования вырабатывающего энергию, то будет неважно на базе чего его делать, главное, чтобы он отвечал задуманной схеме, и на выходе давал хорошую мощность.

Видео мастер класс “Ветрогенератор своими руками”



Как сделать ветрогенератор своими руками

Цены на электроэнергию неуклонно растут. Чтобы ваша жизнь была комфортной как жарким летом, так и морозной зимой, следует или потратить немало денег на электроэнергию, или искать альтернативный источник энергии. В развитых странах уже давно используют солнечную энергию, водную и ветровую. Это природный источник питания, за который вам не придется платить. Довольно популярным способом получать энергию является ветряк, использующий ветер для получения электричества – ветрогенератор.

Россия довольно большая страна с равнинными территориями. Несмотря на то что во многих местах преимущественно медленные ветры, есть регионы, сильно обдуваемые мощными потоками воздуха. Так почему бы не использовать в хозяйстве это преимущество? Все что требуется – потратить время и средства, чтобы сделать самодельный ветрогенератор. Ветряк полностью окупит себя всего за несколько месяцев. Мы рассмотрим 2 вида ветрогенераторов, которые можно сделать своими руками.

Ветрогенератор роторного типа

Для начала мы рассмотрим, как сделать несложную конструкцию роторного вертогенератора. С простого начинать легче, и вы поймете принцип работы. Этот тип ветрогенератора подойдет для владельцев небольшого садового домика. Использовать сделанный ветряк для большого коттеджа не получится, ввиду маломощности ветрогенератора.

Но ветряк легко справиться с тем, чтобы вечером обеспечить светом хозяйственные помещения, осветить садовую дорожку крыльцо и т. д. Давайте подробно рассмотрим, как сделать такой ветрогенератор своими руками.

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

  • простота монтажа;
  • небольшая себестоимость;
  • экономичность;
  • податливость к ремонту;
  • не привередлив к условиям функционирования;
  • надежность и бесшумность работы.

Минусов ветрогенератора несколько:

  • небольшая производительность ветрогенератора;
  • полная зависимость ветряка от ветра;
  • лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

  • Автомобильный генератор на 12 В.
  • Гелиевый или кислотный аккумулятор на 12 В.
  • Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
  • Большую емкость из нержавейки или алюминия: ведро или кастрюля.
  • Простой вольтметр.
  • Болты, шайбы и гайки.
  • Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
  • Провода с разным сечением (2,5 мм2 и 4 мм2).
  • Хомуты, фиксирующие ветрогенератор.
  • Выключатель «кнопка» полугерметичный, на 12 В.
  • Кроме того, запаситесь такими инструментами:

    • болгаркой или ножницами по металлу;
    • рулеткой;
    • строительным карандашом или маркером;
    • отверткой, дрелью, кусачками и сверлом.

    Конструкторские работы ветрогенератора

    Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

  • Подготовьте ведро или кастрюлю.
  • При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части.
  • Теперь нужно вырезать лопасти.
  • Обратите внимание! Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку.

  • Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия.
  • Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор.
  • Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка.
  • При помощи болтов, закрепите ведро на шкиве.
  • Установите свой ветрогенератор на мачту, закрепив его хомутами.
  • Осталось подсоединить провода и собрать цепь.
  • На мачте зафиксируйте провода, чтобы они не болтались.
  • Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм2. Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм2.

    Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

    Ветрогенератор аксиальной конструкции на магнитах

    В основе такого ветряка на 220в, лежит ступица от легковой машины, имеющая тормозные диски. Если деталь не новая, разберите ее проверьте и смажьте подшипники, а также счистите ржавчину.

    Распределяем и закрепляем магниты

    Для начала нужно наклеить магниты на диск ротора. При этом используемые магниты не обычные, а специальные неодимовые магниты. Они значительно мощнее. Потребуется 20 магнитов, размер которых 25 на 8 мм. Магниты размещаются с чередованием полюсов. Для правильного расположения сделайте шаблон, как показано на фото ниже.

    Совет! По возможности используйте для ветрогенератора не круглые магниты, а прямоугольные. У них магнитное поле сосредотачивается не в центре, а по длине.

    Чтобы закрепить магниты на диске, пользуйтесь силикатным клеем. А для прочности в конце можно залить магниты эпоксидной смолой. Во избежание протекания смолы, сделайте пластилиновые бордюры или обмотайте скотчем диск.

    Обратите внимание! Чтобы не перепутать где какой полюс у магнита, можете пометить их «+» или «–». Чтобы определить это – поднесите один магнит к другому. Поверхности магнита, которые притягиваются, имеют «+». Если магнит отталкивается, он имеет полюс «–».

    Трехфазный и однофазный генератор для ветрогенератора

    Если сравнивать их, то прибор с одной фазой хуже, ведь при нагрузке он вибрирует за счет разницы в амплитуде тока. А она появляется из-за непостоянности тока. В трехфазных изделиях этот эффект отсутствует. Их мощность всегда одинаковая. Все дело в том, что одна фаза компенсирует другую и наоборот, если в одной фазе ток пропадет, то в другой он будет увеличиваться.

    Что получается в итоге? А то, что трехфазные генераторы имеют отдачу на 50% больше, чем однофазные. Кроме того, радует и отсутствие вибрации, которая может раздражать и влиять на комфортность. Работая под большой нагрузкой, статор не будет гудеть. Если же вам шум не мешает, и вы решили использовать однофазный генератор, будьте готовыми к тому, что вибрация негативно скажется на работе ветрогенератора. Срок его эксплуатации будет меньшим.

    Наматываем катушки

    Очень быстроходным ветрогенератор назвать нельзя. Требуется сделать все так, чтобы аккумулятор на 12 В заражался от 100–140 об./мин. С такими первоначальными данными, все количество витков в катушках должно быть равно 1000–1200. Но как узнать, сколько витков приходится на 1 катушку? Все просто: эта цифра делится на количество катушек.

    Если вы хотите, чтобы ветрогенератор при низких оборотах выдавал больше мощности, требуется сделать больше полюсов. В таком случае в катушке частота колебания тока увеличится. Чтобы уменьшить сопротивление и увеличить сопротивление тока, рекомендуем наматывать на катушки толстый провод. Учитывайте и то, что при сильном напряжении сопротивление обмотки может «съесть» ток.

    Обратите внимание, что число и толщина магнитов, которые закреплены на дисках, определяют рабочие параметры генератора. Чтобы выяснить, какую мощность может выдавать ветрогенератор, намотайте одну катушку и прокрутите генератор. Измеряйте напряжение на некоторых оборотах без нагрузки. К примеру, за 200 об./мин вы получили силу тока в 30 В с сопротивлением в 3 Ом. Отнимите от этих 30 В 12 В (напряжение аккумулятора). Теперь разделите число, которое получились на 3 Ом. Выглядит все так:

    30 – 12 = 18;

    18 : 3 = 6.

    В итоге получилось 6 А. Именно они пойдут в аккумулятор. Понятно, что на практике будет немного меньше из-за потерь в проводах.

    Катушки лучше делайте вытянутой формы. Тогда медь в секторе выйдет больше, а витки будут прямыми. Диаметр отверстия внутри катушки должен быть равен размеру магнитов или немного превышать его.

    Обратите внимание! Толщина статора должна быть такой же, как и толщина магнитов.

    Формой для статора может быть фанера. Но сектора для катушек можно разместить и на бумаге, сделав пластилиновый бордюр. Катушки нужно закрепить так, чтобы они не двигались, а концы фаз выведите наружу. Все провода соедините звездой или треугольником. Осталось протестировать ветрогенератор, вращая его рукой.

    Делаем винт и мачту для ветрогенератора

    Мачта для верогенератора должна быть высокой, от 8 до 12 м. Основание нужно забетонировать. Крепление лучше сделать такое, чтобы труба легко поднималась и опускалась лебедкой. Сверху на трубу будет крепиться винт ветрогенератора.

    Вы можете сделать его из пластиковой трубы Ø160 мм. Из нее вырежьте винт с шестью лопастями, длиною 2 м.



    Чтобы увести винт от сильного порыва ветра сделайте складывающийся хвост. В результате вся энергия, которую выработает ветрогенератор, сможет накапливаться в аккумуляторе.

    Вот и все, вы знаете, как сделать ветрогенератор на магнитах. Теперь вы можете пользоваться электроэнергией, выработанной таким ветрогенератором, экономя свои средства. Все ваши усилия вознаградятся.

    Заключение

    Из этой статьи вы узнали, как сделать ветрогенератор своими руками, да не один, а двух видов. Именно такие ветрогенераторы любят и используют для загородных домов владельцы. Как видите, каждый ветрогенератор хорош в чем-то своем и сделать его не тяжело.

    Если вы живете в районе с сильными ветрами, то увидите, насколько меньшими стали счета за электроэнергию, благодаря ветрогенератору. Такой ветряк в хозяйстве никогда не будет лишним. Дополнительно предлагаем вам посмотреть видео, как сделать такой ветрогенератор.

    • Как устроить зимний сад

    • Где обустроить зимний сад

    • Как выбрать пластиковый погреб

    • Кормушки для кроликов своими руками

    как сделать ветрогенератор для дома по проекту

    В этой статье мы подробно разберем, как сделать ветрогенератор своими руками. Ведь быт современного человека без электроэнергии – трудно представим. И даже небольшие перебои в подаче электричества становятся порой «парализующим моментом» для нормальной жизни в собственном доме. А такие неполадки, приходится признать, для некоторых загородных поселков или населенных пунктов в сельской местности – увы, не редкость. Значит, необходимо каким-то образом обезопасить себя от неприятностей, обзавестись резервным источником энергии. А если принять в расчет еще и постоянно растущие тарифы, то наличие собственного источника, да еще и работающего практически «забесплатно», становится заветной мечтой многих владельцев домов.

    Ветрогенератор своими руками

    Одним из направлений развития «бесплатной энергетики» в наше время является использование энергии ветра. Многие, наверное, видели впечатляющие картины огромных ветряков, успешно применяемых в некоторых странах Европы – кое-где доля выработанной ветром энергии уже достигает нескольких десятков процентов от общего объема. Вот и возникает соблазн – а не попробовать ли и мне сделать ветрогенератор своими руками, чтобы раз и навсегда получить независимость от электросетей?

    Вопрос резонный, но следует сразу несколько охладить пыл «мечтателя». Чтобы создать действительно качественную, производительную установку по выработке электроэнергии, требуются немалые знания в механике и электротехнике. Нужно быть весьма опытным мастером на все руки – предстоит целый ряд операций высокой сложности, требующих точного проектирования  и квалифицированного подхода в исполнении. По совокупности этих причин, как можно судить по обсуждениям на форумах, довольно много «соискателей» либо не получили ожидаемого результата, либо и вовсе отказались от задуманного проекта.

    Поэтому в данной статье будет дана обзорная картина, показывающая общие проблемы и направления их решения в процессе создания ветрогенераторов. Можно будет примерно оценить масштабность работ и трезво взвесить свои возможности – стоит ли браться самому.

    Что это такое – ветрогенератор? Общее устройство системы

    Существует несколько способов получения электрической энергии – за счет воздействия потоком фотонов (световой, например, солнечные батареи), за счет определенных химических реакций (широко применяется в элементах питания), за счет разницы температур. Но шире всего в настоящее время используется преобразование кинетической энергии в электрическую. Это преобразование происходит в специальных устройствах, которые как раз и называются генераторами.

    Принцип работы генератора преобразователя кинетической энергии в электрическую, раскрыт и описан еще в XIX веке Фарадеем.

    Принцип устройства простейшего электрического генератора

    Он заключается в том, что если проводящую рамку разместить в изменяющемся магнитном поле, то в ней будет индуцироваться электродвижущая сила, которая при замыкании цепи приведет к появлению электрического тока. А изменение магнитного потока можно добиться вращением этой рамки в магнитном поле, или создаваемом постоянными магнитами, или появляющегося в обмотках возбуждения. При изменении положения рамки меняется величина пересекающего ее магнитного потока. И чем выше скорость изменения, тем больше показатели и наводимой ЭДС. Таким образом, чем больше оборотов передается ротору (вращающейся части генератора), те большего напряжения можно добиться на выходе.

    Схема, безусловно, показана с большими упрощениями, просто для уяснения принципа.

    Передача вращения на ротор генератора может осуществляться по-разному. И один из путей найти бесплатный источник энергии, который приведет в движение кинематическую часть устройства – это «поймать» силу ветра. То есть примерно так же, как это удалось сделать когда-то создателям ветряных мельниц.

    Таким образом, устройство ветрового генератора подразумевает наличие генерирующего устройства и механизма передачи его статору вращательного движения, то есть ветряка. Кроме того, обязательным условием становится конструкция, обеспечивающая надежную установку системы, так как ее часто приходится размещать на немалой высоте, чтобы полноценной «ловле ветра» не мешали естественные или искусственные препятствия. В ряде случаев используется еще и кинематическая передача, предназначенная для повышения количества оборотов ротора.

    Один из примеров повышающей передачи вращения от ветряка на генератор

    Но и это – еще не все. Наличие и скорость ветра – величины чаще всего крайне непостоянные. И ставить потребление выработанной энергии в зависимость от «капризов погоды» — дело неразумное. Поэтому ветрогенератор обычно работает в связке с системой аккумуляции энергии.

    Примерная схема организации питания приборов потребления от электроэнергии, выработанной ветрогенератором

    Выработанный ток выпрямляется, стабилизируется и через специальное устройство-контроллер или поступает непосредственно на дальнейшее потребление, или перенаправляется на зарядку включённых в схему мощных аккумуляторов. С аккумуляторов через инвертор, преобразующий постоянный ток в переменный нужного напряжения и частоты, питание поступает к точкам потребления. Аккумуляторы становятся своеобразным буферным звеном: если текущая нагрузка меньше текущей (очень зависимой от силы ветра) мощности генератора, или если на протяжении какого-то времени и вовсе не подключены приборы потребления, то идет зарядка батарей. Если нагрузка становится выше вырабатываемой мощности –  батареи разряжаются.

    Интересный момент – именно эта особенность ветровой энергетической установки позволяет планировать мощность самого генератора, не исходя из пиковых показателей нагрузки (за это будет отвечать в большей мере инвертор), а отталкиваясь из прогнозируемого потребления энергии в течение определенного периода (например, месяца).

    Безусловно, в быту могут использоваться и более простые схемы. Например, ветровая установка просто обслуживает какое-то низковольтное осветительное оборудование и т.п.

    Плюсы и минусы ветровых электростанций

    Для примера посмотрим вначале на простейшую конструкцию ветрогенератора, которую сможет собрать даже школьник средних классов. Практическое применение такой «электростанции» – не особо широкое, но просто чтобы расширить свое понимание и обрести некоторые навыки – почему бы и нет?

    Узнайте, как сделать солнечный воздушный коллектор своими руками, а также ознакомьтесь с подробным руководством, в специальной статье на нашем портале.

    Миниатюрный ветрогенератор из старых компьютерных комплектующих

    Понятно, что надеяться на сколь-нибудь значимое подспорье в плане экономии электроэнергии с такой «мини-электростанцией» — по меньшей мере наивно. Но задача иногда ставится иначе – создать источник питания для походных условий, например, для подключения небольшого фонаря  подсветки в палатке, для обеспечения работы радиоприемника, для возможности подзарядить гаджеты.

    Встречается немало предложений использовать для подобных целей генератор, изготовленный из компьютерного кулера или электромотора от отслужившего свое принтера. Давайте посмотрим, что из этого может получиться.

    ИллюстрацияКраткое описание выполняемой операции
    Для начала – попытка сделать что-либо серьезное их обычного корпусного кулера.
    Питается такой вентилятор постоянным током, 12 вольт.
    В качестве привода используется бесщёточный двигатель, с обмоткой на статоре…
    …и расположенными кольцом постоянными магнитами на роторе.
    Некоторым может показаться, что достаточно совершить обратные действия, то есть подать вращающий момент на крыльчатку – и спокойно снять генерированное напряжение с контактов на входе (который превратиться в выход). Однако, это не совсем так.
    Простенький опыт показывает, что если раскрутить крыльчатку и подсоединить какой-нибудь маломощный светодиод к контактам разъема кулера, то, да, можно будет наблюдать не особо яркое его свечение.
    Но это, увы, предел возможностей такого «генератора».
    Причина – в нерациональной для генерации тока схеме расположения обмоток статора. Наводимые в них ЭДС в значительной мере «гасят» друг друга, и суммарные показатели напряжения получаются очень «скромными».
    Можно попробовать перемотать катушки статора – хотя бы в целях эксперимента.
    Для этого кулер придется разобрать.
    Вначале аккуратно поддевается ножом и снимается круглая наклейка, закрывающая все «внутренности» этой сборки.
    Вот что открылось под ней.
    Снимается центральная заглушка, под которой расположен подшипник крыльчатки-ротора с фиксатором.
    Производится разборка этого узла – снимается стопорная шайба, а затем аккуратно извлекаются шайбы подшипника скольжения.
    После этого крыльчатка-ротор свободно вынимается из корпуса-статора.
    Вот так выглядят обмотки статора, которые придется заменить.
    С платы аккуратно выпаиваются провода питания кулера.
    Чтобы снять старую обмотку, проще всего будет просто перерезать витки ножом…
    …а затем постепенно аккуратно удалить обрезки проволоки.
    В итоге должен получиться вот такой голый якорь статора.
    Как видно, на нем четыре сердечника, расположенных крестом. На них и будет наматываться новая обмотка.
    Работа несложная, но может показаться утомительной.
    Все четыре обмотки должны быть выполнены из одного провода, без разрывов. То есть их расположение будет последовательным.
    Число витков – чем больше, тем лучше. Соответственно, чем тоньше будет провод для намотки – тем больше получится витков.
    Естественно, количество витков на каждом из сердечников должно быть одинаковым – так что при выполнении операции намотки придется внимательно их считать.
    А вот направление обмотки будет меняться. На первом сердечнике витки ложатся по направлению часовой стрелки.
    Следующий сердечник: направление намотки витков – против часовой стрелки.
    На третьем сердечнике – вновь по часовой стрелке.
    И последний сердечник – витки против часовой стрелки.
    Статор после намотки.
    С двух концов этой обмотки будет сниматься сгенерированное напряжение – все по схеме простейшего генератора переменного тока.
    Плата, которая стояла в статоре кулера (с электролитическими конденсаторами) в данном случае не нужна – ее можно просто удалить.
    Статор заводится в свое гнездо – для его точной посадки там имеются шлицы.
    Концы проводов через окошко в корпусе выводятся вниз.
    К ним можно после зачистки и облуживания сразу припаять провода, которые пойдут на выпрямитель.
    Затем на место устанавливается крыльчатка-ротор.
    Производится сборка подшипника и фиксация стопорной шайбой – в противоположном проведенной разборке порядке
    Получившийся генератор будет выдавать переменное напряжение. То есть необходимо установить выпрямитель – диодный мост.
    Можно использовать готовую сборку, либо спаять самостоятельно из четырех диодов.
    Для сглаживания пульсации рекомендуется дополнить схему электролитическим конденсатором, естественно, с соблюдением полярности контактов.
    На иллюстрации показана очень упрощенная сборка схемы, так как вся работа проводится, по сути, лишь в экспериментальных целях.
    В качестве нагрузки к выпрямителю подключено четыре параллельно соединенных светодиода.
    Теперь – практическая проверка возможностей получившегося ветрогенератора. Крыльчатке рукой придается максимально возможное вращение.
    Да, светодиодная сборка отреагировала свечением, но назвать это успехом – вряд ли можно. Свечение неустойчивое, довольно тусклое.
    А замер напряжения показывает, что на максимальных оборотах оно едва достигает 2.3 вольт. Про силу тока и говорить не приходится.
    Возможные причины – слишком большой просвет между якорем статора и постоянным магнитом ротора. Для режима электропривода – достаточно, а вот для генератора – явно нет. Кроме того, и магнитные качества ротора – весьма слабенькие. И плюс ко всему – часть выработанной энергии неизбежно теряется в выпрямителе.
    Имеет ли смысл проводить в данном случае какую-либо доработку такого генератора? – наверное, нет. Вряд ли из подобной схемы можно будет «выжать» что-нибудь серьезное.
    Теперь – попытка использовать в качестве генерирующего устройства электропривод от разобранного принтера.
    Электродвигатель здесь коллекторный, со щетками, и это позволяет снимать постоянное напряжение, не прибегая к применению диодного моста. То есть потери однозначно будут меньше.
    Кроме того, никаких переработок (перемоток, перепаек контактов) при этом не требуется.
    Соединение вала электромотора (генератора) с крыльчаткой (опять же, взятой от обычного кулера), произведено с помощью муфты-переходника, на которой расположены две пары симметрично расположенных фиксирующих винтов.
    Одной парой винтов поджимается ось крыльчатки, второй – вал электромотора.
    Сам электродвигатель после припаивания проводов размещается в штатном цилиндрическом кожухе.
    При желании несложно придумать для такого ветрогенератора дополнительный корпус со стойкой (кронштейном) для закрепления, например, к оконной раме на балконе, или с подставкой, для временной установки, скажем, «на природе».
    Кроме того, как видно на иллюстрации, мастер придумал для своей модели еще и обтекаемый аэродинамический колпак.
    Что показали испытания этой модели?
    Если скорость ветра менее 4÷5 метров в секунду, то просто рабочей площади крыльчатки становится недостаточно, чтобы придать генератору сколь-нибудь значимую для выработки электроэнергии угловую скорость.
    При скорости в 5 м/с и выше ветрогенератор «оживает». Например, обеспечивает достаточно яркое свечение светодиодного фонаря.
    Вполне может он служить при таких условиях и источником питания для обычного небольшого радиоприемника.
    Уже положительный результат!
    А вот эксперимент с зарядкой мобильного телефона, увы, окончился неудачно.
    Да, на дисплее мобильника появляются признаки подключения зарядного устройства. Но этим все и ограничивается – самой зарядки не происходит.
    Объясняется просто – при вполне приемлемом напряжении на выходе сила тока в цепи зарядки, как показали замеры, не превышает 50 мА.
    То есть такой силы просто недостаточно, чтобы «впихнуть» заряд в аккумулятор. Для этого требуется хотя бы 0,5 А, то есть вдесятеро больше.

    Но все же найти применение такому мини-ветрогенератору можно – в качестве источника питания дежурного освещения, светового маячка во дворе (в саду) или, опять же, радиоприёмника при выездах на природу.

    Ну и плюс опыт выполнения подобных электромонтажных работ – он для многих начинающих вообще бесценен.

    Но это, конечно, «игрушки» и пора перейти к более серьезным задачам.

    Какие могут быть препятствия к установке личного ветрогенератора?

    Прежде чем приступать к реализации такого довольно масштабного проекта, хозяину было бы логичным поинтересоваться, не будет ли к этому препятствий, так сказать, административного плана. Что об этом говорит законодательство?

    • А говорит оно то, что если выходная мощность планируемого к установке ветрогенератора не превышает 1 кВт, то это вообще рассматривается, как одна из разновидностей бытовых приборов. То есть никак не попадает ни под какую регламентацию.

    А что такое мощность в 1 кВт? Не слишком много, но вполне достаточно, например, для дачного или даже небольшого жилого дома. Если не применять отопительные электрические приборы, электроплиту, бойлер и иную мощную технику, то совокупно на все освещение, питание телевизора, ноутбука, на зарядку гаджетов – с лихвой будет хватать. И даже некоторый домашний электроинструмент, при разумном подходе к одновременному подключению устройств, можно будет использовать.  А с мощной аккумулирующей установкой откроются и более широкие возможности – за счет накопления энергии в периоды, когда потребление отсутствует или минимально.

    Мощности ветрогенератора в 1 кВт, при которой он вообще с точки зрения закона рассматривается как бытовой прибор, порой бывает вполне достаточно для полного обеспечения небольшого загородного домика

    • Не стоит переживать и хозяевам участков, собравшимся устанавливать более мощную систему. Порог, определяющий необходимость сертификации энергетических установок – 75 кВт. То есть никакие чиновники местной власти не имеют права своим решением потребовать прохождения каких-то разрешительных процедур.

    Правда, перед началом реализации проекта стоит все же поинтересоваться особенностями регионального законодательства – нет ли там какой-то лазейки для «чиновничьего беспредела».

    • Не облагаются такие электростанции и никакими налогами. Ветер пока что еще остается «бесплатным ресурсом», и если генератор используется исключительно для личного потребления энергии, то претензий к владельцам возникать не должно.
    • Иное дело – конструкционные особенности ветряка. Иногда могут быть установлены ограничения на высоту мачты – этим стоит поинтересоваться заранее. Например, вблизи линий электропередач, вышек связи, аэродромов и т.п. Возможны и иные ограничения на высоту индивидуальных построек и сооружений. Иногда претензии приходят и со стороны экологических служб – дескать, самостоятельно установленные мачты могут стать помехой свободному перелету птиц. Маловероятно – но все же…
    • Установленный и работающий ветрогенератор не должен стать причиной конфликта с соседями по участку. А вот здесь разнообразие претензий, в том числе и надуманных, бывает очень широким.

    — Так, соседям может внушать опасение установленная мачта – что она в случае падения рухнет на забор и их участок. Вполне закономерная претензия.

    — Далеко не все ветрогенераторы работают тихо. Наоборот – от некоторых исходит весьма внушительный низкочастотный шум и вибрация. И если хозяева, бывает, с этим готовы мириться, то соседям такой раздражающий фактор – совсем ни к чему. Значит, придется или договариваться, или принимать какие-то меры для недопущения сильного шума, или отказываться от ветряка.

    Мощные промышленные ветровые турбины вообще по нормативам не должны располагаться ближе 300 метров от жилых домов. И даже на таком расстоянии шум и вибрации могут ощущаться.

    Если вы уверены в своей правоте в этом вопросе, то уровень шума желательно измерить с помощью специального прибора — пригласить для этого специалиста и зафиксировать показатели документально. Появится весомый аргумент при решении возможных конфликтов.

    — Не исключены претензии (возможно, что и «высосанные из пальца»), что после запуска такой мини-электростанции у соседей ухудшился прием телевизионного или радиосигнала, снизилось качество мобильной телефонной связи.

    — Возможны и иные претензии, степень серьезности которых во многом зависит от уровня «мирного сосуществования» с соседями.

    Узнайте, какие автономные электростанции для загородного дома возможно выбрать, в специальной статье на нашем портале.

    Как быть? Выход видится один – договариваться заранее, а со своей стороны – постараться смонтировать систему так, чтобы она действительно причиняла минимум беспокойства (для себя же лучше). Если договоренность достигнута, и претензий к работающему вертогенератору у соседей нет, то это будет разумным закрепить каким-то произвольным, но письменным соглашением. Ощущения – дело субъективное, и то что сегодня кажется приемлемым, однажды, в период плохого настроения соседей, может «сменить полярность». И даже если вы будете уверены в том, что предъявляемые претензии надуманные – доказать обратное будет практически невозможно или чрезвычайно сложно.

    • Кстати, еще раз вспомним о вибрации. Ветряки с мощностью более 1,5÷2 кВт ни в коем случае не рекомендуется устанавливать на крыше дома. Вибрационное воздействие вполне способно сделать свое «черное дело», постепенно расшатывая стропильную систему с кровлей или даже другие конструктивные элементы здания.
    • При выборе места установки ветряка следует не упускать из виду и вопросы личной безопасности. Вращение лопастей даже при умеренном ветре происходит с очень высокой линейной скоростью. Случайно отколовшийся осколок или элемент крепежа может развить скорость более 100 км/час, то есть представлять весьма серьезную опасность для человека.

    Насколько выгодной (или наоборот) может оказаться реализация проекта?

    Как уже становится потихоньку понятно, проблем с установкой ветровой электростанции – больше, чем хотелось бы. И при этом еще необходимо трезво оценивать реальные условия. Прежде всего – средний уровень ветров, характерных для данной местности. Иногда просто не имеет смысла связываться.

    Карта-схема среднегодовой скорости ветра на территории России

    На карте-схеме выше показаны примерные значения среднегодовой скорости ветра по регионам России. Понятно, что эти данные – ну очень ориентировочные. Но их всегда можно уточнить в местной метеорологической службе. Или, наверняка, их знают и в строительных компаниях города (района).

    Плюс к этому (точнее сказать – минус) – свободному движению ветра могут мешать естественные (складки рельефа, высокие деревья и т.п.) или искусственные (высокая застройка) препятствия. В таких условиях приходится увеличивать высоту мачты, чтобы «поймать» ветер над препятствием, но это превращается в очень сложную, дорогостоящую и небезопасную технологическую проблему.

    Наверное, будет интересно заранее посмотреть, на что можно рассчитывать. То есть какой ожидаемый приток бесплатной энергии возможен в зависимости от мощности генератора и среднегодовой скорости ветра.

    Смотрим в таблицу.

    (Значения паспортной мощности указаны для скорости ветра в 12 м/с – именно такой показатель очень часто встречается в технических характеристиках установок, предлагаемых в продаже – от него идёт расчет номинальных значений).

    Ожидаемое количество выработанной электроэнергии (кВт в месяц) в зависимости от номинальной мощности ветрогенератора и среднегодовой скорости ветра в месте его установки.

    Номинальная мощность ветрогенератора, кВт, рассчитанная для скорости ветра 12 м/сСреднегодовая скорость ветра в месте установки ветрогенератора, м/с
    2,02,53,04,05,06,0
    0,31.534.51236108
    1,04.89.614.438.4115345
    2,09.619.228.876.8230690
    3,014.428.843.21153451035
    5,0244872192

    Домашние ветряные генераторы постоянного тока по лучшей цене — Выгодные предложения на домашние ветряные генераторы постоянного тока от глобальных продавцов домашних ветрогенераторов постоянного тока

    Отличные новости !!! Вы находитесь в нужном месте для домашних ветряных генераторов постоянного тока. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти домашние ветряные генераторы постоянного тока станут одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили домашние ветряные генераторы постоянного тока на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в домашних ветряных генераторах постоянного тока и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести home wind generators dc по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    Лучшее соотношение цены и качества для домашнего ветрогенератора — Отличные предложения для домашнего ветрогенератора от глобальных производителей для домашних ветрогенераторов

    Отличные новости !!! Вы попали в нужное место для домашнего ветрогенератора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот топ для домашнего ветрогенератора вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели ветряк для дома на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще сомневаетесь в выборе домашнего ветрогенератора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести home wind generator по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    Домашний ветрогенератор по лучшей цене — Выгодные предложения на домашний ветрогенератор от мировых продавцов домашних ветрогенераторов

    Отличные новости !!! Вы попали в нужное место для домашнего ветрогенератора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший домашний ветрогенератор вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели домашний ветряк на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в домашнем ветрогенераторе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести домашний ветрогенератор по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    Ветряная турбина своими руками — Возобновляемая энергия

    Может быть, вы живете на лодке, отдыхаете в уединенной хижине или живете вне сети, как я. Или, может быть, вы просто хотите снизить счет за электроэнергию. В любом случае, с помощью горстки недорогих и легких материалов, вы можете построить самодельный ветрогенератор, который сделает электричество вашим, пока дует ветер.Вы сможете осветить эту кладовую, включить электричество в свой сарай или использовать генератор, чтобы поддерживать все аккумуляторные батареи вашего автомобиля.

    Электроэнергия для моей автономной кабины поступает от солнечной и ветровой энергии, хранящейся в группе из четырех 6-вольтовых батарей для гольф-каров, подключенных к 12-вольтовой системе. Контроллер заряда и аккумуляторная батарея предохраняют мою систему от недостаточной или чрезмерной зарядки. Весь шебанг обошелся мне меньше чем в 1000 долларов, и у меня есть свет, вентиляторы, телевизор и стереосистема, холодильник и диско-шар, который поднимают для особых случаев.

    Если вы можете поворачивать гаечный ключ и работать с электродрелью, вы можете собрать этот простой генератор за два дня: один день на поиск деталей и один день на сборку компонентов. Четыре основных компонента включают автомобильный генератор переменного тока со встроенным регулятором напряжения, вентилятор и блок сцепления General Motors (GM) (я использовал один от двигателя GM 350 1988 года), опору или столб, на котором можно установить генератор (15 футы использованных 2-дюймовых трубок обошлись мне в 20 долларов) и металл для сборки кронштейна для крепления генератора на опоре или столбе.Если вы любитель Ford или Mopar, ничего страшного — просто убедитесь, что ваш генератор имеет встроенный регулятор напряжения. Вам также понадобится электрический кабель или провода, чтобы подключить генератор к аккумуляторным батареям. Я использовал 3-жильный кабель 8-го калибра, украденный из масляного пятна. (И они сказали, что переход от ископаемого топлива к возобновляемым источникам энергии займет годы. Пфф!)

    Узел муфты вентилятора к генератору

    Лопасти ветрогенератора переделаны из муфты вентилятора автомобиля.Чтобы прикрепить лопасти к генератору, вы можете приварить ступицу муфты вентилятора непосредственно к ступице генератора — просто убедитесь, что вентилятор точно совмещен с валом генератора. Кроме того, убедитесь, что разъемы для встроенных проводов генератора расположены в нижней части генератора. Если у вас нет доступа к сварочному аппарату, вы можете подключить муфту вентилятора к генератору, используя следующие материалы:

    • Шайба 5/8 дюйма на 3 дюйма, толщина 3/16 дюйма
    • Электродрель
    • Метчик с резьбой 1/4 дюйма
    • Сверло, соответствующее специальному метчику с резьбой
    • (4) 1 / Болты размером от 4 до 1-1 / 2 дюйма с соответствующими гайками и стопорными шайбами ​​

    Создайте соединение, используя 3-дюймовую шайбу и четыре болта, которые будут скреплять вместе муфту вентилятора и генератор.Просверлите четыре отверстия в шайбе, чтобы они совпадали с отверстиями в муфте вентилятора, а затем нарежьте резьбу в отверстиях с помощью метчика на 1/4 дюйма. Вверните болты в отверстия. Чтобы определить длину необходимых болтов, поместите вентилятор на верхнюю часть генератора так, чтобы шкив вентилятора опирался на шкив генератора и оба вала были расположены на одной линии. Измерьте длину по двум валам от задней части вентилятора генератора до задней части ступицы муфты вентилятора. Используйте эту длину для болтов. Отвинтите гайку шкива генератора и снимите шкив и небольшой вентилятор.Наденьте соединение, которое вы сделали из шайбы и четырех болтов на вал генератора, так, чтобы болты были направлены в сторону от генератора. Затем снова прикрепите вентилятор генератора и гайку к валу, не снимая шкив. Большая гайка удерживает соединение на месте. Присоедините узел муфты вентилятора к болтам, которые теперь выступают из генератора, и затяните гайки со стопорными шайбами ​​на месте.

    Кронштейн в сборе для установки генератора

    Если у вас есть сварщик, сделать кронштейн несложно.Я использовал 1-дюймовую квадратную трубку для всех частей кронштейна и кусок 1-дюймовой трубы длиной 2 фута для вращающегося стержня, который помещается внутри стойки. Если у вас нет сварщика, не бойтесь. Кронштейн в сборе может быть соединен с оцинкованной трубой 1/2 дюйма и фитингами. Вот список фитингов, которые вам, скорее всего, понадобятся:

    • (5) тройников 1/2 дюйма
    • (2) elb 1/2 дюйма

    Домашний ветрогенератор

    http://WINDENERGY7.com — Домашний ветрогенератор для продажи и комплекты бытового ветрогенератора от WindEnergy7 и производителя бытовой энергии из Огайо.Если вы ищете домашний ветрогенератор, домашнюю ветрогенераторную систему, домашний вертикальный ветрогенератор, небольшой домашний ветрогенератор, комплект домашнего ветрогенератора, планы домашнего ветрогенератора, домашний ветрогенератор, домашний ветрогенератор, ветрогенератор на крыше, тогда зайдите на наш сайт, чтобы ПОСМОТРЕТЬ ПОСЛЕДНИЕ ВИДЕО: http://WindEnergy7.com

    http://www.solarsanantonio.org/residential/pvinstallers/windenergy7/

    http://www.cnet.com/profile/WindEnergy7-com

    Посетите наш сайт по телефону

    http: // WINDENERGY7.COM

    Вы найдете ссылки на опубликованные мною фотографии недавно выполненных установок домашней ветряной системы на крыше. Некоторые из них представлены в газетных статьях и так далее. Компания WindEnergy7 LLC изобрела и подала заявку на патенты на несколько технологий, которые делают возможными домашние ветряные генераторы на крыше. За последние пару лет мы были заняты обучением и поддержкой владельцев и дилеров от Калифорнии до Нью-Джерси, чтобы расширить нашу сеть местных дилеров по домашним ветрогенераторам.

    Наши домашние ветроэнергетические установки являются гибридными ветро-солнечными и имеют право на получение государственного налога в размере 30%. Таким образом, IRS возвращает вам 30% от ваших инвестиций в эти системы в течение одного года с момента покупки. Вы получаете 30% обратно от IRS. Таким образом, в основном государство оплатит почти 1/3 ваших инвестиций в вашу новую домашнюю ветрогенераторную энергетическую систему. Это включает в себя все затраты на установку и расходы и является действительно хорошим началом окупаемости ваших инвестиций.

    http: // push.pickensplan.com/profile/WindEnergy7

    http://www.earthtechling.com/2011/03/ge-ecomagination-windenergy7-roofmill/

    Бесплатное электричество — это не все, что вы получите от нового домашнего ветрогенератора, как только вы получите система работает, вы повысили стоимость своего дома, по крайней мере, на такую ​​же сумму инвестиций. Ваш дом, работающий на экологически чистой энергии, с большей вероятностью будет продаваться по сравнению с другими домами, в которых нет домашней генерации или системы аварийного электроснабжения. Думаю об этом. Посмотрите на выставленные на продажу дома … Может ли кто-нибудь из них вырабатывать собственное бесплатное электричество, сколько из них может конкурировать с такой солидной способностью к зеленой энергии, как ваш домашний ветрогенератор.Это также привлекает внимание и заставит людей понять, о чем идет речь, если вам когда-либо понадобится продать, ваш дом имеет драматическое преимущество и более высокую стоимость при перепродаже.

    Домашние ветрогенераторы рассчитаны на надежную выработку электроэнергии в течение следующих 30 лет или около того. С каждым повышением цен на электроэнергию энергокомпании ваши вложения постоянно растут. Затраты на коммунальные услуги повсеместно растут и будут расти в ближайшие несколько лет. Мы ожидаем, что стоимость электроэнергии вырастет и удвоится за время пребывания Обамы у власти из-за ограничений и торговли, а также усиления регулирования и давления со стороны рынка.

    Чтобы увидеть больше видео о наших домашних ветряных генераторах, перейдите на — WindEnergy7.com — и вы можете найти информацию о том, как стать владельцем, установщиком или дилером наших домашних ветрогенераторов.

    ключевых слов: солнечные панели своими руками, солнечная энергия своими руками, энергия ветра своими руками, комплекты солнечной энергии своими руками, ветрогенератор своими руками, ветрогенератор своими руками, генератор ветра своими руками, энергия ветра своими руками, ветряная труба своими руками, строительство ветряных генераторов своими руками, ветряная мельница своими руками, diy насос ветра

    Великолепный самодельный ветрогенератор «Стелс»

    Великолепный самодельный ветрогенератор «стелс»
    Фото — http: // www.youtube.com/watch?v=8MQaT9EbMDQ

    Это короткое вдохновляющее видео-введение в ветряную турбину Stealth от imikewillrockyou демонстрирует простую и очень элегантную конструкцию домашнего электрогенератора!

    Это ветряная турбина с вертикальной осью (или VAWT), которая более компактна, чем более распространенный горизонтальный тип (HAWT) — она ​​может быть идеальной для использования в некоторых местах, где горизонтальные турбины не разрешены, например, из-за юридические ограничения, введенные ассоциацией домовладельцев (хотя, конечно, пожалуйста, ознакомьтесь с правилами, поскольку мы не можем рекомендовать вам пытаться их обойти!)

    Создатель этого умно выглядящего генератора решил поделиться своим дизайном, чтобы позволить другим использовать ту же технологию, которая теперь доступна публике по лицензии Creative Commons.Инструкции по созданию собственного генератора можно найти на канале Майка на YouTube. Все время появляется все больше и больше турбин, сделанных своими руками! Вот еще одно простое VAWT в действии: http://www.youtube.com/watch?v=mnJ3apXUNcI

    У такого способа размещения турбины на крыше есть один недостаток — если не использовать наземную вышку, количество мощности, которое вы можете использовать, будет уменьшено из-за турбулентности. Это одно из многих соображений, на которые следует обратить внимание перед установкой ветряного генератора, поэтому, безусловно, стоит провести некоторое исследование относительно пригодности вашего местоположения.Если ваш участок находится среди деревьев или недалеко от крутых холмов, он вряд ли пригодится для энергии ветра. Лучше всего, если ваш участок будет ровным и далеко от деревьев и других препятствий. Эти сайты предоставят вам гораздо больше информации:
    http://www.energysavingtrust.org.uk/Generating-energy/Choosing-a-renewable-technology/Wind-turbines
    http://windturbineshome.net/

    Мелкомасштабная выработка электроэнергии, устанавливаемая либо для отдельных домов, либо в рамках общественного проекта, выглядит как лучший выбор для устойчивого будущего.Первоначальная стоимость может быть высокой, но ее можно разделить на более крупный проект, и в любом случае со временем экономия будет расти.

    Большая часть электросетей не использует устойчивые методы производства — в 2011 году только 8 странам Европы удалось достичь 25% или более доли возобновляемых источников энергии от общего потребления энергии, Швеция возглавила диаграмму с почти 50%! Развитие технологий добычи возобновляемых ресурсов обычно идет медленно и часто находится в прямой конкуренции с крупнейшими компаниями на планете!

    Уходя от зависимости от сетевой системы, мы можем взять на себя ответственность за минимизацию нашего воздействия на окружающую среду.Сообщество коренных народов в Ванкувере показывает путь, открывая собственный бизнес по производству ветряных турбин и делясь полезной информацией, вот их сайт: http://twnwindpower.com/wind-power/

    Хорошо, вот видео:

    Изображение для Pinterest:

    Графика — off-grid.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован.
