Как сделать ломаную крышу дома своими руками видео: Видео: ломаная крыша своими руками

Содержание

Как собрать ломаную крышу дома. Ломаная крыша своими руками. После этого можно переходить к расчётам

Ломаная крыша, по сути, это разновидность скатной кровли. Её выбирают, когда хотят получить дополнительное свободное пространство на мансардном этаже или кому-то такие конструкции больше по душе, чем обычные двускатные, трёхскатные, четырёхскатные. Обустройство ломаной крыши — нелёгкий процесс, но с лихвой окупается красивым внешним видом, повышенными функциональными возможностями и уютной комнатой, пригодной для жилья. Рассмотрим подробно строение ломаной крыши и как её сделать самостоятельно.

Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

Для винного хранилища подходит любое помещение в доме — подвал, чердак, кладовка — главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Небольшая гардеробная на чердаке — яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

  1. Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.

    Односкатная мансардная крыша с небольшим изломом ската — стильная и простая конструкция

  2. Двускатные — дают возможность обустроить большое чердачное помещение.

    Обтекаемая форма делает двускатную ломаную крышу устойчивой к порывам ветра и снеговым заносам

  3. Трёхскатные — издавна известные на Руси и популярные сегодня.

    Эстетика трёхскатной ломаной крыши с одной стороны ненавязчивая, а с другой — обладает несомненной привлекательностью

  4. Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.

    Четырёхскатные ломаные конструкции востребованы в частном строительстве

  5. Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

    Вальмовая ломаная крыша имеет сложную конструкцию и повышенную стоимость, но обеспечивает рациональное использование свободного пространства на чердачном этаже

То есть излом крыши, позволяющий увеличить чердачное пространство, применяется почти везде. По мнению строителей — если что-то можно нарисовать, значит, это можно и построить. Так-то оно так, но важно рассчитать смету заранее, чтобы впоследствии не получилось «я его слепила из того, что было».

Специфика строения ломаной крыши

Наличие особой стропильной системы из довольно внушительных элементов отличает возведение ломаной крыши от строительства типичной скатной. Однако не стоит этого опасаться. Крыши с изломом не так уж и сложны в установке, как это может показаться изначально. Их вполне реально сделать самостоятельно.

Главное преимущество ломаных крыш в том, что, несмотря на впечатляющие величины опор, большинство стропильных систем монтируются по модульной схеме.
Многие составляющие собирают на земле и уже готовые поднимают наверх. Поэтому тяжёлая строительная техника не понадобится. Стойки и стропила в местах переломов обрезаны под определённым уклоном. Вся стропильная система закрепляется особыми соединениями.

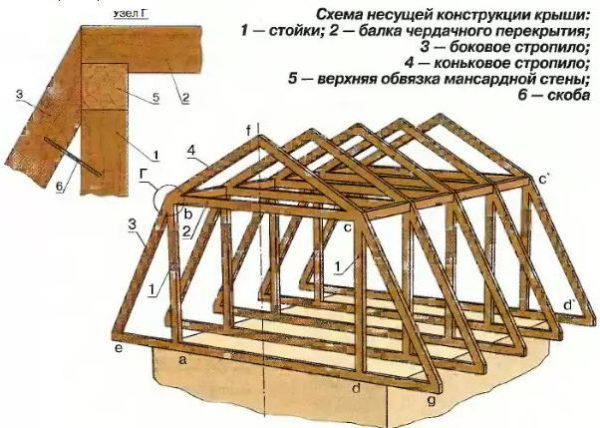

Стропила ломаной крыши монтируются по схеме

Лучшая ширина строения для обустройства ломаной крыши — 6 м. При большей ширине пролётов целесообразно использовать другие технологии, поскольку способность стропил ломаной крыши выдерживать усиленную нагрузку значительно сокращается. Если ширина дома меньше, тогда балки подстропильные и усилительные потолочные будут опираться на мауэрлат из бруса сечением 90х140 мм.

Основой ломаной крыши являются либо несущие стены, либо стропильная система из висячих стропил и наслонных, которую лучше делать деревянной, чтобы не утяжелять конструкцию. Использование металла и железобетонных изделий нежелательно. Доска должна быть толстой, не менее 50 мм в поперечном сечении, до 18% влажности, обработанная олифой. Чаще используют для создания несущей конструкции ломаной крыши хвойные породы древесины, как недорогие.

Характерной особенностью крыш с изломом является разбивка ската на две части, каждая из которых (верхняя или нижняя) монтируется под своим углом — верхние части обычно 15–30°, нижние 60–70°.
Собирается изломанная конструкция с помощью кронштейнов. Их количество и места установки зависят от типа и площади крыши. От этого зависят и элементы конструкции, тем не менее в основных видах обязательно присущи:

Созданная правильно конструкция крыши с изломом в готовом виде состоит из:

  • отделочного материала, гипсокартона, паро-, тепло- и гидроизоляционного слоя;
  • обрешётки, контробрешётки и кровельного настила.

Расчёт ломаной кровли

Расчёт выполняется с учётом вида основного покрытия кровли, а также углов наклона стропил. Высчитать необходимый объём укрывного материала на ломаную крышу просто:

  • замеряют длину и ширину скатов, перемножают, получают площадь каждого ската;
  • суммируют обсчитанные площади и полученный результат делят на площадь кровельного настила (листы металлочерепицы, ондулин и прочее) + 10–15% на нахлест и запас.

Аналогично рассчитываются изоляционные материалы.

Перед тем как обсчитать стропильную систему, нужно составить план дома и посмотреть карты снеговых нагрузок и ветровых нагрузок по областям.
Тот, кто знаком с ArchiCad или SolidWorks и знает азы строительства, может создать проект крыши своего дома в этих программах, где все элементы имеют вес и размер. На основании чего можно сразу же составить смету и узнать, какие предстоят затраты на обустройство выбранной крыши.

Видео: стропильная система крыши, проектирование в ArchiCad и в SolidWorks

Рисуем на клетчатом листочке эскиз дома, где отображаем особенности стропильной системы ломаной крыши — форма, ширина стены, углы наклона скатов и т. д. Возьмём за пример эскиз с фотографии.

При составлении схемы дома необходимо соблюдать пропорции

Отправные данные: ширина стены, на которой сформирован торец крыши (В д) 6,4 м, строится, например, в Тюмени, высота коробки по эскизу 2,3 м, расстояние от перекрытия до конька крыши 3,5 м, углы скатов — угол а 60° между перекрытием и скатом и угол б в месте излома скатов 30°, желаемая высота помещения (Н м) 2,5 м, выноса балок перекрытия за пределы стены (В в) нет, шаг стропил примем равным 0,6 м.

Находим на карте месторасположение строительства и узнаём величину снеговых нагрузок для данной местности. При этом если строительство ведётся на границе регионов, то предпочитают большее значение. В нашем примере снеговая нагрузка (Тюмень) равна 180 кг/м².

Величина снеговых нагрузок определяется в зависимости от местности

Определяем значение мощности ветров по карте ветровых нагрузок и умножаем на поправочный коэффициент (k) из представленной ниже таблицы, поскольку здесь имеют значение тип местности и высота будущего строения. В нашем примере ветровая нагрузка для Тюмени равна 24 кг/м², k 0,65 (колонка «Б»). Итого получаем 24 х 0,65 = 15,6 кг/м².

По карте ветровых нагрузок определяется мощность ветра по всем регионам

Таблица: коэффициент (k) для типов местности

Если дом строится в городской черте, но возле моря, то берут значение колонки «А».

В нашем примере взято значение колонки «Б» — высота дома свыше 5 м и строится он в городской черте (Тюмень) в коттеджном посёлке, где нет высотных домов.

Видео: ломаная крыша с мансардой, часть 1 — расчётная схема, нагрузки, РСУ

Проводим расчёты.

  1. Рассчитываем зависимость ширины мансарды от крутизны мансардного ската (угол а) по законам геометрии — В м = В д – {2 х (Н м: tq а)} = 6,4 — {2 х (2,5: tq 60°)}= 3,51 м. Расчёт произведён без выноса балок, когда стропила опираются на мауэрлат. С выносом балок перекрытия наружу, допустим, на 0,5 м, ширина мансардного помещения увеличится до 4,01 м. Отсюда вывод — чем больше вынос балок перекрытия, тем шире можно сделать помещение мансарды.
  2. Рассчитываем общую высоту крыши: Н м + Н к (высота конькового треугольника), где Н к = 0,5 х В м х tq б = 2,5 м + (0,5 х 3,51 х tq 30°) = 2,5 м + 1,01 м = 3,51 м.
  3. Рассчитываем длину стропильных ног: для расчёта нижних стропильных ног Н м: sin угла а = 2,5: sin 60° = 2,89 м длина стропильной ноги; для расчёта конькового стропила Н к: sin угла б = 1,01: sin 30° = 2,02 м. Если конструкция формируется с вынесением балок перекрытия, т. е. свес крыши образуется за счёт выноса, то на этом расчёты стропильных ног закончены. Если же выноса балок нет, тогда потребуется удлинение стропил, значит, нужно провести дополнительный расчёт.
  4. Рассчитываем удлинение стропил — рабочую длину кобылки — на планируемую величину карнизного свеса по формуле — желаемая длина карнизного свеса (k): cos угла а = 0,5 м, к примеру: cos 60° = 1 м.
  5. Узнаём уклон скатов и величину нагрузки на стропила, ориентируясь по таблице «Рекомендуемые уклоны скатных крыш», расположенной ниже.
  6. Рассчитываем нагрузку на стропила. Для этого воспользуемся исходными и расчётными данными. Нагрузка за счёт уклона ската (например, металлочерепичной кровли) + снеговая нагрузка, согласно карте снеговых нагрузок + ветровая нагрузка (определена по карте с корректировкой на коэффициент). Итого: 5 кг/м² + 180 кг/м² + 15,6 кг/м² = 200,6 кг/м² х заданный шаг установки стропил (у нас 0,6 м) ≈ 110 кг/погонный метр.

Зная величину нагрузки можно правильно выбрать сечение стропильного пиломатериала.

Таблица: взаимосвязь нагрузки и толщины бруса для стропильной системы

Примечание: при выборе нагрузки округляем в большую сторону.

Видео: ломаная крыша с мансардой, часть 2 — расчёт в Scad, подбор сечений кровельных элементов

При закупке пиломатериала нужно учитывать утеплитель, а также вентиляционный зазор и паронепроницаемый слой кровельного «пирога» (что составляет 20–30 мм).

Расчёт ломаной кровли объёмный, но несложный. Его под силу сделать самостоятельно вручную или с помощью расчётной программы Scad. Можно также воспользоваться онлайн-калькулятором расчёта стропильной системы на строительных сайтах, где нужно ввести запрашиваемые данные и получить готовый расчёт.

Видео: ломаная крыша с мансардой, часть 3 — конструктив и планировка

Проекты домов с разными видами ломаных крыш

Благодаря конструктивным особенностям, ломаные крыши различаются по внешнему виду:

  • с опорой нижних стропил на мауэрлат;
  • с выносом нижней части наслонных стропил за пределы стены;
  • с использованием только наслонных стропил.

В зависимости от особенностей стропильной системы ломаные крыши имеют разный вид

В первом варианте балки перекрытия устанавливают так, чтобы они слегка не доходили до стен нижнего этажа. Нижняя часть скатов состоит из наслонных стропил и крепится к стенам постройки с помощью мауэрлата. Из вертикальных элементов (стоек) делают каркас чердачного помещения. Получаются составные элементы кровли в виде треугольников вдоль стен, соединённых между собой схватками. И уже к ним присоединяют верхние части скатов из опирающихся на затяжку висячих стропил.

Во втором варианте нижние края стропил выводят наружу за пределы дома, что даёт возможность увеличить размеры мансарды.
И чем больше вынос, как уже говорилось выше, тем шире можно сделать помещение под крышей. Опорой для стропил в таком случае является не мауэрлат, а балки перекрытия, которые удерживаются мауэрлатом. Поддерживаются стропила подкосами. Стойки заглублены в перекрытия, но не больше чем на 1/3 толщины.

В третьем варианте нет висячих стропил. Верхние скаты состоят тоже из наслонных, опорой для которых являются затяжки.

Конструкция кровли без вертикальных элементов

Имеются также иные версии ломаной кровли, одна из которых довольно интересная — в такой конфигурации отсутствуют вертикальные стойки, а стропила все одной длины. Внешне крыша напоминает восьмигранник. Потолок подкровельного помещения будет в виде четырёхгранного свода.

Ключевой особенностью такого устройства является усиление несущей способности стропил, для чего на каждом из них в месте излома закрепляют по 2 металлические пластины (толщина металла 3 мм) с обеих сторон. Кроме этого, в верхней части конструкции устанавливают ригели, благодаря чему дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение даёт возможность усилить стропила, перераспределить нагрузку несущих элементов, убрать стойки и за счёт этого значительно расширить помещение.

Ломаная кровля с мансардой

Домов с мансардой великое множество, поскольку это:

  • привлекательный силуэт крыши, а вместе с ней и всего дома;
  • увеличение полезной площади через рациональное использование имеющейся;
  • быстрое возведение и небольшие затраты.

Конструкция с ломаной мансардной крышей вальмового типа позволяет максимально эффективно использовать внутреннее пространство мансарды

Особенно необычно смотрятся мансардные дома с ломаной кровлей, где один скат с изломом, а другой прямой. Используется такой архитектурный приём, когда задумана по проекту асимметрия фронтона и нужно сдвинуть помещение мансарды к одной или другой стене. Внешне такой дом выглядит стильно. На асимметричной крыше легко устанавливать солнечные батареи, климатические или отопительные системы и прочее технологическое оборудование.

Ломаная крыша чудесно сочетается с разными футуристическими формами, в том числе и асимметрией

Ломаная крыша своими руками: пошаговая инструкция

Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.

  1. Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.

    Для твёрдых кровель устанавливают обрешётку из толстого профилированного бруса

  2. Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.

    Предполагаемое помещение выделяют вертикальными стойками, которые скрепляют продольными прогонами и балками

  3. Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие. Внимание нужно уделить правильности компоновки узлов в местах изгиба.

    Частота крепления стропил и обрешётки зависит от материалов кровли

  4. Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки.

    Для повышения прочности в наслонных стропилах устанавливают подкосы

  5. Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).

Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.

Видео: ломаная мансардная стропильная система

Установка стропильной системы самостоятельно

Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.

Выровнять все элементы стропильной системы по натянутому шнуру сможет только опытный кровельщик. Даже минимальное отклонение (в 0,5–1 см, например) приведёт к тому, что крыша будет «гулять». А это недопустимо, тем более, когда речь идёт об обустройстве жилого помещения под кровлей.

Видео: простой совет — как установить стропильные ноги ровно и в одной плоскости

Оформление ломаной крыши

Под оформлением кровли понимается обустройство карнизов (свесов), утепление мансарды, обшивка фронтона. Эти работы можно отнести к разряду второстепенных, тем не менее очень важных. Обустройство карнизов — усиление защиты дома от проникания влаги, попадания мусора и пыли в подкровельное пространство. Чтобы сделать карнизы, нижние стропила выводят за пределы здания на 50–60 см. Это минимальный размер свесов, которые при желании можно увеличить.

Кровельные свесы бывают подшитыми и не подшитыми, коробчатыми и укороченными. Оптимальный вариант — подшитые свесы, что значительно увеличивает функциональные возможности кровли и придаёт дому завершённый вид. Для подшивки подходит любой материал — вагонка, доска, металл, пластик, софиты. Всё дело во вкусе хозяев и в дизайне дома.

Для подшивки карнизов ломаной крыши используются разные материалы

Кроме карнизов желательно защитить и фронтальную часть крыши, поскольку в ломаных конструкциях фронтон выполняет серьёзные функции — сохраняет и поддерживает тепловой режим в мансардах. Поэтому он должен быть не только прочным, но также хорошо утеплённым и привлекательным. Если по проекту не предусмотрено полное остекление фронтона, то обшивают его обычно тем же материалом, каким облицован весь дом. Нередко используют дерево, если дом кирпичный либо каркасный, по которому наносят резьбу. Умелое оформление фронтона даёт возможность красиво обыграть самую обычную конструкцию ломаной крыши.

Эффектным элементом архитектуры загородного дома с ломаной мансардной крышей является сплошное остекление фронтона и обустройство балкона

Утепление ломаной крыши

В силу особенностей своей конструкции ломаная крыша должна иметь хорошую теплоизоляцию. Если чердачное помещение остаётся «холодным», то будет достаточно теплоизолировать только перекрытие, отделяющее его от самого дома.
Что же касается помещений, планируемых под жильё (мансарды), то здесь уже утепляют всё — скаты, фронтон, перекрытия и стены.

Наиболее востребованным теплоизолятором для мансард является минеральная базальтовая вата, укладываемая слоями. Она отличается почти нулевой впитываемостью влаги, отличной способностью пропускать пар, хорошей сопротивляемостью огню и небольшой ценой.

Минеральная вата — распространённый материал для утепления мансарды

Если схема утепления имеет полимерную структуру, то лучше использовать пенопласт, который не уступает базальтовой вате. Хотя коэффициент паропроницаемости у минеральной ваты выше, но в пенопласте практически не накапливается пар, а отводится через неровности и стыки утеплителя. Стоит отметить экструдированный пенополистирол, который способен прослужить много лет без потери своих свойств. Ну и, конечно же, опилки, главное достоинство которых — невысокая стоимость, экологическая чистота и превосходные теплоизоляционные свойства.

Изоляционные материалы укладывают между стропилами максимально плотно, оставлять пустоты недопустимо.

Видео: как утеплить опилками крышу мансарды

Строение ломаной мансардной крыши подразумевает единую систему из гидроизоляции, утеплителя и пароизоляции. Все слои укладывают в определённом порядке с обязательными вентиляционными зазорами, что позволит выводить влагу из утеплителя. Следовательно, водяные пары не будут скапливаться в подкровельном пространстве, а значит крыша сможет свободно «дышать».

Помещение под крышей, предназначенное для жилья, утепляют по всем правилам теплоизоляции зданий

Изнутри всю конструкцию обшивают гипсокартоном для дальнейшей финишной отделки мансардного помещения.

Видео: утепление ломаной крыши мансарды

Укрытие крыши — один из заключительных этапов кровельных работ, который проводится по следующей схеме:

На этом этапе важно правильно подобрать укрывной материал. Здесь опять возвращаемся к картам снеговых и ветровых нагрузок и смотрим, в какой зоне расположен участок, и каковы нагрузки придутся на кровлю.

Если в данной местности сильные ветра и обильные снегопады, то использовать лёгкие кровельные материалы не рекомендуется, иначе есть риск их срыва. А также не стоит использовать рулонные материалы в климатических зонах с жарким летом.

Самыми распространёнными из кровельных покрытий считаются шифер и металлочерепица.

Обшивка фронтона ломаной крыши своими руками

Фронтон — лицевая часть стены между скатами крыши. Его форма зависит от конфигурации стропильной системы и предпочтений владельцев дома. Чаще всего фронтоном оснащают дома с ломаными крышами и многощипцовыми. Реже — при односкатных крышах и домах из сруба, где фронтон уже вписан в строение.

Зашить фронтон можно самостоятельно. Для этого не нужны особые знания и навыки. Обшивают фронтоны виниловым сайдингом, ПВХ панелями, деревом, профнастилом.

Обшить фронтон можно самостоятельно

При работе с сайдингом, как более популярным облицовочным материалом, используют разные технологии обшивки — на стропильную систему, обрешётку или заранее обустроенный алюминиевый каркас. Самый простой вариант — крепление сайдинга на обрешётку.

Видео: обшивка фронтона крыши сайдингом своими руками

Как видим ничего сложного, если придерживаться правил и особенностей монтажа, присущих любому укрывному материалу.

Видео: как построить мансарду своими руками

Строительство ломаной мансардной крыши — лучший вариант для частного дома, так как позволяет получить дополнительную жилую площадь, которой иной раз не хватает. Изучив технологию монтажа и придерживаясь несложных правил по установке, обшивке и утеплению кровли, можно сделать ломаную крышу своими руками и с лёгкостью воплотить мечты в реальность. А также получить удовольствие от проделанной самостоятельно работы.


Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.

Пользователи часто ищут
:

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

Выделяются следующие основные элементы ломаной крыши:

  • вертикальные стойки
    ;
  • затяжки
    — горизонтальные балки;
  • стропила
    — ребра жесткости, являющиеся скелетом всей конструкции;
  • подкосы
    — диагональные балки, поддерживающие стропила;
  • мауэрлат
    — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
  • коньковый прогон
    — совокупность верхних элементов стропильной системы;
  • бабки
    — крепления, обеспечивающие жесткость висячих стропил;
  • схватки
    — горизонтальные распорки, снимающие часть нагрузки со стропил;
  • обрешетка
    — каркас для крепления кровельного материала и изоляции;
  • кровля
    — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
  • тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

  • высота стен мансарды должна превышать 2,2 м;
  • должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
  • кровельный материал должен иметь небольшую массу;
  • в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
  • мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
  • для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

  1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
  2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома.
    В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
  3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

  • определение количества необходимого стройматериала;
  • вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

  1. массу кровли;
  2. примерную массу снега;
  3. массу обрешетки;
  4. массу паро-, гидро- и теплоизоляционных материалов;
  5. размеры крыши;
  6. углы установки скатов;
  7. шаг установки элементов стропильной системы и кровельной обрешетки;
  8. дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

  • лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
  • древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
  • материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Перед монтажом все деревянные обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

Последовательность установки:

  • сначала ставятся крайние балки с торцов здания;
  • между ними натягиваются бечевки для указания плоскости;
  • устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

  • намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
  • на стропильных ногах выпиливаются места крепления по шаблону;
  • сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
  • в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м 3 .

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

Ломаные крыши относятся к категории популярных и наиболее эффективных кровельных конструкций. Возведение и обустройство подобной кровли требует от исполнителя наличия определенных навыков выполнения необходимых расчетов и соответствующих мероприятий.

Однако, разобравшись в основных положениях руководства, с обустройством подобной кровельной конструкции можно будет справиться собственными силами без привлечения сторонних специалистов, что позволит существенно сэкономить.

Ломаная крыша прекрасно подходит для тех ситуаций, когда запланировано обустройство жилой мансарды. В данном случае подкровельное помещение будет иметь достаточно высокие потолки.

Возвести ломаную крышу несколько сложнее, чем обыкновенную одно- либо двухскатную конструкцию, однако невыполнимых задач, как вы уже знаете, нет.

Ломаные кровли лучше всего смотрятся на строениях, имеющих квадратную форму. Если ваш дом является узким и длинным, от мансарды, следовательно, и от рассматриваемой конструкции крыши, практически никакой пользы не будет.

Любые кровельные конструкции, и ломаная не является исключением, рассчитываются в два этапа. При выполнении первого расчета устанавливается требуемое количество финишного материала, а второй расчет предназначен для установления показателей несущей способности стропил.

Чертеж — размеры мансардной крыши

Первый расчет выполняется с использованием значений геометрических размеров кровельной системы. Расчет же несущей способности системы стропил несколько более сложен. При его выполнении нужно учитывать следующие показатели:

Получив все перечисленные данные, вы сможете выполнить расчет системы стропил с использованием соответствующих формул либо специальных программ, что проще, быстрее и удобнее.

По результатам расчетов вы установите, подходят ли сечения конструктивных элементов конкретно к вашей кровельной конструкции. По необходимости характеристики обрешетки и стропильных ног можно менять. Также вы можете заменить кровельный материал.

Для максимального удобства создайте трехмерную модель будущей ломаной кровельной конструкции с выбранными вами параметрами. В этом вам помогут специальные программы.

Из чего строить крышу?

После завершения всех расчетов и подготовки необходимой проектной документации, вы будете знать, каким должно быть сечение элементов стропильной системы крыши, какую обрешетку лучше всего обустраивать и какой кровельный материал подойдет конкретно для вашего случая.

Отправляйтесь за приобретением необходимых приспособлений.

Прежде всего, купите брус для обустройства мауэрлата, а также брусья либо доски для монтажа обрешетки и обрезную доску для системы стропил. Также стропила можно делать из бруса.

Идеально подойдет хвойная древесина. Важно, чтобы влажность материала не превышала 20-22%. Материал не должен иметь крупных сучков. Следы повреждения жучками и синюшные пятна тоже должны отсутствовать.

Учитывайте тот факт, что от качества древесины напрямую зависит прочность, надежность и долговечность ломаной кровельной конструкции.

Прежде чем использовать купленный материал по назначению, обязательно обработайте его антисептическим препаратом. Специальные средства обеспечат защиту материала от гниения. Также периодическую обработку антисептиками нужно будет проводить в течение всего срока использования кровельной конструкции.

Помимо антисептиков, всю древесину нужно обработать антипиренами – это специальные противопожарные средства.

Обработку материала выполняйте на улице либо в качественно проветриваемом помещении. Обязательно наденьте защитные перчатки и респиратор. Упомянутые средства наносятся двойным слоем. Для нанесения удобнее всего использовать распылитель, также подойдут обыкновенные кисти.

После нанесения пропиток, дайте им полностью высохнуть, и только после этого переходите к выполнению других запланированных мероприятий.

Также для обустройства ломаной кровельной конструкции понадобятся крепежные изделия – саморезы, пластинки, болты и т.д.

Дополнительно приобретите подходящие материалы для гидроизолирования, утепления и пароизолирования конструкции, а также финишный кровельный материал.

Порядок возведения крыши

Обустройство рассматриваемой конструкции выполняется в несколько несложных шагов.

Первый шаг

Закрепите мауэрлат на верхнем обвязочном брусе.

Второй шаг

Установите стропильные ноги по требованиям ваших проектных чертежей. Предварительно вырежьте шаблоны для соединения стропильных элементов с опорным брусом (мауэрлатом).

Третий шаг

Выставьте вертикальные стойки и закрепите их на балках перекрытия. Они возьмут на себя функцию каркаса стен будущего подкровельного помещения.

Вверху свяжите стойки при помощи прогонов. Эти элементы одновременно возьмут на себя функции затяжек для верхних стропильных элементов и потолочных балок для мансардного помещения.

Дальнейшую работу выполняйте по требованиям своего проекта. При этом обязательно учитывайте, что стропила, за счет которых образуется отвесной кровельный скос и обеспечивается затяжка верхних стропильных ног с мауэрлатом, должны быть наслонными. Верхние же стропила в конструкции такой кровли будут относиться к висячему типу.

Для дополнительной жесткости висячих стропильных ног обеспечьте фиксацию на бабках. Их необходимо соединить с затяжками, выполняющими функцию балок потолка мансардного этажа.

При необходимости выполните монтаж распорок и подкосов. Все перечисленные крепежные элементы конструкции должны быть изначально отмечены в ваших чертежах крыши.

На крайние стропила, размещенные с торцов дома, установите дополнительные каркасы для размещения фронтонов, дверных проемов и стеклопакетов.

Изоляционные работы и финишная отделка

В завершение останется выполнить укладку необходимых изоляционных материалов. Сначала закрепите по каркасу кровельной конструкции пароизоляционную пленку, уложив ее по стропильным ногам и зафиксировав степлером. Пленку крепите с нахлестом, без чрезмерных провисаний.

Смонтируйте обрешетку из бруса. Шаг обрешетки подбирайте индивидуально в соответствии с особенностями выбранного финишного покрытия. В некоторых ситуациях для обустройства обрешетки применяется металлопрофиль, но вариант с применением деревянного бруса является наиболее распространенным.

Уложите теплоизоляционный материал (лучше всего минвату) между стропильными элементами. Утеплитель укладывайте в распор. Со стороны мансардной комнаты дополнительно зафиксируйте утеплитель обрешеткой. К ней же в будущем будет фиксироваться финишное внутреннее покрытие.

Уложите гидроизоляционный материал. Принципы укладки и крепления те же, что и в случае с пароизоляционной мембраной. Приступайте к укладке финишного материала поверх обустроенной влагоизоляции. Скаты рассматриваемой конструкции имеют в своей основе ломаный профиль, поэтому финишное покрытие следует начинать монтировать снизу.

В местах стыков скатов кровли укладывайте верхний ряд финишного материала так, чтобы он перекрывал нижний ярус и создавал над ним своего рода козырек.

Укладка кровли на мансардную крышу

В завершение необходимо установить различные дополнительные элементы кровельной конструкции вроде водосточных желобов, ограждений и пр.

Готовая ломаная кровельная конструкция, созданная собственными силами, ни в чем не уступает аналогичным постройкам, оборудованным с привлечением профессионалов.

Удачной работы!

Видео – Ломаная крыша своими руками

Популярность ломаных крыш обусловлена экономичностью строительства и возможностью рационально применить чердачное пространство. Именно они используются для организации утепленных и неутепленных мансард. Технология сооружения кровельных конструкций с переменным углом наклона скатов отличается от традиционной двухскатной схемы.

Потому желающим обзавестись мансардным этажом и успешно проявить себя на поприще кровельщика необходимо знать, как устроена стропильная система ломаной крыши и каким образом вычисляются размеры материалов для ее сооружения.


Самый яркий и выразительный представитель класса ломаных крыш – пятиугольная конструкция с явной разницей в углах наклона скатов. Даже не углубляясь в специфику ее сооружения, можно понять, что устроена она из двух водруженных друг на дружку ярусов. В нижнем солидном ярусе располагается мансарда, подарившая второе название ломаным крышам. Менее объемный ярус-верхушка, венчающий нижнюю часть, определяет форму конструкции в районе конька.

Кратко о специфике стропильной конструкции

Стропильный каркас для обеих частей мансардной крыши сооружают по правилам, которые диктует обычная . Нижнюю часть каркаса ломаной крыши строят путем установки наслонных стропильных ног. В устройстве верхней части могут использоваться как наслонные, так и висячие стропилины. Низ наслонных стропилин имеет право опираться на мауэрлат или на балки перекрытия. Опорой для верха чаще всего служит деревянная рама, одновременно играющая роль каркаса одной из стенок мансарды. В устройстве верхнего яруса ориентируются в основном на удобство работы для исполнителя.

По традиции угол наклона скатов нижней части ломаной крыши значительно круче, чем верхней. Они-то и создают излом – наглядный показатель применения ломаной технологии в строительстве крыши. Однако крутизна верхней и нижней частей скатов может быть равной, из-за чего ломаная конструкция будет выглядеть, как обычная двускатная. Но стоят ее стандартным для ломаных крыш методом, потому что каркас нижнего яруса обязан обеспечить возможность организации эксплуатируемого пространства. Т.е. стропильная система должна обладать необходимыми элементами с заданной несущей способностью для устройства стен и потолка утепленной или холодной мансарды.

Виды нагрузок и их совокупность

Мудреные формулы, согласно которым производится расчет стропильной системы ломаной крыши проектировщиками строительных предприятий, мы приводить не будем. Строители их знают и без нас. Тем, кто решил соорудить одну-две крыши на загородном участке, столь фундаментальные сведения вовсе не нужны. В интернете предостаточно программ, совершающих за пару секунд сложные математические операции по вычислению сечения стропил, опор и балок. Лучше разберем, какие данные потребуются для ввода в программу, а также какие виды нагрузок на перекрытие, стропила верхнего и нижнего яруса следует учесть.

Саму программу качайте здесь –
(для работы нужен только Excel). Дальше мы будем приводить примеры работы конкретно с ней.

Зачем нужны пределы

На каждый элемент стропильной системы ломаной крыши будут действовать различные виды нагрузок. Сумма нагрузок не должна приводить к деформациям и повреждениям, требующим обязательного ремонта. Несущие конструкции по правилам рассчитываются с учетом двух предельных значений, это:

  • Предельная прочность – состояние, превышение которого приводит к разрушению строительной конструкции, к потере выносливости или устойчивости.
  • Предельная деформация – состояние, превышение которого приводит к недопустимым прогибам, в результате которых не только изменяется геометрия сооружения, но нарушаются узловые сочленения.

По обоим видам указанных предельных состояний проектировщиками производятся вычисления. Самостоятельному кровельщику эти тонкости не слишком нужны. В имеющихся в интернете расчетных программах с заложенными в них формулами уже учтены пределы. Они введены в расчетный алгоритм в виде сигнальных значений типа:

  • Н тр. прочность – размер элемента стропильной системы, уменьшение которого приведет к состоянию потери прочности.
  • Н тр. прогиб – размер элемента, уменьшение которого повлечет угрожающую деформацию.

Обращаясь к автоматической вычислительной помощи, на подобные значения необходимо обращать пристальное внимание. Это предельный минимум, указывающий на то, что реальные проектные значения должны быть больше.

В списке нагрузок, действующих на кровлю, значатся вес зимних осадков, сила ветра, собственная масса, вес мебели и людей, эксплуатирующих мансарду. Нагрузки могут действовать одновременно, поочередно или в любом сочетании типа снег + мебель + человек; снег + ветер и т.д. Расчеты проводят по максимуму в стремлении предусмотреть вероятность воздействия наибольшей нагрузки.

Как определить вес снегового покрова

Для определения веса снегового покрова особых познаний не нужно. Выполняется оно путем выяснения принадлежности площадки строительства к конкретному «снежному региону». Нашли на карте регион с присвоенной ему цифрой, затем посмотрели в табличке, сколько снега будет давить на горизонтальную поверхность.

Для стропилин верхнего и нижнего яруса ломаной крыши показатели веса снега будут различными. Скаты ломаной крыши в большинстве случаев неравнозначны по углу наклона. У твердых осадков больше возможности задержаться и полежать на близкой к пологой верхушке, чем на крутых скатах нижней части. Следует учесть, что на скатах крутизной до 30º вес снега принимают равным единице среднестатистического значения, принятого в регионе на основании многолетних наблюдений метеослужбы. Считается, что на скатах крутизной 60º и более снег не задерживается совсем, т.е. равен нулю. Значение веса снега в интервале между указанными наклонами находят методом интерполяции. Например, если угол наклона 45º, то табличный показатель следует умножать на коэффициент 0,5, для 50º на 0,33 и т. д.

Как найти ветровую нагрузку

Ветровая нагрузка нужна для расчетов устойчивости стропильной системы. Для ее определения опять же используем карту районирования, но уже составленную по значениям давления ветра. Этот показатель необходим для стропильных ног обоих ярусов крыши, потому что пологую часть порывистый ветер способен сорвать и унести, а крутую банально опрокинуть. Определенные по карте сведения о силе ветра корректируют посредством умножения на коэффициент, разработанный для разных типов местности.

В регионах с высокой ветровой нагрузкой увеличивается частота крепления стропильных ног к стенам, т.е. они крепятся проволочными скрутками чаще, чем через одну. Для устойчивости увеличивается количество ветровых связей – подкосов, опор, досок или реек, прибитых к трем и более стропилинам. Их вес необходимо учитывать при расчете общего веса кровельной конструкции.

Нагрузка от массы кровли

Вес кровли – сборная характеристика с индивидуальными параметрами. По сути, это масса кровельного пирога конкретной утепленной или холодной конструкции с определенным видом покрытия и устроенной специально под покрытие сплошной либо разреженной обрешеткой. Рассчитывается она на метр кровельной площади.

Усредненные значения веса покрытий можно найти по табличке. Нужно учесть, что при использовании рельефных кровельных материалов вес снегового покрова следует увеличить на 10%. К примеру, если производится или профнастила с крупной волной, следует помнить, что снеговой покров в углублениях может скапливаться и долго лежать.

Вес обрешетки зависит от вида покрытия. Устройство мягкой кровли требует сплошного настила из доски, листов влагостойкой фанеры или плит ОСП. Профилированную жесть, шифер, глиняную черепицу монтируют на установленные с определенным шагом бруски. Вес обрешетки увеличится за счет установки диагональных ветровых связей в регионах с высокой ветровой нагрузкой. Массу утепления и самой стропильной системы с подкосами, опорами, прогонами и прочими элементами также рассчитывают в индивидуальном порядке.

Для предварительных расчетов есть ориентировочные усредненные показатели:

  • вес деревянной обрешетки от 10 до 12 кг/м²;
  • вес наслонных стропильных ног с прогоном от 5 до 10 кг/м²;
  • вес висячих ног стропильной фермы от 10 до 15 кг/м².

Вычисленные с помощью программ показания не слишком сильно должны отличаться от приведенных цифр. Для утепленных мансард список нагрузок следует пополнить весом обшивки. В случае применения утеплителя с коэффициентом теплопроводности мало отличающимся от 0, 04 Вт/м×°С, его массой разрешается пренебречь.

Мы показали, где и как найти значения для ввода в расчетные системы. Все остальные сведения для математического определения сечения стропильных ног, балок, опор вводятся согласно проектным данным. В случае если расчетная система предупреждает о том, что «условие не выполнено» или не обеспечена несущая способность, размеры элементов следует увеличить.

Сооружение ломаной стропильной системы

Перед тем, как приступить к устройству стропильной системы для будущей ломаной крыши, надо сделать проект и произвести расчеты элементов конструкции. Будем считать, что этап проектирования пройден.

Рассмотрим один из типичных примеров сооружения мансарды с двумя ярусами наслонных стропилин, водруженными над кирпичной коробкой. Крепить стропильную систему будем к мауэрлату – деревянной раме из бруса 150×200мм, уложенной заподлицо с внутренним периметром стен. Вдоль наружного края коробки уложен ряд кирпичей, маскирующих мауэрлат и снимающий часть распорной нагрузки. Верхняя плоскость мауэрлата должна быть выше кирпичной обвязки на 2-3 см.

Установка балок перекрытия

Сооружение перекрытия начинаем с установки крайних балок, выносá которых определяют ширину карнизных свесов. Далее по натянутой между крайними балками шнурке устанавливаем промежуточные элементы с шагом, равным расстоянию между стропильными ногами. Для утепленных крыш шаг рекомендовано сделать равным ширине плиты теплоизоляции, чтобы утеплитель плотной сидел в предназначенном для него межстропильном пространстве. Для неутепленных конструкций шаг рассчитывается так, чтобы поместилось цельное количество стропильных ферм с одинаковыми расстояниями между ними.

Размер бруса для сооружения перекрытия 100×200мм. При укладке балок выравниваем их верхнюю плоскость, если не получается выставить в строго горизонт. Выравнивание производим путем подтески мауэрлата или подкладки щепы под балку. После крепления балок к мауэрлату крепим к их торцу короткий брус, так, чтобы они сформировали плоскость для торцовых карнизных свесов. Шаг между короткими балками не имеет значения, может быть 1м или около того.

Строительство стенок мансарды

Отмечаем на устроенном перекрытии линии расположения ряда опор для стропильных ног нижнего яруса. Одновременно с опорной функцией они играют роль каркаса для стенок мансарды.

Действуем следующим образом:

  • Устанавливаем угловые опоры, для изготовления которых используем брус 100×150мм длиной на 10см больше, чем чистовая высота мансардного потолка. Выверяем вертикальность опор отвесом, крепить будем только после того, как убедимся в безупречности установки. Для устойчивости фиксируем их положение временными раскосами. По аналогии монтируем опоры посередине фронтонных стенок.
  • Угловые опоры соединяем шнуркой, чтобы обозначить место установки промежуточных стоек. Для изготовления промежуточных опор подойдет материал 50×150мм с равной угловым опорам высотой.
  • Поверх двух рядов опор укладываем прогоны, изготовленные из доски 50×150мм. Временные распорки более не понадобятся, построенные стенки будущей мансарды устойчивы и без них.
  • На прогоны ребром устанавливаем доску, она сформирует потолочное перекрытие мансарды.
  • Поверх потолка строящейся мансарды укладываем доску 25×150мм. Ее не нужно устанавливать по оси строения. Лучше проложить параллельно, отступив от оси 20-30см.

Результат приложенных усилий – готовый каркас мансарды и опоры для установки верхнего яруса стропильных ног.

Монтаж стропилин нижнего яруса

Стропилины нижнего яруса ломаной крыши изготавливаются и устанавливаются стандартным наслонным методом:

  • Доску 25×150мм необходимой длины прикладываем к торцу сооружаемой конструкции и карандашом по факту отмечаем линии верхнего и нижнего запила. Это шаблон, который можно применять для изготовления всех стропилин нижнего яруса, если отклонений в геометрии стропильной системы нет.
  • Если есть сомнения в безупречности предшествующей работы, устанавливаем только крайние ноги и натягиваем между ними шнурку. По шаблону на остальных стропилинах делаем только верхний запил. Нижнюю линию отмечать будем по факту, совмещая верхнюю плоскость заготовки со шнуровым ориентиром.
  • Устанавливаем стропильные ноги. Крепим их к балкам перекрытия скобами или металлическими уголками, а вверху к прогонам двумя-тремя гвоздями.

Бывает, что для перекрытия нижнего ската по всей длине, одной доски не хватает. В подобных ситуациях стропилину монтируют из двух коротких досок, сшитых обрезком материала аналогичного сечения длиной от 1м и более. Правда, желательно все же заказать пиломатериалы необходимой длины, чтобы не ослаблять конструкцию сшитыми участками.

Установка стропильных ног верхних скатов

Для изготовления и установки верхних стропилин сначала надо отметить центральную ось. Для этого обрезок дюймовки следует прибить к крайней потолочной доске мансарды строго вертикально. Одно из ребер обрезка должно в точности совпадать с обозначенной на схеме центральной оси стропильной системы ломаной крыши, далее:

  • Примеряем к торцу дюймовку для производства шаблона и отмечаем на ней линии запилов, верхнюю из которых проводим прямо вдоль обозначенной обрезком оси.
  • Изготавливаем по шаблону пару стропильных ног верхних скатов. Если не сомневаемся в геометрии сооруженного каркаса, делаем сразу несколько заготовок. В противном случае поступаем так же, как и с нижними собратьями.
  • Устанавливаем первую пару стропилин, призвав к содействию две пары рабочих рук. В одиночку с установкой не справиться, верхней опоры ведь у них нет. Чтобы только что водруженная стропильная ферма не упала, подпираем ее подкосом.
  • Монтируем остальные стропильные фермы верхнего яруса. Подпираем их подкосами через 3-4 штуки. Угол наклона подкосов должен быть более 45º. Направление их наклона следует чередовать.

Заметьте, для того чтобы предотвратить растяжение и прогиб потолочных досок мансарды, каждую верхнюю стропильную ферму необходимо оснастить подвеской из доски примерно 25×150мм.

Со спецификой узловых соединений стропильной системы крыши ломаного типа ознакомит фото подборка:

Вдоль линии конька и линий перелома скатов обрешетку делают сплошной, независимо от запроектированного типа и шага ее установки. Поперек направления стропильных ног прибиваются две доски с зазором 2-3мм между ними. Аналогичный сплошной настил устраивается в ендовах, если они имеются, вокруг мансардных окон и отверстий для проходки дымоходной трубы. В случае применения мягких разновидностей кровельных покрытий обрешетка устраивается сплошная по всей площади скатов.

Если толщина утеплителя равна или больше ширины стропилины, вперед обрешетки устраивается контробрешетка, сооружаемая путем установки дистанционного бруска. Необходим он для формирования зазора между гидроизоляцией и кровельным материалом. Прибивают дистанционный брусок с наружной стороны системы к ребру стропилины. Если толщина плит теплоизоляции позволяет оставить вентиляционный зазор без дистанционных ухищрений, в установке дистанционного бруска необходимости нет. Не нужен он также в строительстве неутепленной крыши.

По завершении работ по устройству стропильной системы обшиваются карнизы, фронтонные стенки, именуемые в деревянном домостроении щипцами. Обустраиваются прилегающие к фронтонным стенкам короткие свесы, после чего наступает время укладки кровельного покрытия.

Видео подборка для самостоятельных строителей

Желающим наглядно представить процесс сооружения ломаной крыши в помощь три ролика с пошаговым производством работ:

Рассмотреть в рамках одной статьи все варианты сооружения стропильных конструкций для ломаных крыш невозможно. Различаются типы кровли, архитектурные параметры, регионы. Есть немало нюансов, применяемых в конкретных условиях строительства. Однако приведенные нами примеры отлично демонстрируют общий технологический принцип. Эти сведения о правилах расчета и схемах строительства должны помочь и домашним мастерам, и хозяевам, контролирующим работу наемной бригады. Ваши вопросы, если таковые будут, оставляйте в комментариях.

Ломаная или мансардная крыша является одной из популярных и распространенных типов кровли. Она отличается особой эффективностью и удобством в том случае, когда мансарда предполагает обустройство жилой комнаты. Излом скатов дает значительное дополнительное пространство, при этом верхний уровень выполняет функцию кровли, а нижний становится стенами для комнаты.

Дом с ломаной крышей достаточно распространен в нашей стране. Подобный тип кровли широко используется как при покрытии частных домов, так в дачном строительстве. Каркасный дом часто бывает именно с ломаной крышей. Это объясняется той особенностью, что каркасная конструкция не предполагает возведения большого дома, а мансардная кровля помогает максимально задействовать пространство второго этажа для создания еще одной жилой комнаты в дачном домике.

Ломаная кровля достаточно проста в возведении, хотя и требует особых расчетов при своем проектировании. При определенном опыте возвести ее можно самостоятельно. В статье мы рассмотрим, как построить ломаную крышу своими руками.

В этой статье


Проектирование

Ломаная крыша требует предварительного расчета всех элементов. Проектирование ведется в два этапа:

Стропильная система дома с ломаной крышей рассчитывается с поправкой на вес финишного покрытия. Расчет необходимого количества кровли производится путем вычисления площади крыши. Данная кровля представляет четыре плоскости в виде прямоугольников, ее площадь будет равна сумме их площадей.

Важно не забыть прибавить к полученному числу 15% для формирования стыков кровельного материала и непредвиденных ситуаций.

Вычислив площадь кровельного материала, нетрудно узнать его вес и в соответствии с этим проектировать стропильную систему, как способную удерживать данный кровельный материал. Кроме веса самой кровли, при проектировании стропильной системы необходимо учитывать:

  • Массу других элементов кровельного пирога: утеплителя, изоляционных материалов, обрешетки;
  • Длину стропильных ног, шаг стропильной системы и обрешетки;
  • Наклон скатов крыши, высоту конька;
  • Временные нагрузки на кровлю, такие как вес строителей, мансардных окон (если они планируются), различных ограждений и примыканий.

Выбор угла склона кровельных скатов – один из важных моментов проектирования, в основе которого лежит ряд факторов:

  • Тип кровельного покрытия;
  • Ветровая нагрузка и интенсивность осадков конкретного региона.

Классические углы наклона скатов ломаной кровли располагаются в границах 35-45° для верхнего яруса и 60° для нижнего.

При этом необходимо учитывать, что если подкровельное помещение будет использоваться для жилой комнаты, то высота конька не может быть менее 2,5 м.

Если планируется пристройка к дому с ломаной крышей, рекомендуем заранее внести это в свой план. Как правило, подобные пристройки накрываются односкатной крышей, которая является как бы продолжением одного из нижних скатов крыши.

Если конструкция дома предполагает наличие крыши с балконом, то целесообразно продлить кровельное покрытие таким образом, чтобы балкон оказывался под его скатами и не подвергался разрушительному воздействию осадков.

Выбор материалов

После завершения расчетных работ можно приступать к выбору материалов для возведения крыши. Ломаные крыши предполагают достаточно стандартный подход к формированию кровельного пирога и выбора строительных материалов:

  • Мауэрлат и прогоны изготавливаются из прочных толстых брусьев сечения 200*200 и 50*100 мм соответственно;
  • Стропильные ноги формируются из брусьев 50*200 мм;
  • Для создания контробрешетки и обрешетки пойдут доски меньшего сечения 50*50 или 20*90 мм;
  • Для создания под крышей теплого помещения понадобится утеплитель толщиной 200 мм, а также гидро- и пароизоляционные материалы.

Ломаная кровля и ее прочность зависят не только от точности сделанных расчетов и выбора строительных материалов, но и от качества древесины. Рекомендуем выбирать брусья и доски хвойных пород деревьев с влажностью не более 20-22% без трещин и сучков.

Перед началом монтажных работ все деревянные элементы в обязательном порядке дважды покрываются специальными антисептическими растворами, которые сохраняют древесину от гниения и вредителей. Построенная из таких материалов кровля будет прочной, основательной и прослужит не одно десятилетие.

Важно до начала монтажных работ определиться с кровельным материалом, так как от его типа зависит ряд важных особенностей стропильной системы, такие как шаг стропил и обрешетки. Мансардная кровля совместима с любым типом кровли, так как обладает достаточно простой геометрией и не дает большого перерасхода материалов.

Монтаж

Итак, как же сделать ломаную крышу? Возведение мансардной кровли своими силами требует соблюдения ряда правил. Рассмотрим подробнее, как пошагово возвести такой тип кровли, как ломаная крыша своими руками.

Монтаж мауэрлата и стропильной системы

Брус мауэрлата крепится по верху стен на специально подготовленные шпильки. Оптимальный шаг между шпильками равен примерно 2 метрам. Брусья мауэрлата дополнительно крепят к стенам стяжкой из проволоки. Для защиты стен от влаги под мауэрлат необходимо постелить слой рубероида.

Следующим шагом укладываются брусья перекрытий, которые будут служить каркасом для вертикальных стоек стропильной системы. Брусья могут укладываться на мауэрлат с закреплением железными уголками или в заранее сделанные в кладке стены углубления.

При укладке балок важно соблюсти горизонтальный уровень.

Монтаж стропильной системы начинается с вертикальных стропил с контролем по уровню. Далее, на стойки ложатся прогоны с креплением железными уголками. Параллельные стойки скрепляются между собой затяжками, которые для дополнительной опоры могут быть укреплены подкосами.

Нижний ярус стропил имеет своей опорой мауэрлат и прогон. Стропила заранее выпиливаются под углом и крепят к опоре пластинами. Укрепление нижних стропильных ног производится подкосами, нижний край которых под углом устанавливается на балку, а верхний монтируется к стропилу болтом.

Верхние стропила также заранее выпиливаются по шаблону. В верхней части они соединяются досками или пластинками, а нижней частью вставляются в прогон с креплением уголками. Стропильные ноги дополнительно укрепляются стойкой к месту скрепления стропил и затяжке.

Утепление, обрешетка и настил кровли

После установки стропильной системы производятся работы по утеплению кровли. На стропила с внешней стороны укладывается гидроизоляция с нахлестом рулонного материала в 10-15 см. Материал крепится к стропильным ногам гвоздями. Далее работы перемещаются под кровлю. Производится укладка слоев минеральной ваты между стропилами и укрывание ее пароизоляционным материалом. Вся конструкция изнутри зашивается строительным картоном под финишную отделку внутреннего помещения.

Снаружи на слой гидроизоляции набивается контробрешетка и далее обрешетка с шагом, соответствующим типу выбранного кровельного материала.

Кровельный материал укладывается в соответствии с правилами монтажа для выбранного типа кровли, но в общих чертах повторяет основные правила: укладка от низа ската кверху.

Мы разобрались, как сделать ломаную крышу своими силами. При следовании нашим инструкциям вы получите крепкую и надежную кровлю, которая долгие годы будет радовать вас своей эффективностью и удобством.

Как построить ломаную крышу с мансардой

Ломаная мансардная крыша своими руками – устройство и чертежи (видео инструкция)

Если вы хотите максимально увеличить полезную площадь дома, не затрачивая при этом баснословные средства, вы обязательно должны рассмотреть проекты с мансардой. Опыт застройщиков говорит о том, что это оптимальный способ планировки жилья эконом класса, ведь один квадратный метр жилплощади в нем стоит в несколько раз дешевле, чем в двухэтажных постройках. Бытует заблуждение, что мансарда пригодна только для сезонного использование в теплое время года.

Содержание статьи

Однако, оно ошибочно, так как качественно утепленная ломаная мансардная крыша прекрасно сохраняет тепло зимой, ее температурный режим не менее комфортен, чем в отапливаемых помещениях первого этажа.

Даже без дополнительной термоизоляции мансарда является своеобразной «воздушной подушкой», сохраняющей оптимальную температуру внутри дома.

Стропильная система мансардной ломаной крыши

Стропильная система ломаной крыши

Проект дома с ломаной крышей

Ломаную мансардную крышу считают технически сложной конструкцией, советуя доверить ее возведение профессиональной бригаде. Тем не менее, человек, знакомый с кровельными работами на примере традиционной двухскатной крыши, вполне способен осилить ее строительство своими руками, при помощи двух подсобных рабочих, помощников. Главное понять, что это процесс, требующий серьезного подхода, который опрометчиво начинать без предварительных расчетов.

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

  • Двухскатная. Самая простая конструкция для оборудования мансарды. Она состоит из двух скатов прямоугольной формы и треугольных фронтонов. Чтобы добиться нужной для жилого помещения высоты потолков, необходимо заложить очень крутой угол скатов. Это увеличивает площадь и вес двухскатной крыши, делая ее монтаж экономически нецелесообразным.

    Двухскатная крыша

  • Вальмовая. Конструкция вальмовой крыши состоит из двух трапециевидных скатов и стольких же треугольных, расположенных над торцевыми стенами вместо фронтонов. Высоты потолка под вальмами не хватает для жилого помещения, поэтому площадь мансарды получается слишком маленькой. Однако, ее достаточно для организации складирования вещей или зимнего хранения припасов, если она не отапливается.

    Вальмовая крыша

  • Полувальмовая. Особенность полувальмовой крыши в том, что ее торцевые скаты не полностью заменяют фронтоны, а частично. Вальмы маленького размера не снижают высоту потолка, поэтому монтаж полувальмовой крыши в качестве мансардной вполне возможен. Единственный минус такого варианта – сложность стропильной системы и большой расход кровельного материала.

    Полувальмовая мансардная крыша

  • Ломанная. Это разновидность двухскатного вида кровли, скаты которой состоят из двух частей, имеющих разный угол наклона. Верхняя часть ломанной крыши более пологая, а нижняя – крутая. Такая конфигурация позволяет более эффективно использовать пространство, не увеличивая затраты на строительство. Ломанная крыша – самый доступный вариант того, как построить мансардную крышу с минимальными вложениями.

Ломанная крыша

Монтаж мансардной крыши, пригодной для проживания, предусматривает обязательную термоизоляцию, организацию естественного освещения с помощью мансардных или вертикальных окон и принудительной вентиляции.

Преимущества ломаной конструкции

Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.

Более пологая верхняя часть делает потолки более высокими. Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:

  • Возможность обустроить более высокие потолки.
  • Высокий уровень защиты от атмосферных осадков, ветра.
  • Легкий сход снега со скатов.
  • Помогает сберечь тепло.
  • Рациональное использование подкровельного пространства.

Разница между треугольной двухскатной и ломаной крышей

Ломаная крыша с мансардными окнами

Этапы строительства

Создание проекта

Составляя проект ломаной мансардной крыши для строительства своими руками, лучше составить чертежи с разными проекциями, который всесторонне покажет расположение ее элементов. Отталкиваясь от длины и ширины дома, нужно определится с размерами мансардного помещения, а также крыши. Первым делом выстраивается геометрия скатов:

Проект ломаной двухскатной крыши с размерами

Конструкция стропильной системы ломаной крыши

Чтобы расчеты проекта оказались верными, важно точно производить первичные замеры, а также соблюдать масштаб. Облегчить проектирование могут компьютерные программы, в которые достаточно ввести размеры строения и желаемый тип кровли, всю остальную работу они выполняют автоматически. Если доступа к такому программному обеспечению нет, лучше воспользоваться готовыми проектами.

Расчет стропильной системы

Стропила – основные опорные элементы ломаной мансардной крыши, своего рода ее костяк. Они подвергаются колоссальным нагрузкам, поэтому к ним предъявляются особые требования.

Выбор сечения стропильных ног происходит не случайным образом, а в соответствии с шагом установки, расстоянием между опорами, значений ветровой и снеговой нагрузки. Если первые три показателя легко можно определить по составленному чертежу, то последние два нуждаются в особом пояснении.

  • Территория России разделена на 8 зон с различной снеговой нагрузкой. Для каждой конкретной крыши это значение корректируется углом наклона ее скатов. Так как уклон скатов различен, то рассчитывается два показателя, соответственно верхние и нижние стропила могут иметь разное сечение.
  • Также существует зонирование по ветровой нагрузке, включающие в себя также 8 зон. С помощью коэффициента, учитывающего высоту здания, в табличное значение этого показателя вносятся поправки.
  • Значения этих двух показателей суммируются для определения общей нагрузки. Округлять цифры следует в большую сторону, чтобы обеспечить небольшой запас прочности. Исходя из них по справочным таблицам определяют необходимое сечение досок.

Необходимые материалы

Строение двухскатной ломаной крыши

Монтаж мауэрлата

Начало работ по оборудованию ломаной мансардной крыши – монтаж мауэрлата, прочного бруса размером 100х100 мм или 150х150 мм. Его закрепляют на торце боковых внешних стен.

Его основная задача – распределение веса конструкции кровли, его перенос на фундамент, а также защита предохранение скатов от опрокидывания. Мауэрлат укладывают по верхней части стены по предварительно уложенной гидроизоляции, в качестве которой используется сложенный вдвое рубероид или несколько слоев специальной пленки.

Способы установки мауэрлата

Крепление осуществляется при помощи металлический шпилек, их необходимо поместить в бетонной стяжке. Если речь идет и реконструкции кровли своими руками, его монтируют анкерными болтами к стене на глубину 15-17 см.

Для брусовых, а также бревенчатых домов используют деревянные нагели. Следует учесть, что монтаж выполняется заподлицо.

Сборка стропильной системы

Сборка стропильной системы ломаной мансардной крыши происходит в следующей очередности:

  1. Настил балок перекрытий поверх мауэрлата. В некоторых случаях практикуется вынос балок за пределы строения. Эта мера дает возможность расширить площадь мансарды, сформировать хорошие свесы. В этом случае балки крепятся к мауэрлату сверху. При настиле без выноса, их укладывают на гидроизолированные стены, закрепляя при помощи уголков на внутренний краешек мауэрлата.
  2. Точно посередине балки перекрытия отмечают точку, над которой будет расположен коньковое соединение. Отступив от нее равное расстояние в ту и другую сторону, выставляются стойки. Размещать их нужно вертикально, поэтому их временно подпирают подкосами.
  3. Стойки соединяются затяжками. Это прямые прочные бруски, которые крепят на надёжные металлические уголки. В результате этих действий должна получится конструкция в форме буквы “п”.

    Установка стоек

  4. Устанавливаются висячие стропила, верхней своей частью соединенные со стойкой, в нижней с мауэрлатом или балкой перекрытия. В стропильной ноге выпиливается паз, его накладывают на место соединения, а затем стягивают металлической скобой.

    Установка висячих стропил

  5. Висячие стропила укрепляются подкосами. Это угловые подстропильные ноги, предотвращающие прогиб стропил, перенося часть нагрузки на стойку.
  6. На середине затяжки отмечается точка установки бабки, вертикальной подвески на коньковом соединении, несущей на себе вес ее вес.
  7. Устанавливаются наслонные стропила. Их соединяют металлической накладкой или болтами с шайбами.

    Установка наслонных стропил

  8. Закрепляется на коньке бабка. Ее натягивают так, чтобы вес затяжки нес на себе конек ломаной крыши.

Выполнение вышеперечисленных пунктов формирует одну стропильную ферму. Таким же образом устанавливаются остальные с шагом 60-120 см.

Готовая стропильная система

Гидроизоляция и кровельные работы

Когда работы по установке своими руками стропильной системы ломаной мансардной крыши закончены, нужно организовать ее гидроизоляцию. Для этого нужна гидроизоляционная пленка или мембрана, которая обычно производится в виде рулона.

Крепеж подбирается в зависимости от типа материала. Для черепицы используют оцинкованные саморезы с каучуковыми головками, которые в процессе закручивания деформируются таким образом, что гидроизолируют собой отверстие.

Для того чтобы ускорить процесс, можно использовать шуруповерт. Шинглас или ондулин фиксируют гвоздями длиной 100 мм. После завершения кровельных работ оформляются фронтоны и свесы мансардной ломаной крыши.

Подведя итог, можно сказать, что расширить площадь дома своими руками поможет ломаная мансардная крыша. Своими руками ее построить можно, однако, это потребует специальных навыков и затрат, которые, без сомнения себя окупят.

Видео-инструкция

Дом с наклонной крышей

Крыша — один из важнейших компонентов при строительстве дома. Он выдерживает сильные факторы окружающей среды, такие как дождь, жара и холод. Крыши — это убежище, которое означает дом.

В зависимости от общей формы крыши можно разделить на две основные категории. Одна — плоская крыша, а другая — покатая. Плоские крыши распространены в коммерческих зданиях, и их легче построить по сравнению с наклонными.

Покатая крыша — обычное дело для жилой недвижимости. Они также не позволяют воде или другой грязи скапливаться, позволяя им просто соскользнуть.

Дома с покатой крышей могут иметь разную форму. Изображения домов с наклонной крышей со всего мира показывают различные стили наклонных крыш.

Можно использовать самые разные формы, в зависимости от потребностей домовладельцев и их эстетических предпочтений.

УРОВЕНЬ КРЫШИ

Самая важная часть любой конструкции крыши — это уклон крыши. Под наклоном крыши можно понимать степень наклона кровли.

Это, по сути, скат крыши. Даже плоские крыши имеют понятие ската. Технически уклон крыши выражается как 6/12, 6:12, 6 из 12 или даже 6 из 12.

Чтобы понять обозначения, разберитесь в концепции высоты тона. Наклон крыши математически определяется как высота подъема через пробег.

В основном, если крыша сдвинулась на 12 дюймов по горизонтали внутрь, и если в результате высота крыши увеличилась на 6 дюймов, то уклон крыши был бы 6/12.

Нормальный уклон крыши для дома варьируется от 4/12 до 9/12. Все, что ниже 4/12, — это низкий наклон, а все, что выше 9/12, — крутой наклон. Если кровли имеют уклон менее 2/12, то они считаются плоскими.

ПИТЧ

И ЗОЛОТОЕ СООТНОШЕНИЕ

Архитектор всегда проектирует крышу, помня несколько вещей, включая материалы, которые будут использоваться. Уклон крыши будет иметь большое влияние на окончательный вид дома.

Архитекторы работают в соответствии с пожеланиями домовладельца, проектируя дом, но они также помнят, как красиво будет выглядеть крыша, когда она будет построена.Это выясняется на основе опыта и обращения к золотому сечению.

Проще говоря, золотое сечение обеспечивает ощущение равновесия и баланса конструкции. Он присутствует повсюду и исторически использовался планировщиками на протяжении всей истории, включая строительство Великих пирамид, Тадж-Махала, Парфенона и т. Д.

Таким образом, когда архитекторам сложно выбрать высоту крыши, они используют это соотношение как эталон.Современные дома со скатной крышей также используют ту же концепцию.

Архитекторы не предпочитают площадки с углом 45 o . Причина в том, что оно не соответствует золотому сечению.

ЗНАЧЕНИЕ СМАЗЫ

Уклон крыши следует выбирать с учетом климата региона, в котором живешь.

В районах с сильным снегопадом более плоские крыши могут быть не лучшим выбором, потому что снег не соскальзывает, оказывая давление на крышу и создавая настоящую проблему, если крыша рухнет.

Очень крутые крыши также могут привести к тому, что снег соскользнет по сторонам и упадет на людей внизу.

Здесь опытный архитектор может подсказать идеальную площадку для дома, которая не только радует глаз, но и отличается высокой функциональностью.

Наклон крыши может сломать или сломать дом. Дополнительная информация по этому вопросу будет очень полезна для контроля затрат и создания безопасного и красивого дома.

Уклон крыши влияет на внешний вид дома, но также влияет на количество и тип материала, который можно использовать.

Итак, если крыша крутая, во время строительства потребуется больше материала. Также следует иметь в виду, что меньший уклон делает уклон более пологим, что приводит к накоплению большего количества воды на крыше.

Это порождает еще одну проблему — утечку. По мере того, как оседает больше воды, вам понадобится более прочный материал, чтобы сохранить крышу неповрежденной.

Это обязательно сыграет свою роль при выборе материала для покрытия крыши. Для этой цели можно использовать как плитку, так и черепицу, но материал будет отличаться.

Глина и шифер могут быть кровельным материалом для скатов порядка минимум 35 o . Если крыша должна опускаться ниже этого угла, лучше использовать бетонную черепицу, чтобы крыша не прогибалась под напором воды.

Если у вас есть планы дома с высокой скатной крышей, подумайте о битумной черепице. Резиновые мембраны хорошо подходят для более плоского дизайна. Они не подходят для скатных крыш по двум причинам.

Во-первых, такой кровельный материал может создавать проблемы при установке на более крутых склонах, а во-вторых, они не выглядят привлекательно при размещении на явно наклонной крыше.

РАЗЛИЧНЫЕ ВИДЫ ОТКАТНЫХ КРЫШ

Владельцы домов должны помнить обо всех этих моментах при выборе крыши, которую они хотят выбрать. Есть множество вариантов на выбор, и у каждого есть свои плюсы и минусы. Ваше решение должно зависеть как от эстетической привлекательности крыши, так и от погодных условий, которым она будет подвергаться.

Двускатная крыша — самый популярный вид скатной крыши. Это крыша, которую вы видите на домах в игре в монополию. Две прямоугольные панели одинакового размера соединяются на коньке, образуя двускатную крышу.Это типичная крыша дома, которую можно найти из многих материалов.

При проектировании таких крыш следует позаботиться о том, чтобы увеличить угол наклона, чтобы он больше соответствовал золотому сечению. Как хорошо известно сэру Эдвину Лютьену, одному из величайших архитекторов всех времен, он избежал 45 o веревок. Он даже назвал это «уродливым углом». Это верно для проектировщиков сегодня.

Они пытаются попасть на угол тангажа выше 45 o . Это решение не только соблюдает золотое сечение, но и делает внешние стены короче, делая больший акцент на крыше.Конечный результат — в целом приятный и сбалансированный вид.

Крыша соляного ящика

Крыша соляного ящика добавляет немного больше к скромной крыше. Стиль почти такой же, как у двускатной крыши, с той лишь разницей, что длина одной из кровельных панелей. Одна сторона крыши длиннее другой, что придает дому особый вид.

Они используются в отдельных домах, и концепция является продуктом двадцатого века. Этот стиль крыши также пытается добиться более крутого наклона для лучших результатов.

Gambrel Roof

Крыша

Gambrel — еще один популярный вариант, доступный домовладельцам. Он имеет две одинаковые панели крыши с обеих сторон; однако они не прямые, как у крыш других типов.

Крыши Gambrel имеют два ската — разные скаты крыши в одном доме. Угол верхнего откоса широкий, а угол нижнего откоса более крутой. Это придает крышам Gambrel их характерную форму.

Крыша голландского происхождения увеличивает пространство на верхних уровнях дома, сохраняя при этом все характеристики скатной крыши.

Мансардная крыша

Мансарда — четырехскатная крыша. Ее можно представить как четырехстороннюю крышу Gambrel, что означает наличие ската со всех сторон. У него более крутой угол на нижнем склоне и более широкий угол на верхнем.

На более крутом нижнем уровне есть окна, через которые можно разместить дополнительные комнаты. Учитывая форму мансардных крыш, верхние уровни видны только издалека, а не в непосредственной близости. Эти крыши имеют французское происхождение, а название означает чердачное помещение.Он также взаимозаменяемо используется для крыши Gambrel в европейских странах.

Пирамидальная крыша

Четырехсторонний скат характерен не только для мансардных крыш; крыши Pyramid также имеют эту функцию. Как следует из названия, эти крыши имеют форму пирамид — крыши с четырьмя покатыми сторонами.

Эти крыши лучше всего подходят для небольших построек, например, хижины фермерского дома. Эти крыши популярны в современной архитектуре, и многие конструкции получают такие крыши.Стены этих домов симметричны и просты в строительстве. Для таких четырехсторонних крыш лучше всего подходит меньший уклон.

Они бы работали еще лучше, если бы стены были меньше, а крыша составляла значительную часть дома. Это не только эстетично, но и более энергоэффективно.
Фотографии домов с покатой крышей вызывают восхищение.

Они красивы и выглядят по-королевски. Выбор между домами с плоской или высокой крышей зависит от многих факторов, включая погоду, стоимость, личные предпочтения и, в меньшей степени, район.

В двадцатом веке, возможно, произошло нападение более плоских крыш с целью экономии средств, но наклонные крыши с огромными функциональными преимуществами получили свою долю покупателей — бассейн расширяется с каждым днем.

,

Как спроектировать шкаф с наклонной линией крыши | Руководства по дому

Человек, придумавший выражение «поднять крышу», вполне мог быть древним домовладельцем, который искал больше места для туалета. Если подумать, большая часть пустого пространства под крышей вашего дома может стать полезным хранилищем. При проектировании шкафа, подходящего под наклонную линию крыши, вам необходимо отказаться от некоторых традиционных представлений о хранении в шкафу. Комбинация сборных хранилищ и изобретательности дома заставит потраченное впустую пространство работать.

Изоляция складского пространства

Независимо от того, вырезаете ли вы новый шкаф из пустого чердака или разделяете пространство под карнизом, которое уже является частью готовой комнаты, ваша первая забота — изоляция. На то, что вы храните в своем туалете, могут повлиять изменения температуры, и полезный шкаф обычно изолирован так же хорошо, как и остальная часть дома. Пространство на чердаке дает вам хорошее представление о том, насколько хорошо изолирована крыша, позволяя вам решить, нуждается ли ваш шкаф в дополнительной изоляции или его содержимое нужно ограничить предметами, не чувствительными к температуре. Прежде чем приступить к проектированию интерьера шкафа, оцените качество изоляции крыши, чтобы определить, потребуется ли дополнительная изоляция для закрытого пространства под карнизом.

Вентиляция складских помещений

Вентиляция — вторая проблема, особенно в чердаке. Пассивные стенные вентиляционные отверстия обычно не дают воздуху в туалете затхнуться, не перегреваются или не становятся слишком холодными. Хорошая общая вентиляция чердака, пассивная или механическая, помогает сохранить состояние крыши, чердачного помещения и предметов, хранящихся на чердаке.Дверь с жалюзи может улучшить циркуляцию воздуха, но в помещениях, где моль или другие насекомые являются проблемой, лучшим выбором будет сочетание прочной двери и небольшого экранированного вентиляционного отверстия во внешней стене.

Правильный наклон

Все шкафы с наклонным потолком представляют собой две проблемы: как повесить одежду, не царапая ее о потолок, и как использовать области, до которых можно добраться только изгибом. Для наглядности шкаф, потолок которого откос от дверного проема к коленной стене, можно назвать скошенным назад.Там, где все пространство от двери до задней стены имеет форму треугольника, шкаф — это боковой наклон. Поскольку у каждого стенного шкафа с наклонным потолком будут свои проблемы, вы можете обнаружить, что сочетание имеющихся в продаже и самостоятельных решений позволяет наилучшим образом использовать ваше пространство.

Подвешивание штанг для одежды

В шкафу с наклоном назад расположите штангу для одежды как можно выше и как можно дальше вперед. Это сводит к минимуму трение плечиков и одежды о наклон.Поищите в магазинах дизайна шкафов и строительной технике кронштейны, которые позволят вам надежно прикрепить подвесные стержни к наклонным потолочным стойкам, где вертикальное пространство стены ограничено. В шкафу с боковым наклоном у вас может быть выбор размещения подвесных стержней параллельно или перпендикулярно наклонной потолочной стене. Стержни, которые подвешиваются к потолку на цепях, — это один из вариантов, позволяющий максимально использовать неудобное пространство. Даже очень короткий подвесной стержень позволяет хранить одежду, которую нужно повесить, например костюмы. В глубоком шкафу с боковым наклоном вы можете положить одну короткую штангу спереди, а вторую сзади, чтобы хранить несезонную одежду в модельных сумках.

Планировка Стеллажи

Полки — это хороший способ превратить низкую площадь до колен в функциональное хранилище. Если наклонный потолок доходит до пола, подпорные полки со стенкой с фальш-коленом могут обеспечить возможность извлечения предметов. Сделайте полки достаточно глубокими, чтобы в них можно было положить предметы в корзинах или ящиках, и это избавит от повторяющихся наклонов к задней части шкафа с наклоном назад. Вдоль прямой стены шкафа с боковым наклоном добавьте неглубокие полки для дополнительного хранения. Для поделок, шитья или других принадлежностей для хобби поищите полки на колесиках, которые можно легко выдвинуть и положить обратно.

Ящики

Добавление ящиков к шкафу значительно увеличивает его вместимость. Отдельно стоящие шкафы и ящики, висящие на вешалке, легко доступны в магазинах по организации шкафов. Посмотрите на существующую мебель в многолюдной комнате, чтобы понять, делает ли установка комода в шкаф более просторной. Используйте пространство до колен для встроенных ящиков, в которых можно хранить все, что вам нужно. В больших и глубоких ящиках можно хранить одежду на весь сезон, стеганые одеяла и другие зимние постельные принадлежности.

Особые штрихи

Хорошее освещение может иметь большое значение в том, как вы используете пространство шкафа. Установите светильники, которые устранят темные углы и позволят вам четко видеть все области шкафа. Блоки для хранения на колесиках помогут быстро и эффективно упаковать и распаковать секции шкафа. Ролики для хозяйственных магазинов бывают разных размеров, и их легко установить на большую часть складской мебели. Кедр или другие панели, отпугивающие насекомых, могут сделать этот шкаф идеальным для хранения уязвимых вещей, таких как шерстяные одеяла и свитера.

.

Как сделать каркас крыши сарай своими руками [Пошаговое руководство]

Готовы построить сарай? Просто интересно, какую крышу построить и как все это сочетается? Когда начать? Не волнуйтесь; мы все были там. Углы, длина, уклоны — все это часть конструкции и конструкции крыши.

Чтобы упростить задачу, мы составили практическое руководство по созданию каркаса односкатной крыши с пошаговым руководством для некоторых из наиболее популярных конструкций односкатной крыши. Мы дадим вам несколько советов и приемов, которые упростят сборку, а также поможем понять некоторые термины сборки.

Итак, налейте себе любимый напиток, расслабьтесь и наслаждайтесь нашим маленьким руководством. Надеемся, мы ответим на все ваши вопросы.

Факторы, влияющие на конструкцию односкатной крыши

Типы кровельных материалов

Фанера или OSB являются наиболее распространенными материалами, используемыми для обшивки кровли. Она должна соответствовать местным нормам по толщине (не менее 3/8 дюйма), которая также зависит от расстояния между стропилами или фермами.

Наклон крыши определяет кровельный материал, который вы можете использовать. Асфальтовую черепицу можно укладывать с шагом от 2 до 12 и более . Для 2/12 доступны специальные черепицы, но лучше использовать другие материалы. Если кровля меньше 2/12, она должна быть металлической или покрытой резиновой мембраной.

Вы вложили много пота и денег в строительство своего навеса, поэтому защитите свои вложения, используя войлочную бумагу, защиту от льда и кромку от капель. Они могут не понадобиться в сарае, но они продлят срок службы крыши и защитят все, что вы храните в сарае.

Климат

Место, где вы строите, влияет на наклон крыши и конструкцию. Снеговая нагрузка, сила ветра, дождь и жара — все это климатические факторы, влияющие на крышу. Большинство конструкций крыш можно заставить работать в любом климате, просто имейте в виду, что их строительство может потребовать более высоких затрат.

Чем выше потенциал снеговой нагрузки, тем выше должен быть уклон (4/12 или лучше). Дождь может скапливаться на крыше с низким уклоном, гнить кедр и асфальтовую черепицу, а также находить или увеличивать щели, вызывая утечки.Влажная черепица может привести к образованию мха, который также разложит ее.

Сильный преобладающий ветер или порывы обычно означают более низкий уклон наветренной стороны для уменьшения силы ветра. Крыша солянки рассчитана на прибрежные ветры. В жарком и засушливом климате крыша с низким уклоном часто имеет хорошую вентиляцию и изоляцию.

Тип навеса

Различные стили крыши сочетаются с определенными конструкциями. Если все стены имеют одинаковую высоту, хорошо подойдет крыша Gable, Hip и Gambrel.Если вам нужна высокая и низкая сторона, вам подойдет Saltbox, Skillion или односкатная крыша.

Если вам нужно много полезного чердака / складского помещения, лучше всего подойдет крыша Gambrel или сарай. Если вам нужна высота или место для хранения с одной стороны, но не с другой, Saltbox — идеальный вариант. Двускатная или шатровая крыша даст более высокий центр хранения или высоту.

Крыша Skillion или Shed представляет собой односкатную крышу, идущую от высокой стены к нижней стене. Наклон определяет, является ли это крышей Skillion (больше 6/12) или односкатной крышей.Это позволяет много места для хранения на одной стене и меньше — на другой.

Объяснение общепринятых кровельных терминов

  • Уклон
    Измеряет подъем в дюймах на каждый фут расстояния по горизонтали: подъем на 3 дюйма для пробега длиной 12 дюймов (3/12).
  • Шаг
    Высота крыши по сравнению с общим пролетом крыши, обычно выражаемая в футах (6 футов к 18 футам или 8:16). Пролет расстояние от одной стропильной опорной стенки к другой стропильной несущей стене.
  • Уголок
    Используется для распила стропила там, где оно встречается с коньковой балкой, и для вырезания пасти птицы у стены. Он измеряется от горизонтальной линии стены до наклонного стропила с использованием подъема через пролет: угол 14 ° дает уклон 3/12, 4/12 — угол 18,2 °, а 6/12 — угол 26,6 °.
  • Конек
    Верхний край, где встречаются два ската или настила крыши.
  • Коньковая балка
    Передает нагрузку крыши на концы фронтона или стойки и поддерживает коньки стропил на коньке.Он может быть под стропилами для поддержки, или стропила могут быть привязаны к нему для поддержки.
  • Коньковая доска
    Это доска, которая поддерживает верхний конец стропил, поддерживает расстояние и помогает конструкции крыши работать как связная система.
  • Хомутовые стяжки
    Горизонтальная планка, которая помогает удерживать вместе два противоположных стропила и, следовательно, крышу; часто располагается на 1/3 — 1/2 стропила между коньком и потолком.

  • Birdsmouth ли вырезать выемкой в ​​стропила, где она лежит на верхней плите опорной стенки; он помогает передавать усилие крыши на стену и облегчает надежное прикрепление стропила к стене.
  • Длина стропил
    Расстояние от балки конька до стены, оно рассчитывается с использованием общего подъема по всему пролету (теорема Пифагора). Если у него есть свес, он добавляется после расчета длины стропила.

Как крыша выдерживает снеговые нагрузки
Кровля обычно может выдерживать снеговую нагрузку, превышающую ее номинальную, в зависимости от площади притока, продолжительности и инерции. Чем ближе стропила вместе, чем толще их глубина, тем больше используется воротниковая стяжка, и чем больше уклон, тем лучше они выдерживают снеговую нагрузку.Кроме того, чем больше уклон, тем больше сила тяжести для крыши, чтобы сбрасывать снег.

Площадь притока — это максимальное расстояние между стропилами: 12 дюймов означает 6 дюймов площадь притока, 16 дюймов — 8 дюймов площадь притока и 24 дюйма — 12 дюймов площади притока. Чем больше расстояние между стропилами, тем большую снеговую нагрузку несет каждое стропило.

Продолжительность — это время, в течение которого снег остается на крыше, прежде чем он тает, испаряется или соскальзывает; он обычно кратковременный, поэтому ущерб меньше, чем при круглогодичном накоплении.

Инерция основана на времени, за которое снег собирается на крыше. Момент инерции велик, поскольку снег собирается в течение нескольких часов, дней или даже недель. Так что крыша успевает приспособиться к нагрузке.

В чем разница между уклоном и наклоном

Угол наклона измеряет высоту крыши, ее общий подъем по сравнению с общим расстоянием, которое крыша покрывает из стороны в сторону или ее пролетом, в футах. Это соотношение.Если коньковая балка или пик на 6 футов выше горизонтальной высоты стены; это общий рост. Пролет общего расстояние от одного стропильной опорной стенки к другой опорной стенке стропила; обычно удваивают пробег стропила. Например, если высота подъема составляет 6 футов, а пролет — 24 фута, шаг будет 6/24 или 1/4.

Уклон — это отношение подъема стропила по длине, обычно измеряемое в дюймах или в долях. Расстояние по горизонтали от опорной стенки к осевой линии под коньковой балкой прогон.Расстояние по вертикали от верхней плиты до верха коньковой балки — это подъем. Он сравнивает расстояние в дюймах для каждой горизонтальной ноги или бега. Подъем на 6 дюймов по сравнению с 12-дюймовым бегом — это уклон 6/12.

Шаг больше подходит для строительства здания и расчета потребности в материалах, а уклон — для конструкции крыши.

Типы кровли по уклону

Существует 3 основных типа крыш; плоский, пологий склон и крутой склон — Гамбрель представляет собой сочетание низкого и крутого склона.

Flat Roof — имеет уклон 2/12 или меньше, обычно покрывается металлом или мембраной. Очень слабый ветер или его отсутствие, но очень медленно проливается снег или дождевая вода; может потребоваться специальная дренажная система.

Низкий уклон — имеет уклон от 2/12 до 4/14, обычно покрывается черепицей или сталью. Воздействие ветра меньше, но снег, дождь и мусор проливаются медленно.

Крутой склон — имеет уклон более 4/12 и покрыт черепицей или сталью.Он должен выдерживать большую силу ветра, но быстрее проливает дождь, снег и мусор.

Требования Строительного кодекса

Строительный кодекс выделяет приемлемые материалы для различных уклонов, стилей и климатических условий крыш. В нем подробно описаны все факторы конструкции крыши, даже вентиляция. Однако он не решает проблему подтекания.

Строительные нормы и правила также детализируют требования для районов со значительным снегопадом. Он часто включает требования к более крутому уклону крыши.Возможно, вам также понадобятся штампованные чертежи фермы. Или вам может потребоваться более толстый деревянный материал для конструкции стропильных ферм. В некоторых областях также указаны требования к высоте от уровня земли до карниза. Также часто учитывается влияние на соседние строения или свойства.

Перед началом работы лучше всего проконсультироваться в местном строительном управлении. Убедитесь, что ваша структура соответствует требованиям кода.

Различия между стропилами и фермами

Стропила и фермы используются для создания конструкции крыши.Основное отличие состоит в том, что ферма изготавливается на заводе по техническим стандартам. Он часто использует более мелкие элементы для формирования сети треугольников поддержки. Стропила обычно изготавливают на стройплощадке из бруса большей толщины. Разрезы для привязки к коньковой балке и птичьему рту к стене выполняются индивидуально, добавляются завязки-воротники.

Стропила с коньковой балкой

  • Доски размером 2 × 6 или более, срезанные под углом, чтобы прилегать к коньковой балке, проходящей по всей длине крыши, или выше.У них также обычно есть выемка для пасти птицы, поэтому они крепятся к верхней панели стены.

Стропила для наклонных, наклонных или наклонных

  • Проходят через верхнюю плиту низкой стены над верхней плитой высокой стены. Они часто имеют выемки на обеих стенах и выступают за несущие стены, образуя карниз. Обычно это доски 2 × 6, но они могут быть толще в зависимости от уклона, снеговой нагрузки и пролета.

Фермы

  • Обычно изготавливаются в соответствии с техническими стандартами.У них есть диагональный верхний элемент, который образует скат крыши, а нижний элемент проходит по пролету крыши. Верх и низ соединены более мелкими деталями, которые образуют соединительные треугольники. Треугольники переносят нагрузку с настила крыши на стены или опоры.

Когда использовать фермы, а когда стропила?

  • Используйте стропила для проектов с меньшими пролетами и фермы для проектов с большим пролетом. Стропила лучше подходят для открытого чердака или сводчатого потолка, и их не нужно заказывать заранее.Исторически стропила проходили на таком же расстоянии, что и современные фермы, но сегодня главным фактором является стоимость. Рассчитайте стоимость материала для постройки крыши с использованием стропил, затем позвоните в компанию, занимающуюся фермой (или две или три), и получите расценки на ту же крышу, сделанную из ферм. Не забудьте учесть стоимость доставки и использования крана для подъема ферм на крышу (при необходимости). Чем дальше вы находитесь от производителя ферм и крана, тем выше стоимость, поэтому стропила могут быть лучшим вариантом.

Что лучше: стропила или фермы?

  • Зависит от того, что вы строите, поскольку структурная целостность правильно построенных стропил такая же, как и у фермы.Стропила заменяют фермы, потому что они легче покрывают более широкие пролеты. Часто они стоят дешевле, так как изготавливаются из пиломатериалов меньших размеров, чем стропила. Поскольку фермы собираются на месте, они прибывают готовыми к установке, что экономит время. Однако заказывать их нужно за недели, а иногда и за месяцы. Стропила отлично подходят для сараев или гаражей или даже для небольших пристроек к дому, и их не нужно заказывать заранее.

Какой вариант быстрее и безопаснее?

  • Стропила быстрее для небольших проектов. Однако для больших зданий предварительно заказанные фермы поступают в установленный срок и могут быть установлены за день или два. На строительство стропил для одного и того же проекта у квалифицированных плотников могут уйти недели или месяцы.
  • И фермы, и стропила безопасны для строительства крыш. Однако безопасность — это вопрос человеческих знаний, планирования и ошибок. Длина и вес стропил может легко обрабатываться одним человеком в сарае. Но для фермы для дома может потребоваться 2 или 3 рабочих или кран. Не укрепить стены или поставить руку или ногу не в то место — человеческая ошибка; знания и планирование предотвращают ошибки.

Обрамление Наиболее распространенные типы крыши

Двускатная крыша

Двускатная крыша сарая может быть построена с помощью стропил с коньковой доской 1 × 6 или с использованием ферм. Многое зависит от размера конструкции и желаемого чердака, чердака или высоты над уровнем моря. Простая двускатная односкатная крыша часто строится из бруса 2х4 или 2х6 для стропил и 2х4 для воротниковых стяжек. Стропила угла срез на конце хребта и зубчатый с birdsmouth, где она соприкасается с верхней пластиной опорной стенки.

Строительство ферм на месте несложно для сарая. Стропила обрезаются под углом друг к другу вместо коньковой доски. Потолок балочных пролетов от опорной стены, чтобы поддержать стену и сидит на стенах. Это угол, вырезанный там, где он встречается со стропилами. Используйте треугольные или квадратные косынки, вырезанные из оболочки толщиной ½ дюйма, чтобы соединить 3 части фермы вместе. Не забудьте продлить стропила за стены для карниза и обрезать концы так, чтобы они были параллельны стенам для крепления облицовки.

Крыша Gambrel

Односкатная крыша Gambrel требует значительно большего количества вырезов под углом, чем двускатная крыша, но обеспечивает больше места для хранения вещей на чердаке.Сделать фермы своими руками намного проще, чем построить стропильную систему или даже купить готовые фермы.

Чтобы сделать угол ферм своими руками, отрежьте 2 × 4 части для верхнего откоса до желаемой длины. Затем отрежьте нижний откос 2 × 4 части, чтобы они соединились с верхней частью и переместились на верхнюю пластину. Сделайте треугольные косынки, используя фанеру ½ дюйма, чтобы прикрепить 4 части, чтобы сформировать ферму. Балка потолка 2 × 4 или 2 × 6 (или более тяжелая) соединяет нижнюю часть фермы там, где она находится на верхней пластине.Размер балки перекрытия зависит от пролета и того, что вы планируете хранить на чердаке.

Крыша соляного ящика

Односкатная крыша соляного ящика сконструирована аналогично двускатной крыше, за исключением того, что один скат крыши длиннее другого, поскольку опорные стены имеют разную высоту. Гребень смещен от центра и ближе к более высокой стене.

Стропила имеют разрез под углом, чтобы встретиться с коньковой доской, и выемку в виде «птичьего рта» в местах пересечения с опорными стенками. Хомут-стяжка часто соединяется с короткой частью на верхней пластине, а затем проходит горизонтально к длинной наклонной части. Большинство частей изготавливаются из пиломатериалов 2 × 4 или 2 × 6.

Skillion — Каркас односкатной крыши

Крыши Skillion и Shed образуются односторонними стропилами 2 × 4 или 2 × 6 (или толще), простирающимися от низкой стены до высокой стены. Если вы планируете использовать карниз для защиты стен сарая, убедитесь, что вы добавили дополнительную длину при измерении стропил.

Я предпочитаю вырезать «птичий пасть» там, где стропила опираются на высокую стену и низкую стену и расширяют их с обоих концов, образуя карниз.Я также обрезаю каждый конец вертикально для облицовки и блокирую или закрепляю стропила, чтобы предотвратить скручивание под снеговой нагрузкой.

Наклон к каркасу односкатной крыши

Односкатная крыша означает, что она прикреплена к существующей конструкции. Верхний конец стропил устанавливается на пластину ригеля, прикрепленную к существующей стене. Нижняя часть делается так же, как Skillion или односкатная крыша. Вырежьте птичий рот там, где он сидит на низкой стене, и вытяните его за стену для карниза.

Вальмовая крыша

Вальмовая крыша хорошо защищает от снега, дождя и листвы и может быть сделана с помощью ферм или стропил. При использовании стропил к укороченной коньковой доске, которая не проходит по всей длине здания, крепятся обычные стропила. Обрежьте конец гребня с углом срезом, а на опорной стенке верхней пластине с выемкой birdsmouth.

Обычные стропила обычно идут от каждого конца коньковой доски с одинаковым срезом под углом и «птичьим ртом» там, где она сидит на торцевых стенах.Четыре стропила вальмы срезаются под углом, чтобы поместиться между двумя перпендикулярными общими стропилами на конце коньковой доски. На нижнем конце сделана выемка, чтобы лучше сидеть на углу двух стен.

Более короткие стропила или домкраты обрезаются под углом для крепления к набедренным стропилам и имеют выемки для стены. Все стропила имеют одинаковое расстояние между центрами 12, 16 или 24 дюйма. Несмотря на то, что нужно вырезать много углов и вырезов, это довольно простая, но привлекательная крыша.

Каркас плоской крыши

Плоская крыша имеет уклон от 1/8 дюйма на фут до 2/12.Он не идеален для снега или сильного дождя, но современные материалы и надлежащий дренаж помогли. Если вы строите плоскую крышу, постарайтесь сделать ее наклонной в разных направлениях к водостокам или желобам; представьте себе плоскую шатровую крышу. Из-за нагрузки или веса рекомендуется проконсультироваться с местным строительным отделом. Также, если это рекомендовано, используйте более толстые строительные материалы.

Процесс создания каркаса односкатной крыши — пошаговые инструкции

Обрамление односкатной крыши аналогично обрамлению стены.Облицовочная доска является нижней пластиной, а коньковая доска — верхней пластиной. Будьте проще и помните; это сарай! Придерживайтесь основ упрощенного дизайна и используйте размеры, которые не вызывают отходов. Обшивка поставляется в виде листов 4 × 8, а размер пиломатериалов кратен 2 футам. Самые ровные навесы идеальны, даже если вам нужны карнизы со всех сторон. Возможно, вам придется разрезать лист 4 × 8 пополам, но минимальные отходы означают меньшие расходы.

Построить фермы или стропила для садового сарая довольно просто.Если это сарай или гараж, то изготовленные фермы дешевле. Разложите конструкцию стропил или фермы и определите необходимые углы, пасть или косынки. Вырежьте кусок или части выкройки, проверьте соответствие, затем вырежьте, соберите и обрамите крышу.

Безопасность прежде всего

Ежегодно тысячи несчастных случаев на строительстве происходят. Будь то наступление на гвоздь, скручивание при переноске груза, обрезание пальца специальной пилой, падение сломанных костей с лестницы или серфинг по крыше по мокрой обшивке, не выдержав удара.Большинство несчастных случаев можно избежать, и обычно это просто человеческая небрежность.

  • Лестницы упрощают и безопаснее достигают высоты стропил или ферм. Свяжите лестницу, используйте стойки, чтобы стабилизировать ее, убедитесь, что она стоит на твердой, ровной поверхности и не перегибается.
  • Защитные очки необходимы на строительной площадке. Опилки, осколки гвоздей и разлетающиеся обломки — вот некоторые из опасностей, от которых вам нужно защищать глаза; дешевый способ минимизировать риск.
  • Защитная обувь — это всегда хорошая идея.Сандалии или бегуны могут быть легкими и удобными, но наступите на гвоздь или наденьте ферму на место, и вы почувствуете это.
  • Рабочие перчатки защищают от порезов и порезов, а некоторые даже улучшают сцепление с гвоздями и деревом.
  • Страховочный трос и привязь — хорошая идея при работе на крыше. Убедитесь, что вы привязали его к чему-то, что не будет уезжать или к тому месту, где оно будет развязано, потому что мешает.

Выберите кровельный материал.

  • Для строительства ферм используйте брус 2 × 4, а косынки сделайте из фанеры ½ дюйма.
  • Сделайте стропила из бруса 2 × 6 или больше, чтобы стропила не повредила стропило. Более толстая древесина также облегчает изоляцию, если вы захотите.

Определить подъем

Умножьте подъем в одном футе на общий пробег склона.

Например, :

Чтобы построить односкатную крышу на односкатном навесе 4х8 футов, мне нужно знать, где прикрепить пластину гроссбуха. Ригель — это то, к чему стропила будут прикреплены к существующему зданию.Используя наклон, я могу рассчитать, насколько высоко от вершины наклонной стены должна быть бухгалтерская книга.

Для уклона 3/12 умножьте общий пробег в футах на подъем уклона: 4 фута пробега X 3 дюйма подъема равны 12 дюймам. Доска бухгалтерской книги должна быть на 12 дюймов выше вершины приставных стен.

Определить Пробег

Прогон расстояние от одной опорной стенки к осевой линии навеса для двускатной крышей. Для Skillion или навеса, это расстояние от одной опорной стены к другим.

Для наклонной площадки 4х8 футов в примере на Определите высоту пролет — это ширина здания или 4 фута.

Рассчитать высоты

Шага является общим повышением от вертикали в верхней части стенки к вершине хребта, по сравнению с общим пролетом от опорной стенки к опорной стенке.

Чтобы определить уклон нашего примера навеса 4х8 дюймов, сравните общий подъем в футах с общим пролетом в футах, или в данном случае бегом. Общий подъем составляет 12 дюймов или 1 фут, а пролет — 4 фута, поэтому уклон будет 1/4, или «крыша в четверть ската».

  • Чем больше уклон крыши, тем лучше она будет пропускать снег, лед и дождь. Также проще утеплить крышу с большим уклоном.
  • Минимальный уклон крыши составляет 1/8 дюйма подъема на фут пролета
  • Для асфальтовой или композитной черепицы требуется уклон не менее 2/12, для стальной кровли требуется уклон 3/12 или выше, а для рулонной кровли — 2 / Шаг 12 и более.
  • Лучший шаг для черепицы — от 4/12 до 12/12. Однако чем выше шаг, тем большую силу ветра он должен выдерживать.С 4/12 по 8/12 — лучший вариант.
  • Металлическая кровля — хороший выбор для снежного климата. Он более водонепроницаем, чем черепица, лучше распределяет снеговую нагрузку, металл служит дольше и часто проливает снег быстрее, поэтому могут потребоваться защитные устройства от льда / снега. Более темные цвета притягивают солнечную энергию и тепло, что помогает быстрее сбрасывать снег.

Каркас односкатной крыши с общими стропилами

Определите длину общих стропил в сарае

Под общим стропилом понимаются все стропила, которые идентичны в конструкции конкретной крыши.После того, как вы сделаете образец стропила, все (или большая часть) обрезаются в тон. Чтобы найти длину обычного стропила, вы можете использовать строительный калькулятор, бесплатный онлайн-калькулятор или математику для младших классов с использованием формулы Пифагора.

Горизонтальное расстояние от хребта к наружному опорной стенке вводный, в ногах. Требуемый уклон — это подъем над пробегом, умножьте пробег в футах на желаемый пробег, и вы получите общий подъем в дюймах. Преобразуйте так, чтобы оба были либо в футах, либо в дюймах, и используйте формулу и выполните математические вычисления… дважды, чтобы убедиться.(подъем x подъем) + (бег x бег), затем найдите квадратный корень из комбинированных чисел, и вы получите длину стропил от конька до стены.

Для нашего примера с наклоном 4х8 футов общий подъем составляет 1 фут, а общий пробег — 4 фута. 1 × 1 + 4 × 4 = 17. Квадратный корень из 17 (√17) составляет 4,123 фута, или 49,477 дюйма, или 49-15 / 32 дюйма +/-.

Определение размера пиломатериалов и O.C. Расстояние

Прибавьте длину карниза к длине стропил, и вы получите общую длину обычного стропила.Помните, что при выборе длины используемого размерного бруса вам необходимо прибавить для среза конькового угла плюс толщину стены. Для определения размера пиломатериалов и O.C. Расстояния я использую таблицы пролета стропил. Для большинства навесов шириной менее 20 футов с двускатной крышей 3/12 подходит вариант 2 × 6 с центром в 16 дюймов, то есть с живой нагрузкой 40 фунтов. Если длина вашего стропила меньше 5 футов, используйте стропило 2 × 4 с шагом 16 дюймов.

В примере с навесом 4х8 дюймов можно использовать стропила 2 × 4 с центрами 16 дюймов, поскольку их длина составляет менее 5 футов.Длина материала будет определяться нависающим карнизом.

Определите, насколько глубоко нужно разрезать «Птичий пасть»

Птичий пасть не должна располагаться на стене и не превышать 1/3 глубины стропила, если она выступает за стену. Согласно нормативам, как правило, требуется не менее 1½ дюйма стропил, прилегающих к стене заподлицо. Используйте угольник для обрамления, чтобы сделать выемку в соответствии с уклоном крыши. В стене 2 × 4 со стропилами 2 × 6 можно сделать выемку для сиденья 4 дюйма.

Для нашего примера с навесом 4’x8 ‘с использованием стропил 2 × 4 глубина птичьего рта ограничена 1/3 глубины стропильного правила: то есть примерно 1-3 / 16 дюйма.

Отрезать верхний отвес

Верхний отвес выполняется там, где стропила соприкасается с коньковой доской или противоположным стропилом. Используйте угольник для обрамления, чтобы разметить вырез по скату крыши. Для уклона 3/12 выровняйте квадрат так, чтобы внешняя часть короткой стороны была напротив доски на 1/2 — 1 дюйм от конца. Поверните длинную штангу квадрата, пока отметка 12 дюймов на внешней стороне не окажется напротив доски. Дважды убедитесь, что отметки 3 ”и 12” находятся на краю и с одной стороны доски.Проведите линию поперек доски там, где внешняя сторона короткой руки пересекает доску. Возможно, вам придется продлить линию поперек доски. Используйте пилу и разрежьте линию.

Измерьте длину стропил и отметьте внешний край здания

От вершины угла измерьте длину стропил, определенную по формуле. Отметьте стропило такой длины. Используя квадрат в обрамлении, проведите отвес через доску на этой отметке; он должен быть параллелен верхней линии отвеса. Там, где отвес отмечает нижнюю сторону стропила, это место, где они будут встречаться с внешней стороной стены, и там будет заканчиваться «Птичий пасть» или сиденье.

Разметьте и обрежьте птичий рот

Строительные нормы и правила обычно гласят, что вам понадобится не менее 1½ дюйма стропил, сидящих на стеновой плите. Совместите квадрат обрамления с нижней стороной стропил по уклону. Перемещайте 12-дюймовую балку квадрата до тех пор, пока на линии отвеса не будет достигнута желаемая глубина сиденья, т. Е. 12 дюймов — 1½ дюйма = 10½ дюймов, так что подъем и спуск должны быть ориентированы на квадрат напротив нижней стороны стропила, отвес линия должна пересекать внешнюю сторону длинной руки на расстоянии 10½ дюймов.Проведите линию от отвеса до отметки 12 дюймов, и вы получите линии разреза для птичьего рта.

Разметка и обрезка хвоста стропила

Хвост стропила также образует карниз. От линии отвеса по горизонтали расстояние до карниза. Используя квадрат для обрамления в контрольных точках уклона для подъема над пролетом на вершине стропила, измерьте расстояние от отвеса до желаемой меры. Нарисуйте еще один параллельный отвес, используя квадрат. Это конец вашего стропила.Размер облицовки определяет глубину стропильного конца. С помощью квадрата измерьте толщину лицевой панели по конечной отвесу. Нарисуйте горизонтальную линию (90 °) от желаемой толщины лицевой панели к устью птицы. Отрежьте угол 90 °, чтобы сформировать конец стропила.

Теперь у вас есть образец для всех распространенных стропил.

Установить стропила

Если стропила привязываются к коньковой доске, отметьте ее и верхнюю плиту опорных стен с шагом. Прибейте одно стропило к коньковой доске, а затем прибейте противоположное стропило на место.Продвигайтесь вдоль конька, устанавливая остальные пары стропил. Выровняйте птичий пасть по отметке и зафиксируйте ногтем на месте.

Pro Примечание:

Разместите стропила или фермы с шагом 16 дюймов, выровняйте их по стойкам опорных стен. Это поможет стене лучше выдерживать нагрузку на крышу.

Способы прикрепления стропил к верхним плитам:

Используйте гвозди 10d или 16d, чтобы прибить стропила к верхней плите. Я также обычно добавляю ураганные стяжки для дополнительной защиты от ветра.Это увеличивает стоимость, но может иметь значение при необходимости.

Односкатная односкатная крыша с коньковым каркасом

Коньковая балка толще коньковой доски, поэтому забивать ее гвоздями в конец стропила невозможно.

  • Врезание гвоздей с обеих сторон стропила в балку является одним из вариантов, но затрудняет удержание стропила на одной линии.
  • Стропильные вешалки — еще один вариант крепления стропил к коньковой балке. Прикрепите к балке крючки на необходимом расстоянии, а затем прикрепите стропило к подвеске.Прибейте гвоздями 10d или 16d или используйте крепеж Simpson Strong-Tie, предназначенный для структурных скоб (мое предпочтение).

Обрамление кровли с помощью ферм

Другой вариант — обрамление крыши с использованием ферм вместо стропил. Они могут быть изготовлены или изготовлены заранее, или вы можете сделать их самостоятельно.

  • Для изготовления ферм составьте план ферм или найдите его в Интернете или в печати. Мне нравится составлять его; Иногда бывает проще, если сарай необычного размера или формы.
  • Вырежьте все компоненты одной фермы, включая косынки, чтобы скрепить ее. Скрепите части вместе и убедитесь, что они подходят — при необходимости отрегулируйте. Разберите и используйте детали выкройки, чтобы разложить и вырезать все компоненты для всех ферм.
  • Соберите фермы, используя ½ ”фанерные вставки, используя спиральные гвозди 6d или гвозди с кольцевым стержнем.
  • Положите фермы друг на друга, чтобы убедиться, что все они одинаковы.
  • Поднимите фермы на верхние плиты, разложите их в соответствии с планом и прикрепите к стеновым плитам.
  • Прибейте фермы к верхней пластине с помощью спиральных или кольцевых гвоздей 16d. Или прикрепите фермы к стеновым плитам с помощью ураганных кронштейнов с гвоздями 10d или крепежами Simpson Strong-Tie.
  • Постройте концы фронтона так, чтобы верхняя пластина была на 1½ дюйма ниже, чем верх фермы. Отрежьте отрезки длины 2 × 4, чтобы прибить к последней ферме, пройтись по торцу фронтона и вытянуть, чтобы сформировать карниз. Прибейте облицовочную доску к концам надстроек крыши 2 × 4.

Обрамление с использованием металлических скоб

На рынке представлено множество металлических скоб.Многие из них хороши, но некоторые лучше. Я предпочитаю застежки Simpson Strong-Tie и структурные кронштейны. Они легко доступны и имеют хорошую гарантию.

Установка обшивки крыши

Фанера или OSB подходят для обшивки крыши. Минимальные значения толщины указаны в строительных нормах и правилах. Я использую 5/8 дюйма для 16-дюймовых центров и 3/4 дюйма для 24-дюймовых центров . Заблокируйте или закрепите стропила, если они изгибаются вбок. Используйте шпунт и паз или H-образные зажимы между фермами / стропилами.

Начните с нижнего угла и работайте вдоль крыши с полными листами поперек стропил или ферм. Используйте обычные гвозди 8d или 10d. Второй ряд сместите на половину листа и отделайте крышу. Отрежьте лист, чтобы заполнить концы ряда. Не забудьте оставить на выступе место для вентиляции.

Обязательно ознакомьтесь с моим постом о том, какой тип фанеры использовать для односкатной крыши.

Установите фетр для навесной крыши

Раскатайте первый ряд войлока и скобы на месте или используйте самоклеящийся защитный кожух.Начните с края обшивки. Наложите следующий ряд и продолжайте, пока крыша не будет покрыта. Используйте скобу из нержавеющей стали или самоклеящуюся кровлю.

Установите капельницу

Капельницу прибивают гвоздями длиной 3/4 дюйма или более. Он проходит через войлок на фронтонах, чтобы предотвратить попадание ветром влаги под войлок. На конце «Птичья пасть» проходит под войлоком. Также перекрывайте участки капельного края.

Установка черепицы

Начните с нижнего угла и следуйте инструкциям производителя.Первый ряд черепицы повернут так, чтобы выступы поднимались вверх по крыше и перекрывали край водостока на 3/8 дюйма. Используйте гвозди диаметром 1 ¼ дюйма на высоте 6 дюймов от края капель, чтобы закрепить их на месте. Второй ряд полностью покрывает первый ряд с выступами, закрывающими край оттока. Каждый ряд смещен на 1/3 черепицы.

Звучит как статья на другой день!

Надеюсь, вам пригодилась эта статья о создании каркаса односкатной крыши. Сообщите нам свое мнение. Если вы знаете кого-то, кому эта статья может оказаться полезной, поделитесь ею.

Евгений был энтузиастом DIY большую часть своей жизни и любит творчество, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

.

Мансардная крыша своими руками: чертежи, пошаговая инструкция, видео

Стоимость возведения крыши составляет 25-35% стоимости строительства всего дома, а стоимость работ составляет 50-80% цены материалов, поэтому если строится мансардная крыша своими руками, то экономия может составить 15% всей сметы.

Мансардной называют любую крышу, под которой есть помещения, по высоте пригодные для жилья (мансарда, или мансардный этаж).

Устройство мансардной крыши — сложная и кропотливая работа.

В промышленном строительстве монтаж крыши производится, когда чертежи отображают каждый узел, крепления деталей и сами детали с вынесенными размерами.

Строители не думают про устройство крыши, о том, правильно ли рассчитана нагрузка, их задача – построить каркас, выпиливая шаблоны деталей и скрепляя их между собой, при этом система фиксации элементов крыши тоже указана.

Чтобы разобраться, как сделать мансардную крышу, придется изучить видео, фото и освоить теоретическую часть.

Видео:

Структура мансардной крыши

Комфортная высота потолков для жилого помещения от 2,5 м и выше. Стенами мансардного этажа чаще всего являются скаты крыши, поэтому необходимо обеспечить их теплоизоляцию.

Вершина мансардной крыши – это конек, балка, лежащая параллельно плоскости пола дома, и являющаяся самой высокой точкой крыши. Ребра крыши называют стропилами.

От конька спускаются коньковые (верхние) стропила. Балки чердачного перекрытия соединяют основания левого и правого конькового стропил одной и той же секции крыши.

Стойки (брусья сечением 100х100) зафиксированы на межэтажном перекрытие под прямым углом на расстоянии 0,8-1,5 метра от внешней стены.

Чем выше стойки и чем ближе они поставлены к стенам дома, тем больше будет жилое пространство мансарды.

Боковые (нижние) стропила идут от узла крепления чердачной балки до мауэрлата. Каждая секция мансардной крыши состоит из двух коньковых стропил и двух боковых с каждой стороны.

Система одноименных стропил образует скат – коньковый или боковой.

Наиболее используемый вариант мансардной крыши – ломаная двускатная крыша. В этом случае коньковое и боковое стропило в точки соединения образуют тупой угол.

Если они лежат на одной прямой, то внешне это выглядит как классическая двускатная крыша.

При расчете наклона ската принимаются во внимание материалы будущей кровли и климатические условия, он может составлять от 15 до 45 градусов. Чем больше уклон, тем меньше будет задерживаться снег.

В малоснежных регионах ломаная крыша дома может быть достаточно пологой.

Фото:

В районах с сильными ветрами скат рекомендуется делать достаточно пологим и предусмотреть дополнительное укрепление стропил от высокой ветровой нагрузки.

Стандартный уклон скатов – 30-35 градусов.

Подготовительные работы

Крыша мансардного типа планируется еще до укладки перекрытия между первым и мансардным этажом.

Если в качестве перекрытия у вас будут использованы деревянные балки, то нужно предусмотреть сечение балки и расстояние между балками так, чтобы они выдержали допустимую нагрузку для жилого второго этажа.

Обычно это балки сечением от 150 см и выше при длине 6 м. Такие балки располагаются с расстоянием 80-90 см друг от друга.

Видео:

Система такова, что чем длиннее балка, тем большую нагрузку она будет испытывать в середине. Давление создаст сам пол мансардного этажа, мебель и, собственно, жильцы.

Даже если мансарда планируется под комнаты для отдыха без мебели, балки перекрытия сечением менее 120 см, уложенные с расстоянием 100 см друг от друга, нежелательны.

Надежное устройство обеспечат правильно выбранные для мансардной крыши материалы.

Чем тяжелее будут кровельные материалы, и чем длиннее каркас ломаной крыши, тем большее сечение нужно для бруса, из которого можно будет построить каркас.

Обычно применяются сечения 60х120, 60х100 см.

На многих фото отсутствует устройство армирующего пояса по внешним несущим стенам, когда планируется ломаная крыша.

Система распределения веса такова, что вся тяжесть крыши ложится на балки перекрытия, а они, в свою очередь, переносят этот и свой вес на стены.

Двухскатная крыша одноэтажного строения значительно легче ломаной мансардной, поэтому вполне достаточно мауэрлата (деревянной обшивки по периметру стен ниже балок перекрытия).

Если стены из бруса или кирпича, то мауэрлат справится с тем, чтобы устройство мансардной крыши было надежным. Важно на этапе строительства стен предусмотреть устройство фиксации мауэрлата.

Система должна быть надежной. В случае, когда в качестве материала для стен использован полый шлакоблок или пористый пенобетон, обеспечить крепление мауэрлата к стене сложно.

Удачным решением будет армирующий бетонный пояс, в который на этапе заливки по уровню ставятся стержни для установки мауэрлата.

Его кладут на подложку из рубероида или другого изолирующего материала и выравнивают по внутреннему краю стены.

До фиксации убедитесь, что брусья, образующие мауэрлат, лежат строго параллельно. Даже отклонение в 2-3 см приведет к прогибу ската.

Если дом шириной до 6 метров (максимально допустимый размер безопорной межэтажной балки), то балка перекрытия обоими краями опирается на мауэрлат.

Если ширина дома больше 6 метров и в доме имеются несущие стены, перпендикулярные брусьям перекрытий, то перекрытия устанавливаются по следующей системе: один край бруса крепится к мауэрлату, а второй – к внутренней несущей стене, на которую уже установлен мауэрлат.

В продолжение этой линии укладывается следующая балка от внутренней стены до противоположного внешнего мауэрлата. Зазор между балками должен быть не менее чем 3-4 см.

Если предварительные работы произведены правильно, то вы получили полностью законченное перекрытие между первым и мансардным этажами. Теперь время нарисовать будущий каркас.

Изучение теории начните с фото ломаной крыши и с видео, на котором заснят монтаж мансардной крыши.

Начертите дом с фронтальной стороны, стойки слева и справа, выведите стропила и посчитайте углы наклона. Для изменения укоса ската увеличьте или уменьшите высоту стоек.

Посчитайте длину стропил (косинус угла наклона, умноженный на расстояние от стойки до проекции конька – для конькового ската, и косинус угла наклона бокового ската, умноженный на расстояние от мауэрлата до стойки – для боковых стропил).

Посмотрите видео различных вариантов крепления брусьев между собой. Качественное крепление обеспечит надежный каркас.

Если климатические условия будут чрезмерно перегружать высокую ломаную крышу ветрами, а ширина дома не позволяет выделить много места под неиспользуемое пространство за стойками, то можно уменьшить высоту стоек и после окончания строительства провести монтаж встроенных шкафов по всему периметру боковых стен мансарды.

Порядок сбора каркаса

Каркас крыши делайте только из качественной древесины. Основной признак «лежалого» дерева – темный цвет.

Если не удается купить высушенную в сушильной камере древесину, то приобретайте сырую, но еще на этапе строительства стен.

Свежее дерево использовать для каркаса нельзя – под воздействием нагрузок оно потеряет форму и прогнется.

Сырой брус можно высушить естественным путем за полтора-два месяца.

Для этого выкладываем его четко по уровню с расстоянием между брусьями до 5 см. Никакие два бруса не должны соприкасаться. Через каждые 75-100 см брус должен опираться на ровную поверхность.

Видео:

В качестве точек опоры можно использовать шлакоблок, выложенный на ровной площадке, но ни в коем случае нельзя применять другой брус, предназначенный для каркаса.

В солнечную и теплую погоду брусья сохнут естественным образом, а в дождливую погоду их нужно накрывать. Изготовление каркаса допускается только из полностью просохшей древесины.

Начинайте монтаж, убедившись, что для стоек и стропил выбраны ровные деревянные брусья и в них отсутствуют трещины и сучки.

Распиленные по шаблону деревянные заготовки одного типа должны быть обработаны противопожарным средством и смесью, предотвращающей образование грибка.

Обработку следует производить дважды с интервалом в 1-2 суток. Монтаж можно начинать, когда дерево высохло после обработок.

Видео:

Порядок сбора каркаса пошагово:

  • Установка стоек. Сверху брусьев перекрытия кладем без фиксации 5-6 досок, толщиной 5 см. Они образуют пол, по которому можно безопасно перемещаться. Одинакового размера брусья устанавливаются на перекрытия по уровню. Сначала ставятся крайние. Обязательно нужно убедиться, что противоположные расстояния между стойками равны. Затем между крайними брусьями протягивается шнур. Он выполняет функцию уровня, по которому выставляются все остальные. Сверху на стойки кладется и фиксируется обвязка. Теперь у нас получился прямоугольник, в который монтируются все остальные опоры. Для уменьшения шаткости конструкции стойки нужно раскрепить укосинами к брусьям перекрытия. Именно стойки – самое слабое место в системе каркаса, поэтому уделим особое внимание их фиксации. Стойку с балкой перекрытия нужно зафиксировать с помощью строительной скобы размера 12-14. Когда установлены все стойки, расклиньте их с перекрытием с помощью бруса сечением 50-60 см. Стоит дополнительно скрепить их по внешней стороне между собой с помощью необрезной доски;
  • Монтаж верхних скатов (двухскатная крыша). В верхней точке стропила скрепляются между собой скобами. Коньковое стропило опирается на обвязку стоек и фиксируется к балке чердачного перекрытия. Монтаж верхнего треугольника мансарды нужно производить только на земле и поднимать полностью готовую конструкцию. Треугольник укладывается на стойки и прикрепляется к ним скобами. Сразу как закончен монтаж второго треугольника, необходимо соединить их в нескольких местах между собой. Когда выставлены все конструкции, можно зафиксировать их обрешеткой;
  • Вверху каждого бокового стропила выпиливается паз глубиной 3-4 см, в него заводится обвязка стоек. Угол паза равен углу наклона ската. Внизу бокового стропила также делается паз для установки его на мауэрлат. За счет этих двух пазов стропило ненагруженное может стоять без фиксации. До приложения нагрузки, которую будет нести обрешетка, нужно зафиксировать боковое стропило скобой к обвязке и к мауэрлату. Дополнительную фиксацию стоит провести саморезами, закрученными в местах крепления стропила, под углом;
  • Обрешетка – обрезная или необрезная доска или плита ОСБ – фиксируется к стропилам при помощи саморезов. Края скатов должны быть ровными. Расстояние между составляющими обрешетки зависит от кровли. Для шифера допускается расстояние в 3-4 см, а для битумной черепицы требуется сплошная обрешетка;
  • Осталось построить фронтоны и утеплить скаты и ломаная мансардная крыша готова.

В процессе реализации каждого шага делайте фото и видео. Это поможет понять ошибки в случае, если полученный результат вас не удовлетворит.

Видео:

Для работы вам потребуются инструменты:

  • молотки разного размера;
  • шуруповерт;
  • циркулярная пила;
  • плоскогубцы и мелкий столярный инструмент.

Видео:

Также потребуются расходники:

  • скобы размера 12 или 14;
  • саморезы по дереву длиной 45-50 см для обрешетки и длиной 150 для дополнительной фиксации стропил;
  • гидробарьер;
  • строительный степлер;
  • в качестве страховки – пояс монтажника.

Лучше позвать на помощь 2-3 помощников (распил реально сделать самостоятельно на земле, а вот монтаж конструкций на высоте невозможно произвести в одиночку).

Изложенная система позволяет рассчитать каркас и произвести монтаж мансарды даже без опыта и специальных знаний. Мансардная крыша своими руками монтируется легко за 2-3 недели.
Видео:

устройство и конструкция мансардной крыши

Мансардная крыша отличный вариант превратить бесполезное помещение чердака в очень полезное пространство для отдыха или даже жилья. Ведь мансардную крышу можно назвать полноценным этажом, разве что, со скошенной крышей. Мансардную крышу не так уж просто возвести самостоятельно, без специальных строительных навыков, но в этой статье мы всё же попытаемся дать самые важные и необходимые советы в этом не лёгком деле.

Содержание статьи:
Виды мансардных крыш
Строительство мансардной крыши
Установка мауэрлата
Монтаж стропильной системы
Монтаж обрешётки
Видео-урок

Давайте сначала разберёмся, что такое мансарда. Мансардным этажом, называют этаж, который находится прямо под крышей. Отличительная черта такого этажа – это косые стены и потолок.

Виды мансардных крыш

Мансардные крыши бывают нескольких видов:

  • Двускатная – наиболее распространённый вариант. Эта крыша состоит из двух направленных в разные стороны скатов.
  • Ломаная – разновидность двускатной крыши, которая состоит из двух ломаных скатов.
  • Вальмовая – более сложная, четырёхскатная конструкция мансардной крыши. Состоит из двух трапециевидных скатов по более длинным сторонам и двух треугольных скатов по более коротким сторонам.
  • Полувальмовая – также четырёхскатная конструкция, только в этой, торцевой скат срезает не весь торец, а только нижнюю или верхнюю часть.
  • Купольная, коническая – шатровая крыша. Применяют для зданий круглой или многоугольной формы.
  • Сводчатая – используется в основном для прямоугольных зданий и имеет вид параболы или дуги. Крайне редко такое устройство мансардной крыши используется для частных домов.

На примере мы разберём ломаную конструкцию двускатной крыши, так как она наиболее популярна и, как мне кажется, наиболее выгодная, с таким устройством получается больше полезного пространства.

Строительство мансардной крыши

Итак, давайте попробуем разобраться, как построить мансардную крышу своими руками. Если вы строите новый дом, то у вас уже наверняка есть проект и в нём всё рассчитано. Если же вы, хотите поменять свою старую крышу, на мансардную, тогда вам необходимо выполнить следующие действия:

  1. Выполнить расчёт стропильной системы мансардной крыши
  2. Обследовать несущие стены и фундамент на предмет выявления повреждений
  3. Демонтировать старую кровлю
  4. Установить торцевые стены
  5. Установить новую стропильную систему
  6. Выполнить тепло- и гидроизоляционные работы
  7. Выполнить укладку кровельного материала

Мы не будем описывать, как делать расчёт стропильной системы и как демонтировать старую кровлю, а начнём сразу с установки мауэрлата.

Установка мауэрлата

Мауэрлат выполняет распределение нагрузки передаваемой стропилами на всю верхнюю часть стены и привязывает крышу к стенам дома. При строительстве двускатной мансардной крыши, мауэрлат крепится с двух сторон в местах наклона стропил, а при четырёхскатной, по всему периметру.

Установка мауэрлата

Перед креплением мауэрлата, в местах его монтажа, необходимо произвести гидроизоляционные работы. Сделать это можно с помощью рубероида или другого подобного материала.

Установка мауэрлата происходит чаще всего с помощью монолитной заливки бетоном и креплением шпилек через мауэрлатный брус к стене. Расстояние между шпильками, необходимо рассчитать таким образом, что бы они оказались между брусьями стропил. Делается это для того, что бы в мауэрлатном брусе было как можно меньше врезок близко друг к другу, это позволит ему оставаться наиболее прочным.

Отверстия под шпильки необходимо сверлить по их точному размеру, после того как выих установили необходимо подложить шайбы и закрутить гайками. Если вы только строите дом, шпильки можно установить заранее в кладку, потом в мауэрлатном брусе просверлить под них отверстия, одеть и завинтить гайками.

Монтаж стропильной системы

Далее приступаем к сборке ферм. Ломаная мансардная крыша своими руками очень трудно собирается на верху, поэтому, что бы облегчить свой труд, есть смыл собрать готовые фермы на земле, поднимать их наверх и крепить.

Стропильная система двускатной ломаной крыши

Для этого необходимо на крыше соединить бруски, замерить все размеры, наметить вырезы для монтажа и сделать необходимые крепления.

Собрав первые две фермы их необходимо установить по краям и закрепить. По их коньку (верхней точке) натянуть уровень, с помощью которого вы буде устанавливать остальные фермы.

После того как все фермы будут установлены, их необходимо скрепить между собой для придания конструкции большей жёсткости. Делается это с помощью ригелей, которые в дальнейшем послужат основой потолка мансардного этажа.

Правильное крепление стропил к мауэрлату

Не забывайте о окнах, если вы их запланировали, то в стропильной системе необходимо сделать соответствующие проёмы. Если окна мансарды с вертикальной установкой или с выносом, необходимо выстраивать дополнительную стропильную систему.

Монтаж обрешётки

Далее пришла очередь монтировать обрешётку. В зависимости от того, какой кровельный материал вы будете использовать, будет отличаться и вид обрешётки. Если вы планируете кровлю мягкими кровельными материалами, например битумной черепицей, то обрешётка должна быть сплошной, например листами OSB. Если же, материалами типа шифера или металлочерепицы то обрешётку необходимо делать из досок с шагом в 20-50 см.

Обрешётка под еврошифер (ондулин)

После установки оконных проёмов и обрешётки можно приступать к монтажу выбранного вами кровельного материала.
Вот мы и разобрались вкратце, как построить мансардную крышу своими руками. С тем, как утеплить крышу мансарды, вы можете ознакомиться в предыдущей статье, анонс которой расположен под этой.

Напоследок как всегда видео о строительстве мансардной крыши.

Ломаная крыша — как сделать своими руками: схема, фото, инструкция

Содержание.

  1. Достоинства и недостатки конструкции.

  2. Виды ломаных крыш.

  3. Расчет ломаной кровли.

  4. Закупка материала для обрешетки.

  5. Сборка ломаной крыши своими руками.

Достоинства и недостатки конструкции.

Плюсы:

  • Крыша может быть возведена на старом доме, без необходимости ломать стены;

  • Снижение потерь тепла через крышу, и за счет этого уменьшение потребления электроэнергии.

  • Позволит существенно увеличить полезную площадь сооружения.

  • Интересный внешний вид.

  • Возможность возведения мансарды в несколько уровней.

  • Малый вес стропильной системы.

Минусы:

  • Необходимость сооружения сложного кровельного пирога с гидро- и теплоизоляционными слоями.

  • Уменьшение высоты стены, за счет скошенности потолка.

  • Необходимость использования в помещение мансардных окон, стоимость которых гораздо выше обычных.

Дома с ломаной крышей фото

Виды ломаных крыш

Ломаная крыша различается по количеству скатов, бывают односкатные, двускатные, трехскатные и четырехскатные кровли. От вида конструкции зависит комфорт проживания и надежность всего дома.

Односкатная ломаная кровля — представляет собой наклонную плоскость, которая закрепляется на стенах здания разной высоты. Данное решение относится к самым популярным на сегодня, так как простое в реализации, не требует сложной стропильной системы, недорогое.

Двускатная ломаная крыша – располагает двумя скатами противоположно направленными. Данный проект также очень популярен, за счет того что обеспечивает достаточную высоту потолков мансардного помещения.

Важно: специалисты советуют отдавать предпочтение двускатным ломаным кровлям владельцам домов прямоугольной формы!

Трехскатная – с торцевой части имеет вертикальную стену, другой торец имеет такие же изломы, как и боковые скаты. Данный проект отличается малым весом, за счет отсутствия капитальной стены.

Важно: сооружать дом с ломаной крышей в 3 ската советуют при необходимости соединения мансардной части с жилой зоной дома.

Четырехскатная ломаная кровля – во всех 4 скатах имеет ломаный профиль. Данная конструкция является самой сложной и самой легкой по весу.

Расчет ломаной кровли

Расчет ломаной крыши состоит из двух этапов. Первый – определит, сколько кровельного материала необходимо для возведения, второй – вычислит несущую способность стропильной системы.

В первом случае необходимо всю конструкцию кровли разбить на простые геометрические фигуры. Вычислить площадь каждой и сложить полученные данные. Результат разделить на полезную площадь 1 элемента кровельного материала.

Важно: если материал укладывается с нахлестами, то в расчетах данный показатель обязательно учитывается.

С несущей способностью стропил ломаной крыши все сложнее. Для ее определения нужно собрать следующие данные:

  • Вес кровельного материала.

  • Вес деревянной обрешетки.

  • Вес пароизоляционного и гидроизоляционного слоя.

  • Вес утеплителя.

  • Вес снежно нагрузки (для каждого района застройки свой).

  • Угол наклона скатов.

  • Длина пролета.

  • Шаг, с которым планируется укладывать обрешетку и стропила.

  • Вес кровельных элементов (вентиляторов, ограждений, сливов) и временных нагрузок (при обслуживании крыши люди должны передвигаться по полотну).

Грамотно проанализировать и проверить данные значения может или профессионал или специальная строительная программа. Последний вариант самый популярный и доступный. Программа оценит правильность выбора угла наклона скатов для конкретного района застройки, вычислит подходят ли выбранные параметры стропил. Если система обнаружит ошибку, то порекомендует внести в проект изменения.

Закупка материала для обрешетки

Для возведения ломаной кровли понадобится брус для мауэрлата, доска для стропил, брус для обрешетки (можно использовать доску, но с меньшей толщиной, чем для стропил).

Требования к древесине.

  • Дерево хвойных пород.

  • Влажность не более 22%.

  • Без синевы, больших сучков, без повреждений жуками.

  • Обработка антисептиком (защитит дерево от гниения).

  • Обработка противопожарными составами.

Важно: обрабатывать защитными составами можно самостоятельно после приобретения дерева. Дальнейшая работа с досками и брусьями производится после полного высыхания полотен.

Кроме того понадобятся крепежные элементы для соединения стропил между собой и с мауэрлатом. Ими могут быть различные металлические детали – болты с гайками, саморезы или стальные пластины со специальными шипами.

Сборка ломаной крыши своими руками

Пошаговая инструкция по возведению ломаной кровли:

  • Монтаж балок перекрытия и самого мауэрлата. Сечения балок определяется в зависимости от планируемых нагрузок на стропильную систему. Чаще всего используют доски 150/50 мм или брусья с сечением 100/200 мм. Доски и брусья могут быть двойными, все зависит от выбранной ширины пролета.

Важно: под мауэрлат обязательно укладывается гидроизоляционный слой (может быть использован рубероид).

  • Стойки монтируются строго вертикально. Первыми устанавливаются крайние стойки, затем между ними протягивается бечевка, и монтируются промежуточные стойки. Фиксация стоек осуществляется распорками (временными).

Важно: расстояние между стойками ломаной крыши не более 2 м, высота стоек должная быть на 100 м выше, чем планируемая высота потолка в мансардном помещении.

  • Поверх стоек устанавливаются прогонные доски и монтируются оставшиеся стойки. Полученная в ходе сборки конструкция будет выступать боковыми стенами бедующей мансарды.

  • Следующий этап установка ригелей (затяжек), для этих целей чаще всего используют кровельные уголки. Под каждым ригелем примерно по центру устанавливается временная подпорка (необходима для исключения варианта провисания). С данной подпоркой строители могут спокойно ходить по установленным затяжкам, не опасаясь их повреждения. После установки всех затяжек их скрепляют доской. Полученная конструкция фермы становится более жесткой.

Важно: доска устанавливается не строго посередине, а с небольшим отклонением от центральной части в любую сторону на расстояние не более 200 мм.

  • Монтаж нижних стропильных ног начинается с разметки их размещения на мауэрлате. Шаг стропил – один метр. Для удобства проведения работ стропила предварительно изготавливаются по шаблону, на них уже имеются необходимые верхние запилы. Нижний запил отмечается уже на месте. После того как стропила закреплены между ними натягивается шпагат, для удобства дальнейшей установки.

  • Далее производится монтаж верхних стропил. Для удобства осуществляется он также по шаблонам. Если бедующая крыша имеет большие размеры, то верхние стропила устанавливаются непосредственно на коньковую балку. Если крыша не более 10 метров в длину, то можно обойтись установкой подкосов.

  • Если в кровле планируется установка мансардных окон, то стропила возле них обязательно укрепляются с использованием поперечных брусков. Схема монтажа ломаной кровли представлена ниже.

  • Итоговый этап – обшивка фронтона, укладка утеплителя, паро- и гидроизоляционного слоя, кровельного материала.

Добавить комментарий

Конструкция ломаной крыши: особенности, составляющие, преимущества

Общие сведения о ломаных крышах

Кровля ломаного типа или мансардная крыша является разновидностью двускатной конструкции, но с более сложным монтажом. Основным достоинством такого сооружения является возможность увеличения жилого пространства с помощью просторного чердачного помещения.

Наиболее распространены ломаные крыши, имеющие четыре ската. Такую конструкцию зрительно можно разделить на две части:

  • пологое верхнее сооружение;
  • нижняя конструкция с большим уклоном.

Особенность устройства ломаной крыши во многом зависит от типа здания, для которого она сооружается. На прямоугольные дома можно монтировать любую конструкцию крыши с мансардой. Квадратное помещение имеет некоторые конструктивные ограничения, а узкие здания не позволяют существенно увеличить площадь комнаты под крышей.

Основными преимуществами ломаной крыши являются:

  • возможность сооружения мансарды в два уровня;
  • конструкция здания может иметь неповторимый эстетический вид;
  • снижение за счет устройства кровли тепловых потерь;
  • расширение жилого помещения за счет пространства под крышей.

Кровлю ломаного типа можно выстраивать как на новом здании, так и на инфраструктуре старого дома. К недостаткам такого вида крыш относят сложность оформления защиты от влаги и теплоизоляции, также затраты на установку дополнительных окон.

Ломаная крыша имеет массу достоинств

Кратко об отличительных чертах ломанной крыши

В принципе, о таком типе крыши мы уже рассказывали на страницах нашего блога, поскольку ломаной часто еще называют мансардную крышу.

Инженерная суть четырехскатной конструкции заключается в том, что под стропильной системой формируется не просто чердачное пространство, а помещение, которое при желании можно сделать жилым. Согласитесь, что солидная прибавка к жилой площади всегда очень кстати и этот фактор, несомненно является ключевым преимуществом ломанной крыши.

Важно! Среди недостатков такой кровли многие называют излишнюю массивность, что сужает возможность ее декоративного оформления. Откровенно говоря, доля правды в этом есть, однако сделать ломанную крышу эффектной и гармонирующей с другими постройками позволит правильно подобранное цветовое решение кровельного покрытия. Невероятно, но именно цвет крыши способен превратить ее недостаток в достоинство.

Также, не можем не сказать, что абсолютно правильное решение – ломаная крыша своими руками для здания правильной прямоугольной формы. А это значит, что при стандартном варианте конструкции ее ширина должна быть не менее 6 м. Дело в том, что если делать ломанную/мансардную форму более узкой, то устройство жилого помещения на чердаке теряет актуальность по причине малого пространства.

Что касается характеристик скатов крыши, то по факту речь идет о двухскатной конструкции с определенными изломами, которые делают ее практически четырехскатной. Именно за счет них удается рационально обыграть пространство мансардного помещения.

Совет! Мы рекомендуем новичкам запастись плотным картоном, из которого по завершению всех расчетов, вырезать шаблоны ключевых деталей. Это очень поможет ускорить процесс подрезки стропильных элементов под нужным углом. Такая хитрость позволит все манипуляции выполнять абсолютно точно с минимум подгонки в процессе монтажа.

Как выбрать угол наклона

При монтаже мансардных крыш используют различные углы наклона. В таких конструкциях воплощаются самые необычные дизайнерские решения. Но все же при выборе угла уклона кровли необходимо учитывать некоторые влияющие на качество постройки факторы:

  • тип покрытия кровли;
  • климатические особенности местности;
  • назначение сооружения.

Исходя из таких показателей, рекомендуется подбирать такие углы скатов крыши:

  • для регионов с небольшими ветряными потоками – от 30 до 40 градусов;
  • в местностях с сильными порывами ветра – до 30 градусов;
  • в климатических зонах, где преобладают большие снегопады – от 45 до 60 градусов.

Для верхнего яруса ломаных крыш обычно используют угол ската 20-45 градусов, а для нижней части – 60 градусов. Уклон в пределах от 20 до 45 градусов считается оптимальным, так как для такой конструкции можно использовать практически все кровельные материалы.

Проведение гидроизоляции и теплоизоляции кровельной системы

Для этой цели лучше всего использовать именно кровельный утеплитель, так как он наиболее эффективен при утеплении потолка и стен мансардного этажа.

Сверху стропил обязательно укладывается гидроизолирующий и пароизолирующий слои – такое обустройство крыши обезопасит ее от протечек, а также предотвратит появление конденсата в подкровельном пространстве. Без хорошей изоляции комфорту в помещении не бывать.

Гидроизолирующие и пароизолирующие материалы крепятся к стропилам металлическими оцинкованными скобами с помощью специального строительного степлера. Лучше всего укладывать полотнища гидроизоляции друг на друга внахлест, без провисаний (максимально допустимое провисание — не больше 2 см).

Примеры проектов

Ломаные крыши могут быть двухскатные, трехскатные и четырехскатные. От типа конструкции зависит внешний вид дома, а также его надежность и объем дополнительного жилого пространства.

Невзирая на массивность конструкции, многие здания имеют богатый привлекательный вид.

Мансарды под ломаной крышей могут обустраиваться ка полноценные жилые комнаты.

Чем будет сложнее конструкционные особенности кровли, тем более оригинальный дизайн всего дома.

Чем сложнее будет конструкция ломаной кровли, тем более оригинальным будет дизайн всего дома

Материал

Подбор материала для ломаной крыши осуществляется еще на этапе проектирования. Для формирования мауэрлата приобретается крепкий качественный брус, для обрешетки и стропильной системы – обрезные доски.

Перед сооружением каркаса все деревянные детали обрабатываются антисептической и огнезащитной пропиткой. Для надежности выполняют двухслойную обработку. Каждый защитный пласт наносится только после полного просыхания предыдущего.

Для монтажа кровли ломаного типа используется такой материал:

  • доска размером 5х15 сантиметров;
  • брус – 20х20 сантиметров и 5х10 сантиметров;
  • доска нарезная;
  • рейки для каркасной основы – 2,5х5 сантиметров;
  • крепежные детали – скобы, саморезы, болты, гвозди, уголки;
  • утеплительный и гидроизоляционный материал.

Также подбирается кровельное покрытие – металлочерепица, ондулин, профнастил или простой шифер.

Особое влияние на прочность и надежность конструкции оказывает установка качественного каркаса. Материал для основания приобретается согласно таким требованиям:

  • дерево должно быть сухим – максимальная влажность материала составляет 20%;
  • для сооружения мансард используют жесткую древесные породы – ель или сосну;
  • бруски и доски должны быть без повреждений и не иметь сучков;
  • детали обрешетки подбираются одного размера и толщины.

Чем тяжелей кровельный материал, тем крепче должна быть каркасная основа крыши.

Инструменты и материалы

Что необходимо иметь, чтобы произвести самостоятельную сборку и возведение крыши мансардного типа:

  1. Несомненно, невозможно задумываться о возведении мансардной крыши без древесины. Самыми распространенными строительными материалами для возведения крыши ломаного типа являются брус и доска обрезная. Как правило, необходимо использовать древесину хвойных пород.
  2. Из профильного бруса будет делаться мауэрлат – это опора по всему периметру сооружения. Также брус потребуется на ноги стропил и раскосы.
  3. Для строительства всего остального будет достаточно обрезной доски.
  4. Тонкие рейки из древесины будут необходимы для набивания обрешетки. Тонкая деревянная рейка потребуется и на контробрешетку.
  5. Чтобы добавить прочности соединениям стропил следует использовать толстую фанеру.
  6. Соединение досок с брусьями производится при помощи специальных кронштейнов из стали, а также шпилек от 8 до 12 мм, саморезами и скобами. Все соединительные элементы должны быть оцинкованы, чтобы не допускать развития коррозионных процессов. Крепление элементов обрешетки будет проводиться при помощи саморезов и гвоздей, а также саморезы понадобятся для фиксирования самого кровельного материала.
  7. При покупке материалов для крыши ломаного типа необходимо позаботиться и о гидроизолирующем материале, а также об утеплителе. При строительстве мансардной крыши, утеплять ее следует в обязательном порядке, так как если не сделать этого, то в верхнем помещении будет очень холодно, и у Вас возникнут трудности с обогревом. Ну и, конечно, нужен сам материал для настила кровли.
  8. При строительстве крыши такого типа Вам точно не понадобиться сверхъестественный инструмент. Однако стандартные наборы для плотника и столяра следует раздобыть.

Внимание! Когда будете работать над возведением крыши, на высоте ни в коем случае не пренебрегайте поясами для подстраховки.

Таким образом, при строительстве крыши используйте все необходимое для индивидуальной защиты, и работайте в соответствии с правилами техники безопасности.

Этапы строительства

Стропильная система мансардных крыш – это модульная конструкция. Верхнюю часть скатов кровли моделируют из стропил висячего или наслонного типа, а нижнюю – только из наклонных стропил.

Схема устройства ломаной крыши

Ломаная крыша имеет сложную установку, но благодаря поэтапной инструкции ее можно установить своими руками:

  1. Изначально крепится мауэрлат и балки перекрытия, сечение которых определяется действующими нагрузками. Рекомендуется использовать брусья размером 10*20 сантиметров и доски – 15*5 сантиметров. Гидроизоляционный материал подкладывается под мауэрлат.
  2. Стойки следует выставлять только в вертикальном положении. Изначально монтируются крайние. Между ними протягивается тонкая веревка, и устанавливаются по уровню промежуточные оставшиеся стойки. Каждая деревянная колонна закрепляется временными распорками. Стойки крепятся на расстоянии не более 2 метров друг от друга. Высота каждой должна быть больше на 10 сантиметров от высоты запланированного потолка мансарды.
  3. На стойки сверху фиксируются горизонтальные балки – прогоны и выставляются остальные вертикальные колонны. В результате формируются боковые стены мансарды.
  4. На прогоны закрепляются поперечины – ригеля. Их соединяют с балками с помощью специальных уголков. При установке такой опоры рекомендуется устанавливать временные подпорки, чтобы исключить провисания конструкции. Ригеля для обеспечения жесткости сооружения впоследствии скрепляются доской, которая монтируется со смещением на 20 сантиметров от центра.
  5. Размечается на мауэрлате расположение стропильных ног. Промежуток между стропилами оставляют в 1 метр. После монтажа нижних стропильных ног крепят верхние. Чтобы облегчить работу изготовление стропил проводят по ранее намеченному шаблону. При габаритных объемах крыши верхние ноги стропил крепят на коньковую балку.

Установка стоек и горизонтальных балок
На местах, предусмотренных для установки окон, используют бруски для укрепления стропил. После этого можно начинать обшивку фронтонов.

Установка стропил ломаной кровли

Лучше всего такую работу проводить до монтажа обрешетки, так как по границе стропильной системы обрезку обшивки фронтонов обрезать намного проще. Оформление треугольный проем после установки основы для кровельного покрытия выполнить намного сложней. Для этого требуется проводить разметки и подгон свеса крыши. Иногда проем фронтона выкладывают тем же материалом что и стены дома.

Готовый каркас ломаной крыши

Расчет ломанной стропильной системы

Самый яркий и выразительный представитель класса ломаных крыш – пятиугольная конструкция с явной разницей в углах наклона скатов. Даже не углубляясь в специфику ее сооружения, можно понять, что устроена она из двух водруженных друг на дружку ярусов. В нижнем солидном ярусе располагается мансарда, подарившая второе название ломаным крышам. Менее объемный ярус-верхушка, венчающий нижнюю часть, определяет форму конструкции в районе конька.

Кратко о специфике стропильной конструкции

Стропильный каркас для обеих частей мансардной крыши сооружают по правилам, которые диктует обычная технология строительства скатных крыш. Нижнюю часть каркаса ломаной крыши строят путем установки наслонных стропильных ног. В устройстве верхней части могут использоваться как наслонные, так и висячие стропилины. Низ наслонных стропилин имеет право опираться на мауэрлат или на балки перекрытия. Опорой для верха чаще всего служит деревянная рама, одновременно играющая роль каркаса одной из стенок мансарды. В устройстве верхнего яруса ориентируются в основном на удобство работы для исполнителя.

По традиции угол наклона скатов нижней части ломаной крыши значительно круче, чем верхней. Они-то и создают излом – наглядный показатель применения ломаной технологии в строительстве крыши. Однако крутизна верхней и нижней частей скатов может быть равной, из-за чего ломаная конструкция будет выглядеть, как обычная двускатная. Но стоят ее стандартным для ломаных крыш методом, потому что каркас нижнего яруса обязан обеспечить возможность организации эксплуатируемого пространства. Т.е. стропильная система должна обладать необходимыми элементами с заданной несущей способностью для устройства стен и потолка утепленной или холодной мансарды.

Виды нагрузок и их совокупность

Мудреные формулы, согласно которым производится расчет стропильной системы ломаной крыши проектировщиками строительных предприятий, мы приводить не будем. Строители их знают и без нас. Тем, кто решил соорудить одну-две крыши на загородном участке, столь фундаментальные сведения вовсе не нужны. В интернете предостаточно программ, совершающих за пару секунд сложные математические операции по вычислению сечения стропил, опор и балок. Лучше разберем, какие данные потребуются для ввода в программу, а также какие виды нагрузок на перекрытие, стропила верхнего и нижнего яруса следует учесть.

Саму программу качайте здесь – по этой ссылке (для работы нужен только Excel). Дальше мы будем приводить примеры работы конкретно с ней.

Зачем нужны пределы

На каждый элемент стропильной системы ломаной крыши будут действовать различные виды нагрузок. Сумма нагрузок не должна приводить к деформациям и повреждениям, требующим обязательного ремонта. Несущие конструкции по правилам рассчитываются с учетом двух предельных значений, это:

  • Предельная прочность – состояние, превышение которого приводит к разрушению строительной конструкции, к потере выносливости или устойчивости.
  • Предельная деформация – состояние, превышение которого приводит к недопустимым прогибам, в результате которых не только изменяется геометрия сооружения, но нарушаются узловые сочленения.

По обоим видам указанных предельных состояний проектировщиками производятся вычисления. Самостоятельному кровельщику эти тонкости не слишком нужны. В имеющихся в интернете расчетных программах с заложенными в них формулами уже учтены пределы. Они введены в расчетный алгоритм в виде сигнальных значений типа:

  • Нтр. прочность – размер элемента стропильной системы, уменьшение которого приведет к состоянию потери прочности.
  • Н тр. прогиб – размер элемента, уменьшение которого повлечет угрожающую деформацию.

Обращаясь к автоматической вычислительной помощи, на подобные значения необходимо обращать пристальное внимание. Это предельный минимум, указывающий на то, что реальные проектные значения должны быть больше.

В списке нагрузок, действующих на кровлю, значатся вес зимних осадков, сила ветра, собственная масса, вес мебели и людей, эксплуатирующих мансарду. Нагрузки могут действовать одновременно, поочередно или в любом сочетании типа снег + мебель + человек; снег + ветер и т.д. Расчеты проводят по максимуму в стремлении предусмотреть вероятность воздействия наибольшей нагрузки.

Как определить вес снегового покрова

Для определения веса снегового покрова особых познаний не нужно. Выполняется оно путем выяснения принадлежности площадки строительства к конкретному «снежному региону». Нашли на карте регион с присвоенной ему цифрой, затем посмотрели в табличке, сколько снега будет давить на горизонтальную поверхность.

Для стропилин верхнего и нижнего яруса ломаной крыши показатели веса снега будут различными. Скаты ломаной крыши в большинстве случаев неравнозначны по углу наклона. У твердых осадков больше возможности задержаться и полежать на близкой к пологой верхушке, чем на крутых скатах нижней части. Следует учесть, что на скатах крутизной до 30º вес снега принимают равным единице среднестатистического значения, принятого в регионе на основании многолетних наблюдений метеослужбы. Считается, что на скатах крутизной 60º и более снег не задерживается совсем, т.е. равен нулю. Значение веса снега в интервале между указанными наклонами находят методом интерполяции. Например, если угол наклона 45º, то табличный показатель следует умножать на коэффициент 0,5, для 50º на 0,33 и т.д.

Как найти ветровую нагрузку

Ветровая нагрузка нужна для расчетов устойчивости стропильной системы. Для ее определения опять же используем карту районирования, но уже составленную по значениям давления ветра. Этот показатель необходим для стропильных ног обоих ярусов крыши, потому что пологую часть порывистый ветер способен сорвать и унести, а крутую банально опрокинуть. Определенные по карте сведения о силе ветра корректируют посредством умножения на коэффициент, разработанный для разных типов местности.

В регионах с высокой ветровой нагрузкой увеличивается частота крепления стропильных ног к стенам, т.е. они крепятся проволочными скрутками чаще, чем через одну. Для устойчивости увеличивается количество ветровых связей – подкосов, опор, досок или реек, прибитых к трем и более стропилинам. Их вес необходимо учитывать при расчете общего веса кровельной конструкции.

Нагрузка от массы кровли

Вес кровли – сборная характеристика с индивидуальными параметрами. По сути, это масса кровельного пирога конкретной утепленной или холодной конструкции с определенным видом покрытия и устроенной специально под покрытие сплошной либо разреженной обрешеткой. Рассчитывается она на метр кровельной площади.

Усредненные значения веса покрытий можно найти по табличке. Нужно учесть, что при использовании рельефных кровельных материалов вес снегового покрова следует увеличить на 10%. К примеру, если производится монтаж шифера или профнастила с крупной волной, следует помнить, что снеговой покров в углублениях может скапливаться и долго лежать.

Вес обрешетки зависит от вида покрытия. Устройство мягкой кровли требует сплошного настила из доски, листов влагостойкой фанеры или плит ОСП. Профилированную жесть, шифер, глиняную черепицу монтируют на установленные с определенным шагом бруски. Вес обрешетки увеличится за счет установки диагональных ветровых связей в регионах с высокой ветровой нагрузкой. Массу утепления и самой стропильной системы с подкосами, опорами, прогонами и прочими элементами также рассчитывают в индивидуальном порядке.

Для предварительных расчетов есть ориентировочные усредненные показатели:

  • вес деревянной обрешетки от 10 до 12 кг/м²;
  • вес наслонных стропильных ног с прогоном от 5 до 10 кг/м²;
  • вес висячих ног стропильной фермы от 10 до 15 кг/м².

Вычисленные с помощью программ показания не слишком сильно должны отличаться от приведенных цифр. Для утепленных мансард список нагрузок следует пополнить весом обшивки. В случае применения утеплителя с коэффициентом теплопроводности мало отличающимся от 0, 04 Вт/м×°С, его массой разрешается пренебречь.

Мы показали, где и как найти значения для ввода в расчетные системы. Все остальные сведения для математического определения сечения стропильных ног, балок, опор вводятся согласно проектным данным. В случае если расчетная система предупреждает о том, что «условие не выполнено» или не обеспечена несущая способность, размеры элементов следует увеличить.

Обрешетка и кровельный порог

Внешний вид ломаной крыши зависит от конструктивных особенностей каркасной основы. После монтажа стропильной системы поэтапно укладываются все пласты кровельного пирога. Все деревянная конструкция основы и низ кровли обшивается материалом с пароизоляционными свойствами. На стыках материал скрепляется с помощью скотча.

После этого устилается утеплитель. Для обеспечения вентиляции делают отверстия – продушины между теплоизоляцией и кровлей. Хорошее проветривание поможет избежать скопления конденсата. Утеплительные материалы должны быть влагоустойчивыми и огнестойкими. Часто используют для этого пенопоулеритан или ячеистое пеностекло. На слой утеплителя выкладывается гидроизоляционная прослойка.

Монтаж металлочерепицы на обрешетку кровли

Монтаж обрешетки выполняется из одного размера досок или листов фанеры.Для ломаных конструкций крыш рекомендуется установка сплошной основы с зазором в 1 сантиметр. Такое сооружение придает жесткости и прочности всей конструкции. Правильный монтаж основания обеспечивает ровную и надежную укладку кровельного покрытия.

Ломаная крыша придает особенный архитектурный облик зданию. Чем сложней форма кровли, тем больше усилий требуется для ее сооружения. Надежность такой конструкции зависит от правильно спроектированной и выстроенной каркасной основы. Для того чтобы смонтировать крышу ломаного типа самостоятельно следует точно знать поэтапную технологию ее установки.

Ломаная крыша своими руками: нюансы проектирования и монтажа

Согласно инструкции производителя, размер нахлеста должен составлять минимум 10 сантиметров, отсюда рабочая ширина равна 150 сантиметрам. С учетом стандартных размеров рулона получается 70 «квадратов» материала. После этого площадь кровельной поверхности делят на площадь рулона и определяют их необходимое количество.

Материал для выполнения гидроизоляции, когда строится двухскатная или односкатная ломаная крыша, рассчитывается аналогично.

Утепляться одно- или двухскатная ломаная крыша может одним из двух способов: материал укладывают либо на всю ее поверхность или только на стены и потолок мансардного помещения.

Второй способ по стоимости дешевле, но поскольку утеплитель помещают между стропил, разрыв слоя материала способствует образованию мостиков холода. При выборе плиточного «Эковер Лайт 35», имеющего толщину 5 сантиметров, ширину 60 сантиметров и длину 1 метр, нужно разделить площадь поверхности кровли на площадь одного листа и полученный результат умножить на 3, поскольку толщина слоя утеплителя должна составлять не меньше 15 сантиметров.

Для проведения расчета необходимого количества металлочерепицы, когда создается одно-, двух- или четырехскатная ломаная крыша, требуется знать параметры листа кровельного материала.

Если планируется двухскатная кровля, нужна длина нижнего и верхнего скатов, длина боковых прогонов и конька.

Затем на вылет за стропильную ногу добавляют по 7 сантиметров к длине каждого из скатов (прочитайте статью: «Строительство крыши частного дома — подготовка»).

Стропильная система ломаной крыши, смотрите на видео:

Длину бокового прогона, а также конька делят на рабочую ширину листов металлочерепицы (ее определяют путем вычитания размера боковых нахлестов).

В результате получают количество картин, которые предстоит уложить по ширине каждого из скатов.

Чтобы произвести расчет листов согласно длине, учитывают, что длина картины (максимальная) составляет 6,1 метра, стандартно длина листа равна 2,95 и 2,25 метра, нахлест по торцу – 15 сантиметров, на свес надо добавить 7 сантиметров.

С учетом того, что высота бокового прогона обычно соответствует высоте комнаты в 2,5 метра, то желательно использовать листы, имеющие длину 2,95 метра.

При проведении расчетов не забывают учитывать стоимость доборных и крепежных изделий. Так саморезы высчитывают путем умножения их необходимого количества для крепления одного листа на число листов. Доборные элементы определяют согласно длине карнизов и конька, учитывая нахлесты.

Про

Все просто — Как сделать ломаную крышу своими руками || STROIM-GRAMOTNO.RU | Строительный портал — «Строим Грамотно» |

Особое значение последнее время увеличению функциональности с сохранением внешнего вида. целям как и служит своими руками крыша, которая дополнительно создать пространство, организовав максимальным комфортом помещение. Ломаной выступает тип который является из самых для проектировки строительства. Тем менее, это делает данный кровли менее

Оглавление:

  1. Понятие крыши
  2. Устройство крыши
  3. Виды крыш
  4. Форма крыши
  5. Возведение крыши
  6. Выбор
  7. Расчёт размеров
  8. древесины
  9. Расположение перекрытия
  10. Каркас стен
  11. Установка скатов
  12. Гидроизоляция утепление кровли
  13. работы
  14. Водоотливы крыши
  15. Установка окон

Понятие ломаной

Ломаными называют из-за своей и большого ломаных линий. своей сути, крыша это двухскатной крыши, позволяет получить мансардном этаже площадь жилого Но для застройщиков организация пространства не важна, им такая форма больше нравится, традиционная двухскатная.

одно преимущество ломаной крыши в возможности на мансардном высокого потолка. есть такую можно сделать чем обыкновенную которая зачастую выдерживает ветровую из-за слишком углов наклона. возможности обеспечены на скате: часть, что более уязвимой восприятия ветровой наклон имеет а вот часть резко вниз.

Устройство ломаной

Максимальной популярностью четырехскатная ломаная потому что такая конструкция в себе невысокую сложность стропильных систем максимально эффективное жилого пространства. подобном подходе минимальным вложением средств можно получить полноценные что полностью для проживания любое время.

ломаной крыши наличие достаточно стропильных конструкций, так как ее строительстве использовать модульную монтажа, можно всю систему применения сложной техники. Стойки стропила обрезаны определенным углом месте переломов Для крепления всей системы фанерные косынки, имеют толщину больше 2

Подобная конструкция крыши отлично для домов относительно небольшими где не сделать ломаную сложной формы. для больших обычно создают другую стропильную

Виды ломаных

Различают несколько ломаных крыш от количества односкатные, двухскатные, и четырехскатные. правило, от параметра зависит проживания в а также постройки.

Ломаная включает 2 ската. Односкатная представляет из некую наклонную закрепленную на различной высоты. решение является распространённым, потому предполагает создание простой стропильной

Двухскатная крыша из 2 направленных в противоположные стороны. разновидность организации также выступает популярной. А потому, что тип кровли очень качественным использовании. Сводчатые характерны, как для жилых прямоугольной формы.

ломаная крыша торце имеет вертикальную стену, второй торец с такими профиля, какие и боковые крыши. Подобная отличается меньшим из-за отсутствия капитальной стены. тому же крышу обустраивают, сопрягается крыша с крышей части жилого

Четырехскатная крыша в своей ломаные профили всем 4 стены. Это сложный вариант крыш с точки зрения. они обладают легким весом.

если принципиально застройщика, то сделать и Но проекты крыш с изломом профиля практике используется редко из-за что возникают установке стропил монтаже кровельного

Не только но и (лоджии) в быть с в том и с установку лучше остекление балконов крышей любой

Форма ломаной

Формы ломаной бывают абсолютно Такие крыши большинстве случаев вид параболы встречаются чаще в частных домах. Скаты трапециевидную форму длинным сторонам треугольную форму коротким. Зачастую ломаной крыши её стропильной бывают намного и в появляются диагональные

Полувальмые конструкции разновидностью четырёхскатной крыши. Полувальма собой некий скат, торец крыши его не целиком, лишь нижнюю верхнюю её

Крыша при расположении имеет трапеции, а верхнем треугольника. шатровым крышам такие разновидности, конические, купольные пирамидальные конструкции. устанавливают такие крыши для круглой и формы.

Возведение крыши

При сложности ломаной конструкцию можно своими руками. с размерами и схемой крыши, можно к её Конструкции мансарды много особенностей, отличают их остальных кровель. неправильном монтаже может протекать, плохую вентиляцию, может скапливаться вода, лед снег.

Выбор материала

конструкцию для крыши рекомендуется из деревянных что помогает облегчить несущую В данном использование железобетонных и металлических не желательно.

формирования стропильной требуется деревянный который отличается влажностью. Для преимущественно используется хвойных пород, недорогой и мягкий материал. формирования обрешетки обрезная доска.

записи

Семь основных причин, почему вам не стоит ремонтировать крышу самостоятельно

20 декабря 2019 г. Рдидерих

Это всего лишь крошечная течь и несколько осыпающихся асфальтовых крошек — ведь их можно починить самому и не нужно вызывать профессиональную помощь, верно? Кроме того, в Интернете есть бесчисленное множество видеоуроков по ремонту крыш, и вы всегда можете обратиться к местному оборудованию, чтобы получить все необходимые материалы.

Как бы заманчиво это ни звучало, НЕ пытайтесь сделать крышу своими руками.Вот семь веских причин почему.

  • Вы можете причинить больше вреда – Кровельные подрядчики имеют за плечами многолетний опыт, поэтому они точно знают, как починить вашу крышу. Вы не знаете. Таким образом, вы можете нанести дополнительный ущерб, потому что вы не полностью понимаете проблему.

    Например, вы можете подумать, что проблема в одной небольшой утечке. Пытаясь устранить эту течь, вы можете наступить на слабую часть своей крыши, и она может поддаться, в результате чего вы буквально застрянете в неудобной ситуации.Вы также можете повредить крышу из-за неправильного обращения с оборудованием или неправильного выполнения кровельных работ.

  • На самом деле вы тратите больше – Когда вы делаете что-то своими руками, вам приходится покупать все – вплоть до каждого гвоздя и черепицы. И поскольку вы можете не сделать все правильно с первого раза, существует опасность того, что ваша работа развалится, когда усилится ветер: когда черепица начнет летать, а планки ослабнут, у вас не будет другого выбора, кроме как пригласить профессионалов и раскачать их. долларов тем не менее.

    Во всяком случае, единственное, на что вы не будете тратиться, это на работу. Но тогда вы все равно будете тратить время и усилия, если будете делать ремонт самостоятельно, так что технически вы все еще тратите ресурсы.

  • Вы аннулируете свою гарантию — Некоторые производители предоставляют гарантию на свои продукты при условии, что они были установлены в соответствии с надлежащими инструкциями по применению. Если вы повредите эти продукты во время своего небольшого приключения на крыше, вы рискуете аннулировать их гарантию.
  • У вас могут возникнуть проблемы со страховкой – Страховые полисы домовладельцев покрывают все виды ремонта и замены, если ущерб вызван стихийными бедствиями. Но если вы нанесли ущерб собственному дому, вы можете не иметь права на страхование. Если у вас уже есть полис, и ваша страховая компания узнает, что вы пытались починить крышу, ваш полис может быть аннулирован.
  • Вы можете пораниться – Соскальзывание со ската крыши может приговорить вас к пожизненному пребыванию в инвалидной коляске; один сбой оборудования может стоить вам пальца.Если вы действительно не хотите жить на пределе возможностей, доверьте обслуживание и ремонт кровли профессионалам.
  • Ваша работа будет выглядеть не так хорошо – Если у вас нет большого опыта в установке или замене крыш, отсутствие навыков, скорее всего, приведет к некачественной работе и плохому внешнему виду вашей крыши. Несмотря на то, что видеоролики, сделанные своими руками, делают ремонт легким, помните, что вы просто не сможете овладеть навыком без достаточной практики, независимо от того, сколько часов вы тратите на просмотр учебника.
  • Ремонт может занять больше времени – Оценка крыши, приобретение необходимого оборудования и выполнение самой работы требуют времени, особенно если у вас неподготовленные руки. Кровельные работы, на выполнение которых у специалистов ушло бы два-три дня, у энтузиастов-любителей могут занять до нескольких недель. Конечно, вы бы предпочли первый вариант, так как это гораздо более эффективный вариант: задержки приводят только к большим неудобствам и более высоким расходам.

Кровля – дело серьезное.Доверьте ремонт вашей крыши подрядчикам, у которых есть опыт и навыки, чтобы отремонтировать вашу крышу в рамках бюджета и в установленные сроки. D&D Roofing and Sheet Metal, Inc. — ваш местный эксперт по крышам, которому жители Невады доверяют с 1977 года. Для любого проекта кровли в районе Рино, Спаркс, Лейк-Тахо или Карсон-Сити свяжитесь с нами.

7 крупных ремонтов мобильных домов, которые вы можете сделать сами

Ремонт мобильного дома не должен быть сложным. Имея правильные детали, немного знаний и старую добрую смазку для локтей, вы можете сделать много ремонтных работ самостоятельно, что сэкономит вам деньги.Но независимо от того, нанимаете ли вы подрядчика по передвижным домам или решаете запачкать руки, гораздо проще, чем вы думаете, поддерживать свой дом в отличной форме, чем вы думаете.

В этой статье мы обсудим некоторые из наиболее распространенных ремонтов мобильных домов и способы их выполнения. Мы дадим вам полезные советы и рекомендации и поможем избежать распространенных ошибок. Если вы готовы снова привести свой дом в прекрасную форму, читайте дальше!

Нажмите на нужную главу:

  1. Ремонт плинтуса мобильного дома
  2. Ремонт крыши мобильного дома
  3. Ремонт двери мобильного дома
  4. Ремонт окон мобильного дома
  5. Ремонт пола мобильного дома
  6. Ремонт душа в передвижном доме
  7. Замена печи для мобильного дома

Ремонт плинтуса мобильного дома

Изображение предоставлено Патрисией Пачеко, победительницей конкурса 2016 года на переделку мобильного дома .

Мы часто делаем акцент на ремонте салона, так как именно на него мы тратим больше всего времени. Тем не менее, вы не должны игнорировать внешний ремонт, особенно в отделе плинтуса. Мобильный плинтус для дома защищает нижнюю часть вашего дома от непогоды и защищает от вредителей, которые хотели бы сделать его своим домом. Это очень важно.

Отремонтировать или заменить?

Если ваш плинтус поврежден лишь в нескольких местах, возможно, вы сможете отремонтировать его без замены.Если у вас есть несколько дырок в виниловом плинтусе, вы должны обязательно залатать их до зимы. Помните, что ваша сантехника проходит под вашим передвижным домом. Если вы не защитите его должным образом, ваши трубы могут замерзнуть зимой. Обязательно залатайте эти дыры!

Виниловые плинтуса часто повреждаются травосборниками (триммерами). Он просто не может противостоять этой вращающейся струне сам по себе. Тем не менее, легко исправить это, установив защитный кожух вдоль нижней части винилового плинтуса. Эта защита предназначена для защиты от сорняков и других опасностей, которые повреждают виниловый плинтус.

Если ваш виниловый плинтус совсем в плохом состоянии, вы всегда можете заменить его чем-то более прочным. Винил может быть немного хрупким, но, к счастью, это не единственный вариант. Более прочные плинтусы для передвижных домов, такие как Reil Rock и Novik Stone, как правило, не сдуваются в шторм. Даже лучше: они прекрасно выдерживают вырубку сорняков.

Как измерить дом для плинтуса

Во-первых, вам нужно измерить погонный метраж вашего дома. Это общая длина плинтуса, который вам понадобится, чтобы обойти весь дом.Если у вас есть простой прямоугольный план этажа без пристроек или крыльца, просто добавьте 2x длину вашего дома и 2x ширину вашего дома. Это покроет все области, которые нуждаются в плинтусе.

Например, предположим, что у вас есть одна ширина, 16 футов в ширину и 70 футов в длину.

16 + 16 + 70 + 70 = 172 фута

Вам понадобится 170 футов плинтуса для этого дома.

Если у вас есть крыльцо или другое дополнение, которое также нуждается в плинтусе, вы захотите включить эти цифры в общую сумму.Но, как объясняет Кристал Эдкинс на MobileHomeLiving.org, вам нужно указать только длину и ширину видимых сторон вашего дополнения.

Скажем, у вашей одинарной ширины 16×70 футов есть крыльцо, которое выступает на дополнительные 6 футов от основного плана этажа. Вы бы дважды включили глубину крыльца, 6 футов. Но вы не включили бы ширину крыльца, поскольку она уже включена в общую длину дома.

16 + 16 + 70 + 70 + 6 + 6 = 184 фута

Вам также необходимо рассчитать среднюю высоту вашего дома над землей.Кристал объясняет лучший способ сделать это в своем посте. Она говорит измерять от земли до 2 дюймов над вашим сайдингом во всех четырех углах. Затем сделайте то же самое с обеих сторон в середине вашего дома. Теперь сложите все числа вместе и разделите на 6, и вы получите свой средний рост.

Выходящая вентиляция

Крайне важно, чтобы нижняя часть вашего дома хорошо проветривалась. Да, вы хотите, чтобы плинтус блокировал ветер и не пускал грызунов, но вы не должны пытаться полностью герметизировать нижнюю часть.Это приведет к росту плесени.

Если вы используете виниловый плинтус, вы можете приобрести сочетание вентилируемых панелей и сплошных панелей. Обратите внимание, однако, что некоторые строительные нормы и правила могут не разрешать вентилируемые панели.

Вы также можете приобрести автоматические вентиляционные отверстия для фундамента, которые открываются при 70 градусах по Фаренгейту и закрываются при 40 градусах по Фаренгейту. Это обеспечит вентиляцию фундамента вашего дома летом и защиту зимой.

Установка плинтуса для мобильного дома

Каждый тип плинтуса для мобильного дома имеет свой уникальный метод установки.Ниже приведены инструкции для наиболее распространенных видов плинтусов.

Установка плинтуса Reil Rock

Установка плинтуса Novik (все типы)

Установка винилового плинтуса

Ремонт крыши мобильного дома

Вы никогда не должны ждать, чтобы починить крышу мобильного дома. Даже самая маленькая утечка воды может нанести невероятный ущерб за короткий промежуток времени. Если у вас есть течь в крыше, найдите и устраните ее как можно скорее!

Вода может распространяться непредсказуемо. Если вы обнаружите повреждение водой в одном месте, это не обязательно означает, что утечка находится прямо над головой.Вода может проникать в дом в другом месте, течь по балке или другой поверхности и, наконец, появляться в том месте, которое вы нашли.

Отремонтировать или заменить?

Ответ на этот вопрос будет зависеть от состояния вашей крыши. Если у вас есть одна небольшая утечка, и вы можете ее найти, маловероятно, что вам нужно заменить всю крышу.

Если у вас есть несколько небольших утечек, вы, вероятно, сможете устранить каждую из них с помощью наших методов, описанных ниже. Однако, если ваша крыша протекает во многих местах и ​​имеет признаки провисания и деформации, вам следует подумать о ее замене.

Если вы сомневаетесь, обратитесь за экспертным заключением к специалисту по кровле в вашем регионе. Большинство должно предоставлять бесплатные оценки.

Резиновые крыши: простой ремонт с помощью самоклеящейся ленты

Для крыш из резины EPDM идеально подходит самоклеящаяся лента. Вы можете обрезать его до нужного размера и формы, чтобы обойти вентиляционные отверстия и люки. Просто сначала нанесите грунтовку Weatherbond. Это поможет ленте полностью приклеиться.

Ремонт гонтовых крыш

Если у вас отсутствует один или два гонта, вы, как правило, можете отремонтировать его самостоятельно.Просто вставьте новый гонт под тот, что над ним, выровняв его по рисунку по всему периметру. Затем прибейте его на место.

Если ваша черепичная кровля нуждается в более сложном ремонте, лучше всего обратиться к профессионалам.

Ремонт двери мобильного дома

Фото любезно предоставлено Кэрри Сэвидж, финалисткой конкурса 2016 года на переоборудование мобильного дома .

Наружная дверь вашего мобильного дома — один из самых важных барьеров против непогоды.Если он не в идеальной форме, вы будете терять тепло зимой и кондиционер летом. Это означает более высокие счета за электроэнергию.

К счастью, починить или заменить дверь проще, чем вы думаете.

Признаки того, что вам нужно отремонтировать дверь

Довольно легко определить, нуждается ли ваша дверь в любви. Если он не входит в дверной косяк, как раньше, то, вероятно, что-то сместилось. Часто это означает, что петли больше не держат дверь под нужным углом. Это может быть простое затягивание винтов с петлями, которые начали отрываться от стены или самой двери.В качестве альтернативы вам может потребоваться заменить петли.

Если вы отрегулировали и/или заменили петли, а дверь по-прежнему не подходит, у вас может быть более серьезная проблема со смещением стены. В этом случае никакие ремонтные работы не помогут.

Если ваша ручка заедает или у вас возникают проблемы с открытием и закрытием двери, попробуйте сначала смазать ее. Обычно WD-40 достаточно, чтобы вернуть старый замок к жизни. Если вы попробуете это сделать и все равно столкнетесь с проблемами, возможно, пришло время заменить ручку и замок в сборе.

Взгляните и на свой защитный чехол. Это так сильно изнашивается, что часто первое, что нужно сделать, это открыть дверь мобильного дома. К счастью, его легко заменить.

Признаки необходимости замены двери

Двери мобильного дома быстро изнашиваются. Иногда ни одно из вышеперечисленных средств не помогает. Например, если отверстия для винтов в вашей двери зачищены, вы не сможете затянуть их, чтобы вернуть дверь под правильный угол. В этом случае нет другого выхода, кроме как установить новую дверь.

Если ваша дверь вздулась или покоробилась, пора ее заменить. Если какой-либо из компонентов двери или молдингов расходится, вы должны заменить его как можно скорее.

Если узел ручки выходит из строя, а область, удерживающая ручку в двери, также изношена, вам необходимо заменить дверь.

Правильная дверь

ПРИМЕЧАНИЕ. Двери передвижных домов НЕ ТАКОГО размера, как двери для домов, построенных на месте! Другими словами, эта красивая дверь в Lowe’s, вероятно, не подойдет к вашему дверному проему без модификации.

Самое простое — купить дверь, специально предназначенную для мобильного дома.

Как измерить вашу дверь

Измерьте ширину двери от внутренней стороны одного косяка до внутренней стороны другого косяка. Не измеряйте ширину самой двери или ширину рамы.

Измерьте высоту двери от внутренней стороны верхнего косяка до пола.

Выберите ближайший размер. Например, для грубого проема шириной 33 ½ дюйма и высотой 75 ½ дюйма вы должны выбрать дверь размером 34 x 76 дюймов.

Установка новой двери

Установка большинства дверей для мобильных домов аналогична приведенным здесь инструкциям. Тем не менее, вы должны следовать инструкциям по установке, которые прилагаются к вашей двери.

Почти для всех случаев установки вам понадобится рулон клейкой ленты, чтобы создать уплотнение вокруг вашей новой двери. Если в вашей двери нет предварительно просверленных отверстий для засова, вам нужно будет создать это отверстие.

Ремонт окон мобильного дома

Фотография предоставлена ​​Мэриан Фрей, финалисткой конкурса «Мобильный дом 2016».

Проблемы с окнами мобильных домов обычно делятся на две категории:

  1. 1. Битое стекло
  2. 2. Проблемы с оконной рамой

Если у вас разбито стекло, вы можете заменить стекло или заменить все окно. (Подробнее об этом ниже.) Если у вас возникла проблема с оконной рамой, вам нужно будет заменить все окно.

Замена оконного стекла

Если в вашем окне разбито одно стекло, возможно, будет дешевле заменить только стекло.Однако обратите внимание, что это намного сложнее, чем замена всего окна, и это будет дешевле, только если у вас есть навыки, чтобы сделать это самостоятельно. Если да, то вы знаете, что делаете. В противном случае следует заменить весь оконный блок.

Замена оконной рамы

Прежде всего, вам нужно измерить существующее окно. Видео ниже объясняет, как это сделать. Если видео не работает, см.  шаг 3 ниже.

Замена окон мобильного дома — довольно простая работа.Точные инструкции будут зависеть от окна, которое вы покупаете. Тем не менее, видео ниже дает общее представление о процедуре.

Базовая процедура замены окна мобильного дома:

  1. Удалите старое окно. Отвинтите винты и вытащите оконную раму.
  2. Удалите весь старый герметик, которого не было со старой рамой.
  3. Измерьте ширину и высоту получившегося отверстия в стене. НЕ измеряйте старую оконную раму.
  4. Ваше новое окно должно быть на ¼ дюйма больше по высоте и ширине, чем часть окна, которая входит в отверстие.
  5. Примечание: если существующее оконное отверстие не перпендикулярно полу или если оно больше 1/8 дюйма, новое окно не подойдет должным образом. Перед заменой окна вам придется решить эту проблему.
  6. Снаружи дома проверьте, подходит ли окно. Убедитесь, что между внешним фланцем оконной рамы и материалом, с которым она будет соприкасаться после установки, нет зазоров.Убедитесь, что стена прочна и готова к установке нового окна.
  7. Если есть зазоры, возможно, фланец был поврежден при транспортировке. Если это так, попробуйте выпрямить монтажный фланец перед установкой окна. Если есть щели, возникшие из-за дефектов стены дома, необходимо устранить эти проблемы до установки окна. Зазоры будут способствовать проникновению воздуха и воды, что может повредить ваш дом.
  8. Закройте новый оконный блок при его установке.
  9. Нанесите непрерывную полосу герметика толщиной ¼ дюйма на заднюю сторону монтажного фланца.Если вы используете герметик, который высыхает, убедитесь, что вы установили окно до того, как герметик схватится.
  10. Если вам нужно подложить окно под квадрат, делайте это ТОЛЬКО с нижней стороны. Никогда не кладите прокладки поверх окна. Это создаст нагрузку на окно, что может привести к его разрушению. Поместите прокладки под крайними углами окна по мере необходимости. Также размещайте прокладки через каждые 12 дюймов по центру, чтобы выдержать вес окна. Несоблюдение этой техники прокладки приведет к деформации окна.
  11. Плотно прижав окно к внешней стене, начните устанавливать винты, которые будут удерживать его на месте. Начните с отверстия для винта в центре одной из сторон. Затем вставьте винт в центр противоположной стороны, затем в центр головки, затем в центр подоконника. Это похоже на установку колеса на автомобиль; вы хотите распределить давление равномерно, чтобы окно не деформировалось.
  12. Аккуратно закрутив винты по центру каждой стороны окна, убедитесь, что оно свободно открывается и закрывается.Если нет, снимите окно, при необходимости отрегулируйте прокладки и повторите попытку. Если он работает свободно и все стороны читаются как квадратные, приступайте к установке остальных винтов. Двигайтесь от центра к углам с каждой стороны. НЕ затягивайте винты слишком сильно, иначе вы деформируете окно.

Ремонт пола в передвижном доме

Фото любезно предоставлено Кэрри Сэвидж, финалисткой конкурса 2016 года на переоборудование мобильного дома .

Во многих старых передвижных домах под ковром и другими материалами находится самое дешевое напольное покрытие, какое только можно вообразить: древесно-стружечная плита.Этот материал легко повреждается влагой. Как только он намокнет, он сохранит эту воду, и вода легко распространяется по нему.

Жизнь случается. Иногда под раковиной ломается труба, или домашняя собака опрокидывает миску с водой, пока никого нет дома. К сожалению, небольшие инциденты, подобные этому, могут привести к серьезному повреждению пола мобильного дома.

К счастью, заменить напольное покрытие проще, чем вы думаете. Вы можете уложить новую фанеру поверх поврежденной ДСП, а затем положить плитку или ковер по вашему выбору.Как предлагает сайт DoItYourself.com, вы даже можете использовать свой ковер повторно, если хотите, — просто будьте осторожны, поднимая его. Его легко сорвать. Как говорится в той же статье, вы должны использовать фанеру толщиной 0,75 дюйма, предназначенную для использования вне помещений.

ПРИМЕЧАНИЕ: укладка фанеры поверх существующего некачественного пола приведет к увеличению общей высоты пола. Это не должно быть проблемой, вообще говоря. Если вы беспокоитесь, вы можете покрыть новый пол линолеумом, который создаст более тонкое общее впечатление, чем ковер.

Если вы решите вырезать поврежденные заплаты и заполнить их фанерой, обратите внимание: вы ДОЛЖНЫ убедиться, что вы не разрезаете нижележащие балки при вырезании поврежденного настила. Это может нарушить структурную целостность вашего дома.

Также проверьте соседние комнаты на наличие повреждений пола. Часто влага будет распространяться по полу даже под стенами. Если у вас поврежденный влагой настил между комнатами, под стеной, которая не опирается на лаги, учтите, что снимать этот настил НЕЛЬЗЯ! Как объясняет доктор мобильного дома, это нарушит структурную целостность вашего дома.

Ремонт душа и ванны для мобильного дома

Фото любезно предоставлено Кэрри Сэвидж, финалисткой конкурса 2016 года на переоборудование мобильного дома .

Если в вашем душе, ванне или связанной с ними сантехнике возникла какая-либо протечка, необходимо устранить ее как можно скорее. Утечки быстро распространяются по стенам и полам. Даже несколько дней утечки могут нанести серьезный ущерб вашему дому.

К счастью, ремонт мобильного домашнего душа проще, чем вы думаете.Многие ремонты можно сделать самостоятельно.

Ремонт треснувшей ванны или душевого поддона

Треснувшая ванна или душевой поддон могут привести к серьезному повреждению водой любого дерева под ними или поблизости. Помните, утечки распространяются непредсказуемым образом. Это означает, что область непосредственно под утечкой может быть не единственной затронутой областью. Крайне важно сразу же отремонтировать треснувшую ванну или душевой поддон.

Набор эпоксидной смолы для ремонта ванной комнаты — это быстрый и простой способ позаботиться о трещинах. Эпоксидная смола работает на пластике, стекловолокне и керамике и после высыхания становится полностью герметичной и водонепроницаемой.Он схватывается за 20 минут, и вы можете использовать его на трещинах длиной менее 5 дюймов. Для более крупного ремонта вы можете получить несколько комплектов.

Замена смесителя для ванны

Как правило, вы можете заменить смеситель для ванны самостоятельно, но имейте в виду, что вы можете снять арматуру и обнаружить повреждение, о существовании которого вы не знали. Тем не менее, вот основы замены смесителя для ванны в мобильном доме:

  1. Перекрыть воду.
  2. Снять старый кран. Ослабьте гайки вручную или используйте плоскогубцы, если они слишком тугие.
  3. При необходимости очистите место за старым краном.
  4. Нанесите сантехнический герметик на внутреннюю кромку нового смесителя.
  5. Закрепите новый смеситель на стене. Прежде чем затягивать гайки, проверьте соосность.
  6. Подключи воду к новому крану. При необходимости используйте фурнитуру.
  7. Включите воду и ненадолго включите новый кран. Следите за утечками.

Замена ванны или душевого поддона

В конце концов, ваша ванна или душевой поддон выйдут из строя.Он может быть треснувшим, не подлежащим ремонту, деформированным и протекающим из-под герметика, или настолько грязным, что вы просто не сможете его больше чистить. Все эти проблемы являются признаками того, что пришло время для новой ванны или сковороды.

Как правило, лучше доверить этот вид ремонта профессионалу. Купите ванну, которая будет лучше всего смотреться в вашей ванной, и наймите подрядчика для ее установки.

Замена печи для мобильного дома

Какой размер печи вам нужен?

Прежде всего: вы НЕ МОЖЕТЕ заменить свою газовую печь для мобильного дома печью для дома, построенного на месте.Это может подвергнуть вас и вашу семью риску отравления угарным газом. Два типа печей работают по-разному и требуют разных систем вентиляции и воздуховодов. Вам нужна печь, предназначенная для передвижного дома или промышленного дома.

Ваша существующая мобильная домашняя печь может быть или не быть достаточно мощной, чтобы обогреть ваш дом. Необходимая мощность печи зависит от двух факторов: площади вашего дома и климата, в котором вы живете.

В теплом климате обычно требуется 25-35 БТЕ на квадратный фут.В холодном климате вы должны оценить 45-60 БТЕ на квадратный фут.

Умножьте эти цифры на площадь вашего дома. Это даст вам минимальную оценку BTU, которую должна иметь ваша новая печь. Если вы выберете печь ниже этого минимума, ваш новый блок не будет эффективно обогревать ваш дом. Она должна будет работать все время, что в долгосрочной перспективе обойдется вам гораздо дороже, чем покупка печи, которая вам действительно нужна.

Также обратите внимание, газовая печь у вас или электрическая.Хотя вы можете переключиться с одного на другое, гораздо проще (и намного дешевле) заменить вашу печь на новую, которая использует тот же источник питания. Тогда вам не придется прокладывать новые электрические линии или новые газовые линии.

Замена газовой печи в мобильном доме

К сожалению, если вы не являетесь дипломированным газовщиком, вы не сможете заменить газовую печь самостоятельно. Тем не менее, вы МОЖЕТЕ получить подходящую газовую печь для своего мобильного дома, и вы можете провести некоторые исследования, а также подготовить место для работы вашего подрядчика.

Найдите специалистов по системам вентиляции и кондиционирования в вашем районе, которые специализируются на передвижных домах. Помните, что мобильные домашние печи полностью отличаются от печей, построенных на месте. Они меньше по размеру, спроектированы таким образом, чтобы безопасно стоять у стен, и соединяются с воздуховодами меньшего размера. Поэтому убедитесь, что ваш подрядчик специализируется на отоплении мобильных домов.

Рекомендуется получить несколько оценок. Однако не основывайте свой окончательный выбор только на цене. Если можете, постарайтесь получить представление о репутации подрядчика и качестве работы.Если у подрядчика есть веб-сайт, вы можете посмотреть его отзывы в Google. Если у вас есть друг, который недавно заменил печь, спросите, кем он пользовался и как все прошло.

Суть в том, что вы хотите взять подрядчика, который предлагает хорошую цену, если он или она пользуется хорошей репутацией и заслуживает доверия.

Подготовьте свой дом для вашего подрядчика, сделав очевидное. Создайте чистый путь входа от двери в котельную. Уберите все, что может помешать работе. Если у вас есть домашние животные или дети, примите соответствующие меры, чтобы держать их подальше от рабочей зоны.

Гостеприимство помогает. Вы всегда можете предложить своему подрядчику перекусить или что-нибудь выпить. Добрая воля имеет большое значение, и это правильно.

Замена электропечи в мобильном доме

Если у вас есть электрическая печь, которую нужно заменить, вам повезло: вы можете сделать этот ремонт самостоятельно. Если вы не хотите заморачиваться со всеми техническими деталями, вы также можете нанять подрядчика.

Первый шаг — выбрать правильную электрическую печь для вашего мобильного дома.В области электрического отопления мобильных домов есть два популярных варианта: электрические печи Nordyne и электрические печи Coleman/Revolv. Используйте метод, показанный на диаграмме выше, чтобы рассчитать, сколько БТЕ вам нужно для обогрева вашего дома.

После того, как вы выбрали правильную печь, пришло время подготовить свой дом.

Взгляните на существующую печь. Возможно, вам придется заменить некоторые или все шланги, подключенные к нему. Вам также может понадобиться новая сборка возвратной решетки, соединитель воздуховода или термостат.

Сначала отключите электричество у самой печи. Затем отключите электричество во всем доме. Это двойная мера безопасности. В качестве тройной проверки используйте вольтметр, чтобы убедиться, что напряжение действительно отключено.

Отсоедините электрические шнуры и циркуляционные шланги от печи. Снять старую печь и поставить на ее место новую. Подсоедините электрические соединения и трубки. Если печь предполагается привинтить к стене, вставьте эти винты прямо сейчас.Включите электричество только после того, как все остальное будет закончено.

В качестве последнего шага проверьте свою печь. Включите его и дайте ему поработать некоторое время. Убедитесь, что он производит тепло, как и должно.

Суть

Ремонт мобильного дома

проще, чем вы думаете. Имея немного знаний, немного усилий и правильные детали, вы сможете поддерживать свой дом в идеальном состоянии долгие годы. Есть определенное удовлетворение от того, что ты делаешь что-то сам.Теперь идите и займитесь ремонтом, которого вы так боялись. Вот вам дух DIY!


Эта запись была размещена
в среду, 16 ноября 2016 г., в 14:21 и подается в рубрику «Сделай сам». Учебные видеоролики, Центр проектов «Сделай сам», «Ремонт крыши мобильного дома».
Вы можете следить за любыми ответами на эту запись через ленту RSS 2.0.

И комментарии и запросы в настоящий момент закрыты.

Кровельные изделия

НОВЫЙ ПРОДУКТ

Shur-Gard Roof Wrap (Roof Wrap) представляет собой полиэтиленовую термоусадочную пленку толщиной 12 мил.Roof Wrap нагревается до усадки на крышу, чтобы временно защитить конструкцию. Размеры продукта составляют 32 фута x 90 футов, что позволяет подрядчику быстрее высушить конструкцию с меньшим количеством швов. Он обладает исключительной внешней прочностью, устойчивостью к ультрафиолетовому излучению, превосходной гибкостью и высокой отражательной способностью.

Roof Wrap — это временная термоусадочная пленка, которая защищает конструкцию. Кровельная пленка используется на жилых и коммерческих зданиях. Roof Wrap может прослужить до 12 месяцев, что в 5-10 раз дольше, чем у традиционного брезента.

НАЙТИ ДИСТРИБЬЮТОРА

Особенности и преимущества

  • Высокая прочность и сопротивление разрыву
  • Защита от ультрафиолета до 12 месяцев
  • Термоусадочная пленка для приклеивания ко всем поверхностям
  • Без швов
  • 100% перерабатываемый

Опции

08MHSGRW28 ПОКРЫТИЕ SHUR-GARD Рулон 1 185 2880 кв.футов
08MHSGRWFT SHUR-GARD PE FILM TAPE 12/CTN БЕЛАЯ ЛЕНТА Рулон 12 1 180 НЧ

Часто задаваемые вопросы

Кровельная пленка Shur-Gard продается через компанию ABC Supply Co.филиалы по всей стране.

Установка кровельной пленки Shur-Gard выполняется быстрее, чем установка традиционных тентов. Подрядчики обычно не возят брезент, мешки с песком и веревку на своих грузовиках, поэтому работа по установке брезента обычно начинается с поездки к дистрибьютору кровельных материалов, хозяйственному магазину или крупному розничному продавцу для покупки расходных материалов.И часто первый купленный брезент оказывается не того размера, что приводит к возврату поставщику.

За это время подрядчик с рулоном кровельной пленки Shur-Gard и необходимыми инструментами и материалами на грузовике уже обрезал пленку, чтобы она подходила для работы, и приступил к ее креплению.

А Shur-Gard Roof Wrap останется на месте и защитит конструкцию в течение всего года, что даст подрядчику достаточно времени для капитального ремонта или установки новой кровли. Брезент, с другой стороны, часто рвется, рвется или отсоединяется, что приводит к еще одному посещению стройплощадки.

Различные страховые компании покрывают расходы на установку временной кровли с помощью Shur-Gard Roof Wrap.

Один рулон Shur-Gard Roof Wrap покрывает 2880 квадратных футов.

да. Кровельная пленка Shur-Gard чаще всего укладывается для покрытия только тех участков крыши, которые были повреждены, в том числе вокруг вертлявых птиц, разбитой черепицы и разбитых световых люков.

да.Shur-Gard Roof Wrap можно использовать для создания полноценной, полностью функционирующей временной крыши.

Установка и снятие кровельной пленки Shur-Gard вызывает минимальные внешние повреждения и предотвращает гораздо более серьезные внутренние повреждения, обеспечивая длительную и надежную защиту от атмосферных воздействий.При монтаже Shur-Gard Roof Wrap на крутых скатах крыш все края механически крепятся к черепице или к карнизу конструкции. Риск повреждения невелик, а стоимость замены бордюров или некоторых видов черепицы намного меньше, чем стоимость ущерба, который может возникнуть в результате хлопанья, протекания, отлетающего брезента.

Кроме того, мешки с песком и веревки, используемые для удержания брезента на месте, могут нанести значительный материальный ущерб. Веревки часто привязывают к кронштейнам водосточных желобов, водосточным желобам, газовым или водопроводным линиям или заборам — любой доступной точке крепления.Эти точки крепления легко повреждаются под воздействием ветра или воды, скапливающейся на брезенте. Мешки с песком также разрушаются в течение шести недель после воздействия элементов. Затем песок уходит, заполняя желоба и долины, создавая барьеры, которые заставляют воду возвращаться в полость крыши, вызывая еще больше внутренних повреждений.

Да, но часто это будет не нужно.Перед установкой пленки установщики должны заполнить отчет о крыше. Это включает в себя фотографирование крыши и имущества до начала работ, чтобы задокументировать их состояние, и повторное фотографирование крыши после удаления мусора и очистки крыши.

Если требуется дополнительная проверка, подрядчик может вырезать зону доступа в пленке, а затем легко повторно запечатать область после проверки.

На кровельную пленку Shur-Gard распространяется ограниченная гарантия только на материалы сроком на один год с даты поставки изделия.Любая предлагаемая гарантия на установку предоставляется индивидуальным подрядчиком, выполняющим установку.

Кровельная пленка Shur-Gard полностью пригодна для вторичной переработки; он не биоразлагаем. Его также можно снять и использовать повторно, в отличие от поврежденных брезентов, которые обычно отправляются на свалку.

Прохладные крыши | Департамент энергетики

Существует множество типов кровельных систем, но коэффициент отражения солнечных лучей поверхности кровельного материала — самый внешний слой крыши, подвергающийся воздействию солнца, также известный как кровельное покрытие — определяет, будет ли крыша прохладной или нет.Есть классные варианты почти для всех типов кровельных покрытий.

Пути к крутой крыше

Прохладные кровельные изделия обычно стоят не больше, чем сопоставимые обычные кровельные изделия. Самый простой и наименее затратный способ сделать вашу крышу прохладной — это выбрать прохладное покрытие во время нового строительства или когда ваше существующее кровельное покрытие необходимо заменить. Некоторые виды кровельных изделий также можно дооснастить прохладными покрытиями, но это потребует дополнительных материальных и трудовых затрат.

Выбор цвета

Белые кровельные материалы лучше всего сохраняют прохладу на солнце, отражая около 60–90 % солнечного света. Однако, поскольку примерно половина солнечного света поступает в виде невидимого «ближнего инфракрасного» излучения, мы можем повысить отражательную способность темных материалов, используя специальные пигменты (красители), которые преимущественно отражают этот невидимый свет. Такие продукты «холодного цвета» обычно отражают около 30–60% солнечного света, оставаясь более прохладными, чем продукты обычных цветов (хотя и не такие холодные, как белые).

Изделия для крутых крыш (угол > 2:12)

Асфальтовая черепица состоит из полотна стекловолокна, покрытого асфальтовым наполнителем или модифицированным битумным наполнителем, поверхность которого покрыта цветным камнем с керамическим покрытием. Последовательные ряды черепицы укладываются внахлест. Это помогает крыше сбрасывать воду, позволяя черепице «дышать» (выделять лежащую под ней влагу).
Вариант Cool: Выберите битумную черепицу, покрытую гранулами светлого или (если предпочтительнее более темный цвет) холодного цвета.Покрытие ранее установленных кровель из битумной черепицы в полевых условиях, чтобы сделать их прохладными, может создать проблемы с удержанием влаги, может привести к аннулированию гарантии производителя гонтов и не рекомендуется.

Деревянная черепица (распиленная на станке) и деревянная обрешетка (ручная распиловка) представляют собой куски дерева, которые накладываются внахлест для покрытия типов крыш.

Полимерная черепица (также известная как синтетическая или композитная черепица) изготовлена ​​из полимера, форма которого напоминает битумную черепицу, деревянную черепицу, деревянную черепицу, шифер, глиняную черепицу или бетонную плитку.Они перекрываются, чтобы покрыть крышу.
Вариант Cool: Выберите полимерную черепицу, окрашенную в заводских условиях светлыми или холодными пигментами.

Глиняная плитка может быть неглазурованной (терракота) или покрытой глазурью для повышения водостойкости и возможности выбора цвета.
Классные варианты: Выберите плитку из терракотовой глины (обычно естественного холодного цвета) или глиняную плитку с глазурью светлого или холодного цвета заводского обжига. Глазурованная глиняная плитка также может быть модифицирована полимерным покрытием светлых или холодных цветов, которое наносится при укладке плитки.

Бетонная плитка обычно изготавливается из серого цементного бетона. Они могут быть полностью окрашены пигментами, окрашены на поверхность суспензионным покрытием (пигмент + белый цемент) или пигментированным полимерным покрытием.
Классные варианты: Выберите бетонную плитку с нанесенным на заводе светлым или холодным шламом или полимерным покрытием. Бетонную плитку также можно дооснастить нанесенным в полевых условиях полимерным покрытием светлого или холодного цвета.

Сланцевая плитка отделяется от сланца (метаморфическая порода) и укладывается внахлест для покрытия крыши.
Крутые варианты: Сланцевая плитка обычно не крутая.

Металлическая черепица или черепица представляют собой металлические детали, часто имеющие форму, напоминающую битумную черепицу, глиняную черепицу, деревянную черепицу или бетонную черепицу, которые укладываются внахлест, чтобы покрыть крышу. Они могут быть неокрашенными, окрашенными в заводских условиях или покрытыми минеральным гранулятом.
Классные варианты: Выберите металлическую черепицу или черепицу, которая на заводе покрыта краской светлого или холодного цвета или покрыта на заводе отражающими минеральными гранулами.Неокрашенные металлы, как правило, являются хорошими отражателями солнечного излучения, но плохими теплоизлучателями и нагреваются на солнце сильнее, чем окрашенные металлы с сопоставимой отражательной способностью; они не лучший выбор. Металлическую черепицу или черепицу можно модернизировать краской, наносимой в полевых условиях, но краска, нанесенная в заводских условиях в печи, более долговечна и экономична, чем краска, наносимая в полевых условиях.

Изделия для крыш с малым уклоном (угол ≤ 2:12)

Однослойные мембраны представляют собой листы заводского изготовления, наматываемые на крышу и крепящиеся с помощью механических застежек, склеиваемых с помощью химических клеев, термически свариваемых или удерживаемых балластом (тяжелые вещества, такие как гравий, камни или брусчатка).
Вариант Cool: Выберите мембрану, окрашенную в заводских условиях светлыми или холодными пигментами или светлым балластом.

Сборные крыши состоят из основного листа, армирующих слоев ткани и поверхностного слоя.
Как их можно сделать прохладными: Поверхностный слой можно сделать по-разному, обычно это верхний лист или балласт, чтобы защитить нижние слои от ветра и непогоды. (Защитный лист обычно представляет собой стекловолоконное полотно, покрытое асфальтом, или листовую мембрану из модифицированного битума, часто покрытую минеральными гранулами.)
Прикольные опции:

  • Выберите защитный лист с нанесенной на заводе отражающей минеральной поверхностью или отражающим покрытием
  • Замена темного гравия отражающей мраморной крошкой или серым шлаком в заливочном слое асфальта
  • Нанесение светоотражающего покрытия в полевых условиях

Листовые мембраны из модифицированного битума состоят из одного или нескольких слоев пластика или резины с армирующими тканями и покрыты минеральными гранулами или имеют гладкую поверхность.Их также можно использовать для покрытия сборной крыши, создавая «гибридную» крышу.
Отличные варианты: выберите защитный лист с нанесенной на заводе отражающей минеральной поверхностью или отражающим покрытием.

Крыши из напыляемого пенополиуретана изготавливаются путем смешивания двух жидких химических веществ, которые вступают в реакцию и расширяются, образуя один сплошной элемент, который прилипает к кровле. Пенопласты очень чувствительны к механическим повреждениям, влаге и УФ-излучению, и для них требуется защитное покрытие.
Как сделать их прохладными/Холодный вариант: Защитные покрытия обычно уже обладают отражающими свойствами и обеспечивают прохладную крышу.

Изделия для крутых и пологих крыш

Кровли фальцевые металлические образуются путем соединения металлических панелей с приподнятыми вертикальными фальцами; соединенные панели покрывают крышу. Они могут быть неокрашенными, окрашенными в заводских условиях или покрытыми минеральным гранулятом.
Отличные варианты: См. раздел «Металлическая черепица или черепица».

Зеленые (растительные) крыши

Вы также можете рассмотреть возможность установки зеленой крыши, которая относится к наличию растительности, а не к цвету.Зеленые крыши идеально подходят для городских зданий с пологими или неглубокими крышами и могут включать в себя что угодно, от основного растительного покрова (обширная растительная крыша) до сада. или даже небольшие деревья (интенсивная растительная крыша). Основными причинами использования этого типа крыши являются управление ливневыми водами и создание привлекательного и приятного открытого пространства на крыше.

Зеленые крыши — это «перевернутые» крыши, что означает, что гидроизоляционная мембрана расположена под растениями и большинством компонентов крыши.В этом месте мембрана хорошо защищена от разрушающего ультрафиолетового излучения солнца, но также намного сложнее обнаружить и устранить утечку. Зеленые крыши значительно тяжелее и дороже в строительстве и обслуживании, чем крыши без растительности. Базовая конструкция должна выдерживать дополнительную нагрузку, а растительный покров обычно требует некоторого ухода. Вы должны тщательно оценить свою собственность, структуру здания, местный климат и проконсультироваться со специалистами, прежде чем принять решение об установке зеленой крыши.

Зеленые крыши охлаждаются главным образом за счет испарения воды с поверхности растений, а не за счет отражения солнечного света. Слой почвы также обеспечивает дополнительную изоляцию, а также тепловую массу.

Принятие решения о том, следует ли и когда устанавливать охлаждающую крышу

При принятии решения об установке прохладной крыши вам необходимо определить, оправдывают ли экономия энергии и другие преимущества надбавку к стоимости (если таковая имеется). Сколько энергии вы сэкономите, зависит от нескольких факторов, таких как климат вашего дома и окружающая среда, степень изоляции крыши, тип вашей крыши и эффективность вашей системы отопления и охлаждения.
Если вы строите новый дом, вы можете решить на этапе планирования, какой тип крыши установить и должна ли она быть прохладной. Если вы хотите превратить существующую крышу в прохладную крышу, у вас есть три основных варианта:

  • Установите прохладное кровельное изделие на существующую крышу
  • Установите прохладное кровельное изделие до того, как срок службы существующей крыши подойдет к концу (это может быть расточительно)
  • Нанесите холодное кровельное покрытие на существующую крышу, если тип крыши подходит для покрытия

Экономия затрат и энергии

Прохладная крыша не обязательно стоит больше, чем непрохладная крыша, особенно если вы устанавливаете новую крышу или заменяете существующую.Однако преобразование стандартной крыши в хорошем состоянии в прохладную крышу может быть дорогостоящим.

Климат и окружающая среда

Ваш климат является важным фактором при принятии решения об установке прохладной крыши. Прохладные крыши обеспечивают наибольшую экономию на охлаждении в жарком климате, но могут увеличить затраты на энергию в более холодном климате, если годовой штраф за отопление превышает годовую экономию на охлаждении.

Контроль влажности

В теплых и влажных местах, где крыши подвержены росту водорослей или плесени, темные наросты могут быть более заметны на светлых крышах, чем на темных.Некоторые кровельные покрытия содержат специальные химические вещества, которые предотвращают рост плесени или водорослей в течение нескольких лет.

В холодном климате крыши могут аккумулировать влагу из-за конденсации, и возможно, что прохладные крыши более восприимчивы к накоплению влаги, чем темные крыши той же конструкции. Конденсации можно избежать, используя надлежащие методы проектирования.

Поиск классных кровельных материалов

Требования к холодным крышам, такие как минимальные значения коэффициента солнечного отражения и теплового излучения, зависят от стандарта или программы, местоположения, типа здания и уклона крыши.Поэтому единого определения крутой крыши не существует. Тем не менее, Справочник рейтинговых продуктов Совета по рейтингу прохладных крыш сообщает о коэффициенте солнечного отражения и тепловом излучении тысяч кровельных продуктов.


Истории выживших после торнадо

На этой странице собраны истории выживших после торнадо и града. Эти аккаунты не были проверены. Если вы пережили торнадо или знаете кого-то, кто пережил это, поделитесь своей историей и помогите спасти жизни. Пожалуйста свяжитесь с нами. ПОЖАЛУЙСТА, обратите внимание, что у нас есть разрешение напечатать вашу историю в Интернете и сообщить нам город и штат, а также месяц и год события.

Адам Тейлор, Кливленд, Теннесси, 12 апреля (Пасха) 2020 г.

Я рос немного напуганным и взволнованным штормами и смерчами. Моя мама и прабабушка были в ужасе от бури, вероятно, из-за невыявленного случая лилапсофобии или астрафобии. Для меня звук сирен атомной станции, используемых в качестве сирен торнадо, был самым страшным. Так или иначе, я начал изучать и узнавать о суровой погоде как можно больше. В 8-м классе на наш маленький городок обрушился торнадо и убил одного человека.Я сидел у стены в своем классе, в которой в основном были стеклянные окна, и между классами было какое-то сообщение о том, что наш округ находится под предупреждением, но мы никогда не выходили в коридор. Я фактически остановил урок и сказал учителю, что небо стало безобразного, почти злого, зеленого цвета. Мой учитель сказал: «Класс, я не думаю, что мы больше в Канзасе». Он приземлился менее чем в миле от нас.

27 апреля 2011 года был печальным и ужасным днем ​​для юго-востока. Я работал в хозяйственном магазине, и хотя прямого попадания в нас не было, 2-дюймовая ПВХ-труба была высосана из наружных стеллажей и выстрелила на 14 дюймов в соседний двор.Вечером того же дня я нашел у себя во дворе почту от Каллмана, штат Алабама. Я также нашел задания по раскрашиванию из начальной школы где-то, что я не узнал.

В ту ночь я молилась, чтобы он и моя соседка миссис Брукс были в безопасности. Я произношу эти имена, потому что они навсегда запечатлелись в моей памяти. Мама и тётя видели у нас во дворе разбросанный утеплитель и сайдинг. Мы помним, как 2×4 летали высоко в небе, как пропеллеры вертолета. Мы были благословлены и спасены в тот день.

Перенесемся вперед почти на 9 лет, я был в гостях у друга на пасхальном пикнике.Я хорошо знал об угрозе бури, уходящей в ночь. Около 10:45 мой немногословный сосед прислал текст, который гласил: «Эй, бабба-дерево в твоей спальне. У меня есть пила, если она тебе понадобится. Она в твоем гараже». Судя по всему, на этот район обрушился несильный шторм, и в мой дом попало дерево среднего размера.

Разочарованный, я прыгнул в машину и поехал домой. Это было странно, потому что с дождем, как я понял, атмосфера немного стабилизировалась. Во всяком случае, я остановился, и шел небольшой дождь. Моя соседка в розовом халате кивнула в сторону навеса, как бы говоря «это прямо здесь», я помахал рукой и сказал «спасибо» и что утром верну.Он небрежно поднял пиво и кивнул. Я открыл дверь, схватил толстовку, включил свет и пошел оценивать повреждения с пилой в руке.

Было примерно 11:30 утра. Подойдя к дереву, я понял, что мой сосед в розовом халате поставил для меня свою лестницу именно там, где мне было нужно. Так что я заправил и запустил пилу и поднялся наполовину по лестнице, чтобы снять с крыши самую тяжелую часть. Дождь усилился, и я начал резать, думая о том, как покрыть крышу.Я забыл о погоде. Пока я мысленно, почти в трансе, спорил о самом быстром и простом способе сделать это, мне казалось, что кто-то щелкнул пальцами перед моим лицом. Как будто я проснулся и понял, что это смертельно опасно. Ни дождя, ни ветерка, только пила грохотала и трясла мою руку.

Краем глаза я вижу, что мой герой в розовой мантии резвится, и я имею в виду героя, машущего обеими руками, одна из которых все еще держится за пиво. Я отрезал пилу и посмотрел на него, когда он начал указывать на запад.Тут-то и послышался гул пресловутого товарняка. Я видел вспышки силы и знал, что это произойдет. Я уронил пилу, которая воткнулась прямо в землю, и грациозно скатился вниз по лестнице, которой я являюсь медведем гризли, весом 285 фунтов, ростом (5 футов 7 дюймов) и сердцем плюшевого мишки. Так грациозно обычно не используется для описания меня. Я схватил его пилу и заметил, как призрак, он ушел внутрь.

Я обогнул навес и распахнул дверь и, как в любой другой день, как бы зашвырнул ее за спину, чтобы закрыть тремя пальцами, только чтобы она встретилась с ветром и вернулась ко мне.Я захлопнул его, когда отключилось электричество. Моя гостиная выглядела жутко, поскольку я мог видеть вспышки молнии, а также вспышки мощности. Я прыгнул в 1/2 ванну, которая была прямо за дверью, захлопнул дверь, лег, накрыл голову и помолился о прощении и о моей семье.

В моей голове крутился миллион мыслей, сожалений, молитв и т. д., но я все еще замечал изменение давления и чувствовал воздух из-под двери, когда он дул на меня, а затем вытягивался обратно из комнаты.Я услышал, как что-то хлопнуло по моему дому, затем гипсокартон наверху упал, и это звучало так, будто моя крыша поднялась и снова рухнула. Я услышал звук вытаскивания гвоздей из дерева, бьющееся стекло, а затем самый страшный звук, который я когда-либо слышал, и молюсь, чтобы я никогда больше не слышал. Это был стон. Стон. И я могу описать это только как зло. Это заставило меня трястись с головы до ног, и эта тряска продолжалась с 12 апреля до того дня, когда я встретил свою девушку в начале августа.

Я вдруг почувствовал, что что-то ударило меня по голове, и все стало мирно.Я открыл глаза и сдвинул часть потолочной фермы, которая сотрясла меня. Я почувствовал тепло на моей мокрой голове, исходящее от небольшого пореза. Я был сбит с толку и очень хотел пить. Я прошел на кухню, отбрасывая мусор, взял со стойки нетронутый стакан и выпил полный стакан воды. Оно медленно возвращалось ко мне, пока я смотрела в темноту своей гостиной, где я могла видеть луну, выглядывающую сквозь облака через дыры в моем потолке, и даже тогда это казалось нереальным.

Я вышел на улицу, чтобы увидеть свою машину, полностью и густо покрытую грязью и травой, только с одной стороны.Я был ослеплен светом, когда выходил из навеса. Это «человек в халате», пришедший проведать меня. Я спросил, в порядке ли он и его жена, или «старушка», как он ее называл. Он покачал головой «да», а правой рукой дал мне знак «ок», а кофейная кружка с растворимым кофе внутри заменила его пиво в левой руке. Я стоял там, и слезы текли по моему лицу, не из-за вывиха плеча или пульсирующей головной боли из-за сотрясения мозга, а из-за благодарности, которую я чувствовал к нему за пилу и за то, что он стоял снаружи, чтобы предупредить меня.

Он раскрыл объятия, и я так сильно обняла этого мужчину, что он хлопнул меня по плечу, потому что я сжимала его. Мы были благословлены в тот день, потому что, кроме нескольких ранений, в моем городе не было сообщений о смертельных случаях. Что касается моей тряски, то она продолжалась вместе со случайными кошмарами до следующего августа, пока я не встретил свою девушку. Она заметила дрожь и поняла, почему это происходит. Но как чудо, она забрала его у меня. Теперь единственный раз, когда я дрожу, это потому, что у меня все еще порхают бабочки каждый раз, когда я вижу, как она входит в дверь.Будьте в безопасности, ребята. Будьте в курсе погоды. И никогда не осуждайте мужчину в розовом халате.

Дженнифер Хенсон-Коллинз

Рано утром 3 марта 2020 года торнадо E-F4 обрушился на Куквилл, Бакстер, штат Теннесси, где мы живем. Я услышал, как сработала сирена, схватил своих детей, и мы укрылись в коридоре прачечной. Торнадо был у нас во дворе! Торнадо подхватил нас на деревянный пол и отбросил через улицу на 250 футов! Мы потеряли все! Я чувствовал, как мой Ангел-хранитель прямо позади нас парит над нами, чтобы защитить нас.Мы взывали к Богу о помощи, и он помог нам! У нас было минимум травм. Самая страшная ночь в моей жизни. Мы все еще пытаемся разобраться. Наша жизнь навсегда изменилась после того утреннего торнадо

Бредин Гриффин, Линкольн, Небраска

Мне было около 6 или 7 лет, я жил в Линкольне, штат Небраска, и был готов закончить учебный год. Однажды, возвращаясь домой из школы, я увидел облако от темно-синего до серого цвета, приближающееся к моему дому. Это было странно, потому что в детстве я, вероятно, не знал, что такое суперячейка.

Я увидел мамину машину и услышал, как она выкрикивает мое имя. Это испугало меня, потому что она была такой громкой и сказала садиться в машину. Я не знал, что происходит, поэтому подбежал к машине и сел. Она сразу же завела машину и велела мне пристегнуться. Так я и сделал, и она отказалась.

Тогда я оглянулся на облако, и оно напугало меня. Внутри облака было небольшое облако, похожее на воронку. Мама сказала смотреть вперед. В конце концов мы добрались до дома и услышали громкую сирену.Она сказала, чтобы сейчас же зайти в дом и спуститься вниз. Мой папа выглядел испуганным. Он принес радио и фонарик, а моя мама купила батарейки и закуски. Как только мы все спустились вниз, мы услышали очень громкий стук по крыше.

Папа сказал, что был град, а мама пыталась успокоить меня и сестер. Затем, через несколько минут, стало тихо, поэтому мы включили радио и услышали, что торнадо EF-2 приземлился к востоку от начальной школы Шеридан (моя школа), оторвав часть школы.Мне было очень грустно, и я чуть не расплакался, а потом я услышал мощный громкий грохот, который начал сотрясать дом. Затем свет погас. Папа включил фонарик, и грохот стал стихать. Мы слушали радио и слышали, что что-то рассеивается. Я не мог понять, что он говорил, но предположил, что это имело в виду торнадо. Это был самый страшный момент в моей жизни, и я надеюсь, что ничего подобного больше не повторится.

Крис Тувенг, Даллас, Техас, 2019

В прошлом году в ночь на 20.10.2019 по региону пронеслось несколько торнадо.Меня, к сожалению, «засосало» в один из них. Самым сильным «Торнадо» был EF3, который находился на земле 30 минут и 15 миль. Когда я говорю «причастен», я буквально стою в Торнадо. Казалось, вечность.

Я пошел в местную пиццерию Little Caesar Pizza во время перерыва в игре Dallas Cowboy Philadelphia Eagle, чтобы купить пиццу для игры. Когда я добрался до Little Caesars, у них закончилась пицца. Так что мне пришлось ждать. Пока я ждал, Торнадо ударил по торговому центру и высосал меня из здания.Я буквально стоял внутри Торнадо. Сначала я нашел опорную колонку, за которую можно было держаться. Затем меня отбросило от колонны к грузовику, припаркованному перед «Маленьким Цезарем». Я попытался ухватиться за капот грузовика, но держаться было не за что. Я оказался на земле, держась за обод левого переднего колеса, пока оно не остановилось. Он был неподвижен, и все огни были выключены, потому что электричество было отключено. Люди кричали, повсюду срабатывала сигнализация автомобилей.Это было похоже на зону боевых действий.

Торнадо был EF3 с устойчивыми ветрами со скоростью 140 миль в час и шириной у основания 1300 ярдов. Это 13 футбольных полей в ширину. Слова не могут описать, каково это было. Кроме ужаса. Мне повезло, что я жив, конечно. Я не думаю, что вы встретите много людей в своей жизни, которые пережили что-то подобное. Кто-то определенно следил за мной. Больше всего пострадали спина, голова и голени. У меня до сих пор там мусор (камни, грязь, стекло).Большая часть вышла, но не все.



Рокетт, Бруквилл, Огайо, июнь 2019 г.

Терри и я наблюдали за сообщением о пути торнадо к северу от нас, который двигался к востоку от Гринвилля через округ Майами. Когда он покинул Лауру и направился на восток в сторону Уэст-Милтона, мы разговаривали по телефону с сестрой моей жены, которая живет на Рэнджлайн-роуд в двух милях к югу от пути, указанного радаром. Сестра моей жены и муж вошли в свой внутренний коридор и выехали из шторма, пока мы описывали его местоположение, следя за радаром на WHIO по телевизору.После того, как он прошел, мы повесили трубку, и они были в хорошей форме и в безопасности, с небольшим воздействием на них. Тот шторм получил рейтинг и EF-2. (После этого события и после нашего собственного события, описанного ниже, был еще один торнадо (EF-0), который прошел в 3 милях к югу от их дома на несколько миль.)

В это время, примерно в 22:40, метеоролог в прямом эфире изменил вид, чтобы показать шторм, который вращался над Бруквиллем, штат Огайо. Это и есть наша буря. Мы наблюдали, и мне было очевидно, что вращение шторма было очень сильным, и я упомянул об этом Терри примерно за полминуты до того, как WHIO сказал то же самое.Пока они двигались сквозь шторм, я заметил, что вращение шло строго на восток от Бруквилля, и с характерным сигнатурой вращения связан шар из мусора. Опять же, это было подтверждено WHIO в прямом эфире через несколько секунд после того, как я упомянул об этом Терри в моем рассказе о том, на что мы смотрели.

Примерно в это же время (примерно в 22:50) шар из обломков и его циркуляция явно двигались строго на восток по Уэстбрук-роуд и находились примерно в 3 милях к западу от нашего дома в районе Эйр-Хилл-роуд.Мы с Терри переглянулись, и она спросила, не нужно ли нам укрыться. Я согласился, и, поскольку мы все равно были внизу на нашем нижнем уровне, мы вошли в нашу ванную комнату на ½ этажа и оставили дверь открытой, чтобы мы могли, по крайней мере, отслеживать статус по телевизору. Мы слышали усиление ветра в этом месте и звуки спорадического града, падающего на дом и крышу. Град был не сильный и не особенно крупный. В этот момент телевизор выключился, и свет начал мигать и выключаться, и снова, и снова. Мы закрыли дверь.

После этого свет погас навсегда, но у нас был с собой фонарик, и я включил его. Мы слышали, как ветры усиливаются и сильно порывисты в слегка пульсирующих приливах и отливах. Была яркая и непрерывная молния, звуки ветра немного усилились, и мы услышали удары на задней палубе, с северной стороны дома, и сильные удары спереди и над нами. Мы могли ощущать ветер внутри ванной с заметными волнами давления, которые соответствовали порывам, и был заметный ветерок от двери, когда давление уравнивалось между домом и снаружи через вытяжное отверстие в ½ ванне.Я чувствовал перепад давления в ушах, слышал бульканье унитаза, и мы оба заметили перепад давления, когда волны перепада давления омывали дом и нас. Дверь в ванную тряслась, как будто кто-то все это время хотел попасть внутрь. Кроме того, во время мероприятия мы оба слышали непрерывный фоновый шум ветра, который был устойчивым и медленно дул с запада на восток, как будто фермер на своем тяжелом и громком тракторе вспахивал поля к югу от нас. Если бы мы были немного ближе, я уверен, что это был бы классический опыт «товарного поезда».

Примерно через минуту ветер утих, и дверь затряслась. Волны давления ушли, и мы были в порядке. Мы обнимались на протяжении всего мероприятия, и Терри спросил, закончилось ли оно. Я сказал, что думаю, что теперь это безопасно. Она спросила о повреждениях, и я сказал ей, что не слышал ни разбития стекла, ни движения наверху, что было хорошо. Она спросила, есть ли у нас крыша, и я честно сказал ей, что не знаю. Мы открыли дверь в ванную, и все было мертвенно тихо, если не считать постоянного стона или даже стона, который был циркуляцией торнадо, продолжавшего двигаться на восток.Очень тревожно, особенно с непрерывной молнией, но без грома. Используя свой мобильный телефон, я позвонил в NWS Wilmington в 23:10, так как удар торнадо в моем местоположении был 10:58 (приблизительно). Прием прерывался, так как вышки сотовой связи, по-видимому, отключались, а торнадо перехватывал звонки на другие вышки, пока мы разговаривали. Это очень расстроило Терри, и я не против сказать вам, что я тоже был очень расстроен и обеспокоен. Я очень давно не чувствовал этого эффекта.Мой жук, преследующий шторм, исчез, Джон. Ведь меня преследовала буря!!

После того, как мы собрались и поцеловались, слава Богу, что мы живы, мы поднялись с пола и начали наш осмотр. Я нашел ей фонарик и осмотрел дом изнутри. Нетронутый и без повреждений водой или трещин снаружи. Затем я выглянул в дверь палубы и не увидел ничего, кроме листьев. То же самое с входной дверью, когда я открыл ее. Листья и ветки. Дождя не было, ветра не было, но на востоке все еще непрерывно сверкали молнии, пересыпанные синими и зелеными вспышками, поскольку линии электропередач, трансформаторы и подстанции были повреждены и отключены от сети.Я надел свои резиновые сапоги, и мы оба вышли на улицу, чтобы проверить внешние повреждения.

Мы потеряли несколько больших (12 дюймов в диаметре) веток серебристого клена, которые теперь блокировали нашу дорогу. Другой попал в нашу крышу, повредил желоб и софит и перекатился через крышу на задний двор. Многочисленные другие ветки были на нашей палубе и засоряли наш двор. Наша декоративная груша была сломана и измельчена и лежала на заднем дворе. Ветви и грушевое дерево были ориентированы с севера на юг, в сторону повреждения EF03, которое находилось на пути вдоль Уэстбрук-роуд – в ¼ мили к югу от нас.Большинство повреждений деревьев по соседству имели ту же ориентацию. Также северная сторона нашего дома была засыпана песком с измельченными листьями и мусором, но другие стороны дома были чистыми.

Палубную мебель запихнули в наш дом, а несколько стульев нашли во дворе соседа южнее. Каждая часть была очень тяжелой и скреплена якорем, но ветру удавалось очень легко перемещать их. Точно так же наша мебель на верхней палубе была свалена в кучу у южных перил.Я накрыл наружную мебель и скрепил ее якорями, как обычно делаю, когда есть угроза дождя или бури, чтобы защитить их.

Опять же, когда мы совершали нашу инспекционную поездку, в небе непрерывно сверкали молнии, но на востоке не было грома. Позже мы узнали, что еще один торнадо образовался над Энглвудом к северу и востоку от нас и двинулся на юго-восток, в то время как наш торнадо продолжал двигаться на восток, пересекая I-75 и север Дейтона, и в Риверсайд.

Мы поболтали с соседями, убедились, что все в порядке, и полтора часа слушали аварийные сирены, пока все проверяли свои дома.Ни дождя, ни ветра, только глубокий штиль и тишина. С убывающей молнией на востоке.

Сегодня (в субботу) пришел оценщик, чтобы проверить имущество. Повреждения, вызванные ураганом, привели к тому, что крыша была сорвана и перекрыта черепицей, один 40-футовый серебристый клен и 25-футовое грушевое дерево были удалены, включая измельчение пней, верхушку и отделку двух дополнительных серебристых кленов, а также новые водосточные желоба и софиты на передней части дома. Оценщик считает, что нам нужно оторвать и заменить наш сайдинг, но у нас есть возможность, чтобы строительный инспектор подтвердил его выводы.Визуально сайдинг выглядит нормально с несколькими вмятинами, но без незакрепленных секций или панелей, я бы с таким же успехом сохранил то, что у нас было 40 лет.

Тринити, Харрисон Тауншип, Огайо,

День начался как обычно. В этот теплый ненастный день капли дождя тикали по стеклу окна гостиной квартиры. Большую часть дня я провел, играя в «Call of Duty: Advanced Warfare» на Xbox 360 моего отца. Около 17:00 я начал слышать о штормовой системе на западе. Я завершил игру на ночь, когда подруга моей сестры сообщила нам о предупреждении о торнадо.Через несколько секунд завыли сирены. Я направился в ванную и наблюдал за красными кровяными тельцами на радаре, когда погас свет и пропала сотовая связь. Сестра велела мне выйти в коридор вместе со всеми. Небо осветили зловещие яростные молнии. Я укрылся в коридоре, пока снаружи грохотал звук поезда. Первый торнадо прошел, но теперь в нашу сторону направлялся второй. Воронка прошла над жилым комплексом, а затем двинулась в ночь от нашего местоположения, шоссе 48 в городке Харрисон, в сторону старого Северного Дейтона.EF-4 унес две жизни: одну в Селине и одну в Харрисон Тауншип.

Стейси Хауэлл, Вашингтон, штат Иллинойс, 1998 г.

В далеком 1998 году я только пришел домой из школы, и тут завыли сирены. Мама посадила меня под стол, а сверху поставила стол. Торнадо перепрыгнул через наш дом и унес с собой несколько черепиц. Но он вынес северо-восточную часть города.

Эрик Симмонс, май 2019 г., Литл-Рок, AR

Я был на заднем дворе, который мы называем задним двором, когда начался шторм.Поэтому я сказал всем, как обычно, укрыться, пока молния не утихнет. Некоторые люди пошли к своим машинам; некоторые вошли внутрь. Это был просто легкий дождь, и молния была вдалеке, поэтому я остался в своем пикапе, припаркованном рядом с забором, с большим деревом передо мной и металлическим навесом слева от меня. Прямо за мной, перпендикулярно моему пикапу, стоял полуприцеп. Дождь был легкий. Мой грузовик работал, и у меня были включены дворники. Я выглянул в окно со стороны водителя и заметил, что становится немного ветрено; некоторые из наших стульев для кемпинга взорвались.

Я выглянул через правое ветровое стекло и заметил, что лозы, растущие вдоль забора, начали как-то странно колыхаться. Мгновение спустя, точно так же, вокруг меня был ветер, и стало совсем темно. Ветер дул так, как я никогда раньше не видел. Потом на меня снесло кусок крыши и просто разорвало на куски в воздухе. Именно тогда заднее ветровое стекло моего пикапа разбилось, и меня забросало стеклом.

Дерево, сидящее прямо передо мной, довольно большое, рухнуло как ничто.Также часть забора снесло на капот моего пикапа. Я очень низко присел на сиденье водителя и просто молился. Я изо всех сил держался за руль. Я чувствовал, как поднимается задняя часть грузовика. Я все еще мог видеть за лобовым стеклом и видел, как передо мной взрываются линии электропередач. В этот момент видимость была очень плохой, но я все еще мог видеть вспышки. Это длилось около 45 секунд, но казалось, что это целая жизнь.

Я помню, как молился вслух, и у меня тряслись руки.В руке у меня был телефон, так что, конечно, хоть я и сходил с ума и молился Богу, думая, что, вероятно, не выживу, я решил попытаться снять на видео то, что смогу. Я мог видеть, как полуприцеп, который был позади меня, перелетел через меня и приземлился рядом с навесом для машины.

Я едва мог ходить. Я был в шоке, по колено в паводковой воде. Я ходил более или менее как зомби, трясясь и дрожа, глядя на два других полуприцепа, которые снесло ветром. Во все стороны бегали люди.Я не знаю, как долго я бродил вокруг. Некоторые из моих коллег-инструкторов увидели меня, подошли ко мне и спросили, все ли со мной в порядке. Я даже не мог говорить. Наконец мне удалось позвонить жене на работу, но она не может взять трубку, поэтому я оставил голосовое сообщение, которое у нее до сих пор есть. Я не думаю, что когда-либо захочу это слышать, потому что я помню, как кричал.

Не знаю, сколько времени мне понадобилось, чтобы успокоиться и прийти в себя, но в конце концов я вернулся, чтобы записать видеообзор повреждений. Затем я вернулся к своему пикапу, который все еще работал, и начал собирать обломки и гвозди, чтобы уехать оттуда.Я пережил пару травмирующих инцидентов в своей жизни как ветеран войны в Персидском заливе. Это был, без сомнения, один из самых травмирующих и ужасающих моментов в моей жизни. Я думаю, что настоящая причина, по которой я был так напуган, заключалась в том, что у меня не было ни подготовки, ни предупреждений, ни защиты от того, что грядет. Два дня спустя торнадо был классифицирован как торнадо EF-1. У него было основание от 75 до ста ярдов в поперечнике.

Чери, Брайан, Техас, 2019

24 апреля 2019 года я работал в своей мастерской по адресу 6964 Coyote Run, Bryan, TX, ремонтируя двигатель Volkswagen.Большую часть дня шел сильный дождь. Примерно в 16:30 дождь прекратился, и наступила жуткая тишина, за которой последовал стук чего-то похожего на град по металлической крыше магазина. Потом ветер начал завывать. после чего раздался громкий грохот у задней стены магазина. Я поднял взгляд и увидел, что ворота гаража длиной 16 футов изогнулись внутрь от ветра. Я подумал: «О нет, надеюсь, это не торнадо». Дверь выдохнула. Я вздохнул с облегчением, надеясь, что твистер проскочил магазин.Это облегчение было недолгим, так как в следующие несколько секунд я услышал звук поезда, который на самом деле звучал как жевательный металл, неописуемый на самом деле. Затем вся задняя стена магазина начала прогибаться.

Все, о чем я мог думать, это добраться до низа. Не было ни одного. Следующей моей мыслью было добраться до внутреннего холла, поэтому я побежал в ванную, лег на пол и схватил унитаз, зная, что он привинчен к земле. В следующие 2-5 секунд я увидел, как угол магазина и ванной комнаты поднялись и исчезли надо мной.Затем меня ударили с силой, которую я не могу описать, и я почувствовал, что меня поднимает в воздух, двигаясь назад со скоростью, которая казалась мне 100 миль в час. В меня со всех сторон попадали предметы и лучи из здания. Тысячи мыслей пронеслись у меня в голове, и я просто понял, что умер. Я молился, чтобы Бог спас меня, но меня снова швырнуло на землю.

Я понял, что жив, и не думал, что сильно пострадал. Затем с неба начали падать обломки. Я подумал: о, отлично, я выжил, когда меня унесло в воздух торнадо, теперь меня раздавит насмерть! Когда обломки падали на меня, я боролась, толкала и пихала все, что на меня падало, пытаясь сбросить с себя то, что на меня упало.Потом так же быстро, как началось, все закончилось. Нет шума. Я истекал кровью, и мне казалось, что моя лодыжка сломана, но я был жив. Я не мог дышать, потому что меня раздавили. Я толкнул еще раз и смог создать достаточно места для дыхания. Я кричала, чтобы кто-нибудь снял с меня здание, но никто не ответил.

Я вытер кровь с глаз и увидел рядом с собой Pontiac Catalina 1965 года выпуска. Моей первой мыслью было, почему эта машина в ванной со мной. Затем меня осенило, что я был примерно в 80 футах от того места, где когда-то стояла ванная, и находился на стоянке перед магазином.Я толкался и выкапывался из-под обломков, потрясенный, сердитый и благодарный Богу за то, что я жив. Я выжил, весь в синяках с головы до ног, со сломанной ногой и несколькими рваными ранами. На следующий день я вернулась в магазин и просто заплакала, увидев, куда я вылезла из осколков унитаза под тем местом, где я лежала. Оказывается, унитаз только что был установлен на восковом кольце и прибит к полу, ни одного болта в плите. Оглядываясь назад, можно сказать, что этот незапертый туалет, вероятно, и спас меня, поскольку я думаю, что путешествовал с обломками в смерче.не сидит на месте, пораженный полем обломков.



Крис, Халтом-Сити, Техас, 2007 г.

Это было 4 апреля 2007 года, около 18:00, когда мой отец скончался вскоре после торнадо, обрушившегося на Халтом-Сити, штат Техас. Меня не было с ним, когда произошел инцидент. В этот день везде бушевала буря и звучали сирены. Это нормально весной в Техасе. Друг моего отца, которому принадлежала эта недвижимость, рассказал мне следующую историю на следующий день после урагана, когда он лечился от травм в больнице.Они стояли снаружи, когда завыли сирены, глядя на зеленое небо, когда вокруг стало необычно тихо и спокойно. Мой отец посмотрел вверх и увидел «дыру» в небе и закричал «БЕГИТЕ!!!!». Друзья разошлись. Мой отец залез под большой деревянный стеллаж, где хранились тонны пиломатериалов. Его друг вцепился в дуб и не отпускал. Обломки полетели вокруг них, разорвав ухо моего отца пополам. Когда это произошло, он оглянулся и увидел, что полка вот-вот рухнет на моего отца. Он крикнул, чтобы тот выбрался из-под бревна и побежал к дереву, но, к сожалению, звук ревущего торнадо был слишком громким, чтобы мой отец услышал его друга.Полка рухнула вместе с моим отцом под ней, а F1 поднялась и закончилась. После того, как моего отца вытащили с помощью всех, кто был рядом, кто-то сделал искусственное дыхание, но спасти его жизнь не удалось. У него не было сломанных костей, и его тело все еще было целым. Судмедэксперт констатировал сердечную аритмию. Друг моего отца отделался порезами и синяками.



Скотт, Бартлсвилль, Оклахома, 1982

В конце марта 1982 года я был на весенних каникулах и всю неделю был дома один.За 3 дня до торнадо на улице было невероятно ветрено, но солнечно. Моя собака просто стояла во дворе и выла часами все эти 3 дня, а также действовала по-другому. Кстати, я никогда не видел, чтобы она так себя вела ни до, ни после этого периода времени.

Вечером того третьего дня, когда мы ужинали и начинали уборку, завыли сирены торнадо. Мы все были удивлены, учитывая, что на улице все еще было солнечно. Мама включила радио, и, конечно же, торнадо направлялся в нашу сторону.В Оклахоме, когда я был ребенком, если включались сирены, вы сначала выходили на улицу, чтобы посмотреть, прежде чем укрыться. Итак, мы все вышли вперед и столкнулись с несколькими соседями и их детьми, делающими то же самое. Это было почти как блочная вечеринка со всем волнением.

Отец моего лучшего друга стоял на своем грузовике с биноклем, пытаясь увидеть, где он может быть. На западе/юго-западе к нам быстро двигалась кромешная тьма, в остальном небо везде было голубым.Внезапно отец моего друга повернулся с выражением абсолютного ужаса и начал кричать: «Заходи внутрь, боже мой, заходи внутрь сейчас же!» Он схватил свою маленькую дочь под мышку и помчался к себе домой. Я никогда не забуду выражение его лица и страх в его голосе. Мне было 7 лет, и я знал, что это должно быть серьезно.

У нас не было подвала, поэтому мы все забрались во внутренний коридор с одеялами и подушками в основном на мне и ждали. Был короткий шквал с ветром/проливным дождем, а потом наступил полный штиль.Я думал, что все кончено, но потом мой папа сказал: «Вот оно, готовься». Через несколько секунд мы услышали тихий гул, который становился все громче. Это больше походило на звук реактивного двигателя, чем на приближающийся поезд.

Когда он проходил через наш район, весь дом ощущался и звучал так, как будто он был в аэродинамической трубе / пескоструйной установке. Я никогда не чувствовал, чтобы дом так трясся и содрогался, и звук грязи, обломков, чего-то еще, сгребающего дом, был почти неземным. В худшем случае мои родители, которые не были невероятно религиозны, начали читать молитву «Отче наш» и говорить друг другу и мне: «Я люблю тебя, несмотря ни на что» снова и снова.До сих пор я плачу, понимая, что они думали, что мы можем не выжить в тот день.

Наконец все закончилось, и мы вышли наружу, чтобы осмотреть сцену. Судя по всему, торнадо проезжал через город, а не шел по непрерывному пути, и перепрыгнул прямо через мою улицу, но разрушил дома и предприятия всего в 2-3 кварталах в любом направлении. Наша улица была завалена бумагой, сайдингом, ветками деревьев и т. д., но в целом мы получили очень незначительные повреждения. Две улицы вниз, хотя людям не так повезло.

В безумном укрытии мы забыли о моей собаке на заднем дворе. Я перевернулся, когда ее не было там после шторма. Мы звали ее, но никакой реакции, как вдруг она выходит из-под бетонной плиты сарая вся мокрая и грязная. Она зарылась под эту бетонную плиту, чтобы укрыться. Она продолжала жить хорошей собачьей жизнью и умерла от старости.



Кимберли, Лансинг, Теннесси,

Я жил в Лансинге, штат Теннесси, на ферме в передвижном доме. Канал погоды предсказывал плохую погоду, поэтому мы с мамой, папой, братом и я пошли в дом моих тети и дяди недалеко от нас, потому что у них был подвал, и позвонили нам и попросили приехать на всякий случай.Я помню, как был в гостиной с несколькими членами семьи, тётями и двоюродными братьями. Моя двоюродная сестра сказала, что в дом ее подруги только что попали. Помню, очень быстро стемнело. Моя бабушка, которая, к сожалению, через несколько лет попала в еще один сильный торнадо в Мосси-Гроув, штат Теннесси, была в ужасе от штормов. Мой папа и мои дяди кричали с крыльца, чтобы они скрылись в подвале, потому что торнадо «надвигался на гору».

Помню, мой адреналин даже в детстве был просто зашкаливающим.Мы начали путешествие в подвал и, спустившись по лестнице, увидели, что подвал был полностью затоплен, за исключением одного небольшого пятна в дальнем углу, которое находилось на холме. Нам пришлось в основном плыть в безопасное место. Только я не умел плавать, поэтому моя мама подняла меня и понесла. Мы все сгрудились в этом углу подвала и просто сходили с ума, пока моя бабушка молилась на языке, которого я не понимал. Прямо напротив нас на уровне земли было одно маленькое пыльное окно, и я видел торнадо почти так, как если бы он был в рамке, как картина, приближающаяся к нам.Вы могли видеть крышу дамы на улице, просто вращающуюся в торнадо, и я действительно думал, что мы все умрем. Мой папа и дяди все еще стояли на крыльце и смотрели на это как ковбои, чего я никогда бы не посоветовал. Это были 90-е годы, когда еще не было телефонов с камерами. Торнадо приблизился, и молитвы стали громче. Я ожидал услышать звук, похожий на звук поезда, но он больше походил на звук истребителя, который был очень зол. Каким-то образом оно «перепрыгнуло» через наш дом и некоторое время продолжало движение позади нас.Мы думали, что все в порядке, но ночь только началась.

Думаю, в тот день у моего дяди случился сердечный приступ на крыльце из-за чистого страха. Мы отправились в больницу, пока предупреждения еще раздавались, как штрафы за парковку. Это была самая страшная поездка. Я помню, как смотрел в окно, ожидая увидеть еще один торнадо в любую минуту. К счастью, мы благополучно добрались и провели часть ночи в больнице. Мой дядя был там в течение нескольких дней, но его освободили, и он все еще силен сегодня.

Перенесемся на 11 ноября 2002 года, Мосси-Гроув, Теннесси. Небо было таким голубым весь день, но у меня была дыра в животе, когда я увидел черные тучи вдалеке. Бедная Нана была в церкви той ночью вместе с другими членами семьи, а моя кузина Линда встала со своим новорожденным, чтобы напиться из фонтанчика у входа. Она подняла голову и увидела огромный торнадо, пронесшийся по парковке. Она побежала и нырнула на скамьи, в то время как торнадо сдвинуло церковь с фундамента.Большая часть прихожан нырнула в угол. Этот угол церкви все еще оставался там после того, как все закончилось. В ту ночь мы потеряли жизни, а в таком маленьком округе мы чувствовали каждую утрату, особенно маленькую девочку, которая даже не успела начать свою жизнь. Ее папа пытался доставить ее в безопасное место из передвижного дома, в котором они находились. По иронии судьбы, их передвижной дом не пострадал, но их грузовик был, и они оба погибли вместе. Этот город до сих пор хранит шрамы и страх. Все мы делаем на самом деле. Мне однажды сказали, что из-за гор нас не могут поразить торнадо.Какая глупость говорить, тем более, что Мосси-Гроув чуть позже снова не попал под удар, но в тот день небо проявило милосердие и успокоилось, как будто оно сжалилось над нами и нашим городом, не принадлежащим Walmart или McDonalds. Молния может ударить дважды, три, четыре раза в одно и то же место. Печально то, что большинство из нас до сих пор не готовы к другому. Я работаю над планом. Это лучшее, что может быть здесь, в Дикси-Элли, потому что бури усиливаются. Апрельская вспышка была кошмаром, и я застрял в Food City, который вот-вот должен был закрыться, в то время как там, где я был, было еще одно предупреждение о торнадо.Я так замерла от страха, что мой отец подъехал ко мне только для того, чтобы позволить мне следовать за ним домой. По дороге в его грузовик ударила молния. В любом случае, будьте готовы, люди, и, самое главное, будьте в курсе. Я слушаю Weather Channel и благодарен. Мой 6-летний сын стал метеорологом. Он любит погоду так же, как и я, и может рассказать вам, как бывает любой шторм, ураган, торнадо, наводнение, умный малый.

Гэри Алан, округ Кофе, штат Теннесси, октябрь 2011 г.

Живя в «Дикси Аллее», мы получаем много штормов.В апреле 2011 года нас уже обрушивали торнадо. В нас не попали, но бедная Алабама потерпела крушение. Было крайне странно видеть обломки бумаги из Алабамы, падающие с неба в Теннесси. Даже консервы!

В октябре 2011 года у нас был торнадо и МАССИВНЫЙ град. Там, где я работал, град был заметным, но размером с горошину. Я никогда не видел, чтобы так много града выпадало так долго. Это продолжалось около 10 минут. Был ливень с градом и сильный ветер. Мы все просто стояли и смотрели на это.Приближалось время бросить курить. Не нанес никакого ущерба, о котором можно было бы говорить. Пока я ехал домой, чем ближе я подходил, тем хуже все выглядело. Деревья были полностью лишены листьев. Машины стояли на обочине дороги с разбитыми лобовыми стеклами. Мой дом белый. Когда я выехал на подъездную дорожку, мой дом был зеленым! Не было ни дюйма, который не был бы засыпан листьями. Уже тогда град размером с куриное яйцо был по всему двору и подъездной дорожке. Все почтовые ящики были высосаны, а почта лежала посреди дороги.Линии электропередач были отключены. У меня оборвалась линия электропередач.

Настоящий град выглядел так, будто был размером с грейпфрут, и продолжался ровно столько же, сколько и ураган над городом. Около 10 минут. Я был очень благодарен, что закрыл свой бассейн за выходные до этого. Тонны мусора в крышке. После этого события начали происходить довольно быстро. Прибежала моя соседка и спросила, есть ли у меня повреждения. Они сидели у себя на крыльце, увидели воронку и побежали. Никаких предупреждений в тот день не было.Это довольно распространено здесь. Штормы появляются так быстро, что вы должны быть хорошим бдительным человеком.

У меня зазвонил мобильный телефон, и мои родители возвращались в город как раз там, где началась буря. Они сказали, что видели, как к ним быстро приближалась черная туча, а затем обрушился град. У них выбили ветровые стекла, машину подняли и выбросили в кювет. Я пошел, чтобы забрать их, и вы даже не могли вернуться туда из-за всего мусора на дороге и копов, отгоняющих всех.

Всем в городе нужна была новая крыша. Кровельные компании из всех штатов Союза разбили временный лагерь здесь, в городе. Наладчики установили палатки на парковке торгового центра, чтобы вы могли въехать на своей машине, чтобы оценить ущерб в стиле сборочного конвейера. Кровельные компании ходили от двери к двери. Вы не замечаете вещи сразу. Сразу после той бури стало по-зимнему холодно, слишком холодно, чтобы выйти и осмотреться. Пришлось менять кровлю на дом и все хозяйственные постройки.

Затем, весной, когда стало достаточно тепло, чтобы можно было выйти на улицу, вы замечаете странные вещи.Экраны были выдернуты из рам в окнах. На некоторых виниловых панелях были отверстия. Вентиляционное отверстие сушилки было сломано. Пластиковое ведро, наполненное песком для ступеней бассейна, было разбито. Кикер снимал крышку с бассейна, а пластиковые боковые поручни выглядели как швейцарский сыр! Все отверстия были примерно 2-4 дюйма в диаметре. УДИВИТЕЛЬНЫЙ! На то, чтобы выполнить все кровельные работы в городе, ушло около 2 лет или около того. С таким большим градом и таким сильным градом погиб скот.Просто разбил все вдребезги.

Фрэнсис, Паркер, Колорадо, 1983 г.

Это было весной 1983 года. Я гостила у родителей в 7 милях к юго-востоку от Паркера, штат Колорадо, пока мой муж (морская пехота США) был за границей. Мой ребенок спал в спальне, выходящей окнами на запад, мама и папа пошли по магазинам, и я подумал, что грозовые тучи на западе могут принести град. Я вышел, чтобы прикрыть молодые овощные растения в саду моей матери, на склоне холма примерно в 100 ярдах к югу от дома.

Каждый раз, когда я смотрел на бурю, меня тревожило, насколько она увеличилась и как быстро приближалась.Накрыв последние овощи, я стоял на склоне холма, удивляясь, почему так много шума доносится со всего западного неба… Потом я понял причину шума циркулярной пилы. Буря бушевала на холме, с юго-западного угла 5-акрового участка моих родителей, прямо на меня. Его передний край был четко очерчен, как стена. Град внутри него жевал ветки кустарникового дуба и сосны желтой, смешивал их с взметнувшейся землей и травой и выбрасывал их наружу, как ракеты.Я побежала к дому и своему ребенку.

Когда я ворвался в дом через западную дверь солнечной веранды и рефлекторно захлопнул дверь за собой, град вгрызся в сетчатую дверь и дерево надо мной. Растертый лед и оторванный экран от двери со свистом обрушились мне на пятки, а ледяной туман отскочил с такой силой, что мои волосы сдулись дыбом. Когда я прорвался через крыльцо в дом и на север, по коридору, окна вдоль западной стены взорвались, одно за другим, слева от меня и всего в доли секунды позади меня.Я подбежал к сыну, выдернул его одной рукой из кроватки за мгновение до того, как взорвалось окно, и, схватив его на руки, помчался в подвал и в подвал. Свет не работал.

Когда мои глаза привыкли к темноте, я попыталась разглядеть лицо моего ребенка достаточно четко, чтобы найти раны. Никто. Я ощупал его весь на предмет стекла. Не было ни одного. Потом я понял, что он плачет — возможно, кричит — и я не мог слышать его из-за шума бури: ревущего ветра, грохота града и постоянных, накладывающихся друг на друга взрывов и грохота молнии.Я никогда не слышал столько молний и такого шума бури. Это было оглушительно. Я пытался его успокоить, но тут в дом попала молния, и вдруг я тоже испугался. Боимся, что нас сожгут заживо, если сгорит дом над нами и рядом с нами. Вместе мы сгрудились, испуганные, и плачущие, и ожидающие. Я не чувствовал запаха дыма. Я сказал себе, что все будет хорошо. Затем так же внезапно, как и появился, шум исчез; кроме глухого рева и грохота молнии, движущейся на северо-восток, как звук большого грузовика без глушителя, едущего со скоростью две мили в час.Так что я начал выходить из подвала. Но когда я высунул голову из двери, чтобы заглянуть в подвал, снова раздался ожесточенный стук в северную стену дома. Так что я держал своего сына и успокаивал его там, в подвале, пока грохот усиливался до рева, доносившегося из всего дома над нами, и снова медленно стихал.

Один раз сожжено — дважды выучено. Я остался в подвале, ожидая, когда буря снова вернется. Когда я больше не мог его слышать, я, наконец, вышел из подвала.Я слушал радио на батарейках: никаких сообщений о буре. Я позвонил в новости KOA, чтобы узнать, ожидаются ли новые штормы. Они не видели штормов на своих картах и ​​явно считали меня сумасшедшим.

Я позвонил брату, который жил неподалеку. Он и его семья укрылись от шторма в спецдоме, который он строил. Они сгрудились в две группы, в юго-западном и юго-восточном углах здания, и со страхом наблюдали, как 30-футовая южная стена гостиной дома, простирающаяся между ними, изгибается и качается от порывов бури.Оно выдержало. Они были в порядке. Мои родители приехали домой — они видели град и обломки на дорогах, но не видели бури.

Мой брат и его семья направились домой и обнаружили, что в Пайнери, районе к югу от Паркера, было так много града, что пришлось вызывать снегоочистители, чтобы убрать град, поскольку автомобили и даже пикапы, подобные его, не могли пройти через. Когда наконец прибыли плуги, глубина была еще 12 дюймов.

С дома моих родителей почти слетела черепица, сайдинг был выбит и расколот, все северные и западные окна выбиты, а экраны разорваны в клочья.У деревьев в буреломе не осталось ни мелких ветвей, ни коры, только голая древесина с северной и западной сторон от стволов и более крупных ветвей. Но мой папа построил дом из 3/4-дюймовой фанеры там, где требовалось только 1/2 дюйма, и град не пробивал его. Наши северные соседи сообщили, что град прошел через их крышу и вонзился в деревянный пол.

Мою машину, припаркованную снаружи, безжалостно погнули и забили, но все стекла уцелели; в то время как задняя часть машины того же соседа была забита лишь слегка, так как она находилась в их гараже, а град попал только через окна гаражной двери; но оба задних фонаря и заднее стекло были разбиты.

Две недели спустя, если я правильно помню, KOA — местная радиостанция — с досадой признала, что полностью пропустила шторм. Он был настолько густо засыпан градом, что на радаре он казался твердым, как и сама Земля. Так продолжалось до тех пор, пока один из их сотрудников не попытался подать несвязанный страховой иск, и ему сказали, что каждый доступный специалист по урегулированию претензий во всех Соединенных Штатах был занят стихийным бедствием в Паркере, штат Колорадо… что KOA и остальные страна узнала о буре.

Мишель, Скиатук, OK, 1991

Весной 1991 года я жил на даче недалеко от Скиатука, ОК. Я был в гостях у друзей в городе, когда заметил, что по телевизору показывают предупреждение о торнадо, направляющемся в Скиатук. Я убедил своих друзей укрыться в чулане в конце коридора. Шум, который я услышал во время удара торнадо, был неописуем. Я помню, как слышал скрип гвоздей из досок, когда их выбивал свирепый торнадо. Когда все закончилось, смерч, обрушившийся на наш город, измерялся F-4.Он сровнял с землей несколько кирпичных домов в этом районе. Шкаф, в котором мы были, был в порядке, и мы были в порядке. От комнаты к западу от чулана, прямо рядом с чуланом, осталась только дверная рама. Моя мама едва не попала в ужасную аварию, когда мчалась в город под проливным дождем, чтобы найти меня. Все, что она могла сделать, это позвать меня, потому что все телефонные линии и электричество были отключены, а их мусор был опасным. У меня ревматоидный артрит, поэтому сильное низкое давление временно вывело меня из строя. Я не мог ходить.Мой друг отнес меня к моей матери, которая затем отнесла меня к машине, припаркованной примерно в полумиле от меня. Должен сказать, что молитва и то, что мы залезли в эту каморку, скорее всего, спасли нам жизнь в ту ночь. Это был самый пугающий опыт, через который я когда-либо проходил. Людям действительно нужно обращать внимание на прогноз, особенно в весеннее время. Торнадо могут творить удивительные, но пугающие вещи.

Ларри, Спрингфилд, Массачусетс, 2011 г.

Это было 1 июня -го -го года 2011 года, когда приземлился Торнадо, который затронул жизни многих и унес жизни троих.Спрингфилд, штат Массачусетс, относительно не знаком с разрушительными действиями таких штормов. Несмотря на то, что летом случаются сильные штормы, торнадо в наших краях случаются редко. В этот конкретный день у нас было наблюдение за торнадо NOAA. Большинство думало, что это маловероятно, но местные власти, прислушавшись к этому предупреждению, наверняка спасли много жизней.

Школы закончились досрочно, а послешкольные мероприятия были либо отложены, либо отменены. Около 4:00 по телевидению появилось предупреждение о торнадо. Это предупреждение указывало точное местонахождение и направление наблюдаемого шторма, и он несся к нашему району.Я сказал жене, что мы направляемся в подвал, когда позвонил. Она сказала мне, что я слишком остро реагирую, но я взял строгий тон и повторил то, что только что сказал.

Глядя на запад, я увидел, как небо приобретает зеленовато-коричневый оттенок, и внезапно деревья начали гнуться под натиском ветра. Я закричал, и мы все пошли в подвал. Когда мы достигли пола подвала, я услышал сильный удар, от которого сотрясся дом. У нашей соседки клен с двумя стволами раскололся надвое и упал в ее дом.Все закончилось всего за несколько минут, и когда все стихло, я вышел назад и увидел изоляцию на земле и новое, что здания, должно быть, были повреждены. Нам повезло. Благодаря ранним предупреждениям Национальной метеорологической службы и реакции официальных лиц. Было очень мало травм или смертельных случаев. Если бы в школе были занятия, учащиеся ходили бы по улицам, и, вероятно, погибло бы гораздо больше жизней.

Женщина была убита, когда она защищала своего ребенка в ванне, еще одна была убита, когда ее R.В. подняли и бросили в палаточном лагере, а еще один мужчина погиб в своей машине от упавшего дерева. К счастью, единственными проблемами, которые у нас были, были отключение электричества на несколько дней и школа моих детей, Соборная средняя школа, была разрушена. Спасибо тем, кто работает в Национальной метеорологической службе. Жизни были спасены тем июньским днем ​​благодаря их самоотверженности и стремлению понять погоду.

Татьяна, Юта, 2016

Это событие было в 2016 году. Я живу в Юте, и я был на кухне, где у нас была стеклянная дверь, чтобы выйти на задний двор.Я выглянул наружу через закрытую дверь, потому что увидел листья, которые были на моем заднем дворе и на заднем дворе моих соседей, и я подумал: «Вау, листья плывут! Как будто инопланетяне собирают листья!» Тогда моя мама сказала отойти от окна и взять мою младшую сестренку, которой было 2 года, и поэтому я переместил ее. Я спросил маму «почему?» И она сказала «потому что это торнадо». Я испугался, у нас отключилось электричество, мы не смогли найти свечи, но потом нашли, и я был счастлив. Я был так счастлив и благодарен, что я все еще жив и невредим.Некоторые из моих друзей чуть не погибли, потому что упали большие деревья. Это было незабываемое событие.

Шан, Макаллен, Техас, 2010 г.

Нас не было в городе, когда в 2010 или 2011 году на Макаллен, штат Техас, обрушился град. Снег пронесся по северному Макаллену, и окна домов с северной стороны были выбиты. Некоторые считают, что это мог быть небольшой торнадо. Однако часть наводнения была вызвана скоплением града над уличными стоками, препятствующими выходу воды из-за проливных дождей. Вода поднялась, и дома, которые вы никогда не ожидали, затопило.С тех пор мы занимаемся страхованием от наводнений.

Аманда, Омаха, Небраска, май 2008 г.,

Когда ты живешь в переулке Торнадо, тебе вбито в голову, что смотреть, чувствовать, слышать и даже нюхать при торнадо. Это был май 2008 года, около часа или двух ночи. Я жил в парке передвижных домов в Омахе прямо по улице от Зоринского озера (всегда был убийственный вид!). Мы с друзьями сидели на ее крыльце, разговаривали и прекрасно проводили время. Я все смотрел в сторону Зоринского озера. Я знал, что приближается буря; Вы могли просто чувствовать это и чувствовать запах дождя.В тот день было так влажно, и по мере приближения грозы температура быстро падала. Я выглядываю и вижу только молнию. Я вообще не слышал грома. Я говорю своим друзьям: «Я вижу молнию, но нет ни грома, ни дождя, ничего. Обычно слышишь гром». Следующее, что я понял, ветер внезапно прекратился, и наступила тишина. Ни сверчков, ни лягушек, ни саранчи, зовущих себе пару. Ничего такого. Я звоню своим друзьям, и мы забираемся внутрь трейлера. Как только мы закрываем дверь, мы слышим звук, похожий на звук товарного поезда.Весь дом затрясся, и мы пригнулись и сбились в кучу. Дверь распахнулась, и я выглядываю наружу, пока мы сцепляем руки, чтобы убедиться, что мы стараемся оставаться вместе. Все, что я вижу, это дождь и что-то похожее на клубящийся вокруг дым. Папа моего друга выбежал из спальни, хлопнул дверью и спросил, все ли у нас в порядке. Не было ни сирен, ни предупреждений, ничего. Передвижной дом перестал трястись. Было все еще так спокойно, а потом завыли сирены. Он был настолько слабым, что я подумал, что потерял слух.Включаем телевизор на 7 канал и видим Билла Рэндби, главного метеоролога, который сказал, что в черте города был подтвержден торнадо. Он приземлился в Омахе, но сирены запоздали, и он уехал за пределы парка. Выходим на улицу и смотрим на наше маленькое сообщество. Погибших не было, раненых было мало, но, будучи мобильными домами, они все еще держались крепко. Оказалось, что торнадо не полностью приземлился в парке, но все же бросил навес в соседнюю машину и наклонил дерево до такой степени, что вы не могли выехать на дорогу ни на одном транспортном средстве.Я помню, как глубоко вздохнул, обнял подругу и побежал к маме домой, чтобы убедиться, что с ней все в порядке. До сих пор я помню тот день, и он до сих пор играет в моей голове. Теперь у меня есть две маленькие девочки, которым я передаю все «фермерские хитрости» и учу их смотреть в небо и ступать весной в убежище от торнадо.

Сьюзен, Ред Спрингс, Северная Каролина, 1984

День был прекрасный, мы собирались в дом матери моего мужа на пикник.Мальчики (тогда им было 11 и 7 лет) направились к грузовику. Мой муж позвал нашу собаку, помесь хаски и чау-чау, чтобы она села в кузов грузовика, но он не хотел выходить из дома. Мой муж начал возиться с ним, но было видно, что Хобо был расстроен. Собака просто не выходила из дома. Я сказала мужу, что что-то не так, и вдруг вы почувствовали, как воздух изменился. Я позвал мальчиков вернуться в дом. Мы добрались до центральной части дома, когда все двери распахнулись.Это, наверное, единственное, что нас спасло, кроме собаки. Торнадо проложил путь через лес, направляясь за дом, может быть, на 10 футов, и продолжался до тех пор, пока весь город, казалось, не был снесен. Менее чем через 45 минут Национальная гвардия была там и объявила военное положение. Государственный патруль приехал, чтобы попросить моего мужа расчистить некоторые дороги. Только со мной, детьми и Бродягой я провел самую длинную ночь в своей жизни. По звукам сирен и вертолетов было видно, что все действительно плохо! Я помню, как выглянул наружу, когда стемнело, и сосны светились от сока там, где были сорваны верхушки.Это было потрясающе незабываемое событие!

Уильям, Смитвилл, Массачусетс, 2011 г.

27 апреля 2011 года вспышка торнадо обрушилась на Смитвилл, штат Миссисипи. Услышав предупреждение, я вышел на улицу. Было частично облачно и тепло, но стало прохладно так быстро, что я подумал, что все кончено, и пошел обратно в свой дом. Я жил в квартире в доме с двойной стеной, звуконепроницаемой стеной, которая отделяла мою квартиру от соседей. Я смотрел новости. Главный метеоролог WTVA Мэтт Лаубхан сказал, что шторм приближается к Смитвиллю, и я просто стоял и смотрел, ждал, смотрел в телевизор и думал, что этого не произойдет.Примерно через 30 секунд электричество отключилось, и весь дом трясло в течение минуты, а затем остановилось, и я подумал, что все кончено, поэтому я собирался встать с пола, когда тряска началась снова и на этот раз не прекращалась. Я почувствовал, как упало давление, и по мере того, как тряска становилась все громче, я забеспокоился. Потом мне показалось, что дом взорвался. Я очнулся через полтора часа в поле в 1/4 мили от дома с порезами на теле и глубоким порезом на голове, весь в крови, грязи и траве. Меня отвезли в Тупело, штат Миссисипи, где я провел две недели на выздоровлении.

Мать-одиночка строит дом площадью 3500 квадратных футов, просматривая обучающие видео на YouTube

Каре Брукинс нужно было восстановить свою семью.

Мать-одиночка четверых детей — Хоуп, Дрю, Джада и Роман, которым на тот момент было от 17 до 2 лет, — недавно расторгла брак, в котором она стала жертвой домашнего насилия, и Брукинс чувствовала, что она и ее дети сломлены.

«Мы потеряли способность смеяться вместе», — сказала она СЕГОДНЯ Home. «Нас так долго били».

Во время Дня Благодарения в 2007 году она везла своих детей в хижину в горах Озарк, когда проехала мимо дома, полностью разрушенного торнадо.Остались только куски дерева и гвозди.

«Я остановилась и вышла посмотреть на него и смогла заглянуть внутрь стен», — сказала она. «Я подумала: «Держу пари, что смогу восстановить это, если очень постараюсь». И с небольшой помощью YouTube она и ее семья сделали именно это.

Кара Брукинс и ее детиКара Брукинс

В эти выходные она и ее дети фантазировали о том, каково это построить собственный дом. «Дети присоединились и начали рисовать планы этажей в маленьких блокнотах», — сказала она.Следующее, что она знала, это получение ссуды на строительство.

СВЯЗАННЫЕ: Мать-одиночка управляет компанией по производству одежды из своего «значащего и волшебного» дома — см. Внутри

Работая полный рабочий день, Брукинс должна была завершить проект за девять месяцев из-за условий кредита. «Мы знали, что будет тяжело», — сказала она. «Но мы понятия не имели о масштабах».

Поскольку кредит покрывал только расходные материалы, Брукинс и ее дети должны были сделать все возможное, чтобы сократить расходы, а это означало, что большую часть работы они будут делать сами.Они будут искать учебники на YouTube, чтобы увидеть, что им нужно сделать.

«YouTube в 2008 году был неорганизованным», — сказала она. «В основном это были любительские видео». Поскольку в то время у семьи не было смартфонов, они не могли использовать Google на сайте вакансий, поэтому им приходилось смотреть его накануне вечером. «На следующий день было много вопросов «Ты помнишь, как…?», — сказала она.

Закладка фундамента была самой сложной частью, сказал Брукинс. Кара Брукинс

Брукинс сказала, что фундамент был самой сложной частью, как физически, так и морально.

«Мы тогда были такими слабыми. Мы таскали эти блоки и шли по грязи. У нас не было подходящих рабочих ботинок, поэтому мы надевали полиэтиленовые пакеты на ноги вместе со старыми теннисными туфлями. Мы были совершенно не готовы».

Дети помогали строить дом после школы и ночью. Кара Брукинс

Но что-то случилось, пока они работали вместе. «Мы набрали мышечную массу. Мы обрели уверенность. Мы научились смеяться. Мы научились общаться». Брукинс сказал, что после того, как фундамент был готов, они смогли общаться почти телепатически.

СВЯЗАННЫЕ: Вот что произошло, когда я взяла свою семью, чтобы остаться в крошечном доме площадью 204 квадратных фута

«Кто-то мог поднять руки, просто хрюкнуть и получить инструмент, который он хотел», — сказала она со смехом. .

Покраска домаКара Брукинс

Конечно семья не все делала на участке. Они доверили работу по электрике и ОВК лицензированному специалисту, а дружелюбный пожарный помог им с некоторыми работами за 25 долларов в час.

Профессионал сделал кирпичи снаружи дома.Кара Брукинс

В доме площадью 3500 квадратных футов, который они с любовью называют «Усадьба Чернильниц», есть пять спален, две с половиной ванные комнаты и гараж на три машины.

СВЯЗАННЫЕ С: «Там, где мы в безопасности»: выживший в авиакатастрофе строит дом своей мечты — см. внутри

«Мы многое перестроили, следя за тем, чтобы все было сделано максимально надежно. Я также очень хорошо знала об энергоэффективности», — сказала она. «Моя цель состояла в том, чтобы иметь дом, в котором было бы очень недорого жить».

Библиотека, где Кара Брукинс пишет большую часть своего времени.Кара Брукинс

Брукинс сказала, что ее любимая комната — библиотека с книгами от пола до потолка. Стиль декора — французский кантри, и здесь выставлено множество семейных предметов, таких как предметы, переданные ее родителями, бабушкой и дедушкой.

КухняКара Брукинс

Она добавила, что весь опыт, каким бы сложным он ни был, того стоил.

«Я все время слышала советы, типа «просто встань с постели, просто завари кофе». Если бы моя цель состояла только в том, чтобы встать с постели, я бы ничего не добилась», — сказала она.Ее советы другим, выходящим из сложной ситуации? «Ставьте невероятно большие цели — смотрите на общую картину».

Последнее предложение книги Брукинс «Восстание» нарисовано вручную в гостиной. Кара Брукинс

Чтобы узнать больше о вдохновляющей истории Брукинс, прочтите ее книгу «Восстание: как дом построил семью», вышедшую 24 января.

19 песен, которые имеют значение прямо сейчас

Для своих последних выступлений перед пандемией Билл Фризелл гастролировал по джаз-клубам США со своим новым квартетом HARMONY: Frisell на электрогитаре вместе с великой драматической певицей Петрой Хейден, Хэнком Робертсом на виолончели и Люком Бергманом на баритон-гитаре.Когда я увидел их в Балтиморе в первую ночь марта 2020 года, они, казалось, находились в состоянии длительного слияния разумов. HARMONY — тихая группа, и хотя каждый музыкант виртуозен, их цель — соблюсти концепцию, в честь которой назван проект. Ничто не звучит высоко, ни один инструмент не заглушает другие; они играют, чтобы смешаться. Бергман и Робертс время от времени добавляли свой собственный бэк-вокал, а Фризелл скользил по всем их мелодиям на своей электрогитаре, иногда дублируя вокальные партии Хейдена, иногда создавая драму самостоятельно.Временами — особенно когда они играли старые песни вроде «Red River Valley» или «Hard Times Come Again No More» — они звучали как камерная группа, собравшаяся вокруг костра в прерии.

В этом месяце Фризеллу исполняется 70 лет, и в этот момент инновации и исследования настолько фундаментальны для его музыкальной индивидуальности, что даже небольшая неприметная группа, в которой поют все, кроме него, по-прежнему сияет его чувствительностью. Одноименный дебютный альбом HARMONY, выпущенный в 2019 году и ставший первой записью гитариста в качестве лидера Blue Note за его 40-летнюю карьеру, содержал ту же жанрово-неопределенную смесь музыки, которая типична для Frisell: джазовые стандарты, шоу-мелодии, старый фолк. песни и запоминающиеся, мелодичные оригиналы.Читать далее

В Балтиморе HARMONY завершились песней, которую группа еще не записала, но Фризелл часто играл в последние несколько лет. Это несложная мелодия с очень глубокой историей. Музыковеды проследили его происхождение до гимна 18-го века, и его версию, вероятно, пели порабощенные рабочие. Это тоже была профсоюзная песня, которую пели бастующие рабочие в 40-х годах, примерно в то время, когда Пит Сигер впервые услышал ее и помог распространить среди публики на фольклорных фестивалях 60-х.Движение за гражданские права, начиная со Студенческого координационного комитета ненасильственных действий, приняло его в качестве неофициального гимна, сделав его настолько известным, что президент Джонсон процитировал его название в своем призыве к принятию Закона об избирательных правах в 1965 году. Во всех этих случаях — а также на площади Тяньаньмэнь, в Соуэто и во многих других местах протеста, где она была слышна — «Мы победим» была скорее выражением коллективной надежды, чем призывом к оружию. Это провозглашение веры.

Фризелл сказал мне, что с музыкальной точки зрения ему нравится эта песня из-за того, насколько глубоко он ее усвоил.«Например, когда вы идете и напеваете или насвистываете, почти не осознавая этого, — это то, чего вы хотите», — говорит он. «Вот что такое «Мы преодолеем». Это в нас, мелодия и слова. Когда я ее играю, песня похожа на тренажерный зал в джунглях, в котором вы можете поиграть. Песня есть, и вы можете взлететь куда угодно».

В Балтиморе Фризелл и его товарищи по группе исполняли «We Shall Overcome» с радостной целью, Фризелл импровизировал, в то время как все три вокалиста объединились.Тогда я еще не знал, что это будет мой последний концерт с билетами, прежде чем залы по всей стране погрузится в темноту. Последним, что я испытал в переполненном клубе, было то, что Петра Хейден высоко подняла руки и заставила всех нас, включая Фризелла, петь вместе для нашего освобождения.

Если бы все пошло так, как планировалось, следующим шагом Фризелла было бы создание новой группы, на этот раз номинально джазового трио с басистом Томасом Морганом и барабанщиком Руди Ройстоном. Дела, конечно, пошли не так, как планировалось.Ежедневник Фризелла вскоре был заполнен отмененными концертами. «Это было своего рода травмой», — сказал он мне через Zoom, хотя его вездесущая улыбка никогда не дрогнула. Но дебютный альбом нового трио в конце концов вышел в августе 2020 года. Он завершается собственной версией «We Shall Overcome» — инструментальной, пасторальной по своему ощущению, соул-балладой в конце записи, проведенной в бессвязных кругах. окраина высокой одинокой страны и просторный современный джаз.

Ройстон и Морган хорошо зарекомендовали себя в своей карьере, но они оба моложе Фризелла, и каждый пришел в широко открытый мир джаза, который помог создать Фризелл.В начале 1980-х Фризелл начал включать цифровые лупы и другие эффекты в свою живую и записанную игру и в конечном итоге создал совершенно новую роль электрогитары в джазовом сеттинге: создание атмосферы, полной сверкающей реверберации, эха гармоник, волнистого шепота, который незаметно проникает в музыку. из-за пределов группы. Сплетая эти звуковые фрагменты вокруг трио с барабанщиком Полом Мотианом и саксофонистом Джо Ловано, он привносил в инструмент новую просторность и задумчивость, полностью переустанавливая его динамический диапазон.Его самая тихая игра была подобна далекому радио; его самым громким был крик хэви-метала, который мог бы стоять рядом, например, с гитаристом Living Color Верноном Ридом на дуэтном альбоме 1985 года «Smash & Scatteration».

Подход Фризеля к своему репертуару был таким же новаторским. Он знал свои стандарты, но рано заработал репутацию человека, который открыт для поп-музыки и всего остального — наиболее известный из них — его запись 1992 года «Have a Little Faith», в которой есть все — от оркестровки небольшой группой балетной партитуры Аарона Копленда до обжигающая инструментальная версия той же группы песни Мадонны «Live to Tell.Похожая авантюрность была и в его оригиналах: в 90-е годы он сочинял для скрипки и валторн (в «Квартете»), для музыкантов мятлика (в «Нэшвилле»), для музыки к фильмам и для саундтреков к инсталляциям.

Это большое достижение Фризелла: он делает звук гитары настолько уникальным, что он может сочетаться с чем угодно. Это стало полностью ясно на рубеже этого века, когда его записи перескакивали с импровизированного мятлика на «The Intercontinentals» — в котором участвовала группа греческих, малийских, американских и бразильских музыкантов — и затем к «Unspeakable», основанному на семплах. запись сделана с продюсером Хэлом Уилнером, другом с 1980 года.Уиллнер также представил Фризелла таким артистам, как Люсинда Уильямс, Элвис Костелло и Аллен Гинзберг, трем из многих легенд, которые пригласили Фризелла в студию, чтобы добавить его подпись к своим записям. Каждый год в этом столетии он появлялся или вел новую пластинку, часто несколько пластинок, и все же даже самый одержимый фанат не мог бы угадать, как может звучать следующая.

Фризелл в значительной степени поменял свой старый динамический диапазон на стилистический: в наши дни он играет не так громко, но играет все и со всеми.Он находится на молодой стороне статуса джазового старейшины и государственного деятеля, но за последние четыре десятилетия никто другой не привнес совместный, импровизационный дух этой музыки в такое количество мест.

А сейчас, как и многие из нас, он просто дома. «Мне не следует жаловаться», — сказал он мне из дома в Бруклине, который он делит со своей женой. «Я здоров, у меня есть гитара. Но вся моя жизнь была посвящена музыкальному взаимодействию с кем-то еще». В какой-то момент он поднял стопку блокнотов и блокнотов: «Что мне с этим делать?» он спросил.«Обычно я пишу достаточно, собираю группу и записываю. Но это после недели или двух написания. Теперь это год или больше идей».

Он отыграл несколько концертов на открытом воздухе во дворах со своими давними соавторами Кенни Воллесеном на барабанах и Тони Шерром на басу. Он играл подобные концерты с Морганом и Ройстоном. Он выступал с транслируемыми концертами, включая недавнее шоу Тайшона Сори в Village Vanguard с Ловано. Фризелл тоже оплакивал: Хэл Уилнер умер от Covid-19 в апреле, сразу после того, как они обсуждали свое следующее сотрудничество.И он практиковался — как будто вернулся в старшую школу, — говорит он, — прорабатывая песни со своих любимых пластинок в своей спальне. Часто они те же, что он практиковал в середине 1960-х, от Телониуса Монка до «Звездной пыли».

Но это степень недавней музыкальной связи для парня, который описывает игру на гитаре как предпочтительный метод «речи» — парень, который получил гитару в 1965 году и с тех пор, как присоединился к своей первой гаражной группе, редко проводил день без игры с ней. кто-нибудь еще.

Фризелл говорит, что не может вспомнить, когда впервые услышал «We Shall Overcome», но это было где-то в школьные годы в Денвере. «Я вырос во времена, когда в государственных школах была музыкальная программа, — сказал он мне. «Я учусь в седьмом классе, и эта песня звучала примерно в то время. А мой учитель английского, мистер Ньюкомб, ставит нам пластинки Боба Дилана, потому что он сказал, что это похоже на поэзию. Это было в 1963-м, 1964-м. По телевизору вы видите «Хутенэнни» вместе с убийством Кеннеди. Январь 1964 года я видел М.Л.К. говорить в нашей церкви. За пару недель до этого вышла «The Times They Are a-Changin». Затем, через пару недель после этого, «Битлз» были на Эде Салливане. Это было в воздухе».

Он сказал мне, что район, в котором он вырос, был очень «оставь это Биверу» и был преимущественно белым. Это была Денверская восточная средняя школа, и ее группа объединила его с более широкой группой детей, включая будущих участников Earth, Wind & Fire Эндрю Вулфолка, Филипа Бейли и Ларри Данна. «Когда Мартин Лютер Кинг был убит, наша школьная группа выступала, и вошел директор и рассказал всем», — говорит Фризелл.»Это было ужасно. Я был в музыкальной комнате с Эндрю Вулфолком, с моим другом японо-американского происхождения, чьи родители были в лагерях для интернированных, и мы утешали друг друга». Это дало ему ощущение, что музыка выходит за рамки личных разногласий и что дух товарищества, разделяемый сотрудниками, был образцом для других форм борьбы. «С того времени я несу с собой идею о том, что музыкальное сообщество опережает свое время, пытаясь решить проблему».

«Мы преодолеем» стала постоянной частью его репертуара в 2017 году.Это не первый раз, когда он проходит фазу размышлений над конкретной мелодией, прорабатывая ее в разных условиях: конечно, никто другой не записал столько версий «Shenandoah», и он играл «A Change Is Gonna Come» много во время президентства Джорджа Буша-младшего. Но по мере того, как мы продвигались в течение последних четырех лет, он возвращался к «Мы ​​преодолеем», этой мелодии из его детства. «Я просто пытался сделать небольшое обнадеживающее заявление, — говорит он. Он не знал, что к тому времени, когда его трио выпустит песню для своего дебюта, это будет лето протестов Джорджа Флойда и смерти Джона Льюиса.По его словам, они напомнили ему, что «We Shall Overcome» — «одна из тех песен, которые всегда актуальны. Эта песня как бы подводит итог. Каждый раз, когда я думаю о том, чтобы сдаться, появляются такие люди, как Джон Льюис, — мы в долгу перед ними, чтобы продолжать идти и пытаться».

В 2020 году Фризелл появился как минимум на девяти альбомах, включая «Valentine» его трио, записи Элвиса Костелло, Рона Майлза и Лауры Вейрс, дань уважения музыке T. Rex и поэзии Аллена Гинзберга и «Americana», сотрудничество с швейцарский гармонист Грегуар Маре и французский пианист Ромен Коллен.«Americana» наиболее близок к «типичному» альбому Frisell, а это означает, что в нем присутствует не только его вялая, многослойная игра, но и его душераздирающее чувство эмоциональной драмы. Темп медленный, а список треков включает в себя узнаваемые поп-каверы, такие как «Wichita Lineman» и «Re: Stacks» Бона Айвера.

Альбом импровизационный, но более уютный и мелодичный, чем большинство современных джазовых композиций. Это еще один режим, который впервые применил Frisell. Если вы смотрите торжественные документальные фильмы о борьбе в сердце страны или знакомы с промежуточной музыкой общественного радио, вы слышали его влияние.У более молодых гитаристов из области космического кантри, таких как Уильям Тайлер и Стив Ганн, тоже есть немного непритязательной спешки Фризелла. Он один из самых тихих гитарных героев в истории инструмента.

Его единственная уловка, как он объясняет это, «попытка оставаться на связи с этим чувством удивления и изумления. Вот где это помогает иметь других людей. Даже просто еще один человек. Если я играю сам или пишу мелодию, это одно. Но если я отдам ее кому-то другому, они будут играть ее медленнее, быстрее, вдруг ты не в своей тарелке.Быть в стороне от того, что вы знаете, это лучшее место».

Такое отношение принесло ему всю жизнь, проведенную на сценах и записях с артистами, которых он почитал и изучал в детстве, такими джазовыми исполнителями, как Рон Картер, Чарльз Ллойд и Джек ДеДжонетт. Но теперь, когда это путешествие приостановлено, впервые за 55 лет, у Фризелла как будто нет другого выбора, кроме как подвести итоги того, чему он научился у этих художников, и своего отношения к их наследию. «Это просто невероятно, чем мы обязаны чернокожим», — сказал он в какой-то момент нашего разговора.«Наша культура, мы были бы ничем.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
