Винтовые сваи установка своими руками видео: Установка винтовых свай своими руками (способы)

Содержание

Установка винтовых свай своими руками (способы)

Правильная установка винтовых свай своими руками гарантирует отсутствие различных проблем при производстве бурения свайного фундамента, которое без того зимой всегда затрудненно (из-за плотного грунта).

Засыпка бетона в основание сваи

Любые проблемы или ошибки при монтаже вручную свай своими руками для свайного дома могут не только повлиять на результативность создания фундамента, но и увеличить риск аварийных состояний на строительной площадке.

В таких случаях может потребоваться и демонтаж винтовых свай вручную или машиной, что увеличит временные, а также денежные затраты на строительные работы. Именно поэтому нужно точно знать, какова технология установки винтовых свай вручную.

Читайте также: как закрутить винтовые сваи с помощью мотобура?

Общие сведения

Фундамент является основой, базисом любого строительного сооружения. Фундамент делает сооружение надежным и прочным. К примеру, на зданиях, где фундамент делали вручную неподходящим образом, начинаются серьезные проблемы с целостностью стен. Дом просто рушится, и выход при таких случаях лишь один — полный демонтаж свайного оборудования.

На надежность свайного фундамента серьезно влияет и качество грунтов. Так, ленточные фундаменты сделанные своими руками, эксплуатируясь на слабых или неравномерных грунтах, могут дать серьезную трещину, что совершенно недопустимо.

Это же касается и столбчатых фундаментов, хотя они вкручивающиеся и не предназначаются для выдерживания неравномерных нагрузок. Впрочем, это не касается промышленных столбчатых фундаментов, что монтируются в специальные стаканы.

При этом после неправильного заложения фундамента своими руками проблемы появляются не сразу, а начинаются лишь зимой, когда из-за мороза начинают трескаться стены. Дом будет автоматически признан аварийным и станет нуждаться в немедленном и очень дорогостоящем ремонте.

к оглавлению ↑

Виды фундаментов

Установка винтовых свай хотя и является наиболее эффективной для дома, что должен надежно стоять зимой и не проседать в грунт, несмотря на мороз, но далеко не единственной. Существует несколько методов создания фундамента:

ленточный;
столбчатый;
плитный;
свайный.

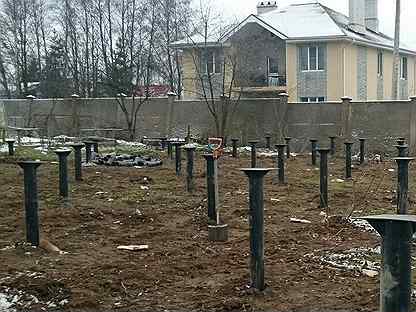

Фундаментные сваи в земле

Каждый из перечисленных видов фундамента правильно используют, ориентируясь на специфику создаваемого дома, поэтому, как уже говорилось выше, для фундамента дома своими руками, что должен быть правильно защищен от трещин на стенах и проседания в грунт зимой, используют свайный способ, выполняя его, в том числе, закрутить его механическим способом.

Сваи своими руками удобно устанавливаются, они способны выдерживать разнонаправленные нагрузки и передавать их в грунт, какой бы структурой тот не обладал.

Обвязка же винтовых свай ростверком, после того как вкрутить их, позволяет сделать все эти элементы довольно жесткой конструкцией, которая имеет неплохую пластичность.

Основным элементом свайного фундамента своими руками, как уже ясно из названия, являются сваи. Они могут быть как забивными или буронабивными, так и винтовыми.

Как вкрутить последние — рассмотрим ниже.

Внешне винтовая свая выглядит как толстостенная металлическая правильно полая труба, имеющая заостренный наконечник на одной стороне, и наконечник похожий на винтовую лопасть с другой. Правильно завинчивают сваи в грунт, углубляя винтовой наконечник непосредственно в землю. Делать это можно как своими руками, так и с помощью техники.

Для состыковки винтового вида фундамента и будущего дома на другой конец этой своеобразной трубы приваривают оголовок, на котором, собственно, и будет правильно фиксироваться будущее здание. Оголовок затем соединяют с ростверком. Нужно сделать своеобразный обвязывающий пояс свайного фундамента.

Металлическая фундаментная свая

Ростверк на сваях сделать можно как в виде соединенных монолитных балок, так и цельной плиты. Здесь уже все зависит от типа дома, материала свай, разновидностей креплений и еще нескольких факторов. В некоторых случаях ростверк можно сделать не железобетонным, а металлическим или даже деревянным.

Перед тем, как вкрутить фундамент, применяют различные методы проектирования. Используют «шаг», что является специальной строительной ручной разметкой.

Пользуясь винтовым способом закладки фундамента своими руками, строители ориентируются на параметры будущего дома. Прежде всего, обращая внимание на вес и тип строения дома, а так же анализируя глубину закладки фундамента.

Без такого подробного анализа предстоящего проведения строительных работ, цена которого достаточно высока, правильно заложить фундамент для дома, что должен защищать здание от мороза зимой, не выйдет.

к оглавлению ↑

Нюансы технологии установки

Изначально необходимо привлечь специалистов для создания схемы свайного поля способом технического анализа, с применением строительной разметки (разметить шаг).

И хотя цена за такие услуги может быть достаточно высокой, но цена ошибки при составлении схемы поля еще больше, поэтому для технического анализа всегда необходимо обращаться к специалистам.

Если производить строительные работы для дома зимой, то производить надо правильно.

к оглавлению ↑

Основные шаги

Как только схема свайного поля будет получена, следующий шаг будет заключаться на точном выполнении данных действий:

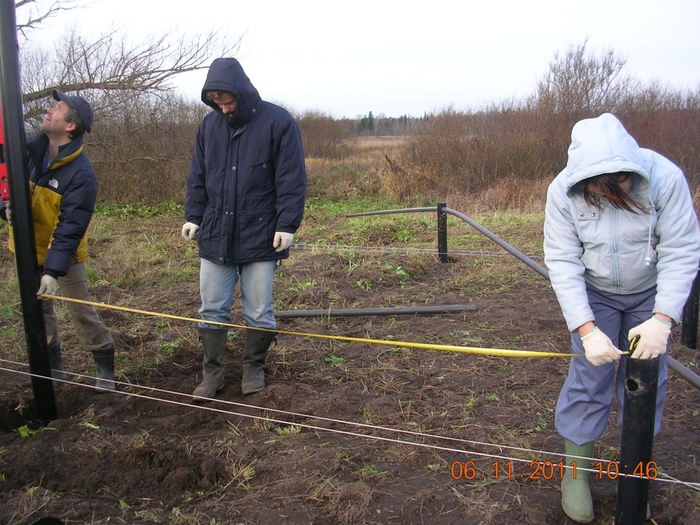

следует отмерить размер между угловыми сваями ориентируясь на одной точке. Такой способ заключается в том, что нужно сложить размеры в линии и затем отложить сумму от единственной точки. Этот способ позволяет с легкостью уменьшить вероятность погрешности в 45% случаев;
следующий шаг — стыковка сваи. Ориентируясь на описанный выше способ, необходимо в отмеченную заранее точку вставить сваю строго вертикально;
следующий шаг заключается в том, что в отмеченное отверстие необходимо вставить лом, или при его неимении пруток, с диаметром 30 миллиметров. После этого необходимо надеть на лом, или же пруток, трубы с длинною в 2500 миллиметров;
далее необходимо, чтобы один человек удерживал сваю строго в вертикальном положении, второй же должен выполнять круговые движения непосредственно вокруг ствола сваи.

Этот ручной способ имеет скорость вворачивания удерживаемой сваи в грунте равняющийся 192 миллиметрам за 1 оборот вокруг нее (имеется полный оборот). При этом на вворачивание одной сваи, используя такой способ, может уйти от 5 до 15 минут, в зависимости от плотности грунта.

Впрочем, работать может и несколько человек. Например, одновременно вращая двойную ручку вдвоем, или сменяя друг друга.

к оглавлению ↑

Монтаж винтовых свай своими руками (видео)

к оглавлению ↑

Способ для деревянных сооружений

Описываемый выше способ приемлем, когда создается фундамент для кирпичных зданий и других тяжелых зданий. Способ, где фундамент создается для деревянных построек, следующий. Первый шаг заключается в том, что производится разметка участка под устанавливаемые сваи.

Разметку необходимо делать под всеми несущими стенами и, кроме того, углами. Разметку следует делать, используя веревку или колышки.

Второй шаг это непосредственно завинчивание свай.

Производить завинчивание необходимо перпендикулярно установленной трубе (подойдет лом, штанга, лишь бы длины хватало на обхват, где два человека могут взяться с каждой стороны).

Далее следует закрепить так называемый магнитный уровень, и через каждые произведенные два или три витка делать проверку вертикальности. Все сваи необходимо закручивать строго под один уровень, оставляя при этом запас в 10 – 15 сантиметров, которые, если нужно, потом можно будет с легкостью обрезать болгаркой.

Далее следует проверить горизонтальность (обычно используется лазерный ротационный нивелир) и произвести заливку бетоном. Для этого в полость сваи необходимо залить раствор (наиболее приемлемый вариант — М500, подходящий под любой фундамент).

Данный раствор защитит от коррозии хрупкую для внешних условий полость трубы. Это, также, косвенно увеличит длительность эксплуатации в целом. Последний шаг — приварка оголовка сварочным аппаратом, с предварительной проверке горизонтальности, а также монтаж ростверка и обвязка.

Как поднять дом своими руками — пошаговая инструкция и видео

Для того, чтобы ответить на вопрос — как поднять дом своими руками, пошаговая инструкция и видео будут самыми лучшими помощниками. Самое главное — это не нарушать рекомендаций от специалистов и выполнять все требующиеся действия максимально грамотно.

Поэтапное выполнение поднятия

Категорически запрещено совершать резкие движения при работе с домкратами, так как это может стать причиной того, что конструкция попросту с него сорвется.

Самым первым поднимается наиболее просевший угол. В метре от него нужно накопать углубление и установить домкрат с настилом.

Подъемник устанавливается под нижнее бревно, и если оно целое и крепкое, то под него нужно уложить пластину из стали. В сгнивших бревнах нужно вырезать специальные выемки.

Чтобы поднять угол, нужно делать интервалы поднятия в 5-6 см за 1 раз. Для облегчения нагрузки подъемника вклинивание заготовленных подпорок делается одновременно.

Далее нужно внимательно осмотреть строение на предмет выявления трещин.

Затем к поднятию готовится второй угол и также нужно сделать углубление под поддон, на котором будет стоять домкрат. На головку подъемника укладывается пластина и только потом поднимается конструкция и нужно подложить бруски и плашки под низ самого первого венца.

Домкрат может быть установлен в середине бревна, для чего делаются те же самые действия, но поднятие проводится на 2-3см.

Затем нужно вернуться к первому углу и приподнять его так, чтобы каркас дома был выровнен, но не больше чем в 7см. Обязательно нужно устанавливать подпорки в виде чурок и плах.

После каждого действия нужно проводить осмотр строения.

С тех углов, которые укреплены, снимаются домкраты и к подъему подготавливается другая сторона.

Как только противоположные углы приподняты, нужно выровнять дом по всему периметру короба, для чего используется водяной уровень.

Здание поднимается по часовой стрелке или же против него, что не особенно важно, но главное — это максимальная ровность по всему периметру.

Под каждой стеной должна быть надежная подпорка под нижними венцами, что обеспечит прочность строения.

Только после того, как подпорки установлены, проверены на надежность и прочность и сняты домкраты, можно начинать работы по ремонту фундамента, для чего лучше выбрать свайно-винтовое основание, так как оно более прочное и долговечное. Поднять старый дом лучше доверить профессионалам, чтобы избежать неприятных последствий!

Видео

Телефон: 8 (812) 988-20-58

Email: [email protected]

Адрес: Ириновский пр., д. 2, БЦ «Ника», офис 409, Ежедневно с 10:00 до 20:00

Свайно-винтовой фундамент своими руками: пошаговая инструкция устройства

Винтовые сваи своими руками установка. Как устанавливать винтовые сваи своими руками

Установка винтовых свай своими руками

Когда при строительстве принят за основу свайный фундамент встаёт вопрос: как установить винтовые сваи своими руками, насколько это трудно, какие потребуются инструменты и оборудование. Все эти проблемы решаемы, необходимо просто следовать технологии монтажа и соблюдать геометрические размеры между монтируемыми элементами.

Важно знать какие применить сваи, как сделать привязку на участке, как правильно смонтировать сваи чтобы они были надёжной опорой для фундамента.

Почему винтовые сваи?

Популярность применения винтовых свай для фундамента — следствие простоты, доступности технологии монтажа свайного поля и каркаса, бюджетной стоимости проекта. Важны и такие параметры, как:

скорость возведения фундамента;
возможность монтажа в труднодоступной или болотистой местности без применения сложных механизмов;
независимость от наличия электроэнергии;
возможность создания фундамента с опиранием на глубоколежащие несущие грунты;
отсутствие земляных работ при монтаже.

Какие сваи применять

Для того, чтобы узнать какой тип свай применять, длину, диаметр тела и опорных лопастей — определитесь с нагрузками на фундамент, состоянием грунтов на участке. Для этого необходимо:

Иметь проект возводимого сооружения и привязку к участку по строительным нормам, сделать сбор нагрузок по осям в самых нагруженных сечениях на 1 погонный метр.
Проект свайного поля
Определиться со строением пластов грунта, глубиной расположения, уровнем грунтовых вод, глубиной промерзания для своего района. Эту информацию получите в архитектурном отделе администрации. В случае отсутствия данных — закажите проведение экспресс геологии на участке. Как вариант — определитесь по этому вопросу самостоятельно. Для этого просверлите отверстие буром с отбором проб на разных глубинах, отнесите пробы в лабораторию. По результатам определитесь на какой грунт будут опираться сваи, глубину его расположения. Это важнейший этап строительства, не пожалейте времени и денег.
По результатам по результатам лабораторных исследований и природных несущих способностей принятого слоя грунта, расчётным нагрузкам от строящегося дома определитесь с типом, диаметром, длиной, количеством необходимых элементов.
Помните: лопасти должны входить в несущий слой грунта> 200 мм; конец сваи должен находиться ниже грунтовых вод и уровня промерзания; верх оставляется на проектной отметке с учётом рельефа участка; монтажные отверстия срезаются.
Монтируемые элементы по осям рекомендуется просчитывать отдельно с целью обеспечения равномерных нагрузок, экономии средств при покупке изделий.

Способы установки

Существует несколько основных способов установки винтовых изделий. Обычно она проводится двумя из них:

вручную;
с помощью различных механизмов.

Выбор метода определяется в зависимости от нескольких факторов. Их стоит учитывать, чтобы основа была установлена корректно:

свойства грунта;
удаленность коммуникаций;
расположение грунтовых вод;
густота застройки на данной территории.

Дальше стоит подробно рассмотреть каждый тип монтажа винтовых свай. Также следует рассмотреть их особенности.

Закрутить винтовые сваи своими руками. Винтовые сваи своими руками: особенности и преимущества

Винтовые сваи представляют собой стальную трубу, на конечной части которой приварена лопасть. То есть, этот элемент чем то схож с буром. Главным функциональным элементом сваи является наконечник винтового типа, лопасть которого с одной стороны выполняет опорную функцию, а с другой передает нагрузку. Кроме того, винтовая часть выполняет функцию анкера, который удерживает сваю в грунте.

В процессе строительства легких деревянных сооружений, довольно часто возникает проблема пучения почвы, вследствие которой фундамент разрушается. Для предотвращения этого неприятного явления, сваи устанавливают ниже глубины промерзания грунта. Таким образом, удается предотвратить воздействие силы пучения на фундамент.

Винтовые сваи позволяют соорудить быстрый, качественный, экономичный вариант фундамента. Существует несколько размеров свай, которые подбираются исходя из размеров и материала строительства сооружений.

Среди преимуществ использования винтовых свай в частном домостроении выделим:

свайный фундамент возводится как зимой, так и летом или осенью или весной;
быстроту возведения постройки, фундамент устанавливается за несколько дней, работы по возведению строения продолжаются сразу же после изготовления фундамента;
отсутствие необходимости в выравнивании участка под строительство дома;
свайный фундамент подходит для любого рода почвы со сложной рельефной структурой.

Однако, фундамент на винтовых сваях имеет и определенные недостатки. Прежде всего, сваи подвергаются коррозии, вследствие чего разрушаются. Срок службы такого фундамента ниже, чем у бетонного. Кроме того, некачественная обработка материала, неправильная технология изготовления свай также отрицательно сказывается на длительности их эксплуатации. Использовать сваи при строительстве дома рекомендуется лишь в том случае, если материал сертифицирован и имеет ряд документов, подтверждающих его качество.

Снижением длительности эксплуатации винтовых свай выступают такие факторы:

наличие вблизи дома электростанций;
использование сваи в качестве заземления;
длительное пучение почвы и наличие подземных вод рядом со сваей;
наличие железнодорожного пути рядом с домом.

Таким образом, если вы хотите выбрать свайный тип фундамента для сооружения дома, учтите все преимущества и недостатки свай в эксплуатации.

Почему я выбрал свайный фундамент

Нет сезонных ограничений

Ввинчивать сваи можно и летом, и зимой. В моем случае работы велись в мае, но у нас в Иркутской области и в это время погода не балует теплом.

Он универсален

Установка возможна в любом грунте и при больших перепадах рельефа, что актуально для моего случая. Мой дом располагается на склоне.

Высокая скорость монтажа

Готовая конструкция не требует усадки и отстаивания, что актуально для ленточной бетонной системы. Установка верхней части забора может выполняться сразу после ввинчивания свай.

Долговечность

Сваи служат 50 лет, а если выбрать качественные, то и все 100. А я собирался выбрать именно качественный материал.

Оголовки для винтовых свай своими руками.

Как сделать винтовые сваи?

Винтовые сваи своими руками сделать можно. Конечно, многие специалисты рекомендуют воспользоваться заводскими изделиями. Это связано с их большей надежностью. Но если вы решили все сделать самостоятельно, то при определенных навыках и наличия необходимого материала это вполне выполнимая задача. Давайте рассмотрим этот вопрос подробней.

В первую очередь стоит позаботиться о материалах. Для работы вам понадобится следующее:

металлические трубы требуемого диаметра;
наконечник, его длина должна быть не менее 150 миллиметров. Он должен иметь форму конуса, ведь именно наконечник будет «пробивать» дорогу сквозь грунт;
винтовая часть — труба с приваренными к ней прочными стальными пластинами). При этом ее шаг выбирается в 5 сантиметров;
оголовок, служащий для крепления балки или швеллер, на которые в дальнейшем будет крепиться обвязка.

Диаметр трубы для винтовой сваи – это самый важный параметр. Именно от него будет зависеть несущие способности будущего фундамента.

Если вы решили сделать винтовые сваи своими руками для легкого забора или беседки, то сечение трубы можно выбрать от 55 до 89 мм . Такие конструкции легко выдержать небольшой вес.

Видео: Самодельные винтовые сваи

При строительстве дома, даже из легких материалов, сечение трубы должно быть больше. Например, для каркасного или деревянного строения этот параметр должен быть не менее 108 мм . А если ваш дом будет из кирпича, то сечение используемой для сваи трубы должно быть как минимум в 133 мм . Только в этом случае можно добиться достаточной несущей способности фундамента.
Для наконечника можно использовать уже готовые изделия из стали, сегодня их можно легко найти на рынке.

Если все работы вы хотите сделать самостоятельно, то вам понадобится все также труба. Она обрезается на нужную длину.

Затем один конец заготовки разрезается вдоль на четыре части, которые впоследствии свариваются в виде конуса. Далее, необходимо зачистить швы и требуемый конус готов к использованию.

Винтовая часть делается из стальных листов с диаметром в 5-6 миллиметров. Сегодня также можно найти уже готовые заготовки. Внешний диаметр винта выбирается в зависимости от свойств грунта на участке. Чем он сложнее и тверже, тем «тоньше» делается винтовая часть.

Есть еще один совет от специалистов. Дело в том, что чем шире пластины для винтовой части, тем сложнее их будет нагревать и гнуть.

Поэтому следует выбрать оптимальный вариант. Пластины стали привариваются по кругу к трубе, при этом соблюдается нужный уклон и размер шага (около 5 сантиметров).

Как видно, сделать винтовые сваи своими руками вполне возможно. Конечно, такая работа будет сложной и одному человеку без помощников не справиться. К тому же у вас должно быть нужно оборудование (как минимум сварочный аппарат) и навыки работы с ним.

Но такая работа своими руками способна существенно уменьшить стоимость фундамента. А ведь именно этой цели и добивается большинство частных застройщиков.

Видео описание

Как приготовить бетон и как залить сваи под фундамент своими руками, показано в видеоролике:

После застывания бетона на сваи приваривают оголовки – металлические площадки, на которые будет крепиться ростверк. Сделать это можно двумя способами.

С четырёх сторон приварить к концу трубы треугольные косынки, а на них сваркой закрепить площадки.
Изготовить оголовки из обрезков трубы большего диаметра, надеть их на концы свай и обварить по кругу.

Накладные оголовки с просверленной под крепёж площадкой Источник svai-kirov.ru

Как закрутить винтовую сваю дрелью. Способ 2

Первый способ наиболее прост, но обойтись только им в стеснённых условиях довольно проблематично. Ведь рычаги, вращающие сваю, имеют трёхметровый вылет, и если, к примеру, мешает забор, или стена дома, к которому делается пристройка, один рычаг приходится снимать. Одной трубой крутить сложно, да и свая при этом даёт перекос.

Поэтому расскажем, как закрутить винтовые сваи, используя дополнительное приспособление. Таковым является мобильная электрическая установка, предназначенная для монтажа свай в труднодоступных местах (она показана на фото). Так как ей требуется электричество, которого в условиях строительного участка может и не быть, работу установки обеспечит бензогенератор.

Переносная установка для завинчивания свай Источник bibliostroy.ru

В её конструкцию входит:

Корпус с упорной штангой.

Головки разных размеров с четырьмя и шестью гранями.

Установив на сваю оголовок с фланцем, к ней прикрепляют адаптер либо сразу привинчивают редуктор. Сваю выставляют вертикально в подготовленную лунку, прикрепляют штангу и начинают вращение.

Как вкручивать винтовые сваи своими руками с помощью редуктора – сначала ствол вкручивается под углом Источник bibliostroy.ru

Сначала сваю забуривают под углом 40 градусов, что допускается строительными правилами. Только после того, как она войдёт в плотный слой грунта, её начинают выравнивать по уровню, для чего несколько человек вынуждены прикладывать свой вес с противоположной наклону стороны. После того, как положение сваи удастся откорректировать, у её ствола остаётся один человек, чтобы контролировать уровень.

Даже при механизированном вкручивании одному не справиться, закручивать винтовые сваи должны несколько человек Источник bibliostroy.ru

Контроль уровня сваи Источник bibliostroy.ru

Довинчивание до нужной отметки Источник bibliostroy.ru

Примечание! Существуют и другие виды ручного оборудования, например: гидравлический сваекрут. Только стоит оно достаточно дорого, чтобы быть выгодным приобретением для единоразового использования. Гораздо проще тогда нанять бригаду, которая почти за те же деньги всё сделает быстро и качественно.

Предлагаемое к просмотру видео: «Винтовые сваи: как закручивать вручную», поможет лучше сориентироваться в процессе работы, выполняемой тем или иным способом:

Это может быть интересно! В статье по следующей ссылке читайте про свайный фундамент – виды и особенности .

Обрезка свай и формирование ростверка

По окончании закручивания всех свай, можно переходить к следующему этапу их монтажа – обрезке хвостовиков. Высоту обрезки определяют условия местного климата. Там, где зимой стоят снега или высоко поднимается вода, цокольная часть дома, которую и образуют верхушки свай, может превышать и 1,5 м. Но меньше 20 см она быть не может.

В соответствии с необходимой высотой, концы свай обрезаются после предварительной разметки, которую очень удобно выполнять лазерным уровнем.

Разметка лазерным уровнем Источник bibliostroy.ru

Зафиксировать эту метку можно очень просто: наклеить в этом месте малярный скотч и прямо по нему отчертить линию обреза маркером. По ней будет очень удобно производить резку, и не надо пользоваться хомутами.

Перенос отметки на сваю Источник bibliostroy.ru

Резку выполняют при помощи болгарки с отрезным диском по металлу.

Обрезка сваи Источник bibliostroy.ru

Бетонирование

После обрезки, перед тем, как приступать к монтажу оголовков, полость свай заполняется бетоном. Хотя, некоторые заказчики сомневаются в целесообразности такого действия, и настаивают на том, чтобы оставить сваи пустыми. Тем не менее, бетонирование винтовых свай является очень важным технологическим этапом:

Если диаметр ствола маленький, на отверстие устанавливается воронка, позволяющая не проливать раствор. Уплотняют его в теле сваи импровизированным шомполом – куском арматуры, позволяющим сократить до минимума количество воздушных полостей.

Что делать, если сваю не удаётся закрутить

Повреждение сваи

Если оказалось так, что свая попала не просто в плотный грунт, а в камень, то необходимо прекратить работы, вывинтить её и разобраться в ситуации.

При продолжении ввинчивания велика вероятность повреждения лопастей, что сделает конструкцию непригодной для дальнейшего использования. Вариантов решения может быть несколько:

В случае попадания обычного камня дело решается обычным извлечением его из скважины любым удобным способом.
Если расчётная глубина достигнута, то сваю рекомендуется ввинтить обратно и она обеспечит достаточные прочностные и эксплуатационные характеристики.
При попадании на каменный пласт для дальнейших работ потребуется привлечение бурильной установки, которая сможет пробить его и обеспечить возможность дальнейшего заглубления. Вторым вариантом является смещение строительной площадки в сторону, где такого пласта предположительно нет. Это рекомендуется делать только тогда, когда были вкручены все сваи, кроме промежуточных.
Можно рискнуть и попытаться заглубить сваю, предполагая, что плотный слой имеет минимальную толщину. Однако повреждение лопастей будет гарантировано и не факт, что удастся её дальше заглубить, но точно придётся менять или, как, минимум рихтовать.

Предлагаем ознакомиться Развитие однолетнего растения

Рекомендуем посмотреть видео процесса монтажа сваи с помощью рычага.

На сколько вкручивать винтовые сваи.

Начало тут . Сваи уже 2 недели стоят без дела. Банально не с кем вкрутить. У всех своя работа, дачи, огороды. Все заняты. Единственный человек, который никогда от меня не отвернется-мой сын. Ему 11 лет, но физически он развит не по годам. Ну и младший, 10 лет, лишним не будет.Решили попробовать. Для удобства вкручивания придумал приспособу. Она представляет из себя муфту, которая одевается на сваю. К ней шарнирно закреплены два длинных рычага.

Муфта сделана из корпуса огнетушителя, подходящего диаметра. Сверху приварен уголок 50-ка. Рычаги из трубы диаметром около 45 мм. Болт, соединяющий муфту со сваей- каленый, жигулевский от ГБЦ. Болты в рычагах- также жигулевские, от задней подвески.Процесс следующий. Сваю кладем на землю, кончиком бура рядом с местом вкручивания. Собираем муфту с рычагами. Двое держат рычаги, третий поднимает сваю вертикально. Дальше начинаем закручивать. Я держал сваю, следил по уровню, чтобы не ушла вертикаль.

Дети бегали по кругу, как лошадки. Их детских силенок хватило, чтобы завернуть сваю примерно на полметра. По мере вкручивания рычаги разводятся в стороны на удобную высоту. Кроме того система подвижных рычагов, в отличии от классического лома, позволит не задевать за соседние сваи, когда они будут на одном уровне. Нужно будет лишь поднять рычаги повыше.

Постройка забора

Конструкция основы забора будет зависеть от длины опоры на поверхности. Есть два возможных варианта развития событий.

Если общая длина опор составляет не менее 3 м, то горизонтальные направляющие можно крепить непосредственно к ним. Для этого сначала необходимо приварить металлические уголки.

Когда опора выступает над землёй не более, чем на 0,5 метра, то в неё необходимо установить дополнительную профильную трубу. Она крепится с помощью винтов. Для более высокой надёжности можно сварить основу по всему периметру сооружения. В этом случае верх опоры обрезают с помощью болгарки на нужную высоту. Во избежание попадания влаги и в последующем возникновения коррозии идеально будет залить сваю битумом или закрыть рубероидом.

Можно дно опоры залить бетоном, а потом битумом. Таким образом, свая будет более прочной и долговечной. На этом этапе постройка основы для забора завершена.

Верхом забора могут выступать разные материалы:

дерево;
сетка;
кованые изделия;
сварная полимерная сетка;
профиль;
бетон;
кирпич.

?как закрутить винтовые сваи своими руками: способы и особенности монтажа

Полы в бане

Обычные проливные полы, использующиеся в традиционной русской бане, в данном случае не годятся:

Вода, протекая между досками пола, проникает в грунт и понемногу разрушает металл свай и ослабляет прочность их сцепления с грунтом.
Возникает сложность поддержания температуры в бане из-за большой высоты над землей. Наличие неутепленного пространства потребует излишнего расхода топлива или электроэнергии.

Оптимальным вариантом становится создание утепленного пола, с надежным гидроизоляционным покрытием. На поверхность заливается слой стяжки с заранее установленными воронками для отвода воды, которые подключаются к канализационной системе.

На стяжку укладывают напольную керамическую плитку, а для большего комфорта рекомендуется укладывать деревянные помосты с широкими планками (8-10 см) и зазорами между ними для свободного стока воды.

Выбор конструкции свай

Конструкция винтовых свай не стандартизирована, каждый производитель выпускает изделия по собственным техническим условиям, чертежи свай доступны. При изготовлении опор своими руками, целесообразно руководствоваться размерами, указанными в этих чертежах. При любых конструкторских решениях, основными элементами винтовых свай являются:

Трубчатое тело;
Литой или сварной конусообразный наконечник;
Лопасть различной конструкции;
Оголовок для установки ростверка.

При выборе конструкции опор необходимо учесть массу строения и внешние нагрузки, от этого показателя зависит выбор типоразмера трубы. Оценить вес дома можно самостоятельно, необходимый диаметр и толщину стенок трубы определить с помощью справочников. Вес домокомплекта промышленного производства определяет производитель, требования к фундаменту указаны в документах на строение.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Наиболее подходящими видами являются следующие типы грунта (по убыванию степени пригодности):

Песчаные.
Супеси.
Суглинки.
Глинистые.

Абсолютно неподходящими грунтами являются скальные и скально-обломочные виды. Кроме того, противопоказаны биогенные типы — торфяники, или рыхлые просадочные грунты.

С осторожностью надо относиться к сильно обводненным участкам, подверженным сильным сезонным колебаниям уровня грунтовых вод. При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума

При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума.

Стоит ли делать своими руками?

Изготовление винтовых свай своими руками возможно, но несмотря на простоту технологии, эксперты советую принять во внимание такие аспекты:

Своими силами можно сделать сваи лишь небольшого диаметра, потому что подобрать исходный материал для массивных элементов и качественно собрать их в единую конструкцию очень сложно.
Ошибки при выборе диаметра, шага и угла изгиба винтовой части могут увеличить усилие закручивания опоры, усложняя монтаж.
Изготовление свай своими руками – трудоемкий процесс, который отнимает много времени и сил.
Обмазочные материалы для гидроизоляции сильно уступают по качеству методу горячего оцинкования, который возможен лишь в заводских условиях.

Исходя из вышесказанного, заниматься такой работой целесообразно лишь при возможности недорого закупить металлопрокат нужного качества, а также при наличии оборудования для работы.

При этом нужно помнить, что заводские изделия гарантированно будут соответствовать заявленным техническим характеристикам, чего нельзя сказать о сваях, сделанных в домашних условиях.

Вся самая важная и полезная информация о свайно-винтовом фундаменте представлена в данном разделе.

Контроль качества установки опор

Пошаговая инструкция любого способа монтажа винтовых свай заканчивается не менее важной рекомендацией, нежели основные рабочие моменты. Речь идет об испытаниях на устойчивость к вдавливающему и выдергивающему воздействию, которые помогут соорудить качественный винтовой фундамент своими руками

Сам процесс проводится через несколько суток (от двух до десяти дней, в зависимости от характера грунта), для чего опоры попеременно подвергаются расчетным нагрузкам в оба направления. В качестве груза обычно используют муфты, лебедки или гидравлические домкраты. Если будет установлен ростверк на винтовых сваях, основа дома дорабатывается в соответствии с технологическими правилами. Строительство ростверка – очень ответственный момент, поэтому подходить к нему нужно не менее серьезно, чем к монтажу несущих стержней.

Это сделали мы:

Фундамент под деревянный дом

Фундамент под деревянный дом

Фундамент под деревянный дом

Смотреть другие проекты

В феврале у нас можно купить сваи с большой скидкой

В феврале клиенты нашей компании смогут воспользоваться специальными условиями на монтаж винтовых свай. Акция распространяется на опоры диаметром 108 мм.

Компания открыла линию производства бетонных свай

Монтажсвай.рф не ограничивается производством винтовых свай. Теперь в ассортименте появились железобетонные сваи и услуги по их установке.

Что такое винтовые сваи

Винтовые сваи изготавливают в виде металлической трубы с острием и винтовыми лопастями внизу. Могут использоваться на сложных грунтах. Не подходят к монтажу на каменистой и скальной почвах, так как не смогут пробить очень твердый слой при бурении.

Срок эксплуатации дома зависит от правильного монтажа свай

Размеры опор зависят от массы сырья, из которого будут строить дом и несущей нагрузки стройматериалов, людей и предметов, находящихся в доме.

Кроме этого, при расчете учитывают среднюю массу снегового пласта, который может находиться на кровле в зимнее время.

От правильной установки свайно-винтового фундамента будет зависеть срок эксплуатации всей постройки.

Пошаговая инструкция

Дальнейшие действия мастера напрямую зависят от метода монтажа, а также от типа забора, который планируется установить.

Для наглядности рассмотрим пошаговую инструкцию по установке свай и дальнейшему сооружению забора из профилированного листа:

Используя рулетку выполнить разметку.
Вырыть углубления в выбранных местах и установить колья, соединив их веревкой.
Вкручивать сваи поочередно, контролируя вертикальность конструкции при помощи уровня.
При желании залить внутреннюю полость отверстия бетоном, что увеличит надежность конструкции и защитит её от попадания влаги внутрь трубы.
Утрамбовать/забетонировать грунт вокруг каждой сваи, что обеспечит увеличение прочности будущего забора.
Закрепить поперечные лаги по 2 шт. на каждую секцию (актуально для забора из профлиста), используя сварочный аппарат или шуруповерт.
Обработать лаги грунтовкой и краской для защиты от влаги.
Установить секции-листы, используя саморезы или другие крепежные элементы.
Проверить с помощью уровня ровность пролетов.

Придерживаясь подобной инструкции, можно довольно быстро выполнить все необходимые работы.

Какие сваи применять

Иметь проект возводимого сооружения и привязку к участку по строительным нормам, сделать сбор нагрузок по осям в самых нагруженных сечениях на 1 погонный метр.
Определиться со строением пластов грунта, глубиной расположения, уровнем грунтовых вод, глубиной промерзания для своего района. Эту информацию получите в архитектурном отделе администрации. В случае отсутствия данных — закажите проведение экспресс геологии на участке. Как вариант — определитесь по этому вопросу самостоятельно. Для этого просверлите отверстие буром с отбором проб на разных глубинах, отнесите пробы в лабораторию. По результатам определитесь на какой грунт будут опираться сваи, глубину его расположения. Это важнейший этап строительства, не пожалейте времени и денег.
По результатам по результатам лабораторных исследований и природных несущих способностей принятого слоя грунта, расчётным нагрузкам от строящегося дома определитесь с типом, диаметром, длиной, количеством необходимых элементов.
Помните: лопасти должны входить в несущий слой грунта> 200 мм; конец сваи должен находиться ниже грунтовых вод и уровня промерзания; верх оставляется на проектной отметке с учётом рельефа участка; монтажные отверстия срезаются.
Монтируемые элементы по осям рекомендуется просчитывать отдельно с целью обеспечения равномерных нагрузок, экономии средств при покупке изделий.

Варианты монтажа винтовых свай

Существует 2 способа, которыми можно установить винтовые сваи – вручную или механизировано. Ручной способ подразумевает использование длинных рычагов, при помощи которых опора ввинчивается в грунт. А при механизированном варианте применяются различные приспособления – двигатели или специальные установки.

Споров о том, какой из указанных вариантов лучше, ведётся много. У каждого из них есть свои достоинства и недостатки, однако ручной метод значительно удешевляет процесс, хотя и делает его более трудоёмким.

ФОТО: market.sakh.comСуществует спецтехника, способная справляться с ввинчиванием свай очень быстро

Особенности конструкции

Просто приготовить к работе сваи, пусть даже очень хорошие, будет недостаточно. Устройство свайно-винтового фундамента под домом имеет ряд специфических черт, которые нельзя игнорировать. Винтовые сваи, внешне напоминающие огромные шурупы, невосприимчивы к промерзанию почв и могут внедряться на различные глубины. Вкручивание в грунт, сложенный любыми породами, облегчается за счет заостренного конца с режущей деталью. Сваи уплотняют грунт вокруг себя и эффективно подавляют вспучивание его.

Коррозионная стойкость в значительной мере определяется видом использованного защитного покрытия. Наилучшее прикрытие обеспечивают полимеры, но нанести их на металл крайне тяжело. Широко распространено использование винтовых свай под временные и подсобные сооружения, под инфраструктуру приусадебных участков. Фундамент из них может выдержать суммарную нагрузку в 50 тонн, а единичная свая легко переносит давление до 9 тонн в течение всего штатного срока службы. Когда временное сооружение перестает быть нужным или должно быть перенесено в другое место, даже перевезено, сваю можно взять с собой и сэкономить на материалах для фундамента. По виду использованного наконечника винтовые конструкции делятся на элементы с узкой и широкой лопастью, а вторые еще разделяются на имеющие один либо два витка.

Одновитковое изделие оснащено только одним витком, отсюда и название. Вершина его оснащена особыми отверстиями, позволяющими закрепить и использовать бур. Решения с одним витком предпочтительны в строительстве заборов и незначительных сооружений. Широкая лопасть привлекательна в ходе строительства двухэтажного дома, а также при любых работах на участках с нестабильной почвой. Устойчивость закрепления заметно повышается. Но и среди свай с узкими лопастями есть своя градация – на многовитковые и трубчатые.

Наличие нескольких витков позволяет сформировать заостренные наконечники. Подобное решение позволяет успешно пронзать даже очень плотный грунт. Трубчатое изделие предпочтительно в зимние месяцы, когда земля мерзлая и обрабатывается плохо. Особые отверстия пропускают землю. Пройдя внутрь, она делает всю конструкцию намного более устойчивой, нежели в полнотелом исполнении.

Чтобы исключить ошибки, важно помнить, что даже формально относящиеся к одной категории сваи российского и иностранного производства могут отличаться друг от друга. Выбор подходящего решения должен делаться только после консультации с геологами и инженерами

Во внимание принимают следующие факторы:

характеристики почвы;
уровень проникновения холода в грунт;
климатические свойства местности;
высота расположения грунтовых вод.

Установленные сваи в любом случае требуется бетонировать. Это поможет зафиксировать опору в почве и одновременно прикрыть ее от коррозионных процессов. В качестве обвязки может применяться хвойная древесина. Рекомендуется брать для обвязки блоки, которые заметно шире монтируемых свай. Конусообразный наконечник ставится на сваи, заполняемые цементом, а если срез делается косым, при закручивании опорный блок должен наполняться почвой.

Армирование свай своими руками

Подготовить все необходимое для изготовления металлического каркаса нужно заранее. Для монтажа буронабивных опор понадобятся такие инструменты и материалы:

болгарка для нарезки металлических прутьев;
сварочный аппарат для монтажа армированного каркаса;
вибрационный аппарат для уплотнения бетонного раствора внутри сваи;
буровая машина;
бетономешалка;
лопаты;
готовый бетон или его составляющие: песок, цемент, щебень;
металлические прутья рифленые и гладкие;
рубероид;
проволока.

Пошаговая инструкция по армированию свай своими руками:

Стальные прутья нарезают на отрезки нужной длины с помощью болгарки.
Для поперечных перемычек отрезки прутьев выгибают до получения округлой формы или подготавливают 4 куска, которые впоследствии приваривают по бокам продольного каркаса.
Нужное количество продольных прутьев укладывают параллельно друг другу, соединяют их верхние, нижние концы и середину поперечными перемычками.
Собирают вторую часть каркаса. Соединяют между собой двойным сварным швом.
Обрабатывают составами против коррозии.
Опускают армированный каркас в подготовленное отверстие.
Заливают бетонным раствором, уплотняют его вибрационной установкой.

Как обрезать старую плетистую розу. Как правильно обрезать плетистую розу

Возможности использования плетистых роз в ландшафтном дизайне почти безграничны. Во-первых, они могут покрывать достаточно большие пространства. Во-вторых, их «ползучесть» взбирается иногда и на третий-четвертый этаж. А привитая на высокий штамб плетистая роза прекрасно справиться с функцией фонтана. Спрятать за Bobbie James либо Sombreuil некрасивое хозяйственное строение будет очень просто. Одной или двух плетистых роз хватит для того, чтобы вход в сад или дом произвел неизгладимое впечатление на ваших знакомых, друзей и родных. Как обрезать плетистую розу именно об этом пойдет речь в данной статье.

В условную, четвертую группу плетистых роз, включим повторно цветущие розы с пирамидальной формой куста. Цветки этих роз появляются на молодых приростах текущего года. Растения данной группы в высоту в некоторых случаях могут взбираться чуть больше 3 метров. Как правило, плетистые красавицы данного типа достигают 2,5-3 м. Также читайте про обрезку плетистых роз пятой группы .

Стебли описанной здесь группы роз не настолько гибки, и склонны расти только вертикально. Они нуждаются в опоре и своевременной к ней подвязке.

Идеальным опорным элементом для растений будут старое дерево, колонна. Имейте в виду, что большое горизонтальное пространство такие розы не заполнят. Советуем почитать обрезка парковых роз

Первый год

Первая обрезка для саженца такая: перед посадкой розы на постоянное место обрезают немного корни и совсем вырезают поврежденные верхушки побегов и слабый прирост.

По мере роста растения за сезон формируют вертикальные проводники.

Второй и последующие годы

В летний период взрослые растения пирамидальной группы избавляют только от увядших цветков. Для поддержания симметричной формы плетистой розы поздней осенью или в начале зимы, применяют такую обрезку:

обрезают слабые, больные и отмершие приросты
укорачивают некоторые проводники
укорачивают боковые побеги на основных стеблях

Для того чтобы у растения появлялись прикорневые побеги, обрезайте старые стебли на 2/3 их длины. А если вы видите, что роза имеет слишком много лишних веток, то проредите ее, удалив полностью 1-2 самых старых стебля. Тем самым, вы обезопасите растение от заражения какой-нибудь болезнью.

То, насколько сильно надо обрезать пирамидальную плетистую розу, зависит от ее сорта и свободного места. Среди сильнорослых роз такого типа присутствуют растения с мощным боковым приростом, которых надо более жестко ограничить в росте.

При правильном и уместном применении данных рекомендаций у вас вырастет красивый куст розы. Потому что вы теперь знаете как обрезать плетистую розу. Советуем почитать также Правильная обрезка плетистых роз .

10 ПРАВИЛ ЗДОРОВОГО И КРАСИВОГО САДА
КИТАЙСКИЙ ЛИМОННИК: ПЯТЬ ВКУСОВ
ЦВЕТОК КАМАССИЯ
САД РОЗ (РОЗАРИЙ) ДЕВИДА ОСТИНА

Удачной обрезки!

Механический монтаж

Те, кто не может или не хочет по каким-либо причинам осуществлять ручную установку опор под будущее строительство дома, будет вынужден задействовать оборудование для закручивания винтовых свай. Здесь понадобится специальная машина – бурильная установка с вращательным моментом 2000 – 4000 N (ньютонов). Использование такой техники обеспечивает заворачивание опорных элементов даже в очень плотные грунты (камни и валуны не в счет).

Механический монтаж опорных элементов

Механическое устройство гарантирует оптимальное углубление опор и их быстрый монтаж. Также здесь можно не волноваться за отклонение от вертикальной оси. Установка для закручивания винтовых свай оправдывает себя там, где будут использованы элементы большого диаметра или необходимо их внушительное количество. С помощью агрегата основа для дома может монтироваться в ограниченном пространстве, где приспособление для ручной процедуры не подходит из-за громоздкости штанг и недостаточности угла прокрутки. Также здесь глубина будет гарантированно выдержана в заданных параметрах.

Расчет параметров каркаса

Свайный фундамент находит широкое применение при строительстве небольших домов из легких материалов. Чем выше масса постройки, тем шире должно быть сечение опоры. Наиболее часто применяют буронабивные сваи диаметром 30 см.

При расчете количества опор, их сечения и способа армирования нужно учитывать характеристики грунта на строительном участке и массу дома с учетом материалов, применяемых для строительства, мебели, людей, которые могут находиться в доме.

Такой важный этап лучше доверить профессионалам. При неправильных расчетах опора может не выдержать несущей нагрузки от домостроения и деформироваться или разрушиться. Это повлечет за собой в лучшем случае необходимость капитального ремонта, а в худшем варианте развития событий создаст угрозу жизни людей, находящимся в доме.

На устойчивых грунтах, при достижении пласта плотной почвы, достаточно будет свай, сечением 30 см и длиной 2, 5 мм. Для устройства фундамента под домостроения средних размеров понадобится около 40 штук армированных свай.

Лучше быть во всеоружии

Свая винтовой конструкции состоит из ствола, который может быть цельным или составным, и наконечника. Суть её применения заключается в том, чтобы за счёт поворотных усилий пройти слабые слои грунта и зацепиться за плотные, несжимаемые пласты. В грунте она фиксируется благодаря лопастям, их же поверхностью, а не только стволом, опирается на грунт.

Принцип работы винтовой сваиИсточник avocet.ru

Если сравнить винтовой вариант свай с забивным, то преимущества первых очевидны, если сравнивать с точки зрения трудоёмкости монтажа, наличия шума и вибраций. Опять же, в условиях небольшого объекта можно обойтись и без бурильной или сваебойной техники. Однако не всё так прекрасно, как хотелось бы.

Так ли надёжно винтовое основание, как принято считать

Свайные фундаменты, в том числе и винтовые, закладываются в сложных гидрогеологических условиях, когда ленточный вариант неприемлем. И они должны точно так же проектироваться, как и любые другие, с расчётом по несущим состояниям: сопротивлению грунта, прочности материала свай и ростверков, осадке от вертикальных нагрузок. Мало того, что при самостоятельном строительстве этого никто не делает, так ещё и опоры надлежащего качества найти практически невозможно:

В погоне за возможностью удешевления, современные производители убирают из винтовых свай до нескольких миллиметров металла, который раньше являлся антикоррозийным запасом прочности, и предусматривают вместо него более дешёвое антикоррозийное покрытие.
К минимуму свели и диаметр лопастей, а так как толщина ствола пропорционально зависит от этого размера, то и он стал меньше. В новом формате, далёком от идеала, свая, наиболее часто применяемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр ствола) с толщиной стенки 4 мм. Кстати, такие параметры винтовых опор в западных странах просто недопустимы.

Современный (бюджетный) формат винтовой сваиИсточник ecodom-kostroma. ru

Выдержка из документаИсточник ecodom-kostroma.ru

Тем не менее, и сегодня производители гарантируют металлическим сваям полувековой срок службы, хотя при этом они стали почти вдвое дешевле буронабивных свай – капитальных, проверенных временем и очень надёжных. В чём-то же должен быть тут подвох!
А состоит он вот в чём. Монтировать металлические опоры с современными параметрами свай не стоит в том случае, если срок службы стенового материала больше тех самых 50 лет (бетоны, кирпич, натуральный камень). И даже деревянный сруб, при надлежащей обработке и внешней защите может прослужить дольше, чем этот «очень надёжный» фундамент.

Железобетонный ростверк прослужит дольше опорИсточник evroctandart.su

Получается, что строить дом на винтовых сваях имеет смысл, только если он возводится по каркасной технологии. В неё данный конструктив фундамента вписывается просто идеально: нагрузки на опору минимальные, и ему не надо «конкурировать» со стенами по долговечности. В первую очередь это касается лёгких хозяйственных построек, на столь длительный срок службы которых вряд ли кто-то рассчитывает.

Целесообразность такого решения весьма сомнительнаИсточник www.hebelblok.ru

Как убедиться в качестве свай

Это было про общие возможности фундамента. Теперь про кустарное производство, избавиться от которого в нашей стране в принципе невозможно. Поэтому до того, как вкручивать винтовые сваи на своём участке, нужно озадачиться поисками приемлемой по качеству продукции. Готового рецепта тут нет, но несколько советов по этому поводу можем дать:

Вряд ли на захудалой металлобазе можно приобрести качественные металлические сваи, так как их производство является технологически сложным процессом и требует хорошей организации труда и материального обеспечения.

Так вырезают лопасти для свайИсточник chelny.zoon.ru

Если у свай толщина минимальная – те пресловутые 4 мм, о которых говорилось выше, значит, производитель обязан обеспечить надёжную антикоррозийную защиту. Не верьте, если вам рассказывают о наличии цинкового покрытия – на дешёвых сваях его не может быть по определению, да и установки для его нанесения вещь дефицитная. На практике покрытия применяются другие (например, грунтовка ГФ-021), иногда даже и нормального качества. Но в этом нужно убедиться.

Качество очевидноИсточник bibliostroy.ru

Следующий совет опять же касается толщины стенки сваи. Она и так уже уменьшена донельзя, и если замерите этот размер рулеткой и обнаружите недостающий миллиметр – откажитесь от покупки. Из-за него срок службы поставленного на такой фундамент дома может сократиться лет на 10.

Заключение

Основными конструктивными элементами сваи являются столб, лопасть и наконечник. Понимая технологию и имея нужные чертежи, можно своими руками заняться изготовлением винтовых опор.

Для заготовок используют трубы и листовую сталь толщиной от 4 мм. В работе мастеру понадобятся навыки работы с болгаркой и сварочным аппаратом. Чтобы защитить металл от коррозии, изделие покрывают гидрофобным составом.

При малейших сомнениях в правильности расчетов несущей способности свай в соответствии с геологическими условиями участка, эксперты не советуют использовать самодельные опоры для монтажа фундамента. Любые ошибки в изготовлении могут привести преждевременному разрушению и неустойчивости всей конструкции.

Винтовые сваи | РАДА Центр экостроительства

Фундамент на винтовых сваях

В промышленном строительстве винтовые сваи используют с 19 века. В индивидуальном строительстве активное применение винтовых свай приходится на последние пятнадцать лет. В основном всех волнуют три вопроса: срок службы фундамента на винтовых сваях, его надежность и способы его наружной отделки. В этой статье мы обсудим эти проблемы.

Винтовая свая (винтовой анкер) представляет собой стальную трубу с заостренным наконечником и спиральной лопастью, которая позволяет закрутить сваю в грунт, как саморез. Но не это главное. Лопасть винтовой сваи выполняет ту же функцию, что и уширение нижней части столбчатого фундамента, выполненного по технологии ТИСЭ: снижает давление нагруженной сваи на грунт и препятствует её выдергиванию силами морозного пучения грунта. Поэтому винтовой наконечник (шнек) является основным элементом сваи, определяющим её надежность.

Благодаря лопасти винтовая свая обеспечивает неподвижную точку опоры. Это очень важно для канадского дома, обладающего относительно небольшим весом, поскольку грунты в Подмосковье в основном пучинистые.

В стандартных условиях свая ввинчивается в плотный (несущий) слой грунта ниже глубины промерзания (1,5 метра в Московской области).

В индивидуальном строительстве используются небольшие винтовые сваи: диаметр ствола 108 мм, диаметр лопасти 300 мм.

Несущая способность такой сваи зависит от грунта и составляет по результатам полевых испытаний:

Глина, супесь, суглинок	2-6 тн
Песок	6-9 тн

Несущая способность F винтовой сваи линейно зависит от момента закручивания:

F=k*M

где М (кг*м) — крутящий момент, k (1/м) — экспериментально определяемый коэффициент, значение которого зависит от грунта и лежит в пределах 6-12.

Указанное свойство позволяет определять по сопротивлению сваи закручиванию насколько надежно с точки зрения несущей способности эта свая установлена.

Сваи с лопастью 300 мм можно ввинчивать вручную с помощью рычагов. Простейший набор приспособлений: лом и два куска трубы длиной 3 метра. В стесненных условиях потребуется специальное приспособление (смотрите видео внизу). Для создания необходимого крутящего момента порядка 300-500 кг*м достаточно 4 человек.

Выполнить эту работу можно попробовать самостоятельно. Инструкции по закручиванию винтовых свай своими руками в Интернете имеются. Процесс ручного завинчивания весьма трудоёмкий. Закрутить в стесненных условиях (рядом с забором, стеной и т.п.) за смену впятером больше 5-10 свай физически сложно. Компании, практикующие ручное завинчивание, используют на этих работах труд гастарбайтеров. Главный недостаток ручного метода состоит в том, что обеспечить вертикальность свай часто не получается. Это зависит не столько от мастерства монтажников, сколько от стечения обстоятельств (геоусловий в конкретной точке). Мы прибегаем к ручному завинчиванию только в двух случаях: либо нет подъезда для техники, либо свай настолько мало, что доставка техники слишком накладная.

Строители для завинчивания свай применяют различные устройства и технику. Наиболее точную, качественную и надёжную установку свай обеспечивает гидробур на базе экскаватора благодаря более сложному и гибкому управлению многошарнирной стрелой.

Опытный машинист экскаватора имеет возможность проверить несущую способность сваи путем надавливания на неё весом экскаватора. О необходимости полевых испытаний свай на несущую способность читайте ниже. Широкое применение экскаваторов с гидробуром для установки винтовых свай сдерживается высокой ценой на аренду экскаватора и его доставку (для перевозки экскаватора требуется спецавтотранспорт).

Самоходные ямобуры более доступны, поэтому часто используются в малобюджетном строительстве наряду с ручным завинчиванием.

После ввинчивания сваи обрезаются по уровню. Ствол сваи заливается бетоном. Это защищает ствол от внутренней коррозии. Сверху на сваю надевается оголовок для крепления деревянного обвязочного бруса. Иногда вместо оголовков используют металлический швеллер. Под канадский дом в большинстве случаев обвязка свай швеллером не нужна.

Для канадского дома фундамент на винтовых сваях — идеальное решение, но его устройство возможно не всегда. Каменистые грунты, илистые грунты текучей консистенции, глубокие торфяники — возможные противопоказания к использованию винтовых свай в Московском регионе. Но такие случаи редки. На нашей памяти только в одном случае пришлось отказаться от завинчивания свай. Участок оказался на месте бывшего болота. До дна (до несущего грунта) тогда так и не добрались. С каменистыми грунтами справится нам до сих пор удавалось во многом благодаря литому наконечнику, но об этом чуть ниже.

Преимуществ фундамента на винтовых сваях много. Самые приятные — это относительная дешевизна (дешевле качественного ленточного мелкозаглубленного бетонного фундамента) и высокая скорость монтажа (в среднем требуется один-два дня на весь цикл работ).

Чем сложнее рельеф участка, тем существеннее эти преимущества винтовых свай. Большой популярностью пользуются фундаменты на винтовых сваях при строительстве на склонах с большим перепадом высот:

В отличие от «плавающих» фундаментов (ленточный мелкозаглубленный или плита) фундамент на винтовых сваях можно в любое время нарастить для сооружения пристройки к дому. Это очень важно, поскольку большинство людей задумывается о пристройке к дому уже через пару лет эксплуатации.

Прекрасная вентиляция подполья обеспечивает долгий срок службы нулевого деревянного перекрытия. В случае ленточного фундамента эта вентиляция затруднена внутренними перемычками.

Удобный доступ снаружи облегчает ремонтные и другие работы в подполье. В случае ленточного фундамента придется делать люки в нулевом перекрытии.

Винтовые сваи прекрасно ввинчиваются зимой. Смотрите фоторепортаж о завинчивании 76 свай накануне Нового Года (24-25 декабря 2010 года). Полный цикл работ выполнен за два дня. Сваи с литым наконечником входят в промерзлый грунт как в масло (видео).

Это позволяет построить канадский дом «с нуля» зимой во время сезонных скидок на строительные материалы и работы.

История винтовой сваи охватывает почти два столетия. Основное применение винтовых свай — это такие ответственные конструкции, как маяки, мосты, причалы, мачты освещений, опоры ЛЭП, вышки-ретрансляторы сотовой связи.

Старейшее сооружение (причал на винтовых сваях) простоял в морской воде почти полтора века и был демонтирован из-за снижения уровня воды в океане. Винтовые наконечники первых свай хранятся в музеях.

В России винтовые сваи в основном использовались военными, для которых решающее значение имеют сжатые сроки монтажа-демонтажа фундамента для быстрого развертывания или смены позиций.

Российский опыт использования винтовых свай в качестве опор индивидуального дома не превышает пятнадцати лет. За этот срок нареканий в отношении коррозийной стойкости свай не отмечено. Есть претензии к качеству свай, изготовленных кустарно, к качеству антикоррозийного покрытия и к квалификации (добросовестности) рабочих. Ни один фундамент не вышел из строя из-за коррозии металла. Отмечены единичные случаи просадки, что является следствием нарушения технологии, согласно которой лопасть сваи должна войти в плотный несущий грунт. Зафиксированы случаи отрыва лопасти сваи при завинчивании из-за некачественной сварки. Литые наконечники снимают эту проблему.

Утверждается, что при правильном изготовлении, надлежащем антикоррозийном покрытии и грамотном монтаже винтовая свая прослужит не менее 100 лет. Понятно, что подтвердить или опровергнуть это утверждение на 100% сейчас невозможно. Двухсотлетняя история винтовой сваи и отсутствие в секторе малоэтажного строительства в течение 15 лет тревожных сигналов о быстром выходе винтовых свай из строя из-за коррозии косвенно подтверждают большой срок службы винтового фундамента.

Для сравнения, фактов выхода из строя «вечных» железобетонных фундаментов уже в первые годы эксплуатации в индивидуальном строительстве немало. Распространенный случай – железобетонная лента после первой зимы из-за низкого качества бетона пришла в полную негодность:

Поэтому сроки службы в 150 лет для ленточного бетонного и 30-50 лет для столбчатого бетонного фундамента — это в идеальном случае. В индивидуальном строительстве просматривается явная тенденция к уменьшению затрат на фундамент за счет таких потенциально опасных решений, как уменьшение площади сечения ленты, столбов и ростверков, снижения плотности армирования и др.

Трудно сказать, что будет с ленточным мелкозаглубленным фундаментом или «плавающей» плитой через 30-50 лет. Опыта длительной эксплуатации, как и в случае с винтовыми сваями, нет. Принятые в 1998 году территориальные строительные нормы Московской области «Проектирование и устройство мелкозаглубленных фундаментов малоэтажных жилых зданий в Московской области (ТСН МФ-97 МО) (ТСН 50-303-99)» признаны в 2008 году утратившими силу.

Следить за состоянием винтовых свай достаточно просто. Зона повышенного риска коррозии находится у поверхности грунта. Периодическая ревизия состояния свай не представляет технической сложности.

Реставрация винтовой сваи принципиально возможна. Один из вариантов — установка стальной муфты на верхнюю часть ствола сваи. Возможна и реконструкция фундамента: в отличие от каменных домов каркасно-панельный дом можно поднимать домкратами без риска разрушения конструкции.

В декабре 2010 г. наша компания сносила старый дом в Калужской области. В аккурат под наружной стеной дома на глубине около 15-20 см обнаружили детали старых весов. Судя по возрасту дома, железяка пролежала в земле никак не меньше 70 лет. Состояние металла удивило. В таких условиях стальная свая прослужит и 200 лет без всякой антикоррозийной защиты.

Несущая способность

Несущая способность сваи диаметром 108 мм, с лопастью диаметром 300 мм в среднем составляет около 4 тонн (часто много больше: 6-9 тонн). Это определено не расчетом, а полевыми испытаниями. Вес двухэтажного дома площадью 150 м² из SIP панелей около 25 тонн. А фундамент такого дома по СНиП 2.02.03-85 «Свайные фундаменты» рассчитывается на нагрузку порядка 70 тонн (с учетом нормативной эксплуатационной и снеговой нагрузки и коэффициента надежности по нагрузке). Таким образом, согласно СНиП для устройства фундамента достаточно 17 свай. Винтовые сваи закручивают с шагом 2-3 метра для устройства ростверка из деревянного бруса. Под двухэтажный дом площадью 150 м2 обычно ввинчивают 20-25 свай. Поэтому винтовой фундамент для канадского дома получается «сверхнадёжным» по несущей способности.

Важно! Расчет и проектирование винтовых фундаментов осуществляется в соответствии с СП 50-102-2003 «Проектирование и устройство свайных фундаментов». Одно из обязательных условий — проведение инженерно-геологическим изысканий на глубину не менее чем на 5 м ниже проектируемой глубины заложения нижних концов свай. Это долго и дорого для индивидуального дома. Поэтому за редким исключением все нарушают это требование. Такая практика в секторе индивидуального строительства стала нормой не только для свайных фундаментов, но и для ленточных и др. Это не безумие. Индивидуальный дом — это не небоскреб. Нагрузки на фундамент относительно небольшие. Много тысяч лет человечество строит жилища, и про поведение фундаментов на разных грунтах специалистам всё давно известно. Накопленный опыт защищает от ошибок. Если не найдете специалистов, то хороший способ — это посмотреть на соседские дома.

Какая-то информация о грунте всегда имеется. Кто-то бурил скважину, кто-то копал колодец и т.д. Много ценной информации дает сам процесс завинчивания. В Подмосковье в основном пучинистые глинистые грунты — супеси и суглинки. Они прекрасно подходят для устройства винтового фундамента. Без информации о грунте возводить фундамент рискованно.

Иногда инженерно-геологические изыскания проводятся для всего дачного или коттеджного поселка. Если Вам повезет со строительной или проектной компанией, то по данным инженерно-геологических изысканий Вам рассчитают фундамент на несущую способность в отношении основных сочетаний нагрузок и воздействий. Для индивидуального дома это уже хорошо. Только есть одна проблема — формула из СП 50-102-2003 для расчета несущей способности винтовой сваи по параметрам грунта даёт сильно заниженное значение. Более того, правила требуют поделить его на коэффициент надежности по нагрузке 1,4! В итоге расчетное количество свай превышает в несколько раз реально потребное. Строителям это выгодно. Проектировщика этот факт не волнует. Чем больше запас, тем спокойнее сон у строителя и проектировщика. Для Заказчика это неприемлемо по финансовым соображениям. На этот случай СП 50-102-2003 предусматривает проведение полевых испытаний. Фундаментная бригада ООО «Хотвелл», когда возникают сомнения в отношении грунта, выполняет испытание свай весом экскаватора (5-7 тонн).

Многим Заказчикам ограниченный бюджет не позволяет оплатить инженерно-геологические изыскания, полевые испытания и соответствующие СНиП расчеты и проектирование. Поэтому все винтовые фундаменты под индивидуальные дома сегодня устанавливаются с формальным нарушением СНиП. В такой ситуации, чем опытнее строительная организация, тем меньше риска.

Отделка цоколя

Фундамент на винтовых сваях обычно отделывается декоративными панелями, цокольным сайдингом и т.п. Один из вариантов изображен на схеме:

ВНИМАНИЕ! Необходимо оставлять зазор между декоративной обшивкой и грунтом, чтобы при морозном пучении грунта отделка не повредилась. Обычно достаточно 5-7 см. Но полагаться на эту цифру нельзя. Всё зависит от конкретных условий. Возможно на Вашем участке вообще нет морозного пучения. А в некоторых местах подъем грунта превышает 10 см.

Грунт обычно пучится неравномерно. Поэтому нужно изучить поведение грунта по всему периметру дома. Для этого в конце зимы нужно сделать на сваях отметки уровня грунта, а когда грунт оттает, измерить его понижение относительно зимних отметок. Следует учитывать, что зимы бывают разные. На случай особо суровой зимы зазор необходимо делать с запасом.

Меры по понижению пучинистости грунта – это дренирование, замещение пучинистого грунта песком и теплоизоляция. Но лучше этим не заниматься, а просто оставить зазор между отделкой и грунтом. Зазор, как правило, совсем не виден, поскольку его закрывает трава или снег.

При необходимости зазор можно прикрыть металлической сеткой.

Для вентиляции подпола в отделке цоколя делают продухи, закрывать которые не следует даже зимой. На температуру в подполье это влияет мало, поскольку перекрытие в канадском доме очень теплое. Ввод воды в дом хорошо утепляют. Трубу под воду вместе с канализационной трубой обычно прячут в обечайку (трубу) из оцинковки и заполняют свободное пространство утеплителем. Хорошо для этого подходит монтажная пена:

Если дом не предназначен для постоянного проживания в утеплитель водопроводной трубы нужно заложить кабель подогрева с температурным датчиком (необходимые комплекты имеются в продаже).

советы по применению, выбору и монтажу

Неприхотливость технологии монтажа металлических свай – именно таковой она кажется на первый взгляд, и конечно, их относительная дешевизна, очень привлекательны для частных застройщиков. А если есть спрос, будет и предложение. Поэтому не удивительно, что на волне популярности на рынок стройматериалов попадают далеко не всегда качественные изделия.

Чтобы избежать неприятных последствий, перед тем, как закрутить винтовые сваи своими руками, необходимо сначала их правильно выбрать, что мы и поможем вам сделать. А так же проясним ещё несколько важных моментов.

Винтовые сваи со сварным наконечникомИсточник kzs.ru

Лучше быть во всеоружии

Принцип работы винтовой сваиИсточник avocet.ru

Так ли надёжно винтовое основание, как принято считать

В погоне за возможностью удешевления, современные производители убирают из винтовых свай до нескольких миллиметров металла, который раньше являлся антикоррозийным запасом прочности, и предусматривают вместо него более дешёвое антикоррозийное покрытие.
К минимуму свели и диаметр лопастей, а так как толщина ствола пропорционально зависит от этого размера, то и он стал меньше. В новом формате, далёком от идеала, свая, наиболее часто применяемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр ствола) с толщиной стенки 4 мм. Кстати, такие параметры винтовых опор в западных странах просто недопустимы.

Современный (бюджетный) формат винтовой сваиИсточник ecodom-kostroma.ru

На заметку! В техусловиях от 2007 г. (5264-006-05773342) минимальный диаметр ствола 159 мм, а толщина стенки 8 мм.

Выдержка из документаИсточник ecodom-kostroma.ru

Тем не менее, и сегодня производители гарантируют металлическим сваям полувековой срок службы, хотя при этом они стали почти вдвое дешевле буронабивных свай – капитальных, проверенных временем и очень надёжных. В чём-то же должен быть тут подвох!
А состоит он вот в чём. Монтировать металлические опоры с современными параметрами свай не стоит в том случае, если срок службы стенового материала больше тех самых 50 лет (бетоны, кирпич, натуральный камень). И даже деревянный сруб, при надлежащей обработке и внешней защите может прослужить дольше, чем этот «очень надёжный» фундамент.

Железобетонный ростверк прослужит дольше опорИсточник evroctandart.su

Получается, что строить дом на винтовых сваях имеет смысл, только если он возводится по каркасной технологии. В неё данный конструктив фундамента вписывается просто идеально: нагрузки на опору минимальные, и ему не надо «конкурировать» со стенами по долговечности. В первую очередь это касается лёгких хозяйственных построек, на столь длительный срок службы которых вряд ли кто-то рассчитывает.

Целесообразность такого решения весьма сомнительнаИсточник www.hebelblok.ru

Как убедиться в качестве свай

Это было про общие возможности фундамента. Теперь про кустарное производство, избавиться от которого в нашей стране в принципе невозможно. Поэтому до того, как вкручивать винтовые сваи на своём участке, нужно озадачиться поисками приемлемой по качеству продукции. Готового рецепта тут нет, но несколько советов по этому поводу можем дать:

Вряд ли на захудалой металлобазе можно приобрести качественные металлические сваи, так как их производство является технологически сложным процессом и требует хорошей организации труда и материального обеспечения.

Так вырезают лопасти для свайИсточник kzs.ru

Если у свай толщина минимальная – те пресловутые 4 мм, о которых говорилось выше, значит, производитель обязан обеспечить надёжную антикоррозийную защиту. Не верьте, если вам рассказывают о наличии цинкового покрытия – на дешёвых сваях его не может быть по определению, да и установки для его нанесения вещь дефицитная. На практике покрытия применяются другие (например, грунтовка ГФ-021), иногда даже и нормального качества. Но в этом нужно убедиться.

Совет! Попробуйте поцарапать поверхность камнем. И не бойтесь испортить товарный вид изделия, его ведь не в сервант ставить. Чтобы закрутить сваи, к ним нужно приложить и не такие нагрузки, а при прохождении сквозь толщу грунта они подвергаются значительным силам трения. И уж если получилось нарушить покрытие относительно слабым усилием, покупать товар не стоит однозначно.

Что ещё требует пристального внимания, так это сварные швы. В хороших сваях их должно быть минимальное количество, так как коррозия шва и окружающего его металла происходит гораздо быстрее, чем у цельной стали. По техусловиям ствол должен изготавливаться из бесшовной стальной трубы, и они могут только стыковаться по длине. Лопасть же должна быть цельнометаллической. Уж если нет возможности проверить качество швов, то проконтролировать их количество вполне можно.

Качество очевидноИсточник bibliostroy. ru

Следующий совет опять же касается толщины стенки сваи. Она и так уже уменьшена донельзя, и если замерите этот размер рулеткой и обнаружите недостающий миллиметр – откажитесь от покупки. Из-за него срок службы поставленного на такой фундамент дома может сократиться лет на 10.

Способы, приемлемые для самостоятельного монтажа

Коль принято решение по установке дома или другого строения на точечные опоры, имеет смысл разобраться, как вкрутить винтовые сваи самостоятельно, даже если работу будут выполнять наёмные люди. Их ведь как минимум нужно контролировать, а для этого необходимо быть всесторонне подкованным.

Способ 1

Перед тем, как установить первую винтовую сваю, предварительную разметку всех точек опор можно не делать, так как всё равно будут расхождения. Первая и вторая (на противоположном углу) сваи послужат маяками для формирования свайного поля, между которыми можно натягивать причальный шнур:

Чтобы вкрутить сваю своими руками, без применения спецтехники, в точке монтажа сначала делают небольшой приямок и подливают туда воды – чтобы грунт размягчился.

Подготовка лунки перед тем, как закрутить сваи своими рукамиИсточник bibliostroy.ru

Свая устанавливается в лунку, а в имеющееся вверху её ствола технологическое отверстие вставляется стальной монтажный лом. Сделать это можно и самому, но чтобы закрутить винтовые сваи без специальной машины, вам однозначно потребуется два помощника – один будет придерживать сваю в заданном положении, а ещё два человека – обеспечивать движение по кругу.

Подготовка сваи к завинчиваниюИсточник bibliostroy.ru

Вращение будет производиться путём воздействия на трубу, надетую на лом – она послужит рычагом, передающим стволу поворотное усилие. Чем больше рычаг, тем легче будет его крутить. Чтобы проще было вращать, трубы нужно постараться опустить вниз, для чего лом придётся немного согнуть.

Установка рычаговИсточник bibliostroy. ru

Держась за трубы, два человека начинают вращение, а тот, кто придерживает ствол, осуществляет контроль вертикальности ствола по уровню. В данном случае для этой цели используется двухсторонний магнитный прибор, прикреплённый прямо к стволу. Но можно обойтись и обычным уровнем, хотя это и не так удобно. Вертикаль выставляется после первичного вбуривания – после того, как свая зацепится за грунт.

Как закручивать и выравнивать сваи винтовые вручную – использование двухстороннего магнитного уровняИсточник bibliostroy.ru

Какой стороной класть рубероид на фундамент + технология гидроизоляции

Вращение продолжают до тех пор, пока свая не упрётся в прочный слой грунта. На одном участке эти уровни могут быть разными, и оголовки после установки возвышаются над поверхностью земли на разную высоту.

Как установить винтовые сваи своими руками: завершающий этапИсточник bibliostroy. ru

Если вы монтируете винтовые сваи самостоятельно, будьте готовы к тому, что свая может погрузится глубже того уровня, чем вы планировали. Даже если на соседнем с вами участке сваи погрузились на условную глубину в два метра, это не гарантирует что на вашем участке ситуация повторится.

В таком случае необходимо будет воспользоваться удлинителями для свай, чтобы приварить их к уже погруженным в грунт, а затем завершить монтаж. Если же этого не сделать, сваи не будут зафиксированы и не могут служить надежным фундаментом для строений.

Обратите внимание, что монтаж сваи заканчивается в том случае, когда начинает деформироваться монтажное отверстие — это значит она достигла тугопластичного грунта. Только достигнув этой точки, можно говорить о том, что свая будет надежно зафиксирована в грунте и не будет подвергаться влиянию пучения грунта.

Татьяна Горностаева

проектировщик ООО «КЗС»

Способ 2

Переносная установка для завинчивания свайИсточник bibliostroy.ru

В её конструкцию входит:

Редуктор с планетарной передачей, обеспечивающей малую скорость ввинчивания.
Корпус с упорной штангой.
Головки разных размеров с четырьмя и шестью гранями.

Контроль уровня сваиИсточник bibliostroy.ru

Довинчивание до нужной отметкиИсточник bibliostroy.ru

Примечание! Существуют и другие виды ручного оборудования, например: гидравлический сваекрут. Только стоит оно достаточно дорого, чтобы быть выгодным приобретением для единоразового использования. Гораздо проще тогда нанять бригаду, которая почти за те же деньги всё сделает быстро и качественно.

Свайный фундамент: особенности, плюсы и минусы, виды свай, этапы монтажа, утепление и отделка

Обрезка свай и формирование ростверка

Разметка лазерным уровнемИсточник bibliostroy.ru

Перенос отметки на сваюИсточник bibliostroy.ru

Резку выполняют при помощи болгарки с отрезным диском по металлу.

Обрезка сваиИсточник bibliostroy.ru

У каждого строителя имеются свои секреты, но профессионалы обычно осуществляют резку так, как показано на видео:

Бетонирование

После обрезки, перед тем, как приступать к монтажу оголовков, полость свай заполняется бетоном. Хотя, некоторые заказчики сомневаются в целесообразности такого действия, и настаивают на том, чтобы оставить сваи пустыми. Тем не менее, бетонирование винтовых свай является очень важным технологическим этапом:

Если диаметр ствола маленький, на отверстие устанавливается воронка, позволяющая не проливать раствор. Уплотняют его в теле сваи импровизированным шомполом – куском арматуры, позволяющим сократить до минимума количество воздушных полостей.

Заливка раствора внутрь сваиИсточник bibliostroy.ru

Строительство фундамента для беседок: от чего зависит выбор, расчет размеров, этапы работ

Заполнять сваи можно: крупнозернистым бетоном, раствором без крупного наполнителя и сухой смесью цемента и песка. Последний вариант чаще используют в зимнем строительстве, когда для твердения бетона условия неблагоприятные, а из-за необходимости подогрева возникают дополнительные затраты. Ещё один плюс этого способа заключается в том, что в стволе не образуются пустоты.

Засыпка ЦПСИсточник bibliostroy.ru

Важно! От варианта заполнения полости свай зависит и способ монтажа оголовка. При «мокрой» заливке оголовок нельзя приваривать по всему периметру. Он просто прихватывается короткими швами, длина которых не превышает 1,5 см. Полностью он приваривается только при заполнении сухой ЦП смесью.

Не заполнять сваи совсем допускается только в том случае, если толщина стенок превышает 6 мм, а оголовок как следует проварен.

Желающим познакомиться с процессом заливки свай, предлагаем посмотреть этот ролик:

Устройство оголовков и обвязки

Оголовком называют торцевую часть сваи, закрываемую, как правило, насадным кольцом с прямоугольной или круглой пластиной. Именно к ней и будет привариваться швеллер, если требуется сделать основание под кладку, или вертикальные стержни арматуры, если дом каркасный и к сваям будет крепиться горизонтальная обвязка из бруса:

Размер оголовков подбирается в зависимости от диаметра ствола сваи, он должен быть немного больше, чтобы свободно надеваться на обрез ствола. Их изготавливают из стали, усиленной четырьмя косынками и покрытой антикоррозионным грунтом.

ОголовокИсточник bibliostroy.ru

Установка металлического ростверкаИсточник bibliostroy.ru

Приваренные к оголовкам арматурные стержни под брусовую обвязкуИсточник bibliostroy. ru

Выбор типа оголовка, да и его наличие в целом, осуществляется в зависимости от конструктива стен. Без оголовков устраивают основание только под кладку. При этом сваи с двух сторон обвязывают по верхнему периметру швеллером и укладывают на него бетонные балки, либо заливают ростверк по опалубке, замоноличивая в него концы свай. Оба эти варианта показаны на картинке снизу.

Варианты устройства винтового фундамента без использования оголовковИсточник sibsvai.ru

Для возведения каркасного или брусового дома, наличие оголовков обязательно. Они бывают приваренные и съёмные, второй вариант нередко используется при ручном монтаже свай. В любом случае, положение оголовков проверяется по уровню, и если есть отклонения от горизонтали, принимаются меры по устранению перекоса.
Перед приваркой, по краю ствола сваи и кромке оголовка снимается до металла слой краски и производится зачистка болгаркой. После сваривания швы зачищают от шлака, и, не давая металлу остыть, наносят защитное покрытие.
Если высота цокольной части винтового фундамента превышает 60 см, либо свайное поле располагается на пересечённой местности и сваи выступают из грунта на разную высоту, для их усиления предусматривается ещё и нижняя обвязка. Этот вариант представлен на фото снизу.

Винтовой фундамент с нижней обвязкойИсточник fazenda.guru

О необходимости обвязки свай очень доходчиво рассказывается здесь:

Строительство фундамента для террасы или веранды. Виды, материалы и технологии

Заключение

Как видите, в устройстве фундамента из винтовых свай есть немало вопросов, требующих профессионального решения. Например – расчёт отметки, на которую нужно заглублять сваи. При строительстве без проекта частные строители определяют длину свай приблизительно, по соображениям «пусть лучше будет больше, чем не хватит». Приглашённые на объект монтажники, перед которыми, опять же, нет никакой проектной документации, забуривают то, что им предоставили – остальное их не волнует.

Клиент при этом даже не знает, что глубина заложения свай определяется не только структурой грунта на участке, но и приложенным к ним крутящим усилием. В конечном итоге ошибки, вызванные банальным непониманием ситуации, напрямую влияют на несущую способность фундамента в целом.

Дополнительно

Выставка Домов «Малоэтажная Страна» выражает искреннюю благодарность специалистам завода «КЗС» за помощь в создании материала.

Завод «КЗС» (Королевский завод свай) – эксперт по свайным фундаментам.

Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами:

сайт: kzs. ru
email: [email protected]
тел.: 8-800-222-76-17

Ещё немного внимания!

Напишите в комментариях, как думаете – винтовые сваи действительно стоит закручивать самостоятельно, или всё же лучше обратиться у профессионалам?

Спиральные опоры

для палуб: плюсы, минусы и часто задаваемые вопросы | by Rise

Когда Мэтт планировал свою новую колоду, он хотел убедиться, что она будет очень долговечной и не требует особого ухода. Кто может винить его? Настилы представляют собой значительные первоначальные инвестиции, но легко выбрать материалы или сделать выбор, который подразумевает постоянное обслуживание и ремонт.

После того, как Мэтт выбрал термически модифицированную древесину в качестве материала для настила (см. это исследование в этом видео), пришло время выбрать вариант фундамента.

Любой, кто исследует фундаменты палуб, быстро столкнется с главным вопросом: винтовые сваи или бетонные сваи? По названию этой статьи очевидно, что выбрал Мэтт, поэтому, чтобы избавить вас от гугления, мы выложим здесь результаты его исследований. Продолжайте читать, чтобы узнать о плюсах, минусах и часто задаваемых вопросах о спиральных пирогах (винтовых сваях) для настила.

Винтовые сваи, или винтовые сваи, представляют собой тип фундаментной системы, которая существует еще с 1800-х годов, что намекает на то, как долго эти вещи имеют срок службы.По сути, это гигантские валы из оцинкованной стали с винтообразными фланцами, которые вкручиваются в землю. Они ввинчиваются в землю достаточно глубоко, чтобы крутящий момент, необходимый для их поворота, указывал на надлежащую несущую способность почвы.

Спиральные сваи

Обычно их устанавливают так, чтобы они проходили чуть ниже линии промерзания, но иногда могут достигать глубины в сотни футов в зависимости от состояния почвы.

Эти пирсы можно вбивать в большинство типов грунта, но твердая порода требует предварительного бурения, что также увеличивает ваши расходы.Каменистые почвы также подходят, но иногда вы можете столкнуться с достаточно большим камнем, чтобы начать процесс заново и переместить винт.

Установка винтовых свай для настила

Винтовые сваи устанавливаются очень быстро — это как мгновенный фундамент. Они работают в различных почвенных условиях, и их установка довольно экономична. Винтовые сваи имеют относительно низкую внутреннюю энергию и относительно ненавязчивы в окружающей среде.

Винтовые сваи просты в установке, но их не нужно делать своими руками.Для их установки вам понадобится специальная техника.

Спиральная опора, поддерживающая настил

На родине Rise в Восточной Канаде — мы платим в среднем 250 долларов за стандартную винтовую опору. Эта цена включает в себя полную установку, кронштейны и небольшой технический отчет в конце, чтобы вы знали, что сваи имеют правильный размер, правильно затянуты и останутся в земле без смещения.

Некоторые из вас могут сказать, что это огромная цена за один пирс, и, возможно, вы правы. Но подумайте об этом: для сравнения, бетонный пирс, который является еще одним распространенным пирсом, на этот раз, где вырыта яма и залит бетон, вероятно, является наиболее часто используемой альтернативой для задних дворов и других пирсов.

Бетонный пирс, поддерживающий настил

Вот еще несколько цифр, которые нужно учитывать, если вы устанавливаете их для настила или большой конструкции.

Средняя стоимость материалов: 70 долларов США

Время установки: 2–3 дня

Стоимость рабочей силы: 30-230 долларов США — и это будет зависеть от используемого оборудования и времени установки, которое зависит от состояния почвы.

Для тех, кто говорит: «Я собираюсь установить их сам», имейте в виду, что при установке бетонных опор многое может пойти не так.Сколько стоит для вас ваше время? Вам понадобится много этого для этой работы.

Итак, в конце концов, 250 долларов сейчас звучат не так уж и плохо, не так ли? Специально для того, чтобы быть уверенным, что ваш фонд никуда не денется!

Как и во всем, что мы делаем в Rise, нам нравится учитывать влияние материалов и продуктов на планету, поэтому при работе со спиральными сваями следует учитывать несколько моментов:

процесс заготовки и производства, и немного в транспортировке. Обычно они изготавливаются из стали и покрыты цинком и требуют источников высокой температуры. Однако один плюс заключается в том, что отходы в этом производственном процессе все еще довольно низки и в основном представляют собой обрезки. Тем не менее, общая потребляемая энергия для винтовых свай относительно низка, и это также благодаря очень простому процессу установки.

Надежность и долговечность также являются ключевыми факторами низкой ударопрочности винтовой сваи. Обычно они служат очень долго, и их долговечность обычно зависит от качества пирса, а также от почвы, в которой он находится.

Стальные пирсы практически не влияют на окружающую среду с точки зрения здоровья. Обычно мы смотрим на любое потенциальное выделение газа из материала или любое потенциальное загрязнение почвы, в которую они помещены. Это также хорошая причина выбрать оцинкованную отделку вместо окрашенной.

Вот кое-что, чему я научился для небольших сооружений — такие вещи, как перголы или даже террасы на уровне земли, могут работать с этой опцией. Я называю эти самодельные винтовые пирсы. Вы можете найти их в большинстве местных хозяйственных магазинов примерно по 25–30 долларов за штуку (кстати, нестандартные кронштейны оплачиваются отдельно), и они работают по сути так же, как винтовые сваи, которые мы устанавливали ранее, но с одним большим отличием — вы можете установите их сами!

Самодельные винтовые сваи

Вам необходимо проверить местные строительные требования и узнать, подходят ли эти винтовые сваи для вашего проекта.

Глядя на них вблизи, они заметно меньше, чем спиральные опоры, которые мы установили для настила. Другое большое неизвестное здесь заключается в том, действительно ли мы добились успеха с нашей установкой — не зная фактического крутящего момента, необходимого для поворота сваи на место, мы на самом деле не знаем, какой вес выдержат эти сваи, поэтому вы можете только хочу рассмотреть их для небольших проектов. Еще одна вещь, которую я заметил с этими меньшими спиральными сваями, — это отделка с порошковым покрытием по сравнению с типичной отделкой из оцинкованной стали, которая используется для свай, и которая имеет преимущества долговечности по сравнению с краской.

Вы захотите привлечь подрядчика по установке винтовых свай на ранней стадии процесса — правильный выбор размеров стволов свай может оказать большое влияние на стоимость вашего проекта, поэтому важно знать, где вы разместите сваи и сколько их потребуется. существенный.

В идеальном мире идеально провести геотехническую съемку перед установкой винтовых свай. Тем не менее, вы можете пропустить этот шаг для небольших проектов, таких как строительство палубы или сценарий, когда подрядчик по пирсу знаком с почвенными условиями в этом районе.

Убедитесь, что кронштейны, поставляемые со спиральными опорами, совместимы с вашим проектом, иначе вам, возможно, придется купить новый кронштейн, чтобы поддержать то, что вы строите

Дважды проверьте в местном строительном отделе, хорошо idea тоже, чтобы убедиться, что вы соответствуете всем требованиям к коду. Обычно признаком хорошего подрядчика по винтовым пирсам является тот, кто предоставит инженерную печать с работой, которую вам, возможно, потребуется принести в местный строительный отдел для подписания.

Наконец, убедитесь, что вы подготовились заранее, позвонив по телефону, прежде чем копать потенциальные подземные провода или трубы — ваш подрядчик по винтовым опорам может попросить вас сделать это до установки. Но помимо электрических или газовых линий, будьте в курсе всего, что может скрываться под землей. В самую последнюю минуту я обнаружил проблему с нашим двором, где у нас был выход из водосточной плитки точно в месте одного из пирсов. Это было легко исправить, переместив пирс, и что-то, что могло нанести значительный ущерб.

Rise — авторитетный интернет-ресурс по благоустройству дома. Читайте больше бесплатных статей на buildwithrise.com.

Что такое винтовые сваи и как они работают? – СТАТ ТЕХ

Винтовые сваи — тип фундамента, устанавливаемого в грунт с минимальным шумом и вибрацией. Эффективным способом их установки является забивка винтовых свай в землю. В сочетании с различными механизмами распределения нагрузки винтовые сваи могут обеспечить работу в грунте в различных грунтах, включая зоны землетрясений. Они могут быть быстро установлены с меньшим повреждением почвы во время установки.

Как они работают

Винтовые сваи состоят из круглых стальных секций с прикрепленными к ним спиралями. При установке винтовые сваи врезаются в почву, а не просверливают ее. Валы и винтовой виток спроектированы с учетом различных грунтовых условий. Как только свая достигает заданной глубины, она обычно заполняется бетоном и постоянно остается на месте.Выступающую арматуру можно использовать для увеличения несущей способности сваи или для соединения с конструкцией здания выше.

Как соединяются винтовые сваи?

При соединении свай со зданием интерфейс между конструкцией здания и сваей является наиболее важной частью конструкции. С этим нужно обращаться осторожно, потому что соединение учитывает землю и здание, в котором будут сваи. Это требует структурного и геотехнического вклада.

Технические требования к установке винтовой сваи

Фундамент – самая важная часть здания. Это делает здание прочным на долгие годы, а также помогает ему противостоять суровым условиям, таким как землетрясения и торнадо. Поэтому имеет смысл, что инженер принимает ценные меры при проектировании фундамента. Есть много факторов, которые необходимо учитывать при выборе фундамента на винтовых сваях, подходящего для вашего здания. Некоторые из факторов включают в себя:

Строительный план: На строительном плане должно быть указано, сколько винтовых свай должно быть и где именно они должны быть.
План площадки: План площадки используется для определения буквальных ограничений и ограничений по высоте, особенно при работе рядом с соседними зданиями или внутри здания. Он также используется для определения типа и размера оборудования, которое будет использоваться в процессе установки.
Расчетные нагрузки: расчетных нагрузок определяют тип и размер ствола, используемого при расчете сваи.

Винтовые сваи смещают грунты, так как они ввинчиваются в землю так же, как шурупы в шалость. Из-за малого диаметра шахты меньше вероятность столкновения с препятствиями, что означает максимальную защиту здания.

Винтовые сваи для фундамента | Xtreme Post

Что такое винтовая свая?

Винтовая свая представляет собой большой металлический шуруп с одной или несколькими резьбами (винтовыми лопастями), который прочно ввинчивается в землю и закрепляется ниже линии промерзания, что устраняет движение грунта, вызванное годовым циклом замерзания-оттаивания и изменениями рельефа местности.Винтовые сваи спроектированы так, чтобы оставаться устойчивыми и противостоять погодным условиям. Все винтовые сваи Xtreme Post производятся в соответствии с высочайшими стандартами качества на нашем заводе в Данвилле, Квебек. Прошедшие оценку Канадского центра строительных материалов и соответствующие духу Национального строительного кодекса, сваи Xtreme Post предлагают доступное и безопасное решение для всех ваших потребностей в фундаменте.

Фиксированные или регулируемые оголовки свай

В зависимости от характера вашего проекта оголовок винтовой сваи может быть фиксированным или регулируемым.Один из наших специалистов посоветует вам, какой из них лучше всего подходит для ваших нужд.

Центральный вал, адаптированный к вашим потребностям

Этот длинный винт — центральный вал с приваренной к его основанию круглой стальной резьбой — может быть адаптирован к любому типу строительства или реконструкции. Центральный стальной вал может различаться по диаметру и длине, самый короткий из них имеет длину семь футов. Один из наших специалистов по установке определит, какая винтовая свая лучше всего подходит для вашего проекта.

Резьба, позволяющая выполнять точное сверление

Резьба имеет наклон для создания необходимого шага, который тщательно контролируется с помощью гидравлического оборудования.Эти нити являются основой системы винтовых свай и обычно называются «лопастями». Диаметр и количество лопастей определяется исходя из несущей способности грунта (уплотненность и тип) и воспринимаемой нагрузки.

ПРЕИМУЩЕСТВА ВИНТОВЫХ СВОИХ

В Xtreme Post мы предлагаем современную, чистую, недорогую, доступную и безопасную альтернативу для всех ваших потребностей в фундаменте. В дополнение к пожизненной гарантии от морозостойкости, наши винтовые сваи обладают многими другими преимуществами по сравнению с обычным заливным бетоном:

До (залитый бетонный фундамент)

Может смещаться из-за движения грунта и мороза.Требуются земляные работы для заливки бетона. Щебень и мусор. Тяжелая техника на траве и асфальте. Время, потраченное на ожидание затвердевания бетона. Требуется много планирования. Должен быть построен до остальной части проекта.

Сейчас (Винтовые сваи)

Гарантия от морозостойкости. Нет необходимости в раскопках. Чистый. Многоцелевое оборудование гарантирует, что земля не будет повреждена. Быстрота — строительство можно начинать, как только будут установлены винтовые сваи. Меньше времени и денег тратится впустую, так как планирование ограничивается размещением маркеров для определения желаемого местоположения свай. Сваи могут быть установлены под существующими конструкциями.

ЧТО ОТЛИЧАЕТ XTREME POST

Десять причин сотрудничать с нами:

Каждая винтовая свая Xtreme Post устанавливается высококвалифицированным специалистом.
Быстрое выполнение работ в соответствии с вашим графиком.
Отличное соотношение цены и качества.
Несущая способность каждой сваи подтверждается при установке.
Может устанавливаться на любой местности (неровной, труднодоступной и т.п.).) и в любом типе почвы (песок, глина, камень и т.д.).
Винтовые сваи можно перемещать по мере необходимости.
Винтовые сваи можно устанавливать ниже уровня воды, через грунтовые воды. №
Экологичность: винтовые сваи можно устанавливать вблизи воды без риска эрозии почвы или загрязнения воды.
Наша техника экологически чистая.
Каждая винтовая свая изготавливается в головном офисе компании в Квебеке. Вы работаете напрямую с производителем.

СПЕЦИАЛИЗИРОВАННОЕ ОБОРУДОВАНИЕ

Контроль качества и накопленный за годы опыт компании Xtreme Post позволили нам производить собственное оборудование.

Меньший размер и универсальность нашего оборудования позволяют нам получить доступ к местам, труднодоступным с традиционным оборудованием. Наше основное оборудование состоит из полноприводного вездехода (ATV ), который был оснащен высокопроизводительной гидравлической системой. Наше оборудование также оснащено двигателем, который активирует гидравлический контур, который, в свою очередь, приводит в действие вращающуюся головку и гидравлическую мачту.
Многофункциональность квадроцикла делает его идеальным для многих типов фундаментных работ.Мы также используем мини-экскаватор , оснащенный шнековым приводом.
Это высокопроизводительное оборудование чрезвычайно мобильно почти на всех типах местности. Это позволяет нам удалять старые бетонные пилястры и даже камни, что позволяет гарантировать установку винтовых свай в тот же день. С помощью специализированного оборудования Xtreme Post винтовые сваи можно устанавливать в любом типе грунта и на любом типе местности , даже в труднодоступных местах, независимо от вашего проекта.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ О ВИНТОВЫХ СВАЯХ

Все винтовые сваи Xtreme Post производятся в соответствии с высочайшими стандартами качества на нашем заводе в Данвилле, Квебек. Наши сотрудники обучены поставлять продукцию, отвечающую высоким стандартам качества, к которым привыкли наши постоянные клиенты.

Надежность Xtreme Posts

Фактически, Xtreme Post получил одобрение Канадского центра строительных материалов (CCMC 13353-R) и соответствует требованиям Строительного закона Квебека, включая Строительный кодекс и Кодекс безопасности, а также Онтарио. Закон о строительном кодексе и соответствующие постановления.

Качество столбов Xtreme

В соответствии со стандартами и требованиями к качеству, которых придерживается Xtreme Post, несущая способность (сжатие, растяжение) каждой винтовой сваи подтверждается одним из наших экспертов при установке. Кроме того, при необходимости инженер выдает сертификат соответствия на выполняемые работы.

Технические данные для прочного фундамента

Все стальные компоненты продукта (центральный вал, лопасти и аксессуары) соответствуют CAN/CSA-G40.21-04, «Конструкционная качественная сталь», а также имеют покрытие 610 г/м3, защищающее их от гальванической коррозии и отвечающее требованиям CAN/CSA-G164-M92, «Горячее цинкование изделий неправильной формы». Канадская ипотечная и жилищная корпорация (CMHC) разрешает использование этого продукта в строительстве, финансируемом или застрахованном в соответствии с Национальным законом о жилищном строительстве. Для получения дополнительной информации см. отчет об оценке CCMC 13353-R для винтовых свай Xtreme Posts (Pieux Xtrême).

Фундаменты со спиральными сваями — Мелкое жилищное строительство

Описание: Спиральные сваи, также называемые винтовыми опорами, представляют собой стальные фундаменты, ввинчиваемые в землю. Автор Джереми Хесс устанавливает их для поддержки таких конструкций, как террасы, веранды и дощатые настилы; укрепить проваливающийся фундамент дома; и для поддержки оседающих бетонных плит. Здесь он обсуждает части винтовой сваи, как ее установить и как прикрепить к конструкции.

После почти 20 лет работы в строительстве я стал дилером Techno Metal Post (TMP), производителя винтовых свай. Спиральные сваи можно забивать практически в любом месте, они устанавливаются за считанные минуты, не создают беспорядка и имеют размеры, позволяющие поддерживать огромное разнообразие конструкций.С тех пор, как я стал дилером, я установил сваи для поддержки настилов , веранд, тротуаров через заболоченные земли, промышленного оборудования и бизнес-знаков; укрепить проваливающийся фундамент дома; и для поддержки бетонных плит, которые оседали. Некоторые из машин, используемых для забивания свай, достаточно малы, чтобы их можно было использовать внутри дома — например, чтобы добавить фундамент в подвал. Нередко мы с моим помощником подъезжаем к месту работы утром, устанавливаем 10 или 12 свай для большого настила и уходим к полудню, не имея никаких доказательств того, что мы были там, кроме самих свай.

Спиральные сваи представляют собой большие стальные шурупы, которые ввинчиваются в землю и служат в качестве фундамента. Они используются с начала 1830-х годов. Машины, используемые для управления современными версиями, бывают разных размеров, от мотоблока, который я использую, до версий, устанавливаемых на экскаваторы. Все они работают примерно одинаково. Бензиновый или дизельный двигатель приводит в действие гидравлический насос, который обеспечивает мощность для закручивания сваи в землю.

Первый проект, который я когда-либо делал — 30-футовый.на 80 футов. настил для винодельни — иллюстрирует некоторые преимущества винтовых свай. Первоначальный проект требовал бетонных опор. Однако, поскольку настил должен был быть построен на неуплотненной насыпи, эти фундаменты должны были иметь глубину 14 футов, чтобы достичь несущего грунта. Владелец почти отказался от проекта, обнаружив, что бетонные основания будут стоить 20 000 долларов. Я смог сэкономить ему 8000 долларов с винтовыми сваями. И даже на крутом склоне того участка установка заняла пару дней вместо недели.

Если учесть все затраты на обычные фундаменты, спиральные сваи удивительно доступны.Рассмотрим эти расходы: аренда шнека или наем экскаватора, или время, необходимое для копания вручную; удаление добычи из раскопок; и устранение повреждений, нанесенных тяжелой техникой. Если бетон привезут из грузовика, как его доставят в яму? Откуда вы знаете, что почва будет поддерживать структуру? Что, если между раскопками и проверкой фундамента пойдет дождь, и на дне ямы окажется 6 дюймов воды? Винтовые сваи решают все эти проблемы. Хотя цены на сваи могут сильно различаться в зависимости от наличия, подрядчика и местоположения, моя компания может установить четыре сваи для типичного жилого настила за 600–900 долларов.

Хотя есть и другие установщики винтовых свай, большинство из них не сосредотачивается на жилых работах, как это делает TMP. Тем не менее, у вас может быть местный подрядчик, который выполняет работы в жилых помещениях с использованием продуктов других производителей. Многие из преимуществ, которые я здесь обсуждаю, распространены среди производителей.

Для получения дополнительных фотографий и подробностей нажмите кнопку «Просмотреть PDF» ниже:

Какие проблемы со спиральными опорами? 3 вопроса для рассмотрения.

Если вы читаете эту статью, значит, мы знаем о вас кое-что.Во-первых, у вас либо есть дом, либо вы заинтересованы в его покупке. Во-вторых, у рассматриваемого дома есть проблемы с урегулированием фундамента. И в-третьих, вы знаете, что подрядчики используют опоры для ремонта оседающих фундаментов.

Компания Acculevel занимается ремонтом фундаментов с 1996 года, и наш опыт показал, что лучший метод фиксации оседающего фундамента — это использование спиральных свай. Мы даем гарантию на установленные опоры на весь срок службы вашего дома, чтобы гарантировать, что они останутся на месте после установки.

Однако использование винтовых свай имеет некоторые недостатки. За прошедшие годы мы столкнулись с тремя конкретными проблемами. В этой статье мы собираемся изучить эти проблемы и подробно рассказать вам. Мы хотим, чтобы все домовладельцы были хорошо информированы, прежде чем принимать решения, влияющие на их дома, и считаем, что честность и прямое общение в интересах каждого.

В этом видео подробно показан процесс установки.

Добавленная глубина может быть непредвиденной стоимостью

Эта проблема затрагивает только около 5% наших клиентов. Но если вы входите в этот небольшой процент, это будет иметь для вас значение, потому что это будет стоить вам дополнительных денег .

Стандартная длина пирса составляет 21 фут, и этого достаточно для большинства домов в пределах нашей зоны обслуживания. Но этого может быть недостаточно, чтобы достичь стабильного и ненарушенного грунта, который необходим опорам для «запирания» на месте.

Если вы живете в районе с высоким уровнем грунтовых вод или в составе почвы содержится значительное количество органических веществ, возможно, потребуется удлинить опоры на меньшую глубину.Это дополнительная плата в размере 20 долларов за фут, умноженная на количество необходимых пирсов.

Хуже всего в этих неожиданных расходах то, что мы не всегда можем знать заранее. В определенных местах — например, вблизи водоемов — мы знаем, что это возможно. Но единственный способ узнать наверняка — это установить пирс и прочитать показания манометра.

В случае, если стандартная длина пирса не подойдет, бригада или руководитель проекта должны предупредить вас. Это дает вам возможность обсудить проблемы и дополнительные расходы, необходимые для завершения ремонта.

Обратите внимание: если опоры не установлены на полное расстояние до несущего грунта, они не принесут пользы дому. Вы имеете право не копать на дополнительную глубину. Но если вы сделаете такой выбор, ваш подрядчик должен отказаться от работы. Этический подрядчик не будет выполнять или взимать с вас плату за установку, не соответствующую правилам.

Внешний ландшафт может повлечь за собой дополнительные расходы

Опоры необходимо копать близко к фундаменту; они расположены под нижним колонтитулом вашего дома.Нижний колонтитул расположен у основания вашего фонда. В зависимости от того, где ваш фундамент нуждается в стабилизации, опоры могут быть установлены в неудобном месте. Обычно это места, где вы построили террасу, установили внутренний дворик или устроили клумбу.

Наименее затратный способ установки сваи – механизированная копка. Их можно выкопать вручную, чтобы свести к минимуму ущерб внешнему ландшафту, но ручной труд увеличивает цену и продолжительность работы. Важно отметить, что ручного копания также может быть недостаточно для сохранения всей окружающей территории.Возможно, вам придется переместить растения, снять настил или заменить бетонные дорожки или участки патио.

В отличие от добавленных глубинных бомб, это расходы, о которых вы будете знать заранее. Менеджер проекта, который оценивает ваш фундамент, должен определить наилучшие места для пирсов во время оценки. Эти места должны быть четко указаны вам до того, как вы подпишете контракт или примете решение . Это даст вам время, чтобы составить планы или договориться о дополнительной работе.Эти меры могут быть неизбежны, но они увеличивают время и деньги, которые вы потратите на ремонт.

Стойка вбивается в землю вне фундамента до тех пор, пока не будет достигнут надлежащий крутящий момент.
Затем опора крепится к фундаменту скобой под фундамент.

Этот снимок был сделан сотрудником Acculevel во время установки.

Нарушение повседневной жизни

Очевидно, что установка пирсов нарушит вашу повседневную жизнь.Будут копать и бурить вокруг фундамента вашего дома. Будет шум от машин, достаточно громкий, чтобы вызвать раздражение, но не настолько, чтобы представлять угрозу вашему благополучию. Если опоры необходимо установить в вашем гараже или подвале, вы также заметите немного пыли от работы.

В Acculevel мы звоним по номеру 811 и запрашиваем поиск любых утилит, которые необходимо выполнить перед установкой. Это может быть не так для всех подрядчиков, поэтому мы рекомендуем вам подтвердить, какая сторона несет за это ответственность.Очень важно, чтобы коммунальные службы обозначили свои закопанные линии до начала любых раскопок в вашем доме.

Несмотря на все усилия, иногда эти запросы на поиск выполняются не полностью или не включают службу. Когда начинаются земляные работы, подрядчики и члены бригады делают все возможное, чтобы избежать пропущенных или немаркированных инженерных коммуникаций. Но случаются несчастные случаи, и иногда вы можете временно потерять услугу (чаще всего кабель или Интернет). В лучшем случае это неудобно, но если вы работаете из дома, в результате вы можете потерять продуктивность.

Спиральные сваи по-прежнему являются лучшим вариантом

В этой статье мы задокументировали недостатки и неудобства, связанные с установкой свай. Но мы хотим напомнить вам, что после более чем двух десятилетий в этом бизнесе мы утверждаем, что винтовые сваи являются наиболее эффективным, экономичным и постоянным решением для осадки фундамента.

Если вам нужна дополнительная информация о винтовых сваях, у нас есть статья, в которой подробно рассказывается, как они работают и сколько они стоят.Если вам интересно узнать об альтернативном варианте толкающих пирсов, мы сравним два метода в другом посте.

Вам нужны пирсы или другой ремонт фундамента?

Если вы не уверены, нужны ли винтовые сваи или ремонт фундамента, но знаете, что что-то не так, мы создали для вас средство проверки симптомов. Это отличный инструмент, если вы знаете симптомы в вашем доме, такие как трещины в фундаменте или провисание пола, и вам нужно знать варианты ремонта. У нас также есть подробное руководство по ремонту фундамента, в котором рассматривается все, от оценки трещин до установки опор.

Если вы считаете, что могут понадобиться винтовые сваи, выполните следующие действия. Найдите опытную местную фондовую компанию и договоритесь о встрече. Перед тем, как подписать контракт на какую-либо услугу, вы должны всегда убедиться, что компания пользуется хорошей репутацией, застрахована и аккредитована Better Business Bureau.

Если вы живете в Индиане или близлежащих штатах, компания Acculevel специализируется на установке винтовых опор. Если вы заметили какие-либо предупреждающие знаки в своем доме, мы всегда приглашаем вас запросить бесплатную оценку.Наши опытные руководители проектов оценят состояние вашего фундамента и порекомендуют вам наилучший план действий, чтобы ваш дом оставался крепким и здоровым на долгие годы.

Осевший фундамент снизит стоимость вашего дома и затруднит его страхование или продажу. Если вы не отремонтируете фундамент, структурные повреждения будут распространяться по всему дому — волновой эффект, который приведет к сломанным трубам, дверям и окнам, которые не будут открываться/закрываться, и наклонным полам. Если вы считаете, что ваш фундамент может оседать, примите меры сегодня, прежде чем это приведет к другим проблемам.

Работа со спиральными опорами | Журнал Строителя

Моя палубная компания строит около 50 проектов в год. Это много фундаментов, особенно если вы ненавидите копать ямы для фундаментов и смешивать бетон так же сильно, как я. С тех пор, как я начал строить со спиральными опорами, я перестал изнашивать лопаты и копатели ям. Я больше не беспокоюсь о том, что инспектор прибудет вовремя, чтобы осмотреть мои отверстия в фундаменте, или о том, что они наполнятся водой, если он этого не сделает. И как только пирс установлен, я точно знаю, какой вес он может выдержать.

Стальной фундамент

Винтовой пирс представляет собой изготовленный стальной фундаментный штифт, который вбивается в почву на глубину ниже линии промерзания с помощью гидравлического оборудования. Спиральные опоры в основном используются в тяжелых коммерческих работах, но они также хорошо подходят для настилов на заднем дворе, пристроек и ремонта фундамента.

Два года назад я купил франшизу в Techno Metal Post (см. врезку «Дилерство»).Сейчас большая часть объема моего бизнеса приходится на установку опор для других подрядчиков. Большинство спиральных пирсов приводятся в движение погрузчиком с бортовым поворотом или экскаватором, но Techno Metal Post использует запатентованную машину, которая достаточно мала, чтобы пройти через ворота и пройти туда, куда более крупные машины не могут. На самом деле я могу загнать буровую установку прямо на существующую палубу, если мне нужно установить дополнительные опоры для поддержки новой гидромассажной ванны.

Типичные сваи имеют 7-футовый вал со спиральной опорной пластиной, приваренной к концу, и крышкой наверху, которая крепится к каркасу.Большинство опор, предназначенных для жилых помещений, изготовлены из оцинкованной стали горячего погружения. Если почва особенно агрессивна, можно добавить расходуемые аноды (аналогичные тем, которые используются для защиты подземных резервуаров для сжиженного нефтяного газа). Однако в большинстве коммерческих и промышленных применений опоры даже не оцинкованы.

Диаметр спирали варьируется в зависимости от состояния почвы. Как правило, установщик выбирает меньшую спираль для каменистых почв и большую для болотистых и глинистых почв. После того, как пирс установлен, доступны различные колпачки, чтобы привязать пирс к каркасу; некоторые из них имеют винтовой узел, позволяющий точно регулировать высоту.

Несущая способность

Несущая способность винтовой сваи обычно связана с величиной крутящего момента, необходимого для ее установки, и зависит как от размера спирали, так и от несущей способности грунта. Манометр на монтажной машине считывает крутящий момент, когда пирс ввинчивается в землю.

В более слабом грунте пирс будет вбит глубже, чтобы достичь более прочного грунта. (Если на меньшей глубине требуется большая несущая способность или подъемная сила, инженер проекта может указать многоспиральные сваи.) Когда спираль находится ниже линии промерзания, а манометр достигает достаточно высокого значения относительно нагрузки на конструкцию, установка завершена. Чтобы рассчитать фактическую несущую способность сваи, показания давления включают в формулу, называемую корреляцией крутящего момента.

Когда плохие грунтовые условия требуют бурения глубже стандартной шахты длиной 7 футов, мы привариваем удлинитель. Иногда все, что нужно, это на фут больше глубины, чтобы перейти от ужасной почвы к твердому материалу.Это особенно актуально, если мы строим отдельно стоящую площадку, где опоры рядом с домом могут начинаться с засыпки. Если бы мы проводили раскопки, чтобы установить обычный бетонный фундамент, нам пришлось бы копать до нетронутой земли на уровне фундамента дома — целых 7 или 8 футов, если в доме был подвал. На такую глубину гораздо проще забить винтовой пирс.

Кроме того, с традиционным фундаментом вы никогда не знаете, что скрывается на дюйм ниже дна вашего фундамента.Теперь, когда я занимаюсь винтовыми сваями, я часто сталкиваюсь с ситуациями, когда, казалось бы, хорошая почва превращается в кашу на несколько дюймов ниже того места, где я обычно устанавливал фундамент.

Скалы. Обычно мы просто пробиваем рыхлые скалы размером с баскетбольный мяч и меньше. Установочная машина создает достаточный крутящий момент, чтобы спираль отталкивала камни в сторону при вращении. Иногда установщик может фактически направить спираль вокруг скалы, а затем использовать стрелу машины, чтобы вытащить пирс обратно по отвесу.

Если мы натыкаемся на большой камень ниже линии промерзания, свая ставится на вершину камня и подвергается испытаниям под нагрузкой (см. врезку «Нагрузочные испытания» справа). Предполагая, что он пройдет испытание под нагрузкой — обычно так и бывает — мы можем быть уверены, что пирс никогда не сдвинется с места. Если он не пройдет испытание под нагрузкой, пирс придется устанавливать в другом месте. На критически важных работах часто проводится тест почвы, прежде чем мы туда доберемся, чтобы мы знали, где находится уступ или коренная порода.

Когда мы сталкиваемся с большим камнем выше линии промерзания, его можно просверлить и прикрепить вал пирса к скале.Иногда, однако, в работе так много камней, что винтовые сваи просто не работают. Есть места, где я даже не пытался их установить, потому что все участки на улице были вырваны из скалы.

В среднем грунте забивка винтовой опоры занимает около 10 минут, после чего она готова к надстройке. Пирс P2 с валом диаметром 2 5/8 дюйма — самый маленький пирс, который я устанавливаю — выдержит нагрузку 6800 фунтов. Бетонный пирс должен быть больше 16 дюймов в диаметре в проверенном грунте с давлением 4000 фунтов на квадратный дюйм, чтобы достичь той же мощности.Из-за более высокой несущей способности в большинстве проектов требуется меньше опор, хотя для больших пролетов могут потребоваться балки большего размера.

Мой опыт сборки 🔧 И несколько советов — конструкции Yardistry

— Вот отличный обзор сборки от покупателя из Спринга, штат Техас!

Давайте сначала разберемся с этим. Мне нравится моя новая деревянная беседка 12 x 14. Он выглядит великолепно, прочный и при надлежащем уходе, я ожидаю, что он прослужит очень долго.Я бы купил его снова без колебаний. Теперь позвольте мне сказать вам, чего ожидать.

ЭТО ТЯЖЕЛО

Три ящика, в которых он поставляется, тяжелы сами по себе. Я 60-летний парень (молодой 60-летний по многим другим меркам, но перенес две операции на спине), и я не мог безопасно перемещать все это в одиночку.

Спланируйте, куда пойдет этот 600-фунтовый проект, когда вы вернете его домой. Кроме того, есть МНОГО упаковочного материала, особенно картона, с которым нужно разобраться.Хорошо упаковано, хорошо защищено, но проект почти сам по себе.

ИНВЕСТИЦИИ ВРЕМЕНИ

Мне помогали трое подростков (ни один из которых не хотел помогать) и моя жена, у которой были другие проекты. Я построил большую часть этого самостоятельно, и на это у меня ушло около 30 часов упорной работы/времени в течение четырех дней.

ПОДГОТОВКА

Открывая коробки, обязательно запишите номера на деталях и разложите их по стопкам.Уже одно это сэкономит время. Кроме того, возьмите инструкции и прочитайте их. Когда вы закончите их читать, зайдите на веб-сайты Yardistry, Costco и YouTube, посмотрите видео и ИЗУЧИТЕ ИХ как можно лучше. Я бы посоветовал вам даже не начинать день распаковки. Обещаю, чем больше видео вы посмотрите, самые полезные отметите в закладки, тем счастливее будет проходить ваше время строительства.

Внизу каждой страницы есть список оборудования, которое вам понадобится для каждого шага.Я предлагаю вам взять много пакетов с застежкой-молнией и предварительно разделить все, что вам нужно для каждого шага, и пометить пакет номером страницы. Я этого не сделал и потерялся в мире маленьких пластиковых пакетов, наполненных тысячей деталей. Вы будете благодарны мне, если сделаете это, так как на поиск подходящего оборудования, вероятно, приходилось гораздо больше времени, чем необходимо.

СТРОИТЕЛЬСТВО

Иметь как минимум трех дополнительных людей и три лестницы для возведения крыши. 10 1/2 футов 2 × 4 поможет значительно сэкономить руки центрального опорного человека в качестве опоры для установки на крыше и уменьшить «панику» или срочность, чтобы как можно быстрее поднять первые три.Как и в случае с рамой, я сделал болты, скрепляющие панели плотными, но не тугими, что позволило оставить некоторый зазор для последней секции крыши.

Секции крыши сами по себе не тяжелые, но могут быть очень неудобными, особенно при ветре, для установки на место. Все, что вы читаете, говорит о «ужасной последней панели крыши» и ее установке на место. Мой пошел с очень небольшими вознями, хотя это, безусловно, самая сложная часть проекта.

Я ОЧЕНЬ дотошно отношусь к сборке любого из этих «проектов комплектов», убедившись, что все ровно и заподлицо, прежде чем полностью затянуть винты. Я всегда затягиваю винты с «пропуском одного» оборота после того, как устанавливаю их все на место и устанавливаю на свои места. Я не затягивал ни один из больших болтов до конца, пока все не было собрано. Я уверен, что это помогло с определенной долей «удачи» в том, чтобы установить крышу на место. Держите ВСЕ прямо и ровно. Важно… не ленитесь переделывать винт, если он выглядит не совсем правильно. Одна не проблема позже (обычно), но 20 могут испортить все дело.

Работайте медленно и уверенно, и вы сэкономите время, так как вам не придется возвращаться и переделывать все позже.Опять таки. Я посмотрел пару часов видео за день до того, как начал, так что мне почти показалось, что я создал его раньше. Я вернулся и посмотрел видео процесса, и моя «кровельная бригада» посмотрела видео подъема крыши. Инструкция ясна как грязь. Иллюстрации — это то, что вы будете использовать чаще всего. Письменные инструкции были на английском, но я чувствовал себя двухлетним ребенком, слушающим лекцию по квантовой физике. Возможно, это был только я с этим набором, потому что другие сказали, что они великолепны.

ПОСЛЕДНЯЯ МЫСЛЬ

Я бы сэкономил по крайней мере два часа или больше, если бы реализовал аппаратную стратегию шаг за шагом с застежкой-молнией. Это сводило с ума и казалось ненужной тратой времени на поиск нужного оборудования шаг за шагом среди множества пакетов. Это также уменьшит/устранит ошибки, связанные с использованием неправильных винтов в неподходящее время. Я мог бы сделать это накануне вечером перед телевизором и был бы намного менее разочарован.Да, там столько частей! То, что нитриловые перчатки и сборка панелей крыши одна за другой в первую очередь, вероятно, являются самой большой экономией времени, на которую я могу указать.

«ДОПОЛНЕНИЯ»

1. Я заказал москитную сетку, и она ПЯТЬ ЗВЕЗД ⭐⭐⭐⭐⭐.
Очень прост в установке, мне потребовалось меньше часа, чтобы выполнить «постоянную» установку самостоятельно. Отличное качество материалов и чистая сетка, которая не размывает окружение при просмотре сквозь него. Некоторые экраны ошибок заставляют вас чувствовать, что вы постоянно щурите глаза.

2. Я тоже воспользовался советом чувака на ютубе и построил желоб для своей беседки. Я заметил после первого сильного дождя, что вода листами стекает с крыши и ударяется о землю по всему периметру. Вероятно, из-за высокой крыши, но все под ней на высоте примерно двух футов от земли намокло. Делая это в одиночку и никогда раньше не занимаясь водосточными желобами, мне потребовалось около 6 часов и менее 200 долларов на запчасти в Home Depot (кровельный участок). Они продают предварительно окрашенные коричневые желоба, которые очень хорошо сочетаются с беседкой (см. фото выше).УДИВИТЕЛЬНО, как сильно они помогли. У нас был очень сильный ливень (Хьюстон, штат Техас), и большая часть территории под ним оставалась сухой до костей. Это стоит дополнительных вложений времени и денег. Особенно люблю сидеть под беседкой во время дождя (без молнии).
