Монтаж свайно-винтового фундамента своими руками: технология и советы

Но, к сожалению, не все строго соблюдают технологию монтажа винтовых свай, что порой приводит к плачевным последствиям и дальнейшему недоверию к этому виду фундамента, из-за чего его просто боятся использовать для своих частных строений.

Для того, чтобы свайно-винтовой фундамент, для Вас не стал неудачным экспериментом, далее я расскажу, как выбрать и правильно произвести монтаж винтовых свай. И если придерживаться технологии, то качественные сваи долгое время будут служить надежной опорой Вашего дома.


Если говорить коротко, то свайно-винтовой фундамент в целом представляет собой некоторое количество винтовых свай, вкрученных в грунт вручную или при помощи специальной техники. Поверх свай располагается, так называемый, ростверк, являющейся обвязкой всех, отдельно стоящих винтовых свай, в единую конструкцию.

Ростверк свайно-винтвого фундамента, как правило, бывает деревянный или металлический.


Если рассматривать одну отдельно взятую сваю, то она выполнена в виде металлической толстостенной трубы, как правило, толщиной металла от 0,4см до 1,2 см, на конце которой находится лопасть в виде большой резьбы, которая и способствует закручиванию сваи в грунт. Этот наконечник, в тоже время будет являться опорой сваи на грунт.

Для удобства монтажа, наиболее часто в продаже встречаются сваи длинной от 25 см до 2,5 м.

Ранее я писал о плюсах и минусах свайно-винтового фундамента для частного дома, либо других строений на Вашем участке, где подробно рассмотрены все достоинства и недостатки этого вида. Там же Вы сможете узнать о некоторых особенностях такого типа фундамента.

Остальные характеристики и нюансы свайно-винтового фундамента мы рассмотрим далее.

Область применения винтовых свай

В принципе, область применения свайно-винтового фундамента довольно таки широка, хотя Вы, наверное, уже много раз слышали, что такой фундамент подходит только для легких деревянных строений, из бруса, например, или каркасных.

Но на сегодняшний день, производители изготавливают винтовые сваи практически под любые нужды, которые выдерживают колоссальные нагрузки и подходят для кирпичных или блочных домов.

Но стоит отметить, что чем больше свая, тем дороже она будет стоить, и монтаж таких свай придется выполнять используя спецтехнику. А в добавок к этому, при устройстве тяжелых домов, сваи необходимо усилить, дополнительно скрепив между собой, а это уже лишние затраты, которые могут свести на нет самое главное качество свайно-винтового фундамента – низкую стоимость.


Свайно-винтовые фундаменты также хорошо справляются со своей работой в болотистых местностях, где уровень грунтовых вод высок, а более твердые породы грунта расположены глубоко в земле. В этом случае другие фундаменты, либо будут очень дороги, либо просто не подойдут для надежной опоры частного дома. В таком грунте винтовые  сваи — своего рода спасение для тех, кому выбирать участок не приходится.


Перед тем, как устраивать любой тип фундамента под дом, необходимо произвести его точный расчет. В частности, для свайно-винтового фундамента необходимо ориентироваться на нагрузку, которую сможет выдержать одна свая в Вашем грунте, вес всего дома, а также глубину промерзания почвы.

Расчет предполагает определения количества необходимых свай, расстояние между ними, диаметр и тип, а также глубину, на которую необходимо их смонтировать. Все эти параметры берутся с запасом.

Честно говоря, точный расчет фундамента – сложный процесс, который самому, без опыта, произвести очень трудно. Но производители винтовых свай, как правило, для того чтобы Вы стали их клиентом, с радостью помогут рассчитать количество, тип и длину необходимых свай для Вашего дома, согласно проекту.

Не стоит забывать о том, что нагрузку, которую способна выдержать свая, полностью зависит от грунта, в котором будет лежать ее основание, и чем слабее грунт, тем меньше можно будет нагружать ее.

Разметка свайно-винтового фундамента

Еще одним не маловажным предварительным этапом является очистка участка и разметка фундамента под дом, кстати говоря, с этого начинается любое строительство.

Разметка фундамента – процесс не сложный, и не практически не зависит от типа фундамента, но требует аккуратности и внимательности. Как это делается, я уже описывал в одной из предыдущих статей, поэтому останавливаться на этом не будем.

После того, как участок очищен, а разметка выполнена правильно и точно, можно приступать непосредственно к самому монтажу.

Глубину заложения винтовых свай необходимо определить до их покупки и монтажа, потому что от этого напрямую зависит их длина.

Самое основное правило, при определении глубины заложения свайно-винтового фундамента – это то, что она обязательно должна быть ниже глубины промерзания грунта, для того, чтобы в зимний период пучения грунта ее не выталкивали.

Бывают случаи, когда недостаточно ориентироваться только лишь на глубину промерзания грунта в Вашей местности. Это касается болотистых, торфяных и подобных им грунтов, где более или менее твердый грунт расположен на большой глубине.

Если на Вашем участке именно такой грунт, то монтаж свайно-винтового фундамента производится не просто ниже глубины промерзания, а до, так называемого, хорошего грунта.

Если Вы не знаете какой грунт на Вашем строительном участке, то можно попробовать изучить его самостоятельно, выкопав предварительно яму, глубиной около 1,5 м.

Стоит отметить, что иногда случается так, что плотные слои грунта лежат на глубине большей чем максимальная длина сваи, т.е. более 2,5 м. В этом случае сваи необходимо наращивать. Иногда свайно-винтовой фундамент приходится монтировать на глубину более 5 метров.

Монтаж свайно-винтового фундамента начинается с раскладки свай по всей длине фундамента. Это необходимо сделать, для того, чтобы в конце не получилось так, что у Вас останутся лишние сваи, а что еще хуже – их попросту не хватит. Сваи не обязательно раскладывать, можно просто наметить места.

Расстояние между сваями должно быть таким, чтобы их расчетное количество равномерно уместилось на всей длине фундамента, включая внутренние несущие стены. Для легких домов, как правило, оно составляет 1-2 метра.

Итак, места для свай размечены, приступаем к их монтажу.

Подготовка грунта для винтовых свай

Первым делом, для облегчения монтажа, необходимо в местах установки свай снять верхний слой с растительностью. Это можно сделать буром меньшего диаметра, чем диаметр лопасти сваи, таким образом, винтовая свая легче войдет в грунт. Если бур достать проблематично, то можно эту процедуру проделать с помощью обычной штыковой лопаты. Кстати, это можно проделать в процессе раскладки свай.

Порядок ручного монтажа свайно-винтового фундамента


Монтаж фундамента на винтовых сваях начинается с установки углов. Затем между ними натягиваем шнур, и уже более точно выставляются остальные сваи.

Перед тем, как вкручивать очередную сваю, в целях безопасности, шнур лучше снимать, потому что в процессе углубления винтовой сваи, об него легко споткнуться и получить травму.

Необходимо знать, что отклонение винтовых свай от прямой линии одной стены не должно превышать пары сантиметров. И чем точнее Вы их выставите, тем проще потом будет сделать их обвязку. Большое отклонение, в последствие, трудно будет компенсировать.

Монтаж свайно-винтового фундамента лучше всего проводить как минимум втроем, потому что помимо самого процесса вкручивания, обязательно нужно следить за тем, чтобы свая входила строго вертикально.

Весь процесс можно разделить на следующие этапы:

  1. Установка винтовых свай
  2. Выравнивание свайно-винтового фундамента по горизонту
  3. Обвязка винтовых свай
Установка винтовой сваи

В верхней части винтовой сваи предусмотрены отверстия, в них вставляются трубы, которые, в свою очередь, будут служить рычагами.

Сам процесс закручивания свай не представляет никаких трудностей, два человека ходят вокруг сваи вкручивая ее в грунт, а один следит за тем, чтобы она входила ровно и строго вертикально. Для этого, необходимо обзавестись двумя уровнями с магнитными основаниями. Эти уровни прикрепляются на сваю, как показано на фото. При отклонениях сваи, ее необходимо выравнивать.

Если глубина заложения свайно-винтового фундамента больше длины сваи, то ее необходимо нарастить. Чаще всего наращивание происходит с помощью небольшой муфты, диаметром чуть больше диаметра винтовых свай.

Происходит это следующим образом:

  1. На вкрученную сваю одевается муфта и выравнивается.
  2. Муфта прихватывается сварочным аппаратом к винтовой свае.
  3. Сверху в муфту вставляется следующая свая.
  4. Все швы качественно провариваются.
  5. Места сварки тщательно обрабатываются антикоррозийными материалами.
Выравнивание свайно-винтового фундамента по горизонту


После того, как все сваи смонтированы, необходимо выровнять их по горизонту с помощью нивелира или гидроуровня, после чего отпилить излишки болгаркой.

Как правило, гидроуровнем отбиваются углы фундамента, затем между ними натягивается шнур, по которому и отрезают болгаркой все излишки винтовых свай.

Если есть возможность, лучше сразу отбить горизонт Вашего будущего фундамента, и вкручивать сваи, выставляя их примерно одинаково по высоте. Лучше если они будут выпущены из грунта побольше, так как отпилить сваю легче, чем качественно ее нарастить.

После того, как свайно-винтовой фундамент выровнен по горизонту, для усиления всей конструкции, желательно каждую сваю заполнить тяжелым бетоном. Это, во-первых, придаст жесткости фундаменту, ну а во-вторых, такая свая изнутри будет менее подвержена коррозии.


Поверх каждой из металлических свай приваривается металлические оголовки, они бывают различны по виду, круглые, квадратные, U-образные. Привариваются они строго по шнуру и как можно ровнее, потому что поверх фундамента монтируется обвязка (ростверк) из деревянных брусьев. Сварной шов должен быть обработан антикоррозийными веществами, чтобы не допустить окисления металла.

Оголовки можно не использовать, если обвязка фундамента будет металлической, а винтовые сваи высталвенны ровно. В этом случае, обвязка напрямую приваривается к винтовым сваям.

Монтаж ростверка свайно-винтового фундамента


Как уже говорилось выше, ростверк свайно-винтового фундамента может быть выполнен как из деревянных брусьев, так и из металлического швеллера.

Ростверк необходим, во-первых, для связки всех металлических свай друг с другом, ну а во-вторых, он является основой, на которую опираются все несущие стены дома, и более или менее равномерно распределяет нагрузку на фундамент.

Стоит отметить, что ростверк выполненный из металла будет значительно дороже чем из дерева, поэтому чаще обвязку выполняют деревянными брусками.

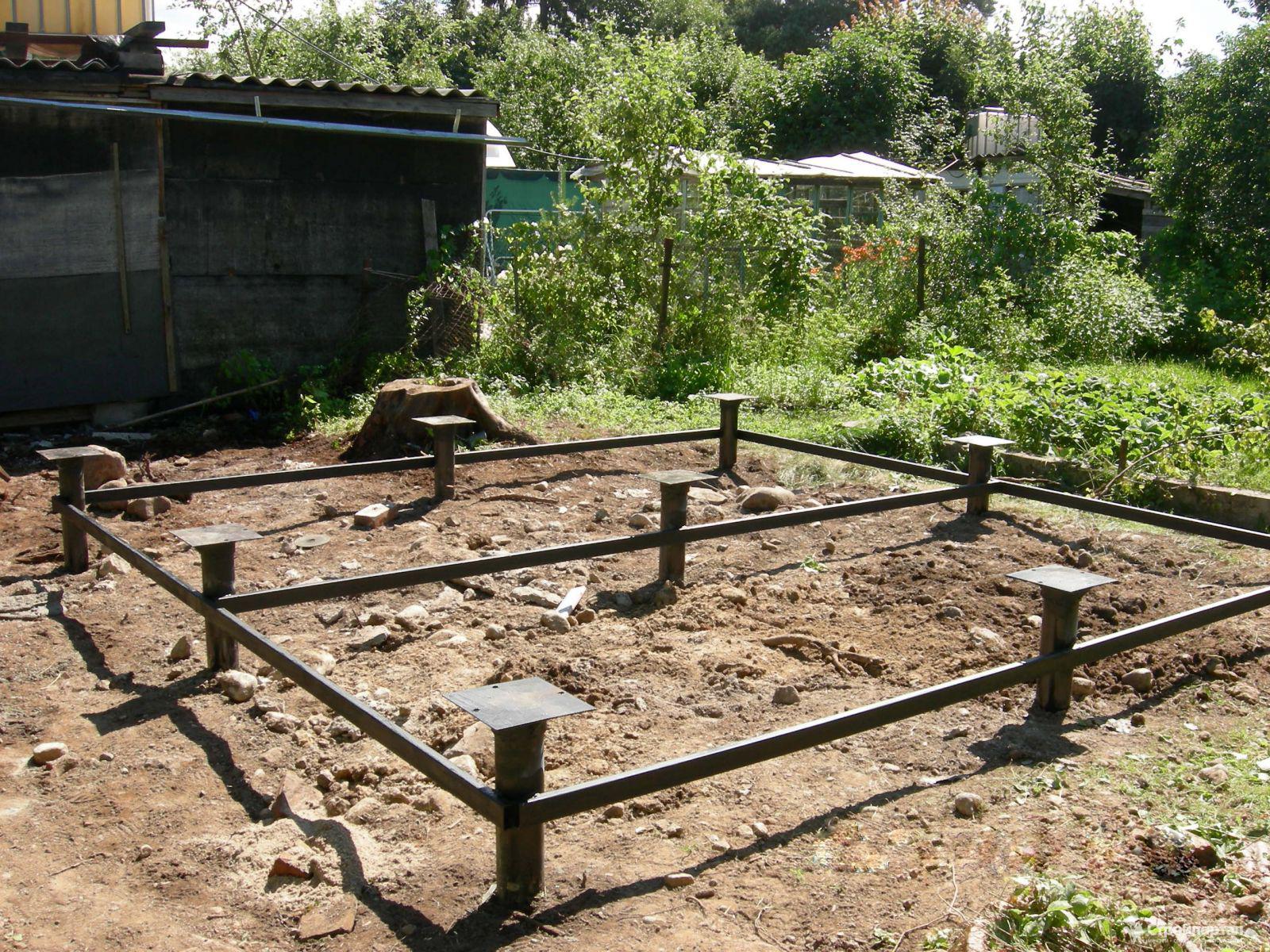

Металлический ростверк из швеллера просто приваривается по всему периметру фундамента, так же как будут располагаться несущие стены будущего дома.

Деревянный ростверк крепится к оголовкам винтовых свай, как правило, снизу большими болтами по дереву. На углах, в брусках вырезают специальные замки, как показано на фото, это наиболее надежное крепление. Можно прибегнуть к дополнительным креплениям, таким как металлические скобы, например. При использовании скоб, необходимо их углубить, чтобы они не выпирали выше бруса и не мешали последующему монтажу стен.

Вообще, все что касается дерева, перед монтажом его необходимо обрабатывать огне-биозащитными средствами, а лучше — специальным лаком на битумной основе, которая защитит от всех агрессивных факторов, действующих на ростверк.

Не смотря на то, что на сегодняшний день, сложно найти идеально ровный брус, все равно монтаж ростверка необходимо осуществлять «по шнуру». Другими словами, ростверк необходимо сделать максимально прямолинейным, так как позже на него будут монтироваться стены, которыми все неровности придется компенсировать.

Следует знать, что под деревянные бруски необходимо уложить гидроизоляцию, рубероид, например. А также смонтировать ростверк так, чтобы получилась максимально ровная горизонтальная площадка, это поможет, в последствие, избежать проблем с монтажом стен.

Советы по монтажу свайно-винтового фундамента

Вот несколько советов, которые помогут избежать ошибок при монтаже свайно-винтового фундамента, а также облегчат этот процесс:

  1. Перед покупкой и монтажом свайно-винтового фундамента, обязательно узнайте, какой грунт на Вашем участке, потому что если почва каменистая, то закрутить в такой грунт сваю может быть очень и очень проблематично.
  2. Вертикаль необходимо соблюдать с самого начала вхождения сваи в грунт, так как если изначально крен будет большим, то потом будет сложно ее выровнять.
  3. При вкручивании сваи, Вам придется ходить вокруг нее, следите за тем, чтобы в этом месте участок был очищен от мусора, об который можно споткнуться и получить травму, включая шнур.
  4. Все сварочные работы с винтовыми сваями необходимо выполнять качественно, не забывайте, на каждую сваю нагрузка может быть по несколько тонн.
  5. Если в месте установки сваи в грунте находится препятствие в виде огромного камня, либо пни деревьев, которые невозможно убрать, то место установки винтовой сваи необходимо перенести.
  6. В случае, когда сварной шов будет находиться в грунте, его следует тщательно обработать антикоррозийной мастикой. Сварные швы – самые слабые места в цельной конструкции.
  7. Если расчетная глубина заложения свайно-винтового фундамента значительная — 5-8 метров, цена его так же значительно возрастет. Поэтому попробуйте рассчитать другой тип фундамента, возможно получится дешевле.
  8. При обработке деревянного ростверка битумным лаком, удобнее будет сначала обработать только места стыков брусков, а так же места соприкосновения их с винтовыми сваями, а уже после монтажа обработать полностью.

Как установить винтовые сваи своими руками (видео)

Видео о том, как монтировать винтовые сваи своими руками, можно найти в интернете. Ролики на строительных сайтах помогают понять технологию новичкам и ориентируют в пошаговых действиях. Однако по видео нельзя полностью усвоить детали установки. Чтобы сделать прочный фундамент, необходима инструкция. Начинать нужно с изучения выбора  свай и последовательности  монтажа винтовых фундаментов.

Как выбрать винтовые сваи?

Перед покупкой нужно знать параметры и конструкцию. Винтовые сваи состоят из трех основных частей. Это: винт, стальной ствол и оголовок, изготовленные по государственному стандарту. Не все производители работают по ГОСТу, и на рынке много металлических опор низкого качества. Новички в строительстве, которые никогда не имели дела со сваями, могут запросто их купить. Если они дешевые, то недостатки у них точно есть. Мастера определяют их визуально.

Некачественные сваи изготовлены из тонкого металла. Они непрочные и имеют дефекты лопастей винта. Это одна из проблемных зон, на которую новички почти не смотрят. Для начинающих строителей все сваи выглядят одинаково. Дешевые стальные опоры приобретают для легких конструкций: ангаров, заборов, беседок без возможности демонтажа и установки в другом месте. Такие сооружения не слишком тяжелые, и тонкие сваи их удерживают. Если проблема в винте, можно ожидать разрушение фундамента. Нормальные винтовые сваи можно демонтировать несколько раз и использовать заново.

Где найти видео и как получить опыт монтажа свай?

Новички спрашивают, что лучше  поможет освоить технологию установки винтовых свай: видео или опыт? Ценные знания получают во время процесса и просмотре. Поэтому в интернете востребованы записи с пошаговым вкручиванием  винтовых  стрежней. Выбирая ролик о том, как устанавливать свайные фундаменты, не нужно ориентироваться на опыт компаний, поскольку они используют спецтехнику. Надо найти видео на тщательно выбранном ресурсе, где работу выполняют вручную мастера. На видеохостингах такие ролики есть. Некоторое строительные порталы подбирают специально с пошаговыми этапами и развернутыми комментариями.

Чтобы получить практику в установке свай, записей с мастер-классами недостаточно. Только на реальном опыте новичок сможет узнать о тонкостях ввинчивания опор. Проделать такую работу несложно. Не надо сразу браться за строительство дома. Для начала подойдет монтаж свайного фундамента под пристройку или подсобку. При завинчивании опор новичок получает нужный опыт, а мастера есть возможность проанализировать свои ошибки.

Установка фундамента своими руками

Завинчивание стержневых опор проводят ниже уровня промерзания почвы. В среднем глубина замерзания грунта в России составляет 1,3-1,6 метра. Ее помогают установить геодезические исследования участка. Конструкции выбирают с учетом холодной зоны. В расчет идут: длина , диаметр изделий, несущая способность, толщина стенок. Одна свая выдерживает от 7 тонн нагрузки. Этапы монтажа:

  1. Опоры обработают защитным раствором от коррозии. Иначе металл быстро разрушится в почве под воздействием влаги и кислот.
  2. После ввинчивания концы выравнивают. После подрезки на поверхности остается примерно 50 см стального ствола.
  3. К этому остатку привариваются оголовок.
  4. Заливку свай бетоном выполняют для укрепления опор изнутри. Сваи, внутри которых бетон, почти вечны. Они могут служить полтора века.
  5. Ростверк фундамента делают из дерева или металла. Стальная обвязка из швеллера более прочная. Для этого пластины и уголки приваривают к оголовкам или укладывают брус.

Винтовые сваи своими руками: видео об ошибках

В записи можно посмотреть моменты, где при установке допускаются погрешности. Ошибки при установке свай бывают разными. Такие оплошности допускают новички и неопытные мастера.

Существует целый список, которые часто приводят к уменьшению прочности фундамента. Одна из таких — установка сваи под углом к поверхности. Это происходит, когда мастер во время вкручивания опоры обнаруживает, что винт наткнулся на препятствие и дальше не идет. Не нужно ставить опору под наклоном, лучше выбрать другое место.

Часто при монтаже не делают заливку полости свай бетоном. Некоторые мастера заполнят трубу частично. Не стоит совершать такую ошибку, поскольку  раствор нужен для стабильности и антикоррозийной защиты полости. Из-за его отсутствия она потеряет прочность, что ставит под угрозу всю постройку.

Ошибкой считают установку сваи в предварительно проделанное отверстие в земле. Особенность технологии состоит в том, что винт и лопасти утрамбовывают в грунт при вкручивании в землю. Если углубление уже готово, плотно спрессовать грунт вокруг ствола невозможно, и у сваи элементарно отсутствует стабильность. По этой причине ее не следует вывинчивать, чтобы отрегулировать высоту. Это приводит к разрыхлению грунта и проседанию. Земля под ней не выдерживает тяжесть строения. Не нужно забывать срезать технологические отверстия свай. Если длины не хватает, ее можно нарастить, сварочный шов и приваренный оголовок окрасить.

Рекомендуем посетить другие разделы сайта:

Вернуться на главную страницу.

Установка винтовых свай: пошаговая инструкция

Фундамент является главной частью здания, удерживающей на себе всю нагрузку. Среди большого разнообразия фундаментов, свайный пользуется особой популярностью. Качественно установленные сваи обеспечивают длительную и бесперебойную эксплуатацию фундамента. О том, как установить винтовые сваи и о том как вкручивать винтовые сваи рассмотрим далее.

Оглавление:

  1. Винтовые сваи: особенности и преимущества
  2. Винтовые сваи фото и разновидности
  3. Технология установки винтовых свай: особенности свайного фундамента
  4. Винтовые сваи монтаж своими руками
  5. Расчет винтовых свай и их установка
  6. Установка винтовых свай своими руками
  7. Как сделать винтовую сваю: технология и особенности

Винтовые сваи: особенности и преимущества

Сваи винтового характера отличаются от стандартных свай тем, что имеют ствол и определенное количество лопастей, с помощью которых углубляются в землю.

Сфера применения винтовых свай не ограничивается фундаментами малоэтажных зданий, они также используются в таких целях:

  • обустройство фундамента под мачту;
  • изготовление каркасных сооружений, таких как склады;
  • установка легких конструкций в виде рекламных щитов или ограждений;
  • в качестве основы под гидротехнические сооружения;
  • места, требующие исключения вибрации в процессе строительства фундамента;
  • основания для временных зданий или павильонов;
  • дополнительное усиление монолитного фундамента;
  • изготовление теплиц промышленного типа;
  • фундамент под капительные постройки.

Среди достоинств использования винтовых свай в процессе сооружения фундамента, прежде всего выделяют:

  • значительную экономию материальных расходов, по сравнению с монолитными типами фундаментов;
  • все работы удается провести за один, максимум два дня;
  • отличный вариант для проведения работ на грунтах с определенными сложностями;
  • хорошая прочностью и высокая устойчивость перед нагрузками;
  • практически не изменяется ландшафт всей территории;
  • изготовление фундамента проводиться в любое время года, независимо от погоды или климата данного региона;
  • минимальный срок эксплуатации данного фундамента составляет 45 лет;
  • использование в процессе постройки пирсов или причалов;
  • легкость распределения несущих нагрузок.

Кроме того, монтаж винтового свайного фундамента, в некоторых случаях, предполагает полный отказ от выполнения работ, связанных с землей. Для того, чтобы построить такой фундамент не потребуется специальное оборудование или техника.

Этот фундамент является отличным вариантом для строительства домов, которые располагаются на наклонных поверхностях или вблизи рек и даже морей.

Особой актуальностью пользуется данный фундамент в городской местности. Так, при наличии насыщенной коммуникационной системы, он позволяет соорудить здание, при этом не разрушая естественного ландшафта и других соседних конструкций.

Также, фундамент, в основе которого лежат винтовые сваи позволяет продолжать работу над возведением дома сразу после их установки. Данный фундамент, в отличии от ленточного, не нуждается в дополнительном времени для отстаивания. Кроме того, с помощью винтовых свай, сооружают дополнительные пристройки и помещения вблизи дома, то есть его проектирование может меняться на всем этапе работ.

Также, сооружение фундамента на винтовых сваях позволяет получить экологически чистое основание для дома. Свайная конструкция позволяет обеспечить определенную вентиляцию, а для ее ремонта потребуется меньше средств, чем на реконструкцию монолитного фундамента.

Среди недостатков винтовых свай выделяют:

  • отсутствие возможности в использовании на грунтах скального или крупнообломочного типа;
  • возможность проседания грунта и деформации строения, при установке на ранее неизученных грунтах;
  • подверженность некачественных свай коррозии и их постепенное разрушение;
  • возможность строительства только небольших домов.

Винтовые сваи фото и разновидности

В соотношении с конструктивными особенностями винтовых свай, они бывают:

1. Конструкциями с широкими лопастями — на них находится одна или две лопасти, рассчитанные на осуществление не более трех витков. Данный вариант подходит исключительно для строительства облегченных конструкций.

Еще одна разновидность свай с широкими лопастями отличается наличием более двух лопастей. Такие сваи устанавливаются на ответственных узлах, несущих стенах, заборах, ангарах, которые имеют более чем два этажа.

2. Второй вариант — сваи, которые имеют в своем составе ствол с большим количеством накрученных на него лопастей.

Некоторые устройства модифицируют для установки в грунты, находящиеся в суровом климате. Таким образом, их конструкция состоит из винтовой лопасти, которая приварена к поверхности самого ствола.

Такие варианты устанавливаются на каменных, труднообрабатываемых грунтах. С их помощью сооружаются здания с облегченной конструкцией, заборы и т.д. Наличие литого наконечника упрощает работу над данным типом фундамента.

Диаметр винтовых свай рассчитывается исходя из общего веса здания, нагрузки, которую он должен выдержать и индивидуальных особенностей местности.

В соотношении с особенностями строения, винтовые сваи бывают:

  • литыми;
  • сварными.

Второй вариант имеет вид стальной трубы, на которую установлены и приварены лопасти. Одна часть трубы отличается наличием конусообразной формы. Кроме того, для обработки материала используются специальные антикоррозийные составы.

Для формирования конуса и лопастей используется специальная плазменная резка, отличающаяся высоким качеством работы. Винтовые сваи размеры имеют разные, однако, в строительстве зданий, имеющих в своем составе не более двух этажей, самые популярные сваи диаметром 10,8 см.

Среди сварных винтовых свай выделяют такие их разновидности:

  • сваи, используемые на каменистой почве, обеспечивает отличную адгезию фундамента и грунта;
  • для зданий, относящихся к малоэтажному строительству, у таких свай имеется открытый тип наконечника, с помощью которого свая хорошо фиксируется на поверхности грунта;
  • сваи с закрытым типом наконечника — менее распространены.

Литый вариант сваи изготавливается в определенных условиях и предполагает более крепкую конструкцию, которая способна выдержать огромные нагрузки. Данные сваи имеют более длительный срок эксплуатации, нежели сварные. Кроме того, стоимость таких свай также на порядок выше.

Среди литых свай следует выделить:

  • сваи со средними лопастями, легко проникают в талые грунты;
  • в вечномерзлых грунтах применяют сваи с маленьким диаметром;
  • стандартный тип свай распространен при возведении небольших зданий жилого назначения.

Винтовые сваи материал — чаще всего для их изготовления используется сталь, которую перед установкой свай обрабатывают антикоррозийными растворами.

Технология установки винтовых свай: особенности свайного фундамента

Сфера изобретения свайного фундамента связана с военной отраслью, так как именно здесь, с его помощью удавалось построить крепкие опоры или здания за кратчайшие сроки.

Позже, применение свайного фундамента распространилось на строительство малоэтажных зданий. Сейчас, существуют новые типы свай, которые позволяют обустраивать с их помощью не только фундаменты для облегченных домов, но и многоэтажные здания.

Чаще всего, использование винтово свайного фундамента связано с:

  • обустройством фундамента на сложном рельефе местности;
  • наличием большого количества влаги в почве;
  • наличие уже обустроенного ландшафта;
  • отсутствие возможности в проведении земляных работ;
  • замена или реставрация фундамента;
  • слишком глубокое промерзание грунта.

Винтовые сваи монтаж своими руками

Главной частью винтово свайного фундамента являются сваи. Они имеют вид обычной стальной трубы, изготовленной из металла, с минимальной толщиной в четыре миллиметра. Острый конец винтовой сваи имеет режущую лопасть, которая и позволяет производить ввинчивание. Для установки сваи достаточно двух, трех человек.

Если объект строительства отличается наличием определенных перепадов или других нагрузок, рекомендуется использовать сваи, острый конец которых оснащен двумя лопастями. Таким образом, любая постройка обретет дополнительную мощность.

Среднее значение диаметра лопастей составляет от 20 до 80 см. Внешний вид сваи сравнивают с большим саморезом, ее диаметр составляет от 5 до 35 см. Длина сваи напрямую зависит от местности, в которой ее устанавливают, данное значение колеблется в пределах от двух до десяти метров. Минимальные сваи подходят для обустройства ограждений или установки рекламных щитов.

Кроме того, возможен вариант монтажа полой или цельной сваи. Из-за перпендикулярного размещения лопастей сваи удается избежать разрыхления грунта. Среднее значение несущей способности винтовых свай составляет от 5000 до 25000 кг.

В соотношении с типом установки винтовых свай, следует выделить такие проекты их расположения:

  • монтаж одиночной сваи — применяются в процессе пристройки определенного здания к уже имеющемуся объекту;
  • стандартное расположение — установка под конструкцию из колонн или основных строительных конструкций;
  • монтаж свайных лент — применяются для обустройства жилых зданий;
  • поле из свай — используется в малоэтажном строительстве, позволяет оборудовать более мощный фундамент, чем свайные ленты.

Если сваи устанавливаются под деревянный дом, то они должны иметь литый наконечник, отличающийся мощностью и долговечностью.

Кроме того, обратите внимание на защиту материала от внешних раздражителей. Возможен вариант осуществления тестового ввинчивания, при наличии поврежденных участков на поверхности сваи, следует отказаться от покупки данного материала.

Учтите, что самым лучшим покрытием является высококачественная смола на полиуретановой основе. Кроме того, высоким уровнем надежности отличается применение оцинкованных свай, для их обработки используется горячая оцинковка. Кроме того, они имеют как внешнюю, так и внутреннюю защиту.

Расчет винтовых свай и их установка

После покупки свай и проверки их качества, следует немаловажный процесс их установки. Сначала определяется место монтажа каждой сваи, делается разметка участка. После подготовки территории, следует заглубление каждой сваи в почву. Для этого потребуется два, три человека, в зависимости от размера сваи.

Учтите, что погода или время года, практически не играют роли при выполнении данного процесса. Поэтому, работы можно проводить в любое время.

Перед покупкой свай следует четко определиться с их размером. Если здание состоит из одного этажа, то достаточно материала диаметром в 10,8 см. Такие по размеру сваи отличаются легкостью и простотой установки.

Далее проводятся расчеты по определению количества свай, необходимых для обеспечения прочности фундамента. Если в процессе выполнения работ по строительству дома используются тяжелые материалы, или если здание имеет более одного этажа, следует увеличить количество материала для возведения его фундамента.

Установка винтовых свай своими руками

Обустройство фундамента начинается с проведения исследования грунта, на котором возводиться здание. Таким образом, удается определить на какой глубине заложены грунтовые воды, и какие пласты грунта присутствуют в данной местности.

Если работы проводятся вручную, то один из людей следит за качеством и ровностью вкручивания сваи, а другие, проводят непосредственный ее монтаж. После того как свая установлена, она обрезается в соответствии с определенным уровнем и заливается бетонным раствором.

Когда бетон застынет на каждую сваю устанавливается металлическая конструкция в виде оголовка. Чтобы равномерно распределить нагрузку по всему периметру здания, следует провести обвязку свай. Чтобы фундамент приобрел дополнительную прочность, для этих целей используется швеллер.

Учтите, что в процессе проведения работ на неровных грунтах, сваи будут отличаться по высоте, но они должны быть расположены на одном уровне. Чтобы установить одну среднюю по размерам сваю, достаточно пол часа.

Как сделать винтовую сваю: технология и особенности

Для того, чтобы самостоятельно сделать качественные сваи, требуется огромный опыт работы со сварочным аппаратом. Однако, если планируется постройка небольшого складского помещения или хозпостройки, самодельные сваи позволят значительно сэкономить на строительстве фундамента.

Чертеж винтовой сваи поможет определить количество лопастей и процесс ее изготовления. Для работы потребуется полая стальная труба, диаметр которой составляет от 7 до 10 см. Кроме того, необходимо наличие наконечника и лопастей.

Для изготовления наконечника следует согнуть металлический лист в конусообразную форму и сварить его на участке шва.

Место стыка между лопастями и наконечником необходимо зачистить, используя наждачную бумагу. В соответствии с глубиной промерзания почвы определяется длина сваи. Для этих целей используются специальные формулы и расчеты.

На сваю, то есть трубу приваривают элементы в виде лопастей и наконечника. Далее, вся конструкция обрабатывается с использованием антикоррозийного раствора.

Кроме того, возможен вариант применения битумной мастики или грунтовки, предназначенной для нанесения на металлические поверхности.

Сверху сваи нужно оборудовать отверстие для монтажа лома, который обеспечит ее установку в грунт. Интервал установки самодельных свай составляет 50 см.

Винтовые сваи установка видео:

Рекомендуем также: Винтовые опоры для забора

Винтовые сваи для фундамента дома

Процесс изготовление винтовой сваи для строительства основания здания подобен вышеописанному. Но при малейшей неуверенности в качественном изготовлении и сомнениях в правильности расчетов несущей способности в соответствии с видами грунтов и нагрузкой, специалисты не рекомендуют использовать самодельные изделия для обустройства фундаментов. То есть для производства винтовых свай необходимо обладать опытом и соответствующими знаниями.

ВНИМАНИЕ! Для строительства фундамента рекомендуется приобретать готовые сваи у известных производителей, так как изделия, изготовленные в заводских условиях, имеют в любом случае более длительный срок службы.

К содержанию ↑

Видео-обзор: Установка свайно-винтового фундамента

Установка свайно-винтового фундамента

Если все-таки принято решение изготавливать винтовые сваи своими руками для фундамента, то следует ответственно отнестись к выбору диаметра труб:

  • Для строительства легких сооружений, типа беседок или террас, подойдут трубы с диаметром 89 мм.
  • Каркасно-щитовые и рубленые строения, а также ангары и подобные сооружения должны возводиться на основаниях из винтовых свай диаметром 108 мм.
  • Дома из кирпича, камня или блоков строятся на фундаментах, обустроенных с помощью винтовых свай с диаметром 133 мм.

Несмотря на кажущуюся простоту производства винтовых свай, следует помнить о следующем:

  • Самостоятельно изготовить можно только сваи небольшого диаметра, так как подобрать комплектующие для массивных образцов и качественно их соединить в домашних условиях очень сложно.
  • Любая ошибка или погрешность при выборе шага и диаметра лопасти, а также неправильно подобранный угол наклона к плоскости увеличит усилие закручивания винтовой сваи, а в некоторых случаях приведет к невозможности монтажа в целом.
  • Самостоятельное производство винтовых свай – трудоемкий процесс, который занимает много времени.

Исходя из вышесказанного, важно понимать, что изготовить винтовые сваи своими руками несложно и вполне возможно, но вряд ли экономически целесообразно. При этом следует учитывать то, что, как правило, производители винтовых свай оказывают комплексные услуги по разработке проекта основания здания.

Установка свай винтового типа, как правило, проводится с помощью специальной техники. Но в случае, если было принято решение изготавливать данные изделия самостоятельно с целью экономии средств, то более рационально будет использовать простые приспособления для ручного монтажа. Для этого в верхней части сваи делаются специальные отверстия, в которые вставляются специальные рычаги. Как правило, для вкручивания винтовой сваи требуется усилия 2-4 человек. При монтаже следует строго отслеживать вертикальный уровень погружения винтовых свай в грунт.

Читайте также:

Разметка фундамента из винтовых свай своими руками


Одно из немаловажных преимуществ свайно-винтового фундамента заключается в том, что все работы по его строительству можно выполнить самостоятельно, без привлечения специализированных организаций и тяжелой строительной техники.


Обо всех этапах строительно-монтажных работ можно узнать из «Видеоинструкции по установке». Здесь же речь пойдет о самом первом шаге – разметке фундамента из винтовых свай своими руками.


В самом начале определяются места, в которых впоследствии будут установлены две угловые сваи, расположенные на одной оси фундамента будущего сооружения. Они привязываются к границам земельного участка по трем точкам (в качестве точек могут быть использованы любые статичные объекты – дорога, забор, дерево).


Если участок имеет перепад высот в пятне застройки, разметка осуществляется в соответствии со схемой (рис. 1) колышками, длина которых должна быть не меньше величины перепада.


Рисунок 1 – Схема выполнения разметки в условиях перепада высот (ПК1, ПК2 – пикет, точка фиксации на местности)


«Базовая» свая завинчивается в верхней точке, в соответствии с минимальной высотой цоколя (рис. 2).


Рисунок 2 — Определение местоположения «базовой» сваи


После того как установлены две «базовые» сваи с помощью двух рулеток вымеряется местоположение третьей угловой сваи (рис. 3): для этого одна рулетка растягивается от первой сваи на длину стороны фундамента, вторая – от второй сваи на длину диагонали фундамента (замеры выполняются строго по уровню, а не по поверхности грунта). В месте их пересечения завинчивается третья свая. Затем по аналогии – четвертая.


Рисунок 3 — Определение местоположения третьей и четвертой угловой сваи


После того как закручены четыре угловые сваи, по периметру свайного поля натягивается шпагат (нельзя допускать ни малейшего провисания). С помощью маркера и рулеток на шпагате отмечаются точки установки свай. После погружения свай по периметру шпагат натягивается внутри свайного поля и закручиваются оставшиеся сваи (рис. 4).


Рисунок 4 — Очередность установки винтовых свай на примере дома 6х6

Сделать винтовые сваи своими руками

Винтовые сваи сделать своими руками не так уж и сложно. Нужно только начать и всё у вас получится.
Мы предоставим вам винтовые лопасти всех размеров и конфигураций, и поделимся своим опытом производства свай.

Винтовые сваи для опоры различных зданий в виде свайного винтового фундамента используются уже достаточно давно. Фундаменты на винтовых сваях подходят для многих типов грунтов.





Винтовые сваи наилучшим образом зарекомендовали себя в самых сложных ситуациях:

  • При строительстве на участках с высоким уровнем грунтовых вод;
  • Для грунтов у которых верхний слой слабый, а плотные слои находятся на большой глубине;
  • Для участков, отличающихся высоким показателем глубины промерзания;
  • На участках с перепадом высот;
  • Для строительных объектов с высокой нагрузкой.



Основные отличительные характеристики Винтовых свай:

  • Универсальность;
  • Большая несущая способность. Некоторые сваи способны выдержать нагрузку до 30 тонн;
  • Возможность механизации процесса монтажа;
  • Минимальные сроки установки свай;
  • Всесезонность. Монтаж винтовых свай можно делать даже в морозы;
  • Незначительное количество земляных работ;
  • Продолжительный срок эксплуатации до 150 лет;
  • Более низкая стоимость по сравнению с другими фундаментами.



Винтовая Свая представляет из себя стальную трубу с заострённым концом, который называется конусом сваи.

Конус винтовой сваи ещё называют розочка или корона винтовой сваи.

К конусу сваи приваривается гнутая винтовая лопасть, а на сверху свая завершается оголовком из металла.



Винтовые сваи монтируются в грунт технологией ввинчивания. Такой процесс даже можно произвести своими силами, не обращаясь к специалистам.

Когда необходимое количество свай установлено, их подрезают по высоте, и при необходимости сверху приваривают оголовки. Оголовки служат для монтажа обвязки или ростверка.

Размер оголовка выбирается соответственно диаметру сваи.

Мы можем сделать для вас оголовки любых размеров.

или предложить

Площадки для самостоятельного изготовления оголовков винтовых свай

Если требуется увеличение несущей способности винтовой сваи, то можно использовать армирующий каркас.



Для самостоятельной сборки винтовых свай вам понадобятся:

  • Лопасти для винтовых свай гнутые со стандартным шагом гибки



  • Площадки с отверстиями для изготовления оголовков или готовые оголовки
  • Труба нужного диаметра















Важной задачей является правильный раскрой конуса на винтовой свае!!!

Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт.



Начинаем делать конус:

На конце трубы производим разметку конуса. Стандартные винтовые сваи заканчиваются конусом — 4-х лепестковой короной.

Высота конуса винтовой сваи равна 1.5 диаметра трубы + 20 мм.

После разметки вырезаем лепестки конуса в количестве 4-х штук.

У начала разреза делаем поперечную насечку. С её помощью части конуса легче согнутся.

Далее, осталось только стукнуть по каждому лепестку тяжёлым молотком и они сойдутся в общую вершину конуса.

Теперь части конуса можно заварить.



Следующий этап:

Привариваем гнутую винтовую лопасти к конусу.

Если вы раскроили конус по нашим рекомендациям и используете лопасти с правильной геометрией и стандартным шагом гибки, то всё у вас получится само собой.

Лопасть плотно сядет на конус с минимальными зазорами, что значительно ускорит время сборки винтовой сваи и сэкономит вам сварочную проволоку.

Вам останется только себя похвалить!



Со своей стороны мы хотим предложить вам наши правильные винтовые лопасти:

Мы умеем делать лопасти любых диаметров и конфигураций, подгонять под трубу нужного диаметра, изменять внешние размеры лопасти.



У нас есть более 40 видов винтовых лопастей для разных нужд. Смело переходите по ссылкам, чтобы посмотреть предложения:



Делаем на заказ Прессы для Гибки Винтовых Лопастей. Гнут лопасти от 57 до 133 диаметра без смены матрицы и пуансона. Мощная гидравлика пресса позволяет гнуть 2 лопасти сразу.





Если вы пока не решились делать винтовые сваи самостоятельно, то мы можем предложить вам готовые винтовые сваи любых диаметров и длины по низким ценам:



Выполним недорогой и качественный монтаж. Рассчитаем нагрузку. Составим карту свайного поля.


Предоставим гарантию! Подпишем договор!





Читайте наши статьи:



Работаем без выходных. Звоните и пишите в любое время.

Ответим на ваши вопросы, поможем подобрать нужный товар.
Закажите обратный звонок, нажав на кнопку «Перезвоните мне»

     +7 (931) 366-09-65

    [email protected]

спиральных свай | сделай сам.ком

Спиральные сваи — это тип глубокого фундамента, используемый в зданиях. Этот тип фундамента подходит для участков с ограниченным доступом, свободных от вибраций и других шумов. Они довольно просты в установке и могут быть легко удалены, если установка упирается в слой породы и ее необходимо переместить. Эти типы глубокого фундамента редко используются с большими нагрузками, поскольку они гораздо больше подходят для приложений с меньшей мощностью, таких как ветряные турбины, опоры инженерных сетей и телекоммуникационные башни.

Закладка фундамента

Спиральные сваи ввинчиваются в различные слои земли, пока не упираются в коренную породу. Через какой слой проходит пирс, измеряется крутящим моментом, поскольку разные материалы будут создавать разное трение. По мере того, как пирс ввинчивается в землю, добавляются различные секции. Нет необходимости в очистке, и пока все идет по плану, установить этот тип фундамента довольно просто и легко. Возможна установка нескольких свай за считанные часы.Если требуется предварительное бурение в скале, установка свай может занять несколько дней. Думайте об этих сваях как о больших земляных винтах. Они сделаны из стали и будут ввинчиваться в землю, пока не станут устойчивыми.

Преимущества

Одним из основных преимуществ этого типа фундамента, помимо простоты установки, является то, что эти сваи выдерживают все виды восходящей силы. Любая сила, действующая на сваи, даже трение, пренебрежимо мала по сравнению с силой торцевой нагрузки.Это здание или оборудование. Многие другие типы поддержки потребуют модификации и другого заполнения, чтобы противодействовать этим направленным вверх силам. Еще одним преимуществом является то, что эти сваи могут быть легко удалены в случае удара по скальному слою. Затем они могут отодвинуть точку сверления на несколько футов. Оборудование, необходимое для установки, также невелико, так как можно использовать погрузчик с бортовым поворотом и мини-экскаватор. Поэтому эти сваи можно устанавливать в местах с ограниченным доступом и пространством. Также возможно использовать их вблизи уступов и на очень крутых участках.

Проблемы

Одна из основных проблем с этими сваями заключается в том, что разные производители создают сваи с разной жесткостью. Это приводит к тому, что суставы ослабевают под действием сил сжатия. Эти суставы могут сгибаться. Для начала лучше использовать как можно более жесткие сваи. Есть валы и другие соединения, которые можно использовать для усиления соединений, но это потребует времени и денег.

Использование этой системы

Чтобы использовать винтовые сваи, должен прийти профессиональный инженер и утвердить планы. Инженер сообщит вам, сколько необходимо свай и где они должны располагаться. Обычно для определения этого необходим тест почвы. Нагрузка, которая может поддерживаться, будет зависеть от крутящего момента. Наиболее распространенные методы измеряют крутящий момент путем измерения гидравлического давления. Инженера также удобно иметь под рукой на случай, если что-то случится. Если пирс необходимо переместить, инженер сможет определить лучшее новое место для пирса.

Самодельные винтовые сваи 101 Все основы, которые вам нужно знать. Часть 2

Кабели, трубы, водопровод, что делать, если вы заденете одну из них при использовании винтовых свай?



Прежде чем приступить к каким-либо фундаментным работам, настоятельно рекомендуется провести обследование, чтобы выяснить, что находится под землей.В том числе:

1) Проверка ваших строительных планов
2) Выяснение того, где ваши услуги, например. на вашем участке проходят электрические и водяные газовые трубы
3) Найм CAT-сканера и Genny  для сканирования земли перед началом фундаментных работ
4) Обеспечение страховки монтажника

Следование приведенному выше протоколу означает, что вы вряд ли столкнетесь с кабелями и трубами при использовании винтовых свай. Приведенный выше список считается должной осмотрительностью в отношении всех видов фундаментных работ.

Как установить винтовую сваю?

UKhelix предлагает ряд винтовых свай меньшего размера для таких конструкций, как садовые домики, пещеры для людей, настилы, ограждения и навесы. Эти приложения подходят для энтузиастов DIY. Во многих из этих случаев вы можете установить винтовые сваи Helix «вручную», используя монтажный комплект и два 1,5-метровых ломика.

Для более крупных проектов вы можете арендовать ручную машину, которую вы можете взять напрокат в UKHelix Co., Ltd. Эта машина подходит для установки относительно больших свай.

На более крупных работах можно установить винты с помощью экскаватора и подходящего «насадки для головки водителя». Это очень полезно для малых и средних предприятий, занимающихся ландшафтным дизайном, строительными подрядчиками, а также для крупных общенациональных подрядчиков, стремящихся улучшить и усовершенствовать свой процесс фундамента.

UKHelix предлагает в аренду ряд «насадок для головы водителя».

В  В  В  В  В  В

Сколько времени занимает установка и наращивание винтовых свай?

Установка винтовых свай для небольших конструкций «обычно» выполняется намного быстрее, чем традиционные бетонные фундаменты.

Конечно, это зависит от размера вашей конструкции, количества устанавливаемых винтовых свай, состояния грунта и подготовки площадки.

Если взять в качестве примера самодельную установку летнего домика 4 х 5 метров в глубине сада, исключая обследование участка и разметку мест расположения свай, то между ними можно установить девять самодельных винтовых свай от UKHelix.com. полдня в день (Обратите внимание, вам понадобится пара сильных людей). Строительство на винтовых сваях потенциально может начаться в тот же день.

И не забывайте, винтовые сваи можно устанавливать в большинстве погодных условий.

На коммерческих работах, где у подрядчика есть квалифицированная команда и метод быстрой установки, например, экскаватор с подходящей насадкой, большие работы по установке могут быть выполнены с впечатляющей скоростью, что потенциально может сэкономить дни трудозатрат.

Некоторыми примерами могут быть контракты на установку нескольких капсульных домов, строительство пешеходных дорожек через заповедники или установку звукового барьера.

Винтовые сваи какого размера мне нужны для работы?

Наиболее популярные размеры свай UKHelix для более легких конструкций — 1200 мм. и 1700 мм. Мы также предлагаем сваи меньшего размера 700 мм и можем приобрести сваи большего размера для больших конструкций.

Для большинства ваших потребностей в настиле, навесах и ограждениях мы рекомендуем винтовые сваи 1200 мм, для более крупных деревянных конструкций, таких как большие дачи, деревянные гаражи, деревянные конюшни, некоторые большие домашние офисы и пещеры для людей, мы рекомендуем винтовые сваи 1700 мм.

ОДНАКО, все это зависит от полезной нагрузки вашей конструкции, ваших почвенных условий, уклона земли и других факторов. Вышеизложенное является лишь общим руководством, основанным на рекомендациях наших заводов.

Чтобы получить бесплатное предложение для обсуждения ваших потребностей в винтовых сваях, мы предлагаем вам связаться с нами здесь

Как построить настил — Винтовые сваи

Вслед за статьей о монтаже и строительстве деревянного настила, вот статья, которая будет полезна для самостоятельного выполнения установки ваших свай.

Винтовые сваи палубные

Наше бесплатное онлайн-приложение пересчитывает конструкцию свай патио при каждом нажатии и каждом изменении, внесенном в ваш проект. Установка винтовых свай для внутреннего дворика, в частности свай нашего партнера Pylex, — это более простой способ укладки фундамента, чем бетонные опалубочные трубы.

Для этого метода необходимо вырыть яму глубиной от 4 до 5 футов под зоной промерзания диаметром около 14 дюймов. Для этого нужна специальная лопата. Кроме того, вы должны купить бетон, транспортировать его, смешать и заварить. Бетонный мешок весит около 60 фунтов, и это для одной сваи (8 дюймов), и потребуется, по крайней мере, 4-5 мешков. Так что если у вас 4 стопки, эта техника потребует несколько часов транспортировки, перемешивания…

Рассчитать количество свай

Именно по всем этим причинам мы предлагаем использовать сваи Pylex, чтобы облегчить вашу работу. Кроме того, они следуют отраслевым стандартам. Виртуальный конструктор сделан последовательно, поэтому он мгновенно рассчитывает нужное количество винтовых свай (см. рисунок ниже).

Установка винтовых свай для настила

Установка проста в исполнении, либо с рычагом, либо с удлинителем для облегчения поворотных движений и более глубокого забивания свай. Они совместимы с расширением 24 дюйма. Более того, они регулируемые; они могут заработать до 3 дюймов в высоту. Их можно использовать с полюсом 3 ¼ дюйма и 3 ½ дюйма. Сваи Pylex очень прочные и долговечные, потому что деревянный столб находится вне земли.

4. Подъем/стабилизация

После того, как все винтовые опоры будут надежно установлены в каждом месте, можно начинать процесс подъема. Целью всех специалистов по ремонту фундаментов является достижение максимального практического восстановления .

Максимальное практическое восстановление — это величина подъема, которая может быть безопасно достигнута без ущерба для структурной (и иногда косметической ) целостности дома.

Подъем дома может занять 2-3 часа.

Не все дома поднимаются из-за структурных и косметических проблем; однако дома, оснащенные винтовыми опорами, считаются стабилизированными, поскольку они больше не будут тонуть.

  5. Финальное прохождение

После подъема и/или стабилизации конструкции проводится финальное прохождение. Это пошаговое руководство включает в себя беглый осмотр ранее затронутых областей, уделяя особое внимание:

  •   Предыдущие трещины штукатурки
  •   Предыдущие трещины гипсокартона
  •   Полы с прежним наклоном
  •   Дымоходы (часто дымоходы имеют собственный мини-фундамент)

В дополнение к визуальным ориентирам, измерения высоты пола выполняются повторно для сравнения с отметками этажей во время начальной проверки фундамента.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
