Свайно винтовой фундамент своими руками, пошаговая инструкция

Сооружение фундамента на сваях — это быстрый, надежный и сравнительно недорогой способ изготовления основания практически под любой дом. В чем преимущество свайно-винтового фундамента и почему он в последнее время так популярен при строительстве, вы сможете узнать прочитав данную статью.

Устройство фундамента

Винтовая свая устроена следующим образом, к отрезку металлической трубы на одну из сторон, которая будет располагаться в земле приваривают конусовидную заготовку, для наименьшего сопротивления трубы, когда та будет вворачиваться в землю.

К закрепленному наконечнику приваривается лентовидная лопасть, благодаря которой свая входит в землю. Помимо этого винтовой наконечник, играет своеобразную роль анкера, благодаря которому свая прочно удерживается в грунте. По сути винтовая свая — это строительный бур, который навсегда остается в земле.

Основное преимущества использования винтовых свай, это возможность их установки практически на любой местности, даже на участках с большим уклоном. В некоторых регионах России, где глубина промерзания грунта достаточно большая, заливать фундамент достаточно трудоемкое и недешевое занятие.

Заменить стандартный фундамент без труда могут винтовые сваи, которые установить на глубину ниже промерзания почвы гораздо проще. К тому же соорудить свайно винтовой фундамент, гораздо быстрее и проще, при этом правильно установленная конструкция будет ничуть не уступать по качеству обычному бетонному собрату.

Размер свай рассчитывается исходя из размера строения и материала из которого оно будет возводиться, а так же учитываются геологические особенности местности, где расположен участок.

Преимущества и недостатки

Выделить из преимуществ возведения винтового фундамента можно следующее:

  • Возводить фундамент на винтовых сваях своими руками можно в любую пору года будь то зима или лето;
  • Скорость возведения — 2-3 дня;
  • Приступать к строительным работам можно сразу после установки свай в землю;
  • Устанавливать металлические сваи можно на участке имеющий уклон, не выравнивая его;
  • Данный вид фундамента подходит для любого типа почв;
  • Существенная разница в стоимости в сравнении стандартного фундамента из бетона.

Как и в любом строительном материале, существуют и недостатки, вот основные из них:

  • Столбы выполненные из металла подвергаются коррозии, из-за чего существенно снижается их прочность;
  • Прослужит такой фундамент меньше чем бетонный аналог;
  • Требуется хорошее утепление пола в доме;
  • Нахождение свайного фундамента вблизи железной дороги снижает срок его службы.

Важно! Перед установкой свай в землю они обязательно должны быть обработаны антикоррозийным покрытием. В домашних условиях для этих целей можно воспользоваться густой битумной мастикой.

Свайно винтовой фундамент — обработка свай антикоррозийным составом

От коррозии страдает практически любой металлический предмет, винтовые сваи не являются исключением. Под полом дома, стоящим на свайно винтовом фундаменте образуется воздушная прослойка, которая является благоприятной средой для образования на верхних частях труб конденсата.

Как многие знают конденсат разрушает структуру металла, поэтому для избежания печальных последствий, труба должны быть обработаны антикоррозийным составом полностью, а не только той частью, которая расположена в земле.

Расчет свайного фундамента

Чтобы правильно иготовить-свайно винтовой фундамент, весь процесс должен проходить в строгой последовательности. Первым делом изучается участок, где планируется возводиться строение. Учитывается не только тип грунта, но и его состав. Так же вооружившись телефонным справочником, узнаем в геодезической службе уровень залегания грунтовых вод.

Для правильного расчета потребуется выполнения следующих этапов:

  • Уточнения максимальной нагрузки, которая может выдержать свая. В целом для сваи стандартного размера (диаметр трубы 100 мм. толщина стенки 4 мм.), схема её несущей способности выглядит так:

Расчет несущей способности сваи

  • Расчёт сопротивляемости и несущей способности грунта конструкционным нагрузкам.

Расчет несущей способности грунта

  • Расчет несущей конструкции свайно винтового фундамента в целом.

При нагрузке на фундамент учитывается максимально возможный вес строения со всеми строительными материалами и домашней мебелью, дополнительно требуется учесть нагрузку от снега зимой.

Разметка участка под сваи

Конструкция фундамента выполненная из винтовых свай считается достаточно надежной, не боящейся сезонного перепада температур и пучения грунта. Однако для того, чтобы фундамент достойно справлялся со всеми нагрузками, он должен быть выполнен с ювелирной точностью. Погрешность в расстояниях не должна быть больше 2 см., в противном случае проблем с провисшим ростверком и перекосом строения не миновать.

Важно! Сваи должны быть расположены на расстоянии от 1,5 до 3 метров. Места их расположения должны строго соответствовать проекту строения, где должны быть учтены максимальные нагрузки в определенных его частях.

Рассмотрим один из самых простых методов расчета расположения свай. На листе бумаги, согласно плану дома начертите прямоугольники. Линии должны проходить по внешним и несущим стенам здания.

Чтобы распределить равномерно всю нагрузку строения на фундамент, поделите линии на равные отрезки от 1.5 до 3 метров, точки их деления будут местом расположения винтовых свай.

Схема расположения винтовых свай под дом

Нарисованная схема, сохраняя масштабность, переносится на участок, где нитями размечается условная разметка стен, а колышками отмечаются места установки винтовых свай.

Разметка участка

Как правильно выбрать сваи

Выбор свай, это один из самых главных и ответственных моментов в процессе всего строительства фундамента. Ведь именно от того, какого качества будут приобретены сваи и будет зависеть надежность и прочность конструкции.

На сегодняшний день купить сваи можно, как готовые, так и отдельные элементы для их изготовления. И в первом и во втором случае требуется убедится у продавца о наличии сертификате качества на продукцию. Если же таким документом продавец подтвердить качество не может, а надежность материала доказывается лишь только словами, то ни в коем случае нельзя приобретать такую продукцию.

Важно! Помните, что ущерб понесенный при выборе некачественной продукции может в десятки, а то и в сотни раз превысить стоимость самой продукции.

Так же следует обратить свое внимание на разновидность свай, которые отличаются в зависимости от типа обвязочного ростверка.

Длина стандартных свай 2,5 метра, глубина нахождение её в земле, как мы помним должна быть ниже уровня промерзания грунта, а это минимум 1,5 метра. На поверхности остается 1 метр, поэтому если участок имеет большой уклон, то сваи соответственно необходимо покупать большей длинны.

Установка свай своими руками

В местах где установлены колышки под сваи, используя обычную лопату, делаем так называемое технологическое отверстие, путем снятия дерна и углубления ямки примерно на 50 см.

Первыми устанавливаются сваи по углам. Для этого в отверстие верхней части винтовой сваи либо в приваренные к трубе ушкам вставляется металлическая труба, и усилиями двух-четырех человек свая вворачивается на нужную глубину в землю. Каждые три витка, необходимо проверять уровнем вертикаль вкручиваемой сваи.

Интересно знать! Греческим ученым Архимедом было доказано, что чем длиннее плечо рычага, тем меньше потребуется приложить усилий для преодоления нагрузки. Поэтому использовав трубу большей длинны, сил потребуется потратить гораздо меньше.

После того как все сваи вкручены в землю, отмечаем на любой из сваи необходимую нам верхнюю точку и используя гидроуровень по ней ставим отметки на остальных сваях. Затем болгаркой спиливаем лишние части трубы, тем самым получаем идеально ровную горизонтальную плоскость.

Теперь можно заливать в них бетон и устанавливать на сваи оголовки-опоры. Бетон придаст не только жесткость и устойчивость конструкции, но и предотвратит появление коррозии металла на внутренних стенках трубы, так как они в отличие от внешних не защищены антикоррозийным составом.

Оголовка для сваи представляет собой отрезок трубы, немного большего диаметра чем свая, сверху которой наварена укрепленная уголками металлическая площадка.

Разность диаметров труб должна быть небольшой, а точнее ровно на толщину металла сваи, чтобы оголовка плотно на ней сидела. Оголовка-опора скрепляется с трубой сварочным швом по кругу, полученный шов смазывается антикоррозийным веществом.

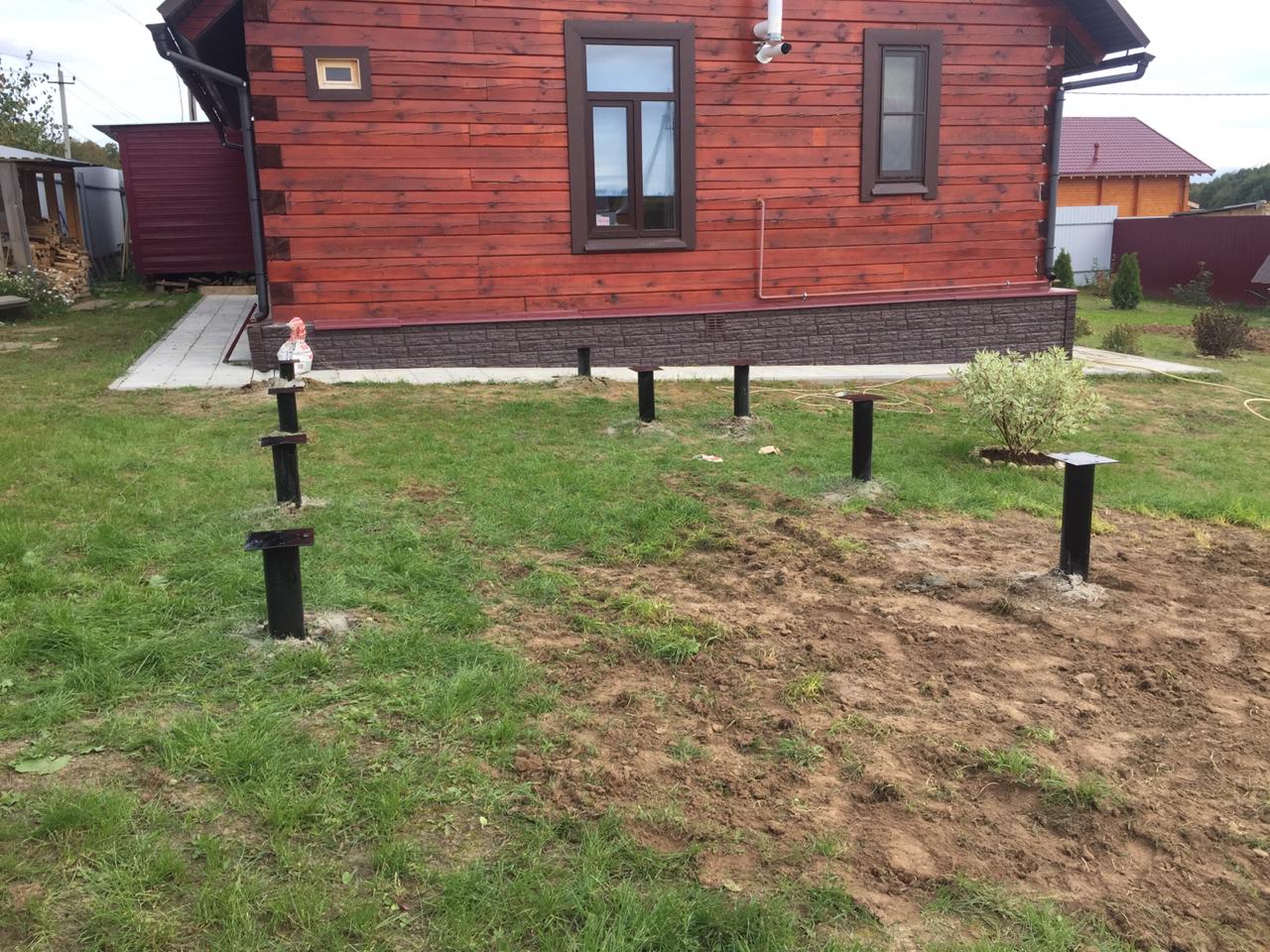

Установленные сваи

Обвязка свай растверком

Прочную устойчивость конструкции из винтовых свай придаст ростверк – обвязка, намертво скрепляющая надземную часть свай. Места, где свая соединяется с ростверком, называется фудаментным узлом.

Благодаря ростверковой обвязке нагрузка от веса здания будет равномерно распределятся по всей площадке. Как и в случае с оголовками, все сварные швы должны быть обработаны защитным антикоррозийным составом.

Обвязка свайного фундамента

Как вы убедились свайно винтовой фундамент, уже составляет большую конкуренцию привычному нам ленточному фундаменту из бетона.

Все больше и больше специалистов предлагает данный тип установки фундамент, и тенденция выбора в пользу свайной конструкции с каждым годом продолжает расти.

Установка свайно-винтового фундамента зимой своими руками

Если грунтовые воды расположены близко или на участке пучинистый тип почвы, возникает необходимость в более устойчивом типе основания для дома. В таком случае оптимальным вариантом будет установка свайно-винтового фундамента. Тогда можно не бояться, что весной произойдёт неравномерная усадка постройки. Это одновременно и практичный, и недорогой способ сделать надёжное основание. Но для того, чтобы продлить срок его службы, нужно соблюдать технологию монтажа, особенно, если строительные работы проводятся в холодное время года.

Особенности, плюсы и минусы свайно-винтового фундамента

Этот вид основания представляет собой совокупность свай, которые вкручиваются в землю. Это можно сделать своими руками или использовать специальную технику. Сверху делается ростверк – обвязка винтовых свай, что расположены по отдельности, в цельную конструкцию. Она может быть выполнена из дерева или из металла.

Фундамент с металлическим ростверком

Что такое сваи

Каждая свая выглядит как металлическая труба с толстыми стенками – от 40 до 120 мм. У неё есть наконечник в виде лопасти с большой резьбой, что помогает закручивать сваи в землю и одновременно выполняет функцию опоры на грунт. Диаметр лопастей бывает разным – от 20 до 85 см.

Чтобы облегчить процесс установки, чаще всего используются винтовые сваи с длиной в пределах 2-2,5 м. Благодаря идеальной форме лопастей они легко вкручиваются на необходимую глубину усилиями 3-4 рабочих.

Винтовые сваи

Внимание! Если в высоте имеются перепады либо есть другая боковая нагрузка, применяются сваи с двумя лопастями. За счёт этого фундамент и стоящее на нём здание становятся ещё устойчивее.

Сваи бывают полыми и цельными. Для фундамента чаще всего используют полые, чтобы была возможность залить в середину бетон. Лопасти у сваи расположены перпендикулярно, поэтому винт не будет разрыхлять грунт. Несущая способность у них находится в пределах 5-25 т. При возведении фундамента можно выбрать один из нескольких вариантов проектов. На выбор будет влиять тип почвы и особенности архитектуры здания.

Таблица 1. Проекты фундамента.

Как выглядит Когда используется
Одиночные сваи Служат для поддержки отдельных элементов. Часто применяются, когда нужно достроить что-либо к готовому зданию
Стандартный фундамент Подходит под колонны, главные элементы здания
Свайные ленты Находятся под стенами дома
Свайное поле Применяется при возведении тяжёлых конструкций

Особого внимания требует защитное покрытие свай. Самые надёжные стройматериалы делаются с напылением их полиуретановой смолы и оцинкованные сваи. Последние получают путём обработки горячей оцинковкой. Защитное покрытие у них есть и с внутренней, и с наружной стороны.

Интересно знать! Чтобы проверить качество свай, можно попросить в магазине стройматериалов провести тестовое закручивание. При сильном оголении металла защита будет плохая, а если покрытие надёжное, оно останется неповреждённым.

Преимущества свайно-винтового фундамента

Если выбрать качественные стройматериалы, возведённое из них основание будет обладать следующими плюсами:

  1. Сваи можно использовать повторно, если аккуратно их демонтировать, не оставляя повреждений на защитном покрытии.

  2. Нет необходимости выполнять большой объём строительных работ. При этом монтаж этого вида фундамента возможен даже на подвижном и водянистом грунте.

  3. К возведению дома можно приступать сразу после установки оголовка.

  4. Длительность эксплуатации фундамента на сваях – от 150 лет. Если обеспечить им дополнительную защиту от коррозии, они прослужат ещё на 50 лет больше.

  5. Цена свайно-винтового основания в 3 раза меньше, чем ленточного.

  6. По окончанию работ на участке не накапливаются строительные отходы.

На установку такого фундамента уходит от 1 до 3 дней, если делать всё вручную, без использования технических средств.

Установка винтовых свай своими руками

Недостатки конструкции

К немногочисленным её минусам относят следующие:

  1. Не подходит для монтажа на крупнообломочном или скалистом типе почвы.

  2. Если нарушить технологию установки, фундамент со временем деформируется. Это произойдёт, если не фиксировать положение свай, плохо выполнить их обвязку.

  3. При некачественном защитном покрытии сваи будут подвержены коррозии, а это в дальнейшем плохо отразится на устойчивости конструкции.

Чтобы не сталкиваться с этими недостатками, рекомендуется заранее исследовать грунт на участке, выбирать качественные материалы и соблюдать рекомендации по монтажу свай.

Опора, покрытая ржавчиной

Технология установки свайно-винтового фундамента

Его монтируют в местах, которые не годятся под ленточное основание. К таким участкам относятся:

  • территории с глубоким уровнем промерзания почвы;

  • грунты со сложным рельефом;

  • места с повышенной влажностью;

  • территории, на которых уже есть обустроенный ландшафт;

  • участки, на которых запрещены земляные работы.

Сваи также подходят для замены фундамента или его реконструкции. Процесс монтажа проходит в несколько этапов.

Расчёт нагрузки и количества материалов

Перед началом строительных работ нужно произвести точные расчёты. Тут нужно обратить внимание на следующие моменты:

  • нагрузку, что способна выдержать каждая свая;

  • вес всего здания;

  • уровень промерзания грунта.

Далее просчитывается количество опор, промежуток между ними. Также необходимо знать глубину монтажа. Все величины нужно брать с запасом. Чтобы узнать точные параметры, лучше привлечь специалиста, который на основании проекта дома сделает необходимые расчеты. При этом нужно учитывать, что если грунт слабый и подвижный, нагрузка на одну сваю должна быть маленькой. Тогда понадобится больше материала.

Расчёт количества свай

Выполнение раскладки

Сваи распределяют и раскладывают по всей длине основания дома либо намечают места для их установки. Делается это для того, чтобы проверить насколько количество материала соответствует предварительным расчетам. Тогда не останется лишних элементов и не возникнет ситуации с их нехваткой.

Подготовка к раскладке

Промежуток между ними должен быть соразмерным количеству свай, чтобы они равномерно распределились по всему участку. Для домов из пеноблока или дерева достаточно придерживаться расстояния в 1-2 м, а для более тяжёлых конструкций его сокращают минимум вдвое.

Далее выполняется установка углов. Между ними натягивается шнур. Когда дело дойдёт до монтажа очередной сваи, шнур в этом месте снимается. Это нужно в целях безопасности, чтобы во время углубления сваи не споткнуться об него и не травмироваться.

Установка углов

Обратите внимание! Во время монтажа нельзя допускать серьёзных отклонений от прямой линии. Максимально допустимое отклонение – 2-3 см. Если оно будет больше, его будет трудно загладить и это затруднит процесс обвязки.

Подготовка почвы

Чтобы облегчить установку фундамента, нужно в местах монтажа свай убрать верхний слой грунта, покрытый растительностью. Для этого используется бур с диаметром меньше, чем сама лопасть. Тогда свая проще вкручивается в землю.

Снятие почвы под опоры

Если нет возможности достать бур, эти манипуляции можно проделать штыковой лопатой. Подготовить грунт можно после выполнения раскладки или одновременно с ней.

Монтаж винтовых свай

При их установке своими руками рекомендуется делать это втроём или вчетвером. 2-3 человека могут отвечать непосредственно за вкручивание, а один – смотреть, чтобы свая вошла в грунт в строго вертикальном положении.

Наверху у сваи есть отверстия, в которые вставляют железные трубы. Они выполняют роль рычагов, когда несколько рабочих ходят вокруг сваи, ввинчивая этот элемент в землю. Для контроля за положением сваи используются специальные уровни, имеющие магнитные основания. Их крепят в двух местах непосредственно на сваю.

Отверстия под крепление труб

Когда глубина закладки фундамента превышает длину сваи, её наращивают. Для этого используют муфту, диаметр которой больше диаметра самой сваи.

Термоусадочная муфта для свай

Делается это в определённом порядке:

  1. На ввинченную в землю сваю надевают муфту. Выравнивают её.

  2. Фиксируют муфту при помощи сварки.

  3. Сверху вставляют следующую сваю.

  4. Тщательно заделывают швы сварочным аппаратом.

  5. Участки, на которых применялась сварка, обрабатывают средством от коррозии.

Если есть ещё отклонения, сваи выравнивают.

Цены на винтовые сваи

Сваи винтовые

Видео — Закручивание винтовых свай вручную

Выравнивание по горизонту

Как только выполнен монтаж свай, можно приступать к их выравниванию по горизонтальной линии. Для этого используют гидроуровень или нивелир. Им отбиваются углы основания, а потом по этим ориентирам натягивается верёвка. Излишки отпиливают при помощи болгарки, ориентируясь на разметку.

Совет! Горизонты будущего основания дома можно наметить заранее, чтобы сразу монтировать их одинаковыми по высоте. Но при наличии неровностей проще отпилить лишний отрезок сваи, чем нарастить недостающее расстояние.

После выравнивания конструкции рекомендуется её усилить – залить каждый элемент смесью из тяжёлого бетона. Это послужит дополнительной защитой от коррозии внутри сваи и сделает фундамент более жёстким.

Заливка бетона

Цены на популярные модели бетоносмесителей

Бетономешалки

Сверху на сваи надевают оголовки из металла и фиксируют их сваркой. Они бывают разной формы:

  • квадратной:

  • круглой;

  • U-образной.

Приваривают их строго по разметке. После этого швы от сварки обрабатывают специальными средствами для предотвращения коррозии.

Обратите внимание! Если планируется обвязка из металла, в сами сваи вкручены ровно, можно обойтись без оголовков. Тогда обвязку приваривают непосредственно к сваям.

Установка ростверка

Эта конструкция выполняет роль связующего элемента между сваями. Она также служит опорой для несущих стен и помогает равномерно распределять давление на фундамент. Есть несколько вариантов материалов, подходящих для этой цели.

Таблица 2. Материалы для ростверка и нюансы их использования.

Тип материала Крепление Особенности
Деревянные брусья Фиксируется при помощи специальных болтов по дереву. Дополнительно можно использовать металлические скобы, тогда их углубляют, чтобы они не были длиннее самой сваи Брусья перед началом строительных работ обрабатывают лаком на основе битума, чтобы снизить агрессивное влияние внешней среды.

Под брусья обязательно укладывается гидроизоляция. Самый простой вариант – рубероид
Металлические швеллера Приваривается к сваям или оголовкам по периметру конструкции Нуждаются в обработке средствами против коррозии

Чем ровнее сделать ростверк, тем проще потом возводить стены. Поэтому его монтаж делается строго по разметке. Металлический ростверк обойдётся дороже деревянного, но он крепче и надёжнее.

Обвязка винтовых свай брусом

Установка свайно-винтового фундамента зимой

Когда холода длятся по 3-5 месяцев, не всегда можно приостановить строительные работы до наступления тепла. Благодаря свайной технологии возведение фундамента уже не выглядит как невыполнимая задача.

Это единственный тип основания, монтаж которого можно осуществлять при любых погодных условиях. При этом качество опор будет высоким, но особых усилий прилагать не требуется.

Монтаж винтовых свай зимой

А при строительстве некоторых зданий монтаж фундамента возможен только в сильные холода. Это касается пирсов, бань и причалов, расположенных на берегу водоёма. В летнее время выполнять строительные работы там невозможно, а зимой они делаются прямо на льду.

Важно! Если выполнять установку свай в зимнее время, нужно следовать определённой технологии, иначе есть риск заработать травматизм, а сам фундамент будет ненадёжным.

Нюансы строительных работ при низкой температуре

У процесса монтажа свай на морозе есть свои особенности:

  1. Под ровным слоем снега нередко находится каменистая или неровная земля – это потенциальная опасность для оборудования. Если металл встречает сопротивление камня, он ломается.

  2. Промёрзшую землю тяжело бурить. Понадобится больше топлива, а техника может выйти из строя.

  3. Если сваи сделаны из стали, при минусовой температуре они становятся хрупкими. То же самое происходит с чугунными оголовками. Если на материалах появляются трещины, нужно заменить их на новые.

  4. При работе с металлом на морозе можно получить ожог, если прикоснуться к нему оголённым участком кожи, либо пострадать от обморожения.

  5. В особом обращении нуждается бетон. Вода, входящая в его состав, быстро превращается в кристаллы льда. Тогда нарушается технология затвердевания бетонной смеси.

Но, несмотря на эти нюансы, есть несколько причин, по которым осуществлять ввинчивание свай в холодное время года целесообразнее, чем летом. К ним относятся следующие:

  • нет возможности приступить к строительным работам в тёплый сезон года;

  • ограничены сроки возведения фундамента;

  • на территории под застройку болотистая почва;

  • грунт сильно подтапливается.

Тогда единственным решением становится монтаж свай при низких температурах.

Подготовительные работы

Чтобы правильно установить сваи под фундамент и обеспечить ему хорошую несущую способность, проектированием лучше заняться летом. Тогда есть возможность тщательно изучить почву на участке, предугадать её поведение при взаимодействии со сваями. Тёплая погода также позволяет выполнить разметку под опоры. Зимой сделать это будет проблематично, особенно при наличии слоя снега.

Определяем глубину заложения свай

Если разметку не удалось завершить в летнее время, то можно сделать её и в холода. Тогда грунт предварительно очищают от сугробов и льда. Но тут важно не перестараться, потому что снежный настил выполняет роль природного теплоизолятора, за счёт этого уменьшается глубина промерзания земли.

Видео — Монтаж свайного фундамента зимой

Цены на различные виды ручных буров

Бур ручной

Монтаж свай

Технология их установки имеет следующий вид:

Шаг 1. Подготовка грунта под бурение – выполнение выборки почвы на глубину её промерзания. На этом этапе строительных работ понадобятся плотные рукавицы.

Очищаем площадку от снега

Шаг 2. Прогревание земли. Для этого на участке, где будет устанавливаться свая, разводится костёр. Это очень трудоёмкий и длительный процесс, но благодаря ему предотвращается поломка материала и инструментов.

Прогреваем верхний слой земли, с помощью костров

Шаг 3. Выполняется вкручивание опор. Если почва сильно промёрзла, ввинчивать сваи будет непросто. Тогда эту работу желательно выполнять не вручную, а при помощи мотобура.

Вкручиваем сваи, применяя спец технику

Обратите внимание! При вкручивании опор самыми опасными считаются первые 1,5-2 м земли. Как только эта отметка пройдена, процесс бурения пойдёт легче.

Монтаж свай

Заливка раствором

После установки свай согласно разметке их нужно заполнить бетоном. Тогда во время промерзания грунта и его последующего размерзания трубы не будут подвержены деформации и продолжат в полной мере выполнять свои функции.

Заливка бетона в морозы – процесс не простой. Но проблему кристаллизации воды можно решить несколькими способами:

  1. Добавление в готовый бетон специальных примесей, что способствуют ускоренному застыванию раствора за счёт того, что добавки снижают температуру промерзания воды.

  2. Путём обогрева свай по всему периметру обвязки. Делать это нужно до тех пор, пока смесь не застынет, поэтому этот метод считается слишком затратным. Сами опоры вкручены в землю, что технически усложняет процесс обогрева.

  3. Утепление труб. Сверху их можно накрыть плёнкой и стекловатой, но бетону, который находится на большой глубине, это не поможет.

Если вас интересует реконструкция готового фундамента, советуем ознакомиться со статьей — Сколько стоит фундамент под стоящий дом.

Оптимальным вариантом считается использование примесей и присадок. Без них кристаллы льда в составе бетона могут стать причиной разрыва сваи. Тогда опора будет бракованной, её придётся заменить. Присадки стоят дорого, но количества раствора требуется небольшое, поэтому лучше не экономить на материалах, чтобы фундамент получился надёжным.

Присадка для бетона

Важно! Игнорировать технологию наполнения свай бетонной смесью не рекомендуется. Пустые опоры будут неустойчивыми.

Свайно-винтовой фундамент – это оптимальное решение в ситуации, когда нужно установить прочное основание в кратчайшие сроки. Этот вариант подходит для подвижной и неровной почвы. Его можно монтировать даже зимой. Свайная конструкция в дальнейшем не требует ремонта, потому что её элементы надёжно фиксируются в земле.

технология и «подводные камни»; Полезные статьи о винтовых сваях и их применении

« Назад

С развитием строительных технологий и появлением в нашей жизни понятия «винтовые сваи» стало возможным возводить здания, сооружения и дома с учетом всех стандартов качества, долговечности и надежности в несколько раз быстрее. При этом финансовые затраты и затраты труда на обустройство фундамента существенно сократились. Такие преимущества не могли остаться без внимания наших соотечественников. Ничего удивительного, что одним из самых популярных и волнующих пытливые умы вопросов стал вопрос как вкрутить винтовые сваи вручную.

Привлекает эта технология отсутствием запретов на возведение конструкций в местах со сложным грунтом и далеким от идеала рельефом:

  • в труднодоступных местах;
  • на болотистых почвах;
  • на торфяных грунтах;
  • на воде.

Винтовые сваи вручную с успехом вкручивали геологи и военные более 60 лет назад. Руководствуясь их опытом, монтаж свай следует производить самостоятельно, что позволит сэкономить средства. Однако не будет лишним узнать о том, насколько сложно без использования спецтехники обустроить винтовой фундамент для дачного домика, летней кухни или для полноценного дома со всеми коммуникациями своими силами и что понадобится для его установки.

Для понимания технологии завинчивания свай необходимы базовые знания о самой конструкции.

  1. Винтовые сваи представляют собой полые трубы из металла. Они в обязательном порядке должны быть обработаны составом, защищающим металл от коррозии. В основании цельной трубы находится литой (или приваренный) острый наконечник и лопасти. С другой стороны – технологическое отверстие, необходимое для завинчивания сваи. Визуально они похожи на саморезы, да и принцип монтажа у них схож.
  2. Диаметр и длина у свай различна. Самые востребованные – в диапазоне от 47 мм до 108 мм (для кирпичных зданий), больший диаметр изготавливают на заказ. Длину подбирайте с учетом правила: завинчивание в землю выполняется минимум на 1,5 метра, поэтому приобретайте сваи с запасом – срезать излишек легко, в приваренный участок трубы не даст гарантии надежности конструкции. Наиболее востребованные у застройщиков сваи с диаметром лопастей 30 сантиметров и длиной 2½ м. Если вы так и не определились, какие купить – берите универсальные.
  3. Вы должны знать, что металл, находящийся глубоко под землей в плотном грунте менее подвержен коррозии – к нему нет доступа кислорода. А вот ствол, особенно если на местности поднимаются грунтовые воды, придется вскрыть антикоррозийным «корабельным» составом – смесью эпоксидной смолы и эмали. Свая – это ремонтопригодный элемент.
  4. Для большей надежности ствол можно забетонировать. Некоторые строители перестраховываются и снаружи дополнительно армируют его. Это вовсе не обязательно, так как металлические сваи – надежные опоры, и они способны выдерживать значительный вес без деформаций.
  5. Устройство свайно-винтового фундамента можно проводить в любой сезон и при любой погоде. Привлекает в нем отсутствие усадки и возможность переходить к выгону стен непосредственно после закручивания свай. Такому фундаменту не страшны смещения грунта, пучинистость почвы и ее промерзание.
  6. Рельеф на участке не будет нарушен. Запомните, установка винтовых свай на скальном грунте без спецтехники не проводится.
  7. Монтаж несложен и напоминает закручивание винта.

Как закручивать сваю: существующие способы

Винтовые сваи могут закручиваться в грунт несколькими способами. Выбор зависит от многих параметров: от длины, диаметра ствола и лопастей, а также от типа грунта. Существует особая техника, используемая для установки винтового фундамента, ускоряющая процесс монтажа, упрощающая его. Специфика работы каждой машины – на неподвижной части крепится рама с функцией вращения и приспособление, которое вкручивает сваю в землю (с ручным, гидравлическим или механическим управлением). Не пугайтесь, что вам придется выложить «круглую» сумму и приобретать это «чудо техники» – сегодня все можно взять в аренду, главное – задаться целью.

  1. Ручная машина или переносной редуктор. Имеет значительный вес и без напарника вам не обойтись. Время на закручивание винтовых свай под небольшое строение сводится к нескольким часам. Некоторые умельцы приспособились изготавливать эти устройства из мультипликаторов для грузовиков и мощной дрели.
  2. Мотобур или ямобур. Применяются при возведении массивных конструкций, но небольшом бюджете для строительства. Она маневренна и компактна, установка винтовых свай возможна и в сложнопроходимых местах. Работа с каменистым грунтом идет легче.
  3. Манипулятор или УБМ. Привлекайте его к работам, если диаметр свай больше 100 мм. Работа будет выполнена на совесть, если машинист будет опытным и ответственным. Точность управления современной техникой действительно высокая и можно быть уверенным в прочности и надежности будущего фундамента, один минус – аренда обойдется вам в копеечку.

Как бы хорошо и быстро не работала спецтехника, профессионалы рекомендуют индивидуальным застройщикам выбирать завинчивание винтовых свай вручную. Будьте готовы к тому что вокруг каждой сваи придется обойти не один километр, но вы будете уверены в качестве контроля усилия ее затяжки. К тому же вам не потребуются какие-либо специальные инструменты и техника для закручивания винтовых свай – в них есть небольшие отверстия (прорези), в которые вставляется рычаг в виде лома (или любой прочной трубки).

Установка винтовых свай вручную: технология и приспособления

Установка винтовых свай вручную целесообразна, когда масштабы строительства сводятся к возведению:

  • малоэтажного жилого строительства;
  • дачных беседок, летних кухонь, хозпостроек;
  • ограждений;
  • причалов.

Технология установки винтовых опор вручную несложная, самое важное – четко придерживаться ее и не забыть пригласить несколько помощников. Приготовьте следующие инструменты, чтобы завинчивать сваи:

  • строительный уровень, рулетку;
  • рычаг – лом, труба в диаметре 5 сантиметров;
  • кувалду;
  • бур, диаметр которого меньше, чем диаметр сваи;
  • болгарку с дисками – учтите толщину опоры;
  • сварочные приспособления – вам надо приварить оголовок и выполнить обвязку из металла.

Монтаж ручным способом состоит из нескольких этапов, проект дома или чертежи должны быть у вас на руках.

  1. Начните с разметки. С помощью тонких прутьев арматуры или колышков обозначьте места, в которые вы будете завинчивать сваи. Расстояние между ними не может быть больше 3х метров, обязательно одна свая должна быть в углу будущего строения и строго по центру несущей стены.
  2. Сверьтесь с чертежом: убедитесь в идеальной четкости и ровности углов, перепроверьте все расстояния – они должны совпадать до миллиметров. Натяните шнур.
  3. Буром сделайте лунки меньше по ширине и глубине необходимого.
  4. Лом или трубку из прочного металла вставьте в технологическое отверстие вверху сваи. Начинайте завинчивание только после установки наконечника и лопастей в строго обозначенное на поверхности место. Усилия на начальном этапе не должны быть чрезмерными.
  5. Ваш главный контроллер – это уровень. Постоянно проверяйте ровный вход в землю после нескольких оборотов. Самое сложное – выдержать вертикаль. Допустимое отклонение всего 2 градуса.
  6. Минимальный запас – 20 см сваи над поверхностью земли. Когда завинчивание окончено, переходите к подрезке болгаркой всех свай по единому уровню, намеченному с помощью шнура.
  7. При желании можете заполнить бетоном высокой марки. В зимнее время не забудьте добавить в раствор пластификатор.
  8. Приварите поверх каждой сваи оголовок с готовыми отверстиями для крепления ростверка. Не ленитесь зачистить все сварочные швы и обработать их от коррозии специальным составом. На этом закручивание винтовых свай вручную можно считать завершенным. Остается этап выполнения обвязки и строительство фундамента считается завершенным.

Завинчивание винтовых свай ручным способом: возможные сложности

Самая главная сложность – тщательно изучить участок, исключить прохождение по нему подземных коммуникаций и разметка участка. Также вам стоит знать следующее:

  • чем толще свая, тем глубже вам придется ее вкрутить;
  • самый сложный – первый метр вкручивания, внимательно следите за вертикальностью;
  • отклонение больше 2 градусов – придется выправлять;
  • часто в некачественных сваях гнутся прорези для рычага;
  • камни, скальные породы, мощный пласт глины и корни могут повредить лопасти, нарушить целостность металла и свая будет непригодна.

Монтаж и закручивание винтовых свай выполнить можно самостоятельно и в результате вложенных усилий вы получите надежный фундамент по вполне бюджетной стоимости.

Не пытайтесь сэкономить на привлечении строительной компании или спецтехники для закручивания свай, если затеяли возведение фундамента на скальных участках – усилия будут потрачены зря, а сваи безнадежно испорчены.

Помните, что от качества выбранных свай зависит и простота установки, и долговечность всей конструкции.

Установка свайно-винтового фундамента

Фундамент является важной основой любого строения. От его качества и эксплуатационных характеристик зависит долговечность всего здания. Фундамент – это практически недоступный элемент здания. Поэтому перед застройщиками стоит первоочередная задача: выбор уникального основания, способного прослужить долгие годы, не требуя затрат на ремонтные работы.

Виды свайных фундаментов

Сваи использовались для возведения основания зданий с давних времен. Например, многие старинные здания Венеции установлены на деревянных сваях из лиственницы.

Сейчас сваи изготавливаются из различных материалов и в зависимости от выбранного материала делятся на три группы: железобетонные, стальные и деревянные. В зависимости от способа установки все группы свай делятся на винтовой и забивной вид.

Забивная технология установки фундаментных опор очень сложна и выполняется только с помощью специального оборудования. Самостоятельно выполнить работы по установке свай забивным способом практически невозможно. Винтовой способ установки намного проще. Он не требует специального оборудования и выполняется всего двумя рабочими.

Винтовой способ установки фундаментных опор позволяет минимизировать механические работы, благодаря чему стоимость проведения строительных работ будет намного меньше, при этом качество фундамента останется на высоком уровне.

Особенности свайно-винтовой схемы

Винтовые сваи очень практичны и удобны для возведения малоэтажных зданий, коттеджей и дачных домов. При возведении свайно-винтового фундамента не нужно тратить много времени и сил, так как их установка не требует специальных навыков и техники.

Разработанные конструкторами винтовые сваи имеют форму, способную выдержать любой сложный грунт, поэтому им отдаётся предпочтение при проведении следующих работ:

  1. Нестабильные слои почвы. Винтовые лопасти проходят вспученные и рыхлые слои до упора в твёрдый прочный слой. Заострённая нижняя часть столба проникает беспрепятственно вниз, исключая давление грунта на ствол, благодаря лопастям.
  2. В местностях с близостью грунтовых вод, значительной заболоченностью.Качество винтовых свай обеспечивает их долгий срок эксплуатации.
  3. Реконструкция старых деревянных домов и хозяйственных построек.
  4. Возведение каркасных строений.

Типы винтовых свай

Конструкция винтовой сваи представляет антикоррозийную трубу из металла. Внешне она имеет острую нижнюю часть с лопастями винтовой формы. Такая форма конструкции позволяет свае входить в грунт практически самостоятельно, не нарушая структуры почвы. Это одновременно обеспечивает её прочность установки в грунте.

Стандартный диаметр сваи составляет 14 см, с толщиной металла 4 мм. Но при строительстве здания на особенно сложном грунте возможно производство винтовых свай по специальному заказу. Из расчётных показателей предполагаемой нагрузки выбирается ее диаметр.

В верхней части цилиндрической трубы предусмотрены специальные отверстия для крепления рычагов, необходимых для вкручивания сваи.

Выпускают сваи в следующих исполнениях:

  • С лопастью или её имитацией, размещённой по значительной части ствола.
  • Различного диаметра и толщины трубы для конструкций,создающих большую нагрузку
  • С разными диаметрами лопастей, предназначенными для грунтов разной структуры
  • Различной формы верхней части, которую называют «пятка». Она может иметь форму прямоугольника или U-образный вид.

Если для строительства жилого или дачного дома отведён участок с повышенной влажностью грунта, благодаря свайно-винтовой технологии фундамента, почвенная влага не повредит стенам и полу постройки.

Этапы возведения свайно-винтового фундамента

Свайно-винтовая технология укладки фундамента достаточно проста и избавляет застройщика от прокладки траншеи, для укладки фундамента. Начинать установку свайно-винтового фундамента необходимо с разметки участка, на котором планируется возведение дома. По периметру устанавливаются колышки, обозначающие точки установки винтовых свай. Между элементами разметки натягивается шнур, создающий контур будущего фундамента строения. На этом этапе очень важна точность.

После этого необходимо снять грунт на глубину 10-15 см, площадью равной диаметру сваи с лопастями. Земляные работы минимальны, но выполнение их также необходимо.

По произведённым разметкам необходимо вкрутить трубы в землю. Для этого используют отверстия в верхней части сваи. Вставленные металлические трубы или штыри служат рычагами для поворота конструкции.

Устанавливают металлическую сваю перпендикулярно поверхности земли. Погружение металлического стержня в грунт осуществляют с небольшим запасом, оставляя около 15 см.

На следующем этапе необходимо проверить установленные сваи по высоте. Лишнюю длину обрезают с помощью болгарки.

Важно! Горизонтальность и одинаковую высотуоснованиянеобходимо контролировать постоянно, этими характеристиками обеспечивается устойчивость монтируемых устройств.

После выполнения всех замеров и укрепления необходимо заполнить сваи бетоном. Эта операция необходима для того, чтобы исключить попадание влаги внутрь стержня. Как правило, для этой цели используют фасованный песчано-цементный состав М300, это сухая смесь под воздействием влаги образует крепкую монолитную форму. Заливка бетонного раствора увеличивает общую жёсткость основания.

После того как бетонная смесь затвердела необходимо приварить специальный элемент опорной конструкции, оголовок, после этого можно приступать к формированию основы здания.

Оголовок — это деталь, приваренная к торцу сваи. На него устанавливается плита или балка ростверка, объединяющего установленные сваи в единую систему фундамента. Небольшой перекос оголовка вызовет перекос всей конструкции.

По приваренным оголовкам производят монтаж обвязки по оборудованным металлическим или деревянным перемычкам, которые предварительно должны быть обработаны антисептиком или краской с защитными функциями.

В некоторых случаях при строительстве оголовки не используются, ростверк закрепляется сразу на вершину сваи для равномерного распределения нагрузки.

Недостатки свайно-винтового фундамента

Как и любая технология свайно-винтовой фундамент имеет некоторые недостатки:

  • Невозможность применения этого типа фундамента к строительству и ремонту тяжёлых и многоэтажных сооружений.
  • Вкручивание свай не поддаётся контролю. Невозможно оценить степень повреждения лопасти или антикоррозионного покрытия.
  • Различная глубина погружения свай, требующая на конечном этапе выравнивая опор по высоте обрезкой.
  • Нижняя часть дома остаётся открытой, то есть необходима дополнительная защита и утепление основания дома.

Планируя для дома свайно-винтовой фундамент, следует предусмотреть строительство подсобных помещений на придомовом участке, так как данная технология фундамента не даст возможности создания подвала.

Заключение

Планируя строительство дома на свайно-винтовом фундаменте, застройщику следует приобретать все элементы конструкции непосредственно в компании-производителе. Только опыт разработчика, его рекомендации по технологии проведения монтажа свайно-винтового фундамента, позволит получить качественную основу здания с долгим сроком службы.

Более подробно о том, как правильно установить свайно-винтовой фундамент своими руками без повреждения лопастей узнаем в следующем видео

пошаговая инструкция по монтажу свай своими руками, а так же технология обвязки ростверком

Свайный фундамент — это возможность строить здания на грунтах, не позволяющих воспользоваться никаким другим типом опорной конструкции.

Особенностью свай является способность погружаться на необходимую глубину, достигать плотных слоев грунта и обеспечивать надежное основание для построек любой категории, вплоть до самых массивных, ответственных и специфических.

Возможности свайного фундамента весьма широки, что наглядно демонстрирует количество разновидностей и вариантов конструкции опор.

Существуют мощные и тяжелые образцы, работать с которыми можно только при помощи строительной техники.

Имеются и более легкие виды, доступные для самостоятельного монтажа, например — винтовые сваи.

Содержание статьи

Типы свайных фундаментов

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам:

  • Способ действия (висячие и сваи-стойки).
  • Тип ствола (монолитные и оболочечные)
  • Материал (деревянные, металлические, железобетонные)
  • Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

Виды свай




Винтовые сваи имеют два основных вида:

  • Сварные.
  • Литые.

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи:

  • Однолопастные.
  • Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные. Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Какие лучше всего подходят для частного строительства

Выбор конкретной марки и размера стволов, прежде всего, производится исходя из типа и особенностей грунта.

После определения наиболее подходящей разновидности (одно-или многолопастные, длина, тип наконечника) производят выбор диаметра ствола. Расчет производится по несущей способности опоры.

Для частных домов обычно применяют стволы относительно малого диаметра:

  • ВС-57.
  • ВС-76.
  • ВС-89.
  • ВС-108.

Большие диаметры требуют значительных усилий при погружении, поэтому для частного домостроения практически не используются.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Наиболее подходящими видами являются следующие типы грунта (по убыванию степени пригодности):

  • Песчаные.
  • Супеси.
  • Суглинки.
  • Глинистые.

Абсолютно неподходящими грунтами являются скальные и скально-обломочные виды. Кроме того, противопоказаны биогенные типы — торфяники, или рыхлые просадочные грунты.

С осторожностью надо относиться к сильно обводненным участкам, подверженным сильным сезонным колебаниям уровня грунтовых вод.

При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума.

Общая схема установки свайно-винтового фундамента

Пошаговая инструкция по установке свай своими руками состоит из следующих этапов:

  • Подготовительные работы. Разметка участка, проверка параллельности линий и соответствия прямым углам.
  • Погружение угловых стволов.
  • Установка промежуточных опор.
  • Обрезка стволов. Поверхность опор должна образовать ровную горизонтальную плоскость.
  • Бетонирование внутренних полостей свай для усиления прочности.
  • Монтаж оголовков. Они устанавливаются на верхний торец, привариваются и служат точками крепления ростверка. Все места, расположенные рядом со сваркой или участки с поврежденным защитным покрытием сразу же подкрашиваются.

ВАЖНО!

При разметке следует исходить из осей стен, а не из границ периметра дома. Стены должны стоять на оголовках, а не свисать с них.

Как рассчитать количество материала?

Расчет количества опор производится по двум направлениям:

  • По линиям наибольшей нагрузки.
  • По несущей способности сваи.

Первый этап состоит в подсчете количества свай по всем линиям расположения наружных и внутренних несущих стен. Расстояние между ними не должно превышать 2-3 м (чем тяжелее дом, тем ближе друг к другу надо установить опоры).

Второй этап состоит в проверке полученного числа опор. Общий вес дома вместе с расчетными дополнительными нагрузками (вес снега, мебели и бытовой техники, перекрытий, людей и т.д.) надо разделить на величину допустимой нагрузки на одну сваю.

Если полученное число меньше, чем то, что найдено на первом этапе, то расчет правильный. Если второй этап показывает большее значение, надо увеличить количество свай по линиям нагрузки.

Можно поступить проще и воспользоваться онлайн-калькулятором, который весь расчет выполнит самостоятельно. Надо лишь подставить в нужные поля свои параметры и получить ответ.

Как правильно разметить места установки?

Для выполнения этой операции понадобится план первого этажа дома. Сначала отмечаются угловые точки, места примыкания несущих стен внутренние и наружные. Затем остальное количество свай равномерно распределяется по всем линиям.

Если имеются большие промежутки, предусматривают промежуточные опоры для поддержки балок перекрытия.

ОБРАТИТЕ ВНИМАНИЕ!

Расстояние более 6 метров между опорами считается недопустимым.

Как определить глубину погружения?

Определение глубины погружения опор можно делать только на основании анализа грунта и его состава. Кроме того, важным фактором является глубина промерзания грунта, выше которой сваи заглублять не рекомендуется, особенно, для ответственных (жилых) строений.

Для вспомогательных построек и сооружений (беседки, заборы, сараи и т.д.), возводимых на подходящих грунтах, минимальная глубина погружения принимается 1,5 м.

Для жилых построек рекомендуемая глубина погружения должна быть равна высоте дома. На практике она часто бывает меньше, что в первую очередь обусловлено неграмотностью или желанием сократить время строителей.

При погружении необходимо знать предельную величину сопротивления грунта и не превышать допустимых пределов, установленных заводом-изготовителем. В противном случае есть риск свернуть технологическое отверстие до момента достижения нужной глубины, что означает вывод сваи из строя и необходимость ее замены.

Погружение свай в почву

Существует два способа погружения свай:

  • Ручное погружение.
  • Механический способ.

Ручной монтаж допускается только для относительно тонких свай и при строительстве неответственных вспомогательных сооружений. Для жилых домов необходимо использовать строительную технику. Прежде всего, это обусловлено невозможностью качественно завинтить сваю диаметром 108 мм вручную.

Слишком велик процент отказа свай, а реверс недопустим из-за потери должной прочности соединения. Кроме того, допустимый перекос ствола по вертикали составляет всего 2°, что обеспечить вручную невозможно.

Механический способ позволяет обеспечить качественное погружение с соблюдением вертикали и заданной величины усилия. Для жилых построек допустим только механический способ, хотя рекламные объявления всячески утверждают о возможности в любых ситуациях действовать с помощью мускульной силы.

Это создает возможность для различных нарушений, когда неопытные строители начинают действовать самостоятельно и в результате получают неустойчивый и подвижный фундамент. На практике обычно используется мини-экскаватор с установленным навесным сваезаворачивателем.

Он способен погружать стволы диаметром до 159 мм на глубину до 12 м, чего в большинстве случаев вполне достаточно при частном строительстве.

Как выровнять по горизонтали

Погруженные винтовые сваи необходимо выровнять по горизонтали. Для этого устанавливается лазерный строительный уровень (нужна модель, способная обрисовать горизонтальную плоскость) на нужной высоте от поверхности почвы.

По имеющейся отметке производится подрезка всех стволов. Если какие-либо из них оказываются слишком короткими, производят предварительное наращивание.

К подрезанной части ствола (отрезается участок с технологическим отверстием) приваривается дополнительная труба, увеличивающая недостающую длину, после чего производится подрезка на общем уровне.

Все сварные швы и открывшиеся при подрезке участки металла необходимо сразу же подкрасить защитной полимерной краской. Надо выбирать непроницаемые для влаги виды или использовать битумную мастику.

Заливка бетоном

Внутренние полости свай заполняются бетоном. Это позволяет значительно усилить механическую жесткость трубы, снизить опасность коррозии внутри ствола.

Бетонирование увеличивает несущую способность ствола на треть, позволяя получить некий запас прочности фундамента, необходимый для устойчивости к возникновению непредвиденных ситуаций. Для заливки используются плотные марки бетона — М200 и выше. Заливку производят на уровень несколько меньший высоты подрезки.

В первые часы бетон в скважине просядет на несколько сантиметров, поэтому после заполнения до верха ствола насыпают сухую песчано-цементную смесь. Она впитает выдавленные при просадке частицы воды и образует пробку, запечатывающую ствол перед монтажом оголовка.

Обвязка ростверком

Ростверк — это пояс обвязки, соединяющий отдельные опоры в единую систему. Он нужен для принятия веса стен или прочих элементов конструкции дома, равномерного распределения нагрузки по всему свайному полю.

Существуют разные способы монтажа ростверка, обусловленные материалом изготовления:

Деревянный

Используется деревянный брус минимальной толщиной 150 : 150 мм. Как вариант, можно применить пачки из досок толщиной 50 мм и шириной 200 мм, соединенные в единый пакет размером 150 : 200 мм. Используется качественный сухой пиломатериал 1 или 2 сорта.

Поверхность дерева покрывается антисептическим и антипиреновым составом (в настоящее время существует пропитка, выполняющая обе функции). Соединение брусьев производится вполдерева и только над оголовком сваи.

Стыки, расположенные в пролете, не допускаются. Между металлом и деревом во всех местах прокладывают двойной слой рубероида (гидроизоляция). Установка выполняется так, чтобы свая располагалась точно по продольной оси бруса.

Металлический

Используются различные виды металлопроката:

  • Швеллер.
  • Двутавр.
  • Труба прямоугольного сечения.

При использовании швеллера не нужны оголовки, хотя для трубы или двутавра их присутствие обязательно. Для швеллера используются специальные закладные детали, установленные в трубу при заливке бетона.

Появляется возможность обойтись без гидроизоляции между оголовками и обвязкой, но между металлом и стеной она применяется в любом случае. Соединение деталей производится сварным способом с обязательным усилением болтами.

При повышенной прочности металлического ростверка, возникает большой металлический элемент конструкции, который требует обслуживания — периодической покраски защитными составами.

Железобетонный

Это самый трудоемкий и долгий вариант создания ростверка, но и самый прочный и надежный, не подверженный коррозии или гниению. Для его создания необходимо изготовить опалубку, установленную поверх оголовков.

Внутрь помещают арматурный каркас, после чего приступают к заливке бетона.

Опалубка изнутри устилается слоем рубероида или полиэтилена для исключения утечек влаги. Иногда ростверк заливают ниже уровня оголовков, приваривая арматурный каркас непосредственно к стволам. Чаще всего такое производится при достаточной высоте на уровнем грунта.

В таких случаях подрезку по горизонтали выполняют после затвердения бетона (28 дней), а заполнение стволов производят после подрезки.

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Полезное видео

В данном видео вы увидите технологию установки свайно-винтового фундамента:

Заключение

Фундамент из винтовых свай — быстрый и дешевый вариант создания основания для частных домов или вспомогательных построек. Простота монтажа и высокая скорость создания конструкции привлекают многих пользователей, но необходимость постоянного обслуживания металлических деталей является недостатком.

Если принимается решение использовать винтовые сваи, очень важно найти бригаду профессионалов, имеющих опыт работ с подобными основаниями, иначе вместо прочного и надежного фундамента появится неустойчивый частокол из недостаточно глубоко погруженных стволов.

При должном подходе и правильном соблюдении технологии такой фундамент способен выдержать около 75 лет.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

плюсы и минусы, монтаж, установка, отзывы +видео

С недавних пор свайно-винтовые основания стали довольно часто применяться в строительстве. Причина проста — такой фундамент вполне возможно соорудить своими руками. А если будущая постройка сборно-щитовая, газобетонная или каркасная, то сваи для основания можно даже сделать самостоятельно. Технология это довольно новая, и не все знают об основных особенностях этого фундамента, предпосылках для его использования и о его преимуществах и недостатках.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.
Отличия свайного основания от плитного или ленточного состоят в следующем:

  • каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
  • сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;

    Винтовые сваи плохо работают на изгиб, поэтому в их полости заливают бетон

  • вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

  1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
  2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

    Винтовые сваи можно вкручивать без использования специальной техники

  3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
  4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

    Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай

  5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
  6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
  7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

    Винтовые сваи можно устанавливать даже зимой

  8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
  9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
  10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

  1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
  2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
  3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

    В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж

  4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
  5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
  6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
  7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

  • временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
  • баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
  • хозпостройки, беседки, сараи, навесы, веранды, заборы;
  • ворота распашного типа.

Фотогалерея: примеры сооружений на винтовых сваях

Основные виды свай

По сути, винтовая свая — это предварительно обработанная антикоррозийным средством металлическая труба с приваренной лопастью или без неё. Она входит в грунт наподобие самореза. Сваи бывают:

  1. С разным диаметром. Чем толще труба, тем больший вес она может выдержать. Но следует понимать, что сваи диаметром более 108 мм вручную вкрутить будет очень трудно.
  2. С разным размером ребра винта. С уширенной пятой — для грунта с низкой несущей способностью, с имитацией резьбы — для твёрдого мёрзлого грунта, который лучше не тревожить.
  3. С разными по диаметру лопастями. Для влажных и зыбких грунтов лопасти сваи должны быть больше, чем для сухих и плотных.

В продаже также имеются специальные сваи с многовитковыми или многозаходными винтами, встроенным дренажом, из специальных, химически устойчивых материалов, с дополнительными лопастями, с наваренными оголовками.

В зависимости от типа грунта следут выбирать винтовую сваю с подходящим диаметром столба и размером лопасти

Монтаж свай

Свайно-винтовое основание устанавливается следующим образом:

  • по всей длине сооружения, а также в углах и на стыках внутренних стен ввинчиваются сваи с шагом от одного до трёх метров;
  • верхушки всех свай подгоняются под уровень и скрепляются балками (из дерева или металла), чтобы образовалась жёсткая конструкция, которую ещё называют ростверк.

    Верхние части оголовков свай скрепляются металлическими или деревянными балками — ростверком

Существует несколько вариантов расположения свай:

  1. Одиночное — каждая находится под опорой.
  2. Ленточное — сваи расположены по периметру сооружения.
  3. Полосами — сваи идут в два и более ряда.
  4. Куст — сваи вбиты кучно в местах большой нагрузки или под несущими колоннами.
  5. Поле — сваи вкручены в шахматном порядке или рядами.

Чтобы трезво оценить свои силы, перед установкой необходимо отдавать себе отчёт, какой объём работ придётся выполнить. На лёгком грунте винтовые сваи размером до 5 метров можно установить вручную. Для этого понадобится три помощника, двое из которых будут выполнять физическую часть, а третий следить за точностью установки.

Пошаговое руководство по установке фундамента из винтовых свай

  1. Первым делом проводится расчёт материала для будущей постройки. Например, для постройки одноэтажной бани размером 6 на 6 метров с запасом понадобится 14 стандартных свай (длина 2,5 м, диаметр 10,8 см), установленных с шагом в 2–3 метра.

    Для бани размером 6х6 м понадобится от 10 до 14 свай

  2. Далее с помощью колышков осуществляется разбивка свайного поля. Сначала расставляются угловые колышки, потом между ними натягивается бечёвка, и по ней устанавливаются все остальные.

    Разметка выполняется при помощи деревянных колышков и тонкой бечёвки

  3. Используя ручной бур, проделывают заходные скважины под сваи. Ручной бур должен иметь длину штанги не менее 5 метров и диаметр до 30 см. Глубина и диаметр скважины рассчитываются исходя из особенностей грунта. Можно ограничиться и приямками в 20 см.

    Заходные ямы для свай можно подготовить при помощи обыкновенного садового бура

  4. В специальные отверстия в верхней части сваи вставляется лом или арматура, на концы которого (-ой) надевают обрезки труб длиной 5–6 см. Охватывать основу хомутом, также как и пристраивать к ней ворот сбоку категорически нельзя, так как тогда её неминуемо перекосит. Заглубление сваи проводится путём прокручивания лома вокруг её оси. Крутят, как правило, двое, а третий измеряет вертикальность сваи при помощи уровня или отвеса. Отклонение свыше 1–2% недопустимо, иначе свая деформируется.

    В процессе вкручивания винтовой сваи обычно участвуют три человека: двое перемещают лом, а третий следит за вертикальностью сваи

  5. Вкручивание производится ниже уровня промерзания грунта, поэтому надо заранее узнать эти показатели для своего региона. Когда свая пройдёт через этот уровень, она достигнет твёрдого грунта, и вкручивать её станет значительно тяжелее. Если труба наткнётся на камни, её придётся выкрутить, и вкрутить заново чуть под углом, пробуя сместить камень лопастями. После чего опять нужно проверить вертикальность сваи.

    Свая должна устанавливаться строго вертикально, максимально допустимое отклонение — 1–2%

  6. После вкручивания всех свай их оголовки обрезают так, чтобы они образовывали горизонтальную плоскость. Подрезка выполняется болгаркой.

    Сваи подрезаются болгаркой с алмазным диском по уровню установки ростверка

  7. Далее внутренние части свай бетонируются. Пустыми их оставлять нельзя, так как это чревато коррозией и сокращением срока службы. Заполняются трубы бетонным раствором из расчёта 1,5 ведра на каждую.

    Сваи обязательно нужно забетонировать раствором, иначе срок их службы значительно снизится

  8. После заполнения свай выполняется обвязка фундамента. Если речь идёт о лёгком сооружении, то ростверк из металла необязателен. Достаточно установки металлических оголовков, к которым шурупами прикручивается деревянный брус. Стыки промазываются битумом.

    Для лёгкого сооружения ростверк можно сделать из бруса

  9. Теперь свайно-винтовой фундамент готов, можно начинать возведение каркаса строения.

Видео: как закрутить винтовые сваи одному

Отзывы о винтовом фундаменте

Исходя из вышесказанного, свайно-винтовой фундамент соорудить не так просто, как кажется на первый взгляд. И годится он не для всех типов сооружений. Но тех, кто твёрдо уверен, что справится с задачей, он выручит и позволит сэкономить.

Оцените статью: Поделитесь с друзьями!

как сделать фундамент на винтовых сваях (полное описание и рассчет)

В этой статье рассмотрен весь процесс монтажа винтового фундамента своими руками. Полное описание и расчет свайно-винтового фундамента далее.

О производителях винтовых свай

Винтовые сваи можно изготовить своими руками, но необходимо соблюдать требования международного стандарта

Различные статьи компаний, имеющих сбыт на рынке строительных товаров, как правило, единодушно призывают к тому, что сваи для свайно-винтового фундамента нужно обязательно покупать (а не изготавливать самому). Подкрепляются  утверждения, только одним, но убойным аргументом – собственноручно изготовленные сваи недостаточно надежны. Они не смогут стать гарантом безопасности для жилого дома и способны лишь на то, чтобы держать на себе фундамент баньки или дачного домика.

Однако изготовление и монтаж винтовых свай своими руками часто обусловлено не столько экономическими соображениями, сколько заботой о качестве и надежности. Существуют много фирм на рынке, производящих сваи по всем требованиям технологии. Но есть и такие, которые делают их из труб, бывших в употреблении. Кроме того, трубы могут не соответствовать требованиям.

По международным стандартам надежность конструкции обеспечивается при толщине стенки трубы не менее 9, 5 мм. (Международный строительный код 2009, пункт 1810.3.5.3.)

Чем обусловлено применение свайного фундамента, как устроена свая

Расчет свайно-винтового фундамента, опеределение нагрузки на сваю

Необходимость возведения фундамента по данной технологии часто вызвана характерными признаками грунта (суглинок, плывуны, макропористая почва, песчаная, глинистая и т. Д.). Метод использования свай придает дому бóльшую надежность и делает структуру свайного фундамента прочной и устойчивой на местности с нестабильным грунтом. Иногда дом на сваях делают потому, что техника не может пройти в данной местности: нет дороги.

Обычно на свайном фундаменте возводят легкие и прочные дома: из бруса, каркасные, блочные, из сборных панелей. Способы размещения свай обусловлены задачами строительства. Для частных домов используют, в основном,  способ свайного поля. Здание малой площади расположено на свайном фундаменте, который испытывает значительные вертикальные нагрузки. Их связывают, для повышения прочности по периметру или объединяют ростверком (бетонное покрытие с армированием). Используются они по принципу действия сваи-стойки, когда давление от веса здания должно переходить на грунт.

Свайно-каркасный фундамент подходит для домов легкой конструкции, например, каркасного

Основным правилом при учете надежности должен являться правильный расчет несущей способности сваи, изготовленной самостоятельно, а также характеристики грунта. Другими словами, какую нагрузку способна выдерживать отдельная свая, чтобы впоследствии не было риска осадки. Рассчитывая способность сваи выдерживать нагрузки, исходят из того, каким окажется вес построенного дома.

Максимальная нагрузка

Средняя нагрузка на трубу диаметром 56 мм, не должна превышать 5 тонн

Насколько глубоко свая должна входить в землю? Обычно ее заглубляют от 1, 5 до 3 метров.

Главное условие – она должна пройти слой грунта, промерзающий зимой. Свойство грунта удерживать влагу в порах особенно свойственно супесям и суглинкам. Зимой вода замерзает и занимает в почве бóльший объем. Эту особенность называют пучением грунта и строители хорошо знают, что нужно ограничивать усадку дома с помощью допустимых величин. Говоря иначе, давление дома на свое основание не должно быть выше расчётного сопротивления грунта, подверженного силам пучения.

Конечная часть сваи с винтом должна находится в прочном слое, не содержащем грунтовых вод и ниже слоя промерзания почвы.

Как рассчитать глубину, на которой должен остановиться нижний конец сваи? Можно обратиться к нормативным документам и воспользоваться таблицей 1. Чтобы определить, насколько должна быть забита свая именно в вашем случае, воспользуйтесь тем же документом – таблица 2. Скачайте весь документ СНиП о строительстве свайных фундаментов (Ссылка на скачивание .doc файла СНиП 2.02.03-85 «Свайные фундаменты»).

Таблица 1. Расчет заглубления винтовой сваи

Таблица 2. Расчет заглубления винтовой сваи для разного рода грунтов

По показаниям, приведенным в таблицах, свая из трубы диаметром в 56 мм. способна выдержать нагрузку до трех тонн. Необходимо знать, что для данной трубы средняя нагрузка не должна превышать пяти тонн. Уверения продавцов о нагрузке в 20 тонн ничем не обоснованы.

Коррозийные показатели свай винтового фундамента

Сваи обязательно надо обрабатывать антикоррозийными средствами

В работах на тему свайных фундаментов (Н. С. Метелюк, Г.Ф. Шишко, А. Б. Соловьева, В. В. Грузинцев. Сваи и свайные фундаменты. Справочное пособие.- Киев.: Будивельнiк, 1977) приводятся данные о коррозии, которым подвергается свая в грунте. Этот показатель определен двумя или пятью десятыми миллиметра в год. Британский стандарт BS 8004 “Фундаменты” (пункт 10.3.5) указывает, что в не разрушенных грунтах этот показатель составит один-два миллиметра за 90-100 лет. Рассчитывайте, насколько грунт агрессивен, учитывайте качество стали и покрытие, применяемое против коррозии.

Основные параметры при расчете:

  • условия грунта
  • режим залегания грунтовых вод
  • особенности свай, их изготовления
  • присутствие шлама (пылевые и мелкие составляющие) в твердой почве конечной точки

Как изготовить сваи своими руками

Свая состоит из трех частей:

  1. Собственно, сама свая, ее несущая часть – это труба определенного диаметра, от 86 мм. и выше.
  2. Винт, наваренный на заостренный конец сваи.
  3. Специальный оголовок, на который крепится обвязка или брус.

Свая изготавливается из трубы нужного диаметра, если наконечник не литой, его изготавливают следующим образом: концы труб режутся на сектора на необходимый размер вглубь по лекалу. Затем они свариваются на конус. Швы рихтуют.

Для винта используют отработанные диски или режутся новые по шаблону, из стали в 5-6 мм.

Шаблон для изготовления винта для сваи

Наружный диаметр учитывает особенности грунта. Чем глубже расположена свая, тем меньше винт.

Тисками зажимают заготовку винта, растягивают его (а проще говоря – выколачивают нужный размер).
Затем он к свае крепится при помощи сварки, ее покрывают антикоррозийным покрытием или красят.

На сваи изготавливается оголовок. Он становится основанием для крепления швеллера или балки. Лопасти сваи должны быть шире диаметра трубы минимум на 30 мм.

Монтаж свайного поля

Разметка

Разметку площади проводят с помощью веревки и колышков, сваи должны распределятся равномерно

Перечислим инструменты:

  • арматура для разметки
  • уровень магнитный и обычный, для точности можно использовать лазерный уровень
  • рычаги
  • болгарка
  • сварка
  • составляющие для бетонной смеси, емкость.

По углам тщательно расчищенного и по возможности выровненного участка установите арматуру, по очерченному периметру. Учтите ширину будущей обвязки, трубы (сваи) должны забиваться по центру. Колышки или арматуру соединяют веревкой, которую следует сильно натянуть, чтобы она нигде не провисала. По веревке на расстоянии, просчитанном заранее, устанавливаются все точки (при помощи арматуры больше 50 см.). Отсчет нужно вести от места пересечения веревки. Поле может быть самым разным.

Устанавливайте арматуру с учетом того, что места бурения будут располагаться рядом. Измерьте получившиеся диагонали, чтобы убедиться в том, что расстояния равны. Если при закручивании свай используется бур, то его диаметр должен быть чуть больше диаметра трубы. Начинайте установку свай с углов. Расстояние между сваями должно быть одинаковым, на сваю установите магнитный уровень (угол наклона не больше 1-2 градусов), чтобы она не ушла от вертикали. Чем свайное поле будет более плотным, тем надежнее будущий фундамент.

Установка винтовых свай своими руками

Сваи закручивают, применяя рычаги либо технические средства

Сваи закручивают при помощи труб, используя их как рычаги. Вставляют в трубу лом и с его помощью надевают рычаги из трубы с большим диаметром. Нужно сказать, что это очень трудозатратная операция, которую лучше делать с сильными помощниками. Или воспользоваться услугами техники.

Использовать ли бур для того, чтобы установить сваи? На этот вопрос существуют разные мнения. Иногда делают лидерные отверстия буром, что облегчает ее последующее забивание, но нарушает плотность почвы. Когда свая непосредственно вкручивается в землю, то грунт возле нее уплотняется за счет того, что свая его вытесняет. Характеристики уплотненного грунта повышаются, особенно по сравнению с рыхлым. Вероятность того, что в ствол шахты проникнет вода, становится меньше.

Если делать лидерные отверстия, то короче на метр или два длины сваи в целом.

Иногда сваи выравнивают подручными средствами: ломом, распорками. Расхождение не более 2 см. можно устранить с помощью винтового домкрата.

Монтаж общего каркаса

К установленным сваям приваривают оголовники, выравнивая все по уровню

По шпагату или лазерному уровню определяют общий уровень поля, затем обрезают сваи. Делают раствор и заливают в трубы. Вставляют оголовники, приваривают, зачищают швы. На оголовники монтируется объединяющая общая связка, что придает всей конструкции жесткость и устойчивость. К ней делают обвязку, которая служит основанием дома.
На оголовники монтируется объединяющая общая связка (швеллер или двутавровая балка), что придает всей конструкции жесткость и устойчивость. К ней делают обвязку из бруса, который служит основанием дома.

По ходу познакомьтесь со свайно-ростверковым фундаментом.

Сваи можно использовать при строительстве каркасных бань.

Когда вы выстроите дом, то ему обязательно будет нужна лестница на второй этаж.

Конструктивные особенности свай, практические советы:

  • Наконечники для свай лучше варятся из стали марки 20-25, по технологии ХТС.
  • Чем больше диаметр винта, тем сложнее сделать лопасть, так как очень трудно разогнуть металлический диск.
  • Если не удалось вогнать сваю строго по вертикали и она сильно ушла в сторону (порода, камни), ее можно срезать и вогнать рядом другую. Не стоит вывинчивать ее, это приводит к проседанию в процессе эксплуатации.
  • Следите за тем, чтобы раствор полностью заполнил трубу, выполняйте эту операцию как можно тщательнее.
  • Если сваи состоят из двух лопастей, они обе должны находиться ниже уровня промерзания земли, иначе грунт, ввиду того, что он подвержен пучению вследствие промерзания, будет воздействовать на лопасть, находящуюся в мерзлом грунте, действуя «на разрыв».
  • Не забывайте покрывать места сварки антикоррозийным покрытием.

Статья была полезна?

0,00 (оценок: 0)

Как построить фундамент навеса на винтовых сваях

Мой друг хотел построить сарай на заднем дворе дома, который он недавно купил. Проблема заключалась в том, что он не хотел разрушать свои новые ландшафтные ямы для рытья бетонных опор. Он выбрал фундамент для сваи на винтовых сваях , который он мог установить сам, не испортив свой газон.

Винтовые сваи популярны, потому что для их использования не нужны специальные инструменты или машина. Все, что вам нужно, это 2 х 4 и немного смазки для локтей.Когда сваи ввернуты в землю, они будут такими же прочными, как и любой бетонный опор, и более устойчивы к морозному пучению.

Что такое винтовая свая?

Винтовая свая — это оцинкованный столб с плоской головкой вверху и спиральной «пластиной» внизу. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп врезается в дерево. Это можно сделать вручную или с помощью машины.

После того, как свая вбивается в землю, конструкция опирается на плоскую пластину, выступающую из земли.Винтовые сваи бывают разных диаметров как для опоры, так и для винтовой пластины. Чем больше диаметр, тем больший вес он выдержит.

Винтовые сваи существуют в основном потому, что они могут быть более дешевым вариантом, чем использование бетонных опор. Хотя сами сваи дороги, их легко и быстро установить. Кроме того, воздействие на окружающие области минимальное, и вы можете приступить к строительству конструкции сразу после установки.

Конструкция и компоненты винтовой спиральной сваи

Конструкция винтовой сваи проста, что делает ее отличным вариантом для многих домашних мастеров.Мой друг смог собрать несколько винтовых свай в местном магазине Home Depot и в тот же день установить их сам. Конечно, для этого требовалось немного смазки, но он полагал, что сэкономил себе как минимум день работы и немного денег.

Давайте подробнее рассмотрим детали винтовой сваи:

Головка сваи

Головка винтовой сваи плоская или П-образная. Многие покупные самодельные винтовые сваи, такие как винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянный столб 4 × 4 или 6 × 6.Вертикальная часть U-образного кронштейна обычно имеет высоту около 2 ¼ дюйма. Многие коммерческие сваи имеют плоские головки, которые позволяют пользователю либо добавить кронштейн, либо просто поддерживать боковую балку.

Купленные в магазине бренды также предлагают регулируемые по высоте головки. Это означает, что головка сидит на стержне с резьбой, который регулируется с помощью большой гайки у основания. Простое вращение гайки может поднять или понизить высоту головки до 3 дюймов.

Важно отметить, что многие из этих купленных в магазине винтовых свай не оцинкованы.Вместо этого они окрашены антикоррозийной краской и имеют порошковое покрытие. Остальные варианты, предлагаемые подрядчиками, полностью оцинкованы. Настоятельно рекомендую использовать только оцинкованные столбы. Краска может отслаиваться во время установки, что со временем приводит к ржавчине, гниению и разрушению ворса.

Центральный вал

Центральный вал винтовой сваи бывает разных диаметров. Очевидно, что чем меньше диаметр, тем меньший вес он может выдержать. Чаще всего продаются диаметры от 1 ¼ «до 3 ½».Имейте в виду, что все сваи поставляются с техническими бюллетенями, в которых четко указан вес, на который они рассчитаны.

Хотя все валы имеют цилиндрическую форму, некоторые из них имеют квадратный вал, предназначенный для установки над землей. Это позволяет гайке и головке сваи располагаться более под прямым углом к ​​валу. Часто это встречается только на валах меньшего диаметра, купленных в домашних магазинах Reno.

Конечно, длина валов бывает разной. Поскольку валы предназначены для установки ниже уровня мороза, есть 10-дюймовые варианты для действительно холодных регионов.Кроме того, Pylex и несколько других производителей продают удлинители для винтовых свай. Они устанавливаются поверх существующей винтовой сваи, чтобы удлинить существующую сваю.

Обязательно проконсультируйтесь с местными строительными нормами и правилами, чтобы узнать, какая линия замерзания находится в вашем районе. На всякий случай многие подрядчики утверждают, что 2 фута ниже линии замерзания — это идеальный вариант. Таким образом, вы гарантируете, что даже в самый разгар ультра-холодной зимы ваш сарай не пошевелится.

Спиральная пластина

Винтовая пластина представляет собой спиралевидный кусок металла в нижней части сваи.Это то, что дало свае название «винтовой». Эта плита позволяет забивать сваю в землю с помощью завинчивания или скручивания. Диаметр винтовой пластины варьируется. Как и в случае с валом, чем больше диаметр пластины, тем больший вес она выдержит.

Диаметр винтовой пластины не обязательно зависит от размера вала. Однако меньший вал ограничивает диаметр винтовой пластины. Например, вы не получите намного больше, чем 6-дюймовая спиральная пластина из вала винтовой сваи диаметром 1 ¼ дюйма.

Винтовые пластины приварены к валу. Если у вас нет оцинкованного вала, то вам лучше поверить, что в первую очередь ваша дешевая винтовая свая заржавеет на сварных швах, соединяющих спираль с валом. Это означает выход из строя винтовой сваи.

Зачем строить сарай на винтовых сваях?

Причина номер один — простота установки. Когда у вас есть план палубы или навеса и вы отметите, где на земле вы хотите разместить сваи, все, что вам нужно сделать, это купить их и начать болтать.Хотя это требует определенных усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры.

Всепогодная установка

Кроме того, вы можете установить эти сваи практически при любой погоде — если только земля не полностью промерзла (но кто же тогда захочет работать на улице?). После того, как ваши сваи установлены, вы можете начать строить свою конструкцию на них. немедленно. Не нужно ждать, пока бетон высохнет.

Нет беспорядка

Абсолютно нулевой или очень небольшой беспорядок, который нужно убрать потом.Если вы хотите защитить свой красивый ландшафтный газон, то винтовая свая — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые почти не касаются земли под ними. В качестве альтернативы вы можете использовать длинный 2 × 4 в качестве рычага для забивания винтовых свай в землю без каких-либо ударов.

Устойчивость

Причина, по которой винтовые сваи работают, — их узкий стержень. Поскольку земля движется и замерзает, небольшой профиль вала обеспечивает чрезвычайно малую площадь поверхности. Это означает, что он более устойчив к движениям в почве, чем поверхность бетонной опоры.

Хотя винтовые сваи чрезвычайно устойчивы, они также обладают гибкостью в том, что их можно регулировать. Эти дополнительные 3 дюйма полезны при выравнивании опорных балок для настилов или навесов.

Гарантированная грузоподъемность

К каждой винтовой свае прилагается технический бюллетень, в котором точно указан максимальный вес, на который она рассчитана. Поскольку куча настолько устойчива, вы можете быть уверены, что она будет удерживать именно то, для чего была предназначена.

Поскольку существуют различные версии винтовой сваи, ее можно адаптировать к любому типу настила или размеру навеса.Независимо от того, есть ли у вас навес размером 6 на 6 дюймов для газонокосилки или пещера размером 24 на 30 дюймов на заднем дворе, всегда найдется винтовая свая для поддержки любых конструкций.

Съемный и многоразовый

Хотя для большинства это не может быть коммерческой функцией, эти сообщения можно использовать повторно. Для владельцев сарая это должно быть огромным плюсом. Если вы используете сонотрубки для постройки своего навеса, то переместить его через пять лет будет огромной болью. Бетон означает, что он существует на всю жизнь.

С другой стороны, использование винтовых свай для вашего сарая означает, что вы можете его переместить.Допустим, вы устанавливаете сарай на винтовых сваях. Затем, пять лет спустя, вы хотите добавить к своему дому гараж, но навес вам мешает. Прочтите мою статью о том, как переместить сарай, затем удалить сваи, переустановить где-нибудь во дворе, и вы переместили сарай, раскапывая бетон.

Стоимость

Стоимость винтовой сваи 4 фута с валом диаметром 1 дюйма чрезвычайно дешевая, и ее можно купить менее чем за 20 долларов. Это для дешевой, китайской сваи. Оцинкованные винтовые сваи большего диаметра как по валу, так и по спирали могут стоить около 200 долларов за сваю.

Однако вы платите за то, что получаете. Ищите оцинкованные сваи местного производства — это именно то, что вам нужно. Если вы остановите свой выбор на качественных сваях, то вы сможете сэкономить, установив их самостоятельно.

Изображение предоставлено technometalpost.com

Как установить винтовые сваи для навесов

Ниже мы рассмотрим этапы установки фундамента сваи на винтовых сваях . Естественно, что нанять подрядчика всегда проще.Однако не у всех есть пара лишних тысяч долларов. Вместо этого я покажу вам, что вы можете установить заземляющий винтовой фундамент самостоятельно быстро и без каких-либо специальных инструментов или машин.

Давайте рассмотрим некоторые технические аспекты проекта, которые вам следует рассмотреть, прежде чем начинать завинчивание свай на заднем дворе.

Какой сарай?

Тип сарая, который вы строите, будет определять количество и тип винтовых свай, которые вам понадобятся. Если у вас есть навес, который будет поддерживать тяжелые предметы, такие как дровяная печь, большой компрессор или даже классический автомобиль, вам потребуются валы большего диаметра и винтовые пластины.

Важно отметить, что строительство навеса на винтовых сваях может подразумевать любой тип навеса, просто некоторые навесы не обязательно требуют винтовых свай. Небольшие пластиковые навесы для инструментов отлично подойдут для 4 шлакоблоков. Но если вы похожи на меня, то вам нужно что-то прочное и постоянное. Поэтому винтовые сваи незаменимы.

Где находится сарай?

Винтовые сваи могут проникать в большинство почв, будь то глина, песок или ил. Гравий представляет больше проблем, особенно если это более крупный сорт с более крупными камнями.В некоторых случаях сначала необходимо выкопать смешанный грунт с крупными камнями под ним.

Pylex рекомендует приобретать арматурный стержень диаметром ⅜ дюйма, называемый арматурным стержнем, для использования в качестве пилотного стержня для поиска камней, а также для удержания винта прямо во время установки. Зондирование с помощью арматуры может сообщить вам о любых крупных камнях, которые могут вызвать проблемы.

Поймите, что одна из замечательных особенностей винтовых свай заключается в том, что влажные места не являются проблемой. Винтовые сваи подойдут даже для снега или полумерзлого грунта.Ваша основная забота — большие камни, поэтому используйте арматурный стержень, чтобы помочь вам. Если есть огромные валуны, вы можете скорректировать план опоры или подумать о другом варианте фундамента.

Насколько велик сарай?

Проконсультируйтесь с техническим листом, который поможет вам определить грузоподъемность винтовых свай различных размеров. Фундаментный винт Pylex размером 50 дюймов для сарая рассчитан на то, чтобы выдерживать вес около 6000 фунтов при установке в песчаную почву. Глина имеет тенденцию опускать конструкции под очень большими нагрузками, поэтому вместимость одной и той же сваи в глине составляет всего около 4000 фунтов.

Не могу сказать, сколько винтовых свай вам понадобится для сарая. Это зависит от размера вашего сарая и материала, из которого он построен. Если вы использовали пиломатериалы, они будут тяжелыми. Но опять же, это также зависит от того, что вы кладете в свой сарай. Используйте инструмент виртуального конструктора, который поможет вам выбрать необходимое количество свай.

Более крупные производители будут утверждать, что расстояние между винтовыми сваями от 8 до 10 футов является стандартом. Но они учитывают использование валов большего диаметра и винтовых пластин.Поскольку винтовые сваи Pylex меньше по размеру, вам, вероятно, придется сложить их ближе друг к другу.

Тип этажа

Винтовая свая имеет либо плоскую пластину, либо U-образный кронштейн для головки. Оба предназначены для использования в сочетании с деревянной балкой. В этом случае типичная конструкция пола сарая будет иметь балки, проходящие перпендикулярно поверх балок, а поверх них — фанерный пол.

Помните, что для получения информации о том, где проходит линия замерзания и насколько глубоко свая должна уходить в землю, обратитесь к местным строительным нормам.Если вы не пойдете достаточно глубоко, вы рискуете повредить конструкцию сарая, что приведет к неровному полу.

Как построить фундамент навеса на винтовых сваях

Давайте посмотрим, как установить винтовые сваи самостоятельно. В качестве примера мы возьмем типичную 50-дюймовую винтовую сваю Pylex.

Шаг №1

Помните, сначала проконсультируйтесь со своими строительными нормами и правилами и поймите, на какую глубину должны заходить ваши винтовые сваи. Винтовая пластина должна находиться ниже линии промерзания.

После того, как вы спланировали место для винтовой сваи, вы собираетесь вставить на место кусок арматуры, называемый стержнем арматуры.Вы забьете его на место молотком весом 5 или 8 фунтов. Потратьте время, чтобы убедиться, что он полностью вертикален. Повесьте отвес рядом со своей удочкой, чтобы убедиться, что он ровный.

Ударьте по стержню до тех пор, пока он не будет выступать на несколько дюймов над землей.

Шаг №2

Когда удочка находится в земле, у вас есть направляющая для вашей сваи. Снимите верхнюю пластину или U-образный кронштейн с верха сваи. Снимите резьбовой стержень и гайку. Снова вставьте скобу в верхнюю часть стопки. Квадратный конец кронштейна плотно войдет в квадратную вершину ствола сваи.

Для начала вы можете просто крепко взяться за края U-образного кронштейна и повернуть его. Это быстро станет трудным, и вам придется использовать дополнительные рычаги.

Шаг № 3

Когда скручивание руками становится слишком трудным, возьмите 2 × 4 длиной около 2 футов. Отцентрируйте его ровно внутри U-образного кронштейна. Возьмитесь за любой конец и продолжайте скручивание. Теперь вы начнете видеть некоторый прогресс. По мере того, как свая приближается к земле, вам будет трудно скручивать ее дальше.

Шаг № 4

Отбросьте 2 ‘2 × 4 и возьмите более длинный — подойдет 6’ ‘.Положите один конец внутрь кронштейна и возьмитесь за другой конец. Медленно переместите рычаг так, чтобы винтовая свая достигла места окончательного упора на высоте около 6 дюймов над почвой.

С помощью молотка разбейте сваю несколькими сильными ударами. Это плотно уплотнит ворс на месте. Снимите кронштейн и снова вставьте резьбовой стержень с гайкой в ​​верхнюю часть вала. Установите скобу на стержень с резьбой.

Шаг №5

Кронштейн теперь должен находиться на высоте 6 дюймов над землей, если вы устанавливаете в глину, и на 4 дюйма при установке в песке или иле.Теперь вы можете установить стойку 4 × 4 в U-образный кронштейн. Используйте конструкционные шурупы для дерева, чтобы прикрепить кронштейн к стойке.

Отрегулируйте регулируемую верхнюю пластину с помощью гайки на стержне с резьбой, чтобы получить ровную стойку и балку. Pylex требует, чтобы стержень с резьбой был не менее 3 дюймов ниже высоты вала для обеспечения устойчивости.

Использование подрядчика для установки винтовых свай

Есть несколько причин выбрать подрядчика, а не делать работу самостоятельно.

Во-первых, у них есть доступ к более качественным винтовым сваям. Многие монтажники закупают сваи напрямую у производителей, которые используют отечественную сталь. Также эти сваи оцинкованы. Pylex покрывает их сваи только антикоррозийной краской. Гальванизация — гораздо более надежный вариант, поскольку теоретически он всегда устойчив к ржавчине, исключая любые серьезные истирания.

Во-вторых, подрядчики имеют доступ к сваям длиной до 10 футов и гораздо шире диаметра, чем сваи, предлагаемые Pylex. Если вы устанавливаете навес, который будет выдерживать большой вес или будет большим, вам понадобится сваевой вал большего диаметра и спиральная пластина.В магазинах не продаются валы диаметром 3 дюйма или винтовые пластины 14 дюймов.

Наконец, подрядчики установят сваи быстрее и точнее, чем вы, вероятно, сможете, в основном потому, что у них есть машина, которая установит их прямо и затянет точно в соответствии со спецификациями.

Стоимость фундамента для винтовых свай

Винтовая свая из Pylex 50 дюймов стоит около 40 долларов. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на фундамент для сваи на винтовых сваях.Они могут быть установлены вами утром, а вы можете построить свой сарай к обеду.

Теперь, если вы наймете подрядчика, он установит винтовые сваи гораздо более высокого качества, но по цене не менее 200 долларов за сваю. Имея десять стопок, вы стоите в четыре раза дороже, чем делать это самостоятельно, скорее всего, как минимум.

Можно приобрести коммерческие винтовые сваи, хотя многие из них не предназначены для установки вручную. Квадратное основание кронштейна Pylex и квадратная верхняя часть вала позволяют вращать его вручную, в то время как коммерческие сваи не имеют квадратного вала, что делает невозможным ручное скручивание.Некоторые коммерческие сваи имеют предварительно просверленные отверстия, куда вы можете механически прикрепить 2 × 4.

Заключение

Устанавливая фундамент на винтовых сваях самостоятельно, помните, что самое главное — это планировка. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Если вы точно нанесете на карту расположение свай и правильно учтете смещение веса и расположение балки, то конструкция вашего навеса будет стабильной.

Также обязательно устанавливайте винтовые сваи ниже линии промерзания. Винтовая пластина должна находиться полностью ниже линии промерзания, чтобы фундамент вашего сарая не сдвигался и не вздыбивался на корточки. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Спасибо, что нашли время прочитать эту статью о винтовых сваях. Я надеюсь, что вы найдете это полезным, когда придет время установить винтовые сваи для вашего следующего проекта. Как всегда, если у вас есть какие-либо комментарии или вопросы по статье, обязательно оставьте отзыв ниже.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Возможные преимущества и ограничения винтовых свай и спиральных анкеров

Инженеры

иногда спрашивают: «Каковы некоторые из потенциальных преимуществ использования винтовых свай или винтовых анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что здесь можно дать короткие и простые ответы.

Возможные преимущества использования винтовых свай и спиральных анкеров

A1. Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с помощью обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера. Нет необходимости мобилизовать специальное оборудование, например кран с сваебойным молотком или большую буровую установку. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место.Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования.

Скорость установки обычно составляет от 6 до 10 об / мин, что означает, что это занимает всего около 30 секунд. продвинуть винтовой или винтовой анкер на фут, или около 5 мин. на 10 футов длины. В зависимости от используемой удлинительной секции бригада может прикрепить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка 50 футов займет всего 30-40 минут.Установка не зависит от погодных условий в большинстве случаев установки даже в неблагоприятных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки. Нет необходимости ждать, пока затвердеет бетон или раствор, или, в случае забивных свай, не нужно ждать, пока не исчезнет избыточное давление поровой воды.Это может быть важно для некоторых проектов, например, для аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве грунтовых условий предельная нагрузка винтовых свай и спиральных анкеров со временем будет увеличиваться в результате эффектов старения и тиксотропии. Это означает, что мощность сразу после установки может быть несколько ниже, чем мощность длительного хранения, что является консервативным.

A3. Минимальное нарушение рабочего места

По сравнению с большинством других видов строительной деятельности, связанных с установкой забивных свай, буронабивных валов или других систем анкерного крепления, установка винтовых свай и спиральных анкеров практически не вызывает нарушения строительной площадки. В частности, установка винтовых свай и спиральных анкеров обычно не приводит к вырубанию почвы. Это сохраняет чистоту на объекте, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект.Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальные вибрации, которые могут быть важны для некоторых проектов, чувствительных к вибрации конструкции. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также вызывают минимальное повреждение прилегающих конструкций. В случае переоборудования или восстановления существующие конструкции часто все еще можно использовать при установке винтовых свай или винтовых анкеров. Поскольку они не производят почвенные обрезки, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из важнейших характеристик винтовых свай и винтовых анкеров является проверка несущей способности во время установки. В некоторых отношениях это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки. Это возможно за счет использования линейного устройства для измерения крутящего момента, которое измеряет крутящий момент при установке сваи / анкера в землю.Многие исследования показали, что существует взаимосвязь между крутящим моментом установки и допустимой нагрузкой, что означает, что инженеры могут сразу проверить производительность. В большинстве проектов соотношение крутящего момента к мощности подтверждается испытаниями под нагрузкой на месте.

Контроль крутящего момента установки также означает, что можно проверить состояние почвы в каждом месте установки и оценить подземную изменчивость. Контролируя крутящий момент установки, можно увеличить требуемую грузоподъемность, углубившись в более качественный грунт или используя другую геометрию сваи / анкера.Крутящий момент при установке часто используется как часть допустимых критериев прекращения, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на сайтах с ограниченным доступом

Винтовые сваи и спиральные анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию обычно высоки, а другие вспомогательные услуги строительства ограничены или могут быть недоступны. Некоторые проектные площадки перегружены или имеют ограниченный доступ для строительной техники.Проекты, предусматривающие переоборудование, могут иметь невысокие габариты для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и винтовые анкеры могут быть изготовлены в виде модульных систем, состоящих из направляющих и удлинительных секций, они идеально подходят для ситуаций с малой высотой или ограниченным доступом.

А6. Установка в условиях высоких грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют выемки грунта для установки. В случаях, когда они используются для подкрепления существующей конструкции, может потребоваться неглубокая выемка грунта, чтобы обнажить существующий фундамент.Трудности, с которыми часто возникают мелкие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и спиральных анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод и снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливают вертикально, на самом деле их можно установить практически в любом положении в соответствии с потребностями проекта.Установка на тесто, например, для обеспечения дополнительного сопротивления боковой нагрузке, проста. В проектах по удержанию грунта даже установка спиральных анкеров по горизонтали может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Еще одна уникальная особенность винтовых свай и спиральных анкеров, делающая их универсальными, — это возможность быстро изменять конфигурацию винтовых элементов для увеличения грузоподъемности.Частично это достигается за счет модульной природы технологии. Добавление удлинительных секций с дополнительными спиральными пластинами и / или спиральными пластинами большего диаметра легко и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр применения в почвах и нагрузках

Винтовые сваи и спиральные анкеры могут быть установлены в широком диапазоне подземных условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.Расчетные нагрузки имеют очень широкий диапазон в зависимости от требований проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след — устойчивые технологии

Многие производители винтовых свай и спиральных анкеров используют при производстве высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и спиральные анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и повторно использовать практически без изменения структурной целостности.Это сильно отличается от забивной сваи, просверленного ствола или залитого анкером, которые часто просто бросают. Некоторые винтовые сваи стояли на месте несколько лет, были сняты и повторно использованы на другом объекте.

А11. Модульная конструкция

Винтовые сваи и винтовые анкеры

изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и спиральные анкеры предоставляют инженеру еще один инструмент в их инструментарии для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

L1. Предельные почвенные условия

Винтовые сваи и спиральные анкеры обычно ограничиваются установкой в ​​почвах с максимальным размером зерна менее 60% шага спиралей.Для типичного шага 3 дюйма это означает максимальный размер зерна около 1 3⁄4 дюйма или средний гравий. Винтовые сваи и спиральные анкеры обычно не продвигаются правильно в гравийных и булыжных отложениях; их просто нельзя использовать. Они также не подходят для горных пород, хотя в некоторых случаях может оказаться возможным продвинуть свинцовую спиральную пластину для опоры в пределах первых нескольких дюймов выветренной породы, например, в профилях остаточного грунта.

L2. Ограничения по оборудованию

Правильная установка винтовых свай и спиральных анкеров имеет важное значение для производительности.Оборудование, используемое Подрядчиком, должно быть выбрано таким образом, чтобы соответствовать ожидаемым условиям грунта на проекте, конкретной геометрии, выбранной для работы, и ожидаемому максимальному крутящему моменту при установке. Оборудование меньшего размера ограничивает надлежащую предварительную и окончательную установку. Общее практическое правило состоит в том, что вес машины должен составлять около 1/2 тонны на 1000 фут-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый для проекта, составляет 6500 фунт-футов, машина должна иметь минимальный вес около 3 1⁄4 тонны.

L3. Структурные ограничения

У каждого винтового и спирального анкера есть конструктивные ограничения, указанные производителем. Иногда это называют «номинальным крутящим моментом». Это означает, что существует предел крутящего момента, который должен быть приложен к винтовой свае или спиральному анкеру, прежде чем структурная целостность будет нарушена. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, если во время установки достигается повторяющийся предельный крутящий момент и не соблюдаются требования по установке, необходимо использовать другую конфигурацию винтового или винтового анкера.

Фундамент дома

Винтовые сваи прочны

Распространенное заблуждение относительно винтовых свай состоит в том, что они способны поддерживать только настилы и другие небольшие конструкции. У нас есть возможность установить винтовые сваи проектной мощностью 100 000 фунтов.Наши фонды обычно рассчитаны на срок службы более 100 лет! Винтовая свая выдерживает испытание временем. Первое зарегистрированное использование винтовых свай относится к 19 веку. В основном они использовались для фундаментов маяков. Некоторые из этих маяков до сих пор стоят на спиральных сваях.

Стоимость

Стоимость фундамента со спиральными сваями будет зависеть от множества факторов:
1. Размер поддерживаемой конструкции.Поддерживать одноэтажный дом будет дешевле, чем поддерживать двухэтажный дом той же площади.
2. Расположение проекта — Ваш проект находится близко к месту установки винтовых свай. Будут ли задействованы значительные поездки.
3. Серьезность и степень плохих почвенных условий — Придется ли установщику установить 10 или 20 футов винтовой сваи до того, как будет обнаружен приемлемый грунт.
4. Доступ к проекту — определяет размер оборудования, которое будет использоваться. Чем больше у вас места, тем больше оборудования, которое можно использовать, а это значит, что работа будет выполняться быстрее.

3 причины, почему спиральные сваи экономичны

1. Низкая стоимость мобилизации — оборудование, необходимое для установки винтовых свай, является небольшим и компактным по сравнению с другими методами глубокого фундамента.
2. Быстрая установка. Обычно установка фундамента дома занимает 1-3 дня. Экономия времени — это огромная экономия средств для всего проекта.
3. Отсутствие беспорядка или грязи — Удаление и утилизация выбуренной породы может занять много времени и в некоторых случаях очень дорого, особенно в экологически уязвимых районах.Удаление существующего ландшафтного дизайна также может быть очень дорогостоящим, особенно когда его необходимо заменить после

Винтовые сваи обычно стоят меньше, чем установка бетонного фундамента. Мы обнаружили, что винтовой свайный фундамент будет стоить столько же, сколько бетонные работы (рабочая сила и материалы) для фундамента подвала, а это означает, что вы сэкономите на земляных работах и ​​обратной засыпке.

Процесс

1. Свяжитесь с нами — позвоните нам. Опишите свой проект, и мы сможем сообщить вам, если сможем помочь.
2. Если винтовые сваи подходят для вашего проекта, мы предоставим вам ценовое предложение.
3. Как только предложение будет принято, мы сделаем технические чертежи, которые будут отправлены в местный строительный отдел.
4. Расписание и дата установки.
5. Начать строительство конструкции. Строительство можно начинать сразу после установки.

Если вам все еще интересно, подходит ли вам фундамент из винтовых свай, позвоните нам сегодня, и мы поможем вам разобраться. Наша команда специалистов по спиральным сваям увидела все это и расскажет, что вам нужно, чтобы ваш новый дом был построен на прочном фундаменте!

Почему винтовые сваи — отличный вариант для всех типов настилов

Как и для дома или любого другого строительного объекта, настилу нужен хороший фундамент, чтобы он выдержал испытание временем.

Если вы читаете это во время периода сдерживания, вызванного COVID-19, у вас, скорее всего, будет время, чтобы узнать о новых способах и методах в строительной отрасли, которые могут помочь вам в ваших предстоящих проектах. Поговорим о колодах, ведь скоро лето!

И, как большинство из вас, вероятно, знает, создание колоды начинается с выбора типа фундамента.

Уже более 15 лет специалисты GoliathTech используют винтовые сваи.Год за годом они видят эффективность винтовых свай в фундаменте для всех видов строительных проектов, в том числе для настилов, независимо от размера. Вот 4 вещи, которые делают винтовые сваи отличным вариантом при строительстве террасы или террасы.

  1. На Зоне

    нет тяжелой техники

    Когда мы думаем о сваях, мы часто думаем о тяжелой технике, используемой для забивки стальных свай. Однако забивные стальные сваи используются для крупных строительных проектов, таких как мосты и крупные коммерческие здания, и не подходят для небольших проектов жилищного строительства, поскольку необходимое оборудование для их установки слишком велико и может нанести ущерб окружающему ландшафту.К счастью, винтовые сваи GoliathTech устанавливаются с помощью легких и компактных машин и оборудования, которые не повредят ваш задний двор или ландшафт участка.

  2. Никаких неприятных сюрпризов

    За последнее столетие цемент часто использовался в качестве фундамента для настилов и других жилых объектов. Хотя цемент по-прежнему является популярным вариантом и рассматривается как более экономичный вариант, копание на большой площади «беспокоит» почву, и вы никогда не знаете, как земля отреагирует на такое нарушение спустя годы.Цемент также может сдвинуться, если есть сдвиг в почве, в результате чего настил также сдвинется или провисает.

    Если вы работаете в строительной отрасли, попробуйте винтовые сваи GoliathTech. Они предлагают решение для основы, которое улучшит качество, долговечность и красоту вашей работы, что ваши клиенты оценят в долгосрочной перспективе.

    Любая установка винтовых свай, выполняемая сертифицированным установщиком GoliathTech, тщательно спланирована и произведена с помощью нашей группы инженеров.Имея в руках планы настилов и с помощью специально разработанного и откалиброванного оборудования GoliathTech, наши инженеры могут рассчитать точный уровень сжатия, растяжения и поперечного смещения, необходимый для принятия решения о том, где и на какую глубину устанавливать винтовые сваи.

    Таким образом, любой, кто решит использовать винтовые сваи для основания своей палубы, может быть уверен, что его колода будет стоять на основании, которое никогда не сдвинется с места!

  3. Инвестиции, которые окупаются в долгосрочной перспективе

    Выбирая винтовые сваи, вы избегаете повреждения ландшафта, что также означает меньшие расходы.Кроме того, убедившись, что платформа построена на прочном фундаменте, который не двигается, у вас никогда не будет головной боли, связанной с необходимостью платить за дорогостоящий ремонт. Таким образом, установка винтовых свай — определенно разумное вложение средств, независимо от того, являетесь ли вы строительной компанией или человеком, который занимается своими руками!

    Кроме того, в будущем можно будет внести изменения в колоду, например, добавить к ней крышу. Поскольку у нас есть письменные и точные расчеты проекта, мы сможем сказать вам, выдержит ли фундамент дополнительную нагрузку.При использовании цемента в качестве фундамента такую ​​точность вычислить нелегко, поэтому добавление лишнего веса может быть рискованным.

  4. Не тратьте время зря

    После того, как винтовые сваи будут установлены, вы сразу будете готовы перейти к этапу строительства. Как только установка винтовой сваи будет завершена, вы можете укладывать свою первую доску! Ваш фундамент готов. Монтаж винтовой сваи можно производить в любых погодных условиях, в любом месте и в любое время..

Вы работаете в строительной отрасли? Более 15 лет GoliathTech сочетает силу и ноу-хау, чтобы предложить лучшее решение для винтовых свай для поддержки ваших проектов. Наши винтовые сваи непревзойденного качества и подходят для всех типов установок и применений. Наш продукт подходит для всех типов почв и не наносит ущерба земле или окружающим конструкциям. Доверьтесь многолетнему опыту и ноу-хау GoliathTech при выборе системы фундамента, подходящей для ваших проектов.Так что не ждите, найдите сертифицированного установщика винтовой сваи в своем регионе или станьте франчайзи.

Свайный фундамент. Плюсы и минусы готовых проектов

Имея соответствующее оборудование, пару помощников и хорошую информационную базу, сегодня вполне реально построить дом самостоятельно, даже не обладая профессиональными навыками. Фундамент закладывается в основу строительства любого здания. Свайный фундамент приобретает все большую популярность при строительстве частного дома.Плюсы и минусы такого типа фундамента конструкции и его разновидностей мы рассмотрим в этой статье.

Виды фундамента

Одной из важных, хотя и незаметных снаружи, частей дома является фундамент. От того, насколько правильно будет завершен монтаж данной стройплощадки, зависит долговечность и качество постройки.

В зависимости от технологии монтажа и области применения фундаменты можно классифицировать следующим образом:

  1. Ленточный фундамент применяется в основном в малоэтажном строительстве.Он делится на сборный, состоящий из блоков, и монолитный — в виде опалубки, в которую заливается бетон
  2. Монолитный фундамент, очень прочный, применяется в местах, где есть риск проседания грунта. Представляет собой монолитную железобетонную плиту.
  3. Столбчатый фундамент закладывается при строительстве одноэтажных домов. Он выполняется в виде колонн, которые затем соединяются балочной обвязкой.
  4. Свайный фундамент в последнее время получил более широкое распространение благодаря надежности, универсальности и доступности монтажа своими руками.

Свайный фундамент и этапы его устройства

Кладка свайного фундамента применяется при строительстве многоэтажных зданий. Для этого типа фундамента не требуется кропотливой рытье котлованов, что является существенным преимуществом перед другими видами фундамента дома. Одно из главных преимуществ этого метода — возможность установки практически на любой местности, с любым грунтом.

Чтобы определить плюсы и минусы свайного фундамента, рассмотрим его разновидности.

Свайный фундамент

Этапы закладки свайного фундамента

Перед началом устройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают следующее.

  • инженерно-геологический анализ грунтов;
  • определение типа свай для фундамента;
  • подробный чертеж плана дома с указанием всех деталей строения;
  • расчет нагрузки на фундамент;
  • чертеж подземной части;
  • установка свай;
  • расчет и заполнение гриля;
  • установка первого этажа;
  • Расчет стоимости фундамента.

Фундамент из винтовых свай с железным ростверком

Варианты свайного фундамента

Фундамент на сваях имеет несколько разновидностей, различающихся технологией установки и объемом.

Забивные сваи

Это железобетонные стержни, которые глубоко забиваются в землю. Технология этого строительства основана на точных расчетах распределения всей нагрузки будущего здания на эти фундаментные опоры. Сваи забиваются глубже, пока не достигнут наиболее стабильного участка почвы.Такой тип фундамента используется в промышленном строительстве, так как работы по забивке свай в грунт выполняется тяжелой спецтехникой. Такой вид свай не подходит для загородного дома или дачи, так как своими руками установить их невозможно.

Место под домом с высоким фундаментом из свай можно использовать как навес для машины

Буронабивные сваи

При таком типе фундамента сначала необходимо пробурить колодцы, в которые закладываются сваи и заливается бетон.Этот вид установки опор чаще всего применяется при строительстве многоэтажных домов. Техническая сложность, сложные расчеты и дороговизна работ — минус фундамент на буровых сваях.

Винтовой свайный фундамент

Этот тип свайного фундамента наиболее предпочтителен при строительстве загородного дома. Монтаж винтовых свай своими руками (видео можно найти на многих строительных площадках) наиболее доступен по цене и объему работ. Основа для такого фундамента — стальные трубы со специальной резьбой наподобие винта.Благодаря такой нарезке сваи «вкручиваются» в землю и с помощью лопастей винта прочно удерживаются в ней (как показано на видео). Если почва слишком рыхлая, используйте винтовые опоры с резьбой по всей трубе. Бетон заливается в стальные трубы, что придает большую устойчивость конструкции.

Полезно знать! Фундамент на винтовых сваях — лучший способ создать фундамент для легкого каркасного дома.

Свайно-винтовой фундамент, плюсы и минусы которого рассмотрены ниже, можно заложить даже без помощи специального оборудования, поэтому такой способ устройства фундамента является наиболее доступным для монтажа своими руками.

Преимущества и недостатки свайно-винтового метода

Основными преимуществами фундамента на винтовых сваях являются:

  • доступная цена;
  • скорость работы;
  • возможность самостоятельной установки;
  • укладка практически в любую почву;
  • независимость от времени года.
  • Изготавливается без предварительных земляных работ;

Для устойчивости и долговечности фундамента винтовые сваи привинчиваются перед погружением в твердый грунт

К недостаткам свайно-винтового метода можно отнести:

  • подверженность коррозии при нарушении защитного слоя стальной трубы;
  • невозможность установки в каменистых местах;
  • проблемная установка рядом с другими зданиями;
  • Необходимость точного расчета глубины опоры.

Основные этапы закладки свайно-винтового фундамента

Свайно-винтовой вариант устройства фундамента, являясь на сегодняшний день самым передовым методом, привлекает, прежде всего, возможностью самостоятельного монтажа. Таким образом, будущий владелец загородного дома сможет существенно сэкономить на дорогостоящей технике и профессиональных строителях.

Первый этап работ — исследование почвы, детальный расчет и составление плана дома.

Обычно на начальном этапе строительства строительная площадка выравнивается и проводятся земляные работы, связанные с рытьем котлованов или траншей.Укладка фундамента на винтовые сваи не требует таких действий, что снижает трудоемкость и увеличивает скорость процесса.

На втором этапе производится установка свай под фундамент: с интервалом около 2 м ставятся маркеры — места, где в дальнейшем будут закручиваться сваи. Исходя из назначения строящегося здания производится подбор свай определенного диаметра и веса.

Следующий шаг — затянуть винтовые опоры.В местах разметки производится неглубокое бурение. Сваи ввинчиваются в землю как шуруп. Эта работа может производиться как с помощью механизмов, так и ручным способом.

На заметку! В среднем на закладку свайно-винтового фундамента уходит около двух суток.

После установки опор их выравнивают по вертикали и полую часть труб заливают песчано-цементным раствором, повышающим устойчивость свай и предохраняющим их от коррозии.

Последний этап устройства фундамента — соединение опор с монолитным ростверком и последующее создание цоколя дома.

Фундамент свайно-ростверковый

После установки свай они соединяются монолитным ростверком, на котором впоследствии возводится все здание. Такая конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом из деревянных балок или железобетонных плит, объединяющих опоры фундамента.В зависимости от места расположения свайный фундамент с монолитным ростверком делится на: высокий, средний и заглубленный.

Ростверк — основа колпака дома

Важно! Из-за естественного понижения температуры почвы в холодное время года внутри почвы возникает явление, называемое геологическим морозным отвалом почвы.

Влага в почве зимой замерзает и увеличивается в объеме. Это может привести к сдавливанию фундамента, а значит, и в домашних условиях.Чтобы противостоять этому явлению, сваи сочетаются с высоким ростверком на высоте 0,1 — 0,15 м над уровнем земли. Обычно такой ростверк устанавливают под постройки небольшой массы.

Для сооружения фундамента из свай не нужно рыть траншеи и котлованы.

Промежуточный ростверк укладывают на уровне земли с помощью песчаной или гравийной подушки. Недостатком ростверка является незащищенность грунта от морозного пучения, которое может вырвать сваи и повредить кладку.

Низкий ростверк находится ниже уровня земли.Опускается на глубину промерзания в пучинистых грунтах; на слабо пучинистых грунтах конструкцию кладут на 0,2-0,3 м ниже уровня земли.

При возведении частного дома чаще всего применяется высотный свайный фундамент с монолитным ростверком. При устройстве фундамента на винтовых сваях ростверком может служить деревянный брус, который фиксируется анкерными болтами.

Свайный фундамент с деревянно-балочным ростверком

Плюсы и минусы свайно-ростверкового фундамента следующие:

Достоинства свайно-ростверкового фундамента:

  • доступная цена;
  • возможность сделать самому;
  • скорость установки;
  • надежность — почти без усадки.

Минусы конструкции:

  • строгий расчет ростверка свайного фундамента;
  • используется только для легких построек;
  • влияние коррозии на стальную деталь.

Свайный фундамент. Плюсы и минусы

Одно из главных преимуществ свайного фундамента при строительстве дома — доступность и цена. Это самый привлекательный фактор для тех, кто строит дом своими руками. Важным преимуществом также является скорость устройства фундамента и возможность работать в любое время года.

Также преимуществом данного варианта устройства фундамента является устойчивость и надежность конструкции: лопасти винтовых свай хорошо уплотняют грунт. К тому же это дает возможность обустроить фундамент практически в любом грунте.

Дом на свайном фундаменте можно построить очень быстро.

К недостаткам фундамента на сваях можно отнести возможную усадку конструкции. Чтобы избежать такого явления, необходимо провести исследование грунта и точные расчеты с чертежом свайного фундамента с ростверком.К минусам свайного фундамента можно отнести тщательную подготовительную работу.

Большое значение при устройстве фундамента на сваях имеет качество применяемого материала. При нарушении защитного слоя стальные конструкции фундамента подвергаются коррозии.

Учитывая плюсы и минусы свайного фундамента, выбор его в качестве основы загородного дома на сегодняшний день считается наиболее оптимальным и перспективным.

Фундамент на винтовых сваях — надежные и экологичные фундаменты для дома

Винтовые сваи — это стальные трубы со стальными лопастями, обеспечивающие несущую способность грунта при неповрежденной конструкции, устанавливаемые ручным или механическим способом. Фундамент на винтовых сваях — современная технология быстрого монтажа надежного фундамента на винтовых трубах. Эти детали имеют лезвия, которые плотно ввинчиваются в землю, создавая надежную основу для будущего здания. Основное преимущество такого типа основания — это возможность не использовать сложное специальное оборудование. Однако нужно знать правила его заливки!

Выбор фундамента

Как начать любое строительство, дом, дачу? Ну конечно же нужно начинать с фундамента! Надежные и экологичные подвалы обеспечивают более длительный срок службы.Для нормальных условий и грунтов идеальный выбор в этой ситуации достаточно широк: ленточный фундамент, столбчатый, блочный. Для строительства дома на слабых, неустойчивых или торфяных грунтах лучшим вариантом будет основание из винтовых свай.

Технология фундамента такого типа не нова; он был разработан и запатентован около двухсот лет назад ирландским инженером Александром Митчеллом. Он изобрел и предложил использовать винтовые сваи и анкеры для установки маяков в эстуариях и песчаных отмелях.Сегодня эта технология широко применяется в сфере малоэтажного домостроения и служит основой для всех видов деревянных каркасных домов. В некоторых случаях его также используют при строительстве блочных домов.

Перед тем, как начать строительство, вы должны подумать и решить, какого типа будет ваш подвал, чтобы избежать быстрого износа, трещин, просадок или преждевременного разрушения каждого дома. Для мягкого грунта отлично подойдет основание из винтовых свай. Он быстро и легко монтируется вне зависимости от неровностей местности и служит долго — не менее 100-150 лет, а при специальной обработке — даже 200.

Преимущества и недостатки

Несколько замечательных преимуществ:

  1. Быстрый процесс установки.
  2. При монтаже не нужно проводить земляные работы и выравнивать свой участок.
  3. Сравнительно невысокая стоимость.
  4. Высокий запас прочности деталей. Они сразу же готовы принять нагрузку, предусмотренную проектом. Не нужно ждать, пока устроится подвал.
  5. Так как эта технология используется при строительстве зданий на воде, то в случае затопления территории ваше здание не пострадает.
  6. Возможность расширения, так как вы можете прикрепить новый фундамент к существующему.
  7. Возможность проводить работы в любое время года и при любых погодных условиях.
  8. Возможность одновременного запуска утилит.
  9. Быстрый и легкий ремонт.
  10. Детали не боятся холода, устойчивы к сейсмическим воздействиям, не требуют специальной гидроизоляции и не нарушают целостность окружающего грунта, что особенно актуально в условиях слабых грунтов.
  11. Каждая свая выдерживает нагрузку в несколько тонн.

Однако у этого типа фундамента есть свои недостатки: при установке необходимо обращаться к профессионалам, так как каменистый грунт может повредить основные детали и, как следствие, вызвать коррозию. При недобросовестном монтаже можно случайно отклониться от конструкции здания, увеличив или уменьшив размеры подвала.

Порядок монтажа

Процесс установки прост и понятен, в большинстве случаев вы справитесь самостоятельно:

  1. Определить местоположение дома на участке;
  2. Крепление уголка (основания) винтовой сваи;
  3. По вашему макету установите остальные детали;
  4. Выполнить обрезку ворса по уровню;
  5. Смонтировать верхнюю часть детали сверху;
  6. Выполните обвязку фундамента швеллером или балкой.

При устройстве подвала обязательно следите за тем, чтобы сваи занимали строго вертикальное положение, сверяя это строительным уровнем. При устройстве винтовой сваи в городе необходимо запросить карту связи, которая может проходить под вашим участком, или проверить предполагаемую площадь с помощью прибора для обнаружения кабеля. За пределами города в таких мерах предосторожности, как правило, нет необходимости.

Комфорт около

Фундаменты на винтовых сваях великолепны, потому что их можно использовать практически в любых условиях, не разрушая естественный ландшафт.Можно очень аккуратно построить дом на лесной поляне, не повреждая деревья, или, например, дачу на склоне холма. А также причал для катера или рыбалка в любимой заводи не повлияет на природный ландшафт и не нанесет вреда окружающей среде. А если с заболоченными участками не везет, то и других вариантов просто нет!

Вам также может понравиться

Какой тип свайного фундамента подойдет для вашего дома?

Фундамент со спиральными сваями | JLC Онлайн

Моя компания по разработке колодок строит около 50 проектов в год, от базовых до сложных.Это создает много опор, а я ненавижу рыть ямы под опоры. Линия замерзания в районе Нью-Джерси, где я строю, составляет 36 дюймов, и нам повезло со всеми каменистыми почвами, известными человеку. До того, как я перешел на винтовые сваи, я изнашивал множество копателей и лопат, и я даже купил компактный гусеничный погрузчик со шнеком, чтобы сделать установку фундамента палубы менее опасной.

Копать ямы было только частью удовольствия. Затем мне пришлось бы назначить инспекцию с участием строителей, неспособных указать конкретное время или день, но обладающих способностью появляться после сильного дождя, когда мои прежде нетронутые ямы превратились в грязевые болота.Иногда я получал красную бирку с пометкой: «Очистите грязь от забоя». Так что после вычистки ямы (что я бы сделал в любом случае) мне пришлось бы ждать повторной проверки.

Затем я загружал 80-фунтовые мешки с бетонной смесью в свой грузовик, разгружал их на стройплощадке и отнес к задней части дома. Затем последовали часы безрадостного микширования в тачке. Если бы мы использовали грузовик для готовой смеси, это было бы немного проще, но они стоили дорого для небольших работ, могли повредить подъездные пути и не всегда появлялись вовремя.И нам часто все равно приходилось возить тачки по бетону с улицы на задний двор.

Вдобавок мне всегда было интересно, какой вес могут выдержать мои бетонные опоры. Без отчета о грунте невозможно узнать точную несущую способность грунта, поэтому я обычно перестраиваю основание, чтобы быть в безопасности.

Каждый раз, когда я обнаруживал плохие почвенные условия во время раскопок, я приглашал инженера-грунтовика, что было дорогостоящим и требовало много времени. В последний раз, когда я делал это, домовладелец получил заказ на замену на 6000 долларов для дополнительных земляных работ, не считая гонорара инженера-почвенника.

Винтовые сваи?

Около двух лет назад я наткнулся на фотографию проекта палубы, построенного не на бетонных опорах, и написал подрядчику по электронной почте, чтобы узнать, что он использовал. Его ответ — винтовые сваи — изменил мой бизнес.

Рис. 1. Винтовые сваи представляют собой винтовые пластины, приваренные к стальному валу. Доступны различные размеры для разных почв и областей применения.

Я никогда не слышал о спиральных сваях, и мне пришлось поискать их в Google, чтобы узнать, что это такое.Я узнал, что винтовая свая — это искусственный стальной фундамент, который вкручивается в грунт (рис. 1). Он имеет вывод или вал — обычно длиной 7 футов — приваренный к пластине или спирали винтового подшипника, и колпачок, который прикрепляет вал к раме.

Рисунок 2. Толстое покрытие цинка защищает стальные сваи от коррозии.

Обычно сваи для жилищного строительства представляют собой горячеоцинкованную сталь (рис. 2). Если почва особенно агрессивна, можно использовать расходуемые аноды (аналогичные тем, которые используются для защиты подземных резервуаров для сжиженного нефтяного газа).Однако в большинстве коммерческих и промышленных применений сваи даже не оцинкованы.

Рисунок 3. Доступны несколько типов заглушек для крепления свай к каркасу. Некоторые из них можно регулировать по высоте, чтобы точно настроить высоту палубы.

Размер спирали зависит от почвенных условий. Как правило, установщик винтовой сваи выбирает спираль меньшего размера для каменистых почв и более крупную для болотных и глинистых почв. После того, как свая установлена, доступны различные заглушки, чтобы привязать опору к каркасу; некоторые из них имеют винтовой узел, позволяющий точно настраивать высоту (рис. 3).

Моей первой мыслью было отклонить спиральные сваи как еще одну уловку. Но оказывается, что они использовались в США более 100 лет, в основном, на тяжелых коммерческих проектах. Конструкции, гораздо более сложные, чем терраса на заднем дворе, солярий или что-то еще, полагаются на винтовые сваи в качестве фундамента. Я был так впечатлен, что купил дилерский центр и теперь устанавливаю винтовые сваи для других подрядчиков, а также для своих собственных настилов (см. «Винтовые сваи для жилых домов»).

Рис. 4. Когда водитель поворачивает сваю, она просто ввинчивается в землю, пока установщик не убедится, что она ниже линии замерзания и находится в грунте с достаточной несущей способностью.

Как они работают

Винтовые сваи ввинчиваются в землю ниже линии замерзания с помощью гидравлического оборудования (рис. 4). Несущая способность винтовой сваи обычно зависит от величины крутящего момента, необходимого для ее установки, и зависит как от размера винтовой сваи, так и от несущей способности грунта.Манометр на установочной машине считывает крутящий момент при вращении сваи в землю (Рисунок 5).

Рис. 5. Несущая способность винтовой сваи обычно зависит от крутящего момента, необходимого для ее забивания. Манометр на машине измеряет гидравлическое давление, которое коррелирует с крутящим моментом.

Если почва слабая, манометр покажет низкие числа, что означает, что сваю нужно вкручивать глубже в более прочную почву. Когда спираль находится ниже линии замерзания и манометр показывает достаточно высокое значение, соответствующее требованиям к нагрузке конструкции, установка завершается.Это значение давления подставляется в формулу, называемую корреляцией крутящего момента, которая вычисляет фактическую несущую способность сваи.

Рис. 6. Можно приварить вал дополнительной длины и забить сваю на такую ​​глубину, которая необходима для достижения грунта с соответствующей несущей способностью.

Рис. 7. Вы не узнаете этого, глядя, но эта куча проникает в землю примерно на 13 футов. Винтовые сваи не создают груды пустой породы, как обычные опоры.

Когда плохие почвенные условия требуют углубления, чем стандартный вал длиной 7 футов, на него приваривается удлинитель (Рисунок 6).Иногда все, что нужно, — это на фут глубже, чтобы перейти от совершенно ужасной почвы к твердой, как камень. Это особенно актуально, если вы строите отдельно стоящую площадку, где опоры рядом с домом могут начинаться с обратной засыпки. С бетонным основанием вы должны выкопать целинную землю на уровне фундамента дома, до 7 футов или 8 футов, если в доме есть подвал. Забить спиральную сваю на эту глубину несложно (рисунок 7).

Кроме того, с традиционным бетонным основанием никогда не знаешь, что скрывается в дюйме ниже основания котлована.Теперь, когда я занимаюсь винтовой сваей, я часто сталкиваюсь с ситуациями, когда, казалось бы, хорошая почва превращается в несколько дюймов ниже того места, где я обычно установил бы бетонную опору.

А как насчет камней?

Рис. 8. Иногда сваю приходится обходить ниже уровня грунта путем перемещения стрелы машиниста. После преодоления препятствия стрела снова тянет вал по вертикали.

«Что вы делаете, когда ударяетесь о камень?» — это вопрос, который я часто слышу от подрядчиков, впервые рассматривающих винтовые сваи.Ответ: это зависит от обстоятельств. Обычно мы просто пробиваемся сквозь рыхлый камень размером с баскетбольный мяч и меньше. Установочная машина создает достаточный крутящий момент, чтобы спираль выталкивала камни в сторону при ее повороте. Иногда установщик может фактически направить спираль вокруг камня, а затем использовать стрелу машины, чтобы вернуть сваю в вертикальное положение (рис. 8).

Если под линией промерзания встречается большой камень, сваю ставят поверх камня и испытывают нагрузку (см. «Испытания под нагрузкой»). Если предположить, что он проходит испытание на нагрузку — а обычно проходит — свая никогда не сдвинется с места.Если бы она не прошла испытание на нагрузку, сваю пришлось бы установить в другом месте.

Когда большая скала встречается над линией промерзания, ее можно пробурить, а стержень сваи прикрепить к скале без спирали. Однако иногда в работе бывает так много породы, что винтовые сваи просто не работают. В некоторых местах я даже не пытаюсь установить сваи, потому что все участки на улице были выбиты из коренной породы. В таких местах нужно использовать разные методы.

Преимущества

Винтовые сваи обладают рядом преимуществ по сравнению с традиционными опорами. Две большие проблемы заключаются в том, что они исключают копание ям для фундаментов и работу с бетоном. Но я нашел несколько других причин их использовать.

Рис. 9. В полевом отчете, заполняемом установщиком, указываются расположение и глубина свай, а также либо их значения крутящего момента, либо величина, на которую они погрузились при испытании кувалдой. Отчет отправляется инженеру для проверки и печати.

Например, осмотр фундамента не требуется. Установщик записывает показания давления, глубину сваи и результаты нагрузочных испытаний для каждой сваи в полевом отчете (рисунок 9). Компания, с которой я работаю, может затем поставить печать на полевом отчете инженера и отправить его напрямую в строительный отдел, если это необходимо. (Некоторым отделам печать не требуется. Ваш местный установщик знает, как действовать дальше.) Стоимость этой инженерной работы включена в стоимость каждой спиральной сваи, которую мы устанавливаем; другой производитель может взимать отдельную плату за технический отчет.

Рис. 10. Забивка винтовой сваи в мерзлом грунте начинается с того, что вставляют специальный нагревательный стержень в отверстие, просверленное перфоратором (вверху). Как только земля нагреется, сваю забивают в обычном режиме (справа). Фото: Дэйв Нортап

Рис. 11. Было бы невозможно вырыть традиционную опору в этой земле, если бы она не была заполнена водой.

В мерзлом или влажном грунте установка традиционных опор может быть затруднена или невозможна.Для винтовых свай мерзлый грунт не является препятствием (рис. 10), поэтому в более холодном климате они упрощают управление строительными настилами круглый год. Их также можно установить там, где традиционное отверстие для фундамента заполнялось бы водой, когда оно было вырыто, что делает винтовые сваи хорошим решением для дощатых мостков, доков и настилов на берегу озера (Рисунок 11)

Рис. 12. Поскольку винтовые сваи не сильно нарушают почву, их можно устанавливать рядом с существующими элементами ландшафта. Фото: Грег ДиБернардо

В процессе установки винтовых свай большая часть земли остается нетронутой (Рисунок 12).На участке не будет грязи, которую можно потерять или унести. Спиральная куча в плохой почве может опускаться на 20 футов; подумайте о традиционных раскопках такой глубины — если бы это вообще было возможно — и о том, сколько грязи было бы поднято. В сваях почти нет и следа, кроме торчащей из земли трубы. Кроме того, оборудование легкое и может пересекать ухоженный газон, не повреждая его.

Спиральные сваи также экономят много времени и предлагают большую грузоподъемность при покупке.Забивка винтовой сваи в обычном грунте занимает всего около 10 минут — и она на 100 процентов готова к установке с большой несущей способностью. Самая маленькая свая, которую я устанавливаю, может выдержать нагрузку в 6800 фунтов, в то время как бетонная опора должна быть больше 16 дюймов в диаметре в проверенном грунте с давлением 4000 фунтов на квадратный дюйм для достижения той же способности. Еще одно преимущество большей емкости заключается в том, что обычно можно использовать меньше опор, хотя, возможно, придется использовать балки большего размера для достижения больших пролетов.

Рисунок 13.Поскольку несущая способность винтовых свай может быть проверена, часто можно использовать меньшее количество опор и большую опорную балку. В этом случае расстояние между сваями превышает 15 футов. Фото: Грег ДиБернардо

В случае спиральных свай корреляция крутящего момента в сочетании с испытанием нагрузки на сваю также означает, что нет необходимости проверять несущую способность грунта или полагаться на предположения. Вы будете абсолютно уверены в несущей способности каждой сваи (рис. 13).

И, наконец, ценность инженерного продукта.Это большой аргумент для домовладельцев.

Недостатки

Для моей компании преимущества винтовых свай намного перевешивают недостатки, но это может быть не так. Для начала установка винтовой сваи требует найма субподрядчика для выполнения работ, если вы не вкладываете средства в обучение и оборудование, как я. Возможно, у вас нет в наличии одежды со спиральным ворсом на месте, но звоните по всему миру. Большинство установщиков, которых я знаю, преодолевают значительные расстояния, чтобы рассказать о своем продукте.

Как и в случае с любой другой субмариной, вам нужно быть осторожным с тем, кого вы нанимаете. Некоторые производители продают стопки любому, у кого чек не отскакивает. Убедитесь, что ваш установщик должным образом обучен и может обеспечить техническую поддержку своей работы. Имейте в виду, что некоторые установщики используют свои сваебойные погрузчики с бортовым погрузчиком или мини-экскаваторами, которые могут повредить газоны клиентов. Кроме того, некоторые установщики привыкли выполнять более тяжелую коммерческую работу и могут взимать коммерческие цены даже за работу в жилых помещениях.

Многие подрядчики считают, что винтовые сваи слишком дороги.Стоимость может варьироваться в зависимости от региона, размера и глубины сваи, но установка нашей типичной винтовой сваи для жилых помещений стоит от 150 до 250 долларов. Это включает в себя сваю, установку, инжиниринг и кронштейн для соединения сваи с конструкцией. Это меньше, чем мне стоит установить бетонный фундамент, если учесть все затраты на рабочую силу в дополнение к стоимости материалов.

Вы можете столкнуться с некоторым сопротивлением со стороны местного строительного чиновника, когда впервые предложите винтовые сваи.Скорее всего, он или она не имеют опыта работы с винтовой сваей, поэтому вам, возможно, придется предоставить подтверждающую документацию вместе со строительными чертежами. Попросите установщика предоставить эту документацию вместе со своими планами. Как правило, большинству чиновников просто нужно понимать, как работает спиральная свая, но некоторые могут усложнить жизнь. По моему опыту, когда они видят готовый продукт вместе с печатью полевого отчета, они не только верят в спиральные сваи, но и рекомендуют их другим подрядчикам.

Винтовые сваи для жилых домов

Поиск в Google по запросу «спиральные сваи» обнаружит множество производителей и установщиков. Однако у многих из них нет достаточно небольшого оборудования для установки в жилых помещениях, или подрядчики настолько привыкли выполнять тяжелые работы, что могут не беспокоиться о небольших жилых проектах. Я выбрал Techno Metal Post (technometalpostusa.com) и даже купил франшизу, потому что они хорошо подходят для моего бизнеса. Их винтовые опоры доступны как по стоимости, так и по логистике.Для большинства других винтовых опор требуется бортовой погрузчик или экскаватор для обеспечения питания их водителей, но Techno Metal Post использует запатентованное оборудование, достаточно маленькое, чтобы пройти через ворота, подняться по ступенькам и даже въехать на существующую платформу для модернизации опор. скажем, чтобы поддержать новую гидромассажную ванну.

Нагрузочное испытание

Нагрузочное испытание спиральной сваи намного проще, чем кажется. Измеряется высота сваи над уровнем земли (слева). Далее в ворс вставляется колпак, чтобы защитить его верх.По этой крышке пять раз ударяют кувалдой (справа) и снова измеряют высоту сваи. Вес саней зависит от размера сваи — для больших свай используется более тяжелый молот. Степень погружения сваи указывает на несущую способность почвы, которую проверит инженер. Динамическая нагрузка, создаваемая ударной нагрузкой, на удивление велика и коррелирует со статической нагрузкой, которую может выдержать свая.

Нагрузочные испытания, в отличие от снятия показаний крутящего момента, проводятся в нескольких случаях.Один из них — когда куча достигает дна на большом камне. Другой случай — когда почва особенно скользкая — например, мокрая глина. На скользкой почве несущая способность может быть выше, чем предполагают показания крутящего момента, потому что почва смазывает спираль и снижает усилие, необходимое для ее поворота.

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
