Тепловой насос своими руками + фото

Хорошей альтернативой традиционному отоплению загородного дома, особенно если нет возможности подвести газ, может явиться тепловой насос. Действие такого насоса основано на использовании новейших научных разработок в области использования различных альтернативных источников энергии. Требуемое тепло получается извлечением из земли, воздуха и воды.

У нас в России тепловые насосы пока новинка, но в других развитых странах они выпускаются и успешно применяются уже более тридцати лет. На нашем рынке низкий спрос можно объяснить двумя основными причинами:

  • незнание населением принципов действия и свойств тепловых насосов из-за практически полного отсутствия сведений об этом в средствах массовой информации и печати;

  • высокой стоимостью тепловых насосов.

Перед тем как сделать тепловой насос своими руками, необходимо остановиться на двух моментах: что это за агрегат и каковы принципы работы такого насоса.

Схема работы теплового насоса

Тепловой насос — это машина, которая поглощая из окружающей среды (земля, воздух, вода) низко потенциальную тепловую энергию может передавать её в системы теплового снабжения в виде нагретого воздуха или воды. Рабочим телом для теплопередачи является фреон.

Практически, тепловой насос — это холодильник с обратным действием, вместо холода вырабатывается тепло. Электроэнергия затрачивается только для перемещения фреона по внутреннему контуру насоса, поэтому затраты на неё относительно невелики.

Вся система работает при отоплении как котёл, а при охлаждении как кондиционер.

Принцип действия

Контур хладагента теплового насоса

  1. Фреон, имеющий низкую температуру кипения, при прохождении через испаритель переходит из своего жидкого состояния в газообразное. Данный процесс происходит при температуре около минус пяти градусов и низком давлении в системе.

  2. Из испарителя фреон в газообразном состоянии поступает в компрессор, в котором происходит его сжатие до создания высоких показателей давления и температуры.

  3. Потом горячий газ проходит во второй теплообменник, конденсатор, в котором осуществляется процесс теплообмена между теплоносителем из обратки отопления и горячим газом.

  4. Производительность теплового насоса
    Фреон, отдав тепловую энергию системе отопления, охлаждается и вновь переходит в своё жидкое состояние, а теплоноситель, получивший тепло, поступает в систему отопления.

  5. Давление фреона по-прежнему ещё высокое, но при прохождении через редукционный клапан, оно снижается.

  6. Далее фреон вновь поступает в испаритель и снова повторяется весь цикл.

  7. Использование теплового насоса вместо традиционных источников получения тепла имеет следующие несомненные преимущества:

  8. Отпадает необходимость денежных затрат на приобретение топлива, доставку и хранение.

  9. Высвобождается довольно значительная территория, занимаемая под котельную, помещения склада топлива и подъезда к нему.

  10. Занимает минимум места, не нарушая интерьер дома и внешний вид фасада.

  11. Для работы установки нет необходимости в проводке дополнительно никаких коммуникаций, достаточно обычной электрической бытовой сети.

  12. При работе насоса не происходит выделение никаких вредных веществ, нет возможности отравления ядовитым газом или возгорания.

  13. Тепловые насосы пожаро- и взрывобезопасны при эксплуатации.

  14. Установка обеспечивает полноценное отопление дома зимой и заменяет кондиционер летом, работая в отличие от кондиционера, полностью бесшумно.

Обратите внимание!
Выделяемое в летнее время тепло можно успешно использовать для подогрева бассейна.

Изготовление


Тепловой насос

Тепловой насос может быть изготовлен из имеющихся в хозяйстве деталей или путем приобретения дешёвых бывших в употреблении запасных частей. Порядок изготовления установки следующий:

  1. Приобретаем готовый компрессор в специализированных магазинах или используем компрессор от обычного кондиционера. Закрепляем его к стене, где будет располагаться наша установка. Надёжность крепления обеспечивается двумя кронштейнами L-300.

  2. Изготавливаем конденсатор. Для этого из нержавеющей стали бак с объемом около ста литров разрезаем пополам. Устанавливаем в бак змеевик из тонкой медной трубки с толщиной стенки не менее 1 мм. Для змеевика можно приобрести сантехническую трубку или применить медную трубку от старого холодильника. Змеевик изготавливаем следующим образом:

    1. на кислородный или газовый баллон наматывается медная трубка, важно выдержать небольшое расстояние между витками, которое должно быть одинаковым;

    2. для фиксации положения витков трубки берём два перфорированных алюминиевых уголка и прикрепляем их к змеевику таким образом, чтобы каждый виток нашей трубки был расположен напротив отверстия в уголке. Уголки обеспечат одинаковый шаг расположения витков и придадут геометрическую неизменяемость всей конструкции змеевика.

  3. После установки змеевика, половинки бака свариваем между собой, предварительно вварив необходимые резьбовые соединения.

  4. Изготавливаем испаритель. Берем обычную закрытую ёмкость из пластмассы объёмом 60 или 80 литров. В неё вмонтируем змеевик из трубки диаметром в ¾ дюйма и резьбовые соединения для труб слива и поступления воды (допускаются обычные водопроводные трубы). Готовый испаритель также закрепляем на стене при помощи L -кронштейнов необходимого размера.

  5. Приглашаем мастера для сборки системы, сварки медных трубок и закачки фреона. Не имея опыта работы с холодильным оборудованием, не надо пробовать выполнить эту работу самостоятельно. Это может привести к выходу из строя всей конструкции и чревато получением тяжёлых травм.

После готовности основной части нашей системы, необходимо выполнить её подсоединение к устройствам распределения и забора тепла.

Сборка установки забора тепла зависит от типа насоса и источника тепла.

Видео

В следующем видеоматериале подробно рассказано об особенностях тепловых насосов:

Подробнее об устройстве самодельного насоса в следующем ниже видео:

Фото

Устройство теплового насоса

Установка теплового насоса

Тепловой насос вода-вода

Тепловой насос в системе коммуникаций

Система отопления тепловым насосом вода-вода

Схема теплового насоса воздух-воздух

Принцип работы воздушного теплового насоса

Использование воды как источника тепла

Геотермальное отопление с помощью теплового насоса

Геотермальный тепловой насос: цена на тепловой насос воздух воздух

Современное высокоэффективное энергосберегающее оборудование, используемое для работы систем отопления, вентиляции и кондиционирования, а так же горячего водоснабжения на объектах любого назначения и разных площадей.

геотермальное отопление В отличии от других теплогенераторов (газовых, дизельных, электрических), тепловой насос «выкачивает» накопленную энергию из окружающей среды – грунта, скальной породы, воздуха, водоема, сточных вод.

Принцип кондиционирования (активного и пассивного). Геотермальное отопление позволяет в зимнее время переносить из окружающей среды тепло, которое затем используется в системе отопления. Летом, наоборот, «холод» из скважины (7-9°C) переносится в помещения дома. При пассивном охлаждении геотермальные тепловые насосы отключены и холод из скважины напрямую поступает в систему кондиционирования по средством циркуляционного насоса. Если пассивного охлаждения не достаточно, включается компрессор теплового насоса, который дополнительно охлаждает теплоноситель.

Помимо использования природных источников низкопотенциального тепла, тепловые насосы активно применяются в так называемом кольцевом контуре. Такая система отлично зарекомендовала себя, как эффективное решение для зданий средних и больших площадей. В данном случае, утилизируется тепло от электробытовых приборов, прачечных, кухонь, лифтовых шахт, компьютеров, холодильных машин, тепло, выдаваемое освещением, излучаемое людьми и др.

Область применения

Система отопления и кондиционирования на базе теплового насоса хорошо сочетается с различными системами:

• тёплый пол / стены
• фанкойлы (настенные, кассетные, канальные)

• радиаторы

• конвекторы

Отопление

Система на базе тепловых насосов универсальна, успешно применяется как в городском, промышленном, так и в частном строительстве. Позволяет легко решать вопросы теплоснабжения и ГВС в таких областях, как:

• малоэтажного строительства (частный сектор)
• HoReCa (офисные здания, ТРЦ, банки, гостиницы)
• санитарно-эпидемиологических учреждений (больницы, санатории, детские лагеря, школы и др.)
• городского и промышленного комплекса при использовании ТН больших мощностей с применением обратной воды теплоцентрали, сточных вод и др.
• объектов расположенных вдали от коммуникаций (фермерское хозяйство, коттеджный поселок, АЗС)

В настоящее время, тепловые насосыкупить возможно в любом регионе России, так как данная система получила распространение и доказала свою эффективность на протяжении нескольких десятков лет.

Принцип работы тепловых насосов (чиллер)

Технология применения тепловых насосов в геотермальном отоплении и кондиционировании зданий основана на том постулате, что все вещества затрачивают энергию при испарении и отдают при конденсации.

Тепловой насос
Это агрегат для «умножения» тепла, полученного от низкотемпературного источника (окружающей среды) и переноса её к отапливаемому объекту, а им может быть любое здание от коттеджа до крупного офисного центра, автосалона или промышленного сооружения. Геотермальное происхождение тепла, выгодно отличает управление климатом с помощью теплового насоса и позволяет снизить расход невозобновляемых источников тепла при отоплении.

Классификация ТН в зависимости от источника тепла:

тепловой насос вода-вода;
тепловой насос вода-воздух;
тепловой насос воздух-вода.

Климатическое оборудование, произведенное корпорацией Mammoth, отвечает высоким требованиям предъявляемым к сложным инженерным системам и является отличным решением для отопления зданий и сооружений различных типов. Продукция сертифицирована и успешно решает проблемы теплообеспечения, вентиляции и кондиционирования в комплексе. В линейку продукции Mammoth входит оборудование большой мощности, что способствует расширению спектра решаемых задач и позволяет упростить обслуживание климатических систем при строительстве объектов состоящих из больших и малых зданий. У нас Вы можете тепловой насос купить с услугой монтажа по оптимальным ценам. Наша компания имеет большой опыт расчета и монтажа климатических систем на основе современных геотермальных насосов, причем мы обеспечиваем доставку оборудования по Москве и области, а так же имеем возможность создать эффективную систему управления климатом для объекта, в том числе и геотермальное отопление, набирающее все большую популярность, в любом регионе России. Мы заработали хорошую репутацию на рынке систем отопления своими руками и продуманными решениями в развитии компании.Настоятельно не рекомендуем производить монтаж тепловых насосов своими силами, а так же не стоит подбирать оборудование самостоятельно. Обратитесь в специализированную компанию обладающую опытом расчета систем теплообеспечения и производства монтажных работ.

Тепловой насос своими руками рабочие варианты схемы на перелив

На просторах интернета в целом, и в YouTube в частности можно найти описание различных видов самодельных тепловых насосов. Не может не радовать, что несмотря на наличие промышленных высокоэффективных образцов, интерес людей к самостоятельной сборке тепловых насосов не угасает.

Возможно причина тому, наследие со времен Советского Союза воспитанное такими журналами как «Mоделист-конструктор», «Юный техник» и др. Возможно также высокие цены на тепловые насосы, отсутствие государственных субсидий и компенсаций затрат на внедрение экологичных энергосберегающих решений которые применяются для развития альтернативного отопления в Европе. Также, возможно причина к стремлению сделать тепловой насос своими руками,- это неточные подсчеты. Часто, когда человек увлеченно занимается сборкой теплового насоса, и несет небольшие расходы в больших количествах, он забывает отследить себестоимость сборки и подключения теплового насоса в целом под ключ. Реальность заключается в том, что при промышленной сборке в том виде, который задумывается воплотить в самоделке, себестоимость будет всегда дешевле, если не использовать бесплатные комплектующие, которые шли в мусорное ведро, но им дали вторую жизнь. Какова бы ни была мотивация человека (любознательность или материальная мотивация), собирающего тепловой насос своими руками в любом случае это хороший опыт, который влечет за собой развитие темы тепловых насосов в России в целом.

Одним из наиболее распространенных способов использование низкопотенциального тепла в самостоятельно изготовленных тепловых насосах. Это различные схемы на «перелив воды». Вода берется из скважины или водоемов или другого источника низкопотенциального тепла, и скачивается или переливается в другую емкость, при этом, с помощью установленного по пути ее движения теплообменника, в котором кипит фреон, отбирается тепло с низкой температурой, для его последующего преобразования в высокотемпературный нагрев (при помощи обратного холодильника т. е. теплового насоса). В этой схеме есть как свои плюсы так и минусы. Плюсом может служить то, что при наличии хорошего водоносного слоя и дебита скважины нет необходимости делать длинный геотермальный контур теплосборника, а можно обойтись лишь двумя скважинами, одну из которых в любом случае нужно делать для водоснабжения дома. Вторым плюсом схем на перелив является то, что при наличии хорошего дебита воды в скважинах мощность теплового насоса, установленного по этой схеме фактически не ограничена. Вода перемешивается в водоносном слое под землей и вступает в теплообмен с фактически неограниченным объемом грунта и воды. Там где нужно было бы перекопать многие кубометры грунта размещая горизонтальные теплосборники или пробурить также километровые вертикальные геотермальные зонды, там достаточно всего лишь 2-х труб для забора из слива воды соответственно. В целом на этом основные преимущества данной схемой заканчивается.

  • Главным недостатком является надежность, которая прежде всего зависит от качества и физических свойств воды как теплоносителя. Если в схеме используются пластинчатые теплообменники, то они будут нуждаться в обязательном техническом обслуживании. На пластинах могут осаждаться загрязнения: известковый налет что будет блокировать теплосъем, увеличивать температурное сопротивление, уменьшать эффективность всего теплового насоса в целом и привести к его поломке. Кожухотрубные испарители или самодельные теплообменники конструкции типа «труба в трубе» более неприхотливые к загрязнениям и могут выдержать даже небольшое обмораживание. При сравнимый эффективности и мощности обходятся существенно дороже пластинчатых теплообменников.

  • 2-й недостаток данной системы, это большие энергозатраты на перекачку воды. Безусловно вода является одной из самой теплоемкой жидкостью на Земле. Однако теплообмен с водой при низких температурах ограничен фазовым переходом воды в твердое состояние. А также аномалией воды (когда в твердом состоянии вода занимает больший объем, чем при жидком состоянии), что сопровождается разрывом труб и повреждением теплообменной аппаратуры. Для решения этих проблем нужно устанавливать дополнительные датчики протока, а также специальную защитную автоматику. Один куб/час прокаченной воды, остуженной на 1°С позволяет извлечь порядка 1,16кВт*час тепла.

  • 3-е,- это меньшая экологичность по сравнению с другими альтернативными источниками низкопотенциальной энергии, это прежде всего в сравнении с ДХ-геотермальным контуром или гликолевым контуром с промежуточным теплоносителем в различных вариантах. Это связано с возможным загрязнением воды при соприкосновении с воздухом в открытых системах, после чего вода сливается под землю не фильтруясь через многометровый слой песка и грунта. Конечно можно сделать надежное оборудование исключающие все возможные загрязнения водоносного слоя. Однако есть риски все же остаются.

Самодельный тепловой насос показанный на видео берёт низкопотенциальное тепло подземных вод при помощи самодельного теплообменника «труба в трубе» длиной порядка 20 м. Тепловая мощность является сильно завышенной для места установки. Поэтому проверить, как будет работать этот тепловой насос при стопроцентной загруженной мощности в течение 3 дней или недели не было никакой возможности. Проверка работы данного теплового насоса проходила при температуре на улице близкой -30°С, но в доме был дополнительный источник нагрева (газовый котел).

Температура воды в скважине при столь низких температурах на улице была +8..+9°С градусов тепла. Циркуляционные насосы (второй был поставлен на всякий запасной случай) по 50 Вт потребления каждый. Две скважины в данном случае являются сообщающимися сосудами. Но вся система при таком решении должна находиться под вакуумом. Иначе вода «упадет» в скважину под собственным весом, что является недостатком такого рода решения, так как при потере вакуума исчезает проток и возникает риск замораживания и поломки системы. Более того под своим собственным весом равным около 10 метров водного столба, вода закипает и разрывается, соответственно применимо такое решение только в индивидуальных случаях, где воду можно поднимать поверхностными водяными насосами.

Комната порядка 40 квадратных метров площади, в которой установлен внутренний блок разогревалась до 30 градусов тепла в течение 30 минут. При работе теплового насоса в режиме кондиционирования июльской жаре 2011 года (около 30 градусов) комната остывала до 20 градусов менее чем за 30 минут…

Тепловой насос своими руками — Здания высоких технологий — Инженерные системы

Тепловой насос своими руками

Николай Пастухов

Полезные советы. Как сделать тепловой насос.

Тепловой насос – это устройство для передачи тепловой энергии от источника к потребителю. Источником служит низкопотенциальная тепловая энергия с низкой температурой, например вода, земля, воздух.

Тепловой насос состоит из следующих элементов: конденсатор, компрессор (повышает давление), испаритель, расширительный вентиль (понижает давление), элементы соединены между собой замкнутым трубопроводом. В трубопроводе циркулирует хладагент, который в одной части цикла представляет собой жидкость, а в другой газ.

Принцип работы теплового насоса заключается в следующем:

1. Хладагентом отбирается теплота поставляемая коллектором из окружающей среды.

2. Путём регулирования давления расширительным вентилем настраивается поток хладагента в испаритель, который обеспечивает температуры кипения.

3. Газ, в который превратился хладагент, всасывается в компрессор, где сжимается и нагретый попадает в конденсатор.

4. Конденсатор является теплоотдающим элементом теплового насоса, теплота переходит на воду системы отопления и горячего водоснабжения.

5. Хладагент подвергается разряжению в расширительном вентиле и возвращается в испаритель.

6. Рабочий цикл начинается заново.



Принципиальная схема работы теплового насоса

1 — испаритель; 2 — компрессор; 3 — конденсатор; 4 — расширительный вентиль.

СТАТЬИ ПО ТЕМЕ:

Тепловые насосы системы отопления ЖК «Первомайское»

Тепловые пункты для школы в Дилижане

Кольцевые теплонасосные системы

 Классификация тепловых насосов

 Вертикальный тепловой насос грунт/вода



Для работы теплового насоса необходимо просверлить скважины
глубиной от 50 до 150 м, опустить в них геотермальные зонты и подключить к системе отопления и горячего водоснабжения.























Горизонтальные тепловые насосы грунт/вода



Коллектор из пластиковых труб располагают в грунте ниже уровня промерзания. Глубина зависит от климатической зоны и, как правило, составляет 1,0-1,5 м. Морозостойкая жидкость циркулирует в трубе и передаёт теплоту в тепловой насос,
и далее в систему отопления и горячего водоснабжения.















Тепловой насос вода/вода



Коллектор из пластиковых труб заполняется теплоносителем,
переносится и погружается на дно водоёма.

















Тепловой насос воздух/вода



Тепловой насос извлекает теплоту из окружающей среды.
Достаточно выбрать удобное место для установки коллектора и подсоединить его к системе отопления и горячего водоснабжения.
Устройство теплового насоса не требует больших капиталовложений, но ограничено по температуре.
Температура окружающей среды не должна быть не ниже -20 °С.









Зная, как работает тепловой насос, его можно собрать своими руками. Что для этого понадобится?

  1. Понадобится компрессор (можно взять компрессор, предназначенный для кондиционера).

  2.  Конденсатор можно изготовить самостоятельно, для этого потребуются медные трубы (толщиной не менее 1 мм), сделать змеевик и поместить его в корпус из металла или пластика.

  3.  Выполняется сварка бака и монтаж необходимых сварных соединений.

  4.  После закачки фреона конструкция подключается к системе отопления и горячего водоснабжения.

  5. Последним этапом выполняется подключение наружного контура, но это зависит от вида насоса.

Помните, что монтаж и закачку фреона должен выполнять специалист при соблюдении техники безопасности.






Каковы различия между тепловыми насосами воздух-вода, вода-вода и воздух-воздух

Тепловые насосы способны работать с различными средами, что относится как к забору тепла, так и к его передаче. Рассмотрим наиболее распространенные тепловые насосы с точки зрения рабочих сред.

Продуктивность теплового насоса (ТН) зависит от различных факторов, касающихся конструкции или рабочей среды. Многие параметры работы ТН могут быть изменены. Например, регулирование температуры испарения в тепловых насосах за счет изменения давления помогает менять интенсивность теплоотдачи. Однако факторы рабочей среды изменить труднее, поэтому так важно знать разницу между типами ТН.

Воздух – воздух

Воздушный тепловой насос «воздух-воздух» осуществляет забор тепла у воздуха, и передает его воздуху. Ярким примером ТН подобного типа является кондиционер, работающий в режиме обогрева.

Данный тип ТН отличается простотой конструкции и эксплуатации. Расчет теплового насоса «воздух-воздух» основывается на следующих показателях:

  • Мощность приточной вентиляции;

  • Интенсивность циркуляции хладагента;

  • Разница между температурой наружного воздухом и целевым значением нагрева.

Минусом схемы является то, что при температурах наружного воздуха меньше -10 эффективность работы ТН снижается.

Плюсы же, помимо простоты конструкции, состоят в дешевизне, низких эксплуатационных затратах и отсутствии необходимости в земляных работах.

Тепловые насосы для отопления дома «воздух-воздух» широко распространены, и могут быть сделаны самостоятельно или куплены в готовом виде.

Воздух-вода

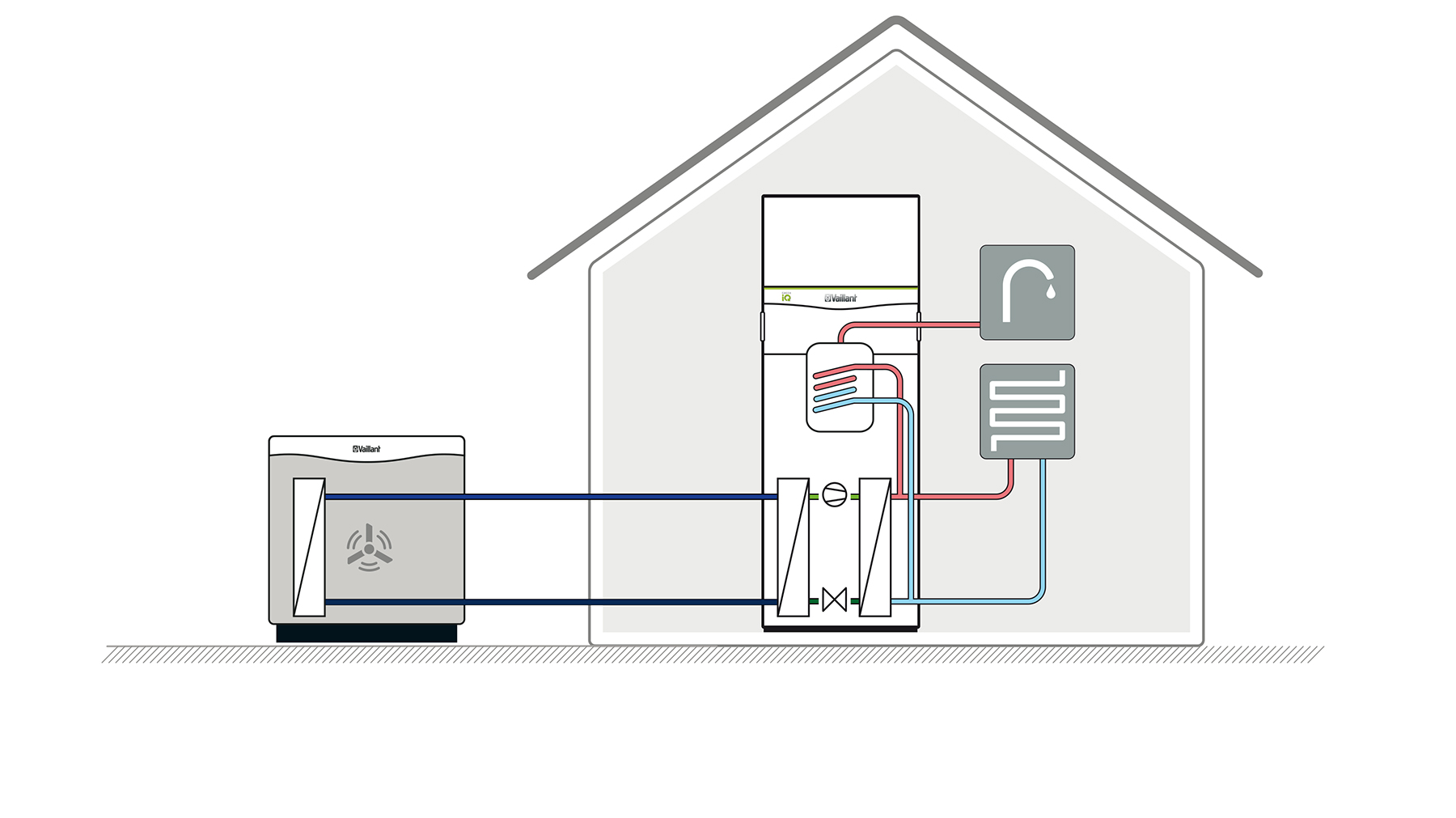

Низкотемпературные тепловые насосы «воздух-вода» забирают тепло воздуха и передают его воде. Они имеют более продуманную конструкцию, и выпускаются серийно. Слово «низкотемпературные» означает, что они способны эффективно функционировать при температуре воздуха около -25 градусов.

Тепловой насос типа «воздух-вода» отличается несомненным преимуществом, а именно возможностью его использования для подогрева значительных объемов воды. Это позволяет сделать его частью системы подогрева бассейна, горячего водопровода или водного отопления.

Главной проблемой при попытках самостоятельного изготовления подобных устройств является необходимость сделать эффективный теплообменник теплового насоса, так как работа ведется с двумя различными средами.

Вода-вода

Эта схема предполагает, что тепло забирается у воды и передается воде. Тепловой насос типа вода-вода применяется в ситуациях, когда есть выход к большим массам воды (где нет риска замерзания). К таковым могут относиться подземные воды, крупные непромерзающие водоемы или геотермальные источники. В последнем случае теплопроизводительность теплового насоса будет максимальной, так как энергия забирается у относительно нагретой воды.

Устройства этого типа могут работать при любых температурах воздуха, лишь бы вода внешний забор воды не замерз по пути системе. Серьезный минус только один – необходим источник воды, до которого, иногда, приходится глубоко копать.

Вывод

Какой же тепловой насос лучше?

Это зависит от конкретных условий его использования. Например, отопительный коэффициент теплового насоса «вода-вода» весьма высок, но его не везде можно использовать. ТН «Воздух-воздух» — прост, и его можно сделать самостоятельно, изрядно сэкономив. Но, если вы выберите заводской тепловой насос «воздух-вода», моноблок которого легко монтируется в подвале, то вы получите и систему нагрева воды, а не только воздуха.

Тепловой насос для отопления собственными руками

Проблема отопления и горячего водоснабжения зачастую решается традиционными способами, а именно установкой газовых, дизельных, электрических котлов. Безусловно, данный вариант проверенный и надежный, однако имеет ряд минусов по сравнению с тепловым насосом. Далеко не всегда рядом с домом, дачей, коттеджем проходит газовая магистраль. Для использования солярки необходимо устанавливать дополнительные резервуары, электричество – слишком расточительно, уголь и дрова помимо неудобства применения, требуют специального хранилища и особого оборудования.

Но главное, каждый из перечисленных котлов работает по принципу вырабатывания тепла из газа, электричества, дизельного топлива и т.д. Другими словами, чем больше сгорит «солярки», например, тем теплее будет в доме. С экономической точки зрения такой подход нельзя назвать рациональным и выгодным, особенно в условиях сложного климата России и нестабильных цен на топливо.

Читайте также Геотермальная система отопления дома

Тепловой насос для работы использует более дешевые источники энергии, которые окружают нас – вода, грунт, воздух. Более того, устройство не вырабатывает тепло, а лишь переносит его в помещение, затрачивая при этом минимум электричества.

Для наглядности. Один киловатт потребляемого электричества, преобразуется в пять, а иногда и шесть киловатт тепловой мощности. Эффективность использования очевидна!

Тепловой насос (ТН): принцип действия

Система отопления с использованием ТН включает две основные составляющие:

  • Сам тепловой насос.
  • Источник тепла или низкопотенциальное тепло.

Принцип действия во многом напоминает работу холодильника, но только в обратном направлении. Т.е. тепло забирается извне, проходит через ТН и перенаправляется в дом.

Конструктивно тепловой насос состоит:

  • Компрессор
  • Испаритель
  • Конденсатор
  • Дроссельный клапан.

Более подробно работа теплового насоса представлена на рисунке

  • В испаритель попадает низкопотенциальное тепло передаваемое по трубам. В качестве носителя используется любая незамерзающая жидкость, способная выдерживать низкие температуры снаружи помещения.
  • Далее в испарителе поступающее тепло передается хладагенту (фреону) циркулирующему по замкнутой системе. Учитывая низкую температуру кипения фреона, он превращается в пар.
  • Проходя через компрессор, хладагент подвергается воздействию высокого давления, и его температура резко увеличивается (согласно законам физики).
  • Газообразный фреон попадает в конденсатор, где и происходит теплообмен с контуром отопительной системы здания. Тепло уходит в помещение, а хладагент остывает и вновь приобретает жидкое состояние.
  • Проходя через дроссельный (редукционный) клапан, давление фреона снижается, он опять попадает в испаритель и цикл работы ТН повторяется.

Как видно из схемы, электроэнергия тратится лишь на работу компрессора, что объясняет экономическую целесообразность использования тепловых насосов для отопления помещений.



Виды тепловых насосов

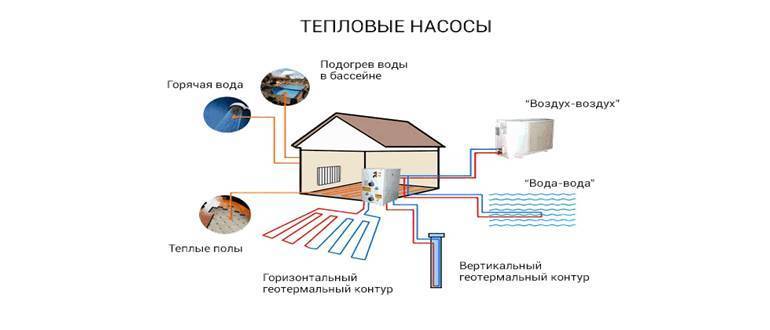

Классификация ТН зависит от теплового источника. Различают три основных вида тепловых насосов:

  • Грунтовые (геотермальный тепловой насос).
  • Использующие воду в качестве теплообменного вещества.
  • Воздушные.
  • Грунтовые ТН

В течение лета земля интенсивного накапливает тепло, которое сохраняет на протяжении года. Данный вид энергии прекрасно подойдет для отопления и горячего водоснабжения.

Как это работает?

  • На участке земли расположенном рядом с домом выкапываются траншеи, в которые укладываются полиэтиленовые трубы (можно использовать обычные тонкостенные Ø40 мм).
  • Трубы заполняются незамерзающей жидкостью (например антифризом), проводится опрессовка на предмет выявления протечек и траншеи закапываются.
  • Концы коллектора заводятся в дом и подключаются к тепловому насосу.

Важно! Труба должна пролегать ниже зоны промерзания. На этом уровне теплообменная жидкость всегда будет сохранять положительную температуру.

Забирая низкопотенциальное тепло из грунта, антифриз или другой носитель передает его в ТН, где происходит преобразование (через испаритель, компрессор, конденсатор) в высокотемпературное тепло.

Насосы, извлекающие тепловую энергию из грунта, считаются максимально эффективными. Ведь даже в сильные морозы, температура на глубине неизменна и энергозатраты на отопление не увеличиваются.

Для устройства земляного контура потребуется на 1м2 площади дома, примерно 5 п.м. трубы. Это не много и за несколько дней можно выполнить все работы самостоятельно.

Тепловые насосы – вода

Использовать тепловую энергию воды можно двумя способами:

  • Устройство коллектора (по принципу грунтового) в близлежащем водоеме. Однако следует учитывать, что глубина его должна быть достаточно для незамерзания в сильные морозы.
  • Бурение скважин. В этом случае низкопотенциальное тепло «отбирается» у грунтовых вод. Бурится две скважины: первая – для забора тепла, вторая – сброс воды. Может показаться, что данный вариант сопряжен с большими затратами. Совсем не обязательно. Ведь если дом не подключен к централизованной системе подачи воды, то бурить скважину придется в любом случае.

Читайте также Водяной теплой насос

Тепловой насос с использованием водных ресурсов из скважины, позволяет устраивать эффективную систему ГС и отопления на небольших по площади участках, без привязки к озерам, рекам и другим водоемам

Воздушный тепловой насос

Атмосферный воздух – самый доступный и дешевый источник тепла. Но как забрать из него необходимую тепловую энергию? Все достаточно просто. Необходимо установить на улице (наземное или настенное положение) большой радиатор. У него должен быть встроенный вентилятор, выполняющий функции обдува и развитое оребрение.

Работа теплового насоса напоминает действие кондиционера. Только последний выводит тепло наружу, а ТН наоборот перемещает его внутрь помещения.

Читайте также Воздушный тепловой насос

Сегодня потребителю предлагаются тепловые воздушные насосы по принципу мультисплитсистем, когда от одного внешнего блока,/ тепловая энергия обеспечивает несколько внутренних. Ярким примером служат кондиционеры, работающие не только на охлаждение, но и отопление.

Следует помнить, что эффективность воздушного ТН уменьшается по мере снижения температуры за пределами помещения. Обычно высокое КПД поддерживается при температуре окружающего воздуха до -15 градусов.

Горячее водоснабжение и отопление

Используя тепловые насосы, обеспечивается функционирование систем:

  • Отопления (традиционное радиаторное, а также «теплый пол»).
  • Горячего водоснабжения – для любых потребителей (нет необходимости установки бойлеров и других устройств).

В зависимости от теплоносителя во входном/выходном контуре различают тепловые насосы: «грунт-воздух», «грунт-вода», «воздух-воздух», «воздух-вода», «вода-вода», «вода-воздух». Другими словами, тепло может нагревать внутри дома воздух или системы с циркулирующей в них водой.

Преимущества использования тепловых насосов

Следует выделить ряд основных преимущественных характеристик:

  • Стабильный источник тепловой энергии (вода, воздух, грунт).
  • Экологичность – отсутствие продуктов сгорания и пр., которые являются обязательными в случае использования дизельного, твердотопливного, газового оборудования.
  • Простая эксплуатация, не требующая постоянного вмешательства.
  • Безопасность использования. Тепловой насос для отопления дома не загорится, не взорвется и т.д.

Но главное достоинство – экономичность. Безусловно, на тепловые насосы цена немаленькая, плюс временные/финансовые затраты на установку, но все это быстро окупится. Можно привести пример. Установленная система в новый дом около 100м2. окупается уже через пару лет, а дальше «чистая экономия».

Читайте также Смысл установки теплового насоса

Можно ли сделать тепловой насос своими руками

Проложить земляной контур, соорудить коллектор в воде или скважине, установить радиатор для забора воздуха – под силу каждому. Что касается непосредственно ТН, то лучше приобретать готовое оборудование. Однако если появилось желание экспериментировать, то вот пример сборки теплового насоса из подручных материалов:

  • Компрессор – его придется купить в одной из фирм или сервисных центров занимающихся холодильным оборудованием/кондиционированием.
  • Для испарителя подойдет пластиковая бочка, около 60 литров с вмонтированным змеевиком. Для поставки и слива теплоносителя применяют обычные трубы для водопровода.
  • Конденсатор можно выполнить из нержавеющего бака. Он режется пополам, в него вставляется змеевик, после чего бак сваривается. Также необходимо сделать резьбовые соединения для вывода контура, который «пойдет» в помещение.
  • Змеевики и фреоновый контур лучше изготавливать из медной трубки.

На этом изготовление теплового насоса своими руками закончено. Далее необходимо вызывать специалиста, который грамотно соединит (сварит) медные трубки и заполнит систему фреоном.

Читайте также Как выбрать тепловую пушку

Но все-таки лучше сразу купить тепловой насос в сборе, а вот уже системы подачи низкопотенциального тепла из грунта и воды, выполнить самостоятельно.

Как сделать тепловой насос своими руками из старого холодильника

Как сделать тепловой насос своими руками?

Содержание статьи:

Для собственников частных домов всегда очень важен вопрос отопления. Можно подключиться к центральному газовому или водяному отоплению, но есть и альтернативный вариант использовать для обогрева комнат тепловой насос.

Эта установка очень удобна, однако имеет достаточно высокую стоимость. Если смастерить тепловой насос из старого холодильника своими руками, о чем и будет рассказано в этой статье строительного журнала samastroyka.ru, то удастся значительно сэкономить.

В чем плюсы использования теплового насоса?

Система обогрева с тепловыми насосами имеет ряд преимуществ:

Для работы оборудования не понадобится большого количества электроэнергии. В среднем, потратив 1 кВт электричества, можно получить до 4 кВт тепловой энергии. В процессе работы воздух не загрязняется различными вредными веществами.

Использование тепловой установки не несёт никакой опасности для экологии. Такое оборудование многофункционально: зимой его используют для обогрева дома, а летом  в качестве кондиционера.

Тепловые насосы абсолютно безопасны. Для их работы не нужно топливо, во время эксплуатации не выделяется вредных веществ, а максимальная температура узлов установки составляет 90 градусов.

Виды тепловых насосов

Тепловые насосы делятся на два вида: компрессионные и абсорбционные. Большей популярностью пользуется оборудование первого вида, и как раз такую установку можно самостоятельно сделать при помощи компрессора от старого холодильника. Также для изготовления будут необходимы испаритель, конденсатор и расширитель.

В зависимости от вида теплового источника, установка может быть воздушной, геотермальной (геотермальное отопление) или использующей вторичное тепло. Во входном и выходном контурах применяют один или два разных теплоисточников.

По этому фактору различают следующие виды тепловых насосов:

  • «воздух-воздух»;
  • «вода-вода»;
  • «вода-воздух»;
  • «земля-вода»;
  • «лед-вода».

Важно учесть, что самодельный тепловой насос не будет таким же мощным как оборудование, выпущенное на промышленном предприятии. Но его будет вполне достаточно для обогрева отдельной комнаты.

Как сделать тепловой насос своими руками из старого холодильника

Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.

Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.

Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.

Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.

Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.

Для изготовления прибора также будут необходимы терморегулирующий клапан и 30-сантиметровые L-образные кронштейны.

Дополнительно потребуется приобрести следующие детали:

  • герметичная тара из нержавейки объёмом 120 литров;
  • емкость из пластика объёмом 90 литров;
  • три трубы из меди разного диаметра;
  • трубы из металлопластика.

Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.

Сборка узлов и установка теплового насоса

В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.

Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.

К баку из пластика также необходимо прикрепить змеевик – он будет выполнять роль испарителя. Затем закрепить его на участке стены при помощи кронштейнов.

Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).

Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:

  • «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
  • «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
  • «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.

Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.

Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.

Оценить статью и поделиться ссылкой:

Успешный воздушный тепловой насос своими руками

Мы купили наш дом в Саффолке в 2007 году, который начал свою жизнь как птицеферму, поэтому главной достопримечательностью для меня был сарай, больший, чем дом, для хранения моей коллекции старых автомобилей. Моя многострадальная жена Энн согласилась на это. пока мы расширяли бунгало и чтобы оно было лучше, чем наш предыдущий особняк 80-х годов. Нам удалось получить разрешение утроить размер этого бунгало-шале, и на картинке выше показано, как оно выглядит сейчас в 2021 году.

Работа еще не полностью завершена, так как осталось сделать еще одну комнату, но она почти закончена. Я привлек строителей, чтобы построить корпус и крышу, а все остальное, кроме стяжки пола и штукатурки, я сделал сам.

Одновременно с получением разрешения на строительство мне нужно было получить разрешение на строительство. Я помню, как вместе с помощником архитектора проводил расчеты тепловых потерь и хотел масляный котел, так как нас не впечатлили накопительные обогреватели в бунгало, но цифры просто не складывались.Поэтому нам пришлось либо убрать большое окно на фронтоне, либо использовать экологически чистый тепловой насос, чтобы сохранить его. Поэтому я выбрал вариант с тепловым насосом и рассчитывал установить его для подписания строительных норм, а затем заменить его на масло.

Мы сохранили плиту и стены бунгало, поэтому только в новой половине дома есть трубы UFH и утепленный пол.

Внутренние стены облицованы Celotex толщиной 50 или 100 мм, а крыша — Celotex толщиной 200 мм между балками и 50 мм внутри. Я также использовал несколько коробок монтажной пены, заполняя все щели, которые мог найти.

Сначала я добавил больше накопительных обогревателей, но нам никогда не было тепло, и мы полагались на дровяную печь в большой гостиной, чтобы согреться. В 2016 году я подключил электрический котел мощностью 9 кВт к теплым полам, которые отапливали гостиную, но я не думал, что мы сможем позволить себе эксплуатировать его всю зиму, поэтому в 2017 году я присмотрелся к воздушным тепловым насосам (ВТН). Я получил несколько предложений по ASHP в рамках программы Renewable Heat Incentive (RHI), но мне не хотелось тратить 10 000–12 000 фунтов стерлингов, так как теперь я думал, что нам действительно нужен пеллетный котел.

В качестве эксперимента я купил на eBay воздушный тепловой насос мощностью 12 кВт, и, если мне не изменяет память, он обошелся нам примерно в 2000 фунтов стерлингов. Google Модель RS-82P5A/T . Это было после того, как я прочитал инструкции по установке, и все это выглядело просто и интересно.

Так и оказалось (сюрпризов нет) и замена электрокотла особых проблем не вызвала. Внутри есть панель управления, которая подключена к монитору температуры, и он начинает показывать около 31/32C и постепенно доходит до 37/38C.

Во время эксплуатации в ту зиму в доме было намного теплее, если не считать очень холодных минусовых дней. Я знал, что у АСХП есть электрическое вспомогательное управление, поэтому в 2017 году я снова подключил электрический котел мощностью 9 кВт. Надо сказать, что тепловой насос этим редко пользуется, а в нашем доме сейчас достаточно тепло.

Я не уверен, что это то, что построила бы нормальная команда, но оно отлично работает уже три зимы. Я должен оговориться, сказав, что мне было удобно браться за это и делать это самому в качестве эксперимента, но если у вас нет необходимых навыков или знаний, я определенно рекомендую вам профессионально установить и ввести в эксплуатацию воздушный тепловой насос.

Я собираюсь продолжать работать над своей системой и добавлю фильтр, учитывая проблемы, о которых я читал у других людей. Итак, как это работает? Мне нравится следить за нашим потреблением и счетами, поэтому я заношу показания счетчика в электронную таблицу один или два раза или в месяц. Вот наши дневные/ночные показания в виде графика. Обратите внимание, как дневное использование в 2017 году увеличилось, а ночное снизилось.

В 2013 году мы использовали 2 716 кВтч днем ​​и 17 686 кВтч ночью, всего 20 412 кВтч.

В 2020 году мы использовали 6 020 кВтч днем ​​и 10 154 кВтч ночью, что составляет 16 174 кВтч. При 16 пенсах/кВтч днем ​​и 8 пенсов/кВтч ночью это означало, что мы заплатили 1864 фунта стерлингов.

Таким образом, дом теперь намного больше и дешевле в эксплуатации, и я определенно могу порекомендовать воздушный тепловой насос для правильно изолированного загородного дома.

Проблемы

Настройка: его было довольно просто настроить, но при длительном использовании я понял, что нам просто нужно оставить его включенным 24 часа в сутки зимой. Плита прогревается так долго, что нет смысла подключать ее к таймеру.

Пиковое использование: В первоначальной части дома были удалены стены, чтобы создать большую кухню/столовую, которая отапливается 30-амперным аккумулятором Aga. Когда это заряжается по непиковому тарифу на электроэнергию, электрический котел и погружные нагреватели включены, а мой USB-монитор OWL зафиксировал использование 80 ампер / 18 кВтч. Главный предохранитель на 100 ампер, поэтому я не могу добавить другие существенные требования, такие как электромобиль.

Я надеюсь, что в будущем интеллектуальные счетчики и их тарифы разовьются до такой степени, что они смогут выборочно переключать оборудование с высоким спросом.

10 советов, как сделать запланированную установку теплового насоса невероятно успешной с финансовой точки зрения

Тепловые насосы — это невероятный способ сэкономить тонны на будущих счетах. Это верно как для домовладельцев, так и для бизнеса. Если вы изучаете варианты новой установки, вот несколько способов сделать инвестиции в тепловой насос максимально эффективными. Некоторые из этих советов могут также относиться к существующим владельцам тепловых насосов.

1. Получите индивидуальный план теплового насоса и его установку

Установка тепловых насосов является одним из наиболее экономически обоснованных решений, которые может принять домовладелец или предприятие. Несмотря на то, что подавляющее большинство установок с тепловыми насосами достигают очень быстрого периода окупаемости и имеют ожидаемый срок службы 25 лет, всегда есть место для большей экономии. Готовые решения, даже с опытными установщиками, часто не достигают своего максимального потенциала.Даже небольшое увеличение эффективности на 5% или 10% действительно увеличивает срок службы в 25 лет. Чтобы максимизировать эффективность вашего теплового насоса, убедитесь, что система спланирована с учетом ваших конкретных требований и адаптирована к ним. Даже ненастраиваемые системы, которые установлены должным образом, могут повысить эффективность, что означает экономию тысяч евро в течение всего срока службы установки. Найдите установщика, имеющего опыт работы с различными типами проектов (коммерческими и жилищными). Это должно увеличить ваши шансы на то, что план установки не является готовым.Убедитесь, что они используют инженера для проведения тщательного осмотра здания, а также ваши текущие и будущие потребности. Если ваш проект представляет собой новое здание, у вас есть огромная возможность предусмотреть множество условий для целостной системы, которая сделает здание чрезвычайно эффективным. Не торопитесь. Проведите исследование. Спешка с установкой теплового насоса почти всегда приводит к потерям эффективности и ошибкам, которые стоят вам денег. Если вы запросили несколько предложений от подрядчиков по установке, не соблазняйтесь самым низким предложением.Будьте готовы заплатить немного больше за правильную установку, и вскоре вы увидите преимущества правильного выполнения работы. Это не означает, что вы должны прыгать за самую высокую цену. Попросите их посетить сайт и предложить вам консультацию. Вы сможете многое сказать по тому, как установщики изучают сайт и какие предложения они выдвигают.

2. Выберите агрегат без нагревателя

Что такое безнагревательная конструкция? Разве тепловые насосы не должны нагревать? Эти вопросы задают много и не зря.Тепловые насосы могут обеспечить отопление без электрического нагревателя. На самом деле, тепловые насосы намного эффективнее, чем электрические обогреватели. Не вдаваясь в подробности того, как работает тепловой насос, вам нужно знать, что некоторые тепловые насосы продаются со встроенными электрическими нагревателями, а другие нет. Причина этого в том, что для достижения высокого уровня тепла некоторые продукты могут испытывать трудности, если они недостаточно мощные. По этой причине их производители включают электрический нагреватель, который может еще больше повысить температуру.Конечно, использование электрического нагревателя для «ускорения» нагрева увеличивает энергопотребление системы и, как следствие, означает меньшую эффективность и экономию. Возможно, вы слышали о многих владельцах тепловых насосов, которые целенаправленно вмешиваются в их установку, чтобы вывести из строя нагревательный элемент. В Интернете есть множество видеороликов, которыми пользователи делятся как «учебники» по «взлому установки теплового насоса». Пользователи делают это, чтобы заставить тепловой насос работать более эффективно, но часто в ущерб комфорту и экономичности, поскольку тепловой насос перенапрягается для производства необходимого тепла.Однако на рынке есть некоторые производители, которые предлагают тепловые насосы без нагревателя (одним из них является TermoPlus). Безнагревательные тепловые насосы созданы для достижения номинальной тепловой мощности без использования нагревательного элемента. Это означает, что они действительно могут производить необходимое тепло без энергоемкого нагревателя. В результате владельцы получают как комфорт, так и экономию электроэнергии. Кроме того, тепловые насосы без нагревателя иногда можно модернизировать, включив в качестве дополнительной опции электрический нагревательный элемент. Это полезно в редких случаях, когда существующая установка теплового насоса должна производить более высокие температуры или объем, и владелец хочет избежать затрат на модернизацию или добавление еще одного теплового насоса. Примером может служить тренажерный зал, который расширил свое членство и нуждается в неограниченном количестве горячей воды для постоянного использования душа в часы пик. Однако подавляющему большинству владельцев тепловых насосов эта опция не нужна.

3. Правильно интегрировать горячее водоснабжение (ГВС)

Технология тепловых насосов нашла свое применение в нагреве горячей воды для бытовых нужд (ГВС).В результате агрегаты ГВС, использующие технологию теплового насоса для производства горячей воды, чрезвычайно эффективны. Настолько, что переход на тепловой насос DHW часто является самой эффективной инвестицией, которую домовладелец может сделать за эту сумму денег. По сути, нагрев горячей воды может стоить примерно 1/4 th от счета за электроэнергию домохозяйства. Это зависит от предприятий, но есть более интенсивные потребители ГВС, такие как отели, спортивные залы, бассейны и т. д. Бак ГВС с тепловым насосом может быть установлен без необходимости в дополнительном тепловом насосе и может значительно снизить потребление электроэнергии для нагрева воды.Если вы рассматриваете возможность установки теплового насоса без блока ГВС, вы можете пересмотреть свое решение. Мало того, что их установка обойдется дешевле, они также могут занимать меньше места в качестве комбинированного устройства. В целом вы можете получить более выгодную сделку, и устройства также предлагают встроенные элементы управления. Что еще более важно, если вы используете кондиционер, вы можете повторно использовать тепло, извлекаемое кондиционером, для бесплатного нагрева горячей воды для бытовых нужд (для этого вам придется выбрать гибридную модель). Мы обсудим термическую переработку позже более подробно, но стоит отметить, что чем больше вы видите потребности вашего пространства как взаимосвязанные, тем большей эффективности вы можете достичь.

4. Комбинируйте тепловой насос с существующим солнечным коллектором/солнечным водонагревателем

Солнечный водонагреватель (или солнечный коллектор) представляет собой систему на крыше, которая улавливает солнечное тепло, которое используется для нагрева горячей воды для бытовых нужд. Он менее эффективен, чем тепловой насос, но если он у вас уже есть, вы можете комбинировать его с тепловым насосом, чтобы повысить эффективность и производительность. Что, вероятно, является наиболее важным вопросом, который вам необходимо учитывать, когда речь идет о солнечных водонагревателях? есть ли у вас уже или вы собираетесь установить солнечную фотоэлектрическую систему (солнечные батареи).Причина в том, что они часто конкурируют за место на вашей крыше. Возможно, вам повезло, что у вас нет этой проблемы, но если она у вас есть, вам придется посмотреть, что лучше всего подходит для вас в финансовом и практическом плане. Теперь давайте более подробно рассмотрим фотоэлектрические солнечные панели.

5. Установите солнечные фотогальванические панели с чистым измерением для питания вашего дома или предприятия.

Не может быть лучшего сочетания, чем солнечная энергия и тепловые насосы. Тепловой насос может заменить ваши счета за газ, дизельное топливо или другие счета за отопление с немного более высоким счетом за электроэнергию.Добавление солнечной энергии может полностью стереть ваши счета за электроэнергию. Так что это по крайней мере два счета за коммунальные услуги, о которых вам больше не придется беспокоиться. При обеих инвестициях со средней окупаемостью от 3 до 6 лет и ожидаемым сроком службы 25 лет экономия составляет большую сумму. Благодаря чистому измерению вам не нужно вкладывать средства в аккумуляторный банк, поскольку сеть действует как виртуальный аккумуляторный банк.Это действительно может снизить стоимость вашей солнечной установки, но вводит еще несколько соображений. Несмотря на то, что вы можете хранить электроэнергию в сети, вполне вероятно, что у вас будет небольшой тариф или надбавка за использование сети в качестве хранилища. Тепловой насос позволит вам хранить электроэнергию в виде тепловой энергии, чтобы вы могли использовать большую часть своей энергии в течение дня, а не снимать большие объемы энергии ночью. В результате надбавки за малую сеть могут сократиться еще больше. Важное соображение относительно комбинации PV/HP заключается в том, что вам потребуется , чтобы инженер оценил ваши потребности в отоплении/охлаждении , прежде чем система солнечной энергии будет спроектирована.Это связано с тем, что внедрение теплового насоса заменяет другие формы энергии электричеством, увеличивая потребность в электроэнергии для бизнеса или дома. Обычно лучше всего, если тепловой насос устанавливается первым или одновременно с солнечными фотоэлектрическими панелями. Если вы собираетесь отложить одну из двух инвестиций по причинам финансирования, это имеет смысл, потому что 1) тепловой насос, скорее всего, обеспечит большую экономию в течение этого периода 2) используя тепловой насос в течение всего года, вы сможете более точно оцените спецификацию солнечной энергетической системы и 3) если вы установите более крупную солнечную систему с чистым измерением в ожидании будущей установки теплового насоса, избыточная мощность, которую вы производите за это время, может не быть компенсирована (это зависит от вашего местная схема сетевого учета). В любом случае, вам будет сложно найти более эффективное энергосберегающее сочетание, чем система теплового насоса, работающая от солнечной энергии.

6. Инвестиции в пассивную конструкцию и изоляцию

Это, пожалуй, не так уж и удивительно. Независимо от того, смотрите ли вы на существующее здание или на новое строительство, есть много вещей, которые можно сделать для повышения его тепловой эффективности. К сожалению, большинство из них недешевы, поэтому мы остановимся на тех, которые более выгодны с финансовой точки зрения.

Для существующих зданий (старых и новых):

Возможно, у вас не будет возможности внести много изменений в существующее здание или даже некоторые базовые изменения в некоторых случаях. Большинство изменений, которые вы можете внести, связаны с изоляцией ограждающих конструкций зданий. Это в основном означает внешние стены, окна и кровлю конструкции. Утепление чердака также может помочь. Стоимость модернизации общей изоляции вашего дома может варьироваться, но она может легко выйти из-под контроля. Одной из самых распространенных модернизаций является замена окон и дверей одинарного остекления. Окна с двойным остеклением предлагают значительное улучшение по сравнению с одинарным остеклением, но если вы находитесь в более холодном климате или хотите принять стандарты Passivhaus, вы, вероятно, рассмотрите возможность тройного остекления. В то время как тройное остекление повышает уровень комфорта по сравнению с двойным остеклением, влияние на счет за отопление относительно невелико. Практичная альтернатива, которая стоит меньше, но может помочь, — это использовать более плотные портьеры и шторы зимой и задергивать их на ночь.Попросите инженера провести энергоаудит. Аудит покажет вам, где ваш дом/бизнес больше всего теряет тепло и тратит энергию. Инженер также предоставит вам рекомендации по улучшению проблемных мест. Попробуйте найти независимого инженера, который не получает комиссионных за продукты или не заинтересован в реализации проекта, который может даже не понадобиться. Взгляните на гранты по энергоэффективности. Между программами, спонсируемыми ЕС и национальными странами, вы можете найти источник финансирования части своих улучшений энергоэффективности.Некоторые из этих программ могут также субсидировать стоимость установки теплового насоса или солнечной фотоэлектрической установки. Другие программы также могут финансировать ссуды под низкие проценты через финансовые учреждения, чтобы вы могли финансировать модернизацию окружающей среды с более низкой стоимостью займа.

Для будущих зданий:

Рассмотрите возможность использования принципов дизайна пассивного дома. Пассивные здания спроектированы таким образом, что им требуется очень мало отопления зимой и очень мало охлаждения летом.

Архитектор или инженер, специализирующийся в этих областях, может предложить огромную ценность для вашего проекта, устранив многие нежелательные затраты на коммунальные услуги.

7. Выберите реверсивный тепловой насос

Реверсивный тепловой насос можно использовать как для обогрева, так и для охлаждения. Он называется обратимым, потому что процесс нагревания помещения можно обратить вспять, чтобы охладить его. Гибкость, предлагаемая реверсивным тепловым насосом, имеет важное значение.Если этот тепловой насос является тепловым насосом, работающим от грунта, он также увеличивает коэффициент полезного действия системы. Это происходит потому, что вы можете извлечь летнее тепло из дома и сохранить его в земле только для того, чтобы извлечь аккумулированное тепло зимой. И, конечно же, этот процесс можно обратить вспять, охлаждая землю зимой для отвода тепла летом. Способность обогревать и охлаждать, а также повышение эффективности от использования реверсивного теплового насоса — вот почему эти агрегаты рекомендуются по сравнению с нереверсивными агрегатами. .

8. Используйте приложения для интеллектуального программируемого термостата

Даже на самом базовом уровне программирование графика использования с помощью скромного программируемого термостата обеспечивает значительную экономию. Благодаря приложению для смартфона и беспроводному интеллектуальному контроллеру вы теперь можете гораздо больше экономить на электроэнергии и управлять своим комфортом. Одним из преимуществ интеллектуального контроллера теплового насоса является то, что вы можете «обучить» систему адаптироваться к вашим привычкам. Это означает, что вам не нужно будет оставлять отопление включенным, когда вы уйдете, чтобы было тепло, когда вы вернетесь.Конечно, с доступом к приложению вы также можете удаленно указать системе, чтобы она прогрела дом, когда вы возвращаетесь. Одна из лучших функций, доступных в интеллектуальных приложениях для систем тепловых насосов, заключается в том, что вы можете узнать о своих привычках потребления энергии. Отслеживая свое использование и экономию, которую вы сделали с помощью системы, вы можете вносить небольшие изменения, которые помогут получить еще больше от вашего теплового насоса.

9. Использование теплых полов вместо радиаторов

Тепловые насосы могут быть установлены в зданиях с радиаторами, но они будут менее эффективны, чем если бы они использовались с подогревом полов. Причина этого в том, что системы напольного отопления не требуют такой же высокой температуры, как радиаторы. Это означает, что вы можете использовать тепловой насос, оптимизированный для использования с подогревом пола, который работает при более эффективной температуре. По сути, вы можете добиться большей эффективности, используя пол с подогревом, а не радиаторное отопление. Если у вас уже установлены радиаторы, вы все равно можете использовать высокотемпературный тепловой насос, и вы все равно сможете добиться превосходной экономии от таких инвестиций.Стоит ли переходить с радиаторов на теплый пол? Краткий ответ: нет. Несмотря на то, что полы с подогревом более эффективны, разница не настолько важна, чтобы оправдать инвестиции в полы с подогревом. Однако, если вы планируете сделать это в ближайшее время по другим причинам (по личным предпочтениям или из-за того, что радиаторы очень старые), то, возможно, это стоит сделать, так как вы сможете использовать более эффективный тепловой насос.

10. Использование вторичного использования энергии

Благодаря рециркуляции энергии вы можете использовать одну и ту же энергию для нескольких целей.Вместо того, чтобы тратить тепло или холод, которые вы извлекаете из помещения, вы можете использовать их для чего-то другого. Например, холод, извлеченный из комнаты, которую вы отапливали тепловым насосом, можно использовать для охлаждения компьютерного зала, серверной станции, холодильной комнаты или винного погреба. Если вы извлекаете тепло при использовании встроенного кондиционера, вы можете использовать его для нагрева бытовой горячей воды для душа, теплой водопроводной воды и т. д. Это тепло также можно использовать для подогрева бассейнов с подогревом. И энергия, которую вы вкладываете в эту деятельность, вам абсолютно ничего не стоит.Вы также можете использовать поглощенное окружающее тепло из других систем, таких как дровяные печи, камины и т. д. Тепловые насосы также могут перерабатывать энергию из других процессов. В промышленных применениях любое тепло, выделяемое во время производства, может быть уловлено и рециркулировано в другие процессы нагрева, такие как горячее водоснабжение или отопление. задействованные процессы и обсудите ваши варианты с экспертом .Чтобы в полной мере воспользоваться любыми возможностями рециркуляции энергии, вам необходимо тщательно обсудить свои варианты с инженером и упомянуть все текущие и будущие процессы, которые могут быть использованы для сбора тепла или холода. Несмотря на то, что проще и экономичнее планировать и предусмотреть будущее, вы все равно можете получить значительную экономию от модернизации термической переработки на существующих объектах.

Надеюсь, эти советы пригодятся вам при установке следующего теплового насоса.Если у вас есть какие-либо вопросы или вы хотите узнать больше, вы можете связаться с нами для бесплатной консультации .

Комментарии закрыты.

4 вещи, которые нужно знать перед сборкой собственной системы теплового насоса

Система теплового насоса используется для обогрева и охлаждения вашего дома и может эффективно заменить кондиционеры и системы центрального отопления. Установка системы теплового насоса — это экологичный способ приблизиться к отоплению и охлаждению дома. Процесс перемещает нагретый воздух из одного источника, который имеет более низкую температуру (холод) или более высокую температуру (тепло), к радиатору в другом месте.Система теплового насоса выбирает, какой змеевик использовать, переключая клапан, который подает тепло или холод в ваш дом. Прежде чем строить систему теплового насоса на своем участке, необходимо учесть несколько моментов, и в следующей статье мы поделимся с вами некоторыми из них.

1. Больше, чем эффективность

Весь смысл установки системы теплового насоса заключается в экономии денег. Помимо экономии ваших денег за счет более недорогого (с течением времени) способа обогрева и охлаждения вашего дома, они также являются энергоэффективными.Помимо всего этого, блоки также делаются более экологически безопасными, чем их аналоги с системами кондиционирования или центрального кондиционирования. Установка системы теплового насоса может быть дорогостоящей, поэтому обязательно узнайте у продавца о затратах, связанных с установкой. Также узнайте о любых гарантиях, которые вы можете добавить к покупке, и о том, что они покрывают и не покрывают. Получение всех ответов с самого начала поможет вам выбрать лучшую систему теплового насоса для ваших нужд.

2. Знать SEER и HSPF

При выборе системы теплового насоса очень часто вы будете сталкиваться с неизвестными вам сокращениями и цифрами.Наиболее распространенными являются SEER и HSPF, которые являются обозначениями Министерства энергетики, и все системы отопления и охлаждения должны их иметь. Это оценки производителя, основанные на стандартах, установленных Министерством энергетики. SEER — это рейтинг сезонной энергоэффективности, который используется в кондиционерах, а HSPF — это коэффициент сезонной эффективности отопления для тепловых систем. Система теплового насоса использует оба. Цена агрегата во многом определяется этими рейтингами. Чем выше число для SEER или HSPF, тем эффективнее устройство, а эффективность приравнивается к стоимости. Более эффективная система теплового насоса также может увеличить стоимость вашего дома.

3. Внешний корпус

Корпус системы теплового насоса очень важен, так как от него напрямую зависит срок службы агрегата. Убедитесь, что конденсатор заключен в оцинкованную сталь. Краска шкафа также важна, потому что вы не хотите, чтобы она отслаивалась или откалывалась. Это должна быть качественная порошковая эмаль, чтобы она выдержала воздействие погодных условий.

4.Материалы для змеевика

Последнее, что вы хотите сделать, это потратить много денег на систему теплового насоса только для того, чтобы понять, что вы купили ее из некачественных материалов. Металл, из которого изготовлены конденсатор и испаритель, должен быть медным, потому что он отлично проводит тепло. Он также выдерживает коррозию. Алюминий намного дешевле, но будет подвергаться коррозии, и вы потеряете тепло из системы, что может стоить вам больше денег.

Самодельный геотермальный источник

Многие задаются вопросом, почему геотермальные системы так
дорогой? Ну они не должны быть. Это своими руками
Геотермальный веб-сайт покажет вам, как сделать это своими руками и получить
геотермальная система, которая работает не хуже профессионалов
будет строить для вас на долю стоимости. Все, что тебе нужно
некоторые базовые сантехнические навыки и помощь экскаватора, и вы можете
Сделай это.

Общие сведения о геотермальной энергии

Геотермальное отопление и охлаждение становятся все более популярными
в США из-за его высокой эффективности и недавнего государственного налога
кредиты.Даже в районах без высокотемпературной геотермальной
ресурсы, геотермальный тепловой насос все еще может обеспечивать отопление и подачу воздуха.
кондиционирование в доме. Похож на холодильник или воздух
кондиционер, эти системы используют тепловой насос для подачи или передачи тепла
от земли до вашего дома. Геотермальный тепловой насос использует
неглубокая земля (обычно стабильная 50-55F) в качестве источника тепла.
В более холодном климате это намного эффективнее.
чем тепловой насос с воздушным источником, поскольку он черпает тепло из сильно холодного воздуха.
требует больше энергии.

Геотермальные тепловые насосы с замкнутым контуром циркулируют воду/антифриз
смешивать через трубы, закопанные в землю. По мере циркуляции жидкости
в земле он поглощает тепло от земли, повышая свою температуру
скажем, 45F. Эта жидкость возвращается к тепловому насосу в доме.
где тепло извлекается из жидкости. Переохлажденная жидкость
(примерно 20-25F) отправляется обратно через заземляющий контур, продолжая
цикл. Тепло, извлекаемое из жидкости, используется
чтобы утеплить дом.Использование контура обогрева грунта в
Уравнение энергии означает, что выделяется больше тепла, чем если бы
только электричество использовалось непосредственно для отопления. По факту,
в зависимости от эффективности теплового насоса (рассматривается как рейтинг COP)
вы можете производить в 3,5-5 раз больше тепла на киловатт
электроэнергии, чем чистый электрический нагреватель. Переключение
направление холодильного цикла в тепловом насосе и точное
та же система может быть использована для очень эффективного кондиционирования воздуха в
летние месяцы.Тепло отводится в то же относительно
охлаждать почву, а не доставлять ее на горячий наружный воздух, как
типичные кондиционеры делают. Чем выше температура
разница приводит к более высокой эффективности и меньшему потреблению энергии.

Анимированная демонстрация геотермальной системы
Анимированная демонстрация

Короткое видео о геотермальных системах (~3 мин.)
Гео Видео

Геотермальное отопление и охлаждение привлекли большое внимание
недавно от Зеленого сообщества.По данным Агентства по охране окружающей среды США,
Системы геообмена экономят домовладельцам 30-70% затрат на отопление и
20-50% затрат на охлаждение по сравнению с обычными системами. Вот почему
Геотермальная система DIY так привлекательна!
Эти системы рассчитаны на десятилетия и могут значительно увеличить
к стоимости дома при перепродаже.

Сравнение топлива для геотермального отопления

Потенциальную экономию затрат на топливо можно увидеть, используя
следующую таблицу.Этот калькулятор позволяет настроить
для местных тарифов на коммунальные услуги, а также рейтинг COP для вашего теплового насоса
чтобы увидеть, как геотермальная энергия сочетается с другими вариантами топлива.
Для кабины, в которой мы установили геотермальную систему своими руками, у нас действительно было три варианта: пропан, электрический элемент.
обогреватель или геотермальный тепловой насос. Геотермальная энергия явно шла
чтобы быть наиболее эффективным… поэтому, проведя небольшое исследование, мы разработали
эту систему сами и приступили к работе.

 Отопление
Расчет топлива 2009 (xls) — 51 КБ

Геотермальная установка своими руками (замкнутая система)

1.Закапывание геотермальной трубы

Для системы с замкнутым контуром часто используется труба 3/4 дюйма из ПЭВП.
закопан в траншею. Также можно просверлить серию
глубокие шахты похожи на бурение скважины и последующую вставку труб
вертикально в отверстия, а не используя траншеи. В нашем
Вырыть траншеи было выгоднее. Это
на самом деле, где профессиональные геотермальные установщики могут набрать
серьезный счет и где DIY геотермальная экономит так много денег.
Бурение вертикальных стволов для геотермальной трубы аналогично бурению
скважина 150 футов.Это не дешево..и тогда стоимость умножается на 5
или 6, так как вам обычно нужно столько отверстий, чтобы похоронить всю вашу трубу. Поддерживать
5-тонный тепловой насос для нашей кабины мы использовали шесть 600-футовых мотков трубы для
в общей сложности 3600 футов. Я искал эту трубу на месте и закончил
купить трубу онлайн у розничного продавца под названием Geo-hydro Supply
(www.geohydrosupply.com). Цена составляла 143 доллара за 600-футовую катушку.
Труба 3/4 дюйма. Ниже приведены фотографии того, как мы закапываем трубу.

Катушки 3/4-дюймовых труб из полиэтилена высокой плотности для самодельных геотермальных источников.

Большая гусеничная мотыга помогает копать траншеи. Вот этот
мы арендовали, у нас было ведро шириной более 3 футов, и оно шло очень быстро.
Строительство лутца в Гарден-Сити сделало свое дело, и на это ушло около
полдня, чтобы вырыть и засыпать все нужные нам траншеи. Мы
заставили их копать, пока они не наткнулись на твердый панцирь, который находился примерно на 5 футов в глубине.
большую часть двора. Длина каждой траншеи составляла 125-150 футов.
обрабатывать 600 футов трубы. На этом этапе геотермальная энергия своими руками
это, вероятно, не 100% сделай сам.Вы, вероятно, либо
нужно арендовать гусеничную лопату или просто заплатить кому-то, чтобы он копал для вас. я
думаю, мы заплатили около 1000 долларов, чтобы вырыть все наши траншеи и
засыпан.

После того, как первая траншея была вырыта, мы начали разматывать трубу.
начиная с дальнего конца траншеи и возвращаясь к
салон самолета. Мы использовали хомуты, чтобы удерживать размотанную трубу на месте.
мы пошли. Нам удалось проложить всю траншею трубы в
примерно в то же время они копали следующую траншею, поэтому мы двинулись
ко второй траншеи и заставили засыпать эту.

В верхней части нашего двора был большой оросительный канал.
Когда мы окопались рядом с ним, наша траншея начала наполняться водой.
как вы можете видеть на этой картинке. Несмотря на то, что это был беспорядок
работать, он обеспечивает хорошую теплопередачу в летнее время.

Еще одна область, на которой зацикливаются любители геотермальной
создать коллектор для геотермальной трубы из полиэтилена высокой плотности? В
профессиональных установках, полиэтилен высокой плотности обычно сплавляется с подземным
многообразие.Это требует специальных инструментов, а также не позволяет вам
гибкость в управлении потоком для каждого из ваших циклов. Наш
решение состояло в том, чтобы оба конца трубных петель были проведены через фундамент в
подвале, чтобы избежать необходимости делать какие-либо сварки или другие
фитинги снаружи, которые могут протекать. Вы можете видеть здесь на 6 петель у нас было 12 отверстий
через фундамент. Мы арендовали большой перфоратор с
сверло на 1 1/8 дюйма. Обязательно сверлите перфоратором изнутри, так как
бетон, естественно, немного вырывается при выходе.Также,
это гарантирует, что отверстия будут правильными, если они вам нужны в
внутри, чтобы спариваться с вами многообразием.

2. Геотермальный коллектор своими руками

Самодельный геотермальный коллектор можно изготовить из фитингов из ПВХ диаметром 1 1/4 дюйма.
На каждой линии подачи установлены отдельные регулирующие клапаны, что позволяет нам
для балансировки потока охлаждающей жидкости.

Вот урок о фурнитуре. Первоначально мы
попробовал фитинги PEX 1 «x1», потому что они, казалось, подходили как раз, но
они не закроются, как только мы начнем циркулировать жидкость.
В итоге мы перешли на более длинные фитинги из оцинкованной стали.
колючки. Использование их в сочетании с двойными хомутами на
каждая линия устранила утечки.

3. Самодельная геотермальная циркуляционная система

Мы выбираем QT Flow Center с двумя насосами для циркуляции
жидкости в нашей самодельной геотермальной системе. Мы купили это у
гео-гидроснабжение, которое обошлось нам в 699 долларов. Ниже приведен
изображение QT Flow Center. Я также дал ссылки здесь
для брошюры производителя и установки проточного центра QT
руководство.Я не мог найти руководство по установке в другом месте
в Интернете, поэтому я отсканировал его. Это действительно очень полезно.

Проточный центр QT
брошюра (pdf) — 1801кб

КТ
Руководство по установке Flow Center (pdf) — 357 КБ



4. Самодельный геотермальный тепловой насос

Мы решили использовать 5-тонный тепловой насос McQuay для нашей самодельной геотермальной
система. Мы купили онлайн за 4566 долларов с доставкой. Номер модели был VFW1060.
с вентилятором ECM, пароохладителем и дополнительным источником тепла мощностью 20 кВт.
полоска.Вы можете получить более качественные тепловые насосы от Bryant или Carrier.
которые включают 2-этапную операцию, но котировки, которые мы получили для них, были
около 7500 долларов только за тепловой насос. ClimateMaster популярен, если
не самый популярный, 2-х ступенчатый геотермальный агрегат для самодельщиков. Если бы я ставил один из
эти системы в моем основном доме я бы доплачивал за
2-ступенчатая эффективность, но поскольку это была кабина, которую мы использовали в основном на
по выходным McQuay был идеальным. Ниже фото и
данные о производительности установки McQuay.



Краткое описание теплового насоса McQuay (pdf) — 87 КБ

Полный каталог McQuay (pdf) — 2147 КБ

5. Геотермальная сантехника своими руками

Геотермальный источник своими руками
Сантехническая схема (PDF, 57кб)

На приведенной выше схеме показана основная сантехника.
для нашей самодельной геотермальной системы, включая систему горячего водоснабжения.

Выше показана насосная станция QT Flowcenter.
что мы использовали. Мы смешали 10 галлонов антифриза (этилен
гликоль) водой для заполнения системы. На основе инсайда
диаметром 0,86 дюйма для 3600 футов труб из ПЭВП, всего
мощность нашей системы была чуть более 100 галлонов. Это дало нам
10% смесь антифриза с водой с температурой замерзания
приблизительно 23 градуса по Фаренгейту. При нормальных условиях эксплуатации
ваша система никогда не должна приближаться к этим температурам.

Мы подобрали дешевый электрический водонагреватель, чтобы
служить резервуаром для нашей бытовой горячей воды (ГВС), вырабатываемой
пароохладитель в нашем геотермальном тепловом насосе. Водонагреватель есть
не подключен к источнику питания, хотя может служить резервным
Ваша система горячего водоснабжения. Теплая вода из этого резервуара затем
подается на входы дежурных водонагревателей, где вода
довел до полной температуры и подал по всему салону. Вариант пароохладителя действительно выделяет массу тепла, трубка PEX
поступающая от теплового насоса в резервуар для воды, быстро нагревается до
коснитесь после того, как тепловой насос поработает некоторое время. Часто
раз водонагреватели по запросу требуются только для повышения
температура воды на 10-20 градусов, что делает ваш нагрев горячей воды очень
эффективный.

Изображение электрических водонагревателей по требованию привязано
в резервуар для хранения предварительно подогретой воды.

6. Воздуховод

Мы арендовали воздуховод для нашей каюты, который оказался
огромный бардак. Они изменили цену, которую изначально нам озвучили.
и в итоге взял с нас более 3 тысяч долларов.Вдобавок ко всему они были
не желая заделывать швы воздуховодов, которые мы закончили
приходится делать самим. Кроме того, мы обнаружили, что они имеют неправильный размер
воздуховоды для 5-тонного теплового насоса после его последующего исследования.
Это закончилось тем, что возникла проблема с вентилятором ECM, где он мог
постоянно ищите правильную скорость. Это закончилось созданием
раздражающий шум при работе вентилятора. Мы
в итоге решил эту проблему, заблокировав скорость вращения вентилятора на более низком уровне
параметр. То
вся причина, по которой мы обратились к подрядчику по HVAC, заключалась в том, что
мы не знали, как правильно подобрать размер всех воздуховодов, но, поскольку
оказалось, я уверен, что мы могли бы сделать лучше сами.
Эта часть проекта еще раз подтвердила, почему мне нравится заниматься проектами.
себя, а не сдавать вещи напрокат.

7. Налоговые кредиты на геотермальную энергию

Установка геотермального отопления и
система охлаждения, и эти преимущества применимы к геотермальным проектам DIY
также.Федералы предлагают единовременный налоговый кредит в размере 30% от
общие инвестиции для всех жилых контуров заземления или грунтовых вод
геотермальные теплонасосные установки. Ограничения максимального предела нет.
на расходы по установке.

Требования Energy Star должны быть выполнены или превышены, чтобы претендовать на этот налог
кредит. Чтобы подать заявку на получение кредита, владельцы должны заполнить Renewable
подраздел Energy Credits в своих формах налоговой декларации или поговорите с
профессиональный налоговый юрист. Подтверждение покупки не требуется;
тем не менее, владельцам рекомендуется вести записи о покупке и
установка.Налоговый кредит доступен до 31 декабря
2016.

Этот налоговый кредит действительно помогает компенсировать стоимость
вашей геотермальной системы своими руками и была одной из основных причин, по которой мы решили
попробовать. Вся наша геотермальная система стоит 11 тысяч долларов.
включая трубы, траншеи, тепловые насосы, воздуховоды, циркуляционные насосы и т. д.
После налоговых льгот мы потеряли около 7500 долларов. Неплохо и сейчас
началась настоящая экономия. У нас была наша система в течение
уже пару лет и счета за отопление и охлаждение для всего салона
меньше $100/мес.Я знаю каюты в том же районе
100 долларов в неделю или больше на их пропановом отоплении. Это своими руками
Геотермальная система окупится всего за пару лет.

Вернуться к началу — Геотермальная энергия своими руками
Отопление/охлаждение

Геотермальная энергия —
Часто задаваемые вопросы



Klimaire DIY 24 000 BTU 18 SEER Бесканальный мини-сплит-кондиционер с тепловым насосом с 25-футовым предварительно заряженным монтажным комплектом и Wi-Fi

Детали

Делайте это легко, с меньшими затратами и быстро

Бесканальный мини-сплит-кондиционер с предварительной заправкой «сделай сам» — серия с тепловым насосом с нашим удобным комплектом E-Z Kuick Connect TM Kit представляет собой самоустанавливающуюся систему.

• НОВИНКА KLIMAIRE DIY «Сделай сам» Klimaire, последняя серия бесканальных мини-сплит-кондиционеров – тепловые насосы с комплектом для быстрого подключения линии хладагента и легко подключаемыми электрическими соединительными проводами для установки без использования специальных инструменты и держаться подальше от специалиста по переменному току, что приводит к дорогостоящим сборам за установку.

Мини-сплит-система Klimaire Comfort-Wise «Сделай сам» полностью работоспособна в любое время года. Система обеспечивает нагрев до -13°F и охлаждение до 5°F температуры окружающей среды.На него распространяется 7-летняя ограниченная гарантия на компрессор и 5-летняя ограниченная гарантия на детали.

• Smart L Приложение ife  Удаленное управление тепловым насосом Mini-Split через Wi-Fi из любого места и в любое время.

• Самоочистка Встроенная функция предотвратит рост вредных микроорганизмов путем очистки испарителя внутреннего блока, где скопление пыли и бактерий может быть серьезной проблемой. Эта функция сохраняет устройство свежим и чистым для следующей операции.

 • Исключительное качество воздуха (IAQ)

Набор цветных фильтров: чайные полифенолы (зеленый), анион (синий), витамин С (желтый), фотокатализатор (серебристый), активированный уголь (черный), антистатический (серый), используемые с моющимся, противоплесневым, многоразовый пластиковый сетчатый фильтр для улучшения качества воздуха в помещении (IAQ).

KIWQ24h3-3T | Внутренний блок

Выберите режим и настройки для вашего

КОМФОРТ

  • Режим ОХЛАЖДЕНИЯ  – Для охлаждения помещения до желаемой температуры.
  • ОТОПЛЕНИЕ  Режим — Чтобы вам было тепло и уютно в холодные дни или зимой.
  • Режим DRY  – Независимое осушение для снижения влажности воздуха и создания более комфортной атмосферы в помещении.
  • АВТОМАТИЧЕСКИЙ РЕЖИМ  – В этом режиме режим работы устанавливается автоматически в зависимости от температуры в помещении.
  • Я ЧУВСТВУЮ –  Эта функция позволяет пульту дистанционного управления измерять температуру в том месте, где он находится, и отправлять сигналы внутреннему блоку для оптимизации температуры вокруг его местоположения.Вы держите пульт рядом с собой, как будто кондиционер следует за вами.
  • Режим сна  – Он может поддерживать температуру на более низком уровне ночью в часы сна.
  • Автоочистка —  Эта функция очищает и осушает испаритель, чтобы предотвратить рост плесени и поддерживать здоровое качество воздуха в помещении.
  • Трехмерный воздушный поток Вверх-вниз-влево-вправо   автоматическое колебательное движение – перемещает воздух во всех направлениях.
  • AUTO-RESTART  – После сбоя питания система автоматически перезапустится в том же рабочем режиме, что и до отключения, когда питание будет восстановлено.
  • ДЛИННЫЙ ВЫПУСК ВОЗДУХА- Мощный и бесшумный поток воздуха через вентилятор большего диаметра достигает любой точки помещения.

УДОБСТВО

  • 24-часовой таймер  – позволяет пользователю установить время включения или выключения кондиционера, а также предпочтительные настройки.
  • ТУРБО-режим  — с этой функцией кондиционер будет работать с максимальной скоростью вентилятора и скоростью, чтобы быстро сделать помещение комфортным.
  • АВТОМАТИЧЕСКИЙ РЕЖИМ  – Режим работы устанавливается автоматически в зависимости от комнатной температуры.
  • Независимая система осушения  – режим DRY снижает влажность воздуха, чтобы сделать атмосферу в помещении более комфортной
  • Дисплей ВКЛ/ВЫКЛ  – Включает/выключает дисплей на панели.
  • EMERGENCY  Кнопка — позволяет вручную управлять кондиционером в заданных условиях окружающей среды, когда пульт дистанционного управления отсутствует.

ПРОИЗВОДИТЕЛЬНОСТЬ

  • АНТИ-ХОЛОДНЫЙ ВЕТЕР  – Когда начинается операция обогрева, фанкойл автоматически работает на самой низкой скорости из заданного уровня, предотвращая поступление холодного воздуха в начале.
  • НИЗКОТЕМПЕРАТУРНОЕ ОХЛАЖДЕНИЕ  – Устройство может работать в режиме охлаждения зимой до 5ºF для охлаждения внутреннего помещения.
  • НИЗКОТЕМПЕРАТУРНЫЙ ОТОПЛЕНИЕ  – Обеспечивает обогрев, когда наружная температура опускается до -13ºF.
  • САМОУСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ  – Обеспечивает более быструю и точную диагностику обслуживания.
  • 46,4 ºF нагрев

KOIQ24h3-3 | Наружный блок

НАДЕЖНОСТЬ

  • ДЕТЕКТОР УТЕЧКИ ХЛАДАГЕНТА  – Когда наружный блок обнаруживает состояние утечки хладагента, внутренний блок подает звуковой сигнал.
  • GOLDISH FIN — Антикоррозионное покрытие для защиты наружного змеевика от коррозионно-активных элементов для поддержания более высокой теплопередачи в течение более длительного времени.

ЭНЕРГОСБЕРЕЖЕНИЕ

  • ВНЕ ДОМА  – (AH) автоматически запускает режим обогрева, когда температура в помещении ниже 46ºF
  • ЭКО-режим  — в этом режиме кондиционер автоматически устанавливает режим энергосбережения.

ЧТО ВКЛЮЧЕНО

Ваш бесканальный мини-сплит-инвертор Klimaire KWIQ/KOIQ с системой быстрого подключения кондиционера с тепловым насосом от Heat & Cool поставляется с:

  • KIWQ12h2-3 | Внутренний блок Коробка 1
  • КОIQ12х2-3 | Наружный блок Коробка 2
  • ИКТ1412Q25 | Монтажный комплект для быстрого подключения
  • Пульт дистанционного управления с настенным держателем
  • Руководство по установке
  • Руководство пользователя
  • Гарантия производителя

ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ

  • 5-летняя ограниченная гарантия на детали
  • 7-летняя ограниченная гарантия на компрессор

Установка воздушного теплового насоса: пошаговое руководство

Воздушный тепловой насос (ASHP) — это инновационный и экологически безопасный способ обеспечения горячей водой и отоплением в течение всего года. В настоящее время многие люди, особенно те, кто не подключен к газовой сети, предпочитают использовать воздушный тепловой насос. Простая и относительно доступная в установке по сравнению с некоторыми возобновляемыми источниками энергии, эта технология, если она указана правильно, может помочь вам добиться значительной экономии на счетах за электроэнергию в домашних условиях. В этой статье мы предоставим вам полезную информацию об установке воздушного теплового насоса и о том, как найти монтажников воздушного теплового насоса рядом со мной. Прочтите этот новый блог в Linquip, чтобы узнать больше.

⇒ Посмотреть список тепловых насосов для продажи и их поставщиков ⇐

Что такое воздушный тепловой насос?

Воздушный тепловой насос (ASHP) — это система, которая передает тепло снаружи внутрь здания или наоборот.В соответствии с принципами охлаждения с компрессией пара в ASHP используется система хладагента, включающая компрессор и конденсатор для поглощения тепла в одном месте и выделения его в другом. Их можно использовать в качестве обогревателя или охладителя, и их иногда называют «кондиционерами обратного цикла».

При бытовом отоплении АСВД поглощает тепло из наружного воздуха и отдает его внутрь здания в виде горячего воздуха, водяных радиаторов, полов с подогревом и горячего водоснабжения. Та же самая система летом часто может работать наоборот, охлаждая внутреннюю часть дома.При правильном указании ASHP может предложить полное решение для центрального отопления и горячего водоснабжения до 80 °C.

Как работают воздушные тепловые насосы?

Воздушный тепловой насос обычно размещают на открытом воздухе сбоку или сзади здания. Тепло от воздуха поглощается при низкой температуре жидкостью. Эта жидкость проходит через компрессор, повышая температуру, и передает тепло с более высокой температурой в контуры отопления и горячего водоснабжения дома.

Процесс установки воздушного теплового насоса

Как и при любых изменениях или дополнениях дома, установка воздушного теплового насоса состоит из нескольких шагов, которые описаны ниже.

Любая установка начинается с надлежащего осмотра вашей собственности. Это гарантирует, что рекомендуемый ASHP является наиболее подходящим для ваших нужд. Будет назначено взаимоудобное время встречи, чтобы инженер мог приехать и провести полную оценку.Это позволит инженеру подготовить письменный отчет с рекомендациями и даже дать вам представление об экономии, которую вы могли бы сделать.

Инженер также оценивает ваши потребности в отоплении, размер дома, уровень установки в доме, как бы вы хотели распределять тепло (теплые полы, радиаторы и т. д.) и многое другое. Детальные эскизы комнат в вашей собственности могут быть использованы, чтобы помочь установщикам выполнить работу максимально эффективно.

  • Установка внутренних блоков
  • Создание точек доступа внутри дома
  • Подключение внешней трубы к внутреннему блоку
  • Установка наружного блока
  • Подключение проводки и электричества
  • Последние штрихи

90 устанавливать, чем канальные системы. Фактический процесс установки занимает в среднем один день на каждый внутренний блок. Системы с несколькими блоками или те, в которых используются воздуховоды, требуют более длительного процесса установки. В большинстве случаев установка выполняется за шесть шагов, описанных ниже.

Шаг 1: Установка внутренних блоков

В большинстве случаев установка внутреннего блока для воздушного теплового насоса начинается с установки внутреннего блока.

Если вы решили установить бесканальную систему, подрядчик найдет беспрепятственное место на стене внутри зоны для размещения установочного модуля.Установщик установит монтажную пластину для удержания внутреннего блока, а затем прикрепит к ней внутренний блок.

Если вы выбрали канальную систему, вашему установщику также потребуется доступ к вашему воздуховоду, чтобы он мог подключить внутренний блок к воздуховоду (будь то на чердаке, в подвале или в другом месте). Если у вас есть существующие воздуховоды, которые будут использовать подрядчики, им также может понадобиться это время, чтобы сделать любой необходимый ремонт, чтобы максимизировать эффективность вашей новой системы теплового насоса. Если в вашем доме нет существующих воздуховодов, установка воздуховодов для циркуляции воздуха будет одним из первых шагов, которые они предпримут.

Шаг 2: Создание точки доступа в стене для подключения

Между внутренним блоком или устройством обработки воздуха и наружным конденсатором должна быть точка доступа. Чтобы создать это, ваш установщик просверлит отверстие в стене, чтобы провести трубопровод и линии.

Обеспечивает вывод линий хладагента, электрических линий, а также линии слива конденсата, по которой вода будет отводиться от внутреннего блока наружу. Установщик будет использовать кольцевую пилу снаружи вашего дома, а также помещения, где установлен внутренний блок для мини-сплит-системы.В канальной системе точка доступа находится там, где в вашем доме будет располагаться внутренний кондиционер (чаще всего на чердаке или в подвале).

Шаг 3: Подсоединение труб к внутреннему блоку

Затем к внутренним блокам подключаются линия хладагента и линия конденсата. Линии хладагента позволяют хладагентам циркулировать через внутренние и наружные конденсаторы. В зависимости от того, нагревают или охлаждают ваши воздушные тепловые насосы в это время, линии будут транспортировать теплую или холодную жидкость к внутренним блокам, которая затем нагнетается в зону в виде воздуха.

Шаг 4: Установка наружного блока

После того, как внутренний блок будет готов, ваш подрядчик установит наружный блок. Для более крупных (блочных или центральных систем) установщики обычно кладут на землю бетонную плиту для удержания наружного конденсатора. Если это мини-сплит-система или воздушный тепловой насос с системой меньшего размера, ее часто монтируют сбоку от вашего дома. Обычно его поднимают над землей, особенно в более холодных районах, где установщик в идеале монтирует систему выше возможной линии снега.

Шаг 5: Подключение проводки и электричества

После установки внутреннего и наружного блоков установщик соединит их с помощью линии хладагента и электрических проводов. Монтажники либо изолируют эти линии, либо прокладывают их через кабелепроводы на стороне вашего дома, чтобы защитить проводку от непогоды. Снаружи дома также будет установлена ​​дренажная линия для отвода конденсата из устройства внутрь вашего дома.

Шаг 6: Последние штрихи

Чтобы завершить установку системы, необходимо выполнить несколько последних штрихов.Один из них — закрепить трубы по бокам дома, чтобы они были в безопасности. Другой способ — установить датчики. Многие воздушные тепловые насосы оснащены датчиками для передачи температуры в разных зонах на ваш термостат. Многие воздушные тепловые насосы также поставляются с беспроводными пультами дистанционного управления для регулировки температуры и позволяют осуществлять мониторинг и внесение изменений с помощью подключения к Интернету на вашем компьютере, планшете или телефоне.

Воздушные тепловые насосы могут иметь срок службы более 20 лет; при правильном уходе в течение этого времени не требуется особого ухода.

  • Очистите и/или замените фильтры
  • Очистите змеевики и вентиляторы (при необходимости)
  • Убедитесь, что правильному потоку воздуха не препятствуют мусор (листья, пыль и т. )
  • Очистите подающий и возвратный регистры внутри здания.
  • Выключите блок и проверьте/очистите лопасти вентилятора.

Перед наступлением зимы (или летом, если используется для охлаждения) рекомендуется доверить обслуживание агрегата специалисту, который проведет расширенную проверку компонентов и выявит проблемы, которые могут ухудшить производительность теплового насоса. не заметишь и не сможешь поставить диагноз.Эти проверки будут включать следующее:

  • Проверить воздуховоды на наличие утечек и при необходимости отремонтировать
  • Осмотреть фильтры, воздуховоды, вентилятор и внутренний змеевик на наличие грязи и других препятствий
  • Измерить правильный поток воздуха
  • Проверить уровни и давление хладагента
  • Проверить все электрические контакты и убедиться, что они защищены от непогоды
  • Проверить систему на наличие утечек
  • Проверить реверсивное управление нагревом/охлаждением и убедиться, что они работают должным образом
  • Смазать движущиеся ремни, двигатели и проверить на наличие повреждений/износа
  • Проверьте и испытайте термостат в нормальных условиях эксплуатации.

По большей части, в отличие от других технологий использования возобновляемых источников энергии, таких как фотоэлектрические солнечные батареи и ветряные турбины, в которых используются дорогостоящие инверторы, тепловые насосы, как правило, не требуют замены дорогостоящих деталей в течение срока службы.

Схема установки воздушного теплового насоса

Схема установки воздушного теплового насоса показана на рисунке ниже.

Могу ли я самостоятельно установить воздушный тепловой насос?

После покупки теплового насоса можно установить агрегаты самостоятельно.Эта часть не является технической и не требует разрешения, и позволит сэкономить деньги в процессе установки, если блок уже установлен на свое место, когда сертифицированный специалист приедет для его установки. Тепловой насос состоит из двух основных блоков, наружного и внутреннего. Чтобы проиллюстрировать, как сэкономить на установке, наружный блок можно установить снаружи, а внутренний блок можно установить на настенном кронштейне или настенной подставке и ждать установки.

Однако это единственное, что вы можете сделать как личность, если вы не обучены этому предмету.Устанавливать тепловой насос и соединять детали должен квалифицированный установщик газа. Если вам необходимо установить тепловой насос типа «воздух-вода», вам также потребуется сертифицированный специалист, который соединит наружный блок теплового насоса с внутренним блоком.

Задачи, которые не требуют присутствия техника и могут быть выполнены вами, включают сборку основных частей теплового насоса. После установки теплового насоса авторизованный установщик соединит детали. Кроме того, необходимо даже подключить электричество, так как в этом отношении необходимо соблюдать некоторые правила и нормы.Поэтому для этого у вас должен быть лицензированный электрик.

Подробнее о Linquip

Инструкции по установке воздушного теплового насоса

При установке теплового насоса воздух-источник сведите к минимуму шум и поддерживайте хорошие отношения с соседями. Вы должны установить свой наружный блок теплового насоса минимум в 5-10 метрах от границы с соседями, чтобы они не беспокоили.

Стоимость установки воздушного теплового насоса

Стоимость установки воздушного теплового насоса будет зависеть от нескольких факторов, включая выбранную модель и ее размер.Также влияет сложность установки. Например, если вы хотите установить новую систему теплого пола или заменить радиаторы, стоимость установки возрастет.

По очень приблизительным подсчетам, установка типичной системы обычно стоит от 7000 до 9000 фунтов стерлингов. Имейте в виду, что сочетание установки с другими строительными работами может снизить стоимость.

При рассмотрении цифр важно учитывать экономию, которую вы можете получить в результате использования воздушного теплового насоса благодаря меньшим счетам за электроэнергию и возможности зарабатывать деньги с помощью поощрения возобновляемых источников тепла.Чтобы оптимизировать свои сбережения, убедитесь, что ваше имущество хорошо изолировано и у вас есть подходящая система распределения тепла.

Также убедитесь, что вы хорошо понимаете элементы управления. Это поможет обеспечить максимально эффективную работу системы.

Итак, перед вами подробное описание установки воздушного теплового насоса. Если вам понравилась эта статья в Linquip, дайте нам знать, оставив ответ в разделе комментариев. Есть ли какие-либо вопросы, с которыми мы можем вам помочь? Не стесняйтесь зарегистрироваться на нашем сайте, чтобы получить самую профессиональную консультацию от наших специалистов.

Купите оборудование или запросите услугу

Используя службу Linquip RFQ, вы можете рассчитывать на получение предложений от различных поставщиков из разных отраслей и регионов.

Щелкните здесь, чтобы запросить коммерческое предложение от поставщиков и поставщиков услуг



Системы автономного отопления и охлаждения Portland, OR 97220

Магазин тепловых насосов в Юджине, штат Орегон, является вашим экспертом по системам отопления и охлаждения на северо-западе Тихого океана. Мы устанавливаем, обслуживаем и ремонтируем безканальные мини-сплит-системы отопления и охлаждения по всему региону. Эти системы обеспечивают дома и предприятия комфортной внутренней температурой благодаря простоте установки и энергоэффективной эксплуатации.

Преимущества бесканальных мини-сплит

Подумайте о водопроводном кране в вашей ванной, чтобы понять, почему мини-сплит-системы без воздуховодов превосходят традиционные системы. Когда вы включаете его, вы ожидаете, что вода будет течь только из этого конкретного крана.Если бы вода лилась из каждого крана в вашем доме, вы бы зря тратили воду.

Это именно то, что делают канальные системы. Если только в вашей семейной комнате слишком тепло, вам нужно охладить весь дом, чтобы температура упала на несколько градусов, пока вы смотрите телевизор.

Тем не менее, мини-сплиты

без воздуховодов работают больше как ваш смеситель. Вы можете установить внутренний блок там, где он вам нужен, и тогда вы будете управлять только этим блоком. Таким образом, в том же сценарии вы можете включить устройство в своей семейной комнате и оставить остальную часть вашего дома нетронутой.Это экономит энергию и деньги.

Бесканальная система на северо-западе Тихого океана поможет значительно сократить ваши счета за электроэнергию. Мини-сплит-система без воздуховодов, сертифицированная Energy-Star, будет потреблять на 60% меньше энергии для обогрева вашего дома, чем стандартные системы электрического отопления, и сократит расходы на охлаждение вашего дома на 30% по сравнению с традиционными кондиционерами.

Почему традиционные системы терпят неудачу

Слишком много домов и предприятий в Орегоне либо не имеют хорошо функционирующих систем отопления и охлаждения, либо используют системы с негерметичными воздуховодами и энергосберегающими функциями.На самом деле, воздуховоды, в частности, могут быть настоящей проблемой для владельцев домов и предприятий, поскольку кондиционированный воздух часто теряется из-за отверстий или неправильной установки. Это заставляет систему работать сверхурочно, чтобы обеспечить идеальную температуру в вашем доме. Фактически, по оценкам EPA, потери воздуха из-за негерметичных воздуховодов могут составлять более 30% вашего счета за электроэнергию.

Если разобраться, традиционные воздуховодные системы не имеют особого смысла. Они дороги в установке, занимают много места и усложняют жизнь, если вы решите построить пристройку к своему дому или превратить старое пространство в жилое.

Наши любимые продукты

Мы продаем различные высококачественные мини-разветвители без воздуховодов. Когда вы позвоните нам, мы поможем вам рассмотреть ваши варианты, а также оценить область, которую вы хотите сделать более удобной. Это дает нам представление о ваших конкретных потребностях и о том, как мы можем наилучшим образом их удовлетворить.

Наша линейка продуктов включает в себя несколько избранных брендов, которые соответствуют как нашим, так и вашим высоким стандартам. Мы предлагаем только бренды, известные своей надежностью, эффективностью и обслуживанием клиентов. Кроме того, нам нужны модели с интуитивно понятным управлением, широким набором функций и экономичные. Наша цель — убедиться, что вы довольны выбранной маркой и моделью.

Исходя из этих ожиданий, мы предлагаем продукты и модели пяти превосходных брендов:

  • Daikin
  • Пейн
  • Фудзитсу
  • Рууд
  • Панасоник

Варианты приобретения

Мы понимаем, что не всегда легко сделать эти первоначальные инвестиции в энергоэффективный и комфортный дом.Тем не менее, мы считаем, что мини-разветвители без воздуховодов должны быть в каждом доме на северо-западе Тихого океана, и поэтому мы будем работать с вами, чтобы помочь снизить первоначальную стоимость установки различными способами:

Клиенты, финансирующие установку, часто обнаруживают, что их общие ежемесячные расходы снижаются из-за значительного уменьшения их счетов за коммунальные услуги.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
